Olivetti PG L2028, PG L2028SPECIAL User Manual [it]

PG L2028

GUIDA ALLE FUNZIONI

PG L2028 Special

IT

Code 545701it

PUBBLICAZIONE EMESSA DA:

o

Olivetti S.p.A.
Gruppo Telecom Italia

Via Jervis, 77 - 10015 Ivrea (ITALY)
www.olivetti.com

Copyright © 2007, Olivetti Tutti i diritti riservati

I requisiti qualitativi di questo prodotto son
attestati dall’apposizione della marcatura sul
prodotto.

Il produttore si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiasi momento e
senza alcun preavviso.

ENERGY STAR è un marchio di fabbrica registrato in U.S.A.

Il programma ENERGY STAR è stato istituito dal ministero per la protezione dell’ambiente degli Stati Uniti per la
riduzione del consumo di energia, in risposta alle esigenze di salvaguardia ambientale per promuovere la proget­tazione e l’utilizzo di apparecchiature per l’ufficio a più alto rendimento per energia assorbita.

Si richiama l’attenzione sulle seguenti azioni che possono compromettere la conformità sopra attestata, oltre,
naturalmente, le caratteristiche del prodotto:

• errata alimentazione elettrica;

• errata installazione o uso errato o improprio o comunque difforme dalle avvertenze riportate sul manuale d’uso

fornito col prodotto;

• sostituzione di componenti o accessori originali con altri di tipo non approvato dal costruttore, o effettuata da
personale non autorizzato.

Nota Le informazioni riportate in questa guida si applicano sia alla

ne U.S. (pollici) sia alla versione Europea (sistema metrico)

versio
di queste macchi

Le schermate ripor
visualizzate sulle macchine della versione U.S. Se l'utente utiliz
la versione Europea della periferica (sistema metrico), dovrà
utilizzare i m
come riferimento.
delle macchine differiscono solo nell'uso delle

scole/minuscole, nelle descrizioni verranno riportati solo i

maiu

saggi della versione U.S. (pollici). Nel caso in cui vi siano

mes
delle di
verrà riportato il messaggio della versione U.S e tra parentesi
qu

fferenze, anche minime, nei messaggi delle due versioni,

ello della versione Europea.

ne.

tate in questa guida corrispondono a quelle

za

essaggi forniti per la versione in pollici unicamente

Se i messaggi delle versioni Europea e U.S

Tutti i diritti riservati. Nessuna parte di questo documento può essere riprodotto o trasmesso in qualsiasi
forma o strumento, elettronico o meccanico, compresa la fotocopiatura, registrazione o altri, senza la
preventiva autorizzazione scritta dell'editore.

Sommario

1 Componenti della macchina ................. ... .... ... ... ... ..................... 1-1

Componenti sul lato anteriore della stampante ...................... 1-2

Componenti sul lato posteriore della stampante .................... 1-3

Pannello comandi ....................................................................... 1-4

Indicatori ......................................... ... ... ... .... .............................. 1-5

Tasti ............................................................................................. 1-6

2 Caricamento della carta ............................................................. 2-1

Linee guida generali ................................................................... 2-2

Selezione della carta corretta .................................................... 2-4

Tipo di carta ........... ... ... .... ... ... ... ....................................... ... ... ... 2-11

Preparazione della carta .......................................................... 2-12

Caricamento della carta in un cassetto ............................ ...... 2-12

Caricamento della carta sul bypass ....................................... 2-15

3 Connessione e stampa .............................................................. 3-1

Collegamenti ............................................................................... 3-2

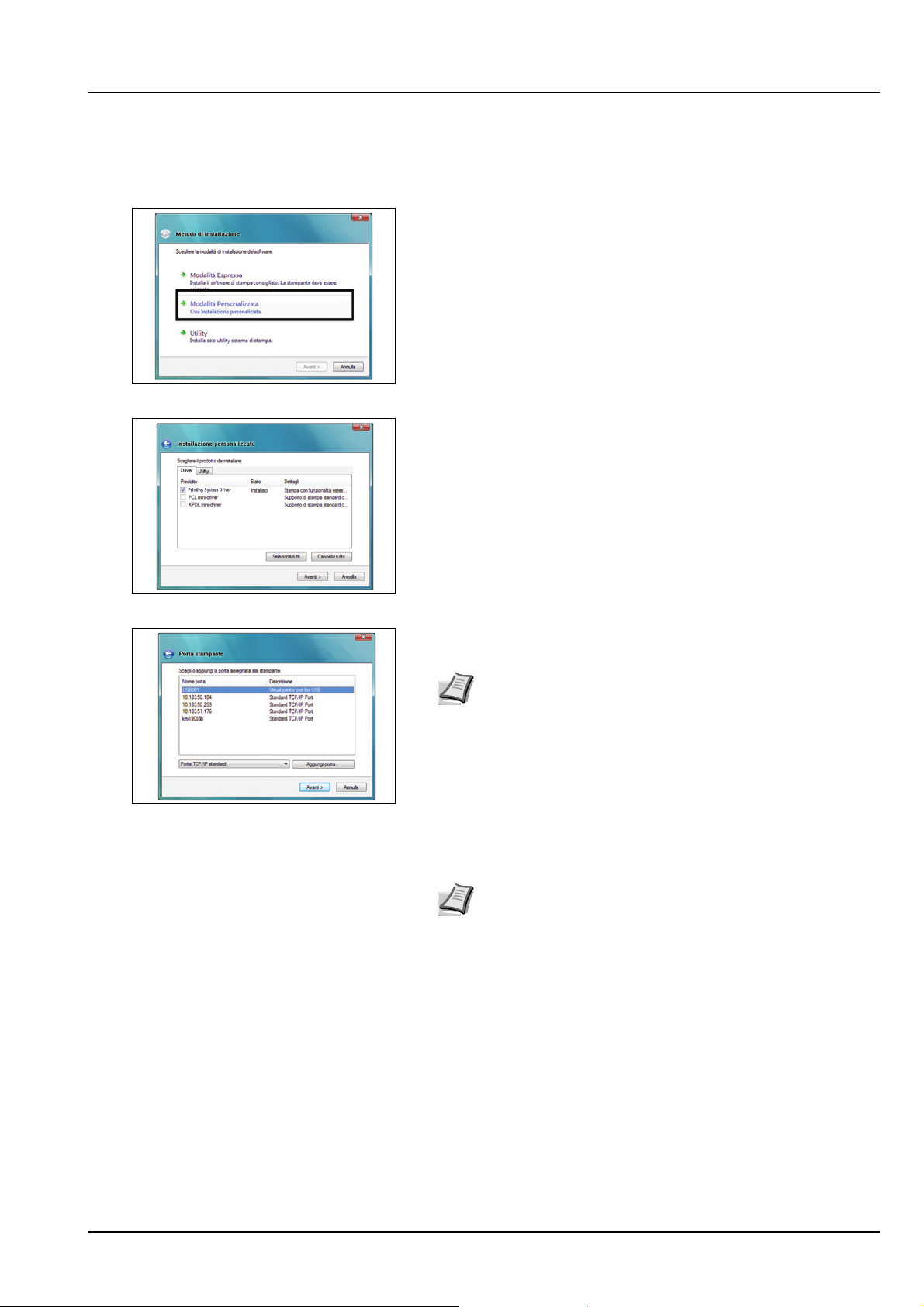

Installazione del driver di stampa ............................................. 3-3

Stampa ....................................... ....................... ...................... ..... 3-7

Status Monitor .......................................................................... 3-10

Configuration Tool ................................................................... 3-14

Disinstallazione del software .................................................. 3-18

4 Manutenzione ................................... ...................... ..................... 4-1

Informazioni generali ................................................................. 4-2

Sostituzione della cartuccia toner ............................................ 4-2

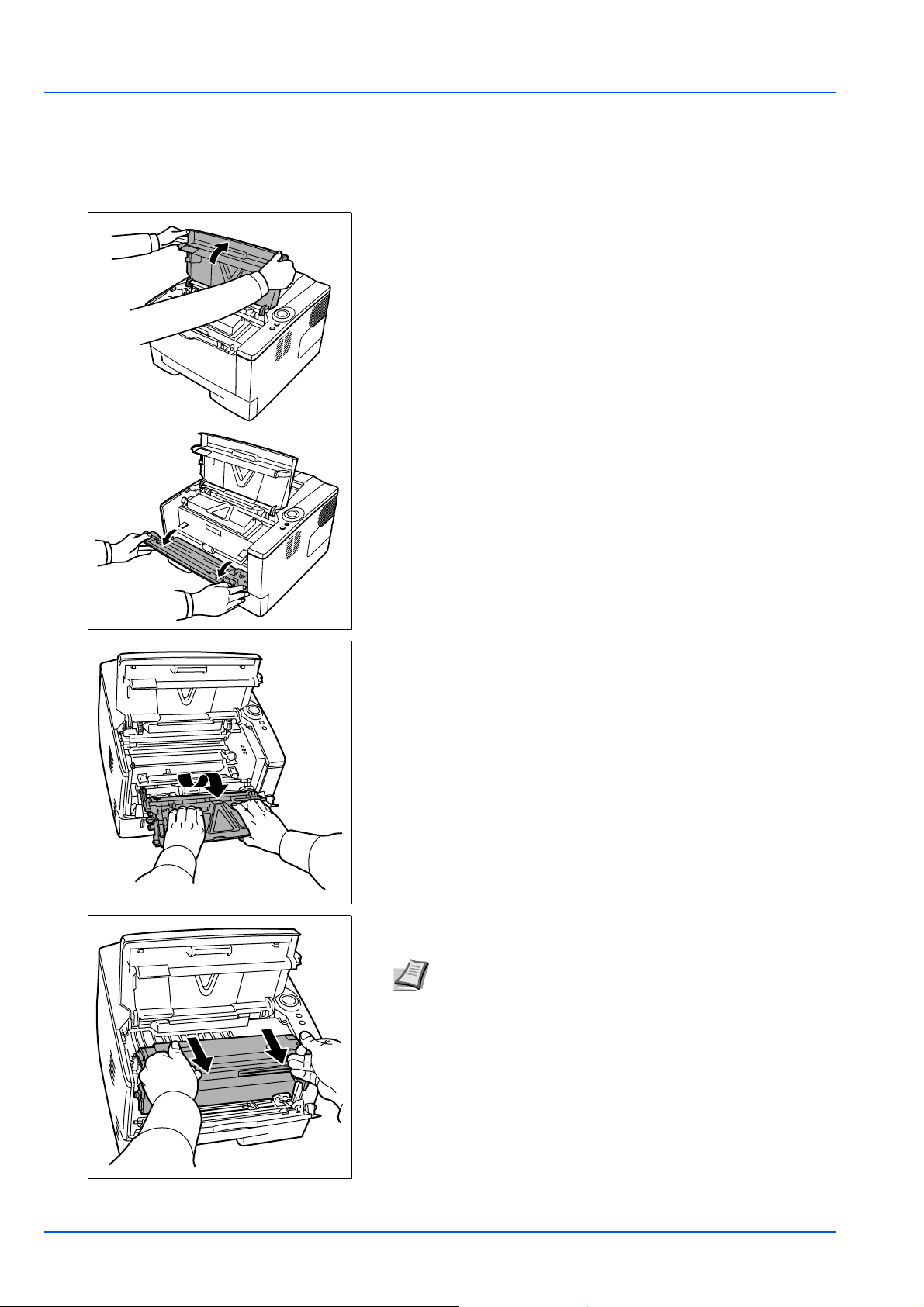

Pulizia della stampante .............................................................. 4-6

Inutilizzo prolungato e spostamento della stampante ............ 4-9

5 Problemi e soluzioni ........ ... ... ... ... .... ... ... ... .... .............................. 5-1

Linee guida generali ................................................................... 5-2

Problemi di qualità di stampa .................................................... 5-3

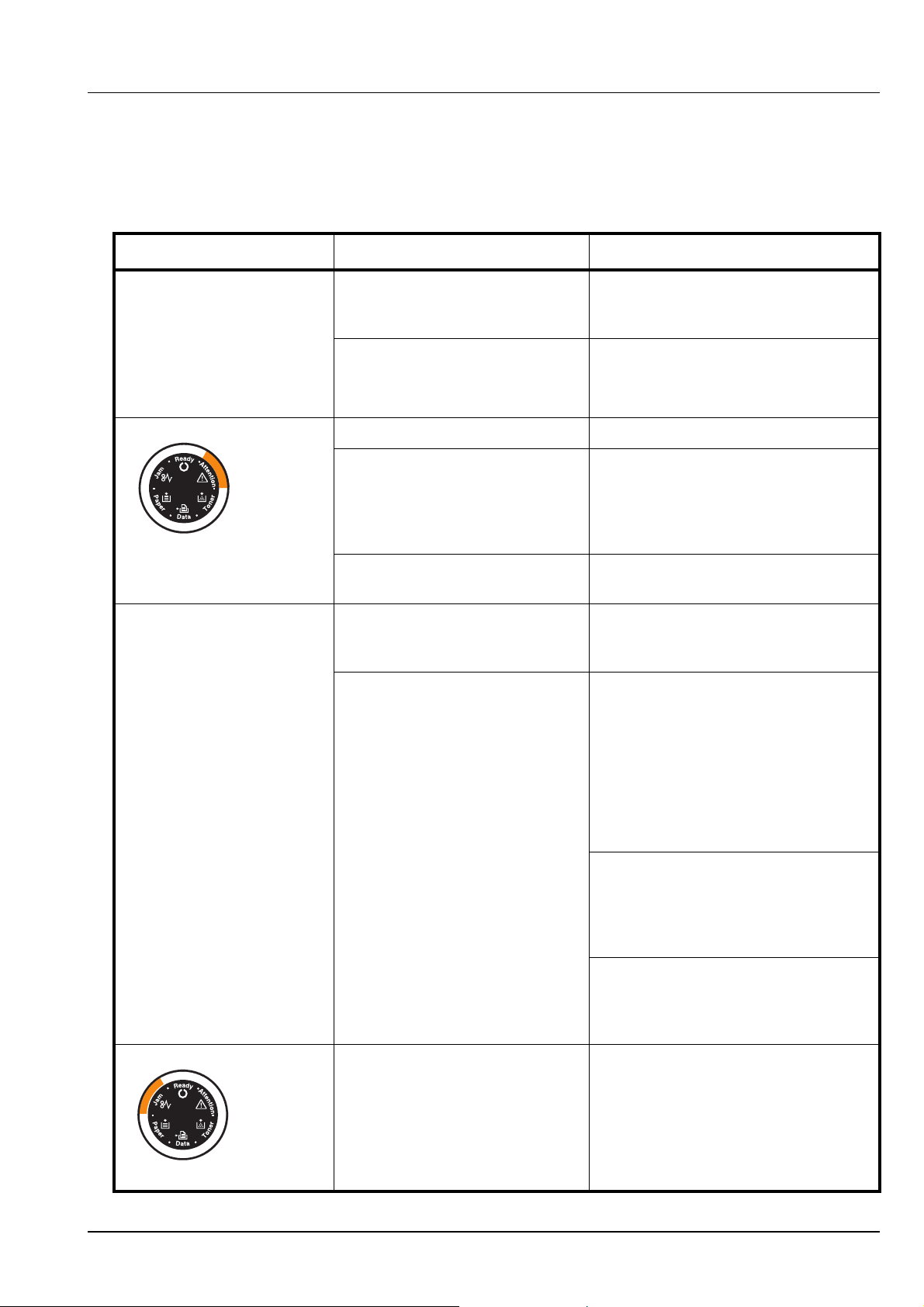

Significato degli indicatori .................... .......................... ........... 5-5

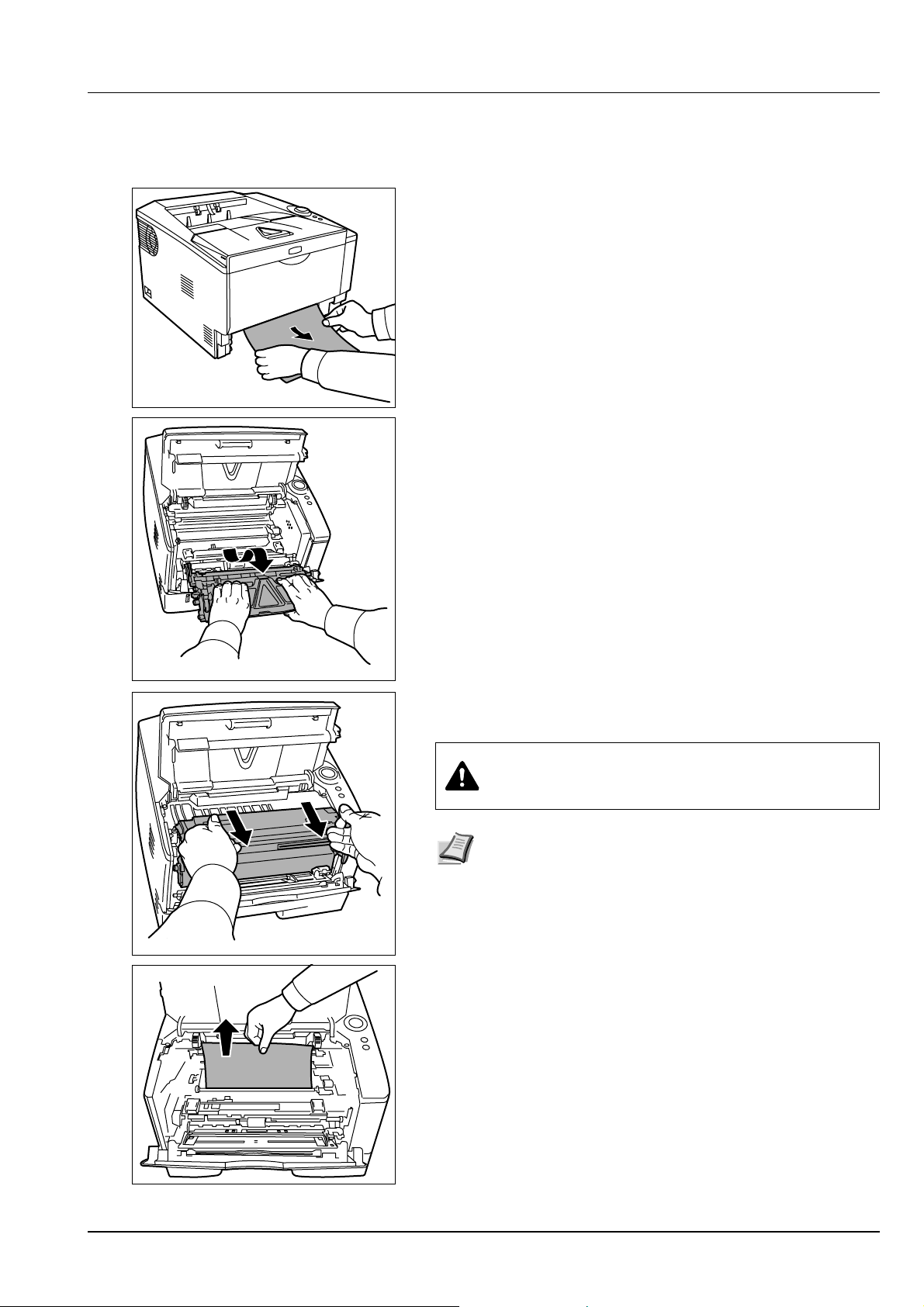

Eliminazione degli inceppamenti carta .................................... 5-9

6 Accessori opzionali .................................................................... 6-1

Informazioni generali ................................................................. 6-2

Moduli di espansione memoria ................................................. 6-3

Rimozione di un modulo memoria ............................................ 6-5

Verifica della memoria di espansione ...................................... 6-5

Alimentatore carta (PF-100) ....................................................... 6-6

Scheda di interfaccia di rete (IB-23) .......................................... 6-7

CompactFlash (CF) Card ........................................................... 6-8

7 Appendice ................................................................................... 7-1

Specifiche ..................................... .................... ................... ........ 7-2

Requisiti di standard ambientali ............................................... 7-4

Indice analitico ...................................................................Indice-1

i

ii

Informazioni legali e sulla
sicurezza

Prima di utilizzare la stampante, leggere le seguenti informazioni. In
questo capitolo vengono trattati i seguenti argomenti:

Informazioni legali iv
Contratti di licenza v
Informazioni sulla sicurezza ix
Simboli xiii
Precauzioni per l'installazione xiv
Precauzioni d'uso xvi
Informazioni sulla guida xviii
Convenzioni utilizzate in questa guida xix

iii

Informazioni legali

ATTENZIONE SI DECLINA QUALSIASI

RESPONSABILITÀ PER EVENTUALI DANNI CAUSATI
DA UN'INSTALLAZIONE NON CORRETTA.

Avviso relativo al Software

IL SOFTWARE UTILIZZATO CON QUESTA STAMPANTE DEVE
SUPPORTARE LA MODALITÀ DI EMULAZ I ONE DE LLA S TAMPAN TE .
La stampante è preimpostata in fabbrica per l'emulazione PCL; è
comunque possibile modificare la modalità di emulazione.

Avviso

Le informazioni riportate in questa guida sono soggette a modifica senza
obbligo di preavviso. Nelle successive edizioni potrebbero essere
inserite pagine supplementari.

Chiediamo agli utenti di volerci cortesemente scusare per eventuali
imprecisioni o errori tipografici riscontrati nella lettura del presente
manuale. Si declina ogni responsabilità per eventuali incidenti occorsi
nel seguire le istruzioni contenute in questa guida. Si declina, altresì,
qualsiasi responsabilità per eventuali difetti riscontrati nel firmware della
stampante (contenuti della memoria di sola lettura).

Questa guida nonché tutti i materiali venduti o forniti con la stampante
sono protetti da copyright. Tutti i diritti riservati.

Nomi commerciali

PRESCRIBE è un marchio registrato depositato di Kyocera Corporation.
KPDL è un marchio registrato di Kyocera Corporation. Hewlett-Packard,
PCL e PJL sono marchi registrati depositati di Hewlett-Packard
Company. Centronics è un nome commerciale di Centronics Data
Computer Inc. PostScript è un marchio registrato depositato di Adobe
Systems Incorporated. Macintosh è un marchio registrato depositato di
Apple Computer, Inc. Microsoft, Windows e Windows NT sono marchi
registrati depositati di Microsoft Corporation. Microsoft Windows Server
è un marchio registrato di Microsoft Corporation. PowerPC è un marchio
registrato di International Business Machines Corporation.
CompactFlash è un marchio registrato di SanDisk Corporation.
ENERGY STAR è un marchio registrato negli Stati Uniti. Tutti gli altri
marchi e nomi dei prodotti sono marchi registrati o marchi registrati
depositati delle rispettive aziende.

Questo prodotto utilizza PeerlessPrintXL per fornire la modalità di
emulazione PCL 6 compatibile HP LaserJet. PeerlessPrintXL è un
marchio registrato di Peerless Systems Corporation, 2381 Rosecrans
Ave. El Segundo, CA 90245, U.S.A.

Questo prodotto è stato sviluppato utilizzando il sistema operativo real
time Tornado™ e gli strumenti forniti da Wind River Systems.

Questo prodotto contiene UFST™ e MicroType® di Monotype Imaging
Inc.

USB

Questo prodotto è stato certificato da USB Implementers Forum, Inc.

iv

Contratti di licenza

IBM Program License Agreement

Le seguenti dichiarazioni sono intenzionalmente riportate in lingua
Inglese.

THE DEVICE YOU HAVE PURCHASED CONTAINS ONE OR MORE
SOFTWARE PROGRAMS ("PROGRAMS") WHICH BELONG TO
INTERNATIONAL BUSINESS MACHINES CORPORATION ("IBM").
THIS DOCUMENT DEFINES THE TERMS AND CONDITIONS UNDER
WHICH THE SOFTWARE IS BEING LICENSED TO YOU BY IBM. IF
YOU DO NOT AGREE WITH THE TERMS AND CONDITIONS OF THIS
LICENSE, THEN WITHIN 14 DAYS AFTER YOUR ACQUISITION OF
THE DEVICE YOU MAY RETURN THE DEVICE FOR A FULL
REFUND. IF YOU DO NOT SO RETURN THE DEVICE WITHIN THE 14
DA YS, THEN YOU WILL BE ASSUMED TO HAVE AGRE ED TO THESE
TERMS AND CONDITIONS.

The Programs are licensed not sold. IBM, or the applicable IBM country
organization, grants you a license for the Programs only in the country
where you acquired the Programs. You obtain no rights other than those
granted you under this license.

The term “Programs” means the original and all whole or partial copies of
it, including modified copies or portions merged into other programs. IBM
retains title to the Programs. IBM owns, or has licensed from the owner,
copyrights in the Programs.

1. License

Under this license, you may use the Programs only with the device on
which they are installed and transfer possession of the Programs and
the device to another party.

If you transfer the Programs, you must transfer a copy of this license and
any other documentation to the other party. Your license is then
terminated. The other party agrees to these terms and conditions by its
first use of the Program.

You may not:

1. use, copy, modify, merge, or transfer copies of the Program except as
provided in this license;

2. reverse assemble or reverse compile the Program; or

3. sublicense, rent, lease, or assign the Program.

2. Limited Warranty

The Programs are provided “AS IS.”
THERE ARE NO OTHER WARRANTIES COVERING THE

PROGRAMS (OR CONDITIONS), EXPRESS OR IMPLIED,
INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

Some jurisdictions do not allow the exclusion of implied warranties, so
the above exclusion may not apply to you.

3. Limitation of Remedies

IBM’s entire liability under this license is the following;

v

For any claim (including fundamental breach), in any form, related in any
way to this license, IBM's liability will be for actual damages only and will
be limited to the greater of:

1. the equivalent of U.S.$25,000 in your local currency; or

2. IBM's then generally available license fee for the Program
This limitation will not apply to claims for bodily injury or damages to real

or tangible personal property for which IBM is legally liable.
IBM will not be liable for any lost profits, lost savings, or any incidental

damages or other economic consequential damages, even if IBM, or its
authorized supplier, has been advised of the possibility of such
damages. IBM will not be liable for any damages claimed by you based
on any third party claim. This limitation of remedies also applies to any
developer of Programs supplied to IBM. IBM's and the developer's
limitations of remedies are not cumulative. Such developer is an
intended beneficiary of this Section. Some jurisdictions do not allow
these limitations or exclusions, so they may not apply to you.

4. General

You may terminate your license at any time. IBM may terminate your
license if you fail to comply with the terms and conditions of this license.
In either event, you must destroy all your copies of the Program. You are
responsible for payment of any taxes, including personal property taxes,
resulting from this license. Neither party may bring an action, regardless
of form, more than two years after the cause of action arose. If you
acquired the Program in the United States, this license is governed by
the laws of the State of New York. If you acquired the Program in
Canada, this license is governed by the laws of the Province of Ontario.
Otherwise, this license is governed by the laws of the country in which
you acquired the Program.

Riconoscimento dei marchi registrati per i
caratteri

Tutti i caratteri residenti in questa stampate sono concessi in licenza da

Monotype Imaging Inc..

Helvetica, Palatino e Times sono marchi registrati depositati di Linotype­Hell AG. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery e
ITC Zapf Dingbats sono marchi registrati depositati di International
Typeface Corporation.

Monotype Imaging License Agreement

Le seguenti dichiarazioni sono intenzionalmente riportate in lingua
Inglese.

1. "Software" shall mean the digitally encoded, machine readable,
scalable outline data as encoded in a special format as well as the
UFST Software.

2. You agree to accept a non-exclusive license to use the Software to
reproduce and display weights, styles and versions of letters,
numerals, characters and symbols (“Typefaces”) solely for your own
customary business or personal purposes at the address stated on
the registration card you return to Monotype Imaging KK. Under the
terms of this License Agreement, you have the right to use the Fonts
on up to three printers. If you need to have access to the fonts on
more than three printers, you need to acquire a multi-user license

vi

agreement which can be obtained from Monotype Imaging KK.
Monotype Imaging KK retains all rights, title and interest to the
Software and Typefaces and no right s are granted to you other than a
License to use the Software on the terms expressly set forth in this
Agreement.

3. To protect proprietary rights of Monotype Imaging KK, you agree to
maintain the Software and other proprietary information concerning
the Typefaces in strict confidence and to establish reasonable
procedures regulating access to and use of the Software and
Typefaces.

4. You agree not to duplicate or copy the Software or Typefaces, except
that you may make one backup copy. You agree that any such copy
shall contain the same proprietary notices as those appearing on the
original.

5. This License shall continue until the last use of the Software and
Typefaces, unless sooner terminated. This License may be
terminated by Monotype Imaging KK if you fail to comply with the
terms of this License and such failure is not remedied within thirty
(30) days after notice from Monotype Imaging KK. When this License
expires or is terminated, you shall either return to Monotype Imaging
KK or destroy all copies of the Software and Typefaces and
documentation as requested.

6. You agree that you will not modify, alter, disassemble, decrypt,
reverse engineer or decompile the Software.

7. Monotype Imaging KK warrants that for ninety (90) days after
delivery, the Software will perform in accordance with Monotype
Imaging KK-published specifications, and the diskette will be free
from defects in material and workmanship. Monotype Imaging KK
does not warrant that the Software is free from all bugs, errors and
omissions.

8. THE PARTIES AGREE THAT ALL OTHER WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF
FITNESS FOR A PARTICULAR PURPOSE AND
MERCHANTABILITY, ARE EXCLUDED.

9. Your exclusive remedy and the sole liability of Monotype Imaging KK
in connection with the Software and Typefaces is repair or
replacement of defective parts, upon their return to Monotype
Imaging KK.

10.IN NO EVENT WILL MONOTYPE IMAGING KK BE LIABLE FOR
LOST PROFITS, LOST DATA, OR ANY OTHER INCIDENTAL OR
CONSEQUENTIAL DAMAGES, OR ANY DAMAGES CAUSED BY
ABUSE OR MISAPPLICATION OF THE SOFTWARE AND
TYPEFACES.

11.Massachusetts U.S.A. law governs this Agreement.

12.You shall not sublicense, sell, lease, or otherwise transfer the
Software and/or Typefaces without the prior written consent of
Monotype Imaging KK.

13.Use, duplication or disclosure by the Government is subject to
restrictions as set forth in the Rights in Technical Data and Computer
Software clause at FAR 252-227-7013, subdivision (b)(3)(ii) or
subparagraph (c)(1)(ii), as appropriate. Further use, duplication or
disclosure is subject to restrictions applicable to restricted rights
software as set forth in FAR 52.227-19 (c)(2).

vii

14.YOU ACKNOWLEDGE THAT YOU HAVE READ THIS
AGREEMENT, UNDERS TAND IT, AND AGREE TO BE BOUND BY
ITS TERMS AND CONDITIONS. NEITHER PARTY SHALL BE
BOUND BY ANY STATEMENT OR REPRESENTATION NOT
CONTAINED IN THIS AGREEMENT. NO CHANGE IN THIS
AGREEMENT IS EFFECTIVE UNLESS WRITTEN AND SIGNED BY
PROPERLY AUTHORIZED REPRESENTATIVES OF EACH PARTY.
BY OPENING THIS DISKETTE PACKAGE, YOU AGREE TO
ACCEPT THE TERMS AND CONDITIONS OF THIS AGREEMENT.

viii

Informazioni sulla
sicurezza

Avviso sulla sicurezza laser

PERICOLO RADIAZIONE LASER INVISIBILE QUANDO

LA STAMPANTE È APERTA (CLASSE 3). EVITARE
L'ESPOSIZIONE DIRETTA AL FASCIO LASER.

ATTENZIONE L'utilizzo di comandi o regolazioni o

l'esecuzione di procedure diverse da quelle specificate
possono provocare l'esposizione a radiazioni pericolose.

Trasmettitore di radiofrequenza

La stampante integra un modulo trasmettitore. Il produttore dichiara che
queste apparecchiature (stampanti), modelli PG L2028 e PG L2028 Special,

sono conformi ai requisiti essenziali e a tutte le altre clausole applicabili
della Direttiva 1999/5/EC.

Tecnologia Radio Tag

In alcuni paesi, la tecnologia "radio tag", utilizzata su questa stampante
per identificare la cartuccia toner, può essere soggett a ad autorizzazione
e, di conseguenza, l'utilizzo dell'apparecchiatura potrebbe essere
soggetto a restrizioni.

ix

Etichette di avvertenza

Sulla stampante sono applicate le seguenti etichette.

Laser all'interno della stampante
(Pericolo di radiazioni laser)

Olivetti S.p.A.

Concentrazione dell'ozono

Le stampanti producono gas ozono (O3) che si potrebbe concentrare nel
luogo di installazione e provocare un odore sgradevole. Per ridurre la
concentrazione di gas ozono a valori inferiori a 0,1 ppm, si consiglia di
non installare la stampante in spazi ristretti scarsamente aerati.

x

Direttiva sulla marcatura CE

Olivetti S.p.A. dichiara che questa stampante è conforme ai
requisiti essenziali e a tutte le altre clausole applicabili della Direttiva
1999/5/CE

In conformità

2004
Produttore: Olivetti S.p.A, via Jervis 77 -

10015 Ivrea (TO) - ITALY

Si dichiara che il prodotto
Nome del prodotto: Page Printer
Numero modello: PG L2028e PG L2028 Special (collaudato con l'unità

opzionale avanzata: alimentatore carta PF-100)
È conforme alle specifiche di prodotto riportate di seguito.

Il produttore e le società di merchandising conservano la
documentazione tecnica riportata di seguito a disposizione per eventuali
ispezioni da parte delle autorità interessate.

• Istruzioni utente conformi alle specifiche supportate.

• Disegni tecnici.

• Descrizione delle procedure atte a garantire la conformità.

• Altre informazioni tecniche.

.

con la Direttiva Comunitaria 93/68/CEE, 2006/95/CE e

/108/CE

EN 55 022:1998+A1:2000+A2:2003 Classe B
EN 61 000-3-2:2000
EN 61 000-3-3:1995+A1:2001
EN 55 024:1998+A1:2001+A2:2003
EN 60 950-1:2001+A11
EN 60 825-1:1994+A1+A2
EN 300330-1
EN 300330-2

EN ISO 7779

Maschinenlärminformations-Verordnung 3. GPSGV, 06.01.2004: Der
höchste Schalldruckpegel beträgt 70 dB (A) oder weniger gemäß EN
ISO 7779.

Negazione di responsabilità

Olivetti declina ogni responsabilità verso i clienti o qualunque altra
persona o entità per qualsiasi perdita o danno causati, o supposti tali,
direttamente o indirettamente dall'apparecchiatura venduta o fornita,
inclusi tra gli altri qualsiasi interruzione dell'attività, perdita di affari o
incassi previsionali o danni consequenziali riconducibili all'utilizzo o al
funzionamento dell'apparecchiatura o del software.

xi

Funzione di Risparmio energia

La stampante è dotata della Modalità Riposo durante la quale la
funzione stampante resta in stato di attesa ma il consumo di corrente è
ridotto al mimino quando il sistema rimane inutilizzato per un periodo di
tempo predefinito.

Modo Riposo

La stampante commuta automaticamente in Modo Riposo dopo 15
minuti di inattività dall'ultimo utilizzo. È possibile prolungare il periodo di
inattività che deve trascorrere prima che il sistema commuti in modalità
Riposo.

Stampa fronte-retro (solo per PG L2028 Special)

Questa stampante integra di serie la stampa in fronte-retro. La stampa in
fronte-retro riduce il consumo di carta poiché consente di stampare su un
unico foglio due originali stampati su una sola facciata.

Carta riciclata

Questa stampante accetta la carta riciclata contribuendo dunque a
ridurre l'impatto ambientale. Per informazioni sui tipi di carta consigliati,
rivolgersi al rivenditore di fiducia o al centro di assistenza.

Energy Star (ENERGY STAR®) Program (solo
per PG L2028 Special)

In qualità di azienda partecipante al Programma internazionale Energy
Star, la società dichiara che questo prodotto è conforme alle direttive
specificate nel Programma internazionale Energy Star.

xii

Simboli

Le sezioni di questa guida e i componenti del sistema contrassegnati
con dei simboli sono delle avvertenze di sicurezza intese a proteggere
l'utente, gli altri operatori e gli oggetti presenti nelle vicinanze nonché a
garantire un utilizzo sicuro del sistema. Di seguito sono riportati i simboli
e i rispettivi significati.

PERICOLO: Questo simbolo segnala un grave rischio di
infortunio o di morte qualora non si seguano correttamente le
istruzioni o non vi si presti la necessaria attenzione.

AVVERTENZA: Questo simbolo segnala la possibilità di un
grave rischio di infortunio o di morte qualora non si seguano
correttamente le istruzioni o non vi si presti la necessaria
attenzione.

ATTENZIONE: Questo simbolo segnala un rischio di infortunio
o di danno meccanico qualora non si seguano correttamente
le istruzioni o non vi si presti la necessaria attenzione.

I seguenti simboli indicano che la relativa sezione comprende
avvertenze sulla sicurezza. All'interno del simbolo sono indicati specifici
punti a cui prestare attenzione.

.... [Avvertenza generale]

.... [Pericolo di scossa elettrica]

.... [Alte temperature]

I seguenti simboli indicano che la relativa sezione comprende
informazioni sulle azioni vietate. All'interno del simbolo sono specificate
le azioni vietate.

.... [Azione vietata]

.... [Disassemblaggio vietato]

I seguenti simboli indicano che la relativa sezione comprende
informazioni sulle operazioni che si devono eseguire. All'interno del
simbolo sono specificate le azioni richieste.

.... [Avvertenza di azione richiesta]

.... [Scollegare la spina di alimentazione dalla presa]

[Collegare sempre il sistema a una presa con collegamento a

....

massa]

Se le avvertenze sulla sicurezza del manuale sono illeggibili oppure se si
è smarrito il manuale, rivolgersi al rivenditore di fiducia per ordinare una
copia. (Servizio a pagamento).

xiii

Precauzioni per

l'installazione

Ambiente

Attenzione

Non collocare la stampante su superfici instabili o non a livello;
potrebbe cadere o ribaltarsi, con conseguente rischio di lesioni a
persone e danni al sistema.

Evitare luoghi molto umidi, polverosi e sporchi. Se la spina di
alimentazione è sporca o polverosa, pulirla immediatamente per
evitare ogni pericolo di incendio o scosse elettriche.

Evitare luoghi vicino a radiatori, termosifoni o altre fonti di calore;
evitare anche luoghi in prossimità di materiali infiammabili per
prevenire rischi di incendio.

Per evitare di surriscaldare il sistema e per agevolare la
sostituzione dei componenti e gli interventi di manutenzione,
prevedere uno spazio di accesso sufficiente come indicato in
figura. Lasciare uno spazio adeguato, specialmente attorno alla
copertura posteriore, per la corretta aerazione della stampante.

11-13/16"
(300mm)

Altre precauzioni

La sicurezza e le prestazioni del sistema possono essere compromesse
da condizioni ambientali avverse. Installare la stampante in un ambiente
dotato di aria condizionata (temperatura ambiente consigliata: circa
23°C (73.4°F), umidità relativa: circa 60%) ed evitare i seguenti luoghi
per la sua installazione.

• Luoghi vicini a una finestra o esposti alla luce diretta del sole.

• Luoghi soggetti a vibrazioni.

• Luoghi soggetti a bruschi sbalzi di temperatura.

• Luoghi direttamente esposti ad aria calda o fredda.

• Luoghi scarsamente aerati.

11-13/16"
(300mm)

7-7/8"
(200mm)

7-7/8"
(200mm)

19-11/16"
(500mm)

xiv

Durante le operazioni di stampa, la periferica genera una certa quantità
di ozono, non tale comunque da rappresentare un pericolo per la salute
dell'operatore. Tuttavia, se si utilizza la stampante per un periodo
prolungato in ambienti scarsamente aerati, oppure se si eseguono cicli
lunghi di stampa, l'odore potrebbe risultare poco gradevole. Per un
ambiente operativo ottimale, è consigliabile che il locale sia
adeguatamente aerato.

Alimentazione/Messa a terra della stampante

Avvertenza

Non utilizzare un'alimentazione con una tensione superiore a
quella specificata. Non collegare più apparecchiature alla stessa
presa di corrente per evitare rischi di incendio o scosse elettriche.

Inserire saldamente la spina di alimentazione nella presa di
corrente. Il contatto tra i terminali della spina e oggetti metallici
può causare incendi o scosse elettriche.

Per evitare rischio di incendio o scosse elettriche in caso di un
cortocircuito, collegare sempre il sistema a una presa di corrente
dotata di messa a terra. Se non è possibile effettuare il
collegamento a massa, rivolgersi al centro di assistenza.

Altre precauzioni

Collegare la spina di alimentazione alla presa più vicina alla stampante.
Il cavo di alimentazione è il principale dispositivo di scollegamento della

stampante. Controllare che la presa a muro sia posizionata/installata
vicino al sistema e che sia facilmente accessibile.

Utilizzo delle buste di plastica

Avvertenza

Per evitare il rischio di soffocamento, tenere le buste di plastica
utilizzate con la stampante lontano dalla portata dei bambini.

xv

Precauzioni d'uso

Precauzioni quando si utilizza la stampante

Avvertenza

Non collocare oggetti metallici o contenitori con acqua (vasi di
fiori, tazze e così via) sopra o nella vicinanze della macchina; la
penetrazioni di liquidi all'interno del sistema può provocare
incendi o scosse elettriche.

Non rimuovere le coperture per evitare scosse elettriche generate
dai componenti ad alta tensione presenti all'interno della
stampante.

Non danneggiare, non rompere e non tentare di riparare il cavo di
alimentazione. Non collocare oggetti pesanti sul cavo, non tirarlo,
non piegarlo o diversamente danneggiarlo per evitare rischi di
incendio o scosse elettriche.

Non tentare di riparare o disassemblare il sistema o i relativi
componenti per evitare ogni rischio di incendio, scosse elettriche
o danni al laser. La fuoriuscita del fascio laser potrebbe provocare
danni alla vista.

In caso di surriscaldamento del sistema, fumo, odore strano o
qualsiasi altra situazione anomala, sussiste il rischio di incendio o
scosse elettriche. Spegnere immediatamente l'interruttore di
alimentazione, ({) scollegare la spina dalla presa di corrente e
rivolgersi al centro di assistenza.

In caso di penetrazione nel sistema di oggetti potenzialmente
dannosi (punti metallici, acqua, altri liquidi), spegnere
immediatamente l'interruttore di alimentazione ({). Scollegare
imperativamente la spina di alimentazione dalla presa per evitare ogni
rischio di incendio o scosse elettriche. Rivolgersi quindi il centro di
assistenza.

Non rimuovere o collegare la spina di alimentazione con le mani
bagnate; si può prendere la scossa.

Rivolgersi sempre al centro di assistenza per la manutenzione e
la riparazione dei componenti interni.

xvi

Attenzione

Non tirare mai il cavo di alimentazione per scollegarlo dalla presa;
i fili elettrici potrebbero rompersi e provocare incendi o scosse
elettriche. (Reggere saldamente la spina di alimentazione per
estrarla dalla presa di corrente).

Scollegare sempre la spina di alimentazione dalla presa di
corrente prima di spostare la periferica. Eventuali danni al cavo di
alimentazione possono causare incendi o scosse elettriche.

Se non si utilizza il sistema per un breve periodo di tempo
(durante le ore notturne e così via), spegnere l'interruttore di
alimentazione (O). In caso di inutilizzo prolungato del sistema
(ferie e così via), scollegare la spina di alimentazione dalla presa di
corrente per motivi di sicurezza fino al nuovo utilizzo.

Quando si solleva o si sposta il sistema, fare sempre presa sulle
parti della macchina predisposte allo scopo.

Per motivi di sicurezza, prima di eseguire la pulizia del sistema,
scollegare sempre la spina di alimentazione dalla presa.

L'accumulo di polvere all'interno del sistema può provocare
incendi o altri problemi. Rivolgersi al centro di assistenza per la
pulizia dei componenti interni. È consigliabile eseguire questi
interventi prima delle stagioni più umide. Per informazioni sui
costi di pulizia dei componenti interni del sistema, rivolgersi al
centro di assistenza.

Altre precauzioni

Non collocare oggetti pesanti sul sistema ed evitare di causare altri
danni alla stampante.

Non aprire il coperchio anteriore superiore, non spegnere l'interruttore di
alimentazione e non tirare la spina di alimentazione durante la stampa.

Rivolgersi al centro di assistenza per sollevare o spostare la stampante.
Non toccare i componenti elettrici, quali connettori o schede a circuiti

stampati. L'elettricità statica potrebbe danneggiarli.
Evitare di eseguire operazioni non contemplate in questa guida.
Utilizzare cavi di interfaccia schermati.

Attenzione

L'utilizzo di comandi o regolazioni o l'esecuzione di procedure diverse da
quelle specificate possono provocare l'esposizione a radiazioni
pericolose.

Precauzioni per la manipolazione dei materiali di consumo

Attenzione

Non incenerire la cartuccia toner. Potrebbe ro sprigionarsi scintille
pericolose che possono provocare ustioni.

Tenere la cartuccia toner fuori dalla portata dei bambini.
In caso di fuoriuscita di toner dalla cartuccia, evitare l'inalazione o

l'ingestione nonché il contatto con occhi e cute.

• In caso di inalazione del toner, uscire all'aria fresca e fare
gargarismi con abbondante acqua. In caso di tosse persistente,
rivolgersi a un medico.

• In caso di ingestione di toner, sciacquare la bocca con acqua e bere
1 o 2 bicchieri di acqua per diluire il contenuto dello stomaco. Se
necessario, rivolgersi ad un medico.

• In caso di contatto con gli occhi, risciacquarli abbondantemente con
acqua. In caso di irritazione persistente o ipersensibilità, rivolgersi
ad un medico.

• In caso di contatto con la cute, lavare con acqua e sapone.

Non tentare di aprire o manomettere la cartuccia toner.

Altre precauzioni

Dopo l'uso, smaltire sempre la cartuccia toner nel rispetto delle leggi e
delle normative europee, nazionali e locali.

Conservare tutti i materiali di consumo in un posto buio e fresco.

xvii

Se non si utilizza il sistema per un periodo di tempo prolungato,
rimuovere la carta dal cassetto, riporla nella confezione originale e
richiuderla ermeticamente.

Informazioni sulla guida

Questa Guida alle funzioni è suddivisa nei seguenti capitoli:

1 Nomi dei componenti

Questo capitolo presenta i componenti del sistema.

2 Caricamento della carta

Questo capitolo descrive le specifiche della carta per questa stampante
e spiega come caricare la carta nel cassetto e sul bypass.

3Stampa

Questo capitolo spiega come installare il driver di stampa, come inviare i
lavori di stampa da PC e come utilizzare il sof tware applicativo fornito su
CD-ROM.

4 Manutenzione

Questo capitolo spiega come sostituire la cartuccia toner e come
eseguire la manutenzione della stampante.

5 Problemi e soluzioni

Questo capitolo spiega come gestire i problemi della stampante che
possono verificarsi, quali gli inceppamenti carta.

6Opzioni

Questo capitolo illustra le opzioni disponibili per questa stampante.

7 Specifiche

Questo capitolo presenta le specifiche della stampante.

Introduction-xviii

Convenzioni utilizzate in questa guida

Nel presente manuale vengono utilizzate le seguenti convenzioni.

Convenzione
Corsivo Usato per evidenziare una

Grassetto Utilizzato per indicare i pulsanti

Parentesi e
grassetto

Nota Utilizzata per fornire

Importante Utilizzata per fornire

Attenzione I messaggi di attenzione

Avvertenza Messaggi usati per avvisare gli

Descrizione Esempio

parola chiave, una frase o
riferimenti a informazioni
aggiuntive.

del software.
Usati per indicare i tasti del

pannello comandi.

informazioni aggiuntive o
informazioni utili sulla funzione.

informazioni importanti.

segnalano rischi di danni
meccanici conseguenti ad una
data azione.

utenti della possibilità di lesioni
personali.

Caricare la carta nel cassetto.
Vedere Configuration Tool a pagina 3-9.

Per avviare la stampa, fare clic su OK.

La stampa riprende quando viene
premuto

[GO].

Nota Non rimuovere dalla

confezione la cartuccia del toner
finché non si è pronti per
installarla nella stampante.

IMPORTANTE Fare attenzione a non

toccare il rullo di trasferimento (nero)
durante l'operazione di pulizia.

ATTENZIONE Quando si estrae la

carta, prestare la massima attenzione
per evitare di strapparla. Gli eventuali
frammenti di carta sono difficili da
rimuovere e possono facilmente
passare inosservati impedendo il
ripristino dall'inceppamento.

AVVERTENZA Se si deve trasportare

la stampante, rimuovere l'unità di
elaborazione e il tamburo, riporli in una
busta di platica e trasportarli
separatamente.

Introduction-xix

Introduction-xx

1 Componenti della

macchina

Questo capitolo presenta i componenti, gli indicatori e i tasti del
pannello comandi della stampante.

Componenti sul lato anteriore della stampante 1-2
Componenti sul lato posteriore della stampante 1-3
Pannello comandi 1-4
Indicatori 1-5
Tasti 1-6

Componenti della macchina 1-1

Componenti sul lato anteriore della stampante

PG L2028

1

8

PG L2028 Special

3

2

7

6

4

5

10

1

9

2

7

6

1 Coperchio superiore
2 Fermo della carta
3 Vassoio superiore
4 Pannello comandi
5 Coperchio destro
6 Cassetto carta
7 Coperchio anteriore
8 Alimentazione manuale
9 Bypass
10 Estensione del bypass

3

4

5

1-2 Componenti della macchina

11

Componenti sul lato posteriore della stampante

12

13

14

15

11 Copertura dello slot per l'interfaccia opzionale
12 Connettore dell'interfaccia USB
13 Coperchio posteriore
14 Connettore cavo di alimentazione
15 Interruttore di alimentazione

Componenti della macchina 1-3

Pannello comandi

1

6

5

1 Indicatore Ready
2 Indicatore Attention
3 Indicatore Toner
4 Indicatore Data
5 Indicatore Paper
6 Indicatore Jam
7 Tasto [Cancel]
8 Tasto [GO]

2

3

4

7

8

1-4 Componenti della macchina

Indicatori

In alto a destra sulla stampante vi sono sei indicatori; gli indicatori
servono ad identificare lo stato dello stampante. Per accertare lo stato
della stampante, controllare gli indicatori della stampante e fare
riferimento alla tabella sottostante.

Indicatore Status Descrizione

Ready (Verde) Acceso

Lampeggio veloce

Lampeggio lento
Spento

Data (Verde) Acceso

Lampeggio veloce
Spento

Jam (Ambra) Acceso

Spento

Paper (Ambra) Acceso

Lampeggio veloce

Indica lo stato online (la stampa è possibile).
Stato offline. Non è possibile stampare ma la stampante può

ricevere i dati.
La stampante si trova in modalità Riposo.
La stampante ha interrotto l'attività in seguito ad un errore.
La stampante sta elaborando i dati oppure sta accedendo alla

memoria.
La stampante sta ricevendo i dati.
La stampante non sta ricevendo i dati.

Si è verificato un inceppamento oppure il cassetto non è inserito
correttamente.

Lo stato della stampante è normale.

Si è esaurita la carta durante la stampa.
Esaurimento carta nel cassetto o alimentatore carta specifica to

quando la stampante si trova nello st ato Ready. Il cassetto non è
inserito correttamente.

Spento

Attention (Ambra) Acceso

Lampeggio veloce
Spento

Toner (Ambra) Acceso

Lampeggio veloce
Spento

Lo stato della stampante è normale.
L'apertura del coperchio stampante ha generato un errore.

È collegato l'alimentatore carta opzionale (PF-100) selezionato
quale alimentazione carta ma il cassetto carta dell'unità
principale (CASS1) non è installato correttamente.

Stato di avvertenza diverso da Jam, Toner, Paper e Attention.
Lo stato della stampante è normale.
La stampante ha interrotto l'attività in seguito all'esaurimento del

toner.
Toner in esaurimento.
Lo stato della stampante è normale.

Nota In presenza di combinazione diverse da quelle indicate dei

sei indicatori, rivolgersi al centro di assistenza. Per informazioni
più dettagliate sullo stato della stampante, aprire Status Monitor
(software fornito con Printing System Driver ).

Componenti della macchina 1-5

Tasti

Fare riferimento alla tabella sottostante per il nome e la descrizione delle
funzioni principali di ogni tasto.

Tasto Stato Operazione Funzione

Cancel - Premere per 1 secondo o più
GO In modo Ready Premere momentaneamente

Premere per 3-9 secondi

Premere per 10 secondi o più
In errore Premere momentaneamente
Carta esaurita Premere momentaneamente

Annulla i dati inviati dal PC.
Commuta tra lo stato online e offline.
Stampa la pagina di stato.
Stampa la pagina di stato per l'assistenza.
Azzera l'errore.
Riprende la stampa commutando

automaticamente su un'alimentazione
carta disponibile.

1-6 Componenti della macchina

2 Caricamento della

carta

Questo capitolo descrive le specifiche della carta per questa stampante
e spiega come caricare la carta nel cassetto e sul bypass

Specifiche della carta 2-2
Preparazione della carta 2-12
Caricamento della carta in un cassetto 2-12
Caricamento della carta sul bypass 2-15

.

Caricamento della carta 2-1

Linee guida generali

La macchina è progettata per stampare su carta comune per copiatrici
ma può accettare molti altri supporti di stampa, entro i limiti di seguito
specificati.

Nota Il produttore declina ogni responsabilità per eventuali

problemi derivanti dall'utilizzo di carta non conforme a questi
requisiti.

La scelta del tipo di carta corretto è molto importante. L'utilizzo di un
supporto non adeguato può causare inceppamenti della carta, piegature,
scarsa qualità di stampa e spreco di carta. In casi estremi, inoltre, si
possono verificare danni alla macchina. Queste linee guida consentono
di incrementare la produttività dell'ufficio assicurando una stampa
efficiente senza problemi, riducendo al contempo l'usura della macchina.

Disponibilità carta

La maggior parte dei tipi di carta sono compatibili con diverse macchine.
La macchina supporta anche l'utilizzo di carta progettata per copiatrici
xerografiche.

Sono disponibili tre categorie generali di carta: economica, standard e
premium. La differenza più significativa tra le categorie è la facilità di
attraversamento della macchina. Questo parametro è influenzato da
caratteristiche quali uniformità, formato e contenuto di umidità della carta
e dal modo in cui la carta viene tagliata. Più alta è la categoria della cart a
utilizzata, minore è il rischio che si verifichino inceppamenti della carta e
problemi di altro tipo e maggiore è il livello di qualità della stampa finale.

Anche le differenze tra carta di fornitori diversi possono influire sulle
prestazioni della macchina. Una stampante di alta qualità non può
produrre i risultati attesi se si utilizza carta non adeguata. A lungo
termine, l'utilizzo di carta di basso costo può non rivelarsi affatto
vantaggioso se causa problemi di stampa.

Per le diverse categorie di carta sono disponibili delle gamma di
grammature base (definite più avanti). Le grammature carta standard
tradizionali sono quelle comprese tra 60 e 120 g/m

2

(16 - 31.9b).

Specifiche della carta

La tabella sottostante riepiloga le specifiche di base della carta. Maggiori
informazioni sono fornite nelle pagine successive.

Elemento Specifiche

Grammatura Cassetto: da 60 a 120 g/m² (da 16 a 31.9 lb/risma)

Bypass: da 60 a

S

pessore 0.086 - 0.110mm (3.4 - 4.3 millesimi di pollice)

Precisione
dimensionale

Quadraticità degli
angoli

Contenuto di
umidità

Direzione della
grana

Contenuto pasta di
legno

±0.7 mm (±0.0276 pollici)

90±0.2°

4 - 6%

Grana lunga

80% o superiore

2-2 Caricamento della carta

220 g/m² (da 16 a 58.5 lb/risma)

Formati carta minimi e massimi

Di seguito sono riportati i formati carta minimi e massimi. I supporti di
formato inferiore a JIS B6 così come le cartoline e le buste possono
essere alimentati da bypass.

Cassetto carta

297mm (11-11/16 pollici)

Formato
carta minimo

148mm (5-13/16 di pollice)

105mm

(4-1/8 di pollice)

Formato carta massimo

216mm (8-1/2 di pollice)

Bypass

Formato
carta
minimo

148mm (5-13/16 di pollice)

70mm

(2-3/4 di pollice)

356mm (14 pollici)

Formato carta massimo

216mm (8-1/2 di pollice)

Nota Il formato carta minimo dell'alimentatore carta opzionale

(PF-100) è 148 x 210 mm (5-13/16 x 8-5/16 di pollici).

Caricamento della carta 2-3

Selezione della carta corretta

In questa sezione vengono descritte le linee guida generali per la
selezione della carta.

Stato

Evitare di utilizzare carta piegata ai bordi, arricciata, sporca, strappata,
goffrata o contaminata con filaccia, argilla o altri frammenti di carta.

L'uso di carta in queste condizioni può portare a stampe illeggibili e
inceppamenti della carta oltre a ridurre la durata della macchina. In
particolare, evitare di usare carta patinata o sottoposta ad altri
trattamenti della superficie. La superficie della carta deve essere il più
possibile uniforme e liscia.

Composizione

Non usare carta patinata, contenente plastica o carbone con superficie
trattata. Il calore di fusione può infatti causare il rilascio di esalazioni
nocive.

La carta pregiata deve contenere almeno l'80% di pasta di legno. Il
restante 20% deve essere costituito da cotone e altre fibre.

Formati carta

I cassetti e il bypass accettano i seguenti formati carta. Le tolleranze
dimensionali sono ±0,7 mm per lunghezza e larghezza. La quadraticità
degli angoli deve essere 90° ±0,2°.

Bypass:
Busta Monarch, Busta #10, Busta #9, Busta #6, Busta C5, Busta DL,
Legal, Letter, Statement, Oficio II, Executive, ISO A4, ISO A5, ISO A6,
Folio, ISO B5, JIS B5, JIS B6, Hagaki, Ofuku-Hagaki, Youkei 2, Youkei
4, 16 kai, Personalizzato (70 × 148 - 216 × 356mm (2-13/16 × 5-13/16 ­8-1/2 × 14 di pollice))

Nota Se la lunghezza della carta personalizzata è superiore a

297mm (11-11/16 di pollice), la stampante può essere classificata
ISO A4, Officio II, Folio e Legal per quanto attiene il formato carta
standard.

Cassetto:
Legal, Letter, Statement, Oficio II, Executive, ISO A4, ISO A5, A6 (solo
per il cassetto carta della macchina), Folio, ISO B5, JIS B5, Busta C5, 16
kai, Personalizzato (Cassetto carta: 105 × 148- 216 × 356mm (4-1/8 × 5­13/16 - 8-1/2 × 14 pollici), Alimentatore carta: 148 × 210 - 216 × 356mm
(5-13/16 × 8-5/16 - 8-1/2 × 14 pollici))

Nota Se la lunghezza della carta personalizzata è superiore a

297mm (11-11/16 di pollice), la stampante può essere classificata
ISO A4, Officio II, Folio e Legal per quanto attiene il formato carta
standard.

Uniformità

La superficie della carta deve essere liscia e non patinata. Carta con una
superficie grezza o sabbiosa può causare spazi vuoti nelle stampe.
Carta eccessivamente liscia può causare problemi di alimentazione
multipla o di velatura (in cui lo sfondo appare grigio).

2-4 Caricamento della carta

Grammatura base

Per grammatura base si intende il peso della carta espresso in grammi
per metro quadrato (g/m²). Carta troppo pesante o troppo leggera può
causare errori di alimentazione o inceppamenti nonché l'usura precoce
del prodotto. Il peso non uniforme della carta, vale a dire spessore carta
non uniforme, può causare alimentazione di più fogli o problemi di
qualità di stampa come sfocatura a causa della ridotta fusione del toner.

La grammatura carta consigliata è compresa tra 60 e 120g/m² (16 - 31.9
lb/risma) per il cassetto e tra 60 e 220g/m² (16 - 59 lb/risma) per il
bypass.

Tabella di equivalenza grammatura

La grammatura è misurata in libbre (lb) e grammi per metro quadrato
(g/m²). La celle in grigio indicano la grammatura standard.

Grammatura carta pregiata

U.S. (lb)

16 60
17 64
20 75
21
22 81
24 90
27
28 105
32 120
34 128
36 135
39 148
42 157
43 163
47 176

Grammatura Europa (g/m²)

80

100

53 199

Spessore

La carta usata nella macchina non deve essere né troppo spessa né
troppo sottile. Se si verificano problemi di inceppamento della carta,
alimentazioni multiple e stampa debole, è possibile che la cart a usata sia
troppo sottile. Se si verificano problemi di inceppamento della carta e
stampa sfocata, la carta potrebbe essere troppo spessa. Lo spessore
corretto è compreso tra 0.086 e 0.110mm (3.4 - 4.3 millesimi di pollice).

Caricamento della carta 2-5

Contenuto di umidità

Il contenuto di umidità è definito come il rapporto percentuale di umidità
rispetto alla massa secca della carta. L'umidità può influenzare l'aspetto
della carta, la capacità di alimentazione, l'arricciatura, le proprietà
elettrostatiche e le caratteristiche di fusione del toner.

Il contenuto di umidità della carta varia in funzione dell'umidità relativa
dell'ambiente. Quando l'umidità relativa è alta e la carta assorbe umidità,
i bordi della carta si espandono assumendo un aspetto ondulato.
Quando l'umidità relativa è bassa e la carta perde umidità, i bordi della
carta si ritirano e si irrigidiscono causando possibili problemi di
contrasto.

Bordi ondulati o rigidi possono causare inceppamenti o anomalie di
allineamento. Il contenuto di umidità della carta deve essere compreso
tra il 4 e il 6%.

Per assicurare il corretto contenuto di umidità è importante conservare la
carta in un ambiente controllato. Di seguito sono indicati alcuni
suggerimenti per il controllo dell'umidità.

• Conservare la carta in un ambiente fresco e secco.

• Conservare la carta nella sua confezione il più a lungo possibile.

Riporre la carta non utilizzata nella confezione originale.

• Conservare la carta nella sua confezione originale. Posizionare una
piattaforma sotto il cartone della confezione per isolarla dal
pavimento.

• Dopo aver rimosso la carta dalla confezione, lasciarla nello stesso
locale della macchina per 48 ore prima di utilizzarla.

• Evitare di esporre la carta a calore, luce diretta del sole o umidità.

Grana carta

Quando viene prodotta, la carta viene tagliata in fogli con la grana
disposta parallelamente alla lunghezza (grana lunga) o alla larghezza
(grana corta). La carta a grana corta può causare problemi di
alimentazione nella macchina. Tutta la carta usata nella macchina deve
essere a grana lunga.

Altre proprietà della carta

Porosità: indica la densità della fibra cartacea.
Rigidità: la carta troppo flessibile si può curvare all'interno della

macchina e causare inceppamenti.
Arricciatura: la maggior parte della carta tende naturalmente a piegarsi

in un'unica direzione quando tolta dalla sua confezione. Quando la carta
attraversa l'unità di fissaggio, si arriccia leggermente verso l'alto. Per
realizzare delle stampe lisce, caricare la carta in modo tale che la
pressione verso l'alto esercitata dalla macchina possa correggere
l'arricciatura.

Scarica elettrostatica: durante il processo di stampa, la carta viene
caricata elettrostaticamente per attrarre il toner. La carta deve essere in
grado di rilasciare questa carica in modo che i fogli stampati non
rimangano attaccati gli uni agli altri nel vassoio di uscita.

Bianchezza: il contrasto della pagina stampata dipende dalla
bianchezza della carta. La carta più bianca presenta un aspetto più
nitido e brillante.

2-6 Caricamento della carta

Controllo qualità: formati foglio non uniformi, angoli non quadrati, bordi
logori, fogli uniti e bordi ed angoli spiegazzati possono causare diversi
malfunzionamenti della macchina. Un fornitore di carta di qualità deve
fare particolare attenzione affinché questi problemi non si verifichino.

Imballaggio: la carta deve essere imballata in una scatola di cartone
resistente per evitare danni durante il trasporto. Carta di qualità
proveniente da fornitori affidabili è di norma imballata in modo corretto.

Caricamento della carta 2-7

Carta speciale

È possibile usare i tipi di carta speciale elencati di seguito.

• Carta sottile (da 60 a 64 g/m²)

• Carta spessa (da 90 a 220 g/m²)

• Carta colorata

• Carta riciclata

• Lucidi per proiezione

• Cartoncino

• Carta patinata

• Buste

• Etichette

Utilizzare carta venduta specificatamente per l'utilizzo con le copiatrici o
stampanti (tipo heat-fusing). Quando si utilizzano lucidi, etichette, carta
sottile, buste, cartoline o carta spessa, alimentare la carta dal bypass.

Poiché la composizione e la qualità della carta speciale varia
sensibilmente, vi sono più probabilità che questa causi problemi durante
la stampa rispetto alla normale carta da lettera bianca. Si declina ogni
responsabilità se durante la stampa su carta speciale viene rilasciata
umidità che causa danni alla macchina o all'operatore.

Nota Prima di acquistare un tipo di carta speciale, provare un

campione sulla macchina e verificare che la qualità di stampa sia
soddisfacente.

Lucidi

La stampante può eseguire stampe in bianco e nero su lucidi. I lucidi
devono essere alimentati da bypass. È possibile alimentare un solo
lucido per volta.

I lucidi devono essere in grado di sopportare il calore di fusione prodotto
durante il processo di stampa.

I lucidi devono essere caricati sul bypass con il lato lungo rivolto verso la
stampante.

Etichette

Le etichette devono essere alimentate da bypass. È possibile alimentare
una sola etichetta per volta.

La regola di base per la stampa su etichette adesive è che l'ad esivo non
deve mai toccare nessuna parte della macchina. Se la carta adesiva si
attacca al tamburo o ai rulli, si possono verificare danni alla macchina.

La struttura dell'etichetta è
costituita da tre livelli, come
mostrato nell'illustrazione. Il
primo foglio è quello su cui
viene eseguita la stampa. Lo
strato adesivo è costituito da
materiali sensibili alla
pressione. Il foglio portante
(chiamato anche foglio
lineare o di supporto) regge
le etichette fino a quando
non vengono utilizzate. A causa della complessità della composizione, le
etichette retro adesive possono facilmente creare problemi di stampa.

Primo foglio (carta
pregiata bianca)
Adesivo

Foglio portante

2-8 Caricamento della carta

L'etichetta adesiva deve essere completamente coperta dal primo foglio,
senza spazi tra le singole etichette. Le etichette che presentano spazi
hanno la tendenza a staccarsi causando seri problemi di inceppamento.

Alcune etichette sono prodotte aggiungendo un margine extra al primo
foglio intorno al bordo. Non rimuovere il primo foglio extra dal foglio
portante fino a quando la stampa non è terminata.

Non accettabileAccettabile

Primo
foglio

Foglio
portante

La tabella sottostante elenca le specifiche dell'etichetta adesiva.

Elemento Specifica

Peso primo foglio 44 - 74g/m² (12 - 20 lb/risma)
Peso composito 104 - 151g/m² (28 - 40 lb/risma)
Spessore primo foglio 0.086 - 0.107mm (3.9 - 4.2 millesimi di

pollice)

Spessore composito 0.115 - 0.145mm (4.5 - 5.7 millesimi di

pollice)

Contenuto umidità Dal 4 al 6% (composito)

Cartoline

Si possono caricare fino a 10 cartoline per volta. Smazzare la risma di
cartoline e allineare i bordi prima di caricarle sul bypass. Verificare che le
cartoline che si alimentano non siano piegate. L'alimentazione di
cartoline piegate può causare problemi di inceppamento.

Alcune cartoline presentano bordi grezzi sul retro (creati quando la carta
viene tagliata). In questo caso, posizionare le cartoline su una superficie
piana e strofinare i bordi con, ad esempio, un righello per spianarli.

Buste

Si possono caricare fino a 5 buste per volta. Le buste devono essere
alimentate dal lato destro, a faccia in su.

Poiché la composizione di una busta è più complessa rispetto a quella
della carta normale, potrebbe essere difficile ottenere una qualità di
stampa uniforme su tutta la sua superficie.

In genere, le buste presentano un orientamento della grana diagonale.
Fare riferimento a Grana carta a pagina 2-6. Con questo orientamento è
più facile che si verifichino increspature o piegature quando le buste
attraversano la macchina. Prima di acquistare buste, effettuare una
prova di stampa per verificare se la stampante è in grado di accettare la
busta.

• Non utilizzare buste con adesivi liquidi.

Caricamento della carta 2-9

• Evitare di eseguire cicli lunghi di stampa di sole buste. Cicli lunghi di
stampa su buste possono provocare un'usura precoce della
stampante.

• Se si verificano inceppamenti, provare a caricare un numero
inferiore di buste sul bypass.

• Per evitare inceppamenti dovuti a buste piegate, non impilare più di
10 buste stampate sul vassoio di uscita.

Carta spessa

Smazzare la risma di fogli a e allineare i bordi prima di caricarli sul
bypass. Alcuni tipi di carta presentano bordi grezzi sul retro (creati
quando la carta viene tagliata). In questo caso, posizionare la carta su
una superficie piana e strofinare i bordi una o due volte utilizzando, ad
esempio, un righello per spianarli. L'alimentazione di carta con bordi
grezzi può causare inceppamenti.

Nota Se la carta si

inceppa anche dopo
essere stata lisciata,
inserirla nel bypass
sollevando il bordo
anteriore di qualche
millimetro come
mostrato nella figura
sottostante.

Carta colorata

La carta colorata deve soddisfare le stesse condizioni della carta da
lettera bianca. Fare riferimento a Specifiche della carta a pagina 2-2.
Inoltre, i pigmenti usati nella carta devono essere in grado di sopportare
il calore di fusione generato durante il processo di stampa (fino a 200°C
o 392°F).

Carta prestampata

La carta prestampata deve soddisfare le stesse condizioni della carta da
lettera bianca. Fare riferimento a Specifiche della carta a pagina 2-2.
L'inchiostro prestampato deve essere in grado di sopportare il calore di
fusione durante il processo di stampa e non deve risentire dell'effetto
dell'olio di silicone.

Non utilizzare carta che presenta qualsiasi tipo di trattamento
superficiale, come la carta comunemente usata per i calendari.

Carta riciclata

Scegliere della carta riciclata che soddisfi le stesse specifiche della carta
pregiata bianca (ad eccezione della bianchezza). Fare riferimento a
Specifiche della carta a pagina 2-2.

Nota Prima di acquistare carta riciclata, provare un campione

sulla macchina e verificare che la qualità di stampa sia
soddisfacente.

2-10 Caricamento della carta

Tipo di carta

La stampante è in grado di stampare utilizzando le impostazioni ottimali
per il tipo di carta utilizzato.

Per ogni cassetto carta, compreso il bypass, è possibile impostare un
tipo di carta diverso. Oltre ai tipi carta predefiniti, è anche possibile
definire e selezionare dei tipi carta personalizzati. Il tipo di carta può
essere modificato utilizzando il driver di stampa e Configuration Tool. È
possibile usare i tipi carta elencati di seguito.

Alimentazione carta

Tipo di carta

Bypass

Cassetto

carta

Intervallo

Normale Sì Sì Da 64 a 90g/m

Grammatura Percorso fronte/retro

(bypass disponibile

Display in Status

2

Normale 2 Sì

Monitor

solo nella modalità

Cassetto)

Lucidi Sì No Lucido Molto pesante No
Prestampata Sì Sì Da 75 a 90g/m
Etichette Sì No Da 105 a 135g/m
Pregiata Sì Sì Da 90 a 105g/m
Riciclata Sì Sì Da 75 a 90g/m
Velina Sì No Meno di 64g/m
Grezza Sì Sì Da 90 a 105g/m
Intestata Sì Sì Da 75 a 90g/m
Colorata Sì Sì Da 75 a 90g/m
Perforata Sì Sì Da 75 a 90g/m
Busta Sì No Da 135 a 170g/m
Cartoncino Sì No Da 135 a 170g/m
Spessa Sì No Da 135 a 170g/m
Alta qualità Sì Sì Da 75 a 90g/m
Personalizzato 1 (a

*

8)

Sì Sì Da 75 a 220g/m

2

2

2
2
2

2
2
2
2

2
2
2

2

2

Normale 2 Sì

Pesante 1 No
Normale 3 Sì
Normale 2 Sì

Leggera No
Normale 3 Sì
Normale 3 No
Normale 3 Sì
Normale 2 Sì

Pesante 3 No
Pesante 3 No

Pesante 3 No
Normale 2 Sì
Normale 2 Sì

Sì: può essere caricata No: non può essere caricata

*. Questo tipo di carta è definito e registrato dall'utente. È possibile definire fino a otto tipi di impost azioni utente.

Con l'impostazione Personalizzato l'utente può anche abilitare o disabilitare il percorso fronte-retro. Per
ulteriori informazioni, fare riferimento a Status Monitor a pagina 3-10.

Caricamento della carta 2-11

Preparazione della carta

Dopo aver tolto la carta dalla confezione, smazzare bene i fogli per
separarli prima di caricarli.

Se la carta è piegata o increspata, lisciarla prima di caricarla.
L'inosservanza di questa precauzione può causare inceppamenti.

IMPORTANTE Controllare che i fogli non siano pinzat i e che sia no

stati rimossi i punti metallici.

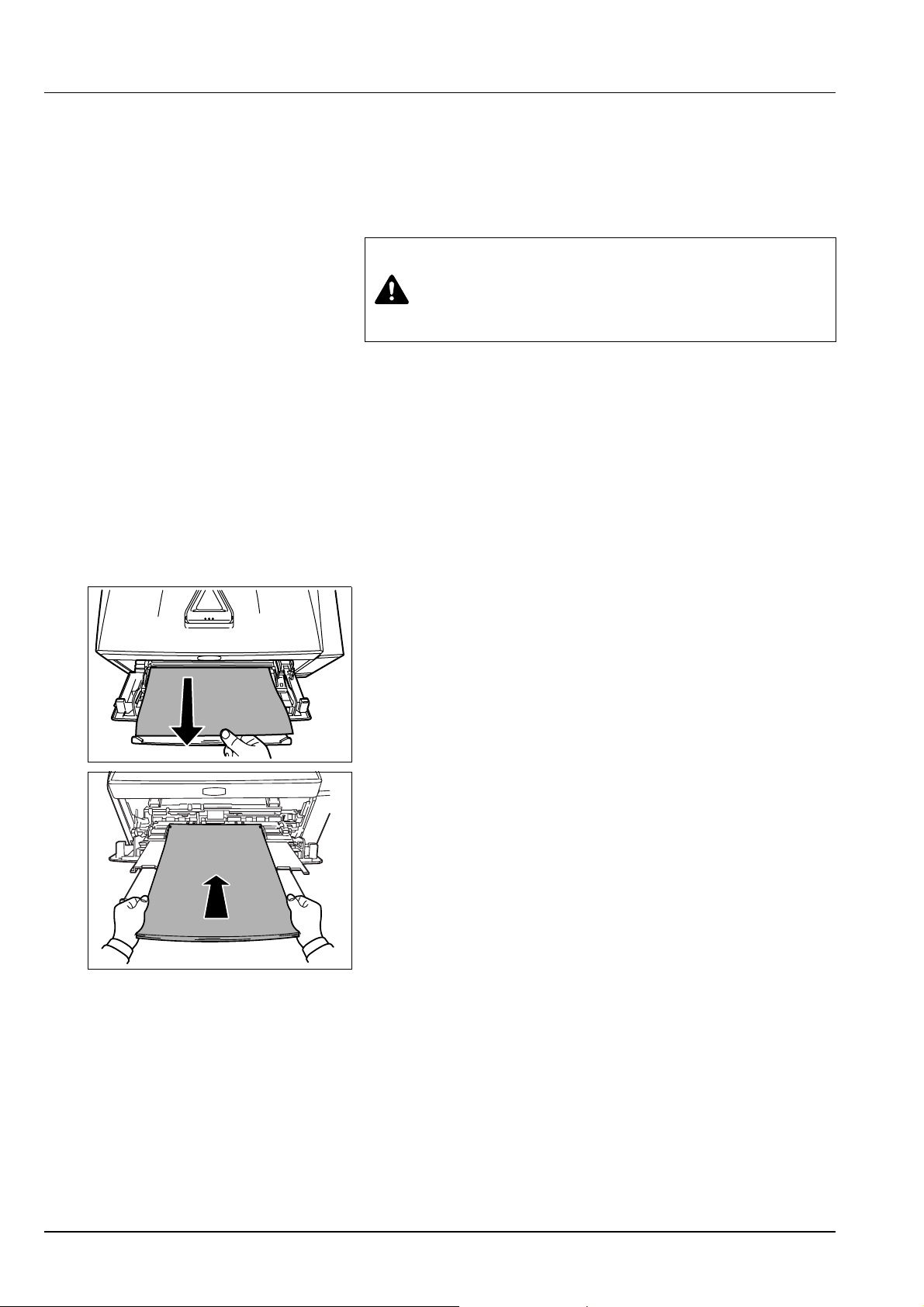

Caricamento della carta in un cassetto

Nel cassetto si possono caricare fino a 250 fogli in formato 11 × 8 1/2" o
A4 (80 g/m²).

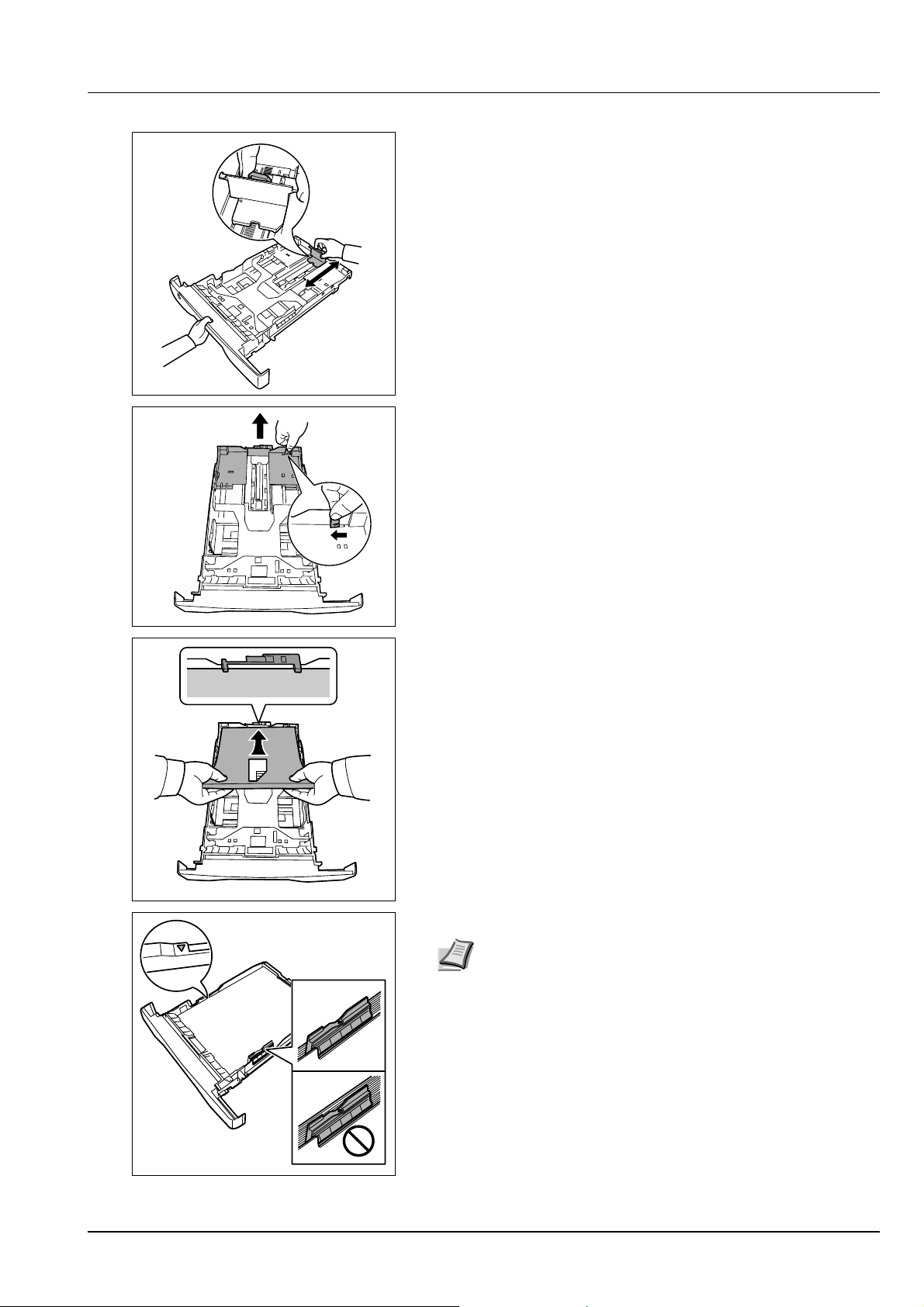

1 Aprire completamente il cassetto.

IMPORTANTE Quando si apre il cassetto, reggerlo per evitare

che cada.

2 Spingere la piastra inferiore verso il basso fino a quando non si

blocca.

3 Regolare le guide di larghezza poste sui lati sinistro e destro del

cassetto. Premere il pulsante di rilascio sulla guida di sinistra e
regolare le guide sul formato carta richiesto.

Nota I formati carta sono contrassegnati sul cassetto.

2-12 Caricamento della carta

4 Regolare la guida di lunghezza della carta sul formato carta

desiderato.

Per utilizzare carta di lunghezza maggiore del formato A4, aprire i
moduli di estensione del cassetto carta spingendo le leve di blocco
una alla volta e regolare quindi in base al formato carta desiderato.

5 Caricare la carta nel cassetto. Verificare che il lato da stampare sia

rivolto verso il basso e che la carta non sia piegata, arricciata o
danneggiata.

Nota Quando si carica la carta, non superare il segno di

triangolo sulla guida di larghezza.

Caricamento della carta 2-13

6 Inserire il cassetto carta nel relativo alloggiamento della stampante

spingendolo con decisione fino a che non si blocca.

Sul lato sinistro della parte anteriore del cassetto carta vi è un
indicatore di livello che segnala la quantità di carta rimanente.
Quando la carta è esaurita, l'indicatore scende fino al livello di
(vuoto).

7 Specificare formato e tipo di carta per il cassetto utilizzando

Configuration Tool. Per ulteriori informazioni, fare riferimento a
Configuration Tool a pagina 3-14.

2-14 Caricamento della carta

PG L2028

PG L2028 Special

Caricamento della carta sul bypass

Il bypass del modello PG L2028 Special accetta fino a 50 fogli di formato
11 × 8 1/2" o A4 (80 g/m²). Sul modello PG L2028 è invece possibile
caricare un solo foglio sul dispositivo di Alimentazione manuale.

1 Tirare il bypass verso di sé fino a che non si blocca.

IMPORTANTE Quando si apre il cassetto, reggerlo per evitare

che cada.

PG L2028

PG L2028 Special

2 Regolare la posizione delle guide carta sul bypass. Sul bypass o sul

dispositivo di Alimentazione manuale sono contrassegnati i formati
carta standard. Se si utilizzano questi formati, far scorrere le guide
fino alla corrispondente posizione contrassegnata.

3 Aprire l'estensione (solo per FPG L2028 Special).

Caricamento della carta 2-15

PG L2028

PG L2028 Special

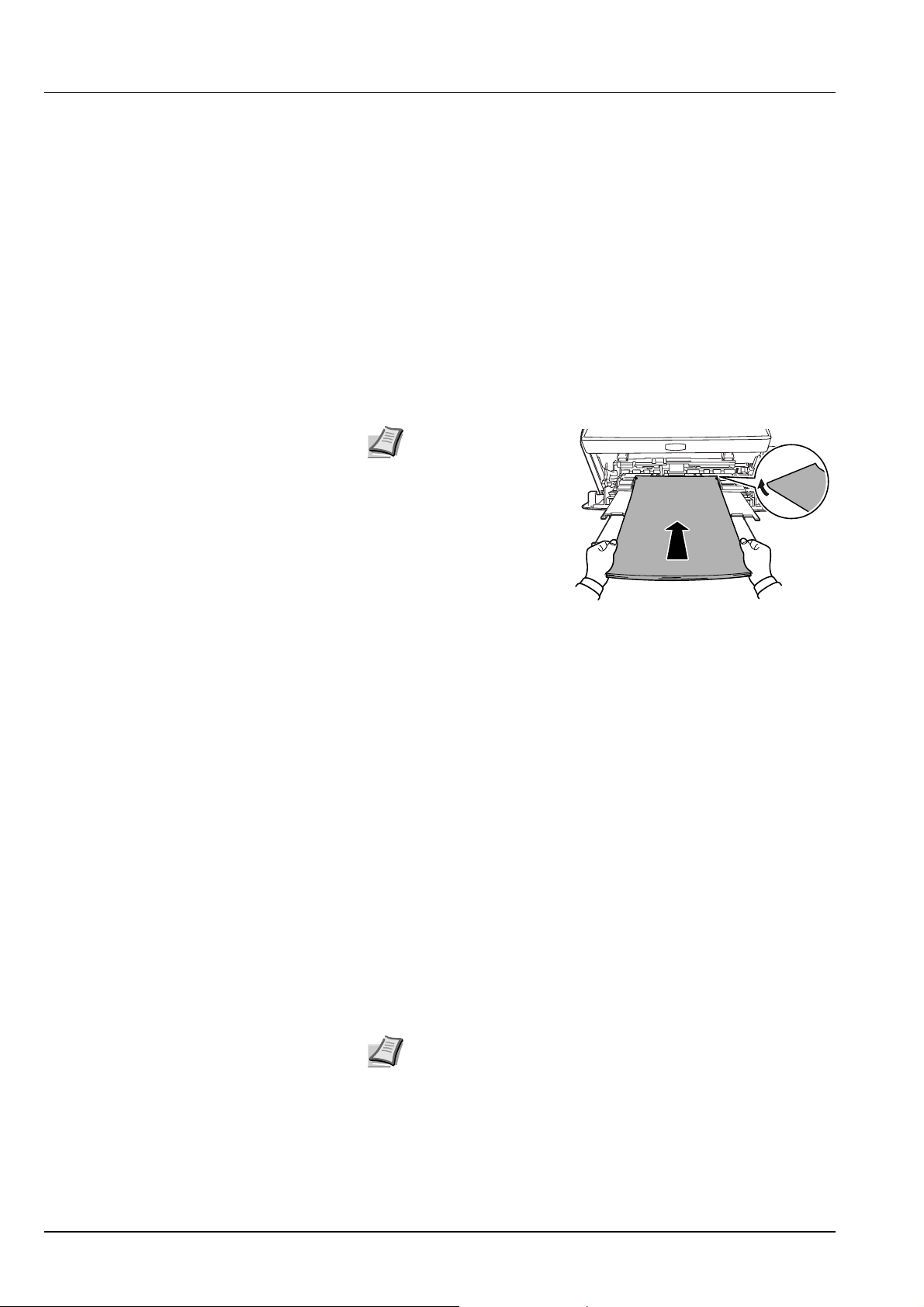

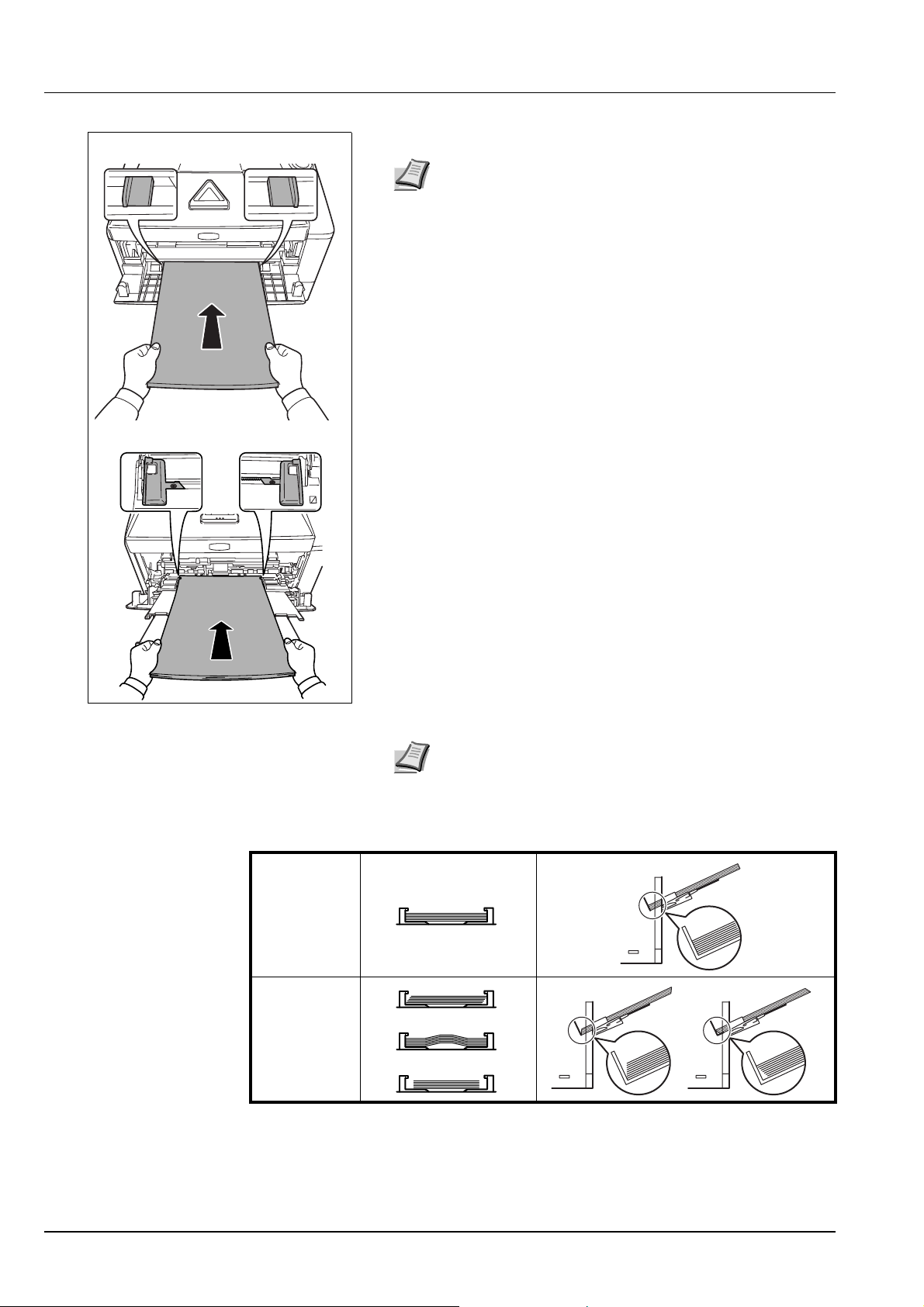

4 Allineare la carta alle guide e inserirla completamente.

Nota Quando si carica la carta, non superare l'indicatore di

limite del bypass (solo per PG L2028 Special).

Corretto

Errato

Nota Se la carta è notevolmente arricciata in una direzione

(ad esempio carta già stampata su un lato), provare ad
arrotolare la carta nella direzione opposta per neutralizzare
l'arricciatura. I fogli stampati verranno consegnati piatti (solo
per PG L2028 Special).

2-16 Caricamento della carta

Corretto

Corretto

Errato

Quando si caricano delle buste, inserire la scheda con la finestra
della busta chiusa e con il lato di stampa rivolto verso l'alto. Inserire
la busta allineandola alla guida con la finestra sul lato frontale o
sinistro finché non si blocca.

5 Specificare formato e tipo di carta per il bypass utilizzando

Configuration Tool. Per ulteriori informazioni, fare riferimento a
Configuration Tool a pagina 3-14.

Caricamento della carta 2-17

2-18 Caricamento della carta

3 Connessione e stampa

Questo capitolo spiega come configurare la stampante, come stampare
da PC e come utilizzare il software applicativo fornito su CD-ROM.

Collegamenti 3-2
Installazione del driver di stamp a 3-3
Stampa 3-7
Status Monitor 3-10
Configuration Tool 3-14
Disinstallazione del software 3-18

Connessione e stampa 3-1

Collegamenti

Questa sezione spiega come configurare la stampante.

Collegamento del cavo USB

Attenersi alla seguente procedura per il collegamento del cavo USB.

1 Collegare il cavo USB (non fornito) al connettore dell'interfaccia

USB.

Nota Utilizzare un cavo USB dotato di uno spinotto

rettangolare di Tipo A e uno spinotto quadrato di Tipo B. Si
consiglia di utilizzare un cavo USB schermato, di lunghezza
non superiore a 5 metri (16 piedi).

2 Collegare l'altra estremità del cavo USB al connettore dell'interfaccia

USB del computer.

Collegamento del cavo di alimentazione

Installare la stampante in prossimità di una presa di corrente a muro CA. Se
si utilizza una prolunga, la lunghezza totale del cavo di alimentazione e della
prolunga deve essere pari a 5 metri (16 piedi) o inferiore.

Nota Controllare che l'interruttore di alimentazione sia spento.

Utilizzare unicamente il cavo di alimentazione fornito con la
stampante.

1 Collegare il cavo di alimentazione al relativo connettore posto sul

retro della stampante.

2 Collegare l'altra estremità del cavo di alimentazione alla presa di

corrente a muro.

3 Posizionare l'interruttore di alimentazione su On ( | ). La stampante

passa in modalità di riscaldamento.

IMPORTANTE Se si installa la cartuccia toner e si accende la

stampante, dopo qualche instante gli indicatori si accendono in
direzione antioraria. Alla prima accensione della stampan te dopo
l'installazione della cartuccia toner, si devono attendere 15 minu ti
prima che la stampante sia pronta a stampare. Quando si
accende l'indicatore [Ready], l'installazione della stampante è
completata.

3-2 Connessione e stampa

PG L2028 Special

Olivetti PG L2028/

Installazione del driver di stampa

Attenendosi alle istruzioni della Guida all'installazione, collegare il PC
alla stampante, quindi accendere entrambi i dispositivi per installare il
driver di stampa.

riferimento a Printing System Driver User Guide.

Installazione del driver di stampa su Windows PC

Questa sezione spiega come installare il driver di stampa in Windows

.

Vista

Nota Per installare il driver di stampa, occorre accedere al

sistema con privilegi di amministratore.

1 Prima di installare il software da CD-ROM, verificare che la

stampante sia accesa e collegata alla porta USB o alla porta di rete
del computer.

2 Inserire il CD-ROM (Product Libray) nell'unità CD-ROM del

computer. Se compare la schermata AutoPlay, fare clic su Run
Setup.exe. Si apre la schermata Avviso.

Per maggiori informazioni sul driver di stampa, fare

Nota Se compare la finestra Trovato nuovo hardware,

fare clic su Annulla.

Nota Se il programma di installazione non viene avviato,

utilizzare Esplora risorse per accedere al CD-ROM e
selezionare Setup.exe.

3 Selezionare Visualizza accordo di licenza per leggere le

informazioni, quindi fare clic su Accetto per continuare.

4 Fare clic su Installa il software. Si apre la schermata Metodo di

installazione.

Nota In Windows XP, fare clic su Installa il software per

avviare il programma di installazione guidata. Fare clic su
Avanti per visualizzare la schermata Metodo di installazione.

5 Come metodo di installazione, selezionare Modalità Espressa

oppure Modalità Personalizzata.

• Modalità Espressa: se la stampante è collegata mediante USB o
mediante rete ed è accesa, il programma di installazione guidata
rileva la stampante. Scegliere Modalità Espressa per eseguire
un'installazione standard.

Connessione e stampa 3-3

• Modalità Personalizzata: questa opzione permette all'utente di
selezionare i componenti da installare e di specificare la porta.

Passare alla sezione che descrive il metodo di installazione prescelto.

Modalità Espressa

Quando si seleziona la Modalità Espressa, vengono installati il
driver di stampa e i caratteri. Dopo aver completato l'installazione in
Modalità Espressa, si possono aggiungere altre utility utilizzando la
Modalità Personalizzata.

1 Sulla schermata Metodo di installazione, fare clic su Modalità

Espressa. Il programma di installazione guidata ricerca le st ampanti

collegate sulla schermata Rileva sistema di stampa. Se non viene
rilevata alcuna stampante, assicurarsi che la stampante sia accesa e
collegata alla porta USB o alla porta di rete del computer, quindi fare
clic su Aggiorna per ricercare di nuovo le stampanti.

Nota Se compare la finestra Trovato nuovo hardware, fare

clic su Annulla.

2 Selezionare la stampante che si desidera installare, quindi fare clic

su Avanti.

PG L2028 Special

3 Controllare le impostazioni e fare clic su Installa. Ha inizio

l'installazione del driver di stampa.

Nota Se compare la schermata Protezione di Windows, fare

clic su Installa il software del driver per proseguire con
l'installazione. Se compare la schermata Installazione
hardware in Windows XP, fare clic su Continua.

4 Compare la schermata Installazione completata. Fare clic su Fine

per ritornare al menu principale.

3-4 Connessione e stampa

Printing System Driver

Modalità Personalizzata

Quando si seleziona la Modalità Personalizzata, è possibile
modificare la porta stampante e le utility da installare.

1 Sulla schermata Metodo di installazione, fare clic su Modalità

Personalizzata.

2 Sulle schede Driver e Utility della schermata Installazione

personalizzata, selezionare il driver di stampa e le utility che si

desidera installare, quindi fare clic su Avanti.

3 Sulla schermata Porta st amp ante, selezionare la porta collega ta alla

stampante, quindi fare clic su Avanti.

Nota Fare clic su Aggiungi porta per aggiungere una nuova

porta.

4 Controllare le impostazioni e fare clic su Installa. Ha inizio

l'installazione del driver di stampa.

Nota Se compare la schermata Protezione di Windows, fare

clic su Installa il software del driver per proseguire con
l'installazione. Se compare la schermata Installazione
hardware in Windows XP, fare clic su Continua.

5 Compare la schermata Installazione completata. Fare clic su Fine

per ritornare al menu principale.

Connessione e stampa 3-5

Installazione del driver di stampa in Mac OS

Questa sezione spiega come installare il driver di stampa in ambito Mac
OS.

1 Prima di installare il software da CD-ROM, verificare che la

stampante sia accesa e collegata alla porta USB o alla porta di rete
del computer.

2 Inserire il CD-ROM (Product Libray) nell'unità CD-ROM del

computer.

3 Fare doppio clic sull'icona CD-ROM.
4 Fare doppio clic su Solo OS X 10.2 e 10.3 oppure su OS X 10.4, in

funzione della versione del sistema operativo in uso.

5 Fare doppio clic su OS X x.x o su OS X 10.4 x.x.

Ha inizio l'installazione del driver di stampa.

6 Installare il driver di stampa attenendosi alle istruzioni visualizzate

dal programma di installazione guidata.

3-6 Connessione e stampa

Printing System

Stampa

Questa sezione descrive la procedura di stampa da un'applicazione. È
possibile configurare le impostazioni di stampa sulle singole schede di Printing

System Driver. Printing System Driver è reperibile sul CD-ROM (Product Library).
Per maggiori informazioni, fare riferimento a Printing System Driver User Guide.

Informazioni su Printing System Driver

Printing System Driver è composto dalle seguenti schede.

Base

Utilizzare questa scheda per selezionare formato di stampa e
orientamento. È anche possibile selezionare l'alimentazione carta e la
stampa in fronte/retro.

Layout

Utilizzata per stampare più pagine su un unico foglio di carta. Questa
scheda presenta anche le opzioni zoom.

Immagini

Selezionare questa scheda per modificare la qualità di stampa e per
definire le impostazioni di caratteri e grafica.

Pubblicazione

Utilizzata per inserire delle copertine o dei fogli divisori nei lavori di
stampa. L'opzione Foglio tra i lucidi permette di stampare un set di lucidi
con l'inserimento di un foglio divisorio, stampato o in bianco, tra i lucidi.

Avanzato

Utilizzata per creare e aggiungere delle filigrane al lavoro di stampa.
Questa scheda consente anche l'integrazione dei comandi PRESCRIBE
nel documento.

Stampa da applicazioni

Viene descritta la procedura da seguire per stampare un documento
creato con un'applicazione. È possibile selezionare il formato della carta.

Nota Si possono anche definire le varie impostazioni facendo clic

su Proprietà per aprire la finestra di dialogo Proprietà.

1 Caricare la carta richiesta nel cassetto.
2 Dal menu File dell'applicazione, selezionare Stampa. Viene

visualizzata la finestra di dialogo Stampa.

3 Fare clic sulla casella di riepilogo a discesa in cui sono riportati i

nomi delle stampanti. Sono elencate tutte le stampanti installate.
Fare clic sul nome della stampante.

4 Nel campo Numero di copie, specificare il numero di copie richiesto.

Si possono stampare fino a 999 copie. In Microsoft Word, si
consiglia di fare clic su Opzioni e specificare Usa impostazioni
stampante per l'alimentazione predefinita.

5 Per avviare la stampa, fare clic su OK.

Connessione e stampa 3-7

Stampa fronte/retro manuale (solo per PG L2028)

Selezionare Fronte/retro manuale se si desidera stampare su entrambe
le facciate del foglio. Vengono stampate per prime le pagine pari che
vengono successivamente rialimentate per la stampa delle pagine
dispari. Per il caricamento dei fogli, con ordine e orientamento corretti, è
possibile stampare le istruzioni per fronte/retro manuale.

Nota Attivare la casella Stampa istruzioni per fronte/retro

manuale per stampare il foglio delle istruzioni. Utilizzare queste

istruzioni finché non si acquisisce familiarità con questa funzione.

Printing System

Printing System

1 Assicurarsi che sia selezionato Cassetto 1 come Origine sulla

finestra di dialogo Preferenze stampa.

2 Selezionare Stampa fronte/retro manuale.

Selezionare Margine interno sulla scheda Layout e specificare il
valore desiderato per ogni margine. Per l'ampiezza del margine
interno, specificare un valore compreso tra 5,00 e 25,4mm (0.20 -

1.00 pollici). Selezionare Riduci e adatta immagine per adattare
l'immagine al formato carta.

Selezionare Stampa fronte/retro manuale, quindi utilizzare
l'opzione Dettagli fronte/retro per scegliere Lato lungo per la
rilegatura sul lato lungo, oppure Lato corto per la rilegatura sul lato
corto. Attivare la casella dell'opzione Stampa istruzioni per
fronte/retro manuale per stampare le istruzioni di ricaricamento del
foglio.

3 Selezionare OK per tornare alla finestra di dialogo Stampa, quindi

premere OK per avviare la stampa. Viene visualizzat a la finestra del
messaggio delle istruzioni per Fronte/retro manuale. Vengono
stampate le pagine pari, compreso il foglio delle istruzioni.

Nota Sul foglio delle istruzioni non verrà stampato nulla.

4 Rimuovere tutte le pagine pari (compreso il foglio delle istruzio ni) dal

vassoio di consegna, smazzare bene i fogli per separarli prima di
ricaricarli.

3-8 Connessione e stampa

5 Caricare le pagine pari stamp ate nel cassetto carta con il foglio delle

istruzioni a faccia in su e le frecce rivolte verso la stampante.

Lato lungo

Nota Se la carta è sensibilmente arricciata in una direzione,

arrotolarla in direzione opposta per neutralizzare l'arricciatura. Se
questo intervento non elimina in modo soddisfacente l'arricciatura,
provare a ridurre il numero di fogli caricati nel cassetto carta a
massimo 100.

Lato corto

6 Selezionare OK sulla finestra del messaggio delle istruzioni per

fronte/retro manuale. Verranno stampate tutte le pagine dispari.

Connessione e stampa 3-9

Status Monitor

Status Monitor monitorizza lo stato della stampante e rende disponibile
una funzionalità continua di reporting. Consente anche di definire e
modificare delle impostazioni stampante non incluse in Printing System Driver.

Status Monitor viene installato automaticamente quando si installa
Printing System Driver.

Come accedere a Status Monitor

Per aprire Status Monitor, utilizzare uno dei seguenti metodi.

• Apertura all'avvio della stampa:
Quando si specifica una stampante e si avvia un lavoro di stampa, si
apre uno Status Monitor per ogni nome di stampante. Se l'apertura
di Status Monitor viene richiesta da più stampanti, verranno avviati
gli Status Monitor per tutte le stampanti che hanno inviato la
richiesta.

• Avvio dalle proprietà di Printing System Driver:
Fare clic con il tasto destro del mouse sul pulsante Informazioni
nella finestra di dialogo Proprietà Printing System Driver. Fare quindi

clic su Status Monitor nella finestra di dialogo Informazioni per
aprire Status Monitor.

Come uscire da Status Monitor

Per uscire da Status Monitor, utilizzare uno dei seguenti metodi.

• Chiusura manuale:
Fare clic con il tasto destro del mouse sull'icona S t atus Monitor sulla
barra delle applicazioni, quindi selezionare Esci nel menu per uscire
da Status Monitor.

• Chiusura automatica:
Status Monitor si chiude automaticamente 5 minuti dopo dall'ultimo
utilizzo.

Descrizione della schermata

La schermata Status Monitor è strutturata come segue.

Finestra pop-up

Vista 3D

Icona Status Monitor

Finestra pop-up

Se si verifica un evento che richiede la generazione di una notifica, si
apre una finestra pop-up. Questa finestra viene visualizzata solo se sul
desktop è aperta l'opzione Vista 3D.

3-10 Connessione e stampa

Vista 3D

Mostra lo stato della stampante monitorata come immagine 3D. È
possibile visualizzare o nascondere la vista 3D dal menu visualizzato
quando si fa clic con il tasto destro del mouse sull'icona Status Monitor.

Se si verifica un evento che richiede la notifica, tale evento verrà
notificato all'operatore mediante Vista 3D e avviso sonoro. Per
informazioni sulle impostazione dell'avviso sonoro, vedere Impostazioni
di Status Monitor a pagina 3-12.

Icona Status Monitor

Quando Status Monitor è in esecuzione, sulla barra delle applicazioni
viene visualizzata l'icona Status Monitor. Posizionando il cursore
sull'icona, viene visualizzato il nome della stampante.

Connessione e stampa 3-11

Impostazioni di Status Monitor

La schermata di Status Monitor presenta due schede che permettono di
configurarne le impostazioni. Selezionare l'opzione Preferenza per
configurare Status Monitor.

Scheda Avviso sonoro

La scheda Avviso sonoro presenta le seguenti voci.

IMPORTANTE Per convalidare le impostazioni sulla scheda Avviso

sonoro, è necessario che al computer sia collegata un a scheda audio
o un altoparlante.

Abilita notifica attività

Abilitare o disabilitare il monitoraggio delle attività in Attività disponibili.

Sintesi vocale da testo

Se si desidera una notifica sonora, si può selezionare una sintesi vocale
da testo. Fare clic su Sfoglia per ricercare la sintesi vocale da testo.

Usa Sintesi vocale da testo

Abilitare questa casella per inserire il testo che si desidera venga
riprodotto per notificare le attività. Anche se la sintesi vocale da testo
non è necessaria, questa funzione è applicabile in Windows XP.

Per utilizzare questa funzione, attenersi alla seguente procedura.

1 Selezionare Abilita notifica attività.
2 Fare clic su Sfoglia per notificare un evento mediante sintesi vocale.

Nota Il formato file disponibile è WAV.

Selezionare Usa Sintesi vocale da testo per riprodurre il testo
immesso nel campo Sintesi vocale da testo quando si verifica un
evento.

3 Selezionare l'evento da associare alla funzione di Sintesi vocale da

testo in Attività disponibili.

4 Fare clic su Play per controllare che il suono o il testo vengano

riprodotti correttamente.

3-12 Connessione e stampa

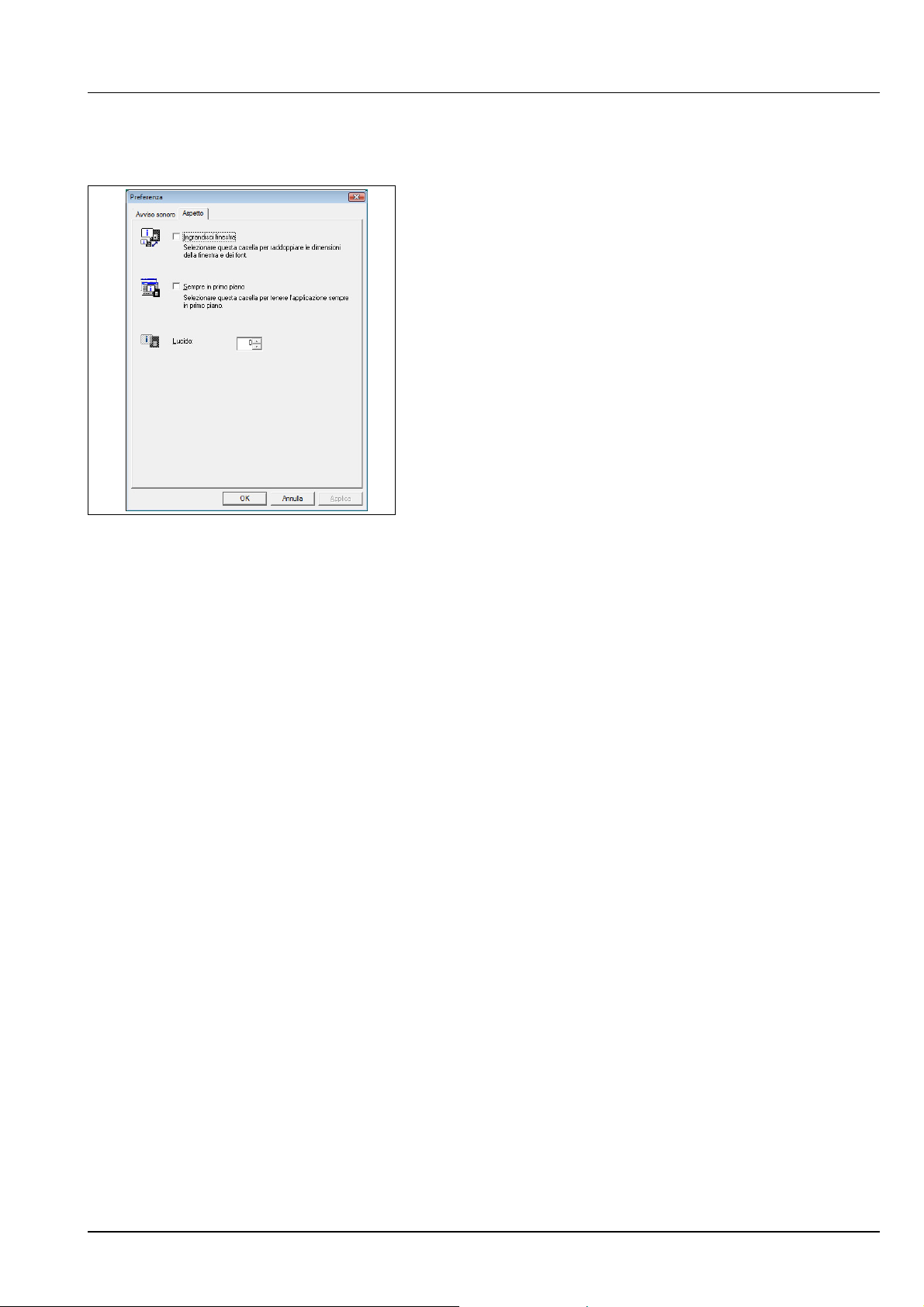

Scheda Aspetto

La scheda Aspetto presenta le seguenti voci.

Ingrandisci finestra

Raddoppia le dimensioni della finestra Status Monitor.

Sempre in primo piano

Posiziona Status Monitor sempre in primo piano.

Lucido

Visualizza Status Monitor come finestra trasparente.

Connessione e stampa 3-13

Configuration Tool

Configuration Tool consente di controllare e/o modificare le impostazioni
stampante non disponibili in Printing System Driver.

È possibile utilizzare Configuration Tool per le stampanti collegate al PC
tramite cavo USB.

Nota Le voci visualizzate sulla finestra di dialogo Proprietà

variano in funzione degli accessori opzionali installati e
dall'interfaccia di connessione utilizzata, locale o di rete.

Come accedere a Configuration Tool

Attenersi alla seguente procedura per visualizzare Configuration T ool sul
desktop.

Nota Per configurare le impostazioni di Configuration Tool,

eseguire dapprima Status Monitor sul proprio computer.

1 Fare clic con il tasto destro del mouse sull'icona S tatus Mon itor nella

barra delle applicazioni di Windows.

2 Dal menu, selezionare Configura. Si apre la finestra Configuration

Tool.

Nota Quando la stampante è collegata mediante cavi di rete,

si aprirà COMMAND CENTER anziché Configuration Tool.

Come uscire da Configuration Tool

Per uscire da Configuration Tool, utilizzare uno dei seguenti metodi.

• Per uscire dal programma utilizzando il pulsante Chiudi:
Fare clic su nell'angolo in alto a destra sulla finestra
Configuration Tool.

• Per uscire dal programma utilizzando il pulsante OK o Annulla:
Fare clic su OK per uscire da Configuration Tool e applicare le
modifiche apportate alle impostazioni della stampante. Fare clic su
Annulla per uscire da Configuration Tool senza applicare le
modifiche apportate alle impostazioni della stampante.

3-14 Connessione e stampa

Scheda Stato

Printing System

Printing System

La scheda Stato visualizza le informazioni generali sulla periferica, quali
nome del modello, firmware sistema, firmware motore, numero di serie,
totale memoria e pagine stampate.

Scheda Ingresso

La scheda Ingresso visualizza le informazioni sull'alimentatore carta
collegato alla macchina, come livello della carta e capacità massima
carta.

Questa scheda permette anche di personalizzare formato e tipo di carta
per il cassetto o per l'alimentatore carta opzionale. Se si seleziona
Personalizzato come formato carta per Cassetto 1 - Cassetto 3, si può
utilizzare questa scheda per definire la larghezza (X) e l'altezza (Y) del
formato carta personalizzato.

Printing System

Scheda Supporti di stampa

La scheda Supporti di stampa visualizza e consente di selezionare peso
e densità per ogni supporto di stampa. Consente anche di abilitare o
disabilitare l'opzione Duplex per ogni supporto di stampa. L'opzione
Duplex è disponibile solo per PG L2028 Special.

Connessione e stampa 3-15

Scheda Stampante

Printing System

Printing System

La scheda Stampante permette di definire i parametri di elaborazione
della stampa non disponibili in Printing System Driver. Oltre al timeout modulo
continuo, è anche possibile modificare la dimensione della memoria
utilizzata per l'elaborazione dei dati raster, come i file bitmap e JPEG.

Scheda Connessione

Si può utilizzare la scheda Connessione per impostare l'emulazione. Su
questa scheda è anche possibile modificare la capacità della memoria
buffer e la modalità buffer utilizzata dalla stamp ante per comunicare con
l'host.

Printing System

Scheda Dati

La scheda Dati ricerca ed elenca i dati memorizzati su CF card o sul
disco RAM. Selezionare il tipo di dati e fare clic su [Visualizza] per
ricercare e visualizzare l'elenco dei dati target dalla stampante. Le
informazioni visualizzate includono il nome, il tipo e la posizione di
archiviazione.

3-16 Connessione e stampa

Scheda Altri

Printing System

La scheda Altri permette di configurare le seguenti impostazioni della
stampante.

Elemento Descrizione

Riposo autom Configura l'intervallo di tempo per la commutazione

automatica della stampante in modalità Riposo. Fare
clic su Avanzate per abilitare o disabilitare Riposo
autom.

EcoFuser È possibile abilitare o disabilitare l'opzione

EcoFuser. Selezionare Acceso per minimizzare il
consumo energetico spegnendo il riscaldatore
dell'unità di fissaggio nel Modo Riposo.
L'impostazione predefinita è Acceso.

Bloccaggio
pannello

Blocca o sblocca il pannello comandi. L'attivazione
del bloccaggio pannello comporta la disabilitazione
delle operazioni tasti sul pannello.

Disco RAM Abilita o disabilita il modo Disco RAM. L'abilitazione

del Disco RAM consente di utilizzare il disco come
area di archiviazione temporanea per dati quali file di
caratteri o contenuto del buffer di ricezione. È anche
possibile definire le Dimensioni facendo clic su
Abilita disco RAM.

Connessione e stampa 3-17

Disinstallazione del software

Il CD-ROM permette di disinstallare il software della stampante.

1 Fare clic su Rimuovi Software. Si apre la schermata

Uninstaller.

2 Selezionare il prodotto che si desidera rimuovere.
3 Fare clic su Disinstalla.

Nota In Windows Vista, si apre la schermata Rimuovi driver e

pacchetto. Selezionare Rimuovi il driver e il pacchetto,

quindi fare clic su OK.

Ha inizio la procedura guidata di disinstallazione del software.

4 Quando si apre la schermata Disinstallazione completata, fare clic

su Fine.

5 Indicare se si desidera riavviare il computer immediatamente o in

seguito, quindi fare clic su Fine.

3-18 Connessione e stampa

4 Manutenzione

Questo capitolo descrive le procedure di sostituzione della cartuccia
toner e di pulizia della stampante

Informazioni generali 4-2
Sostituzione della cartuccia toner 4-2
Pulizia della stampante 4-6
Inutilizzo prolungato e spostamento della stampante 4-9

.

Manutenzione 4-1

Informazioni generali

In questo capitolo vengono descritte le operazioni di manutenzione di
base che è possibile eseguire sulla stampante. Occorre sostituire la
cartuccia toner quando lo stato della stampante lo richiede.

Inoltre, i componenti interni richiedono una pulizia periodica.

Nota Raccolta delle informazioni sui chip memoria - Il chip

memoria integrato nella cartuccia toner è inteso a migliorare la
praticità operativa dell'utente finale, a supportare il programma di
riciclaggio delle cartucce toner esaurite e a raccogliere
informazioni utili per lo sviluppo e la pianificazione di nuovi
prodotti. Le informazioni raccolte sono anonime, non possono
essere associate a nessuna persona specifica e i dati sono intesi
ad un utilizzo anonimo.

Sostituzione della cartuccia toner

L'indicatore Toner identifica lo stato del toner secondo due livelli di
utilizzo.

• Quando il livello toner è scarso, l'indicatore Toner lampeggia. In
questa fase, non è sempre necessaria la sostituzione.

• Se lo stato precedente viene ignorato e si prosegue con la stampa,
l'indicatore Toner si illumina propria prima che il toner si esaurisca
completamente. In tal caso, occorre immediatamente sostituire la
cartuccia toner.

In entrambi i casi, sarà comunque necessario sostituire la cartuccia
toner.

Frequenza di sostituzione della cartuccia toner

Considerando una copertura toner media del 5% con modalità EcoPrint
disattivata, la frequenza di sostituzione della cartuccia toner equivarrà a
circa 7.200 pagine (PG L2028 Special) o a 4.000 pagine (PG L2028).

Cartuccia toner iniziale

La cartuccia toner fornita nella confezione della stampante è una
cartuccia iniziale. La cartuccia toner iniziale può stampare in media

3.600 pagine (PG L2028 Special) o 2.000 pagine (PG L2028).

Kit del toner

Per ottenere i migliori risultati, si raccomanda di utilizzare solo materiali
di consumo e ricambi originali Olivetti.

Un kit toner nuovo contiene i seguenti componenti:

• Cartuccia toner

• Sacchetto di plastica per lo smaltimento della cartuccia toner

sostituita

• Guida all'installazione

Nota Non rimuovere la cartuccia toner dalla confezione finché

non si è pronti per installarla nella stampante.

4-2 Manutenzione

Sostituzione della cartuccia toner

Questa sezione descrive la procedura di sostituzione della cartuccia
toner.

ATTENZIONE Non incenerire la cartuccia toner.

Potrebbero sprigionarsi scintille pericolose che possono
provocare ustioni.

IMPORTANTE Durante l'operazione di sostituzione della cartuccia

toner, allontanare temporaneamente dalla cartuccia eventuali
supporti di memorizzazione e materiali di consumo per computer
(come i dischetti floppy), per evitare che vengano danneggiat i dal
campo magnetico generato dal toner.

IMPORTANTE Olivetti S.p.A. declina ogni responsabilità per

danni o problemi riconducibili all'utilizzo di cartucce toner diverse da
quelle originali Olivetti. Per ottenere prestazioni ottimali, si raccomanda
di utilizzare solo cartucce toner Olivetti specificamente progettate per
l'utilizzo nel paese di installazione della stampante. Se viene installata
una cartuccia toner specifica per altre destinazioni, la stampante
interromperà la stampa.

Nota Non è necessario spegnere la stamp ante per sostituire la

cartuccia toner. Se si spegne la stampante, i lavori di st ampa in
corso di elaborazione verranno cancellati

.

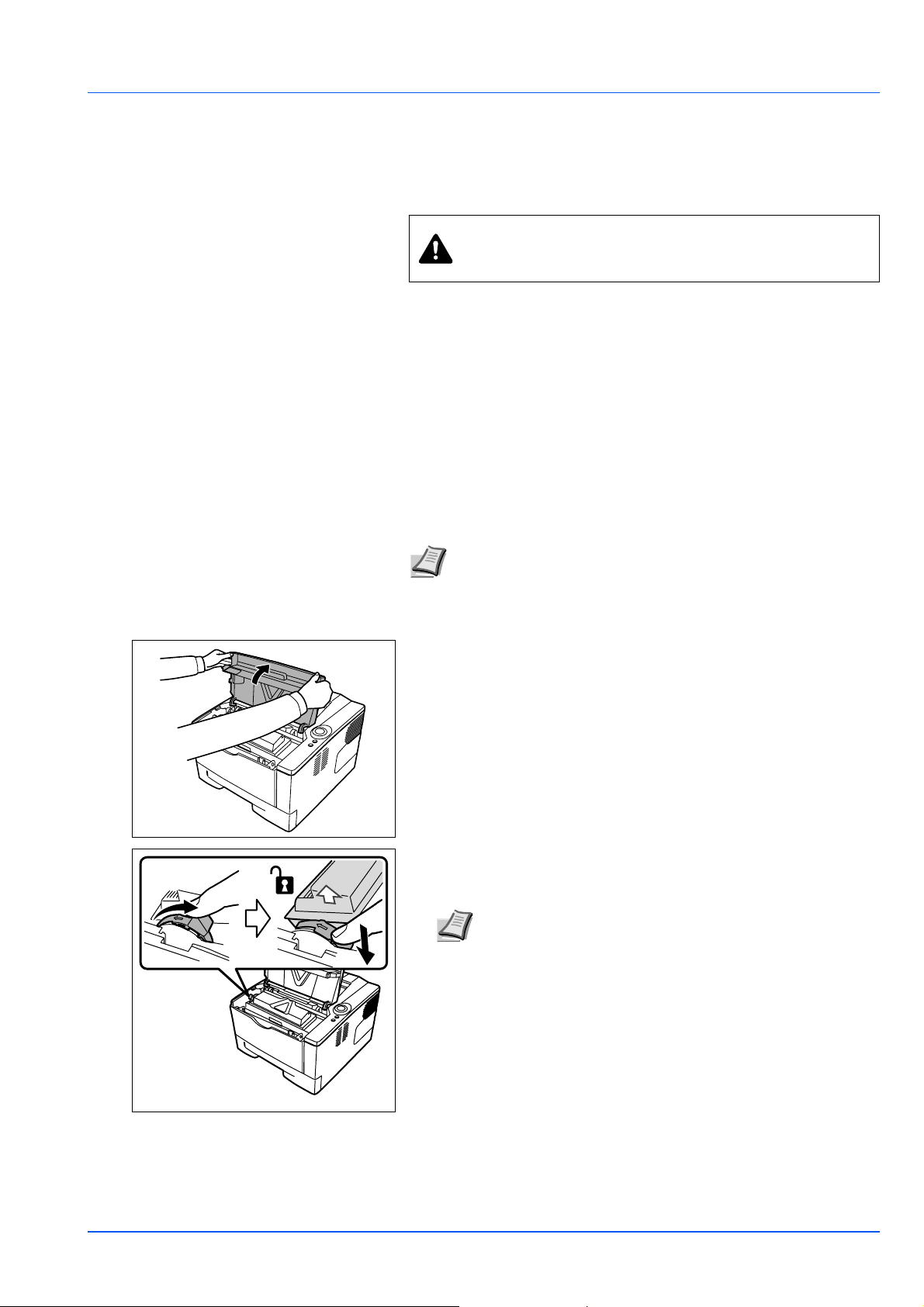

1 Aprire il coperchio superiore.

2 Posizionare la leva di blocco sulla posizione di sblocco. Spingere la

leva di blocco verso la posizione indicata dalla freccia e rimuovere la
cartuccia toner.

Nota Riporre la cartuccia toner sostituita nel sacchetto di

plastica (fornito nel kit toner) e smaltirla conformemente alle
disposizioni delle normative locali vigenti.

Manutenzione 4-3

3 Rimuovere la cartuccia toner nuova dal kit toner . Agit are la cartuccia

toner nuova almeno 5 volte, come indicato in figura, per distribuire

uniformemente il toner al suo interno.

4 Rimuovere l'etichetta dalla cartuccia toner.

5 Installare la cartuccia toner nuova nella stampante. Premere sulla

parte superiore della cartuccia nell'area contrassegnata con PUSH
fino a bloccarla in posizione.

4-4 Manutenzione

6 Posizionare la leva di blocco in posizione di blocco.
7 Chiudere il coperchio superiore.

Manutenzione 4-5

Pulizia della stampante

Per evitare problemi di qualità di stampa, pulire le parti interne della
stampante tutte le volte che si sostituisce la cartuccia toner.

1 Aprire il coperchio superiore e il coperchio anteriore.

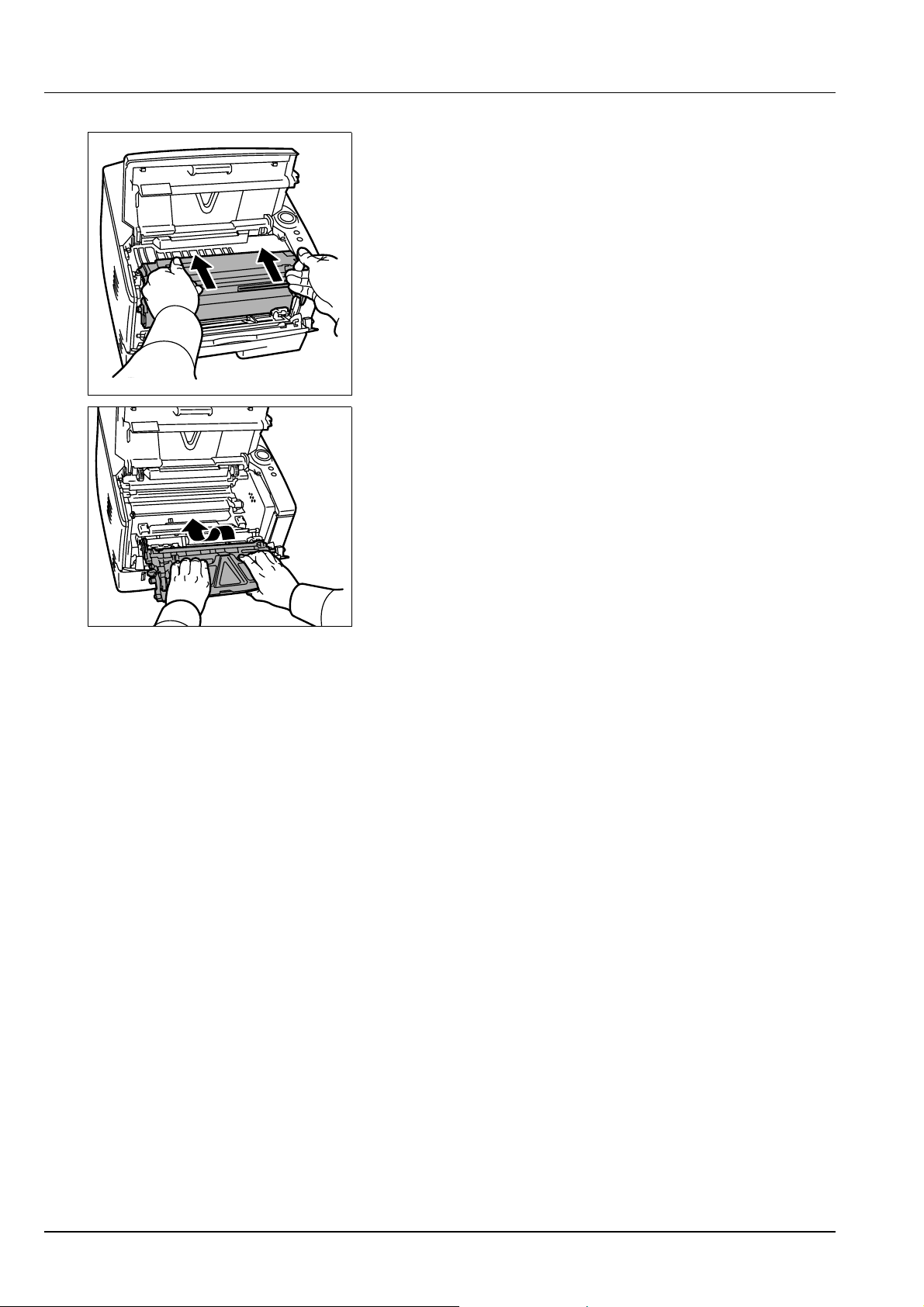

2 Sfilare l'unità di elaborazione e la cartuccia toner dalla stampante.

3 Sfilare il tamburo dalla st ampante reggendo con entrambe le mani le

leve verdi.

Nota Il tamburo è fotosensibile. Non esporre alla luce il

tamburo per più di cinque minuti.

4-6 Manutenzione

4 Collocare il tamburo su una superficie pulita e in piano.

IMPORTANTE Non posizionare il tamburo appoggiato su

un'estremità.

5 Utilizzare un panno pulito senza lanugine per rimuovere polvere e

sporco dal rullo di registrazione di metallo.

IMPORTANTE Fare attenzione a non toccare il rullo di

trasferimento (nero) durante l'operazione di pulizia.

6 Scorrere il dispositivo di pulizia dell'unità di carica (verde) avanti e

indietro per 2 o 3 volte per pulire il filo dell'unità di carica, quindi
riportarlo sulla posizione originale (CLEANER HOME POSITION).

IMPORTANTE Al termine della pulizia, riposizionare il dispositivo

di pulizia dell'unità di carica sulla posizione originale (home
position).

7 Al termine della pulizia, riposizionare il tamburo in posizione

originale.

Manutenzione 4-7

8 Riposizionare l'unità di elaborazione in posizione originale,

allineando le guide su entrambe le estremità agli slot sulla
stampante. Infine, chiudere il coperchio superiore e il coperchio
anteriore.

4-8 Manutenzione

Inutilizzo prolungato e spostamento della stampante

Inutilizzo prolungato della stampante

In caso di inutilizzo prolungato della stampante, scollegare il cavo di
alimentazione dalla presa di corrente a muro.

Si consiglia di consultare il proprio rivenditore per eventuali misure
aggiuntive da adottare al fine di evitare possibili danni al successivo
riutilizzo della stampante.

Spostamento della stampante

Quando si deve spostare la stampante:

• Procedere con cautela.

• Mantenerla il più possibile a livello per evitare fuoriuscite di toner

all'interno della stampante.

• Prima di un trasporto a lunga distanza della stampante, rivolgersi al
tecnico dell'assistenza.

AVVERTENZA Se si deve trasportare la stampante,

rimuovere l'unità di elaborazione e il tamburo, ri porli in un a
busta di plastica e trasportarli separatamente.

Manutenzione 4-9

4-10 Manutenzione

5 Problemi e soluzioni

Questo capitolo spiega come gestire i problemi della stampante, come
comprendere il significato degli indicatori e come eliminare gli
inceppamenti carta

Linee guida generali 5-2
Problemi di qualità di stampa 5-3
Significato degli indicatori 5-5
Eliminazione degli inceppamenti carta 5-9

.

Problemi e soluzioni 5-1

Linee guida generali

La tabella riportata di seguito fornisce soluzioni di base per i problemi
che possono verificarsi con la stampante. Prima di contattare il servizio
di assistenza tecnica, si consiglia di consultare questa tabella per
ricercare le soluzioni ai problemi.

Sintomo Voci Azione correttiva

La stampante non
stampa i lavori inviati dal
computer.

La qualità di stampa è scadente. Fare riferimento a Problemi di qualità di stampa a

Carta inceppata. Fare riferimento a Eliminazione degli inceppamenti

Gli indicatori sono spenti
e la ventola non funziona.

La stampante sta mpa la
pagina di stato ma i dati
inviati dal computer non
vengono stampati.

Controllare l'indicatore Ready. Fare riferimento alle informazioni di pagina 1-5,

controllare se si è verificato un errore e risolverlo.

Controllare se è possibile stampare la
pagina di stato.

Controllare lo stato degli indicatori.
Vedere Indicatori a pagina 1-5 per
ulteriori informazioni.

Controllare il cavo di alimentazione. Collegare saldamente entrambe le estremità del

Controllare che il cavo di alimentazione
sia in posizione On ( | ).

Controllare i file di programma e
l'applicazione.

Controllare il cavo d'interfaccia. Collegare saldamente entrambe le estremità del

Se la pagina di stato viene stampata correttamente,
è probabile che vi sia un problema a livello di
collegamento al computer. Vedere la Guida
all'installazione e controllare la connessione.

Spegnere la stamp ante Off (O) e riaccenderla On (|).
Stampare di nuovo il lavoro.

pagina 5-3.

carta a pagina 5-9.

cavo di alimentazione. Provare a sostituire il cavo di
alimentazione. Fare riferimento alla Guida
all'installazione per informazioni.

Fare riferimento alla Guida all'installazione per
informazioni.

Provare a stampare un altro file o a utilizzare un altro
comando di stampa. Se il problema si verifica solo
con un file o un'applicazione specifica, verificare le
impostazioni di stampa per l'applicazione.

cavo d'interfaccia. Provare a sostituire il cavo della
stampante. Fare riferimento alla Guida
all'installazione per informazioni.

Suggerimenti

È possibile risolvere facilmente i problemi di stampa seguendo i
suggerimenti riportati di seguito. Se si verifica un problema che non è
possibile risolvere seguendo le indicazioni generali fornite in
precedenza, procedere come indicato di seguito.

• Riavviare il computer che si utilizza per inviare i lavori di stampa alla
periferica.

• Scaricare e installare la versione più recente del driver di stampa. Le
versioni più recenti dei driver e delle utility della stampante sono
disponibili sul sito:
http://www.olivetti.com

• Assicurarsi che le procedure di stampa descritte nell'applicazione
vengano correttamente seguite. A tale scopo, consultare la
documentazione fornita con il software.

5-2 Problemi e soluzioni

Problemi di qualità di stampa

Le tabelle e le illustrazioni riportate nelle sezioni successive definiscono i
problemi di qualità di stampa e le azioni correttive che è possibile
intraprendere per risolverli. Alcune soluzioni potrebbero richiedere la
pulizia o la sostituzione di componenti della stampante.

Se l'azione correttiva consigliata non permette di risolvere il problema,
rivolgersi al centro di assistenza tecnica.

Risultati di stampa Azione correttiva

Stampa completamente bianca Controllare la cartuccia toner.

Aprire il coperchio anteriore e verificare che la cartuccia toner sia
correttamente installata nella stampante. Fare riferimento a
Sostituzione della cartuccia toner a pagina 4-2.

Stampa interamente nera Rivolgersi al tecnico del servizio di assistenza.

Macchie, punti isolati È possibile che il tamburo o l'unità di elaborazione siano danneggiati.

Se il problema persiste anche dopo la stampa di più pagine, rivolgersi
al centro di assistenza.

Strisce verticali Controllare la cartuccia toner e sostituirla, se necessario. Fare

riferimento a Sostituzione della cartuccia toner a pagina 4-2.

Pulire il filo dell'unità di carica. Fare riferimento a Pulizia della
stampante a pagina 4-6.

Verificare che il dispositivo di pulizia dell'unità di carica del

tamburo sia in posizione originale. Fare riferimento a Pulizia della
stampante a pagina 4-6.

Problemi e soluzioni 5-3

Risultati di stampa Azione correttiva

Stampa debole o sfuocata Controllare la cartuccia toner e sostituirla, se necessario. Fare

riferimento a Sostituzione della cartuccia toner a pagina 4-2.
Pulire il filo dell'unità di carica. Fare riferimento a Pulizia della

stampante a pagina 4-6.

Sfondo grigio Controllare la cartuccia toner e sostituirla, se necessario. Fare

riferimento a Sostituzione della cartuccia toner a pagina 4-2.
Controllare che l'unità di elaborazione e il tamburo siano installati

correttamente. Fare riferimento a Pulizia della stampante a pagina 4-

6.

Bordo superiore o retro del foglio
sporco

Stampa incompleta o fuori margine Verificare, nell'applicazione e nel driver di stamp a, che le impostazioni

Se il problema non si risolve anche dopo la stampa di più pagine,

pulire il rullo di registrazione. Fare riferimento a Pulizia della

stampante

Se, anche dopo la pulizia, il problema non si risolve,

centro di assistenza.

di stampa siano corrette.
Controllare se il problema è riconducibile ad un errore di comando

PRESCRIBE. Se il problema si verifica solo con un file o un
programma specifico, è probabile che la causa sia riconducibile ad un
errore in un parametro del comando o ad un errore di sintassi del
comando.

a pagina 4-6.

rivolgersi al

5-4 Problemi e soluzioni

Significato degli indicatori

Gli stati degli indicatori rientrano, di norma, in una di queste tre
categorie: operatività normale, manutenzione ed errori (riparazioni).

Fare clic sull'icona per riprodurre l'animazione delle combinazioni
degli indicatori. Fare clic con il tasto destro del mouse su un indicatore,
quindi selezionare Playback e Play per riprodurre ripetutamente
l'animazione.

IMPORTANTE Per riprodurre l'animazione, si richiede l'installazione

di Adobe Flash Player e Adobe Reader ( Versione 6.01 o successiva)
sul PC. Se l'animazione non viene visualizzata, scaricare la versione
più aggiornata dal sito di Adobe (http://www.adobe.com/downloads/).

Indicazione normale

La tabella riporta le combinazioni degli indicatori quando lo stato della
stampante è normale.

Indicatore Descrizione

È in corso l'annullamento dei dati.

La stampante è in fase di riscaldamento.
La stampante sta regolando il colore.

La stampante sta installando il toner.

La stampante sta ricevendo i dati.

Problemi e soluzioni 5-5

Indicatore Descrizione

La stampante sta ricevendo i dati.
La stampa riprende quando viene premuto [GO].

È in corso la stampa dell'ultima pagina dopo un periodo di attesa.

È possibile la stampa.

Stato offline. La stampa non è possibile ma la stampante può
ricevere i dati.

La stampante ritorna in modalità online quando viene premuto
[GO].

La stampante è in modalità Riposo. La stampante commuta in
modalità online quando viene premuto il pulsante [GO], quando
viene aperto e chiuso il coperchio oppure quando la stampante
riceve i lavori di stampa.

5-6 Problemi e soluzioni

Indicazione di manutenzione

La tabella sottostante mostra le combinazioni degli indicatori quando la
stampante richiede l'intervento dell'operatore. Si assume che la
stampante sia online e che stia elaborando i dati.

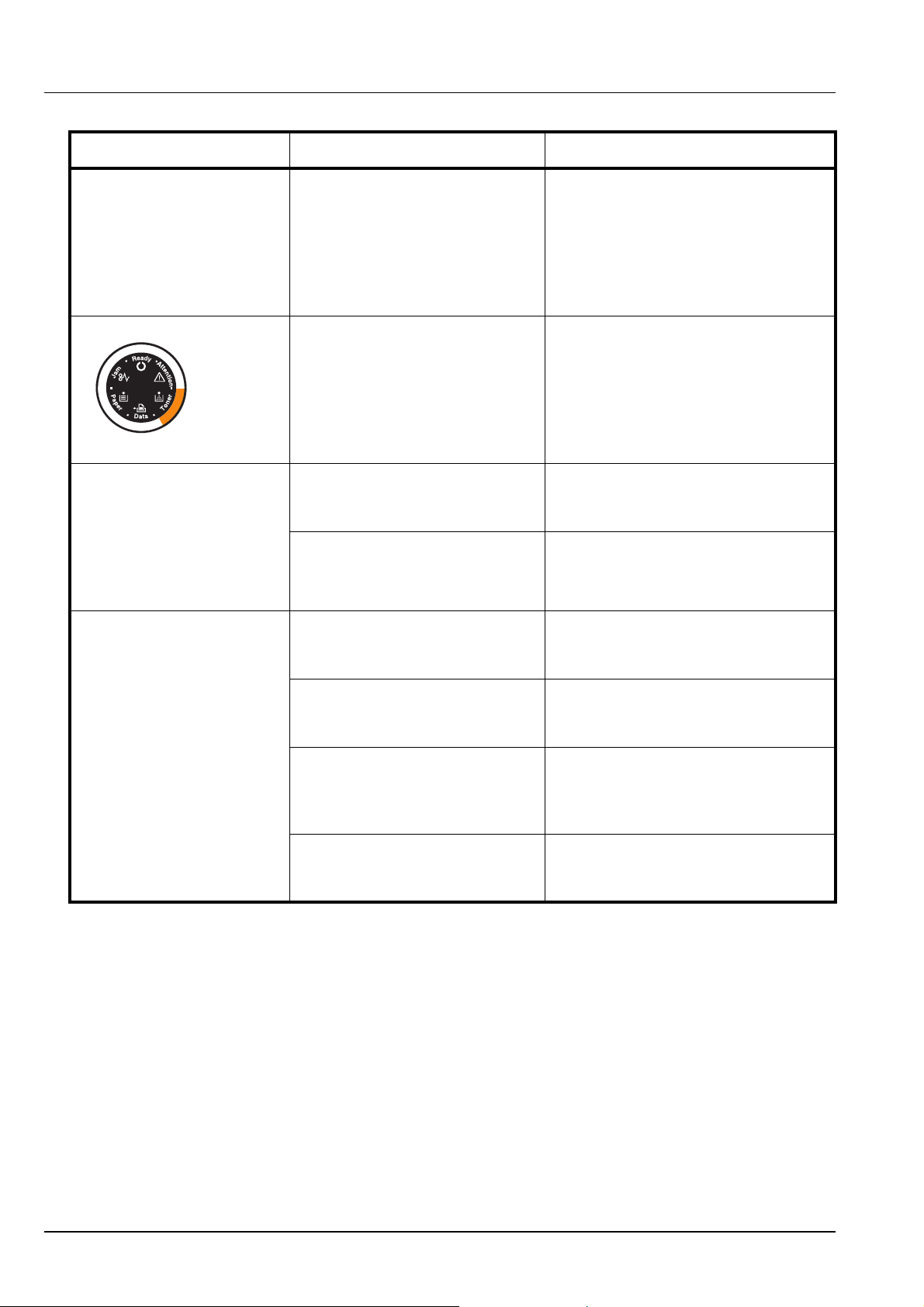

Indicatore Descrizione Soluzione

Si è esaurita la carta nel cassetto,
sul bypass o nell'alimentatore
manuale.

Il cassetto non è installato
correttamente.

Il coperchio superiore è aperto. Chiudere il coperchio.
Non è installato il cassetto

nell'alimentatore carta oppure il
cassetto selezionato per
l'alimentazione della carta non è
inserito correttamente.

L'unità di elaborazione o la
cartuccia toner non sono installati.

La carta caricata nel cassetto non
corrisponde al tipo di carta definito
nel driver di stampa.

I formati carta sono discordanti. Se il formato della carta caricata nel

Caricare la carta nel cassetto in cui si è
esaurita.

Inserire correttamente il cassetto nella
stampante.

Richiudere correttamente il cassetto e
ristampare.

Installare l'unità di elaborazione o la
cartuccia toner.

Caricare la carta nel cassetto (#[1 o 2])
e ristampare. È possibile cambiare
l'alimentazione carta premendo [GO].

cassetto non corrisponde al formato e
al tipo definiti nel driver di stampa, è
possibile stampare alimentando la carta
dal bypass o dall'alimentatore manuale.
Inserire la carta di formato e tipo corretti
sul bypass o nell'alimentatore manuale,
quindi premere [GO] per avviare la
stampa.

Se si desidera alimentare la carta da
un'alimentazione diversa dal bypass o
dall'alimentatore manuale, è possibile
cambiare l'alimentazione carta
premendo [GO].

Se la carta alimentata dal bypass o
dall'alimentatore manuale ha un
formato diverso da quello specificato, si
verificherà un inceppamento carta.

Si è verificato un inceppamento
carta durante la stampa.

Problemi e soluzioni 5-7

Aprire il coperchio della stampante e
rimuovere il foglio inceppato.

Indicatore Descrizione Soluzione

Toner in esaurimento. Preparare una cartuccia toner nuova.

Il toner si è esaurito. Sostituire la cartuccia toner. Dopo aver

sostituito la cartuccia toner, pulire
l'interno della stampante.

Impossibile stampare alla
risoluzione specificata perché la
memoria è insufficiente.

La CF card non è formattata. Formattare la CF card (Compact Flash

Il file specificato non è stato
trovato.

Non è possibile proseguire il
lavoro di stampa attivo.

Impossibile stampare perché la
memoria è insufficiente.

Impossibile stampare perché i dati
sono troppo complessi.

Aggiungere la memoria di espansione
alla stampante.

Card).

Premere [GO] per proseguire
l'elaborazione. Premere [Canel] per
annullare l'elaborazione.

Premere [GO] per proseguire
l'elaborazione. Premere [Canel] per
annullare l'elaborazione.

Aggiungere la memoria di espansione
alla stampante. Premere [GO] per
proseguire l'elaborazione. Premere
[Canel] per annullare l'elaborazione.

Premere [GO] per proseguire
l'elaborazione. Premere [Canel] per
annullare l'elaborazione.

Indicazione di errore

Se gli indicatori si illuminano o lampeggiano ripetutamente in modi
diversi da quelli sopra descritti per la normale operatività o la
manutenzione, è probabile che si sia verificato un errore che richiede
un intervento del tecnico dell'assistenza. Spegnere la stampante con
l'interruttore di accensione, attendere 5 minuti quindi riaccenderla. È
possibile che l'esecuzione di questa procedura azzeri l'errore. Se
l'errore non viene azzerato, rivolgersi al tecnico dell'assistenza.

5-8 Problemi e soluzioni

Eliminazione degli inceppamenti carta

Se la carta si inceppa nell'area di trasporto carta, oppure se i fogli non
vengono alimentati, la stampante commut a automaticamente in offline e
si accende l'indicatore Jam. In Status Monitor o COMMAND CENTER
può essere indicata la posizione dell'inceppamento (il componente in
corrispondenza del quale si è verificato l'inceppamento). Eliminare
l'inceppamento carta. Dopo aver eliminato l'inceppamento carta, la
stampante riprende la stampa.

Possibili punti di inceppamento della carta

Nella figura sottostante vengono descritti i percorsi carta della
stampante, incluso l'alimentatore carta opzionale. Vengono inoltre
indicati i punti in cui si possono verificare inceppamenti carta; i possibili
punti di inceppamento sono descritti nella tabella sottostante. Gli
inceppamenti carta si possono verificare in più componenti dei percorsi
carta.

Punto di
inceppamento

A Inceppamento carta sul bypass. pagina 5-10
B Inceppamento carta nel cassetto carta. Il numero del cassetto

C Inceppamento carta nella sezione fronte/retro. pagina 5-12
D Inceppamento carta all'interno della stampante. pagina 5-13

E Inceppamento carta sul coperchio posteriore. pagina 5-15

Descrizione

può essere 1.

Pagina di
riferimento

pagina 5-11

Problemi e soluzioni 5-9

Considerazioni generali sull'eliminazione degli inceppamenti carta

Considerare quanto riportato di seguito quando si cerca di rimuovere un
inceppamento carta.

ATTENZIONE Quando si estrae la carta, prestare la

massima attenzione per evitare di strapparla. Gli eventuali
frammenti di carta sono difficili da rimuovere e possono
facilmente passare inosservati impedendo il ripristino
dall'inceppamento.

• Se gli inceppamenti carta si verificano con frequenza, provare a
utilizzare un tipo di carta diverso, sostituire la carta utilizzando una
nuova risma o capovolgere la risma di carta. Se gli inceppamenti
carta si verificano di nuovo, è possibile che la stampante abbia
qualche problema.

• La possibilità che le pagine inceppate vengano riprodotte
normalmente dopo che la stampa è stata ripristinata dipende dalla
posizione in cui si è verificato l'inceppamento.

Bypass

1 Rimuovere la carta inceppata sul bypass.

IMPORTANTE Non tentare di rimuovere un foglio già

parzialmente alimentato. Passare a Area interna della stampante
a pagina 5-13.

2 Ricaricare la carta sul bypass. Aprire e chiudere il coperchio

superiore per azzerare l'errore; la stampante avvia la fase di

riscaldamento e riprende l'attività di stampa.

5-10 Problemi e soluzioni

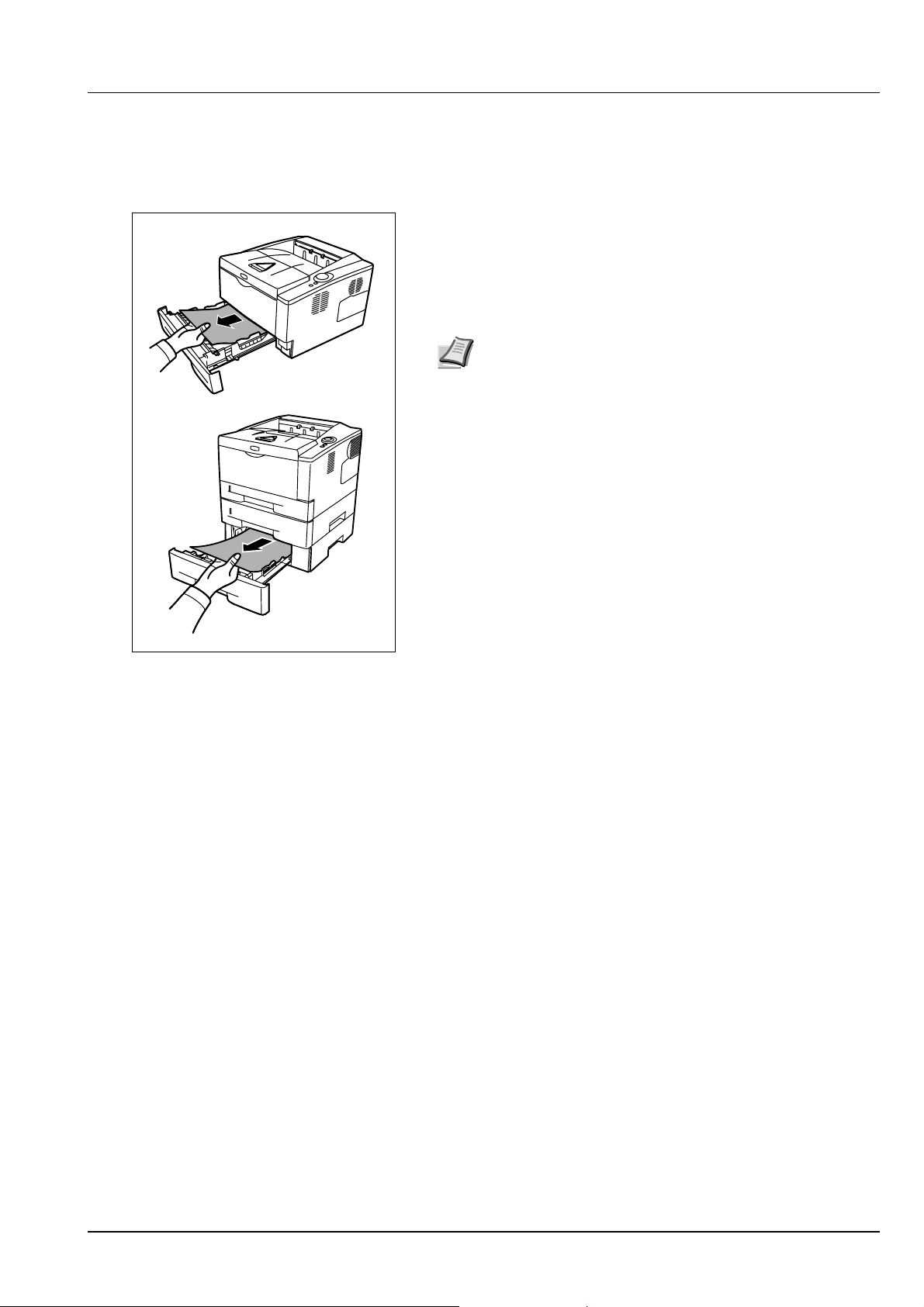

Cassetto carta/Alimentatore carta

1 Aprire il cassetto o l'alimentatore carta opzionale.
2 Rimuovere eventuali fogli parzialmente alimentati.

IMPORTANTE Non tentare di rimuovere un foglio già

parzialmente alimentato. Passare a Area interna della stampante
a pagina 5-13.

Nota Verificare che la carta sia caricata correttamente. In

caso contrario, ricaricarla.

3 Richiudere correttamente il cassetto. La stampante inizia la fase di

riscaldamento e riprende la stampa.

Problemi e soluzioni 5-11

Unità duplex

La carta si è inceppata nell'unità duplex. Rimuovere la carta inceppata
attenendosi alla seguente procedura.

1 Rimuovere completamente il cassetto carta dalla stampante.
2 Aprire il coperchio dell'unità duplex sul lato frontale della stampante

e rimuovere la carta inceppata.

Aprire il coperchio dell'unità duplex sul retro della stampante e
rimuovere la carta inceppata.

3 Chiudere il cassetto, quindi aprire e chiudere il coperchio superiore

per azzerare l'errore. La stampante inizia la fase di riscaldamento e
riprende la stampa.

5-12 Problemi e soluzioni

Area interna della stampante

1 Rimuovere completamente il cassetto carta dalla stampante.

Rimuovere eventuali fogli parzialmente alimentati.

IMPORTANTE Non tentare di rimuovere un foglio già

parzialmente alimentato. Passare al punto 2.

2 Aprire il coperchio superiore e il coperchio anteriore, quindi sfilare

l'unità di elaborazione e la cartuccia toner dalla stampante.

3 Sfilare il tamburo dalla stampante reggendo con entrambe le mani le

leve verdi.

ATTENZIONE L'unità fusore all'interno della

stampante è calda. Non toccarla con le mani poiché
potrebbe causare ustioni.

Nota Il tamburo è fotosensibile. Non esporlo alla luce per più

di cinque minuti.

4 Se il foglio inceppato è incastrato tra i rulli, tirarlo lungo la normale

direzione di scorrimento della carta.

Problemi e soluzioni 5-13

5 Riposizionare il tamburo in posizione originale, allineando le guide

su entrambe le estremità agli slot sulla stampante.

6 Reinserire l'unità di elaborazione e la cartuccia toner nella

stampante. Chiudere il coperchio superiore e il coperchio anteriore.
La stampante inizia la fase di riscaldamento e riprende la stampa.

5-14 Problemi e soluzioni

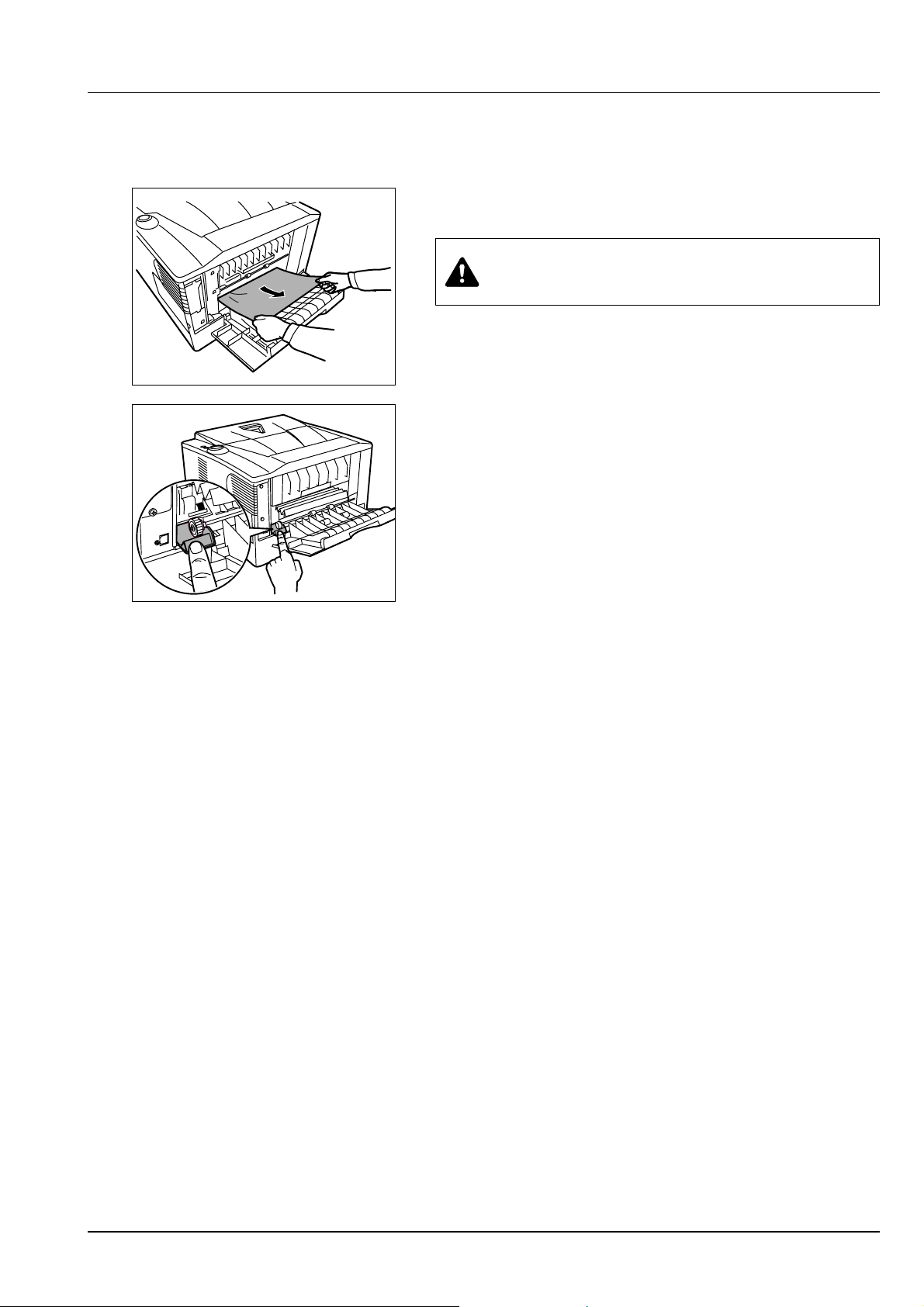

Coperchio posteriore

1 Aprire il coperchio posteriore quindi tirare il foglio inceppato per

rimuoverlo.

ATTENZIONE L'unità fusore all'interno della

stampante è calda. Non toccarla con le mani poiché
potrebbe causare ustioni.

Se la carta si è inceppata all'interno dell'unità fusore, aprire il
coperchio del fusore quindi tirare il foglio inceppato per rimuoverlo.

2 Chiudere il coperchio posteriore, quindi aprire e chiudere il

coperchio superiore per azzerare l'errore. La stampante inizia la fase

di riscaldamento e riprende la stampa.

Problemi e soluzioni 5-15

5-16 Problemi e soluzioni

6 Accessori opzionali

Questo capitolo descrive gli accessori opzionali disponibili per questa
stampante

Informazioni generali 6-2
Moduli di espansione memoria 6-3
Alimentatore carta (PF-100) 6-6
Scheda di interfaccia di rete (IB-23) 6-7
CompactFlash (CF) Card 6-8

.

Accessori opzionali 6-1

Informazioni generali

Per rispondere a tutte le esigenze di stampa, le stampanti contemplano i
seguenti accessori opzionali.

Nota Installare il modulo memoria prima di collegare

l'alimentatore carta opzionale (PF-100).

Per le istruzioni di installazione delle singole opzioni, fare riferimento alla
documentazione fornita con gli accessori opzionali. Nelle successive
sezioni vengono descritti alcuni accessori opzionali.

Scheda di
interfaccia di rete
(IB-23)

CF Card

Modulo di
espansione memoria
(DIMM
64/128/256/512 MB)

Alimentatore carta
(PF-100)

6-2 Accessori opzionali

Moduli di espansione memoria

Per eseguire processi di stampa più complessi e aumentare la velocità di
stampa, è possibile ampliare la memoria della stampante inserendo un
modulo di memoria (DIMM) opzionale nello slot di memoria disponibile
sulla scheda del controller principale della stampante. È possibile
selezionare un modulo di memoria aggiuntiva da 64, 128, 256 o 512 MB.
La dimensione massima per la memoria è 544 MB.

Nota L'installazione della memoria di espansione deve essere

eseguita solo da un tecnico del servizio di assistenza. Si declina
qualsiasi responsabilità per eventuali danni causati da
un'installazione non corretta della memoria di espansione.

Precauzioni nella manipolazione della scheda controller principale e del modulo di memoria della stampante

Per proteggere le parti elettroniche, scaricare l'elettricità statica del
corpo toccando un tubo dell'acqua (rubinetto) o altri oggetti metallici di
grandi dimensioni prima di manipolare il modulo di memoria. In
alternativa, indossare, se disponibile, un polsino antistatico a strappo
quando si installa il modulo di memoria.

Reggere sempre la scheda controller principale e il modulo di memoria
per i bordi, come illustrato nella figura sottostante, per evitare di
danneggiare i componenti elettronici.

Corretto

Errato

Accessori opzionali 6-3

Installazione del modulo memoria

1 Spegnere la stampante, quindi scollegare cavo di alimentazione e

cavo stampante.

2 Rimuovere il coperchio di destra utilizzando un pezzo di metallo, ad

esempio una moneta.

3 Nel caso della prima installazione, rimuovere l'adesivo di fissaggio.

Rimuovere quindi il coperchio dello slot della memoria, come
indicato in figura.

4 Aprire i fermagli posti su entrambe le estremità dell'alloggiamento

memoria.

5 Togliere il modulo memoria dalla confezione.

6 Allineare le tacche del modulo memoria con le corrispondenti biette

dell'alloggiamento, quindi inserire delicatamente il modulo memoria
nel relativo alloggiamento fino a quando non si sente uno scatto.

6-4 Accessori opzionali

7 Il modulo memoria è fissato all'alloggiamento con gli appositi

fermagli.

8 Reinstallare il coperchio dello slot memoria e il coperchio di destra.

Rimozione di un modulo memoria

Per rimuovere un modulo memoria, togliere il coperchio di destra e il
coperchio dello slot memoria dalla stampante. Sganciare quindi i due
morsetti dell'alloggiamento. Sfilare il modulo memoria dall'alloggiamento

per rimuoverlo.

Verifica della memoria di espansione

Per verificare il corretto funzionamento del modulo memoria, provare a
stampare la pagina di stato.

Accessori opzionali 6-5

Alimentatore carta (PF-100)

L'alimentatore carta PF-100 permette di aggiungere uno (per PG L2028) o
due (per PG L2028 Special) cassetti aggiuntivi sotto la stampante per
l'alimentazione continua di elevati volumi di carta. Ogni cassetto carta ha
una capacità di 250 fogli in formato ISO A4, ISO A5, JIS B5, Letter o
Legal (80g/m
stampante, come illustrato in figura.

2

). L'alimentatore è montato alla parte inferiore della

6-6 Accessori opzionali

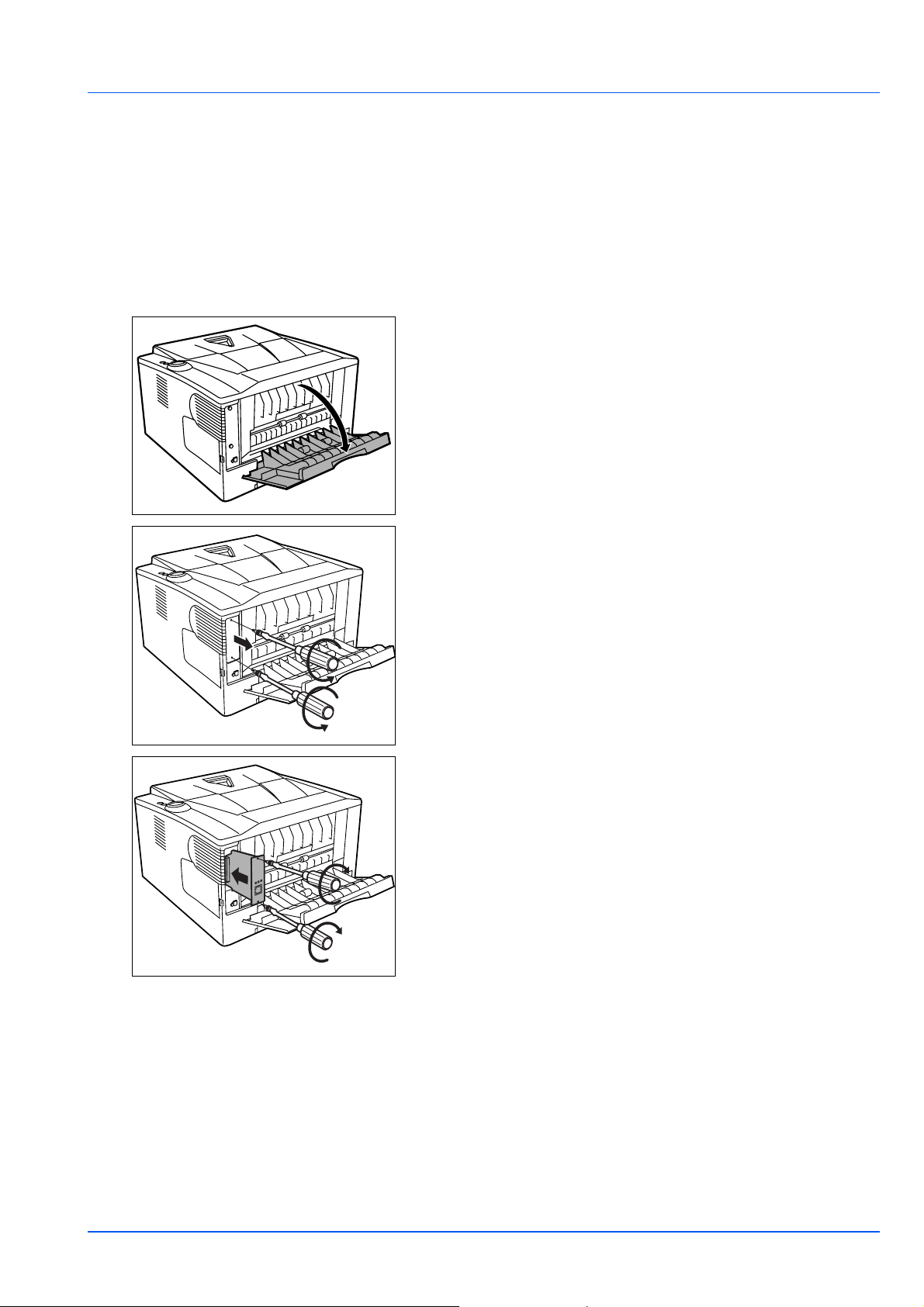

Scheda di interfaccia di rete (IB-23)

La scheda di interfaccia di rete supporta i protocolli TCP/IP, IPX/SPX,
NetBEUI e AppleTalk per consentire l'utilizzo della stampante in diversi
ambienti di rete (Windows, Macintosh, UNIX, NetWare, ecc).

La scheda di interfaccia di rete deve essere installata nello slot previsto
per l'interfaccia opzionale posto sul retro della stampante.

1 Spegnere la stampante e scollegare cavo di alimentazione e cavo

stampante.

2 Aprire il coperchio posteriore.

3 Rimuovere il coperchio dello slot dell'interfaccia opzionale.

4 Inserire la Scheda di interfaccia di rete e fissarla con le viti rimosse

al punto 3.

5 Chiudere il coperchio posteriore, quindi collegare il cavo stampante.
6 Collegare il cavo di alimentazione, quindi accendere la stampante.
7 Configurare l'indirizzo di rete in Quick Setup. Per maggiori

informazioni, consultare la Guida alle funzioni della scheda di rete.

Accessori opzionali 6-7

CompactFlash (CF) Card

La stampante integra uno slot per una CF card di massimo 256MB. La
CF card è utile per l'archiviazione di font, macro e moduli elettronici.

1 Spegnere la stampante e scollegare cavo di alimentazione e cavo

stampante.

ATTENZIONE Prima di installare una CF card, assicurarsi

che la stampante sia spenta.

2 Aprire il coperchio posteriore.

3 Rimuovere il coperchio dello slot dell'interfaccia opzionale.

Se è installata la Scheda di interfaccia di rete, rimuoverla.

6-8 Accessori opzionali

4 Inserire la CF card (Compact Flash Card).

5 Fissarla con le viti rimosse al punto 3.
6 Collegare il cavo di alimentazione e il cavo stampante, quindi

accendere la stampante.

Accessori opzionali 6-9

6-10 Accessori opzionali
