Olivetti PG L2028, PG L2028SPECIAL User Manual [fi]

PG L2028

KÄYTTÖOPAS

PG L2028 Special

FIN

Code 545701fin

JULKAISIJA:

Olivetti S.p.A.
Gruppo Telecom Italia

Via Jervis, 77 - 10015 Ivrea (ITALY)
www.olivetti.com

Copyright © 2007, Olivetti Kaikki oikeudet pidätetään

Tämä tuotteeseen kiinnitetty merkki todistaa,
ettätuote täyttää keskeiset laatuvaatimukset.

Valmistaja pidättää oikeuden tehdä muutoksia tässä ohjekirjassa kuvattuun tuotteeseen milloin tahansa
jailmoittamatta tästä millään tavalla.

ENERGY STAR on Yhdysvalloissa rekisteröity merkki.

ENERGY STAR -ohjelma on Yhdysvaltain ympäristönsuojeluviraston käynnistämä energiansäästösuunnitelma,
jollapyritään vähentämään ympäristöhaittoja ja edistämään energiatehokkaampien toimistolaitteiden kehittelyä ja
käyttöä.

Kiinnitä huomiota seuraaviin tekijöihin, jotka voivat vaarantaa yllä annetun
vaatimustenmukaisuusvakuutuksenpätevyyden sekä tuotteen ominaisuudet:

• vääränlaisen sähkövirran syöttäminen laitteeseen;

• väärin suoritettu asennus, väärä tai epäasianmukainen käyttö tai käyttö, jossa ei oteta huomioon

tuotteenmukana toimitetussa käyttöoppaassa olevia varoituksia;

• alkuperäisten osien tai lisävarusteiden korvaaminen toisilla, joiden tyyppi ei ole laitteen valmistajan
hyväksymä,tai tällaisen korvaamisen antaminen muun kuin valtuutetun henkilön tehtäväksi.

Huomautus Tämä käyttöopas sisältää tietoja, jotka koskevat

sekä koneen
Koneiden ameri

näytöissä. Jos käytät eurooppalaista mallia, käytä amerikkalaista
mallia kos
ainoas
eroavat toisistaan ainoastaan ison kirjaimen käytössä. Jos viestin
sisältö ero
mallille ja sitten hakasulkeissa euroop

amerikkalaista että eurooppalaista mallia.

kkalaiset mallit näytetään tämän oppaan

kevia viestejä ainoastaan viitteenä. Tekstissä annetaan

taan amerikkalaista mallia koskevat viestit, kun mallit

aa hieman, tiedot annetaan ensin amerikkalaiselle

palaiselle mallille.

Kaikki oikeudet pidätetään. Mitään osaa tästä asiakirjasta ei saa ilman julkaisijankirjallista lupaa jäljentää tai
edelleen välittää missään muodossa eikä milläänsähköisellä tai mekaanisella välineellä mukaan lukien
valokopiointi, nauhoittaminentai mikä tahansa tiedon varastointi- ja noutojärjestelmä.

Sisällys

1 Koneen osat ................................................................................ 1-1

Tulostimen etuosat ..................................................................... 1-2

Tulostimen takaosat ................................................................... 1-3

Ohjauspaneeli ............................................................................. 1-4

Merkkivalot .................................................................................. 1-5

Näppäimet ................................................................................... 1-6

2 Paperin lisäys ............................................................................. 2-1

Yleisohjeet ................................................................................... 2-2

Oikean paperin valinta ............................................................... 2-4

Paperityyppi .............................................................................. 2-10

Paperin valmistelu .................................................................... 2-11

Paperin lisäys kasettiin ............................................................ 2-11

Paperin lisäys MK- eli monikäyttölokeroon ........................... 2-14

3 Liittäminen ja tulostus ............................................................... 3-1

Liitännät ....................................................................................... 3-2

Tulostinajurin asennus .............................................................. 3-3

Tulostus ....................................................................................... 3-7

Status Monitor (tilamonitori) ................................................... 3-10

Configuration Tool ................................................................... 3-14

Ohjelmiston poisto ................................................................... 3-18

4 Huolto .......................................................................................... 4-1

Yleistietoja ................................................................................... 4-2

Väriainesäiliön vaihto ................................................................. 4-2

Tulostimen puhdistus ................................................................ 4-5

Pitkä käyttötauko ja tulostimen kuljetus .................................. 4-8

5 Vianetsintä .................................................................................. 5-1

Yleisohjeet ................................................................................... 5-2

Tulostuslaatuongelmat .............................................................. 5-3

Merkkivalojen selitykset ............................................................ 5-5

Paperitukosten selvitys ............................................................. 5-9

6 Lisävarusteet .............................................................................. 6-1

Yleistietoja ................................................................................... 6-2

Lisämuistimoduulit ..................................................................... 6-3

Muistimoduulin poisto ............................................................... 6-5

Lisämuistin tarkistus .................................................................. 6-5

Paperinsyöttölaite (PF-100) ....................................................... 6-6

Verkkoliittymäkortti (IB-23) ........................................................ 6-7

CompactFlash card (CF-kortti) .................................................. 6-8

7 Liite .............................................................................................. 7-1

Tekniset tiedot ............................................................................ 7-2

Ympäristönsuojelutiedot ........................................................... 7-4

Hakemisto .................................................................. Hakemisto-1

i

ii

Oikeus- ja turvallisuusasiaa

Tutustu seuraaviin tietoihin ennen koneen käyttöä. Tässä luvussa
käsitellään seuraavia aiheita:

Oikeusasiaa iv
Lisenssisopimukset v
Turvallisuusasiaa ix
Symbolit xiii
Asennuksen varotoimet xiv
Käytön varotoimet xvi
Tietoja tästä käyttöoppaasta xviii
Oppaassa käytetyt esitystavat xix

iii

Oikeusasiaa

VAROITUS VALMISTAJA EI VASTAA MISTÄÄN

VIRHEELLISESTÄ ASENNUKSESTA AIHEUTUNEISTA
VAURIOISTA.

Ohjelmistoa koskeva huomautus

TÄMÄN TULOSTIMEN KANSSA KÄYTETTÄVÄN OHJELMISTON ON
TUETTAVA TULOSTIMEN EMULOINTITILAA. Tulostin on asetettu
tehtaalla PCL-emulointitilaan. Emulointitilaa voidaan muuttaa.

Huomautus

Valmistaja varaa itselleen oikeuden tehdä muutoksia tähän oppaaseen
niistä erikseen ilmoittamatta. Tuleviin painoksiin voidaan lisätä sivuja.

Pahoittelemme mahdollisia teknisiä epätarkkuuksia tai painovirheitä
tässä painoksessa. Valmistaja ei ole vastuussa vahingoista, joita
mahdollisesti aiheutuu käyttäjän noudattaessa tämän oppaan ohjeita.
Valmistaja ei ole vastuussa virheistä tulostimen laitteisto-ohjelmassa
(vain luku -muistin sisällöstä).

Tämä opas sekä kaikki tekijänoikeussuojan alainen aineisto, jota
myydään tai toimitetaan tämän tulostimen myynnin yhteydessä, ovat
tekijänoikeuksin suojattuja. Kaikki oikeudet pidätetään.

Tietoja tuotenimistä

PRESCRIBE on Kyocera Corporationin rekisteröity tavaramerkki. KPDL
on Kyocera Corporationin tavaramerkki. Hewlett-Packard, PCL ja PJL
ovat Hewlett-Packard Companyn rekisteröityjä tavaramerkkejä.
Centronics on Centronics Data Computer Inc:n tuotenimi. Adobe,
Acrobat, Flash ja PostScript on Adobe Systems Incorporatedin
rekisteröityjä tavaramerkkejä. Macintosh on Apple Computer, Inc:n
rekisteröity tavaramerkki. Microsoft, Windows ja Windows NT ovat
Microsoft Corporationin rekisteröityjä tavaramerkkejä. Microsoft
Windows Server on Microsoft Corporationin tavaramerkki. PowerPC on
International Business Machines Corporationin tavaramerkki.
CompactFlash on SanDisk Corporationin tavaramerkki. ENERGY STAR
on Yhdysvalloissa rekisteröity merkki. Kaikki muut merkit ja tuotenimet
ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

Tässä tuotteessa on PeerlessPrintXL-tulkin avulla toteutettu HP
LaserJet-yhteensopiva PCL 6 -kielen emulointi. PeerlessPrintXL on
Peerless Systems Corporationin (2381 Rosecrans Ave. El Segundo, CA
90245, USA) tavaramerkki.

Tuotteen kehityksessä on käytetty Tornado™ Real Time ­käyttöjärjestelmää ja Wind River Systemsin työkalusovelluksia.

Tuote sisältää Monotype Imaging Inc:n UFST™- ja MicroType®-fontit.

USB

Tuotteella on USB Implementers Forum, Inc -laitoksen
tyyppihyväksyntä.

iv

Lisenssisopimukset

IBM-ohjelman lisenssisopimus

Seuraavat vakuutukset annetaan tarkoituksella englanniksi.
THE DEVICE YOU HAVE PURCHASED CONTAINS ONE OR MORE

SOFTWARE PROGRAMS (“PROGRAMS”) WHICH BELONG TO
INTERNATIONAL BUSINESS MACHINES CORPORATION (“IBM”).
THIS DOCUMENT DEFINES THE TERMS AND CONDITIONS UNDER
WHICH THE SOFTWARE IS BEING LICENSED TO YOU BY IBM. IF
YOU DO NOT AGREE WITH THE TERMS AND CONDITIONS OF THIS
LICENSE, THEN WITHIN 14 DAYS AFTER YOUR ACQUISITION OF
THE DEVICE YOU MAY RETURN THE DEVICE FOR A FULL
REFUND. IF YOU DO NOT SO RETURN THE DEVICE WITHIN THE 14
DA YS, THEN YOU WILL BE ASSUMED TO HAVE AGREED TO THESE
TERMS AND CONDITIONS.

The Programs are licensed not sold. IBM, or the applicable IBM country
organization, grants you a license for the Programs only in the country
where you acquired the Programs. You obtain no rights other than those
granted you under this license.

The term “Programs” means the original and all whole or partial copies of
it, including modified copies or portions merged into other programs. IBM
retains title to the Programs. IBM owns, or has licensed from the owner,
copyrights in the Programs.

1. License

Under this license, you may use the Programs only with the device on
which they are installed and transfer possession of the Programs and
the device to another party.

If you transfer the Programs, you must transfer a copy of this license and
any other documentation to the other party. Your license is then
terminated. The other party agrees to these terms and conditions by its
first use of the Program.

You may not:

1. use, copy, modify, merge, or transfer copies of the Program except as
provided in this license;

2. reverse assemble or reverse compile the Program; or

3. sublicense, rent, lease, or assign the Program.

2. Limited Warranty

The Programs are provided “AS IS.”
THERE ARE NO OTHER WARRANTIES COVERING THE

PROGRAMS (OR CONDITIONS), EXPRESS OR IMPLIED,
INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

Some jurisdictions do not allow the exclusion of implied warranties, so
the above exclusion may not apply to you.

3. Limitation of Remedies

IBM's entire liability under this license is the following;

v

For any claim (including fundamental breach), in any form, related in any
way to this license, IBM's liability will be for actual damages only and will
be limited to the greater of:

1. the equivalent of U.S. $25,000 in your local currency; or

2. IBM's then generally available license fee for the Program
This limitation will not apply to claims for bodily injury or damages to real

or tangible personal property for which IBM is legally liable.
IBM will not be liable for any lost profits, lost savings, or any incidental

damages or other economic consequential damages, even if IBM, or its
authorized supplier, has been advised of the possibility of such
damages. IBM will not be liable for any damages claimed by you based
on any third party claim. This limitation of remedies also applies to any
developer of Programs supplied to IBM. IBM's and the developer's
limitations of remedies are not cumulative. Such developer is an
intended beneficiary of this Section. Some jurisdictions do not allow
these limitations or exclusions, so they may not apply to you.

4. General

You may terminate your license at any time. IBM may terminate your
license if you fail to comply with the terms and conditions of this license.
In either event, you must destroy all your copies of the Program. You are
responsible for payment of any taxes, including personal property taxes,
resulting from this license. Neither party may bring an action, regardless
of form, more than two years after the cause of action arose. If you
acquired the Program in the United States, this license is governed by
the laws of the State of New York. If you acquired the Program in
Canada, this license is governed by the laws of the Province of Ontario.
Otherwise, this license is governed by the laws of the country in which
you acquired the Program.

Fonttien tavaramerkkejä koskeva lausuma

Kaikkia tulostimeen asennettuja fontteja käytetään Monotype Imaging
Inc:n kanssa tehdyn lisenssisopimuksen alaisena.

Helvetica, Palatino ja Times ovat Linotype-Hell AG:n rekisteröityjä
tavaramerkkejä. ITC Avant Garde Gothic, ITC Bookman, ITC
ZapfChancery ja ITC Zapf Dingbats ovat International Type-face
Corporationin rekisteröityjä tavaramerkkejä.

Monotype Imaging -lisenssisopimus

Seuraavat vakuutukset annetaan tarkoituksella englanniksi.

1. ”Software” shall mean the digitally encoded, machine readable,
scalable outline data as encoded in a special format as well as the
UFST Software.

2. You agree to accept a non-exclusive lic ense to use the Software to
reproduce and display weights, styles and versions of letters,
numerals, characters and symbols (“Typefaces”) solely for your own
customary business or personal purposes at the address stated on
the registration card you return to Monotype Imaging. Under the
terms of this License Agreement, you have the right to use the Fonts
on up to three printers. If you need to have access to the fonts on
more than three printers, you need to acquire a multi-user license

vi

agreement which can be obtained from Monotype Imaging.
Monotype Imaging retains all rights, title and interest to the Software
and Typefaces and no rights are granted to you other than a License
to use the Software on the terms expressly set forth in this
Agreement.

3. To protect proprietary rights of Monotype Imaging, you agree to
maintain the Software and other proprietary information concerning
the Typefaces in strict confidence and to establish reasonable
procedures regulating access to and use of the Software and
Typefaces.

4. You agree not to duplicate or copy the Software or Typefaces, except
that you may make one backup copy. You agree that any such copy
shall contain the same proprietary notices as those appearing on the
original.

5. This License shall continue until the last use of the Software and
Typefaces, unless sooner terminated. This License may be
terminated by Monotype Imaging if you fail to comply with the terms
of this License and such failure is not remedied within thirty (30) days
after notice from Monotype Imaging. When this License expires or is
terminated, you shall either return to Monotype Imaging or destroy all
copies of the Software and Typefaces and documentation as
requested.

6. You agree that you will not modify, alter, disassemble, decrypt,
reverse engineer or decompile the Software.

7. Monotype Imaging warrants that for ninety (90) days after delivery,
the Software will perform in accordance with Monotype Imaging­published specifications, and the diskette will be free from defects in
material and workmanship. Monotype Imaging does not warrant that
the Software is free from all bugs, errors and omissions.

8. THE PARTIES AGREE THAT ALL OTHER WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF
FITNESS FOR A PARTICULAR PURPOSE AND
MERCHANTABILITY, ARE EXCLUDED.

9. Your exclusive remedy and the sole liability of Monotype Imaging in
connection with the Software and Typefaces is repair or replacement
of defective parts, upon their return to Monotype Imaging.

10. IN NO EVENT WILL MO NOTYPE IMAGING BE LIABLE FOR LOST
PROFITS, LOST DATA, OR ANY OTHER INCIDENTAL OR
CONSEQUENTIAL DAMAGES, OR ANY DAMAGES CAUSED BY
ABUSE OR MISAPPLICATION OF THE SOFTWARE AND
TYPEFACES.

11.Massachusetts U.S.A. law governs this Agreement.

12.You shall not sublicense, sell, lease, or otherwise transfer the
Software and/or Typefaces without the prior written consent of
Monotype Imaging.

13.Use, duplication or disclosure by the Government is subject to
restrictions as set forth in the Rights in Technical Data and Computer
Software clause at FAR 252-227-7013, subdivision (b)(3)(ii) or
subparagraph (c)(1)(ii), as appropriate. Further use, duplication or
disclosure is subject to restrictions applicable to restricted rights
software as set forth in FAR 52.227-19 (c)(2).

vii

14.YOU ACKNOWLEDGE THAT YOU HAVE READ THIS
AGREEMENT, UNDERSTAND IT, AND AGREE TO BE BOUND BY
ITS TERMS AND CONDITIONS. NEITHER PARTY SHALL BE
BOUND BY ANY STATEMENT OR REPRESENTATION NOT
CONTAINED IN THIS AGREEMENT. NO CHANGE IN THIS
AGREEMENT IS EFFECTIVE UNLESS WRITTEN AND SIGNED BY
PROPERLY AUTHORIZED REPRESENTATIVES OF EACH PARTY.
BY OPENING THIS DISKETTE PACKAGE, YOU AGREE TO
ACCEPT THE TERMS AND CONDITIONS OF THIS AGREEMENT.

viii

Turvallisuusasiaa

Laserturvallisuus

VAROITUS LUOKKA 3B AVATTUNA SÄTEILEE

NÄKYMÄTÖNTÄ LASERSÄTEILYÄ. VÄLTÄ SUORAA
ALTISTUMISTA SÄTEELLE.

VAROITUS Muiden kuin tässä oppaassa selostettujen

toimenpiteiden tai säätöjen suorittaminen voi johtaa
vaaralliseen altistumiseen säteilylle.

Radiotaajuuslähetin

Tämä kone sisältää lähetinmoduulin. Valmistajana (Olivetti S.p.A.)
takaamme, että kone (sivutulostin, malli PG L2028 ja PG L2028 Special
täyttää direktiivin 1999/5/EY keskeiset vaatimukset ja muut
asiaan kuuluvat määräykset.

Radiotunnistetekniikka

Joissakin maissa tässä koneessa väriainesäiliön tunnistukseen
käytettävän radiotunnistetekniikan käyttö voi olla luvanvaraista ja sitä
voidaan rajoittaa.

ix

Varoitustarrat

Tulostimessa on seuraavanlaisia varoitustarroja.

Laser tulostimen sisällä

Laser tulostimen sisällä
(varoitus lasersäteilystä)

(varoitus lasersäteilystä)

Olivetti S.p.A.

Otsonipitoisuus

Tulostimet tuottavat otsonikaasua (O3), jota saattaa kerääntyä
asennuspaikan lähelle ja joka aiheuttaa epämiellyttävää hajua. On
suositeltavaa sijoittaa tulostin hyvin ilmastoituun paikkaan, jotta
otsonipitoisuus pysyisi alle 0,1 miljoonasosassa.

x

CE-merkintää koskeva direktiivi

Olivetti S.p.A. vakuuttaa, että tämä sivutulostin täyttää
direktiivin 1999/5/CE keskeiset vaatimukset ja muut asiaan kuuluvat
määräykset.

Euroopan unionin direktiivien 93/68/CEE, 2006/95/CE ja 2004/108/CE
mukaisesti

taja: Olivetti S.p.A, via Jervis 77 -

Valmis

10015 Ivrea (TO) - ITALY

vakuuttaa, että tuote
Tuotteen nimi: sivutulostin
Mallinumero: PG L2028 ja PG L2028 Special (testattu valinnaisen

paperinsyöttölaitteen PF-100:n kanssa)
on seuraavien tuotevaatimusten mukainen:

EN 55022:1998+A1:2000+A2:2003 Luokka B
EN 61000-3-2:2000
EN 61000-3-3:1995+A1:2001
EN 55024:1998+A1:2001+A2:2003
EN 60950-1:2001+A11
EN 60825-1:1994+A1+A2
EN 300330-1
EN 300330-2

Valmistaja ja sen markkinointiyhtiöt ovat taltioineet seuraavat tekniset
asiakirjat siltä varalta, että asianomaiset viranomaiset haluavat tarkastaa
ne:

• aihekohtaisten vaatimusten mukainen käyttöopas

• tekniset piirustukset

• kuvaukset vaatimustenmukaisuuden takaavista menetelmistä

• muut tekniset tiedot.

EN ISO 7779

Maschinenlärminformations-Verordnung 3. GPSGV, 06.01.2004: Der
höchste Schalldruckpegel beträgt 70 dB (A) oder weniger gemäß EN
ISO 7779.

Vastuuvapauslauseke

Olivetti ei ole mitään vastuuta tai korvausvelvollisuutta
asiakkaille, muille henkilöille tai tahoille vaateissa, jotka koskevat
Olivetti myymien tai toimittamien laitteiden aiheuttamia suoria tai
epäsuoria menetyksiä tai vahinkoja. Tähän vastuunrajoitukseen
sisältyvät niihin rajoittumatta myös kaikki palvelun keskeytykset,
toteutumatta jääneet liiketoimet, saamatta jääneet ennakoidut liikevoitot
ja välilliset vahingot, jotka ovat aiheutuneet laitteiden tai ohjelmistojen
käytöstä.

xi

Energiansäästön ohjaustoiminto

Tulostimessa on lepotila, jossa tulostustoiminnot ovat valmiustilassa,
mutta virrankulutus pienenee minimiin, kun kone on ollut
käyttämättömänä tietyn ajan.

Lepotila

Tulostin siirtyy automaattisesti lepotilaan, kun se on ollut
käyttämättömänä 15 minuuttia. Tätä aikaa voidaan pidentää.

Kaksipuolinen tulostus (ainoastaan

PG L2028 Special)

Tulostimessa on kaksipuolinen tulostus vakiotoimintona. Kun kaksi 1­puolista originaalia tulostetaan yhdelle arkille 2-puolisena tulosteena,
paperin kulutus vähenee.

Uusiopaperi

Tulostimessa voidaan käyttää uusiopaperia. Se vähentää ympäristön
kuormitusta. Myyjä tai huoltoteknikko antaa tietoja suositeltavista
paperityypeistä.

Energy Star (ENERGY STAR®) -ohjelma
(ainoas

International Energy Star Program -yhteistyökumppanina Olivetti S.p.A.
ilmoittaa, että tämä tuote vastaa International Energy Star
Program -ohjeistoa.

taan PG L2028 Special)

xii

Symbolit

Tässä oppaassa ja koneessa on symbolein merkittyjä varoituksia, joiden
tarkoituksena on suojata käyttäjiä ja lähiympäristöä sekä varmistaa
koneen oikea ja turvallinen käyttö. Symbolit ja niiden merkitykset
esitetään seuraavassa.

VAKAVA VAARA: varoittaa tilanteesta, joka aiheuttaa hyvin
todennäköisesti vakavan loukkaantumisen tai jopa kuoleman,
jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei
noudateta tarkoin.

VAARA : varoittaa tilanteesta, joka voi aiheuttaa vakavan
loukkaantumisen tai jopa kuoleman, jos ohjeisiin ei kiinnitetä
riittävästi huomiota tai niitä ei noudateta tarkoin.

VAROITUS: varoittaa tilanteesta, joka voi aiheuttaa
loukkaantumisen tai konevaurion, jos ohjeisiin ei kiinnitetä
riittävästi huomiota tai niitä ei noudateta tarkoin.

Seuraavat symbolit osoittavat, että kyseiseen oppaan osaan sisältyy
turvallisuusvaroituksia. Symboli sisältää merkinnän varoituksen
kohteesta.

.... [Yleinen varoitus]

.... [Varoitus sähköiskun vaarasta]

.... [Varoitus korkeasta lämpötilasta]

Seuraavat symbolit ovat merkkinä kohdasta, joka sisältää tietoja
kielletyistä toimista. Symboli sisältää merkinnän kielletystä toimesta.

.... [Varoitus kielletystä toimesta]

.... [Purkaminen kielletty]

Seuraavat symbolit ovat merkkinä kohdasta, joka sisältää tietoja
pakollisista toimista. Symboli sisältää merkinnän pakollisesta toimesta.

.... [Ilmoitus pakollisesta toimesta]

.... [Irrota virtajohto pistorasiasta]

.... [Kytke kone aina maadoitettuun pistorasiaan]

Tilaa huoltopalvelusta uusi opas, jos tämän oppaan
turvallisuusvaroitukset ovat lukukelvottomia tai opas on hävinnyt
(maksullinen).

xiii

Asennuksen varotoimet

Ympäristö

Varoitus

Vältä sijoittamasta konetta epävakaalle tai kaltevalle pinnalle.
Kone voi pudota tai kaatua ja vaurioitua tai aiheuttaa
loukkaantumisen.

Vältä kosteita, pölyisiä tai likaisia sijoituspaikkoja. Jos
pistotulppaan tarttuu pölyä tai likaa, puhdista se tulipalo- tai
sähköiskuvaaran välttämiseksi.

Vältä tulipalovaara sijoittamalla kone riittävän kauas pattereista,
lämmittimistä tai muista lämmönlähteistä ja herkästi syttyvistä
aineista.

Jätä koneen ympärille riittävästi tilaa ilmanvaihtoa ja huoltotoimia
varten. Tilantarve on osoitettu alla olevassa kuvassa. Jätä
erityisesti takakannen ympärille riittävästi tilaa, jotta ilma pääsee
vaihtumaan tulostimessa.

300 mm

200 mm

300 mm

200 mm

500 mm

Muut varotoimet

Huonot ympäristöolosuhteet voivat vaikuttaa koneen
käyttöturvallisuuteen ja suorituskykyyn. Asenna kone ilmastoituun tilaan
(suositeltava huonelämpötila noin 23 °C, suhteellinen kosteus noin 60
%). Ota huomioon seuraavat seikat koneen sijoituspaikkaa valitessasi.

• Vältä sijoittamasta konetta ikkunan lähelle tai suoraan
auringonvaloon.

• Vältä tärinälle alttiita paikkoja.

• Vältä sijoituspaikkoja, joissa lämpötila vaihtelee jyrkästi.

• Vältä paikkoja, joissa kone altistuu suoraan kuumalle tai kylmälle

ilmalle.

• Vältä paikkoja, joissa on huono ilmanvaihto.

xiv

Tulostuksen aikana vapautuu otsonia. Sen määrä on kuitenkin niin
vähäinen, että se ei ole terveydelle haitallista. Jos tulostinta kuitenkin
käytetään pitkän aikaa huonosti ilmastoidussa huoneessa tai tulostetaan
erittäin suuria määriä, haju voi muodostua epämiellyttäväksi. Huolehdi
tulostushuoneen hyvästä ilmanvaihdosta, jotta työympäristö säilyy
asianmukaisena.

Virtalähde / koneen maadoitus

Vaara

Käytä vain virtalähdettä, jonka jännite vastaa koneen teknisiä
tietoja. Vältä useiden laitteiden kytkemistä samaan pistorasiaan.
Vaarana on tulipalo tai sähköisku.

Työnnä pistotulppa tiukasti pistorasiaan. Jos metalliesineet
joutuvat kosketuksiin pistotulpan piikkien kanssa, vaarana on
tulipalo tai sähköisku.

Kytke kone aina maadoitettuun pistorasiaan oikosulun
aiheuttaman tulipalo- tai sähköiskuvaaran välttämiseksi. Jos
maadoitettu kytkentä ei ole mahdollinen, ota yhteys
huoltoteknikkoon.

Muut varotoimet

Kytke virtajohto mahdollisimman lähellä olevaan pistorasiaan.
Virtajohtoa käytetään verkkovirran katkaisuun. Varmista, että pistorasia

sijaitsee lähellä konetta ja että siihen on esteetön pääsy.

Muovipussien käsittely

Vaara

Pidä koneen käyttöön liittyvät muovipussit poissa lasten
ulottuvilta. Muovi voi painua nenää ja suuta vasten ja aiheuttaa
tukehtumisen.

xv

Käytön varotoimet

Koneen käyttöä koskevat varoitukset

Vaara

Älä aseta metalliesineitä tai vettä sisältäviä astioita (esimerkiksi
kukkamaljakoita, kukkaruukkuja tai kuppeja) koneen päälle tai
lähelle. Esineiden putoaminen tai veden valuminen koneen
sisään muodostaa tulipalo- ja sähköiskuvaaran.

Älä irrota koneen suojalevyjä. Niiden takana olevat jännitteiset
osat muodostavat sähköiskuvaaran.

Älä vahingoita, riko tai yritä korjata virtajohtoa. Älä aseta
virtajohdon päälle raskaita esineitä tai vedä tai taivuta virtajohtoa
tarpeettomasti tai vahingoita sitä millään tavoin. Vaarana on
tulipalo tai sähköisku.

Älä koskaan yritä korjata tai purkaa konetta tai sen osia. Vaarana
on tulipalo, sähköisku tai laseryksikön vaurioituminen. Jos
lasersäde vuotaa ulos, se voi aiheuttaa näkövammoja.

Jos kone kuumenee voimakkaasti, siitä tulee savua tai outoa
hajua tai havaitset jotakin muuta poikkeavaa, vaarana on tulipalo
tai sähköisku. Katkaise virta päävirtakytkimellä ({) välittömästi,
irrota ehdottomasti virtajohto pistorasiasta ja ota yhteys
huoltoteknikkoon.

Jos koneeseen putoaa jotain haitallista (esimerkiksi paperiliittimiä,
vettä tai muita nesteitä), katkaise heti virta päävirtakytkimellä ({).
Irrota ehdottomasti pistotulppa pistorasiasta tulipalo- tai
sähköiskuvaaran välttämiseksi. Ota sitten yhteys huoltoteknikkoon.

Älä irrota tai kytke virtajohtoa märin käsin, sillä vaarana on
sähköisku.

Ota aina yhteys huoltoteknikkoon, kun koneen sisäosia pitää
huoltaa tai korjata.

xvi

Varoitus

Älä vedä virtajohdosta, kun irrotat sitä pistorasiasta. Jos vedät
virtajohdosta, se voi vahingoittua ja muodostaa tulipalo- tai
sähköiskuvaaran. (Tartu aina pistotulppaan, kun irrotat
virtajohdon pistorasiasta.)

Irrota aina koneen virtajohto pistorasiasta, ennen kuin siirrät
konetta. Jos virtajohto vahingoittuu, vaarana on tulipalo tai
sähköisku.

Jos kone on lyhyen aikaa käyttämättömänä (esimerkiksi
työpäivän päätyttyä), katkaise virta päävirtakytkimellä (O). Jos
konetta ei käytetä pitkään aikaan (lomien tms. aikana), irrota
virtajohto pistorasiasta turvallisuussyistä.

Pidä aina kiinni merkityistä kohdista, kun nostat tai siirrät konetta.
Irrota turvallisuussyistä koneen virtajohto aina pistorasiasta

ennen kuin aloitat puhdistustyöt.

Jos koneen sisälle kertyy pölyä, se voi aiheuttaa tulipalon tai
muita ongelmia. Siksi on suositeltavaa pyytää huoltoteknikkoa
puhdistamaan koneen sisäosat. Puhdistuksesta on erityisesti
hyötyä, jos se tehdään ennen kosteaa vuodenaikaa. Pyydä
huoltoteknikolta hinta-arviota koneen sisäosien puhdistuksesta.

Muut varotoimet

Älä aseta raskaita esineitä koneen päälle tai vahingoita sitä muuten.
Älä avaa ylempää etukantta, katkaise virtaa tai irrota virtajohtoa

tulostuksen aikana.
Kun konetta pitää nostaa tai siirtää, ota yhteys huoltoteknikkoon.
Älä koske sähköosiin, kuten liittimiin tai piirilevyihin. S t aattinen sähkö voi

vahingoittaa niitä.
Älä yritä suorittaa toimenpiteitä, joita ei selitetä tässä oppaassa.
Käytä suojattuja liitäntäkaapeleita.

Varoitus

Muiden kuin tässä oppaassa selostettujen tarkistusten tai säätöjen
suorittaminen voi johtaa vaaralliseen altistumiseen säteilylle.

Kulutustarvikkeiden käsittelyä koskevat varoitukset

Varoitus

Älä yritä hävittää väriainesäiliötä polttamalla. Kipinät voivat
aiheuttaa palovammoja.

Pidä väriainesäiliö poissa lasten ulottuvilta.
Jos väriainesäiliöstä läikkyy väriä, varo hengittämästä tai

nielemästä sitä äläkä päästä sitä kosketuksiin silmien tai ihon
kanssa.

• Jos kuitenkin vahingossa hengität väriaineen höyryä, siirry raittiiseen
ilmaan ja huuhtele suusi perusteellisesti suurella määrällä vettä. Jos
sinua yskittää, ota yhteys lääkäriin.

• Jos vahingossa nielet väriainetta, huuhtele suusi vedellä ja juo 1 - 2
lasillista vettä, jotta vatsalaukun sisältö laimenee. Ota tarvittaessa
yhteys lääkäriin.

• Jos saat väriainetta silmiisi, huuhtele ne perusteellisesti vedellä. Jos
silmät tuntuvat aroilta, ota yhteys lääkäriin.

• Jos väriainetta joutuu iholle, pese se saippualla ja vedellä.

Älä yritä avata tai rikkoa väriainesäiliötä.

Muut varotoimet

Noudata käytetyn väriainesäiliön hävityksessä aina paikallisia sääntöjä
ja määräyksiä.

Säilytä kaikkia kulutustarvikkeita viileässä ja pimeässä paikassa.
Jos kone on pitkään käyttämättömänä, ota kaikki paperi pois kasetista ja

sulje paperi alkuperäiseen, kosteudelta suojaavaan pakkaukseen.

xvii

Tietoja tästä käyttöoppaasta

Tämä käyttöopas sisältää seuraavat luvut:

1 Koneen osat

Tässä luvussa kerrotaan osien nimet.

2 Paperin lisäys

Tässä luvussa kuvaillaan paperityypit, joita voidaan käyttää
tulostimessa, ja selitetään paperin lisäys kasettiin tai MK-lokeroon.

3Tulostus

Tässä luvussa selitetään, kuinka tulostinajuri asennetaan, tietokoneelta
tulostetaan ja CD-levyn sovellusohjelmistoa käytetään.

4Huolto

Tässä luvussa selitetään väriainesäiliön vaihto ja tulostimen huolto.

5Vianetsintä

Tässä luvussa selitetään, kuinka tulostimen ongelmat ja paperitukokset
selvitetään.

6 Lisävarusteet

Tässä luvussa kuvataan tulostimen lisävarusteet.

7 Tekniset tiedot

Tässä luvussa luetellaan tulostimen tekniset tiedot.

Johdanto-xviii

Oppaassa käytetyt esitystavat

Tässä oppaassa käytetään seuraavia esitystapoja.

Esitystapa
Kursiivi Käytetään korostamaan

Lihavoitu Käytetään viitattaessa

Lihavoitu
hakasulkeissa

Huomautus Antaa hyödyllisiä lisätietoja

Tärkeää Antaa tärkeitä tietoja.

Varoitus Varoittaa, että tietystä

Vaara Varoittaa

Kuvaus Esimerkki

avainsanaa, ilmausta tai
viittauksia lisätietoihin.

ohjelmistopainikkeisiin.

Käytetään viitattaessa
ohjauspaneelin näppäimeen.

toimenpiteistä ja toiminnoista.

toimenpiteestä voi olla
seurauksena mekaaninen
vaurio.

loukkaantumisvaarasta.

Aseta paperi kasettiin.
Lisätietoja on kohdassa Configuration

Tool sivulla 3-9.

Aloita tulostus napsauttamalla OK­painiketta.

Tulostus jatkuu, kun painat [JATKA].

Huomautus Älä poista

väriainesäiliötä pakkauksesta,
ennen kuin aiot asentaa sen
tulostimeen.

TÄRKEÄÄ Varo, ettet kosketa

puhdistuksen aikana siirtotelaa
(musta).

VAROITUS Vedä paperia varovasti,

jottei se repeydy. Paperinpalasia on
hankala poistaa ja ne saattavat jäädä
huomaamatta. Tällöin tukoksen
selvittämiseen kuluu lisäaikaa.

TÄRKEÄÄ Jos lähetät tulostimen,

poista käsittely- ja rumpuyksikkö ja
pakkaa ne muovipussiin. Lähetä ne
irrallaan tulostimesta.

Johdanto-xix

Johdanto-xx

1 Koneen osat

Tässä luvussa kuvataan koneen osat ja ohjauspaneelin merkkivalot
ja näppäimet.

Tulostimen etuosat 1-2
Tulostimen takaosat 1-3
Ohjauspaneeli 1-4
Merkkivalot 1-5
Näppäimet 1-6

Koneen osat 1-1

Tulostimen etuosat

PG L2028

1

8

PG L2028 Special

3

2

4

5

7

6

10

1

9

7

1 Yläkansi
2 Paperin pysäytin
3 Ylälokero
4 Ohjauspaneeli
5 Oikea kansi
6 Paperikasetti
7 Etukansi
8 Käsinsyöttö
9 MK-lokero
10 Alataso

2

3

4

5

6

1-2 Koneen osat

11

Tulostimen takaosat

12

13

14

15

11 Lisävarusteen liitäntäpaikan kansi
12 USB-liitäntä
13 Takakansi
14 Virtajohdon liitäntä
15 Päävirtakytkin

Koneen osat 1-3

Ohjauspaneeli

1

6

5

1 Ready-merkkivalo
2 Attention-merkkivalo
3 Toner-merkkivalo
4Data-merkkivalo
5 Paper-merkkivalo
6 Jam-merkkivalo
7 [Cancel]-näppäin
8[GO]-näppäin

2

3

4

7

8

1-4 Koneen osat

Merkkivalot

Tulostimen oikeassa yläreunassa on kuusi merkkivaloa. Merkkivalot
osoittavat tulostimen tilan milloin tahansa. Tarkista tulostimen tila siinä
olevista merkkivaloista ja katso sitten alla olevaa taulukkoa.

Merkkivalo Tila Selitys

Ready (vihreä) Valo palaa

Valo vilkkuu
nopeasti

Valo vilkkuu
hitaasti

Pois päältä

Data (vihreä) Valo palaa

Valo vilkkuu
nopeasti

Pois päältä

Jam (oranssi) Valo palaa

Pois päältä

Paper (oranssi) Valo palaa

Valo vilkkuu
nopeasti

Osoittaa online-tilaa (tulostus on mahdollista).
Offline-tila. Et voi tulostaa, mutta tulostin voi vastaanottaa tietoja .

Tulostin on lepotilassa.

Tulostin on pysähtynyt virheen seurauksena.
Tulostin käsittelee tietoja tai avaa muistia.
Tulostin vastaanottaa tietoja.

Tulostin ei käsittele tietoja.

Koneessa on ilmennyt paperitukos tai kasetti ei ole oikein
paikallaan.

Tulostimen tila on normaali.

Paperi on loppunut tulostuksen aikana.
Ilmoitetussa kasetissa tai paperinsyöttölaitteessa ei ole paperia

Ready-tilassa. Kasetti ei ole oikein paikallaan.

Pois päältä

Attention (oranssi) Valo palaa

Valo vilkkuu
nopeasti

Pois päältä

Toner (oranssi) Valo palaa

Valo vilkkuu
nopeasti

Pois päältä

Tulostimen tila on normaali.

Koneessa on ilmennyt virhe, koska tulostimen yläkansi on auki.
Jos koneeseen on asennettu valinnainen paperinsyöttöl aite (PF-

100) ja syöttölaite on valittu paperilähteeksi, pääyksikön
(KASETTI 1) paperikasettia ei ole asennettu oikein.

Muu varoitustila kuin Jam, Tone r, Paper tai Attention.

Tulostimen tila on normaali.
Tulostin on pysähtynyt, koska väriaine on loppunut.
Väriaine on vähissä.

Tulostimen tila on normaali.

Huomautus Soita huoltoon saadaksesi tietoja kuuden

merkkivalon muista yhdistelmistä. Status Monitor (tilamonitori)
(Printing System Driver -ajuriin sisältyvä ohjelmisto) antaa
yksityiskohtaisempia tietoja tulostimen tilasta.

Koneen osat 1-5

Näppäimet

Katso seuraavasta taulukosta jokaisen näppäimen nimi ja
perustoimintojen kuvaus.

Näppäin Tila Käyttö Toiminto

Cancel - Paina vähintään yksi sekunti.
GO Valmis-tilassa Paina hetki.

Paina 3 - 9 sekuntia.

Paina vähintään 10 sekuntia.
Virhetilassa Paina hetki.
Paperi loppunut Paina hetki.

Peruuttaa tiedot tietokoneelta.
Kytkee Online/Offline -tilan.
Tulostaa tilasivun.
Tulostaa huollon tilasivun.
Poistaa virheen.
Jatkaa tulostusta vaihtamalla

automaattisesti käytettävissä olevaan
paperilähteeseen.

1-6 Koneen osat

2 Paperin lisäys

Tässä luvussa kuvataan paperityypit, joita voidaan käyttää t ulostimessa,
ja selitetään paperin lisäys kasettiin tai MK-lokeroon

Paperin määritykset 2-2
Paperin valmistelu 2-11
Paperin lisäys kasettiin 2-11
Paperin lisäys MK- eli monikäyttölokeroon 2-14

.

Paperin lisäys 2-1

Yleisohjeet

Kone on suunniteltu tulostamaan tavalliselle kopiopaperille, mutta siinä
voidaan käyttää myös muita paperityyppejä alla annettujen rajoitusten
mukaisesti.

Huomautus Valmistaja ei vastaa ongelmista, jos käytetty paperi

ei vastaa vaatimuksia.

Oikean paperin valinta on tärkeää. Jos käytetty paperi on väärää,
seurauksena saattaa olla paperitukoksia, käpristyneitä tulosteita, heikko
tulostuslaatu ja paperijätettä. Ääritapauksissa kone voi vaurioitua. Alla
annetut ohjeet auttavat kasvattamaan toimiston tuotantotehoa, sillä niitä
noudatettaessa tulostus on tehokasta ja ongelmatonta ja kone kuluu
vähemmän.

Käytettävissä olevat paperit

Useimmat paperityypit sopivat erilaisiin koneisiin. Valokopiokoneisiin
tarkoitettua paperia voidaan käyttää tässä koneessa.

Tavallisia paperilaatuja on kolme: säästö, tavallinen ja korkea laatu.
Suurin ero laatujen välillä on helppous, jolla ne kulkevat koneen läpi.
Siihen vaikuttaa paperin sileys, koko, kosteuspitoisuus ja leikkaustapa.
Mitä parempi laatuista käytetty paperi on, sitä pienempi on
paperitukosten ja muiden ongelmien riski ja sitä korkeampi on
tulostuslaatu.

Eri toimittajien paperien väliset erot saattavat myös vaikuttaa koneen
suorituskykyyn. Korkealaatuinen tulostin ei anna korkealaatuisia
tuloksia, jos käytetty paperi on väärää. Hinnaltaan alhainen paperi ei ole
taloudellista ajan kuluessa, jos se aiheuttaa tulostusongelmia.

Kaikkia paperilaatuja on saatavilla eri neliömetripainoilla (määritetään
myöhemmin). Perinteinen vakiopaino on 60 - 120 g/m

2

.

Paperin määritykset

Seuraavassa taulukossa annetaan paperin perusmääritykset. Lisätietoja
on seuraavilla sivuilla:

Kohde Tekniset tiedot

Paino Kasetti: 60 - 120 g/m²

MK-lokero: 60 - 220 g/m²
Paksuus 0,086 - 0,110 mm
Mittatarkkuus ± 0,7 mm
Kulmien suoruus 90±0.2°
Kosteuspitoisuus 4 - 6 %
Kuitusuunta Pitkä kuitu
Selluloosapitoisuus Min. 80%

2-2 Paperin lisäys

Minimi- ja maksimipaperikoot

Minimi- ja maksimipaperikoot ovat seuraavat. Jos paperi on pienempää
kuin JIS B6, postikortti ja kirjekuori, käytä MK-lokeroa.

Paperikasetti

297 mm

Minimipaperikoko

148 mm

105 mm

Maksimipaperikoko

216 mm

MK-lokero

148 mm

Minimipaperikoko

70 mm

356 mm

Maksimipaperikoko

216 mm

Huomautus Minimipaperikoko valinnaiselle

paperinsyöttölaitteelle (PF-100) on 148x210 mm.

Paperin lisäys 2-3

Oikean paperin valinta

Tässä luvussa annetaan paperin valintaohjeet.

Kunto

Älä käytä paperia, jonka reunat ovat taittuneet tai joka on käpristynyttä,
likaista, repeytynyttä, kohokuvioitua tai jossa on nukkaa, savea tai
paperisilppua.

Jos käytät tällaista paperia, tuloksena saattaa olla lukukelvoton tulostus
ja paperitukoksia. Lisäksi se saattaa lyhentää koneen käyttöikää. Vältä
erityisesti pinnoitetun tai muuten pintakäsitellyn paperin käyttöä. Paperin
pinnan tulee olla mahdollisimman sileä ja tasainen.

Koostumus

Älä käytä pinnoitettua tai pintakäsiteltyä paperia, joka sisältää muovia tai
hiiltä. Kiinnityslämpö saattaa kehittää paperista haitallisia höyryjä.

Kovapaperin massapitoisuuden tulee olla vähintään 80 %. Enintään 20
% kokonaispaperipitoisuudesta saa sisältää puuvillaa tai muita kuituja.

Paperikoot

Kasetteihin ja MK-lokeroon voidaan asettaa seuraavia paperikokoja.
Pituuden ja leveyden mittatarkkuus on ± 0,7 mm. Kulmien tulee olla 90°
± 0,2°.

MK-lokero:
kirjekuori Monarch, kirjekuori #10, kirjekuori #9, kirjekuori #6, kirjekuori
C5, kirjekuori DL, Legal, Letter, Statement, Oficio II, Executive, ISO A4,
ISO A5, ISO A6, Folio, ISO B5, JIS B5, JIS B6, Hagaki, Ofuku-Hagaki,
Youkei 2, Youkei 4, 16K, mukautettu (70×148 - 216×356 mm).

Huomautus Jos mukautetun paperin pituus on yli 297 mm,

tulostimen vakiopaperikooksi voidaan määritellä ISO A4, Oficio II,
Folio ja Legal.

Kasetti:
Legal, Letter, Statement, Oficio II, Executive, ISO A4, ISO A5, A6
(ainoastaan koneen paperikasetti), Folio, ISO B5, JIS B5, kirjekuori C5,
16K, mukautettu (paperikasetti: 105×148 - 216×356 mm);
paperinsyöttölaite: 148×210 - 216×356 mm.

Huomautus Jos mukautetun paperin pituus on yli 297 mm,

tulostimen vakiopaperikooksi voidaan määritellä ISO A4, Oficio II,
Folio ja Legal.

Sileys

Paperin pinnan tulee olla sileä ja pinnoittamaton. Jos paperin pinta on
karkea tai rakeinen, tulosteessa saattaa olla tyhjiä kohtia. Jos paperi on
liian sileää, ongelmana saattaa olla usean paperin syöttö kerrallaan tai
epäselvä lopputulos (harmaa tausta).

2-4 Paperin lisäys

Neliömetripaino

Paperin neliömetripaino ilmaistaan grammoina neliömetriä kohti (g/m²).
Liian painava tai liian kevyt paperi saattaa aiheuttaa syöttövirheitä tai
paperitukoksia ja koneen ennenaikaista kulumista. Jos p aperin paino (ts.
paperin paksuus) on epätasainen, ongelmana saattaa olla usean
paperin syöttö kerrallaan tai ongelmia tulostuslaadussa kuten epäselvä
tulostusjälki seurauksena väriaineen heikosta kiinnityksestä.

Suositeltu neliömetripaino on 60 - 120 g/m² kasettiin ja 60 - 220 g/m²
MK-lokeroon.

Paperin painon vastaavuustaulukko

Paperin paino on lueteltu nauloina (lb) ja grammoina neliömetriä kohti
(g/m²). Varjostettu osa osoittaa vakiopainon.

Paino amerikkalaisena

mittayksikkönä (lb)

16 60
17 64
20 75
21
22 81
24 90
27
28 105
32 120
34 128
36 135
39 148
42 157
43 163
47 176

Paino eurooppalaisena

mittayksikkönä (g/m²)

80

100

53 199

Paksuus

Koneessa käytetty paperi ei saa olla erittäin paksua eikä erittäin ohutta.
Jos ongelmana on paperitukoksia, usean paperin syöttö kerrallaan tai
vaalea tulostusjälki, käyttämäsi paperi saattaa olla liian ohutta. Jos
ongelmana on paperitukoksia ja epäselvä tulostusjälki, paperi saattaa
olla liian paksua. Oikea paksuus on 0,086 - 0,110 mm.

Kosteuspitoisuus

Kosteuspitoisuus määritetään kosteusprosentteina suhteessa paperin
kuivamassaan. Kosteudella saattaa olla vaikutusta paperin ulkonäköön,
syöttöön, käpristymiseen, sähköstaattisiin ominaisuuksiin ja väriaineen
kiinnitysominaisuuksiin.

Paperin lisäys 2-5

Paperin kosteuspitoisuus vaihtelee huoneen suhteellisen kosteuden
mukaan. Jos suhteellinen kosteus on korkeaa ja paperi imee kosteutta,
sen reunat laajenevat ja näyttävät aaltomaisilta. Jos suhteellinen
kosteus on alhaista ja paperi menettää kosteutta, reunat kutistuvat ja
kiristyvät ja tulostuskontrasti saattaa kärsiä.

Aaltomaiset tai kireät reunat saattavat aiheuttaa paperitukoksia ja
suuntausongelmia. Paperin kosteuspitoisuuden tulee olla 4 - 6 %.

Jotta kosteuspitoisuus säilyy oikeana, säilytä paperi valvotussa
ympäristössä. Joitakin vihjeitä kosteuden valvontaan:

• Säilytä paperi viileässä ja kuivassa paikassa.

• Pidä paperi pakkauksessaan mahdollisimman pitkään. Kääri

käyttämätön paperi uudelleen pakkaukseen.

• Säilytä paperi alkuperäisessä pakkauksessa. Aseta pakkauksen alle
kuljetuslava tms. pitääksesi sen irti lattiasta.

• Kun haet paperin varastosta, säilytä sitä samassa huoneessa
koneen kanssa 48 tuntia ennen käyttöä.

• Älä jätä paperia paikkaan, jossa se altistuu kuumuudelle,
auringonvalolle tai kosteudelle.

Paperin kuidut

Kun paperi valmistetaan, se leikataan arkeiksi pituussuuntaisia (pitkä
kuitu) tai leveyssuuntaisia kuituja pitkin (lyhyt kuitu). Lyhytkuituinen
paperi saattaa aiheuttaa syöttöongelmia koneessa. Kaikkien koneessa
käytettyjen papereiden tulee olla pitkäkuituisia.

Muita paperin ominaisuuksia

Huokoisuus: paperikuitujen tiheys.
Jäykkyys: taipuisa paperi saattaa taittua koneessa ja aiheuttaa

paperitukoksia.
Käpristyminen: Useimmat paperit pyrkivät luonnostaan käpristymään

toiselta puolelta, jos niitä ei säilytetä pakkauksessa. Kulkiessaan
kiinnitysyksikön läpi paperi käpristyy hieman ylöspäin. Jotta tulosteet
ovat tasaisia, aseta paperi, niin että kone painaa sitä ylöspäin ja korjaa
käpristymistä.

Sähköstaattinen purkaus: Tulostuksen aikana paperissa on
sähköstaattista varausta, joka vetää väriainetta puoleensa. Paperin tulee
kyetä vapauttamaan tämä varaus, jotta tulosteet eivät tartu toisiinsa
luovutuslokerossa.

Valkoisuusaste: Tulostetun sivun kontrasti riippuu paperin
valkoisuusasteesta. Valkoisempi paperi antaa tarkemman ja
kirkkaamman lopputuloksen.

Laadunvalvonta: Arkin epätasainen koko, kulmat, jotka eivät ole suoria,
rosoreunat, leikkaamattomat arkit ja ruhjoutuneet reunat ja kulmat
saattavat aiheuttaa lukuisia koneen toimintahäiriöitä. Laatupaperin
toimittajan tulee varmistaa, ettei näitä ongelmia synny.

Pakkaus: Paperi tulee pakata tukevaan pakkaukseen sen suojaamiseksi
kuljetusvaurioilta. Luotettavalta toimittajalta saatu laatup aperi on yleensä
pakattu oikein.

2-6 Paperin lisäys

Erikoispaperi

Tulostimessa voidaan käyttää seuraavia erikoispaperityyppejä:

• Ohut paperi (60 - 64 g/m²)

• Paksu paperi (90 - 220 g/m²)

• Värillinen paperi

• Uusiopaperi

• Kalvo

• Korttikartonki

• Pinnoitettu paperi

• Kirjekuoret

• Tarrat

Käytä kopiokoneille tai tulostimille tarkoitettua paperia
(lämpökiinnitystyyppiä). Syötä kalvot, tarrat, kirjekuoret, korttikartonki ja
pinnoitettu tai paksu paperi MK-lokerosta.

Koska erikoispaperin koostumus ja laatu vaihtelee huomattavasti, se
aiheuttaa enemmän tulostusongelmia kuin valkoinen kovapaperi.
V almistaja ei vast aa koneelle tai käyttäjälle aih eutuneista ongelmist a, jos
se johtuu erikoispaperista tulostuksen aikana syntyneestä kosteudesta
tms.

Huomautus Hanki näyte erikoispaperista ja testaa se koneessa

tarkistaaksesi tulostuslaadun ennen kuin ostat minkään tyyppistä
erikoispaperia.

Kalvo

Tulostimella voidaan tehdä yksivärisiä tulosteita kalvolle. Syötä kalvot
MK-lokeroon. Voit asettaa yhden kalvon kerrallaan.

Kalvojen tulee kyetä kestämään kiinnityslämpöä tulostuksen aikana.
Aseta kalvot MK-lokeroon pitkä reuna tulostinta kohti.

Tarrat

Syötä tarrat MK-lokeroon. Voit asettaa yhden tarran kerrallaan.
Tarrojen tulostuksen perussääntö on, ettei liimapuoli saa koskaan

koskea koneen osiin. Jos tarra tarttuu rumpuun tai teloihin, kone voi
vaurioitua.

Tarra-arkin rakenne
muodostuu kolmesta
kerroksesta kuten
kaaviossa näytetään.
Päällysarkille tulostetaan.
Liimakerros muodostuu
paineherkistä liimoista.
Tarrat on kiinnitetty tausta­arkkiin käyttöön asti.
Koska tarra-arkin rakenne
on moniosainen, se
aiheuttaa helposti tulostusongelmia.

Tausta-arkin tulee olla täysin päällysarkin peitossa. Yksittäisten tarrojen
välillä ei tule olla aukkoja. Jos tarrojen välillä on aukkoja, ne irtoavat
helposti ja aiheuttavat vakavia paperitukoksia.

Päällysarkki (valkoinen
kovapaperi)
Liima

Tausta-arkki

Paperin lisäys 2-7

Joidenkin tarra-arkkien päällysarkissa on ylimääräinen reuna. Älä poista
päällysarkin ylimääräistä reunaa tausta-arkista ennen kuin tulostus on
päättynyt.

SopimatonSopiva

Päällysarkki

Tausta-arkki

Alla olevassa taulukossa annetaan tarra-arkkia koskevat määritykset.

Kohde Tekniset tiedot

Päällysarkin paino 44 - 74 g/m²
Kokonaispaino 104 - 151 g/m²
Päällysarkin paksuus 0,086 - 0,107 mm
Kokonaispaksuus 0,115 - 0,145 mm
Kosteuspitoisuus 4 - 6 % (kokonaisuus)

Postikortit

Voit asettaa 10 postikorttia kerrallaan. Leyhyttele postikorttipinoa ja
aseta postikorttien reunat kohdakkain ennen kuin asetat ne MK­lokeroon. Varmista, etteivät postikortit ole käpristyneet. Käpristyneiden
postikorttien syöttö saattaa aiheuttaa paperitukoksia.

Joidenkin postikorttien kääntöpuolella on karkeat reunat (jotka ovat
syntyneet leikattaessa paperi). Aseta tällöin postikortit tasaiselle alustalle
ja hankaa reunoja esim. viivoittimella tasoittaaksesi ne.

Kirjekuoret

Voit asettaa 5 kirjekuorta kerrallaan. Syötä kirjekuoret tulostuspuoli
ylöspäin oikea puoli edellä.

Koska kirjekuoren rakenne on monimutkaisempi kuin tavallisen paperin,
tulostuslaatu ei aina ole tasainen koko kirjekuoren pinnalla.

Yleensä kirjekuorien kuitusuunta on vino. Lisätietoja on kohdassa
Paperin kuidut sivulla 2-6. Tämä kuitusuunta saattaa aiheuttaa taitoksia
ja ryppyjä, kun kirjekuoret kulkevat tulostimen läpi. Tee tulostustesti
tarkistaaksesi, että tulostin ottaa kirjekuoren vastaan ennen kuin ostat
kirjekuoria.

• Älä käytä kirjekuoria, joissa on peitetty nesteliimapinta.

• Älä tulosta pitkiä aikoja ainoastaan kirjekuoria. Liian pitkään jatkunut

kirjekuorien tulostus saattaa aiheuttaa tulostimen ennenaikaista
kulumista.

• Jos koneessa on paperitukos, yritä asettaa vähemmän kirjekuoria
MK-lokeroon.

• Jotta käpristyneet kirjekuoret eivät aiheuta tukoksia, anna
luovutuslokeroon kerääntyä enintään 10 tulostettua kirjekuorta.

2-8 Paperin lisäys

Paksu paperi

Leyhyttele paperipinoa ja aseta papereiden reunat kohdakkain ennen
kuin asetat ne MK-lokeroon. Joidenkin paperityyppien kääntöpuolella on
karkeat reunat (jotka ovat syntyneet leikattaessa paperi). Aseta tällöin
paperi tasaiselle alustalle ja hankaa reunoja yksi tai kaksi kertaa esim.
viivoittimella tasoittaaksesi ne. Karkeareunaisten paperien syöttö
saattaa aiheuttaa paperitukoksia.

Huomautus Jos

paperi juuttuu vielä
tasoituksen jälkeen,
aseta paperit MK­lokeroon etureuna
kohotettuna muutaman
millimetrin kuten
kuvassa.

Värillinen paperi

Värillisen paperin tulee vastata samoja vaatimuksia kuin valkoisen
kovapaperin. Lisätietoja on kohdassa Paperin määritykset sivulla 2-2.
Lisäksi paperin väriaineiden tulee kyetä kestämään kiinnityslämpöä
tulostuksen aikana (maks. 200°C).

Esipainettu paperi

Esipainetun paperin tulee vastata samoja vaatimuksia kuin valkoisen
kovapaperin. Lisätietoja on kohdassa Paperin määritykset sivulla 2-2.
Esipainetun musteen tulee kyetä kestämään kiinnityslämpöä tulostuksen
aikana eikä se saa vahingoittua silikoniöljyn vaikutuksesta.

Älä käytä paperia, jota on pintakäsitelty millään tavoin (esim. yleensä
kalentereissa käytetty paperityyppi).

Uusiopaperi

Valitse uusiopaperi, joka vastaa samoja vaatimuksia kuin valkoinen
kovapaperi (lukuunottamatta valkoisuusastetta). Lisätietoja on kohdassa
Paperin määritykset sivulla 2-2.

Huomautus Hanki näyte uusiopaperista ja testaa se koneessa

tarkistaaksesi tulostuslaadun ennen kuin ostat sitä.

Paperin lisäys 2-9

Paperityyppi

Tulostin kykenee tulostamaan valitun paperityypin parhaan mahdollisen
asetuksen mukaan.

Voit muuttaa kunkin paperilähteen (MK-lokero mukaan lukien)
paperityypin asetusta. Valittavana ei ole ainoastaan esiasetut
paperityypit, vaan voit myös määrittää ja valita mukautettuja
paperityyppejä. Voit muutt aa paperityyppiä tulostinajurin ja Configuration
Tool -toiminnon avulla. Tulostimessa voidaan käyttää seuraavia
paperityyppejä:

Paperilähde

Paperityyppi

MK-lokero Paperikasetti

Tavallinen Kyllä Kyllä 64 - 90 g/m

Paperin paino Kaksipuolisrata

(MK-lokero käytössä

Alue

Status Monitor -

näyttö

2

Tavallinen 2 Kyllä

ainoastaan

kasettitilassa)

Kalvo Kyllä Ei Kalvo Erittäin paksu Ei
Esipainettu Kyllä Kyllä 75 - 90 g/m
Tarrat Kyllä Ei 105 - 135 g/m
Kovapaperi Kyllä Kyllä 90 - 105 g/m
Uusiopaperi Kyllä Kyllä 75 - 90 g/m
Silopaperi Kyllä Ei Maks. 64 g/m
Karkea Kyllä Kyllä 90 - 105 g/m
Kirjepaperi Kyllä Kyllä 75 - 90 g/m
Värillinen Kyllä Kyllä 75 - 90 g/m
Esirei'itetty Kyllä Kyllä 75 - 90 g/m
Kirjekuori Kyllä Ei 135 - 170 g/m
Korttikartonki Kyllä Ei 135 - 170 g/m
Paksu Kyllä Ei 135 - 170 g/m
Korkea laatu Kyllä Kyllä 75 - 90 g/m
Mukautettu 1 (- 8)

*

Kyllä Kyllä 75 - 220 g/m

2

2

2

2

2

2
2
2
2

2
2
2

2

2

Tavallinen 2 Kyllä

Painava 1 Ei
Tavallinen 3 Kyllä
Tavallinen 2 Kyllä

Kevyt Ei
Tavallinen 3 Kyllä
Tavallinen 3 Ei
Tavallinen 3 Kyllä
Tavallinen 2 Kyllä

Painava 3 Ei
Painava 3 Ei

Painava 3 Ei
Tavallinen 2 Kyllä
Tavallinen 2 Kyllä

Kyllä: voidaan tallentaa Ei: ei voida tallentaa

*. Käyttäjä määrittää ja tallentaa tämän paperityypin. Käyttäjän asetuksissa voidaan määritellä enintään

kahdeksan tyyppiä. Käyttäjä voi myös ottaa käyttöön tai poistaa käytöstä kaksipuolisradan mukautettua
toimintoa käyttäessään. Lisätietoja on kohdassa Status Monitor (tilamonitori) sivulla 3-10.

2-10 Paperin lisäys

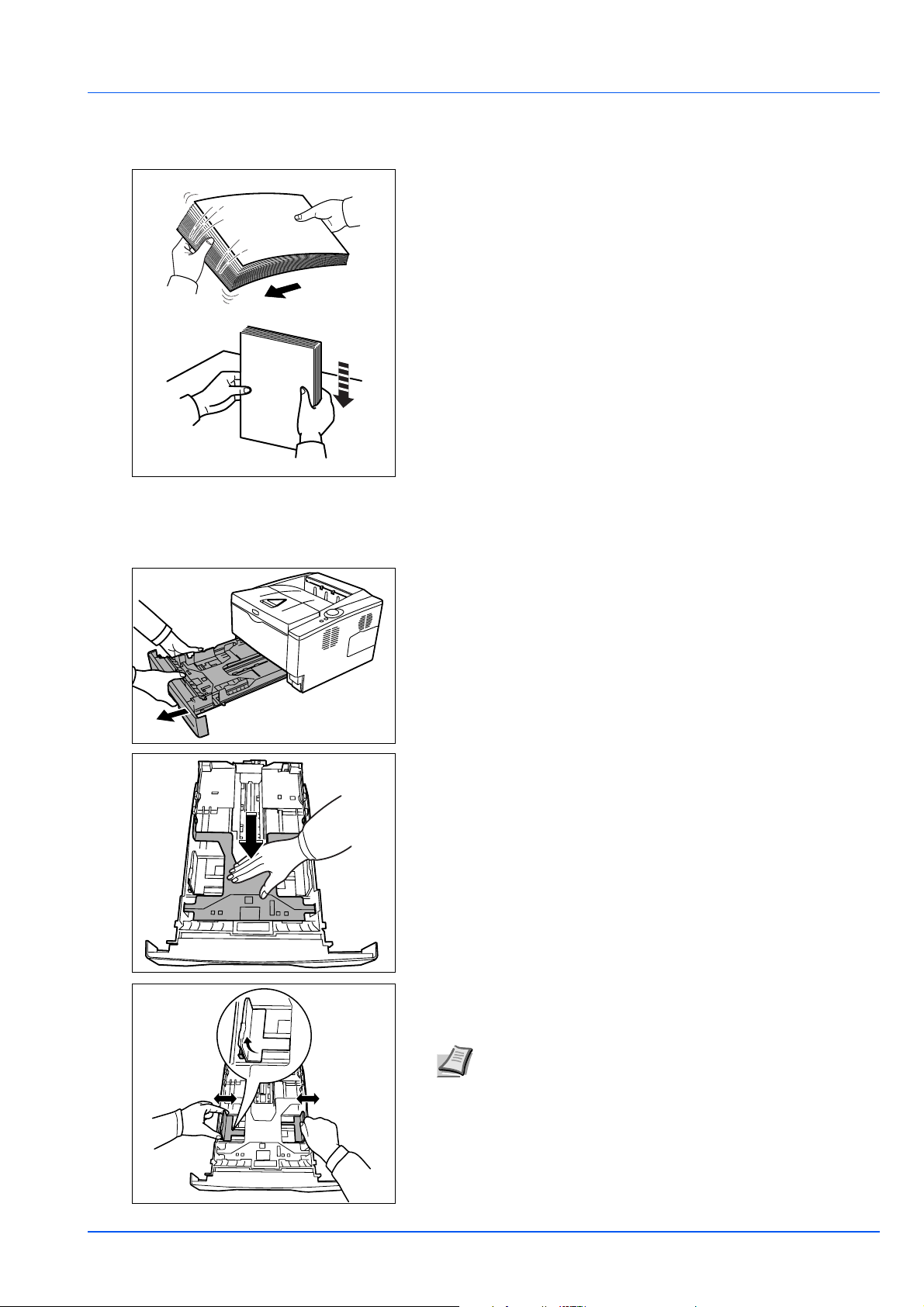

Paperin valmistelu

Kun olet poistanut paperit pakkauksesta, leyhyttele arkkeja, jotta ne
irtoavat toisistaan, ennen kuin asetat ne koneeseen.

Jos paperit ovat käpristyneet tai taittuneet, suorista ne, ennen kuin
asetat pinon koneeseen, etteivät ne aiheuta tukosta.

TÄRKEÄÄ Varmista, ettei paperia ole nidottu tai liitetty yhteen

paperiliittimellä.

Paperin lisäys kasettiin

Voit lisätä kasettiin 250 arkkia 11×8 1/2" tai A4-paperia (80 g/m²).

1 Vedä kasetti kokonaan ulos tulostimesta.

TÄRKEÄÄ Kun vedät kasettia ulos tulostimesta, varmista että se

on tuettu eikä putoa.

2 Paina pohjalevyä alas, kunnes se lukittuu.

3 Säädä kasetin vasemmalle ja oikealle puolelle sijoitettuja

leveysohjaimia. Paina vasemmanpuoleisen ohjaimen
vapautinpainiketta ja siirrä ohjaimet paperikoolle sopivaksi.

Huomautus Paperikoot on merkitty kasettiin.

Paperin lisäys 2-11

4 Säädä paperin pituusohjain paperin pituuden mukaan.

Jos käyttämäsi paperi on pidempää kuin A4, vedä ulos paperikasetin
jatke työntämällä vapautinvipua asento kerrallaan ja säätämällä sen

paperin pituuden mukaan.

5 Aseta paperi kasettiin. Varmista, että tulostuspuoli on alaspäin ja

ettei paperi ole taittunutta, käpristynyttä tai vaurioitunutta.

Huomautus Älä lisää paperia leveysohjaimessa olevan

kolmiomerkin yli.

2-12 Paperin lisäys

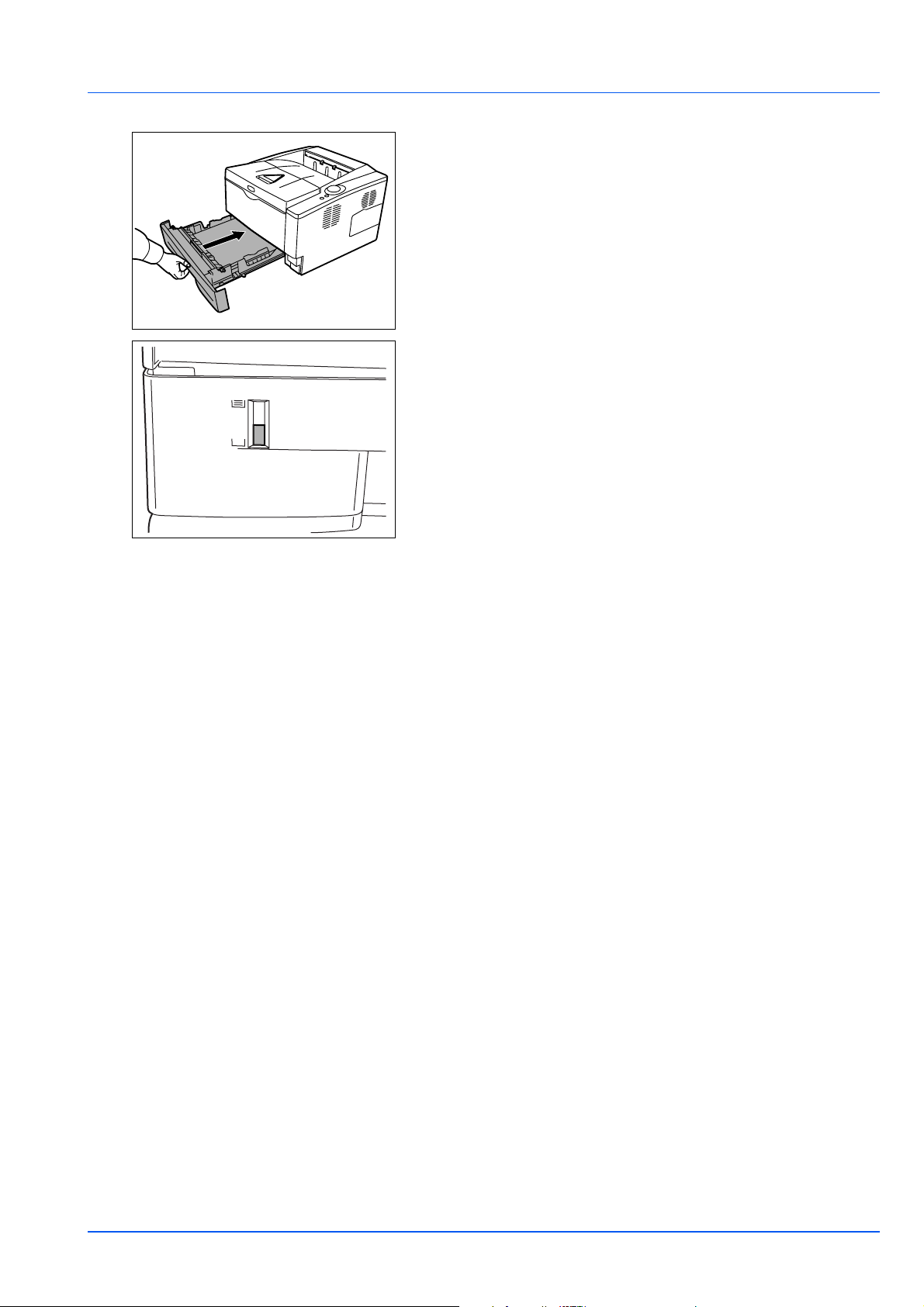

6 Työnnä paperikasetti takaisin tulostimen aukkoon. Työnnä sitä

suoraan sisään, kunnes se pysähtyy.

Paperikasetin etuosassa vasemmalla on paperin tarkistusikkuna,
joka osoittaa jäljellä olevan paperin. Kun paperi on loppunut, osoitin
laskee (tyhjä)-tasolle.

7 Määritä kasetin paperikoko ja -tyyppi Configuration Tool -t oiminnon

avulla. Lisätietoja on kohdassa Configuration Tool sivulla 3-14.

Paperin lisäys 2-13

PG L2028

PG L2028 Special

Paperin lisäys MK- eli monikäyttölokeroon

Voit lisätä PG L2028 Special-tulostimen MK-lokeroon 50 arkkia 11×8 1/2"
tai A4-paperia (80 g/m²). Toisaalta voit asettaa PG L2028-tulostimen

käsinsyöttöön yhden arkin.

1 Vedä MK-lokeroa itseäsi kohti, kunnes se pysähtyy.

TÄRKEÄÄ Kun vedät kasettia ulos tulostimesta, varmista että se

on tuettu eikä putoa.

PG L2028

PG L2028 Special

2 Säädä MK-lokeron paperinohjainten asento. Vakiopaperikoot on

merkitty MK-lokeroon tai käsinsyöttöön. Kun käytössä on
vakiopaperikoko, siirrä paperinohjaimet merkin kohdalle.

3 Vedä alataso ulos (ainoastaan PG l2028 Special).

2-14 Paperin lisäys

PG L2028

PG L2028 Special

4 Tasaa paperi paperinohjaimia vasten ja työnnä aivan loppuun asti.

Huomautus Älä lisää paperia MK-lokeron säätimen yli

(ainoastaan PG L2028 Special).

Oikein

Väärin

Huomautus Jos paperin toinen sivu on erittäin käpristynyt,

esim. jos paperin toiselle puolelle on jo tulostettu, yritä rullata
paperia vastakkaiseen suuntaan suoristaaksesi sen. Siten
tulostetut arkit tulevat ulos sileinä (ainoastaan PG L2028 Special).

Paperin lisäys 2-15

Oikein

Oikein

Väärin

Aseta kirjekuori, niin että tulostuspuoli on ylöspäin ja läppä on kiinni.
Työnnä kirjekuorta ohjainta vasten läppä edessä tai vasemmalla,
kunnes se pysähtyy.

5 Määritä MK-lokeron paperikoko ja -tyyppi Configuration Tool -

toiminnon avulla. Lisätietoja on kohdassa Configuration Tool sivulla

3-14.

2-16 Paperin lisäys

3 Liittäminen ja tulostus

Tässä luvussa selitetään, kuinka tulostin käynnistetään, tietokoneelta
tulostetaan ja CD-levyn sovellusohjelmistoa käytetään.

Liitännät 3-2
Tulostinajurin asennus 3-3
Tulostus 3-7
Status Monitor (tilamonitori) 3-10
Configuration Tool 3-14
Ohjelmiston poisto 3-18

Liittäminen ja tulostus 3-1

Liitännät

Tässä jaksossa selitetään, kuinka tulostin käynnistetään.

USB-kaapelin liittäminen

Liitä USB-kaapeli alla olevien ohjeiden mukaisesti.

1 Liitä USB-kaapeli (ei toimiteta) USB-liitäntään.

Huomautus Käytä USB-kaapelia, jossa on A-tyypin

suorakulmaliitin ja B-tyypin neliöliitin. USB-kaapelin tulee olla
suojattu ja enintään 5 m pitkä.

2 Liitä USB-kaapelin toinen pää tietokoneen USB-liitäntään.

Virtajohdon liittäminen

Asenna tulostin lähelle vaihtovirtapistorasiaa. Jos käytössä on jatkojohto,
virta- ja jatkojohdon kokonaispituuden tulee olla maks. 5 m.

Huomautus Varmista, että tulostimen virta on katkaistu

päävirtakytkimestä. Käytä vain tulostimen mukana toimitettua
virtajohtoa.

1 Liitä virtajohto tulostimen takana olevaan virtajohdon liitäntään.

2 Liitä virtajohdon toinen pää pistorasiaan.
3 Kytke päävirtakytkin päälle ( | ). Tulostin alkaa lämmetä.

TÄRKEÄÄ Jos asenna t väriainesäiliön ja kytket virran päälle,

hetken kuluttua merkkivalot syttyvät vuorotellen vastapäivään.
Kun tulostin kytketään päälle ensimmäisen kerran päälle
väriainesäiliön asennuksen jälkeen, se on valmis tulostamaan
noin 15 minuutin kuluttua. Kun [Ready]-merkkivalo syttyy,
tulostimen asennus on suoritettu loppuun.

3-2 Liittäminen ja tulostus

Olivetti PG L2028/PG L2028 Special

Tulostinajurin asennus

Liitä tietokone tulostimeen asennusoppaan ohjeiden mukaan ja kytke
niihin virta asentaaksesi tulostinajurin.

Printing System Driver User Guide

Tulostinajurin asennus Windows-tietokoneeseen

Tässä luvussa selitetään, kuinka tulostinajuri asennetaan Windows Vista

-käyttöjärjestelmään

Huomautus Jotta voit asentaa tulostinajurin, sinun tulee kirjautua

valvojan oikeuksilla.

.

1 Varmista, että tulostimen virta on kytketty ja että se on liitetty

tietokoneen USB- tai verkkoporttiin ennen kuin asennat ohjelmiston
CD-levyltä.

Huomautus Jos näkyviin tulee Uusi laite löydetty -ikkuna,

napsauta Peruuta.

2 Aseta CD-levy (Product Library) CD-ROM-asemaan. Jos näkyviin

tulee Automaattinen käynnistys -ikkuna, napsauta Suorita
Setup.exe -kohtaa. Näkyviin tulee Ilmoitus-ikkuna.

Lisätietoja tulostinajurista on

-oppaassa.

Huomautus Jos asennusohjelma ei käynnisty, siirry

Windows Explorer -resurssienhallinnassa CD-levyn
hakemistoon ja valitse Setup.exe.

3 Valitse View License Agreement (Näytä lisenssisopimus)

lukeaksesi tiedot ja Accept (Hyväksy) jatkaaksesi.

4 Napsauta Install Software (Asenna ohjelmisto). Näkyviin tulee

Asennustapa-ikkuna.

Huomautus Jos käytössä on Windows XP, napsauta Install

Software (Asenna ohjelmisto) käynnistääksesi ohjatun

asennuksen. Napsauta Seuraava, jotta näkyviin tulee
Asennustapa-ikkuna.

5 Valitse pika- tai räätälöity asennus.

• Express Mode (Pika-asennus): Jos tulostin on liitetty USB- tai
verkkoliitäntään ja sen virta on päällä, asennusohjelma havaitsee
tulostimen. Valitse pika-asennus suorittaaksesi vakioasennuksen.

• Custom Mode (Räätälöity asennus): Tällä tavalla voit valita
vaatimusten mukaan asennettavat kohteet ja määrittää portin.

Toimi alla olevien ohjeiden mukaan asennustavasta riippuen.

Liittäminen ja tulostus 3-3

Express Mode (Pika-asennus)

Kun valitset Express Mode (Pika-asennus) -tavan, ohjelma asentaa
tulostinajurin ja fontit. Kun olet suorittanut asennuksen tällä tavalla,
voit lisätä muita toimintoja Custom Mode (Räätälöity asennus) ­tavalla.

1 Napsauta Asennustapa-ikkunassa Express Mode (Pika-asennus).

Asennusohjelma etsii liitetyt tulostimet Etsi tulostusjärjestelmä ­ikkunasta. Ellei se löydä tulostinta, varmista että tulostimeen on
kytketty virta ja että se on liitetty tietokoneen USB- tai verkkoporttiin
ja napsauta Refresh (Päivitä) etsiäksesi tulostinta uudelleen.

Huomautus Jos näkyviin tulee Uusi laite löydetty -ikkuna,

napsauta Cancel (Peruuta).

2 Valitse asennettava tulostin ja napsauta Next (Seuraava).

3 Vahvista asetukset ja napsauta Asenna. Tulostinajurin asennus

käynnistyy.

Huomautus Jos näkyviin tulee Windows Security -ikkuna,

napsauta Jatka tämän ajurin asennusta jatkaaksesi
asennusta. Jos näkyviin tulee Laitteiston asennus -ikkuna
Windows XP -käyttöjärjestelmässä, napsauta Jatka.

4 Näkyviin tulee Asennus valmis -ikkuna. Napsauta Lopeta

palataksesi päävalikkoon.

3-4 Liittäminen ja tulostus

Printing System Driver

Custom Mode (Räätälöity asennus)

Kun valitset Custom Mode (Räätälöity asennus) -tavan, tulostimen
portti ja apuohjelmat muutetaan tarvittaessa.

1 Napsauta Asennustapa-ikkunassa Custom Mode (Räätälöity

asennus).

2 Valitse Räätälöity asennus -ikkunan Ajuri- ja Apuohjelma-välilehdeltä

asennettava tulostinajuri ja apuohjelmat ja napsauta Next
(Seuraava).

3 Valitse Tulostinportti-ikkunasta tulostimeen liitetty tulostinportti ja

napsauta Next (Seuraava).

Huomautus Napsauta Add Port (Lisää portti) lisätäksesi

tarvittaessa uuden portin.

4 Vahvista asetukset ja napsauta Asenna. Tulostinajurin asennus

käynnistyy.

Huomautus Jos näkyviin tulee Windows Security -ikkuna,

napsauta Jatka tämän ajurin asennusta jatkaaksesi
asennusta. Jos näkyviin tulee Laitteiston asennus -ikkuna
Windows XP -käyttöjärjestelmässä, napsauta Jatka.

5 Näkyviin tulee Asennus valmis -ikkuna. Napsauta Lopeta

palataksesi päävalikkoon.

Liittäminen ja tulostus 3-5

Tulostinajurin asennus Mac OS -tietokoneeseen

Tässä luvussa selitetään, kuinka tulostinajuri asennetaan Mac OS ­käyttöjärjestelmään.

1 Varmista, että tulostin on liitetty tietokoneen USB- tai verkkoporttiin

ennen kuin asennat ohjelmiston CD-levyltä.

2 Aseta CD-levy (Product Library) CD-ROM-asemaan.
3 Kaksoisnapsauta CD-ROM-kuvaketta.
4 Kaksoisnapsauta OS X 10.2 ja 10.3 Only tai OS X 10.4 käyttämäsi

OS-version mukaan.

5 Kaksoisnapsauta OS X x.x tai OS X 10.4 x.x.

Tulostinajurin asennus käynnistyy.

6 Asenna tulostinajuri asennusohjelman ohjeiden mukaan.

3-6 Liittäminen ja tulostus

Printing System

Tulostus

Tässä luvussa selostetaan tulostusprosessi sovellusohjelmistosta. Voit
määrittää tulostusasetukset jokaisessa Printing System Driver -ajurin
välilehdessä. Printing System Driver on tallennettu CD-levylle (Product
Library). Lisätietoja on Printing System Driver User Guide -oppaassa.

Tietoja Printing System Driver -ajurista

Printing System Driver sisältää seuraavat välilehdet.

Perus

Valitse tältä välilehdeltä sivukoko ja suunta. Voit valita myös
paperilähteen ja kaksipuolisen tulostuksen.

Asettelu

Luo useita sivuja yhdelle paperiarkille. Sisältää myös skaalaustoiminnon.

Kuvankäsittely

Muuta tulostuslaatua, fontti ja grafiikka-asetukset.

Julkaisu

Lisää kannet tai sivuliitteitä tulosteeseen. Voit tulost aa myös kalvosarjan,
jossa on tyhjä tai tulostettu välilehti. Käytä Kalvon välilehti -toimintoa.

Lisäasetukset

Aseta ja lisää vesileimoja tulosteeseen. Tämä välilehti lisää
PRESCRIBE-komennot dokumenttiin.

Tulostus sovellusohjelmistosta

Seuraavassa kuvataan vaiheet, joita tarvitaan sovelluksessa luodun
dokumentin tulostamiseen. Voit valita tulostuspaperin koon.

Huomautus Voit valita myös eri asetukset napsauttamalla

Ominaisuudet avataksesi Ominaisuudet-valintaikkunan.

1 Aseta tarvittavaa paperia paperikasettiin.
2 Valitse sovelluksen Tiedosto-valikosta Tul osta. Näkyviin tulee

Tulosta-valintaikkuna.

3 Napsauta avattavaa tulostinluetteloa. Kaikki asennetut tulostimet

ovat luettelossa. Napsauta tulostimen nimeä.

4 Anna Kopioiden määrä -ruutuun haluamasi kopiomäärä. Voit

tulostaa maks. 999 kopiota. Microsoft Wordia käytettäessä on
suositeltavaa napsauttaa Asetukset-painiketta ja valita Käytä
tulostimen asetuksia Oletuslokero-asetukseksi.

5 Aloita tulostus napsautt amalla OK.

Liittäminen ja tulostus 3-7

Manuaalinen kaksipuolinen (ainoastaan PG L2028)

Käytä Manuaalinen kaksipuolinen -toimintoa tulostaaksesi paperin
molemmille puolille. Ensin tulostetaan parilliset sivut. Tämän jälkeen
paperi syötetään uudelleen ja sille tulostetaan parittomat sivut. Saatavilla
olevalla ohjesivulla selostetaan, kuinka arkit syötetään oikeaan suuntaan
ja järjestykseen.

Huomautus Varmista, että Tulosta manuaalisen

kaksipuolistulostuksen ohjeet on valittu, jotta saat ohjesivun.

Käytä ohjesivua apuna, kunnes osaat käyttää toimintoa.

Printing System

Printing System

1 Varmista, että Kasetti 1 on valittu Lähteeksi Tulostusmääritykset-

valintaikkunassa.

2 Valitse Tulosta molemmille puolille (manuaalinen kaksipuolinen).

Valitse Sisämarginaali Asettelu-välilehdeltä ja syötä jokaiselle
reunalle vaadittu arvo. Marginaalin leveysalue on 5,00 - 25,4 mm.
Valitse Pienennä kuva sovittaaksesi sen vaatimusten mukaan.

Valitse Tulosta molemmille puolille (manuaalinen kaksipuolinen) ja
valitse Kaksipuolistulostuksen yksityiskohdat -kohdasta Käännä
pitkä sivu sitoaksesi pitkän sivun tai Käännä lyhyt sivu sitoaksesi
lyhyen sivun. Valitse Tulosta manuaalisen
kaksipuolistulostuksen ohjeet saadaksesi ohjeet paperin
uudelleensyöttöä varten.

3 Valitse OK palataksesi Tulosta-valintaikkunaan. Valitse OK

käynnistääksesi tulostuksen. Näkyviin tulee Manuaalinen
kaksipuolinen -ohjeikkuna. Kone tulostaa parilliset sivut ja ohjesivun.

Huomautus Ohjesivulle ei tulosteta mitään.

4 Poista kaikki parilliset sivut (ja ohjesivu) luovutuslokerosta ja

leyhyttele arkkeja, jotta ne irtoavat toisistaan, ennen kuin asetat ne
koneeseen.

3-8 Liittäminen ja tulostus

5 Syötä tulostetut parilliset sivut paperikasettiin, niin että ohjesivu on

ylöspäin ja nuolet osoittavat tulostinta kohti.

Pitkän sivun sidonta

Huomautus Jos paperin toinen sivu on erittäin käpristynyt, rullaa

paperia vastakkaiseen suuntaan suoristaaksesi sen. Jos paperi on
yhä käpristynyt, yritä vähentää paperikasettiin asetettujen arkkien
määräksi maks. 100.

Lyhyen sivun sidonta

6 Valitse OK Manuaalisen kaksipuolistulostuksen ohjeet -ikkunassa.

Kaikki parittomat sivut tulostetaan.

Liittäminen ja tulostus 3-9

Status Monitor (tilamonitori)

Status Monitor valvoo tulostimen tilaa ja raportoi siitä jatkuvasti. Sen
avulla voit myös määrittää ja muuttaa niiden tulostimien asetuksia, jotka
eivät sisälly Printing System Driver -ajuriin.

Status Monitor asennetaan automaattisesti Printing System Driver -ajurin
asennuksen aikana.

Status Monitor -toiminnon avaus

Käynnistä Status Monitor toisella seuraavista tavoista.

• Käynnistä tulostuksen alkaessa:
Kun määrität tulostimen ja aloitat tulostustyön, jokaiselle
tulostinnimelle käynnistetään yksi Status Monitor. Jos Status Monitor

-toiminnon käynnistystä pyydetään useista tulostimista, se
käynnistetään jokaiselle pyynnön lähettäneelle tulostimelle.

• Käynnistä Printing System Driver -ajurin määrityksistä:
Napsauta oikealla painikkeella Versiotiedot-painiketta Printing System
Driver - ajurin määritykset -valintaikkunassa. Napsauta

Status Monitor Versiotiedot-valintaikkunassa käynnistääksesi
Status Monitor

Status Monitor -toiminnolta poistuminen

Poistu Status Monitor -toiminnolta toisella seuraavista tavoista.

• Poistu manuaalisesti:
Napsauta oikealla painikkeella tehtäväpalkin Status Monitor ­kuvaketta ja valitse valikosta Poistu poistuaksesi Status Monitor ­toiminnolta.

• Poistu automaattisesti:
Status Monitor sulkeutuu automaattisesti, jos se on
käyttämättömänä 5 minuuttia.

-toiminnon.

Ikkunan yleiskatsaus

Seuraavassa selostetaan Status Monitor -ikkuna.

Ponnahdusikkuna

Kolmiulotteinen kuva

Status Monitor -kuvake

Ponnahdusikkuna

Näytölle ilmaantuu ponnahdusikkuna, jos kone ilmoittaa tapahtumasta.
Ikkuna tulee näkyviin ainoastaan, jos työpöydällä on avoin
kolmiulotteinen kuva.

3-10 Liittäminen ja tulostus

Kolmiulotteinen kuva

Valvottavan tulostimen kolmiulotteinen kuva. Voit valita valikosta,
näytetäänkö vai piilotetaanko kolmiulotteinen kuva. Valikko tulee
näkyviin, kun napsautat oikealla painikkeella Status Monitor -kuvaketta.

Jos kone ilmoittaa tapahtumasta, näkyviin tulee kolmiulotteinen kuva ja
koneesta kuuluu äänimerkki. Lisätietoja äänimerkin asetuksista on
kohdassa Status Monitor -asetus sivulla 3-12.

Status Monitor -kuvake

Status Monitor -kuvake näytetään tehtäväpalkin ilmoitusalueella, kun
Status Monitor on käynnissä. Kun asetat kohdistimen kuvakkeen päälle,

näkyviin tulee tulostimen nimi.

Liittäminen ja tulostus 3-11

Status Monitor -asetus

Status Monitor -toiminnossa on kaksi välilehteä, joilla voidaan määrittää sen
asetukset. Käytä Asetus-toimintoa asettaaksesi S tatus Monitorin.

Äänimerkki-välilehti

Äänimerkki-välilehti sisältää seuraavat kohdat.

TÄRKEÄÄ Vahvistaakseen Äänimerkki-välilehden asetukset

tietokone vaatii äänentoisto-ominaisuudet kuten äänikortti ja kaiutin.

Enable Event Notification (ota käyttöön äänimerkki)

Valitse Available events (mahdolliset tapahtumat) ottaaksesi
tapahtumien valvonnan käyttöön tai poistaaksesi sen käytöstä.

Teksti puheeksi

Valitse Teksti puheeksi, jos haluat äänimerkin. Napsauta Selaa
etsiäksesi äänitiedoston.

Teksti puheeksi

V alitse tämä valintaikkuna syöttääksesi tekstin, jolla haluat tapahtumista
ilmoitettavan. Vaikka äänitiedostoa ei tarvita, toimintoa voidaan käyttää
Windows XP -käyttöjärjestelmässä.

Käytä toimintoa seuraavasti.

1 Valitse Enable Event Notification (ota käyttöön äänimerkki).
2 Napsauta Selaa ilmoittaaksesi tapahtumasta äänitiedostolla.

Huomautus Käytettävissä oleva tiedostoformaatti on WAV.

Valitse Teksti puheeksi muuttaaksesi Teksti puheeksi -ruutuun
syötetyn tekstin puheeksi tapahtuman aikana.

3 Valitse Available events (mahdolliset tapahtumat) -kohdasta

tapahtuma, jonka aikana haluat käyttää Teksti puheeksi -toimintoa.

4 Napsauta Käynnistä varmistaaksesi, että äänimerkki tai teksti

annetaan oikein.

3-12 Liittäminen ja tulostus

Ulkoasu-välilehti

Ulkoasu-välilehti sisältää seuraavat kohdat.

Suurenna ikkuna

Kaksinkertaistaa Status Monitor -ikkunan koon.

Aina päällimmäisenä

Sijoittaa Status Monitor -ikkunan muiden avattujen ikkunoiden päälle.

Läpinäkyvyys

Näyttää Status Monitor -ikkunan läpinäkyvänä.

Liittäminen ja tulostus 3-13

Configuration Tool

Configuration Tool (konfigurointityökalu) -toiminnon avulla voit tarkistaa
ja/tai muuttaa niiden tulostimien asetuksia, jotka eivät sisälly Printing

System Driver - ajuriin.
Configuration Tool -toimintoa voidaan käyttää tulostimissa, jotka on

liitetty tietokoneeseen USB-kaapelilla.

Huomautus Ominaisuudet-valintaikkunan sisältö vaihtelee

asennettujen lisävarusteiden mukaan sekä riippuen siitä, onko
laite liitetty verkko- vai paikallisliitäntään.

Configuration Tool -toiminnon avaus

Toimi seuraavasti asettaaksesi Configuration Tool -toiminnon
työpöydälle.

Huomautus Määritä Configuration Tool -toiminnon asetukset

käynnistämällä tietokoneeseen ensin Status Monitor -toiminnon.

1 Napsauta oikealla painikkeella Windows-tehtäväpalkin Status

Monitor -kuvaketta.

2 Valitse Määritä tulostusjärjestelmä valikosta. Näkyviin tulee

Configuration Tool -ikkuna.

Huomautus Jos tulostin on liitetty verkkokaapeleilla,

Configuration Tool -toiminnon sijaan käynnistyy COMMAND
CENTER.

Configuration Tool -toiminnolta poistuminen

Poistu Configuration Tool -toiminnolta toisella seuraavista tavoista.

• Poistu käyttämällä Sulje-painiketta:
napsauta Configuration Tool -ikkunan oikeaa yläkulmaa.

• Poistu käyttämällä OK- tai Peruuta-painiketta:
Kun napsautat OK, poistut Configuration Tool -toiminnolta, kun
tulostinasetukset on muutettu. Kun napsautat
Configuration Tool -toiminnolta muuttamatta tulostinasetuksia.

Peruuta, poistut

3-14 Liittäminen ja tulostus

Tila-välilehti

Printing System

Printing System

Tila-välilehdellä näkyvät laitteen yleiset tiedot kuten mallin nimi,
järjestelmän laitteisto-ohjelma, koneen laitteisto-ohjelma, sarjanumero,
muistia yhteensä ja tulostettujen sivujen määrä.

Syöttö-välilehti

Syöttö-välilehdellä näkyvät koneeseen liitetyn paperinsyöttölaitteen
tiedot kuten paperin taso ja enimmäismäärä.

Välilehdellä voit myös mukauttaa paperikasetin tai valinnaisen

paperinsyöttölaitteen paperin koon ja tyypin. Jos valitset Mukautettu
Kasetin 1 - Kasetin 3 paperikooksi, voit asettaa mukautetun paperin

leveyden (X) ja korkeuden (Y) tällä välilehdellä.

Printing System

Materiaali-välilehti

Materiaali-välilehdellä näkyvät jokaisen materiaalityypin paino ja tiheys.
Voit myös valita ne tältä välilehdeltä. Siltä voidaan ottaa käyttöön tai
poistaa käytöstä jokaisen materiaalityypin kaksipuolinen tulostus.
Kaksipuolinen on käytössä ainoastaan PG L2028 Special-tulostimessa.

Liittäminen ja tulostus 3-15

Tulostin-välilehti

Printing System

Printing System

Tulostin-välilehdellä voit asettaa tulostuksen käsittelyparametrit, jotka eivät
sisälly Printing System Driver -ajuriin. Voit muuttaa sivun vaihdon

aikakatkaisun ja rasterimuistitilan esim. bitmap ja JPEG-tiedostojen

käsittelyä varten.

Yhteys-välilehti

Voit käyttää Yhteys-välilehteä emuloinnin asetukseen. Voit myös
muuttaa tulostimen isäntäpuskurin koon ja toimintatilan tiedonsiirron
käsittelyä varten.

Printing System

Tiedot-välilehti

Tiedot-välilehti hakee ja luetteloi tiedot, jotka on tallennettu CF-kortille tai
RAM-levylle. Valitse tietotyyppi ja napsauta [Näytä] hakeaksesi ja
näyttääksesi tulostimen kohdetietojen luettelon. Näytettyihin tietoihin
sisältyy tiedon nimi, tyyppi ja sijainti.

3-16 Liittäminen ja tulostus

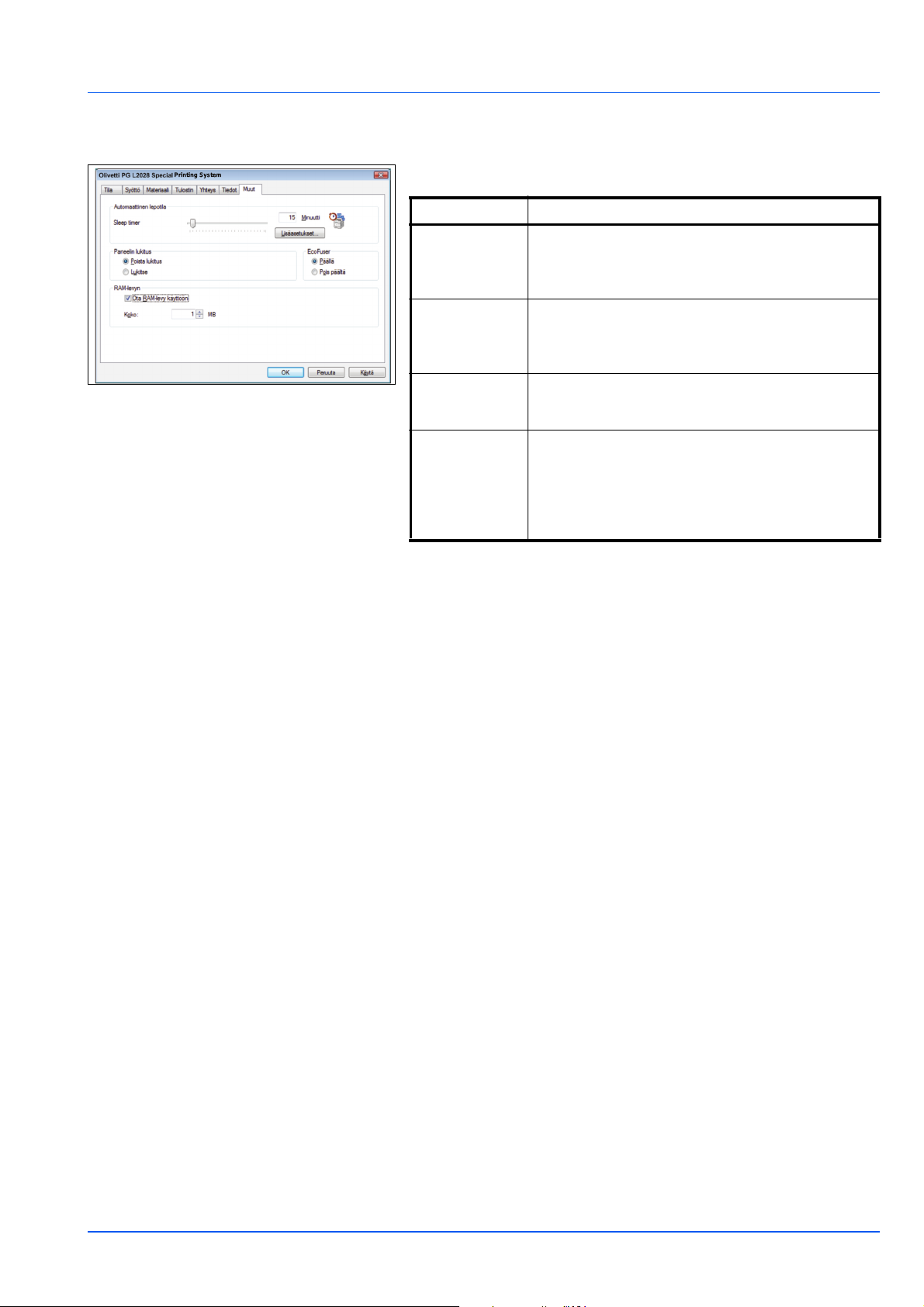

Muut-välilehti

Printing System

Muut-välilehdellä voit määrittää tulostimen alla annetut asetukset.

Kohde Kuvaus

Automaattinen
lepotila

Määrittää ajan, jonka kuluttua tulostin siirtyy
automaattisesti lepotilaan. Napsauta Lisäasetukset
kytkeäksesi Automaattisen lepotilan Päälle tai Pois
päältä.

EcoFuser Kytkee päälle tai pois päältä EcoFuser-tilan. Valitse

Päällä laskeaksesi virrankulutuksen minimitasolle
kytkemällä kiinnitysyksikön lämmittimen pois
Lepotilassa. Oletusasetus on Päällä.

Paneelin lukitus Lukitsee ohjauspaneelin tai poistaa sen lukituksen.

Kun ohjauspaneeli on lukittu, sen näppäimiä ei voida
käyttää.

RAM-levy Ottaa RAM-levyn käyttöön tai poistaa sen käytöstä.

Kun otat RAM-levyn käyttöön, voit käyttää sitä
väliaikaisena muistitilana esim. fonttitiedostoille tai
vastaanottopuskurin sisällölle. Voit määrittää myös

RAM-levyn koon valitsemalla Ota RAM-levy
käyttöön.

Liittäminen ja tulostus 3-17

Ohjelmiston poisto

Voit poistaa tulostinohjelmiston CD-levyn avulla.

1 Napsauta Poista ohjelmisto. Näkyviin tulee poisto-

ohjelma.

2 Valitse poistettava ohjelmistopaketti.
3 Napsauta Poista.

Huomautus Jos käytössä on Windows Vista, näkyviin tulee

Poista ajuri ja ohjelmistopaketti -ikkuna. Valitse Poista ajuri ja
ajuripaketti ja napsauta OK.

Poisto-ohjelma käynnistyy.

4 Kun näkyviin tulee Poisto valmis -ikkuna, napsauta Lopeta.
5 Valitse, haluatko uudelleenkäynnistää tietokoneen ja napsauta

Lopeta.

3-18 Liittäminen ja tulostus

4 Huolto

Tässä luvussa selitetään väriainesäiliön vaihto ja tulostimen puhdistus.

Yleistietoja 4-2
Väriainesäiliön vaihto 4-2
Tulostimen puhdistus 4-5
Pitkä käyttötauko ja tulostimen kuljetus 4-8

Huolto 4-1

Yleistietoja

Tässä luvussa kuvataan perushuoltotoimet, jotka voit tehdä tulostimeen.
Voit vaihtaa väriainesäiliön tulostimen tilasta riippuen.

Lisäksi sisäosat tulee puhdistaa aika ajoin.

Huomautus Tiedonkeräys muistisiruun - Väriainesäiliöön

kiinnitetty muistisiru on tarkoitettu helpottamaan loppukäyttäjän
toimenpiteitä, tukemaan tyhjien väriainesäiliöiden kierrätystä ja
keräämään tietoja uusien tuotteiden suunnittelua ja kehitystä
varten. Tiedot kerätään nimettömästi - Niitä ei voida yhdistää
henkilöihin ja tiedot käsitellään nimettöminä.

Väriainesäiliön vaihto

Väriaine-merkkivalo osoittaa väriaineen jäljellä olevan määrän kahdessa
eri vaiheessa.

• Kun tulostimen väriaine on vähissä, Toner (Väriaine)-merkkivalo
vilkkuu. Väriainesäiliötä ei välttämättä tarvitse vaihtaa vielä tässä
vaiheessa.

• Jos jätät tilan huomioimatta ja jatkat tulostusta, Toner (Väriaine)­merkkivalo syttyy juuri ennen kuin väriaine loppuu. Väriainesäiliö on
vaihdettava heti.

Vaihda väriainesäiliö ensimmäisen tai toisen ilmoituksen jälkeen.

Väriainesäiliön vaihtoväli

Jos keskimääräinen väripeitto on 5 % ja EcoPrint-tila kytketty pois,

väriainesäiliö tulee vaihtaa noin 7 200 sivun (PG L2028 Special) tai 4 000
sivun (PG L2028) tulostuksen välein.

Aloitusväriainesäiliö

Uuden tulostimen mukana toimitetaan aloitusväriainesäiliö.
Aloitusväriainesäiliö riittää noin 3 600 (PG L2028 Special) tai 2 000

sivun (PG L2028) tulostukseen.

Väriainepakkaukset

Jotta saat koneesta parhaat tulokset, käytä vain alkuperäisiä Olivetti­varaosia ja-tarvikkeita.

Uusi väriainepakkaus sisältää seuraavat osat:

• Väriainesäiliö

• Muovinen jätepussi käytetylle väriainesäiliölle

• Asennusopas

Huomautus Älä poista väriainesäiliötä pakkauksesta, ennen kuin

aiot asentaa sen tulostimeen.

4-2 Huolto

Väriainesäiliön vaihto

Tässä jaksossa selitetään väriainesäiliön vaihto.

VAROITUS Älä yritä hävittää väriainesäiliötä polttamalla.

Kipinät voivat aiheuttaa palovammoja.

TÄRKEÄÄ Kun vaihdat väriainesäiliötä, siirrä tallennusvälineet ja

tietokonetarvikkeet (esimerkiksi levykkeet) tilapäisesti pois
väriainesäiliön lähettyviltä. Näin vältyt väriaineen magneettisuuden
aiheuttamilta vaurioilta.

TÄRKEÄÄ Olivetti S.p.A. ei vastaa vaurioista tai ongelmista,

jotka johtuvat muiden kuin alkuperäisten Olivetti-väriainesäiliöiden
käytöstä. Jotta suorituskyky on paras mahdollinen, pyri käyttämään maa­tai aluekohtaisia Olivetti-väriainesäiliöitä. Jos käytössä on eri
kohteeseen tarkoitettu väriainesäiliö, tulostin keskeyttää tulostuksen.

Huomautus Tulostimest a ei tarvitse katkaista virtaa, kun aloitat

säiliön vaihdon. Mahdollisesti kesken olevan tulostustyön
tiedot katoavat, jos virta katkaistaan

.

1 Sulje yläkansi.

2 Käännä lukkovipu avaus-asentoon. Työnnä lukkovipu nuolen

osoittamaan asentoon ja vedä väriainesäiliö ulos.

Huomautus Aseta käytetty väriainesäiliö muovipussiin

(toimitettu väriainepakkauksessa) ja hävitä se myöhemmin
paikallisten jätehuoltomääräysten mukaisesti.

Huolto 4-3

3 Ota uusi väriainesäiliö väriainepakkauksesta. Ravista uutta

väriainesäiliötä vähintään viisi kertaa kuvassa näytetyllä tavalla, jotta

väriaine jakautuu tasaisesti.

4 Irrota tarra väriainesäiliöstä.

5 Asenna uusi väriainesäiliö tulostimeen. Paina voimakkaasti säiliön

yläosaa kohdista, joissa lukee PUSH, kunnes kuulet napsahduksen.

6 Käännä lukkovipu lukitusasentoon.
7 Sulje yläkansi.

4-4 Huolto

Tulostimen puhdistus

Tulostimen sisäosat on puhdistettava aina, kun väriainesäiliö
vaihdetaan, jotta vältyttäisiin tulostuslaatuongelmilta.

1 Avaa yläkansi ja etukansi.

2 Nosta käsittely-yksikkö ja väriainesäiliö ulos tulostimesta.

3 Poista rumpuyksikkö tulostimesta pitämällä vihreistä vivuista kiinni

kummallakin kädelläsi.

Huomautus Rumpu on valoherkkä. Älä koskaan altista

rumpuyksikköä valolle yli viittä minuuttia.

Huolto 4-5

4 Aseta rumpuyksikkö alapuolensa varaan puhtaalle ja tasaiselle

alustalle.

TÄRKEÄÄ Älä aseta rumpuyksikköä pystyyn.

5 Puhdista pöly ja lika puhtaalla, nukkaamattomalla liinalla

metallisesta kohdistustelasta.

TÄRKEÄÄ Varo, ettet kosketa puhdistuksen aikana siirtotelaa

(musta).

6 Liikuta latausyksikön puhdistinta (vihreä) edestakaisin 2 - 3 kertaa

puhdistaaksesi latausyksikön langan ja palauta se sitten
alkuasentoon (PUHDISTIMEN ALKUASENTO).

TÄRKEÄÄ Muista palauttaa latausyksikön puhdistin

alkuasentoon puhdistuksen jälkeen.

7 Kun puhdistus on suoritettu, aseta rumpuyksikkö takaisin paikalleen.

4-6 Huolto

8 Aseta käsittely-yksikkö takaisin paikalleen ja kohdista kummankin

pään ohjaimet tulostimen koloihin. Sulje etukansi ja yläkansi.

Huolto 4-7

Pitkä käyttötauko ja tulostimen kuljetus

Pitkä käyttötauko

Jos tulostinta ei käytetä pitkään aikaan, irrota virtajohto pistorasiasta.
Kysy jälleenmyyjältä lisätietoja muista toimenpiteistä välttääksesi

vauriot, kun otat tulostimen uudelleen käyttöön.

Tulostimen kuljetus

Kun kuljetat tulostinta:

• Liikuta sitä varoen.

• Pidä se mahdollisimman vaakatasossa, ettei väriainetta läiky

tulostimen sisälle.

• Ota yhteys huoltoteknikkoon ennen kuin kuljetat tulostinta pitkiä
matkoja.

VAARA Jos lähetät tulostimen, poista käsittely- ja

rumpuyksikkö ja pakkaa ne muovipussiin. Lähetä ne
irrallaan tulostimesta.

4-8 Huolto

5 Vianetsintä

Tässä luvussa selitetään, kuinka tulostimen ongelmat ja paperitukokset
selvitetään ja mitä merkkivalojen yhdistelmät tarkoittavat.

Yleisohjeet 5-2
Tulostuslaatuongelmat 5-3
Merkkivalojen selitykset 5-5
Paperitukosten selvitys 5-9

Vianetsintä 5-1

Yleisohjeet

Alla olevassa taulukossa ovat mahdollisten tulostimen ongelmien
perusratkaisut. Tutustu vianetsintätaulukkoon ennen kuin soitat
huoltoon.

Oire Tarkasta Toimet

Tulostin ei tulosta
tietokoneelta.

Tulostuslaatu ei ole hyvä. Lisätietoja on kohdassa Tulostuslaatuongelmat

Tulostimessa on paperitukos. Lisätietoja on kohdassa Paperitukosten selvitys

Merkkivalot eivät pala
eikä tuuletin toimi.

Tulostin tulostaa
tilasivun, mutta ei
tietokoneesta
lähetetettyjä tietoja.

Tarkista Ready-merkkivalo. Tarkista sivun 1-5 tietojen avulla, onko koneessa

ilmennyt virhe ja poista virhe.

Tarkista, tulostaako tulostin tilasivun. Jos tilasivun tulostus onnistuu, tietokoneliitännässä

saattaa olla ongelma. Tarkista liitäntä
asennusoppaan avulla.

Tarkista, että tunnistat merkkivalojen
yhdistelmän. Lisätietoja on kohdassa
Merkkivalot sivulla 1-5.

Tarkista virtajohto. Liitä virtajohdon molemmat päät tukevasti. Yritä

Tarkista, että päävirtakytkin on
päällä ( | ).
Tarkista ohjelmatiedostot ja

sovellusohjelmisto.

Tarkista liitäntäkaapeli. Liitä liitäntäkaapelin molemmat päät tukevasti. Yritä

Kytke virta pois päältä (O) ja päälle ( | )
päävirtakytkimestä. Tulosta työ uudelleen.

sivulla 5-3.

sivulla 5-9.

vaihtaa virtajohto. Lisätietoja on asennusoppaassa.
Lisätietoja on asennusoppaassa.

Yritä tulostaa toinen tiedosto tai käytä toista
tulostuskomentoa. Jos häiriö ilmenee tietyn
tiedoston tai sovelluksen yhteydessä, tarkista
kyseisen sovelluksen tulostinasetukset.

vaihtaa tulostinkaapeli. Lisätietoja on
asennusoppaassa.

Vihjeitä

Seuraavat vihjeet voivat olla avuksi tulostimen ongelmien
selvittämisessä. Jos ongelma ei ole selvinnyt yllä olevien ohjeiden
avulla, toimi seuraavasti:

• Käynnistä uudelleen tietokone, joka lähettää tulostustyöt
tulostimeen.

• Hanki uusin tulostinajuri ja asenna se. Tulostinajurien ja
apuohjelmien uusimmat versiot ovat osoitteessa:
http://www.olivetti.com

• Varmista, että noudatat sovellusohjelman tulostusohjeita. Tutustu
sovellusohjelman ohjeisiin.

5-2 Vianetsintä

Tulostuslaatuongelmat

Seuraavat taulukot ja kuvat kuvaavat tulostuslaatuongelmia sekä toimia,
joilla ne voi selvittää. Jotkin ratkaisut edellyttävät tulostimen osien
puhdistusta tai vaihtoa.

Jos ehdotettu korjaustoimi ei ratkaise ongelmaa, soita huoltoon.

Tulosteet Toimet

Täysin tyhjä tuloste Tarkista väriainesäiliö.

Avaa etukansi ja varmista, että väriainesäiliö on asennettu oikein.
Lisätietoja on kohdassa Väriainesäiliön vaihto sivulla 4-2.

Täysi yksivärinen tuloste Ota yhteys huoltoteknikkoon.

Katkoksia, hajanaisia pisteitä Rumpu- tai käsittely-yksikkö saattaa olla vaurioitunut. Jos ongelma ei

ole selvinnyt useiden sivujen tulostuksen jälkeen, soita huoltoon.

Pystyraitoja Tarkista väriainesäiliö ja vaihda se tarvittaessa. Lisätietoja on

kohdassa Väriainesäiliön vaihto sivulla 4-2.

Puhdista latausyksikön lanka. Lisätietoja on kohdassa Tulostimen
puhdistus sivulla 4-5.

Tarkista, että rumpuyksikössä oleva latausyksikön puhdistin on
alkuasennossa. Lisätietoja on kohdassa Tulostimen puhdistus
sivulla 4-5.

Vianetsintä 5-3

Tulosteet Toimet

Vaalea tai epäselvä tulostusjälki Tarkista väriainesäiliö ja vaihda se tarvittaessa. Lisätietoja on

kohdassa Väriainesäiliön vaihto sivulla 4-2.
Puhdista latausyksikön lanka. Lisätietoja on kohdassa Tulostimen

puhdistus sivulla 4-5.

Harmaa tausta Tarkista väriainesäiliö ja vaihda se tarvittaessa. Lisätietoja on

kohdassa Väriainesäiliön vaihto sivulla 4-2.
Tarkista, että käsittely-yksikkö ja rumpuyksikkö on asennettu oikein.

Lisätietoja on kohdassa Tulostimen puhdistus sivulla 4-5.

Tahroja paperin yläreunassa tai
kääntöpuolella

Tulostus vaillinaista tai väärässä
kohdassa.

Jos ongelma ei ole selvinnyt useiden sivujen tulostuksen jälkeen,

puhdista kohdistustela. Lisätietoja on kohdassa Tulostimen

puhdistus

Jos ongelma ei ole selvinnyt puhdistuksen jälkeen,

Tarkista, että sovellusohjelmiston ja tulostinajurin tulostusasetukset
ovat oikein.

Tarkista, johtuuko ongelma PRESCRIBE-komennon virheestä. Jos
häiriö ilmenee tietyn tiedoston tai ohjelman yhteydessä, todennäköisin
syy on komentoparametrin tai komentosyntaksin virhe.

sivulla 4-5.

soita huoltoon.

5-4 Vianetsintä

Merkkivalojen selitykset

Merkkivalot yleensä osoittavat yhtä seuraavista kolmesta luokasta:
normaalitila, huolto ja virheet (korjaukset).

Napsauta kuvaketta nähdäksesi merkkivaloyhdistelmien esityksen.
Napsauta oikealla painikkeella merkkivaloa ja valitse Toisto ja

Käynnistä nähdäksesi esityksen toistuvasti.

TÄRKEÄÄ Jotta näet esityksen, tietokoneeseen tulee asentaa Adobe

Flash Player ja Adobe Reader (versio 6.01 tai seuraava). Ellei esitystä
näytetä, lataa uusin versio Adobe-sivustolta
(http://www.adobe.com/downloads/).

Normaalitilan ilmoitus

Alla olevassa taulukossa näytetään merkkivaloyhdistelmät, kun
tulostimen tila on normaali.

Merkkivalo Selitys

Tulostin peruuttaa tietoja.

Tulostin lämpenee.
Tulostin säätää väriä.

Tulostin asentaa väriainetta.

Tulostin vastaanottaa tietoja.

Vianetsintä 5-5

Merkkivalo Selitys

Tulostin vastaanottaa tietoja.
Tulostus jatkuu, kun painat [GO].

Tulostin tulostaa viimeisen sivun odotuksen jälkeen.

Tulostus on mahdollista.

Offline-tila. Et voi tulostaa, mutta tulostin voi vastaanottaa tietoja.
Tulostin palaa online-tilaan, kun painat [GO].

Tulostin on lepotilassa. Tulostin palaa online-tilaan, kun painat
[GO], avaat ja suljet kannen tai kun tulostin vastaanottaa
tulostustyöt.

5-6 Vianetsintä

Huoltoilmoitus

Alla olevassa taulukossa näytetään merkkivaloyhdistelmät, kun
käyttäjän tulee suorittaa korjauksia. Taulukossa oletetaan, että tulostin
on online-tilassa ja käsittelee tietoja.

Merkkivalo Selitys Korjaus

Kasetissa, MK-lokerossa tai
käsinsyötössä ei ole paperia.

Kasetti ei ole oikein paikallaan. Työnnä kasetti kokonaan tulostimeen.

Yläkansi on auki. Sulje kansi.
Paperinsyöttölaitteessa ei ole

kasettia tai paperilähteeksi

määritetty kasetti ei ole oikein
paikallaan.

Käsittely-yksikköä tai
väriainesäiliötä ei ole asennettu.

Kasetissa ei ole tulostinajurissa

määritettyä paperia.

Paperikoot eivät ole määritetyn
mukaisia.

Lisää paperia paperilähteeseen.

Työnnä kasetti uudelleen paikalleen ja
yritä tulostaa uudelleen.

Asenna käsittely-yksikkö tai
väriainesäiliö.

Lisää paperia kasettiin (#[1 tai 2]) ja
käynnistä tulostus uudelleen. Voit
vaihtaa paperilähteen painamalla [GO].

Jos paperilähteessä oleva paperikoko
poikkeaa tulostinajuriin määritetystä
paperikoosta ja -tyypistä, voit tulostaa
syöttämällä paperia MK-lokerosta tai
käsinsyötöstä. Lisää oikeankokoista ja ­tyyppistä paperia MK-lokeroon tai
käsinsyöttöön ja paina [GO]
käynnistääksesi tulostuksen.

Jos haluat syöttää paperia muusta
lähteestä kuin MK-lokero tai
käsinsyöttö, voit vaihtaa paperilähteen
painamalla [GO].

Jos MK-lokerosta tai käsinsyötöstä
syötetyn paperin koko poikkeaa
määritetystä paperikoosta, tuloksen a
on paperitukos.

Tulostuksen aikana on ilmennyt
paperitukos.

Vianetsintä 5-7

Avaa tulostimen kansi ja poista
juuttunut paperi.

Merkkivalo Selitys Korjaus

Väriaine on vähissä. Ota uusi väriainesäiliö valmiiksi.

Väriaine on loppunut. Vaihda väriainesäiliö uuteen. Kun olet

vaihtanut väriainesäiliön, puhdista
tulostimen sisäpuoli.

Tulostus ei mahdollista
määritetyllä tarkkuudella, koska
muistia ei ole riittävästi.

CF-korttia ei ole alustettu. Alusta CF-kortti.

Määritettyä tiedostoa ei löydy. Jatka tulostusta painamalla [GO]-

Nykyistä tulostustyötä ei voida
jatkaa.

Tulostus ei ole mahdollista, koska
muistia ei ole riittävästi.

Tulostus ei ole mahdollista, koska
tiedot ovat liian monimutkaisia.

Asenna lisämuistikortti tulostimeen.

näppäintä. Peruuta tulostus painamalla
[Cancel]-näppäintä.

Jatka tulostusta painamalla [GO]-
näppäintä. Peruuta tulostus painamalla
[Cancel]-näppäintä.

Asenna lisämuistikortti tulostimeen.
Jatka tulostusta painamalla [GO]-
näppäintä. Peruuta tulostus painamalla
[Cancel]-näppäintä.

Jatka tulostusta painamalla [GO]-
näppäintä. Peruuta tulostus painamalla

[Cancel]-näppäintä.

Virheilmoitus

Jos merkkivalot syttyvät tai vilkkuvat toistuvasti tavoilla, joita ei ole
selostettu normaalitilan tai huoltoilmoituksissa, koneessa on
todennäköisesti ilmennyt käyttövirhe. Katkaise virta
päävirtakytkimellä, odota viisi sekuntia ja kytke tulostimeen virta
uudelleen. Tämä saattaa poistaa virheen. Jos virhe ei poistu, ota
yhteys huoltoteknikkoon.

5-8 Vianetsintä

Paperitukosten selvitys

Jos paperitukos on paperinsiirtoyksikössä tai paperiarkkeja ei syötetä
ollenkaan, tulostin siirtyy automaattisesti offline-tilaan ja Jam-merkkivalo
syttyy. Status Monitor tai COMMAND CENTER ilmaisevat
paperitukoksen sijainnin (osa, jossa paperitukos tapahtui). Poista
juuttunut paperi. Tämän jälkeen tulostin jatkaa tulostusta.

Paperitukoksen mahdollinen sijainti

Alla olevassa kuvassa näkyvät tulostimen paperiradat (valinnainen
paperinsyöttölaite mukaan lukien). Kuvassa on osoitettu paperitukosten
mahdolliset sijainnit, joihin liittyvät selitykset ovat taulukossa kuvan alla.
Paperitukos voi sattua samanaikaisesti useassa paperiradan osassa.

Paperitukoksen
sijainti

A Paperitukos MK-lokerossa. 5-10
B Paperitukos paperikasetissa. Kasetin numero voi olla 1. 5-11

C Paperitukos kaksipuolisyksikön alueella. 5-12

D Paperitukos tulostimen sisällä. 5-13
E Paperitukos takakannessa. 5-15

Kuvaus Sivuviite

Vianetsintä 5-9

Paperitukosten selvittämisen yleisohjeita

Kun selvität paperitukosta, ota huomioon seuraavat ohjeet:

VAROITUS Vedä paperia varovasti, jottei se repeydy.

Paperinpalasia on hankala poistaa ja ne saattavat jäädä
huomaamatta. Tällöin tukoksen selvittämiseen kuluu
lisäaikaa.

• Jos paperitukoksia tapahtuu usein, kokeile toisentyyppistä paperia,
vaihda tilalle uudesta riisistä otettua paperia tai käännä paperipino
ympäri. Tulostimessa saattaa olla häiriö, jos paperitukokset toistuvat
paperinvaihdon jälkeen.

• Se, tulostuvatko tukoksen selvittämisen yhteydessä poistetut sivut
uudelleen tulostuksen jatkuessa, riippuu tukoksen sijainnista.

MK-lokero

1 Poista MK-lokeroon juuttunut paperi.

TÄRKEÄÄ Älä yritä poistaa paperia, joka on jo osittain syötetty.

Jatka kohtaan Tulostimen sisäpuoli sivulla 5-13.

2 Syötä paperi uudelleen MK-lokeroon. Avaa ja sulje yläkansi

poistaaksesi virheen. Tulostin lämpenee ja jatkaa tulostusta.

5-10 Vianetsintä

Paperikasetti/paperinsyöttölaite

1 Vedä kasetti tai valinnainen paperinsyöttölaite ulos.
2 Poista osittain syötetty paperi.

TÄRKEÄÄ Älä yritä poistaa paperia, joka on jo osittain syötetty.

Jatka kohtaan Tulostimen sisäpuoli sivulla 5-13.

Huomautus Tarkista, onko paperi asetettu oikein. Jos ei,

aseta paperi uudelleen.

3 Työnnä kasetti tukevasti paikalleen. Tulostin lämpenee ja jatkaa

tulostusta.

Vianetsintä 5-11

Kaksipuolisyksikkö

Paperitukos on kaksipuolisyksikössä. Poista juuttunut paperi alla
kuvatulla tavalla.

1 Vedä paperikasetti kokonaan ulos tulostimesta.
2 Avaa tulostimen etuosassa oleva kaksipuolisyksikön kansi ja poista

juuttunut paperi.

Avaa tulostimen takaosassa oleva kaksipuolisyksikön kansi ja poista
juuttunut paperi.

3 Työnnä kasetti tukevasti paikalleen ja avaa ja sulje yläkansi

poistaaksesi virheen. Tulostin lämpenee ja jatkaa tulostusta.

5-12 Vianetsintä

Tulostimen sisäpuoli

1 Vedä paperikasetti kokonaan ulos tulostimesta. Poista osittain

syötetty paperi.

TÄRKEÄÄ Älä yritä poistaa paperia, joka on jo osittain syötetty.

Jatka vaiheeseen 2.

2 Avaa yläkansi ja etukansi ja nosta käsittely-yksikkö ja väriainesäiliö

ulos tulostimesta.

3 Poista rumpuyksikkö tulostimesta pitämällä vihreistä vivuista kiinni

kummallakin kädelläsi.

VAROITUS Tulostimen sisällä oleva kiinnitysyksikkö

on kuuma. Palovamman vaara. Älä koske sitä.

Huomautus Rumpu on valoherkkä. Älä koskaan altista

käsittely-yksikköä valolle yli viittä minuuttia.

4 Jos juuttunut paperi on telojen välissä, vedä paperia sen normaaliin

kulkusuuntaan.

Vianetsintä 5-13

5 Aseta rumpuyksikkö paikalleen ja kohdista kummankin pään

ohjaimet tulostimen koloihin.

6 Työnnä käsittely-yksikkö ja väriainesäiliö takaisin koneeseen. Sulje

yläkansi ja etukansi. Tulostin lämpenee ja jatkaa tulostusta.

5-14 Vianetsintä

Takakansi

1 Avaa takakansi ja vedä juuttunut paperi ulos.

VAROITUS Tulostimen sisällä oleva kiinnitysyksikkö

on kuuma. Palovamman vaara. Älä koske sitä.

Jos paperi on juuttunut kiinnitysyksikön sisälle, avaa kiinnitysyksikön
kansi ja vedä paperi pois.

2 Sulje takakansi ja avaa ja sulje yläkansi poistaaksesi virheen.

Tulostin lämpenee ja jatkaa tulostusta.

Vianetsintä 5-15

5-16 Vianetsintä

6 Lisävarusteet

Tässä luvussa kuvataan tulostimen lisävarusteet.

Yleistietoja 6-2
Lisämuistimoduulit 6-3
Paperinsyöttölaite (PF-100) 6-6
Verkkoliittymäkortti (IB-23) 6-7
CompactFlash card (CF-kortti) 6-8

Lisävarusteet 6-1

Yleistietoja

Tulostimiin on saatavilla seuraavia lisävarusteita, jotta se vastaa
tulostusvaatimuksiasi.

Huomautus Asenna muistimoduuli ennen valinnaisen

paperinsyöttölaitteen (PF-100) asennusta.

Lisätietoja yksittäisten lisävarusteiden asennuksesta on lisävarusteen
ohessa toimitetuissa ohjeissa. Osa lisävarusteista kuvataan seuraavissa
luvuissa.

Verkkoliittymäkortti
(IB-23)

CF-kortti

Lisämuistimoduuli
(DIMM 64/128/256/
512 MB)

Paperinsyöttölaite
(PF-100)

6-2 Lisävarusteet

Lisämuistimoduulit

Voit laajent aa tulostimen muistia tulostaaksesi monimutkaisempia töitä ja
kasvattaaksesi tulostusnopeutta kytkemällä siihen valinnaisen
muistimoduulin (DIMM, kaksirivinen muistimoduuli) tulostimen
pääohjauskortin muistipaikkaan. Voit valita 64, 128, 256 tai 512 MB
kokoisen lisämuistimoduulin. Maksimimuistitila on 544 MB.

Huomautus Ainoastaan huoltoteknikko saa asentaa

lisämuistikortin. Valmistaja ei vastaa vaurioista, jotka johtuvat
lisämuistin virheellisestä asennuksesta.

Tulostimen pääohjauskortin ja muistimoduulin käsittelyn varotoimet

Suojaa elektroniset osat purkamalla staattinen sähkö kehostasi. Koske
vesiputkea (hanaa) tai muuta isoa metalliesinettä ennen muistimoduulin
käsittelyä. Voit käyttää t arvittaessa antistaattist a ranneketta, kun asennat
muistimoduulia.

Pidä pääohjauskortista tai muistimoduulista kiinni aina sen reunoista alla
olevan kuvan mukaisesti, ettet vahingoita elektronisia osia.

Oikein

Väärin

Lisävarusteet 6-3

Muistimoduulin asennus

1 Katkaise tulostimen virta ja irrota virtajohto ja tulostinkaapeli.
2 Poista oikea kansi metalliesineellä, esim. kolikolla.

3 Poista kiinnitysteippi ensimmäisen asennuksen yhteydessä. Poista

muistipaikan kansi kuvan mukaan.

4 Työnnä muistikannan kummassakin päässä olevat kiinnittimet ulos.
5 Poista muistimoduuli pakkauksesta.

6 Kohdista muistimoduulin lovet muistikannan sovituskieliin ja kytke

muistimoduuli varoen muistikantaan, niin että se napsahtaa
paikalleen.

6-4 Lisävarusteet

7 Muistimoduuli kiinnitetään muistikantaan kiinnittimillä.

8 Asenna muistipaikan kansi ja oikea kansi takaisin.

Muistimoduulin poisto

Poista muistimoduuli irrottamalla oikea kansi ja muistipaikan kansi
tulostimesta. Työnnä sitten varoen ulos kaksi muistikannan kiinnitintä.
Irrota muistimoduuli muistikannasta.

Lisämuistin tarkistus

Tarkista, että muistimoduuli toimii asianmukaisesti tulostamalla tilasivu.

Lisävarusteet 6-5

Paperinsyöttölaite (PF-100)

PF-100-paperinsyöttölaitteen avulla voit lisätä yhden (PG L2028) tai kaksi
(PG L2028 Special) lisäpaperikasetin tulostimen alle syöttääksesi jatkuvasti
suuria määriä paperia. Jokaiseen paperikasettiin mahtuu noin 250 arkkia
ISO A4-, ISO A5-, JIS B5-, Letter- tai Legal-koon (80 g/m
Paperinsyöttölaite kiinnitetään tulostimen alle kuten vasemmalla
olevassa kuvassa.

2

) paperia.

6-6 Lisävarusteet

Verkkoliittymäkortti (IB-23)

Verkkoliittymäkortti tukee TCP/IP-, IPX/SPX-, NetBEUI- ja AppleTalk­protokollia, joten verkkotulostus on mahdollista esimerkiksi Windows-,
Macintosh-, UNIX- ja NetWare-ympäristöissä.

Verkkoliittymäkortti tulee asentaa lisävarusteen liitäntäpaikkaan, joka
sijaitsee tulostimen takaosassa.

1 Katkaise tulostimen virta ja irrota virtajohto ja tulostinkaapeli.
2 Avaa takakansi.

3 Poista lisävarusteen liitäntäpaikan kansi.

4 Aseta verkkoliittymäkortti sisään ja kiinnitä se kohdassa 3 poistetuilla

ruuveilla.

5 Sulje takakansi ja liitä tulostinkaapeli.
6 Liitä virtajohto ja kytke virta tulostimeen.
7 Määritä verkko-osoite pika-asetus-kohdassa. Lisätietoja on

verkkokortin käyttöoppaassa.

Lisävarusteet 6-7

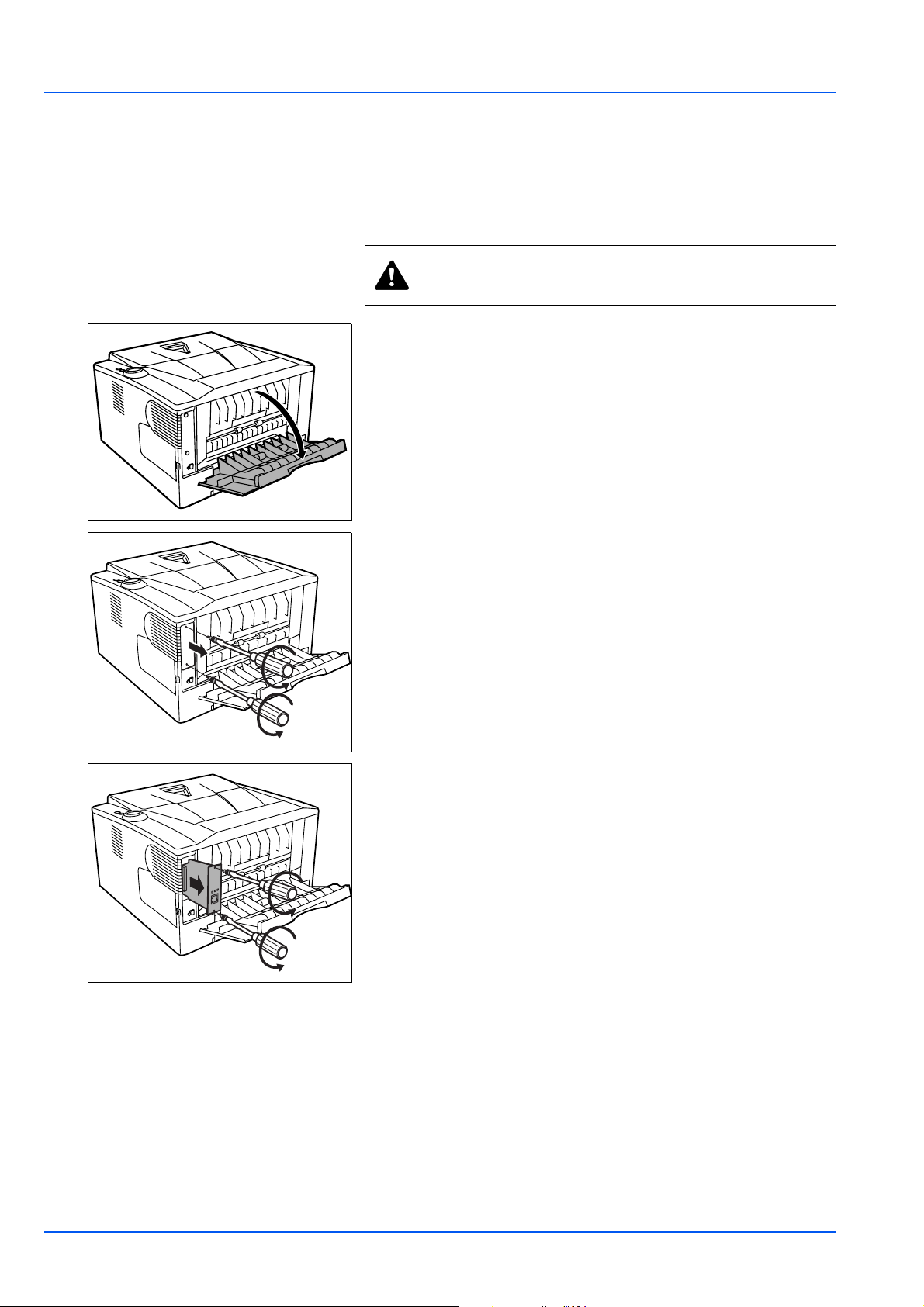

CompactFlash card (CF-kortti)

Tulostimessa on paikka enintään 256 MB kokoiselle CF-kortille. CF-kortti
on hyödyllinen fonttien, makrojen ja päälletulostusten tallennukseen.

1 Katkaise tulostimen virta ja irrota virtajohto ja tulostinkaapeli.

VAROITUS Varmista ennen CF-kortin asetusta

tulostimeen, että tulostimen virta on katkaistu.

2 Avaa takakansi.

3 Poista lisävarusteen liitäntäpaikan kansi.

Kun verkkoliittymäkortti on asennettu, poista se.

6-8 Lisävarusteet

4 Aseta CF-kortti paikalleen.

5 Kiinnitä se kohdassa 3 poistetuilla ruuveilla.
6 Liitä virtajohto ja tulostinkaapeli ja kytke virta tulostimeen.

Lisävarusteet 6-9

6-10 Lisävarusteet

7 Liite

Tässä osassa luetellaan tulostimen tekniset tiedot.

Tekniset tiedot 7-2
Ympäristönsuojelutiedot 7-4

Liite 7-1

Tekniset tiedot

Huomautus Näitä tietoja voidaan muuttaa ilman erillistä

ilmoitusta.

Kuvaus

Kohde

PG L2028 PG L2028 Special

Tyyppi Työpöytä
Tulostusmenetelmä Sähkövalokuvaus, laserskannaus
Paperin paino Kasetti 60 - 120 g/m² 60 - 120

105 g/m²)

MK-lokero

Paperityyppi Kasetti Tavallinen, esipainettu, kovapaperi, uusiopaperi, karkea, kirjepaperi, värillinen,

MK­lokero/käsinsyöttö

Paperikoko Kasetti A4, JIS B5, A5, Folio, Legal, Letter , Oficio II, Statement, Executive, A6, B6, ISO

Paperinsyöttölaite A4, JIS B5, A5, Folio, Legal, Letter, Oficio II, Executive, B6, ISO B5, kirjekuori

MK­lokero/käsinsyöttö

Suurennussuhde 25 - 400 %, 1 % välein
Tulostusnopeus Yksipuolinen A4/Letter: 28/30 sivua/min

Kaksipuolinen - A4/Letter: 14/15 sivua/min

60 - 220 g/m²

esirei'itetty, korkea laatu ja mukautettu 1 - 8
T avallinen, kalvo, esipainettu, t arrat, kovapaperi, uusiopaperi, karkea, silop aperi,

kirjepaperi, värillinen, esirei'itetty , kirjekuori, korttikartonki, paksu, korkea laatu ja
mukautettu 1 - 8

B5, kirjekuori C5, 16K ja mukautettu (105×148 - 216×297 mm)

C5, 16K ja mukautettu (148×210 - 216×297 mm)
A4, JIS B5, A5, Folio, Legal, Letter, Oficio II, Statement, Executive, A6, B6, ISO

B5, kirjekuori C5, kirjekuori #10, kirjekuori #9, kirjekuori #6-3/4, kirjekuori
Monarch, kirjekuori DL, Hagaki, Ofuku-Hagaki, 16K, Youkei 2, Youkei 4 ja
mukautettu (70×148 - 216×356 mm)

A5: 17 sivua/min

g/m² (kaksipuolinen: 60 -

Ensimmäinen tulostus (A4, syöttö
kasetista)

Lämpiämisaika
(22°C, suht.
kosteus 60 %)

Paperikapasiteetti Kasetti 1 250 arkkia (80 g/m², maks. 11×8 1/2"/A4)

MK-lokero - 50 arkkia (80)

Luovutuslokeron
kapasiteetti

Jatkuva tulostus 1 - 999 arkkia
Tarkkuus Tarkka 1 200, nopea 1 200, 600 dpi, 300 dpi

Virta päälle Maks. 19 sekuntia (220 - 240 VAC)
Lepotila Maks. 14 sekuntia (220 - 240 VAC)

Kasetti 2 250 arkkia (80 g/m², maks. 11×8 1/2"/A4)
Kasetti 3 250 arkkia (80 g/m², maks. 11×8 1/2"/A4) (ainoastaan PG L2028 Special)

Käsinsyöttö 1 arkki (80 g/m², maks. 11×8 1/2"/A4) ­Yksipuolinen 250 arkkia (80 g/m²)
Kaksipuolinen - 200 arkkia (80 g/m²)

Maks. 6 sekuntia

g/m², maks. 11×8 1/2"/A4)

7-2 Liite

Kuvaus

Kohde

PG L2028 PG L2028 Special

Kuukausikäyttö Keskimäärä 2 000 sivua

Maksimimäärä 20 000 sivua

Käyttöympäristö Lämpötila 10 - 32,5°C

Kosteus 15 - 80 %
Korkeus

merenpinnasta

Kirkkaus Maks. 1 500 luksia
Ohjauskortti Power PC 405F5/360 MHz
Tuetut käyttöjärjestelmät Windows 2000 (Service Pack 2 tai uudempi), Windows Server 2003, Windows

Liitäntä

Vakio

Lisävarusteet

PDL PRESCRIBE
Muisti

Vakio

Maksimimäärä

Mitat (leveys x syvyys x korkeus) 375×393×250 mm

Paino (ilman väriainesäiliötä) 10 kg
Tehovaatimukset 220 - 240 VAC, 50/60 Hz, 3,9 A
Virrankulutus

Maksimimäärä

Tulostuksen

Maks. 2 500 m

XP, Windows Vista, Mac OS X 10.x
Hi-Speed USB: 1
Verkkoliittymäkortti: 1 (10BASE-T/100BASE-TX/1000BASE-T)

32 MB
544 MB

849 W
439 W

aikana

Lepotilassa

6,5 W kun EcoFuser on päällä.
106 W kun EcoFuser on pois päältä.

Virta pois päältä 0 W

Lisävarusteet Lisämuisti, paperinsyöttölaite (250

arkkia x 1), verkkoliittymäkortti (IB-23)

Lisämuisti, paperinsyöttölaite (250
arkkia x 2), verkkoliittymäkortti (IB-23)

Liite 7-3

Ympäristönsuojelutiedot

Kone on seuraavien ympäristönsuojeluvaatimusten mukainen.

• Lepotilaan siirtymisen viive (oletusasetus): 15 minuuttia

• Kaksipuolinen tulostus: vakiovarusteet

• Ympäristöystävällisen paperin syöttö: 100 % kierrätettyä paperia

HUOMAUTUS: Lisätietoja suositelluista paperityypeistä saat jälleenmyyjältä

ja huoltoteknikolta.

7-4 Liite
