NÁVOD K OBSLUZE

d-COLORMF2603/MF2604

Code: 562201cz

REALIZACE/PUBLIKACE/VÝROBA:

Olivetti S.p.A. Gruppo Telecom Italia

Via Jervis, 77 - 10015 Ivrea (ITALY) www.olivetti.com

Kvalitativní požadavky tohoto výrobku jsoupotvrzeny značkou.

Výrobce tohoto přístroje si vyhrazuje právo provést změny na výrobku, který je popsán v této příručce, v jakémkoliokamžiku a bez předchozího upozornění.

ENERGY STAR je výrobní značka zaregistrovaná v U.S.A.

Program ENERGY STAR byl založen Ministerstvem na ochranu životního prostředí Spojených Států zaúčelem snížení spotřeby energie, jako odpověď na požadavky na ochranu životního prostředí a podpořeníprojektů a využití kancelářských přístrojů, které vyžadují vyšší spotřebu energie.

Věnujte pozornost faktorům, které by mohly poškodit nejen uváděnou shodu s platnými předpisy, ale takéi samotný stav výrobku:

• nesprávné elektrické napětí;

• nesprávná instalace nebo nesprávné či nevhodné provozování nebo nedodržování pokynů uvedených v této

příručce;

• výměna originálních dílů nebo příslušenství za jiné druhy neodsouhlasené výrobcem, nebo provedení výměny

nekvalifikovaným personálem.

Všechna práva vyhrazena. Bez písemného souhlasu editora, nelze reprodukovat žádnou část tohoto dokumentu nebo přenášet a to v jakékoli formě nebo jakýmkoli elektronickým nebo mechanickým přístrojem, včetně kopírky, záznamem nebo jiným prostředkem.

Úvod Děkujeme vám, že jste si zakoupili zařízení d-Color MF2603/MF2604.

Tento návod k obsluze vám má pomoci při správném používání zařízení, pravidelné údržbě a odstraňování jednoduchých problémů tak, aby bylo zařízení vždy v dobrém stavu.

Než začnete zařízení používat, přečtěte si tento návod k obsluze. Doporučujeme používat spotřební materiály naší značky. Neneseme zodpovědnost za žádné škody způsobené

použitím spotřebního materiálu jiných výrobců.

Dodávané příručky

Se zařízením jsou dodávány následující příručky. Nahlížejte do nich podle potřeby.

Quick Installation Guide (Rychlý návod k instalaci)

Popisuje postup instalace zařízení, často používané operace, pravidelnou údržbu a činnosti při odstraňování potíží.

Safety Guide (Bezpečnostní příručka)

Obsahuje bezpečnostní informace a opatření týkající se instalace a používání zařízení. Před použitím tohoto zařízení si je určitě přečtěte.

afety Guide (Bezpečnostní příručka) (d-Color MF2603/MF2604)

Popisuje prostor potřebný pro instalaci zařízení, výstražný prostor a obsahuje další informace. Před použitím tohoto zařízení si tuto příručku určitě přečtěte.

Disk CD-ROM (Product Library)

Návod k obsluze (tato příručka)

Popisuje vkládání papíru, základní operace kopírování, tisku a skenování a postupy při odstraňování problémů.

Návod k obsluze faxu Embedded Web Server Operation Guide Printer Driver Operation Guide Network FAX Driver Operation Guide Network Tool for Direct Printing Operation Guide Network Print Monitor User Guide

Informace o bezpečnosti zařízení v této příručce

Oddíly této příručky a součásti zařízení jsou označeny symboly, které slouží jako bezpečnostní upozornění s cílem chránit uživatele, další osoby a okolní prostředí. Popis symbolů a jejich význam je uveden níže.

VAROVÁNÍ: Tento symbol znamená, že pokud nebude příslušnému upozornění věnována

dostatečná pozornost nebo nebudou dodržovány pokyny uvedené v těchto bodech, může dojít k závažnému nebo smrtelnému zranění.

UPOZORNĚNÍ: Tento symbol znamená, že nerespektování upozornění nebo nesprávné

provedení pokynů může mít za následek úraz uživatele či poškození zařízení.

Symboly

Symbol U znamená, že příslušná část obsahuje bezpečnostní upozornění. Uvnitř symbolu jsou vyznačeny typy upozornění.

.... [Obecné varování]

.... [Upozornění na riziko úrazu elektrickým proudem]

.... [Upozornění na vysokou teplotu]

Symbol označuje, že příslušná část obsahuje informace o zakázaných akcích. Uvnitř symbolu je uveden konkrétní typ zakázaného postupu.

.... [Upozornění na zakázaný postup]

.... [Zákaz demontáže]

Symbol z znamená, že příslušná část obsahuje informace o činnostech, které je třeba provést. Uvnitř symbolu je vyznačen konkrétní typ vyžadované činnosti.

.... [Upozornění na vyžadovanou činnost]

.... [Odpojení napájecího kabelu od elektrické sítě]

.... [Zařízení vždy zapojujte do zásuvky s uzemněním]

V případě, že jsou bezpečnostní upozornění v této příručce nečitelná nebo příručka chybí, obraťte se na zástupce servisní společnosti s žádostí o náhradu (tato služba je zpoplatněna).

POZNÁMKA: Originál věrně připomínající bankovku se ve vzácných případech nemusí okopírovat správně,

protože toto zařízení je vybaveno funkcí proti padělání.

Obsah

Mapa nabídky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v

Okolní prostředí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii

Bezpečnost laseru (Evropa) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xxi

Právní omezení při kopírování a skenování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxii

Právní ustanovení a informace o bezpečnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxiii

1 Názvy částí

Ovládací panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Zařízení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

2Příprava před použitím

Kontrola součástí dodávky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

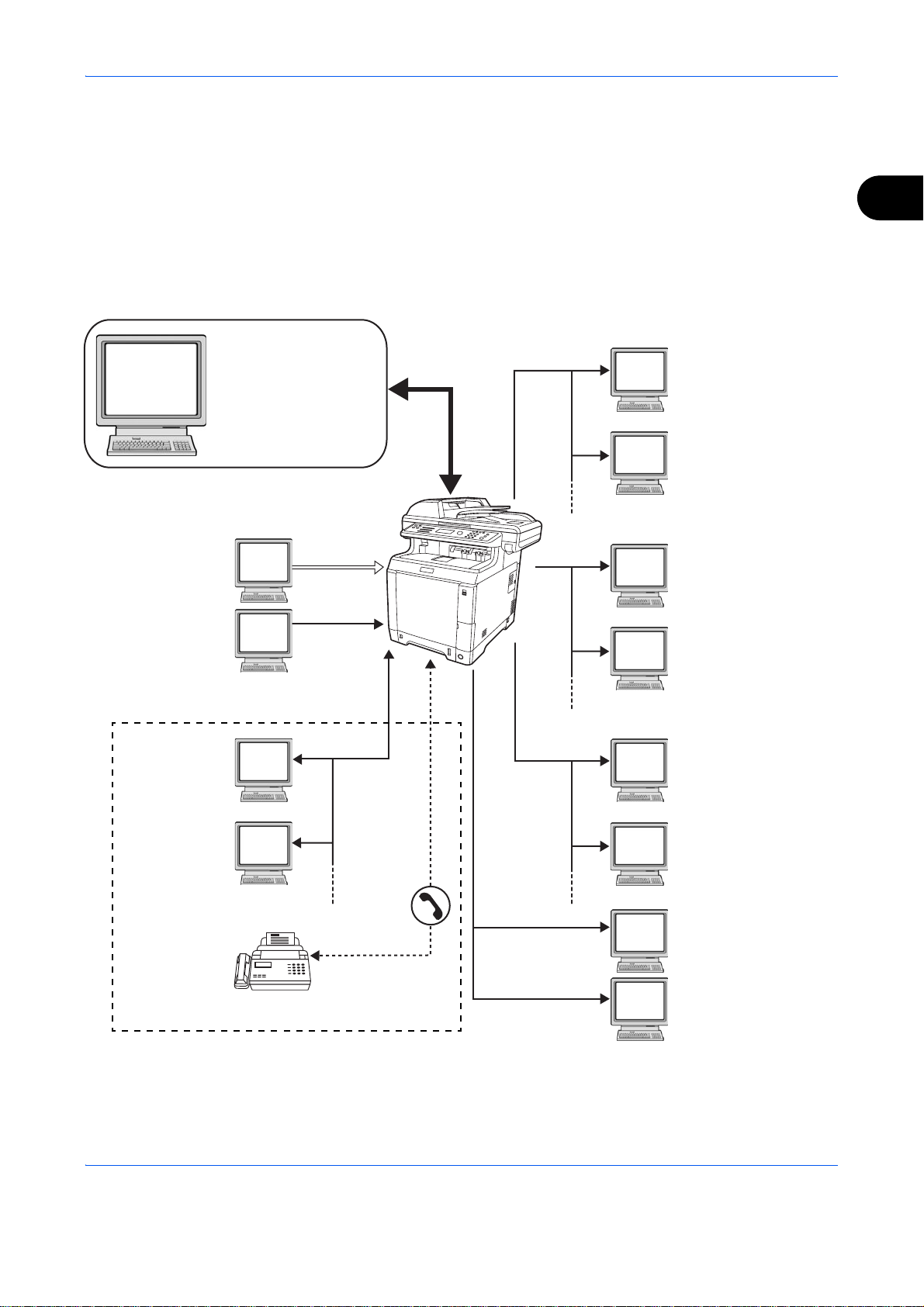

Určení vhodného způsobu připojení a příprava kabelů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Připojení kabelů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

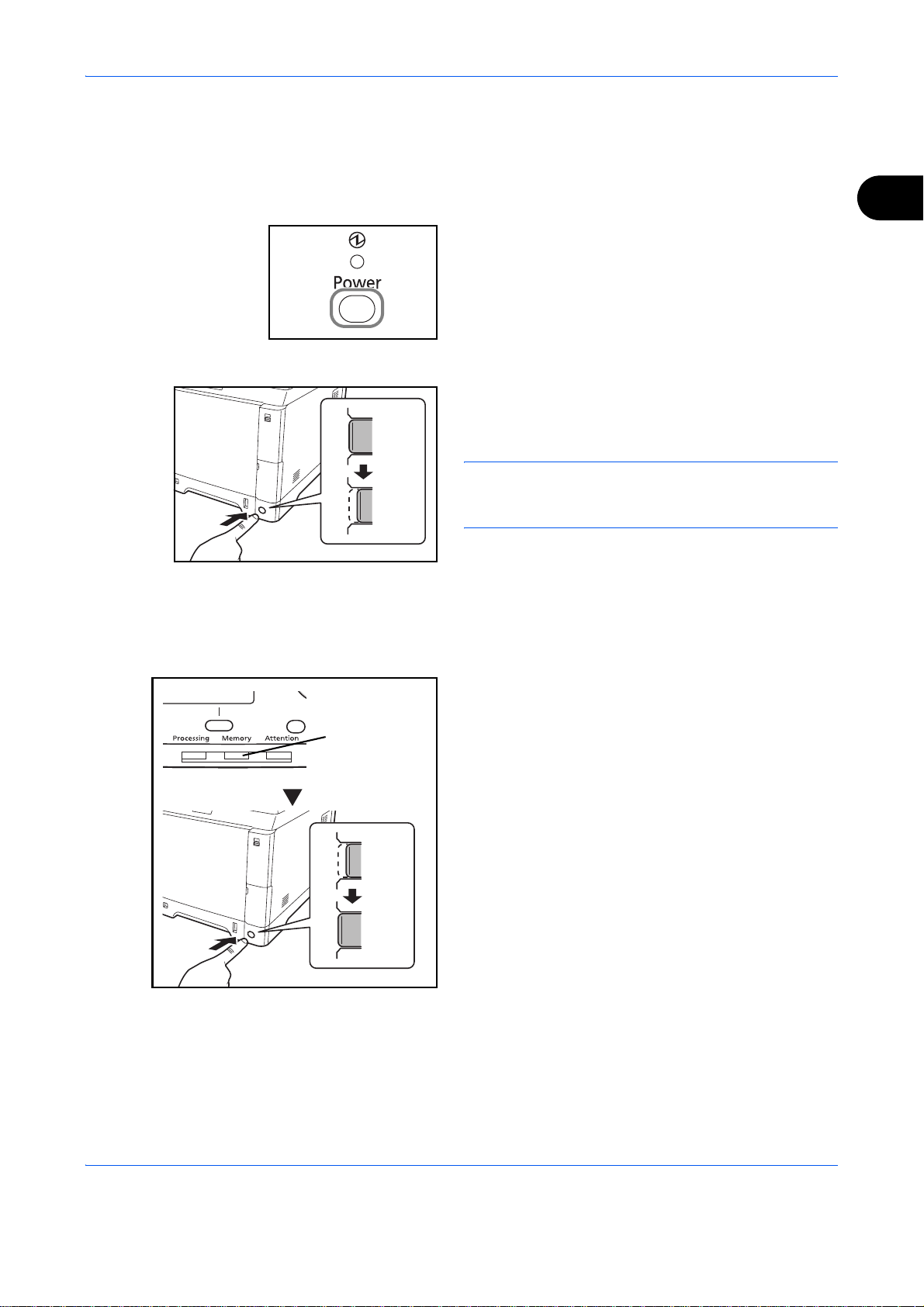

Zapnutí a vypnutí zařízení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Režim spánku a automatický režim spánku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Přepnutí jazyka zobrazení [Jazyk] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

Nastavení data a času . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Nastavení sítě (připojení síťovým kabelem) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

Instalace softwaru. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-22

Embedded Web Server (nastavení pro e-mail) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

Odesílání e-mailů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-24

Vkládání papíru. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27

Vkládání originálů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-45

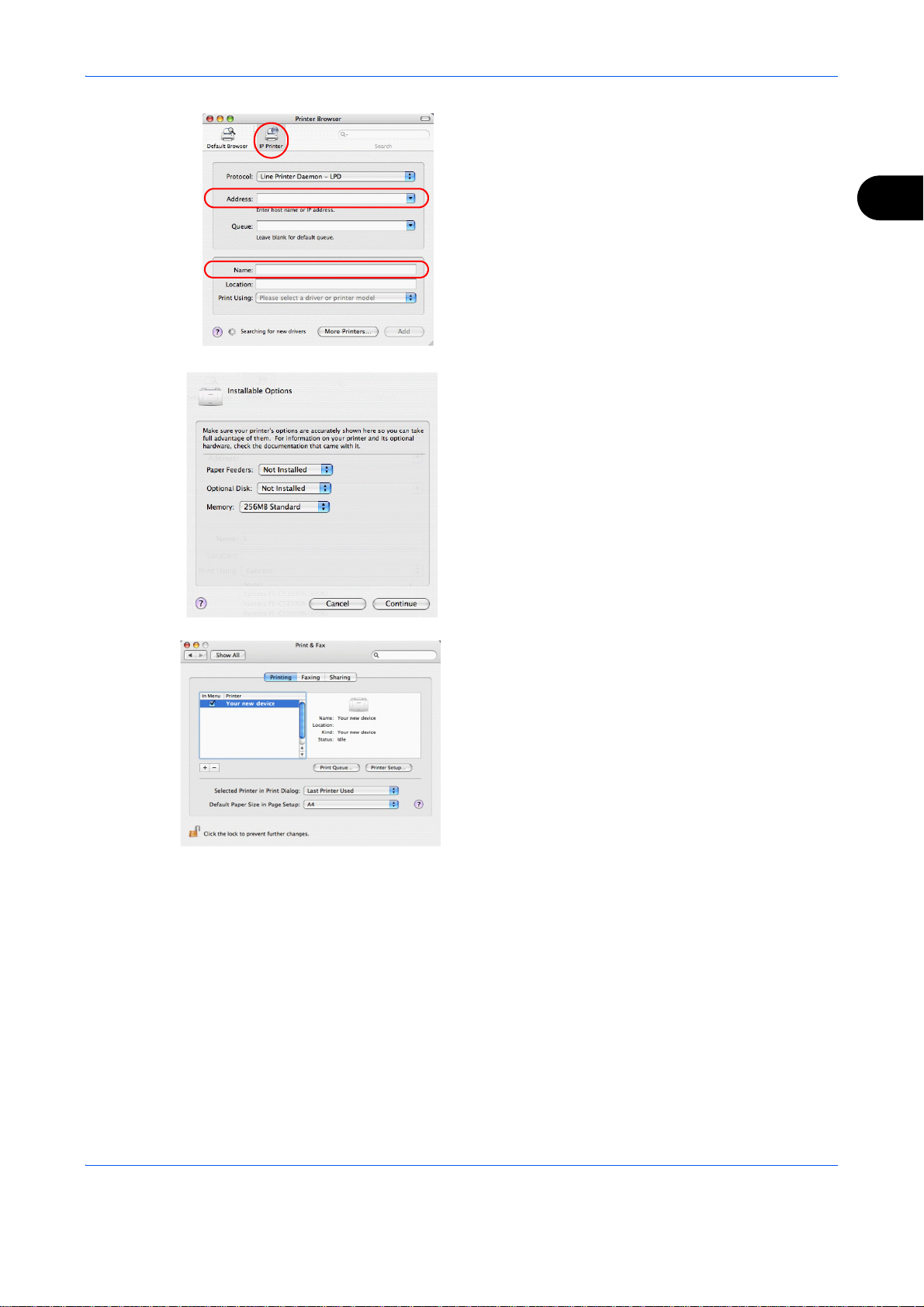

Instalace ovladače tiskárny. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-48

Obsah

3 Základní obsluha

Přihlášení a odhlášení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Tlačítka rychlé volby a tlačítka programů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Obrazovka hlášení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Kopírování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Tisk – tisk z aplikací . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

Odesílání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24

ava na odeslání dokumentu do počít

Přípr

Obrazovka Potvrzení cíle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-42

Určení cíle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43

Skenování pomocí ovladače TWAIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-47

Zrušení úlohy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49

Kontrola zbývajícího toneru a papíru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-50

4 Údržba

Čištění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Výměna zásobníku s tonerem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

Výměna odpadní nádobky na toner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

5 Řešení potíží

Řešení potíží . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Jak reagovat na chybová hlášení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8

Reakce na blikající indikátor ATTENTION (POZOR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16

Odstranění vzpříčeného papíru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17

ače . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31

Obsah

Dodatek

Doplňkové funkce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dodatek-2

Metoda vkládání znaků. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dodatek-5

Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dodatek-6

Rejstřík . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rejstřík-1

iii

Obsahiv

Mapa nabídky

Tlačítko Copy Tlačítko Function Menu Výběr papíru

Uspořádat (str. 3-20)

Oboustr. (str. 3-16)

Lupa (str. 3-13)

Kombinovat

VelikostPředlohy

Orientace originálu

Původní obraz (str. 3-11)

Sytost (str. 3-9)

EcoPrint

SouvisléSkenov.

ZadáníNázSouboru

ZprávDokončÚlohy

Záměna priority

Výběr barev

Vyvážení barev

Ostrost

Sytost pozadí

Sytost

Tlačítko Send Tlačítko Function Menu Výběr barev

VelikostPředlohy

Původní obraz

Rozliš.skenování

Odesílaný formát

Lupa

Orientace originálu

SouvisléSkenov.

Formát souboru

ZadáníNázSouboru

Předmět

ZprávDokončÚlohy

RozlišOdesFaxu (NÁVOD K OBSLUZE

FAXU)

Opož.odes.faxu (NÁVOD K OBSLUZE

FAXU)

Přímé odesl.faxu (NÁVOD K OBSLUZE

FAXU)

Dotaz naPříjFaxu (NÁVOD K OBSLUZE

FAXU)

Sytost

Oboustr.

Šifr. přenos FTP

Oddělení souboru

Ostrost

Sytost pozadí

Tlačítko Document Box Pole Podadresa (NÁVOD K OBSLUZE FAXU)

Schr. na dot. (NÁVOD K OBSLUZE FAXU)

Schránka úlohy

USB paměť

Tlačítko Document Box Tlačítko Function Menu

tisk z rozhraní USB

Uspořádat (str. 3-20)

Výběr papíru

Oboustr. (str. 3-16)

ZadáníNázSouboru

ZprávDokončÚlohy

Záměna priority

Výběr barev

Šifrované PDF

Tisk JPEG/TIFF

XPS přiz.stránce

Tlačítko Function Menu jiný tisk než z rozhraní USB

Tlačítko Function Menu skenování do schránky pro vyžádaný přenos

ZadáníNázSouboru

ZprávDokončÚlohy

Záměna priority

Odstr. po tisku

VelikostPředlohy (NÁVOD K OBSLUZE

FAXU)

Původní obraz (NÁVOD K OBSLUZE

FAXU)

RozlišOdesFaxu (NÁVOD K OBSLUZE

FAXU)

Orientace originálu (NÁVOD K OBSLUZE

FAXU)

SouvisléSkenov. (NÁVOD K OBSLUZE

FAXU)

ZadáníNázSouboru (NÁVOD K OBSLUZE

FAXU)

Tlačítko Function Menu skenování do paměti USB

ZprávDokončÚlohy (NÁVOD K OBSLUZE

FAXU)

Sytost (NÁVOD K OBSLUZE

FAXU)

Oboustr. (NÁVOD K OBSLUZE

FAXU)

Výběr barev

VelikostPředlohy

Původní obraz

Rozliš.skenování

Ulož. formát

Lupa

Orientace originálu

SouvisléSkenov.

Formát souboru

ZadáníNázSouboru

ZprávDokončÚlohy

Sytost

vii

Oboustr.

Ostrost

Sytost pozadí

Tlačítko Status/Job Cancel (Stav/Zrušit úlohu)

Stav tisk. úlohy

Stav odes. úlohy

Stav ulož. úlohy

Naplánov. úloha

Tisk deníku úloh

Odsl. deník úloh

Prot. ulož. úl.

Skener

Tiskárna

FAX

Stav toneru (str. 3-50)

Stav papíru (str. 3-50)

USB paměť

USB klávesnice

Tlačítko System Menu/Counter

Zpráva Tisk zprávy Mapa

nabídky

Stavová stránka

Seznam písem

NastZprávSprávce

NastZprávyVýsled

Zpráva o OdchFax

Zpráva oPříchFax

Odeslat výsledek

viii

(NÁVOD K OBSLUZE FAXU)

E-mail/složka

FAX

ZrušitPředOdesl

Počítadlo

Protok.hist. úloh

Vytišt. stránky

Výsledek FAX RX

ZprávDokonč Úlohy

Autom. odesílání

Historie odesíl.

Cíl

Předmět

Předmět pr. SSFC

podle funkce

dle form. papíru

(NÁVOD K OBSLUZE FAXU)

Nepřip.odes. obr.

PřipojOdesObraz

Plnobarevné

Systém

Skenov. stránky

Nastavení sítě

Nastavení TCP/IP

NetWare

AppleTalk

WSD-SCAN

WSD-PRINT

IPSec

Bezpeč. protokol

Černobílé

TCP/IP

Nastavení IPv4

Nastavení IPv6

Podrob. protokolu

SSL

Název host.

Rozhraní LAN

Bezpečnost IPP

Bezpečnost HTTP

Bezpečnost LDAP

Uživ./Účt. úloh

Nast.blok. rozhr.

Úroveň zabezp.

Obnovení

Volitelná funk.

Nastav. přihlaš.

Hostitel USB

Zařízení USB

Volit. rozhraní1

Volit. rozhraní2

Přihl. uživatele

Míst.sezn. uživ.

Nastavení IC karty

Přihl. klávesnicí

Autoriz. skupiny

Maj. síť. uživ.

Nast.účt.úloh Počítání úloh

Zpráva o účtování

Účtov.úl. celkem

Přihláš. heslem

Vytišt. stránky

Skenov. stránky

Společná nastavení

Neznámé ID úlohy

Jazyk

Účt. každé úlohy

Seznam účtování

Výchozí nastavení

Str. přen. faxu

Čas přenosu faxu

Reset počitadla

Použít limit

Počet kopií/ výt.

Limit počítadla

(NÁVOD K OBSLUZE FAXU)

Vých. obrazovka

Zvuk Bzučák Potvrz.

tlačítek

Dokončení úlohy

Připraveno

Výstraha

USB klávesnice

Reproduktor faxu

Monitor faxu (NÁVOD K OBSLUZE

Jas displeje

Orig/ NastPapíru

Vlastní FormOrig

Vých.form. předl.

(NÁVOD K OBSLUZE FAXU)

FAXU)

VlastníForm Pap

Nast. zásobníku 2

Nast. zásobníku 3

Nast.univ. zásob.

Nast. typu média

Média pro Auto

Rozměr zásob. 1

Typ zásobníku 1

Rozměr zásob. 2

Typ zásobníku 2

Rozměr zásob. 3

Typ zásobníku 3

Velikost UZ

Typ univ. zás.

Plnobarevné

Přednast. Limit

Měření

Zpracování chyb

Nastavení data

Černobílé

Vých.zdroj pap.

Zvl.akce papíru

Chyba duplx. pap.

Chyb. neshod.pap

Datum a čas

Formát data

Časové pásmo

Letní čas

xii

Nast. časovače

Výchozí funkce

Čas. vymaz.chyby

Časovač spánku

Úroveň spánku

Čas.reset. panelu

Aut.vymaz. chyby

Aut.reset panelu

Nevyužitý čas

Výběr barev

Rozliš. skenování

Rychlá obnova

Spořič energie

Rozliš OdesFaxu

Původní obraz

Sytost

Lupa

Uspořádat

Orientace originálu

EcoPrint

Zadání NázSouboru

Předmět/Text

Souvislé Skenov.

Formát souboru

(NÁVOD K OBSLUZE FAXU)

Oddělení souboru

xiii

Tisk JPEG/ TIFF

XPS přiz.stránce

Přihlašovaní

Volitelná paměť

Podrob. nastav.

Normální

Priorita tisku

Rozvržení 2 v 1

Rozvržení 4 v 1

Ohraničení

Orig. vazba

Dokončování vazby

Kvalita obrazu

Barev.komp. TIFF

PDF/A

Kopírovat

Tiskárna

Nast. disku RAM

Zpracování foto

Výběr papíru

AutoVýběr Papíru

Auto_%_Prio rita

Akce čtení DP

Nast.tlač. výběru

Nast. emulace

Priorita kopír.

Vlevo

Vpravo

PCL6

xiv

Barevný režim

EcoPrint

Přepnout A4/ LTR

Oboustr.

Počet kopií

Orientace

Lesklý režim

Široký formát A4

Čas. lim.pos.str.

KPDL

KPDL (Auto)

Odřádkování

Návrat vozíku

Odsazení tisku

Rež. podáv. pap.

Odeslat

FAX (NÁVOD K OBSLUZE

Schr. dokumentů

Nast.tlač. výběru

Kontrola cíle

Pole Podadresa

Schránka úlohy

Vlevo

Vpravo

Kont.před odesl

Zkontr. nový cíl

FAXU)

(NÁVOD K OBSLUZE FAXU)

Schr. na dot. (NÁVOD K OBSLUZE

FAXU)

Nast.tlač. výběru

Tisk Vlevo

Vpravo

Upravit cíl

Úpravy / Údržba

Adresář

Seznam tisku

Úprava syt. kopií

Syt. odes./ schr.

Aut. bar. korekce

Kalibrace barev

Registrace barev

Uložit

Auto

Ručně

Auto

Ručně

Normální Schéma tisku

Vlevo

Vpravo

Nastavení purpurové

Úprav. čern.čáry

Nastavení služby

Podrobn.

Stav služby

Stav sítě

Zkušební stránka

Nastavení azurové

Nastavení žluté

Schéma tisku

Nastavení purpurové

Nastavení azurové

Nastavení žluté

xvi

Nastav. vývojnice

Obnova vývojnice

Čištění

Obnovit buben

Altitude Adj.

Směr č země FAX

Nast volání FAX

Nast vzdál diagn

ID dálkové diag.

xvii

Okolní prostředí

Provozní podmínky:

• Teplota: 10 až 32,5 °C

• Vlhkost vzduchu: 15 až 80 %

Nepříznivé provozní podmínky mohou ovlivnit kvalitu tisku. Při výběru umístění se proto vyhýbejte následujícím místům.

• Neumísťujte zařízení do blízkosti oken ani do míst, která jsou vystavena přímému slunečnímu světlu.

• Neumísťujte zařízení na místa, která jsou vystavena vibracím.

• Neumísťujte zařízení na místa s velkými výkyvy teploty.

• Neumísťujte zařízení na místa, která jsou vystavena přímému proudění horkého či studeného vzduchu.

• Neumísťujte zařízení na špatně větraná místa.

Pokud je povrch podlahy choulostivý, mohlo by při přesunu zařízení po jeho instalaci dojít k poškození podlahy pojezdovými kolečky.

Během kopírování dochází k uvolňování malého množství ozónu, ale toto množství nijak neohrožuje lidské zdraví. Jestliže je však zařízení dlouhodobě používáno ve špatně větrané místnosti nebo při vytváření extrémně velkého počtu kopií, může vznikat nepříjemný zápach. Pro zachování odpovídajícího pracovního prostředí je vhodné místnost řádně větrat.

xviii

Upozornění týkající se manipulace se spotřebním materiálem

UPOZORNĚNÍ

Zásobník s tonerem ani odpadní nádobku nevhazujte do ohně. Hořící jiskry mohou způsobit popálení.

Zásobník s tonerem a odpadní nádobku na toner uchovávejte mimo dosah dětí.

Pokud toner náhodou unikne ze zásobníku, vyvarujte se jeho vdechnutí, požití nebo kontaktu s očima či kůží.

•Při vdechnutí toneru přejděte na čerstvý vzduch a řádně si vykloktejte větším množstvím vody. Dostaví-li se kašel, vyhledejte lékaře.

•Při náhodném požití toneru vypláchněte ústa vodou a vypijte několik sklenic vody, abyste zředili obsah žaludku. V případě potřeby vyhledejte lékaře.

• Pokud se toner dostane do očí, propláchněte je řádně vodou. Pokud podráždění přetrvá, vyhledejte lékaře.

•Při zasažení pokožky omyjte postižené místo mýdlem a vodou.

Zásobník s tonerem nebo odpadní nádobku neotevírejte násilím ani nevhazujte do ohně.

xix

Další bezpečnostní opatření

Vraťte vypotřebovaný zásobník toneru a odpadní nádobku prodejci nebo zástupci servisu. Shromážděné zásobníky toneru a odpadní nádobky budou recyklovány nebo zlikvidovány podle příslušných předpisů.

Zařízení neskladujte na přímém slunečním světle.

Zařízení skladujte při teplotě do 40 °C a zamezte prudkým výkyvům teploty a vlhkosti.

Pokud není zařízení delší dobu používáno, vyjměte papír ze zásobníku a univerzálního zásobníku a uskladněte je v původním pečlivě zalepeném obalu.

Používáte-li zařízení s nainstalovanou funkcí faxu, mějte na paměti, že vypnutí zařízení hlavním vypínačem vyřadí funkci odesílání a příjmu faxů. Nevypínejte hlavní vypínač, ale stisknutím tlačítka Power (Napájení) na ovládacím panelu uveďte zařízení do spánkového režimu.

PROHLÁŠENÍ O SHODĚ

SE SMĚRNICEMI

2004/108/ES, 2006/95/EHS, 93/68/EHS, 1999/5/ES a 2009/125/ES

S výhradní odpovědností prohlašujeme, že produkt, na nějž se toto prohlášení vztahuje, je v souladu s následujícími specifikacemi.

EN55024 EN55022 třídy B EN61000-3-2 EN61000-3-3 EN60950-1 EN60825-1 EN300 330-1 EN300 330-2 EN62301

TBR 21

Bezpečnost laseru (Evropa)

Laserový paprsek může poškodit lidské zdraví. Z tohoto důvodu jsou laserové paprsky hermeticky uzavřeny uvnitř zařízení pomocí ochranného pláště a externího krytu. Při běžném provozu zařízení nemůže laserový paprsek ze zařízení uniknout.

Toto zařízení je klasifikováno jako laserový výrobek třídy 1 podle normy IEC 60825-1:2007.

Upozornění: Provádění postupů, které nejsou uvedeny v této příručce, může způsobit vystavení osob nebezpečnému záření.

Tyto štítky jsou umístěny na laserové jednotce skeneru uvnitř zařízení a nenacházejí se v části přístupné uživateli.

Níže zobrazený štítek je umístěn na zadní straně zařízení.

xxi

Právní omezení při kopírování a skenování

• Kopírování a skenování materiálů, které jsou chráněny autorskými právy, může být bez souhlasu majitele autorských práv zakázáno.

• Kopírování/skenování následujících položek je zakázáno a může být právně postižitelné. Nemusí jít pouze o tyto položky. Vědomě nekopírujte/neskenujte položky, které se kopírovat/skenovat nemají.

Papírové peníze Bankovky Cenné papíry Známky Pasy Certifikáty

• Místními zákony a předpisy může být zakázáno nebo omezeno kopírování a skenování dalších předloh, které zde nejsou uvedeny.

xxii

Právní ustanovení a informace o bezpečnosti

Před použitím zařízení si prosím přečtěte tyto informace. Tato kapitola obsahuje následující témata:

• Právní ustanovení........................................................xxiv

• Informace o obchodních názvech................................ xxiv

• Funkce řízení úspory energie.................................... xxviii

• Funkce automatického oboustranného kopírování.... xxviii

• Použití recyklovaného papíru .................................... xxviii

• Program Energy Star (ENERGY STAR®) ................. xxviii

• O tomto návodu k obsluze........................................... xxix

• Konvence v této příručce..............................................xxx

xxiii

Právní ustanovení

Kopírování či jiný druh reprodukce celé této příručky nebo její části jsou bez předchozího písemného souhlasu společnosti Olivetti zakázány.

Informace o obchodních názvech

• PRESCRIBE a ECOSYS jsou registrované obchodní značky společnosti Kyocera Corporation.

• KPDL je ochranná známka společnosti Kyocera Corporation.

• Microsoft, MS-DOS a Windows jsou ochranné známky společnosti Microsoft Corporation registrované v USA a dalších zemích.

• PCL je ochranná známka společnosti Hewlett-Packard Company.

• Adobe Acrobat, Adobe Reader a PostScript jsou ochranné známky společnosti Adobe Systems, Incorporated.

• Ethernet je registrovaná ochranná známka společnosti Xerox Corporation.

• Novell a NetWare jsou registrované ochranné známky společnosti Novell, Inc.

• IBM a IBM PC/AT jsou ochranné známky společnosti International Business Machines Corporation.

• Power PC je ochranná známka společnosti IBM v USA a/nebo dalších zemích.

• AppleTalk je registrovaná ochranná známka společnosti Apple Computer, Inc.

• TrueType je registrovaná ochranná známka společnosti Apple Computer, Inc.

• TypeBankG-B, TypeBankM-M a Typebank-OCR jsou ochranné známky společnosti TypeBank

• Všechna písma evropských jazyků instalovaná v tomto zařízení jsou použita v rámci licenční dohody se společností Monotype Imaging Inc.

• Helvetica, Palatino a Times jsou registrované ochranné známky společnosti Linotype-Hell AG.

• ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery a ITC ZapfDingbats jsou registrované ochranné známky společnosti International Type-face Corporation.

•V tomto zařízení jsou instalována písma UFST™ MicroType

• Toto zařízení obsahuje software s moduly vyvinutými skupinou Independent JPEG Group.

• ThinPrint je ochranná známka společnosti ThinPrint GmbH v Německu a dalších zemích.

společnosti Monotype Imaging Inc.

Všechny další názvy obchodních značek a produktů jsou registrovanými ochrannými známkami nebo ochrannými známkami vlastníků těchto známek. Značky ™ a ® nebudou v tomto návodu k obsluze použity.

xxiv

GPL

Na části kódu firmwaru tohoto zařízení se vztahuje licence GPL (www.fsf.org/copyleft/gpl.html).

Open SSLeay License

Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

1 Redistributions of source code must retain the above copyright notice, this list of conditions and the

following disclaimer.

2 Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the

following disclaimer in the documentation and/or other materials provided with the distribution.

3 All advertising materials mentioning features or use of this software must display the following

acknowledgment: “This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit. (http:/ /www.openssl.org/)”

4 The names “OpenSSL Toolkit” and “OpenSSL Project” must not be used to endorse or promote products

derived from this software without prior written permission. For written permission, please contact openssl-core@openssl.org.

5 Products derived from this software may not be called “OpenSSL” nor may “OpenSSL” appear in their

names without prior written permission of the OpenSSL Project.

6 Redistributions of any form whatsoever must retain the following acknowledgment: “This product includes

software developed by the OpenSSL Project for use in the OpenSSL Toolkit (http://www.openssl.org/)”

THIS SOFTWARE IS PROVIDED BY THE OpenSSL PROJECT “AS IS” AND ANY EXPRESSED OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE

IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE OpenSSL PROJECT OR ITS CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

xxv

Original SSLeay License

This package is an SSL implementation written by Eric Young (eay@cryptsoft.com). The implementation was written so as to conform with Netscapes SSL.

This library is free for commercial and non-commercial use as long as the following conditions are aheared to. The following conditions apply to all code found in this distribution, be it the RC4, RSA, lhash, DES, etc., code; not just the SSL code. The SSL documentation included with this distribution is covered by the same copyright terms except that the holder is Tim Hudson (tjh@cryptsoft.com).

If this package is used in a product, Eric Young should be given attribution as the author of the parts of the library used.

This can be in the form of a textual message at program startup or in documentation (online or textual) provided with the package.

Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

1 Redistributions of source code must retain the copyright notice, this list of conditions and the following

disclaimer.

2 Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the

following disclaimer in the documentation and/or other materials provided with the distribution.

3 All advertising materials mentioning features or use of this software must display the following

acknowledgment: “This product includes cryptographic software written by Eric Young (eay@cryptsoft.com)” The word ‘cryptographic’ can be left out if the rouines from the library being used are not cryptographic related :-).

4 If you include any Windows specific code (or a derivative thereof) from the apps directory (application

code) you must include an acknowledgement: “This product includes software written by Tim Hudson (tjh@cryptsoft.com)”

THIS SOFTWARE IS PROVIDED BY ERIC YOUNG “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

The licence and distribution terms for any publically available version or derivative of this code cannot be changed. i.e. this code cannot simply be copied and put under another distribution licence [including the GNU Public Licence.]

xxvi

Monotype Imaging License Agreement

1 Software shall mean the digitally encoded, machine readable, scalable outline data as encoded in a

special format as well as the UFST Software.

2 You agree to accept a non-exclusive license to use the Software to reproduce and display weights, styles

and versions of letters, numerals, characters and symbols (Typefaces) solely for your own customary business or personal purposes at the address stated on the registration card you return to Monotype Imaging. Under the terms of this License Agreement, you have the right to use the Fonts on up to three printers. If you need to have access to the fonts on more than three printers, you need to acquire a multiuser license agreement which can be obtained from Monotype Imaging. Monotype Imaging retains all rights, title and interest to the Software and Typefaces and no rights are granted to you other than a License to use the Software on the terms expressly set forth in this Agreement.

3 To protect proprietary rights of Monotype Imaging, you agree to maintain the Software and other

proprietary information concerning the Typefaces in strict confidence and to establish reasonable procedures regulating access to and use of the Software and Typefaces.

4 You agree not to duplicate or copy the Software or Typefaces, except that you may make one backup

copy. You agree that any such copy shall contain the same proprietary notices as those appearing on the original.

5 This License shall continue until the last use of the Software and Typefaces, unless sooner terminated.

This License may be terminated by Monotype Imaging if you fail to comply with the terms of this License and such failure is not remedied within thirty (30) days after notice from Monotype Imaging. When this License expires or is terminated, you shall either return to Monotype Imaging or destroy all copies of the Software and Typefaces and documentation as requested.

6 You agree that you will not modify, alter, disassemble, decrypt, reverse engineer or decompile the

Software.

7 Monotype Imaging warrants that for ninety (90) days after delivery, the Software will perform in

accordance with Monotype Imaging-published specifications, and the diskette will be free from defects in material and workmanship. Monotype Imaging does not warrant that the Software is free from all bugs, errors and omissions.

The parties agree that all other warranties, expressed or implied, including warranties of fitness for a particular purpose and merchantability, are excluded.

8 Your exclusive remedy and the sole liability of Monotype Imaging in connection with the Software and

Typefaces is repair or replacement of defective parts, upon their return to Monotype Imaging. In no event will Monotype Imaging be liable for lost profits, lost data, or any other incidental or

consequential damages, or any damages caused by abuse or misapplication of the Software and Typefaces.

9 Massachusetts U.S.A. law governs this Agreement. 10 You shall not sublicense, sell, lease, or otherwise transfer the Software and/or Typefaces without the prior

written consent of Monotype Imaging.

11 Use, duplication or disclosure by the Government is subject to restrictions as set forth in the Rights in

Technical Data and Computer Software clause at FAR 252-227-7013, subdivision (b)(3)(ii) or subparagraph (c)(1)(ii), as appropriate. Further use, duplication or disclosure is subject to restrictions applicable to restricted rights software as set forth in FAR 52.227-19 (c)(2).

12 You acknowledge that you have read this Agreement, understand it, and agree to be bound by its terms

and conditions. Neither party shall be bound by any statement or representation not contained in this Agreement. No change in this Agreement is effective unless written and signed by properly authorized representatives of each party. By opening this diskette package, you agree to accept the terms and conditions of this Agreement.

xxvii

Funkce řízení úspory energie

Zařízení je vybaveno funkcí spánkového režimu, při kterém po uplynutí nastavené doby od posledního použití zařízení zůstávají kopírovací, tiskové a faxové funkce v pohotovostním režimu, ale spotřeba energie je omezena na minimum.

Spánkový režim

Zařízení automaticky přejde do spánkového režimu po uplynutí 1 minuty od posledního použití. Ve spánkovém ani v úsporném režimu se automatické ověřování neprovádí. Chcete-li pokračovat v instalaci, stisknutím klávesy Power (Napájení) probuďte zařízení ze spánkového nebo úsporného režimu.

Funkce automatického oboustranného kopírování

Toto zařízení nabízí 2stranné kopírování jako standardní funkci. Například zkopírováním dvou 1stranných originálů na jeden list papíru jako 2strannou kopii lze snížit množství použitého papíru. Další informace viz Oboustranné kopírování na straně 3-16.

Použití recyklovaného papíru

Toto zařízení podporuje použití recyklovaného papíru, čímž se snižuje zátěž pro životní prostředí. Informace o doporučených typech papíru získáte od zástupce prodeje či servisu.

Program Energy Star (ENERGY STAR®)

Jako partneři mezinárodního programu Energy Star zaručujeme, že toto zařízení splňuje požadavky mezinárodního programu Energy Star.

xxviii

O tomto návodu k obsluze

Tento návod k obsluze obsahuje následující kapitoly:

Kapitola 1 - Názvy částí

Uvádí názvy částí zařízení a tlačítek ovládacího panelu.

Kapitola 2 - Příprava před použitím

Vysvětluje doplňování papíru, vkládání originálů, připojení zařízení a nezbytnou konfiguraci před prvním použitím.

Kapitola 3 - Základní obsluha

Popisuje základní postupy kopírování, tisku a skenování.

Kapitola 4 - Údržba

Popisuje čištění a výměnu toneru a odpadní nádobky na toner.

Kapitola 5 - Řešení potíží

Vysvětluje, jak reagovat na chybová hlášení, vzpříčení papíru a další problémy.

Dodatek

Vysvětluje, jak zadávat znaky, a obsahuje technické údaje o zařízení. Uvádí praktické doplňkové vybavení pro toto zařízení. Uvádí informace o typech médií a formátech papíru. Obsahuje také slovníček pojmů.

xxix

Konvence v této příručce

V závislosti na povaze popisu jsou používány následující konvence.

Konvence Popis Příklad

Tučné písmo Označuje tlačítka na ovládacím

panelu nebo na obrazovce počítače.

[Normální písmo] Označuje výběr položky na

obrazovce hlášení.

Kurzíva Označuje zprávu zobrazenou

na obrazovce hlášení.

Používá se také ke zdůraznění klíčového slova, fráze nebo jako odkaz na doplňující informace.

Poznámka Označuje doplňující informace

nebo operace pro referenci.

Důležité Označuje položky, které jsou

nutné nebo zakázané z důvodu předcházení problémům.

Upozornění Pokyny, které je třeba

dodržovat, aby nedošlo ke zranění nebo poškození zařízení.

Podtržení Funkce odkazu umožňuje

přeskočit na příslušnou stránku. Umístěte ukazatel myši na podtržený text, až se ukazatel změní na ruku s ukazujícím prstem ( ). Poté klepněte na text. (V obsahu, rejstříku a mapě nabídky nejsou propojené oblasti podtrženy.)

Stiskněte tlačítko Start.

Vyberte [Systém].

Zobrazí se zpráva Připr. ke kopírování.

Podrobnější informace o síťovém faxu naleznete v dokumentu Návod k obsluze faxu.

POZNÁMKA:

DŮLEŽITÉ UPOZORNĚNÍ:

UPOZORNĚNÍ:

Viz Obsah

xxx

1 Názvy částí

Tato kapitola uvádí názvy částí zařízení a tlačítek na ovládacím panelu.

• Ovládací panel.............................................................. 1-2

•Zařízení ........................................................................1-4

1-1

Ovládací panel

Názvy částí

Zobrazí obrazovku s nabídkou Systémová nabídka/Počítadlo, kde můžete zkontrolovat systémová nastavení a počítadla.

Zobrazí obrazovku Schránka dokumentů, z níž můžete ovládat schránku dokumentů a paměť USB.

Zobrazí obrazovku Stav, kde můžete zkontrolovat stav zařízení, vytisknout zprávu o stavu a pozastavit nebo zrušit probíhající úlohu.

Zobrazí obrazovku Kopírovat, kde můžete provést nastavení potřebná pro kopírování.

Zobrazí obrazovku Adresář, na níž lze přidávat, upravovat a odstraňovat cíle.

Vyvolá předchozí cíl. Používá se také k zadání pomlčky při zadávání faxového čísla.*

Zobrazí obrazovku Přidat cíl, na níž můžete přidávat cíle.

Přepíná mezi stavy zavěšeno a vyvěšeno při ručním posílání faxu.*

Obrazovka pro hlášení. Při práci se zařízením sledujte hlášení, která se zde objeví.

Slouží k výběru zobraze obrazovce hlášení.

nabídky

né vpravo dole na

Zobrazí obrazovku Fax, z níž můžete odesílat faxy.*

Zobrazí obrazovku Odeslat, z níž můžete odeslat e-mail, složku (SMB/FTP) nebo fax*.

* Pouze produkty s nainstalovanou funkcí faxu.

Slouží k registraci, vyvolání a mazání cílů pod čísly rychlé volby (1 až 22).

Přepíná rozsah kláves rychlé volby (1 až 11 a 12 až 22). Je-li zvolen rozsah 12 až 22, indikátor svítí.

Nastavuje automatický barevný režim.

Nastavuje úplný barevný režim.

Nastavuje černobílý režim.

1-2

Slouží k výběru nabídky zobrazené vlevo dole na obrazovce hlášení.

Bliká během příjmu tiskových dat nebo během přenosu dat.

Jestliže zařízení komunikuje s pamětí, bliká.

Umožňuje výběr položky nabídky, pohyb kurzoru při zadávání znaků, změnu hodnoty a podobně.

Zvolí vybranou položku nebo potvrdí zadanou hodnotu.

Zobrazí nabídku funkcí pro kopírování, tisk, přenos a schránku dokumentů.

Maže vložené číslice a znaky.

Obnoví výchozí nastavení a zobrazí základní obrazovku.

Uvádí zařízení do režimu spánku nebo je z něj probouzí.

Názvy částí

Svítí, jestliže je zařízení zapnuté.

Číselná tlačítka. Slouží ke vkládání čísel a symbolů.

Přepne z obrazovky hlášení na předchozí obrazovku.

Jestliže se vyskytne chyba, svítí nebo bliká.

Ukončí operaci na obrazovce Správa (provede odhlášení).

Slouží k registraci a vyvolání programů.

Zruší probíhající tiskovou úlohu.

Spouští kopírování, skenování a nastavování operací.

1-3

Zařízení

1 Ovládací panel

Názvy částí

2 Horní kryt (horní zásobník) 3 Zarážka papíru 4 Univerzální zásobník 5 Zásobník papíru 6 Paměťová zásuvka USB 7 Hlavní vypínač

9 10 11

12 13

8 Zásobník s tonerem – černá (K) 9 Zásobník s tonerem – purpurová (M) 10 Zásobník s tonerem – azurová (C) 11 Zásobník s tonerem – žlutá (Y) 12 Kryt odpadní nádobky na toner 13 Odpadní nádobka na toner

1-4

14 Jednotka pro přenos papíru 15 Rampa papíru 16 Duplexní jednotka

Názvy částí

17 18 19

20 21

17 Konektor LINE* 18 Konektor TEL* 19 Konektor rozhraní USB 20 Indikátory sítě 21 Konektor síťového rozhraní

* Pouze produkty s nainstalovanou funkcí faxu.

1-5

22 Paměťová zásuvka USB 23 Pravý kryt 24 Zdířka pro napájecí kabel 25 Zadní kryt 26 Páčka zadního krytu

Názvy částí

27 Vodítka šířky originálu 28 Kryt podavače originálů 29 Úchyt pro otevření* 30 Stolek pro originály 31 Zarážka originálu 32 Stolek pro výstup originálů

27 28

31 32

33 Páčka horního krytu* 34 Úchyty pro manipulaci 35 Kontaktní sklo

* Aby nedošlo k převrhnutí zařízení, nelze současně otevřít horní zásobník a podavač originálů.

1-6

2Příprava před použitím

Tato kapitola vysvětluje nezbytné přípravné kroky před prvním použitím zařízení a postupy vkládání papíru a originálů.

• Kontrola součástí dodávky ............................................................... 2-2

•Určení vhodného způsobu připojení a příprava kabelů .................... 2-3

•Připojení kabelů................................................................................ 2-5

• Zapnutí a vypnutí zařízení................................................................2-7

• Režim spánku a automatický režim spánku ..................................... 2-9

•Přepnutí jazyka zobrazení [Jazyk].................................................. 2-10

• Nastavení data a času.................................................................... 2-11

• Nastavení sítě (připojení síťovým kabelem) ................................... 2-14

• Instalace softwaru........................................................................... 2-22

• Embedded Web Server (nastavení pro e-mail)............................... 2-23

• Odesílání e-mailů ........................................................................... 2-24

• Vkládání papíru .............................................................................. 2-27

• Vkládání originálů ........................................................................... 2-45

• Instalace ovladače tiskárny ............................................................ 2-48

2-1

Příprava před použitím

Kontrola součástí dodávky

Zkontrolujte, zda byly součástí dodávky následující položky:

• Quick Installation Guide (Rychlý návod k instalaci)

• Safety Guide (Bezpečnostní příručka)

• Safety Guide (Bezpečnostní příručka) (d-Color MF2603/MF2604)

• Disk CD-ROM (Product Library).

• Disk CD-ROM (aplikace kompatibilní s rozhraním TWAIN)

Dokumenty na přiloženém disku CD-ROM

Na přiloženém disku CD-ROM (Product Library) jsou k dispozici následující dokumenty. Nahlížejte do nich podle potřeby.

Dokumenty

Návod k obsluze (tato příručka),

Návod k obsluze faxu

Embedded Web Server Operation Guide

Printer Driver User Guide

Network FAX Driver Operation Guide

Network Tool for Direct Printing Operation Guide

Network Print Monitor User Guide

2-2

Určení vhodného způsobu připojení a příprava kabelů

Ověřte si způsob připojení zařízení k počítači nebo síti a připravte si potřebné kabely.

Příprava před použitím

Příklad připojení

Určete nejvhodnější způsob připojení zařízení k počítači nebo síti podle následujícího obrázku.

Připojení skeneru k počítačové síti síťovým kabelem (100BASE-TX nebo 10BASE-T)

Počítač správce

Tisk

Embedded Web Server

Nastavení sítě, výchozí nastavení skeneru, registrace uživatele a cíle

Multifunkční produkt

USB

Síť

Odeslání e-mailu

Odešle obrazová data naskenovaných originálů požadovanému příjemci jako přílohu e-mailové zprávy.

Odeslání do složky SMB

Uloží naskenovaný obraz jako datový soubor do počítače.

Síťový fax

FAX

* Pouze produkty s nainstalovanou funkcí faxu.

Síť

FAX

2-3

Síť

USB

Síť

Odeslání na server FTP

Odešle naskenovaný obraz jako datový soubor na server FTP.

Skenování prostřednictvím rozhraní TWAIN

Skenování prostřednictvím rozhraní WIA

TWAIN a WIA jsou standardizovaná rozhraní pro komunikaci mezi softwarovými aplikacemi a zařízeními pro získávání obrázků.

Příprava před použitím

Příprava potřebných kabelů

Zařízení lze připojit k počítači prostřednictvím následujících rozhraní. Připravte si potřebné kabely podle používaného rozhraní.

Rozhraní, která jsou k dispozici jako standardní

Funkce Rozhraní Potřebný kabel

Tiskárna/skener /skenování

síťové rozhraní síťový (10Base-T nebo

100Base-TX, stíněný) TWAIN/ skenování přes rozhraní WIA/ síťový fax*

Tiskárna/ skenování přes rozhraní WIA

rozhraní USB kabel kompatibilní s

rozhraním USB 2.0

(vyhovující standardu USB

Hi-Speed, max. 5,0 m,

stíněný)

* Funkce síťového i standardního faxu jsou k dispozici pouze

u produktů s nainstalovanou funkcí faxu. Podrobnější informace o síťovém faxu naleznete v dokumentu Návod k obsluze faxu.

2-4

Připojení kabelů

Kabely k zařízení připojte podle následujících pokynů.

Příprava před použitím

Off

1 Pokud je napájení zařízení zapnuté, stiskněte

tlačítko napájení (Power) na ovládacím panelu a přesvědčte se, že není zobrazena žádná zpráva a nesvítí indikátor paměti. Stisknutím hlavního vypínače napájení vypněte napájení.

2 Připojte zařízení k počítači nebo síťovému

zařízení. Při použití síťového rozhraní odstraňte krytku.

1 2

3 Odstraňte kryt zdířky pro napájecí kabel.

2-5

Příprava před použitím

4 Připojte jeden konec napájecího kabelu k zařízení

a opačný konec k elektrické síti.

DŮLEŽITÉ UPOZORNĚNÍ: Používejte výhradně

napájecí kabel dodaný se zařízením.

5 Vyměňte kryt zdířky pro napájecí kabel.

Off

6 Zapněte hlavní vypínač. Zařízení se začne

zahřívat.

7 Jestliže zapojujete síťový kabel, proveďte

nastavení sítě. Podrobnější informace naleznete v části Nastavení sítě (připojení síťovým kabelem) na straně 2-14.

2-6

Zapnutí a vypnutí zařízení

Zapnutí

Příprava před použitím

Jestliže svítí hlavní indikátor napájení...

Stiskněte tlačítko Power.

Jestliže hlavní indikátor napájení nesvítí...

Zapněte hlavní vypínač.

Off

DŮLEŽITÉ UPOZORNĚNÍ: Pokud hlavní vypínač

vypnete, nezapínejte jej hned znovu. Vyčkejte nejméně 5 sekund a pak jej znovu zapněte.

Vypnutí

Vypínáte-li hlavní vypínač, stiskněte nejprve tlačítko Power na ovládacím panelu. Před vypnutím hlavního vypínače zkontrolujte, zda nesvítí indikátor memory.

Ujistěte se, že indikátor nesvítí.

Off

2-7

Příprava před použitím

Činnosti před delší odstávkou zařízení

UPOZORNĚNÍ: Nebudete-li zařízení delší dobu používat (například přes noc), vypněte je pomocí

hlavního vypínače. Nebude-li zařízení používáno ještě delší dobu (např. dovolená), vytáhněte přívodní šňůru ze zásuvky (bezpečnostní opatření). Používáte-li zařízení vybavené funkcí faxu, mějte na paměti, že vypnutí zařízení hlavním vypínačem vyřadí funkci odesílání a příjímání faxů.

DŮLEŽITÉ UPOZORNĚNÍ: Vyjměte papír ze zásobníků a uzavřete jej ve skladovacím pytli, aby byl chráněn

před vlhkostí.

2-8

Režim spánku a automatický režim spánku

Spánkový režim

Chcete-li aktivovat spánkový režim, stiskněte tlačítko Power. Obrazovka hlášení a všechny indikátory na ovládacím panelu kromě indikátoru hlavního vypínače zhasnou, aby bylo dosaženo maximální úspory. Tento stav se nazývá spánkový režim.

Pokud zařízení v režimu spánku obdrží tisková data, tisková úloha se provede, avšak obrazovka hlášení zůstane zhasnutá.

Používáte-li model, který je vybavený funkcí faxu, zařízení vytiskne přijaté faxy, aniž by se rozsvítil ovládací panel.

Zařízení uvedete znovu do chodu stisknutím tlačítka Power. Zařízení bude připraveno k použití zhruba za 20 sekund.

Podmínky okolního prostředí, například větrání, mohou způsobit pomalejší reakci zařízení.

Příprava před použitím

Automatický režim spánku

Funkce automatického spánkového režimu automaticky přepne zařízení do režimu spánku po uplynutí 1 minuty nečinnosti.

Spořič energie (zařízení, která nejsou vybavena funkcí faxu)

Tento režim snižuje spotřebu energie ještě více než normální spánkový režim a umožňuje nastavit spánkový režim odděleně pro každou funkci. Pokud je zařízení v režimu spánku, lze vhodným nastavením zabránit přístupu z počítače (např. pro tisk z počítač

bo zabr

Chcete-li zařízení použít, stiskněte tlačítko Power. Čas, který je potřebný k probuzení zařízení z úsporného režimu a obnovení normální činnosti, bude delší než v případě režimu spánku.

ánit přístupu k nástroji Embedded Web Server.

2-9

Přepnutí jazyka zobrazení [Jazyk]

Na obrazovce hlášení zvolte jazyk.

Při výběru jazyka postupujte způsobem uvedeným níže.

Přihl. uživ. jméno:L b

********************

Přihl. heslo:

[Nabídka ] [ Login ]

Příprava před použitím

1 Na ovládacím panelu hlavní jednotky stiskněte

tlačítko System Menu/Counter.

Jestliže používáte správu uživatelů a nejste přihlášeni, zobrazí se přihlašovací obrazovka. Přihlaste se zadáním uživatelského jména a hesla.

POZNÁMKA: Ve výchozím nastavení je přihlašovací

uživatelské jméno i přihlašovací heslo „2600“. Je-li v nabídce [Nastavení sítě] vybrána správa uživatelů, ověření se provádí stisknutím tlačítka [Nabídka] (tlačítko pro levý výběr). Podrobnosti o zadávání znaků naleznete v části Metoda vkládání znaků na Dodatek-5.

Sys. menu/Počit.:a b

Vlastnost uživ.

Společ. nastavení

*********************

Kopírovat

[Ukončit ]

Společ. nastavení:

Jazyk

*********************

Vých. obrazovka

Zvuk

[Ukončit ]

Jazyk:

*English

*********************

Deutsch

3 Français

2 V nabídce Sys. menu/Počit. zvolte stisknutím

tlačítka U nebo V možnost [Společ. nastavení].

3 Stiskněte tlačítko OK. Zobrazí se nabídka Společ.

nastavení.

4 Pomocí tlačítka U nebo V vyberte položku

[Jazyk].

5 Stiskněte tlačítko OK. Zobrazí se nabídka Jazyk.

6 Pomocí tlačítka U nebo V zvolte požadovaný

jazyk a stiskněte tlačítko OK. Zobrazí se hlášení Dokončeno a na obrazovce se

opět zobrazí nabídka Společ. nastavení.

2-10

Nastavení data a času

Nastavte datum a čas v místě instalace podle následujících pokynů.

Příprava před použitím

Odešlete-li e-mail s použitím funkce přenosu, nastavené datum a čas se vytisknou v záhlaví zprávy. Nastavte datum, čas a časový posun od času GMT (greenwichský čas) v oblasti, kde je zařízení používáno.

POZNÁMKA: Před nastavením data a času nezapomeňte nastavit časový posun.

1 Zapněte hlavní vypínač.

Off

2 Na ovládacím panelu hlavní jednotky stiskněte

tlačítko System Menu/Counter.

Jestliže používáte správu uživatelů a nejste

Přihl. uživ. jméno:L b

********************

Přihl. heslo:

přihlášeni, zobrazí se přihlašovací obrazovka. Přihlaste se zadáním uživatelského jména a hesla.

[

Sys. menu/Počit.:a b

Vlastnost uživ.

Společ. nastavení

*********************

Kopírovat

[Ukončit ]

Společ. nastavení:

Jazyk

*********************

Vých. obrazovka

Zvuk

[Ukončit ]

3 V nabídce Sys. menu/Počit. zvolte stisknutím

tlačítka U nebo V možnost [Společ. nastavení].

4 Stiskněte tlačítko OK. Zobrazí se nabídka Společ.

nastavení.

5 Tlačítkem U nebo V zvolte položku [Nastavení

data].

2-11

Přihl. uživ. jméno:L b

********************

Přihl. heslo:

[ Login ]

Nastavení data:

Datum a čas

*********************

Formát data

Časové pásmo

[Ukončit ]

Časové pásmo

-12:00 Mez. č. osa

*********************

-11:00 Midwayské

-10:00 Hawaii

Příprava před použitím

6 Zobrazí se přihlašovací okno. Přihlaste se

zadáním uživatelského jména a hesla.

7 Stiskněte tlačítko [Login] (tlačítko pro pravý

výběr). Zobrazí se nabídka Nastavení data.

8 Tlačítkem U nebo V zvolte položku [Časové

pásmo].

9 Stiskněte tlačítko OK. Zobrazí se nabídka Časové

pásmo.

Nastavení data:

Formát data

Časové pásmo

Letní čas

*********************

[Ukončit ]

Letní čas:

*Vypnuto

*********************

Zapnuto

10 Pomocí tlačítka U nebo V vyberte svou oblast

a stiskněte tlačítko OK. Zobrazí se hlášení Dokončeno a na obrazovce se

opět zobrazí nabídka Nastavení data.

Tlačítkem U nebo V vyberte položku [Letní čas].

Stiskněte tlačítko OK. Zobrazí se okno Letní čas.

Pomocí tlačítka U nebo V vyberte položku [Zapnuto] nebo [Vypnuto] a stiskněte tlačítko OK.

2-12

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nastavení data.

Nastavení data:

Datum a čas

*********************

Formát data

Časové pásmo

[Ukončit ]

Datum a čas: Rok 2010

Měsíc Den

(Časové pásmo: Tokio)

Datum a čas: Hod. 11:

Min. Sek.

45:

(Časové pásmo: Tokio)

Příprava před použitím

Tlačítkem U nebo V vyberte položku [Datum a čas].

Stiskněte tlačítko OK. Zobrazí se okno Datum a čas.

Pomocí tlačítek Y nebo Z můžete změnit pozici kurzoru. Stisknutím tlačítka U nebo V zadejte rok, měsíc a den a poté stiskněte tlačítko OK.

Pomocí tlačítek Y nebo Z můžete změnit pozici kurzoru. Stisknutím tlačítkaU nebo V zadejte hodinu, minutu a sekundu a stiskněte tlačítko OK.

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nastavení data.

Nastavení data:

Datum a čas

Formát data

*********************

Časové pásmo

[Ukončit ]

Formát data:

*MM/DD/RRRR

*********************

DD/MM/RRRR

RRRR/MM/DD

Pomocí tlačítka U nebo V zvolte položku [Formát data].

Stiskněte tlačítko OK. Zobrazí se nabídka Formát data.

Pomocí tlačítka U nebo V zvolte požadovaný formát zobrazení a stiskněte tlačítko OK.

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nastavení data.

2-13

Příprava před použitím

Nastavení sítě (připojení síťovým kabelem)

Zařízení je vybaveno síťovým rozhraním, které je kompatibilní se síťovými protokoly, jako jsou TCP/IP (IPv4), TCP/IP (IPv6), IPX/SPX, NetBEUI, IPSec a AppleTalk. To umožňuje síťový tisk v systémech Windows, Macintosh, UNIX, NetWare a na dalších platformách.

Tato část vysvětluje postup nastavení protokolu TCP/IP (IPv4).

POZNÁMKA: Po provedení všech síťových nastavení zařízení vypněte (OFF) a znovu zapněte (ON). To je

nutné, aby se nastavení aktivovalo!

• Nastavení protokolu TCP/IP (IPv4) (pokud je adresa IP přiřazena automaticky)

• Nastavení protokolu TCP/IP (IPv4) (zadáním adres IP) ...2-16

...2-16

Nastavení protokolu TCP/IP (IPv4) (pokud je adresa IP přiřazena automaticky)

Je-li adresa IP přiřazena automaticky, konfigurujte nastavení podle následujícího postupu.

POZNÁMKA: Možnosti [DHCP] a [Auto-IP] jsou ve výchozím nastavení zapnuté.

K nastavení protokolu TCP/IP (IPv4) použijte následující postup:

1 Na ovládacím panelu hlavní jednotky stiskněte

tlačítko System Menu/Counter.

Jestliže používáte správu uživatelů a nejste

Přihl. uživ. jméno:L b

********************

Přihl. heslo:

[ Login ]

přihlášeni, zobrazí se přihlašovací obrazovka. Přihlaste se zadáním uživatelského jména a hesla.

POZNÁMKA: Podrobnosti o vkládání znaků

naleznete v části Metoda vkládání znaků na Dodatek-

Sys. menu/Počit.:a b

Zpráva

Počitadlo

Systém

*********************

[Ukončit ]

Pouze administrátor.

2 V nabídce Sys. menu/Počit. vyberte pomocí

2-14

tlačítka U nebo V položku [Systém] a stiskněte tlačítko OK.

DŮLEŽITÉ UPOZORNĚNÍ: Chcete-li provést

nastavení, musíte se přihlásit pomocí uživatelského jména s oprávněním správce. Ve výchozím nastavení je přihlašovací uživatelské jméno i přihlašovací heslo „2600“. Jestliže jste se přihlásili pomocí uživatelského jména bez oprávnění správce, zobrazí se hlášení Pouze administrátor a obrazovka se vrátí do pohotovostního režimu.

Systém:

Nastavení sítě

*********************

Nast. blok. rozhr.

Úroveň zabezp.

[Ukončit ]

Nastavení sítě:

Nastavení TCP/IP

*********************

NetWare

AppleTalk

[Ukončit ]

Nastavení TCP/IP:

TCP/IP

*********************

Nastavení IPv4

Nastavení IPv6

[Ukončit ]

Příprava před použitím

3 V nabídce Systém zvolte pomocí tlačítka U nebo

V možnost [Nastavení sítě].

4 Stiskněte tlačítko OK. Zobrazí se nabídka

Nastavení sítě.

5 Pomocí tlačítka U nebo V zvolte položku

[Nastavení TCP/IP].

6 Stiskněte tlačítko OK. Zobrazí se nabídka

Nastavení TCP/IP.

TCP/IP:

Vypnuto

*Zapnuto

*********************

Nastavení TCP/IP:

TCP/IP

Nastavení IPv4

*********************

Nastavení IPv6

[Ukončit ]

7 Pomocí tlačítka U nebo V vyberte položku [TCP/

IP].

8 Stiskněte tlačítko OK. Zobrazí se nabídka TCP/IP.

9 Pomocí tlačítka U nebo V vyberte položku

[Zapnuto] a stiskněte tlačítko OK. Zobrazí se hlášení Dokončeno a na obrazovce se

opět zobrazí nabídka Nastavení TCP/IP.

Pomocí tlačítka U nebo V vyberte položku [Nastavení IPv4].

2-15

Nastavení IPv4:

DHCP

*********************

Bonjour

Auto-IP

[Ukončit ]

DHCP:

Vypnuto

*Zapnuto

*********************

Příprava před použitím

Stiskněte tlačítko OK. Zobrazí se nabídka Nastavení IPv4.

Pomocí tlačítka U nebo V vyberte položku [DHCP].

Stiskněte tlačítko OK. Zobrazí se okno DHCP.

Pomocí tlačítka U nebo V vyberte položku [Zapnuto] a stiskněte tlačítko OK.

Nastavení IPv4:

DHCP

Bonjour

Auto-IP

*********************

[Ukončit ]

Auto-IP:

Vypnuto

*Zapnuto

*********************

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nastavení IPv4.

Pomocí tlačítka U nebo V vyberte položku [AutoIP].

Stiskněte tlačítko OK. Zobrazí se nabídka Auto-IP.

Pomocí tlačítka U nebo V vyberte položku [Zapnuto] a stiskněte tlačítko OK.

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nastavení IPv4.

Nastavení protokolu TCP/IP (IPv4) (zadáním adres IP)

Nastavte protokol TCP/IP, abyste se mohli připojit k síti Windows. Nastavte adresy IP, masky podsítě a adresy bran. Výchozí nastavení: protokol TCP/IP – zapnuto, DHCP – zapnuto, Bonjour – vypnuto, Auto-IP – zapnuto.

POZNÁMKA: Než budete nastavovat adresu IP, zeptejte se správce sítě, zda vaše síťové prostředí vyžaduje

zadání adresy IP. Je-li zadání nutné, požádejte správce sítě o přidělení adresy IP.

2-16

K nastavení protokolu TCP/IP (IPv4) použijte následující postup:

1 Na ovládacím panelu hlavní jednotky stiskněte

tlačítko System Menu/Counter.

Jestliže používáte správu uživatelů a nejste

Přihl. uživ. jméno:L b

********************

přihlášeni, zobrazí se přihlašovací obrazovka. Přihlaste se zadáním uživatelského jména a hesla.

Přihl. heslo:

POZNÁMKA: Podrobnosti o vkládání znaků

[ Login ]

naleznete v části Metoda vkládání znaků na Dodatek-

2 V nabídce Sys. menu/Počit. vyberte pomocí

Sys. menu/Počit.:a b

Zpráva

Počitadlo

Systém

*********************

[Ukončit ]

tlačítka U nebo V položku [Systém] a stiskněte tlačítko OK.

Příprava před použitím

Pouze administrátor.

Systém:

Nastavení sítě

*********************

Nast. blok. rozhr.

Úroveň zabezp.

[Ukončit ]

Nastavení sítě:

Nastavení TCP/IP

*********************

NetWare

AppleTalk

[Ukončit ]

DŮLEŽITÉ UPOZORNĚNÍ: Chcete-li provést

nastavení, musíte se přihlásit pomocí uživatelského jména s oprávněním správce. Ve výchozím nastavení je přihlašovací uživatelské jméno i přihlašovací heslo „2600“.

Jestliže jste se přihlásili pomocí uživatelského jména bez oprávnění správce, zobrazí se hlášení Pouze administrátor a obrazovka se vrátí do pohotovostního režimu.

3 V nabídce Systém zvolte pomocí tlačítka U nebo

V možnost [Nastavení sítě].

4 Stiskněte tlačítko OK. Zobrazí se nabídka

Nastavení sítě.

5 Pomocí tlačítka U nebo V zvolte položku

[Nastavení TCP/IP].

2-17

Nastavení TCP/IP:a b

TCP/IP

*********************

Nastavení IPv4

Nastavení IPv6

[Ukončit ]

TCP/IP:

Vypnuto

*Zapnuto

*********************

Příprava před použitím

6 Stiskněte tlačítko OK. Zobrazí se nabídka

Nastavení TCP/IP.

7 Pomocí tlačítka U nebo V vyberte položku [TCP/

IP].

8 Stiskněte tlačítko OK. Zobrazí se nabídka TCP/IP.

9 Pomocí tlačítka U nebo V vyberte položku

[Zapnuto] a stiskněte tlačítko OK.

Nastavení TCP/IP:

TCP/IP

Nastavení IPv4

*********************

Nastavení IPv6

[Ukončit ]

Nastavení IPv4:

DHCP

*********************

Bonjour

Auto-IP

[Ukončit ]

DHCP:

Vypnuto

*Zapnuto

*********************

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nastavení TCP/IP.

Pomocí tlačítka U nebo V vyberte položku [Nastavení IPv4].

Stiskněte tlačítko OK. Zobrazí se nabídka Nastavení IPv4.

Pomocí tlačítka U nebo V vyberte položku [DHCP].

Stiskněte tlačítko OK. Zobrazí se okno DHCP.

2-18

Pomocí tlačítka U nebo V vyberte položku [Vypnuto] a stiskněte tlačítko OK.

Nastavení IPv4:

DHCP

Bonjour

*********************

Auto-IP

[Ukončit ]

Bonjour:

*Vypnuto

*********************

Zapnuto

Příprava před použitím

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nastavení IPv4.

Pomocí tlačítka U nebo V vyberte položku [Bonjour].

Stiskněte tlačítko OK. Zobrazí se okno Bonjour.

Pomocí tlačítka U nebo V vyberte položku [Vypnuto] a stiskněte tlačítko OK.

Nastavení IPv4:

DHCP

Bonjour

Auto-IP

*********************

[Ukončit ]

Auto-IP:

Vypnuto

*Zapnuto

*********************

Nastavení IPv4:

Bonjour

Auto-IP

Adresa IP

*********************

[Ukončit ]

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nastavení IPv4.

Pomocí tlačítka U nebo V vyberte položku [AutoIP].

Stiskněte tlačítko OK. Zobrazí se nabídka Auto-IP.

Pomocí tlačítka U nebo V vyberte položku [Vypnuto] a stiskněte tlačítko OK.

Pomocí tlačítka U nebo V vyberte položku [Adresa IP].

2-19

Adresa IP:

Příprava před použitím

Stiskněte tlačítko OK. Zobrazí se okno Adresa IP.

123.145.167.

189

Adresa IP: b

123.145.167.189

Pomocí tlačítek se šipkami zadejte adresu IP.

Pro vodorovný posun kurzoru stiskněte tlačítko Y nebo Z.

Pomocí tlačítka U, V nebo číselných tlačítek zadejte adresu IP. Každé trojčíslí lze nastavit na hodnotu 000 až 255.

DŮLEŽITÉ UPOZORNĚNÍ: Je-li položka DHCP

(strana 2-14 se aktuální adresa IP, kterou nelze měnit.

Při nastavování adresy IP nastavte položku DHCP (strana 2-14) na hodnotu Vypnuto.

Stiskněte tlačítko OK. Zobrazí se hlášení

Dokončeno a na obrazovce se opět zobrazí nabídka Nastavení IPv4.

) nastavena na hodnotu [Zapnuto], zobrazí

Nastavení IPv4:

Adresa IP

Maska podsítě

*********************

Výchozí brána

[Ukončit ]

Maska podsítě:

123.145.167.

189

25 Pomocí tlačítka U nebo V vyberte položku

[Maska podsítě].

26 Stiskněte tlačítko OK. Zobrazí se okno Maska

podsítě.

Pomocí tlačítek se šipkami zadejte masku podsítě.

Pro vodorovný posun kurzoru stiskněte tlačítko Y nebo Z.

Pomocí tlačítka U, V nebo číselných tlačítek zadejte masku podsítě. Každé trojčíslí lze nastavit na hodnotu 000 až 255.

2-20

Příprava před použitím

DŮLEŽITÉ UPOZORNĚNÍ: Je-li položka DHCP

(strana 2-14 se aktuální maska podsítě, kterou nelze měnit.

) nastavena na hodnotu [Zapnuto], zobrazí

Nastavení IPv4:

Adresa IP

Maska podsítě

Výchozí brána

*********************

[Ukončit ]

Výchozí brána:

123.145.167.

189

Při nastavování masky podsítě nastavte položku DHCP (strana 2-14) na hodnotu Vypnuto.

Stiskněte tlačítko OK. Zobrazí se hlášení

Dokončeno a na obrazovce se opět zobrazí nabídka Nastavení IPv4.

29 Pomocí tlačítka U nebo V vyberte položku

[Výchozí brána].

Stiskněte tlačítko OK. Zobrazí se okno Výchozí brána.

Pomocí tlačítek se šipkami zadejte výchozí bránu.

Pro vodorovný posun kurzoru stiskněte tlačítko Y nebo Z.

Pomocí tlačítka U, V nebo číselných tlačítek zadejte výchozí bránu. Každé trojčíslí lze nastavit na hodnotu 000 až 255.

DŮLEŽITÉ UPOZORNĚNÍ: Je-li položka DHCP

(strana 2-14 se aktuální výchozí brána, kterou nelze měnit.

Při nastavování výchozí brány nastavte položku DHCP (strana 2-14) na hodnotu Vypnuto.

Stiskněte tlačítko OK. Zobrazí se hlášení

Dokončeno a na obrazovce se opět zobrazí nabídka Nastavení IPv4.

) nastavena na hodnotu [Zapnuto], zobrazí

2-21

Příprava před použitím

Instalace softwaru

Chcete-li používat toto zařízení jako tiskárnu, provádět přenosy prostřednictvím rozhraní TWAIN/WIA nebo faxovat z počítače, nainstalujte do počítače příslušný software z přiloženého disku CD-ROM Product Library (Product Library).

POZNÁMKA: Instalaci v systémech Windows XP, Windows 2000, Server 2003, Windows Vista a Windows 7

musí provádět uživatel s oprávněním správce.

Když je zařízení v režimu spánku, je technologie Plug and Play deaktivována. Než budete pokračovat, probuďte zařízení z režimu spánku. Viz část Režim spánku a automatický režim spánku na straně 2-9

Funkce faxu jsou k dispozici pouze u produktů s nainstalovanou funkcí faxu.

2-22

Příprava před použitím

Embedded Web Server (nastavení pro e-mail)

Nástroj Embedded Web Server slouží k provádění úloh, jako je ověření provozního stavu zařízení nebo změna nastavení zabezpečení, síťového tisku, přenosu e-mailem a rozšířených síťových funkcí.

POZNÁMKA: Zde jsme informace o nastavení faxu vynechali. Informace o používání faxu naleznete

v příručce Návod k obsluze faxu.

Funkce faxu jsou k dispozici pouze u produktů s nainstalovanou funkcí faxu.

Přístup k nástroji Embedded Web Server:

1 Spusťte webový prohlížeč.

2 Do pole Adresa nebo Umístění zadejte adresu IP tohoto zařízení.

Například: http://192.168.48.21/ Na webové stránce se zobrazí základní informace o zařízení a nástroji Embedded Web Server a jejich

aktuální stav.

3 V navigační oblasti na levé straně obrazovky vyberte kategorii. Hodnoty pro každou kategorii je nutno

nastavit zvlášť. Pokud bylo pro nástroj Embedded Web Server nastaveno omezení přístupu, je třeba před přístupem k jiné

než úvodní stránce zadat správné heslo. Výchozí nastavení je admin00. Heslo lze změnit. Podrobné informace naleznete v příručce Embedded Web Server Operation Guide (Návod

k obsluze Embedded Web Server).

2-23

Příprava před použitím

Odesílání e-mailů

Zadáte-li nastavení protokolu SMTP, bude možné odesílat obrázky načtené do zařízení jako přílohy e-mailů.

Aby bylo možné tuto funkci používat, musí být zařízení připojeno k poštovnímu serveru pomocí protokolu SMTP.

Než začnete odesílat obrázky uložené v zařízení jako přílohy e-mailů, zkontrolujte následující položky:

•typ připojení tohoto zařízení k e-mailovému serveru po síti (doporučuje se nepřetržité připojení prostřednictvím místní sítě);

• nastavení protokolu SMTP Pomocí nástroje Embedded Web Server zaregistrujte adresu IP nebo název hostitele serveru SMTP.

• pokud byla velikost e-mailů omezena, nebude pravděpodobně možné odesílat velmi objemné e-mailové zprávy;

• adresu odesílatele.

Postup při nastavení protokolu SMTP:

1 Klepněte na možnost Advanced (Pokročilé) -> SMTP -> General (Obecné).

2-24

2 Do každého pole zadejte správné údaje.

Nastavení protokolu SMTP je popsáno dále.

Příprava před použitím

Položka Popis

SMTP Protocol

(Protokol SMTP)

SMTP Port Number

(Číslo portu protokolu

SMTP)

SMTP Server Name

(Název serveru SMTP)

SMTP Server Timeout (Časový limit serveru

SMTP)

Authentication

Protocol (Ověřovací

protokol)

Authenticate as

(Ověřit jako)

(Přihlašovací

uživatelské jméno)

Povoluje a zakazuje protokol SMTP. Chcete-li používat e-mailové zprávy, musí být tento protokol povolen.

Nastavte číslo portu protokolu SMTP nebo použijte výchozí port pro protokol SMTP číslo 25.

Zadejte adresu IP serveru SMTP nebo jeho název. Maximální délka názvu serveru SMTP a adresy IP je 64 znaků. Zadáváte-li název, musí být také nakonfigurována adresa serveru DNS. Adresu serveru DNS lze zadat na stránce TCP/IP General (Obecné).

Zadejte výchozí časový limit serveru v sekundách.

Povoluje nebo zakazuje ověřovací protokol SMTP nebo nastavuje protokol POP před protokolem SMTP. Ověřování protokolu SMTP podporuje aplikace Microsoft Exchange 2000.

Ověřování lze nastavit ze tří účtů POP3, můžete však také zvolit jiný účet.

Je-li u položky Authenticate (Ověřit) vybrána hodnota Other (Jiné), bude k ověřování SMTP použito zadané uživatelské jméno. Maximální délka přihlašovacího uživatelského jména je 64 znaků.

(Přihlašovací heslo)

OP before

Timeout (Časový limit

protokolu POP před

protokolem SMTP)

Test (Přezkoušet) Přezkouší, zda je možné úspěšně navázat připojení SMTP.

E-mail Size Limit

(Omezení velikosti e-

Sender Address

(Adresa odesílatele)

Signature (Podpis) Zadejte podpis. Podpis je volně formulovaný text, který se zobrazí na konci

SMTP

mailu)

Je-li u položky Authenticate (Ověřit) vybrána hodnota Other (Ostatní), bude k ověření protokolu SMTP použito zde zadané heslo. Maximální délka přihlašovacího hesla je 64 znaků.

Pokud jste nastavili jako ověřovací protokol POP před protokolem SMTP, zadejte časový limit (v sekundách).

Zadejte maximální velikost odesílaného e-mailu v kilobajtech. Je-li nastavena hodnota 0, nebude velikost e-mailu nijak omezena.

Zadejte e-mailovou adresu osoby, která je zodpovědná za zařízení, například správce zařízení. Odpověď nebo zpráva o nedoručení e-mailu pak bude zaslána této osobě, a nikoliv samotnému zařízení. Chcete-li používat ověřování protokolu SMTP, musí být adresa odesílatele správně zadána. Maximální délka adresy odesílatele je 128 znaků.

e-mailové zprávy. Často se používá k lepší identifikaci zařízení. Maximální délka podpisu je 512 znaků.

2-25

Položka Popis

Příprava před použitím

Domain Restriction

(Omezení domén)

Zadejte názvy domén, které budou povoleny nebo odmítnuty. Maximální délka názvu domény je 32 znaků. Lze také přímo zadat e-mailové adresy.

3 Klepněte na tlačítko Submit (Odeslat).

2-26

Příprava před použitím

Vkládání papíru

Standardně lze papír vkládat do zásobníku a do univerzálního zásobníku. Jako doplněk je rovněž k dispozici podavač papíru.

Před vložením papíru

Po otevření nového balíku papíru nejprve rychlým prolistováním oddělte jednotlivé listy, a teprve potom je vložte podle následujícího postupu.

1 Ohněte celou sadu listů tak, aby se její střední část

rozšířila.

2 Uchopte papír na obou koncích a roztáhněte jej,

aby se rozšířil celý stoh papíru.

3 Zvedejte střídavě pravou a levou ruku tak, aby se

vytvořila mezera a mezi jednotlivé papíry vnikl vzduch.

4 Nakonec zarovnejte balík na rovném plochém

stole.

Je-li papír zvlněný nebo přeložený, před vložením jej narovnejte. Zvlněný nebo přeložený papír se může vzpříčit.

UPOZORNĚNÍ: Pokud provádíte kopírování na

použitý papír (papír, který již byl použit ke kopírování), nepoužívejte papíry, které jsou sešité nebo spojené sponkou. To by mohlo poškodit zařízení nebo způsobit nízkou kvalitu obrazu.

POZNÁMKA: Je-li výstupní papír zvlněný nebo

nesprávně sešitý, převraťte papír vložený do zásobníku horní stranou dolů.

Jelikož vlhkost může způsobovat potíže, nevystavujte otevřené balíky papíru vysokým teplotám ani vysoké vlhkosti. Po naplnění zásobníků nebo univerzálního zásobníku uzavřete zbývající papír do skladovacího sáčku.

Pokud zařízení nebude delší dobu používáno, chraňte veškerý papír před vlhkostí jeho vyjmutím ze všech zásobníků a uzavřením do skladovacího sáčku.

POZNÁMKA: Pokud používáte zvláštní papír, jako

například hlavičkový, děrovaný nebo papír s předtištěným vzorem, například s logem nebo názvem společnosti, prostudujte si pokyny v anglickém návodu k obsluze.

2-27

Příprava před použitím

Vkládání papíru do zásobníků

V každém ze dvou standardních zásobníků může být obyčejný, recyklovaný nebo barevný papír.

Do standardního zásobníku se vejde až 250 listů obyčejného papíru formátu Legal nebo menšího (80 g/m

Podporovány jsou tyto formáty papíru: A4, A5, A6, B5, Legal, Letter a jiné (Folio, Oficio II, Executive, Statement, 16K a Obálka C5)

DŮLEŽITÉ UPOZORNĚNÍ:

• Nepoužívejte papír do inkoustových tiskáren ani papír se speciální povrchovou úpravou. (Tyto typy papírů

se mohou vzpříčit v tiskárně nebo způsobit jiné problémy.)

• Používáte-li jiné typy médií než běžný papír (například recyklovaný nebo barevný papír), vždy zadejte

nastavení typu média. (Viz část Výběr formátu papíru a typu média pro zásobníky na straně 2-37 Do zásobníků lze vložit papír s gramáží do 163 g/m

• Nevkládejte do zásobníků tlustý papír těžší než 163 g/m

zásobník.

. Pro papír těžší než 163 g/m2 použijte univerzální

)

1 Zásobník zcela vytáhněte ze zařízení.

DŮLEŽITÉ UPOZORNĚNÍ: Při vytahování zásobníku

dbejte na to, aby byl podepřený a nevypadl.

2 Otočte volič formátu papíru tak, aby byla

zobrazena používaná velikost papíru. Zařízení rozpozná velikost papíru, která je zde nastavena.

DŮLEŽITÉ UPOZORNĚNÍ: Chcete-li použít velikost

papíru, která není na voliči formátu uvedena, nastavte jej na hodnotu „Other“ (Jiné). Velikost papíru je také nutné nastavit na ovládacím panelu. Podrobnosti naleznete v části Výběr formátu a typu papíru na straně 2-37.

3 Nastavte polohu vodítek šířky papíru na levé

a pravé straně zásobníku.

2-28

Příprava před použitím

POZNÁMKA: Formáty papíru jsou vyznačeny na

zásobníku.

4 Nastavte vodítko délky papíru na požadovaný

formát.

5 Vložte papíry do zásobníku. Zkontrolujte, zda

strana papíru, na kterou se bude tisknout, je obrácena nahoru a zda papír není přeložený, zmačkaný nebo poškozený.

DŮLEŽITÉ UPOZORNĚNÍ: Nevkládejte více papíru,

než ukazuje trojúhelníková značka na vodítku šířky.

•Před vložením papíru zkontrolujte, zda není zvlněný nebo přeložený. Zvlněný nebo přeložený papír může způsobit vzpříčení papíru.

• Ujistěte se, že vložený papír nepřesahuje rysku maximální kapacity (viz obrázek dole).

•Při vkládání papír držte tak, aby strana, která byla nejblíže uzávěru obalu, byla obrácena nahoru.

• Vodítka délky a šířky papíru musí být upravena podle formátu papíru. Vkládání papíru bez nastavení těchto vodítek může způsobit šikmé podávání a vzpříčení papíru.

• Ujistěte se, že se vodítka délky a šířky papíru plně dotýkají papíru. Pokud došlo k vytvoření mezery, nastavte vodítko šířky nebo délky papíru znovu.

2-29

Příprava před použitím

6 Vložte zásobník papíru do zařízení. Rovně jej

zasuňte co nejdále.

Vpravo na přední straně zásobníku papíru je ukazatel papíru, který ukazuje, kolik papíru zbývá. Jestliže papír dojde, ukazatel klesne až dolů.

POZNÁMKA: Pokud zařízení nebude delší dobu

používáno, chraňte veškerý papír před vlhkostí jeho vyjmutím ze všech zásobníků a uzavřením do skladovacího sáčku.

DŮLEŽITÉ UPOZORNĚNÍ: Při vytahování zásobníku

ze zařízení se přesvědčte, že v zařízení nezůstal žádný papír. Zkontrolujte správné nastavení papíru v zásobníku.

7 Vyberte typ média (běžný, recyklovaný papír atd.)

vloženého do zásobníku. (Viz část Výběr formátu papíru a typu média pro zásobníky na straně 2-

37.)

2-30

Příprava před použitím

Vkládání papíru do univerzálního zásobníku

Do univerzálního zásobníku se vejde až 50 listů obyčejného papíru formátu Legal nebo menšího (80 g/m2).

Do univerzálního zásobníku lze vkládat papíry formátu A4 až A6, Hagaki a všechny formáty Legal až Statement-R a 16K. Při tisku na jakýkoli speciální papír používejte výhradně univerzální zásobník.

DŮLEŽITÉ UPOZORNĚNÍ: Používáte-li jiné typy médií než běžný papír (například recyklovaný nebo barevný

papír), vždy zadejte nastavení typu média. (Viz část Výběr formátu papíru a typu média pro univerzální zásobník na straně 2-42.) Používáte-li papír o gramáži 106 g/m2 nebo těžší, nastavte typ média na možnost Silný.

Kapacita univerzálního zásobníku:

•obyčejný papír A4 nebo menší (80 g/m

• papír Hagaki: 15 listů;

• fólie pro zpětný projektor: 1 list;

• Obálka DL, Obálka C5, Obálka #10 (Commercial #10), Obálka #9 (Commercial #9), Obálka #6 (Commercial #6 3/4), Monarch, Youkei 4, Youkei 2: 5 listů

), recyklovaný nebo barevný papír: 50 listů,

POZNÁMKA: Vkládáte-li vlastní formát papíru, zadejte formát papíru podle návodu v části Výběr formátu

papíru a typu média pro univerzální zásobník na straně 2-42. Chcete-li použít zvláštní papír, například silný papír nebo fólie, vyberte typ média podle návodu v části Výběr

formátu papíru a typu média pro univerzální zásobník na straně 2-42.

1 Vytáhněte univerzální zásobník směrem k sobě až

nadoraz.

2 Když používáte papír formátu Legal, vytáhněte

podzásobník.

2-31

Příprava před použitím

3 Nastavte polohu vodítek papíru na univerzálním

zásobníku. Na univerzálním zásobníku a na zásobníku ručního podávání jsou vyznačeny standardní formáty papíru. U standardních formátů papíru posuňte vodítka papíru na příslušnou značku.

4 Zarovnejte papír s vodítky a zasuňte jej co nejdále.

DŮLEŽITÉ UPOZORNĚNÍ: Papír držte tak, aby strana,

která byla nejblíže uzávěru obalu., byla obrácena nahoru.

Zvlněný papír je třeba před vložením narovnat. Pokud je zvlněný horní okraj, narovnejte jej. Před vložením papíru do univerzálního zásobníku se

ujistěte, že v zásobníku nezbývá žádný papír z předchozího tisku. Zbývá-li v univerzálním zásobníku málo papíru a chcete přidat další, vyjměte nejprve zbývající papíry ze zásobníku, přidejte nový papír a potom teprve vložte papír zpět do zásobníku.

2-32

Vkládání obálek nebo papíru Hagaki

Do univerzálního zásobníku lze vložit 5 obálek.

Příprava před použitím

Přípustné formáty obálek a papíru Hagaki:

Přípustná obálka Formát

Papír Hagaki: 148 × 100 (mm)

Oufuku Hagaki 148 × 200 (mm)

Youkei 2 162 × 114 (mm)

Youkei 4 235 × 105 (mm)

Monarch 3 7/8"×7 1/2"

Obálka #10 (Commercial #10) 4 1/8"×9 1/2"

Obálka DL 110 × 220 (mm)

Obálka C5 162 × 229 (mm)

Executive 7 1/4"×10 1/2"

Obálka #9 (Commercial #9) 3 7/8"×8 7/8"

Obálka #6 (Commercial #6 3/4) 3 5/8"×6 1/2"

ISO B5 176 × 250 (mm)

1 Vytáhněte univerzální zásobník směrem k sobě až

nadoraz.

2 Když používáte papír formátu Legal, vytáhněte

podzásobník.

2-33

Příprava před použitím

3 Nastavte polohu vodítek papíru na univerzálním

4 Zarovnejte papír s vodítky a zasuňte jej co nejdále.

5 Vkládáte-li obálky na šířku, zavřete klopu. Vložte

obálku co nejdál podél vodítek šířky, tiskovou stranou nahoru a hranou s klopou umístěnou vlevo.

Vkládáte-li obálku na výšku, otevřete klopu. Vložte obálku co nejdál podél vodítek šířky, tiskovou stranou nahoru a hranou s klopou směrem k sobě.

2-34

Příprava před použitím

Vkládáte-li do univerzálního zásobníku obálku nebo tvrdý papír:

Obálku vložte tiskovou stranou nahoru.

Zavřete klopu.

Odpovědní lístek (Oufuku Hagaki)

Tvrdý papír (Hagaki)

Obálky na výšku

Obálky na šířku

Otevřete klopu.

POZNÁMKA: Použijte rozložený odpovědní lístek (Oufuku Hagaki).

DŮLEŽITÉ UPOZORNĚNÍ: Vkládání obálek (orientace a poloha) se bude lišit podle typu obálky. Dávejte pozor,

abyste obálku vložili správně, jinak může tisk proběhnout ve špatném směru nebo na špatné straně.

DŮLEŽITÉ UPOZORNĚNÍ: Je-li tvrdý papír zkroucený,

zmáčkněte zkroucenou oblast a teprve potom jej vložte do univerzálního zásobníku.

POZNÁMKA: Vkládáte-li obálku do univerzálního zásobníku, vyberte typ obálky podle návodu v části Výběr

formátu papíru a typu média pro univerzální zásobník na straně 2-42.

2-35

Příprava před použitím

Zarážka papíru

Chcete-li použít zarážku vysunutí listu, otevřete ji zobrazeným způsobem. (Příklad: formát Legal)

2-36

Příprava před použitím

Výběr formátu a typu papíru

Výchozí nastavení formátu papíru pro zásobník, univerzální zásobník a doplňkový podavač papíru (zásobníky 2 a 3) je [Letter] a výchozí nastavení typu média je [Běžný].

Chcete-li nastavit papír v zásobníku, protože se jedná o často používaný papír, nastavte formát pomocí voliče formátu podle návodu v části Vkládání papíru do zásobníků na straně 2-28 podle návodu v části Výběr formátu papíru a typu média pro zásobníky na straně 2-37 na voliči formátu, nastavte volič na hodnotu „Other“ (Jiné) podle návodu v části Vkládání papíru do zásobníků na straně 2-28. Pokračujte nastavením formátu a typu papíru podle návodu v části Výběr formátu papíru a typu média pro zásobníky na straně 2-37.

Chcete-li změnit typ papíru použitého v univerzálním zásobníku, zadejte formát papíru (Viz část Výběr formátu papíru a typu média pro univerzální zásobník na straně 2-42.)

Výběr formátu papíru a typu média pro zásobníky

Chcete-li nastavit typ papíru použitého v zásobníku nebo v doplňkovém podavači papíru (zásobníky 2 a 3), vyberte formát papíru. Použijete-li jiný typ média než běžný papír, musíte zadat nastavení typu média.

Zásobníky

Položka výběru Volitelný formát/typ

Formát papíru Můžete vybírat ze standardních formátů. Volitelné formáty

papíru: palcové formáty: Letter, Legal, Statement a Oficio II; Metrické formáty: A4, A5, A6, B5, Folio, 16K, Executive a Obálka C5

. Pokračujte nastavením typu papíru

. Není-li papír zobrazený

Podavač papíru

Typ média Běžný, Recyklovaný, Předtisk, Lepený, Barva, Hrubý, S

perforací, Hlavičkový, Vysoce kvalitní a Vlastní 1–8

Položka výběru Volitelný formát/typ

Formát papíru Můžete vybírat ze standardních formátů. Volitelné formáty

papíru: palcové formáty: Letter, Legal, Statement, Executive a Oficio II; metrické formáty: A4, A5, B5, Folio a 16K ISO B5, Obálka #6 (Commercial #6 3/4)**, Obálka C5, Youkei 2**, Vlastní*

Typ média Volitelné typy médií:

Běžný, Etikety**, Recyklovaný, Předtisk, Lepený, Hrubý, Tvrdý papír**, Barevný, S perforací, Hlavičkový, Obálka**, Vrstvený**, Silný (163 g/m kvalitní a Vlastní 1–8

* Pokyny pro zadání vlastního formátu papíru ** Pouze u zařízení s nainstalovaným podavačem papíru (univerzálním)

nebo méně), Silný (164 g/m2 a více)**, Vysoce

Silný (163 g/m2 nebo méně),

2-37

Příprava před použitím

POZNÁMKA: Používáte-li zařízení vybavená funkcí faxu, budou pro tisk přijatých faxů dostupné následující

typy médií: Běžný, Recyklovaný, Lepený, Barevný, Hrubý a Vysoce kvalitní.

Je-li formát papíru zobrazen na voliči formátu

1 Otočením voliče nastavte formát papíru.

2 Na ovládacím panelu hlavní jednotky stiskněte

tlačítko System Menu/Counter.

Přihl. uživ. jméno:L b

********************

Přihl. heslo:

[ Login ]

Sys. menu/Počit.:a b

Vlastnost uživ.

Společ. nastavení

*********************

Kopírovat

[Ukončit ]

Společ. nastavení:

Jazyk

*********************

Vých. obrazovka

Zvuk

[Ukončit ]

Jestliže používáte správu uživatelů a nejste přihlášeni, zobrazí se přihlašovací obrazovka. Přihlaste se zadáním uživatelského jména a hesla.

POZNÁMKA: Podrobnosti o vkládání znaků

naleznete v části Metoda vkládání znaků na Dodatek-

3 V nabídce Sys. menu/Počit. zvolte stisknutím

tlačítka U nebo V možnost [Společ. nastavení].

4 Stiskněte tlačítko OK. Zobrazí se nabídka Společ.

nastavení.

5 Tlačítkem U nebo V vyberte položku [Orig/

NastPapíru].

2-38

Orig/NastPapíru:a b

VlastníFormOrig

*********************

Vých. form. předl.

VlastníFormPap

[Ukončit ]

Příprava před použitím

6 Stiskněte tlačítko OK. Zobrazí se nabídka Orig/

NastPapíru.

7 Pomocí tlačítka U nebo V vyberte některou

z možností [Nast. zásobníku 1] až [Nast. zásobníku 3].

POZNÁMKA: Položky [Nast. zásobníku 2] a [Nast.

zásobníku 3] se zobrazí, jen když jsou nainstalovány doplňkové zásobníky.

Při výběru hlavního zásobníku (Zásobník 1) postupujte podle níže uvedených kroků. Při výběru doplňkového zásobníku (Zásobník 2 nebo 3) postupujte podobným způsobem.

Nast. zásobníku 1:a

Typ zásobníku 1

*********************

[Ukončit ]

Typ zásobníku 1:

*Běžný

*********************

Hrubý

Recyklovaný

8 Stiskněte tlačítko OK. Zobrazí se nabídka

Zásobník 1.

Vyberte možnost [Typ zásobníku 1].

Stiskněte tlačítko OK. Zobrazí se nabídka Typ zásobníku 1.

Pomocí tlačítka U nebo V zvolte požadovaný typ papíru a stiskněte tlačítko OK.

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nast. zásobníku 1.

2-39

Není-li formát papíru zobrazen na voliči formátu:

Přihl. uživ. jméno:L b

********************

Přihl. heslo:

Příprava před použitím

1 Otočte volič formátu na hodnotu „Other“ (Jiné).

2 Na ovládacím panelu hlavní jednotky stiskněte

tlačítko System Menu/Counter.

Jestliže používáte správu uživatelů a nejste přihlášeni, zobrazí se přihlašovací obrazovka. Přihlaste se zadáním uživatelského jména a hesla.

[ Login ]

Sys. menu/Počit.:a b

Vlastnost uživ.

Společ. nastavení

*********************

Kopírovat

[Ukončit ]

Společ. nastavení:

Jazyk

*********************

Vých. obrazovka

Zvuk

[Ukončit ]

Orig/NastPapíru:

VlastníFormOrig

*********************

Vých. form. předl.

VlastníFormPap

[Ukončit ]

POZNÁMKA: Podrobnosti o vkládání znaků

naleznete v části Metoda vkládání znaků na Dodatek-

3 V nabídce Sys. menu/Počit. zvolte stisknutím

tlačítka U nebo V možnost [Společ. nastavení].

4 Stiskněte tlačítko OK. Zobrazí se nabídka Společ.

nastavení.

5 Tlačítkem U nebo V vyberte položku [Orig/

NastPapíru].

6 Stiskněte tlačítko OK. Zobrazí se nabídka Orig/

NastPapíru.

2-40

Příprava před použitím

7 Pomocí tlačítka U nebo V vyberte některou

z možností [Nast. zásobníku 1] až [Nast. zásobníku 3].

Nast. zásobníku 1:a

Rozměr zásob. 1

*********************

Typ zásobníku 1

[Ukončit ]

POZNÁMKA: Jsou-li instalovány doplňkové

zásobníky, zobrazí se položky [Zásobník 2] a [Zásobník 3].

Při výběru hlavního zásobníku (Zásobník 1) postupujte podle níže uvedených kroků. Při výběru doplňkového zásobníku (Zásobník 2 nebo 3) postupujte podobným způsobem.

8 Stiskněte tlačítko OK. Zobrazí se nabídka

Zásobník 1.

9 Pomocí tlačítka U nebo V vyberte položku

[Rozměr zásob. 1].

POZNÁMKA: Je-li volič formátu papíru na zásobníku

nastaven na standardní formát, toto nastavení se nezobrazí.

Rozměr zásob. 1:a

*Letter

*********************

Legal

Statement

Nast. zásobníku 1:a

Rozměr zásob. 1

Typ zásobníku 1

*********************

[Ukončit ]

10 Stiskněte tlačítko OK. Zobrazí se nabídka Vel.

zásobníku 1.

Pomocí tlačítka U nebo V zvolte požadovaný formát papíru a stiskněte tlačítko OK.

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nast. zásobníku 1.

Pomocí tlačítka U nebo V vyberte položku [Typ zásobníku 1].

2-41

Příprava před použitím

Stiskněte tlačítko OK. Zobrazí se nabídka Typ

Typ zásobníku 1:a b

*Běžný

*********************

Hrubý

Recyklovaný

Výběr formátu papíru a typu média pro univerzální zásobník

Chcete-li změnit typ papíru použitého v univerzálním zásobníku, zadejte formát papíru. Používáte-li jiný než běžný papír, zadejte typ média.

Položka Popis

zásobníku 1.

Pomocí tlačítka U nebo V zvolte požadovaný typ papíru a stiskněte tlačítko OK.

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nast. zásobníku 1.

Formát papíru

Typ média Volitelné typy médií:

Standardní formáty

Zadání formátu

Můžete vybírat ze standardních formátů. Volitelné formáty papíru: palcové formáty: Letter, Legal, Statement, Executive a Oficio II; metrické formáty: A4, A5, A6, B5, B6, Folio a 16K. ISO B5, Obálka #10 (Commercial #10), Obálka #9 (Commercial #9), Obálka #6 (Commercial #6 3/4), Obálka Monarch, Obálka DL, Obálka C5, Hagaki, Oufuku Hagaki, Youkei 4, Youkei 2.

Zadejte formát, který není uveden mezi standardními formáty. Volitelné formáty papíru: Palcové formáty: X (vodorovný rozměr): 5,83~14,02" (v krocích po 0,01"); Y (svislý rozměr): 2,76~8,50" (v krocích po 0,01"). Metrické formáty: X (vodorovný rozměr): 148~356 mm (v krocích po 1 mm); Y (svislý rozměr): 70~216 mm (v krocích po 1 mm).

Běžný, Průh. fólie, Pauzák, Etikety, Recyklovaný, Hrubý, Předtisk, Lepený, Tvrdý papír, Barevný, S perforací, Hlavičkový, Obálka, Vrstvený, Silný, Vysoce kvalitní a Vlastní 1–8

POZNÁMKA: Používáte-li zařízení, které je vybavené funkcí faxu, a pro tisk přijatých faxů používáte

univerzální zásobník, jsou k dispozici následující typy médií: Běžný, Recyklovaný, Lepený, Barevný, Hrubý a Vysoce kvalitní.

1 Na ovládacím panelu hlavní jednotky stiskněte

tlačítko System Menu/Counter.

2-42

Přihl. uživ. jméno:L b

********************

Přihl. heslo:

[ Login ]

Sys. menu/Počit.:a b

Vlastnost uživ.

Společ. nastavení

*********************

Kopírovat

[Ukončit ]

Společ. nastavení:

Jazyk

*********************

Vých. obrazovka

Zvuk

[Ukončit ]

Příprava před použitím

Jestliže používáte správu uživatelů a nejste přihlášeni, zobrazí se přihlašovací obrazovka. Přihlaste se zadáním uživatelského jména a hesla.

POZNÁMKA: Podrobnosti o vkládání znaků

naleznete v části Metoda vkládání znaků na Dodatek-

2 V nabídce Sys. menu/Počit. zvolte stisknutím

tlačítka U nebo V možnost [Společ. nastavení].

3 Stiskněte tlačítko OK. Zobrazí se nabídka Společ.

nastavení.

Orig/NastPapíru:

VlastníFormOrig

*********************

Vých. form. předl.

VlastníFormPap

[Ukončit ]

Nast. univ. zásob.:a b

Velikost UZ

*********************

Typ univ. zás.

[Ukončit ]

4 Tlačítkem U nebo V vyberte položku [Orig/

NastPapíru].

5 Stiskněte tlačítko OK. Zobrazí se nabídka Orig/

NastPapíru.

6 Pomocí tlačítka U nebo V vyberte položku [Nast.

univ. zásob.].

7 Stiskněte tlačítko OK. Zobrazí se nabídka Nast.

univ. zásob.

8 Pomocí tlačítka U nebo V vyberte položku

[Velikost UZ].

2-43

Velikost UZ:

*Letter

*********************

Legal Statement

Velikost UZ:

*ISO B5

*********************

Obálka #10

Obálka #9

Zad. rozměr (Y):

D b

(5.83 - 14.02)

x ***11.49*

Příprava před použitím

9 Stiskněte tlačítko OK. Zobrazí se nabídka Velikost

UZ.

Pomocí tlačítka U nebo V zvolte požadovaný formát papíru a stiskněte tlačítko OK.

Zvolíte-li položku [Zad. rozměr], zadejte pomocí číselných tlačítek rozměr Y (svislý) a stiskněte tlačítko OK, potom zadejte rozměr X (vodorovný) a opět stiskněte tlačítko OK.

Nast. univ. zásob.:a b

Velikost UZ

Typ univ. zás.

*********************

[Ukončit ]

Typ univ. zás.:

*Běžný

*********************

Průh. fólie

Hrubý

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nast. univ. zásob.

Pomocí tlačítka U nebo V vyberte položku [Typ univ. zás.].

Stiskněte tlačítko OK. Zobrazí se nabídka Typ univ. zásob.

Pomocí tlačítka U nebo V zvolte požadovaný typ papíru a stiskněte tlačítko OK.

Zobrazí se hlášení Dokončeno a na obrazovce se opět zobrazí nabídka Nast. univ. zásob.

2-44

Příprava před použitím

Vkládání originálů

Chcete-li vložit originály pro kopírování, odesílání nebo ukládání, postupujte podle následujících pokynů.

Pokládání originálů na kontaktní sklo

Na kontaktní sklo můžete kromě obyčejných originálů ve formě listů papíru pokládat také knihy a časopisy.

1 Otevřete podavač originálů.

POZNÁMKA: Před otevřením procesoru dokumentů

zkontrolujte, zda na stolku pro originály nebo na stolku pro jejich výstup nezůstaly žádné originály. Při otevření procesoru dokumentů by originály ponechané na stolku pro originály nebo na stolku pro výstup originálů mohly vypadnout.

Jsou-li originály silné 25 mm nebo silnější, ponechte podavač originálů otevřený.

2 Umístěte originál. Položte originál dolů stranou,

kterou chcete skenovat, a od levého zadního rohu jej přesně zarovnejte podle pruhů indikátoru formátu originálu.

3 Zavřete podavač originálů.

DŮLEŽITÉ UPOZORNĚNÍ: Při zavírání na podavač

originálů příliš netlačte. Nadměrný tlak může způsobit prasknutí skla.

Je-li originál silný 25 mm nebo silnější, podavač originálů nezavírejte. Panty podavače originálů by se vysunuly ze zařízení.

POZNÁMKA: V okolí hran a uprostřed otevřených

originálů se mohou zobrazit stíny.

UPOZORNĚNÍ: Procesor dokumentů nenechávejte

otevřený, mohlo by dojít k úrazu.

2-45

Příprava před použitím

Vkládání originálů do podavače

Procesor dokumentů slouží k automatickému skenování vícestránkových originálů po jednotlivých stránkách. Umožňuje skenovat obě strany oboustranných originálů.

Názvy částí podavače originálů

(1) (2)

(3) (4)

(5)

(6)

Originály podporované procesorem dokumentů

Procesor dokumentů originálů podporuje následující typy originálů:

(1) Kryt podavače originálů (2) Vodítka šířky originálu (3) Stolek pro originály (4) Stolek pro výstup originálů (5) Zarážka originálu (6) Úchyt pro otevření

Hmotnost 50 až 120 g/m2 (oboustranně: 50 až 110 g/m2)

Formát maximální A4 až minimální A5

maximální Legal až minimální Statement

Kapacita běžný papír, barevný papír, recyklovaný papír,

vysoce kvalitní papír: 50 listů, Silný papír (110 g/m Silný papír (120 g/m

): 36 listů,

): 33 listů,

umělecký papír: 1 list

Originály nepodporované procesorem dokumentů

V procesoru dokumentů nepoužívejte následující typy originálů:

•měkké originály, například vinylové fólie;

•průhledné materiály, například fólie pro zpětné projektory;

• uhlový papír,

• originály s velmi kluzkým povrchem;

• originály s lepicí páskou nebo lepidlem;

• vlhké originály;

• originály s korekční tekutinou, která nezaschla;

• originály nepravidelného tvaru (jiné než pravoúhlé);

• originály s vystřiženými částmi;

•pomačkaný papír;

• originály s ohyby (před vložením všechny ohyby vyrovnejte, jinak může dojít ke vzpříčení originálů);

• originály spojené sponkami či sešité (před vložením odstraňte sponky či svorky a vyrovnejte zvlnění,

zmačkání a ohyby, jinak může dojít ke vzp

říčen

í originálů).

2-46

Příprava před použitím

Způsob vkládání originálů

DŮLEŽITÉ UPOZORNĚNÍ: Před vložením originálů ověřte, zda na stolku pro výstup originálů nezůstaly žádné

dokumenty. Originály ponechané na stolku pro výstup originálů mohou způsobit vzpříčení nových originálů.

1 Nastavte vodítka šířky originálu podle použitých

originálů.

2 Vložte originály. Umístěte skenovanou stranu

(nebo přední stranu u oboustranných originálů) lícem nahoru. Zasuňte přední hranu do podavače originálu tak daleko, jak to bude možné.

DŮLEŽITÉ UPOZORNĚNÍ: Ověřte, zda jsou vodítka

šířky originálu nastavena přesně podle dokumentu. Pokud mezi papírem a vodítky vznikla mezera, nastavte vodítka šířky originálu znovu. Mezera může způsobit vzpříčení originálu.

Ujistěte se, že vložené originály nepřesahují uvedenou maximální úroveň. Při překročení maximální úrovně může dojít ke vzpříčení originálů (viz obrázek).

Originály s děrováním nebo perforovanými linkami je třeba umístit tak, aby byly dírky či perforace skenovány jako poslední (nikoli jako první).

POZNÁMKA: Po vložení originálu do správné pozice

se na obrazovce hlášení zobrazí obrázek automatického podavače dokumentů.

2-47

Příprava před použitím

Instalace ovladače tiskárny

Před instalací ovladače tiskárny z disku CD-ROM se ujistěte, že je zařízení zapojeno do zásuvky a připojeno k počítači.

Instalace ovladače tiskárny v systému Windows

Připojujete-li toto zařízení k počítači s operačním systémem Windows, postupujte při instalaci ovladače tiskárny podle následujících pokynů. Příklad ukazuje, jak připojit zařízení k počítači s operačním systémem Windows 7.

POZNÁMKA: V systémech Windows 7, Windows Vista, Windows XP a Windows 2000 musíte být přihlášeni

s oprávněním správce.

Pro instalaci softwaru můžete použít expresní nebo volitelný režim. Expresní režim automaticky detekuje připojená zařízení a nainstaluje požadovaný software. Volitelný režim použijte tehdy, když chcete specifikovat port tiskárny a zvolit software, který má být instalován.

1 Zapněte počítač a spusťte systém Windows.

Pokud se zobrazí úvodní dialogové okno průvodce přidání nového hardwaru, klepněte na tlačítko

Storno.

2 Do optické jednotky počítače vložte disk CD-ROM,

který byl dodán spolu se zařízením. V systémech Windows 7 nebo Windows Vista se zobrazí okno pro správu uživatelského účtu. Klepněte na Povolit.

Spustí se instalační program.

POZNÁMKA: Pokud se průvodce instalací softwaru

nespustí automaticky, otevřete v programu Průzkumník Windows okno disku CD-ROM a dvakrát klepněte na položku Setup.exe.

3 Klepněte na možnost View License Agreement a

přečtěte si licenční ujednání. Klepněte na tlačítko Accept.

2-48

Příprava před použitím

4 Klepněte na možnost Install Software (Instalovat

software). Spustí se průvodce instalací softwaru.

Od tohoto místa se postup liší podle toho, jakou verzi systému Windows používáte, a podle způsobu připojení. Pokračujte příslušným postupem pro váš typ připojení.

• Express Mode

• Custom Mode (Volitelný režim)

Express Mode (Expresní režim)

V režimu Express Mode instalátor automaticky detekuje zařízení po jeho zapnutí. Režim Express Mode použijte pro standardní způsoby připojení.

1 V okně výběru způsobu instalace zvolte možnost

Express Mode (Expresní režim). Zobrazí se okno

detekce systému tiskárny a instalátor detekuje připojená zařízení. Pokud instalátor nedetekuje systém tiskárny, ověřte, zda je tiskárna připojena přes port USB nebo síť, a zda je zapnutá. Poté se vraťte do okna detekce systému tiskárny.

POZNÁMKA: Ačkoliv se informace v dialogových oknech instalace v systémech Windows 7, Windows Vista

a Windows XP mohou nepatrně lišit, postup instalace je stejný.

2 Zvolte systém tiskárny, který má být nainstalován,

a klepněte na tlačítko Next (Další).

3 V okně nastavení instalace můžete zvolit název

systému tiskárny. Tento název se bude zobrazovat v okně tiskárny a v seznamech tiskáren v aplikacích. Zvolte, zda má být název systému tiskárny sdílen, nebo nastavte systém tiskárny jako existující zařízení a pak klepněte na tlačítko Next (Další).

DŮLEŽITÉ UPOZORNĚNÍ: Krok 3 se zobrazí pouze

tehdy, když je systém tiskárny připojený prostřednictvím sítě. Nezobrazí se, pokud je systém tiskárny připojený prostřednictvím rozhraní USB.

2-49

Příprava před použitím

4 Zobrazí se okno, v němž můžete zkontrolovat

nastavení. Pozorně zkontrolujte nastavení a klepněte na tlačítko Install.

POZNÁMKA: Pokud se zobrazí bezpečnostní okno

systému Windows, klepněte na možnost Přesto nainstalovat tento software ovladače.

5 Zobrazí se hlášení o úspěšném nainstalování

tiskárny. Klepnutím na tlačítko Dokončit ukončete průvodce instalací tiskárny a vraťte se do hlavní nabídky disku CD-ROM.

Pokud se po klepnutí na tlačítko Dokončit zobrazí dialogové okno nastavení zařízení, můžete upravit nastavení položek, například volitelných funkcí instalovaných v systému tiskárny. Nastavení zařízení můžete také provést po ukončení instalace. Podrobnosti naleznete v části Nastavení zařízení v příručce Printer driver operation guide (Návod k obsluze ovladače tiskárny) na disku CDROM.

Tím dokončíte postup instalace ovladače tiskárny. Pokračujte podle pokynů pro restartování systému, je-li vyžadován.

Custom Mode

Režim Custom Mode použijte tehdy, když chcete specifikovat port tiskárny a zvolit software, který má být instalován. Pokud například nechcete, aby byla nahrazována písma nainstalovaná ve vašem počítači, zvolte možnost Custom Mode (Volitelný režim) a v tabulce zrušte zaškrtnutí položky Fonts (Písma).

POZNÁMKA: V tomto režimu nainstalujte do počítače ovladač TWAIN nebo WIA.

1 Zvolte položku Custom Mode (Volitelný režim).

2 Postupujte podle pokynů v okně průvodce

instalací. Vyberte softwarové balíčky, které se budou instalovat, zadejte port atd. Podrobnosti naleznete v části Volitelná instalace v příručce Printer driver operatio ovla

dače tiskár

n guide (Návod k obsluze

ny) na disku CD-ROM.

2-50

Instalace ovladače tiskárny v systému Macintosh

1 Zapněte zařízení a počítač Macintosh.

2 Do jednotky CD-ROM vložte dodaný disk CD-

ROM (Product Library).

3 Poklepejte na ikonu disku CD-ROM.

4 V závislosti na vaší verzi systému Mac OS

poklepejte na možnost OS X 10.2 and 10.3 Only (Pouze OS X 10.2 a 10.3), OS X 10.4 Only (Pouze

OS X 10.4) nebo OS X 10.4 or higher (OS X 10.4 a vyšší).

5 Poklepejte na položku Olivetti OS X vx.x.

Příprava před použitím

6 Spustí se instalační program ovladače tiskárny.

2-51

Příprava před použitím

7 Zvolte položku Select Destination (Vybrat cíl)

a Installation Type (Typ instalace) a potom nainstalujte ovladač tiskárny podle pokynů instalačního softwaru.

Kromě možností Easy Install (Jednoduchá instalace) a Installation Type (Typ instalace) je k dispozici Custom Install (Volitelná instalace), která umožňuje určit součásti, jež mají být nainstalovány.

DŮLEŽITÉ UPOZORNĚNÍ: Na obrazovce

Authenticate (Ověřit) zadejte jméno a heslo používané pro přístup do operačního systému. Tím dokončíte instalaci ovladače tiskárny. Dále specifikujte nastavení tisku. Je-li použito připojení IP nebo AppleTalk, je vyžadováno níže uvedené nastavení. Je-li použito připojení USB, zařízení bude automaticky rozpoznáno a připojeno.

8 Otevřete System Preferences a klepněte na

položku Print & Fax.

9 Klepnutím na symbol plus (+) přidejte

nainstalovaný ovladač tiskárny.

2-52

Příprava před použitím

10 Klepněte na ikonu IP pro připojení IP nebo na

ikonu AppleTalk pro připojení AppleTalk a potom zadejte adresu IP a název tiskárny.

11 Zvolte dostupné možnosti pro zařízení a klepněte

na tlačítko Continue (Pokračovat).

12 Zvolené zařízení je přidáno. Tímto dokončíte

postup nastavení tiskárny.

2-53

Nastavení ovladače TWAIN

Registrujte zařízení k ovladači TWAIN.

Příprava před použitím

1 V systému Windows stiskněte tlačítko Start,

vyberte položku Všechny programy, Olivetti a pak TWAIN Driver Setting (Nastavení ovladače TWAIN).

2 Klepněte na tlačítko Přidat.

3 Do pole Název zadejte název zařízení.

4 Klepněte na T vedle pole Model a vyberte toto

zařízení ze seznamu.

5 Do pole Adresa skeneru zadejte adresu IP nebo

název hostitele zařízení.

POZNÁMKA: Pokud neznáte adresu IP zařízení,

obraťte se na správce.

6 Klepněte na možnost Nastavení ověřování

uživatele. Je-li správa uživatelských jmen pro

přihlášení neplatná, přejděte ke kroku 8.

2-54

Příprava před použitím

7 Zaškrtněte políčko Ověřování, zadejte

přihlašovací uživatelské jméno (až 64 znaků) a heslo (až 64 znaků) a poté klepněte na tlačítko

OK.

8 Klepněte na tlačítko OK.

9 Zařízení je nyní registrováno v počítači a název

a model zařízení jsou zobrazeny v poli Seznam skenerů.

POZNÁMKA: Chcete-li přidané zařízení odstranit,

klepněte na tlačítko Odstranit. Stisknutím tlačítka Úpravy lze změnit jeho název.

Nastavení ovladače WIA (Windows 7, Windows Vista a Windows Server 2008)

Registrujte toto zařízení k ovladači WIA.

POZNÁMKA: Pokud používáte zařízení s IP adresou nebo názvem hostitele specifikovaným během

instalace ovladače WIA, není potřeba následující registraci provádět.

1 V systému Windows klepněte na tlačítko Start a do

pole pro vyhledávání programů a souborů zadejte Skener. V seznamu s výsledky hledání klepněte na možnost Zobrazit skenery a fotoaparáty.

Zobrazí se obrazovka Skenery a fotoaparáty.

POZNÁMKA: V systémech Windows Vista nebo

Windows Server 2008 klepněte na tlačítko Start, vyberte možnost Ovládací panely, Hardware a zvuk a poté klepněte na položku Skenery a fotoaparáty.

2-55

Příprava před použitím

2 Vyberte v ovladačích WIA stejný název, jako má

toto zařízení, a klepněte na tlačítko Vlastnosti.

POZNÁMKA: Pokud se zobrazí Zabezpečení

systému Windows a nástroj Řízení uživatelských účtů, nemělo by po dokončení instalace ovladače a softwaru docházet k žádným potížím. Pokračujte v instalaci.

3 Zaškrtněte políčko Authentication (Ověřování),

zadejte přihlašovací uživatelské jméno (až 64 znaků) a heslo (až 64 znaků) a poté klepněte na tlačítko OK.

Je-li správa uživatelských jmen pro přihlášení neplatná, přejděte ke kroku 4.

POZNÁMKA: Pokud neznáte adresu IP zařízení,

obraťte se na správce.

4 Klepněte na tlačítko Zavřít.

Zařízení je zaregistrováno k počítači.

2-56

3 Základní obsluha

V této kapitole jsou popsány následující činnosti:

•Přihlášení a odhlášení..................................................3-2

•Tlačítka rychlé volby a tlačítka programů ..................... 3-3

• Obrazovka hlášení........................................................ 3-6

• Kopírování .................................................................... 3-7

• Tisk – tisk z aplikací.................................................... 3-22

• Odesílání .................................................................... 3-24

•Příprava na odeslání dokumentu do počítače............3-31

• Obrazovka Potvrzení cíle ...........................................3-42

•Určení cíle .................................................................. 3-43

• Skenování pomocí ovladače TWAIN.......................... 3-47

• Zrušení úlohy.............................................................. 3-49

• Kontrola zbývajícího toneru a papíru.......................... 3-50

3-1

Základní obsluha

Přihlášení a odhlášení

Je-li aktivována správa přihlašovacích uživatelských jmen, je před použitím zařízení nezbytné zadat přihlašovací uživatelské jméno a heslo.

POZNÁMKA: Zapomenete-li své přihlašovací jméno nebo heslo, nebudete se moci přihlásit. V takovém

případě se přihlaste s oprávněním správce a změňte své přihlašovací jméno nebo heslo. Ve výchozím nastavení je zaregistrován jeden uživatel s oprávněním správce zařízení a jeden s oprávněním správce. Níže jsou uvedeny vlastnosti výchozího uživatele.

Uživatelské jméno: DeviceAdmin Přihl. uživ. jméno: 2600 Přihl. heslo: 2600 Úroveň přístupu: Správce

Kvůli bezpečnosti se doporučuje pravidelně měnit uživatelské jméno, přihlašovací uživatelské jméno a přihlašovací heslo.

Přihlášení

POZNÁMKA: Podrobnosti o vkládání znaků naleznete v části Metoda vkládání znaků na Dodatek-5.

1 Objeví-li se během práce tato obrazovka, zadejte

Přihl. uživ. jméno:L b

*******************

Přihl. heslo:

[Přihlášení]

přihlašovací uživatelské jméno.

2 Stiskněte tlačítko V. Kurzor se přesune na

přihlašovací heslo.

3 Zadejte přihlašovací heslo.

Pomocí tlačítka U posuňte kurzor na přihlašovací uživatelské jméno.

4 Zkontrolujte přihlašovací uživatelské jméno a

heslo a stiskněte tlačítko [Přihlášení] (tlačítko pro

pravý výběr).

Odhlášení

Chcete-li se odhlásit ze zařízení, stiskněte tlačítko Logout (Odhlásit). Objeví se znovu obrazovka pro zadání uživatelského jména a hesla.

3-2

Základní obsluha

Tlačítka rychlé volby a tlačítka programů

Níže jsou popsána tlačítka rychlé volby a program na ovládacím panelu.

Tlačítka rychlé volby

Pokud pod tlačítka rychlé volby uložíte nějaké cíle, budete moci požadovaný cíl zadat jedním stisknutím příslušného tlačítka.

Zadání cíle pomocí tlačítka rychlé volby

1 V poli Adresa stiskněte tlačítko rychlé volby, pod

Adresa:

kterým je cíl uložen.

Vyvolání pomocí tlačítek rychlé volby 1 až 11

ABC

[ Text ]

Stiskněte tlačítko rychlé volby, pod kterým je cíl uložen.

Vyvolání pomocí tlačítek rychlé volby 12 až 22

Stisknutím tlačítka Shift Lock (Zámek přepínače) rozsviťte indikátor vedle tlačítek a potom stiskněte tlačítko rychlé volby, pod kterým je cíl uložen.

2 Zobrazí se zpráva Hotovo a dojde k načtení

Připrav. k odeslání.

Cíl: 1

:sally@olivetti

1stranný 300 x 300dpi [ Oboustr.][RozlSken]

Tlačítka programů

Nastavení různých funkcí, které často používáte ke kopírování a odesílání, můžete uložit souhrnně jako program. Pak budete moci aktuální nastavení různých funkcí změnit na uložená nastavení pouhým stisknutím tlačítka příslušného programu.

uložené adresy.

DŮLEŽITÉ UPOZORNĚNÍ: Jakýkoli již zadaný cíl se

přepíše.

POZNÁMKA:

kopírovat přední a zadní stranu průkazu totožnosti nebo jiného dokumentu, který je menší než formát Statement nebo A5, na jednu stránku. Přestože jsou funkce smazány přepsáním tlačítka registrovat totéž nastavení použitím tlačítka Možnosti přiblížení: Automatické přiblížení Kombinace: 2 v 1 Souvislé skenování: Zapnuto Formát originálu: Statement/A5 Výběr papíru: Zásobník 1

Následující funkce jsou již registrovány pod tlačítkem

Function Menu

3-3

Program 1

. Tato funkce umožňuje

Program 1

, můžete

Postup pro kopírování ID karty je popsán dále.

Základní obsluha

Na tlačítku Program 1 je natištěn údaj ID Card Copy (Kopírování průkazu totožnosti)

funkce smažete přepsáním tlačítka nalepte štítek přiložený k zařízení a napište na něj název funkce.

. Když

Program 1

1 Pokud tlačítko/indikátor Copy nesvítí, stiskněte

tlačítko Copy.

POZNÁMKA: Je-li obrazovka hlášení vypnutá,

stiskněte tlačítko Power (Napájení) a počkejte, až se zařízení zahřeje.

2 Umístěte originál na kontaktní sklo.

Vyvoláno.

Program 1

Položte originál dolů stranou, kterou chcete skenovat, doprostřed oblasti pro skenování formátu Statement nebo A5.

POZNÁMKA: Další informace o vkládání naleznete

v části Vkládání originálů na straně 2-45.

3 Stiskněte tlačítko Program 1.

Funkce kopírování ID karty je vyvolána.

4 Stiskněte tlačítko Start. Zahájí se skenování.

5 Obraťte originál na kontaktním skle a stiskněte

tlačítko Start.

6 Po naskenování všech originálů spustíte

kopírování stisknutím tlačítka [Konec sken.] (tlačítko Right Select).

3-4

Uložení nastavení

Uloženo.

Program 1

Změna a odstranění nastavení

Nabídka:

Přepsat

*********************

Odstranit

Přepsat. Jste si jisti?

Program 1

Základní obsluha

Po dokončení nastavení stiskněte a po dobu 3 sekund podržte jedno z tlačítek Program 1 až 4 – podle toho, kam chcete nastavení uložit. Aktuální nastavení se uloží pod tlačítko vybraného programu.

1 Stiskněte a po dobu 3 sekund podržte jedno

z tlačítek Program 1 až 4 podle toho, kde je uloženo nastavení, které chcete změnit/odstranit. Zobrazí se okno Nabídka.

2 Chcete-li nahradit uložené nastavení aktuálním

nastavením, vyberte pomocí tlačítka U nebo V možnost [Přepsat] a stiskněte tlačítko OK. Zobrazí se obrazovka pro potvrzení. Stisknutím položky [Ano] (tlačítko pro levý výběr) nastavení změníte.

[ Ano ] [ Ne ]

Chcete-li uložené nastavení odstranit, vyberte

Vymazat. Jste si jisti?

Program 1

pomocí tlačítka U nebo V možnost [Odstranit] a stiskněte tlačítko OK. Zobrazí se obrazovka pro potvrzení. Stisknutím tlačítka [Ano] (tlačítko pro levý výběr) nastavení odstraníte.

[ Ano ] [ Ne ]

Vyvolání nastavení

Stiskněte jedno z tlačítek Program 1 až 4 podle toho, kde je uloženo nastavení, které chcete vyvolat. Aktuální nastavení různých funkcí bude nahrazeno uloženým nastavením.
