Installation et utilisation rapide

du PONT Ethernet WI-FI P-WF100

PC/MAC/Linux

Note du Constructeur

Déclaration de conformité CE :

Nous, OLITEC BP592 54009 NANCY, déclarons sous notre propre responsabilité que le PONT Ethernet Wi-Fi P-WF100 auquel se réfère cette déclaration est conforme aux normes EN55024, EN55022 et EN60950 selon les dispositions des directives européennes 89/336/CEE et 73/23/CEE.

Nancy le 30 Avril 2001 Direction Générale

Jacqueline Lejeune

SOMMAIRE

■

Description Page 5

➨

Introduction Page 5

➨

Présentation du pont Réseau WIFI et de ses accessoires : Page 5

■

Fonctionnement Page 5

➨

Principe de fonctionnement Page 5

■

Paramétrage Page 6

➨

Branchement Page 6

➨

Configuration Réseau : Page 7

- WINDOWS 98SE et Millennium Page 7

- WINDOWS 2000 Page 8

- WINDOWS XP Page 8

- MAC OS 8.x et 9.xx : Page 9

- MAC OS X : Page 9

➨

Configuration du P-WF100 Page 10

- Configuration en mode Pont réseau sans fil : Page 11

- Configuration en mode Point d’Accès : Page 12

■

Fonctions avancées Page 13

Pour bénéficier de l'assistance gratuite d'un mois et de la garantie, n’oubliez pas de renvoyer le COUPON D'ENREGISTREMENT accompagnée d'une copie de votre facture ou du ticket d'achat.

PARTIE À RETOURNER

à l'adresse indiquée au dos

●

REFERENCE PRODUIT :

Garantie matériel : 2 ans

Date de l’achat : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

N° de série du matériel (sous le boîtier, S/N:)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Type de modem : Pont Ethernet Wi-Fi P-WF100 Ordinateur :

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

●

VOS REFERENCES :

(à remplir en lettres capitales)

Société : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Activité : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nom : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Prénom : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Adresse : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Code postal : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ville : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tél domicile : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tél modem 1: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tél bureau : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tél mobile : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fax : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E-mail : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Je reconnais accepter les conditions d’utilisation, d’assistance et de garantie décrites dans cette carte d’enregistrement.

Signature :

✃

Numéro de téléphone où le modem est branché.

CARTE D'ENREGISTREMENT : ASSISTANCE TELEPHONIQUE ET GARANTIE

Aucune assistance et garantie ne pourra être prise en compte

sans le retour de cette carte à l'adresse suivante :

OLITEC SA – "GARANTIE" – BP 592 – 54009 NANCY CEDEX

●

CONDITIONS GENERALES D'ASSISTANCE TELEPHONIQUE ET DE GARANTIE* :

Assistance téléphonique gratuite : UN MOIS (hors coût de communication) Garantie matériel : DEUX ANS

L'assistance téléphonique gratuite d'un mois (hors coût de communication) et la garantie matériel de deux ans débuteront à partir de la date d'achat de votre produit.

Pour en bénéficier immédiatement vous devez IMPERATIVEMENT retourner cette carte accompagnée d’une copie de votre facture ou ticket d'achat.

OLITEC ne pourra pas vous identifier et vous faire bénéficier de l'assistance gratuite et de la garantie matériel sans être en possession de la copie de votre facture et de votre carte d'enregistrement. C'est pourquoi il est IMPERATIF de nous faire parvenir ces deux documents dans les plus brefs délais, avec tous vos numéros de téléphone depuis lesquels vous seriez succeptible de nous contacter, afin de pouvoir vous identifier et vous assister.

* (VOIR AU DOS LES CONDITIONS PARTICULIERES DE GARANTIE)

Vous trouverez sur notre site Internet, une réponse aux problèmes les plus généralement rencontrés : www.olitec.com dans la rubrique Support

Les techniciens OLITEC répondent à vos questions au

: 0890 71 00 54

Assistance gratuite le 1er mois après achat, hors coût de communication suivant tarif Audiotel en vigueur (au 01/07/2002, 15 centimes €/mn depuis un téléphone fixe).

Après le délais d’un mois appelez au

: 0899 70 77 54

Tarif en vigueur au 01/07/2002, 1,349 €/appel et 0,337 €/mn depuis un téléphone fixe, 30 minutes maximum en ligne, limitées par les services Audiotel. Assistance du lundi au vendredi de 9h à 12h et de 14h à 18h Une Hot-Fax est aussi à votre disposition au 03 83 37 99 46 Assistance sur Internet :

PC :

savpc@olitec.com

MAC :

savmac@olitec.com

LINUX :

savlinux@olitec.com

GARANTIE 2 ANS

ATTENTION

Votre facture fait office de bon de garantie.

Pour bénéficier de la garantie de 2 ans de votre matériel, il est impératif de joindre une copie de la facture d’achat lors du retour de votre matériel en S.A.V.

Aucun colis en port dû ne sera accepté.

Le délai de garantie dépassé, toutes réparations, pièces, main d’œuvre et port seront facturés au coût en vigueur.

La garantie ne s’appliquera pas si la totalité des accessoires n’accompagne pas le produit retourné (alimentation, câble de liaison Ethernet).

La garantie ne s’appliquera pas en cas de non respect des prescriptions d’utilisation ou des normes d’installation du matériel, ou lorsqu’une cause étrangère au matériel, ou résultant d’une utilisation anormale du matériel, sera à l’origine de la défaillance.

Garantie légale due par le fabricant :

La marchandise faisant l’objet de la présente vente est garantie par OLITEC à l’acheteur pour toutes les conséquences des vices cachés suivant les termes des articles 1641 et suivants du code civil.

La garantie ne couvre pas :

• La détérioration du matériel par fausses manipulations.

• La détérioration du matériel par chocs électriques, secteur ou ligne téléphonique, mécaniques.

• La détérioration du matériel par un orage.

• La détérioration du matériel par contact avec un liquide.

• La réparation ou modification par l’utilisateur ou par un technicien non agréé par OLITEC.

■

CARTE D'ENREGISTREMENT

ASSISTANCE TELEPHONIQUE ET GARANTIE

OLITEC SA

"GARANTIE"

BP 592 – 54009 NANCY CEDE

Aucune assistance et garantie ne pourra être prise en compte

sans le retour de cette carte à l'adresse suivante :

Ce manuel est protégé par la loi du 11 mars 1957 sur la propriété littéraire et artistique, complétée par la loi du 3 juillet 1985 et par toutes les conventions internationales applicables aux droits d’auteur. En application de ces lois et conventions, aucune reproduction totale ou partielle du manuel ou des programmes, à l’exception d’une copie de sauvegarde, n’est autorisée sauf consentement écrit et préalable d’OLITEC.

©OLITEC France

● Description

● Fonctionnement

OLITEC

DESCRIPTION / FONCTIONNEMENT DU PONT ETHERNET WI-FI P-WF100

➨

Introduction

Félicitations pour votre achat ! Votre P-WF100 va vous permettre de relier votre périphérique Ethernet à un réseau

sans fil existant ou de créer votre propre réseau sans fil.

➨

Présentation du pont Réseau WIFI et de ses

accessoires :

Voyant Couleur Etat Fonction

Mode Pont Réseau Mode Point d’Accès

LAN Rouge Allumé Sous tension. Sous tension.

Eteint

Connexion Ethernet active. Connexion Ethernet active.

Clignotant

Activité sur le réseau Ethernet. Activité sur le réseau Ethernet.

WLAN Ver te Allumé Connexion au réseau sans fil. Réseau sans fil actif.

Clignotant

Trafic de données sur le réseau Trafic de données sur le réseau sans fil. sans fil.

Voyants lumineux

Le bloc d’alimentation :Le P-WF100 Le Câble Ethernet

● Mode Pont Réseau sans fil (Mode

par défaut du P-WF100) : Ce mode de fonctionnement permet

au P-WF100 de relier des périphériques Ethernet (console de jeu, imprimante réseau, Adaptateur PowerLan, poste de travail) à un Point d’Accès Réseau ou à un routeur ADSL/Câble WIFI.

● Mode Point d’Accès :

Ce mode de fonctionnement permet au P-WF100 de créer un réseau sans fil auquel sera relié des adaptateurs WIFI et/ou ponts réseaux sans fil.

➨

Principe de fonctionnement

Votre produit fonctionne dans deux modes différents :

PARAMETRAGE : BRANCHEMENT DU PONT ETHERNET WI-FI P-WF100

OLITEC

Mode Pont Réseau sans fil Mode Point d’Accès :

● Paramètrage

Les instructions qui suivent vont vous permettre le paramètrage du P-WF100

➨

Branchement

Pour paramétrer le P-WF100, vous pouvez le relier :

● Directement à votre PC/MAC à l’aide du câble Ethernet droit fourni et comme

indiqué ci dessous : Enfichez la prise mâle de type RJ45 de votre câble réseau sur femelle ETHERNET du

P-WF100 :

Branchez ensuite l’autre prise RJ45 mâle de votre câble réseau sur l’embase femelle de la carte réseau (PCI, PC Card...) installée dans votre ordinateur.

ARRIÈRE ROUTEUR

embase type RJ45 femelle

▼

ETHERNET

câble réseau

HUB ou Switch

câble réseau

OLITEC

PARAMETRAGE : CONFIGURATION DE LA CARTE RESEAU

Ou à une prise Ethernet libre (Compatible Auto MDI/MDIX : gestion automatique des câbles Ethernet de type droit ou croisé) de votre réseau local en utilisant le câble Ethernet fourni.

➨

Configuration Réseau

Pour paramétrer la carte réseau du "Poste de travail" qui configura le P-WF100, sous :

●

Effectuez un clic droit sur l'icône

Voisinage réseau

situé sur votre bureau

(Favoris réseau sous Millennium).

● Cliquez dans le menu contextuel sur

Propriétés.

ARRIÈRE ORDINATEUR

Exemple :

Plug PCI réseau

▼

Embase type RJ45 femelle

ARRIÈRE ORDINATEUR

embase type RJ45 femelle

▼

ETHERNET

MAC

WINDOWS 98SE et Millennium :

● Dans l'onglet Configuration des

propriétés réseau, cherchez le protocole TCP/IP pour votre carte réseau.

● Sélectionnez le protocole TCP/IP -> pour

votre carte réseau.

● Cliquez sur le bouton Propriétés.

PARAMETRAGE : CONFIGURATION DE LA CARTE RESEAU

OLITEC

● Dans l'onglet Adresse IP des propriétés TCP/IP, cochez spécifier une adresse IP

● Puis saisissez dans le champ Adresse IP une adresse de type 192.168.0.X (X

étant compris entre 1 et 254 hormis 99), par exemple 192.168.0.10

● Saisissez dans le champ masque de sous réseau : 255.255.255.0 puis cliquez

enfin sur OK.

● Effectuez un clic droit sur l'icône FAVORIS Voisinage réseau située sur

votre bureau.

● Cliquez dans le menu contextuel sur Propriétés.

● Effectuez un clic droit sur Connexion au réseau local.

● Cliquez sur Propriétés.

● Sélectionnez => Protocole Internet (TCP/IP).

● Cliquez sur le bouton Propriétés.

● Dans l'onglet Adresse IP des propriétés TCP/IP, cochez spécifier une

adresse IP

● Saisissez une adresse de type : 192.168.0.X dans le champ Adresse IP

(X étant compris entre 1 et 254 hormis 99, si vous utilisez un Routeur ou un Routeur modem ADSL, évitez d’utiliser son adresse pour le P-WF100, exemple avec un Routeur modem ADSL Olitec qui est en 192.168.0.250) par exemple : 192.168.0.10

● Saisissez : 255.255.255.0 dans le champ masque de sous réseau, puis

cliquer enfin sur OK.

WINDOWS 2000 :

● Cliquez sur le menu démarrer de votre barre des tâches.

● Cliquez sur Tous les programmes.

● Cliquez sur Panneau de configuration.

● Dans le panneau de configuration, cliquez sur Connexion réseau et

Internet.

● Dans Connexion réseau et Internet cliquez sur Connexion réseau.

● Effectuez un clic droit sur Connexion au réseau local de votre carte réseau.

● Cliquez sur Propriétés.

● Sélectionnez Protocole Internet (TCP/IP).

● Cliquez sur le bouton Propriétés.

WINDOWS XP :

➥ Vous pouvez maintenant suivre les instructions du paragraphe "Configuration du P-WF100

OLITEC

PARAMETRAGE : CONFIGURATION DU P-WF100

● Cliquez sur le Menu Pomme, sélectionnez Tableaux de bord. Sélectionnez

TCP/IP.

● Dans la liste Connexion, sélectionnez Ethernet.

● Dans la liste Configuration, sélectionnez Manuellement.

● Puis saisir dans le champ Adresse IP une adresse de type 192.168.0.X (

X étant compris entre 1 et 254 hormis 99, si vous utilisez un Routeur ou un Routeur modem ADSL, évitez d’utiliser son adresse pour le P-WF100, exemple avec un Routeur modem ADSL Olitec qui est en 192.168.0.250

par exemple 192.168.0.10

● Saisissez : 255.255.255.0 dans le champ masque de sous réseau puis

fermer la fenêtre et cliquer sur Enregistrer.

MAC OS 8.x et 9.xx :

● Cliquez sur le Menu Pomme, sélectionnez Préférences Système...

● Dans la partie Internet et réseau, ouvrez Réseau.

● Dans la liste Configuration, sélectionnez Nouvelle configuration...

● Nommez votre nouvelle configuration : P-WF100 (par exemple).

● Cliquez sur OK.

● Dans la liste Afficher, sélectionnez Ethernet intégré.

● Dans l'onglet TCP/IP, sélectionnez Manuellement.

● Saisissez une adresse de type : 192.168.0.X dans le champ Adresse IP (

par exemple : 192.168.0.10

● Saisissez : 255.255.255.0 dans le champ masque de sous réseau,

cliquer sur Appliquer puis fermer la fenêtre.

MAC OS X :

● Cochez Utiliser l’adresse IP suivante.

● Saisissez une adresse de type : 192.168.0.X dans le champ « Adresse IP »

(

par exemple 192.168.0.10

● Saisissez : 255.255.255.0 dans le champ masque de sous réseau puis

cliquer sur OK et enfin sur Fermer.

➥ Vous pouvez maintenant suivre les instructions du paragraphe "Configuration du P-WF100

PARAMETRAGE : CONFIGURATION DU P-WF100

OLITEC

● Saisissez l'adresse IP par défaut du

P-WF100 : 192.168.0.99 puis valider par Entrée du clavier (ou cliquez sur OK du navigateur).

● Si cet écran apparaît, cliquez sur OK (ou

sur Entrée du clavier, sans renseigner le “Nom d'utilisateur” ni le “Mot de passe”).

Vous pouvez maintenant configurer le P-WF100 afin de connecter votre périphérique à votre réseau sans fil. Depuis un ordinateur relié au P-WF100 via le réseau, ouvrez un navigateur Internet (l'exemple est donné avec « Internet Explorer »).

➨

Configuration du P-WF100

Maintenant, si vous souhaitez paramétrer le P-WF100 en mode :

● Pont Réseau sans Fil pour relier une console de jeu, une imprimante réseau,

un poste de travail, un adaptateur PowerLan à votre réseau sans fil.

➨ Reportez vous à la section Configuration en mode Pont réseau sans fil.

Ou en mode :

● Point d’Accès pour créer votre réseau sans fil.

➨ Reportez vous à la section Configuration en mode Point d’Accès.

OLITEC

PARAMETRAGE : CONFIGURATION DU P-WF100 EN MODE PONT RESEAU SANS FIL

Configuration en mode Pont réseau sans fil :

● Page d’accueil du P-WF100 en Mode

Pont Réseau sans fil.

● Vérifiez que PONT RESEAU SANS FIL

soit bien le titre figurant en haut de la page. (Sinon, cliquez sur l’onglet Admin puis

cliquer sur Valider dans la section Passer en mode Pont réseau sans fil)

● Cette page fournit des informations

comme l’adresse MAC, le SSID, le canal radio, la version logicielle du P-WF100.

● Cochez Infrastructure (Réglage usine)

dans la rubrique Mode.

● Dans la rubrique SSID, saisissez

l’Identifiant Réseau du routeur WIFI / point d’accès réseau auquel vous souhaitez vous connecter.

● Si vous ne connaissez pas le SSID et que

votre réseau sans fil en place n’est pas crypté, le P-WF100 peut s’y raccorder automatiquement en laissant ce champ vide (Réglage usine).

● Si votre réseau sans fil est crypté, saisissez

obligatoirement le SSID et cochez Cryptage actif.

● Puis saisissez les même paramètres de

cryptage (Longueur de la clé / Valeur des clés 1, 2, 3, 4 / Clé active) que ceux choisis lors du paramétrage de votre Routeur WIFI / Point d’Accès réseau.

● Cliquez sur Sauvegarder pour enregistrer

les modifications.

●

Cliquez sur l’onglet 802.11b afin de paramétrer le réseau sans fil du P-WF100 :

Votre P-WF100 est maintenant configuré. Vous pouvez le relier à l’aide du câble Ethernet fourni à votre périphérique Ethernet

(console de jeu, imprimante réseau, Adaptateur PowerLan, poste de travail). Votre Périphérique Ethernet est maintenant relié à votre réseau sans fil et est prêt à

être utilisé.

PARAMETRAGE : CONFIGURATION DU P-WF100 EN MODE POINT D’ACCES

OLITEC

Configuration en mode Point d’Accès :

Vous pouvez maintenant configurer le WP100 afin de créer votre réseau sans fil. Depuis un ordinateur relié au P-WF100 via le réseau, ouvrez un navigateur

Internet (l'exemple est donné avec Internet Explorer).

● Saisissez l'adresse IP par défaut du WP100 :

192.168.0.99 puis valider par Entrée du clavier (ou cliquez sur OK du navigateur).

● Si cet écran apparaît, cliquer sur OK

(ou sur Entrée du clavier, sans renseigner le "Nom d'utilisateur" ni le "Mot de passe")

● Vérifiez que POINT D’ACCES RESEAU

soit bien le titre figurant en haut de la page (Sinon, cliquez sur l’onglet Admin puis cliquer sur Valider dans la section Passer en mode Point d’Accès).

● Choisissez et saisissez un nom pour votre

Point d’Accès dans Le champ Nom du Point d’Accès (par défaut vide, ce champ

est optionnel).

● Choisissez un identifiant réseau (SSID)

pour créer ainsi votre réseau sans fil. Saisissez votre identifiant Réseau dans le champ SSID (vous pouvez garder celui par défaut).

● Choisissez un canal radio de 1 à 13

(1 par défaut).

● Cliquez sur Sauvegarder puis

Redémarrer pour enregistrer et activer les

modifications.

OLITEC

FONCTIONS AVANCEES DU PONT ETHERNET WI-FI P-WF100

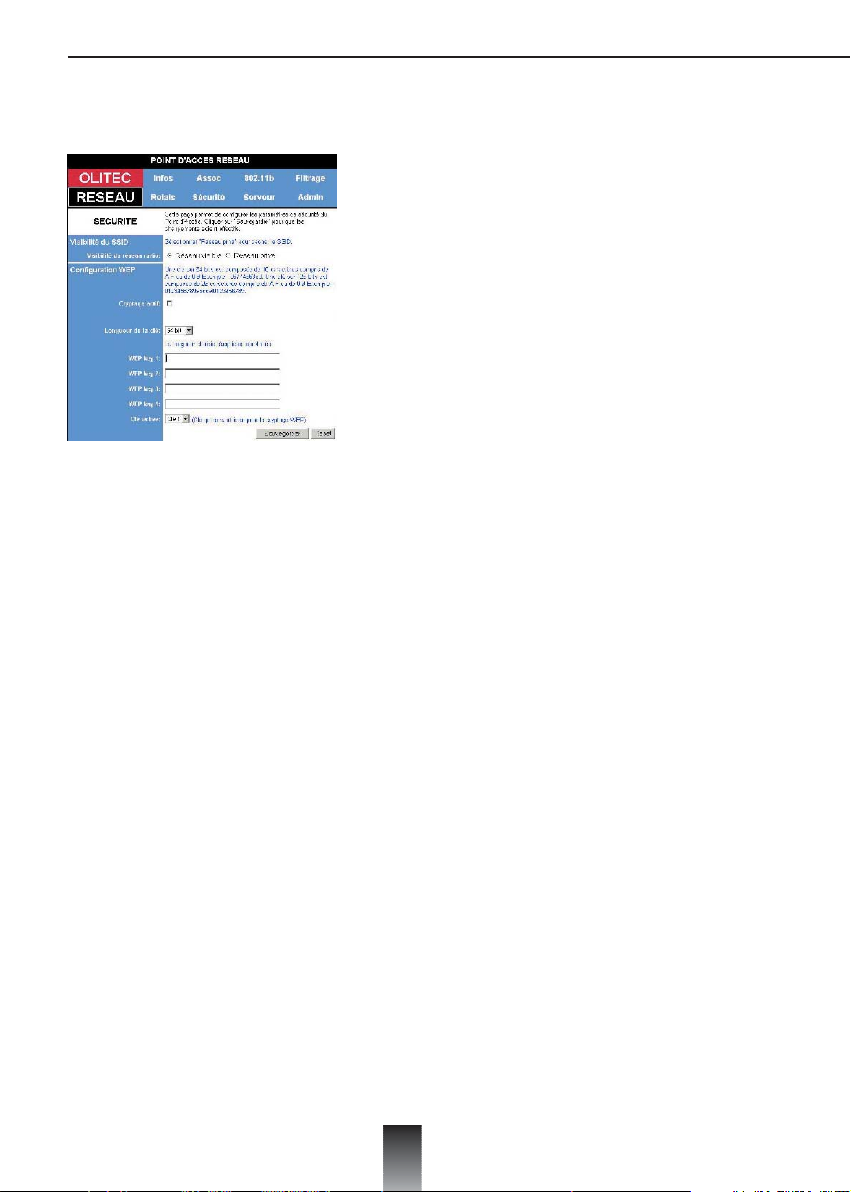

Si vous souhaitez sécuriser votre réseau sans fil, cliquez sur l’onglet Sécurité.

● Cochez Cryptage actif pour sécuriser

votre réseau sans fil.

● Choisissez une longueur de clé sur 64 ou

128 bits :

● Une clé sur 64 bits est composée de 10

caractères compris de A-F ou de 0-9. Exemple : c6774663dd Une clé sur 128 bits est composée de 26 caractères compris de A-F ou de 0-9. Exemple : 0123456789abcdef0123456789

● Renseignez les 4 champs clés puis

sélectionner la clé à activer (clé 1 par défaut).

● Cliquez enfin sur Sauvegarder puis sur

Redémarrer pour enregistrer et activer les

modifications.

Votre Point d’Accès est ainsi configuré et prêt à être utilisé.

● Fonctions Avancées

➨ Mode Pont Réseau et Point d’Accès

• Reset Usine

Pour revenir à la configuration Usine : Pressez quelques secondes sur le bouton poussoir au dos du P-WF100. Ou : Dans l’onglet Admin, cliquez sur le bouton Valider dans la section Recharger la

configuration usine.

• Serveur

Permet de configurer le mode d’adressage IP du P-WF100. En mode Statique, saisissez manuellement l’adresse IP (192.168.0.99 par défaut)

et le masque de sous réseau (255.255.255.0 par défaut).

FONCTIONS AVANCEES DU PONT ETHERNET WI-FI P-WF100

OLITEC

Attention, ces paramètres doivent être dans la même plage d’adresse que votre carte réseau pour pouvoir accéder à la page de configuration du P-WF100

En mode DHCP, ces paramètres seront attribués automatiquement par le serveur DHCP de votre réseau local.

• Administration :

Permet de modifier le Nom d’utilisateur et le Mot de passe administrateur.

Ces identifiants devront être saisis lors de l’accès aux pages de configuration du Point d’ Accès.

➨ Mode Point d’Accès :

• Mode Ad Hoc / Infrastructure :

Le mode Infrastructure (mode par défaut) permet au Pont Réseau d’être relié

sans fil à un Point d’Accès Wi-Fi Le mode Ad Hoc permet de relier le pont réseau à d’autres ponts réseau ou

adaptateurs WI-FI configurés en mode Ad Hoc. Ce mode ne permet pas la connexion à un Point d’Accès Wi-Fi.

Pour modifier ce réglage, cochez le mode désiré dans l’onglet « 802.11b », section « Mode ».

➨ Mode Point d’Accès :

• Filtrage

Permet de restreindre l’accès à votre réseau sans fil aux utilisateurs autorisés. Pour modifier ce réglage, cochez Filtrage actif. Puis saisissez les adresses MAC des

adaptateurs WIFI que vous autorisez dans votre réseau sans fil. Il est possible de copier/coller des adresses MAC depuis la page ASSOCIATION. Les changements seront effectifs immédiatement. Cliquer sur Sauvegarder pour

enregistrer les paramètres saisis.

• Relais

Permet d’associer des Point d’Accès réseau entre eux. Attention : seuls les points d’accès compatibles WDS peuvent être associés. Pour ce faire, cochez « Relais actif » puis saisissez l’adresse MAC du point d’accès

auquel vous souhaitez vous relier. Procédez de même pour le Point d’Accès à relier.

OLITEC

FONCTIONS AVANCEES DU PONT ETHERNET WI-FI P-WF100

• Descriptions techniques

Standard : IEEE 802.3, IEEE 802.11b Canaux : 13 canaux radio. Portée sans fil : jusqu’à 50 mètres suivant la constitution des bâtiments. Port : 1 port RJ-45 Voyants : Marche/Arrêt et Connexion sans fil. Débit : Connexion jusqu’à 11Mbps. Type d’emission radio: Direct Spread Spectrum (DSS) Type de modulation : BPSK (1/5.5Mbps) / QPSK (2-11 Mbps) / CCK ( Alimentation : 5V / 300 mA continu Consommation : 1,5 W Certification : CE

Vous trouverez dans ce guide un condensé

des instructions d’installation

et la marche à suivre pour utiliser

votre PONT Ethernet WI-FI P-WF100

dès son installation.

Si vous désirez des instructions plus précises,

veuillez consulter le Manuel d’utilisation

sur le CD-Rom OLITEC

OLITEC - BP 592 • 54009 NANCY Cedex

Site Web : http://www.olitec.com

16PP-WF100-2004/01 - 3VN71

OLITEC P-WF100 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
