C9000 Series

Guide de l'utilisateur

C9650n C9650dn C9650hdn

C9650hdtn

C9000

RÉFACE

Tout a été fait pour que les informations fournies dans ce document soient complètes, exactes et à jour. Oki décline toute responsabilité quant aux conséquences d'erreurs échappant à son contrôle. Oki ne peut en outre garantir que les changements éventuellement apportés aux logiciels et matériels mentionnés dans ce guide par leurs fabricants respectifs n'affectent pas la validité de ces informations. La mention de produits logiciels fabriqués par d'autres sociétés ne constitue pas nécessairement une approbation par Oki.

Toutes les mesures ont été prises pour que ce document vous apporte une aide précieuse, toutefois nous ne pouvons garantir qu'il traite dans son intégralité toutes les informations contenus.

Les derniers pilotes et manuels sont disponibles sur le site Web Oki à l’adresse suivante :

Oki Printing Solutions est une marque d'Oki Data Corporation. Energy Star est une marque de United States Environmental Protection Agency (Agence

de protection de l'environnement des Etats-Unis). Microsoft, MS-DOS et Windows sont des marques déposées de Microsoft Corporation. Apple, Macintosh, Mac et Mac OS sont des marques déposées d'Apple Computer. D’autres noms de produits et noms de fabriques sont des marques déposées ou marques

déposées de leur propriétaire.

http://www.okiprintingsolutions.com

En tant que participant au programme Energy Star Program, le fabricant a déterminé que son produit est conforme aux directives Energy Star relatives à l'efficacité énergétique.

C9650n –

✘ C9650dn, C9650hdn, C9650hdtn – ✔

Ce produit est conforme aux exigences des directives du conseil 2004/ 108/EEC (EMC), 2006/95/EEC (LVD) et 1999/5/EEC (R&TTE), avec les amendements éventuellement applicables par rapport aux lois des états membres relatives à la compatibilité électromagnétique et à la basse tension.

ATTENTION !

Ce produit est conforme aux limitations de classe B de la norme EN55022. Toutefois, lorsqu'il est utilisé avec le finisseur en option, le produit est conforme aux limitations de classe A de la norme EN55022. Dans un environnement domestique, cette configuration peut causer des perturbations radio, auquel cas il peut être demandé à l'utilisateur de prendre les mesures appropriées.

Préface > 2

REMIERS SOINS D'URGENCE

Soyez prudent avec la poudre de toner :

En cas d’ingestion, administrer de petites quantités d’eau fraîche et faire appel à un médecin. NE PAS tenter de faire vomir le patient.

En cas d'inhalation, emmener le patient au grand air. Faire appel à un médecin.

En cas de contact avec les yeux, rincer abondamment les yeux à l'eau froide pendant au moins 15 minutes, en maintenant les paupières ouvertes avec les doigts. Faire appel à un médecin.

Les éclaboussures doivent être traitées avec de l'eau froide et du savon pour éviter les taches sur la peau ou les vêtements.

ABRICANT

Oki Data Corporation, 4-11-22 Shibaura, Minato-ku, Tokyo 108-8551, Japon

MPORTATEUR EUROPÉEN/REPRÉSENTANT AGRÉÉ

Oki Europe Limited (sous la marque Oki Printing Solutions) Blays House Wick Road Egham Surrey, TW20 0HJRoyaume Uni

Pour toute question d'ordre général, sur les ventes et sur le support, contactez votre distributeur local.

NFORMATIONS RELATIVES À L'ENVIRONNEMENT

Premiers soins d'urgence > 3

OTES, ATTENTIONS ET AVERTISSEMENTS

NOTE Cette indication donne des informations supplémentaires complétant le texte.

ATTENTION !

Cette indication donne des informations supplémentaires à respecter pour éviter des dysfonctionnements de la machine.

AVERTISSEMENT !

Cette indication donne des informations supplémentaires à respecter pour éviter tout risque d'accident corporel.

Pour garantir la protection de votre produit et vous assurer de bénéficier de toutes ses fonctionnalités, ce modèle a été conçu pour fonctionner uniquement avec les cartouches de toner d’origine. Toute autre cartouche de toner risque de ne pas fonctionner du tout, même si elle est décrite comme étant « compatible ». Si elle fonctionne, les performances du produit et la qualité de l’impression risquent d’être moindres.

L’utilisation de produits non authentiques pourrait annuler votre garantie.

Les spécifications pourront faire l’objet de modifications sans préavis. Toutes marques déposées reconnues.

Notes, attentions et avertissements > 4

ONTENU

Préface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Premiers soins d'urgence . . . . . . . . . . . . . . . . . . . . . . 3

Fabricant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Importateur européen/représentant agréé . . . . . . . . 3

Informations relatives à l'environnement . . . . . . . . . 3

Notes, attentions et avertissements. . . . . . . . . . . . . . 4

Contenu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Fonctions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

À propos de ce guide. . . . . . . . . . . . . . . . . . . . . . . . 10

Utilisation en ligne . . . . . . . . . . . . . . . . . . . . . . . 11

Impression de pages . . . . . . . . . . . . . . . . . . . . . 12

Vue d'ensemble de l'imprimante et du papier . . . . . 13

Ouverture et fermeture du capot supérieur . . . . . . . . 13

Identification des principaux éléments. . . . . . . . . . . . 15

Logiciels fournis . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Recommandations concernant le papier. . . . . . . . . . . 20

Informations relatives à l'alimentation et à la sortie

du papier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Bacs et empileuses . . . . . . . . . . . . . . . . . . . . . . . . . 23

Bacs 1 à 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Bac MF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Empileuse face en dessous . . . . . . . . . . . . . . . . . 24

Empileuse face en dessus . . . . . . . . . . . . . . . . . . 25

Unité duplex (si installée) . . . . . . . . . . . . . . . . . . 25

Exemples de bacs et d'empileuses . . . . . . . . . . . . . . 26

Chargement des bacs 1 à 5 . . . . . . . . . . . . . . . . . 26

Utilisation du bac MF . . . . . . . . . . . . . . . . . . . . . 28

Utilisation des empileuses . . . . . . . . . . . . . . . . . . 31

Panneau de commandes . . . . . . . . . . . . . . . . . . . . . . 33

Commandes et voyants . . . . . . . . . . . . . . . . . . . . . . 33

Modes de l'écran LCD . . . . . . . . . . . . . . . . . . . . . . . 35

Informations sur l'état . . . . . . . . . . . . . . . . . . . . 35

Informations sur les menus (fonctions). . . . . . . . . 36

Informations sur la configuration . . . . . . . . . . . . . 36

Mode Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Messages de l'écran LCD . . . . . . . . . . . . . . . . . . . . . 37

Utilisation des menus . . . . . . . . . . . . . . . . . . . . . . . 37

Contenu > 5

Mise en route . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Emplacement de l'imprimante . . . . . . . . . . . . . . . . . 39

Arrêt/Marche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Arrêt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Mise en marche . . . . . . . . . . . . . . . . . . . . . . . . . 42

Changement de la langue d'affichage . . . . . . . . . . . . 42

Contrôle des paramètres actuels . . . . . . . . . . . . . . . 43

Interfaces et connexion. . . . . . . . . . . . . . . . . . . . . . 44

Connexion du port parallèle. . . . . . . . . . . . . . . . . 45

Connexion du port USB. . . . . . . . . . . . . . . . . . . . 45

Connexion du port réseau . . . . . . . . . . . . . . . . . . 46

Utilisation du CD-ROM de pilotes . . . . . . . . . . . . . . . 47

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Utilisation de l'imprimante . . . . . . . . . . . . . . . . . . . . 48

Consommables et maintenance . . . . . . . . . . . . . . . . 49

Contrôle de l'utilisation des consommables/des

éléments de maintenance . . . . . . . . . . . . . . . . . 49

Indications de remplacement . . . . . . . . . . . . . . . . . . 49

Informations pour la commande de consommables . . . . .50

Éléments de commande des éléments de

maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Remplacement des consommables/éléments de

maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Nettoyage des têtes LED . . . . . . . . . . . . . . . . . . . . . 51

Nettoyage des galets d'alimentation du papier . . . . . . 53

Nettoyage des panneaux extérieurs de l'imprimante . . . .56

Vidage de la boîte des déchets de perforation

(accessoire

en option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Accessoires en option . . . . . . . . . . . . . . . . . . . . . . . . 60

Informations pour la commande d'accessoires . . . . . . 61

Mise en place des accessoires . . . . . . . . . . . . . . . . . 62

Résolution des problèmes. . . . . . . . . . . . . . . . . . . . . 63

Généralité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Bourrages papier . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Bourrages papier - imprimante. . . . . . . . . . . . . . . . . 63

Ouvrir capot, Bourrage papier, Couv. lat. tttttt . . . 64

Ouvrir capot, Bourrage papier, Couv. lat. . . . . . . . 65

Ouvrir capot, Bourrage papier, Capot supérieur . . . . .67

Bourrage papier - Unité recto-verso (si installée) . . . . 74

Vérifier Recto-Verso, Bourrage papier. . . . . . . . . . 74

Contenu > 6

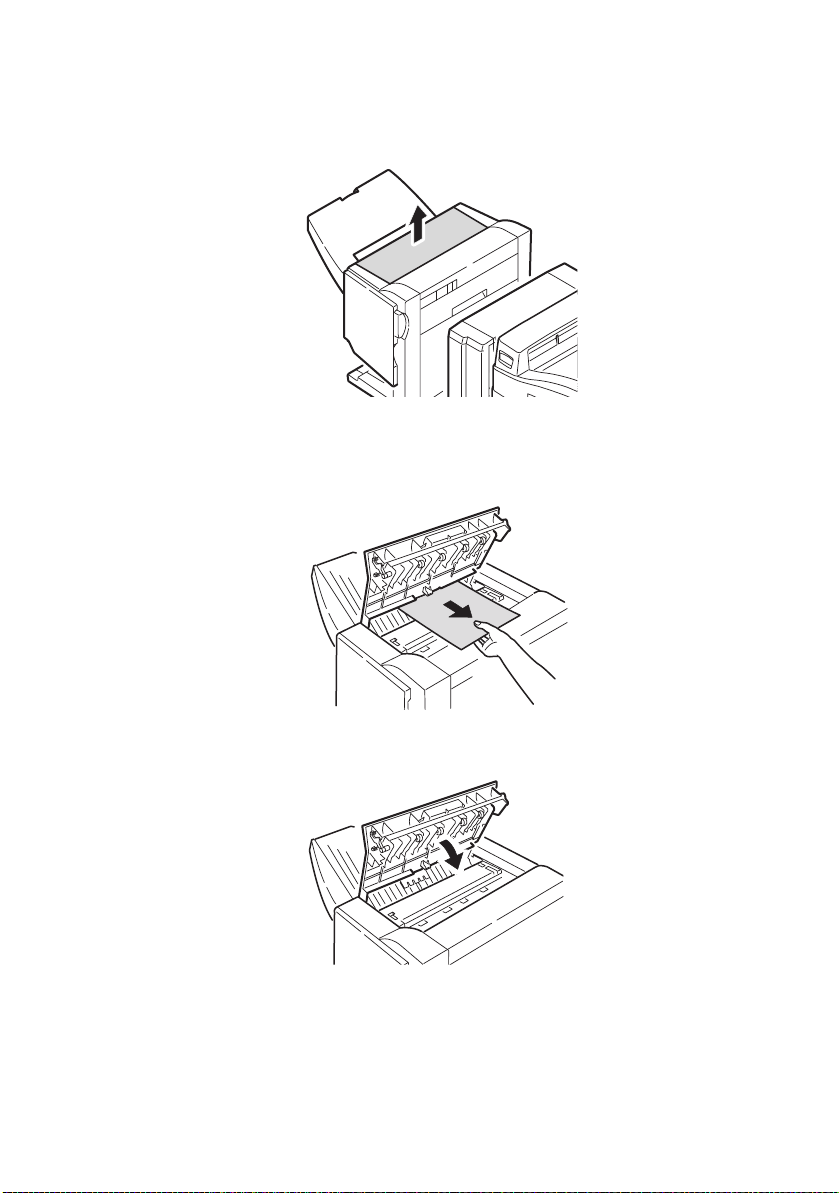

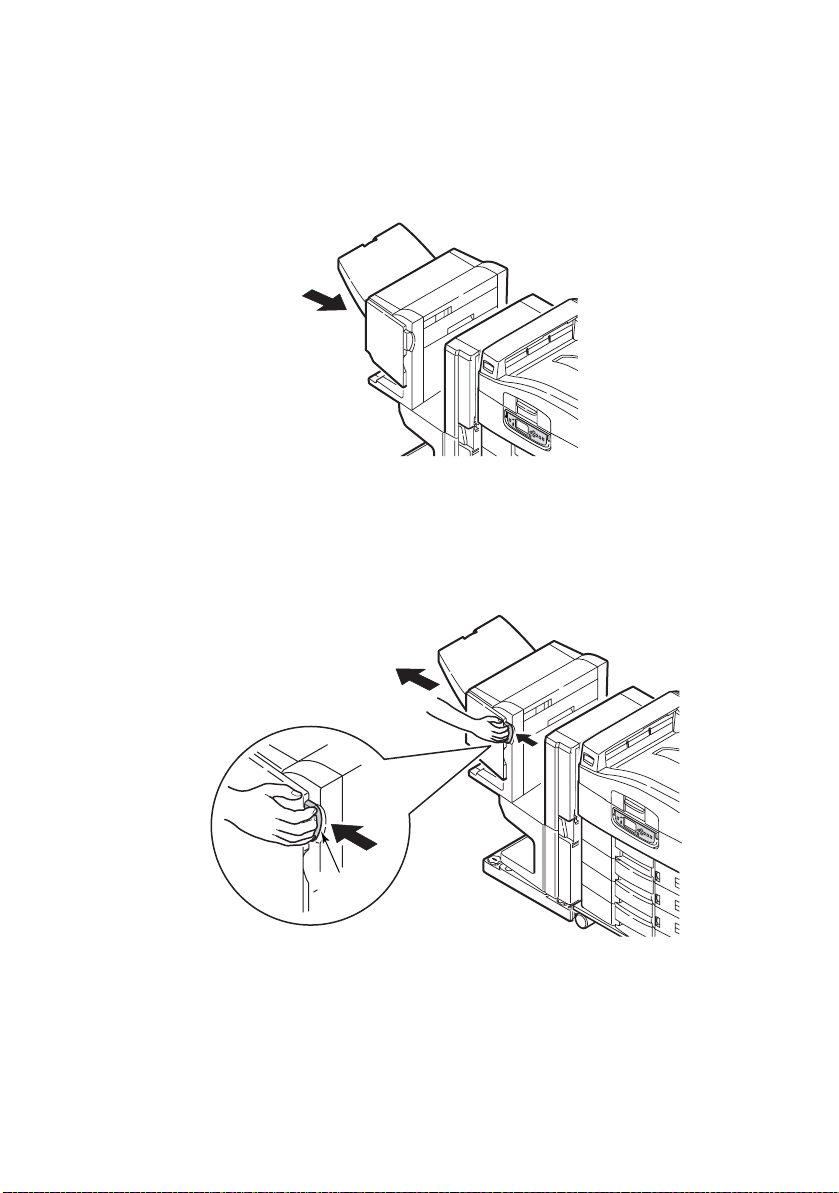

Bourrages papier – Finisseur (accessoire en option). . . . .80

Vérifier Finisseur, Bourrage papier/Papier restant . . . .80

591, 592, 593, 599/ 643, 645 (bourrage papier

dans la zone du finisseur) . . . . . . . . . . . . . . . 80

594, 597, 598, 644, 646 (bourrage papier dans le

Finisseur) . . . . . . . . . . . . . . . . . . . . . . . . . . 83

590 (bourrage papier dans le Finisseur/Unité de

fusion) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Vérifier Inverseur, Bourrage papier . . . . . . . . . . . 89

Comment éviter les bourrages de papier . . . . . . . . . . 95

Que faire si la qualité de l'impression n'est pas

satisfaisante . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Bourrage agrafeuse – Finisseur (accessoire

en option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Vérifier Finisseur, Bourrage agrafeuse . . . . . . . . . 99

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Annexe A – Messages LCD . . . . . . . . . . . . . . . . . . . 106

Annexe B – Système de menus . . . . . . . . . . . . . . . . 108

Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . .109

Print Page Count . . . . . . . . . . . . . . . . . . . . . . . .109

Total Finisseur . . . . . . . . . . . . . . . . . . . . . . . . . .109

Durée vie consommables . . . . . . . . . . . . . . . . . .110

Réseau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110

Format papier dans bac . . . . . . . . . . . . . . . . . . .111

Système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112

Exemple de configuration – pages monochrome

imprimées. . . . . . . . . . . . . . . . . . . . . . . . . .113

Imprimer Infos. . . . . . . . . . . . . . . . . . . . . . . . . . . .114

Exemple Imprimer Infos – démonstration page . . .115

Imprim. travail sécurisé. . . . . . . . . . . . . . . . . . . . . .116

Menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118

Configuration bac. . . . . . . . . . . . . . . . . . . . . . . .118

Configuration Système . . . . . . . . . . . . . . . . . . . .122

Exemple de menus 1 – Transparents dans

le bac 1 . . . . . . . . . . . . . . . . . . . . . . . . . . .128

Exemple de menus 2 – Format de papier pour

le BacMF . . . . . . . . . . . . . . . . . . . . . . . . . . .129

Index. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Coordonnées Oki . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

Contenu > 7

NTRODUCTION

Félicitations pour avoir choisi une imprimante Okicouleur. La conception de votre nouvelle imprimante intègre des fonctionnalités avancées permettant de sortir rapidement des pages aux couleurs vives ou en noir et blanc, d’une grande netteté, sur une large gamme de supports d’impression pour le bureau.

Quatre modèles différents sont à votre disposition: C9650n, C9650dn, C9650hdn et C9650hdtn, où n indique une capacité réseau, d signale l'installation d'une unité en duplex, h la présence d'un disque dur et t un chargeur haute capacité.

ONCTIONS

Tous les modèles possèdent les caractéristiques suivantes :

> 36 pages couleur par minute pour l’impression rapide de

présentations et d’autres documents en couleur destinés à

produire une forte impression ;

> 40 pages en noir et blanc par minute pour l’impression

rapide et efficace de tous les documents généraux ne

nécessitant pas de couleur ;

> une résolution d’impression 1200 x 600 ppp (points par

pouce) permettant de produire une image de haute

qualité qui fait apparaître les détails les plus fins ;

> la technologie multi-niveaux ProQ2400 produit des tons

plus subtils et les transitions plus lisses des couleurs et

confère à vos documents la qualité photo ;

> une technologie de traitement de la Couleur, à DEL

numérique, de type monopasse, pour un traitement

rapide de vos pages imprimées ;

> Une connexion réseau 10Base-T, 100Base-TX et

1000Base-T permettant de partager cette ressource

précieuse parmi les utilisateurs de votre réseau de

bureau ;

> des interfaces USB 2.0 et parallèle (IEEE-1284) ; > des émulations PCL, PS, IBM PPR et Epson FX ;

Introduction > 8

> « Connexion OKI » : une fonction conviviale qui fournit un

lien direct de l'écran du pilote d'impression (non illustré

dans ce guide) vers un site Web dédié spécifique au

modèle exact utilisé. Vous trouverez sur ce site des

conseils, une assistance et un support technique qui vous

permettront de tirer les meilleures performances de votre

imprimante Oki.

En outre, les fonctions optionnelles suivantes sont disponibles :

> une fonction automatique d'impression (duplex) recto-

verso assurant une consommation économique de papier

et l’impression des documents volumineux sur un support

compact ;

NOTE Cette option n'est disponible que sur la C9650n.

> le disque dur permet la mise en file d'attente et la

vérification des documents à imprimer ;

NOTE Cette option n'est disponible que sur la C9650n et la C9650dn.

> des bacs de papier supplémentaires, pour charger encore

530 feuilles et réduire l'intervention de l'opérateur, ou

différents stocks de papier pour le papier à en-tête, les

différentes tailles de papier ou d'autres supports

d'impression :

> 2ème/3ème bac standard (530 feuilles chacun) ;

> 2ème bac verrouillable (530 feuilles) ;

> chargeur haute capacité (HCF) (1590 feuilles).

NOTE

1. Les configurations des bacs sont : Bac 1 seul, Bac 1 + 2nd bac, Bac 1 + 2nd bac + 3e bac, Bac 1 + HCF, Bac 1 + 2nd bac + HCF.

2. La C9650hdtn possède déjà un chargeur haute capacité et ne peut donc accueillir qu'un seul bac supplémentaire (pour donner le maximum de cinq).

Introduction > 9

> mémoire additionnelle ; > le Finisseur (pour agrafer la sortie de l'imprimante) ; > l'unité Perforations (étend la fonctionnalité du Finisseur) ; > un meuble d'imprimante;

PROPOS DE CE GUIDE

NOTE Les images figurant dans ce manuel peuvent inclure des fonctions optionnelles qui ne sont pas présentes sur votre imprimante.

Ce manuel est le Guide de l'utilisateur de votre imprimante (pour en obtenir la dernière version, consultez le site Web de Oki à l'adresse www.okiprintingsolutions.com). Il fait partie de la documentation générale de l'utilisateur répertoriée ci-dessous:

> Brochure sur la sécurité de l'installation : à l'instar de

n'importe quel équipement électrique, vous devez suivre quelques consignes de sécurité de base pour éviter de vous blesser ou d'endommager le matériel. Il est impératif de lire attentivement et de comprendre les messages de sécurité figurant dans la brochure avant d'utiliser le produit.

Il s'agit d'un document papier fourni avec l'imprimante.

> Guide de configuration : explique comment déballer

l'imprimante, la brancher et la mettre sous tension. Il s'agit d'un document papier fourni avec l'imprimante.

> Le présent Guide de l'utilisateur : vous permet de vous

familiariser avec votre imprimante et d'exploiter au mieux ses multiples fonctionnalités. Il contient également des instructions pour la résolution des problèmes et la maintenance permettant de garantir un fonctionnement optimal de l'imprimante. En outre, il fournit des informations sur l'ajout d'accessoires en option qui permettent de suivre l'évolution de vos besoins en impression.

Il s'agit d'un document électronique.

Introduction > 10

> Guide d'impression pour les utilisateurs Windows et

Mac : vous permet d'utiliser efficacement votre imprimante.

Il s'agit d'un document électronique.

> Configuration Guide (Guide de configuration) : fournit

des informations sur la configuration de l'appareil et du réseau.

Il s'agit d'un document électronique.

> Installation Guides (Manuels d'installation) : ils

accompagnent les consommables et les accessoires en option, et décrivent leur installation.

Il s'agit de documents papier fournis avec les consommables et les accessoires en option.

> Online Help (Aide en ligne) : informations en ligne,

accessibles à partir du pilote de l'imprimante et de l'utilitaire.

TILISATION EN LIGNE

Ce guide est destiné à la lecture sur écran à l'aide d'Adobe Reader. Pour ce faire, utilisez les outils de navigation et d'affichage contenus dans Acrobat.

Vous pouvez accéder à des informations spécifiques des deux façons suivantes :

> Dans la liste des signets située à gauche de l'écran,

cliquez sur la rubrique qui vous intéresse pour y accéder directement. Si les signets ne sont pas disponibles, utilisez la « Contenu » à la page 5.

> Dans la liste des signets, cliquez sur Index pour accéder

directement à l'index. Si les signets ne sont pas disponibles, utilisez la « Contenu » à la page 5. Recherchez le terme qui vous intéresse dans l'index, classé par ordre alphabétique, puis cliquez sur le numéro de page associé au terme pour y accéder directement.

Introduction > 11

MPRESSION DE PAGES

Il est possible d'imprimer tout le manuel, des pages ou des sections spécifiques. Pour imprimer, procédez comme suit :

1. Dans la barre d'outils, sélectionnez Fichier, puis Imprimer (ou appuyez sur les touches Ctrl + P ).

2. Choisissez les pages à imprimer :

(a) Toutes les pages, (1), pour l'ensemble du manuel. (b) Page active, (2), pour la page en cours d'affichage.

1 2 3

par les numéros de page saisis.

3. Cliquez sur OK.

Introduction > 12

VUE D'

UVERTURE ET FERMETURE DU CAPOT SUPÉRIEUR

ENSEMBLE DE L'IMPRIMANTE ET DU PAPIER

ATTENTION !

Lorsque vous cherchez à accéder à l'intérieur de l'imprimante, assurez-vous que le capot supérieur est complètement ouvert.

Pour ouvrir le capot supérieur, serrez la poignée (1) pour libérer le verrou et levez le capot.

Vue d'ensemble de l'imprimante et du papier > 13

Pour fermer le capot supérieur, appuyez doucement (1) jusqu'à ce que le capot s'arrête à mi-distance, puis plus fort (2) pour le fermer complètement. Assurez-vous que la capot est correctement fermé.

Vue d'ensemble de l'imprimante et du papier > 14

DENTIFICATION DES PRINCIPAUX ÉLÉMENTS

Les éléments importants de l'imprimante sont identifiés sur les illustrations ci-dessous.

1. Bras de retenue du papier

2. Capot supérieur (empileuse face en dessous)

3. Bac MF (bac multifonction)

4. Capot latéral du bac 1

5. Identification du format de papier

6. Voyant de volume papier

7. Bac 1 (bac de papier)

8. Panneau de commandes

9. Poignée du capot supérieur

Vue d'ensemble de l'imprimante et du papier > 15

10. Empileuse face en dessous

11. Interrupteur (marche/arrêt)

12. Empileuse face en dessus

Vue d'ensemble de l'imprimante et du papier > 16

13. Unité d'interface

14. Interface réseau

15. Port parallèle

16. Port USB

17. Alimentation

18. Orifices de ventilation

Vue d'ensemble de l'imprimante et du papier > 17

19. Tambour d'image et cartouche de toner (cyan)

20. Tambour d'image et cartouche de toner (magenta)

21. Tambour d'image et cartouche de toner (jaune)

22. Tambour d'image et cartouche de toner (noir)

23. Cartouche de toner

24. Tam bou r d' i ma ge

25. Unité de fusion

26. Têtes LED

Vue d'ensemble de l'imprimante et du papier > 18

27. Courroie

28. Poignée de tambour

29. Tam bou r

30. unité duplex

31. Chargeur haute capacité (HCF), trois bacs

Vue d'ensemble de l'imprimante et du papier > 19

OGICIELS FOURNIS

CD-ROM :

> Pilotes et utilitaires

Contient les logiciels de pilote et d'application destinés à l'utilisateur.

> Utilitaires réseau et administration

Contient le logiciel destiné aux administrateurs système.

> Guides de l'utilisateur

Contient la documentation (par exemple, le Guide de l'utilisateur et le Guide d'impression), sous forme électronique, décrivant l'utilisation de l'imprimante pour vos tâches courantes.

> Utilitaire Template Manager

Contient le logiciel qui vous aidera à créer des cartes de visite, des jaquettes de CD, des bannières et bien plus encore.

ECOMMANDATIONS CONCERNANT LE PAPIER

Votre imprimante acceptera une diversité de supports d’impression, y compris une gamme de grammages et de formats de papier, de transparents et d’enveloppes. Cette section fournit des conseils généraux sur un choix de supports et explique comment utiliser chaque type.

Vous obtiendrez de meilleurs résultats en utilisant du papier 75 –

90 g/m² conçu pour les photocopieurs et les imprimantes laser.

Les types appropriés sont :

> solutions couleur Arjo Wiggins 90g/m²; > copie couleur par Mondi

L’utilisation de papier très gaufré, ou de papier grenu, très rugueux n’est pas recommandée.

Le papier pré-imprimé peut être utilisé mais l’encre ne doit pas causer de maculages lors de son exposition à la haute température de l’unité de fusion lors de l’impression.

Vue d'ensemble de l'imprimante et du papier > 20

Le type du papier brillant doit être prévu pour une utilisation sur les imprimantes électrophotographiques et le papier ne doit pas fondre, se dégrader ni se déformer pendant le processus de fusion thermique de l'imprimante. Excellent Gloss (A4, A3 et A3+) est un type adapté aux imprimantes couleur Oki.

NOTE Procédez toujours à un essai d'impression afin de vous assurer que le résultat est satisfaisant.

L'impression sur du papier brillant peut produire des résultats inattendus :

> Par rapport à du papier ordinaire, les impressions sur

papier brillant peuvent comporter un mince film de toner ou les images imprimées risquent d'être plus claires.

> Dans un environnement à température et humidité

élevées, un mince film de toner peut apparaître. Il est déconseillé d'utiliser du papier brillant lorsque la température est supérieure ou égale à 25°C et le taux d'humidité de 60% ou plus.

> Les images risquent d'être dédoublées, en particulier si

elles ont une forte densité ou que vous imprimez plusieurs copies.

> En raison de sa pellicule, le papier brillant peut glisser

lorsqu'il est introduit dans l'imprimante.

Les enveloppes ne doivent pas être tordues, enroulées ou avoir subi toute autre déformation. Elles doivent comporter également des rabats rectangulaires dont la colle reste intacte lorsqu’elle est soumise à la fusion par pression du cylindre chaud qu’utilise ce type d’imprimante. Les enveloppes à fenêtre ne sont pas adaptées.

Les transparents doivent être conçus pour les photocopieurs et les imprimantes laser. En particulier, éviter les transparents de bureau conçus pour une utilisation manuelle avec des markers indélébiles. Ils fondraient dans l’unité de fusion et causeraient des dommages.

Les étiquettes doivent être également adaptées aux photocopieurs et imprimantes laser, dans lesquelles la feuille de support des étiquettes est entièrement couverte d’étiquettes. Les autres types d’étiquettes risquent d’abîmer l’imprimante, étant

Vue d'ensemble de l'imprimante et du papier > 21

donné que les étiquettes se décolleraient durant l’impression. Les types appropriés sont :

> étiquettes Avery blanches pour imprimante laser 7162,

7664, 7666 (A4) ou 5161 (Lettre)

> Kokuyo série A693X (A4) ou A650 (B5)

NFORMATIONS RELATIVES À L'ALIMENTATION ET À LA SORTIE DU

PAPIER

Le tableau suivant indique des paramètres papier pour les bacs d'alimentation (bac 1 à bac 5 (en partant du haut) et bac MF) et les zones de sortie (empileuse face en dessous et empileuse face en dessus).

TYPE FORMAT POIDS ALIMENTA-

TION/ SORTIE

Papier ordinaire

A3, A3 Nobi, A3 Wide, A4, A5, A6, B4, B5, Lettre, Légal 13, Légal 13.5, Légal 14, Executive, Tabloïd, Tab loï d E xt ra

Personnalisé : l : 100 – 328 mm

L : 148 – 457,2 mm

Personnalisé : l : 79,2 – 328 mm

L : 90 – 457,2 mm

Bannière : l: Largeur A4

L : 457,2 – 1200 mm

Index : 76,2 x 127 mm

Support ultra-lourd : A4, A3, A3 Nobi, A3Wide

Vue d'ensemble de l'imprimante et du papier > 22

64 – 216 g/m²

217 – 268 g/m²

64 – 216 g/m²

64 – 268 g/m²

128 g/m² recommandé

64 – 268 g/m²

269 – 300 g/m²

N'importe quel bac

N'importe quelle empileuse

BacMF Empileuse face

en dessus

N'importe quel bac

Empileuse face en dessus

BacMF Empileuse face

en dessus

BacMF Empileuse face

en dessus

BacMF Empileuse face

en dessus

BacMF Empileuse face

en dessus

TYPE FORMAT POIDS ALIMENTA-

TION/ SORTIE

Carte postale – – Bac 1 ou bac MF

Empileuse face en dessus

Enveloppe 120 x 235 mm

Étiquettes A4, Lettre, B5 0,1 – 0,2 mm BacMF

Transparents A4, Letter 0,1 –

Papier brillant A4, A3, A3+ 0,13 mm -

90 x 205 mm 235 x 120 mm 235 x 105 mm 240 x 332 mm 216 x 277 mm 119 x 197 mm 210 x 97 mm

324 x 229 mm 229 x 162 mm 220 x 110 mm 225,4 x 98,4 mm 241,3 x 104,8 mm 190,5 x 98,4 mm

85 g/m² BacMF

Empileuse face en dessus

Basé sur du papier de 90 g/m²

Empileuse face en dessus

0,11 mm

0,16 mm

Bac 1 ou bac MF Empileuse face

en dessus

Bac 1 ou bac MF Empileuse face

en dessus

ACS ET EMPILEUSES

ACS

1 À 5

Le bac 1 est le bac d'alimentation standard et peut contenir jusqu'à 530 feuilles de papier. Vous pouvez ajouter jusqu'à cinq bacs en option pour disposer d'une capacité totale de 2650 feuilles de papier.

Si du papier identique est chargé dans un autre bac (par exemple le bac 2 ou le bac multifonction), vous pouvez faire basculer automatiquement l'imprimante vers l'autre bac lorsque le bac en

Vue d'ensemble de l'imprimante et du papier > 23

cours n'a plus de papier. Cette fonction peut être activée par les paramètres des pilotes si vous imprimez à partir d'une application Windows ou via une option de menu si vous utilisez d'autres applications.

BACMF

Le bac multifonction est utilisé pour les formats de support autres que ceux des bacs standard, avec des grammages plus élevés et des supports spéciaux.

Le bac multifonction peut traiter les mêmes formats que les bacs standard, mais avec des grammages pouvant atteindre 300g/ m². Pour les papiers très lourds, utilisez l'empileuse face au dessus. Ainsi, le parcours du papier dans l’imprimante est pratiquement droit.

Le bac multifonction peut accueillir du papier d'une largeur minimale de 76,2 mm et d'une longueur maximale de 1200 mm. Pour l'impression de bannières, les formats recommandés sont A4 en largeur et 900 mm et 1200 mm en longueur pour un grammage de 128 g/m². Etant donné que les papiers d'une largeur inférieure à 100 mm ne peuvent pas être chargés automatiquement, vous devez appuyer sur le bouton ONLINE pour les charger.

Utilisez le bac multifonction pour l’impression d’enveloppes et de transparents. Il est possible de charger jusqu'à 100 feuilles de transparents ou 25 enveloppes à la fois, sous réserve d’une profondeur d’empilage maximum de 25 mm.

Le papier ou les transparents doivent être chargés face imprimée dessus et le bord supérieur dans l’imprimante. N'utilisez pas la fonction duplex (impression recto-verso) pour les transparents.

MPILEUSE FACE EN DESSOUS

L'empileuse face en dessous située sur le dessus de l'imprimante peut contenir jusqu'à 500 feuilles de 80 g/m² de papier standard et peut gérer du papier de 64 à 216 g/m². Les pages imprimées dans l’ordre de lecture (page 1 en premier) seront triées dans l’ordre de lecture (dernière page sur le dessus, le côté imprimé vers le bas).

Vue d'ensemble de l'imprimante et du papier > 24

MPILEUSE FACE EN DESSUS

L'empileuse face en dessus doit être ouverte et vous devez tirer la rallonge du bac lorsque l'empileuse doit être en service. (Que l'empileuse face en dessus soit ouverte ou fermée, le paramètre Face en dessous dirigera les documents vers l'empileuse face en dessous.)

L’empileuse face en dessus peut contenir 200 feuilles de 80 g/m² de papier standard et peut accepter du papier de 300 g/m².

Utilisez toujours cette empileuse et le dispositif d'alimentation multi-usages pour le papier dont le grammage dépasse 216 g/m².

NITÉ DUPLEX (SI INSTALLÉE

)

Cette unité offre une impression recto verso automatique sur le papier ordinaire des bacs 1 à 5 ou du bac multifonction.

POIDS FORMAT BAC

64 – 120 g/m² A6,

120 – 188 g/m² A4, A4LEF, Lettre, Lettre

Vue d'ensemble de l'imprimante et du papier > 25

A5, B5, B5LEF, Executive, A4, A4LEF, Lettre, Lettre LEF, Legal 13 pouces, Legal 13,5 pouces, Legal 14 pouces, B4 Tabloïd, Tabloïd Extra, A3, A3 Wide, A3 Nobi, Format personnalisé (100 – 328 mm en largeur, 148 – 457,2 mm en longueur)

LEF, Tabloïd, A3

Bacs 1 - 5 BacMF

BacMF

XEMPLES DE BACS ET D'EMPILEUSES

HARGEMENT DES BACS

Le bac 1 est utilisé dans l'exemple suivant.

NOTE Si vous avez installé un 2ème bac verrouillable, assurez-vous de le déverrouiller avant de poursuivre.

1. Sortez le bac.

2. Appuyez sur la butée arrière de papier (1) et ajustez-la au

format de papier requis.

1 À 5

3. Déployez en éventail le papier à charger puis tapotez les bords de la pile de papier sur une surface plane pour aligner les feuilles.

Vue d'ensemble de l'imprimante et du papier > 26

4. Chargez le papier (face vers le bas et bord supérieur vers la droite pour le papier à en-tête), appuyez sur la patte (2) du guide de papier et ajustez les guides (3) pour qu'ils s'accolent au papier.

Pour éviter les bourrages de papier :

> Ne laissez aucun espace entre le papier, les guides du

papier et la butée arrière.

> Ne remplissez pas trop le bac à papier. Sa capacité

dépend du type de papier.

> N’y placez pas de papier abîmé. > Ne chargez pas de papier de différents formats ou

types.

Vue d'ensemble de l'imprimante et du papier > 27

5. Repoussez doucement le bac dans l'imprimante.

NOTE Si vous avez installé un 2ème bac verrouillable, verrouillez-le correctement.

TILISATION DU BAC

1. Serrez la poignée (1) et ouvrez le bac multifonction.

Vue d'ensemble de l'imprimante et du papier > 28

2. Déployez la partie de support de papier et sortez les supports de rallonge (2).

3. Ajustez les guides du papier (3) au format du papier utilisé.

4. Déployez en éventail le papier à charger puis tapotez les bords de la pile de papier sur une surface plane pour aligner les feuilles.

Vue d'ensemble de l'imprimante et du papier > 29

5. Chargez le papier.

> Pour l'impression recto sur du papier à en-tête,

chargez le papier dans le bac multifonction, face préimprimée en dessus, avec le bord supérieur dans l'imprimante.

> Pour l'impression recto-verso (duplex) sur du papier à

en-tête, chargez le papier, face préimprimée vers le bas, le bord supérieur du papier étant placé dans le sens opposé à l'imprimante. (L'unité duplex doit être installée pour cette fonction.)

> Chargez les enveloppes, face à imprimer vers le haut,

avec le bord long dans l'imprimante. Ne sélectionnez pas l’impression duplex sur les enveloppes.

> Ne laissez aucun espace entre le papier et les guides. > Ne dépassez pas la charge du papier avoisinant

230 feuilles, (<80 g/m²), 50 feuilles (300 g/m²), 100 transparents ou 25 enveloppes. La profondeur maximale de la pile de papier est de 25 mm.

Vue d'ensemble de l'imprimante et du papier > 30

TILISATION DES EMPILEUSES

Empileuse face en dessous

Quand l'empileuse face en dessous (1) sur le côté gauche de l'imprimante est fermée (sa position normale), le papier est éjecté vers l'empileuse face en dessous en haut de l'imprimante.

Empileuse face en dessus

Le chemin de sortie face en dessus est utilisé pour le papier lourd (papier cartonné etc.), les enveloppes, les transparents et les étiquettes.

1. Ouvrez l'empileuse (1).

Vue d'ensemble de l'imprimante et du papier > 31

2. Sortez le support de papier (2).

3. Faites pivoter la rallonge du support de papier (3).

Vue d'ensemble de l'imprimante et du papier > 32

ANNEAU DE COMMANDES

Il est possible de pivoter le panneau de commandes de 90° (maximum) vers le haut depuis sa position de base (1), selon la position la plus confortable.

OMMANDES ET VOYANTS

Les composants du panneau de commandes sont identifiés et décrits brièvement ci-après :

1. Bouton Shutdown/Restart (Arrêt/Redémarrage)

Appuyez sur ce bouton plus de 2 secondes pour arrêter le logiciel. Vous pouvez ensuite appuyer de nouveau sur ce bouton pour redémarrer ou utiliser l'interrupteur Power (Alimentation) pour éteindre complètement l'imprimante.

Panneau de commandes > 33

2. Voyant Ready (Prêt)

Activé : indique que l'imprimante est prête à imprimer Clignotement : indique le traitement des données

d'impression Désactivé : indique l'incapacité de recevoir des données

(hors connexion)

3. Voyant Attention

Désactivé : indique un fonctionnement normal Clignotement : indique la présence d'erreur(s)

n'empêchant pas l'impression Activé : indique la présence d'erreur(s) empêchant

l'impression

4. Écran LCD.

Il affiche l'état et les informations de configuration pour l'imprimante et des aides dans la langue que vous avez choisie

5. Bouton Flèche Haut

Permet de passer en mode Menu et de faire défiler vers le haut la liste des options de menu

6. Bouton Flèche Bas

Permet de passer en mode Menu et de faire défiler vers le bas la liste des options de menu

7. Bouton Back (Précédent)

Retourne à l'option de menu précédente, du niveau supérieur

8. Bouton Enter (Entrée)

Permet de passer en mode Menu et de sélectionner l'option en surbrillance sur l'écran LCD.

9. Bouton Online (En ligne)

Permet de basculer entre l'état En ligne (l'imprimante est prête à recevoir des données) et hors ligne (l'imprimante n'est pas prête à recevoir des données)

Panneau de commandes > 34

10. Bouton Cancel (Annuler)

Annule la tâche d'impression en cours

11. Bouton Help (Aide)

Fournit un complément de données en texte ou en image à ce qui est affiché sur l'écran LCD.

ODES DE L'ÉCRAN

L'écran LCD peut afficher les éléments suivants :

> informations sur l'état > Informations sur les menus (fonctions) > informations sur la configuration > informations d'aide

NFORMATIONS SUR L'ÉTAT

Les informations sur l'état correspondent aux trois états de l'imprimante :

Pour l'état Information, par exemple en veille ou impression en cours, l'imprimante peut traiter des tâches d'impression.

Pour l'état Avertissement, l'imprimante a rencontré un problème mineur mais reste à même de traiter les tâches d'impression.

Pour l'état Erreur, l'imprimante a rencontré un problème et ne peut pas continuer l'impression sans l'intervention de l'utilisateur et l'élimination du problème.

LCD

Les deux lignes supérieures du panneau d'affichage indiquent l'état de l'imprimante. La partie inférieure du panneau d'affichage présente normalement un graphique à barres de l'utilisation du toner.

Panneau de commandes > 35

NFORMATIONS SUR LES MENUS (FONCTIONS

Il existe trois types d'informations sur les menus (fonctions) :

Menus utilisateur : activés en appuyant sur le bouton Enter (Entrée), le bouton Up-arrow (Flèche Haut) ou le bouton Down-arrow (Flèche Bas) du panneau de commandes. Ces menus permettent à un utilisateur quelconque d'effectuer différents paramétrages du fonctionnement de l'imprimante.

Menu administrateur : activé en appuyant sur le bouton Enter (Entrée) plus de 2 secondes tout en mettant l'imprimante sous tension (y compris le redémarrage). Destiné aux utilisateurs de niveau administrateur. Limite les modifications que les utilisateurs quelconques peuvent apporter par le biais des menus utilisateur.

Menu de maintenance du système : activé en appuyant simultanément sur le bouton Up-arrow (Flèche Haut) et le bouton Down-arrow (Flèche Bas) plus de 2 secondes tout en mettant l'imprimante sous tension (y compris le redémarrage). Destiné au personnel spécialisé pour permettre de définir les configurations et les fonctions spéciales de l'imprimante.

NFORMATIONS SUR LA CONFIGURATION

Les informations sur la configuration fournissent par exemple les versions des microprogrammes internes.

Vous pouvez faire défiler les options de menu de chaque niveau en déplaçant la surbrillance à l'aide des boutons Up-arrow (Flèche Haut)/Down-arrow (Flèche Bas) et sélectionner une option en surbrillance de ce niveau en appuyant sur le bouton Enter (Entrée). Lorsque le menu de niveau inférieur est sélectionné, vous pouvez modifier son paramètre en sélectionnant la valeur en surbrillance requise dans une liste ou en entrant une valeur numérique. Dans d'autres cas, vous pouvez afficher ou imprimer les informations de configuration de l'impression.

)

Panneau de commandes > 36

ODE AIDE

Lorsqu'une erreur se produit, appuyez sur le bouton Help (Aide). Des informations s'affichent alors pour vous permettre

de la corriger.

ESSAGES DE L'ÉCRAN

Les messages de l'écran LCD, complétés le cas échéant des messages d'aide, doivent être clairs. Vous trouverez plus d'informations sur les messages standard dans l'« Annexe A –

Messages LCD » à la page 106.

TILISATION DES MENUS

NOTE Les détails des menus sont donnés dans l'« Annexe B –

Système de menus » à la page 108 pour référence.

Les boutons Enter (Entrée), Flèche Haut, Flèche Bas et Back (Précédent) permettent de vous déplacer dans les menus de

l'imprimante. Vous pouvez régler les paramètres (par exemple définir le format du papier du bac 1) ou afficher des informations (par exemple la quantité restante d'un consommable).

Un grand nombre de ces paramètres peuvent être remplacés par des paramètres des pilotes d'imprimante Windows, ce qui est souvent le cas. Toutefois, il est possible de laisser plusieurs paramètres du pilote identiques à ceux de l'imprimante, qui prendront implicitement les valeurs saisies dans ces menus d'imprimante.

Les étapes à suivre pour utiliser ces menus sont généralement les suivantes :

1. Assurez-vous que le panneau LCD indique que l'imprimante est prête à imprimer.

2. Entrez dans le mode Menus utilisateur en appuyant sur le bouton Entrée, la flèche Haut ou la flèche Bas et plusieurs fois sur ces deux dernières si nécessaire de manière à mettre en surbrillance le menu souhaité dans la liste.

LCD

3. Appuyez sur le bouton Entrée pour sélectionner ce menu.

Panneau de commandes > 37

4. Appuyez sur la flèche Haut ou la flèche Bas plusieurs fois afin de mettre en surbrillance l'option désirée.

5. Appuyez sur le bouton Entrée pour sélectionner cette option.

6. Appuyez sur la flèche Haut ou la flèche Bas plusieurs fois afin de mettre en surbrillance la valeur désirée.

7. Appuyez sur le bouton Enter (Entrée) pour sélectionner cette valeur. (Si vous définissez un paramètre, vérifiez qu'un astérisque (*) s'affiche en regard de la valeur sélectionnée.)

8. Appuyez sur le bouton Online pour quitter le mode Menus et revenir à l'état Prêt à imprimer.

Reportez-vous à la section « Mise en route » à la page 39 et à l'«

Annexe B – Système de menus » à la page 108 pour des

exemples d'utilisation des menus.

Panneau de commandes > 38

ISE EN ROUTE

Cette section fournit des informations pour permettre de vous familiariser avec votre imprimante.

MPLACEMENT DE L'IMPRIMANTE

Vérifiez que vous avez assez d'espace pour atteindre :

> autour de votre imprimante :

20cm 8in

60cm 60cm

100cm 40in

> au-dessus de votre imprimante :

70cm

28in

24in24in

Mise en route > 39

RRÊT/MARCHE

RRÊT

Aucun disque dur n'est installé

1. Si AUCUN disque dur n'est installé, réglez l'interrupteur Power (Alimentation) de l'imprimante sur Off.

Mise en route > 40

Un disque dur est installé

1. Appuyez sur le bouton Arrêt/Redémarrage (1) sur le

panneau de commandes pour démarrer le processus d'arrêt.

2. Lorsque l'écran LCD indique que vous pouvez soit éteindre soit redémarrer l'imprimante, réglez l'interrupteur Power (Alimentation) sur Off. Veuillez patienter, car cette opération peut durer quelques minutes.

Mise en route > 41

ISE EN MARCHE

NOTE Si vous avez utilisé le bouton Arrêt/Redémarrage pour amener l'imprimante à un état où le panneau LCD indique qu'elle peut être arrêtée ou redémarrée, vous pouvez la réactiver en appuyant sur le bouton Arrêt/Redémarrage.

1. Pour démarrer l'imprimante après l'avoir éteinte avec l'interrupteur Power, réglez l'interrupteur Power sur On.

HANGEMENT DE LA LANGUE D'AFFICHAGE

Par défaut, l'imprimante utilise l'anglais pour afficher des messages et imprimer des rapports. Si nécessaire, vous pouvez modifier ce paramètre. Pour ce faire, veuillez vous reporter aux informations accompagnant votre produit (utilitaire de configuration de la langue des panneaux) pour connaître la procédure de changement du paramètre de langue.

Mise en route > 42

ONTRÔLE DES PARAMÈTRES ACTUELS

Procédez comme suit pour générer un rapport de configuration afin de vous assurer que votre imprimante est correctement configurée.

1. Vérifiez qu'il y a du papier A4 dans le Bac 1 (à utiliser pour cette opération).

2. Assurez-vous que le panneau LCD indique que l'imprimante est prête à imprimer.

3. Appuyez sur la flèche Haut ou la flèche Bas plusieurs fois afin de mettre en surbrillance Imprimer Infos.

4. Appuyez sur le bouton Enter (Entrée) pour sélectionner Imprimer Infos.

5. Appuyez sur la flèche Haut et la flèche Bas plusieurs fois afin de mettre en surbrillance Configuration.

6. Appuyez sur le bouton Enter (Entrée) pour sélectionner Configuration.

7. Appuyez sur le bouton Enter (Entrée) pour exécuter la commande. Un document Configuration s'imprime.

Une fois qu'elle a imprimé le document de configuration, l'imprimante retourne à l'état Prêt à imprimer.

Vous pouvez utiliser ce document pour vérifier la configuration de votre imprimante. Les valeurs système et les accessoires installés sont répertoriés en haut de la première page, suivis des valeurs d'état et des paramètres.

Mise en route > 43

NTERFACES ET CONNEXION

Votre imprimante dispose de plusieurs types d'interfaces de données :

> Parallel (Parallèle) – Pour une connexion directe à un

PC. Ce port nécessite un câble parallèle (conforme IEEE 1284) bi-directionnel.

> USB – Ce port requiert un câble compatible avec la norme

USB version 2.0 ou ultérieure. Le fonctionnement d'une imprimante n'est pas garanti si

un périphérique compatible USB est connecté en même temps que d'autres machines compatibles USB.

Lorsque plusieurs imprimantes de même type sont connectées, elles sont numérotées *****, ***** (2), ***** (3), etc. Ces numéros dépendent de l'ordre de connexion ou de mise sous tension des imprimantes.

> Ethernet – Pour une connexion par câbles réseau.

NOTE Les câbles d'interface ne sont pas fournis avec l'imprimante.

Mise en route > 44

ONNEXION DU PORT PARALLÈLE

1. Éteignez l'imprimante et l'ordinateur.

2. Connectez le câble parallèle entre l'imprimante et

l'ordinateur.

3. Allumez l'imprimante puis l'ordinateur.

ONNEXION DU PORT

Ne branchez pas encore le câble USB. Vous serez invité à le brancher lors de l'exécution du CD-ROM de pilotes.

Si vous connectez votre imprimante directement à un ordinateur autonome, passez à la section intitulée « Utilisation du CD-ROM

de pilotes » à la page 47.

USB

Mise en route > 45

ONNEXION DU PORT RÉSEAU

ATTENTION !

Ne branchez pas un câble USB au connecteur du port réseau car cela pourrait entraîner des dysfonctionnements.

1. Éteignez l'imprimante et l'ordinateur.

2. Raccordez le noyau en ferrite à un câble Ethernet comme

indiqué.

3. Connectez le câble Ethernet entre l'imprimante et un concentrateur Ethernet.

20mm max.

4. Allumez l'imprimante puis l'ordinateur.

Mise en route > 46

Si votre imprimante est installée en tant qu'imprimante réseau, reportez-vous à la section correspondante du Guide de configuration pour en savoir plus sur la configuration de la connexion réseau avant d'installer les pilotes de l'imprimante.

NOTE Les compétences d'un administrateur sont nécessaires lors de l'installation d'une connexion réseau.

TILISATION DU

Insérez le CD-ROM de pilotes dans votre ordinateur et suivez les instructions à l'écran. Vous serez invité à suivre des étapes simples pour configurer la langue du panneau d'affichage, installer les pilotes et d'autres logiciels et enfin, imprimer une page test pour vérifier que votre imprimante fonctionne correctement.

CD-ROM DE

PILOTES

Mise en route > 47

ONCTIONNEMENT

TILISATION DE L'IMPRIMANTE

Pour tout savoir sur l'utilisation de l'imprimante et de tous ses accessoires en option, et imprimer vos documents efficacement, reportez-vous au Guide d'impression, ainsi qu'au Barcode Printing Guide (disponible uniquement en anglais).

Pour plus de détails sur l'accès et l'utilisation des fonctions de sécurité de l'imprimante, reportez-vous au Guide de sécurité.

Fonctionnement > 48

ONSOMMABLES ET MAINTENANCE

Cette section explique comment remplacer les consommables et les éléments de maintenance usagés. À titre indicatif, l’usage prévu de ces éléments est le suivant :

> Toner — 15 000 pages A4 à un taux de couvrage de 5 %.

L'imprimante est fournie avec un toner dans chaque cartouche d'impression vous permettant d'imprimer 7500pages A4, dont 1–2000 sont utilisées pour charger le tambour d'image.

> tambour photoconducteur — 30 000 pages A4 en

moyenne

> Courroie de transfert — Environ 100 000 pages A4 > Unité de fusion — Environ 100 000 pages A4 > Conteneur de toner usagé — Durée de vie moyenne de

30 000 pages A4

ONTRÔLE DE L'UTILISATION DES CONSOMMABLES/DES ÉLÉMENTS

DE MAINTENANCE

Vous pouvez à tout moment contrôler la quantité de consommables/d'éléments de maintenance restante à l'aide des menus appropriés. Par exemple, entrez dans le système de menus et suivez le chemin :

Configuration>Durée vie consommables>Toner cyan

Le pourcentage de Toner cyan restant est affiché sur l'écran LCD et l'imprimante revient ensuite à l'état Prêt à imprimer.

NDICATIONS DE REMPLACEMENT

L'écran LCD affiche des messages indiquant que des consommables/des éléments de maintenance commencent à manquer ou approchent de la fin de leur durée de vie, suivis peu de temps après par un message indiquant la nécessité d'un remplacement. Vous devez remplacer l'élément dès que possible après l'affichage de ce message afin d'éviter la baisse de la qualité d'impression.

Les galets d'alimentation en papier et les galets d'alimentation du bac multifonction (MF) ne disposent pas de messages

Consommables et maintenance > 49

d'avertissement. Il est recommandé de les remplacer après environ 120 000 feuiles A4.

NFORMATIONS POUR LA COMMANDE DE CONSOMMABLES

ÉLÉMENT DURÉE DE VIE RÉFÉRENCE DE

COMMANDE

Toner, noir 15 000 pages à 5 % 42918916

Toner, cyan 15 000 pages à 5 % 42918915

Toner, magenta 15 000 pages à 5 % 42918914

Toner, jaune 15 000 pages à 5 % 42918913

Tamb ou r photoconducteur, noir

Tamb ou r photoconducteur, cyan

30 000 pages en moyenne 42918108

30 000 pages en moyenne 42918107

Tamb ou r photoconducteur, magenta

Tamb ou r photoconducteur, jaune

Agrafes 3 x 3000 agrafes 42937603

LÉMENTS DE COMMANDE DES ÉLÉMENTS DE MAINTENANCE

30 000 pages en moyenne 42918106

30 000 pages en moyenne 42918105

ÉLÉMENT DURÉE DE VIE RÉFÉRENCE DE

COMMANDE

Unité de fusion 1000 000 pages 42931703

Courroie 100 000 pages 42931603

Conteneur à toner usagé

Kit rouleaux de magasin (bac)

Kit rouleaux de magasin (MPT)

30 000 pages en moyenne 42869403

120 000 pages 42931803

120 000 pages 42939703

Consommables et maintenance > 50

EMPLACEMENT DES CONSOMMABLES/ÉLÉMENTS DE MAINTENANCE

Chaque consommable ou élément sujet à maintenance est fourni avec les détails de son installation, offrant ainsi toutes les instructions nécessaires pour son remplacement. Nous vous conseillons de suivre ces instructions attentivement.

ATTENTION !

Utilisez uniquement des consommables Oki d'origine afin de garantir la meilleure qualité et les meilleures performances pour votre matériel. Les produits qui ne sont pas des produits Oki d'origine peuvent altérer les performances de votre imprimante et annuler la garantie. Les spécifications pourront faire l’objet de modifications sans préavis. Toutes marques déposées reconnues.

ETTOYAGE DES TÊTES

Il est recommandé de nettoyer les têtes LED :

> chaque fois que vous remplacez une cartouche de toner

(un composant spécial est fourni avec chaque cartouche de toner de rechange)

> si l'impression produit des images fades, des rayures

blanches ou des lettres floues

Vous pouvez utiliser ce composant de nettoyage ou un chiffon sec et doux pour nettoyer les têtes LED.

1. Ouvrez le capot.

LED

Consommables et maintenance > 51

2. A l'aide d'un composant de nettoyage ou d'un chiffon doux, essuyez doucement chacune des quatre têtes (1). Déplacez le composant comme indiqué, en utilisant une section propre à chaque passage. Veillez à ne pas endommager les gardes (2).

3. Fermez le capot.

Consommables et maintenance > 52

ETTOYAGE DES GALETS D'ALIMENTATION DU PAPIER

Nettoyez les galets d'alimentation en papier s'il se produit souvent des bourrages papier.

1. Retirez les objets tels que montres et bracelets et suivez les étapes adéquates pour éteindre l'imprimante.

2. Ouvrez le capot latéral du bac 1.

Consommables et maintenance > 53

3. Retirez le bac 1 de l’imprimante.

4. En passant par l'espace laissé par le bac 1, essuyez les 3

galets (2) avec un chiffon doux légèrement humide.

Consommables et maintenance > 54

5. Replacez le bac 1.

6. Refermez le capot latéral du bac 1.

Consommables et maintenance > 55

7. Allumez l'imprimante.

ETTOYAGE DES PANNEAUX EXTÉRIEURS DE L'IMPRIMANTE

1. Éteignez l'imprimante en suivant les procédures correctes.

Consommables et maintenance > 56

2. Essuyez la surface de l'imprimante avec un chiffon légèrement humidifié avec de l'eau ou un détergent neutre.

3. Utilisez un chiffon doux pour sécher la surface de l'imprimante.

4. Allumez l'imprimante.

Consommables et maintenance > 57

IDAGE DE LA BOÎTE DES DÉCHETS DE PERFORATION (ACCESSOIRE

OPTION

Quand l'écran LCD indique que la boîte des déchets de perforation est pleine, videz-la comme suit :

1. Actionnez le levier du Finisseur et écartez-le de

2. Sortez la boîte des déchets de perforation en prenant

)

l'imprimante.

garde à la maintenir droite pour que rien ne tombe.

Consommables et maintenance > 58

3. Jetez les déchets dans un endroit approprié.

4. Replacez la boîte des déchets de perforation

soigneusement dans le Finisseur.

5. Vérifiez que la boîte des déchets de perforation a été remise en place correctement puis repositionnez le Finisseur, en faisant attention à ne pas vous coincer les doigts.

Consommables et maintenance > 59

CCESSOIRES EN OPTION

Cette section décrit les accessoires en option proposés pour votre MFP :

> une unité duplex (pour l'impression recto verso) (C9650n

uniquement) ;

> une mémoire RAM additionnelle ; > un disque dur (pour la mise en file d'attente et la

vérification des documents à imprimer, l'impression directe des documents PDF, les cas où des erreurs d'assemblage se produisent, l'ajout de polices supplémentaires) (C9650n et C9650dn uniquement) ;

> un deuxième bac de papier verrouillable (pour augmenter

la capacité en papier de l'imprimante et conserver votre papier en sécurité) ;

> un second et un troisième bac à papier standard (pour

augmenter la capacité en papier) ;

> un chargeur haute capacité (équivalent à trois bacs à

papier) (C9650n, C9650dn et C9650hdn uniquement).

NOTE

1. Les configurations des bacs sont : Bac 1 seul, Bac 1 + 2nd bac, Bac 1 + 2nd bac + 3e bac, Bac 1 + HCF, Bac 1 + 2nd bac + HCF.

2. La C9650hdtn possède déjà un chargeur haute capacité et ne peut donc accueillir qu'un seul bac supplémentaire (pour donner le maximum de cinq).

> le Finisseur (pour agrafer la sortie de l'imprimante) ; > un meuble d'imprimante; > l'unité Perforations (étend la fonctionnalité du Finisseur) ;

Accessoires en option > 60

NFORMATIONS POUR LA COMMANDE D'ACCESSOIRES

ÉLÉMENT RÉFÉRENCE DE

COMMANDE

Unité duplex 42797203

Mémoire RAM additionnelle 256 Mo 512 Mo

Unité de disque dur 01163803

Second, troisième bac de papier 42831303

Deuxième bac de papier verrouillable 01216601

Chargeur haute capacité (HCF) 42831503

Finisseur : 4 bacs 5 bacs

Unité Perforations du Finisseur : 4 trous 2 trous 4 trous (Suède)

Meuble de rangement (même hauteur que le HCF) 09004256

01182901 01182902

01166701 01166801

42872903 42872901 42872904

Accessoires en option > 61

ISE EN PLACE DES ACCESSOIRES

Chaque consommable (à l'exception du Finisseur) est fourni avec sa propre documentation, qui offre toutes les instructions nécessaires pour la mise en place. Nous vous conseillons de suivre ces instructions attentivement.

Après l'installation, imprimez un plan des menus (document de Configuration) pour vérifier que l'installation a réussi.

NOTE L'unité Finisseur et Perforations doit être installée par un ingénieur autorisé.

Pour les accessoires suivants, vous devez paramétrer correctement le(s) pilote(s) de votre imprimante :

> unité duplex > bac(s) de papier > finisseur

Reportez-vous au Guide d'impression pour connaître les détails de la configuration des pilotes.

Accessoires en option > 62

ÉSOLUTION DES PROBLÈMES

ÉNÉRALITÉ

Si le panneau d'affichage de l'imprimante n'indique rien ou s'il est toujours en mode Veille 10 minutes après la mise sous tension, suivez la séquence d'arrêt de l'imprimante pour l'éteindre. Vérifiez tous les branchements des câbles avant de redémarrer l'imprimante. Si le problème persiste, contactez votre revendeur.

OURRAGES PAPIER

Cette section fournit des informations pour vous aider à résoudre les problèmes pouvant apparaître avec votre imprimante. Les paragraphes suivants décrivent les mesures à prendre en cas de bourrage papier et si les résultats d'impression ne sont pas satisfaisants. Les messages de l'écran LCD relatifs aux bourrages papier et les mesures à prendre sont indiqués dans cette section, mais vous trouverez la liste des autres messages standard ainsi que leurs solutions dans l'« Annexe A – Messages LCD » à la

page 106.

OURRAGES PAPIER

S'il se produit un bourrage papier, un message s'affiche sur l'écran LCD du panneau de commandes de l'imprimante. Vous pouvez appuyer sur le bouton Help (Aide) pour obtenir les instructions permettant d'éliminer le bourrage papier.

Pour plus de détails sur l'élimination des bourrages papier, reportez-vous aux paragraphes suivants, qui correspondent aux messages de bourrage papier.

IMPRIMANTE

Résolution des problèmes > 63

UVRIR CAPOT

Bac 1, ou l'un des bacs 2 à 5 (le cas échéant), peut apparaître à la place des caractères tttttt dans le de l'écran LCD. Dans cet exemple, Bac 1 est utilisé, mais la procédure est identique pour tous les autres bacs.

1. Serrez la poignée (1) du capot latéral du bac 1 et ouvrez le capot.

, B

OURRAGE PAPIER

, C

OUV. LAT. TTTTTT

2. Retirez soigneusement le papier bourré.

Résolution des problèmes > 64

3. Refermez le capot latéral du bac 1.

UVRIR CAPOT

1. Si le bac MF est ouvert, fermez-le de manière à voir le

capot latéral (1).

, B

OURRAGE PAPIER

, C

OUV. LAT

Résolution des problèmes > 65

2. Tirez le levier de dégagement (2) et ouvrez le capot latéral.

3. Retirez soigneusement le papier bourré.

Résolution des problèmes > 66

4. Fermez le capot latéral.

UVRIR CAPOT

1. Serrez la poignée (1) du capot supérieur et ouvrez-le.

, B

OURRAGE PAPIER

, C

APOT SUPÉRIEUR

AVERTISSEMENT !

Faites attention à ne pas toucher l'unité de fusion, qui est chaude après une impression.

Résolution des problèmes > 67

2. Serrez la poignée (2) et soulevez le tambour.

3. Retirez soigneusement le papier présent sur la ceinture.

Résolution des problèmes > 68

4. Si du papier est bourré dans l'unité de fusion, repoussez le levier de verrouillage (3) dans la direction indiquée pour libérer l'unité.

AVERTISSEMENT !

Veillez à ne pas toucher l'unité de fusion, qui risque d'être chaude après une impression. Le cas échéant, attendez qu'elle refroidisse avant d'essayer d'éliminer tout bourrage papier.

En la tenant par la poignée, soulevez l'unité de fusion (4) pour la sortir de l'imprimante et placez-la sur une surface plane.

Résolution des problèmes > 69

5. Sortez les leviers de dégagement de bourrage (5) et retirez le bourrage papier.

6. Replacez soigneusement l'unité de fusion dans l'imprimante et tournez le levier (6) dans la direction indiquée pour verrouiller l'unité de fusion.

Résolution des problèmes > 70

7. S'il y a un bourrage papier près de la sortie, ouvrez l'empileuse face en dessus (7).

8. Ouvrez le capot latéral (sortie de papier) (8) et retirez le bourrage papier.

Résolution des problèmes > 71

9. Fermez le capot latéral (sortie de papier) puis l'empileuse face en dessus.

10. Remettez le tambour (9) en position et assurez-vous qu'il est verrouillé.

Résolution des problèmes > 72

11. Fermez le capot supérieur et assurez-vous qu'il est enclenché.

Résolution des problèmes > 73

OURRAGE PAPIER

ÉRIFIER RECTO-VERSO

1. Si un Finisseur est ajouté à votre imprimante, actionnez le

levier (1) de l'inverseur pour le séparer de l'imprimante.

- U

NITÉ RECTO-VERSO (SI INSTALLÉE

, B

OURRAGE PAPIER

)

Résolution des problèmes > 74

2. Actionnez le bouton de dégagement du capot de l'unité recto verso (2) et ouvrez le capot.

3. Retirez avec précaution le papier coincé et fermez le capot.

Résolution des problèmes > 75

4. Actionnez les leviers (3) et sortez l'unité recto verso.

5. En tenant le capot supérieur avant par la poignée (4), repoussez-le doucement vers l'intérieur et soulevez-le.

Résolution des problèmes > 76

6. Retirez le papier bourré.

7. De la même manière, vérifiez s'il y a un bourrage papier

sous le capot supérieur arrière et enlevez-le.

Résolution des problèmes > 77

8. Fermez les deux capots supérieurs.

9. Repoussez l'unité recto verso en position.

Résolution des problèmes > 78

10. Si vous avez retiré une unité Finisseur pour accéder à l'unité recto verso, replacez-la.

Résolution des problèmes > 79

OURRAGES PAPIER

ÉRIFIER FINISSEUR

Le bouton Help (Aide) du panneau de commandes de l'imprimante permet de vérifier le numéro affiché. Vous en aurez besoin pour enlever le bourrage papier. Les paragraphes suivants expliquent ce que vous devez faire pour chacun des codes numériques indiqués.

– F

INISSEUR (ACCESSOIRE EN OPTION

, B

OURRAGE PAPIER/PAPIER RESTANT

)

591, 592, 593, 599/ 643, 645 (

DANS LA ZONE DU FINISSEUR

1. Enlevez tout le papier à la sortie du Finisseur.

)

BOURRAGE PAPIER

Résolution des problèmes > 80

2. Actionnez le levier du Finisseur (1) et écartez-le de l'Inverseur.

3. Ouvrez le capot supérieur du Finisseur.

Résolution des problèmes > 81

4. Retirez soigneusement le papier bourré.

5. Fermez le capot du Finisseur.

6. Remettez le Finisseur en position et raccrochez-le à

l'Inverseur.

Résolution des problèmes > 82

594, 597, 598, 644, 646 ( F

INISSEUR

1. Actionnez le levier du Finisseur (1) et écartez-le de

)

l'Inverseur.

BOURRAGE PAPIER DANS LE

2. Ouvrez le capot avant du Finisseur (2).

Résolution des problèmes > 83

3. Continuez de tourner la molette inférieure (3) dans le sens des aiguilles d'une montre de manière à sortir complètement le papier bourré.

4. Retirez le papier ainsi éjecté.

Résolution des problèmes > 84

5. Fermez le capot avant du Finisseur.

6. Ouvrez le capot latéral droit du Finisseur.

7. Retirez soigneusement le papier bourré.

Résolution des problèmes > 85

8. Refermez le capot latéral droit du Finisseur.

9. Remettez le Finisseur en position et raccrochez-le à

l'Inverseur.

Résolution des problèmes > 86

590 (

BOURRAGE PAPIER DANS LE FINISSEUR/UNITÉ DE FUSION

1. Actionnez le levier du Finisseur (1) et écartez-le de

l'Inverseur.

)

2. Déplacez la languette (2) sur le côté droit du Finisseur pour l'aligner avec le repère (3).

Résolution des problèmes > 87

3. Ouvrez le capot supérieur du Finisseur.

4. Retirez soigneusement le papier bourré.

5. Fermez le capot du Finisseur.

Résolution des problèmes > 88

6. Remettez le Finisseur en position et raccrochez-le à l'Inverseur.

ÉRIFIER INVERSEUR

1. Actionnez le levier du Finisseur (1) et écartez-le de

l'Inverseur.

, B

OURRAGE PAPIER

Résolution des problèmes > 89

2. Serrez la poignée enfoncée (2) et ouvrez le capot latéral gauche de l'Inverseur.

3. Retirez soigneusement le papier bourré.

Résolution des problèmes > 90

4. Fermez le capot latéral gauche de l'Inverseur.

5. Remettez le Finisseur en position et raccrochez-le à

l'Inverseur.

Résolution des problèmes > 91

6. Actionnez le levier de l'Inverseur (3) et séparez l'Inverseur de l'imprimante.

7. Ouvrez la porte droite (4) de l'Inverseur.

Résolution des problèmes > 92

8. Retirez le papier bourré.

9. Fermez la porte droite.

Résolution des problèmes > 93

10. Remettez le Finisseur et l'Inverseur en position et raccrochez-les à l'imprimante.

Résolution des problèmes > 94

OMMENT ÉVITER LES BOURRAGES DE PAPIER

Le tableau suivant récapitule les causes possibles de bourrage papier et propose des méthodes permettant de les éviter.

CAUSE POSSIBLE SOLUTION PROPOSÉE

L'imprimante n'est pas parfaitement horizontale.

Votre support d'impression est trop léger ou trop lourd.

Votre support d'impression est humide ou chargé d'électricité statique.

Votre support d'impression est froissé ou recourbé.

Les feuilles de votre support d'impression ne sont pas alignées ensemble.

Votre support d'impression n'est pas aligné correctement dans le bac de papier.

Vos enveloppes à imprimer ne sont pas orientées correctement.

Le galet d'alimentation de votre imprimante est sale.

Les galets d'alimentation de votre imprimante sont usés.

Le grammage ou le type du support est mal paramétré.

Placez votre imprimante sur une surface plane et stable.

Utilisez le support approprié.

Utilisez un support qui a été stocké à des températures et dans des conditions d'humidité appropriées.

Utilisez le support approprié. Vous pouvez utiliser un support que vous avez lissé.

Retirez les feuilles, tapotez-les pour les aligner et rechargez-les.

Ajustez le blocage de papier et les guides du bac ou le guide d'alimentation manuelle sur le bac MF pour aligner correctement le support.

Ajustez l'orientation selon les besoins.

Essuyez le galet avec un chiffon humecté d'eau.

Remplacez les galets.

Sélectionnez les paramètres de menu corrects pour le grammage papier et le type de support.

Résolution des problèmes > 95

QUE

FAIRE SI LA QUALITÉ DE L'IMPRESSION N'EST PAS

SATISFAISANTE

SYMPTÔMES CAUSES

POSSIBLES

Des lignes blanches verticales apparaissent sur la page imprimée.

Les images imprimées palissent du haut vers le bas.

L'impression est claire.

La tête de LED est sale. Essuyez la tête de LED avec

Le niveau de toner est faible.

Des corps étrangers peuvent avoir pénétré dans le tambour.

Le film protecteur de la cartouche du tambour est sale.

La tête de LED est sale. Essuyez la tête de LED avec

Le niveau de toner est faible.

Le papier est inadapté pour l'imprimante.

La cartouche de toner n'est pas positionnée correctement.

Le niveau de toner est faible.

Le papier est humide. Utilisez un papier qui a été

Le papier est inadapté pour l'imprimante.

L'épaisseur et le type du papier sont incorrects.

MESURES À PRENDRE

un composant de nettoyage ou un chiffon doux.

Remplacez la cartouche du toner.

Remplacez le tambour d'image.

Essuyez le film avec un composant de nettoyage ou un chiffon doux.

un composant de nettoyage ou un chiffon doux.

Remplacez la cartouche du toner.

Utilisez le papier recommandé.

Replacez la cartouche du toner.

Remplacez la cartouche du toner.

stocké à la température et dans des conditions d'humidité appropriées.

Utilisez le papier recommandé.

Définissez une valeur appropriée pour le grammage papier et le type de support dans la configuration, ou paramétrez une valeur plus élevée pour le grammage papier.

Résolution des problèmes > 96

SYMPTÔMES CAUSES

POSSIBLES

MESURES À PRENDRE

L'impression est claire.

Images aux couleurs partiellement passées. Des traits et des points blancs apparaissent sur le document imprimé.

Des lignes verticales apparaissent.

Des lignes horizontales et des points apparaissent parfois.

Une zone blanche du papier est légèrement tachée.

Vous utilisez du papier recyclé.

Le papier est humide ou sec.

La cartouche du tambour est endommagée.

Le niveau de toner est faible.

Quand l'écart est d'environ 94 mm (4 pouces), le tambour (le tube vert) est endommagé ou sale.

Quand l'intervalle est d'environ 42 mm (1,5 pouces), des particules de corps étrangers ont pénétré dans la cartouche du tambour.

Quand l'intervalle est d'environ 87 mm (3,5 pouces), l'unité de fusion est endommagée.

La cartouche de tambour a été exposée à la lumière.

Le papier contient de l'électricité statique.

Définissez une valeur plus élevée pour le grammage papier dans les menus.

Utilisez un papier qui a été stocké à la température et dans des conditions d'humidité appropriées.

Remplacez le tambour d'image.

Remplacez la cartouche du toner.

Essuyez-le doucement avec un chiffon doux. Remplacez la cartouche du tambour d'image si elle est endommagée.

Ouvrez/fermez le capot supérieur et relancez l'impression.

Remplacez l'unité de fusion.

Remplacez la cartouche si le problème n'est pas résolu.

Utilisez un papier qui a été stocké à la température et dans des conditions d'humidité appropriées.

Le papier utilisé est trop épais.

Le niveau de toner est faible.

Résolution des problèmes > 97

Utilisez du papier plus fin.

Remplacez la cartouche du toner.

SYMPTÔMES CAUSES

POSSIBLES

MESURES À PRENDRE

Le contour des lettres est flou.

Le toner s'enlève quand il est frotté.

Le brillant n'est pas uniforme.

La tête de LED est sale. Essuyez la tête avec un

L'épaisseur et le type de papier sont mal paramétrés.

Vous utilisez du papier recyclé.

L'épaisseur et le type de papier sont mal paramétrés.

composant de nettoyage ou un chiffon doux.

Définissez une valeur correcte pour le type de support et le grammage papier dans les menus, ou paramétrez une valeur plus élevée pour le grammage papier.

Définissez une valeur plus élevée pour le grammage papier dans les menus.

Définissez une valeur correcte pour le type de support et le grammage papier dans les menus, ou paramétrez une valeur plus faible pour le grammage papier.

Résolution des problèmes > 98

OURRAGE AGRAFEUSE

ÉRIFIER FINISSEUR

Quand l'affichage indique un bourrage agrafeuse, éliminez le bourrage comme suit :

1. Ouvrez le capot avant du Finisseur.

2. Tournez la molette dans la direction indiquée jusqu'à ce

que l'indicateur en couleur apparaisse.

– F

INISSEUR (ACCESSOIRE EN OPTION

, B

OURRAGE AGRAFEUSE

)

Résolution des problèmes > 99

3. Enlevez le papier en attente d'agrafage dans la section d'éjection papier.

4. Sortez l'unité agrafeuse.

5. Tournez la molette dans la direction indiquée pour avancer

l'agrafeuse.

Résolution des problèmes > 100

Oki C9650n, C9650dn, C9650hdn, C9650hdtn Users Guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

BACMF

> informations sur l'état > Informations sur les menus (fonctions) > informations sur la configuration > informations d'aide
