Oki C941, C942, ES9541, ES9542, Pro9541 User manual Separate spot color guide [fr]

...
Mode d’emploi
Guide de tons directs séparés
C941 C942 ES9541 ES9542 Pro9541 Pro9542
Contenu
Conguration du kit de tons directs
(C941/ES9541/Pro9541 uniquement) ................................................. 3
Explication du tableau de commande
Écran de veille ........................................................................................................6
Tableau de menu du toner de couleurs
................................................... 6
...................................................................7
Vérication des pilotes d'imprimante ................................................. 11
Tableau des fonctions du pilote d'imprimante
Avec toner blanc installé ...................................................................................... 13
Avec toner transparent installé (C941/ES9541/Pro9541 uniquement)
.................................... 13
................17
Impression sur du papier de couleur ................................................. 21
Les papiers de couleur pouvant être utilisés ......................................................... 21
Impression uniquement par toner blanc Imprimer en blanc sous couleurs Réglage de la position d'impression pour la surimpression de ton direct
(C941/ES9541/Pro9541 uniquement)
.........................................................................24
............................................................... 21
..................................................................29
Imprimer sur du lm transparent ...................................................... 35
Les lms transparents pouvant être utilisés .........................................................35
Installer le lm transparent dans l’appareil Préparation de la destination de sortie des lms transparents
.......................................................... 35
.............................38
Impression miroir inversée
..................................................................................38
Imprimer en utilisant d'autres applications pour spécier le toner de
tons directs (pilotes d'imprimante PS uniquement) ........................... 43
Avec Illustrator .................................................................................................... 43
Avec Photoshop
.................................................................................................... 44
Réglage de la gradation en blanc ....................................................... 46
Remplacer les kits de tons directs (C941/ES9541/Pro9541 uniquement)
............................................... 47
- 2 -
Conguration du kit de tons directs (C941/ES9541/Pro9541 uniquement)
Conguration du kit de tons directs
z
(C941/ES9541/Pro9541 uniquement)
Cette section détaille l'installation du kit de tons directs.
Mémo
Pour C942/ES9542/Pro9542, ces étapes ne sont pas requises.
z
Commencer par « installer les consommables » comme décrit dans « Basique » avant d'installer le kit de tons directs.
Ouvrez l'emballage et retirez la bande
1
adhésive, le toner et le tambour.
Remarque
Ne retirez pas le toner et le tambour de leurs emballages
z
Ouvrir le capot frontal.
2
Placez le ruban adhésif sur l'imprimante.
3
- 3 -
Conguration du kit de tons directs (C941/ES9541/Pro9541 uniquement)
Sortez le tambour de son emballage.
4
Remarque
Ne pas exposer le tambour d’image directement à la
z
lumière du soleil ou sous une forte lumière (environ 1 500 lux ou plus). Ne pas le laisser plus de 5 minutes même à la lumière ambiante.
Attention de ne pas toucher ou rayer le tambour d’image
z
(cylindre vert).
Alignez les èches (rouges) du
6
tambour et de l'imprimante, et insérez doucement le tambour en faisant attention à ne pas toucher le capteur de lumière (vert) de la partie inférieure avec vos mains, puis poussez fermement aussi loin que possible.
Remarque
Attention de ne pas toucher ou rayer le tambour d’image
z
(cylindre vert).
Retirez le taquet (orange).
5
Fermez le capot frontal.
7
- 4 -
Conguration du kit de tons directs (C941/ES9541/Pro9541 uniquement)
Sortez la cartouche de toner de son
8
emballage et secouez-la verticalement et horizontalement.
Remarque
Ne pas faire tomber la cartouche ou la cogner au sol. Le
z
faire peut endommager la cartouche.
Ouvrez le capot de remplacement de
9
toner.
Fermez le capot de remplacement du
11
toner.
Activer l’alimentation principale (I).
12
Vériez la position de l'emplacement
10
et poussez fermement la cartouche de toner aussi loin que possible.
Appuyer sur le commutateur et le
13
maintenir pendant environ 1s.
Mémo
Quand « Le ton direct a été remplacé/Appuyez sur
z
OK pour modier les paramètres de ton direct dans le menu Transparent et redémarrez le système/Si vous ne voulez pas changer les paramètres, réglez ceux de toner ton direct, tambour et conduit ton direct sur blanc » est afché, appuyer sur [OK].
Lorsque le kit de tons directs a été placé, revenez aux
z
« Basique » et implémentez les tâches décrites à partir de la section « Installer le papier ».
- 5 -

Explication du tableau de commande

Explication du tableau de commande
z
Cette section décrit le panneau de commande du C941/C942/ES9541/ES9542/Pro9541/Pro9542.

Écran de veille

Avec toner blanc installé
Afche l'état de l'imprimante.
Afche la quantité restante
de consommables.
Avec toner transparent installé
Afche l'état de l'imprimante.
Afche la quantité restante
de consommables.
- 6 -
Explication du tableau de commande

Tableau de menu du toner de couleurs

Les menus de l'imprimante pour les toners blanc et transparent sont décrits ci-dessous.
Les numéros suivant la lettre F dans les articles de menu indique le numéro de fonction.
Mémo
Pour les détails des menus autres que ceux du toner de couleurs, voir les « Basique ».
z
Configuration
Décompte Bac Durée vie consomables Toner cyan
Toner magenta Toner jaune Toner noir
Toner blanc (n.nK) Toner transparent (n.nK) Tambour Cyan
Tambour Magenta Tambour Jaune Tambour Noir
Tambour blanc Tambour transparent Bac de récupération de tone
Courroie Four Réseau Format papier dans bac Système
*1
*2
*1
*2
Imprimer informations
Configuration
Réseau Page de démo Liste des fichiers Liste des polices PS Liste des polices PCL Liste polices IBM PPR Liste polices EPSON FX Rapport d'utilisation Journal des erreurs Liste des profils couleur
Liste de Supports des utilisateurs Test d'impression-1 Test d'impression-2
Test d'impression-3 *3 Imprimer
Test d'impression-4
Imprim. travail sécurisé
Travail encrypté Travail mémorisé
*1: S’afche lorsque vous avez installé la cartouche de toner blanc et le tambour d’image.
*2: S’afche lorsque vous avez installé la cartouche de toner transparent et le tambour d’image. Transparent peut être utilisé
uniquement avec C941/ES9541/Pro9541.
*3: S’afche lorsque vous avez installé la cartouche de toner blanc et le tambour d’image avec C941/ES9541/Pro9541.
Imprimer
- 7 -
Explication du tableau de commande
Menus
Configuration des bacs Installation du panneau Ajustement de l'impression Position de l'impression Bac MF Ajuster X (0,00mm)
F220
Ajuster Y (0,00mm)
Ajuster Recto-Verso X (0,00mm) Ajuster Recto-Verso Y (0,00mm)
Surimprimer le réglage X *4 (0,00mm) Surimprimer le réglage Y *4 (0,00mm)
Y Scaling (0,00%)
Bac1 Ajuster X (0,00mm)
F221
Ajuster Y (0,00mm)
Bac2 *1 Ajuster X (0,00mm)
F222
Ajuster Recto-Verso X (0,00mm) Ajuster Recto-Verso Y (0,00mm)
Surimprimer le réglage X *4 (0,00mm) Surimprimer le réglage Y *4 (0,00mm)
Y Scaling (0,00%)
Ajuster Y (0,00mm)
Bac3 *1 Ajuster X (0,00mm)
F223
Ajuster Recto-Verso X (0,00mm) Ajuster Recto-Verso Y (0,00mm)
Surimprimer le réglage X *4 (0,00mm) Surimprimer le réglage Y *4 (0,00mm)
Y Scaling (0,00%)
Ajuster Y (0,00mm)
Bac4 *1 Ajuster X (0,00mm)
F224
Ajuster Recto-Verso X (0,00mm) Ajuster Recto-Verso Y (0,00mm)
Surimprimer le réglage X *4 (0,00mm) Surimprimer le réglage Y *4 (0,00mm)
Y Scaling (0,00%)
Ajuster Y (0,00mm)
Ajuster Recto-Verso X (0,00mm) Ajuster Recto-Verso Y (0,00mm)
Surimprimer le réglage X *4 (0,00mm) Surimprimer le réglage Y *4 (0,00mm)
Y Scaling (0,00%)
Bac5 *1 Ajuster X (0,00mm)
F225
Ajuster Y (0,00mm)
Ajuster Recto-Verso X (0,00mm) Ajuster Recto-Verso Y (0,00mm)
Surimprimer le réglage X *4 (0,00mm) Surimprimer le réglage Y *4 (0,00mm)
Y Scaling (0,00%)
- 8 -
Explication du tableau de commande
Réglage noir papier Réglage couleur papier Réglage noir trans. Réglage couleur trans. Réglage SMR Cyan Magenta Jaune Noir
Blanc Transparent
*2
*3
Réglage BG Cyan Magenta Jaune Noir
Blanc Transparent
*2
*3
Nettoyage tambour
Nettoyage du rouleau de transfert Mode humidité élevée Contrôle d'humidité Vitesse du papier étroit Mode d'impression
Paramètre de transfert Nettoyage rouleau DV
Paramètre de transfert du cyan Paramètre de transfert du magenta Paramètre de transfert du jaune Paramètre de transfert du noir
Paramètre de transfert du blanc Paramètre de transfert du clair
*2
*3
*1: Afché quand les bacs 2 à 5 sont montés.
*2: S’afche lorsque vous avez installé la cartouche de toner blanc et le tambour d’image.
*3: S’afche lorsque vous avez installé la cartouche de toner transparent et le tambour d’image (C941/ES9541/Pro9541
uniquement).
*4: S’afche uniquement avec C941/ES9541/Pro9541.
- 9 -
Explication du tableau de commande
Configuration admin.
Paramètres réseau
Réglage port USB Config. Impression Configuration PS Configuration PCL Configuration XPS
Config IBM PPR Config EPSON FX Configuraton couleur Simulation d'encre
UCR Densité 100% CMJ Conversion CMJN
Ton direct (Blanc) Installation du panneau
Réglage de l'heure Réglage alimentation Autres configurations Paramètres Modifier le mot de passe
Print Statistics
JOB LOG Supplies Report Reset Main Counter Reset Supplies Counter Change Password
*3
Calibration
Réglage densité auto.
Mode réglage auto. BG
Support de réglage de la densité Ajuster la densité Ajuster le repérage Ajustement papier lourd Mode de Média Lourd
Color Density Densité du Cyan
Densité du Magenta Densité du Jaune Densité du Noir
Modèle de réglage des couleurs d'impression
Réglage des couleurs de base
Réglage minutieux des couleurs
Réinitialisez le réglage des couleurs
Réglage du blanc
*1
Densité du blanc (0) *1 Densité du transparent (0) *2
Boot Menu
Network Factory Defaults HDD Setup Storage Common Setup Menu Lockout (Off) Panel Lockout (Off)
F314
F314
*1: S’afche lorsque vous avez installé la cartouche de toner blanc et le tambour d’image.
*2: S’afche lorsque vous avez installé la cartouche de toner transparent et le tambour d’image (C941/ES9541/Pro9541
uniquement).
*3: S’afche uniquement avec C941/ES9541/Pro9541.
- 10 -
Vérication des pilotes d'imprimante
Vérication des pilotes d'imprimante
z
Lorsque l'installation des pilotes d'imprimante est effectuée, vériez que le toner de tons directs qui a été installé et sélectionné dans [Toner pour ton direct (Spot Color Toner)] dans l'onglet [Conguration de l’appareil (Device Settings])] ou [Options du périphérique (Device Options)].
Mémo
Pour la méthode d'installation du pilote d'imprimante, voir « Connexion au PC » dans « Basique ».
z
Utiliser les pilotes d'imprimante
PS Windows
La couleur du toner de tons directs qui a été installé s'afche dans [Toner pour ton direct (Spot Color Toner)] dans l'onglet [Conguration de l’appareil (Device Settings)]
Si la couleur installé n'est pas dénie, sélectionnez la bonne couleur de toner de tons directs.
Utiliser les pilotes PCL
d’imprimante Windows
La couleur du toner de tons directs qui a été installé s'afche dans [Toner pour ton direct (Spot Color Toner)] dans l'onglet [Options du périphérique (Device Options)]
Si la couleur installé n'est pas dénie, sélectionnez la bonne couleur de toner de tons directs.
- 11 -
Vérication des pilotes d'imprimante
Utiliser les pilotes d'imprimante
XPS Windows
La couleur du toner de tons directs qui a été installé s'afche dans [Spot Color Toner (Toner pour ton direct)] dans l'onglet [Options du périphérique (Device Options)]
Si la couleur installé n'est pas dénie, sélectionnez la bonne couleur de toner de tons directs.
Utiliser les pilotes
d'imprimante PS Mac OS X
La couleur du toner de tons directs qui a été installé s'afche dans [Toner pour ton direct (Spot Color Toner)] dans le panneau [Pilote (Driver)]
Si la couleur installé n'est pas dénie, sélectionnez la bonne couleur de toner de tons directs.
- 12 -

Tableau des fonctions du pilote d'imprimante

Tableau des fonctions du pilote d'imprimante
z
Cette section explique les fonctions du toner de tons directs des pilotes d'imprimante. Sélectionnez le toner de tons directs dans l'onglet [Conguration de l’appareil] ou [Options de
l’appareil] des pilotes d'imprimante. L'écran suivant s'afche.
Remarque
zStandard, recyclé ou brillant GSM 52 à 64 g/m2 (poids de rame inférieur à 45 à 55 kg) est incompatible avec l'impression à
tons directs avec le toner blanc ou transparent.
Mémo
Si vous utilisez l'option serveur Fiery XF, consultez le manuel joint au serveur Fiery XF.
z

Avec toner blanc installé

Utiliser les pilotes d'imprimante PS Windows

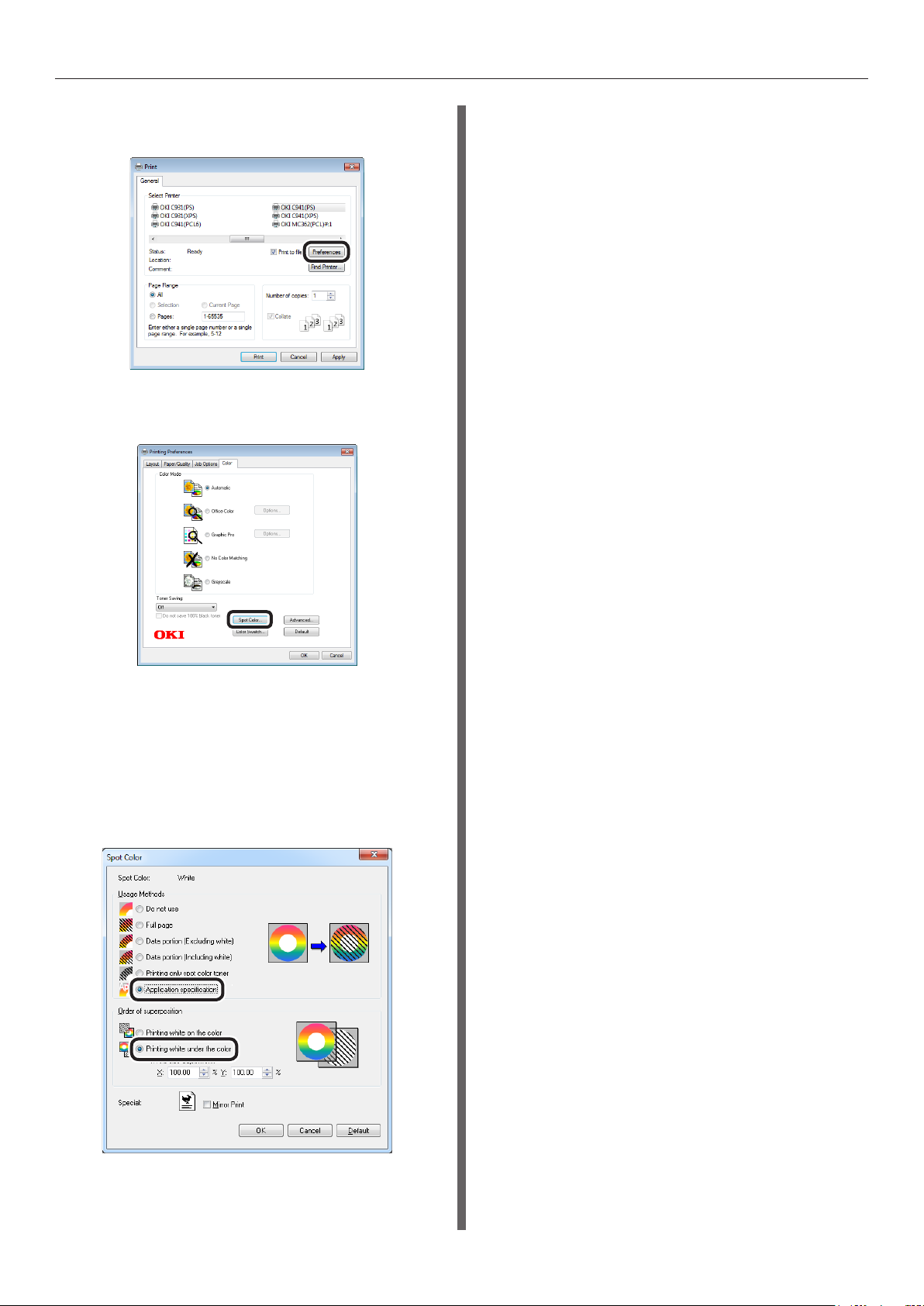

Cliquez sur [Ton direct (Spot Color)] dans l'onglet [Couleur] pour afcher la fenêtre de paramétrage du toner de tons directs.
Elément Explication
Modes d’emploi
(Usage methods)
Ordre de superposition
(Order of superposition)
Spécial (Special) Impression symétrique (Mirror Print)
Ne pas utiliser (Do not use) Imprimer sans utiliser de toner blanc. Page entière (Full page) Utiliser le toner blanc sur les pages entières imprimées. Partie de données (sauf les blancs)
(Data portion (Excluding white))
Partie de données (y compris les blancs) (Data portion (Including white))
Impression uniquement par toner de tons directs (Printing only spot color toner)
Spécications de l’application
(Application specication) Impression de blanc sur la couleur
(Printing white on the color)
Impression de blanc sous la couleur
(Printing white under the color) Réglage du format Blanc* (White
size adjustment*)
Utiliser le toner blanc dans les portions de données, sauf pour les portions blanches.
Utiliser le toner blanc dans les portions de données, y compris pour les portions blanches.
Impression uniquement par toner blanc.
Les applications peuvent etre utilisées pour spécier le toner blanc. Cette fonction est destinée aux pilotes d'imprimante PS uniquement.
Impression par superposition du toner blanc sur les toners blanc, magenta, jaune et noir.
Impression par superposition du toner blanc sous les toners blanc, magenta, jaune et noir.
Réglez bien le format d’impression lors de l’impression en mode « Impression du blanc sous la couleur ». Saisissez le degré de rétrécissement du blanc pour les autres couleurs.
Impression à l'aide de l'inversion d'orientation horizontale.
*: Il s’agit d’une fonction ajoutée à la version 1.0.3 ou plus récente du pilote d’imprimante Windows PS.
Disponible quand combinée à la version A01.07_0_4 ou plus récente du micrologiciel. Voir
« Réglage de la position d’impression pour la surimpression de ton direct (C941/ES9541/Pro9541
uniquement) » (P.29)
pour plus d’informations.
- 13 -
Tableau des fonctions du pilote d'imprimante
Utiliser les pilotes PCL d’imprimante Windows
Cliquez sur [Ton direct (Spot Color)] pour afcher la fenêtre de paramétrage du toner de tons directs.
Elément Explication
Modes d’emploi
(Usage methods)
Ordre de superposition
(Order of superposition)
Spécialité (Speciality)
*:
Il s’agit d’une fonction ajoutée à la version 1.0.3 ou plus récente du pilote d’imprimante Windows PCL.
Ne pas utiliser (Do not use) Imprimer sans utiliser de toner blanc. Page entière (Full page) Utiliser le toner blanc sur les pages entières imprimées. Partie de données (sauf les blancs)
(Data portion (Excluding white))
Partie de données (y compris les blancs)
(Data portion (Including white))
Impression uniquement par toner de tons directs (Printing only spot color toner)
Filigranes/Superpositions
(Watermarks/Overlays)
Impression de blanc sur la couleur (Printing white on the color)
Impression de blanc sous la couleur
(Printing white under the color) Réglage du format Blanc* (White
size adjustment*)
Impression symétrique (Mirror Print) Impression à l'aide de l'inversion d'orientation
Utiliser le toner blanc dans les portions de données, sauf pour les portions blanches.
Utiliser le toner blanc dans les portions de données, y compris pour les portions blanches.
Impression uniquement par toner blanc.
Imprimer les ligranes/superpositions sélectionnées avec du toner blanc.
Impression par superposition du toner blanc sur les toners blanc, magenta, jaune et noir.
Impression par superposition du toner blanc sous les toners blanc, magenta, jaune et noir.
Réglez bien le format d’impression lors de l’impression en mode « Impression du blanc sous la couleur ». Saisissez le degré de rétrécissement du blanc pour les autres couleurs.
horizontale.
Disponible quand combinée à la version A01.07_0_4 ou plus récente du micrologiciel. Voir « Réglage de la position d’impression pour la surimpression de ton direct (C941/ES9541/
Pro9541 uniquement) » (P.29) pour plus d’informations.
- 14 -
Tableau des fonctions du pilote d'imprimante
Utiliser les pilotes d'imprimante XPS Windows
Cliquez sur [Spot Color (Ton direct)] dans l'onglet [Couleur] pour afcher la fenêtre de paramétrage du toner de tons directs.
Elément Explication
Usage Methods
(Modes d’emploi)
Order of superposition
(Ordre de superposition)
Speciality (Spécialité)
*:
Il s’agit d’une fonction ajoutée à la version 1.0.3 ou plus récente du pilote d’imprimante Windows XPS.
Do not use (Ne pas utiliser) Imprimer sans utiliser de toner blanc. Full page (Page entière) Utiliser le toner blanc sur les pages entières imprimées. Data portion (Excluding white)
(Partie de données (sauf les blancs)) Data portion (Including white) (Partie
de données (y compris les blancs))
Printing only spot color toner
(Impression uniquement par toner de tons directs)
Printing white on the color
(Impression de blanc sur la couleur)
Printing white under the color
(Impression de blanc sous la couleur) White size adjustment* (Réglage
du format Blanc*)
Mirror Print (Impression symétrique)
Utiliser le toner blanc dans les portions de données, sauf pour les portions blanches.
Utiliser le toner blanc dans les portions de données, y compris pour les portions blanches.
Impression uniquement par toner blanc.
Impression par superposition du toner blanc sur les toners blanc, magenta, jaune et noir.
Impression par superposition du toner blanc sous les toners blanc, magenta, jaune et noir.
Réglez bien le format d’impression lors de l’impression en mode « Impression du blanc sous la couleur ». Saisissez le degré de rétrécissement du blanc pour les autres couleurs.
Impression à l'aide de l'inversion d'orientation horizontale.
Disponible quand combinée à la version A01.07_0_4 ou plus récente du micrologiciel. Voir « Réglage de la position d’impression pour la surimpression de ton direct (C941/ES9541/
Pro9541 uniquement) » (P.29) pour plus d’informations.
- 15 -
Tableau des fonctions du pilote d'imprimante
Utiliser les pilotes d'imprimante PS Mac OS X
Sélectionnez le panneau [Ton direct (Spot Color)] pour afcher la fenêtre de paramétrage du toner de tons directs.
Elément Explication
Modes d’emploi
(Usage methods)
Ordre de superposition
(Order of superposition)
Inversion gauche/droite (Flip horizontally) Impression à l'aide de l'inversion d'orientation
Ne pas utiliser (Do not use) Imprimer sans utiliser de toner blanc. Page entière (Full page) Utiliser le toner blanc sur les pages entières imprimées. Partie de données (sauf les blancs)
(Data portion (Excluding white))
Partie de données (y compris les blancs) (Data portion (Including
white))
Impression uniquement par toner de tons directs (Printing only spot
color toner)
Spécications de l’application
(Application specication)
Impression de blanc sur la couleur (Printing white on the color)
Impression de blanc sous la couleur (Printing white under the
color) Réglage du format Blanc* (White
size adjustment*)
Utiliser le toner blanc dans les portions de données, sauf pour les portions blanches.
Utiliser le toner blanc dans les portions de données, y compris pour les portions blanches.
Impression uniquement par toner blanc.
Les applications peuvent etre utilisées pour spécier le toner blanc. Cette fonction est destinée aux pilotes d'imprimante PS uniquement.
Impression par superposition du toner blanc sur les toners blanc, magenta, jaune et noir.
Impression par superposition du toner blanc sous les toners blanc, magenta, jaune et noir.
Réglez bien le format d’impression lors de l’impression en mode « Impression du blanc sous la couleur ». Saisissez le degré de rétrécissement du blanc pour les autres couleurs.
horizontale.
*:
Il s’agit d’une fonction ajoutée à la version 1.0.3 ou plus récente du pilote d’imprimante Mac OS X PS. Disponible quand combinée à la version A01.07_0_4 ou plus récente du micrologiciel. Voir « Réglage de la position d’impression pour la surimpression de ton direct (C941/ES9541/
Pro9541 uniquement) » (P.29) pour plus d’informations.
- 16 -
Tableau des fonctions du pilote d'imprimante

Avec toner transparent installé (C941/ES9541/Pro9541 uniquement)

Utiliser les pilotes d'imprimante PS Windows
Cliquez sur [Ton direct (Spot Color)] dans l'onglet [Couleur] pour afcher la fenêtre de paramétrage du toner de tons directs.
Elément Explication
Modes d’emploi
(Usage methods)
Spécial (Special) Impression symétrique (Mirror
Ne pas utiliser (Do not use) Imprimer sans utiliser de toner transparent. Page entière (Full page) Utiliser le toner transparent sur les pages entières
Partie de données (sauf les blancs)
(Data portion (Excluding white))
Partie de données (y compris les blancs) (Data portion (Including
white))
Impression uniquement par toner de tons directs (Printing only spot
color toner)
Spécications de l’application
(Application specication)
Print)
imprimées.
Utiliser le toner transparent dans les portions de données, sauf pour les portions blanches.
Utiliser le toner transparent dans les portions de données, y compris pour les portions blanches.
Impression uniquement par toner transparent.
Les applications peuvent etre utilisées pour spécier le toner transparent Cette fonction est destinée aux pilotes d'imprimante PS uniquement.
Impression à l'aide de l'inversion d'orientation horizontale.
- 17 -
Tableau des fonctions du pilote d'imprimante
Utiliser les pilotes PCL d’imprimante Windows
Cliquez sur [Ton direct (Spot Color)] pour afcher la fenêtre de paramétrage du toner de tons directs.
Modes d’emploi
(Usage methods)
Spécialité (Speciality)
Elément Explication
Ne pas utiliser (Do not use) Imprimer sans utiliser de toner transparent. Page entière (Full page) Utiliser le toner transparent sur les pages entières
imprimées.
Partie de données (sauf les blancs) (Data portion (Excluding white))
Partie de données (y compris les blancs) (Data portion (Including
white))
Impression uniquement par toner de tons directs (Printing only spot
color toner) Filigranes/Superpositions
(Watermarks/Overlays) Impression symétrique (Mirror
Print)
Utiliser le toner transparent dans les portions de données, sauf pour les portions blanches.
Utiliser le toner transparent dans les portions de données, y compris pour les portions blanches.
Impression uniquement par toner transparent.
Imprimer les ligranes/superpositions sélectionnées avec du toner clair.
Impression à l'aide de l'inversion d'orientation horizontale.
- 18 -
Tableau des fonctions du pilote d'imprimante
Utiliser les pilotes d'imprimante XPS Windows
Cliquez sur [Spot Color (Ton direct)] dans l'onglet [Color (Couleur)] pour afcher la fenêtre de paramétrage du toner de tons directs.
Usage Methods (Modes d’emploi)
Speciality (Spécialité)
Elément Explication
Do not use (Ne pas utiliser) Imprimer sans utiliser de toner transparent. Full page (Page entière) Utiliser le toner transparent sur les pages entières
imprimées.
Data portion (Excluding white) (Partie de données (sauf les blancs))
Data portion (Including white) (Partie de données (y compris les blancs))
Printing only spot color toner
(Impression uniquement par toner de tons directs)
Mirror Print (Impression symétrique)
Utiliser le toner transparent dans les portions de données, sauf pour les portions blanches.
Utiliser le toner transparent dans les portions de données, y compris pour les portions blanches.
Impression uniquement par toner transparent.
Impression à l'aide de l'inversion d'orientation horizontale.
- 19 -
Tableau des fonctions du pilote d'imprimante
Utiliser les pilotes d'imprimante PS Mac OS X
Cliquez sur le panneau [Ton direct (Spot Color)] pour afcher la fenêtre de paramétrage du toner de tons directs.
Elément Explication
Modes d’emploi
(Usage methods)
Impression symétrique (Mirror Print) Impression à l'aide de l'inversion d'orientation
Ne pas utiliser (Do not use) Imprimer sans utiliser de toner transparent. Page entière (Full page) Utiliser le toner transparent sur les pages entières
imprimées.
Partie de données (sauf les blancs) (Data portion (Excluding white))
Partie de données (y compris les blancs) (Data portion (Including
white))
Impression uniquement par toner de tons directs (Printing only spot
color toner)
Spécications de l’application
(Application specication)
Utiliser le toner transparent dans les portions de données, sauf pour les portions blanches.
Utiliser le toner transparent dans les portions de données, y compris pour les portions blanches.
Impression uniquement par toner transparent.
Des applications peuvent être utilisées pour spécier le toner clair. Cette fonction est destinée aux pilotes d'imprimante PS uniquement.
horizontale.
- 20 -

Impression sur du papier de couleur

z
Impression sur du papier de couleur

Les papiers de couleur pouvant être utilisés

Utilisez un papier de couleur conforme aux conditions suivantes.
Les pigments utilisés pour colorer le papier
z
ou l'encre doivent résister à une chaleur de 230 ºC.
Le papier d'impression pour photos
z
électroniques doit avoir les mêmes caractéristiques que le papier ordinaire

Impression uniquement par toner blanc

Impression de texte et d'illustrations uniquement par toner blanc sur du papier de couleur.
Avant d'imprimer, vériez que le toner blanc a été installé sur l'appareil, et qu'il a été sélectionné avec les pilotes d'imprimante.
Remarque
zStandard, recyclé ou brillant GSM 52 à 64 g/m2 (poids
de rame inférieur à 45 à 55 kg) est incompatible avec l'impression à tons directs.
Mémo
Pour savoir comment vérier le toner de tons directs
z
sélectionné avec les pilotes d'imprimante, consultez
« Vérication des pilotes d’imprimante » (P.11).
Même si la durée de vie des cartouches cyan (bleu),
z
magenta (rouge), jaune est arrivée à terme, l’impression en ton direct peut se faire en précisant « Imprimer uniquement avec ton direct ». (Vous ne pouvez pas imprimer si la durée de vie de la cartouche du toner noir est arrivée à terme.)
Utiliser les pilotes d'imprimante
PS Windows
Ouvrez le chier à imprimer.
1
Cliquez sur [Conguration de page]
2
dans le menu [Fichier].
Sélectionnez la taille de papier et
3
l'orientation d'impression, puis cliquez sur [OK].
Sélectionnez [Imprimer] dans le menu
4
[Fichier].
Cliquez sur [Conguration avancée]
5
(ou [Propriétés]).
Utilisez [Source de papier] dans
6
l'onglet [Papier/Qualité] pour sélectionner le bac à utiliser.
- 21 -
Utilisez [Supports] pour sélectionner
7
un type de papier à utiliser, puis cliquez sur [Avancée].
Impression sur du papier de couleur
Sélectionnez des valeurs adéquates
8
dans [Grammage Papier] sur l'écran [Conguration avancée], puis cliquez sur [OK].
Cliquez sur [Ton direct (Spot Color)]
9
dans l'onglet [Couleur (Color)].
Utiliser les pilotes PCL
d’imprimante Windows
Ouvrez le chier à imprimer.
1
Cliquez sur [Conguration de page] dans le menu [Fichier].
2
Sélectionnez la taille de papier et l'orientation d'impression, puis cliquez sur [OK].
3
Sélectionnez [Imprimer] dans le menu [Fichier].
4
Cliquez sur [Avancée] (ou [Propriétés]).
5
Utilisez [Source de papier] dans l'onglet [Conguration] pour
6
sélectionner le bac à utiliser.
Utilisez [Type de support] pour sélectionner un type de papier à utiliser.
7
Sélectionnez [Impression
10
uniquement par toner de tons directs (Printing only spot color
toner)] dans [Modes d’emploi (Usage Methods)], et cliquez sur [OK (OK)].
Sélectionnez des valeurs adéquates sous [Grammage Papier].
8
Cliquez sur l'onglet [Ton direct (Spot Color)].
9
Sélectionnez [Imprimer uniquement par
10
Toner pour ton direct (Prints only spot color toner)] dans [Modes d’emploi (Usage methods)], et cliquez sur [OK (OK)].
Cliquez sur [OK (OK)] pour revenir à
11
l'écran [Imprimer].
Cliquez sur [Imprimer] sur l'écran
12
[Imprimer] pour lancer l'impression.
- 22 -
Cliquez sur [Imprimer] sur l'écran [Imprimer] pour lancer l'impression.
11
Impression sur du papier de couleur
Utiliser les pilotes d'imprimante
XPS Windows
Ouvrez le chier à imprimer.
1
Cliquez sur [Page Setup (Conguration
2
de page)] dans le menu [File (Fichier)].
Sélectionnez la taille de papier et
3
l'orientation d'impression, puis cliquez sur [OK (OK)].
Sélectionnez [Print (Imprimer)] dans le
4
menu [File (Fichier)].
Cliquez sur [Advanced (Avancée)] (ou
5
[Properties (Propriétés)]).
Utilisez [Paper Source (Source
6
de papier)] dans l'onglet [Setup (Conguration)] pour sélectionner le bac à utiliser.
Utilisez [Media Type (Type de
7
support)] pour sélectionner un type de papier à utiliser.
Cliquez sur [Auto Color (Couleurs
9
auto)] dans l'onglet [Color (Couleur)].
Sélectionnez [Printing only spot color
10
toner (Impression uniquement par toner de tons directs)] dans [Usage Methods (Modes d’emploi)], et cliquez sur [OK (OK)].
Sélectionnez des valeurs adéquates
8
sous [Media Weight (Grammage Papier)].
Cliquez sur [OK (OK)] pour revenir à
11
l'écran [Imprimer].
Cliquez sur [Imprimer] sur l'écran
12
[Imprimer] pour lancer l'impression.
- 23 -
Impression sur du papier de couleur
Utiliser les pilotes
d'imprimante PS Mac OS X
Ouvrez le chier à imprimer.
1
Cliquez sur [Conguration de page]
2
dans le menu [Fichier].

Imprimer en blanc sous couleurs

Si vous imprimez sur du papier de couleur dans C941/ES9541/Pro9541, vous pouvez imprimer la base avec le toner blanc, puis surimprimer les couleurs (CMJN). Dans C942/ES9542/Pro9542, le toner blanc est toujours imprimé sous les couleurs (CMJN).
Sélectionnez la taille de papier et
3
l'orientation d'impression avec la boîte de dialogue de conguration de page, et cliquez sur [OK].
Sélectionnez [Imprimer] dans le menu
4
[Fichier].
Utilisez le panneau [Alimentation
5
du papier] pour sélectionner le bac à utiliser.
Cliquez sur l'onglet [Alimentation du
6
papier] du panneau [Conguration d'impression] et sélectionnez les valeurs adéquates avec [Type de support] et [Grammage Papier].
Sélectionnez [Imprimer uniquement
7
par Toner pour ton direct (Prints only spot color toner)] dans [Modes d’emploi (Usage Methods)] du panneau [Tons direct (Spot Color)].
Remarque
Cette fonction ne peut pas être utilisée pour des
z
enveloppes ou cartes postales (sauf cartes postales japonaises doubles et 4-Ren Hagaki).
Cette fonction ne peut pas être utilisée avec du papier
z
GSM 52 à 64 g/m2 (poids de rame inférieur à 45 à 55 kg) ou GSM 321 à 360 g/m2 (poids de rame de 256 à 309 kg).
La taille personnalisée est compatible avec les papiers
z
de 99,0 à 330,0 mm de largeur et 180 à 457,0 mm de longueur.
Le toner transparent n'est pas compatible avec cette
z
fonction.
Utiliser les pilotes d'imprimante
PS Windows
Ouvrez le chier à imprimer.
1
Cliquez sur [Conguration de page]
2
dans le menu [Fichier].
Sélectionnez la taille de papier et
3
l'orientation d'impression, puis cliquez sur [OK].
Cliquez sur [Imprimer (Print)] pour
8
lancer l'impression.
Sélectionnez [Imprimer] dans le menu
4
[Fichier].
Cliquez sur [Avancée] (ou
5
[Propriétés]).
Utilisez [Source de papier] dans
6
l'onglet [Papier/Qualité] pour sélectionner le bac à utiliser.
Utilisez [Supports] pour sélectionner
7
un type de papier à utiliser, puis cliquez sur [Avancée].
Sélectionnez des valeurs adéquates
8
dans [Grammage Papier] sur l'écran [Conguration avancée], puis cliquez sur [OK].
- 24 -
Impression sur du papier de couleur
Cliquez sur [Ton direct (Spot Color)]
9
dans l'onglet [Couleur (Color)].
Sélectionnez [Partie de données (y
10
compris les blancs) (Data portion (Including white))] dans [Modes d’emploi (Usage Methods)].
Sélectionnez [Impression de blanc
11
sous la couleur (Printing white under the color)] dans [Ordre de superposition (Order of superposition)], et cliquez sur [OK (OK)].
Cliquez sur [OK (OK)] pour revenir à
12
l'écran [Imprimer].
Cliquez sur [Imprimer] sur l'écran
13
[Imprimer] pour lancer l'impression.
- 25 -
Impression sur du papier de couleur
Utiliser les pilotes PCL
d’imprimante Windows
Ouvrez le chier à imprimer.
1
Cliquez sur [Conguration de page]
2
dans le menu [Fichier].
Sélectionnez la taille de papier et
3
l'orientation d'impression, puis cliquez sur [OK].
Sélectionnez [Imprimer] dans le menu
4
[Fichier].
Cliquez sur [Avancée] (ou
5
[Propriétés]).
Utilisez [Source de papier] dans
6
l'onglet [Conguration] pour sélectionner le bac à utiliser.
Sélectionnez [Partie de données (y
10
compris les blancs) (Data portion (Including white))] dans [Modes d’emploi (Usage methods)].
Sélectionnez [Impression de blanc
11
sous la couleur (Printing white under the color)] dans [Ordre de superposition (Order of superposition)], et cliquez sur [OK (OK)].
Utilisez [Type de support] pour
7
sélectionner un type de papier à utiliser.
Sélectionnez des valeurs adéquates
8
sous [Grammage Papier].
Cliquez sur l'onglet [Ton direct (Spot
9
Color)].
Cliquez sur [Imprimer] sur l'écran
12
[Imprimer] pour lancer l'impression.
- 26 -
Impression sur du papier de couleur
Utiliser les pilotes d'imprimante
XPS Windows
Ouvrez le chier à imprimer.
1
Cliquez sur [Page Setup (Conguration
2
de page)] dans le menu [File (Fichier)].
Sélectionnez la taille de papier et
3
l'orientation d'impression, puis cliquez sur [OK (OK)].
Sélectionnez [Print (Imprimer)] dans le
4
menu [File (Fichier)].
Cliquez sur [Advanced (Avancée)] (ou
5
[Properties (Propriétés)]).
Utilisez [Paper Source (Source
6
du papier)] dans l'onglet [Setup (Conguration)] pour sélectionner le bac à utiliser.
Utilisez [Media Type (Type de support)]
7
pour sélectionner un type de papier à utiliser.
Sélectionnez [Data portion (Including
10
white) (Partie de données (y compris les blancs))] dans [Usage Methods (Modes d’emploi)].
Sélectionnez [Printing white under
11
the color (Impression de blanc sous la couleur)] dans [Order of superposition (Ordre de superposition)], et cliquez sur [OK (OK)].
Sélectionnez des valeurs adéquates sous
8
[Media Weight (Grammage Papier)].
Cliquez sur [Spot Color (Ton direct)]
9
dans l'onglet [Color (Couleur)].
Cliquez sur [OK (OK)] pour revenir à
12
l'écran [Print (Imprimer)].
Cliquez sur [Imprimer] sur l'écran
13
[Imprimer] pour lancer l'impression.
- 27 -
Impression sur du papier de couleur
Utiliser les pilotes
d'imprimante PS Mac OS X
Ouvrez le chier à imprimer.
1
Cliquez sur [Conguration de page]
2
dans le menu [Fichier].
Sélectionnez la taille de papier et
3
l'orientation d'impression avec la boîte de dialogue de conguration de page, et cliquez sur [OK].
Sélectionnez [Imprimer] dans le menu
4
[Fichier].
Utilisez le panneau [Alimentation
5
du papier] pour sélectionner le bac à utiliser.
Cliquez sur l'onglet [Alimentation du
6
papier] du panneau [Conguration d'impression] et sélectionnez les valeurs adéquates avec [Type de support] et [Grammage Papier].
Sélectionnez [Impression de blanc
8
sous la couleur (Printing white under the color)] dans [Ordre de superposition (Order of superposition] du panneau [Ton direct (Spot Color)].
Cliquez sur [Imprimer (Print)] pour
9
lancer l'impression.
Sélectionnez [Partie de données (y
7
compris les blancs) (Data portion (Including white))] dans [Modes d’emploi (Usage Methods)] du panneau [Ton direct (Spot Color)].
- 28 -
Impression sur du papier de couleur

Réglage de la position d'impression pour la surimpression de ton direct (C941/ES9541/Pro9541 uniquement)

Lors de l'impression de blanc sous la couleur dans C941/ES9541/Pro9541, il pourrait subvenir un mauvais alignement ou un rétrécissement selon le papier utilisé. Dans ce cas, réglez le repérage et la taille de l'image en suivant la procédure ci-dessous. Dans C942/ES9542/Pro9542, le toner blanc est toujours imprimé sous le toner couleur (CMJN) sans surimpression de ton direct.
Remarque
Le réglage de la taille de l'image peut s'effectuer quand la version 1.0.3 ou plus récente du pilote d'imprimante et la version
z
A01.07_0_4 ou plus récente du micrologiciel sont combinées. Vous pouvez vérier la version du pilote d'imprimante Windows PS/PCL/XPS en cliquant sur le bouton [Informations sur la
z
version] situé sur l'écran de réglage. Vous pouvez vérier la version du pilote d'imprimante de Mac OS X PS en ouvrant [Conguration de l'environnement système]
z
> [Imprimer et Scanner] > [Option et alimentation] à partir du menu Apple puis l'onglet [Général] > [Version du pilote]. Vous pouvez vérier la version du micrologiciel en sélectionnant [Conguration de l'environnement système] >
z
[Information système] > [Version du micrologiciel] à partir du menu du panneau de commande.
Référence
Pour trouver le bouton [Informations sur la version] sur l'écran de conguration du pilote d'imprimante, référez-
z
vous à « Liste des fonctions du pilote d'imprimante » dans le manuel d'utilisation C941 « Avancées ».
Réglage du repérage et de la taille
de l'image
Remarque
Le mauvais alignement ou le rétrécissement de la taille de
z
l'image est différent selon le papier et le bac à papier. Pour réaliser le test d'impression, utilisez le papier et le bac à papier que vous utiliseriez pour l'impression réelle.
Chargez le bac à papier.
1
Chargez le bac à papier que vous utilisez
2
dans [Bac aliment. papier] à partir du panneau de commande.
Appuyez sur la touche [Fn], [8], [0] et
(1)
appuyez sur le bouton [OK (OK)].
Sélectionnez le bac à papier à
(2)
utiliser et appuyez sur [OK (OK)].
Dénissez le type de support, le format
3
du papier, et le type de papier souhaité à l'aide du panneau de commande.
Appuyez sur le bouton de délement ou .
4
Sélectionnez [Imprimer informations
5
(Print Information)] et appuyez sur le bouton [OK (OK)].
Sélectionnez [Test d'impression-3
6
(Test Print-3)] et appuyez sur le bouton [OK (OK)].
- 29 -
Impression sur du papier de couleur
Dans les résultats du test, comparez le
7
niveau de mauvais alignement entre les lignes noire et blanche au centre.
Direction de
fonctionnement
du papier
0,5mm
10mm
Mémo
Si la ligne noire n'est pas très lisible, utilisez une couleur
z
facile à lire et réglez l'alignement de la ligne blanche.
0,75mm
Réglez le repérage des lignes noires aux
8
lignes blanches. L'image suivante illustre un écart.
Appuyer sur [Fn].
(2)
L'écran de saisie de valeurs s'afche.
Entrez le numéro de fonction du
(3)
bac à papier à utiliser.
Bac multi-fonctions
z
Appuyez sur les numéros de fonction [2], [2], [0] et appuyez sur le bouton [OK (OK)].
Assurez-vous de régler 0,75 mm
(1)
pour la direction de X (+) et 0,05 mm pour Y (-) selon l'illustration de réglage de direction suivante.
Mémo
Pour cet exemple, le réglage à +0,75mm pour la
z
direction X et à -0,5mm pour la direction Y direction sont nécessaires.
-0,5mm
10mm
Schéma de
réglage du
repérage
+0,75mm
Bac 1
z
Appuyez sur les numéros de fonction [2], [2], [1] et appuyez sur le bouton [OK (OK)].
Mémo
Les numéros de fonction pour les bacs 2 à 5 sont
z
décrits ci-dessous.
Bac 2 Appuyez sur la touche [Fn], sur [2], [2], [2] et appuyez sur le bouton [OK].
Bac 3 Appuyez sur la touche [Fn], sur [2], [2], [3] et appuyez sur le bouton [OK].
Bac 4 Appuyez sur la touche [Fn], sur [2], [2], [4] et appuyez sur le bouton [OK].
Bac 5 Appuyez sur la touche [Fn], sur [2], [2], [5] et appuyez sur le bouton [OK].
- 30 -
Impression sur du papier de couleur
Sélectionnez [Surimprimer le
(4)
réglage X (Overprint X Adjust)], et appuyez sur le bouton [OK (OK)].
Dénissez la valeur de réglage
(5)
de la direction X vériée à l'étape 8-(1) en appuyant sur le bouton de délement sur le bouton [OK (OK)].
ou , puis appuyez
Dénissez la valeur de réglage
(8)
de la direction Y vériée à l'étape 8-(1) en appuyant sur le bouton de délement sur le bouton [OK (OK)].
Appuyez sur le bouton [ONLINE
(9)
(Bouton ON LINE)].
Vérier le niveau de rétrécissement de la taille de l'image blanche de l'image
9
de couleur à partir de la page des résultats d'impression à l'étape 6 (Test d'impression 3).
Sélectionnez les deux lignes noires
(1)
le plus à l'extrémité parmi les lignes dans le sens du papier.
ou , puis appuyez
Mémo
La gamme de réglage varie de -2,00 mm à +2,00
z
mm dans la mesure de 0,25 mm.
Appuyez sur le bouton [BACK
(6)
(RETOUR)].
Appuyez sur le bouton de
(7)
délement [Surimprimer le réglage Y (Overprint Y Adjust)] et appuyez sur le bouton [OK (OK)].
Mémo
La gamme de réglage varie de -2,00 mm à +2,00
z
mm dans la mesure de 0,25 mm.
ou , sélectionnez
Direction de
fonctionnement
Direction X
Mesurez l'intervalle de la ligne noire
(2)
et l'intervalle de la ligne blanche correspondante et dénissez le pourcentage de rétrécissement de la direction X en utilisant la formule suivante. « Intervalle de ligne blanche ÷ intervalle de ligne noire »
Intervalle de ligne blanche: 238,3mm
Intervalle de ligne noire: 239,8mm
du papier
- 31 -
238,3 ÷ 239,8 = 99,37% :
Pourcentage de rétrécissement de la direction X
Impression sur du papier de couleur
(3)
Direction Y
(4)
Sélectionnez les deux lignes noires les plus éloignées des lignes qui croisent la direction du papier.
Direction de
fonctionnement
du papier
Mesurez l'intervalle de la ligne noire et l'intervalle de la ligne blanche correspondante et dénissez le pourcentage de rétrécissement de la direction Y.
Dénissez le pourcentage de
13
rétrécissement de la direction X comme valeur réglée de X, le pourcentage de rétrécissement de la direction Y comme valeur réglée de Y (calculée à l'étape 9) dans [Réglage taille Blanc (White size adjustment)] de [Ordre de superposition (Order of superposition)] à partir de l'écran de réglage du toner de ton direct du pilote d'impression.
Intervalle de ligne blanche: 159,2mm
159,2 ÷ 160,0 = 99,50% :
Pourcentage de rétrécissement de la direction Y
Mémo
Si la ligne noire n'est pas assez lisible, utilisez la
z
ligne blanche qui correspond à la ligne de la couleur facile à lire (les deux lignes doivent être de la même couleur).
Intervalle de ligne noire: 160,0mm
Ouvrez le chier à imprimer.
10
Sélectionnez [Imprimer] dans le menu
11
[Fichier].
Cliquez sur [Avancées] (ou
12
[Préférences]).
Mémo
La gamme de réglage varie de 99,00% à 100,00% dans la
z
mesure de 0,01%. Le [Réglage taille Blanc (White Size Adjustment] peut être
z
déni uniquement lorsque la fonction [Imprimer en blanc sous la couleur (Print White Under The Color)] est activé.
Le pilote d'impression Windows PS est utilisé comme
z
exemple.
Référence
Pour afcher l'écran de réglage du toner de
z
ton direct pour chaque pilote d'impression, référez-vous à
pilote d'imprimante » (P.13)
« Tableau des fonctions du
.
Imprimer le chier ouvert et vériez les
14
résultats d'impression.
Si le mauvais alignement du repérage
15
n'est pas corrigé, réglez à nouveau en suivant l'étape 8 selon les résultats d'impression de l'étape 14.
- 32 -
Mémo
Si le mauvais alignement n'est pas corrigé après avoir
z
procédé au réglage plusieurs fois, utilisez la valeur de réglage avec le moins de mauvais alignements.
Impression sur du papier de couleur
Réglage de l'image Blanc à partir
de l'application
En réglant le ficher à partir de l'application, il se peut que le mauvais alignement du repérage soit visible. Si le mauvais alignement n'est pas corrigé après le réglage de la position et de la taille, réglez l'image blanche avec l'application. Adobe Illustrator sera utilisé comme exemple pour la méthode de réglage.
Ouvrez les données avec le mauvais alignement du blanc.
1
Créez une nouvelle couche. Nommez la couche « SpotColor » et créez-la en haut.
2
Copiez l'objet à remplir au ton direct blanc vers la couche « SpotColor ».
4
Sélectionnez l'objet copié et dénissez le remplissage par « SpotColor_
5
White:100% » et la bordure par « SpotColor_White:0% ».
Pour les bordures, sélectionnez « Objet » > « Trajet » > « Bordure du trajet », et dénissez le remplissage et la bordure après l'avoir changé en Objet.
Ouvrez la fenêtre des attributs et sélectionnez [Surimp. fond (Overprint
6
Fill)] et [Surimp. contour (Overprint Stroke)].
Ouvrez la fenêtre du nuancier et cliquez sur le bouton « Nouveau nuancier ».
3
Entrez [SpotColor_White (SpotColor_ White)] comme nom et sélectionnez [Ton direct (Spot Color)] pour le type de couleur.
Remarque
Saisissez le nom comme indiqué ci-dessus. Le toner
z
blanc ne sera pas reconnu si les données entrées sont incorrectes.
Sélectionnez [Fichier (File)] >
7
[Imprimer (Print)].
Allez à [Imprimante (Printer)] et sélectionnez [OKI C941 (PS)].
8
Allez à [Avancées (Advanced)] > [Surimpressions (Overprints)] et
9
sélectionnez [Simuler (Simulate)].
Cliquez sur [Format (Setup)].
10
- 33 -
Impression sur du papier de couleur
Cliquez sur [Préférences
11
(Preferences)].
Allez à l'onglet [Couleur (Color)] et
12
cliquez sur [Ton direct (Spot Color)].
Allez à [Mode d'emploi (Usage
13
Methods)] et sélectionnez [Spécications de l'application (Application specication)] et sélectionnez [Imprimer en blanc sous la couleur (Print white under the color)].
Cliquez sur [OK (OK)] pour imprimer.
14
- 34 -
Imprimer sur du lm transparent
Imprimer sur du lm transparent
z
Avant d'imprimer, vériez que le toner blanc a été installé sur l'appareil, et qu'il a été sélectionné avec les pilotes d'imprimante.
Mémo
Pour savoir comment vérier le toner de tons directs sélectionné avec les pilotes d'imprimante, consultez « Vérication des
z
pilotes d’imprimante » (P.11).
Les lms transparents pouvant être utilisés
Utilisez un lm transparent conforme aux conditions suivantes.
Papier recommandé : OKI TRANSPARENCY FILM
z
A4Nobi (Papier d’imprimante page couleur OKI, Nom de modèle : PPR-SW4AEB)
A3Nobi (Papier d’imprimante page couleur OKI, Nom de modèle : PPR-SW3AEB)
Régler le grammage dans le plote d’imprimante : [OKITRANSFILM]
En réglant depuis le panneau de commande : Densité du support : Auto Type de papier : OKITRANSFILM
Film transparent utilisé dans les imprimantes
z
e-photo ou dans un PPC à sec.
Le lm doit résister à une température de
z
230 ºC.
zLe papier doit être d'une largeur de 210 mm
minimum.
Installer le lm transparent dans l’appareil
Remarque
Un excellent lm clair ne peut être installé dans le bac 1
z
ou un bac supplémentaire fourni (Option).
Ouvrir le bac multi- fonctions ( ) vers
1
vous.
Ouvrir le support auxiliaire ( ).
2
Testez de façon complète la qualité
z
d'impression et la traction du papier en avance, et vériez que rien ne gêne le fonctionnement.
Si vous réglez le type de support sur
z
[OKITRANSFILM] et imprimez sur du papier autre que des lms transparents d’excellente qualité, testez bien la qualité d’impression et le mouvement du papier à l’avance, puis vériez qu’aucun obstacle n’est présent avant l’utilisation.
Remarque
Ne réduisez pas le lm pour l'impression d'emballage
z
souple.
Les lms légers peuvent avoir une absorption faible, avoir
z
du mal à être pris un à la fois et causer des bourrages.
Il est possible que des taches apparaissent sur OKI
z
TRANSPARENCY FILM.
- 35 -
Imprimer sur du lm transparent
Tirer le levier de réglage ( ) vers la
3
droite du support du papier ( ) vers vous.
Ajuster le guide papier ( ) à la largeur
4
du papier installé.
Installez le papier de sorte que la marque de mise en retrait du lm
5
transparent soit positionnée comme indiqué sur le schéma.
Remarque
Ne pas mettre de papier au-delà du guide (
z
En cas d’utilisation du OKI TRANSPARENCY FILM
).
Pour A3 Nobi Pour A4 Nobi
Ajuster le guide papier à la largeur du
6
lm transparent installé.
Lâcher et remettre le levier de réglage
7
(
) dans sa position originelle.
- 36 -
Imprimer sur du lm transparent
Appuyer sur [Fn].
8
L'écran de saisie de valeurs s'afche.
Appuyer sur [9] et [0], et appuyer sur
9
[OK (OK)].
Sélectionnez [OKITRANSFILM] et
13
appuyez sur le bouton [OK (OK)]. Vériez que
[OKITRANSFILM].
Appuyez sur le bouton [ONLINE
14
(Bouton ON LINE)] pour revenir à l'écran de veille.
s'afche à gauche de
Sélectionnez la taille de papier et
10
appuyez sur le bouton [OK (OK)].
Mémo
En cas d'utilisation du lm transparent A4 Nobi,
z
sélectionnez [A4 Wide
Vériez que s'afche à gauche de la
11
taille de papier sélectionnée et appuyez sur le bouton [BACK (RETOUR)].
Sélectionnez le [Type de support
12
(Media Type)] et appuyez sur le bouton [OK (OK)].
(A4 Wide )].
- 37 -
Imprimer sur du lm transparent
Préparation de la destination de sortie des lms transparents
Les lms transparents sortiront vers le récepteur face dessus.
Remarque
De multiples excellents lms transparents ne peuvent être
z
emplilés dans le récepteur face dessus. Retirez chaque lm transparent après sa sortie, puis passez à l'impression suivante.
Ouvrir la face avant du récepteur ( )
1
sur le côté droit de l’imprimante.

Impression miroir inversée

Si vous imprimez sur du lm transparent, imprimez d'abord les couleurs (CMJN) puis le blanc, et imprimez à l'aide de la fonction miroir pour une apparence correcte lors de l'impression de l'autre face.
Utiliser les pilotes d'imprimante
PS Windows
Ouvrez le chier à imprimer.
1
Cliquez sur [Conguration de page]
2
dans le menu [Fichier].
Sélectionnez la taille de papier et
3
l'orientation d'impression, puis cliquez sur [OK].
Sélectionnez [Imprimer] dans le menu
4
[Fichier].
Ouvrir le support de papier ( ) comme
2
indiqué dans la gure.
Faites pivoter le soutien auxiliaire ( )
3
dans la direction de la èche à la position de verrouillage.
Cliquez sur [Avancée] (ou
5
[Propriétés]).
Sélectionnez [Récepteur (Face
6
dessus)] à partir de [Bac de sortie] dans l’onglet [Options de travail].
Sélectionnez [Source du papier] dans
7
[Bac multifonction] dans l'onglet [Papier/Qualité].
Sélectionnez [OKITRANSFILM] dans
8
[Supports (Media)].
- 38 -
Imprimer sur du lm transparent
Cliquez sur [Ton direct (Spot Color)]
9
dans l'onglet [Couleur (Color)].
Sélectionnez [Partie de données (y
10
compris les blancs) (Data portion (Including white))] dans [Modes d’emploi (Usage Methods)].
Sélectionnez [Impression de blanc
11
sur la couleur (Printing white on the color)] dans [Ordre de superposition (Order of superposition)].
Utiliser les pilotes PCL
d’imprimante Windows
Ouvrez le chier à imprimer.
1
Cliquez sur [Conguration de page]
2
dans le menu [Fichier].
Sélectionnez la taille de papier et l'orientation
3
d'impression, puis cliquez sur [OK].
Sélectionnez [Imprimer] dans le menu
4
[Fichier].
Cliquez sur [Avancée] (ou
5
[Propriétés]).
Sélectionnez [Récepteur (Face
6
dessus)] à partir de [Bac de sortie] dans l’onglet [Options de travail].
Sélectionnez [Bac multifonction] dans
7
[Source] dans l'onglet [Conguration].
Sélectionnez [OKITRANSFILM] dans
8
[Type de papier (Type)].
Pour l'impression inversée, activez
12
[Impression symétrique (Mirror Print)], puis cliquez sur [OK (OK)].
Cliquez sur [OK] pour revenir à l'écran
13
[Imprimer].
Cliquez sur l'onglet [Ton direct (Spot
9
Color)].
Cliquez sur [Imprimer] sur l'écran
14
[Imprimer] pour lancer l'impression.
- 39 -
Imprimer sur du lm transparent
Sélectionnez [Partie de données (y
10
compris les blancs) (Data portion (Including white))] dans [Modes d’emploi (Usage methods)].
Sélectionnez [Impression de blanc
11
sur la couleur (Printing white on the color)] dans [Ordre de superposition (Order of superposition)].
Pour l'impression inversée, activez
12
[Impression symétrique (Mirror Print)], puis cliquez sur [OK (OK)].
Utiliser les pilotes d'imprimante
XPS Windows
Ouvrez le chier à imprimer.
1
Cliquez sur [Conguration de page] dans le menu [Fichier].
2
Sélectionnez la taille de papier et l'orientation d'impression, puis cliquez sur [OK].
3
Sélectionnez [Imprimer] dans le menu [Fichier].
4
Cliquez sur [Avancée] (ou [Propriétés]).
5
Sélectionnez [Récepteur (Face dessus)] à partir de [Bac de sortie]
6
dans l’onglet [Options de travail].
Sélectionnez [Multipurpose Tray (Bac multifonction)] dans [Source (Source
7
de papier)] dans l'onglet [Setup (Conguration)].
Cliquez sur [Imprimer] sur l'écran
13
[Imprimer] pour lancer l'impression.
Sélectionnez [OKITRANSFILM] dans [Type (Type de papier)].
8
- 40 -
Imprimer sur du lm transparent
Cliquez sur [Spot Color (Ton direct)] dans l'onglet [Color (Couleur)].
9
Sélectionnez [Data portion (Including
10
white) (Partie de données (y compris les blancs))] dans [Usage Methods (Modes d’emploi)].
Sélectionnez [Printing white on the color
11
(Impression de blanc sur la couleur)] dans [Order of superposition (Ordre de superposition)].
Pour l'impression inversée, activez
12
[Mirror Print (Impression symétrique)], puis cliquez sur [OK (OK)].
Utiliser les pilotes
d'imprimante PS Mac OS X
Ouvrez le chier à imprimer.
1
Cliquez sur [Conguration de page]
2
dans le menu [Fichier].
Sélectionnez la taille de papier et
3
l'orientation d'impression avec la boîte de dialogue de conguration de page, et cliquez sur [OK].
Sélectionnez [Imprimer] dans le menu
4
[Fichier].
Sélectionnez [Bac multifonction] dans
5
le panneau [Alimentation papier].
Sélectionnez [Récepteur (Face
6
dessus)] à partir de [Bac de sortie] dans l’onglet [Papier] du panneau [Options d’impression].
Cliquez sur l'onglet [Alimentation
7
du papier (Feed)] du panneau [Conguration d’impression (Print Options)] et sélectionnez [OKITRANSFILM] dans [Type de support (Media Type)].
Cliquez sur [OK (OK)] pour revenir à
13
l'écran [Print (Imprimer)].
Cliquez sur [Imprimer] sur l'écran
14
[Imprimer] pour lancer l'impression.
- 41 -
Sélectionnez [Portion de données (Blanc
8
compris) (Data portion (Including white))] dans [Modes d’emploi (Usage Methods)] du panneau [Ton direct (Spot Color)].
Imprimer sur du lm transparent
Sélectionnez [Impression de blanc
9
sur la couleur (Printing white on the color)] dans [Ordre de superposition (Order of superposition)] du panneau [Ton direct (Spot Color)].
Pour l'impression inversée, activez
10
[Inversion gauche/droite (Flip horizontally)].
Cliquez sur [Imprimer (Print)] pour
11
lancer l'impression.
- 42 -
Imprimer en utilisant d'autres applications pour spécier le toner de tons directs (pilotes d'imprimante PS uniquement)
Imprimer en utilisant d'autres applications pour spécier le
z
toner de tons directs (pilotes d'imprimante PS uniquement)
Impression

Avec Illustrator

Cette procédure utilise Illustrator CS6 à titre d'exemple.
Ajouter des nuanciers
Si vous utilisez des tons directs (blancs ou transparents), spéciez les nuanciers ajoutés aux objets à imprimer avec des tons directs.
Ouvrez le panneau de nuanciers, et
1
sélectionnez Nouveau nuancier.
Saisissez le nom dans le champ [Nom
2
(Swatch Name)] comme illustré ci-dessous.
Pour le toner blanc : SpotColor_White Pour le toner transparent : SpotColor_Clear
Si vous imprimez des tons directs, effectuez les réglages en utilisant la boîte de dialogue d'impression de l'application.
Cliquez sur [Avancé (Advanced)] dans
1
le menu sur la gauche de la boîte de dialogue d'impression.
Sélectionnez [Simuler (Simulate)] dans
2
[Surimpression (Overprints)].
Sélectionnez [Ton direct (Spot Color)]
3
dans [Type de couleur (Color Type)].
Cliquez sur [Imprimer (Print)].
3
- 43 -
Imprimer en utilisant d'autres applications pour spécier le toner de tons directs (pilotes d'imprimante PS uniquement)
Utilisation de Windows
Sélectionnez les pilotes d'imprimante
(1)
PS Windows puis cliquez sur [Avancée] (ou [Propriétés]).
Cliquez sur [Ton direct (Spot
(2)
Color)] dans l'onglet [Couleur]. Sélectionnez [Spécications de
(3)
l’application (Application specication)] sans [Modes d’emploi (Usage Methods)], puis cliquez sur [OK (OK)].

Avec Photoshop

Cette procédure utilise Photoshop CS6 à titre d'exemple.
Ajouter des canaux de tons directs
Si vous utilisez des tons directs (blancs ou transparents), spéciez les canaux de tons directs ajoutés aux objets à imprimer avec des tons directs.
Ouvrez le panneau du canal, et
1
sélectionnez un nouveau canal de ton direct.
Saisissez le nom dans le champ [Nom
2
(Name)] comme illustré ci-dessous.
Pour le blanc : SpotColor_White Pour le transparent : SpotColor_Clear
Implémentez l'impression.
(4)
Avec Macintosh
Sélectionnez le panneau [Ton direct
(1)
(Spot Color)]. Sélectionnez [Spécications d’application
(2)
(Application specication)] sans [Méthodes d’utilisation (Usage Methods)], puis cliquez sur [Imprimer (Print)].
Enregistrer au format PDF
L'impression de tons directs dans Photoshop est impossible, vous devez donc d'abord enregistrer au format PDF.
Implémentez l'impression.
(3)
- 44 -
Imprimer en utilisant d'autres applications pour spécier le toner de tons directs (pilotes d'imprimante PS uniquement)
Impression
Utilisation de Windows
Ouvrez le chier enregistré au format
1
PDF avec Acrobat ou Adobe Reader.
Sélectionnez [Fichier] -> [Imprimer]
2
pour ouvrir la boîte de dialogue Imprimer.
Cliquez [Conguration avancée].
3
Sélectionnez [Couleur] dans le menu
4
sur la gauche de la boîte de dialogue d'impression, et sélectionnez [Simuler surimpression]. (Si vous utilisez Adobe Reader, cliquez sur [Paramètres
avancés], puis sélectionnez [Simuler surimpression].)
Cliquez sur [OK] pour revenir à la boîte
5
de dialogue d'impression.
Sélectionnez les pilotes d'imprimante PS Windows puis cliquez sur [Conguration
1
avancée] (ou [Propriétés]). Cliquez sur [Ton direct (Spot Color)]
dans l'onglet [Couleur].
2
Sélectionnez [Spécications d’application (Application specication)] sans [Méthodes
3
d’utilisation (Usage Methods)].
Implémentez l'impression.
4
Avec Macintosh
Sélectionnez le panneau [Ton direct (Spot Color)].
1
Sélectionnez [Spécications d’application (Application specication)] sans [Méthodes
2
d’utilisation (Usage Methods)].
- 45 -
Implémentez l'impression.
3

Réglage de la gradation en blanc

Réglage de la gradation en blanc
z
Ajustez bien le ton pour chaque blanc dominant, noir, gradation demi-ton à partir du panneau de commande de l’imprimante.
Mémo
Afché quand le toner blanc est utilisé.
z
Cette section explique la procédure pour assombrir légèrement les ligranes en blanc.
Appuyez sur le bouton de délement
1
2
.
ou
Sélectionnez [Calibration (Calibration)] et appuyez sur le bouton [OK (OK)].
Pour la valeur du blanc dominant,
5
spéciez une valeur supérieure à la valeur actuelle dénie et appuyez sur le bouton [OK (OK)]. Vériez que s'afche à gauche de la valeur spéciée.
Mémo
Augmentez la valeur à assombrir et réduisez la valeur à
z
éclaircir.
Appuyez sur le bouton [ON LINE
6
(BOUTON ON LINE)] pour revenir à l'écran de veille.
Sélectionnez [Réglage du blanc (White
3
Tuning)] et appuyez sur le bouton [OK (OK)].
Sélectionnez [Highlight (Highlight)] et
4
appuyez sur le bouton [OK (OK)].
- 46 -

Remplacer les kits de tons directs (C941/ES9541/Pro9541 uniquement)

AVERTISSEMENT
ATTENTION
Remplacer les kits de tons directs
z
(C941/ES9541/Pro9541 uniquement)
Remarque
Pour C942/ES9542/Pro9542, il est impossible d'échanger
z
le kit Ton direct.
Ne pas jeter le toner, la cartouche
z
du toner ou le conduit de ton direct au feu. Le toner peut engendrer des étincelles pouvant provoquer des brûlures.
Ne pas stocker la cartouche de toner
z
ou le conduit de ton direct dans un endroit où il y a du feu. Elle peut s’enammer et provoquer un incendie ou des brûlures.
Ne pas nettoyer le toner répandu avec
z
un aspirateur électrique. Si le toner répandu est nettoyé avec un aspirateur électrique, un incendie peut être provoqué à cause des étincelles des contacts électriques. Essuyez et retirez le toner répandu au sol avec un chiffon mouillé.
En résolvant un problème de bourrage
z
de papier ou en remplaçant une cartouche de toner ou un conduit de ton direct, prenez soin de ne pas tacher vos mains et vêtements avec le toner. Si du toner est sur la peau des mains, etc., lavez-le avec du savon liquide. Si les vêtements sont tachés de toner,
z
lavez-les à l’eau froide. Les laver à l’eau chaude fera que les vêtements seront teintés au toner et les taches ne pourront pas être enlevées facilement.
Ne démontez pas et ne forcez pas
z
l’ouverture de la cartouche de toner ou du conduit de ton direct. Cela peut disperser le toner et les personnes peuvent l’inhaler, et le toner peut tacher les vêtements et les mains.
Stocker la cartouche de toner ou le
z
conduit de toner usagé dans un sac pour que le toner ne soit pas dispersé.
Si du toner est répandu au sol, l’essuyer
z
soigneusement avec un chiffon mouillé pour empêcher le toner de s’éparpiller.
Des pièces sont très chaudes dans
z
l’appareil. Ne pas toucher les zones avec l’étiquette: « Attention : Température Elevée ». Cela peut entrainer des brûlures.
Placer la cartouche de toner ou
z
le conduit de ton direct hors de portée des enfants. Si un enfant ingère du toner par erreur, consulter immédiatement un médecin.
Si le toner est inhalé, gargarisez avec
z
beaucoup d’eau et placez la personne dans un endroit bien ventilé. Le cas échéant, consulter un médecin.
Si du toner est sur la peau des mains,
z
etc., lavez-le avec du savon liquide.
Si les yeux sont affectés par le toner,
z
lavez-les avec beaucoup d’eau. Le cas échéant, consulter un médecin.
Si le toner est avalé, diluez le toner
z
en buvant beaucoup d’eau. Le cas échéant, consulter un médecin.
- 47 -
Remplacer les kits de tons directs (C941/ES9541/Pro9541 uniquement)
Cette section explique la procédure de remplacement des kits de tons directs blancs et transparents. Cette section explique la procédure de remplacement des kits de tons directs transparents à partir de kit à tons directs blancs.
Appuyer sur le commutateur et le
1
maintenir pendant environ 1s.
Mettez l'interrupteur principal en
2
position éteinte (O) pour couper l'alimentation.
Retirez le toner blanc.
4
Fermez le capot de remplacement du toner.
5
Ouvrez le capot de remplacement de
3
toner.
Ouvrir le capot frontal.
6
- 48 -
Remplacer les kits de tons directs (C941/ES9541/Pro9541 uniquement)
Soulevez délicatement la poignée
7
(bleue) et retirez le tambour en faisant attention à ne pas toucher le bas du tambour (le cylindre vert) avec vos mains.
Remarque
Pour éviter la photo dégradation du tambour, ne le laissez
z
pas à l’exposition du soleil ou de lumières uorescentes.
Fermez le capot frontal.
8
Soulevez et retirez la bande adhésive
9
blanche.
Attention de ne pas toucher ou rayer le tambour d’image
z
(cylindre vert).
Si la zone d’alimentation de toner pour le tambour d’imagerie
z
de ton direct a besoin d’un nettoyage, essuyez-le avec un chiffon. (Vérier que le toner ne se dépose pas sur le tambour).
- 49 -
Remplacer les kits de tons directs (C941/ES9541/Pro9541 uniquement)
Retirez la bande de la boîte du kit de
10
tons direct que vous allez installer.
Placez le ruban adhésif transparent sur
12
l'imprimante.
Ouvrir le capot frontal.
11
Fermer le capot frontal.
13
- 50 -
Remplacer les kits de tons directs (C941/ES9541/Pro9541 uniquement)
Retirez le tambour transparent à
14
installer de son sac.
Remarque
Attention de ne pas toucher ou rayer le tambour d’image
z
(cylindre vert).
Alignez les èches (rouges) du
16
tambour et de l'imprimante, et insérez doucement le tambour en faisant attention à ne pas toucher le capteur de lumière (vert) de la partie inférieure avec vos mains, puis poussez fermement aussi loin que possible.
Remarque
Attention de ne pas toucher ou rayer le tambour d’image
z
(cylindre vert).
Retirez le taquet (orange).
15
Fermez le capot frontal.
17
- 51 -
Remplacer les kits de tons directs (C941/ES9541/Pro9541 uniquement)
Retirez le toner transparent à installer
18
de son sac.
Secouer le toner verticalement et
19
horizontalement.
Vériez la position de l'emplacement et
21
poussez fermement le toner transparent aussi loin que possible.
Fermez le capot de remplacement du
22
toner.
Remarque
Ne pas faire tomber le toner ou le taper sur le sol.
z
Le faire peut endommager la cartouche.
Ouvrez le capot de remplacement de
20
toner.
- 52 -
Remplacer les kits de tons directs (C941/ES9541/Pro9541 uniquement)
Placez le toner blanc retiré, le ruban
23
adhésif blanc et le tambour d'imagerie blanc dans le sac avant de placer ce dernier dans une boîte pour stockage.
Activer l’alimentation principale (I).
24
Appuyer sur le commutateur et le
25
maintenir pendant environ 1s.
Appuyer sur [OK (OK)].
26
Mémo
Réalisez un test d’impression et vériez que les paramètres
z
pour [Admin Setup] > [Color Setup] > [Spot Color] sont identiques à ceux du toner installé. Pour effectuer une impression de test, voir « Impression de test uniquement avec l’imprimante » dans le Manuel de l’Utilisateur (Basique).
- 53 -
1-7-12 Toranomon, Minato-ku, Tokyo 105-8460, Japan
www.oki.com/printing/
45602303EE Rev7
Loading...
