Gebruikershandleiding

Voor

gebruik

Basis

De printer voorbereiden om af te drukken

C911

Instellen

Afdrukken

Basishandelingen

Appendix

C931 C941 C942 ES9411 ES9431 ES9541 ES9542 Pro9431 Pro9541 Pro9542

Index

Deze handleiding beschrijft de voorzorgsmaatregelen voor een veilig gebruik van het apparaat.

○

Zorg ervoor dat u voor gebruik deze handleiding leest en dat u op een correcte en veilige manier het apparaat gebruikt.

Handmatig instellen



De volgende handleidingen zijn meegeleverd bij dit product. De e-handleiding is op de "Software DVD-ROM" opgeslagen.

Stap

Lees dit eerst

Open de verpakking en installeer de printer

Instelling Gids

Deze handleiding bevat afbeeldingen die de methoden beschrijven vanaf het openen van de

Brochure

・

doos tot de installatie. Voor de geavanceerde installatiehandleiding, raadpleeg de "Basis".

De printer voorbereiden om af te drukken

Basis (Deze handleiding)

Deze handleiding beschrijft de voorzorgsmaatregelen om het apparaat veilig te gebruiken. Lees deze handleiding voor gebruik. Verder worden ook de basistoepassingen tot de installatiemethoden van het

E-formaat

・

apparaat beschreven. De apparaatfuncties worden in de appendix beschreven.

•Het product controleren Onderdelen nomenclatuur en functies

•

• Het apparaat volledig gebruiken

• Het apparaat installeren

• De voeding in- en uitschakelen

• Testafdruk uitsluitend via de printer

• Op een computer aansluiten

• Papier

• Afdrukken

• Papier uitwerpen

• Energiespaarstand instellen

•

De automatische uitschakelstand instellen

•

Controleren van de afdrukkwaliteit, verbruiksartikelen, resterende hoeveelheid onderhoudseenheden en resterende levensduur

• Een afdrukopdracht annuleren

•

Printers toevoegen via LPD-protocollen (TCP/IP)

•

Tabel menu-items van het controlepaneel

• Elementaire Windows-procedures

• Printerspecificaties

Stap

Lees deze handleidingen indien nodig

Probeer verschillende functies te gebruiken

Geavanceerd

Deze handleiding beschrijft de verschillende afdrukmethoden en hoe u de handige functies kunt gebruiken. Lees deze handleiding om de afdrukomgeving te personaliseren of om de kleuren, enz. via de meegeleverde hulpprogramma's aan te passen.

E-formaat

・

Deze handleiding verklaart ook de items die kunnen worden ingesteld via het bedieningspaneel en de netwerkinstellingen.

Lees deze handleiding als u iets niet begrijpt of om onderhoudswerken uit te voeren

Problemen verhelpen/ Handleiding dagelijks onderhoud

Deze handleiding beschrijft de procedures om papierstoringen en de methode voor probleemverhelping als er een foutmelding wordt weergegeven. De handleiding beschrijft ook probleemoplossingsmethoden als er een foutmelding

E-formaat

・

optreedt. Deze handleiding beschrijft ook dagelijkse onderhoudswerken, zoals het vervangen van verbruiksartikelen en onderhoudseenheden, reiniging, enz.

Als u het model C941/C942/ES9541/ES9542/Pro9541/Pro9542 gebruikt

Gids afzonderlijk volume steunkleuren

Deze handleiding beschrijft hoe u de steunkleuren-set kunt instellen en hoe u de printdrivers kunt controleren. Deze handleiding

E-formaat

・

beschrijft ook hoe u via steunkleurenkunt afdrukken. Lees deze handleiding voor gebruik.

•Handige afdrukfuncties

• De kleur aanpassen

• Hulpprogramma's gebruiken

• Netwerkinstellingen

• De afdrukinstellingen via het

bedieningspaneel wijzigen

•Problemen verhelpen

• Onderhoud

•

Verbruiksartikelen, onderhoudsproducten, opties, server voor kleurbeheer, enz.

•De steunkleuren-set instellen

• Beschrijving bedieningspaneel

• De printerdrivers controleren

• Tabel van printerdriverfuncties

• Afdrukken op gekleurd papier

• Afdrukken op transparante folie

•

Specificeren en afdrukken via steunkleurentoner

steunkleuren-toner met behulp van de applicaties

• Fijnafstemming wit

• Wisselen tussen steunkleuren-sets

- 2 -

Over de meegeleverde "Software DVD-ROM"



Wanneer de meegeleverde "software DVD-ROM" in het DVD-ROM-station wordt geplaatst, zal het volgende menuscherm worden weergegeven.

Memo

Dit voorbeeld gebruikt Windows.



Als u een Macintosh gebruikt, dubbelklikt u op het [OKI]-pictogram.



Hiermee kunt u printerdrivers toevoegen en selecteren.

Klik hier om standaard printerdrivers te installeren.

Beschrijft de geselecteerde printer en de computeraansluiting.

U kunt hier de hulpprogramma's van het apparaat installeren en instellen.

Om de eenvoudige apparaatfuncties en de verschillende instellingen te leren kennen, kunt u hier de PDF-handleiding raadplegen.

Selecteer het printermodel.

*1: Toegang is alleen mogelijk als u over internetaansluiting beschikt. *2: Om de PDF-handleiding te raadplegen, heeft u Adobe Reader/Adobe Acrobat Reader nodig.

Selecteer de aansluitingsmethode van het apparaat en de computer.

U kunt uzelf op de webpagina registreren als gebruiker.

Sluit de "Software

DVD-ROM".

- 3 -

Het lezen van de handleiding

WAARSCHUWING



Symbolen

Opmerking

Er zijn voorzorgsmaatregelen en beperkingen voor het correcte gebruik van het apparaat. Lees deze maatregelen om een



verkeerde bediening te voorkomen.

Memo

Kennis van deze informatie voor het apparaat in gebruik te nemen, is noodzakelijk en nuttig en kan dienen als



referentiemateriaal. Het lezen van deze handleiding wordt aanbevolen.

Meer info

Dit zijn de referentiepagina's. Lees deze handleiding voor gedetailleerde en relevante informatie.



Verkeerde behandeling als gevolg van het negeren van deze handleiding kan de dood of ernstig lichamelijk letsel



veroorzaken.

LET OP

Verkeerde behandeling als gevolg van het negeren van deze handleiding kan persoonlijk lichamelijk letsel veroorzaken.



Toetsen, knoppen en symbolen

Dit hoofdstuk beschrijft de onderstaande toetsen, knoppen en symbolen.

Opschrift Verklaring

De knoppen van het bedieningspaneel en het tientoetsenbord worden



hieronder beschreven. Bijv.:

[ ]-knop/toets

[ ]

" "

> Beschrijft het menuniveau van het apparaat of de computer.

[OK]-knop [Vorige]-knop

[Fn]-toets [Verwijderen]-toets

Deze vindt u op het toetsenbord van uw computer terug.



Beschrijft de menunaam op het lcd-scherm.



Beschrijft de namen van de menu's, de vensters en de dialoogvensters



van de computer. Beschrijft de berichten en de invoertekst die op het lcd-scherm worden



weergegeven. Beschrijft de bestands- en schermnamen die op de computer worden



weergegeven. Beschrijft de referentietitel.



- 4 -

Afbeeldingen

Schermen

De afbeeldingen die in deze handleiding worden gebruikt, geven het C931-model weer, tenzij anders aangegeven.

Afbeeldingen kunnen afwijken van het werkelijke product.

De afbeeldingen van het bedieningspaneel en de computer die hier gebruikt worden zijn voorbeelden. De afbeeldingen kunnen afwijken van de werkelijke producten en schermen.

- 5 -

Opschriften

In deze handleiding worden de volgende opschriften gebruikt.

C911dn → C911



C931dn → C931



C941dn → C941



C942dn → C942



ES9411dn → ES9411



ES9431dn → ES9431



ES9541dn → ES9541



Besturingssysteem Microsoft



Besturingssysteem Microsoft



Mac OS X10.3.9 of later → Mac OS X



De meegeleverde handleidingen gebruiken Windows 7 of OS X 10.8 als voorbeeld, tenzij anders aangegeven.

Afhankelijk van het gebruikte besturingssysteem en model, kunnen de beschrijvingen in deze handleiding verschillen.

Windows® 7 64-bits Editie → Windows 7 (64-bits versie)

Windows® 7 → Windows 7

- 6 -

Over de productgarantie



We hebben ernaar gestreefd de informatie in dit document volledig, accuraat en up-to-date weer te geven. De fabrikant is niet aansprakelijk voor de gevolgen van fouten waarvoor deze niet verantwoordelijk is. De fabrikant kan ook niet garanderen dat wijzigingen in software en apparatuur die zijn aangebracht door andere fabrikanten en waarnaar in deze handleiding wordt verwezen, geen invloed hebben op de toepasbaarheid van de informatie in de handleiding. De fabrikant is niet noodzakelijkerwijs aansprakelijk voor softwareproducten die door andere bedrijven zijn gemaakt en die in deze handleiding worden genoemd.

Hoewel we redelijkerwijs alles hebben gedaan om dit document zo accuraat en nuttig mogelijk te maken, verlenen we geen expliciete of impliciete garantie met betrekking tot de accuratesse of volledigheid van de betreffende informatie.

Alle rechten zijn voorbehouden aan Oki Electric Industry Co., Ltd. U mag de inhoud van de handleiding niet zonder toestemming kopiëren, doorgeven, vertalen enz. U moet schriftelijke toestemming verkrijgen van Oki Electric Industry Co., Ltd. voordat u een van de bovenstaande handelingen uitvoert.

© 2013 Oki Electric Industry Co., Ltd. OKI is een gedeponeerd handelsmerk van Oki Electric Industry Co., Ltd. Energy Star is een handelsmerk van het United States Environmental Protection Agency. Microsoft, Windows, Windows Server en Windows Vista zijn gedeponeerde handelsmerken van Microsoft

Corporation. Apple, Macintosh, Mac en Mac OS zijn gedeponeerde handelsmerken van Apple Inc. Andere product- en merknamen zijn gedeponeerde handelsmerken of handelsmerken van de

betreffende rechthebbenden.

Dit product voldoet aan de vereisten van de Directiven 2014/30/EU (EMC), 2014/35/ EU (LVD), 2014/53/EU (RED), 2009/125/EC (ErP) en 2011/65/EU (RoHS), zoals ingevoerd waar van toepassing, op de schatting van de wetten van de lidstaten gerelateerd aan Elektromechanische compatibiliteit, Lage wattage, Radio & telecommunicatieapparatuur, Energiegerelateerde producten en Restricties met betrekking tot het gebruik van bepaalde schadelijke stoffen in elektronische apparatuur.

De volgend kabels werden gebruikt om dit product te evalueren voor EMC richtlijn 2014/30/EU overeenstemming, en configuratie anders dan dit kan effect hebben op deze overeenstemming.

type kabel

Voeding 1,8 USB 5,0 LAN-kabel 15,0

lengte

(meters)

kern afscherming

 

 

 

- 7 -

ENERGY STAR

Doellanden van het ENERGY STAR-programma zijn de Verenigde Staten, Canada en Japan. Het is niet van toepassing op andere landen. Dit product is alleen in overeenstemming met ENERGY STAR v2.0.

●Eerste hulp bij ongevallen

Wees behoedzaam met tonerpoeder:

Laat indien ingeslikt kleine hoeveelheden water drinken en schakel medische hulp in. NIET laten braken.

Indien er tonerpoeder wordt ingeademd, moet de persoon naar buiten worden gebracht voor frisse lucht. Raadpleeg onmiddellijk een arts.

Indien er tonerpoeder in de ogen is terechtgekomen, dienen deze gedurende ten minste 15 minuten met veel water te worden uitgespoeld terwijl de ogen geopend blijven. Raadpleeg onmiddellijk een arts.

Indien er tonerpoeder wordt gemorst, moet dit met koud water en zeep worden verwijderd om vlekken op de huid of kleding te voorkomen.

●Milieu-informatie

- 8 -

Voor uw veiligheid



Lees de Gebruikershandleiding voor uw eigen veiligheid voordat u het product in gebruik neemt.

Veiligheidswaarschuwingen

WAARSCHUWING

LET OP

Deze tekst bevat extra informatie die, indien deze wordt genegeerd, kan leiden tot een risico op persoonlijk letsel.

Deze tekst bevat extra informatie die, indien deze wordt genegeerd, tot schade of storingen in het apparaat kan leiden.

Algemene waarschuwingen

Raak de veiligheidsschakelaar in de printer niet aan. Dit kan een elektrische schok veroorzaken bij hoogspanning. Daarnaast kan de overbrengingsinrichting draaien, wat kan leiden tot persoonlijk letsel.

Haal de stekker uit het stopcontact en neem contact op met de klantenservice wanneer er vloeistof zoals water in de interne onderdelen van de machine is binnengedrongen. Anders kan dit brand veroorzaken.

Haal de stekker uit het stopcontact en neem contact op met de klantenservice als de machine gevallen is of de afdekking beschadigd is. Anders kan dit een elektrische schok en/of brand veroorzaken met mogelijk persoonlijk letsel tot gevolg.

Steek geen materialen in een ventilatieopening. Dit kan een elektrische schok en/ of brand veroorzaken, wat kan leiden tot persoonlijke letsels.

De tonercartridges en de afbeeldingsdrumcartridges niet in het vuur werpen. Dit kan tot stofexplosie leiden en brandwonden veroorzaken.

WAARSCHUWING

Gebruik geen ontvlambare spray in de buurt van de printer. Dit kan brand veroorzaken omdat een ruimte in de printer wordt opgewarmd.

Haal de stekker uit het stopcontact en verwijder vreemde materialen zoals paperclips wanneer deze in de machine vallen. Anders kan dit een elektrische schok en/of brand veroorzaken met mogelijk persoonlijk letsel tot gevolg.

Trek de stekker af en toe uit het stopcontact om de contactpennen en de aarding van de stekker schoon te houden. Als de stekker gedurende een lange tijd in een stopcontact blijft zitten, komt er stof op de aarding en kan de stekker kortsluiten, wat brand kan veroorzaken.

Plaats geen voorwerpen gevuld met water op de machine. Dit kan een elektrische schok en/of brand veroorzaken, wat kan leiden tot persoonlijke letsels.

Gebruik geen ander netsnoer, andere kabel of andere aardleiding dan deze die zijn aangegeven in de Gebruikershandleiding. Dit kan brand veroorzaken.

Trek de stekker uit het stopcontact en neem contact op met een centrum voor klantenservice wanneer de klep/kap ongewoon warm wordt, rook afgeeft, een twijfelachtige geur afgeeft of een vreemd geluid maakt. Anders kan dit brand veroorzaken.

Bedien en/of demonteer de machine niet anders dan als beschreven in de Gebruikershandleiding. Dit kan een elektrische schok en/ of brand veroorzaken, wat kan leiden tot persoonlijke letsels.

Gemorste toner mag u niet opzuigen met een stofzuiger. Als u gemorste toner opzuigt met een stofzuiger, kan deze in brand vliegen door de vonken van het elektrische contact. Gemorste toner op de vloer moet u wegvegen met een natte doek.

Raak de fuser en andere delen niet aan bij het openen van de afdekking van de machine. Dit kan brandwonden veroorzaken.

De werking van de printer bij het gebruik van een noodstroomvoeding (UPS) of omvormers is niet gegarandeerd. Gebruik geen noodstroomvoeding of omvormers. Dit kan brand veroorzaken.

LET OP

Kom niet dichter bij het papieruitvoergedeelte wanneer de printer is ingeschakeld en terwijl de printer afdrukt. Dit kan leiden tot persoonlijk letsel.

Haal een tonercartridge of afbeeldingsdrum niet uit elkaar of probeer deze niet met geweld te openen. Dit kan de toner verstrooien en kan leiden tot inademing door personen en vlekken op kleding en huid.

- 9 -

Raak een beschadigd lcd-scherm niet aan. Als er vloeistof (vloeibaar kristal) lekt uit het LCDscherm en deze terechtkomt in de ogen of mond, dienen de ogen of mond te worden uitgespoeld met veel water. Volg indien nodig de aanwijzingen van een arts.

Inhoud

Handmatig instellen ................................................................................2

Over de meegeleverde "Software DVD-ROM" Het lezen van de handleiding

Symbolen ................................................................................................................4

Toetsen, knoppen en symbolen Afbeeldingen Schermen Opschriften

............................................................................................................ 5

................................................................................................................ 5

.............................................................................................................. 6

....................................................................4

................................................................................... 4

..............................................3

Over de productgarantie ..........................................................................7

ENERGY STAR

........................................................................................8

Eerste hulp bij ongevallen ........................................................................8

Milieu-informatie Voor uw veiligheid

Veiligheidswaarschuwingen ...................................................................................................9

Algemene waarschuwingen

.....................................................................................8

...................................................................................9

...................................................................................................9

Rendabel met C911/C931/C941/C942/ES9411/ES9431/ES9541/ES9542/

Pro9431/Pro9541/Pro9542 .....................................................................14

1. Voor gebruik........................................................................ 17

Het product controleren .........................................................................17

Controleren van de inhoud van de verpakking ............................................................. 17

Onderdelen nomenclatuur en functies ......................................................18

Hoofdeenheid ......................................................................................................... 18

Voorzijde/rechterkant ........................................................................................................18

Achterkant/linkerkant

Binnenkant printer .................................................................................................. 20

Voorzijde binnenkant .........................................................................................................20

Rechterzijde binnenkant Linkerzijde binnenkant Interface

Bedieningspaneel .................................................................................................... 24

Belangrijkste functies van het bedieningspaneel ....................................................................25

Vormgeving bedieningspaneel Aanpassen helderheid bedieningspaneel Gebruik van het tientoetsenbord Tabel functienummers

.......................................................................................................................... 23

........................................................................................................19

..................................................................................................... 21

....................................................................................................... 22

............................................................................................. 25

............................................................................... 28

.........................................................................................29

........................................................................................................ 30

- 10 -

Inhoud

Het apparaat volledig gebruiken .............................................................. 31

Opties ................................................................................................................... 31

Kleurbeheer-server

................................................................................................. 32

2. Instellen .............................................................................. 33

Het apparaat installeren ......................................................................... 33

Installatievoorwaarden ............................................................................................ 33

Installatieprocedure Het openen van de verpakking en de installatie

Het openen van de verpakking en het apparaat verplaatsen ....................................................36

Monteren van verbruiksartikelen Papier instellen

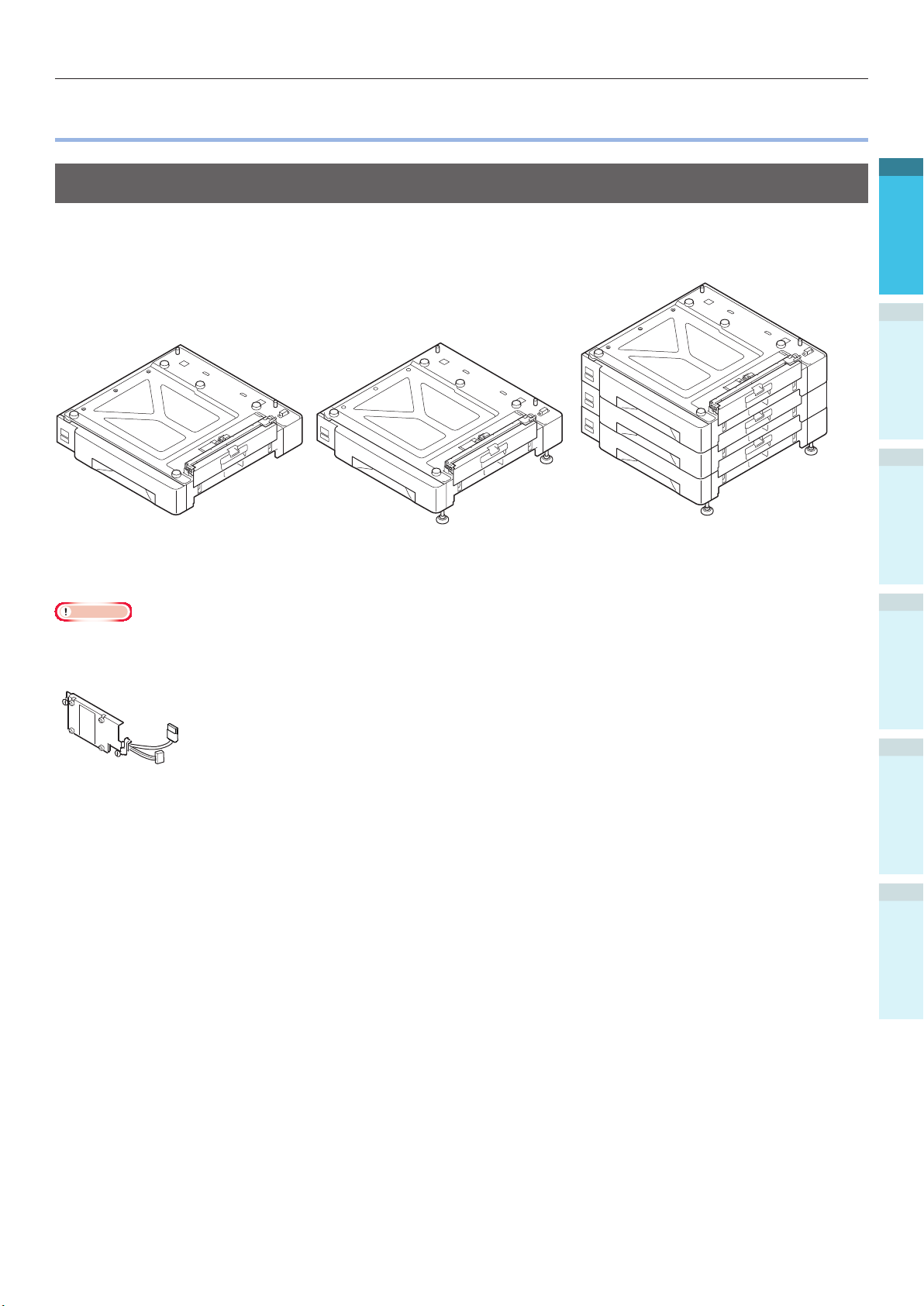

Monteren van de uitbreidingslade-eenheid (Optioneel) ................................................. 44

Monteren van de ingebouwde vaste schijf (optioneel)

De voeding in-/uitschakelen ...................................................................50

Voorzorgsmaatregelen voor de stroomvoorziening ....................................................... 50

Stroomvoorzieningsvereisten ..............................................................................................50

Aansluiten stroomkabels .......................................................................................... 51

Inschakelen van de voeding

................................................................................................ 36

........................................................... 36

.........................................................................................39

.................................................................................................................43

.................................................. 48

..................................................................................... 51

Uitschakelen van de voeding

.................................................................................... 52

Testafdruk uitsluitend via de printer .........................................................53

Printerinformatie..................................................................................................... 54

De computer aansluiten .........................................................................55

Stappen voor het installeren van de drivers op een computer ....................................... 55

Gebruiksomgeving Types printerdrivers Kabels aansluiten

Aansluiten via LAN-kabels ..................................................................................................57

Aansluiten via USB-kabels

Installatieprogramma printerdriver (Windows) ............................................................ 59

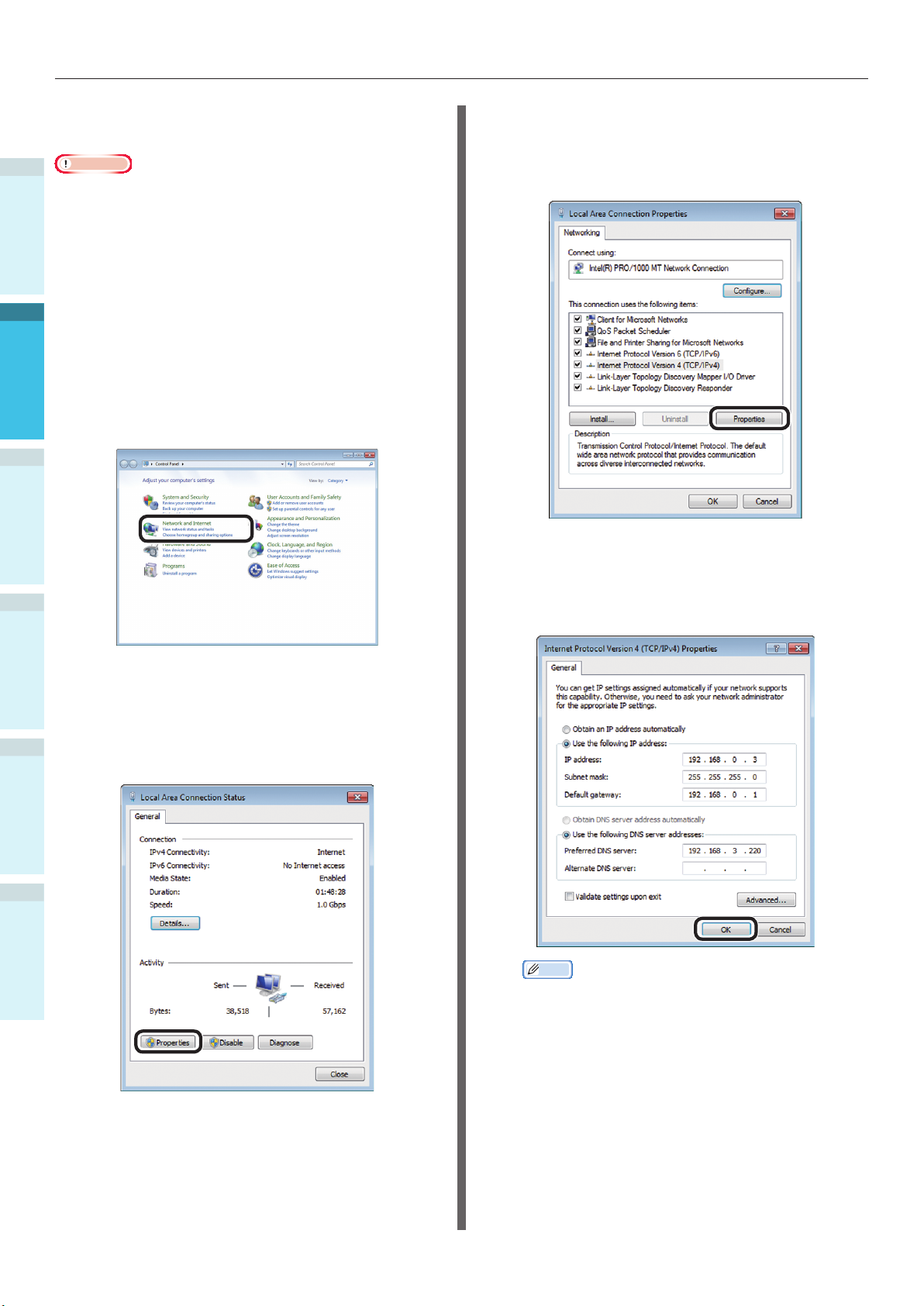

Netwerkaansluitingen ........................................................................................................59

USB-aansluitingen Als de installatie mislukt

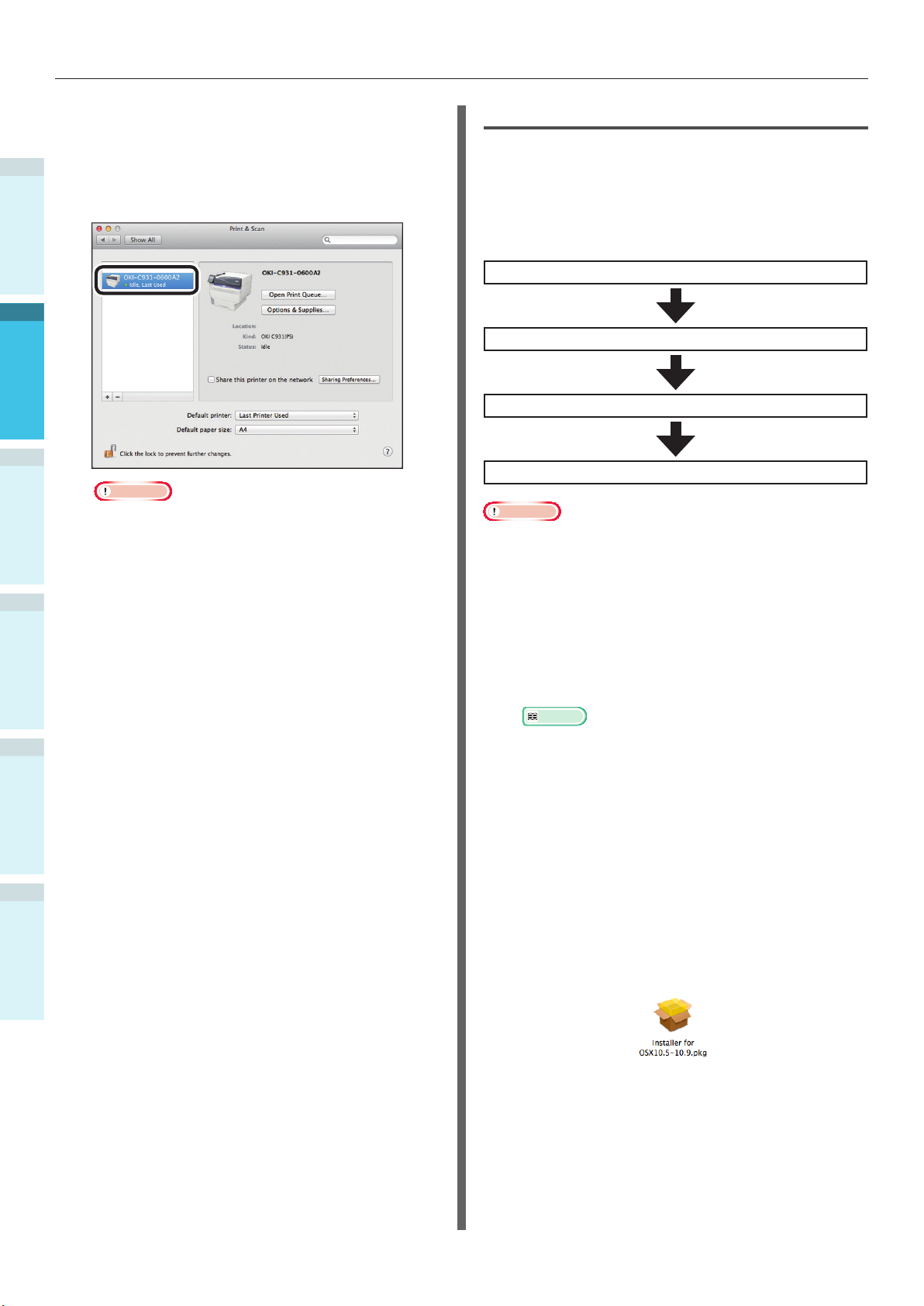

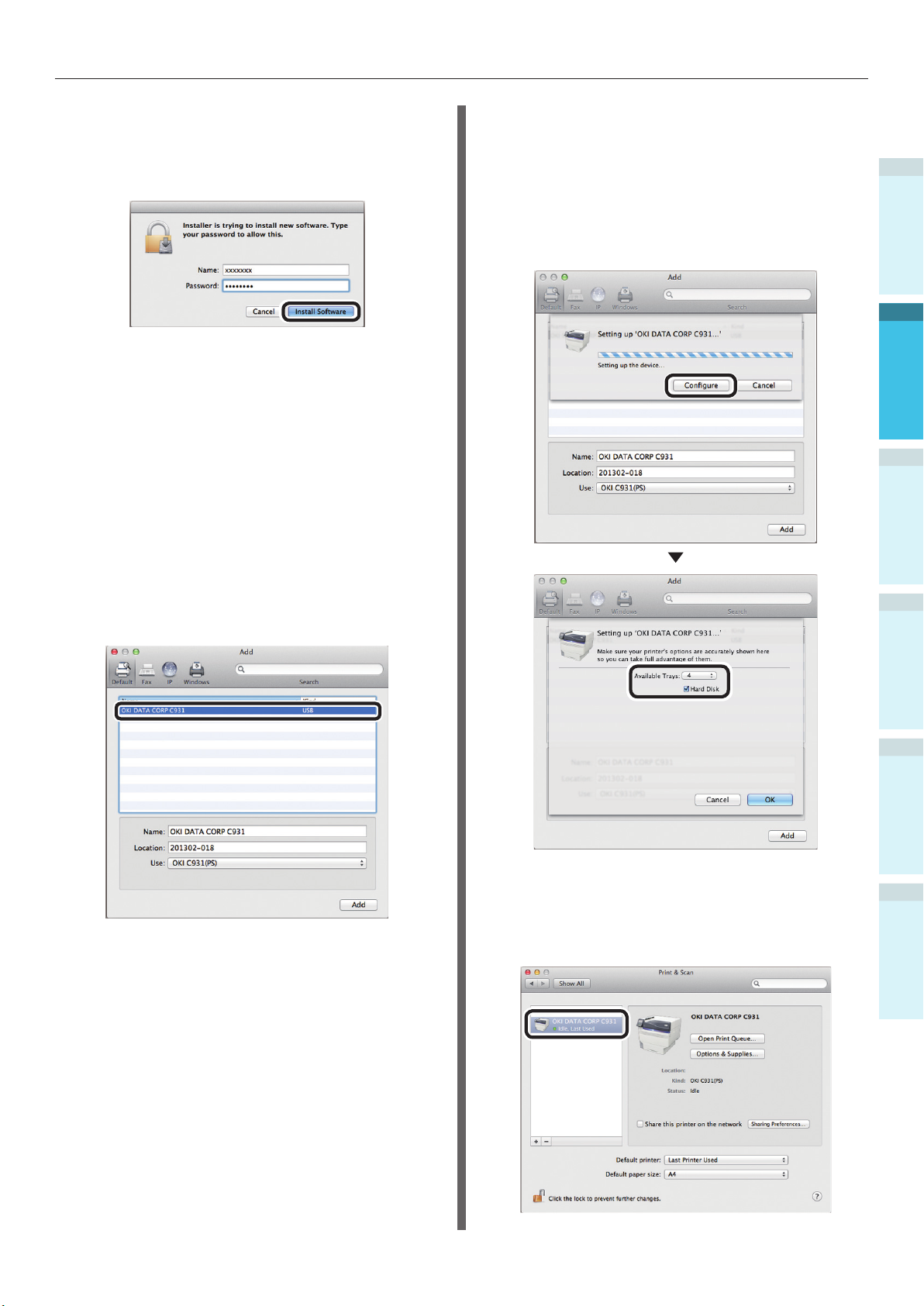

Installatieprogramma printerdriver (Macintosh)........................................................... 68

Netwerkaansluitingen ........................................................................................................68

USB-aansluitingen Als de installatie mislukt

.................................................................................................. 56

................................................................................................ 56

.................................................................................................... 57

.................................................................................................. 58

............................................................................................................. 66

.....................................................................................................68

............................................................................................................. 74

.....................................................................................................76

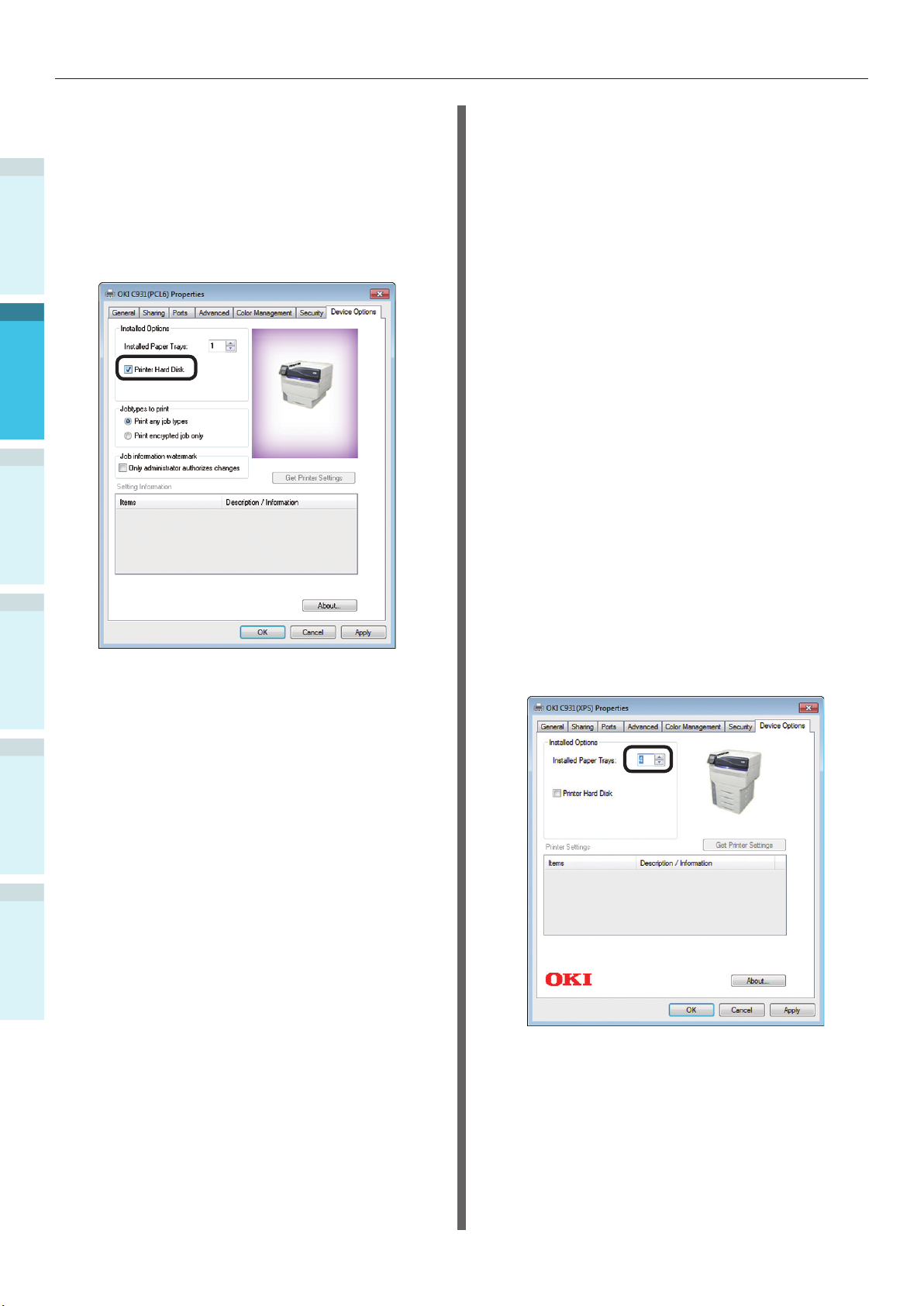

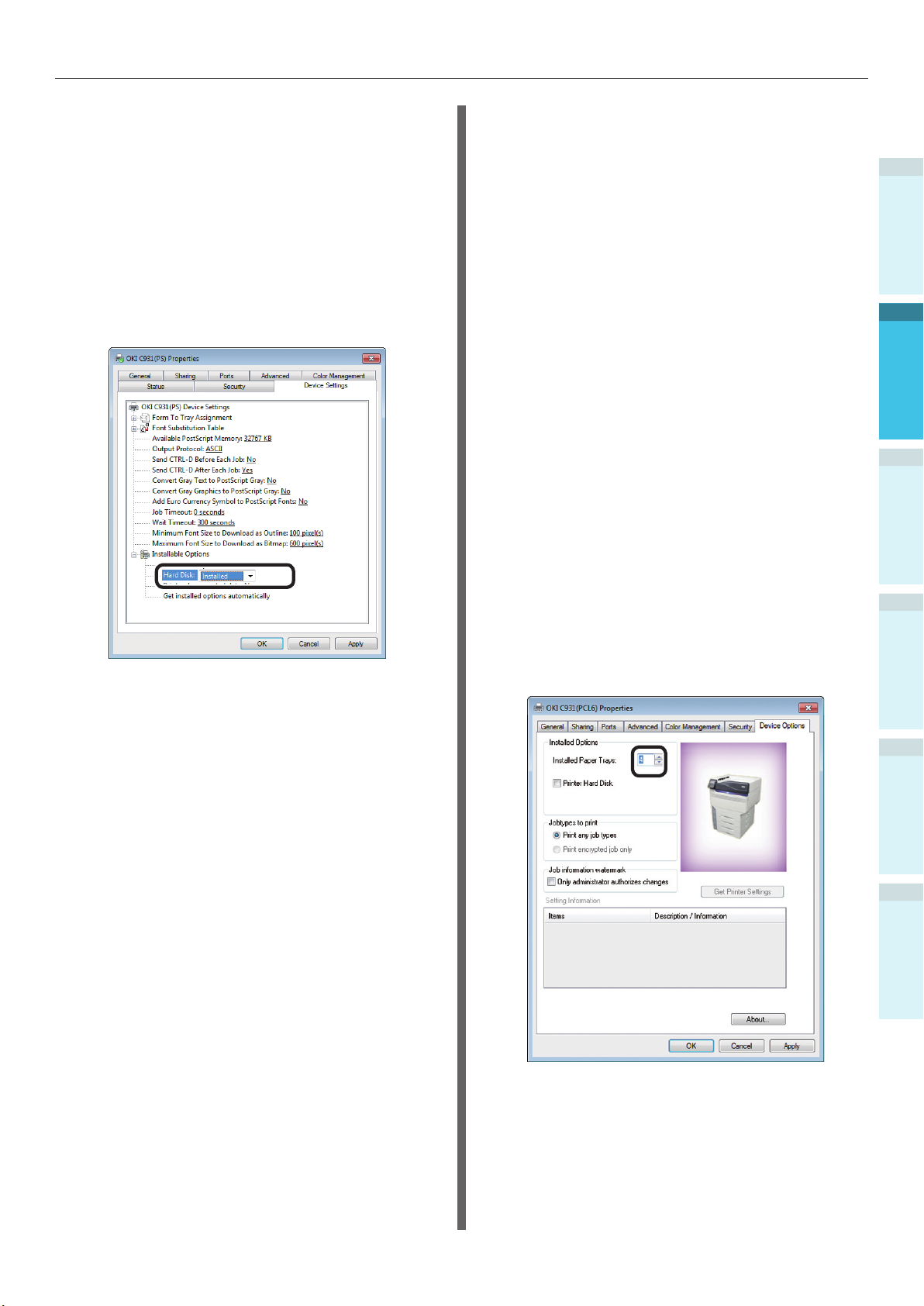

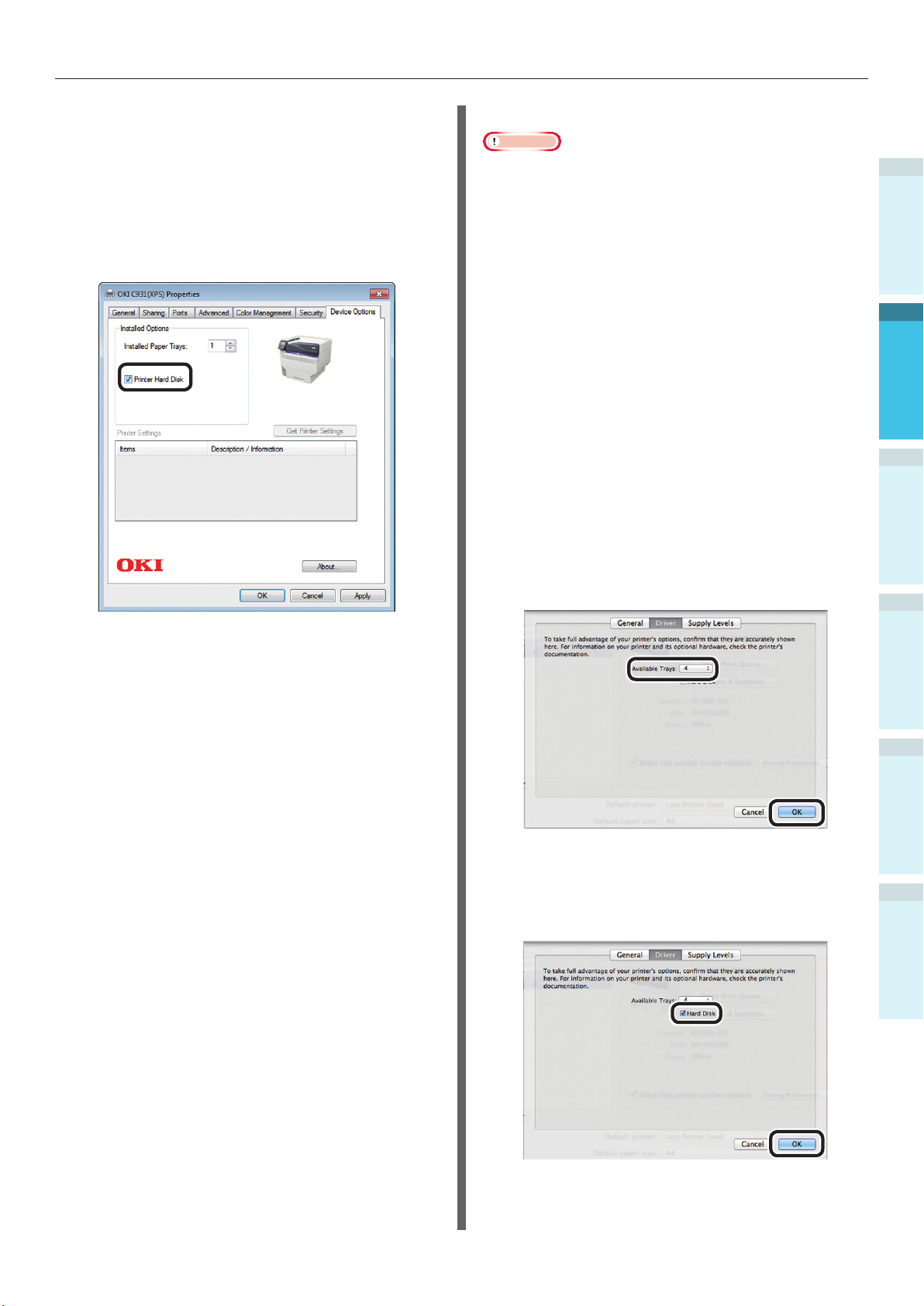

Opties toevoegen .................................................................................................... 76

- 11 -

Inhoud

3. Afdrukken ........................................................................... 81

Papier..................................................................................................81

Ondersteunde papiersoorten .................................................................................... 81

Selecteerbare papierinvoeren en uitvoermethoden voor elk soort papier

(Liggend)- en (Staand)-pictogrammen ............................................................... 87

......................... 85

Afdrukken vanuit de lades ......................................................................88

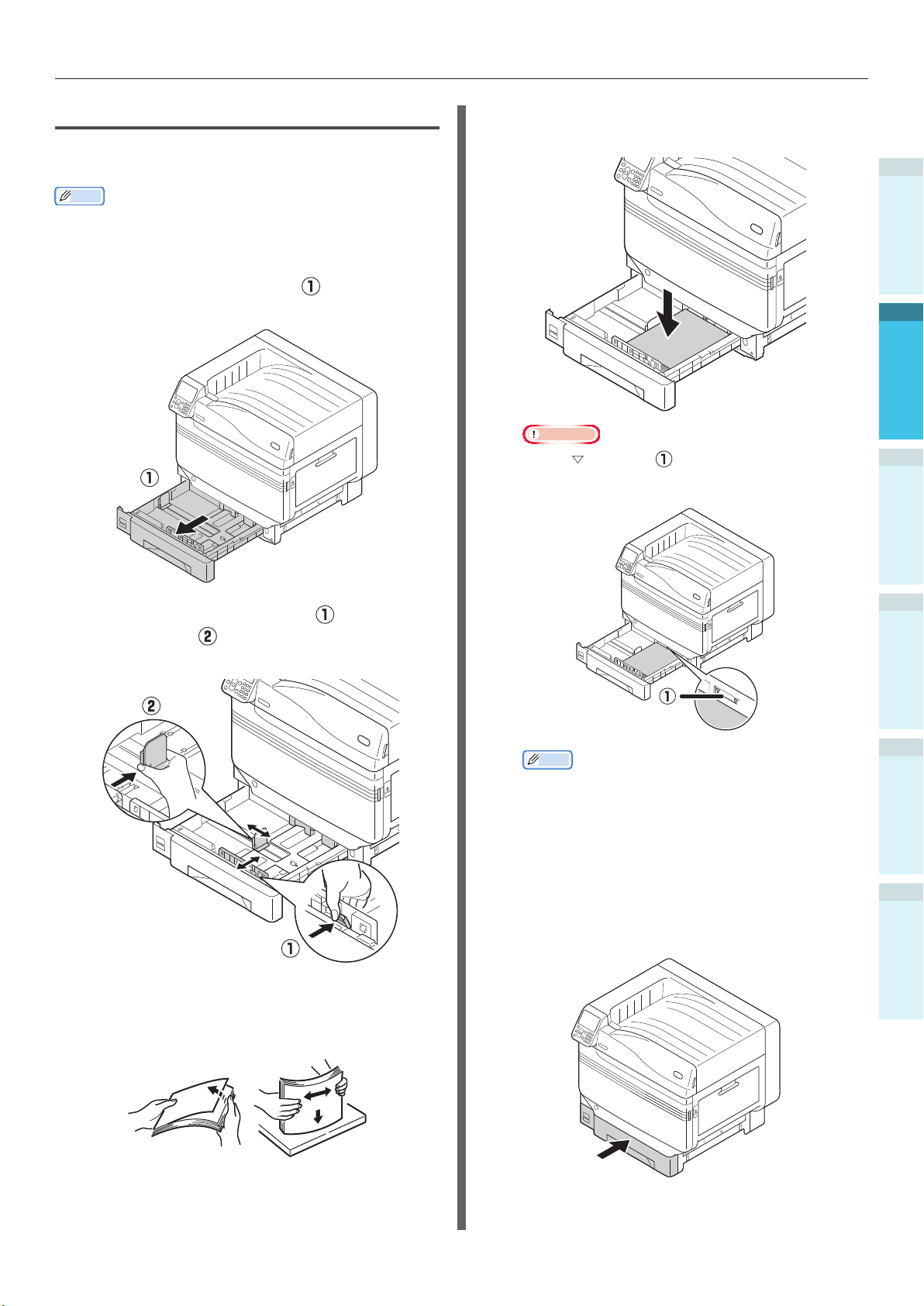

Papier in de lades 1 tot 5 instellen ............................................................................. 88

Afdrukken vanuit de lades

........................................................................................ 89

Afdrukken vanuit de multifunctionele lade ................................................93

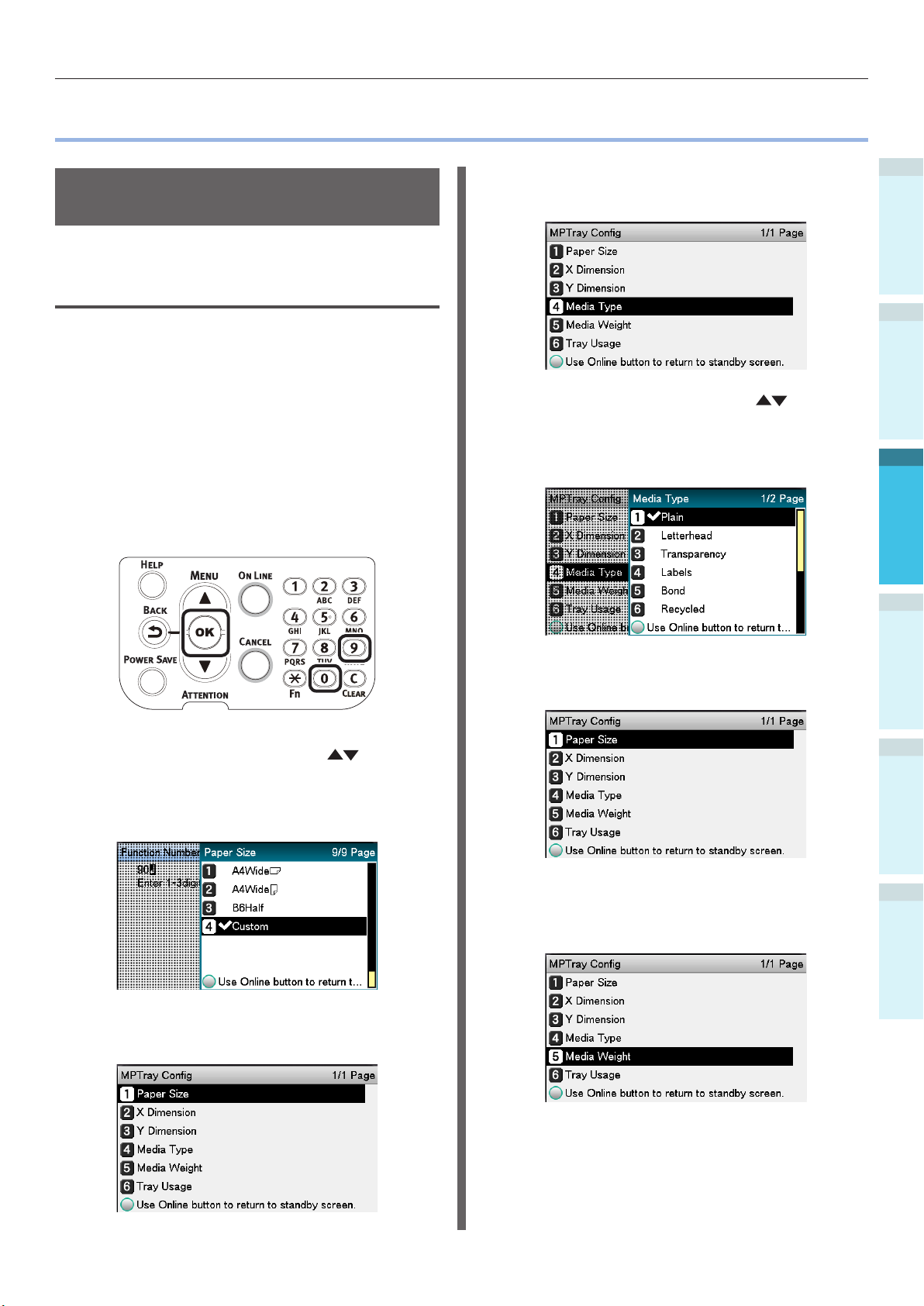

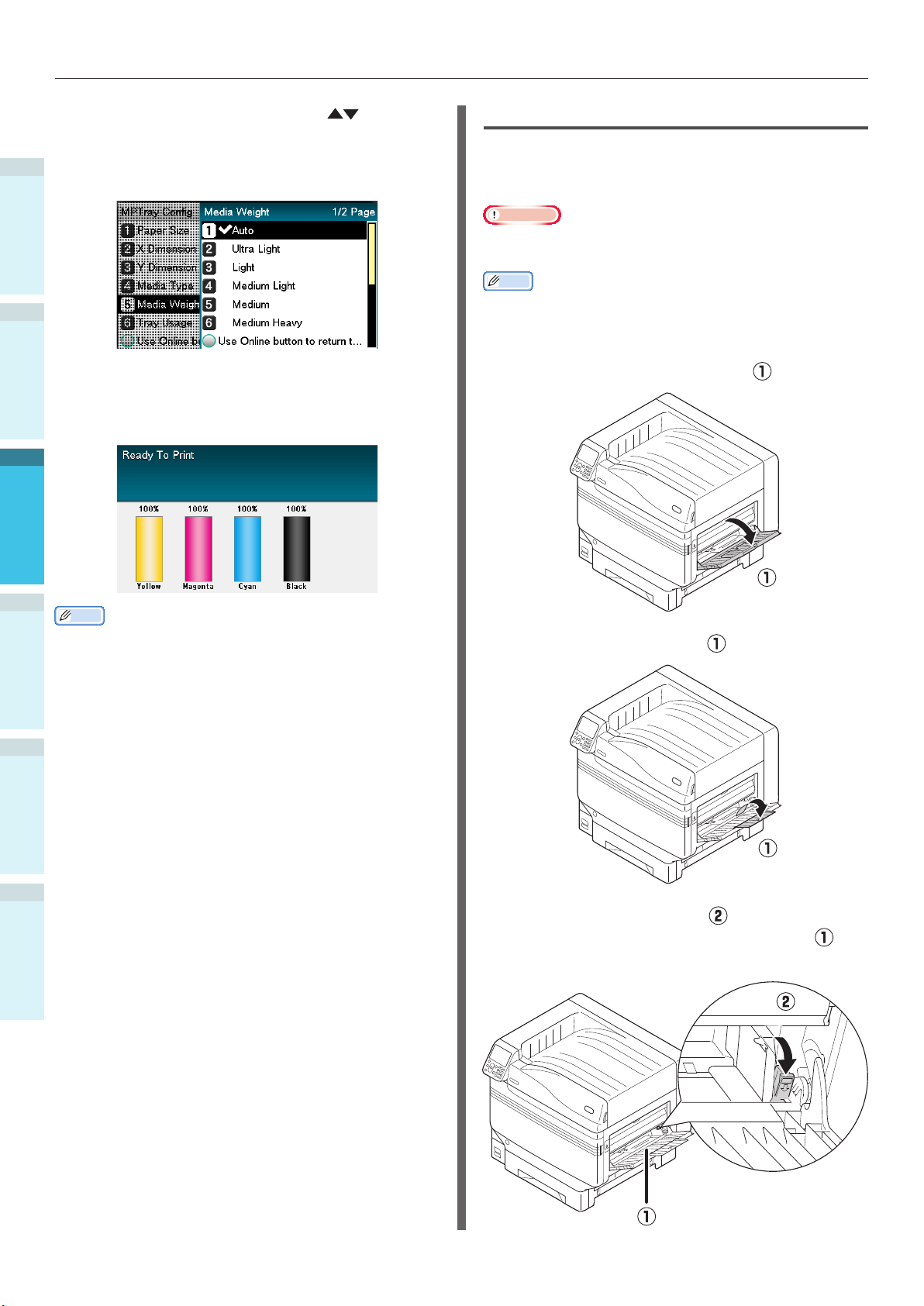

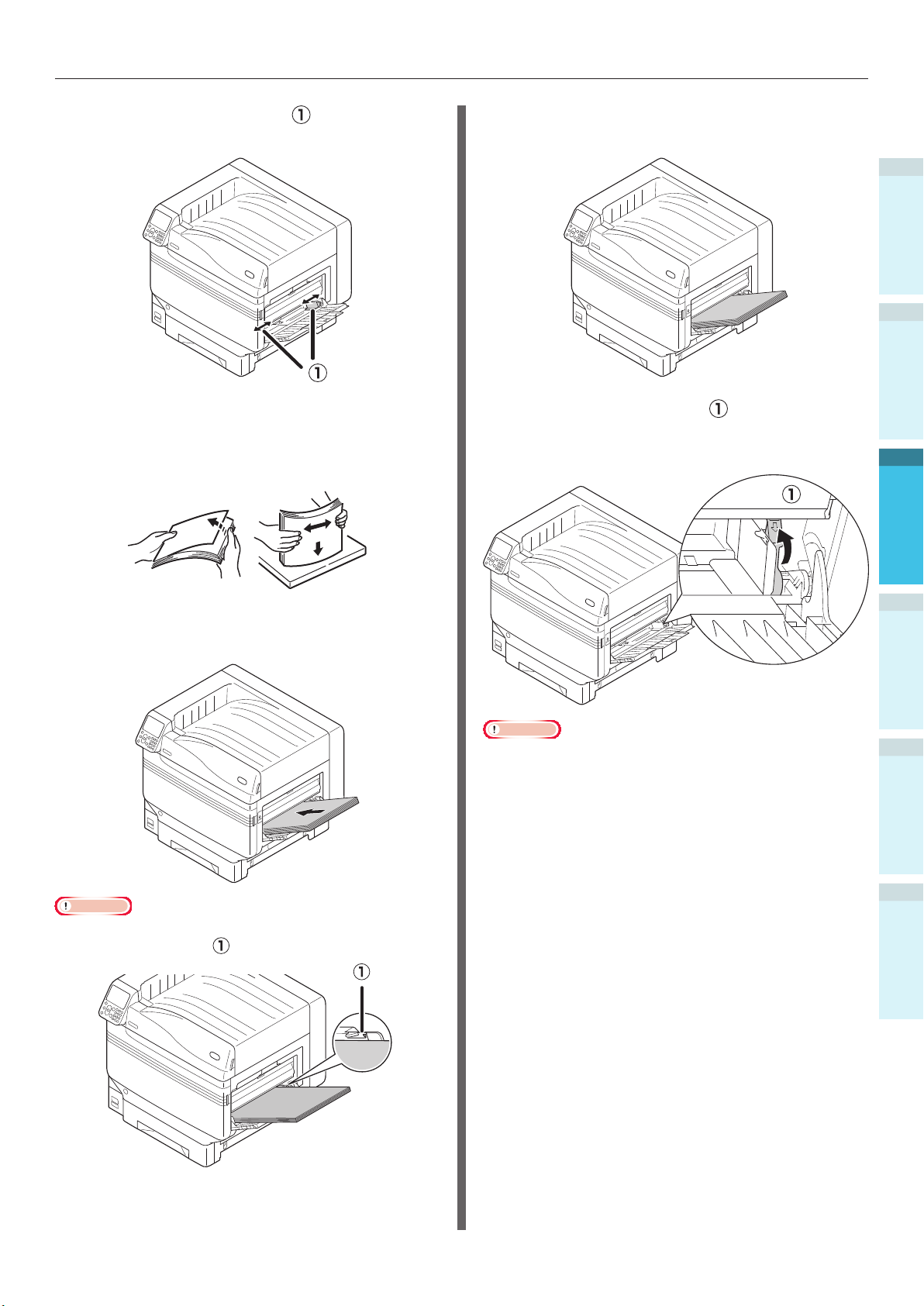

Papier in de multifunctionele lade instellen ................................................................. 93

Papier instellen Via het bedieningspaneel .............................................................................. 93

Papier instellen

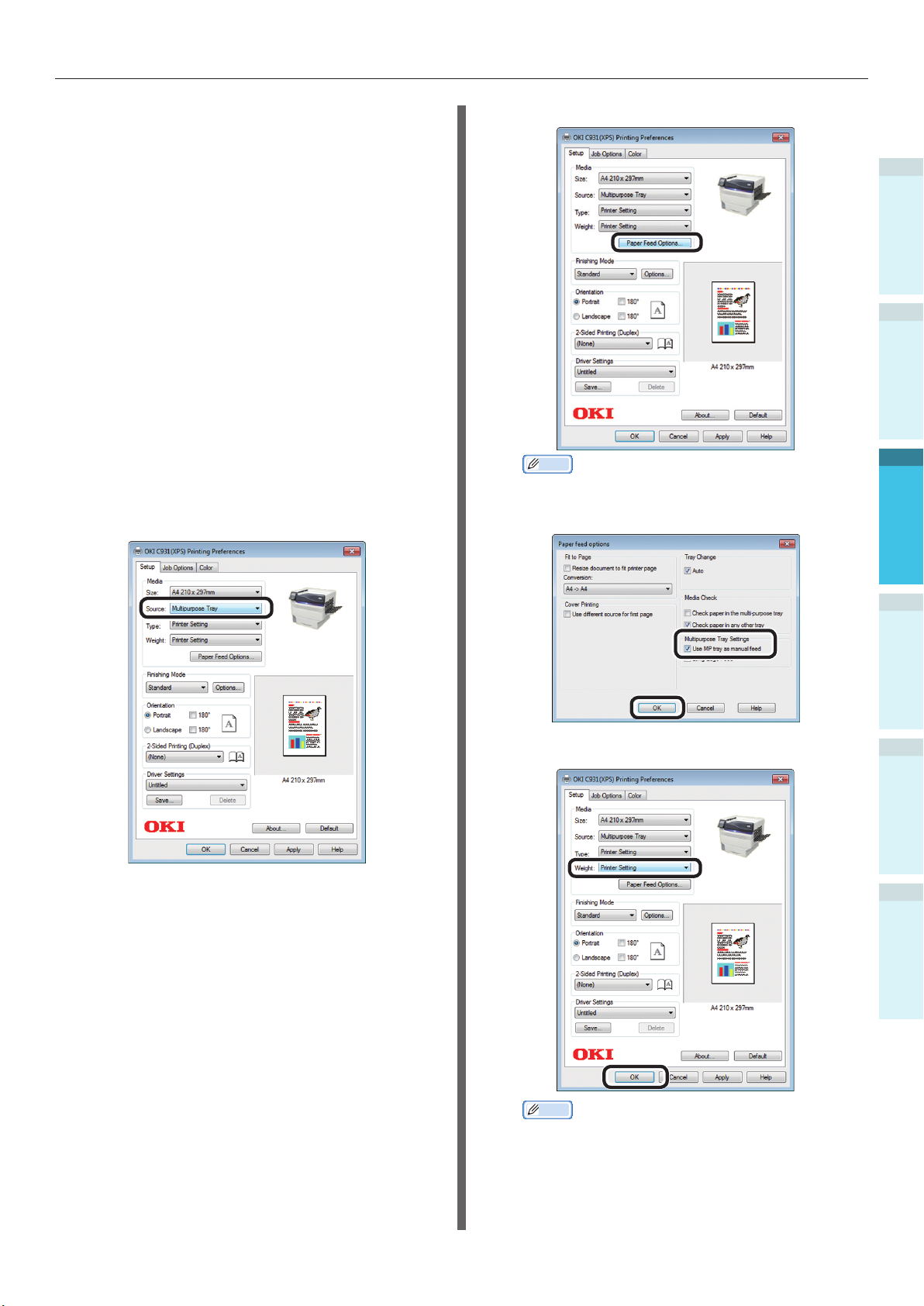

Afdrukken vanuit de multifunctionele lade .................................................................. 96

.................................................................................................................94

Papier uitvoeren.................................................................................. 101

Via de stapelaar met beeldzijde naar beneden (afdrukzijde naar beneden) ....................101

Via de stapelaar met beeldzijde naar boven (afdrukzijde naar boven)

...........................103

4. Basishandelingen .............................................................. 105

Energiespaarstand Instellen ................................................................. 105

Energiespaarstand Instellen ....................................................................................105

De tijdslimiet instellen voordat de printer overschakelt op de energiespaarstand De slaapstand instellen De tijdslimiet instellen voordat de printer overschakelt op de slaapstand Beperkingen van de slaapstand

Beperkingen van het hulpprogramma van de printerdriver .................................................... 110

Beperkingen van de netwerkfuncties

...........................................................................................107

.......................108

................................................................................110

.................................................................................. 111

............106

Instellingen om de voeding automatisch uit te schakelen .......................... 112

De automatische uitschakelstand instellen .................................................................112

De tijdslimiet instellen voordat de printer overschakelt op de automatische uitschakelstand

.....................................................................................................113

Afdrukhoeveelheden controleren ........................................................... 114

Verbruiksartikelen en de resterende hoeveelheden onderhoudseenheden en hun levensduur controleren

Afdrukken annuleren

........................................................................... 116

Printers toevoegen via LPD (TCP/IP)-protocollen

Voorbereidingen ....................................................................................................117

Procedure om printers toe te voegen

........................................................................117

............................... 115

..................................... 117

- 12 -

Inhoud

Appendix ............................................................................... 119

Tabel menu-items van het controlepaneel .............................................. 119

Elementaire Windows-functies

Het eigenschappen-venster weergeven .....................................................................128

Het afdrukinstellingen-venster weergeven

.............................................................. 128

.................................................................128

Specicaties ....................................................................................... 129

De belangrijkste specicaties ...................................................................................129

Specicaties netwerkinterface..................................................................................132

Specicaties USB netwerkinterface

Afmetingen

...........................................................................................................134

...........................................................................133

Index .................................................................................... 135

............................................................................. 139

- 13 -

Afdrukken Toegang krijgen Scannen

Rendabel met C911/C931/C941/C942/ES9411/ES9431/ES9541/ES9542/Pro9431/Pro9541/Pro9542

Rendabel met C911/C931/C941/C942/ES9411/



ES9431/ES9541/ES9542/Pro9431/Pro9541/Pro9542

Color

Functies voor overvloedige kleuraanpassing kunnen worden gebruikt

Het apparaat heeft functies om kleurvervorming en dichtheid via het bedieningspaneel te compenseren. Het is ook mogelijk om de witbalans aan te passen. Verder kunnen ook de kleuren worden aangepast, de afdrukresultaten worden gesimuleerd en de kleuren worden gescheiden en afgedrukt via het kleurbeheersysteem van de computer.

Appri-

cation

Het is mogelijk om vanuit verschillende toepassingen af te drukken

De ingebouwde Adobe PostScript3, PCL6-emulatie en XPS-emulatie maken afdrukken vanuit een brede waaier van toepassingen mogelijk.

PostScript3

PCL6-compatibel

Verschillende afdrukken worden mogelijk met behulp van de handige functies

Verschillende afdrukken worden mogelijk met behulp van handige apparaatfuncties wanneer er vanaf een computer wordt afgedrukt.

- 14 -

Rendabel met C911/C931/C941/C942/ES9411/ES9431/ES9541/ES9542/Pro9431/Pro9541/Pro9542

Network

Geschikt als netwerkprinter

Afdrukken van hoge kwaliteit en met hoge snelheid zijn vanuit verschillende toepassingen mogelijk. (Met A4 , 50 A4-vellen per minuut afdrukken in kleur of zwart/wit.) Aangezien het mogelijk is om op een netwerk aan te sluiten en af te drukken vanuit meerdere computers, is het mogelijk om op kantoorruimte te besparen. Ook worden er op kosten bespaard.

(Deze handleiding pagina 55)

Functies kunnen via het

Function

bedieningspaneel worden ingesteld

Verschillende apparaatfuncties, zoals het wijzigen van het papierformaat en de netwerkinstellingen, kunnen via het bedieningspaneel worden gewijzigd. Ook de beheerderswachtwoorden kunnen via het bedieningspaneel worden ingesteld.

Panel

De printerstatus kan worden gecontroleerd en foutmeldingen en helpschermen kunnen op het bedieningspaneel worden weergegeven

Zowel "Weergave resterende tonerhoeveelheid "of "Weergave lade-informatie" kan op het standbyscherm van het bedieningspaneel worden weergegeven. Al er een fout in het apparaat optreedt, kunt u verder werken terwijl u de berichten van het bedieningspaneel controleert.

(Deze handleiding pagina 24)

Power

saving

Het stroomverbruik wordt verminderd wanneer de printer niet in gebruik is (Energiespaarstand)

Als het apparaat voor een bepaalde tijd niet gebruikt wordt, zal de energiespaarstand automatisch geactiveerd worden (energiespaarstand/slaapstand) zodat het energieverbruik daalt. Druk op de [POWER SAVE (ENERGIESPAARSTAND)]-knop om handmatig op de energiespaarstand over te schakelen. Wanneer het apparaat zich in de slaapstand bevindt, zal de [POWER SAVE (ENERGIESPAARSTAND)]-knop groen oplichten.

(Deze handleiding pagina 105)

- 15 -

Voeding verbruik

Rendabel met C911/C931/C941/C942/ES9411/ES9431/ES9541/ES9542/Pro9431/Pro9541/Pro9542

Afdrukken Toegang krijgen Scannen

Gebruik de help-functie om te

Option

Het verhogen van de hoeveelheid papier dat kan worden ingevoerd

Help

controleren als u iets niet begrijpt of als er problemen optreden bij het gebruik van het apparaat

Het monteren van de optionele uitbreidingslade-eenheid zorgt ervoor dat u ononderbroken en probleemloos grote hoeveelheden papier van verschillende soorten kan afdrukken.

(Deze handleiding pagina 31)

Druk op de [HELP (HELP)]-knop op het bedieningspaneel om berichten om foutmeldingen weer te geven als er een probleem optreedt en problemen op te lossen. (Er zullen animaties, afhankelijk van de fout, worden weergegeven.)

(Deze handleiding pagina 27) (Probleemoplossing/Handleiding dagelijks onderhoud)

- 16 -

Het product controleren

1. Voor gebruik

In dit hoofdstuk worden de inhoud van de verpakking van het product, de nomenclatuur en de functies van de onderdelen besproken.

Opmerking

De C941/ES9541/Pro9541 steunkleuren-set is een afzonderlijk pakket. Voor de instelmethode, zie de "Handleiding “Afzonderlijk volume



steunkleuren".

Het product controleren



Controleren van de inhoud van de verpakking

Open de verpakking en controleer de inhoud van de doos.

LET OP

De modellen C911/C931/ES9411/ES9431/Pro9431



wegen ongeveer 98kg*. De modellen C941/C942/ ES9541/ES9542/Pro9541/Pro9542 wegen ongeveer 111Kg*, dus zorg ervoor dat minstens 4 personen het apparaat optillen.

*: Inclusief verbruiksartikelen zoals de afbeeldingsdrum,

de toner, enz.

Meer info

Zie “Het openen van de verpakking en de installatie” (P.36)



voor meer informatie over hoe u de verpakking kunt openen. Zie “Monteren van de uitbreidingslade-eenheid (Optioneel)”



(P.44) voor meer informatie over de uitbreidingslade.

Memo

Er kunnen maximaal vier extra lade-eenheden (lades 2 tot 5)



worden bevestigd.

De printereenheid



Er bestaat een risico op letsel.

Afbeeldingsdrum (één van elk is zwart, geel,



magenta en cyaan)

Opmerking

Bij het C942/ES9542/Pro9542-model wordt wit ook



geleverd als accessoire. De afbeeldingsdrum is ingesteld in het apparaat



voordat ze de fabriek verlaat.

Transferroleenheid



Software DVD-ROM



Instellen

Afdrukken

Basishandelingen

AppendixVoor gebruik

Tonercartridge (één van elk is zwart, geel,



magenta en cyaan)

Opmerking

Bij het C942/ES9542/Pro9542/Pro9542-model wordt



wit ook geleverd als accessoire.

- 17 -

Instelling Gids



Opmerking

LAN-kabels, USB-kabels en hubs zijn niet inbegrepen.



Deze moeten apart worden voorzien. De verpakking en het beschermingsmateriaal zijn



noodzakelijk wanneer het materiaal wordt verzonden. Gooi ze niet weg, maar bescherm ze op een veilige plaats.

Index

Onderdelen nomenclatuur en functies



Hoofdeenheid

Voorzijde/rechterkant

Instellen

Afdrukken

Basishandelingen

Tonervervangingsklep

Open deze om de tonercartridge te vervangen.

Bedieningspaneel

Geeft de status van het apparaat en de menu's weer en stelt de functies in.

“Bedieningspaneel” (P.24)

AppendixVoor gebruik

Lamp aan voorkant

Knippert wanneer er gegevens ontvangen worden en het apparaat zich in de energiespaarstand bevindt.

Voorkap

Open deze om de afbeeldingsdrum, de tonerafvalbak en de bandeenheid te verwijderen.

Index

Stroomschakelaar

U kunt de printer in- en uitschakelen wanneer de



hoofdschakelaar is ingeschakeld. Annuleert de uit-modus.



Lade 1/Papiercassette

Dit is de papierlade die standaard bevestigd is. Er kan veel papier in de lade gelegd worden. Leg het afdrukoppervlak naar beneden.

Stapelaar met beeldzijde naar beneden

De afgedrukte bladen worden met de gedrukte zijde naar beneden geplaatst en afgevoerd.

Rechterzijklep

Open deze om de invoerrol van de multifunctionele lade te vervangen en om vastgelopen papier te verwijderen.

Lade zijklep

Open deze om vastgelopen papier uit lade 1 tot 5 te verwijderen.

Handgrepen

Houd deze tegelijk vast met de draaghendel wanneer het apparaat wordt verplaatst.

Draaghendel

Wanneer het apparaat wordt verplaatst moet deze hendel worden uitgetrokken en op tegelijkertijd moeten de handgrepen worden gebruikt.

Opener

Open de klep aan de rechterkant.

- 18 -

Achterkant/linkerkant

Interface

Er is een LAN (netwerk) interface-aansluiting en een USB interface-aansluiting. Zie “Interface” (P.23) voor meer informatie over de interfaces.

Onderdelen nomenclatuur en functies

Uitvoereenheid

Open deze eenheid om de xeereenheid of de

transferroleenheid te vervangen of om vastgelopen papier te verwijderen.

Instellen

Afdrukken

Toegangsklep

Open deze klep om de optionele, ingebouwde vaste schijf te bevestigen.

Handgrepen

Houd deze tegelijk vast met de draaghendel wanneer het apparaat wordt verplaatst.

Stroomaansluiting

Sluit de meegeleverde stroomkabel hier aan.

Linkse zijklep

Open deze klep om vastgelopen papier te verwijderen.

Duplexafdrukeenheid

Zorgt voor duplexafdrukken.

Draaghendel

Wanneer het apparaat wordt verplaatst moet deze hendel worden uitgetrokken en op tegelijkertijd moeten de handgrepen worden gebruikt.

Hoofdschakelaar

Schakelt de hoofdvoeding aan of uit.

Basishandelingen

AppendixVoor gebruik

Index

- 19 -

Onderdelen nomenclatuur en functies

Binnenkant printer

Voorzijde binnenkant

Instellen

Afdrukken

Tonercartridge

De resterende tonerhoeveelheid wordt normaal



gezien weergegeven wanneer "Weergave resterende tonerhoeveelheid" is ingesteld via het bedieningspaneel. De tonercartridge is een verbruiksartikel.



Basishandelingen

AppendixVoor gebruik

Index

Bandeenheid

Dit apparaat kopieert de toner op het papier. De bandeenheid is een vervangbaar onderhoudsonderdeel.

Slot

Plaats de tonercartridge hier.

“Monteren van verbruiksartikelen” (P.39)

Hendel

Gebruik deze hendel om de bandeenheid te verwijderen.

Knop vergrendelingshendel

Beveiligt de bandeenheid.

Vergrendelingshendel bandeenheid

Beveiligt de bandeenheid.

Hendel bandeenheid

Beveiligt de bandeenheid.

- 20 -

Afbeeldingsdrum/Slot

De afbeeldingsdrum wordt in het slot geplaatst.



De afbeeldingsdrum is ingesteld in de



printereenheid voordat ze de fabriek verlaat. De afbeeldingsdrum is een verbruiksartikel.



Tonerafvalbak

Deze doos bevat de tonerafvalbak. Wanneer de tonerafvalbak vol is, wordt een bericht weergegeven op het bedieningspaneel. De tonerafvalbak is een vervangbaar onderhoudsonderdeel.

Rechterzijde binnenkant

Onderdelen nomenclatuur en functies

Instellen

Multifunctionele lade/MP-lade

U kunt afdrukken op verschillende soorten papier, waaronder briefkaarten en enveloppen, enz. Gebruik deze lade voor het afdrukken op de bovenkant van het geplaatste papier. Het papierformaat wordt ingesteld via het bedieningspaneel als bij een gewone lade.

Papiergeleider

Stabiliseert het papier door het aanpassen van de papiergeleider aan de breedte van het papier dat moet worden afgedrukt.

Instelhendel

Als u de papiergeleider aan de breedte van het papier wilt instellen, verplaatst u de papiergeleider naar links en rechts terwijl u de hendel naar u toe trekt. De papiergeleider is beveiligd wanneer de instelhendel is teruggebracht naar zijn oorspronkelijke positie.

Aanvullende steun

Houdt het papier vast wanneer er papier in de multifunctionele lade is geplaatst.

Papiersteun

Houdt het papier vast dat in de multifunctionele lade is geplaatst. Leg het afdrukoppervlak naar boven.

Afdrukken

Basishandelingen

AppendixVoor gebruik

Index

- 21 -

Onderdelen nomenclatuur en functies

Linkerzijde binnenkant

Instellen

Stapelaar met beeldzijde naar boven

Open de stapelaar om het papier met de beeldzijde

Afdrukken

naar boven te plaatsen of uit te werpen.

Papiersteun

Beveiligt het papier dat naar de stapelaar wordt uitgeworpen met de beeldzijde boven.

Aanvullende steun

Zorgt ervoor dat het uitgeworpen papier niet blijft hangen.

Basishandelingen

AppendixVoor gebruik

Index

Fixeereenheid

Deze eenheid xeert de toner op het papier. De xeereenheid is een vervangbaar

onderhoudsonderdeel.

Vergrendelingshendel xeereenheid

Beveiligt de xeereenheid.

Fixeereenheid vastgelopen papierhendel

Trek aan deze hendel wanneer er een papierstoring

in de xeereenheid optreedt.

Knop uitvoereenheid

Trek de knop naar u toe en trek de uitvoereenheid eruit.

Uitvoereenheid

De xeereenheid, de transferroleenheid en de

duplexafdrukeenheid.

Transferroleenheid

Deze eenheid zorgt ervoor dat de toner op het papier wordt overgebracht. De transferroleenheid is een vervangbaar onderhoudsonderdeel.

Fixeerhendel transferroleenheid

Beveiligt de transferroleenheid.

- 22 -

Interface

Onderdelen nomenclatuur en functies

Instellen

LAN (netwerk) interface-aansluiting

Dit onderdeel sluit de LAN-kabel aan.

USB interface-aansluiting

Dit onderdeel sluit de USB-kabel aan.

Afdrukken

Basishandelingen

AppendixVoor gebruik

- 23 -

Index

Onderdelen nomenclatuur en functies

Bedieningspaneel

Instellen

Afdrukken

Lcd-scherm

Geeft de status van het apparaat en de menu's



weer. Er zijn twee soorten standby-schermen: "Weergave



Basishandelingen

AppendixVoor gebruik

Index

resterende tonerhoeveelheid" en "Weergave ladeinformatie".

[HELP (HELP)]-knop

Geeft het helpscherm weer. Brandt oranje wanneer het helpbericht kan worden doorverwezen naar bijv. uitleg over de fout die zich heeft voorgedaan of de annuleringsprocedure.

[BACK (VORIGE)]-knop

Keert terug naar de vorige pagina.

[OK (Goed)]-knop(Menu-knop)

Bepaalt het geselecteerde item en stelt waarden in.

[POWER SAVE (ENERGIESPAARSTAND)]-knop

Schakelt de energiespaarstand in en uit.



Schakelt de slaapstand uit.



Controlelampje

Geeft de status van het apparaat weer. Normaal gezien uitgeschakeld. Brandt of knippert oranje als er een fout optreedt.

Scroll-knop (Menu-knop)

Geeft het menuscherm weer om een item te



selecteren en gaat daarna gaat één pagina naar omhoog of beneden. Kan gebruikt worden om getallen in het numerieke



invoerscherm in te voeren.

[ON LINE (ONLINE)]-knop

Schakelt tussen online en ofine.



Brandt groen wanneer online en uit wanneer



ofine.

Tientoetsenbord (1 tot 0, *, C)

Gebruik dit om numerieke waarden en



wachtwoorden in te voeren. Druk op de [*] ([Fn])-toets in het standby-scherm



om het "invoer functienummer"-scherm weer te geven en om menu-items direct in te voeren.

[CANCEL (ANNULEREN)]-knop

Wordt gebruikt om een afdruk te annuleren of instellingen te annuleren.

- 24 -

Onderdelen nomenclatuur en functies

Belangrijkste functies van het bedieningspaneel

Het bedieningspaneel kan gebruikt worden om de status van het apparaat weer te geven en om verschillende apparaatfuncties in te voeren.

De tonercartridge kan worden vervangen tijdens het bekijken van het lcd-scherm op het bedieningspaneel. U kunt ook bewerkingen uitvoeren terwijl u berichten op het lcd-scherm controleert wanneer er papier- of apparaatstoringen optreden.

Meer info

Zie de menutabel van het bedieningspaneel “Tabel menu-items van het controlepaneel” (P.119).



Vormgeving bedieningspaneel

Dit gedeelte bespreekt de bewerkingen van het hoofdbedieningspaneel en de vormgeving van het bedieningspaneel.

Instellen

Er zijn twee soorten standby-schermen: "Weergave resterende

tonerhoeveelheid" en "Weergave lade-informatie".

Druk op de scroll-knop of op de om het menuscherm

"Functieconguratie" zoals rechts afgebeeld.

Het kleurenscherm van het geselecteerde item is omgekeerd.

De menunaam die wordt weergegeven.

Toont het aantal pagina's die in het menu op het lcd-scherm worden weergegeven.

Als er een schuifbalk is, zijn er items die niet op het lcd-scherm worden weergegeven. Druk op

de scroll-knop

Er moet een wachtwoord worden ingevoerd om het [Beheerdersmenu] weer te geven. Voer op het invoerscherm het beheerderswachtwoord in (het standaard fabriekswachtwoord is "aaaaaa").

of om ze weer te geven.

Afdrukken

Basishandelingen

AppendixVoor gebruik

Als er op het volgende niveau een selectiemenu of ingestelde waarden voor een item aanwezig zijn,



selecteer het item en druk op de [OK (Goed)]-knop om het volgende scherm weer te geven. Als er een ingestelde waarde wordt weergegeven, druk op de [OK (Goed)]-knop om de waarde die is



ingesteld te bevestigen. (

wordt links van de waarde weergegeven.)

- 25 -

Index

Onderdelen nomenclatuur en functies

Standby-scherm



Er zijn twee soorten: "Weergave resterende tonerhoeveelheid" en "Weergave lade-informatie".

Gebruik de volgende procedure om de standbyschermen te wisselen.

Druk op de scroll-knop of het

bedieningspaneel om het "Functies (Functions)"-scherm weer te geven.

Instellen

Afdrukken

Basishandelingen

Druk verschillende malen op de scroll-

knop (Admin Setup)] te selecteren en druk daarna op de [OK (Goed)]-knop.

om het [Beheerdersinst.

Druk verschillende malen op de

scroll-knop bedieningspaneel (Panel Setup)] te selecteren en druk daarna op de [OK (Goed)]-knop.

Druk verschillende malen op de

scroll-knop ruststand (Idle Display)] te selecteren en druk daarna op de [OK (Goed)]knop.

Om de "resterende tonerhoeveelheid"

in het standby-scherm weer te geven, selecteer [Tonerniveau (Toner Gauge)] en druk daarna op de [OK (Goed)]knop. Om de "lade-informatie" weer te geven, selecteer [Papierformaat (Paper Size)] en druk daarna op de [OK (Goed)]knop.

om het [Conguratie

om het [Display in de

AppendixVoor gebruik

Index

Gebruik het tientoetsenbord om het

beheerderswachtwoord in te voeren. Het standaard fabriekswachtwoord is "aaaaaa". Druk op de [OK (Goed)]-knop na het invoeren van elk individueel teken.

Druk op de [OK (Goed)]-knop.

Druk op de [ON LINE (ONLINE)]-knop

om terug te keren naar het standbyscherm.

- 26 -

Onderdelen nomenclatuur en functies

Foutmeldingsscherm



Als er een printerfout optreedt, zal het onderhoudslampje oplichten of knipperen en een bericht zal op het lcd-scherm worden weergegeven.

Afhankelijk van de fout zullen er ook tegenmaatregelen en animaties worden weergegeven op het lcd-scherm.

Meer info

"Probleemoplossing/Handleiding dagelijks onderhoud"



Druk op de knoppen van het bedieningspaneel in het foutmeldingsscherm om het apparaat in te stellen volgens de volgende statussen.

[POWER SAVE (ENERGIESPAARSTAND)]-knop:

De printer zal overgaan in de energiebesparende modus. Druk op de [POWER SAVE (ENERGIESPAARSTAND)]-knop wanneer het apparaat zich in de energiebesparende modus bevindt om terug te keren naar het standby-scherm.

[HELP (HELP)]-knop:

Druk op de [HELP (HELP)]-knop wanneer deze is opgelicht om het desbetreffende help-bericht te tonen voor de fout die momenteel wordt weergegeven.

[OK (Goed)]-knop:

Wanneer er een foutmelding verdwijnt wanneer de [OK (Goed)]-knop wordt weergegeven, zal de printer terugkeren naar het standby-scherm.

Help-scherm



Druk op de [HELP (HELP)]-knop om het standby-scherm weer te geven. Druk daarna op de [HELP (HELP)]-knop wanneer deze is opgelicht om het desbetreffende help-bericht te tonen voor de fout die momenteel wordt weergegeven.

Druk op de scroll-knop die in het help-scherm wordt weergegeven om naar de vorige pagina te

scrollen. Druk op de scroll-knop om naar de volgende pagina te scrollen.

Druk nogmaals op de [HELP (HELP)]-knop om het help-scherm te sluiten.

Memo

Druk op de scroll-knop en houd



scroll door de pagina's aan een tussentijd van ong. 0,5 sec.

Het help-scherm kan ook worden afgesloten door op de



[BACK (VORIGE)]-knop, de [ON LINE (ONLINE)]-knop of de [CANCEL (ANNULEREN)]-knop te drukken.

deze ingedrukt of

Instellen

Afdrukken

Basishandelingen

[ON LINE (ONLINE)]-knop: Wanneer er een foutmelding verdwijnt wanneer de [ON

LINE (ONLINE)]-knop wordt weergegeven, zal de

printer terugkeren naar het standby-scherm.

[CANCEL (ANNULEREN)]-knop:

De volgende foutmeldingen kunnen worden geannuleerd:

Er bevindt zich geen papier in de



multifunctionele lade Wijzig [MEDIA_SIZE] [MEDIA_TYPE] in



[LADE] Er bevindt zich geen papier in [LADE]



Controleer het papier in [LADE]



Papierformaatfout



Wijzig [MEDIA_SIZE] [MEDIA_TYPE] in MP-lade



Onvoldoende printgeheugen



Toner is leeg



Meerdere vellen papier zijn ingebracht



AppendixVoor gebruik

Index

De cassette van [LADE] ontbreekt



Voer papier voor de afdruktaak handmatig in



- 27 -

Onderdelen nomenclatuur en functies

Aanpassen helderheid bedieningspaneel

Volg de onderstaande procedure om de

helderheid van het lcd-scherm aan te passen.

Memo

De helderheid (achtergrondlicht) van het lcd-scherm



kan apart worden ingesteld tijdens bewerkingen op het bedieningspaneel en wanneer het apparaat zich in de energiespaarstand bevindt.

Instellen

Afdrukken

Druk op de scroll-knop of het

bedieningspaneel om het "Functies (Functions)"-scherm weer te geven.

Selecteer [Conguratie bedieningspaneel (Panel Setup)] en

druk op de [OK (Goed)]-knop.

Voor het aanpassen van de helderheid tijdens bewerkingen op het bedieningspaneel

[Helderheid van scherm tijdens operatie (Panel Brightness During Operating)] en druk op de [OK (Goed)]-knop.

Basishandelingen

AppendixVoor gebruik

Index

Druk verschillende malen op de scrollknop (Admin Setup)] te selecteren en druk daarna op de [

Gebruik het tientoetsenbord om het beheerderswachtwoord in te voeren. Het standaard fabriekswachtwoord is "aaaaaa". Druk op de [OK (Goed)]-knop na het invoeren van elk individueel teken.

om het [Beheerdersinst.

OK (Goed)

]-knop.

Voor het aanpassen van de helderheid tijdens bewerkingen op het bedieningspaneel [Helderheid Paneel Tijdens Spaarstand (Panel Brightness While Power Save)] en druk op de [OK (Goed)]-knop.

Druk op de [ON LINE (ONLINE)]-knop om terug te keren naar het standby-scherm.

- 28 -

Onderdelen nomenclatuur en functies

Gebruik van het tientoetsenbord

Wordt gebruikt om alfanumerieke tekens in te voeren.

De tekens worden ingevoerd door op elke desbetreffende toets te drukken. Het wisselen van de invoertekens worden hieronder beschreven.

Tientoetsen

[1] 1 [2] a → b → c → 2 → a [3] d → e → f → 3 → d [4] g → h → i → 4 → g

Scherm invoeren functienummer



Wanneer er "Afdruk mogelijk" op het standbyscherm wordt weergegeven, drukt u op de [Fn]- toets en daarna voert u het gewenste nummer in om het desbetreffende menu-item weer te geven.

Druk op de [Fn]-toets.

Het scherm om het functienummer in

te voeren zal worden weergegeven. Gebruik daarom het tientoetsenbord om het (3-cijferig) weer te geven menunummer in te voeren en druk daarna op de [OK (Goed)]-knop.

Instellen

Afdrukken

Basishandelingen

[5] j → k → l → 5 → j [6] m → n → o → 6 → m [7] p → q → r → s → 7 → p [8] t → u → v → 8 → t [9] w → x → y → z → 9 → w [0] 0

De volgende functietoetsen worden hieronder beschreven.

[Fn]-toets:

Wordt gebruikt om de snelkoppeling van het functienummer weer te geven. (Ingeschakeld wanneer het standby-scherm wordt weergegeven.)

[CLEAR (HELDER)]-toets:

Verbergt elk afzonderlijk teken wanneer een wachtwoord wordt ingevoerd.

Memo

Als u "abc" wilt invoeren, druk dan in de juiste volgorde



op deze knoppen: [2]→[OK]-knop→[2]→[2]→[OK]knop→[2]→[2]→[2]→[OK].

Het menu zal worden weergegeven,

dus controleer of wijzig de ingestelde waarden.

AppendixVoor gebruik

Index

- 29 -

Onderdelen nomenclatuur en functies

Tabel functienummers

Functie nr.

1 Beveiligde afdruk (Encrypted opdracht) 2 Beveiligde afdruk (Taak opslaan) 10 Papierformaat (Lade 1) 11 Papierbreedte (Lade 1) 12 Papierlengte (Lade 1) 13 Papiersoort (Lade 1) 14 Papiergewicht (Lade 1)

15 A3NOBI-papier (Lade 1)

Instellen

16 Legal 14-papier (Lade 1) 17 A5LEF/A6/Hagaki-papier (Lade 1) 18 19 Andere/Regulier (Lade 1) 20 Papierformaat (Lade 2)

21 Papierbreedte (Lade 2) 22 Papierlengte (Lade 2)

Afdrukken

23 Papiersoort (Lade 2) 24 Papiergewicht (Lade 2) 25 A3NOBI-papier (Lade 2) 26 Legal 14-papier (Lade 2)

27 A5LEF/A6/Hagaki-papier (Lade 2)

Basishandelingen

28 29 Andere/Regulier (Lade 2) 30 Papierformaat (Lade 3) 31 Papierbreedte (Lade 3) 32 Papierlengte (Lade 3) 33 Papiersoort (Lade 3) 34 Papiergewicht (Lade 3)

AppendixVoor gebruik

35 A3NOBI-papier (Lade 3) 36 Legal 14-papier (Lade 3) 37 A5LEF/A6/Hagaki-papier (Lade 3) 38 39 Andere/Regulier (Lade 3) 40 Papierformaat (Lade 4) 41 Papierbreedte (Lade 4)

Index

42 Papierlengte (Lade 4) 43 Papiersoort (Lade 4) 44 Papiergewicht (Lade 4) 45 A3NOBI-papier (Lade 4) 46 Legal 14-papier (Lade 4) 47 A5LEF/A6/Hagaki-papier (Lade 4) 48 49 Andere/Regulier (Lade 4) 50 Papierformaat (Lade 5) 51 Papierbreedte (Lade 5) 52 Papierlengte (Lade 5) 53 Papiersoort (Lade 5)

A5SEF/Japanse dubbele briefkaart-papier (Lade 1)

A5SEF/Japanse dubbele briefkaart-papier (Lade 2)

A5SEF/Japanse dubbele briefkaart-papier (Lade 3)

A5SEF/Japanse dubbele briefkaart-papier (Lade 4)

Functie nr. Menu-item

Functie nr.

54 Papiergewicht (Lade 5) 55 A3NOBI-papier (Lade 5) 56 Legal 14-papier (Lade 5) 57 A5LEF/A6/Hagaki-papier (Lade 5) 58 59 Andere/Regulier (Lade 5) 80 Papierinvoer-lade 90 Papierformaat (Multifunctionele lade) 91 Papierbreedte (Multifunctionele lade) 92 Papierlengte (Multifunctionele lade) 93 Papiersoort (Multifunctionele lade) 94 Papiergewicht (Multifunctionele lade) 95 100 Printerinformatie afdrukken (Instellingen) 101 Printerinformatie afdrukken (Instellingen)

102

103

200 Energiespaarstand omschakeltijd 201 Slaapstand omschakeltijd 202 Autom. uitschakelen omschakeltijd 210 Foutenrapport 220 Verschuiving (Multifunctionele lade) 221 Verschuiving (Lade 1) 222 Verschuiving (Lade 2) 223 Verschuiving (Lade 3) 224 Verschuiving (Lade 4) 225 Verschuiving (Lade 5) 230 Zwarte instellingen regulier papier 231 Kleurinstellingen regulier papier 232 OHP zwarte instellingen 233 OHP zwarte instellingen 234 SMR instellingen 235 BG instellingen 236 Reinigen van afbeeldingsdrums 237 Hex. dump 238 Schoonmaken van transfer-roller 300 Compensatie concentratie 301 Compensatie kleurvervorming 302 Print kleur afstemmingspatroon 310 Dichtheid van Cyaan 311 Dichtheid van Magenta 312 Dichtheid van Geel 313 Dichtheid van Zwart 314 Dichtheid van Wit 314 Dichtheid Helder

A5SEF/Japanse dubbele briefkaart-papier (Lade 5)

Gebruik van de lade (Multifunctionele lade)

Printerinformatie afdrukken (Volledige afdrukresultaten)

Printerinformatie afdrukken (Foutenlogboek)

Functie nr. Menu-item

- 30 -

Het apparaat volledig gebruiken



Opties

Voor dit apparaat zijn de volgende opties meegeleverd.

Uitbreidingslade-eenheden (lades 2/3/4/5)



Het apparaat volledig gebruiken

Instellen

Afdrukken

Uitbreidingslade-eenheid

(Uitbreidbaar tot 2 niveau's)

(

N36110A

)

Opmerking

Als u van niveau 3 naar boven wilt uitbreiden, moet u een uitbreidingslade met grote capaciteit gebruiken.



Ingebouwde vaste schijf



Uitbreidingslade-eenheid met zwenkwieltjes

(N36130A)

Uitbreidingslade-eenheid met grote capaciteit

(3 laden in één, met zwenkwieltjes)

(N36120A)

Basishandelingen

AppendixVoor gebruik

Index

- 31 -

Het apparaat volledig gebruiken

Kleurbeheer-server

Aanbevolen voor gebruikers die zelf hun kleurbeheer en steunkleuren willen aanpasssen.

Fiery



Instellen

Afdrukken

Basishandelingen

XF Server Option

Fiery® XF Server Option

AppendixVoor gebruik

Index

- 32 -

Het apparaat installeren

2. Instellen

Dit hoofdstuk bespreekt de methoden voor het instellen van het apparaat, het aansluiten van het apparaat op een computer en het installeren van de printerdrivers.

Opmerking

Klanten die het model C941/ES9541/Pro9541 hebben aangekocht, moeten ook de "Handleiding “Afzonderlijk volume



steunkleuren" raadplegen.

Voor gebruik

Meer info

Zie de "Fiery XF Sever Snelstartgids" voor de methoden van het instellen van de server voor kleurenbeheer voor de modellen



C931/C941/C942/ES9431/ES9541/ES9542/Pro9431/Pro9541/Pro9542.

Het apparaat installeren



Voor een veilig en aangenaam gebruik, moet u het apparaat installeren op een plaats die voldoet aan de "installatieomgeving" en de "installatieruimte" zoals beschreven in de "installatievoorwaarden". Deze voorwaarden beschrijven ook de voorzorgsmaatregelen die u moet nemen voordat u met de installatie begint. Lees deze maatregelen voor gebruik.

Installatieruimte

Installatievoorwaarden



Zorg ervoor dat het gebied rond het apparaat

Overweeg de volgende omgevingsomstandigheden voordat u de installatieplaats kiest.

over volgende ruimtespecicaties beschikt. Kies

voordat u met de installatie begint een plaats die het gewicht van het apparaat kan dragen. (Het gewicht van het apparaat is als volgt: C911/ C931/ES9411/ES9431/Pro9431: Ong. 98kg*;

Installatieomgeving



Installeer het apparaat op een plaats waar de temperatuur en de luchtvochtigheid binnen het onderstaande bereik liggen.

Omgevingstemperatuur: Luchtvochtigheid

omgeving: Max.

natteboltemperatuur:

10ºC to 32ºC 20% tot 80% RH (relatieve

vochtigheid) 25ºC

C941/C942/ES9541/ES9542/Pro9541/Pro9542: Ong. 111kg*.)

*: Inclusief verbruiksgoederen, zoals afbeeldingsdrums,

tonercartridges, enz.

Bovenaanzicht



200mm

1770mm

620mm

460mm

Instellen

Basishandelingen

AppendixAfdrukken

Memo

Zorg ervoor dat er geen condensatie kan optreden.



Als het apparaat geïnstalleerd wordt op een plaats waar



de luchtvochtigheid 30% of minder is, moet er een luchtbevochtiger of een statische preventiemat gebruikt worden.

- 33 -

1420mm

Vooraanzicht



Index

600mm

400mm

1040mm

Het apparaat installeren

WAARSCHUWING

Vooraanzicht (met uitbreidingslade



gemonteerd)

Voor gebruik

Instellen

400mm

1560mm

Voorzorgsmaatregelen bij de installatie



Installeer de printer niet in de buurt van plaatsen



met hoge temperatuur of open vuur. Installeer de printer niet op plaatsen waar



chemische reacties kunnen optreden (bv. laboratoria). Installeer de printer niet in de buurt van brandbare



oplossingen zoals alcohol of thinner, enz. Installeer de printer niet binnen handbereik van



kleine kinderen. Installeer de printer niet op een instabiele plaats



(bijv., wankele tafels, hellende plaatsen, enz.)

Installeer de printer niet op vochtige of stofge



plaatsen of op plaatsen in direct zonlicht. Installeer de printer niet in een omgeving met



zilte lucht en corrosief gas. Installeer de printer niet op een plaats met veel



trillingen. Installeer de printer niet op plaatsen waar de



luchtopeningen van de printer geblokkeerd worden. Gebruik de onderstaande afbeeldingen om de positie van het luchtgat te controleren.

Basishandelingen

AppendixAfdrukken

Index

Bovenzijde

Rechterkant

Voorzijde

LinksAchterzijde

- 34 -

LET OP

Installeer de printer niet direct op een vloerkleed



of een tapijt. Installeer de printer niet op een plaats met



een slechte luchtcirculatie of ventilatie, zoals afgesloten ruimten, enz. Zorg ervoor dat er ventilatie aanwezig is in kleine



ruimten waar de printer langdurig gebruikt zal worden. Installeer de printer uit de buurt van sterke



magnetische velden en bronnen van lawaai. Installeer de printer uit de buurt van



beeldschermen of televisies. Bij het verplaatsen van het apparaat houdt u de



draaghendel en handgrepen vast. Het hoofdapparaat weegt ong. 98kg* voor de



modellen C911/C931/ES9411/ES9431/Pro9431 en ong. 111kg* voor de modellen C941/C942/ ES9541/ES9542/Pro9541/Pro9542. Zorg ervoor dat minstens 4 personen het apparaat optillen of verplaatsen. Zorg ervoor dat er ventilatie aanwezig is als u



grote hoeveelheden afdrukt of als het apparaat continu en urenlang wordt gebruikt.

Het apparaat installeren

Voor gebruik

Instellen

*: Inclusief verbruiksgoederen, zoals afbeeldingsdrums,

tonercartridges, enz.

Basishandelingen

AppendixAfdrukken

Index

- 35 -

Het apparaat installeren

Installatieprocedure

Werk volgens de desbetreffende procedures en de installatievoorwaarden. Als u geen opties installeert,

sla dan het gedeelte "Optioneel" over.

Voor gebruik

Het openen van de verpakking en de installatie

Monteren van verbruiksartikelen (P.39)

Instellen

Monteren van de uitbreidingslade-eenheid (Optioneel)

(P. 44) Monteren van de ingebouwde vaste schijf (optioneel)

(P. 48) Aansluiten via LAN-kabel (P.57)

Aansluiten via USB-kabel (P.58)

Installeren en aansluiten van de kleurbeheer-server ("Serverinstallatie-gids")

*: Niet van toepassing op C911/ES9411. Aansluiten stroomkabels (P.51)

De computer aansluiten (P.55)

Opties toevoegen (P.76) (Optioneel)

Afdrukken vanuit de lades (P.89)

Afdrukken vanuit de multifunctionele lade (P.96)

(Optioneel)

(Afzonderlijk verkrijgbaar)

Het openen van de verpakking

Basishandelingen

en de installatie

Dit gedeelte bespreekt de procedure vanaf het uitpakken tot aan het verwijderen en het installeren van het product.

Het openen van de verpakking en

AppendixAfdrukken

het apparaat verplaatsen

Zorg ervoor dat het apparaat geïnstalleerd wordt op een voldoende robuuste plaats die het gewicht van het apparaat en de opties kan ondersteunen. Installeer de printer niet op onstabiele plaatsen, zoals wankele tafels of schuine locaties, of in plaatsen met sterke trillingen. Als dit niet in acht genomen wordt, bestaat er een risico op letsel

Index

omdat het apparaat kan omvallen of kantelen.

Memo

Voor plaatsen waar het apparaat geïnstalleerd kan



worden, zie “Installatievoorwaarden” (P.33).

Het gewicht van het hoofdapparaat wordt als volgt beschreven:

C911/ ES9411

C931/ ES9431/ Pro9431

C941/ C942/ ES9541/ ES9542/ Pro9541/ Pro9542

Met de

tonercartridge

en de

afbeeldingsdrum

gemonteerd

Ong. 98kg Ong. 82kg

Ong. 111kg Ong. 91kg

Met de

tonercartridge

en de

afbeeldingsdrum

verwijderd

LET OP

Het apparaat weegt ong. 98kg* voor de modellen



C911/C931/ES9411/ES9431/Pro9431 en ong. 111kg* voor de modellen C941/C942/ES9541/ ES9542/Pro9541/Pro9542. Zorg ervoor dat minstens 4 personen het apparaat optillen of verplaatsen.

*: Inclusief verbruiksgoederen, zoals afbeeldingsdrums,

tonercartridges, enz.

Er bestaat een risico op letsel.

- 36 -

Het apparaat installeren

Open de verpakking en verwijder

de apparaataccessoires (

), de bijgeleverde handleiding, de bescherming en het schokabsorberend

materiaal (

Verwijder de zak die de printereenheid

omsluit.

Opmerking

Verwijder de tape niet die die het



beschermingsmateriaal, de papiertoevoerladen en de zijkappen beschermt voordat het apparaat naar de installatieplaats getransporteerd wordt. Het openen van de laden en deksels tijdens het transport kunnen onverwacht letsel veroorzaken.

Voor gebruik

Instellen

Opmerking

De verpakking en de bescherming worden gebruikt



wanneer het materiaal wordt verzonden, dus moeten ze zorgvuldig bewaard worden.

Verwijder de drie draaghendels aan

de onderkant van de printer ( controleer de drie locaties van de

draaggrepen (

) en

Basishandelingen

AppendixAfdrukken

Index

- 37 -

Het apparaat installeren

Voor gebruik

Instellen

Houd de draaghendels en de draagrepen

tegelijkertijd vast en gebruik minstens 4 personen op tegelijkertijd de printer op te tillen en te dragen.

Opmerking

Zorg ervoor dat tijdens het verplaatsen alleen de



handgrepen worden vastgehouden. Het vasthouden van papierinvoer-lades of zijkleppen, enz. kan leiden tot letsel als gevolg van het laten vallen van het apparaat.

Zorg ervoor dat min. 4 personen het apparaat optillen



en verplaatsen om zo rugpijn, enz. te voorkomen.

Trek de papiercassette van lade 1 eruit.

Verschuif de papiergeleider en verwijder

de bladhouder.

Basishandelingen

AppendixAfdrukken

Index

Zet het apparaat zachtjes neer op de voorziene installatieplaats.

Opmerking

Laat het apparaat zachtjes en voorzichtig zakken.



Er bestaat een risico op handletsel, enz.

Verwijder de vijf beschermingstapes van de hoofdeenheid van de printer.

Plaats de papiercassette terug in de lade.

- 38 -

Het apparaat installeren

Monteren van verbruiksartikelen

Instellen van de tonercartridge



Verwijder de tonercartridge uit de beschermzak.

Schud de tonercartridge zowel horizontaal als verticaal.

Opmerking

Laat de tonercartridge niet op de vloer vallen. Dit



zou de toner kunnen beschadigen.

Open de tonervervangingsklep.

Sluit de tonervervangingsklep.

Verwijder de afbeeldingsdrumstopper



Memo

De afbeeldingsdrum is in het apparaat en in de fabriek



ingesteld.

Meer info

Zie "Probleemoplossing/Handleiding dagelijks



onderhoud" of de help-functie van het apparaat om de vervangingsmethodes van de afbeeldingsdrum te raadplegen.

De stopper is in de fabriek op de afbeeldingsdrum van het apparaat gemonteerd.

Zorg ervoor dat, voor gebruik van het apparaat, de volgende procedure wordt gevolgd om de stopper te verwijderen.

Voor gebruik

Instellen

Basishandelingen

Controleer de positie van het slot dat is

aangeduid met dezelfde naam en kleur en duw voorzichtig de hele tonercartridge op zijn plaats.

Open de voorklep.

AppendixAfdrukken

Index

- 39 -

Het apparaat installeren

Voor gebruik

Instellen

Duw de (blauwe) hendel voorzichtig

omhoog (

) en verwijder de afbeeldingsdrum ( ). De groene cilinder mag niet met de hand worden aangeraakt.

Plaats de verwijderde afbeeldingsdrum

op een vlak oppervlak dat bedekt is met papier en verwijder de 4 stoppers (oranje) in de richting van de pijlen.

Basishandelingen

AppendixAfdrukken

Index

Opmerking

Stel de afbeeldingsdrum niet bloot aan direct



zonlicht of fel licht (ong. 1,500 lux of meer). Laat hem niet meer dan 5 minuten liggen, zelfs onder binnenverlichting.

Pas op dat u de afbeeldingsdrum (groene cilinder)



niet aanraakt of krast.

- 40 -

Het apparaat installeren

Zorg ervoor dat de (rode) pijlaanduidingen op de afbeeldingsdrum overeenkomen

met de pijlen op het apparaat. Plaats deze voorzichtig in het slot en duw stevig aan. Let op dat u de afbeeldingsdrum niet met uw handen aanraakt.

De transferroleenheid instellen.



Til de opener van uitvoereenheid ( )

naar omhoog en trek deze eruit.

Voor gebruik

Instellen

Opmerking

Pas op dat u de afbeeldingsdrum (groene cilinder)

niet aanraakt of krast.

Sluit de klep van de sleuf.

Duw de vergrendelingshendels

(blauw) aan beide uiteinden van de installatieplaats van de transferroleenheid naar omhoog.

Basishandelingen

AppendixAfdrukken

Index

Meer info

Model C941/ES9541/Pro9541 vereist de instelling

van de steunkleurenset. Voor meer informatie, zie de "Handleiding “Afzonderlijk volume steunkleuren".

- 41 -

Het apparaat installeren

Voor gebruik

Instellen

Memo

De toner die voor de kwaliteitscontrole gebruikt wordt,



kan aan het roloppervlak vastkleven. De toner op het roloppervlak beïnvloedt de prestaties niet.

Basishandelingen

Haal de transferroleenheid uit de verpakking.

Opmerking

Raak de spons van de transferroleenheid niet aan.



Stel de transferroleenheid in op de

uitvoereenheid.

AppendixAfdrukken

Index

Duw beide kanten van de

vergrendelingshendel (blauw) naar beneden.

Plaats de uitvoereenheid terug in de printer.

- 42 -

Het apparaat installeren

Papier instellen

In dit gedeelte wordt uitgelegd hoe u het papier in lade 1 of lade 2/3/4/5 instelt.

Memo

In dit gedeelte wordt het instellen van het papier in lade



1 als voorbeeld gebruikt. Het instellen van lades 2 tot 5 gebeurt volgens dezelfde procedure.

Trek de papiercassette ( ) van lade 1

uit.

Leg het papier met de afdrukzijde naar

beneden.

Opmerking



" symbool ( ) op de papiergeleider mag

Het " niet overschreden worden wanneer het papier wordt

ingesteld.

Voor gebruik

Instellen

Schuif de papiergeleider ( ) en de

papierstop ( ) om het formaat van het ingestelde papier uit te lijnen.

Schik het papier zorgvuldig. Lijn

voorzichtig de randen van het papier horizontaal uit.

Memo

Stel het papier zo in dat er zich geen opening



tussen de papiergeleider of de papierstop en het papier bevindt.

Gebruik de papiergeleider om het

papier te beveiligen.

Plaats de papiercassette terug in de

lade.

Basishandelingen

AppendixAfdrukken

Index

- 43 -

Het apparaat installeren

Monteren van de uitbreidingsladeeenheid (Optioneel)

Monteer de (optionele) uitbreidingslade-eenheid

Voor gebruik

om het aantal en soorten papier te verhogen dat in het apparaat kan worden ingesteld.

De uitbreidingslade-eenheid beschikt over een lade van hoge capaciteit die bestaat uit de eerste en de derde lade.

Het apparaat kan worden uitgebreid tot een maximum van 4 lades (5 inclusief de

Instellen

standaardlade). De uitbreidingslades kunnen worden

gemonteerd op de hoofdprintereenheid of op de uitbreidingslade-eenheid.

Uitbreidingslade-eenheid met



zwenkwieltjes

Montage van de uitbreidingslade-



eenheid met zwenkwieltjes op de hoofdprintereenheid

Opmerking

Als de lades op een tafel worden geplaatst, kan de



uitbreidingslade-eenheid uitgebreid worden tot 2 lades (3 inclusief de standaardlade)

Als de lades op een tafel worden geplaatst, kan de



uitbreidingslade met hoge capaciteit niet worden gebruikt.

Uitbreidingslade-eenheid



Basishandelingen

AppendixAfdrukken

Index

- 44 -

Het apparaat installeren

Uitbreidingslade-eenheid met hoge



capaciteit

Memo

De uitbreidingslades worden lade 2, lade 3, lade 4 en lade



5 genoemd.

Uitbreidingslade-

eenheid

Uitbreidingslade-eenheid

met grote capaciteit

Lade 1 (standaard) Lade 2 Lade 3 Lade 4 Lade 5

Verwijder de uitbreidingslade-eenheid

uit de verpakking en verwijder de beschermingsmaterialen.

Sluit de hoofdprintereenheid aan op de

uitbreidingslade-eenheid. Zorg ervoor dat min. 4 personen het

apparaat voorzichtig optillen en lijn de openingen in de basis uit (

) met de 2

uitsteeksels ( ) op de uitbreidingsladeeenheid.

Plaats het voorzichtig op het andere deel waarbij de hoofdeenheid moet overeenkomen met de positie van de verticale lijnen op de achterkant van de uitbreidingslade-eenheid.

LET OP

Het apparaat weegt ong. 98kg* voor de modellen



C911/C931/ES9411/ES9431/Pro9431 en ong. 111kg* voor de modellen C941/C942/ES9541/ ES9542/Pro9541/Pro9542. Zorg ervoor dat minstens 4 personen het apparaat optillen of verplaatsen.

*: Inclusief verbruiksgoederen, zoals afbeeldingsdrums,

tonercartridges, enz.

Er bestaat een risico op letsel.

Voor gebruik

Instellen

Basishandelingen

Opmerking

Als het apparaat aangesloten is op een voedingsbron,



moet u het apparaat uitschakelen en de kabels verwijderen. Over hoe u de voeding kunt uitschakelen, zie

“Uitschakelen van de voeding” (P.52).

AppendixAfdrukken

Index

- 45 -

Het apparaat installeren

Opmerking

Bij gebruik van de uitbreidingslade-eenheid en de



uitbreidingslade met hoge capaciteit, moet u eerst

Voor gebruik

de uitbreidingslade-eenheid op de uitbreidingslade met hoge capaciteit monteren en vervolgens de hoofdprintereenheid op de uitbreidingslade monteren.

Instellen

Opening printerbasis

Uitsteeksel

Om de uitbreidingslade-eenheid en de



uitbreidingslade met hoge capaciteit en zwenkwieltjes te monteren, moet u de zwenkwieltjes met rem (x2) en de voetjes (x2) aanpassen.

Duw de rem op de zwenkwieltjes aan

de voorkant van het apparaat (x2) naar beneden om de zwenkwieltjes te blokkeren.

Basishandelingen

AppendixAfdrukken

Index

Uitsteeksel

Draai de moeren (x2) aan de bovenkant

van de voetjes aan de rechterzijde van het apparaat los.

- 46 -

Het apparaat installeren

Draai aan de moeren en de bouten aan de onderkant van elk voetje om het

voetje te verlagen.

Bij het verplaatsen van de printer, het vervangen van verbruiksartikelen of onderhoudseenheden of het plaatsen van papier in de lade, moet u de onderstaande punten controleren om het kantelen van de printer te voorkomen.

Druk niet op de printervoorkap wanneer deze



geopend is.

Voor gebruik

Instellen

Wanneer beide voetjes de vloer hebben bereikt, moet u de moeren aan de

bovenkant vastdraaien om de ladeeenheid te beveiligen.

Druk niet op de bovenkant van de cassette



wanneer deze is uitgetrokken.

Basishandelingen

AppendixAfdrukken

Index

Opmerking

Wanneer het apparaat verplaatst wordt, moet u de schroeven



van de voetjes van de uitbreidingslade met hoge capaciteit verdraaien en zorgvuldig optillen en moet u het apparaat verplaatsen wanneer het zich van de grond bevindt.

Memo

Bij het monteren van de uitbreidingslade-eenheid moet u de “Kabels



aansluiten” (P.57) en de “Aansluiten stroomkabels” (P.51)

implementeren voordat de printerdrivers worden ingesteld om de uitbreidingslade-eenheid te detecteren. Zie “Opties toevoegen” (P.76).

- 47 -

Het apparaat installeren

Monteren van de ingebouwde vaste schijf (optioneel)

Monteer de (optionele) ingebouwde vaste schijf om de

Voor gebruik

geheugencapaciteit te verhogen of beveiligd af te drukken.

Meer info

Voor de functies die door de vaste schijf worden vereist,



zie "Geavanceerd".

Instellen

Ingebouwde vaste schijf



Schakel de voeding van het apparaat

uit en verwijder de kabels.

Opmerking

Wanneer de voeding wordt uitgeschakeld, zorg



ervoor dat de hoofdschakelaar wordt ingedrukt en wacht totdat het apparaat wordt afgesloten voordat u de hoofdschakelaar (O) uitschakelt.

Controleer of het interne led-lampje ( )

uitgeschakeld is.

Zorg ervoor dat de schroeven (x2) op de

ingebouwde vaste schijf overeenkomen met de gaten op het apparaat.

Basishandelingen

AppendixAfdrukken

Index

Meer info

“Aansluiten stroomkabels” (P.51)



“Uitschakelen van de voeding” (P.52)



Draai de schroeven van de toegangsklep aan de achterkant van de printer los ( en open de deur ( ).

)

Draai de schroeven (x2) in de richting

van de pijlen totdat deze goed vastzitten.

Sluit de vaste schijf op het apparaat

aan.

- 48 -

Het apparaat installeren

Sluit de toegangsklep.

Draai de schroeven van de toegangsklep

goed vast.

Druk op de scroll-knop of het bedieningspaneel om het "Functies (Functions)"-scherm weer te geven.

Memo

Druk de "printerinformatie" op A4-papier af. Stel



A4-papier in de papierinvoer-lade in.

Druk op de scroll-knop om [Info

afdrukken (Print Information)] te selecteren en druk vervolgens op de [OK (Goed)]-knop.

Voor gebruik

Instellen

Sluit de kabels aan en schakel de

voeding in.

Controleer of het standby-scherm op

het lcd-scherm wordt weergegeven.

Druk de "printerinformatie" af.

Wanneer de [Conguratie

(Conguration)] geselecteerd zijn, drukt

u op de [OK (Goed)]-knop.

Wanneer [Uitvoeren (Execute)] geselecteerd

is, drukt u op de [OK (Goed)]-knop.

Basishandelingen

AppendixAfdrukken

Index

- 49 -

Controleer of de vaste schijf is

toegevoegd aan de "printerinformatie".

Meer info

“Printerinformatie” (P.54)



De voeding in-/uitschakelen

WAARSCHUWING

De voeding in-/uitschakelen



Voorzorgsmaatregelen

Voor gebruik

voor de stroomvoorziening

Er is gevaar voor

een elektrische

schok en/of

Instellen

Vergeet, na bevestiging van een netsnoer en aarde en

verwijdering van netvoedingschakelaar UIT schakelen, deze niet uit te voeren.

Zorg ervoor dat voor exclusief gebruik een aardedraad

met de geaarde aansluiting is verbonden. Verbind in geen enkel geval met een aarding



van een waterleiding, een gasleiding en

telefoondraad en een bliksemaeider.

Zorg ervoor dat de geaarde aansluiting wordt



aangesloten alvorens het netsnoer met de stekker te verbinden.

Zorg ervoor dat verwijdering en plaatsing van een

netsnoer met een stekker wordt uitgevoerd. Steek de stekker goed in het stopcontact.



Verwijder en steek de stekker niet met natte



Basishandelingen

handen uit en in het stopcontact. Installeer een netsnoer zodanig dat er niet op



gestapt kan worden en plaats geen voorwerpen op een netsnoer.

Het netsnoer niet verdraaien, binden noch knopen.

Gebruik geen beschadigd netsnoer.



Voer geen starburst-verbinding uit.



Sluit deze machine en andere elektrische producten

niet op hetzelfde stopcontact aan. Als de machine tegelijkertijd met voornamelijk een airconditioning

AppendixAfdrukken

kopieermachine, papierversnipperaar, enz. wordt aangesloten, kan de machine door elektrische ruis onjuist werken. Wanneer het aansluiten op hetzelfde stopcontact onvermijdelijk is, gebruik

dan een commercieel ruislter of een commerciële

noise-cut transformator. Gebruik het verbonden netsnoer en plaats



de directory op de geaarde aansluiting aan. Gebruik het netsnoer niet voor andere

Index

producten dan de machine. Gebruik geen verlengsnoer. Wanneer het



gebruik onvermijdelijk is, gebruik deze dan met een nominale waarde van meer dan 15 A.

Het gebruik van een verlengsnoer kan door



lage netspanning mogelijke juiste werking van de machine verhinderen.

Koppel, tijdens het afdrukken, de netvoeding niet

los of trek de stekker niet uit het stopcontact. Trek het netsnoer eruit wanneer u deze niet



gebruikt voor opeenvolgende vakanties of lange reizen.

Gebruik het bevestigde snoer niet voor andere



producten.

brandgevaar.

Stroomvoorzieningsvereisten

Houd rekening met de volgende stroomvoorzieningsvereisten.

Stroomsterkte: 110 - 127 VAC

(Bereik 99 - 140 VAC) 220 - 240 VAC (Bereik 198 - 264 VAC)

Frequentie: 50/60 Hz ± 2%

Opmerking

Als de stroomvoorziening niet stabiel is, gebruikt u een



spanningsregelaar. Het maximale stroomverbruik van het apparaat is 1500W.



Controleer of er voldoende spanningscapaciteit aanwezig is.

De werking kan niet worden verzekerd als er een



noodstroomvoeding (UPS) of een omvormer wordt gebruikt. Gebruik geen noodstroomvoeding (UPS) of een omvormer.

- 50 -

De voeding in-/uitschakelen

Aansluiten stroomkabels

Controleer of de voeding van het

apparaat is uitgeschakeld. Het apparaat is uitgeschakeld wanneer

de hoofdschakelaar zich in de (O)-stand bevindt.

Plaats voorzichtig de meegeleverde

stroomkabel in de aansluiting van het apparaat.

Inschakelen van de voeding

Opmerking

Indien u over het model C941/ES9541/Pro9541 beschikt,

mag de voeding niet ingeschakeld worden alvorens de steunkleur-set is ingesteld.

Schakel de hoofdschakelaar (I) in.

AAN

Houd de voedingsschakelaar gedurende

ong. 1 sec. ingedrukt. Wanneer de voeding is ingeschakeld,

zal het led-lampje van de voeding oplichten.

Voor gebruik

Instellen

Basishandelingen

Voedingskabel

Steek de stekker in het stopcontact.

Memo

Het "OKI"-logoscherm zal op het lcd-scherm van het

bedieningspaneel worden weergegeven wanneer het apparaat wordt opgestart. Wacht tot het standby-scherm wordt weergegeven en tot het afdrukken is ingeschakeld.

Wanneer de voeding voor de eerste keer wordt

ingeschakeld, zal de automatische initialisatie van het apparaat opstarten. Controleer of het standby-scherm op het lcd-scherm van het bedieningspaneel wordt weergegeven.

AppendixAfdrukken

Index

- 51 -

De voeding in-/uitschakelen

Uitschakelen van de voeding

Bij normaal gebruik gebruikt u de volgende

Voor gebruik

procedure om de voeding uit te schakelen.

Opmerking

Wanneer het uitschakelproces is gestart, kan het niet



meer gestopt worden. Om de voeding terug in te schakelen, moet u wachten totdat het afsluiten voltooid is.

Instellen

Vervolgens schakelt u de voeding terug in.

Houd de voedingsschakelaar gedurende

ong. 1 sec. ingedrukt.

In de volgende gevallen gebruikt u volgende procedure om de hoofdvoeding uit te schakelen.

Als het apparaat niet gebruikt wordt gedurende lange perioden, zoals feestdagen, vakantie, enz. Als er optionele of onderhoudsproducten gemonteerd worden. Als het apparaat verplaatst wordt. Als er reparaties of controles, enz. uitgevoerd worden.

Houd de voedingsschakelaar gedurende

ong. 1 sec. ingedrukt.

Basishandelingen

AppendixAfdrukken

Opmerking

Om de voeding geforceerd uit te schakelen, moet u



voedingsschakelaar gedurende min. 5 seconden ingedrukt

Index

houden. Doe dit alleen als er een probleem is opgetreden. Voor apparaatproblemen, zie "Probleemoplossing/ Handleiding dagelijks onderhoud".

"Bezig met afsluiten. Een ogenblik

geduld. De voeding zal automatisch worden uitgeschakeld" wordt

weergegeven op het bedieningspaneel en het led-lampje van de hoofdschakelaar zal 1 keer knipperen per seconde.

Wacht een ogenblik en de voeding van het apparaat zal automatisch uitgeschakeld worden en het led-lampje op de hoofdschakelaar zal uitgeschakeld worden.

"Bezig met afsluiten. Een ogenblik

geduld. De voeding zal automatisch worden uitgeschakeld" wordt

weergegeven op het bedieningspaneel en het led-lampje van de hoofdschakelaar zal 1 keer knipperen per seconde.

Wacht een ogenblik en de voeding van het apparaat zal automatisch uitgeschakeld worden en het ledlampje op de hoofdschakelaar zal ook uitgeschakeld worden.

Schakel de hoofdschakelaar (O) uit om

de voedingsbron uit te schakelen.

- 52 -

Testafdruk uitsluitend via de printer



Testafdruk uitsluitend via de printer

Controleer of het afdrukken alleen gebeurt met behulp van deze printer. Controleer met behulp van een

afdruk de apparaatconguratie en de conguratiegegevens. Zo kan de status worden gecontroleerd.

(Printerinformatie.)

Memo

Druk de "printerinformatie" op A4-papier af. Stel A4-papier in de papierinvoer-lade in.



Meer info

Over hoe u de voeding kunt inschakelen, zie “Inschakelen van de voeding” (P.51).



Stel A4-papier in lade 1 in.

Controleer of het standby-scherm op

het lcd-scherm wordt weergegeven.

Druk op de [Fn (Fn)]-toets.

Het numerieke invoerwaarde-scherm zal worden weergegeven.

Voor gebruik

Instellen

Basishandelingen

Druk op [1], [0], [0] en druk

vervolgens op de [OK (Goed)]-knop.

Wanneer [Uitvoeren (Execute)]

geselecteerd is, drukt u op de [OK (Goed)]-knop.

AppendixAfdrukken

Index

De printerinformatie zal worden weergegeven.

- 53 -

Testafdruk uitsluitend via de printer

Printerinformatie

Tijdens de testafdruk zullen volgende

conguratiegegevens (printerinformatie) worden

Voor gebruik

afgedrukt.

Memo

Gebruik de printerinformatie om de functies te controleren



die momenteel bruikbaar zijn, alsook de instellingentabel, de software- en de hardware-versies ingebouwd in het apparaat, de afdrukkwaliteit, enz.

Instellen

Opmerking

De printerinformatie die hier wordt beschreven is een



voorbeeld. De printerinformatie afgedrukt door uw printer kan onderhevig zijn aan verschillen.

Basishandelingen

AppendixAfdrukken

Controleer hier of er een op-

tie (uitbreidingslade-eenheid

of ingebouwde vaste schijf)

gemonteerd is.

Meer info

U kunt ook functierapporten, voorbeeldpagina's, enz.



afdrukken. Voor meer informatie, zie "Geavanceerd".

Index

- 54 -

De computer aansluiten



De computer aansluiten

Dit gedeelte bespreekt hoe u het apparaat op een computer kunt aansluiten en hoe u de printerdrivers kunt installeren die zich op de meegeleverde "Software DVD-ROM" bevinden. Zorg dat uw computer een dvd-station heeft.

Stappen voor het installeren van de drivers op een computer

De computer aansluiten

Voor Windows Voor Macintosh

Verbinden via het

netwerk

De apparaatvoeding

inschakelen

Het IP-adres van de

printer instellen

Verbinden via USB

EtherTalk inschakelen

Verbinden via het netwerk

Verbinden via

EtherTalk

De kabels aansluiten

De apparaatvoeding inschakelen

Verbinden via

Bonjour/Rendezvous

Verbinden via USB

Voor gebruik

Instellen

Basishandelingen

De kabels aansluiten

Het IP-adres, enz. op

de computer instellen

De computervoeding inschakelen

De apparaatvoeding

inschakelen

Controle op de werking vanuit de computer

Slaapstand van het

apparaat uitschakelen

EtherTalk op de

computer instellen

De printerdrivers installeren

Apparaten aan de computer toevoegen

(Zie “3. Afdrukken”)

AppendixAfdrukken

Index

- 55 -

De computer aansluiten

Gebruiksomgeving

Het apparaat is compatibel met de volgende besturingssystemen (OS).

Windows 8.1/Windows 8.1 (64-bits versie)



Voor gebruik

Windows 8/Windows 8 (64-bits versie)



Windows Server 2012 R2



Windows Server 2012



Windows 7/Windows 7 (64-bits versie)



Windows Vista/Windows Vista (64-bits versie)



Instellen

Windows Server 2008 R2



Windows Server 2008/Windows Server 2008 (x64-versie)



Mac OS X 10.3.9 tot OS X 10.9



*: Alleen de bureaubladmodus is compatibel met Windows 8.1 en Windows 8.

Types printerdrivers

De volgende types printerdrivers kunnen geïnstalleerd worden:

Windows



Type Verklaring

PS Dit is ideaal voor het afdrukken van documenten die PostScript-lettertypen en

Basishandelingen

PCL Dit is ideaal voor het afdrukken van zakelijke documenten. XPS Dit is ideaal voor het afdrukken van applicaties die XPS ondersteunen.

Mac OS/Mac OS X



EPS-gegevens bevatten.

Type Verklaring

PS Dit is ideaal voor het afdrukken van documenten die PostScript-lettertypen en

AppendixAfdrukken

Index

Opmerking

Beschrijvingen kunnen verschillen afhankelijk van de printerdriver en de versie van het besturingssysteem, nl. Windows of



Mac.

EPS-gegevens bevatten. Kan ook worden gebruikt voor het regulier afdrukken.

- 56 -

Kabels aansluiten

LAN-kabels aansluiten



De computer aansluiten

Sluit het apparaat aan op een computer of een netwerk.

Het apparaat is uitgerust met standaard LAN (-netwerk) interface-aansluitingen en USB interface-aansluitingen. Verbindingen met het netwerk kunnen worden uitgevoerd met behulp van LAN-kabels. Verbindingen met de computer kunnen uitgevoerd met behulp van USB-kabels.

Aansluiten via LAN-kabels

Het aansluiten van het apparaat op een netwerk zoals LAN (Ethernet *), enz., zorgt ervoor dat het apparaat kan worden gedeeld met alle computers die op het netwerk zijn aangesloten. Dit systeem kan door besturingssystemen, zoals Windows of Mac, worden gebruikt.

*: Het apparaat is uitgerust met standaard netwerkinterfaces

die compatibel zijn met 10BASE-T/100BASE -TX/1000BASE-T.

Windows

Macintosh

Sluit de LAN-kabel aan op de LAN

(-netwerk) interface-aansluiting ( Sluit het andere eind van de LAN-kabel

aan op de hub-aansluiting (

LAN-kabel

LAN(-netwerk)

Aansluiting

interface

Voor gebruik

Instellen

Windows

Macintosh

Hub

Voorbereidingen



LAN-kabel

Opmerking

LAN-kabels, USB-kabels en hubs zijn niet bij het apparaat



inbegrepen. Zorg voor LAN-kabels (categorie 5 of hoger, kabel per paar getwist (twist pair-kabel), rechte (straight) kabel) en hubs waar nodig.

De conguratie moet worden veranderd als er een



1000BASE-T wordt gebruikt omdat de standaard fabrieksinstellingen "Gigabit-netwerk: uitgeschakeld" in het conguratiemenu ingesteld zijn. Installatiemethode: Op het bedieningspaneel, selecteer [Beheerdersinst.]>Voer het

wachtwoord in>[Netwerk instellingen]>[Gigabit Netwerk]>[Ingeschakeld].

Hub

Basishandelingen

AppendixAfdrukken

Index

- 57 -

De computer aansluiten

Aansluiten via USB-kabels

Verbind het apparaat met de computer via USBkabels.

Voor gebruik

USB-kabel

Voorbereidingen



Instellen

USB-kabel

Basishandelingen

Opmerking

USB-kabels en hubs zijn niet bij het apparaat inbegrepen.



Zorg voor USB-kabels met een USB2.0-specicatie en een

lengte van max. 2m indien nodig. Bij aansluiting met USB2.0 hogesnelheidsmodus, moet



u een kabel met USB2.0 hogesnelheid-specicaties

gebruiken.

USB-kabels aansluiten



Opmerking

Indien de printerdrivers niet op de computer geïnstalleerd



zijn, moet u de USB-kabel uit de computer verwijderen en eerst de printerdrivers installeren. (pagina 66)

Let op de richting van de aansluiting

en sluit het vierkante eind van de USBkabel aan op de computer (

). Sluit

het andere, platte eind aan op de computer (

Opmerking

Zorg ervoor dat de USB-kabel niet in de LAN (-netwerk)



interface-aansluiting geplaatst wordt. Dit kan een printerstoring veroorzaken.

Plaats nooit de USB-kabel wanneer de computer of



de voeding is ingeschakeld. Dit kan een printerstoring veroorzaken.

USB-poort

USB interface-aan-

sluiting

USB-kabel

AppendixAfdrukken

Index

Memo

Stel de overdrachtssnelheid in via het bedieningspaneel



overeenkomstig de overdrachtssnelheid van de USBpoort die op de computer gemonteerd is. Voor het bedieningspaneel, zie “Vormgeving bedieningspaneel”

(P.25).

- 58 -

Installatieprogramma printerdriver (Windows)

Netwerkaansluitingen

Om de Windows-computer en het apparaat op het netwerk aan te sluiten, moet u eerst het IPadres van het apparaat instellen. Vervolgens installeert u de printerdrivers op de computer.

Als er geen DHCP-of BOOTP-servers op het netwerk aanwezig zijn, is het noodzakelijk om het IP-adres op de PC en het apparaat handmatig in te stellen.

Het is ook nodig om het IP-adres op de pc en het apparaat handmatig in te stellen als de interne systeembeheerder, de provider of de fabrikant

van de router een speciek IP-adres opgeven.

Stappen voor ingebruikneming



De apparaatvoeding inschakelen

Het IP-adres van de printer instellen

De computervoeding inschakelen

De computer aansluiten

Instellen van het IP-adres in het



apparaat via het bedieningspaneel

Memo

Als er een klein netwerk wordt gebruikt om het apparaat



met één enkele computer te verbinden, moet het volgende IP-adres worden ingesteld (overeenkomstig RFC1918).



- IP-adres: Elk IP-adres vanaf 192.168.0.1 tot 254

- Subnetmasker: 255.255.255.0

- Standaardgateway: Niet gebruikt

- DNS-server: Niet gebruikt Apparaat



- IP-adresconguratie: Handmatig vanaf 192.168.0.1

tot 254 (Selecteer een andere waarde dan die van de computer.)

- Subnetmasker: 255.255.255.0

- Standaardgateway: 0.0.0.0

- Netwerkgrootte: Klein

In dit gedeelte worden de volgende instellingen als voorbeeld gebruikt. IP-adres: 192.168.0.3 (PC)

192.168.0.2 (Apparaat) Subnetmasker: 255.255.255.0 Gateway-adres: 192.168.0.1

Druk op de scroll-knop of het

bedieningspaneel om het "Functies (Functions)"-scherm weer te geven.

Voor gebruik

Instellen

Basishandelingen

Het IP-adres, enz. op de computer instellen

De printerdrivers installeren

Opmerking

Als het IP-adres verkeerd wordt ingesteld, kan er



netwerkuitval optreden of kan de internettoegang worden verbroken. Controleer met uw interne systeembeheerder of internetprovider het in te stellen IP-adres.

De server op het netwerk (DHCP, enz.) is afhankelijk van



de netwerkomgeving die gebruikt wordt. Controleer dit met uw interne systeembeheerder, uw internetprovider of de fabrikant van de router.

Het installatieprogramma vereist beheerdersrechten.



De operationele procedure beschreven in "Instellen" is



bedoeld voor Windows 7, tenzij anders aangegeven. De schermen en de operationele procedure kunnen verschillen naargelang het besturingssysteem.

Druk verschillende malen op de scroll-

knop

om het [Beheerdersinst. (Admin Setup)] te selecteren en druk vervolgens op de [OK (Goed)]-knop.

AppendixAfdrukken

Index

- 59 -

De computer aansluiten

Voor gebruik

Instellen

Basishandelingen

AppendixAfdrukken

Index

Gebruik het tientoetsenbord om het beheerderswachtwoord in te voeren.

Het standaard fabriekswachtwoord is "aaaaaa". Druk op de [OK (Goed)]-knop na het invoeren van elk individueel teken.

Druk op de [OK (Goed)]-knop.

Controleer of [Netwerk instellingen (Network Setup)] geselecteerd is. Vervolgens drukt u op de [OK (Goed)]- knop.

Admin Setup 1/2 Page

Network Setup

USB Setup

Print Setup

PS Setup PCL Setup

5 6

XPS Setup

Use Online button to return to standby screen

Druk verschillende malen op de scrollknop

om [IP Adres instelling (IP Address Set)] te selecteren en druk vervolgens op de [OK (Goed)]-knop.

Network Setup 1/2 Page

TCP/IP

NetBIOS over TCP

EtherTalk

IP Address Set

IPv4 Address

5 6

Subnet Mask

Use Online button to return to standby screen

Als u het IP-adres handmatig instelt, drukt u op de scroll-knop

om [Handmatig (Manual)] te selecteren en drukt u vervolgens op de [OK (Goed)]-knop.

Ga verder met stap 8



Network Setup

TCP/IP NetBIOS over TCP

EtherTalk

IP Address Set

IPv4 Address

5 6

Subnet Mask

Use Online button to return to standby scr

Auto

Manual

Use Online button to return

1/1 PageIP Address Set

Als het IP-adres automatisch wordt verkregen, controleert u dat [Auto (Auto)] is geselecteerd en drukt u vervolgens op de [OK (Goed)]-knop.

Ga verder met stap 14



Network Setup

TCP/IP NetBIOS over TCP

EtherTalk

IP Address Set

IPv4 Address

5 6

Subnet Mask

Use Online button to return to standby scr

Auto

Manual

Use Online button to return

1/1 PageIP Address Set

Druk verschillende malen op de scroll-

knop

om [IPv4 Address (IPv4 Address)] te selecteren en druk vervolgens op de [OK (Goed)]-knop.

Network Setup 1/2 Page

TCP/IP

1 2

NetBIOS over TCP

EtherTalk

IP Address Set

IPv4 Address

Subnet Mask

Use Online button to return to standby screen

Gebruik de scroll-knoppen of het tientoetsenbord om de eerste drie cijfers

van het IP-adres in te voeren en druk vervolgens op de [OK (Goed)]-knop. Voer de volgende 3 cijfers op dezelfde manier in. Wanneer alle gegevens zijn ingevuld, drukt u op de [BACK (VORIGE)]-knop.

- 60 -

Om naar het volgende vak te gaan, drukt u op de [OK (Goed)]-knop.

Network Setup

TCP/IP NetBIOS over TCP

EtherTalk

IP Address Set

IPv4 Address

Subnet Mask

Use Online button to return to standby sc

IPv4 Address

xxx.xxx.xxx.xxx

Use Online button to return

De computer aansluiten

Druk op de scroll-knop om [Subnet

Mask (Subnet Mask)] te selecteren en druk vervolgens op de [OK (Goed)]knop.

Network Setup 1/2 Page

TCP/IP

NetBIOS over TCP

EtherTalk

IP Address Set IPv4 Address

Subnet Mask

Use Online button to return to standby screen

Voer het subnetmasker in op dezelfde

manier als het IP-adres. Wanneer alle gegevens zijn ingevuld, drukt u op de [BACK (VORIGE)]-knop.

Network Setup

Subnet Mask

xxx.xxx.xxx.xxx

Druk op de [ON LINE (ONLINE)]-knop

om de conguratie van het netwerk te

voltooien.

Voor gebruik

Instellen

Use Online button to return to standby screen

Druk de op de scroll-knop om

[Gateway Adres (Gateway Address)] te selecteren en druk vervolgens op de [OK (Goed)]-knop.

Network Setup 2/2 Page

Gateway Address

Use Online button to return to standby screen

Voer het gateway-adres in op dezelfde

manier als het IP-adres. Wanneer alle gegevens zijn ingevuld, drukt u op de [BACK (VORIGE)]-knop.

Network Setup

Gateway Address

Use Online button to return

Gateway Address

xxx.xxx.xxx.xxx

Basishandelingen

AppendixAfdrukken

Index

Use Online button to return to standby screen

Use Online button to return

- 61 -

De computer aansluiten

Het IP-adres van de computer



instellen

Voor gebruik

Opmerking

Als het IP-adres al op de computer is ingesteld of als



het automatisch toegewezen is, ga naar “Printerdrivers

installeren” (P.64).

Instellen

Basishandelingen

Schakel de voeding van de computer in om Windows te starten.

Klik op [Starten] en selecteer [Conguratiescherm (Control panel)].

Klik op [Netwerkstatus en -taken weergeven (View network status and tasks)].

Selecteer [Internet protocol versie

4 (TCP/IPv4) (Internet Protocol Version 4 (TCP/IPv4))] en klik op [Eigenschappen (Properties)].

Voer het IP-adres, het subnetmasker,

het standaard-gateway en de DNSserver in en klik vervolgens op [OK (Goed)].

AppendixAfdrukken

Index

Klik op [Lokale verbindingen (Local

Area Connection)] en klik vervolgens op [Eigenschappen (Properties)] in het "LAN-verbinding status (Local Area Connection Status)"-venster.

Memo

Als het IP-adres automatisch door de DHCP-server



wordt toegewezen, selecteert u "Automatisch een IP-adres laten toewijzen", voer dus geen IP-

adres in. Voer geen IP-adres in als er geen gebruik wordt



gemaakt van een standaardgateway of DNS-server.

Sluit het venster "Eigenschappen

voor lokale netwerkverbinding".

- 62 -

De computer aansluiten

Het apparaatnetwerk instellen



Memo

Als u het IP-adres voor deze printer hebt ingesteld door



stappen 1 tot 14 te volgen in “Installatieprogramma

printerdriver (Windows)” (P.59), dan kunt u dit gedeelte

overslaan.

Controleer of het apparaat en de

computer verbonden zijn en dat de voeding is ingeschakeld. Plaats vervolgens de "Software DVD-ROM" in de computer.

Als het "Automatisch afspelen"-venster

wordt weergegeven, klikt u op [Setup uitvoeren.exe].

Wanneer het dialoogvenster

"Gebruiksaccountbeheer" verschijnt, klikt u op [Ja].

Lees de "Gebruiksrechtovereenkomst"

en klik vervolgens op [Akkoord].

Selecteer [Netwerkverbindingen

(Network connection)] en klik op [Volgende (Next)].

Klik op [Conguratie apparaatnetwerk

(Device Network Setup)].

Voor gebruik

Instellen

Lees het "Omgevingsadvies

(Environmental advice for Users)" en klik op [Volgende (Next)].

Selecteer het printermodel en klik op

[Volgende (Next)].

Vervolgens zal de zoekopdracht

beginnen. Als de printer gedetecteerd is, selecteert u het apparaat in de tabel en klikt u vervolgens op [Volgende (Next)].

Voer de gegevens van het netwerk in

en klik vervolgens op [Setup (Setup)].

Basishandelingen

AppendixAfdrukken

Index

- 63 -

De computer aansluiten

Voor gebruik

Instellen

Basishandelingen

Voer het netwerkwachtwoord in en klik vervolgens op [Goed (OK)].

Wanneer de installatie voltooid is, zal het apparaat automatisch opnieuw opstarten. Het scherm zal terugkeren naar het menuselectie-scherm.

Klik op [Voltooien (Exit)] in het menuscherm op deze installatie te beëindigen.

Wanneer het dialoogvenster

"Gebruiksaccountbeheer" verschijnt, klikt u op [Ja].

Lees de "Gebruiksrechtovereenkomst

(Software License Agreement)" en klik vervolgens op [Akkoord (Agree)].

Lees het "Omgevingsadvies

(Environmental advice for Users)" en klik op [Volgende (Next)].

AppendixAfdrukken

Index

Printerdrivers installeren



Controleer of het apparaat en de

computer verbonden zijn en de voeding ingeschakeld is.

Meer info

“Aansluiten via LAN-kabels” (P.57)



Plaats de "Software DVD-ROM" in de

computer.

Als het "Automatisch afspelen

(AutoPlay)"-venster wordt weergegeven, klikt u op [Setup uitvoeren.exe (Run Setup.exe)].

Selecteer het printermodel en klik op

[Volgende (Next)].

- 64 -

De computer aansluiten

Selecteer [Netwerkverbindingen

(Network connection)] en klik op [Volgende (Next)].

Klik op [Snelle installatie

(Recommended Install)].

Klik op [Sluiten (Exit)] in het

menuscherm op deze installatie te beëindigen.

Selecteer [Starten (Start)] >

[Apparaten & printers (Devices and Printers)].

Voor gebruik

Instellen

Memo

Klik op [Aangepaste installatie (Custom install)] om



de "PCL6-drivers" en de "XPS-drivers" te selecteren.

Vervolgens zal de zoekopdracht

beginnen. Wanneer de printer gedetecteerd is, kunt u het apparaat in de tabel selecteren. Klik op [Volgende (Next)] om de installatie te beginnen.

Wanneer de installatie voltooid is, klikt

u op [Sluiten (Exit)].

Controleer of het OKI C931-pictogram

wordt weergegeven. Rechterklik op het OKI C931-pictogram

en selecteer het item vanuit het menu. Controleer of alle printerdrivers geïnstalleerd zijn en weergegeven worden in het submenu.

Verwijder de "Software DVD-ROM" uit

de computer.

Basishandelingen

AppendixAfdrukken

Index

- 65 -

Meer info

Over hoe u kunt afdrukken vanaf de PC, zie “Afdrukken



vanuit de lades” (P.89).

De computer aansluiten

USB-aansluitingen

Opmerking

Controleer of de voeding van het apparaat is



Voor gebruik

Instellen

uitgeschakeld. Het installatieprogramma vereist beheerdersrechten.



Dit gedeelte beschrijft de operationele procedure voor



Windows 7, tenzij anders aangegeven. De schermen en de operationele procedure kunnen verschillen naargelang het besturingssysteem.

Stappen voor ingebruikneming



De computervoeding inschakelen

De printerdrivers installeren

De apparaatvoeding inschakelen

Schakel de voeding van de computer in

om Windows te starten.

Lees de "Gebruiksrechtovereenkomst (Software License Agreement)" en klik

vervolgens op "Akkoord (Agree)".

Lees het "Omgevingsadvies

(Environmental advice for Users)" en klik op [Volgende (Next)].

Basishandelingen

AppendixAfdrukken

Index

Memo

Wanneer de voeding van het apparaat is



ingeschakeld, zal de "Wizard Nieuwe hardware toevoegen" op het scherm worden weergegeven. In dit geval klikt u op "Annuleren". Vervolgens schakelt u het apparaat uit voordat u verder gaat met de volgende stap.

Plaats de "Software DVD-ROM" in de computer.

Als het "Automatisch afspelen"-venster wordt weergegeven, klikt u op [Setup uitvoeren.exe (Run Setup.exe)].

Selecteer het printermodel en klik op

[Volgende (Next)].

Selecteer "USB-verbinding (USB

connection)" en klik op [Volgende (Next)].

Wanneer het dialoogvenster

"Gebruiksaccountbeheer" verschijnt, klikt u op [Ja].

- 66 -

De computer aansluiten

Klik op [Snelle installatie

(Recommended Install)] om de installatie te beginnen.

Memo

Klik op [Aangepaste installatie (Custom install)] om



de "PCL6-drivers" en de "XPS-drivers" te selecteren.

Indien het volgende scherm gedurende

de installatie wordt weergegeven, moet u het apparaat en de computer met elkaar verbinden via een USB-kabel. Vervolgens schakelt u de voeding van het apparaat in.

Wanneer de installatie voltooid is, klikt

u op [Sluiten (Exit)].

Klik in het menuscherm op [Voltooien

(Exit)]>[Ja (Yes)].

Voor gebruik

Instellen

Memo

Als het apparaat aangesloten is en het scherm nog



steeds niet veranderd is, klikt u op [Installeren via andere poort (Install using another port)].

Selecteer de poort waarop het apparaat is aangesloten via het "Poortselectie"-scherm en klik op [Volgende].

Selecteer [Starten]>[Apparaten &

printers (Devices and Printers)].

Basishandelingen

AppendixAfdrukken

Index

- 67 -

De computer aansluiten

Controleer of het OKI C931-pictogram

wordt weergegeven.

Voor gebruik

Rechterklik op het OKI C931-pictogram en selecteer het item vanuit het menu. Controleer of alle printerdrivers geïnstalleerd zijn en weergegeven worden in het submenu.

Instellen

Verwijder de "Software DVD-ROM" uit

de computer.

Meer info

Over hoe u kunt afdrukken vanaf de PC, zie “Afdrukken



vanuit de lades” (P.89).

Als de installatie mislukt

Als het installeren met behulp van een netwerk-

of USB-verbinding niet lukt, zie de bijgevoegde

Basishandelingen

handleiding "Probleemoplossing/Handleiding dagelijks onderhoud".

Installatieprogramma printerdriver (Macintosh)

Netwerkaansluitingen

Om de Mac OS X en het apparaat met elkaar te verbinden via een netwerk, installeert u de printerdrivers op de computer en stelt u het apparaat in als een netwerkprinter.

De afdrukmethode bepalen



(Protocol)

Er zijn twee methoden beschikbaar voor het afdrukken vanaf een Mac OS X: Via EtherTalk of Bonjour/Rendez-vous.

Afdrukmethode

(Protocol)

EtherTalk Gebruikt functies

die standaard zijn bevestigd op OS X 10.3 tot 10.5.

Bonjour Rendezvous

Gebruik Rendezvous met TCP/IP-netwerken.

Functies

Deze handleiding beschrijft de mogelijke oorzaken van de installatieproblemen en hun respectievelijke tegenmaatregelen.

AppendixAfdrukken

Index

- 68 -

De computer aansluiten

Stappen voor ingebruikneming



De installatieprocedure kan verschillen, afhankelijk van de afdrukmethode.

EtherTalk

Inschakelen van de voeding

EtherTalk inschakelen

Slaapstand van het apparaat uitschakelen

De computervoeding inschakelen

EtherTalk op de computer instellen

Inschakelen van de voeding

De computervoeding inschakelen

Bonjour/

Rendezvous

Via EtherTalk



Schakel EtherTalk in via het bedieningspaneel



en schakel de slaapstand uit

Als u aansluit op een netwerk via EtherTalk, is het noodzakelijk om EtherTalk op de printer in te schakelen en de slaapstand uit te schakelen. Vervolgens installeert u de printerdriver op de computer.

Meer info

Personen die gebruik maken van Bonjour, ga naar “Via



Bonjour (Rendezvous)” (P.72).

Druk op de scroll-knop of het

bedieningspaneel om het "Functies (Functions)"-scherm weer te geven.

Voor gebruik

Instellen

De printerdrivers installeren

Apparaten aan de computer toevoegen

Ga naar “Via EtherTalk”. Ga naar “Via Bonjour

Opmerking

Het actualiseren van de Mac OS X kan leiden tot



verschillen van de beschrijving in de handleiding. Schakel alle antivirussoftware uit voordat u de installatie



begint.

De printerdrivers installeren

Apparaten aan de computer toevoegen

(Rendezvous)” (P.72).

Druk verschillende malen op de scroll-

knop

om het [Beheerdersinst. (Admin Setup)] te selecteren en druk vervolgens op de [OK (Goed)]-knop.

Gebruik het tientoetsenbord om het

beheerderswachtwoord in te voeren. Het standaard fabriekswachtwoord is

"aaaaaa". Druk op de [OK (Goed)]-knop na het invoeren van elk individueel teken.

Basishandelingen

AppendixAfdrukken

Index

- 69 -

Druk op de [OK (Goed)]-knop.

De computer aansluiten

Voor gebruik

Instellen

Basishandelingen

Controleer of [Netwerk instellingen (Network Setup)] geselecteerd is. Vervolgens drukt u op de [OK (Goed)]- knop.

Admin Setup 1/2 Page

Network Setup

USB Setup

Print Setup

PS Setup PCL Setup

5 6

XPS Setup

Use Online button to return to standby screen

Druk verschillende malen op de scrollknop selecteren en druk vervolgens op de [OK (Goed)]-knop.

Druk op de scroll-knop om [Aan (Enable)] te selecteren en druk vervolgens op de [OK (Goed)]-knop.

om [EtherTalk (EtherTalk)] te

Network Setup 1/1 Page

TCP/IP

NetBIOS over TCP

EtherTalk

IP Address Set IPv4 Address

5 6

Subnet Mask

Use Online button to return to standby screen

Druk op de [BACK (VORIGE)]-knop om

het [Beheerdersinst. (Admin Setup)]scherm weer te geven.

Admin Setup 1/2 Page

Network Setup

USB Setup

Print Setup

PS Setup PCL Setup

5 6

XPS Setup

Use Online button to return to standby screen

Druk verschillende malen op de

scroll-knop (Power Setup)] te selecteren en druk vervolgens op de [OK (Goed)]-knop.

Druk op de scroll-knop om [Slaap

(Sleep)] te selecteren en druk vervolgens op de [OK (Goed)]-knop.

om [Stroom inst.

AppendixAfdrukken

Index

Network Setup

TCP/IP NetBIOS over TCP

EtherTalk

IP Address Set

IPv4 Address

5 6

Subnet Mask

Use Online button to return to standby screen

Druk op de [BACK (VORIGE)]-knop om

het "Netwerk instellingen (Network Setup)"-scherm weer te geven.

Network Setup 1/2 Page

TCP/IP

NetBIOS over TCP

EtherTalk

IP Address Set IPv4 Address

5 6

Subnet Mask

Use Online button to return to standby screen

Enable

Disable

Use Online button to return

1/1 PageEtherTalk

Druk op de scroll-knop om [Uit

(Disable)] te selecteren en druk vervolgens op de [OK (Goed)]-knop.

- 70 -

De computer aansluiten

Druk op de [ON LINE (ONLINE)]-knop

om terug te keren naar het standbyscherm.

De printerdrivers op de computer installeren



Controleer of het apparaat en de computer

verbonden zijn en de voeding ingeschakeld is.

Meer info

“Aansluiten via LAN-kabels” (P.57)



Plaats de "Software DVD-ROM" in de computer.

Op het bureaublad dubbelklikt u op het

OKI-pictogram. Dubbelklik op [Stuurprogramma]>

[Installeerprogramma voor OS X10.5-

10.10.pkg (Installer for OS X10.5-10.10.

pkg)].

Voer het Mac OS X-beheerderswachtwoord

in en klik vervolgens op [Software installeren (Install Software)].

Voor gebruik

Instellen

Voltooi de installatie door de instructies op het scherm te volgen.

Selecteer [Instellingen

systeemomgeving] in het Apple-menu. Klik op [Afdrukken & faxen].

Klik op [+].

Klik op [AppleTalk (AppleTalk)].

Basishandelingen

AppendixAfdrukken

Index

- 71 -

De computer aansluiten

Voor gebruik

Instellen

Selecteer de printer en controleer of

[OKI C931(PS)] in [Afdrukken met (Print Using)] wordt weergegeven.

Klik op [Toevoegen (Add)].

Controleer of [C931] wordt

weergegeven en toegevoegd is aan de printerlijst. Sluit het [Afdrukken en

faxen (Print & Scan)]-scherm.

Via Bonjour (Rendezvous)



De printerdrivers op de computer



installeren

Controleer of het apparaat en de

computer verbonden zijn en de voeding ingeschakeld is.

Meer info

“Aansluiten via LAN-kabels” (P.57)



Plaats de "Software DVD-ROM" in de

computer.

Op het bureaublad dubbelklikt u op het

OKI-pictogram.

Dubbelklik op [Stuurprogramma]>

[Installeerprogramma voor OS X10.5-

10.10.pkg (Installer for OS X10.5-10.10.

pkg)].

Basishandelingen

AppendixAfdrukken

Index

Opmerking

Indien [OKI C931(PS)] niet correct in [Soort]



wordt weergegeven, klikt u op [-] om het apparaat uit [Printere] te verwijderen. Herhaal vervolgens stap 7 tot 10.

Verwijder de "Software DVD-ROM" uit de computer.

Voer het Mac OS

X-beheerderswachtwoord in en klik vervolgens op [Software installeren (Install software)].

Voltooi de installatie door de instructies op het scherm te volgen.

Selecteer [Instellingen

systeemomgeving] in het Applemenu.

- 72 -

Klik op [Afdrukken & faxen].

Klik op [+] en selecteer [Printer of

scanner toevoegen].

De computer aansluiten

Klik op [Standaard (Default)].

Selecteer de printer die wordt

weergegeven als [Bonjour (Bonjour)] in [Soort (Kind)] en controleer of [OKI C931(PS)] in [Gebruik (Use)] wordt weergegeven.

De printer wordt weergegeven in de indeling "OKI-C931-(de laatste zes cijfers van het MAC-adres)".

Klik in het volgende scherm op

[Instellingen (Congure)]. Als de optionele uitbreidingslade-eenheid op het apparaat gemonteerd is, kunt u het aantal laden wijzigen.

Als de optionele harde schijf gemonteerd is, moet u het [Harde schijf (Hard Disk)]-vakje aanvinken.

Voor gebruik

Instellen

Basishandelingen

AppendixAfdrukken

Index

- 73 -

De computer aansluiten

Voor gebruik

Instellen

Basishandelingen

Controleer of [OKI-C931-(de laatste zes cijfers van het MAC-adres)] weergegeven wordt en toegevoegd is aan de printerlijst. Sluit het "Afdrukken en faxen"-scherm.

Opmerking

Indien [OKI C931(PS)] niet correct in [Soort]



wordt weergegeven, klikt u op [-] om het apparaat uit [Printers] te verwijderen. Herhaal vervolgens stap 8 tot 11.

Verwijder de "Software DVD-ROM" uit de computer.

USB-aansluitingen

Om de Mac OS X en het apparaat via USB met elkaar te verbinden, installeert u de printerdrivers op de computer en stelt u het apparaat in als een netwerkprinter.

Stappen voor ingebruikneming



Inschakelen van de voeding

De computervoeding inschakelen

De printerdrivers installeren

Apparaten aan de computer toevoegen

Opmerking

Het actualiseren van de Mac OS X of de printerdriver-



versies kan leiden tot verschillen van de beschrijving in de handleiding.

Schakel alle antivirussoftware uit voordat u de installatie



begint.

Controleer of het apparaat en de

computer verbonden zijn en de voeding ingeschakeld is.

AppendixAfdrukken

Index

Meer info

“Aansluiten via USB-kabels” (P.58)



Plaats de "Software DVD-ROM" in de

computer.

Op het bureaublad dubbelklikt u op het

OKI-pictogram.

Dubbelklik op [Stuurprogramma]>

[Installeerprogramma voor OS X10.5-10.10.pkg (Installer for OS

X10.5-10.10.pkg)].

- 74 -

De computer aansluiten

Voer het Mac OS

X-beheerderswachtwoord in en klik vervolgens op [Software installeren (Install software)].

Voltooi de installatie door de instructies op het scherm te volgen.

Selecteer [Instellingen

systeemomgeving] in het Applemenu.

Klik op [Afdrukken & faxen].

Klik op [+].

Selecteer de printer die in [Soort

(Kind)] als [USB (USB)] wordt weergegeven.

Klik in het volgende scherm op [Instellingen

(Congure)]. Als de optionele uitbreidingslade-

eenheid op het apparaat gemonteerd is, kunt u het aantal laden wijzigen.

Als de optionele harde schijf gemonteerd is, moet u het [Harde schijf (Hard Disk)]-vakje aanvinken.

Voor gebruik

Instellen

Basishandelingen

Controleer of [OKI DATA CORP C931] in het "Toevoegen (Add)"scherm wordt weergegeven en klik op [Toevoegen (Add)].

Controleer of [OKI DATA CORP C931]

wordt weergegeven en toegevoegd is aan de printerlijst. Sluit vervolgens het "Printen en scannen (Print & Scan)"-scherm.

AppendixAfdrukken

Index

- 75 -

De computer aansluiten

Verwijder de "Software DVD-ROM" uit

de computer.

Voor gebruik

Meer info

Over hoe u kunt afdrukken vanaf de PC, zie “Afdrukken



vanuit de lades” (P.89).

Als de installatie mislukt

Als het installeren met behulp van een netwerkof USB-verbinding niet lukt, zie de bijgevoegde

handleiding "Probleemoplossing/Handleiding dagelijks onderhoud".

Instellen

Deze handleiding beschrijft de mogelijke oorzaken van de installatieproblemen en hun respectievelijke tegenmaatregelen.

Opties toevoegen

Gebruik de volgende procedure om de printerdrivers in te stellen als er een optionele uitbreidingseenheid of ingebouwde harde schijf op het apparaat is gemonteerd.

Windows PS-printerdrivers



Klik op [Starten] en selecteer

[Apparaten & printers].

Rechterklik op het OKI C931-pictogram

en selecteer [Printereigenschappen]. ([OKI C931(PS)] als u meerdere printerprogramma's installeert.)

Selecteer het tabblad [Apparaat

instellen].

Een uitbreidingslade-eenheid toevoegen



Basishandelingen

AppendixAfdrukken

Index

Als u een netwerkaansluiting gebruikt,

klikt u op [Krijg automatische geïnstalleerde opties (Get

installed options automatically)] in [Installeerbare opties (Installable Options)].

Als u een USB-aansluiting gebruikt, voert u in [Beschikbare lades (Available Trays)] het aantal laden in verminderd met de multifunctionele lade.

Als er bv. 3 uitbreidingslades gemonteerd zijn, zijn lades 1/2/3/4 bruikbaar. Voer dus "4" in.

- 76 -

De ingebouwde vaste schijf toevoegen



De computer aansluiten

Windows PCL-printerdrivers



Als u een netwerkaansluiting gebruikt,

klikt u op [Krijg automatische geïnstalleerde opties (Get

installed options automatically)] in [Installeerbare opties (Installable Options)].

Als u een USB-aansluiting gebruikt, klikt u in [Geinstalleerd (Installed)] op [Harde schijf (Hard Disk)].

Klik op [Goed (OK)].

Klik op [Starten] en selecteer

[Apparaten & printers].

Rechterklik op het OKI C931-pictogram

en selecteer [Printereigenschappen]. ([OKI C931(PCL6)] als u meerdere printerdrivers installeert.)

Selecteer het tabblad

[Apparaatopties].

Een uitbreidingslade-eenheid toevoegen



Als u een netwerkaansluiting

gebruikt, klikt u op [Ontvang printerinformatie].

Als u een USB-aansluiting gebruikt, voert u in [Beschikbare lades (Installed Paper Trays)] het aantal laden in verminderd met de multifunctionele lade.

Als er bv. 3 uitbreidingslades gemonteerd zijn, zijn lades 1/2/3/4 bruikbaar. Voer dus "4" in.

Voor gebruik

Instellen

Basishandelingen

AppendixAfdrukken

Index

- 77 -

De computer aansluiten

De ingebouwde vaste schijf toevoegen



Windows XPS-printerdrivers



Voor gebruik

Instellen

Basishandelingen

Als u een netwerkaansluiting gebruikt, klikt u op [Ontvang printerinformatie (Get Printer Settings)].

Als u een USB-verbinding gebruikt, moet u het [Vaste schijf (Printer Hard Disk)]-vakje aanvinken.

Klik op [Goed (OK)].

Klik op [Starten] en selecteer

[Apparaten & printers].

Rechterklik op het OKI C931-pictogram

en selecteer [Printereigenschappen]. ([OKI C931(XPS)] als u meerdere printerdrivers installeert.)

Selecteer het tabblad [Device Options

(Apparaatopties)].

Een uitbreidingslade-eenheid toevoegen



Als u een netwerkaansluiting gebruikt,

klikt u op [Get Printer Settings (Ontvang printerinformatie)].

Als u een USB-aansluiting gebruikt, voert u in [Installed Paper Trays (Beschikbare lades)] het aantal laden in verminderd met de multifunctionele lade.

Als er bv. 3 uitbreidingslades gemonteerd zijn, zijn lades 1/2/3/4 bruikbaar. Voer dus "4" in.

AppendixAfdrukken

Index

- 78 -

De ingebouwde vaste schijf toevoegen



Als u een netwerkaansluiting gebruikt,

klikt u op [Get Printer Settings (Ontvang printerinformatie)].

Als u een USB-verbinding gebruikt, moet u het [Printer Hard Disk (Vaste schijf)]-vakje aanvinken.

De computer aansluiten

Mac OS X PS-printerdrivers



Opmerking

Dit gedeelte beschrijft de operationele procedure voor Mac



OS X 10.8, tenzij anders aangegeven. De schermen en de operationele procedure kunnen verschillen naargelang de versie.

Selecteer [Instellingen

systeemomgeving] in het Applemenu.

Klik op [Afdrukken & faxen].

Selecteer de printer en klik op [Opties

& benodigdheden].

Voor gebruik

Instellen

Klik op [OK (Goed)].

Klik op het tabblad [Stuurprogramma].

Een uitbreidingslade-eenheid toevoegen



Selecteer de correcte waarde voor

[Beschikbare lades (Available Trays)] en klik op [Goed (OK)].

De ingebouwde vaste schijf toevoegen



Basishandelingen

AppendixAfdrukken

- 79 -

Vink het [Harde schijf (Hard Disk)]-

vakje aan en klik op [Goed (OK)].

Klik op [Goed (OK)].

Index

De computer aansluiten

Memo



Voor gebruik

Instellen

Basishandelingen

AppendixAfdrukken

Index

- 80 -

Papier

3. Afdrukken

Dit hoofdstuk beschrijft de methoden vanaf het plaatsen van het papier in het apparaat tot het werkelijk afdrukken.

Papier



Ondersteunde papiersoorten

Voor afdrukken van hoge kwaliteit is het noodzakelijk dat het papier voldoet aan de voorwaarden ten aanzien van kwaliteit, dikte, papierafwerking, enz. Als er wordt afgedrukt op papier dat niet door OKI aanbevolen wordt, moeten de afwerkingskwaliteit, de papierdoorvoer, enz. zorgvuldig gecontroleerd worden.

Voor gebruik

Als u een (papieren) gekruld of gekreukeld medium gebruikt, kan de afdrukkwaliteit en de papierdoorvoer niet gewaarborgd worden.

Afdrukken

Basishandelingen

AppendixInstellen

- 81 -

Index

Papier

Papiersoorten, -formaat en -dikte



Opmerking

Papierbronnen en -uitvoer worden beperkt door de papiersoort, -formaat en -dikte.



Voor gebruik

Afdrukken

Type Formaat-eenheid: mm (inches) Dikte

Gewoon papier

A3-NOBI 328×453 Papiergewicht 52-360g/m2 ( 45-309kg A3-breedte 320×450 A3 297×420 A4-breed 225×320 A4 210×297 A5 148×210 A6 105×148 B4 257×364 B5 182×257 B6 128×182 B6 half

Amerikaans

64×182 215,9×279,4 (8,5×11)

per 500 vellen)

Papier met een gewicht van minder

dan 52 tot 64g/m2 (Minder dan 45 tot

55kg per 500 vellen) en papier met

een gewicht van 320 tot 360g/m2 (275

tot 309m2 per 500 vellen) kunnen

niet worden gebruikt voor 2-zijdige

afdrukken.

Opmerking

Als de instellingen van het papierformaat



voldoen aan de volgende voorwaarden, zal de afdruksnelheid vertraagd worden. Papierformaat: A6, A5; papierbreedte max. 216 (breedte Amerikaans briefformaat)

briefformaat Legal (13 inch) 215,9×330,2 (8,5×13) Legal (13,5 inch) 215,9×342,9 (8,5×13,5) Legal (14 inch) 215,9×355,6 (8,5×14) Executive 184,2×266,7 (7,25×10,5)

Basishandelingen

Tabloid Extra 304,8×457,2 (12×18) Tabloid 279,4 × 431,8 (11 × 17) Overzicht 139,7 × 215,9 (5,5 × 8,5) 13 × 18 inch 330,2 × 457,2 16K (184×260mm) 184×260 16K (195×270mm) 195×270 16K (197×273mm) 197×273 8K (260×368mm) 260×368

AppendixInstellen

8K (270×390mm) 270×390 8K (273×394mm) 273×394 Aangepast

Breedte 64 tot 330 Lengte 89 tot 1321

Papiergewicht 52-360g/m2 ( 45-309kg

per 500 vellen)

Briefkaart Briefkaart 100×148 Japanse briefkaart

Deze formaten kunnen worden

gebruikt voor 2-zijdige afdrukken.

Index

Japanse dubbele

148×200

briefkaart 4-Ren Hagaki 200 × 296

*1: Het B6 half-formaat kan niet worden gebruikt voor 2-zijdige afdrukken. *2: Papierbreedtes vanaf 99,0 tot 330,0 en lengtes vanaf 147 tot 483,00mm kunnen worden gebruikt voor 2-zijdige

afdrukken.

- 82 -

Type Formaat-eenheid: mm (inches) Dikte

Enveloppes*Younaga #3 120×235 Via papier met een gewicht van 85g/m

Kakugata #6 162 × 229 Nagagata #3 120×235 Nagagata #4 90×205 Nagagata #40 90×225 Yougata #0 120×235 Yougata #2 114×162 Yougata #4 105×235 Kakugata #6 162 × 229 Kakugata #2 240×332 Kakugata #3 216×277 Younaga #3 120 × 235 Kakugata #8 119×197 Com-6 3/4 92,1×165,1 (3,625×6,5) Er wordt 24LB-papier met stevig Com-9 98,4×226,1 (3,875×8,875) Com-10 104,8×241,3 (4,125×9,5) Monarch 98,4×190,5 (3,875×7,5) A2-enveloppe 111,1×146,1 (4,375×5,75) A6-enveloppe 120,7×165,1 (4,75×6,5) A7-enveloppe 133,4×184,2 (5,25×7,25) DL 110×220 (4,33×8,66) C5 162×229 (6,4×9) C4 229×324 (9×12,8)

Etiketten A4 0,1 tot 0,2mm

Amerikaans briefformaat

Glanzend A4 210 × 297

A3 297 × 420 A3-NOBI 328 × 453

Gedeeltelijk

Gelijkwaardig aan gewoon papier. Papiergewicht 52-360g/m gedrukt papier

Gekleurd

Gelijkwaardig aan gewoon papier. Papiergewicht 52-360g/m papier

Transparanten A4 0,1 tot 0,125mm

Amerikaans briefformaat

Indexkaart

*: Duplex-printen is niet mogelijk op enveloppes, etiketten, transparanten en indexkaarten.

Indexkaarten 76,2×127 (3×5)

gevouwen appen gebruikt

per 500 vellen)

( 45-309kg

Papier

Voor gebruik

Afdrukken

Basishandelingen

AppendixInstellen

Index

- 83 -

Papier

Het papiergewicht instellen



Stel het papier in volgens het riemgewicht van het te gebruiken papier.

Deze stap is niet vereist voor Papiergewicht (Auto), maar in het geval van een papierstoring of verminderde afdrukkwaliteit, wordt handmatig instellen aanbevolen.

Voor gebruik

Papiergewicht Riemgewicht

Ultra-licht 14lb Papiergewicht < 17lb

52g/m 45kg Papiergewicht < 55kg

Licht 17lb

64g/m2 Papiergewicht 68g/m 55kg Papiergewicht 59kg

Medium licht 18lb < Papiergewicht

68g/m2 < Papiergewicht 83g/m 59kg < Papiergewicht 71kg

Gemiddeld 22lb < Papiergewicht < 28lb

83g/m 71kg < Papiergewicht < 90kg

Gemiddeld zwaar 28lb

105g/m2 Papiergewicht 120g/m

Afdrukken

90kg Papiergewicht 103kg

Zwaar 32lb < Papiergewicht

120g/m2 < Papiergewicht 128g/m 103kg < Papiergewicht 110kg

Ultra zwaar1 34lb < Papiergewicht

128g/m2 < Papiergewicht 188g/m

Ultra zwaar2 50lb < Papiergewicht

Basishandelingen

110kg < Papiergewicht 162kg

188g/m2 < Papiergewicht 216g/m 162kg < Papiergewicht 186kg

Ultra zwaar3 57lb < Papiergewicht

216g/m2 < Papiergewicht 256g/m 186kg < Papiergewicht 220kg

Ultra zwaar4 68lb < Papiergewicht

256g/m2 < Papiergewicht 320g/m 220kg < Papiergewicht 275kg

Ultra zwaar5 85lb < Papiergewicht

AppendixInstellen

320g/m2 < Papiergewicht 360g/m 275kg < Papiergewicht 310kg

Papiergewicht < 64g/m

Papiergewicht 18lb

22lb

< Papiergewicht < 105g/m

Papiergewicht 32lb

34lb

50lb

57lb

68lb

85lb

96lb

Index

*: De instelling Handmatig papiergewicht wordt aanbevolen bij het gebruik van papier van het type Ultralicht of Ultrazwaar5.

- 84 -

Selecteerbare papierinvoeren en uitvoermethoden voor elk soort papier

O: Wordt ondersteund X: Wordt niet ondersteund

Instelbare lade Uitvoervak

Type Formaat Dikte

Gewoon papier (Met 2-zijdige afdrukken)

Gewoon papier (Met 1-zijdige afdrukken)

A3-NOBI, A3-BREED, A3, A4-BREED, A4, A5, A6, B4, B5, B6, Amerikaans briefformaat, legal13, legal13,5, legal14, executive, double executive, tabloid, 16K (184x260mm), 16K (195x270mm), 16K (197x273mm), 8K (260x368mm), 8K (270x390mm), 8K (273x394mm), 13"×18"

Aangepast (Breedte 99 tot 330mm, lengte 147 tot 457mm)

Aangepast (breedte min. 64mm en minder dan 90mm; lengte groter dan 457mm tot max. 483mm.)

A3-NOBI, A3BREED, A3, A4, A5, A6, B4, B5, B6, B6 half, Amerikaans briefformaat, legal13, legal13,5, legal14, executive

Tabloid extra, tabloid, statement, 16K (184x260mm), 16K (195x270mm), 16K (197x273mm), 8K (260x368mm), 8K (270x390mm), 8K (273x394mm), 13"×18"

Aangepast (Breedte 90 tot 330mm en lengte 147 tot 457mm)

Aangepast (breedte min. 64mm en minder dan 90mm; lengte groter dan 457mm tot max. 1321mm.)

Aangepast (Breedte 64 tot 330mm en lengte 89 tot 1321mm)

Papiergewicht 64 tot

Papiergewicht 52 tot

Papiergewicht

hoger dan 320 tot

max.360g/m

Papiergewicht 52 tot

Papiergewicht

hoger dan 320 tot

max.360g/m

320 g/m

Multifunctionele

lade

Lade 1

O O O O O

O X X O X

O O O O O

O X X O X

O O O O O

O X X O X

Lades

2 tot 5

(Optioneel)

Beeldzijde

naar boven

Beeldzijde

naar beneden

Papier

Voor gebruik

Afdrukken

Basishandelingen

AppendixInstellen

Index

- 85 -

Papier

Instelbare lade Uitvoervak

Type Formaat Dikte

Voor gebruik

Briefkaart*2Postkaart, Japanse

dubbele briefkaart 4-Ren Hagaki

Enveloppe

Nagagata #3, Nagagata #4,

Via papier met een

gewicht van 85g/m

Multifunctionele

lade

Lade 1

O O O O O

Nagagata #40,

Yougata #0, Yougata #2 (C6), Yougata #4, Kakugata #2,

O X X O X

Kakugata #3, Kakugata #6*1, Kakugata #8, Younaga

#3 Com-6 3/4, Com-9,

Com-10, Monarch, A2-enveloppe, A6-

Gebruikt 24Lb-

papier

O X X O X

enveloppe, A7-

Afdrukken

Etiketten

Glanzend

enveloppe, DL, C5, C4

A4, Amerikaans briefformaat

A4, A3, A3-NOBI

Papiergewicht 128g/m2

O O X O X

(gewicht van 500 vellen

Basishandelingen

is 110kg) Papiergewicht 127g/m (gewicht van 500 vellen is 110kg) Papiergewicht 157g/m

O O O O O

(gewicht van 500 vellen is 136kg)

Transparant*2A4, Amerikaans

briefformaat

Indexkaarten

76,2mm×127mm (3"×5")

AppendixInstellen

*1: Gebruik het printerbedieningspaneel om het papierformaat van de lade die ingesteld is als [Aangepast] in te stellen en stel

[Papierbreedte] en [Papierlengte] in volgens de vermelde waarden van onderstaande tabel. Gebruik de printerdrivers om de waarden uit de onderstaande tabel te selecteren.

O O X O X

O X X O X

Lades

2 tot 5

(Optioneel)

Beeldzijde

naar boven

Beeldzijde

naar beneden

Papierformaat

Apparaatinstellingen

Papierbreedte

(mm)

Papierlengte (mm)

De printerdriver

[Papierformaat]

13"×18" 330 457 13 × 18in

Index

4-Ren Hagaki 200 296 4-Ren Hagaki Kakugata #6 162 229 Kakugata #6 Younaga #3 120 235 Younaga #3

*2: De afdruksnelheid is lager voor briefkaarten, enveloppes, etiketten, glanzend papier en transparanten.

Opmerking

Als het papier horizontaal (



ingesteld. De afdruksnelheid zal trager zijn wanneer het papierformaat als A6 of A5 is ingesteld, of als de breedte minder is dan 216mm.



) in de lade wordt ingesteld, zal de afdruksnelheid lager zijn dan papier dat verticaal ( ) is

- 86 -

instellen

Papier

(Liggend)- en

(Staand)-pictogrammen

Het -pictogram beschrijft het verticaal plaatsen van het papier, gezien vanaf de voorkant van de printer. (Het papier wordt horizontaal ingevoerd.)

Papierinvoerstand

Lades

Het -pictogram beschrijft het horizontaal plaatsen van het papier, gezien vanaf de voorkant van de printer. (Het papier wordt verticaal ingevoerd.)

Papierinvoerstand

Lades

Voor gebruik

Afdrukken

Multifunctionele lade

Papierinvoerstand

Multifunctionele lade

Papier met onderstaand formaat kan horizontaal of verticaal worden ingesteld.

De drie types A4, A5, B5, letter, 16K en A4-



breed

Basishandelingen

AppendixInstellen

Index

- 87 -

Afdrukken vanuit de lades



Met uitzondering van een aantal papierformaten, detecteert de printer automatisch het formaat van het

papier in lade 1 tot 5 *. Ook wordt de breedte van het papierformaat automatisch gedetecteerd.

Voor gebruik

*: Lades 2 tot 5 zijn optioneel.

Memo

De printer detecteert de volgende papierformaten niet automatisch.



-A3-NOBI, tabloid extra, A3-BREED, 13×18"

-A5, A6

-briefkaarten, Japanse dubbele briefkaarten

-legal13,5, legal14

-aangepast Als de printer niet automatisch gedetecteerd wordt, moet het bedieningspaneel gebruikt worden om het papierformaat in te

stellen. Zie “Papier instellen Via het bedieningspaneel” (P.93) voor meer informatie. Stel 13x18" als aangepast formaat in.



Papier in de lades 1 tot 5

instellen

Afdrukken

In dit gedeelte wordt uitgelegd hoe u het papier in lade 1 of lades 2/3/4/5 instelt.

Memo

Het instellen van het papier in lade 1 wordt hier als



Basishandelingen

AppendixInstellen

voorbeeld gebruikt. Het instellen van lades 2 tot 5 gebeurt volgens dezelfde procedure.

Trek de papiercassette ( ) van lade 1

uit.

Schuif de papiergeleider ( ) en de

papierstop ( ) om het formaat van het ingestelde papier uit te lijnen.

Schik het papier zorgvuldig. Lijn

voorzichtig de randen van het papier horizontaal uit.

Index

- 88 -

Afdrukken vanuit de lades

Leg het papier met de afdrukzijde naar

beneden.

Opmerking



" symbool ( ) op de papiergeleider mag

Het " niet overschreden worden wanneer het papier wordt

ingesteld.

Afdrukken vanuit de lades

Open het bestand dat moet worden afgedrukt en selecteer [Papierformaat], [Papierbron] en [Papiergewicht] om af te drukken via de printerdriver.

Dit gedeelte beschrijft hoe u via "Lade 1" of "Automatisch" kunt afdrukken vanuit onderstaande printerdrivers.

Windows PS-printerdriver



Windows PCL-printerdriver (P.90)



Windows XPS-printerdriver (P.91)



Mac OS X-printerdriver (P.92)



De beschrijving maakt ook gebruik van "WordPad" voor Windows. Het Mac OS X-voorbeeld gebruikt "TextEdit".

Meer info

Over hoe u drivers kunt installeren, zie “De computer



aansluiten” (P.55).

Over hoe u kunt afdrukken vanuit de multifunctionele



lade, zie “Afdrukken vanuit de multifunctionele lade”

(P.93).

Voor gebruik

Afdrukken

Memo

Stel het papier zo in dat er zich geen opening tussen



het papier en de papiergeleider of de papierstop bevindt.

Gebruik de papiergeleider om het

papier te beveiligen.

Plaats de papiercassette terug in de

lade.

Memo

Selecteer [Automatisch] in [Papierbron] om



automatisch het aangegeven papier dat zich in de lade bevindt te selecteren.

Via Windows PS-printerdrivers



Open met WordPad het af te drukken

bestand.

Klik op [Pagina-instelling] in het

[File]-menu.

Selecteer het papierformaat en de

afdrukstand en klik op [Goed].

Klik op [Afdrukken] in het [File]-

menu.

Klik op [Geavanceerd] (of

[Eigenschappen]).

Basishandelingen

AppendixInstellen

Index

- 89 -

Afdrukken vanuit de lades

Voor gebruik

Afdrukken

Basishandelingen

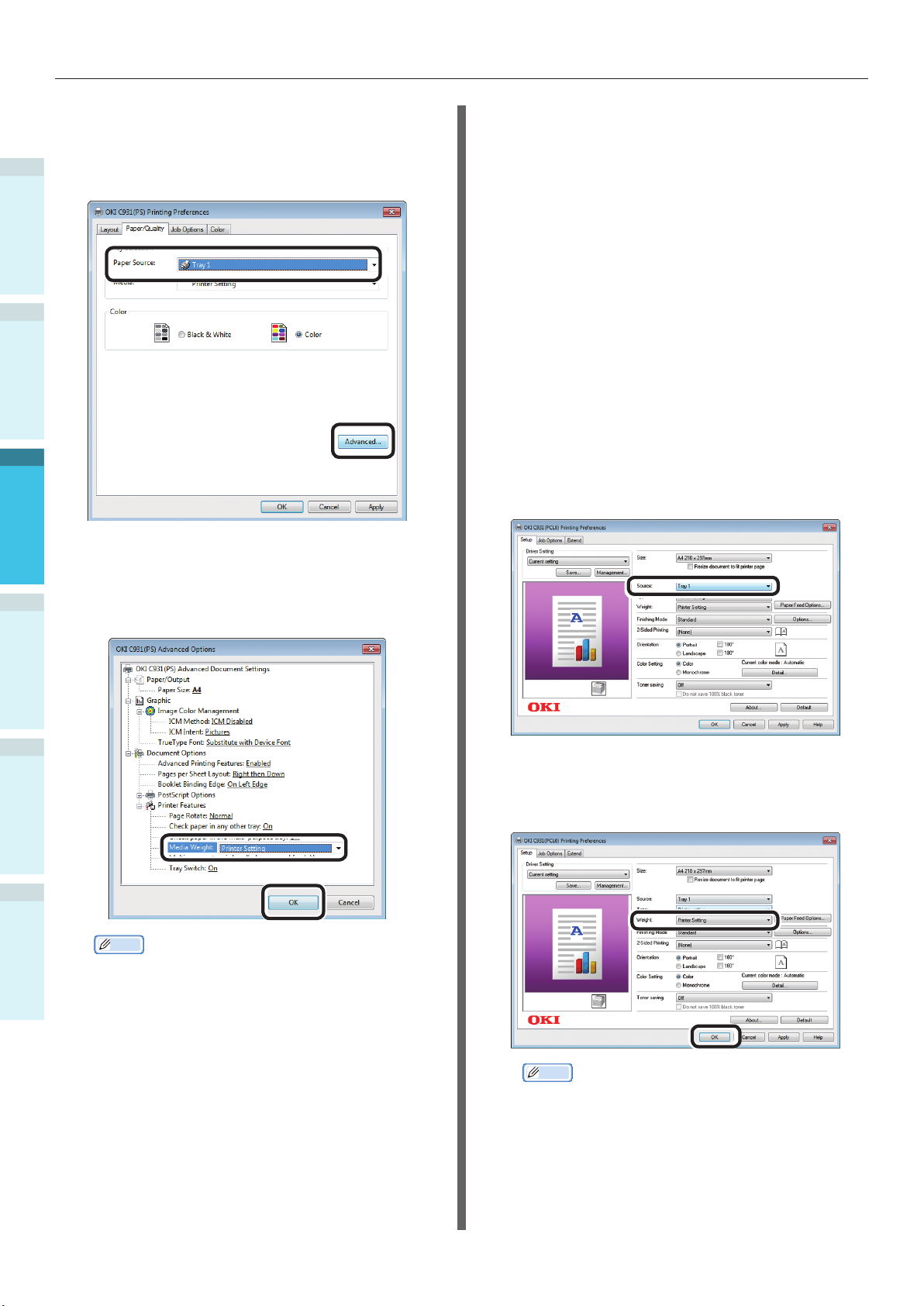

Gebruik [Papierbron (Paper Source)] in het tabblad [Papier/Kwaliteit (Paper/Quality)] om de gebruikte lade te selecteren. Klik vervolgens op [Geavanceerd (Advanced)].

Selecteer een geschikte waarde uit [Papiergewicht (Media Weight)] in het "Geavanceerde opties (Advanced Options)"- scherm en klik vervolgens op [Goed (OK)].

Via Windows PCL-printerdrivers



Open met WordPad het af te drukken

bestand.

Klik op [Pagina-instelling] in het

[File]-menu.

Selecteer het papierformaat en de

afdrukstand en klik op [Goed].

Klik op [Afdrukken] in het [File]-

menu.

Klik op [Geavanceerde instellingen].

Selecteer [Lade 1 (Tray 1)] in

[Papierbron (Source)] in het tabblad [Setup (Setup)].

AppendixInstellen

Index

Memo

Normaal gezien moet u [Printerinstelling (Printer



Setting)] selecteren. Selecteer [Printerinstelling (Printer Setting)] om de ingestelde waarden via het printerbedieningspaneel te gebruiken.

Als er wordt uitgevoerd naar de stapelaar met



beeldzijde naar boven, moet u deze stapelaar openen en [Stapelaar (Afbeelding naar boven)] in [Uitvoervak] selecteren.

Klik op [Goed] in het

"Printinstellingen"-scherm.

Klik op [Afdrukken] in het

"Afdrukken" om af te drukken.

Selecteer een geschikte waarde in

[Papiergewicht (Weight)] en klik vervolgens op [Goed (OK)].

Memo

Normaal gezien moet u [Printerinstelling (Printer



Setting)] selecteren. Selecteer [Printerinstelling (Printer Setting)] om de ingestelde waarden via het printerbedieningspaneel te gebruiken.

Klik op [Afdrukken] in het

"Afdrukken" om af te drukken.

- 90 -

Afdrukken vanuit de lades

Via Windows XPS-printerdrivers



Open met WordPad het af te drukken

bestand.

Klik op [Pagina-instelling] in het

[File]-menu.

Selecteer het papierformaat en de

afdrukstand en klik op [Goed].

Klik op [Afdrukken] in het [File]-

menu.

Klik op [Geavanceerde instellingen].

Selecteer [Type (Papiersoort)] in het

tabblad [Setup (Setup)].

Selecteer [Weight (Papiergewicht)] en

klik op [OK (Goed)].

Voor gebruik

Afdrukken

Memo

Normaal gezien moet u [Printer Setting



(Printerinstelling)] selecteren. Selecteer [Printer Setting (Printerinstelling)] om de ingestelde

waarden via het printerbedieningspaneel te gebruiken.

Klik op [Afdrukken] in het

"Afdrukken" om af te drukken.

Basishandelingen

AppendixInstellen

Index

- 91 -

Afdrukken vanuit de lades

Via Mac OS X-printerdrivers



Voor gebruik

2 3

Afdrukken

Basishandelingen

Open met TextEdit het af te drukken bestand.

Klik op [Pagina-instelling] in het [File]-menu.

Selecteer het papierformaat en de afdrukstand via het dialoogvenster "Pagina-instelling" en klik op [Goed].

Klik op [Afdrukken] in het [File]menu.

Selecteer [Papierinvoer (Paper Feed)] in het afdrukdialoogvenster.

Klik op het [Papierinvoer (Feed)]-

tabblad in de printerinstellingen en selecteer [Papiersoort (Media Type)] en [Papiergewicht (Media Weight)].

Memo

Normaal gezien moet u [Printerinstelling (Printer



Setting)] selecteren. Selecteer [Printerinstelling (Printer Setting)] om de ingestelde waarden via het printerbedieningspaneel te gebruiken.

Klik op [Afdrukken (Print)] om af te

drukken.

AppendixInstellen

Index

Controleer of [Automatisch (Auto

Select)] is geselecteerd.

Selecteer [Afdrukinstellingen] in het

afdrukdialoogvenster.

- 92 -

Afdrukken vanuit de multifunctionele lade



Papier in de multifunctionele lade instellen

Papier instellen Via het bedieningspaneel

Als u het papierformaat "Enveloppe" of "Aangepast formaat" gebruikt, moet het bedieningspaneel gebruikt worden om het papierformaat in te stellen.

Druk op de [Fn]-toets.

Het numerieke invoerwaarde-scherm zal worden weergegeven.

Druk op [9] en [0] en klik vervolgens

op de [OK (Goed)]-knop.

Selecteer [Papiersoort (Media Type)]

en druk op de [OK (Goed)]-knop.

Druk op de scroll-knoppen om de

papiersoort van het ingestelde papier te selecteren en druk op de [OK (Goed)]knop.

Voor gebruik

Afdrukken

Basishandelingen

Druk op de scroll-knoppen om het

formaat van het ingestelde papier te selecteren en druk op de [OK (Goed)]knop.

Druk op de [BACK (VORIGE)]-knop om

terug te keren naar het vorige scherm.

Druk op de [BACK (VORIGE)]-knop om

terug te keren naar het vorige scherm.

Selecteer [Papiergewicht (Media

Weight)] en druk op de [OK (Goed)]knop.

AppendixInstellen

Index

- 93 -

Afdrukken vanuit de multifunctionele lade

Voor gebruik

Afdrukken

Druk op de scroll-knoppen om het

formaat van het ingestelde papier te selecteren en druk op de [OK (Goed)]knop.

Druk verschillende keren op de [BACK

(VORIGE)]-knop om terug te keren naar het standby-scherm.

Papier instellen

De multifunctionele lade drukt af op de beeldzijde van het ingestelde papier dat naar boven geplaatst is.

Opmerking

Plaats geen papier van verschillende formaten, soorten of



dikten tegelijkertijd in het apparaat.

Memo

Als u een aangepast papierformaat wilt instellen, is het



noodzakelijk om het formaat te registreren. Voor meer informatie, zie "Geavanceerd".

Open de multifunctionele lade ( ) naar u toe.

Basishandelingen

AppendixInstellen

Index

Memo

Druk op de [CANCEL (ANNULEREN)]-knop om terug te



keren naar het standby-scherm.

Open de hulpdrager ( ).

Trek de instelhendel ( ) aan de

rechterkant van de papierdrager ( ) naar u toe.

- 94 -

Afdrukken vanuit de multifunctionele lade

Pas de papiergeleider ( ) aan volgens

de ingestelde papierbreedte.

Sorteer zorgvuldig het papier. Lijn de

uiteinden van het papier zorgvuldig horizontaal uit.

Pas de papiergeleider aan volgens de

ingestelde papierbreedte.

Laat de instelhendel ( ) los en plaats

hem terug in zijn oorspronkelijke positie.

Voor gebruik

Afdrukken

Plaats de afdrukzijde naar boven en stel

het papier in.

Opmerking

Stel het papier niet in voorbij de papiergeleider van de



multifunctionele lade (

Opmerking

Wanneer u papier wil toevoegen, moet u het papier in de



multifunctionele lade verwijderen en de boven-, onder-, linker- en rechterkant van het aanvullende papier uitlijnen voordat u het instelt.

Tijdens het afdrukken mag u het papier er niet uit halen of



mag u geen papier bijvoegen. Plaats geen andere voorwerpen dan papier in de



multifunctionele lade. De papiersteun zal automatisch naar omhoog gaan



wanneer het papier op zijn plaats is ingesteld. Als de papiersteun in de weg zit wanneer u het papier in de lade instelt, plaatst u het papier na het openen van klep van de tonervervanging en sluit u de klep wanneer het papier op de juiste plaats in ingesteld.

Basishandelingen

AppendixInstellen

Index

- 95 -

Afdrukken vanuit de multifunctionele lade

Druk af op het ingestelde papier in de

Voor gebruik

multifunctionele lade. De belangrijkste werkprocedures worden hieronder beschreven.

Plaats het papier ( ) in de

multifunctionele lade ( ).

Afdrukken

Via Windows PS-printerdrivers



Open met WordPad het af te drukken

bestand.

Klik op [Pagina-instelling] in het

[File]-menu.

Selecteer het papierformaat en de

afdrukstand en klik op [Goed].

Klik op [Afdrukken] in het [File]-

menu.

Klik op [Geavanceerde instellingen].

Klik op [Geavanceerd (Advanced)] in

het [Lay-out (Layout)]-menu.

Open het bestand dat u wilt afdrukken.

Basishandelingen

AppendixInstellen

Index

Om af te drukken via de printerdrivers

moet u de [Multifunctionele lade]

speciëren.

Dit gedeelte beschrijft hoe u vanuit de printerdrivers via de multifuncionele lade kunt afdrukken.

Windows PS-printerdriver



Windows PCL-printerdriver (P.98)



Windows XPS-printerdriver (P.99)



Mac OS X-printerdriver (P.100)



De beschrijving maakt ook gebruik van "WordPad" voor Windows. Het Mac OS X-voorbeeld gebruikt "TextEdit".

Meer info

Over hoe u drivers kunt installeren, zie “De computer



aansluiten” (P.55).

- 96 -

Afdrukken vanuit de multifunctionele lade

Selecteer [Papierformaat (Paper Size)]

in [Papier/Uitvoer (Paper/Output)] in het tabblad "Geavanceerde opties (Advanced Options)".

Selecteer [Multifunctionele lade

(Multi-Purpose Tray)] in [Papierbron (Paper Source)] in het tabblad [Papier/ Kwaliteit (Paper/Quality)] en klik op [Geavanceerd (Advanced)].

Selecteer een geschikte waarde uit

[Papiergewicht (Media Weight)] in het "Geavanceerde opties (Advanced Options)"-scherm en klik vervolgens op [Goed (OK)].

Memo

Normaal gezien moet u [Auto] selecteren.



Selecteer [Auto] om de ingestelde waarden via het printerbedieningspaneel te gebruiken.

Om elke pagina apart af te drukken, moet u



[Multifunctionele lade wordt behandeld als handmatige invoer] als [Ja] instellen.

Voor gebruik

Afdrukken

Basishandelingen

Klik op [Goed] in het "Printinstellingen"-

scherm.

Klik op [Afdrukken] in het

"Afdrukken" om af te drukken.

AppendixInstellen

Index

- 97 -

Afdrukken vanuit de multifunctionele lade

Voor gebruik

Afdrukken

Via Windows PCL-printerdrivers



Open met WordPad het af te drukken

bestand.

Klik op [Pagina-instelling] in het

[File]-menu.

Selecteer het papierformaat en de

afdrukstand en klik op [Goed].

Klik op [Afdrukken] in het [File]-

menu.

Klik op [Geavanceerde instellingen].

Selecteer [Papierformaat (Size)] in

het tabblad [Setup (Setup)].

Klik op [Papierinvoeropties (Paper

Feed Options)].

Memo

Om elke pagina apart af te drukken, schakelt u



[Handmatig behandelen (Use MP tray as manual feed)] in [Instellingen van de universele cassette (Multi Purpose Tray Settings)] in en klikt u op [Goed (OK)].

Basishandelingen

AppendixInstellen

Index

Selecteer [Universele Lade (Multipurpose Tray)] in [Papierbron (Source)].

Selecteer een geschikte waarde in

[Papiergewicht (Weight)] en klik vervolgens op [Goed (OK)].

Memo

Normaal gezien moet u [Printerinstelling (Printer



Setting)] selecteren. Selecteer [Printerinstelling (Printer Setting)] om de ingestelde waarden via het printerbedieningspaneel te gebruiken.

- 98 -

Klik op [Afdrukken] in het

"Afdrukken" om af te drukken.

Afdrukken vanuit de multifunctionele lade

Via Windows XPS-printerdrivers



Open met WordPad het af te drukken

bestand.

Klik op [Pagina-instelling] in het

[File]-menu.

Selecteer het papierformaat en de

afdrukstand en klik op [Goed].

Klik op [Afdrukken] in het [File]-

menu.

Klik op [Geavanceerde instellingen].

Selecteer [Multipurpose Tray

(Universele Lade)] in [Source (Papierbron)] in het tabblad [Setup (Setup)].

Klik op [Paper Feed Options (Papierinvoeropties)].

Memo

Om elke pagina apart af te drukken, schakelt u [Use



MP tray as manual feed (Handmatig behandelen)] in [Multipurpose Tray Settings (Instellingen van de universele cassette)] in en klikt u op [OK (Goed)].

Voor gebruik

Afdrukken

Selecteer een geschikte waarde in [Weight (Papiergewicht)] en klik vervolgens op [OK (Goed)].

Basishandelingen

AppendixInstellen

Index

- 99 -

Memo

Normaal gezien moet u [Printer Setting (Printerinstelling)]



selecteren. Selecteer [Printer Setting (Printerinstelling)] om de ingestelde waarden via het printerbedieningspaneel te gebruiken.

Klik op [Afdrukken] in het "Afdrukken" om af te drukken.

Afdrukken vanuit de multifunctionele lade

Voor gebruik

Afdrukken

Via Mac OS X-printerdrivers



Open met TextEdit het af te drukken

bestand.

Klik op [Pagina-instelling] in het

[File]-menu.

Selecteer het papierformaat en de

afdrukstand via het dialoogvenster "Pagina-instelling" en klik op [Goed].

Klik op [Afdrukken] in het [File]-

menu.

Selecteer [Afdrukinstellingen (Print

Options)] in het afdrukdialoogvenster.

Klik op het [Papierinvoer (Feed)]-

tabblad in de printerinstellingen en selecteer [Papiersoort (Media Type)] en [Papiergewicht (Media Weight)].

Basishandelingen

AppendixInstellen

Index

Selecteer [Papierinvoer (Paper Feed)] in het afdrukdialoogvenster.

Selecteer [Multifunctionele lade (Multi-Purpose Tray)] in [Alle pagina's (All Pages From)].

Klik op [Afdrukken] om af te drukken.

Memo

Normaal gezien moet u [Auto] selecteren.



Selecteer [Auto] om de ingestelde waarden via het printerbedieningspaneel te gebruiken.

- 100 -

Oki C911, C931, C941, C942, ES9411 User Manual Basic [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Handmatig instellen

Over de meegeleverde "Software DVD-ROM"

Het lezen van de handleiding

Symbolen

Toetsen, knoppen en symbolen

Afbeeldingen

Schermen

Opschriften

Over de productgarantie

●Eerste hulp bij ongevallen

●Milieu-informatie

Voor uw veiligheid

Veiligheidswaarschuwingen

Algemene waarschuwingen

Rendabel met C911/C931/C941/C942/ES9411/ES9431/ES9541/ES9542/Pro9431/Pro9541/Pro9542

Het product controleren

1. Voor gebruik

Controleren van de inhoud van de verpakking

Onderdelen nomenclatuur en functies

Hoofdeenheid

Voorzijde/rechterkant

Achterkant/linkerkant

Binnenkant printer

Voorzijde binnenkant

Rechterzijde binnenkant

Linkerzijde binnenkant

Interface

Bedieningspaneel

Belangrijkste functies van het bedieningspaneel

Vormgeving bedieningspaneel

Aanpassen helderheid bedieningspaneel

Gebruik van het tientoetsenbord

Tabel functienummers

Het apparaat volledig gebruiken

Opties

Kleurbeheer-server

Het apparaat installeren

2. Instellen

Installatievoorwaarden

Installatieprocedure

Het openen van de verpakking en de installatie

Monteren van verbruiksartikelen

Papier instellen

Monteren van de ingebouwde vaste schijf (optioneel)

De voeding in-/uitschakelen

Stroomvoorzieningsvereisten

Aansluiten stroomkabels

Inschakelen van de voeding

Uitschakelen van de voeding

Testafdruk uitsluitend via de printer

Printerinformatie

De computer aansluiten

Stappen voor het installeren van de drivers op een computer

Gebruiksomgeving

Types printerdrivers

Kabels aansluiten

Aansluiten via LAN-kabels

Aansluiten via USB-kabels

Installatieprogramma printerdriver (Windows)

Netwerkaansluitingen

USB-aansluitingen

Als de installatie mislukt

Installatieprogramma printerdriver (Macintosh)

Netwerkaansluitingen

USB-aansluitingen

Als de installatie mislukt

Opties toevoegen

Papier

3. Afdrukken

Ondersteunde papiersoorten

Selecteerbare papierinvoeren en uitvoermethoden voor elk soort papier

Afdrukken vanuit de lades

Afdrukken vanuit de lades

Afdrukken vanuit de multifunctionele lade

Papier in de multifunctionele lade instellen

Papier instellen Via het bedieningspaneel
