C110
Guía del usuario
Prefacio
Se han realizado todos los esfuerzos posibles para garantizar que la información de
este documento sea completa y exacta y esté actualizada. El fabricante no asume
ninguna responsabilidad por los resultados de errores que estén fuera de su control.
El fabricante tampoco puede garantizar que los cambios realizados por otros
fabricantes en software y equipos a los que se hace referencia en este manual no
afectarán a la vigencia de la información contenida en él. La mención de productos
de software fabricados por otras compañías no constituye necesariamente una
aprobación por parte del fabricante.
Aunque se ha hecho todo lo posible para que este documento sea preciso y útil, no
garantizamos en forma alguna, expresa o implícita, la precisión o integridad de la
información contenida en el mismo.
Los controladores y manuales más actualizados se pueden encontrar en:
http://www.okiprintingsolutions.com
Copyright © 2010 Oki Europe Ltd. Reservados todos los derechos.
Oki es una marca registrada de Oki Electric Industry Company Ltd.
Oki Printing Solutions es una marca de Oki Data Corporation.
Energy Star es una marca comercial de United States Environmental Protection
Agency.
Microsoft, MS-DOS y Windows son marcas registradas de Microsoft Corporation.
Apple, Macintosh, Mac y Mac OS son marcas registradas de Apple Computer.
Otros nombres de productos y marcas mencionados son marcas comerciales
registradas de sus respectivos propietarios.
Como empresa Participante en el Programa de ENERGY STAR, el
fabricante ha determinado que este producto cumple las directrices
de ENERGY STAR en cuanto a consumo energético.
Este producto cumple con las disposiciones de las directivas del
Consejo 2004/108/EC (EMC), 2006/95/EC (LVD y 1999/5/EC
(R&TTE), enmendado donde procede, relativas a la armonización
de la legislación de los Estados miembro sobre la compatibilidad
electro-magnética, la baja tensión y los equipos terminales de radio
y telecomunicaciones.
x-1
Primeros auxilios en caso de emergencia
Deberá tener cuidado con el polvo de tóner:
Si se produce una ingestión accidental, suministre pequeñas cantidades de
agua fría y busque atención médica. NO intente provocar el vómito.
Si se inhala accidentalmente, traslade a la persona a un lugar abierto para
que respire aire fresco. Acuda al médico.
Si se introduce en los ojos, enjuáguelos con abundante agua durante al
menos 15 minutos, manteniendo abiertos los párpados. Acuda al médico.
Si se derrama, deberá tratarse con agua fría y jabón para evitar el riesgo de
que se produzcan manchas en la piel o en las prendas.
Importador para la UE/representante autorizado
Oki Europe Limited (que comercializa como OKI Printing Solutions)
Blays House
Wick Road
Egham
Surrey TW20 0HJ
Reino Unido
Para todas las consultas de tipo general, de soporte y ventas, póngase en contacto
con el distribuidor local.
Información medioambiental
x-2
Contenido
Prefacio....................................................................................................... x-1
Primeros auxilios en caso de emergencia .................................................. x-2
Importador para la UE/representante autorizado........................................ x-2
Información medioambiental....................................................................... x-2
1 Introducción ................................................................................................... 1-1
Familiarización con su impresora ................................................................ 1-2
Requerimientos de espacio......................................................................... 1-2
Partes de la impresora................................................................................ 1-3
Vista frontal...........................................................................................1-3
Vista posterior ....................................................................................... 1-4
Acerca del panel de control .......................................................................... 1-5
Acerca de los indicadores........................................................................... 1-5
Acerca de la Tecla Rotate Toner (Rotar tóner)...........................................1-6
Para cambiar un cartucho de tóner....................................................... 1-6
Para limpiar la ventana del cabezal de impresión ................................1-7
Para cambiar todos los cartuchos de tóner al mismo tiempo ............... 1-7
Acerca de la tecla Cancel ........................................................................... 1-7
Continuación de la impresión de un trabajo después de un mensaje
de error .................................................................................................1-8
Contenido x-3
Cancelación de un trabajo de impresión...............................................1-8
Acerca del CD/DVD Printer Driver and Utility ............................................. 1-9
Requerimientos del sistema ....................................................................... 1-10
2 Uso del controlador de la impresora ...........................................................2-1
Selección de los ajustes predeterminados del controlador de
impresora .......................................................................................................2-2
Desinstalación del controlador de la impresora ......................................... 2-3
Visualización de la configuración del controlador de la impresora .........2-3
Windows Vista ...................................................................................... 2-3
Windows XP/Server 2003 ..................................................................... 2-3
Windows 2000 ...................................................................................... 2-3
Configuración del controlador de la impresora .......................................... 2-4
Teclas comunes..........................................................................................2-4
Registro Básico...........................................................................................2-5
Registro Diseño........................................................................................... 2-6
Registro Superposición............................................................................... 2-6
Registro Filigrana........................................................................................2-6
Registro Calidad.......................................................................................... 2-7
Registro Versión.......................................................................................... 2-7
3 Utilidad Panel remoto .................................................................................... 3-1
Trabajo con la utilidad Panel remoto ........................................................... 3-2
Introducción................................................................................................. 3-2
Para abrir la utilidad Panel remoto.............................................................. 3-2
Windows Server 2008/Vista/XP/Server 2003 ....................................... 3-2
Windows 2000 ...................................................................................... 3-2
Uso de la utilidad Panel remoto .................................................................. 3-3
Registro Panel ...................................................................................... 3-3
Registro Servicio del usuario ................................................................ 3-4
Para cerrar la utilidad Panel remoto ............................................................3-5
4 Manejo de los medios de impresión ............................................................ 4-1
Medios de impresión .....................................................................................4-2
Especificaciones .........................................................................................4-2
Tipos ...............................................................................................................4-3
Papel simple (papel reciclado).................................................................... 4-3
Papel grueso...............................................................................................4-5
Etiqueta....................................................................................................... 4-5
Papel membretado...................................................................................... 4-7
Tarjeta postal ..............................................................................................4-7
Área imprimible .............................................................................................. 4-8
Márgenes de página ................................................................................... 4-9

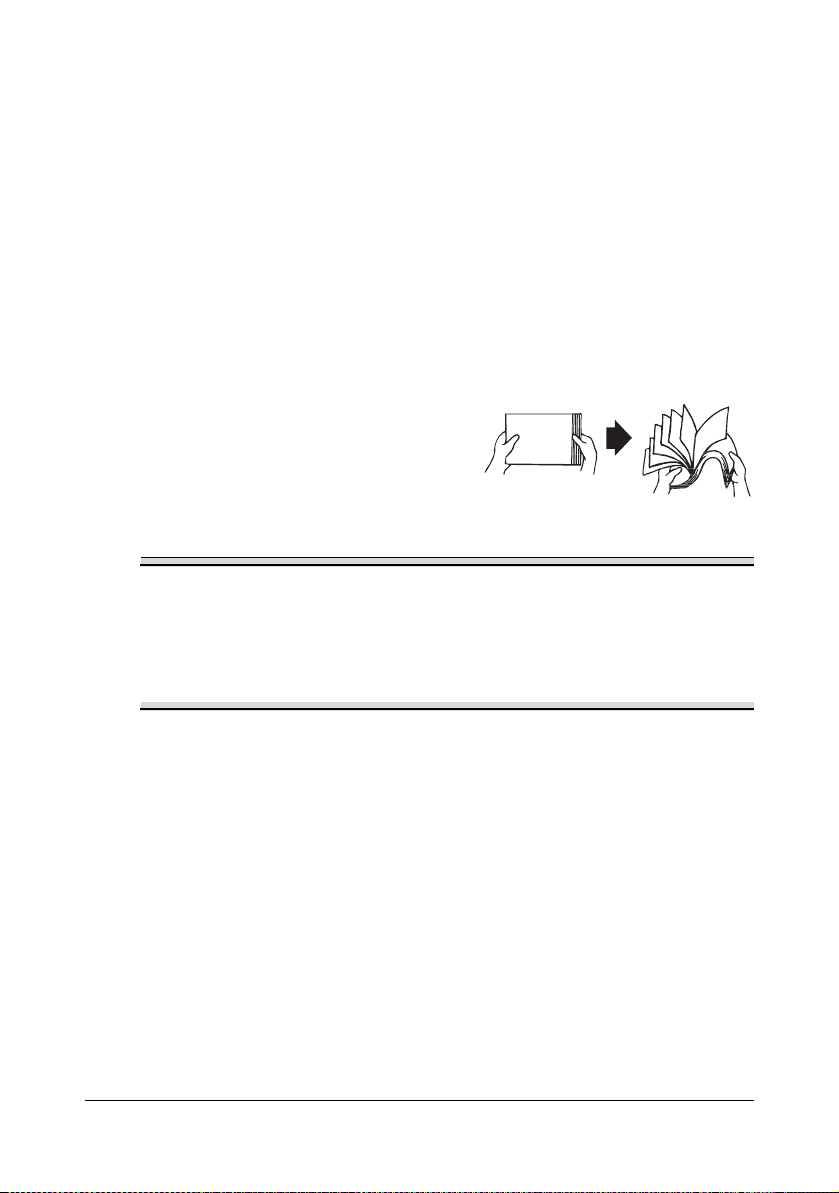

Carga de papel ...............................................................................................4-9
Bandeja 1 (bandeja multiusos).................................................................. 4-10
Para cargar papel simple .................................................................... 4-10
Contenidox-4
Otros medios.......................................................................................4-12
Para cargar hojas de etiquetas/papel membretado/postales/
papel grueso ....................................................................................... 4-12
Bandeja de entrega ...................................................................................... 4-13
Almacenamiento de medios de impresión ................................................4-14
5 Sustitución de materiales de consumo ....................................................... 5-1
Sustitución de materiales de consumo ....................................................... 5-2
Acerca de los cartuchos de tóner................................................................ 5-2
Sustitución de cartuchos de tóner......................................................... 5-4
Sustitución de todos los cartuchos al mismo tiempo .................................. 5-9

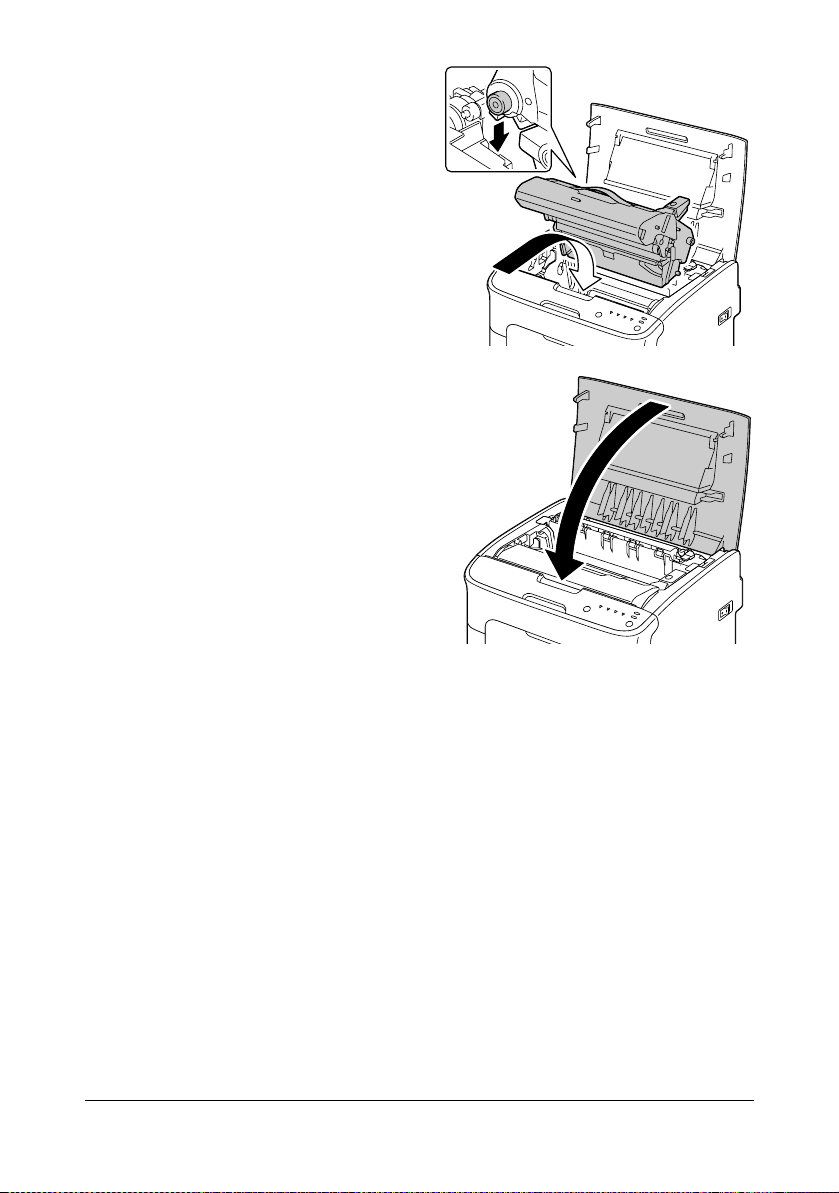

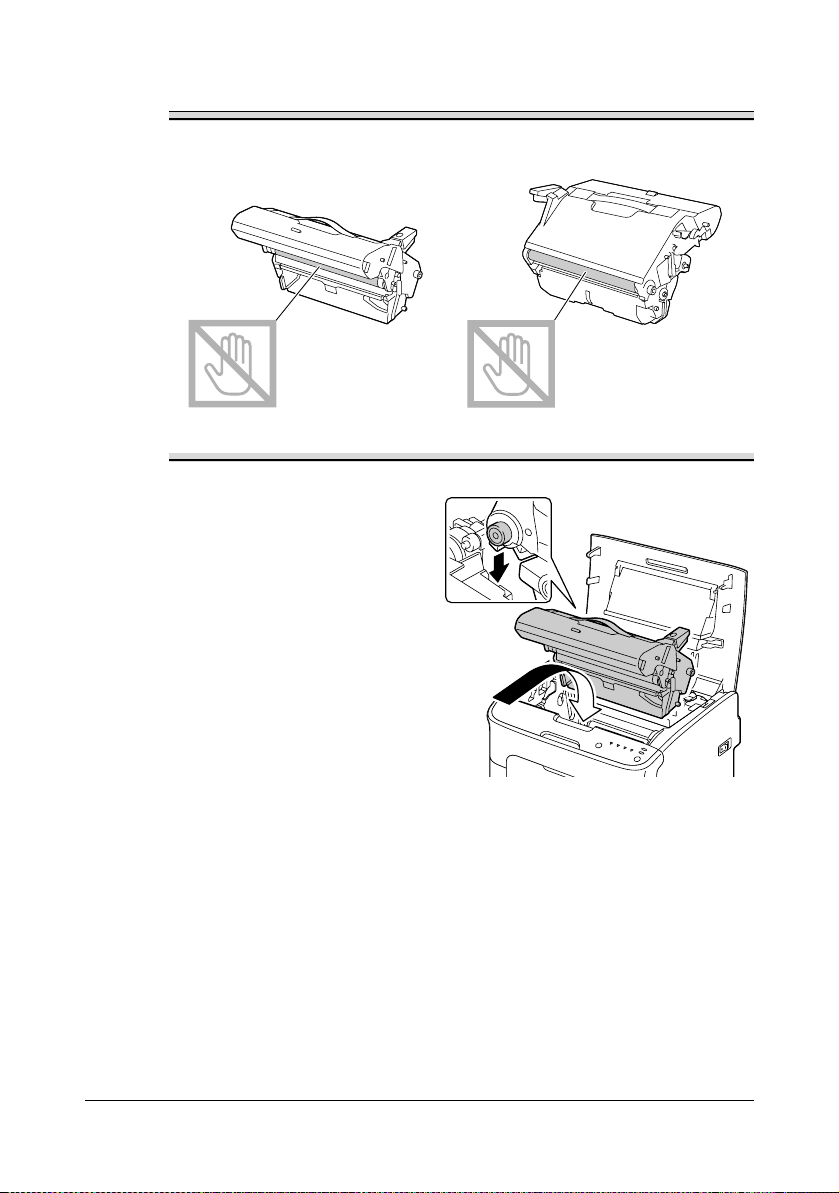

Sustitución del cartucho de filmación........................................................5-10
Sustitución de la unidad de fusión ............................................................ 5-13
6 Mantenimiento ............................................................................................... 6-1
Mantenimiento de la impresora .................................................................... 6-2

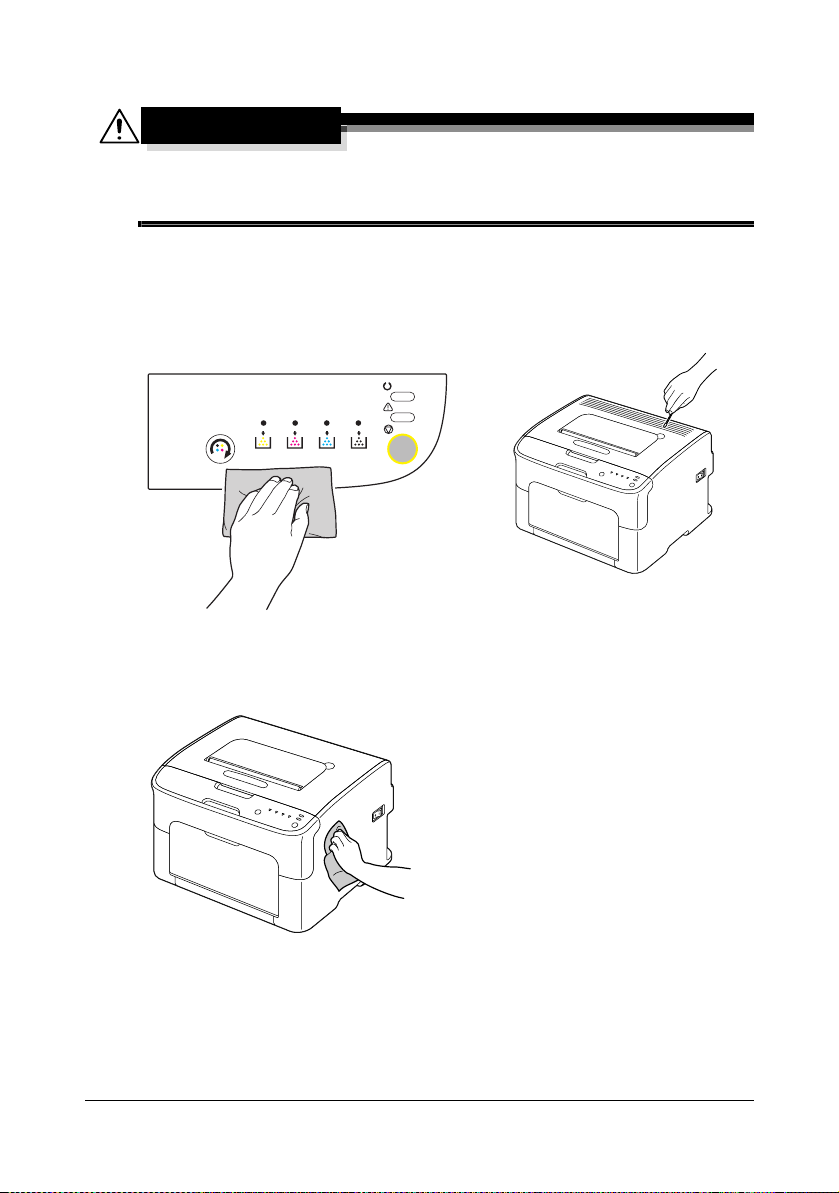

Limpieza de la impresora .............................................................................. 6-5
Exterior........................................................................................................ 6-5
Interior......................................................................................................... 6-6
Limpieza del rodillo de alimentación de medios de impresión .............. 6-6
Limpieza de la ventana del cabezal de impresión ................................ 6-9
7 Eliminación de fallos .....................................................................................7-1
Introducción ................................................................................................... 7-2
Prevención de atascamientos de papel ....................................................... 7-3

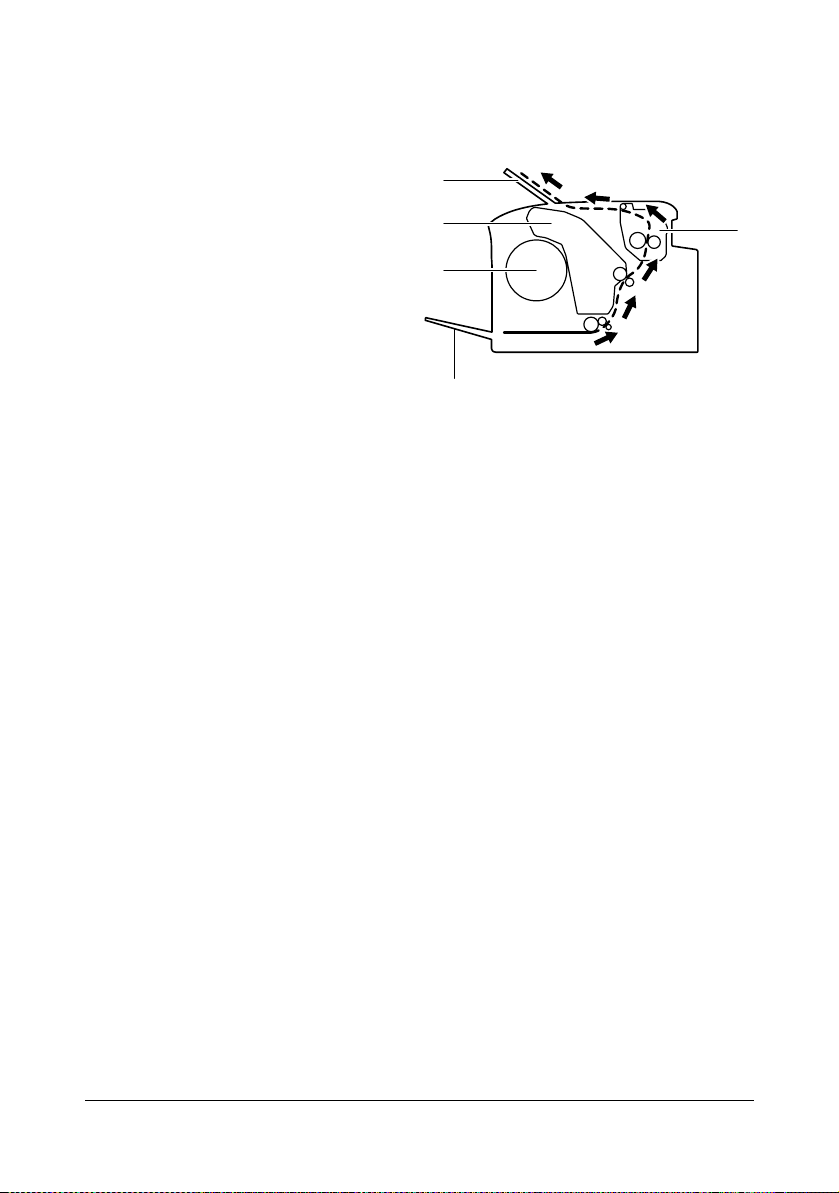

Descripción del recorrido del papel ............................................................7-4
Mensajes del indicador ................................................................................. 7-5
Mensajes de estado.................................................................................... 7-5
Mensajes de advertencia ............................................................................ 7-6
Mensajes de error ....................................................................................... 7-8
Mensaje de servicio .................................................................................. 7-10

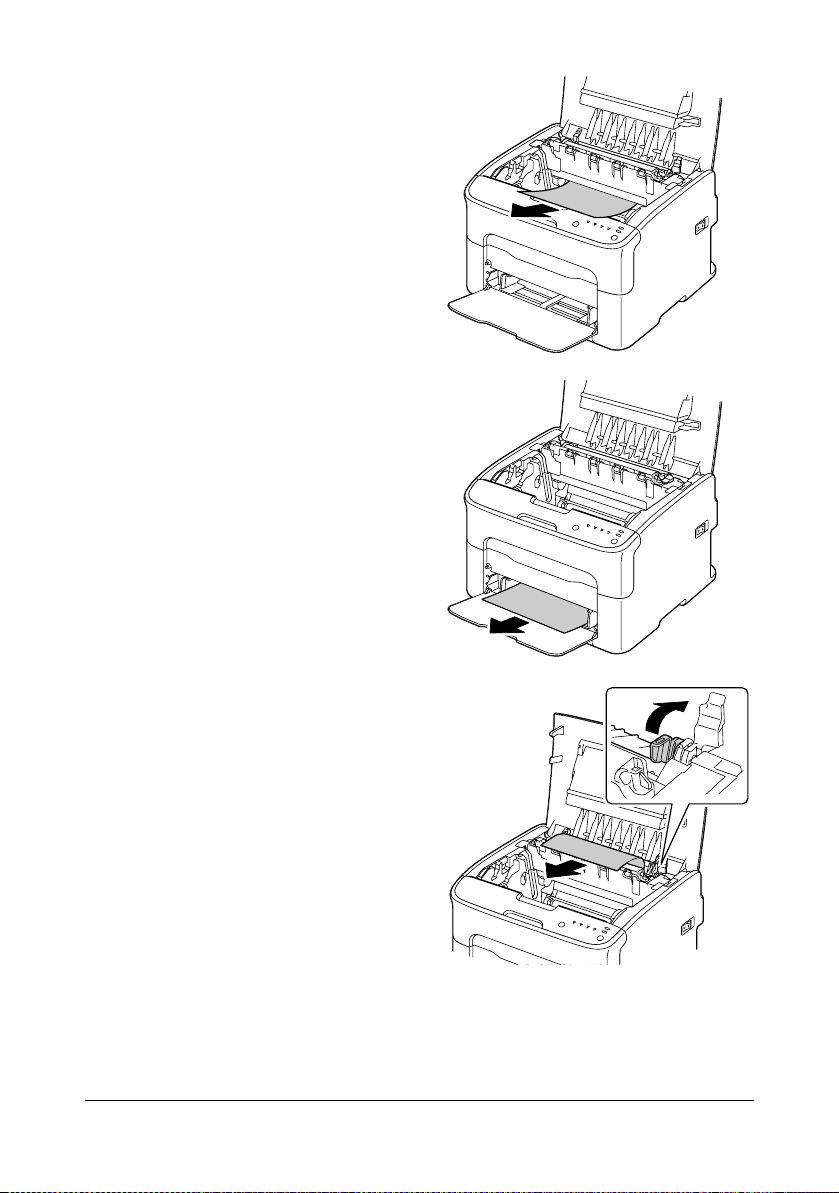

Eliminación de atascamientos de papel ................................................... 7-11
Eliminación de atascamientos................................................................... 7-12
Resolución de problemas de atascamiento de papel .............................. 7-19
Cómo resolver otros problemas. ...............................................................7-21
Cómo resolver problemas de calidad de impresión ................................7-24
A Apéndice .........................................................................................................A-1
Especificaciones técnicas ............................................................................A-2
Impresora....................................................................................................A-2
Duración de los materiales de consumo.....................................................A-3
Sustituíbles por el usuario.....................................................................A-3
Sustituíbles por el servicio .........................................................................A-4
Indice ...................................................................................................................... I-1
Datos de contacto de Oki ...............................................................................I-3
Contenido x-5
Contenidox-6
Introducción
Familiarización con su impresora
Requerimientos de espacio
A fin de asegurar una operación, sustitución y mantenimiento simples,
obsérvese las exigencias de espacio recomendadas que se detallan a
continuación.
496 mm (19,5")
396 mm (15,6")
100 mm
(3,9")
Vista frontal
245 mm
(9,6")
100 mm
(3,9")
127 mm
(5,0")
707 mm (27,8")
520 mm (20,5")
275 mm (10,8")
380 mm (14,9")
100 mm
(3,9")
Vista lateral
Familiarización con su impresora1-2
Partes de la impresora
Las ilustraciones en estas páginas muestran las partes de su impresora
mencionadas a lo largo de esta guía, por ello sírvase dedicar algo de tiempo
para familiarizarse con ellas.
Vista frontal
1—Bandeja de entrega
2—Panel de control
3—Cubierta frontal
4—Bandeja 1 (bandeja multiusos)
5—Cubierta superior
6—Unidad de fijación
7—Palancas separadoras de la
unidad de fusión
8—Palanca de la cubierta del fusor
9—Cartucho de filmación
10—Cartucho de tóner
5
1
2
3
4
8
7
6
9
10
10
6
9
7
Familiarización con su impresora 1-3
Vista posterior
1—Interruptor de corriente
2—Conexión de
alimentación
3—Puerto USB
1
2
3
Familiarización con su impresora1-4
Acerca del panel de control
R
EADY
R
OTATE
T
ONER
A
TTENTION
C
ANCEL
1—Indicador Ready
2—Indicador Attention
3— Te cla R ota te Ton er
4—Indicadores de tóner
OTAT E
ONER
YMCK
5—Tecla Cancel
3
4
Acerca de los indicadores
Los indicadores muestran cinco tipos de señales:
Desactivado
Encendido
Parpadeo lento—Una vez cada dos segundos
Parpadeo normal—Una vez por segundo
Parpadeo rápido—Dos veces por segundo
Los indicadores tienen los siguientes significados básicos.
Indicador Ready
Cuando está encendido, se podrá imprimir.
Indicador Attention
Se enciende o parpadea cuando ha ocurrido un error o hay una
advertencia.
Indicadores de tóner
Cuando parpadean, es indicación que el tóner del color correspondiente
está a punto de agotarse.
Cuando se encienden, es indicación que el tóner del color
correspondiente esta vacío.
Adicionalmente, la combinación de los diferentes tipos de señales usadas
por los indicadores del panel de control (mensajes de indicación) pueden
indicar advertencias y errores de impresora.
Para detalles acerca de los mensajes de indicación, consulte “Mensajes del
indicador” en la página 7-5.
La utilidad Panel remoto puede usarse también para verificar el estado de la
impresora. Para más detalles consulte
en la página 3-2.
Acerca del panel de control 1-5
“Trabajo con la utilidad Panel remoto”
EADY
TTENTION
ANCEL
5
1
2
Acerca de la Tecla Rotate Toner (Rotar tóner)
La tecla Rotar tóner le permite conmutar la impresora del modo de operación
normal al modo Cambiar tóner, Expulsar todos los cartuchos o Limpieza del
cabezal de impresión.
El modo al que la impresora acceda depende del tiempo que se mantenga
pulsada la tecla Rotar tóner.
Tiempo que se
mantiene pulsada la
tecla Rotar tóner.
Menos de 5 segundos Modo Cambiar tóner 5 a 9 segundos Modo Limpieza del
Menos de 10 segundos Expulsar todos los
Modo al que accede la
impresora
cabezal de impresión
cartuchos
Indicadores en el
panel de control
Todos los indicadores
parpadean una vez que
se haya tenido pulsada
la tecla durante 5
segundos
Todos los indicadores
se encienden
brevemente una vez
que se haya tenido
pulsada la tecla durante
10 segundos
" Cuando la impresora se haya conmutado a uno de estos modos,
el indicador de tóner magenta se encenderá.
La tecla Rotar tóner se usa en las siguientes situaciones:
Para cambiar un cartucho de tóner
Para cambiar todos los cartuchos al mismo tiempo
Para limpiar la ventana del cabezal de impresión
Para cambiar un cartucho de tóner
Pulse la tecla Rotar tóner.
La impresora accede del modo Cambiar tóner.

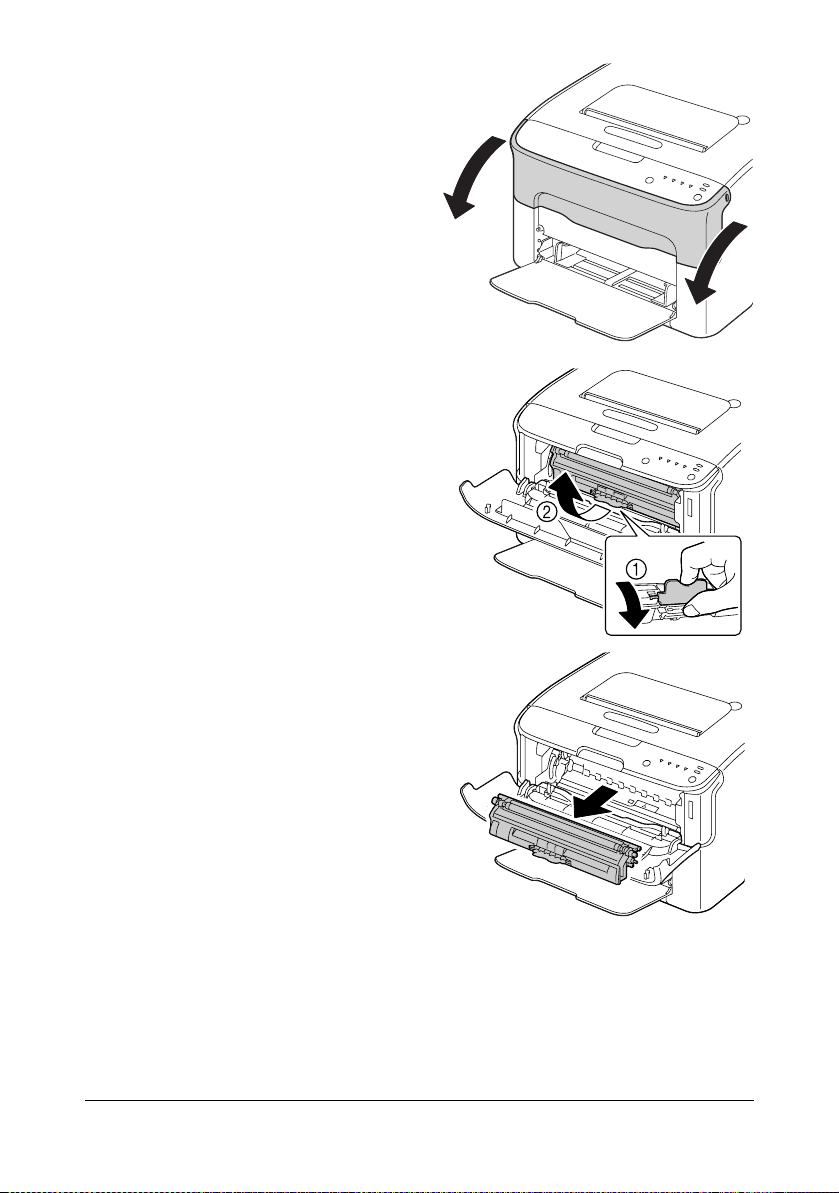

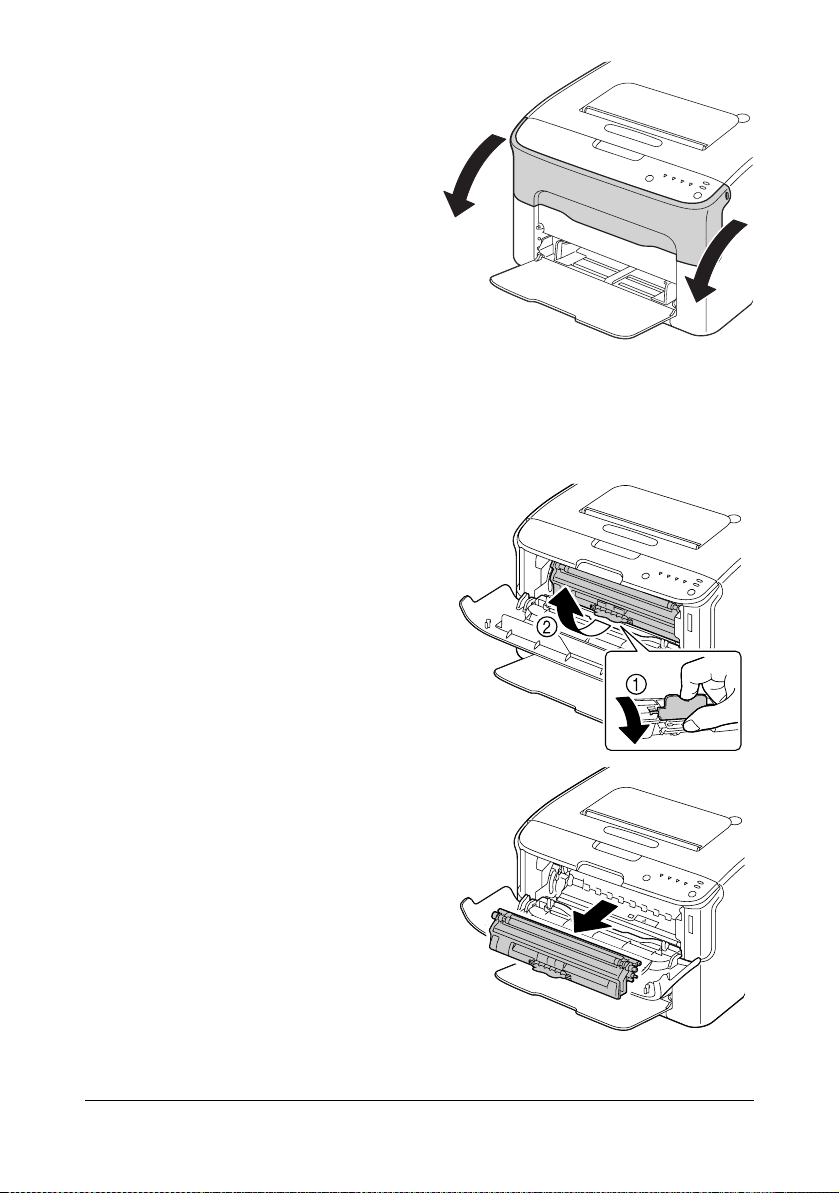

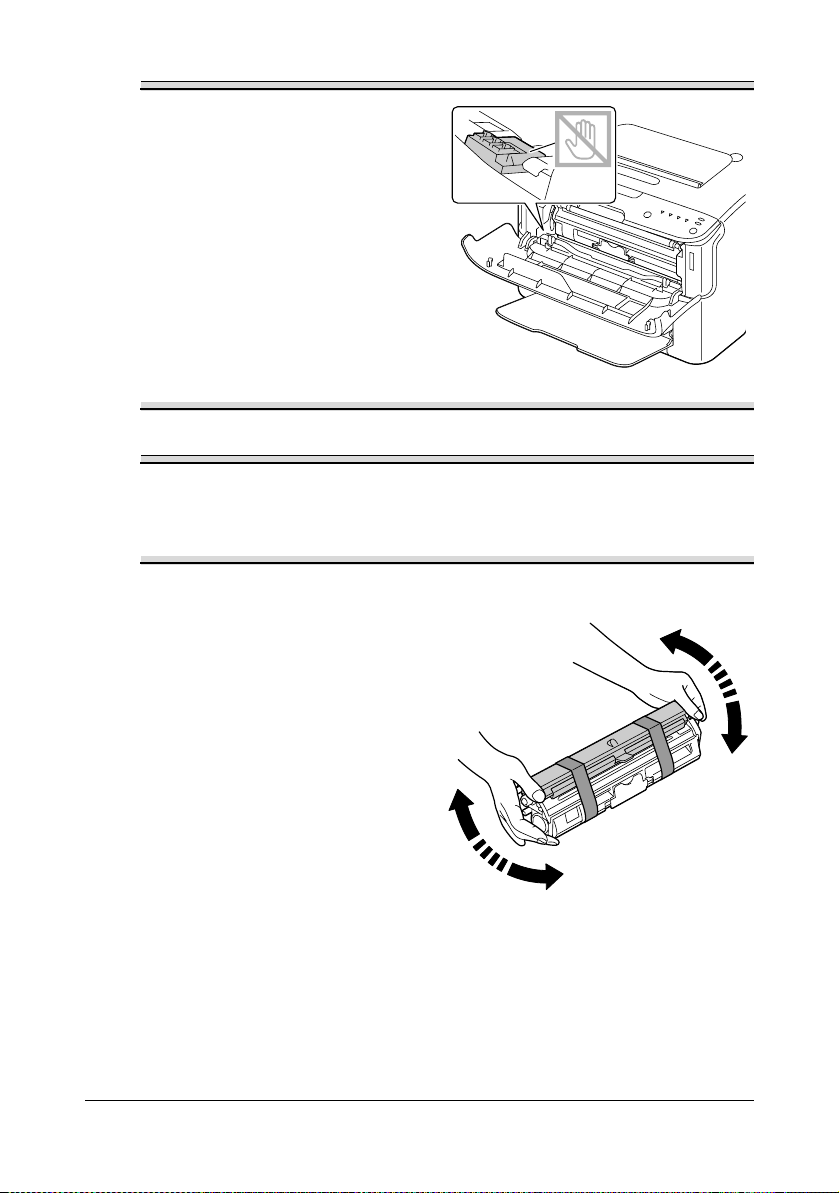

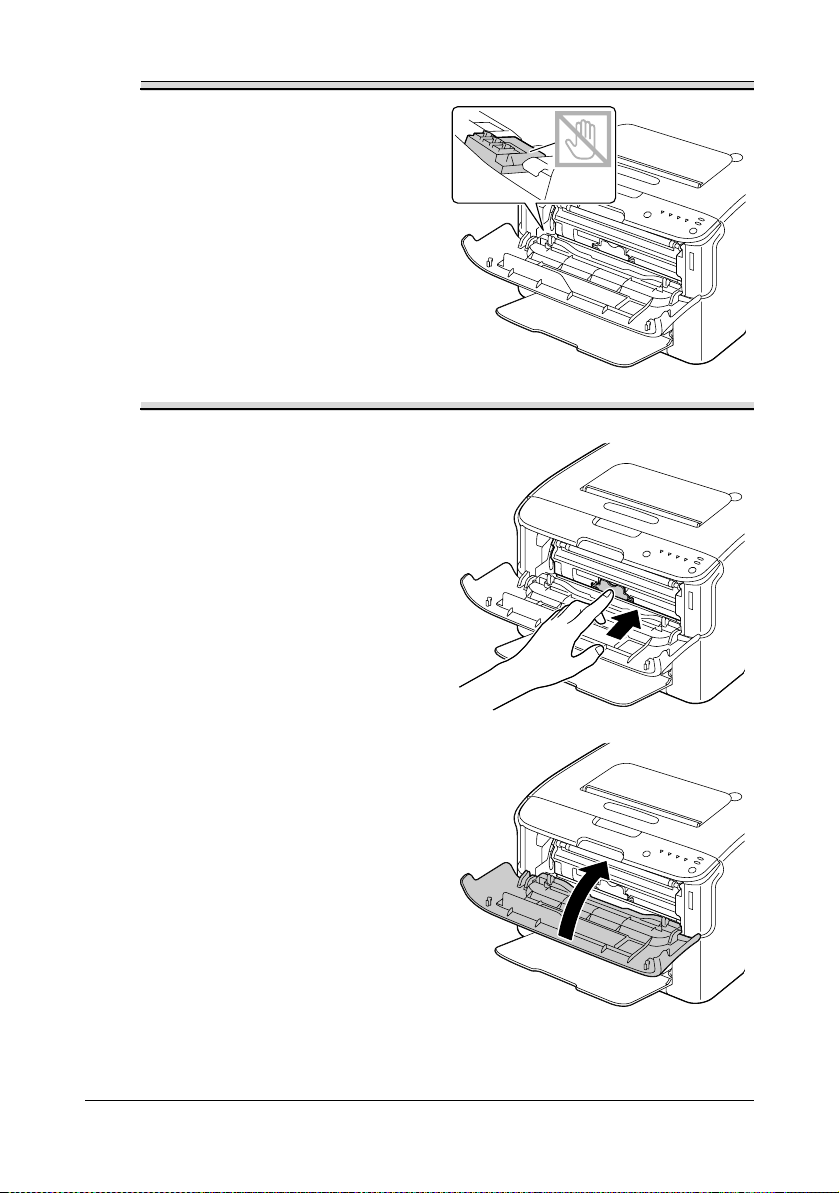

" Para más detalles de cómo sustituir un cartucho de tóner consulte
“Sustitución de cartuchos de tóner” en la página 5-4.
" Para retornar a la operación normal desde el modo Cambiar tóner
pulse la tecla Cancel.
Acerca del panel de control1-6

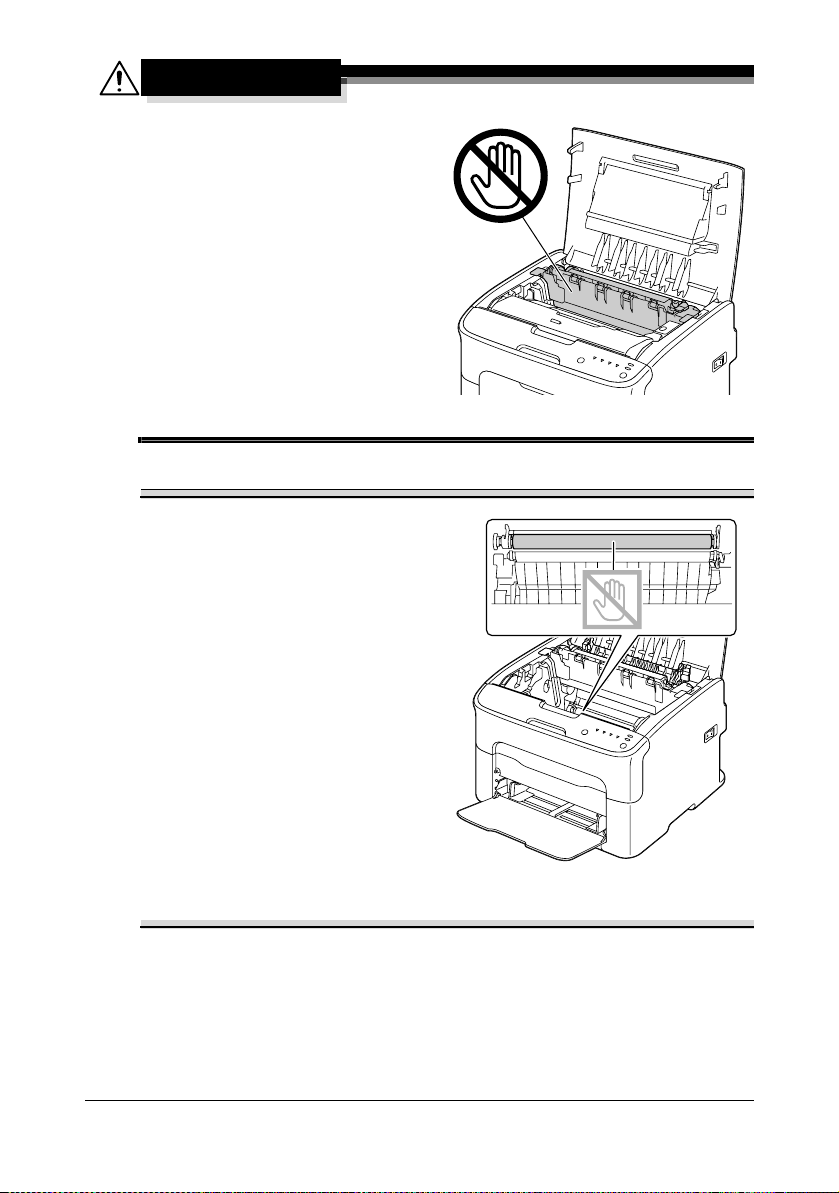

Para limpiar la ventana del cabezal de impresión
Mantenga pulsada la tecla Rotar tóner durante 5 a 9 segundos.
La impresora accede del modo Limpieza del cabezal de impresora.
" Para detalles acerca de la limpieza del cabezal de impresora,
consulte
página 6-9.
“Limpieza de la ventana del cabezal de impresión” en la
" Para retornar a la operación normal desde el modo Limpieza del
cabezal de impresora consulte
impresión” en la página 6-9.
“Limpieza de la ventana del cabezal de
" El modo Limpieza del cabezal de impresión permite al usuario limpiar
fácilmente la ventana del cabezal de impresión. La ventana del
cabezal de impresión no se limpia automáticamente.
Para cambiar todos los cartuchos de tóner al mismo tiempo
Mantenga pulsada la tecla Rotar tóner durante más de 10 segundos.
La impresora accede del modo Expulsar todos los cartuchos.
" Para más detalles de cómo sustituir todos los cartuchos al mismo
tiempo consulte “Sustitución de todos los cartuchos al mismo tiempo”
en la página 5-9.
" Para retornar a la operación normal desde el modo Cambiar todos los
cartuchos pulse la tecla Cancel.
Acerca de la tecla Cancel
La tecla Cancel le permite:
Continuar imprimiendo un trabajo después de un mensaje de error.
Cancelar un trabajo de impresión
Restablecer la impresora después de la sustitución de un cartucho de
tóner
" Para detalles acerca del restablecimiento de la impresora después de
sustituir un cartucho de tóner, consulte
tóner” en la página 5-4.
Acerca del panel de control 1-7
“Sustitución de cartuchos de
Continuación de la impresión de un trabajo después de un mensaje de error
Usted puede continuar un trabajo de impresión después de haber corregido
los siguientes tipos de error:
No hay papel en la bandeja
Se ha cargado en papel que no es el configurado en el controlador de la
impresora.
" Para detalles acerca de los mensajes de error, consulte “Mensajes del
indicador” en la página 7-5.
Si ocurriese uno de los errores mencionado anteriormente, pulse la tecla
Cancel y continúe con el trabajo de impresión.
Cancelación de un trabajo de impresión
Es posible cancelar un trabajo que impresión que esté siendo procesado.
Mientras se esté procesando o imprimiendo los datos (el indicador verde de
"Ready" parpadea), mantenga pulsada la tecla Cancel por más de 5
segundos para cancelar el trabajo de impresión.
Cuando se cancele el trabajo de impresión parpadearán los indicadores
Ready a Attention.
Acerca del panel de control1-8
Acerca del CD/DVD Printer Driver and Utility
Controladores Uso/Beneficio
Windows Vista/XP/Server 2003/
Server 2008/2000
Windows Vista/XP/Server 2003/
Server 2008 para 64bit
Estos controladores le permiten el
acceso a todas las características de
la impresora. Para más detalles
consulte
configuración del controlador de la
impresora” en la página 2-3.
“Visualización de la
" Para detalles acerca de la instalación de los controladores consulte la
Guía de instalación.
Utilidades Uso/Beneficio
Utilidad Panel remoto Desde la utilidad Panel remoto se
puede verificar el estado actual de
esta impresora.
Para más detalles consulte “Trabajo
con la utilidad Panel remoto” en la
página 3-2.
Documentación Uso/Beneficio
Guía de instalación Esta guía le muestra cómo configurar
la impresora una vez instalado el
controlador en su PC desde el CD.
Guía del usuario (este manual) Este manual proporciona información
detallada acerca de las operaciones
generales cotidianas, tales como el
uso de los controladores y del panel
de control así como la sustitución de
consumibles.
Acerca del CD/DVD Printer Driver and Utility 1-9
Requerimientos del sistema
Ordenador personal
Pentium II: 400MHz o más potente
Sistema operativo
Microsoft Windows Vista Home Basic/Home Premium/Ultimate/Business/
Enterprise, Windows Vista Home Basic/Home Premium/Ultimate/
Business/Enterprise x64 Edition, Windows XP Home Edition/Professional
(Service Pack 2 o más reciente), Windows XP Professional x64 Edition,
Windows Server 2003, Windows Server 2003 x64 Edition, Windows
Server 2008, Windows Server 2008 x64 Edition, Windows 2000 (Service
Pack 4 o más reciente)
Espacio libre en el disco duro
256 MB o más
Memoria RAM
128 MB o más
Unidad de CD/DVD
Interfaz I/O
Puerto compatible con USB 2.0 y USB 1.1
" Este aparato no incluye el suministro del cable USB.
" Esta impresora no se puede usar como impresora compartida.
Requerimientos del sistema1-10
Uso del
controlador de la
impresora
Selección de los ajustes predeterminados del controlador de impresora
Antes de empezar a trabajar con la impresora, le recomendamos verificar y
modificar la configuración predeterminada del controlador.
1 Elija las propiedades del controlador de la siguiente manera:
– (Windows Vista)
Partiendo del menú Inicio, elija Panel de control y paso seguido
pulse Hardware y sonido para elegir Impresoras. Haga clic con el
botón derecho del ratón en el icono de la impresora y seleccione
Preferencias de impresión.
– (Windows XP/Server 2003)
Partiendo del menú Inicio, elija Impresoras y faxes para visualizar el
directorio Impresoras y faxes. Haga clic con el botón derecho del
ratón en el icono de la impresora y seleccione Preferencias de
impresión.
– (Windows 2000)
Partiendo del menú Inicio, elija Configuración y a continuación
Impresoras para visualizar el directorio Impresoras. Haga clic con el
botón derecho del ratón en el icono de la impresora y seleccione
Preferencias de impresión.
2 Pulse el registro Básico. Elija las configuraciones preestablecidas para
su impresora, como por ejemplo el formato de los medios de impresión
preestablecidos que usted usa.
3 Haga clic en Aplicar.
4 Elija Aceptar para cerrar el cuadro de diálogo Preferencias de impresión.
Selección de los ajustes predeterminados del 2-2
Desinstalación del controlador de la impresora
Si fuera necesario el controlador de la impresora se puede desinstalar
utilizando el proceso de desinstalación de Microsoft Windows.
" Usted debe disponer de privilegios de administrador a fin de
desinstalar el controlador de la impresora.
" Si apareciera una ventana de control de cuenta de usuario al instalar
bajo Windows Vista, pulse la tecla Permitir o Continuar.
Visualización de la configuración del controlador de la impresora
Windows Vista
1 Partiendo del menú Inicio, elija Panel de control y paso seguido pulse
Hardware y sonido para elegir Impresoras.
2 Haga clic con el botón derecho del ratón en el icono de la impresora y
seleccione Preferencias de impresión.
Windows XP/Server 2003
1 Partiendo del menú Iniciar, elija Impresoras y faxes para visualizar el
directorio Impresoras y faxes.
2 Haga clic con el botón derecho del ratón en el icono de la impresora y
seleccione Preferencias de impresión.
Windows 2000
1 Partiendo del menú Iniciar, elija Configuración y a continuación
Impresoras para visualizar el directorio Impresoras.
2 Haga clic con el botón derecho del ratón en el icono de la impresora y
seleccione Preferencias de impresión.
Desinstalación del controlador de la impresora 2-3
Configuración del controlador de la impresora
Teclas comunes
Las teclas que se describen a continuación aparecen en cada registro.
Aceptar
Haga clic aquí para abandonar el cuadro de diálogo Propiedades, guardando
todos los cambios efectuados.
Cancelar
Haga clic aquí para abandonar el cuadro de diálogo Propiedades sin guardar
ningún cambio efectuado.
Aplicar
Haga clic aquí para guardar todos los cambios sin salir del cuadro de diálogo
Propiedades.
Ayuda
Haga clic aquí para ver la ayuda.
Easy Set
Pulse Guardar para guardar la configuración actual. Especifique Nombre y
Comentario para acceder a la configuración y volver a usarla
posteriormente.
Nombre: Escriba el nombre de la configuración a guardar.
Comentario: Agregue un comentario simple a la configuración a guardar.
Luego de ello, se podrá elegir la configuración guardada desde la lista
desplegable. Para modificar la configuración registrada pulse Editar.
Elija Predeterminada en la lista desplegable para devolver las funciones de
todos los registros a sus valores originales.
Vista de impresora
Haga clic sobre esta tecla para visualizar una imagen de la impresora en el
área de ilustración.
Cuando se pulsa esta tecla, se convertirá en la tecla Vista de papel (si se
elige un registro que no sea Filigrana o bien Calidad), en la tecla Vista de
filigrana (si se elige el registro Filigrana) o en la tecla Vista de calidad (si
se elige el registro Calidad).
" Esta tecla no aparece en el registro Versión.
Configuración del controlador de la impresora2-4
Vista de papel
Haga clic sobre esta tecla para visualizar un ejemplo del diseño de página en
el área de ilustración.
Una vez que se ha pulsado esta tecla, se convertirá en la tecla Vista de
impresora.
" Esta tecla no aparece en los registros Filigrana, Calidad y Versión.
Vista de filigrana
Pulse esta tecla para visualizar una vista previa de la filigrana.
Una vez que se ha pulsado esta tecla, se convertirá en la tecla Vista de
impresora.
" Esta tecla aparece únicamente cuando se ha elegido el registro
Filigrana.
Vista Calidad
Haga clic sobre esta tecla para visualizar un ejemplo de la configuración
elegida en el registro Calidad.
Una vez que se ha pulsado esta tecla, se convertirá en la tecla Vista de
impresora.
" Esta tecla aparece únicamente cuando se ha elegido el registro
Calidad.
Configuración predeterminada
Pulse esta tecla para restablecer la configuración preestablecida.
" Esta tecla no aparece en el registro Versión.
" Al pulsar esta tecla, la configuración mostrada en el cuadro de diálogo
se restablece a la configuración preestablecida. La configuración de
los otros registros no se modifica.
Registro Básico
El registro Básico le permite:
Especificar la orientación de los medios de impresión
Especificar el tamaño del documento original
Seleccionar el tamaño de papel de salida
Registrar/editar tamaños de papel personalizados
Escalar (ampliar/reducir) los documentos
Especificar el número de copias
Activar/desactivar la intercalación del trabajo
Configuración del controlador de la impresora 2-5
Especificar la fuente de papel
Especificar el tipo de los medios de impresión
Elegir el papel a usar para la página de carátula
Registro Diseño
El registro Diseño le permite:
Imprimir varias páginas de un documento en una sola página (impresión
N-up)
Imprimir una copia simple para ampliación e imprimir varias páginas
Rotar la imagen a imprimir 180 grados
Especificar la configuración de desplazamiento de imagen
" La impresión de doble cara no está disponible en este aparato.
Registro Superposición
" Cerciórese de usar superposiciones con trabajos de impresión con un
tamaño y orientación de papel que coincidan con la superposición.
Adicionalmente, si se ha especificado la configuración de “N-up” en el
controlador de la impresora, la superposición no podrá ajustarse para
coincidir con la configuración especificada.
El registro Superposición le permite:
Elegir la superposición a usar
Agregar, editar o borrar archivos de superposición
Imprimir la filigrana únicamente en la primera página
Registro Filigrana
El registro Filigrana le permite:
Especificar la filigrana a usar
Agregar, editar o eliminar filigranas
Imprimir la filigrana en el fondo
Imprimir la filigrana únicamente en la primera página
Imprimir varias copias de la filigrana elegida en una sola página
Configuración del controlador de la impresora2-6
Registro Calidad
El registro Calidad le permite:
Especificar si se imprimirá a todo color o en blanco y negro
Especificar el ajuste de color para imprimir documentos
Especificar la resolución de la impresión
Especificar si se aplicará la impresión económica
Ajustar el contraste (Contraste)
Controlar la oscuridad de una imagen (Brillo)
Ajustar la saturación de la imagen impresa (Saturación)
Ajustar la nitidez de la imagen impresa (Nitidez)
Registro Versión
El registro Versión le permite visualizar información acerca del
controlador de la impresora.
Configuración del controlador de la impresora 2-7
Configuración del controlador de la impresora2-8
Utilidad Panel
remoto
Trabajo con la utilidad Panel remoto
Introducción
La utilidad panel remoto muestra información acerca del estado actual de la
impresora y le permite especificar diferentes configuraciones tales como el
plazo para que la impresora entre al modo Ahorro de energía.
" A fin de utilizar la utilidad Panel remoto, instálela después de haber
instalado el controlador de impresora.
Para abrir la utilidad Panel remoto
Siga el procedimiento descrito a continuación para iniciar la utilidad Panel
remoto.
Windows Server 2008/Vista/XP/Server 2003
1 En el menú Inicio, Todos los programas, Okidata, Utilidad
Panel remoto OKI C110
C110.
El icono de la utilidad Panel remoto aparece en el área de notificación de
Windows (extremo derecho de la barra de tareas).
2 Haga doble clic sobre el icono de la utilidad Panel remoto en el área de
notificación.
, elija Utilidad Panel remoto OKI
Windows 2000
1 En el menú Inicio, Programas, Okidata, Utilidad Panel
remoto OKI C110
El icono de la utilidad Panel remoto aparece en el área de notificación de
Windows (extremo derecho de la barra de tareas).
, elija Utilidad Panel remoto OKI C110.
2 Haga doble clic sobre el icono de la utilidad Panel remoto en el área de
notificación.
Trabajo con la utilidad Panel remoto3-2
Uso de la utilidad Panel remoto
La utilidad Panel remoto pone a disposición las siguientes funciones.
Registro Panel
Panel remoto
Estado—Permite verificar el estado actual de la impresora.
Mostrar página de configuración—Muestra la página de
configuración. Adicionalmente, el contenido de la página de
configuración se puede guardar como un archivo INI.
Cambiar C/T—Pulse esta tecla para permitir que la impresora acceda
al modo de operación elegido. Se dispone de los siguientes dos
modos:
z Cambiar tóner: se usa para cambiar un cartucho de tóner.
Elija este modo y paso seguido pulse la tecla
Rotate Toner para poner la impresora en el
modo Cambiar tóner.
(Consulte “Sustitución de cartuchos de tóner” en la página 5-4.)
z Expulsar todos los cartuchos: para cambiar todos los cartuchos de
tóner al mismo tiempo
Elija este modo y paso seguido pulse la tecla
Rotate Toner para poner la impresora en el
modo Expulsar todos los cartuchos.
(Consulte “Sustitución de todos los cartuchos al mismo tiempo” en la
página 5-9.)
Limpieza de cabezal de impresora—Pulse esta tecla para permitir que
la impresora acceda al modo Limpieza C/I.
El modo Limpieza del cabezal de impresión permite al usuario limpiar
fácilmente la ventana del cabezal de impresión. La ventana del
cabezal de impresión no se limpia automáticamente.
(Consulte “Limpieza de la ventana del cabezal de impresión” en la
página 6-9.)
" Se puede llevar la impresora a cualquiera de estos modos
pulsando la tecla Rotate Toner en la impresora.
(Consulte “Acerca de la Tecla Rotate Toner (Rotar tóner)” en la
página 1-6.)
Ajuste predeterminado
Aplicar—Pulse esta tecla para enviar a la impresora los ajustes
especificados para "Mensaje de tóner bajo", "Tóner vacío parar",
"Plazo ahorro de energía" y "Contiuma. Auto".
Trabajo con la utilidad Panel remoto 3-3
Mensaje de tóner bajo—Especifica si parpadeará un indicador de la
impresora o aparecerá un mensaje de advertencia en la pantalla de
estado de la utilidad Panel remoto cuando el tóner esté a punto de
agotarse. Si se elige Apagado, no se dará ninguna de estas
notificaciones cuando el tóner este por agotarse.
Tóner vacío—Determina si la impresora se detendrá o no cuando se
acabe el tóner.
Plazo ahorro de energía—Ajusta el plazo de tiempo para ingresar al
modo de ahorro de energía cuando no se lleva a cabo ninguna
operación.
Contiuma. Auto—Si se elige Apagado, no se ejecutará el siguiente
trabajo de impresión si hubiese ocurrido un error de tamaño de papel
en la impresora, a menos se haya pulsado la tecla Cancel para
cancelar el error.
Si se elige Encendido, el siguiente trabajo de impresión se enviará, si
hubiese ocurrido un error de tamaño de papel en la impresora, se ha
cancelado automáticamente el error y se ha ejecutado el siguiente
trabajo de impresión.
Calibración
Iniciar—Ejecuta la operación de calibración.
Registro Servicio del usuario
Ajuste superior—Permite el ajuste fino de la posición superior de impresión.
Ajuste izquierdo—Permite el ajuste fino de la posición horizontal de
impresión.
Energía de transferencia—Configura el segundo voltaje de transferencia
para el tipo de medio de impresión.
Elección del servicio
Plazo GDI—Determina el plazo a esperar antes que venza la
comunicación con la impresora.
Parpadeo—Configura la energía del calentador del fusor.
Parámetro de ajuste de imagen—Se usa cuando existen mermas en la
calidad de impresión debido a entornos tales como grandes altitudes.
Actualizar imagen—Úsese cuando aparezcan líneas delgadas blancas a
intervalos en las imágenes.
" La función Actualizar imagen consume tóner.
Trabajo con la utilidad Panel remoto3-4
Imprimir patrón 1, Imprimir patrón 2—Imprimir un patrón de prueba de modo
que se pueda verificar el resultado de la impresión.
Con "Imprimir patrón 1" se puede imprimir un patrón de prueba en blanco y
negro y con "Imprimir patrón 2" se puede imprimir un patrón de prueba en
colores.
Descarga—Descarga la configuración actual de la impresora y la muestra en
la utilidad.
Carga—Envía la configuración actual de la utilidad a la impresora.
Para cerrar la utilidad Panel remoto
Para cerrar la utilidad Panel remoto haga clic con el botón derecho del ratón
en el símbolo de utilidad Panel remoto en el área de notificación de Windows
(extremo derecho de la barra de tareas) y paso seguido pulse Salir.
" Si se pulsa la tecla Cerrar en la esquina inferior derecha de la ventana
de la utilidad Panel remoto la ventana se cerrará y la utilidad
permanecerá minimizada en forma de símbolo en el área de
notificación. (La utilidad no estará cerrada.) Haga doble clic sobre el
icono para reabrir la ventana de la utilidad Panel remoto.
" Espere al menos 5 segundos antes de volver a abrir la utilidad Panel
remoto después de haberla cerrado.
Para cerrar la utilidad Panel remoto 3-5
Para cerrar la utilidad Panel remoto3-6
Manejo de los
medios de
impresión
Medios de impresión
Especificaciones
Medios de impresión Tamaño de papel
A4 8,2 x 11,7 210,0 x 297,0
B5 7,2 x 10,1 182,0 x 257,0
A5 5,9 x 8,3 148,0 x 210,0
Legal 14 8,5 x 14,0 215,9 x 355,6
Carta 8,5 x 11,0 215,9 x 279,4
Statement 5,5 x 8,5 139,7 x 215,9
Ejecutivo 7,25 x 10,5 184,2 x 266,7
Legal 13 8,5 x 13,0 215,9 x 330,2
B5 (ISO) 6,9 x 9,8 176,0 x 250,0
Legal 13,5 8,5 x 13,5 215,9 x 342,9
Personalizado, Mínimo* 3,6 x 7,7 92,0 x 195,0
Personalizado, Máximo* 8,5 x 14,0 216,0 x 356,0
Notas: * Con papel grueso
El tamaño mínimo es 92,0 x 184,0 mm (3,6 x 7,25 pulgadas).
El tamaño máximo es 216,0 x 297,0 mm (8,5 x 11,7 pulgadas).
Pulgadas Milímetros
Medios de impresión4-2
Tipos
Antes de adquirir una gran cantidad de medios, realice una impresión de
prueba con ese medio y verifique la calidad de la impresión.
Mantenga los medios sobre una superficie dura, plana y horizontal, en su
empaque original hasta el momento de cargarlos.
Papel simple (papel reciclado)
Capacidad Bandeja 1 Hasta 200 hojas, dependiendo del peso del
papel
Orientación Cara arriba
Medio en
controlador
Peso Bond de 60 a 90 g/m² (16 a 24 libras)
Use papel simple que
Apropiados para impresoras láser de papel simple, tales como papel de
oficina estándar o reciclado.
Nota
No use los tipos de medios mencionados a continuación. Éstos podrían
perjudicar la calidad de impresión, provocar atascamientos o incluso
dañar la impresora.
Papel simple
NO utilice papel simple
Recubierto con una superficie tratada (tal como papel al carbón y papel
de color tratado)
Con una contracara al carbón
Medios para transferencia térmica no aprobados (tales como papel
termosensible, papel tratado por termopresión y papel para transferencia
a termopresión)
De transferencia por agua fría
Sensibles a la presión
Medios que hayan sido fabricados específicamente para impresoras a
chorro de tinta (tales como papel superfino, película brillante y tarjetas
postales)
Que ya hayan sido impresos por otra impresora, copiadora o fax
Que estén empolvados
Tipos 4-3
Mojados (o húmedos)
" Mantenga los medios a una humedad relativa de 15% a 85%. El
tóner no se adhiere muy bien al papel húmedo.
Laminados
Adhesivos
Que estén doblados, estampados en relieve, arrugados o plegados
Perforados, de tres perforaciones o rasgados
Demasiado lisos, demasiado ásperos o posean demasiada textura
De diferente textura (aspereza) delante y detrás
Demasiado delgados o demasiado gruesos
Que se peguen a causa de la electricidad estática
Compuestos de lámina metálica o sea dorado; demasiado luminosos
Que sean termosensibles y no puedan resistir la temperatura de fijación
(180°C [356°F])
Que tengan forma irregular (no rectangular y que no estén cortados en
ángulos rectos)
Pegados con cola, cinta adhesiva, clips de papel, grapas, cintas textiles,
ganchos o botones
Ácidos
Cualquier otro medio de impresión que no esté aprobado
Tipos4-4
Papel grueso
Papel grueso es un papel de grosor mayor a bond de 90 g/m2 (24 libras).
Pruebe todo papel grueso para cerciorarse de que su rendimiento sea
aceptable y que la imagen permanezca estable.
Se puede imprimir continuamente con papel grueso. Sin embargo, esto
podría afectar la alimentación del medio de impresión, dependiendo de la
calidad del mismo y del entorno de impresión. Si hubiera problemas,
suspenda la impresión continua e imprima una hoja a la vez.
Capacidad Bandeja 1 Hasta 50 hojas de papel grueso, depen-
diendo de su grosor
Orientación Cara arriba
Medio en
controla
dor
Peso
NO utilice papel grueso que
Papel grueso 1
-
Papel grueso 2
Papel grueso 1: Bond de 91 a 163 g/m2 (25 a 43,5 libras)
Papel grueso 2: Bond de 164 a 209 g/m2 (43,6 a 55,6 libras)
Esté mezclado con otros medios en las bandejas de papel (ya que ello
provocará alimentación incorrecta)
Etiqueta
Una hoja de etiquetas consta de una cara frontal (la superficie de impresión),
adhesivo y una hoja portadora:
La superficie de la cara frontal de la hoja debe seguir las especificaciones
del papel simple.
La superficie de la cara frontal debe cubrir la hoja portadora entera y no
debe penetrar adhesivo en la superficie.
Se puede imprimir continuamente con hojas de etiquetas. Sin embargo, esto
podría afectar la alimentación del medio de impresión, dependiendo de la
calidad del mismo y del entorno de impresión. Si hubiera problemas,
suspenda la impresión continua e imprima una hoja a la vez.
Tipos 4-5
Imprima primero sus datos en una hoja simple de papel para verificar el
posicionamiento. Compruebe su documentación de aplicación para más
información sobre la impresión de etiquetas.
Capacidad Bandeja 1 Hasta 50 hojas de etiquetas, dependiendo
de su grosor
Orientación Cara arriba
Medio en
controlador
Use etiquetas que
Etiquetas
Estén aprobadas para impresoras láser
NO utilice hojas de etiquetas que
Tengan etiquetas que se desprendan fácilmente o partes de la etiqueta
que ya hayan sido extraídas
Tengan hojas portadoras que se hayan desprendido o expongan el
adhesivo
" Que puedan pegarse a la unidad de fusión, ocasionando que las
etiquetas se desprendan y provoquen atascamientos.
Estén precortadas o perforadas

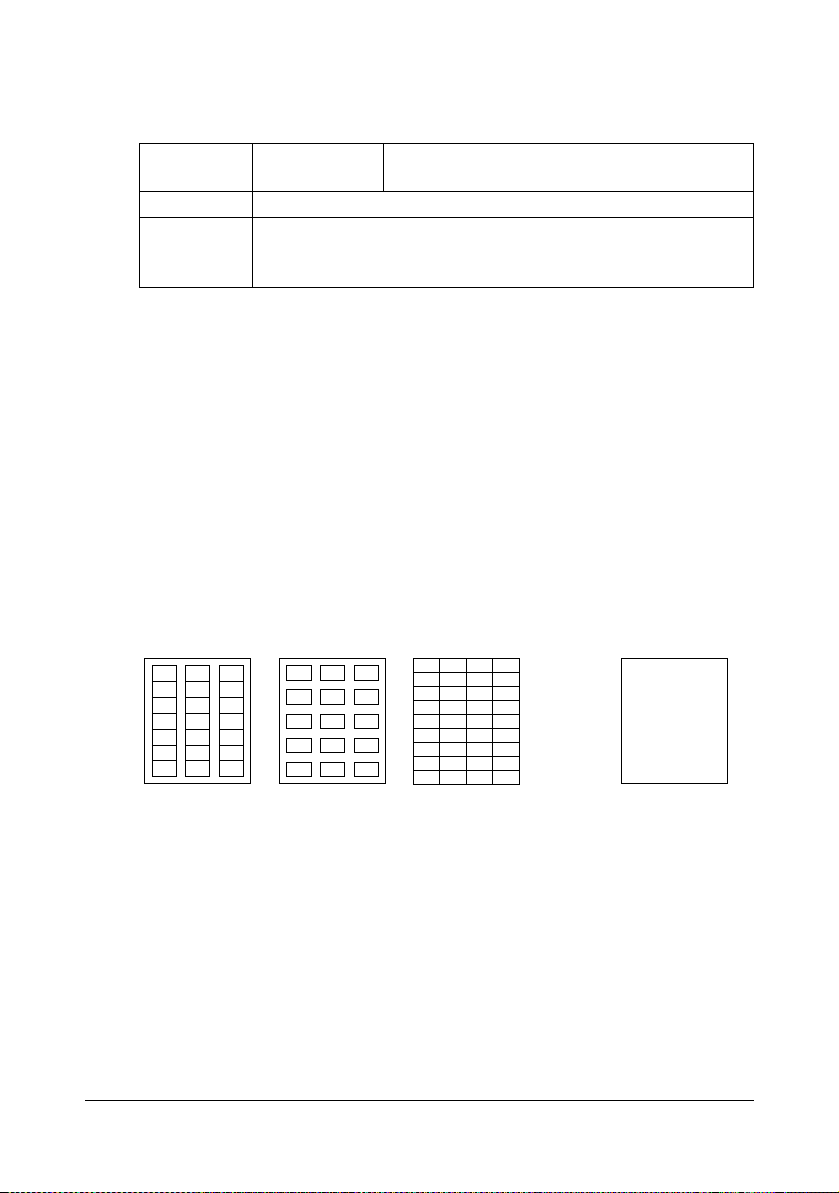

No usar
Papel de contracara lustrosa
Usar
Etiquetas de
página completa
(no recortadas)
Tipos4-6
Papel membretado
Se puede imprimir continuamente con papel membretado. Sin embargo, esto
podría afectar la alimentación del medio de impresión, dependiendo de la
calidad del mismo y del entorno de impresión. Si hubiera problemas,
suspenda la impresión continua e imprima una hoja a la vez.
Imprima primero sus datos en una hoja simple de papel para verificar el
posicionamiento.
Capacidad Bandeja 1 Hasta 50 hojas, dependiendo de su tamaño
y grosor
Orientación Cara arriba
Medio en
controlador
Papel membretado
Tarjeta postal
Se puede imprimir continuamente con tarjetas postales. Sin embargo, esto
podría afectar la alimentación del medio de impresión, dependiendo de la
calidad del mismo y del entorno de impresión. Si hubiera problemas,
suspenda la impresión continua e imprima una hoja a la vez.
Imprima primero sus datos en una hoja simple de papel para verificar el
posicionamiento.
Capacidad Bandeja 1 Hasta 50 postales, dependiendo de su gro-
sor
Orientación Cara arriba
Medio en
controla
dor
Use tarjetas postales que
Tarjeta postal
-
Estén aprobadas para impresoras láser
NO utilice tarjetas postales que
Posean recubrimiento o revestimiento
Hayan sido fabricadas para impresoras a chorro de tinta
Estén precortadas o perforadas
Tipos 4-7
Estén preimpresas o multicoloreadas
" Si la postal estuviese deformada, déle forma
plana antes de meterla en la bandeja 1.
Estén dobladas o plegadas

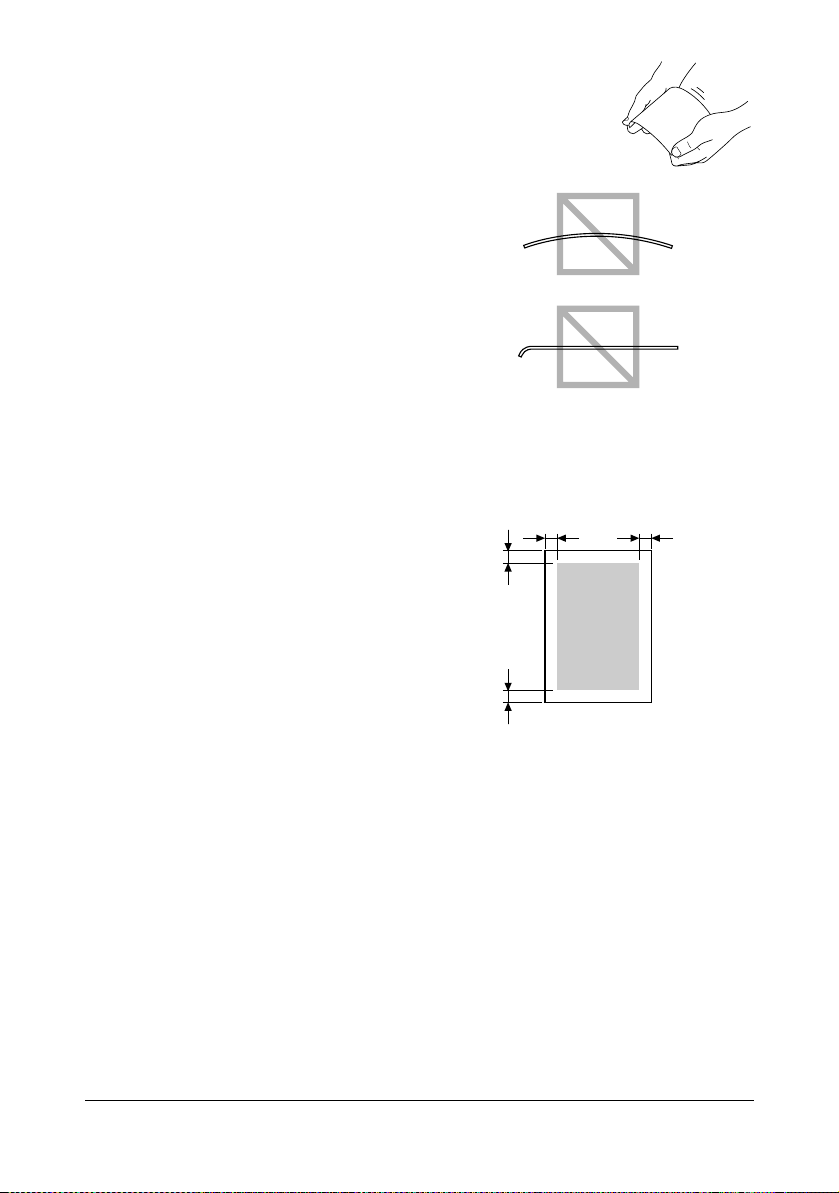

Área imprimible
El área de impresión en todos los
tamaños de medios de impresión es de
hasta aproximadamente 4,0 mm
pulgadas) desde los bordes del
(0,157
medio de impresión.
Cada tamaño de medio posee un área
imprimible específica (es decir un área
máxima sobre la cual la impresora
puede imprimir claramente y sin
distorsión).
Esta área está sujeta a los límites de
hardware (el tamaño físico de los
medios y los márgenes requeridos por la impresora) y a las restricciones del
software (el volumen de memoria disponible para el registro de cuadro de
página entera). El área imprimible para todos los tamaños de medios de
impresión es el tamaño de la página menos 4,0 mm (0,157 pulgadas) desde
los bordes del medio de impresión.
a
a
Área
impri-
mible
a
a=4,0 mm (0,157")
a
" Cuando se imprima en papel tamaño legal, el margen inferior será
16,0
mm (0,63").
Área imprimible4-8
Márgenes de página
Su aplicación determina los márgenes. Algunos programas permiten
personalizar tamaños y márgenes de páginas mientras otros disponen
únicamente de tamaños y márgenes estándar. Si Ud. elige un formato
estándar, podría perder una parte de la imagen (debido a que el área
imprimible se reduce). Si Ud. puede personalizar la página en el programa,
use aquellas medidas dadas para el área imprimible a fin de obtener
resultados óptimos.
Carga de papel
¿Cómo se cargan los medios de impresión?
Quite las hojas superior e inferior de una
resma de papel. Sujetando una pila de
200 hojas aproximadamente a la vez,
abanique para prevenir la acumulación
estática antes de insertarla en una
bandeja.
Nota
A pesar de que la impresora ha sido concebida para la impresión en
una amplia gama de tipos de medios, no está previsto que imprima
exclusivamente en un solo tipo de medio, con excepción de papel
simple. La impresión continua en medios diferentes que no sean papel
simple (tales como sobres, etiquetas o papel grueso) puede perjudicar
la calidad de impresión o reducir la vida útil del motor.
Al recargar papel, retire primero todo medio que se encuentre aún en la
bandeja. Apile el medio de impresión nuevo, uniformando los bordes y
vuélvalo a cargar.
No mezcle medios de diferentes tipos y tamaños ya que ello provocaría una
alimentación incorrecta.
Carga de papel 4-9
Bandeja 1 (bandeja multiusos)
Para informaciones sobre los tipos y tamaños de medios de impresión que se
pueden imprimir desde la bandeja 1, consulte
página 4-2.
Para cargar papel simple
“Medios de impresión” en la
1 Abra la bandeja 1.
" Si se ha cargado medios de
impresión en la bandeja 1,
retírelos completamente de
ella.
2 Abra las guías de medios de
impresión para proporcionar
más espacio entre ellas.
Carga de papel4-10
3 Cargue el papel con la cara
hacia arriba en la bandeja.
" No cargue papel por
encima de la marca límite
. Se pueden cargar a la
vez, hasta 200 hojas de
papel simple (80 g/m
[21 libras]) en la bandeja.
2
4 Lleve las guías de medios de
impresión hasta que topen con
los bordes del papel.
Carga de papel 4-11
Otros medios
Cuando cargue medios que no sean papel simple, ajuste el modo de medios
(sobre, etiquetas, papel membretado, postal, papel grueso 1 o papel
grueso 2) en el controlador de la impresora a fin de obtener óptima calidad
de impresión.
Para cargar hojas de etiquetas/papel membretado/ postales/papel grueso
1 Abra la bandeja 1.
" Si se ha cargado medios de
impresión en la bandeja 1,
retírelos completamente de
ella.
2 Abra las guías de medios de
impresión para proporcionar
más espacio entre ellas.
Carga de papel4-12
3 Cargue los medios con la cara
hacia arriba en la bandeja.
" Se puede cargar a la vez
hasta 50 hojas en la
bandeja.
4 Lleve las guías de medios de
impresión hasta que topen con
los bordes del papel.
Bandeja de entrega
Todos los medios se salen cara abajo en la bandeja de entrega en la parte
superior de la impresora. Esta bandeja tiene una capacidad de aproximada
mente 100 hojas (A4/carta) de papel 80 g/m2 (21 libras).
" Si las pilas de medios de impresión son muy altas en la bandeja de
entrega, su impresora podría experimentar atascamientos de medios
de impresión y enrollamiento excesivo de papel o formación de carga
estática.
Bandeja de entrega 4-13
-
Almacenamiento de medios de impresión
Mantenga los medios sobre una superficie dura, plana y horizontal, en su
empaque original hasta el momento de cargarlos.
Los medios de impresión que hayan estado almacenados por largos
periodos de tiempo fuera de su empaque pueden resecarse y causar
atascamientos.
Si se sacó papel de su empaque, vuelva a colocarlo en su empaque
original y guárdelo en un lugar fresco y oscuro sobre una superficie plana.
Evite exceso de humedad, radiación solar directa, calor excesivo (más de
35° C [95° F]) y el polvo
Evite colocar los medios de impresión inclinadamente o en posición
vertical.
Antes de usar medios de impresión almacenados, realice una impresión de
prueba y verifique la calidad de impresión.
Almacenamiento de medios de impresión4-14
Sustitución de
materiales de
consumo
Sustitución de materiales de consumo
Nota
El no cumplir las instrucciones mencionadas en este manual podría
inducir a que la garantía caduque.
Acerca de los cartuchos de tóner
Su impresora utiliza cuatro cartuchos de tóner: negro, amarillo, magenta y
ciano. Maneje cuidadosamente los cartuchos de tóner para evitar ensuciarse
Ud. mismo o el interior de la impresora con tóner.
" Instale en su impresora únicamente nuevos cartuchos de tóner. Se ha
instalado un cartucho de tóner usado, la cantidad restante de tóner
podría no ser exacta.
" El tóner no es tóxico. Si tóner entra en contacto con la piel, quítelo
lavándose con agua fría y un jabón neutro. Si llegara a ensuciar su
ropa con tóner, sacúdala ligeramente para retirarlo lo más que se
pueda. Si quedase aún tóner en la vestimenta, enjuáguela con agua
fría, no caliente, para retirarlo.
PRECAUCION
Si le entrase tóner a los ojos, láveselos de inmediato con agua fría y
consulte a un médico.
Nota
El uso de consumibles que no sean de OKI puede anular la garantía si
el origen del daño fuera el uso de dichos consumibles.
Sustitución de materiales de consumo5-2
Mantenga los cartuchos de tóner:
En su empaque hasta que Ud. esté listo para instalarlos.
En un lugar frío y seco, alejados de la radiación solar (a causa del calor).
La temperatura máxima de almacenamiento es 35° C (95° F) siendo la
humedad máxima de almacenamiento 85% (sin condensación). Si el
cartucho de tóner se transporta la impresora de un lugar frío a uno
caliente y húmedo, puede ocurrir una condensación, trayendo consigo
una merma en la calidad de impresión. Deje que el tóner se adapte al
ambiente por lo menos durante una hora antes de usarlo.
En posición plana durante el manipuleo y almacenaje.

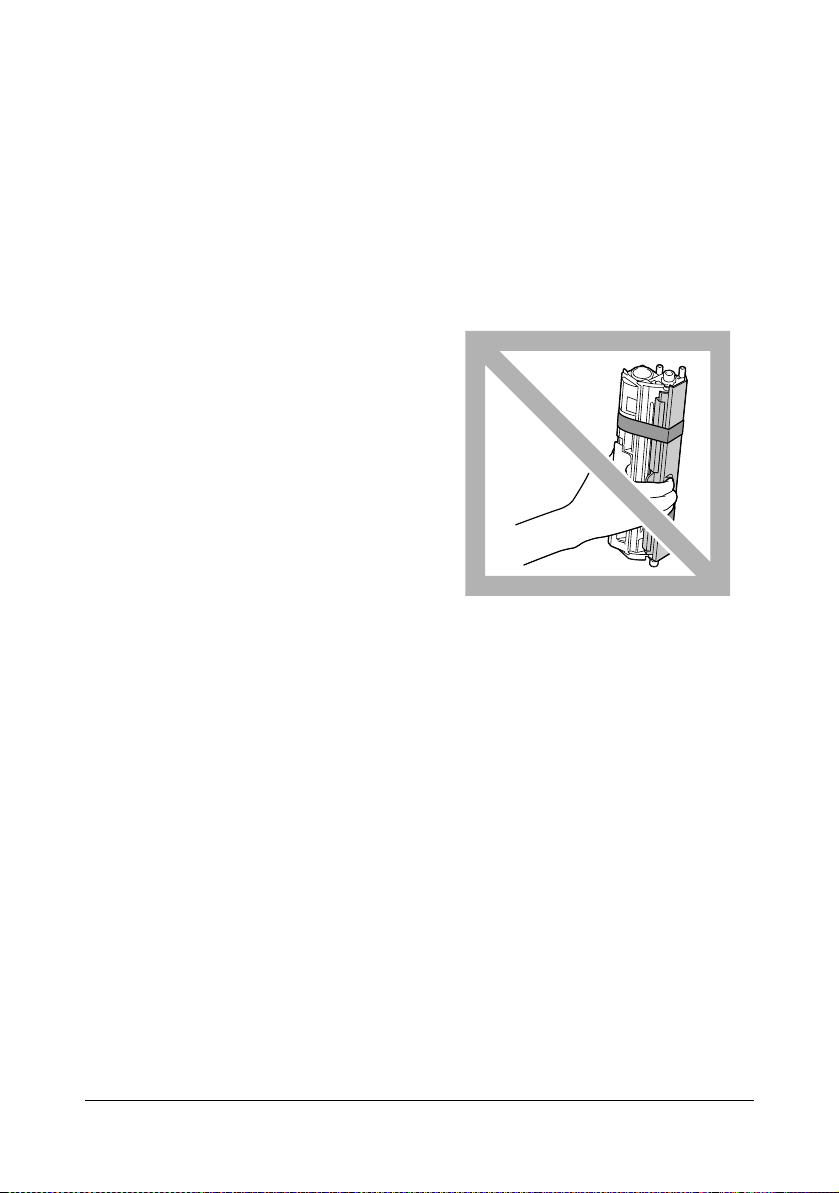

No colocar o guardar los
cartuchos en sus extremos ni
tampoco darlos vuelta, dado que
el tóner dentro de los cartuchos
podría aglomerarse o
distribuirse en forma desigual.
Alejados del aire salino y de gases corrosivos tales como aerosoles.
Sustitución de materiales de consumo 5-3
Sustitución de cartuchos de tóner
Nota
Cuide de no derramar tóner al sustituir la botella de tóner. Si se
derramase tóner, límpielo con un paño suave y seco.
Cuando el cartucho de tóner esté vacío, se encenderá el indicador de tóner.
Siga el procedimiento descrito a continuación para sustituir el cartucho de
tóner.
1 Controle el panel de control para ver qué color de tóner está agotado.
A manera de ejemplo, se describe a continuación el procedimiento de
sustitución del cartucho de tóner magenta.
" Si el cartucho de tóner está vacío, el indicador de tóner se
encenderá y el cartucho vacío se desplazará automáticamente de
modo que se pueda cambiar.
Si este es el caso, obvie el paso 2 y continúe con el paso 3.
2 Siga la operación descrita a continuación para conmutar la impresora al
modo Cambiar tóner.
z Pulse la tecla Rotate Toner.
z En el registro Panel de la utilidad Panel remoto pulse Cambiar tóner
y paso seguido pulse la tecla Cambiar C/T.
" La impresora entrará al modo Cambiar tóner y se encenderá el
indicador de tóner magenta.
" Con cada pulsación adicional de la tecla Rotate Toner, los
cartuchos de tóner ciano, negro y a continuación amarillo se
desplazan de manera que pueden ser sustituidos. Se
encenderá el indicador del cartucho de tóner que se desplazó
para ser sustituido.
" Para abandonar el modo Cambiar tóner pulse la tecla Cancel.
Sustitución de materiales de consumo5-4
3 Abra la cubierta frontal.
" Antes de abrir la cubierta
frontal, abra la bandeja 1,
si no estuviese ya
abierta.
4 Verifique que el cartucho de tóner a sustituir se haya desplazado hacia
delante.
" Usted podrá identificar el cartucho de tóner por el color del asa.
5 Baje la palanca del cartucho de
tóner hasta que éste se
desbloquee y muévalo
ligeramente hacia usted.
Extraiga el cartucho del tóner.
" No gire manualmente el
carrusel de cartuchos de
tóner. Asimismo, no
fuerce el carrusel de
cartuchos de tóner para
girarlos, pues podría
dañarse.
Sustitución de materiales de consumo 5-5
Nota
No toque el contacto indicado en
la ilustración.
Nota
Deseche el cartucho de tóner vacío de acuerdo a las disposiciones
locales. No incinere el cartucho de tóner.
Para más detalles consulte“Acerca de los cartuchos de tóner” en la
página 5-2.
6 Prepare un nuevo cartucho de tóner.
7 Sacuda el cartucho algunas
veces para distribuir el tóner.
" Cerciórese que la
cubierta del rodillo de
tóner esté fijada
firmemente antes de
sacudir el cartucho de
tóner.
Sustitución de materiales de consumo5-6

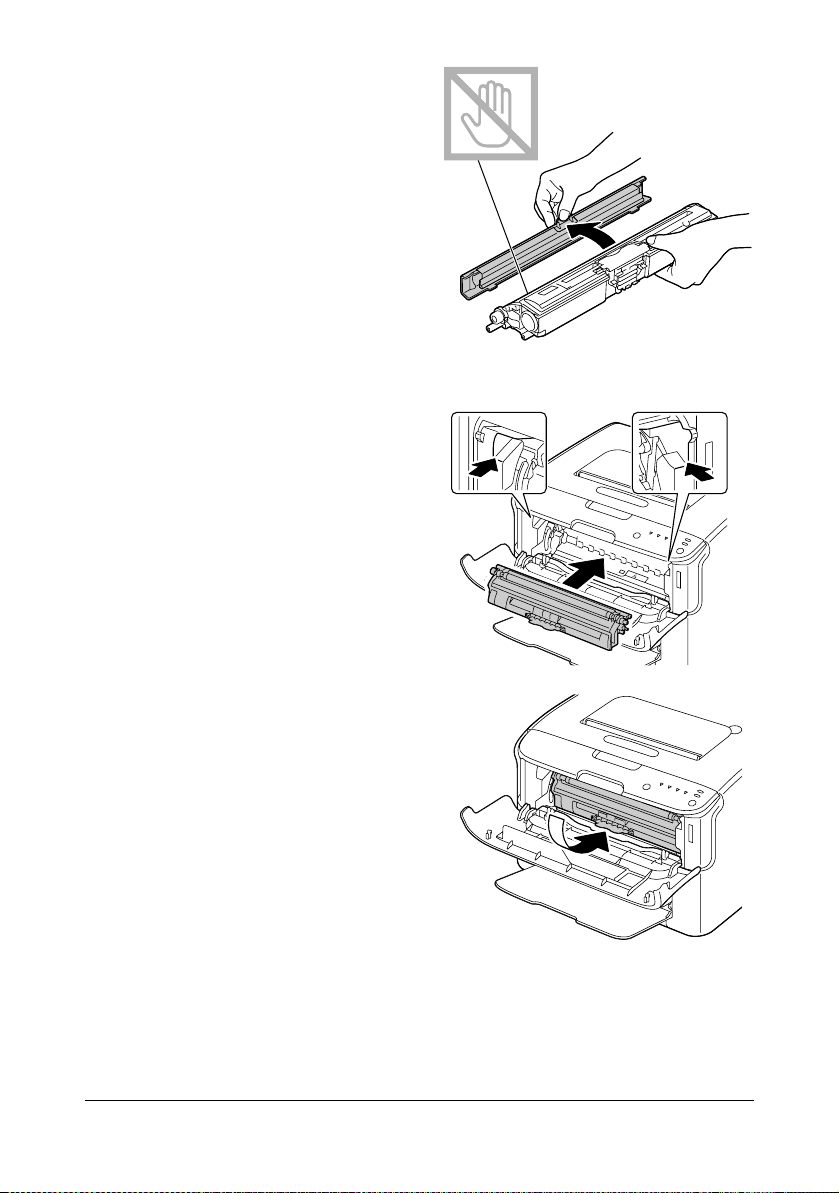

8 Retire la cubierta del rodillo de
tóner.
" No toque ni rasguñe el
rodillo de tóner.
9 Alinee las guías a cada lado del
cartucho de tóner con sus
sujeciones y a continuación
inserte el cartucho.
" Antes de insertar el
cartucho de tóner,
cerciórese que el color
del cartucho de tóner a
instalar sea el mismo que
el de la etiqueta en el
carrusel de cartuchos de
tóner.
Sustitución de materiales de consumo 5-7
Nota
No toque el contacto indicado en
la ilustración.
10 Presione el cartucho de tóner
hasta que encaje en su lugar.
11 Cierre la cubierta frontal.
" Para cambiar el cartucho
de tóner a otro color
después de haber
cerrado la cubierta
frontal, verifique que el
indicador del tóner a
cambiar se encuentre
encendido (de ser
necesario, pulse la tecla
Rotar tóner) y paso
seguido cambie el
cartucho de tóner como
se describe en los pasos
3 a 11.
Sustitución de materiales de consumo5-8
12 Pulse la tecla Cancel para restablecer la impresora y eliminar este
mensaje.
" La impresora debe completar un ciclo de calibración (menos de
2 minutos) una vez que se haya sustituido un cartucho de tóner. Si
Ud. abre la parte superior de la cubierta superior antes que la
impresora se haya restablecido, la calibración se detendrá y
volverá a iniciarse una vez se haya cerrado la cubierta.
Sustitución de todos los cartuchos al mismo tiempo
Nota
Cuide de no derramar tóner al sustituir la botella de tóner. Si se
derramase tóner, límpielo con un paño suave y seco.
Usando el modo Expulsar todos los cartuchos se podrá cambiar todos los
cartuchos al mismo tiempo.
Siga el procedimiento descrito a continuación para usar el modo Expulsar
todos los cartuchos.
1 Siga la operación descrita a continuación para conmutar la impresora al
modo Cambiar todos los cartuchos.
z Mantenga pulsada la tecla Rotate Toner durante más de 10 segundos.
z En el registro Panel de la utilidad Panel remoto pulse Expulsar todos
los cartuchos y paso seguido pulse la tecla Cambiar C/T.
" La impresora entrará al modo Expulsar todos los cartuchos y
se encenderá el indicador de tóner magenta.
" Para abandonar el modo Expulsar todos los cartuchos pulse la
tecla Cancel.
2 Lleve a cabo las operaciones descritas en los pasos 3 a 11 de
“Sustitución de cartuchos de tóner” en página 5-5 así como 5 a 9 para
sustituir el cartucho de tóner magenta.
3 Siga el mismo procedimiento para sustituir los cartuchos de tóner ciano,
negro y amarillo.
4 Pulse la tecla Cancel para restablecer la impresora y eliminar este
mensaje.
" La impresora debe completar un ciclo de calibración (menos de
2 minutos) una vez que se haya sustituido un cartucho de tóner. Si
Ud. abre la parte superior de la cubierta superior antes que la
impresora se haya restablecido, la calibración se detendrá y
volverá a iniciarse una vez se haya cerrado la cubierta.
Sustitución de materiales de consumo 5-9
Sustitución del cartucho de filmación
Nota
El uso de consumibles que no sean de OKI puede anular la garantía si
el origen del daño fuera el uso de dichos consumibles.
1 Abra la cubierta superior.
" Si hubiera papel en la
bandeja de entrega,
sáquelo y pliegue la
bandeja de entrega antes
de abrir la cubierta
superior.
2 Sostenga el asa y desplácela
ligeramente hacia atrás. Paso
seguido extraiga verticalmente
el cartucho de filmación.
Nota
Deseche el cartucho de filmación usado de acuerdo a las
disposiciones locales. No incinere el cartucho de filmación.
Sustitución de materiales de consumo5-10
3 Prepare el nuevo cartucho de filmación.
Nota
No tocar el tambor de PC ni la correa de transferencia del cartucho
de filmación.
4 Inserte lenta y verticalmente el
cartucho de filmación y a
continuación presiónelo
ligeramente hacia usted para
concluir la instalación del
cartucho de filmación.
Sustitución de materiales de consumo 5-11

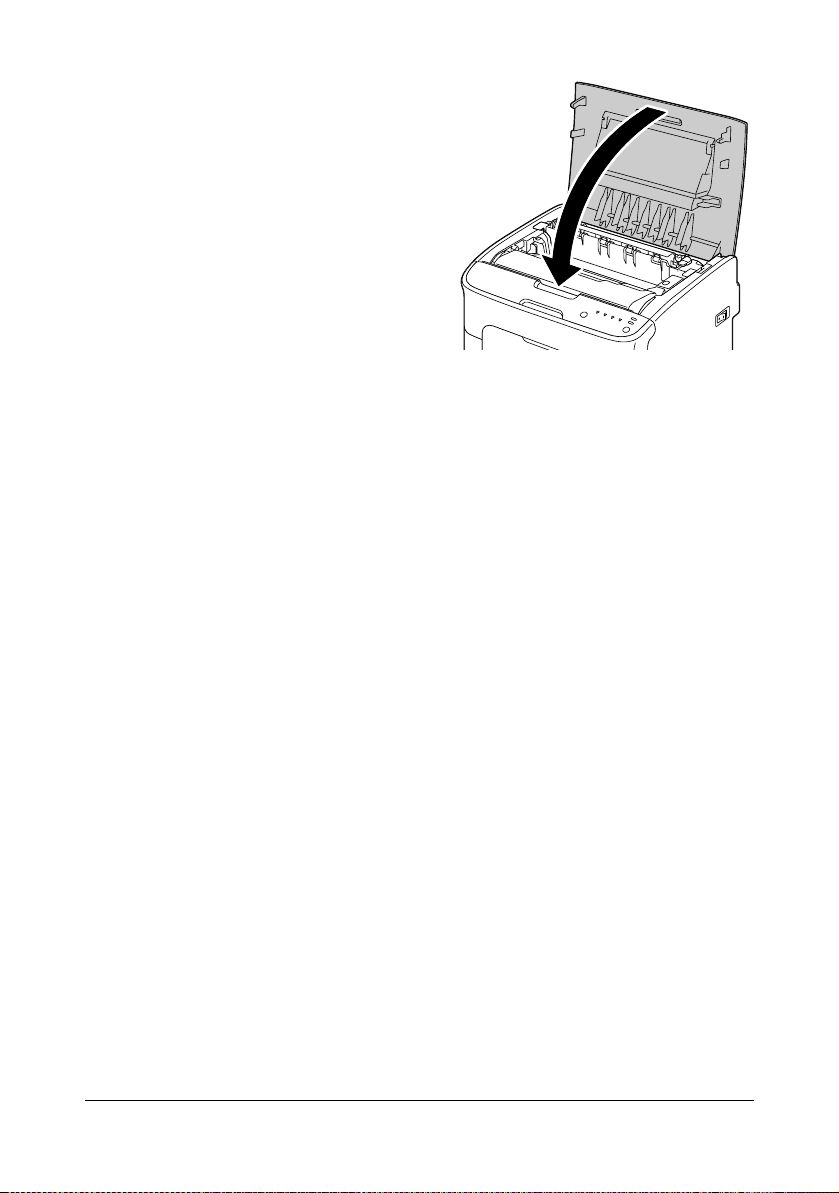

5 Cierre cuidadosamente la
cubierta superior.
" La impresora debe completar un ciclo de calibración (menos de
2 minutos) una vez que se haya sustituido un cartucho de
filmación. Si Ud. abre la parte superior de la cubierta superior
antes que la impresora se haya restablecido, la calibración se
detendrá y volverá a iniciarse una vez se haya cerrado la cubierta.
Sustitución de materiales de consumo5-12
Sustitución de la unidad de fusión
Para obtener un rendimiento y calidad de impresión óptimos, utilice
exclusivamente la unidad de fusión original Oki específica para su tipo de
impresora.
1 Apague el aparato y desenchufe
el cable de alimentación.
Nota
El interior del aparato tiene piezas extremadamente calientes. Antes
de sustituir la unidad de fusión espera alrededor de 20 minutos
después de apagar el aparato y paso seguido verifique que la
sección de fusión haya alcanzado la temperatura ambiente pues de
otro modo usted puede sufrir quemaduras.
2 Abra la cubierta superior.
" Si hubiera papel en la
bandeja de entrega,
sáquelo y pliegue la
bandeja de entrega antes
de abrir la cubierta
superior.
Sustitución de materiales de consumo 5-13
3 Desplace hacia atrás lo más
posible las palancas azules.
4 Sujetando las dos asas azules
levante el la unidad de fusión
para extraerla.
Nota
No tocar los conectores de ajuste
de la unidad de fusión ni del
aparato.
Sustitución de materiales de consumo5-14
5 Prepare una nueva unidad de
fusión.
" Tenga cuidado de no
tocar la superficie del
rodillo del fusor.
6 Mientras se levanta la unidad de
fusión con ambas manos (una a
cada lado), inserte verticalmente
la unidad de fijación.
Sustitución de materiales de consumo 5-15
Nota
No tocar el sensor de salida
de papel en la unidad de
fusión.
Nota
No tocar los conectores de
ajuste de la unidad de fusión
ni del aparato.
M
Sustitución de materiales de consumo5-16
7 Después de haber instalado
firmemente la unidad de fusión,
desplace las asas azules hacia
usted.
8 Cierre cuidadosamente la
cubierta superior.
9 Enchufe nuevamente el cable de
alimentación y encienda el
aparato.
Sustitución de materiales de consumo 5-17
Sustitución de materiales de consumo5-18
Mantenimiento
Mantenimiento de la impresora
PRECAUCION
Lea atentamente todas las etiquetas de precaución y advertencia,
cerciorándose de seguir todas las instrucciones que contienen. Estas
etiquetas se hallan en el interior de las cubiertas de la impresora y el
interior del gabinete de la impresora.
Trate la impresora con cuidado para prolongar su vida útil. Cualquier maltrato
puede provocar daños y extinguir la garantía. Si quedasen restos de papel y
polvo en el interior o el exterior de su impresora, el rendimiento de la
impresora podría perjudicarse, reduciéndose la calidad de impresión; por lo
que conviene limpiar periódicamente la impresora. Tenga en cuenta siempre
las siguientes directivas.
ADVERTENCIA!
Desconecte la impresora y desenchufe el cable de alimentación así
como todos los cables de interfaz antes de la limpieza. No vierta agua o
detergente en la impresora ya que ello podría dañarla, pudiendo ocurrir
un choque eléctrico.
PRECAUCION
La unidad de fijación está caliente. Cuando se abre la cubierta
superior, la temperatura de la unidad de fusión va
disminuyendo paulatinamente (una hora de espera).
Tenga cuidado al limpiar el interior de la impresora o al eliminar
atascamientos de medios de impresión dado que el fijador y otras piezas
internas pueden estar muy calientes.
No coloque ningún objeto encima de la impresora.
Utilice un paño blando para limpiar la impresora.
No rocíe nunca soluciones de limpieza directamente sobre la superficie
de la impresora, las partículas líquidas podrían penetrar a través de los
orificios de ventilación y dañar los circuitos internos.
Evite utilizar soluciones abrasivas, corrosivas o soluciones que
contengan disolventes (tales como alcohol y bencina) para limpiar la
impresora.
Probar siempre cualquier solución de limpieza (tal como un detergente
suave) en una pequeña área poco llamativa de su impresora para
verificar la acción de la solución.
Mantenimiento de la impresora6-2
No utilice nunca dispositivos afilados o muy gruesos, tales como
esponjas de limpieza de alambre o plástico.
Cierre siempre cuidadosamente las tapas de la impresora. No exponga
nunca la impresora a vibraciones.
No coloque ninguna cubierta en la impresora inmediatamente después
del uso. Apáguela y espere hasta que se haya enfriado.
No deje abiertas las cubiertas de la impresora por largos periodos de
tiempo, especialmente en lugares con abundante iluminación, ya que la
luz podría dañar el cartucho de filmación.
No abra la impresora durante la impresión.
No coloque pilas de papel sobre la impresora.
No lubrique ni desmonte la impresora.
No incline la impresora.
No toque los contactos eléctricos, los engranajes ni los dispositivos del
láser. Esto puede ocasionar daños en la impresora y provocar merma en
la calidad de impresión.
Mantenga los medios en la bandeja de entrega a un nivel mínimo. Si las
pilas de medios de impresión son muy altas, su impresora podría
experimentar atascamientos de medios de impresión y enrollamiento
excesivo del medio.

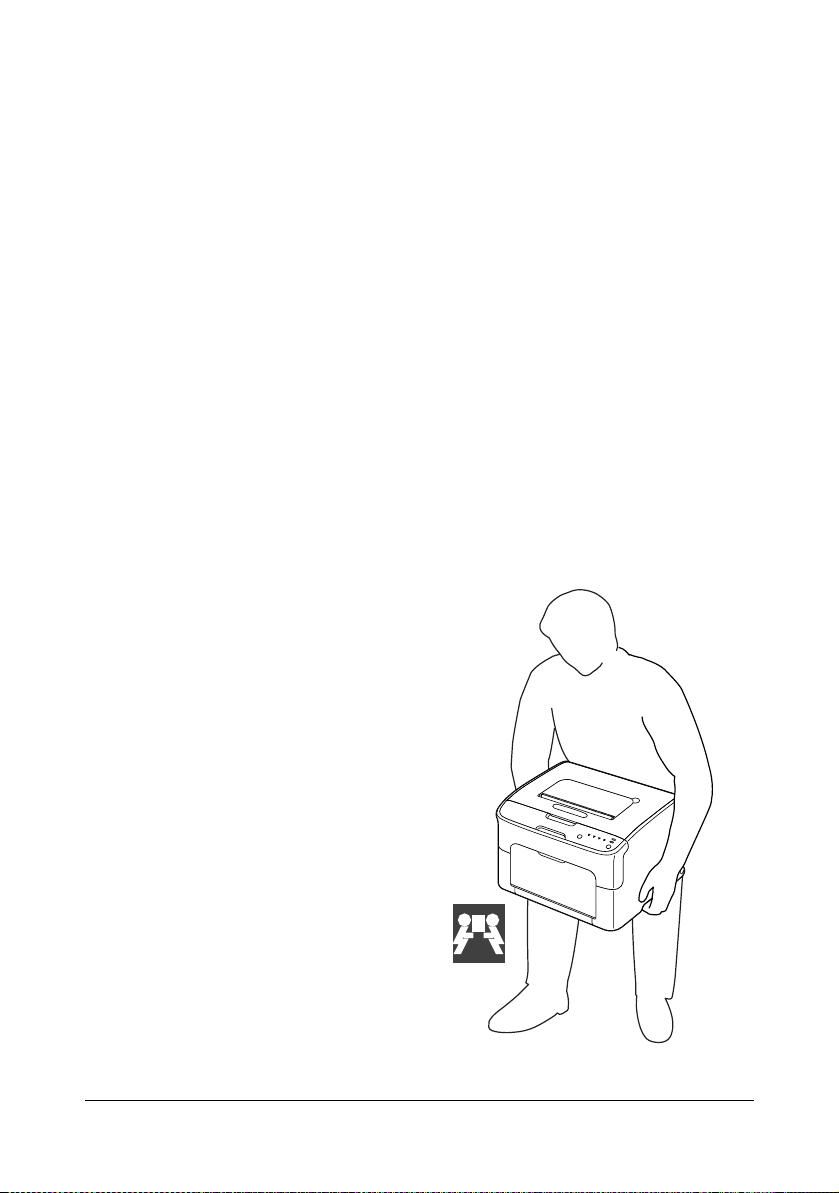

Mantenga la impresora a nivel
para evitar el derrame del tóner.
Cuando levante la impresora,
sujétela por las áreas mostradas
en la ilustración.
15 kg
33 lbs
Mantenimiento de la impresora 6-3
Si tóner entra en contacto con la piel, quítelo lavándose con agua fría y
un jabón neutro.
PRECAUCION
Si le entrase tóner a los ojos, láveselos de inmediato con agua fría y
consulte a un médico.
Cerciórese de que las piezas retiradas durante la limpieza sean
sustituidas antes de volver a enchufar la impresora.
Mantenimiento de la impresora6-4
Limpieza de la impresora
R
EADY
R
OTATE
T
ONER
A
TTENTION
C
ANCEL
PRECAUCION
Cerciórese de apagar la impresora y de desenchufar el cable de
alimentación antes de limpiarla. Cerciórese de apagar la impresora
cuando vaya a limpiar la ventana del cabezal de impresión.
Exterior
Panel de control Rejilla de ventilación
EADY
OTAT E
ONER
YMCK
TTENTION
ANCEL
Exterior de la impresora
Limpieza de la impresora 6-5
Interior

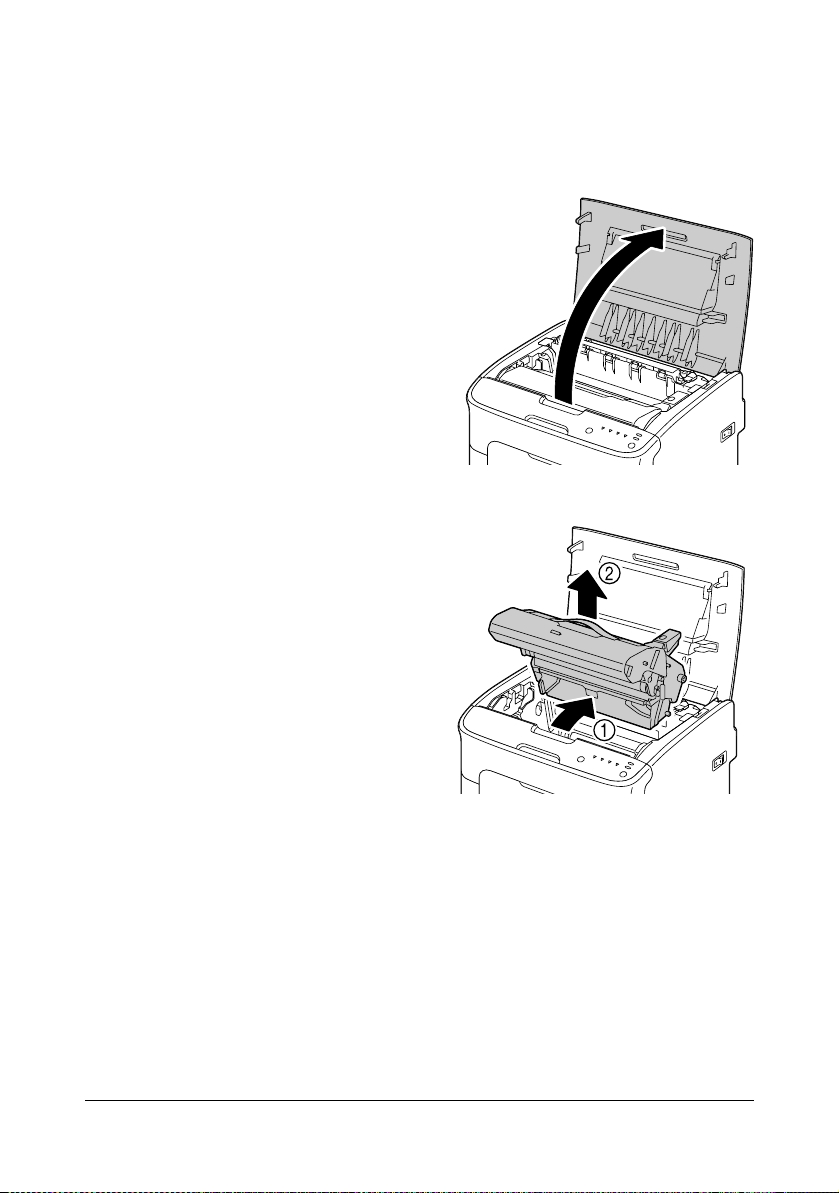

Limpieza del rodillo de alimentación de medios de impresión
1 Abra la cubierta superior.
" Si hubiera papel en la
bandeja de entrega,
sáquelo y pliegue la
bandeja de entrega antes
de abrir la cubierta
superior.
2 Sostenga el asa y desplácela
ligeramente hacia atrás. Paso
seguido extraiga verticalmente
el cartucho de filmación.
Limpieza de la impresora6-6

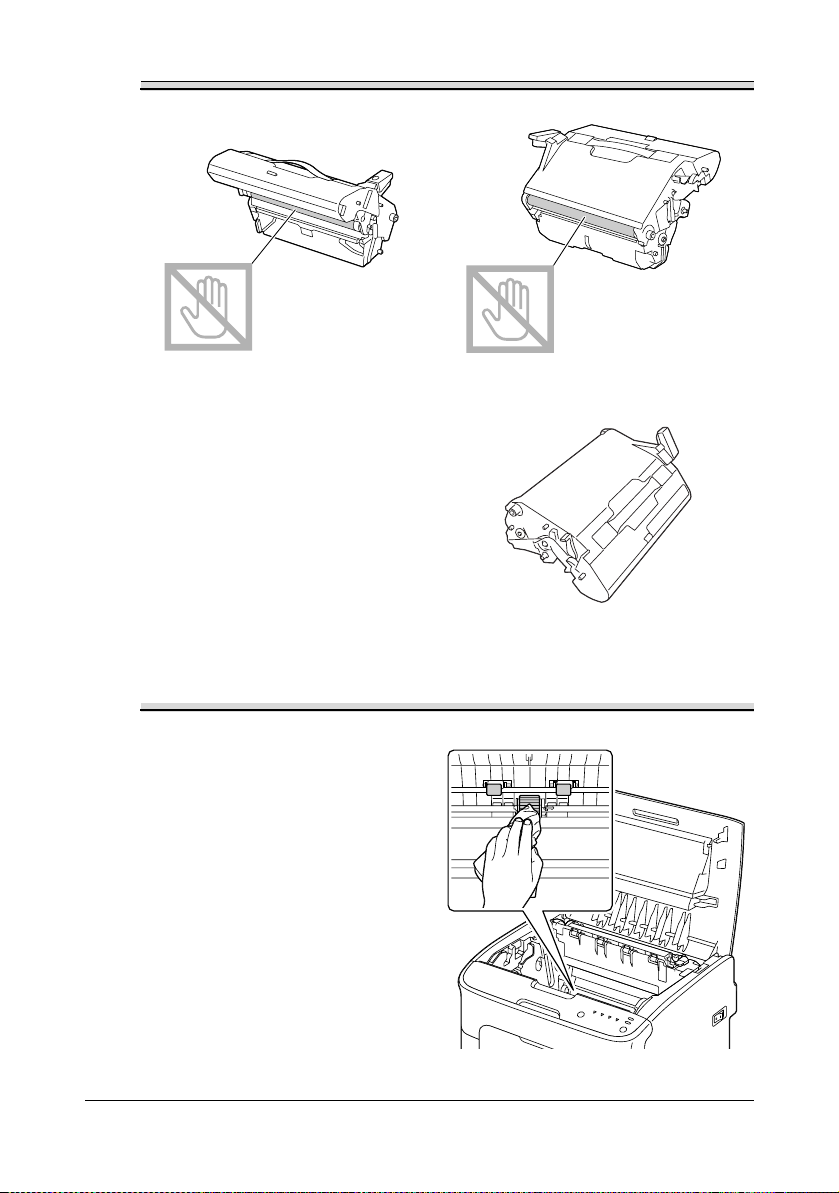

Nota
No tocar el tambor de PC del cartucho de filmación.
Coloque en posición horizontal el
cartucho de filmación retirado
como se muestra en la ilustración
de la derecha.
Cerciórese de mantener el
cartucho de filmación en
posición horizontal y colocarlo en
un lugar donde no se pueda
ensuciar.
No deje el cartucho de filmación
retirado por más de 15 minutos y
no lo coloque en un lugar donde
pueda estar expuesto a la luz
directa (como por ejemplo la luz
solar).
3 Limpie los rodillos de
alimentación de papel con un
paño suave y seco.
VISTA
INFERIOR
Limpieza de la impresora 6-7
PRECAUCION
El área alrededor de la unidad de
fusión está extremadamente
caliente.
El tocar cualquiera pieza que no
sea las palancas indicadas puede
provocar quemaduras. Si sufriera
usted una quemadura, refresque
inmediatamente la piel en agua
fría y consulte a un médico.
Nota
Si se toca la superficie de
la correa de transferencia
se puede mermar la
calidad de impresión.
Tenga cuidado de no tocar
la superficie del rodillo de
transferencia.
VISTA
INFERIOR
Limpieza de la impresora6-8
4 Inserte lenta y verticalmente el
cartucho de filmación y a
continuación presiónelo
ligeramente hacia usted para
concluir la reinstalación del
cartucho de filmación.
5 Cierre cuidadosamente la
cubierta superior.
Limpieza de la ventana del cabezal de impresión
1 Siga la operación descrita a continuación para conmutar la impresora al
modo de Limpieza de cabezal de impresión.
z Mantenga pulsada la tecla Rotate Toner durante 5 a 9 segundos.
z Pulse la tecla Limpieza de cabezal de impresora en el registro
Panel de la utilidad Panel remoto.
" La impresora entrará al modo Limpieza de cabezal de impresión y
se encenderá el indicador de tóner magenta.
" No es posible cancelar (tampoco pulsando la tecla Cancel) la
limpieza del cabezal de impresión antes que la operación haya
concluido.
Si se hubiese iniciado accidentalmente el modo de limpieza del
cabezal de impresión siga los pasos 2 a 4 y paso seguido los
pasos 10 a 14 (obviando los pasos 5 a 9) para salir del modo de
limpieza del cabezal de impresión.
Limpieza de la impresora 6-9
2 Abrir la cubierta frontal.
" Antes de abrir la cubierta
frontal, abra la bandeja 1,
si no estuviese ya
abierta.
3 El cartucho de tóner magenta se
habrá desplazado a la posición
de cambio.
Baje la palanca del cartucho de
tóner hasta que éste se
desbloquee y muévalo
ligeramente hacia usted.
Extraiga el cartucho del tóner.
" Una vez extraído el
cartucho de tóner
magenta, se habrá
creado un espacio dentro
de la impresora desde el
cual se podrá limpiar
fácilmente la ventana del
cabezal de impresión.
Limpieza de la impresora6-10
Nota
No toque el contacto indicado en
la ilustración.
4 Cierre la cubierta frontal.
" El cartucho de tóner
rotará dentro de la
impresora.
5 Una vez que los cartuchos de
tóner hayan terminado de rotar y
todos los indicadores hayan
empezado a parpadear, abra la
cubierta superior.
Limpieza de la impresora 6-11
6 Sostenga el asa y desplácela
ligeramente hacia atrás. Paso
seguido extraiga verticalmente
el cartucho de filmación.
Nota
No tocar el tambor de PC del cartucho de filmación.
Coloque en posición horizontal el
cartucho de filmación retirado
como se muestra en la ilustración
de la derecha.
Cerciórese de mantener el
cartucho de filmación en
posición horizontal y colocarlo en
un lugar donde no se pueda
ensuciar.
No deje el cartucho de filmación
retirado por más de 15 minutos y
no lo coloque en un lugar donde
pueda estar expuesto a la luz
directa (como por ejemplo la luz
solar).
Limpieza de la impresora6-12
7 Limpie la ventana del cabezal de
impresión con un paño suave y
seco.
VISTA
INFERIOR

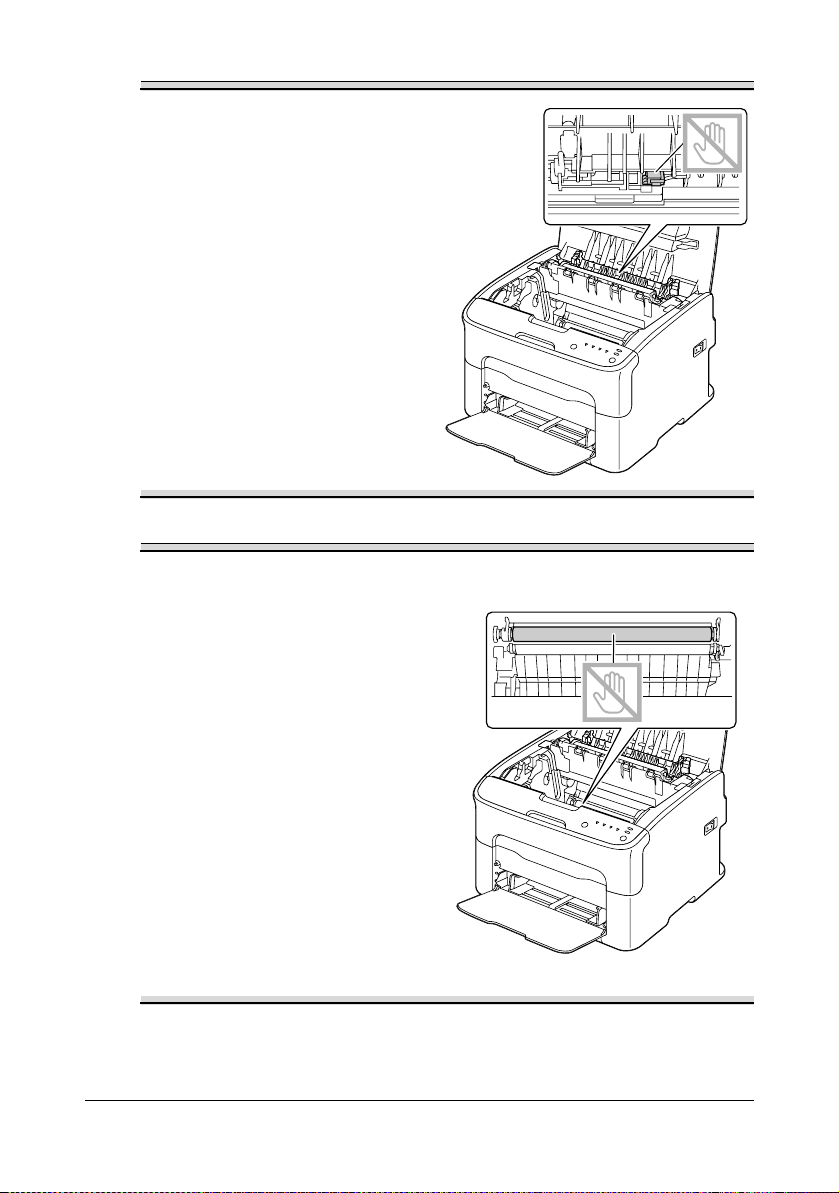

PRECAUCION
El área alrededor de la unidad de
fusión está extremadamente
caliente.
El tocar cualquiera pieza que no
sea las palancas indicadas puede
provocar quemaduras. Si sufriera
usted una quemadura, refresque
inmediatamente la piel en agua
fría y consulte a un médico.
Limpieza de la impresora 6-13
Nota
Si se toca la superficie de la
correa de transferencia se puede
mermar la calidad de impresión.
Tenga cuidado de no tocar la
superficie del rodillo de
transferencia.

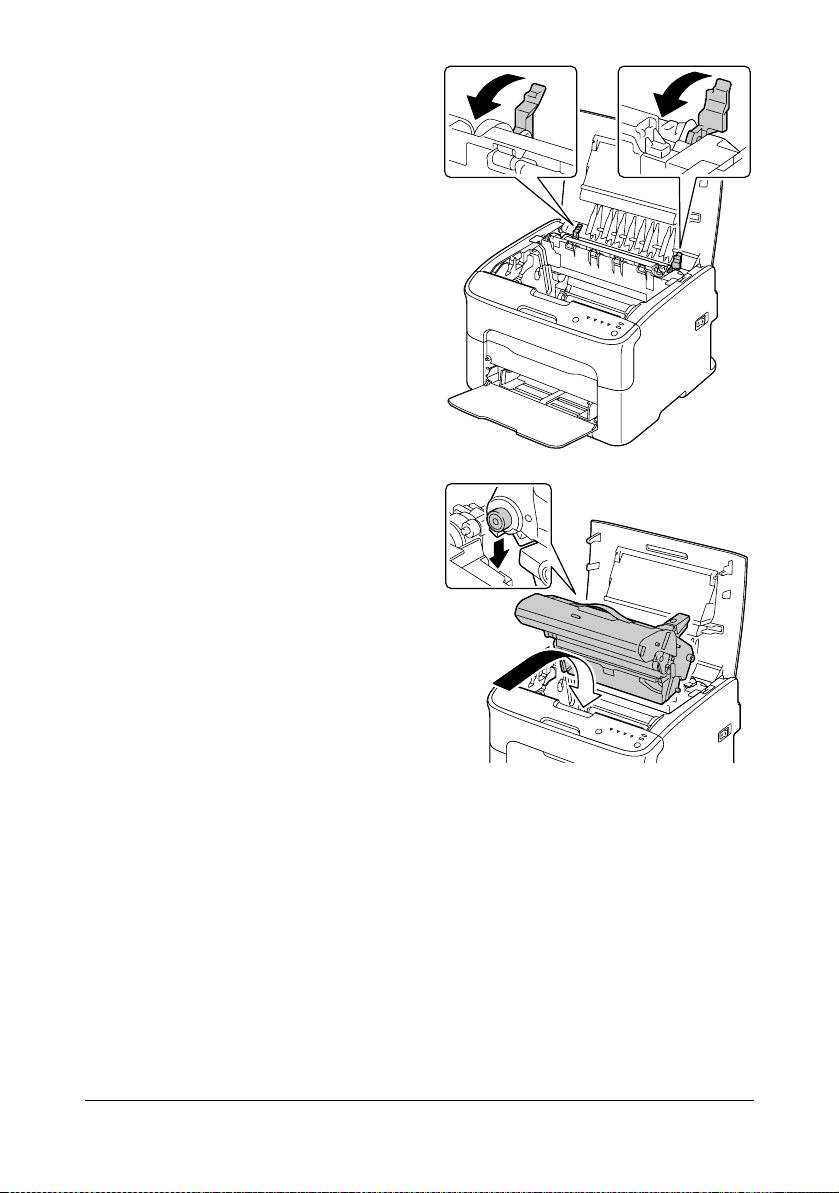

8 Inserte lenta y verticalmente el
cartucho de filmación y a
continuación presiónelo
ligeramente hacia usted para
concluir la reinstalación del
cartucho de filmación.
INFERIOR
VISTA
Limpieza de la impresora6-14

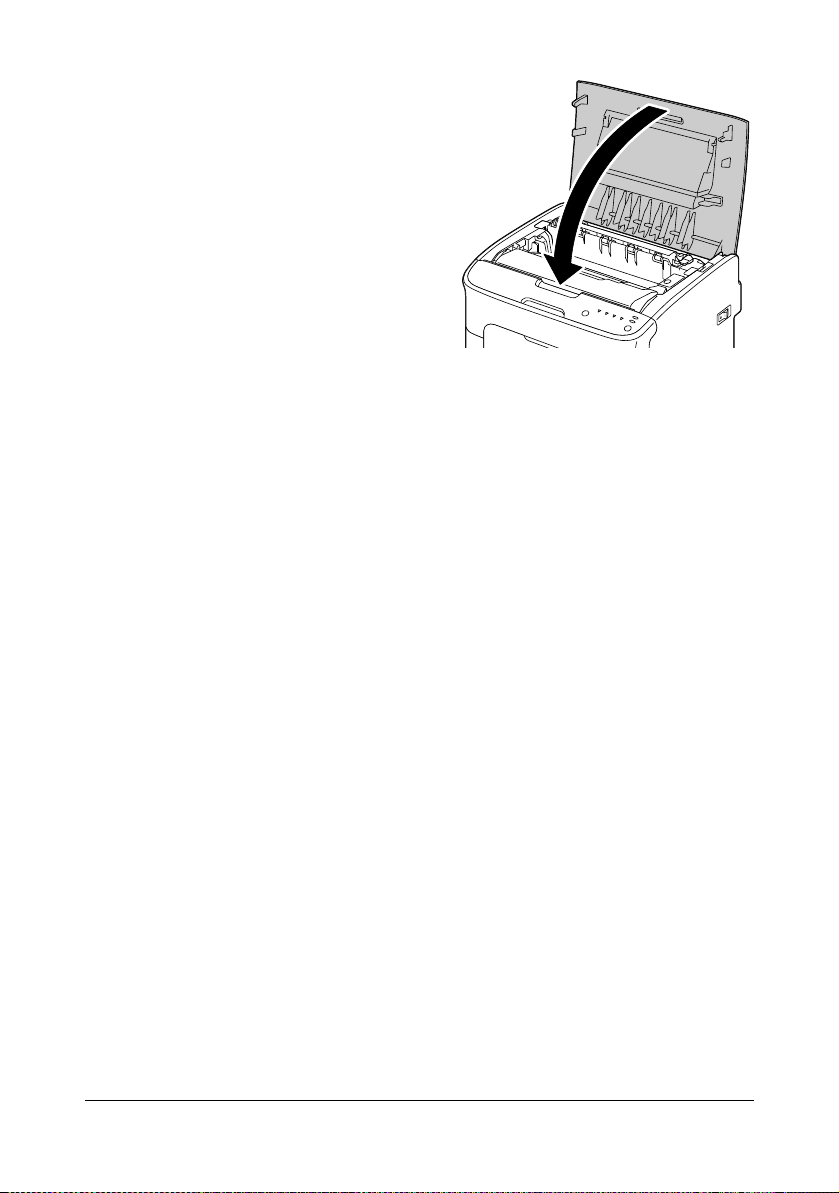

9 Cierre la cubierta superior.
10 Pulse la tecla Cancel.
" Todos los indicadores dejarán de parpadear y el indicador de tóner
magenta se encenderá.
Los cartuchos de tóner rotarán dentro de la impresora.
11 Una vez que los cartuchos de
tóner hayan terminado de rotar,
abra la cubierta frontal.
Limpieza de la impresora 6-15
12 Alinee las guías a cada lado del
cartucho de tóner con sus
sujeciones y a continuación
inserte el cartucho.
Nota
No toque el contacto indicado en
la ilustración.
Limpieza de la impresora6-16
13 Presione el cartucho de tóner
magenta hasta que encaje en su
lugar.
14 Cierre la cubierta frontal.
Limpieza de la impresora 6-17
Limpieza de la impresora6-18
Eliminación de
fallos
Introducción
Este capítulo contiene información que le ayudará resolver problemas de
impresión o que al menos le guiará a las fuentes adecuadas de ayuda.
Prevención de atascamientos de papel página 7-3
Descripción del recorrido del papel página 7-4
Mensajes del indicador página 7-5
Eliminación de atascamientos de papel página 7-11
Resolución de problemas de atascamiento de papel página 7-19
Cómo resolver otros problemas página 7-21
Cómo resolver problemas de calidad de impresión página 7-24
Introducción7-2
Prevención de atascamientos de papel
Cerciórese de que...
El medio de impresión satisfaga las especificaciones de la impresora.
El medio de impresión esté plano, especialmente en el borde delantero.
La impresora se encuentre en una superficie dura, plana y horizontal.
El papel se guarde en un lugar seco protegido de la humedad.
Se ajusten siempre las guías de papel en la bandeja 1 después de insertar el
medio (una guía ajustada indebidamente puede perjudicar la calidad de
impresión, provocando atascamientos de papel o daño a la impresora).
Se cargue siempre el papel con la cara de impresión hacia arriba en la bandeja (muchos fabricantes colocan una flecha al extremo de la envoltura para
indicar la cara de impresión).
Evite ...
Medios de impresión doblados, arrugados o arrollados excesivamente
Doble alimentación (sacar el papel y abanicar las hojas, podrían estar pega-
das).
Cargar a la vez más de un tipo / tamaño / peso de medio de impresión en
una bandeja.
Sobrecargar las bandejas.
Que la bandeja de salida se llene excesivamente (la bandeja de salida cara
abajo tiene una capacidad de 100 hojas, puede producirse atascamiento si
se permite la acumulación de más de 100 hojas a la vez).
Prevención de atascamientos de papel 7-3
Descripción del recorrido del papel
La descripción del recorrido de los medios de impresión dentro de la
impresora le ayudará a localizar atascamientos.
1 Bandeja de entrega
2 Cartucho de filmación
3 Carrusel de cartuchos de tóner
4 Bandeja 1
5 Unidad de fusión
1
2
3
4
5
Descripción del recorrido del papel7-4
Mensajes del indicador
Los indicadores del panel de control proporcionan información sobre la
impresora y ayudan a localizar los problemas.
Mensajes de estado
Los mensajes de estado indican el estado actual de la impresora.
El estado de la impresora puede también verificarse en la utilidad Panel
remoto.
(Consulte “Trabajo con la utilidad Panel remoto” en la página 3-2.)
Indicador
Ready
(verde)
Desactivado Desactivado Apagado Ninguna
Parpadea
lentamente
Activado Desactivado Preparada para impri-
Parpadea
normalmente
Activado Activado Inicializando (encen-
Indicador
Attention
(naranja)
Desactivado Modo de ahorro de
Desactivado Procesando datos Ninguna
Condición Acción
Ninguna
energía
Ninguna
mir
Imprimiendo
Ninguna
dido)
Cancelando un trabajo
de impresión
Mensajes del indicador 7-5
Mensajes de advertencia
Estos mensajes indican que ha ocurrido una condición de alerta en la
impresora.
Indicador
Ready
(verde)
Activado Desacti-
Activado Desacti-
Activado Desacti-
Parpadea
normalmente
Indicador
Attention
(naranja)
vado
vado
vado
Desactivado
Indicador de
tóner
(naranja)
Parpadea lentamente
Parpadea
normalmente
Parpadea rápidamente
Activado No hay tóner
Condición Acción
Tóner casi vacío Preparar el nuevo
Se ha instalado el
cartucho de tóner de
tipo no aprobado.
No se ha instalado un
cartucho de tóner que
sea compatible.
" Este mensaje
aparece
cuando Tóner
vacio parar
está configu
rado a Apa-
gado en la
utilidad Panel
remoto.
cartucho de tóner.
Instale un
cartucho de toner
OKI original.
Instale un cartucho de toner OKI
original.
Véase página
5-4.
Sustituya el cartucho de tóner.
" Se puede
seguir
impri-
-
miendo,
pero no se
garantizan
buenos
resultados
de impre
sión.
-
Mensajes del indicador7-6
Indicador
Ready
(verde)
Activado Parpa-
Desactivado
Indicador
Attention
(naranja)
dea lentamente
Parpadea lentamente
Indicador de
tóner
(naranja)
* Cartucho de filmación
* Error de memoria del
* Error de la interfaz de
* Advertencia de pro-
* Cartucho de filmación
Condición Acción
casi agotado
cartucho de tóner
vídeo
ceso
agotado
Prepare el nuevo
cartucho de filma
ción.
Reinstale el cartucho del tóner
especificado.
Apague la impresora. Después de
algunos segundos, encienda la
impresora.
Abra y cierre las
cubiertas de la
impresora.
Si no se elimina el
error con ello,
apague la impre
sora. Después de
algunos segundos, encienda la
impresora.
Cambie el cartucho de filmación.
-
-
* Difiere dependiendo del estado del tóner.
Mensajes del indicador 7-7
Mensajes de error
Estos mensajes indican errores que deberán corregirse antes de poder
continuar un trabajo de impresión o de que el estado de la impresora vuelva
a "Ready"
Indicador
Ready
(verde)
Desactivado
Desactivado
Parpadea lentamente
Indicador
Atten
tion
(naranja)
Parpadea rápidamente
Activado Activado El cartucho de tóner
Parpadea lentamente
Indicador de
-
tóner
(naranja)
Activado No hay tóner
Condición Acción
" Este mensaje
aparece
cuando Tóner
vacio parar
está configu
rado a Encen-
dido en la
utilidad Panel
remoto.
no está instalado.
Tóner vacío Sustituya el cartu-
* Papel agotado Cargue papel en
-
Sustituya el cartucho de tóner.
" Este men-
saje aparece cuando
Tóner vacio parar
está confi
gurado a
Apagado
en la utili
dad Panel
remoto.
Sin embargo, no se
garantizan
buenos re
sultados de
impresión.
Instale todos los
cartuchos de
tóner.
cho de tóner.
la bandeja 1.
-
-
-
Mensajes del indicador7-8
Indicador
Ready
(verde)
Parpadea alternada
y lentamente
Desactivado
Desactivado
Desactivado
Indicador
Attention
(naranja)
Parpadea lentamente
Parpadea
normalmente
Parpadea rápidamente
Indicador de
tóner
(naranja)
* Error de tamaño de
* Memoria llena Pulse la tecla de
* La cubierta superior o
* El cartucho de filma-
* Atascamiento de
Condición Acción
Pulse la tecla
papel
El tamaño de papel
que se está imprimiendo es diferente
del tamaño de papel
especificado en el
controlador de impre
sora.
la cubierta frontal
está abierta.
ción no está instalado.
medios de impresión
Cancel para can
celar el error.
Para imprimir en
papel del tamaño
especificado en el
controlador de
-
impresora, cargue
papel del tamaño
correcto en la ban
deja 1 y paso
seguido reintente
la impresión del
trabajo.
Cancel.
Si no se elimina el
error con ello,
apague la impre
sora. Después de
algunos segun
dos, encienda la
impresora.
Cierre la cubierta
frontal y la
cubierta superior.
Instale el cartucho de filmación.
Elimine el atascamiento, cierre las
cubiertas y conti
núe con el trabajo
de impresión.
-
-
-
-
-
Mensajes del indicador 7-9
Indicador
Ready
(verde)
Desactivado
Desactivado
* Difiere dependiendo del estado del tóner.
Indicador
Attention
(naranja)
Parpadea rápidamente
Activado Todos
Indicador de
tóner
(naranja)
Todos
parpa
dean
parpa
dean
Condición Acción
Error de proceso Abra y cierre las
-
Cartucho de filmación
-
agotado
cubiertas de la
impresora.
Si no se elimina el
error con ello,
apague la impre
sora. Después de
algunos segun
dos, encienda la
impresora.
Cambie el cartucho de filmación.
Mensaje de servicio
Este mensaje indica un error más serio que únicamente un técnico de
servicio puede corregir.
-
-
Indicador
Ready
(verde)
Parpadea
-
rápida
mente
Indicador
Attention
(naranja)
Parpadea
-
rápida
mente
Indicador
de tóner
(naranja)
Todos parpadean
Condición Acción
Error grave Apague la
impresora.
Después de
algunos
segundos,
encienda la
impresora.
Si el problema
persiste, contacte el servicio técnico.
Mensajes del indicador7-10
Eliminación de atascamientos de papel
Para evitar daños retire siempre suavemente el medio de impresión
atascado, sin romperlo. Cualquier trozo de papel que permanezca dentro de
la impresora, tanto grande como pequeño, puede obstruir el recorrido del
papel y provocar atascamientos ulteriores. No vuelva a cargar medios de
impresión que han estado atascados.
Nota
La imagen no estará fijada en el medio antes del proceso de fusión. Si
Ud. tocase la superficie impresa, el tóner puede adherirse a sus manos,
por lo que se debe evitar tocar la cara de impresión al extraer medio
atascado. Cerciórese de no derramar tóner dentro de la impresora.
PRECAUCION
El tóner no fijado puede ensuciar las manos, la ropa o cualquier objeto
con el que entre en contacto.
Si llegara a ensuciar accidentalmente su ropa con tóner, sacúdala
ligeramente para retirarlo lo más que se pueda. Si quedase aún tóner en
la vestimenta, enjuáguela con agua fría, no caliente, para retirarlo. Si
tóner entrara en contacto con la piel, quítelo lavándose con agua fría y
un jabón neutro.
PRECAUCION
Si le entrase tóner a los ojos, láveselos de inmediato con agua fría y
consulte a un médico.
Si después de eliminar un atascamiento de medios de impresión
permaneciese aún el mensaje de atascamiento en el panel de control, abra y
cierre las tapas de la impresora. Esto eliminará el mensaje de atascamiento.
Eliminación de atascamientos de papel 7-11
Eliminación de atascamientos
1 Abra la cubierta superior.
" Si hubiera papel en la
bandeja de entrega,
sáquelo y pliegue la
bandeja de entrega antes
de abrir la cubierta
superior.
2 Sostenga el asa y desplácela
ligeramente hacia atrás. Paso
seguido extraiga verticalmente
el cartucho de filmación.
Eliminación de atascamientos de papel7-12
Nota
No tocar el tambor de PC del cartucho de filmación.
Coloque en posición horizontal el
cartucho de filmación retirado
como se muestra en la ilustración
de la derecha.
Cerciórese de mantener el
cartucho de filmación en
posición horizontal y colocarlo en
un lugar donde no se pueda
ensuciar.
No deje el cartucho de filmación
retirado por más de 15 minutos y
no lo coloque en un lugar donde
pueda estar expuesto a la luz
directa (como por ejemplo la luz
solar).
Eliminación de atascamientos de papel 7-13
3 Desplace hacia atrás lo más
posible las palancas de
liberación de la unidad de
fusión.
PRECAUCION
El área alrededor de la unidad de
fusión está extremadamente
caliente.
El tocar cualquiera pieza que no
sea las palancas indicadas puede
provocar quemaduras. Si sufriera
usted una quemadura, refresque
inmediatamente la piel en agua
fría y consulte a un médico.
M
Eliminación de atascamientos de papel7-14
4 Retire el medio de impresión
M
M
mal alimentado.
" Levante la cubierta de la
unidad de fusión y retire
los medios de impresión.
Eliminación de atascamientos de papel 7-15
Nota
No tocar el sensor de salida de
papel en la unidad de fusión.
Nota
Si se toca la superficie de la
correa de transferencia se puede
mermar la calidad de impresión.
Tenga cuidado de no tocar la
superficie del rodillo de
transferencia.
M
VISTA
INFERIOR
Eliminación de atascamientos de papel7-16
5 Devuelva las palancas de
liberación del fusor a la posición
de papel simple.
6 Inserte lenta y verticalmente el
cartucho de filmación y a
continuación presiónelo
ligeramente hacia usted para
concluir la reinstalación del
cartucho de filmación.
M
Eliminación de atascamientos de papel 7-17
7 Cierre cuidadosamente la
cubierta superior.
Eliminación de atascamientos de papel7-18
Resolución de problemas de atascamiento de papel
" Los atascamientos frecuentes en cualquier área indican que ésta
debe ser verificada, reparada o limpiada. También puede haber
atascamientos frecuentes si se utiliza medios de impresión no
compatibles.
Síntoma Causa Solución
Varias hojas
pasan juntas
por la impre
sora.
No desaparece el mensaje de
-
atasca
miento.
Hay medios
de impresión
atascados.
Los bordes delanteros de los medios de
-
impresión no son
lisos.
El papel está
húmedo.
Aún existe papel
atascado en la impresora.
El medio de impresión no ha sido colocado correctamente
en la bandeja.
El número de hojas
en la bandeja excede
el límite superior
admisible.
Las guías de medios
no están correcta
mente ajustadas al
tamaño del medio de
impresión.
El medio de impresión en la bandeja se
encuentra arrugado o
plegado.
El papel está
húmedo.
Saque papel y alise los bordes delanteros. Luego, recárguelo.
Quite el papel húmedo y sustitúyalo
por uno nuevo y seco.
Vuelva a controlar el recorrido del
papel y cerciórese de haber eliminado
todos los atascamientos de papel.
Elimine el papel atascado y reposicione el medio correctamente en la
bandeja.
Retire el exceso de medios de impresión y vuelva a cargar el número
correcto de hojas en la bandeja.
Ajuste las guías papel en la bandeja 1
para que coincidan con el tamaño del
papel.
Retire el medio de impresión, alíselo y
vuelva a cargarlo. Si aún se quedase
atascado, deje de usar este medio.
Quite el papel húmedo y sustitúyalo
por uno nuevo y seco.
Resolución de problemas de atascamiento de papel 7-19
Loading...
