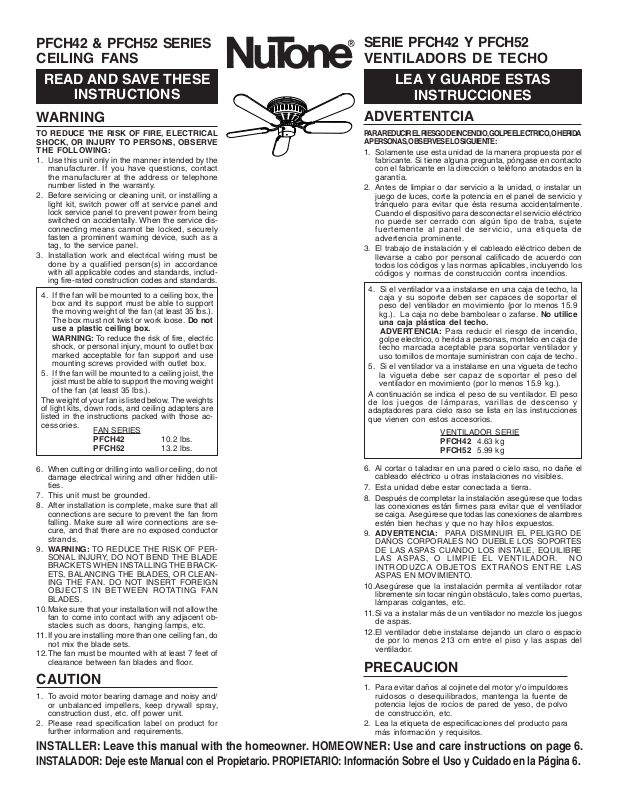

PFCH42 & PFCH52 SERIES
CEILING FANS

SERIE PFCH42 Y PFCH52
VENTILADORS DE TECHO

READ AND SAVE THESE

INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRICAL
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:

1. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact
the manufacturer at the address or telephone
number listed in the warranty.

2. Before servicing or cleaning unit, or installing a
light kit, switch power off at service panel and
lock service panel to prevent power from being
switched on accidentally. When the service dis­connecting means cannot be locked, securely
fasten a prominent warning device, such as a
tag, to the service panel.

3. Installation work and electrical wiring must be
done by a qualified person(s) in accordance
with all applicable codes and standards, includ­ing fire-rated construction codes and standards.

4. If the fan will be mounted to a ceiling box, the
box and its support must be able to support
the moving weight of the fan (at least 35 lbs.).
The box must not twist or work loose. Do not

use a plastic ceiling box.
WARNING: To reduce the risk of fire, electric

shock, or personal injury, mount to outlet box
marked acceptable for fan support and use
mounting screws provided with outlet box.

5. If the fan will be mounted to a ceiling joist, the
joist must be able to support the moving weight
of the fan (at least 35 lbs.).

The weight of your fan is listed below. The weights
of light kits, down rods, and ceiling adapters are
listed in the instructions packed with those ac­cessories.

FAN SERIES

PFCH42 10.2 lbs.
PFCH52 13.2 lbs.

LEA Y GUARDE ESTAS

INSTRUCCIONES

ADVERTENTCIA

PARA REDUCIR EL RIESGO DE INCENDIO, GOLPE ELECTRICO, O HERIDA
A PERSONAS, OBSERVESE LO SIGUIENTE:

1. Solamente use esta unidad de la manera propuesta por el
fabricante. Si tiene alguna pregunta, póngase en contacto
con el fabricante en la dirección o teléfono anotados en la
garantía.

2. Antes de limpiar o dar servicio a la unidad, o instalar un
juego de luces, corte la potencia en el panel de servicio y
tránquelo para evitar que ésta resuma accidentalmente.
Cuando el dispositivo para desconectar el servicio eléctrico
no puede ser cerrado con algún tipo de traba, sujete
fuertemente al panel de servicio, una etiqueta de
advertencia prominente.

3. El trabajo de instalación y el cableado eléctrico deben de
llevarse a cabo por personal calificado de acuerdo con
todos los códigos y las normas aplicables, incluyendo los
códigos y normas de construcción contra incendios.

4. Si el ventilador va a instalarse en una caja de techo, la
caja y su soporte deben ser capaces de soportar el
peso del ventilador en movimiento (por lo menos 15.9
kg.). La caja no debe bambolear o zafarse. No utilice

una caja plástica del techo.
ADVERTENCIA: Para reducir el riesgo de incendio,

golpe electrico, o herida a personas, montelo en caja de
techo marcada aceptable para soportar ventilador y
uso tornillos de montaje suministran con caja de techo.

5. Si el ventilador va a instalarse en una vigueta de techo
la vigueta debe ser capaz de soportar el peso del
ventilador en movimiento (por lo menos 15.9 kg.).

A continuación se indica el peso de su ventilador. El peso
de los juegos de lámparas, varillas de descenso y
adaptadores para cielo raso se lista en las instrucciones
que vienen con estos accesorios.

VENTILADOR SERIE

PFCH42 4.63 kg
PFCH52 5.99 kg

6. When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utili­ties.

7. This unit must be grounded.

8. After installation is complete, make sure that all
connections are secure to prevent the fan from
falling. Make sure all wire connections are se­cure, and that there are no exposed conductor
strands.

9. WARNING: TO REDUCE THE RISK OF PER-
SONAL INJURY, DO NOT BEND THE BLADE
BRACKETS WHEN INSTALLING THE BRACK­ETS, BALANCING THE BLADES, OR CLEAN­ING THE FAN. DO NOT INSERT FOREIGN
OBJECTS IN BETWEEN ROTATING FAN
BLADES.

10.Make sure that your installation will not allow the
fan to come into contact with any adjacent ob­stacles such as doors, hanging lamps, etc.

11.If you are installing more than one ceiling fan, do
not mix the blade sets.

12.The fan must be mounted with at least 7 feet of
clearance between fan blades and floor.

CAUTION

1. To avoid motor bearing damage and noisy and/
or unbalanced impellers, keep drywall spray,
construction dust, etc. off power unit.

2. Please read specification label on product for
further information and requirements.

6. Al cortar o taladrar en una pared o cielo raso, no dañe el
cableado eléctrico u otras instalaciones no visibles.

7. Esta unidad debe estar conectada a tierra.

8. Después de completar la instalación asegúrese que todas
las conexiones están firmes para evitar que el ventilador
se caiga. Asegúrese que todas las conexiones de alambres
estén bien hechas y que no hay hilos expuestos.

9. ADVERTENCIA: PARA DISMINUIR EL PELIGRO DE
DAÑOS CORPORALES NO DUEBLE LOS SOPORTES
DE LAS ASPAS CUANDO LOS INSTALE, EQUILIBRE
LAS ASPAS, O LIMPIE EL VENTILADOR. NO
INTRODUZCA OBJETOS EXTRAÑOS ENTRE LAS
ASPAS EN MOVIMIENTO.

10.Asegúrese que la instalación permita al ventilador rotar
libremente sin tocar ningún obstáculo, tales como puertas,
lámparas colgantes, etc.

11.Si va a instalar más de un ventilador no mezcle los juegos
de aspas.

12.El ventilador debe instalarse dejando un claro o espacio
de por lo menos 213 cm entre el piso y las aspas del
ventilador.

PRECAUCION

1. Para evitar daños al cojinete del motor y/o impuldores
ruidosos o desequilibrados, mantenga la fuente de
potencia lejos de rocíos de pared de yeso, de polvo
de construcción, etc.

2. Lea la etiqueta de especificaciones del producto para
más información y requisitos.

INSTALLER: Leave this manual with the homeowner. HOMEOWNER: Use and care instructions on page 6.
INSTALADOR: Deje este Manual con el Propietario. PROPIETARIO: Información Sobre el Uso y Cuidado en la Página 6.

1

UNPACK THE FAN

Unpack fan and check contents. You should
receive: (FIG. 1)

1 - Fan motor - Leave motor in box for now.

Packing materials will

protect housing finish.
10 - Blade bracket mounting screws
(attached to fan)
1 - Motor housing
5 - Blade brackets
5 - Blades
1 - Fan mounting bracket
1 - Plastic bag containing:

15 - Blade mounting screws

4 - Canopy mounting screws

(with lock washers)

3 - Wire nuts
1 - Wood bead with chain
2 - Wood screws
2 - Mounting bracket pins
2 - Cotter pins for mounting bracket pins

PREPARE THE LOCATION

1. Choose a location for mounting the fan where
the blades will be at least 7 feet from the floor.
(FIG. 2)

2. TURN OFF POWER AT SERVICE ENTRANCE
BEFORE BEGINNING.

3. Check ceiling box. Add additional support, such
as a 2x4 between joists, if necessary. Use wood
screws to secure ceiling box to building struc­ture. (FIG. 3)

WARNING

DO NOT MOUNT FAN TO CEILING MATERIAL
ONLY! TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK, OR PERSONAL INJURY,
MOUNT TO CEILING BOX MARKED ACCEPT­ABLE FOR FAN SUPPORT. THE BOX AND ITS
SUPPORT MUST BE ABLE TO SUPPORT
THE MOVING WEIGHT OF THE FAN AND
LIGHTS (AT LEAST 35 LBS.). THE BOX
MUST NOT TWIST OR WORK LOOSE.

4. Fasten fan mounting bracket to ceiling box.
Use locking screws provided with the UL ap­proved ceiling fan electrical box. (FIG. 3)

CAUTION

To reduce the risk of personal injury: Mount
the bracket to the ceiling box only with the
two steel locking screws provided with the
UL approved ceiling fan electrical box.

SECURING CEILING BOX BETWEEN JOISTS

COMO ASEGURAR LA CAJA DE TECHO INSTALADA ENTRE

JOIST

VIGUETA

ADDITIONAL

SUPPORT
SOPORTE

ADICIONAL

VIGUETAS

ADD WOOD SCREWS
TO REINFORCE BOX
UTILICE TORNILLOS
PARA MADERA PARA
REFORZAR LA CAJA

BAR

HANGER
COLGADOR
DE BARRA

*

*

FIG. 1

MOTOR HOUSING

CAJA DE MOTOR

BLADE BRACKET

SOPORTE DE ASPA

FAN MOTOR - MOTOR DE

VENTILADOR

BLADE - ASPA

SWITCH BOX

CAJA DE DISTRIBUCION

FIG. 2

CEILING

TECHO

AT LEAST 7 FT.
POR LO MENOS 213 cm

FLOOR

PISO

FIG. 3

JOIST

VIGUETA

FAN MOUNTING BRACKET

MENSULA DE MONTAJE DEL

COMO ASEGURAR LA CAJA DE TECHO INSTALADA ENTRE

FAN MOUNTING BRACKET

MENSULA DE MONTAJE DEL

SECURING CEILING BOX TO A JOIST

COMO ASEGURAR LA CAJA DE TECHO A UNA VIGUETA

ADDITIONAL SUPPORT

SOPORTE ADICIONAL

ADD WOOD SCREWS TO
REINFORCE BOX
UTILICE TORNILLOS PARA
MADERA PARA REFORZAR LA
CAJA

VENTILADOR

LOCKING SCREWS

TORNILLOS DE SUJECION

SECURING CEILING BOX BETWEEN JOISTS

VIGUETAS

JOIST

VIGUETA

ADDITIONAL SUPPORT

SOPORTE ADICIONAL

VENTILADOR

LOCKING SCREWS

TORNILLOS DE SUJECION

ADD WOOD SCREWS
TO REINFORCE BOX
UTILICE TORNILLOS
PARA MADERA PARA
REFORZAR LA CAJA

DESEMPAQUE EL
VENTILADOR

Desempaque el ventilador y examine el contenido.
Deberá recibir:

1 - Motor de ventilador - No lo saque de la caja

ahora-los materiales
de relleno protejerán
el acabado de la

carcasa.
10 - Tornillos para asegurar los soportes a las
aspas (unido al ventilador)
1 - Caja de motor
5 - Soportes de las aspas
5 - Aspas
1 - Ménsula de montaje de ventilador
1 - Bolsita de plástico que contiene:

15 - Tornillos para montar las aspas

4 - Tornillos para montar la cúpola

(con las arandelas de cerradura)
3 - Conectores para alambre
1 - Esferita de madera con cadena
2 - Tornillos de madera
2 - Pasador de la mensula de montaje
2 - Clavija hendida para los pasadores de

mensula de montaje

PREPARE EL LUGAR

1. Escoja un lugar para instalar el ventilador donde
las aspas queden a lo menos a 213 cm del piso.
(FIG. 2)

2. ¡CORTE LA CORRIENTE ELECTRICA EN EL
SERVICIO DE ENTRADA ANTES DE COMENZAR
EL TRABAJO!

3. Chequee la caja de distribución. Si fuera necesario
refúercela agregando maderos 2 x 4 entre las
viguetas. Emplee tornillos para madera para
asegurar la caja a la estructura del edificío. (FIG. 3)

ADVERTENCIA

¡NO INSTALE EL VENTILADOR SIMPLEMENTE
ASEGURANDOLO AL MATERIAL DEL TECHO!
PARA DISMINUIR EL PELIGRO DE INCENDIO,
SACUDIDA ELECTRICA, O DAÑO CORPORAL,
MONTELO EN CAJA DE TECHO MARCADA
ACEPTABLE PARA SOPORTAR VENTILADOR.
LA CAJA Y SU SOPORTE DEBEN SER CAPACES
DE SOPORTAR EL PESO DEL VENTILADOR Y
LAS LUCES EN MOVIMIENTO (A LO MENOS

15.9 KG.). LA CAJA N0 DEBE BAMBOLEAR O
ZAFARSE.

4. Asegure la ménsula de montaje del ventilador a la
caja de techo. Use los tornillos de sujeción que
reciba con la caja eléctrica aprobada por U.L. para
ventiladores de techo. (FIG.3)

PRECAUCION

Para reducir el peligro de daño corporal, para
montar la ménsula a la caja de techo use sólo
los dos tornillos de acero de sujeción que
reciba con la caja eléctrica aprobada por U.L.
para ventiladores de techo.

FAN MOUNTING BRACKET

MENSULA DE MONTAJE DEL

VENTILADOR

LOCKING SCREWS

TORNILLOS DE SUJECION

DO NOT RELY ON BAR

*

HANGER ALONE TO SUPPORT
FAN
NO SE CONFIE EN EL

*

COLGADOR DE BARRA
SOLAMENTE PARA
SOPORTAR EL VENTILADOR

2

WIRE THE FAN

1. Use the plastic bag that the motor housing cover
was packaged in to cover up the top of the motor
to prevent small parts from falling into the mo­tor housing.

WARNING

TURN OFF ELECTIC POWER AT SERVICE
ENTRANCE BEFORE MAKING ELECTRICAL
CONNECTIONS OR INSTALLING A LIGHT
KIT.

FIG. 4

FAN CONTROLLED BY PULL CHAIN SWITCH.

LIGHT CONTROLLED BY PULL CHAIN SWITCH.

VENTILADOR CONTROLADO POR INTERRUPTOR

A CADENILLA DE TIRO. LUZ CONTROLADA POR

INTERRUPTOR A CADENILLA DE TIRO.

BLACK

NEGRO

LINE

LINEA

WHITE

BLANCO

GROUND

TIERRA

CEILING BOX

CAJA DE TECHO

HAGA LAS CONEXIONES
ELECTRICAS

1. Use la bolsa de plástico en que vino caja del motor
para cubrir la parte superior del motor a fin de evitar
que las piezas pequeñas caigan dentro.

ADVERTENCIA

CORTE LA CORRIENTE ELECTRICA EN EL
SERVICIO DE ENTRADA ANTES DE HACER LAS
CONEXIONES ELECTRICAS O INSTALAR LAS
LUCES.

2. Make electrical connections. (FIG. 4) Wire black
to black, white to white, and green to house
ground using proper connections. FAN MUST
BE GROUNDED. All splices and wires should
be pushed back into ceiling box so they will not
be pinched or cut by canopy. After making the
wire connections, the wires should be spread
apart with the grounded conductor (white) and
the equipment-grounding conductor (green) on
one side of the ceiling box and the ungrounded
conductors on the other side of the ceiling box.

NOTE

Red or Blue wire is for optional light kit.

WHITE

BLANCO

GROUND

WHITE - BLANCO

WHITE - BLANCO

LINE

LINEA

WHITE

BLACK

NEGRO

BLANCO

TIERRA

TIERRA

GROUND

CEILING BOX

CAJA DE TECHO

BLACK

NEGRO

AZUL O ROJO

BLUE OR RED

FAN

VENTILADOR

BLUE OR RED
AZUL O ROJO

BLACK - NEGRO

LIGHT

LUZ

Do not connect RED or BLUE if light is not installed.

Wire nut end of RED or BLUE wire.

No conecte el ROJO o AZUL si no ha instalado la luz.

El conector va al final del alambre ROJO o AZUL.

FAN CONTROLLED BY PULL CHAIN SWITCH.

LIGHT CONTROLLED BY WALL SWITCH.

VENTILADOR CONTROLADO POR INTERRUPTOR

A CADENA DE TIRO. LUZ CONTROLADA POR

INTERRUPTOR DE PARED.

LIGHT
SWITCH
INTERRUPTOR
DE LUZ

2. Haga las conexiones eléctricas. (FIG. 4) Conduc­tor negro a conductor negro, blanco a blanco, y
verde a tierra de la casa empleando las conexiones
correctas. EL VENTILADOR DEBE CONECTARSE
A TIERRA. Todos los empalmes y conductores
deberán empujarse dentro de la caja de techo para
que la cúpola no los pinche o corte. Después de
hacer las conexiones, los alambres deberán
separarse poniendo en un lado de la caja de techo
el conductor a tierra (blanco) y el conductor a tierra
del equipo (verde) y en el otro lado de la caja los
conductores sin conexión a tierra.

NOTA

El conductor rojo o azul es para el juego de luces
opcionales.

FAN AND LIGHT CONTROLLED BY INDEPENDENT
WALL SWITCHES.
VENTILADOR Y LUZ
CONTROLADOS POR
INTERRUPTORES
DE PARED
INDEPENDIENTES.

LIGHT

LUZ

NOTE: If variable speed fan opera­tion is desired - use only Broan
Models 78V, 78W, 79V, or 79W.

NOTA: Si se desea un ventilador
de velocidad variable - use
solamente los Modelos Broan 78V,
78W, 79V, o 79W.

AZUL O ROJO

BLUE OR RED

BLUE OR RED
AZUL O ROJO

BLACK - NEGRO

FAN
VENTILADOR

BLUE OR RED

AZUL O ROJO

BLACK - NEGRO

WHITE

BLACK

NEGRO

BLANCO

FAN

VENTILADOR

WHITE - BLANCO

WHITE - BLANCO

LIGHT

LUZ

AZUL O ROJO

BLUE OR RED

VENTILADOR

TIERRA

GROUND

LINE

LINEA

BLACK-NEGRO

WHITE-BLANCO

WHITE-BLANCO

BLACK-NEGRO

FAN

WHITE - BLANCO

WHITE - BLANCO

LIGHT

LUZ

CEILING

GROUND-TIERRA

BOX

CAJA

DE TECHO

GROUND-TIERRA

3

ASSEMBLE THE CEILING
FAN

1. Attach motor assembly to mounting bracket.
Slide (2) mounting pins through holes in motor
assembly and mounting bracket. Use (2) cotter
pins to secure mounting pins as shown. (FIG.

5)

CAUTION

Cotter pins MUST BE USED to keep mount­ing pins in place. Without cotter pins, the
mounting pins may come loose during op­eration and fan may fall. Serious injury may
result.

2. Fasten motor housing to fan mounting bracket
with four (4) screws. (FIG. 6)

3. Fasten blades to blade brackets with washer
head screws. Make sure that screws are tight­ened firmly into blade backets. (FIG. 7)

4. Fasten blade brackets to fan motor. Tighten
blade bracket mounting screws firmly. (FIG. 8)

CAUTION

The blades and blade brackets have been
carefully balanced to prevent wobble when
the fan is operating. Handle blades and
brackets carefully to avoid bending them.
Bent blade brackets are the primary cause
of fan wobble.

FIG. 5

COTTER PIN

CLAVIJA HENDIDA

MOUNTING

BRACKET PIN

PASADOR DE LA

MENSULA DE

MONTAJE

FIG. 6

MOTOR HOUSING SCREWS

FAN MOUNTING

BRACKET

MENSULA DE

MONTAJE DEL

VENTILADOR

(4) TORNILLOS DE

CAJA DE MOTOR (4)

INSTALE LAS ASPAS DEL
VENTILADOR

1. Attach motor assembly to mounting bracket. Slide
(2) mounting pins through holes in motor assembly
and mounting bracket. Use (2) cotter pins to secure
mounting pins as shown. (FIG. 5)

CAUTION

Cotter pins MUST BE USED to keep mounting
pins in place. Without cotter pins, the mounting
pins may come loose during operation and fan
may fall. Serious injury may result.

2. Asegure la caja de motor a la ménsula de montaje
del ventilador con cuatro (4) tornillos. (FIG. 6)

3. Asegure las aspas a sus soportes con tornilos de
arandela cabeza. Asegúrese que los tornillos de
montaje de las aspas estén firmemente apretados
dentro de los soportes. (FIG. 7)

4. Asegure los soportes al motor del ventilador. Apriete
bien los tornillos de montaje. (FIG. 8)

PRECAUCION

Las aspas y los soportes se han equilibrado con
cuidado para evitar el bamboleo cuando funciona
el ventilador. Maneje las aspas y soportes
cuidadosamente para no torcerlos. Soportes
torcidos son la causa principal del bamboleo del
ventilador.

5. Install optional light kit at this time. Follow the
instructions packed with the kit. USE ONLY A
U.L. LISTED LIGHT KIT MARKED FOR USE
WITH THIS CEILING FAN MODEL.

6. Turn on power and check operation of fan and
light kit, if fan is so equipped.

FIG. 7

FAN BLADE

ASPA

FIG. 8

MOTOR HOUSING

CAJA DE MOTOR

WASHER HEAD

SCREWS (3)

TORNILLOS DE

ARANDELA
CABEZA (3)

BRACKET

SOPORTE DE ASPA

5. Instale ahora el juego de luces opcionales. Siga
las instrucciones que vienen con el juego. USE
SOLAMENTE UN JUEGO DE LUCES DE LISTA
U.L. INDICADO PARA USARSE CON ESTE
MODELO DE VENTILADOR DE TECHO.

6. Conecte la electricidad y chequee el funcionamiento
del ventilador y el juego de luces si el ventilador
lleva luces.

BLADE

BLADE BRACKET

BLADE BRACKET

MOUNTING SCREWS

TORNILLOS DE MONTAJE A

SOPORTE DE ASPA

SOPORTE DE

4

FAN

BLADE

ASPA

ASPA

BLADE BALANCING
INFORMATION

All blades are grouped by weight. Natural woods
vary in density, which could cause the fan to wobble
slightly, even though all blades are weight­matched. The procedures listed below should elimi­nate any wobble.

1. Make sure that all blades are screwed firmly to
blade brackets.

2. Make sure that all blade brackets are screwed
firmly to fan motor.

3. If fan is equipped with light kit, make sure that
fitter is screwed firmly into switch box cover.
Center shade in fitter by adjusting thumbscrews.

4. If the previous steps do not eliminate the
wobble, the problem is possibly a bent blade
bracket or a warped blade. This can be deter­mined by viewing each blade at its outer edge
with the fan running. A blade out of alignment
will be easy to see - there will be differences in
height at the blade tips while the fan is running.
Remember that stopping the blades suddenly
with your hand will probably bend the blade
bracket. A bent blade bracket or a warped blade
must be replaced. Contact your Broan
representitive for replacement.

5. If the previous step does not reveal a bent blade
bracket or a warped blade, it may be possible
to eliminate any wobble by interchanging the
blade/blade bracket assemblies as shown. Fol­low the order shown and check for wobble af­ter each switch. (FIG. 9)

FIG. 9

INFORMACION SOBRE LA
MANERA DE EQUILIBRAR
LAS ASPAS

Todas las aspas se agrupan por peso. Las maderas
naturales varían en densidad, lo cual puede hacer que
el ventilador bambolee ligeramente pese a que todas
las aspas concuerdan en peso. El procedimiento
indicado abajo eliminará el bamboleo.

1. Asegúrese que todas las aspas estén bien
atornilladas a los soportes.

2. Asegúrese que todos los soportes estén bien
atornillados al motor.

3. Si el ventilador lleva luces asegúrese que el
adaptador esté firmemente atornillado a la tapa de
la caja del interruptor. Centre la pantalla ajustando
los tornillos de apriete manual.

4. Si el procedimiento indicado arriba no elimina el
bamboleo, el problema posiblemente se debe a un
soporte de aspa torcido o a una aspa deformada.
Esto puede determinarse mirando el borde exterior
de cada aspa con el ventilador en funcionamiento.
Una aspa desalineada se ve fácilmente - se notará
diferencias en la altura en las puntas de la aspa
mientras funciona el ventilador. Recuerde Ud. que
si para las aspas repentinamente con la mano ello
probablemente torcerá el soporte. Un soporte torcido
o una aspa alabeada deben reemplazarse. Póngase
en contacto con el Representante de Broan con
respecto al reemplazo.

5. Si el procedimiento anterior no descubre un soporte
torcido o una aspa alabeada es posible eliminar el
alabeo intercambiando la posición de los conjuntos
de aspa/aspa soporte como se muestra. Siga el
orden indicado y vea si hay alabeo después de cada
intercambio. (FIG. 9)

5

USE AND CARE

FIG. 10

USO Y CUIDADO

OPERATING INSTRUCTIONS

1. The operating sequence for the pull chain switch
is HIGH - MEDIUM - LOW - OFF. (FIG. 10)

2. Push the reversing switch one way for upward
air movement and the other way for downward
air movement. (FIG. 10)

WARM WEATHER OPERATION

Air flow direction - Downward
Speed - Medium to High
In warmer weather, your ceiling fan will let you re-

duce your use of air conditioning by keeping the
air moving to help you feel cooler and more com­fortable.

COOL WEATHER OPERATION

Air flow direction - Upward
Speed - The exact speed will depend on the size

of the room, the number of fans, the ceiling height,
etc. Fan speed should be fast enough to break up
air stratification in the room, but slow enough so
as not to create a breeze.

In cooler weather, an upward air flow reduces drafts
while moving warmer air off the ceiling.

CLEANING

1. Periodic cleaning of your ceiling fan is the only
maintenance that is needed.

2. The housing is sealed with a lacquer to mini­mize any discoloration or tarnishing. Therefore,
use only a soft cloth or brush to avoid scratch­ing the finish. DO NOT USE SCOURING POW­DERS, HARSH ALKALIS OR DISHWASHING
DETERGENTS.

Do not use water when cleaning your ceiling
fan. Water could damage the motor or the wood
blades and could cause an electric shock.

3. You may wish to occasionally apply a light coat
of furniture polish to the wood blades to protect
and enhance their beauty.

4. The fan motor is equipped with permanently lu­bricated ball bearings, and will never need oil­ing.

SPEED

CONTROL

SWITCH

INTERRUPTOR

VELOCIDAD

THREE SPEED

1st Pull - High

2nd Pull - Medium

3rd Pull - Low

4th Pull - Off

INSTRUCCIONES DE
OPERACION

1. El orden de operación del interruptor a velocidad es
ALTO-MEDIANO-BAJO-APAGADO. (FIG. 10)

2. Empuje el interruptor inversor hacia un lado para
dirigir el movimiento del aire hacia arriba y hacia el
otro lado para mover el aire hacia abajo. (FIG. 10)

REVERSING

SWITCH

INTERRUPTOR

INVERSOR

OPERACION EN TIEMPO CALIENTE

Dirección de la Corriente de Aire - Hacia Abajo
Velocidad - Mediana a Alta
En tiempo caliente su ventilador de techo le permitirá

reducir el uso del acondicionador de aire manteniendo
el aire en movimiento para ayudarle a sentirse más
fresco y más cómodo.

OPERACION EN TIEMPO FRESCO

Dirección de la Corriente de Aire - Hacia Arriba
Velocidad - La velocidad exacta dependerá del tamaño del cuarto, el

número de ventiladores, la altura del techo, etc. La velocidad del
ventilador deberá ser suficientemente rápida para romper la
estratificación del aire en el cuarto pero suficientemente lenta para no
crear una brisa.

En tiempo fresco una corriente de aire hacia arriba reduce las ráfagas
mientras desplaza el aire caliente del techo.

LIMPIEZA

1. La limpieza periódica del ventilador es el único servicio de
mantenimiento que se necesita.

2. La carcasa viene sellada con una laca que minimizarce el
descoloramiento o las manchas. Por lo tanto, emplee solamente
un trapo suave o cepillo a fin de no rayar el acabado. NO EMPLEE
POLVOS PARA FREGAR, ALCALINOS FUERTES O
DETERGENTES LAVAPLATOS.

No use agua para limpiar su ventilador. El agua puede arruinar el
motor o las aspas de madera aparte de darle un sacudón eléctrico.

3. Si desea puede de vez en cuando aplicar una capa ligera de lustre
para madera a las aspas como protección y para dar realce a su
belleza.

4. El motor del ventilador está provisto de conjinetes de bola de
lubricación permanente.

PROBLEM SOLVER

PROBLEM: FAN WILL NOT START

1. Check fuse or circuit breaker and replace or
reset if necessary.

2. Check that pull chain switch is on and that slide
switch is either all the way to one side or the
other.

3. Turn off electrical power at the service entrance.
Check all wiring connections in ceiling box. Re­move switch box cover and check all wire con­nections inside switch box.

PROBLEM: FAN IS EXCESSIVELY NOISY

1. Check all screws in fan assembly. Make sure
that they are properly seated and tight.

2. Check fan mounting bracket to make sure that
it is correctly installed and is tight.

3. Check to make sure that light kit fitter is tight
and all shades are installed properly and are
tight. DO NOT use pliers to tighten shade
screws.

COMO SOLUCIONAR PROBLEMAS

PROBLEMA: EL VENTILADOR NO FUNCIONA

1. Chequee el fusible o cortacircuitos y reemplácelo o reajústelo según
sea necesario.

2. Vea que el interruptor a cadena de tiro esté conectado o que el
interruptor corredizo esté corrido completamente hacia un lado o
hacia el otro.

3. Corte la corriente eléctrica en el servicio de entrada. Chequee todas
las conexiones del alambrado en la caja de techo. Quite la tapa de
la caja y verifique todas conexiones dentro de la caja.

PROBLEMA : EL VENTILADOR HACE MUCHO RUIDO

1. Chequee el ajuste de todos los tornillos en el conjunto ventilador.
Asegúrese que estén bien sentados y apretados.

2. Chequee la ménsula de montaje para cerciorarse de que está
instalada correctamente y apretada.

3. Cerciórese de que el adaptador de las luces está apretado y todas
las pantallas están bien instaladas y apretadas. NO use alicates
para apretar los tornillos de las pantallas.

6

SERVICE PARTS

PFCH42AB PFCH42BR PFCH52AB PFCH52BR

DESCRIPTION QTY. BRASS BRASS WHITE BRASS BRASS WHITE

MOUNTING BRACKET 1 99524570 99524570 99524570 99524571 99524571 99524571
MOTOR HOUSING 1 99524574 99524573 99524572 99524577 99524576 99524575
BLADE BRACKET SET (5) 1 99524580 99524579 99524578 99524583 99524582 99524581
BLADE SET (5) 1 99524584 99524584 99524585 99524586 99524586 99524587
REVERSING SWITCH 1 99524466 99524466 99524466 99524466 99524466 99524466
WOOD BEAD W/CHAIN 1 99524467 99524468 99524469 99524467 99524468 99524469
PULL CHAIN SWITCH 1 99524470 99524471 99524471 99524470 99524471 99524471
COVER, SWITCH BOX 1 99524474 99524473 99524472 99524538 99524537 99524536
PLUG, SWITCH BOX COVER 1 99524477 99524476 99524475 99524477 99524476 99524475
CAPACITOR 1 99524478 99524478 99524478 99524479 99524479 99524479
PARTS BAG 1 99524567 99524568 99524569 99524567 99524568 99524569

ANTIQUE POLISHED PFCH42WH ANTIQUE POLISHED PFCH52WH

PIEZAS DE SERVICIO

PFCH42AB PFCH42BR PFCH52AB PFCH52BR

DESCR IPCION CNTD. ANTIGUO PULIDO BLANCO ANTIGUO PULIDO BLANCO

MÉNSULA DE MONTAJE 1 99524570 99524570 99524570 99524571 99524571 99524571
CAJA DE MOTOR 1 99524574 99524573 99524572 99524577 99524576 99524575
JUEGO DE 1 99524580 99524579 99524578 99524583 99524582 99524581

SOPORTAPALETA (5)
JUEGO DE PALETAS (5) 1 99524584 99524584 99524585 99524586 99524586 99524587
INTERRUPTOR-INVESOR 1 99524466 99524466 99524466 99524466 99524466 99524466
GOTA DE MADERA CON 1 99524467 99524468 99524469 99524467 99524468 99524469

CADENILLA
INTERRRUPTOR DE 1 99524470 99524471 99524471 99524470 99524471 99524471

CADENILLA DE TIRO
TAPA DE CAJA 1 99524474 99524473 99524472 99524538 99524537 99524536

INTERRUPTOR
TAPON DE CAJA 1 99524477 99524476 99524475 99524477 99524476 99524475

INTERRUPTOR
CONDENSADOR 1 99524478 99524478 99524478 99524479 99524479 99524479
BOLSITA DE PARTES 1 99524567 99524568 99524569 99524567 99524568 99524569

BRONCEADO BRONCEADO PFCH42WH BRONCEADO BRONCEADO PFCH52WH

7

One Year Limited Warranty

WARRANTY OWNER: NuTone warrants to the original consumer purchaser of its products that such products will be free from defects in materials or workmanship for a period
of one (1) year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED

WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one year period, NuTone will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and service.

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS OR TUBES, FILTERS, DUCT, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES
FOR DUCTING. This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence, accident,
improper maintenance or repair (other than by NuTone), faulty installation or installation contrary to recommended installation instructions.

The duration of any implied warranty is limited to the one year period as specified for the express warranty. Some states do not allow limitation on how long an implied warranty
lasts, so the above limitation may not apply to you.

NUTONEÕS OBLIGATION TO REPAIR OR REPLACE, AT NUTONEÕS OPTION, SHALL BE THE PURCHASERÕS SOLE AND EXCLUSIVE REMEDY UNDER THIS
WARRANTY. NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH
PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may

not apply to you. This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes all prior warranties.

WARRANTY SERVICE: To qualify for warranty service, you must (a) notify NuTone at the address stated below or telephone [phone], (b) give the model
number and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present
evidence of the original purchase date.

Date of Installation Builder or Installer

Model No. and Product Description

For the location of your nearest NuTone Independent Authorized Service Center:

Residents of the contiguous United States Dial Free 1-800-543-8687

Product model number ¥ Date and Proof of purchase ¥ The nature of the difficulty

Residents of Alaska or Hawaii should write to: NuTone Inc. Attn: Department of National Field Service, 4820 Red Bank Road, Cincinnati Ohio 45227-1599.
Residents of Canada should write to: Broan-NuTone Canada, 1140 Tristar Drive, Mississauga, Ontario, Canada L5T 1H9.

IF YOU NEED ASSISTANCE OR SERVICE:

Please be prepared to provide:

Rev. 03/2001

Garantía Limitada de un Año

GARANTêA DEL PROPIETARIO: NuTone garantiza al comprador consumidor original de sus productos, por el per’odo de un (1) a–o desde la fecha original de compra,
que tales productos est‡n libres de defectos en material y mano de obra. NO HAY OTRAS GARANTêAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO, PERO

NO LIMITADAS A, GARANTêAS NO EXPRESADAS DE MERCANTIBILIDAD O ADAPTABLES A UN PROPîSITO EN PARTICULAR.
Durante este per’odo de un a–o, NuTone reparar‡ o reemplazar‡ a su opci—n y sin costo, cualquier producto o parte que se encuentre defectuoso bajo condiciones

normales de uso y servicio. ESTA GARANTêA NO CUBRE A LOS ARRANCADORES PARA LçMPARAS FLUORESCENTES O A LOS TUBOS FLUORESCENTES,
FILTROS, DUCTOS, TAPAS DE TECHO, TAPAS DE PARED Y OTROS ACCESORIOS PARA CANALIZACIîN. Esta garant’a no cubre (a) Mantenimiento y servicios
normales (b) Productos o partes sujetos al mal uso, negligencia, accidente, mantenimiento inadecuado o reparaciones (por otros ajenos a NuTone), instalaci—n defectuosa
o a una instalaci—n contraria a las instrucciones de instalaci—n recomendadas.

La duraci—n de cualquier garant’a no expresada est‡ limitada a un per’odo de un a–o segœn se especifica en la garant’a expresada. Algunos estados no permiten
limitaci—n en cuanto a la duraci—n de una garant’a no expresada, por lo que la limitaci—n arriba indicada puede que no se aplique a Ud.

LA OBLIGACIîN DE NUTONE DE REPARAR O REEMPLAZAR A SU OPCIîN, SERç EL òNICO Y EXCLUSIVO RECURSO QUE TENDRç EL COMPRADOR BAJO
ESTA GARANTêA. NUTONE NO SERç RESPONSABLE POR DA„OS INCIDENTALES, CONSECUENTES O ESPECIALES QUE RESULTEN A CONSECUENCIA O
SEAN INDEPENDIENTE DEL USO O DESEMPE„O DEL PRODUCTO. Algunos estados no permiten la exclusi—n o limitaci—n de da–os incidentales o consecuentes, de

modo que la limitaci—n o exclusi—n arriba indicada pueda que no se aplique a Ud. Esta garant’a le proporciona derechos legales espec’ficos, y Ud. puede tener otros
derechos, los cuales var’an de estado a estado. Esta garant’a reemplaza a todas las garant’as anteriores.

SERVICIO DE GARANTêA: Para tener derecho al servicio de garant’a, Ud. debe (a) Notificar a NuTone a la direcci—n indicada m‡s abajo o al tel•fono 1/800-543­8687, (b) indicar el nœmero de modelo y la identificaci—n de la parte y (c) describir la naturaleza de cualquier defecto en el producto o parte. Al momento de
solicitar el servicio por la garant’a, Ud. debe presentar la evidencia de la fecha original de compra.

Fecha de instalaci—n Constructor o instalado

N¼ de modelo y descripci—n del producto

SI NECESITA ASISTENCIA O SERIVIVIO:

Los residentes de Alaska o Hawaii deben escribir a: NuTone Inc. Attn: Department of National Field Service, 4820 Red Bank Road, Cincinnati Ohio USA 45227-1599.
Los residentes de Canada: ƒcrivez ˆ Broan-NuTone Canada, 1140 Tristar Drive, Mississauga, Ontario Canada L5T 1H9.

Por favor, est• preparado para suministrar ¥ Fecha y prueba de compra ¥ La naturaleza de la dificultad

Los residentes de los Estados Unidos contiguos llam gratis al: 1 800 543 8687

Para obtener la localizaci—n del Centro de Servicio Autorizado:

Rev. 03/2001

8

99524446A
