Page 1
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR
INJURY TO PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer.
If you have questions, contact the manufacturer at the address
or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a
prominent warning device, such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a qualified
person(s) in accordance with all applicable codes and standards,
including fire-rated construction codes and standards.
4. Sufficient air is needed for proper combustion and exhausting
of gases through the flue (chimney) of fuel burning equipment to
prevent backdrafting. Follow the heating equipment manufacturer’s
guideline and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American
Society for Heating,Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
READ AND SAVE THESE INSTRUCTIONS
WARNING
6. Ducted fans must always be vented to the outdoors.
7. If this unit is to be installed over a tub or shower, it must be
marked as appropriate for the application and be connected to
a GFCI (Ground Fault Circuit Interrupter) - protected branch circuit.
8. Never place a switch where it can be reached from a tub or
shower.
9. This unit must be grounded.
10.When applicable local regulations comprise more restrictive
installation and/or certification requirements, the aforementioned
requirements prevail on those of this document and the
installer agrees to conform to these at his own expenses.
11.When performing installation, servicing or cleaning this unit, it
is recommended to wear safety glasses and gloves.
CAUTION
1.For general ventilating use only. Do not use to exhaust
hazardous or explosive materials and vapors.
2.To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off power unit.
3.Please read specification label on product for further information
and requirements.
Installer: Leave this manual with the homeowner.
Homeowner: Use and Care information on page 4.
30042353C
!
TYPICAL INSTALLATIONS TYPICAL INSTALLATIONS
16”-ON-CENTER CEILING JOISTS
Housing mounted directly to joist.
24”-ON-CENTER CEILING JOISTS
Housing mounted additional framing.
MODELS BN100C • NT080C • NT100C
MODELS BN100C, NT080C
& NT100C VENTILATION FANS
REGISTER YOUR PRODUCT ONLINE AT
• For Broan BN100C: www.broan.ca
• For NuTone NT080C or NT100C: www.nutone.ca
POWER CABLE
MOUNTING TABS
CEILING
JOIST
HOUSING
BH0009A
CEILING
MATERIAL
GRILLE
POWER CABLE
CEILING
MATERIAL
BH0010A
4" ROUND
DUCT
MOUNTING TABS
HOUSING
ADDITIONAL
GRILLE
FRAMING
CEILING
JOIST
Page 2
MODELS BN100C • NT080C • NT100C
SUSPENDED CEILINGS
Housing hung with wires - 3-point mount.
NEW CONSTRUCTION
1.Choose the location for your fan in the ceiling. For best possible
performance, use the shortest possible duct run and a minimum
number of elbows.
2.Position mounting tabs against joist so that bottom edge of
housing will be flush with finished ceiling.
Additional positioning feature for 5/8”, 1” & 1¼” thick ceiling
material:
Holes in corners of housing are labeled with various ceiling
material thicknesses. Position housing so bottom edge of
joist is visible through a matched set of holes. The housing is
now in the proper position for that ceiling material thickness.
Additional positioning feature for 1/2” thick ceiling material:
Bend two tabs, on side of housing, 90° outward. Lift housing
until tabs contact underside of joist.
Mark the keyhole slot on both mounting tabs.
NEW CONSTRUCTION (CONT’D)
3.Set housing aside and drive nails partially into joist at the top of
both keyhole marks.
4.Hang housing from nails and pound nails tight. To ensure a
noise-free mount, pound another nail through the top hole of
each mounting tab.
1.Choose the location for your fan in the ceiling. For best possible
performance, use the shortest possible duct run and a minimum
number of elbows.
2.In attic, position mounting brackets against joist. Trace outline of
housing on ceiling material.
3.Set housing aside and cut ceiling opening slightly larger than
marked.
EXISTING CONSTRUCTION
BOTTOM EDGE OF JOIST
TA B
TYPICAL INSTALLATIONS (CONTINUED) INSTALL THE HOUSING (CONTINUED)
INSTALL THE HOUSING
4" ROUND
DUCT
POWER
CABLE
MOUNTING
SUSPENDED
CEILING MATERIAL
BH0011A
HOUSING
GRILLE
TAB
1-1/4
1
5/8
BR0003
BR0004
Page 3
MODELS BN100C • NT080C • NT100C
1.Snap the damper/duct connector onto housing. Make sure that
tabs on the connector lock into slots in housing. Top of
damper/duct connector should be flush with top of housing.
2.Connect 4” round duct to damper/duct connector and extend
duct to outside through a roof or wall cap. Check damper to
make sure that it opens freely. Tape all duct connections to
make them secure and air tight.
5.Additional mounting holes are provided for installations where
access from above is inconvenient or not possible. Nail or screw
housing directly to joists or framing.
4.Place housing in opening so that its bottom edge is flush with
finished ceiling. Nail to joist through keyhole on both sides. To
ensure a noise-free installation, drive another nail through the
top hole of each mounting tab.
EXISTING CONSTRUCTION (CONT’D)
1.Wire unit following diagram above. Run electrical cable as direct
as possible to unit. Do not allow cable to touch sides or top of
unit after installation is complete.
1.Squeeze grille springs together.
2.Insert springs into slots in motor
plate.
BJ0003
ADDITIONAL
MOUNTING
HOLES
FLUSH
SCHEMATIC WIRING DIAGRAM
3.Push grille up against ceiling.
SLOT IN MOTOR PLATE
GRILLE SPRING
SPRING TABS
INSTALL THE HOUSING (CONTINUED) CONNECT THE WIRING
INSTALL THE DUCTWORK
ATTACH THE GRILLE
BD0003
Page 4
MODELS BN100C • NT080C • NT100C
CLEANING
TO CLEAN GRILLE:
Plastic parts can be cleaned with mild, soapy water (use a mild
detergent, such as dishwashing liquid) and dried with a soft cloth.
Do not use abrasive cloth, steel wool pads or scouring powders.
TO CLEAN FAN ASSEMBLY:
Unplug fan assembly. To remove motor plate: Find the single tab
on the motor plate (located next to the receptacle). Push up near
motor plate tab while pushing out on side of housing. Or insert a
straight-blade screwdriver into slot in housing (next to tab) and
twist screwdriver. Gently vacuum fan, motor and interior of housing.
METAL AND ELECTRICAL PARTS SHOULD NEVER BE
IMMERSED IN WATER.
WARNING: DISCONNECT ELECTRICAL POWER SUPPLY
AND LOCK OUT SERVICE PANEL BEFORE CLEANING OR
SERVICING THIS UNIT.
MOTOR LUBRICATION
The motor is permanently lubricated. Do not oil or disassemble
motor.

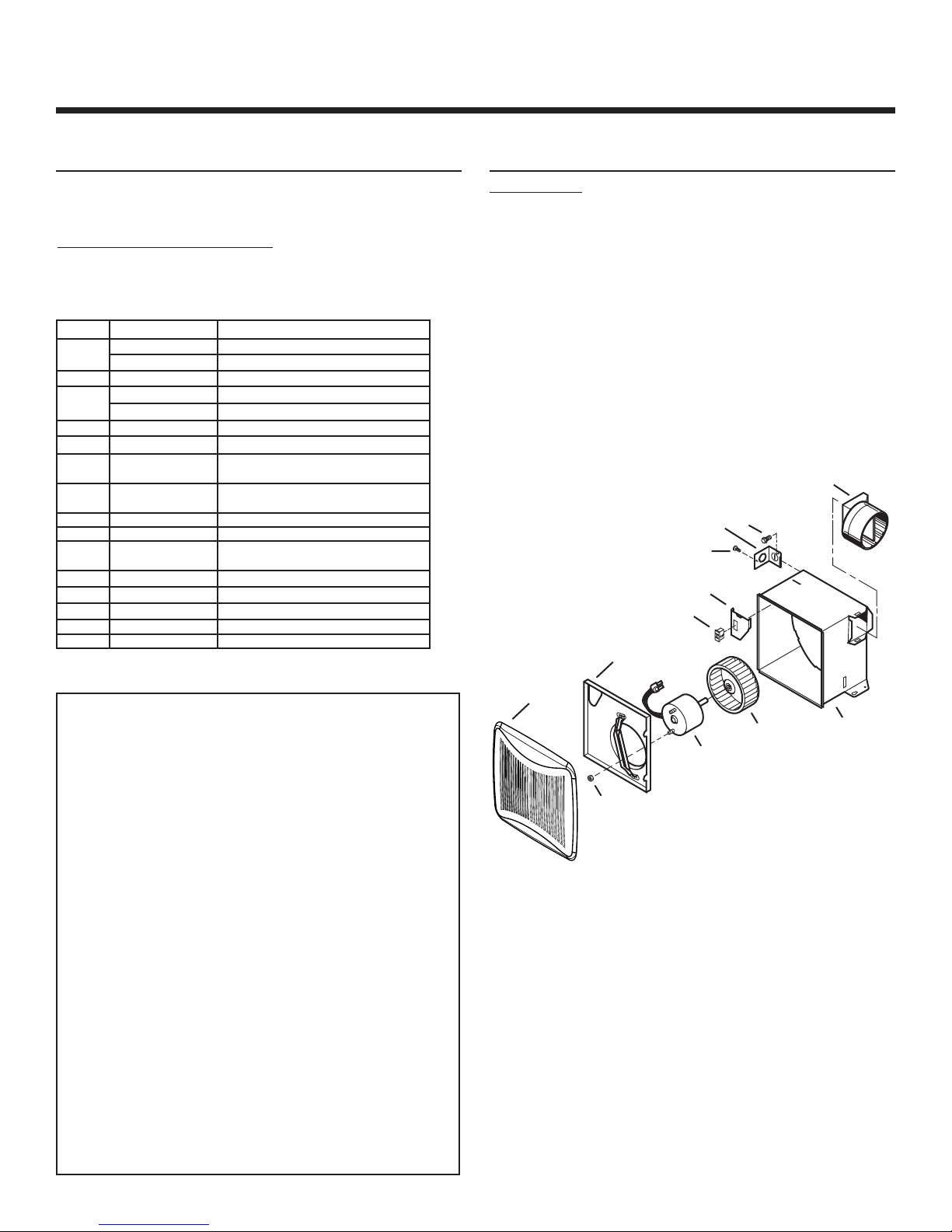

SERVICE PARTS
KEY NO. PART N O. DESCRIPTION
1
97016798 Grille Ass’y BN100C
30111118 Grille Ass’y NT080C and NT100C
2 97015467 Motor Plate
3
99080517 Motor BN100C and NT100C
99080520 Motor NT080C
4 99020276 Impeller
5 30260007 Motor Nut (2 Req.)
* 97015157
Blower Assembly BN100C/NT100C
(Includes Key Nos. 2 thru 5)
* 10941244
Blower Assembly NT080C
(Includes Key Nos. 2 thru 5)
6 30270002 Receptacle
7 98009611 Wire Panel
* 97015170
Wire Panel Assembly
(Includes Key Nos. 6 thru 7)
8 97014922 Housing
9 30110005 Damper/Duct connector
10 98008868 Wiring Plate
11 30150002 Screw No. 8-32 x .375"
12 30160007 Ground Screw
*Not shown assembled.
Order replacement parts by “PART NO.” - not by “KEY NO.”
BROAN-NUTONE CANADA ONE-YEAR LIMITED WARRANTY
Broan-NuTone Canada warrants to the original consumer purchaser of its products
that such products will be free from defects in materials or workmanship for a
period of one year from the date of original purchase. THERE ARE NO OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO,
IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE. During this one-year period, Broan-NuTone Canada
will, at its option, repair or replace, without charge, any product or part which is
found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS
AND TUBES. This warranty does not cover (a) normal maintenance and service or
(b) any products or parts which have been subject to misuse, negligence, accident,
improper maintenance or repair (other than by Broan-NuTone Canada), faulty
installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified
for the express warranty. Some jurisdictions do not allow limitation on how long an
implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE CANADA’S OBLIGATION TO REPAIR OR REPLACE, AT
BROAN-NUTONE CANADA’S OPTION, SHALL BE THE PURCHASER’S SOLE
AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE
CANADA SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR
SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT
USE OR PERFORMANCE. Some jurisdictions do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation or
exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights,
which vary from province to province. This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone Canada at the
address stated below or telephone, (b) give the model number and part identification
and (c) describe the nature of any defect in the product or part. At the time of requesting
warranty service, you must present evidence of the original purchase date.
Broan-NuTone Canada Inc., 1140 Tristar Drive, Mississauga, Ontario L5T 1H9
(1-888-882-7626)
USE AND CARE USE AND CARE
9
12
10
11
7
6
2
1
4
8
3
5
BL0002
Â
BOÎTIER
SOLIVE
DE PLAFOND
BRIDES DE MONTAGE
GRILLE
MATÉRIAU
DE PLAFOND
CÂBLE
D’ALIMENTATION
CONDUIT ROND
DE 4 PO
CADRE
ADDITIONNEL
BH0010F
MODÈLES BN100C • NT080C • NT100C
Page 5
LIRE ET CONSERVER CES DIRECTIVES
AVERTISSEMENT
6. Les ventilateurs avec conduits doivent toujours évacuer l’air
à l’extérieur.
7. Si cet appareil doit être installé au-dessus d’une douche ou d’une
baignoire, il doit être conçu pour cette application et être raccordé
à un circuit protégé par un disjoncteur de fuite à la terre (DDFT).
8. Ne jamais placer un interrupteur à un endroit pouvant être
accessible depuis une baignoire ou une douche.
9. Cet appareil doit être mis à la terre.
10. Lorsqu’une réglementation est en vigueur localement et qu'elle
comporte des exigences d’installation et/ou de certification
plus restrictives, lesdites exigences prévalent sur celles de ce
document et l’installateur entend s’y conformer à ses frais.
11. Il est recommandé de porter des lunettes et des gants de sécurité
lors de l’installation, de l’entretien ou de la réparation de cet appareil.
ATTENTION
1. Pour utilisation de ventilation générale seulement. Ne l’utilisez pas
pour évacuer des vapeurs ou des matières dangereuses ou explosives.
2. Afin d’éviter tout dommage au roulement du moteur et de débalancer
ou de rendre bruyante la roue du moteur, gardez votre appareil à
l’abri des poussières de gypse et de construction/rénovation, etc.
3. Nous vous recommandons de lire l’étiquette indiquant les
caractéristiques de votre ventilateur pour de plus amples
renseignements et exigences.
SOLIVES DE 16 po CENTRE À CENTRE
Boîtier monté directement sur une solive.
Installateur : laisser ce manuel au propriétaire.
Propriétaire : voir les directives sur l’utilisation et l’entretien à la page 8.
SOLIVES DE 24 po CENTRE À CENTRE
Boîtier monté sur un cadre additionnel.
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES D’INCENDIE,
D’ÉLECTROCUTION OU DE BLESSURES CORPORELLES,
OBSERVER LES DIRECTIVES SUIVANTES :
1. N’utiliser cet appareil que de la façon prévue par le fabricant.
Si vous avez des questions, contactez le fabricant à l’adresse
ou au numéro de téléphone indiqué dans la garantie.
2. Avant de nettoyer ou de réparer l’appareil, coupez le courant
au panneau d’alimentation et verrouillez-en l’accès afin
d’éviter sa remise en marche accidentelle. Si le panneau
d’alimentation ne peut être verrouillé, apposez un avertissement
bien en évidence, par exemple une étiquette de couleur vive.
3. Les travaux d’installation et de raccordement électrique
doivent être effectués par du personnel qualifié en respectant
les normes et règlements en vigueur, y compris les normes et
codes de bâtiment en matière de prévention d’incendie.
4. Une circulation d’air efficace est requise afin d’assurer la combustion
et l’évacuation complète des gaz par la cheminée des
appareils à combustion pour prévenir les retours de cheminée.
Conformez-vous aux instructions et aux standards de sécurité
des manufacturiers d’appareil de chauffage, tels qu’ils sont publiés
par la
National Fire Protection Association
(NFPA) et
l’
American Society for Heating, Refrigeration and Air
Conditioning Engineers
(ASHRAE) ainsi que les responsables
des codes locaux.
5. Lorsque vous coupez ou perforez un mur ou un plafond,
prenez garde de ne pas endommager les fils électriques ou
autre installation qui pourraient y être dissimulés.
30042353C
VENTILATEURS MODÈLES
BN100C, NT080C ET NT100C
!
MONTAGES TYPES
MONTAGES TYPES
ENREGISTREZ VOTRE PRODUIT EN LIGNE À
• Pour Broan BN100C : www.broan.ca
• Pour NuTone NT080C ou NT100C : www.nutone.ca
BLE D’ALIMENTATION
C
SOLIVE
DE PLAFOND
BH0009F
MATÉRIAU
DU PLAFOND
GRILLE
BRIDES
DE MONTAGE
BOÎTIER
N
Page 6
MODÈLES BN100C • NT080C • NT100C
PLAFONDS SUSPENDUS
Boîtier suspendu par des fils. Montage en trois points.
CONSTRUCTION NEUVE
1.Déterminer l’emplacement du ventilateur au plafond. Pour un
fonctionnement optimal, utiliser les conduits les plus courts et
le moins de coudes possible.
2.Positionner les pattes de montage contre la solive afin que le
bord inférieur du boîtier soit au ras du plafond fini.
Caractéristique de positionnement additionnelle pour les matériaux
de plafond de 5/8 po, de 1 po et de 1¼ po d’épaisseur :
Des trous situés dans les coins du boîtier comportent
l’indication de différentes épaisseurs de matériaux de plafond.
Positionner le boîtier afin que le bord inférieur de la solive soit
visible à travers le jeux de trous correspondant à l’épaisseur
désirée. Le boîtier est maintenant correctement en place
pour cette épaisseur de plafond.
Aide supplémentaire au positionnement pour le matériau de
plafond de 1/2 po d’épaisseur :
Plier les deux pattes de chaque côté du boîtier à 90° vers
l’extérieur. Soulever le boîtier jusqu’à ce que les pattes
entrent en contact avec la face intérieure de la solive.
Marquer l’emplacement du trou en forme de serrure sur les
deux brides de montage.
Construction neuve
3.Mettre de côté le boîtier et clouer partiellement des clous dans
la solive au sommet des deux trous en forme de serrure.
4.Suspendre le boîtier à l’aide des clous et les enfoncer complètement.
Pour assurer un fonctionnement silencieux, enfoncer un autre
clou dans le trou supérieur de chacune des brides de fixation.
1.Déterminer l’emplacement du ventilateur au plafond. Pour un
fonctionnement optimal, utiliser les conduits les plus courts et
le moins de coudes possible.
2.Depuis le grenier, positionner les supports de montage contre
la solive. Tracer le contour du boîtier sur le matériau du plafond.
3.Mettre le boîtier de côté et découper une ouverture dans le
plafond légèrement plus grande que le tracé.
CONSTRUCTION EXISTANTE
PATTE
BORD INFÉRIEUR DE LA SOLIVE
MONTAGES TYPES (SUITE) INSTALLATION DU BOÎTIER
INSTALLATION DU BOÎTIER
CONDUIT ROND
DE 4 PO
CÂBLE
D’ALIMENTATIO
BRIDE
MATÉRIAU DE
PLAFOND SUSPENDU
BH0011F
BOÎTIER
GRILLE
DE MONTAGE
1-1/4
1
5/8
BR0003
BR0004
Page 7
MODÈLES BN100C • NT080C • NT100C
1.Insérer le clapet/raccord de conduit sur le boîtier. S’assurer que
les pattes du raccord soient verrouillées dans les fentes du
boîtier. Le dessus du clapet/raccord de conduit doit être au
même niveau que le dessus du boîtier.
2.Raccorder un conduit rond de 4 po sur le clapet/raccord de conduit
et étendre le conduit jusqu’à l’extérieur à travers un capuchon
de toit ou de mur. Vérifier le clapet pour s’assurer qu’il s’ouvre
librement. Sceller hermétiquement tous les joints à l’aide de
ruban à conduits.
5.Des trous de montage supplémentaires sont prévus pour les
installations où l’accès par le dessus n’est pas pratique ou
impossible. Clouer ou visser le boîtier directement sur les
solives ou le cadre.
4.Placer le boîtier dans l’ouverture afin que son bord inférieur soit
au ras du plafond fini. Clouer le boîtier sur la solive à travers les
trous en forme de serrure des deux côtés. Pour assurer un
fonctionnement silencieux, enfoncer un clou dans le trou
supérieur de chaque bride de montage.
CONSTRUCTION EXISTANTE
1.Câbler l’appareil en suivant le schéma ci-dessus. Faire passer
le câble électrique aussi directement que possible jusqu’à
l’appareil. Une fois l’installation terminée, le câble ne doit en
aucun cas toucher le dessus ou les côtés de l’appareil.
1.Pincer les ressorts de la grille.
2.Insérer les ressorts dans les
fentes de la plaque moteur.
AU RAS DU BOÎTIER
3. Pousser la grille contre le plafond.
TROUS
DE MONTAGE
SUPPLÉMENTAIRES
FENTE DANS LA PLAQUE MOTEUR
RESSORT DE
LA GRILLE
ATTACHES
DES RESSORTS
INSTALLATION DU BOÎTIER (SUITE)
INSTALLATION DU CONDUIT
RACCORDEMENT ÉLECTRIQUE
INTERRUPTEUR
MARCHE/ARRÊT
(ON/OFF)
NOIR
BLANC
MISE À LA TERRE
MISE À LA TERRE
BLANC
NOIR
NOIR
BLANC
APPAREIL
BOÎTIER DE
L’INTERRUPTEUR
LIGNE
D’ENTRÉE
SCHÉMA ÉLECTRIQUE
BOÎTIER DE
L’INTERRUPTEUR
INTERRUPTEUR
MARCHE/
ARRÊT
(vendu
séparément)
BLANC
NOIR
MI
SE À
LA TERRE
(nu)
PLAQUE DE
BRANCHEMENT
LIGNE D’ENTRÉE
DE 120 V c.a.
PRISE
FIXATION DE LA GRILLE
BD0003
BJ0003
Page 8
MODÈLES BN100C • NT080C • NT100C
NETTOYAGE
POUR NETTOYER LA GRILLE :
Nettoyer les pièces en plastique avec de l’eau savonneuse tiède
(utiliser un détergent doux, comme du détergent liquide pour vaisselle)
et les sécher avec un chiffon doux. Ne pas utiliser de toile
abrasive, de tampons en laine d’acier ou de poudres abrasives.
POUR NETTOYER LE BLOC VENTILATEUR :
Débrancher le bloc ventilateur. Pour enlever la plaque moteur :
trouver l’unique patte sur la plaque moteur (située à côté de la
prise de courant). Pousser vers le haut près de la patte de la
plaque moteur tout en repoussant le côté du boîtier, ou insérer un
tournevis à lame plate dans la fente du boîtier (près de la patte)
et tourner le tournevis. Passer doucement à l’aspirateur la turbine,
le moteur et l’intérieur du boîtier. LES PIÈCES MÉTALLIQUES
ET ÉLECTRIQUES NE DOIVENT JAMAIS ÊTRE IMMERGÉES
DANS L’EAU.
AVERTISSEMENT : AVANT DE NETTOYER OU DE RÉPARER
CET APPAREIL, COUPER L’ALIMENTATION ÉLECTRIQUE ET
VERROUILLER LE PANNEAU ÉLECTRIQUE.
LUBRIFICATION DU MOTEUR
Le moteur est lubrifié à vie. Ne pas huiler ou démonter le moteur.
PIÈCES DE RECHANGE
REPÈRE N° DE PIÈCE DESCRIPTION
1
97016798 Ensemble grille BN100C
30111118 Ensemble grille NT080C et NT100C
2 97015467 Plaque moteur
3
99080517 Moteur BN100C et NT100C
99080520 Moteur NT080C
4
99020276 Turbine
5 30260007 Écrou du moteur (2)
* 97015157
Bloc ventilateur BN100C/NT100C
(comprend les repères n
os
2 à 5)
* 10941244
Bloc ventilateur NT080C
(comprend les repères n
os
2 à 5)
6 30270002 Prise de courant
7 98009611 Boîte de raccordement
* 97015170
Ensemble de boîte de raccordement
(comprend les repères n
os
6 à 7)
8 97014922 Boîtier
9 30110005 Clapet/raccord de conduit
10 98008868 Plaque de câblage
11 30150002 Vis n°8-32 x 0,375 po
12 30160007 Vis de mise à la terre
*Illustré non assemblé.
Commander les pièces de rechange en indiquant le n
o
de pièce
et non celui du repère.
GARANTIE LIMITÉE DE UN AN DE BROAN-NUTONE CANADA
Broan-NuTone Canada garantit à l’acheteur consommateur original de ses
produits qu’ils sont exempts de défauts dans les matières premières ou la
main-d’œuvre pour une période de un an à compter de la date d’achat originale.
IL N’Y A PAS D’AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT
MAIS NON PAS LIMITÉ AUX GARANTIES IMPLICITES POUR FIN DE
COMMERCIALISATION ET DE CONVENANCE DANS UN BUT PARTICULIER.
Pendant cette période de un an, Broan-NuTone Canada, à son choix, réparera ou
remplacera, gratuitement, tout produit ou pièce qui s’avère défectueux sous
utilisation et service normaux. CETTE GARANTIE NE COUVRE PAS LES
STARTERS DE LAMPES FLUORESCENTES ET LES TUBES. Cette garantie ne
couvre pas (a) l’entretien et le service normal ou (b) tout produit ou pièce
endommagés à la suite d’un mauvais usage, de négligence, d’un accident, d’un
entretien inapproprié ou d’une réparation (autre que par Broan-NuTone Canada),
d’une mauvaise installation ou d’une installation contraire au mode d’installation
recommandé. La durée de toute garantie implicite est limitée à une période de un
an tel qu’elle est spécifiée pour la garantie exprimée. L’ENGAGEMENT DE
BROAN-NUTONE CANADA DE RÉPARER OU DE REMPLACER, AU CHOIX DE
BROAN-NUTONE CANADA, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS
CETTE GARANTIE. BROAN-NUTONE CANADA NE SERA PAS TENUE
RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX
SURVENANT À CAUSE DE OU EN RAPPORT AVEC L’UTILISATION OU LA
PERFORMANCE DE SES PRODUITS.
Certaines juridictions ne permettent pas l’exclusion ou la limitation de responsabilité
relative aux dommages directs ou indirects. Par conséquent, l’exclusion ou la limitation
énoncée ci-dessus peut ne pas s’appliquer à votre cas.
Cette garantie vous donne des droits légaux spécifiques et il se peut que vous
ayez d’autres droits variant selon la juridiction. Cette garantie annule toutes les
garanties précédentes. Pour le service sous garantie, vous devez (a) aviser
Broan-NuTone Canada à l’adresse ou au numéro de téléphone ci-dessous,
(b) donner le numéro du modèle et l’identification de la pièce et (c) décrire la
nature de tout défaut du produit ou de la pièce. Lorsque vous demanderez le service
sous garantie, vous devez présenter une preuve de la date d’achat originale.
Broan-NuTone Canada Inc., 1140, Tristar Drive, Mississauga (Ontario) L5T 1H9
(1 888 882-7626)
UTILISATION ET ENTRETIEN UTILISATION ET ENTRETIEN
12
10
11
7
6
2
1
4
3
5
BL0002
9
8
Loading...
