User Guide (English)
Introduction
Box Contents
Lightwave
Power Cable
User Guide
Safety & Warranty Manual
Support
For the latest information about this product (system requirements, compatibility information,
etc.) and product registration, visit numark.com.
For additional product support, visit numark.com/support.
Setup
Connection Diagrams
Items not listed under the Box Contents are sold separately.
Example 1: One Lightwave loudspeaker with vocal microphone and smartphone, tablet, etc.:
Microphone
MIX
METER
PULSE
MOOD
PARTY
Smartphone,
tablet, etc.
Power
Connect a dynamic microphone to the Ch. 1
Input using an XLR or 1/4" (6.35 mm) TRS
cable. Connect a smartphone, tablet, etc. to
the Ch. 2 Input using a 1/8" (3.5 mm) TRS
cable.
Note: We recommend using dynamic
microphones with the Lightwave loudspeaker
rather than condenser microphones. If you
use a microphone that requires +48V of
phantom power, you must connect it to an
external phantom power supply. Lightwave
does not supply any phantom power.
2
Example 2: Two Lightwave loudspeakers with remote mixer, DJ controller, etc.:
Connect the left and right output of your DJ mixer, controller, etc. to Ch. 1 Input of each
loudspeaker using XLR or 1/4" (6.35 mm) TRS cables.
Tip: To send the same mix to both Lightwave loudspeakers, connect your DJ mixer, controller,
etc. to the RCA Ch. 2 Inputs of one loudspeaker, and then connect that loudspeaker's Link
Output to the Ch. 1 Input of the other loudspeaker. Both Lightwave loudspeakers will then
play identical summed mono mixes.
MIX
METER
PULSE
MOOD
PARTY
MIX
METER
PULSE
MOOD
PARTY
DJ controller,
mixer, etc.
Power
3
Important Safety Precautions
Please note: Numark and inMusic are not responsible for the use of its products or the
misuse of this information for any purpose. Numark and inMusic are not responsible for the
misuse of its products caused by avoiding compliance with inspection and maintenance
procedures. Please also refer to the included safety and warranty manual for more information.
Stand-Mounting
• Always install loudspeakers in accordance with applicable electrical and building codes.
• Install the loudspeaker according to its maximum weight. Check the specifications of
your stand or pole to ensure it can support the loudspeaker's weight. Also, observe all
safety precautions specified by the manufacturer.
• Do not mount multiple loudspeakers on the same stand or pole.
• Always verify that the stand or pole is on a flat, level, and stable surface. Also, fully
extend the legs of tripod-style stands, and ensure its legs do not present a trip hazard.
• Inspect the stand (or pole and associated hardware) before each use and do not use
equipment with worn, damaged, or missing parts.
• Always be cautious in windy, outdoor conditions. You may need to place additional
weight (e.g., sandbags) on stand's base to improve stability. Do not attach banners or
similar items to any part of a loudspeaker system. Such attachments could act as a sail
and topple the system.
• Unless you are confident that you can handle the loudspeaker's weight, ask another
person to help you lift it onto the stand or pole.
• Make sure your cables are out of the way of performers, production crew, and audience
so they will not trip over them, pulling the loudspeaker off the stand or pole.
Sound Level
Permanent hearing loss may be caused by exposure to extremely high noise levels. The U.S.
Occupational Safety and Health Administration (OSHA) has specified permissible exposures to
certain noise levels. According to OSHA, exposure to high sound pressure levels (SPL) in
excess of these limits may result in hearing loss. When using equipment capable of generating
high SPL, use hearing protection while such equipment is under operation.
Hours per day SPL (dB) Example
8 90 Small gig
6 92 Train
4 95 Subway train
3 97 High level desktop monitors
2 100 Classical music concert
1.5 102 Riveting machine
1 105 Machine factory
0.50 110 Airport
0.25 or less 115 Rock concert
4
Features

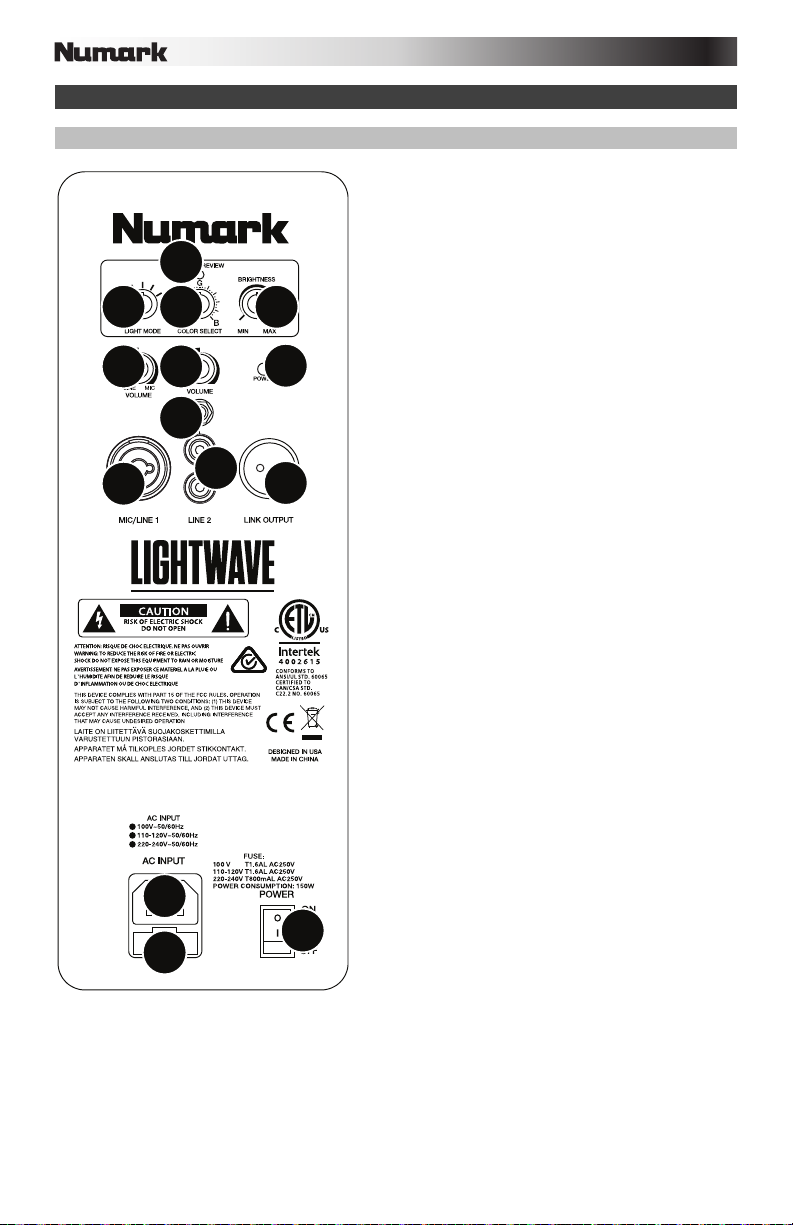

Rear Panel
MIX
METER
MOOD
8
6
5
10
PULSE
PARTY
9
6
5
5
11
4
7
1. Power Input: Connect the included power
cable to this input and connect the other end
of the cable to a power source. Make sure the
loudspeaker's Power Switch is set to "off"
when plugging and unplugging the cable.
2. Fuse: If the unit's fuse is broken, lift this tab
to replace the fuse. Replace it with a fuse with
an appropriate rating (printed under the unit's
power cable input). Using a fuse with an
incorrect rating can damage the unit and/or
fuse.
3. Power Switch: Turns the loudspeaker on/off.
Make sure the Master Volume knob is set to
"zero" before turning it on.
4. Power LED: Illuminates when the
loudspeaker is on.
5. Input: Use a standard 1/4" (6.35 mm) TRS or
XLR cable (not included) to connect your
sound source to Channel 1. Use a standard
1/8" (3.5 mm) TRS or RCA cable (not
included) to connect a sound source to
Channel 2. If you use a microphone that
requires +48V of phantom power, you must
connect it to an external phantom power
supply. Lightwave does not supply any
phantom power.
6. Input Volume: Turn this knob to adjust the
input volume of the channel.
7. Link Output: Use a standard XLR cable (not
included) to connect this output to the input
of another loudspeaker. The signal sent from
this output is a summed mono signal of all
three Inputs, post-Input Volume.
1
3
2
5
8. Light Mode: Turn this knob to select how the lights on the front panel function:
• Mood: The lights will light up solidly.
• Meter: The column of lights will simulate a digital volume meter. Lower-level signals
trigger only the bottom lights. Higher-level signals trigger all lights.
• Mix: The lights will light up according to the frequency spectrum of the audio signal.
Bass frequencies will produce more red light. Mid-range frequencies will produce
more green light. Treble frequencies will produce more blue light.
• Pulse: The audio signal will cause the lights to pulse with one color (determined by
the Color Select knob) with their brightness determined by the Brightness knob.
• Party: When the Color Select knob is fully counterclockwise, the LEDs cycle rapidly
through a pre-programmed dynamic show of colors and meter levels. Turn the
Color Select knob clockwise from this position to change to a slower continuous
cycle of solid colors. Turn the Color Select knob further clockwise to slow down
how quickly the colors change.
To turn the lights off, turn the Brightness knob to its counterclockwise-most position.
9. Color Select: Turn this knob to set the color of the lights on the front panel. The color of
the front-panel lights and the Color Preview LED will change as you turn it.
Note: This knob affects the color Mood, Meter, and Pulse modes only. It has a different
function in Party mode.
10. Color Preview LED: This light is the same color as the lights on the front panel. You can
turn the Color Select knob to change it.
11. Brightness: Turn this knob to set the brightness of the lights on the front panel. To turn
the lights off, turn this knob to its counterclockwise-most position.
6
Guía del usuario (Español)
Introducción
Contenido de la caja
Lightwave
Cable d'alimentación
Guía del usuario
Manual sobre la seguridad y garantía
Soporte
Para obtener la información más completa acerca de este product (los requisitos del sistema,
compatibilidad, etc) y registro del producto, visite numark.com.
Para soporte adicional del producto, visite numark.com/support.
Instalación
Diagramas de conexión
Los elementos que no se enumeran en Contenido de la caja se venden por separado.
Ejemplo 1: Altavoz Lightwave individual con micrófono de voz y teléfono inteligente
(smartphone), tableta, etc.:
Micrófono
MIX
METER
PULSE
MOOD
PARTY
Teléfono inteligente
(smartphone),
tableta, etc.
Suministro
eléctrico
Conecte un micrófono dinámico a la entrada del
canal 1 mediante un cable XLR o TRS de 6,35 mm
(1/4 pulg.). Conecte un teléfono inteligente
(smartphone), tableta, etc. a la entrada del canal 2
mediante un cable TRS de 3,5 mm (1/8 pulg.).
Nota: Recomendamos utilizar micrófonos dinámicos
con el altavoz Lightwave en lugar de micrófonos
condensadores. Si utiliza un micrófono que requiera
+48 V de potencia fantasma, debe conectarlo a una
fuente de potencia fantasma externa. El Lightwave
no provee potencia fantasma.
7
Ejemplo 2: Altavoces Lightwave duales con mezclador remoto:
Conecte la salida izquierda y derecha de su mezclador de DJ, controlador, etc., a la entrada
del canal 1 de cada altavoz mediante cables XLR o TRS de 6,35 mm (1/4 pulg.).
Consejo: Para enviar la misma mezcla a ambos altavoces Lightwave, conecte su mezclador
de DJ, controlador, etc. a las entradas RCA del canal 2 de un altavoz, y a continuación
conecte la salida Link (Enlace) de ese altavoz a la entrada del canal 1 del otro altavoz.
Ambos altavoces Lightwave reproducirán entonces mezclas mono sumadas idénticamente.
MIX
METER
PULSE
MOOD
PARTY
MIX
METER
PULSE
MOOD
PARTY
Controlador de DJ, mezclador, etc.
Suministro eléctrico
8
Precauciones importantes para la seguridad
Para tener en cuenta: Numark e inMusic no son responsables del uso de sus productos o el
mal uso de esta información para cualquier propósito. Numark e inMusic no son responsables
del mal uso de sus productos causados por la omisión del cumplimiento de los
procedimientos de inspección y mantenimiento. Para más información, consulte también el
manual de seguridad y garantía incluido.
Montaje en soporte
• Instale siempre los altavoces de acuerdo con los códigos de electricidad y construcción
aplicables.
• Instale el altavoz de acuerdo a su peso máximo. Compruebe las especificaciones de su
soporte o columna para asegurarse de que pueda soportar el peso del altavoz.
Asimismo, observe todas las precauciones para la seguridad especificadas por el
fabricante.
• No monte varios altavoces en el mismo soporte o columna.
• Verifique siempre que el soporte o columna esté sobre una superficie plana, nivelada y
estable. Asimismo, extienda totalmente las patas de los soportes tipo trípode y
asegúrese de que las patas no representen un riesgo de tropiezo.
• Inspeccione el soporte (o columna y elementos de fijación asociados) antes de cada uso
y no utilice equipos con piezas desgastadas, dañadas o faltantes.
• Tenga siempre cuidado en condiciones de viento a la intemperie. Es posible que deba
colocar peso adicional (como bolsas de arena) en la base del soporte para mejorar la
estabilidad. No fije pancartas o elementos similares a ninguna parte del sistema de
altavoces. Tales agregados pueden funcionar como velas y hacer volcar el sistema.
• Salvo que tenga confianza de que puede manejar el peso del altavoz, solicite a otra
persona que le ayude a levantarlo para colocarlo en el soporte o columna.
• Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de
producción y audiencia, de modo que no tropiecen con ellos y hagan caer el altavoz del
soporte o columna.
Nivel de sonido
La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La
Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los
niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a
niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas
auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones
auditivas mientras dichos equipos están en funcionamiento.
Horas diarias SPL (dB) Ejemplo
8 90 Música de bajo volumen
6 92 Tren
4 95 Tren subterráneo
3 97 Monitores de escritorio de alto nivel
2 100 Concierto de música clásica
1,5 102 Remachadora
1 105 Máquina fabril
0,50 110 Aeropuerto
0,25 o menos 115 Concierto de rock
9
Características
Panel trasero
10
MIX
METER
PULSE
MOOD
PARTY
8
9
6
6
5
5
1
2
5
11
4
7
3
1. Entrada de corriente: Conecte a esta
entrada el cable de alimentación incluido y
luego conecte el otro extremo del cable al
suministro eléctrico. Asegúrese de que el
interruptor Power (Encendido) del altavoz
esté en "off" (apagado) cuando enchufe y
desenchufe el cable.
2. Fusible: Si el fusible de la unidad está roto,
levante esta lengüeta para reemplazar el
fusible. Reemplácelo por un fusible con
especificación apropiada (impresa debajo de
la entrada del cable de alimentación de la
unidad). Si utiliza un fusible de especificación
incorrecta, puede dañarse la unidad y/o el
fusible.
3. Interruptor de encendido (Power): Activa y
desactiva el altavoz. Asegúrese de que la
perilla Master Volume (Volumen maestro)
esté ajustada a "cero" antes de encenderlo.
4. LED de encendido: Se ilumina cuando el
altavoz está prendido.
5. Entrada: Utilice un cable TRS o XLR de 6,35
mm (1/4 pulg.) estándar (no incluido) para
conectar su fuente de sonido al canal 1.
Utilice un cable TRS o RCA de 1/8 pulg.
estándar (no incluido) para conectar su fuente
de sonido al canal 3. Si utiliza un micrófono
que requiera +48 V de potencia fantasma,
debe conectarlo a una fuente de potencia
fantasma externa. El Lightwave no provee
potencia fantasma.
6. Volumen de entrada: Gire esta perilla para
ajustar el volumen de entrada del canal.
7. Salida de enlace: Utilice un cable XLR
estándar (no incluido) para conectar esta
salida a la entrada de otro altavoz. La señal
enviada desde esta salida es una señal mono
sumada de las entradas, después del
volumen de entrada.
10
8. Modo de luz: Gire esta perilla para seleccionar el funcionamiento de las luces del panel
frontal:
• Ambiental: Las luces se iluminarán constantemente.
• Medidor: Las columnas de luces simularán un medidor de volumen digital. Las
señales de bajo nivel activarán solamente las luces inferiores. Las señales de alto
nivel activarán todas las luces.
• Mezcla: Las luces se iluminarán de acuerdo al espectro de frecuencia de la señal de
audio. Las frecuencias graves producirán luces rojas. Las frecuencias medias
producirán luces verdes. Las frecuencias altas producirán luces azules.
• Pulso: La señal de audio hará que las luces a pulso en un solo color (determinado
por la perilla Color Select) con un brillo determinado por la perilla Brightness.
• Fiesta: Cuando la perilla Color Select (Selección de color) está completamente
girada a la izquierda, los LED se alternan rápidamente a través de un show de
colores dinámicos y niveles del medidor pre-programados. Gire la perilla Color
Select hacia la derecha desde esta posición para pasar a un ciclo continuo más
lento de colores sólidos. Gire la perilla Color Select aún más a la derecha para que
los colores cambien más lentamente.
Para apagar las luces, gire la perilla Brightness completamente a la izquierda.
9. Selección del color (Color Select): Gire esta perilla para seleccionar el color de las
luces del panel frontal. El color de las luces del panel frontal y el LED Color Preview
(Vista previa del color) se modificarán a medida que la gire.
Nota: Esta perilla afecta el color solamente en los modos Ambiental, Medidor y Pulso.
Posee una funcionalidad diferente en el modo Fiesta.
10. LED de vista previa del color (Color Preview): Esta luz es del mismo color que las
luces del panel frontal. Puede girar la perilla Color Select para modificarla.
11. Brillo (Brightness): Gire esta perilla para seleccionar el brillo de las luces del panel
frontal. Para apagar las luces, gire esta perilla completamente a la izquierda.
11
Guide d'utilisation (Français)
Introduction
Contenu de la boîte
Lightwave
Câble d'alimentation
Guide d'utilisation
Consignes de sécurité et informations concernant la garantie
Assistance
Pour les dernières informations concernant ce produit (la configuration système minimale
requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site
numark.com.
Pour de plus amples informations, visitez numark.com/support.
Installation
Schémas de connexion
Les éléments qui ne figurent pas dans la section Contenu de la boîte sont vendus
séparément.
Exemple 1 : haut-parleur Lightwave avec microphone pour voix et smartphone, tablette, etc. :
MIX
METER
PULSE
MOOD
PARTY
Microphone
Smartphone,
tablette, etc.
Alimentation
Branchez un microphone électrodynamique à
l'entrée Ch. 1 à l'aide d'un câble XLR ou TRS
6,35 mm (1/4 po). Branchez un smartphone,
tablette, etc. à l'entrée Ch. 2 à l'aide d'un
câble TRS 3,5 mm (1/8 po).
Remarque : Nous recommandons l'utilisation
de microphones électrodynamiques avec
l'enceinte Lightwave plutôt que des
microphones à condensateur. Si vous utilisez
un microphone qui nécessite une alimentation
fantôme de +48 V, nous vous recommandons
de le brancher à une alimentation fantôme
externe. La Lightwave ne dispose d’aucune
alimentation fantôme.
12
g
Exemple 2 : deux haut-parleurs Lightwave avec console de mixage à distance :
Branchez la sortie gauche et droite de votre console de mixage, contrôleur, etc., à l'entrée
Ch. 1 de chaque haut-parleur à l'aide de câbles XLR ou TRS 6,35 mm (1/4 po).
Conseil : Pour transmettre le même mix aux deux haut-parleurs Lightwave, raccorder votre
console de mixage, contrôleur, etc., aux entrées RCA Ch. 2 d'un des haut-parleurs, puis
raccorder la sortie Link Output de cet haut-parleur à l'entrée Ch. 1 de l'autre haut-parleur. Les
deux haut-parleurs Lightwave émettront alors des mix combinés en mono identiques.
MIX
METER
PULSE
MOOD
PARTY
MIX
METER
PULSE
MOOD
PARTY
Contrôleur DJ, console de
mixa
e, etc.
Alimentation
13
k
Consignes de sécurité importantes
Veuillez noter : Numark et inMusic ne sont pas responsables de la mauvaise utilisation de leurs
produits ou de l'utilisation faite de ces informations. Numark et inMusic ne sont pas responsables de
la mauvaise utilisation de leurs produits causés par le non-respect des procédures d'entretien et
d'inspection. Veuillez également consulter le guide des consignes de sécurité et informations
concernant la garantie inclus.
Montage sur support
• Toujours installer des haut-parleurs conformément aux codes de l'électricité et du bâtiment en
vigueur.
• Installer le haut-parleur en tenant compte de son poids maximal. Vérifier les spécifications du
support ou du pied pour faire en sorte qu'il peut supporter le poids du haut-parleur. Observer
toutes les consignes de sécurité spécifiées par le fabricant.
• Ne pas monter plusieurs haut-parleurs sur le même support ou le même pied.
• Toujours vérifier que le support ou le pied est sur une surface plane, stable et au niveau.
Déployer entièrement les pieds des supports de style trépied et vérifier qu'ils ne présentent pas
un risque de trébuchement.
• Vérifier le support (ou pied et la quincaillerie) avant chaque utilisation et ne pas utiliser de
l'équipement avec des pièces usées, endommagées ou manquantes.
• Faire preuve de prudence lorsqu'utilisé à l'extérieur dans des conditions venteuses. Il peut être
nécessaire de placer un poids supplémentaire (p. ex., des sacs de sable) sur la base du
support afin d'améliorer sa stabilité. Ne pas fixer de bannières ou autres objets similaires au
système de haut-parleur. Ces objets pourraient prendre dans le vent et renverser le système.
• À moins d'être certain de pouvoir gérer le poids du haut-parleur, demander à une autre
personne de vous aider afin de le placer sur le support ou le pied.
• Toujours s'assurer que les câbles sont tenus éloignés des artistes, de l'équipe de production et
du public afin qu'ils ne puissent trébucher sur le câble et faire tomber le haut-parleur de son
support.
Niveau sonore
L'exposition aux niveaux extrêmement élevés de bruit peut causer une perte d'audition permanente.
Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition
acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de
pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte
d'audition. Lors de l'utilisation d'équipement capable de générer des niveaux de pression acoustique
élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction.
Heures par jour NPA (dB) Exemple
8 90 Petite salle de spectacle
6 92 Train
4 95 Rame de métro
3 97 Moniteurs de table à niveaux élevés
2 100 Concert de musique classique
1,5 102 Riveteuse
1 105 Usine de fabrication
0,50 110 Aéroport
moins de 0,25 115 Concert roc
14
Caractéristiques
Panneau arrière
10
MIX
METER
PULSE
MOOD
PARTY
8
9
6
6
5
5
5
1
2
11
4
7
3
1. Entrée d'alimentation : Branchez le câble
d'alimentation inclus à cette entrée et branchez
l'autre extrémité à une source d'alimentation
électrique. Assurez-vous que l'interrupteur de
mise en marche est réglé sur Off lorsque vous
branchez/débranchez le câble d'alimentation.
2. Fusible : Si le fusible de l'appareil est
endommagé, soulevez cette languette afin de
remplacer le fusible. Remplacez-le par un
fusible de calibre approprié (imprimé sous
l'entrée d'alimentation de l'appareil).
L'utilisation d'un fusible de calibre inapproprié
pourrait endommager l'appareil et/ou le fusible.
3. Interrupteur d'alimentation : Cet interrupteur
permet de mettre le haut-parleur sous et hors
tension. Assurez-vous que le bouton Master
Volume soit complètement fermé (« zéro »)
avant de mettre le haut-parleur sous tension.
4. Témoin d'alimentation DEL : S'allume lorsque
le haut-parleur est activée.
5. Entrée : Utilisez un câble TRS de 6,35 mm (1/4
po) ou XLR (non inclus) pour brancher une
source audio à l'entrée Ch. 1. Utilisez un câble
TRS de 3,5 mm (1/8 po) ou RCA (non inclus)
pour brancher une source audio à l'entrée
Ch. 2. Si vous utilisez un microphone qui
nécessite une alimentation fantôme de +48 V,
nous vous recommandons de le brancher à
une alimentation fantôme externe. La
Lightwave ne dispose d’aucune alimentation
fantôme.
6. Volume d'entrée : Cette commande permet
d'ajuster le volume d'entrée du canal.
7. Link Output : Utilisez un câble XLR standard
(non inclus) pour relier cette prise à l'entrée
d'une autre haut-parleur. Le signal transmis par
cette sortie est un signal mono combiné des
entrées et réglé par les boutons Volume
d'entrée.
15
8. Mode d’éclairage : Tournez ce bouton pour sélectionner la façon dont les lumières du
panneau avant fonctionnent :
• Mood : Les lumières s’allument.
• Meter : La colonne de lumières simulera un vumètre. Des signaux faibles
déclenchent uniquement les lumières du bas. Des signaux forts déclenchent toutes
les lumières.
• Mix : Les lumières s'allument en fonction du spectre de fréquence du signal audio.
Les basses fréquences produiront une lumière plus rouge. Les moyennes
fréquences produiront une lumière plus verte. Les hautes fréquences produiront une
lumière plus bleue.
• Pulse : Le signal audio font en sorte que les lumières s'allument en une seule
couleur (déterminée par le bouton Color Select) et leur luminosité est déterminée
par le bouton Brightness.
• Party : Lorsque le réglage du bouton Color Select est complètement à gauche, les
DEL défilent rapidement à travers un jeu de lumière dynamique préprogrammé avec
différents niveaux de signal. Tournez le bouton Color Select dans le sens horaire
afin de défiler lentement à travers un jeu de lumière de couleurs uniformes. Tournez
le bouton Color Select dans le sens horaire afin de défiler encore plus lentement à
travers le changement de couleur.
Pour éteindre les lumières, tournez le bouton Brightness dans le sens antihoraire
jusqu'au dernier réglage.
9. Color Select : Tournez ce bouton pour sélectionner la couleur des lumières du panneau
avant. La couleur de l'éclairage du panneau avant et de la DEL Color Preview changera
lorsque vous tournerez le bouton.
Remarque : Ce bouton affecte la couleur des modes Mood, Meter et Pulse seulement. Il
a une fonction différente en mode Party.
10. DEL Color Preview : Cette lumière est de la même couleur que les lumières du panneau
avant. Vous pouvez tourner le bouton Color Select pour la modifier.
11. Brightness : Tournez ce bouton pour sélectionner la luminosité des lumières du panneau
avant. Pour éteindre les lumières, tournez ce bouton dans le sens antihoraire jusqu'au
dernier réglage.
16
Guida per l'uso (Italiano)
Introduzione
Contenuti della confezione
Lightwave
Cavo di alimentazione
Guida per l'uso
Istruzioni di sicurezza e garanzia
Assistenza
Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema
complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina
numark.com.
Per ulteriore assistenza, recarsi alla pagina numark.com/support.
Setup
Schema dei collegamenti
Elementi non elencati sotto Contenuti della confezione sono venduti separatamente.
Esempio 1: altoparlante Lightwave con microfono e smartphone, tablet, ecc.:
MIX
METER
PULSE
MOOD
PARTY
17
Microfono
Collegare un microfono dinamico all'Ingresso
Ch. 1 servendosi di un cavo XLR o TRS da 1/4"
(6,35 mm). Collegare un smartphone, tablet,
ecc. all'Ingresso Ch. 2 servendosi di un cavo
TRS da 1/8" (3,5 mm).
Nota bene: Raccomandiamo di utilizzare
microfoni dinamici con l'altoparlante Lightwave
anziché microfoni a condensatore. Se si utilizza
un microfono che richiede +48V di alimentazione
phantom, occorre collegarlo a una fonte esterna
di alimentazione phantom. Lo Lightwave non
fornisce alimentazione phantom.
Smartphone,
tablet, ecc.
Alimentazione
Esempio 2: doppi altoparlanti Lightwave con mixer remoto:
Collegare le uscite sinistra e destra del proprio mixer DJ, controller, ecc. all'Ingresso Ch. 1 di
ciascun altoparlante servendosi di cavi XLR o TRS da 1/4" (6,35 mm).
Suggerimento: per inviare lo stesso mix a entrambi gli altoparlanti Lightwave, collegare
proprio mixer DJ, controller, ecc. agli Ingressi RCA Ch. 2 di un altoparlante, quindi collegare
l'Uscita Link di quel altoparlante all'Ingresso Ch. 1 dell'altro altoparlante. Entrambi gli
altoparlanti Lightwave suoneranno identici mix mono sommati.
MIX
METER
PULSE
MOOD
PARTY
MIX
METER
PULSE
MOOD
PARTY
Controller DJ,
mixer, ecc.
Alimentazione
18
Importanti precauzioni di sicurezza
Nota bene: Numark e inMusic declinano qualsiasi responsabilità per l'uso dei loro prodotti o
per l'utilizzo errato delle presenti informazioni a qualsiasi scopo. Numark e inMusic non sono
responsabili per il cattivo utilizzo dei loro prodotti causato dalla mancata conformità con le
procedure di ispezione e manutenzione. Fare riferimento al manuale di sicurezza e garanzia
per maggiori informazioni.
Installazione su supporto
• A Installare sempre gli altoparlanti in conformità con i codici elettrici ed edilizi in vigore.
• Installare gli altoparlanti in base al loro peso massimo. Verificare le specifiche del palco
per assicurarsi che sia in grado di sostenere il peso dell'altoparlante. Inoltre, rispettare
tutte le indicazioni di sicurezza specificate dal produttore.
• Non montare più altoparlanti sullo stesso supporto o palo.
• Assicurarsi sempre che il supporto o il palo si trovi su una superficie piana, uniforme e
stabile. Inoltre, estendere al massimo le gambe dei supporti a treppiede e assicurarsi che
non rappresentino rischio di inciampo.
• Ispezionare il supporto (o il palo o la minuteria ad esso associata) prima di ciascun
utilizzo e non servirsi dell'apparecchio con parti usurate, danneggiate o mancanti.
• Prestare sempre cautela in condizioni ventose all'aperto. Potrebbe essere necessario
aggiungere ulteriore peso (ad es. sacchi di sabbia) sulla base del supporto per
migliorarne la stabilità. Non fissare striscioni o articoli simili a qualsiasi parte di un sistema
di altoparlanti. Questi potrebbero fare da vela e far rovesciare l'impianto.
• A meno di non essere sicuri di essere in grado di sostenere il peso dell'altoparlante,
chiedere aiuto a un'altra persona per sollevarlo sul supporto o sul palo.
• Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico, in modo
che non vi sia il rischio che questi ci inciampino, facendo cadere l'altoparlante dal
supporto o dal palo.
Livello dell'audio
L'esposizione a livelli di rumore estremamente elevati può causare danni permanenti all'udito.
L'OSHA americana (Occupational Safety and Health Administration) ha specificato le
esposizioni ammissibili a determinati livelli di rumore. Secondo l'OSHA, l'esposizione a elevati
livelli di pressione sonora (SPL) in eccesso rispetto ai limiti indicati può causare la perdita
dell'udito. Quando si utilizzano attrezzature in grado di generare elevati SPL, servirsi di
dispositivi di protezione dell'udito quando tali attrezzature sono in uso.
Ore al giorno SPL (dB) Esempio
8 90 Piccolo concerto
6 92 Treno
4 95 Metropolitana
3 97 Casse da tavolo ad alto volume
2 100 Concerto di musica classica
1,5 102 Macchina ribaditrice
1 105 Fabbrica di macchinari
0,50 110 Aeroporto
0,25 (15 minuti) o meno 115 Concerto rock
19
Caratteristiche
Pannello posteriore
10
MIX
METER
PULSE
MOOD
PARTY
8
9
6
6
5
5
5
1
2
11
4
7
3
1. Ingresso di alimentazione: collegare il cavo di
alimentazione in dotazione a questo ingresso,
quindi collegare l'altro capo del cavo stesso ad
una sorgente di alimentazione. Assicurarsi che
l'interruttore di alimentazione dell'altoparlante
sia su "off" al momento di collegare e scollegare
il cavo.
2. Fusibile: se il fusibile dell'apparecchio è rotto,
sollevare questa linguetta per sostituirlo.
Sostituire il fusibile con uno dalla tensione
nominale adeguata (stampata sotto l'ingresso
per il cavo di alimentazione dell'apparecchio).
L'utilizzo di un fusibile dalla tensione nominale
errata può danneggiare l'apparecchio e/o il
fusibile.
3. Interruttore di alimentazione: accende e
spegne l'altoparlante. Assicurarsi che la
manopola Volume Master sia impostata su
"zero" prima di accenderlo.
4. LED di alimentazione: si illumina quando
l'altoparlante è acceso.
5. Ingresso: servirsi di un cavo standard TRS o
XLR da 1/4" (6,35 mm) (non in dotazione) per
collegare la fonte audio al Canale 1. Servirsi di
un cavo standard TRS o XLR da 1/8" (3,5 mm)
(non in dotazione) per collegare la fonte audio al
Canale 2. Se si utilizza un microfono che
richiede +48V di alimentazione phantom,
occorre collegarlo a una fonte esterna di
alimentazione phantom. Lo Lightwave non
fornisce alimentazione phantom.
6. Volume di ingresso: girare questa manopola
per regolare il volume di ingresso del canale.
7. Uscita Link: servirsi di un cavo standard XLR
(non in dotazione) per collegare questa uscita
all'ingresso di un altro altoparlante. Il segnale
inviato da questa uscita è un segnale mono
composto dalla somma degli Ingressi, post
volume di ingresso.
20
8. Modalità luci: girare questa manopola per selezionare il funzionamento delle luci a livello
del pannello anteriore:
• Mood: le luci si accendono in maniera fissa.
• Meter (misuratore): la colonna di luci simula un misuratore di volume digitale.
Segnali di livello inferiore attivano unicamente le luci inferiori. Segnali di livello più
elevato attivano tutte le luci.
• Mix: le luci si accendono in base allo spettro di frequenza del segnale audio. Le
frequenze basse produrranno più luce rossa. Le frequenze medie produrranno più
luce verde. Le frequenze alte produrranno più luce blu.
• Pulse: il segnale audio renderà le luci impulse in un unico colore (determinata della
manopola Color Select). La loro luminosità è determinata della manopola
Brightness.
• Party: quando la manopola Color Select (scelta colore) è girata interamente in
senso antiorario i LED iniziano un rapido ciclo lungo uno show dinamico preprogrammato di colori e livelli di misurazione. Girare la manopola Color Select
(scelta colore) in senso orario da questa posizione per passare a un ciclo continuo
più lento di colori fissi. Girare la manopola Color Select (scelta colore) ulteriormente
in senso orario per rallentare la velocità alla quale cambiano i colori.
Per spegnere le luci, girare la manopola Brightness fino in fondo in senso antiorario.
9. Color Select: girare questa manopola per selezionare il colore delle luci a livello del
pannello anteriore: Il colore delle luci del pannello anteriore e il LED Color Preview
cambia man mano che si gira la manopola.
Nota bene: questa manopola influisce unicamente sulle modalità cromatiche Mood,
Meter e Pulse. Ha una funzione diversa in modalità Party.
10. LED Color Preview: questa luce è dello stesso colore delle luci presenti sul pannello
anteriore. Per modificarla, è possibile girare la manopola Color Select.
11. Luminosità (Brightness): girare questa manopola per impostare la luminosità delle luci a
livello del pannello anteriore. Per spegnere le luci, girare la manopola fino in fondo in
senso antiorario.
21
Benutzerhandbuch (Deutsch)
Einführung
Lieferumfang
Lightwave
Netzkabel
Benutzerhandbuch
Sicherheitshinweise und Garantieinformationen
Kundendienst
Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur
Kompatibilität usw.) und zur Produktregistrierung besuchen Sie numark.com.
Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie numark.com/support.
Setup
Anschlussübersicht
Teile, die nicht im Lieferumfang angegeben sind, sind separat erhältlich.
Beispiel 1: Einzelner Lightwave Lautsprecher mit Gesangsmikrofon und Smartphone,
Tablet usw.:
MIX
METER
PULSE
MOOD
PARTY
Mikrofon
Smartphone,
Tablet usw.
Stromversorgung
Schließen Sie ein dynamisches Mikrofon an den
Kanaleingang 1 mit einem XLR- oder 1/4" (6,35 mm)
Klinkenkabel an. Schließen Sie ein Smartphone,
Tablet usw. an den Kanaleingang 2 mit einem 1/8"
(3,5 mm) TRS-Kabel an.
Hinweis: Anstelle von Kondensatormikrofonen
empfehlen wir die Verwendung von dynamischen
Mikrofonen mit dem Lightwave-Lautsprecher. Wenn
Sie ein Mikrofon verwenden, das +48 V
Phantomspeisung erfordert, müssen Sie es an eine
externe Phantomspeisung anschließen. Lightwave
liefert keine Phantomspeisung.
22
Beispiel 2: Zwei Lightwave Lautsprecher mit Remote-Mixer:
Verbinden Sie den linken und rechten Ausgang Ihres DJ-Mixers, Controllers usw. mit
Kanaleingang 1 von jedem Lautsprecher mit einem XLR- oder 1/4" (6,35 mm) Klinkenkabel.
Tipp: Um den gleichen Mix an beide Lightwave Lautsprecher zu senden, verbinden Sie Ihre
DJ-Mixer, Controller, usw. mit den RCA Kanaleingängen 2 eines Lautsprecher und verbinden
Sie dann den Link-Ausgang des betreffenden Lautsprecher mit dem Kanaleingang 1 des
anderen Lautsprecher. Beide Lightwave Lautsprecher spielen dann identische, summierte
Mono-Mixes.
MIX
METER
PULSE
MOOD
PARTY
MIX
METER
PULSE
MOOD
PARTY
DJ-Controller, Mixer usw.
Stromversorgung
23
k
k
Wichtige Sicherheitshinweise
Bitte beachten Sie: Numark und inMusic sind weder für die Verwendung ihrer Produkte noch für
den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Numark und inMusic sind
nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte
Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte
Handbuch für Sicherheitshinweise und Garantieinformationen.
Montage am Ständer
• Installieren Sie Lautsprecher stets laut geltenden Elektro- und Bauvorschriften.
• Installieren Sie den Lautsprecher in Übereinstimmung mit seinem maximalen Gewicht.
Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er
das Gewicht des Lautsprechers halten kann. Beachten Sie außerdem alle Sicherheitshinweise
des Herstellers.
• Montieren Sie niemals mehrere Lautsprecher am selben Ständer oder Mast.
• Sorgen Sie stets dafür, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen
Fläche stehen. Ziehen Sie die Standbeine des stativähnlichen Ständers vollständig heraus und
sorgen Sie dafür, dass die Beine keine Stolpergefahr darstellen.
• Überprüfen Sie den Ständer (oder Mast samt zugehörigen Komponenten) vor jedem Einsatz
und verwenden Sie nie Geräte mit verschlissenen, beschädigten oder fehlenden Teilen.
• Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Möglicherweise
müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die
Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen
Teilen eines Lautsprechersystems an. Solche Konstruktionen könnten wie ein Segel wirken und
das System zu Fall bringen.
• Wenn Sie sich nicht sicher sind, ob Sie den Lautsprecher alleine heben können, bitten Sie eine
andere Person beim Heben auf einen Ständer/Mast um Hilfe.
• Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum
nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Lautsprecher vom
Ständer oder Mast reißen kann.
Schallpegel
Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die
Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige
Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch
Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim
Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz.
Stunden pro Tag SPL (dB) Beispiel
8 90 Kleines Konzert
6 92 Zug
4 95 U-Bahn
3 97 Leistungsstarke Desktop-Monitore
2 100 Konzert mit klassischer Musi
1,5 102 Nietmaschine
1 105 Maschinenfabri
0,50 110 Flughafen
0,25 oder weniger 115 Rock-Konzert
24
Funktionen
Rückseite
MIX
METER
PULSE
MOOD
8
6
5
1
2
10
PARTY
9
6
5
5
11
4
7
3
1. Stromversorgung: Verbinden Sie das
mitgelieferte Netzkabel mit diesem Eingang und
das andere Ende des Kabels mit einer
Stromquelle. Achten Sie darauf, dass der
Netzschalter des Lautsprechers auf "off"
steht, wenn Sie das Kabel anschließen oder
abstecken.
2. Sicherung: Wenn die Sicherung des Geräts
beschädigt ist, heben Sie diese Lasche an, um
die Sicherung zu ersetzen. Ersetzen Sie sie mit
einer Sicherung, die einen geeigneten
Sicherungswert besitzt (siehe Aufdruck unter
dem Netzkabeleingang des Geräts). Die
Verwendung einer Sicherung mit falschem
Sicherungswert kann das Gerät und/oder
Sicherung beschädigen.
3. Netzschalter: Schaltet den Lautsprecher
ein/aus. Achten Sie darauf, dass der Regler für
die Gesamtlautstärke auf "Null" steht, bevor
Sie den Lautsprecher einschalten.
4. Power-LED: Leuchtet, wenn der Lautsprecher
eingeschaltet ist.
5. Eingabe: Verwenden Sie ein handelsübliches
1/4" (6,35 mm) TRS oder XLR-Kabel (nicht im
Lieferumfang enthalten), um Ihre Soundquelle
an Kanal 1 anzuschließen. Verwenden Sie ein
handelsübliches 1/8" (3,5 mm) TRS oder CinchKabel (nicht im Lieferumfang enthalten), um
eine Soundquelle an Kanal 2 anzuschließen.
Wenn Sie ein Mikrofon verwenden, das +48 V
Phantomspeisung erfordert, müssen Sie es an
eine externe Phantomspeisung anschließen.
Lightwave liefert keine Phantomspeisung.
6. Eingangslautstärke: Drehen Sie diesen Regler,
um die Eingangslautstärke des Kanals
einzustellen.
7. Link-Ausgang: Verwenden Sie ein
handelsübliches XLR-Kabel (nicht im
Lieferumfang enthalten), um diesen Ausgang
mit dem Eingang eines weiteren Lautsprechers
zu verbinden. Das aus diesem Ausgang
gesendete Signal ist ein summiertes MonoSignal der Eingänge nach der
Eingangslautstärke.
25
8. Licht-Modus: Mit diesem Regler können Sie auswählen, wie sich die Lichter auf der
Frontseite verhalten:
• Stimmung: Die Lichter werden durchgehend leuchten.
• Pegelanzeige: Die Lichter simulieren eine digitale Pegelanzeige. Geringe
Lautstärken lösen nur die unteren Lichter aus. Höhere Lautstärken lösen alle Lichter
aus.
• Mix: Die Lichter leuchten entsprechend dem Frequenzspektrum des Audiosignals.
Bassfrequenzen werden mehr rote Lichter erzeugen. Mittlere Frequenzen werden
mehr grüne Lichter erzeugen. Hohen Frequenzen werden mehr blaue Lichter
erzeugen.
• Puls: Die Lichter pulsieren in einer Farbe (durch die Farbauswahlregler eingestellt)
mit dem Audiosignal. Die Helligkeit der Lichter wird vom Audiosignalpegel bestimmt.
• Party: Wenn der Farbauswahlregler ganz nach links gedreht wurde, wechseln die
LEDs schnell durch eine vorprogrammierte dynamische Show aus Farben und
Pegelanzeigen. Aus dieser Position drehen Sie den Farbauswahlregler im
Uhrzeigersinn, um zu einem langsameren, kontinuierlichen Wechselspiel aus
Volltonfarben zu gelangen. Drehen Sie den Farbauswahlregler weiter im
Uhrzeigersinn, um den Wechsel der Farben zu verlangsamen.
Um die Lichter auszuschalten, drehen Sie den Helligkeitsregler in die Position ganz
links.
9. Farbe auswählen: Drehen Sie diesen Regler, um die Farbe der Lichter auf der
Vorderseite einzustellen. Die Farbe der Lichter auf der Frontseite und die Farbvorschau-
LED ändern sich beim Drehen.
Hinweis: Dieser Regler beeinflusst nur die Modi Stimmung, Pegelanzeige und Puls. Im
Party-Modus hat der Regler eine andere Funktion.
10. Farbvorschau-LED: Dieses Licht hat dieselbe Farbe wie die Lichter auf der Frontseite.
Sie können den Farbauswahlregler drehen, um dies zu ändern.
11. Helligkeit: Drehen Sie diesen Regler, um die Helligkeit der Lichter auf der Vorderseite
einzustellen. Um die Lichter auszuschalten, drehen Sie diesen Regler in die Position ganz
links.
Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich das Gerät Lightwave in Übereinstimmung mit den
grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG befindet. Die vollständige EG Konformitätserklärung kann unter
folgender Adresse angefordert werden:
inMusic GmbH
Harkortstrasse 12-32
40880 Ratingen
GERMANY
26
Appendix (English)
Technical Specifications
System Type
Power Amplifier
High-Frequency 1 1" (25.4 mm) neodymium compression driver
Low-Frequency 3 6.5" (165 mm) with 1" (25.4 mm) voice coil
Frequency Response
Crossover Frequency
Maximum SPL
Light Type
Light Modes
Light Controls
Connections 1 XLR-1/4" (6.35 mm) TRS combination input (Channel 1)
Protections
Enclosure
Power AC Input:
Dimensions
(height x width x depth)
Weight
Trademarks and Licenses
Numark is a trademark of inMusic Brands, Inc., registered in the U.S. and other countries. All
other product or company names are trademarks or registered trademarks of their respective
owners.
27
2-way bi-amplified powered loudspeaker with sound-reactive LED lights
Bi-amplified; 200 W peak: 130 W LF + 70 W HF
65 Hz – 20 kHz
1.8 KHz, electronic
94 dB SPL
38 tri-color (red-green-blue) high-intensity LEDs; 12 W total
5 modes: Mood, Meter, Mix, Pulse, Party
Mode selection knob; color selection knob with RGB preview LED;
brightness knob
1 1/8" (3.5 mm) TRS/stereo input (Channel 2)
1 RCA (line-level) stereo input pair (Channel 2)
1 XLR link output
1 IEC AC power connection
Thermal, overload
Trapezoidal wood cabinet MDF enclosure with vinyl wrap; black metal
protective corners; molded, ergonomically designed plastic handle; 4 rubber
feet; 36 mm pole socket for stand mounting
100 V AC, 50/60 Hz (+10%)
110-120 V AC, 50/60 Hz (+10%)
220-240 V AC, 50/60 Hz (+10%)
Fuse:
Power Consumption:
29.16" x 8.36" x 10.12"
741 mm x 212 mm x 257 mm
22.1 lbs.
10.0 kg
100-120 V T1.6AL AC250V
220-240 V T800mAL AC250V
150 W
Specifications are subject to change without notice.
numark.com
Manual Version 1.4
Loading...
