Nokia 120C User Manual [fi]
Pikaopas
Mediamaster 120 C
Sisällys
Kaukosäädin 4
Mediamasterin kytkentä 5
Etupaneeli ja takapaneeli 5
Mediamasterin kytkentä 5
Kaukosäätimen käyttöönotto 5
Yleisiä kytkentöjä 6
Kytkeminen TV:hen SCART-liitintä käyttämällä 6
Kytkeminen TV:hen ilman SCART-liitintä 6
Videonauhurin kytkentä
SCART-liitintä käyttämällä 7
Videonauhurin kytkentä ilman SCART-liitintä 7
Mediamasterin kytkeminen ja ensiasennus 8
Ohjelmakortti 8
Hifi-järjestelmän kytkentä 8
Yleisiä tietoja ensiasennuksesta 8
Tässä Pikaoppaassa kerrotaan, miten Mediamaster kytketään ja miten ensiasennus tehdään. Siinä myös
selostetaan tuotteen tärkeimmät ominaisuudet.
Yksityiskohtaisempi englanninkielinen käyttöopas (User Guide) on saatavissa Nokia.comin tukisivustosta
Internetistä.
Ensiasennus 9
Virran kytkeminen ensimmäistä kertaa ja
käynnistys 9
Television katselu ja radion kuuntelu 10

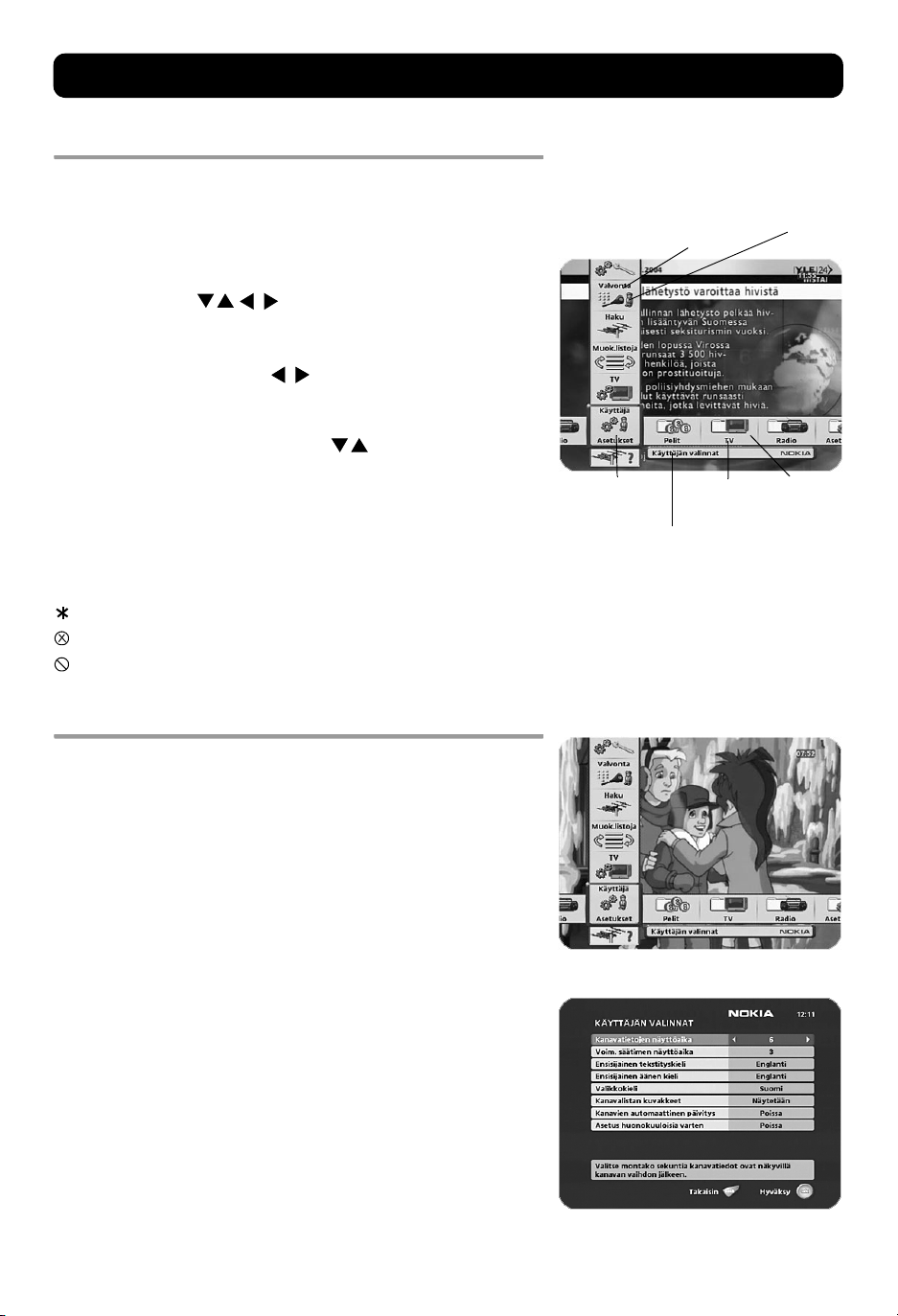

Navigointi Navi Bars -valikon avulla 10
Asetukset-kansion valikot 10
Muokkaa listoja -kansio 11
Kanavien lajittelu 13
Ohjelmaopas: EPG 13
Radiokanavien kuunteleminen 13
Nokia Mediamaster -ohjelmiston
loppukäyttäjän käyttöoikeussopimus 14
Tekniset tiedot 15
Lue tämä ennen Mediamasterin käyttöä
• Käytä Mediamasterin virtalähteenä vain sen mukana alun perin toimitettua virtalähdettä.
• Jätä Mediamasterin sivuille, yläpuolelle ja taakse vähintään 10 cm tyhjää tilaa
ilmanvaihtoa varten.
• Älä aseta mitään esineitä, esimerkiksi sanomalehtiä, pöytäliinoja tai verhoja niin, että ne
peittävät Mediamasterin ilmanvaihtoaukot.
• Älä sijoita Mediamasteria lämmönlähteen päälle.
• Älä pane Mediamasterin päälle avotulta, esimerkiksi palavaa kynttilää.
• Käytä kotelon puhdistamiseen pehmeää liinaa ja laimeaa pesuaineliuosta.
• Huolehdi siitä, että Mediamasteriin ei pääse valumaan tai roiskumaan nestettä.
• Älä aseta Mediamasterin päälle mitään nestettä sisältävää astiaa, esimerkiksi maljakkoa.
• Mediamasterin suojaamiseksi esimerkiksi ukonilmalla on suositeltavaa käyttää
ylijännitteeltä suojaavaa laitetta.
• Älä kytke kaapeleita tai vaihda niiden paikkaa, kun Mediamaster on kytkettynä
pistorasiaan.
• Älä avaa suojakoteloa.
• Älä sijoita Mediamasteria kuumaan, kylmään tai kosteaan paikkaan.
• Laitteen huolto on aina jätettävä Nokian valtuuttaman huoltoliikkeen tehtäväksi.
• Huomaa, että Mediamaster voidaan eristää verkkovirrasta täysin vain irrottamalla
virtalähde pistorasiasta!
FI 3
Kaukosäädin
Tässä jaksossa kuvataan, miten Mediamasteria käytetään kaukosäätimen näppäinten avulla.
mykistys Kerran painettaessa kytkee äänen pois/päälle (mykistys/
ok Vahvistaa valinnan.
kohdistimen
yläreuna
kohdistimen
alareuna
kohdistimen
vasen reuna
kohdistimen
oikea reuna
opt Näyttää väliaikaisia asetusvaihtoehtoja TV:n katselun
info Kolme eri toimintoa:
mykistyksen poisto).
Kun näppäintä pidetään hetken aikaa alhaalla,
Mediamaster siirtyy valmiustilaan. Voit myös kytkeä
Mediamasteriin virran painamalla tätä näppäintä.
Avaa Navi Bars -valikon.
Siirtyy valikoissa ylöspäin ja valitsee katselutilassa
seuraavan kanavan.
Siirtyy valikoissa alaspäin ja valitsee katselutilassa edellisen
kanavan.
Siirtyy vasemmalle ja muuttaa asetuksia valikoissa.
Pienentää äänenvoimakkuutta katselutilassa.
Siirtyy oikealle ja muuttaa asetuksia valikoissa.
Suurentaa äänenvoimakkuutta katselutilassa.
aikana.
Aktivoi kanavien lajittelun ja suodatuksen Navi Bars -tilassa.
Yksi painallus näyttää nykyisen ohjelman nimen.
Kaksi painallusta näyttää tiedot nykyisestä ja seuraavasta
ohjelmasta.
Kolme painallusta näyttää 7-päiväisen ohjelmaoppaan
(EPG).
back Siirtyy valikoissa yhden tason taaksepäin.
0 - 9 Vaihtaa kanavan tai valitsee jonkin vaihtoehdon valikosta.
0 Vaihtaa Mediamaster-vastaanoton ja minkä tahansa muun
navi Avaa ja sulkee Navi Bars -valikon.
txt Siirtyy teksti-TV:hen (jos käytettävissä).
tv/radio Vaihtaa TV-tilasta radiotilaan ja takaisin.
FI 4
Sulkee Navi Bars -valikon.
Vaihtaa nykyisen kanavan ja edellisen kanavan välillä.
HUOMAUTUS: Jos ensimmäiseksi numeroksi valitaan 0, TV:n
vapautustoiminto käynnistyy (ks. alla).
vastaanoton ja television (televisiomallin mukaan) välillä.
Mediamasterin kytkentä
Etupaneeli ja takapaneeli
Antennijohto
antennijohdon toinen pää
kytketään tähän liittimeen ja
toinen pää kaapelitelevision antennirasiaan
Nollauspainike
Korttipaikka
Conax-ohjelmakortille
TV SCART -liitin * *
television SCART-liittimeen kytkemistä varten
DC in
ulkoisesta virtalähteestä
tulevan kaapelin
kytkemiseen
TV/VCR
Television
RF-liittimeen tai
videonauhuriin
kytkemistä varten
Digitaalinen ääni
Digitaalinen
audiolähtö
(TOS-yhteyden
optinen kytkentä)
Mediamasterin kytkentä
Mediamasterin pakkauksessa on seuraavat tarvikkeet:
• Mediamaster-laite
• kaukosäädin ja 2 AAA-paristoa
• SCART-kaapeli (täysin kytketty; 1,0 m)
•Pikaopas
• erillinen virtalähde
•RF-kaapeli
Jatkuvasti palava vihreä valo osoittaa, että
Mediamasterissa on virta kytkettynä.
Jatkuvasti palava punainen valo osoittaa valmiustilan.
Punainen valo vilkkuu, kun kaukosäätimestä
vastaanotetaan komentoja.
Vihreä valo vilkkuu ohjelmistopäivitysten aikana.
Virtalähde
SCARTkaapeli
Kaukosäätimen käyttöönotto
• Avaa kaukosäätimen pohjassa olevan paristokotelon kansi.
• Aseta 2 AAA-paristoa (1,5 V) kuvassa esitetyllä tavalla ja
huolehdi siitä, että merkit + ja - menevät kaukosäätimen sisällä
olevien merkintöjen mukaisesti.
• Aseta kansi takaisin paikoilleen.
* * TV SCART -liitin
Kun kytket muita laitteita tähän liittimeen, käytä aina täysin
kytkettyä SCART-kaapelia, jollainen on pakkauksessa mukana.
Saatavilla on SCART-kaapeleita, joiden kaikkia nastoja ei ole
kytketty. Niitä käytettäessä kuvan laatu voi huonontua.
FI 5
