Nilfisk-Alto X A15 TST, X A17 TST User Guide

DE
Original-Betriebsanleitung
Hochdruckreiniger
X A1 TST X A1 TST
www.kraenzle.com
Original-Betriebsanleitung
Hochdruckreiniger
X A1 TST X A1 TST
DE
Betriebsanleitung!
Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Technische Daten finden Sie in der Ersatzteilliste. Die Ersatzteilliste ist Bestandteil der Betriebsanleitung. Bewahren Sie beide Hefte für einen späteren Gebrauch oder Nachbesitzer auf.
Inhaltsverzeichnis
Verwendete Bildzeichen
Sehr verehrter Kunde,
wir möchten Sie zu Ihrem neuen Hochdruckreiniger herzlich beglückwünschen und uns für den Kauf bedanken!
Sie haben sich für ein absolutes Qualitätsprodukt entschieden! Die Kränzle-Hochdruckreiniger überzeugen durch ihre handliche, kompakte Bauform und ihre robuste Alltagstauglichkeit.
Höchste Präzision und Maßhaltigkeit, ergänzt durch ein Technologiepaket bestehend aus einer Vielzahl von Details, markieren in der Summe den Unterschied in Leistung, Sicherheit und Langlebigkeit.
Um den Umgang mit dem Hochdruckreiniger zu erleichtern, erläutern wir Ihnen die X-Serie auf den nachfolgenden Seiten. Die Abbildungen können je nach Ausstattungsart oder Zubehör von Ihrem erworbenen Gerät abweichen.
Inhaltsverzeichnis ....................................................................... 4
Verwendete Bildzeichen .......................................................... 
Sicherheitshinweise ................................................................... 6
Gerätebeschreibung ................................................................... 10
Allgemeine Vorschriften .......................................................... 12
Funktionshinweise ...................................................................... 14
Inbetriebnahme ........................................................................... 18
Direktansaugung ......................................................................... 22
In der Betriebsanleitung verwendete Bildzeichen
Bei Nichtbeachtung dieses Hinweises kann es zu Umweltschäden führen.
Hinweis zur Benutzung des Hochdruckreinigers. Kann bei Nichteinhaltung zu übermäßigem Verschleiß oder zum Totalausfall der X-Serie führen.
Warnung! Bei Nichtbeachtung dieses Hinweises kann es zu schweren Verletzungen kommen!
Auf dem Hochdruckreiniger verwendete Bildzeichen
Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein. Der Hochdruckstrahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf den Hochdruck­reiniger selbst gerichtet werden.
Der Hochdruckreiniger darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.
Verbrennungsgefahr durch heiße Oberflächen!
Mit diesem Symbol gekenntzeichnete Produkte können Bestand­teile enthalten, die bei falscher Entsorgung eine Gefahr Gesundheit oder die Umwelt darstellen können. Sie dürfen nicht über den Hausmüll entsorgt werden. In Deutschland können Sie diese über Ihre kommunale Entsorgungsstelle entsorgen.
für die
Außerbetriebnahme .................................................................. 23
Kleine Reparaturen selbstgemacht ..................................... 24
Kränzle Zubehör ........................................................................... 28
EU-Konformitätserklärung ...................................................... 30
Gewährleistung ............................................................................ 31
4 5
Auf der Verpackung verwendete Bildzeichen
Dieses Symbol kennzeichnet Verpackungsmaterialien die recyclebar sind und nicht im Hausmüll entsorgt werden dürfen. Informationen über die fachgerechte Entsorgung, den Recycling-Richtlinien Ihres Wohnortes.
entnehmen Sie
SicherheitshinweiseSicherheitshinweise
Der Anwender muss notwendige Schutzkleidung, z.B. wasserdichte Anzüge, Gummistiefel, Schutzbrille, Gehörschutz, Kopfbedeckung, usw. tragen. Es ist verboten, den Hochdruckreiniger im Beisein von Personen ohne ausreichende Schutzkleidung zu betreiben!
Während der Verwendung von Hochdruckreinigern können Aerosole entstehen. Ein Aerosol ist ein Gemisch aus festen oder flüssigen Schwebeteilchen in einem Gas. Das Einatmen von Aerosolpartikeln kann zu gesundheitlichen Schäden führen. Arbeitgeber sind verpflichtet eine Gefährdungsbeurteilung vorzunehmen, um in Abhängigkeit von der zu reinigenden Oberfläche und der Umgebung die notwen­digen Schutzmaßnahmen gegen das Einatmen von Aerosolen festzulegen. Atem­schutzmasken der Klasse FFP 2 oder höher eignen sich zum Schutz vor wässrigen Aerosolen.
Wenn der Hochdruckreiniger unbeaufsichtigt gelassen wird, muss immer der Netztrennschalter ausgeschaltet werden.
Asbesthaltige und andere Materialien, die gesundheitsgefährdende Stoffe enthalten, dürfen nicht abgespritzt werden!
Niemals brennbare, sowie lösungsmittelhaltige Flüssigkeiten Benzin, Öl oder ähnliche Flüssigkeiten versprühen! Bei versprühen solcher Mittel besteht Explosionsgefahr!
Durch den Hochdruckstrahl können Beschädigungen an dem zu reinigenden Objekt entstehen z.B. Autoreifen. Daher einen Mindestabstand von 30 cm einhalten!
wie Lackverdünnungen,
Der Austausch des Netzanschlusskabels darf nur durch ein Original-Netzanschluss­kabel vom Hersteller erfolgen und muss von einer Elektrofachkraft durchgeführt werden.
Sicherheitseinrichtungen dienen dem Schutz des Anwenders und dürfen nicht außer Kraft gesetzt oder in ihrer Funktion umgangen werden.
Der Hochdruckreiniger ist ordnungsgemäß zu verwenden. Der Anwender hat sich den örtlichen Begebenheiten entsprechend anzupassen und muss auf die Personen die sich im Gefahrenbereich befinden achten!
Bei Verwendung in erhöhten Einsatzpositonen und die Gefahr des Herabfallens besteht, muss das Gerät gegen Wegrollen oder Umfallen gesichert werden.
Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähig­keiten (einschließlich Kinder) dürfen den Hochdruckreiniger nicht verwenden!
Achten Sie darauf, dass beim Reinigen mit unter Hochdruck stehendem Wasser an der Lanze ein deutlich spürbarer Rückstoß entsteht. Deshalb auf festen Stand achten (siehe technische Daten).
Vor Inbetriebnahme des Hochdruckreinigers, die Komponenten (Hochdruck­schlauch, Netzanschlusskabel, Sicherheits-Abschaltpistole) auf Schäden prüfen. Defekte bzw. beschädigte Komponenten umgehend austauschen!
Verwenden Sie nur von Kränzle empfohlene Hochdruckschläuche, Kupplungen und Armaturen. Sie gewährleisten die Gerätesicherheit.
Bei Einsatz eines Verlängerungskabels, muss darauf geachtet werden, dass dieses für den Außeneinsatz geeignet ist, die Verbindung trocken ist und das Verlängerungs­kabel oberhalb des Bodens liegt. Es wird empfohlen eine Kabeltrommel zu verwenden, welche die Steckdose mindestens 60 mm über dem Boden hält.
6 7
Kinder und nicht unterwiesene Personen dürfen den Hochdruckreiniger nicht benutzen oder damit spielen! Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Sicherheitshinweise / Das ist verboten!Sicherheitshinweise / Das ist verboten!
Den Hochdruckreiniger nicht absprühen! Den Hochdruckreiniger des Hochdruckstrahls aussetzen!
Den Hochdruckstrahl nicht auf Steckdosen oder andere elektrische Alle im Arbeitsbereich befindlichen stromführen­den Teile müssen spritzwassergeschützt sein.
Sicherungssperre an der Sicherheits­Abschaltpistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen zu verhindern!
nicht dem Sprühnebel
Einrichtungen richten!
Hochdruckstrahl nicht auf Personen oder Tiere richten! Richten Sie den Hochdruckstrahl nie auf sich selbst oder auf andere, auch nicht, um Kleidung oder Schuhe zu reinigen.
Netzanschlusskabel nur in einwandfreiem Zustand verwenden! Netzanschlusskabel (zerren, quetschen, über gemäß reparieren!
Hochdruckschlauch nicht knicken und nicht mit Schlingen ziehen! scharfe Kanten ziehen!
fahren, ...) oder unsach-
Hochdruckschlauch nicht über
nicht beschädigen
8 9
Gerätebeschreibung Gerätebeschreibung
Aufbau: X-Serie mit Schlauchtrommel
Der X A15 TST/ X A17 TST ist ein fahrbarer Hochdruckreiniger mit einem ausgereiften Ordnungssystem. Der Aufbau ist aus dem Schema zu ersehen.
1. Ergonomisch geformter Fahrgriff
1
11
8
7
4
12
2
6
3
9
5
6
10
2. Pumpenkopf aus Sondermessing
3. Schlauchtrommel mit 12 m
Stahlgewebe-Hochdruckschlauch
4. Manometer
5. Start-Stop Schalter
6. Köcher für Sicherheits-
Abschaltpistole
7. Sicherheits-Abschaltpistole
8. Zubehörkorb mit Düsenhalterung
9. Ein-/Ausschalter mit Motorschutz
10. Geländegängiges und
treppentaugliches Fahrwerk
11. Aufwicklung für das
Netzanschlusskabel
12. Stufenlose Druck- und
Mengenregulierung
Das haben Sie gekauft: X-Serie mit Schlauchtrommel
1. Kränzle-Hochdruckreiniger
X A15 TST X A17 TST
2. Sicherheits-Abschaltpistole mit Steckkupplung
3.
Schmutzkillerdüse mit Stecknippel
4.
Flachstrahldüse mit Stecknippel
5. Betriebsanleitung
Ersatzteilliste
6. Handkurbel mit Befestigungsschraube
10 11
Allgemeine Vorschriften Allgemeine Vorschriften
Bestimmungsgemäße Verwendung
Dieser Hochdruckreiniger ist ausschließlich für die Reinigung mit Hochdruckstrahl ohne Reinigungsmittel oder für die Reinigung mit Niederdruckstrahl mit Reinigungs­mittel (z. B. mit Schauminjektor oder Waschbürste) zu verwenden.
Die Umwelt-, Abfall- und Gewässerschutzvorschriften sind vom Anwender zu beachten!
Prüfungen
Der Hochdruckreiniger ist nach den „Richtlinien für Flüssigkeitsstrahler“ bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu überprüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten (siehe Prüfberichte).
Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden!
Unfallverhütung
Der Hochdruckreiniger ist so ausgerüstet, dass bei sachgemäßer Bedienung Unfälle ausgeschlossen sind. Der Anwender ist auf die Verletzungsgefahr durch heiße Maschinenteile und den Hochdruckstrahl hinzuweisen. Die Sicherheits­hinweise und „Richtlinien für Flüssigkeitsstrahler“ sind einzuhalten.
Ölwechsel
Neues Öl: 0,25 l
Kränzle Getriebeöl (Art.-Nr.: 400922) oder Motoröl W 15/40.
Ölleckage
Bei Ölaustritt sofort den nächsten Kundendienst (Händler) aufsuchen. Durch Missachtung dieses Hinweises können Umweltschäden und/oder Getriebeschäden auftreten.
Bei hoher Luftfeuchtigkeit und Temperaturschwankungen ist Kondenswasserbildung möglich. Nimmt das Öl einen grauen oder weißlichen Farbton an, muss dieses gewechselt werden.
Der erste Ölwechsel muss nach ca. 50 Betriebsstunden erfolgen. Weitere Ölwechsel sind jährlich oder nach 250 Betriebsstunden erforderlich. Nimmt das Öl einen grauen oder weißlichen Farbton an, so muss dieses auf jeden Fall gewechselt wer­den. Sollte es nötig sein das Öl zu wechseln, so muss die Ölablassschraube über einem Behälter geöffnet und der Hochdruckreini­ger entleert werden. Das Öl muss in einem Behälter aufgefangen und anschließend vorschriftsmäßig entsorgt werden.
12 13
Funktionshinweise Funktionshinweise
Was Sie unbedingt beachten müssen: Problem Wassermangel
Wassermangel kommt häufiger vor als man denkt. Je leistungsstärker ein Hochdruckrei­niger ist, umso größer ist die Gefahr, dass zu wenig Wasser zur Verfügung steht. Bei Was­sermangel entsteht in der Hochdruckpumpe Kavitation (Wasser-Gas-Gemisch), was in der Regel nicht oder zu spät bemerkt wird.
Die Hochdruckpumpe wird zerstört.
Überprüfen Sie einfach die zur Verfügung stehende Wassermenge, indem Sie einen Eimer mit Literskala 1 Minute lang befüllen.
Benötigte Mindestwassermenge (siehe technische Daten).
Ist die gemessene Wassermenge zu gering, muss ein anderer Wasseranschluss benutzt werden, welcher die geforderte Wasser­leistung erbringt. Wassermangel führt zum schnellen Verschleiß der Dichtungen (keine Gewährleistung).
Die Hochdruckpumpe nicht länger als 60 Sekunden trocken laufen lassen!
Wasserversorgung
Beachten Sie die Vorschriften Ihres Wasserversorgungsunter­nehmens. Der Hochdruckreiniger darf nach EN 61 770 nicht unmittel­bar an die öffentliche Trinkwasserversorgung angeschlossen werden. Der kurzzeitige Anschluss ist nach DVGW (Deutscher Verband des Gas- und Wasserfaches) jedoch zulässig, wenn ein Rückflussverhinderer mit Rohrbelüfter (Kränzle Art.-Nr.: 410164) in die Zuleitung eingebaut ist.
Wasser nach dem Rückflussverhinderer gilt nicht mehr als Trink­wasser. Auch ein mittelbarer Anschluss an die öffentliche Trinkwasser-
versorgung ist zulässig mittels eines freien Auslaufes nach EN 61 770; z.B. durch den Einsatz eines Behälters mit Schwimmerventil. Ein unmittelbarer Anschluss an ein nicht für die Trinkwasser­versorgung bestimmtes Leitungsnetz ist zulässig.
Problem Strommangel
Sind in Ihrer Leitungsumgebung gleichzeitig zu viele Stromabnehmer am Netz, kann die zur Verfügung stehende Spannung sowie die Stromstärke deutlich sinken. In der Folge läuft der Motor des Hochdruckreinigers nicht an oder brennt durch. Die Stromver­sorgung kann auch mangelhaft sein, wenn das Netzanschlusskabel zu lang oder zu dünn ist. Zu lange Verlängerungskabel verursachen einen Spannungsabfall und dadurch Betriebsstörungen und Anlauf­schwierigkeiten.
Überprüfen Sie die Höhe Ihrer Leitungsabsicherung und lassen Sie im Zweifelsfall die Spannung und die zur Verfügung stehende Stromstärke durch einen Fachmann überprüfen (siehe technische Daten).
Elektroanschluss
Der Hochdruckreiniger wird mit einem 5 m langem Netzanschlusskabel geliefert. Der Netzstecker muss in eine vorschriftsmäßig installierte Steckdose mit Schutz­leiteranschluss und FI-Fehlerstrom-Schutzschalter 30 mA eingesteckt werden. Der Netzanschluss muss von einem befähigten Elektriker vorgenommen werden und die Anforderungen von IEC60364-1 erfüllen. Die Steckdose ist netzseitig mit
16 A abzusichern. Bei Verwendung eines Verlängerungskabels muss dieses einen Schutzleiter haben, der vorschriftsgemäß an den Steckverbindungen angeschlossen
ist. Die Leiter des Verlängerungskabels müssen einen Mindestquerschnitt von
1,5 mm2 haben. Die Steckver bindungen müssen
führung sein und dürfen nicht auf nassem Boden über 10 m Länge muss ein Mindestquerschnitt von 2,5 mm² eingehalten werden! Bei Ver wendung einer Kabeltrommel muss das Netzanschlusskabel immer ganz abgerollt werden.
eine spritzwassergeschützte Aus-
liegen. Bei Verlängerungskabeln
14 15
Funktionshinweise Funktionshinweise
Wasser- und Reinigungssystem
Das Wasser muss unter Druck der Hochdruckpumpe zugeführt oder (nur bei Hochdruckreiniger X A15 TST) direkt aus einem drucklosen Behälter angesaugt werden. Das Wasser wird dann von der Hochdruckpumpe unter Druck dem Sicherheits-Strahlrohr zugeführt. Durch die Düse am Sicherheits-Strahlrohr wird der Hochdruckstrahl gebildet.
Die Umwelt-, Abfall- und Gewässerschutz-Vorschriften sind vom Anwender zu beachten!
Sicherheits-Strahlrohr mit Sicherheits-Abschaltpistole
Die Sicherheits-Abschaltpistole ermöglicht den Betrieb des Hochdruckreinigers nur bei betätigtem Schalthebel. Durch Betätigen des Schalthebels wird die Sicher­heits-Abschaltpistole geöffnet. Die Flüssigkeit wird dann zur Düse gefördert. Der Spritzdruck baut sich auf und erreicht schnell den Arbeitsdruck. Durch Loslassen des Schalthebels wird die Sicherheits-Abschaltpistole geschlossen und weiterer Austritt von Flüssigkeit aus dem Sicherheits-Strahlrohr verhindert. Das Mano­meter muss „0“ bar anzeigen. Der Druckstoß beim Schließen der Sicherheits-Ab­schaltpistole öffnet das Druckregelventil/Sicherheitsventil. Der Motor wird durch den Druckschalter abgeschaltet. Durch Öffnen der Sicherheits-Abschaltpistole schließt das Druckregelventil/Sicherheitsventil und der Motor wird neu gestartet und die Hochdruckpumpe fördert die Flüssigkeit mit dem gewählten Arbeitsdruck zum Sicherheits-Strahlrohr weiter.
Die Sicherheits-Abschaltpistole ist eine Sicherheitseinrichtung. Repara­turen dürfen nur von Sachkundigen vorgenommen werden. Bei Ersatz­bedarf sind nur vom Hersteller zugelassene Bauteile zu verwenden.
Druckregelventil/Sicherheitsventil
Das Druckregelventil/Sicherheitsventil schützt den Hochdruckreiniger vor unzulässig hohem Überdruck und ist so gebaut, dass es nicht über den zulässigen Betriebsdruck hinaus eingestellt werden kann. Die Begrenzungsmutter des Drehgriffes ist mit Lack versiegelt. Durch Betätigen des Drehgriffes können der Arbeitsdruck und die Wassermenge stufenlos eingestellt werden.
Motorschutzschalter
Der Motor wird durch einen Motorschutzschalter vor Überlastung geschützt. Bei Überlastung oder Blockieren des Motors schaltet der Hochdruckreiniger ab. Bei wiederholtem Abschalten des Motors Störungsursache beseitigen.
Austausch und Prüfarbeiten dürfen nur von Sachkundigen bei vom
elektrischen Netz getrennten Hochdruckreiniger, d. h. bei gezogenem Netzstecker, vorgenommen werden.
Totalstop-System
Die X-Serie ist mit einem Totalstop-System ausgestattet. Ist der Hauptschalter eingeschaltet, so wird beim Öffnen der Sicherheits-Abschaltpistole über einen Druckschalter der Motor gestartet. Beim Schließen der Sicherheits-Abschaltpistole wird der Motor sofort abgeschaltet.
Hochdruckschlauch und Spritzeinrichtung
Der zur Ausstattung der X-Serie gehörende Hochdruckschlauch und die Spritzeinrichtung bestehen aus hochwertigen Materialien und sind auf die Betriebsbedingungen des Hochdruckreinigers abgestimmt sowie vorschrifts­mäßig gekennzeichnet.
Bei Ersatzbedarf dürfen nur von Kränzle zugelassene Original-Ersatzteile verwendet werden. Werden Ersatzteile von Dritt anbietern verwendet, erlischt automatisch die Gewährleistung! Hochdruckschlauch und Spritzeinrichtungen sind druckdicht (ohne Leckage) anzuschließen.
Der Hochdruckschlauch darf nicht überfahren, übermäßig gezogen oder verdreht werden. Der Hochdruckschlauch darf nicht über scharfe Kanten gezogen werden. Defekte Hochdruckschläuche dürfen (nach DIN 20022) nicht repariert werden, sondern müssen durch neue, von Kränzle zugelassene Hochdruckschläuche ersetzt werden.
Vor Inbetriebnahme darauf achten, dass alle Sicherheitshinweise beachtet worden sind.
Austausch, Reparaturen, Neueinstellungen und Versiegeln dürfen nur von Sachkundigen vorgenommen werden.
16 17
Inbetriebnahme Inbetriebnahme
1. Bei den Hochdruckreinigern mit
Schlauchtrommel muss die beiliegende Handkurbel vor der ersten Inbetrieb­nahme angebracht werden. Stellen Sie den Hochdruckreiniger auf. Handkurbel auf den Sechskant aufstecken und mit der beiliegenden Scheibe und Schraube befestigen.
2. Den Hochdruckreiniger zum Einsatz-
ort bewegen. Die X-Serie ist
ein fahrbarer Hochdruckreiniger
mit robustem geländegängigen und treppentauglichen Fahrwerk.
Bei Benutzung des Hochdruckreinigers unbedingt auf die Sicherheitshinweise achten.
Die X-Serie darf nicht in feuer- und explosionsgefährdeten Räumen sowie in Pfützen aufgestellt und betrieben werden. Der Hochdruckreiniger darf nicht unter Wasser betrieben werden. Wird der Hochdruckreiniger trotzdem in einem Gefahrenbereich ver­wendet sind die dort geltenden Sicherheitsvorschriften einzuhalten.
3. Bei Hochdruckreinigern mit Schlauch-
trommel, muss diese ganz abgewickelt werden. Hochdruckschlauch gerade und schlingenfrei ausrollen. Der Hochdruckschlauch kann auf manchen lassen. Alternativ finden Sie in unserem Sortiment auch Non-Marking Hochdruckschläuche.
4. Hochdruckschlauch an die Sicher-
heits-Abschaltpistole aufstecken, fest und druckdicht verschrauben.
5. Die Sicherungshülse der Sicherheits-
Abschaltpistole erst zurückziehen, dann den Stecknippel der Düse in die Steckkupplung Abschaltpistole stecken.
6. Nach Einstecken des Stecknippels der
Düse die Sicherungshülse loslassen und auf einen sicheren Sitz der Düse achten. Stecknippel regelmäßig mit säurefreiem Fett einschmieren.
Böden Abriebspuren hinter-
der Sicherheits-
Bei Verlängerung des Hochdruckschlauches ist die maximale Länge
von 20 m zu beachten!
18 19
Zubehör darf nur an eine von Kränzle zugelassene Sicherheits-Abschalt-
pistole angeschlossen werden.
Inbetriebnahme Inbetriebnahme
7. Vor jeder Inbetriebnahme Wasserein­gangssieb auf Sauberkeit überprüfen.
Steckkupplung per Hand abschrauben. Mit einer spitzen Zange das Wasserein­gangssieb herausnehmen und mit den restlichen Teilen unter klarem Wasser gründlich ausspülen und reinigen. Ist das Sieb verschmutzt kann kein Wasser durchlaufen und sich dadurch kein Druck aufbauen.
Beim Wassereingangssieb auf Beschädigungen achten. Den Hochdruck­reiniger nicht ohne oder mit einem beschädigten Filter betreiben.
Wasserschlauch am Wassereingang
8.
schließen (Mindestanforderungen: 5 m Schlauchlänge, Querschnitt 3/4", 10 bar). Der Hochdruckreiniger kann wahl weise an eine Druckwasserleitung (1 - 10 bar Vordruck) warmem Wasser angeschlossen werden. Bei dem X A15 TST besteht die keit Wasser aus einem Behälter saugen (siehe Direktansaugung).
Achtung bei warmem Eingangswasser!
Bei Betrieb mit 60 °C warmem Eingangswasser treten erhöhte Tempe­raturen auf. Metallteile am Hochdruckreiniger nicht ohne Schutzhand­schuhe anfassen!
mit kaltem oder bis zu 60 °C
an-
Möglich-
anzu-
10. Stromanschluss herstellen (siehe technische Daten).
Netzstecker oder stromführende Teile nicht mit nassen oder feuchten Händen berühren.
11. Hochdruckreiniger bei geöffneter
Sicherheits-Abschaltpistole einschal­ten. Den Hochdruckreiniger entlüften: Sicherheits-Abschaltpistole mehrmals öffnen und schließen. Mit dem Reini­gungsvorgang beginnen.
12. Beim Benutzen des Schmutzkillers
ist darauf zu achten, die Lanze zum Starten nach unten zu halten.
13. Arbeitsdruck stufenlos mit dem Drehgriff regeln. Der maximal verfüg-
bare Arbeitsdruck ist werkseitig fest eingestellt.
9. Vor jeder Inbetriebnahme Ölstand am Ölmessstab überprüfen.
Ölstand muss bis zur oberen Kante
der Markierung „OK“ reichen.
20 21

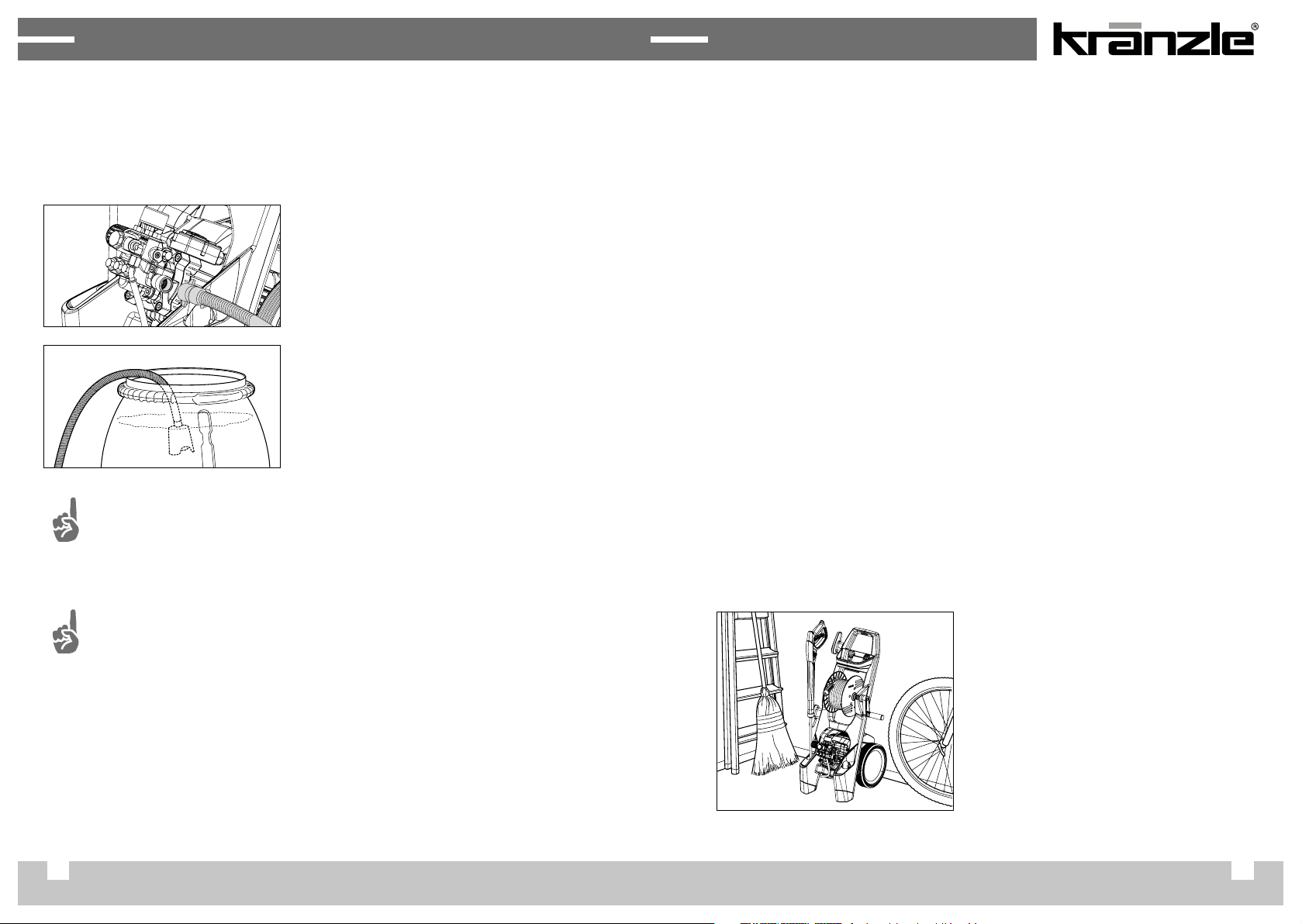

Direktansaugung Außerbetriebnahme
Direkte Wasserentnahme (Nur bei Hochdruckreiniger X A15 TST)
Der Hochdruckreiniger bietet aufgrund der Saugleistung der Hochdruckpumpe (bis zu 2,5 m Ansaughöhe, max. Schlauchlänge 3 m) die Möglichkeit, Wasser auch aus separaten Behältnissen oder Teichen zum Reinigen anzusaugen.
1. Saugschlauch mit Ansaugfilter
(Art.-Nr.: 150383) aufmontieren.
2. Mit Wasser gefüllten Ansaugschlauch in den wassergefüllten Behälter
hängen und mit dem Reinigungs-
vorgang beginnen.
Auf sauberes Wasser achten!
Kein chlorhaltiges Wasser ansaugen! Keine Luft ansaugen!
Vor dem ersten Saugvorgang muss die Hochdruckpumpe und der Ansaugschlauch mit Wasser gefüllt sein.
Hinweis
Abhängig von der Wasserqualität kann es vorkommen, dass die Ventile nach längerer Stillstandzeit verkleben. In der Folge kann der Hochdruck­reiniger Wasser aus einem Behälter nicht richtig ansaugen. Bitte schließen Sie dann einen Wasserschlauch mit Druckwasser am Pumpeneingang an. Nach dem Starten des Hochdruckreinigers önet das Druckwasser die Ventile und Sie können wieder aus einem Behälter ansaugen und wie gewohnt weiterarbeiten.
1. Hochdruckreiniger ausschalten
2. Wasserzufuhr sperren
3. Sicherheits-Abschaltpistole kurz öffnen, bis der Druck abgebaut ist
4. Sicherheits-Abschaltpistole verriegeln
5. Hochdruckschlauch von der Sicherheits-Abschaltpistole abschrauben
6. Hochdruckpumpe entleeren: Hochdruckschlauch festhalten und
Motor einschalten, bis kein Wasserstrahl am Ausgang austritt.
7. Netzstecker ziehen
8. Hochdruckschlauch säubern und ohne Schlingen aufrollen
9. Netzanschlusskabel säubern und aufwickeln
10. Wassereingangssieb reinigen
11. Hochdruckreiniger im Winter in frostfreien Räumen lagern
Frostschutz
Um den Hochdruckreiniger vor Frost zu schützen, entleeren Sie ihn vollständig. Trennen Sie den Hochdruckreiniger von der Wasserversorgung und schalten Sie ihn ein. Durch öffnen der Sicherheits-Abschaltpistole drückt die Hochdruckpumpe das Wasser aus dem Hochdruckreiniger.
1 Minute ohne Wasser laufen lassen.
Den Hochdruckreiniger nicht länger als
Die kompakten und mobilen Kränzle Hochdruckreiniger lassen sich mit ihrer geringen Standfläche gut verstauen.
22 23
Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht
Problem
Aus der Düse kommt kein Wasser und der Hochdruckreiniger läuft. Das Manometer zeigt vollen Druck an.
Ursache
Höchstwahrscheinlich ist die Düse verstopft.
Das Manometer zeigt vollen Druck. Aus der Lanze kommt kein oder nur sehr wenig Wasser.
(Im Manometer befindet sich kein Wasser, es handelt sich um Glycerin zur Dämpfung der Zeigervibration.)
Vorgehensweise:
Schalten Sie den Hochdruckreiniger ab. Ziehen Sie den Netzstecker. Betätigen Sie zum Druckabbau kurz die Sicherheits­Abschaltpistole.
Schrauben Sie zuerst Sicherheits-Abschalt­pistole und Lanze ab und spülen Sie den Hochdruckschlauch von möglichen Rückständen frei. Kontrollieren Sie das Wassereingangssieb auf Verschmutzung.
Besteht das Problem weiter, so durchstoßen Sie mit einem Draht (Büroklammer) vorsichtig die Düsenönung. Sollte das Reinigen mit einem Draht nicht den gewünschten Erfolg bringen, so muss die Düse ersetzt werden.
Problem
Aus der Düse kommt ein unregelmäßiger Strahl. Das Manometer zeigt wenig Druck an.
Ursache
Möglicherweise sind die Ventile verschmutzt oder verklebt.
Das Manometer zeigt trotz aufgedrehter Druckregulierung nur wenig Druck. Aus der Lanze kommt ein unregelmäßiger Strahl. Der Hochdruckschlauch vibriert.
(Im Manometer befindet sich kein Wasser, es handelt sich um Glycerin zur Dämpfung der Zeigervibration.)
Vorgehensweise:
Schrauben Sie nacheinander alle 6 Ventile auf. (vertikal und horizontal in 3er Reihe angeordnete Messing Sechskantschrauben)
Entnehmen Sie die Schraube mit Ventil­körper samt O-Ring. Kontrollieren Sie den Dichtungsring auf Beschädigung. Bei Beschädigung muss der O-Ring ausgetauscht werden.
Säubern Sie die Ventile mit einem Draht (Büroklammer) und möglichst unter fließendem Wasser.
Beim Wiedereinbau den Dichtungsring nicht vergessen!
Vor jeder Reparatur Netzstecker ziehen!
24 25
Kleine Reparaturen selbstgemachtKleine Reparaturen selbstgemacht
Problem
Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Hochdruckreiniger ständig ein und aus. Das Manometer zeigt weiterhin vollen Druck an.
Mögliche Ursache 1
Leckage.
Nach dem Schließen der Sicherheits-Abschalt­pistole muss sich der Hochdruckreiniger abschalten. Das Manometer muss jetzt „0“ bar anzeigen. Wenn die Abschaltung nicht erfolgt und das Manometer weiterhin vollen Druck anzeigt, kann Leckage an der Hochdruckpumpe, am Druckschalter, am Hochdruckschlauch, oder an der Sicher­heits-Abschaltpistole die Ursache sein.
Vorgehensweise:
Kontrollieren Sie die Verbindungen vom Hochdruckreiniger zum Hochdruckschlauch und vom Hochdruckschlauch zur Sicher­heits-Abschaltpistole sowie die Verbindung der Lanze an der Sicherheits-Abschaltpistole auf Dichtheit.
Problem
Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Hochdruckreiniger ständig ein und aus. Das Manometer zeigt weiterhin vollen Druck an.
Mögliche Ursache 2
Rückschlagventil defekt.
Vorgehensweise:
Hochdruckreiniger ausschalten, Netz stecker ziehen. Wasserzufuhr sperren. Betätigen Sie zum Druckabbau kurz die Sicherheits-Abschaltpistole. Pumpenausgang aufschrauben.
Rückschlagkörper entnehmen und den O-Ring auf Verschmutzung oder Beschädi­gung überprüfen. Überprüfen Sie ebenfalls den Dichtsitz im Pumpengehäuse auf Verschmutzung oder Beschädigung.
Schalten Sie den Hochdruckreiniger aus. Betätigen Sie zum Druckabbau kurz die Sicherheits-Abschaltpistole. Schrauben Sie Hochdruckschlauch, Sicherheits-Abschalt­pistole und Lanze ab und kontrollieren Sie die Dichtungsringe. Sind die Dichtungsringe defekt, sofort O-Ringe austauschen.
Bei Leckage wird für eventuelle Folgeschäden keine Gewährleistung übernommen.
26 27
Bei Schäden an der Hochdruckpumpe durch defekte Dichtungsringe, infolge Luftansaugung oder Wassermangel (Kavitation), wird keine Gewährleistung übernommen.
Sind die Dichtungsringe defekt, sofort O-Ringe austauschen.
Kränzle Zubehör Kränzle Zubehör
Rotierende Waschbürste BRUSH light
210 mm
Edelstahlverlängerung
Bürstenkopf ∅ 10 mm Düsengröße 2,5 mm
Lanzenverlängerung light
400 mm
Art.-Nr.: 1200
Bodenwäscher Round Cleaner UFO light
∅ 260 mm Düsensystem 03
Art.-Nr.: 4170
Schauminjektor light
Mit Behälter Düsensystem 03
1 Liter Art.-Nr.: 135302
2 Liter Art.-Nr.: 135312
Art.-Nr.: 1270
Spritzschutz
L: 280 mm x B: 190 mm Für alle Waschlanzen
Art.-Nr.: 132600
Rohrreinigungsschlauch light
10 m Länge Düsensystem 03
Art.-Nr.: 1250
Bei Zubehör für Hochdruckreiniger handelt es sich um Sicherheits­bauteile! Bei Verwendung von nicht von Kränzle zugelassenen Bauteilen erlischt jegliche Gewährleistung.
28 29
Bitte bei der Bestellung technische Daten des Hochdruckreinigers (Gerätetyp) angeben.
GewährleistungEU-Konformitätserklärung
Die Gewährleistungspfl icht der Josef Kränzle GmbH & Co. KG gegenüber dem Händler, von dem Sie diesen Kränzle Hochdruckreiniger (=Produkt) erworben haben, gilt ausschließlich für Sachmängel, wie Material- und Herstellungsfehler.
Mängel, die auf langen und häufi gen Gebrauch des Produktes zurückzuführen sind und damit für Alter und Nutzungsintensität des Hochdruckreinigers typisch sind, gehen auf Verschleiß der entsprechenden Produktkomponenten zurück und stellen damit keinen Mangel des Produkts dar. Solche Mängel führen nicht zu Mängelrechten des Käufers. Insbesondere Manometer, Düse, Ventile, Dichtungs­manschetten, Hochdruckschlauch und Spritzeinrichtung sind Verschleißteile.
Das Produkt muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Gewährleistungsbestimmungen.
Veränderungen an den Sicherheitseinrichtungen des Produkts sowie Fehlbe­dienungen, wie etwa die Überschreitung der Temperatur- und Drehzahlgrenze wie auch Unterspannung, Wassermangel und Schmutzwasser, sowie der nicht bestimmungsgemäße Einsatz des Produkts können zu Schäden am Produkt führen, die keinen Sachmangel darstellen.
Ist die Verwendung von anderen als Original Kränzle Zubehörteilen und Original Kränzle Ersatzteilen ursächlich für einen Mangel unseres Produktes, kann dies zum völligen Verlust von Gewährleistungsansprüchen führen. Nur die Verwendung von Original Kränzle Zubehörteilen und Original Kränzle Ersatzteilen, die auf den jeweiligen Kränzle Hochdruckreiniger abgestimmt sind, bietet die Gewähr für einen sicheren und störungsfreien Betrieb des Kränzle Hochdruckreinigers.
Es gelten die für das jeweilige Land gesetzlich festgelegten Verjährungsfristen für gesetzliche Mängelansprüche.
In Gewährleistungsfällen wie auch beim Auftreten eines sonstigen Mangels wenden Sie sich bitte mit Zubehör und Kau eleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Diese fi nden Sie auch im Internet unter
Hiermit erklären wir,
dass die Bauart der Hochdruckreiniger:
Nenndurchfluss:
techn. Unterlagen liegen bei:
folgende Richtlinien und
deren Änderungen für
Hochdruckreiniger einhalten:
Schallleistungspegel typisch:
Schallleistungspegel garantiert:
Angewandtes Konformitäts-
bewertungsverfahren:
Angewendete Spezifikationen
und Normen:
Josef Kränzle GmbH & Co. KG Rudolf-Diesel-Straße 20 89257 Illertissen (Germany)
Illertissen, 2019-04-05
X A15 TST X A17 TST
X A15 TST: 8 l/min X A17 TST: 9 l/min
Fa. Josef Kränzle GmbH & Co. KG Manfred Bauer Rudolf-Diesel-Str. 20, 89257 Illertissen
Maschinenrichtlinie 2006/42/EG EMV-Richtlinie 2014/30/EU ROHS-Richtlinie 2011/65/EU Outdoorrichtlinie 2000/14/EG
X A15 TST: 89 dB (A) X A17 TST: 96 dB (A) X A15 TST: 92 dB (A) X A17 TST: 99 dB (A)
Anhang V, Outdoorrichlinie 2000/14/EG
EN 60335–1: 2012/A13: 2017 EN 60335–2–79: 2012 EN 62233: 2008 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013
Ludwig Kränzle (Geschäftsführer)
www.kraenzle.com.
30 31
Prüfberichte Prüfberichte
Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV)
gemäss den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nach­weis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!)
Kränzle-Pr üfsiegelmarken: Art. Nr.: UVV20 0106
Eigentümer: ......................................................................
Anschrift: ...........................................................................
.....................................................................................................
Prüfumfang I.O. ja nein repariert
Typenschild (vorhanden) Betriebsanleitung (vorhanden) Schutzverkleidung, Schutzvorrichtung Druckleitung (Dichtheit) Edelstahlmanometer (Funktion) Schwimmerventil (Dichtheit) Spritzeinrichtung (Kennzeichnung) Hochdruckschlauch/Einbindung (Beschädigung, Kennzeichnung) Sicherheitsventil önet bei 10 % / 20 % Überschreitung Netzanschlusskabel (Beschädigung) Schutzleiter (angeklemmt) Ein- / Ausschalter Verwendete Chemikalien Freigegebene Chemikalien
Prüfdaten ermittelter Wert eingestellt auf
Hochdruckdüse Betriebsdruck………………bar Abschaltdruck……………..bar Schutzleiterwiderstand nicht überschritten/ Wert Isolation Arbeitsstrom Sicherheits-Abschaltpistole verriegelt
Typ: ..........................................................................................
Serien-Nr.: ...........................................................................
Reparatur-Auftrags-Nr: .............................................
Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV)
gemäss den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nach­weis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!)
Kränzle-Pr üfsiegelmarken: Art. Nr.: UVV20 0106
Eigentümer: ......................................................................
Anschrift: ...........................................................................
.....................................................................................................
Prüfumfang I.O. ja nein repariert
Typenschild (vorhanden) Betriebsanleitung (vorhanden) Schutzverkleidung, Schutzvorrichtung Druckleitung (Dichtheit) Edelstahlmanometer (Funktion) Schwimmerventil (Dichtheit) Spritzeinrichtung (Kennzeichnung) Hochdruckschlauch/Einbindung (Beschädigung, Kennzeichnung) Sicherheitsventil önet bei 10 % / 20 % Überschreitung Netzanschlusskabel (Beschädigung) Schutzleiter (angeklemmt) Ein- / Ausschalter Verwendete Chemikalien Freigegebene Chemikalien
Prüfdaten ermittelter Wert eingestellt auf
Hochdruckdüse Betriebsdruck………………bar Abschaltdruck……………..bar Schutzleiterwiderstand nicht überschritten/ Wert Isolation Arbeitsstrom Sicherheits-Abschaltpistole verriegelt
Typ: ..........................................................................................
Serien-Nr.: ...........................................................................
Reparatur-Auftrags-Nr: .............................................
Prüfergebnis ankreuzen
Der Hochdruckreiniger wurde entsprechend den Richtlinien für Flüssigkeits­strahler durch einen Sachkundigen geprüft, die festgestellten Mängel wurden beseitigt, so dass die Arbeitssicherheit bestätigt wird.
Der Hochdruckreiniger wurde entsprechend den Richtlinien für Flüssigkeits­strahler durch einen Sachkundigen geprüft. Die Arbeitssicherheit ist erst nach Beseitigung der festgestellten Mängel durch Reparatur bzw. Austausch der beschädigten Teile wieder sichergestellt.
Die nächste Wiederholungsprüfung nach den Richtlinien für Flüssigkeitsstrahler muss spätestens durchgeführt werden bis: Monat
.................................................... Jahr ................................
Ort, Datum ........................................................................ Unterschrift ........................................................................
Prüfergebnis ankreuzen
Der Hochdruckreiniger wurde entsprechend den Richtlinien für Flüssigkeits­strahler durch einen Sachkundigen geprüft, die festgestellten Mängel wurden beseitigt, so dass die Arbeitssicherheit bestätigt wird.
Der Hochdruckreiniger wurde entsprechend den Richtlinien für Flüssigkeits­strahler durch einen Sachkundigen geprüft. Die Arbeitssicherheit ist erst nach Beseitigung der festgestellten Mängel durch Reparatur bzw. Austausch der beschädigten Teile wieder sichergestellt.
Die nächste Wiederholungsprüfung nach den Richtlinien für Flüssigkeitsstrahler muss spätestens durchgeführt werden bis: Monat
.................................................... Jahr ................................
Ort, Datum ........................................................................ Unterschrift ........................................................................
32 33
Notizen Notizen
34 35
Josef Kränzle GmbH & Co. KG
Rudolf-Diesel-Straße 20 89257 Illertissen (Germany)
Made in Germany
vertrieb@kraenzle.com
© Kränzle 01.07.2019 / Ar t.-Nr.: 306520 / Technische Änderungen und Irr tümer vorbehalten.
www.kraenzle.com
Loading...
