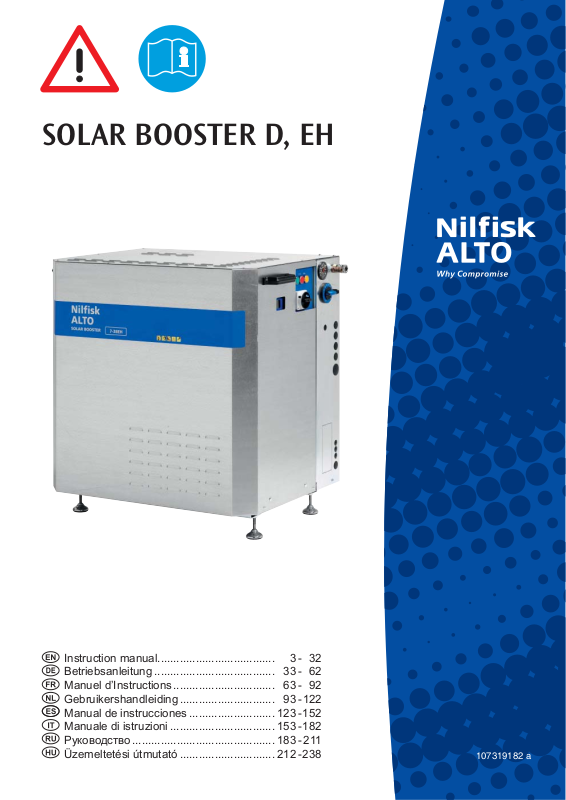

SOLAR BOOSTER D, EH
Instruction manual ..................................... 3 - 32
Betriebsanleitung ...................................... 33 - 62
Manuel d’Instructions ................................ 63 - 92
Gebruikershandleiding .............................. 93 - 122
Manual de instrucciones ........................... 123 - 152
Manuale di istruzioni ................................. 153 - 182
Руководство ............................................. 183 - 211
Üzemeltetési útmutató .............................. 212 - 238
107319182 a
1 Biztonsági óvintézkedések és fi gyelmeztetések ...................................................................213
2 Leírás 2.1 Alkalmazás .........................................................................215
2.2 A működtetés elemei ..........................................................215
3 Telepítés 3.1 Hőmérsékleti feltételek .......................................................215
3.2 Térbeli feltételek .................................................................216
3.3 Szintezés (a lábak beállítása) ............................................216
3.4 A lábak felszerelése és a készülék vízszintbe állítása .......216
3.5 A távtartók felszerelése ......................................................216
3.6 Víz csatlakozás ..................................................................217
3.7 Elektromos hálózati csatlakozás ........................................217
3.8 Magasnyomású csatlakozás ..............................................218
3.9 Légtelenítés - D típusok .....................................................219
3.10 Légtelenítés - EH típusok ...................................................220
3.11 Csatlakozás külső üzemanyag-tápláláshoz - D-típusok .....221
4 Üzemeltetés 4.1 Csatlakozások ....................................................................222
4.1.1 Magasnyomású tömlő – közvetlenül a készüléken .222
4.1.2 Magasnyomású tömlő – kimeneti ponthoz ..............222
4.1.3 Pisztoly - tartozékok ................................................223
4.1.4 A szórócső kiválasztása ..........................................223
4.1.5 Tisztítószerek használata (külső injektor) ................224
4.1.6 Tisztítószerek használata (belső) (opció) ................225
4.2 A SOLAR BOOSTER működtetése .................................... 225
4.2.1 Elindítás ...................................................................225
4.2.2 Automata indítás-leállítás ........................................226
4.2.3 Melegvizes üzem .....................................................226
4.2.4 Dupla szórócső, nyomásszabályzás .......................227
4.2.5 Leállítás ...................................................................227
4.2.6 Automatikus rendszerleállítás..................................228
4.2.7 Fagyvédelem ...........................................................228
5 Alkalmazási területek 5.1 Alkalmazási területek .........................................................228
és munkamódszerek 5.2 Üzemi nyomás ....................................................................228
5.3 Hőmérséklet .......................................................................229
5.4 Mechanikai hatás ...............................................................229
5.5 Tisztítószerek .....................................................................229
5.6 Munkamódszerek ...............................................................230
5.7 Tipikus tisztítási feladatok ..................................................231
5.7.1 Mezőgazdaság ........................................................231
5.7.2 Járművek .................................................................231
5.7.3 Építészet és berendezések .....................................232
6 Karbantartás 6.1 Üzemóra-számlálók ............................................................233
6.2 Olaj .................................................................................233
6.3 Vízszűrő .............................................................................234
6.4 A magasnyomású fúvóka tisztítása ....................................234
6.5 Üzemanyagszűrő – csak D típusok ....................................234
6.6 Hulladékkezelés .................................................................234
7 Hibaelhárítás 7.1 Általános hibaelhárítás - minden SOLAR BOOSTER típus .235
7.2 Hibaüzenetek, SOLAR BOOSTER EH
(elektromos fűtésű) típusok ................................................236
7.3 Hibaüzenetek, SOLAR BOOSTER D
(dízel fűtésű) típusok ..........................................................237
8 Műszaki adatok ...................................................................................................238
9 Garancia ...................................................................................................239
10 EC Megfelelőségi Bizonyítvány .................................................................................239
212
1 Biztonsági óvintézkedések és fi gyelmeztetések
Mielőtt első alkalommal elindí­taná melegvizes magasnyomá­sú mosóberendezését, olvassa el fi gyelmesen ezt a használati utasítást és őrizze meg, hogy a későbbiekben használhassa.
Csak képzett személyeknek en­gedje meg a gép használatát.
Általában
A melegvizes magasnyomású mosó használatakor minden érvényben lévő nemzeti jogsza­bályt be kell tartani. A haszná­lati utasításon és a hatályos balesetvédelmi nemzeti jogsza­bályokon kívül a vonatkozó bal­esetvédelmi rendelkezéseket is gyelembe kell venni.
Tilos bármely használati mód, ami a berendezés vagy szemé­lyek biztonságát veszélyezteti!
használja a melegvizes magas­nyomású mosót, ha az elektro­mos vezetéket rendben találja (a sérült elektromos vezeték áramütést okozhat!)
Fontos előírások
Az ivóvízhálózatra az csak ön országában érvényes rendelke­zéseknek megfelelően szabad csatlakozni. FONTOS: csak tiszta vizet használjon!
Melegvizes magasnyomású mosóberendezésének minden használata előtt ellenőrizze a legfontosabb, látható részeket!
A magasnyomású vízsugár helytelen használat esetén ve­szélyes lehet. Soha ne irányítsa emberek, állatok, elektromos vezetékek, vagy maga a beren­dezés felé!
Használat közben a pisztoly­ra és a szórócsőre tolóerő hat – ennek megfelelően a szó­rócsövet mindig tartsa erősen, két kézzel!
Soha ne próbálja meg az ön­magán vagy másokon lévő ruházatot vagy lábbelit a mosó segítségével tisztítani!
Ne tisztítson érzékeny, pl. gumi- vagy textil felületet, vagy hasonlót pontfúvókával. A lapos fúvókával tartson legalább 15 cm távolságot a tisztítandó fe­lülettől! Soha ne engedje, hogy gyer­mekek használják a gépet!
Ne használja a berendezést, ha az elektromos vezeték vagy a magasnyomású tömlő megsé­rült!
Üzem közben ne fedje le a gépet, és ne használja olyan helyiségben, ahol nincs megfe­lelő szellőzés!
Ha a berendezés túlterhelés elleni bármely védelme lekap­csol (a gép váratlanul megáll), engedje el a pisztoly ravaszát. Rögzítse a pisztolyt a biztosító szerkezettel, és fordítsa a fő kapcsolót „OFF“ (LE) állásba! Tanulmányozza a „7 Hibaelhárí­tás” c. fejezetet!
A készüléket olyan helyiségben kell tárolni, ahol nincs fagyve­szély.
Soha ne indítsa el a berende­zést tápvíz nélkül! Már rövid ideig tartó vízhiány is tönkrete­heti a szivattyú karmantyúit.
-
Használat előtt
Mielőtt elindítja melegvizes magasnyomású mosóberende­zését, ellenőrizze annak épsé­gét! Az elektromos- és egyéb csatlakozóknak vízzárónak kell lenniük.
Rendszeresen ellenőrizze az elektromos vezetékek sértetlen­ségét. Csak abban az esetben
A kezelőnek, illetve a közvetlen közelben tartózkodó minden személynek védekeznie kell, nehogy a munkavégzés során leváló törmelék eltalálja.
Ügyeljen rá, hogy tisztításkor ne válhasson le a tisztítandó felületről veszélyes anyag (pl. azbeszt vagy olaj), ami károsít­ja a környezetet!
Használat
Ne okozzon sérülést pl. össze­nyomás, rántás vagy csomók, stb. előidézésével az elektro­mos vezetékekben, és tartsa őket távol az éles vagy forró tárgyaktól.
Kerülje el a magasnyomású tömlő sérüléseit, amelyeket pl. járművel való ráhajtás, össze­nyomás, rántás, csomók és
213
hurkok, stb. okozhatnak, és tartsa távol az olajtól, éles, vagy forró tárgyaktól, mert ezek a tömlő repedését idézhetik elő.
A tisztítóberendezés használ­ható 2-es ZÓNA besorolású körzetekben.
Fontos! Soha ne használja a mosót robbanásveszélyes környezetben (az EN-50014 szerint).
Figyelem! A magasnyomású tömlők, fúvókák és csatlakozók fontosak a berendezés bizton­ságos üzeme szempontjából. Csak a Nilfi sk-ALTO által előírt magasnyomású tömlőket, fúvó­kákat és csatlakozókat használ­ja! Nagyobb javításokhoz vegye fel a kapcsolatot a Nilfi sk-ALTO szervizzel.
Elektromos hálózati csatla­kozás
kört, ha az átvezetés 20 ms időtartamig meghaladja a 30 mA-t!
További részleteket a „3.5 Elektromos hálózati csatlako­zás” c. fejezetben talál.
Az elektromos karbantartást bízza szakképzett villanyszere­lőre!
Biztonsági berendezések
Fontos! Ha a berendezés
használatban volt és leállították, az üzemi nyomás még jelen lehet a csővezetékben és a ma­gasnyomású tömlőkben. Ezért szenteljen különös fi gyelmet a következőknek:
• Soha ne szerelje le a ma­gasnyomású tömlőt a gépről üzem közben. Mielőtt le­szereli, húzza ki a hálózati csatlakozót, zárja el az elzá­ró szelepet, és engedje el a nyomást a magasnyomású tömlőből.
• Soha ne szerelje le a ma­gasnyomású tömlőt a kime­netről, mielőtt a kimenetet biztonságosan el nem zárta, és a magasnyomású tömlő­ből nem engedte el a nyo­mást.
• Minden szerviz és karban­tartás előtt ki kell húzni a hálózati csatlakozót, és el kell engedni a nyomást a rendszerből a pisztoly rava­szának meghúzásával.
Javítás és karbantartás
Csak a használati utasításban meghatározott karbantartási műveleteket végezze el. Csak eredeti Nilfi sk-ALTO alkatrésze- ket használjon.
SOHA ne végezzen semmilyen műszaki átalakítást a melegvi­zes magasnyomású mosó be­ren de zésen.
Ezt a terméket telepített egy­ségnek szánták és hálózati csatlakozó nélkül szállítják! Csak szakképzett villanysze­relő kötheti fel a berendezést az elektromos hálózatra!
Figyeljen az alábbi szempon­tokra:
• Győződjön meg arról, hogy az adattáblán szereplő feszültség megfelel az Ön hálózatának.
• Ellenőrizze, hogy a hálózati kábel a megfelelő számú ve­zetéket tartalmazza (benne van a földvezeték), és hogy minden vezeték megfelelő mérettel rendelkezik a gép adattábláján megjelölt terhe­lés (áramerősség) felvételé­hez.
• Győződjön meg arról, hogy a berendezés (vezetékek, csatlakozási pontok és biz­tosítékok) a gép adattáblá­ján szereplő teljesítménynek megfelelően vannak mére­tezve.
Ha a helyi rendelkezések nem is követelik meg, nyo­matékosan javasoljuk, hogy olyan elektromos hálózatra kapcsolja rá a berendezést, amely érintésvédelmi relével (φ-relével) van felszerelve, amely megszakítja az áram-
Biztonsági szelep
A magasnyomású szivattyú nyomóágát biztonsági szelep­pel van ellátva. Ez a szelep visszavezeti a vizet a szívó­ágba, ha a pisztoly ravaszát elengedik, vagy egy fúvóka eltömődött.
A biztonsági szelepet a gyár­tó állította be és pecsételte le.
EZT A BEÁLLÍTÁST TILOS MEGVÁLTOZTATNI!
A berendezés védelme
A gép túláram elleni védelem­mel és a motor számára beépí­tett hőbiztosítékkal rendelkezik. Ha túlságosan megemelkedik az áramfogyasztás (meghi­básodás következik be), vagy túlmelegszik a motor (a szellő­zés akadályba ütközik, stb.), az egész berendezés automatiku­san lekapcsolódik az elektro­mos hálózatról.
Rövidzár elleni védelem
A berendezés rövidzár elle­ni védelemmel van ellátva. Amennyiben rövidzárlat kelet­kezik a gépben, a védelem az egész berendezést lekapcsolja az elektromos hálózatról.
214
2 Leírás
2.1 Alkalmazás Ezt a melegvizes magasnyomá-
sú mosóberendezést telepített rendszerként és professzionális használatra tervezték a követke­ző területeken:
- mezőgazdaság
- könnyűipar
- szállítás
- építőipar
- szolgáltatóipar
2.2 A működtetés elemei Lásd a kézikönyv végén található ábrát:
1 Magasnyomású kimenet (gyorscsatlakozó csavar) 2 Főkapcsoló 3 Indító nyomógomb (világító, zöld) 4 Lekapcsoló nyomógomb (világító, piros) 5 Fűtés BE/KI nyomógomb (világító, sárga) 6 Nyomásmérő 7 Tápvíz-bemenet (gyorscsatlakozó anya) 8 Termosztát (hőfok-szabályzás) 9 Elektromos kábel 10 Ellenőrző ablak (üzemóra-számlálók, hibaüzenetek) 11 Hőkioldó – visszakapcsolható 12 Kémény
A 4. fejezet a melegvizes ma­gasnyomású mosóberendezés használatát mutatja be.
Csak a használati utasításban meghatározott célokra szabad használni a berendezést.
A biztonsági óvintézkedéseket a gép, a tisztítandó felület védelme és a súlyos személyi sérülések elkerülése érdekében meg kell tenni.
3 Telepítés
3.1 Hőmérsékleti feltételek A berendezést fagymentes he-
lyiségbe kell telepíteni. Ez vo­natkozik a szivattyúra, valamint a csővezetékekre is, a kimeneti pontokkal együtt.
Max 40 °C
Min 2 °C
Amennyiben külső kimeneti pontokhoz csatlakozik, szükség van arra, hogy a fagynak kitett csőszakaszt le lehessen zárni, és ki lehessen üríteni. A maximális környezeti hőmér­séklet a berendezés számára 40°C.
215
3.2 Térbeli feltételek hozzáférhetőséget fi gyelembe
A berendezés hűtési rendszerét és a szerviz esetén szükséges
véve, a berendezés mindkét oldalán szükség van a falig szabad térre. Ez jobb oldalon minimum 500 mm, balra pedig legalább 150 mm. A mennyezet és a készülék között legalább 1000 mm távolságnak, a ké­szülék hátra legjobban kinyúló
Min. 150 mm
pontja és a hátsó fal között leg­alább 100 mm távolságnak kell lennie.
Ezen a területen sem-
milyen egyéb tárgy nem lehet
Min. 500 mm
(például csövek stb.).
3.3 A lábak felszerelése és a készülék vízszintbe állítása
A készülékre nincsenek a lábak gyárilag felszerelve. Vegye le a készüléket a raklapról, és sze-
relje fel a 4 lábat: erősítse fel őket a készülék alján lévő sínre egy 19-es villáskulccsal.
A készüléket sima alapra kell helyezni. A készülék vízszintbe állítá­sához lazítsa meg a biztosító­anyát a lábon, és a láb be- vagy kihajtásával állítsa be a kívánt magasságot.
Ezután húzza meg a biztosító­anyákat, hogy rászoruljanak a sínre. Fontos, hogy mind a 4 láb érintkezzen a padlóval.
3.4 A fogantyú felszerelése A készülékhez mellékelt fogan-
°
0
tyúkat a szekrény megfelelő
C°
nyílásaiba nyomva lehet felerő-
85°
°
60
80°
síteni.
3.5 A távtartók felszerelése Szerelje fel a mellékelt távtartó-
kat a berendezés hátuljára.
216
3.6 Víz csatlakozás
1
T
telményeknek, és nem tartal-
7
maz szennyeződést, pl. homok­szemcséket. Min. vízbemeneti nyomás: 1 bar (a gép számára szüksé­ges vízmennyiséggel – lásd az
°
0
20°
°
C
40°
85°
60°
80°
adattáblát). Max. vízbemeneti nyomás: 10 bar Max. vízbemeneti hőmérséklet (EH/GH): 85°C. Max. vízbemeneti hőmérséklet (D/G): 30°C.
3.7 Elektromos hálózati csat­lakozás
A víz csatlakozás egy fl exibilis tömlőn keresztül történik, ami a berendezés vízbemenetének (7) gyorscsatlakozójához kap­csolódik.
Győződjön meg arról, hogy a tápvíz-tömlő megfelel a célnak (hőmérséklet és vízmennyiség). Ha kétsége lenne, vegye fel a kapcsolatot az Ön Nilfi sk-ALTO képviselőjével.
A kapcsolódás történhet nyil­vános ivóvíz-hálózatra, vagy egyedi vízellátásra. A beren­dezés közvetlen közelében a vízhálózatra elzárószelepet kell szerelni. Ellenőrizze, hogy a tápvíz megfelel az alábbi köve-
Minden SOLAR BOOSTER rendelkezik víztartállyal, és a hálózatba történő visszafo­lyás megakadályozására nincs szükség további védelemre. A berendezés megfelel az EN 1717-nek. Amennyiben homokszemcsék, vagy más szennyeződések koc­kázata áll fenn a tápvízben, homokszűrőt (50 mikron) kell beépíteni a hálózati kimenet és a berendezés bemeneti szűrője közé.
Tisztítsa meg a vízbemeneti szű- rőt (7) havonta egyszer, vagy ha gyenge az átbocsátó képessége (a bemeneti nyomás 1 bar alatti a gép számára szükséges vízszál­lítás mellett).
kedések és fi gyelmeztetések”
című fejezetet. Az alábbi óvintézkedésekre van szükség:
FIGYELMEZTETÉS! A berende­zés elektromos hálózatra történő csatlakoztatását csak szakkép­zett villanyszerelő végezheti. Lásd az „1 Biztonsági óvintéz-
• Győződjön meg arról, hogy a hálózati kábel megfelelő méretezésű (lásd a feszültsé­get és a teljesítményt a gép adattábláján), és megfelel az adott körülményeknek.
106420051
12
11
10
9
8
7
F 10
6
A
4
12
15
9
7
8
5
3
2
11
14
101
-
B
+
5
4
3
AA1
2
1
F5
13
6
MITSUBISHI
Pump plc
A2
135L1 L2 L3
T
T22T1 4 6T3
217
3.8 Magasnyomású csatlako­zás
1
°
0
20°
°
C
40°
85°
°
60
80°
a
• Vezesse a hálózati kábelt a keret (9) és az elektromos do­boz szorítógyűrűjén keresztül.
• Kösse a hálózati kábel fázis vezetékeit a berendezés fő­kapcsolójának L1(1), L2(3) és L3(5) pontjaira. Egyfázisú be­rendezések esetén használja az L1(1) és L2(3) pontokat a fázis és nulla vezetékek bekö­téséhez.
• Kösse a biztonsági földveze­téket főkapcsoló felett elhe­lyezkedő, megjelölt pontra a fémkereten (6). Biztosítsa a kötést recés alátét használa­tával.
c
a
• Ellenőrizze és mérje meg a föld csatlakozást az előírá­soknak megfelelően.
• Csatlakoztassa a kábel másik végét egy megfelelő teljesít­ményre méretezett, szabvá­nyos hálózati dugaljba.
Győződjön meg arról, hogy a ká­bel a hálózati feszültségforrás és a berendezés között megfelelően van elvezetve és rögzítve, és a szigetelése sérülésmentes.
Lásd az „1 Biztonsági óvin-
tézkedések és fi gyelmezteté- sek” című fejezet megjegyzé-
seit is!
A berendezés kimenete (1) köz­vetlenül csatlakoztatható egy szabványos magasnyomású tömlőhöz (a), vagy rögzített ki­menetekkel (c) rendelkező cső- vezetékhez.
FONTOS: csővezetékhez való csatlakoztatáskor mindig fl exibilis tömlőt (1) használjon a készü­lék kimenetétől a csővezetékig. A tömlő méreteivel kapcsolatos további információkért forduljon a Nilfisk-ALTO márkakereske­dőhöz.
218
Javasoljuk, hogy a Nilfi sk-ALTO szerviztechnikusára bízza a cső- vezeték előkészítését.
3.9 Légtelenítés (D típusok) Ha a SOLAR BOOSTER megfe-
lelően van a tápvízre, az elekt­romos hálózatra, és a magas­nyomású tömlőhöz (vagy cső- vezetékhez) csatlakoztatva, az üzembe helyezés előtt a magas­nyomású szivattyút légteleníteni kell.
ON
4
3
0°
°
20
°
C
40°
°
85
°
°
60
80
d
e
2
1. Forgassa a főkapcsolót (2)
„BE” („ON”) állásba.
2. Nyomja be a „START”
nyomógombot (3), ekkor a SOLAR BOOSTER működni kezd.
3. Nyissa meg a kimeneti pon-
tot (a magasnyomású töm­lőre szerelt pisztoly ravaszát (d), vagy a csővezetéken lévő kimenetet (e) úgy, hogy a szórócsövet nem csatla­koztatja.
4. Hagyja folyni a vizet mind-
addig, amíg a levegő el nem hagyja a szivattyút (egyenle­tes vízfolyás).
5. Amennyiben a csőveze-
ték új telepítésű, vagy ha a csővezeték bármi okból kiürült, a rendszert minden alkalommal úgy légtelenítse, hogy elindítja a szivattyút, és minden kimeneti pontnál kifolyatja a vizet. Javasoljuk, hogy a legtávolabbi kimeneti pontnál (magasság és/vagy hosszúság).
6. Ha a magasnyomású tömlőt
közvetlenül a berendezés­hez köti, a rendszert légtele­nítheti a szivattyú elindításá­val és a pisztoly ravaszának meghúzásával, a szórócső csatlakoztatása nélkül.
7. Állítsa le a SOLAR
BOOSTER-t a „STOP” nyo­mógomb (4) megnyomásá­val.
A SOLAR BOOSTER légtelení­tése ezzel megtörtént.
219
3.10 Légtelenítés - SOLAR BOOSTER EH típusok
4
3
°
C
°
85
°
80
2
Ha a SOLAR BOOSTER megfelelően van a tápvízre, az elektromos hálózatra, és a magasnyomású tömlőhöz (vagy csővezetékhez) csatlakoztatva, az üzembe helyezés előtt a ma­gasnyomású szivattyút légtele­níteni kell.
1. Nyissa ki a vízbemenetet, és várja meg, hogy a víztartály megteljen vízzel.
2. Forgassa a főkapcsolót (2) „BE” („ON”) állásba.
°
0
°
20
°
40
°
60
ON
d
3. Egyébként nyomja be a „START” nyomógombot (3), ekkor a SOLAR BOOSTER működni kezd.
4. Nyissa meg a kimeneti pon­tot – a magasnyomású töm­lőre szerelt pisztoly ravaszát (d), vagy a csővezetéken lévő kimenetet (e) úgy, hogy a szórócsövet nem csatla­koztatja.
5. Hagyja folyni a vizet mind­addig, amíg a levegő el nem hagyja a szivattyút (egyen­letes vízfolyás). Ha kevés víz távozik, vagy egyáltalán nem folyik víz a rendszer­ből, szükség lehet a belső tápszivattyú külön légte­lenítésére. A Nilfi sk-ALTO szerviztechnikus feladata ez, amit a tápszivattyú középső csavarának meglazításával végezhet el, lásd a nyilat.
6. Amennyiben a csőveze­ték új telepítésű, vagy ha a csővezeték bármi okból kiürült, a rendszert minden alkalommal úgy légtelenítse, hogy elindítja a szivattyút, és minden kimeneti pontnál
e
kifolyatja a vizet. Javasoljuk, hogy a legtávolabbi kimeneti pontnál (magasság és/vagy hosszúság).
7. Ha a magasnyomású tömlőt közvetlenül a berendezés­hez köti, a rendszert légtele­nítheti a szivattyú elindításá­val és a pisztoly ravaszának meghúzásával, a szórócső csatlakoztatása nélkül.
8. Állítsa le a SOLAR BOOSTER-t a „STOP” nyo­mógomb (4) megnyomásá­val.
220
A SOLAR BOOSTER légtelení­tése ezzel megtörtént.
Loading...
+ 21 hidden pages
