NILFISK SOLAR BOOSTER D, SOLAR BOOSTER E User Manual

SOLAR BOOSTER D, EH

Instruction manual ..................................... 3 - 32

Betriebsanleitung ...................................... 33 - 62

Manuel d’Instructions ................................ 63 - 92

Gebruikershandleiding .............................. 93 - 122

Manual de instrucciones ........................... 123 - 152

Manuale di istruzioni ................................. 153 - 182

Руководство ............................................. 183 - 211

Üzemeltetési útmutató .............................. 212 - 238

107319182 a

Index

1 Consignes de sécurité ............................................................................................64

2 Description 2.1 Domaines d’utilisation .....................................................................66

2.2 Éléments de commande .................................................................66

3 Installation 3.1 Conditions de température ..............................................................66

3.2 Conditions de distance ....................................................................67

3.3 Mise à niveau (Réglage des pieds) .................................................67

3.4 Montage des pieds et nivellement de la machine ...........................67

3.5 Montage des entretoises .................................................................67

3.6 Branchement hydraulique ...............................................................68

3.7 Branchement électrique ..................................................................69

3.8 Branchement haute pression ..........................................................70

3.9 Purge d’air – SOLAR BOOSTER D................................................70

3.10 Purge d’air – SOLAR BOOSTER EH .............................................71

3.11 Raccordement à une arrivée de combustible externe -

modèles D ......................................................................................72

4 Consignes d’utilisation 4.1 Raccordements ...............................................................................73

4.1.1 Raccordement du fl exible haute pression

sur la machine .....................................................................73

4.1.2 Raccordement du fl exible haute pression

sur une canalisation ............................................................73

4.1.3 Poignée-gâchette ................................................................74

4.1.4 Sélection de la lance ...........................................................74

4.1.5 Application de détergents (alimentation externe) ................75

4.1.6 Application de détergents (alimentation interne)

EN OPTION ........................................................................76

4.2 Fonctionnement du SOLAR BOOSTER ..........................................76

4.2.1 Démarrage ..........................................................................76

4.2.2 Système de marche/arrêt automatique ...............................77

4.2.3 Fonctionnement avec eau chaude ......................................77

4.2.4 Lance à double voie, régulation de la pression ...................78

4.2.5 Arrêt ....................................................................................79

4.2.6 Système « d’extinction » automatique .................................79

4.2.7 Dispositif antigel ..................................................................80

5 Domaines d’utilisation 5.1 Domaines d’utilisation .....................................................................80

et modes de 5.2 Pression de service .........................................................................80

fonctionnement 5.3 Température ....................................................................................81

5.4 Impact mécanique ...........................................................................81

5.5 Détergents .......................................................................................81

5.6 Mode de fonctionnement .................................................................82

5.7 Tâches de nettoyage habituelles .....................................................83

5.7.1 Agriculture ...........................................................................83

5.7.2 Véhicules .............................................................................84

5.7.3 Bâtiments et équipements ...................................................84

6 Entretien 6.1 Compteur horaire ............................................................................85

6.2 Huile ............................................................................................85

6.3 Filtre à eau ......................................................................................86

6.4 Nettoyage de la buse haute pression ..............................................86

6.5 Filtre à carburant – modèles D uniquement ....................................86

6.6 Pièces usagées ...............................................................................87

7 Recherche de pannes 7.1 Recherche de pannes générales – tous les modèles

et solutions SOLAR BOOSTER ........................................................................87

7.2 Messages d’erreur, modèles SOLAR BOOSTER EH

(chauff. électrique) ..........................................................................89

7.3 Messages d’erreur, modèles SOLAR BOOSTER D

(chauff. diesel) ................................................................................90

8 Données techniques .................................................................................................................91

9 Garantie .................................................................................................................92

10 Déclaration de conformité CE .................................................................................................................92

63

1 Consignes de sécurité

Veuillez lire attentivement ce
manuel d’utilisation avant la
première mise en service du
nettoyeur à haute pression et
eau chaude. Gardez ces ins­tructions pour toute utilisation
ultérieure.

Ne laissez jamais une personne
non formée utiliser cette ma­chine.

Généralités

Lorsque vous utilisez un net­toyeur à haute pression et eau
chaude, vous êtes tenu de
respecter les réglementations
nationales en vigueur. Outre les
instructions du présent manuel
et les réglementations légales
en matière de prévention contre
les accidents, respectez les
règles agréées en matière de
sécurité du travail.

nettoyeur à haute pression et
eau chaude que si le circuit
électrique est en parfait état. Un

câble endommagé peut pro­voquer un choc électrique !

Consignes importantes

Le raccordement au réseau
public d’alimentation en eau
potable doit s’effectuer confor­mément aux réglementations
applicables dans votre pays.
IMPORTANT: utilisez impéra­tivement de l’eau sans impure­tés!

Avant chaque utilisation de
votre nettoyeur à haute pres­sion et eau chaude, procédez
à un examen visuel des pièces
principales.

Les jets à haute pression et eau
chaude peuvent être dangereux
s’ils sont mal utilisés. Ne jamais
diriger le jet d’eau vers des
personnes, des animaux, des
installations électriques ou la
machine elle-même.

Tenez fortement la lance et la
poignée-gâchette à deux mains
en raison de la poussée de re­cul exercée lorsque la machine
fonctionne.

Ne nettoyez jamais avec la
buse zéro des surfaces sensi­bles en caoutchouc, tissu ou
autre. Avec la buse à jet large,
conservez une distance d’au
moins 15 cm avec la surface à
nettoyer.

Ne jamais laisser un enfant ma­nipuler la machine.

Ne jamais utiliser la machine si
le câble électrique ou le fl exi­ble haute pression est endom­magé.

Ne couvrez jamais la machine
pendant son fonctionnement
et ne l’utilisez jamais dans une
pièce sans aération adaptée !

Si l’un des dispositifs de protec­tion contre les surcharges se
déclenche (arrêt involontaire de
la machine), relâchez la gâ­chette de la poignée, bloquez la
lance avec un dispositif d’immo­bilisation et mettez l’interrupteur
de marche-arrêt en position
«OFF». Reportez-vous la sec­tion « 7 Recherche de pannes
et solutions ».

La machine doit être
installée dans un endroit
non exposé au gel.

Toute méthode d’utilisation met­tant en danger la sécurité des
personnes ou de l’équipement
est prohibée.

Avant utilisation

Avant de démarrer votre net­toyeur à haute pression et eau
chaude, assurez-vous qu’il est
en parfaite condition d’utilisa­tion. Les fi ches d’alimentation
électrique et les couplages doi­vent être étanches à l’eau.
Vérifi ez régulièrement les
câbles électriques pour repé­rer d’éventuels dommages ou
signes d’usure. N’utilisez le

64

Ne tentez jamais de nettoyer
les vêtements ou les chaussu­res portés par une personne ou
par vous-même.

Il est conseillé à l’utilisateur et
à toute personne se trouvant à
proximité immédiate de la ma­chine de se protéger contre la
projection des particules délo­gées pendant le nettoyage.
Assurez-vous que l’opération
de nettoyage ne sépare pas de
l’objet nettoyé des substances
dangereuses (par exemple, de
l’amiante ou de l’huile) nuisibles
à l’environnement.

Ne démarrez jamais le net­toyeur sans alimentation en
eau. Même un léger défi cit
d’alimentation peut endomma­ger sérieusement les joints de
la pompe.

Utilisation

Évitez toute action domma­geable aux câbles électriques
(les pincer, tirer dessus, faire
des nœuds, etc.). Évitez tout
contact avec des objets tran­chants ou chauds.

Évitez toute action pouvant
endommager le fl exible à haute

pression (rouler dessus, le
pincer, tirer dessus, le nouer,
l’entortiller, etc.). Évitez tout
contact avec de l’huile, un objet
tranchant ou un objet chaud, au
risque de percer le fl exible.

La machine peut être utilisée
dans les zones classées Zone 2.

Important ! Ne jamais utiliser
la machine dans des endroits
présentant un danger d’explo­sion (conformément à la norme
EN-50014).

Important ! Lorsque le système
a fonctionné et qu’il est ensuite
arrêté, la pression de service
peut être maintenue dans la
canalisation et les fl exibles à
haute pression.

Veillez donc à respecter les
points suivants :

• Ne jamais tenter de démon­ter le fl exible haute pression
pendant le fonctionnement
de la machine.

Coupez le courant d’alimen-

tation de la machine, fermez
le robinet d’arrêt et procédez
à la décompression du fl exi­ble haute pression avant de
le démonter.

• Ne jamais tenter de démon­ter le fl exible haute pression
au niveau d’un point de rac­cordement avant la ferme­ture parfaite de ce point et
la décompression du fl exible
haute pression.

• Avant toute opération de
service, coupez l’alimenta­tion électrique de la machine
et procédez à la décompres­sion du système en activant
la gâchette de la poignée.

Réparation et maintenance

Ne procédez qu’aux opérations
de maintenance décrites dans
le présent manuel. Et n’utilisez
que des pièces d’origine Nilfi sk­ALTO.

Ne réalisez AUCUNE modifi ca­tion technique sur le nettoyeur à
haute pression et eau chaude.

Attention ! Les fl exibles hau­te pression, les buses et les
raccords sont importants pour
votre sécurité lors de l’utilisation
du nettoyeur. Utilisez unique­ment les fl exibles haute pres­sion, les buses et les raccords
recommandés par Nilfi sk-ALTO!

Pour les réparations importan­tes, veuillez contacter le centre
de services Nilfi sk-ALTO le plus
proche.

Raccordement électrique.

Ce produit est prévu pour
une installation stationnaire
et est fourni sans cordon
électrique.
!! Seul un électricien agréé
peut réaliser le raccordement
de la machine au réseau d’ali­mentation électrique !!

Les points suivants devront être
observés :

• Vérifi ez que la tension
inscrite sur la plaque si­gnalétique est identique à
la tension de votre réseau
électrique.

• Assurez-vous que le cordon
électrique contient le bon
nombre de fi ls (y compris la
terre) et que chaque fi l pré­sente la bonne dimension
pour supporter la charge
(ampérage) indiquée sur la
plaque signalétique des ma­chines.

• Assurez-vous que l’installa­tion (câbles, points de jonc­tion et fusibles) est correc­tement dimensionnée pour
la charge des machines
– reportez-vous à la plaque
signalétique des machines.

!! Si la réglementation en
vigueur ne l’exige pas, nous
vous conseillons de brancher
la machine sur une source de
courant munie d’un dispositif
à courant résiduel qui cou­pera l’alimentation électrique
si le courant de fuite excède
30 mA pendant 20 ms !!

Reportez-vous à la section
« 3.5 Branchement électri-
que » pour obtenir les instruc­tions supplémentaires.

La maintenance de l’installation
électrique ne doit être réalisée
que par un électricien qualifi é.

Dispositifs de sécurité

Valve de sécurité

Le côté refoulement de la pom­pe à haute pression est équipé
d’une valve de sécurité. Cette
valve ramène l’eau vers le côté
aspiration de la pompe lorsque
la gâchette n’est pas actionnée
ou qu’une buse est bloquée.

La valve de sécurité est préré­glée et scellée par le fabricant.

NE JAMAIS MODIFIER CE
RÉGLAGE !

Protection de la machine

Le nettoyeur est équipé d’une
protection de surintensité et de
thermorupteurs intégrés pro­tégeant le moteur. En cas de
surconsommation électrique
(anomalie de fonctionnement)
et de température excessive
du moteur (aération obstruée,
etc.), toute la machine sera
automatiquement déconnectée
de l’alimentation électrique.

Protection contre le court-circuit

Le nettoyeur est équipé d’une
protection contre le court-cir­cuit. En cas de court-circuit in­terne, le dispositif de protection
déconnectera la machine de
l’alimentation électrique.

65

2 Description

2.1 Domaines d’utilisation Ce nettoyeur à haute pression

et eau chaude est conçu pour
une installation stationnaire et
un usage professionnel dans
les domaines suivants :

- agriculture

- industrie légère

- transports

- BTP

- services

2.2 Éléments de commande Voir illustration en fi n du manuel:

1 Prise haute pression (raccord rapide, mâle)
2 Interrupteur principal
3 Bouton-poussoir de démarrage (lumineux, vert)
4 Bouton-poussoir d’arrêt (lumineux, rouge)
5 Bouton-poussoir ON/OFF de chauffage (lumineux, jaune)
6 Indicateur de pression
7 Arrivée d’eau (raccord rapide, femelle)
8 Thermostat (réglage de la température)
9 Câble électrique
10 Écran de contrôle (compteur horaire, messages d’erreur)
11 Fusible de surchauffe, réinitialisable
12 Cheminée

La section 4 décrit son mode
d’utilisation.

Utilisez le nettoyeur à haute
pression et eau chaude exclusi­vement pour les usages décrits
dans ce manuel.

Respectez les consignes de
sécurité pour éviter tout endom­magement de la machine et de
la surface à nettoyer, et toute
blessure physique grave.

3 Installation

3.1 Conditions de température La machine, la pompe, les ca-

nalisations et les points d’écou­lement doivent être installés
dans un endroit hors gel. Si
certains points d’écoulement

Max 40 °C
Min 2 °C

66

sont en plein air (extérieur), il
serait bon de pouvoir fermer et
purger la partie de l’installation
exposée au gel. La température
ambiante maximum pour la ma­chine est de 40°C.

3.2 Conditions de distance Il faut impérativement maintenir

une certaine distance de cha­que côté de la machine, compte
tenu du système de refroidis­sement et de l’accessibilité au
service. À savoir 500 mm mini-

Min. 150 mm

mum du côté droit, et 150 mm
minimum du côté gauche. Res­pectez une distance minimale
de 1000 mm du plafond, et de

Min. 500 mm

100 mm entre l’arrière de la
machine et le mur arrière.

Dans
cet endroit non plus, il ne doit
y avoir d’autres objets, tels que
tuyaux etc.

3.3 Montage des pieds et ni­vellement de la machine

La machine est livrée sans
pieds montés. Détachez la ma­chine de la palette et montez

les quatre pieds en les atta­chant à la bride en dessous
sous la machine à l’aide d’une
clé plate de 19 mm.

Placez la machine sur un sol
plan. Pour niveler la machine,
dévissez le contre-écrou du
pied concerné puis ajustez la
hauteur en vissant le pied vers
le haut ou vers le bas.

Contre-serrez ensuite le contre­écrou autour de la bride. Il est
important que l'ensemble des
pieds touchent le sol.

3.4 Montage de la poignée Montez les poignées fournies

°

0

sur la machine en les insérant

C°

°

fermement dans les orifi ces

85

60°

°

80

appropriés du capot.

3.5

Montage des entretoises Montez les entretoises (four-

nies) à l’arrière de la machine.

67

3.6 Branchement
hydraulique

contient pas de particules telles

7

que des particules de sable en
suspension :
Pression d’arrivée d’eau : 1
bar mini. (au débit requis par la
machine – reportez-vous à la

°

0

20°

°

C

40°

85°

60°

80°

plaque signalétique).
Pression d’eau : 10 bars maxi.
Température d’arrivée d’eau
(EH) : 85°C maxi.
Température d’arrivée d’eau
(D) : 30°C maxi.

Le branchement hydraulique
se fait au moyen d’un tuyau
fl exible monté sur le raccord
rapide d’arrivée d’eau (7) de la
machine. Assurez-vous que le
câble d’alimentation est adapté
à l’utilisation (température et
débit). En cas de doute, contac­tez votre représentant Nilfi sk­ALTO.

Le branchement peut être réa­lisé à partir du réseau public
d’alimentation en eau potable
ou d’une source d’alimentation
privée. Un robinet de fermeture
doit impérativement être monté
sur le circuit d’alimentation, à
proximité du nettoyeur.
Assurez-vous que l’alimentation
en eau présente les caractéris­tiques suivantes et que l’eau ne

Tous les SOLAR BOOSTER
sont équipés d’un bac tampon;
il est donc inutile de monter une
autre protection contre le retour
d’eau dans le réseau d’alimen­tation. La machine est conforme
à la norme EN 1717.

Si l’eau d’arrivée est suscep­tible de contenir du sable en
suspension ou toute autre im­pureté, vous devez installer un
fi ltre à sable (50 microns) entre
la prise d’alimentation et le fi ltre
interne de la machine.

Nettoyez le fi ltre d’arrivée d’eau
(7) une fois par mois, ou cha­que fois que le débit est faible
(pression d’entrée inférieure
à 1 bar au débit requis par la
machine).

68

3.7 Branchement électrique

1

T

ATTENTION ! Seul un élec­tricien agréé doit procéder au
branchement électrique de la
machine à l’alimentation.
Reportez-vous à la section « 1
Consignes de sécurité ».

Les précautions suivantes doi­vent être observées :

• Assurez-vous que le câble
d’alimentation présente la
dimension appropriée (voir
la tension et la charge sur
la plaque signalétique des
machines) et convient à l’en­vironnement spécifi que.

106420051

12

11

10

9

8

7

F 10

6

A

4

12

9

7

8

5

3

11

2

-

+

5

4

3

AA1

2

1

F5

101

6

B

Pump plc

• Guidez le cable d’alimenta­tion à travers le passe-fi l de
décharge de traction sur le
cadre (9) et à travers le pas­se-fi l de décharge de trac­tion sur le boîtier électrique
à l’intérieur de celui-ci.

• Connectez les cordons de
phase du câble d’alimenta­tion aux bornes de jonction
L1(1), L2(3) et L3(5) de
l’interrupteur principal des
machines. Pour les machi­nes à simple phase, utilisez
les bornes L1(1) et L2(3)
pour connecter les cordons
de phase et neutre.

• Connectez le fi l de terre de
protection à la borne mar­quée : située au-dessus
de l’interrupteur principal sur

14

13

MITSUBISHI

A2

15

135L1 L2 L3

T

T22T1 4 6T3

le châssis métallique. Assu­rez le branchement à l’aide
de rondelles dentées.

• Vérifi ez et mesurez le rac­cordement à la terre de
protection conformément à
la legislation.

• Branchez l’autre extrémité
du câble sur une prise ho­mologuée présentant une
alimentation correctement
dimensionnée.

Veillez à ce que le câble soit
correctement guidé et détendu
entre l’installation fi xe et la ma­chine et à ce que l’isolation du
câble ne soit pas endommagée.

!! Reportez-vous également aux
remarques de la section « 1
Consignes de sécurité ». !!

69

3.8 Branchement haute
pression

1

Le raccord de sortie de la
machine (1) peut être relié
directement à un fl exible haute
pression standard (a) ou à une

canalisation avec points d’écou­lement fi xes (c).

IMPORTANT : si vous raccor­dez la machine à un système
de canalisation, réalisez tou­jours une connexion à tuyau
fl exible au niveau du raccord de
sortie de la machine (1).

c

°

0

20°

°

C

40°

85°

°

60

80°

a

3.9 Purge d’air- modèles D Lorsque le SOLAR BOOSTER

est correctement branché sur
l’alimentation en eau, l’instal­lation électrique et le fl exible
haute pression (ou canalisa­tion), la pompe haute pression
doit être purgée avant d’être
opérationnelle.

1. Placez l’interrupteur prin­cipal (2) sur la position
« ON ».

4

3

°

0

°

20

°

C

°

40

°

85

°

°

60

80

a

ON

e

d

Contactez votre distributeur
Nilfi sk-ALTO pour plus d’infor­mations sur les dimensions de
tuyau.

Il est conseillé de faire installer
la canalisation par des techni­ciens spécialisés Nilfi sk-ALTO.

2. Appuyez sur le bouton de
démarrage (3) pour activer
le SOLAR BOOSTER.

3. Ouvrez le point d’écoule­ment (poignée sur le fl exible
haute pression (d) ou point
sur le système de canalisa­tion (e) sans avoir monté la
lance).

4. Laissez l’eau couler jusqu’à
la purge complète de l’air
contenu dans la pompe (dé­bit d’eau régulier).

5. Si l’installation est neuve,
ou si la canalisation et la
pompe ont été vidées par
un autre moyen, vous devez
purger le système en démar­rant la pompe et en laissant
couler l’eau à chaque point
d’écoulement de la canalisa­tion. Nous vous conseillons
de commencer par le point
d’écoulement le plus éloigné
(hauteur et/ou longueur).

6. En cas de raccordement
direct de la machine sur
un fl exible haute pression,
purgez l’installation en dé­marrant la pompe puis en
activant la gâchette de la
poignée sans avoir monté la
lance.

7. Arrêtez le SOLAR BOOS­TER en appuyant sur le bou­ton-poussoir d’arrêt (4).

70

2

Le SOLAR BOOSTER est alors
purgé.

3.10 Purge d’air – modèles
EH

4

3

0°

°

C

°

85

°

60

80°

2

Lorsque le SOLAR BOOSTER
est correctement branché sur
l’alimentation en eau, l’instal­lation électrique et le fl exible
haute pression (ou canalisa­tion), la pompe haute pression
doit être purgée avant d’être
opérationnelle.

1. Ouvrez l’arrivée d’eau
jusqu’à ce que le réservoir
d’eau soit rempli

2. Placez l’interrupteur prin­cipal (2) sur la position
« ON ».

°

20

40°

ON

d

3. Appuyez sur le bouton de
démarrage (3) pour activer
le SOLAR BOOSTER.

4. Ouvrez le point d’écoule­ment (poignée sur le fl exible
haute pression (d) ou point
sur le système de canalisa­tion (e) sans avoir monté la
lance).

5. Laissez l’eau couler jusqu’à
la purge complète de l’air
contenu dans la pompe (dé­bit d’eau régulier). Si vous
ne voyez pas d’eau, ou très
peu, s’écouler du système, il
peut s’avérer nécessaire de
purger séparément la pom­pe d’alimentation interne. Le
technicien spécialisé Nilfi sk­ALTO doit la purger en des­serrant la vis centrale située
sur la pompe d’alimentation
(voir fl èche).

6. Si l’installation est neuve,
ou si la canalisation et la
pompe ont été vidées par
un autre moyen, vous devez
purger le système en démar­rant la pompe et en laissant
couler l’eau à chaque point
d’écoulement de la canalisa­tion. Nous vous conseillons

e

de commencer par le point
d’écoulement le plus éloigné
(hauteur et/ou longueur).

7. En cas de raccordement
direct de la machine sur
un fl exible haute pression,
purgez l’installation en dé­marrant la pompe puis en
activant la gâchette de la
poignée sans avoir monté la
lance.

8. Arrêtez le SOLAR BOOS­TER en appuyant sur le bou­ton-poussoir d’arrêt (4).

Le SOLAR BOOSTER est alors
purgé.

71

3.11 Raccordement à une
arrivée de combu ­ stible externe,

modèles D

Tous les modèles D du SOLAR
BOOSTER doivent être raccor­dés à une arrivée de combusti­ble externe (bidon ou cuve) de
manière à ce qu’aucune ali­mentation interne n’ait lieu pour
stocker le combustible.

Vous pouvez choisir entre
une connexion à « une » ou
« deux » lignes où le système à
« une » ligne ne possède qu’un
fl exible d’alimentation (a) et
celui à « deux » lignes possède
un fl exible supplémentaire pour
le retour (b) – voir illustration.

a

Notez que dans certains pays,
seul le système à « une » ligne
est homologué.

Hauteur d'aspiration (m)

b

Longueur de la canalisation (m)

Les tuyaux à combustible doi­vent être guidés à travers le(s)
passe-fi l(s) en caoutchouc dans
le châssis du SOLAR BOOS­TER, comme l’indique l’illus­tration, et acheminés soigneu­sement jusqu’à l’alimentation
externe.

a = Entrée d’huile
b = Retour d’huile (connexion
à deux lignes)

Observez les restrictions sui­vantes pour la ligne de combus­tible.

72

4 Consignes d’utilisation

4.1 Raccordements

4.1.1 Raccordement du

fl exible haute
pression sur la

machine

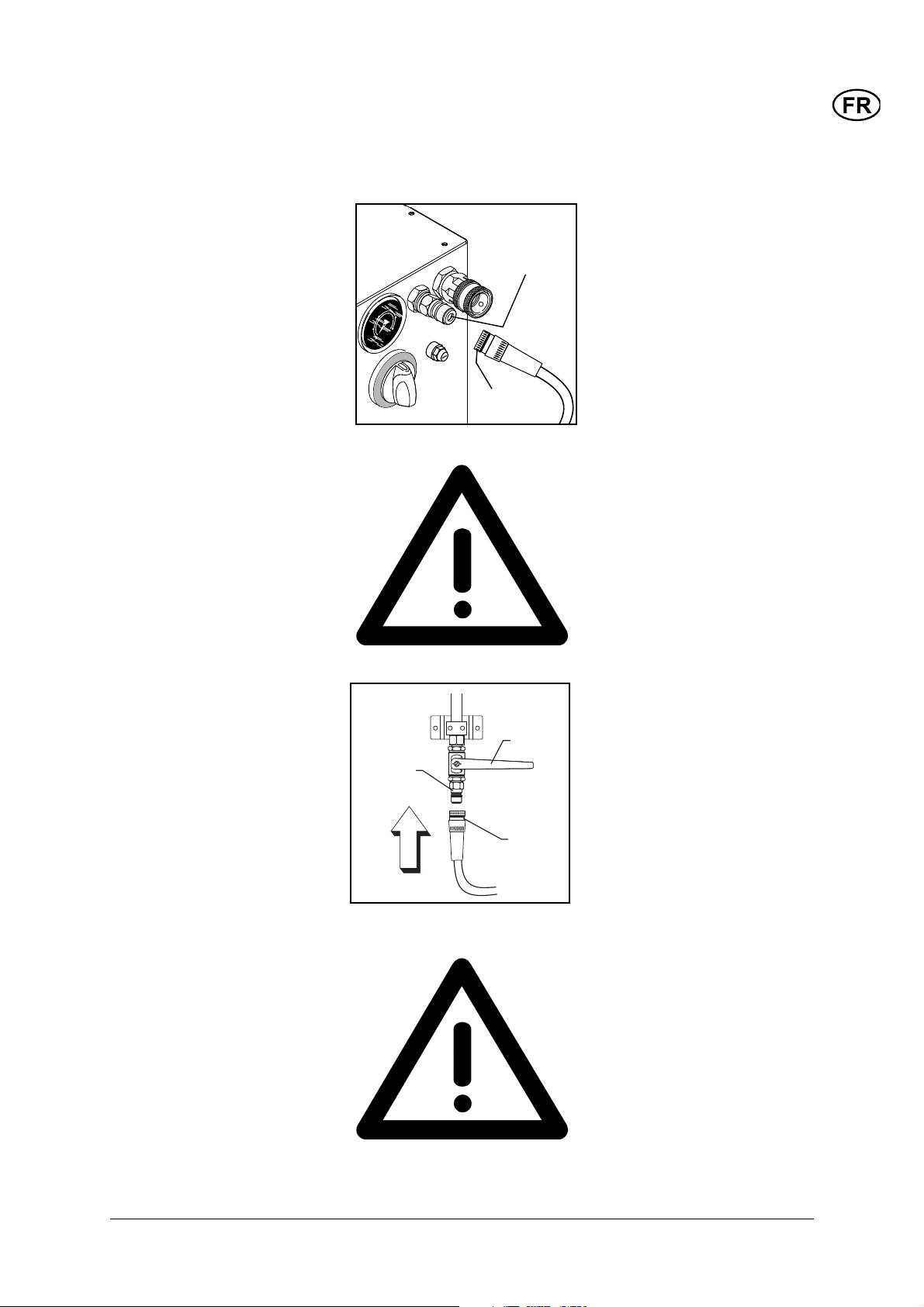

Reliez entre eux le raccord de
sortie (7) de la machine et le

1

raccord rapide (a) du fl exible
à haute pression Nilfi sk-ALTO,
sur lequel sont imprimées la
température et la pression de
service maximales.

°

0

20°

°

C

40°

85°

°

°

60

80

a

Rallonge de fl exible maxi. : 50 m

Risque de brûlure !

Ne jamais démonter un fl exible
haute pression si la tempéra­ture de l’eau dépasse 50°C.

IMPORTANT : Avant de dé­monter le tuyau haute pression,
vous devez laisser refroidir la
machine. Après refroidisse­ment, arrêtez la machine et fer­mer soigneusement le robinet
haute pression. Activez en­suite la poignée-gâchette pour
décompresser le fl exible haute
pression.

4.1.2 Raccordement du
fl exible haute

pression sur une

canalisation

Dans le cas d’une canalisation
avec points d’écoulement fi xes,

3

1

reliez entre eux le manchon
fi leté du robinet (1) et le rac­cord rapide (2) du fl exible haute
pression Nilfi sk-ALTO, sur le­quel sont imprimées la tempé­rature et la pression de service

2

maximales. Tournez ensuite
la poignée du robinet (3) pour
ouvrir la vanne.

Risque de brûlure !

Ne jamais démonter un fl exible
haute pression si la tempéra­ture de l’eau dépasse 50°C.

IMPORTANT: Avant de démon­ter le tuyau haute pression ou
de changer de point d'écoule­ment, vous devez laisser re­froidir la machine. Après refroi­dissement, arrêtez la machine
et fermer soigneusement le
robinet haute pression. Activez
ensuite la poignée-gâchette
pour décompresser le fl exible
haute pression.

73

4.1.3 Poignée-gâchette REMARQUE !

Débarrassez le manchon can­nelé de toute impureté après
chaque démontage de la lance.

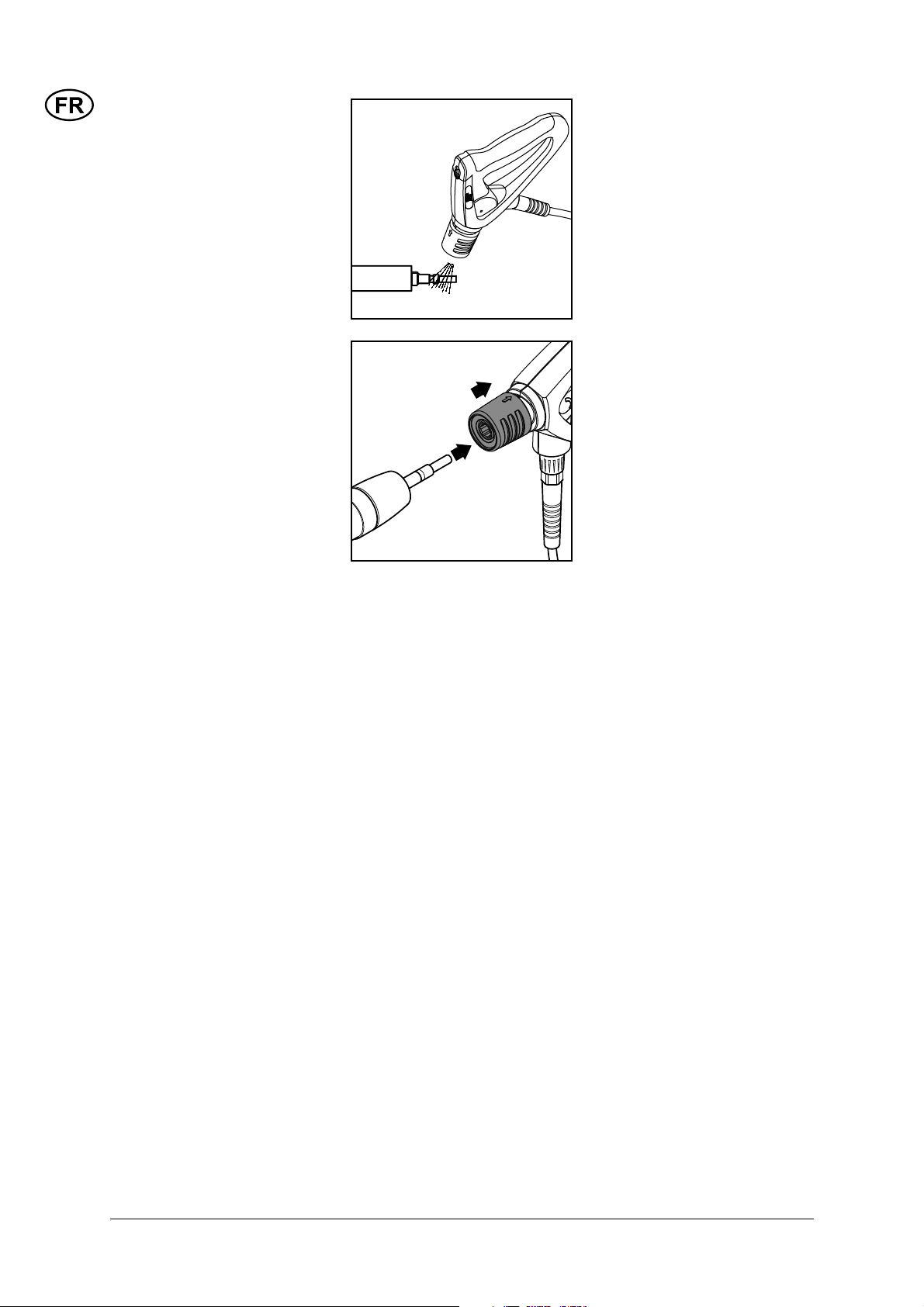

1. Tirez vers l’arrière l’embout
à raccord rapide (A) de la
poignée-gâchette.

2. Insérez le manchon cannelé
(B) de la lance dans le rac­cord rapide, puis relâchez le
raccord rapide.

A

B

4.1.4 Sélection de la lance Cette machine accepte indiffé-

remment les lances simples et
les lances doubles. La taille des
buses recommandée est ins­crite sur la plaque signalétique
du type de machine, par exem­ple 0530.

Vous pouvez réduire sa pres­sion d’utilisation de fonction­nement en utilisant des buses
d’un calibre plus grand.

3. Essayez de tirer sur la lance,
ou tout autre accessoire in­séré, pour vérifi er la solidité
du montage avant l’utilisa­tion du nettoyeur.

74

N’utilisez jamais de lances
comportant des buses de taille
inférieure (valeur nominale /
diamètre) à celle mentionnée
sur la plaque signalétique.

4.1.5 Application de
détergents (alimenta-

tion externe)

Si vous souhaitez appliquer
des détergents ou des désin­fectants, vous pouvez les doser
au moyen d’un injecteur ex­terne. Outre l’injecteur, il peut
être intéressant d’acquérir un
support mural sur lequel placer
les lances, deux bidons de 25 L
et un fl exible haute pression de
10 mètres.

Consultez votre représentant
Nilfi sk-ALTO pour trouver votre
solution idéale.

Vous trouvez ci-dessous diffé­rents de types de raccordement
avec injecteur.

Raccordement d’un injecteur
détachable

Montez l’injecteur externe sur
le raccord rapide de la vanne
haute pression.
Destiné au dosage de déter­gents et de désinfectants faible­ment moussant.
Dosage de 1 à 8%.

Raccordement d’un injecteur
à mousse détachable

Montez l’injecteur à mousse sur
le raccord rapide de la vanne
haute pression.
À utiliser conjointement avec la
lance à mousse, pour l’applica­tion de détergents et de désin­fectants fortement moussant.
Dosage de 1 à 5%.

Chariot de nettoyage et injec­teur à mousse

Montez l’injecteur sur le rac­cord rapide de la vanne haute
pression.
Utilisez comme décrit au para­graphe précédent («Raccorde­ment d’un injecteur à mousse
détachable“).
Chariot de nettoyage pour 4
lances, 2 bidons de 25 litres et
1 fl exible haute pression de 20
mètres.

75

4.1.6 Application de
détergents (alimenta-

tion interne)

Si votre SOLAR BOOSTER est
équipé d’un système optionnel
de produits chimiques monté
en interne et permettant de
doser le produit à l’arrivée de la
pompe haute pression, repor­tez-vous au manuel séparé
« Consigne d’utilisation, dosage
des produits chimiques » relatif
à cette option.

4.2 Fonctionnement du
SOLAR BOOSTER

4.2.1 Démarrage

Le robinet d’arrêt de l’alimen-

6

4

3

tation en eau doit être ouvert
et la poignée du fl exible haute
pression doit être fermée.

°

0

20°

°

C

°

85

60

80°

1. Placez l’interrupteur prin-

°

40

°

cipal (2) sur la position
« ON ».

2. Appuyez sur le bouton de
démarrage vert (3).

2

Sur l’indicateur de pression
(6), assurez-vous que la pres­sion augmente progressive­ment dans la machine et que

ON

le moteur du SOLAR BOOS­TER s’arrête au bout d’environ
20 secondes avec le bouton
de démarrage (3) allumé en
vert. Le SOLAR BOOSTER est
désormais en mode « Veille »,
attendant que l’opérateur active
la poignée.

Si tel n’est pas le cas, purgez la
machine comme décrit dans la
section 3.7-3.8 Purge d’air.

76

10

Si le moteur du SOLAR BOOS­TER ne démarre ni ne s’arrête
plus et si le bouton-poussoir
d’arrêt clignote en rouge (4),
alors une erreur s’est produite.
Lisez le message d’erreur
sur l’écran de contrôle (10) et
reportez-vous à la section « 7

Recherche de pannes et so­lutions »

4.2.2 Système de marche/
arrêt automatique

Tenez toujours la lance à
deux mains !

Le SOLAR BOOSTER se met
automatiquement en route
lorsque vous pressez la gâ­chette de la poignée (1) et s’ar­rête automatiquement pour se
mettre en mode veille lorsque
vous la relâchez. Au bout de
20 secondes d’inactivité de la
poignée, la machine entre en

1

mode de veille.

Lorsque vous n’utilisez pas la
machine, pensez à verrouiller la
gâchette en bloquant le disposi­tif de sécurité.

4.2.3 Fonctionnement avec
eau chaude

Le SOLAR BOOSTER est
équipé d’une source de chauf­fage (électrique ou diesel) pour
chauffer l’eau.

Cette source peut être activée
ou désactivée selon les besoins
en appuyant sur le bouton­poussoir de chauffage (5),
allumé en jaune. Appuyez une
fois sur ce bouton pour allumer
la lampe qui y est intégrée et
activer ainsi la source de chauf­fage.

Appuyez une nouvelle fois sur
ce bouton pour éteindre cette
lampe et désactiver la source
de chauffage.

5

4

3

°

0

°

20

°

C

°

40

85°

°

°

60

80

8

Sur les modèles D, la tempé­rature peut être réglée dans
les limites mentionnées sur le
“Thermostat” (8), en tournant le
bouton sur la valeur souhaitée.

Quand la source de chauffage
est activée (bouton-poussoir
(5) allumé), la température
préréglée de l’eau ainsi que
sa température de sortie réelle
peuvent être consultées à
l’écran. L’unité de commande

SET TEMP.

70 C

CURRENT TEMP

40 C

ESC

+

-

OK

de SOLAR BOOSTER surveille
la température de l’eau et règle
la source de chauffage afi n
qu’elle fournisse la température
préréglée.

Sur les modèles EH, avec
les réservoirs chauffants côté
aspiration de la pompe haute
pression, le chauffage se fera
indépendamment du mode de
fonctionnement et du mode de
veille. La température est régie
par un thermostat situé dans
le réservoir d’eau. Ainsi, l’eau
sera toujours préchauffée à la
température souhaitée, prête à
être utilisée lorsque le pistolet
sera activé.

77

Sur les modèles D, le chauffage
est réalisé par un brûleur dans
une bobine sous pression. Le
chauffage est contrôlé par un
sonde thermique situé sur la
sortie de la chaudière, lorsque
l’eau quitte SOLAR BOOSTER
– « Mode de travail ». L’eau
chaude n’ayant pas à passer
par la pompe haute pression,
la température maximum peut
atteindre 99°C.

la machine s’arrête, le bou­ton-poussoir d’arrêt (rouge)
(4) commence à clignoter et la
source de chauffage est dé­sactivée. Appuyez sur le bou­ton rouge pour réinitialiser la
machine.

Le SOLAR BOOSTER reste
fonctionnel, avec de l’eau non
chauffée, en appuyant sur le
bouton de démarrage (vert) (3).

4.2.4 Lance à double voie -
Régulation de la

pression

Lorsqu’une erreur se produit
dans le circuit de chauffage de
tous les SOLAR BOOSTER,

1

min. max.

Dans ce cas, reportez-vous à
la section 7, « Recherche de
pannes et solutions ».

La lance est équipée de deux
buses, une buse haute pression
et une buse basse pression.

Mode haute pression

Lorsque la vanne de détente
(1) est complètement fermée
(tournée dans le sens horaire

- max.), seule la buse haute
pression est utilisée. La machi­ne fonctionne en mode haute

pression.

Mode basse pression

Lorsque la vanne de détente
(1) est complètement ouverte
(tournée dans le sens anti-ho­raire - min.), les deux buses
sont utilisées. La machine fonc­tionne en mode basse pres-
sion / possibilité de dosage des
détergents.

La pression peut être réglée
entre ces deux positions.

78

4.2.5 Arrêt Risque de brûlure !

Ne jamais démonter un fl exible
haute pression si la tempéra­ture de l’eau dépasse 50°C.

Avant de démonter le tuyau
haute pression ou de changer
de point d'écoulement, vous
devez laisser refroidir la ma­chine. Après refroidissement,
arrêtez la machine et fermer
soigneusement le robinet haute
pression.

Ne jamais démonter le fl exible
haute pression si la machine
est en cours d’utilisation.

1. Arrêtez la machine en ap­puyant sur le bouton rouge
d’arrêt (4. La lumière rouge
s’allume. Pour débrancher
complètement le SOLAR
BOOSTER du secteur, tour­nez l’interrupteur principal
(2) sur la position « OFF ».

OFF

4

0°

°

20

°

C

°

40

°

85

°

°

60

80

4.2.6 Système
« d’extinction »
automatique

2

Votre SOLAR BOOSTER
comporte une fonction appe­lée « extinction du système »
qui peut être activée par votre
technicien qualifi é Nilfi sk-ALTO
lors de l’installation ou ultérieu­rement.

Si cette fonction est activée,
SOLAR BOOSTER s’éteindra
automatiquement quand elle
n’a pas été utilisée pendant une
période prédéfi nie par l'utilisa­teur (1 s - -9 h).

Avec le modèle SOLAR BOOS­TER EH, il sera possible d’arrê-

2. Fermez le robinet d’arri­vée d’eau, puis activez la
poignée-gâchette ou bien
ouvrez le robinet haute
pression pour décompresser
la canalisation et le fl exible
haute pression.

ter automatiquement le chauf­fage de l’eau dans le réservoir
d’eau, au bout d'une période
d'inactivité prédéfi nie par l'utili­sateur (1 s - 9 h).

Les fonctions d’arrêt de sys­tème et d’arrêt de chauffage
fonctionnent ensemble mais
peuvent avoir des délais d’arrêt
différents. Les fonctions sont
désactivées à la livraison.

Contactez votre représentant
Nilfi sk-ALTO qualifi é si vous
souhaitez que ces fonctions
soient activées.

79

4.2.7 Dispositif antigel La machine, la pompe, les ca-

nalisations et les points d’écou­lement doivent être installés
dans un endroit hors gel. Si cer­tains points d’écoulement sont

Max 40 °C
Min 2 °C

en plein air (extérieur), il est im­pératif d’installer un robinet afi n
de pouvoir purger la partie de
l’installation exposée au gel.

IMPORTANT : par mesure de
sécurité, assurez-vous que
les fl exibles, les lances et les
autres accessoires sont dége­lés avant de les utiliser.

5 Domaines d’utilisation et
Mode de fonctionnement

5.1 Domaines d’utilisation Les principaux domaines d’utilisation de ce nettoyeur haute pres-

sion sont :

L’agriculture Nettoyage des machines, installations, étables, équipe-

Le transport Nettoyage des camions, cars, automobiles, etc.
Le BTP Nettoyage des véhicules, équipement, bâtiments, etc.
L’industrie légère Dégraissage et nettoyage des machines, pièces à usiner et

Les services Nettoyage des véhicules, bains publics, institutions, etc.

5.2 Pression de service Ce nettoye ur haute pression peut être utilisé à haute ou à basse

pression selon le choix de l’utilisateur.

Basse pression Principalement destiné à l’application de détergents et aux

Haute pression Destiné au nettoyage proprement dit.
Moyenne Destiné notamment au nettoyage des surfaces fragiles

pression ne supportant pas un jet d’eau trop puissant.

ments et bâtiments.

véhicules.

opérations de rinçage.

80

5.3 Température L’eau chaude augmente de

manière signifi cative l’effi cacité
du processus de nettoyage.
Les lubrifi ants, les huiles et les
graisses en particulier peuvent
être éliminées plus facilement
à de plus températures plus
élevées.

Les températures supérieures
à 60°C doivent nettoyer les pro­téines, comme les substances
sanguines.

L’huile et les fi lms résistants à
l’usure doivent être exposés
à environ 70°C, alors que les
lubrifi ants et matières grasses
sont plus faciles à retirer à des
températures allant de 80 à
85°C.

Plusieurs détergents devien­nent plus effi caces lorsqu’ils
sont utilisés avec de l’eau
chaude : veuillez vous repor­ter aux recommandations des
fabricants.

5.4 Impact mécanique Afi n de faire disparaître

d’épaisses couches de saleté,
un impact mécanique supplé­mentaire peut être requis. Des
lances spéciales équipées de
buses spéciales (jet pulvérisé

5.5 Détergents La machine est livrée sans

injecteur de détergent et sans
système optionnel de produits
chimiques interne, monté à
l’usine.

Si vous désirez utiliser des dé­tergents ou des désinfectants,
vous devez les doser à l’aide
d’un injecteur externe (voir sec­tion 4.1.5) ou d’une pompe (voir
section 4.1.6).

Pour un résultat optimal, utilisez
les détergents conjointement au
nettoyage haute pression. À cet
effet, Nilfi sk-ALTO vous propose
une gamme de produits spécia­lement adaptés au nettoyage
haute pression, notamment
dans les domaines d’utilisation
suivants :

• Nettoyage de véhicules, ma­chines, étables, etc.

• Désinfection

• Dégraissage des pièces à
usiner

• Détartrage

Ces produits à base d’eau sont
dépourvus de phosphates, et

/ « 0 » concentré) sont dispo­nibles pour chaque utilisation
tout comme le sont les brosses
rotatives plus les équipements
de sablage fi n. Posez les
questions à votre représentant
Nilfi sk-ALTO.

les tensioactifs utilisés répon­dent aux exigences actuelles
de biodégradabilité.

Contactez votre distributeur
Nilfi sk-ALTO pour connaître le
ou les produits répondant à vos
besoins.

La méthode d’application et le
dosage sont indiqués sur les
étiquettes ou les fi ches techni­ques de chaque produit.

L’application des détergents
faiblement mousseux se fait à
basse pression, au moyen d’un
injecteur. Pour réaliser ensuite
un nettoyage à haute pression,
réglez la vanne de détente (de
la lance à double voie) pour
passer du mode basse pres­sion au mode haute pression,
ou montez tout simplement la
lance à haute pression.

L’application des détergents
fortement mousseux se fait au
moyen d’un injecteur spécial
mousse, dont le tuyau d’aspi­ration doit être plongé dans le
détergent moussant.

81

Montez la lance à mousse sur
la poignée-gâchette pour appli­quer le détergent. Après l’appli­cation, ouvrez la vanne by-pass
de l’injecteur à mousse, rem­placez la lance à mousse par la
lance standard, et procédez au
nettoyage.

Règles générales pour l’addi­tion de détergents

L’équipement de nettoyage
Nilfi sk-ALTO accepte tous les
détergents et désinfectants
expressément destinés au
nettoyage à haute pression
(conformément aux instruc­tions de leur distributeur). En
cas d’utilisation d’un injec­teur externe, section 4.1.5, la
valeur de pH des produits doit
être comprise entre 4 et 14.
En cas d’utilisation d’un sys­tème d’alimentation de produits
chimiques, via la pompe haute
pression, section 4.1.6, la va­leur de pH des produits DOIT
être comprise entre 5,5 et 8,5.
Ne jamais utiliser les acides
et les détergents en solution
concentrée.

Respectez scrupuleusement les
instructions et les directives du
distributeur, notamment en ce
qui concerne les vêtements de

protection et les exigences de
drainage.

Les détergents non expressé­ment destinés au nettoyage
haute pression ne peuvent être
utilisés qu’avec l’accord préala­ble d’Nilfi sk-ALTO et du distri­buteur.

En utilisant les détergents Nil­fi sk-ALTO, vous vous assurez
que les machines, les acces­soires et les détergents sont
compatibles entre eux, ce qui
est une condition nécessaire
à la réalisation parfaite d’une
opération de nettoyage.

Nilfi sk-ALTO vous propose une
large gamme d’agents effi ­caces pour le nettoyage et la
désinfection. Les produits sont
composés de substances alliant
l’effi cacité au respect de l’envi­ronnement.

5.6 Mode de fonctionnement Votre nettoyeur à haute pres-

sion et eau chaude a été conçu
pour un mode de nettoyage «en
deux temps».

Il doit cependant être équipé
d’un injecteur à détergent
externe.

1er temps

Application du détergent - im­mersion

2ème temps

Nettoyage à haute pression

Dans la pratique, le procédé de
travail dépend du cas concret
de nettoyage, mais la méthode
décrite ci-après vous donne
déjà quelques indications :

82

1. Appliquez le détergent alors
que la machine fonctionne à
basse pression. Le dosage
dépend de la tâche à réali­ser et le réglage se fait sur
l’injecteur lui-même.

2. Laissez agir le détergent sur
les impuretés et les surfaces
avant le nettoyage - géné­ralement pendant plusieurs
minutes.

3. Nettoyez toutes les surfaces
à haute pression.

4. Si nécessaire, rincez pour
retirer les impuretés rési­duelles.

Pour un nettoyage optimal, ob­servez les indications ci-dessus
et suivez également ces trois
conseils pratiques :

Conseil n°1

Le détergents s’appliquent de
préférence sur des surfaces
sèches. Si la surface a été
préalablement rincée à l’eau, le
détergent se fi xe diffi cilement et
son effet est considérablement
réduit.

Conseil n°2

Lorsque vous appliquez un
détergent sur une vaste surface
verticale (par exemple, sur les
parois d’un camion), pensez

5.7 Tâches de nettoyage habituelles

5.7.1 Agriculture

toujours à l’appliquer de bas
en haut. Vous éviterez ainsi la
formation de rainures et l’appa­rition de stries au moment du
nettoyage.

Conseil n°3

Lors du nettoyage à haute pres­sion, assurez-vous que l’eau
du nettoyage ne coule pas sur
la surface non encore lavée, au
risque de faire partir le déter­gent avant même le lavage
haute pression de cette surface.

Tâche

Étables
Porcheries

Nettoyage de
murs, sols et équi­pements

Désinfectant

Machines
Tracteurs
Charrues, etc.

Accessoires Méthode

Injecteurs à mousse
chimique
Lance à mousse
Lance Powerspeed
Nettoyeur de sol

Détergents

Universal
Alkafoam

Désinfectant

DES 3000

Injection de détergents
Lances Powerspeed
Lances recourbées et
nettoyeurs de sous­châssis
Brosses

1. Immersion – appliquez la mousse sur toutes les sur­faces (de bas en haut) et attendez environ 30 minutes.

2. Retirez la saleté de la surface à l’aide de la lance hau­te pression ou de l’accessoire choisi. Une fois encore,
nettoyez les surfaces verticales du bas vers le haut.

3. Pour faire partir de grandes quantités de saletés, pas­sez au mode basse pression et utilisez le débit le plus
important pour pousser la saleté.

4. Utilisez les produits désinfectants et les méthodes re­commandés afi n d’assurer la plus grande hygiène. Ap­pliquez le désinfectant DES 3000 une fois les surfaces
parfaitement propres.

1. Appliquez un détergent sur les surfaces de véhicules
ou des équipements afi n d’assouplir les saletés et la
crasse. Appliquez de bas en haut.

2. Procédez au nettoyage à l’aide de la lance haute pres­sion. Nettoyez de bas en haut. Utilisez les accessoires
pour nettoyer les endroits d’accès diffi cile.

3. Nettoyez les zones fragiles telles que les moteurs, le
caoutchouc en mode basse pression afi n d’éviter tout
risque d’endommagement.

83

5.7.2 Véhicules

Tâche Accessoires Méthode

Carrosserie des
véhicules

Lance standard
Injection de détergents
Lances recourbées et
nettoyeurs de sous­châssis
Brosses

Détergents

Active Shampoo
Active Foam
Sapphire
Super Plus
Active Wax
Allosil
RimTop

1. Appliquez le détergent sur les surfaces du véhicule ou du
bâtiment afi n d’assouplir la saleté et la crasse. Appliquez­le de bas en haut. Si les véhicules sont particulièrement
sales, vaporisez préalablement la surface avec un produit
tel que l’Allosil afi n de retirer les traces d’insectes, etc.,
puis rincez à basse pression et appliquez un détergent
normal prévu pour le nettoyage de voitures. Laissez les
détergents agir pendant 5 minutes avant de procéder au
nettoyage. Les surfaces métalliques peuvent être net­toyées à l’aide du produit RimTop.

2. Procédez au nettoyage à l’aide de la lance haute pres­sion. Nettoyez du bas vers le haut. Utilisez les accessoi­res pour nettoyer les endroits d’accès diffi cile. Utilisez les
brosses afi n d’ajouter un effet de nettoyage mécanique.
Les lances courtes peuvent vous aider à nettoyer les
moteurs et les passages de roues. Les lances recour­bées ou les nettoyeurs de sous-châssis peuvent s’avérer
pratiques pour nettoyer la partie située sous le châssis et
les passages de roues.

3. Nettoyez les zones fragiles telles que les moteurs, le
caoutchouc en mode basse pression afi n d’éviter tout
risque d’endommagement.

4. Appliquez une cire liquide utilisant un nettoyeur haute
pression afi n de protéger la carrosserie de toute pollution.

5.7.3 Bâtiments et équipements

Tâche Accessoires Méthode

Surfaces géné­rales

Surfaces
rouillées ou
endommagées
avant traitement

Équipement métalli­que
Injecteurs de mousse
Lance standard
Lances recourbées
Tête de nettoyage
pour cuve

Détergents

Intensive
J25 Multi
Combi Active
Alkafoam

Désinfectant

DES 3000

Équipement de sa­blage humide

1. Appliquez une mousse épaisse sur les surfaces à net­toyer. Recouvrez des surfaces sèches. Appliquez du
bas vers le haut sur des surfaces verticales. Laissez la
mousse agir pendant au moins 30 minute pour obtenir
l’effet optimal.

2. Procédez au nettoyage à l’aide de la lance haute pres­sion. Utilisez les accessoires applicables. Utilisez la haute
pression pour déloger les grandes quantités de saleté ou
crasse encastrées. Utilisez une pression plus faible et un
grand volume d’eau pour faire partir rapidement les amas
de saleté qui se sont détachés puis rincez les surfaces.

3. Appliquez le désinfectant DES 3000 une fois que les sur­faces sont parfaitement propres.

Les zones couvertes par de grands amas de saleté mobiles
telles que les restes d’animaux dans les abattoirs, peuvent
être nettoyées en utilisant de grands débits d’eau pour faire
partir la saleté vers des fosses ou des bouches d’évacua­tion.
Les têtes de nettoyage pour cuves peuvent être utilisées
pour nettoyer les fûts, les cuves et les réservoirs de mélan­ge, etc. Elles peuvent être alimentées de manière hydrau­lique ou électrique et offrent la possibilité de procéder à un
nettoyage automatique sans utilisateur constant.

1. Connectez la lance de sablage sur le nettoyeur à haute
pression et placez le tuyau d’aspiration dans le sable.

2. Portez toujours un équipement de protection lors de la
phase de sablage.

3. Vaporisez les surfaces à traiter avec le mélange eau/sa­ble. Les tâches de rouille, de peinture, etc. seront reti­rées.

84

6 Entretien

Afi n d’assurer l’entretien opti­mal de votre SOLAR BOOS­TER, vous devriez penser à
établir un « Contrat de service »
avec Nilfi sk-ALTO. Vous antici­periez de cette façon tous les
problèmes éventuels.

Prêtez attention à divers élé­ments afi n de garantir le fonc­tionnement durable et fi able de
votre SOLAR BOOSTER. Dans
l’intérêt de votre équipement,
il est donc conseillé que vous

Avant de monter le fl exible d’ar­rivée d’eau et le fl exible haute
pression, nettoyez les raccords
rapides afi n de retirer sable et
poussière. Rincez si nécessaire.
Vous éviterez ainsi l’encrasse­ment prématuré des fi ltres.

Avant de monter la lance ou
tout autre accessoire sur la
poignée-gâchette, démarrez la
machine et nettoyez le raccord
rapide afi n de retirer sable et

poussière.
appliquiez régulièrement les
conseils suivants :

6.1 Compteur horaire Votre SOLAR BOOSTER est

équipé d’un compteur horaire

conservant la trace du nombre

d’heure de fonctionnement de

votre machine.

En appuyant sur le bouton

d’arrêt rouge (4) et en le main-

tenant enfoncé, vous pourrez

lire sur l’écran de contrôle (10)

HOUR PUMP

0250

HOUR HEATER

0100

ESC

+

-

OK

le nombre d’heures de votre

pompe et du circuit de chauf-

fage.

6.2 Huile

Votre SOLAR BOOSTER est
équipé d’un « détecteur de
niveau d’huile » électronique,

ESC

PUMP OIL LEVEL

+

-

OK

Relâchez le bouton d’arrêt pour

désactiver l’affi chage du comp-

teur horaire.

contrôlant le niveau de lubri-

fi ant dans la pompe haute

pression. Si le niveau d’huile

(suite à un dysfonctionnement

ou une usure excessive) atteint

un niveau trop faible, votre

SOLAR BOOSTER s’arrêtera

(ou ne pourra plus être redé-

marré) et un message d’erreur

indiquera « NIVEAU d’HUILE

de la POMPE » sur l’écran de

contrôle (10).

Vous pouvez rajouter de l’huile

en retirant l’habillage, mais

vous devriez faire appel à un

technicien Nilfi sk-ALTO le plus

rapidement possible pour deter-

miner la cause de cette perte

85

d’huile.

PROTÉGEZ L’ENVIRONNE-

MENT

L’huile usagée et le cambouis
doivent être récupérés selon la

réglementation en vigueur.

6.4 Nettoyage de la buse

7

haute pression

L’encrassement de la buse aura
pour conséquence une aug­mentation de la pression dans
la pompe, qu’il faut immédia­tement ramener à son niveau
normal en procédant au net­toyage de la buse.

1. Arrêtez le nettoyeur et déta-

6.3 Filtre à eau

L’arrivée d’eau est équipée d’un

fi ltre empêchant les impuretés

d’entrer dans la pompe à haute

pression. Nettoyez ce fi ltre ré-

gulièrement, selon la pureté de

l’eau.

Ce fi ltre peut être retiré une

fois le raccord rapide (pos.7)

dévissé.

chez la lance.

2. Nettoyez la buse avec l’ai­guille de nettoyage.

IMPORTANT : l’aiguille de

nettoyage ne doit être utili­sée que lorsque la lance est
démontée.

3. Rincez la lance à grand
renfort d’eau, dans le sens
contraire du jet.

4. Si la pression reste trop éle­vée, répétez les points 1 à 3.

6.5 Filtre à carburant – mo-

dèles D uniquement

Retirez l’habillage pour pouvoir
accéder à la pompe à carbu­rant.

1. Nettoyez le fi ltre :

Dévissez le couvercle du

fi ltre (1).

2. Nettoyez/remplacez le fi ltre
à carburant (2).

3. Jetez la solution de net­toyage/le fi ltre endommagé
conformément à la régle­mentation concernant la

86

mise au rebut. 6.6 Pièces usagées

Certaines pièces des net­toyeurs à haute pression et eau
chaude sont nuisibles pour l’en­vironnement :

chées ou que vous jetez votre
nettoyeur, respectez la législa­tion en vigueur concernant la
dépose des matériaux dange­reux et polluants.

huile, pièces peintes et pièces
galvanisées, plastiques et
pièces plastifi ées.

Par conséquent, lorsque vous
remplacez vos pièces déta-

Il est recommandé de déposer
les pièces dans des déchette­ries agréées ou des installa­tions de recyclage, spécialisées
dans la destruction de ce type
de matériel.

7 Recherche de pannes et solutions

Vous avez choisi la meilleure qualité et, par conséquent, vous méritez le meilleur service. Tous les SO­LAR BOOSTER sont équipés d’un “système de détection d’erreur” qui arrêtera le SOLAR BOOSTER
en cas d’erreur sérieuse nécessitant une attention immédiate. Le voyant rouge du bouton d’arrêt cli­gnotera et l’affi chage de l’écran de contrôle indiquera la nature de l’erreur. Reportez-vous à la section
spécifi que (7.2 à 7.3) correspondant à votre machine.

Bien que l’utilisateur puisse corriger certaines erreurs, vous devriez noter l’erreur et contacter le centre
de services Nilfi sk-ALTO le plus proche.

Pour éviter des soucis inutiles, vérifi ez les éléments de la section « 7.1 Recherche de pannes géné-
rales » avant de contacter le centre de services Nilfi sk-ALTO.

En cas d’anomalies autres que celles mentionnées ci-dessus, contactez le centre de services Nilfi sk­ALTO le plus proche.

7.1 Recherche de pannes générales – tous les modèles SOLAR BOOSTER

Panne Cause Solution

La machine ne démarre pas > Fusible grillé • Changer le fusible.

(indication PAS d’ERREUR)
> Pas de courant • Brancher la prise de courant.

Fusibles grillés > Le branchement n’est pas • Remplacer par une installa
conforme à la consommation tion correspondant, au
en ampères de la machine minimum, à la consommation
en ampères de la machine.

• Remplacer le fusible.
Pression de service trop faible > Buse usée • Remplacer la buse.

> Mauvaise lance • Changer de lance (voir
section 4.1.4)

> La vanne régulatrice du débit • Tourner la valve de réduction
d’eau n’est pas réglée sur à fond (voir section 4.1.4)
la pression maximale.

87

Panne Cause Solution

> Buse encrassée • Nettoyer la buse (voir section

6.1.4)
Pression de service irrégulière > Alimentation en eau • Démonter le boîtier et

insuffi sante s’assurer que la cuve à eau
ne s’est pas vidée pendant
l’utilisation de la machine. Si
tel est le cas, nettoyer le
fi ltre d’arrivée d’eau de la
machine. Si cette opération
ne règle pas le problème,
c’est que l’alimentation en
eau est insuffi sante.
NB! Éviter les fl exibles longs
et fi ns (3/4" minimum).

> Flexibles haute pression • Démonter les rallonges
trop longs fl exibles et essayer de
nouveau.
Rallonge fl exible : 50 m maxi.
NB! Éviter les rallonges trop
longues à raccords multiples.

> Présence d’air dans le • Purger le système
système (voir section 3.7-3.8)

> Réservoir de produits Faire le plein ou fermer la
chimiques vide vanne de dosage.

> Filtre d’arrivée d’eau obturé • Nettoyer le fi ltre (voir sec.

6.4)
Aucune pression de service > Buse obturée • Nettoyer la buse (voir sec.

6.4)

> Aucune entrée d’eau • S’assurer que le robinet
d’arrivée d’eau est ouvert.
S’assure r que l’alimentation
en eau est conforme aux
exigences requises
(voir section 1.2)

> La vanne haute pression d’un • Fermer toutes les vannes
point d’écoulement est ouvert haute pression non utilisés.

La machine démarre et s’arrête > Fuite au niveau du fl exible, de • Réparer la fuite.
la canalisation ou de la
poignée

88

7.2 Messages et erreurs, SOLAR BOOSTER, modèles EH (chauff. électrique)

Si le chauffage ne peut pas être activé ou est désactivé, sans aucun message d’erreur, il est probable
que la protection de surchauffe (pos. 11 sur le dépliant) se soit déclenchée. Dévissez le chapeau de la
valve et poussez la tige afi n de réinitialiser l’interrupteur de protection de surchauffe. Si cette erreur se
produit à nouveau, contactez le centre de services Nilfi sk-ALTO.

Message d’erreur (voyant
rouge du bouton d’arrêt Cause Action
clignotant)

« Pump oil level low » > Le niveau d’huile de la pompe • Retirez l’habillage et complé

haute pression est bas tez le niveau d’huile si aucu
ne fuite n’est présente.

• Appelez le centre de ser­ vices Nilfi sk-ALTO si vous
remarquez des fuites d’huile
ou la présence d’eau dans
l’huile (blanc crème ou
transparent)

« Overload cut out » > Surcharge ou court-circuit du • Appelez le centre de ser-
SOLAR BOOSTER. vices Nilfi sk-ALTO.

E3

E2

• Appelez un électricien agréé.
« Water shortage » > Manque d’eau dans le réservoir • Voir section «3.8 Purge

d’eau chaude d’air»

• Vérifi ez votre alimentation en
eau – ouverte ? pression
suffi sante ?

• Vérifi ez et nettoyez le fi ltre
d’arrivée, section 6.3.

« Motor cut out » > Le moteur ne fonctionne pas • Surchauffe du moteur – lais-
sez le SOLAR BOOSTER
refroidir puis réessayez. Véri­ fi ez la pression et la taille de
la buse puis nettoyez la buse
si nécessaire.

• Refroidissement du moteur
perturbé – appelez le centre
de services Nilfi sk-ALTO.

• Autres problèmes moteur
– appelez le services après­ vente Nilfi sk-ALTO.

E1

E10

89

7.3 Messages d’erreur, SOLAR BOOSTER, modèles D (chauff. diesel)

Si votre SOLAR BOOSTER modèle Diesel ne chauffe pas l’eau alors que le bouton-poussoir jaune de
chauffage (5) a été activé, alors le « fusible de surchauffe » a grillé. Ce fusible est situé à l’intérieur de
la machine et DOIT EXCLUSIVEMENT être remplacé par un technicien Nilfi sk-ALTO qualifi é.

Message d’erreur (voyant
rouge du bouton d’arrêt Cause Action
clignotant)

« Pump oil level low » > Le niveau d’huile de la pompe • Retirez l’habillage et complé-

haute pression est bas tez le niveau d’huile si
aucune fuite n’est présente.

• Appelez le centre de ser­ vices Nilfi sk-ALTO si vous
remarquez des fuites d’huile
ou la présence d’eau dans
l’huile (blanc crème ou
transparent)

« Overload cut out » > Surcharge ou court-circuit du • Appelez le centre de servi­ SOLAR BOOSTER. ces Nilfi sk-ALTO.

E3

> Si l’option « Sécurité niveau • Vérifi ez votre alimentation en
d’eau faible » est montée, le eau : est-elle ouverte ? la
manque de pression en pression est-elle suffi sante ?
entrée peut être une raison.

« Water shortage » > Manque d’eau • Vérifi ez votre alimentation en
« No flow detected » eau : est-elle ouverte ? la

pression est-elle suffi sante ?

• Vérifi ez et nettoyez le fi ltre
d’arrivée, section 6.3.
ou
> détecteur de débit / contacteur • Appelez le centre de servi­ à pression défectueux ou mal ces Nilfi sk-ALTO
réglé

« Flow failure » > Détecteur de débit • Appelez le centre de servi-
défectueux ou mal réglé ces Nilfi sk-ALTO.

« No flame detected » > Aucune fl amme n’est détec- • Vérifi ez votre alimentation en
tée alors qu’elle devrait être carburant et complétez si
présente. nécessaire.

E2

E1

E4

E5

> Filtre à carburant encrassé • Appelez le centre de servi­ ces Nilfi sk-ALTO.

> Détecteur de fl amme inactif • Appelez le centre de servi­ ou défectueux ces Nilfi sk-ALTO.

« Illegal flame detected » > Flamme détectée alors qu’elle • Détecteur de fl amme non mis
ne devrait PAS être présente en place. Montez le détec­ teur.

> Détecteur de fl amme • Appelez le centre de servi­ défectueux ces Nilfi sk-ALTO.

90

E6

8 Données techniques

8-103D

SOLAR BOOSTER

7-58D

SOLAR BOOSTER

7-58D

SOLAR BOOSTER

5-52D

SOLAR BOOSTER

5-45D

SOLAR BOOSTER

7-58E36H

SOLAR BOOSTER

7-58E36H

SOLAR BOOSTER

7-58E18H

SOLAR BOOSTER

7-38E18H

SOLAR BOOSTER

135 170 170 170 150 165 170 160 180

530 680 680 680 550 600 680 700 1100

EcoPower 5 EcoPower 5 EcoPower 7 EcoPower 7 EcoPower 7

- - - - 4,3 4,8 4,9 4,9 4,9























1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0



18 + 5,8 18 + 7,5 36 + 7,5 54 + 7,5 1,4 + 6,1 1,4 + 6,9 1,4 + 7,5 1,4 + 7,1 1,4 + 12,7

GAMME SOLAR BOOSTER

Réf. produit: 107370260 107370270 107370274 107370276 107370050 107370055 107370070 107370075 107370080

Données de performance :

Pression à la pompe [bar]

Qiec [l/h] 810 1110 1110 1110 900 1000 1110 1110 1900

Impact (force de choc) [kg-force] 3,8 5,8 5,8 5,8 4,5 5,2 5,8 5,8 10,3

Δ temp - (débit d'eau pleine) [ºC] 19 14 28 42 73 65 76 74 49

Capacité de chauffe [kW] 18 18 36 54 80 80 115 115 115

Effi cacité [%] 99 99 99 99 92 92 92 92 94

Poids (vide) [kg] 150 155 156 157 184 189 212 212 232

Niveau sonore [dB(A)] 93 93 93 93 92 92 93 93 93

Moteur / Pompe :

Type de buse

Qmax [l/h] 875 1200 1200 1200 1020 1100 1200 1200 2000

Type dela pompe C3 C3 C3 C3 NA5 NA5 C3 C3 AR

puissance de sortie du moteur [kW] 5,6 6,5 6,5 6,5 5,5 6,7 6,5 6,5 11,0

Moteur / pompe [rpm] 1450 1450 1450 1450 1450 1450 1450 1450 1450

Entraînement de pompe Direct Direct Direct Direct Direct Direct Direct Direct Direct

Connexion requise :

Tension [V] 400 400 400 400 400 400 400 230 400

Courant absorbée max / type [amp] 35,9/~3 39,4/~3 65,3/~3 91,2/~3 14/~3 15/~3 15/~3 25/~3 24/~3

Consommation d’énergie

(chauffage + moteur) [kW]

Fréquence [Hz] 50 50 50 50 50 50 50 50 50

Pression min de l'eau d'aliment.,

débit d'eau pleine [bar]

Chauffage :

Type de chaudière Réservoir d’eau Réservoir d’eau Réservoir d’eau Réservoir d’eau

Temp. max de l'eau d'alimentation [ºC] 85 85 85 85 30 30 30 30 30

Temp. max de l'eau au refoulement [ºC] 85 85 85 85 99 99 99 99 99

Type de chaudière Électronique Électronique Électronique Électronique Diesel Diesel Diesel Diesel Diesel

Consommation horaire de

carburant @T=40°C [kg/h]

Options :

Capot d’acier inoxydable

Produits pour nettoyage manuel

Commande à distance

1 x detergentes

2 x detergentes

Appareil à encaissement mécanique

Appareil à encaissement mécanique avec détergent

Dispositif d’arrêt en cas de bas niveau d’eau

No Scale

91

Commutateur froid/chaud

Limiteur de pression

Tilslutningsboks for fl ere maskiner

9 Garantie

Votre produit Nilfi sk-ALTO
est garanti pendant 12 mois
à compter de la date d’achat
(sur présentation du justifi catif
d’achat). Cette garantie s’appli­que :

• si les défauts sont attribua­bles à des vices ou des dé­fauts de matériels ou de fabri­cation; (l’usure et la déchirure
normales, ainsi que la mau­vaise utilisation, ne sont pas
couvertes par la garantie).

• si les réparations n’ont pas
été réalisées ou tentées par
une personne autre qu’un
membre du personnel de
maintenance formé par Nil­fi sk-ALTO;

• si seuls les accessoires origi­naux ont été utilisés ;

• si le produit n’a pas été ex­posé à des conditions abusi­ves telles que des chocs, des
secousses ou du gel.

• si les instructions du présent
manuel ont été scrupuleuse­ment respectées.

Une réparation sous garantie
comprend le remplacement
des pièces défectueuses, mais
ne couvre pas les coûts du fret
et de l’emballage. Nous nous
référons à la réglementation na­tionale sur les ventes de mar­chandises.

Toute réparation hors garantie
sera facturée (notamment les
défaillances dues aux causes
mentionnées à la section «7

Recherche de pannes et solu­tions» du présent manuel).

10 Déclaration de conformité CE

Déclaration de Conformité EC

Le fabricant soussigné,

Nilfi sk-ALTO, Division of Nilfi sk-Advance A/S, Industrivej 1, DK-9560 Hadsund

déclare que le produit :

• • • Nettoyeur haute pression • • •

type : SOLAR BOOSTER D, EH

est conforme aux dispositions des directives CE suivantes, et
aux amendements ultérieurs :

2006/42/EC, 2006/95/EC, 2004/108/EC

et déclare également que les critères harmonisés ci-après ont été appliqués:

EN 60335-2-79 (2006), EN 55014-1 (2006), EN 55014-2 (2001), EN 61000-3-2 (2006)

Les critères techniques et spécifi cations nationales ci-après ont été utilisés (parties/
clauses) :

DS EN 60335-2-79

Hadsund, 2008-10-01 _________________________________________

Anton Sørensen
General Manager of Technical Operations EAPC

92

20

°

0

°

C

°

85

°

80

°

60

°

40

°

SOLAR BOOSTER EH

SOLAR BOOSTER D

°

0

°

0
2

°

C

°

40

°

85

°

0

°

6

80

°

0

°

0
2

°

C

°

40

°

85

°

°

60

80

940

(only EH)

http://www.nilfi sk-advance.com

HEAD QUARTER
DENMARK

Nilfi sk-Advance Group
Sognevej 25
DK-2605 Brøndby
Tel.: [phone]
Fax: [phone]
E-mail: mail.com@nilfi sk-advance.com

SALES COMPANIES
ARGENTINA

Nilfi sk-Advance srl.
Edifi cio Central Park
Herrera 1855, Offi ce 604
Ciudad Autónoma de Buenos Aires
Tel.: [phone]
Fax:[phone]

AUSTRALIA

Nilfi sk-ALTO
48 Egerton St.
P.O. Box 6046
Silverwater, N.S.W. 2128
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi skalto.com.au

AUSTRIA

Nilfi sk-Advance GmbH
Metzgerstrasse 68
5101 Bergheim bei Salzburg
Tel.: [phone]
Fax: [phone]
E-mail: info.at@nilfi sk-advance.com

BELGIUM

Nilfi sk-ALTO a division of Nilfi sk-Advance n.v-s.a.
Riverside Business Park
Boulevard Internationalelaan 55
Bâtiment C3/C4 Gebouw
Bruxelles 1070 Brussel
Tel.: [phone]
Fax: [phone]
E-mail: info.be@nilfi sk-alto.com

CANADA

Clarke Canada
Part of the Nilfi sk-Advance Group
4080-B Sladeview Crescent, Unit 1
Mississauga, Ontario L5L 5Y5
Tel.: [phone]
Fax: [phone]

CHINA

Nilfi sk-Advance (Shenzhen) Ltd.
Blok 3, Unit 130 1001 Honghua Road
Int. Commercial & Trade Center
Fuitian Free Trade Zone
518038 Shenzhen
Tel.: [phone]
Fax: [phone]

CZECH REPUBLIC

ALTO Ceská Republika s.r.o.
Do Čertous 2658/1
193 00 Praha 9
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

DENMARK

Nilfi sk-Advance A/S
Industrivej 1
9560 Hadsund
Tel.: [phone]
Fax: [phone]
E-mail: salg.dk@nilfi sk-alto.com

Nilfi sk-ALTO Food division
Division of Nilfi sk-Advance A/S
Blytækkervej 2
9000 Aalborg
Tel.: [phone]
Fax: [phone]
E-mail: food.division@nilfi sk-alto.dk

FINLAND

Nilfi sk-Advance Oy Ab
Piispantilankuja 4
02240 Espoo
Tel.: [phone]
Fax: [phone]
E-mail: asiakaspalvelu.fi @nilfi sk.com

FRANCE

Nilfi sk-ALTO
ALTO France SAS
Aéroparc 1
19 rue Icare
67960 Entzheim
Tel.: [phone]
Fax: [phone]
E-mail: info.fr@nilfi sk-alto.com

GERMANY

Nilfi sk-ALTO
Division of Nilfi sk Advance
Guido-Oberdorfer-Str. 10
89287 Bellenberg
Tel.: (+49) (0) 180 5 37 37 37
E-mail: info.de@nilfi sk-alto.com

GREECE

Nilfi sk-Advance SA
8, Thoukididou str.
164 52 Argiroupolis
Tel.: [phone]
Fax: [phone]
E-mail: nilfi [e-mail]

HOLLAND

Nilfi sk-ALTO
Division of Nilfi sk-Advance BV
Camerastraat 9
3322 BB Almere
Tel.: [phone]
Fax: [phone]
E-mail: info.nl@nilfi sk-alto.com

HONG KONG

Nilfi sk-Advance Ltd.
2001 HK Worsted Mills Ind’l Bldg.
31-39 Wo Tong Tsui St.
Kwai Chung
Tel.: [phone]
Fax: [phone]

HUNGARY

Nilfi sk-Advance Kereskedelmi Kft.
II. Rákóczi Ferenc út 10
2310 Szigetszentmiklos-Lakihegy
Tel: [phone]
Fax: [phone]
E-mail: info@nilfi sk-advance.hu

INDIA

Nilfi sk-Advance India Limited
349, Business Point,
No 201,2nd fl oor, above Popular Car World,
Western Express Highway, Andheri ( East),
Mumbai - 400 069
Tel: [phone]

ITALY

Nilfi sk-ALTO
Divisione di Nilfi sk-Advance A/S
Località Novella Terza
26862 Guardamiglio (LO)
E-mail: d.puglia@nilfi sk-advance.it

JAPAN

Nilfi sk-Advance Inc.
1-6-6 Kita-shinyokohama, Kouhoku-ku
Yokohama, 223-0059
Tel.: [phone]
Fax: [phone]

MALAYSIA

Nilfi sk-Advance Sdn Bhd
Sd 14, Jalan KIP 11
Taman Perindustrian KIP
Sri Damansara
52200 Kuala Lumpur
Tel.: [phone]
Fax: [phone]

MEXICO

Nilfi sk-Advance de Mexico, S. de R.L. de C.V.
Prol. Paseo de la Reforma 61, 6-A2
Col. Paseo de las Lomas
01330 Mexico, D.F.
Tel: [phone] (switchboard)
Fax: [phone] ext. 229
E-mail: [e-mail]

NORWAY

Nilfi sk-Advance AS
Bjørnerudveien 24
1266 Oslo
Tel.: [phone]
Fax: [phone]
E-mail: info.no@nilfi sk-alto.com

POLAND

Nilfi sk-Advance Sp. Z.O.O.
05-800 Pruszków
ul. 3-go MAJA 8
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.pl

PORTUGAL

Nilfi sk-ALTO
Division of Nilfi sk-Advance Lda.
Sintra Business Park
Zona Industrial Da Abrunheira
Edifi cio 1, 1° A
P2710-089 Sintra
Tel.: [phone]
Fax: [phone]
E-mail: mkt@nilfi sk-advance.es

RUSSIA

Нилфиск-Эдванс
127015 Москва

Вятская ул. 27, стр. 7
Россия

Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk.ru

SINGAPORE

Nilfi sk-Advance Pte. Ltd.
Nilfi sk-ALTO Division
40 Loyang Drive
Singapore 508961
Tel.: [phone]
Fax: [phone]
E-mail: sales@nilfi sk-advance.com.sg

SPAIN

Nilfi sk-ALTO
Division of Nilfi sk-Advance S.A.
Torre D’Ara
Paseo del Rengle, 5 Pl. 10
08302 Mataró
Tel.: [phone]
Fax: [phone]
E-mail: mkt.es@nilfi sk-alto.com

SWEDEN

ALTO Sverige AB
Member of Nilfi sk-Advance Group
Aminogatan 18, Box 4029
431 04 Mölndal
Tel.: [phone]
Fax: [phone]
E-mail: info.se@nilfi sk-alto.com

TAIWAN

Nilfi sk-Advance Taiwan Branch
No. 5, Wan Fang Road
Taipei
Tel.: [phone]
Fax: [phone]

THAILAND

Nilfi sk-Advance Co. Ltd.
89 Soi Chokechai-Ruammitr
Viphavadee-Rangsit Road
Ladyao, Jatuchak, Bangkok 10900
Tel.: [phone]
Fax: [phone]

TURKEY

Nilfi sk-Advance Profesional Temizlik
Ekipmanlari Tic. A/S.
Necla Cad. NI.: 48
Yenisahra / Kadiköy
Istanbul
Tel.: [phone] - 60
E-mail: info.tr@nilfi sk-advance.com

UNITED KINGDOM

Nilfi sk-ALTO
Division of Nilfi sk-Advance Ltd.
Bowerbank Way
Gilwilly Industrial Estate, Penrith
Cumbria CA11 9BQ
Tel.: [phone]
Fax: [phone]
E-mail: sales.uk@nilfi sk-alto.com

USA

Nilfi sk-Advance Inc.
14600 21st Avenue North
Plymouth, MN 55447-3408
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

VIETNAM

Nilfi sk-Advance Representative Offi ce
No. 51 Doc Ngu Str.
Ba Dinh Dist.
Hanoi
Tel.: [phone]
Fax: [phone]
E-mail: nilfi [e-mail]
