Nilfisk SCRUBTEC R 361, SCRUBTEC R 366, SCRUBTEC R 371, SCRUBTEC R 371 C User Manual [cz]

Download

SCRUBTEC R 361 - R 366 R 371 - R 371 C

www.nilfisk-alto.com

ČESKY PŘÍRUČKA UŽIVATELE

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKO PRIROČNIK ZA UPORABNIKA

9097421000(1)2008-01 E

EC Machinery DirectivEC Machinery Dir

EC Low Voltage DireLow Voltage Dire

EC EMC Directive 8C EMC Directive 8

   Osvdení o shod Konformitätserklärung Overensstemmelsescerti kat Declaración de conformidad Vastavusserti kaat Déclaration de conformité Yhdenmukaisuustodistus

 / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model /  / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model /  / Modell / Model / Model / Model :

 / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type /  / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip /  / Typ / Typ / Tip / Tip :

  / Výrobní íslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number /   / Sorozatszám / Numero di serie / Serijos numeris / Srijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Numr de serie /   / Serienummer / Výrobné íslo / Serijska številka / Seri Numaras :

   / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction /   / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabricaiei /   / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/mal yl :

Conformity certi cate   Megfelelsségi nyilatkozat Dichiarazione di conformità Atitikties deklaracija Atbilstbas deklarcija Konformitetsserti sering Conformiteitsverklaring

SCRUBBER-DRYER

SCRUBTEC R361 - R366 - R371 - R371 C

Declaração de conformidade Deklaracja zgodnoci Certi cat de conformitate    Överensstämmelsecerti kat Certi kát súladu Certi kat o ustreznosti Uyumluluk serti kas

 ,            .

Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími smrnicemi a normami.

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.

Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder.

El abajo  rmante certi ca que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares.

Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega.

Je soussigné certi e que les modèles cidessus sont fabriqués conformément aux directives et normes suivantes.

The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards.

                 .

Alulírottak igazoljuk, hogy a fent említett modellt a következ irányelvek és szabványok alapján hoztuk létre.

Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard.

Toliau pateiktu dokumentu patvirtinama, kad mintas modelis yra pagamintas laikantis nurodyt direktyv bei standart.

Ar šo tiek apliecints, ka augstkmintais modelis ir izgatavots atbilstoši šdm direktvm un standartiem.

Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder.

A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas.

Niej podpisany zawiadcza, e wymieniony powyej model produkowany jest zgodnie z nastpujcymi dyrektywami i normami.

Subsemnatul atest c modelul susmenionat este produs în conformitate cu urmtoarele directive i standarde.

 ,            .

Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder.

Dolu podpísaný osveduje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami.

Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi.

Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan.

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards.

Aada mzas olan kii, yukarda bahsedilen model cihazn aada verilen direkti ere ve standartlara uygunlukta imal edildiini onaylar.

EC Machinery Directive 98/37/EC EN ISO 12100-1, EN ISO 12100-2, EN 294, EN 349 EC Low Voltage Directive 73/23/EEC EN 60335-1, EN 60335-2-72 EC EMC Directive 89/336/EEC EN 61000, EN 50366

Manufacturer: Alto Deutschland GmbH

Authorized signatory: Dipl.-Ing. Wolfgang Nieuwkamp Date: 02.01.2007 Signature:

Address: Guido-Oberdorfer-Straße 2-8 — D-89287 Bellenberg

PRÍRUCKA UŽIVATELE

ČESKY

OBSAH

ÚVOD ............................................................................................................................................................................... 2

OBSAH A ÚČEL NÁVODU ..............................................................................................................................................................2

CÍLOVÁ SKUPINA ...........................................................................................................................................................................2

UMÍSTĚNÍ TOHOTO NÁVODU ....................................................................................................................................................... 2

PROHLÁŠENÍ O SOULADU ........................................................................................................................................................... 2

IDENTIFIKAČNÍ DATA ..................................................................................................................................................................... 2

JINÉ REFERENČNÍ PŘÍRUČKY ..................................................................................................................................................... 2

NÁHRADNÍ DÍLY A ÚDRŽBA ........................................................................................................................................................... 2

ZMĚNY A VYLEPŠENÍ .................................................................................................................................................................... 2

PROVOZNÍ SCHOPNOSTI ............................................................................................................................................................. 2

KONVENCE ..................................................................................................................................................................................... 2

ROZBALENÍ/DODÁVKA .................................................................................................................................................3

BEZPEČNOST ................................................................................................................................................................. 3

SYMBOLY ........................................................................................................................................................................................ 3

VŠEOBECNÉ POKYNY................................................................................................................................................................... 3

POPIS STROJE ............................................................................................................................................................... 5

KONSTRUKCE STROJE ................................................................................................................................................................. 5

OVLÁDACÍ PANEL ..........................................................................................................................................................................6

POHLED POD KRYTY NÁDRŽE ..................................................................................................................................................... 7

POHLED POD SESTAVOU NÁDRŽE .............................................................................................................................................7

KARTÁČ/PODLOŽKA (R 361 / R 366 / R 371) A PLOŠINA VÁLCOVITÉHO KARTÁČE (R 371 C) ZOBRAZENÍ .......................... 8

PŘÍSLUŠENSTVÍ/MOŽNOSTI ......................................................................................................................................... 8

TECHNICKÉ PARAMETRY ............................................................................................................................................. 9

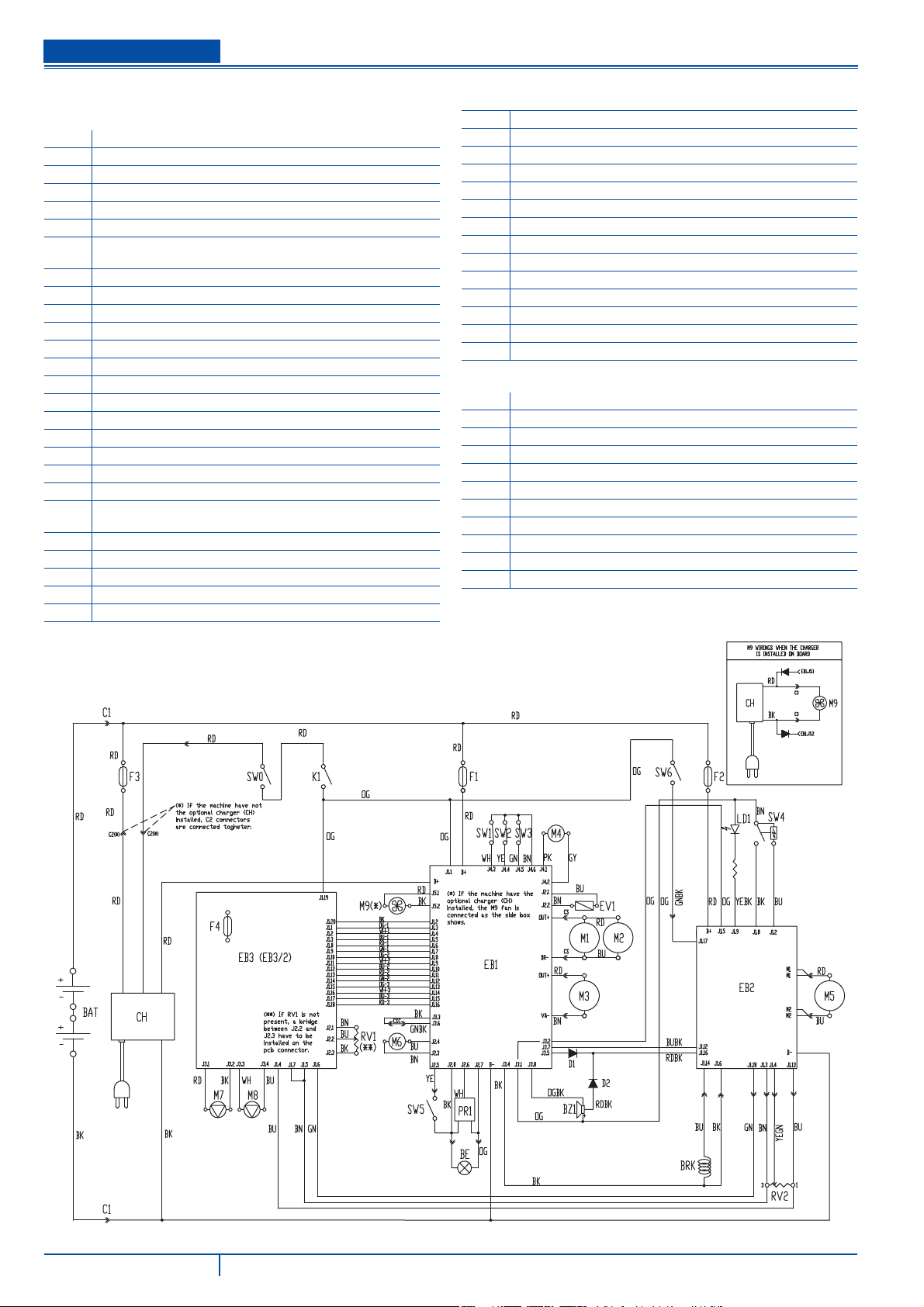

SCHÉMA ZAPOJENÍ .....................................................................................................................................................................10

POUŽITÍ ......................................................................................................................................................................... 11

KONTROLA BATERIE/MONTÁŽ V NOVÉM STROJI .....................................................................................................................11

MONTÁŽ A NASTAVENÍ (MOKRÉ NEBO GELOVÉ) TYPU BATERIE..........................................................................................12

PŘED SPUŠTĚNÍM STROJE ........................................................................................................................................................ 13

SPUŠTĚNÍ A ZASTAVENÍ STROJE .............................................................................................................................................. 15

PROVOZ STROJE (DRHNUTÍ/SUŠENÍ) ...................................................................................................................................... 15

VYPRÁZDNĚNÍ NÁDRŽE ............................................................................................................................................................. 17

PO POUŽITÍ STROJE ................................................................................................................................................................... 17

TLAČENÍ/TAŽENÍ STROJE ........................................................................................................................................................... 17

DLOUHÁ NEČINNOST STROJE ................................................................................................................................................... 17

PRVNÍ POUŽITÍ ............................................................................................................................................................................. 17

ÚDRŽBA ........................................................................................................................................................................18

TABULKA PLÁNOVANÉ ÚDRŽBY ................................................................................................................................................ 18

KONTROLA PROVOZNÍCH HODIN STROJE .............................................................................................................................. 18

ČIŠTĚNÍ STĚRKY ......................................................................................................................................................................... 19

KONTROLA A VÝMĚNA LISTU STĚRKY ...................................................................................................................................... 19

ČIŠTĚNÍ KARTÁČE/VÁLCOVITÉHO KARTÁČE .......................................................................................................................... 20

ČIŠTĚNÍ NÁDRŽE A VYSÁVACÍ MŘÍŽKY S PLOVÁKEM ............................................................................................................ 20

KONTROLA A VÝMĚNA BOČNÍ ZÁSTĚRY .................................................................................................................................. 21

ČIŠTĚNÍ FILTRU ROZTOKU ......................................................................................................................................................... 22

NABÍJENÍ BATERIÍ ........................................................................................................................................................................ 23

KONTROLA/VÝMĚNA POJISTEK ................................................................................................................................................. 24

DEMONTÁŽ/MONTÁŽ PLOŠINY KARTÁČE/PODLOŽKY NEBO PLOŠINY VÁLCOVITÉHO KARTÁČE ................................... 24

BEZPEČNOSTNÍ FUNKCE ...........................................................................................................................................25

NOUZOVÉ TLAČÍTKO................................................................................................................................................................... 25

SNÍŽENÍ RYCHLOSTI ................................................................................................................................................................... 25

MIKROSPÍNAČ SEDADLA ŘIDIČE ............................................................................................................................................... 25

ELEKTROMAGNETICKÁ BRZDA ................................................................................................................................................. 25

ŘEŠENÍ PROBLÉMŮ .....................................................................................................................................................25

LIKVIDACE .................................................................................................................................................................... 26

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 1

ČESKY PRÍRUCKA UŽIVATELE

ÚVOD

POZNÁMKA

Čísla v závorkách označují komponenty uváděné v kapitole týkající se popisu stroje.

OBSAH A ÚČEL NÁVODU

Účelem tohoto Návodu je poskytnout Operátorovi všechny potřebné informace k řádnému samostatnému a bezpečnému používání stroje. Návod obsahuje informace o technických parametrech, provozu, skladování, údržbě, o náhradních dílech a likvidaci. Před jakoukoli manipulací se strojem si pracovníci obsluhy a kvaliﬁkovaní technici musí pozorně přečíst tento návod. V případě jakýchkoliv otázek týkajících se instrukcí uvedených v návodu a v případě potřeby dalších informací se laskavě obraťte na Alto.

CÍLOVÁ SKUPINA

Tento návod je určen pro kvaliﬁkované pracovníky obsluhy a techniky určené pro údržbu stroje. Pracovníci Obsluhy nesmí provádět činnosti vyhrazené kvaliﬁkovaným Technikům. Alto neodpovídá za škody způsobené nedodržením tohoto zákazu.

UMÍSTĚNÍ TOHOTO NÁVODU

Návod k Obsluze musí být umístěn poblíž stroje v odpovídající schránce, chráněn před kapalinami a dalšími látkami, které by ho mohly poškodit.

PROHLÁŠENÍ O SOULADU

Toto Prohlášení o shodě, které se dodává se strojem, je osvědčení stroje o jeho shodě s platnými zákony.

POZNÁMKA

Společně s dokumentací k zařízení se dodávají dvě kopie původního Prohlášení o souladu.

IDENTIFIKAČNÍ DATA

Sériové číslo stroje a model jsou uvedeny na destičce (30) na sloupci řízení. Rok výroby tohoto modelu stroje je uvedený v Prohlášení o shodě a první dvě číslice výrobního čísla stroje znamenají i rok jeho výroby. Tyto informace jsou užitečné při objednávkách náhradních dílů stroje. Pomocí následující tabulky zapište identiﬁkační údaje stroje.

Model STROJE ..................................................................................

Výrobní číslo STROJE .......................................................................

JINÉ REFERENČNÍ PŘÍRUČKY

Příručka k používání Elektronické nabíječky baterie (je nedílnou součástí tohoto návodu)

–

K dispozici jsou dále následující příručky:

Návod k Opravám (který si lze prostudovat v servisních střediscích Alto Service Centers)

–

Seznam Náhradních Dílů (dodávaný se strojem)

–

NÁHRADNÍ DÍLY A ÚDRŽBA

Veškeré potřebné provozní postupy a postupy při údržbě a opravách musí být provedeny kvaliﬁkovanými pracovníky nebo servisními středisky Alto Service Center. Vždy je třeba používat jedině originální náhradní díly a příslušenství. Servis nebo náhradní díly a příslušenství si objednejte v servisních střediscích Alto; uveďte model a výrobní číslo stroje.

ZMĚNY A VYLEPŠENÍ

Společnost Alto průběžně zlepšuje své produkty a vyhrazuje si právo provádět změny a úpravy podle svého uvážení. Není povinna aplikovat tyto výhody na stroje prodané dříve. Jakékoliv úpravy a nebo doplňky podléhají schválení výrobce a musí být provedeny společností Alto.

PROVOZNÍ SCHOPNOSTI

Tento čistič-sušič se používá na čištění (čištění a sušení) hladkých a pevných podlah ve stavebnictví nebo průmyslu, které kvaliﬁkovaný pracovník obsluhuje v bezpečných provozních podmínkách. Tyto čističe-sušiče se nesmějí používat na čistění koberců položených na podlaze.

KONVENCE

Značky v tomto návodu pro polohu dopředu, dozadu, vpředu, vzadu, vlevo nebo vpravo se vztahují na polohu pracovníka obsluhy, tedy na sedadle řidiče (25).

2 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRÍRUCKA UŽIVATELE

ČESKY

ROZBALENÍ/DODÁVKA

Při vybalování stroje postupujte opatrně podle pokynů uvedených na obalu. Při dodávce pečlivě zkontrolujte, zda během dopravy nedošlo k poškození stroje a jeho obalů. Jestliže došlo k viditelnému poškození, uschovejte si obaly a předložte je ke kontrole dopravci, který stroj doručil. Okamžitě se obraťte na dopravce a sepište reklamační záznam. Zkontrolujte, zda je stroj dodán s následujícími položkami:

Technická dokumentace:

–

– – –

Uživatelská příručka Stroje na drhnutí a sušení

•

Návod k použití nabíječky baterie

•

Seznam Náhradních dílů Stroje na drhnutí a sušení

•

2 destičkové pojistky 5 klínků pro kryt 6 voltové baterie Jeden 2 mm klíč pro šrouby s vnitřním šestihranem

BEZPEČNOST

Následující symboly označují potenciálně nebezpečné situace. Tyto informace si vždy pečlivě přečtěte a přijměte všechna potřebná preventivní opatření na ochranu osob i majetku. Při prevenci úrazů je vždy základním předpokladem spolupráce pracovníka obsluhy. Bez dokonalé spolupráce osoby odpovědné za provoz stroje nemůže být účinný žádný program prevence nehod. Většina z nehod, ke kterým může dojít v provozu během práce nebo přemisťování stroje, bývá způsobena selháním pracovníků při dodržování nejjednodušších pravidel základní bezpečnosti. Pečlivá a opatrná obsluha je nejlepší zárukou proti nehodám a je základním předpokladem úspěšného splnění jakéhokoliv programu prevence nehod.

SYMBOLY

NEBEZPEČÍ!

Označuje nebezpečnou situaci, při které je ohrožen život pracovníka Obsluhy.

VAROVÁNÍ!

Označuje potenciální nebezpečí zranění osob anebo poškození věcí.

UPOZORNĚNÍ!

Označuje upozornění související s důležitými nebo užitečnými funkcemi. Odstavcům označeným tímto symbolem věnujte pozornost.

POZNÁMKA

Udává nezbytnost konzultovat návod pro obsluhu před prováděním jakékoli operace.

VŠEOBECNÉ POKYNY

Dále jsou uvedena speciﬁcká varování a upozornění, která informují o potenciálním riziku poškození zdraví osob a poškození strojů.

–

Před provedením jakýchkoliv údržbových prací nebo oprav odpojte baterie.

–

Tento stroj mohou obsluhovat jen správně vyškolené a oprávněné osoby. Děti nebo tělesně postižené osoby nesmí tento stroj obsluhovat.

–

Chraňte baterii před jiskřícími předměty, plameny a rozžhavenými materiály. Během normálního provozu stroj vypouští výbušné plyny.

–

Při práci poblíž elektrických součástí je zakázáno nosit šperky.

–

Nepracujte pod vyzdviženým strojem bez bezpečnostních podpor.

–

Se strojem nepracujte v blízkosti jedovatých, nebezpečných, hořlavých a nebo výbušných prášků, kapalin ani par.

–

Při nabíjení baterie vzniká vysoce výbušný vodíkový plyn. Během nabíjení baterie ponechejte soustavu nádrží otevřenou, činnost provádějte v dobře větraném prostředí a mimo dosah otevřeného ohně.

NEBEZPEČÍ!

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 3

ČESKY PRÍRUCKA UŽIVATELE

VAROVÁNÍ!

Před provedením jakýchkoliv údržbových prací nebo oprav si pečlivě přečtěte celý návod.

–

Před použitím nabíječky baterií se ujistěte, že se kmitočet a napětí vyznačené na štítku s výrobním číslem stroje sho-

–

duje s napětím hlavního přívodu elektrické energie. Na zabránění nebezpečí požáru, zásahu elektrickým proudem nebo zranění se stroj nesmí ponechávat bez dozoru,

–

když je kabel zapojený do sítě. Když se stroj nepoužívá a před vykonáváním údržby kabel odpojte ze sítě. Chcete-li predejít zásahu elektrickým proudem, nevystavujte stroj dešti. Stroj uchovávejte ve vnitřních prostorách.

–

Stroj není určen na hraní. Při použití v blízkosti dětí dbejte zvýšené pozornosti.

–

Stroj používejte pouze v souladu s popisem v tomto Návodu. Používejte pouze příslušenství doporučené Výrobcem.

–

Nepoužívejte stroj, pokud je kabel nabíječky baterie nebo zástrčka poškozené. Pokud stroj nefunguje tak, jak by měl,

–

byl poškozen, ponechán venku nebo ve vodě, vraťte jej do servisního střediska. Stroj se nesmí tahat nebo přenášet uchopením kabelu nabíječky baterie nebo používat kabel nabíječky jako držadlo.

–

Dveře nezavírejte, když jimi prochází kabel nabíječky baterie a kabel nabíječky netahejte ani nad ostrými hranami nebo kolem rohů. Stroj nesmí být v chodu pomocí kabelu nabíječky baterie. Kabel nabíječky baterie musí být mimo vyhřívané plochy. Přijměte veškerá potřebná preventivní opatření, aby pohybující se části stroje nemohly zachytit vlasy, šperky a volné

–

části oděvů osob. Při nabíjení baterií nekuřte.

–

Neponechávejte stroj bez dozoru, pokud jste se neujistili, že nemůže dojít k samovolnému pohybu stroje.

–

Nepoužívejte stroj na svazích se sklonem vyšším, než uvádějí parametry.

–

Stroj neomývejte přímým či tlakovým proudem vody ani roztoky látek s korozívními účinky.

–

Stroj nepoužívejte zejména v prašném prostředí.

–

Při použití tohoto stroje pracujte pozorně tak, abyste nezpůsobili žádnou újmu ostatním lidem a zejména dětem.

–

Na stroj nepokládejte žádné nádoby obsahující kapaliny.

–

Teplota skladování musí být v rozpětí 0°C až +40°C.

–

Provozní teplota stroje musí být v rozpětí 0°C až +40°C.

–

Relativní vlhkost vzduchu musí být mezi 30 % a 95 %.

–

Stroj vždy – za provozu i během odstávky – chraňte před přímým slunečním zářením, deštěm a nepříznivými povětr-

–

nostními vlivy. Stroj nepoužívejte jako dopravní prostředek.

–

Stroj nepoužívejte na nakloněných plochách se sklonem přesahujícím 16%.

–

Pokud se stroj nepohybuje, vypněte kartáč, aby nedošlo k poškození podlahy.

–

V případě požáru použijte k uhašení práškový hasicí přístroj, nikoli vodní.

–

Strojem nenarážejte do polic ani lešení či jiných konstrukcí; to platí zejména v případech, kdy hrozí riziko pádu

–

předmětů. S bezpečnostními prvky stroje a pojistkami svévolně nemanipulujte a přesně dodržujte obvyklé pokyny k údržbě.

–

Pokud chcete stroj posouvat rukou, musí být elektromagnetická brzda odblokovaná. Po skončení práce musí být

–

elektromagnetická brzda znovu aktivována. Nepoužívejte stroj, když je elektromagnetická brzda deaktivována. Nesnímejte ani neupravujte desky upevněné ke stroji.

–

V případě poruchy stroje si ověřte, že není způsobena nedostatečnou údržbou. Podle potřeby si vyžádejte pomoc

–

oprávněných pracovníků oprávněného servisního střediska. Jestliže je nutné vyměnit některé díly, vyžádejte si od prodejce nebo autorizovaného obchodníka ORIGINÁLNÍ náhrad-

–

ní díly. Chcete-li zajistit správný a bezpečný provoz stroje, měli by plánovanou údržbu (podrobně popsanou v související

–

kapitole tohoto návodu) provádět autorizovaní pracovníci nebo autorizované Servisní Středisko. Stroj musí být správně zlikvidován, protože obsahuje nebezpečné jedovaté materiály (baterie atd.), které podléhají

–

normám, jež vyžadují jejich likvidaci ve specializovaných střediscích (viz kapitola Likvidace). Zabraňte proniknutí jakýchkoli předmětů do otvorů. Nepoužívejte stroj, pokud jsou otvory zanesené. Otvory vždy

–

udržujte bez prachu, vlasů či jiných cizích materiálů, které by mohly snížit tok vzduchu. Tento stroj nelze používat na silnicích ani veřejných komunikacích.

–

Pokud klesne teplota pod bod mrazu, věnujte při přepravě stroji zvýšenou pozornost. Voda v nádrži na obnovení vody

–

nebo v hadicích může zamrznout a stroj tak závažně poškodit. Používejte kartáče a podložky dodané se strojem a kartáče a podložky uvedené v Návodu na Použití. Při použití jiných

–

kartáčů nebo podložek může dojít k omezení bezpečnosti. Když jsou na stroji instalovány olovnaté baterie (VLHKÉ), nenaklánějte stroj o více než 30° od vodorovné roviny, aby

–

vysoce korozívní kyselina neprosákla z baterií. Pokud musíte provést jakékoli operace údržby, vyjměte před nakloněním stroje baterie.

4 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

POPIS STROJE

PRÍRUCKA UŽIVATELE

ČESKY

KONSTRUKCE STROJE

Páka regulace sklonu volantu

Volant

Pedál pro jízdu vpřed/vzad

Deska kartáče/kotouče

Deska válcovitého kartáče

Boční zástěry

Kabel nabíječky baterie

Filtr roztoku

10.

Vyprazdňovací hadice pro obnovení vody

11.

Hadice vysavače u stěrky

12.

Stěrka

13.

Kola nárazníku

14.

Podpůrná kolečka stěrky

15.

Stěrka sestavy ručních kol

16.

Otočný knoﬂík pro vyrovnání stěrky

17.

Přední list stěrky

18.

Zadní list stěrky

19.

Upevňovací skoba zadního listu stěrky

20.

Nádrž na roztok

21.

Nádrž na obnovení vody

22.

Kryt nádrže na obnovení vody

23.

Blikající světlo (volitelné)

24.

Výpustný kohout roztoku

25.

Sedadlo

26.

Nabíječka baterie

27.

Elektromagnetická brzda

28.

Přední řízené, pohonné a brzdné kolo

29.

Ruční páka odblokování elektromagnetické brzdy

30.

Štítek s výrobním číslem/technické parametry/osvědčení o shodě

30 20

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 5

624

S311377A

ČESKY PRÍRUCKA UŽIVATELE

OVLÁDACÍ PANEL

31.

Ovládací panel

32.

Nouzové tlačítko

33.

Klakson

34.

Plošina pro kartáč/podložku a spínač spouštění/zvedání stěrky

35.

Spínač přídavného tlaku (když je nainstalována plošina válcovitého kartáče, není aktivní funkce extra tlaku kartáče)

36.

Spínač spouštění/zvedání stěrky a spínač zapnutí/vypnutí vysávání

37.

Indikátor nabití baterie 37a. Výstražné světlo nabití baterie (zelené) 37b. Výstražné světlo poloviční kapacity baterie (žluté) 37c. Výstražné světlo vybití baterie (červené)

38.

Počítadlo hodin a zobrazení hladiny roztoku:

Po spuštění stroje zobrazí na pár sekund počet provoz-

•

ních hodin, které byly provedeny. Při používání stroje zobrazuje hladinu roztoku v nádrži

•

(měřeno v procentech v porovnání s plnou nádrží). Když je hladina pod 20%, displej začne blikat.

•

Na displeji by mohlo být „000 %“, i když nádrž není

•

zcela prázdná, což umožňuje dokončit čisticí cyklus; doporučuje se nicmméně zkontrolovat skutečný proud přípravku ke kartáčům.

Přepínač jízdy dopředu/dozadu

39. Ovládací přepínače na regulaci průtoku roztoku

40.

40a. Spínač zvýšení proudění 40b. Spínač snížení proudění

Klíček zapalování

41.

37c

37b

37a

40a

40b

S311212A

6 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

POHLED POD KRYTY NÁDRŽE

Kryt nádrže na obnovení vody

51. Těsnění krytu nádrže na obnovení vody

52. Vysávací vedení pro obnovení vody

53. Mřížka vysavače s automatickým plovákovým uzávěrem

54. Plovák

55. Nadržovače mřížky

56. Vstupní otvor roztoku

57. Kryt nádrže roztoku / sedadlo řidiče

58.

PRÍRUCKA UŽIVATELE

Podporná tyč krytu

59. Nádrž na obnovení vody

60. Nádrž na roztok

61.

ČESKY

POHLED POD SESTAVOU NÁDRŽE

Sestava nádrže

71. Baterie

72. Kryt baterie

73. Konektor baterie

74.

Kryty baterie

75. Schémata zapojení baterie

76.

S311219A

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 7

S311220A

ČESKY PRÍRUCKA UŽIVATELE

KARTÁČ/PODLOŽKA (R 361 / R 366 / R 371) A PLOŠINA VÁLCOVITÉHO KARTÁČE (R 371 C) ZOBRAZENÍ

96.

81.

Deska kartáče/kotouče

82.

Motory držáku kartáče/kotouče

83.

Konektor desky kartáče/kotouče nebo desky válcovitého kartáče

84.

Hadice na roztok

85.

Tlačítko upevnění desky

86.

Závlačky desky

87.

Držák desky

88.

Kartáč

89.

Držák podložky

90.

Podložka

91.

Konektor desky válcovitého kartáče

92.

Ochranný kryt konektoru

93.

Deska válcovitého kartáče

94.

Motory válcovitého kartáče

95.

Boční zástěra desky kartáče/kotouče

Boční zástěra desky válcovitého kartáče

97.

Horní upevňovací klika zástěry

98.

Spodní upevňovací klika zástěry

99.

Cylindrický kartáč

100.

Víka válcovitých kartáčů

101.

Upevňovací kliky víka

102.

Kontejner pro odpad z válcovitého kartáče

103.

Rukojeť kontejneru pro odpad

101 100

91 92

102

101

100

99103

S311378A

PŘÍSLUŠENSTVÍ/MOŽNOSTI

Kromě standardních komponent může být stroj vybaven následujícím příslušenstvím/možnostmi podle speciﬁckého použití stroje:

GELOVÉ baterie

–

Kotouče z různých materiálů

–

Listy stěrky odolné proti olejům

–

Blikající světlo

–

Další informace o možných doplňcích a příslušenství si vyžádejte od oprávněného Servisního Střediska nebo Prodejce.

8 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRÍRUCKA UŽIVATELE

ČESKY

TECHNICKÉ PARAMETRY

Všeobecné technické parametry

Popis

SCRUBTEC

R 361

Šířka čištění 610 mm 660 mm 710 mm Šířka stěrky 830 mm 860 mm Kapacita nádrže roztoku 75 litrů Min/max tok roztoku 1,1/3,4 litrů/min. Průměr zadního kolečka 300 mm Speciﬁcký tlak kola na zem vpředu 0,8 N/mm Průměr předního řízeného, pohonného a brzdného kola 250 mm Výkon systému motoru vysavače 500 W Výkon systému motoru pohonu 600 W Rychlost pohonu (proměnlivá) 0 až 6 km/h Stoupavost 16% Hladina tlaku zvuku v pracovním místě

(ISO 11201, ISO 4871) (LpA) Hladina tlaku zvuku stroje

(ISO 3744, ISO 4871) (LwA) Úroveň vibrací na paže operátora (*) 0,23 – 7,5 m/s Úroveň vibrací na tělo operátora (*) < 1,2 m/s

Velikost části pro baterie

24 V skříně akumulátoru: 600 x 390 x 300 mm

4 6 V baterie, s pouzdrem: 600 x 360 x 370 mm Kapacita vysávacího systému 1.800 mmH Výška stroje 1.250 mm Maximální délka stroje 1.450 mm Šířka stroje bez stěrky 658 mm 681,5 mm 758 mm

SCRUBTEC

R 366

- vzadu 1,0 N/mm

60,8 dB(A) ± 3 dB(A)

82,4 dB(A)

SCRUBTEC

R 371 / R 371 C

Technická data pro stroje s kartáčem/plošinou držáku kartáče

Popis

SCRUBTEC

R 361

SCRUBTEC

R 366

SCRUBTEC

R 371

Průměr kartáče/kotouče 305 mm 330 mm 355 mm Hmotnost bez baterií a náplní v nádržích 197 kg Maximální hmotnost s bateriemi a náplněmi v nádržích 478 kg Výkon motoru kartáče/podložky 2 x 400 W400 W Rychlost kartáče/držáku kotouče 190 ot/min Tlak kartáče/podložky s odpojeným extra tlakem 30 kg Tlak kartáče/podložky se zapojeným extra tlakem 50 kg

Technická data pro stroje s plošinou válcovitého kartáče

Popis SCRUBTEC R 371 C

Velikost válcovitého kartáče (průměr x délka) 145 x 690 (710) mm Hmotnost bez baterií a náplní v nádržích 205 kg Maximální hmotnost s bateriemi a náplněmi v nádržích 486 kg Výkon motoru válcovitého kartáče 2 x 600 W600 W Rychlost otáček válcovitého kartáče 748 ot/min Tlak válcovitého kartáče 33,4 kg

(*) Za normálních provozních podmínek na rovné asfaltové ploše.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9

ČESKY PRÍRUCKA UŽIVATELE

SCHÉMA ZAPOJENÍ

Klíč

BAT 24 V baterie BE Blikající světlo BRK Elektromagnetická brzda BZ1 Výstražný bzučák/klakson zpátečky C1 Konektor baterie C2 Přídavný konektor nabíječky baterie C3 Přídavný konektor nabíječky baterie pro externí ventilátor CH Nabíječka baterie CS Konektor plošiny kartáče CSC Vedlejší konektor desky válcovitého kartáče EB1 Funkční elektronická deska EB2 Elektronická deska pohonné soustavy EB3 Elektronická deska pod ovládacím panelem EB3/2 Elektronická deska pod ovládacím panelem (volitelné) EV1 Solenoidový ventil F1 Pojistka funkční elektronické desky F2 Pojistka elektronické desky pohonné soustavy F3 Pojistka nízké energie pohonu F4 Pojistka čerpadla (volitelné) K1 Spínač zapalování LD1 Kontrolka diagnostiky elektronické desky pohonné soustavy M1 Motor levého kartáče M2 Motor pravého kartáče M3 Motor systému vysavače M4 Akční člen plošiny kartáče M5 Motor pohonné soustavy

M6 Akční člen stěrky M7 Čerpadlo mycí vody (volitelné) M8 Čerpadlo čistidla (volitelné) M9 Ventilátor chlazení PR1 Senzor hladiny mycí vody RV1 Potenciometr provozní rychlosti (je-li součástí výbavy) RV2 Potenciometr rychlosti (pedál) SW0 Nouzové tlačítko SW1 Mikrospínač akčního členu (pozice 0) SW2 Mikrospínač akčního členu (pozice 1) SW3 Mikrospínač akčního členu (pozice 2) SW4 Senzor otáčení SW5 Mikrospínač sedadla řidiče SW6 Spínač jízdy vzad

Barevné kódy

BK Černá BU Modrá BN Hnědá GN Zelená GY Šedá OG Oranžová PK Růžová RD Červená VT Fialová WH Bílá YE Žlutá

S311379A

10 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRÍRUCKA UŽIVATELE

ČESKY

POUŽITÍ

VAROVÁNÍ!

Na některých místech stroje jsou umístěny samolepicí štítky oznamující:

NEBEZPEČÍ

–

VAROVÁNÍ

–

UPOZORNĚNÍ

–

RADA

–

Při čtení tohoto Návodu musí Operátor věnovat zvláštní pozornost významu symbolů na štítcích. Tyto štítky z žádného důvodu nezakrývejte a v případě poškození je okamžitě vyměňte.

KONTROLA BATERIE/MONTÁŽ V NOVÉM STROJI

VAROVÁNÍ!

Při nesprávné montáži nebo připojení baterií může dojít k vážnému poškození elektrických součástí stroje. Baterie musí namontovat pouze kvaliﬁkovaný odborník. Nastavte elektronickou desku funkce a integrovanou nabíječku baterií podle typu instalovaných baterií (MOKRÉ nebo GELOVÉ) viz níže. Před montáží zkontrolujte, zda nejsou baterie poškozené. Odpojte konektor baterie a zástrčku nabíječky baterie. S bateriemi manipulujte opatrně. Namontujte ochranné krytky svorek baterie dodané se strojem.

Stroj vyžaduje jedno z následujících:

A 24V skříň, 240 Ah/C5 (VLHKÁ)

–

A 24V skříň, 240 Ah/C5 (GELOVÁ) (volitelná)

–

4 6 V baterie, 180 Ah C5 (VLHKÉ)

–

4 6 V baterie, 180 Ah C5 (GELOVÉ)

–

Stroj může být dodán jedním z následujících způsobů:

Baterie (MOKRÉ nebo GELOVÉ) jsou dodány a již namontovány ve stroji a připraveny k použití

Otevřete kryty (51 a 58) a zkontrolujte, zda jsou nádrže (60 a 61) prázdné, jinak je vypusťte výpustnou hadicí (10) a kohoutem

1. (24). Zavřete kryty (51 a 58).

2. Opatrně zvedněte soustavu nádrže (71).

3. Zkontrolujte, zda jsou baterie připojeny ke stroji pomocí konektoru (74).

4. Opatrně spusťte soustavu nádrže (71).

5. Vložte klíč zapalování (41) a dejte ho do polohy “I”. Rozsvítí-li se zelené výstražné světlo (37a), jsou baterie připraveny k

6. použití. Rozsvítí-li se žluté nebo červené (37b nebo 37c) výstražné světlo, je nutné baterie nabít (viz příslušný postup v kapitole Údržba).

Baterie (MOKRÉ) jsou namontovány ve stroji, neobsahují však elektrolyt

Otevřete kryty (51 a 58) a zkontrolujte, zda jsou nádrže (60 a 61) prázdné, jinak je vypusťte výpustnou hadicí (10) a kohoutem (24).

Zavřete kryty (51 a 58).

Opatrně zvedněte soustavu nádrže (71).

Sejměte kryty (75) z baterií (72).

VAROVÁNÍ!

Dávejte pozor při používání kyseliny sírové, je značně korozívní. Dojde-li ke kontaktu s kůží nebo očima, vypláchněte zasažené části důkladně vodou a vyhledejte lékařskou pomoc. Plnění baterií je třeba provádět v dostatečně větraném prostředí. Použijte ochranné brýle.

Do článků baterie dolijte kyselinu sírovou (hustota 1,27 až 1,29 kg při 25°C) podle postupu uvedeného v návodě na obsluhu baterie. Správné množství pro plnění kyselinou sírovou je uvedeno v Návodu k Obsluze a Údržbě Baterie.

Chcete-li předejít poškození podlahy, otřete po nabíjení z horní části baterie kyselinu a vodu pomocí hadříku.

Ponechejte baterie několik minut ležet a doplňte je kyselinou sírovou v souladu s pokyny v Návodu k Obsluze a Údržbě Baterie.

Nabijte baterie (viz postup v kapitole Údržba).

Stroj neobsahuje baterie

Zakupte správné baterie (viz odstavec Technická data). Ohledně výběru a montáže baterie se obraťte na kvaliﬁkované prodejce baterií.

Elektornickou desku stroje a nabíječku baterií nastavte podle typu používaných baterií (MOKRÉ nebo GELOVÉ).

Nainstalujte baterie.

Nabijte baterie.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 11

ČESKY PRÍRUCKA UŽIVATELE

MONTÁŽ A NASTAVENÍ (MOKRÉ NEBO GELOVÉ) TYPU BATERIE

Elektornickou desku stroje a nabíječku baterií nastavte podle typu používaných baterií (MOKRÉ nebo GELOVÉ) a podle postupu uvedeného v nasledujícím odstavci:

Nastavení stroje

Klíč zapalování (41) dejte do polohy “I” a v prvních sekundách činnosti stroje sledujte následující situace:

Nastavení nabíječky baterie

Pokud bliká zelené varovné světlo (37a), stroj je nastaven na GEL.

•

Pokud bliká červené varovné světlo (37c), stroj je nastaven na VLHKÉ.

•

Pro změnu nastavení postupujte následovně. Vypněte stroj otočením klíče zapalování (41) do polohy “0”. Stiskněte a přidržte spínač (36), pak stroj zapněte pomocí klíče zapalování (41) v poloze „I“. Tlačítko (36) uvolněte minimálně 5 sekund po nastartování stroje. Do 3 vteřin znovu stiskněte tlačítko (36) na několik sekund a zkontrolujte, je-li rozsvícené kontrolní světlo pro požadované nastavení.

Odšroubujte šrouby (A, obr. 1) a panel (B). Otočte přepínač (C) na MOKRÉ nebo GELOVÉ podle typu nainstalovaných baterií. Potom nainstalujte panel (B) a utáhněte šrouby (A).

Obrázek číslo 1

Montáž baterie

10.

Otevřete kryty (51 a 58) a zkontrolujte, zda jsou nádrže (60 a 61) prázdné, jinak je vypusťte výpustnou hadicí (10) a kohoutem (24).

11.

Zavřete kryty (51 a 58).

12.

Opatrně zvedněte soustavu nádrže (71).

13.

Baterie namontujte do stroje a zapojte je v souladu se schématem (76).

VAROVÁNÍ!

Když nainstalujete skříň baterií, umístěte ji na levou stranu stroje, aby se soustava nádrže (71) dala správně zavřít.

Nabíjení baterie

14.

Nabijte baterie (viz postup v kapitole Údržba).

S311218A

12 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRÍRUCKA UŽIVATELE

ČESKY

PŘED SPUŠTĚNÍM STROJE

VAROVÁNÍ!

Při startování stroje zkontrolujte, zda mezi plošinou (4 nebo 5) a strojem, nebo mezi stěrkou (12) a strojem není žádný cizí materiál, který by mohl zabránit zvedání plošiny nebo stěrky. Tato kontrola je nutná, protože pokud se stroj vypne bez zvednutí plošiny a stěrky, zvedne se plošina a stěrka automaticky při příštím nastartování stroje.

Instalace/odebrání desky

Stroj může být vybavený buď kartáčem/držákem kotouče (4), nebo deskou s válcovým kartáčem (5). Informace o instalaci/odebrání desky naleznete v kapitole o údržbě.

POZNÁMKA

Když je plošina instalována/odebrána, může být nutné vyměnit stěrku, protože musí mít stejnou šířku. Správné zarovnání plošiny se stěrkou, viz odstavec Technická data.

Montáž/demontáž kartáče/držáku (jen pro SCRUBTEC R 361 / R 366 / R 371)

Podle druhu čištění, které má být provedeno, může být stroj vybaven buď kartáči (88), nebo držáky kotoučů (89) s kotouči (90)

1. společně s příslušnou plošinou. Při jejich instalaci/odebrání postupujte následovně.

2. Vložte klíč zapalování (41) a dejte ho do polohy “I”.

VAROVÁNÍ!

Před otočením spínačem na zapnuto (34) vždy zkontrolujte, zda mezi plošinou (4) a strojem není žádný cizí materiál, který by mohl bránit plošině ve zvednutí.

Plošinu zvedněte otočením spínače (34) na zapnuto.

Otočte klíčem zapalování (41) do polohy “0” a vyjměte jej.

Instalujte kartáče/podložky (88 nebo 89) a zcela je zvedněte, otočte jimi doprava (viz šipky 88 a 89) až na doraz.

Pro odebrání kartáčů/držáků podložek proveďte kroky 2 až 5 v opačném pořadí.

Typy dodávaných kartáčů

305 mm-modely 330 mm-modely 370 mm-modely

PROLENE PROLENE PROLENE MIDLITE GRIT 180 MIDLITE GRIT 180 MIDLITE GRIT 180 MIDGRIT 240 MIDGRIT 240 MIDGRIT 240 PROLITE PROLITE PROLITE UNION MIX UNION MIX UNION MIX

Návod na používání kartáče/kotouče

Modely MIDLITE GRIT 180 MIDGRIT 240 PROLENE PROLITE UNION MIX Běžné čištění:

Beton Terakotová podlaha Keramické dlaždice/lomový kámen Mramor Dlaždice z PVC Gumová dlaždicová podlahovina

Leštení:

Gumová dlaždicová podlahovina Mramor Dlaždice z PVC

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 13

ČESKY PRÍRUCKA UŽIVATELE

Montáž/demontáž válcového kartáče (jen pro SCRUBTEC R 371 C)

Vložte klíč zapalování (41) a dejte ho do polohy “I”.

VAROVÁNÍ!

Před otočením spínačem na zapnuto (34) vždy zkontrolujte, zda mezi plošinou (5) a strojem není žádný cizí materiál, který by mohl bránit plošině ve zvednutí.

Plošinu zvedněte otočením spínače (34) na zapnuto.

8. Otočte klíčem zapalování (41) do polohy “0” a vyjměte jej.

9. Na obou stranách stroje odšroubujte tlačítka (97) a demontujte sestavu boční zástěry (96).

10. Odšroubujte kliky (101) a odeberte víka (100) zatlačením klik dolů.

11. Nainstalujte válcovité kartáče (99).

12. Válcovité kartáče je možno nainstalovat na obou stranách. Znovu namontujte víko (100) a upevněte ho tlačítky (101).

13. Pro odebrání válcovitých kartáčů podložek proveďte kroky 7 až 13 v opačném pořadí.

14.

Typy dodávaných valcových kartáčů

145 x 690 mm model

PROLENE MAGNA GRIT 46 DYNA GRIT 80 MIDLITE GRIT 180 PROLITE UNION MIX

Návod na používání válcového kartáče

Modely MAGNA GRIT 46 DYNA GRIT 80 MIDLITE GRIT 180 PROLENE PROLITE UNION MIX Běžné čištění:

Beton Terakotová podlaha Keramické dlaždice/lomový kámen Mramor Dlaždice z PVC Gumová dlaždicová podlahovina

Montáž stěrky

POZNÁMKA

Stěrka a plošina musí mít stejnou šířku. Správné zarovnání plošiny se stěrkou, viz odstavec Technická data.

15.

Namontujte stěrku (12) a pomocí koleček pro ruční nastavení (15) ji upevněte. Potom ke stěrce připojte hadici vysavače (11).

16.

Pomocí otočného knoﬂíku (16) upravte stěrku tak, aby se její zadní list (18) celou délkou dotýkal podlahy a aby byl přední list (17) nepatrně zvednutý od podlahy.

Plnění nádrže na roztok

17.

Otevřete kryt (58).

18.

Naplňte nádrž na roztok (61) roztokem vhodným pro zamýšlenou práci. Nádržku nenaplňujte roztokem úplně doplna, ale ponechejte několik centimetrů od horního okraje. Vždy postupujte podle pokynů týkajících se roztoku na štítku nádoby s chemikálií, kterou jste k vytváření roztoku použili. Teplota roztoku nesmí být vyšší než 40°C.

VAROVÁNÍ!

Používejte pouze méně pěnivé a nehořlavé tekuté čisticí prostředky určené pro použití v automatickém stroji na drhnutí.

Nastavení polohy řidiče

21.

Pomocí páky (1) nastavte naklonění volantu (2) do pohodlné polohy.

14 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRÍRUCKA UŽIVATELE

ČESKY

SPUŠTĚNÍ A ZASTAVENÍ STROJE

Spuštění stroje

Stroj připravte podle popisu v předchozím odstavci.

1. Otočte zapalovací klíček (41) na „I“ a stiskněte pedál pro jízdu vpřed/vzad (3). Zkontrolujte, zda se rozsvítí zelené varovné

2. světlo (37a). Když se rozsvítí žluté nebo červené kontrolní světlo (37b nebo 37c), klíč zapalování dejte do polohy “0” a dobijte baterie (viz postup v kapitole pro údržbu). Zavezte stroj na pracovní místo, spusťte jej s rukama na volantu a stiskem pedálu (3).

3. Rychlost jízdy lze nastavit od nuly na maximální rychlost zvýšením tlaku na pedál (3). Jízdu vpřed/vzad zvolíte pomocí spínače (39) na pravé straně palubní desky.

POZNÁMKA

Sedadlo řidiče (25) je vybaveno bezpečnostním snímačem, který umožňuje uvést stroj do pohybu pedálem (3) jen tehdy, je-li řidič na svém sedadle.

POZNÁMKA

Stroj je vybaven bezpečnostním systémem proti naklánění, který snižuje rychlost při zatáčkách bez ohledu na tlak na pedálu. Snížení rychlosti v zatáčkách není závada, ale vlastnost zlepšující stabilitu stroje za všech podmínek.

Snižte kartáč/desku držáku a stěrky stisknutím pedálu (34).

Podle typu vykonávaného čištění stlačte, je-li to potreba, ovládací spínače průtoku vody (40).

Zahajte mytí tak, že stroj spustíte s rukama na volantu (2) a stiskem pedálu (3) podle potřeby.

Zastavení stroje

Uvolněte pedál (3).

Není nezbytné blokovat stroj během zastavování nebo parkování, protože elektromagnetická brzda (27) se automaticky spustí, když není sešlápnut pedál pro jízdu vpřed.

10.

Zvedněte kartáč/desku držáku a stěrky stisknutím pedálu (34).

PROVOZ STROJE (DRHNUTÍ/SUŠENÍ)

Stroj spusťte podle popisu v předchozím odstavci.

Podle potřeby upravte množství roztoku stiskem spínačů (40).

POZNÁMKA

Pro správné čištění/sušení podlah u stěn Alto doporučuje pohybovat se u stěn pravou stranou stroje, jak je zobrazeno na obrázku 2.

Obrázek číslo 2

P100160

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 15

ČESKY PRÍRUCKA UŽIVATELE

Nastavení stěrky

Podle potřeby zastavte stroj a otočte kolečkem pro nastavení stěrky (16) tak, aby zadní list se dotýkal podlahy po celé své

3. délce.

UPOZORNĚNÍ!

Chcete-li předejít poškození povrchu podlahy, zastavte po zastavení stroje na jednom místě také otáčení kartáče, podložky nebo válcovitých kartáčů. Obzvláště v případě, že jste u stroje zapnuli funkci zvýšeného tlaku.

Práce při zapnuté funkci zvýšeného tlaku kartáče, podložky nebo válcovitých kartáčů

POZNÁMKA

Když je nainstalována plošina válcovitého kartáče, není aktivní funkce extra tlaku kartáče.

Když je podlaha značně znečištěná a nedá se dobře čistit, stlačením spínače (35) se může zapnout funkce přídavného tlaku

4. na kartáč/držák kotouče. Chcete-li přejít zpět do režimu čištění při normálním tlaku, stiskněte znovu tlačítko (35).

5. Tlačítko (35) je zapnuté pouze v případě, že je plošina (4) spuštěna a svítí výstražné světlo na tlačítku (34).

UPOZORNĚNÍ!

V případě přetížení motoru kartáče způsobeného přítomností cizích těles, která zabrání otáčení kartáčů, nebo prací na příliš hrubé podlaze či použitím příliš hrubého kartáče zastaví bezpečnostní systém přibližně po minutě při neustálém přetížení otáčení kartáčů. Přetížení bude signalizovat současné blikání tří výstražných světel (37a, 37b, 37c). Dojde-li k přetížení při zapnutí funkce zvýšení tlaku, sníží systém automaticky tlak kartáčů vypnutím funkce zvýšení tlaku. Bude-li motor stále přetížen, zastaví se kartáče. Pro opětovné spuštění po zastavení kartáčů/držáků podložek vlivem přetížení zastavte stroj otočením klíčku zapalování (41) do pozice “0”. Pak zapněte stroj otočením klíče zapalování (80) do polohy „I“.

Vybíjení baterie během provozu

Pokud svítí zelené výstražné světlo (37a), umožňují baterie normální provoz stroje.

6. Když zhasne zelená kontrolka (37a) a žlutá a červená výstražná kontrolka (37b a 37c) se postupně rozvítí, je třeba nabít baterie.

Rozsvítí-li se žluté výstražné světlo (37b), bude zbývající funkční nezávislost stroje vyčerpána po několika minutách (v

•

závislosti na charakteristice baterie). Rozsvítí-li se červené výstražné světlo (37c), je funkční nezávislost provozu stroje vyčerpána: po pár sekundách se kartá-

•

če/držáky podložek automaticky zastaví a plošina se automaticky zvedne. Vysávací a pohonný systém zůstávají zapnuté pro dokončení vysoušení podlahy a odjezd se strojem na určené místo pro dobíjení.

UPOZORNĚNÍ!

Pokud jsou baterie vybité, stroj nepoužívejte. Vyhnete se tak poškození baterií a snížení jejich životnosti.

POZNÁMKA

Pokud pohonný systém stroje nelze použít pro pohyb stroje, prostudujte si odstavec Tlačení/Tažení stroje.

16 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRÍRUCKA UŽIVATELE

ČESKY

VYPRÁZDNĚNÍ NÁDRŽE

Automatický systém uzavření plováku (54) zastaví po úplném naplnění nádrže na obnovení vody (60) systém vysavače. Vypnutí systému vysavače bude signalizovat náhlé zvýšení frekvence hluku motoru odsavače a nevysušená podlaha.

UPOZORNĚNÍ!

Pokud se odsávací systém nečekaně vypne (například když se aktivuje plovák z důvodu prudkého pohybu stroje), provoz lze obnovit: vypnutím odsávacího systému tak, že stlačíte spínač (36), potom otevřete kryt (22) a zkontrolujete, zda se plovák uvnitř mřížky (55) nedotýká hladiny vody. Potom kryt znovu zavřete (22) a odsávací systém zapněte stiskem spínača (36).

Po naplnění nádrž na obnovení vody (60) vyprázdněte následujícím způsobem.

Vyprázdnění nádrže na obnovení vody

Uvolněním pedálu (3) stroj zastavte.

1. Zvedněte kartáč/desku držáku a stěrky stisknutím pedálu (34).

2. Zatlačením přesuňte stroj do stanoveného místa likvidace.

3. Pomocí hadice (10) vyprázdněte nádrž na obnovení vody. Po skončení práce vypláchněte nádrž čistou vodou.

Vyprázdnění nádrže na roztok

Proveďte kroky 1 až 3.

Pomocí kohoutu (24) vyprázdněte nádrž na roztok. Po skončení práce vypláchněte nádrž čistou vodou.

PO POUŽITÍ STROJE

Po skončení práce - před opuštěním stroje:

Sejměte kartáč/držák podložek podle instrukcí v příslušném odstavci.

Vyprázdněte nádrže (60 a 61) podle postupu, který je uvedený v předchozím odstavci.

Proveďte každodenní údržbové práce (viz kapitola Údržba).

Stroj uložte na čisté a suché místo a zvedněte nebo sejměte kartáč/podložku a stěrku.

TLAČENÍ/TAŽENÍ STROJE

Pro tlačení/tažení stroje v případě nepoužitelnosti pohonného systému odblokujte elektromagnetickou brzdu (27) tak, že utáhnete šrouby (29) (otáčejte jimi doprava) dodaným klíčem. Po otlačení/odtažení stroje šrouby (29) povolte cca o 3 otočky, čímž elektromagnetickou brzdu zablokujete (27).

VAROVÁNÍ!

Pokud šrouby (29) nepovolíte dle vyobrazení, elektromagnetická brzda se vypne.

VAROVÁNÍ!

Nestartujte stroj, když jsou šrouby (29) pro odblokování elektromagnetické brzdy utažené (elektromagnetická brzda je deaktivovaná). Je bezpečnější utáhnout šrouby (29) jen pro dobu nezbytnou k posunutí stroje rukou.

DLOUHÁ NEČINNOST STROJE

Pokud stroj nebude v provozu po dobu více než 30 dní, postupujte následovně:

Proveďte kroky popsané v odstavci Po použití stroje.

Před odpojením červeného konektoru baterie (74) postupujte následovně:

Otevřete kryty (51 a 58) a zkontrolujte, zda jsou nádrže (60 a 61) prázdné, jinak je vypusťte výpustnou hadicí (10) a kohou-

•

tem (24). Zavřete kryty (51 a 58).

•

Opatrně zvedněte soustavu nádrže (71).

•

PRVNÍ POUŽITÍ

Po prvním použití (prvních 8 hodinách) je nutné zkontrolovat dostatečné utažení upevněných a připojených částí stroje. Zkontrolujte celistvost a případný únik kapalin u viditelných částí.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 17

ČESKY PRÍRUCKA UŽIVATELE

ÚDRŽBA

Životnost stroje a jeho maximální provozní bezpečnost jsou zaručeny jedině při správné a pravidelné údržbě. Popis plánované údržby naleznete v následující tabulce. Zobrazené intervaly údržby se mohou měnit v závislosti na pracovních podmínkách a musí je deﬁnovat osoba odpovědná za údržbu.

VAROVÁNÍ!

Činnosti je nutné provádět pouze při vypnutém stroji a s odpojenými bateriemi. Dále si pečlivě přečtěte instrukce v kapitole Bezpečnost.

Veškerou plánovanou i mimořádnou údržbu musí provádět zkušení kvaliﬁkovaní pracovníci nebo autorizované Servisní Středisko. Tento návod popisuje pouze jednodušší a nejběžnější postupy údržby.

POZNÁMKA

Další postupy údržby obsažené v tabulce plánované údržby naleznete v Návodu k Opravám, který je k dispozici ve všech Servisních Střediscích.

TABULKA PLÁNOVANÉ ÚDRŽBY

Postup

Čištění stěrky Čištění kartáče Čištění nádrže a vysávací mřížky s plovákem Nabíjení baterie Kontrola a výměna listu stěrky Kontrola boční zástěry Čištění ﬁltru roztoku Kontrola hladiny kapaliny (MOKRÉ) baterie Kontrola dotažení šroubů a matic (1) Kontrola a seřízení hnacích řemenů mezi motory a válcovými

kartáči Promazávání posuvné čelisti kabelu stěrky (2) Kontrola účinnosti elektromagnetické brzdy (2) Kontrola nebo výměna uhlíkových kartáčů motoru

kartáče/podložek Kontrola nebo výměna karbonového kartáče motoru vysávací

soustavy Kontrola nebo výměna uhlíkového kartáče motoru pohonné

soustavy

Denně, po použití

stroje

(1) A po prvních 8 hodinách práce. (2) Tuto údržbu musí provést autorizované servisní středisko Alto.

Jednou za

týden

Jednou za 6

měsíců

(2)

Jednou za rok

(2)

KONTROLA PROVOZNÍCH HODIN STROJE

Vložte klíč zapalování (41) a dejte ho do polohy “I”.

1. Při prvních 5 sekundách provozu stroje se na displeji (38) zobrazuje celkový počet provozních hodin (čištění/sušení) stroje.

2. Klíč zapalování (41) dejte do polohy “0”.

18 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRÍRUCKA UŽIVATELE

ČESKY

ČIŠTĚNÍ STĚRKY

POZNÁMKA

Chcete-li dosáhnout kvalitního sušení, musí být stěrka čistá a její listy musí být v dobrém stavu.

UPOZORNĚNÍ!

Při čištění stěrky doporučujeme používat ochranné rukavice, protože na stěrce může být zachycen odpad s ostrými hranami.

Strojem přejeďte na rovnou zem.

Vložte klíč zapalování (41) a dejte ho do polohy “I”.

Spínačem (36) spusťte stěrku (12).

Klíč zapalování (41) dejte do polohy “0”.

Od stěrky odpojte hadici vysavače (11).

Uvolněte ruční kolečka (15) a sejměte stěrku (12).

Umyjte a vyčistěte stěrku. Zejména vyčistěte její díly (A, obr. 3) a otvor vysávání (B). Zkontrolujte stav předního (C) a zadního listu (D), sledujte trhliny a zářezy; podle potřeby je vyměňte dle níže uvedeného postupu.

Montáž provádějte podle kroků pro demontáž, ale v opačném pořadí.

KONTROLA A VÝMĚNA LISTU STĚRKY

Vyčistěte stěrku podle popisu v předchozím odstavci.

Zkontrolujte, že je okraj (E a N, Obr. 3) předního listu (17) a že okraj zadního listu (18) po celé délce položen ve stejné úrovni. V opačném případě upravte jejich výšku podle následujícího postupu:

Odpojte upevňovač (F) a povolte křídlové matice (G) pro seřízení zadního listu (D); pak utáhněte křídlové matice a upevňo-

•

vač zajistěte. Uvolněním křídlových matic (H) upravte polohu předního listu (C), potom matice utáhněte.

•

Zkontrolujte stav předního (C) a zadního listu (D), sledujte trhliny a zářezy; podle potřeby je vyměňte dle níže uvedeného

3. postupu. Zkontrolujte, zda není přední hrana (I) zadního listu opotřebovaná; podle potřeby list otočte a zaměňte tak opotřebovanou hranu za neporušenou. Pokud jsou ostatní hrany také opotřebované, vyměňte list podle následujícího postupu:

Povolte upevňovač (F), demontujte křídlové matice (G) a zadržovací pás (L), pak vyměňte (nebo převraťte) zadní list (D).

•

Montáž listu provádějte podle kroků pro demontáž, ale v opačném pořadí. Demontujte křídlové matice (H) a sejměte zadržovací pás (M), pak vyměňte přední list (C). Montáž listu provádějte podle

•

kroků pro demontáž, ale v opačném pořadí. Po výměně (nebo otočení) listu nastavte výšku listů podle předchozího kroku. Znovu namontujte stěrku (12) a zašroubujte ruční kolečka (15).

4. Ke stěrce (12) připojte hadici vysavače (11).

5. V případě nutnosti nastavte pomocí ručního kolečka výšku pásu (16).

Obrázek číslo 3

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 19

S311216A

ČESKY PRÍRUCKA UŽIVATELE

ČIŠTĚNÍ KARTÁČE/VÁLCOVITÉHO KARTÁČE

UPOZORNĚNÍ!

Při čištění kartáčů doporučujeme používat ochranné rukavice, protože na stěrce může být zachycen odpad s ostrými hranami.

Podle popisu v kapitole Použití sejměte kartáče ze stroje.

1. Kartáče vyčistěte a umyjte vodou a čistidlem.

2. Zkontrolujte, zda nejsou štětiny kartáče porušené nebo opotřebené. V případě potřeby kartáč vyměňte.

ČIŠTĚNÍ NÁDRŽE A VYSÁVACÍ MŘÍŽKY S PLOVÁKEM

Zatlačením přesuňte stroj do stanoveného místa likvidace.

Klíč zapalování (41) dejte do polohy “0”.

Otevřete kryty (51 a 58).

Na umývání krytů (51 a 58), nádrží (60 a 61) a odsávací mřížky s automatickým uzavíracím plovákem (54) použijte čistou vodu. Pomocí hadice (10) a kohoutu (24) odčerpejte vodu z nádrží.

V případě potřeby uvolněte západky (A, obr. 4), sejměte clonu (B) a omyjte plovák (C), vyčistěte všechny komponenty a potom je znovu namontujte.

Zkontrolujte, že je těsnění krytu nádrže (D) neporušené.

POZNÁMKA

Těsnění (D) vytváří v nádrži vakuum sloužící k vysávání vody pro opětovné použití.

V případě potřeby můžete těsnění (D) po jeho vyjmutí z pouzdra (E) vyměnit. Při montáži nového těsnění namontujte příslušný spoj (F) do středu zadní části, jak je znázorněno na obrázku.

Zkontrolujte celistvost nosné části povrchu (D) těsnění (G) a stav těsnění.

Zavřete kryty (51 a 58).

Obrázek číslo 4

S311217A

20 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRÍRUCKA UŽIVATELE

ČESKY

KONTROLA A VÝMĚNA BOČNÍ ZÁSTĚRY

Kontrola

Strojem přejeďte na rovnou zem.

1. Klíč zapalování (41) dejte do polohy “0”.

2. Na obou stranách stroje odšroubujte tlačítka (B, obr. 5) a demontujte sestavu boční zástěry (C).

3. Umyjte a vyčistěte boční zástěry.

4. Zkontrolujte spodní okraj boční zástěry (D):

Převrácení nebo výměna

Montáž a nastavení výšky

10.

musí ležet na stejné úrovni po celé své délce;

•

musí být celistvý a bez řezů a trhlin;

•

vnitřní roh (E) není opotřebován;

•

Jinak otočte nebo vyměňte zástěry následujícím postupem.

Demontujte křídlové matice (F) a zadržovací pás (G). Sejměte list zástěry (H), a pokud je to možné, otočte list tak, abyste vyměnili spodní vnitřní roh (E) za celistvý. Pokud jsou všechny tři ostatní rohy opotřebované, vyměňte list.

Listy (H) a sestavu zástěrky (C) smontujte v opačném pořadí oproti demontáži. Nastartujte stroj a sklopte plošinu (D), pak zkontrolujte, zda listy boční zástěry (H):

lehce se dotýkají podlahy;

•

boční listy (H) sbírají roztok, jinak stroj zastavte a upravte výšku listu tlačítky (B) a (I).

•

Po nastavení tlačítka utáhněte.

Obrázek číslo 5

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 21

S311214A

ČESKY PRÍRUCKA UŽIVATELE

ČIŠTĚNÍ FILTRU ROZTOKU

Strojem přejeďte na rovnou zem.

1. Klíč zapalování (41) dejte do polohy “0”.

2. Pod pravou spodní stranou stroje uzavřete kohoutek pro odvod roztoku (E, Obr. 6). Kohoutek (E) je uzavřený v poloze (F)

3. oproti hadicím. V poloze (G) je otevřený. Demontujte průhledný kryt (A), pak demontujte síto ﬁltru (E) pod strojem, před pravým zadním kolem. Vyčistěte je a znovu

4. nasaďte na podstavec (C).

POZNÁMKA

Sítko ﬁltru (B) správně namontujte do pouzdra (D) podstavce (C).

Otevřete vypouštěcí kohout (E).

Obrázek číslo 6

S311214A

22 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NABÍJENÍ BATERIÍ

POZNÁMKA

Baterie nabijte, jakmile se rozsvítí žluté nebo červené výstražné světlo (37b nebo 37c), nebo na konci každého pracovního cyklu.

UPOZORNĚNÍ!

Pravidelným dobíjením prodloužíte životnost baterií.

UPOZORNĚNÍ!

Pokud jsou baterie vybité, nabijte je znovu co nejdříve, protože jinak zkrátíte jejich životnost. Nabití baterií zkontrolujte alespoň jednou týdně.

VAROVÁNÍ!

Při nabíjení baterie vzniká vysoce výbušný vodíkový plyn. Baterie nabíjejte v dobře větraném prostředí a z dosahu otevřeného ohně. Při nabíjení baterií nekuřte. Při nabíjení baterie ponechejte vždy soubor nádrže otevřený.

VAROVÁNÍ!

Při nabíjení baterií pracujte velmi opatrně, může dojít k úniku kapaliny baterie. Kapalina v baterii má leptavé účinky. Dojde-li ke kontaktu s kůží nebo očima, vypláchněte zasažené části důkladně vodou a vyhledejte lékařskou pomoc.

PRÍRUCKA UŽIVATELE

ČESKY

Nabíjení baterie pomocí nabíječky baterií namontované ve stroji

Strojem přejeďte na rovnou zem.

1. Pouze VLHKÉ baterie:

Otevřete kryty (51 a 58) a zkontrolujte, zda jsou nádrže (60 a 61) prázdné, jinak je vypusťte výpustnou hadicí (10) a kohou-

•

tem (24). Zavřete kryty (51 a 58).

•

Opatrně zvedněte soustavu nádrže (71).

•

Zkontrolujte hladinu elektrolytu uvnitř baterií (72). Podle potřeby sejměte víčka (75) a dolijte.

•

Po doplnění správné hladiny zavřete krytky (75) a v případě potřeby očistěte horní stranu baterií.

•

Připojte elektrický konektor nabíječky baterií (8) do hlavního přívodu elektrické energie (napětí a kmitočet přívodu elektrické energie musí být kompatibilní s hodnotami nabíječky baterie na štítku s výrobním číslem stroje).

POZNÁMKA

Po připojení nabíječky baterií do elektřiny bude činnost všech funkcí stroje automaticky přerušena.

Pokud na ovládání nabíječky baterie zůstane svítit červené výstražné světlo (F, obr. 7), probíhá nabíjení baterií pomocí nabíječky. Když se rozsvítí zelené kontrolní světlo (H), dobíjení baterií je skončeno. Po dokončení nabíjení baterie odpojte kabel nabíječky (8) od přívodu elektřiny a omotejte jej kolem příslušného pouzdra na stroji (7). Pouze VLHKÉ baterie:

Opatrně spusťte soustavu nádrže (71).

•

Doplňte nádrže (60 a 61).

•

Stroj je nyní připraven k použití.

POZNÁMKA

Další informace o provozu nabíječky baterií (I) naleznete v příslušném návodu.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 23

ČESKY PRÍRUCKA UŽIVATELE

KONTROLA/VÝMĚNA POJISTEK

Klíč zapalování (41) dejte do polohy “0”.

1. Demontujte matice (E, obr. 7), pak sejměte kryt (A).

2. Zkontrolujte nebo vyměňte následující pojistky:

Pojistka nízké energie pohonu (F3): (5 A)

Pojistka elektronické desky pohonné soustavy (F2): (60 A)

Pojistka funkční elektronické desky (F1): (100 A)

D) Nainstalujte kryt a utáhněte matice.

Obrázek číslo 7

S311214A

DEMONTÁŽ/MONTÁŽ PLOŠINY KARTÁČE/PODLOŽKY NEBO PLOŠINY VÁLCOVITÉHO KARTÁČE

POZNÁMKA

Stroj může být vybavený buď kartáčem/držákem kotouče (81), nebo deskou s válcovým kartáčem (96) podle následujícího postupu. Pro montáž/demontáž plošiny není nutné odstraňovat kartáče/držáky podložky.

Demontáž

Strojem přejeďte na rovnou zem.

Plošinu (4 nebo 5) sklopte stiskem spínače (34).

Klíč zapalování (41) dejte do polohy “0”.

(Pro kartáč/držák) Odpojte konektor (83). (Pro plošinu válcového kartáče) Odpojte konektory (83) a (91).

Odpojte spoj na hadici roztoku (84).

Demontujte obě závlačky (86) a závlačku páky na levé straně plošiny.

Odšroubujte tlačítko (85) a vyjměte plošinu kartáče/podložky (81) nebo plošinu válcovitého kartáče (93).

Montáž

Montáž provádějte podle kroků pro demontáž, ale v opačném pořadí.

24 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRÍRUCKA UŽIVATELE

ČESKY

BEZPEČNOSTNÍ FUNKCE

Stroj je vybaven následujícími bezpečnostními funkcemi.

NOUZOVÉ TLAČÍTKO

Je umístěno v pozici (32) snadno přístupné z pozice operátora. Stiskněte je v případě naléhavé nutnosti zastavit všechny funkce stroje. Pro resetování je otočte doprava.

SNÍŽENÍ RYCHLOSTI

Snižuje rychlost stroje na bezpečnou hodnotu v případě, že zatáčka přesahuje daný úhel.

MIKROSPÍNAČ SEDADLA ŘIDIČE

Je umístěno v sedadle řidiče a brání pohybu stroje, když řidič není na svém sedadle.

ELEKTROMAGNETICKÁ BRZDA

Zabudovaná v předním kole, udržuje stroj zastavený, když je vypnutý, když stisknete nouzové tlačítko a není sešlápnutý pedál pro jízdu dopředu/dozadu.

ŘEŠENÍ PROBLÉMŮ

PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ

Elektromotory nefungují. Nerozsvítilo se žádné výstražné světlo.

Stroj se nepohybuje.

Při spuštění stroje začne blikat výstražné světlo (34) a kartáče nefungují.

Výstražná světla (37) blikají současně. Motory kartáče jsou přetíženy.

Kartáče nefungují, svítí červené výstražné světlo (37c).

Vysávání špinavé vody je nedostatečné.

Průtok roztoku je nedostatečný.

Stěrka zanechává na podlaze stopy.

Konektor baterie (74) je odpojený. Zapojte jej. Akumulátory (72) jsou zcela vybité. Nabijte. Stroj je vypnutý pomocí klíče zapalování (41)

a držením stlačeného pedálu (3). Stroj byl vypnut bez toho, že by došlo ke

zvednutí plošiny kartáče.

Akumulátory jsou zcela vybité. Nabijte.

Nádrž na vratnou vodu (60) je plná. Prázdná. Odsávací mřížka (55) je zanesená nebo

plovák se zavírá. Sací hadice (11) je odpojená od stěrky. Zapojte jej. Stěrka (12) je znečištěná nebo pásy stěrky

jsou opotřebované nebo poškozené. Kryt nádrže na obnovení vody není správně

uzavřen, nebo je poškozeno těsnění (52). Nádržka na roztok je prázdná. Doplňte. Filtr roztoku (9) je znečištěný. Vyčistěte. Nádrž (61) je špinavá nebo je ucpaný

výpustný otvor. Pod pásy stěrky jsou drobné úlomky (17 - 18). Vyčistěte. Pásy stěrky (17 - 18) jsou opotřebované,

zanesené nebo roztrhnuté. Stěrka není vyrovnaná s ručním kolem (16). Vyrovnejte stěrku.

Stroj vypněte a poté zapněte bez stlačení převodového pedálu.

Počkejte, až se plošina zvedne, než znovu kartáče aktivujete spínačem (34).

Použijte méně agresivní kartáče vhodné pro čištěnou podlahu nebo nepracujte s aktivovanou funkcí extra tlaku.

Vyčistěte sací mřížku.

Vyčistěte stěrku nebo převraťte/vyměňte listy.

Zavřete kryt správně nebo vyčistěte/vyměňte těsnění.

Vyčistěte.

Převraťte nebo vyměňte.

POZNÁMKA

Stroj nefunguje, pokud není nabíječka baterie na palubě. V případě selhání nabíječky baterií se obraťte na autorizované Servisní Středisko.

Jakékoli další dotazy vám zodpovědí servisní střediska Alto.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 25

ČESKY PRÍRUCKA UŽIVATELE

LIKVIDACE

Stroj nechte zlikvidovat specializovanou ﬁrmou. Před zlikvidováním stroje vyjměte a oddělte následující materiály (je třeba je zlikvidovat náležitě v souladu s platnými zákony):

Baterie

–

Kartáče

–

Plastické hadice a součástky

–

Elektrické a elektronické součástky (*)

–

(*) Kontaktujte nejbližší servisní středisko společnosti Alto, obzvlášť, když se vyřazují elektrické a elektronické komponenty.

26 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

FELHSZNÁLÓI ÚTMUTATÓ

MAGYAR

TARTALOMJEGYZÉK

BEVEZETÉS .................................................................................................................................................................... 2

A KÉZIKÖNYV CÉLJA ÉS TARTALMA ............................................................................................................................................ 2

CÉLCSOPORT ................................................................................................................................................................................2

A KÉZIKÖNYV TÁROLÁSA ............................................................................................................................................................. 2

KONFORMITÁSI NYILATKOZAT ....................................................................................................................................................2

AZONOSÍTÓ ADATOK .................................................................................................................................................................... 2

TOVÁBBI HIVATKOZÁSI KÉZIKÖNYVEK ....................................................................................................................................... 2

PÓTALKATRÉSZEK ÉS KARBANTARTÁS ..................................................................................................................................... 2

MÓDOSÍTÁSOK ÉS FEJLESZTÉSEK ............................................................................................................................................ 2

MŰKÖDÉSI KAPACITÁS ................................................................................................................................................................. 2

EGYEZMÉNYEK ............................................................................................................................................................................. 2

KICSOMAGOLÁS/SZÁLLÍTÁS ....................................................................................................................................... 3

BIZTONSÁG .................................................................................................................................................................... 3

SZIMBÓLUMOK .............................................................................................................................................................................. 3

ÁLTALÁNOS UTASÍTÁSOK .............................................................................................................................................................3

KÉSZÜLÉK LEÍRÁS ........................................................................................................................................................5

A GÉP FELÉPÍTÉSE ....................................................................................................................................................................... 5

VEZÉRLŐPULT ............................................................................................................................................................................... 6

NÉZET TARTÁLYFEDŐK ALATT..................................................................................................................................................... 7

NÉZET TARTÁLYSZERKEZET ALATT ............................................................................................................................................ 7

KEFE/KORONGTARTÓ SZINT (R 361 / R 366 / R 371) ÉS HENGERSZERŰ KEFE SZINT (R 371 C) NÉZET ............................ 8

KIEGÉSZÍTŐK/OPCIÓK .................................................................................................................................................. 8

MŰSZAKI ADATOK ......................................................................................................................................................... 9

KAPCSOLÁSI RAJZ ...................................................................................................................................................................... 10

HASZNÁLAT .................................................................................................................................................................. 11

AKKUMULÁTOR ELLENŐRZÉSE/BEÁLLÍTÁSA ÚJ KÉSZÜLÉKEN .............................................................................................11

AKKUMULÁTORTELEPÍTÉS ÉS AKKUMULÁTORTÍPUS BEÁLLTÁS (NEDVES VAGY GÉL) .................................................... 12

BEINDÍTÁS ELŐTT ....................................................................................................................................................................... 13

GÉP INDÍTÁS ÉS LEÁLLÍTÁS....................................................................................................................................................... 15

GÉP KEZELÉSE (SÚROLÁS/SZÁRÍTÁS)..................................................................................................................................... 15

TARTÁLY KIŰRÍTÉSE ................................................................................................................................................................... 17

A GÉP HASZNÁLATA UTÁN ......................................................................................................................................................... 17

A GÉP TOLÁSA/VONTATÁSA .......................................................................................................................................................17

HOSSZÚ ÜZEMSZÜNET .............................................................................................................................................................. 17

ELSŐ HASZNÁLATI IDŐSZAK...................................................................................................................................................... 17

KARBANTARTÁS .......................................................................................................................................................... 18

TERVEZETT KARBANTARTÁSI TÁBLÁZAT................................................................................................................................. 18

GÉP MUNKAÓRA ELLENŐRZÉSE............................................................................................................................................... 18

LEHÚZÓEGYSÉG TISZTÍTÁSA .................................................................................................................................................... 19

LEHÚZÓEGYSÉG PENGÉJÉNEK ELLENŐRZÉSE ÉS CSERÉJE ............................................................................................. 19

KEFE/HENGERKEFE TISZTÍTÁSA............................................................................................................................................... 20

TARTÁLY ÉS ELSZÍVÓ RÁCS ÁTFOLYATÓ TISZTÍTÁSSAL ....................................................................................................... 20

OLDALSÓ SZOKNYA ELLENŐRZÉSE ÉS CSERÉJE.................................................................................................................. 21

OLDATSZŰRŐ TISZTÍTÁSA ......................................................................................................................................................... 22

AKKUMULÁTORTÖLTÉS .............................................................................................................................................................. 23

BIZTOSÍTÓ ELLENŐRZÉSE/CSERÉJE ....................................................................................................................................... 24

KEFE/KORONGTARTÓ/HENGERSZERŰ KEFE FEDÉL SZÉTSZERELÉSE/ÖSSZESZERELÉSE ........................................... 24

BIZTONSÁGI FUNKCIÓK .............................................................................................................................................25

VÉSZJELZŐ NYOMÓGOMB ......................................................................................................................................................... 25

SEBESSÉGCSÖKKENTÉS KANYARODÁSKOR .........................................................................................................................25

KEZELŐI ÜLÉS MIKROKAPCSOLÓ ............................................................................................................................................. 25

ELEKTROMÁGNESES FÉK .......................................................................................................................................................... 25

HIBAELHÁRÍTÁS .......................................................................................................................................................... 25

LESELEJTEZÉS ............................................................................................................................................................ 26

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 1

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

BEVEZETÉS

MEGJEGYZÉS

A zárójelben levő számok a gép leírása fejezetben található alkatrészeket jelöli.

A KÉZIKÖNYV CÉLJA ÉS TARTALMA

Jelen kézikönyv célja, hogy a gép szakszerű, biztonságos és önálló kezeléséről minden szükséges információt megadjon a kezelőnek. Műszaki, biztonsági, tárolási, karbantartási, valamint alkatrészekkel és a gép ártalmatlanításával kapcsolatos információkat tartalmaz. Mielőtt a gépet működésbe helyeznék, a kezelők és a szakképzett technikusok alaposan olvassák el a kézikönyvet. Lépjen kapcsolatba a Alto-cal, ha kétségei támadnának az utasítások értelmezését illetően, vagy ha további információra van szüksége.

CÉLCSOPORT

Ez a Kézikönyv a szakképzett kezelők és a gép karbantartásával foglalkozó szerelők részére készült. A kezelők ne hajtsanak végre szakképzett technikusok számára fenntartott műveleteket. Az Alto nem vonható felelősségre az ezen tiltás ﬁgyelmen kívül hagyásából eredő károkért.

A KÉZIKÖNYV TÁROLÁSA

A Felhasználói Kézikönyvet tartsa a gép közelében egy erre alkalmas tokban, folyadékoktól, és más egyéb rongáló anyagoktól védve.

KONFORMITÁSI NYILATKOZAT

A konformitás nyilatkozat igazolja, hogy a gép megfelel az érvényben levő szabályoknak.

MEGJEGYZÉS

A gép dokumentációja tartalmazza az eredeti konformitási nyilatkozat két másolatát is.

AZONOSÍTÓ ADATOK

A gép sorozatszáma és a modell a kormányrúdon található táblán (30) olvasható. A modelszámot a konformitási nyilatkozat tartalmazza, valamint a szériaszám első két számjegye is jelzi. Cserealkatrészek igénylése esetén hasznos információ. A gép azonosítási adatok leírásához használja a következő táblázatatot.

GÉP modell .......................................................................................

GÉP széria száma .............................................................................

TOVÁBBI HIVATKOZÁSI KÉZIKÖNYVEK

Elektronikus Akkumulátortöltő Kézikönyv (ennek a kézikönyvnek a szerves részét képezi)

–

Továbbá, a következő kézikönyvek hozzáférhetőek:

Szervizkönyv (az Alto Szervizközponttól felvilágosítást kérhet ezzel kapcsolatban)

–

Cserealkatrész Lista (készülékkel együtt szállítva)

–

PÓTALKATRÉSZEK ÉS KARBANTARTÁS

Minden szükséges működtetési, karbantartási és javítási műveletet szakképesített személyzet vagy pedig az Alto Szervizközpontok hajthatnak végre. Csak eredeti pótalkatrészeket és kiegészítőket használjon. Hívja az Alto-t a javítással ill. pótalkatrészek és kiegészítók rendelésével kapcsolatban, melyhez adja meg a gép modelljét és sorozatszámát.

MÓDOSÍTÁSOK ÉS FEJLESZTÉSEK

Az Alto folyamatosan tökéletesíti termékeit, és fenntartja magának a jogot, hogy saját belátása szerint változtatásokat és javításokat hajtson végre anélkül, hogy köteles lenne ezeket az fejlesztéseket a korábban eladott gépeken alkalmazni. Bármely változtatást és/vagy kiegészítő egység hozzáadását jóvá kell hagyatni az Alto és általa kell végrehajtani.

MŰKÖDÉSI KAPACITÁS

A súroló-tisztító puha és kemény padló takarításához (súrolás és szárítás) használható, polgári vagy ipari környezetben, biztonságos működési feltételek között, szakképzett kezelő által. A súroló-szárítók nem használhatók szőnyegpadló vagy szőnyeg takarításához.

EGYEZMÉNYEK

Az előre, hátra, elől, hátul, bal vagy jobb irányok a kezelői ülésben elhelyezkedő kezelő szemszögéből értendők (25).

2 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

FELHSZNÁLÓI ÚTMUTATÓ

MAGYAR

KICSOMAGOLÁS/SZÁLLÍTÁS

A készülék kicsomagolásához kövesse a csomagoláson található utasításokat. Átvételkor ﬁgyelmesen ellenőrizze le a gép és a csomagolás szállítás utáni sértetlenségét. Ha a sérülés nyilvánvaló, tartsa meg a csomagolást és ellenőriztesse le a szállítóval. Azonnal vegy fel a kapcsolatot a fuvarozóval, és jelentse be a szállítmány sérülését. Ellenőrizze, hogy a gép a következőkkel fel van szerelve:

Technikai dokumentáció:

–

– – –

Súroló-szárító Felhasználói kézikönyv

•

Akkumulátortöltő kézikönyv

•

Súroló-szárító alkatrészlista

•

2.számú lemezes biztosíték

5 darab alátét 6 V akkumulátorházhoz Egy 2mm-es kulcs az imbuszcsavarokhoz

BIZTONSÁG

Az alábbi jelzések potenciáis veszélyhelyzeteket jelölnek. Mindig gondosan olvassa el ezt az információt, és tegye meg a szükséges óvintézkedéseket az emberek és a tárgyi eszközök védelmének érdekében. Balestemegelőzéshez szükséges a kezelő együttműködése. Egy balesetmegelőző program sem hatásos, a gép működtetéséért felelős személy teljes körű közreműködése nélkül. A legtöbb, munka közben, gyárban esetlegesen bekövetkező baleset a legegyszerűbb elővigyázatossági szabályok be nem tartásából fakad. Az alapos és óvatos kezelő a legjobb garancia a balesetek megelőzésére és a baleset megelőzési programok végrehajtásához is elengedhetetlen.

SZIMBÓLUMOK

VESZÉLY!

Jelzi a Kezelőre veszélyes - életveszélyes - helyzetet.

VIGYÁZAT!

Jelzi a személyi sérülés potenciális kockázatát vagy a tárgy meghibásodását.

FIGYELEM!

Fontos vagy hasznos funkciókhoz kapcsolódó ﬁgyelmeztetést mutat. Az ilyen jelzéssel megjelölt bekezdéseket különös ﬁgyelemmel olvassa.

MEGJEGYZÉS

Annak szükségességét jelöli, hogy a művelet végrehajtása előtt a felhasználói kézikönyvet át kell tekinteni.

ÁLTALÁNOS UTASÍTÁSOK

A személyeket és gépet potenciálisan fenyegető veszélyre az alábbi ﬁgyelmeztetések hívják fel a ﬁgyelmet.

–

Húzza ki az akkumulátort, mielőtt bármilyen karbantartási/javítási munkálatokat kíván végrehajtani.

–

A gépet csak megfelelően képzett és arra jogosult személy kezelheti. Gyermekek, vagy fogyatékkal élők nem használhatják a gépet.

–

Tartsa távol az akkumulátorokat szikrától, lángtól és izzó anyagtól. Normális működés esetén is gyúlékony gázok szabadulnak fel.

–

Ne viseljen ékszereket, ha elektromos alkatrészek közelében dolgozik.

–

Ne dolgozzon a megemelt gép alatt, annak biztonsági támasztékkal történő rögzítése nélkül.

–

Ne működtesse a gépet veszélyes, gyúlékony és/vagy robbanóanyagok, folyadékok vagy pára közelében.

–

Az akkumulátorok töltése során rendkívül robbanékony hidrogéngázok keletkeznek. A tartályszerkezet legyen nyitva az akkumulátor töltése közben, és csak jó szellőző helyen, nyílt lángtól távol végezze el a töltést.

VESZÉLY!

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 3

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

VIGYÁZAT!

Karbantartás/javítás előtt ﬁgyelmesen olvassa el a rendelekezésre álló útmutatásokat.

–

Az akkumulátortöltő használata előtt győződjön meg arról hogy a kapcsolódó lapon található frekvencia és feszültség

–

értékek megegyeznek a hálózati feszültséggel. A tűz-, az áramütés és a sérülésveszély elkerülése végett ne hagyja őrizetlenül a gépet működés közben. Húzza ki a

–

gépet az elektromos hálózatból, ha nem használja vagy ha javítási műveleteket akar elvégezni rajta. Áramütés elkerülése végett ne tegye ki esőnek a gépet. Beltérben tárolja a gépet.

–

A készülék nem játék. A gyerekek közelében történő használat nagy odaﬁgyelést igényel.

–

Kizárólag a kézikönyvnek megfelelően használja. Csak az Alto által ajánlott tartozékokat használja.

–

Sérült akkumulátortötő kábellel, vagy dugóval ne használja a gépet. Ha a gép nem előírásszerűen működik, megsé-

–

rült, kint lett hagyva vagy vízbe lett ejtve, vigye vissza a szervizközpontba. Ne húzza, vagy szállítsa a gépet az akkumulátor-töltő vezetéknél fogva, valamint nem használja azt fogantyúként. Ne

–

zárja rá az ajtót a töltő kábelre vagy húzza át éles sarkokon vagy éleken. Ne hajtson rá a géppel a töltő kábelra. Forró tárgyaktól tartsa távol az akkumulátor-töltő vezetéket. Tegye meg az összes szükséges óvintézkedést annak érdekében, hogy a gép mozgó alkatrészeibe ne kerüljön haj,

–

ékszer és lazán viselt ruha. Ne dohányozzon az akkumulátorok töltése közben.

–

Ne hagyja a gépet felügyelet nélkül, amíg meg nem bizonyosodott arról, hogy nem képes önálló helyváltoztatásra.

–

A gépet ne használja az előírt dőlésszöget meghaladó lejtőkön.

–

Ne mossa le a gépet közvetlen vagy magasnyomású vízsugárral, vagy maró hatású anyagokkal.

–

Ne használja a készüléket túlságosan poros helyeken.

–

A gép használata közben ügyeljen arra, hogy ne okozzon kárt az emberekben és főleg a gyerekekben.

–

Ne tegyen semmiféle folyadékot tartalmazó kannát sem a gépre.

–

A gép tárolási hőmérsékletnek 0°C – +40°C között kell lennie.

–

A gép munkahőmérsékletének 0°C – +40°C között kell lennie.

–

A páratartalomnak 30% és 95% között kell lennie.

–

Mindig védje a gépet a közvetlen napfénytől, az esőtől és a rossz időtől, mind működés, mind pedig inaktív állapot

–

alatt. A gépet ne használja szállítóeszköznek.

–

Ne használja a gépet 16%-nál nagyobb lejtőn.

–

Ne hagyja a keféket, hogy a gép álló helyzetében is működjenek, mert károsulhat a padló.

–

Tűz esetén lehetőleg poroltót használjon az oltáshoz, ne vizet.

–

Ne ütközzön polcoknak vagy állványoknak a géppel, főleg ahol nagy a leeső tárgyak kockázata.

–

Ne legyen könnyelmű a gép munkavédelmi előírásait illetően; kövesse pontosan a szokásos karbantartási

–

útmutatásokat. A gép kézzel való mozgatásához ki kell engedni az elekromágneses féket. Ha vége van a műveletnek, ismét aktiválja

–

az elektromágneses féket. Ne használja a gépet, ha az elektromágneses fék deaktiválva van. Ne távolítsa el, és ne módosítsa a gépre ráerősített táblákat.

–

A gép hibás működése esetén győződjön meg róla hogy a hiba nem hiányos karbantartás miatt jelentkezik e. Szükség

–

esetén a hivatalos szakértőtől, vagy a hivatalos szerviz központtól kérjen segítséget. Alkatrészcsere esetén igényeljen a hivatalos ellátótól, vagy márkakereskedőtől EREDETI cserealkatrészeket.

–

A gép biztonságos és megfelelő használata érdekében az előírt időszakos karbantartást - melyenek leírását megtalálja

–

ebben a kézikönyvben is - arra feljogosított személy vagy szervízközpont végezze. A gépet az előírásoknak megfelelően kell kidobni, a mérgező káros anyagok jelenléte (akkumulátorok stb.) miatt, ame-

–

lyeket az előírások szerint speciális gyűjtőközpontokba kell szállítani (lásd a Selejtezés fejezetet). Akadályozza meg, hogy különböző tárgyak a gép nyílásaiba juthassanak. Ne használja a gépet, ha a nyílásai el

–

vannak dugulva. A nyílásokat mindig tartsa szabadon portól, hajtól és minden egyéb olyan anyagoktól, amelyek a légáramlást csökkenthetnék. A gép nem használható közutakon vagy utcán.

–

A gép szállításakor kalkuláljon a fagypont alatti hőmérséklettel. A vízvisszanyerő tartályban, vagy a csövekben lévő

–

víz megfagyhat és súlyosan károsíthatja a gépet. A géphez tartozó, valalmint a felhasználói kézikönyvben meghatározott keféket és korongokat használja. Más kefék

–

és korongok használata csökkenti a biztonságot. Ha a gép ólom (NEDVES) akkumulátorral működik, ne döntse meg a gépet jobban, mint 30°-kal a vízszinteshez kép-

–

est, nehogy kifolyjon az erősen maró sav az akkuból. Amennyiben karbantartást kell végeznie, távolítsa el az akkut, mielőtt megdöntené a gépet.

4 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

KÉSZÜLÉK LEÍRÁS

FELHSZNÁLÓI ÚTMUTATÓ

MAGYAR

A GÉP FELÉPÍTÉSE

Kormánykerék-dőlés szabályzó

Kormánykerék

Előre/vissza pedál

Kefe-/korongtartó szint

Hengerszerű kefe szint

Oldalsó szoknyák

Akkumulátortöltő-kábel ház

Akkumulátortöltő-kábel

Oldatszűrő

10.

Visszanyert vizet elvezető tömlő

11.

Lehúzóegység elszívócsöve

12.

Lehúzóegység

13.

Ütköző kerék

14.

Lehúzó egység támasztókerekek

15.

A lehúzóegységet rögzítő kézikerekek

16.

Lehúzóegység egyensúlybeállító kerékgomb

17.

Elülső lehúzópenge

18.

Hátsó lehúzópenge

19.

Lehúzó egység hátsó pengét rögzítő kampója

20.

Oldattartály

21.

Vízvisszanyerőtartály

22.

Vízvisszanyerőtartály fedél

23.

Fényjelzés (opcionális)

24.

Oldatelvezető csap

25.

Ülés

26.

Akkumulátor töltő

27.

Elektromágneses fék

28.

Elülső kormány-, meghajtó- és fékkerék

29.

Elektromágneses fék feloldó csavarok

30.

Sorozatszám-lemez/technikai adatok/konformitás minősítés

30 20

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 5

624

S311377A

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

VEZÉRLŐPULT

31.

Vezérlőpult

32.

Vészjelző nyomógomb

33.

Kürt

34.

Kefe/korong tartó szint és lehúzó egység leeresztő/emelő kapcsoló

35.

Extra nyomás kapcsoló (ha a hengerszerű kefe be van szerelve, a kefe extranyomás funkciója nem aktív)

36.

Lehúzóegység emelés/leeresztés és vákuum rendszer be/ki kapcsoló

37.

Akkumulátor töltés kijelző 37a. Akkumulátortöltöttséget jelző lámpa (zöld) 37b. Félig kisütött akkumulátort jelző lámpa (sárga) 37c. Lemerült akkumulátorra ﬁgyelmeztető lámpa (piros)

38.

Óra számláló és oldatszint kijelző:

A gép indításakor néhány másodpercre a gép teljesített

•

működési óráit jeleníti meg. A gép használata közben kijelzi a tartályban lévő

•

oldat szintjét (százalékos értékben, a teljes töltöttség arányában). Ha a szint 20% alatti, a kijelző villogni kezd.

•

A kijelző akkor is '000 %'-ot jelezhet ha a tank nem

•

teljesen üres, így még egy tisztítási kör lehetséges; minden esetben ajánlott a kefékhez menő tisztítószer áramlásának ellenőrzése.

Előre/vissza pedál kapcsoló

39. Oldat áramlását szabályozó kapcsoló

40.

40a. Folyásnövelő kapcsoló 40b. Folyáscsökkentő kapcsoló

Gyújtó kulcs

41.

37c

37b

37a

40a

40b

S311212A

6 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NÉZET TARTÁLYFEDŐK ALATT

Vízvisszanyerőtartály fedél

51. Vízvisszanyerőtartály fedéltömítő

52. Visszanyert víz elszívó vezeték

53. Elszívórács automatikus úszózáróval

54. Úszás

55. Rácsrögzítők

56. Oldat beöntő nyílás

57. Oldat tartály fedél / vevezőülés

58.

FELHSZNÁLÓI ÚTMUTATÓ

Fedél támasztórúd

59. Vízvisszanyerőtartály

60. Oldattartály

61.

MAGYAR

NÉZET TARTÁLYSZERKEZET ALATT

Tartályszerkezet

71. Akkumulátorok

72. Akkumulátorház

73. Akkumulátorcsatlakozó

74.

Akkumulátorsapkák

75. Akkumulátorcsatlakozó ábrák

76.

S311219A

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 7

S311220A

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

KEFE/KORONGTARTÓ SZINT (R 361 / R 366 / R 371) ÉS HENGERSZERŰ KEFE SZINT (R 371 C) NÉZET

97.

81.

Kefe-/korongtartó szint

82.

Kefe-/korongtartó motor

83.

Kefe/korongtartó vagy hengerszerű kefe szint csatlakozó

84.

Oldat tömlő

85.

Szintrögzítő gomb

86.

Szint zárószegek

87.

Szinttartó

88.

Kefe

89.

Korongtartó

90.

Korong

91.

Hengerszerű kefe szint csatlakozó

92.

Csatlakozó védőfedő

93.

Hengerszerű kefe szint

94.

Hengerszerű kefe motor

95.

Kefe-/korongtartó szint oldalsó szoknya

96.

Hengeres kefe szint oldalsó szoknya

Szoknya felső rögzítő gombja

98.

Szoknya alsó rögzítő gombja

99.

Hengerszerű kefe

100.

Hengerszerű kefefedők

101.

Fedőrögzítő gombok

102.

Hengerszerű kefetörmelék konténer

103.

Törmerlékkonténer fogó

101 100

91 92

102

101

100

99103

S311378A

KIEGÉSZÍTŐK/OPCIÓK

A szabványos összetevők kiegészítéseként a gépet a következő kiegészítőkkel/opciókkal is felszerelhetik, a gép speciﬁkus használata szerint:

Zselés akkumulátorok

–

Különböző anyagú korongok

–

Lehúzó egység olajálló pengék

–

Fényjelzés

–

A további kiegészítő tartozékokkal kapcsolatosan forduljon a szervízközpontunkhoz vagy a felhatalmazott viszonteladóhoz.

8 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

FELHSZNÁLÓI ÚTMUTATÓ

MAGYAR

MŰSZAKI ADATOK

Általános műszaki adatok

Megnevezés

SCRUBTEC

R 361

Tisztítási szélesség 610 mm 660 mm 710 mm Lehúzó szélesség 830 mm 860 mm Oldattartály kapacitás 75 liter Min/max oldat áramlás 1,1/3,4 liter/perces Hátsó kerekék átmérője 300 mm Kerék speciﬁkus nyomása a földön első 0,8 N/mm Elülső kormány-, meghajtó- és fékkerék átmérő 250 mm Elszívó-rendszer motorteljesítménye 500 W Hajtórendszer motorteljesítménye 600 W Hajtóműsebesség (változó) 0 - 6 km/h Oldaldöntés 16% A munkaállomás hangnyomásszintje

(ISO 11201, ISO 4871) (LpA) Gép hangnyomásszintje

(ISO 3744, ISO 4871) (LwA) Kezelő karrezgési szintje (*) 0,23 – 7,5 m/s Kezelő testrezgési szintje (*) < 1,2 m/s

Akkumulátorláda mérete

24 V akkumulátor doboz: 600 x 390 x 300 mm

4 6 V akkumulátor, házzal: 600 x 360 x 370 mm Elszívó rendszer kapacitás 1.800 mmH Gépmagasság 1.250 mm Gép maximális hosszúsága 1.450 mm Gép szélessége lehúzóegység nélkül 658 mm 681,5 mm 758 mm

SCRUBTEC

R 366

- hátsó 1,0 N/mm

60,8 dB(A) ± 3 dB(A)

82,4 dB(A)

SCRUBTEC

R 371 / R 371 C

Műszaki adatok kefe/korongtartó szinttel rendelkező gépek számára

Megnevezés

SCRUBTEC

R 361

SCRUBTEC

R 366

SCRUBTEC

R 371

Kefe/korong átmérője 305 mm 330 mm 355 mm Tömeg akkumulátorok nélkül és üres tartályokkal 197 kg Maximális súly akkumulátorokkal és teli tartályokkal 478 kg Kefe/korong motorteljesítmény 2 x 400 W400 W Kefe-/korongtartó sebessége 190 rpm Kefe/korongtartó nyomás deaktivált extranyomással 30 kg Kefe/korongtartó nyomás aktivált extranyomással 50 kg

Műszaki adatok hengerszerű kefe szinttel rendelkező gépek számára

Megnevezés SCRUBTEC R 371 C

Hengerszerű kefe mérete (átmérő x hossz) 145 x 690 (710) mm Tömeg akkumulátorok nélkül és üres tartályokkal 205 kg Maximális súly akkumulátorokkal és teli tartályokkal 486 kg Hengerszerű kefe motorteljesítmény 2 x 600 W600 W Hengerszerű kefe sebessége 748 rpm Hengerszerű kefe nyomása 33,4 kg

(*) Normális munkakörülmények esetén, egyenletes aszfalt felületen.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

KAPCSOLÁSI RAJZ

Kulcs

BAT 24 V akkumulátor BE Fényjelzés BRK Elektromágneses fék BZ1 Toltás ﬁgyelmeztető berregő/kürt C1 Akkumulátorcsatlakozó C2 Akkumulátor töltő segédcsatlakozó C3 Akkumulátor töltő külső szellőzős segédcsatlakozó CH Akkumulátor töltő CS Kefetartó szint csatlakozó CSC Hengerszerű kefe szint alcsatlakozó EB1 Gép elektronikus panelja EB2 Hajtómű rendszer elektronikus panel EB3 Elektronikus panel vezérlőpult alatt EB3/2 Elektronikus panel vezérlőpult alatt (opcionális) EV1 Elektromágneses szelep F1 Gép elektronikus panel biztosíték F2 Hajtómű rendszer elektronikus panel biztosíték F3 Alacsony teljesítményű áramkörbiztosíték F4 Dugattyúbiztosíték (opcionális) K1 Gyújtás kapcsoló LD1 Hajtómű rendszer elektronikus panel jelző LED M1 Bal oldali kefemotor M2 Jobb oldali kefemotor M3 Vákuum rendszer motorja M4 Kefetartó szint indító M5 Meghajtómű rendszer motor

M6 Lehúzó indító M7 Mosóvíz szivattyú (opcionális) M8 Tisztítószer pumpa (opcionális) M9 Ventilátor PR1 Mosóvíz szintérzékelő RV1 Üzemsebesség potenciométer (ha van benne) RV2 Sebesség feszültségosztó (pedál) SW0 Vészjelző nyomógomb SW1 Indító pozíció 0 mikrokapcsoló SW2 Indító pozíció 1 mikrokapcsoló SW3 Indító pozíció 2 mikrokapcsoló SW4 Fordulásérzékelő SW5 Kezelői ülés mikrokapcsoló SW6 Hátramenet kapcsoló

Színkódok

BK Fekete BU Kék BN Barna GN Zöld GY Szürke OG Narancs PK Rózsaszín RD Piros VT Lila WH Fehér YE Sárga

S311379A

10 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

FELHSZNÁLÓI ÚTMUTATÓ

MAGYAR

HASZNÁLAT

VIGYÁZAT!

A gép néhány pontján öntapadó táblákat helyeztünk el, amelyek a következőket jelzik:

VESZÉLY

–

VIGYÁZAT

–

FIGYELEM

–

TANÁCSADÁS

–

A Kézikönyv olvasása közben a Kezelő különösen ﬁgyeljen ezen szimbólumok jelentésére. Ne takarja le semmilyen okból sem egyik ilyen táblát sem, és azonnal cserélje őket, ha megsérültek.

AKKUMULÁTOR ELLENŐRZÉSE/BEÁLLÍTÁSA ÚJ KÉSZÜLÉKEN

VIGYÁZAT!

A gép elektromos összetevői súlyosan sérülhetnek, ha az akkumulátorok beszerelése, vagy összekötése helytelen. Az akkumulátorokat csak képzett személyzet helyezheti üzembe. Az alábbi ábrának megfelelően állítsa a funkciók elektromos tábláját és a beépített akkumulátor töltőt a behelyezett elem típusához (WET vagy GEL). Ellenőrizze az akkumulátorok sértetlenségét az üzembehelyezés előtt. Válassza le az akkumulátorcsatlakozót és a töltődugót. Az akkumulátorokat elővigyázatosan kezelje. Szerelje be a géphez mellékelt akkumulátorkapcsokat védő sapkákat.

A gépnek az alábbiak egyikére van szüksége:

A 24V doboz, 240 Ah/C5 (NEDVES)

–

A 24V doboz, 240 Ah/C5 (GÉL) (opcionális)

–

4 6 V akkumulátor, 180 Ah C5 (NEDVES)

–

4 6 V akkumulátor, 180 Ah C5 (GÉL)

–

A készüléket a következő módok egyikére lehet beállítani:

Az akkumulátor (NEDVES vagy GÉL) már beépítve és használatra készen

Nyissa fel a fedeleket (51 és 58) és ellenőrizze, hogy tartályok (60 és 61) üresek-e, ha nem, ürítse ki őket a szennyvíz tömlő

1. (10) és a csap (24) segítségével. Zárja le a fedőket (51 és 58).

2. Óvatosan emelje meg a tartályszerkezetet (71).

3. Ellenőrizze, hogy az akkumulátorok az aljzaton keresztül csatlakoznak a géphez (74).

4. Óvatosan engedje le a tartályszerkezetet (71).

5. Helyezze be az indítókulcsot (41) és fordítsa el „I” pozícióba. Ha a zöld jelzőlámpa (37a) kigyullad, az akkumulátorok készek a

6. használatra. Ha világítani kezd a piros vagy a sárga ﬁgyelmeztető fény (37b, vagy 37c), az akkumulátokokat ki kell cserélni (az eljárást lásd a karbantartás fejezetben).

Akkumulátorok (NEDVES) beszerelve a készülékbe, de elektrolit nélkül

Nyissa fel a fedeleket (51 és 58) és ellenőrizze, hogy tartályok (60 és 61) üresek-e, ha nem, ürítse ki őket a szennyvíz tömlő (10) és a csap (24) segítségével.

Zárja le a fedőket (51 és 58).

Óvatosan emelje meg a tartályszerkezetet (71).

Távolítsa el az akkumulátorsapkákat (75) az akkumulátorról (72).

VIGYÁZAT!

Legyen igen óvatos, amikor savval dolgozik, mivel maró hatású. Ha bőrrel vagy szemmel kerül kapcsolatba, alaposan öblítse le vízzel és forduljon orvoshoz. Az akkumulátorokat megfelelően szellőző helyen kell tölteni. Használjon védőkesztyűt.

Az akkumulátorrészt töltse fel kénsavval (sűrűség 1,27 és 1,29 Kg között 25°C-on) az Akkumulátor kezelési utasításainak megfelelően. A sav megfelelő mennyiségére vonatkozó információt az Akkumulátor kézikönyvében talál.

A padló sérülésének elkerülése érdekében, töltés után törölje le a vizet és savat is az akkumulátorok tetejéről.

Hagyja az akkumulátorokat néhány percig pihenni, majd töltse fel őket kénsavval az Akkumulátorok Kézikönyvben leírtak szerint.

Töltse fel az akkumulátorokat (lásd a Karbantartás című fejezetben leírt eljárást).

Akkumulátorok nélkül

Vásároljon megfelelő akkumulátorokat (lásd a Műszaki adatok paragrafust). A megfelelő akkumulátorról és beszereléséről kérdezze a hivatalos akkumulátor kereskedőt.

Állítsa be a gép elektronikus paneljét és az akkumulátortöltőt a használt akkumulátorok típusának megfelelően (NEDVES vagy GÉL).

Telepítse az akkumulátorokat.

Töltse fel az akkumulátorokat.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 11

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

AKKUMULÁTORTELEPÍTÉS ÉS AKKUMULÁTORTÍPUS BEÁLLTÁS (NEDVES VAGY GÉL)

Állítsa be a gép elektronikus paneljét és az akkumulátortöltőt a használt akkumulátorok típusának megfelelően (NEDVES vagy GÉL):

Gép beállítások

Fordítsa a gyújtó kulcsot (41) az „I” pozícióba és a gép működésének első pillanataiban különösen az alábbiakra ügyeljen:

Akkumulátor töltő beállítás

Ha a zöld ﬁgyelmeztető fény (37a) villog, a gép GÉL típusra van állítva.

•

Ha a piros ﬁgyelmeztető fény (37c) villog, a gép NEDVES típusra van állítva.

•

A beállítás módosításához a következőket tegye. Kapcsolja ki a gépet, fordítsa el az indítókulcsot (41) a „0” pozícióba. Nyomja le és tartsa lenyomva a kapcsolót (36), majd fordítsa el az indítókulcsot (41) az „l” pozícióba. A kapcsolót (36) legalább 5 másodperccel a motor beindítása után engedje el. 3 másodpercre nyomja be a kapcsolót (36) és ellenőrizze, hogy a kívánt beállítás ﬁgyelmeztető jelzése villog-e.

Távolítsa el a csavarokat (A, 1 ábra) és a panelt (B). Forgassa a választót (C) a telepített akkutípus szerint a „NEDVES” vagy „GÉL” állásba. Telepítse a panelt (B) és húzza meg a csavarokat (A).

1-es ábra

Akkumulátor beszerelése

10.

Nyissa fel a fedeleket (51 és 58) és ellenőrizze, hogy tartályok (60 és 61) üresek-e, ha nem, ürítse ki őket a szennyvíz tömlő (10) és a csap (24) segítségével.

11.

Zárja le a fedőket (51 és 58).

12.

Óvatosan emelje meg a tartályszerkezetet (71).

13.

Szerelje be az akkumulátorokat és az ábra szerint csatlakoztassa őket (76).

VIGYÁZAT!

Ha akkumulátordobozt szerel be, a gép bal oldalára helyezze, hogy a tartályszerkezet (71) megfelelően tudjon bezáródni.

Akkumulátortöltés

14.

Töltse fel az akkumulátorokat (lásd a Karbantartás című fejezetben leírt eljárást).

S311218A

12 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

FELHSZNÁLÓI ÚTMUTATÓ

MAGYAR

BEINDÍTÁS ELŐTT

VIGYÁZAT!

Ha beindítja a gépet, ellenőrizze, hogy a gép deckjei (4 vagy 5) között, vagy a lehúzóegységben (12) nincs idegen anyag, mely megakadályozza a deck, vagy a lehúzóegység felemelését. Az ellenőrzés szükséges, mert ha a gép a deck, vagy a lehúzóegység felemelése nélkül kapcsolta ki a gépet, a deck és a lehúzóegység a gép következő beindításakor a deck és a lehúzóegység autómatikusan felemelkedik.

Szint telepítés/eltávolítás

A gépet fel lehet szerelni kefe/korongtartó fedéllel (4) vagy a hengerszerű kefe fedéllel (5). A szinttelepítés/eltávolítás eljárást a Karbantartás c. fejezetben tekintheti át.

MEGJEGYZÉS

Ha a szint telepítve/eltávolítva van, esetleg ki kell cserélni a lehúzó egységet, mivel ugyanolyan szélesnek kell lenniük. A szint és a lehúzó egység megfelelőségéért tekintse át a Műszaki adatok paragrafust.

Kefe/korongtartó beszerelése/eltávolítása (csak a SCRUBTEC R 361 / R 366 / R 371 esetében)

Az elvégzendő tisztítómunka szerint a gép felszerelhető kefékkel (88) vagy korongtartókkal (89) támlával (90), a megfelelő

1. szinttel együtt. Telepítésükhöz/eltávolításukhoz a következők szerint járjon el.

2. Helyezze be az indítókulcsot (41) és fordítsa el „I” pozícióba.

VIGYÁZAT!

Mielőtt bekapcsolná a kapcsolót (34), mindig ellenőrizze, hogy a szint (4) és a gép között nincs idegen anyag, amely akadályozhatná a szintet az emelkedésben.

Emelje meg a szintet a kapcsoló (34) bekapcsolásával.

Fordítsa el az indítókulcsot (41) a „0” pozícióba és húzza ki.

Szerelje a kefe/korongtartókat (88 vagy 89) és emelje fel őket teljesen, majd fordítsa el óramutató járásával egyező irányban (lásd 88 és 89 nyilak) ütközésig.

A kefék/korongtartók eltávolításához fordított sorrendben hajtsa végre a 2 – 5 lépéseket.

A kapható kefék típusai

305 mm-es modellek 330 mm-es modellek 370 mm-es modellek

PROLENE PROLENE PROLENE MIDLITE GRIT 180 MIDLITE GRIT 180 MIDLITE GRIT 180 MIDGRIT 240 MIDGRIT 240 MIDGRIT 240 PROLITE PROLITE PROLITE UNION MIX UNION MIX UNION MIX

Kefe-/korongtartó alkalmazási utasítás

Modell MIDLITE GRIT 180 MIDGRIT 240 PROLENE PROLITE UNION MIX Általános tisztítása:

Beton Műkő padló Kerámia csempe/terméskő Márvány PVC burkolólapok Gumi burkolólapok

Polírozás:

Gumi burkolólapok Márvány PVC burkolólapok

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 13

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

Hengerkefe felszerelés/leszerelés (csak SCRUBTEC R 371 C)

Helyezze be az indítókulcsot (41) és fordítsa el „I” pozícióba.

VIGYÁZAT!

Mielőtt bekapcsolná a kapcsolót (34), mindig ellenőrizze, hogy a szint (5) és a gép között nincs idegen anyag, amely akadályozhatná a szintet az emelkedésben.

Emelje meg a szintet a kapcsoló (34) bekapcsolásával.

8. Fordítsa el az indítókulcsot (41) a „0” pozícióba és húzza ki.

9. A gép mindkét oldalán csavarozza le a gonbokat (97) és vegye le az oldalsó köpenyt (96).

10. Csavarja le a gombokat (101) és távolítsa el a fedőket (100) a gombok lenyomásával.

11. Telepítse a hengerszerű keféket (99).

12. A hengerszerű kefék bármelyik oldalon telepíthetők. Szerelje fel a fedőket (100) és rögzítse őket a gombokkal (101).

13. A hengerszerű kefék eltávolításához fordított sorrendben hajtsa végre a 7 – 13 lépéseket.

14.

A kapható hengerszerű kefék típusai

145 x 690 mm modell

PROLENE MAGNA GRIT 46 DYNA GRIT 80 MIDLITE GRIT 180 PROLITE UNION MIX

Hengerszerű alkalmazási utasítás

Modell MAGNA GRIT 46 DYNA GRIT 80 MIDLITE GRIT 180 PROLENE PROLITE UNION MIX Általános tisztítása:

Beton Műkő padló Kerámia csempe/terméskő Márvány PVC burkolólapok Gumi burkolólapok

Lehúzóegység beszerelése

MEGJEGYZÉS

A lehúzó egységnek és a szintnek ugyanolyan szélesnek kell lennie. A szint és a lehúzó egység megfelelőségéért tekintse át a Műszaki adatok paragrafust.

Szerelje be a lehúzóegységet (12) és rögzítse a kézikerékkel (15), majd csatlakoztassa az elszívótömlőt (11) a

15. lehúzóegységhez. Állítsa be a lehúzó egységet a kézikerék (16) használatával úgy, hogy a hátsó él (18) teljes hosszúságában leérjen a padlóra,

16. az elülső él (17) pedig enyhén a padló felett legyen.

Oldattartály feltöltése

17.

Nyissa fel a fedelet (58).

18.

Töltse fel az oldat tartályt (61) az elvégzendő munkához alkalmas tisztítószerrel. Ne töltse teli az oldattartályt, a tetejétől számítva hagyjon szabadon egy pár centimétert. Mindig tartsa be az oldat készítéséhez használt oldószer címkéjén található higítási arányokat. Az oldat hőmérséklete nem lehet 40°C-nál magasabb.

VIGYÁZAT!

Csak automata súrológéphez megfelelő alacsony habzású, nem gyúlékony és folyékony tisztítószert használjon.

A vezető ülésének beállítása

21.

A kar (1) használatával állítsa be a kormánykerék (2) dőlésszögét a megfelelő pozíció eléréséhez.

14 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

FELHSZNÁLÓI ÚTMUTATÓ

MAGYAR

GÉP INDÍTÁS ÉS LEÁLLÍTÁS

A gép indítása

Készítse fel a készüléket az előző fejezetben leírtaknak megfelelően.

1. Helyezze az indítókulcsot (41) „I” állásba, majd nyomja meg az előre/hátra pedált (3). Ellenőrizze, hogy a zöld ﬁgyelmeztető

2. jelzés (37a) kigyullad-e. Ha a sárga vagy a piros ﬁgyelmeztető lámpa (37b vagy 37c) kigyullad, forgassa vissza a kulcsot a „0” pozícióba, majd töltse fel az akkumulátorokat (lásd a műveletet a Karbantartás c. fejezetben). Vezesse a gépet a munka helyére, a kormánykerék és pedál (3) segítségével.

3. A sebesség nullától a maximumig állítható a pedálra (3) kifejtett erőtől függően. Az előre/hátra menetet a műszerfal jobb oldalán lévő kapcsolóval (39) választhatja ki.

MEGJEGYZÉS

Az ülés (25) egy biztonsági érzékelővel van ellátva, aminek hatására a gép a pedállal (3) csak akkor mozgatható, ha a kezelő a kezelőülésben ül.

MEGJEGYZÉS

A gép fel van szerelve dőlésvédelmi biztonsági rendszerrel, mely a pedálon lévő nyomástól függetlenűl forduláskor csökkenti a sebességet. A kanyarodáskor tapasztalható sebességcsökkentés nem üzemzavar, hanem egy olyan jellegzetesség, ami a gép stabilitását növeli.

Engedje le a fedelet e kefe/korongtartón és a lehúzóegységet a pedál (34) megnyomásával.

Állítsa az oldatadagoló kapcsolókat (40) a takarítandó felületnek leginkább megfelelő állásba.

Kezdje meg a súrolást, vezesse a gépet a kormánykerékkel (2) és ha szükséges a pedál (3) segítségével.

A gép megállítása

Engedje fel a pedált (3).

A gépet leállításkor vagy parkoláskor nem szükséges rögzíteni, mivel az elektromágneses fék (27) automatikusan aktiválódik, ha a pedál nincs lenyomva.

10.

Emelje fel a fedelet a kefe/korongtartón és a lehúzóegységet a pedál (34) megnyomásával.

GÉP KEZELÉSE (SÚROLÁS/SZÁRÍTÁS)

Készítse fel a készüléket az előző fejezetben leírtaknak megfelelően.

Szükség esetén a kapcsolók (40) megnyomásával változtassa az oldat mennyiségét.

MEGJEGYZÉS

A falmenti padló megfelelő tisztításához/szárításához az Alto azt javasolja, hogy a gép jobb oldalával közelítsen a fal felé, amint az a 2. ábrán látható.

2-es ábra

P100160

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 15

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

Lehúzó egység beállítás

Ha szükséges, állítsa le a gépet és fordítsa a lehúzóegység beállító kézikereket (16) úgy, hogy a hátsó penge teljes hosszá-

3. ban a földön legyen.

FIGYELEM!

A padlófelület megrongálódásának elkerülése végett állítsa le a kefe/korong forgását, amikor a gép egy helyben megáll, főleg amikor a gép aktivált kiegészítő nyomással működik.

Aktivált kiegészítő nyomás funkciós kefe-/korongtartó használata

MEGJEGYZÉS

A hengerszerű kefe fedél beszerelésekor a kefe extranyomás funkciója nem aktív.

Ha a padlón levő szennyeződés eltakarítása rendkívül nehéznek bizonyul, kiegészítő nyomást lehet használni a kefe/korong-

4. tartókkal, a kapcsoló (35) pozícióba nyomásával. Normális nyomásos takarításra visszatérésre ismét nyomja meg a kapcsolót (35).

5. A nyomógomb (35) csak abban az esetben aktív, ha a szint (4) le van eresztve és a jelzőfény a kapcsolón (34) világít.

FIGYELEM!

Ha a kefemotor túlterhelődik, a kefe/korongtartók forgását akadályozó idegen tárgyak vagy a gépet túlságosan igénybe vevő padlók/kefék esetén, a biztonsági rendszer körülbelül egy perces túlterhelés után leállítja a kefe/korongtartókat. A túlterhelést a három jelzőlámpa (37a, 37b, 37c) egyidejű villogása jelzi. Ha a túlterhelés a kiegészítő nyomás funkció aktiválásakor jelentkezik, a rendszer automatikusan lecsökkenti a kefe/korongtartók nyomását a kiegészítő nyomás funkció leállításával. Ha a túlterhelés nem szűnik meg, a kefe/kronogtartók leállnak. A kefe/korongtartó túlterhelés miatti leállása utáni újbóli indításhoz állítsa le a gépet a gyújtókulcs (41) „0” pozícióba forgatásával. Ezután kapcsolja be a gépet az indítókulcs (80) a „I” pozícióba helyezésével.

Akkumulátor lemerülése működés közben

Ameddig a zöld jelzőlámpa (37a) ég, az akkumulátorok normálisan működtetik a gépet.

6. Ha a zöld ﬁgyelmeztető fény (37a) kialszik és a sárga és piros fény (37b és 37c) sorban felgyullad, fel kell tölteni az akkumulátort.

Amikor a sárga jelzőlámpa (37b) kigyullad, a gép maradék autonómiája néhány perc (az akkumulátor jellemzőitől függően).

•

Amikor a piros jelzőlámpa (37c) kigyullad, a töltöttség megszűnik: néhány másodperc után a kefe/korongtartó automatiku-

•

san leáll és a szint automatikusan felemelkedik. A padló szárítás befejezéséhez és a gép töltőhelyre való vezetéséhez a szívó rendszer és a meghajtó rendszer bekapcsolva marad.

FIGYELEM!

Az akkumulátorok meghibásodásának, illetve élettartamuk csökkentésének elkerülése érdekében ne használja a gépet lemerült akkumulátorral.

MEGJEGYZÉS

Ha a gép hajtóműve nem használható a gép elmozdítására, olvassa el A gép tolása/vontatása fejezetet.

16 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

FELHSZNÁLÓI ÚTMUTATÓ

MAGYAR

TARTÁLY KIŰRÍTÉSE

Egy automatikus úszóretesz (54) leállítja az elszívó rendszert, mikor a visszanyerő tartály (60) megtelt. Az elszívó rendszer reteszelődését az elszívó motor hirtelen zajnövekedése jelzi, valamint hogy a padló nem száraz.

FIGYELEM!

Amennyiben az elszívó rendszer véletlenül kikapcsol (például ha aktiválja az úszót egy hirtelen mozdulat következtében), a folytatáshoz: kapcsolja ki az elszívó rendszert a kapcsoló (36) megnyomásával, majd nyissa fel a fedelet (22) és ellenőrizze, hogy az úszó a rácson belül (55) lement-e a vízszint alá. Majd csukja le a fedelet (22) és kapcsolja be elszívó rendszert a kapcsolók megnyomásával (36).

Ha a kiegyenlítő víztartály megtelt (60), ürítse ki a következők szerint.

Vízvisszanyerőtartály kiürítése

Állítsa le a gépet a pedál (3) kiengedésével.

1. Emelje fel a fedelet a kefe/korongtartón és a lehúzóegységet a pedál (34) megnyomásával.

2. Mozgassa el a gépet a kijelölt hulladékgyűjtő területre.

3. Ürítse ki a visszanyerő tartályt a tömlő használatával (10). Ezután öblítse ki a tartályt tiszta vízzel.

Oldattartály kiürítése

Végezze el a lépéseket 1-től 3-ig.

Ürítse ki a visszanyerő tartályt a csap használatával (24). Ezután öblítse ki a tartályt tiszta vízzel.

A GÉP HASZNÁLATA UTÁN

A munka után, mielőtt a gépet elhagyná:

Távolítsa el a keféket/korongtartót a vonatkozó fejezet szerint.

Ürítse ki a tartályokat (60 és 61) a előző bekezdésben leírt folyamatok szerint.

Végezze el a napi karbantartási teendőket (lásd a Karbantartás c. fejezetet).

Tárolja a gépet száraz és tiszta helyen, felemelt vagy leszerelt kefe/korongtartóval és lehúzó egységgel.

A GÉP TOLÁSA/VONTATÁSA

Ha a meghajtást nem lehet használni, egyszerűen húzza, vagy tolja a gépet, a csavarok (29) tartozék kulccsal történő szorosra húzásával (óramutató járásával egyező irányban) kapcsolja ki az elektromágneses féket (27). Ha befejezte a húzási/tolási műveletet, az elekromágneses fék (27) lezárásához kb 3 fordulattal engedje ki a csavarokat (29).

VIGYÁZAT!

Ha a csavarok (29) nem lazák, ahogy az az ábrán látható, az elektromágnanses fék deaktivált állapotban van.

VIGYÁZAT!

Ha a fék-kioldó csavarok meg (29) vannak húzva (az elektromágneses fék deaktiválva van) ne indítsa el a gépet. Biztonságosabb, ha a kézzel való mozgatás idejére meghúzza a csavarokat (29).

HOSSZÚ ÜZEMSZÜNET

Ha előreláthatóan a gépet több mint 30 napig nem fogják használni, a következőképpen járjon el:

Hajtsa végre az A gép használata után fejezetben leírt utasításokat.

Az akku piros csatlakozójának (74) leválasztása előtt az alábbiak szerint járjon el:

Nyissa fel a fedeleket (51 és 58) és ellenőrizze, hogy tartályok (60 és 61) üresek-e, ha nem, ürítse ki őket a szennyvíz

•

tömlő (10) és a csap (24) segítségével. Zárja le a fedőket (51 és 58).

•

Óvatosan emelje meg a tartályszerkezetet (71).

•

ELSŐ HASZNÁLATI IDŐSZAK

Az első 8 úra után ellenőrizze a gép csatlakozó részeit, hogy kellően feszesek-e. Ellenőrizze a látható részek állapotát és hogy nincsenek-e lyukak rajtuk.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 17

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

KARBANTARTÁS

A gép élettartamának és maximális működési biztonságának feltétele a megfelelő és rendszeres karbantartás. A következő táblázat mutatja a szükséges karbantartásokat. Az időintervallumok a gép munkakörülményeitől függően változhatnak, ezeket a karbantartásért felelős személyeknek kell megállapítani.

VIGYÁZAT!

A műveleteket a gép kikapcsolása és az akkumulátorok leválasztása után lehet elvégezni. Ezen felül olvassa el ﬁgyelmesen a Biztonság fejezetet.

Minden tervezett vagy különleges karbantartási munkálatot megfelelően képzett személyzetnek, vagy egy felhatalmazott Szervizközpontnak kell elvégeznie. Ez a kézikönyv csak a legegyszerűbb és leggyakoribb karbantartási eljárásokat írja le.

MEGJEGYZÉS

A Tervszerű Karbantartási Táblázatban szereplő további karbantartási eljárásokkal kapcsolatosan olvassa el a megfelelő Gépkönyvet, melyhez bármelyik Szervizközpontnál hozzájuthat.

TERVEZETT KARBANTARTÁSI TÁBLÁZAT

Művelet

Lehúzógumi tisztítása Kefe tisztítása Tartály és elszívó rács átfolyató tisztítással Akkumulátortöltés Lehúzóegység pengéjének ellenőrzése és cseréje Oldalsó szoknya ellenőrzés Oldatszűrő tisztítása Akkumulátor (NEDVES) folyadékszintjének ellenőrzése Csavar- és anyaszorosság ellenőrzése (1) Ellenőrizze a motor és a hengeres kefék közötti meghajtószíj

beállítását Lehúzó egység csúszó-papucs kenése (2) Elektromágneses fék hatékonyságellenőrzése (2) Kefe/korongtartó motor szénkefe ellenőrzése vagy cseréje (2) Elszívó rendszer motor szénkefe ellenőrzése vagy cseréje (2) Meghajtó rendszer motor szénkefe ellenőrzése vagy cseréje (2)

(1) Az első 8 munkaórát követően. (2) Ezt a karbantartási eljárást csak az Alto által feljogosított Szervizközpont végezheti el.

Naponta, a gép

használata után

Hetente Hat hónaponta Évente

(2)

GÉP MUNKAÓRA ELLENŐRZÉSE

Helyezze be az indítókulcsot (41) és fordítsa el „I” pozícióba.

1. A gépműködés első 5 másodpercében a kijelző (38) a gép által teljesített összes munkaórát (súrolás/szárítás) jeleníti meg.

2. Fordítsa el az indítókulcsot (41) a „0” pozícióba.

18 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

FELHSZNÁLÓI ÚTMUTATÓ

MAGYAR

LEHÚZÓEGYSÉG TISZTÍTÁSA

MEGJEGYZÉS

A lehúzóegységnek tisztának kell lenni és a pengéknek jó állapotban kell lenniük a jó szárítási teljesítmény érdekében.

FIGYELEM!

A lehúzóegység takarítása során védőkesztyű használata javasolt, mivel a törmelék között éles tárgyak is lehetnek.

Vezesse a gépet egyenes felszínen.

Helyezze be az indítókulcsot (41) és fordítsa el „I” pozícióba.

Engedje le a lehúzóegységet (12) a kapcsolóval (36).

Fordítsa el az indítókulcsot (41) a „0” pozícióba.

Húzza le az elszívó tömlőt (11) a lehúzóegységről.

Lazítsa meg a kézikerekeket (15) és távolítsa el a lehúzóegységet (12).

Mossa és tisztítsa meg a lehúzó egységet. Különösen a rekeszeket (A, 3. ábra) és a nyílást (B) tisztítsa ki. Ellenőrizze, hogy az első (C) és a hátsó élek (D) sértetlenek és vágásoktól valamint szakadástól mentesek; ha szükséges, cserélje ki őket.

A beszerelést a kiszerelés fordított sorrendjében végezze.

LEHÚZÓEGYSÉG PENGÉJÉNEK ELLENŐRZÉSE ÉS CSERÉJE

Tisztítsa meg a lehúzóegységet az előző fejezetben leírtak szerint.

Ellenőrizze, hogy az első (E és N, 3. ábra) és a hátsó (17) élek szélei teljes hosszúságukban (18) vízszintesek; különben állítsa be a magasságukat az alábbiak szerint:

Oldja ki a rögzítőgyűrűt (F) és lazítsa meg a szárnyas anyákat (G) a hátsó penge beállításához (D); ezután szorítsa meg a

•

szárnyas anyákat és rögzítse újra a gyűrűt. Lazítsa meg a szárnyas anyát (H) ez elülső penge beállításához (C); ezt követően szorítsa meg az anyát.

•

Ellenőrizze, hogy az első (C) és a hátsó élek (D) sértetlenek és vágásoktól valamint szakadástól mentesek; ha szükséges,

3. cserélje ki őket. Ellenőrizze a hátsó élek elülső sarkainak (I) kopottságát; ha kopott, fordítsa át az él kopott sarkát a sértetlenre. Ha más sarkok is kopottak, cserélje ki a pengéket az alábbiak szerint:

A rögzítés (F) kioldásához, csavarja le a szárnyas anyákat (G) és távolítsa el a tartó csíkokat (L), majd cserélje ki (fordítsa

•

meg) a hátsó élet (D). A penge beszerelését a kiszerelés fordított sorrendjében végezze. Csavarja le a szárnyas anyákat (H) és távolítsa el a visszatartó csíkot (M), majd cserélje ki az első élet (C). A penge besze-

•

relését a kiszerelés fordított sorrendjében végezze. A penge cseréjét (vagy megfordítását) követően állítsa be a magasságukat a korábbi lépések szerint. Helyezze be a lehúzó egységet (12) és csavarja le a kézi kerekeket (15).

4. Kapcsolja az elszívó tömlőt (11) a lehúzóegységhez (12).

5. Ha szükséges, állítsa be az egyensúlyt a lehúzóegység gombjával (16).

3-es ábra

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 19

S311216A

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

KEFE/HENGERKEFE TISZTÍTÁSA

FIGYELEM!

A kefék takarítása során védőkesztyű használata javasolt, mivel a törmelék között éles tárgyak is lehetnek.

Távolítsa el a keféket a gépből a Használat fejezet szerint.

1. Tisztítsa és mossa meg a keféket vízzel és tisztítószerrel.

2. Ellenőrizze a kefesörtéket azok sértetlenségére és elhasználódottságára; ha szükséges, cserélje ki a kefét.

TARTÁLY ÉS ELSZÍVÓ RÁCS ÁTFOLYATÓ TISZTÍTÁSSAL

Mozgassa el a gépet a kijelölt hulladékgyűjtő területre.

Fordítsa el az indítókulcsot (41) a „0” pozícióba.

Nyissa fel a fedőket (51 és 58).

Tisztítsa meg és mossa le tiszta vízzel a fedőt (51 és 58), a tartályokat (60 és 61) és az elszívóretesz rácsát az automatikus elzáró úszóval (54). Eressze le a vizet a tartályokból a tömlő (10) és csap (24) használatával.

Szükség esetén a rögzítő kioldásával (A, 4. ábra) nyissa ki a rácsot (B); javítsa meg az úszót (C), tisztítson meg minden egységet, majd szerelje vissza őket.

Ellenőrizze a tartályfedél tomítés (D) integritását.

MEGJEGYZÉS

A tömítőgyűrű (D) vákuumot teret képez a tartályban, ami a vízvisszanyeréshez szükséges.

Szükség esetén cserélje ki a tömítést (D) a foglalatból történő kihúzással (E). Az új tömítés beszerelése során a tömítő illesztését (F) az ábrán mutatott hátsó középső helyre tegye.

Ellenőrizze a tömítőelem (G) felfekvő felületének (D) sértetlenségét és megfelelő méretét a tömítéshez.

Zárja le a fedőket (51 és 58).

4-es ábra

S311217A

20 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

FELHSZNÁLÓI ÚTMUTATÓ

MAGYAR

OLDALSÓ SZOKNYA ELLENŐRZÉSE ÉS CSERÉJE

Ellenőrzés

Vezesse a gépet egyenes felszínen.

1. Fordítsa el az indítókulcsot (41) a „0” pozícióba.

2. A gép mindkét oldalán csavarozza le a gombokat (B, 5. ábra) és vegye le az oldalsó köpenyt (C).

3. Mossa és tisztítsa meg az oldalsó szoknyákat.

4. Ellenőrizze, hogy az oldalsó szoknyák alsó pereme (D):

Megfordítás vagy csere

Összeszerelés és magasságállítás

10.

teljes hosszúságában ugyanazon a szinten fekszik;

•

sértetlen és vágásoktól illetve szakadásoktól mentes;

•

a belső sarok (E) nem kopott;

•

Máskülönben a következők szerint forgassa vagy cserélje ki a szoknyákat.

Távolítsa el a szárnyas anyákat (F) és a tartócsíkot (G). Távolítsa el a szoknyapengét (H) és, ha lehetséges, forgassa a pengét az alsó belső sarok (E) sértetlen sarokkal történő cseréjéhez. Ha a többi 3 sarok is kopott, cserélje ki a pengét.

Az élek (H) és a köpeny (C) beszerelést a kiszerelés fordított sorrendjében végezze el. Indítsa el a gépet és süllyessze le a szintet (D), majd ellenőrizze, hogy az oldalsó szoknyapengék (H):

épphogy érintik a padlót;

•

az oldalsó élek (H) gyűjtik az oldatot, vagy állítsa le a gépet és a gombok (B) és (I) használatával igazítsa be a terelőlap

•

magasságát.

Beállítás után húzza meg a gombokat.

5-es ábra

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 21

S311214A

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

OLDATSZŰRŐ TISZTÍTÁSA

Vezesse a gépet egyenes felszínen.

1. Fordítsa el az indítókulcsot (41) a „0” pozícióba.

2. A jobb hátsó kerék mögött, a gép alatt zárja el az oldat- vagy mosóvízcsapot (E, 6 ábra). A csap (E) (F) pozícióban zárva van

3. és nyitva van a (G) állásban. Távolítsa el az átlátszó fedelet (A), majd távolítsa el a szűrő szitáját (E) a gép alatt, a jobb hátsó kerékkel szemben. Tisztítsa

4. meg és szerelje vissza őket a támasztékra (C).

MEGJEGYZÉS

A szűrő szitáját (B) helyesen kell visszatenni a tartócsonk (C) foglalatába (D).

Nyissa ki a csapot (E).

6-es ábra

S311214A

22 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

AKKUMULÁTORTÖLTÉS

MEGJEGYZÉS

Töltse fel az akkumulátorokat amikor a sárga vagy piros ﬁgyelmeztető fény (37b vagy 37c) bekapcsol ill. minden munkaciklus után.

FIGYELEM!

Az akkumulátorok töltött állapotban tartása megnöveli az élettartamukat.

FIGYELEM!

Ha az akkumulátorok lemerültek, töltse fel őket minél előbb, mivel megrövidíti az élettartamukat. Ellenőrizze az akkumulátorok töltöttségét legalább hetente egyszer.

VIGYÁZAT!

Az akkumulátorok töltése során rendkívül robbanékony hidrogéngázok keletkeznek. Az akkumulátorokat csak nyílt lángtó távol, jól szellőző helységben töltse. Ne dohányozzon az akkumulátorok töltése közben. Az akkumulátor töltése közben mindig legyen nyitva a tartályfedél.

VIGYÁZAT!

Legyen különösen óvatos az akkumulátorok töltésekor mivel szivároghat az akkumulátor. A akkumulátor folyadék marró hatású. Ha bőrrel vagy szemmel kerül kapcsolatba, alaposan öblítse le vízzel és forduljon orvoshoz.

FELHSZNÁLÓI ÚTMUTATÓ

MAGYAR

Akkumulátor töltése az beépített akkumulátortöltővel

Vezesse a gépet egyenes felszínen.

1. NEDVES akkumulátorok esetén:

Nyissa fel a fedeleket (51 és 58) és ellenőrizze, hogy tartályok (60 és 61) üresek-e, ha nem, ürítse ki őket a szennyvíz

•

tömlő (10) és a csap (24) segítségével. Zárja le a fedőket (51 és 58).

•

Óvatosan emelje meg a tartályszerkezetet (71).

•

Ellenőrizze az elektrolit szintet az akkumulátorokon (72) belül. Ha szükséges távolítsa el a kupakokat (75) és töltse fel.

•

Ha elérte a megfelelő szintet, zárja vissza a sapkát (75) és tisztítsa meg szükség esetén az akkumulátor felső felszínét.

•

Csatlakoztassa az akkumulátortöltő kábelt (8) az elektromos hálózathoz (a hálózati feszültség és frekvencia meg kell egyezzen a töltőnek a gép sorozatszámtábláján feltüntetett értékeivel).

MEGJEGYZÉS

Ha az akkumulátor csatlakoztatva van a hálózathoz, minden gépi funkció automatikusan blokkolva van.

Ha a vezérlőpulton levő piros jelzőlámpa (F, 7 ábra) állandó fényű, az akkumulátortöltő tölti az akkumulátorokat. Amikor a zöld jelzőlámpa (H) kigyullad, az akkumulátor teljesen feltöltődött. Ha az akkumulátor feltöltése befejeződött, húzza ki az akkumulátortöltő dugóját (8) az elektromos hálózatból és tekerje a berendezés köré (7). NEDVES akkumulátorok esetén:

Óvatosan engedje le a tartályszerkezetet (71).

•

Töltse meg a tartályokat (60 és 61).

•

Ezek után a gép használatra kész.

MEGJEGYZÉS

További információért az akkumulátortöltő használatáról (I) lapozza fel a kapcsolódó kézikönyvet.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 23

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

BIZTOSÍTÓ ELLENŐRZÉSE/CSERÉJE

Fordítsa el az indítókulcsot (41) a „0” pozícióba.

1. Távolítsa el az anyákat (E, 7. ábra) és óvatosan távolítsa el a borítást (A).

2. Ellenőrizze/cserélje ki a következő biztosítékokat:

Alacsony teljesítményű áramkörbiztosíték (F3): (5 A)

Hajtómű rendszer elektronikus panel biztosító (F2): (60 A)

Gép elektronikus panel biztosító (F1): (100 A)

D) Szerelje fel a borítást és húzza meg az anyákat.

7-es ábra

KEFE/KORONGTARTÓ/HENGERSZERŰ KEFE FEDÉL SZÉTSZERELÉSE/ÖSSZESZERELÉSE

MEGJEGYZÉS

A gépet fel lehet szerelni kefe/korongtartó fedéllel (81) vagy a hengerszerű kefe fedéllel (96), az alábbi művelet szerint. A szint telepítéséhez/eltávolításához nem kell eltávolítani a kefe/korongtartót.

Szétszerelés

Vezesse a gépet egyenes felszínen.

Emelje meg a decket (4 vagy 5) a kapcsoló (34) bekapcsolásával.

Fordítsa el az indítókulcsot (41) a „0” pozícióba.

(Kefe/korongtartó deck) Válassza le a csatlakozót (83). (Hengeres kefe deck) Válassza le a (83) és (91) csatlakozókat.

Vegye le az oldattömlőtt (84).

Vegye ki a két zárószegecset (86) és a deck bal oldali karemelő zárószegecsét.

Csavarja le a gombot (85) és távolítsa el a kefe/korongtartó szintet (81) vagy a hengerke szintet (93).

Telepítés

A beszerelést a kiszerelés fordított sorrendjében végezze.

S311214A

24 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

FELHSZNÁLÓI ÚTMUTATÓ

MAGYAR

BIZTONSÁGI FUNKCIÓK

A gép az alábbi biztonsági funkciókkal van ellátva.

VÉSZJELZŐ NYOMÓGOMB

A kezelő számára könnyen hozzáférhető pozícióban (32) van elhelyezve. Akkor nyomja meg, ha az összes gépi funkciót valamilyen okból azonnal le kell állítani. Visszaállításhoz forgassa az órajárás irányába.

SEBESSÉGCSÖKKENTÉS KANYARODÁSKOR

Egy meghatározott dőlésszöget meghaladó kanyarodás esetén biztonságos szintre csökkenti a sebességet.

KEZELŐI ÜLÉS MIKROKAPCSOLÓ

Be van építve a vezetőülésbe és megakadályozza a gép mozgását, ha a kezelő nincsen az ülésben.

ELEKTROMÁGNESES FÉK

Be van építve az első kerékbe, megállítja a gépet, ha az ki van kapcsolva, ha a vészjelző nyomógomb be van nyomva és ha az előre/hátra pedál nincs lenyomva.

HIBAELHÁRÍTÁS

PROBLÉMA LEHETSÉGES OK MEGOLDÁS

A motorok nem működnek; egyik jelzőlámpa sem gyullad ki.

A gép nem mozdul.

A gép beindulásakor a jelzőlámpa (34) villog és a kefék nem működnek.

A jelzőlámpák (37) egyszerre villognak. A kefehajtó motorok túl vannak terhelve.

A kefék nem működnek, a piros jelzőlámpa (37c) ég.

A szennyezett víz szívása elégtelen.

Nem kielégítő az oldat áramlása.

A lehúzófej nyomot hagy a padlón.

Válassza le az akkumulátor csatlakozóját (74). Csatlakoztassa. Az akkumulátorok (72) le vannak merülve. Töltse fel A gépet az indítókulccsal (41) és a pedál (3)

lenyomásával indították be.

A gép a kefetartó szint megemelése nélkül lett kikapcsolva.

Az akkumulátorok le vannak merülve. Töltse fel

Megtelt visszanyerő víztartály (60). Ürítse. Elzáródott elszívórács (55) vagy beragadt

úszó. A szívótömlő lejött (11) a lehúzóegységről. Csatlakoztassa. Szennyezett lehúzó egység (12) vagy kopott

ill. a lehúzó egység pengék sérültek. A vízvisszanyerő tartály nincs jól bezárva,

vagy a tömítés (52) megsérült. Az oldat tartály üres. Töltse újra. Szennyezett az oldatszűrő (9). Tisztítsa meg. A tartály (61) piszkos, vagy elzáródott az

elfolyónyílás. Törmelék van a lehúzóegység élei alatt (17

- 18). A lehúzófej élei (17 - 18) szakadtak,

használtak, vagy csorbultak. A lehúzóegység nem lett egyensúlyba állítva a

kézi kerékkel (16).

Kapcsolja a motort ki és be az előre pedál lenyomása nélkül.

Várjon, amíg a szint megemelkedik, mielőtt a kapcsoló (34) segítségével újra aktiválja a keféket.

Használjon kevésbé agresszív keféket a tisztítani kívánt padlónak megfelelően vagy ne dolgozzon aktivált extranyomás funkcióval.

Tisztítsa ki a szívórácsot.

Tisztítsa meg a lehúzó egységet vagy fordítsa meg / cserélje ki a pengéket.

Alaposan zárja le helyesen a fedőt vagy tisztítsa/cserélje a tömítést.

Tisztítsa meg.

Fordítsa meg vagy cserélje ki.

Állítsa egyensúlyba.

MEGJEGYZÉS

Ha az akkumulátortöltő nincs a fedélzeten, a gép nem üzemel. Ha hibásan működik a töltő, lépjen kapcsolatba a Szervizközponttal.

További információért lépjen kapcsolaba az Alto Service Centers-el.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 25

MAGYAR FELHSZNÁLÓI ÚTMUTATÓ

LESELEJTEZÉS

A gép selejtezését szakképzett selejtezőnek kell végeznie. A gép leselejtezése előtt távolítsa és különítse el a következő alkatrészeket, melyeket a vonatkozó környezetvédelmi szabályozások értelmében kell őket eldobni:

Akkumulátorok

–

Kefék

–

Műanyagtömlők és komponensek

–

Elektormos és elektronikus alkatrészek (*)

–

(*) Forduljon az Alto központhoz, különösen amikor elektromos és elektronikus komponenseket selejtez le.

26 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKY

OBSAH

ÚVOD ............................................................................................................................................................................... 2

ÚČEL A OBSAH NÁVODU ..............................................................................................................................................................2

CIEĽOVÁ SKUPINA .........................................................................................................................................................................2

AKO ULOŽIŤ TENTO NÁVOD ......................................................................................................................................................... 2

PREHLÁSENIE O ZHODE .............................................................................................................................................................. 2

IDENTIFIKAČNÉ ÚDAJE ................................................................................................................................................................. 2

OSTATNÉ INFORMAČNÉ NÁVODY ............................................................................................................................................... 2

NÁHRADNÉ DIELY A ÚDRŽBA ....................................................................................................................................................... 2

ZMENY A VYLEPŠENIA .................................................................................................................................................................. 2

PREVÁDZKOVÉ SCHOPNOSTI ..................................................................................................................................................... 2

DOHODNUTÉ OZNAČENIA ............................................................................................................................................................ 2

VYBAĽOVANIE/DODÁVKA ............................................................................................................................................. 3

BEZPEČNOSŤ ................................................................................................................................................................. 3

SYMBOLY ........................................................................................................................................................................................ 3

VŠEOBECNÉ POKYNY................................................................................................................................................................... 3

POPIS STROJA ...............................................................................................................................................................5

KONŠTRUKCIA STROJA ................................................................................................................................................................ 5

OVLÁDACÍ PANEL ..........................................................................................................................................................................6

POHĽAD POD KRYTY NÁDRŽE ..................................................................................................................................................... 7

POHĽAD POD MONTÁŽ NÁDRŽE ................................................................................................................................................. 7

POHĽAD NA DRŽIAK KEFY/KOTÚČA (R 361/R 366/R 371) A DRŽIAK VALCOVITEJ KEFY (R 371 C) ....................................... 8

PRÍSLUŠENSTVO/DOPLNKOVÉ VYBAVENIE .............................................................................................................. 8

TECHNICKÉ ÚDAJE .......................................................................................................................................................9

NÁKRES PRIPOJENIA .................................................................................................................................................................. 10

POUŽITIE ....................................................................................................................................................................... 11

KONTROLA BATÉRIÍ/NASTAVENIE NA NOVOM STROJI ............................................................................................................11

INŠTALÁCIA BATÉRIE A NASTAVENIE TYPU BATÉRIE (MOKRÁ ALEBO GÉLOVÁ) ................................................................ 12

PRED SPUSTENÍM STROJA ........................................................................................................................................................ 13

SPUSTENIE A ZASTAVENIE STROJA .......................................................................................................................................... 15

PREVÁDZKA STROJA (BRÚSENIE/SUŠENIE) ............................................................................................................................ 15

VYPRÁZDŇOVANIE NÁDRŽE ......................................................................................................................................................17

PO SKONČENÍ PRÁCE SO STROJOM ........................................................................................................................................ 17

TLAČENIE/VLEČENIE STROJA ................................................................................................................................................... 17

DLHODOBÉ ODSTAVENIE STROJA ............................................................................................................................................ 17

POČIATOČNÉ OBDOBIE POUŽÍVANIA ........................................................................................................................................ 17

ÚDRŽBA ........................................................................................................................................................................18

TABUĽKA PLÁNOVANEJ ÚDRŽBY ............................................................................................................................................... 18

KONTROLA PRACOVNÝCH HODÍN STROJA .............................................................................................................................18

ČISTENIE STIERKY ......................................................................................................................................................................19

KONTROLA PÁSOV STIERKY A VÝMENA................................................................................................................................... 19

ČISTENIE KEFY/VALCOVITEJ KEFY ........................................................................................................................................... 20

ČISTENIE NÁDRŽE A MRIEŽKY NASÁVANIA S PLAVÁKOM .....................................................................................................20

KONTROLA A VÝMENA BOČNÉHO OKRAJA .............................................................................................................................. 21

ČISTENIE KVAPALINOVÉHO FILTRA .......................................................................................................................................... 22

NABÍJANIE AKUMULÁTOROV ..................................................................................................................................................... 23

KONTROLA/VÝMENA POISTIEK ................................................................................................................................................. 24

DEMONTÁŽ/ZMONTÁŽ KEFY/DRŽIAKA KOTÚČA/VALCOVEJ KEFY ........................................................................................ 24

BEZPEČNOSTNÉ FUNKCIE .........................................................................................................................................25

NÚDZOVÉ TLAČIDLO ................................................................................................................................................................... 25

REDUKCIA RÝCHLOSTI ............................................................................................................................................................... 25

MIKROSPÍNAČ SEDADLA OBSLUHY .......................................................................................................................................... 25

ELEKTROMAGNETICKÁ BRZDA ................................................................................................................................................. 25

RIEŠENIE PROBLÉMOV ...............................................................................................................................................25

ZOŠROTOVANIE ........................................................................................................................................................... 26

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 1

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

ÚVOD

POZNÁMKA

Čísla v zátvorkách označujú komponenty uvádzané v kapitole týkajúcej sa popisu stroja.

ÚČEL A OBSAH NÁVODU

Účelom tohto návodu na obsluhu je poskytnúť obsluhe stroja informácie o tom, ako správne obsluhovať stroj pre jeho bezpečné a samostatné používanie. Obsahuje informácie o technických údajoch, bezpečnosti, prevádzke, uskladnení, údržbe, náhradných dieloch a likvidácii. Pred vykonaním akéhokoľvek postupu na stroji si musí obsluhujúci pracovník a kvaliﬁkovaný technik pozorne prečítať tento návod. V prípade akýchkoľvek pochybností ohľadom výkladu pokynov alebo akýchkoľvek ďalších informácií sa láskavo obráťte na spoločnosť Alto.

CIEĽOVÁ SKUPINA

Tento návod je určený pre obsluhu a technikov s potrebnou kvaliﬁkáciou na údržbu stroja. Obsluhujúci pracovníci nesmú vykonávať postupy, ktoré sú určené pre kvaliﬁkovaných technikov. Spoločnosť Alto nezodpovedá za škody spôsobené nedodržaním tohto zákazu.

AKO ULOŽIŤ TENTO NÁVOD

Návod na obsluhu a údržbu musí byť uložený v blízkosti stroja, vo vhodnom puzdre, v bezpečnej vzdialenosti od kvapalín alebo iných látok, ktoré by ho mohli poškodiť.

PREHLÁSENIE O ZHODE

Toto Prehlásenie o zhode, ktoré sa dodáva spolu so strojom, je osvedčenie stroja o jeho zhode s platnými zákonmi.

POZNÁMKA

Spolu s dokumentáciou stroja sú k dispozícii aj dve kópie deklarácie o konformite.

IDENTIFIKAČNÉ ÚDAJE

Informácie o výrobnom čísle stroja a modeli stroja sú zobrazené na štítku (30) na stĺpiku riadenia. Modelový rok stroja je napísaný v deklarácii o konformite a rovnako ho označujú aj prvé dve číslice sériového čísla stroja. Táto informácia je užitočná, keď žiadate náhradné diely stroja. Pomocou nasledujúcej tabuľky si zapíšte identiﬁkačné údaje stroja.

Model STROJA ..................................................................................

Sériové číslo STROJA .......................................................................

OSTATNÉ INFORMAČNÉ NÁVODY

Návod na obsluhu elektronickej nabíjačky batérie (tvorí súčasť tohoto návodu na obsluhu stroja)

–

Okrem neho sú k dispozícii aj nasledujúce návody:

Servisný návod je k nahliadnutiu v Servisných strediskách spoločnosti Alto

–

Náhradné diely (dodávané spolu so strojom)

–

NÁHRADNÉ DIELY A ÚDRŽBA

Všetky potrebné postupy pri prevádzke, údržbe a opravách musia vykonávať kvaliﬁkovaní pracovníci alebo Servisné strediská spoločnosti Alto. Používajte výhradne originálne náhradné diely a príslušenstvo. S požiadavkami na servis alebo s objednávkami náhradných dielcov a príslušenstva sa obracajte na Servisné strediská spoločnosti Alto a uveďte model stroja a výrobné číslo.

ZMENY A VYLEPŠENIA

Spoločnosť Alto neustále zdokonaľuje svoje výrobky a vyhradzuje si právo uskutočňovať zmeny a vylepšenia podľa vlastného uváženia bez toho, aby bola povinná uskutočňovať takéto zmeny a vylepšenia na strojoch, ktoré boli predané v minulosti. Akékoľvek zmeny a/alebo doplnenia príslušenstva musia byť schválené a uskutočnené spoločnosťou Alto.

PREVÁDZKOVÉ SCHOPNOSTI

Tento čistič-sušič sa používa na čistenie (čistenie a sušenie) hladkých a pevných podláh v stavebníctve alebo priemysle, ktoré kvaliﬁkovaný pracovník obsluhuje v bezpečných prevádzkových podmienkach. Tento čistič-sušič sa nesmie používať na čistenie kobercov položených na podlahe.

DOHODNUTÉ OZNAČENIA

Pokyny označujúce pohyby dopredu, dozadu, polohy vpredu, vzadu, vľavo alebo vpravo sú popísané vzhľadom na polohu obsluhy na sedadle pre obsluhu (25).

2 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKY

VYBAĽOVANIE/DODÁVKA

Pri rozbaľovaní stroja je potrebné postupovať podľa pokynov uvedených na obale. Po dodaní starostlivo skontrolujte, či nebol stroj a jeho obal pri preprave poškodený. Ak zistíte zjavné poškodenie, stroj nerozbaľujte a nechajte ho skontrolovať Prepravcom, ktorý ho doručil. Ihneď kontaktuje Prepravcu a predložte mu žiadosť o náhradu škody. Skontrolujte, či je stroj vybavený nasledujúcimi prvkami:

Technická dokumentácia:

–

– – –

Príručka na obsluhu čističa-sušiča

•

Návod na obsluhu nabíjačky batérie

•

Zoznam náhradných dielov čističa-sušiča

•

2 lamelové poistky 5 vložiek pre uloženie 6 V akumulátora Jeden 2 mm kľúč pre zakladacie skrutky

BEZPEČNOSŤ

Nasledujúce symboly označujú potenciálne nebezpečné situácie. Vždy si starostlivo prečítajte tieto informácie a prijmite všetky nevyhnutné bezpečnostné opatrenia na ochranu osôb a majetku. Spolupráca obsluhujúceho pracovníka je nevyhnutná pre zabránenie zraneniam. Žiadny program na prevenciu úrazovosti nie je efektívny bez absolútnej spolupráce osoby zodpovednej za prevádzku stroja. Väčšina úrazov, ktoré sa môžu v továrni pri práci alebo pri pohybe vyskytnúť sú spôsobené nedodržaním najzákladnejších pravidiel obozretnosti. Opatrný a prezieravý obsluhujúci pracovník je najlepšou zárukou predchádzanie nehodám a je základom pre úspešne plnenie akéhokoľvek programu prevencie.

SYMBOLY

NEBEZPEČENSTVO!

Označuje nebezpečnú situáciu s nebezpečenstvom smrteľného úrazu pre obsluhu.

VAROVANIE!

Označuje potenciálne nebezpečenstvo zranenia osôb alebo poškodenie vecí.

UPOZORNENIE!

Označuje nutnosť obozretnosti alebo poznámku súvisiacu s dôležitými alebo užitočnými funkciami. Dávajte obzvlášť pozor na odseky, ktoré sú označené týmto symbolom.

POZNÁMKA

Pred vykonávaním akéhokoľvek postupu označuje nutnosť preštudovať návod na obsluhu.

VŠEOBECNÉ POKYNY

Ďalej v texte sú uvedené osobitné varovania a upozornenia, informujúce o potenciálnom nebezpečenstve ohrozenia osôb a stroja.

–

Pred vykonávaním údržby alebo opravy odpojte batérie.

–

Tento stroj smú používať len správne vyškolené a autorizované osoby. Stroj nesmú používať deti alebo postihnuté osoby.

–

Akumulátor udržiavajte v bezpečnej vzdialenosti od iskier, plameňov a žeravého materiálu. Počas normálnej prevádzky sa uvoľňujú explozívne plyny.

–

Pri prácach v blízkosti elektrických dielov sa nesmú nosiť šperky.

–

Nepracujte pod zdvihnutým strojom, ak nie je riadne podložený.

–

Nepracujte so strojom v blízkosti jedovatých, nebezpečných, horľavých a/alebo výbušných prachov, kvapalín alebo výparov.

–

Počas nabíjania akumulátora sa vytvára vysoko výbušný vodíkový plyn. Pri nabíjaní batérie musí by nádržka otvorená. Batéria sa môže dobíjať len v dobre vetranej miestnosti a mimo zdrojov otvoreného ohňa.

NEBEZPEČENSTVO!

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 3

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

VAROVANIE!

Pred akoukoľvek údržbou alebo opravou si starostlivo prečítajte všetky tieto pokyny.

–

Pred zapojením nabíjačky batérie je potrebné uistiť sa, že kmitočet a napätie vyznačené na štítku s výrobným číslom

–

sa zhodujú s napätím elektrickej siete. Na zabránenie nebezpečia požiaru, úderu elektrickým prúdom alebo zraneniu sa stroj nesmie ponechávať bez dozoru,

–

keď je kábel zapojený do siete. Keď sa stroj nepoužíva a pred vykonávaním údržby kábel odpojte zo siete. Aby ste sa vyhli úrazu elektrickým prúdom, nevystavujte stroj dažďu. Stroj skladujte vo vnútorných priestoroch.

–

Nedovoľte deťom hrať sa s týmto strojom. Pri používaní tohto stroja v blízkosti detí je potrebné dávať zvýšený pozor

–

na ich bezpečnosť. Používajte len takým spôsobom, ktorý je uvedený v tomto návode na obsluhu. Používajte len výrobcom odporúčané

–

príslušenstvo. Stroj nepoužívajte, ak je poškodený kábel nabíjačky alebo zástrčka. Ak stroj nefunguje tak ako by mal, poškodil sa,

–

nechal sa v exteriéri alebo spadol do vody, tak ho vráťte do servisného strediska. Neťahajte alebo neprenášajte stroj za kábel nabíjačky batérie a tento kábel nikdy nepoužívajte ako rukoväť. Dvere

–

nezatvárajte, keď tade prechádza kábel nabíjačky batérie a kábel nabíjačky tiež neťahajte nad ostrými hranami alebo okolo rohov. Stroj sa nesmie byť v chode pomocou kábla nabíjačky batérie. Káble nabíjačky akumulátora udržiavajte čo najďalej od horúcich povrchov. Podniknite všetky bezpečnostné opatrenia potrebné na predchádzanie zachyteniu vlasov, šperkov a voľného odevu

–

pohyblivými dielmi stroja. Počas nabíjania batérií nefajčite.

–

Stroj nikdy nenechávajte bez dozoru, ak nie je zaistené, že sa stroj nemôže samočinne pohybovať.

–

Stroj nepoužívajte na svahoch so sklonom, ktorý prekračuje technické údaje.

–

Neumývajte stroj priamym prúdom vody ani žieravými prípravkami.

–

Stroj nepoužívajte vo veľmi prašnom prostredí.

–

Pri používaní tohto stroja buďte opatrní, aby ste nespôsobili škodu iným osobám, predovšetkým deťom.

–

Neklaďte na stroj žiadne nádoby s kvapalinami.

–

Stroj sa môže skladovať len pri teplote od 0 do +40°C.

–

Prevádzková teplota stroja musí byť v rozsahu 0°C až +40°C.

–

Relatívna vlhkosť musí byť 30% až 95%.

–

Vždy chráňte stroj pred slnkom, dažďom a zlým počasím, ako pri prevádzke tak aj v nečinnosti.

–

Tento stroj nepoužívajte ako prepravné vozidlo.

–

Nepoužívajte stroj na naklonených rovinách so sklonom vyšším ako 16%.

–

Nenechávajte v činnosti kefy, keď sa stroj nepohybuje, aby sa predišlo poškodeniu podlahy.

–

V prípade požiaru, nepoužívajte vodný hasiaci prístroj, ale použite práškový.

–

Pri obsluhe stroja nenarážajte do políc alebo lešenia, obzvlášť keď je nebezpečie spadnutia rôznych predmetov.

–

Nemanipulujte svojvoľne s bezpečnostnými prvkami a dôkladne dodržiavajte bežné údržbové pokyny.

–

Aby ste stroj mohli posunúť rukou, musí byť odistená elektromagnetická brzda. Po skončení operácie musíte elektro-

–

magnetickú brzdu znovu aktivovať. Nepoužívajte stroj, ak je deaktivovaná elektromagnetická brzda. Neodstraňujte ani neupravujte štítky pripevnené na stroji.

–

V prípade chybného chodu stroja skontrolujte, či nie je spôsobený nedostatočnou údržbou. Inak požiadajte o pomoc

–

kvaliﬁkovaných pracovníkov autorizovaného servisného strediska. Ak je potrebné vymeniť niektoré dielce, žiadajte o ORIGINÁLNE náhradné dielce od zástupcu spoločnosti alebo od

–

autorizovaného maloobchodného predajcu. Na zabezpečenie správnej a bezpečnej prevádzky stroja musia oprávnení pracovníci alebo úradne schválené servisné

–

stredisko vykonávať údržbu podľa plánu, ktorý je uvedený v príslušnej kapitole tohoto návodu na obsluhu. Stroj musí byť znehodnotený vhodným spôsobom, pretože obsahuje jedovaté a škodlivé látky (oleje, plasty a

–

pod.), ktoré musia byť v zmysle platných noriem zneškodnené v špecializovaných strediskách (pozri kapitolu „Zošrotovanie“). Zabráňte vniknutiu akýchkoľvek predmetov do otvorov stroja. Stroj nepoužívajte, ak sú zanesené otvory. Otvory vždy

–

uchovávajte čisté od prachu, vlasov a akýchkoľvek cudzích materiálov, ktoré by mohli znížiť prietok vzduchu. Tento stroj sa nemôže používať na cestách a verejných komunikáciách.

–

Keď sa stroj prepravuje pri teplote nižšej ako bod mrazu, je potrebné venovať zvýšenú pozornosť. Voda vo vratnej

–

nádrži alebo v hadiciach by mohla zamrznúť a vážne poškodiť stroj. Používajte len kefy a kotúče dodávané s týmto strojom a tie, ktoré sú uvedené v tomto návode na obsluhu.

–

Používanie iných kief alebo kotúčov by mohlo znížiť bezpečnosť práce. Keď sú v stroji namontované akumulátory s obsahom olova (WET), tak stroj nenakláňajte viac ako 30° z horizontál-

–

nej roviny, aby ste zabránili vytečeniu vysokoleptavej kyseliny z akumulátorov. Ak musíte stroj z dôvodu vykonania údržby nakloniť, vyberte batérie.

4 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

POPIS STROJA

NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKY

KONŠTRUKCIA STROJA

Ovládacia páka sklopenia stĺpika riadenia

Volant

Pedál pre jazdu dopredu/dozadu

Držiak kefy/kotúča

Držiak valcovitej kefy

Bočné okraje

Puzdro kábla nabíjačky akumulátorov

Kábel nabíjačky batérií

Kvapalinový ﬁlter

10.

Hadica na vypúšťanie vratnej vody

11.

Hadica odsávania stierky

12.

Stierka

13.

Nárazníkové koliesko

14.

Podporné kolieska stierky

15.

Stierka zostavy ručných kolies

16.

Ručné kolo na nastavenie polohy stierky

17.

Pás prednej stierky

18.

Pás zadnej stierky

19.

Hák na upevnenie zadného pásu stierky

20.

Kvapalinová nádrž

21.

Nádrž na vratnú vodu

22.

Kryt nádrže na vratnú vodu

23.

Maják (voliteľný)

24.

Vypúšťací kohút roztoku

25.

Sedadlo

26.

Nabíjačka batérií

27.

Elektromagnetická brzda

28.

Predné riadenie, koliesko pre pohyb a brzdenie

29.

Uvoľňovacie skrutky elektromagnetickej brzdy

30.

Štítok s výrobným číslom/technické parametre/osvedčenie o zhode

30 20

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 5

624

S311377A

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

OVLÁDACÍ PANEL

31.

Ovládací panel

32.

Núdzové tlačidlo

33.

Klaksón

34.

Spínač držiaka kefy/kotúča a spúšťania/zdvíhania stierky

35.

Spínač prídavného tlaku (keď je namontovaná doska s valcovou kefou, funkcia prídavného tlaku je zablokovaná)

36.

Spínač spúšťania/zdvíhania stierky a zapínania/vypínania satia

37.

Ukazovateľ stavu nabitia akumulátora 37a. Svetelná dióda označujúca nabitú batériu (zelená) 37b. Dióda upozorňujúca na vybitú batériu do polovice (žltá) 37c. Svetelná dióda označujúca vybitú batériu (červená)

38.

Počítadlo hodín a displej hladiny roztoku:

Keď sa stroj naštartuje, tak na niekoľko sekúnd zo-

•

brazí číslo prevádzkových hodín, ktoré sa už na ňom vykonali. Pri používaní stroja zobrazuje hladinu roztoku v nádrži

•

(merané v percentách v porovnaní s plnou nádržou). Keď hladina dosahuje úroveň pod 20 %, tak zobrazenie

•

začne blikať. Displej môže zobrazovať hodnotu “000 %” aj vtedy, keď

•

nádrž ešte nie je úplne prázdna, čo umožňuje dokončenie čistiaceho cyklu; v každom prípade odporúčame skontrolovať aktuálny prietok detergentu k čistiacim kefám.

Spínač voľby pre jazdu dopredu/dozadu

39. Ovládacie prepínače na reguláciu prietoku roztoku

40.

40a. Prepínač zvýšenia prietoku 40b. Prepínač zníženia prietoku

Kľúčik v zapaľovaní

41.

37c

37b

37a

40a

40b

S311212A

6 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

POHĽAD POD KRYTY NÁDRŽE

Kryt nádrže na vratnú vodu

51. Tesnenie krytu nádrže na vrátnu vodu

52. Sacie potrubie vratnej vody

53. Podtlaková mriežka s automatickým uzatváracím

54. plavákom Plavák

55. Zachytávacie prvky mriežky

56. Nalievací otvor roztoku

57.

NÁVOD NA OBSLUHU A ÚDRŽBU

Kryt nádrže s roztokom/sedadlo vodiča

58. Podporná tyč krytu

59. Nádrž na vratnú vodu

60. Kvapalinová nádrž

61.

SLOVENSKY

POHĽAD POD MONTÁŽ NÁDRŽE

Montážne prvky nádrže

71. Batérie

72. Puzdro akumulátora

73. Konektor batérie

74.

Kryty akumulátora

75. Prepojovacie schémy akumulátorov

76.

S311219A

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 7

S311220A

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

POHĽAD NA DRŽIAK KEFY/KOTÚČA (R 361/R 366/R 371) A DRŽIAK VALCOVITEJ KEFY (R 371 C)

97.

81.

Držiak kefy/kotúča

82.

Motor držiaka kefy/kotúča

83.

Prepojovací prvok kefy/držiaka kotúču alebo valcovitej kefy

84.

Hadica roztoku

85.

Upevňovací gombík plošiny

86.

Závlačky plošiny

87.

Držiak plošiny

88.

Kefa

89.

Držiak kotúča

90.

Kotúč

91.

Pripojovací prvok držiaka valcovitej kefy

92.

Ochranný kryt pripojovacieho prvku

93.

Držiak valcovitej kefy

94.

Motory valcovitej kefy

95.

Bočný okraj držiaka kefy/kotúča

96.

Bočný okraj držiaka valcovitej kefy

Horný upevňovací gombík okraja

98.

Dolný upevňovací gombík okraja

99.

Valcovitá kefa

100.

Veka na valcovitú kefu

101.

Upevňovacie gombíky veka

102.

Zásobník úlomkov valcovitej kefy

103.

Držadlo zásobníka úlomkov

101 100

91 92

102

101

100

99103

S311378A

PRÍSLUŠENSTVO/DOPLNKOVÉ VYBAVENIE

Okrem štandardného vybavenia možno stroj vybaviť nasledujúcim príslušenstvom/doplnkovým vybavením, v závislosti od konkrétneho použitia stroja:

Gélové batérie

–

Kotúče z rôznych materiálov

–

Čepele odolné voči oleju

–

Maják

–

Ďalšie informácie o doplnkovom príslušenstve Vám na požiadanie poskytne autorizované servisné stredisko alebo predajca.

8 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKY

TECHNICKÉ ÚDAJE

Všeobecné technické parametre

Popis

SCRUBTEC

R 361

Čistiaca šírka 610 mm 660 mm 710 mm Šírka stierky 830 mm 860 mm Objem kvapalinovej nádrže 75 litrov Min./max. prietok roztoku 1,1/3,4 litra/min. Priemer zadných kolies 300 mm Špeciﬁcký tlak kolesa na podlahu predné 0,8 N/mm Priemer predného riadenia, kolieska pre pohyb a brzdenie 250 mm Výkon motora odsávania 500 W Výkon pojazdového motora 600 W Rýchlosť pohonu (premenlivá) 0 až 6 km/h Maximálna stúpavosť 16% Hlučnosť na pracovisku

(ISO 11201, ISO 4871) (LpA) Hladina hlučnosti

(ISO 3744, ISO 4871) (LwA) Úroveň vibrácií ramena obsluhy (*) 0,23 – 7,5 m/s Úroveň vibrácií tela obsluhy (*) < 1,2 m/s

Veľkosť priestoru pre batérie

24 V skriňa: 600 x 390 x 300 mm

Č. 4 6 V batérie, s puzdrom: 600 x 360 x 370 mm

Objem odsávacieho systému 1.800 mmH Výška stroja 1.250 mm Maximálna dĺžka stroja 1.450 mm Šírka stroja bez stierky 658 mm 681,5 mm 758 mm

SCRUBTEC

R 366

- zadné 1,0 N/mm

60,8 dB(A) ± 3 dB(A)

82,4 dB(A)

SCRUBTEC

R 371 / R 371 C

Technické údaje pre stroje s mechanizmom kefy/držiaka kotúčov

Popis

SCRUBTEC

R 361

SCRUBTEC

R 366

SCRUBTEC

R 371

Priemer kefy/kotúča 305 mm 330 mm 355 mm Hmotnosť bez akumulátorov a s prázdnou nádržou 197 kg Maximálna hmotnosť s akumulátormi a s plnými nádržami 478 kg Výkon motora kefy/kotúča 2 x 400 W400 W Rýchlosť držiaka kefy/kotúča 190 ot./min Tlak kefy/držiaka kotúča s vypnutou funkciou prídavného tlaku 30 kg Tlak kefy/držiaka kotúča so zapnutou funkciou prídavného

tlaku

50 kg

Technické údaje pre stroje s mechanizmom valcovitej kefy

Popis SCRUBTEC R 371 C

Veľkosť valcovitej kefy (priemer x dĺžka) 145 x 690 (710) mm Hmotnosť bez akumulátorov a s prázdnou nádržou 205 kg Maximálna hmotnosť s akumulátormi a s plnými nádržami 486 kg Výkon motora valcovitej kefy 2 x 600 W600 W Otáčky valcovej kefy 748 ot./min Tlak valcovitej kefy 33,4 kg

(*) Pri normálnych pracovných podmienkach na rovnom asfaltovom povrchu.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

NÁKRES PRIPOJENIA

Kľúč

BAT 24 V batérie BE Maják BRK Elektromagnetická brzda BZ1 Varovný bzučiak/klaksón spiatočky C1 Konektor batérie C2 Pomocný konektor nabíjačky akumulátorov

CH Nabíjačka batérií CS Konektor kefy CSC Pripojovací podprvok držiaka valcovitej kefy EB1 Elektronická doska funkcií EB2 Doska s elektronickými komponentmi hnacej sústavy EB3 Elektronická doska pod ovládacím panelom EB3/2 Elektronická doska pod ovládacím panelom (voliteľná) EV1 Elektromagnetický ventil F1 Poistka elektronickej dosky funkcií F2 Poistka elektronickej dosky pohonu F3 Poistka okruhu nízkeho napätia F4 Poistka čerpadla (voliteľná) K1 Spínač zapaľovania LD1 Diagnostická LED elektronickej dosky hnacieho systému M1 Motor na pohon ľavej kefy M2 Motor na pohon pravej kefy M3 Motor odsávacej sústavy M4 Aktivátor mechanizmu držiaka kefy M5 Elektromotor hnacej sústavy

Pomocný konektor externého ventilátora nabíjačky akumulátorov

M6 Aktivátor stierky M7 Čerpadlo umývacej vody (voliteľné) M8 Čerpadlo pre saponát (voliteľné) M9 Chladiaci ventilátor PR1 Senzor hladiny umývacej vody RV1 Potenciometer pracovnej rýchlosti (ak je osadený) RV2 Potenciometer rýchlosti (pedál) SW0 Núdzové tlačidlo SW1 Mikrospínač ovládania (poloha 0) SW2 Mikrospínač ovládania (poloha 1) SW3 Mikrospínač ovládania (poloha 2) SW4 Otočný senzor SW5 Mikrospínač sedadla obsluhy SW6 Spínač spiatočného prevodu

Farebné označenia

BK Čierna BU Modrá BN Hnedá GN Zelená GY Šedá OG Oranžová PK Ružová RD Červená VT Fialová WH Biela YE Žlté svetlo

S311379A

10 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKY

POUŽITIE

VAROVANIE!

Na niektorých miestach stroja sú nalepené štítky, ktoré označujú:

NEBEZPEČENSTVO

–

VAROVANIE

–

UPOZORNENIE

–

RADA

–

Pri čítaní tohoto návodu na obsluhu musí obsluha dávať obzvlášť pozor na symboly, ktoré sa uvádzajú na štítkoch. Tieto štítky zo žiadneho dôvodu nezakrývajte a v prípade poškodenia, ich okamžite nahraďte.

KONTROLA BATÉRIÍ/NASTAVENIE NA NOVOM STROJI

VAROVANIE!

Elektrické časti tohto stroja sa môžu vážne poškodiť v prípade nesprávneho namontovania alebo pripojenia batérií. Len kvaliﬁkované osoby sú oprávnené inštalovať batérie. Nastavte funkčnú elektronickú dosku stroja podľa typu nainštalovaných batérií (KVAPALINA alebo GEL), ako je zobrazené nižšie. Pred inštaláciou batérií, skontrolujte ich, či nie sú poškodené. Odpojte konektor akumulátorov alebo zásuvku nabíjačky akumulátorov. Batérie premiestňujte veľmi opatrne. Namontujte ochranné kryty koncoviek akumulátorov dodaných spolu so strojom.

Stroj vyžaduje jeden z nasledujúcich akumulátorov:

A 24V skriňový, 240 Ah/C5 (MOKRÝ)

–

A 24V skriňový, 240 Ah/C5 (GÉLOVÝ) (voliteľný)

–

Č. 4 6 V batérie, 180 Ah C5 (KVAPALINA)

–

Č. 4 6 V batérie, 180 Ah C5 (GEL)

–

Stroj môže byť dodaný v jednom z nasledujúcich režimov:

Batérie (mokré alebo gélové) sú už vložené do stroja a pripravené na používanie

Otvorte kryty (51 a 58) a skontrolujte, či sú nádrže (60 a 61) prázdne, v opačnom prípade ich vyprázdnite pomocou odtokovej

1. hadice (10) a kohúta (24). Zatvorte kryty (51 a 58).

2. Opatrne nadvihnite upevnenie nádrže (71).

3. Skontrolujte, či sú batéria zapojené do stroja pomocou konektora (74).

4. Opatrne znížte upevnenie nádrže (71).

5. Vložte kľúč zapaľovania (41) a dajte ho do polohy „I“. Keď sa rozsvieti zelené výstražné svetlo (37a), batérie sú plne nabité

6. a pripravené na prevádzku. Keď sa rozsvieti žlté alebo červené výstražné svetlo (37b alebo 37c), znamená to, že batérie sa musia nabiť (viď postup v kapitole pre údržbu).

Batérie (mokré) sú do stroja vložené, ale bez elektrolytu

Otvorte kryty (51 a 58) a skontrolujte, či sú nádrže (60 a 61) prázdne, v opačnom prípade ich vyprázdnite pomocou odtokovej hadice (10) a kohúta (24).

Zatvorte kryty (51 a 58).

Opatrne nadvihnite upevnenie nádrže (71).

Vyberte uzávery (75) na akumulátoroch (72).

VAROVANIE!

Pri dolievaní kyseliny sírovej musíte dávať pozor, pretože je korozívna. V prípade kontaktu kyselinového roztoku s pokožkou alebo očami, opláchnite postihnuté miesto výdatným prúdom vody a zavolajte lekára. Akumulátory je potrebné napĺňať v dobre vetranom priestore. Pri práci používajte ochranné rukavice.

Do článkov batérie dolejte kyselinu sírovú (hustota 1,27 až 1,29 kg pri 25°C) podľa postupu uvedenom v návode na obsluhu batérie. Správne množstvo kyseliny sírovej je uvedené v návode na obsluhu batérie.

Aby sa nepoškodila podlaha, po skončení napĺňania handričkou utrite kyselinu a vodu z hornej časti batérií.

Batérie ponechajte určitý čas v kľude a potom doplňte kyselinu sírovú podľa postupu uvedenom v návode na obsluhu batérie.

Akumulátory nabite (pozrite si postup v kapitole Údržba).

Bez akumulátorov

Zakúpte si vhodné akumulátory (pozrite si odsek Technické údaje). Vhodné akumulátory vyberte a nechajte namontovať u kvaliﬁkovaných maloobchodných predajcov akumulátorov.

Elektronickú dosku stroja a nabíjačky batérií nastavte podľa typu používaných batérií (KVAPALINA alebo GEL).

Akumulátory namontujte.

Akumulátory nabite.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 11

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

INŠTALÁCIA BATÉRIE A NASTAVENIE TYPU BATÉRIE (MOKRÁ ALEBO GÉLOVÁ)

Elektronickú dosku stroja a nabíjačky batérií nastavte podľa typu používaných batérií (KVAPALINA alebo GEL) podľa nižšie uvedeného zobrazenia:

Nastavenie stroja

Kľúč zapaľovanie (41) dajte do polohy „I“ a v prvých sekundách činnosti stroja sledujte nasledovné situácie:

Nastavenie nabíjačky batérií

Ak bliká zelené výstražné svetlo (37a), stroj je nastavený pre gélové akumulátory.

•

Ak bliká červené výstražné svetlo (37c), stroj je nastavený pre mokré akumulátory.

•

Aby ste nastavenie zmenili, tak postupujte nasledovne. Vypnite stroj otočením kľúča zapaľovania (41) do polohy „0“. Stlačte a podržte spínač (36), potom zapnite stroj otočením kľúča zapaľovania (41) do polohy „I“. Tlačidlo (36) uvoľnite minimálne 5 sekúnd po naštartovaní stroja. V rámci 3 sekúnd znovu stlačte tlačidlo (36) na niekoľko sekúnd a skontrolujte, či je rozsvietené kontrolné svetlo pre požadované nastavenie.

Odskrutkujte skrutky (A, obr. 1) a panel (B). Otočte volič (C) do polohy WET alebo GEL podľa typu nainštalovaných batérií. Namontujte panel (B) a dotiahnite skrutky (A).

Obrázok číslo 1

Montáž batérií

10.

Otvorte kryty (51 a 58) a skontrolujte, či sú nádrže (60 a 61) prázdne, v opačnom prípade ich vyprázdnite pomocou odtokovej hadice (10) a kohúta (24).

11.

Zatvorte kryty (51 a 58).

12.

Opatrne nadvihnite upevnenie nádrže (71).

13.

Batérie namontujte a pripojte podľa nákresu (76).

VAROVANIE!

Ak namontujete akumulátorovú skriňu, tak ju umiestnite na ľavú stranu stroja, aby ste umožnili správne uzatvorenie upevňovacích prvkov nádrže (71).

Nabíjanie batérií

14.

Akumulátory nabite (pozrite si postup v kapitole Údržba).

S311218A

12 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKY

PRED SPUSTENÍM STROJA

VAROVANIE!

Pri štartovaní stroja skontrolujte, či sa medzi plošinou (4 alebo 5) a strojom, alebo medzi stierkou (12) a strojom nenachádza žiadny cudzí materiál, ktorý by bránil plošine alebo stierke v zdvíhaní. Táto kontrola je nevyhnutná z toho dôvodu, že ak sa stroj vypol bez zdvihnutia plošiny a stierky, plošina a stierka sa zdvihne automaticky pri nasledujúcom spustení stroja.

Montáž/demontáž plošiny

Stroj môže byť vybavený buď kefou/držiakom kotúča (4), alebo doskou s valcovou kefou (5). Pre inštaláciu/demontovanie mechanizmu pozrite postup uvedený v kapitole Údržba.

POZNÁMKA

Keď sa plošina montuje/demontuje, tak môže byť potrebné vymeniť stierku, pretože musí mať rovnakú šírku. Správne prispôsobenie plošiny a stierky je uvedené v odseku s technickými údajmi.

Inštalácia/demontáž držiaka kefy/kotúča (len pre SCRUBTEC R 361/R 366/R 371)

Podľa druhu čistenia, ktoré chcete vykonávať, môže byť stroj vybavený buď kefami (88) alebo držiakmi kotúčov (89) s kotúčmi

1. (90) spolu s príslušným mechanizmom. Pri ich montáži/demontovaní postupujte nasledovne.

2. Vložte kľúč zapaľovania (41) a dajte ho do polohy „I“.

VAROVANIE!

Pred zapnutím spínača (34) vždy skontrolujte, či sa medzi plošinou (4) a strojom nenachádza žiadny cudzí materiál, ktorý môže zabrániť nadvihnutiu plošiny.

Plošinu nadvihnite zapnutím spínača (34).

Otočte kľúč zapaľovania (41) do polohy “0” a vytiahnite ho.

Namontujte držiaky kief/kotúča (88 alebo 89) a úplne ich zdvihnite a potom otočte v smere hodinových ručičiek (pozri šípky 88 a 89) až po koniec zdvihu.

Aby ste vybrali držiaky kief/kotúčov, tak vykonajte kroky 2 až 5 v obrátenom poradí.

Typy dodávaných kief

305 mm modely 330 mm modely 370 mm modely

PROLENE PROLENE PROLENE MIDLITE GRIT 180 MIDLITE GRIT 180 MIDLITE GRIT 180 MIDGRIT 240 MIDGRIT 240 MIDGRIT 240 PROLITE PROLITE PROLITE UNION MIX UNION MIX UNION MIX

Návod na používanie kefy/kotúča

Modely MIDLITE GRIT 180 MIDGRIT 240 PROLENE PROLITE UNION MIX Bežné čistenie:

Betón Terakotová podlaha Keramické dlaždice/lomový kameň Mramor Dlaždice z PVC Gumová dlaždicová podlahovina

Leštenie:

Gumová dlaždicová podlahovina Mramor Dlaždice z PVC

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 13

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

Inštalácia/vyberanie okrúhlej kefy (iba pre SCRUBTEC R 371 C)

Vložte kľúč zapaľovania (41) a dajte ho do polohy „I“.

VAROVANIE!

Pred zapnutím spínača (34) vždy skontrolujte, či sa medzi plošinou (5) a strojom nenachádza žiadny cudzí materiál, ktorý môže zabrániť nadvihnutiu plošiny.

Plošinu nadvihnite zapnutím spínača (34).

8. Otočte kľúč zapaľovania (41) do polohy “0” a vytiahnite ho.

9. Na oboch stranách stroja odskrutkujte regulátory (97) a odmontujte konzolu bočných okrajov (96).

10. Odskrutkujte gombíky (101) a demontujte veká (100) tak, že gombíky zatlačíte nadol.

11. Inštalujte valcovité kefy (99).

12. Valcovité kefy môžu byť inštalované na obidvoch stranách. Namontujte veká (100) a upevnite ich pomocou gombíkov (101).

13. Pri vyberaní valcových kief postupujte podľa krokov číslo 7 až 13 v opačnom slede.

14.

Typy dodávaných valcových kief

145 x 690 mm-model

PROLENE MAGNA GRIT 46 DYNA GRIT 80 MIDLITE GRIT 180 PROLITE UNION MIX

Návod na používanie valcovej kefy

Modely MAGNA GRIT 46 DYNA GRIT 80 MIDLITE GRIT 180 PROLENE PROLITE UNION MIX Bežné čistenie:

Betón Terakotová podlaha Keramické dlaždice/lomový kameň Mramor Dlaždice z PVC Gumová dlaždicová podlahovina

Montáž stierky

POZNÁMKA

Stierka a plošina musia byť rovnako široké. Správne prispôsobenie plošiny a stierky je uvedené v odseku s technickými údajmi.

15.

Namontujte stierku (12) a upevnite ju pomocou ručných koliesok (15), potom do stierky napojte odsávaciu hadicu (11).

16.

Pomocou ručného kolieska (16) nastavte stierku tak, aby sa jej zadný pás (18) dotýkal po celej dĺžke podlahy, a aby sa predný pás (17) nedotýkal podlahy.

Plnenie nádrže čistiacim roztokom

17.

Otvorte kryt (58).

18.

Naplňte nádrž (61) vhodným roztokom pre danú prácu. Nádržku nenapĺňajte roztokom úplne doplna, ale ponechajte niekoľko centimetrov od horného okraja. Vždy postupujte podľa pokynov na riedenie, ktoré sú uvedené na štítku chemického prípravku určeného na prípravu roztoku. Teplota čistiaceho roztoku nesmie presiahnuť 40°C.

VAROVANIE!

Používajte len nízkopenivé a nehorľavé saponáty, ktoré sú určené pre automatické čístiče.

Nastavenie pozície vodiča

21.

Pomocou páčky (1) nastavte sklon volantu (2), aby ste dosiahli pohodlnú polohu.

14 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKY

SPUSTENIE A ZASTAVENIE STROJA

Štartovanie stroja

Stroj pripravte na činnosť podľa postupov uvedených v predchádzajúcich odsekoch.

1. Otočte kľúč zapaľovania (41) do polohy „I“ a stlačte pedál jazdy dopredu/dozadu (3). Skontrolujte, či sa rozsvietilo zelené

2. kontrolné svetlo (37a). Ak sa rozsvieti žlté alebo červené kontrolné svetlo (37b alebo 37c), kľúč zapaľovania otočte späť do polohy „0“ a dobite batérie (pozrite postup uvedený v kapitole pre údržbu). Premiestnite stroj na pracovisko po jeho naštartovaní s rukami na volante a stlačením pedála (3).

3. Rýchlosť jazdy môžete nastaviť z nuly na maximum tak, že zatlačíte viac na pedál (3). Smer jazdy vpred/vzad sa prepína pomocou spínača (39) na pravej strane prístrojového panela.

POZNÁMKA

Sedadlo vodiča (25) je vybavené bezpečnostným senzorom, ktorý stroju umožňuje pohyb pomocu stlačenia pedála (3) len vtedy, keď vodič sedí na sedadle.

POZNÁMKA

Stroj je vybavený bezpečnostným systémom proti prevráteniu, ktorý znižuje rýchlosť pri zatáčaní bez ohľadu na stlačenie pedála. Zníženie rýchlosti pri naklonení nie je zlyhanie, ale charakteristickou vlastnosťou pre zlepšenie stability stroja za každých podmienok.

Stlačením pedála (34) sa spúšťa doska s držiakom kefy/kotúča.

Podľa typu vykonávaného čistenia stlačte, ak je to potrebné, ovládacie spínače prietoku vody (40).

S čistením začnite naštartovaním stroja s rukami na volante (2) a príslušným stlačením pedála (3).

Zastavenie stroja

Uvoľnite pedál (3).

Počas zastavenia alebo parkovania nie je potrebné stroj uzamknúť, pretože sa elektromagnetická brzda (27) aktivuje automaticky, keď nie je zatlačený pedál pre jazdu dopredu.

10.

Stlačením pedála (34) zdvihnite dosku s držiakom kefy/kotúča.

PREVÁDZKA STROJA (BRÚSENIE/SUŠENIE)

Stroj spustite do činnosti podľa postupu uvedenom v predchádzajúcom odseku.

Ak je to nutné, zmeňte množstvo roztoku stlačením spínačov (40).

POZNÁMKA

Za účelom správneho vydrhnutia/vysušenia podláh na bočnej strane dverí spoločnosť Alto navrhuje, aby ste prešli popri stenách pravou stranou stroja tak, ako je zobrazené na obrázku 2.

Obrázok číslo 2

P100160

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 15

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

Nastavenie stierky

Ak je to potrebné, zastavte stroj a stierku nastavte pomocou ručného kolieska (16) tak, aby sa zadné ostrie dotýkalo podlahy

3. pozdĺž jej celej dĺžky.

UPOZORNENIE!

Aby nedošlo k poškodeniu povrchu podlahy, vypnite kefy/držiaky kotúčov, keď stroj ostane stáť na jednom mieste obzvlášť v prípade, keď je zapnutá funkcia prídavného tlaku.

Práca so zapnutou funkciou prídavného tlaku kefy/držiaka kotúča

POZNÁMKA

Keď je namontovaná doska s valcovou kefou, funkcia prídavného tlaku je zablokovaná.

Ak je podlaha značne znečistená a nedá sa dobre čistiť, stlačením spínača (35) sa môže zapnúť funkcia prídavného tlaku

4. kefy/držiaka kotúča. Opätovným stlačením prepínača (35) sa vrátite do režimu čistenia pod normálnym tlakom.

5. Prepínač (35) je aktívny, len ak sa mechanizmus (4) nachádza v spustenej polohe a je zapnutá kontrolka (34).

UPOZORNENIE!

V prípade preťaženia motora kefy/kotúča z dôvodu prekážajúcich cudzích telies alebo nadmerne agresívnych podláh/kief, bezpečnostný systém zastaví kefy/kotúče po približne jednej minúte trvalého preťaženia. Preťaženie je signalizované blikaním troch výstražných svetiel (37a, 37b, 37c) naraz. V prípade preťaženia počas aktivovanej funkcie extra tlaku, systém automaticky zníži tlak na držiakoch kief/ kotúča vypnutím funkcie extra tlaku. Ak preťaženie zotrvá, držiaky kief/kotúča sa zastavia. Aby ste stroj opätovne spustili po zastavení držiaka kief/kotúčov kvôli preťaženiu, tak stroj zastavte otočením kľúčika v zapaľovaní (41) do polohy „0“. Potom znovu zapnite stroj otočením kľúča zapaľovania (80) do polohy „I“.

Vybíjanie batérie počas prevádzky

Kým svieti zelené kontrolné svetlo (37a), batérie umožňujú normálnu prevádzku stroja.

6. Keď sa zelená kontrolka (37a) vypne a následne sa zapne žltá a červená kontrolka (37b a 37c), musíte nabiť batérie.

Keď sa rozsvieti žlté výstražné svetlo (37b), zostatkový pracovný čas stroja je niekoľko minút (v závislosti od vlastností

•

akumulátora). Keď sa rozsvieti červené kontrolné svetlo (37c), zbytkový stav sa skončil: po niekoľkých sekundách sa držiaky kief/kotúčov

•

automaticky zastavia a mechanizmus sa automaticky nadvihne. Odsávací systém a hnací systém zostanú zapnuté, aby ste mohli dokončiť vysušenie podlahy a odviesť stroj do príslušnej oblasti pre nabíjanie.

UPOZORNENIE!

Stroj s vybitými akumulátormi nepoužívajte, predídete tým poškodeniu akumulátorov a skráteniu ich životnosti.

POZNÁMKA

V prípade, že hnací systém stroja sa nebude dať použiť na posunutie stroja, pozrite si odsek Tlačenie/ťahanie stroja.

16 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKY

VYPRÁZDŇOVANIE NÁDRŽE

Keď je nádrž na vratnú vodu (60) plná, automatický plavákový vypínací systém (54) vypne odsávací systém. Vypnutie odsávacieho systému je signalizované náhlym zvýšením hladiny hluku elektromotora odsávacieho systému a nevysušením podlahy.

UPOZORNENIE!

Ak sa odsávací systém nečakane vypne (napríklad vtedy, keď je aktivovaný plavák z dôvodu prudkého pohybu stroja), prevádzku môžete obnoviť: vypnutím odsávacieho systému tak, že stlačíte spínač (36), potom otvoríte kryt (22) a skontrolujete, či sa plavák vo vnútri mriežky (55) nedotýka hladiny vody. Potom kryt znovu zatvorte (22) a odsávací systém zapnite stlačením spínača (36).

Keď je nádrž na vratnú vodu plná (60), vyprázdnite ju nasledovným postupom.

Vyprázdňovanie nádrže na vrátnu vodu

Zastavte stroj uvoľnením pedála (3).

1. Stlačením pedála (34) zdvihnite dosku s držiakom kefy/kotúča.

2. Stroj presuňte na miesto určené pre vypúšťanie vody.

3. Pomocou hadice (10) vyprázdnite nádrž na vratnú vodu. Po práci nádrž opláchnite čistou vodou.

Vyprázdňovanie kvapalinovej nádrže

Vykonajte kroky 1 až 3.

Pomocou kohúta (24) vyprázdnite nádrž na roztok. Po práci nádrž opláchnite čistou vodou.

PO SKONČENÍ PRÁCE SO STROJOM

Po skončení bežnej prevádzky, pred opustením stroja:

Demontujte držiak kief/kotúčov podľa zobrazenia v príslušnom odseku.

Vyprázdnite nádrže (60 a 61) podľa postupu, ktorý je uvedený v príslušnom odseku.

Vykonajte každodennú bežnú údržbu (viď kapitolu pre údržbu).

Stroj skladujte na čistom a suchom mieste, so zdvihnutými alebo odmontovanými držiakmi kief/kotúčov a stierkou.

TLAČENIE/VLEČENIE STROJA

Pre jednoduché tlačenie/ťahanie stroja v prípade, keď sa nedá použiť hnací systém stroja, odistite elektromagnetickú brzdu (27) dotiahnutím skrutiek (29) (otočte ich v smere chodu hodinových ručičiek) dodaným kľúčom. Keď dokončíte tlačenie/ťahanie povoľte skrutky (29) približne o 3 otáčky, aby ste zaistili elektromagnetickú brzdu (27).

VAROVANIE!

Ak skrutky (29) nepovolíte podľa obrázku, elektromagnetická brzda je deaktivovaná.

VAROVANIE!

Neštartujte stroj, keď sú odisťovacie skrutky elektromagnetickej brzdy (29) dotiahnuté (elektromagnetická brzda je deaktivovaná). Je bezpečnejšie dotiahnuť skrutky (29) len na čas, ktorý je nevyhnutný pre posunutie stroja rukou.

DLHODOBÉ ODSTAVENIE STROJA

Ak stroj nebude v prevádzke po dobu viac ako 30 dní, postupujte nasledovne:

Vykonajte kroky uvedené v odseku „Po skončení práce so strojom“.

Pred odpojením červeného konektora (74) batérie vykonajte nasledujúce postupy:

Otvorte kryty (51 a 58) a skontrolujte, či sú nádrže (60 a 61) prázdne, v opačnom prípade ich vyprázdnite pomocou odtoko-

•

vej hadice (10) a kohúta (24). Zatvorte kryty (51 a 58).

•

Opatrne nadvihnite upevnenie nádrže (71).

•

POČIATOČNÉ OBDOBIE POUŽÍVANIA

Po prvých 8 hodinách skontrolujte upevňovacie a prepojovacie časti stroja na správne dotiahnutie. Skontrolujte stav a tesnosť viditeľných častí stroja.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 17

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

ÚDRŽBA

Maximálnu životnosť stroja a maximálnu prevádzkovú bezpečnosť dosiahnete správnou a pravidelnou údržbou. V nasledujúcej tabuľke je uvedená plánovaná údržba. Uvedené intervaly sa môžu líšiť v závislosti od príslušných pracovných podmienok, ktoré musí deﬁnovať osoba zodpovedná za údržbu.

VAROVANIE!

Tieto postupy sa musia vykonať, keď je stroj vypnutý a batérie odpojené. Okrem toho si starostlivo prečítajte aj pokyny uvedené v kapitole Bezpečnosť.

Každú naplánovanú a mimoriadnu údržbu môže vykonávať len kvaliﬁkovaný pracovník, alebo oprávnené servisné stredisko. V tomto návode na obsluhu sa uvádzajú len najjednoduchšie a najbežnejšie postupy pri údržbe.

POZNÁMKA

V prípade iných postupov pri údržbe, ktoré sú uvedené v tabuľke plánovania údržby, je potrebné postupovať podľa návodu na obsluhu, ktorý je možné konzultovať v každom servisnom stredisku.

TABUĽKA PLÁNOVANEJ ÚDRŽBY

Postup

Čistenie stierky Čistenie kefy Čistenie nádrže a mriežky nasávania s plavákom Nabíjanie batérií Kontrola pásov stierky a výmena Kontrola bočných okrajov Čistenie ﬁltra roztoku Kontrola hladiny kvapaliny v akumulátore (MOKRÝ) Kontrola utiahnutia skrutky a matice (1) Skontrolujte nastavenie hnacích remeňov medzi motormi a

valcovitými kefami Mazanie posuvnej pätky kábla stierky (2) Kontrola efektivity elektromagnetickej brzdy (2) Kontrola alebo výmena karbónových kief motorových

držiakov kief/kotúčov Kontrola alebo výmena uhlíkových kief motora odsávania (2) Kontrola alebo výmena uhlíkových kief motora pohonu (2)

Denne alebo po

použití stroja

Raz za týždeň

(1) A po prvých 8 pracovných hodinách. (2) Túto údržbu musí vykonať autorizované servisné stredisko spoločnosti Alto.

Každých šesť

mesiacov

(2)

Raz ročne

(2)

KONTROLA PRACOVNÝCH HODÍN STROJA

Vložte kľúč zapaľovania (41) a dajte ho do polohy „I“.

1. Počas prvých 5 sekúnd prevádzky stroja sa na displeji (38) zobrazí celkový počet pracovných hodín (čistenie/sušenie) vykona-

2. ných strojom. Kľúč zapaľovania (41) dajte do polohy „0“.

18 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKY

ČISTENIE STIERKY

POZNÁMKA

Na dosiahnutie dobrých výsledkov pri sušení musí byť stierka čistá a jej pásy musia byť v dobrom stave.

UPOZORNENIE!

Pri čistení stierky sa odporúča používanie ochranných rukavíc, pretože môžu byť na nej zachytené ostré úlomky.

Prejdite so strojom na rovný podklad.

Vložte kľúč zapaľovania (41) a dajte ho do polohy „I“.

Spínačom (36) spustite stierku (12).

Kľúč zapaľovania (41) dajte do polohy „0“.

Odpojte odsávaciu hadicu (11) od stierky.

Uvoľnite ručné kolieska (15) a vyberte stierku (12).

Umyte a vyčistite stierku. Vyčistite hlavne priečinky (A, obr. 3) a sací otvor (B). Skontrolujte predný pás (C) a zadný pás (D), či nie sú poškodené, nie sú na nich zárezy a roztrhnutia a v prípade potreby ich vymeňte podľa nižšie zobrazeného postupu.

Namontujte ho opačným postupom ako pri odstraňovaní.

KONTROLA PÁSOV STIERKY A VÝMENA

Stierku vyčistite podľa popisu v predchádzajúcom odseku.

Skontrolujte, či hrany (E a N, obr. 3) predného pásu (17) a zadného pásu (18) sa nachádzajú v rovnakej úrovni pozdĺž ich celej dĺžky; v opačnom prípade nastavte ich výšku podľa nasledujúceho postupu:

Uvoľnením držiaka (F) a povolením krídlových matíc (G) nastavte zadný pás (D); potom utiahnite krídlové matice a zaistite

•

držiak. Uvoľnite krídlové matice (H) a nastavte predný pás (C); potom dotiahnite krídlové matice.

•

Skontrolujte predný pás (C) a zadný pás (D), či nie sú poškodené, nie sú na nich zárezy a roztrhnutia a v prípade potreby ich

3. vymeňte podľa nižšie zobrazeného postupu. Skontrolujte, či nie je opotrebovaný predný roh (I) zadného pásu; Ak áno, pás prevráťte, aby sa dal opotrebovaný roh vymeniť za nepoškodený. Ak sú aj ostatné rohy opotrebované, pás vymeňte podľa nasledovného postupu:

Uvoľnite držiak (F), odstráňte krídlové matice (G) a poistný pás (L), potom vymeňte (alebo prevráťte) zadný pás (D).

•

Namontujte ho opačným postupom ako pri odstraňovaní. Odstráňte krídlové matice (H) a poistný pás (M), potom vymeňte predný pás (C). Namontujte ho opačným postupom ako

•

pri odstraňovaní. Po skončení výmeny pásu (alebo prevrátenia) nastavte výšku podľa predchádzajúceho postupu. Namontujte stierku (12) a priskrutkujte ručné kolieska (15).

4. Do stierky (12) zapojte odsávaciu hadicu (11).

5. V prípade nutnosti nastavte pomocou ručného kolieska výšku pásu (16).

Obrázok číslo 3

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 19

S311216A

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

ČISTENIE KEFY/VALCOVITEJ KEFY

UPOZORNENIE!

Pri čistení kief sa odporúča používanie ochranných rukavíc, pretože môžu byť na nej zachytené ostré úlomky.

Demontujte kefy zo stroja podľa popisu uvedeného v príslušnom odseku.

1. Vyčistite a umyte kefy vodou a čistiacim prostriedkom.

2. Skontrolujte stav a opotrebovanosť štetín; v prípade potreby kefy vymeňte.

ČISTENIE NÁDRŽE A MRIEŽKY NASÁVANIA S PLAVÁKOM

Stroj presuňte na miesto určené pre vypúšťanie vody.

Kľúč zapaľovania (41) dajte do polohy „0“.

Otvorte kryty (51 a 58).

Na umývanie krytov (51 a 58), nádrží (60 a 61) a odsávacej mriežky s automatickým uzatváracím plavákom (54) použite čistú vodu. Pomocou hadice (10) a kohúta (24) vypustite z nádrží vodu.

V prípade potreby, uvoľnite držiaky (A, obr. 4) a otvorte mriežku (B); napravte plavák (C), vyčistite všetky súčiastky a potom ich namontujte naspäť.

Skontrolujte celistvosť tesnenia krytu nádrže (D).

POZNÁMKA

Tesnenie (D) vytvára v nádrži podtlak, ktorý je potrebný na odsávanie vratnej vody.

Ak je to potrebné, vymeňte tesnenie (D) tak, že ho vyberiete s puzdra (E). Pri vkladaní nového tesnenia namontujte podľa obrázka do zadnej strednej časti spojku (F).

Skontrolujte, či je povrch (D) tesnenia (G) celý a vhodný na tesnenie.

Zatvorte kryty (51 a 58).

Obrázok číslo 4

S311217A

20 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKY

KONTROLA A VÝMENA BOČNÉHO OKRAJA

Kontrola

Prejdite so strojom na rovný podklad.

1. Kľúč zapaľovania (41) dajte do polohy „0“.

2. Na oboch stranách stroja odskrutkujte regulátory (B, obr. 5) a odmontujte konzolu bočných okrajov (C).

3. Umyte a vyčistite bočné okraje.

4. Skontrolujte, či dolná hrana bočných okrajov (D):

Prevrátenie alebo výmena

Montáž a nastavenie výšky

10.

je položená na rovnakej úrovni pozdĺž celej svojej dĺžky;

•

je celistvá a neobsahuje zárezy alebo natrhnutia;

•

vnútorný roh (E) nie je opotrebovaný;

•

V opačnom prípade obráťte alebo vymeňte stierky podľa nasledujúceho postupu.

Odmontujte krídlové matice (F) a poistný pás (G). Demontujte okrajový pásik (H) a ak je to možné, tak otočte pásik, aby ste vymenili vnútorný spodný roh (E) za neporušený roh. Ak sú aj zvyšné tri rohy opotrebované, vymeňte pás.

Namontujte pásy (H) a okraje (C) v opačnom poradí ako pri demontáží. Naštartujte stroj a spustite mechanizmus (D), potom skontrolujte, či pásiky bočných pásov (H):

sa jemne dotýkajú podlahy;

•

bočné pásy (H) zhŕňajú roztok, v opačnom prípade zastavte stroj a nastavte výšku klapky pomocou regulátorov (B) a (I).

•

Po nastavení gombíky dotiahnite.

Obrázok číslo 5

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 21

S311214A

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

ČISTENIE KVAPALINOVÉHO FILTRA

Prejdite so strojom na rovný podklad.

1. Kľúč zapaľovania (41) dajte do polohy „0“.

2. Zatvorte vypúšťací kohút roztoku (E, Obr. 6) umiestnený pod strojom za pravým zadným kolesom. Tento kohút (E) je zatvore-

3. ný, keď je v polohe (F) a otvorený vtedy, keď je v polohe (G). Odstráňte priehľadný kryt (A), potom odstráňte ﬁltračné sitko (E) pod strojom, pred pravým zadným kolesom. Očistite ich a

4. založte na podperu (C).

POZNÁMKA

Sitko ﬁltra (B) musí byť v správnej polohe v puzdre (D) podpery (C).

Otvorte vypúšťací kohút (E).

Obrázok číslo 6

S311214A

22 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NABÍJANIE AKUMULÁTOROV

POZNÁMKA

Batérie dobite na konci každého pracovného cyklu, alebo keď sa rozsvieti žlté alebo červené kontrolné svetlo (37b alebo 37c).

UPOZORNENIE!

Udržiavaním batérií v nabitom stave predĺžite ich životnosť.

UPOZORNENIE!

Keď sú batérie vybité, nabite ich čo najskôr, pretože vo vybitom stave sa skracuje ich životnosť. Skontrolujte stav nabitia akumulátorov aspoň jeden krát za týždeň.

VAROVANIE!

Počas nabíjania akumulátora sa vytvára vysoko výbušný vodíkový plyn. Batérie nabíjajte len v dobre vetraných priestoroch a v bezpečnej vzdialenosti od otvoreného ohňa. Počas nabíjania batérií nefajčite. Počas nabíjania nechajte vždy otvorenú sústavu nádrží.

VAROVANIE!

Pri nabíjaní batérií dávajte veľký pozor, pretože môže unikať elektrolyt batérie. Kyselinový roztok v batérii je žieravý. V prípade kontaktu kyselinového roztoku s pokožkou alebo očami, opláchnite postihnuté miesto výdatným prúdom vody a zavolajte lekára.

NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKY

Nabíjanie batérie pomocou nabíjačky namontovanej na stroji

Prejdite so strojom na rovný podklad.

1. Len pre MOKRÉ akumulátory:

Otvorte kryty (51 a 58) a skontrolujte, či sú nádrže (60 a 61) prázdne, v opačnom prípade ich vyprázdnite pomocou odtoko-

•

vej hadice (10) a kohúta (24). Zatvorte kryty (51 a 58).

•

Opatrne nadvihnite upevnenie nádrže (71).

•

Skontrolujte hladinu elektrolytu v akumulátoroch (72). Ak je to potrebné, odstráňte kryty (75) a doplňte.

•

Ak je hladina elektrolytu dostatočná, zatvorte uzávery (75) a v prípade potreby očistite horný povrch batérie.

•

Kábel nabíjačky batérie (8) zapojte do elektrickej siete (napätie a kmitočet elektrickej siete musí byť kompatibilný s hodnotami nabíjačky batérií, ktoré sú uvedené na štítku s výrobným číslom stroja).

POZNÁMKA

Keď je nabíjačka batérií zapojená do elektrickej siete, všetky funkcie stroja sa automaticky vypnú.

Ak zostane na ovládacom paneli nabíjačky akumulátorov rozsvietené červená kontrolka (F, obr. 7), nabíjačka akumulátorov práve nabíja akumulátory. Keď sa rozsvieti zelené kontrolné svetlo (H), dobíjanie batérií je skončené. Keď sa skončí dobíjanie akumulátorov, kábel nabíjačky batérií (8) odpojte z elektrickej siete a navite ho na bubon (7). Len pre MOKRÉ akumulátory:

Opatrne znížte upevnenie nádrže (71).

•

Naplňte nádrže (60 a 61).

•

Teraz je stroj pripravený na použitie.

POZNÁMKA

Ďalšie informácie týkajúce sa obsluhy nabíjačky batérií (I) sú uvedené v príslušnom návode na obsluhu.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 23

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

KONTROLA/VÝMENA POISTIEK

Kľúč zapaľovania (41) dajte do polohy „0“.

1. Odstráňte matice (E, Fig. 7), potom odstráňte kryt (A).

2. Kontrola/výmena nasledujúcich poistiek:

Poistka okruhu nízkeho napätia (F3): (5 A)

Poistka elektronickej dosky pohonu (F2): (60 A)

Poistka elektronickej dosky funkcií (F1): (100 A)

D) Namontujte kryt a dotiahnite matice.

Obrázok číslo 7

DEMONTÁŽ/ZMONTÁŽ KEFY/DRŽIAKA KOTÚČA/VALCOVEJ KEFY

POZNÁMKA

Stroj môže byť vybavený buď kefou/držiakom kotúča (81), alebo doskou s valcovou kefou (96) podľa nasledujúceho postupu. Na montáž/rozobratie mechanizmu nemusíte demontovať držiaky kief/kotúčov.

Demontáž

Prejdite so strojom na rovný podklad.

Plošinu (4 alebo 5) spustite stlačením spínača (34).

Kľúč zapaľovania (41) dajte do polohy „0“.

(Pre držiak kefy/kotúča) Odpojte konektor (83). (Pre plošinu s valcovou kefou) Odpojte konektory (83) a (91).

Odpojte hadicu na prívod roztoku (84).

Odstráňte dve závlačky (86) a závlačku páky ľavej strany plošiny.

Odskrutkujte gombík (85) a vytiahnite mechanizmus držiaka kefy/držiaka kotúča (81) alebo mechanizmus valcovitej kefy (93).

Montáž

Namontujte ho opačným postupom ako pri odstraňovaní.

S311214A

24 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

NÁVOD NA OBSLUHU A ÚDRŽBU

SLOVENSKY

BEZPEČNOSTNÉ FUNKCIE

Stroj je vybavený nasledujúcimi bezpečnostnými funkciami.

NÚDZOVÉ TLAČIDLO

Nachádza sa na pozícii (32), ktorá je pre obsluhu ľahko prístupná. Zatlačte v prípade okamžitej potreby zastaviť všetky funkcie stroja. Aby ste ho vynulovali, otočte ho v smere hodinových ručičiek.

REDUKCIA RÝCHLOSTI

Znižuje rýchlosť stroja na bezpečnú hodnotu v prípade, že naklonenie prekročí určený uhol.

MIKROSPÍNAČ SEDADLA OBSLUHY

Nachádza sa vo vnútri sedadla vodiča a zabraňuje pohybu stroja, keď vodič nesedí na sedadle.

ELEKTROMAGNETICKÁ BRZDA

Zabudované predné koleso udržiava stroj zastavený vo vypnutom stave vtedy, keď je stlačené núdzové tlačidlo a nie je stlačený pedál jazdy vpred/vzad.

RIEŠENIE PROBLÉMOV

PROBLÉM MOŽNÁ PRÍČINA OPRAVA

Elektromotory nefungujú. Nerozsvietilo za žiadne výstražné svetlo.

Stroj sa nepohybuje.

Po spustení stroja sa rozbliká kontrolka (34) a kefy nefungujú.

Kontrolky (37) blikajú súčasne. Motory kief sú preťažené.

Kefy nefungujú, svieti červené výstražné svetlo (37c).

Odsávanie znečistenej vody je nedostatočné.

Prietok roztoku je nedostatočný.

Stierka necháva na podlahe stopy.

Konektor batérie (74) je odpojený. Zapojte ho. Batérie (72) sú úplne vybité. Nabite. Stroj je zapnutý pomocou kľúča zapaľovania

(41) a držaním stlačeného pedála (3).

Stroj bol vypnutý bez zdvihnutí mechanizmu kefy.

Akumulátory sú úplne vybité. Nabite.

Nádrž na vratnú vodu (60) je plná. Vyprázdnite. Odsávacia mriežka (55) je zanesená alebo

plavák je zaseknutý. Hadica odsávania (11) je odpojená od stierky. Zapojte ho. Stierka (12) je znečistená alebo pásy stierky

sú opotrebované alebo poškodené. Kryt nádrže vratnej vody nie je správne

zatvorený, alebo je poškodené tesnenie (52). Nádrž s roztokom je prázdna. Doplňte. Filter roztoku (9) je znečistený. Vyčistite. Nádrž (61) je znečistená alebo je upchatý

vypúšťací otvor. Pod pásmi stierky (17 - 18) sú drobné úlomky. Vyčistite. Pásy stierky (17 - 18) sú opotrebované,

zanesené alebo roztrhnuté. Stierka nie je vyrovnaná s ručným kolieskom

(16).

Vypnite stroj a potom ho zapnite bez stlačenia plynového pedála.

Počkajte, kým sa mechanizmus nezdvihne a až potom opätovne aktivujte kefy pomocou spínača (34).

Použite menej agresívne kefy, ktoré sú vhodné pre čístené podlahy alebo nepoužívajte funkciu dodatočného tlaku.

Vyčistite odsávaciu mriežku.

Vyčistite stierku alebo prevráťte/vymeňte pásy.

Správne zatvorte kryt alebo vyčistite/vymeňte tesnenie.

Vyčistite.

Prevráťte alebo vymeňte.

Vyrovnajte stierku.

POZNÁMKA

Stroj nefunguje, ak sa na ňom nenachádza nabíjačka batérie. V prípade nesprávnej činnosti nabíjačky batérie kontaktujte autorizované servisné stredisko.

Pre akékoľvek ďalšie informácie kontaktujte servisné centrá spoločnosti Alto.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 25

SLOVENSKY NÁVOD NA OBSLUHU A ÚDRŽBU

ZOŠROTOVANIE

Stroj je potrebné zošrotovať v špecializovanom zariadení. Pred zošrotovaním stroja odstráňte a oddeľte nasledujúce materiály (musia byť správne odstránené podľa platného zákona):

Batérie

–

Kefy

–

Plastové hadice a komponenty

–

Elektrické a elektronické súčasti (*)

–

(*) Kontaktujte najbližšie servisné stredisko spoločnosti Alto, obzvlášť, keď sa vyraďujú elektrické a elektronické komponenty.

26 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRIROENIK ZA UPORABNIKA

SLOVENSKO

VSEBINA

UVOD ............................................................................................................................................................................... 2

NAMEN IN VSEBINA PRIROČNIKA ................................................................................................................................................ 2

CILJ ................................................................................................................................................................................................. 2

KAKO PRIROČNIK HRANITI .......................................................................................................................................................... 2

IZJAVA O SKLADNOSTI .................................................................................................................................................................. 2

IDENTIFIKACIJSKI PODATKI ......................................................................................................................................................... 2

DRUGI REFERENČNI PRIROČNIKI ...............................................................................................................................................2

NADOMESTNI DELI IN VZDRŽEVANJE ......................................................................................................................................... 2

SPREMEMBE IN IZBOLJŠAVE ....................................................................................................................................................... 2

OBRATOVALNE ZMOŽNOSTI ........................................................................................................................................................ 2

DOGOVORI ..................................................................................................................................................................................... 2

RAZPAKIRANJE/DOSTAVA ............................................................................................................................................ 3

VARNOST ........................................................................................................................................................................ 3

SIMBOLI .......................................................................................................................................................................................... 3

SPLOŠNA NAVODILA ..................................................................................................................................................................... 3

OPIS STROJA .................................................................................................................................................................5

STRUKTURA STROJA .................................................................................................................................................................... 5

NADZORNA PLOŠČA ..................................................................................................................................................................... 6

POGLED POD POKROVE REZERVOARJA ................................................................................................................................... 7

POGLED POD SESTAVO POSODE ............................................................................................................................................... 7

POGLED NA NOSILNO PLOŠČO KRTAČE/DRŽALA ZA BLAZINICO (R 361/R 366/R 371)

IN NOSILNO PLOŠČO ZA CILINDRIČNO KRTAČO (R 371 C) ...................................................................................................... 8

DODATNA OPREMA/MOŽNOSTI ................................................................................................................................... 8

TEHNIČNI PODATKI ........................................................................................................................................................ 9

NAČRT OŽIČENJA ........................................................................................................................................................................ 10

UPORABA ..................................................................................................................................................................... 11

PREVERJANJE/NASTAVLJANJE AKUMULATORJA NA NOVI STROJ ........................................................................................11

NAMESTITEV AKUMULATORJA IN NASTAVITEV TIPA AKUMULATORJA (WET ALI GEL) ....................................................... 12

PRED ZAGONOM STROJA .......................................................................................................................................................... 13

ZAGON IN ZAUSTAVITEV STROJA ............................................................................................................................................. 15

OBRATOVANJE STROJA (ČIŠČENJE/SUŠENJE) ....................................................................................................................... 15

PRAZNJENJE POSOD .................................................................................................................................................................. 17

PO KONČANI UPORABI STROJA ................................................................................................................................................17

POTISKANJE/VLEKA STROJA ..................................................................................................................................................... 17

DALJŠE MIROVANJE STROJA..................................................................................................................................................... 17

PRVO OBDOBJE UPORABE ........................................................................................................................................................17

VZDRŽEVANJE ............................................................................................................................................................. 18

TABELA REDNIH VZDRŽEVALNIH DEL ....................................................................................................................................... 18

PREGLED OBRATOVALNIH UR STROJA .................................................................................................................................... 18

ČIŠČENJE STRGALA ................................................................................................................................................................... 19

PREGLED REZIL STRGALA (IN ZAMENJAVA) ............................................................................................................................ 19

ČIŠČENJE KRTAČE/CILINDRIČNE KRTAČE...............................................................................................................................20

ČIŠČENJE POSODE IN SESALNE MREŽE S PLOVCEM ...........................................................................................................20

PREGLED IN ZAMENJAVA STRANSKE LOPUTE ....................................................................................................................... 21

ČIŠČENJE FILTRA ZA RAZTOPINO ............................................................................................................................................. 22

POLNJENJE AKUMULATORJEV ..................................................................................................................................................23

PREGLED/ZAMENJAVA VAROVALKE.......................................................................................................................................... 24

DEMONTAŽA/MONTAŽA NOSILNE PLOŠČE KRTAČE/DRŽALA BLAZINICE/CILINDRIČNE KRTAČE .....................................24

VARNOSTNE FUNKCIJE ..............................................................................................................................................25

GUMB ZA IZKLOP V SILI ..............................................................................................................................................................25

ZMANJŠEVANJE HITROSTI ......................................................................................................................................................... 25

MIKROSTIKALO SEDEŽA ZA UPORABNIKA ............................................................................................................................... 25

ELEKTROMAGNETNA ZAVORA...................................................................................................................................................25

ISKANJE NAPAK .......................................................................................................................................................... 25

ZBIRANJE ODPADNIH DELOV ....................................................................................................................................26

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 1

SLOVENSKO PRIROENIK ZA UPORABNIKA

UVOD

POMNI

Številke v oklepajih veljajo za dele, ki so opisani v poglavju Opis stroja.

NAMEN IN VSEBINA PRIROČNIKA

Ta priročnik nudi uporabniku vse potrebne informacije za pravilno uporabo stroja na varen in avtonomen način. Vključuje informacije o tehničnih značilnostih, delovanju, skladiščenju stroja, vzdrževanju, nadomestnih delih in varnostnih pogojih. Pred izvajanjem postopkov na stroju morajo delavci in usposobljeni tehniki pozorno prebrati ta priročnik. Če ste v dvomih v zvezi z vsebino navodil ali če želite dodatna pojasnila, se po nasvet obrnite na podjetje Alto.

CILJ

Ta priročnik je namenjen delavcem in tehnikom, ki so kvaliﬁcirani za vzdrževanje stroja. Upravljavci ne smejo izvajati del, ki so predvidena za usposobljene tehnike. Podjetje Alto ne odgovarja za škodo, ki je posledica neupoštevanja te prepovedi.

KAKO PRIROČNIK HRANITI

PRIROČNIK za uporabo in vzdrževanje je treba hraniti v bližini stroja, v ustreznem ovoju, stran od tekočin in drugih snovi, ki ga lahko poškodujejo.

IZJAVA O SKLADNOSTI

Priložena izjava o skladnosti potrjuje, da stroj izpolnjuje zahteve veljavne zakonodaje.

POMNI

Dva izvoda originalne izjave o skladnosti sta priložena med tehnično dokumentacijo.

IDENTIFIKACIJSKI PODATKI

Serijska številka stroja in model sta označena na ploščici (30) na krmilnemu stebru. Leto izdelave stroja je izpisano na izjavi o skladnosti in označeno tudi s prvima dvema števkama serijske številke stroja. Ta podatek so potrebni za naročanje nadomestnih delov stroja. V tabelo spodaj vpišite prepoznavne podatke o stroju.

Model STROJA ..................................................................................

Serijska številka STROJA ..................................................................

DRUGI REFERENČNI PRIROČNIKI

Priročnik za uporabo elektronskega akumulatorskega polnilnika (upoštevati kot sestavni del priročnika)

–

Na voljo pa so še naslednji priročniki:

Priročnik za servisiranje (na voljo v pooblaščenih servisnih centrih podjetja Alto)

–

Seznam nadomestnih delov (priloženo stroju)

–

NADOMESTNI DELI IN VZDRŽEVANJE

Vse postopke obratovanja, vzdrževanja in popravil lahko izvajajo le ustrezno usposobljeni delavci oziroma delavci v servisnih centrih podjetja Alto. Dovoljena je le uporaba originalnih nadomestnih delov in dodatkov. Za servis in naročilo nadomestnih delov ter priključkov pokličite podjetje Alto in navedite model in serijsko številko stroja.

SPREMEMBE IN IZBOLJŠAVE

Podjetje Alto neprestano izboljšuje svoje izdelke in si pridržuje pravico do sprememb in izboljšav brez predhodnega obvestila; podjetje ni zavezano vpeljati takšne spremembe v predhodno prodane izdelke. Vse spremembe in/ali montažo dodatne opreme odobri in opravi podjetje Alto.

OBRATOVALNE ZMOŽNOSTI

Pomivalno-sušilni stroj je primeren za čiščenje (pomivanje in sušenje) gladkih in trdih talnih podlag v gospodinjskem in industrijskem okolju; varno ga lahko upravlja strokovno usposobljen delavec. Čistilno-sušilni stroj ni dovoljeno uporabljati za čiščenje nameščenih preprog.

DOGOVORI

Oznake v priročniku: naprej, nazaj, spredaj, zadaj, levo ali desno so navedene v smislu položaja uporabnika stroja, tj. ko uporabnik sedi v sedežu (25).

2 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRIROENIK ZA UPORABNIKA

SLOVENSKO

RAZPAKIRANJE/DOSTAVA

Pri razpakiranju stroja skrbno upoštevajte navodila na pakiranju. Ob dostavi natančno preverite, da se stroj in embalaža med transportom nista poškodovala. Če opazite poškodbe, pustite stroj v embalaži in prosite dostavljavca, da pregleda pošiljko. Takoj pokličite dostavljavca, da izpolni zahtevek za povračilo škode. Prepričajte se, da je stroj opremljen z naslednjimi deli:

Tehnična dokumentacija:

–

– – –

Priročnik za uporabo pomivalno-sušilnega stroja

•

Priročnik za akumulatorski polnilnik

•

Seznam nadomestnih delov pomivalno-sušilnega stroja

•

Št. 2 varovalki v obliki lamele Št. 5 spojnikov za ohišje akumulatorja 6 V Ključ 2 mm za vtične vijake

VARNOST

Naslednji simboli označujejo potencialno nevarne situacije. Preberite in upoštevajte navodila ter ustrezno ukrepajte, tako da zaščitite ljudi in lastnino. Sodelovanje upravljavca je bistvenega pomena za preprečevanje nesreč. Preventivni programi so učinkoviti le, če je oseba, ki je odgovorna za stroj, pripravljena sodelovati. Večina potencialnih nesreč v tovarni, med delom ali premikanjem, je posledica neupoštevanja osnovnih pravil v zvezi s preudarnim ravnanjem. Previden in preudaren upravljavec stroja je najboljše zaščita proti nesrečam in osnovni pogoj za izvrševanje programa za preprečevanje nesreč.

SIMBOLI

NEVARNOST!

Označuje nevarno situacijo in tveganje usodnih poškodb za delavca.

OPOZORILO!

Označuje potencialno nevarnost telesnih poškodb ali poškodb stvari.

POZOR!

Namig o previdnosti v zvezi s pomembnimi in uporabnimi funkcijami. Posebej skrbno upoštevajte poglavja, ki so označena s tem simbolom.

POMNI

Označuje, da je treba pred začetkom del prebrati priročnik za uporabnika.

SPLOŠNA NAVODILA

Spodaj so predstavljena speciﬁčna opozorila in navodila, ki označujejo potencialne nevarnosti za ljudi in stroj.

–

Pred izvajanjem vzdrževalnih del/popravil odklopite akumulatorje.

–

Stroj lahko uporabljajo le ustrezno usposobljeni in pooblaščeni delavci. Otrokom in invalidom ni dovoljeno upravljati stroja.

–

Akumulator zaščitite pred iskrami, odprtim ognjem in materialom, ki tli. Med normalnim obratovanjem se sproščajo eksplozivni plini.

–

Za delo v bližini električnih komponent odstranite ves nakit.

–

Ne delajte pod dvignjenim strojem, če ta ni varno podprt z varnostnimi stojali.

–

Stroja ne uporabljajte v bližini toksičnih, nevarnih, vnetljivih in/ali eksplozivnih praškov, tekočin oziroma hlapov.

–

Pri polnjenju akumulatorja se ustvarja zelo eksploziven vodikov plin. Med polnjenjem akumulatorja mora biti sestava posode odprta, prostor dobro prezračevan, stran od odprtega ognja.

NEVARNOST!

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 3

SLOVENSKO PRIROENIK ZA UPORABNIKA

OPOZORILO!

Pred začetkom vzdrževanja/popravil natančno preberite vsa navodila.

–

Pred uporabo akumulatorskega polnilnika se prepričajte, da frekvenca in napetost, ki sta zapisana na ploščici s serij-

–

sko številko stroja, ustrezata omrežni napetosti. Vključenega stroja ne puščajte nenadzorovano in tako preprečite nevarnost požara, električnega udara in poškodb.

–

Stroj, ko ga ne uporabljate in pred vzdrževanjem, izklopite. Stroj zaščitite pred dežjem. Nevarnost električnega udara. Stroj skladiščite na suhem.

–

Stroja ni dovoljeno uporabljati kot igračo. Pri uporabi stroja v bližini otrok je treba biti zelo previden.

–

Stroj uporabljajte le, kot določeno v priročniku. Uporabljajte le priključke, kot jih priporoča podjetje Alto.

–

Stroja s poškodovanim kablom ali vtičem akumulatorskega polnilnika ni dovoljeno uporabljati. Če stroj ne deluje, kot

–

bi moral, če je poškodovan, če ste ga pustili na prostem oziroma vam je stroj padel v vodo, ga vrnite v servisni servis. Stroja ne vlecite ali prenašajte za kabel akumulatorskega polnilnika; v nobenem primeru kabla akumulatorskega

–

polnilnika ni dovoljeno uporabljati kot ročaja. Pazite, da kabla ne priprete z vrati in ga ne vlecite po ostrih robovih in kotih. Pazite, da s strojem ne vozite po kablu akumulatorskega polnilnika. Kabla akumulatorskega polnilnika ne izpostavljajte na segrete površine. Ustrezno ukrepajte in preprečite, da bi se lasje, nakit ali ohlapna oblačila ujela med premikajoče dele stroja.

–

Med polnjenjem akumulatorjev ne kadite.

–

Stroj pustite nenadzorovano šele, ko ste ga najprej zaščitili pred premikanjem.

–

Stroja ni dovoljeno uporabljati na pobočjih, večjih od določenih.

–

Stroja ne perite z neposrednim vodnim curkom ali s curkom pod pritiskom, ali z jedkimi tekoeinami.

–

Stroja ne uporabljajte v zelo prašnih okoljih.

–

Med uporabo stroja pazite, da ne poškodujete ljudi, predvsem otrok.

–

Na stroj ne odlagajte posod s tekočino.

–

Stroj skladiščite pri temperaturi med 0°C in +40°C.

–

Delovna temperatura naj bo med 0°C in +40°C.

–

Območje relativne vlažnosti naj bo od 30% do 95%.

–

Stroj mora biti vseskozi zaščiten pred sončnimi žarki, dežjem in neugodnimi vremenskimi razmerami - med obratova-

–

njem in v mirovanju. Stroja ne uporabljajte za prevozno sredstvo.

–

Stroja ne uporabljajte na pobočjih z nagibom večjim od 16%.

–

Ko stroj deluje na mestu, morajo biti krtače izključene. Nevarnost poškodb tal.

–

Požar gasite z gasilnim aparatom na prah, ne na vodo.

–

Ne zaletavajte se v police ali odre, še posebej v primerih, ko obstaja nevarnost padanja predmetov.

–

Ne posegajte v varovala stroja in strogo upoštevajte navodila za rutinsko vzdrževanje.

–

Ko želite stroj premakniti z roko, najprej odklopite elektromagnetno zavoro. Ko delo opravite, elektromagnetno zavoro

–

ponovno vključite. Stroja ni dovoljeno uporabljati, če je elektromagnetna zavora izključena. Ne odstranjujte ali spreminjajte plošč, ki so pritrjene na stroj.

–

V primeru nepravilnega delovanja se prepričajte, da ni posledica pomanjkljivega vzdrževanja. Po potrebi poiščite

–

pomoč pri pooblaščenih delavcih oziroma na pooblaščenem servisu. Ko je treba posamezne dele zamenjati, naročite ORIGINALNE nadomestne dele pri prodajalcu ali pooblaščenem

–

zastopniku. Za pravilno in varno delovanje stroja poskrbite za redno vzdrževanje, ki je natančno opisano v ustreznem poglavju

–

tega priročnika, in ki ga izvajajo pooblaščeni delavci ali na pooblaščenem servisu. Stroj je treba zavreči na ustrezen način, ker vsebuje strupene in škodljive snovi (akumulatorje itd.), za katere veljajo

–

standardi, ki predpisujejo odstranitev v posebnih centrih (glej poglavje Zbiranje odpadnih delov). Preprečite vdor predmetov v odprtine. Stroja ni dovoljeno uporabljati, ko so odprtine zamašene. Na odprtinah ne sme

–

biti prahu, las in drugih materialov, ki lahko zmanjšajo pretok zraka. Stroja ne smete uporabljati na cestah in ulicah.

–

Previdno pri prevozu stroja, ko je temperatura pod lediščem. Voda v rezervoarju ali v ceveh lahko zmrzne in resno

–

poškoduje stroj. Uporabljajte krtače in blazinice, ki ste jih dobili s strojem, in tiste, ki so določene v priročniku za uporabnika. Uporaba

–

drugih krtač in blazinic lahko negativno vpliva na varnost. Ko so na stroj monitrani svinčeni akumulatorji (WET), stroja ni dovoljeno nagniti za več kot 30° vodoravno, ker lahko

–

v nasprotnem primeru začne iz akumulatorjev uhajati zelo korozivna kislina. Ko želite stroj nagniti, na primer zaradi vzdrževalnih del, odstranite akumulatorje.

4 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

OPIS STROJA

PRIROENIK ZA UPORABNIKA

SLOVENSKO

STRUKTURA STROJA

Komandni vzvod za nagibanje krmila

Krmilo

Stopalka naprej/nazaj

Nosilna ploskev krtače/držala blazinice

Nosilna ploskev cilindrične krtače

Stranski loputi

Ohišje kabla akumulatorskega polnilnika

Kabel akumulatorskega polnilnika

Filter za raztopino

10.

Cev za odvodnjavanje zbrane vode

11.

Sesalna cev strgala

12.

Strgalo

13.

Odbijač kolo

14.

Podporna kolesa za strgalo

15.

Montažne ročice za strgalo

16.

Ročno kolo za nastavljanje ravnotežja strgala

17.

Sprednje rezilo strgala

18.

Zadnje rezilo strgala

19.

Pritrdilna kljuka za zadnje rezilo strgala

20.

Posoda za raztopino

21.

Zbiralna posoda za vodo

22.

Pokrov zbiralne posode za vodo

23.

Utripajoča luč (neobvezno)

24.

Odjemna pipa za raztopino

25.

Sedež

26.

Akumulatorski polnilnik

27.

Elektromagnetna zavora

28.

Sprednje krmilno, pogonsko in zavorno kolo

29.

Vijaki za odklop elektromagnetne zavore

30.

Serijska številka/tehnični podatki/izjava o skladnosti

30 20

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 5

624

S311377A

SLOVENSKO PRIROENIK ZA UPORABNIKA

NADZORNA PLOŠČA

31.

Komandna plošča

32.

Gumb za izklop v sili

33.

Hupa

34.

Nosilna ploskev krtače/držala blazinice in stikalo za dviganje/spuščanje strgala

35.

Stikalo za dodaten pritisk (ko je montirana nosilna plošča za cilindrično krtačo, funkcija dodatnega pritiska ne deluje)

36.

Stikalo za spuščanje/dviganje strgala in vklop/izklop sistema sesanja

37.

Signalni indikator za polnjenje akumulatorja

37a. Signalni indikator, ki opozarja, da je akumulator poln

(zeleno)

37b. Signalni indikator, ki opozarja, da je akumulator napol

izpraznjen (rumeno)

37c. Signalni indikator, ki opozarja, da je akumulator prazen

(rdeče)

38.

Zaslon za izpis urnega števca in nivoja raztopine:

Pri zagonu stroja se na prikazovalniku za nekaj sekund

•

označi število opravljenih delovnih ur. Pri uporabi stroja se na zaslonu izpiše nivo raztopi-

•

ne v rezervoarju (merjeno v odstotkih glede na poln rezervoar). Ko je zaloga manjša od 20%, začne prikazovalnik

•

utripati. Na zaslonu se lahko izpiše »000 %«, tudi ko posoda

•

še ni prazna, in sicer zato, da lahko dokončate delo; v vsakem primeru pa priporočamo, da preverite dejanski pretok čistila, ki se dovaja do krtač.

Stikalo za izbiro prestave naprej/nazaj

39. Komandna stikala za pretok raztopine

40.

40a. Stikalo za povečanje pretoka 40b. Stikalo za zmanjšanje pretoka

Ključ za vžig

41.

37c

37b

37a

40a

40b

S311212A

6 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

POGLED POD POKROVE REZERVOARJA

Pokrov zbiralne posode za vodo

51. Tesnilo pokrova zbiralne posode za vodo

52. Sesalna cev za odpadno vodo

53. Sesalna mreža s plovcem za samodejni izklop

54. Plovec

55. Zadržala za mrežo

56. Dovodna odprtina za raztopino

57. Pokrov rezervoarja za raztopino/sedež za voznika

58.

PRIROENIK ZA UPORABNIKA

Podporna palica za pokrov

59. Zbiralna posoda za vodo

60. Posoda za raztopino

61.

SLOVENSKO

POGLED POD SESTAVO POSODE

Sestava posode

71. Akumulatorji

72. Okrov akumulatorja

73. Akumulatorski konektor

74.

Pokrovčki na akumulatorjih

75. Vezalni diagrami za akumulator

76.

S311219A

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 7

S311220A

SLOVENSKO PRIROENIK ZA UPORABNIKA

POGLED NA NOSILNO PLOŠČO KRTAČE/DRŽALA ZA BLAZINICO (R 361/R 366/R 371) IN NOSILNO PLOŠČO ZA CILINDRIČNO KRTAČO (R 371 C)

96.

81.

Nosilna ploskev krtače/držala blazinice

82.

Motorji za krtačo/držali blazinic

83.

Konektor nosilne ploskve krtače/držala blazinice ali nosilne ploskve za cilindrično krtačo

84.

Cev za raztopino

85.

Pritrdilni gumb nosilne ploskve

86.

Razcepki nosilne ploskve

87.

Držalo za nosilno ploskev

88.

Krtačo

89.

Držalo blazinice

90.

Blazinico

91.

Konektor nosilne ploskve cilindrične krtače

92.

Zaščitni pokrov za konektor

93.

Nosilna ploskev cilindrične krtače

94.

Motorji za cilindrično krtačo

95.

Stranska loputa nosilne ploskve krtače/držala blazinice

Stranska loputa nosilne ploskve cilindrične krtače

97.

Zgornji pritrdilni gumb za loputo

98.

Spodnji pritrdilni gumb za loputo

99.

Cilindrična krtača

100.

Pokrovi cilindrične krtače

101.

Pritrdilni gumbi za vratca

102.

Krov za držalo cilindrične krtače

103.

Ročaj za posodo za odpadke

101 100

91 92

102

101

100

99103

S311378A

DODATNA OPREMA/MOŽNOSTI

Poleg standardnih sestavnih delov je stroj lahko opremljen tudi z naslednjo dodatno opremo/možnostmi glede na njegovo speciﬁčno uporabo:

Akumulatorji GEL

–

Blazinice iz različnih materialov

–

Rezila strgala, odporna proti olju

–

Utripajoča luč

–

Za več informacij v zvezi z izbirnimi dodatki, se obrnite na pooblaščeni servisni center ali na prodajalca.

8 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRIROENIK ZA UPORABNIKA

SLOVENSKO

TEHNIČNI PODATKI

Splošne tehnični podatki

Opis

SCRUBTEC

R 361

Širina čiščenja 610 mm 660 mm 710 mm Širina strgala 830 mm 860 mm Prostornina posode za raztopino 75 litrov Pretok raztopine min./maks. 1,1/3,4 L/min. Premer zadnjega kolesa 300 mm Določen pritisk kolesa na tla spredaj 0,8 N/mm Premer sprednjega krmilnega, pogonskega in zavornega

kolesa Moč motorja sesalnega sistema 500 W Moč motorja pogonskega sistema 600 W Hitrost pogona (spremenljiva) 0 do 6 km/h Sposobnost stopnjevanja 16% Nivo zvočnega tlaka na delovni postaji

(ISO 11201, ISO 4871) (LpA) Nivo zvočnega tlaka stroja

(ISO 3744, ISO 4871) (LwA) Vibracija na delavčevo roko (*) 0,23 – 7,5 m/s Vibracija na delavčevo telo (*) < 1,2 m/s

Velikost predelka za akumulator

Akumulator 24 V: 600 x 390 x 300 mm

4 akumulatorji 6 V z okrovom: 600 x 360 x 370 mm Zmogljivost sesalnega sistema 1.800 mmH2O Višina stroja 1.250 mm Največja dolžina stroja 1.450 mm Širina stroja brez strgala 658 mm 681,5 mm 758 mm

SCRUBTEC

R 366

- zadaj 1,0 N/mm

250 mm

60,8 dB(A) ± 3 dB(A)

82,4 dB(A)

SCRUBTEC

R 371 / R 371 C

Tehnični podatki za stroje z nosilno ploskvijo krtače/držala blazinice

Opis

SCRUBTEC

R 361

SCRUBTEC

R 366

SCRUBTEC

R 371

Premer krtače/blazinice 305 mm 330 mm 355 mm Teža brez akumulatorjev in s praznimi posodami 197 kg Največja teža z akumulatorji in s polnimi posodami 478 kg Moč motorja za krtačo/blazinico 2 x 400 W400 W Hitrost krtače/držala blazinice 190 vrt./min Pritisk krtače/držala blazinice z izključeno funkcijo dodatnega

pritiska Pritisk krtače/držala blazinice z vključeno funkcijo dodatnega

pritiska

30 kg

50 kg

Tehnični podatki za stroje z nosilno ploskvijo cilindrične krtače

Opis SCRUBTEC R 371 C

Velikost cilindrične krtače (premer x dolžina) 145 x 690 (710) mm Teža brez akumulatorjev in s praznimi posodami 205 kg Največja teža z akumulatorji in s polnimi posodami 486 kg Moč motorja za cilindrično krtačo 2 x 600 W600 W Hitrost cilindrične krtače 748 vrt./min Pritisk cilindrične krtače 33,4 kg

(*) V normalni delovnih pogojih, na ravni asfaltni površini.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9

SLOVENSKO PRIROENIK ZA UPORABNIKA

NAČRT OŽIČENJA

Tipka

BAT Akumulatorji 24 V BE Utripajoča luč BRK Elektromagnetna zavora BZ1 Opozorilno brenčalo/hupa za vzvratno vožnjo C1 Akumulatorski konektor C2 Dodatni konektor akumulatorskega polnilnika

CH Akumulatorski polnilnik CS Konektor nosilne ploskve krtače CSC Pod-konektor za nosilno ploščo cilindrične krtače EB1 Plošča s funkcijsko elektroniko EB2 Elektronska plošča za pogonski sistem EB3 Elektronska plošča pod komandno ploščo EB3/2 Elektronska plošča pod komandno ploščo (neobvezno) EV1 Elektromagnetni ventil F1 Varovalka plošče s funkcijsko elektroniko F2 Varovalka za elektronsko ploščo pogonskega sistema F3 Varovalka tokokroga majhne moči F4 Varovalka za črpalko (neobvezno) K1 Stikalo na ključ

LD1

M1 Motor leve krtače M2 Motor desne krtače M3 Motor sesalnega sistema M4 Aktuator nosilne ploskve krtače M5 Motor pogonskega sistema

Dodatni konektor za zunanji ventilator akumulatorskega polnilnika

Diagnostični LED indikator elektronske plošče pogonskega sistema

M6 Aktuator strgala M7 Črpalka za vodo za čiščenje (neobvezno) M8 Črpalka za čistilo (neobvezno) M9 Hladilni ventilator PR1 Senzor zaloge vode za čiščenje RV1 Potenciometer delovne hitrosti (če je del opreme) RV2 Potenciometer hitrosti (stopalka) SW0 Gumb za izklop v sili SW1 Mikrostikalo aktuatorja, položaj 0 SW2 Mikrostikalo aktuatorja, položaj 1 SW3 Mikrostikalo aktuatorja, položaj 2 SW4 Senzor zavijanja SW5 Mikrostikalo sedeža za uporabnika SW6 Stikalo za vzvratno prestavo

Barvne kode

BK Črna BU Modra BN Rjava GN Zelena GY Siva OG Oranžna PK Roza RD Rdeča VT Vijolična WH Bela YE Rumena

S311379A

10 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRIROENIK ZA UPORABNIKA

SLOVENSKO

UPORABA

OPOZORILO!

Na določenih mestih stroja so lepilne ploščice, ki označujejo:

NEVARNOST

–

OPOZORILO

–

POZOR

–

POSVET

–

Pri branju priročnika mora biti delavec posebej pozoren na simbole, ki so označeni na ploščicah. Teh ploščic ni dovoljeno prekriti in jih je treba takoj zamenjati, ko se poškodujejo.

PREVERJANJE/NASTAVLJANJE AKUMULATORJA NA NOVI STROJ

OPOZORILO!

Nepravilno nameščeni ali nepravilno povezani akumulatorji so lahko vzrok za resne poškodbe električnih delov stroja. Akumulatorje lahko instalirajo le ustrezno usposobljeni delavci. Elektronsko ploščo in vgrajeni akumulatorski polnilnik nastavite ustrezno vrsti nameščenih akumulatorjev (WET ali GEL), kot prikazano spodaj. Pred namestitvijo preverite akumulatorje, če niso poškodovani. Izključite akumulatorski priključek in vtič akumulatorskega polnilnika. Z akumulatorji delajte skrbno. Namestite zaščitna pokrovčka akumulatorskih sponk, ki sta priložena stroju.

Stroj je treba opremiti z enim od naslednjih delov:

Škatla 24 V, 240 Ah/5 h (WET)

–

Škatla 24 V, 240 Ah/5 h (GEL) (neobvezno)

–

4 akumulatorji 6 V, 180 Ah C5 (WET)

–

4 akumulatorji 6 V, 180 Ah C5 (GEL)

–

Stroj se lahko dobavi na enega od naslednjih načinov:

Akumulatorji (WET ali GEL) so nameščeni in pripravljeni za uporabo

Dvignite pokrova (51 in 58) in preverite, ali sta rezervoarja (60 in 61) prazna; če nista, iztočite vsebino in ju izpraznite skozi

1. odjemno cev (10) in pipo (24). Zaprite pokrova (51 in 58).

2. Previdno dvignite sestavo posodo (71).

3. Preverite, če so akumulatorji priključeni na stroj s konektorjem (74).

4. Previdno spustite sklop rezervoarja (71).

5. Vstavite ključ za vžig (41) in ga obrnite na »I«. Ko zasveti zelen signalni indikator (37a), so akumulatorji pripravljeni za upo-

6. rabo. Če zasvetita rumen ali rdeč signalni indikator (37b ali 37c), je treba akumulatorje napolniti (glej postopek v poglavju »Vzdrževanje«).

Akumulatorji (WET) so nameščeni, vendar brez elektrolita

Dvignite pokrova (51 in 58) in preverite, ali sta rezervoarja (60 in 61) prazna; če nista, iztočite vsebino in ju izpraznite skozi odjemno cev (10) in pipo (24).

Zaprite pokrova (51 in 58).

Previdno dvignite sestavo posodo (71).

Odstranite pokrovčke (75) akumulatorjev (72).

OPOZORILO!

Pri uporabi žveplene kisline bodite previdni, ker je zalo korozivna. Če pride v stik s kožo ali očmi, dobro sperite z vodo in poiščite zdravniško pomoč. Akumulator je dovoljeno polniti v dobro zračenem prostoru. Nosite zaščitne rokavice.

Napolnite akumulatorske celice z žvepleno kislino za akumulatorje (gostota od 1,27 do 1,29 kg pri 25°C) po navodilih, kot opisano v priročniku za uporabo akumulatorja. Pravilna količina žveplove kisline je označena v priročniku za uporabo akumulatorja.

Preprečite poškodbe tal in s krpo osušite kislino in vodo, ostanke na vrhu akumulatorja.

Pustite akumulatorje počivati in dolijte žvepleno kislino po navodilih, kot opisano v priročniku za uporabo akumulatorja.

Napolnite akumulatorje (glejte poglavje »Vzdrževanje«).

Brez akumulatorjev

Nabavite ustrezne akumulatorje (glejte odstavek »Tehnični podatki«). O izbiri in montaži akumulatorja se posvetujte s kvaliﬁciranimi prodajalci akumulatorjev.

Elektronsko ploščo stroja in akumulatorski polnilnik nastavite ustrezno vrsti nameščenih akumulatorjev (WET ali GEL).

Akumulatorje montirajte.

Akumulatorje napolnite.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 11

SLOVENSKO PRIROENIK ZA UPORABNIKA

NAMESTITEV AKUMULATORJA IN NASTAVITEV TIPA AKUMULATORJA (WET ALI GEL)

Elektronsko ploščo stroja in akumulatorski polnilnik nastavite ustrezno vrsti nameščenih akumulatorjev (WET ali GEL), kot prikazano spodaj:

Nastavitev stroja

Ključ za vžig (41) obrnite na »I« in v prvih nekaj sekundah skrbno opazujte obratovanje stroja:

Nastavitev akumulatorskega polnilnika

Če utripa zelen signalni indikator (37a), je stroj nastavljen na GEL.

•

Če utripa rdeč signalni indikator (37c), je stroj nastavljen na WET.

•

Nastavitev spremenite, kot sledi. Ugasnite stroj tako, da ključ za vžig prestavite (41) na »0«. Pritisnite in zadržite stikalo (36), nato ključ za vžig (41) nastavite na »I«, tako da vključite stroj. Spustite stikalo (36) vsaj 5 sekund, potem ko se motor zažene. V naslednjih 3 sekundah ponovno pritisnite in nekaj sekund pritiskajte na stikalo (36); počakajte, da začne utripati signalni indikator želene nastavitve.

Odvijte in odstranite vijake (A, sl. 1) in ploščo (B). Izbirno stikalo (C) prestavite na WET ali GEL ustrezno nameščeni vrsti akumulatorjev. Montirajte ploščo (B) in privijte vijake (A).

Slika 1

Instalacija akumulatorja

10.

Dvignite pokrova (51 in 58) in preverite, ali sta rezervoarja (60 in 61) prazna; če nista, iztočite vsebino in ju izpraznite skozi odjemno cev (10) in pipo (24).

11.

Zaprite pokrova (51 in 58).

12.

Previdno dvignite sestavo posodo (71).

13.

Namestite akumulatorje in jih povežite, kot kaže diagram (76).

OPOZORILO!

Če montirate akumulatorsko škatlo, jo namestite na levo stran stroja, tako da se lahko sestava posode (71) pravilno zapre.

Polnjenje akumulatorja

14.

Napolnite akumulatorje (glejte poglavje »Vzdrževanje«).

S311218A

12 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRIROENIK ZA UPORABNIKA

SLOVENSKO

PRED ZAGONOM STROJA

OPOZORILO!

Pred vsakim zagonom stroja preverite, da med nosilno ploščo (4 ali 5) in strojem oziroma med strgalom (12) in strojem ni materiala, ki lahko ovira dviganje nosilne plošče ali strgala. Ta pregled je potreben zato, ker, če ste predhodno stroj izključili, ne da bi dvignili nosilno ploščo in strgalo, se ti dve enoti samodejno dvigneta pri naslednjem zagonu stroja.

Montaža/demontaža nosilne ploskve

Stroj je lahko opremljen z nosilno ploščo za krtačo/držalo blazinice (4) ali nosilno ploščo za cilindrično krtačo (5). Postopek montaže/demontaže nosilne ploskve je opisan v poglavju »Vzdrževanje«.

POMNI

Pri montaži/demontaži nosilne ploskve se lahko zgodi, da je treba zamenjati strgalo zaradi neustrezne širine. Pravilno naravnanje nosilne plošče in strgala je opisano v poglavju Tehnični podatki.

Namestitev/snetje krtače/držala za blazinico (le za SCRUBTEC R 361/R366/R371)

Glede na vrsto čiščenja se stroj lahko opremi z dvema krtačama (88), držaloma blazinic (89), z blazinicami (90) in ustrezno

1. nosilno ploskvijo. Postopek montaže/demontaže, kot sledi.

2. Vstavite ključ za vžig (41) in ga obrnite na »I«.

OPOZORILO!

Pred vklopom stikala (34) se prepričajte, da med nosilno ploskvijo (4) in strojem ni materialov, ki lahko preprečijo dviganje nosilne ploskve.

Nosilno ploskev dvignete tako, da vključite stikalo (34).

Ključ za vžig (41) obrnite na »0« in ga vzemite ven.

Montirajte krtači/držali blazinic (88 ali 89) in jih dvignite do konca; nato jih zavrtite v smeri urnega kazalca (glejte puščice 88 in

89), in sicer do konca.

Krtači/držali blazinic odstranite tako, da opravite korake 2 do 5 v obratnem vrstnem redu.

Vrste krtač, ki so na voljo

Modeli 305 mm Modeli 330 mm Modeli 370 mm

PROLENE PROLENE PROLENE MIDLITE GRIT 180 MIDLITE GRIT 180 MIDLITE GRIT 180 MIDGRIT 240 MIDGRIT 240 MIDGRIT 240 PROLITE PROLITE PROLITE UNION MIX UNION MIX UNION MIX

Smernice za uporabo krtače/blazinice

Modeli MIDLITE GRIT 180 MIDGRIT 240 PROLENE PROLITE UNION MIX Običajno čiščenje:

Beton Tla Terrazzo Keramične ploščice/lomljenci Marmor Vinilne ploščice Gumirane ploščice

Poliranje:

Gumirane ploščice Marmor Vinilne ploščice

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 13

SLOVENSKO PRIROENIK ZA UPORABNIKA

Namestitev/odstranjevanje cilindrične krtače (le za SCRUBTEC R 371 C)

Vstavite ključ za vžig (41) in ga obrnite na »I«.

OPOZORILO!

Pred vklopom stikala (34) se prepričajte, da med nosilno ploskvijo (5) in strojem ni materialov, ki lahko preprečijo dviganje nosilne ploskve.

Nosilno ploskev dvignete tako, da vključite stikalo (34).

8. Ključ za vžig (41) obrnite na »0« in ga vzemite ven.

9. Na obeh straneh stroja odvijte gumbe (97) in odstranite sklop stranske lopute (96).

10. Odvijte gumbe (101) in odstranite vratca (100) tako, da gumbe potisnete na dol.

11. Montirajte cilindrični krtači (99).

12. Cilindrični krtači lahko montirate na katerokoli stran. Namestite pokrove (100) in jih pritrdite z ročicami (101).

13. Cilindrični krtači demontirate tako, da opravite korake 7 do 13 v obratnem vrstnem redu.

14.

Vrste cilindričnih krtač, ki so na voljo

Model 145 x 690 mm

PROLENE MAGNA GRIT 46 DYNA GRIT 80 MIDLITE GRIT 180 PROLITE UNION MIX

Smernice za uporabo cilindrične krtače

Modeli MAGNA GRIT 46 DYNA GRIT 80 MIDLITE GRIT 180 PROLENE PROLITE UNION MIX Običajno čiščenje:

Beton Tla Terrazzo Keramične ploščice/lomljenci Marmor Vinilne ploščice Gumirane ploščice

Namestitev strgala

POMNI

Strgalo in nosilna ploskev morata biti enako široka. Pravilno naravnanje nosilne plošče in strgala je opisano v poglavju Tehnični podatki.

15.

Namestite strgalo (12) in ga pritrdite z ročicami (15), nato na strgalo povežite sesalno cev (11).

16.

Z ročico (16) nastavite strgalo, tako da se rezilo zadaj (18) dotika tal po celi dolžini in je rezilo spredaj (17) rahlo dvignjeno s tal.

Polnjenja posode za raztopino

17.

Odprite pokrov (58).

18.

Rezervoar (61) napolnite z raztopino, ki je primerna za predvideno delo. Posode za raztopino ne napolnite do vrha, pustite nekaj centimetrov od roba. Skrbno upoštevajte navodila za redčenje, ki so označena na etiketi na embalaži kemičnega izdelka, ki ga boste uporabili za pripravo raztopine. Temperatura čistila ne sme preseči 40°C.

OPOZORILO!

Uporabljajte le raztopine, ki se penijo manj in niso vnetljive, namenjene za čiščenje s samodejnim ribanjem.

Nastavitev položaja uporabnika

21.

Z vzvodom (1) nastavite nagib krmila (2), tako da ga naravnate v udoben položaj.

14 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRIROENIK ZA UPORABNIKA

SLOVENSKO

ZAGON IN ZAUSTAVITEV STROJA

Zagon stroja

Pripravite stroj, tako kot je opisano v predhodnem poglavju.

1. Ključ za vžig (41) obrnite na »I« in pritisnite na stopalko za naprej/nazaj (3). Prepričajte se, da zeleni signalni indikator (37a)

2. zasveti. Če zasveti rumen ali rdeč signalni indikator (37b ali 37c), preklopite stikalo za vžig na »0« in napolnite akumulatorje (glejte poglavje »Vzdrževanje«). Stroj zapeljete na delovno mesto tako, da ga zaženete z obema rokami na krmilu in s pritiskanjem na stopalko (3).

3. Hitrost hoda se lahko nastavi od nič do največje hitrosti, in sicer s pritiskanjem na stopalko (3). Prestavo naprej/nazaj izberete s stikalom (39), ki je na desni strani armaturne plošče.

POMNI

Sedež za uporabnika (25) je opremljen z varnostnim senzorjem, ki dovoli premikanje stroja s stopalko (3), le ko je uporabnik nameščen v sedež.

POMNI

Stroj je opremljen z varnostnim sistemom proti nagibanju, ki zmanjša hitrost pri zavijanju, in sicer ne glede na moč pritiska na stopalko. Pri zmanjšanju hitrosti na ovinkih ne gre za okvaro, ampak karakteristično izboljšanje stabilnosti stroja v vseh pogojih.

Nosilno ploščo krtače/držala blazinice spustite tako, da pritisnete na stopalko (34).

Po potrebi pritiskajte na stikala za upravljanje pretoka raztopine (40), odvisno od vrste izbranega čiščenja.

Čiščenje zaženete z obema rokama na krmilu (2) in s pritiskanjem na stopalko (3), po potrebi.

Zaustavitev stroja

Spustite stopalko (3).

Stroja med zaustavitvijo ali parkiranjem ni treba blokirati, ker se samodejno vključi elektromagnetna zavora (27), in sicer ko ni pritiska na stopalko za naprej.

10.

Nosilno ploščo krtače/držala blazinice dvignete tako, da pritisnete na stopalko (34).

OBRATOVANJE STROJA (ČIŠČENJE/SUŠENJE)

Stroj zaženite kot opisano v predhodnem poglavju.

Po potrebi spremenite količino raztopine tako, da pritisnete na stikalo (40).

POMNI

Za pravilno strganje/sušenje tal ob stenah podjetje Alto priporoča, da se steni približate z desno stranjo stroja, kot kaže slika 2.

Slika 2

P100160

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 15

SLOVENSKO PRIROENIK ZA UPORABNIKA

Nastavitev strgala

Po potrebi zaustavite stroj in z ročico nastavite strgalo (16), tako da se rezilo zadaj dotika tal po celi dolžini.

POZOR!

Preprečite poškodbe tal in zaustavite vrtenje krtač/držal blazinic, ko stroj stoji na mestu, in predvsem, ko je vključena funkcija dodatnega pritiska.

Delo, ko je vključena funkcija dodatnega pritiska krtače/držala blazinice

POMNI

Ko je montirana nosilna plošča cilindrične krtače, funkcija dodatnega pritiska ne deluje.

Trdovratno umazanijo poskusite odstraniti tako, da vključite funkcijo dodatnega pritiska krtače/držala blazinice, in sicer s priti-

4. skom na stikalo (35). Normalen pritisk čiščenja ponastavite s ponovnim pritiskom stikala (35).

5. Stikalo (35) je vključeno, ko je nosilna ploskev (4) spuščena in sveti signalni indikator (34) stikala.

POZOR!

V primeru preobremenitve motorja krtače/držala blazinice zaradi tujkov, ki preprečujejo vrtenje krtač/držal blazinic, ali zaradi zelo agresivnih tal/krtač zaščitni sistem zaustavi krtače/blazinice držal, potem ko je sistem neprekinjeno preobremenjen eno minuto. Na preobremenitev opozarjajo tri signalne luči (37a, 37b, 37c), ki utripajo hkrati. Če pride do preobremenitve, ko je vključena funkcija dodatnega pritiska, sistem samodejno zmanjša pritisk na krtači/držali blazinic in s tem izključi funkcijo dodatnega pritiska. Če se preobremenitev nadaljuje, se krtači/držali blazinic zaustavijo. Za ponovni zagon, potem ko so se krtači/držali blazinic zaustavili zaradi preobremenitve, obrnite ključ za vžig (41) v položaj “0” in stroj zaustavite. Nato ponovno vključite stroj tako, da prestavite ključ za vžig (80) na »I«.

Praznjenje akumulatorja med delom

Dokler ne začne svetiti zelen signalni indikator (37a), akumulatorji zagotavljajo normalno obratovanje stroja.

6. Ko ugasne zeleni signalni indikator (37a) in začneta v zaporedju svetiti rumeni in rdeči signalni indikator (37b in 37c), je treba napolniti akumulatorje.

Ko zasveti rumen signalni indikator (37b), to pomeni, da je še za nekaj minut avtonomije stroja (odvisno od lastnosti

•

akumulatorja). Ko zasveti rdeč signalni indikator (37c), avtonomije stroja ni več: po nekaj sekundah se krtači/držali blazinic samodejno

•

zaustavijo in nosilna ploskev samodejno dvigne. Sistem sesanja in pogonski sistem se ne izključita, tako da lahko posušite tla in prepeljete stroj na mesto, ki je določeno za polnjenje.

POZOR!

Ne uporabljajte stroja z iztrošenimi akumulatorji; na ta način preprečite poškodbe akumulatorjev in zmanjšanje dobe delovanja akumulatorjev.

POMNI

Ko za premikanje stroja ne morete uporabiti pogonskega sistema, glejte poglavje Potiskanje/vleka stroja.

16 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRIROENIK ZA UPORABNIKA

SLOVENSKO

PRAZNJENJE POSOD

Samodejni izklopni sistem plovca (54) izključi sesalni sistem, ko je posoda za odpadno vodo (60) polna. Izklop sesalnega sistema se signalizira z nenadnim povečanjem frekvence hrupa motorja sesalnega sistema in nesušenjem tal.

POZOR!

Če se sesalni sistem po naključju izključi (na primer, ko se vključi plovec zaradi nenadnega premika stroja), delo nadaljujete, kot sledi: s pritiskom na stikalo (36) izključite sesalni sistem, nato odprite pokrov (22); plovec v mreži (55) se mora spustite na nivo vode. Zaprite pokrov (22) in s pritiskom na stikalo (36) izključite sesalni sistem.

Polno zbiralno posodo (60) izpraznite, kot opisano v nadaljevanju.

Praznjenje zbiralne posode za vodo

Zaustavite stroj tako, da spustite stopalko (3).

1. Nosilno ploščo krtače/držala blazinice dvignete tako, da pritisnete na stopalko (34).

2. Stroj zapeljite na določeno mesto za odlaganje.

3. S cevjo (10) izpraznite posodo za odpadno vodo. Rezervoar sperite s čisto vodo.

Praznjenje posode za raztopino

Opravite korake 1 do 3.

Skozi pipo (24) iztočite vsebino iz rezervoarja za raztopino. Rezervoar sperite s čisto vodo.

PO KONČANI UPORABI STROJA

Po delu, a preden zapustite stroj:

Odstranite krtača/držala blazinic, kot opisano v predmetnem poglavju.

Izpraznite rezervoarja (60 in 61), kot opisano v predhodnem odstavku.

Opravite redno dnevno vzdrževanje (glejte poglavje Vzdrževanje).

Stroj skladiščite v suhem in čistem prostoru, krtači/držali blazinic in strgalo dvignite ali odstranite.

POTISKANJE/VLEKA STROJA

Za enostavnejše potiskanje/vleko stroja, ko pogonski sistem ni uporaben, odklopite elektromagnetno zavoro (27) tako, da do konca privijete vijake (29) (privijte jih v smeri urnega kazalca), in sicer s priloženim ključem. Ko končate s potiskanjem/vleko stroja, odvijte vijake (29) za okoli 3 obrate, tako da se elektromagnetna zavora blokira (27).

OPOZORILO!

Če vijakov (29) ne odvijete, kot kaže slika, se elektromagnetna zavora izključi.

OPOZORILO!

Stroja ne zaženite, če so priviti vijaki za odklop elektromagnetne zavore (29) (elektromagnetna zavora je izključena). Bolj varno je, če vijake (29) privijete le za toliko časa, kolikor ga potrebujete za premik stroja z roko.

DALJŠE MIROVANJE STROJA

Če stroja ne boste uporabljali več kot 30 dni, ukrepajte, kot sledi:

Opravite postopke, kot je opisano v poglavju Po uporabi stroja.

Preden odklopite akumulatorski rdeči konektor (74), ukrepajte, kot sledi:

Dvignite pokrova (51 in 58) in preverite, ali sta rezervoarja (60 in 61) prazna; če nista, iztočite vsebino in ju izpraznite skozi

•

odjemno cev (10) in pipo (24). Zaprite pokrova (51 in 58).

•

Previdno dvignite sestavo posodo (71).

•

PRVO OBDOBJE UPORABE

Po prvih 8 urah preglejte pritrdila in povezovalne dele stroja, če so dovolj priviti. Preverite, če so vidni deli nepoškodovani in da nikjer ne pušča.

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 17

SLOVENSKO PRIROENIK ZA UPORABNIKA

VZDRŽEVANJE

Pravilno in redno vzdrževanje zagotavlja dolgo dobo obratovanja stroja in največjo obratovalno varnost. V naslednji razpredelnici so navedena redna vzdrževalna dela. Časovni intervali se lahko spremenijo glede na delovne pogoje; intervale naj določi oseba, ki je zadolžena za vzdrževanje.

OPOZORILO!

Dela se lahko izvajajo, ko je stroj izključen in akumulator odklopljen. Skrbno preberite navodila v poglavju Varnost.

Vsa redna ali izredna vzdrževalna dela morajo opraviti usposobljeni delavci ali na pooblaščenem servisu. V tem priročniku so opisana samo enostavna in običajna redna vzdrževalna dela.

POMNI

Za druga vzdrževalna dela, ki so označena v tabeli načrtovanih vzdrževalnih del, glejte priročnik za servisiranje, ki ga dobite v pooblaščenemu servisnemu centru.

TABELA REDNIH VZDRŽEVALNIH DEL

Postopek

Čiščenje strgala Čiščenje krtače Čiščenje posode in sesalne mreže s plovcem Polnjenje akumulatorja Pregled rezil strgala in menjava Pregled stranske lopute Čiščenje ﬁltra za raztopino Preverjanje zaloge tekočine v akumulatorju (WET) Pregled privitja vijakov in matic (1) Pregled in nastavitev pogonskih jermen med motorji in

cilindričnimi krtačami Podmazovanje drsne cokle kabla strgala (2) Preverjanje delovanja elektromagnetne zavore (2) Pregled ali zamenjava graﬁtne krtačke motorja krtač/držala

blazinice Pregled ali zamenjava graﬁtne krtačke motorja sesalnega

sistema Pregled ali zamenjava graﬁtne krtačke motorja pogonskega

sistema

Vsak dan ali po

uporabi stroja

Na teden

(1) In po prvih 8 obratovalnih urah. (2) Ta postopek vzdrževanja lahko izvajajo le delavci na pooblaščenem servisu Alto.

Vsakih šest

mesecev

(2)

Na leto

(2)

PREGLED OBRATOVALNIH UR STROJA

Vstavite ključ za vžig (41) in ga obrnite na »I«.

1. V prvih 5 sekundah po zagonu stroja se na prikazovalniku (38) označi skupno število obratovalnih ur (čiščenje/sušenje) stroja.

2. Ključ za vžig (41) obrnite na »0«.

18 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

PRIROENIK ZA UPORABNIKA

SLOVENSKO

ČIŠČENJE STRGALA

POMNI

Če želite, da bo stroj dobro sušil, mora biti strgalo čisto, rezila pa v dobrem stanju.

POZOR!

Pri čiščenju strgala se priporoča uporaba zaščitnih rokavic; nevarnost ostrih odpadkov.

Stroj zapeljite na ravno.

Vstavite ključ za vžig (41) in ga obrnite na »I«.

S stikalom (36) spustite strgalo (12).

Ključ za vžig (41) obrnite na »0«.

S strgala odklopite sesalno cev (11).

Sprostite ročice (15) in odstranite strgalo (12).

Strgalo sperite in očistite. Predvsem očistite predelke (A, sl. 3) in sesalno odprtino (B). Preglejte rezilo spredaj (C) in rezilo zadaj (D), če sta morda poškodovana, razpočena ali natrgana; po potrebi rezili zamenjajte, kot sledi.

Sestavite v nasprotnem vrstnem redu demontaže.

PREGLED REZIL STRGALA (IN ZAMENJAVA)

Očistite strgalo, kot je opisano v predhodnem poglavju.

Preverite, če so robovi (E in N, sl. 3) prednjega rezila (17) in zadnjega rezila (18) nameščeni na isti nivo po celi dolžini; v nasprotnem primeru nastavite višino, kot je opisano v nadaljevanju:

Sprostite zadržalo (F) in odvijte krilni matici (G), nastavite rezilo zadaj (D); nato privijte krilni matici in pripnite zadržalo.

•

Odvijte krilate matice (H) in nastavite prednje rezilo (C); nato privijte krilate matice.

•

Preglejte rezilo spredaj (C) in rezilo zadaj (D), če sta morda poškodovana, razpočena ali natrgana; po potrebi rezili zamenjaj-

3. te, kot sledi. Preglejte, če je prednji rob (I) zadnjega rezila obrabljen; po potrebi rezilo obrnite okoli in na mesto obrabljenega postavite nepoškodovani rob. Če so obrabljeni tudi ostali robovi, rezilo zamenjajte, kot sledi:

Odklopite pritrdilo (F), odstranite krilate matice (G) in zadrževalni trak (L), nato zamenjajte (ali obrnite) zadnje rezilo (D).

•

Rezilo namestite v nasprotnem vrstnem redu demontaže. Odstranite krilate matice (H) in zadrževalni trak (M), nato zamenjajte prednje rezilo (C). Rezilo namestite v nasprotnem

•

vrstnem redu demontaže. Po zamenjavi (ali obračanju) rezil nastavite višino, kot opisano v prejšnjem koraku. Namestite strgalo (12) in privijte ročice (15).

4. Sesalno cev (11) povežite na strgalo (12).

5. Po potrebi nastavite krmilo za naravnanje ravnovesja strgala (16).

Slika 3

9097421000(1)2008-01 E SCRUBTEC R 361 - R 366 - R 371 - R 371 C 19

S311216A

SLOVENSKO PRIROENIK ZA UPORABNIKA

ČIŠČENJE KRTAČE/CILINDRIČNE KRTAČE

POZOR!

Priporočamo, da za čiščenje krtač uporabljate zaščitne rokavice; nevarnost ostrih odpadkov.

Odstranite krtače s stroja, kot opisano v odstavku »Uporaba«.

1. Očistite in sperite krtače z vodo in detergentom.

2. Preglejte ščetine krtače; po potrebi zamenjajte poškodovane ali obrabljene krtače.

ČIŠČENJE POSODE IN SESALNE MREŽE S PLOVCEM

Stroj zapeljite na določeno mesto za odlaganje.

Ključ za vžig (41) obrnite na »0«.

Odprite pokrova (51 in 58).

S čisto vodo očistite pokrova (51 in 58), rezervoarja (60 in 61) in sesalno rešeto s plovcem za avtomatski izklop (54). Iz rezervoarjev iztočite vodo skozi cev (10) in pipo (24).

Po potrebi odklopite zadržala (A, sl. 4) in odprite rešeto (B) ter vzemite ven plovec (C); vse sestavne dele očistite in jih ponovno namestite.

Preglejte tesnilo pokrova (D), ali je morda poškodovano.

POMNI

Tesnilo (D) v rezervoarju ustvarja vakuum, potreben za sesanje odpadne vode.

Po potrebi tesnilo (D) zamenjajte tako, da ga vzamete ven iz ohišja (E). Novo tesnilo sestavite tako, da namestite spoj (F) na sredino zadaj, kot kaže slika.

Preglejte nosilno površino (D) tesnila (G), ki ne sme biti poškodovana in mora dobro tesniti.

Zaprite pokrova (51 in 58).

Slika 4

S311217A

20 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 E

Nilfisk SCRUBTEC R 361, SCRUBTEC R 366, SCRUBTEC R 371, SCRUBTEC R 371 C User Manual [cz]

Specifications and Main Features

Frequently Asked Questions

User Manual
