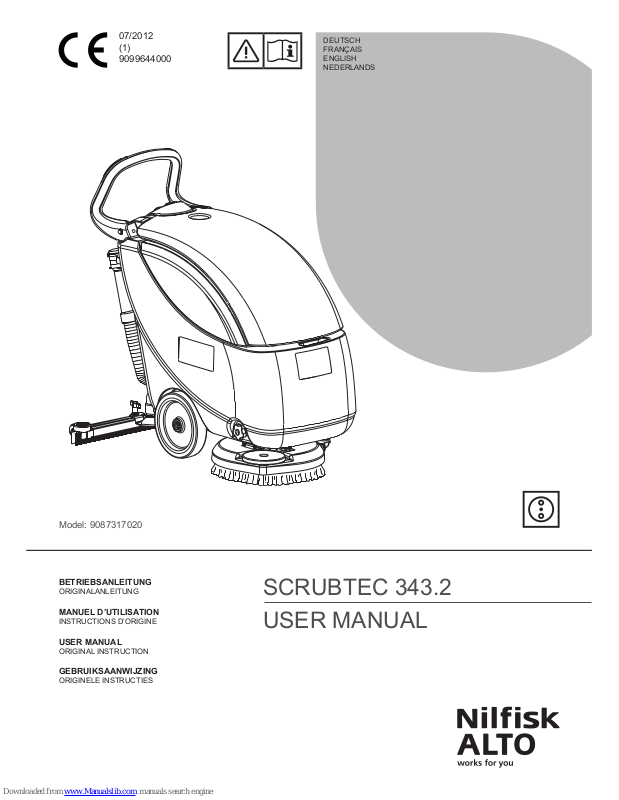

Nilfisk-ALTO scrubtec 343.2 User Manual

SCRUBTEC 343.2
USER MANUAL

07/2012
(1)
9099644000

Model: 9087317020

BETRIEBSANLEITUNG

ORIGINALANLEITUNG

MANUEL D’UTILISATION

INSTRUCTIONS D’ORIGINE

USER MANUAL

ORIGINAL INSTRUCTION

GEBRUIKSAANWIJZING

ORIGINELE INSTRUCTIES

DEUTSCH
FRANÇAIS
ENGLISH
NEDERLANDS

Производителя / Výrobce / Hersteller / Fabrikanten /
Fabricante / Tootja / Fabricant / Valmistaja / Manufacturer
/ Kατασκευαστή / Gyártó / Costruttore / Gamintojas /
Ražotājs / Produsenten / Fabrikant / Fabricante / Producenta
/ Producător / Производителем / Tillverkaren / Výrobca /
Izdelovalec / Üretici :

Nilsk-Advance S.p.A.

Strada Comunale della Braglia, 18 - 26862 - GUARDAMIGLIO (LO) - ITALY
Tel: [phone], Fax: [phone]
Authorized signatory: Sergio Coccapani, R&D Manager
Date: Signature:

Сертификат за съответствие
Osvědčení o shodě
Konformitätserklärung
Overensstemmelsescertikat
Declaración de conformidad
Vastavussertikaat
Déclaration de conformité
Yhdenmukaisuustodistus

Conformity certicate
Πιστοποιητικό συμμόρφωσης
Megfelelősségi nyilatkozat
Dichiarazione di conformità
Atitikties deklaracija
Atbilstības deklarācija
Konformitetssertisering
Conformiteitsverklaring

Declaração de conformidade

Deklaracja zgodności
Certicat de conformitate
Заявление о соответствии
Överensstämmelsecertikat
Certikát súladu
Certikat o ustreznosti
Uyumluluk sertikası

Долуподписаният потвърждава, че
гореспоменатият модел е произведен в
съответствие със следните директиви
и стандарти. Техническият файл е
съставен от производителя.

Níže podepsaný stvrzuje, že výše
uvedený model byl vyroben v souladu
s následujícími směrnicemi a normami.
Autorem technického listu je výrobce.

Der Unterzeichner bestätigt hiermit dass
die oben erwähnten Modelle gemäß

den folgenden Richtlinien und Normen

hergestellt wurden. Die technische
Dokumentation wird vom Hersteller erstellt.

Undertegnede attesterer herved, at
ovennævnte model er produceret i
overensstemmelse med følgende
direktiver og standarder. Den tekniske l er
udarbejdet af fabrikanten.

El abajo rmante certica que los modelos
arriba mencionados han sido producidos
de acuerdo con las siguientes directivas
y estandares. El fascículo técnico está
redactado por el fabricante

Allakirjutanu kinnitab, et ülalnimetatud
mudel on valmistatud kooskõlas järgmiste
direktiivide ja normidega. Tehnilise
dokumentatsiooni koostab tootja.

Je soussigné certie que les modèles ci­dessus sont fabriqués conformément aux
directives et normes suivantes. Le dossier
technique est rédigé par le fabricant.

Allekirjoittaia vakuuttaa että yllämainittu
malli on tuotettu seuraavien direktiivien ja
standardien mukaan. Valmistaja kääntää
teknisen tiedoston.

The undersigned certify that the above

mentioned model is produced in

accordance with the following directives
and standards. The technical le is
compiled by the manufacturer.

Ο κάτωθι υπογεγραμμένος πιστοποιεί ότι η
παραγωγή του προαναφερθέντος μοντέλου
γίνεται σύμφωνα με τις ακόλουθες
οδηγίες και πρότυπα. Το τεχνικό αρχείο
συντάσσεται από τον κατασκευαστή.

Alulírottak igazoljuk, hogy a fent említett
modellt a következő irányelvek és
szabványok alapján hoztuk létre. A műszaki
fájlt a gyártó készítette.

Il sottoscritto dichiara che i modelli sopra
menzionati sono prodotti in accordo con le

seguenti direttive e standard. Il fascicolo
tecnico è redatto dal costruttore.

Toliau pateiktu dokumentu patvirtinama,
kad minėtas modelis yra pagamintas
laikantis nurodytų direktyvų bei standartų.
Techninę bylą sudarė gamintojas.

Ar šo tiek apliecināts, ka augstākminētais
modelis ir izgatavots atbilstoši šādām
direktīvām un standartiem. Tehnisko
aprakstu ir sastādījis ražotājs.

Undertegnede attesterer att ovennevnte
modell är produsert i overensstemmelse
med fölgende direktiv og standarder. Den
tekniske len er opprettet av produsenten.

Ondergetekende verzekert dat de
bovengenoemde modellen geproduceerd
zijn in overeenstemming met de volgende
richtlijnen en standaards. Het technische
bestand is door de fabrikant samengesteld.

A presente assinatura serve para declarar
que os modelos supramencionados

são produtos em conformidade com as

seguintes directivas e normas. A cha
técnica é redigida pelo fabricante.

Niżej podpisany zaświadcza, że
wymieniony powyżej model produkowany
jest zgodnie z następującymi dyrektywami
i normami. Dokumenty techniczne zostały
przygotowane przez producenta.

Subsemnatul atest că modelul sus­menţionat este produs în conformitate cu
următoarele directive şi standarde. Fişierul
tehnic este redactat de către producător.

Настоящим удостоверяется, что машина
вышеуказанной модели изготовлена
в соответствии со следующими
директивами и стандартами.
Техническая документация составлена
производителем.

Undertecknad intygar att ovannämnda
modell är producerad i överensstämmelse
med följande direktiv och standarder.
Den tekniska len är sammanställd av
tillverkaren.

Dolu podpísaný osvedčuje, že hore
uvedený model sa vyrába v súlade s
nasledujúcimi smernicami a normami.
Technický súbor vytvoril výrobca.

Spodaj podpisani potrjujem, da je zgoraj
omenjeni model izdelan v skladu z
naslednjimi smernicami in standardi.
Spis s tehnično dokumentacijo pripravi
izdelovalec.

Aşağıda İmzası olan kişi, yukarıda
bahsedilen model cihazın aşağıda verilen
direktiere ve standartlara uygunlukta imal
edildiğini onaylar. Teknik dosya üretici
tarafından derlenmiştir.

EC Machinery Directive 2006/42/EC EN ISO 12100, EN ISO 13857, EN 349
EC Low Voltage Directive 2006/95/EC EN 60335-1, EN 60335-2-72, EN 50366
EC EMC Directive 2004/108/EC EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli /
Model / Μοντέλο / Modell / Modello / Modelis / Modelis / Modell / Model
/ Modelo / Model / Model / Модель / Modell / Model / Model / Model :

SCRUBTEC 343.2

Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπος /
Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ /
Typ / Tip / Tip :

SCRUBBER-DRYER

Сериен номер / Výrobní číslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number
/ Σειριακός αριθμός / Sorozatszám / Numero di serie / Serijos numeris / Sērijas numurs / Serienummer / Serienummer / Número de série / Numer
seryjny / Număr de serie / Серийный номер / Serienummer / Výrobné číslo / Serijska številka / Seri Numarası :

Година на производство / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year
of construction / Έτος κατασκευής / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico
/ Rok produkcji / Anul fabricaţiei / Год выпуска / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/İmal yılı :

BETRIEBSANLEITUNG DEUTSCH

9099644000 - SCRUBTEC 343.2 1

INHALTSVERZEICHNIS

EINLEITUNG .................................................................................................................................................................... 2

ZIEL UND INHALT DER ANLEITUNG ............................................................................................................................................. 2

ADRESSATEN ................................................................................................................................................................................. 2

AUFBEWAHRUNG DER BETRIEBSANLEITUNG .......................................................................................................................... 2

KONFORMITÄTSERKLÄRUNG ...................................................................................................................................................... 2

IDENTIFIZIERUNGSDATEN ........................................................................................................................................................... 2

ANDERE REFERENZANLEITUNGEN ............................................................................................................................................ 2

ERSATZTEILE UND WARTUNG ..................................................................................................................................................... 2

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN .......................................................................................................... 3

FUNKTIONSEIGENSCHAFTEN ..................................................................................................................................................... 3

VEREINBARUNGEN ....................................................................................................................................................................... 3

AUSPACKEN/LIEFERUNG ............................................................................................................................................. 3

AM GERÄT ANGEBRACHTE SYMBOLE........................................................................................................................................ 3

IM HANDBUCH VERWENDETE SYMBOLE ................................................................................................................................... 4

ALLGEMEINE HINWEISE ............................................................................................................................................................... 4

GERÄTEBESCHREIBUNG ............................................................................................................................................. 6

GERÄTEAUFBAU ........................................................................................................................................................................... 6

SCHUBBÜGEL UND BEDIENFELD ................................................................................................................................................ 8

ZUBEHÖR/SONDERAUSSTATTUNG .............................................................................................................................................8

TECHNISCHE DATEN ..................................................................................................................................................................... 9

SCHALTPLAN................................................................................................................................................................................ 10

BETRIEB ........................................................................................................................................................................ 10

VOR DEM EINSCHALTEN DES GERÄTS .....................................................................................................................................11

GERÄT EINSCHALTEN UND ABSTELLEN .................................................................................................................................. 12

GERÄT IN BETRIEB (WISCHEN/TROCKNEN) ............................................................................................................................ 13

TRANSPORT/PARKEN DES GERÄTS ......................................................................................................................................... 14

TANKS ENTLEEREN..................................................................................................................................................................... 14

NACH DER GERÄTEBENUTZUNG .............................................................................................................................................. 15

SCHMUTZWASSERTANK AUSBAUEN ........................................................................................................................................ 15

LANGE STILLLEGUNG DES GERÄTS ......................................................................................................................................... 15

ERSTE BETRIEBSZEIT ................................................................................................................................................................ 15

WARTUNG ..................................................................................................................................................................... 16

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG .................................................................................................................. 16

SAUGLIPPE REINIGEN ................................................................................................................................................................ 17

SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN ................................................................................................... 17

BÜRSTE REINIGEN ...................................................................................................................................................................... 18

TANKS UND ANSAUGGITTER REINIGEN ................................................................................................................................... 18

REINIGUNGSLÖSUNGSFILTER REINIGEN ................................................................................................................................ 19

GERÄTEVORSCHUB EINSTELLEN ............................................................................................................................................. 19

FEHLERSUCHE ............................................................................................................................................................. 20

VERSCHROTTUNG ....................................................................................................................................................... 20

DEUTSCH BETRIEBSANLEITUNG

2 SCRUBTEC 343.2 - 9099644000

EINLEITUNG

HINWEIS

Die in Klammern angegebenen Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellten Bauteile.

ZIEL UND INHALT DER ANLEITUNG

Diese Betriebsanleitung stellt der Bedienperson alle für den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des
Geräts erforderlichen Informationen zu Verfügung. Sie enthält Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung,
Ersatzteilen und Verschrottung.
Vor allen Arbeiten an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung

enthaltenen Hinweise aufmerksam zu lesen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilsk Alto.

ADRESSATEN

Diese Betriebsanleitung richtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal.

Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausführen. Nilsk Alto haftet nicht für Schäden,

die durch Nichteinhaltung dieses Verbots verursacht werden.

AUFBEWAHRUNG DER BETRIEBSANLEITUNG

Die Betriebsanleitung ist in der Nähe des Geräts in der dafür vorgesehen Mappe, geschützt vor Flüssigkeiten o.Ä., welche die
Lesbarkeit beeinträchtigen könnten, aufzubewahren.

KONFORMITÄTSERKLÄRUNG

Die mit dem Gerät gelieferte Konformitätserklärung bescheinigt, dass das Gerät den geltenden Rechtsvorschriften entspricht.

HINWEIS

Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigefügten Unterlagen
enthalten.

IDENTIFIZIERUNGSDATEN

Seriennummer und Gerätemodell sind auf dem Schild (1) angegeben.
Auf demselben Schild sind das Baujahr und die Produktkennnummer angegeben.
Diese Auskünfte braucht man bei der Bestellung von Ersatzteilen. Bitte notieren Sie hier die Gerätedaten.

GERÄTEMODELL .............................................................................

PRODUKTCODE ...............................................................................

GERÄTESERIENNUMMER ..............................................................

ANDERE REFERENZANLEITUNGEN

– Ersatzteilkatalog (im Lieferumfang enthalten)
– Service-Handbuch (beim Nilsk Alto-Kundendienst einsehbar)

ERSATZTEILE UND WARTUNG

Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen

Nilsk-Alto-Kundendienst. Immer originale Ersatz- und Zubehörteile verwenden.
Der Nilsk-Alto-Kundendienst steht Ihnen für technischen Kundendienst und die Bestellung von Ersatz- und Zubehörteilen zur

Verfügung. Bitte immer Modell, Produktcode und Seriennummer angeben.

BETRIEBSANLEITUNG DEUTSCH

9099644000 - SCRUBTEC 343.2 3

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Nilsk Alto entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle als erforderlich erachteten Änderungen und
Verbesserungen vorzunehmen. Nilsk Alto ist nicht verpichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen.
Jegliche Änderung und/oder jegliches Hinzufügen von Zubehörteilen muss von Nilsk Alto ausdrücklich genehmigt und darf nur von
Nilsk Alto vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN

Diese Schrubbautomaten wurden für die Reinigung (Waschen und Trocknen) von glatten und kompakten Fußböden in Wohn- und
Industriebauten für den Einsatz unter von Fachpersonal kontrollierten Sicherheitsbedingungen entwickelt.
Der Schrubbautomat ist nicht geeignet für die Reinigung von Teppichen oder Teppichböden.

VEREINBARUNGEN

Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts, rückwärts, vorn, hinten, rechts und
links, beziehen sich auf die Bedienperson in Fahrposition mit den Händen am Schubbügel (2).

AUSPACKEN/LIEFERUNG

Beim Auspacken des Geräts sind die auf der Verpackung angegebenen Anweisungen gewissenhaft zu befolgen.
Bei Gerätelieferung sorgfältig prüfen, ob Verpackung und Gerät beim Transport beschädigt wurden.

Wenn die Beschädigungen sichtlich sind, die Verpackung behalten, damit sie von der Transportrma, die sie abgeliefert hat,
vorgeführt werden kann. Für Schadenersatzleistungen unverzüglich mit der Transportrma in Verbindung setzen.

Überprüfen, ob folgende Teile im Lieferumfang enthalten sind:

– Technische Unterlagen:

• Betriebsanleitung des Schrubbautomaten

• Ersatzteilliste des Schrubbautomaten

SICHERHEIT

Die unten gezeigten Symbole werden benutzt, um potentielle Gefahrbedingungen anzuzeigen. Diese Auskünfte immer aufmerksam
lesen und die notwendige Vorsichtsmaßnahme nehmen, um Personen und Sachen zu schützen.
Die Mitarbeit des Bedieners ist zur Unfallverhütung wesentlich. Unfallverhütungsmaßnahmen können nicht greifen, wenn
die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle, die im Betrieb, am Arbeitsplatz oder beim
Transport geschehen können, sind auf das Nichteinhalten von Grundvorsichtsmaßnahmen zurückzuführen. Ein aufmerksamer
und vorsichtiger Bediener ist daher die beste Garantie für das Vermeiden von Unfällen und ist für die Wirksamkeit jedes
Vorbeugeprogramms unverzichtbar.

AM GERÄT ANGEBRACHTE SYMBOLE

ACHTUNG!

Vor jeglicher Arbeit am Gerät die Anleitungen aufmerksam lesen.

ACHTUNG!

Das Gerät nicht mit direktem Wasserstrahl oder Hochdruckwasserstrahl waschen.

max.2%

ACHTUNG!

Das Gerät nicht auf höheren Gradientoberächen dann diese speziziert benutzen.

DEUTSCH BETRIEBSANLEITUNG

4 SCRUBTEC 343.2 - 9099644000

IM HANDBUCH VERWENDETE SYMBOLE

GEFAHR!

Es warnt den Benutzer vor einer möglicherweise tödlichen Gefahr.

ACHTUNG!

Weist auf die potentielle Gefahr von Personenunfällen hin.

HINWEIS!

Bezeichnet einen Hinweis oder eine Anmerkung zu wichtigen bzw. nützlichen Funktionen.
Widmen Sie Absätzen, die durch dieses Symbol gekennzeichnet sind, höchste Aufmerksamkeit.

HINWEIS

Bezeichnet eine Anmerkung zu wichtigen bzw. nützlichen Funktionen.

NACHSCHLAGEN

Weist darauf hin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist.

ALLGEMEINE HINWEISE

In diesem Abschnitt sind Warnhinweise in Bezug auf die potenzielle Gefahr von Geräte- und Personenschäden angeführt.

GEFAHR!

– Vor jeglichen Reinigungs- und Wartungsarbeiten und dem Austausch von Bauteilen, Gerätehauptschalter

(26) auf „0“ stellen und, falls erforderlich, Netzstecker ziehen.

– Dieses Gerät darf nur von angemessen geschulten Personen verwendet werden.
– Bei Arbeiten in der Nähe von elektrischen Bauteilen sind sämtliche Schmuckstücke abzulegen.
– Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten.
– Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive

Pulver, Flüssigkeiten oder Dämpfe benden: Dieses Gerät ist nicht zum Aufnehmen gefährlicher Stäube

geeignet.

ACHTUNG!

– Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lesen.
– Dieses Gerät ist mit einem abgeschirmten Netzkabel und entsprechendem Schutzkontaktstecker

ausgerüstet. Bei Störungen oder blockierter Gerätelektrik vermindert die Erdung das Stromschlagrisiko.

– Der Stecker muss an eine passende und vorschriftsmäßig geerdete Steckdose angeschlossen werden.
– Der falsche Anschluss kann Schläge verursachen. Bei Zweifel über das Vorhandensein der Erdung in der zu

benutzenden Steckdose, wenden Sie sich an einen Fachtechniker.

– Gerätestecker nicht manipulieren. Kann der Stecker nicht an die Steckdose angeschlossen werden, muss ein

Fachinstallateur Steckdosen mit Erdung gemäß den geltenden Richtlinien installieren.

– Vor dem Anschluss des Netzsteckers an das Stromnetz ist zu prüfen, ob Frequenz und Spannung auf dem

Gerätetypenschild (1) der Netzspannung entsprechen.

– Das Gerät nicht von der Steckdose, durch Ziehen am Netzkabel, trennen. Um das Gerät von der Steckdose zu

trennen, am Stecker und nicht am Kabel ziehen.

– Stecker oder Gerät nicht mit nassen Händen berühren.
– Vor dem Trennen des Geräts von der Steckdose alle Bedienelemente ausschalten.
– Das Netzkabel regelmäßig auf Schäden, wie Risse, Schnitte oder Kabelalterung, überprüfen. Weist es

Schäden auf, Kabel vor der erneuten Geräteverwendung austauschen.

– Ist das Netzkabel beschädigt, muss es vom Hersteller oder seinem technischen Kundendienst ausgetauscht

werden.

– Um jegliche Gefahr beim Austausch des beschädigten Netzkabels zu vermeiden, wenden Sie sich an einen

Nilsk-Alto-Kundendienst oder an Fachpersonal.

– Das Netzkabel nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. Das

Netzkabel nicht in Türen einklemmen und nicht über raue Oberächen oder scharfe Kanten ziehen. Mit dem
Gerät nicht über das Netzkabel fahren.

– Die rotierende Bürste darf nicht mit dem Netzkabel in Berührung kommen.
– Das Netzkabel von heißen Oberächen entfernt halten.
– Zur Verringerung der Brand-, Stromschlag- bzw. Verletzungsgefahr das unbeaufsichtigte Gerät nicht ans

Stromnetz angeschlossen lassen. Bei Nichtbenutzung und vor Wartungsarbeiten Gerät vom Stromnetz

trennen.

BETRIEBSANLEITUNG DEUTSCH

9099644000 - SCRUBTEC 343.2 5

ACHTUNG!

– Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen

Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: Dieses Gerät ist nur für den
Trockenbetrieb geeignet und darf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder

abgestellt werden.

– Vor dem Einsatz des Geräts sämtliche Klappen und/oder Deckel, wie in der Betriebsanleitung angegeben,

schließen.

– Dieses Gerät darf nicht von Personen (Kinder inklusive) benutzt werden, die nicht im vollen Besitz ihrer

körperlichen, sensorischen oder geistigen Fähigkeiten sind oder über nicht ausreichende Erfahrung oder
Kenntnisse verfügen, es sei denn, sie werden von für ihre Sicherheit verantwortlichem Personal überwacht

oder in die Bedienung des Geräts eingewiesen.

Kinden müssen überwacht werden, damit sie nicht an dem Gerät spielen.

– Wird das Gerät in der Nähe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich.
– Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilsk Alto empfohlene

Zubehörteile verwenden.

– Das Gerät vor der Inbetriebnahme kontrollieren und sicherstellen, dass alle Bauteile montiert wurden. Durch

den Einsatz eines nicht einwandfrei montierten Geräts können Personen verletzt und Ausrüstung beschädigt

werden.

– Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite

Kleidungsstücke nicht in beweglichen Geräteteilen verfangen können.

– Das Gerät nicht auf Oberächen mit einem stärkeren als dem auf dem Gerät angegebenen Gefälle einsetzen.
– Gerät nicht auf geneigten Flächen einsetzen.
– Um die Gerätestabilität nicht zu gefährden, Gerät nicht in einem größeren Winkel als auf dem Gerät

angegeben neigen.

– Das Gerät nicht in stark staubiger Umgebung verwenden.
– Gerät nur in ausreichend beleuchteten Bereichen einsetzen.
– Bei der Geräteverwendung darauf achten, dass weder Personen- noch Sachschäden entstehen.
– Nicht gegen Regale oder Gerüste stoßen, vor allem wenn Gegenstände herunterfallen könnten.
– Keine Flüssigkeitsbehälter auf dem Gerät abstellen. Getränkehalter benutzen.
– Das Gerät nur bei Temperaturen zwischen 0°C und +40°C verwenden.
– Die Lagertemperatur des Geräts muss zwischen 0°C und +40°C liegen.
– Die Luftfeuchtigkeit muss zwischen 30 % und 95 % betragen.
– Bei der Verwendung von Bodenreinigungsmitteln Anweisungen und Hinweise auf der jeweiligen Verpackung

beachten.

– Vor dem Umgang mit Bodenreinigungsmitteln geeignete Schutzhandschuhe anziehen.
– Das Gerät nicht als Transportmittel verwenden.
– Zur Vermeidung von Schäden am Fußboden Bürste/Pad bei stehendem Gerät nicht in Betrieb lassen.
– Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden.
– Die Schutzvorrichtungen des Geräts keinesfalls beschädigen. Alle Anweisungen zur ordentlichen Wartung

sind gewissenhaft zu befolgen.

– Keine Gegenstände durch Öffnungen in das Gerät fallen lassen. Sind Öffnungen verstopft, Gerät nicht

verwenden. Die Öffnungen frei von Staub, Fasern, Haare und allen anderen Fremdkörpern, welche den
Luftstrom verringern können, halten.

– Die am Gerät angebrachten Hinweisschilder nicht entfernen oder verändern.
– Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen und Wegen zugelassen.
– Beim Transport des Geräts bei Bedingungen unter der Gefriertemperatur mit Vorsicht vorgehen. Das im

Schmutzwassertank oder in den Leitungen vorhandene Wasser könnte gefrieren und das Gerät schwer

beschädigen.

– Nur im Lieferumfang enthaltene oder in der Betriebsanleitung angeführte Bürsten und Pads verwenden. Die

Benutzung von anderen Bürsten oder Pads kann die Sicherheit gefährden.

– Bei Funktionsstörungen sicherstellen, dass diese nicht auf mangelnde Gerätewartung zurückzuführen sind.

Andernfalls das Fachpersonal bzw. den autorisierten Kundendienst benachrichtigen.

– Wenn das Gerät

• nicht richtig funktioniert,

• beschädigt ist,

• an ungewöhnlichen Stellen Schaum oder Wasser verliert,

• im Freien abgestellt worden ist und der Witterung ausgesetzt war,

• nass geworden oder ins Wasser gefallen ist,

Gerät sofort abstellen und an einen Nilsk-Alto-Kundendienst oder Fachpersonal wenden.

– Müssen Bauteile ausgewechselt werden, stets ORIGINALERSATZTEILE beim Kundendienst oder einem

autorisierten Vertragshändler anfordern.

– Zur Gewährleistung von Gerätesicherheit und -leistung die im entsprechenden Kapitel dieser

Betriebsanleitung vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten
Kundendienst durchführen lassen.

– Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln

reinigen.

– Das Gerät enthält giftige bzw. schädliche Stoffe (elektronische Bauteile etc.), für die eine Entsorgung durch

entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende
seiner Lebensdauer vorschriftsmäßig entsorgen!

DEUTSCH BETRIEBSANLEITUNG

6 SCRUBTEC 343.2 - 9099644000

13

141415 11

25

17

16

26

21

22

12

1519

4

10

23

24

28

27

9820 13

7

51

6

18

23b23a

11

29

2

3

P100648

GERÄTEBESCHREIBUNG

GERÄTEAUFBAU

1. Schild Seriennummer/technische Daten/
Konformitätszeichen

2. Schubbügel

3. Schalttafel

4. Öffnungs-/Schließventil Reinigungslösungsuss

5. Elektroventil Reinigungslösung

6. Schmutzwassertankdeckel

7. Stützrad hinten für Transport/Parken

8. Mittelräder auf feststehender Achse

9. Bürste/Pad

10. Bürsten-/Padhalterkopf

11. Sauglippe

12. Sterngriffe Sauglippenbefestigung

13. Gummi vorne Sauglippe

14. Gummi hinten Sauglippe

15. Befestigungsfedern Sauglippengummis

16. Schmutzwasserablassrohr

17. Halter Schmutzwasserablassrohr

18. Füllstandrohr und Ablassrohr der Reinigungslösung mit
Standkerben

19. Pedal zum Senken der Sauglippe

20. Filter Reinigungslösung

21. Netzkabel

22. Ansaugrohr Sauglippe

23. Transport-/Parkrad
23a. Transport-/Parkrad aktiviert
23b. Transport-/Parkrad deaktiviert

24. Arretierstift Transport-/Parkvorrichtung

25. Schmutzwasserablassstopfen

26. Hauptschalter

27. Schmutzwassertank

28. Reinigungslösungstank

29. Becher- und Getränkedosenhalter

BETRIEBSANLEITUNG DEUTSCH

9099644000 - SCRUBTEC 343.2 7

31

32

42

36

41

34

46

33 35

37

43

38

39

40

44

45

P100649

GERÄTEAUFBAU (Fortsetzung)

31. Schmutzwassertankdeckel (geöffnet)

32. Dichtung Schmutzwassertankdeckel

33. Vorderer Bürsten-/Padhalter

34. Schmutzwassertankfach

35. Einfüllstutzen Reinigungslösungstank

36. Ansauggitter mit automatischem Schwimmerverschluss

37. Sicherheitsstab bei geöffnetem Deckel

38. Motor Ansauganlage

39. Motor Bürste/Padhalter

40. Einstellrad für geradlinigen Gerätelauf

41. Sterngriff Gerätevorschubgeschwindigkeit

42. Bürste

43. Padhalter

44. Pad

45. Drehgeschwindigkeit Bürste

46. Sauglippe gehoben

DEUTSCH BETRIEBSANLEITUNG

8 SCRUBTEC 343.2 - 9099644000

SCHUBBÜGEL UND BEDIENFELD

51. Freigabeschalter zur Betätigung der Bürste

52. Schalter zum Einschalten von Bürste/Padhalter

53. Schalter zum Einschalten der Ansauganlage

54. Taste für Reinigungslösungsuss. Drücken, um die Menge
bis zur gewünschten Einstellung zu ändern, wie von den
LED (55) angezeigt.

55. LED-Anzeige der Reinigungslösungsussmenge:
– 1 LED an: Mindestussmenge der

Reinigungslösung.

– 2 LED an: Mittlere Flussmenge der

Reinigungslösung.

– 3 LED an: Höchstussmenge der

Reinigungslösung.

– LED aus: Reinigungslösungsuss geschlossen.

2 3

51 51

52 53 55 54

P100650

ZUBEHÖR/SONDERAUSSTATTUNG

Neben den mit der Grundausführung gelieferten Bauteilen sind je nach spezischer Geräteverwendung folgende Zubehörteile/

Sonderausstattungen lieferbar:

– Bürsten/Pads aus anderen, nicht Standardmaterialien
– Gegengewicht

Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer
Wahl in Verbindung.

BETRIEBSANLEITUNG DEUTSCH

9099644000 - SCRUBTEC 343.2 9

TECHNISCHE DATEN

Modell Scrubtec 343.2 E

Gerätelänge 1.115 mm

Gerätebreite mit Sauglippe 720 mm

Gerätebreite ohne Sauglippe 570 mm

Gerätehöhe 1.050 mm

Gewicht mit leerem Tank 65 kg

Höchstgewicht bei Betriebsbereitschaft (GVW) 126 kg

Versandgewicht 98 kg

Gegengewicht (Option) 33 kg

Mindestlenkradius 750 mm

Arbeitsbreite 430 mm

Durchmesser Mittelräder auf feststehender Achse 250 mm

Durchmesser Bürste/Pad 430-432 mm

Bodendruck Hinterräder 1,3 N/mm

2

Anpressdruck Bürste/Pad auf den Boden bei vollem Tank und herabgelassener Sauglippe 48 kg

Ansaugung 1.300 mmH2O

Reinigungslösungsdosierung min./max. 0,4/1,6 Liter/Min.

Geschwindigkeit Bürsten-/Padhaltermotor 150 U/min

Schalldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 70 dB(A) ± 3 dB(A)

Vom Gerät emittierter Schallleistungspegel (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 87 dB(A)

Schwingungspegel am Arm der Bedienperson (ISO 5349-1, EN 60335-2-72) < 2,5 m/s

2

Maximale Einsatzneigung 2%

Kapazität Reinigungslösungstank 31 Liter

Kapazität Schmutzwassertank 30 Liter

Schutzklasse (IP) X4

Schutzklasse (elektrisch) I

Motorleistung Ansauganlage 550 W

Leistung Bürsten-/Padhaltermotor 1.100 W

Anlagenspannung 230 V - 50 Hz

Leistungsaufnahme gesamt 1,6 kW

DEUTSCH BETRIEBSANLEITUNG

10 SCRUBTEC 343.2 - 9099644000

SCHALTPLAN

Legende

EB1 Steckkarte unter der Schalttafel
EBLED LED-Steuerkarte
EV1 Elektroventil Reinigungslösung
F1 Sicherung Signalkreis
LDA Grüne LED
LDB Grüne/gelbe LED
LDC Grüne/rote LED
M1 Bürstenmotor
M2 Motor Ansauganlage
SW0 Hauptschalter
SW1 Bürstenschalter
SW2 Schalter Ansauganlage
SW3 Schalter Reinigungslösungsdosierung
SW4,5 Schalter Bürstenfreigabe

Farbcodes

BK Schwarz
BU Hellblau
BN Braun
GN Grün
GY Grau
OG Orange
PK Rosa
RD Rot
VT Violett
WH Weiß
YE Gelb

P100657

BETRIEB

ACHTUNG!

An einigen Stellen des Geräts sind folgende Aufkleber angebracht:

– GEFAHR
– ACHTUNG
– HINWEIS
– NACHSCHLAGEN

Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole
einzuprägen (siehe Abschnitt der an dem Gerät angebrachten Symbole).
Die Aufkleber keinesfalls abdecken und bei Beschädigung sofort ersetzen.

BETRIEBSANLEITUNG DEUTSCH

9099644000 - SCRUBTEC 343.2 11

VOR DEM EINSCHALTEN DES GERÄTS

Montage der Bürste bzw. des Padhalters

HINWEIS

Je nach Beschaffenheit des zu reinigenden Bodens, können die Bürste (42) oder der Padhalter (43 und 44) montiert
werden.

1. Arretierstift (24) betätigen und Transport-/Parkvorrichtung (23b) des Geräts deaktivieren.

2. Bürsten-/Padhalterkopf (10) durch Herunterdrücken des Schubbügels (2) anheben.

3. Bürste (42) oder Padhalter (43 und 44) unter dem Kopf positionieren.

4. Kopf (10) mit dem Schubbügel (2) absenken.

5. Netzstecker (21) ans Stromnetz anschließen.

6. Den Schalter (62) in die Position „I“ stellen.

7. Die Betätigungsschalter der Bürste (51) einige Sekunden lang betätigen, damit die Bürste/der Padhalter in der Nabe des Kopfs
(10) einrastet. Falls erforderlich wiederholen, bis die Bürste/der Padhalter angekuppelt ist.

Erhältliche Bürstentypen und Leitfaden für ihre Anwendung (Vorschläge)

Modelle MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX

Allgemeine Reini­gung

Beton
Terrassenboden

Keramik-/Steiniesen

Marmor
Vinylplatten
Gummiplatten

Polieren

Gummiplatten
Marmor
Vinylplatten

Sauglippenmontage

8. Sauglippe (11) montieren und mit den Sterngriffen (12) xieren. Ansaugrohr (22) an die Sauglippe anschließen.

Reinigungslösungstank befüllen

HINWEIS!

Nur für das eingesetzte Gerät geeignete üssige, schaumarme und nicht brennbare Reinigungsmittel
verwenden.

ACHTUNG!

Bei der Verwendung von Bodenreinigungsmitteln Anweisungen und Hinweise auf der jeweiligen Verpackung

beachten.

Vor dem Umgang mit Bodenreinigungsmitteln geeignete Schutzhandschuhe anziehen.

9. Unter Benutzung des Stutzen (35), den Tank (28) mit einer Reinigungslösung geeignet für die auszuführende Bearbeitung
füllen. Den Reinigungslösungstank nicht voll einfüllen, sondern einige Zentimeter vor dem Rand frei lassen. Stets die
Verdünnungshinweise beachten, die auf dem Verpackungsaufkleber des verwendeten chemischen Produkts angezeigt sind,
um die Reinigungslösung zu präparieren. Die Temperatur der Reinigungslösung darf nicht 40°C überschreiten.

DEUTSCH BETRIEBSANLEITUNG

12 SCRUBTEC 343.2 - 9099644000

GERÄT EINSCHALTEN UND ABSTELLEN

Gerät einschalten

1. Gerät wie im vorstehenden Abschnitt erläutert vorbereiten.

2. Gerät mit den Händen am Schubbügel (2) vorwärts schieben und zum Arbeitsplatz gehen.

3. Netzstecker (21) ans Stromnetz anschließen.

ACHTUNG!

Vor dem Anschluss des Netzsteckers an das Stromnetz ist zu prüfen, ob Frequenz und Spannung auf dem
Gerätetypenschild (1) der Netzspannung entsprechen.

4. Zum Einschalten des Geräts, den Hauptschalter (26) auf „I“ stellen.

5. Die Sauglippe (11) mit dem Pedal (19) absenken.

6. Den Schalter (52) in die Position „I“ stellen, um den Bürstenmotor einzuschalten.

7. Den Schalter (53) in die Position „I“ stellen, um den Saugmotor einzuschalten.

8. Die Einschalttaste des Reinigungslösungsusses (54) drücken, um die ausgegebene Lösungsmenge zu ändern. Die grünen
LED (55) geben die Flussmenge gemäß der folgenden Tabelle an:

LED ein (55)

Einstellung

Mindestussmenge der

Reinigungslösung.

Mittlere Flussmenge der
Reinigungslösung.

Höchstussmenge der

Reinigungslösung.

Reinigungslösungsuss

geschlossen.

9. Den Schubbügel (2) mit den Händen greifen und die Bürstenbetätigungstasten (51) drücken, um mit dem Waschen/Trocknen
zu beginnen.

Gerät abstellen

10. Die Bürstenbetätigungstasten (51) loslassen.

11. Den Schalter (53) in die Position „0“ stellen, um den Saugmotor auszuschalten.

12. Den Schalter (53) in die Position „0“ stellen, um den Bürstenmotor auszuschalten.

13. Zum Einschalten des Geräts, den Hauptschalter (26) auf „0“ stellen.

14. Netzkabelstecker (21) vom Stromnetz trennen und auf den Halter wickeln.

15. Arretierstift (24) betätigen und Bürste/Padhalter durch Einführen der Transport-/Parkvorrichtung (23a) anheben (siehe Abb. 3).

16. Sicherstellen, dass das Gerät sich nicht von selbst bewegen kann.

HINWEIS

Bei jedem Ausschalten des Geräts wird das Programm der Reinigungslösungseinstellung automatisch auf das
Mindestniveau zurückgesetzt, um weniger Wasser zu verbrauchen.

BETRIEBSANLEITUNG DEUTSCH

9099644000 - SCRUBTEC 343.2 13

Heben der Sauglippe

Die Sauglippe wie hier unten angegeben heben:

1. Den Schubbügel (2) greifen und senken, bis das Hinterrad
(7) den Boden berührt (A, Abb. 1), dann die Sauglippe in
gehobener Position einrasten lassen (B).

A

B

clik

Abbildung 1

P100642

GERÄT IN BETRIEB (WISCHEN/TROCKNEN)

1. Gerät wie in vorstehendem Absatz erläutert einschalten.

2. Das Gerät mit beiden Händen am Schubbügel (2) führen und mit dem Waschen/Trocknen des Bodens beginnen.

3. Falls erforderlich, die zur Bürste ießende Menge Reinigungslösung mit der Taste (54) ändern.

HINWEIS!

Um die Oberäche des zu reinigenden Bodens nicht zu beschädigen, die Bürste nicht ohne Flüssigkeit
verwenden und Bürste/Pad bei stehendem Gerät durch Loslassen der Tasten (51) anhalten.

HINWEIS!

Vor dem Anheben der Bürste/des Pads die Rotation durch Loslassen der Tasten (51) anhalten.

HINWEIS

Damit auch die Bodenränder an den Wänden einwandfrei gereinigt/getrocknet werden, empehlt Nilsk Alto, wie auf

Abbildung 2 mit der rechten Geräteseite an die Ränder heranzufahren.

A

A

B

Abbildung 2

P100643

Vorschubgeschwindigkeit des Geräts einstellen

4. Die Fahrgeschwindigkeit des Geräts ändert sich je nach Art des zu reinigenden Bodens und der gewählten Bürste bzw. Pad.
Falls erforderlich, kann die Fahrgeschwindigkeit, wie im Kapitel „Wartung“ erläutert, eingestellt werden.

DEUTSCH BETRIEBSANLEITUNG

14 SCRUBTEC 343.2 - 9099644000

TRANSPORT/PARKEN DES GERÄTS

Zum Transport/Parken des Geräts wie folgt vorgehen.

1. Zum Einschalten des Geräts, den Hauptschalter (26) auf „0“ stellen.

2. Netzkabelstecker (21) vom Stromnetz trennen und auf den Halter wickeln.

3. Die Sauglippe (46) heben.

4. Arretierstift (24) betätigen und Bürste/Padhalter durch Einführen der Transport-/Parkvorrichtung (23a) anheben (Abb. 3).

5. Das Gerät dann in den Bereich zum Transport/Parken schieben.

6. Damit Bürste/Pad nach Arbeitsende nicht über den Boden gezogen werden und Feuchtigkeitsspuren zurücklassen, wird
empfohlen Bürste/Pad aus dem Kopf auszuhängen (für den Vorgang, siehe Verfahren hier unten) und die Gruppe dann am
vorderen Halter (33) aufzuhängen.

Abbildung 3

P100644

Ein-/Ausbau von Bürste/Padhalter

Die Bürste/Padhalter wie folgt aus dem Kopf ausbauen:

1. Netzstecker (21) ans Stromnetz anschließen.

2. Zum Einschalten des Geräts, den Hauptschalter (26) auf „I“ stellen.

3. Den Schalter (52) in die Position „I“ stellen.

4. Bürsten-/Padhalterkopf (10) durch Herunterdrücken des Schubbügels (2) anheben.

5. Die Tasten (51) dreimal nacheinander drücken, dann warten, bis die Bürste anläuft, stehen bleibt und sich aus der
Antriebsnabe aushakt.

6. Den Schalter (52) in die Position „0“ stellen.

7. Zum Einschalten des Geräts, den Hauptschalter (26) auf „0“ stellen.

8. Netzkabelstecker (21) vom Stromnetz trennen und auf den Halter wickeln.

TANKS ENTLEEREN

Ein automatisches Schwimmersystem (36) blockiert die Sauganlage, wenn der Sammelwassertank (27) voll ist.
Das Sperren der Ansauganlage aufgrund der Einfüllung des Schmutzwassertanks wird durch eine Zunahme des Geräusches des
Motors der Ansauganlage angezeigt, außerdem wird der Fußboden nicht getrocknet.

HINWEIS!

Blockiert die Ansauganlage unvorhergesehen (z. B. wenn der Schwimmer aufgrund eines ruckartigen
Verschiebens des Geräts vorzeitig eingreift), muss sie, damit sie wieder normal funktioniert, ausgeschaltet
werden: Schalter (53) in die Position „0“ stellen, den Deckel (31) des Schmutzwassertanks öffnen und
sicherstellen, dass der Schwimmer im Ansauggitter (36) bis zum Wasserstand abgesunken ist. Danach Deckel
(6) des Schmutzwassertanks schließen und die Ansauganlage wieder einschalten, indem man den Schalter (53)
in die Position „I“ stellt.

Ist der Schmutzwassertank (27) voll, wie folgt entleeren.

BETRIEBSANLEITUNG DEUTSCH

9099644000 - SCRUBTEC 343.2 15

Entleerung des Sammelwassertanks

1. Zum Einschalten des Geräts, den Hauptschalter (26) auf „0“ stellen.

2. Netzkabelstecker (21) vom Stromnetz trennen und auf den Halter wickeln.

3. Die Sauglippe (46) heben.

4. Das Gerät in den Entsorgungsbereich schieben.

5. Arretierstift (24) betätigen und Bürste/Padhalter durch Aktivieren der Transport-/Parkvorrichtung (23b) anheben.

6. Den Schmutzwassertank (27) mit dem Ablassrohr (16) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.

Reinigungslösungstank entleeren

Schritte 1. bis 4. durchführen.

7. Reinigungslösungstank (28) mit dem Rohr (18) entleeren.

8. Nach dem Entleeren den Tank mit Frischwasser spülen.

NACH DER GERÄTEBENUTZUNG

Am Arbeitsende vor dem Abstellen des Geräts:

1. Zum Entfernen der Bürste/des Padhalters wie unter Absatz
„Transport/Parken des Geräts“ vorgehen.

2. Netzkabelstecker (21) vom Stromnetz trennen und auf den
Halter wickeln.

3. Tanks (27 und 28) wie im vorstehenden Abschnitt erläutert,
entleeren.

4. Nach der Gerätebenutzung die vorgesehenen
Wartungsarbeiten (siehe Absatz „Wartung“ in der
Betriebsanleitung) durchführen.

5. Bürste/Padhalter und Sauglippe anheben oder entfernen
und Gerät an einem trockenen und sauberen Ort abstellen.

SCHMUTZWASSERTANK AUSBAUEN

Um Prüfungs- und Wartungsarbeiten durchzuführen, kann es
notwendig sein, den Schmutzwassertank (27) auszubauen. Der
entsprechende Vorgang ist unten angezeigt.

1. Den Schmutzwassertank (27), wie es im entsprechenden
Abschnitt „Ausleeren der Tanks“ beschrieben ist, entleeren.

2. Das Gerät auf ebenem Untergrund abstellen.

3. Überprüfen, ob der Netzkabelstecker (21) vom Stromnetz
getrennt ist.

4. Ansaugrohr (22) von der Sauglippe (11) lösen.

5. Das Schmutzwasser-Ablassrohr (16) aus dem Halter (17)
trennen.

6. Deckel (6) öffnen.

7. Den Schmutzwassertank (A, Abb. 4) im Bereich (B) fassen
und leicht anheben.

8. Ansaugrohr (C) vom Tank abnehmen und Tank (A) mit den
Leitungen (D) und (E) entfernen.

BA

C

D

E

Abbildung 4

P100641

LANGE STILLLEGUNG DES GERÄTS

Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgt vorbereiten:

1. Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen.

2. Gerät an einem trockenen und sauberen Ort abstellen.

ERSTE BETRIEBSZEIT

Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle
sichtbaren Teile auf Unversehrtheit und Dichtigkeit prüfen.

DEUTSCH BETRIEBSANLEITUNG

16 SCRUBTEC 343.2 - 9099644000

WARTUNG

Eine sorgfältige und ständige Wartung dient einer guten Betriebsdauer des Geräts und der höchsten Funktionssicherheit.
Hier wird die Übersichtstabelle der planmäßigen Wartung gezeigt. In Abhängigkeit von bestimmten Arbeitsbedingungen können die
Wartungsintervalle variieren. Sämtliche Abweichungen sind vom Wartungspersonal festzulegen.

ACHTUNG!

Wartungsarbeiten sind bei ausgeschaltetem Gerät und mit vom Stromnetz getrenntem Netzkabel durchzuführen.
Lesen Sie aufmerksam alle Anweisungen im Abschnitt „Sicherheit“!

Alle planmäßigen und außerordentlichen Wartungsarbeiten sind nur vom Fachpersonal bzw. einem autorisierten Kundendienst
durchzuführen.
In dieser Anleitung werden nur die einfachsten und regelmäßigsten Wartungsarbeiten gezeigt.

HINWEIS

Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle „planmäßige Wartung“ vorgesehen
sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen.

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG

Arbeitsvorgang

Täglich, nach

der Geräte-

benutzung

Wöchentlich Halbjährlich Jährlich

Sauglippe reinigen
Bürste reinigen
Tanks und Ansauggitter reinigen
Stromkabel überprüfen
Sauglippengummis überprüfen und austauschen

Reinigungslösungslter reinigen

Muttern- und Schraubenspannung überprüfen (1)
Prüfung und Ersetzung der Kohlebürsten des Motors der Ansauganlage (2)

(1) Und nach den ersten 8 Betriebsstunden.
(2) Von einem autorisierten Nilsk-Alto-Kundendienst durchzuführende Wartungsarbeiten.

BETRIEBSANLEITUNG DEUTSCH

9099644000 - SCRUBTEC 343.2 17

SAUGLIPPE REINIGEN

HINWEIS

Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippengummis müssen unversehrt sein.

ACHTUNG!

Bei Reinigung der Sauglippe wird es empfohlen Arbeitshandschuhe zu tragen, denn schneidende Abfälle
können vorhanden sein.

1. Das Gerät auf ebenem Untergrund abstellen.

2. Überprüfen, ob der Netzkabelstecker (21) vom Stromnetz getrennt ist.

3. Die Sauglippe mit dem Pedal (19) absenken.

4. Ansaugrohr (22) von der Sauglippe abnehmen.

5. Sterngriffe (12) lösen und Sauglippe (11) abnehmen.

6. Sauglippe abspülen und reinigen. Insbesondere den Schmutz und Abfälle von den Förderöffnungen (A, Abb. 5) und der
Ansaugöffnung (B) beseitigen.

7. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitte oder Risse aufweisen,
gegebenenfalls austauschen (siehe nachstehender Absatz).

8. Die ausgebauten Bauteile in umgekehrter Reihenfolge wieder einbauen.

SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN

1. Sauglippe wie in vorstehendem Absatz erläutert reinigen.

2. Überprüfen, ob die Kanten des vorderen (E, Abb. 5) und die Kanten des hinteren Gummis (I) gleichzeitig in ihrer gesamten

Länge auf dem Fußboden auiegen. Andernfalls Höhe wie folgt einstellen:

• Befestigungsfedern (F) entfernen und vorderen (C) sowie hinteren Gummi (D) einstellen.

• Befestigungsfedern am vorderen und am hinteren Gummi anbringen.

3. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitten oder Risse aufweisen,
gegebenenfalls wie folgt austauschen. Prüfen, dass auch die Vorderkante (H) des Hintergummis unversehrt ist; andernfalls
das Gummi umdrehen und die andere, unversehrte Kante (G) benutzen. Ist auch die andere Kante abgenutzt, das Gummi
ersetzen und dabei wie folgt vorgehen:

• Befestigungsfedern (F) entfernen und hinteren Gummi (D) austauschen (oder umdrehen).

• Befestigungsfedern am vorderen und am hinteren Gummi anbringen.

4. Sauglippe (11) montieren und Sterngriffe (12) festdrehen.

5. Das Ansaugrohr (22) an die Sauglippe (11) verbinden.

E H

I

G

A

B

A

D

F

F

C

Abbildung 5

P100629

DEUTSCH BETRIEBSANLEITUNG

18 SCRUBTEC 343.2 - 9099644000

BÜRSTE REINIGEN

ACHTUNG!

Bei Reinigung der Sauglippe wird es empfohlen Arbeitshandschuhe zu tragen, denn schneidende Abfälle
können vorhanden sein.

1. Zum Entfernen der Bürste wie unter Absatz „Transport/Parken des Geräts“ vorgehen.

2. Arretierstift (24) betätigen und Transport-/Parkvorrichtung (23b) des Geräts deaktivieren.

3. Bürste mit Wasser und Reinigungslösung reinigen und abspülen.

4. Überprüfen, ob die Borsten der Bürste unversehrt und nicht übermäßig abgenutzt sind, gegebenenfalls Bürste austauschen.

TANKS UND ANSAUGGITTER REINIGEN

1. Das Gerät in den Entsorgungsbereich schieben.

2. Überprüfen, ob der Netzkabelstecker (21) vom Stromnetz getrennt ist.

3. Den Deckel (31) des Schmutzwassertanks öffnen und mit Frischwasser den Deckel, die Tanks (27 und 28) und das
Ansauggitter (36) reinigen und waschen. Das Wasser aus den Tanks durch das Ansaugrohr (16) und die Leitung (18)
ablassen.

4. Falls erforderlich, Haltevorrichtungen (B, Abb. 6) lösen, Gitter (A) öffnen und Schwimmer (C) entnehmen. Sorgfältig reinigen
und wieder montieren.

5. Auf die Unversehrtheit der Deckeldichtung (D) des Schmutzwassertanks prüfen.

HINWEIS

Die Dichtung (D) ermöglicht die Bildung eines Unterdrucks im Tank, der für das Ansaugen des Schmutzwassers
erforderlich ist.

Falls erforderlich, die Dichtung (D) ersetzen, durch sie aus dem Sitz (E) herauszuziehen. Beim Einsetzen der neuen Dichtung,
die Verbindung (F) gemäß Abbildung im hinteren mittleren Bereich positionieren.

6. Überprüfen, ob die gesamte Auageäche (G) der Dichtung (D) unversehrt ist und die Dichtigkeit gewährleistet.

7. Den Schmutzwassertankdeckel (6) schließen.

B

F

G

C

A

E

B

D

Abbildung 6

P100645

BETRIEBSANLEITUNG DEUTSCH

9099644000 - SCRUBTEC 343.2 19

REINIGUNGSLÖSUNGSFILTER REINIGEN

1. Das Gerät auf ebenem Untergrund abstellen.

2. Überprüfen, ob der Netzkabelstecker (21) vom Stromnetz getrennt ist.

3. Das Reinigungslösungsventil (A, Abb. 7) unter dem Gerät vor dem linken Hinterrad schließen.

Der Hahn (A) ist geschlossen, wenn er sich bezüglich auf der Leitung in der Stellung (B) bendet, und er ist geöffnet, wenn er

in der Stellung (C) ist.

4. Den durchsichtigen Deckel (D) mit Dichtung (E) abnehmen und Sieblter (F) entfernen. Alles reinigen und und in der Halterung
(G) anbringen.

HINWEIS

Dichtung (E) und Sieblter (F) in ihrem jeweiligen Sitz im Deckel (D) bzw. in der Halterung (G) einwandfrei positionieren.

5. Ventil (A) in Stellung (C) drehen und öffnen.

G

C

A

B

F

E

D

P100646

Abbildung 7

GERÄTEVORSCHUB EINSTELLEN

HINWEIS

Die Vorschubgeschwindigkeit des Geräts ist je nach Art des zu reinigenden Bodens und je nachdem, ob eine Bürste
oder ein Pad eingesetzt werden, unterschiedlich.
Falls erforderlich, Einstellung wie folgt vornehmen.

1. Die Vorschubgeschwindigkeit des Geräts mit dem Handrad (41) wie folgt einstellen:

• Für eine höhere Vorschubgeschwindigkeit des Geräts gegen den Uhrzeigersinn drehen.

• Für eine geringere Vorschubgeschwindigkeit des Geräts im Uhrzeigersinn drehen.

2. Tendiert das Gerät dazu, vom geradlinigen Fahrtrichtung abzuweichen, kann das Rad (40) im Uhrzeigersinn oder Gegensinn
gedreht werden, um die Abweichung zu korrigieren und einen grundsätzlich neutralen Vorschub zu erhalten.

3. Das Gerät in betriebsbereitem Zustand überprüfen und, falls erforderlich, weitere Einstellungen vornehmen.

DEUTSCH BETRIEBSANLEITUNG

20 SCRUBTEC 343.2 - 9099644000

FEHLERSUCHE

Störung Mögliche Ursache Abhilfe

Die Motoren starten nicht.

Das Netzkabel ist defekt oder nicht an die Steckdose
angeschlossen.

Kabel auswechseln (*) oder anschließen.

Der Schalter (26) ist defekt. Austauschen. (*)

Der Bürstenmotor funktioniert nicht.

Die Tasten (51) sind defekt. Austauschen. (*)
Der Schalter (52) ist defekt. Austauschen. (*)

Der Ansauganlagenmotor startet
nicht.

Der Schalter (53) ist defekt. Austauschen. (*)

Das Schmutzwasser wird nur
ungenügend angesaugt.

Der Schmutzwassertank ist voll. Entleeren.
Das Ansauggitter ist verstopft oder der Schwimmer ist

geschlossen.

Das Gitter reinigen und der Schwimmer prüfen.

Das Saugrohr hat sich von der Sauglippe gelöst oder
ist defekt.

Anschließen.

Die Sauglippe ist verschmutzt bzw. die
Sauglippengummis sind verschlissen oder beschädigt.

Die Sauglippe reinigen bzw. die Gummis ersetzen.

Der Schmutzwassertankdeckel ist nicht richtig
geschlossen oder die Dichtung ist abgenutzt.

Die Auageäche prüfen und/oder reinigen oder

Dichtung austauschen.

Der Filter des Ansaugmotors ist verschmutzt. Reinigen.

Der Reinigungslösungsuss zu

Bürste/Pad ist ungenügend.

Der Reinigungslösungslter ist verschmutzt. Reinigen.
Das Magnetventil der Reinigungslösung ist defekt. Austauschen. (*)

Die Sauglippe verursacht Streifen auf
den Boden.

Unter den Sauglippengummis benden sich Abfälle. Abfälle entfernen.
Die Sauglippengummis sind verschlissen,

ausgebrochen oder eingerissen.

Gummis austauschen.

(*) Von einem autorisierten Nilsk-Alto-Kundendienst durchzuführende Wartungsarbeiten.

Für weitere Informationen setzen Sie sich bitte mit einem Nilsk-Alto-Kundendienst in Verbindung, bei dem die Service-Anleitung

erhältlich ist.

VERSCHROTTUNG

Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen.
Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß
Umweltschutzvorschriften gesondert zu entsorgen:

– Bürste
– Pad
– Kunststofeitungen und -teile
– Elektrische und elektronische Teile (*)

(*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilsk-Alto-

Niederlassung.

MANUEL D’UTILISATION FRANÇAIS

9099644000 - SCRUBTEC 343.2 1

TABLE DES MATIÈRES

INTRODUCTION .............................................................................................................................................................. 2

BUT ET CONTENU DU MANUEL ................................................................................................................................................... 2

DESTINATAIRES ............................................................................................................................................................................. 2

CONSERVATION DU MANUEL ....................................................................................................................................................... 2

DÉCLARATION DE CONFORMITÉ ................................................................................................................................................ 2

DONNÉES D’IDENTIFICATION ...................................................................................................................................................... 2

AUTRES MANUELS DE RÉFÉRENCE ........................................................................................................................................... 2

PIÈCES DE RECHANGE ET ENTRETIEN ..................................................................................................................................... 2

MODIFICATIONS ET AMÉLIORATIONS ......................................................................................................................................... 3

CAPACITÉS OPÉRATIONNELLES ................................................................................................................................................. 3

CONVENTIONS .............................................................................................................................................................................. 3

DÉBALLAGE / LIVRAISON ............................................................................................................................................. 3

SYMBOLES VISIBLES SUR LA MACHINE .....................................................................................................................................3

SYMBOLES UTILISÉS DANS LE MANUEL .................................................................................................................................... 4

INSTRUCTIONS GÉNÉRALES ....................................................................................................................................................... 4

DESCRIPTION DE LA MACHINE ................................................................................................................................... 6

STRUCTURE DE LA MACHINE ...................................................................................................................................................... 6

GUIDON ET TABLEAU DE BORD .................................................................................................................................................. 8

ACCESSOIRES / OPTIONS ............................................................................................................................................................ 8

CARACTÉRISTIQUES TECHNIQUES ............................................................................................................................................ 9

SCHÉMA ÉLECTRIQUE ................................................................................................................................................................10

UTILISATION ................................................................................................................................................................. 10

AVANT LA MISE EN MARCHE DE LA MACHINE ..........................................................................................................................11

MISE EN MARCHE ET ARRÊT DE LA MACHINE ........................................................................................................................ 12

MACHINE AU TRAVAIL (LAVAGE / SÉCHAGE) ...........................................................................................................................13

TRANSPORT / STATIONNEMENT DE LA MACHINE ................................................................................................................... 14

VIDANGE DES RÉSERVOIRS ...................................................................................................................................................... 14

APRÈS L’UTILISATION DE LA MACHINE .................................................................................................................................... 15

DÉPOSE DU RÉSERVOIR DE L’EAU DE RÉCUPÉRATION ....................................................................................................... 15

INACTIVITÉ PROLONGÉE DE LA MACHINE ..............................................................................................................................15

PREMIÈRE PÉRIODE D’UTILISATION ......................................................................................................................................... 15

ENTRETIEN ................................................................................................................................................................... 16

PLAN D’ENTRETIEN PROGRAMMÉ ............................................................................................................................................ 16

NETTOYAGE DE L’EMBOUCHURE .............................................................................................................................................17

CONTRÔLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L’EMBOUCHURE .............................................. 17

NETTOYAGE DE LA BROSSE ...................................................................................................................................................... 18

NETTOYAGE DES RÉSERVOIRS ET DE LA GRILLE D’ASPIRATION ........................................................................................18

NETTOYAGE DU FILTRE DE LA SOLUTION ............................................................................................................................... 19

RÉGLAGE DE L’AVANCE DE LA MACHINE ................................................................................................................................. 19

DÉPISTAGE DES PANNES ........................................................................................................................................... 20

MISE À LA FERRAILLE ................................................................................................................................................ 20

FRANÇAIS MANUEL D’UTILISATION

2 SCRUBTEC 343.2 - 9099644000

INTRODUCTION

REMARQUE

Les nombres entre parenthèses se réfèrent aux composants indiqués au chapitre Description de la machine.

BUT ET CONTENU DU MANUEL

Ce manuel se propose de fournir à l’opérateur toutes les informations nécessaires an qu’il puisse utiliser la machine correctement
et la gérer de la manière la plus autonome et sûre. Il comprend des informations concernant l’aspect technique, la sécurité, le

fonctionnement, l’arrêt de la machine, l’entretien, les pièces de rechange et la mise à la ferraille.

Avant d’effectuer toute opération sur la machine, les opérateurs et les techniciens qualiés doivent lire attentivement les instructions
contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Nilsk Alto pour avoir plus de

renseignements.

DESTINATAIRES

Ce manuel s’adresse aux opérateurs aussi bien qu’aux techniciens préposés à l’entretien de la machine.
Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualiés. Nilsk Alto ne répond pas des

dommages dus à l’inobservance de cette interdiction.

CONSERVATION DU MANUEL

Le Manuel opérateur doit être gardé près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui

pourrait en compromettre l’état de lisibilité.

DÉCLARATION DE CONFORMITÉ

La Déclaration de Conformité est livrée avec la machine et en atteste la conformité aux lois en vigueur.

REMARQUE

La Déclaration de Conformité originelle est contenue en double exemplaire dans la documentation de la machine.

DONNÉES D’IDENTIFICATION

Le numéro de série et le modèle de la machine sont indiqués sur la plaque (1).
La plaque indique également l’année de fabrication et le code du produit.

Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine. Utiliser l’espace suivant pour noter

les données d’identication de la machine.

Modèle de la MACHINE ....................................................................

Code du PRODUIT ............................................................................

Numéro de série de la MACHINE ......................................................

AUTRES MANUELS DE RÉFÉRENCE

– Catalogue de pièces de rechange (livré avec la machine)
– Manuel d’entretien (consultable seulement par les techniciens préposés auprès des Services après-vente Nilsk Alto)

PIÈCES DE RECHANGE ET ENTRETIEN

Pour toute nécessité concernant l’emploi, l’entretien et la réparation, s’adresser au personnel qualié ou directement aux Services
après-vente Nilsk Alto. N’utiliser que des pièces de rechange et accessoires d’origine.
Pour l’assistance ou la commande de pièces de rechange et d’accessoires, contacter Nilsk Alto en spéciant toujours le modèle,

le code du produit et le numéro de série.

MANUEL D’UTILISATION FRANÇAIS

9099644000 - SCRUBTEC 343.2 3

MODIFICATIONS ET AMÉLIORATIONS

Nilsk Alto vise à un constant perfectionnement de ses produits et se réserve le droit d’effectuer des modications et des
améliorations lorsqu’elle le considère nécessaire sans l’obligation de modier les machines précédemment vendues.
Il est entendu que toute modication et / ou addition d’accessoires doit toujours être approuvée et réalisée par Nilsk Alto.

CAPACITÉS OPÉRATIONNELLES

Les autolaveuses sont conçues et fabriquées pour le nettoyage (lavage et séchage) de sols lisses et solides, en milieux civils et
industriels, en conditions de complète sécurité, par un opérateur qualié.
Les autolaveuses ne sont pas adaptées au lavage de tapis ou de moquettes.

CONVENTIONS

Toutes les références à en avant, en arrière, avant, arrière, droite ou gauche indiquées dans ce manuel doivent être considérées

comme référées à l’opérateur en position de conduite, les mains sur le guidon (2).

DÉBALLAGE / LIVRAISON

Pour déballer la machine, suivre attentivement les instructions sur l’emballage.

Lors de la livraison de la machine, contrôler attentivement que l’emballage et la machine n’ont pas été endommagés pendant le

transport.

Si les dommages sont évidents, garder l’emballage de façon qu’il puisse être examiné par le transporteur qui l’a livré. Contacter

immédiatement le transporteur pour remplir une demande de dommages-intérêts.

Contrôler que les composants suivants sont livrés avec la machine :

– Documentation technique :

• Manuel d’utilisation de l’autolaveuse

• Catalogue de pièces de rechange de l’autolaveuse

SÉCURITÉ

On utilise les symboles suivants pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre
les précautions nécessaires pour protéger les personnes et les choses.
Pour éviter tout accident, la collaboration de l’opérateur est essentielle. Aucun programme de prévention des accidents du travail

ne peut résulter efcace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La
plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l’inobservance

des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se

révèle indispensable pour compléter n’importe quel programme de prévention.

SYMBOLES VISIBLES SUR LA MACHINE

ATTENTION !

Lire attentivement toutes les instructions avant toute opération dans la machine.

ATTENTION !

Ne pas laver la machine avec des jets d’eau directs ou sous pression.

max.2%

ATTENTION !

Ne pas utiliser la machine sur des surfaces ayant une pente supérieure aux valeurs indiquées.

FRANÇAIS MANUEL D’UTILISATION

4 SCRUBTEC 343.2 - 9099644000

SYMBOLES UTILISÉS DANS LE MANUEL

DANGER !

Indique une situation dangereuse exposant l’opérateur au risque de blessures graves, voire mortelles.

ATTENTION !

Indique une situation exposant les personnes au risque de blessures.

AVERTISSEMENT !

Indique un avertissement ou une remarque sur des fonctions clé ou utiles.
Prêter la plus grande attention aux segments de texte marqués par ce symbole.

REMARQUE

Indique une remarque sur des fonctions clé ou utiles.

CONSULTATION

Indique la nécessité de consulter le Manuel opérateur avant toute opération.

INSTRUCTIONS GÉNÉRALES

Les avertissements et précautions spéciques suivants informent sur les potentiels dangers de dommages matériels ou blessures.

DANGER !

– Avant d’effectuer toute opération de nettoyage, d’entretien et de remplacement des composants de la

machine, positionner l’interrupteur général (26) de la machine sur « 0 » et débrancher la che de la prise de

courant.

– Cette machine doit être utilisée uniquement par le personnel adéquatement formé.
– Ne pas porter de bijoux quand on travaille près de composants électriques.
– Ne pas travailler sous la machine soulevée, sans des supports xes de sécurité convenables.
– Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux,

inammables et / ou explosifs : la machine ne doit pas être utilisée pour ramasser des matériaux dangereux.

ATTENTION !

– Avant d’effectuer toute opération d’entretien / réparation, lire attentivement toutes les instructions qui

concernent l’entretien / réparation.

– La machine est livrée avec un câble d’alimentation équipé d’un câble de mise à la terre et d’une che avec

mise à la terre. En cas de panne ou de bloc électrique, la mise à la terre évite toute risque de choc électrique.

– La che doit être branchée sur une prise électrique de terre appropriée et conforme aux normes en vigueur.
– Le branchement non correct comporte le risque de choc électrique. Demander l’intervention d’un technicien

qualié en cas de doutes concernant la prise électrique de terre à utiliser.

– Ne pas modier la che de la machine. Si la che ne peut pas être branchée sur la prise électrique, demander

l’intervention d’un technicien qualié pour installer une prise électrique de terre appropriée et conforme aux
normes en vigueur.

– Avant de brancher la che du câble d’alimentation au réseau électrique, s’assurer que la fréquence et la

tension indiquées sur la plaque avec numéro de série (1) coïncident avec la tension du réseau.

– Ne pas utiliser le câble d’alimentation pour débrancher la machine de la prise de courant. Pour débrancher la

machine, saisir la che et non le câble.

– Ne pas toucher la che ou la machine avec les mains mouillées.
– Éteindre toutes les commandes avant de débrancher la machine de la prise de courant.
– Vérier régulièrement que le câble d’alimentation n’est pas endommagé, craqué, coupé ou usé. En cas de

dommages, remplacer le câble avant toute utilisation.

– Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant ou par son Service

d’assistance.

– An d’éviter tout risque, contacter un Service après-vente Nilsk Alto ou demander l’intervention du

personnel qualié pour remplacer le câble d’alimentation endommagé.

– Ne pas utiliser le câble d’alimentation pour tirer ou transporter la machine et ne pas utiliser le câble comme

poignée. Ne pas fermer de porte sur le câble d’alimentation, ne pas tirer le câble sur des surfaces ou coins
tranchants. Ne pas faire passer la machine sur le câble d’alimentation.

– Ne pas permettre que la brosse rotative entre en contact avec le câble d’alimentation.
– Tenir le câble d’alimentation éloigné des surfaces chaudes.
– Pour réduire le risque d’incendie, chocs électriques ou blessures, ne pas laisser la machine sans

surveillance lorsqu’elle est branchée au réseau électrique. Débrancher la machine du réseau électrique
lorsqu’on n’utilise pas la machine et avant d’effectuer toute opération d’entretien.

MANUEL D’UTILISATION FRANÇAIS

9099644000 - SCRUBTEC 343.2 5

ATTENTION !

– Protéger toujours la machine du soleil, de la pluie et d’autres intempéries, pendant le fonctionnement et en

état d’arrêt. Garder la machine dans un endroit couvert et sec : elle a été conçue pour l’utilisation à sec, par
conséquent elle ne doit pas être utilisée ou gardée dehors, dans des conditions d’humidité.

– Avant d’utiliser la machine, fermer tous les volets et/ou carters comme indiqué sur le Manuel d’utilisation.
– La machine ne doit être utilisée par des personnes (y compris les enfants) aux capacités physiques,

mentales et sensorielles limitées ou dépourvues de l’expérience ou de la formation que sous la supervision
ou avec les directives d’une personne responsable de leur sécurité.
Les enfants doivent être surveillés an de s’assurer qu’ils ne jouent pas avec la machine.

– Faire attention lorsque la machine est utilisée à proximité des enfants.
– Ne pas utiliser à des ns autres que celles prévues dans ce manuel. Utiliser seulement les accessoires

recommandés par Nilsk Alto.

– Inspecter la machine avec soin avant de l’utiliser et vérier toujours que tous les composants ont

été installés avant de mettre la machine en service. L’utilisation de la machine qui n’est pas installée
parfaitement peut provoquer des lésions aux personnes et endommager les équipements.

– Prendre les précautions convenables an que les cheveux, les bijoux, les parties non adhérentes des

vêtements ne soient pas capturés par les parties en mouvement de la machine.

– Ne pas utiliser la machine sur des surfaces ayant une pente supérieure à la valeur indiquée sur la machine

même.

– Ne pas utiliser la machine sur des surfaces en pente.
– An de ne pas compromettre la stabilité, ne pas incliner la machine d’un angle supérieur à la valeur indiquée

sur la machine même.

– Ne pas utiliser la machine dans des endroits très poussiéreux.
– Utiliser la machine seulement dans des endroits bien illuminés.
– Pendant l’utilisation de la machine, faire attention à sauvegarder l’intégrité des personnes et des choses.
– Ne pas heurter contre des étagères ou des échafaudages, en particulier en cas de danger de chute d’objets.
– Ne pas poser de conteneurs de liquides sur la machine, utiliser le porte-boissons spécial.
– La température de travail de la machine doit être comprise entre 0℃ et +40℃.
– La température de stockage de la machine doit être comprise entre 0 °C et +40 °C.
– L’humidité doit être comprise entre 30% et 95%.
– Pendant l’utilisation de détergents pour le nettoyage des sols, suivre toujours les instructions et les

avertissements indiqués sur les étiquettes des acons.

– Avant la manipulation de détergents pour le nettoyage des sols, mettre les gants et les vêtements de

protection adéquats.

– Ne pas utiliser la machine comme moyen de transport.
– Ne pas faire travailler la brosse / disque lorsque la machine est arrêtée pour ne pas endommager le sol.
– En cas d’incendie, il est préférable d’utiliser un extincteur à poudre, plutôt qu’un extincteur à eau.
– Ne pas altérer pour aucune raison les protections prévues pour la machine, respecter scrupuleusement les

instructions prévues pour l’entretien ordinaire.

– Ne pas laisser entrer d’objets dans les ouvertures. Ne pas utiliser la machine si les ouvertures sont

obstruées. Garder les ouvertures de la machine libres de poussière, lasse, poils et tout autre corps étranger
à même de réduire le ux d’air.

– Ne pas enlever ou altérer les plaques apposées sur la machine.
– La machine n’est pas approuvée pour l’utilisation sur la voie publique.
– Faire attention pendant les déplacements de la machine en conditions de températures inférieures au point

de congélation. L’eau présente dans le réservoir de l’eau de récupération ou dans les tuyaux pourrait se
congeler et endommager sérieusement la machine.

– Utiliser les brosses et les disques livrés avec la machine et ceux spéciés dans le Manuel d’utilisation.

L’utilisation de brosses ou disques différents peut compromettre la sécurité.

– S’assurer que les éventuelles anomalies de fonctionnement de la machine ne dépendent pas du manque

d’entretien. En cas contraire, demander l’intervention du personnel autorisé ou d’un Service après-vente
autorisé.

– Si la machine

• ne fonctionne pas correctement

• est endommagée

• présente des pertes anomales de mousse ou d’eau

• est restée dans un endroit ouvert, exposée aux intempéries

• est mouillée ou est tombée dans l’eau

l’arrêter immédiatement et contacter un Service après-vente Nilsk Alto ou demander l’intervention du
personnel qualié.

– En cas de remplacement de pièces, demander les pièces de rechange D’ORIGINE à un Concessionnaire ou

Revendeur autorisé.

– An de garantir la sécurité et le bon fonctionnement de la machine, faire effectuer l’entretien programmé

prévu au chapitre spécique de ce manuel par du personnel autorisé ou par un Service après-vente autorisé.

– Ne pas laver la machine avec des jets d’eau directs ou sous pression ou avec des substances corrosives.
– Lors de la mise à la ferraille, la machine ne doit pas être abandonnée par la présence de matériaux toxiques

(composants électroniques etc.), sujets à des lois qui prévoient l’élimination auprès de centres spéciaux
(voir le chapitre Mise à la ferraille).

FRANÇAIS MANUEL D’UTILISATION

6 SCRUBTEC 343.2 - 9099644000

13

141415 11

25

17

16

26

21

22

12

1519

4

10

23

24

28

27

9820 13

7

51

6

18

23b23a

11

29

2

3

P100648

DESCRIPTION DE LA MACHINE

STRUCTURE DE LA MACHINE

1. Plaque avec numéro de série / données techniques /

marquage de conformité

2. Guidon

3. Tableau de bord

4. Robinet ouverture / fermeture ux de solution

5. Électrovanne solution

6. Couvercle réservoir eau de récupération

7. Roue arrière d’appui pour transport / stationnement

8. Roues centrales sur essieu xe

9. Brosse / disque

10. Tête porte-brosse / plateau support disque

11. Embouchure

12. Boutons de xation embouchure

13. Lamelle en caoutchouc avant embouchure

14. Lamelle en caoutchouc arrière embouchure

15. Ressorts de xation lamelles en caoutchouc embouchure

16. Tuyau de vidange eau de récupération

17. Support tuyau de vidange eau de récupération

18. Tuyau de niveau et de vidange solution avec repères

19. Pédale d’abaissement embouchure

20. Filtre de solution

21. Câble d’alimentation

22. Tuyau d’aspiration embouchure

23. Roue de transport / stationnement
23a. Roue de transport / stationnement activée
23b. Roue de transport / stationnement désactivée

24. Goupille de positionnement dispositif de transport /
stationnement

25. Bouchon de vidange eau de récupération

26. Interrupteur général

27. Réservoir eau de récupération

28. Réservoir solution

29. Porte-boissons

MANUEL D’UTILISATION FRANÇAIS

9099644000 - SCRUBTEC 343.2 7

31

32

42

36

41

34

46

33 35

37

43

38

39

40

44

45

P100649

STRUCTURE DE LA MACHINE (suite)

31. Couvercle réservoir eau de récupération (ouvert)

32. Joint d’étanchéité couvercle réservoir eau de récupération

33. Support avant brosse / plateau support disque

34. Compartiment réservoir eau de récupération

35. Goulotte de remplissage réservoir solution

36. Grille d’aspiration avec fermeture automatique à otteur

37. Tige de sécurité du couvercle ouvert

38. Moteur système d’aspiration

39. Moteur brosse / plateau support disque

40. Manette de réglage avance rectilinéaire machine

41. Bouton de réglage vitesse d’avance machine

42. Brosse

43. Plateau support disque

44. Disque

45. Sens de rotation brosse

46. Embouchure en position soulevée

FRANÇAIS MANUEL D’UTILISATION

8 SCRUBTEC 343.2 - 9099644000

GUIDON ET TABLEAU DE BORD

51. Boutons-poussoirs de validation rotation brosse

52. Bouton-poussoir de démarrage moteur brosse/plateau

support disque

53. Interrupteur de mise en marche du système d’aspiration

54. Bouton-poussoir du ux de solution. Y appuyer pour

modier la quantité jusqu’à obtenir la valeur désirée,
comme indiqué par les DELS (55)

55. DELS indiquant la quantité de ux de solution :

– 1 DEL allumé : Flux minimum de solution.
– 2 DELS allumés : Flux intermédiaire de solution.
– 3 DELS allumés : Flux maximum de solution.
– DELS éteints : Flux de solution fermé.

2 3

51 51

52 53 55 54

P100650

ACCESSOIRES / OPTIONS

Outre les composants présents dans le modèle standard, la machine peut être équipée des accessoires optionnels suivants, selon
l’emploi spécique de la machine :

– Brosses/disques de matériaux différents par rapport aux brosses/disques standard
– Contre-poids

Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s’adresser au revendeur agréé.

MANUEL D’UTILISATION FRANÇAIS

9099644000 - SCRUBTEC 343.2 9

CARACTÉRISTIQUES TECHNIQUES

Modèle Scrubtec 343.2 E

Longueur machine 1 115 mm

Largeur machine avec embouchure 720 mm

Largeur machine sans embouchure 570 mm

Hauteur machine 1 050 mm

Poids avec réservoirs vides 65 kg

Poids maximum en ordre de marche (PTC) 126 kg

Poids d’expédition 98 kg

Contre-poids (en option) 33 kg

Rayon minimum de braquage 750 mm

Largeur de nettoyage 430 mm

Diamètre roues centrales sur essieu xe 250 mm

Diamètre brosse / disque 430 - 432 mm

Pression roues arrière au sol 1,3 N/mm

2

Pression brosse / disque sur le sol avec réservoir plein et embouchure baissé 48 kg

Aspiration 1.300 mmH2O

Flux de solution min / max 0,4 / 1,6 litres/min

Vitesse moteur brosse / plateau support disque 150 tr/mn

Pression acoustique à l’oreille de l’opérateur (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 70 dB(A) ± 3 dB(A)

Puissance acoustique émise par la machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 87 dB(A)

Niveau de vibrations au bras de l’opérateur (ISO 5349-1, EN 60335-2-72) < 2,5 m/s

2

Pente maximum d’usage 2%

Capacité réservoir solution 31 litres

Capacité réservoir eau de récupération 30 litres

Degré de protection (IP) X4

Classe de protection (électrique) I

Puissance moteur système d’aspiration 550 W

Puissance moteur brosse / plateau support disque 1 100 W

Tension système électrique 230 V - 50 Hz

Puissance totale absorbée 1,6 kW

FRANÇAIS MANUEL D’UTILISATION

10 SCRUBTEC 343.2 - 9099644000

SCHÉMA ÉLECTRIQUE

Légende

EB1 Carte électronique de tableau de bord
EBLED Carte DEL
EV1 Électrovanne solution
F1 Fusible circuit de signal
LDA DEL vert
LDB DEL vert / jaune
LDC DEL vert / rouge
M1 Moteur brosse
M2 Moteur système d’aspiration
SW0 Interrupteur général
SW1 Interrupteur brosse
SW2 Interrupteur système d’aspiration
SW3 Interrupteur débit solution
SW4,5 Interrupteur de validation brosse

Codes des couleurs

BK Noir
BU Bleu
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune

P100657

UTILISATION

ATTENTION !

Des plaques adhésives appliquées sur certains points de la machine indiquent :

– DANGER
– ATTENTION
– AVERTISSEMENT
– CONSULTATION

Lors de la lecture de ce manuel, l’opérateur doit bien comprendre le sens des symboles illustrés sur les plaques (voir le paragraphe

Symboles visibles sur la machine).

Ne pas couvrir les plaques et les remplacer immédiatement en cas d’endommagement.

MANUEL D’UTILISATION FRANÇAIS

9099644000 - SCRUBTEC 343.2 11

AVANT LA MISE EN MARCHE DE LA MACHINE

Installation de la brosse ou du plateau support disque

REMARQUE

Selon le type de sol à nettoyer, il est possible d’installer la brosse (42) ou le plateau support disque (43 et 44).

1. Reposer la goupille de positionnement (24), puis désactiver le dispositif de transport / stationnement (23b) de la machine.

2. Soulever la tête porte-brosse / plateau support disque (10) en faisant levier sur le guidon (2).

3. Positionner la brosse (42) ou le plateau support disque (43 et 44) sous la tête.

4. Baisser la tête (10) au moyen du guidon (2).

5. Brancher la che du câble d’alimentation (21) au réseau électrique.

6. Porter l’interrupteur (62) sur la position « I ».

7. Appuyer sur le bouton-poussoir de rotation (51) en même temps pendant quelques secondes, pour obtenir l’accrochage de la

brosse / plateau support disque au moyeu de la tête (10). Si besoin est, répéter la procédure jusqu’à l’accrochage de la brosse
/ plateau support disque.

Suggestions pour le choix et l’application des brosses

Modèles MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX

Nettoyage général

Béton
Pavage terrasse

Carreaux de céramique / de carrière

Marbre
Carreaux de vinyle
Carreaux de caoutchouc

Polissage

Carreaux de caoutchouc
Marbre
Carreaux de vinyle

Installation de l’embouchure

8. Installer l’embouchure (11) et la xer avec les boutons (12), puis connecter le tuyau d’aspiration (22) à l’embouchure.

Remplissage du réservoir de solution

AVERTISSEMENT !

Utiliser exclusivement des détergents liquides peu mousseux et non inammables, adéquats pour les machines
utilisées.

ATTENTION !

Pendant l’utilisation de détergents pour le nettoyage des sols, suivre toujours les instructions et les
avertissements indiqués sur les étiquettes des acons.
Avant la manipulation de détergents pour le nettoyage des sols, mettre les gants et les vêtements de protection
adéquats.

9. Au moyen de la goulotte (35), remplir le réservoir (28) avec une solution adéquate au travail à effectuer. Ne jamais remplir

complètement le réservoir de solution, mais laisser toujours quelques centimètres du bord. Suivre toujours les instructions de
dilution sur l’étiquette du conteneur du produit chimique utilisé pour la solution. La température de la solution ne doit jamais

être supérieure à 40°C.

FRANÇAIS MANUEL D’UTILISATION

12 SCRUBTEC 343.2 - 9099644000

MISE EN MARCHE ET ARRÊT DE LA MACHINE

Mise en marche de la machine

1. Préparer la machine comme indiqué au paragraphe précédent.

2. Se porter sur le lieu de travail en poussant la machine les mains sur le guidon (2).

3. Brancher la che du câble d’alimentation (21) au réseau électrique.

ATTENTION !

Avant de brancher la che du câble d’alimentation au réseau électrique, s’assurer que la fréquence et la tension
indiquées sur la plaque avec numéro de série (1) coïncident avec la tension du réseau.

4. Porter l’interrupteur général (26) sur « I » pour démarrer la machine.

5. Baisser l’embouchure (11) au moyen de la pédale (19).

6. Pousser l’interrupteur (52) en position « I » pour mettre le moteur de la brosse en marche.

7. Pousser l’interrupteur (53) en position « I » pour mettre le moteur d’aspiration en marche.

8. Appuyer sur le bouton-poussoir du ux de solution (54) pour modier la quantité de solution fournie. Les DELS verts (55)

indiquent la quantité du ux comme le montre le tableau ci-dessous :

DELS allumés
(55)

Conguration Flux minimum de solution. Flux intermédiaire de solution. Flux maximum de solution. Flux de solution fermé.

9. Pour commencer le travail de lavage / séchage, mettre les mains sur le guidon (2) et démarrer la machine en appuyant sur les
boutons-poussoirs de rotation de la brosse (51).

Arrêt de la machine

10. Relâcher les boutons-poussoirs de rotation de la brosse (51).

11. Pousser l’interrupteur (53) en position « 0 » pour arrêter le moteur d’aspiration.

12. Pousser l’interrupteur (53) en position « 0 » pour arrêter le moteur de la brosse.

13. Porter l’interrupteur général (26) sur « 0 » pour arrêter la machine.

14. Débrancher la che du câble d’alimentation (21) du réseau électrique et l’enrouler autour du logement.

15. Actionner la goupille de positionnement (24), puis activer le dispositif de transport / stationnement (23a) de la machine pour

soulever la brosse / plateau support disque (voir la Figure 3).

16. S’assurer que la machine ne peut pas bouger de façon autonome.

REMARQUE

Chaque fois que l’on arrête la machine, le programme du ux de solution retourne automatiquement au niveau minimum

pour une consommation réduite de l’eau.

MANUEL D’UTILISATION FRANÇAIS

9099644000 - SCRUBTEC 343.2 13

Soulèvement de l’embouchure

Soulever l’embouchure en procédant comme suit :

1. Saisir le guidon (2), le baisser jusqu’à ce que la roue
arrière (7) ne touche le sol (A, Fig. 1) puis accrocher
l’embouchure en position soulevée (B).

A

B

clik

Figure 1

P100642

MACHINE AU TRAVAIL (LAVAGE / SÉCHAGE)

1. Démarrer la machine comme prévu au paragraphe précédent.

2. Tout en gardant les mains sur le guidon (2), déplacer la machine et commencer le travail de lavage / séchage du sol.

3. Si besoin est, régler la quantité de solution qui arrive à la brosse au moyen du bouton-poussoir (54).

AVERTISSEMENT !

An d’éviter d’endommager la surface du sol à nettoyer, ne pas utiliser la brosse à sec et, lorsque la machine
est au repos, arrêter la rotation de la brosse / disque en relâchant les boutons-poussoirs (51).

AVERTISSEMENT !

Avant de soulever la brosse / disque, arrêter sa rotation en relâchant les boutons-poussoirs (51).

REMARQUE

Pour un lavage / séchage correct du sol près du mur, Nilsk Alto recommande d’approcher le côté droit de la machine,
comme illustré dans la gure 2.

A

A

B

Figure 2

P100643

Réglage de la vitesse d’avance de la machine

4. La vitesse d’avance de la machine varie selon le type de sol à nettoyer et le choix d’utiliser la brosse ou le disque. Si besoin
est, il est possible de régler la vitesse d’avance en suivant la procédure au paragraphe correspondant dans le chapitre
Entretien.

FRANÇAIS MANUEL D’UTILISATION

14 SCRUBTEC 343.2 - 9099644000

TRANSPORT / STATIONNEMENT DE LA MACHINE

Pour le transport / stationnement de la machine, procéder comme suit.

1. Porter l’interrupteur général (26) sur « 0 » pour arrêter la machine.

2. Débrancher la che du câble d’alimentation (21) du réseau électrique et l’enrouler autour du logement.

3. Soulever l’embouchure (46).

4. Actionner la goupille de positionnement (24), puis activer le dispositif de transport / stationnement (23a) de la machine pour

maintenir la brosse / plateau support disque soulevé (Figure 3).

5. Tout en gardant la machine dans cette condition, la pousser dans le lieu de transport/stationnement.

6. Le travail effectué, an de ne pas entraîner la brosse / disque sur le sol et de ne pas laisser des traces mouillées, déposer la

brosse / disque de la tête en suivant la procédure de décrochage (voir la procédure suivante) et puis l’appuyer sur le support

avant (33).

Figure 3

P100644

Dépose de la brosse / plateau support disque

Déposer la brosse / plateau support disque de la tête, en procédant comme suit :

1. Brancher la che du câble d’alimentation (21) au réseau électrique.

2. Porter l’interrupteur général (26) sur « I » pour démarrer la machine.

3. Porter l’interrupteur (52) sur la position « I ».

4. Soulever la tête porte-brosse / plateau support disque (10) en faisant levier sur le guidon (2).

5. Appuyer 3 fois de suite sur les boutons-poussoirs (51), puis atteindre jusqu’à l’activation de la brosse et son arrêt après son
décrochage du moyeu de transmission.

6. Porter l’interrupteur (52) sur la position « 0 ».

7. Porter l’interrupteur général (26) sur « 0 » pour arrêter la machine.

8. Débrancher la che du câble d’alimentation (21) du réseau électrique et l’enrouler autour du logement.

VIDANGE DES RÉSERVOIRS

Un système de fermeture automatique à otteur (36) bloque le système d’aspiration lorsque le réservoir de l’eau de récupération

(27) est plein.

Le blocage du système d’aspiration peut être détecté grâce à l’augmentation soudaine de la fréquence du bruit du moteur

d’aspiration ; en outre, le système d’aspiration ne sèche pas le sol.

AVERTISSEMENT !

Si le système d’aspiration se bloque pour causes accidentelles (par exemple pour l’intervention prématurée
du otteur pendant un déplacement soudain de la machine), pour le démarrer, arrêter le système en portant
l’interrupteur (53) sur la position « 0 », puis ouvrir le couvercle du réservoir de l’eau de récupération (31)
et vérier que le otteur dans la grille (36) est au niveau de l’eau ; enn, fermer le couvercle (6) en tournant
l’interrupteur (53) sur la position « I ».

Lorsque le réservoir de l’eau de récupération (27) est plein, le vider en procédant comme suit.

MANUEL D’UTILISATION FRANÇAIS

9099644000 - SCRUBTEC 343.2 15

Vidange du réservoir de l’eau de récupération

1. Porter l’interrupteur général (26) sur « 0 » pour arrêter la machine.

2. Débrancher la che du câble d’alimentation (21) du réseau électrique et l’enrouler autour du logement.

3. Soulever l’embouchure (46).

4. Pousser la machine dans la zone destinée à l’écoulement.

5. Reposer la goupille de positionnement (24), puis soulever la brosse / plateau support disque (23a) en activant le dispositif de
transport / stationnement de la machine.

6. Vider le réservoir de l’eau de récupération (27) au moyen du tuyau de vidange (16). Le travail effectué, rincer le réservoir à
l’eau propre.

Vidange du réservoir de la solution

Exécuter les étapes de 1 à 4.

7. Vider le réservoir de la solution (28) au moyen du tuyau (18).

8. Le travail effectué, rincer le réservoir à l’eau propre.

APRÈS L’UTILISATION DE LA MACHINE

Le travail effectué, avant de laisser la machine :

1. Enlever la brosse / plateau support disque comme indiqué
dans le paragraphe « Transport / stationnement de la
machine ».

2. Débrancher la che du câble d’alimentation (21) du réseau

électrique et l’enrouler autour du logement.

3. Vider les réservoirs (27) et (28) comme indiqué au
paragraphe spécique.

4. Effectuer les opérations d’entretien prévues après
l’utilisation de la machine (voir les paragraphes au chapitre
Entretien).

5. Garder la machine dans un endroit sec et propre, avec la

brosse / plateau support disque et l’embouchure déposés

ou soulevés.

DÉPOSE DU RÉSERVOIR DE L’EAU DE
RÉCUPÉRATION

Pour effectuer certains opérations de contrôle ou d’entretien,
il peut être nécessaire de déposer le réservoir de l’eau de
récupération (27) ; procéder comme suit.

1. Vider le réservoir de l’eau de récupération (27), en

procédant comme indiqué au paragraphe « Vidange des

réservoirs ».

2. Porter la machine sur un sol plat.

3. Vérier que la che du câble d’alimentation (21) est

branchée au réseau électrique.

4. Déconnecter le tuyau d’aspiration (22) de l’embouchure
(11).

5. Déconnecter le tuyau de vidange de l’eau de récupération
(16) du support correspondant (17).

6. Ouvrir le couvercle (6).

7. Saisir le réservoir de l’eau de récupération (A, Fig. 4) dans
la zone (B) et le soulever légèrement.

8. Déconnecter le tuyau d’aspiration (C) du réservoir, et puis
déposer le réservoir (A) avec les tuyaux correspondants
(D) et (E).

BA

C

D

E

Figure 4

P100641

INACTIVITÉ PROLONGÉE DE LA MACHINE

Si on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable d’effectuer les opérations suivantes :

1. Effectuer les opérations prévues au paragraphe « Après l’utilisation de la machine ».

2. Garder la machine dans un endroit propre et sec.

PREMIÈRE PÉRIODE D’UTILISATION

Après les 8 premières heures d’utilisation, contrôler le serrage des éléments de xation et de connexion de la machine. Vérier que

les parties visibles sont intactes et sans pertes.

FRANÇAIS MANUEL D’UTILISATION

16 SCRUBTEC 343.2 - 9099644000

ENTRETIEN

La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier.

Veuillez trouver ci-dessous le plan récapitulatif d’entretien programmé. Les périodicités indiquées peuvent subir des variations en
fonction de conditions de travail particulières, à dénir par le responsable de l’entretien.

ATTENTION !

Les opérations d’entretien doivent être effectuées avec la machine à l’arrêt et la che du câble d’alimentation
débranchée du réseau électrique.
En outre, lire attentivement toutes les instructions du paragraphe Sécurité.

Toutes les opérations d’entretien programmé ou extraordinaire doivent être effectuées par du personnel qualié ou par un Service

après-vente autorisé.

Ce manuel ne contient que les opérations d’entretien les plus simples et les plus récurrentes.

REMARQUE

Pour les procédures des autres opérations d’entretien prévues par le plan d’entretien programmé, se référer au manuel
d’entretien consultable auprès des Services après-vente.

PLAN D’ENTRETIEN PROGRAMMÉ

Procédure

Quotidienne,

après l’utili­sation de la

machine

Hebdomadaire Semestrielle Annuelle

Nettoyage de l’embouchure
Nettoyage de la brosse
Nettoyage des réservoirs et de la grille d’aspiration
Contrôle du câble d’alimentation
Contrôle et remplacement des lamelles en caoutchouc de l’embouchure

Nettoyage du ltre de la solution

Contrôle serrage vis et écrous (1)
Contrôle et remplacement des charbons du moteur du système d’aspiration (2)

(1) Et après les 8 premières heures de travail.
(2) Opération d’entretien de compétence d’un Service après vente agréé Nilsk Alto.

MANUEL D’UTILISATION FRANÇAIS

9099644000 - SCRUBTEC 343.2 17

NETTOYAGE DE L’EMBOUCHURE

REMARQUE

Pour un bon séchage, l’embouchure doit être propre et les lamelles en caoutchouc doivent être en bon état.

ATTENTION !

Lors du nettoyage de l’embouchure, il est conseillé de porter des gants de protection à cause de la présence
éventuelle de débris tranchants.

1. Porter la machine sur un sol plat.

2. Vérier que la che du câble d’alimentation (21) est branchée au réseau électrique.

3. Baisser l’embouchure au moyen de la pédale (19).

4. Déconnecter le tuyau d’aspiration (22) de l’embouchure.

5. Desserrer les boutons (12) et déposer l’embouchure (11).

6. Laver et nettoyer l’embouchure. Nettoyer en particulier les compartiments de convoyage (A, Fig. 5) et l’orice d’aspiration (B)
de la saleté et des déchets.

7. Contrôler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont intactes et qu’elles ne présentent
pas de coupures ou déchirures ; dans le cas contraire, les remplacer (voir la procédure au paragraphe suivant).

8. Pour la repose, procéder dans l’ordre inverse de la dépose.

CONTRÔLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L’EMBOUCHURE

1. Nettoyer l’embouchure comme indiqué au paragraphe précédent.

2. Contrôler que les bords de la lamelle en caoutchouc avant (E, Fig. 5) et de la lamelle en caoutchouc arrière (I) se posent
simultanément sur un plan, sur toute leur longueur ; dans le cas contraire, régler leur hauteur en procédant comme suit :

• Déposer les ressorts de xation (F), puis régler la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D).

• Installer les ressorts de xation sur les lamelles en caoutchouc avant et arrière.

3. Contrôler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont intactes et qu’elles ne présentent
pas de coupures ou déchirures ; en cas contraire, les remplacer en procédant comme suit. Contrôler aussi que l’arête de la

lamelle en caoutchouc arrière (H) n’est pas usée ; dans le cas contraire, renverser la lamelle, en remplaçant l’arête usée avec
l’autre arête (G), si elle est encore intacte. Si l’autre arête est usée, remplacer la lamelle en caoutchouc, en procédant comme
suit :

• Déposer les ressorts de xation (F), puis remplacer (ou tourner) la lamelle en caoutchouc arrière (D).

• Installer les ressorts de xation sur les lamelles en caoutchouc avant et arrière.

4. Installer l’embouchure (11) et serrer les boutons (12).

5. Connecter le tuyau d’aspiration (22) à l’embouchure (11).

E H

I

G

A

B

A

D

F

F

C

Figure 5

P100629

FRANÇAIS MANUEL D’UTILISATION

18 SCRUBTEC 343.2 - 9099644000

NETTOYAGE DE LA BROSSE

ATTENTION !

Lors du nettoyage de l’embouchure, il est conseillé de porter des gants de protection à cause de la présence
éventuelle de débris tranchants.

1. Enlever la brosse comme indiqué dans le paragraphe « Transport / stationnement de la machine » au chapitre Utilisation.

2. Reposer la goupille de positionnement (24), puis désactiver le dispositif de transport / stationnement (23b) de la machine.

3. Nettoyer et laver la brosse avec de l’eau et de la solution.

4. Contrôler que les poils de la brosse sont intacts et non excessivement usés ; dans le cas contraire, remplacer la brosse.

NETTOYAGE DES RÉSERVOIRS ET DE LA GRILLE D’ASPIRATION

1. Pousser la machine dans la zone destinée à l’écoulement.

2. Vérier que la che du câble d’alimentation (21) est branchée au réseau électrique.

3. Ouvrir le couvercle du réservoir de l’eau de récupération (31), nettoyer et laver à l’eau propre le couvercle, les réservoirs (27)
et (28) et la grille d’aspiration (36). Vider l’eau des réservoirs à l’aide du tuyau de vidange (16) et du tuyau (18).

4. Si besoin est, dégager les dispositifs de retenue (B, Fig. 6), ouvrir la grille (A), récupérer le otteur (C) et nettoyer

soigneusement ; enn reposer en place.

5. Contrôler l’intégrité du joint d’étanchéité (D) du couvercle du réservoir de l’eau de récupération.

REMARQUE

Le joint d’étanchéité (D) permet la création d’une dépression dans le réservoir, nécessaire à l’aspiration de l’eau de
récupération.

Si besoin est, déposer le joint d’étanchéité (D) de son logement (E) et le remplacer. Lors de la repose du nouveau joint

d’étanchéité, positionner le raccord (F) dans la zone centrale arrière indiquée dans la gure.

6. Contrôler aussi l’intégrité et l’efcacité de la surface d’appui (G) du joint d’étanchéité (D).

7. Fermer le couvercle du réservoir de l’eau de récupération (6).

B

F

G

C

A

E

B

D

Figure 6

P100645

MANUEL D’UTILISATION FRANÇAIS

9099644000 - SCRUBTEC 343.2 19

NETTOYAGE DU FILTRE DE LA SOLUTION

1. Porter la machine sur un sol plat.

2. Vérier que la che du câble d’alimentation (21) est branchée au réseau électrique.

3. Fermer le robinet de la solution (A, Fig. 7) situé dessous la machine, devant la roue arrière gauche.

Le robinet (A) est fermé quand il se trouve dans la position (B) par rapport aux tuyaux ; il est ouvert quand il se trouve dans la

position (C).

4. Retirer le couvercle transparent (D) avec le joint d’étanchéité (E), puis retirer le let ltrant (F). Les nettoyer et les reposer sur
le support (G).

REMARQUE

Placer correctement le joint d’étanchéité (E) et le let ltrant (F) dans les logements du couvercle (D) et du support (G).

5. Ouvrir le robinet (A) en le tournant en position (C).

G

C

A

B

F

E

D

P100646

Figure 7

RÉGLAGE DE L’AVANCE DE LA MACHINE

REMARQUE

La vitesse d’avance de la machine peut varier en fonction du type de plancher à nettoyer, ou de l’utilisation de la brosse
ou du disque.
Si besoin est, effectuer le réglage en procédant comme suit.

1. Régler la vitesse d’avance de la machine au moyen du bouton (41) en procédant comme suit :

• Tourner dans le sens contraire aux aiguilles d’une montre pour augmenter la vitesse d’avance de la machine.

• Tourner dans le sens des aiguilles d’une montre pour réduire la vitesse d’avance de la machine.

2. Si l’on relève que la machine a tendance à dévier de la direction d’avance rectilinéaire, il est possible d’agir sur la manette
(40) en la tournant dans le sens des aiguilles d’une montre ou dans le sens contraire pour corriger la déviation et obtenir un
mouvement essentiellement neutre.

3. Avec la machine en état de fonctionnement, effectuer des essais pratiques de la machine et, le cas échéant, régler à nouveau.

FRANÇAIS MANUEL D’UTILISATION

20 SCRUBTEC 343.2 - 9099644000

DÉPISTAGE DES PANNES

Problème Cause possible Remède

Les moteurs ne démarrent pas.

Le câble d’alimentation est défectueux ou n’est pas

branché au réseau électrique.

Remplacer (*) ou brancher le câble.

L’interrupteur (26) est défectueux. Remplacer. (*)

Le moteur de la brosse ne fonctionne
pas.

Les boutons-poussoirs (51) sont défectueux. Remplacer. (*)
L’interrupteur (52) est défectueux. Remplacer. (*)

Le moteur du système d’aspiration ne
démarre pas.

L’interrupteur (53) est défectueux. Remplacer. (*)

L’aspiration de l’eau sale est

insufsante.

Le réservoir de l’eau de récupération est plein. Vider.

La grille d’aspiration est obstruée ou le otteur est en

position fermée.

Nettoyer la grille et contrôler le otteur.

Le tube d’aspiration est débranché de l’embouchure
ou est en panne.

Connecter.

L’embouchure est sale ou les lamelles en caoutchouc
de l’embouchure sont usées ou endommagées.

Nettoyer l’embouchure ou remplacer les lamelles
en caoutchouc.

Le couvercle du réservoir de l’eau de récupération
n’est pas bien fermé, ou le joint est endommagé.

Contrôler et / ou nettoyer la zone de contact ou
remplacer le joint.

Le ltre du moteur du système d’aspiration est sale. Nettoyer.

Le ux de solution à la brosse / disque
est insufsant.

Le ltre de la solution est sale. Nettoyer.

L’électrovanne de solution est en panne. Remplacer. (*)

L’embouchure laisse des traces au
sol.

Débris sous les lamelles en caoutchouc de
l’embouchure.

Enlever les débris.

Les lamelles en caoutchouc de l’embouchure sont
usées, ébréchées ou déchirées.

Remplacer les lamelles en caoutchouc.

(*) Opération d’entretien de compétence d’un Service après vente agréé Nilsk Alto.

Pour de plus amples informations, se référer au manuel d’entretien consultable auprès des Services après-vente Nilsk Alto.

MISE À LA FERRAILLE

Effectuer la mise à la ferraille de la machine auprès d’un démolisseur autorisé.
Avant d’effectuer la mise à la ferraille de la machine il est nécessaire de déposer et séparer les éléments suivants et les envoyer
aux collectes sélectives, conformément aux normes d’hygiène de l’environnement en vigueur :

– Brosse
– Disque
– Tuyaux et pièces en matériel plastique
– Parties électriques et électroniques (*)

(*) Notamment pour la mise en décharge des parties électriques et électroniques, s’adresser auprès du centre Nilsk Alto le plus

proche.

USER MANUAL ENGLISH

9099644000 - SCRUBTEC 343.2 1

TABLE OF CONTENTS

INTRODUCTION .............................................................................................................................................................. 2

MANUAL PURPOSE AND CONTENTS .......................................................................................................................................... 2

TARGET ........................................................................................................................................................................................... 2

HOW TO KEEP THIS MANUAL .......................................................................................................................................................2

DECLARATION OF CONFORMITY ................................................................................................................................................ 2

IDENTIFICATION DATA ................................................................................................................................................................... 2

OTHER REFERENCE MANUALS ................................................................................................................................................... 2

SPARE PARTS AND MAINTENANCE .............................................................................................................................................2

CHANGES AND IMPROVEMENTS ................................................................................................................................................ 3

OPERATION CAPABILITIES ........................................................................................................................................................... 3

CONVENTIONS .............................................................................................................................................................................. 3

UNPACKING/DELIVERY ................................................................................................................................................. 3

VISIBLE SYMBOLS ON THE MACHINE ......................................................................................................................................... 3

SYMBOLS THAT APPEAR ON THIS MANUAL ............................................................................................................................... 4

GENERAL INSTRUCTIONS ............................................................................................................................................................ 4

MACHINE DESCRIPTION ............................................................................................................................................... 6

MACHINE STRUCTURE ................................................................................................................................................................. 6

HANDLEBAR AND CONTROL PANEL ............................................................................................................................................ 8

ACCESSORIES/OPTIONS .............................................................................................................................................................. 8

TECHNICAL DATA ........................................................................................................................................................................... 9

WIRING DIAGRAM ........................................................................................................................................................................ 10

USE ................................................................................................................................................................................ 10

BEFORE MACHINE START-UP .....................................................................................................................................................11

MACHINE START AND STOP ....................................................................................................................................................... 12

MACHINE OPERATION (SCRUBBING/DRYING) ......................................................................................................................... 13

MACHINE TRANSPORT/PARKING .............................................................................................................................................. 14

TANK EMPTYING .......................................................................................................................................................................... 14

AFTER USING THE MACHINE ..................................................................................................................................................... 15

RECOVERY TANK REMOVAL ...................................................................................................................................................... 15

MACHINE LONG INACTIVITY ...................................................................................................................................................... 15

FIRST PERIOD OF USE ............................................................................................................................................................... 15

MAINTENANCE ............................................................................................................................................................. 16

SCHEDULED MAINTENANCE TABLE .........................................................................................................................................16

SQUEEGEE CLEANING ............................................................................................................................................................... 17

SQUEEGEE BLADE CHECK AND REPLACEMENT .................................................................................................................... 17

BRUSH CLEANING ....................................................................................................................................................................... 18

TANK AND VACUUM GRID CLEANING ....................................................................................................................................... 18

SOLUTION FILTER CLEANING .................................................................................................................................................... 19

MACHINE SPEED ADJUSTMENT ................................................................................................................................................ 19

TROUBLESHOOTING ................................................................................................................................................... 20

SCRAPPING .................................................................................................................................................................. 20

ENGLISH USER MANUAL

2 SCRUBTEC 343.2 - 9099644000

INTRODUCTION

NOTE

The numbers in brackets refer to the components shown in Machine Description chapter.

MANUAL PURPOSE AND CONTENTS

The purpose of this Manual is to provide the operator with all necessary information to use the machine properly, in a safe and
autonomous way. It contains information about technical data, safety, operation, storage, maintenance, spare parts and disposal.

Before performing any procedure on the machine, the operators and qualied technicians must read this Manual carefully. Contact
Nilsk Alto in case of doubts concerning the interpretation of the instructions and for any further information.

TARGET

This Manual is intended for operators and technicians qualied to perform the machine maintenance.
The operators must not perform procedures reserved for qualied technicians. Nilsk Alto will not be answerable for damages

coming from the non-observance of this prohibition.

HOW TO KEEP THIS MANUAL

The User Manual must be kept near the machine, inside an adequate case, away from liquids and other substances that can cause

damage to it.

DECLARATION OF CONFORMITY

The Declaration of Conformity, supplied with the machine, certies the machine conformity with the law in force.

NOTE

Two copies of the original declaration of conformity are provided together with the machine documentation.

IDENTIFICATION DATA

The machine model and serial number are marked on the plate (1).
Product code and year of production are marked on the same plate.

This information is useful when requiring machine spare parts. Use the following table to write down the machine identication data.

MACHINE model ...............................................................................

PRODUCT code ................................................................................

MACHINE serial number ...................................................................

OTHER REFERENCE MANUALS

– Spare Parts List (supplied with the machine)
– Service Manual (that can be consulted at Nilsk Alto Service Centers)

SPARE PARTS AND MAINTENANCE

All necessary operating, maintenance and repair procedures must be performed by qualied personnel or by Nilsk Alto Service

Centers. Only original spare parts and accessories must be used.

Contact Nilsk Alto for service or to order spare parts and accessories, specifying the machine model, product code and serial

number.

USER MANUAL ENGLISH

9099644000 - SCRUBTEC 343.2 3

CHANGES AND IMPROVEMENTS

Nilsk Alto constantly improves its products and reserves the right to make changes and improvements at its discretion without
being obliged to apply such benets to the machines that were previously sold.
Any change and/or addition of accessories must be approved and performed by Nilsk Alto.

OPERATION CAPABILITIES

These scrubber-dryers are used to clean (scrubbing and drying) smooth and solid oors, in civil or industrial environment, under
safe operation conditions by a qualied operator.
The scrubber-dryers cannot be used for tted carpet and carpet cleaning.

CONVENTIONS

Forward, backward, front, rear, left or right are intended with reference to the operator’s position, that is to say in driving position
with the hands on the handlebar (2).

UNPACKING/DELIVERY

To unpack the machine, carefully follow the instructions on the packing.
When the machine is delivered, check that the packing and the machine were not damaged during transportation.

In case of visible damages, keep the packing and have it checked by the carrier that delivered it. Call the carrier immediately to ll

in a damage claim.
Please check that the following items have been supplied with the machine:

– Technical documents:

• Scrubber-dryer User Manual

• Scrubber-dryer Spare Parts List

SAFETY

The following symbols indicate potentially dangerous situations. Always read this information carefully and take all necessary
precautions to safeguard people and property.
The operator’s cooperation is essential in order to prevent injury. No accident prevention program is effective without the total
cooperation of the person responsible for the machine operation. Most of the accidents that may occur in a factory, while working
or moving around, are caused by failure to comply with the simplest rules for exercising prudence. A careful and prudent operator is
the best guarantee against accidents and is essential for successful completion of any prevention program.

VISIBLE SYMBOLS ON THE MACHINE

WARNING!

Carefully read all the instructions before performing any operation on the machine.

WARNING!

Do not wash the machine with direct or pressurized water jets.

max.2%

WARNING!

Do not use the machine on slopes with a gradient exceeding the specications.

ENGLISH USER MANUAL

4 SCRUBTEC 343.2 - 9099644000

SYMBOLS THAT APPEAR ON THIS MANUAL

DANGER!

It indicates a dangerous situation with risk of death for the operator.

WARNING!

It indicates a potential risk of injury for people.

CAUTION!

It indicates a caution or a remark related to important or useful functions.
Pay careful attention to the paragraphs marked by this symbol.

NOTE

It indicates a remark related to important or useful functions.

CONSULTATION

It indicates the necessity to refer to the User Manual before performing any procedure.

GENERAL INSTRUCTIONS

Specic warnings and cautions to inform about potential damages to people and machine are shown below.

DANGER!

– Before performing any cleaning, maintenance, repair or replacement procedure, turn the main switch (26) to

“0” and disconnect the plug from the mains socket.

– This machine must be used by properly trained operators only.
– Do not wear jewels when working near electrical components.
– Do not work under the lifted machine without supporting it with safety stands.
– Do not operate the machine near toxic, dangerous, ammable and/or explosive powders, liquids or vapours:

This machine is not suitable for collecting dangerous powders.

WARNING!

– Carefully read all the instructions before performing any maintenance/repair procedure.
– The machine power supply cable is grounded and the relevant plug is grounded too. In case of machine

malfunction or breakdown, grounding connection reduces the risk of electric shock.

– The power supply cable plug must be connected to an appropriate outlet, which is grounded according to

law in force.

– Improper connection can cause electric shock. Consult a qualied technician to make sure that the outlet is

properly grounded.

– Do not tamper with the power supply cable plug. If the power supply cable plug cannot be connected to the

outlet, have new grounded outlet installed by a qualied technician, according to the law in force.

– Before connecting the power supply plug to the electrical mains, check that frequency and voltage, shown

on the machine serial number plate (1), match the electrical mains voltage.

– Do not unplug the machine by pulling the supply cable. To unplug, grasp the plug, not the cable.
– Do not handle the plug or the machine with wet hands.
– Turn off all controls before unplugging.
– Regularly check the power supply cable for damages, cracks, cuts and wear. If necessary, replace it.
– If the power supply cable is damaged, it must be replaced by the Manufacturer or by an authorised Service

Centre.

– To avoid any risk, if the power supply cable is damaged, contact Nilsk Alto Service Center or a qualied

technician.

– Do not pull or carry the machine by the power supply cable and never use the power supply cable as a

handle. Do not close a door on the power supply cable, or pull the power supply cable around sharp edges
or corners. Do not run the machine on the power supply cable.

– The rotating brush must not come into contact with the power supply cable.
– Keep the supply cable away from heated surfaces.
– To reduce the risk of re, electric shock, or injury, do not leave the machine unattended when it is plugged

in. Disconnect the machine from the electrical mains when not in use and before performing maintenance
procedures.

USER MANUAL ENGLISH

9099644000 - SCRUBTEC 343.2 5

WARNING!

– Always protect the machine against the sun, rain and bad weather, both under operation and inactivity

condition. Store the machine indoors, in a dry place: This machine must be used in dry conditions, it must
not be used or kept outdoors in wet conditions.

– Before using the machine, close all doors and/or covers as shown in the User Manual.
– This machine is not intended for use by persons (including children) with reduced physical, sensory or

mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the machine by a person responsible for they safety.
Children should be supervised to ensure that they do not play with the machine.

– Close attention is necessary when used near children.
– Use only as shown in this Manual. Use only Nilsk Alto’s recommended accessories.
– Check the machine carefully before each use, always check that all the components have been assembled

before use. If the machine is not perfectly assembled it can cause damages to people and properties.

– Take all necessary precautions to prevent hair, jewels and loose clothes from being caught by the machine

moving parts.

– Do not use the machine on slopes with a gradient exceeding the specications.
– Do not use the machine on incline.
– Do not tilt the machine more than the angle indicated on the machine itself, in order to prevent instability.
– Do not use the machine in particularly dusty areas.
– Use the machine only where a proper lighting is provided.
– While using this machine, take care not to cause damage to people or objects.
– Do not bump into shelves or scaffoldings, especially where there is a risk of falling objects.
– Do not lean liquid containers on the machine, use the relevant can holder.
– The machine working temperature must be between 0°C and +40°C.
– The machine storage temperature must be between 0°C and +40°C.
– The humidity must be between 30% and 95%.
– When using oor cleaning detergents, follow the instructions on the labels of the detergent bottles.
– To handle oor cleaning detergents, wear suitable gloves and protections.
– Do not use the machine as a means of transport.
– Do not allow the brush/pad to operate while the machine is stationary to avoid damaging the oor.
– In case of re, use a powder re extinguisher, not a water one.
– Do not tamper with the machine safety guards and follow the ordinary maintenance instructions

scrupulously.

– Do not allow any object to enter into the openings. Do not use the machine if the openings are clogged.

Always keep the openings free from dust, hairs and any other foreign material which could reduce the air
ow.

– Do not remove or modify the plates afxed to the machine.
– This machine cannot be used on roads or public streets.
– Pay attention during machine transportation when temperature is below freezing point. The water in the

recovery tank or in the hoses could freeze and seriously damage the machine.

– Use brushes and pads supplied with the machine or those specied in the User Manual. Using other brushes

or pads could reduce safety.

– In case of machine malfunctions, ensure that these are not due to lack of maintenance. If necessary, request

assistance from the authorised personnel or from an authorised Service Center.

– If the machine

• does not work properly

• is damaged

• has water or foam leaks

• has been left outdoors exposed to bad weather conditions

• is wet or has been dropped into water

turn it off immediately and contact Nilsk Alto Service Center or a qualied technician.

– If parts must be replaced, require ORIGINAL spare parts from an Authorised Dealer or Retailer.
– To ensure machine proper and safe operation, the scheduled maintenance shown in the relevant chapter of

this Manual, must be performed by the authorised personnel or by an authorised Service Center.

– Do not wash the machine with direct or pressurised water jets, or with corrosive substances.
– The machine must be disposed of properly, because of the presence of toxic-harmful materials (electronic

components, etc.), which are subject to standards that require disposal in special centres (see the Scrapping
chapter).

ENGLISH USER MANUAL

6 SCRUBTEC 343.2 - 9099644000

13

141415 11

25

17

16

26

21

22

12

1519

4

10

23

24

28

27

9820 13

7

51

6

18

23b23a

11

29

2

3

P100648

MACHINE DESCRIPTION

MACHINE STRUCTURE

1. Serial number plate/technical data/conformity certication

2. Handlebar

3. Control panel

4. Solution ow opening/closing valve

5. Solution solenoid valve

6. Recovery tank cover

7. Rear support wheel for transport/parking

8. Central wheels on xed axle

9. Brush/pad

10. Brush/pad-holder deck

11. Squeegee

12. Squeegee mounting handwheels

13. Front squeegee blade

14. Rear squeegee blade

15. Squeegee blade mounting springs

16. Recovery water drain hose

17. Recovery water drain hose bracket

18. Solution drain hose with level check marks

19. Squeegee lowering pedal

20. Solution lter

21. Power supply cable

22. Squeegee vacuum hose

23. Transport/parking wheel
23a. Transport/parking wheel (engaged)
23b. Transport/parking wheel (disengaged)

24. Transport/parking device positioning pin

25. Recovery water drain plug

26. Main switch

27. Recovery tank

28. Solution tank

29. Can holder

USER MANUAL ENGLISH

9099644000 - SCRUBTEC 343.2 7

31

32

42

36

41

34

46

33 35

37

43

38

39

40

44

45

P100649

MACHINE STRUCTURE (Continues)

31. Recovery water tank cover (open)

32. Recovery tank cover gasket

33. Front brush/pad-holder support

34. Recovery tank compartment

35. Solution tank ller neck

36. Vacuum grid with automatic shut-off oat

37. Safety rod for open cover

38. Vacuum system motor

39. Brush/pad-holder motor

40. Machine straight forward movement adjusting handwheel

41. Machine forward speed adjusting handwheel

42. Brush

43. Pad-holder

44. Pad

45. Brush rotation direction

46. Lifted squeegee

ENGLISH USER MANUAL

8 SCRUBTEC 343.2 - 9099644000

HANDLEBAR AND CONTROL PANEL

51. Brush enabling push-buttons

52. Brush/pad-holder activation switch

53. Vacuum system activation switch

54. Solution ow push-button Press to reach the desired

quantity, as shown by LEDs (55).

55. Solution ow quantity LED indicators:
– 1 LED on: Minimum solution ow.
– 2 LEDs on: Medium solution ow.
– 3 LEDs on: Maximum solution ow.
– LEDs off: Closed solution ow.

2 3

51 51

52 53 55 54

P100650

ACCESSORIES/OPTIONS

In addition to the standard components, the machine can be equipped with the following accessories/options, according to the
machine specic use:

– Brushes/pads of different materials
– Counterweight

For further information concerning the optional accessories, contact an authorised Retailer.

USER MANUAL ENGLISH

9099644000 - SCRUBTEC 343.2 9

TECHNICAL DATA

Model Scrubtec 343.2 E

Machine length 1,115 mm

Machine width with squeegee 720 mm

Machine width without squeegee 570 mm

Machine height 1,050 mm

Weight with empty tanks 65 kg

Gross vehicle weight (GVW) 126 kg

Shipping weight 98 kg

Counterweight (optional) 33 kg

Minimum turning radius 750 mm

Cleaning width 430 mm

Central wheel diameter 250 mm

Brush/pad diameter 430 - 432 mm

Rear wheel pressure on the oor 1.3 N/mm

2

Brush/pad pressure with full tank and lowered squeegee 48 kg

Vacuuming 1,300 mmH2O

Min/max solution ow 0.4 / 1.6 litres/min

Brush/pad-holder motor speed 150 rpm

Sound pressure level at workstation (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 70 dB(A) ± 3 dB(A)

Machine sound pressure level (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 87 dB(A)

Vibration level at the operator’s arms (ISO 5349-1, EN 60335-2-72) < 2.5 m/s

2

Maximum gradient when working 2%

Solution tank capacity 31 litres

Recovery tank capacity 30 litres

Protection class (IP) X4

Protection class (electric) I

Vacuum system motor power 550 W

Brush/pad-holder motor power 1,100 W

Electrical system voltage 230 V - 50 Hz

Total absorbed power 1.6 kW

ENGLISH USER MANUAL

10 SCRUBTEC 343.2 - 9099644000

WIRING DIAGRAM

Key

EB1 Control panel electronic board
EBLED LED electronic board
EV1 Detergent solenoid valve
F1 Signal circuit fuse
LDA Green LED
LDB Green/yellow LED
LDC Green/red LED
M1 Brush motor
M2 Vacuum system motor
SW0 Main switch
SW1 Brush switch
SW2 Vacuum system switch
SW3 Detergent rate switch
SW4,5 Brush enabling switch

Colour codes

BK Black
BU Blue
BN Brown
GN Green
GY Grey
OG Orange
PK Pink
RD Red
VT Violet
WH White
YE Yellow

P100657

USE

WARNING!

On some points of the machine there are some adhesive plates indicating:

– DANGER
– WARNING
– CAUTION
– CONSULTATION

While reading this Manual, the operator must pay particular attention to the symbols shown on the plates (see Visible Symbols On
The Machine paragraph).
Do not cover these plates for any reason and immediately replace them if damaged.

USER MANUAL ENGLISH

9099644000 - SCRUBTEC 343.2 11

BEFORE MACHINE START-UP

Brush or pad-holder installation

NOTE

Use either the brush (42) or the pad-holder (43 and 44) according to the type of oor to be cleaned.

1. Insert the positioning pin (24) and disengage the machine transport/parking device (23b).

2. Lift the brush/pad-holder deck (10) by prying the handlebar (2).

3. Place the brush (42) or the pad-holder (43 and 44) under the deck.

4. Lower the deck (10) by using the handlebar (2).

5. Connect the power supply plug (21) to the electrical mains.

6. Turn the switch (62) to “I”.

7. Press the brush enabling push-buttons (51) to engage the brush/pad-holder to the deck hub (10). If necessary, repeat the
procedure until the brush/pad-holder is engaged.

Available brushes and their relevant application guides (suggestions only)

Models MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX

General cleaning

Concrete

Terrazzo oor

Ceramic tiles/quarrystones

Marble
Vinyl tiles
Rubber tiles

Polishing

Rubber tiles
Marble
Vinyl tiles

Squeegee installation

8. Install the squeegee (11) and fasten it with the handwheels (12), then connect the vacuum hose (22) to the squeegee.

Solution tank lling

CAUTION!

Use only low-foam and non-ammable detergents, intended for automatic scrubber applications.

WARNING!

When using oor cleaning detergents, follow the instructions on the labels of the detergent bottles.
To handle oor cleaning detergents, wear suitable gloves and protections.

9. Use the ller neck (35) to ll the tank (28) with a solution suitable for the work to be performed. Do not ll the solution tank
completely, leave few centimetres from the edge. Always follow the dilution instructions on the label of the chemical product
used to prepare the solution. The solution temperature must not exceed 40°C.

ENGLISH USER MANUAL

12 SCRUBTEC 343.2 - 9099644000

MACHINE START AND STOP

Starting the machine

1. Prepare the machine as shown in the previous paragraph.

2. Drive the machine to the working place by pushing it with the hands on the handlebar (2).

3. Connect the power supply plug (21) to the electrical mains.

WARNING!

Before connecting the power supply plug to the electrical mains, check that frequency and voltage, shown on
the machine serial number plate (1), match the electrical mains voltage.

4. To turn on the machine, turn the main switch (26) to “I”.

5. Lower the squeegee (11) with the pedal (19).

6. Turn the main switch (52) to “I”, to turn on the brush motor.

7. Turn the switch (53) to “I”, to turn on the vacuum system motor.

8. Press the solution ow push-button (54) to change the solution quantity. Green LEDs (55) indicate the ow quantity according
to the following table:

LEDs on (55)

Setting Minimum solution ow. Medium solution ow. Maximum solution ow. Closed solution ow.

9. To start scrubbing/drying, keep the hands on the handlebar (2) and start the machine by pressing the brush enabling push­buttons (51).

Stopping the machine

10. Release the brush enabling push-buttons (51).

11. Turn the switch (53) to “0”, to turn off the vacuum system motor.

12. Turn the switch (53) to “0”, to turn off the brush motor.

13. To turn off the machine, turn the main switch (26) to “0”.

14. Disconnect the power supply cable plug (21) from the electrical mains and place it on the holder.

15. Engage the positioning pin (24) and activate the machine transport/parking device (23a) to keep the brush/pad-holder lifted
(see Fig. 3).

16. Make sure that the machine cannot move independently.

NOTE

Each time that the machine is turned off, the solution ow program turns automatically to minimum level, to reduce water

consumption.

USER MANUAL ENGLISH

9099644000 - SCRUBTEC 343.2 13

Squeegee lifting

Lift the squeegee as indicated below:

1. Grasp the handlebar (2), lower it until the rear wheel (7)

touches the oor (A, Fig. 1) then engage the squeegee in

lifted position (B).

A

B

clik

Figure 1

P100642

MACHINE OPERATION (SCRUBBING/DRYING)

1. Start the machine as shown in the previous paragraph.

2. While keeping both hands on the handlebar (2), move the machine and start scrubbing/drying the oor.

3. If necessary, adjust the solution quantity by using the push-button (54).

CAUTION!

To avoid damaging the oor surface, do not use the brush without the solution and, when the machine is not
operating, stop the brush/pad-holder by releasing the push-buttons (51).

CAUTION!

Before lifting the brush/pad, turn it off by releasing the push-buttons (51).

NOTE

For correct scrubbing/drying of oors at the sides of the walls, Nilsk Alto suggests to go near the walls with the right side
of the machine as shown in gure 2.

A

A

B

Figure 2

P100643

Machine speed adjustment

4. The machine speed varies according to the type of oor to be cleaned and the choice of using the brush or the pad. If
necessary, it is possible to adjust the machine speed, according to the procedure shown in Maintenance chapter.

ENGLISH USER MANUAL

14 SCRUBTEC 343.2 - 9099644000

MACHINE TRANSPORT/PARKING

To transport/park the machine, proceed as follows.

1. To turn off the machine, turn the main switch (26) to “0”.

2. Disconnect the power supply cable plug (21) from the electrical mains and place it on the holder.

3. Lift the squeegee (46).

4. Engage the positioning pin (24) and activate the machine transport/parking device (23a) to keep the brush/pad-holder lifted
(Fig. 3).

5. While holding the machine in this position, drive it to the transport/parking area.

6. In order not to drag the brush/pad on the oor and leave wet marks, when nishing working, remove the brush/pad-holder from
the deck by using the disengagement procedure (see the next paragraph), then place it on the front holder (33).

Figure 3

P100644

Brush/pad-holder removal

Remove the brush/pad-holder deck by performing the following procedure:

1. Connect the power supply plug (21) to the electrical mains.

2. To turn on the machine, turn the main switch (26) to “I”.

3. Turn the switch (52) to “I”.

4. Lift the brush/pad-holder deck (10) by prying the handlebar (2).

5. Press the push-buttons (51) 3 times consequently, then wait that the brush starts and stop, thus disengaging from the drive
hub.

6. Turn the switch (52) to “0”.

7. To turn off the machine, turn the main switch (26) to “0”.

8. Disconnect the power supply cable plug (21) from the electrical mains and place it on the holder.

TANK EMPTYING

An automatic oat shut-off system (36) turns off the vacuum system when the recovery tank (27) is full.
The vacuum system shutdown, due to the recovery tank lling, is signalled by an increase in the vacuum system motor noise,
moreover the oor is not dried.

CAUTION!

If the vacuum system turns off accidentally (for example, when the oat is activated because of a sudden
machine movement), to resume the operation: turn off the vacuum system by turning the switch (53) to “0”, then
open the recovery tank cover (31) and check that the oat inside the grid (36) has gone down to the water level.
Then close the recovery tank cover (6) and turn on the vacuum system by turning the switch (53) to “I” position.

When the recovery tank (27) is full, empty it according to the following procedure.

USER MANUAL ENGLISH

9099644000 - SCRUBTEC 343.2 15

Recovery tank emptying

1. To turn off the machine, turn the main switch (26) to “0”.

2. Disconnect the power supply cable plug (21) from the electrical mains and place it on the holder.

3. Lift the squeegee (46).

4. Drive the machine to the appointed disposal area.

5. Insert the positioning pin (24) and lift the brush/pad-holder by engaging the transport/parking device (23a).

6. Empty the recovery tank (27) with the drain hose (16). Then, rinse the tank with clean water.

Solution tank emptying

Perform steps 1 to 4.

7. Empty the solution tank (28) with the hose (18).

8. Then, rinse the tank with clean water.

AFTER USING THE MACHINE

After working, before leaving the machine:

1. Remove the brush/pad-holder as shown in the Machine
Transport/Parking paragraph.

2. Disconnect the power supply cable plug (21) from the
electrical mains and place it on the holder.

3. Empty the tanks (27 and 28) as shown in the previous
paragraph.

4. Perform the daily maintenance procedures (see the
Maintenance chapter).

5. Store the machine in a clean and dry place, with the brush/

pad-holder and the squeegee lifted or removed.

RECOVERY TANK REMOVAL

To perform check and maintenance procedures, it may be
necessary to remove the recovery tank (27) as shown below.

1. Empty the recovery tank (27) as shown in the relevant
paragraph.

2. Drive the machine on a level oor.

3. Make sure that the power supply cable plug (21) is
disconnected from the electrical mains.

4. Disconnect the vacuum hose (22) from the squeegee (11).

5. Disconnect the recovery water drain hose (16) from the
bracket (17).

6. Open the cover (6).

7. Grasp the recovery tank (A, Fig. 4) in the area (B) and
slightly raise it.

8. Disconnect the vacuum hose (C) from the tank, then
remove the tank (A) with the hoses (D) and (E).

BA

C

D

E

Figure 4

P100641

MACHINE LONG INACTIVITY

If the machine is not going to be used for more than 30 days, proceed as follows:

1. Perform the procedures shown in After Using the Machine paragraph.

2. Store the machine in a clean and dry place.

FIRST PERIOD OF USE

After the rst 8 hours, check the machine fastening and connecting parts for proper tightening. Check the visible parts for integrity

and leakage.

ENGLISH USER MANUAL

16 SCRUBTEC 343.2 - 9099644000

MAINTENANCE

The lifespan of the machine and its maximum operating safety are ensured by correct and regular maintenance.
The following chart provides the scheduled maintenance. The intervals shown may vary according to particular working conditions,

which are to be dened by the person in charge of the maintenance.

WARNING!

Maintenance procedures must be performed with the machine switched off and the power supply cable plug

disconnected from the electrical mains.

Moreover, carefully read the instructions in the Safety chapter.

All scheduled or extraordinary maintenance procedures must be performed by qualied personnel, or by an authorised Service

Center.
This Manual describes only the easier and most common maintenance procedures.

NOTE

For other maintenance procedures shown in the Scheduled Maintenance Table, refer to the Service Manual that can be
consulted at any Service Center.

SCHEDULED MAINTENANCE TABLE

Procedure

Daily, after us-

ing the machine

Weekly

Every six

months

Yearly

Squeegee cleaning

Brush cleaning
Tank and vacuum grid cleaning
Power supply cable check

Squeegee blade check and replacement

Solution lter cleaning

Screw and nut tightening check (1)
Vacuum system motor carbon brush check and replacement (2)

(1) And after the rst 8 working hours.
(2) This maintenance procedure must be performed by Nilsk Alto authorised Service Center.

USER MANUAL ENGLISH

9099644000 - SCRUBTEC 343.2 17

SQUEEGEE CLEANING

NOTE

The squeegee must be clean and its blades must be in good conditions in order to get a good drying.

WARNING!

It is advisable to wear protective gloves when cleaning the squeegee because there may be sharp debris.

1. Drive the machine on a level oor.

2. Make sure that the power supply cable plug (21) is disconnected from the electrical mains.

3. Lower the squeegee with the pedal (19).

4. Disconnect the vacuum hose (22) from the squeegee.

5. Loosen the handwheels (12) and remove the squeegee (11).

6. Wash and clean the squeegee. In particular, clean the compartments (A, Fig. 5) and the vacuum hole (B) from dirt and debris.

7. Check the front blade (C) and the rear blade (D) for integrity, cuts and tears; if necessary replace them (see the procedure in
the following paragraph).

8. Assemble the components in the reverse order of disassembly.

SQUEEGEE BLADE CHECK AND REPLACEMENT

1. Clean the squeegee as shown in the previous paragraph.

2. Check that the front blade edges (E, Fig. 5) and the rear blade edges (I) lay down on the same level, along their length; if
necessary adjust the height according to the following procedure:

• Remove the mounting springs (F), then adjust the front blade (C) and the rear blade (D).

• Install the mounting springs on the front and rear blades.

3. Check the front blade (C) and rear blade (D) for integrity, cuts and tears; if necessary replace them as shown below. Also
check the front corner (H) of the rear blade for wear; if it is worn, overturn the blade to replace the worn corner with the other
one (G), if it is integral. If the other corner is worn too, replace the blade according to the following procedure:

• Remove the mounting springs (F) and then replace (or overturn) the rear blade (D).

• Install the mounting springs on the front and rear blades.

4. Install the squeegee (11) and screw tighten the handwheels (12).

5. Connect the vacuum hose (22) to the squeegee (11).

E H

I

G

A

B

A

D

F

F

C

Figure 5

P100629

ENGLISH USER MANUAL

18 SCRUBTEC 343.2 - 9099644000

BRUSH CLEANING

WARNING!

It is advisable to wear protective gloves when cleaning the squeegee because there may be sharp debris.

1. Remove the brush as shown in the Machine Transport/Parking paragraph.

2. Insert the positioning pin (24) and disengage the machine transport/parking device (23b).

3. Clean the brush with water and detergent.

4. Check the brush bristles for integrity and wear; if necessary, replace the brush.

TANK AND VACUUM GRID CLEANING

1. Drive the machine to the appointed disposal area.

2. Make sure that the power supply cable plug (21) is disconnected from the electrical mains.

3. Open the recovery water cover (31), then clean and wash the cover, the tanks (27 and 28) and the vacuum grid (36) with clean
water. Drain the water from the tanks with the drain hose (16) and the hose (18).

4. If necessary, release the fasteners (B, Fig. 6) and open the grid (A); recover the oat (C), clean all the components and then
reinstall them.

5. Check the recovery tank cover gasket (D) for integrity.

NOTE

The gasket (D) creates vacuum in the tank that is necessary for vacuuming the recovery water.

If necessary replace the gasket (D) by removing it from its housing (E). When assembling the new gasket, install the joint (F) in

the rear central area, as shown in the gure.

6. Check the seating surface (D) of the gasket (G) for integrity and sealing capabilities.

7. Close the recovery tank cover (6).

B

F

G

C

A

E

B

D

Figure 6

P100645

USER MANUAL ENGLISH

9099644000 - SCRUBTEC 343.2 19

SOLUTION FILTER CLEANING

1. Drive the machine on a level oor.

2. Make sure that the power supply cable plug (21) is disconnected from the electrical mains.

3. Close the solution valve (A, Fig. 7) under the machine, in front of the left rear wheel.
The valve (A) is closed when it is in the position (B) and it is open when it is in the position (C).

4. Remove the transparent cover (D) and the gasket (E), then remove the lter strainer (F). Clean and install them on the support
(G).

NOTE

Install the gasket (E) and the lter strainer (F) properly on the cover (D) and on the support (G).

5. Open the valve (A) by turning it to position (C).

G

C

A

B

F

E

D

P100646

Figure 7

MACHINE SPEED ADJUSTMENT

NOTE

The machine speed varies according to the type of oor to be cleaned and the choice of using the brush or the pad.

If necessary, perform the following procedure.

1. Adjust the machine speed with the handwheel (41) according to the following procedure:

• Turn it counter-clockwise to increase the machine speed.

• Turn it clockwise to decrease the machine speed.

2. If it is difcult to keep the machine moving straight-forwardly because it deviates to the left or to the right, adjust the handwheel
(40) by turning it clockwise or counter-clockwise.

3. With the machine ready to operate, perform hands-on tests of the machine and other adjustments if necessary.

ENGLISH USER MANUAL

20 SCRUBTEC 343.2 - 9099644000

TROUBLESHOOTING

Trouble Possible Cause Remedy

The motors do not turn on.

The power supply cable is faulty or disconnected from
the electrical mains.

Replace (*) or connect the cable.

The switch (26) is broken. Replace. (*)

The brush motor does not run.

The push-buttons (51) are broken. Replace. (*)
The switch (52) is broken. Replace. (*)

The vacuum system motor does not
turn on.

The switch (53) is broken. Replace. (*)

The dirty water vacuuming is

insufcient.

The recovery tank is full. Empty.

The vacuum grid is clogged or the oat is closing. Clean the grid and check the oat.

The vacuum hose is disconnected from the squeegee

or faulty.

Connect.

The squeegee is dirty, or the squeegee blades are

worn or damaged.

Clean the squeegee or replace the blades.

The recovery tank cover is not properly closed, or the
gasket is damaged.

Check and/or clean the seating surface or replace
the gasket.

The vacuum system motor lter is dirty. Clean.

The solution ow is insufcient.

The solution lter is dirty. Clean.

The solution solenoid valve is faulty. Replace. (*)

The squeegee leaves marks on the
oor.

There is debris under the squeegee blades. Remove the debris.
The squeegee blades are worn, chipped or torn. Replace the blades.

(*) This maintenance procedure must be performed by Nilsk Alto authorised Service Center.

For further information refer to the Service Manual, available at any Nilsk Alto Service Center.

SCRAPPING

Have the machine scrapped by a qualied scrapper.

Before scrapping the machine, remove and separate the following materials, which must be disposed of properly according to the
Law in force:

– Brush
– Pad
– Plastic hoses and components
– Electrical and electronic components (*)

(*) Refer to the nearest Nilsk Alto Center especially when scrapping electrical and electronic components.

GEBRUIKSAANWIJZING NEDERLANDS

9099644000 - SCRUBTEC 343.2 1

INHOUDSOPGAVE

INLEIDING ....................................................................................................................................................................... 2

DOEL EN INHOUD VAN DEZE HANDLEIDING .............................................................................................................................. 2

BETREFFENDE PERSONEN ......................................................................................................................................................... 2

OPBERGEN VAN DE HANDLEIDING ............................................................................................................................................. 2

CONFORMITEITSVERKLARING .................................................................................................................................................... 2

IDENTIFICATIEGEGEVENS ........................................................................................................................................................... 2

ANDERE GEBRUIKERSHANDLEIDINGEN .................................................................................................................................... 2

VERVANGINGSONDERDELEN EN ONDERHOUD ....................................................................................................................... 2

MODIFICATIES EN VERBETERINGEN .......................................................................................................................................... 3

BEDRIJFSCAPACITEIT ................................................................................................................................................................... 3

ALGEMENE OPMERKINGEN ......................................................................................................................................................... 3

VERPAKKING VERWIJDEREN/AFLEVERING .............................................................................................................. 3

SYMBOLEN OP DE MACHINE ....................................................................................................................................................... 3

SYMBOLEN IN DE HANDLEIDING ................................................................................................................................................. 4

ALGEMENE INSTRUCTIES ............................................................................................................................................................ 4

BESCHRIJVING VAN DE MACHINE .............................................................................................................................. 6

OPBOUW VAN DE MACHINE ......................................................................................................................................................... 6

STUUR EN BEDIENINGSPANEEL ................................................................................................................................................. 8

ACCESSOIRES / OPTIES ............................................................................................................................................................... 8

TECHNISCHE EIGENSCHAPPEN ................................................................................................................................................. 9

ELEKTRISCH SCHEMA ................................................................................................................................................................ 10

GEBRUIK ....................................................................................................................................................................... 10

VOOR HET STARTEN VAN DE MACHINE ....................................................................................................................................11

DE MACHINE STARTEN EN STOPPEN ....................................................................................................................................... 12

MACHINE IN GEBRUIK (WASSEN/DROGEN) ............................................................................................................................. 13

DE MACHINE TRANSPORTEREN/PARKEREN ........................................................................................................................... 14

DE TANKS LEGEN ........................................................................................................................................................................ 14

NA GEBRUIK VAN DE MACHINE ................................................................................................................................................. 15

DE TANK MET VUIL WATER VERWIJDEREN ............................................................................................................................. 15

LANGE PERIODE VAN STILSTAND ............................................................................................................................................. 15

EERSTE GEBRUIKSPERIODE ..................................................................................................................................................... 15

ONDERHOUD ................................................................................................................................................................ 16

ONDERHOUDSSCHEMA ..............................................................................................................................................................16

REINIGING VAN DE TREKKER .................................................................................................................................................... 17

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER .................................................................................... 17

REINIGING VAN DE BORSTEL .................................................................................................................................................... 18

REINIGING VAN DE TANKS EN VAN HET AANZUIGROOSTER ................................................................................................ 18

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL ................................................................................................... 19

AFSTELLING VAN DE VOORWAARTSE BEWEGING VAN DE MACHINE ................................................................................. 19

STORINGEN LOKALISEREN ....................................................................................................................................... 20

VERWIJDERING ............................................................................................................................................................ 20

NEDERLANDS GEBRUIKSAANWIJZING

2 SCRUBTEC 343.2 - 9099644000

INLEIDING

OPMERKING

De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van
de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heeft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste
manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werking, het stoppen, het onderhoud, de
vervangingsonderdelen en de verwijdering van de machine.
De bedieners en bevoegde technici die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen

voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilsk

Alto voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de
machine.

De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilsk Alto is niet

verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De bedieningshandleiding moet in een geschikte envelop bij de machine worden opgeborgen. Er mogen geen vloeistoffen of
andere materialen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de
machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het plaatje (1).
Op dit plaatje zijn ook het productiejaar en de productcode aangegeven.
Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de

identicatiegegevens van de machine op te schrijven.

Model MACHINE ...............................................................................

Productcode ......................................................................................

Serienummer MACHINE ...................................................................

ANDERE GEBRUIKERSHANDLEIDINGEN

– Catalogus met vervangingsonderdelen (behoort tot de uitrusting van de machine)
– Werkplaatshandleiding (alleen te raadplegen door de gekwaliceerde monteurs bij de servicecentra van Nilsk Alto)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij Nilsk Alto-

servicecentra laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilsk Alto, zorg dan dat u het model, de

productcode en het serienummer altijd bij de hand heeft.

GEBRUIKSAANWIJZING NEDERLANDS

9099644000 - SCRUBTEC 343.2 3

MODIFICATIES EN VERBETERINGEN

Nilsk Alto streeft naar een constante perfectie van de eigen producten en we behouden ons het recht voor modicaties en
aanpassingen aan te brengen waar wij die nodig achten. U bent niet verplicht deze modicaties of verbeteringen door te voeren op

een eerder aangeschafte machine.

Eventuele aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilsk Alto.

BEDRIJFSCAPACITEIT

Deze schrobmachines zijn ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare
en bedrijfsruimten onder veilige omstandigheden en moeten door een bevoegde bediener worden gebruikt.
Deze schrobmachines zijn niet geschikt voor het reinigen van tapijten of vloerbedekking.

ALGEMENE OPMERKINGEN

Alle verwijzingen naar voorwaarts en achterwaarts, vóór en achter, rechts en links in deze handleiding zijn vanuit de bediener in zijn
rijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controleer bij aevering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport.

Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem
onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.
Controleer altijd of de volgende onderdelen bij uw machine zijn geleverd:

– Technische documentatie:

• Bedienershandleiding van de schrobmachine

• Catalogus met vervangingsonderdelen van de schrobmachine

VEILIGHEID

De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door
en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.
Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming
van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de
machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het
niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen
ongevallen en is het meest effectief in elk preventieplan.

SYMBOLEN OP DE MACHINE

LET OP!

Lees alle instructies zorgvuldig door voordat u werkzaamheden aan de machine uitvoert.

LET OP!

Was de machine niet met directe waterstralen of een hogedrukreiniger.

max.2%

LET OP!

Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan gespeciceerd.

NEDERLANDS GEBRUIKSAANWIJZING

4 SCRUBTEC 343.2 - 9099644000

SYMBOLEN IN DE HANDLEIDING

GEVAAR!

Dit symbool geeft een gevaar met mogelijk dodelijk aoop voor de bediener aan.

LET OP!

Dit symbool geeft een mogelijk risico op persoonlijk letsel aan.

WAARSCHUWING!

Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de

gebruiksfuncties.

Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door.

OPMERKING

Dit symbool geeft een opmerking aan over de werking van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specieke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te

voorkomen.

GEVAAR!

– Als er reinigings- of onderhoudswerkzaamheden moeten worden uitgevoerd of als er onderdelen moeten

worden vervangen, moet de hoofdschakelaar (26) altijd eerst op ‘0’ worden gezet en moet de stekker van de
stroomtoevoer worden verwijderd.

– Deze machine mag alleen worden gebruikt door personen die op de juiste manier zijn geïnstrueerd over het

gebruik ervan.

– Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.
– Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door

veiligheidssteunen.

– Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen,

vloeistoffen of dampen aanwezig zijn. deze machine is niet geschikt voor het verzamelen van schadelijke stof.

LET OP!

– Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door.
– Deze machine is voorzien van een voedingskabel met aarding en een geaarde stekker. Bij storingen of

elektrische blokkering van de machine verkleint de aarding de kans op een elektrische schok.

– De stekker moet in een geschikt stopcontact met aarding op basis van de geldende wetgeving worden

gestoken.

– Bij verkeerde aansluiting bestaat de kans op een elektrische schok. Wanneer u twijfelt over de aanwezigheid

van een aarding bij het te gebruiken stopcontact, raadpleeg dan een gekwaliceerde monteur.

– Voer geen aanpassingen aan de stekker van de machine door. Wanneer de stekker niet op het stroomnet

kan worden aangesloten, moeten er geaarde stopcontacten worden geïnstalleerd door een gekwaliceerde
monteur, op basis van de geldende wetgeving.

– Voordat u de stekker van de voedingskabel op het stroomnet aansluit, moet u controleren of de frequentie en

de spanning op het typeplaatje van de machine (1) overeenkomen met de spanning van het stroomnet.

– Haal de stekker van de machine niet uit het stopcontact door aan de voedingskabel te trekken. Als de

machine moet worden losgekoppeld, moet u aan de stekker trekken, niet aan de kabel.

– Raak de stekker of machine niet met natte handen aan.
– Zet alle bedieningsonderdelen uit voordat u de stekker van de machine uit het stopcontact trekt.
– Controleer regelmatig de voedingskabel op schade zoals barsten, scheuren of veroudering. Wanneer de

kabel is beschadigd, moet hij worden vervangen.

– Als de voedingskabel is beschadigd, moet deze door de fabrikant of door uw serviceafdeling worden

vervangen.

– Ga om elk risico te vermijden voor het vervangen van een beschadigde voedingskabel naar een

geautoriseerd Nilsk Alto-servicecentrum of vraag een gekwaliceerde monteur.

– Gebruik de voedingskabel niet om de machine te trekken of te vervoeren en gebruik de kabel niet als hendel.

Zorg dat de voedingskabel niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe
oppervlakken of randen. Rijd niet met de machine over de voedingskabel.

– Zorg dat de draaiende borstel geen contact maakt met de voedingskabel.
– Houd de voedingskabel uit de buurt van warme oppervlakken.
– Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden,

elektrische schokken of letsel te verminderen. Ontkoppel de machine van het stroomnet als de machine niet
wordt gebruikt en voordat er onderhoudswerkzaamheden worden uitgevoerd.

GEBRUIKSAANWIJZING NEDERLANDS

9099644000 - SCRUBTEC 343.2 5

LET OP!

– Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking

als bij stilstand. Plaats de machine op een beschermde, droge plaats: deze machine is alleen voor gebruik
onder droge omstandigheden; de machine mag dus niet worden gebruikt of opgeslagen onder vochtige

omstandigheden.

– Sluit voordat u de machine gebruikt alle kleppen en/of afdekkingen, zoals aangegeven in de

gebruikershandleiding.

– Deze machine is niet geschikt voor gebruik door personen (inclusief kinderen) met beperkte fysieke,

zintuiglijke of mentale capaciteiten of door personen met onvoldoende ervaring of kennis die niet onder
toezicht staan of geïnstrueerd zijn over het gebruik van de machine door iemand die verantwoordelijk is voor
zijn/haar veiligheid.
Kinderen moeten altijd onder toezicht staan om ervoor te zorgen dat ze niet met de machine spelen.

– Let bijzonder goed op wanneer u in de buurt van kinderen aan het werk bent.
– Gebruik de machine niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen

accessoires die door Nilsk Alto worden aanbevolen.

– Kijk de machine aandachtig na, alvorens deze te gebruiken. Controleer altijd of alle onderdelen gemonteerd

zijn voor het gebruik. Wanneer de machine niet perfect is gemonteerd, kan er letsel bij personen en schade

aan de uitrusting ontstaan.

– Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast

komen te zitten in de bewegende delen van de machine.

– Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine.
– Gebruik de machine niet op een hellende ondergrond.
– Kantel de machine niet meer dan de hellingshoek die op de machine wordt aangegeven om de stabiliteit niet

in gevaar te brengen.

– Gebruik de machine niet in bijzonder stofge ruimten.
– Gebruik de machine alleen in voldoende verlichte ruimten.
– Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de

machine bevinden.

– Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen.
– Zet geen vloeistoffen op de machine, gebruik de beker- en blikjeshouder.
– De temperatuur moet bij gebruik van de machine tussen de 0°C en +40°C liggen.
– De temperatuur moet bij opslag van de machine tussen de 0°C en +40°C liggen.
– De vochtigheidsgraad moet tussen 30% en 95% liggen.
– Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen

op de etiketten van de essen.

– Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.
– Gebruik de machine niet als vervoermiddel.
– Laat de borstel/pad niet werken als de machine stilstaat, om schade aan de vloer te voorkomen.
– Gebruik bij brand een poederbrandblusser. Gebruik geen water.
– Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies

voor normaal onderhoud.

– Zorg dat er geen voorwerpen door de openingen komen. Wanneer de openingen zijn verstopt, mag de

machine niet worden gebruikt. Houd de openingen van de machine vrij van stof, draden, haren of andere
vreemde stoffen die de luchtstroom kunnen verminderen.

– Verwijder of verander geen plaatjes van de fabrikant op de machine.
– Deze machine is niet geschikt voor gebruik op straat of openbare wegen.
– Let goed op als de machine bij vriestemperaturen wordt verplaatst. Het water in de vuilwatertank of de

slangen kan bevriezen en de machine ernstig beschadigen.

– Gebruik alleen de borstels en pads die bij de machine worden geleverd of die in de gebruiksaanwijzing

worden vermeld. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen.

– Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt

door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of
van een bevoegd servicecentrum.

– Wanneer de machine

• niet goed werkt

• beschadigd is

• abnormale lekkage van schuim of water vertoont

• bloot is gesteld aan de weersomstandigheden terwijl hij was geopend

• nat is geworden of in het water is gevallen

moet u de machine onmiddellijk uitschakelen en contact opnemen met een geautoriseerd Nilsk Alto­servicecentrum of een gekwaliceerde monteur.

– Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegde leverancier

en/of bevoegde detailhandelaar.

– Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in

het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een
servicecentrum worden uitgevoerd.

– Was de machine niet met directe waterstralen, een hogedrukspuit of bijtende materialen.
– Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke

materialen (elektronische onderdelen, etc.). Deze moeten volgens de voorschriften naar de daarvoor
bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

NEDERLANDS GEBRUIKSAANWIJZING

6 SCRUBTEC 343.2 - 9099644000

13

141415 11

25

17

16

26

21

22

12

1519

4

10

23

24

28

27

9820 13

7

51

6

18

23b23a

11

29

2

3

P100648

BESCHRIJVING VAN DE MACHINE

OPBOUW VAN DE MACHINE

1. Plaatje met serienummer / technische gegevens /
conformiteitsmarkering

2. Stuur

3. Bedieningspaneel

4. Kraantje voor openen/sluiten toevoer reinigingsoplossing

5. Magneetklep voor de reinigingsoplossing

6. Afdekking vuilwatertank

7. Achterwiel voor ondersteuning tijdens transport/parkeren

8. Middelste wielen op vaste as

9. Borstel/pad

10. Schrobdek borstelhouder/padhouder

11. Trekker

12. Bevestigingswieltjes trekker

13. Rubber voorste trekker

14. Rubber achterste trekker

15. Bevestigingsveren rubber trekker

16. Uitlaatslang voor vuil water

17. Steun voor uitlaatslang voor vuil water

18. Peil- en aftapslang voor reinigingsmiddel met
peilmarkeringen

19. Pedaal voor omhoog brengen van trekker

20. Filter voor reinigingsmiddel

21. Voedingskabel

22. Aanzuigslang van de trekker

23. Transport-/parkeerwiel
23a. Transport-/parkeerwiel vastgekoppeld
23b. Transport-/parkeerwiel ontkoppeld

24. Stekker voor stand transport-/parkeermechanisme

25. Kraan voor afvoer vuil water

26. Hoofdschakelaar

27. Vuilwatertank

28. Tank voor reinigingsmiddel

29. Ruimte es- en blikjeshouder

GEBRUIKSAANWIJZING NEDERLANDS

9099644000 - SCRUBTEC 343.2 7

31

32

42

36

41

34

46

33 35

37

43

38

39

40

44

45

P100649

OPBOUW VAN DE MACHINE (Vervolg)

31. Afdekking vuilwatertank (geopend)

32. Pakking afdekking vuilwatertank

33. Steun vóór borstel/padhouder

34. Ruimte voor de vuilwatertank

35. Vulmond van de tank voor reinigingsmiddel

36. Aanzuigrooster met automatische sluiting (drijvend)

37. Veiligheidsstang voor afdekking open

38. Motor aanzuigsysteem

39. Motor borstel/padhouder

40. Wiel voor regeling van recht naar voren bewegen machine

41. Wiel voor regeling van de voorwaartse snelheid van de
machine

42. Borstel

43. Padhouder

44. Pad

45. Draairichting van borstel

46. Trekker omhoog

NEDERLANDS GEBRUIKSAANWIJZING

8 SCRUBTEC 343.2 - 9099644000

STUUR EN BEDIENINGSPANEEL

51. Inschakelknoppen borstel

52. Schakelaar voor loskoppeling borstel/padhouder

53. Schakelaar voor inschakeling aanzuigsysteem

54. Knop voor toevoer reinigingsoplossing. Druk op de
knop om de hoeveelheid in te stellen op de gewenste
hoeveelheid, zoals aangegeven door de led’s (55).

55. Controlelampjes voor de hoeveelheid toegevoerde
reinigingsoplossing:

– 1 lampje brandt: Minimale toevoer van

reinigingsoplossing.

– 2 lampjes branden: Gemiddelde toevoer van

reinigingsoplossing.

– 3 lampjes branden: Maximale toevoer van

reinigingsoplossing.

– Lampjes uit: Toevoer van reinigingsoplossing

gesloten.

2 3

51 51

52 53 55 54

P100650

ACCESSOIRES / OPTIES

Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het
gebruik van de machine:

– Borstels/pads van ander materiaal dan van de standaardpads
– Contragewicht

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

GEBRUIKSAANWIJZING NEDERLANDS

9099644000 - SCRUBTEC 343.2 9

TECHNISCHE EIGENSCHAPPEN

Model Scrubtec 343.2 E

Lengte machine 1.115 mm

Breedte machine met trekker 720 mm

Breedte machine zonder trekker 570 mm

Hoogte machine 1.050 mm

Gewicht met lege tanks 65 kg

Maximaal gewicht bij rijden (GVW) 126 kg

Transportgewicht 98 kg

Contragewicht (optioneel) 33 kg

Minimale draaicirkel 750 mm

Breedte reinigingsvlak 430 mm

Diameter middelste wielen op vaste as 250 mm

Diameter borstel/pad 430 - 432 mm

Druk achterwielen op de vloer 1,3 N/mm

2

Druk van de borstel/pad op de vloer met volle tank en trekker omlaag 48 kg

Aanzuiging 1.300 mmH2O

Stroom reinigingsmiddel min/max 0,4 / 1,6 liter/min

Toerental motor borstel/padhouder 150 toeren/min.

Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 70 dB(A) ± 3 dB(A)

Geluidsvermogen geproduceerd door de machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 87 dB(A)

Trillingsniveau op de arm van de bestuurder (ISO 5349-1, EN 60335-2-72) < 2,5 m/s

2

Maximale helling tijdens het werken 2%

Inhoud schoonwatertank 31 liter

Inhoud vuilwaterreservoir 30 liter

Beveiligingsclassicatie (IP) X4

Beveiligingsclassicatie (elektrisch) I

Vermogen van motor voor aanzuigsysteem 550 W

Vermogen motor borstel/padhouder 1.100 W

Spanning elektrisch systeem 230 V - 50 Hz

Totaal geabsorbeerd vermogen 1,6 kW

NEDERLANDS GEBRUIKSAANWIJZING

10 SCRUBTEC 343.2 - 9099644000

ELEKTRISCH SCHEMA

Legende

EB1 Elektronische installatie bedieningspaneel
EBLED Schema lampjes
EV1 Magneetklep voor het reinigingsmiddel
F1 Zekering signaleringscircuit
LDA Groen lampje
LDB Groen/geel lampje
LDC Groen/rood lampje
M1 Motor voor de borstel
M2 Motor aanzuigsysteem
SW0 Hoofdschakelaar
SW1 Schakelaar borstel
SW2 Schakelaar aanzuigsysteem
SW3 Schakelaar voor toevoer van het reinigingsmiddel
SW4,5 Schakelaar inschakeling borstel

Kleurcodering

BK Zwart
BU Blauw
BN Bruin
GN Groen
GY Grijs
OG Oranje
PK Roze
RD Rood
VT Paars
WH Wit
YE Geel

P100657

GEBRUIK

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende woorden:

– GEVAAR!
– LET OP!
– WAARSCHUWING
– ADVIES

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen (zie de
paragraaf Symbolen op de machine).
Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn.

GEBRUIKSAANWIJZING NEDERLANDS

9099644000 - SCRUBTEC 343.2 11

VOOR HET STARTEN VAN DE MACHINE

Montage van de borstel of padhouder

OPMERKING

Naar gelang het type vloer dat u moet behandelen, kunt u de borstel (42) of de padhouder (43 en 44) monteren.

1. Gebruik de stekker voor de stand (24) en ontkoppel het transport-/parkeermechanisme (23b) van de machine.

2. Ontkoppel het schrobdek borstelhouder/padhouder (10) door het stuur als hefboom te gebruiken (2).

3. Plaats de borstel (42) of de padhouder (43 en 44) onder het schrobdek.

4. Breng het schrobdek (10) omlaag met behulp van het stuur (2).

5. Sluit de stekker van de voedingskabel (21) aan op het stroomnet.

6. Duw de schakelaar (62) in stand ‘I’.

7. Houd de knoppen voor inschakeling van de borstel (51) een paar seconden ingedrukt zodat de borstel/padhouder
vastkoppelen in de naaf van het schrobdek (10). Herhaal eventueel de handeling totdat de borstel/padhouder aankoppelen.

Beschikbare types borstels en handleiding voor toepassing ervan (alleen suggesties)

Modellen MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX

Algemene reiniging

Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels

Polijsten

Rubberen tegels
Marmer
Vinyltegels

Montage van de trekker

8. Monteer de trekker (11) en zet hem vast met de wieltjes (12). Sluit daarna de aanzuigslang (22) aan op de trekker.

De tank met reinigingsmiddel vullen

WAARSCHUWING!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn
voor de machine.

LET OP!

Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op
de etiketten van de essen.
Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.

9. Gebruik de vulmond (35) om de tank (28) te vullen met een reinigingsmiddel dat geschikt is voor de uit te voeren
werkzaamheden. Vul de tank niet volledig met reinigingsmiddel. Laat het peil tot enkele centimeters onder de rand staan.
Houd u aan de verdunningsinstructies op het label van het chemische product dat voor de reinigingsoplossing is gebruikt. De
temperatuur van de reinigingsoplossing mag niet hoger zijn dan 40°C.

NEDERLANDS GEBRUIKSAANWIJZING

12 SCRUBTEC 343.2 - 9099644000

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werd beschreven in het vorige deel.

2. Zet de machine op de werkplek door de machine met de handen op het stuur (2) te duwen.

3. Sluit de stekker van de voedingskabel (21) aan op het stroomnet.

LET OP!

Voordat u de stekker van de voedingskabel op het stroomnet aansluit, moet u controleren of de frequentie en de
spanning op het typeplaatje van de machine (1) overeenkomen met de spanning van het stroomnet.

4. Zet de hoofdschakelaar (26) op ‘I’ om de machine te starten.

5. Zet de trekker (11) omlaag met het pedaal (19).

6. Druk de schakelaar (52) in stand ‘I’, om de borstelmotor in te schakelen.

7. Druk de schakelaar (53) in stand ‘I’, om de aanzuigmotor in te schakelen.

8. Druk op de knop voor toevoer van de reinigingsoplossing (54) om de hoeveelheid van de toegevoerde oplossing aan te
passen. De groene lampjes (55) geven de hoeveelheid van de toevoer aan zoals in de volgende tabel:

Brandende lamp­jes (55)

Instelling

Minimale toevoer van
reinigingsoplossing.

Gemiddelde toevoer van
reinigingsoplossing.

Maximale toevoer van
reinigingsoplossing.

Toevoer van
reinigingsoplossing gesloten.

9. Als u wilt beginnen met reinigen/drogen, houd uw handen op het stuur (2) en start de machine door op de
inschakelingsknoppen (51) voor de borstel te drukken.

De machine stoppen

10. Laat de inschakelingsknoppen voor de borstel (51) los.

11. Druk de schakelaar (53) in stand ‘0’, om de aanzuigmotor uit te schakelen.

12. Druk de schakelaar (53) in stand ‘0’, om de motor van de borstel uit te schakelen.

13. Zet de hoofdschakelaar (26) op ‘0’ om de machine uit te schakelen.

14. Ontkoppel de stekker van de voedingskabel (21) van het stroomnet en rol deze op de steun.

15. Schakel de stekker voor de stand (24) in en schakel het transport-/parkeermechanisme (23a) in om de borstel/padhouder
omhoog te zetten (zie afbeelding 3).

16. Controleer of de machine niet uit zichzelf kan bewegen.

OPMERKING

Telkens als de machine wordt uitgeschakeld, gaat het programma voor de toevoer van de reinigingsoplossing
automatisch naar het minimale niveau voor een lager waterverbruik.

GEBRUIKSAANWIJZING NEDERLANDS

9099644000 - SCRUBTEC 343.2 13

De trekker omhoog zetten

Zet de trekker omhoog zoals hieronder aangegeven:

1. Pak het stuur (2) vast, zet het omlaag totdat het achterwiel
(7) de vloer (A, Afb. 1) raakt en zorg dat de trekker in de
stand omhoog (B) wordt vastgekoppeld.

A

B

clik

Afbeelding 1

P100642

MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine zoals werd beschreven in het vorige deel.

2. Houd beide handen op het stuur (2) bij het besturen van de machine en begint met het reinigen/drogen van de vloer.

3. Varieer waar nodig de hoeveelheid reinigingsoplossing die naar de borstel wordt gestuurd met de knop (54).

WAARSCHUWING!

Voorkom schade aan de oppervlak van de vloer door de borstel niet in stilstand te gebruiken; als de machine
stilstaat, moet u het draaien van de borstel/pad met de knoppen (51) stoppen.

WAARSCHUWING!

Voordat u de borstel/pad om hoog zet, moet u het draaien stoppen door de knoppen (51) los te laten.

OPMERKING

Nilsk Alto raadt u aan de rechterzijde van de machine eerst richting de muur te laten gaan om de vloer tegen de muur te

reinigen/drogen, zoals in afbeelding 2.

A

A

B

Afbeelding 2

P100643

Afstelling van de voorwaartse beweging van de machine

4. De voorwaartse snelheid van de machine is afhankelijk van het type vloer dat wordt behandeld en van de geselecteerde
borstel of pad. U kunt de voorwaartse snelheid afstellen aan de hand van de procedure in het betreffende deel in het hoofdstuk
Onderhoud.

NEDERLANDS GEBRUIKSAANWIJZING

14 SCRUBTEC 343.2 - 9099644000

DE MACHINE TRANSPORTEREN/PARKEREN

Ga als volgt te werken bij het transporteren/parkeren van de machine.

1. Zet de hoofdschakelaar (26) op ‘0’ om de machine uit te schakelen.

2. Ontkoppel de stekker van de voedingskabel (21) van het stroomnet en rol deze op de steun.

3. Zet de trekker (46) omhoog.

4. Schakel de stekker voor de stand (24) in en schakel het transport-/parkeermechanisme (23a) van de machine in om de
borstel/pad omhoog vast te zetten (Afb. 3).

5. Duw de machine nu op deze manier voor het transport of het parkeren.

6. Na de werkzaamheden moet u de borstel/pad verwijderen aan de hand van de loskoppelingsprocedure zodat de borstel/pad
niet over de vloer sleept en natte sporen achterlaat (zie de volgende procedure) en laat deze daarna op de voorste steun (33)
steunen.

Afbeelding 3

P100644

De borstel/padhouder verwijderen

Verwijder de borstel/padhouder als volgt uit het schrobdek:

1. Sluit de stekker van de voedingskabel (21) aan op het stroomnet.

2. Zet de hoofdschakelaar (26) op ‘I’ om de machine te starten.

3. Duw de schakelaar (52) in stand ‘I’.

4. Ontkoppel het schrobdek borstelhouder/padhouder (10) door het stuur als hefboom te gebruiken (2).

5. Druk 3 keer achter elkaar op de knoppen (51) en wacht daarna totdat de borstel start en stop deze door de transmissienaaf los
te koppelen.

6. Duw de schakelaar (52) in stand ‘0’.

7. Zet de hoofdschakelaar (26) op ‘0’ om de machine uit te schakelen.

8. Ontkoppel de stekker van de voedingskabel (21) van het stroomnet en rol deze op de steun.

DE TANKS LEGEN

Een automatisch sluitsysteem met vlotter (36) zorgt dat het aanzuigsysteem niet meer werkt als de vuilwatertank (27) vol is.
Als het aanzuigsysteem is geblokkeerd wanneer de vuilwatertank vol is, dan merkt u dit omdat de motor van het aanzuigsysteem
meer lawaai maakt en de vloer niet wordt gedroogd.

WAARSCHUWING!

Wanneer het aanzuigsysteem per ongeluk wordt geblokkeerd (bijvoorbeeld wanneer de vlotter eerder ingrijpt
als de machine met een plotselinge beweging wordt verplaatst), kunt u het systeem weer activeren door de
schakelaar (53) in stand ‘0’ te zetten, de afdekking (31) van de vuilwatertank te openen en te controleren of de
vlotter in het rooster (36) tot het niveau van het water is gedaald; sluit daarna de afdekking van de vuilwatertank
(6) en start het aanzuigsysteem weer door de schakelaar (53) in stand ‘I’ te zetten.

Als de vuilwatertank (27) vol is, kunt u de tank als volgt legen.

GEBRUIKSAANWIJZING NEDERLANDS

9099644000 - SCRUBTEC 343.2 15

De vuilwatertank legen

1. Zet de hoofdschakelaar (26) op ‘0’ om de machine uit te schakelen.

2. Ontkoppel de stekker van de voedingskabel (21) van het stroomnet en rol deze op de steun.

3. Zet de trekker (46) omhoog.

4. Duw de machine naar de aangewezen verzamelzone.

5. Gebruik de stekker voor de stand (24), ontkoppel de borstel/padhouder en koppel (23b) het transport-/parkeermechanisme
van de machine vast.

6. Maak de vuilwatertank (27) leeg met behulp van de uitlaatslang (16). Vul na de werkzaamheden het reservoir met schoon
water.

Tank met reinigingsmiddel legen

Voer de voorgaande punten 1 tot en met 4 uit.

7. Leeg de tank met reinigingsoplossing (28) met de slang (18).

8. Vul na de werkzaamheden het reservoir met schoon water.

NA GEBRUIK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen uitvoeren
voordat u machine achterlaat:

1. Verwijder de borstel/padhouder zoals aangegeven in het
deel ‘De machine transporteren/parkeren’.

2. Ontkoppel de stekker van de voedingskabel (21) van het
stroomnet en rol deze op de steun.

3. Leeg de tanks (27) en (28) zoals aangegeven in de vorige
paragraaf.

4. Voer de onderhoudswerkzaamheden uit die na gebruik van
de machine moeten worden uitgevoerd (zie de betreffende
delen in het hoofdstuk Onderhoud).

5. Zet de machine op een droge, schone plaats en houd
de borstel/padhouder en de trekker gedemonteerd of
omhoog.

DE TANK MET VUIL WATER VERWIJDEREN

Wanneer er controle- en onderhoudswerkzaamheden moeten
worden uitgevoerd, kan het nodig zijn de vuilwatertank (27) te
verwijderen. Hierna volgt de beschrijving.

1. Leeg de vuilwatertank (27) zoals in het deel ‘De tanks
legen’ wordt aangegeven.

2. Zet de machine op een vlakke ondergrond.

3. Controleer of de stekker van de voedingskabel (21) van
het stroomnet is ontkoppeld.

4. Ontkoppel de aanzuigslang (22) van de trekker (11).

5. Haal de uitlaatslang voor het vuile water (16) los uit de
steun (17).

6. Open de afdekking (6).

7. Pak de tank met het vuile water (A, Afb. 4) vast in de zone
(B) en breng deze iets omhoog.

8. Haal de aanzuigslang (C) los uit de tank en verwijder de
tank (A) met de slangen (D) en (E).

BA

C

D

E

Afbeelding 4

P100641

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel ‘Na gebruik van de machine’ uit.

2. Zet de machine op een schone, droge plek.

EERSTE GEBRUIKSPERIODE

Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controleren. Controleer of
de zichtbare onderdelen intact zijn en geen lekkages vertonen.

NEDERLANDS GEBRUIKSAANWIJZING

16 SCRUBTEC 343.2 - 9099644000

ONDERHOUD

De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud.

Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specieke

werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

LET OP!

De onderhoudswerkzaamheden moeten worden uitgevoerd terwijl de machine is uitgeschakeld en de stekker
van de voedingskabel van het stroomnet is ontkoppeld.

Lees altijd alle instructies in het hoofdstuk Veiligheid.

Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een
bevoegd servicecentrum.
In deze handleiding worden alleen de eenvoudigste en meest voorkomende onderhoudswerkzaamheden beschreven.

OPMERKING

De procedures voor de onderhoudswerkzaamheden die niet in het vastgelegde onderhoudsschema staan, vindt u in de
werkplaatshandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure

Dagelijks, na

gebruik van de

machine

Wekelijks Maandelijks Jaarlijks

Reiniging van de trekker
Reiniging van de borstel
Reiniging van de tanks en van het aanzuigrooster
Controle van de voedingskabel
Controle en vervanging van de rubbers van de trekker

Reiniging van het lter van het reinigingsmiddel

Controle van de bevestiging van schroeven en moeren (1)
Controle en vervanging van de koolborstels van de motor van het

aanzuigsysteem

(2)

(1) En na de eerste 8 bedrijfsuren.
(2) Onderhoud door een geautoriseerd Nilsk Alto-servicecentrum.

GEBRUIKSAANWIJZING NEDERLANDS

9099644000 - SCRUBTEC 343.2 17

REINIGING VAN DE TREKKER

OPMERKING

De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat zijn.

LET OP!

Wij raden u aan werkhandschoenen te dragen als u de trekker reinigt omdat er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.

2. Controleer of de stekker van de voedingskabel (21) van het stroomnet is ontkoppeld.

3. Zet de trekker omlaag met het pedaal (19).

4. Ontkoppel de aanzuigslang (22) van de trekker.

5. Draai de wieltjes (12) los en verwijder de trekker (11).

6. Spoel en reinig de trekker. Haal met name de vuiltjes en troep uit de geleidingsruimten (A, Afb. 5) en uit de aanzuigopening
(B).

7. Controleer of de voorste rubber (C) en de achterste rubber (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het
geval is, moeten ze worden vervangen (zie de procedure in het volgende hoofdstuk).

8. Monteer de onderdelen weer in de omgekeerde volgorde van demontage terug.

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

1. Reinig de trekker zoals wordt beschreven in het vorige deel.

2. Controleer of de stroken van de voorste rubber (E, Afb. 5) en van de achterste rubber (I) tegelijkertijd over de hele lengte op
een vlakke ondergrond steunen. Als dat niet het geval is, moet u ze als volgt in hoogte verstellen:

• Verwijder de bevestigingsveren (F) en stel vervolgens de achterste rubber (C) en de voorste rubber (D) af.

• Monteer de bevestigingsveren op de achterste en voorste rubbers.

3. Controleer of de voorste rubber (C) en de achterste ruimte (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het
geval is, moeten ze worden vervangen. Dat doet u als volgt. Controleer ook of de voorste rand (H) van de achterste rubber
niet versleten is. Als dat wel het geval is, kan de rubber zelf kapot gaan. Vervang deze door de andere rand (G) die nog heel
is. Als de andere rand ook versleten is, moet u de rubber vervangen. Dat doet u als volgt:

• Verwijder de bevestigingsveren (F) en vervang de voorste rubber (D) (of draai deze om).

• Monteer de bevestigingsveren op de achterste en voorste rubbers.

4. Monteer de trekker (11) en draai de wieltjes (12) vast.

5. Sluit de aanzuigslang (22) aan op de trekker (11).

E H

I

G

A

B

A

D

F

F

C

Afbeelding 5

P100629

NEDERLANDS GEBRUIKSAANWIJZING

18 SCRUBTEC 343.2 - 9099644000

REINIGING VAN DE BORSTEL

LET OP!

Wij raden u aan werkhandschoenen te dragen als u de trekker reinigt omdat er vuil aan kan blijven hangen.

1. Verwijder de borstel/padhouder zoals aangegeven in het deel ‘De machine transporteren/parkeren’ in het hoofdstuk ‘Gebruik’.

2. Gebruik de stekker voor de stand (24) en ontkoppel het transport-/parkeermechanisme (23b) van de machine.

3. Reinig en spoel de borstel met water en reinigingsmiddel.

4. Controleer of de haren van de borstel heel zijn en niet overmatig versleten. Anders moet de borstel worden vervangen.

REINIGING VAN DE TANKS EN VAN HET AANZUIGROOSTER

1. Duw de machine naar de aangewezen verzamelzone.

2. Controleer of de stekker van de voedingskabel (21) van het stroomnet is ontkoppeld.

3. Open de afdekking van de vuilwatertank (31), en reinig en spoel met schoon water de afdekking zelf, de tanks (27 en 28) en
het aanzuigrooster (36). Haal het water uit de tanks met de uitlaatslang (16) en de slang (18).

4. Haal indien nodig de steunen (B, Afb. 6) los, open het rooster (A) en haal de vlotter (C) eruit en reinig deze met zorg. Plaats
daarna terug.

5. Controleer of de pakking (D) van de afdekking van de vuilwatertank heel is.

OPMERKING

De pakking (D) zorgt dat er voldoende druk wordt opgebouwd in de tank. Dat is nodig om het vuile water naar binnen te
zuigen.

Vervang indien nodig de pakking (D) door deze uit de bevestiging (E) te halen. Als u een nieuwe pakking monteert, moet u de
bevestiging (F) plaatsen zoals in de afbeelding (midden achter).

6. Controleer of ook alle oppervlakken (G) waarmee de pakking (D) contact maakt onbeschadigd zijn en geschikt voor
bevestiging van de pakking zelf.

7. Sluit de afdekking van de vuilwatertank (6).

B

F

G

C

A

E

B

D

Afbeelding 6

P100645

GEBRUIKSAANWIJZING NEDERLANDS

9099644000 - SCRUBTEC 343.2 19

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL

1. Zet de machine op een vlakke ondergrond.

2. Controleer of de stekker van de voedingskabel (21) van het stroomnet is ontkoppeld.

3. Sluit het kraantje van het reinigingsoplosmiddel (A, Afb. 7) dat zich onder de machine bevindt, voor het achterwiel links.
Het kraantje (A) is gesloten als hij in de stand (B) ten opzichte van de slangen staat; hij is geopend als hij in de stand (C) staat.

4. Verwijder de transparante afdekking (D) met de pakking (E) en verwijder daarna het lterrooster (F). Reinig ze en monteer ze
weer in de steun (G).

OPMERKING

Plaats de pakking (E) en het lterrooster (F) goed in de houders van de afdekking (D) en de steun (G).

5. Open het kraantje (A) door het in positie (C) te draaien.

G

C

A

B

F

E

D

P100646

Afbeelding 7

AFSTELLING VAN DE VOORWAARTSE BEWEGING VAN DE MACHINE

OPMERKING

De voorwaartse snelheid van de machine kan variëren op basis van de te behandelen vloer en of de borstel of pad wordt
gebruikt.
Voer de nodige afstellingen uit door als volgt te werk te gaan.

1. Voer de afstelling van de voorwaartse snelheid van de machine als volgt uit met de schroef (41):

• Draai naar links om de rijsnelheid van de machine te verhogen.

• Draai naar rechts om de rijsnelheid van de machine te verlagen.

2. Als de machine afwijkt van de rechte lijn, kunt u dit corrigeren door het wieltje (40) rechtsom of linksom te draaien, zodat de
machine weer in een neutrale lijn rijdt.

3. Als de machine klaar voor gebruik is, voer de praktische controles van de machine dan uit. Voer eventuele afstellingen uit.

NEDERLANDS GEBRUIKSAANWIJZING

20 SCRUBTEC 343.2 - 9099644000

STORINGEN LOKALISEREN

Probleem Waarschijnlijke oorzaak Herstelactie

De motoren starten niet.

De voedingskabel is stuk of niet aangesloten op het
stroomnet.

Vervang (*) de kabel of sluit deze aan.

De schakelaar (26) is defect. Vervangen. (*)

De motor van de borstel werkt niet.

De drukknoppen (51) zijn defect. Vervangen. (*)
De schakelaar (52) is defect. Vervangen. (*)

De motor van het aanzuigsysteem
start niet.

De schakelaar (53) is defect. Vervangen. (*)

Er wordt onvoldoende vuil water
aangezogen.

De vuilwatertank is vol. Legen.
Het aanzuigrooster is verstopt of de vlotter is gesloten. Reinig het rooster en controleer de vlotter.
De aanzuigslang is losgekoppeld van de trekker of is

defect.

Aansluiten.

De trekker is vuil of de rubbers van de trekker zijn
afgesleten of beschadigd.

Reinig de trekker of vervang de rubbers.

De afdekking van de vuilwatertank is niet correct
gesloten of de pakking is stuk.

Controleer en/of reinig de contactzone of vervang
de pakking.

Het lter van de aanzuigmotor is vuil. Reinigen.

Er is onvoldoende toevoer van
reinigingsmiddel naar de borstel/pad.

Het lter van het reinigingsmiddel is vuil. Reinigen.
De magneetklep voor reinigingsoplosmiddel is defect. Vervangen. (*)

De trekker veroorzaakt strepen op de
vloer.

Er zitten afvaldeeltjes onder de rubbers van de
trekker.

Verwijder het vuil.

De rubbers van de trekker zijn afgesleten,
afgeschilferd of beschadigd.

Vervang de rubbers.

(*) Onderhoud door een geautoriseerd Nilsk Alto-servicecentrum.

Neem voor meer informatie contact op met de Nilsk Alto-servicecentra. Zij beschikken over de servicehandleiding.

VERWIJDERING

Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht.
Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de
geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht:

– Borstel
– Pad
– Kunststof slangen en onderdelen
– Elektrische en elektronische onderdelen (*)

(*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilsk Alto-kantoor.

HEAD QUARTER

DENMARK

Nilsk-Advance Group

Sognevej 25

DK-2605 Brøndby

Tel.: [phone]

E-mail: mail.com@nilsk-advance.com

www.nilsk-alto.com
