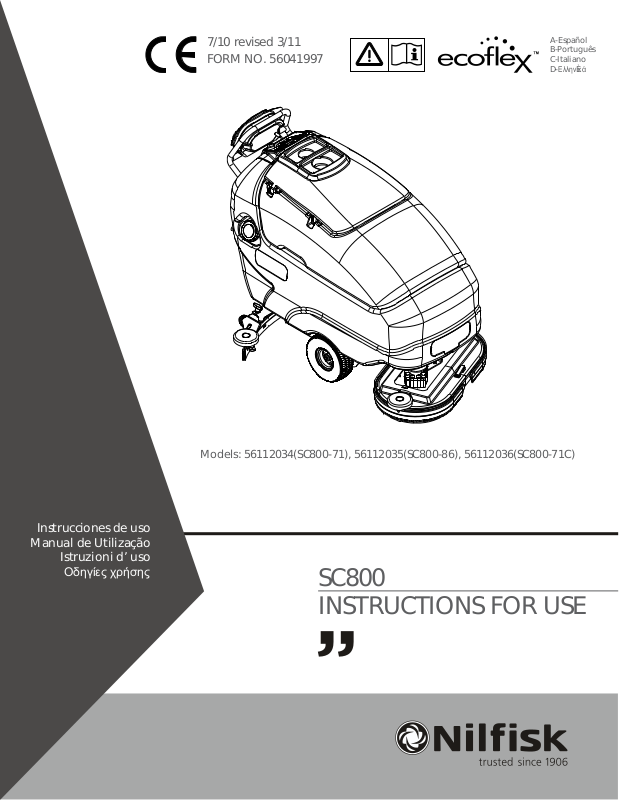

7/10 revised 3/11 FORM NO. 56041997

A-Español B-Português C-Italiano D-ΕλληvÈκά

Instrucciones de uso

Manual de Utilização

Istruzioni d’ uso

Οδηγίες χρήσης

Models: 56112034(SC800-71), 56112035(SC800-86), 56112036(SC800-71C)

SC800 INSTRUCTIONS FOR USE

A-2 / ESPAÑOL

ÍNDICE

Página

Introducción ........................................................................................ A-3

Componentes y servicio .....................................................................A-3

Placa de identiﬁ cación ........................................................................ A-3

Desembalaje de la máquina ............................................................... A-3

Precauciones y advertencias ..............................................................A-4

Conozca su máquina .................................................................A-5 – A-6

Panel de control ..................................................................................A-7

Preparación de la máquina para su utilización

Baterías .............................................................................................. A-8

Instalación de los cepillos ........................................................A-9 – A-10

Llenado del depósito de solución ..................................................... A-11

Instalación de la boquilla .................................................................. A-11

Sistema de detergente (EcoFlex™) .....................................A-12 – A-13

Manejo de la máquina

Fregado en húmedo ..............................................................A-14 – A-15

Aspiración en húmedo ...........................................................A-14 – A-15

Después de la utilización de la máquina ..........................................A-16

Programa de mantenimiento ............................................................A-16

Mantenimiento del motor de aspiración ............................................A-16

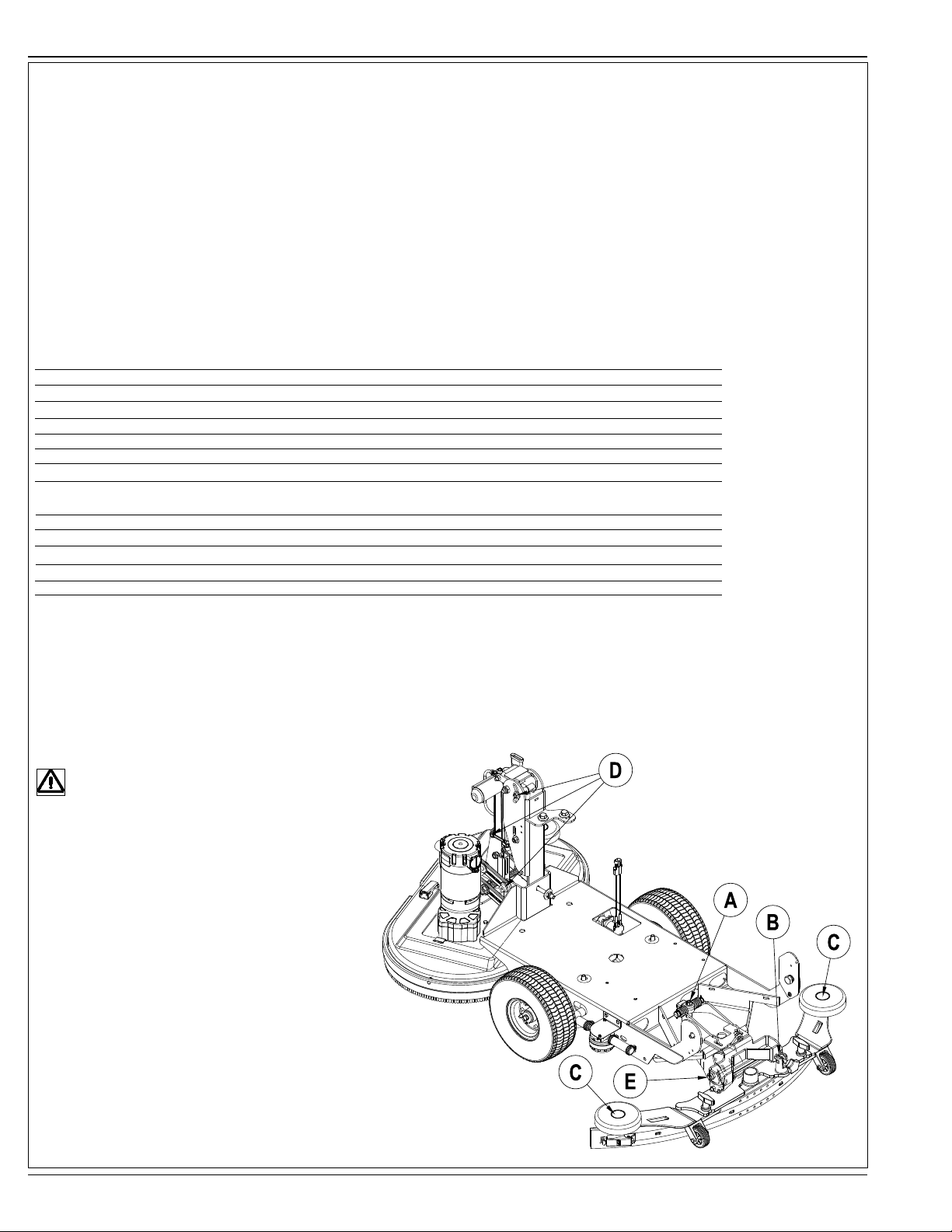

Lubricación de la máquina ................................................................A-16

Mantenimiento

Recarga de las baterías (líquido) .....................................................A-17

Recarga de las baterías (gel) ...........................................................A-17

Mantenimiento de la boquilla ............................................................A-18

Ajuste de la boquilla .........................................................................A-18

Localización de averías .................................................................... A-19

Especiﬁ caciones técnicas .................................................................A-20

Composición Del Material .................................................................A-20

A-2 - FORM NO. - 56041997 - SC800

ESPAÑOL / A-3

INTRODUCCIÓN

Este manual le ayudará a obtener el máximo rendimiento de su limpiadora/secadora automática Nilﬁ sk™. Léalo con atención antes de utilizar la máquina. Nota: Los números que aparecen en negrita entre paréntesis indican elementos ilustrados en las páginas 5-8, a menos que se indique lo contrario.

Este producto está destinado exclusivamente a uso comercial.

COMPONENTES Y SERVICIO

Las reparaciones, cuando sean necesarias, deben ser realizadas por su Centro Autorizado de Servicio Nilﬁ sk que utiliza personal de servicio formado en fábrica y lleva un inventario de piezas de repuesto y accesorios Nilﬁ sk originales.

Llame a Nilﬁ sk para lo referente a piezas de repuesto y servicio. Por favor, especiﬁ que el Modelo y Número de Serie cuando hable de su máquina.

(Distribuidor, coloque aquí la pegatina de su servicio.)

PLACA DE IDENTIFICACIÓN

El Número de Modelo y de Serie de la máquina se indican en la placa de identiﬁ cación instalada en el compartimento de las baterías. Esta información es necesaria a la hora de solicitar repuestos para la máquina. Utilice el siguiente espacio para anotar el Modelo y el Número de Serie de su máquina para futuras consultas.

Modelo _____________________________________________

Número de Serie _____________________________________

DESEMBALAJE DE LA MÁQUINA

Cuando reciba la máquina, examine con atención el embalaje y la máquina, con el ﬁ n de comprobar si existe algún daño. Si observa algún daño, guarde la caja de embalaje (si procede) para que se pueda inspeccionar. Póngase en contacto inmediatamente con el Departamento de Servicio al Cliente de Nilﬁ sk para presentar una reclamación por daños en transporte. Consulte la hoja de instrucciones de desembalaje incluida con la máquina para sacar la máquina del palet.

FORM NO. - 56041997 - SC800- A-3

A-4 / ESPAÑOL

PRECAUCIONES Y ADVERTENCIAS SÍMBOLOS

Nilﬁ sk utiliza los símbolos que aparecen a continuación para indicar situaciones potencialmente peligrosas. Lea cuidadosamente esta información y emprenda las acciones que resulten necesarias para proteger a personas y objetos.

¡PELIGRO!

Se utiliza para advertir de peligros inmediatos que pueden producir graves daños personales o la muerte.

¡ADVERTENCIA!

Se utiliza para llamar la atención sobre una situación que puede causar graves daños personales.

¡PRECAUCIÓN!

Se utiliza para llamar la atención sobre una situación que puede causar daños personales leves o daños a la máquina u otros objetos.

Lea todas y cada una de las instrucciones antes de utilizar el aparato.

INSTRUCCIONES GENERALES DE SEGURIDAD

Se incluyen Precauciones y Advertencias especíﬁ cas que le advierten de los posibles riesgos de daño a la máquina o daño corporal.

¡ADVERTENCIA!

* Sólo deben utilizar esta máquina las personas autorizadas y con la formación adecuada.

* Si se encuentra sobre una rampa o inclinación, evite las paradas bruscas cuando lleve carga. No tome las curvas bruscamente. Utilice una velocidad lenta

si va cuesta abajo. Limpie sólo yendo cuesta arriba.

* Mantenga las chispas, llamas y materiales de fumadores alejados de las baterías. Durante el funcionamiento normal se desprenden gases explosivos. * Al recargar las baterías se produce gas de hidrógeno altamente explosivo. Recargue las baterías exclusivamente en zonas bien ventiladas, lejos de llamas

sin proteger. No fume mientras recarga las baterías.

* Quítese todas las joyas cuando trabaje cerca de componentes eléctricos. * Ponga el conmutador en posición de apagado (O) y desconecte las baterías antes de revisar los componentes eléctricos. * No trabaje nunca debajo de la máquina sin colocar antes bloques o soportes de seguridad en los que apoyar la máquina. * No aplique sustancias limpiadoras inﬂ amables ni utilice la máquina sobre estas sustancias, cerca de ellas, ni en zonas en las que haya líquidos inﬂ amables. * No lave la máquina con una limpiadora a presión. * No haga funcionar esta máquina en rampas o en pendientes superiores al 2 por ciento. * Use solamente los cepillos suministrados junto con el aparato o aquellos especiﬁ cados en el manual de instrucciones. El uso de otros cepillos puede afectar

a la seguridad.

* No mire directamente al láser. Producto Láser Clase 1 IEC 60825-1, 2007 Y 21CFR1040.10.

¡PRECAUCIÓN!

* Esta máquina no ha sido aprobada para su uso en vías públicas. * Esta máquina no es apta para la recogida de polvo peligroso. * Tenga cuidado cuando utilice discos de escariﬁ cación y piedras abrasivas. No se podrá responsabilizar a Nilﬁ sk de daño alguno a las superﬁ cies de los

suelos causado por escariﬁ cadores o piedras abrasivas.

* Cuando utilice la máquina, asegúrese de que no existe peligro para terceras personas, especialmente niños. * Antes de proceder a cualquier función de servicio, lea con atención todas las instrucciones relativas a dicha función. * No deje la máquina sin vigilancia sin antes haber puesto el conmutador en posición de apagado (O), haber quitado la llave y haber aplicado el freno de

estacionamiento.

* Apague el conmutador de llave (O) y quite la llave antes de cambiar los cepillos y antes de abrir cualquiera de los paneles de acceso. * Tome las debidas precauciones para evitar que el pelo, las joyas o las prendas sueltas queden atrapados entre los componentes móviles. * Tome las precauciones adecuadas cuando esté moviendo esta máquina mientras hiela. El agua de la solución, los depósitos de recuperación o detergente

y de las tuberías puede congelarse, causando daños a las válvulas y accesorios. Limpie con limpiaparabrisas.

* Retire las baterías de la máquina antes de su desguace. Las baterías deben desecharse de forma segura, de acuerdo con la reglamentación

medioambiental local.

* No utilice la máquina en superﬁ cies con pendientes superiores a las indicadas en la máquina. * Antes de utilizar la máquina, todas las puertas y cubiertas deberían estar colocadas como se indica en el manual de instrucciones.

* Consulte el manual del producto OEM del cargador de batería para obtener advertencias adicionales sobre el cargador de batería especíﬁ co. * Cualquier uso o ajustes del láser distinto a los especiﬁ cados aquí pueden resultar en exposición riesgosa a la radiación.

GUARDE ESTAS INSTRUCCIONES

A-4 - FORM NO. - 56041997 - SC800

ESPAÑOL / A-5

CONOZCA SU MÁQUINA

A lo largo de este manual encontrará números o letras en negrita entre paréntesis – por ejemplo: (2). Estos números se reﬁ eren a un objeto que se muestra en dicha página, a menos que se indique lo contrario. Consulte estas páginas siempre que lo necesite para localizar los elementos citados en el texto. NOTA: Consulte el manual de servicio para obtener explicaciones más detalladas de cada objeto ilustrado en las siguientes 4 páginas.

1 Llenado del depósito de solución 2 Manilla de control del operario 3 Portabotellas 4 Flotador de cierre del depósito de recuperación 5 Bandeja de residuos 6 Tapa del depósito de recuperación 7 Depósito de recuperación

(cubierta de acceso al cartucho de detergente)

7a Cartucho de detergente (solo modelos EcoFlex) 8 Plataforma de limpieza 9 Alojamientos de cepillos (incluye zócalo de cerdas) 10 Rueda del parachoques de la plataforma de limpieza 11 Rueda motriz 12 Conjunto de boquilla

FORM NO. - 56041997 - SC800- A-5

A-6 / ESPAÑOL

CONOZCA SU MÁQUINA

13 Tubería de drenaje de la solución / Indicador de nivel 14 Palanca de elevación/descenso de la boquilla 15 Conector del conjunto de baterías

(sólo modelos sin cargador a bordo) 16 Tubería de recuperación 17 Disyuntor del motor de la tracción de rueda (30 Amp) 18 Disyuntor del circuito de control (10 Amp) 19 Correa de tensión de la cuchilla de la boquilla 20 Pestillo de la cuchilla de la boquilla 21 Pasadores de alineación de la cuchilla de la boquilla 22 Tuerca de palomilla de montaje de la boquilla 23 Botón de ajuste de la boquilla

24 Tubería de drenaje del depósito de recuperación 25 Tolva de residuos (sólo modelos cilíndricos) 26 Conjunto en vacío (sólo modelos cilíndricos) 27 Colector de la solución (sólo modelos cilíndricos) 28 Panel de control 29 Paleta de tracción 30 Botón de control del límite de velocidad 31 Cargador de batería a bordo

(no se encuentra en todos los modelos) 32 Filtro de la solución 33 Válvula de cierre de la solución

A-6 - FORM NO. - 56041997 - SC800

PANEL DE CONTROL

ESPAÑOL / A-7

A Interruptor de contacto B Interruptor de aumento de la solución C Interruptor de encendido/apagado de la solución C1 Indicadores de ﬂ ujo de la solución (normal, duro y extremo) D Interruptor de reducción de la solución E Interruptor de encendido/apagado de Sistema de detergente F Pantalla F1 Medidor de horas de funcionamiento F2 Indicador de nivel del depósito de solución F3 Códigos de error F4 Indicador Sistema de detergente F5 Indicador de porcentaje de detergente F6 Indicador de batería F7 Indicador de depósito de recuperación lleno F8 Indicador de batería baja

F2 F3

G Interruptor de aumento de la presión de fregado H Interruptor de encendido/apagado de fregado (Sistema de discos – normal y duro) (Sistema cilíndrico – 1 Detector de presión) H1 Indicadores de presión de fregado I Interruptor de reducción de la presión de fregado J Interruptor EcoFlex K Interruptor de extracción de cepillo

(plataformas de disco únicamente)

L Interruptor de aspiración/varilla

F4 F5 F6

x.2%

FORM NO. - 56041997 - SC800- A-7

A-8 / ESPAÑOL

BATERÍAS

Si su máquina se entrega con baterías instaladas, realice lo siguiente:

Compruebe que las baterías estén conectadas a la máquina  (15). Encienda el conmutador de llave  (A) y compruebe el indicador de batería (F6 o E). Si el indicador está completamente lleno o la luz verde está encendida, las baterías están listas para el uso. Si el indicador no está completamente lleno o la luz verde está apagada, las baterías deberían recargarse antes del uso. Consulte la sección “Recarga de las baterías”.

¡IMPORTANTE!: SI SU MÁQUINA ESTÁ EQUIPADA CON UN CARGADOR DE BATERÍA A BORDO, CONSULTE EL MANUAL DEL PRODUCTO OEM PARA OBTENER INSTRUCCIONES SOBRE EL AJUSTE DEL CARGADOR PARA EL TIPO DE BATERÍA.

Consulte TSBUS2008-984 para ver cuáles son los últimos algoritmos del cargador de baterías.

Si su máquina se entrega sin baterías instaladas, realice lo siguiente:

Consulte con su distribuidor autorizado Nilﬁ sk en cuanto a las baterías recomendadas. Instale las baterías siguiendo las instrucciones indicadas a continuación.

NO instale 3 baterías de 12 voltios en su máquina. Esto afectará a la estabilidad de la máquina. ¡IMPORTANTE!: SI SU MÁQUINA ESTÁ EQUIPADA CON UN CARGADOR DE BATERÍA A BORDO, CONSULTE EL MANUAL DEL PRODUCTO OEM PARA OBTENER INSTRUCCIONES SOBRE EL AJUSTE DEL CARGADOR PARA EL TIPO DE BATERÍA.

Consulte TSBUS2008-984 para ver cuáles son los últimos algoritmos del cargador de baterías.

¡ADVERTENCIA!

Tome las máximas precauciones cuando trabaje con las baterías. El ácido sulfúrico de las baterías puede causar daños graves si entra en contacto con la piel o con los ojos. Desde el interior de las baterías se libera gas explosivo de hidrógeno a través de unas aperturas en las tapas de las baterías. Este gas puede incendiarse con cualquier arco eléctrico, chispa o llama. No instale baterías de plomo-ácido en un contenedor cerrado. El gas de hidrógeno debido a la sobrecarga debe poder liberarse.

Cuando revise las baterías... * Quítese todas las joyas * No fume * Lleve gafas de seguridad, un delantal de goma y guantes de goma * Trabaje en una zona bien ventilada * No permita que las herramientas toquen simultáneamente más de un terminal de batería

* Al sustituir las baterías, desconecte SIEMPRE en primer lugar el cable (de tierra) negativo para evitar chispas. * Al instalar las baterías, conecte SIEMPRE el cable negativo al ﬁ nal.

¡PRECAUCIÓN!

Los componentes eléctricos de esta máquina pueden dañarse seriamente si las baterías no están instaladas o conectadas correctamente. Las baterías deben ser instaladas por Nilﬁ sk, un electricista cualiﬁ cado o el fabricante de las baterías.

1 Retire las baterías de su caja de embalaje e inspecciónelas para ver si existen grietas

u otros daños. Si los daños son evidentes, póngase en contacto inmediatamente con el transportista que se las entregó para presentar una reclamación por daños en transporte.

2 Apague el conmutador principal de llave (A) y quite la llave. 3 Desconectar el conector del paquete de baterías (15). 4 Incline el depósito de recuperación hacia la posición lateral cerrada. Retire los cables

de la batería del interior del compartimento de las baterías.

5 Su máquina viene de fábrica con suﬁ cientes cables para instalar cuatro baterías de

6 voltios. Levante las baterías con cuidado para meterlas en el compartimento de las baterías y colóquelas exactamente como se muestra en la FIGURA 1. Ponga las baterías tan cerca de la parte trasera de la máquina como pueda.

6 Instale los cables de las baterías como se muestra. Ponga los cables de forma que

las cubiertas de las baterías puedan retirarse fácilmente para el mantenimiento de las baterías.

7 Apriete con cuidado las tuercas de los terminales de las baterías hasta que el terminal

no gire. No apriete demasiado los terminales; de lo contrario será muy difícil retirarlos en futuras operaciones de mantenimiento.

8 Bañe los terminales con revestimiento para terminales de baterías en pulverizador

(disponible en la mayoría de las tiendas de material para coches).

9 Ponga un manguito de goma negro encima de cada terminal y conecte el conector del

conjunto de las baterías (15).

FIGURA 1

312 AH @ 20 HR RATE

(4) MAX 158KG/348LB

A-8 - FORM NO. - 56041997 - SC800

ESPAÑOL / A-9

INSTALACIÓN DE LOS CEPILLOS (SISTEMA DE DISCO)

¡PRECAUCIÓN!

Apague el conmutador de llave (O) y quite la llave antes de cambiar los cepillos y antes de abrir cualquiera de los paneles de acceso.

1 Asegúrese de que el portacepillos (8) se encuentre en la posición ELEVADA. Asegúrese de que está apagado (O) el conmutador de llave (A). 2 Si utiliza bayetas, instale las bayetas en los portabayetas

3 Ver la Figura 2. Para montar los cepillos (AA) (o los portabayetas), alinee las lengüetas (BB) del cepillo con las ranuras de la bandeja de montaje y gire

para que se bloquee en su posición (gire el borde exterior del cepillo hacia la parte trasera de la máquina como se muestra (CC)).

FIGURA 2

FORM NO. - 56041997 - SC800- A-9

A-10 / ESPAÑOL

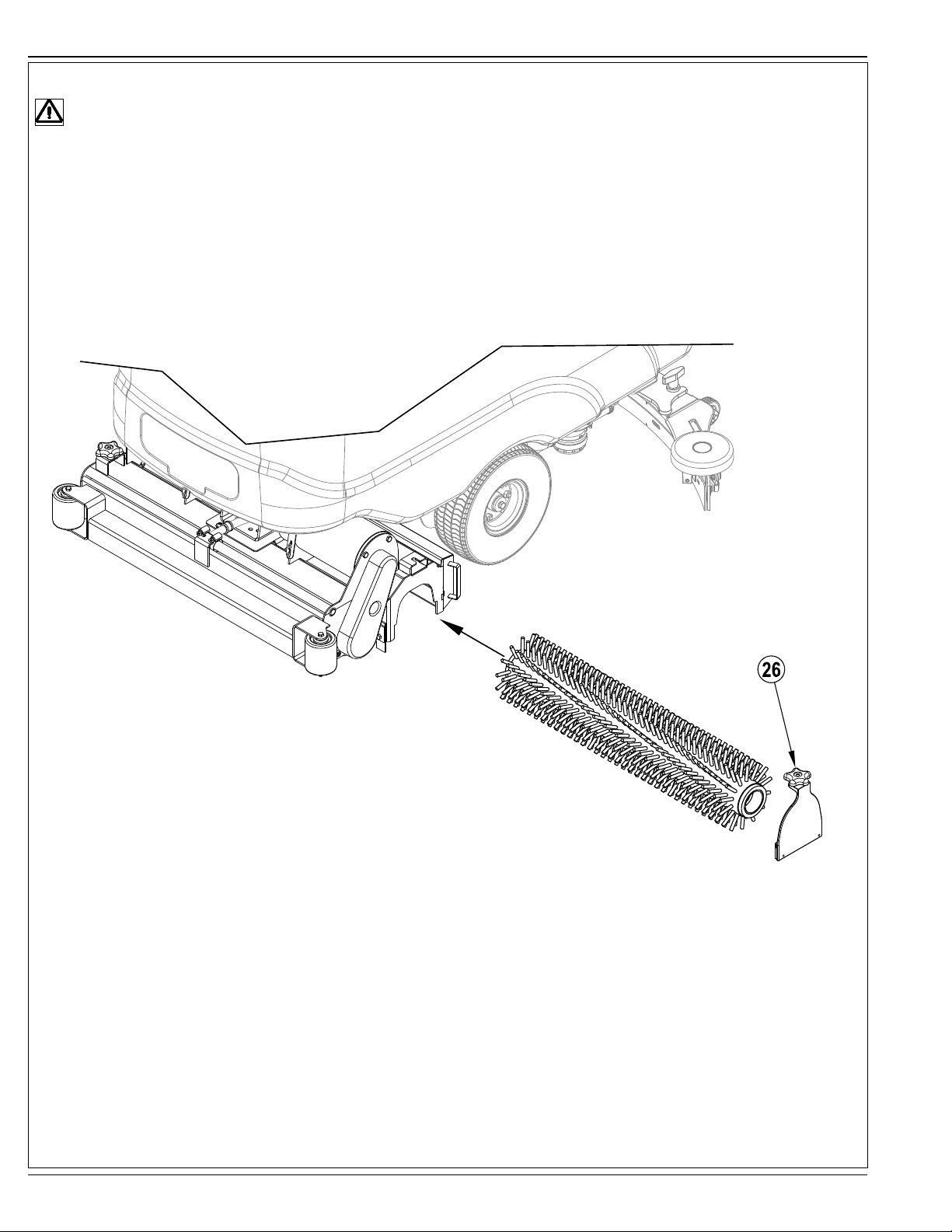

INSTALACIÓN DE LOS CEPILLOS (SISTEMA CILÍNDRICO)

¡PRECAUCIÓN!

Apague el conmutador de llave (O) y quite la llave antes de cambiar los cepillos y antes de abrir cualquiera de los paneles de acceso.

1 Asegúrese de que el portacepillos se encuentre en la posición ELEVADA. Asegúrese de que está apagado (O) el conmutador de llave (A). 2 Ver la Figura 3. -Para acceder a los cepillos, aﬂ oje los botones negros (uno a cada lado) que están en la parte superior de los conjuntos en vacío (26) y

retire los conjuntos. Deslice el cepillo en el contenedor, levante ligeramente, empuje y gire hasta que se asiente. Vuelva a instalar los conjuntos en vacío.

FIGURA 3

A-10 - FORM NO. - 56041997 - SC800

ESPAÑOL / A-11

LLENADO DEL DEPÓSITO DE SOLUCIÓN

Llene el depósito de solución con 25 galones (94,6 Litros) de solución limpiadora como máximo. No llene el depósito de solución por encima de 7,5 cm (3 pulgadas) de la parte inferior del depósito (1). La solución debe ser una mezcla de agua y el limpiador químico apropiado para la aplicación. Siga siempre las instrucciones que aparecen en la etiqueta del envase del producto químico. NOTA: Las máquinas EcoFlex pueden utilizarse normalmente con detergente mezclado en el depósito o con el sistema de aplicación de detergente EcoFlex. Al utilizar el sistema de aplicación de detergente EcoFlex, no mezcle detergente en el depósito; utilice agua.

¡PRECAUCIÓN!

Utilice únicamente detergentes líquidos no inﬂ amables de bajo poder espumante que estén diseñados para aplicaciones de fregado automático. La temperatura del agua no deberá superar los 130 grados Fahrenheit (54,4 grados Celsius)

INSTALACIÓN DE LA BOQUILLA

1 Ver la Figura 4. Deslice en conjunto de la boquilla (12) sobre la abrazadera de montaje de la boquilla y apriete las tuercas de palomilla de montaje de la

boquilla (22). 2 Conecte la tubería de recuperación (16) a la entrada de la boquilla. 3 Baje la boquilla, desplace la máquina hacia delante y ajuste la inclinación de la boquilla utilizando el botón de ajuste de la boquilla (23), de modo que la

cuchilla de la boquilla trasera toque el suelo homogéneamente en toda la anchura y se doble ligeramente como se muestra.

FIGURA 4

FORM NO. - 56041997 - SC800- A-11

A-12 / ESPAÑOL

REPARACIÓN Y USO DEL SISTEMA DE DETERGENTE (SOLO MODELOS ECOFLEX)

INSTRUCCIONES COMUNES:

Si se presiona y se suelta el interruptor de detergente (E) mientras el sistema de la solución está activo, el sistema de detergente se encenderá y apagará alternativamente. Elimine del sistema el detergente utilizado anteriormente antes de cambiar a un detergente diferente. NOTA DE SERVICIO: desplace la máquina sobre un punto de drenaje en el suelo antes de eliminar el detergente, porque saldrá una pequeña cantidad durante el proceso.

Purgar al cambiar productos químicos:

1 Desconecte y retire el cartucho de detergente. 2 Encienda el interruptor de contacto (A). Pulse y mantenga pulsado el interruptor de la solución (C) y el interruptor de detergente (E) durante 3 segundos.

NOTA: una vez activado, el proceso de purga dura 10 segundos. Observe los indicadores del sistema de detergente en la ilustración de la página siguiente. Por lo general, un solo ciclo de purga es suﬁ ciente para purgar el sistema.

Purgar semanalmente:

1 Desconecte y retire el cartucho de detergente. Instale y conecte un cartucho lleno de agua limpia 2 Encienda el interruptor de contacto (A). Pulse y mantenga pulsado el interruptor de la solución (C) y el interruptor de detergente (E) durante 3 segundos.

Cuando el cartucho de detergente esté casi vacío se encenderá un indicador del panel de visualización (F). Este indicador de “detergente bajo” permanecerá encendido hasta que reinicie el sistema. Cuando se encienda este indicador, sólo tiene que verter una botella completa de un galón (3,7 litros) de detergente en el cartucho para rellenarlo sin preocuparse de las medidas. NOTA: reinicie el sistema únicamente cuando el cartucho esté lleno. Al cambiar de cartuchos, el indicador de “detergente bajo” únicamente es exacto si el cartucho de repuesto está al mismo nivel que el cartucho sustituido.

Para reiniciar:

1 Encienda el interruptor de contacto (A). Pulse y mantenga pulsado el interruptor de aumento de solución (B) y el interruptor de reducción de solución (D)

durante 3 segundos. Observe los indicadores del sistema de detergente en la ilustración de la página siguiente.

Porcentaje de detergente:

1 El valor predeterminado de porcentaje de detergente es 0,25%. Para cambiar el porcentaje, el sistema de detergente debe estar apagado; luego, presione

y mantenga presionado el interruptor de encendido/apagado de detergente (E) durante 2 segundos. El indicador de detergente parpadeará y cada pulsación del interruptor realizará un ciclo a través de los porcentajes disponibles (3%, 2%, 1.5%, 1%, 0.8%, 0.66%, 0.5%, 0.4%, 0.3%., 0.25%). Cuando el porcentaje deseado se muestre en la pantalla (F5), pare y se bloqueará tras 5 segundos.

INSTRUCCIONES ESPECÍFICAS PARA EL CARTUCHO:

Llene el cartucho de detergente con 1,25 galones (4,73 litros) de detergente como máximo. NOTA DE SERVICIO: retire el cartucho de la caja de detergente antes de llenarlo para no derramar detergente sobre la máquina. Se recomienda utilizar un cartucho individual para cada detergente que planee usar. Los cartuchos de detergente tienen una pegatina blanca, de modo que puede escribir el nombre del detergente en cada cartucho para no mezclarlos. Al instalar un nuevo cartucho, retire la tapa (AA) y coloque el cartucho en la caja de detergente. Instale la tapa sellada (BB) como se muestra.

A-12 - FORM NO. - 56041997 - SC800

ESPAÑOL / A-13

PREPARACIÓN Y USO DEL SISTEMA DE DETERGENTE (SOLO MODELOS ECOFLEX)

DETERGENTE ACTIVADO

LLENO (REINICIO)

DETERGENTE BAJO

DETERGENTE DESACTIVADO

PURGA

Presione y mantenga presionados (C) y (E) durante 3 segundos para purgar.

Presione y mantenga presionados (B) y (D) durante

3 segundos para reiniciar.

El sistema de detergente está encendido cuando el indicador está encendido.

max.2%

FORM NO. - 56041997 - SC800- A-13

A-14 / ESPAÑOL

FREGADO EN HÚMEDO

¡ADVERTENCIA!

Asegúrese de que comprende los controles del operador y sus funciones. Si se encuentra sobre una rampa o inclinación, evite las paradas bruscas cuando lleve carga. No tome las curvas bruscamente. Utilice una velocidad lenta si va cuesta abajo. Limpie sólo yendo cuesta arriba.

Para fregar...

1 Siga las instrucciones de la sección Preparación de la máquina para el uso de este manual. 2 Encienda (I) el interruptor de contacto principal (A). Se encenderán las luces indicadoras del panel de control, el indicador de condición de las baterías (F6) y el cronómetro

(F1) antes de proceder.

3 Para desplazar la máquina a la zona de trabajo, empuje la paleta de tracción (29) hacia delante o tire de la paleta de tracción (29) hacia atrás para desplazar la máquina

marcha atrás. Varíe la presión sobre la paleta de tracción (29) para obtener la velocidad deseada. NOTA: La perilla de control de velocidad (30) se utiliza para controlar la velocidad máxima, tanto en marcha adelante como marcha atrás. 4 Pulse y mantenga pulsado el interruptor de la solución (C) durante 5 segundos para mojar previamente el suelo. NOTA: Esto debe realizarse antes de pulsar el interruptor de

encendido/apagado del fregado (H). 5 Pulse el interruptor de encendido/apagado de fregado (H), la presión de fregado se ajustará por defecto a Normal (un indicador de presión de fregado se ilumina). Use el

interruptor de aumento de la presión de fregado (G) o el interruptor de reducción de la presión de fregado (I) para cambiar entre los modos de fregado normal y duro. Solamente

está disponible un detector de presión para máquinas cilíndricas. El ﬂ ujo de solución se ajustará automáticamente para que coincida con la presión de fregado.

NOTA: el ﬂ ujo de solución puede cambiarse independientemente de la presión de fregado presionando el interruptor de aumento de la solución (B) o el interruptor de reducción

de la solución (D). Los ajustes posteriores de la presión de fregado restablecerán el ﬂ ujo de la solución para que se corresponda con la presión de fregado.

NOTA: los sistemas de fregado, solución, aspiración y detergente (modelos EcoFlex) se activan automáticamente cuando se presiona el interruptor de encendido/apagado del

fregado (H). Cualquier sistema individual puede apagarse o volver a encenderse con sólo presionar su interruptor en cualquier momento durante el fregado. No se requiere

ninguna acción adicional aparte de bajar la rasqueta (12). 6 Baje la rasqueta con la palanca de elevación / descenso de la rasqueta (14). 7 Cuando la paleta de tracción (29) está en la posición neutra, los sistemas de fregado, aspiración, solución y detergente (modelos EcoFlex) se activan pero no funcionan. Agarre

la manija de control del operador (2) y empuje la paleta de tracción (29) hacia delante para encender los sistemas de fregado, vacío, solución y detergente (modelos EcoFlex)

y para mover la máquina hacia delante. Para lograr los mejores resultados, mueva la máquina a velocidad de paseo lento. Pulse el interruptor de la solución (C) una vez

para apagarlo cuando tome curvas cerradas. Tire de la paleta de tracción (29) hacia atrás para mover la máquina marcha atrás. Cuando mueva la máquina marcha atrás, los

cepillos funcionarán pero no se aplicará ni solución ni producto químico.

¡PRECAUCIÓN!

Para evitar dañar el suelo, mantenga la máquina en movimiento cuando los cepillos estén girando.

8 Cuando friegue, compruebe de vez en cuando que detrás de la máquina se está recogiendo el agua residual. Si queda agua en la trayectoria de la máquina, puede que esté aplicando demasiada

solución, que el depósito de recuperación esté lleno o que la rasqueta necesite un ajuste. 9 De manera predeterminada, la máquina pasa al modo de limpieza EcoFlex (indicador del interruptor EcoFlex se ilumina en VERDE) para conservar solución y detergente. Presione el interruptor

EcoFlex (J) para anular el modo de limpieza EcoFlex y aumentar temporalmente la presión de fregado, el ﬂ ujo de la solución y la mezcla de detergente. Esto hará que el indicador parpadee

(AMARILLO) durante un minuto, el ﬂ ujo de la solución aumentará al siguiente nivel, la presión de fregado aumentará al siguiente nivel y el porcentaje de detergente aumentará hasta el siguiente

porcentaje mayor.

NOTA: Para máquinas que no tienen instalado detergente, al presionar el interruptor EcoFlex se incrementará temporalmente la presión de fregado y el ﬂ ujo de la solución. NOTA: Al presionar y mantener pulsado el interruptor EcoFlex (J) durante 2 segundos se desactivará el sistema EcoFlex. La única manera para volver a activarlo es presionar el interruptor EcoFlex (J)

nuevamente. Alternar el interruptor de llave (A) no vuelve a activar el sistema. El sistema EcoFlex solo funcionará si el Sistema de Fregado (H) ha sido activado. 10 Para los suelos muy sucios, puede que una operación de fregado de una sola pasada no sea suﬁ ciente y que se necesite un “doble fregado”. Esta operación es igual al fregado de una sola pasada,

salvo que en la primera pasada la rasqueta está elevada. Esto permite que la solución de limpieza permanezca en el suelo y actúe más tiempo. La última pasada se hace en la misma zona, con la

rasqueta bajada para recoger la solución acumulada. 11 El depósito de recuperación tiene un ﬂ otador de cierre (4) que apaga TODOS los sistemas excepto el sistema de tracción cuando el depósito de recuperación está lleno. Hay que vaciar el depósito de

recuperación cuando se activa este ﬂ otador. La máquina no recogerá agua ni fregará con el ﬂ otador activado. NOTA: Todos los demás indicadores desaparecen y un indicador de “LLENADO del depósito de recuperación” (F7) se enciende en el panel de visualización cuando el interruptor se activa en modelos

“EcoFlex”. 12 Cuando el operario desea detener la limpieza o el depósito de recuperación está lleno; presione el interruptor de encendido/apagado de fregado (H) una vez. Esto automáticamente detendrá los motores de fregado y el ﬂ ujo de solución y la plataforma se elevará a su límite superior.

NOTA: La aspiración se detendrá después de un plazo de 10 segundos. Esto permite recoger el agua que haya podido quedar sin tener que volver a encender la aspiración.

Eleve la rasqueta con la palanca de Elevación/Descenso de la rasqueta 13 (14), y lleve la máquina a un lugar designado para la ELIMINACIÓN DE AGUAS RESIDUALES y vacíe el depósito de

recuperación. Para vaciarlo, tire de la tubería de drenaje del depósito de recuperación (24) para sacarla de su soporte y abra la tapa (sostenga el extremo de la tubería por encima del nivel de agua para

evitar el ﬂ ujo súbito e incontrolado de agua residual). Para regular el ﬂ ujo, puede apretar el tubo de vaciado del depósito de recuperación (24). Vuelva a llenar el depósito de solución y siga fregando.

NOTA: asegúrese de que la tapa del depósito de recuperación (6) y el tapón del tubo de vaciado del depósito de recuperación (24) estén bien asentados, o la máquina no recogerá el agua correctamente. Cuando las baterías necesitan recargarse, el indicador de batería BAJA (D8) se encenderá (modelos EcoFlex) y el motor de aspiración se cerrará después de 30 segundos. Lleve la máquina a una zona de mantenimiento y recargue las baterías de acuerdo con las instrucciones de la sección de baterías de este manual.

ASPIRACIÓN EN HÚMEDO

Añada a la máquina accesorios opcionales para la aspiración en húmedo. 1 Desconecte la tubería de recuperación de (16) la rasqueta (12). 2 Añada a la manguera las herramientas de recogida adecuadas (disponibles en Advance). 3 Encienda el conmutador de llave principal (A). 4 Pulse el interruptor de aspiración/vara (L) (modelos EcoFlex) una vez para encender el motor de aspiración.

El motor de aspiración funcionará de forma continua hasta que se vuelva a pulsar el interruptor para apagarlo.

NOTA: el indicador “Depósito de recuperación LLENO” está desactivado si está activado el modo de varilla.

El ﬂ otador detendrá el líquido que ﬂ uye al depósito de recuperación.

A-14 - FORM NO. - 56041997 - SC800

ESPAÑOL / A-15

FREGADO EN HÚMEDO

NOTA DE SERVICIO: Consulte el manual de servicio para obtener las descripciones funcionales detalladas de todos los controles y la programabilidad opcional .

FORM NO. - 56041997 - SC800- A-15

A-16 / ESPAÑOL

DESPUÉS DE LA UTILIZACIÓN

1 Levante los cepillos (o las bayetas) y levante la boquilla. Lleve la máquina a una zona de mantenimiento. 2 Apague el conmutador principal de llave (A) y quite la llave. 3 Para vaciar el depósito de solución, retire la tubería de drenaje de la solución (13) del conector superior. Dirija la tubería a un punto de drenaje en el suelo o a un cubo.

Enjuague el depósito con agua limpia. Inspeccione las mangueras de solución y sustitúyalas si están torcidas o dañadas. 4 Para vaciar el depósito de recuperación, extraiga la tubería de drenaje del depósito de recuperación (24) de su soporte y retire la tapa (sostenga el extremo de la tubería

por encima del nivel de agua para evitar el ﬂ ujo súbito e incontrolado de agua residual). Para regular el ﬂ ujo, puede apretar el tubo de vaciado del depósito de recuperación

(24). Enjuague el depósito de recuperación y desconecte el ﬂ otador (4) con agua limpia. Inspeccione los tubos de recuperación y aspiración y sustitúyalos si están torcidos o

dañados.

NOTA: Después de cada uso, drene y enjuague el depósito de recuperación completamente y, a continuación, llene el depósito de recuperación aproximadamente

1/3 con agua limpia.

Retire los cepillos o los portabayetas. Enjuague los cepillos o las bayetas con agua templada y tiéndalos para que sequen. Deje que las bayetas de pulido se sequen por 5

completo antes de volver a usarlas. NOTA: Puede extraer los cepillos manualmente o automáticamente pulsando el interruptor de extracción de cepillo (K) (únicamente

modelos de disco EcoFlex).

6 Retire la boquilla, enjuáguela con agua templada y tiéndala para que seque. 7 Compruebe el programa de mantenimiento que viene a continuación y realice cualquier operación de mantenimiento necesaria antes de guardar la máquina.

PROGRAMA DE MANTENIMIENTO

OPERACIÓN DE MANTENIMIENTO Diaria Semanal Mensual Anual

Recarga de baterías X Limpiar e inspeccionar depósitos y tuberías X Comprobar, limpiar y girar los cepillos y las bayetas X Comprobar y limpiar la boquilla X

Limpiar e inspeccionar el ﬂ otador de cierre de la aspiración X Vacíe/limpie la bandeja de residuos en el depósito de recuperación X

Limpiar la tolva del sistema cilíndrico X Comprobar el nivel de agua de todas las células de las baterías

(no se aplica a baterías de células de gel) X Inspeccionar las faldillas contenedoras de fregado X Inspeccionar y limpiar el ﬁ ltro de la solución X Limpiar los colectores de la solución del sistema cilíndrico X

Purgar el sistema de detergente (sólo modelos EcoFlex) X Lubricar la máquina X

* Comprobar los cepillos de carbono X

* Haga que Nilﬁ sk compruebe los cepillos de carbono del motor de aspiración una vez al año o después de 300 horas de funcionamiento. Compruebe los cepillos de carbono de los motores de tracción y fregado cada 500 horas o una vez al año. NOTA: Para más información sobre reparaciones de mantenimiento y servicio, consulte el Manual de Servicio.

8 Almacene la máquina en un lugar limpio y seco. 9 Apague (O) el conmutador principal de llave (A) y quite la llave.

MANTENIMIENTO DEL MOTOR DE ASPIRACIÓN

Haga que su Distribuidor de Nilﬁ sk revise los cepillos de carbono del motor una vez al año o después de 300 horas de funcionamiento.

¡IMPORTANTE!

Los daños al motor causados por no haber revisado y mantenido los cepillos de carbono no están cubiertos por la garantía. Consulte la Declaración de Garantía Limitada.

LUBRICACIÓN DE LA MÁQUINA

Una vez al mes, aplique aceite ligero de máquina para lubricar lo siguiente:

• Puntos generales de pivotaje de la junta de boquilla (A).

• Roscas del botón de ajuste del ángulo de montaje de la

boquilla (B).

• Ruedas del extremo de la boquilla (C).

• Puntos generales de pivotaje de la junta de cepillo (D).

• Ruedas del parachoques del portacepillos. Una vez al trimestre, engrase lo siguiente

• Ruedas giratorias de la roldada trasera (E).

A-16 - FORM NO. - 56041997 - SC800

ESPAÑOL / A-17

RECARGA DE BATERÍAS DE LÍQUIDO

EcoFlex – Recargue las baterías cada vez que se utilice la máquina o cuando el indicador de batería (F6) presente un nivel inferior al de carga completa.

¡ADVERTENCIA!

No rellene las baterías antes de recargarlas. Recargue las baterías exclusivamente en una zona bien ventilada. No fume mientras maneja las baterías.

* Al sustituir las baterías, desconecte SIEMPRE en primer lugar el cable (de tierra) negativo para evitar chispas. * Al instalar las baterías, conecte SIEMPRE el cable negativo al ﬁ nal.

Si su máquina se entrega con cargador de baterías a bordo, realice lo siguiente:

Apague el conmutador de llave principal (A). Desenrolle el cable eléctrico del lado del cargador a bordo y enchúfelo en la toma a tierra correspondiente. Consulte el manual del producto OEM para obtener más instrucciones de funcionamiento detalladas.

Si su máquina se entrega sin cargador de baterías a bordo, realice lo siguiente:

Desconecte las baterías de la máquina e introduzca el conector del cargador en el conector del conjunto de baterías (15). Siga las instrucciones que aparecen encima del cargador de las baterías. NOTA DE SERVICIO: Asegúrese de que enchufa el cargador de batería en el conector con el asa integrada.

¡PRECAUCIÓN!

Para evitar daños a la superﬁ cie del suelo, limpie siempre el agua y el ácido de la parte superior de las baterías después de la recarga.

COMPROBACIÓN DEL NIVEL DE AGUA DE LAS BATERÍAS

Compruebe el nivel de agua de las baterías al menos una vez a la semana. Después de cargar las baterías, retire las cubiertas de ventilación y compruebe el nivel de agua de todas células de las baterías. Utilice agua destilada o desmineralizada en un dispensador de relleno de baterías (disponible en la mayoría de las tiendas de materiales para coches) para llenar todas las células hasta el indicador de nivel (o hasta 10 mm por encima de la parte superior de los separadores). ¡NO rellene demasiado las baterías!

¡PRECAUCIÓN!

Si las baterías están demasiado llenas se puede salpicar ácido al suelo. Apriete las cubiertas de ventilación. Limpie la parte superior con una solución de levadura química y agua (2 cucharadas de levadura química en 1 litro de agua).

RECARGA DE BATARÍAS DE GEL (VRLA)

EcoFlex – Recargue las baterías cada vez que se utilice la máquina o cuando el indicador de batería (F6) presente un nivel inferior al de carga completa.

¡ADVERTENCIA!

Recargue las baterías exclusivamente en una zona bien ventilada. No fume mientras maneja las baterías.

* Al sustituir las baterías, desconecte SIEMPRE en primer lugar el cable (de tierra) negativo para evitar chispas. * Al instalar las baterías, conecte SIEMPRE el cable negativo al ﬁ nal.

¡PRECAUCIÓN!

La batería de plomo ácido con regulación de tensión (VRLA) ofrece una vida útil y unas prestaciones superiores ¡SÓLO SI SE RECARGA CORRECTAMENTE! Una recarga insuﬁ ciente o excesiva reducirá la vida útil de la batería y limitará sus prestaciones. Asegúrese de SEGUIR AL PIE DE LA LETRA LAS INSTRUCCIONES DE RECARGA. ¡NO INTENTE ABRIR ESTA BATERÍA! Si la batería VRLA se abre, pierde su presión y las placas se contaminan de oxígeno. LA GARANTÍA QUEDA ANULADA SI LA BATERÍA SE ABRE.

Si su máquina se entrega con cargador de baterías a bordo, realice lo siguiente:

Si su máquina se entrega sin cargador de baterías a bordo, realice lo siguiente:

IMPORTANTE: Asegúrese de que dispone de un cargador adecuado para su uso con baterías de células de gel. Utilice únicamente cargadores de “regulación de tensión” o de “limitación de tensión”. NO DEBEN utilizarse cargadores de corriente variable o de corriente constante estándar. Se recomienda el uso de un cargador

sensible a la temperatura, dado que los ajustes manuales nunca son precisos y dañarán cualquier batería VRLA.

FORM NO. - 56041997 - SC800- A-17

A-18 / ESPAÑOL

MANTENIMIENTO DE LA BOQUILLA

Si la boquilla deja bandas estrechas de agua, puede que las cuchillas estén sucias o dañadas. Retire la boquilla, enjuáguela con agua tibia e inspeccione las cuchillas. Sustituya o invierta las cuchillas si están cortadas, rasgadas, onduladas o gastadas.

Para invertir o sustituir

1 Ver la Figura 5. Eleve la rasqueta del suelo y a continuación abra el pestillo de retirada de la hoja de la rasqueta trasera (20) en la rasqueta. 2 Retire las correas de tensión (19). 3 Deslice la cuchilla posterior para sacarla de las clavijas de alineación (21). 4 La cuchilla de la boquilla tiene 4 bordes de trabajo. Gire la cuchilla de manera que un borde limpio e intacto apunte hacia la parte frontal de la máquina.

Sustituya la cuchilla si los 4 bordes están mellados, desgastados o reducidos al mínimo. 5 Instale la cuchilla siguiendo los pasos en orden inverso y ajuste la inclinación de la boquilla.

Para invertir o sustituir la cuchilla de la boquilla delantera...

1 Eleve la rasqueta del piso, luego aﬂ oje las (2) tuercas mariposa (22) sobre la parte superior de la rasqueta. Desconecte la manguera de recuperación (16) y

extraiga la rasqueta (12) del montaje. 2 Aﬂ oje la perilla de extracción de la hoja de rasqueta delantera (AA), y luego retire la correa de tensión (AB) y la hoja. 3 La cuchilla de la boquilla tiene 4 bordes de trabajo. Gire la cuchilla de manera que un borde limpio e intacto apunte hacia la parte frontal de la máquina.

Sustituya la cuchilla si los 4 bordes están mellados, desgastados o reducidos al mínimo. 4 Instale la cuchilla siguiendo los pasos en orden inverso y ajuste la inclinación de la boquilla.

AJUSTE DE LA BOQUILLA

Ajuste el ángulo de la boquilla siempre que sustituya o invierta la cuchilla o cuando la boquilla no deje seco el suelo.

Para ajustar el ángulo de la boquilla...

1 Aparque la máquina en una superﬁ cie plana e igualada y baje la boquilla. 2 Moviendo la máquina lentamente hacia adelante, gire el tornillo de ajuste de la boquilla (23) hasta que la cuchilla de la boquilla trasera se pliegue

homogéneamente en toda la anchura de la boquilla, como se indica a continuación.

la cuchilla secadora de la boquilla trasera...

FIGURA 5

A-18 - FORM NO. - 56041997 - SC800

ESPAÑOL / A-19

SOLUCIÓN DE PROBLEMAS GENERALES DE LA MÁQUINA

Problema Posible causa Solución

Recogida escasa del agua Cuchillas de la boquilla gastadas o

Desgarradas Boquilla mal ajustada en toda su anchura Ajuste la boquilla de manera que las cuchillas

Depósito de recuperación lleno Vacíe el depósito de recuperación Fuga en la tubería de drenaje del depósito de recuperación

Fuga en la junta de la tapa del tanque de recuperación

Residuos atrapados en la boquilla Limpie la herramienta de boquilla Manguera de aspiración obstruida Retire los residuos Uso de demasiada solución Ajuste el ﬂ ujo de la solución en el panel de control Tapa del ﬁ ltro de espuma mal puesta Ponga la tapa correctamente

Fregado poco eﬁ caz Cepillo o bayeta desgastados Gire o sustituya los cepillos

Tipo de cepillo o bayeta incorrecto Consulte a Nilﬁ sk-Advance Limpiador químico incorrecto Consulte a Nilﬁ sk-Advance Movimiento demasiado rápido de la máquina Reduzca la velocidad No se está utilizando suﬁ ciente solución. Aumente el ﬂ ujo de la solución en el panel de

Flujo de solución inadecuado o falta de solución

La máquina no funciona Conector de las baterías desconectado Vuelva a conectar los conectores de las baterías

Ausencia de tracción de las ruedas marcha alante/atrás

La aspiración se apaga y la pantalla indica “Recovery Tank FULL indicator” (indicador de depósito de recuperación LLENO) cuando el depósito de recuperación no está lleno Barrido poco eﬁ caz (sistema cilíndrico)

No hay ﬂ ujo de detergente (Sólo modelos EcoFlex)

Depósito de solución vacío Llene el depósito de solución Tuberías, válvulas, ﬁ ltro o canal de la solución

Válvula de cierre de la solución cerrada Abra la válvula de cierre de la solución Válvula de solenoide de la solución Limpie o sustituya la válvula

Controlador principal del sistema Compruebe los códigos de averías

Disyuntor de 10 amp. desconectado Compruebe si hay algún cortocircuito eléctrico y

Controlador de velocidad del sistema de tracción

Disyuntor de 30 A disparado Compruebe si se ha producido una sobrecarga

Interruptor de parada de emergencia disparado Tubo de la rasqueta obstruido Limpie los residuos Aspiración de grandes cantidades de agua a alta velocidad de desplazamiento

La tolva está llena Vacíe y limpie la tolva Cepillos gastados Sustituya los cepillos Las cerdas han adquirido una forma Invierta los cepillos Cartucho de detergente vacío Llenar cartucho de detergente

Línea de ﬂ ujo de detergente obstruida o torcida Tapa de junta seca en cartucho de detergente sin sellar Cableado de la bomba de detergente desconectado o hacia atrás

Invierta o sustituya las cuchillas

toquen el suelo de manera uniforme

Sujete la tapa de la tubería de drenaje o sustitúyala

Sustituya la junta / Asiente correctamente la tapa

control

Lave las tuberías y el canal y limpie el ﬁ ltro de solución obstruidos

(véase el manual de servicio)

reinicie Compruebe los códigos de error

(consulte el manual de servicio)

del motor de tracción Restablezca el interruptor de parada de

emergencia

Reduzca la velocidad o desactive la función de agua pagado automático (véase el manual de

servicio)

Purgar el sistema, enderezar las líneas para eliminar pliegues Sellar tapa de junta seca

Conectar o reconectar cableado

FORM NO. - 56041997 - SC800- A-19

A-20 / ESPAÑOL

ESPECIFICACIONES TÉCNICAS (según la instalación y las pruebas de la unidad)

Modelo SC800-71 SC800-71C SC800-86

Nº de modelo 56601014 56601016 56601015 Tensión, baterías V 24V 24V 24V

Capacidad de la batería Ah 312 312 312 Grado de protección IPX4 IPX4 IPX4 Nivel de potencia acústica

(IEC 60704-1) Nivel de potencia acústica

(IEC 60704-1) Incertidumbre Peso bruto lb./kg 1045/474.0 1065/483.1 1050/476.3 Peso de transporte lb./kg 1035/469.5 1055/478.5 1040/471.7 Carga máxima en suelo de rueda

(Frontal derecha) Carga máxima en suelo de rueda

(Frontal izquierda) Carga máxima en suelo de rueda

(Trasera central) Vibración en los controles manuales

(ISO 5349-1) Vibración en los controles manuales

(ISO 5349-1) Incertidumbre Inclinación en transporte 2% (1.15°) 2% (1.15°) 2% (1.15°)

Inclinación en limpieza 2% (1.15°) 2% (1.15°) 2% (1.15°)

dB(A) 61 61 61

dB(A) 3,0 3,0 3,0

psi N/mm

m/s

73.5/.507 75.3/.519 74.0/.510

68.0/.469 69.9/.482 68.6/.473

287.6/1.983 287.6/1.983 287.6/1.983

0,26 0,26 0,26

,02 ,02 ,02

COMPOSICIÓN DEL MATERIAL

LBS KG

Aluminio 13.58 6.16 Goma 15.888 7.21 Plástico 23.037 10.45 Polietileno 116.4 52.79 Metal ferroso y cobre Transeje 23 10.43 Motor del cepillo 17.25 7.82 Motor de aspiración 6 2.72 Otros elementos eléctricos 19.41 8.80

A-20 - FORM NO. - 56041997 - SC800

B-2 / PORTUGUÊS

ÍNDICE

Página

Introdução ...........................................................................................B-3

Peças e assistência técnica ...............................................................B-3

Chapa de identiﬁ cação .......................................................................B-3

Desempacotamento da máquina ........................................................B-3

Precauções e Avisos .......................................................................... B-4

Conheça a sua máquina ........................................................... B-5 – B-6

Painel de Controlo .............................................................................. B-7

Preparação da máquina para utilização

Baterias ..............................................................................................B-8

Instalação das escovas .......................................................... B-9 – B-10

Abastecimento do depósito de solução ............................................ B-11

Instalação do rodo ............................................................................ B-11

Sistema do Detergente (EcoFlex™) ..................................... B-12 – B-13

Funcionamento da Máquina

Limpeza a húmido ................................................................ B-14 – B-15

Aspiração a húmido .............................................................. B-14 – B-15

Após a utilização da máquina ...........................................................B-16

Plano de manutenção .......................................................................B-16

Manutenção do motor de vácuo ....................................................... B-16

Lubriﬁ cação da máquina ..................................................................B-16

Manutenção

Carregamento das baterias (Húmidas) ............................................B-17

Carregamento das baterias (Gel) .....................................................B-17

Manutenção do rodo .........................................................................B-18

Regulação do rodo ...........................................................................B-18

Detecção e resolução de problemas ................................................ B-19

Especiﬁ cações técnicas ...................................................................B-20

Materiais Utilizados ..........................................................................B-20

B-2 - FORM NO. - 56041997 - SC800

PORTUGUÊS / B-3

INTRODUÇÃO

Este manual ajudá-lo-á a obter os melhores resultados do seu Esfregador/Secador Automático Nilﬁ skTM. Leia-o na totalidade antes de utilizar a máquina. Nota: Os números a negrito entre parêntesis indicam um elemento ilustrado nas páginas 5-8, excepto nos casos indicados.

Este produto destina-se exclusivamente a uso comercial.

PEÇAS E ASSISTÊNCIA TÉCNICA

Quando necessárias, as reparações deverão ser levadas a cabo pelo seu Centro de Assistência Nilﬁ sk Autorizado, que emprega técnicos de assistência formados na fábrica e mantém um inventário de peças e acessórios sobresselentes originais da Nilﬁ sk.

Contacte a Nilﬁ sk para obter peças sobresselentes ou assistência técnica. Por favor, indique o Modelo e o Número de Série sempre que tratar de um assunto relacionado com a sua máquina.

(Sr. Representante, cole aqui o seu autocolante relativo à assistência.)

CHAPA DE IDENTIFICAÇÃO

O Modelo e o Número de Série são indicados na Chapa de Identiﬁ cação localizada no compartimento das baterias. Estas informações são necessárias sempre que encomendar peças sobresselentes. Utilize o espaço providenciado abaixo para anotar o Modelo e o Número de Série da sua máquina, para futura referência.

Modelo _____________________________________________

Número de Série _____________________________________

DESEMPACOTAMENTO DA MÁQUINA

Assim que receber a máquina, convém veriﬁ car cuidadosamente se esta ou a embalagem de transporte possuem danos. Caso existam danos, deverá guardar a embalagem de transporte, para que possa ser inspeccionada. Contacte imediatamente o Departamento de Assistência ao Cliente da Nilﬁ sk para apresentar uma reclamação de danos durante o transporte. Depois de a retirar da caixa, corte as tiras plásticas e retire os blocos de madeira situados junto às rodas. Utilize uma rampa para fazer sair a máquina da palete para o pavimento.

FORM NO. - 56041997 - SC800 - B-3

B-4 / PORTUGUÊS

CUIDADOS E AVISOS SÍMBOLOS

A Nilﬁ sk utiliza os símbolos que se seguem para assinalar situações potencialmente perigosas. Leia estas informações atentamente e tome as medidas necessárias para proteger pessoas e bens.

PERIGO!

É utilizado para avisar quanto a perigos imediatos que provocarão ferimentos pessoais graves ou morte.

ATENÇÃO !

É utilizado para chamar a atenção para uma situação que poderá provocar graves ferimentos pessoais.

CUIDADO!

É utilizado para chamar a atenção para uma situação que poderá provocar ligeiros ferimentos pessoais ou danos na máquina ou noutros bens.

Leia todas as instruções antes de utilizar o aparelho.

INSTRUÇÕES GERAIS DE SEGURANÇA

São incluídos avisos e precauções especíﬁ cos para chamar a atenção para o possível perigo de danos na máquina ou ferimentos físicos.

ATENÇÃO !

* Esta máquina só deverá ser utilizada por pessoas devidamente qualiﬁ cadas e autorizadas.

* Evite paragens repentinas com a máquina carregada em rampas ou em planos inclinados. Evite fazer viragens bruscas e apertadas. Utilize velocidades

reduzidas em descidas. Em rampas, limpe apenas enquanto estiver a subir.

* Mantenha faíscas, chamas e materiais fumegantes afastados das baterias. São libertados gases explosivos durante o funcionamento normal. * O carregamento das baterias produz gás de hidrogénio altamente explosivo. Carregue as baterias somente em áreas bem ventiladas e longe de chamas

abertas. Não fume enquanto estiver a carregar as baterias.

* Retire todas as jóias quando trabalhar próximo dos componentes eléctricos. * Desligue a ignição (O) e as baterias antes de reparar componentes eléctricos. * Nunca trabalhe debaixo de uma máquina que não tenha blocos ou suportes de segurança a apoiá-la. * Não espalhe produtos de limpeza inﬂ amáveis, nem utilize a máquina sobre ou perto destes produtos nem em áreas onde existam líquidos inﬂ amáveis. * Não limpe esta máquina com um dispositivo de alta pressão. * Não utilize esta máquina em rampas ou inclinações com uma inclinação superior a 2 porcento. * Utilize apenas as escovas fornecidas com a máquina ou as especiﬁ cadas no manual de instruções. A utilização de outras escovas pode pôr em risco a sua

segurança.

* Não olhe directamente para o laser. Produto laser de classe 1 em conformidade com IEC 60825-1, 2007 e 21CFR1040.10.

CUIDADO!

* Esta máquina não está aprovada para utilização em estradas ou caminhos públicos. * Esta máquina não é adequada para a recolha de poeiras perigosas. * Tenha cuidado quando utilizar discos escariﬁ cadores e pedras esmeriladoras. A Nilﬁ sk não se responsabilizará por quaisquer danos nos pavimentos

provocados por escariﬁ cadores ou pedras esmeriladoras.

* Quando estiver a trabalhar com esta máquina, certiﬁ que-se de que não coloca em risco terceiros, principalmente crianças. * Antes de executar qualquer serviço de manutenção, leia atentamente todas as instruções relativas a esse serviço. * Não deixe a máquina sem vigilância sem antes ter desligado o interruptor chave (O), retirado a chave e ter colocado a máquina em condições de segurança.

* Desligue o interruptor chave (O) e remova a chave antes de substituir as escovas e de abrir qualquer painel de acesso. * Tome as devidas precauções para evitar que o cabelo, as jóias ou as roupas soltas ﬁ quem presas em peças em movimento. * Seja cuidadoso quando estiver a deslocar esta máquina a temperaturas abaixo do ponto de congelação. Se houver água nos depósitos de solução, de

recolha ou de detergente, ou ainda nas linhas do tubo, esta poderá congelar, daniﬁ cando as válvulas e os acessórios. Utilize líquido próprio para o lavador

do pára-brisas. * As baterias devem ser retiradas da máquina antes desta ser limpa. A eliminação das baterias deve ser feita de forma segura, em conformidade com os

regulamentos ambientais locais.

* Não utilizar em pavimentos que não estejam especiﬁ cados na máquina. * Todas as portas e coberturas devem estar posicionadas tal como indicado no manual de instruções antes de utilizar a máquina.

* Consulte o manual do fabricante original do carregador da bateria para conhecer avisos adicionais especíﬁ cos do carregador. * Qualquer tipo de utilização ou ajuste do laser que contrarie as instruções aqui especiﬁ cadas pode resultar numa exposição perigosa à radiação.

GUARDE ESTAS INSTRUÇÕES

B-4 - FORM NO. - 56041997 - SC800

PORTUGUÊS / B-5

CONHEÇA A SUA MÁQUINA

Ao ler este manual, por vezes irá deparar-se com um número ou uma letra escrita em negrito e entre parêntesis - por exemplo: (2). Estes algarismos referemse a um item indicado nesta página, excepto nos casos indicados. Consulte estas páginas sempre que necessário para determinar a localização de um item mencionado no texto. NOTA: Consulte o manual de serviço para conhecer explicações pormenorizadas de cada elemento ilustrado nas próximas 4 páginas.

1 Abastecimento do depósito de solução 2 Pega 3 Suportes de contentores 4 Dispositivo de desactivação de bóia do depósito de recolha 5 Tabuleiro de recolha de resíduos 6 Tampa do depósito de recolha 7 Depósito de recolha

(cobertura do acesso ao cartucho do detergente)

7a Cartucho do detergente (apenas modelos EcoFlex) 8 Cobertura das escovas 9 Compartimentos das escovas (incluindo as abas das cerdas) 10 Roda do batente da cobertura das escovas 11 Roda motriz 12 Unidade do rodo

FORM NO. - 56041997 - SC800 - B-5

B-6 / PORTUGUÊS

CONHEÇA A SUA MÁQUINA

13 Tubo de drenagem de solução/indicador de nível 14 Alavanca de erguer/baixar o rodo 15 Conector do Pacote da Bateria

(apenas modelos sem carregador integrado) 16 Mangueira de recolha 17 Disjuntor do motor de locomoção (30 amperes) 18 Disjuntor do circuito de controlo (10 amperes) 19 Correia de Tensão da pá do rodo 20 Dispositivo de engate da pá do rodo 21 Pinos de alinhamento da pá do rodo 22 Porca de Montagem do Rodo 23 Botão de regulação do rodo

24 Tubo de drenagem do depósito de recolha 25 Recipiente do pó (apenas modelos Cilíndricos) 26 Unidade da roda de transmissão

(apenas modelos Cilíndricos) 27 Válvula da solução (apenas modelos Cilíndricos) 28 Painel de controlo 29 Alavanca de condução 30 Botão de controlo do limite de velocidade 31 Carregador Integrado da bateria

(Ausente em alguns modelos) 32 Filtro da solução 33 Válvula de controlo da solução

B-6 - FORM NO. - 56041997 - SC800

PAINEL DE CONTROLO

PORTUGUÊS / B-7

A Ignição B Interruptor de aumento da solução C Interruptor de activação/desactivação (ON/OFF) da solução C1 Indicadores do ﬂ uxo da solução (Normal, Forte & Extremo) D Interruptor de diminuição da solução E Interruptor de activação/desactivação (ON/OFF) Sistema do Detergente F Visor F1 Contador de horas F2 Indicador do nível do depósito de solução F3 Códigos das falhas F4 Indicador Sistema do Detergente F5 Indicador da percentagem de detergente F6 Indicador do estado da bateria F7 Indicador de depósito de recolha cheio F8 Indicador de bateria fraca

F2 F3

G Interruptor para aumento da pressão das escovas H Interruptor de activação/desactivação (ON/OFF) das escovas (Sistema de disco - Normal e intenso)

(Sistema cilíndrico - 1 sistema de sensores de pressão) H1 Indicadores da pressão das escovas I Interruptor para redução da pressão das escovas J Interruptor EcoFlex K Interruptor de remoção das escovas (apenas coberturas de

disco)

L Interruptor de vácuo/vara

F4 F5 F6

max.2%

FORM NO. - 56041997 - SC800 - B-7

B-8 / PORTUGUÊS

BATERIAS

Se o seu aparelho estiver equipado com baterias de fábrica, faça o seguinte:

Veriﬁ que se as baterias estão ligadas à máquina  (15). Ligue o interruptor geral  (A) e veriﬁ que o Indicador do estado da bateria (F6 ou E). Se o indicador estiver no máximo ou se acender a luz verde, as baterias estão prontas a ser usadas. Se o indicador estiver abaixo do máximo ou se não se acender a luz verde, as baterias deverão ser carregadas antes de ser usadas. Consulte a secção “Carregamento das baterias”.

IMPORTANTE: SE A SUA MÁQUINA TIVER UM CARREGADOR DE BATERIA INTEGRADO, CONSULTE O MANUAL DO FABRICANTE DO PRODUTO

PARA INSTRUÇÕES TENDO EM CONSIDERAÇÃO A DEFINIÇÃO DO CARREGADOR PARA O TIPO DE BATERIA. Consulte TSBUS2008-984 para obter os algoritmos mais recentes para o carregador da bateria. Se o seu aparelho não vier equipado com baterias de fábrica, faça o seguinte:

Consulte o seu representante autorizado Nilﬁ sk para saber quais as baterias recomendadas.

Instale as baterias seguindo as instruções abaixo.

NÃO instale baterias de 12 volt no seu aparelho. Isso afectaria a estabilidade da máquina.

IMPORTANTE: SE A SUA MÁQUINA TIVER UM CARREGADOR DE BATERIA INTEGRADO, CONSULTE O MANUAL DO FABRICANTE DO PRODUTO

PARA INSTRUÇÕES TENDO EM CONSIDERAÇÃO A DEFINIÇÃO DO CARREGADOR PARA O TIPO DE BATERIA. Consulte TSBUS2008-984 para obter os algoritmos mais recentes para o carregador da bateria.

ATENÇÃO !

Seja extremamente cuidadoso quando trabalhar com baterias. O ácido sulfúrico existente nas baterias pode provocar graves ferimentos se entrar em contacto com a pele ou com os olhos. É libertado gás de hidrogénio explosivo das baterias, através de aberturas nas respectivas tampas. Este gás poderá inﬂ amar com qualquer arco eléctrico, faísca ou chama. Não instale quaisquer baterias de chumbo-ácido num contentor ou compartimento selado. O hidrogénio libertado pela sobrecarga deverá ser deixado sair.

Quando estiver a fazer a manutenção das baterias: * retire todas as jóias; * não fume; * utilize óculos de protecção, luvas de borracha e um avental de borracha; * trabalhe num local bem ventilado; * não deixe que as ferramentas toquem em mais do que um terminal da bateria de cada vez.

* Desligue SEMPRE o negativo em primeiro lugar ao substituir as baterias para evitar faíscas. * Ligue SEMPRE o negativo em último lugar ao instalar as baterias.

CUIDADO!

Os componentes eléctricos desta máquina podem ﬁ car seriamente daniﬁ cados se as baterias não forem devidamente instaladas e ligadas. As baterias deverão ser instaladas pela Nilﬁ sk, por um electricista qualiﬁ cado ou pelo fabricante das baterias.

1 Retire as baterias da respectiva caixa de transporte e inspeccione-as

cuidadosamente, para detectar eventuais fendas ou outros danos. Caso

existam danos, contacte o transportador que fez a entrega ou o fabricante

das baterias para apresentar uma reclamação de danos. 2 Desligue (OFF) o Interruptor chave principal (A) e retire a chave. 3 Desligue o conector do conjunto de baterias (15). 4 Incline o depósito de recolha para o lado, para a posição bloqueada. Retire

os cabos da bateria do compartimento da bateria. 5 A sua máquina é fornecida de fábrica com cabos de bateria suﬁ cientes para

instalar quatro baterias de 6 volts. Levante cuidadosamente as baterias e

coloque-as no compartimento exactamente como ilustrado na FIGURA 1.

Prenda as baterias o mais possível contra a estrutura do aparelho. 6 Instale os cabos das baterias como demonstrado. Posicione os cabos de

forma a que as tampas das baterias possam ser facilmente retiradas para

que se possa fazer a manutenção da bateria. 7 Aperte cuidadosamente a porca de cada terminal de bateria até que o

terminal não gire no borne da bateria. Não aperte os terminais demasiado,

pois poderá ter muita diﬁ culdade em retirá-los para fazer manutenção no

futuro. 8 Revista os terminais com um spray de revestimento próprio para terminais

de baterias (disponível na maioria das lojas de peças para automóveis). 9 Coloque um dos calços de borracha preta sobre cada um dos terminais e

ligue o Conector do Pacote da Bateria (15).

FIGURA 1

312 AH @ 20 HR RATE

(4) MAX 158KG/348LB

B-8 - FORM NO. - 56041997 - SC800

PORTUGUÊS / B-9

INSTALAÇÃO DAS ESCOVAS (SISTEMA DE DISCO)

CUIDADO!

Desligue o interruptor chave (O) e remova a chave antes de substituir as escovas e de abrir qualquer painel de acesso.

1 Certiﬁ que-se de que a Cobertura das escovas (8) está na posição erguida. Veriﬁ que se o Interruptor principal (A) está desligado (O). 2 Se utilizar lustradores, instale-os nos respectivos suportes. 3 Consulte a Figura 2. Para montar as escovas (AA) (ou os suportes do lustrador), alinhe as alhetas (BB) das escovas com os orifícios da placa de suporte

e rode para bloquear na devida posição (rode a extremidade exterior das escovas para a frente da máquina, como demonstrado (CC)).

FIGURA 2

FORM NO. - 56041997 - SC800 - B-9

B-10 / PORTUGUÊS

INSTALAÇÃO DAS ESCOVAS (SISTEMA CILÍNDRICO)

CUIDADO!

Desligue o interruptor chave (O) e remova a chave antes de substituir as escovas e de abrir qualquer painel de acesso.

1 Certiﬁ que-se de que o Bloco de escovas está na posição ELEVADA. Veriﬁ que se o Interruptor principal (A) está desligado (O). 2 Consulte a Figura 3. Para aceder às escovas, desaperte os botões pretos (um em cada lado) na parte superior das unidades da roda de transmissão

(26) e retire-as. Faça deslizar a escova para o compartimento, levante-a ligeiramente, empurre-a e rode-a até que encaixe. Reinstale as unidades de

transmissão.

FIGURA 3

B-10 - FORM NO. - 56041997 - SC800

PORTUGUÊS / B-11

ABASTECIMENTO DO DEPÓSITO DE SOLUÇÃO

Encha o depósito de solução com um máximo de 94,6 litros de solução de limpeza. Não encha o depósito de solução mais de 7,5 cm a partir do topo do depósito (1). A solução deverá ser uma mistura de água e um produto químico de limpeza apropriado para a tarefa. Siga sempre as instruções de diluição indicadas na etiqueta do recipiente do produto químico. NOTA: As máquinas com EcoFlex podem ser usadas convencionalmente com detergente misturado no depósito ou com o sistema dispensador de detergente EcoFlex. Ao utilizar o dispensador de detergente EcoFlex, não misture detergente no depósito; deverá ser utilizada apenas água.

CUIDADO!

Utilize apenas detergentes líquidos com pouca espuma e não inﬂ amáveis, próprios para a aplicação em máquinas. A temperatura da água não deverá ultrapassar 130º F (54,4º C)

INSTALAÇÃO DO RODO

1 Consulte a Figura 4. Faça deslizar a Unidade do Rodo (12) até ao kit de suporte do bocal e aperte as porcas de suporte do rodo (22). 2 Ligue a mangueira de recuperação (16) à entrada do bocal. 3 Baixe o rodo, mova ligeiramente a máquina para a frente e ajuste a oscilação do rodo através do Botão de ajuste do rodo (23) para que a pá traseira do

rodo toque uniformemente no chão em toda a sua largura e esteja ligeiramente dobrada, conforme demonstrado.

FIGURA 4

FORM NO. - 56041997 - SC800 - B-11

B-12 / PORTUGUÊS

PREPARAÇÃO E UTILIZAÇÃO DO SISTEMA DE DETERGENTE (APENAS EM MODELOS ECOFLEX)

INSTRUÇÕES COMUNS:

Se premir e libertar o interruptor do detergente (E) com o sistema de solução activado, o sistema de detergente liga-se e desliga-se alternadamente. O sistema deverá ser purgado para desaparecerem resíduos de detergentes anteriores antes de mudar para um novo. NOTA PARA MANUTENÇÃO: Desloque a máquina sobre o escoamento existente no solo antes da purga, uma vez que ocorrerá a perda de algum detergente durante o processo.

Purga em caso de troca de químicos:

1 Desligue e retire o cartucho de detergente. 2 Ligue a ignição (A). Prima o interruptor da solução (C) e o interruptor do detergente (E) mantenha-os premidos durante 3 segundos. NOTA: Uma vez

activado, o processo de purga demora cerca de 10 segundos. Veja a ilustração na página seguinte dos indicadores do sistema de detergente. Normalmente,

um ciclo de purga chega para purgar o sistema.

Para purgas semanais:

1 Desligue e retire o cartucho de detergente. Instale e ligue um cartucho cheio de água limpa. 2 Ligue a ignição (A). Prima o interruptor da solução (C) e o interruptor do detergente (E) mantenha-os premidos durante 3 segundos. NOTA: Uma vez

activado, o processo de purga demora cerca de 10 segundos. Veja a ilustração na página seguinte dos indicadores do sistema de detergente. Normalmente,

um ciclo de purga chega para purgar o sistema. Quando o cartucho do detergente estiver quase vazio, acende-se um indicador no painel (F). Este indicador de “baixo nível de detergente” permanecerá ligado até que o sistema seja restabelecido. Depois de este indicador se acender, bastará simplesmente encher o cartucho com uma embalagem de 1 galão de detergente (3,7 litros) para repor o nível sem se preocupar com as medidas. NOTA: Reinicie o sistema apenas com o cartucho cheio. Ao trocar de cartuchos, o indicador de “baixo nível de detergente” apenas estará correcto se o cartucho de substituição estiver ao mesmo nível do cartucho a ser substituído.

Para reiniciar:

1 Ligue a ignição (A). Prima o interruptor de aumento da solução (B) e o interruptor de redução da solução (D) durante 3 segundos. Veja a ilustração na

página seguinte dos indicadores do sistema de detergente.

Percentagem de detergente:

1 A percentagem predeﬁ nida de detergente é 0,25%. Para alterar a percentagem, o sistema de detergente deve estar desactivado (OFF); depois prima

o interruptor de activação/desactivação do detergente (E) durante 2 segundos. O indicador de detergente ﬁ cará intermitente e de cada vez que premir

o interruptor, o sistema mostrará as percentagens disponíveis (3%, 2%, 1,5%, 1%, 0,8%, 0,66%, 0,5%, 0,4%, 0,3% e 0,25%). Assim que visualizar a

percentagem pretendida no ecrã (F5), pare e, ao ﬁ m de 5 segundos, essa percentagem será seleccionada.

INSTRUÇÕES ESPECÍFICAS PARA O CARTUCHO:

Encha o cartucho de detergente com um máximo de 4,73 litros de detergente. NOTA PARA MANUTENÇÃO: Retire o cartucho do detergente da caixa de detergente antes de o encher para evitar salpicos na máquina. Recomenda-se que seja usado um cartucho separado para cada detergente que pretender utilizar. Os cartuchos de detergente têm um autocolante branco para que se possa registar o nome do detergente em cada cartucho para evitar misturas. Quando instalar um cartucho novo, retire o tampão (AA) e coloque o cartucho na caixa de detergente. Instale o tampão do sistema de corte seco (BB) conforme ilustrado.

B-12 - FORM NO. - 56041997 - SC800

PORTUGUÊS / B-13

PREPARAÇÃO E UTILIZAÇÃO DO SISTEMA DE DETERGENTE (APENAS EM MODELOS ECOFLEX)

DETERGENTE ACTIVADO

CHEIO (REINICIAR)

BAIXO NÍVEL DE DETERGENTE

DETERGENTE DESACTIVADO

PURGAR

Prima e mantenha (C) e (E) durante 3 segundos para purgar.

Prima e mantenha (B) e (D) durante 3 segundos para

reiniciar.

O sistema do detergente está activado quando o indicador estiver activado (ON).

x.2%

FORM NO. - 56041997 - SC800 - B-13

B-14 / PORTUGUÊS

LIMPEZA A HÚMIDO

ATENÇÃO!

Certiﬁ que-se de que compreendeu os comandos de operação e as respectivas funções. Evite paragens repentinas com a máquina carregada em rampas ou em planos inclinados. Evite fazer viragens bruscas e apertadas. Utilize velocidades reduzidas em descidas. Em rampas, limpe apenas enquanto estiver a subir.

Para lavar…

1 Siga as instruções da secção “Preparação da máquina para utilização” deste manual. 2 Rode a ignição (A) para a posição ON (I). Isto acenderá as luzes dos indicadores do painel de controlo; veriﬁ que o indicador do estado da bateria (F6) e o contador de horas

(F1) antes de continuar. 3 Para transportar a máquina para a área de trabalho, empurre a alavanca de condução (29) para a frente para avançar ou puxe a alavanca de condução (29) para trás para

fazer marcha-atrás. Varie a pressão na alavanca de condução (29) para obter a velocidade pretendida. NOTA: O botão de controlo da velocidade (30) é usado para controlar a velocidade máxima de avanço ou de recuo. 4 Prima o interruptor da solução (C) durante 5 segundos para pré-humedecer o chão. NOTA: Isto deverá ser feito antes de pressionar o interruptor de activação/desactivação das

escovas (H). 5 Prima o interruptor de activação/desactivação das escovas (H); a pressão das escovas voltará ao Normal (um indicador de pressão das escovas aceso). Utilize o interruptor

de aumento da pressão das escovas (G) e o interruptor de diminuição da pressão das escovas (I) para alternar entre os modos Normal e Intenso das escovas. As máquinas

cilíndricas estão equipadas com apenas um sistema de sensores de pressão. O ﬂ uxo da solução será automaticamente ajustado para corresponder à pressão das escovas.

NOTA: O ﬂ uxo da solução pode ser alterado, independentemente da pressão das escovas, pressionando o interruptor de aumento da solução (B) ou o interruptor de redução

da solução (D). Qualquer ajuste posterior da pressão das escovas irá reprogramar o ﬂ uxo da solução para corresponder à pressão das escovas.

NOTA: Os sistemas das escovas, da solução, de vácuo e do detergente (modelos EcoFlex) são automaticamente activados quando o interruptor de activação/desactivação

das escovas (H) é pressionado. Qualquer sistema poderá ser individualmente desligado ou ligado premindo o seu interruptor a qualquer momento durante a lavagem. Não é

necessária mais nenhuma acção excepto o abaixamento do rodo (12). 6 Baixe o rodo com o pedal de elevação/descida do rodo (14). 7 Sempre que a alavanca de condução (29) estiver na posição neutra, os sistemas das escovas, de vácuo, da solução e do detergente (modelos EcoFlex) são activados mas não

se encontram em funcionamento. Segure na pega de controlo do operador (2) e empurre a alavanca de condução (29) para a frente para accionar os sistemas das escovas, de

vácuo, da solução e do detergente (modelos EcoFlex), assim como para fazer avançar a máquina. Para obter os melhores resultados, desloque a máquina a uma velocidade

lenta. Prima uma vez o interruptor da solução (C) para o desligar quando ﬁ zer curvas apertadas. Puxe a alavanca de condução (29) para deslocar a máquina em marcha-atrás.

As escovas funcionarão ao fazer marcha-atrás mas a solução e os químicos não serão dispensados.

CUIDADO!

Para evitar daniﬁ car o pavimento, mantenha a máquina em movimento enquanto as escovas estiverem em funcionamento.

8 Durante a lavagem, veriﬁ que ocasionalmente a parte de trás da máquina para se certiﬁ car de que a água está a ser totalmente recolhida. Se a máquina estiver a deixar um rasto de água, poderá estar

a ser utilizada demasiada solução, o depósito de recolha poderá estar cheio ou a unidade do rodo poderá necessitar de ser regulada. 9 A máquina retoma automaticamente o modo de limpeza EcoFlex (o indicador do interruptor EcoFlex acende-se a VERDE) para conservar a solução e o detergente. Prima o interruptor EcoFlex (J)

para suprimir o modo de limpeza EcoFlex e aumentar temporariamente a pressão das escovas, o ﬂ uxo da solução e a percentagem de detergente. Isto fará com que o indicador ﬁ que intermitente

(AMARELO) durante um minuto, o nível de ﬂ uxo da solução aumente para o nível seguinte, a pressão das escovas aumente para o nível seguinte e a percentagem de detergente aumente para a maior

percentagem seguinte.

NOTA: Se máquina não tiver o detergente colocado, prima o interruptor EcoFlex para aumentar temporariamente a pressão das escovas e o ﬂ uxo da solução. NOTA: Para desactivar o sistema EcoFlex, mantenha o interruptor EcoFlex (J) premido durante 2 segundos. A única forma de reactivar o sistema é voltar a premir o interruptor EcoFlex (J). O sistema

não é reactivado através da ignição (A). O sistema EcoFlex funciona apenas se o sistema das escovas (H) estiver activado. 10 Para pavimentos extremamente sujos, a operação de escovagem de uma passagem poderá não ser satisfatória, podendo ser necessária uma operação de “escovagem dupla”. Esta operação é idêntica

à da escovagem de uma passagem, à excepção do facto de na primeira passagem o rodo se encontrar na posição elevada. Isto permite que a solução de limpeza permaneça no pavimento para actuar

durante mais tempo. A última passagem é feita sobre a mesma área, com o rodo rebaixado, para recolher a solução acumulada. 11 O depósito de recolha possui um dispositivo de desactivação de bóia (4) que bloqueia todos os sistemas excepto o sistema de accionamento quando o depósito de recolha se encontra cheio. O

depósito de recolha deve ser esvaziado quando o dispositivo de bóia se activar. A máquina não recolhe água nem acciona as escovas com o dispositivo de bóia activado. NOTA: Todos os outros indicadores se apagam e o indicador “Depósito de Recolha CHEIO” (F7) surge no visor quando o dispositivo de bóia é activado nos modelos EcoFlex. 12 Quando o operador pretende parar ou quando o depósito de recolha está cheio; Prima uma vez o interruptor de activação/desactivação das escovas (H). Com esta acção, o funcionamento dos motores das escovas e o ﬂ uxo da solução são automaticamente interrompidos e a

cobertura das escovas sobe até à posição máxima. NOTA: O sistema de vácuo é desligado com um atraso de 10 segundos. Deste modo, é possível recolher a água remanescente sem que seja

necessário voltar a activar o sistema de vácuo.

Prima o pedal de elevação/descida do rodo 13 (14) para elevar o rodo, conduza a máquina até um “LOCAL DE DEPOSIÇÃO” de água suja pré-determinado e esvazie o depósito de recolha. Para esvaziar,

puxe o tubo de drenagem do depósito de recolha (24) do respectivo suporte e abra o tampão (mantenha a extremidade da mangueira acima do nível de água no depósito para evitar um ﬂ uxo repentino

e descontrolado de água suja). O tubo de drenagem do depósito de recolha (24) pode ser comprimido para regular o ﬂ uxo. Reabasteça o depósito de solução e continue com a lavagem.

NOTA: Certiﬁ que-se de que a tampa do depósito de recolha (6) e o tubo de drenagem de recolha (24) se encontram devidamente colocados, caso contrário a máquina não irá recolher a água de forma correcta. Quando for necessário carregar as baterias, o indicador de bateria fraca (F8) surge no visor (modelos EcoFlex) e o motor de vácuo desliga-se ao ﬁ m de 30 segundos Transporte a máquina até uma área de serviço e recarregue as baterias de acordo com as instruções da secção “Bateria” deste manual.

ASPIRAÇÃO A HÚMIDO

Equipe a máquina com acessórios opcionais para a aspiração a húmido. 1 Desligue o tubo de recolha (16) do rodo (12). 2 Ligue ao tubo os acessórios adequados para a recolha a húmido (fornecidos pela Advance). 3 Rode a ignição (A) para a posição ON. 4 Prima uma vez o interruptor de vácuo/tubo de aspiração (L) (modelos EcoFlex) para ligar o motor de vácuo.

O motor de vácuo funcionará continuamente até que o interruptor seja novamente premido para o desactivar (OFF).

NOTA: O indicador “depósito de recolha CHEIO” desliga-se quando o modo de tubo de aspiração estiver activado.

A bóia impedirá a entrada do ﬂ uxo para o depósito de recolha.

B-14 - FORM NO. - 56041997 - SC800

PORTUGUÊS / B-15

LIMPEZA A HÚMIDO

NOTA PARA MANUTENÇÃO: Consulte o manual de serviço para conhecer as descrições funcionais de todos os controlos e programações opcionais.

FORM NO. - 56041997 - SC800 - B-15

B-16 / PORTUGUÊS

APÓS A UTILIZAÇÃO

1 Erga as escovas (ou lustradores) e o rodo. Desloque a máquina para uma área de serviço. 2 Desligue (OFF) o Interruptor principal (B) e retire a chave. 3 Para esvaziar o depósito de solução, puxe o tubo de drenagem de solução (13) para fora do conector superior. Insira o tubo num local de escoamento no solo ou num balde.

Passe o depósito por água limpa. Inspeccione os tubos de solução e substitua caso estejam obstruídos ou daniﬁ cados. 4 Para esvaziar o depósito de recolha, retire o tubo de drenagem (24) do respectivo suporte e, retire o tampão (mantenha a extremidade do tubo acima do nível de água no

depósito para evitar um ﬂ uxo repentino e descontrolado de água suja). O tubo de drenagem do depósito de recolha (24) pode ser comprimido para regular o ﬂ uxo. Lave

o depósito de recolha e o dispositivo de desactivação de bóia (4) com água limpa. Inspeccione os tubos de recolha e de vácuo e substitua caso estejam obstruídos ou

daniﬁ cados. NOTA: Depois de cada utilização, escoe e lave bem o depósito de recolha e depois encha-o até cerca de 1/3 do limite com água limpa.

Retire as escovas ou os suportes do lustrador. Lave as escovas ou os lustradores com água morna e pendure-os para secar. Deixe que os lustradores de polimento sequem 5

completamente antes de serem novamente utilizados. NOTA: Pode retirar as escovas manualmente ou de forma automática, premindo o interruptor de remoção das escovas

(K) (apenas modelos de disco EcoFlex). 6 Retire o rodo, lave-o com água morna e pendure-o para secar. 7 Consulte o plano de manutenção que se segue e efectue a manutenção necessária antes de armazenar a máquina.

PLANO DE MANUTENÇÃO

MANUTENÇÃO A EFECTUAR Diaria Semanal Mensal Anual mente mente mente mente

Carregar as baterias X Veriﬁ car/Limpar depósitos/tubos X Veriﬁ car/Limpar/Rodar as escovas/os lustradores X Veriﬁ car/Limpar o rodo X

Veriﬁ car/Limpar dispositivo de desactivação de bóia de vácuo X Esvaziar/Limpar o tabuleiro de recolha de resíduos do depósito de recolha X

Limpar o recipiente do lixo do sistema cilíndrico X

Veriﬁ car o nível de água do(s) elemento(s) da bateria (não aplicável a baterias com células de gel) X Inspeccionar as abas do compartimento das escovas X Inspeccionar e limpar o Filtro de Solução X Limpar a válvula do depósito de solução do sistema cilíndrico X

Purgar o Sistema do Detergente (apenas EcoFlex) X Lubriﬁ car a máquina X

* Veriﬁ car escovas de carbono X * As escovas de carbono do motor de vácuo devem ser examinadas pela Nilﬁ sk anualmente ou após 300 horas de funcionamento. As escovas de carbono do motor de accionamento

devem ser examinadas após cada 500 horas de funcionamento ou anualmente. NOTA: Consulte o Manual de Assistência Técnica para obter informações mais pormenorizadas sobre a manutenção e serviços de reparação.

8 Guarde a máquina num local limpo e seco. 9 Desligue (OFF) o Interruptor principal (A) e retire a chave.

MANUTENÇÃO DO MOTOR DE VÁCUO

As escovas de carbono do motor devem ser examinadas pelo seu Representante Nilﬁ sk anualmente ou após 300 horas de funcionamento.

IMPORTANTE!

Os danos causados aos motores resultantes da má manutenção das escovas de carbono não são cobertos pela garantia. Consulte a Declaração de Garantia Limitada.

LUBRIFICAÇÃO DA MÁQUINA

Aplique, uma vez por mês, uma leve camada de óleo de máquina para lubriﬁ car:

• Articulações gerais da ligação do rodo, escovas e abas laterais (A)

• Cabos do botão do ângulo do suporte do rodo (B)

• Rodas da extremidade do rodo (C).

• Articulações gerais da ligação do rodo, escovas e abas laterais (D)

• Rodas do batente da cobertura da escova. Trimestralmente, lubriﬁ que o seguinte:

• Eixos das Rodas Oscilantes Traseiras (E).

B-16 - FORM NO. - 56041997 - SC800

PORTUGUÊS / B-17

CARREGAMENTO DAS BATERIAS HÚMIDAS

EcoFlex – Carregue as baterias de cada vez que usar a máquina ou quando o Indicador da Bateria (F6) indicar um nível abaixo do máximo.

ATENÇÃO !

Não encha as baterias antes de as carregar. Carregue as baterias numa área bem ventilada. Não fume enquanto estiver a fazer a manutenção das baterias.

* Desligue SEMPRE o pólo negativo primeiro ao substituir as baterias para evitar faíscas. * Ligue SEMPRE o pólo negativo em último lugar ao instalar baterias.

Se a sua máquina estiver equipada com um carregador integrado de baterias, faça o seguinte:

LIGUE o Interruptor Principal (ON) (A). Desenrole o cabo de alimentação e ligue a respectiva ﬁ cha a uma tomada devidamente ligada a terra. Consulte o manual original do produto para conhecer em pormenor as instruções de funcionamento.

Se a sua máquina vier equipada sem um carregador integrado de baterias, faça o seguinte: Desligue as baterias da máquina e ligue o conector do carregador à unidade do conector da bateria (15). Siga as instruções que constam no carregador da bateria. NOTA PARA

MANUTENÇÃO: Assegure-se de que liga o carregador da bateria ao conector com a respectiva pega.

CUIDADO!

Para evitar daniﬁ car as superfícies do pavimento, limpe a água e o ácido da parte superior das baterias depois de as carregar.

VERIFICAÇÃO DO NÍVEL DE ÁGUA DAS BATERIAS

Veriﬁ que o nível de água das baterias pelo menos uma vez por semana. Depois de carregar as baterias, retire as tampas de ventilação e veriﬁ que o nível de água em todos os elementos da bateria. Utilize água destilada ou desmineralizada num recipiente para abastecimento de baterias (disponível na maioria das lojas de peças para automóveis) para encher todos os elementos até ao indicador de nível (ou até 10 mm acima do topo das placas). NÃO encha excessivamente a bateria!

CUIDADO!

Poderá cair ácido para o chão se as baterias forem cheias demais. Aperte as tampas de ventilação. Lave a parte superior das baterias com uma solução de bicarbonato de sódio e água (2 colheres de sopa de bicarbonato de sódio para 1 litro de água).

CARREGAMENTO DAS BATERIAS DE GEL (VRLA)

EcoFlex – Carregue as baterias de cada vez que usar a máquina ou quando o Indicador da Bateria (F6) indicar um nível abaixo do máximo.

ATENÇÃO !

Carregue as baterias numa área bem ventilada. Não fume enquanto estiver a fazer a manutenção das baterias.

* Desligue SEMPRE o pólo negativo primeiro ao substituir as baterias para evitar faíscas. * Ligue SEMPRE o pólo negativo em último lugar ao instalar baterias.

CUIDADO!

A sua bateria VRLA (ácido-chumbo de voltagem regulada) terá o seu comportamento e a vida útil optimizados APENAS SE DEVIDAMENTE RECARREGADA! A sub ou sobrecarga da bateria reduzirá a sua vida útil e o seu desempenho. Assegure-se de que cumpre TODAS AS INSTRUÇÕES DE CARREGAMENTO! NÃO TENTE ABRIR ESTA BATERIA! Se uma bateria VRLA for aberta, perde pressão e as placas são contaminadas por oxigénio. A GARANTIA PERDE A VALIDADE SE A BATERIA FOR ABERTA.

Se a sua máquina estiver equipada com um carregador integrado de baterias, faça o seguinte:

MANUTENÇÃO: Assegure-se de que liga o carregador da bateria ao conector com a respectiva pega. IMPORTANTE: Assegure-se de que possui o carregador adequado para utilização com as suas baterias de células de Gel. Use apenas carregadores com “regulação de voltagem” ou “de voltagem limitada”. NÃO DEVERÃO ser utilizados carregadores de corrente contínua. Recomenda-se um carregador com sensor de temperatura, pois

os ajustes manuais nunca são precisos e daniﬁ cam qualquer bateria VRLA.

FORM NO. - 56041997 - SC800 - B-17

B-18 / PORTUGUÊS

MANUTENÇÃO DO RODO

Se o rodo deixar um rasto de estrias ou água, as pás poderão estar sujas ou daniﬁ cadas. Retire o rodo, passe-o por água morna e examine as pás. Inverta ou substitua as pás se estiverem rompidas, quebradas, onduladas ou gastas.

Para inverter ou substituir a pá de limpeza do rodo traseira...

1 Consulte a Figura 5. Eleve a unidade do rodo e solte o dispositivo de remoção da pá traseira do rodo (20) na unidade do rodo. 2 Retire as Correias de Tensão (19). 3 Faça deslizar a pá traseira para fora dos pinos de alinhamento (21). 4 A pá do rodo possui 4 arestas de trabalho. Rode a pá de forma a que uma das arestas limpa e não daniﬁ cada ﬁ que voltada para a parte dianteira da

máquina. Substitua a pá se as 4 arestas possuírem mossas, estiverem rompidas ou gastas em grande escala até ao centro. 5 Monte a pá, seguindo os passos em ordem inversa, e regule o rodo.

Para inverter ou substituir a pá do rodo dianteira...

1 Eleve a unidade do rodo e solte as (2) porcas de orelhas (22) na parte superior da unidade do rodo. Desligue o tubo de recolha (16) e retire a unidade do

rodo (12) do respectivo suporte. 2 Desaperte a porca de remoção da pá dianteira do rodo (AA) e retire a correia de tensão (AB) e a pá. 3 A pá do rodo possui 4 arestas de trabalho. Rode a pá de forma a que uma das arestas limpa e não daniﬁ cada ﬁ que voltada para a parte dianteira da

máquina. Substitua a pá se as 4 arestas possuírem mossas, estiverem rompidas ou gastas em grande escala até ao centro. 4 Monte a pá, seguindo os passos em ordem inversa, e regule o rodo.

REGULAÇÃO DO RODO

Regule o ângulo do rodo sempre que uma pá tiver sido invertida ou substituída ou se o rodo não estiver a secar o pavimento.

Para ajustar o ângulo do rodo:

1 Estacione a máquina sobre uma superfície plana e nivelada e baixe o rodo. 2 Enquanto estiver a deslocar a máquina lentamente para a frente, rode o botão de Regulação do rodo (23) até que a pá do rodo traseira dobre

uniformemente para trás em toda a sua largura.

FIGURA 5

B-18 - FORM NO. - 56041997 - SC800

PORTUGUÊS / B-19

DETECÇÃO E RESOLUÇÃO DE PROBLEMAS GERAIS DA MÁQUINA

Problema Possível causa Solução

Fraca recolha de água Pás do rodo gastas ou rompidas Inverta ou substitua

Rodo mal regulado Regule para que as pás toquem uniformemente

no pavimento em toda a sua largura

Depósito de recolha cheio Esvazie o depósito de recolha Fuga no tubo de drenagem do depósito de

recolha Fuga na junta da tampa do depósito de recolha Substitua a junta/Coloque bem a tampa

Detritos presos no rodo Limpe o instrumento do rodo Tubo de vácuo obstruído Elimine os detritos Solução a mais Ajuste o ﬂ uxo da solução no painel de controlo Tampa do ﬁ ltro de espuma mal colocada Coloque devidamente a tampa

Fraco desempenho de lavagem Escovas ou lustrador gastos Rode ou substitua as escovas

Tipo de escova ou de lustrador errado Consulte a Nilﬁ sk-Advance Químico de limpeza errado Consulte a Nilﬁ sk-Advance Velocidade excessiva Abrande Solução a menos Aumente o ﬂ uxo da solução no painel de controlo

Aperte a tampa do tubo de drenagem ou substitua-o

Fluxo de solução inadequado ou inexistente ou ausência de solução

A máquina não funciona Conector da bateria desligado Volte a ligar os conectores da bateria

Accionamento FWD/REV (avanço/ marcha-atrás) inexistente

Sistema de vácuo desliga e mostrador indica “Depósito de recolha cheio” quando o depósito de recolha não está cheio

Fraco desempenho de varrimento (Sistema cilíndrico)

Sem ﬂ uxo do detergente (apenas modelos com EcoFlex)

Depósito de solução vazio Abastecimento do depósito de solução Linhas, válvulas, ﬁ ltro ou depósito da solução

Obstruídos Válvula de desactivação da solução fechada Abra a válvula de desactivação da solução

Válvula solenóide da solução Limpe ou substitua a válvula

Controlador do sistema principal Veriﬁ que os códigos de erro

Disparo do disjuntor de 10 amperes Veriﬁ que a ocorrência de curto-circuito e restaure

Controlador de velocidade do sistema de accionamento Disparo do disjuntor de 30 amperes Veriﬁ que se há sobrecarga do motor de accionamento

Disparo do interruptor de paragem de emergência Reinicie o interruptor de paragem de emergência

Tubo do rodo obstruído Elimine os detritos Aspiração de grandes quantidades de água

a alta velocidade

Recipiente do lixo cheio Esvazie e limpe o recipiente do lixo Escovas gastas Substitua as escovas As cerdas abateram Rode as escovas Cartucho do detergente vazio Encha o cartucho do detergente

Tubo de ﬂ uxo de detergente obstruído ou dobrado Purgue o sistema e endireite as linhas para

Tampão de selagem do cartucho do detergente não selado Cabos da bomba do detergente desligados ou incorrectamente ligados

Passe as linhas e o depósito por água e limpe o ﬁ ltro de solução

(consulte o manual de manutenção)

Veriﬁ que os códigos de erro

(consulte o manual de manutenção)

Abrande ou desactive a função de desactivação automática (consulte o manual de manutenção)

eliminar quaisquer dobras Sele o tampão

Ligue ou torne a ligar os cabos

FORM NO. - 56041997 - SC800 - B-19

B-20 / PORTUGUÊS

ESPECIFICAÇÕES TÉCNICAS (CONFORME INSTALADO E TESTADO NA UNIDADE)

Modelo SC800-71 SC800-71C SC800-86

Modelo N.º 56112034 56112036 56112035 Tensão, baterias V 24V 24V 24V

Capacidade da bateria Ah 312 312 312 Grau de protecção IPX4 IPX4 IPX4 Intensidade sonora

(IEC 60704-1) Intensidade sonora

(IEC 60704-1) Incerteza Peso bruto lbs/kg 1045/474.0 1065/483.1 1050/476.3 Peso de transporte lbs/kg 1035/469.5 1055/478.5 1040/471.7 Carga máxima sobre as rodas (Frente Direita) psi N/mm Carga máxima sobre as rodas (Frente Esquerda) psi N/mm Carga máxima sobre as rodas (Traseira Central) psi N/mm Vibrações nos controlos manuais

(ISO 5349-1) Vibrações nos controlos manuais

(ISO 5349-1) Incerteza Capacidade de inclinação Transporte 2% (1.15°) 2% (1.15°) 2% (1.15°)

Capacidade de inclinação Limpeza 2% (1.15°) 2% (1.15°) 2% (1.15°)

dB(A) 61 61 61

dB(A) 3.0 3.0 3.0

m/s

73.5/.507 75.3/.519 74.0/.510

68.0/.469 69.9/.482 68.6/.473

287.6/1.983 287.6/1.983 287.6/1.983

.09 .09 .09

.02 .02 .02

MATERIAIS UTILIZADOS

LBS KG

Alumínio 13.58 6.16 Borracha 15.888 7.21 Plástico 23.037 10.45 Polietileno 116.4 52.79 Metais ferrosos e cobre Eixo de transmissão 23 10.43 Motor das escovas 17.25 7.82 Motor de vácuo 6 2.72 Outros componentes eléctricos 19.41 8.80

B-20 - FORM NO. - 56041997 - SC800

C-2 / ITALIANO

INDICE

Pagina

Introduzione ........................................................................................C-3

Parti e assistenza tecnica ...................................................................C-3

Targa ...................................................................................................C-3

Disimballaggio della macchina ...........................................................C-3

Segnaletica di sicurezza .....................................................................C-4

Struttura della macchina ...........................................................C-5 – C-6

Pannello di controllo ...........................................................................C-7

Preparazione della macchina per l’uso

Batterie ...............................................................................................C-8

Installazione delle spazzole ....................................................C-9 – C-10

Riempimento del serbatoio per la soluzione .....................................C-11

Montaggio del raschiatoio di gomma ................................................ C-11

Sistema Detergente (EcoFlex™) ..........................................C-12 – C-13

Uso della macchina

Pulizia a umido .....................................................................C-14 – C-15

Pulizia con aspirazione a umido ........................................... C-14 – C-15

Dopo l’uso della macchina ................................................................C-16

Programma di manutenzione ...........................................................C-16

Manutenzione del motore di aspirazione ..........................................C-16

Lubriﬁ cazione della macchina ..........................................................C-16

Manutenzione

Carica delle batterie (Umide) ............................................................C-17

Carica delle batterie (Gel) .................................................................C-17

Manutenzione del raschiatoio di gomma ..........................................C-18

Regolazione del raschiatoio di gomma .............................................C-18

Localizzazione dei guasti ..................................................................C-19

Speciﬁ che tecniche ...........................................................................C-20

Composizione Del Materiale .............................................................C-20

C-2 - FORM NO. - 56041997 - SC800

ITALIANO / C-3

INTRODUZIONE

Questo manuale ha lo scopo di consentire all’utente di sfruttare al meglio la propria pulitrice/asciugatrice automatica Nilﬁ sk™. Prima di utilizzare la macchina, si raccomanda di leggere attentamente e integralmente il presente manuale.

Nota: Se non diversamente indicato, i numeri in grassetto riportati tra parentesi si riferiscono a un componente illustrato alle pagine 5-8.

Il presente prodotto è destinato esclusivamente all’uso commerciale.

PARTI E ASSISTENZA TECNICA

Eventuali riparazioni devono essere effettuate dal Centro Assistenza Autorizzato Nilﬁ sk della propria zona. Tale centro impiega personale d’assistenza addestrato in fabbrica e possiede uno stock di parti di ricambio ed accessori originali Nilﬁ sk.

Per riparazioni, assistenza o parti di ricambio, contattare Nilﬁ sk. Speciﬁ care il modello e il numero di serie della macchina per la quale si richiede assistenza.

(Rivenditore, apporre qui l’adesivo per l’assistenza.)

TARGA

Il modello e il numero di serie della macchina acquistata sono indicati sulla targa posta all’interno del vano batterie. Tali dati sono richiesti al momento dell’ordinazione delle parti di ricambio. Per consultazioni future, riportare nello spazio sottostante il modello e il numero di serie della macchina.

Modello _____________________________________________

Numero di serie ______________________________________

DISIMBALLAGGIO DELLA MACCHINA

Alla consegna della macchina, si raccomanda di ispezionare attentamente il cartone di imballaggio e la macchina stessa per veriﬁ care che non siano danneggiati. In caso di danni evidenti, conservare il cartone di imballaggio in ogni sua parte afﬁ nché possa essere ispezionato. Per denunciare eventuali danni causati durante il trasporto, contattare immediatamente il Reparto Assistenza Clienti Nilﬁ sk. Dopo aver tolto il cartone, tagliare le cinghie di plastica e togliere i blocchi di legno in prossimità delle ruote. Utilizzare una rampa per rimuovere la macchina dal pallet e posizionarla sul pavimento.

FORM NO. - 56041997 - SC800 - C-3

C-4 / ITALIANO

SEGNALETICA DI SICUREZZA SIMBOLI

Nilﬁ sk utilizza i simboli sotto riportati per segnalare situazioni di potenziale pericolo. Si raccomanda di leggere attentamente queste informazioni e di adottare ogni misura necessaria per proteggere il personale e la proprietà.

PERICOLO!

Serve a segnalare rischi immediati che possono condurre a lesioni gravi o alla morte.

AVVERTENZA!

Serve ad attirare l’attenzione su una situazione che può condurre a lesioni personali gravi.

ATTENZIONE!

Serve a richiamare l’attenzione su una situazione che può condurre a lesioni personali di minore entità, oppure a danni all’apparecchio o ad altre proprietà.

Leggere tutte le istruzioni prima dell’uso.

ISTRUZIONI GENERALI SULLA SICUREZZA

Di seguito sono riportate altre avvertenze e segnalazioni speciﬁ che di pericolo, allo scopo di prevenire potenziali rischi di danni alla macchina o di lesioni alle persone.

AVVERTENZA!

* Questa macchina deve essere usata solo da persone autorizzate ed adeguatamente addestrate

* Durante la guida su rampe o pendii, evitare arresti improvvisi qualora si stia trasportando del carico. Evitare svolte brusche e improvvise. Durante la guida

in discesa, innestare la velocità ridotta. Pulire solamente durante la guida in salita sulla rampa.

* Tenere le batterie a debita distanza da scintille, ﬁ amme e materiali che emettono fumo. Nel corso del normale funzionamento fuoriescono gas esplosivi . * Durante il processo di carica delle batterie si forma idrogeno altamente esplosivo. Procedere quindi alla carica delle batterie soltanto in zone ben ventilate,

lontano da ﬁ amme libere. Non fumare durante le operazioni di carica delle batterie.

* Non indossare gioielli quando si lavora nelle vicinanze di componenti elettrici. * Ruotare l’interruttore a chiave in posizione Spento (O) e scollegare le batterie prima di qualsiasi intervento sui componenti elettrici. * Non lavorare mai sotto la macchina senza aver predisposto dei supporti o dei blocchi di sicurezza che sostengano la macchina stessa. * Non spargere detergenti inﬁ ammabili, non mettere in funzione la macchina sopra o vicino a questi detergenti, né azionarla in aree in cui siano presenti

sostanze esplosive.

* Evitare di pulire la macchina con strumenti di lavaggio a pressione. * Non mettere in funzione la macchina su rampe o scivoli con pendenza superiore al 2 percento. * Utilizzare solamente le spazzole fornite in dotazione all’apparecchio o le spazzole speciﬁ cate nel manuale d’istruzioni. L’utilizzo di spazzole diverse potrebbe

inﬂ uenzare la sicurezza del sistema.

* Non guardare direttamente il raggio laser. Prodotto laser di classe 1, IEC 60825-1, 2007 E 21CFR1040.10.

ATTENZIONE!

* La presente macchina non è approvata per l’utilizzo su strade e vie pubbliche. * Questa macchina non è idonea a raccogliere polveri pericolose. * Usare cautela nell’utilizzo di dischi scariﬁ catori e mole. Nilﬁ sk non potrà essere ritenuta responsabile per eventuali danni alle superﬁ ci dei pavimenti causati

da dischi scariﬁ catori o mole.

* Quando la macchina è in funzione, accertarsi che non possa causare pericoli ad altre persone, in particolare ai bambini. * Prima di eseguire qualsiasi tipo d’intervento di manutenzione, leggere attentamente tutte le istruzioni relative all’intervento da effettuare. * Non lasciare la macchina incustodita senza aver prima girato l’interruttore a chiave in posizione Spento (O), togliendo poi la chiave e bloccando la macchina.

* Ruotare la chiave d’accensione in posizione Spento (O) prima di sostituire le spazzole e prima di aprire qualsiasi pannello di accesso. * Adottare tutte le precauzioni possibili per impedire che capelli, gioielli o capi d’abbigliamento larghi possano impigliarsi nelle parti in movimento. * Prestare attenzione durante i trasferimenti della macchina in condizioni al di sotto della temperatura di congelamento. L’acqua presente nella soluzione, nel

serbatoio di recupero, del detergente o nei tubi ﬂ essibili potrebbe congelarsi, causando dei danni alle valvole e ai raccordi. Eseguire il lavaggio con ﬂ uidi per

dispositivi di lavaggio del parabrezza. * Le batterie devono essere tolte dalla macchina prima di procedere alla sua demolizione. Lo smaltimento delle batterie deve essere effettuato in condizioni di

sicurezza e in conformità alle norme ambientali locali.

* Non utilizzare su superﬁ ci con pendenza superiore a quanto indicato sulla macchina. * Prima di utilizzare la macchina, posizionare tutti i portelli e i coperchi come indicato nel manuale d’istruzioni.

* Per ulteriori avvertenze relative al caricabatteria, fare riferimento al relativo manuale OEM. * Utilizzi o regolazioni del laser diversi da quelli qui indicati possono causare l’esposizione a radiazioni pericolose.

CONSERVARE QUESTE ISTRUZIONI

C-4 - FORM NO. - 56041997 - SC800

ITALIANO / C-5

STRUTTURA DELLA MACCHINA

Nella consultazione del presente manuale, si incontreranno spesso dei numeri in grassetto o lettere tra parentesi – ad esempio: (2). Salvo diversamente indicato, questi numeri si riferiscono ad un componente mostrato su tali pagine. Fare riferimento a queste pagine qualora sia necessario individuare la posizione di un componente nominato nel testo. NOTA: Per la spiegazione dettagliata di ciascun componente illustrato alle successive 4 pagine, fare riferimento al manuale di assistenza.

1 Bocca di riempimento del serbatoio della soluzione 2 Manopola di comando dell’operatore 3 Supporto ﬂ aconi 4 Galleggiante della valvola di intercettazione

del serbatoio di recupero 5 Vassoio di raccolta dei detriti 6 Coperchio del serbatoio di recupero 7 Serbatoio di recupero

(coperchio di accesso della cartuccia detergente)

7a Cartuccia detergente (solo per i modelli EcoFlex) 8 Piastra delle spazzole 9 Alloggiamenti delle spazzole (con gonne delle setole) 10 Ruota del paraurti della piastra delle spazzole 11 Ruota motrice 12 Gruppo raschiatoio di gomma

FORM NO. - 56041997 - SC800 - C-5

C-6 / ITALIANO

STRUTTURA DELLA MACCHINA

13 Tubo ﬂ essibile di scarico della soluzione / indicatore di livello 14 Leva di sollevamento / abbassamento raschiatoio in gomma 15 Connettore pacco batterie (solamente modelli senza caricatore onboard) 16 Tubo ﬂ essibile di recupero 17 Interruttore automatico del circuito di azionamento delle ruote (30 A) 18 Interruttore automatico del circuito di controllo (10 A) 19 Cinghia tenditrice lama raschiatoio di gomma 20 Dispositivo di chiusura lama raschiatoio di gomma. 21 Perni di allineamento lama raschiatoio di gomma 22 Dado ad alette di montaggio raschiatoio di gomma 23 Manopola di regolazione del raschiatoio di gomma

24 Tubo ﬂ essibile di scarico del serbatoio di recupero 25 Contenitore dei detriti (solo modelli cilindrici) 26 Gruppo della leva di rinvio (solo modelli cilindrici) 27 Collettore soluzione (solo modelli cilindrici) 28 Quadro di comando 29 Asta di azionamento 30 Manopola di comando del limite di velocità 31 caricabatteria onboard (non presente su tutti i modelli) 32 Filtro della soluzione 33 Valvola di arresto soluzione

C-6 - FORM NO. - 56041997 - SC800

QUADRO DI COMANDO

ITALIANO / C-7

A Chiave di accensione B Interruttore per l’incremento del ﬂ usso di soluzione C Interruttore per l’attivazione/disattivazione del ﬂ usso della soluzione C1 Indicatori di ﬂ usso della soluzione (normale, alto e molto alto) D Interruttore per la riduzione del ﬂ usso della soluzione E Interruttore per l’attivazione/disattivazione del sistema detergente F Display F1 Contaore F2 Indicatore di livello del serbatoio della soluzione F3 Codici di errore F4 Indicatore sistema detergente F5 Indicatore percentuale del detergente F6 Indicatore batterie F7 Spia di PIENO (FULL) del serbatoio di recupero F8 Spia batteria scarica

F2 F3

G Interruttore aumento della pressione di pulizia H Interruttore per l’attivazione/disattivazione delle spazzole (Sistema a disco - Normale e per usi pesanti) (Sistema cilindrico - 1 sensore di pressione) H1 Indicatori della pressione delle spazzole I Indicatore di riduzione della pressione di pulizia J Interruttore EcoFlex K Interruttore sostituzione spazzola (solo per piastre a disco) L Interruttore del vuoto/dell’asta

F4 F5 F6

x.2%

FORM NO. - 56041997 - SC800 - C-7

C-8 / ITALIANO

BATTERIE

Se la macchina vi è stata venduta con le batterie installate, procedere come segue:

Controllare che le batterie siano collegate alla macchina  (15). Spostare su ON l’interruttore a chiave  (A) e controllare l’indicatore batterie (F6 o E). Se l’indicatore è al massimo livello o la luce verde è accesa, signiﬁ ca che le batterie sono pronte per l’uso. Se l’indicatore è inferiore al livello massimo o la luce verde è spenta, è necessario ricaricare le batterie prima dell’uso. Vedi il paragrafo “Ricarica delle batterie”.

IMPORTANTE!: SE LA MACCHINA È DOTATA DI UN CARICABATTERIE ONBOARD, CONSULTARE IL MANUALE DEI PRODOTTI OEM PER LE

ISTRUZIONI RELATIVE ALL’IMPOSTAZIONE DEL TIPO DI CARICABATTERIE. Vedere TSBUS2008-984 per informazioni aggiornate sugli algoritmi del carica-batterie. Se la macchina vi è stata venduta senza le batterie installate, procedere come segue:

Per conoscere il tipo di batterie raccomandate, consultare il proprio rivenditore autorizzato Nilﬁ sk.

Installare le batterie rispettando le seguenti istruzioni.

NON installare tre batterie da 12 volt nella macchina. La stabilità della macchina sarebbe compromessa.

IMPORTANTE!: SE LA MACCHINA È DOTATA DI UN CARICABATTERIE ONBOARD, CONSULTARE IL MANUALE DEI PRODOTTI OEM PER LE

ISTRUZIONI RELATIVE ALL’IMPOSTAZIONE DEL TIPO DI CARICABATTERIE. Vedere TSBUS2008-984 per informazioni aggiornate sugli algoritmi del carica-batterie.

AVVERTENZA!

Prestare la massima attenzione quando si interviene sulle batterie. L’acido solforico contenuto nelle batterie può provocare gravi lesioni qualora entri in contatto con la pelle o con gli occhi. Attraverso le aperture presenti nei tappi della batteria viene sﬁ atato idrogeno esplosivo. Tale gas può essere inﬁ ammato da arco elettrico, scintilla o ﬁ amma Mai installare batterie a piombo acido in un contenitore sigillato o in uno spazio chiuso. Il gas d’idrogeno derivante da una carica eccessiva deve poter fuoriuscire.

Durante un intervento di manutenzione sulle batterie… * Togliersi eventuali gioielli * Non fumare * Indossare occhiali di protezione, guanti di gomma e un grembiule di gomma. * Lavorare in un’area ben ventilata * Evitare che gli utensili entrino in contatto contemporaneamente con più di un morsetto della batteria

* Per evitare scintille, al momento della sostituzione delle batterie, scollegare SEMPRE innanzitutto il cavo negativo (a terra). * Al momento dell’installazione delle batterie, collegare SEMPRE il cavo negativo per ultimo.

ATTENZIONE!

Se le batterie non vengono installate e collegate in modo corretto, i componenti elettrici di questa macchina possono subire gravi danni. Le batterie devono essere installate da un tecnico qualiﬁ cato della Nilﬁ sk o dal produttore delle batterie stesse.

1 Rimuovere le batterie dalla cassa di spedizione ed ispezionarle attentamente

per veriﬁ care che non vi siano rotture o altri danni. Se vi sono danni evidenti,

contattare il trasportatore che ha consegnato la merce oppure il produttore

delle batterie e presentare un reclamo per danni. 2 Portare l’interruttore principale a chiave (A) in posizione OFF (spento) e

togliere la chiave. 3 Scollegare il connettore del gruppo batterie (15). 4 Ribaltare il serbatoio di recupero nella posizione laterale bloccata. Rimuovere

i cavi delle batterie dall’interno del vano delle batterie. 5 La macchina viene equipaggiata in fabbrica con cavi sufﬁ cienti per installare

quattro batterie da 6 V. Con attenzione, sollevare le batterie ﬁ no al relativo

vano, quindi sistemarle in modo corretto, come mostrato alla FIGURA 1. Far

aderire quanto più possibile le batterie alla parte posteriore della macchina. 6 Installare i cavi delle batterie come mostrato. Posizionare i cavi in modo che i

cappucci delle batterie possano essere facilmente rimossi per poter svolgere

in modo corretto gli interventi di manutenzione. 7 Stringere con attenzione il dado su ciascun morsetto delle batterie ﬁ no a

quando il morsetto non si muove più sulla sede delle batterie. Non stringere

eccessivamente i morsetti, in quanto ciò potrebbe rendere difﬁ cile eseguire

successivi interventi di manutenzione. 8 Coprire i morsetti con un rivestimento spray speciﬁ co per morsetti di batterie

(disponibile presso la maggior parte dei negozi di autoricambi). 9 Mettere un cappuccio di protezione in gomma nera sopra ciascun morsetto e

collegare il connettore del gruppo batterie (15).

FIGURA 1

312 AH @ 20 HR RATE

(4) MAX 158KG/348LB

C-8 - FORM NO. - 56041997 - SC800

ITALIANO / C-9

INSTALLAZIONE DELLE SPAZZOLE (SISTEMA A DISCO)

ATTENZIONE!

Prima di sostituire le spazzole e prima di aprire qualsiasi pannello di accesso, ruotare l’interruttore a chiave in posizione Spento (O) e rimuoverla

1 Accertarsi che la piastra delle spazzole (8) sia in posizione SOLLEVATA. Assicurarsi che l’interruttore a chiave (A) sia in posizione Off (O). 2 Se si utilizzano feltri, installare questi ultimi sugli appositi portafeltri. 3 Vedi Figura 2. Per montare le spazzole (AA) (o portafeltri), allineare le alette (BB) sulla spazzola con i fori sulla piastra di montaggio e ruotare ﬁ no a che la

spazzola non si blocchi correttamente in posizione (ruotare il bordo esterno della spazzola verso la parte posteriore della macchina, come mostrato (CC)).

FIGURA 2

FORM NO. - 56041997 - SC800 - C-9

C-10 / ITALIANO

INSTALLAZIONE DELLE SPAZZOLE (SISTEMA A SPAZZOLE CILINDRICHE)

ATTENZIONE!

Prima di sostituire le spazzole e prima di aprire qualsiasi pannello di accesso, ruotare la chiave d’accensione in posizione Spento (O) e rimuoverla.

1 Accertarsi che la piastra delle spazzole sia in posizione SOLLEVATA. Assicurarsi che l’interruttore a chiave (A) sia in posizione Spento (O). 2 Vedi Figura 3. Per accedere alle spazzole, allentare le manopole nere (una su ciascun lato) sulla parte superiore dei gruppi delle leve di rinvio (26) e

rimuovere i gruppi. Far scorrere la spazzola nell’alloggiamento, sollevarla leggermente, premerla e ruotarla ﬁ no a che non si blocchi in posizione. Rimontare

i gruppi delle leve di rinvio.

FIGURA 3

C-10 - FORM NO. - 56041997 - SC800

ITALIANO / C-11

RIEMPIMENTO DEL SERBATOIO PER LA SOLUZIONE

Riempire il serbatoio per la soluzione con un massimo di 94,6 litri (25 galloni) di soluzione detergente. Nell’eseguire tale operazione, occorre lasciare liberi almeno 7,5 cm (3 pollici) dal fondo della bocca di riempimento (1) . La soluzione deve essere composta da una miscela di acqua e detergente chimico appropriato per l’applicazione prevista. Attenersi sempre alle istruzioni di diluizione riportate sull’etichetta della confezione del prodotto chimico utilizzato. NOTA: Le macchine EcoFlex possono essere utilizzate o normalmente con detergente miscelato nel serbatoio, o con il sistema di erogazione detergente EcoFlex. Se si utilizza il sistema di erogazione detergente EcoFlex, non miscelare il detergente nel serbatoio, ma utilizzare solo acqua.

ATTENZIONE!

Utilizzare esclusivamente detergenti liquidi a bassa schiumosità e non inﬁ ammabili, idonei per gli apparecchi in uso. La temperatura dell’acqua non dovrà superare i 130 gradi Fahrenheit (54,4 gradi Celsius)

MONTAGGIO DEL RASCHIATOIO DI GOMMA

1 Vedi Figura 4. Far scorrere il gruppo del raschiatoio di gomma (12) sulla relativa staffa di ﬁ ssaggio e serrare i dadi ad alette di montaggio del raschiatoio

(22).

2 Collegare il tubo ﬂ essibile di recupero (16) all’ingresso del raschiatoio di gomma. 3 Abbassare il raschiatoio di gomma, spostare lentamente la macchina in avanti e regolare l’inclinazione del raschiatoio di gomma mediante la manopola

di regolazione raschiatoio (23) in modo tale che la lama posteriore del raschiatoio sia totalmente in contatto con il pavimento per tutta la larghezza e sia leggermente piegata come mostrato.

FIGURA 4

FORM NO. - 56041997 - SC800 - C-11

C-12 / ITALIANO

PREPARAZIONE E USO DEL SISTEMA DI EROGAZIONE DEL DETERGENTE (SOLO PER I MODELLI ECOFLEX)

ISTRUZIONI COMUNI

Premere e rilasciare l’interruttore del detergente (E) quando il sistema di erogazione della soluzione è attivo, per accendere o spegnere il sistema di erogazione del detergente. Se si usa un detergente diverso, è necessario rimuovere tutti i residui di quello utilizzato in precedenza. NOTA PER LA MANUTENZIONE: prima dello spurgo, spostare la macchina su uno scarico del pavimento, poiché è possibile che fuoriescano piccole quantità di detergente durante tale operazione.

Per eseguire lo spurgo dopo la sostituzione del prodotto chimico:

1 Scollegare e rimuovere la cartuccia detergente. 2 Spostare l’interruttore a chiave (A) in posizione di accensione (ON). Premere e tenere premuti gli interruttori della soluzione (C) e del detergente (E) per

3 secondi. NOTA: lo spurgo richiede 20 secondi. Per gli indicatori del sistema detergente, vedere l’illustrazione alla pagina successiva. È generalmente

sufﬁ ciente un ciclo di spurgo per spurgare il sistema.

Per spurgare a cadenza settimanale:

1 Scollegare e rimuovere la cartuccia detergente. Installare e collegare una cartuccia riempita con acqua pulita. 2 Spostare l’interruttore a chiave (A) in posizione di accensione (ON). Premere e tenere premuti gli interruttori della soluzione (C) e del detergente (E) per

3 secondi. NOTA: lo spurgo richiede 20 secondi. Per gli indicatori del sistema detergente, vedere l’illustrazione alla pagina successiva. È generalmente

sufﬁ ciente un ciclo di spurgo per spurgare il sistema. Quando la cartuccia detergente è quasi vuota, sul pannello di visualizzazione (F) si accende un indicatore. Questo indicatore “Poco detergente” rimarrà acceso ﬁ no all’azzeramento del sistema. Per riempire la cartuccia senza preoccuparsi di misurare la quantità quando l’indicatore è acceso, basta semplicemente versare un ﬂ acone da un gallone di detergente. NOTA: azzerare il sistema solo quando la cartuccia è piena. Quando si sostituiscono le cartucce, l’indicatore “Livello detergente basso” è preciso solo se la cartuccia di ricambio è allo stesso livello di quella da sostituire.

Per eseguire l’azzeramento:

1 Spostare l’interruttore a chiave (A) in posizione di accensione (ON). Premere e tenere premuti gli interruttori di incremento (B) e riduzione della quantità di

soluzione (D) per 3 secondi. Per gli indicatori del sistema detergente, vedere l’illustrazione alla pagina successiva.

Percentuale del detergente

1 Per impostazione predeﬁ nita, il livello di detergente è 0,25%. Prima di modiﬁ care la percentuale di detergente, veriﬁ care che il sistema di erogazione del

detergente sia spento, quindi premere e tenere premuto l’interruttore di attivazione/disattivazione del ﬂ usso di detergente (E) per 2 secondi. L’indicatore del

detergente lampeggia. Se si preme ripetutamente l’interruttore, è possibile impostare le seguenti percentuali: 3%; 2%; 1,5%; 1%; 0,8%; 0,66%; 0,5%; 0,4%;

0,3%; 0,25%. Appena lo schermo visualizza la percentuale desiderata (F5), effettuare l’arresto. Il sistema si blocca dopo 5 secondi.

ISTRUZIONI SPECIFICHE RELATIVE ALLA CARTUCCIA

Riempire la cartuccia del detergente con un massimo di 4,73 litri (1,25 galloni) di detergente. NOTA PER LA MANUTENZIONE: prima di riempire la cartuccia del detergente, rimuoverla dalla confezione del detergente per evitare fuoriuscite di detergente sulla macchina. Si raccomanda di utilizzare una cartuccia diversa per ciascun detergente che si desidera usare. Le cartucce del detergente hanno una decalcomania bianca dove è possibile scrivere il nome del detergente per evitare di confonderle. Per installare una nuova cartuccia, rimuovere il tappo (AA) e inserire la cartuccia nell’alloggiamento del detergente. Installare il tappo a innesto rapido (BB), come indicato.

C-12 - FORM NO. - 56041997 - SC800

ITALIANO / C-13

PREPARAZIONE E USO DEL SISTEMA DI EROGAZIONE DEL DETERGENTE (SOLO PER I MODELLI ECOFLEX)

FLUSSO DEL DETERGENTE ABILITATO

PIENO (AZZERARE)

LIVELLO DETERGENTE BASSO

SPURGO

FLUSSO DEL DETERGENTE DISABILITATO

Premere e tenere premuti (C) e (E) per 3 secondi per spurgare.

Premere e tenere premuti (B) e (D) per 3 secondi per

reimpostare.

Il sistema di erogazione del detergente è attivo quando l’indicatore è acceso.

max.2%

FORM NO. - 56041997 - SC800 - C-13

C-14 / ITALIANO

LAVAGGIO A UMIDO

AVVERTENZA!

Assicurarsi di aver compreso i comandi dell’operatore e il relativo funzionamento. Mentre si guida la macchina su rampe o pendii, evitare arresti improvvisi qualora si stia trasportando del carico. Evitare svolte brusche e improvvise. Utilizzare la bassa velocità qualora si guidi in discesa. Pulire solamente durante la guida in salita sulla rampa.

Per le operazioni di pulizia...

1 Seguire le istruzioni riportate nella sezione di questo manuale “ Preparazione della macchina per l’uso”. 2 Spostare l’interruttore di accensione a chiave principale (A) in posizione di accensione (I). L’accensione dell’interruttore principale a chiave determina la conseguente

accensione delle spie del quadro di comando. Fare riferimento alla spia dello stato di carica della batteria (F6) e al contaore (F1) prima di continuare. 3 Per trasportare la macchina ﬁ no all’area di lavoro, spostandosi in avanti, spingere in avanti l’asta di azionamento (29), mentre per procedere all’indietro, tirarla (29) indietro.

Variare la pressione sull’asta di azionamento (29) ﬁ no a impostare la velocità desiderata. NOTA: la manopola di controllo velocità (30) serve per controllare la velocità massima in avanti o indietro. 4 Per pretrattare il pavimento, premere e tenere premuto l’interruttore della soluzione (C) per 5 secondi. NOTA: questa operazione deve essere effettuata prima di premere

l’interruttore di attivazione spazzole (H). 5 Premere l’interruttore di attivazione spazzole (H). Per impostazione predeﬁ nita, la pressione delle spazzole viene impostata su quella normale (è acceso un solo indicatore della

pressione di pulizia). Utilizzare gli interruttori per incrementare (G) e ridurre la pressione delle spazzole (I) per impostare le modalità Normale, Intensa e Molto intensa. Sulle

macchine cilindriche è presente un solo sensore di pressione. La velocità di erogazione della soluzione viene automaticamente adattata alla pressione di pulizia.

NOTA: la velocità di ﬂ usso della soluzione può essere modiﬁ cata indipendentemente dalla pressione delle spazzole premendo gli interruttori per incrementare (B) o ridurre la

velocità di erogazione della soluzione (D). Se si regola ulteriormente la pressione delle spazzole, la velocità di ﬂ usso viene reimpostata sulla pressione di pulizia.

NOTA: le spazzole, il sistema di erogazione della soluzione, il sistema di aspirazione e il sistema di erogazione del detergente (sui modelli EcoFlex) si attivano automaticamente

quando si preme l’interruttore di attivazione/disattivazione delle spazzole (H). È possibile disattivare o riattivare singolarmente qualsiasi sistema semplicemente premendo il

relativo interruttore in qualsiasi momento durante il lavaggio. Non è necessario effettuare alcuna altra operazione diversa dall’abbassamento del raschiatoio di gomma (12). 6 Abbassare il raschiatoio di gomma con la leva di sollevamento/abbassamento del raschiatoio di gomma (14). 7 Quando l’asta di azionamento (29) si trova in posizione neutra, i sistemi di lavaggio, aspirazione e detergente sono attivi, ma non possono essere usati. Afferrare la manopola

di comando dell’operatore (2) e spingere l’asta di azionamento (29) in avanti per avviare i sistemi di lavaggio, aspirazione, soluzione e detergente (sui modelli EcoFlex) e per

muovere la macchina in avanti. Per ottenere risultati ottimali, è consigliabile spostare la macchina lentamente in avanti. Premere una volta l’interruttore della soluzione (C) per

disattivarlo in caso di curve brusche. Tirare indietro l’asta di azionamento (29) per spostare indietro la macchina. Quando la macchina si muove all’indietro, le spazzole girano.

Tuttavia, la soluzione e la sostanza chimica non vengono erogate.

ATTENZIONE!

Per evitare di danneggiare la superﬁ cie da trattare, mantenere la macchina in movimento quando le spazzole sono in funzione.

8 Durante le operazioni di pulizia, controllare periodicamente il lato posteriore della macchina per accertarsi che l’acqua di scarico venga completamente raccolta. Se la macchina lascia tracce d’acqua,

signiﬁ ca probabilmente che la macchina sta erogando una quantità eccessiva di soluzione, che il serbatoio di recupero è pieno, o che l’utensile col raschiatoio di gomma deve essere regolato. 9 La macchina torna automaticamente alla modalità di pulizia EcoFlex (l’indicatore corrispondente si accende in VERDE) per preservare la soluzione e il detergente. Premere l’interruttore EcoFlex (J) per

ignorare la modalità di pulizia EcoFlex e incrementare temporaneamente la pressione delle spazzole, il ﬂ usso della soluzione e la percentuale di detergente. L’indicatore lampeggia in GIALLO per un

minuto, la velocità di ﬂ usso della soluzione passa al livello successivo, la pressione delle spazzole passa al livello successivo e la percentuale di detergente passa alla percentuale successiva.

NOTA: se si preme l’interruttore EcoFlex sulle macchine senza sistema di erogazione del detergente installato, vengono temporaneamente aumentate la pressione di lavaggio e la velocità di ﬂ usso della

soluzione. NOTA: se si tiene premuto l’interruttore EcoFlex (J) per 2 secondi, il sistema di spegne. L’unico modo per riaccenderlo consiste nel premere nuovamente l’interruttore EcoFlex (J). La pressione e il

rilascio dell’interruttore a chiave (A) non riattiva il sistema. Il sistema EcoFlex funziona solo se il sistema di pulizia (H) è stato attivato. 10 Se i pavimenti sono molto sporchi, la pulizia a passaggio singolo potrebbe non essere sufﬁ ciente ed è possibile quindi che sia necessario effettuare un’operazione di pulizia a “doppio passaggio”.

Questa operazione è uguale a quella di lavaggio a un passaggio, salvo che durante il primo passaggio il raschiatoio in gomma si trova in posizione sollevata. Ciò consente alla soluzione detergente di

agire più a lungo sul pavimento trattato. Il passaggio ﬁ nale viene eseguito nella stessa zona, con il raschiatoio in gomma abbassato per raccogliere la soluzione accumulata. 11 Il serbatoio di recupero dispone di un galleggiante di disattivazione automatico (4) che disattiva TUTTI i sistemi quando il serbatoio di recupero è pieno. Quando si usa questo galleggiante, è necessario

svuotare il serbatoio di recupero. Quando questo galleggiante è attivato, la macchina non preleva l’acqua nè le spazzole. NOTA: quando l’interruttore è attivato sui modelli “EcoFlex”, tutti gli altri indicatori si spengono e sul pannello di visualizzazione compare l’indicatore “Serbatoio di recupero PIENO”(F7). 12 Se si desidera interrompere l’operazione di pulizia o il serbatoio di recupero è pieno: Premere una volta l’interruttore di attivazione/disattivazione spazzole (H). Questa operazione comporta l’arresto automatico dei motori delle spazzole e del ﬂ usso della soluzione, nonché il ritorno della

piastra delle spazzole in posizione di sollevamento massima. NOTA: l’aspirazione si arresta dopo 10 secondi in modo che l’acqua residua possa essere raccolta senza attivare nuovamente l’aspirazione.

Sollevare il raschiatoio in gomma con l’interruttore di sollevamento/abbassamento del raschiatoio 13 (14) e portare la macchina nella “ZONA DESIGNATA ALLO SMALTIMENTO” dell’acqua di riﬁ uto e

svuotare il serbatoio di recupero. Per procedere allo svuotamento, estrarre il tubo ﬂ essibile di scarico del serbatoio di recupero (24) dal supporto posteriore, quindi togliere il tappo (tenere l’estremità del

tubo ﬂ essibile sopra al livello dell’acqua nel serbatoio per evitare ﬂ ussi incontrollati e improvvisi dell’acqua di scarico). Il tubo ﬂ essibile di scarico (24) del serbatoio di recupero può essere compresso per

regolare il ﬂ usso. Riempire nuovamente il serbatoio per la soluzione e riprendere le operazioni di pulizia.

NOTA: assicurarsi che il tappo del serbatoio di recupero (6) e il tubo ﬂ essibile di scarico del serbatoio di recupero (24) siano posizionati adeguatamente, altrimenti la macchina non preleverà l’acqua in modo corretto. Quando è necessario ricaricare le batterie, viene visualizzato l’indicatore Batterie SCARICHE (F8) (sui modelli EcoFlex) e il motore di aspirazione si disattiva dopo 30 secondi. Portare la macchina in un’area per l’assistenza e ricaricare le batterie in base alle istruzioni riportate nella sezione Batterie di questo manuale.

PULIZIA CON ASPIRAZIONE A UMIDO

Montare sulla macchina gli accessori opzionali per la pulizia con aspirazione a umido. 1 Scollegare il tubo ﬂ essibile di recupero (16) dal raschiatoio in gomma (12). 2 Collegare al tubo ﬂ essibile gli utensili di pulizia a umido appropriati (acquistabili da Advance). 3 Spostare l’interruttore a chiave principale (A) in posizione di accensione. 4 Premere una volta l’interruttore di aspirazione/dell’asta (L) (sui modelli EcoFlex) per accendere il motore di aspirazione.

Il motore dell’aspiratore resterà in funzione ﬁ nché non si preme nuovamente l’interruttore per spegnerlo.

NOTA: l’indicatore “Serbatoio di recupero PIENO” è disattivato quando si attiva la modalità Asta.

Il galleggiante arresta il ﬂ usso nel serbatoio di recupero.

C-14 - FORM NO. - 56041997 - SC800

LAVAGGIO A UMIDO

NOTA PER L’ASSISTENZA: Per le descrizioni dettagliate di funzionamento di tutti i comandi e della programmazione opzionale, fare riferimento al manuale di assistenza.

ITALIANO / C-15

FORM NO. - 56041997 - SC800 - C-15

C-16 / ITALIANO

DOPO L’USO

1 Sollevare le spazzole (o i feltri) e il raschiatoio di gomma. Portare la macchina in un’area per l’assistenza. 2 Portare l’interruttore principale a chiave (A) in posizione Spento (OFF) e togliere la chiave. 3 Per svuotare il serbatoio della soluzione, rimuovere il tubo ﬂ essibile di scarico per la soluzione (13) dal connettore superiore. Dirigere il tubo ﬂ essibile in uno scarico del

pavimento o in un secchio. Pulire il serbatoio con acqua pulita. Ispezionare i tubi ﬂ essibili della soluzione e sostituirli se sono piegati o danneggiati. 4 Per procedere allo svuotamento, estrarre il tubo ﬂ essibile di scarico del serbatoio di recupero (24) dal relativo supporto, quindi togliere il tappo (tenere l’estremità del tubo

ﬂ essibile sopra al livello dell’acqua nel serbatoio per evitare ﬂ ussi incontrollati e improvvisi dell’acqua di scarico). Il tubo ﬂ essibile di scarico (24) del serbatoio di recupero può

essere compresso per regolare il ﬂ usso. Lavare il serbatoio di recupero e il galleggiante di intercettazione (4) con acqua pulita. Ispezionare i tubi ﬂ essibili del serbatoio di

recupero e del sistema di aspirazione e sostituirli nel caso in cui siano piegati o danneggiati. NOTA: dopo ogni utilizzo, scaricare e lavare accuratamente il serbatoio di recupero, quindi riempirlo per circa 1/3 con acqua pulita.

Togliere le spazzole e i portafeltri. Sciacquare le spazzole o i feltri con acqua calda, quindi appendere ad asciugare. Far asciugare completamente i feltri di lucidatura prima di 5

riutilizzarli. NOTA: è possibile rimuovere le spazzole sia manualmente che automaticamente premendo l’interruttore di rimozione delle spazzole (K) (solo sui modelli a disco

EcoFlex ).

6 Estrarre il raschiatoio di gomma, sciacquarlo con acqua calda e appenderlo ad asciugare. 7 Prima di riporre la macchina nel luogo designato per la conservazione, controllare il programma di manutenzione riportato di seguito ed effettuare eventuali interventi.

PROGRAMMA DI MANUTENZIONE

COMPONENTE SOGGETTO A MANUTENZIONE Giornalm. Settimanalm. Mensilm. Annualmente

Caricare le batterie X Controllo/pulizia di serbatoi e tubi ﬂ essibili X Controllare/pulire/ruotare spazzole/feltri X Controllare/pulire il raschiatoio di gomma X

Controllo/pulizia della valvola d’intercettazione a galleggiante dell’aspiratore X Svuotamento/pulizia del vassoio di raccolta dei detriti del serbatoio di recupero X

Pulire il contenitore detriti per il sistema con spazzole cilindriche X

Controllare il livello dell’acqua di ciascuna cella batteria (non valido per le batterie a celle con gel) X Ispezionare le gonne degli alloggiamenti X Ispezionare e pulire il ﬁ ltro della soluzione X Pulire i collettori della soluzione nel sistema a spazzole cilindriche X

Spurgare il sistema detergente (solo EcoFlex) X Lubriﬁ cazione della macchina X

* Controllare le spazzole di carbonio X * Far controllare alla Nilﬁ sk le spazzole di carbonio del motore d’aspirazione una volta all’anno o dopo 300 ore di funzionamento. Far controllare la spazzole e le spazzole di carbonio

del motore di azionamento una volta all’anno oppure dopo 500 ore di funzionamento. NOTA: Per ulteriori informazioni sugli interventi di manutenzione e riparazione, fare riferimento al manuale di manutenzione. 8 Conservare la macchina in un luogo pulito ed asciutto. 9 Girare l’interruttore a chiave principale (A) in posizione OFF (O) e togliere la chiave.

MANUTENZIONE DEL MOTORE DI ASPIRAZIONE

Fare controllare dal Concessionario Nilﬁ sk le spazzole di carbonio del motore una volta all’anno oppure dopo 300 ore di funzionamento.

IMPORTANTE!

Eventuali danni al motore causati dalla mancata manutenzione delle spazzole di carbonio non sono coperti da garanzia. Fare riferimento al certiﬁ cato di garanzia limitata.

LUBRIFICAZIONE DELLA MACCHINA

Una volta al mese, applicare dell’olio leggero per macchine e lubriﬁ care i seguenti punti:

• Punti di articolazione generali per l’attacco del raschiatoio di gomma (A).

• Filettature della manopola di regolazione dell’angolo di montaggio del

raschiatoio di gomma (B).

• Volani del raschiatoio di gomma (C).

• Punti di articolazione generali per l’attacco delle spazzole (D).

• Ruote del paraurti della piastra delle spazzole.

Una volta ogni trimestre, lubriﬁ care quanto segue

• Snodo delle ruote orientabili posteriori (E).

C-16 - FORM NO. - 56041997 - SC800

ITALIANO / C-17

RICARICA DELLE BATTERIE A UMIDO

EcoFlex – Ricaricare le batterie ogniqualvolta si utilizzi la macchina o quando l’indicatore batterie (F6) è inferiore al livello massimo.

AVVERTENZA!

Non riempire le batterie con acqua distillata prima della carica. Caricare le batterie in un’area ben ventilata. Non fumare durante le operazioni di manutenzione sulle batterie.

Durante un intervento di manutenzione sulle batterie: * Togliersi eventuali gioielli * Non fumare * Indossare occhiali di protezione, guanti di gomma e un grembiule di gomma. * Lavorare in un’area ben ventilata * Evitare che gli utensili entrino in contatto contemporaneamente con più di un morsetto della batteria

Se la macchina vi è stata venduta con il caricabatterie onboard, procedere come segue:

Portare l’interruttore principale a chiave (A) in posizione OFF. Svolgere il cavo elettrico dalla parte laterale del caricatore onboard e inserire la relativa spina in una presa di messa a terra adeguata. Per le istruzioni di funzionamento più dettagliate, fare riferimento al manuale dei prodotti OEM.

Se la macchina vi è stata venduta senza il caricabatterie onboard, procedere come segue: Scollegare le batterie dalla macchina e collegare il connettore del caricabatterie al gruppo connettori della batteria (15). Seguire le istruzioni riportate sul caricabatterie. NOTA PER

L’ASSISTENZA: Inserire il caricabatteria nel connettore con la manopola montata.

ATTENZIONE!

Per evitare di danneggiare le superﬁ ci da trattare, asciugare sempre con un panno l’acqua e l’acido che si trovano sulla parte superiore delle batterie dopo la carica.

CONTROLLO DEL LIVELLO DELL’ACQUA DELLE BATTERIE

Controllare il livello dell’acqua delle batterie almeno una volta alla settimana. Dopo aver caricato le batterie, rimuovere i cappucci di sﬁ ato e controllare il livello dell’acqua in ciascun elemento delle batterie. Per riempire gli elementi delle batterie, utilizzare acqua distillata o demineralizzata contenuta in appositi contenitori concepiti per tale operazione (disponibili presso la maggior parte dei negozi di autoricambi). Ciascun elemento deve essere riempito ﬁ no al livello indicato (o 10 mm sopra la sommità dei separatori). NON riempire eccessivamente le batterie!

ATTENZIONE!

Se le batterie vengono riempite eccessivamente, dell’acido potrebbe rovesciarsi sulla superﬁ cie da trattare. Stringere i cappucci di sﬁ ato. Lavare la sommità delle batterie con una soluzione di bicarbonato di sodio e acqua (2 cucchiaini di bicarbonato di sodio in 1 litro di acqua).

RICARICA DELLA BATTERIE AL GEL (VRLA)

EcoFlex – Ricaricare le batterie ogniqualvolta si utilizzi la macchina o quando l’indicatore batterie (F6) è inferiore al livello massimo.

AVVERTENZA!

Ricaricare le batterie in un’area ben ventilata. Non fumare durante le operazioni di manutenzione sulle batterie.

ATTENZIONE!

Le batterie al piombo acido stabilizzate in tensione (VRLA) vi garantiranno prestazioni superiori e una durata maggiore SOLO SE RICARICATE ADEGUATAMENTE! Una carica non sufﬁ ciente o eccessiva, ridurrà la durata delle batterie e il livello di prestazioni. SEGUIRE CORRETTAMENTE LE ISTRUZIONI DI RICARICA! NON TENTARE DI APRIRE LE BATTERIE! In caso contrario, le batterie VRLA perderanno pressione e le piastre saranno contaminate dall’ossigeno. IN CASO DI APERTURA DELLE BATTERIE, LA GARANZIA SARA’ INVALIDATA.

Se la macchina vi è stata venduta con il caricabatteria onboard, procedere come segue:

Se la macchina vi è stata venduta senza il caricabatteria onboard, procedere come segue: Scollegare le batterie dalla macchina e collegare il connettore del caricabatterie al gruppo connettori della batteria (15). Seguire le istruzioni riportate sul caricabatterie. NOTA PER

L’ASSISTENZA: Inserire il caricabatteria nel connettore con la manopola montata. IMPORTANTE: Veriﬁ care di disporre del caricatore adeguato per le batterie cella tipo gel. Utilizzare solamente caricatori “stabilizzate in tensione” o “limitato in tensione”. NON utilizzare caricatori standard per corrente continua o corrente alternata Si raccomanda di utilizzare un caricatore termosensibile, poiché le regolazioni

non sono mai precise e potrebbero danneggiare le batterie VRLA.

FORM NO. - 56041997 - SC800 - C-17

C-18 / ITALIANO

MANUTENZIONE DEL RASCHIATOIO DI GOMMA

Se il raschiatoio di gomma lascia dietro di sé delle sottili strisce o acqua al suo passaggio, signiﬁ ca che probabilmente le lame sono sporche o danneggiate. Rimuovere il raschiatoio di gomma, risciacquarlo sotto acqua calda e ispezionarne le lame. Invertire o sostituire le lame qualora siano tagliate, lacerate, deformate o usurate.

Istruzioni per invertire o sostituire la lama posteriore del raschiatoio di gomma… 1 Vedi Figura 5. S Sollevare l’utensile con il raschiatoio in gomma dal pavimento, quindi sbloccare il gancio di rimozione della lama posteriore del raschiatoio

(20) sull’utensile con raschiatoio in gomma.

2 Rimuovere le cinghie tenditrici (19). 3 Estrarre la lama posteriore dai perni di allineamento facendola scivolare (21). 4 La lama del raschiatoio di gomma ha 4 spigoli di lavoro. Ruotare la lama in modo tale che uno spigolo pulito e integro sia rivolto verso il lato anteriore della

macchina. Sostituire la lama nel caso in cui tutti e 4 gli angoli siano scheggiati, strappati o molto usurati. 5 Installare la lama, seguendo la procedura in senso inverso, quindi eseguire la regolazione dell’inclinazione del raschiatoio di gomma.

Istruzioni per invertire o sostituire la lama anteriore del raschiatoio di gomma…

1 Sollevare l’utensile con raschiatoio in gomma dal pavimento, quindi allentare i 2 dadi zigrinati (22) sulla parte superiore dell’utensile. Scollegare il ﬂ essibile di

recupero (16) e rimuovere l’utensile con il raschiatoio (12) dal supporto. 2 Allentare la manopola di rimozione della lama anteriore del raschiatoio (AA), quindi rimuovere la cinghia tenditrice (AB) e la lama. 3 La lama del raschiatoio di gomma ha 4 spigoli di lavoro. Ruotare la lama in modo tale che uno spigolo pulito e integro sia rivolto verso il lato anteriore della

macchina. Sostituire la lama nel caso in cui tutti e 4 gli angoli siano scheggiati, strappati o molto usurati. 4 Installare la lama, seguendo la procedura in senso inverso ed eseguire la regolazione dell’inclinazione del raschiatoio di gomma.

REGOLAZIONE DEL RASCHIATOIO DI GOMMA

Regolare l’angolo del raschiatoio di gomma ogniqualvolta si inverta o si sostituisca una lama, o qualora il raschiatoio di gomma non lasci il suolo asciutto al suo passaggio.

Per regolare l’angolo del raschiatoio di gomma…

1 Posizionare la macchina su una superﬁ cie piana e ben livellata e abbassare il raschiatoio di gomma. 2 Spostando lentamente in avanti la macchina, girare il bullone di regolazione del raschiatoio (23) ﬁ no a quando la lama posteriore del raschiatoio non risulti

ripiegata omogeneamente sull’intera larghezza del raschiatoio stesso.

FIGURA 5

C-18 - FORM NO. - 56041997 - SC800

LOCALIZZAZIONE DEI GUASTI DELLA MACCHINA

Problema Possibile Causa Rimedio

Scarsa capacità di raccolta dell’acqua

Risultato di lavaggio insoddisfacente Spazzola o disco usurati Ruotare o sostituire le spazzole

Flusso della soluzione inadeguato o mancanza di soluzione

La macchina non funziona Connettore della batteria scollegato Ricollegare i connettori delle batterie

Non c’è azionamento delle ruote AVANTI/INDIETRO

L’aspirazione si spegne e il display visualizza ”Serbatoio di recupero PIENO” quando il serbatoio di recupero non è pieno Resa spazzamento scarsa (sistema a spazzole cilindriche)

Mancanza di ﬂ usso di detergente (solo modelli EcoFlex)

Gomme del tergitore usurate o lacerate Invertire o sostituire Tergitore di gomma non regolato Regolare le gomme in modo da ottenere un contatto

uniforme col pavimento sull’intera larghezza Serbatoio di recupero pieno Svuotare il serbatoio di recupero Perdite dal tubo ﬂ essibile di scarico del serbatoio di recupero

Perdite dalla guarnizione del tappo del serbatoio di recupero

Detriti impigliati nel tergitore di gomma Pulire il tergitore di gomma Tubo ﬂ essibile di aspirazione ostruito Rimuovere i detriti Uso eccessivo di soluzione Regolare il ﬂ usso della soluzione sul pannello di

Coperchio del ﬁ ltro della schiuma non correttamente in sede

Tipo errato di spazzola o disco Consultare Nilﬁ sk-Advance Detergente chimico errato Consultare Nilﬁ sk-Advance Conduzione della macchina troppo veloce Rallentare Quantità di soluzione insufﬁ ciente Aumentare il ﬂ usso della soluzione sul pannello di

Serbatoio della soluzione vuoto Riempire il serbatoio della soluzione Ostruzione di linee, valvole, ﬁ ltro o canale della soluzione

Valvola di intercettazione della soluzione chiusa Elettrovalvola della soluzione Pulire o sostituire la valvola

Controller del sistema principale Veriﬁ care l’eventuale presenza di codici di errore

Interruttore automatico da 10 ampere scattato Controllare che non si sia veriﬁ cato un corto circuito

Controller di velocità del sistema di azionamento Interruttore automatico da 30 A scattato Veriﬁ care che non vi sia sovraccarico del motore

Interruttore di arresto d’emergenza scattato Reimpostare l’interruttore di arresto di emergenza Tubo ﬂ essibile del raschiatoio di gomma inserito Aspirazione di grosse quantità d’acqua ad una velocità di spostamento elevata Contenitore dei detriti pieno Svuotare e pulire il contenitore dei detriti Spazzole usurate Sostituire le spazzole Le setole sono inclinate Ruotare le spazzole

Cartuccia detergente vuota Riempire la cartuccia detergente Tubicino ﬂ usso detergente otturato o piegato. Spurgare il sistema, raddrizzare i tubicini per rimuovere

Tappo con guarnizione ermetica sulla cartuccia detergente non sigillato Cavi della pompa detergente scollegati o in senso inverso

Fissare o sostituire il tappo del tubo ﬂ essibile di scarico

Sostituire la guarnizione/posizionare correttamente il

tappo

controllo

Posizionare correttamente il coperchio

controllo

Lavare le linee e il canale e pulire il ﬁ ltro della soluzione

Aprire la valvola di intercettazione della soluzione

(vedere manuale di assistenza)

e ripristinare

Veriﬁ care l’eventuale presenza di codici di errore

(vedere manuale di assistenza)

principale

Rimuovere i detriti

Rallentare o disattivare la funzione di arresto

automatica (vedere manuale di assistenza)

qualsiasi nodo

Rimontare il tappo con guarnizione ermetica

Collegare o ricollegare i cavi

ITALIANO / C-19

FORM NO. - 56041997 - SC800 - C-19

C-20 / ITALIANO

SPECIFICHE TECNICHE (IN BASE ALL’INSTALLAZIONE E I CONTROLLI EFFETTUATI SULLA MACCHINA)

Modello SC800-71 SC800-71C SC800-86

Modello n. 56112034 56112036 56112035 Tensione, batterie V 24V 24V 24V

Capacità batteria Ah 312 312 312 Grado di protezione IPX4 IPX4 IPX4 Livello di potenza sonora

(IEC 60704-1) Livello di potenza sonora

(IEC 60704-1) Incertezza Peso lordo lb/kg 1045/474.0 1065/483.1 1050/476.3 Peso transporto lb/kg 1035/469.5 1055/478.5 1040/471.7 Carico massimo esercitato dalle ruote sul

pavimento (Lato anteriore destro) Carico massimo esercitato dalle ruote sul

pavimento (Lato anteriore sinistro) Carico massimo esercitato dalle ruote sul

pavimento (Lato posteriore centrale) Vibrazioni ai comandi manuali

(ISO 5349-1) Vibrazioni ai comandi manuali

(ISO 5349-1) Incertezza Pendenza massima durante il trasporto 2% (1.15°) 2% (1.15°) 2% (1.15°) Pendenza massima ammessa durante la

pulizia

dB(A) 61 61 61

dB(A) 3.0 3.0 3.0

psi N/mm

m/s

73.5/.507 75.3/.519 74.0/.510

68.0/.469 69.9/.482 68.6/.473

287.6/1.983 287.6/1.983 287.6/1.983

0,09 0,09 0,09

,02 ,02 ,02

2% (1.15°) 2% (1.15°) 2% (1.15°)

COMPOSIZIONE DEL MATERIALE

LBS KG

Alluminio 13.58 6.16 Gomma 15.888 7.21 Plastica 23.037 10.45 Polietilene 116.4 52.79 Metalli ferrosi e rame Assale 23 10.43 Motore delle spazzole 17.25 7.82 Motore di aspirazione 6 2.72 Altri componenti elettrici 19.41 8.80

C-20 - FORM NO. - 56041997 - SC800

D-2 / Ελληvıκά

ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ

Σελίδα

Εισαγωγή ...........................................................................................D-3

Ανταλλακτικά και επισκευές ...............................................................D-3

Πινακίδα στοιχείων ............................................................................D-3

Αποσυσκευασία του μηχανήματος ....................................................D-3

Προφυλάξεις και προειδοποιήσεις .....................................................D-4

Γνωριμία με το μηχάνημα ......................................................... D-5 – D-6

Πίνακας ελέγχου .................................................................................D-7

Προετοιμασία του μηχανήματος για χρήση

Μπαταρίες ..........................................................................................D-8

Τοποθέτηση των βουρτσών ...................................................D-9 – D-10

Πλήρωση του δοχείου διαλύματος ................................................... D-11

Τοποθέτηση του μάκτρου ................................................................. D-11

Σύστημα απορρυπαντικού (EcoFlex™) ...............................D-12 – D-13

Χειρισμός του μηχανήματος

Υγρός καθαρισμός ...............................................................D-14 – D-15

Υγρή αναρρόφηση ...............................................................D-14 – D-15

Μετά τη χρήση του μηχανήματος .....................................................D-16

Χρονοδιάγραμμα συντήρησης .........................................................D-16

Σέρβις

του μοτέρ αναρρόφησης .......................................................D-16

Λίπανση του μηχανήματος ...............................................................D-16

Συντήρηση

Φόρτιση των μπαταριών (με υγρά) ..................................................D-17

Φόρτιση των μπαταριών (κλειστού τύπου) ......................................D-17

Σέρβις του μάκτρου δαπέδου ...........................................................D-18

Ρύθμιση του μάκτρου δαπέδου ........................................................D-18

Αντιμετώπιση προβλημάτων ............................................................D-19

Τεχνικές προδιαγραφές ....................................................................D-20

Συνθεση Υλικου ................................................................................D-20

D-2 - FORM NO. - 56041997 - SC800

Ελληvıκά / D-3

ΕΙΣΑΓΩΓΗ

Αυτό το εγχειρίδιο θα σας βοηθήσει να αξιοποιήσετε στο έπακρο τις δυνατότητες του μηχανήματος τριβέα/στεγνωτήρα της Nilﬁ sk™. Προτού θέσετε το μηχάνημα σε λειτουργία διαβάστε το προσεκτικά.

Σημείωση: Οι έντονοι αριθμοί μέσα σε παρένθεση αντιστοιχούν σε κάποιο από τα αντικείμενα που απεικονίζονται στις σελίδες 5-8, εκτός εάν αναφέρεται διαφορετικά.

Το προϊόν

ΑΝΤΑΛΛΑΚΤΙΚΑ ΚΑΙ ΕΠΙΣΚΕΥΕΣ

Οι εργασίες επισκευής, εφόσον είναι απαραίτητες, θα πρέπει να εκτελούνται σε εξουσιοδοτημένο κέντρο επισκευών της Nilﬁ sk, στο οποίο απασχολείται τεχνικό προσωπικό εκπαιδευμένο στο εργοστάσιο και διατηρείται απόθεμα γνήσιων ανταλλακτικών και πρόσθετων εξαρτημάτων της Nilﬁ sk.

Για παραγγελία ανταλλακτικών ή επισκευών, επικοινωνήστε με την Nilﬁ sk. Παρακαλούμε να αναφέρετε το μοντέλο και τον αριθμό σας, όταν αναφέρεστε σε αυτό.

(Προς τον αντιπρόσωπο: επικολλήστε εδώ την ετικέτα του συνεργείου σας).

ΠΙΝΑΚΙΔΑ ΣΤΟΙΧΕΙΩΝ

Ο κωδικός μοντέλου και ο αριθμός παραγωγής του μηχανήματός σας αναγράφονται στην πινακίδα στοιχείων που υπάρχει στο χώρο των μπαταριών. Οι πληροφορίες αυτές είναι απαραίτητες όταν παραγγέλνετε ανταλλακτικά για το μηχάνημα. Σημειώστε το μοντέλο και τον αριθμό παραγωγής του μηχανήματός σας, στο χώρο που παρέχεται παρακάτω, για μελλοντική αναφορά.

Μοντέλο ____________________________________________

αυτό προορίζεται μόνο για επαγγελματική χρήση.

παραγωγής του μηχανήματός

Αριθμός παραγωγής ___________________________________

ΑΠΟΣΥΣΚΕΥΑΣΙΑ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Μόλις παραλάβετε το μηχάνημα, επιθεωρήστε προσεκτικά το χαρτοκιβώτιο αποστολής και το ίδιο το μηχάνημα για τυχόν ζημιές. Εάν εντοπίσετε ζημιές, φυλάξτε το χαρτοκιβώτιο, έτσι ώστε να ελεγχθεί. Επικοινωνήστε αμέσως με το Τμήμα Εξυπηρέτησης πελατών της Nilﬁ sk, για να υποβάλετε δήλωση ζημίας κατά τη μεταφορά. Αφού αφαιρέσετε το χαρτοκιβώτιο, κόψτε τους πλαστικούς ιμάντες και αφαιρέστε τους ξύλινους τάκους που υπάρχουν δίπλα στους τροχούς. Χρησιμοποιήστε μια ράμπα για να κυλήσετε το μηχάνημα από την παλέτα στο δάπεδο.

FORM NO. - 56041997 - SC800 - D-3

D-4 / Ελληvıκά

ΣΥΜΒΟΛΑ ΠΡΟΦΥΛΑΞΗΣ ΚΑΙ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ

Η Nilﬁ sk χρησιμοποιεί τα παρακάτω σύμβολα για να επισημάνει δυνητικά επικίνδυνες καταστάσεις. Διαβάστε προσεκτικά αυτές τις πληροφορίες και να λάβετε τα απαραίτητα μέτρα για την προστασία του προσωπικού και των εγκαταστάσεων.

ΚΙΝΔΥΝΟΣ!

Χρησιμοποιείται ως προειδοποίηση για άμεσους κινδύνους που θα προκαλέσουν σοβαρό τραυματισμό ή θάνατο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Χρησιμοποιείται ως μέσο προσέλκυσης της προσοχής σε καταστάσεις που είναι δυνατόν να προκαλέσουν σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ!

Χρησιμοποιείται ως μέσο προσέλκυσης της προσοχής σε καταστάσεις που ενδέχεται να προκαλέσουν ελαφρούς τραυματισμούς ή ζημιά στο μηχάνημα ή σε άλλα αντικείμενα.

Διαβάστε όλες τις οδηγίες πριν από τη χρήση.

ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Περιλαμβάνουν ειδικές προφυλάξεις και προειδοποιήσεις που σας ειδοποιούν για πιθανούς κινδύνους βλάβης του μηχανήματος ή πρόκλησης σωματικών βλαβών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

* Το μηχάνημα αυτό θα πρέπει να χρησιμοποιείται μόνον από κατάλληλα εκπαιδευμένο και εξουσιοδοτημένο προσωπικό.

* Όταν βρίσκεστε πάνω σε ράμπες ή επικλινή επίπεδα, να αποφεύγετε τις απότομες στάσεις όταν το μηχάνημα είναι φορτωμένο. Αποφεύγετε τις απότομες

και κλειστές στροφές. Χρησιμοποιείτε τη χαμηλή ταχύτητα όταν κατεβαίνετε επικλινή επίπεδα. Να καθαρίζετε μόνον

* Να προφυλάσσετε τις μπαταρίες από σπινθήρες, γυμνή φλόγα και υλικά που αναδίδουν καπνούς. Κατά τη διάρκεια κανονικής λειτουργίας, εκλύονται

εκρηκτικά αέρια.

* Κατά τη φόρτιση των μπαταριών, εκλύεται αέριο υδρογόνο που είναι ιδιαίτερα εκρηκτικό. Η φόρτιση των μπαταριών θα πρέπει να γίνεται μόνο σε καλά

αεριζόμενους χώρους, μακριά από γυμνή φλόγα. Μην καπνίζετε κατά τη διάρκεια της φόρτισης των μπαταριών.

* Μη φοράτε κοσμήματα, όταν εργάζεστε κοντά σε ηλεκτρικά εξαρτήματα. * Προτού επισκευάσετε ηλεκτρικά εξαρτήματα να γυρίζετε το διακόπτη με κλειδί στη θέση απενεργοποίησης (Ο) και να αποσυνδέετε τις μπαταρίες. * Μην εργάζεστε ποτέ κάτω * Μην χρησιμοποιείτε εύφλεκτα προϊόντα καθαρισμού, μην χειρίζεστε το μηχάνημα επάνω ή κοντά σε αυτά τα προϊόντα, καθώς και σε χώρους όπου

υπάρχουν εύφλεκτα υγρά.

* Μην καθαρίζετε αυτό το μηχάνημα με πιεστικό. * Μην * Χρησιμοποιείτε μόνο τις βούρτσες που συνοδεύουν το μηχάνημα ή αυτές που καθορίζονται στο εγχειρίδιο οδηγιών. Η χρήση άλλων βουρτσών είναι

* Μην κοιτάζετε απευθείας το λέιζερ. Προϊόν λέιζερ κατηγορίας 1 IEC 60825-1, 2007 ΚΑΙ 21CFR1040.10.

χρησιμοποιείτε αυτό το μηχάνημα σε ράμπες ή επικλινή εδάφη, με κλίση μεγαλύτερη από 2%.

επικίνδυνη για την ασφάλεια του συστήματος.

από το μηχάνημα χωρίς να έχετε τοποθετήσει τάκους ή στηρίγματα ασφαλείας για την υποστήριξη του μηχανήματος.

όταν ανεβαίνετε (οδηγώντας) τη ράμπα.

ΠΡΟΣΟΧΗ!

* Το μηχάνημα αυτό δεν είναι εγκεκριμένο για χρήση σε πεζοδρόμια ή δημόσιους δρόμους. * Το μηχάνημα αυτό δεν είναι κατάλληλο για τη συλλογή επιβλαβούς σκόνης. * Προσέχετε όταν χρησιμοποιείτε δίσκους χάραξης και πέτρες λείανσης. Η Nilﬁ sk δεν φέρει καμία ευθύνη για οποιαδήποτε ζημιά σε επιφάνειες δαπέδων που

προκαλείται από εργαλεία

* Κατά το χειρισμό του μηχανήματος, βεβαιωθείτε ότι δεν θέτετε σε κίνδυνο τους παριστάμενους και κυρίως παιδιά. * Πριν από την εκτέλεση οποιασδήποτε εργασίας επισκευής, διαβάστε προσεκτικά όλες τις οδηγίες που αφορούν τη συγκεκριμένη εργασία. * Μην εγκαταλείπετε το μηχάνημα χωρίς προηγουμένως να γυρίσετε το διακόπτη

ασφαλίσετε το μηχάνημα.

* Να γυρίζετε το διακόπτη με κλειδί στη θέση απενεργοποίησης (Ο) και να αφαιρείτε το κλειδί, προτού αντικαταστήσετε τις βούρτσες και προτού ανοίξετε τις

θυρίδες πρόσβασης στο εσωτερικό.

* Να προσέχετε να μην πιαστούν τα μαλλιά σας, * Να προσέχετε όταν χρησιμοποιείτε αυτό το μηχάνημα υπό συνθήκες παγετού. Αν υπάρχει νερό στα δοχεία διαλύματος, αποκομιδής και απορρυπαντικού

ή στους εύκαμπτους σωλήνες, μπορεί να παγώσει, προκαλώντας ζημιά στις βαλβίδες και στις συνδέσεις. Ξεπλύνετε, χρησιμοποιώντας υγρό για υαλοκαθαριστήρες οχημάτων.

* Οι μπαταρίες πρέπει να

ασφάλεια, σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

* Μην χρησιμοποιείτε το μηχάνημα αυτό σε επιφάνειες με κλίση μεγαλύτερη από εκείνη που επισημαίνεται επάνω στο μηχάνημα. * Πριν από τη χρήση του

* Για τις πρόσθετες προειδοποιήσεις που αφορούν το φορτιστή των μπαταριών, ανατρέξτε στο εγχειρίδιο του κατασκευαστή του φορτιστή. * Κάθε χρήση ή προσαρμογή του λέιζερ, που διαφέρει από τις παρούσες προδιαγραφές, μπορεί να έχει ως συνέπεια έκθεση

χάραξης ή πέτρες λείανσης.

με κλειδί στη θέση απενεργοποίησης (O), να αφαιρέσετε το κλειδί και να

κοσμήματα ή φαρδιά ρούχα, στα κινούμενα μέρη.

αφαιρούνται από το μηχάνημα, προτού το μηχάνημα απορριφθεί ως άχρηστο. Η απόρριψη των μπαταριών θα πρέπει να γίνεται με

μηχανήματος, όλες οι θύρες και τα καλύμματα πρέπει να τοποθετηθούν όπως επισημαίνεται στο εγχειρίδιο οδηγιών.

σε επικίνδυνη ακτινοβολία.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

D-4 - FORM NO. - 56041997 - SC800

Ελληvıκά / D-5

ΓΝΩΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ

Καθώς διαβάζετε το εγχειρίδιο αυτό, θα συναντάτε συχνά έντονα τυπωμένους αριθμούς ή γράμματα μέσα σε παρένθεση, για παράδειγμα: (2). Αυτοί οι αριθμοί σας παραπέμπουν στο αντικείμενο που παρουσιάζεται σε αυτές τις σελίδες, εκτός εάν αναφέρεται κάτι διαφορετικό. Ανατρέξτε σε αυτές τις σελίδες, όποτε το κρίνετε απαραίτητο, για να εντοπίσετε με ακρίβεια τη θέση κάποιου εξαρτήματος που αναφέρεται στο κείμενο. ΣΗΜΕΙΩΣΗ: Για λεπτομερή επεξήγηση του κάθε στοιχείου που αναφέρεται στις επόμενες 4 σελίδες, ανατρέξτε στο εγχειρίδιο επισκευών.

1 Στόμιο πλήρωσης του δοχείου διαλύματος 2 Λαβή ελέγχου για το χειριστή 3 Βάσεις φιαλών 4 Διακόπτης με πλωτήρα του δοχείου αποκομιδής 5 Δίσκος υπολειμμάτων 6 Κάλυμμα δοχείου αποκομιδής 7 Δοχείο αποκομιδής

(Κάλυμμα πρόσβασης φυσιγγίου απορρυπαντικού)

7α Φυσίγγιο απορρυπαντικού (μόνο σε μοντέλα EcoFlex) 8 Πλατφόρμα καθαρισμού 9 Περιβλήματα βούρτσας (περιλαμβάνουν τρίχινη ποδιά) 10 Τροχοί προστασίας πλατφόρμας καθαρισμού 11 Τροχός κίνησης 12 Διάταξη του μάκτρου δαπέδου

FORM NO. - 56041997 - SC800 - D-5

D-6 / Ελληvıκά

ΓΝΩΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ

13 Εύκαμπτος σωλήνας αποστράγγισης διαλύματος / Δείκτης στάθμης 14 Μοχλός ανύψωσης/χαμηλώματος μάκτρου 15 Υποδοχή μπαταριών

(μόνον για μοντέλα χωρίς ενσωματωμένο φορτιστή μπαταριών) 16 Εύκαμπτος σωλήνας αποκομιδής 17 Αυτόματος διακόπτης συστήματος κίνησης των τροχών (30 Amp) 18 Αυτόματος διακόπτης κυκλώματος ελέγχου (10 Amp) 19 Ιμάντας τάνυσης λεπίδας μάκτρου 20 Ασφάλεια λεπίδας μάκτρου 21 Πείροι ευθυγράμμισης λεπίδας μάκτρου 22 Χειρόβιδα στερέωσης μάκτρου 23 Χειριστήριο ρύθμισης

μάκτρου

24 Εύκαμπτος σωλήνας αποστράγγισης του δοχείου αποκομιδής 25 Χοάνη υπολειμμάτων (μόνο σε κυλινδρικά μοντέλα) 26 Διάταξη ελεύθερου τροχού (μόνο σε κυλινδρικά μοντέλα) 27 Πολλαπλή διαλύματος (μόνο σε κυλινδρικά μοντέλα) 28 Πίνακας ελέγχου 29 Μοχλός κίνησης 30 Περιστροφικό κουμπί περιορισμού της ταχύτητας 31 Ενσωματωμένος φορτιστής μπαταριών

(δεν διατίθεται σε όλα τα μοντέλα) 32 Φίλτρο διαλύματος 33 Βαλβίδα αποκοπής

διαλύματος

D-6 - FORM NO. - 56041997 - SC800

ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ

Ελληvıκά / D-7

Α Διακόπτης με κλειδί Β Διακόπτης αύξησης ροής διαλύματος

C Διακόπτης διαλύματος ON/OFF C1 Ένδειξη ροής διαλύματος (Κανονική, Υψηλή & Ύψιστη) D Διακόπτης μείωσης ροής διαλύματος E Διακόπτης Σύστημα απορρυπαντικού ON/OFF F Οθόνη F1 Ωρομετρητής F2 Ένδειξη στάθμης δοχείου διαλύματος F3 Κωδικοί σφαλμάτων F4 Ένδειξη Σύστημα απορρυπαντικού F5 Ένδειξη ποσοστού απορρυπαντικού F6 Ένδειξη μπαταριών F7 Ένδειξη ΓΕΜΑΤΟΥ δοχείου αποκομιδής F8 Ένδειξη χαμηλής ισχύος μπαταριών

F2 F3

G Διακόπτης αύξησης H Διακόπτης καθαρισμού ON/OFF (Σύστημα δίσκων - Κανονικό & έντονο) (Κυλινδρικό σύστημα - 1 αισθητήρας πίεσης) H1 Ενδείξεις πίεσης καθαρισμού I Διακόπτης μείωσης της πίεσης καθαρισμού J Διακόπτης EcoFlex K Διακόπτης αφαίρεσης βούρτσας (μόνο σε πλατφόρμες δίσκων) L Διακόπτης αναρρόφησης/εξαρτήματος χειρός

της πίεσης καθαρισμού

F4 F5 F6

x.2%

FORM NO. - 56041997 - SC800 - D-7

D-8 / Ελληvıκά

ΜΠΑΤΑΡΙΕΣ

Εάν το μηχάνημα σας αποσταλεί με τις μπαταρίες τοποθετημένες, κάνετε τα εξής:

Βεβαιωθείτε ότι οι μπαταρίες έχουν συνδεθεί στο μηχάνημα  (15). Στρέψτε τον κεντρικό διακόπτη  (A) στη θέση ΟΝ και ελέγξτε την ενδεικτική λυχνία μπαταρίας (F6 ή E). Εάν ο δείκτης είναι εντελώς γεμάτος ή εάν ΑΝΑΒΕΙ η πράσινη λυχνία, τότε οι μπαταρίες είναι έτοιμες για χρήση. Εάν ο δείκτης δεν είναι εντελώς γεμάτος ή εάν η πράσινη λυχνία είναι ΣΒΗΣΤΗ, τότε θα πρέπει να φορτίσετε τις μπαταρίες προτού τις χρησιμοποιήσετε. Ανατρέξτε στην ενότητα “Φόρτιση των μπαταριών”.

ΣΗΜΑΝΤΙΚΟ!: ΕΑΝ ΤΟ ΜΗΧΑΝΗΜΑ ΔΙΑΘΕΤΕΙ ΕΝΑΝ ΕΝΣΩΜΑΤΩΜΕΝΟ ΦΟΡΤΙΣΤΗ ΜΠΑΤΑΡΙΩΝ, ΑΝΑΤΡΕΞΤΕ ΣΤΟ ΕΓΧΕΙΡΙΔΙΟ ΤΟΥ ΠΡΟΪΟΝΤΟΣ ΓΙΑ ΟΔΗΓΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΡΥΘΜΙΣΗ ΤΟΥ ΤΥΠΟΥ ΜΠΑΤΑΡΙΑΣ.

Ανατρέξτε στο TSBUS2008-984 για τους πιο πρόσφατους αλγόριθμους του φορτιστή μπαταριών.

Εάν το μηχάνημα σας αποσταλεί χωρίς τις μπαταρίες τοποθετημένες, κάνετε τα εξής:

Επικοινωνήστε με την εξουσιοδοτημένη αντιπροσωπία της Nilﬁ sk για το συνιστώμενο τύπο μπαταριών. Τοποθετήστε τις μπαταρίες, ακολουθώντας τις παρακάτω οδηγίες.

ΜΗΝ τοποθετήσετε τρεις μπαταρίες των 12 volt στο μηχάνημά σας. Κάτι τέτοιο θα επηρεάσει την ευστάθεια του μηχανήματος. ΣΗΜΑΝΤΙΚΟ!: ΕΑΝ ΤΟ ΜΗΧΑΝΗΜΑ ΔΙΑΘΕΤΕΙ ΕΝΑΝ ΕΝΣΩΜΑΤΩΜΕΝΟ ΦΟΡΤΙΣΤΗ ΜΠΑΤΑΡΙΩΝ, ΑΝΑΤΡΕΞΤΕ ΣΤΟ ΕΓΧΕΙΡΙΔΙΟ ΤΟΥ ΠΡΟΪΟΝΤΟΣ ΓΙΑ ΟΔΗΓΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΡΥΘΜΙΣΗ ΤΟΥ ΤΥΠΟΥ ΜΠΑΤΑΡΙΑΣ.

Ανατρέξτε στο TSBUS2008-984 για τους πιο πρόσφατους αλγόριθμους του φορτιστή μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Προσέχετε ιδιαίτερα όταν εργάζεστε με τις μπαταρίες. Το θειϊκό οξύ που περιέχουν μπορεί να προκαλέσει σοβαρή σωματική βλάβη, εάν έρθει σε επαφή με το δέρμα ή τα μάτια. Οι μπαταρίες εκλύουν αέριο υδρογόνο, που είναι εκρηκτικό, μέσα από τα ειδικά ανοίγματα στα πώματά τους. Το αέριο αυτό μπορεί να αναφλεγεί παρουσία βολταϊκού τόξου, σπινθήρα ή γυμνής φλόγας. Μην τοποθετείτε μπαταρίες μολύβδου σε κλειστά δοχεία ή περιορισμένους χώρους. Θα πρέπει να υπάρχει δίοδος διαφυγής για το αέριο υδρογόνο που σχηματίζεται κατά την υπερφόρτιση.

Κατά τη συντήρηση των μπαταριών...

* Βγάζετε όλα τα κοσμήματα που φοράτε * Μην καπνίζετε * Να φοράτε προστατευτικά γυαλιά, ελαστικά γάντια και ελαστική ποδιά * Να εργάζεστε σε καλά αεριζόμενο χώρο * Μη βραχυκυκλώνετε τους πόλους των μπαταριών με τα εργαλεία που χρησιμοποιείτε

* Όταν αντικαθιστάτε τις μπαταρίες, να αποσυνδέετε ΠΑΝΤΑ τον αρνητικό (γείωση) πόλο πρώτα, προκειμένου να αποφύγετε τη δημιουργία σπινθήρων. * Κατά την τοποθέτηση των μπαταριών , να συνδέετε ΠΑΝΤΑ τον αρνητικό πόλο τελευταίο.

ΠΡΟΣΟΧΗ!

Τα ηλεκτρικά εξαρτήματα του μηχανήματος αυτού μπορούν να πάθουν σημαντική βλάβη, σε περίπτωση εσφαλμένης τοποθέτησης και σύνδεσης των μπαταριών. Οι μπαταρίες θα πρέπει να τοποθετούνται από την Nilﬁ sk, από κατάλληλα εκπαιδευμένο ηλεκτρολόγο ή από τον κατασκευαστή των μπαταριών.

1 Αποσυσκευάστε τις μπαταρίες από το κουτί τους και επιθεωρήστε τις προσεκτικά για

τυχόν ρωγμές ή άλλες φθορές. Αν διαπιστώσετε φθορές, επικοινωνήστε αμέσως με την εταιρεία μεταφοράς ή με τον κατασκευαστή τους για να υποβάλλετε δήλωση ζημιάς.

2 Γυρίστε τον Κεντρικό Διακόπτη (Α) στη θέση απενεργοποίησης (OFF ) και αφαιρέστε το

κλειδί.

3 Αποσυνδέστε την υποδοχή της μπαταρίας (15). 4 Στρέψτε το δοχείο αποκομιδής προς το πλάι, στη θέση ασφάλισης. Βγάλτε τα καλώδια

των μπαταριών έξω από το χώρο των μπαταριών.

5 Το μηχάνημα αποστέλλεται από το εργοστάσιο με επαρκή αριθμό καλωδίων για την

τοποθέτηση τεσσάρων μπαταριών των 6 volt. Τοποθετήστε με προσοχή τις μπαταρίες μέσα στο χώρο των μπαταριών και τακτοποιήστε τις, όπως ακριβώς υποδεικνύεται στην ΕΙΚΟΝΑ 1. Στερεώστε τις μπαταρίες όσο το δυνατόν πλησιέστερα στο πίσω μέρος του μηχανήματος.

6 Τοποθετήστε τα καλώδια των μπαταριών όπως φαίνεται στην εικόνα. Τοποθετήστε

τα καλώδια, με τρόπο ώστε να είναι δυνατή η εύκολη αφαίρεση των πωμάτων των μπαταριών, κατά το σέρβις.

7 Σφίξτε προσεκτικά το παξιμάδι σε κάθε ακροδέκτη των μπαταριών μέχρις ότου ο

ακροδέκτης να μην περιστρέφεται. Μην σφίξετε υπερβολικά τους ακροδέκτες διότι θα δυσκολευθείτε να τους αφαιρέσετε στο μέλλον, στην περίπτωση που χρειαστούν σέρβις.

8 Ψεκάστε τους ακροδέκτες των μπαταριών με ειδικό σπρέι επίστρωσης πόλων

μπαταρίας (διατίθεται στα περισσότερα καταστήματα πώλησης αξεσουάρ αυτοκινήτων).

9 Τοποθετήστε επάνω σε κάθε ακροδέκτη ένα από τα μαύρα ελαστικά καλύμματα και

συνδέστε την υποδοχή των μπαταριών (15).

εικόνα 1

312 AH @ 20 HR RATE

(4) MAX 158KG/348LB

D-8 - FORM NO. - 56041997 - SC800

Ελληvıκά / D-9

ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΒΟΥΡΤΣΩΝ (ΣΥΣΤΗΜΑ ΔΙΣΚΩΝ)

ΠΡΟΣΟΧΗ !

Προτού αντικαταστήσετε τις βούρτσες και προτού ανοίξετε τις θυρίδες πρόσβασης στο εσωτερικό, να γυρίζετε το διακόπτη με κλειδί στη θέση απενεργοποίησης (Ο) και να αφαιρείτε το κλειδί.

1 Βεβαιωθείτε ότι η πλατφόρμα των βουρτσών (8) έχει ΑΝΥΨΩΘΕΙ. Βεβαιωθείτε ότι ο κεντρικός διακόπτης (Α) είναι κλειστός (θέση «O»). 2 Εάν χρησιμοποιείτε δίσκους, τοποθετήστε τους επάνω στις βάσεις τους. 3 Βλέπε Εικόνα 2. Για να τοποθετήσετε τις βούρτσες (AA) (ή τις βάσεις των δίσκων γυαλίσματος), ευθυγραμμίστε τις γλωττίδες της βούρτσας (BB) με τις

αντίστοιχες οπές της πλάκας στερέωσης και, στη συνέχεια, στρέψτε τη βούρτσα για να ασφαλίσει στη θέση της (στρέψτε το εξωτερικό άκρο της βούρτσας προς το πίσω μέρος του μηχανήματος, όπως φαίνεται στην εικόνα (CC)).

εικόνα 2

FORM NO. - 56041997 - SC800 - D-9

D-10 / Ελληvıκά

ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΒΟΥΡΤΣΩΝ (ΚΥΛΙΝΔΡΙΚΟ ΣΥΣΤΗΜΑ)

ΠΡΟΣΟΧΗ !

1 Βεβαιωθείτε ότι η πλατφόρμα των βουρτσών έχει ΑΝΥΨΩΘΕΙ. Βεβαιωθείτε ότι ο κεντρικός διακόπτης (Α) είναι κλειστός (θέση «O»). 2 Βλέπε Εικόνα 3. Για να αποκτήσετε πρόσβαση στις βούρτσες, ξεσφίξτε τις μαύρες χειρόβιδες (μία σε κάθε πλευρά) που βρίσκονται επάνω από τους

ελεύθερους τροχούς και αφαιρέστε τους. Σύρετε τη βούρτσα μέσα στο περίβλημα, ανασηκώστε ελαφρά, ωθήστε και περιστρέψτε την, έως ότου “καθίσει” στη θέση της. Τοποθετήστε και πάλι τους ελεύθερους τροχούς.

εικόνα 3

D-10 - FORM NO. - 56041997 - SC800

Ελληvıκά / D-11

ΠΛΗΡΩΣΗ ΤΟΥ ΔΟΧΕΙΟΥ ΔΙΑΛΥΜΑΤΟΣ

Γεμίστε το δοχείο διαλύματος, προσθέτοντας έως 94,6 λίτρα (25 γαλόνια) διαλύματος καθαρισμού. Φροντίστε ώστε η στάθμη στο δοχείο διαλύματος να απέχει τουλάχιστον 7,5 cm (3 ίντσες) από τη βάση του στομίου πλήρωσης διαλύματος (1). Το διάλυμα θα πρέπει να παρασκευάζεται με ανάμιξη νερού και της, κατάλληλης για την εργασία, χημικής καθαριστικής ουσίας. Να ακολουθείτε πάντοτε τις οδηγίες αραίωσης που αναγράφονται στην ετικέτα του δοχείου της χημικής ουσίας. ΣΗΜΕΙΩΣΗ: Τα μηχανήματα EcoFlex μπορούν να χρησιμοποιηθούν με το συμβατικό τρόπο με ανάμιξη του απορρυπαντικού μέσα στο δοχείο ή με χρήση του συστήματος ανάμιξης απορρυπαντικού EcoFlex. Εάν χρησιμοποιείτε το σύστημα ανάμιξης απορρυπαντικού EcoFlex, δεν χρειάζεται να αναμίξετε απορρυπαντικό μέσα στο δοχείο. Αρκεί

να χρησιμοποιήσετε σκέτο νερό.

ΠΡΟΣΟΧΗ!

Χρησιμοποιείτε μόνο άφλεκτα υγρά απορρυπαντικά χαμηλού αφρισμού, που προορίζονται για εφαρμογή με μηχανήματα. Η θερμοκρασία του νερού δεν πρέπει να υπερβαίνει τους 54,4 βαθμούς Κελσίου (130 βαθμοί Φαρενάιτ).

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΜΑΚΤΡΟΥ

1 Βλέπε Εικόνα 4. Σύρετε τη διάταξη του μάκτρου (12) επάνω στη βάση στερέωσης του μάκτρου και βιδώστε τις χειρόβιδες στερέωσης (22). 2 Συνδέστε τον εύκαμπτο σωλήνα αποκομιδής (16) στην εισαγωγή του μάκτρου. 3 Χαμηλώστε το μάκτρο, μετακινήστε το μηχάνημα ελαφρά προς τα εμπρός και ρυθμίστε την κλίση του μάκτρου, χρησιμοποιώντας τα χειριστήρια ρύθμισης

μάκτρου (23), έτσι ώστε η λεπίδα του πίσω μάκτρου να αγγίζει ομοιόμορφα το δάπεδο σε ολόκληρο το πλάτος της και να κάμπτεται ελαφρά, όπως φαίνεται στην εικόνα.

εικόνα 4

FORM NO. - 56041997 - SC800 - D-11

D-12 / Ελληvıκά

ΠΡΟΕΤΟΙΜΑΣΙΑ ΚΑΙ ΧΡΗΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟΡΡΥΠΑΝΤΙΚΟΥ (ΜΟΝΟ ΓΙΑ ΜΟΝΤΕΛΑ ECOFLEX)

ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ:

Η πίεση και απελευθέρωση του διακόπτη απορρυπαντικού (E) ενώ το σύστημα διαλύματος είναι ενεργό θα προκαλέσει κατά περίπτωση ενεργοποίηση ή απενεργοποίηση του συστήματος απορρυπαντικού. Κάθε φορά που αλλάζετε απορρυπαντικό, θα πρέπει να γίνεται απόπλυση του συστήματος από το προηγούμενο απορρυπαντικό. ΣΗΜΕΙΩΣΗ ΣΕΡΒΙΣ: Πριν επιχειρήσετε να αποπλύνετε το μηχάνημα, αποχέτευσης, διότι κατά τη διαδικασία θα υπάρξει εκροή απορρυπαντικού.

Απόπλυση λόγω αλλαγής χημικών:

1. Αποσυνδέστε και αφαιρέστε το φυσίγγιο του απορρυπαντικού. 2 Στρίψτε τον κεντρικό διακόπτη με κλειδί (A) στη θέση ενεργοποίησης (ΟΝ). Πατήστε και κρατήστε πατημένο τον διακόπτη διαλύματος (C) και το διακόπτη

απορρυπαντικού (E) για 3 δευτερόλεπτα. ΣΗΜΕΙΩΣΗ: Η διαδικασία απόπλυσης διαρκεί 10 δευτερόλεπτα από την έναρξή της. Για τις ενδείξεις του συστήματος απορρυπαντικού, ανατρέξτε στις εικόνες της επόμενης σελίδας. Υπό κανονικές συνθήκες, ένας κύκλος είναι αρκετός για την απόπλυση του συστήματος.

Εβδομαδιαία απόπλυση:

1 Αποσυνδέστε και αφαιρέστε το φυσίγγιο του απορρυπαντικού. Τοποθετήστε και συνδέστε ένα φυσίγγιο γεμάτο καθαρό νερό 2 Στρίψτε τον κεντρικό διακόπτη με κλειδί (A) στη θέση ενεργοποίησης (ΟΝ). Πατήστε και κρατήστε πατημένο τον διακόπτη διαλύματος (C) και το διακόπτη

Όταν το φυσίγγιο απορρυπαντικού είναι σχεδόν κενό θα ανάψει μια ένδειξη στον πίνακα οθόνης (F). Αυτή η ένδειξη «Χαμηλής στάθμης απορρυπαντικού» θα παραμείνει αναμμένη, έως ότου επαναφέρετε το σύστημα. Από τη στιγμή που θα ανάψει η ένδειξη θα μπορείτε να προσθέσετε στο φυσίγγιο το περιεχόμενο μιας φιάλης απορρυπαντικού με χωρητικότητα 3,8 λίτρων (1 γαλονιού), χωρίς να υπάρχει κίνδυνος υπερχείλισης. ΣΗΜΕΙΩΣΗ: Θα πρέπει να μηδενίζετε το σύστημα μόνον όταν είναι γεμάτο το φυσίγγιο. Σε περίπτωση αλλαγής φυσιγγίου, η ένδειξη «Χαμηλής στάθμης απορρυπαντικού» θα είναι ακριβής μόνον εάν το φυσίγγιο που τοποθετήσατε είναι γεμάτο έως την ίδια στάθμη με αυτό που αφαιρέσατε.

Επαναφορά:

Στρίψτε τον κεντρικό διακόπτη με κλειδί 1. (A) στη θέση ενεργοποίησης (ΟΝ). Πατήστε και κρατήστε πατημένο το διακόπτη αύξησης ροής διαλύματος (B) και το διακόπτη μείωσης ροής διαλύματος (D) επί 3 δευτερόλεπτα. Για τις ενδείξεις του συστήματος απορρυπαντικού, ανατρέξτε στις εικόνες της επόμενης σελίδας.

Ποσοστό απορρυπαντικού:

1 Το προεπιλεγμένο ποσοστό απορρυπαντικού είναι 0,25%. Για να αλλάξετε το ποσοστό, πρέπει να απενεργοποιήσετε (θέση OFF) το σύστημα

απορρυπαντικού και στη συνέχεια να πατήσετε τον διακόπτη απορρυπαντικού ON/OFF (E) για 2 δευτερόλεπτα. Η ένδειξη απορρυπαντικού θα αναβοσβήσει και κάθε πάτημα θα προβάλλει διαδοχικά τα διαθέσιμα ποσοστά (3%, 2%, 1,5%, 1%, 0,8%, 0,66%, 0,5%, 0,4%, 0,3%, 0,25%). Μόλις εμφανιστεί στην οθόνη (F5) το επιθυμητό ποσοστό, σταματήστε να πατάτε. Το ποσοστό θα αποθηκευτεί μετά από 5 δευτερόλεπτα.

ΕΙΔΙΚΕΣ ΟΔΗΓΙΕΣ ΦΥΣΙΓΓΙΟΥ:

Γεμίστε το φυσίγγιο απορρυπαντικού, προσθέτοντας έως 4,73 λίτρα απορρυπαντικού. ΣΗΜΕΙΩΣΗ ΣΕΡΒΙΣ: Πριν από το γέμισμα, αφαιρείτε το φυσίγγιο απορρυπαντικού από το κιβώτιο απορρυπαντικού, ώστε να μην χυθεί απορρυπαντικό επάνω στο μηχάνημα. Συνιστάται η χρήση διαφορετικού φυσιγγίου για κάθε είδος απορρυπαντικού που σκοπεύετε να χρησιμοποιήσετε. Επάνω στα φυσίγγια του απορρυπαντικού υπάρχει ένα λευκό αυτοκόλλητο, όπου μπορείτε να αναγράψετε την ονομασία του απορρυπαντικού για κάθε φυσίγγιο, προκειμένου να αποφύγετε την ανάμιξή τους. Κατά την τοποθέτηση νέου φυσιγγίου, αφαιρέστε το πώμα (AA) και τοποθετήστε το φυσίγγιο στο κιβώτιο απορρυπαντικού. Τοποθετήστε το πώμα (BB) όπως απεικονίζεται.

θα πρέπει να το μετακινήσετε πάνω από αγωγό

D-12 - FORM NO. - 56041997 - SC800

Ελληvıκά / D-13

ΠΡΟΕΤΟΙΜΑΣΙΑ ΚΑΙ ΧΡΗΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟΡΡΥΠΑΝΤΙΚΟΥ (ΜΟΝΟ ΓΙΑ ΜΟΝΤΕΛΑ

ECOFLEX)

ΑΠΟΡΡΥΠΑΝΤΙΚΟ ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ

ΠΛΗΡΕΣ (ΕΠΑΝΑΦΟΡΑ)

ΧΑΜΗΛΗ ΣΤΑΘΜΗ ΑΠΟΡΡΥΠΑΝΤΙΚΟΥ

ΑΠΟΠΛΥΣΗ

ΑΠΟΡΡΥΠΑΝΤΙΚΟ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ

Για απόπλυση, πιέστε τους διακόπτες (C) & (E) για 3 δευτερόλεπτα.

Για επαναφορά, πιέστε τους διακόπτες (B) & (D) για 3

δευτερόλεπτα.

Το σύστημα απορρυπαντικού είναι ενεργοποιημένο (ON) όταν η ένδειξη είναι στο ON.

max.2%

FORM NO. - 56041997 - SC800 - D-13

D-14 / Ελληvıκά

ΥΓΡΟΣ ΚΑΘΑΡΙΣΜΟΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Βεβαιωθείτε ότι έχετε κατανοήσει τα χειριστήρια και τις λειτουργίες τους. Όταν βρίσκεστε πάνω σε ράμπες ή επικλινή επίπεδα, να αποφεύγετε τις απότομες στάσεις, όταν το μηχάνημα είναι φορτωμένο. Αποφεύγετε τις απότομες και κλειστές στροφές. Χρησιμοποιείτε τη χαμηλή ταχύτητα όταν κατεβαίνετε επικλινή επίπεδα. Να καθαρίζετε μόνον όταν ανεβαίνετε (οδηγώντας) τη ράμπα.

Για να καθαρίσετε το δάπεδο...

1 Ακολουθήστε τις οδηγίες που περιλαμβάνονται στην ενότητα Προετοιμασία του μηχανήματος για χρήση του εγχειριδίου αυτού. 2 Στρίψτε τον κεντρικό διακόπτη με κλειδί (A) στη θέση ON (I). Θα ανάψουν οι ενδεικτικές λυχνίες του πίνακα ελέγχου. Λάβετε υπόψη την ενδεικτική λυχνία κατάστασης των μπαταριών (F6) και τον

ωρομετρητή (F1)πριν προχωρήσετε.

3 Για να μετακινήσετε το μηχάνημα στο χώρο εργασίας, πιέστε το μοχλό κίνησης (29) προς τα εμπρός για να κινηθείτε προς τα εμπρός ή τραβήξτε το μοχλό κίνησης (29) προς τα πίσω για να κινηθείτε με

την όπισθεν. Προσαρμόστε την πίεση στο μοχλό κίνησης (29), για να επιτύχετε την επιθυμητή ταχύτητα. ΣΗΜΕΙΩΣΗ: Μπορείτε να χρησιμοποιήσετε το περιστροφικό κουμπί ελέγχου της ταχύτητας (30) για να καθορίσετε τη μέγιστη ταχύτητα, είτε κινείστε προς τα εμπρός είτε με την όπισθεν. 4 Πατήστε και κρατήστε πατημένο το διακόπτη διαλύματος (C) επί 5 δευτερόλεπτα, προκειμένου να βρέξετε το δάπεδο πριν από τον καθαρισμό. ΣΗΜΕΙΩΣΗ: Αυτό πρέπει να γίνει προτού πατήσετε το

διακόπτη καθαρισμού ΟΝ/OFF (H). 5 Πατήστε το διακόπτη καθαρισμού ON/OFF (H). Η πίεση καθαρισμού θα οριστεί στην προεπιλεγμένη τιμή (θα ανάψει μία ένδειξη πίεσης καθαρισμού). Χρησιμοποιήστε το διακόπτη αύξησης πίεσης

καθαρισμού (G) και το διακόπτη μείωσης πίεσης καθαρισμού (I) για εναλλαγή μεταξύ των καταστάσεων πίεσης καθαρισμού Κανονική και Έντονη. Στα κυλινδρικά μηχανήματα υπάρχει μόνο ένας

αισθητήρας πίεσης. Ο ρυθμός ροής διαλύματος θα προσαρμοστεί αυτομάτως ώστε να αντιστοιχεί στην πίεση καθαρισμού.

ΣΗΜΕΙΩΣΗ: Ο ρυθμός ροής διαλύματος μπορεί να τροποποιηθεί ανεξάρτητα από την πίεση καθαρισμού πατώντας τον διακόπτη αύξησης ροής διαλύματος (B) ή το διακόπτη μείωσης ροής

διαλύματος (D). Εάν στη συνέχεια αλλάξετε τη ρύθμιση της πίεσης καθαρισμού, ο ρυθμός ροής διαλύματος θα επανέλθει στις προκαθορισμένες τιμές ώστε να αντιστοιχεί στην πίεση καθαρισμού.

ΣΗΜΕΙΩΣΗ: Τα συστήματα καθαρισμού, διαλύματος, αναρρόφησης και απορρυπαντικού (μοντέλα EcoFlex) ενεργοποιούνται αυτομάτως με το πάτημα του διακόπτη καθαρισμού ON/OFF (H). Κατά

τη διάρκεια του καθαρισμού, είναι δυνατή η ανεξάρτητη ενεργοποίηση ή απενεργοποίηση οποιουδήποτε συστήματος, με απλό πάτημα του διακόπτη. Εκτός από το χαμήλωμα του μάκτρου (12) δεν

απαιτείται καμία άλλη ενέργεια από εσάς.

6 Χαμηλώστε το μάκτρο χρησιμοποιώντας το μοχλό ανύψωσης/χαμηλώματος του μάκτρου (14). 7 Όταν ο μοχλός κίνησης (29) βρίσκεται στη θέση νεκράς, τα συστήματα καθαρισμού, αναρρόφησης, διαλύματος και απορρυπαντικού (μοντέλα EcoFlex) είναι ενεργοποιημένα, αλλά δεν βρίσκονται

σε λειτουργία. Πιάστε τη λαβή ελέγχου για το χειριστή (2) και ωθήστε το μοχλό κίνησης (29) προς τα εμπρός για να θέσετε σε λειτουργία τα συστήματα καθαρισμού, αναρρόφησης, διαλύματος και

απορρυπαντικού (μοντέλα EcoFlex), καθώς και για να κινήσετε το μηχάνημα προς τα εμπρός. Για καλύτερα αποτελέσματα, να κινείτε το μηχάνημα με ταχύτητα αργού βαδίσματος. Στις απότομες

στροφές πατήστε μία φορά το διακόπτη διαλύματος (C) για να απενεργοποιήσετε τον καθαρισμό. Για να κινήσετε το μηχάνημα προς τα πίσω, τραβήξτε το μοχλό κίνησης (29) προς τα πίσω για να

κινηθείτε με την όπισθεν. Κατά την κίνηση του μηχανήματος με την όπισθεν, οι βούρτσες θα συνεχίσουν να περιστρέφονται, αλλά δεν θα υπάρχει παροχή διαλύματος και χημικού.

ΠΡΟΣΟΧΗ !

Για να αποφύγετε την πρόκληση ζημιάς στο δάπεδο, διατηρείτε το μηχάνημα εν κινήσει ενόσω οι βούρτσες περιστρέφονται.

8 Κατά τον καθαρισμό, να ελέγχετε κατά διαστήματα το δάπεδο πίσω από το μηχάνημα για να διαπιστώσετε εάν περισυλλέγονται όλα τα ακάθαρτα νερά. Αν διαπιστώσετε ότι υπάρχουν ίχνη νερού

πίσω από το μηχάνημα, ενδεχομένως χορηγείτε υπερβολική ποσότητα διαλύματος ή το δοχείο αποκομιδής είναι γεμάτο, ή μπορεί να χρήζει ρυθμίσεως το μάκτρο δαπέδου. 9 Το μηχάνημα μεταβαίνει στην προεπιλεγμένη λειτουργία καθαρισμού EcoFlex (ανάβει με ΠΡΑΣΙΝΟ η ενδεικτική λυχνία του διακόπτη EcoFlex) για εξοικονόμηση διαλύματος και απορρυπαντικού. Πατήστε

το διακόπτη EcoFlex (J) για να παρακάμψετε τη λειτουργία καθαρισμού EcoFlex και να αυξήσετε προσωρινά την πίεση καθαρισμού, τη ροή διαλύματος και το ποσοστό απορρυπαντικού. Στην

περίπτωση αυτή η ενδεικτική λυχνία θα αρχίσει να αναβοσβήνει (ΚΙΤΡΙΝΟ) για ένα λεπτό, η ροή του διαλύματος θα αυξηθεί στο επόμενο επίπεδο, η πίεση καθαρισμού θα αυξηθεί στο επόμενο

επίπεδο και το ποσοστό απορρυπαντικού θα αυξηθεί στο επόμενο υψηλότερο ποσοστό.

ΣΗΜΕΙΩΣΗ: Στα μηχανήματα που δεν διαθέτουν απορρυπαντικό, η πίεση του διακόπτη EcoFlex θα αυξήσει προσωρινά την πίεση καθαρισμού και τη ροή διαλύματος. ΣΗΜΕΙΩΣΗ: Πατώντας και κρατώντας πατημένο το διακόπτη EcoFlex (J) για 2 δευτερόλεπτα απενεργοποιείται το σύστημα EcoFlex. Ο μόνος τρόπος να το επανενεργοποιήσετε είναι να πατήσετε

ξανά το διακόπτη EcoFlex (J). Το σύστημα δεν επανενεργοποιείται με κυκλική κίνηση του κεντρικού διακόπτη με κλειδί (A). Το σύστημα EcoFlex λειτουργεί μόνο όταν είναι ενεργοποιημένο το

σύστημα καθαρισμού (H). 10 Για υπερβολικά ακάθαρτα δάπεδα, ένα απλό πέρασμα ενδεχομένως να μην αρκεί και να απαιτείται «διπλός καθαρισμός». Η λειτουργία διπλού καθαρισμού είναι ίδια με εκείνη του απλού

περάσματος, με τη μόνη διαφορά ότι, στο πρώτο πέρασμα, το μάκτρο δαπέδου είναι στην επάνω θέση. Με τον τρόπο αυτό, το διάλυμα καθαρισμού παραμένει για περισσότερο χρόνο στο δάπεδο,

ώστε να δράσει καλύτερα. Το τελικό πέρασμα γίνεται πάνω από την ίδια περιοχή, με το μάκτρο δαπέδου χαμηλωμένο ώστε να περισυλλέγει το συσσωρευμένο διάλυμα. 11 Το δοχείο αποκομιδής διαθέτει αυτόματο διακόπτη αποκοπής (4), ο οποίος διακόπτει τη λειτουργία ΟΛΩΝ των συστημάτων, εκτός του συστήματος κίνησης, μόλις γεμίσει το δοχείο αποκομιδής. Μόλις

ενεργοποιηθεί ο διακόπτης, πρέπει να αδειάσετε το δοχείο αποκομιδής. Το μηχάνημα δεν θα περισυλλέξει τα νερά, ούτε θα καθαρίσει, εάν ο διακόπτης είναι ενεργοποιημένος. ΣΗΜΕΙΩΣΗ: Όταν ενεργοποιείται ο διακόπτης στα μοντέλα «EcoFlex», όλες οι ενδείξεις εξαφανίζονται και ανάβει η ένδειξη πλήρους δοχείου αποκομιδής «Recovery Tank FULL» (F7) στον πίνακα

ελέγχου.

12 Όταν ο χειριστής θελήσει να σταματήσει τον καθαρισμό ή εάν το δοχείο αποκομιδής γεμίσει. Πατήστε μία φορά το διακόπτη καθαρισμού ON/OFF (H). Τα μοτέρ καθαρισμού και η ροή του διαλύματος θα σταματήσουν αυτόματα, ενώ η πλατφόρμα καθαρισμού θα ανυψωθεί στην ανώτατη θέση.

ΣΗΜΕΙΩΣΗ: Η αναρρόφηση θα σταματήσει να λειτουργεί με καθυστέρηση 10 δευτερολέπτων. Αυτό επιτρέπει την περισυλλογή του νερού που τυχόν απομένει, χωρίς να χρειάζεται να ενεργοποιήσετε

και πάλι την αναρρόφηση.

Ανυψώστε το μάκτρο δαπέδου με το μοχλό ανύψωσης / χαμηλώματος του μάκτρου 13 (14), μεταφέρετε το μηχάνημα στο προκαθορισμένο σημείο απόρριψης των ακάθαρτων υγρών και αδειάστε το δοχείο

αποκομιδής. Για να αδειάσετε το δοχείο αποκομιδής, τραβήξτε τον εύκαμπτο σωλήνα αποστράγγισης του δοχείου αποκομιδής (24) από το άγκιστρο φύλαξής του και, στη συνέχεια, αφαιρέστε το

πώμα (κρατήστε το άκρο του εύκαμπτου σωλήνα πάνω από τη στάθμη του νερού στο δοχείο για να αποτρέψετε την αιφνίδια και μη ελεγχόμενη ροή των ακάθαρτων υγρών). Μπορείτε να πιέσετε τον

εύκαμπτο σωλήνα αποστράγγισης του δοχείου αποκομιδής (24), για να ρυθμίσετε τη ροή. Ξαναγεμίστε το δοχείο διαλύματος και συνεχίστε τον καθαρισμό.

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι το κάλυμμα του δοχείου αποκομιδής (6) και το πώμα του εύκαμπτου σωλήνα του δοχείου αποκομιδής (24) σωστά το νερό. Όταν θα χρειαστεί να επαναφορτίσετε τις μπαταρίες, θα ανάψει η ενδεικτική λυχνία χαμηλής τάσης μπαταρίας (F8) (μοντέλα EcoFlex) και το μοτέρ αναρρόφησης θα τεθεί εκτός λειτουργίας μετά από 30 δευτερόλεπτα. Μετακινήστε το μηχάνημα σε έναν χώρο σέρβις και επαναφορτίστε τις μπαταρίες ακολουθώντας τις οδηγίες που αναγράφονται στην ενότητα Μπαταρίες του παρόντος εγχειριδίου.

ΥΓΡΗ ΑΝΑΡΡΟΦΗΣΗ

Προσαρμόστε στο μηχάνημα τα προαιρετικά εξαρτήματα για υγρή αναρρόφηση. 1 Αποσυνδέστε τον εύκαμπτο σωλήνα αποκομιδής (16) από το μάκτρο (12). 2 Προσαρμόστε τα κατάλληλα εξαρτήματα για υγρή αναρρόφηση στον εύκαμπτο σωλήνα (διατίθενται από την Advance). 3 Στρίψτε τον κεντρικό διακόπτη με κλειδί (A) στη θέση ON (I). 4 Πατήστε μία φορά το διακόπτη αναρρόφησης/εξωτερικού εξαρτήματος(L) (μοντέλα EcoFlex), ώστε να ενεργοποιήσετε το μοτέρ αναρρόφησης (θέση ON).

Το μοτέρ αναρρόφησης θα λειτουργεί συνεχόμενα έως ότου γυρίσετε πάλι τον διακόπτη στη θέση OFF.

ΣΗΜΕΙΩΣΗ: Η ένδειξη γεμάτου δοχείου αποκομιδής (“Recovery Tank FULL”) σβήνει όταν ξεκινήσει η λειτουργία του εξωτερικού εξαρτήματος.

Ο πλωτήρας θα διακόψει τη ροή στο δοχείο αποκομιδής.

έχουν εφαρμόσει καλά, διαφορετικά το μηχάνημα δεν θα περισυλλέξει

D-14 - FORM NO. - 56041997 - SC800

Ελληvıκά / D-15

ΥΓΡΟΣ ΚΑΘΑΡΙΣΜΟΣ

ΟΔΗΓΙΑ ΣΥΝΤΗΡΗΣΗΣ: Για τις λεπτομερείς περιγραφές των λειτουργιών όλων των χειριστηρίων και των δυνατοτήτων προαιρετικού προγραμματισμού, ανατρέξτε στο εγχειρίδιο επισκευών.

FORM NO. - 56041997 - SC800 - D-15

D-16 / Ελληvıκά

ΜΕΤΑ ΤΗ ΧΡΗΣΗ

1 Ανυψώστε τις βούρτσες (ή τους δίσκους) και το μάκτρο. Μετακινήστε το μηχάνημα σε έναν χώρο που προορίζεται για το σέρβις του μηχανήματος. 2 Γυρίστε τον κεντρικό διακόπτη με κλειδί (Α) στη θέση απενεργοποίησης (OFF ) και αφαιρέστε το κλειδί. 3 Για να αδειάσετε το δοχείο διαλύματος, τραβήξτε τον εύκαμπτο σωλήνα αποστράγγισης του δοχείου διαλύματος (13) από την άνω υποδοχή. Κατευθύνετε τον εύκαμπτο

σωλήνα προς κάποιον αγωγό αποχέτευσης στο δάπεδο ή σε έναν κουβά. Ξεπλύνετε το δοχείο με καθαρό νερό. Επιθεωρήστε τους εύκαμπτους σωλήνες διαλύματος και

αντικαταστήστε τους, εάν διαπιστώσετε ότι έχουν τσακίσει ή έχουν υποστεί ζημιά. 4 Για να αδειάσετε το δοχείο αποκομιδής,

αφαιρέστε το πώμα (κρατήστε το άκρο του εύκαμπτου σωλήνα υψηλότερα από τη στάθμη του νερού στο δοχείο, για να αποτρέψετε την αιφνίδια και μη ελεγχόμενη ροή των

ακάθαρτων υγρών). Μπορείτε να πιέσετε τον εύκαμπτο σωλήνα αποστράγγισης του δοχείου αποκομιδής (24), για να ρυθμίσετε τη ροή. Ξεπλύνετε το δοχείο αποκομιδής και

τη βαλβίδα διακοπής με πλωτήρα (4) με καθαρό νερό. Επιθεωρήστε τους εύκαμπτους σωλήνες αποκομιδής και αναρρόφησης και αντικαταστήστε τους, αν διαπιστώσετε ότι

έχουν τσακίσει ή υποστεί ζημιά. ΣΗΜΕΙΩΣΗ: Μετά από κάθε χρήση, αποστραγγίστε και ξεπλύνετε καλά το δοχείο αποκομιδής και, στη συνέχεια, γεμίστε το 1/3 του δοχείου με καθαρό νερό.

Αφαιρέστε τις βούρτσες ή τις βάσεις των δίσκων γυαλίσματος. Ξεπλύνετε τις βούρτσες ή τους δίσκους γυαλίσματος με χλιαρό νερό και κρεμάστε τους για να στεγνώσουν. 5

Αφήστε τους δίσκους γυαλίσματος να στεγνώσουν εντελώς προτού τους χρησιμοποιήσετε και πάλι. ΣΗΜΕΙΩΣΗ: Μπορείτε να αφαιρέσετε τις βούρτσες, είτε με τα χέρια σας

είτε αυτόματα πατώντας το διακόπτη αφαίρεσης βούρτσας (K) (μόνο στα μοντέλα δίσκου EcoFlex).

6 Αφαιρέστε το μάκτρο, ξεπλύνετέ το με χλιαρό νερό και κρεμάστε το για να στεγνώσει. 7 Ελέγξτε το χρονοδιάγραμμα συντήρησης που ακολουθεί και εκτελέστε τις τυχόν απαιτούμενες εργασίες συντήρησης πριν από τη φύλαξη του μηχανήματος.

ΧΡΟΝΟΔΙΑΓΡΑΜΜΑ ΣΥΝΤΗΡΗΣΗΣ

ΕΝΕΡΓΕΙΑ ΣΥΝΤΗΡΗΣΗΣ Καθημερινά Εβδομαδιαίως Μηνιαίως Ετησίως

Φόρτιση μπαταριών X Έλεγχος / Καθαρισμός δοχείων & εύκαμπτων σωλήνων X Έλεγχος/καθαρισμός/εναλλαγή βουρτσών/δίσκων γυαλίσματος X Έλεγχος/καθαρισμός μάκτρου δαπέδου X Έλεγχος/Καθαρισμός βαλβίδας διακοπής της ροής αναρρόφησης με φλοτέρ X Άδειασμα/Καθαρισμός του δίσκου υπολειμμάτων στο δοχείο αποκομιδής X Καθαρισμός χοάνης κυλινδρικού συστήματος X Έλεγχος στάθμης υγρού σε όλα τα στοιχεία των μπαταριών (εξαιρούνται οι μπαταρίες κλειστού τύπου) X Επιθεώρηση των παρειών του περιβλήματος του συστήματος καθαρισμού X Έλεγχος και καθαρισμός του φίλτρου διαλύματος X Καθαρισμός πολλαπλών διαλύματος στο κυλινδρικό σύστημα X Απόπλυση συστήματος απορρυπαντικού (μόνον για τα μοντέλα EcoFlex) X Λίπανση του μηχανήματος X * Έλεγχος ψηκτρών (καρβουνάκια) X

* Αναθέστε στη Nilﬁ sk τον έλεγχο των ψηκτρών (καρβουνάκια) του μοτέρ αναρρόφησης μια φορά το χρόνο ή κάθε 300 ώρες λειτουργίας. Ο έλεγχος των ψηκτρών των μοτέρ περιστροφής των βουρτσών και κίνησης του μηχανήματος πρέπει να γίνεται κάθε 500 ώρες ή μια φορά το χρόνο. ΣΗΜΕΙΩΣΗ: Ανατρέξτε στο εγχειρίδιο σέρβις για περισσότερες λεπτομέρειες για τις εργασίες συντήρησης και επισκευής.

8 Φυλάξτε το μηχάνημα σε καθαρό και στεγνό χώρο. 9 Στρέψτε τον κεντρικό διακόπτη με κλειδί (Α) στη θέση “O” και βγάλτε το κλειδί.

τραβήξτε τον εύκαμπτο σωλήνα αποστράγγισης του δοχείου αποκομιδής (24) από το άγκιστρο φύλαξής του και, στη συνέχεια,

ΣΕΡΒΙΣ ΤΟΥ ΜΟΤΕΡ ΑΝΑΡΡΟΦΗΣΗΣ

Αναθέστε στην αντιπροσωπία της Nilﬁ sk τον έλεγχο των ψηκτρών (καρβουνάκια) του μοτέρ αναρρόφησης μια φορά το χρόνο ή κάθε 300 ώρες λειτουργίας.

ΣΗΜΑΝΤΙΚΟ!

Η τυχόν βλάβη του μοτέρ που οφείλεται στη μη επισκευή των ψηκτρών του, δεν καλύπτεται από την εγγύηση. Ανατρέξτε στη δήλωση περιορισμένης εγγύησης.

ΛΙΠΑΝΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Μία φορά το μήνα, απλώστε λεπτόρρευστο λάδι μηχανής για να λιπάνετε:

• Τις αρθρώσεις της συνδεσμολογίας του μάκτρου δαπέδου (A).

• Τα σπειρώματα του περιστροφικού κουμπιού ρύθμισης της γωνίας

στερέωσης του μάκτρου δαπέδου (Β).

• Τους ακραίους τροχούς του εργαλείου του μάκτρου (C).

• Τις αρθρώσεις της συνδεσμολογίας της βούρτσας (D).

• Τροχοί προστασίας πλατφόρμας καθαρισμού.

Κάθε τρεις μήνες, λιπάνετε τα εξής:

• Άξονες περιστροφής πίσω τροχών (E).

D-16 - FORM NO. - 56041997 - SC800

Ελληvıκά / D-17

ΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΩΝ ΜΕ ΥΓΡΑ

Μοντέλα EcoFlex - Να φορτίζετε τις μπαταρίες κάθε φορά που χρησιμοποιείτε το μηχάνημα ή κάθε φορά που η ένδειξη φόρτισης μπαταριών (F6) δείχνει ότι δεν είναι πλήρεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην συμπληρώνετε υγρά στις μπαταρίες πριν από τη φόρτιση. Να φορτίζετε τις μπαταρίες σε καλά αεριζόμενο χώρο. Μην καπνίζετε κατά την εκτέλεση εργασιών σέρβις στις μπαταρίες.

Κατά τη συντήρηση των μπαταριών... * Βγάζετε όλα τα κοσμήματα που φοράτε * Μην καπνίζετε * Να φοράτε προστατευτικά γυαλιά, ελαστικά γάντια και ελαστική ποδιά * Να εργάζεστε σε καλά αεριζόμενο χώρο * Μη βραχυκυκλώνετε τους πόλους των μπαταριών με τα εργαλεία που χρησιμοποιείτε

* Όταν αντικαθιστάτε τις μπαταρίες, να αποσυνδέετε ΠΑΝΤΑ πρώτο τον αρνητικό πόλο (γείωση), προκειμένου να αποφύγετε τη δημιουργία σπινθήρων. * Κατά την τοποθέτηση των μπαταριών , να συνδέετε ΠΑΝΤΑ τον αρνητικό πόλο τελευταίο.

Εάν το μηχάνημα σας αποσταλεί με ενσωματωμένο φορτιστή μπαταριών, κάντε τα εξής:

Στρέψτε τον κεντρικό διακόπτη με κλειδί (Α) στη θέση απενεργοποίησης (OFF). Εκτυλίξτε το ηλεκτρικό καλώδιο από την πλευρά του ενσωματωμένου φορτιστή και συνδέστε το σε μια κατάλληλα γειωμένη πρίζα. Για περισσότερες λεπτομέρειες σχετικά με τη λειτουργία του φορτιστή, ανατρέξτε στο εγχειρίδιο του κατασκευαστή του φορτιστή.

Εάν το μηχάνημα σας αποσταλεί χωρίς ενσωματωμένο φορτιστή μπαταριών, κάντε τα εξής:

Αποσυνδέστε τις μπαταρίες από το μηχάνημα και συνδέστε την υποδοχή του φορτιστή με την υποδοχή των μπαταριών (15). Ακολουθήστε τις οδηγίες που συνοδεύουν το φορτιστή μπαταρίας. ΟΔΗΓΙΑ ΣΥΝΤΗΡΗΣΗΣ: Φροντίστε να συνδέσετε τον φορτιστή στην υποδοχή, διατηρώντας τοποθετημένη τη λαβή.

ΠΡΟΣΟΧΗ!

Για να αποφύγετε την πρόκληση ζημιάς στις επιφάνειες των δαπέδων, σκουπίστε το νερό και το οξύ από το πάνω μέρος των μπαταριών μετά τη φόρτισή τους.

ΕΛΕΓΧΟΣ ΤΗΣ ΣΤΑΘΜΗΣ ΥΓΡΟΥ ΤΩΝ ΜΠΑΤΑΡΙΩΝ

Ελέγχετε τη στάθμη υγρού στις μπαταρίες τουλάχιστον μια φορά την εβδομάδα. Μετά τη φόρτιση των μπαταριών, αφαιρέστε τα πώματα εξαερισμού και ελέγξτε τη στάθμη του υγρού σε όλα τα στοιχεία των μπαταριών. Χρησιμοποιήστε αποσταγμένο ή απιονισμένο νερό σε ειδικό δοχείο πλήρωσης μπαταριών (διατίθεται στα περισσότερα καταστήματα με αξεσουάρ αυτοκινήτου) για να γεμίσετε κάθε στοιχείο έως την ένδειξη στάθμης (ή μέχρι 10 mm επάνω από τα διαφράγματα διαχωρισμού). ΜΗΝ γεμίζετε τις μπαταρίες περισσότερο απ’ όσο πρέπει!

ΠΡΟΣΟΧΗ!

Σε περίπτωση υπερπλήρωσης των μπαταριών, το οξύ μπορεί να χυθεί στο δάπεδο. Σφίξτε τα πώματα εξαερισμού. Ξεπλύνετε την πάνω επιφάνεια των μπαταριών με ένα διάλυμα μαγειρικής σόδας σε νερό (2 κουταλιές της σούπας μαγειρική σόδα σε 1 λίτρο νερό).

ΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΩΝ ΚΛΕΙΣΤΟΥ ΤΥΠΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Να φορτίζετε τις μπαταρίες σε καλά αεριζόμενο χώρο. Μην καπνίζετε κατά την εκτέλεση εργασιών σέρβις στις μπαταρίες.

ΠΡΟΣΟΧΗ!

Η απόδοση και η διάρκεια ζωής των μπαταριών μολύβδου κλειστού τύπου (VRLA), θα φθάσουν σε υψηλά επίπεδα ΜΟΝΟΝ ΕΑΝ ΤΙΣ ΕΠΑΝΑΦΟΡΤΙΖΕΤΕ ΣΩΣΤΑ! Η ελλιπής ή η υπερβολική φόρτιση θα περιορίσουν της διάρκεια ζωής και την απόδοσή τους. Φροντίστε να ΤΗΡΕΙΤΕ ΠΙΣΤΑ ΤΙΣ ΟΔΗΓΙΕΣ ΦΟΡΤΙΣΗΣ! ΜΗΝ ΕΠΙΧΕΙΡΗΣΕΤΕ ΝΑ ΑΝΟΙΞΕΤΕ ΑΥΤΟΝ ΤΟΝ ΤΥΠΟ ΜΠΑΤΑΡΙΩΝ! Εάν ανοίξετε μια μπαταρία κλειστού τύπου (VRLA), η πίεση που υπάρχει στο εσωτερικό της χάνεται και τα στοιχεία της οξειδώνονται. Η ΕΓΓΥΗΣΗ ΠΑΥΕΙ ΝΑ ΙΣΧΥΕΙ ΕΑΝ ΑΝΟΙΞΕΤΕ ΤΙΣ ΜΠΑΤΑΡΙΕΣ.

Εάν το μηχάνημα σας αποσταλεί με ενσωματωμένο φορτιστή μπαταριών, κάντε τα εξής:

Εάν το μηχάνημα σας αποσταλεί χωρίς ενσωματωμένο φορτιστή μπαταριών, κάντε τα εξής:

Αποσυνδέστε τις μπαταρίες από το μηχάνημα και συνδέστε την υποδοχή του φορτιστή στην υποδοχή των μπαταριών (15). Ακολουθήστε τις οδηγίες που συνοδεύουν το φορτιστή μπαταρίας. ΟΔΗΓΙΑ ΣΥΝΤΗΡΗΣΗΣ: Φροντίστε να συνδέσετε τον φορτιστή με την υποδοχή, διατηρώντας τοποθετημένη τη λαβή.

ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι ο φορτιστής που διαθέτετε είναι κατάλληλος για μπαταρίες κλειστού τύπου. Να χρησιμοποιείτε αποκλειστικά φορτιστές “ρυθμιζόμενης τάσης” ή “περιορισμού τάσης”. ΔΕΝ ΠΡΕΠΕΙ να χρησιμοποιείτε τους κανονικούς φορτιστές σταθερής ή φθίνουσας έντασης. Συνίσταται η χρήση ενός φορτιστή με

αισθητήρα θερμοκρασίας, καθώς οι μη αυτόματες ρυθμίσεις δεν είναι ποτέ ακριβείς και προκαλούν φθορές στις μπαταρίες κλειστού τύπου.

FORM NO. - 56041997 - SC800 - D-17

D-18 / Ελληvıκά

ΣΕΡΒΙΣ ΤΟΥ ΜΑΚΤΡΟΥ ΔΑΠΕΔΟΥ

Εάν το μάκτρο δαπέδου αφήνει λεπτές γραμμές νερού, οι λεπίδες του μπορεί να είναι ακάθαρτες ή να έχουν υποστεί ζημιά. Αφαιρέστε το μάκτρο δαπέδου, ξεπλύνετέ το σε χλιαρό νερό και επιθεωρήστε τις λεπίδες. Εάν διαπιστώσετε κοψίματα, σχισίματα, κυματώσεις ή σημάδια φθοράς, αντιστρέψτε τις λεπίδες ή αντικαταστήστε τις.

Για να αντιστρέψετε ή

1 Βλέπε Εικόνα 5. Σηκώστε το μάκτρο δαπέδου από το δάπεδο και, στη συνέχεια, απελευθερώστε την ασφάλεια αφαίρεσης της οπίσθιας λεπίδας (20) που

βρίσκεται επάνω στο μάκτρο.

2 Αφαιρέστε τους ιμάντες τάνυσης (19). 3 Σύρετε την πίσω λεπίδα έξω από τους πείρους ευθυγράμμισης (21). 4 Η λεπίδα του μάκτρου δαπέδου έχει 4 ακμές εργασίας. Γυρίστε τη λεπίδα, έτσι ώστε μία καθαρή, ακέραια ακμή της να είναι στραμμένη προς το εμπρός

μέρος του μηχανήματος. Αντικαταστήστε τη λεπίδα εάν και οι 4 ακμές της παρουσιάζουν εγκοπές, σχισίματα ή υπερβολική φθορά. 5 Τοποθετήστε τη λεπίδα, ακολουθώντας τα παραπάνω βήματα με την αντίθετη σειρά και, κατόπιν, ρυθμίστε την κλίση του μάκτρου δαπέδου.

Για να αντιστρέψετε ή να αντικαταστήσετε τη λεπίδα του πρόσθιου μάκτρου δαπέδου...

1 Σηκώστε το μάκτρο δαπέδου από το δάπεδο και, στη συνέχεια, χαλαρώστε τις (2) χειρόβιδες στερέωσης (22) επάνω στο μάκτρο. Αποσυνδέστε τον

εύκαμπτο σωλήνα αποκομιδής (16) και αφαιρέστε το 2 Χαλαρώστε το περικόχλιο χειρός αφαίρεσης της μπροστινής λεπίδας του μάκτρου δαπέδου (AA) και στη συνέχεια αφαιρέστε τον ιμάντα τάνυσης (AB) και

τη λεπίδα. 3 Η λεπίδα του μάκτρου δαπέδου έχει 4 ακμές εργασίας. Γυρίστε τη λεπίδα, έτσι ώστε μία καθαρή, ακέραια ακμή της να είναι στραμμένη προς το εμπρός

μέρος του μηχανήματος. Αντικαταστήστε τη λεπίδα εάν και οι 4 ακμές της παρουσιάζουν εγκοπές, σχισίματα ή υπερβολική φθορά. 4 Τοποθετήστε τη λεπίδα, ακολουθώντας τα παραπάνω βήματα με την αντίθετη σειρά και κατόπιν, ρυθμίστε την κλίση του μάκτρου δαπέδου.

ΡΥΘΜΙΣΗ ΤΟΥ ΜΑΚΤΡΟΥ ΔΑΠΕΔΟΥ

Κάθε φορά που αντιστρέφετε ή αντικαθιστάτε κάποια λεπίδα του ή όταν διαπιστώνετε πως το μάκτρο δεν στεγνώνει τελείως το δάπεδο να ρυθμίζετε τη γωνία του μάκτρου δαπέδου.

Για να ρυθμίσετε τη γωνία του μάκτρου δαπέδου…

1 Σταθμεύστε το μηχάνημα σε επίπεδη και ομοιόμορφη επιφάνεια και χαμηλώστε το μάκτρο δαπέδου. 2 Θέστε το

ομοιόμορφα σε όλο το πλάτος του μάκτρου, όπως φαίνεται στην εικόνα.

να αντικαταστήσετε τη λεπίδα σκουπίσματος του οπίσθιου μάκτρου δαπέδου...

μάκτρο δαπέδου (12) από τη βάση στερέωσης.

μηχάνημα σε αργή κίνηση προς τα εμπρός και στρέψτε το χειριστήριο ρύθμισης του μάκτρου (23), έως ότου το πίσω μάκτρο να αναδιπλωθεί

εικόνα 5

D-18 - FORM NO. - 56041997 - SC800

Ελληvıκά / D-19

ΓΕΝΙΚΗ ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Πρόβλημα Πιθανή αιτία Αποκατάσταση

Ανεπαρκής συλλογή νερού Φθαρμένες ή σχισμένες λεπίδες

του μάκτρου δαπέδου Απορυθμισμένο μάκτρο δαπέδου Ρυθμίστε το, έτσι ώστε οι λεπίδες να αγγίζουν

Δοχείο αποκομιδής πλήρες Αδειάστε το δοχείο αποκομιδής Διαρροή στον εύκαμπτο σωλήνα

αποστράγγισης του δοχείου αποκομιδής Η τσιμούχα του καπακιού του δοχείου

αποκομιδής παρουσιάζει διαρροή Υπολείμματα στο μάκτρο δαπέδου Καθαρίστε το μάκτρο δαπέδου

Αποφραγμένος εύκαμπτος σωλήνας Αναρρόφησης

Υπερβολική χρήση διαλύματος Ρυθμίστε τη ροή διαλύματος στον πίνακα ελέγχου Το καπάκι του φίλτρου από

αφρώδες υλικό δεν έχει εφαρμόσει σωστά

Ανεπαρκής απόδοση καθαρισμού Η βούρτσα ή ο δίσκος γυαλίσματος έχουν φθαρεί Εναλλάξτε ή αντικαταστήστε τις βούρτσες

Εσφαλμένος τύπος βούρτσας προϊόντος καθαρισμού

Εσφαλμένος τύπος χημικού προϊόντος καθαρισμού

Το μηχάνημα κινείται υπερβολικά γρήγορα Μειώστε την ταχύτητα Δεν χρησιμοποιείται αρκετό διάλυμα Αυξήστε τη ροή διαλύματος στον πίνακα ελέγχου

Ανεπαρκής ροή διαλύματος ή καθόλου διάλυμα Το δοχείο διαλύματος είναι κενό Γεμίστε το δοχείο διαλύματος

Σωληνώσεις, βαλβίδες, φίλτρο ή δοχείο διαλύματος αποφραγμένα

Η βαλβίδα διακοπής ροής διαλύματος είναι κλειστή Ανοίξτε τη βαλβίδα διακοπής ροής διαλύματος Πρόβλημα στην ηλεκτρομαγνητική βαλβίδα του διαλύματος

Το μηχάνημα δεν λειτουργεί Το βύσμα μπαταριών είναι αποσυνδεδεμένο Επανασυνδέστε τα βύσματα των μπαταριών

Ενεργοποιήθηκε ο διακόπτης ασφαλείας στο κάθισμα του χειριστή

Βλάβη στην κεντρική μονάδα ελέγχου του συστήματος

Ο αυτόματος διακόπτης των 10 Α “έπεσε” Ελέγξτε για τυχόν

Αντιστρέψτε ή αντικαταστήστε τις

ομοιόμορφα, καθ’ όλο το μήκος τους, το δάπεδο

Ασφαλίστε το καπάκι του εύκαμπτου σωλήνα αποστράγγισης ή αντικαταστήστε το

Αντικαταστήστε την τσιμούχα ή το καπάκι, αναλόγως

Αφαιρέστε τα υπολείμματα

Τοποθετήστε το καπάκι έτσι ώστε να εφαρμόσει σωστά

Συμβουλευτείτε τον Αντιπρόσωπο της Nilﬁ sk-

Advance Συμβουλευτείτε τον Αντιπρόσωπο της Nilﬁ sk-

Advance

Ξεπλύνετε τις σωληνώσεις και το δοχείο και καθαρίστε το φίλτρο διαλύματος

Καθαρίστε ή αντικαταστήστε τη βαλβίδα

Ελέγξτε εάν υπάρχει ανοικτό κύκλωμα και αποκαταστήστε το

Ελέγξτε τους κωδικούς βλαβών και σφαλμάτων

(ανατρέξτε στο εγχειρίδιο σέρβις)

βραχυκύκλωμα και

επαναφέρετέ τον στην αρχική κατάσταση λειτουργίας

Καμία κίνηση του συστήματος κίνησης των τροχών προς τα ΕΜΠΡΟΣ/ΠΙΣΩ

Η αναρρόφηση τίθεται εκτός λειτουργίας και στην οθόνη εμφανίζεται η ένδειξη “Το δοχείο αποκομιδής είναι ΓΕΜΑΤΟ” όταν το δοχείο αποκομιδής δεν είναι γεμάτο

Κακή απόδοση σκουπίσματος (Κυλινδρικό σύστημα)

Δεν υπάρχει παροχή απορρυπαντικού (Μόνο για τα μοντέλα EcoFlex)

Βλάβη στη μονάδα ελέγχου ταχύτητας του συστήματος κίνησης

Ο αυτόματος διακόπτης των 30 Α “έπεσε” Ελέγξτε για τυχόν υπερφόρτωση του μοτέρ κίνησης Έπεσε ο διακόπτης επείγουσας διακοπής

λειτουργίας Ο εύκαμπτος σωλήνας του μάκτρου δαπέδου είναι

φραγμένος Αναρρόφηση μεγάλης ποσότητας νερού

σε υψηλή ταχύτητα κίνησης

Γεμάτη χοάνη Αδειάστε και καθαρίστε τη χοάνη Φθαρμένες βούρτσες Αντικαταστήστε τις βούρτσες Οι τρίχες έχουν μαζέψει ακαθαρσίες Περιστρέψτε τις βούρτσες Κενό φυσίγγιο απορρυπαντικού Γεμίστε το φυσίγγιο απορρυπαντικού

Φραγμένη ή τσακισμένη σωλήνωση παροχής απορρυπαντικού

Μη στεγανοποίηση του πώματος του φυσιγγίου απορρυπαντικού Αποσύνδεση ή λάθος σύνδεση της καλωδίωσης της αντλίας απορρυπαντικού

Ελέγξτε τους κωδικούς βλαβών

(ανατρέξτε στο εγχειρίδιο σέρβις)

Πραγματοποιήστε επαναφορά του διακόπτη επείγουσας διακοπής λειτουργίας

Απομακρύνετε τα υπολείμματα

Επιβραδύνεται ή απενεργοποιείται η λειτουργία αυτόματης απενεργοποίησης

(ανατρέξτε στο εγχειρίδιο σέρβις)

Εκτελέστε απόπλυση του συστήματος ευθυγραμμίστε τις σωληνώσεις για την εξάλειψη τσακισμάτων Τοποθετήστε και πάλι το πώμα στεγανοποίησης

Συνδέστε την καλωδίωση ή διορθώστε τη σύνδεση

FORM NO. - 56041997 - SC800 - D-19

D-20 / Ελληvıκά

ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ (κατόπιν εγκατάστασης και μέτρησης στη μονάδα)

Μοντέλο SC800-71 SC800-71C SC800-86

Κωδ. μοντέλου 56112034 56112036 56112035 Τάση λειτουργίας μπαταριών V 24 V 24 V 24 V

Χωρητικότητα μπαταριών Ah 312 312 312 Κατηγορία προστασίας IPX4 IPX4 IPX4 Στάθμη ισχύος ήχου

(IEC 60704-1) Στάθμη ισχύος ήχου

(IEC 60704-1) Αβεβαιότητα

Μεικτό βάρος lbs/kg 1045/474.0 1065/483.1 1050/476.3 Μεταφορές Βάρος lbs/kg 1035/469.5 1055/478.5 1040/471.7 Μέγιστο συγκεντρωτικό φορτίο τροχού (Δεξιά μπροστά) psi N/mm Μέγιστο συγκεντρωτικό φορτίο τροχού

(Αριστερά μπροστά) Μέγιστο συγκεντρωτικό φορτίο τροχού (Κέντρο πίσω) psi N/mm Κραδασμοί στα χειριστήρια

(ISO 5349-1) Κραδασμοί στα χειριστήρια

(ISO 5349-1) Αβεβαιότητα

Αναρριχητικότητα κατά τη μεταφορά 2% (1.15°) 2% (1.15°) 2% (1.15°) Αναρριχητικότητα κατά τον καθαρισμό 2% (1.15°) 2% (1.15°) 2% (1.15°)

dB (A) 61 61 61

dB (A) 3,0 3,0 3,0

psi N/mm

m/s

73.5/.507 75.3/.519 74.0/.510

68.0/.469 69.9/.482 68.6/.473

287.6/1.983 287.6/1.983 287.6/1.983

0,09 0,09 0,09

,02 ,02 ,02

ΣΥΝΘΕΣΗ ΥΛΙΚΟΥ

LBS KG

Αλουμίνιο 13.58 6.16 Λάστιχο 15.888 7.21 Πλαστικό 23.037 10.45 Πολυαιθυλένιο 116.4 52.79 Σιδηρούχο μέταλλο & χαλκός Άξονας μετάδοσης 23 10.43 Μοτέρ βούρτσας 17.25 7.82 Μοτέρ αναρρόφησης 6 2.72 Λοιπός ηλεκτρικός εξοπλισμός 19.41 8.80

D-20 - FORM NO. - 56041997 - SC800

Overenstemmelseserklaering Declaration de conform i t é Samsvarserklaering Declaration of conformi ty Verklaring van overeenstemming Vaatimustenmukaisuusvakuutus Konformitätserklärung Dichiarazione di conformità Atitikties deklaracija Declaración de conformidad Vastavussertifikaat Osvědčení o shodě

Atbilstības deklarācija Deklaracja zgodności Certifikát súladu Megfelelősségi nyilatkozat Försäkran om överensstämmelse

Certifikat o ustreznost i

Modell/ Modèle/ Model/ Malli/ Modelo/ Μοντέλο/ Modelo/ Modelis/Модель: Scrubber Type/ Tyyp pi/ Tipo/ Τύπος/ Tüüp/ Tipas/ Tips/ Typ/ Típus/ Тип/ Tip: SC800

D Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt

wurden.

GB The undersigned certify that t he above mentioned model is produced in accordance with the foll owing direc t i ves and standards. DK Undertegnede att es terer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder. N Undertegnede attesterer att ovennevnte modell är produsert I overensstemmelse med fölgende direktiv og standarder. E El abajo f i rmante certifica que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y

estandares.

I Il sottoscrit t o di chiara che i modelli sopra menzionati sono prodott i i n accordo con le seguenti direttive e standard. EST Allakirjutanu k i nni tab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega. LV Ar šo tiek apliecināts, ka augstākminētais modelis ir izgatavots atbilstoši šādām direktīvām un standartiem. CZ Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími směrnicemi a normami. SLO Spodaj podpisani potrjujem, da je zgoraj omenjeni model i zdelan v s kladu z naslednjimi smernicami i n standardi. F Je soussigné certi fie que les modèles ci-dessus sont f abri qués conformément aux directives et normes suivantes. NL Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende ri chtlijnen

en standaards.

FIN Allekirjoi t taia vakuuttaa että yllämainittu mal l i on tuotettu seuraavien direktiivien ja standardien mukaan. S Underteck nad i nt ygar at t ovannämnda modell är producerad i överensstämmel se med följande direktiv och standarder. GR Ο κάτωθι υπογεγραμμένος πιστοποιεί ότι η παραγωγή του προαναφερθέντος μοντέλου γίνεται σύμφωνα με τις ακόλουθες οδηγίες

και πρότυπα.

P A present e assinatura serve para declarar que os modelos supramenci onados são produtos em conformidade com as seguintes directivas e normas.

LT Toliau pateiktu dokumentu patvirtinama, kad minėtas modelis yra pagamintas laikantis nurodytų direktyvų bei standartų. PL Niżej podpisany zaświadcza, że wymieniony powyżej model produkowany jest zgodnie z następującymi dyrektywami I normami. H Alulírottak igazoljuk, hogy a fent említett modellt a következő irányelvek és szabványok alapján hoztuk létre. SK Dolu podpísaný osvedčuje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami.

EC Low Voltage Directive 06/95/EEC EN 60335-1, EN 60335-2-72 EC EMC Directive 2004/108/EEC EN 61000, EN 50366 EC Machinery Direct i ve 06/42/EC EN 12100-1, EN 12100-2, EN 294, EN 349

6.5.2010

Don Legatt, Engineering Director Nilfisk-Advance, Inc. Nilfisk-Advance A/S 14600 21st Avenue North Sognevej 25 Plymouth, MN 55447 USA DK-2605 Brøndby, Denmark

.pas

Nilﬁ sk-Advance A/S Sognevej 25 • K-2605 Brøndby • Denmark Tel: +45 43 23 81 00 • Fax: +45 43 43 77 00 www.nilﬁ sk-advance.com

Nilfisk SC 800 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
