Nilfisk SC350 User Manual

Download

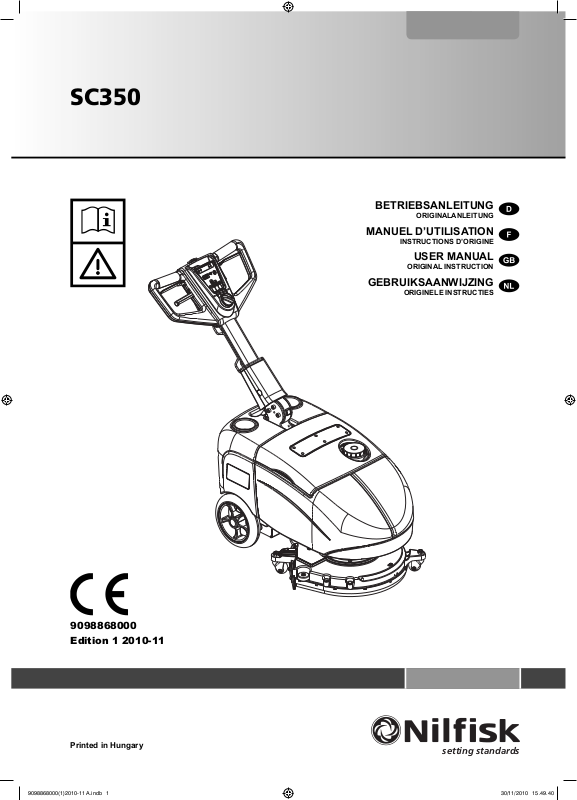

Page 1

SC350

BETRIEBSANLEITUNG

ORIGINALANLEITUNG

MANUEL D’UTILISATION

INSTRUCTIONS D’ORIGINE

USER MANUAL

ORIGINAL INSTRUCTION

GEBRUIKSAANWIJZING

ORIGINELE INSTRUCTIES

9098868000

Edition 1 2010-11

Printed in Hungary

setting standards

Page 2

nery D

ve 2006/95

8/EC

Сертификат за съответствие Osvědčení o shodě Konformitätserklärung Overensstemmelsescertiﬁkat Declaración de conformidad Vastavussertiﬁkaat Déclaration de conformité Yhdenmukaisuustodistus

Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model / Μοντέλο / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель / Modell / Model / Model / Model :

Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπος / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ / Typ / Tip / Tip :

Сериен номер / Výrobní číslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number / Σειριακός αριθμός / Sorozatszám / Numero di serie / Serijos numeris / Sērijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Număr de serie / Серийный номер / Serienummer / Výrobné číslo / Serijska številka / Seri Numarası :

Година на производство / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction / Έτος κατασκευής / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabricaţiei / Год выпуска / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/İmal yılı :

Conformity certiﬁcate Πιστοποιητικό συμμόρφωσης Megfelelősségi nyilatkozat Dichiarazione di conformità Atitikties deklaracija Atbilstības deklarācija Konformitetssertiﬁsering Conformiteitsverklaring

Declaração de conformidade Deklaracja zgodności Certiﬁcat de conformitate Заявление о соответствии Överensstämmelsecertiﬁkat Certiﬁkát súladu Certiﬁkat o ustreznosti Uyumluluk sertiﬁkası

SCRUBBER-DRYER

SC350

Долуподписаният потвърждава, че гореспоменатият модел е произведен в съответствие със следните директиви и стандарти.

Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími směrnicemi a normami.

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.

Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder.

El abajo ﬁrmante certiﬁca que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares.

Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega.

Je soussigné certiﬁe que les modèles cidessus sont fabriqués conformément aux directives et normes suivantes.

The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards.

Ο κάτωθι υπογεγραμμένος πιστοποιεί ότι η παραγωγή του προαναφερθέντος μοντέλου γίνεται σύμφωνα με τις ακόλουθες οδηγίες και πρότυπα.

Alulírottak igazoljuk, hogy a fent említett modellt a következő irányelvek és szabványok alapján hoztuk létre.

Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard.

Toliau pateiktu dokumentu patvirtinama, kad minėtas modelis yra pagamintas laikantis nurodytų direktyvų bei standartų.

Ar šo tiek apliecināts, ka augstākminētais modelis ir izgatavots atbilstoši šādām direktīvām un standartiem.

Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder.

A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas.

Niżej podpisany zaświadcza, że wymieniony powyżej model produkowany jest zgodnie z następującymi dyrektywami i normami.

Subsemnatul atest că modelul susmenţionat este produs în conformitate cu următoarele directive şi standarde.

Настоящим удостоверяется, что машина вышеуказанной модели изготовлена в соответствии со следующими директивами и стандартами.

Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder.

Dolu podpísaný osvedčuje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami.

Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi.

EC Machinery Directive 2006/42/EC EN ISO 12100-1, EN ISO 12100-2, EN 294, EN 349, EN 982 EC Low Voltage Directive 2006/95/EC EN 60335-1, EN 60335-2-72, EN 50366 EC EMC Directive 2004/108/EC EN 55012, EN 55014-2, EN 61000-6-2

Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan.

Authorized signatory: Per Sonne Sorensen, Managing Director

Address: Strada Comunale della Braglia, 18, 26862 GUARDAMIGLIO (LO) - ITALY

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards.

Manufacturer: Nilﬁsk-Advance S.p.A.

Date: Signature:

Tel: +39 (0)377 451124, Fax: +39 (0)377 51443

Technical ﬁle compiled by the manufacturer

Aşağıda İmzası olan kişi, yukarıda bahsedilen model cihazın aşağıda verilen direktiﬂere ve standartlara uygunlukta imal edildiğini onaylar.

Page 3

BETRIEBSANLEITUNG

DEUTSCH

INHALTSVERZEICHNIS

EINLEITUNG .................................................................................................................................................................... 2

ZIEL UND INHALT DER BETRIEBSANLEITUNG ........................................................................................................................... 2

ADRESSATEN ................................................................................................................................................................................. 2

AUFBEWAHRUNG DER BETRIEBSANLEITUNG .......................................................................................................................... 2

KONFORMITÄTSERKLÄRUNG ...................................................................................................................................................... 2

IDENTIFIZIERUNGSDATEN ........................................................................................................................................................... 2

ANDERE REFERENZANLEITUNGEN ............................................................................................................................................ 3

ERSATZTEILE UND WARTUNG ..................................................................................................................................................... 3

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN .......................................................................................................... 3

FUNKTIONSEIGENSCHAFTEN ..................................................................................................................................................... 3

HINWEIS ......................................................................................................................................................................................... 3

AUSPACKEN/LIEFERUNG ............................................................................................................................................. 3

SICHERHEIT .................................................................................................................................................................... 4

BENUTZTE SYMBOLE ................................................................................................................................................................... 4

ALLGEMEINE HINWEISE ............................................................................................................................................................... 4

GERÄTEBESCHREIBUNG ............................................................................................................................................. 6

GERÄTEAUFBAU ........................................................................................................................................................................... 6

SCHUBBÜGEL MIT BEDIENPULT UND BEDIENELEMENTEN ..................................................................................................... 7

ZUBEHÖR/SONDERAUSSTATTUNG ............................................................................................................................................. 7

TECHNISCHE DATEN ..................................................................................................................................................................... 8

SCHALTPLAN.................................................................................................................................................................................. 9

BETRIEB ........................................................................................................................................................................ 10

BATTERIE EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN ........................................................................................ 10

BATTERIE EINBAUEN .................................................................................................................................................................. 10

VOR DEM EINSCHALTEN DES GERÄTS .....................................................................................................................................11

GERÄT EINSCHALTEN UND ABSTELLEN .................................................................................................................................. 12

GERÄT IN BETRIEB (WISCHEN/TROCKNEN) ............................................................................................................................ 12

TRANSPORT/ABSTELLEN DES GERÄTS ................................................................................................................................... 13

TANKS ENTLEEREN..................................................................................................................................................................... 13

NACH DER MASCHINENBENUTZUNG ....................................................................................................................................... 14

LANGE STILLLEGUNG DES GERÄTS ......................................................................................................................................... 14

ERSTE BETRIEBSZEIT ................................................................................................................................................................ 14

WARTUNG ..................................................................................................................................................................... 14

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG .................................................................................................................. 14

SAUGLIPPE REINIGEN ................................................................................................................................................................ 15

SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN ................................................................................................... 15

BÜRSTE REINIGEN ...................................................................................................................................................................... 16

TANKS UND ANSAUGGITTER REINIGEN ................................................................................................................................... 16

DICHTUNGEN UND FILTER DES ANSAUGANLAGENMOTORS REINIGEN ............................................................................. 16

GERÄTEVORSCHUB EINSTELLEN ............................................................................................................................................. 17

BATTERIE LADEN......................................................................................................................................................................... 17

SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN/RÜCKSTELLEN ........................................................................................... 18

FEHLERSUCHE ............................................................................................................................................................. 18

VERSCHROTTUNG ....................................................................................................................................................... 18

SC350 9098868000(1)2010-11 A

Page 4

DEUTSCH

BETRIEBSANLEITUNG

EINLEITUNG

ANMERKUNG

Die in Klammern angegebenen Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellten Bauteile.

ZIEL UND INHALT DER BETRIEBSANLEITUNG

Diese Betriebsanleitung stellt der Bedienperson alle für den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des Geräts erforderlichen Informationen zu Verfügung. Sie enthält Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung, Ersatzteilen und Verschrottung. Vor allen Arbeiten an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zu lesen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilﬁ sk.

ADRESSATEN

Diese Betriebsanleitung richtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausführen. Nilﬁ sk haftet nicht für Schäden, die durch Nichteinhaltung dieses Verbots verursacht werden.

AUFBEWAHRUNG DER BETRIEBSANLEITUNG

Die Betriebsanleitung ist in der Nähe des Geräts in der dafür vorgesehen Mappe, geschützt vor Flüssigkeiten o.Ä., welche die Lesbarkeit beeinträchtigen könnten, aufzubewahren.

KONFORMITÄTSERKLÄRUNG

Die mit dem Gerät gelieferte Konformitätserklärung bescheinigt, dass das Gerät den geltenden Rechtsvorschriften entspricht.

ANMERKUNG

Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigefügten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN

Seriennummer und Gerätemodell sind auf dem Schild (27) angegeben. Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des Geräts. Diese Informationen sind für die Bestellung von Ersatzteilen erforderlich. Bitte notieren Sie hier die Gerätedaten.

GERÄTEMODELL .............................................................................

GERÄTESERIENNUMMER ..............................................................

9098868000(1)2010-11 A SC350

Page 5

BETRIEBSANLEITUNG

DEUTSCH

ANDERE REFERENZANLEITUNGEN

Bedienungsanleitung des elektronischen Ladegeräts (ist als untrennbarer Bestandteil dieser Anleitung zu betrachten) –

Weitere verfügbare Handbücher:

Service-Anleitung (beim Nilﬁ sk-Kundendienst einsehbar) – Ersatzteilkatalog (im Lieferumfang enthalten) –

ERSATZTEILE UND WARTUNG

Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilﬁ sk-Kundendienst. Verwenden Sie immer Originalersatz- und -zubehörteile. Der Nilﬁ sk-Kundendienst steht Ihnen für technischen Kundendienst und die Bestellung von Ersatz- und Zubehörteilen zur Verfügung. Bitte immer Modell und Seriennummer angeben.

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Nilﬁ sk entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle für erforderlich gehaltenen Änderungen und Verbesserungen vorzunehmen. Nilﬁ sk ist nicht verpﬂ ichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen. Jegliche Änderung und/oder jegliches Hinzufügen von Zubehörteilen muss von Nilﬁ sk ausdrücklich genehmigt und darf nur von Nilﬁ sk vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN

Dieser Schrubbautomat wurden für die Reinigung (Wischen und Trocknen) von glatten und festen Fußböden im privaten und industriellen Bereich und die Bedienung durch Fachpersonal entwickelt und nach erfolgter Sicherheitsprüfung gebaut. Der Schrubbautomat ist nicht für die Reinigung von Teppichen oder Teppichböden geeignet.

HINWEIS

Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts, rückwärts, vorn, hinten, rechts und links, beziehen sich auf die Bedienperson in Fahrposition mit den Händen am Schubbügel (1).

AUSPACKEN/LIEFERUNG

Beim Auspacken des Geräts sind die auf der Verpackung angegebenen Anweisungen gewissenhaft zu befolgen. Bei Gerätelieferung sorgfältig prüfen, ob Verpackung und Gerät beim Transport beschädigt wurden. Wenn die Beschädigungen sichtlich sind, die Verpackung behalten, damit sie von der Transportﬁ rma, die sie abgeliefert hat, vorgeführt werden kann. Für Schadenersatzleistungen unverzüglich mit der Transportﬁ rma in Verbindung setzen. Überprüfen, ob der Lieferumfang des Geräts nachstehender Liste entspricht:

Technische Unterlagen: –

Betriebsanleitung des Schrubbautomaten• Handbuch elektronisches Ladegerät• Ersatzteilliste des Schrubbautomaten• 2 Flachsicherungen•

SC350 9098868000(1)2010-11 A

Page 6

DEUTSCH

BETRIEBSANLEITUNG

SICHERHEIT

Folgende Symbole weisen auf potentielle Gefahren hin. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum Schutz von Personen und Gegenständen erforderlichen Vorsichtsmaßnahmen. Zur Unfallverhütung ist die Mitarbeit der Bedienperson unabdingbar. Unfallverhütungsmaßnahmen können nicht greifen, wenn die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle in Betrieben, am Arbeitsplatz oder während des Transports werden durch die Nichtbeachtung der grundlegendsten Vorsichtsmaßnahmen verursacht. Aufmerksame und umsichtige Bedienpersonen sind daher der beste Schutz vor Unfällen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen unverzichtbar.

BENUTZTE SYMBOLE

GEFAHR!

Bezeichnet eine, auch potenziell tödliche, Gefahr für die Bedienperson.

ACHTUNG!

Weist auf die potentielle Gefahr von Personenunfällen oder Sachschäden hin.

HINWEIS!

Bezeichnet einen Hinweis oder eine Anmerkung in Bezug auf wichtige oder nützliche Funktionen. Widmen Sie Absätzen, die durch dieses Symbol gekennzeichnet sind, die höchste Aufmerksamkeit.

ANMERKUNG

Bezeichnet einen Anmerkung zu wichtigen oder nützlichen Funktionen.

NACHSCHLAGEN

Weist darauf hin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist.

ALLGEMEINE HINWEISE

In diesem Abschnitt sind Warnhinweise in Bezug auf die potentielle Gefahr von Geräte- und Personenschäden angeführt.

GEFAHR!

Vor jeglichen Reinigungs- und Wartungsarbeiten, dem Austausch von Bauteilen oder einem – Betriebsartenwechsel Batterie trennen und Hauptschalter auf 0 stellen. Dieses Gerät darf nur von angemessen geschulten Personen verwendet werden. – Batterie von Funken, Flammen und glühenden Gegenständen fernhalten. Während der normalen Benutzung – können explosive Gase austreten. Bei Arbeiten in der Nähe von elektrischen Bauteilen sind sämtliche Schmuckstücke abzulegen. – Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten. – Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive – Pulver, Flüssigkeiten oder Dämpfe beﬁ nden: Dieses Gerät ist nicht zum Aufnehmen gefährlicher Stäube geeignet. Beim Laden der Batterie entsteht hochexplosives Wasserstoffgas. Während des gesamten – Batterieladenzyklus die Deckel geöffnet lassen. Batterie nur in gut belüfteten Bereichen und in großem Abstand zu offenen Flammen laden.

9098868000(1)2010-11 A SC350

Page 7

BETRIEBSANLEITUNG

ACHTUNG!

Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lesen. – Vor der Benutzung des Ladegeräts prüfen, ob Frequenz und Spannung auf dem Gerätetypschild der – Netzspannung entsprechen. Das Kabel des Ladegeräts nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. – Das Kabel des Ladegeräts nicht in Türen einklemmen und nicht über scharfe Kanten oder raue Oberﬂ ächen ziehen. Mit dem Gerät nicht über das Ladegerätkabel fahren. Ladegerätkabel von heißen Oberﬂ ächen fernhalten. – Gerät nicht verwenden, wenn das Ladegerätkabel oder der Stecker beschädigt sind. Funktioniert das Gerät – nicht einwandfrei, ist es beschädigt, ins Wasser gefallen oder wurde es im Freien abgestellt, Gerät zum Kundendienst bringen. Zur Verringerung der Brand-, Stromschlag- bzw. Verletzungsgefahr das unbeaufsichtigte Gerät nicht ans – Stromnetz angeschlossen lassen. Vor Wartungsbearbeitungen, das Ladegerätkabel vom Stromnetz trennen. Während des Batterieladevorgangs nicht rauchen. – Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen – Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: Dieses Gerät ist nur für den Trockenbetrieb geeignet und darf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder abgestellt werden. Vor der Verwendung des Geräts sämtliche Klappen und/oder Deckel schließen. – Das Gerät nicht als Spielzeug verwenden. Wird das Gerät in der Nähe von Kindern verwendet, ist besondere – Aufmerksamkeit erforderlich. Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilﬁ sk empfohlene – Zubehörteile verwenden. Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite – Kleidungsstücke nicht in beweglichen Geräteteilen verfangen können. Besonders aufmerksam auf bewegliche Geräteteile achten. Der Kopf kann sich während des Betriebs – unvermittelt um 180° drehen. Gerät nicht auf geneigten Flächen einsetzen. – Um die Gerätestabilität nicht zu gefährden, Gerät nicht in einem größeren Winkel als auf dem Gerät – angegeben neigen. Das Gerät nicht in stark staubiger Umgebung verwenden. – Gerät nur in ausreichend beleuchteten Bereichen einsetzen. – Bei der Geräteverwendung darauf achten, dass weder Personen- noch Sachschäden entstehen. – Nicht gegen Regale oder Gerüste stoßen, vor allem wenn Gegenstände herunterfallen könnten. – Keine Flüssigkeitsbehälter auf dem Gerät abstellen. Getränkehalter benutzen. – Das Gerät nur bei Temperaturen zwischen 0°C und +40°C verwenden. – Die Lagertemperatur des Geräts muss zwischen 0°C und +40°C liegen. – Die Luftfeuchtigkeit muss zwischen 30 % und 95 % betragen. – Bei der Verwendung von Bodenreinigungsmitteln Anweisungen und Hinweise auf der jeweiligen Verpackung – beachten. Vor dem Umgang mit Bodenreinigungsmitteln geeignete Schutzhandschuhe anziehen. – Zur Vermeidung von Schäden am Fußboden Besen bei stehendem Gerät nicht in Betrieb lassen. – Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden. – Die Schutzvorrichtungen des Geräts keinesfalls beschädigen. Alle Anweisungen zur ordentlichen Wartung – sind gewissenhaft zu befolgen. Keine Gegenstände durch Öffnungen in das Gerät fallen lassen. Sind Öffnungen verstopft, Gerät nicht – verwenden. Geräteöffnungen frei von Staub, Fasern, Haaren und anderen Fremdkörpern halten, die den Luftstrom verringern können. Die am Gerät angebrachten Hinweisschilder nicht entfernen oder verändern. – Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen und Wegen zugelassen. – Das Gerät bei Temperaturen unter dem Gefrierpunkt nur mit Vorsicht transportieren. Das im – Schmutzwassertank oder in den Leitungen vorhandene Wasser könnte gefrieren und das Gerät schwer beschädigen. Nur im Lieferumfang enthaltene oder in der Betriebsanleitung angeführte Bürsten und Pads verwenden. Die – Verwendung von anderen Bürsten oder Pads kann die Sicherheit beeinträchtigen. Bei Funktionsstörungen sicherstellen, dass diese nicht auf mangelnde Gerätewartung zurückzuführen sind. – Andernfalls das Fachpersonal bzw. den autorisierten Kundendienst benachrichtigen. Müssen Bauteile ausgewechselt werden, stets ORIGINALERSATZTEILE beim Kundendienst oder einem – autorisierten Vertragshändler anfordern. Zur Gewährleistung von Gerätesicherheit und -leistung die im entsprechenden Kapitel dieser – Betriebsanleitung vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten Kundendienst durchführen lassen. Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln – säubern. Das Gerät enthält giftige und schädliche Stoffe (Batterie etc.), für die eine Entsorgung durch entsprechende – Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschriftsmäßig entsorgen!

DEUTSCH

SC350 9098868000(1)2010-11 A

Page 8

DEUTSCH

BETRIEBSANLEITUNG

GERÄTEBESCHREIBUNG

GERÄTEAUFBAU

Schubbügel mit Bedienpult und Bedienelementen (siehe 1. nachfolgenden Abschnitt) Einstellhebel Schubbügelneigung2. Start- und Programmwählschalter3. Aufmachbare Abdeckung Batterie- und Hilfssystemfach4. Verriegelung Abdeckung5. Handschuhfach6. Batteriestecker7. Batterie GEL/AGM8. Ladegerät9. Anschlusskabel Ladegerät10. Kabelhalter Ladegerät11. Bürsten-/Padhalterkopf12. Getriebemotor Bürstenkopf13. Ansaugrohr Sauglippe14. Spritschutz15.

Pufferräder Kopf16. Stützräder Kopf17. Sauglippe18. Baugruppe Sauglippengummis19. Haltefedern Sauglippen am Kopf20. Einfülldeckel Reinigungslösungstank21. Reinigungslösungstank22. Schmutzwassertank23. Durchsichtiger Deckel mit Ansauggitter24. Ansauggitter mit automatischem Schwimmerverschluss25. Ansauganlagenmotor26. Schild Seriennummer/technische Daten/27. Konformitätszeichen Sicherungen28. Hinterräder auf feststehender Achse29.

P100404

9098868000(1)2010-11 A SC350

Page 9

BETRIEBSANLEITUNG

SCHUBBÜGEL MIT BEDIENPULT UND BEDIENELEMENTEN

Schubbügel31. Programmwählschalter32. Programm: Bürstenbetätigung - Einschalten Ansauganlage 33.

- Reinigungslösungsﬂ uss öffnen Programm: Bürstenbetätigung - Reinigungslösungsﬂ uss 34. öffnen Programm: Einschalten Ansauganlage35. Auswahl 0: Gerät abschalten36. Einstellschalter Reinigungslösungsdosierung37.

Ein Tropfen - geringer Reinigungslösungsﬂ uss• Zwei Tropfen - maximaler Reinigungslösungsﬂ uss•

LED Batteriestatusanzeige38.

Freigabetaste Gerätebedienung39. Hebel Gerät einschalten/auschalten40. Einstellhebel Schubbügelneigung41.

DEUTSCH

Grüne LED - Batterie geladen• Gelbe LED - Batterie fast leer• Rote LED - Batterie leer•

40 3739

4038

P100405

ZUBEHÖR/SONDERAUSSTATTUNG

Neben den mit der Grundausführung gelieferten Bauteilen sind je nach speziﬁ scher Verwendung des Geräts folgende Zubehörteile und Sonderausstattungen lieferbar:

Batterie 12V 87AhC5 AGM – Tellerbürsten aus anderen Materialien als die Standardbürsten – Pads aus anderen Materialen als die Standardpads –

Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer Wahl in Verbindung.

SC350 9098868000(1)2010-11 A

Page 10

DEUTSCH

BETRIEBSANLEITUNG

TECHNISCHE DATEN

Allgemein SC350

Mindest-/Höchstlänge Gerät mit Schubbügel 810/1.270 mm

Gerätebreite 470 mm

Min./Max. Gerätehöhe mit einstellbarem Schubbügel 550/1.000 mm

Gewicht ohne Batterie und mit leeren Tanks 42 kg

Max. Gewicht mit Batterie und gefüllten Tanks (GVW) 80 kg

Arbeitsbreite 370 mm

Maße Batteriefach 350x175x240 mm

Durchmesser Räder auf feststehender Achse 200 mm

Durchmesser Bürste/Pad 370 mm

Bodendruck Hinterräder 0,5 N/mm

Anpressdruck Bürste/Pad 18 kg

Anpressdruck Bürste/Pad bei vollem Tank 27 kg

Leistung SC350

Ansaugung 710 mmH

Reinigungslösungsdosierung min./max.

Geschwindigkeit Bürsten-/Padhaltermotor 140 U/min

Schalldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 65 dB(A) ± 3dB(A)

Vom Gerät emittierter Schallleistungspegel (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 84 dB(A)

Schwingungspegel am Arm der Bedienperson (ISO 5349-1, EN 60335-2-72) < 2,5 m/s

Motorleistung Ansauganlage 200 W

Leistung Bürsten-/Padhaltermotor 240 W

Maximale Einsatzneigung 2%

Batteriespannung 12 V

Standardbatterie 12V 55AhC20 AGM Spiralcell

Betriebsdauer Standardbatterie 1 Stunde

Kapazität Reinigungslösungstank 11 Liter

Kapazität Schmutzwassertank 11 Liter

Ein Tropfen: 0,25 Liter/Min. Zwei Tropfen: 0,5 Liter/Min.

9098868000(1)2010-11 A SC350

Page 11

SCHALTPLAN

Legende

BAT Batterie 12 V

CH Ladegerät

D1 Diode

D2 Diode

EB1 Platine Ladegerät

ES1 Fernschalter Bürstenmotor

ES2 Relais Ansaugmotor

EV Elektroventil Reinigungslösung

F1 Selbstrückstellende Sicherung Bürstenmotor (30 A)

F2 Sicherung Ansaugmotor (30 A)

F3 Sicherung Wählschalter Funktionen (5 A)

M1 Bürstenmotor

M2 Ansauganlagenmotor

SW1 Wählschalter Funktionen

SW2 Freigabeschalter Bürstenmotor-Elektroventil

SW3 Schalter Reinigungslösungsdosierung

BETRIEBSANLEITUNG

Farbcodes

BK Schwarz

BU Hellblau

BN Braun

GN Grün

GY Grau

OG Orange

PK Rosa

RD Rot

VT Violett

WH Weiß

YE Gelb

DEUTSCH

SC350 9098868000(1)2010-11 A

P100406

Page 12

DEUTSCH

BETRIEBSANLEITUNG

BETRIEB

ACHTUNG!

An einigen Stellen des Geräts sind folgende Aufkleber angebracht:

GEFAHR – ACHTUNG – HINWEIS – NACHSCHLAGEN –

Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole einzuprägen. Die Aufkleber keinesfalls abdecken und bei Beschädigung sofort ersetzen.

BATTERIE EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN

ACHTUNG!

Wird die Batterie nicht korrekt eingebaut und angeschlossen, können die elektrischen Gerätebauteile schwer beschädigt werden. Die Batterie darf nur von Fachpersonal eingebaut werden. Vor dem Einbau Batterie auf Schäden prüfen. Batteriestecker und Netzstecker des Ladegeräts trennen. Batterie äußerst vorsichtig bewegen. Die mit dem Gerät gelieferten Schutzkappen der Batterieklemmen montieren.

Für das Gerät ist 1 12-V-Batterie erforderlich. Das Gerät kann mit einer der folgenden Ausstattungen geliefert werden:

In das Gerät eingebaute und betriebsbereite GEL/AGM-Batterie

Abdeckung (4) öffnen und überprüfen, ob die Batterie mit dem Stecker (7) an das Gerät angeschlossen ist.1. Gerät einschalten (siehe Abschnitt „Gerät einschalten und abstellen“). Leuchtet die grüne LED der Batteriestatusanzeige (38) 2. auf, ist die Batterie betriebsbereit. Leuchtet die gelbe oder die rote LED auf, muss die Batterie geladen werden (siehe Kapitel „Wartung“).3.

Ohne Batterie

Eine geeignete Batterie kaufen (siehe Abschnitt „Technische Daten“).1. Setzen Sie sich bitte hinsichtlich Batterieauswahl und -einbau mit einem Fachhändler in Verbindung. Batterie einbauen (siehe nachfolgenden Abschnitt).2. Batterie laden.3.

BATTERIE EINBAUEN

Abdeckung (4) öffnen und sicherstellen, dass der Batteriestecker (7) nicht angeschlossen ist.1. Batterie in das Gerät einsetzen und mit dem entsprechenden Bügel sichern.2.

GEFAHR!

Für dieses Gerät sind versiegelte Bleibatterien vorgesehen (GEL- oder AGM-Technologie). Auf keinen Fall Nassbatterien mit ﬂ üssigem Elektrolyt oder unversiegelte Batterien (WET) verwenden.

ACHTUNG!

Die eingebaute Batterie (GEL/AGM) erfordert möglicherweise einen speziellen Ladealgorithmus: Wenden Sie sich zum Einstellen des geeigneten Ladealgorithmus stets an einen qualiﬁ zierten Nilﬁ sk-Kundendienst.

Batterie laden

Batterien laden (siehe Kapitel „Wartung“).3.

9098868000(1)2010-11 A SC350

Page 13

VOR DEM EINSCHALTEN DES GERÄTS

Installation/Entfernung der Bürste/Padhalter

ANMERKUNG

Je nachdem, welcher Boden gereinigt werden soll, können die Bürste (A, Abb. 1) oder der Padhalter (B und C) montiert werden.

Bürsten-/Padhalterkopf (12) durch Herunterdrücken des Schubbügels (1) anheben.1. Bürste (A, Abb. 1) oder Padhalter (B) unter dem Kopf positionieren.2. Kopf (12) mit dem Schubbügel (1) absenken.3. Wählschalter (32) auf eines der angegebenen Programme stellen.4. Die Betätigungshebel Bürsten (40) und die Freigabetaste (39) gemeinsam für einige Sekunden betätigen, damit die Bürste/der 5. Padhalter einrastet.

Zum Entfernen der Bürste/des Padhalters wie folgt vorgehen.

Gerät durch drehen des Wählschalters (32) in Stellung 0 ausschalten.6. Bürsten-/Padhalterkopf durch Herunterdrücken des Schubbügels (1) leicht anheben. Bürste/Padhalter manuell ausrasten: 7. Bürste/Padhalter ruckartig in Drehrichtung drehen (D, Abb. 1).

BETRIEBSANLEITUNG

DEUTSCH

Front

Abbildung 1

Erhältliche Bürstentypen und Leitfaden für ihre Anwendung (Vorschläge)

Modelle MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX

Beton

Terrassenboden

Allgemeine Reinigung

Polieren

Keramik-/Steinﬂ iesen

Marmor

Vinylplatten

Gummiplatten

Marmor

Vinylplatten

P100407

Reinigungslösungstank befüllen

Deckel (21) öffnen und Tank (22) mit einer für die auszuführenden Arbeiten geeigneten Reinigungslösung befüllen. 8. Reinigungslösungstank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen. Stets die Verdünnungshinweise beachten, die auf dem Verpackungsaufkleber des verwendeten chemischen Produkts angezeigt sind, um die Reinigungslösung zu präparieren. Die Temperatur der Reinigungslösung darf 40°C nicht überschreiten.

HINWEIS!

Nur für das eingesetzte Gerät geeignete ﬂ üssige, schaumarme und nicht brennbare Reinigungsmittel verwenden.

Einstellungen

Den Schubbügel (1) mit dem Hebel (41) wie gewünscht einstellen.9.

SC350 9098868000(1)2010-11 A

Page 14

DEUTSCH

BETRIEBSANLEITUNG

GERÄT EINSCHALTEN UND ABSTELLEN

Gerät einschalten

Gerät wie im vorstehenden Abschnitt erläutert vorbereiten.1. Einstellschalter für die Reinigungslösungsdosierung (37) je nachdem, welche Reinigungsarbeiten durchzuführen sind, in eine 2. der beiden folgenden Stellungen schalten:

Schalter auf einem Tropfen: Schalter für die Reinigung von leicht verschmutzten Böden in diese Stellung drücken. Die • Gerätebetriebszeit beläuft sich auf ca. 50 Minuten (durchschnittlich ca. 0,2 Liter/Min.). Schalter auf zwei Tropfen: Schalter für die Reinigung von mittel bis stark verschmutzten Böden in diese Stellung drücken. • Die Gerätebetriebszeit beläuft sich auf ca. 25 Minuten (durchschnittlich ca. 0,4 Liter/Min.).

Wählschalter (32) auf das gewünschte Programm stellen.3.

(33) Bürstenbetätigung - Einschalten Ansauganlage - Reinigungslösungsﬂ uss öffnen• (34) Bürstenbetätigung - Reinigungslösungsﬂ uss öffnen•

(35) Einschalten Ansauganlage• Gerät mit den Händen am Schubbügel (1) starten: Die Betätigungshebel Bürsten (40) und die Freigabetaste (39) gemeinsam 4. betätigen.

ANMERKUNG

Leuchtet die grüne LED der Batteriestatusanzeige (38) auf, ist das Gerät betriebsbereit. Leuchtet die gelbe oder die rote LED auf, muss die Batterie geladen werden (siehe Kapitel „Wartung“).

Gerät abstellen

Die Bürstenbetätigungshebel (40) und die Freigabetaste (39) loslassen.5. Um das Gerät auszuschalten, Wählschalter (32) in Stellung 0 drehen.6.

GERÄT IN BETRIEB (WISCHEN/TROCKNEN)

Gerät wie in vorstehendem Absatz erläutert einschalten.1. Das Gerät mit beiden Händen am Schubbügel (1) führen und mit dem Wischen/Trocknen des Bodens beginnen.2. Falls erforderlich, die zur Bürste ﬂ ießende Menge Reinigungslösung mit dem Schalter (37) ändern.3. Soll die Sauglippe während des Trocknens in die Gegenrichtung verwendet werden, Schubbügel (1) herunterdrücken und Kopf 4. bei drehender Bürste leicht anheben. Sobald sich der Kopf um 180° gedreht hat, Gerät ziehen und mit dem Wischen/Trocknen beginnen. Um wieder in Vorschubrichtung zu reinigen, Gerät nach vorne schieben, bis der Kopf wieder in seine Ursprungsposition zurückgekehrt ist.

ACHTUNG!

Ist der Kopf mit rotierender Bürste angehoben, höchste Vorsicht walten lassen: Der Kopf dreht sich unvermittelt um 180°: Auf bewegliche Geräteteile achten, Gegenstände, Mauern oder Personen nicht anstoßen und/oder beschädigen.

HINWEIS!

Um die Oberﬂ äche des zu reinigenden Bodens nicht zu beschädigen, die Bürsten nicht ohne Flüssigkeit verwenden und Bürste/Pad bei stehendem Gerät durch Loslassen der Hebel (40) anhalten.

HINWEIS!

Vor dem Anheben der Bürste/des Pads die Rotation durch Loslassen der Hebel (40) anhalten.

ANMERKUNG

Damit auch die Bodenränder an den Wänden einwandfrei gereinigt/getrocknet werden, empﬁ ehlt Nilﬁ sk, mit der rechten Geräteseite wie auf Abbildung 2 an die Ränder heranzufahren.

Abbildung 2

P1004108

9098868000(1)2010-11 A SC350

Page 15

BETRIEBSANLEITUNG

DEUTSCH

Vorschubgeschwindigkeit des Geräts einstellen

Die Vorschubgeschwindigkeit des Geräts ist je nach Art des zu reinigenden Bodens und je nachdem, ob eine Bürste oder 5.

ein Pad eingesetzt werden, unterschiedlich. Falls erforderlich, kann die Vorschubgeschwindigkeit wie im Kapitel „Wartung“

erläutert eingestellt werden.

Batterieentladung während der Arbeit

Solange die grüne LED der Batteriestatusanzeige (38) leuchtet, ermöglicht die Batterie den normalen Gerätebetrieb. Erlischt 6.

die grüne LED und die gelbe und die rote LED leuchten nacheinander auf, muss die Batterie geladen werden, da die restliche

Betriebszeit des Geräts nur noch sehr gering ist.

HINWEIS!

Um die Batterie nicht zu beschädigen und ihre Lebensdauer nicht zu verkürzen, das Gerät nicht mit entladener Batterie verwenden.

TRANSPORT/ABSTELLEN DES GERÄTS

Zum Transport/Abstellen des Geräts wie folgt vorgehen.

Gerät durch drehen des Wählschalters (32) in Stellung 0 ausschalten.1.

Schubbügel (1) festhalten und Bürstenkopf des Geräts leicht anheben. Gerät in dieser Stellung halten und an den 2.

gewünschten Ort (zum Transportieren/Abstellen) schieben.

Damit die Bürste/das Pad nach der Reinigung nicht auf dem Boden schleift und feuchte Spuren hinterlässt, sollte sie/es 3.

abgenommen werden (siehe entsprechenden Abschnitt).

TANKS ENTLEEREN

Ein automatischer Schwimmerverschluss (25) blockiert die Ansauganlage, wenn der Schmutzwassertank (23) voll ist. Ist die Ansauganlage aufgrund des vollen Schmutzwassertanks blockiert, wird der Ansauganlagenmotor lauter und der Boden wird nicht mehr getrocknet.

HINWEIS!

Blockiert die Ansauganlage unvorhergesehen (z.B. wenn der Schwimmer aufgrund eines ruckartigen Verschiebens des Geräts vorzeitig eingreift), muss das Gerät, damit die Anlage wieder normal funktioniert, mit dem Wählschalter (32), ausgeschaltet werden. Überprüfen, ob der Schwimmer im Ansauggitter (25) bis zum Wasserstand abgesunken ist. Danach Ansauganlage durch Drehen des Wählschalters (32) wieder einschalten.

Ist der Schmutzwassertank (23) voll, wie folgt entleeren.

Schmutzwassertank entleeren

Gerät durch drehen des Wählschalters (32) in Stellung 0 ausschalten.1.

Das Gerät in den Entsorgungsbereich schieben.2.

Durchsichtigen Deckel (24) abnehmen.3.

Schmutzwassertank (B, Abb. 3) am Griff (B) herausheben.4.

Schmutzwassertank entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.5.

Reinigungslösungstank entleeren

Schritte 1. bis 3. durchführen.6.

Reinigungslösungstank (D, Abb. 3) am Griff (C) herausheben.7.

Deckel (E) öffnen und Reinigungslösungstank entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.8.

Abbildung 3

SC350 9098868000(1)2010-11 A

P100409

Page 16

DEUTSCH

BETRIEBSANLEITUNG

NACH DER MASCHINENBENUTZUNG

Am Arbeitsende vor dem Abstellen des Geräts:

Tanks (23 und 22), wie im vorstehenden Abschnitt 1. erläutert, entleeren. Nach der Gerätebenutzung die vorgesehenen 2. Wartungsarbeiten (siehe Kapitel „Wartung“) durchführen. Bürste/Padhalter und Sauglippengummis anheben oder 3. entfernen und Gerät an einem trockenen und sauberen Ort abstellen.

LANGE STILLLEGUNG DES GERÄTS

Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgt vorbereiten:

Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert 1. vorgehen. Abdeckung (4) öffnen und Batteriestecker (7) trennen.2. Gerät an einem trockenen und sauberen Ort abstellen.3. Um die Bürste und die Sauglippengummis besser zu 4. schützen, Schubbügel (1) nach vorne stellen und Gerät wie auf Abbildung 4 abstellen.

Abbildung 4

ERSTE BETRIEBSZEIT

Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle sichtbaren Teile auf Unversehrtheit und Dichtheit prüfen.

P100410

WARTUNG

Sorgfältige und regelmäßige Wartung gewährleistet Betriebsdauer und höchste Funktionssicherheit des Geräts. Nachstehend ist die Übersichtstabelle planmäßige Wartung angeführt. In Abhängigkeit von bestimmten Arbeitsbedingungen können die Wartungsintervalle variieren. Sämtliche Abweichungen sind vom Wartungspersonal festzulegen.

ACHTUNG!

Wartungsbearbeitungen sind bei ausgeschaltetem Gerät, mit getrennter Batterie und getrenntem Ladegerätkabel durchzuführen. Lesen Sie aufmerksam alle Anweisungen im Abschnitt „Sicherheit“!

Alle planmäßigen oder außerordentlichen Wartungsarbeiten sind von Fachpersonal bzw. vom autorisierten Kundendienst durchzuführen. In dieser Anleitung sind nachstehend nur die einfachsten und häuﬁ gsten Wartungsarbeiten angeführt.

ANMERKUNG

Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle „planmäßige Wartung“ vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen.

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG

Arbeitsvorgang

Sauglippe reinigen

Bürste reinigen

Tanks und Ansauggitter reinigen

Sauglippengummis überprüfen und/oder austauschen

Batterie laden

Muttern- und Schraubenspannung überprüfen (1)

Gummipuffer Bürstenkopf überprüfen und/oder austauschen (2)

Endschalterkabel Bürstenkopf überprüfen und/oder austauschen (2)

Gummiﬂ ansch Bürstenkopf überprüfen und/oder austauschen (2)

Täglich, nach der Gerätebenutzung

Wöchentlich Halbjährlich Jährlich

Und nach den ersten 8 Betriebsstunden.(1) Für die entsprechenden Arbeitsschritte, siehe Service-Anleitung.(2)

9098868000(1)2010-11 A SC350

Page 17

BETRIEBSANLEITUNG

DEUTSCH

SAUGLIPPE REINIGEN

ANMERKUNG

Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippengummis müssen unversehrt sein.

ACHTUNG!

Bei Reinigung der Sauglippe wird es empfohlen Arbeitshandschuhe zu tragen, denn schneidende Abfälle können vorhanden sein.

Das Gerät auf ebenem Untergrund abstellen.1.

Wählschalter (32) auf 0 stellen und Batterie trennen.2.

Bürsten-/Padhalterkopf (12) bis zum Anschlag gegen den Uhrzeigersinn drehen.3.

Das Ansaugrohr (A, Abb. 5) von der Sauglippe lösen.4.

Federn (B) lösen und Sauglippe (C) entfernen.5.

Sauglippe abspülen und reinigen. Insbesondere die Förderöffnungen (D) und die Ansaugöffnung (E) von Schmutz und Abfällen 6.

befreien.

Überprüfen, ob der vordere (F) und der hintere Gummi (G) unversehrt sind und keine Schnitte oder Risse aufweisen, 7.

gegebenenfalls austauschen (siehe nachstehender Absatz).

Die ausgebauten Bauteile in umgekehrter Reihenfolge wieder einbauen.8.

SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN

Sauglippe wie in vorstehendem Absatz erläutert reinigen.1.

Überprüfen, ob der vordere (F, Abb. 5) und der hintere Gummi (G) unversehrt sind und keine Schnitte oder Risse aufweisen, 2.

gegebenenfalls wie folgt austauschen. Überprüfen, ob die Vorderkante (H) des hinteren Gummis Verschleiß aufweist.

Gegebenenfalls Gummi umdrehen und die andere Kante (I), sofern noch unversehrt, als Vorderkante verwenden. Ist auch die

andere Kante verschlissen, Gummi wie folgt austauschen:

Befestigungsstreifen (K oder M) von den Haltevorrichtungen (J) abnehmen und Gummi entfernen. Gummi (G oder F) • austauschen (oder umdrehen).

Zum Einbauen Gummi zusammen mit dem Befestigungsstreifen in die Haltevorrichtungen einhängen.• Sauglippe (C) montieren: Federn (B) in ihren Sitz im Bürstenkopf einstecken.3. Ansaugrohr (A) an die Sauglippe anschließen.4.

Abbildung 5

M J

P100411

SC350 9098868000(1)2010-11 A

Page 18

DEUTSCH

BETRIEBSANLEITUNG

BÜRSTE REINIGEN

ANMERKUNG

Aufgrund möglicher Abfälle mit scharfen Kanten empﬁ ehlt es sich, bei der Reinigung der Bürsten Arbeitshandschuhe zu tragen.

Bürste wie im Kapitel „Betrieb“ erläutert ausbauen.1. Bürste mit Wasser und Reinigungslösung reinigen und abspülen.2. Überprüfen, ob die Borsten der Bürste unversehrt und nicht übermäßig abgenutzt sind, gegebenenfalls Bürste austauschen.3.

TANKS UND ANSAUGGITTER REINIGEN

Das Gerät in den Entsorgungsbereich schieben.1. Wählschalter (32) auf 0 stellen und Batterie trennen.2. Deckel (A, Abb. 6) anheben und Deckel sowie Ansauggitter 3. (B) mit Frischwasser reinigen und spülen. Das Wasser aus den Tanks (C und D) entleeren und Tanks reinigen. Sofern erforderlich, Gitter (B) durch Drehen aushaken und 4. Schwimmer (E) entnehmen. Sorgfältig reinigen und wieder einbauen. Überprüfen, ob die Dichtung (F) des 5. Schmutzwassertankdeckels unversehrt ist.

ANMERKUNG

Mit der Dichtung (F) wird der für das Ansaugen des Schmutzwassers erforderliche Unterdruck im Tank aufgebaut.

Falls erforderlich, Dichtung (F) aus ihrem Sitz (G) am Deckel herausnehmen und auswechseln. Beim Einbau der neuen Dichtung den Dichtungsstoß (H) wie auf der Abbildung positionieren. Überprüfen, ob die gesamte Auﬂ ageﬂ äche (I) der Dichtung 6. (F) unversehrt ist und die Dichtigkeit gewährleistet. Sofern erforderlich, Schrauben (J) herausdrehen, Abdeckung (K) abnehmen und überprüfen ob die Dichtung (L) unversehrt ist. Sorgfältig reinigen und wieder einbauen. Schmutzwassertankdeckel (A) schließen.7.

DICHTUNGEN UND FILTER DES ANSAUGANLAGENMOTORS REINIGEN

ANMERKUNG

Mit den Dichtungen (M und O) wird der für das Ansaugen des Schmutzwassers erforderliche Unterdruck in der Anlage aufgebaut.

Das Gerät auf ebenem Untergrund abstellen.1. Wählschalter (32) auf 0 stellen und Batterie trennen.2. Abdeckung (A, Abb. 6) öffnen und überprüfen, ob die 3. Dichtung (M) des Ansauganlagenmotors unversehrt ist. Falls erforderlich, Dichtung aus ihrem Sitz herausnehmen und auswechseln. Überprüfen, ob der Vorﬁ lter (N) sauber ist. Falls 4. erforderlich, Vorﬁ lter mit Wasser und Druckluft reinigen und wieder einbauen. Schmutzwassertank (B) anheben und überprüfen, ob die 5. Dichtung (O) unversehrt ist. Falls erforderlich, Dichtung aus ihrem Sitz herausnehmen und auswechseln. Sorgfältig reinigen und wieder einbauen.6.

Abbildung 6

P100412

9098868000(1)2010-11 A SC350

Page 19

BETRIEBSANLEITUNG

GERÄTEVORSCHUB EINSTELLEN

ANMERKUNG

Die Vorschubgeschwindigkeit oder der geradlinige Vorschub des Geräts kann je nach Art des zu reinigenden Bodens und je nachdem, ob eine Bürste oder ein Pad eingesetzt wird, variieren. Falls erforderlich, Einstellung wie folgt vornehmen.

Schmutzwasser- und Reinigungslösungstank, wie im Kapitel „Betrieb“ erläutert, ausbauen.1. Die Vorschubgeschwindigkeit des Geräts mit dem Knopf (A, Abb. 7) wie folgt einstellen:2.

Für eine höhere Vorschubgeschwindigkeit des Geräts gegen den Uhrzeigersinn drehen.•

Für eine geringere Vorschubgeschwindigkeit des Geräts im Uhrzeigersinn drehen.• Tendiert das Gerät dazu, vom geradlinigen Vorschub abzuweichen, kann der Knopf i(B) m oder gegen den Uhrzeigersinn 3. gedreht werden, um die Abweichung zu korrigieren und einen grundsätzlich neutralen Vorschub zu erhalten. Nach der Einstellung Tanks, wie im Kapitel „Betrieb“ erläutert, wieder einbauen.4. Das Gerät in betriebsbereitem Zustand überprüfen und, falls erforderlich, Schritte 1. bis 4. wiederholen und nochmals 5. einstellen.

DEUTSCH

BATTERIE LADEN

ANMERKUNG

Batterie, wenn die gelbe oder die rote LED leuchtet bzw. immer nach Arbeitsende, laden. Wird die Batterie stets aufgeladen gehalten, verlängert sich ihre Lebensdauer.

HINWEIS!

Ist die Batterien leer, möglichst bald auﬂ aden, da sich ihre Lebensdauer ansonsten verkürzt. Den Ladezustand der Batterie mindestens einmal pro Woche überprüfen.

Das Gerät auf ebenem Untergrund abstellen.1. Wählschalter (32) auf 0 stellen.2. Das Ladegerätkabel (10) an das Stromnetz anschließen [Netzspannung und -frequenz müssen den im Ladegeräthandbuch 3. angegebenen Werten entsprechen].

ANMERKUNG

Ist das Ladegerät ans Stromnetz angeschlossen, werden alle Gerätefunktionen automatisch gesperrt. Die rote und gelbe LED der Batteriestatusanzeige (38) zeigen an, dass das Ladegerät die Batterie auﬂ ädt.

Leuchtet die grüne LED der Batteriestatusanzeige (38) durchgehend auf, ist der Batterieladezyklus beendet.4. Ist der Ladezyklus beendet, Ladegerätkabel (10) vom Stromnetz trennen und auf den Halter wickeln.5. Das Gerät ist betriebsbereit.6.

ANMERKUNG

Für weiter Informationen zum Betrieb des Ladegeräts (26) Ladegeräthandbuch konsultieren.

Abbildung 7

P100413

SC350 9098868000(1)2010-11 A

Page 20

DEUTSCH

BETRIEBSANLEITUNG

SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN/ RÜCKSTELLEN

Das Gerät auf ebenem Untergrund abstellen.1. Wählschalter (32) auf 0 stellen und Batterie trennen.2. Abdeckung (4) öffnen und überprüfen, ob folgende 3. Sicherungen möglicherweise ausgeschaltet oder defekt sind:

(A, Abb. 4): Selbstrückstellende Sicherung F1 (30 A), • Bürstenmotor. (B): Messersicherung F3 (5 A), Hilfsbetriebe.• (C): Messersicherung F2 (30 A), Ansaugmotor.•

Nach dem Abkühlen des entsprechenden Teils, das die Unterbrechung verursacht hat, gegebenenfalls die entsprechende Sicherung rückstellen oder austauschen. Den Deckel (4) schließen.4.

Abbildung 4

FEHLERSUCHE

Störung Mögliche Ursache Abhilfe

Die Motoren starten nicht und es leuchtet keine LED auf.

Der Bürstenmotor funktioniert nicht. Die Sicherung F1 ist herausgesprungen. Sicherung rückstellen.

Der Ansauganlagenmotor startet nicht.

Das Schmutzwasser wird nur ungenügend angesaugt.

Der Reinigungslösungsﬂ uss zu Bürste/Pad ist ungenügend.

Die Sauglippe verursacht Streifen auf den Boden.

Der Batteriestecker ist getrennt. Anschließen.

Die Batterie ist vollständig leer. Laden.

Die Sicherung F3 ist durchgebrannt. Austauschen.

Die Sicherung F2 ist durchgebrannt. Austauschen.

Der Schmutzwassertank ist voll. Entleeren.

Das Ansauggitter ist verstopft oder der Schwimmer ist geschlossen.

Das Saugrohr hat sich von der Sauglippe gelöst oder ist defekt.

Die Sauglippe ist verschmutzt bzw. die Sauglippengummis sind verschlissen oder beschädigt.

Der Schmutzwassertankdeckel ist nicht richtig geschlossen oder die Dichtungen sind verschlissen.

Der Filter des Ansaugmotors ist verschmutzt. Reinigen.

Die Reinigungslösungsleitung ist verschmutzt/ verstopft.

Abfälle unter den Sauglippengummis. Abfälle entfernen.

Die Sauglippengummis sind verschlissen, ausgebrochen oder eingerissen.

Das Gitter reinigen und der Schwimmer prüfen.

Anschließen.

Die Sauglippe reinigen bzw. die Gummis ersetzen.

Auﬂ ageﬂ äche prüfen und/oder reinigen oder Dichtungen austauschen.

Reinigen.

Gummis austauschen.

P100414

Für weitere Informationen setzen Sie sich bitte mit einem Nilﬁ sk-Kundendienst in Verbindung, bei dem die Service-Anleitung erhältlich ist.

VERSCHROTTUNG

Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen. Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß Umweltschutzvorschriften gesondert zu entsorgen:

Batterie – Bürsten – Kunststofﬂ eitungen und -teile – Elektrische und elektronische Teile (*) –

Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Bauteile an die örtliche Nilﬁ sk-(*) Niederlassung.

9098868000(1)2010-11 A SC350

Page 21

MANUEL OPERATEUR

FRANÇAIS

TABLE DES MATIERES

INTRODUCTION .............................................................................................................................................................. 2

BUT ET CONTENU DU MANUEL ................................................................................................................................................... 2

DESTINATAIRES ............................................................................................................................................................................. 2

CONSERVATION DU MANUEL ....................................................................................................................................................... 2

DECLARATION DE CONFORMITE ................................................................................................................................................ 2

DONNEES D’IDENTIFICATION ...................................................................................................................................................... 2

AUTRES MANUELS DE REFERENCE ........................................................................................................................................... 3

PIECES DE RECHANGE ET ENTRETIEN ..................................................................................................................................... 3

MODIFICATIONS ET AMELIORATIONS ......................................................................................................................................... 3

CAPACITES OPERATIONNELLES ................................................................................................................................................. 3

CONVENTIONS .............................................................................................................................................................................. 3

DEBALLAGE / LIVRAISON ............................................................................................................................................. 3

SECURITE ....................................................................................................................................................................... 4

SYMBOLES UTILISES .................................................................................................................................................................... 4

INSTRUCTIONS GENERALES ....................................................................................................................................................... 4

DESCRIPTION DE LA MACHINE ................................................................................................................................... 6

STRUCTURE DE LA MACHINE ...................................................................................................................................................... 6

GUIDON AVEC TABLEAU DE BORD .............................................................................................................................................. 7

ACCESSOIRES / OPTIONS ............................................................................................................................................................ 7

CARACTERISTIQUES TECHNIQUES ............................................................................................................................................ 8

SCHEMA ELECTRIQUE .................................................................................................................................................................. 9

UTILISATION ................................................................................................................................................................. 10

CONTROLE / PREPARATION DE LA BATTERIE SUR UNE MACHINE NEUVE ......................................................................... 10

INSTALLATION DE LA BATTERIE ................................................................................................................................................ 10

AVANT LA MISE EN MARCHE .......................................................................................................................................................11

MISE EN MARCHE ET ARRET DE LA MACHINE ........................................................................................................................ 12

MACHINE AU TRAVAIL (LAVAGE / SECHAGE) ........................................................................................................................... 12

TRANSPORT / STATIONNEMENT DE LA MACHINE ................................................................................................................... 13

VIDANGE DES RESERVOIRS ...................................................................................................................................................... 13

APRES L’UTILISATION DE LA MACHINE .................................................................................................................................... 14

INACTIVITE PROLONGEE DE LA MACHINE .............................................................................................................................. 14

PREMIERE PERIODE D’UTILISATION ......................................................................................................................................... 14

ENTRETIEN ................................................................................................................................................................... 14

PLAN D’ENTRETIEN PROGRAMME ............................................................................................................................................ 14

NETTOYAGE DE L’EMBOUCHURE ............................................................................................................................................. 15

CONTROLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L’EMBOUCHURE .............................................. 15

NETTOYAGE DE LA BROSSE ...................................................................................................................................................... 16

NETTOYAGE DES RESERVOIRS ET DE LA GRILLE D’ASPIRATION ........................................................................................ 16

NETTOYAGE DES JOINTS ET DU FILTRE DU MOTEUR DU SYSTEME D’ASPIRATION ......................................................... 16

REGLAGE DE L’AVANCE DE LA MACHINE ................................................................................................................................. 17

CHARGEMENT DE LA BATTERIE ................................................................................................................................................ 17

CONTROLE / REMPLACEMENT / RETABLISSEMENT DES FUSIBLES .................................................................................... 18

DEPISTAGE DES PANNES ........................................................................................................................................... 18

MISE A LA FERRAILLE ................................................................................................................................................. 18

SC350 9098868000(1)2010-11 A

Page 22

FRANÇAIS

MANUEL OPERATEUR

INTRODUCTION

REMARQUE

Les nombres entre parenthèses se réfèrent aux composants indiqués au chapitre Description de la machine.

BUT ET CONTENU DU MANUEL

Ce manuel se propose de fournir à l’opérateur toutes les informations nécessaires aﬁ n qu’il puisse utiliser la machine correctement et la gérer de la manière la plus autonome et sûre. Il comprend des informations concernant l’aspect technique, la sécurité, le fonctionnement, l’arrêt de la machine, l’entretien, les pièces de rechange et la mise à la ferraille. Avant d’effectuer toute opération sur la machine, les opérateurs et les techniciens qualiﬁ és doivent lire attentivement les instructions contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Nilﬁ sk pour avoir plus de renseignements.

DESTINATAIRES

Ce manuel s’adresse à l’opérateur aussi bien qu’aux techniciens préposés à l’entretien de la machine. Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualiﬁ és. Nilﬁ sk ne répond pas des dommages dus à l’inobservance de cette interdiction.

CONSERVATION DU MANUEL

Le Manuel opérateur doit être gardé près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui pourrait en compromettre l’état de lisibilité.

DECLARATION DE CONFORMITE

La Déclaration de Conformité est livrée avec la machine et en atteste la conformité aux lois en vigueur.

REMARQUE

La Déclaration de Conformité originelle est contenue en double exemplaire dans la documentation de la machine.

DONNEES D’IDENTIFICATION

Le numéro de série et le modèle de la machine sont indiqués sur la plaque (27). L’année de fabrication de la machine est indiquée dans la Déclaration de Conformité, ainsi que par les deux premiers chiffres du numéro de série de la machine. Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine. Utiliser l’espace suivant pour noter les données d’identiﬁ cation de la machine.

Modèle de la MACHINE ....................................................................

Numéro de série de la MACHINE ......................................................

9098868000(1)2010-11 A SC350

Page 23

MANUEL OPERATEUR

FRANÇAIS

AUTRES MANUELS DE REFERENCE

Manuel du chargeur de batterie électronique (qui constitue une partie intégrante de ce manuel) –

Les manuels suivants sont aussi disponibles :

Manuel d’entretien (consultable auprès des Services après-vente Nilﬁ sk) – Catalogue de pièces de rechange (livré avec la machine) –

PIECES DE RECHANGE ET ENTRETIEN

Pour toute nécessité concernant l’emploi, l’entretien et la réparation, s’adresser au personnel qualiﬁ é ou directement aux Services après-vente Nilﬁ sk. N’utiliser que des pièces de rechange et accessoires d’origine. Pour l’assistance ou la commande de pièces de rechange et accessoires, contacter Nilﬁ sk en spéciﬁ ant toujours le modèle et le numéro de série.

MODIFICATIONS ET AMELIORATIONS

Nilﬁ sk vise à un constant perfectionnement de ses produits et se réserve le droit d’effectuer des modiﬁ cations et des améliorations lorsqu’elle le considère nécessaire sans l’obligation de modiﬁ er les machines précédemment vendues. Il est entendu que toute modiﬁ cation et / ou addition d’accessoires doit toujours être approuvée et réalisée par Nilﬁ sk.

CAPACITES OPERATIONNELLES

Cette autolaveuse est conçue et fabriquée pour le nettoyage (lavage et séchage) de sols lisses et solides, en milieux civils et industriels, en conditions de complète sécurité, par un opérateur qualiﬁ é. L’autolaveuse n’est pas adaptée au lavage de tapis ou moquettes.

CONVENTIONS

Toutes les références à en avant, en arrière, avant, arrière, droite ou gauche indiquées dans ce manuel doivent être considérées comme référées à l’opérateur en position de conduite, les mains sur le guidon (1).

DEBALLAGE / LIVRAISON

Pour déballer la machine, suivre attentivement les instructions sur l’emballage. Lors de la livraison de la machine, contrôler attentivement que l’emballage et la machine n’ont pas été endommagés pendant le transport. Si les dommages sont évidents, garder l’emballage de façon qu’il puisse être examiné par le transporteur qui l’a livré. Contacter immédiatement le transporteur pour remplir une demande de dommages-intérêts. Contrôler que le matériel livré avec la machine correspond à la liste suivante :

Documentation technique : –

Manuel d’utilisation de l’autolaveuse•

Manuel du chargeur de batterie électronique•

Catalogue de pièces de rechange de l’autolaveuse•

N° 2 fusibles lamellaires•

SC350 9098868000(1)2010-11 A

Page 24

FRANÇAIS

MANUEL OPERATEUR

SECURITE

On utilise les symboles suivants pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre les précautions nécessaires pour protéger les personnes et les choses. Pour éviter tout accident, la collaboration de l’opérateur est essentielle. Aucun programme de prévention des accidents du travail ne peut résulter efﬁ cace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l’inobservance des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se révèle indispensable pour compléter n’importe quel programme de prévention.

SYMBOLES UTILISES

DANGER !

Indique une situation dangereuse exposant l’opérateur au risque de blessures graves, voire mortelles.

ATTENTION !

Indique un risque potentiel d’accident pour les personnes ou de dommage matériel.

AVERTISSEMENT !

Indique un avertissement ou une remarque sur des fonctions clé ou utiles. Prêter la plus grande attention aux segments de texte marqués par ce symbole.

REMARQUE

Indique une remarque sur des fonctions clé ou utiles.

CONSULTATION

Indique la nécessité de consulter le Manuel opérateur avant toute opération.

INSTRUCTIONS GENERALES

Les avertissements et précautions spéciﬁ ques suivants informent sur les potentiels dangers de dommages matériels ou blessures.

DANGER !

Avant d’effectuer toute opération de nettoyage, d’entretien et de remplacement des composants, débrancher – le connecteur de la batterie et porter l’interrupteur général sur “0”. Cette machine doit être utilisée uniquement par le personnel adéquatement formé. – Tenir les étincelles, les ﬂ ammes et les matériaux incandescents éloignés de la batterie. Les batteries – produisent des gaz potentiellement explosifs pendant l’utilisation ordinaire. Ne pas porter de bijoux quand on travaille près de composants électriques. – Ne pas travailler sous la machine soulevée, sans des supports ﬁ xes de sécurité convenables. – Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux, – inﬂ ammables et / ou explosifs : la machine ne doit pas être utilisée pour ramasser des matériaux dangereux. Le chargement de la batterie produit un gaz hydrogène très explosif. Garder le couvercle en position ouverte – pendant le cycle de rechargement de la batterie et effectuer l’opération exclusivement en milieux bien aérés et loin de ﬂ ammes libres.

9098868000(1)2010-11 A SC350

Page 25

MANUEL OPERATEUR

ATTENTION !

Avant d’effectuer toute opération d’entretien / réparation, lire attentivement toutes les instructions qui – concernent l’entretien / réparation. Avant d’utiliser le chargeur de batterie, s’assurer que la fréquence et la tension indiquées sur la plaque avec – numéro de série coïncident avec la tension du réseau. Ne pas utiliser le câble du chargeur de batterie pour tirer ou transporter la machine et ne pas utiliser le câble – comme poignée. Ne pas fermer de porte sur le câble du chargeur de batterie, ne pas tirer le câble sur des surfaces ou coins tranchants. Ne pas faire passer la machine sur le câble du chargeur de batterie. Tenir le câble du chargeur de batterie éloigné des surfaces chaudes. – Ne pas utiliser la machine si le câble du chargeur de batterie ou la ﬁ che sont endommagés. Si la machine ne – fonctionne pas correctement, si elle est endommagée, laissée à l’extérieur ou tombée dans l’eau, l’amener auprès d’un Service après-vente agréé. Pour réduire le risque d’incendie, chocs électriques ou blessures, ne pas laisser la machine sans – surveillance lorsqu’elle est branchée au réseau électrique. Débrancher le câble du chargeur de batterie du réseau électrique avant d’effectuer toute opération d’entretien. Ne pas fumer pendant le chargement de la batterie. – Protéger toujours la machine du soleil, de la pluie et d’autres intempéries, pendant le fonctionnement et en – état d’arrêt. Garder la machine dans un endroit couvert et sec : elle a été conçue pour l’utilisation à sec, par conséquent elle ne doit pas être utilisée ou gardée dehors, dans des conditions d’humidité. Avant d’utiliser la machine, fermer tous les portillons et / ou couvercles. – Ne pas laisser que la machine est utilisée comme jouet. Faire attention lorsque la machine est utilisée à – proximité des enfants. Ne pas utiliser à des ﬁ ns autres que celles prévues dans ce manuel. Utiliser seulement les accessoires – recommandés par Nilﬁ sk. Prendre les précautions convenables aﬁ n que les cheveux, les bijoux, les parties non adhérentes des – vêtements ne soient pas capturés par les parties en mouvement de la machine. Prêter attention aux parties en mouvement de la machine. Pendant l’utilisation, la tête peut tout à coup – tourner de 180°. Ne pas utiliser la machine sur des surfaces en pente. – Aﬁ n de ne pas compromettre la stabilité, ne pas incliner la machine d’un angle supérieur à la valeur indiquée – sur la machine même. Ne pas utiliser la machine dans des endroits très poussiéreux. – Utiliser la machine seulement dans des endroits bien illuminés. – Pendant l’utilisation de la machine, faire attention à sauvegarder l’intégrité des personnes et des choses. – Ne pas heurter contre des étagères ou des échafaudages, en particulier en cas de danger de chute d’objets. – Ne pas poser de conteneurs de liquides sur la machine, utiliser le porte-boissons prévu a cet effet. – La température de travail de la machine doit être comprise entre 0°C e +40°C. – La température de stockage de la machine doit être comprise entre 0°C e +40°C. – L’humidité doit être comprise entre 30% et 95%. – Pendant l’utilisation de détergents pour le nettoyage des sols, suivre toujours les instructions et les – avertissements indiqués sur les étiquettes des ﬂ acons. Avant la manipulation de détergents pour le nettoyage des sols, mettre les gants et les vêtements de – protection adéquats. Ne pas faire travailler les brosses lorsque la machine est arrêtée pour ne pas endommager le sol. – En cas d’incendie, il est préférable d’utiliser un extincteur à poudre, plutôt qu’un extincteur à eau. – Ne pas altérer pour aucune raison les protections prévues pour la machine, respecter scrupuleusement les – instructions prévues pour l’entretien ordinaire. Ne pas laisser entrer d’objets dans les ouvertures. Ne pas utiliser la machine si les ouvertures sont

–

obstruées. Garder les ouvertures de la machine libres de poussière, ﬁ lasse, poils et tout autre corps étranger à même de réduire le ﬂ ux d’air. Ne pas enlever ou altérer les plaques apposées sur la machine. – La machine n’est pas approuvée pour l’utilisation sur la voie publique. – Faire attention pendant les déplacements de la machine en conditions de températures inférieures au point – de congélation. L’eau présente dans le réservoir de l’eau de récupération ou dans les tuyaux pourrait se congeler et endommager sérieusement la machine. Utiliser les brosses et les disques livrés avec la machine et ceux spéciﬁ és dans le Manuel opérateur. – L’utilisation de brosses ou disques différents peut compromettre la sécurité. S’assurer que les éventuelles anomalies de fonctionnement de la machine ne dépendent pas du manque – d’entretien. En cas contraire, demander l’intervention du personnel autorisé ou d’un Service après-vente autorisé. En cas de remplacement de pièces, demander les pièces de rechange D’ORIGINE à un Concessionnaire ou – Revendeur autorisé. Aﬁ n de garantir la sécurité et le bon fonctionnement de la machine, faire effectuer l’entretien programmé – prévu au chapitre spéciﬁ que de ce manuel par du personnel autorisé ou par un Service après-vente autorisé. Ne pas laver la machine avec des jets d’eau directs ou sous pression ou avec des substances corrosives. – Lors de la mise à la ferraille, la machine ne doit pas être abandonnée par la présence de matériaux toxiques – (batterie, etc.), sujets à des lois qui prévoient l’élimination auprès de centres spéciaux (voir le chapitre Mise à la ferraille).

FRANÇAIS

SC350 9098868000(1)2010-11 A

Page 26

FRANÇAIS

MANUEL OPERATEUR

DESCRIPTION DE LA MACHINE

STRUCTURE DE LA MACHINE

Guidon avec tableau de bord (voir le paragraphe suivant)1. Levier de réglage inclinaison guidon2. Manette de sélection et de lancement de programme3. Couvercle ouvrable logement batteries et composants 4. auxiliaires Fermeture couvercle5. Porte-objets6. Connecteur de branchement batterie7. Batterie GEL / AGM8. Chargeur de batterie9. Câble d’alimentation chargeur de batterie10. Support câble chargeur de batterie11. Tête porte-brosse / plateau support disque12. Motoréducteur tête brosse13. Tuyau d’aspiration embouchure14. Jupe de protection15.

Rouleaux pare-chocs tête16. Roues d’appui tête17. Embouchure18. Groupe lamelles en caoutchouc embouchure19. Pinces d’accrochage embouchures à la tête20. Bouchon de remplissage réservoir de solution21. Réservoir solution22. Réservoir eau de récupération23. Couvercle transparente à grille d’aspiration24. Grille d’aspiration avec fermeture automatique à ﬂ otteur25. Moteur système d’aspiration26. Plaque avec numéro de série / données techniques / 27. marquage de conformité Fusibles28. Roues arrière sur essieu ﬁ xe29.

P100404

9098868000(1)2010-11 A SC350

Page 27

GUIDON AVEC TABLEAU DE BORD

Guidon31. Manette de sélection de programme32. Programme : actionnement de la brosse - mise en marche 33. du système d’aspiration - ouverture de débit de solution Programme : actionnement de la brosse - ouverture du 34. débit de solution Programme : mise en marche du système d’aspiration35. Sélection “0” d’arrêt de la machine36. Bouton-poussoir de réglage ﬂ ux de solution37.

Une goutte - ﬂ ux de solution minimum•

Deux gouttes - ﬂ ux de solution maximum•

MANUEL OPERATEUR

DELS état de charge batterie38.

DEL vert - batterie chargée• DEL jaune - batterie presque déchargée•

DEL rouge - batterie déchargée• Bouton-poussoir de validation démarrage machine39. Levier de commande / arrêt démarrage machine40. Levier de réglage inclinaison guidon41.

FRANÇAIS

40 3739

4038

P100405

ACCESSOIRES / OPTIONS

Outre les composants présents dans le modèle standard, la machine peut être équipée des accessoires optionnels suivants, selon l’emploi spéciﬁ que de la machine :

Batterie 12V 87AhC5 AGM – Brosses de matériaux différents par rapport aux brosses standard – Disques de matériaux différents par rapport aux disques standard –

Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s’adresser au revendeur agréé.

SC350 9098868000(1)2010-11 A

Page 28

FRANÇAIS

MANUEL OPERATEUR

CARACTERISTIQUES TECHNIQUES

Caractéristiques générales SC350

Longueur minimum / maximum machine à guidon 810 / 1.270 mm

Largeur machine 470 mm

Hauteur minimum / maximum machine avec guidon réglable 550 / 1.000 mm

Poids sans batterie et avec réservoirs vides 42 kg

Poids maximum avec batterie, réservoirs pleins (PTC) 80 kg

Largeur de nettoyage 370 mm

Dimensions logement batterie 350 x 175 x 240 mm

Diamètre roues sur essieu ﬁ xe 200 mm

Diamètre brosse / disque 370 mm

Pression roues arrière au sol 0,5 N/mm

Pression brosse / disque au sol 18 kg

Pression brosse / disque sur le sol avec réservoir plein 27 kg

Performances SC350

Aspiration 710 mmH

Flux de solution min / max

Vitesse moteur brosse / plateau support disque 140 tr/mn

Pression acoustique à l’oreille de l’opérateur (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 65 dB(A) ± 3 dB(A)

Puissance acoustique émise par la machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 84 dB(A)

Niveau de vibrations au bras de l’opérateur (ISO 5349-1, EN 60335-2-72) < 2,5 m/s

Puissance moteur système d’aspiration 200 W

Puissance moteur brosse / plateau support disque 240 W

Pente maximum d’usage 2%

Tension batterie 12 V

Batterie standard 12V 55AhC20 AGM Spiralcell

Autonomie batterie standard 1 h

Capacité réservoir solution 11 litres

Capacité réservoir eau de récupération 11 litres

Une goutte : 0,25 litres / min Deux gouttes : 0,5 litres / min

9098868000(1)2010-11 A SC350

Page 29

SCHEMA ELECTRIQUE

Légende

BAT Batterie 12 V

CH Chargeur de batterie

D1 Diode

D2 Diode

EB1 Carte chargeur de batterie

ES1 Télérupteur moteur brosse

ES2 Relais moteur aspirateur

EV Electrovanne solution

F1 Fusible restaurable moteur brosses (30 A)

F2 Fusible moteur aspirateur (30 A)

F3 Fusible sélecteur de fonctions (5 A)

M1 Moteur brosse

M2 Moteur système d’aspiration

SW1 Sélecteur de fonctions

SW2 Interrupteur de validation moteur brosse - électrovanne

SW3 Interrupteur débit solution

MANUEL OPERATEUR

Codes des couleurs

BK Noir

BU Bleu

BN Marron

GN Vert

GY Gris

OG Orange

PK Rose

RD Rouge

VT Violet

WH Blanc

YE Jaune

FRANÇAIS

SC350 9098868000(1)2010-11 A

P100406

Page 30

FRANÇAIS

MANUEL OPERATEUR

UTILISATION

ATTENTION !

Des plaques adhésives appliquées sur certains points de la machine indiquent :

DANGER – ATTENTION – AVERTISSEMENT – CONSULTATION –

Lors de la lecture de ce manuel, l’opérateur doit bien comprendre le sens des symboles illustrés sur les plaques. Ne pas couvrir les plaques et les remplacer immédiatement en cas d’endommagement.

CONTROLE / PREPARATION DE LA BATTERIE SUR UNE MACHINE NEUVE

ATTENTION !

Les composants électriques de la machine peuvent être sérieusement endommagés si la batterie n’est pas installée et branchée correctement. La batterie doit être installée par le personnel qualiﬁ é. Contrôler la batterie avant l’installation pour vériﬁ er qu’elle ne soit pas endommagée. Débrancher le connecteur de la batterie et la ﬁ che du chargeur de batterie. Déplacer la batterie avec attention. Installer les protections des bornes de la batterie équipée avec la machine.

La machine requiert 1 batterie de 12 V. La machine peut être livrée selon un des modèles suivants :

Batterie au GEL / AGM installée dans la machine et prête à l’utilisation

Ouvrir le couvercle (4) et contrôler que la batterie est branchée à la machine au moyen du connecteur (7).1. Démarrer la machine (voir le paragraphe Mise en marche et arrêt de la machine). Si le DEL vert (38) des indicateurs de l’état 2. de charge s’allume, la batterie est prête à l’utilisation. Si le DEL jaune ou rouge s’allume, il est nécessaire de charger la batterie (voir la procédure au chapitre Entretien).3.

Sans batterie

Acheter une batterie adéquate (voir le paragraphe Caractéristiques techniques).1. Pour le choix et l’installation, s’adresser à des revendeurs de batteries qualiﬁ és. Installer la batterie (voir le paragraphe suivant).2. Charger la batterie.3.

INSTALLATION DE LA BATTERIE

Ouvrir le couvercle (4) et vériﬁ er que le connecteur (7) de la batterie soit débranché.1. Installer la batterie dans la machine et la ﬁ xer au moyen de l’étrier spéciﬁ que.2.

DANGER !

Cette machine requiert l’utilisation de batteries au plomb scellés (technologie GEL ou AGM). Ne pas utiliser pour aucune raison des batteries à électrolyte liquide non scellées (WET).

ATTENTION !

La batterie (GEL / AGM) installée pourrait nécessiter d’un algorithme de chargement spéciﬁ que : contacter toujours un Service après-vente qualiﬁ é Nilﬁ sk pour conﬁ gurer l’algorithme de chargement le plus adapté à la batterie achetée.

Chargement de la batterie

Charger la batterie (voir la procédure au chapitre Entretien).3.

9098868000(1)2010-11 A SC350

Page 31

MANUEL OPERATEUR

AVANT LA MISE EN MARCHE

Installation / dépose de la brosse / plateau support disque

REMARQUE

Selon le type de sol à nettoyer, il est possible d’installer la brosse (A, Fig. 1) ou le plateau support disque (B et C).

Soulever la tête porte-brosses / plateaux support disque (12) en faisant levier sur le guidon (1).1. Positionner la brosse (A, Fig. 1) ou le plateau support disque (B) sous la tête.2. Baisser la tête (12) au moyen du guidon (1).3. Tourner la manette (32) sur un des programmes indiqués.4. Appuyer sur le bouton-poussoir de validation (39) et sur les leviers de rotation brosse (40) en même temps pendant quelques 5. secondes, pour permettre l’accrochage de la brosse / plateau support disque.

Pour enlever la brosse / plateau support disque, procéder comme suit.

Arrêter la machine en tournant la manette (32) sur “0”.6. Soulever légèrement la tête de la machine en faisant levier sur le guidon (1), puis décrocher manuellement la brosse / plateau 7. support disque du moyeu en la tournant dans le sens contraire au sens de rotation (D, Fig. 1).

FRANÇAIS

Suggestions pour le choix des brosses

Béton

Pavage terrasse

Nettoyage général

Polissage

Carreaux de céramique / de carrière

Marbre

Carreaux de vinyle

Carreaux de caoutchouc

Marbre

Carreaux de vinyle

Front

Figure 1

P100407

Modèles MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX

Remplissage du réservoir de solution

Ouvrir le bouchon (21), remplir le réservoir (22) avec une solution adéquate au travail à effectuer. Ne jamais remplir 8. complètement le réservoir de solution, mais laisser toujours quelques centimètres du bord. Suivre toujours les instructions de dilution sur l’étiquette du conteneur du produit chimique utilisé pour la solution. La température de la solution ne doit jamais être supérieure à 40°C.

AVERTISSEMENT !

Utiliser exclusivement des détergents liquides peu mousseux et non inﬂ ammables, adéquats aux machines utilisées.

Réglages

Régler le guidon (1) au moyen du levier (41) selon son propre confort.9.

SC350 9098868000(1)2010-11 A

Page 32

FRANÇAIS

MANUEL OPERATEUR

MISE EN MARCHE ET ARRET DE LA MACHINE

Mise en marche de la machine

Préparer la machine comme indiqué au paragraphe précédent.1. Positionner l’interrupteur de réglage du ﬂ ux de solution (37) dans une des deux positions suivantes, selon le type de nettoyage 2. à effectuer :

Interrupteur sur une goutte : porter l’interrupteur sur cette position pour le lavage de sols peu sales ; dans cette condition, • la machine peut travailler avec une autonomie de 50 minutes (0,2 litres / min en moyenne). Interrupteur sur deux gouttes : porter l’interrupteur sur cette position pour le lavage de sols assez / très sales ; dans cette • condition, la machine peut travailler avec une autonomie de 25 minutes (0,4 litres / min en moyenne).

Tourner la manette (32) sur le programme voulu.3.

(33) actionnement des brosses - mise en marche du système d’aspiration - ouverture de débit de solution• (34) actionnement des brosses - ouverture du débit de solution•

(35) mise en marche du système d’aspiration• Tout en gardant les mains sur le guidon (1), démarrer la machine en appuyant en même temps sur le bouton-poussoir de 4. validation (39) et sur les leviers de rotation brosse (40).

REMARQUE

Si le DEL vert (38) des indicateurs de l’état de charge s’allume, la machine est prête à l’utilisation. Si le DEL jaune ou rouge s’allume, il est nécessaire de charger la batterie (voir la procédure au chapitre Entretien).

Arrêt de la machine

Relâcher les leviers de rotation brosse (40) et le bouton-poussoir de validation (39).5. Tourner la manette (32) sur “0” pour arrêter la machine.6.

MACHINE AU TRAVAIL (LAVAGE / SECHAGE)

Démarrer la machine comme prévu au paragraphe précédent.1. Tout en gardant les mains sur le guidon (1), déplacer la machine et commencer le travail de lavage / séchage du sol.2. Si besoin est, régler la quantité de solution qui arrive à la brosse au moyen de l’interrupteur (37).3. Quand nécessaire, pour utiliser l’embouchure pour le séchage dans la direction opposée, faire levier avec le guidon (1) et 4. soulever légèrement la tête pendant la rotation de la brosse. Dès que la rotation de 180° de la tête est terminée, procéder avec le lavage / séchage en remorquant la machine. Pour retourner dans la direction d’avance, manoeuvrer la machine en la poussant en avant jusqu’à ce que la tête retourne dans la position d’origine.

ATTENTION !

Prêter attention quand on soulève la tête pendant la rotation de la brosse : tout à coup, la tête tournera de 180°. Prêter attention aux parties en mouvement, ne pas heurter contre et / ou endommager d’objets, de murs et de personnes.

AVERTISSEMENT !

Aﬁ n d’éviter d’endommager la surface du sol à nettoyer, ne pas utiliser les brosses à sec et, lorsque la machine est au repos, arrêter la rotation de la brosse / disque en relâchant les leviers (40).

AVERTISSEMENT !

Avant de soulever la brosse / disque, arrêter sa rotation en relâchant les leviers (40).

REMARQUE

Pour un lavage / séchage correct du sol près du mur, Nilﬁ sk recommande d’approcher le côté droit de la machine, comme illustré dans la ﬁ gure 2.

Figure 2

P1004108

9098868000(1)2010-11 A SC350

Page 33

MANUEL OPERATEUR

FRANÇAIS

Réglage de la vitesse d’avance de la machine

La vitesse d’avance de la machine varie selon le type de sol à nettoyer et le choix d’utiliser la brosse ou le disque. Si besoin 5.

est, il est possible de régler la vitesse d’avance en suivant la procédure au chapitre Entretien.

Déchargement de la batterie pendant le travail

Tant que le DEL vert (38) de charge de la batterie reste allumé, la batterie permet le fonctionnement normal de la machine. 6.

Lorsque le DEL vert s’éteint et les DELS jaune et rouge s’allument en séquence, il est nécessaire de procéder au chargement

de la batterie, car l’autonomie résiduelle de fonctionnement de la machine est minimum.

AVERTISSEMENT !

Ne pas insister à utiliser la machine avec la batterie déchargée, pour ne pas endommager la batterie en réduisant sa vie utile.

TRANSPORT / STATIONNEMENT DE LA MACHINE

Pour le transport / stationnement de la machine, procéder comme suit.

Arrêter la machine en tournant la manette (32) sur “0”.1.

Saisir le guidon (1) et soulever légèrement la tête porte-brosse de la machine. Tout en gardant la machine dans cette 2.

condition, la pousser dans le lieu de transport/stationnement.

Le travail effectué, enlever la brosse / disque aﬁ n de ne pas l’entraîner sur le sol et de ne pas laisser des traces mouillées (voir 3.

la procédure au paragraphe spéciﬁ que).

VIDANGE DES RESERVOIRS

Un système de fermeture automatique à ﬂ otteur (25) bloque le système d’aspiration lorsque le réservoir de l’eau de récupération (23) est plein. Le blocage du système d’aspiration peut être détecté grâce à l’augmentation soudaine de la fréquence du bruit du moteur d’aspiration ; en outre, le système d’aspiration ne sèche pas le sol.

AVERTISSEMENT !

Si le système d’aspiration s’arrête pour causes accidentelles (par exemple pour l’intervention prématurée du ﬂ otteur pendant un déplacement soudain de la machine), pour le démarrer, arrêter la machine au moyen de la manette (32), vériﬁ er que le ﬂ otteur dans la grille (25) est au niveau de l’eau ; enﬁ n, démarrer à nouveau le système d’aspiration en tournant la manette (32).

Lorsque le réservoir de l’eau de récupération (23) est plein, le vider en procédant comme suit.

Vidange du réservoir de l’eau de récupération

Arrêter la machine en tournant la manette (32) sur “0”.1.

Pousser la machine dans la zone destinée à l’écoulement.2.

Enlever le couvercle transparent (24).3.

Saisir le guidon (A, Fig. 3) et soulever le réservoir de l’eau de récupération (B).4.

Vider le réservoir de l’eau de récupération. Le travail effectué, rincer le réservoir à l’eau propre.5.

Vidange du réservoir de la solution

Exécuter les étapes de 1 à 3.6.

Saisir le guidon (C, Fig. 3) et soulever le réservoir de solution (D).7.

Ouvrir le bouchon (E) et vider le réservoir de solution. Le travail effectué, rincer le réservoir à l’eau propre.8.

Figure 3

SC350 9098868000(1)2010-11 A

P100409

Page 34

FRANÇAIS

MANUEL OPERATEUR

APRES L’UTILISATION DE LA MACHINE

Le travail effectué, avant de laisser la machine :

Vider les réservoirs (23 et 22) comme indiqué au 1. paragraphe spéciﬁ que. Effectuer les opérations d’entretien prévues après 2. l’utilisation de la machine (voir le chapitre Entretien). Garder la machine dans un endroit sec et propre, avec 3. la brosse / plateau support disque et les lamelles en caoutchouc de l’embouchure déposées ou soulevées.

INACTIVITE PROLONGEE DE LA MACHINE

Si on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable d’effectuer les opérations suivantes :

Effectuer les opérations prévues au paragraphe Après 1. l’utilisation de la machine. Ouvrir le couvercle (4) et débrancher le connecteur (7) de 2. la batterie. Garder la machine dans un endroit propre et sec.3. Pour mieux sauvegarder la brosse et les lamelles en 4. caoutchouc de l’embouchure, tourner le guidon (1) et garer la machine comme indiqué dans la ﬁ gure 4.

Figure 4

P100410

PREMIERE PERIODE D’UTILISATION

Après les 8 premières heures d’utilisation, contrôler le serrage des éléments de ﬁ xation et de connexion de la machine. Vériﬁ er que les parties visibles sont intactes et sans pertes.

ENTRETIEN

La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier. Veuillez trouver ci-dessous le plan récapitulatif d’entretien programmé. Les périodicités indiquées peuvent subir des variations en fonction de conditions de travail particulières, à déﬁ nir par le responsable de l’entretien.

ATTENTION !

Les opérations d’entretien doivent être exécutées avec la machine à l’arrêt, la batterie et le câble du chargeur de batterie débranchés. En outre, lire attentivement toutes les instructions du paragraphe Sécurité.

Toutes les opérations d’entretien programmé ou extraordinaire doivent être effectuées par du personnel qualiﬁ é ou par un Service après-vente autorisé. Ce manuel ne contient que les opérations d’entretien les plus simples et les plus récurrentes.

REMARQUE

Pour les procédures des autres opérations d’entretien prévues par le plan d’entretien programmé, se référer au manuel d’entretien consultable auprès des Services après-vente.

PLAN D’ENTRETIEN PROGRAMME

Quotidienne,

Procédure

Nettoyage de l’embouchure

Nettoyage de la brosse

Nettoyage des réservoirs et de la grille d’aspiration

Contrôle et / ou remplacement des lamelles en caoutchouc de l’embouchure

Chargement de la batterie

Contrôle du serrage des vis et des écrous (1)

Contrôle et / ou remplacement des bagues en caoutchouc pour la rotation de la tête porte-brosses

Contrôle et / ou remplacement du câble de ﬁ n de course de la tête porte- brosses

Contrôle et / ou remplacement des brides en caoutchouc de la tête portebrosses

après l’utili-

sation de la

machine

Hebdo-

madaire

Semestrielle Annuelle

(2)

Et après les 8 premières heures de travail.(1) Pour la procédure correspondante, se référer au Manuel d’entretien.(2)

9098868000(1)2010-11 A SC350

Page 35

MANUEL OPERATEUR

FRANÇAIS

NETTOYAGE DE L’EMBOUCHURE

REMARQUE

Pour un bon séchage, l’embouchure doit être propre et les lamelles en caoutchouc doivent être en bon état.

ATTENTION !

Lors du nettoyage de l’embouchure, il est conseillé de porter des gants de protection à cause de la présence éventuelle de débris tranchants.

Porter la machine sur un sol plat.1.

Tourner la manette (32) sur “0” et débrancher la batterie.2.

Tourner la tête porte-brosses / plateaux support disque (12) dans le sens contraire aux aiguilles d’une montre jusqu’à ﬁ n de 3.

course.

Déconnecter le tuyau d’aspiration (A, Fig. 5) de l’embouchure.4.

Dégager les pinces (B) et enlever l’embouchure (C).5.

Laver et nettoyer l’embouchure. Nettoyer en particulier les compartiments de convoyage (D) et l’oriﬁ ce d’aspiration (E) de la 6.

saleté et des déchets.

Contrôler que la lamelle en caoutchouc avant (F) et la lamelle en caoutchouc arrière (G) sont intactes et qu’elles ne présentent 7.

pas de coupures ou déchirures ; dans le cas contraire, les remplacer (voir la procédure au paragraphe suivant).

Pour la repose, procéder dans l’ordre inverse de la dépose.8.

CONTROLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L’EMBOUCHURE

Nettoyer l’embouchure comme indiqué au paragraphe précédent.1.

Contrôler que la lamelle en caoutchouc avant (F, Fig. 5) et la lamelle en caoutchouc arrière (G) sont intactes et qu’elles ne 2.

présentent pas de coupures ou déchirures ; dans le cas contraire, les remplacer en procédant comme suit. Contrôler aussi

que l’arête de la lamelle en caoutchouc arrière (H) n’est pas usée ; dans le cas contraire, renverser la lamelle, en remplaçant

l’arête usée avec l’autre arête (I), si elle est encore intacte. Si l’autre arête est usée, remplacer la lamelle en caoutchouc, en

procédant comme suit :

Dégager la lamelle en caoutchouc en dégageant la barre de ﬁ xation (K ou M) des dispositifs de retenue (J), puis remplacer • (ou renverser) la lamelle en caoutchouc (G ou F).

Monter à nouveau la lamelle en caoutchouc en la dégageant aux dispositifs de retenue avec la barre de ﬁ xation.• Installer l’embouchure (C) en insérant les pinces (B) dans les logements de la tête porte-brosses.3. Connecter le tuyau d’aspiration (A) à l’embouchure.4.

Figure 5

M J

P100411

SC350 9098868000(1)2010-11 A

Page 36

FRANÇAIS

MANUEL OPERATEUR

NETTOYAGE DE LA BROSSE

REMARQUE

Lors du nettoyage des brosses, il est conseillé de porter des gants de protection à cause de la présence éventuelle de débris tranchants.

Déposer la brosse de la machine comme décrit au chapitre Utilisation.1. Nettoyer et laver la brosse avec de l’eau et de la solution.2. Contrôler que les poils de la brosse sont intacts et non excessivement usés ; dans le cas contraire, remplacer la brosse.3.

NETTOYAGE DES RESERVOIRS ET DE LA GRILLE D’ASPIRATION

Pousser la machine dans la zone destinée à l’écoulement.1. Tourner la manette (32) sur “0” et débrancher la batterie.2. Soulever le couvercle (A, Fig. 6), puis nettoyer et laver à 3. l’eau propre le couvercle et la grille d’aspiration (B). Vider l’eau des réservoirs (C et D) et les nettoyer. Si besoin est, dégager la grille (B) en la tournant et 4. enlever le ﬂ otteur (E), puis nettoyer avec soin et installer à nouveau. Contrôler l’intégrité du joint d’étanchéité (F) du couvercle 5. du réservoir de l’eau de récupération.

REMARQUE

Le joint d’étanchéité (F) permet la création d’une dépression dans le réservoir, nécessaire à l’aspiration de l’eau de récupération.

Si besoin est, déposer le joint d’étanchéité (F) de son logement (G) sur le couvercle. Lors de la repose du nouveau joint d’étanchéité, positionner le raccord (H) dans la zone indiquée dans la ﬁ gure. Contrôler aussi l’intégrité et l’efﬁ cacité de la surface 6. d’appui (I) du joint d’étanchéité (F). Si besoin est, dévisser les vis (J), ouvrir le couvercle (K) et contrôler l’intégrité du joint (L), puis nettoyer avec soin et installer à nouveau. Fermer le couvercle du réservoir de l’eau de récupération 7. (A).

NETTOYAGE DES JOINTS ET DU FILTRE DU MOTEUR DU SYSTEME D’ASPIRATION

REMARQUE

Les joints (M et O) permettent la création d’une dépression dans le système, nécessaire à l’aspiration de l’eau de récupération.

Porter la machine sur un sol plat.1. Tourner la manette (32) sur “0” et débrancher la batterie.2. Ouvrir le couvercle (A, Fig. 6) et contrôler l’intégrité du joint 3. (M) du moteur du système d’aspiration. Si besoin est, déposer le joint de son logement et le remplacer. Contrôler que le préﬁ ltre (N) est propre. Si besoin est, 4. le nettoyer à l’eau et à l’air comprimé, puis l’installer à nouveau. Soulever le réservoir de l’eau de récupération (B) et 5. contrôler l’intégrité du joint (O). Si besoin est, déposer le joint de son logement et le remplacer. Nettoyer avec soin et installer à nouveau.6.

Figure 6

P100412

9098868000(1)2010-11 A SC350

Page 37

MANUEL OPERATEUR

FRANÇAIS

REGLAGE DE L’AVANCE DE LA MACHINE

REMARQUE

La vitesse d’avance rectilinéaire de la machine peut varier en fonction du type de sol à nettoyer, ou de l’utilisation de la brosse ou du disque. Si besoin est, effectuer le réglage en procédant comme suit.

Déposer le réservoir de l’eau de récupération et le réservoir de détergent comme indiqué au chapitre Utilisation.1. Régler la vitesse d’avance de la machine au moyen du bouton (A, Fig. 7) en procédant comme suit :2.

Tourner dans le sens contraire aux aiguilles d’une montre pour augmenter la vitesse d’avance de la machine.•

Tourner dans le sens des aiguilles d’une montre pour réduire la vitesse d’avance de la machine.• Si l’on relève que la machine a tendance à dévier de la direction d’avance rectilinéaire, il est possible d’agir sur le bouton 3. (B) en le tournant dans le sens des aiguilles d’une montre ou dans le sens contraire pour corriger la déviation et obtenir un mouvement essentiellement neutre. Le réglage terminé, installer les réservoirs comme indiqué dans le chapitre Utilisation.4. Avec la machine en état de fonctionnement, effectuer des essais pratiques de la machine et, le cas échéant, répéter les 5. étapes de 1 à 4.

Figure 7

CHARGEMENT DE LA BATTERIE

REMARQUE

Charger les batteries lorsque le DEL jaune ou rouge s’allume, ou à chaque ﬁ n du travail. Garder la batterie chargée aﬁ n de prolonger sa vie utile.

AVERTISSEMENT !

Lorsque la batterie est déchargée, la recharger dès que possible, aﬁ n de ne pas réduire sa durée de vie utile. Contrôler la charge de la batterie au moins une fois par semaine.

Porter la machine sur un sol plat.1. Tourner la manette (32) sur “0”.2. Brancher le câble (10) du chargeur de batterie au réseau électrique (la tension et la fréquence de réseau doivent coïncider 3. avec les valeurs correspondantes du chargeur de batterie, indiquées dans le manuel correspondant).

REMARQUE

Lorsque le chargeur de batterie est branché au réseau électrique, toutes les fonctions de la machine sont automatiquement exclues. Le DEL rouge et jaune de l’indicateur de l’état de charge (38) indiquent que le chargeur de batterie est en train de charger la batterie.

Quand le DEL vert de l’indicateur de l’état de charge (38) s’allume ﬁ xe, le cycle de chargement des batteries est terminé.4. Le cycle de chargement terminé, débrancher le câble (10) du chargeur de batterie du réseau électrique et l’enrouler autour du 5. logement correspondant. La machine est prête à l’utilisation.6.

REMARQUE

Pour de plus amples informations relatives au fonctionnement du chargeur de batterie (26), consulter le manuel spéciﬁ que.

P100413

SC350 9098868000(1)2010-11 A

Page 38

FRANÇAIS

MANUEL OPERATEUR

CONTROLE / REMPLACEMENT / RETABLISSEMENT DES FUSIBLES

Porter la machine sur un sol plat.1. Tourner la manette (32) sur “0” et débrancher la batterie.2. Ouvrir le couvercle (4) et contrôler si les fusibles suivants 3. sont débranchés ou intacts :

(A, Fig 4) : Fusible restaurable F1 (30 A), moteur • brosse. (B) : Fusible à lamelle F3 (5 A), composants auxiliaires.• (C) : Fusible à lamelle F2 (30 A), moteur système • d’aspiration.

Restaurer ou remplacer le fusible après le refroidissement du composant qui a déterminé la coupure. Fermer le couvercle (4).4.

DEPISTAGE DES PANNES

Problème Cause possible Remède

Les moteurs ne fonctionnent pas ; aucun DEL ne s’allume.

Le moteur de la brosse ne fonctionne pas.

Le moteur du système d’aspiration ne démarre pas.

L’aspiration de l’eau sale est insufﬁ sante.

Le ﬂ ux de solution à la brosse / disque est insufﬁ sant.

L’embouchure laisse des traces au sol.

Le connecteur de la batterie est débranché. Connecter.

La batterie est complètement déchargée. Charger.

Le fusible F3 est grillé. Remplacer.

Le fusible F1 a déclenché. Restaurer le fusible.

Le fusible F2 est grillé. Remplacer.

Le réservoir de l’eau de récupération est plein. Vider.

La grille d’aspiration est obstruée ou le ﬂ otteur est en position fermée.

Le tube d’aspiration est débranché de l’embouchure ou est en panne.

L’embouchure est sale ou les lamelles en caoutchouc de l’embouchure sont usées ou endommagées.

Le couvercle du réservoir de l’eau de récupération n’est pas bien fermé, ou les joints sont endommagés.

Le ﬁ ltre du moteur du système d’aspiration est sale. Nettoyer.

Le conduit de la solution est sale / colmaté. Nettoyer.

Débris sous les lamelles en caoutchouc de l’embouchure.

Lamelles en caoutchouc de l’embouchure usées, ébréchées ou déchirées.

Figure 4

P100414

Nettoyer la grille et contrôler le ﬂ otteur.

Connecter.

Nettoyer l’embouchure ou remplacer les lamelles en caoutchouc.

Contrôler et / ou nettoyer la zone de contact ou remplacer les joints.

Enlever les débris.

Remplacer les lamelles en caoutchouc.

Pour de plus amples informations s’adresser aux Services après-vente Nilﬁ sk, ou consulter le manuel d’entretien.

MISE A LA FERRAILLE

Effectuer la mise à la ferraille de la machine auprès d’un démolisseur autorisé. Avant d’effectuer la mise à la ferraille de la machine il est nécessaire de déposer et séparer les éléments suivants et les envoyer aux collectes sélectives, conformément aux normes d’hygiène de l’environnement en vigueur :

Batterie – Brosses – Tuyaux et pièces en matériel plastique – Parties électriques et électroniques (*) –

Notamment pour la mise en décharge des parties électriques et électroniques, s’adresser au centre Nilﬁ sk le plus proche.(*)

9098868000(1)2010-11 A SC350

Page 39

USER MANUAL

ENGLISH

TABLE OF CONTENTS

INTRODUCTION .............................................................................................................................................................. 2

MANUAL PURPOSE AND CONTENTS .......................................................................................................................................... 2

TARGET ........................................................................................................................................................................................... 2

HOW TO KEEP THIS MANUAL ....................................................................................................................................................... 2

DECLARATION OF CONFORMITY ................................................................................................................................................ 2

IDENTIFICATION DATA ................................................................................................................................................................... 2

OTHER REFERENCE MANUALS ................................................................................................................................................... 3

SPARE PARTS AND MAINTENANCE ............................................................................................................................................. 3

CHANGES AND IMPROVEMENTS ................................................................................................................................................ 3

OPERATION CAPABILITIES ........................................................................................................................................................... 3

CONVENTIONS .............................................................................................................................................................................. 3

UNPACKING/DELIVERY ................................................................................................................................................. 3

SAFETY ........................................................................................................................................................................... 4

SYMBOLS ....................................................................................................................................................................................... 4

GENERAL INSTRUCTIONS ............................................................................................................................................................ 4

MACHINE DESCRIPTION ............................................................................................................................................... 6

MACHINE STRUCTURE ................................................................................................................................................................. 6

HANDLEBAR WITH CONTROL PANEL .......................................................................................................................................... 7

ACCESSORIES/OPTIONS .............................................................................................................................................................. 7

TECHNICAL DATA ........................................................................................................................................................................... 8

WIRING DIAGRAM .......................................................................................................................................................................... 9

USE ................................................................................................................................................................................ 10

BATTERY CHECK/SETTING ON A NEW MACHINE .................................................................................................................... 10

BATTERY INSTALLATION ............................................................................................................................................................. 10

BEFORE MACHINE START-UP .....................................................................................................................................................11

MACHINE START AND STOP ....................................................................................................................................................... 12

MACHINE OPERATION (SCRUBBING/DRYING) ......................................................................................................................... 12

MACHINE TRANSPORT/PARKING .............................................................................................................................................. 13

TANK EMPTYING .......................................................................................................................................................................... 13

AFTER USING THE MACHINE ..................................................................................................................................................... 14

MACHINE LONG INACTIVITY ...................................................................................................................................................... 14

FIRST PERIOD OF USE ............................................................................................................................................................... 14

MAINTENANCE ............................................................................................................................................................. 14

SCHEDULED MAINTENANCE TABLE ......................................................................................................................................... 14

SQUEEGEE CLEANING ............................................................................................................................................................... 15

SQUEEGEE BLADE CHECK AND REPLACEMENT .................................................................................................................... 15

BRUSH CLEANING ....................................................................................................................................................................... 16

TANK AND VACUUM GRID CLEANING ....................................................................................................................................... 16

VACUUM SYSTEM MOTOR FILTER AND GASKET CLEANING ................................................................................................. 16

MACHINE SPEED ADJUSTMENT ................................................................................................................................................ 17

BATTERY CHARGING .................................................................................................................................................................. 17

FUSE CHECK/REPLACEMENT/RESET ....................................................................................................................................... 18

TROUBLESHOOTING ................................................................................................................................................... 18

SCRAPPING .................................................................................................................................................................. 18

SC350 9098868000(1)2010-11 A

Page 40

ENGLISH

USER MANUAL

INTRODUCTION

NOTE

The numbers in brackets refer to the components shown in Machine Description chapter.

MANUAL PURPOSE AND CONTENTS

The purpose of this Manual is to provide the operator with all necessary information to use the machine properly, in a safe and autonomous way. It contains information about technical data, safety, operation, storage, maintenance, spare parts and disposal. Before performing any procedure on the machine, the operators and qualiﬁ ed technicians must read this Manual carefully. Contact Nilﬁ sk in case of doubts regarding the interpretation of the instructions and for any further information.

TARGET

This Manual is intended for operators and technicians qualiﬁ ed to perform the machine maintenance. The operators must not perform procedures reserved for qualiﬁ ed technicians. Nilﬁ sk will not be answerable for damages coming from the non-observance of this prohibition.

HOW TO KEEP THIS MANUAL

The User Manual must be kept near the machine, inside an adequate case, away from liquids and other substances that can cause damage to it.

DECLARATION OF CONFORMITY

The Declaration of Conformity, supplied with the machine, certiﬁ es the machine conformity with the law in force.

NOTE

Two copies of the original declaration of conformity are provided together with the machine documentation.

IDENTIFICATION DATA

The machine model and serial number are marked on the plate (27). The machine production year is written in the declaration of conformity and it is also indicated by the ﬁ rst two ﬁ gures of the machine serial number. This information is useful when requiring machine spare parts. Use the following table to write down the machine identiﬁ cation data.

MACHINE model ...............................................................................

MACHINE serial number ...................................................................

9098868000(1)2010-11 A SC350

Page 41

USER MANUAL

ENGLISH

OTHER REFERENCE MANUALS

Electronic battery charger Manual (to be considered as integral part of this Manual) –

Moreover, the following Manuals are available:

Service Manual (that can be consulted at Nilﬁ sk Service Centers) – Spare Parts List (supplied with the machine) –

SPARE PARTS AND MAINTENANCE

All necessary operating, maintenance and repair procedures must be performed by qualiﬁ ed personnel or by Nilﬁ sk Service Centers. Only original spare parts and accessories must be used. Contact Nilﬁ sk for service or to order spare parts and accessories, specifying the machine model and serial number.

CHANGES AND IMPROVEMENTS

Nilﬁ sk constantly improves its products and reserves the right to make changes and improvements at its discretion without being obliged to apply such beneﬁ ts to the machines that were previously sold. Any change and/or addition of accessory must be approved and performed by Nilﬁ sk.

OPERATION CAPABILITIES

This scrubber-dryer is used to clean (scrubbing and drying) smooth and solid ﬂ oors, in civil or industrial environment, under safe operation conditions by a qualiﬁ ed operator. The scrubber-dryer cannot be used for ﬁ tted carpet and carpet cleaning.

CONVENTIONS

Forward, backward, front, rear, left or right are intended with reference to the operator’s position, that is to say in driving position with the hands on the handlebar (1).

UNPACKING/DELIVERY

To unpack the machine, carefully follow the instructions on the packing. Upon delivery carefully check that the machine and its packing have not been damaged during transportation. In case of visible damages, keep the packing and have it checked by the carrier that delivered it. Call the carrier immediately to ﬁ ll in a damage claim. Check that the machine is equipped with the following features:

Technical documents: –

Scrubber-dryer User Manual•

Electronic battery charger Manual•

Scrubber-dryer Spare Parts List•

No. 2 lamellar fuses•

SC350 9098868000(1)2010-11 A

Page 42

ENGLISH

USER MANUAL

SAFETY

The following symbols indicate potentially dangerous situations. Always read this information carefully and take all necessary precautions to safeguard people and property. The operator’s cooperation is essential in order to prevent injury. No accident prevention program is effective without the total cooperation of the person responsible for the machine operation. Most of the accidents that may occur in a factory, while working or moving around, are caused by failure to comply with the simplest rules for exercising prudence. A careful and prudent operator is the best guarantee against accidents and is essential for successful completion of any prevention program.

SYMBOLS

DANGER!

It indicates a dangerous situation with risk of death for the operator.

WARNING!

It indicates a potential risk of injury for people or damage to objects.

CAUTION!

It indicates a caution or a remark related to important or useful functions. Pay careful attention to the paragraphs marked by this symbol.

NOTE

It indicates a remark related to important or useful functions.

CONSULTATION

It indicates the necessity to refer to the User Manual before performing any procedure.

GENERAL INSTRUCTIONS

Speciﬁ c warnings and cautions to inform about potential damages to people and machine are shown below.

DANGER!

Before performing any machine maintenance, repair, cleaning or replacement procedure, disconnect the – battery connector and turn the main switch to “0”. This machine must be used by properly trained operators only. – Keep the battery away from sparks, ﬂ ames and incandescent material. During the normal operation explosive – gases are released. Do not wear jewels when working near electrical components. – Do not work under the lifted machine without supporting it with safety stands. – Do not operate the machine near toxic, dangerous, ﬂ ammable and/or explosive powders, liquids or vapours: – This machine is not suitable for collecting dangerous powders. Battery charging produces highly explosive hydrogen gas. Keep the cover open during battery charging and – perform this procedure in well-ventilated areas and away from naked ﬂ ames.

9098868000(1)2010-11 A SC350

Page 43

USER MANUAL

WARNING!

Carefully read all the instructions before performing any maintenance/repair procedure. – Before using the battery charger, ensure that frequency and voltage values, indicated on the machine serial – number plate, match the electrical mains voltage. Do not pull or carry the machine by the battery charger cable and never use the battery charger cable as – a handle. Do not close a door on the battery charger cable, or pull the battery charger cable around sharp edges or corners. Do not run the machine on the battery charger cable. Keep the battery charger cable away from heated surfaces. – Do not use the machine if the battery charger cable or plug is damaged. If the machine is not working as it – should, has been damaged, left outdoors or dropped into water, return it to the Service Center. To reduce the risk of ﬁ re, electric shock, or injury, do not leave the machine unattended when it is plugged – in. Before performing any maintenance procedure, disconnect the battery charger cable from the electrical mains. Do not smoke while charging the battery. – Always protect the machine against the sun, rain and bad weather, both under operation and inactivity – condition. Store the machine indoors, in a dry place: This machine must be used in dry conditions, it must not be used or kept outdoors in wet conditions. Before using the machine, close all doors and/or covers. – Do not allow to be used as a toy. Close attention is necessary when used near children. – Use only as shown in this Manual. Use only Nilﬁ sk’s recommended accessories. – Take all necessary precautions to prevent hair, jewels and loose clothes from being caught by the machine – moving parts. Pay attention to the machine moving parts. When using the machine, the deck can abruptly turn by 180°. – Do not use the machine on incline. – Do not tilt the machine more than the angle indicated on the machine itself, in order to prevent instability. – Do not use the machine in particularly dusty areas. – Use the machine only where a proper lighting is provided. – While using this machine, take care not to cause damage to people or objects. – Do not bump into shelves or scaffoldings, especially where there is a risk of falling objects. – Do not lean liquid containers on the machine, use the relevant can holder. – The machine working temperature must be between 0°C and +40°C. – The machine storage temperature must be between 0°C and +40°C. – The humidity must be between 30% and 95%. – When using ﬂ oor cleaning detergents, follow the instructions on the labels of the detergent bottles. – To handle ﬂ oor cleaning detergents, wear suitable gloves and protections. – Do not allow the brushes to operate while the machine is stationary to avoid damaging the ﬂ oor. – In case of ﬁ re, use a powder ﬁ re extinguisher, not a water one. – Do not tamper with the machine safety guards and follow the ordinary maintenance instructions – scrupulously. Do not allow any object to enter into the openings. Do not use the machine if the openings are clogged.

–

Always keep the openings free from dust, hairs and any other foreign material which could reduce the air ﬂ ow. Do not remove or modify the plates afﬁ xed to the machine. – This machine cannot be used on roads or public streets. – Pay attention during machine transportation when temperature is below freezing point. The water in the – recovery tank or in the hoses could freeze and seriously damage the machine. Use brushes and pads supplied with the machine or those speciﬁ ed in the User Manual. Using other brushes – or pads could reduce safety. In case of machine malfunctions, ensure that these are not due to lack of maintenance. Otherwise, request – assistance from the authorised personnel or from an authorised Service Center. If parts must be replaced, require ORIGINAL spare parts from an Authorised Dealer or Retailer. – To ensure machine proper and safe operation, the scheduled maintenance shown in the relevant chapter of – this Manual, must be performed by the authorised personnel or by an authorised Service Center. Do not wash the machine with direct or pressurised water jets, or with corrosive substances. – The machine must be disposed of properly, because of the presence of toxic-harmful materials (battery, etc.), – which are subject to standards that require disposal in special centres (see Scrapping chapter).

ENGLISH

SC350 9098868000(1)2010-11 A

Page 44

ENGLISH

USER MANUAL

MACHINE DESCRIPTION

MACHINE STRUCTURE

Handlebar with control panel (see the following paragraph)1. Handlebar inclination adjusting lever2. Start-up and program selection knob3. Accessory and battery compartment cover4. Cover latch5. Can holder6. Battery connection connector7. GEL/AGM battery8. Battery charger9. Battery charger cable10. Battery charger cable holder11. Brush/pad-holder deck12. Brush deck gearmotor13. Squeegee vacuum hose14. Splash-shield15.

Deck bumper wheels16. Deck support wheels17. Squeegee18. Squeegee blades assembly19. Squeegee fasteners20. Solution tank ﬁ ller plug21. Solution tank22. Recovery tank23. Transparent cover with vacuum grid24. Vacuum grid with automatic shut-off ﬂ oat25. Vacuum system motor26. Serial number plate/technical data/conformity certiﬁ cation27. Fuses28. Rear wheels on ﬁ xed axle29.

P100404

9098868000(1)2010-11 A SC350

Page 45

HANDLEBAR WITH CONTROL PANEL

Handlebar31. Program selection knob32. Program: brush - vacuum system - solution ﬂ ow activation33. Program: brush - solution ﬂ ow activation34. Program: vacuum system activation35. Machine switching off (“0”)36. Solution ﬂ ow control switch37.

One drop - minimum solution ﬂ ow•

Two drops - maximum solution ﬂ ow•

USER MANUAL

Battery warning lights38.

Green warning light - charged battery• Yellow warning light - semi-discharged battery•

Red warning light - discharged battery• Machine start-up enabling push-button39. Machine start/stop levers40. Handlebar inclination adjusting lever41.

ENGLISH

40 3739

4038

P100405

ACCESSORIES/OPTIONS

In addition to the standard components, the machine can be equipped with the following accessories/options, according to the machine speciﬁ c use:

12V 87AhC5 AGM Battery – Brushes of different materials – Pads of different materials –

For further information concerning the optional accessories, contact an authorised Retailer.

SC350 9098868000(1)2010-11 A

Page 46

ENGLISH

USER MANUAL

TECHNICAL DATA

General SC350

Min/max machine length at the handlebar 810/1,270 mm

Machine width 470 mm

Min/max machine height with adjustable handlebar 550/1,000 mm

Weight without battery and with empty tanks 42 kg

Maximum weight with battery and full tanks (GVW) 80 kg

Cleaning width 370 mm

Battery compartment size 350x175x240 mm

Diameter of wheels on ﬁ xed axle 200 mm

Brush/pad diameter 370 mm

Rear wheel pressure on the ﬂ oor 0.5 N/mm

Brush/pad pressure on the ﬂ oor 18 kg

Brush/pad pressure with full tank 27 kg

Performance SC350

Vacuuming 710 mmH

Min/max solution ﬂ ow

Brush/pad-holder motor speed 140 rpm

Sound pressure level at workstation (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 65 dB(A) ± 3dB(A)

Machine sound pressure level (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 84 dB(A)

Vibration level at the operator’s arms (ISO 5349-1, EN 60335-2-72) < 2.5 m/s

Vacuum system motor power 200 W

Brush/pad motor power 240 W

Maximum gradient when working 2%

Battery voltage 12 V

Standard battery 12V 55AhC20 AGM Spiralcell

Standard battery autonomy 1 hour

Solution tank capacity 11 litres

Recovery tank capacity 11 litres

One drop: 0.25 litres/min Two drops: 0.5 litres/min

9098868000(1)2010-11 A SC350

Page 47

WIRING DIAGRAM

Key

BAT 12 V battery

CH Battery charger

D1 Diode

D2 Diode

EB1 Battery charger electronic board

ES1 Brush motor electromagnetic switch

ES2 Vacuum system motor relay

EV Solution solenoid valve

F1 Brush motor circuit breaker (30 A)

F2 Vacuum system motor fuse (30 A)

F3 Function selector fuse (5 A)

M1 Brush motor

M2 Vacuum system motor

SW1 Function selector

SW2 Brush motor-solenoid valve enabling switch

SW3 Solution rate switch

Colour codes

BK Black

BU Blue

BN Brown

GN Green

GY Grey

OG Orange

PK Pink

RD Red

VT Violet

WH White

YE Yellow

USER MANUAL

ENGLISH

SC350 9098868000(1)2010-11 A

P100406

Page 48

ENGLISH

USER MANUAL

USE

WARNING!

On some points of the machine there are some adhesive plates indicating:

DANGER – WARNING – CAUTION – CONSULTATION –

While reading this Manual, the operator must pay particular attention to the symbols shown on the plates. Do not cover these plates for any reason and immediately replace them if damaged.

BATTERY CHECK/SETTING ON A NEW MACHINE

WARNING!

The electric components of the machine can be seriously damaged if the battery is either improperly installed or connected. The battery must be installed by qualiﬁ ed personnel only. Check the battery for damage before installation. Disconnect the battery connector and the battery charger plug. Handle the battery with great care. Install the battery terminal protection caps supplied with the machine.

The machine requires 1 12V battery. The machine can be supplied in one of the following modes:

GEL/AGM battery already installed on the machine

Open the cover (4) and check that the battery is connected to the machine with the connector (7).1. Start the machine (see Machine Start and Stop paragraph). If the green warning light (38) turns on, the batteries are ready to 2. be used. If the yellow or red warning light turns on, the battery must be charged (see the procedure in Maintenance chapter).3.

Without battery

Buy appropriate battery (see the Technical Data paragraph).1. For battery choice and installation, apply to qualiﬁ ed battery Retailers. Install the battery (see the following paragraph).2. Charge the battery.3.

BATTERY INSTALLATION

Open the cover (4) and check that the battery connector (7) is disconnected.1. Install the battery on the machine and fasten it with the relevant bracket.2.

DANGER!

This machine requires sealed lead batteries (GEL or AGM technology). Do not use batteries with liquid electrolyte or not sealed (WET) for any reason.

WARNING!

The installed battery (GEL/AGM) may require a speciﬁ c charging algorithm: contact a Nilﬁ sk Service Center to set the charging algorithm suitable to the battery.

Battery charging

Charge the battery (see the procedure in Maintenance chapter).3.

9098868000(1)2010-11 A SC350

Page 49

BEFORE MACHINE START-UP

Brush/pad-holder installation/removal

NOTE

Install either the brush (A, Fig. 1) or the pad-holder (B and C) according to the type of ﬂ oor to be cleaned.

Lift the brush/pad-holder deck (12) by prying the handlebar (1).1. Place the brush (A, Fig. 1) or the pad-holder (B) under the deck.2. Lower the deck (12) by using the handlebar (1).3. Turn the knob (32) on one of the indicated programs.4. Press the enabling push-button (39) together with the brush levers (40) to engage the brush/pad-holder.5.

To remove the brush/pad-holder, perform the following procedures.

Switch off the machine by turning the knob (32) to “0”.6. Slightly lift the machine deck by prying the handlebar (1), then manually release the brush/pad-holder from the hub, by turning 7. it abruptly in its normal rotation direction (D, Fig. 1).

USER MANUAL

ENGLISH

Front

Figure 1

Available brushes and their relevant application guides (suggestions only)

Models MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX

Concrete

Terrazzo ﬂ oor

General cleaning

Polishing

Ceramic tiles/quarrystones

Marble

Vinyl tiles

Rubber tiles

Marble

Vinyl tiles

P100407

Solution tank ﬁ lling

Open the plug (21), ﬁ ll the tank (22) with a solution suitable for the work to be performed. Do not ﬁ ll the solution tank 8. completely, leave a few centimetres from the edge. Always follow the dilution instructions on the label of the chemical product used to prepare the solution. The solution temperature must not exceed 40°C.

CAUTION!

Use only low-foam and non-ﬂ ammable detergents, intended for automatic scrubber applications.

Adjustments

Adjust the handlebar (1) with the lever (41) to reach a comfortable position.9.

SC350 9098868000(1)2010-11 A

Page 50

ENGLISH

USER MANUAL

MACHINE START AND STOP

Starting the machine

Prepare the machine as shown in the previous paragraph.1. Turn the solution ﬂ ow control switch (37) to one of the following positions, according to the type of cleaning to be performed:2.

One drop: chose this position to clean ﬂ oors which are not very dirty; in this condition the machine can work with an • autonomy of 50 minutes (0.2 litres/min average). Two drops: chose this position to clean ﬂ oors which are quite or very dirty; in this condition the machine can work with an • autonomy of 25 minutes (0.4 litres/min average).

Turn the knob (32) to the suitable program.3.

(33) brushes - vacuum system - solution ﬂ ow activation• (34) brushes - solution ﬂ ow activation•

(35) vacuum system activation• While keeping the hands on the handlebar (1), start the machine by pressing the enabling push-button (39) together with the 4. brush levers (40).

NOTE

If the green warning light (38) turns on, the machine is ready to be used. If the yellow or red warning light turns on, the battery must be charged (see the procedure in Maintenance chapter).

Stopping the machine

Release the brush levers (40) and the enabling push-button (39).5. Turn the knob (32) to “0” position to switch off the machine.6.

MACHINE OPERATION (SCRUBBING/DRYING)

Start the machine as shown in the previous paragraph.1. While keeping both hands on the handlebar (1), move the machine and start scrubbing/drying the ﬂ oor.2. If necessary, adjust the solution quantity by using the switch (37).3. When necessary, to use the squeegee in the opposite direction, pry on the handlebar (1) and slightly lift the deck while the 4. brush is turning. When the deck is turned by 180° start to scrub/dry by drawing the machine. To resume working in the normal forward direction, push the machine forward until the deck returns to the original position.

WARNING!

Pay attention when lifting the deck with the brush turning: The deck will suddenly turn by 180°. Pay attention to the moving part, do not hit and/or damage things, walls or people.

CAUTION!

To avoid damaging the ﬂ oor surface, do not use the brushes without the solution and, when the machine is not operating, stop the brush/pad-holder by releasing the levers (40).

CAUTION!

Before lifting the brush/pad, turn it off by releasing the levers (40).

NOTE

For correct scrubbing/drying of ﬂ oors at the sides of the walls, Nilﬁ sk suggests to go near the walls with the right side of the machine as shown in ﬁ gure 2.

Figure 2

P1004108

9098868000(1)2010-11 A SC350

Page 51

USER MANUAL

Machine speed adjustment

The machine speed varies according to the type of ﬂ oor to be cleaned and the choice of using the brush or the pad. If 5.

necessary, it is possible to adjust the machine speed, according to the procedure shown in Maintenance chapter.

Battery discharge during operation

Until the green warning light (38) stays on, the batteries allow the machine to work normally. When the green warning light 6.

turns off and the yellow and red warning lights turn on in sequence, it is necessary to charge the battery as the machine

residual autonomy is at the minimum level.

CAUTION!

Do not use the machine with discharged battery, to avoid damaging the battery and reducing the battery life.

ENGLISH

MACHINE TRANSPORT/PARKING

To transport/park the machine, proceed as follows.

Switch off the machine by turning the knob (32) to “0”.1.

Grab the handlebar (1) and slightly lift the machine brush deck. While holding the machine in this position, drive it to the 2.

transport/parking area.

When ﬁ nishing working, it is advisable to remove the brush/pad in order not to drag it on the ﬂ oor and leave wet marks (see 3.

the procedure in the relevant paragraph).

TANK EMPTYING

An automatic ﬂ oat shut-off system (25) turns off the vacuum system when the recovery tank (23) is full. The vacuum system shutdown, due to the recovery tank ﬁ lling, is signalled by an increase in the vacuum system motor noise, moreover the ﬂ oor is not dried.

CAUTION!

If the vacuum system turns off accidentally (for example, when the ﬂ oat is activated because of a sudden machine movement), to resume the operation: turn off the machine with the knob (32), check that the ﬂ oat inside the grid (25) has gone down to the water level. Then turn on the vacuum system by pressing the knob (32).

When the recovery tank (23) is full, empty it according to the following procedure.

Recovery tank emptying

Switch off the machine by turning the knob (32) to “0”.1.

Drive the machine to the appointed disposal area.2.

Remove the transparent cover (24).3.

Grab the handle (A, Fig. 3) and lift the recovery tank (B).4.

Drain the recovery tank. Then, rinse the tank with clean water.5.

Solution tank emptying

Perform steps 1 to 3.6.

Grab the handle (C, Fig. 3) and lift the solution tank (D).7.

Open the plug (E) and drain the solution tank. Then, rinse the tank with clean water.8.

Figure 3

SC350 9098868000(1)2010-11 A

P100409

Page 52

ENGLISH

USER MANUAL

AFTER USING THE MACHINE

After working, before leaving the machine:

Empty the tanks (23 and 22) as shown in the previous 1. paragraph. Perform the daily maintenance procedures (see the 2. Maintenance chapter). Store the machine in a clean and dry place, with the brush/3. pad-holder and the squeegee blades lifted or removed.

MACHINE LONG INACTIVITY

If the machine is not going to be used for more than 30 days, proceed as follows:

Perform the procedures shown in After Using the Machine 1. paragraph. Open the cover (4) and disconnect the battery connector 2. (7). Store the machine in a clean and dry place.3. To safeguard the brush or squeegee blades, turn the 4. handlebar (1) forward and park the machine as shown in ﬁ gure 4.

Figure 4

P100410

FIRST PERIOD OF USE

After the ﬁ rst 8 hours, check the machine fastening and connecting parts for proper tightening. Check the visible parts for integrity and leakage.

MAINTENANCE

The lifespan of the machine and its maximum operating safety are ensured by correct and regular maintenance. The following chart provides the scheduled maintenance. The intervals shown may vary according to particular working conditions, which are to be deﬁ ned by the person in charge of the maintenance.

WARNING!

Maintenance procedures must be performed with the machine switched off and the battery/battery charger cable disconnected. Moreover, carefully read the instructions in the Safety chapter.

All scheduled or extraordinary maintenance procedures must be performed by qualiﬁ ed personnel, or by an authorised Service Center. This Manual describes only the easier and most common maintenance procedures.

NOTE

For other maintenance procedures shown in the Scheduled Maintenance Table, refer to the Service Manual that can be consulted at any Service Center.

SCHEDULED MAINTENANCE TABLE

Procedure

Squeegee cleaning

Brush cleaning

Tank and vacuum grid cleaning

Squeegee blade check and/or replacement

Battery charging

Screw and nut tightening check (1)

Brush deck rubber pad check and/or replacement (2)

Brush deck end-of-stroke cable check and/or replacement (2)

Brush deck rubber ﬂ ange check and/or replacement (2)

Daily, after using

the machine

Weekly

Every six

months

Yearly

And after the ﬁ rst 8 working hours.(1) For the relevant procedure, refer to the Service Manual.(2)

9098868000(1)2010-11 A SC350

Page 53

USER MANUAL

ENGLISH

SQUEEGEE CLEANING

NOTE

The squeegee must be clean and its blades must be in good conditions in order to get a good drying.

WARNING!

It is advisable to wear protective gloves when cleaning the squeegee because there may be sharp debris.

Drive the machine on a level ﬂ oor.1.

Turn the knob (32) to “0” and disconnect the battery.2.

Fully turn the brush/pad-holder deck (12) counter-clockwise.3.

Disconnect the vacuum hose (A, Fig. 5) from the squeegee.4.

Disengage the fasteners (B) and remove the squeegee (C).5.

Wash and clean the squeegee. In particular, clean the compartments (D) and the vacuum hole (E) from dirt and debris.6.

Check the front blade (F) and the rear blade (G) for integrity, cuts and tears; if necessary replace them (see the procedure in 7.

the following paragraph).

Assemble the components in the reverse order of disassembly.8.

SQUEEGEE BLADE CHECK AND REPLACEMENT

Clean the squeegee as shown in the previous paragraph.1.

Check the front blade (F, Fig. 5) and the rear blade (G) for integrity, cuts and tears; if necessary replace them as shown below. 2.

Also check the front corner (H) of the rear blade for wear; if it is worn, overturn the blade to replace the worn corner with the

other one (I), if it is integral. If the other corner is worn too, replace the blade according to the following procedure:

Remove the blade by disengaging the fasteners (J), la fastening strap (K or M), then replace (or overturn) the blade (G or • F).

Install the blade by engaging it to the fasteners together with the fastening strap.• Install the squeegee (C) by installing the fasteners (B) in the relevant brush deck housings.3. Connect the vacuum hose (A) to the squeegee.4.

Figure 5

M J

P100411

SC350 9098868000(1)2010-11 A

Page 54

ENGLISH

USER MANUAL

BRUSH CLEANING

NOTE

It is advisable to wear protective gloves when cleaning the brushes because there may be sharp debris.

Remove the brush, as shown in Use chapter.1. Clean the brush with water and detergent.2. Check the brush bristles for integrity and wear; if necessary, replace the brush.3.

TANK AND VACUUM GRID CLEANING

Drive the machine to the appointed disposal area.1. Turn the knob (32) to “0” and disconnect the battery.2. Lift the cover (A, Fig. 6), then clean and wash the cover 3. and the vacuum grid (B) with clean water. Drain the water from the tanks (C and D) and clean them. If necessary, disengage the grid (B) by turning it and 4. remove the ﬂ oat (E), than clean with care and reinstall. Check the recovery tank cover gasket (F) for integrity.5.

NOTE

The gasket (F) creates vacuum in the tank that is necessary for vacuuming the recovery water.

If necessary replace the gasket (F) by removing it from its housing (G) on the cover. When assembling the new gasket, install the joint (H) in the area shown in the ﬁ gure. Check that the seating surface (I) of the gasket (F) is 6. integral and adequate for the gasket itself. If necessary, remove the screws (J), open the cover (K) and check the gasket (L) for integrity, then clean with care and reinstall. Close the recovery tank cover (A).7.

VACUUM SYSTEM MOTOR FILTER AND GASKET CLEANING

NOTE

The gaskets (M and O) create vacuum in the system that is necessary for vacuuming the recovery water.

Drive the machine on a level ﬂ oor.1. Turn the knob (32) to “0” and disconnect the battery.2. Open the cover (A, Fig. 6) and check the vacuum system 3. motor gasket (M) for integrity. If necessary replace the gasket by removing it from its housing. Check that the pre-ﬁ lter (N) is clean. If necessary clean it 4. with water and compressed air, then install it. Lift the recovery tank (B) and check the gaskets (O) for 5. integrity. If necessary replace the gasket by removing it from its housing. Clean with care and reinstall.6.

Figure 6

P100412

9098868000(1)2010-11 A SC350

Page 55

MACHINE SPEED ADJUSTMENT

NOTE

The machine speed varies according to the type of ﬂ oor to be cleaned and the choice of using the brush or the pad. If necessary, perform the following procedure.

Remove the recovery and the detergent tanks as shown in Use chapter.1. Adjust the machine speed with the handwheel (A, Fig. 7) according to the following procedure:2.

Turn it counter-clockwise to increase the machine speed.•

Turn it clockwise to decrease the machine speed.• If it is difﬁ cult to keep the machine moving straight-forwardly because it deviates to the left or to the right, adjust the handwheel 3. (B) by turning it clockwise or counter-clockwise. After adjusting, install the tanks as shown in Use chapter.4. With the machine ready to operate, perform hands-on tests of the machine and, if other adjustments are necessary, repeat 5. steps 1 to 4.

USER MANUAL

ENGLISH

BATTERY CHARGING

NOTE

Charge the batteries when the yellow or red warning light turns on, or at the end of each working cycle. Keeping the battery charged make its life last longer.

CAUTION!

When the battery is discharged, charge is as soon as possible, as that condition makes its life shorter. Check for battery charge at least once a week.

Drive the machine on a level ﬂ oor.1. Turn the knob (32) to “0”.2. Connect the battery charger cable (10) to the electrical mains (the electrical mains voltage and frequency must be compatible 3. with the battery charger values shown on the relevant Manual).

NOTE

When the battery charger is connected to the electrical mains, all machine functions are automatically cut off. The red or yellow warning light (38) is on when the battery charger is charging the batteries.

When the green warning light (38) stays on, the battery charging cycle is over.4. When the battery charging is completed, disconnect the battery charger cable (10) from the electrical mains and wind it round 5. its housing. Now the machine is ready to be used.6.

NOTE

For further information about the operation of the battery charger (26), see the relevant Manual.

Figure 7

P100413

SC350 9098868000(1)2010-11 A

Page 56

ENGLISH

USER MANUAL

FUSE CHECK/REPLACEMENT/RESET

Drive the machine on a level ﬂ oor.1. Turn the knob (32) to “0” and disconnect the battery.2. Open the cover (4) and check one of the following fuses 3. for deactivation or integrity:

(A, Fig 4): F1 (30 A) circuit breaker, brush motor.• (B): F3 (5 A) blade fuse, accessories.• (C): F2 (30 A) blade fuse, vacuum system motor.•

Reset any deactivated fuse, when the component that caused deactivation has fully cooled down. Close the cover (4).4.

Figure 4

TROUBLESHOOTING

Trouble Possible Cause Remedy

The motors do not turn on; no warning light turns on.

The brush motor does not run. The F1 fuse has triggered. Reset the fuse.

The vacuum system motor does not turn on.

The dirty water vacuuming is insufﬁ cient.

The solution ﬂ ow is insufﬁ cient. The solution duct is dirty/clogged. Clean.

The squeegee leaves marks on the ﬂ oor.

The battery connector is disconnected. Connect.

The battery is fully discharged. Charge.

The F3 fuse is blown. Replace.

The F2 fuse is blown. Replace.

The recovery tank is full. Empty.

The vacuum grid is clogged or the ﬂ oat is closing. Clean the grid and check the ﬂ oat.

The vacuum hose is disconnected from the squeegee or faulty.

The squeegee is dirty, or the squeegee blades are worn or damaged.

The recovery tank cover is not properly closed, or the gaskets are damaged.

The vacuum system motor ﬁ lter is dirty. Clean.

There is debris under the squeegee blades. Remove the debris.

The squeegee blades are worn, chipped or torn. Replace the blades.

Connect.

Clean the squeegee or replace the blades.

Check and/or clean the seating surface or replace the gaskets.

P100414

For further information refer to the Service Manual, available at any Nilﬁ sk Service Center.

SCRAPPING

Have the machine scrapped by a qualiﬁ ed scrapper. Before scrapping the machine, remove and separate the following materials, which must be disposed of properly according to the Law in force:

Battery – Brushes – Plastic hoses and components – Electrical and electronic components (*) –

Refer to the nearest Nilﬁ sk Center especially when scrapping electrical and electronic components.(*)

9098868000(1)2010-11 A SC350

Page 57

GEBRUIKSAANWIJZING

NEDERLANDS

INHOUDSOPGAVE

INLEIDING ....................................................................................................................................................................... 2

DOEL EN INHOUD VAN DEZE HANDLEIDING .............................................................................................................................. 2

BETREFFENDE PERSONEN ......................................................................................................................................................... 2

OPBERGEN VAN DE HANDLEIDING ............................................................................................................................................. 2

CONFORMITEITSVERKLARING .................................................................................................................................................... 2

IDENTIFICATIEGEGEVENS ........................................................................................................................................................... 2

ANDERE GEBRUIKERSHANDLEIDINGEN .................................................................................................................................... 3

VERVANGINGSONDERDELEN EN ONDERHOUD ....................................................................................................................... 3

MODIFICATIES EN VERBETERINGEN .......................................................................................................................................... 3

BEDRIJFSCAPACITEIT ................................................................................................................................................................... 3

ALGEMENE OPMERKINGEN ......................................................................................................................................................... 3

VERPAKKING VERWIJDEREN/AFLEVERING .............................................................................................................. 3

VEILIGHEID ..................................................................................................................................................................... 4

GEBRUIKTE SYMBOLEN ............................................................................................................................................................... 4

ALGEMENE INSTRUCTIES ............................................................................................................................................................ 4

BESCHRIJVING VAN DE MACHINE .............................................................................................................................. 6

OPBOUW VAN DE MACHINE ......................................................................................................................................................... 6

STUUR MET CONTROLE- EN BEDIENINGSPANEEL ................................................................................................................... 7

ACCESSOIRES / OPTIES ............................................................................................................................................................... 7

TECHNISCHE EIGENSCHAPPEN ................................................................................................................................................. 8

ELEKTRISCH SCHEMA .................................................................................................................................................................. 9

GEBRUIK ....................................................................................................................................................................... 10

CONTROLE/VOORBEREIDINGEN VOOR DE ACCU OP EEN NIEUWE MACHINE .................................................................. 10

DE ACCU MONTEREN ................................................................................................................................................................. 10

VOOR HET STARTEN VAN DE MACHINE ....................................................................................................................................11

DE MACHINE STARTEN EN STOPPEN ....................................................................................................................................... 12

MACHINE IN GEBRUIK (WASSEN/DROGEN) ............................................................................................................................. 12

DE MACHINE TRANSPORTEREN/PARKEREN ........................................................................................................................... 13

DE TANKS LEGEN ........................................................................................................................................................................ 13

NA GEBRUIK VAN DE MACHINE ................................................................................................................................................. 14

LANGE PERIODE VAN STILSTAND ............................................................................................................................................. 14

EERSTE GEBRUIKSPERIODE ..................................................................................................................................................... 14

ONDERHOUD ................................................................................................................................................................ 14

ONDERHOUDSSCHEMA ..............................................................................................................................................................14

REINIGING VAN DE TREKKER .................................................................................................................................................... 15

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER .................................................................................... 15

REINIGING VAN DE BORSTEL .................................................................................................................................................... 16

REINIGING VAN DE TANKS EN VAN HET AANZUIGROOSTER ................................................................................................ 16

REINIGING VAN DE PAKKING EN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM ........................................ 16

AFSTELLING VAN DE VOORWAARTSE BEWEGING VAN DE MACHINE ................................................................................. 17

DE ACCU OPLADEN ..................................................................................................................................................................... 17

CONTROLE/VERVANGING/HERSTELLEN VAN DE ZEKERINGEN ........................................................................................... 18

STORINGEN LOKALISEREN ....................................................................................................................................... 18

VERWIJDERING ............................................................................................................................................................ 18

SC350 9098868000(1)2010-11 A

Page 58

NEDERLANDS

GEBRUIKSAANWIJZING

INLEIDING

OPMERKING

De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heeft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid, de werking, het stoppen, het onderhoud, de vervangingsonderdelen en het afdanken van de machine. De bedieners en bevoegde technici die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilﬁ sk voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine. De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilﬁ sk is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er mogen geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het plaatje (27). Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine. Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identiﬁ catiegegevens van de machine op te schrijven.

Model MACHINE ...............................................................................

Serienummer MACHINE ...................................................................

9098868000(1)2010-11 A SC350

Page 59

GEBRUIKSAANWIJZING

NEDERLANDS

ANDERE GEBRUIKERSHANDLEIDINGEN

Handleiding van de elektronische acculader (wordt beschouwd als integraal onderdeel van deze handleiding) –

Daarnaast zijn de volgende handleidingen leverbaar:

Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilﬁ sk) – Catalogus met vervangingsonderdelen (behoort tot de uitrusting van de machine) –

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij servicecentra van Nilﬁ sk laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilﬁ sk, zorg dan dat u het model en het serienummer altijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilﬁ sk streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modiﬁ caties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modiﬁ caties of verbeteringen door te voeren op een eerder aangeschafte machine. Eventuele aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilﬁ sk.

BEDRIJFSCAPACITEIT

De schrobmachine is ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden. De machine moet door een bevoegde bediener worden gebruikt. De reinigingsmachine is niet geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen naar voorwaarts en achterwaarts, vóór en achter, rechts en links in deze handleiding zijn vanuit de bediener in zijn rijpositie met de handen op het stuur (1) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op. Controleer bij aﬂ evering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen. Controleer of de uitrusting van de machine overeenkomt met de volgende lijst:

Technische documentatie: –

Bedienershandleiding van de schrobmachine•

Handleiding voor de elektronische acculader•

Catalogus met vervangingsonderdelen van de schrobmachine•

2 smeltzekeringen•

SC350 9098868000(1)2010-11 A

Page 60

NEDERLANDS

GEBRUIKSAANWIJZING

VEILIGHEID

De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen. De medewerking van de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbool geeft een gevaar met mogelijk dodelijk aﬂ oop voor de bediener aan.

LET OP!

Dit symbool geeft een mogelijk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of de gebruiksfuncties. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door.

OPMERKING

Dit symbool geeft een opmerking aan over de werking van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en speciﬁ eke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

Koppel de stekker van de accu los en zet de hoofdschakelaar op ‘0’ voordat er reinigings- of – onderhoudswerkzaamheden worden uitgevoerd, onderdelen worden vervangen of functies worden omgezet. Deze machine mag alleen worden gebruikt door personen die op de juiste manier zijn geïnstrueerd over het – gebruik ervan. Zorg dat er geen vonken, vlammen of brandende materialen bij de accu in de buurt kunnen komen. Bij – normaal gebruik van de machine kunnen er explosieve gassen vrij komen. Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden. – Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door – veiligheidssteunen. Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, – vloeistoffen of dampen aanwezig zijn: deze machine is niet geschikt voor het verzamelen van schadelijke stof. Bij het opladen van de accu kan het bijzonder explosieve waterstofgas vrijkomen. Houd de afdekking – geopend als de accu wordt opgeladen en voer de handelingen alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur.

9098868000(1)2010-11 A SC350

Page 61

GEBRUIKSAANWIJZING

LET OP!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig – door. Voordat u de acculader gebruikt, moet u controleren of de frequentie en de spanning op het typeplaatje van – de machine overeenkomen met de spanning van het stroomnet. Gebruik de kabel van de acculader niet om de machine te trekken of te vervoeren en gebruik de kabel niet – als handgreep. Zorg dat de kabel van de acculader niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe oppervlakken of randen. Rijd niet met de machine over de kabel van de acculader. Houd de kabel van de acculader uit de buurt van warme oppervlakken. – Gebruik de machine niet als de kabel van de acculader en de stekker beschadigd zijn. Als de machine niet – correct functioneert, beschadigd is, buiten heeft gestaan of in het water is gevallen, moet u de machine naar een servicecentrum brengen. Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden, – elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden uitvoert de kabel van de acculader van het stroomnet. Tijdens het opladen van de accu mag er niet gerookt worden. – Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als – bij stilstand. Plaats de machine op een beschermde, droge plaats: deze machine mag alleen worden gebruikt onder droge omstandigheden; hij mag niet onder vochtige omstandigheden worden gebruikt of opgeslagen. Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen. – Laat de machine niet als speelgoed gebruiken. Let bijzonder goed op wanneer u in de buurt van kinderen aan – het werk bent. Gebruik de machine niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen – accessoires die door Nilﬁ sk worden aanbevolen. Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast – komen te zitten in de bewegende delen van de machine. Let zeer goed op de bewegende onderdelen van de machine. Tijdens het gebruik kan het schrobdek – onverwachts 180° draaien. Gebruik de machine niet op een hellende ondergrond. – Kantel de machine niet meer dan de hellingshoek die op de machine wordt aangegeven om de stabiliteit niet – in gevaar te brengen. Gebruik de machine niet in bijzonder stofﬁ ge ruimten. – Gebruik de machine alleen in voldoende verlichte ruimten. – Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de – machine bevinden. Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen. – Zet geen vloeistoffen op de machine, gebruik de beker- en blikjeshouder. – De temperatuur moet bij gebruik van de machine tussen de 0°C en +40°C liggen. – De temperatuur moet bij opslag van de machine tussen de 0°C en +40°C liggen. – De vochtigheidsgraad moet tussen 30% en 95% liggen. – Volg bij gebruik van reinigingsmiddelen voor het reinigen van vloeren de instructies en waarschuwingen op – de etiketten van de ﬂ essen. Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert. – Laat de borstels niet werken als de machine stilstaat om schade aan de vloer te voorkomen. – Gebruik bij brand een poederbrandblusser. Gebruik geen water. – Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies – voor normaal onderhoud. Zorg dat er geen voorwerpen door de openingen komen. Wanneer de openingen zijn verstopt, mag de – machine niet worden gebruikt. Houd de openingen van de machine vrij van stof, draden, haren of andere vreemde stoffen die de luchtstroom kunnen verminderen. Verwijder of verander geen plaatjes van de fabrikant op de machine. – Deze machine is niet geschikt voor gebruik op straat of openbare wegen.

–

Wees voorzichtig als de machine bij vriestemperaturen wordt gebruikt. Het water in de vuilwatertank of de – slangen kan bevriezen en de machine ernstig beschadigen. Gebruik alleen de borstels en pads die bij de machine worden geleverd of die in de gebruiksaanwijzing – worden vermeld. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen. Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt – door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum. Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegde leverancier – en/of bevoegde detailhandelaar. Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in – het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd. Was de machine niet met directe waterstralen, een hogedrukspuit of met bijtende materialen. – Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke – materialen (accu, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

NEDERLANDS

SC350 9098868000(1)2010-11 A

Page 62

NEDERLANDS

GEBRUIKSAANWIJZING

BESCHRIJVING VAN DE MACHINE

OPBOUW VAN DE MACHINE

Stuurwiel met controle- en bedieningspaneel (zie het 1. volgende deel) Hendel voor afstelling van de kanteling van het stuurwiel2. Hendel voor starten en selectie programma3. Te openen afdekking van accuruimte en service4. Sluiting van de afdekking5. Opbergvak6. Aansluitstekker voor de accu7. Accu van het type GEL/AGM8. Acculader9. Voedingskabel voor de acculader10. Steun voor de kabel van de acculader11. Schrobdek borstelhouder/padhouder12. Reductiemotor voor het schrobdek van de borstel13. Aanzuigslang van de trekker14. Verstuivers15.

Bufferwielen van het schrobdek16. Steunwielen van het schrobdek17. Trekker18. Rubbereenheid trekker19. Bevestigingsklemmen trekkers op het schrobdek20. Vuldop tank reinigingsmiddel21. Tank voor reinigingsmiddel22. Vuilwatertank23. Transparante afdekking met aanzuigrooster24. Aanzuigrooster met automatische sluiting (drijvend)25. Motor aanzuigsysteem26. Plaatje met serienummer / technische gegevens / 27. conformiteitsmarkering Zekeringen28. Achterwielen op vaste as29.

P100404

9098868000(1)2010-11 A SC350

Page 63

STUUR MET CONTROLE- EN BEDIENINGSPANEEL

Stuur31. Hendel programmakeuze32. Programma: inschakeling borstel - inschakeling 33. aanzuigsysteem - opening toevoer reinigingsoplossing Programma: inschakeling borstel - opening toevoer 34. reinigingsoplossing Programma: inschakeling aanzuigsysteem35. Selectie ‘0’ voor uitschakeling machine36. Schakelaar voor de regeling van de toevoer voor de 37. reinigingsoplossing

Eén druppel - minimale toevoer van de •

reinigingsoplossing

Twee druppels - maximale toevoer van de •

reinigingsoplossing

GEBRUIKSAANWIJZING

Controlelampjes voor de laadstatus van de accu38.

Groen lampje - accu opgeladen• Geel lampje - accu bijna leeg•

Rood lampje - accu leeg• Drukknop voor toestemming voor inschakeling van de 39. machine Hendel voor in-/uitschakeling van de machine40. Hendel voor afstelling van de kanteling van het stuurwiel41.

NEDERLANDS

40 3739

4038

P100405

ACCESSOIRES / OPTIES

Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine:

Accu 12 V 87 Ah C5 AGM – Schijfborstels van andere materialen dan standaard – Pads van ander materiaal dan van de standaardpads –

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

SC350 9098868000(1)2010-11 A

Page 64

NEDERLANDS

GEBRUIKSAANWIJZING

TECHNISCHE EIGENSCHAPPEN

Algemeen SC350

Minimale/maximale lengte machine op het stuur 810/1.270 mm

Breedte machine 470 mm

Minimale/maximale hoogte met verstelbaar stuur 550/1.000 mm

Gewicht zonder accu en met lege tanks 42 kg

Maximaal gewicht met accu, volle tanks (GVW) 80 kg

Breedte reinigingsvlak 370 mm

Afmetingen accuruimte 350x175x240 mm

Diameter wielen op vaste as 200 mm

Diameter borstel/pad 370 mm

Druk achterwielen op de vloer 0,5 N/mm

Druk van de borstel/pad op de vloer 18 kg

Druk van de borstel/pad op de vloer met volle tank 27 kg

Prestaties SC350

Aanzuiging 710 mmH

Stroom reinigingsmiddel min/max

Toerental motor borstel/padhouder 140 toeren/min.

Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 65 dB(A) ± 3dB(A)

Geluidsvermogen geproduceerd door de machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 84 dB(A)

Trillingsniveau op de arm van de bestuurder (ISO 5349-1, EN 60335-2-72) < 2,5 m/s

Vermogen van motor voor aanzuigsysteem 200 W

Vermogen motor borstel/padhouder 240 W

Maximale helling tijdens het werken 2%

Accuspanning 12 V

Standaardaccu 12V 55AhC20 AGM Spiralcell

Gebruiksduur van een standaardaccu 1 uur

Inhoud schoonwatertank 11 liter

Inhoud vuilwaterreservoir 11 liter

Een druppel: 0,25 liter/min Twee druppels: 0,5 liter/min

9098868000(1)2010-11 A SC350

Page 65

ELEKTRISCH SCHEMA

Legenda

BAT Accu 12 V

CH Acculader

D1 Diode

D2 Diode

EB1 Installatie voor de acculader

ES1 Schakelaar voor de motor van de borstel

ES2 Relais van de aanzuigmotor

EV Magneetklep voor de reinigingsoplossing

F1 Herstelbare zekering voor de motor van de borstels (30 A)

F2 Zekering voor de aanzuigmotor (30 A)

F3 Zekering voor de keuzeschakelaar voor de functies (5 A)

M1 Motor voor de borstel

M2 Motor aanzuigsysteem

SW1 Keuzeschakelaar voor de functies

SW2

SW3 Schakelaar voor toevoer van de reinigingsoplossing

Schakelaar voor toestemming van de motor voor de borstelmagneetklep

GEBRUIKSAANWIJZING

Kleurcodering

BK Zwart

BU Blauw

BN Bruin

GN Groen

GY Grijs

OG Oranje

PK Roze

RD Rood

VT Paars

WH Wit

YE Geel

NEDERLANDS

SC350 9098868000(1)2010-11 A

P100406

Page 66

NEDERLANDS

GEBRUIKSAANWIJZING

GEBRUIK

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende woorden:

GEVAAR – LET OP – WAARSCHUWING – ADVIES –

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen. Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn.

CONTROLE/VOORBEREIDINGEN VOOR DE ACCU OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine kunnen ernstig beschadigd raken als de accu niet op de juiste manier wordt gemonteerd en aangesloten. De accu mag alleen door bevoegd personeel worden gemonteerd. Controleer voordat de accu wordt gemonteerd of deze niet is beschadigd. Ontkoppel de stekker van de accu en de acculader. Wees altijd bijzonder voorzichtig met de accu. Breng de beschermkapjes van de accupolen aan die bij de machine worden geleverd.

Er is 1 accu van 12 V voor de machine nodig. De machine kan op een van de volgende manieren worden geleverd:

Met GEL-/AGM-accu op de machine gemonteerd, klaar voor gebruik

Open de afdekking (4) en controleer of de accu met de stekker (7) op de machine is aangesloten.1. Start de machine (zie het deel De machine starten en stoppen). Als het groene lampje van de indicators voor de acculading 2. (38) gaat branden, is de accu klaar voor gebruik. Als het gele of het rode lampje gaat branden, moet de accu worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).3.

Zonder accu

Schaf de juiste accu aan (Zie het onderdeel Technische eigenschappen).1. Raadpleeg voor de juiste keuze en montage een gekwaliﬁ ceerde leverancier. Monteer de accu (zie het volgende deel).2. Laad de accu op.3.

DE ACCU MONTEREN

Open de afdekking (4) en controleer of de accustekker (7) is losgekoppeld.1. Monteer de accu op de machine en bevestig hem met de juiste stang.2.

GEVAAR!

Op deze machine moet een verzegelde loodaccu worden gemonteerd (GEL of AGM). Gebruik nooit accu’s met vloeibare elektrolyt of zonder verzegeling (WET).

LET OP!

Er kan een speciﬁ ek laadalgoritme nodig zijn voor de gemonteerde accu (GEL/AGM): ga altijd naar een bevoegd Nilﬁ sk-centrum om het laadalgoritme in te laten stellen dat het beste voor de aangeschafte accu is.

De accu opladen

Laad de accu op (zie de procedure in het hoofdstuk Onderhoud).3.

9098868000(1)2010-11 A SC350

Page 67

GEBRUIKSAANWIJZING

VOOR HET STARTEN VAN DE MACHINE

Montage/verwijdering van de borstel/padhouder

OPMERKING

Afhankelijk van het type vloer dat u moet behandelen, kunt u de borstel (A, Afb. 1) of de padhouder (B en C) monteren.

Ontkoppel het schrobdek borstelhouder/padhouder (12) door het stuur als hefboom te gebruiken (1).1. Plaats de borstel (A, Afb. 1) of de padhouder (B) onder het schrobdek.2. Breng het schrobdek (12) omlaag met behulp van het stuur (1).3. Draai de knop (32) in een van de aangegeven programma’s.4. Druk tegelijkertijd met de drukknop voor toestemming (39) enkele seconden op de hendels voor inschakeling van de borstels 5. (40) zodat de borstel/padhouder wordt aangekoppeld.

Ga voor het verwijderen van de borstel/padhouder te werk zoals hieronder.

Schakel de machine uit door de knop (32) naar ‘0’ te draaien.6. Zet het schrobdek van de machine iets omhoog met de hendel op het stuur (1) en koppel handmatig de borstel/padhouder los 7. uit de naaf door deze één slag in de draairichting te draaien (D, Afb. 1).

NEDERLANDS

Front

Afbeelding 1

Beschikbare typen borstels en handleiding voor toepassing ervan (alleen suggesties)

Modellen MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX

Beton

Terrazzovloeren

Algemene reiniging

Polijsten

Keramiektegels/breukstenen

Marmer

Vinyltegels

Rubberen tegels

Marmer

Vinyltegels

P100407

De tank met reinigingsmiddel vullen

Open de dop (21) en vul de tank (22) met een reinigingsmiddel dat geschikt is voor de uit te voeren werkzaamheden. Vul 8. de tank niet volledig met reinigingsmiddel. Zorg dat het niveau enkele centimeters onder de rand staat. Houd u aan de verdunningsinstructies die op het label van het chemische product van het reinigingsmiddel staan. De temperatuur van het reinigingsmiddel mag niet hoger zijn dan 40°C.

WAARSCHUWING!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn voor de machine.

Afstellingen

Stel het stuurwiel (1) naar wens af met behulp van de hendel (41).9.

SC350 9098868000(1)2010-11 A

Page 68

NEDERLANDS

GEBRUIKSAANWIJZING

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

Bereid de machine voor zoals werd beschreven in het vorige deel.1. Zet de schakelaar voor afstelling van de toevoer van het reinigingsmiddel (37) in een van de volgende twee standen, op basis 2. van de uit te voeren werkzaamheden:

Schakelaar op één druppel: druk de schakelaar in deze stand voor het reinigen van vloeren die niet erg vuil zijn; de • machine kan in deze stand ongeveer 50 minuten (met gemiddeld 0,2 liter/min) werken. Schakelaar op twee druppels: druk de schakelaar in deze stand voor het reinigen van vloeren die gemiddeld/erg vuil zijn; • de machine kan in deze stand ongeveer 25 minuten (met gemiddeld 0,4 liter/min) werken.

Draai de knop (32) op het gewenste programma.3.

(33) inschakeling borstels - inschakeling aanzuigsysteem - opening toevoer reinigingsmiddel• (34) inschakeling borstels - opening toevoer reinigingsmiddel•

(35) inschakeling aanzuigsysteem• Houd uw handen op het stuur (1), start de machine door tegelijkertijd op de drukknop voor toestemming (39) en de hendels 4. voor inschakeling van de borstel (40) te drukken.

OPMERKING

Als het groene lampje voor de indicators voor de acculading (38) gaat branden, is de machine klaar voor gebruik. Als het gele of het rode lampje gaat branden, moet de accu worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

De machine stoppen

Laat de hendels voor inschakeling van de borstel (40) en de drukknop voor toestemming (39) los.5. Draai de knop (32) in stand ‘0’ om de machine uit te schakelen.6.

MACHINE IN GEBRUIK (WASSEN/DROGEN)

Start de machine zoals werd beschreven in het vorige deel.1. Houd beide handen op het stuur (1) bij het besturen van de machine en begint met het reinigen/drogen van de vloer.2. Varieer waar nodig de hoeveelheid reinigingsmiddel die naar de borstel wordt gestuurd met de schakelaar (37).3. Als u waar nodig de trekker in de tegengestelde richting wilt gebruikt, zet u het schrobdek met de hendel op het stuur (1) iets 4. omhoog terwijl de borstel beweegt. Als het schrobdek 180° is gedraaid, begint u met het reinigen/drogen door de machine te slepen. Als u weer in de rijrichting wilt werken, manoeuvreert u de machine door deze naar voren te duwen totdat het schrobdek in de oorspronkelijke stand staat.

LET OP!

Let zeer goed als u het schrobdek omhoog zet terwijl de borstel draait: het schrobdek draait 180° met onverwachte bewegingen: let op alle bewegende onderdelen, zorg dat u niet tegen voorwerpen, muren of personen stoot, of schade of letsel veroorzaakt.

WAARSCHUWING!

Voorkom schade aan de oppervlak van de vloer door de borstel/pad niet in stilstand te gebruiken; als de machine stilstaat, moet u het draaien van de borstel/pad met de hendels (40) stoppen.

WAARSCHUWING!

Voordat u de borstel/pad verwijdert, moet u het draaien stoppen door de hendels (40) los te laten.

OPMERKING

Nilﬁ sk raadt u aan de rechterzijde van de machine eerst richting de muur te laten gaan om de vloer tegen de muur te reinigen/drogen, zoals in afbeelding 2.

Afbeelding 2

P1004108

9098868000(1)2010-11 A SC350

Page 69

GEBRUIKSAANWIJZING

NEDERLANDS

Afstelling van de voorwaartse beweging van de machine

De voorwaartse snelheid van de machine is afhankelijk van het type vloer dat wordt behandeld en van de geselecteerde 5.

borstel of pad. U kunt de voorwaartse snelheid afstellen aan de hand van de betreffende procedure in het hoofdstuk

Hoofdstuk.

Leeglopen van de accu tijdens de werkzaamheden

Zolang het groene lampje voor de acculading (38) brandt, zorgt de accu dat de machine normaal blijft werken. Als het groene 6.

lampje uit gaat en de gele en rode lampjes na elkaar gaan branden, moet de accu worden opgeladen omdat de resterende

lading van de accu minimaal is.

WAARSCHUWING!

Als de accu bijna leeg is, mag u niet door blijven werken om schade aan de accu en een kortere levensduur te voorkomen.

DE MACHINE TRANSPORTEREN/PARKEREN

Ga als volgt te werken bij het transporteren/parkeren van de machine.

Schakel de machine uit door de knop (32) naar ‘0’ te draaien.1.

Pak het stuur (1) vast en zet het schrobdek met borstelhouder van de machine iets omhoog. Duw de machine nu op deze 2.

manier voor het transport of het parkeren.

We raden u aan na de werkzaamheden de borstel/pad te verwijderen zodat deze niet over de vloer sleept en natte strepen 3.

achterlaat (zie het speciﬁ eke deel voor de procedure).

DE TANKS LEGEN

Een automatisch sluitsysteem met vlotter (25) zorgt dat het aanzuigsysteem niet meer werkt als de vuilwatertank (23) vol is. Als het aanzuigsysteem is geblokkeerd wanneer de vuilwatertank vol is, dan merkt u dit omdat de motor van het aanzuigsysteem meer lawaai maakt en de vloer niet wordt gedroogd.

WAARSCHUWING!

Wanneer het aanzuigsysteem per ongeluk wordt uitgeschakeld (bijvoorbeeld wanneer de vlotter eerder ingrijpt als de machine met een plotselinge beweging wordt stopgezet), kunt u het systeem weer activeren door de machine met de knop (32) uit te schakelen en te controleren of de vlotter in het rooster (25) tot het niveau van het water is gedaald; start het aanzuigsysteem weer door de knop (32) te draaien.

Als de vuilwatertank (23) vol is, kunt u de tank als volgt legen.

De vuilwatertank legen

Schakel de machine uit door de knop (32) naar ‘0’ te draaien.1.

Duw de machine naar de aangewezen ‘verzamelzone’.2.

Verwijder de transparante afdekking (24).3.

Pak de handgreep (A, Afb. 3) vast en zet de vuilwatertank (B) omhoog.4.

Leeg de vuilwatertank. Vul na de werkzaamheden het reservoir met schoon water.5.

Tank met reinigingsmiddel legen

Voer de voorgaande punten 1 tot en met 3 uit.6.

Pak de handgreep (C, Afb. 3) vast en zet de tank met reinigingsmiddel (D) omhoog.7.

Open de kraan (E) en leeg de tank met reinigingsmiddel. Vul na de werkzaamheden het reservoir met schoon water.8.

Afbeelding 3

SC350 9098868000(1)2010-11 A

P100409

Page 70

NEDERLANDS

GEBRUIKSAANWIJZING

NA GEBRUIK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen uitvoeren voordat u machine achterlaat:

Leeg de tanks (23 en 22) aan de hand van de speciﬁ eke 1. delen in de handleiding. Voer de onderhoudswerkzaamheden uit die na gebruik van 2. de machine moeten worden uitgevoerd (zie het hoofdstuk Onderhoud). Zet de machine op een droge, schone plaats en houd 3. de borstel/padhouder en de rubbers van de trekker gedemonteerd of omhoog.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

Voer de handelingen uit het deel ‘Na gebruik van de 1. machine’ uit. Open de afdekking (4) en koppel de accustekker (7) los.2. Zet de machine op een schone, droge plek.3. Draai het stuur (1) naar voren en parkeer de machine, 4. zoals aangegeven in afbeelding 4, voor een betere bescherming van de borstel en de rubbers van de trekker.

Afbeelding 4

P100410

EERSTE GEBRUIKSPERIODE

Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controleren. Controleer of de zichtbare onderdelen intact zijn en geen lekkages vertonen.

ONDERHOUD

De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de speciﬁ eke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

LET OP!

De onderhoudswerkzaamheden moeten worden uitgevoerd op een uitgeschakelde machine, waarbij de accu en de kabel van de acculader zijn ontkoppeld. Lees altijd alle instructies in het hoofdstuk Veiligheid.

Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum. In deze handleiding worden alleen de eenvoudigste en meest voorkomende onderhoudswerkzaamheden beschreven.

OPMERKING

De procedures voor de onderhoudswerkzaamheden die niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure

Reiniging van de trekker

Reiniging van de borstel

Reiniging van de tanks en van het aanzuigrooster

Controle en/of vervanging van de rubbers van de trekker

De accu opladen

Controle van de bevestiging van schroeven en moeren (1)

Controle en/of vervanging van de draairubbers voor het schrobdek van de borstelhouder

Controle en/of vervanging van de kabel voor de eindaanslag van het schrobdek van de borstelhouder

Controle en/of vervanging van de rubberen ﬂ ens voor het schrobdek van de borstelhouder

Dagelijks, na

gebruik van de

machine

Wekelijks Maandelijks Jaarlijks

(2)

En na de eerste 8 bedrijfsuren.(1) Zie voor de betreffende procedure de werkplaatshandleiding.(2)

9098868000(1)2010-11 A SC350

Page 71

GEBRUIKSAANWIJZING

NEDERLANDS

REINIGING VAN DE TREKKER

OPMERKING

De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat zijn.

LET OP!

Wij raden u aan werkhandschoenen te dragen als u de trekker reinigt omdat er vuil aan kan blijven hangen.

Zet de machine op een vlakke ondergrond.1.

Draai de knop (32) naar ‘0’ en koppel de accu los.2.

Draai het schrobdek van de borstelhouder/padhouder (12) linksom tot de aanslag.3.

Ontkoppel de aanzuigslang (A, Afb. 5) van de trekker.4.

Haal de klemmen (B) los en verwijder de trekker (C).5.

Spoel en reinig de trekker. Haal met name de vuiltjes en troep uit de geleidingsruimten (D) en uit de aanzuigopening (E).6.

Controleer of de voorste rubber (F) en de achterste rubber (G) heel zijn en geen sneden of scheuren vertonen. Als dat wel het 7.

geval is, moeten ze worden vervangen (zie de procedure in het volgende hoofdstuk).

Monteer de onderdelen weer in de omgekeerde volgorde van demontage terug.8.

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

Reinig de trekker zoals wordt beschreven in het vorige deel.1.

Controleer of de voorste rubber (F, Afb. 5) en de achterste rubber (G) heel zijn en geen sneden of scheuren vertonen. Als dat 2.

wel het geval is, moeten ze worden vervangen. Dat doet u als volgt. Controleer ook of de voorste rand (H) van de achterste

rubber niet versleten is. Als dat wel het geval is, kan de rubber zelf kapot gaan. Vervang deze door de andere rand (I) die nog

heel is. Als de andere rand ook versleten is, moet u de rubber vervangen. Dat doet u als volgt:

Haal de rubber los door de bevestigingsband (K of M) uit de bevestigingen (J) te halen en de rubber (G of F) te vervangen • (of te roteren).

Monteer de rubber weer door deze samen met de bevestigingsband in de bevestigingen te bevestigen.• Monteer de trekker (C) door de klemmen (B) in de houders van het schrobdek van de borstelhouder te steken.3. Sluit de aanzuigslang (A) aan op de trekker.4.

Afbeelding 5

M J

P100411

SC350 9098868000(1)2010-11 A

Page 72

NEDERLANDS

GEBRUIKSAANWIJZING

REINIGING VAN DE BORSTEL

OPMERKING

Wij raden u aan werkhandschoenen te dragen als u de borstels reinigt omdat er vuil aan kan blijven hangen.

Verwijder de borstel van de machine zoals werd beschreven in het hoofdstuk Gebruik.1. Reinig en spoel de borstel met water en reinigingsmiddel.2. Controleer of de haren van de borstel heel zijn en niet overmatig versleten. Anders moet de borstel worden vervangen.3.

REINIGING VAN DE TANKS EN VAN HET AANZUIGROOSTER

Duw de machine naar de aangewezen ‘verzamelzone’.1. Draai de knop (32) naar ‘0’ en koppel de accu los.2. Zet de afdekking (A, Afb. 6) omhoog, en reinig en spoel de 3. afdekking zelf en het aanzuigrooster (B) met schoon water. Haal het water uit de tanks (C en D) en reinig ze. Haal waar nodig het rooster (B) los door het te draaien en 4. de vlotter (E) te verwijderen; reinig het daarna zorgvuldig en plaats het terug. Controleer of de pakking (F) van de afdekking van de 5. vuilwatertank heel is.

OPMERKING

De pakking (F) zorgt dat er voldoende druk wordt opgebouwd in de tank. Dat is nodig om het vuile water naar binnen te zuigen.

Vervang waar nodig de pakking (F) door deze uit de bevestiging (G) op de afdekking te halen. Als u de nieuwe pakking monteert, moet u de bevestiging (H) plaatsen in het gebied dat in de afbeelding wordt aangegeven. Controleer of ook alle oppervlakken (I) waarmee de 6. pakking (F) contact maakt onbeschadigd zijn en geschikt voor bevestiging van de pakking zelf. Draai waar nodig de schroeven (J) los, open de afdekking (K) en controleer of de pakking (L) heel is; reinig deze daarna zorgvuldig en plaats terug. Sluit de afdekking van de vuilwatertank (A).7.

REINIGING VAN DE PAKKING EN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM

OPMERKING

De pakking (M en O) zorgt dat er voldoende druk wordt opgebouwd in het systeem. Dat is nodig om het vuile water naar binnen te zuigen.

Zet de machine op een vlakke ondergrond.1. Draai de knop (32) naar ‘0’ en koppel de accu los.2. Open de afdekking (A, Afb. 6) en controleer of de pakking 3. (M) van de motor van het aanzuigsysteem heel is. Vervang waar nodig de pakking door deze uit de bevestiging te halen. Controleer of het voorﬁ lter (N) schoon is. Reinig het 4. eventueel met water en met perslucht, plaats het daarna terug. Zet de vuilwatertank (B) omhoog en controleer of de 5. pakking (O) heel is. Vervang waar nodig de pakking door deze uit de bevestiging te halen. Reinig deze zorgvuldig en plaats terug.6.

Afbeelding 6

P100412

9098868000(1)2010-11 A SC350

Page 73

GEBRUIKSAANWIJZING

AFSTELLING VAN DE VOORWAARTSE BEWEGING VAN DE MACHINE

OPMERKING

De snelheid en beweging rechtuit van de machine kunnen variëren op basis van de te behandelen vloer en of de borstel of pad wordt gebruikt. Voer de nodige afstellingen uit door als volgt te werk te gaan.

Verwijder de vuilwatertank en tank voor het reinigingsmiddel zoals wordt beschreven in het hoofdstuk Gebruik.1. Voer de afstelling van de voorwaartse snelheid van de machine met het wieltje (A, Afb. 7) als volgt uit:2.

Draai naar links om de rijsnelheid van de machine te verhogen.•

Draai naar rechts om de rijsnelheid van de machine te verlagen.• Als de machine afwijkt van de rechte lijn, kunt u dit corrigeren door het wieltje (B) rechtsom of linksom te draaien, zodat de 3. machine weer in een neutrale lijn rijdt. Monteer de tanks na het afstellen weer zoals beschreven in het hoofdstuk Gebruik.4. Als de machine klaar voor gebruik is, voer de praktische controles van de machine dan uit. Herhaal punten 1 tot en met 4 als u 5. nog meer afstellingen moet uitvoeren.

NEDERLANDS

DE ACCU OPLADEN

OPMERKING

Laad de accu op als het gele of rode lampje brandt of na aﬂ oop van de werkzaamheden. Houd de accu altijd opgeladen, omdat de levensduur van de accu dan langer is.

WAARSCHUWING!

Als de accu leeg zijn, zorg dan dat deze dat niet te lang blijft, omdat de levensduur van de accu anders minder wordt. Controleer minstens een keer per week of de accu voldoende is opgeladen.

Zet de machine op een vlakke ondergrond.1. Draai de knop (32) naar ‘0’.2. Sluit de kabel (10) van de acculader aan op het stroomnet [de netspanning en de netfrequentie moeten overeenkomen met de 3. waarden van de acculader die zijn aangeduid in de handleiding].

OPMERKING

Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld. Het rode en gele lampje van de indicator voor de laadstatus (38) geven aan of de acculader bezig is de accu op te laden.

Als het groene lampje van de controlelampjes voor de laadstatus (38) vast blijft branden, is de laadcyclus van de accu 4. voltooid. Wanneer de accu volledig is opgeladen, koppelt u de kabel (10) van de acculader los van het stroomnet en bevestigt u deze in 5. de betreffende bevestiging. De machine is nu klaar voor gebruik.6.

OPMERKING

Zie voor meer informatie over de werking van de acculader (26) de betreffende handleiding.

Afbeelding 7

P100413

SC350 9098868000(1)2010-11 A

Page 74

NEDERLANDS

GEBRUIKSAANWIJZING

CONTROLE/VERVANGING/HERSTELLEN VAN DE ZEKERINGEN

Zet de machine op een vlakke ondergrond.1. Draai de knop (32) naar ‘0’ en koppel de accu los.2. Open de afdekking (4) en controleer of de volgende 3. zekeringen zijn gesprongen of niet intact zijn:

(A, Afb 4): Herstelbare zekering F1 (30 A), motor voor • de borstel. (B): Bladzekering F3 (5 A), extra functies.• (C): Bladzekering F2 (30 A), aanzuigmotor.•

Herstel of vervang eventueel de zekering nadat het onderdeel waardoor de zekering was gesprongen is afgekoeld. Sluit de afdekking (4).4.

Afbeelding 4

STORINGEN LOKALISEREN

Probleem Waarschijnlijke oorzaak Herstelactie

De motoren starten niet; er brandt geen enkele lampje.

De motor van de borstel werkt niet. Zekering F1 is gesprongen. Herstel de zekering.

De motor van het aanzuigsysteem start niet.

Er wordt onvoldoende vuil water aangezogen.

Er is onvoldoende toevoer van reinigingsmiddel naar de borstel/pad.

De trekker veroorzaakt strepen op de vloer.

De stekker van de accu is losgekoppeld. Aansluiten.

De accu is helemaal leeg. Opladen.

Zekering F3 is doorgebrand. Vervangen.

Zekering F2 is doorgebrand. Vervangen.

De vuilwatertank is vol. Legen.

Het aanzuigrooster is verstopt of de vlotter is gesloten. Reinig het rooster en controleer de vlotter.

De aanzuigslang is losgekoppeld van de trekker of is defect.

De trekker is vuil of de rubbers van de trekker zijn afgesleten of beschadigd.

De afdekking van de vuilwatertank is niet correct afgesloten of de pakkingen zijn stuk.

Het ﬁ lter van de aanzuigmotor is vuil. Reinigen.

De leiding voor de reinigingsoplossing is vuil/verstopt. Reinigen.

Onder de rubbers van de trekker zit vuil. Verwijder het vuil.

De rubbers van de trekker zijn versleten, gespleten of gescheurd.

Aansluiten.

Reinig de trekker of vervang de rubbers.

Controleer en/of reinig de contactzone of vervang de pakkingen.

Vervang de rubbers.

P100414

Neem voor meer informatie contact op met de servicecentra van Nilﬁ sk. Zij beschikken over de servicehandleiding.

VERWIJDERING

Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht. Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu – Borstels – Kunststof slangen en onderdelen – Elektrische en elektronische onderdelen (*) –

Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilﬁ sk-kantoor.(*)

9098868000(1)2010-11 A SC350

Page 75

Page 76

setting standards

Nilfisk-Advance SpA Registered office: Via F. Turati 16/18, 20121 Milano Administrative office: Strada Comunale della Braglia n° 18 26862 Guardamiglio (Lodi) Phone: +39 0377 451124 - Fax: +39 0377 51443 www.nilfisk.com

Nilfisk SC350 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
