POSEIDON 5

107146555 B

POSEIDON 5

14 13

2 3

5 6

7 8

Obsah

POSEIDON 5

Grafické znázornění

pokynů a upozornění

1 Důležité bezpečnostní

pokyny

2 Popis

3 Před uvedením do

provozu

4 Obsluha / Provoz

5 Oblasti použití a

pracovní metody

........................................................................................194

2.1 Účel použití stroje .............................................................196

2.2 Ovládací prvky..................................................................196

3.1 Ustavení ...........................................................................197

3.2 Naplnění nádrže na čistící prostředek1) ............................197

3.3 Připojení vysokotlaké hadice ............................................197

3.4 Připojení vodovodní hadice ..............................................198

3.5 Elektrická přípojka ............................................................198

4.1 Přípojky ............................................................................199

4.2 Zapnutí přístroje ...............................................................199

4.3 Regulace tlaku s nástavcem ”Tornado” ............................200

4.4 Regulace tlaku na trysce FlexoPowerJet .........................200

4.5 Používání čistících prostředků .........................................200

5.1 Obecné pokyny ................................................................201

5.2 Typické aplikace ...............................................................202

6 Po ukončení práce

7 Údržba

8 Odstraňování poruch

9 Ostatní

6.1 Vypnutí přístroje ...............................................................203

6.2 Odpojení přívodních vedení .............................................204

6.3 Navinutí přívodního vedení a vysokotlaké hadice a uložení

příslušenství .....................................................................204

6.4 Uschování stroje (uskladnění zajištěné proti mrazu)........204

7.1 Harmonogram údržby.......................................................205

7.2 Údržbářské práce .............................................................205

........................................................................................206

9.1 Umožnit recyklaci stroje ...................................................207

9.2 Záruka ..............................................................................207

9.3 Prohlášení o shodě s předpisy ES ...................................207

9.4 Technické údaje................................................................208

Speciální příslušenství / varianty modelu

193

POSEIDON 5

Graﬁ cké znázornění pokynů a upozornění

Bezpečnostní pokyny

obsažené v této pří-

ručce, jejichž ne-

dodržení může

mít za následek ohrožení zdra- ví osob, jsou zvýrazněné tímto symbolem.

Předtím než uvedete vysokotlaký čistič do provozu, pročtěte si bezpodmínečně přiložený

provozní návod a mějte jej vždy při ruce pro pozdější dobu.

usnad-nění práce s přístrojem a zajištění bezpečného provozu.

Tento symbol najdete

u takových pokynů a

při jejichž nedodržení

může dojít ke vzniku nebezpečí poškození přístroje a narušení jeho funkčnosti.

Na takvém místě jsou

uvedené rady

nebo pokyny pro

upozornění týkají-

cích se bezpečnosti,

1 Důležitá bezpečnostní upozornění

Pro Vaši bezpečnost

Vysokotlaký čistič smí používat jen osoby, které které jsou s manipulací seznámeny a obsluhou výslovně pověřeny.

I přes jednoduchou manipulaci nepatří přístroj do dětských rukou.

Všeobecně

Provozování vysavače podléhá platným místním ustanovením. Vedle provozního návodu a platných závazných pravidel pro ochranu před úrazy v uživatelské zemi je nutno dodržovat rovněž uznaná odborně-technická pravidla pro bezpečnou a odborně prováděnou práci. Každá práce, která z hlediska bezpečnosti vyvolává pochybnosti, je zakázána.

Přeprava

Přístroj je vybavený velkými po-

194

jezdovými kolečky, díky kterým je možno jej snadno přepravovat. Pro zajištění bezpečné přepravy ve vozidlech a na nich doporučujeme p pásy tak, aby bylo eliminováno jeho případné posunutí nebo naklopení.

Přeprava v horizontální poloze:

- přístroj nenaklánějte ani nepokládejte na stranu s přípoj- kami

- z nádrže na čistící prostředek vyjměte sací hadici a nádrž uzavřete dodaným víkem

- před zapnutím přístroje: je nutno dbát na to, aby olej z nádoby pro zachycení natekl zpět do čerpadla. Zkontrolujte stav oleje, v případě potřeby doplňte.

Jestliže budete přístroj a příslu- šenství přepravovat za teploty okolo nebo pod 0°C, doporuču- jeme použít nemrznoucí směs jak je popsáno v kapitole 6.

Před uvedením do provozu

Pokud byl Váš trojfázový přístroj vydodán bez konektoru, požádejte kvaliﬁ kovaného elektrikáře,

řístroj zaﬁ xovat

aby Vám přístroj dovybavil vhodným trojfázovým konektorem s ochranným kontaktem.

Před uvedením vysokotlakého čističe do provozu zkontrolujte, zda jeho stav odpovídá předpi- sům. Síťový přívodní kabel pravidelně kontrolujte, zda nejeví známky poškození, popř. stárnutí. Do provozu uvádějte pouze vysokotlaký čistič, jehož síťové přívodní vedení je bezvadné (při poškození hrozí nebezpečí úrazu elektrickým proudem).

Přezkoušejte jmenovité napětí na vysokotlakém čističi před při- pojením na síť. Přesvědčte se, zda napětí udané na typovém štítku souhlasí s místním síťovým napětím.

Proudové napájení vysokotlakého čističe připojte k instalaci vybavené automatickým spínačem v obvodu diferenciální ochrany. Tento přeruší přívod proudu buď v případě, že svodový proud směřující k zemi překročí po dobu 30 ms 30 mA, nebo bude obsahovat kontrolní proudový obvod uzemnění.

Speciální příslušenství / varianty modelu

POSEIDON 5

Přístroj provozujte pouze vestoje!

Dodržujte všechny pro Vás platné zákonné předpisy a ustanovení. Před každým uvedením do provozu je nutno prohlédnout a zkontrolovat všechny důležité součásti vysokotlakého čističe.

POZOR!

Při zneužití může být proud média vystupující z vysokotlaké trysky nebezpečný. Proudem se nesmí mířit na osoby, zvířata, zařízení pod napětím ani na přístroj samotný. Noste ochranný oděv a ochranné brýle.

Trysku nesměrujte na sebe ani na jiné osoby za účelem čistění oděvů nebo obuvi.

Protože při provozu stroje vznikají na stříkacím zařízení zpětné rázy, u zahnuté rozprašovací trubky současně ještě krouticí moment, držte stříkací zařízení pevně v obou rukou.

Stroj nepoužívejte, nacházejí-li se na pracovní ploše osoby bez ochranného oděvu.

Překontrolujte objekt, zda se při jeho čistění nebudou uvol

ňovat a do ovzduší rozptylovat nebezpečné látky, např. azbest, olej.

Dbejte na dostatečnou cirkulaci vzduchu. Stroj nepřikrývejte nebo neprovozujte v nedostateč- ně větraných prostorách!

Skladujte přístroj chráněný proti mrazu!

Stroj neuvádějte nikdy do provozu bez vody. Rovněž krátkodobý nedostatek vody vede k těžkému poškození manžety čerpadla.

Připojení vody

Tato vysokotlaká myčka může být napojena pouze na přívod pitné vody, kde je nainstalována příslušná pojistka proti zpětnému toku, typ BA podle EN

1717. Pojistku proti zpětnému toku je možné objednat pod čísl em106411177,106411178,1064 11179,106411184. Délka hadice mezi pojistkou proti zpětnému toku a vysokotlakou myčkou musí být alespoň 12 metrů (průměr min. 3/4 palce), aby bylo možné absorbovat případný maximální přetlak. Bez pojistky proti zpětnému toku dochází k činnosti pomocí sání (například z nádoby na dešťovou vodu). Doporučená sací souprava:

61256. Jakmile voda proteče přes BA ventil, tato voda již není nadále považována za pitnou.

Délka kabelu

do 20 m 20 do 50 m

Průřez

<16 A <25 A

ø1.5mm² ø2.5mm²

ø2.5mm² ø4.0mm²

Síťový přívodní kabel se nesmí poškozovat (např. přejetím, natahováním, mačkáním). Síťový přívodní kabel vytahujte přímo za zástrčku (nikoliv táhnutím a potahováním za přívodní kabel).

Elektrika

POZOR! Elektrické přístroje nesmí být nikdy ostřikovány vodou; nebezpečí pro osoby, nebezpečí zkratu.

Přístroj se smí připojit pouze k zásuvkám instalovaným podle předpisů.

Při zapínání dochází ke krátkodobému poklesu napětí. Při síťových impedancích (domovní přípojka) nižších než 0,15 se není nutno obávat žádných poruch. V případě pochybností kontaktujte svého dodavatele elektrické energie.

Proudem kruhového průřezu, např. “turbokladivo”, nečistěte citlivé díly z pryže, látky apod. Při čištění dbejte na dostatečný odstup vysokotlaké trysky od povrchu, jinak by se čištěný povrch mohl poškodit.

Vysokotlakou hadici nepoužívejte jako tažné lano!

Na přípojce pro vysokotlakou hadici jsou natištěné údaje maximálního provozního tlaku a teploty.

Stroj dále neprovozujte, jestliže jsou přívodní kabel nebo vysokotlaká hadice poškozeny.

Speciální příslušenství / varianty modelu

Provoz

POZOR!

Nevhodná prodlužovací vedení mohou představovat nebezpečí. Kabel z kabelového bubnu je nutno vždy úplně rozvinout, jinak hrozí nebezpečí požáru v důsledku přehřátí.

Zástrčka a spojky na síťovém přívodním kabelu musí být chráněny přinejmenším proti stříkající vodě.

Při pouţití prodlužovacího kabelu dodržujte nejmenší průřezy kabelů:

Údržba a oprava

POZ OR!

Před čistěním a údržbou vysoko- tlakého čističe vytáhněte zásadně síťovou zástrčku.

Provádějte pouze takové údržbové práce, které jsou v provozním návodu popsány. Používejte výhradně originální náhradní díly. Neprovádějte na vysokotlakém čističi žádné technické změny.

POZOR!

Vysokotlaké hadice, ﬁ tinky a spo- jky jsou důležité pro bezpečnost přístroje. Použijte pouze vysokotlakých dílů povolených výrobcem!

195

POSEIDON 5

Při pouţití prodlužovacího kabelu je dovoleno použít pouze výrobek v provedení uvedeném výrobcem nebo v provedení kvalitnějším než předepisuje tento údaj.

S dalšími údržbovými, popř. opravnými pracemi se prosím obraťte na servisní službu Nilﬁ sk- Alto nebo autorizovaný odborný závod!

Zkoušky

Vysokotlaký čistič vyhovuje před- pisům německých “Směrnic pro

kapalinové tryskací přístroje”. V souladu s předpisy o úrazové prevenci “Práce s kapalinovými tryskacími přístroji” (BGV D15) je nutno, aby byla podle potřeby, nejméně však jednou za 12 měsíců, odborníkem přezkoušena provozní bezpečnost vysokotlakého čističe. Kompletní předpisy UVV ‘Práce s kapalinovými rozprašovači’ je možno si vyžádat u Carl Heymanns-Verlag KG, Luxemburger Straße 449, 50939 Köln

nebo u příslušného odborového svazu.

Bezpečnostní zařízení

Nepřípustně vysoký tlak je při aktivaci regulačního jisticího bloku veden zpět do sací strany

čerpadla p

řes obtokové vedení,

bez zbytkového tlaku. Regulační jisticí blok je nastaven v závodě, je zaplombován a nesmí se přestavovat.

2 Popis

2.1 Účel použití stroje Tento vysokotlaký čistič byl vyvi-

nut pro profesionální použití v

- zemědělství

- výrobních odvětvích

- logistice

- čištění vozidel

- veřejných budovách

- průmyslovém čištění

- stavebnictví

- potravinářském průmyslu atd.

2.2 Ovládací prvky Vyobrazení viz odklopitelná strana

vpředu tohoto návodu k obsluze.

1 Posuvné držadlo 2 Buben pro navíjení hadice 3 Přívodní elektrické vedení 4 Hrdlo pro plnění čistícího

prostředku

5 Plnění čerpadlového oleje a

kontrola hladiny oleje

6 Nádrž na čistící prostředek 7 Přípojka pro vysokotlakou

hadici 8 Vodovodní přípojka a vstupní

vodní ﬁ ltr

Používání vysokotlakého čističe pro různé čistící práce je popsané v kapitole 5.

Přístroj používejte pouze způsobem popsaným v tomto návodu k obsluze. Při použití, jež by nebylo v souladu s deﬁ novaným účelem použití, by mohlo dojít k poškození přístroje nebo čištěného povrchu anebo k těžkým újmám na zdraví.

10 Dávkování čistícího

prostředku 11 Hlavní vypínač 12 Regulace tlaku v rozpraš.

trubk. nástavci

13 Rozprašovací trubkovitý

nástavec 14 Uložení rozprašovacího

trubkovitého nástavce 15 Stříkací pistole 16 Hadice pro nasávání

čistícího prostředku 17 Držák na síťové přívodní

vedení

196

Speciální příslušenství / varianty modelu

3 Před uvedením do provozu

POSEIDON 5

3.1 Ustavení

3.2 Naplnění nádrže na čistící prostředek

POZOR!

Přístroj nikdy nezvedejte sami. Vždy někoho požádejte o pomoc.

1. Předtím, než přístroj uvedete poprvé do provozu, pečlivě zkontrolujte, zda nevykazuje nějaké nedostatky či závady.

2. V případě výskytu poruchy se okamžitě obraťte na svého prodejce Nilﬁ sk-Alto.

3. Zkontrolujte hladinu oleje zve-

dnutím uzávěru. Na vodorovné zemi by měl být olej sotva vidět. V případě potřeby olej doplňte (druh oleje viz kapitola

9.4).

1. Nádrž naplň te čistícím prostředkem Nilﬁ sk-Alto.

Množství náplně viz kapitola

9.4 Technické údaje.

2. Z držáku vyjměte filtr na čistící prostředek a víko našroubujte na nádrž na čistící prostředek.

3.3 Připojení vysokotlaké

hadice

3.3.1 Přístroje bez bubnu pro

navíjení hadice

3.3.2 Přístroje s bubnem pro

navíjení hadice

1. Vysokotlakou hadici připojte k příslušné vysokotlaké přípojce pomocí rychlouzavírací spojky.

UPOZORNĚNÍ! Maximální délka vysokotlaké hadice je 50m.

1. Spojku (A) pro připojení vysokotlaké hadice nasaďte na šroubení uprostřed osy.

2. Hadici vložte do hadicového

vedení (B) a přicvakněte horním dílem.

3. Povolte brzdu (C) bubnu pro navíjení hadice a naviňte vysokotlakou hadici.

Speciální příslušenství / varianty modelu

197

POSEIDON 5

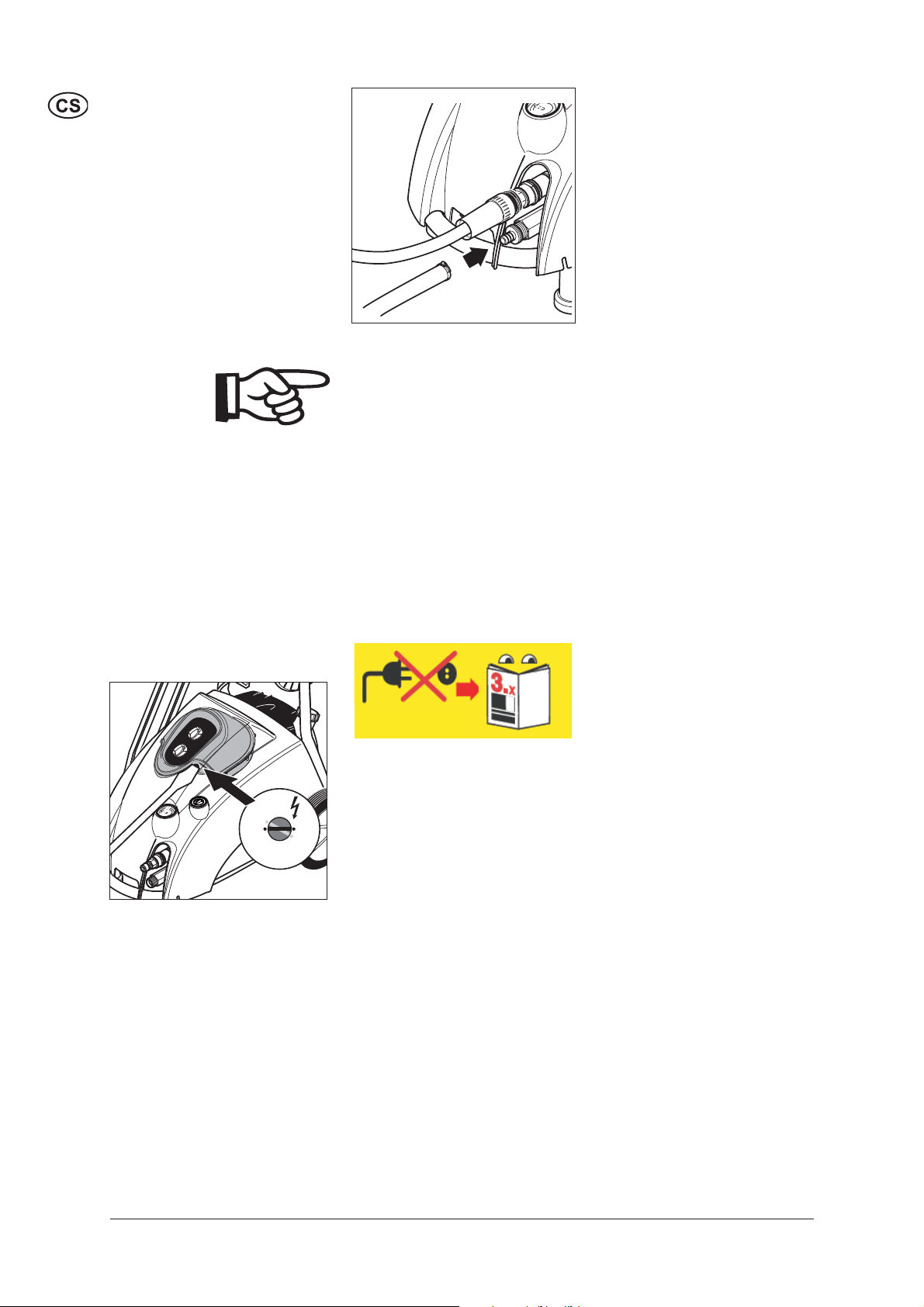

3.4 Připojení vodovodní

hadice

UPOZORNĚNÍ!

Potřebné množství vody a potřebný tlak vody viz kapitola 9.4 Technické údaje. V případě špatné kvality vody (naplavený písek atd.) doporučujeme do přítoku vody namontovat jemný vodní ﬁ ltr.

1. Vodovodní hadici před připojením k přístroji krátce propláchněte vodou, aby se do přístroje nedostal písek ani jiné nečistoty.

2. Vodovodní hadici připojte pomocí rychlouzavírací spojky k vodovodní přípojce.

3. Otevřete kohoutek pro přívod vody.

Pro p

řipojení přístroje doporu-

čujeme použít vodovodní hadici

ze zesílené tkaniny o jmenovité šířce minimálně 3/4” (19mm).

3.5 Elektrická přípojka

230V

400V

230V

Nilfisk ALTO

230V / 400V

(220V /440V)

POZOR!

U přístrojů s přepínáním napětí je bezpodmínečně nutno dbát na to, aby bylo na přístroji, dříve než síťovou zástrčku zasunete do síťové zásuvky, nastavené správné síťové napětí. Jinak by mohlo dojít ke zničení elektrických součástek přístroje.

POZOR!

Přístroj je dovoleno připojit pouze k elektrické instalaci provedené v souladu s předpisy.

1. Dodržujte bezpečnostní pokyny uvedené v kapitole 1.

2. Zasuňte přístrojovou zástrčku do zásuvky.

198

Speciální příslušenství / varianty modelu

4 Obsluha / Provoz

POSEIDON 5

4.1 Přípojky

4.1.1 Připojení trubkovitého stříkacího nástavce ke stříkací pistoli

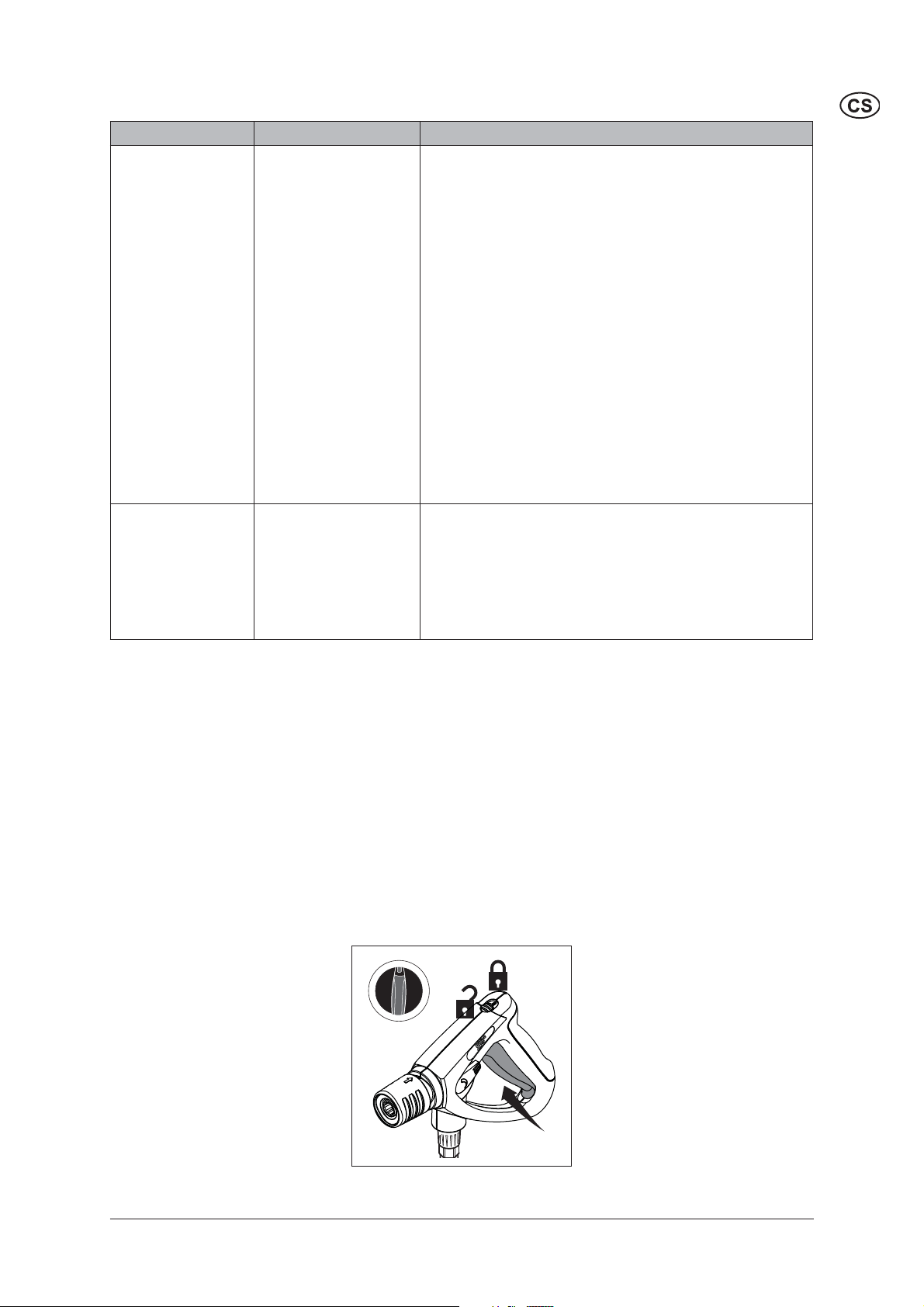

4.2 Zapnutí přístroje

4.2.1 Zapnutí přístroje s připojením k vodovodu

UPOZORNĚNÍ!

Před spojením trubkovitého stříkacího nástavce se stříkací pistolí je nutno vždy očistit vsuvku od případných nečistot.

1. Modré drţadlo rychlospojky stříkací pistole vytáhnout dopředu a otočením směrem doleva zaaretovat.

2. Vsuvku trubkovitého stříkacího nástavce zasunout do rychlospojky a modrým držadlem rychlospojky otočit směrem doprava.

3. Zatáhnutím za trubkovitý stříkací nástavec (nebo jiné příslušenství) se přesvědčit, zda je tento se stříkací pistolí pevně spojený.

1. Hlavní vypínač uveďte do polohy “I”.

2. Odblokujte stříkací pistoli a stiskněte spoušť.

4.2.2 Zapnutí přístroje s připojením k otevřeným nádržím (sací provoz)

UPOZORNĚNÍ!

Za účelem odvzdušnění systému stiskněte spoušť stříkací pistole v krátkých časových intervalech několikrát za sebou.

3. Bezpečnostní západku používejte i při krátkodobém přerušení práce.

Po uzavření stříkací pistole se přístroj automaticky vypne. Stisknutím spouště stříkací pistole je možno jej opět uvést do provozu.

UPOZORNĚNÍ!

U modelů DSS probíhá vypínání se zpoždění 20 sekund.

1. Předtím, než sací soupravu Nilﬁ sk-Alto připojíte k přístroji, naplňte ji vodou.

2. Hlavní vypínač uveďte do polohy “I”.

3. Odblokujte stříkací pistoli a stiskněte spoušť.

Speciální příslušenství / varianty modelu

Max. nasávací výška (primed) = 2,5m.

199

POSEIDON 5

4.3 Regulace tlaku s nástavcem ”Tornado”

4.4 Regulace tlaku na trysce FlexoPowerJet

4.5 Používání čistících prostředků

MAX

CHEM

MAX

1. Točit otočným knoflíkem stříkacího zařízení:

– vysoký tlak = ve směru hodi-

nových ručiček (+)

– nízký tlak = proti směru hodi-

nových ručiček (-)

1. Otáčením pouzdrem trysky FlexoPowerJet:

- vysoký tlak = MAX.

- nízký tlak = MIN. (CHEM)

Nasávání čistících prostředků sériově montovaným injektorem je možné pouze při provozu s nízkým tlakem:

CHEM

POZOR! Čistící prostředky nesmí zaschnout. Jinak by mohlo dojít k poškození čištěného povrchu!

Přibližně

1. Čistící prostředek podle předpisu výrobce předem zřeďte. Množství náplně viz kapitola 9.4 Technické údaje.

2. Nástavec “Tornado”1):

Mechanismus regulace tlaku

na rozprašovacím trubkovitém nástavci nastavte na minimální tlak (-) nebo tryska FlexoPowerJet1):

pouzdrem trysky FlexoPower-

Jet otočte ve směru k “CHEM” až na doraz.

3. Otočením dávkovacího ventilu nastavte požadované množství č istícího prostředku.

4. Hlavní vypínač uveďte do polohy “I.”

5. Stiskněte spoušť stříkací pistole.

200

Speciální příslušenství / varianty modelu

5 Oblasti aplikace a metody práce

POSEIDON 5

5.1 Obecné pokyny

5.1.1 Namáčení

5.1.2 Nanášení čistících prostředků a pěny

5.1.3 Teplota Účinek čištění roste s vyššími teplotami. Zejména tuky a oleje se od-

Efektivního čištění vysokým tlakem dosáhnete tak, že budete dodržovat několik málo zásadních pokynů, které zkombinujete s Vašimi vlastními zkušenostmi z příslušných speciálních oblastí. Příslušen- stvím a čistícími prostředky je možné, při jejich správném používání, zesílit čistící účinek . Na tomto místě naleznete několik základních pokynů.

Zaschlé a silné vrstvy nečistot lze oddělit od povrchu či změkčit, pokud je na nějakou dobu namočíte. Toto je ideální metoda zejména v zemědělství - např. ve vepřínech. Nejlepšího účinku dosáhnete použitím pěnových a zásaditých čistících prostředků. Na povrchovou plochu nastříkejte čistící roztok a nechte jej 30 minut působit. Poté je možné pomocí proudu vody o vysokém tlaku čistit podstatně rychleji.

Čistící prostředky a pěna by se měly nanášet na suchý povrch, aby se čistící prostředek dostal do kontaktu s nečistotou bez dalšího zředění. Na kolmých plochách pracujte směrem zdola nahoru, abyste zabránili šmouhám po stékání čistícího prostředku. Před čištěním proudem média o vysokém tlaku nechte několik minut působit. Čistící prostředek nenechte zaschnout.

dělují od povrchu snadněji a rychleji. Proteiny se od povrchu oddělují nejlépe při teplotách okolo 60 °C, oleje a tuky při 70 °C až 90 °C.

5.1.4 Mechanické působení

5.1.5 Velký výkon vody a vysoký tlak

Pro rozpouštění silných vrstev nečistot je zapotřebí doplňkového mechanického působení. Speciální rozprašovací trubky a (rotující) mycí kartáče jsou při oddělování vrstvy nečistot od povrchu nejefektivnější.

Vysoký tlak není vždy nejlepším řešením a příliš vysoký tlak může povrchovou plochu poškodit. Čistící účinek závisí také na výkonu vody. Tlak o velikosti 100 barů je pro čištění vozidel dostačující (ve spojení s teplou vodou). Větší výkon vody umožňuje oplachování a transport uvolněných nečistot.

Speciální příslušenství / varianty modelu

201

POSEIDON 5

5.2 Typické aplikace

5.2.1 Zemědělství

Použití Příslušenství Metoda

Stáje Vepřín

Pěnový injektor Pěnový nástavec PowerSpeed

Čištění stěn,

Floor Cleaner

podlah, zařízení

Čistící prostředky

Dezinfekce

Universal Alkafoam

Dezinfekce DES 3000

Vozový park Traktor, pluh atd.

Standardní nástavec Injektor čistícího prostředku Nástavec Powerspeed Zahnutý nástavec a přístroj na mytí spodku Kartáče

1. Namočení - na všechny povrchové plochy naneste pěnu (zdola nahoru) a nechte 30 minut působit.

2. Nečistoty odstraňte vysokým tlakem popř. pomocí odpovídajícího příslušenství. Na svislých plochách pracujte opět směrem zdola nahoru.

3. Pro transport velkého množství nečistot nastavte na nejvyšší možný průtok vody.

4. Pro zajištění hygienického prostředí používejte pouze doporučené dezinfekční prostředky. Dezinfekční prostředky nanášejte pouze po úplném odstranění nečistot.

1. Na povrchovou plochu naneste čistící prost

ředek, aby se nečistoty oddělily od povrchu. Pracujte zdola nahoru.

2. Opláchněte proudem vody o vysokém tlaku. Pracujte opět směrem zdola nahoru. Pro čištění těžko přístupných míst použijte příslušenství.

3. Choulostivé části jako jsou motory a pryž čistěte nižším tlakem, čímž předejdete jejich poškození.

5.2.2 Vozidla

Použití Příslušenství Metoda

Povrchové plochy vozidel

Standardní nástavec Injektor čistícího prostředku Zahnutý nástavec a přístroj na mytí spodku Kartáče

Čistící prostředky Aktive Shampoo Aktive Foam Sapphire Super Plus Aktive Wax Allosil RimTop

1. Na povrchovou plochu naneste čistící prostředek, aby se nečistoty oddělily. Pracujte směrem zdola nahoru. Zbytky hmyzu odstraníte tak, že na plochu nejprve předem nastříkáte např. přípravek Allosil, poté opláchnete vodou o nízkém tlaku a celé vozidlo očistíte s přidáním čistícího prostředku. Čistící prostředky nechte působit cca. 5 minut. Kovové povrchové plochy je možné čistit pomocí přípravku RimTop.

2. Opláchněte proudem o vysokém tlaku. Pracujte opět směrem zdola nahoru. Pro čištění těžko přístupných míst použijte příslušenství. Používejte kartáče. Krátké rozprašovací trubky jsou určeny pro čištění motorů a převodových skříní. Používejte zahnuté rozprašovací trubky či přístroj na mytí spodku.

3. Choulostivé části jako jsou motory a pryž čistěte nižším tlakem, abyste předešli jejich poškození.

4. Pomocí vysokotlakého čistícího přístroje naneste tekutý vosk, čímž snížíte rychlost vytváření nového znečištění.

202

Speciální příslušenství / varianty modelu

5.2.3 Stavebnictví a průmysl

Použití Příslušenství Metoda

Povrchové plochy

Pěnový injektor Standardní nástavec

Kovové předměty

Zahnutý nástavec Hlava pro čištění nádrží

Čistící prostředky Intensive J25 Multi Combi Aktive Alkafoam

POSEIDON 5

1. Na suchý povrch naneste silnou vrstvu pěny. U svislých ploch pracujte směrem zdola nahoru. Pro dosažení optimálního účinku nechte pěnu cca. 30 minut působit.

2. Opláchněte proudem o vysokém tlaku. Použijte odpovídající příslušenství. Pro oddělení nečistot od povrchové plochy používejte vysoký tlak. Pro transport nečistot používejte nízký tlak a velké množství vody.

3. Dezinfekční prostředky nanášejte pouze po úplném odstranění nečistot.

Dezinfekce DES 3000

Silná znečištění, např. na jatkách, je možné transportovat pomocí velkého množství vody.

Hlavy pro čištění nádrží slouží k čištění sudů, kádí, směšovacích tanků atd. Hlavy pro čištění nádrží jsou poháněné hydraulicky nebo elektricky a umožňují automatické čištění bez neustálého dozoru.

Zkorodované, poškozené povrchové plochy před povrchovou úpravou

Zařízení na otryskání za mokra

1. Zařízení na otryskání za mokra spojte s vysokotlakým čistícím přístrojem a sací hadici zasuňte do nádoby s pískem.

2. Při práci noste ochranné brýle a ochranný oděv.

3. Směsí vody a písku je možné odstranit korozi a lak.

4. Po opískování na plochu naneste uzavírací vrstvu na ochranu proti korozi (kov) či hnilobě (dřevo).

To je pouze několik příkladů použití. Každý úkol spojený s čištěním je jiný. Nejlepší řešení pro Vaše práce v oblasti čištění Vám pomůže najít Váš prodejce výrobků Nilﬁ sk-Alto.

6 Po skončení práce

6.1 Vypnutí přístroje 1. Vypněte hlavní vypínač,

Speciální příslušenství / varianty modelu

vypínač do polohy “OFF”.

2. Zavřete kohoutek přívodu vody.

3. Spoušť stříkací pistole stiskněte a podržte, dokud se přístroj nedostane do beztlakého stavu.

4. Stříkací pistoli zajistěte bezpečnostní západkou.

203

POSEIDON 5

6.2 Odpojení přívodních

vedení

6.3 Navinutí přívodního

vedení a vysokotlaké hadice a uložení příslušenství

6.4 Uschování stroje

(uskladnění zajištěné proti mrazu)



1. Přístroj odstavte do suché místnosti chráněné proti mrazu.

POZOR!

V případě, že se vysokotlaký čistič odstaví do takové místno-

sti, kde se vyskytují teploty okolo nebo pod 0° C, je nutno, aby byla před uskladněním čerpadlem do přístroje nasána nemrznoucí směs:

1. Od přístroje odpojit hadici pro přítok vody.

2. Odejmout trubkovitý stříkací nástavec.

3. Zapnout přístroj, poloha vypínače “I”. Maximálně po 3 minutách přístroj vypnout.

1. Od přístroje odpojte vodovodní hadici.

2. Zástrčku přístroje vytáhněte ze zásuvky.

Nebezpečí klopýtnutí!

Elektrické přívodní vedení a vysokotlakou hadici byste měli vždy pečlivě navinout tak, abyste předešli možným úrazům.

1. Elektrické přívodní vedení a vysokotlakou hadici naviňte způsobem zachyceným na obrázku.

2. Rozprašovací trubkovitý nástavec a příslušenství vložte do příslušných držáků resp. úchytů.

7. Během procesu nasávání 2krát až 3krát stisknout spoušť stříkací pistole.

8. Sací hadici zvednout z nádoby na nemrznoucí směs a tisknout spoušť stříkací pistole, dokud se neodčerpá zbývající nemrznoucí směs.

9. Přístroj vypnout.

10. Za účelem vyloučení všech možných rizik je nutno přístroj v mezičase až do opětovného uvedení do provozu uskladnit ve vytápěné místnosti.

204

4. Hadici pro nasávání připojit do místa vtoku vody do přístroje a zasunout do nádoby s nemrznoucí směsí.

5. Zapnout přístroj, poloha vypínače “I”.

6. Stříkací pistoli držet nad nádobou s nemrznoucí směsí a stisknout spoušť, čímž se spustí proces nasávání.

Speciální příslušenství / varianty modelu

7 Údržba

7.1 Harmonogram údržby

POSEIDON 5

7.2.1

7.2.2

7.2.3

7.2 Údržbářské práce

7.2.1 Vyčištění vodního ﬁ ltru

7.2.2 Kontrola stavu oleje

Vyčištění vodního ﬁ ltru

Kontrola stavu oleje

Výměna oleje

Týdně





Po každých 500 ho-

dinách provozu



V místě vstupu vody je namontován vodní ﬁ ltr, jehož úkolem je zachytávat větší nečistoty tak, aby se nedostaly do čerpadla.

1. Odšroubujte rychlouzavírací spojku je-li namontována.

2. Vyjměte filtr a vypláchněte jej. Případně poškozený ﬁ ltr vyměňte.

1. Zkontrolujte hladinu oleje

zvednutím uzávěru. Na vodorovné zemi by měl být olej sotva vidět. V případě potřeby

olej doplňte (druh oleje viz kapitola 9.4).

Podle

potřeby

7.2.3 Výměna oleje

Speciální příslušenství / varianty modelu

1. Předtím, než s výměnou oleje začnete, je nutno přístroj spustit a zahřát.

2. Odstraňte uzávěr.

3. Uvolněte a odstraňte vypouštěcí zátku.

Odčerpejte olej do vhodné ná-

doby (min. 1 litr) a zlikvidujte ho v souladu s nařízeními.

4. Namontujte vypouštěcí zátku a naplňte olejem dle kapitoly

9.4 Technické údaje.

5. Na vodorovné zemi by měl být olej v olejové nádobě sotva vidět.

6. Zavřete zátku.

205

POSEIDON 5

UPOZORNĚNÍ!

P ř i použití př ístroje v potravinářském sektoru je nutno použít speciální čerpadlový olej. Nechejte si poradit od svého specializovaného prodejce Nilﬁ sk-Alto.

8 Odstraňování poruch

Porucha Příčina Odstranění

Pokles tlaku > Vzduch v systému • Odvzdušnit systém, za

tímto účelem několikrát v krátkých časových odstupech stisknout spoušť stříkací pistole, event. stroj krátkodobě uvést do provozu bez připojené vysokotlaké hadice.

> VT tryska zanesená/

opotřebovaná

> Nádrž na čistící prostředek je

prázdná

Kolísání tlaku > Čerpadlo nasává vzduch

(možné pouze při sacím

provozu) > Nedostatek vody • Otevřít vodovodní kohoutek > Hadice pro přítok vody je

příliš dlouhá nebo příliš

malého průřezu > Nedostatek vody v důsledku

zaneseného vodního ﬁ ltru

> Nedostatek vody v důsledku

nedodržení max. přípustné

výšky nasávání

Motor se při zapnutí nerozbíhá > Zástrčka není správně

zapojená, přerušení přívodu

proudu

> Je vypnutá síťová pojistka • Zapnout síťovou pojistku

Motor při zapnutí bručí, aniž by se rozběhl

>Síťové napětí je příliš nízké

nebo výpadek fáze > Čerpadlo je zablokované

nebo zamrzlé > Chybný průřez nebo délka

prodlužovacího kabelu

• Vyčistit/vyměnit VT trysku

• Doplňte čistící prostředek do nádrže nebo uveďte dávkovací ventil do polohy “0”

• Prověřit vzduchotěsnost sací sady

• Použít předepsanou hadici pro přítok vody

•Vyčistit vodní ﬁ ltr ve vodovodní přípojce (nikdy nepracovat bez ﬁ ltru!)

• Viz Uvedení do provozu

• Prověřit zástrčku, vedení a vypínač a příp. požádat odborného elektrikáře o výměnu

• Nechat prověřit elektrickou přípojku

• Vyrozumět zákaznický servis Nilﬁ sk-Alto

• Použít kabel správného průřezu resp. délky

206

Speciální příslušenství / varianty modelu

Porucha Příčina Odstranění

Motor se vypíná > V důsledku přehřátí nebo

přetížení motoru zareagovala ochrana proti přetížení

> Znečištěná vysokotlaká

tryska

Při použití injektoru na čistící prostředek nedochází k rozprašování čistících prostředků

> Znečištěný injektor nebo

zanesená sací hadice

> Prázdná nádrž na čistící

prostředek

> Otočný knoﬂ ík na trubkovitém

stříkacím nástavci není nastavený na nízký tlak

POSEIDON 5

• Nechat zkontrolovat, zda napájecí napětí odpovídá napětí přístroje. Vypnout a nechat minimálně 3 minuty vychladnout

•Vyměnit vysokotlakou trysku

•Vyčistit

• Naplnit nádrž na čistící prostředek

• Otočným knoﬂ íkem na trubkovitém stříkacím nástavci otočit proti směru hodinových ručiček až na doraz

9 Ostatní

9.1 Umožnit recyklaci stroje

9.2 Záruka Na záruku a ručení se vztahují

9.3 Prohlášení o shodě s předpisy ES

Spotřebič, který dosloužil, okamžitě znehodnoťte.

1. Vytáhněte síťovou zástrčku ze zásuvky a přestřihněte přívodní kabel.

Elektrické spotřebiče nevyhazujte do domovního odpadu! Podle ustanovení směrnice EU

naše všeobecné prodejní a dodací podmínky.

Prohlášení o shodě s předpisy ES

Výrobek: Hochdruckreiniger Typ: POSEIDON 5 Popis: 400 V 3~, 50 Hz, IP X5 Konstrukce přístroje odpovídá

následujícím příslušným předpisům:

Aplikované harmonizované normy: EN 12100, EN 60335-2-79

Aplikované národní normy a technické speciﬁ kace:

Dipl. Ing. Wolfgang Nieuwkamp Zkoušky a povolení

2002/96/EG o odpadech z elektrických a elektronických zařízení se použité elektrické spotřebiče musí sbírat odděleně a předat k ekologické recyklaci. S případnými dotazy se, prosím, obraťte na své obecní zastupitelství nebo na nejbližšího prodejce.

Změny dané technickými inovacemi vyhrazeny.

Směrnice ES pro stroje 98/37/EG Směrnice ES pro nízké napětí 73/23/EEG Směrnice ES pro elektromagnetickou slučitelnost 89/336/EEG

EN 55014-1, EN 55014-2, EN 61000-3-2 DIN EN 60335-2-79

ALTO Deutschland GmbH Guido-Oberdorfer-Straße 2-8 D-89287 Bel len berg

Bellenberg, 01.06.2006

Speciální příslušenství / varianty modelu

207

POSEIDON 5

9.4 Technické údaje

5-61

5-61 DSS

5-59

5-55

5-55 DSS

215/21

210/21

(3000 PSI)

205/20

160/16

(2300 PSI)

1130

1110

(4.9 gal/min)

1050

1110

(4.9 gal/min)

(165 lb)

(174 lb)

POSEIDON 5

5-30 5-31 5-31 XT 5-32 5-41 5-47 5-52

l/h 630 730 760 890 1020 960 1020 1040

IEC

°C/°F 60 / 140

dB(A) < 80

dB(A) < 86

208

Voltage 220 V / 1~ / 60 Hz US

Voltage 230 V / 1~ / 50 Hz AU GB

Voltage 200 V / 3~ / 50 Hz JP

Voltage 200 V / 3~ / 60 Hz JP

Voltage 400 V / 3~ / 50 Hz EU EU EU

Voltage 230-400 V / 3~ / 50 Hz NO,BE NO,BE NO,BE

Voltage 220-440 V / 3~ / 60 Hz KR,TW US KR,TW

Noise level at a distance of 1m

Max. water inlet temperature

Intake-/Pressure operation

Fuse (slow) A 16 13 16 25 20 30 16 25 16 25

Power rating kW 3 4.5 5.2 5.2 6.1 7.8 7.4

Working pressure Bar (MPa) 115/11 110/11 180/18 170/17

Water ﬂ ow Qmax l/h 700 770 840 980

Water ﬂ ow Q

Max. water inlet pressure Bar/MPa/PSI 10 / 1 / 145

Dimensions l x w x h mm 740 x 550 x 1015

Speciální příslušenství / varianty modelu

Weight of cleaner kg 70 79 75 75

EN 60704-1

Vibration ISO 5349 m/s² ≤ 2.5

Sound power level LW

Recoil forces N 30 31 40 46 51 54 58 60

Oil quantity l ~ 0.6

Oil type BP 220 XP

http://www.nilﬁ sk-alto.com

HEAD QUARTER

DENMARK

Nilﬁ sk-Advance Group Sognevej 25 DK-2605 Brøndby Tel.: (+45) 4323 8100 E-mail: mail.com@nilﬁ sk-advance.com

SALES COMPANIES

ARGENTINA

Nilﬁ sk-Advance srl. Ediﬁ cio Central Park Herrera 1855, Ofﬁ ce 604 Ciudad Autónoma de Buenos Aires Tel.: (+54) 11 6091 1571

AUSTRALIA

Nilﬁ sk-ALTO 48 Egerton St. PO Box 6046 Silverwater NSW 2128 Tel.: (+61) 2 8748 5966 E-mail: info@nilﬁ skalto.com.au

AUSTRIA

Nilﬁ sk-ALTO Metzgerstr. 68 A-5101 Bergheim/Salzburg Tel.: 0662 456 400-90 E-mail: info.at@nilﬁ sk-alto.com Web: www.nilﬁ sk-alto.at

BELGIUM/LUXEMBURG

Nilﬁ sk-ALTO A division of Nilﬁ sk-Advance n.v-s.a. Riverside Business Park Boulevard Internationalelaan 55 Bâtiment C3/C4 Gebouw Bruxelles 1070 Brussel Tel.: 02 467 60 40 E-mail: info.be@nilﬁ sk-alto.com Web: www.nilﬁ sk-alto.be/

CANADA

Clarke Canada Part of the Nilﬁ sk-Advance Group 4080-B Sladeview Crescent, Unit 1 Mississauga, Ontario L5L 5Y5 Tel.: (+1) 905 569 0266 Web: www.clarkeus.com

CHILE

Nilﬁ sk-Advance S.A. San Alfonso 1462, Santiago Tel.: (+56) 2 684 50 00 E-mail: Pablo.noriega@nilﬁ sk.com Web: http://www.nilﬁ sk.com/

CHINA

Nilﬁ sk-Advance Cleaning Equipment (Shenzhen) Co., Ltd. Room 2515, Building C Huangdu Square 3008 Yitian Road Futian District, Postcode: 518048 518038 Shenzhen Tel.: (+86) 755 8359 7942

CZECH REPUBLIC

Nilﬁ sk-Advance s.r.o. Do Čertous 2658/1 193 00 Praha 9 Tel.: (+420) 241 408 419 E-mail: info@alto-cz.com Web: http://www.nilﬁ sk-alto.cz

DENMARK

Nilﬁ sk-ALTO

- en division af Nilﬁ sk-Advance A/S Industrivej 1 9560 Hadsund Tel.: 72 18 21 20 E-mail: Salg.dk@nilﬁ sk-alto.com Web: http://www.nilﬁ sk-alto.dk

FINLAND

Nilﬁ sk-ALTO Koskelontie 23 E 02920 Espoo Tel.: (+358) 207 890 605 E-mail: asiakaspalvelu.ﬁ @nilﬁ sk-advance.com Web: www.nilﬁ sk-alto.ﬁ

FRANCE

ALTO France SAS 26 Avenue de la Baltique, BP 246 91944 COURTABOEUF CEDEX Tel.: Commercial : 0 825 869 300 - SAV : 0 825 099 585 - Pôle tech : 0 825 802 615 E-mail: info.fr@nilﬁ sk-alto.com Web: www.alto-fr.com

GERMANY

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance AG Guido Oberdorfer Str. 10 89287 Bellenberg Tel.: 0180 537 3737 E-mail: info.de@nilﬁ sk-alto.com Web: www.nilﬁ sk-alto.de

GREECE

Nilﬁ sk-ALTO 8 Thoukididou Str. 164 52 Argiroupolis Tel.: 210 96 33443 E-mail: nilﬁ sk-advance@clean.gr Web: www.nilﬁ sk.gr/

HOLLAND

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance BV Camerastraat 9 1322 BB Almere Tel.: (+31) 36 5460 760 E-mail: info.nl@nilﬁ sk-alto.com Web: www.nilﬁ sk-alto.nl

HONG KONG

Nilﬁ sk-ALTO 2001 HK Worsted Mills Ind’l Bldg. 31-39 Wo Tong Tsui St. Kwai Chung Tel.: (+852) 2427 5951

HUNGARY

Nilﬁ sk-ALTO 2310 Szigetszentmiklos-Lakihegy II. Rákóczi Ferenc út 10. Tel.: 24 47 55 50 E-mail: info@nilﬁ sk-advance.com

INDIA

Nilﬁ sk-Advance India Limited

, Business Point,

349 No 201,2nd ﬂ oor, above Popular Car World, Western Express High way, Andheri ( East), Mumbai - 400 069 Tel.: (+91) 22 321 74592

IRELAND

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance Ltd. Bowerbank Way, Gilwilly Industrial Estate Penrith, Cumbria CA11 9BQ Tel.: 01768 868 995 E-mail: sales.ie@nilﬁ sk-alto.com Web: http://www.nilﬁ sk-alto.ie

ITALY

Nilﬁ sk-ALTO Strada comunale della Braglia, 18 I-26862 Guardamiglio (LO) Tel.: 0377 41 4077 Web: www.nilﬁ sk-alto.com/

JAPAN

Nilﬁ sk-ALTO 1-6-6 Kita-shinyokohama, Kouhoku-ku Yokohama, 223-0059 Tel.: (+81) 45 548 2571

MALAYSIA

Nillﬁ sk-Advance Sdn Bhd Sd 14, Jalan KIP 11 Taman Perindustrian KIP Sri Damansara 52200 Kuala Lumpur Tel.: (+60) 3 603 6275 3120 E-mail: sales@nilﬁ sk-advance.com.my

MEXICO

Nilﬁ sk-Advance de Mexico, S. de R.L. de C.V. Prol. Paseo de la Reforma 61, 6-A2 Col. Paseo de las Lomas 01330 Mexico, D.F. Tel.: (+52) 55 2591 1002 (switchboard) E-mail: info@advance-mx.com Web: www.nilﬁ sk-advance.com.mx

NORWAY

Nilﬁ sk-ALTO Bjørnerudveien 24 1266 Oslo Tel.: (+47) 22 75 17 71 E-mail: info.no@nilﬁ sk-alto.com Web: www.nilﬁ sk-alto.no

POLAND

Nilﬁ sk-ALTO 05-800 Pruszkow ul. 3-go MAJA 8 Tel.: (+48) 22 738 37 50 E-mail: info@nilﬁ sk-alto.pl Web: www.nilﬁ sk-alto.pl

PORTUGAL

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance Lda. Sintra Business Park Zona Industrial Da Abrunheira Ediﬁ cio 1,1° A P-2710-089 Sintra Tel.: (+35) 808 200 537 E-mail: mkt@nilﬁ sk-advance.es Web: www.nilﬁ sk-alto.com

RUSSIA

Нилфиск-Эдванс 127015 Москва Вятская ул. 27, стр. 7

Tel.: (+7) 495 783 96 02 E-mail: info@nilﬁ sk.ru Web: www.nilﬁ sk.ru

SINGAPORE

Nilﬁ sk-ALTO 22 Tuas Ave 2 Singapore 639453 Tel.: (+65) 6759 9100 E-mail: sales@nilﬁ sk-advance.com.sg Web: www.nilﬁ sk-advance.com.sg

SPAIN

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance S.A. Torre D’Ara, Paseo del Rengle, 5 Pl. 10 08302 Mataró Barcelona Tel.: (+34) 902 200 201 E-mail: mkt.es@nilﬁ sk-alto.com Web: www.nilﬁ sk-alto.es

SWEDEN

Nilﬁ sk-ALTO Member of the Nilﬁ sk-Advance Group Aminogatan 18, Box 4029 431 04 Mölndal Tel.: (+46) 31 706 73 00 E-mail: info.se@nilﬁ sk-alto.com Web: www.nilﬁ sk-alto.se

TAIWAN

Nilﬁ sk-ALTO No.5, Wan Fang Road Taipei Tel.: (+886) 227 002 268

THAILAND

Nilﬁ sk-ALTO 89 Soi Chokechai-Ruammitr Viphavadee-Rangsit Road Ladyao, Jatuchak, Bangkok 10900 Tel.: (+66) 2275 5630

TURKEY

Nilﬁ sk-Advance Profesyonel Temizlik Ekipmanları Tic. A/S. Necla Cad. No.: 48, Yenisahra / Kadıköy Istanbul Tel.: (+90) 216 470 08 – 60 E-mail: info-tr@nilﬁ sk-alto.com Web: http:// www.nilﬁ sk-alto.com.tr

UNITED KINGDOM

Nilﬁ sk-ALTO Division of Nilﬁ sk-Advance Ltd. Bowerbank Way, Gilwilly Industrial Estate Penrith, Cumbria CA11 9BQ Tel.: 01768 868 995 E-mail: sales.uk@nilﬁ sk-alto.com Web: www.nilﬁ sk-alto.co.uk

USA

Nilﬁ sk-Advance Inc. 14600 21.st Avenue North Plymouth, MN 55447-3408 Tel.: (+1) 763 745 3500 E-mail: info@advance-us.com Web: www.advance-us.com

VIETNAM

Nilﬁ sk-Advance Representative Ofﬁ ce No. 51 Doc Ngu Str. Ba Dinh Dist. Hanoi Tel.: (+84) 4 761 5642 / (+84) 90426 6368 E-mail: nilﬁ sk@vnn.vn Web: www.nilﬁ sk-advance.com/

Nilfisk POSEIDON 5 User Manual [cz]

Specifications and Main Features

Frequently Asked Questions

User Manual
