NILFISK C 105.5, C 115.3 User Manual

Nil sk C 105.5
Nil sk C 115.3

Manuel d’Instructions

Copyright © 2011 Nilfisk, Division of Nilfisk-Advance A/S

Nilfisk C 105.5 / C 115.3

Sommaire

1 Mesures de sécurité et mises en garde ...................................3

2 Description ...............................................................................5

3 Avant d’utiliser votre nettoyeur haute pression .........................6

4 Mode d’emploi de votre nettoyeur haute pression ....................8

5 Après utilisation de votre nettoyeur haute pression ................10

6 Maintenance .......................................................................... 11

7 Diagnostique des pannes .......................................................12

8 Plus d’informations ................................................................14

9 Données techniques principales ............................................15

10 Déclaration .............................................................................15

1 Mesures de sécurité et mises en garde

Symboles utilisés pour
mettre en évidence les
consignes

Veuillez lire at-

tentivement ce
manuel d’ins­truction avant

la première

utilisation de votre
laveuse à haute pression.
Conservez le manuel pour
consultation ultérieure.

Les consignes de
sécurité marquées
par ce symbole

sont à respecter
scrupuleusement pour écarter
tout risque de lésions corpo­relles.



mager la machine et de réduire
ses performances.

tructions servant à simplifi er le
travail et à assurer un fonction­nement en toute sécurité.

Ce symbole est

utilisé pour mettre

en évidence les

consignes de sé-

curité à respecter

pour éviter d’endom-

Ce symbole
indique les
conseils et ins-

FR

Ne pas laisser des personnes
non formées à l’utilisation d’un
nettoyeur haute pression ou
n’ayant pas pris connaissance
du manuel d’utilisateur, utiliser
la machine.

Cet appareil n’est pas destiné
à être utilisé par des enfants ni,
sans assistance ou supervision,
par des personnes dont les ca­pacités physiques, sensorielles
ou mentales les empêchent de
l’utiliser en toute sécurité. Les
enfants doivent être supervisés
pour s’assurer qu’ils ne jouent
pas avec l’appareil.

Avant de démarrer votre ma­chine, veuillez vérifi er soigneu­sement l’absence de défauts. Si
vous en constatez, ne démarrez
pas votre machine et contactez
votre distributeur Nilfi sk.

Soyez particulièrement attentif
aux points suivants :

 L’isolation du câble électrique

doit être parfaite et le câble
ne doit comporter aucune
fi ssure. Si le câble électrique
est endommagé, vous devez
le faire réparer par un distri­buteur Nilfi sk agréé.

ATTENTION !

 Des jets à haute pression

peuvent être dangereux. Ne
dirigez jamais le jet d’eau
vers des personnes, des
animaux domestiques, de
l’équipement électrique sous
tension ou la machine elle­même.

 N’essayez jamais de nettoyer

des vêtements ou chaus­sures sur vous ou d’autres
personnes à l’aide du jet.

 Tenez la lance de pulvéri-

sation fermement des deux
mains. La poussée de la
lance de pulvérisation peut
atteindre 16,4 N pendant
l’utilisation.

3

Nilfisk C 105.5 / C 115.3

FR

 L’opérateur ainsi que toute

personne se trouvant juste
à côté de l’endroit à nettoyer
doivent prendre des mesures
afi n d’éviter d’être heurtés
par des déchets détachés
sous l’effet du nettoyage.
Porter des lunettes de pro­tection pendant le fonction­nement.

 Cet appareil est conçu pour

être utilisé avec des pro­duits de nettoyage fournis
ou conseillés par Nilfi sk.
L’utilisation d’autres produits
de nettoyage ou produits
chimiques peut avoir des ef­fets adverses sur la sécurité
de l’appareil.

 Pour assurer la sécurité de

l’appareil, n’utiliser que des
pièces de rechange approu­vées par Nilfi sk.

 Les tuyaux haute pression,

raccords et joints sont im­portants pour la sécurité de
l’appareil. N’utiliser que des
tuyaux, raccords et joints
conseillés par Nilfi sk.

 Ne pas utiliser l’appareil si

un câble électrique ou des
éléments importants de l’ap­pareil sont endommagés, par
ex. dispositifs de sécurité,
tuyau haute pression et poi­gnée de vaporisation.

 L’appareil est destiné au net-

toyage de voitures, jardins
etc.

 Il est nécessaire d’utiliser un

protecteur d’oreilles.

 N’utilisez jamais la machine

dans un env ironnement
comportant un risque d’ex­plosion. Dans le doute, ren­seignez-vous auprès des
autorités locales.

 Il est interdit de nettoyer

des surfac es contenant de
l’amiante à la haute pression.

N’utilisez jamais la laveuse à

haute pression à des tempé­ratures inférieures à 0°C.

ATTENTION !

Utiliser des câbles d’extension
inappropriés peut être dange­reux. Laissez des câbles sur
tambour complètement dérou-

lés pour éviter qu’ils surchauf­fent.

En cas d’utilisation d’une ral­longe, la prise et la fi che doi­vent être étanches et répondre
aux exigences ci-dessous
concernant la longueur et les
dimensions de câbles:

1,0 mm² max. 12,5 m
1,5 mm² max. 20 m
2,5 mm² max. 30 m

 En cas d’endommagement

du câble électrique, le faire
remplacer par le fabricant,
son agent de service ou
toute personne similaire qua­lifi ée, afi n d’éviter tout risque.

Connexion de l’alimentation
électrique

Lors du branchement de la
laveuse à haute pression sur
l’installation électrique, veuillez
respecter les consignes sui­vantes :
 L’installation électrique doit

être effectuée par un électri­cien qualifi é et répondre à la
norme IEC 364.

 Il est recommandé que l’ali-

mentation électrique de cet
appareil comprenne soit un
dispositif de courant résiduel
permettant d’interrompre
l’alimentation si le courant de
fuite vers la terre dépasse 30
mA pendant 30 ms.

Connexion à l’eau

 Raccordement au réseau de

canalisation public - confor­mément aux réglementations
en vigueur.

 Le tuyau d’admission peut

être branché à la conduite de
distribution d’eau avec une
pression d’alimentation max.
de 10 bars.

Ce nettoyeur
haute pression
doit être unique­ment raccordé au
circuit d’eau po-

table lorsque un dispositif anti­refoulement (de type BA selon
EN 1717) a été installé. Le
dispositif anti-refoulement peut
être commandé avec la réfé­rence 106411177. La longueur
de tuyau entre le dispositif an­ti-refoulement et le nettoyeur
haute pression doit être de 10
mètres au moins pour absorber
les éventuels pics de pression
(diamètre minimum 12,7 mm).
Le fonctionnement par aspi­ration (à partir d’un récipient
pour eau de pluie, par exemple)
s’effectue sans dispositif anti­refoulement. Kit d’aspiration
recommandé : 126411387.
Dès que l’eau traverse la valve
BA, on considère qu’elle n’est
plus potable.

IMPORTANT ! L’eau utilisée
doit être exempte d’impuretés.
S’il y un risque que l’eau d’arri­vée contienne du sable (venant
par ex. de votre propre puits),
vous devez installer un fi ltre
complémentaire.
Réparation et maintenance

ATTENTION ! Débranchez le
câble d’alimentation de la prise
avant toute maintenance sur la
machine.

Dispositifs de sécurité

soupape de décharge

La soupape de décharge per­met de réduire la pression si
celle-ci dépasse les valeurs
préfi xées.

Dispositif de verrouillage du
pistolet pulvérisateur (7a) (Voir

illustration en fi n du manuel):
Le pistolet pulvérisateur est
muni d’un dispositif de ver­rouillage. Lorsque le cliquet est
engagé, le pistolet pulvérisateur
est verrouillé.

Capteur de température :

Un capteur de température
protège le moteur contre la sur­chauffe. La machine redémarre­ra après quelques minutes, une
fois le capteur de température
refroidi.

4

Nilfisk C 105.5 / C 115.3

2 Description

2.1 Application La laveuse à haute pression

a été développée en vue d’un
usage domestique pour :

- voitures, motos, bateaux,
caravanes, remorques,
terrasses/allées/dalles, boi­series, briques, barbecues,
meubles de jardin, tondeuses

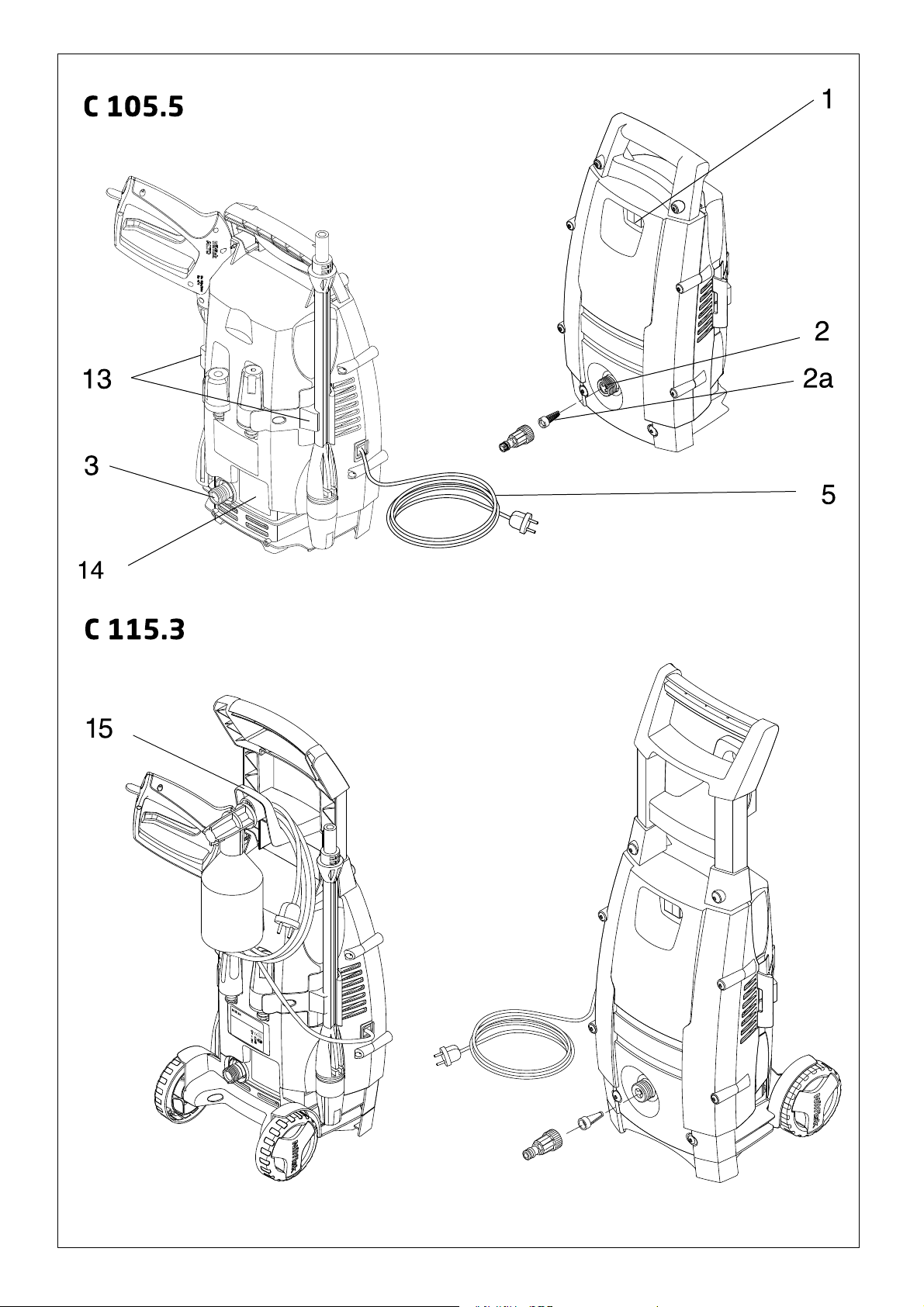

2.2 Eléments de fonctionne­ment et vue d’ensemble
du modèle

Voir illustration en fi n du manuel.

1 Contrôleur marche/arrêt
2 Entrée d’eau avec fi ltre (2a)
3 Connexion haute pression
4 Tuyau haute pression
5 Câble électrique
6 Click & Clean lance de

pulvérisation

7 Pistolet pulvérisateur avec

verrouillage (7a)

8 Click & Clean buse Tornado

(C 105.3)

9 Click & Clean buse Tornado

PR (C 115.3)

10 Click & Clean buse Power-

®

speed

La laveuse à haute pression ne
doit pas servir à d’autres appli­cations que celles décrites dans
ce manuel.

Veuillez respecter scrupuleuse­ment les mesures de sécurité
pour écarter tout risque d’en­dommager la machine ou la
surface à traiter ainsi que de
lésions corporelles graves.

11 Click & Clean pulvérisateur

à mousse

12 Outil de nettoyage pour

buse

13 Support pour pistolet pulvé-

risateur et buses
14 Plaque de modèle
15 Support pour câble

électrique (C 115.3)
16 Clé hexagonale

Spécifi cations : Voir plaque de
modèle (14) de la machine.

Nous nous réservons le droit de
modifi er ces spécifi cations.

FR

5

Nilfisk C 105.5 / C 115.3

FR

3 Avant d’utiliser votre
nettoyeur haute pression

3.1 Montage de la poignée
de chariot (pour modèles
avec poignée de chariot)

3.2 Montage du raccord

rapide

1. Introduisez la poignée de

2. Fixez la poignée en resser-

1. Vissez fermement le raccord



en eau afi n de fi ltrer du sable,
du calcaire ou d’autres impu­retés susceptibles d’abîmer les
valves de pompe.

chariot dans la machine.

rant les 2 vis. Utilisez la clé
hexagonale fournie avec
l’unité.

rapide sur l’arrivée d’eau (2).

Remarque : n’ou-

bliez pas d’instal-

ler le fi ltre (2a)

d’entrée dans le

tuyau d’alimentation

3.3 Montage du tuyau haute
pression sur le pistolet
pulvérisateur

Attention : faute d’installation

du fi ltre, la garantie ne sera pas
valable.

1. Montez le tuyau haute pres­sion (4) sur le pistolet pulvéri­sateur (7).

Détacher le fl exible haute

pression en appuyant sur la
manette (A).

A

6
