ATTIX 30 H / M / PC / XC
ATTIX 50 H / M / PC / XC
Navodilo za uporabo
107401206 A
Vsebina
1 Pomembni varnostni
napotki
ATTIX 30/50 H/M
slovensko
.....................................................................................2
2 Opis
3 Pred zagonom
4 Upravljanje / obratovanje
2.1 Namen uporabe ................................................................7
2.2 Upravljalno polje................................................................8
3.1 Sestavljanje naprave .......................................................... 9
3.1.1 Pribor *) vzemite iz embalaže ................................................9
3.1.2 Držalo sesalne cevi pritrdite na sesalno cev *) .........................9
3.2 Pred zagonom .................................................................. 9
3.3 Nameščanje varnostne filtrske vreče "H" ............................. 10
3.4 Nameščanje filtrske "M" ................................................... 11
4.1 Priključki ........................................................................ 13
4.1.1 Priključitev sesalne cevi .................................................... 13
4.1.2 Električni priključek ......................................................... 13
4.2 Vklopite napravo .............................................................. 13
4.2.1 Stikalo „ 0-I “ *) ................................................................ 13
4.2.2 Stikalo „ auto-0-I “ *) ......................................................... 13
4.2.3 Reguliranje sesalne moči *) ................................................ 14
4.2.4 Auto-On/Off-obratovanje – položaj stikala “ auto ” *) ............... 14
4.3 Očiščenje filtrskega elementa ............................................ 15
4.3.1 Očiščenje filtrskega elementa " Push & Clean "
(ATTIX 30- / 50-xx PC) ..................................................... 15
4.3.2 Očiščenje filtrskega elementa " XtremeClean "
(ATTIX 30- / 50-xx XC) ..................................................... 15
4.3.3 Preverjanje kontrole volumskega toka ................................. 15
4.3.4 Akustični opozorilni signal ................................................ 15
5 Področja uporabe in
metode dela
6 Po delu
7 Vzdrževanje
8 Odpravljanje motenj
9 Ostalo
5.1 Tehnike dela .................................................................. 16
5.1.1 Sesanje suhih snovi ........................................................ 16
5.1.2 Sesanje tekočin ............................................................. 16
6.1 Izključitev in hranjenje sesalca .......................................... 17
7.1 Načrt vzdrževanja ............................................................ 18
7.2 Vzdrževalna dela ............................................................. 18
7.2.1 Izpraznjevanje posode za umazanijo ................................... 18
7.2.2 Zamenjava filtrske vrečke "H" ............................................ 19
7.2.3 Zamenjava vrečke za odpadke "M" .....................................20
7.2.4 Zamenjava varnostne filtrske vrečke "M" .............................. 21
7.2.5 Zamenjava filtrskega elementa "H" (Push & Clean) ................ 22
7.2.6 Zamenjava filtrskega elementa"H" (XtremeClean) ..................23
7.2.7 Zamenjava filtrskega elementa "M" (Push & Clean) ................ 24
7.2.8 Zamenjava filtrskega elementa "M" (XtremeClean) .................25
...................................................................................26
9.1 Odlaganje stroja za recikliranje .......................................... 27
9.2 Garancija ....................................................................... 27
9.3 Preizkusi ........................................................................ 27
9.4 Izjava ES o skladnosti ....................................................... 27
9.5 Tehnični podatki .............................................................. 28
9.6 Pribor ............................................................................28
*)
Posebni pribor / variante modela
1
ATTIX 30/50 H/M
slovensko
1 Pomembni varnostni napotki
Oznaka napotkov Preden poženete napravo, obvezno preberite ta dokument in ga
imejte pripravljenega na dosegu roke.
NEVARNOST
Nevarnost, ki neposredno vodi do težkih in nepopravljivih
poškodb ali do smrti.
OPOZORILO
Nevarnost, ki lahko povzroči težke poškodbe ali smrt.
POZOR
Nevarnost, ki lahko povzroči lažje poškodbe ali materialno
škodo.
• Napravo smejo uporabljati samo osebe, ki so poucene o njenem delo-
vanju in ki imajo izrecno narocilo za njeno uporabo
• Naprava se sme uporabljati samo pod nadzorstvom
• Otroci ne smejo uporabljati naprave
• Duševno ali telesno prizadetih oseb, ne smejo uporabljati napravo
Osebe, ki delajo s sesalcem, je pred začetkom dela potrebno informirati o
• ravnanju in uporabi sesalca
• nevarnostih, ki nastajajo pri sesanju materiala
• o varnem odstranjevanju posesanega materiala
1. Opustiti se mora vsak način dela, ki lahko ogroža varnost.
2. Nikoli ne sesajte brez filtra.
3. V naslednjih situacijah se mora izključiti naprava in izvleči vtič:
- pred čiščenjem in vzdrževalnimi deli
- pred menjavo delov
- pred predelavo naprave
- če nastane pena ali če prične izhajati tekočina
Uporaba stroja se ureja z veljavnimi nacionalnimi določili in predpisi.
Poleg navodila za uporabo in veljavnih določb za preprečevanje nesreč, ki
so obvezujoče v deželi, v kateri se stroj uporablja, je potrebno upoštevati
tudi priznana strokovno tehnična pravila za varno in strokovno delo.
Namen uporabe naprave Od leta 1997 obstaja nova razporeditev zdravju nevarnih vrst prahu in njim
pripadajočih odsesovalnih naprav. Razporeditev je urejena v IEC 603352-69 (po vsem svetu) in v EN 60335-2-69 (po vsej Evropi).
Varnostna nalepka na napravi opozarja:
Ta naprava vsebuje prah, ki je nevaren za zdravje. Postopke praznjenja in
vzdrževanja, vključno z odstranitvijo sredstev, ki zbirajo prah, lahko izvaja
samo pooblaščeno osebje, ki nosi ustrezno osebno zaščito. Uprabljajte
šele po tem, ko ste v celoti pritrdili in preverili filtracijski sistem.
2
ATTIX 30/50 H/M
Razred prahu H (visok). V ta razred prahu spada prah z OEL vrednostmi 1), vse vrste prahu, ki povzročajo raka ter vrste prahu, ki
vsebujejo povzročitelje bolezni. Sesalniki za ta razred prahu se
preverjajo kot celotna naprava. Maksimalna stopnja prepuščanja znaša
0,005%, odstranjevanje se mora opraviti tako, da ne nastane veliko prahu.
Razred prahu M (srednji). V ta razred prahu spada prah z OEL
vrednostmi 1) > 0,1 mg/m3 ter leseni prah. Sesalniki za ta razred
prahu se preverjajo kot celotna naprava. Maksimalna stopnja prepuščanja znaša 0,1%, odstranjevanje se mora opraviti tako, da ne nastane
veliko prahu.
Vsi varnostni sesalniki morajo biti opremljeni s pripravo za preverjanje
količine pretoka in morajo zagotavljati minimalno hitrost zraka, ki znaša
Vmin = 20 m/sek.
Sesalniki ATTIX 30-XH in ATTIX 50-XH so primerni za sesanje / odsesavanje suhega, nevnetljivega prahu, nevnetljivih tekočin, zdravju nevarnega
prahu z OEL vrednostmi, prahu, ki povzroča raka in s povzročitelji bolezni.
Sesalniki ATTIX 30-XH in ATTIX 50-XH so razen tega registrirani za protiazbestno sanacijo (TRGS 519).
slovensko
Sesalniki ATTIX 30-XM in ATTIX 50-XM so primerni za sesanje / odsesavanje suhega, nevnetljivega prahu, nevnetljivih tekočin, lesnega prahu in
zdravju nevarnega prahu z OEL vrednostmi > 0.1 mg/m3.
Naprava je primerna za profesionalno uporabo, npr. v
• hotelih, šolah, bolnicah, tovarnah. trgovinah, uradih, za izdajanje v na-
jem
Vsaka uporaba, ki presega ta namen, velja kot neskladna z namembnostjo
stroja. Proizvajalec ne prevzema odgovornosti za škodo, ki na ta način
lahko nastane.
K uporabi, ki je skladna z namembnostjo, spada tudi upoštevanje navodil
za uporabo, vzdrževanje in oskrbovanje, ki jih je predpisal proizvajalec.
Transport 1. Pred transportom dobro zaprite vse zapahe, ki se nahajajo na posodi
za umazanijo.
2. Naprave ne nagibajte ali prekucnite, v kolikor se v posodi za umazanijo
nahaja tekočina.
3. Naprave ne dvigajte s kavljem žerjava.
Skladiščenje 1. Stroj odložite na suhem mestu, zaščitenem pred zmrzovanjem.
Električni priključek 1. Priporoča se, da se sesalec priključi preko zaščitnega stikala za zašči-
to pred okvarnim tokom.
2. Namestite dovajanja toka deli (vtičnice, priključki in spojke) in podalj-
šek, tako da lahko razvije varnostni razred.
3. Vtikac in spojnice za elektricno omrežje ter kabli za podaljšek morajo
biti nepropustni za vodo.
1)
OEL=maksimalna koncentracija na delovnem mestu
3
ATTIX 30/50 H/M
slovensko
Kabel za podaljševanje
Vzdrževanje, čiščenje in
popravilo
1. Kod kabel za podaljšanje smete uporabiti samo kabel, ki odgovarja
specifikacijam proizvajalca ali kvalitetnejši.
2. Pri uporabi podaljška je potrebno paziti na najmanjši presek napeljave:
Dolžina kabla Presek
< 16 A < 25 A
do 20 m 1,5 mm
20 do 50 m 2,5 mm
2
2
2,5 mm
4,0 mm
2
2
Pri sledečih delih pazite na to, da se ne bo po nepotrebnem dvigoval prah.
Nosite P2 masko za zaščito dihanja.
POZOR! Pri sanaciji azbesta morate še dodatno nositi oblačilo za enkratno uporabo.
Redno čistite napravo za omejevanje ravni vode in preverjajte, če so se
pojavili znaki obrabe.
Izvajajte samo tista vzdrževalna dela, ki so opisana v navodilu za uporabo.
Pred čiščenjem in vzdrževanjem je načeloma potrebno izvleči električni
vtič.
Med vzdrževanjem in čiščenjem je potrebno s sesalcem ravnati tako, da
ni v nevarnosti niti vzdrževalno osebje niti niso ogrožene ostale osebe.
Na kraju vzdrževanja
1. uporabljajte napravo za filtrirano prisilno odvajanje zraka
2. nosite zaščitno obleko
3. čistite sam kraj vzdrževanja tako, da v okolico ne zaidejo nikakršne
nevarne snovi
Preden se sesalec odstrani s področja, ki je okuženo z nevarnimi snovmi,
1. posesajte zunanje dele sesalca, nato pa ga na čisto obrišite ali nepro-
pustno zapakirajte
2. pri tem preprečite razprševanje zbranega nevarnega prahu
Po uporabi v okolju, kontaminiranem z azbestom, mora v skladu s TRGS
519, napravo očistiti za to pooblaščena oseba.
Pri vzdrževalnih delih in popravilih se morajo vsi umazani deli, ki se ne dajo
dovolj dobro očistiti,
1. zapakirati v nepropustne vreče
2. odstraniti soglasno s predpisi, ki veljajo za odstranjevanje takšnih od-
padkov
Tehnik družbe Nilfisk-ALTO ali za to izučena oseba, mora najmanj enkrat
letno izvesti tehnični pregled, vključno s filtri, zračnim tesnjenjem in mehanizmi nadzora. V skladu z AA.22.201.2 je potrebno napravam v razredu
H enkrat letno preveriti njihovo učinkovitost filtracije. Če učinkovitost filtra
ne izpolnjuje zahtev za prašni razred H, je potrebno filter zamenjati in novi
filter je potrebno testirati v skladu z AA.22.201.2.
4
Viri nevarnosti
ATTIX 30/50 H/M
slovensko
Elektrika
NEVARNOST
Deli pod napetostjo v zgornjem delu sesalnika.
Kontakt z deli pod napetostjo povzroči težke ali smrtonosne
poškodbe.
1. Nikoli ne škropite zgornji del sesalnika z vodo.
NEVARNOST
Električni udar zaradi pomanjkljivega električnega kabla.
Dotik poškodovanega električnega priključnega kabla lahko
povzroči težke ali smrtne poškodbe.
1. Ne poškodujte omrežnega priključnega voda (npr. ne vozite
po njem, ne natezajte in ne stiskajte ga).
2. Redno preverjajte poškodbe kabla za omrežni priključek kot
npr. nastajanje razpok ali pojave staranja.
3. Preden nadaljujete z uporabo naprave, mora Nilfisk-Alto
servisna služba ali strokovni električar zamenjati pokvarjeni
električni kabel.
POZOR
Vtičnica naprave*).
Vtičnica naprave je dimenzionirana samo za namene uporabe,
ki so opisani v navodilu za uporabo. Priključevanje drugih
naprav lahko povzroči materialno škodo.
1. Pred priključevanjem neke druge naprave izključite sesalnik
in napravo, ki jo priključujete.
2. Preberite navodila za uporabo naprave, ki jo priključujete in
upoštevajte navedene varnostne napotke.
Sesanje tekočin
*)
Posebni pribor / variante modela
POZOR
Poškodbe zaradi napačne omrežne napetosti.
Naprava se lahko poškoduje, če se priključi na napačno
omrežno napetost.
1. Prepričajte se, da sta omrežna napetost in napetost aparata,
navedena na napisni ploščici, enaki.
POZOR
Sesanje tekočin.
Gorljive tekočine se ne smejo sesati.
1. Pred sesanjem tekočin se mora filtrska vrečka/vrečka za odpadke načelno odstraniti, preveriti se mora funkcija plovca oz.
omejevala za višino vode.
2. Priporoča se uporaba posebnega filtrskega elementa ali filtrskega sita.
3. Če se pojavi pena, takoj končajte z delom in izpraznite posodo.
5
ATTIX 30/50 H/M
slovensko
Nevarne snovi
Uporaba za delo pri sanaciji
azbesta
OPOZORILO
Nevarne snovi.
Vsesavanje nevarnih snovi lahko povzroči težke ali smrtonosne
poškodbe.
1. Sesati ne smete sledečih materialov:
- vroči materiali (tleče cigarete, vroči pepel itd.)
- gorljive, eksplozivne, agresivne tekočine (npr. bencin, topi-
la, kisline, lugi, itd.)
- gorljive, eksplozivne vrste prahu (npr. magnezijev prah, alu-
minijev prah itd.)
OPOZORILO
Za sesanje azbesta in sesalnega materiala, ki vsebuje azbest:
1. Uporabljajte sesalnike ATTIX 30-XH in ATTIX 50-XH.
2. Uporabite gumijasto sesalno cev s premerom 36 mm.
S pomočjo plastične vreče, ki se da zapreti, je potrebno
zagotoviti takšen transport sesalca in kontaminiranih delov
(gibke cevi, ročne cevi, šob itd.), da ne more priti do razvijanja
prahu. Po uporabi v zaprtem področju v smislu določil TRGS
519 (TRGS – Tehnična pravila za nevarne snovi) se azbestni
sesalec ne sme več uporabljati na t.i. belem področju. Izjeme
so dopustne samo, če je azbestni sesalec v skladu z določili
TRGS 519, št. 2.7, pred tem v celoti (to pomeni ne samo
zunanje dele, temveč tudi npr. prostor za hladni zrak, vgrajene
dele za električno opremo, opremo samo itd.) dekontaminiral
strokovnjak oziroma izvedenec za to področje. To mora
strokovnjak pisno potrditi in podpisati.
Pri sesanju prahu, ki vsebuje azbest, očiščeni zrak ne sme
biti povrnjen v delovni prostor. Za odvajanje odpadnega zraka
uporabite adapter za odpadni zrak in gumijasto cev z dolžino
največ 4 m in premerom najmanj 50 mm.
Nadomestni deli in pribor
Izpraznjevanje posode za
umazanijo
POZOR
Nadomestni deli in pribor.
Uporaba neoriginalnih nadomestnih delov in pribora lahko
okrni varnost naprave.
1. Uporabljajte samo nadomestne dele in pribor, ki jih proizvaja
Nilfisk-Alto.
2. Uporabljajte samo krtače, ki so bile dobavljene skupaj s sesalcem ali pa tiste, ki so določene in predpisane v navodilu
za uporabo.
POZOR
Vsesani material je nevaren za okolje.
Vsesani material lahko predstavlja nevarnost za okolje.
1. Posesano snov odstranite v skladu z zakonskimi določili.
6
2 Opis
ATTIX 30/50 H/M
slovensko
2.1 Namen uporabe
1 Ročaj z vodilom za navijanje priključnega voda
2 Pritrjevalna točka za držalo sesalne cevi
3 Zapiralna sponka
4 Krmilni valjček
5 Posoda za umazanijo
6 Vstopni fiting
7 Stikalo naprave
8 Pripomoček za nastavljanje premera cevi
9 Vtičnica naprave
10 Stikalni gumb za čiščenje filtra
*)
*)
ATTIX 30
1
10
9
8
7
2
3
6
5
4
ATTIX 50
*)
Posebni pribor / variante modela
7
ATTIX 30/50 H/M
slovensko
2.2 Upravljalno polje
ATTIX 30- /50-0M / PC/XC
ATTIX 30- /50-0H / PC/XC
ATTIX 30- /50-2M / PC/XC
ATTIX 30- /50-2H / PC/XC
auto
8
3 Pred zagonom
ATTIX 30/50 H/M
slovensko
3.1 Sestavljanje naprave
3.1.1 Pribor *) vzemite iz
embalaže
3.1.2 Držalo sesalne cevi
pritrdite na sesalno cev
1. Napravo in pribor vzemite iz
embalaže.
2. Vtiča še ne smete vtakniti v vtičnico.
3. Odprite zaporne sponke (A) in
A
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
snemite zgornji del sesalnika.
4. Vzemite dele pribora *) iz posode za umazanijo in iz embalaže.
1. Držalo sesalne cevi pritrdite na
*)
sesalno cev.
3.2 Pred zagonom Odvisno od nevarnosti prahu, ki ga je potrebno vsesavati/izsesati, se
mora sesalnik opremiti z ustreznimi filtri:
Vrsta prahu Filtrska vrečka / Vrečka za
odstranjevanje/ Filtrski element
• Vrste prahu, ki ne povzročajo raka
z OEL vrednostmi (upoštevajte dodatna nacionalna določila)
• Kancerogeni prah
• Prah, ki vsebuje patogene snovi
• Vrste prahu, ki ne povzročajo raka
z OEL vrednostmi (upoštevajte dodatna nacionalna določila)
• Kancerogeni prah
• Prah, ki vsebuje patogene snovi
• Vrste prahu, ki ne povzročajo raka
z OEL vrednostmi (upoštevajte dodatna nacionalna določila)
• Kancerogeni prah
• Prah, ki vsebuje patogene snovi
Priporočljiv za varno
odstranjevanje brez prahu:
Varnostna filtrska vrečka “H“
naročn. št.
ATTIX 30-XH: 107400233
ATTIX 50-XH: 107400236
Filtrska vrečka
naročn. št.
ATTIX 30-XH: 302004000
ATTIX 50-XH: 302004004
Filtrski element “H”
naročn. št. 302000658
Filtrski element “H”
naročn. št. 107400449
*)
Posebni pribor / variante modela
9
ATTIX 30/50 H/M
slovensko
Vrsta prahu Filtrska vrečka / Vrečka za
• Nenevarne vrste prahu
• Vrste prahu, ki ne povzročajo raka
z OEL vrednostmi > 0,1 mg/m
(upoštevajte dodatna nacionalna
določila)
• Vse vrste prahu z OEL vrednostmi
• Lesni prah
• Vse vrste prahu z OEL vrednostmi
• Lesni prah
odstranjevanje/ Filtrski element
Vrečka za
odstranjevanje (5 kosov)
naročn. št.
ATTIX 30-XM: 302000804
ATTIX 50-XM: 302000728
Filtrska vrečka
naročn. št.
ATTIX 30-XM: 302004000
ATTIX 50-XM: 302004004
Filtrski element “M” PC:
naročn. št. 302000490
Filtrski element “M” XC:
naročn. št. 302002842
3.3 Nameščanje varnostne
filtrske vreče "H"
Pred sesanjem/odsesavanjem prahu z OEL vrednostmi:
1. Preverite, ali obstajajo vsi filtri in ali so pravilno nameščeni.
2. Premer cevi in nastavitev premera cevi se morata ujemati.
3. Pri tekočem motorju zadržujte sesalno cev. V primeru, da pade hitrost
zraka v sesalni cevi pod 20 m/sek., se iz varnostnih razlogov zasliši
akustični opozorilni signal.
1. Vložite fiksirno zavoro v oba krmilna valjčka.
2. Odprite zaporne sponke (A) in
snemite zgornji del sesalnika.
A
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
10
B
3. Filtrsko vrečko vložite v posodo
za umazanijo.
4. Objemko filtrske vrečke močno
potisnite na vstopni fiting.
5. Pazite na to, da se odprtine za
zračenje (C) vreče za odlaganje
nahajajo v notranjosti posode
za umazanijo.
6. Zgornji rob odlagalne vrečke
zavihajte preko roba posode za
umazanijo.
A
ATTIX 30/50 H/M
slovensko

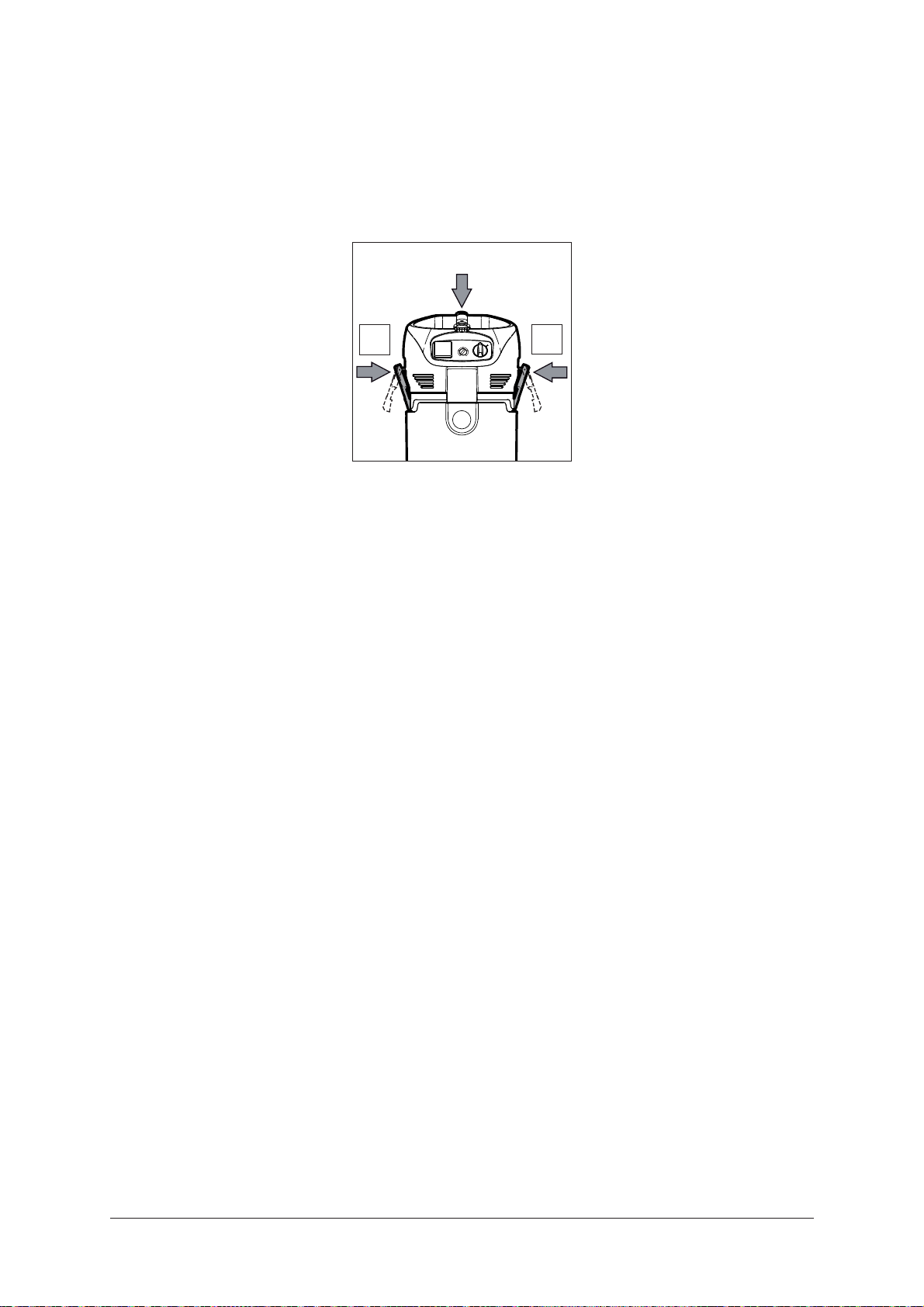

7. Namestite zgornji del sesalnika.
8. Zaprite zaporne sponke (A).
Pazite na pravilno lego zapornih sponk.
ø
3
32
6
ø
ø
7
3
2
8
ø
A
3.4 Nameščanje filtrske "M"
A
1. Vložite fiksirno zavoro v oba krmilna valjčka.
2. Odprite zaporne sponke (A) in
snemite zgornji del sesalnika.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
3. Filtrsko vrečko vložite v posodo
za umazanijo.
4. Objemko filtrske vrečke močno
potisnite na vstopni fiting.
11
ATTIX 30/50 H/M
slovensko
A
5. Namestite zgornji del sesalnika.
6. Zaprite zaporne sponke (A).
Pazite na pravilno lego zapornih sponk.
ø
3
32
6
ø
ø
7
3
2
8
ø
A
12
4 Upravljanje / obratovanje
ATTIX 30/50 H/M
slovensko
4.1 Priključki
4.1.1 Priključitev sesalne cevi
4.1.2 Električni priključek
Na tipski nalepki zapisana napetost
obratovanja se mora ujemati z napetostjo omrežja.
4.2 Vklopite napravo
4.2.1 Stikalo „ 0-I “
Premer cevi in pripomoček za nastavljanje premera cevi se morata skladati:
*)
1. Priključite sesalno cev.
1. Pazite na to, da je sesalec izklopljen.
2. Vtič priključne napeljave vtaknite v predpisano instalirano varnostno vtičnico.
Položaj
stikala
Funkcija
0 Izklop
I
Vkl.
ø27 ø27
ø32 ø32
ø36 ø36
ø38 ø38
4.2.2 Stikalo „ auto-0-I “
Premer cevi in pripomoček za nastavljanje premera cevi se morata skladati:
ø27 ø27
ø32 ø32
ø36 ø36
ø38 ø38
*)
Posebni pribor / variante modela
*)
auto
Položaj
stikala
0 Izklop
auto
Auto On/Off
I
Vkl. / ročno
obratovanje
Funkcija
13
ATTIX 30/50 H/M
slovensko
4.2.3 Reguliranje sesalne
*)
moči
4.2.4 Auto-On/Off-obratovanje
– položaj stikala
“ auto ”
Sesalnik se vključi in izključi preko priključenega električnega orodja. Umazanija se prevzema takoj na viru prahu.
Maksimalna moč priključitvene električne naprave: glej poglavje „Tehnični
podatki“.
*)
auto
Položaj
stikala
Funkcija
Reguliranje se-
salne moči omo-
goča precizno
prilagoditev sesal-
ne moči različnim
nalogam sesanja.
1. Izključite sesalnik.
2. Izključite električno orodje.
Preden zavrtite stikalo v položaj „auto“
pazite na to, da je priključena električna naprava odklopljena.
auto
3. Električno orodje in sesalnik
povežite s sesalno cevjo.
4. Vtič električnega orodja vtaknite v vtičnico naprave na
upravljalnem polju sesalnika.
5. Vključite sesalnik, položaj stikala "auto".
6. Vključite električno orodje. Sesalni motor se vključi pri vključitvi priključenega električnega orodja.
Po izklopu električne naprave
sesalec še kratek čas teče,
tako da se prah, ki se še nahaja
v sesalni cevi, potisne v filtrsko
vrečko.
14
*)
Posebni pribor / variante modela
ATTIX 30/50 H/M
10 sec.
4.3 Očiščenje filtrskega
elementa
4.3.1 Očiščenje filtrskega
elementa " Push &
Clean "
(ATTIX 30- / 50-xx PC)
Samo pri sesanju brez filtrske vrečke in
brez vložene filtrske krpe.
4.3.2 Očiščenje
filtrskega elementa
" XtremeClean "
(ATTIX 30- / 50-xx XC)
Filter Cleaning System
Ko moč sesanja popušča:
1. Stikalo preklopite v položaj "I"
(maksimalna sesalna moč).
2. Z dlanjo zaprite odprtino šob ali
sesalne cevi.
slovensko
3. Trikrat pritisnite stikalni gumb za
očiščenje filtra. Lamele filtrskega elementa se z zračnim tokom, ki pri tem nastaja, očistijo
nanesenega prahu.
Samo pri sesanju brez vložene filtrske
krpe.
4.3.3 Preverjanje kontrole
volumskega toka
Pred sesanjem prahu z OEL vrednostmi (OEL – Maksimalna koncentracija
na delovnem mestu):
Za zagotavljanje enakomerno visoke moči sesanja se med obratovanjem filtrski element avtomatsko očiščuje. Pri izjemno močnem
onesnaženju filtrskega elementa
vam priporočamo popolno očiščenje:
1. Preverite, če so vstavljeni vsi filtri in če so pravilno vloženi.
2. Pri delujočem motorju z roko
1. Izključite sesalec.
2. Z dlanjo zaprite odprtino šob ali
sesalne cevi.
3. Stikalo naprave prestavite v položaj „I“ ter počakajte, da sesalec teče približno 10 sekund pri
zaprti odprtini sesalne cevi.
zamašite sesalno cev, po približno 1 sekundi se zasliši akustični opozorilni signal.
4.3.4 Akustični opozorilni
signal
V primeru, da pade hitrost zraka
v sesalni cevi pod 20 m/s, se iz
varnostnih razlogov zasliši akustič-
ni opozorilni signal; glej poglavje
„Odpravljanje motenj“.
15
ATTIX 30/50 H/M
slovensko
5 Področja uporabe in metode dela
5.1 Tehnike dela Dopolnilni pribor, sesalne šobe in sesalne cevi lahko, če so pravilno na-
5.1.1 Sesanje suhih snovi PREVIDNOST!
meščeni, povečajo čistilni učinek in skrajšajo postopek čiščenja.
Učinkovito čiščenje se doseže z upoštevanjem nekaterih smernic, ki so
kombinirane z vašimi lastnimi izkušnjami na posebnih področjih.
Tukaj boste našli nekaj načelnih napotkov.
Gorljive snovi se ne smejo sesati.
Pred sesanjem suhih snovi z OEL vrednostmi se mora v posodo za umazanijo vedno vložiti varnostna filtrska vrečka. Naročniška št. - glej poglavje
„Pribor“.
Pred sesanjem suhih snovi naj bi bila v posodo vedno vložena vrečka
za odpadke (naročniška št. glej poglavje „Pribor“). Posesani material se
lahko potem enostavno in higiensko odstrani.
Po sesanju tekočin je filtrski element vlažen. Vlažen filtrski element se laže
sesede, če se sesajo suhe snovi. Zaradi tega se naj filtrski element pred
suhim sesanjem izpere in posuši ali pa se naj nadomesti s suhim.
5.1.2 Sesanje tekočin PREVIDNOST!
Gorljive tekočine se ne smejo sesati.
Pred sesanjem tekočin se mora filtrska vrečka/vrečka za odpadke načelno odstraniti.
Priporoča se uporaba posebnega filtrskega elementa ali filtrskega sita.
Če se pojavi pena, takoj končajte z delom in izpraznite posodo.
16
Za zmanjševanje nastajanja pene uporabljajte sredstvo za preprečevanje
penjenja Schaumkiller Nilfisk-Alto Foam Stop (naročniška št. - glej poglavje „Pribor“).
6 Po delu
ATTIX 30/50 H/M
slovensko
6.1 Izključitev in hranjenje
sesalca
A
B
1. Po sesanju zdravju škodljivega
prahu je potrebno zunanjost
sesalca posesati.
2. Napravo izključite in izvlecite
omrežni vtič iz vtičnice.
3. Sesalno cev ločite od sesalca ter z zamaškom (A) zaprite vstopni fiting (B)
4. Priključni vod navijte na ročaj
(C). Z navijanjem pričnite na
ohišju, ne na koncu z vtičem,
da se priključni vod ne bo vrtel.
5. Izpraznite posodo za umazanijo, očistite sesalnik.
6. Po sesanju tekočin: Zgornji del
sesalnika odstavite ločeno, da
se bo filtrski element lahko posušil.
7. Sesalno cev s talno šobo (D)
obesite v držala in pospravite
pribor (E).
8. Sesalec postavite v suh prostor, ki je zaščiten proti nepooblaščeni uporabi.
C
E
D
17
ATTIX 30/50 H/M
slovensko
7 Vzdrževanje
7.1 Načrt vzdrževanja
7.2.1 Zamenjava vrečke za odpadke
7.2.2 Zamenjava filtrske vrečke "H"
7.2.3 Zamenjava vrečke za odpadke "M"
7.2.4 Zamenjava varnostne filtrske vrečke "M"
7.2.5 Zamenjava vrečke za odpadke "H" (Push&Clean)
7.2.6 Zamenjava vrečke za odpadke "H" (XtremeClean)
7.2.7 Zamenjava vrečke za odpadke "M" (Push&Clean)
7.2.8 Zamenjava vrečke za odpadke "M" (XtremeClean)
po delu po potrebi
7.2 Vzdrževalna dela
7.2.1 Izpraznjevanje posode za
umazanijo
Praznjenje po sesanju tekočin: odstranite vmesni obroč, ker je tesnjenje zagotovljeno le ob obratovanju sesalca.
Po opravljenem praznjenju: očistite rob
posode in tesnila v vmesnem obroču
kakor tudi zgornji del sesalca, preden
ga ponovno sestavite in zaprete.
V kolikor je tesnilo ali utor umazan ali
poškodovan, se s tem zmanjša zmogljivost sesanja.
Preden sesalno cev zopet priključite:
očistite vstopni fiting in objemko cevi.
A
1. Napravo izključite in izvlecite
omrežni vtič iz vtičnice.
2. Odprite zaporne sponke (A) in
snemite zgornji del sesalnika.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
3. Posesano stresemo ven.
4. Posesano odstranimo skladno
z zakonskimi predpisi.
18
A
5. Namestite zgornji del sesalnika.
6. Zaprite zaporne sponke (A).
Pazite na pravilno lego zapornih sponk.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
ATTIX 30/50 H/M
7.2.2 Zamenjava filtrske
vrečke "H"
Pri sledečih delih pazite na to, da se
ne bo po nepotrebnem dvigoval prah.
Nosite P2 masko za zaščito dihanja.
POZOR! Pri sanaciji azbesta morate
še dodatno nositi oblačilo za enkratno
uporabo.
Nikoli ne sesajte brez filtra!
B
A
1. Napravo izključite in izvlecite
slovensko
omrežni vtič iz vtičnice.
2. Odprite zaporne sponke (A) in
snemite zgornji del sesalnika.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
Odstranjevanje filtrske vrečke:
3. Vrečo za odlaganje zaprite z vrvico (B).
4. Objemko filtrske vrečke previdno izvlecite z vstopnega fitinga.
5. Objemko filtrske vrečke zaprite
z zasunom.
6. Filtrsko vrečko odložite v skladu
z zakonskimi določili.
A
Vstavljanje filtrske vrečke:
D
C
7. Očistite posodo za umazanijo.
8. Filtrsko vrečko vložite v posodo
za umazanijo.
9. Pazite na to, da se odprtine za
zračenje (C) vreče za odlaganje
nahajajo v notranjosti posode
za umazanijo.
10. Objemko filtrske vrečke močno
potisnite na vstopni fiting.
11. Zgornji rob odlagalne vrečke
zavihajte preko roba posode za
umazanijo.Saugeroberteil aufsetzen.
12. Namestite zgornji del sesalnika.
13. Zaprite zaporne sponke (A).
Pazite na pravilno lego zapornih sponk.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
19
ATTIX 30/50 H/M
slovensko
7.2.3 Zamenjava vrečke za
odpadke "M"
Pri sledečih delih pazite na to, da se
ne bo po nepotrebnem dvigoval prah.
Nosite P2 masko za zaščito dihanja.
Nikoli ne sesajte brez filtra!
A
C
B
1. Napravo izključite in izvlecite
omrežni vtič iz vtičnice.
2. Odprite zaporne sponke (A) in
snemite zgornji del sesalnika.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
Odstranjevanje filtrske vrečke:
D
3. Objemko filtrske vrečke (B)
previdno izvlecite z vstopnega
fitinga (C).
4. Objemko filtrske vrečke zaprite
z zasunom (D).
5. Filtrsko vrečko odložite v skladu
z zakonskimi določili.
A
Vstavljanje filtrske vrečke:
6. Očistite posodo za umazanijo.
7. Filtrsko vrečko (B) vložite v posodo za umazanijo.
8. Objemko filtrske vrečke močno potisnite na vstopni fiting.
9. Namestite zgornji del sesalnika.
10. Zaprite zaporne sponke (A).
Pazite na pravilno lego zapornih sponk.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
20
ATTIX 30/50 H/M
7.2.4 Zamenjava varnostne
filtrske vrečke "M"
Pri sledečih delih pazite na to, da se
ne bo po nepotrebnem dvigoval prah.
Nosite P2 masko za zaščito dihanja.
Nikoli ne sesajte brez filtra!
C
A
B
ø
7
2
ø
2
3
ø
3
6
ø
3
8
D
A
1. Napravo izključite in izvlecite
omrežni vtič iz vtičnice.
2. Odprite zaporne sponke (A) in
snemite zgornji del sesalnika.
Odstranjevanje vreče za odlaganje:
3. Vrečo za odlaganje zaprite z vrvico (B).
4. Objemko vreče za odlaganje
previdno izvlecite z vstopnega
fitinga (C).
5. Objemko vreče za odlaganje
zaprite z zasunom (D).
6. Vrečo za odlaganje odložite v
skladu z zakonskimi določili.
slovensko
A
Vstavljanje vreče za odlaganje:
E
7. Očistite posodo za umazanijo.
8. Novo vrečo za odlaganje vložite
v posodo za umazanijo.
9. Pazite na to, da se odprtine za
zračenje (E) vreče za odlaganje
nahajajo v notranjosti posode
za umazanijo.
10. Objemko filtrske vrečke močno
potisnite na vstopni fiting.
11. Zgornji rob vreče za odlaganje
nataknite preko roba posode za
umazanijo.
12. Namestite zgornji del sesalnika.
13. Zaprite zaporne sponke (A).
Pazite na pravilno lego zapor-
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
nih sponk.
21
ATTIX 30/50 H/M
slovensko
7.2.5 Zamenjava filtrskega
elementa "H" (Push &
Clean)
Pri sledečih delih pazite na to, da se
ne bo po nepotrebnem dvigoval prah.
Nosite P2 masko za zaščito dihanja.
POZOR! Pri sanaciji azbesta morate
še dodatno nositi oblačilo za enkratno
uporabo.
Nikoli ne sesajte brez filtra!
D
B
A
1. Napravo izključite in izvlecite
omrežni vtič iz vtičnice.
2. Odprite zaporne sponke (A) in
snemite zgornji del sesalnika.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
Odstranjevanje filtrskega ele-
C
menta:
3. S priloženim orodjem (C) obrnite držalo filtra (D) v levo in ga
odstranite.
4. Previdno odstranite filtrski element.
5. Očistite tesnilo filtra (B), ga preverite glede poškodb, po potrebi ga zamenjajte.
A
6. Zaščitno vrečko za filter poveznite preko filtrskega elementa.
7. Filtrski element previdno odstranite in zavozlajte zaščitno
vrečko za filter.
8. Rabljene filtrske elemente odložite v skladu z zakonskimi določili.
Vstavljanje filtrskega elementa
9. S priloženim orodjem pritrdite
držalo filtra in ga obrnite v desno, da se zaskoči.
10. Namestite zgornji del sesalnika.
11. Zaprite zaporne sponke (A).
Pazite na pravilno lego zapor-
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
nih sponk.
22
ATTIX 30/50 H/M
7.2.6 Zamenjava filtrskega
elementa"H"
(XtremeClean)
Pri sledečih delih pazite na to, da se
ne bo po nepotrebnem dvigoval prah.
Nosite P2 masko za zaščito dihanja.
POZOR! Pri sanaciji azbesta morate
še dodatno nositi oblačilo za enkratno
uporabo.
Nikoli ne sesajte brez filtra!
B
A
1. Napravo izključite in izvlecite
slovensko
omrežni vtič iz vtičnice.
2. Odprite zaporne sponke (A) in
snemite zgornji del sesalnika.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
Odstranjevanje filtrskih elementov:
3. Odvijte vijak in odprite sponko
filtra (B)
4. Previdno snemite obe kaseti s
filtrskimi elementi.
B
C
D
5. Zaščitno vrečko za filter poveznite preko filtrskega elementa.
6. Filtrski element previdno odstranite in zavozlajte zaščitno
vrečko za filter.
7. Rabljene filtrske elemente odložite v skladu z zakonskimi določili.
Vstavljanje filtrskih elementov:
8. Nove filtrske elemente (C) vstavite v kasete (D).
9. Kasete s filtrskimi elementi namestite v zgornji del sesalnika.
10. Zapahnite pripravo za napenjanje filtra (B).
B
23
ATTIX 30/50 H/M
slovensko
7.2.7 Zamenjava filtrskega
elementa "M" (Push &
Clean)
Pri sledečih delih pazite na to, da se
ne bo po nepotrebnem dvigoval prah.
Nosite P2 masko za zaščito dihanja.
Nikoli ne sesajte brez filtra!
A
A
B
11. Namestite zgornji del sesalnika.
12. Zaprite zaporne sponke (A).
Pazite na pravilno lego zapornih sponk.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
1. Napravo izključite in izvlecite
omrežni vtič iz vtičnice.
2. Odprite zaporne sponke (A) in
snemite zgornji del sesalnika.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
Odstranjevanje filtrskega elementa:
3. Napenjalno ploščo filtra zavrtite
v smeri, nasprotni smeri urinega kazalca in jo snemite.
4. Previdno odstranite filtrski element.
5. Očistite tesnilo filtra (B), ga preverite glede poškodb, po potrebi ga zamenjajte.
6. Rabljeni filtrski element odložite
v skladu z zakonskimi določili.
24
A
Vstavljanje filtrskega elementa:
7. Vstavite novi filtrski element.
8. Vstavite napenjalno ploščo filtra in jo z vrtenjem v smeri urinega kazalca trdno zapahnite.
9. Namestite zgornji del sesalnika.
10. Zaprite zaporne sponke (A).
Pazite na pravilno lego zapornih sponk.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
ATTIX 30/50 H/M
7.2.8 Zamenjava filtrskega
elementa "M"
(XtremeClean)
Pri sledečih delih pazite na to, da se
ne bo po nepotrebnem dvigoval prah.
Nosite P2 masko za zaščito dihanja.
Nikoli ne sesajte brez filtra!
B
A
1. Napravo izključite in izvlecite
slovensko
omrežni vtič iz vtičnice.
2. Odprite zaporne sponke (A) in
snemite zgornji del sesalnika.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
Odstranjevanje filtrskih elementov:
3. Odprite pripravo za napenjanje
filtra (B).
4. Previdno snemite obe kaseti s
filtrskimi elementi.
5. Rabljene filtrske elemente odložite v skladu z zakonskimi do-
B
ločili.
A
B
C
D
Vstavljanje filtrskih elementov:
6. Nove filtrske elemente (C) vstavite v kasete (D).
7. Kasete s filtrskimi elementi namestite v zgornji del sesalnika.
8. Zapahnite pripravo za napenjanje filtra (B).
9. Namestite zgornji del sesalnika.
10. Zaprite zaporne sponke (A).
Pazite na pravilno lego zapornih sponk.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
25
ATTIX 30/50 H/M
slovensko
8 Odpravljanje motenj
‡
‡
Motnja Vzrok Odpravljanje motenj
Motor ne teče
Motor ne teče v avtomatskem
obratovanju
*)
Varovalka priključne vtičnice se
>
Vklopite varovalko.
•
je vklopila.
Zaščita preobremenitve se je
>
aktivirala.
Izklopite sesalec ter počakajte
•
približno 5 minut, da se ohladi.
Če se sesalec potem še vedno
ne vklopi, poiščite servisno službo podjetja Nilfisk-Alto.
> Motor pokvarjen. • Nilfisk-Alto servis naj izvede
zamenjavo motorja.
Električno orodje je poškodova-
>
no ali pa ni pravilno vstavljeno.
Preverite funkcijo električnega
•
orodja oz. vtič močno vtaknite.
Zmanjšana moč sesanja
‡
‡ Pri mokrem sesanju ni moči
sesanja
Nihanja v napetosti
‡
Premajhen sprejem moči elek-
>
tričnega orodja.
Naprava za uravnavanje moči
>
sesanja je nastavljena na prenizko moč sesanja *).
Premer cevi se ne sklada s po-
>
ložajem stikala.
Sesalna cev/šoba je zamašena.
>
> Posoda, odlagalna vrečka ali
filtrska vrečka polna.
Upoštevajte najnižji sprejem moči
•
P >40 W.
Moč sesanja nastavite v skladu
•
s poglavjem „Uravnavanje moči
sesanja“.
Položaj stikala uskladite s preme-
•
rom cevi.
Očistite sesalno cev/šobo.
•
• glej odstavek “Praznjenje
posode" ali "menjava odlagalne
vrečke, filtrske vrečke”.
Filtrski element je umazan.
>
Glej poglavje „Očiščenje filtrske-
•
ga elementa“ oz. „Zamenjava
filtrskega elementa“.
> Tesnilo med posodo in zgornjim
• Menjava tesnila
delom sesalnika je pokvarjena
ali manjka
> Očiščevalni mehanizem
• Obvestite Nilfisk-Alto servis.
pokvarjen
> Posoda za umazanijo je polna. • Izklopite napravo. Izpraznite po-
sodo za umazanijo.
Previsoka impedanca oskrbe z
>
napetostjo.
Napravo priključite na drugo
•
vtičnico, ki leži bliže varnostni
omarici. Ne pričakujejo se
napetostna nihanja nad 7 %, če
impedanca na napajalni točki
znaša ≤ 0.15 Ω .
26
*)
Posebni pribor / variante modela
9 Ostalo
ATTIX 30/50 H/M
slovensko
9.1 Odlaganje stroja za
recikliranje
1. Izrabljeno napravo takoj naredite neuporabno.
2. Izvlecite električni vtič in prekinite priključni vod.
3. Električnih naprav ne vrzite v hišne smeti!
Prema Europskoj smjernici 2002/96/EG o starim električnim
i elektroničkim uređajima, istrošeni električni uređaji moraju se
odvojeno sakupljati i odvesti na reciklažu u skladu s ekološkim
normama.
9.2 Garancija Za garancijo in jamstvo veljajo naši splošni poslovni pogoji.
Pridržujemo si pravico do sprememb v okviru tehničnih novosti.
Samovoljne spremembe na napravi, uporaba napačnih nadomestnih delov in pribora kot tudi uporaba, ki ni v skladu z namembnostjo, izključujejo
jamstvo proizvajalca za škodo ki bi lahko nastala na ta način.
9.3 Preizkusi Elektrotehnični pregledi se morajo izvajati po predpisih predpisa o preprečevanju nesreč (BGV A3) in po DIN VDE 0701 del 1 in del 3. Te preglede
je potrebno izvajati v skladu z DIN VDE 0702 v rednih razmakih in po
popravilu ali spremembi.
Sesalec je atestiran v skladu z IEC/EN 60335-2-69.
9.4 Izjava ES o skladnosti
Izjava ES o skladnosti
Nilfisk-Advance A/S
Industrivej 1
DK-9560 Hadsund
Izdelek: Sesalec za mokro in suho uporabo
Tip:
Opis: 110/2 30 -2 4 0 V 5 0 H z
Način gradnje aparata ustreza
sledečim zadevnim določilom:
Uporabljene usklajevalne norme: EN ISO 12100-1, EN ISO 12100-2
Uporabljene državne norme in
tehnične specifikacije:
Dipl. Ing. Wolfgang Nieuwkamp
Tests and approvals Hadsund, 01.12.2008
ATTIX 30 -/50 -/0H/0M/PC/XC
ATTIX 30 -/50 -/2H/2M/PC/XC
Smernice ES za stroje 98/37/EG
Smernice ES za nizke napetosti 73/23/EG
Smernice ES o elektromagnetni združljivosti
89/336/EG
EN 60335-2-69
EN 55014-1, EN 55014-2, EN 61000-3-2
DIN EN 60335-1
DIN EN 60335-2-69
27
ATTIX 30/50 H/M
slovensko
9.5 Tehnični podatki
ATTIX 30-50 Safety
EU GB 230/240 V GB 110 V
Omrežna napetost
Frekvenca omrežja
Omrežna varovalka
Sprejem moči
Priključna vrednost za
vtičnico naprave
Celotna priključna
vrednost
Zračni volumski tok
(maks.)
Podtlak (maks.)
Merilna površinska
jakost zvoka na 1 m
razdalji, EN 60704-1
Hrup pri delu
Omrežni priključek:
Dolžina
Omrežni priključek: Tip
Zaščitni razred
Način zaščite
Stopnja radijskih motenj
Volumen posode
Širina
Globina
Višina
Tež a
IEC
1) = H05RR-F 3G1,5 2) = H05BQ-F 3G1,0 3) = H07BQ-F 3G2,5 4) = H07RN-F 3G1,5 5) = H05RR-F 3G1,5
V 230 230/240 110
Hz 50
A16 13 32
W 1200 1000
30-0H PC/XC
30-0M PC/XC
50 0H PC/XC
50-0M PC/XC
30-2H PC/XC
30-2M PC/XC
50-2H PC/XC
50-2M PC/XC
– – 2400 (EU)
W
1750 (GB 230/240)
1400 (GB 110V)
W
1000 (GB 110V)
1200 (EU, GB 230/240)
3600 (EU)
2950 (GB 230/240)
2400 (GB 110V)
m3/h
l/min
hPa
222 (EU, GB 230/240) / 192 (GB 110V)
3700 (EU, GB 230/240) / 3200 (GB 110V)
250 (EU, GB 230/240)
230 (GB 110V)
62
dB(A)
dB(A) 59
7,5
2) (GB 110 V)
4) (EU)
5) (GB 230/240)
1) (EU)
2) (GB 110 V)
5) (GB 230/240)
1) (EU)
3) (GB110V)
5) (GB 230/240
I
IP X4
EN 55014-1
l 30 45 30 45
mm 380
mm 450
mm 595 750 595 750
kg
10 11 10 (PC)
12 (XC)
POZOR! Uporabljajte samo omenjene kable
11 (PC)
12 (XC)
9.6 Pribor
Oznaka Naročniška št.
Varnostna filtrska vrečka “H“ ATTIX 30 (5 pcs.)
Varnostna filtrska vrečka “H“ ATTIX 50 (5 pcs.)
Fleece fi ltrske vreče Attix 30 (5 kosov)
Fleece fi ltrske vreče Attix 50 (5 kosov)
Okrogli filter PC "H"
Okrogli filter PC "M"
Ploščati filter XC (2 kosa) "H"
Ploščati filter XC (2 kosa) "M"
Filter hladilnika motorja
Pihalni prilagodilnik
Vložni tkani filter Attix 30,50
Nilfisk-Alto-Foam-Stop (6x1l)
28
107400233
107400236
302004000
302004004
302000658
302000490
107400449
302002842
302003721
302003717
302000525
8469
Loading...
