ATTIX 30/50 H/M
nederlands
1 Belangrijke veiligheidsaanwijzingen
Markering van aanwijzingen
Vooraleer u het toestel in bedrijf stelt, moet u in elk geval
dit document doorlezen en het binnen handbereik bewaren.
GEVAAR
Gevaar dat onmiddellijk tot zware en irreversibele verwondingen of tot de dood leidt.
WAARSCHUWING
Gevaar dat tot zware verwondingen of tot de dood kan leiden.
VOORZICHTIG
Gevaar dat tot lichte verwondingen of materiële schade
kan leiden.
Het toestel mag
• alleen door personen gebruikt worden die qua hantering geïnstru-
eerd zijn en uitdrukkelijk de opdracht gekregen hebben het toestel
te bedienen
• alleen onder toezicht bedreven worden
• niet door kinderen gebruikt worden
• Mag niet gebruikt worden door geestelijk of lichamelijk gehandi-
capte personen
Gebruiksdoeleinde van de
machine
Het bedieningspersoneel van het toestel moet voor het werk worden
geïnformeerd over
• het hanteren van het toestel
• gevaren die van het op te zuigen materiaal uitgaan
• de veilige eliminatie van het opgezogen materiaal.
1. Iedere werkwijze die een gevaar zou kunnen opleveren voor de
veiligheid is verboden.
2. Nooit zonder filter zuigen!
3. In de volgende situtaties het toestel uitschakelen en de netstek-
ker uittrekken:
- vóór het reinigen en onderhouden
- vóór het vervangen van delen
- vóór het ombouwen van het toestel
- bij schuimontwikkeling of vloeistofuittreding
Voor het bedienen van de machine gelden de ter plaatse van toepassing zijnde nationale bepalingen.
Behalve de gebruiksaanwijzing voor het bedrijf en de in het land van
gebruik geldende bindende regels t.a.v. het voorkomen van ongevallen dienen ook de algemeen erkende vaktechnische regels m.b.t.
het veilig en vakkundig werken in acht te worden genomen.
Sinds 1997 bestaat een nieuwe indeling van de soorten stof die gevaarlijk zijn voor de gezondheid en de afzuigtoestellen die hen zijn
toegewezen. De indeling is geregeld in IEC 60335-2-69 (wereldwijd)
en in EN 60335-2-69 (heel Europa).
Het veiligheidsetiket op de machine vermeldt:
Dit apparaat bevat schadelijk stof. Leegmaak- en onderhoudswerk-
1)
2
OEL = maximale arbeidsplaatsconcentratie
ATTIX 30/50 H/M
zaamheden, inclusief de verwijdering van de stofopvang, mogen alleen uitgevoerd worden door geautoriseerd personeel dat gebruik
maakt van de juiste persoonlijke bescherming. Alleen te gebruiken
na installatie en controle van een volledig filtersysteem.
Stofklasse H (hoog). Tot desse stofklasse behoren soorten
stof met OEL-waarden1), alle kankerverwerkende soorten
stof en stof dat ziekteverwekkers bevat. Zuigers van deze
stofklasse worden als compleet toestel gecontroleerd. De maximale
doorlatingsfactor bedraagt 0,005%; de verwijdering moet stofvrij gebeuren.
Stofklasse M (middelmatig). Tot deze stofklasse behoren
soorten stof met t-waarden1) > 0,1 mg/m³ alsook houtstof.
Zuigers van deze stofklasse worden als compleet toestel gecontroleerd. De maximale doorlatingsfactor bedraagt 0,1 %; de verwijdering moet stofarm gebeuren.
Alle zekerheidszuigers moeten over een volumestroomcontrole beschikken om een minimale luchtsnelheid van V
= 20 m/s te garan-
min
deren.
De zuigers ATTIX 30-XH e ATTIX 50-XH zijn geschikt voor het op-/
afzuigen van
• droog, niet-brandbaar stof, niet-brandbare vloeistoffen en voor de
gezondheid gevaarlijke soorten stof met OEL-waarden, kankerverwekkend stof en stof met ziekteverwekkers
nederlands
Transport
De zuigers ATTIX ATTIX 30-XH en ATTIX 50-XH zijn bovendien toegelaten voor de asbestsanering (TRGS 519).
De zuigers ATTIX 30-XM en ATTIX 50-XM zijn geschikt voor het op-/
afzuigen van
Ieder verdergaand gebruik geldt als niet-reglementair. Voor schade
als gevolg van niet-reglementair gebruik is de fabrikant niet aansprakelijk.
Tot het reglementaire gebruik behoort ook dat de door de fabrikant
voorgeschreven bedrijfs-, onderhouds- en reparatievoorwaarden
worden nageleefd.
1. Vóór het transport alle vergrendelingen van het vuilreservoir slui-
ten.
2. Het toestel niet kippen als zich vloeistof in het vuilreservoir be-
vindt.
3. Het toestel niet met een kraanhaak omhoogheffen.
Opslag
1. Toestel droog en vorstbestendig opslaan.
3
ATTIX 30/50 H/M
nederlands
Elektrische aansluiting
Verlengleidingen
Voorzieningen voor
asbestverwijdering in de
Bondsrepubliek Duitsland
1. Er wordt aanbevolen dat het toestel via een aardlekschakelaar
wordt aangesloten.
2. De ordening van de onder spanning staande delen (stopcon-
tacten, stekkers en koppelingen) en het leggen van het verlengsnoer zodanig kiezen dat de veiligheidsklasse behouden blijft.
3. De stekkers en de koppelingen van de netaansluitings- en ver-
lengleidingen moeten waterdicht zijn.
1. Als verlengsnoer alleen de door de producent aangegeven of
een hoogwaardigere uitvoering gebruiken.
2. Bij gebruik van een verlengsnoer op de minimumdiameter van
het snoer letten:
KabellengteDiameter
< 16 A< 25 A
Tot 20 m1,5 mm
20 tot 50 m2,5 mm
2
2
2,5 mm
4,0 mm
2
2
Het apparaat moet na 519 TRGS alleen worden gebruikt voor de
asbestverwijdering en reparatie van componenten en apparatuur en
machines en apparatuur in gesloten ruimten, die alleen werken als
kleine formaat en lage niveaus van blootstelling
• In aanvulling op het werk na TRGS 519, nr. 2-4
• Opheffing van de gebieden die asbest bevatten
• Oprichting van bouwplaatsen, waar het vrijkomen van asbest ve-
zels kan niet worden uitgesloten
• Asbeststof te reinigen vervuilde gebieden en objecten
Onderhoud, reiniging en
reparatie
Bij de volgende werkzaamheden erop letten dat niet op onnodige
wijze stof wordt opgedwarreld. Een P2-gasmasker dragen.
ATTENTIE! Bij asbestsanering bovendien wegwerpkleding dragen.
Reinig de Wasserstansbegrenzer regelmatig en let op tekenen van
beschadiging.
Alleen onderhoudswerkzaamheden uitvoeren die in de gebruiksaanwijzing zijn beschreven.
Vóór het reinigen en onderhouden van het toestel moet principieel
de netstekker worden uitgetrokken.
Voor het onderhouden en reinigen moet het toestel zodanig worden
behandeld dat er geen gevaar voor het onderhoudspersoneel en
andere personen ontstaat.
In het onderhoudsbereik
1. gefilterde geforceerde ontluchting gebruiken
2. veiligheidskleding dragen
3. het onderhoudsbereik zodanig reinigen dat geen gevaarlijk stof
in de omgeving geraakt.
Vooraleer het toestel uit het gebied wordt verwijderd dat met gevaarlijk stof is belast:
1. het buitendeel van het toestel afzuigen, zuiver afwissen of het
toestel dicht verpakken
2. daarbij de verdeling vermijden van zich afgezet gevaarlijk stof
4
ATTIX 30/50 H/M
Na gebruik in asbest verontreinigde gebieden, de machine moet
worden gereinigd door een bevoegd persoon volgens TGRS 519.
Bij onderhouds- en reparatiewerkzaamheden moeten alle verontreinigde delen die niet op bevredigende wijze konden worden gereinigd
1. in ondoorlatende zakken worden verpakt
2. overeenkomstig de voor de eliminatie geldende voorschriften
worden afgevoerd.
Minimaal een keer per jaar moet een Nilfisk-ALTO technicus of
een opgeleid persoon een technische inspectie uitvoeren, inclusief de filters, luchtdichtheid en bedieningsmechanismen. Volgens
AA.22.201.2 moet bij apparaten in klasse H de filterefficiëntie jaarlijks worden gecontroleerd. Als de filterefficiëntie niet voldoet aan de
eisen voor stof klasse H, moet het filter worden vervangen en moet
het nieuwe filter worden getest volgens AA.22.201.2.
nederlands
Gevarenbronnen
Elektrik
GEVAAR
Elektrische schok door defecte netaansluitingsleiding.
Het aanraken van een defecte netaansluitingsleiding kan
tot zware en dodelijke verwondingen leiden.
1. Netaansluitkabel niet beschadigen (bijv. overrijden, trekken, knellen).
2. Netaansluitkabel regelmatig op beschadigingen resp.
slijtageverschijnselen controleren.
3. Een defecte netaansluitingsleiding vóór het verder gebruik van het toestel door de Nilfisk-Alto-service of een
elektromonteur laten vervangen.
GEVAAR
Onder spanning staande delen in het bovenste deel van
de zuiger.
Het contact met delen die onder spanning staan, leidt tot
zware of dodelijke verwondingen.
1. Het bovenste deel van de zuiger nooit met water afspuiten.
VOORZICHTIG
Toestelcontactdoos*).
De toestelcontactdoos is alleen voorzien voor de in de gebruiksaanwijzing aangegeven doeleinden.
1. De aansluiting van andere toestellen kan tot materiële
schade leiden.
2. Vóór het insteken van een toestel de zuiger en het aan
te sluiten toestel uitschakelen.
3. De gebruiksaanwijzing van het aan te sluiten toestel
lezen en de daarin vermelde veiligheidsinstructies naleven.
*)
Speciaal toebehoren voor de verschillende uitvoeringen van de stofzuiger
5
ATTIX 30/50 H/M
nederlands
Vloeistoffen opzuigen
Gevaarlijke materialen
VOORZICHTIG
Beschadiging door ongeschikte netspanning.
Het toestel kan worden beschadigd als het op een ongeschikte netspanning wordt aangesloten.
1. Overtuigt u er zich van dat de op het typeplaatje vermelde spanning overeenkomt met de plaatselijke netspanning.
VOORZICHTIG
Vloeistoffen opzuigen.
Brandbare vloeistoffen mogen niet worden opgezogen.
1. Vóór het opzuigen van vloeistoffen moet principieel
de filterzak/afvoerzak alsook de werking van de vlotter
resp. de waterstandbegrenzing worden gecontroleerd.
2. Het gebruik van een separaat filterelement of filterzeef
wordt aanbevolen.
3. Bij schuimontwikkeling het werk onmiddellijk beëindigen en het reservoir leegmaken.
WAARSCHUWING
Gevaarlijke materialen.
Het zuigen van gevaarlijke materialen kan tot zware of dodelijke verwondingen leiden.
1. De volgende materialen mogen niet worden opgezogen:
- hete materialen (smeulende sigaretten, hete as enz.)
Voor het opzuigen van asbest of asbesthoudend zuiggoed:
1. De zuigers ATTIX 30-XH en ATTIX 50-0XH gebruiken.
2. Zuigslang met een diameter van 36 mm gebruiken.
Het stofvrije transport van het toestel en de gecontamineerde delen (slang, zuigbocht, zuigmonden, enzovoort) door
middel van een afsluitbare kunststofzak garanderen. Na
de inzet in het afgescheiden bereik overeenkomstig TRGS
519 mag de asbestzuiger niet meer in het zogenaamde witte bereik worden ingezet. Uitzonderingen zijn alleen maar
toegelaten als de asbestzuiger tevoren door een deskundige overeenkomstig TRGS 519 nr. 2.7 volledig (d.w.z. niet
alleen de buitenomhulling maar b.v. ook de koelluchtruimte,
de inbouwruimten voor elektrische bedrijfsmiddelen, de
bedrijfsmiddelen zelf enzovoort) werd gedecontamineerd.
Bij stofvangers moet een voldoend ventilatiepercentage in
de ruimte voorhanden zijn als de uitlaatlucht van het toestel
in de ruimte terugkeert (let hierbij op de voor u geldende
nationale bepalingen). Bij gebruik van een uitlaatluchtopvang dient gebruik te worden gemaakt van een slang van
max. 4 m en een nominale doorsnede van max. 50 mm.
6
ATTIX 30/50 H/M
Reservedelen en toebehoren

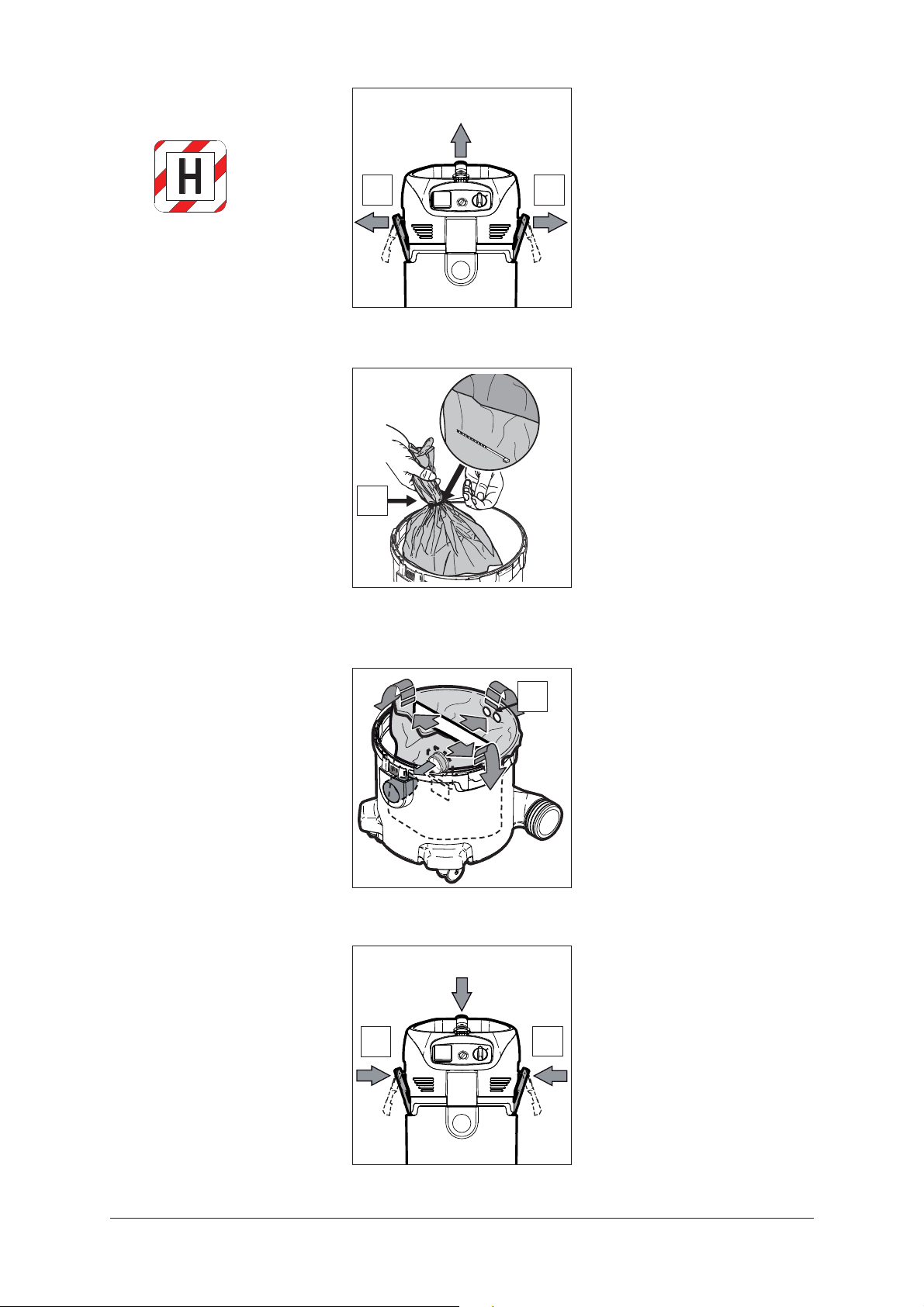

Vuilreservoir leegmaken
VOORZICHTIG
nederlands
Reservedelen en toebehoren.
Het gebruik van niet-originele reservedelen en toebehoren
kan de veiligheid van het toestel benadelen.
1. Alleen reservedelen en toebehoren van Nilfisk-Alto gebruiken.
2. Alleen de met het toestel geleverde of in de gebruiksaanwijzing vastgelegde borstels gebruiken.
VOORZICHTIG
Milieugevaarlijke zuigmaterialen.
Zuigmaterialen kunnen een gevaar voor het milieu vormen.
1. Het zuiggoed overeenkomstig de wettelijke bepalingen
afvoeren.
7
ATTIX 30/50 H/M
nederlands
2 Beschrijving
2.1 Bedieningselementen
1Handvat met geleiding voor het opwikkelen van het netsnoer
2Bevestigingspunt voor zuigbuishouder
3Sluitklem
4Zwenkwiel
5Vuilreservoir
6Inlaatfitting
7Toestelschakelaar
8Slangdiameter-instelling
9Stopcontact toestel

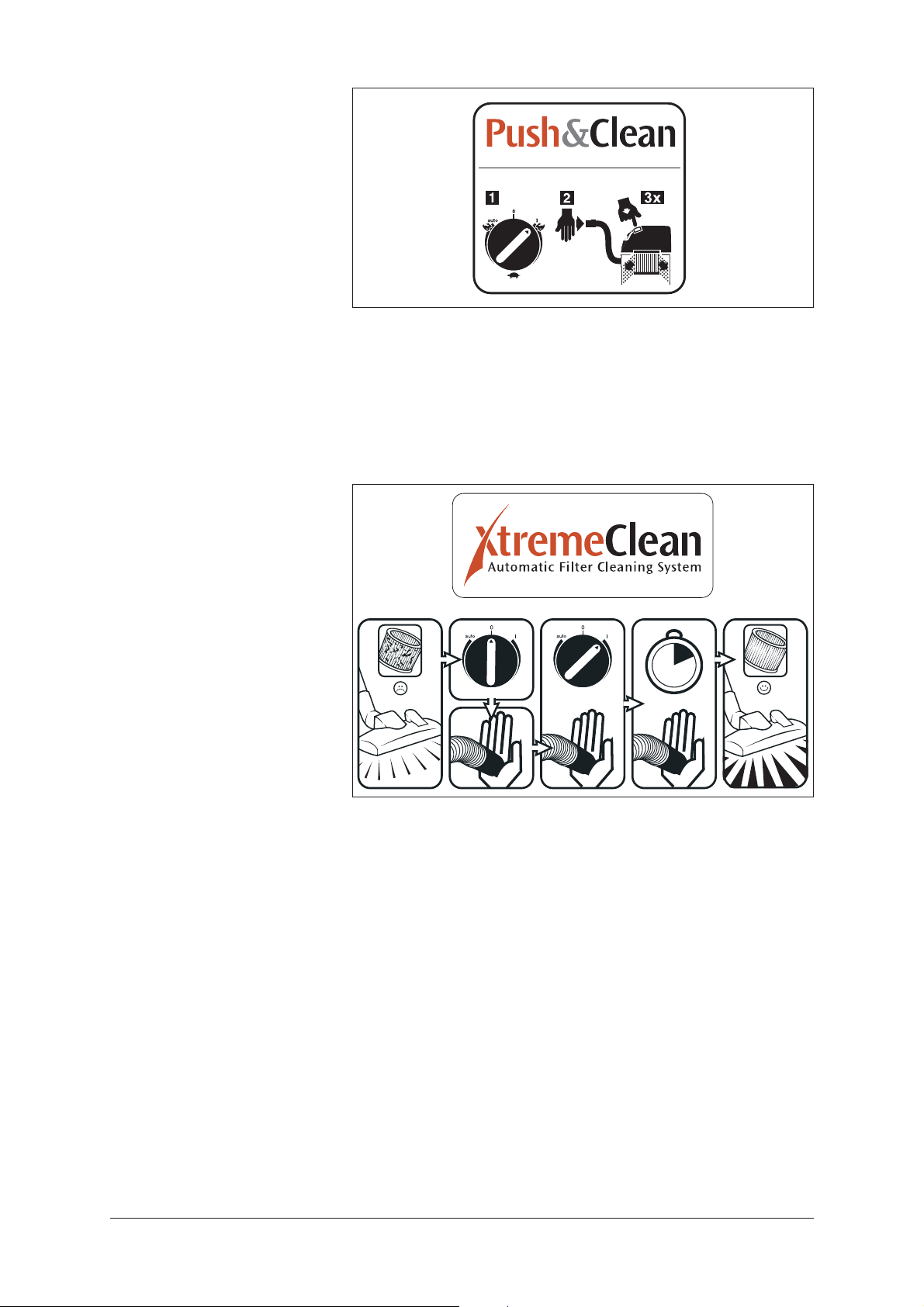

10 Activeringsknop voor filterreiniging
*)
*)
ATTIX 30
1
10
9
8
7
2
3
6
5
4
ATTIX 50
*)
8
Speciaal toebehoren voor de verschillende uitvoeringen van de stofzuiger
2.2 Bedieningspaneel
ATTIX 30/50 H/M
nederlands
ATTIX 30- /50-0M / PC/XC
ATTIX 30- /50-0H / PC/XC
ATTIX 30- /50-2M / PC/XC
ATTIX 30- /50-2H / PC/XC
auto
9
ATTIX 30/50 H/M
nederlands

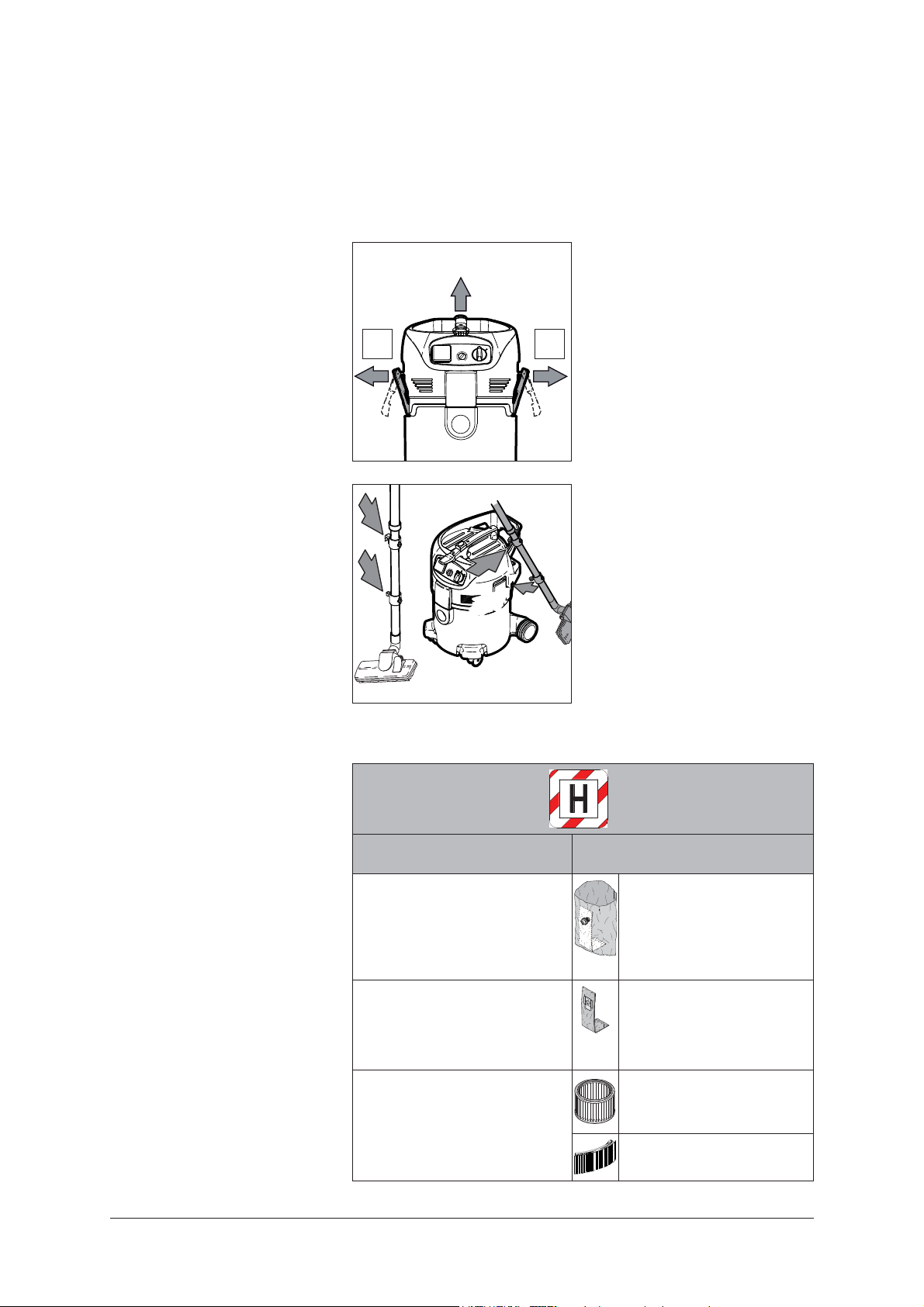

3 Vóór de inbedrijfstelling
3.1 Toestel samenbouwen
3.1.1 Toebehoren uit de
verpakking nemen
*)
ø
A
3
2
3
6
ø
ø
7
3
2
8
ø
A
1. Toestel en toebehoren uit de
verpakking nemen.
2. De netstekker mag nog niet
in een stopcontact zijn gestoken.
3. De sluitklemmen (A) openen
en het bovendeel van de
zuiger verwijderen.
4. De toebehoordelen *) uit het
vuilreservoir en de verpakking nemen.
3.1.2 Zuigbuishouder aan de
zuigbuis bevestigen
*)
3.2 Vóór de inbedrijfstelling
1. De zuigbuishouder aan de
zuigbuis bevestigen.
Naar gelang van het feit hoe gevaarlijk de op/af te zuigen soorten
stof zijn, moet de zuiger met passende filters uitgerust worden:
StofsoortStofzak/verwijderingszak/
Filterelement
• Stof met OEL waarden (let op
eventuele aanvullende nationale regels)
• Carcinogeen stof
• Stof met pathogene agentia
• Stof met OEL waarden (let op
eventuele aanvullende nationale regels)
• Carcinogeen stof
• Stof met pathogene agentia
• Stof met OEL waarden (let op
eventuele aanvullende nationale regels)
• Carcinogeen stof
• Stof met pathogene agentia
Aanbevolen voor veilige stofvrije verwijdering: Veiligheidsstofzak “H“
Bestelnummer
Vóór het op-/afzuigen van stofsoorten met OEL-waarden:
1. Controleren of alle filters voorhanden en juist zijn aangebracht.
2. De slangdiameter en de zuigslangdiameterinstelling moeten
overeenstemmen.
3. Bij lopende motor de zuigslang dichthouden. Daalt de luchtsnelheid in de zuigslang onder 20 m/s, klinkt om veiligheidsredenen
een akoestisch waarschuwingssignaal.
1. De netstekker mag nog niet
in een stopcontact zijn gestoken.
2. De sluitklemmen (A) openen
en het bovendeel van de
A
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
zuiger verwijderen.
3. De Veiligheidsstofzak in het
vuilreservoir zetten.
4. Plaats de aansluiting van de
veiligheidsfilterzak stevig op
de inlaatfitting
5. Erop letten dat de ventilatieopeningen (B) van de
afvoerzak zich in het bin-
B
nenste van het vuilreservoir
bevinden.
6. De bovenste rand van de
afvoerzak over de rand van
het vuilreservoir trekken.
11
ATTIX 30/50 H/M
nederlands
A
7. Het bovendeel van de zuiger
opzetten.
8. De sluitklemmen (A) sluiten.
Op de juiste zitting van de
sluitklemmen letten.
ø
3
32
6
ø
ø
7
3
2
8
ø
A
3.4 Stofzak inzetten "M"
A
1. De netstekker mag nog niet
in een stopcontact zijn gestoken.
2. De sluitklemmen (A) openen
en het bovendeel van de
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
zuiger verwijderen.
3. De stofzak in het vuilreservoir leggen.
12
4. De stofzakmof krachtig op
de inlaatfitting drukken.
A
ATTIX 30/50 H/M
nederlands
5. Het bovendeel van de zuiger
opzetten.
6. De sluitklemmen (A) sluiten.
Op de juiste zitting van de
sluitklemmen letten.
ø
3
32
6
ø
ø
7
3
2
8
ø
A
13
ATTIX 30/50 H/M
nederlands

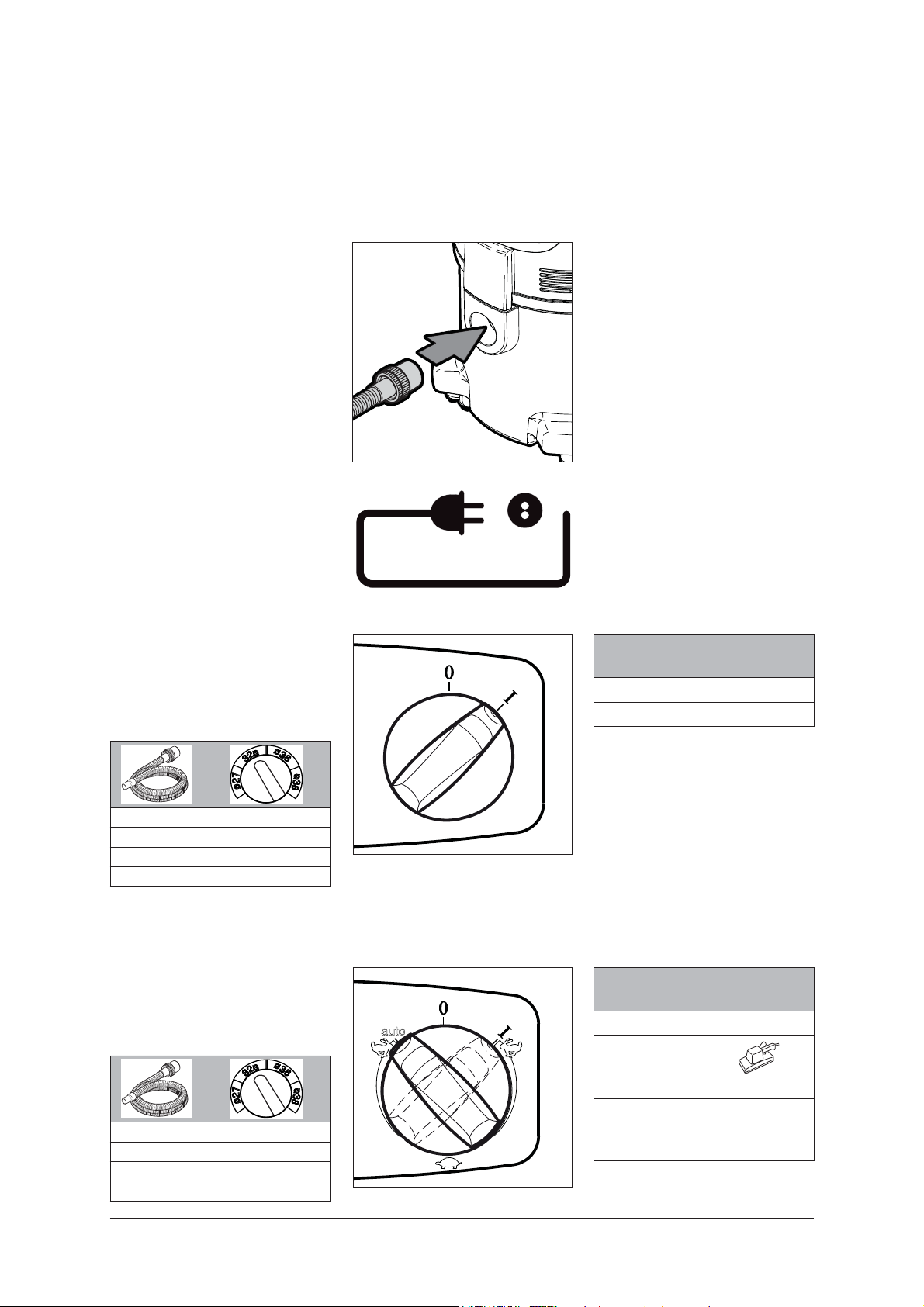

4 Bediening/gebruik
4.1 Aansluitingen
4.1.1 Zuigslang aansluiten
4.1.2 Elektrische aansluiting
De op het typeplaatje aangegeven
bedrijfsspanning moet overeenkomen met de spanning van het
stroomnet.
4.2 Toestel inschakelen
4.2.1 Schakelaar „ 0-I “
De slangdiameter en de zuigslangdiameterinstelling moeten overeenstemmen:
*)
1. De zuigslang aansluiten.
1. Erop letten dat de zuiger is
uitgeschakeld.
2. De stekker van de aansluitkabel in een stopcontact
steken dat volgens de voorschriften is geïnstalleerd.
Schakel-
stand
0
I
Functie
Uit
Aan
ø27ø27
ø32ø32
ø36ø36
ø38ø38
4.2.2 Schalter „ auto-0-I “
De slangdiameter en de zuigslangdiameterinstelling moeten overeenstemmen:
ø27ø27
ø32ø32
ø36ø36
ø38ø38
*)
14
auto
Schakel-
stand
0
Functie
auto
Auto On/Off
Aan /
I
manueel
bedrijf
*)
Speciaal toebehoren voor de verschillende uitvoeringen van de stofzuiger
Uit
ATTIX 30/50 H/M
4.2.3 Zuigkrachtregeling
*)

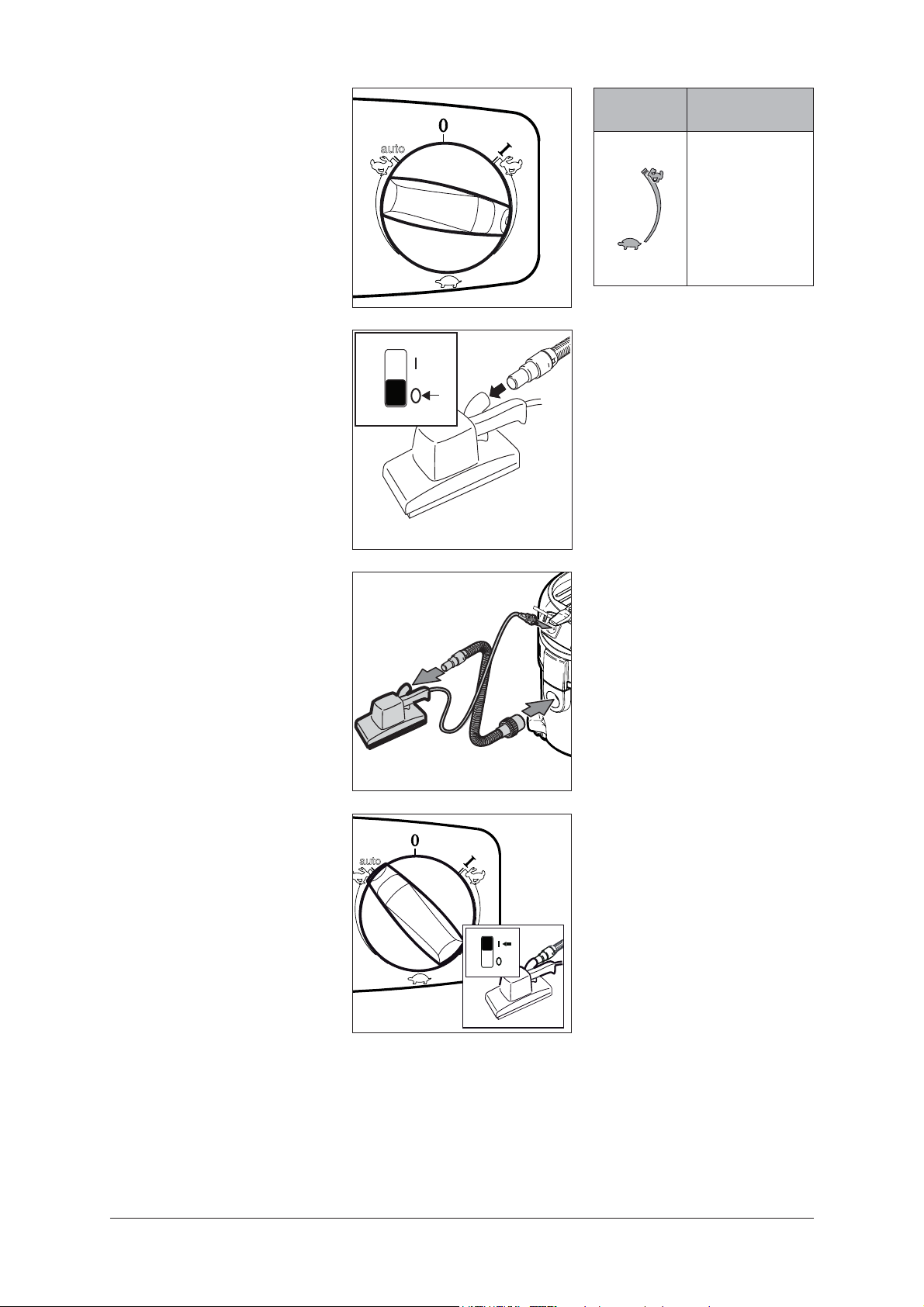

4.2.4 Auto-on/off-bedrijf –
schakelstand„auto“
De zuiger wordt met het aangesloten elektrowerktuig in- en uitgeschakeld. Vuil wordt onmiddellijk
aan de stofbron opgenomen.
Reglementair mogen alleen stoftechnisch goedgekeurde stofverwekkende apparaten worden aangesloten.
Maximale vermogensopname van
het aan te sluiten elektrisch toestel:
zie hoofdstuk „Technische gegevens“.
Voordat de schakelaar in de stand
„auto“ wordt gedraaid erop letten
dat het aangesloten elektrisch toe-
stel is uitgeschakeld.
*)
auto
Schakel-
stand
Functie
De zuigkrachtregeling maakt het
mogelijk dat het
zuigvermogen
aan verschillende zuigtaken
wordt aangepast.
1. Zuiger uitschakelen.
2. Het elektrowerktuig uitschakelen.
3. Het elektrowerktuig en de
zuiger met de zuigslang verbinden.
4. De stekker van het elektrowerktuig in het stopcontact van het toestel
aan het bedieningspaneel van de zuiger steken.
nederlands
auto
*)
Speciaal toebehoren voor de verschillende uitvoeringen van de stofzuiger
5. De zuiger inschakelen, schakelstand "auto".
6. Het elektrowerktuig inschakelen. De zuigmotor start bij
het inschakelen van het aangesloten elektrowerktuig.
Na het uitschakelen van
het elektrisch toestel loopt
de stofzuiger nog een kort
moment na opdat het in de
zuigslang aanwezige stof in
de veiligheidsfilterzak wordt
gezogen.
1. De schakelaar in de stand
"I" (maximaal zuigvermogen)
brengen.
2. Met de handpalm de opening van het zuighulpstuk of
van de zuigslang afsluiten.
3. De bedieningsknop voor de
filterreiniging 3x indrukken.
De lamellen van het filterelement worden door de daarbij ontstane luchtstroom van
vastzittend stof ontdaan.
Alleen bij het zuigen zonder inlegdoekfilter.
4.3.3 Volumestroom bewaking controleren
Vóór het op-/afzuigen van stof met
OEL-waarden:
Om een constant zuigvermogen te garanderen wordt het
filterelement tijdens het bedrijf
automatisch gereinigd. Bij extreem sterke vervuiling van het
filterelement bevelen wij een
complete reiniging aan:
1. Controleren of alle filters
voorhanden zijn en correct
zijn ingezet.
1. De zuiger uitschakelen.
2. De zuigmond- of zuigslangopening met de handpalm
afsluiten.
3. De toestelschakelaar in de
stand „I“ brengen en de zuiger ca. 10 seconden bij gesloten zuigslangopening laten lopen.
2. Bij lopende motor de zuigslang dichthouden. Na ca. 1
seconde klinkt een akoestisch waarschuwingssignaal.
4.3.4 Akoestisch
waarschuwingssignaal
16
Daalt de luchtsnelheid in de
zuigslang onder 20 m/s, klinkt
om veiligheidsredenen een
akoestisch waarschuwingssignaal (zie hoofdstuk „Eliminatie
van storingen“).
5 Toepassingsgebieden en
werkmethoden
ATTIX 30/50 H/M
nederlands
5.1 Werktechnieken
5.1.1 Droge stoffen opzuigenVOORZICHTIG!
Extra toebehoren, zuighulpstukken en zuigslangen kunnen - indien
deze correct worden gebruikt - het reinigingseffect versterken en de
reinigingsinspanning verkleinen.
Een effectieve reiniging wordt bereikt door rekening te houden met
een klein aantal richtlijnen, gecombineerd met uw eigen ervaringen
op speciale gebieden.
Hier volgen enkele belangrijke aanwijzingen.
Brandbare stoffen mogen niet worden opgezogen.
Vóór het opzuigen van droog stof met OEL-waarden moet steeds
een veiligheidsfilterzak in het reservoir zijn gelegd. Bestelnummer:
zie hoofdstuk 9.5 „Toebehoren“.
Voor het opzuigen van ongevaarlijk stof bevelen wij het gebruik aan
van een afvoerzak. Bestelnummer: zie hoofdstuk 9.5 „Toebehoren“.
Het opgezogen materiaal kan dan op eenvoudige en hygiënische
wijze worden afgevoerd.
Na het opzuigen van vloeistoffen is het filterelement vochtig. Een
vochtig filterelement raakt sneller dicht als droog stof wordt opgezogen. Om deze reden moet het filterelement vóór het droogzuigen
worden uitgewassen alsook gedroogd of door een droog filterelement worden vervangen.
5.1.2 Vloeistoffen opzuigenVOORZICHTIG!
Brandbare vloeistoffen mogen niet worden opgezogen.
Vóór het opzuigen van vloeistoffen moet principieel de filterzak/afvoerzak uit het vuilreservoir nemen.
Het gebruik van een separaat filterelement of filterzeef wordt aanbevolen.
Bij schuimontwikkeling het werk onmiddellijk beëindigen en het reservoir leegmaken.
Ter vermindering van de schuimontwikkeling de schuimdoder Alto
Foam Stop gebruiken (bestelnr.: zie hoofdstuk „Toebehoren“).
17
ATTIX 30/50 H/M
nederlands
6 Na het gebruik
6.1 Zuiger uitschakelen en
opbergen
A
C
B
E
1. Na het opzuigen van stof
dat gevaarlijk is voor de gezondheid moet de zuiger extern worden afgezogen.
2. Het toestel uitschakelen en
de netstekker uit het stopcontact trekken.
3. De zuigslang van het toestel
losmaken en de inlaatfitting
(A) met de stop (B) sluiten.
4. Het netsnoer aan de handgreep (C) opwikkelen. Met
het oprollen aan het huis
beginnen en niet aan het
stekkereinde opdat het netsnoer niet in elkaar draait.
5. Het vuilreservoir leegmaken,
de zuiger reinigen.
6. Na het opzuigen van vloeistoffen: het bovendeel van
de zuiger separaat afstellen
opdat het filterelement kan
drogen.
7. De zuigbuis met de vloerzuigmond (D) in de houders
hangen en het toebehoren
(E) opbergen.
8. De stofzuiger in een droge
ruimte opslaan, beschermd
tegen onbevoegd gebruik.
18
D
7 Onderhoud
7.1 Onderhoudsschema
7.2.1Vuilreservoir leegmaken
7.2.2Veiligheidsstofzak vervangen "H"
7.2.3Filterzak vervangen "M"
7.2.4Afvoerzak vervangen "M"
7.2.5Filterelement vervangen "H"(Push&Clean)
7.2.6Filterelement vervangen "H"(XtremeClean)
7.2.7Filterelement vervangen "M"(Push&Clean)
7.2.8Filterelement vervangen "M"(XtremeClean)
ATTIX 30/50 H/M
nederlands
Na het werkIndien nodig
7.2 Onderhouds werkzaamheden
7.2.1 Vuilreservoir
leegmaken
Na het leegmaken: De reservoirrand en de afdichtingen in de tussenring en het bovenste zuigerdeel
reinigen vooraleer deze opnieuw
opgezet worden.
Als de afdichting of de gleuf vuil of
beschadigd is, daalt het zuigvermogen.
Vooraleer de zuigslang opnieuw
ingestoken wordt, moeten de inlaatfitting en de slangmof gereinigd
worden.
A
1. Het toestel uitschakelen en
de netstekker uit het stopcontact trekken.
2. De sluitklemmen (A) openen
en het bovendeel van de
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
zuiger verwijderen.
3. Het zuiggoed uitgieten.
4. Het zuiggoed overeenkomstig de wettelijke
voorschriften wegdoen.
A
5. Het bovendeel van de zuiger
opzetten.
6. De sluitklemmen (A) sluiten.
Op de juiste zitting van de
sluitklemmen letten.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
19
ATTIX 30/50 H/M
nederlands
7.2.2 Veiligheidsstofzak
vervangen "H"
Bij de volgende werkzaamheden
erop letten dat niet op onnodige
wijze stof wordt opgedwarreld. Een
P2-gasmasker dragen.
ATTENTIE!
Bij asbestsanering bovendien wegwerpkleding dragen.
Nooit zonder filter zuigen!
A
B
1. Het toestel uitschakelen en
de netstekker uit het stopcontact trekken.
2. De sluitklemmen (A) openen
en het bovendeel van de
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
zuiger verwijderen.
Aanbrengen van de afvoerzak:
3. De afvoerzak met het snoer
(B) sluiten.
4. De stofzakmof voorzichtig
van de inlaatfitting trekken.
5. De stofzakmof met de sluiter
sluiten.
6. De stofzak volgens de wettelijke bepalingen verwijderen.
A
Inzetten van de stofzak:
D
C
7. Het vuilreservoir reinigen.
8. Een nieuwe afvoerzak in het
vuilreservoir leggen.
9. Erop letten dat de ventilatieopeningen (C) van de
afvoerzak zich in het binnenste van het vuilreservoir
bevinden.
10. De stofzakmof krachtig op
de inlaatfitting drukken.
11. De bovenste rand van de
afvoerzak over de rand van
het vuilreservoir trekken.
12. Het bovendeel van de zuiger
opzetten.
13. De sluitklemmen (A) sluiten.
Op de juiste zitting van de
sluitklemmen letten.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
20
ATTIX 30/50 H/M
7.2.3 Afvoerzak vervangen
"M"
Bij de volgende werkzaamheden
erop letten dat niet op onnodige
wijze stof wordt opgedwarreld. Een
P2-gasmasker dragen.
Nooit zonder filter zuigen!
A
C
B
1. Het toestel uitschakelen en
nederlands
de netstekker uit het stopcontact trekken.
2. De sluitklemmen (A) openen
en het bovendeel van de
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
zuiger verwijderen.
Wegnemen van de stofzak:
D
3. De stofzakmof (B) voorzichtig van de inlaatfitting (C)
trekken.
4. De stofzakmof met de sluiter
(D) sluiten.
5. De stofzak volgens de wettelijke bepalingen verwijderen.
A
Inzetten van de stofzak:
6. Het vuilreservoir reinigen.
7. De stofzak in het vuilreservoir leggen.
8. De stofzakmof krachtig op
de inlaatfitting drukken.
9. Het bovendeel van de zuiger
opzetten.
10. De sluitklemmen (A) sluiten.
Op de juiste zitting van de
sluitklemmen letten.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
21
ATTIX 30/50 H/M
nederlands
7.2.4 Afvoerzak vervangen
"M"
Bij de volgende werkzaamheden
erop letten dat niet op onnodige
wijze stof wordt opgedwarreld. Een
P2-gasmasker dragen.
Nooit zonder filter zuigen!
A
C
B
2
3
ø
7
2
ø
D
1. Het toestel uitschakelen en
de netstekker uit het stopcontact trekken.
2. De sluitklemmen (A) openen
en het bovendeel van de
ø
3
6
ø
3
8
A
zuiger verwijderen.
Wegnemen van de afvoerzak:
3. De afvoerzak met het snoer
(B) sluiten.
4. De afvoerzakmof voorzichtig
van de inlaatfitting (C) trekken.
5. De afvoerzakmof (D) met de
sluiter sluiten.
6. De afvoerzak volgens de
wettelijke bepalingen verwijderen.
A
Inzetten van de afvoerzak:
E
7. Het vuilreservoir reinigen.
8. Een nieuwe afvoerzak in het
vuilreservoir leggen.
9. Erop letten dat de ventilatieopeningen (E) van de
afvoerzak zich in het binnenste van het vuilreservoir
bevinden.
10. De stofzakmof krachtig op
de inlaatfitting drukken.
11. De bovenste rand van de
afvoerzak over de rand van
het vuilreservoir trekken.
12. Het bovendeel van de zuiger
opzetten.
13. De sluitklemmen (A) sluiten.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
Op de juiste zitting van de
sluitklemmen letten.
22
ATTIX 30/50 H/M
7.2.5 Filterelement
vervangen "H" (Push &
Clean)
Bij de volgende werkzaamheden
erop letten dat niet op onnodige
wijze stof wordt opgedwarreld. Een
P2-gasmasker dragen.
ATTENTIE!
Bij asbestsanering bovendien wegwerpkleding dragen.
Nooit zonder filter zuigen!
A
D
B
nederlands
1. Het toestel uitschakelen en
de netstekker uit het stopcontact trekken.
2. De sluitklemmen (A) openen
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
C
en het bovendeel van de zuiger verwijderen.
Filterelement afnemen:
3. Verwijder de filterhouder(D)
door deze met behulp van
het bijgevoegde gereedschap (C) tegen de klok in
los te draaien en uit te nemen.
4. Het filterelement voorzichtig
afnemen.
5. De filterdichting (B) reinigen,
op beschadiging controleren
en indien nodig vervangen.
6. De filterbeveiligingszak over
het filterelement trekken.
7. Het filterelement voorzichtig
aftrekken en de filterbeveiligingszak met een knoop afsluiten.
8. Het gebruikte filterelement
volgens de wettelijke bepalingen afvoeren.
A
Filterelement inzetten:
9. Plaats de filterhouder door
deze met behulp van het bijgevoegde gereedschap met
the klok mee vast te draaien
en te vergrendelen.
10. Het bovendeel van de zuiger
opzetten.
11. De sluitklemmen (A) sluiten.
Op de juiste zitting van de
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
sluitklemmen letten.
23
ATTIX 30/50 H/M
nederlands
7.2.6 Filterelement
vervangen"H"
(XtremeClean)
Bij de volgende werkzaamheden
erop letten dat niet op onnodige
wijze stof wordt opgedwarreld. Een
P2-gasmasker dragen.
ATTENTIE!
Bij asbestsanering bovendien wegwerpkleding dragen.
Nooit zonder filter zuigen!
A
B
1. Het toestel uitschakelen en
de netstekker uit het stopcontact trekken.
2. De sluitklemmen (A) openen
en het bovendeel van de
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
zuiger verwijderen.
Filterelementen afnemen:
3. Draai de schroef uit en open
het spanelement van het
fi lter (B)
4. Beide cassettes met fi lterelementen voorzichtig
afnemen.
B
C
D
5. De filterbeveiligingszak over
het filterelement trekken.
6. Het filterelement voorzichtig
aftrekken en de filterbeveiligingszak met een knoop
afsluiten.
7. Het gebruikte filterelement
volgens de wettelijke bepalingen afvoeren.
Filterelementen inzetten:
8. Nieuwe filterelementen (C) in
de cassettes (D) zetten.
9. De cassettes met de filterelementen in het bovendeel van
de zuiger zetten.
10. Maak het spanelement van
het filter (B) vast en draai de
schroef in
24
B
ATTIX 30/50 H/M
7.2.7 Filterelement
vervangen "M" (Push &
Clean)
Bij de volgende werkzaamheden
erop letten dat niet op onnodige
wijze stof wordt opgedwarreld. Een
P2-gasmasker dragen.
Nooit zonder filter zuigen!
A
A
B
11. Het bovendeel van de zuiger
nederlands
opzetten.
12. De sluitklemmen (A) sluiten.
Op de juiste zitting van de
sluitklemmen letten.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
1. Het toestel uitschakelen en
de netstekker uit het stopcontact trekken.
2. De sluitklemmen (A) openen
en het bovendeel van de
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
zuiger verwijderen.
Filterelement afnemen:
3. De fi lterspanschijf tegen de
wijzers van de klok in draaien en afnemen.
4. Het fi lterelement voorzichtig
afnemen.
5. De fi lterdichting (B) reinigen,
op beschadiging controleren
en indien nodig vervangen.
6. Het gebruikte fi lterelement
overeenkomstig de wettelijke
bepalingen verwijderen.
A
Filterelement inzetten:
7. Het nieuwe fi lterelement inzetten.
8. De fi lterspanschijf aanbrengen en vast vergrendelen door met de wijzers
van de klok mee te draaien.
9. Het bovendeel van de zuiger
opzetten.
10. De sluitklemmen (A) sluiten.
Op de juiste zitting van de
sluitklemmen letten.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
25
ATTIX 30/50 H/M
nederlands

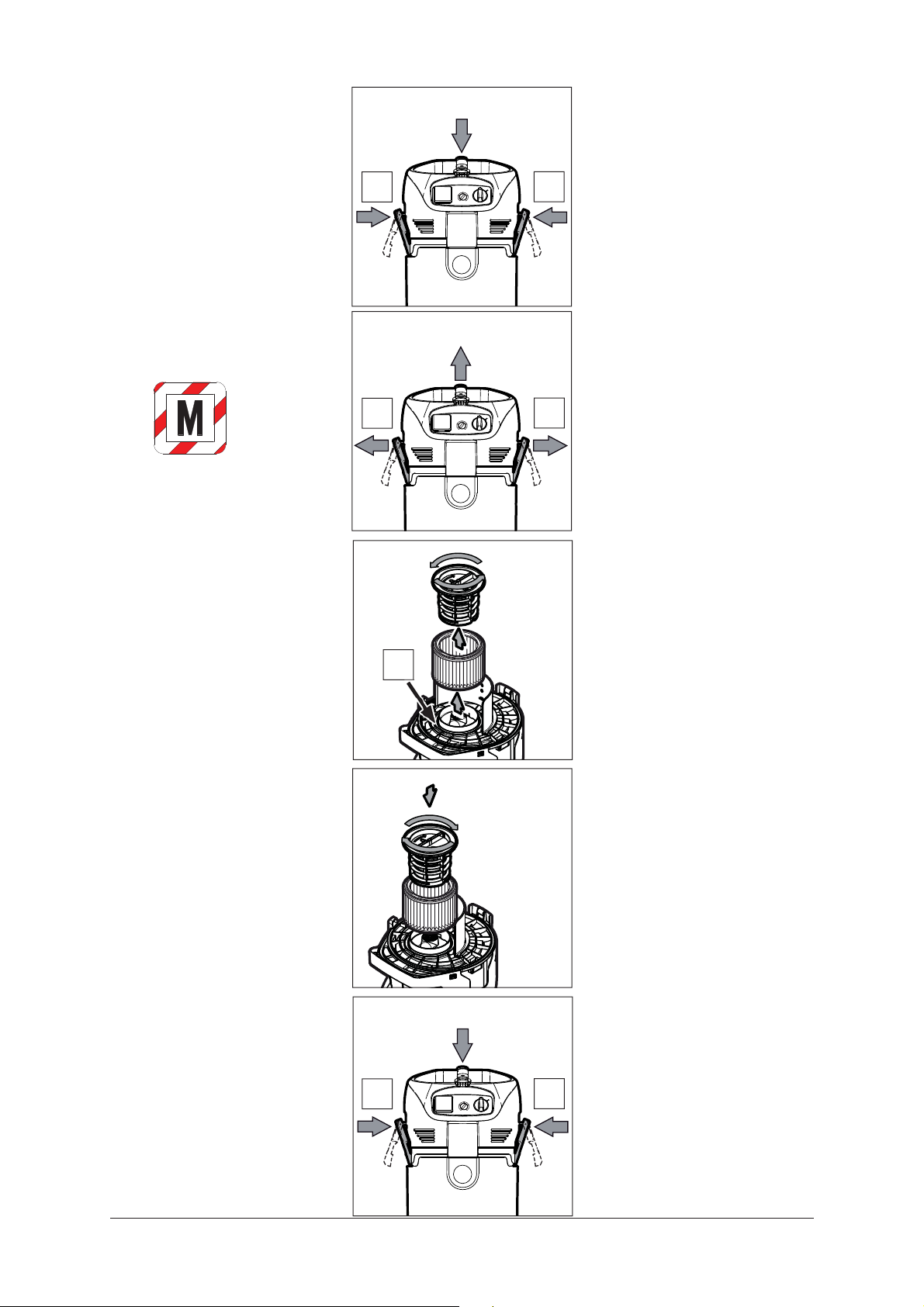

7.2.8 Filterelement
vervangen "M"
(XtremeClean)
Bij de volgende werkzaamheden
erop letten dat niet op onnodige
wijze stof wordt opgedwarreld. Een
P2-gasmasker dragen.
Nooit zonder filter zuigen!
A
B
1. Het toestel uitschakelen en
de netstekker uit het stopcontact trekken.
2. De sluitklemmen (A) openen
en het bovendeel van de
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
zuiger verwijderen.
Filterelementen afnemen:
3. Draai de schroef uit en open
het spanelement van het
fi lter (B).
4. Beide cassettes met fi lterelementen voorzichtig
afnemen.
5. De gebruikte fi lterelemen-
B
ten volgens de wettelijke
bepalingen verwijderen.
A
B
C
D
Filterelementen inzetten:
6. Nieuwe fi lterelementen (C) in
de cassettes (D) zetten.
7. De cassettes met de fi lterelementen in het bovendeel van
de zuiger zetten.
8. Maak het spanelement van
het fi lter (B) vast en draai de
schroef in
9. Het bovendeel van de zuiger
opzetten.
10. De sluitklemmen (A) sluiten.
Op de juiste zitting van de
sluitklemmen letten.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
26
8 Eliminatie van storingen
StoringOorzaakEliminatie
‡ Motor draait niet> Zekering van het stopcontact
is uitgeschakeld.
> Overbelastingsbeveiliging is
geactiveerd.
> Motor defect.• Motorvervanging door Nilfisk-
‡ Motor draait niet bij
automatisch bedrijf
*)
‡ Verminderd zuigvermogen> Zuigkrachtregeling*) op
‡ Zuiger wordt tijdens het
natzuigen uitgeschakeld
‡ Spanningsschommelingen> Te hoge impedantie van de
> Elektrisch gereedschap
defect of niet juist
aangesloten.
> Vermogensopname van het
elektrisch werktuig te gering.
te gering zuigvermogen
ingesteld.
> Slangdiameter stemt niet met
de schakelaarstand overeen.
> Zuigslang/zuigmond verstopt.• De zuigslang/zuigmond
reservoir en het bovendeel
van de zuiger is defect of
ontbreekt.
> Reinigingsmechanisme
defect
> Reservoir vol• Het toestel uitschakelen. Het
spanningsvoorziening.
ATTIX 30/50 H/M
nederlands
• Zekering inschakelen.
• De stofzuiger uitschakelen,
ca. 5 minuten laten afkoelen.
Indien de stofzuiger niet
opnieuw kan worden
ingeschakeld, moet de NilfiskAlto-klantenservice worden
geraadpleegd.
Alto-Service laten doorvoeren.
• De werking van het elektrisch
gereedschap controleren resp.
de stekker vast insteken.
• Op
minimumvermogensopname
van P>40 W letten.
• De zuigkracht
overeenkomstig hoofdstuk
„Zuigkrachtregeling“.
• De schakelstand op de
slangdiameter afstemmen.
reinigen.
• Zie hoofdstuk “Reservoir
leegmaken" of "Afvoerzak,
stofzak vervangen”.
reinigen“ resp. „Filterelement
vervangen“.
• De afdichting vervangen.
• Nilfisk-Alto-Service
informeren.
reservoir leegmaken.
• Het toestel op een ander
stopcontact aansluiten
dat zich dichter bij
de zekeringenkast
bevindt. Er zijn geen
spanningsschommelingen
boven 7% te verwachten
als de impedantie op het
overdrachtspun ≤ 0.15 Ω
bedraagt.
*)
Speciaal toebehoren voor de verschillende uitvoeringen van de stofzuiger
27
ATTIX 30/50 H/M
nederlands
9 Allerlei
9.1 Machine voor recycling
beschikbaar maken
9.2 Garantie
9.3 Keuringen
Het uitgediende toestel on-middellijk onbruikbaar maken.
1. De netstekker uittrekken.
2. De aansluitkabel doorknippen.
3. Gooi elektrische toestellen nooit in het huisvuil!
Overeenkomstig de Europese Richtlijn 2002/96/EG inzake
Elektrische en Elektronische Uitgediende Toestellen moeten uitgediende elektrische toestellen separaat verzameld
en voor recycling ter beschikking gesteld worden.
Voor de garantie en de vrijwaring gelden onze algemene handelsvoorwaarden.
Eigenmachtige veranderingen aan het toestel, de inzet van verkeerde reservedelen en toebehoren alsook het gebruik niet-conform
de voorschriften sluiten een aansprakelijkheid van de producent uit
voor de daaruit voortvloeiende schade.
Elektrotechnische keuringen moeten volgens de bepalingen van
de veiligheidsvoorschriften (BGV A3) en overeenkomstig DIN VDE
0701 deel 1 en deel 3 worden uitgevoerd. Deze keuringen dienen
conform DIN VDE 0702 in regelmatige intervallen en na reparaties
of wijzigingen aan de stofzuiger te worden uitgevoerd.
9.4 EGconformiteitsverklaring
De stofzuiger voldoet aan de bepalingen van de norm IEC/EN
60335-2-69.
EG-conformiteitsverklaring
Nilfi sk-Advance A/S
Industrivej 1
DK-9560 Hadsund
Product:
Typ e:
Beschrijving:
De constructie van het toestel
voldoet aan de volgende van
toepassing zijnde voorschriften:
Toegepaste geharmoniseerde
normen:
Toegepaste nationale normen en
technische specifi caties:
Dipl. Ing. Wolfgang Nieuwkamp
Keuringen en vergunningenHadsund, 01.12.2008
