Sisällys

1 Tärkeitä

tur val li suus oh jei ta

ATTIX 30/50 H/M

suomi

............................................................................................2

2 Kuvaus

3 Ennen pölynimurin

käynnistystä

4 Käyttö

2.1 Halltintalaitteet ......................................................................7

2.2 Käyttöpaneeli ........................................................................8

3.1 Laitteen kokoaminen ............................................................9

3.1.1 Lisävarusteiden *)ottaminen pois pakkauksesta ...................9

3.1.2 Imuletkun pidikkeen kiinnittäminen imuletkuun *) ..................9

3.2 Ennen pölynimurin käynnistystä ...........................................9

3.3 Turvallisuusjätepussi paikalleenasettaminen "H" ...............10

3.4 Suodatinpussin paikalleenasettaminen "M" .......................11

4.1 Liitännät ..............................................................................13

4.1.1 Imuletkun kiinnittäminen .....................................................13

4.1.2 Sähköliitäntä .......................................................................13

4.2 Laitteen käynnistäminen .....................................................13

4.2.1 Kytkin „ 0-I “ *) ......................................................................13

4.2.2 Kytkin „ auto-0-I “ *)..............................................................13

4.2.3 Imuvoiman säätö *) ..............................................................14

4.2.4 Auto-On/Off (auto-päälle/pois)-käyttö – Kytkimen asento

„auto“ *) ...............................................................................14

4.3 Suodatinelementin vaihto ...................................................15

4.3.1 Suodatinelementin vaihto " Push & Clean "

(ATTIX 30- / 50-xx PC) .......................................................15

4.3.2 Suodatinelementin vaihto " XtremeClean "

(ATTIX 30- / 50-xx XC) .......................................................15

4.3.3 Tilavuusvirran valvonnan tarkastus ....................................15

4.3.4 Merkkiääni ..........................................................................15

5 Käyttökohteet ja

tekniikat

6 Työn lopettamisen

jälkeen

7 Huolto

8 Toimintahäiröiden

kor jaa mi nen

9 Lisätietoja

5.1 Käyttötekniikat ....................................................................16

5.1.1 Kuivien aineiden imurointi...................................................16

5.1.2 Nesteiden imurointi .............................................................16

6.1 Pölynimurin pysäyttäminen ja säilytys ................................17

7.1 Huoltokaavio .......................................................................18

7.2 Huoltotyöt ...........................................................................18

7.2.1 Roskasäiliön tyhjentäminen ................................................18

7.2.2 Turvallisuusjätepussi vaihto "H" ..........................................19

7.2.3 Suodatinpussin vaihto "M" ..................................................20

7.2.4 Pölypussin vaihto "M" .........................................................21

7.2.5 Suodatinelementin vaihto "H" (Push & Clean)....................22

7.2.6 Suodatinelementin vaihto "H" (XtremeClean).....................23

7.2.7 Suodatinelementin vaihto "M" (Push & Clean) ...................24

7.2.8 Suodatinelementin vaihto "M" (XtremeClean) ....................25

..........................................................................................26

9.1 Koneen toimittaminen kierrätykseen ..................................27

9.2 Takuu ..................................................................................27

9.3 Testaukset .........................................................................27

9.4 EY-vaatimustenmukaisuusvakuutus ...................................27

9.5 Tekniset tiedot ....................................................................28

9.6 Tarvikkeet ...........................................................................28

*)

Lisävaruste / mallista riippuvainen

1

ATTIX 30/50 H/M

suomi

1 Tärkeitä turvallisuusohjeita

Käyttöohjeessa käytettävät
symbolit

Lue ennen laitteen käyttöönottoa nämä ohjeet huolellisesti
ja säilytä ne niin, että ne ovat milloin tahansa käytettävissä.

VAK AVA VA ARA

Vaara, joka aiheuttaa välittömästi vaikeita ja
parantumattomia loukkaantumisia tai kuoleman.

VAAR A

Vaara, joka voi aiheuttaa vaikeita loukkaantumisia tai
kuoleman.

VAROITU S

Vaara, joka voi aiheuttaa lieviä loukkaantumisia tai
aineellisia vahinkoja

Huomaa, että

• laitetta saavat käyttää ainoastaan henkilöt, jotka on koulutettu sen

käyttöön ja nimenomaan valtuutettu sitä käyttämään

• laitteen käyttöä on aina valvottava

• lapset eivät saa käyttää tätä laitetta

• laitetta ei ole tarkoitettu henkisesti tai fyysisesti rajoittuneiden hen-

kilöiden käyttöön

Laitteen käyttöhenkilökunnalle on ennen imurin käyttöä annettava
tiedot

• laitteen käsittelystä

• imuroitavasta aineesta aiheutuvista vaaroista

• imuoridun aineen turvallisesta jätehuollosta

Laitteen käyttötarkoitus

1. Kaikenlainen turvallisuutta vaarantava työtapa on kielletty.

2. Älä koskaan käytä imuria ilman suodatinta.

3. Kytke seuraavissa tilanteissa laite pois päältä ja vedä verkkopis-

toke pistorasiasta:

- ennen puhdistusta ja huoltoa

- ennen osien vaihtamista

- jos muodostuu vaahtoa tai nestettä vuotaa ulos

Koneen käyttö on voimassaolevien kansallisten määräysten alaista.
Käyttöohjeiden ja käyttömaassa voimassaolevien tapaturmantorjun­tamääräysten noudattamisen lisäksi on huomioitava myös hyväksy­tyt turvallista ja ammattitaitoista työskentelyä koskevat ammattitek­niset ohjeet.

Vuodesta 1997 lähtien on ollut voimassa uusi vaarallisia pölyjä sekä
niiden imurointiin soveltuvia laitteita koskeva luokittelu. Luokittelu on
määritelty standardeissa IEC 60335-2-69 (maailmanlaajuisesti) ja
EN 60335-2-69 (euroopanlaajuisesti).

Koneen turvallisuustarrassa varoitetaan:

Tämä laite sisältää terveydelle haitallista pölyä. Vain koulutettu vaa­timukset täyttäviä henkilösuojaimia käyttävä henkilöstö saa tyhjen­tää ja huoltaa koneen, esimerkiksi poistaa pölynkeräyslaitteet. Käyt­täminen edellyttää, että koneeseen on asennettu täydellinen suoda­tusjärjestelmä ja että sen toiminta on tarkastettu.

1)

2

OEL = Työperäisen altistuksen raja-arvo

ATTIX 30/50 H/M

Pölyluokka H (erittäin vaarallinen). Tähän pölyluokkaan kuu­luvat pölyt OEL-arvoilla1), kaikki syöpää aiheuttavat pölyt ja

pölyt, jotka sisältävät taudinaiheuttajia. Tämän pölyluokan
imurit tarkastetaan yhtenä laitteena. Suodattimen maksimaalinen
läpipäästö on 0,005%, jätteen hävittämisen on tapahduttava pölyttö­mästi.

Pölyluokka M (keskitaso). Tähän pölyluokkaan kuuluvat pölyt

OEL-arvoilla 1) > 0,1 mg/m³ sekä puupölyt. Tämän pölyluokan

imurit tarkastetaan yhtenä laitteena. Suodattimen maksimaa­linen läpipäästö on 0,1%, jätteen hävittämisen tulee tapahtua niin
että pölyä erittyy mahdollisimman vähän.

Kaikissa vaarallisen pölyn imurointiin tarkoitetuissa imureissa tulee
olla tilavuusvirran valvonta varmistamaan ilman vähimmäisnopeu­den V

= 20 m/s.

min

Imurit ATTIX 30-XH und ATTIX 50-XH soveltuvat

• kuivien, palamattomien pölyjen, palamattomien nesteiden, OEL-

arvoilla luokiteltujen pölyjen, syöpää aiheuttavien ja taudinaiheut­tajia sisältävien pölyjen imurointiin.

Imurit ATTIX 30-XH ja ATTIX 50-XH on lisäksi hyväksytty käytettä­viksi asbestisaneeraustöissä (TRGS 519).

suomi

Kuljetus

Varastointi

Imurit ATTIX 30-XM und ATTIX 50-XM soveltuvat

• kuivien, palamattomien pölyjen, palamattomien nesteiden, puupö-

lyjen, OEL-arvoilla > 0,1 mg/m³ luokiteltujen pölyjen

Laite soveltuu ammattikäyttöön esimerkiksi

• hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimis-

toissa, vuokrausliikkeissä

Muunlaista käyttöä pidetään määräysten vastaisena. Siitä johtuvat
vahingot eivät kuulu valmistajan korvauspiiriin, vaan käyttäjä vastaa
yksin kaikista seurauksista.

Määräystenmukaiseen käyttöön kuuluu myös valmistajan määrää­mien käyttö-, huolto- ja kunnossapitotoimien säännöllinen suoritta­minen.

1. Sulje säiliön lukot ennen kuljetusta.

2. Älä kallista laitetta jos säiliössä on nestettä.

3. Laitetta ei saa nostaa nosturin koukulla.

1. Varastoi laite kuivassa ja jäätymiseltä suojatussa paikassa.

Sähköliitäntä

1. Suosittelemme pölynimurin liittämistä sähköverkkoon vikavirta-

suojakytkimen kautta.

2. Asettele sähköosat (pistorasiat, pistokkeet ja kytkimet) jasäädet-

tävä jatkojohto siten, että suojausluokka säilytetään.

3. Verkkoliitäntä- ja jatkojohtojen pistokkeiden ja kytkinten tulee olla

vesitiiviit.

3

ATTIX 30/50 H/M

suomi

Jatkojohdot

Huolto, puhdistus ja korjaus

Jatkojohtona saa käyttää vain valmistajan hyväksymää tai parem­manlaatuista johtomallia.Jatkojohtoa käytettäessä tulee varmistaa
minimipoikkipinta-alat seuraavasti:

Kaapelin pituus Poikkipinta-ala

< 16 A < 25 A

enintään 20 m 1,5 mm
20 - 50 m 2,5 mm

2

2

2,5 mm
4,0 mm

2

2

Jatkossa kuvattujen toimenpiteiden aikana on tärkeää varoa, että
pölyä ei leviä tarpeettomasti ympäriinsä. Käytä P2-hengityssuojain­ta.
VAROITUS! Asbestisaneeraustöiden yhteydessä tulee lisäksi käyt­tää kertakäyttövaatetusta.

Tarkista vedenrajoituslaite säännöllisesti. Varmista, ettei siinä ole
vaurioitumisen merkkejä.

Tee vain käyttöohjeessa kuvatut huoltotyöt.

Vedä verkkopistoke pistorasiasta aina ennen laitteen puhdistamista
ja huoltoa.

Huolto- ja puhdistustöiden yhteydessä on toimittava niin, että huol­tohenkilökunnan ja muiden henkilöiden turvallisuus ei voi vaarantua.

Huoltoalueella

1. tulee olla suodatettu koneellinen ilmanvaihto

2. tulee käyttää suojavaatetusta

3. tulee puhdistus suorittaa niin perusteellisesti, että vaarallisia ai-

neita ei pääse ympäristöön.

Ennen laitteen siirtämistä pois vaarallisia aineita sisältävältä alueel­ta

1. laite on imuroitava ulkopuolelta, pyyhittävä puhtaaksi tai pakat-

tava tiiviisti

2. samalla varoen vaarallisten pölyjen leviämistä

Jos konetta on käytetty asbestin saastuttamilla alueilla, valtuutetun
henkilön on puhdistettava kone TRGS 519 -ohjeen mukaisesti.

Huolto- ja korjaustöiden yhteydessä on kaikki likaantuneet osat, joita
ei ole voitu riittävästi puhdistaa

1. pakattava tiiviisiin säkkeihin

2. toimitettava voimassaolevien jätehuoltomääräysten mukaiseen

jätteenkeruupisteeseen.

Nilfisk-ALTOn teknikon tai koulutetun henkilön on tehtävä tekninen
tarkastus, jonka aikana tarkastetaan suodattimet, ilmatiiviys ja hal­lintamekanismit.
AA.22.201.2:n mukaisesti luokan H laitteiden suodatustehokkuus on
tarkistettava kerran vuodessa. Jos suodatusteho ei täytä luokan H
vaatimuksia, suodatin on vaihdettava ja uusi suodatin on testattava
AA.22.201.2:n mukaisesti.

4

Vaaralähteet

ATTIX 30/50 H/M

suomi

Sähkölaitteisto

VAK AVA VA ARA

Imurin yläosan jännitteiset osat.
Jännitteisiin osiin koskeminen aiheuttaa vakavia tai

kuolemaan johtavia loukkaantumisia.

1. Imurin yläosaan ei saa milloinkaan ruiskuttaa vettä.

VAK AVA VA ARA

Viallisesta verkkoliitäntäjohdosta aiheutuva sähköiskun
vaara.

Jos vialliseen verkkoliitäntäjohtoon kosketaan, seurauks ena
voi olla vakava tai kuolemaan johtava loukkaantuminen.

1. Varo vioittamasta verkkoliitäntäjohtoa (esim. ajamalla
sen yli, vetämällä, litistämällä)!

2. Tarkista verkkojohto säännöllisesti vaurioiden tai van­hentumisen aiheuttamien vikojen varalta.

3. Anna Nilfisk-Alto-huoltopalvelun tai ammattitaitoisen
sähkömiehen vaihtaa viallinen verkkoliitäntäjohto ennen
kuin käytät laitetta seuraavan kerran.

VAROITU S

Laitepistorasia*).
Laitepistorasiaa saa käyttää vain käyttöohjeessa

mainittuun tarkoitukseen.

1. Muiden laitteiden liittäminen siihen voi aiheuttaa aineel­lisia vahinkoja.

2. Ennen laitteen liittämistä laitepistorasiaan on sekä imuri
että liitettävä laite kytkettävä pois päältä.

3. Lue liitettävän laitteen käyttöohjeet ja noudata niissä
annettuja turvallisuusohjeita.

Nesteiden imurointi

*)

Lisävaruste / mallista riippuvainen

VAROITU S

Sopimattomasta verkkojännitteestä aiheutuvat viat.
Laite voi rikkoontua jos se kytketään sopimattomaan

verkkojännitteeseen.

1. Tarkasta painepesurin oleelliset osat silmämääräisesti
ennen jokaista käyttöönottoa.

VAROITU S

Nesteiden imurointi.
Älä imuroi syttyviä nesteitä.

1. Ennen nesteiden imurointia on imurista ensin poistettava
suodatinpussi ja tarkastettava uimurin tai vedenpinnankor­keuden rajoittimen toiminta.

2. Erillisen suodatinelementin tai suodatinverkon käyttö on
suositeltavaa.

3. Jos havaitset vaahtoa, keskeytä työ välittömästi ja tyhjennä
säiliö.

5

ATTIX 30/50 H/M

suomi

Vaaralliset materiaalit

Asbestisaneeraustyöt

VAAR A

Vaaralliset materiaalit.
Vaarallisten aineiden imurointi voi aiheuttaa vaikeita tai

kuolemaan johtavia loukkaantumisia.

1. Seuraavia materiaaleja ei saa imuroida tällä laitteella:

- kuumat aineet (palavat savukkeet, kuuma tuhka jne.)

- syttyvät, räjähtävät, syövyttävät nesteet (esim. bensii-

ni, liuottimet, hapot, emäkset jne.)

- syttyvät, räjähtävät pölyt (esim. magneesium-, alumii-

nipölyt jne.)

VAAR A

Asbestin tai asbestia sisältävän aineen imurointi:

1. Käytä imureita ATTIX 30-XH ja ATTIX 50-XH.

2. Käytä imuletkua jonka halkaisija on 36 mm.

Laitteen ja sen saastuneiden osien (letku, käsiputki,
suulakkeet jne.) pölytön kuljetus tulee varmistaa
suljettavalla muovipussilla. Jos laitteella on imuroitu
TRGS t mukaisella saastuneella alueella, sitä ei saa enää
käyttää saastumattomalla alueella. Tästä voidaan poiketa
ainoastaan siinä tapauksessa, että ammattitaitoinen
henkilö on sitä ennen puhdistanut asbesti-imurin
TRGS 519 nro 2.7 mukaisesti perusteellisesti (toisin
sanoen ei ainoastaan ulkopuolelta, vaan myös mm.
jäähdytysilmatilan, sähköisten työvälineiden asennustilat,
itse työvälineet jne.). Alan asiantuntijan tulee laatia
tarkastuksesta allekirjoitettu tarkastuspöytäkirja.

Asbestipitoisia pölyjä imuroitaessa ei puhdistettua ilmaa
saa johtaa takaisin työtilaan. Käytä ilman poisjohtamiseen
poistoilmaadapteria ja letkua jonka pituus on enintään 4 m
ja nimellisleveys vähintään 50 mm.

Varaosat ja lisävarusteet

Roskasäiliön tyhjentäminen

VAROITU S

Varaosat ja lisävarusteet.
Muiden kuin alkuperäisten varaosien ja lisävarusteiden

käyttö voi vaarantaa laitteen turvallisuutta.

1. Käytä ainoastaan Nilfisk-Alto:n varaosia ja lisävarustei­ta.

2. Käytä ainoastaan laitteen mukana toimitettuja tai käyt­töohjeessa mainittuja harjoja.

VAROITU S

Ympäristöä saastuttavat imuroidut aineet.
Imuroidut aineet voivat olla vaarallisia ympäristölle.

1. Hävitä imuroitu aines paikallisten jätehuoltomääräysten
mukaisesti.

6

2 Kuvaus

ATTIX 30/50 H/M

suomi

2.1 Halltintalaitteet

1 Kahva, jossa ura johdon käärimistä varten
2 Imurin putken kiinnityskohta
3 Salpa
4 Ohjauspyörä
5 Säiliö
6 Imuletkun liitäntä
7 Virtakytkin ja imutehon säädin
8 Letkun halkaisijan säätö
9 Lisälaitepistorasia
10 Suodattimen puhdistusnuppi

*)

*)

ATTIX 30

1

10

9
8

7

2
3

6

5

4

ATTIX 50

*)

Lisävaruste / mallista riippuvainen

7

ATTIX 30/50 H/M

suomi

2.2 Käyttöpaneeli

ATTIX 30- /50-0M / PC/XC
ATTIX 30- /50-0H / PC/XC

ATTIX 30- /50-2M / PC/XC
ATTIX 30- /50-2H / PC/XC

auto

8

3 Ennen pölynimurin käynnistystä

ATTIX 30/50 H/M

suomi

3.1 Laitteen kokoaminen

3.1.1 Lisävarusteiden

*)

ottaminen pois
pakkauksesta

3.1.2 Imuletkun pidikkeen
kiinnittäminen
imuletkuun

*)

A

1. Ota laite ja lisävarusteet
pakkauksesta.

2. Verkkopistoke ei saa vielä
olla pistorasiassa.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

3. Avaa kiinnityslukitukset (A)
ja irrota imurin yläosa.

4. Ota lisävarusteet *) säiliöstä
ja pakkauksesta.

1. Kiinnitä imuletkun pidike imu­letkuun.

3.2 Ennen pölynimurin
käynnistystä

Imuroitavien pölyjen vaarallisuudesta riippuen imuri on varustettava
vastaavilla suodattimilla:

Pölyn määrittely Suodatinpussi/Jätepussi/ Suoda-

tuselementti

• Pölyt kanssa OEL-arvot (huo­maa kansalliset erikoismäärä­ykset)

• Karsinogeeninen pöly

• Patogeenisiä aineita sisältävä
pöly

• Pölyt kanssa OEL-arvot (huo­maa kansalliset erikoismäärä­ykset)

• Karsinogeeninen pöly

• Patogeenisiä aineita sisältävä
pöly

• Pölyt kanssa OEL-arvot (huo­maa kansalliset erikoismäärä­ykset)

• Karsinogeeninen pöly

• Patogeenisiä aineita sisältävä
pöly

Suositus pölyn poistamiseksi
turvallisesti: Turvallisuusjäte­pussi “H“
Tilausnro.

ATTIX 30-XH: 107400233
ATTIX 50-XH: 107400236

Suodatinpussi
ATTIX 30-XH: Tilausnro.
302004000
ATTIX 50-XH: Tilausnro.
302004004

Suodatuselementti “H”
Tilausnro. 302000658

Suodatuselementti “H”
Tilausnro. 107400449

*)

Lisävaruste / mallista riippuvainen

9

ATTIX 30/50 H/M

suomi

Pölyn määrittely Suodatinpussi/Jätepussi/ Suoda-

• Pölyt kanssa OEL-arvot OEL­arvoilla > 0,1 mg/m³ (huomaa
kansalliset erikoismääräykset)

• Sahanpuru ja betonipöly

• Pölyt kanssa OEL-arvot OEL­arvoilla > 0,1 mg/m³ (huomaa
kansalliset erikoismääräykset)

• Sahanpuru ja betonipöly

• Pölyt kanssa OEL-arvot OEL­arvoilla > 0,1 mg/m³ (huomaa
kansalliset erikoismääräykset)

• Sahanpuru ja betonipöly

tuselementti

Jätepussi
(5 kpl)
Tilausnro.

ATTIX 30-XM:
302000804
ATTIX 50-XM: 302000728

Suodatinpussi
ATTIX 30-XM: Tilausnro.
302004000
ATTIX 50-XM: Tilausnro.
302004004

Suodatuselementti “M” PC:
Tilausnro. 302000490

Suodatuselementti “M” XC:
Tilausnro. 302002842

3.3 Turvallisuusjätepussi
paikalleenasettaminen
"H"

Ennen OEL-arvoilla luokiteltujen pölyjen imurointia:

1. Tarkasta, ovatko kaikki suodattimet täysilukuisina ja onko ne
asetettu paikalleen oikein.

2. Letkun halkaisijan ja imuletkun halkaisijan asetuksen tulee olla
yhdenmukaiset.

3. Pidä imuletku kiinni moottorin käydessä. Jos ilman nopeus las­kee imuletkussa alle 20 m/s, kuulet turvallisuussyistä merkkiää-

nen.

1. Verkkopistoke ei saa vielä
olla pistorasiassa.

2. Avaa kiinnityslukitukset (A)
ja irrota imurin yläosa.

A

3

2
3

6

ø

ø

7

3

2

8

ø

A

ø

3. Aseta suodatinpussi roska-

B

säiliöön.

4. Paina suodatinpussin muhvi
voimakkaasti sovituskappa­leeseen.

5. Varmista, että jätepussin
tuuletusaukot (B) ovat jäte­säiliön sisäpuolella.

6. Taita jätepussin yläreu­na jätesäiliön reunan yli.

10

ATTIX 30/50 H/M

7. Aseta imurin yläosa paikal­leen.

8. Sulje lukitukset (A) . Huomaa
lukitushakojen oikea asento.

suomi

3.4 Suodatinpussin
paikalleenasettaminen
"M"

A

A

ø

3

32

6

ø

ø

7

3

2

8

ø

A

1. Verkkopistoke ei saa vielä
olla pistorasiassa.

2. Avaa kiinnityslukitukset (A)
ja irrota imurin yläosa.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

3. Aseta suodatinpussi roska­säiliöön.

4. Paina suodatinpussin muhvi
voimakkaasti sovituskappa­leeseen.

11

ATTIX 30/50 H/M

suomi

5. Aseta imurin yläosa paikal­leen.

6. Sulje lukitukset (A) . Huomaa
lukitushakojen oikea asento.

A

ø

3

32

6

ø

ø

7

3

2

8

ø

A

12

4 Käyttö

ATTIX 30/50 H/M

suomi

4.1 Liitännät

4.1.1 Imuletkun
kiinnittäminen

4.1.2 Sähköliitäntä

Arvokilvessä mainitun käyttöjännit­ten on vastattava sähköverkon jän­nitettä.

4.2 Laitteen
käynnistäminen

4.2.1 Kytkin „ 0-I “

Letkun halkaisijan ja letkunhalkai­sijan asetuksen tulee vastata toisi­aan:

*)

1. Kiinnitä imuletku imuriin.

1. Varmista, että imurin virta on
katkaistu virtakytkimestä.

2. Työnnä sähköjohdon pisto­tulppa asianmukaisesti maa­doitettuun suojakosketuspis­torasiaan.

Kytkimen

asento

0

I

Toiminto

pois

Päälle

ø27 ø27
ø32 ø32
ø36 ø36
ø38 ø38

4.2.2 Kytkin „ auto-0-I “

Letkun halkaisijan ja letkunhalkai­sijan asetuksen tulee vastata toisi­aan:

ø27 ø27
ø32 ø32
ø36 ø36
ø38 ø38

*)

Lisävaruste / mallista riippuvainen

*)

auto

Kytkimen

asento

0

auto

I

Toiminto

pois

Auto On/Off

Päälle /

manuaalinen

käyttö

13

ATTIX 30/50 H/M

suomi

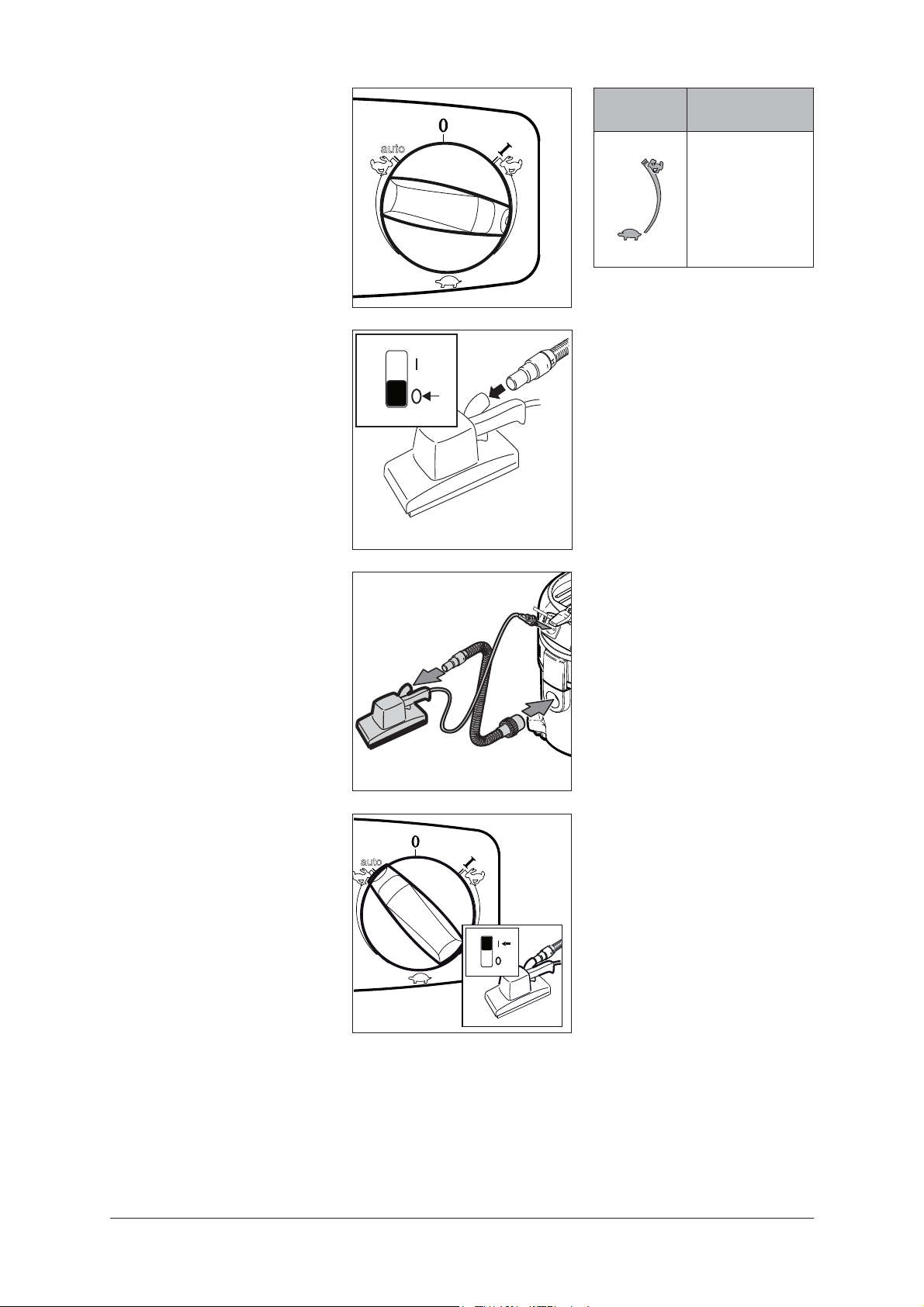

4.2.3 Imuvoiman säätö

*)

4.2.4 Auto-On/Off (auto­päälle/pois)-käyttö
– Kytkimen asento
„auto“

Imuri käynnistetään ja sammute­taan siihen kytketyllä sähkökäyttöi­sellä työkalulla. Liat imuroidaan heti
niiden syntymispaikalla.

*)

auto

Kytkimen

asento

Toiminto

Imuvoimaa
säätelemällä
voidaan imu­teho sovittaa

erilaisten imu­rointitehtävien

mukaisesti.

1. Kytke imuri pois päältä.

2. Kytke sähkötyö­kalu pois päältä.

Varmista ennen kytkimen kääntä­mistä asentoon „auto“, että lisälai­tepistorasiaan kytketyn sähkötyöka­lun virta on kytketty pois päältä.

Määräysten mukaisesti imuriin saa
kytkeä vain hyväksyttyjä pölyä tuot­tavia työkaluja. Kytkettävän sähkö­työkalun suurin sallittu virrankulutus
on mainittu kappaleessa „Tekniset
tiedot“.

auto

3. Liitä imuletku sähkötyöka­luun ja imuriin.

4. Työnnä sähkötyökalun pisto­tulppa imurin ohjauspanee­lissa olevaan pistorasiaan.

5. Käynnistä imuri, kytkimen
asento "auto".

6. Käynnistä sähkötyökalu.
Imurin moottori käynnis­tyy kun laitteeseen kytketty
sähkötyökalu käynnistetään.
Kun sähkötyökalu pysäyte­tään, imuri käy vielä hetken
aikaa, jotta imuletkuun jäänyt
pöly imeytyy pölypussiin asti.

14

*)

Lisävaruste / mallista riippuvainen

ATTIX 30/50 H/M

10 sec.

4.3 Suodatinelementin
vaihto

4.3.1 Suodatinelementin
vaihto " Push & Clean "
(ATTIX 30- / 50-xx PC)

Vain imuroitaessa ilman suodatin­pussia ja ilman kangassuodatinta.

4.3.2 Suodatinelementin
vaihto " XtremeClean "
(ATTIX 30- / 50-xx XC)

Jos imuteho heikkenee:

1. Käännä kytkin asentoon "I"
(maksimi imuteho).

2. Sulje kämmenellä suulak­keen tai imuletkun aukko.

suomi

Filter Cleaning System

3. Paina kolme kertaa suodat­timen puhdistusnuppia. Syn­tyvä ilmavirta puhdistaa pölyt
suodatinelementin lamelleis­ta.

Vain imuroitaessa ilman kangas­suodatinta.

4.3.3 Tilavuusvirran
valvonnan tarkastus

Ennen OEL-pölyjen imurointia:

Jotta imuteho pysyy tasaisena,
suodatinelementti puhdistuu au­tomaattisesti käytön aikana. Jos
suodatinelementti on voimak­kaasti likaantunut, suosittelem­me perusteellista puhdistusta:

1. Kytke imurin virta pois päältä.

2. Sulje kämmenellä suulak-

1. Tarkasta, ovatko kaikki suo­dattimet paikallaan ja oi­keassa asennossa.

keen tai imuletkun aukko.

3. Käännä lisälaitekytkin asen­toon „I“ ja anna imurin käydä
noin 10 sekunnin ajan imu­letkun aukon ollessa suljet­tuna.

2. Pidä imuletkua kiinni mootto­rin käydessä; noin 1 sekun­nin kuluttua kuulet merkkiää­nen.

4.3.4 Merkkiääni

Jos ilman nopeus imuletkussa
laskee alle 20 m/s, kuulet merk-

kiäänen. Katso kohta „Toiminta­häiriöiden korjaaminen“.

15

ATTIX 30/50 H/M

suomi

5 Käyttökohteet ja tekniikat

5.1 Käyttötekniikat

5.1.1 Kuivien aineiden
imurointi

Oikein käytettyinä lisävarusteet, suulakkeet ja imuletkut parantavat
puhdistustehoa ja helpottavat työtä.

Hyvä siivoustulos saavutetaan jo muutamaa hyödyllistä ohjetta nou­dattamalla ja soveltamalla niitä omiin erikoistilanteissa kerättyihin
kokemuksiin.

Jatkossa muutamia käytännön vinkkejä.

VAROITUS!
Syttyviä aineita ei saa imuroida.

Ennen kuivien OEL-pölyjen imurointia on säiliöön aina asetettava eri­koissuodatinpussi. Tilausnumero, katso kohta „Tarvikkeet“.

Ennen kuivien aineiden imurointia tulee varmistaa, että jätepussi on
paikallaan imurin säiliössä (tilausnumero katso „Tarvikkeet“). Imuroi­tujen aineiden hävittäminen on tällöin helpompaa ja hygieenisem­pää.

Nesteiden imuroinnin jälkeen suodatinelementti on märkä. Kostea
suodatinelementti tukkeutuu helposti kun siihen imuroidaan kuivia
aineita. Tästä syystä suodatinelementti tulisi pestä ja kuivata tai
vaihtaa ennen kuivien materiaalien imurointia.

5.1.2 Nesteiden imurointi

16

HUOMIO!
Älä imuroi syttyviä nesteitä.

Erillisen suodatinelementin tai suodatinverkon käyttö on suositelta­vaa.

Jos havaitset vaahtoa, keskeytä työ välittömästi ja tyhjennä säiliö.

Vaahtoamista voidaan vähentää käyttämällä vaahtoamisen estoai­netta Nilfisk-Alto Foam Stop (katso tilausnumero kohdasta „Tarvik­keet“).

6 Työn lopettamisen jälkeen

ATTIX 30/50 H/M

suomi

6.1 Pölynimurin
pysäyttäminen ja
säilytys

A

B

1. Terveydelle vaarallisten pö­lyjen imuroinnin jälkeen laite
on imuroitava ulkopuolelta.

2. Kytke laite pois päältä ja vedä
verkkopistoke pistorasiasta.

3. Erota imuletku laitteesta ja

sulje imuletkun liitäntäkohta
(A) tulpalla (B).

4. Kelaa sähköjohto kiepille
kahvaan (C) . Aloita kelaus
laitteen puoleisesta päästä,
ei pistokkeen päästä, jotta
johto ei kierry.

5. Tyhjennä roskasäiliö, puhdis­ta imuri.

6. Nesteiden imuroinnin jäl­keen: aseta imurin yläosa
erilleen, niin että suodatin­osa voi kuivua.

7. Ripusta imuputki ja lattiasuu­lake (D) pidikkeisiin ja aseta
lisävarusteet (E) niiden säily­tyspaikkaan.

8. Säilytä imuria kuivassa pai­kassa ja suojattuna luvatto­malta käytöltä.

C

E

D

17

ATTIX 30/50 H/M

suomi

7 Huolto

7.1 Huoltokaavio

7.2.1 Roskasäiliön tyhjentäminen

7.2.2 Turvallisuusjätepussi vaihto "H"

7.2.3 Suodatinpussin vaihto "M"

7.2.4 Pölypussin vaihto "M"

7.2.5 Pölypussin vaihto "H" (Push&Clean)

7.2.6 Suodatinelementin vaihto "H" (XtremeClean)

7.2.7 Suodatinelementin vaihto "M" (Push&Clean)

7.2.8 Suodatinelementin vaihto "M" (XtremeClean)

käytön jälkeen tarpeen mukaan

















7.2 Huoltotyöt

7.2.1 Roskasäiliön
tyhjentäminen

Tyhjennys nesteiden imuroinnin
jälkeen: Irrota välirengas, koska
täydellinen tiiviys on taattu ainoas­taan imuroitaessa.
Tyhjentämisen jälkeen: puhdista
säiliön reuna ja välirenkaan sekä
imurin yläosan tiivisteet ennen nii­den asettamista takaisin paikalleen.
Imuteho heikkenee mikäli tiiviste tai
ura on likainen tai viallinen.

Ennen imuletkun työntämistä takai­sin paikalleen: puhdista imuletkun
liitäntäkohta ja letkun istukka.

A

1. Kytke laite pois päältä ja vedä
verkkopistoke pistorasiasta.

2. Avaa kiinnityslukitukset (A)
ja irrota imurin yläosa:

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

3. Tyhjennä säiliö.

4. Toimita roskat jätehuol­toon jätehuoltolainsää­dännön mukaisesti.

18

A

5. Aseta imurin yläosa paikal­leen.

6. Sulje lukitukset (A) . Huomaa
lukitushakojen oikea asento.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

ATTIX 30/50 H/M

7.2.2 Turvallisuusjätepussi
vaihto "H"

Jatkossa kuvattujen toimenpiteiden
aikana on tärkeää varoa, että pölyä
ei leviä tarpeettomasti ympäriinsä.
Käytä P2-hengityssuojainta.

VAROITUS!
Asbestisaneeraustöiden yhteydessä
tulee lisäksi käyttää kertakäyttövaa­tetusta.

Älä koskaan käytä imuria ilman suo­datinta.

A

B

1. Kytke laite pois päältä ja vedä

suomi

verkkopistoke pistorasiasta.

2. Avaa kiinnityslukitukset (A) ja
irrota imurin yläosa.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

Suodatinpussin poisto:

3. Sulje jätepussi narulla (B).

4. Vedä jätepussin muhvi varo­vaisesti sovituskappaleesta.

5. Sulje jätepussin muhvi työn­timellä.

6. Hävitä jätepussi määräys­tenmukaisella tavalla.

A

Suodatinpussin asettaminen

D

C

paikalleen:

7. Puhdista jätesäiliö.

8. Aseta jätepussi jätesäiliöön.

9. Varmista, että jätepussin
tuuletusaukot (C) ovat jäte­säiliön sisäpuolella.

10. Paina suodatinpussin muhvi
voimakkaasti sovituskappa­leeseen.

11. Taita jätepussin yläreuna jä­tesäiliön reunan yli.

12. Tyhjennä säiliö.

13. Toimita roskat jätehuoltoon
jätehuoltolainsäädännön
mukaisesti.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

19

ATTIX 30/50 H/M

suomi

7.2.3 Suodatinpussin vaihto
"M"

Jatkossa kuvattujen toimenpiteiden
aikana on tärkeää varoa, että pölyä
ei leviä tarpeettomasti ympäriinsä.
Käytä P2-hengityssuojainta.

Älä koskaan käytä imuria ilman suo­datinta.

A

C

B

1. Kytke laite pois päältä ja vedä
verkkopistoke pistorasiasta.

2. Avaa kiinnityslukitukset (A) ja
irrota imurin yläosa.

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

Suodatinpussin poisto:

D

3. Vedä suodatinpussin muhvi
(B) varovaisesti sovituskap­paleesta (C).

4. Sulje suodatinpussin muhvi
työntimellä (D).

5. Hävitä suodatinpussi määrä­ystenmukaisella tavalla.

A

Suodatinpussin asettaminen
paikalleen:

6. Puhdista jätesäiliö.

7. Aseta suodatinpussi jätesäi­liöön.

8. Paina suodatinpus­sin muhvi voimakkaas­ti sovituskappaleeseen.

9. Tyhjennä säiliö.

10. Toimita roskat jätehuoltoon
jätehuoltolainsäädännön
mukaisesti.

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

20

ATTIX 30/50 H/M

7.2.4 Pölypussin vaihto "M"

Jatkossa kuvattujen toimenpiteiden
aikana on tärkeää varoa, että pölyä
ei leviä tarpeettomasti ympäriinsä.
Käytä P2-hengityssuojainta.

Älä koskaan käytä imuria ilman suo­datinta.

A

C

B

2
3

ø

7
2

ø

D

1. Kytke laite pois päältä ja vedä

suomi

verkkopistoke pistorasiasta.

2. Avaa kiinnityslukitukset
(A) ja irrota imurin yläosa.

ø

3
6

ø

3
8

A

Jätepussin poisto:

3. Sulje jätepussi narulla (B).

4. Vedä jätepussin muhvi varo­vaisesti sovituskappaleesta
(C).

5. Sulje jätepussin muhvi työn­timellä (D).

6. Hävitä jätepussi määräys­tenmukaisella tavalla.

A

Jätepussin asettaminen pai-

E

kalleen

7. Puhdista jätesäiliö.

8. Aseta jätepussi jätesäiliöön.

9. Varmista, että jätepussin
tuuletusaukot (E) ovat jäte­säiliön sisäpuolella.

10. Paina suodatinpussin muhvi
voimakkaasti sovituskappa­leeseen.

11. Taita jätepussin yläreuna
jätesäiliön reunan yli.

12. Tyhjennä säiliö.

13. Toimita roskat jätehuoltoon
jätehuoltolainsäädännön
mukaisesti.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

21

ATTIX 30/50 H/M

suomi

7.2.5 Suodatinelementin
vaihto "H" (Push &
Clean)

Jatkossa kuvattujen toimenpiteiden
aikana on tärkeää varoa, että pölyä
ei leviä tarpeettomasti ympäriinsä.
Käytä P2-hengityssuojainta.

VAROITUS!
Asbestisaneeraustöiden yhteydessä
tulee lisäksi käyttää kertakäyttövaa­tetusta.

Älä koskaan käytä imuria ilman suo­datinta.

A

D

B

1. Kytke laite pois päältä ja vedä
verkkopistoke pistorasiasta.

2. Avaa kiinnityslukitukset (A) ja
irrota imurin yläosa.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

Suodatuselementin poisto:

C

3. Käännä suodattimen pidin­tä (C) oheisen työkalun (D)
avulla vastapäivään ja poista
se.

4. Poista suodatuselementti va­rovaisesti.

5. Puhdista suodattimen tiiviste
(B), tarkista vaurioiden varal­ta ja vaihda tarvittaessa.

6. Työnnä suodattimen suoja­pussi suodatinelementin yli.

7. Irrota suodatinelementti va­rovaisesti ja sulje suojapussi
solmulla.

8. Hävitä käytetty suodatinele­mentti paikallisten jätehuol­tomääräysten mukaisesti.

Suodatuselementin asettami­nen paikalleen:

9. suodattimen pidin kääntä­mällä sitä oheisen työkalun
avulla myötäpäivään.

22

A

10. Tyhjennä säiliö.

11. Toimita roskat jätehuoltoon
jätehuoltolainsäädännön
mukaisesti.

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

ATTIX 30/50 H/M

7.2.6 Suodatinelementin
vaihto "H"
(XtremeClean)

Jatkossa kuvattujen toimenpiteiden
aikana on tärkeää varoa, että pölyä
ei leviä tarpeettomasti ympäriinsä.
Käytä P2-hengityssuojainta.

VAROITUS!
Asbestisaneeraustöiden yhteydes­sä tulee lisäksi käyttää kertakäyttö­vaatetusta.

Älä koskaan käytä imuria ilman suo­datinta.

A

B

1. Kytke laite pois päältä ja vedä

suomi

verkkopistoke pistorasiasta.

2. Avaa kiinnityslukitukset
(A) ja irrota imurin yläosa.

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

Suodatuselementtien poisto:

3. Irrota ruuvi ja avaa suodatti­men kiristysosa (B).

4. Irrota molemmat kasetit suo­datuselementteineen varo­vaisesti.

B

C

D

5. Työnnä suodattimen suoja­pussi suodatinelementin yli.

6. Irrota suodatinelementti va­rovaisesti ja sulje suojapussi
solmulla.

7. Hävitä käytetty suodatinele­mentti paikallisten jätehuol­tomääräysten mukaisesti.

Suodatuselementtien asetta­minen paikalleen:

8. Aseta kasetteihin (D) uudet
suodatuselementit (C).

9. Aseta kasetit suodatusele­mentteineen imurin ylä­osaan.

10. Kiinnitä suodattimen kiristys­osa (B) ja tiukenna ruuvi.

B

23

ATTIX 30/50 H/M

suomi

7.2.7 Suodatinelementin
vaihto "M" (Push &
Clean)

Jatkossa kuvattujen toimenpiteiden
aikana on tärkeää varoa, että pölyä
ei leviä tarpeettomasti ympäriinsä.
Käytä P2-hengityssuojainta.

A

A

11. Tyhjennä säiliö.

12. Toimita roskat jätehuoltoon
jätehuoltolainsäädännön
mukaisesti.

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

1. Kytke laite pois päältä ja vedä
verkkopistoke pistorasiasta.

2. Avaa kiinnityslukitukset (A) ja
irrota imurin yläosa.

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

Älä koskaan käy­tä imuria ilman suodatinta.

B

Suodatuselementin poisto:

3. Käännä suodattimen kiinni­tyslevyä vastapäivään ja ir­rota se.

4. Poista suodatuselementti va­rovaisesti.

5. Puhdista suodattimen tiiviste
(B), tarkista vaurioiden varal­ta ja vaihda tarvittaessa.

6. Hävitä käytetty suodatusele­mentti määräystenmukaisel­la tavalla.

Suodatuselementin asettami­nen paikalleen:

7. Aseta uusi suodatusele­mentti paikalleen.

8. Aseta suodattimen kiin­nityslevy paikalleen ja lu­kitse se tukevasti kään­tämällä myötäpäivään.

9. Tyhjennä säiliö.

10. Toimita roskat jätehuoltoon
jätehuoltolainsäädännön
mukaisesti.

24

A

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

ATTIX 30/50 H/M

7.2.8 Suodatinelementin
vaihto "M"
(XtremeClean)

Jatkossa kuvattujen toimenpiteiden
aikana on tärkeää varoa, että pölyä
ei leviä tarpeettomasti ympäriinsä.
Käytä P2-hengityssuojainta.

Älä koskaan käytä imuria ilman suo­datinta.

A

B

1. Kytke laite pois päältä ja vedä

suomi

verkkopistoke pistorasiasta.

2. Avaa kiinnityslukitukset
(A) ja irrota imurin yläosa.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

Suodatuselementtien poisto:

3. Avaa suodattimen kiinnitin
(B).

4. Irrota molemmat kasetit suo­datuselementteineen varo­vaisesti.

5. Hävitä käytetyt suodatusele­mentit määräystenmukaisel-

B

la tavalla.

B

C

D

Suodatuselementtien asetta­minen paikalleen:

6. Aseta kasetteihin (D) uudet
suodatuselementit (C).

7. Aseta kasetit suodatusele­mentteineen imurin ylä­osaan.

8. Lukitse suodatti­men kiinnitin (B).

9. Tyhjennä säiliö.

10. Toimita roskat jätehuoltoon
jätehuoltolainsäädännön
mukaisesti.

A

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

25

ATTIX 30/50 H/M

suomi

8 Toimintahäiriöiden korjaaminen

‡ Moottori ei käynnisty > Pistorasian sulake palanut. • Reset the fuse.Palauta sulake

‡ Moottori ei käy

‡ Heikentynyt imuteho > Imutehon säätimellä valittu

‡ Ei imutehoa

‡ Jännitteenvaihteluita > Jännitesyötön impedanssi

Häiriö Syy Korjaus

automaattitilassa

*)

märkäimuroinnin aikana

toimintaan.

> Ylikuormitussuoja lauennut. • Katkaise virta pölynimurista

ja anna sen jäähtyä noin 5
minuutina ajan. Jos imuri ei
sen jälkeen edelleenkään
käynnisty, ota yhteys Nilfi sk­Alton huoltopalveluun.

> Moottori viallinen. • Anna Nilfi sk-Alton

huoltopalvelun vaihtaa
moottori.

> Sähkötyökalu viallinen tai

virheellisesti kytketty.

• Tarkasta että sähkötyökalu
toimii ja että pistotulppa on
oikein kytketty.

> Sähkötyökalun tehonotto liian

alhainen

• Huomaa vähimmäistehonotto
P > 40 W

• Säädä imuteho kappaleen

imuteho liian alhainen.

> Letkun läpimitta ei vastaa

kytkimen asentoa.

*)

„Imutehon säätö“ mukaisesti.

• Säädä kytkimen asento letkun
halkaisijan mukaisesti.

> Imuletku/suulake tukossa. • Puhdista imuletku/suulake.
> Säiliö, pölypussi,

suodatinpussi tai
turvasuodatinpussi on
täynnä.

• Lisätietoja on Säiliön
tyhjentäminen- ja Pölypussin,
suodatinpussin tai turvapussin
vaihtaminen -osissa.

> Jätepussi täynnä. • Katso „Jätepussin vaihto“.
> Säiliön ja imurin yläosan

• Vaihda uusi tiiviste

välinen tiiviste viallinen tai
puuttuu

>Puhdistusmekanismi

epäkunnossa

• Ota yhteys Nilfi sk-Alton
huoltopalveluun.

> Säiliö täynnä • Kytke laite pois päältä.

Tyhjennä säiliö.

• Kytke imuri toiseen

liian korkea.

pistorasiaan lähemmäs
sulaketaulua. Yli 7 %:n
jännitteenvaihteluita ei pitäisi
esiintyä, jos impedanssi
siirtopisteessä on ≤ 0,15 Ω.

26

*)

Lisävaruste / mallista riippuvainen

9 Lisätietoja

ATTIX 30/50 H/M

suomi

9.1 Koneen toimittaminen
kierrätykseen

9.2 Takuu

9.3 Testaukset

Tee käytöstä poistettu laite välittömästi toimintakyvyttömäksi.

1. Vedä verkkopistoke pistorasiasta.

2. Katkaise laitteen sähköjohto.

3. Sähkölaitteita ei saa hävittää talousjätteiden joukossa!
Eurooppalaisen sähkö- ja elektroniik-kalaiteromua koske-

van direktiivin 2002/96/EY mukaan on käytetyt sähkö- ja
elektroniikkalaitteet kerättävä erikseen ja hyödynnettävä
ympäristöystävällisellä tavalla.

Myönnämme takuun yleisten myyntiehtojemme mukaisesti.
Oikeudet teknisiin parannuksiin pidätetään.
Jos laitteeseen tehdään omatoimisia muutoksia, siinä käytetään
vääränlaisia varaosat ja lisävarusteet tai sitä käytetään muuten kuin
käyttötarkoituksen mukaisesti, valmistaja ei vastaa tällöin aiheutu­vista vahingoista.

Sähköiset testaukset on suoritettava turvallisuusmääräysten (BGV
A3) sekä standardin DIN VDE 0701 osan 1 ja osan 3 edellyttämällä
tavalla. Standardin DIN VDE 0702 mukaan nämä testaukset tulee
suorittaa säännöllisin välein ja aina korjausten tai muutosten jälkeen.

Nämä pölynimurit on tarkastettu IEC/EN 60335-2-69 mukaisesti.

9.4 EY-vaatimustenmukai­suusvakuutus

EY-vaatimustenmukaisuus­vakuutus

Nilfi sk-Advance A/S
Industrivej 1
DK-9560 Hadsund

Tuo te:

Tyyp pi:

Kuvaus:

Tämän laitteen rakenne vastaa
seuraavia määräyksiä:

Käytetyt harmonisoidut normit:

Käytetyt kansalliset normit ja
tekniset spesifi kaatiot:

Dipl.-Ing. Wolfgang Nieuwkamp
Testaukset ja hyväksynnät Hadsund, 01.12.2008

Pölynimuri märkä- ja kuivakäyttöön
ATTIX 30 -/50 -/0H/0M/PC/XC

ATTIX 30 -/50 -/2H/2M/PC/XC
230-240 V~, 50/60 Hz
EY-konedirektiivi 2006/42/EY

EY-pienjännitedirektiivi 2006/95/EY
EY direktiivi EMC 2004/108/EY

EN 12100-1, EN 12100-2
EN 60335-2-69
EN 55014-1, EN 55014-2, EN 61000-3-2

IEC 60335-1
IEC 60335-2-69

27

ATTIX 30/50 H/M

9.5 Tekniset tiedot

suomi

Verkkojännite
Verkkotaajuus
Sulake

Tehonotto

Tehonotto

Lisälaitepistorasian
liitäntäarvo

Ilmantilavuusvirta
(max.)

Alipaine (max.)

Mittauspinnan
äänenpainetaso 1
m:n etäisyydellä, EN
60704-1

Äänenvoimakkuus
Verkkoliitäntäjohto:

Pituus

Verkkoliitäntäjohto:
Tyyppi

Suojausluokka
Suojalaji
Häiriönvaimennus
Säiliön tilavuus
Leveys
Syvyys
Korkeus

Paino kg

1) = H05RR-F 3G1,5 2) = H05BQ-F 3G1,0 3) = H07BQ-F

ATTIX 30-50 Safety

EU GB 230/240 V GB 110 V

V 230 230/240 110

Hz 50

A16 13 32

EC

W 1200 1000

30-0H PC/XC
30-0M PC/XC

50 0H PC/XC

50-0M PC/XC

30-2H PC/XC

30-2M PC/XC

50-2H PC/XC
50-2M PC/XC

– – 2400 (EU)

EC

W

1200 (EU, GB 230/240)

W

1000 (GB 110V)

1750 (GB 230/240)

1400 (GB 110V)

3600 (EU)

2950 (GB 230/240)

2400 (GB 110V)

m3/h
l/min

hPa

222 (EU, GB 230/240) / 192 (GB 110V)

3700 (EU, GB 230/240) / 3200 (GB 110V)

250 (EU, GB 230/240)

230 (GB 110V)

62

dB(A)

dB(A) 59

7,5

2) (GB 110 V)

4) (EU)

5) (GB 230/240)

1) (EU)

2) (GB 110 V)

5) (GB 230/240)

1) (EU)

3) (GB110V)

5) (GB 230/240

I

IP X4

EN 55014-1

l 30 45 30 45
mm 380
mm 450
mm 595 750 595 750

10 11 10 (PC)

12 (XC)

11 (PC)
12 (XC)

4) = H07RN-F 3G1,5 5) = H05RR-F

3G2,5

VAROITUS! Käytä ainoastaan tässä julkaisussa mainittuja kaapeleita.

3G1,5

9.6 Tarvikkeet

Kuvaus Tilaus-nro

Turvallisuusjätepussi “H“ ATTIX 30 (5 kpl) 107400233
Turvallisuusjätepussi “H“ ATTIX 50 (5 kpl) 107400236
Fleece-suodatinpussit ATTIX 30 (5 kpl) 302004000
Fleece-suodatinpussit ATTIX 50 (5 kpl) 302004004
Pyöreä suodatin PC "H" 302000658
Pyöreä suodatin PC "M" 302000490
Litteä suodatin XC (2 kpl) "H" 107400449
Litteä suodatin XC (2 kpl) "M" 302002842
Moottorin jäähdytyssuodatin 302003721
Puhallussovitin 302003717
Kangassuodatin ATTIX 30,50 302000525
Nilfi sk-Alto-Foam-Stop (6x1l) 8469

28
