Operating Instructions

um_attix30-40-50-std_en_2008-08-01

ATTIX 30-40-50

ATTIX 30

1

9

8

7

2
3

6

5

4

ATTIX 40

ATTIX 50

Inhalt

1 Wichtige

Sicherheitshinweise

ATTIX 30-40-50

............................................................................................2

2 Beschreibung

3 Vor der Inbetriebnahme

4 Bedienung / Betrieb

5 Anwendungsgebiete

und Arbeitsmethoden

2.1 Bedienelemente ...................................................................6

2.2 Bedienfeld ............................................................................7

3.1 Gerät zusammenbauen ........................................................8

3.1.1 Zubehör

3.1.2 Saugrohrhalter am Saugrohr befestigen 1) ...........................8

3.2 Batterie laden und einsetzen (ATTIX 30-01 PC BATT) .........8

3.3 Filtersack einsetzen .............................................................9

4.1 Anschlüsse .........................................................................11

4.1.1 Saugschlauch anschließen ................................................11

4.1.2 Elektrischer Anschluss .......................................................11

4.2 Gerät einschalten ...............................................................11

4.2.1 Schalter „ 0-I “ 1) ..................................................................11

4.2.2 Schalter „ auto-0-I “ 1) ..........................................................11

4.2.3 Saugkraftregulierung 1) .......................................................12

4.2.4 Auto-On/Off-Betrieb – Schalterstellung „auto“ 1) .................12

4.3 Filterelement abreinigen .....................................................13

4.3.1 Filterelement abreinigen

" Push & Clean " (ATTIX 30- / 40- / 50-xx PC) ....................13

4.3.2 Filterelement abreinigen " XtremeClean "

(ATTIX 30- / 40- / 50-xx XC) ...............................................13

5.1 Arbeitstechniken .................................................................14

5.1.1 Trockene Stoffe saugen ......................................................14

5.1.2 Flüssigkeiten saugen ..........................................................14

1)

aus der Verpackung entnehmen ..........................8

6 Nach der Arbeit

7 Wartung

8 Behebung von

Störungen

9 Sonstiges

1)

Sonderzubehör / Modellvarianten

6.1 Gerät ausschalten und aufbewahren .................................15

7.1 Wartungsplan ....................................................................16

7.2 Wartungsarbeiten ...............................................................16

7.2.1 Schmutzbehälter entleeren ...............................................16

7.2.2 Filtersack wechseln ............................................................17

7.2.3 Entsorgungssack wechseln ................................................18

7.2.4 Filterelement wechseln (Push & Clean System) ...............19

7.2.5 Filterelement wechseln (XtremeClean System) ................20

..........................................................................................21

9.1 Gerät der Wiederverwertung zuführen ...............................22

9.2 Garantie ..............................................................................22

9.3 Prüfungen und Zulassungen ..............................................22

9.4 EG-Konformitätserklärung ..................................................22

9.5 Technische Daten ...............................................................23

9.6 Ergänzendes Zubehör ........................................................23

1

ATTIX 30-40-50

1 Wichtige Sicherheitshinweise

Kennzeichnung der
Sicherheitshinweise

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie unbedingt
die Betriebsanleitung durch und bewahren Sie diese
griffbereit auf.

GEFAHR

Gefahr, die unmittelbar zu schweren und irreversiblen
Verletzungen oder zum Tod führt.

WARNUNG

Gefahr, die zu schweren Verletzungen oder zum Tod führen
kann.

VORSICHT

Gefahr, die zu leichten Verletzungen oder Sachschäden
führen kann.

Das Gerät darf

nur von Personen benutzt werden, die in der Handhabung un ter -•
wie sen und ausdrücklich mit der Be die nung beauftragt sind
nur unter Aufsicht betrieben werden•
nicht von Kindern benutzt werden•

Jede sicherheitsbedenkliche Arbeitsweise unterlassen.1.
Nie ohne Filter saugen.2.
In folgenden Situationen Gerät abschalten und Netzstecker zie-3.
hen:

vor dem Reinigen und Warten des Gerätes ­vor dem Auswechseln von Teilen ­bei Schaumentwicklung oder Flüssigkeitsaustritt -

Verwendungszweck des
Gerätes

2

Das Betreiben des Gerätes unterliegt den geltenden nationalen Be­stimmungen. Neben der Betriebsanleitung und den im Verwender­land geltenden verbindlichen Regelungen zur Unfallverhütung sind
auch die anerkannten fachtechnischen Regeln für sicherheits- und
fachgerechtes Arbeiten zu beachten.

Das Gerät ist zum Auf sau gen von tro cke nen, nicht brenn ba ren Stäu­ ben und Flüs sig kei ten ge eig net.

Das Gerät ist für den gewerblichen Gebrauch geeignet, wie z. B. in

Hotels•
Schulen•
Krankenhäusern•
Fabriken•

Jede darüber hinausgehende Verwendung gilt als nicht bestim­mungsgemäß. Für hieraus resultierende Schäden haftet der Her­steller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung
der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und In­standhaltungsbedingungen.

Läden•
Büros•
Vermietergeschäften•

1)

Sonderzubehör / Modellvarianten

ATTIX 30-40-50

Transport

Lagerung

Elektrischer Anschluss

Verlängerungsleitung

Vor dem Transport alle Verriegelungen des Schmutzbehälters 1.
schließen.
Gerät nicht kippen, wenn sich Flüssigkeit im Schmutzbehälter 2.
befindet.
Gerät nicht mit Kranhaken hochheben.3.

Gerät trocken lagern.1.

Gerät über einen Fehlerstromschutzschalter anschließen.1.
Anordnung der stromführenden Teile (Steckdosen, Stecker und 2.
Kupplungen) und die Verlegung der Verlängerungsleitung so
wählen, dass die Schutzklasse erhalten bleibt.
Stecker und Kupplungen von Netzanschlussleitungen müssen 3.
wasserdicht sein.

Als Verlängerungsleitung nur die vom Hersteller angegebene 1.
oder eine höherwertige Ausführung verwenden.
Auf Mindestquerschnitt der Leitung achten:2.

Kabellänge Querschnitt

< 16 A < 25 A

bis 20 m 1,5 mm
20 bis 50 m 2,5 mm

2

2

2,5 mm
4,0 mm

2

2

Akku-Ladegerät

Produkthaftung

Nur den mit dem Akku-Ladegerät gelieferten Akku einlegen. Bei an­deren Batterien besteht Explosionsgefahr. Alkaline-Batterien oder
andere Primärbatterien dürfen keinesfalls geladen werden. Akkus
oder Batterien niemals gewaltsam öffnen oder ins Feuer werfen.

Das Akku-Ladegerät nur in geschlossenen, trockenen Räumen be­treiben. Das Gerät vor Feuchtigkeit und Regen schützen, um Brand­gefahr oder die Gefahr eines elektrischen Schlages auszuschlie­ßen.

Das Akku-Ladegerät

nicht in Betrieb nehmen, wenn der Netzstecker oder das Gehäuse •
beschädigt sind
nicht öffnen oder umbauen•
von Kindern fernhalten•
nicht unbeaufsichtigt betreiben•
nach Gebrauch vom Netz trennen•
nur bei gezogenem Netzstecker mit einem trockenen Tuch reini-•
gen
darf nur durch autorisiertes Fachpersonal repariert werden•

Für Garantie und Gewährleistung gelten unsere allgemeinen Ge­schäftsbedingungen.

Regelmäßige Prüfungen

1)

Sonderzubehör / Modellvarianten

Eigenmächtige Veränderungen am Gerät, der Einsatz falscher Zu­behörteile sowie nicht bestimmungsgemäßer Gebrauch schließen
eine Haftung des Herstellers für daraus resultierende Schäden aus.

Nach den Vorschriften der Unfallverhütungsvorschrift (BGV A3) und
nach DIN VDE 0701 Teil 1 und Teil 3 müssen elektrotechnische Prü­fungen am Gerät durchgeführt werden. Diese Prüfungen sind ge­mäß DIN VDE 0702 in regelmäßigen Abständen und nach Instand­setzung oder Änderung des Gerätes erforderlich.

3

ATTIX 30-40-50

Gefahren

Elektrik

GEFAHR

Spannungsführende Teile im Saugeroberteil.
Der Kontakt zu spannungsführenden Teilen führt zu

schweren oder tödlichen Verletzungen.

Saugeroberteil nie mit Wasser abspritzen.1.

GEFAHR

Stromschlag durch defekte Netzanschlussleitung.
Das Berühren einer defekten Netzanschlussleitung kann

zu schweren oder tödlichen Verletzungen führen.

Netzanschlussleitung nicht beschädigen (z. B. durch 1.
Überfahren, Zerren, Quetschen).
Netzanschlussleitung regelmäßig auf Beschädigungen 2.
prüfen (z. B. Rissbildung, Alterung).
Defekte Netzanschlussleitung vor dem weiteren Ge-3.
brauch des Gerätes durch den Nilfisk-Alto-Service oder
eine Elektrofachkraft ersetzen lassen.

VORSICHT

Gerätesteckdose.
Die Gerätesteckdose ist nur für die in der Betriebsanleitung

angegebenen Zwecke ausgelegt. Der Anschluss anderer
Geräte kann zu Sachschäden führen.

Vor dem Einstecken eines Gerätes den Sauger und das 1.
anzuschließende Gerät abschalten.
Betriebsanleitung des anzuschließenden Gerätes le-2.
sen und die darin enthaltenen Sicherheitshinweise ein­halten.

1)

VORSICHT

Beschädigung durch ungeeignete Netzspannung.
Das Gerät kann beschädigt werden, wenn es an eine

ungeeignete Netzspannung angeschlossen wird.

Prüfen, ob die auf dem Typenschild angegebene Span-1.
nung mit der örtlichen Netzspannung übereinstimmt.

1)

4

Sonderzubehör / Modellvarianten

ATTIX 30-40-50

Flüssigkeiten saugen

Gefährliche Materialien

VORSICHT

Aufsaugen von Flüssigkeiten.
Bei Schaumentwicklung oder Flüssigkeitsaustritt sofort die

Arbeit beenden und den Schmutzbehälter entleeren.

Den eingebauten Schwimmer1) bzw. Füllstandsschlauch1)
zur Wasserstansbegrenzung regelmäßig reinigen und auf
Beschädigung prüfen.

Hinweise zum Umgang mit Flüssigkeiten und (gesund­heitsgefährlichem) Staub finden Sie in Kapitel 5.

WARNUNG

Gefährliche Materialien.
Das Saugen gefährlicher Materialien kann zu schweren

oder tödlichen Verletzungen führen.

Folgende Materialien dürfen nicht gesaugt werden:1.

gesundheitsgefährliche Stäube ­heiße Materialien (glimmende Zigaretten, heiße Asche ­usw.)
brennbare, explosive, aggressive Flüssigkeiten (z.B. ­Benzin, Lösungsmittel, Säuren, Laugen usw.)
brennbare, explosive Stäube (z.B. Magnesium-, Alumi- ­niumstaub usw.)

Ersatzteile und Zubehör

Schmutzbehälter entleeren

VORSICHT

Ersatz- und Zubehörteile.
Die Verwendung von nicht originalen Ersatz- und

Zubehörteilen kann die Sicherheit des Gerätes
beeinträchtigen.

Nur Ersatz- und Zubehörteile von Nilfisk-Alto verwen-1.
den.
Nur die mit dem Gerät gelieferten oder in der Betriebs-2.
anleitung spezifizierten Bürsten verwenden.

VORSICHT

Umweltgefährdende Saugmaterialien.
Saugmaterialien können eine Gefahr für die Umwelt

darstellen.

Sauggut gemäß den gesetzlichen Bestimmungen ent-1.
sorgen.

1)

Sonderzubehör / Modellvarianten

5

ATTIX 30-40-50

2 Beschreibung

2.1 Bedienelemente

1 Handgriff mit Führung zum Aufwickeln der Anschlussleitung
2 Befestigungspunkt für Saugrohrhalter
3 Verschlussklammer
4 Lenkrolle
5 Schmutzbehälter
6 Einlassfitting
7 Geräteschalter
8 Gerätesteckdose
9 Betätigungsknopf für Filterabreinigung

1)

1)

ATTIX 30

1

9

8

7

2
3

6

5

4

ATTIX 40

ATTIX 50

1)

6

Sonderzubehör / Modellvarianten

2.2 Bedienfeld

ATTIX 30-40-50

ATTIX 30- / 40- / 50-01

ATTIX 30- / 40- / 50-11

ATTIX 30- / 40- / 50-21

auto

1)

Sonderzubehör / Modellvarianten

ATTIX 30-01 PC BATT

7

ATTIX 30-40-50

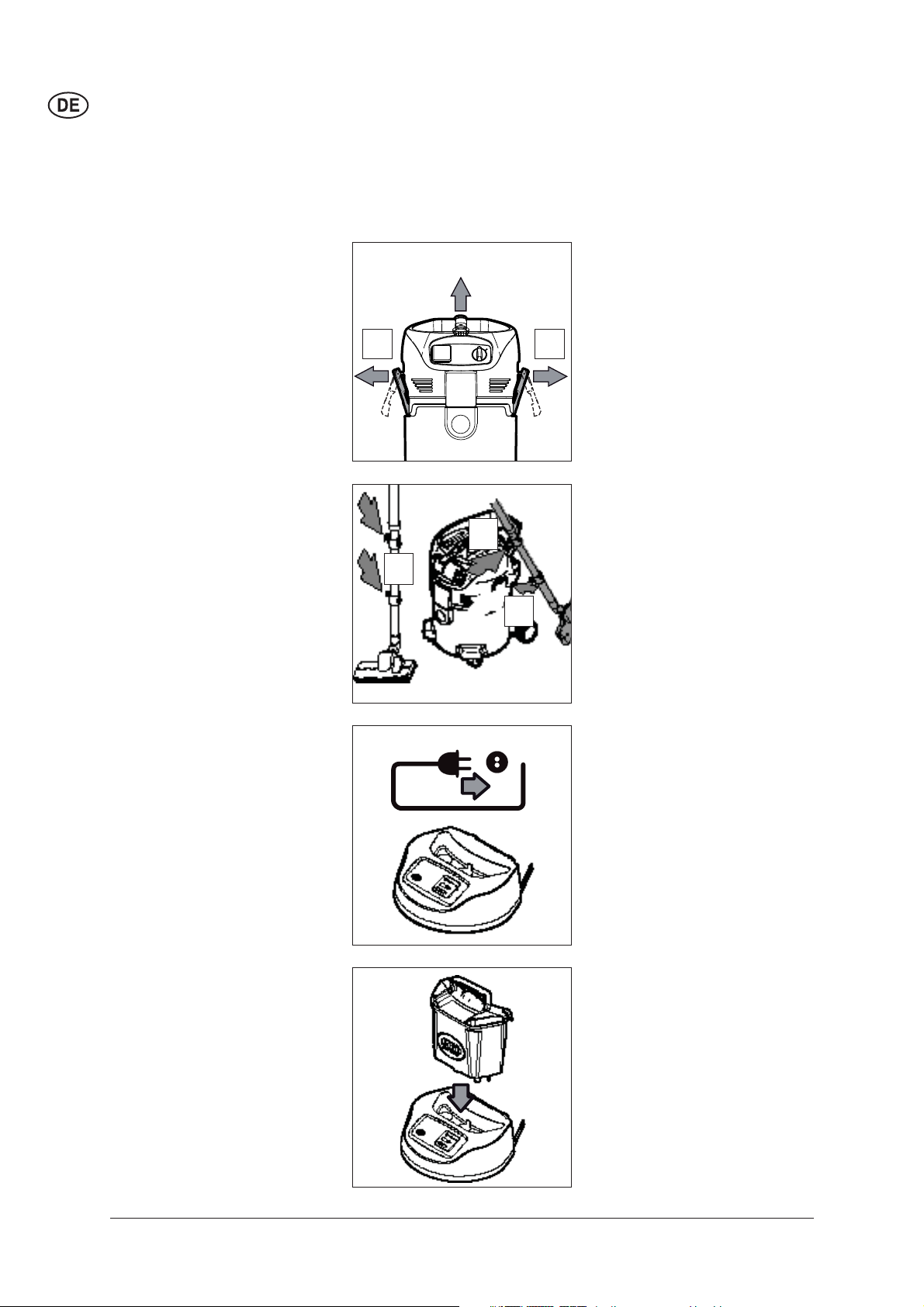

3 Vor der Inbetriebnahme

3.1 Gerät zusammenbauen

3.1.1 Zubehör
Verpackung entnehmen

3.1.2 Saugrohrhalter am
Saugrohr befestigen

1)

aus der

1)

A

1.

2.

3.

A

Gerät und Zubehör aus der 1.
Verpackung entnehmen.
Der Netzstecker darf noch 2.
nicht in eine Steckdose ge­steckt sein.
Verschlussklammern (A) 3.
öffnen und Saugeroberteil
abnehmen.
Zubehörteile 4.
Schmutzbehälter und der
Verpackung entnehmen.

Saugrohrhalter am Saugrohr 1.
befestigen.

1)

aus dem

3.2 Batterie laden
und einsetzen
(ATTIX 30-01 PC BATT)

Stecker des Batterie-Lade-1.
gerätes in eine vorschrifts­mäßig installierte Schutz­kontaktsteckdose stecken.

Batterie in das Ladegerät 2.
einsetzen.

1)

8

Sonderzubehör / Modellvarianten

ATTIX 30-40-50

Nach Beendigung des 3.
Ladevorganges (Anzeige
100% leuchtet) die Batterie
aus dem Batterie-Ladegerät
entnehmen.

Batterie in den Sauger 4.
einsetzen und Batterie-Tra­gegriff zum Verriegeln der
Batterie umklappen.

3.3 Filtersack einsetzen

A

A

Der 1. Netzstecker darf noch
nicht in eine Steckdose ge­steckt sein.
Verschlussklammern (A) 2.
öffnen und Saugeroberteil
abnehmen.

Filtersack in den Schmutz-3.
behälter einlegen.

1)

Sonderzubehör / Modellvarianten

9

ATTIX 30-40-50

A

Filtersackmuffe kräftig auf 4.
Einlassfitting aufdrücken.

Saugeroberteil aufsetzen.5.
Verschlussklammern (A) 6.
schließen. Auf richtigen Sitz
der Ver schlussklammern
achten.

A

10

1)

Sonderzubehör / Modellvarianten

4 Bedienung / Betrieb

ATTIX 30-40-50

4.1 Anschlüsse

4.1.1 Saugschlauch
anschließen

4.1.2 Elektrischer Anschluss

Die auf dem Typenschild angege­bene Betriebsspannung muss mit
der Spannung des Leitungsnetzes
übereinstimmen.

4.2 Gerät einschalten

4.2.1 Schalter „ 0-I “

1)

Saugschlauch am Sauger 1.
anschließen.

Darauf achten, dass der 1.
Sauger ausgeschaltet ist.
Stecker der Anschlusslei-2.
tung in eine vorschriftsmäßig
installierte Schutzkontakt­steckdose stecken.

Schalter-

stellung

0

I

Funktion

Aus

Ein

4.2.2 Schalter „ auto-0-I “

1)

Sonderzubehör / Modellvarianten

1)

auto

Schalter-

stellung

0

Funktion

Aus

auto

Auto On/Off

Ein /

I

Manueller

Betrieb

11

ATTIX 30-40-50

4.2.3 Saugkraftregulierung

1)

4.2.4 Auto-On/Off-Betrieb –
Schalterstellung
„auto“

Der Sauger wird mit dem ange­schlossenen Elektrowerkzeug ein­und ausgeschaltet. Schmutz wird
gleich an der Staubquelle aufge­nommen.

1)

auto

Schalter-

stellung

Elektrowerzeug ausschalten.2.

Funktion

Die Saugkraft­regulierung
ermöglicht
eine präzise
Anpassung der
Saugleistung an
unterschiedliche
Saugaufgaben.

Bestimmungsgemäß dürfen nur
staubtechnisch geprüfte Elektro­werkzeuge angeschlossen werden.

Maximal zulässige Leistungsauf­nahme des anzuschließenden Elek­trowerkzeuges: siehe Abschnitt 9.5
„Technische Daten“.

Vor dem Drehen auf Schalterstel­lung „auto“ darauf achten, dass das
angeschlossene Elektrowerkzeug

abgeschaltet ist.

Sauger ausschalten.1.

auto

Elektrowerkzeug und Sau-3.
ger mit Saugschlauch ver­binden.
Stecker des Elektrowerk-4.
zeugs in die Geräte­steckdose am Bedienfeld
des Saugers einstecken.

Sauger einschalten, Schal-5.
terstellung "auto".
Elektrowerkzeug einschal-6.

ten.
Der Saugmotor startet beim
Einschalten des angeschlos­senen Elektrowerkzeuges.
Nach dem Ausschalten des
Elektrowerkzeuges läuft der
Sauger noch einige Sekun­den nach, damit der im Saug­schlauch befindliche Staub in
den Schmutzbehälter beför­dert wird.

12

1)

Sonderzubehör / Modellvarianten

4.3 Filterelement abreinigen

4.3.1 Filterelement abreinigen
" Push & Clean "
(ATTIX 30- / 40- / 50-xx PC)

Nur beim Saugen ohne Filtersack
und ohne Einlegetuchfilter.

4.3.2 Filterelement abreinigen
" XtremeClean "
(ATTIX 30- / 40- / 50-xx XC)

ATTIX 30-40-50

Wenn die Saugleistung nachlässt:

Schalter in Stellung "1. I" (maximale Saugleistung) bringen.
Mit der Handfläche Düsen- oder Saugschlauchöffnung verschlie-2.
ßen.
Betätigungsknopf für die Filterabreinigung drei mal drücken. Die 3.
Lamellen des Filterelements werden durch den dabei entste­henden Luftstrom von abgelagertem Staub gereinigt.

Nur beim Saugen ohne Filtersack
und ohne Einlegetuchfilter.

Um eine gleichbleibend hohe Saugleistung zu gewährleisten wird
das Filterelement während des Betriebs automatisch abgereinigt.
Bei extrem starker Verschmutzung des Filterelements empfehlen wir
eine Vollabreinigung:

Sauger ausschalten.1.
Düsen- oder Saugschlauchöffnung mit der flachen Hand ver-2.
schließen.
Geräteschalter in Stellung „ I “ bringen und Sauger für ca. 10 Se-3.
kunden bei verschlossener Saugschlauchöffnung laufen lassen.

1)

Sonderzubehör / Modellvarianten

13

ATTIX 30-40-50

5 Anwendungsgebiete und

Arbeitsmethoden

5.1 Arbeitstechniken

5.1.1 Trockene Stoffe saugen

Ergänzendes Zubehör, Saugdüsen und Saugschläuche können,
wenn sie korrekt eingesetzt werden, die Reinigungswirkung verstär­ken und den Reinigungsaufwand verringern.

Wirkungsvolle Reinigung wird erreicht durch Beachtung einiger we­niger Richtlinien, kombiniert mit Ihren eigenen Erfahrungen in spe­ziellen Bereichen.

Hier finden Sie einige grundsätzliche Hinweise.

Vor dem Aufsaugen trockener Stoffe sollte immer ein Filtersack oder
Entsorgungssack im Schmutzbehälter eingelegt sein (Bestell-Nr.
siehe Abschnitt “Zubehör”). Das aufgesaugte Material ist dann ein­fach und hygienisch zu entsorgen.

Nach dem Aufsaugen von Flüssigkeiten ist das Filterelement feucht.
Ein feuchtes Filterele ment setzt sich schneller zu, wenn trockene
Stoffe aufgesaugt werden. Aus diesem Grund sollte das Filterele­ment vor dem Trockensaugen ausgewaschen und getrocknet oder
durch ein trockenes ersetzt werden.

5.1.2 Flüssigkeiten saugen

Vor dem Aufsaugen von Flüssigkeiten muss grundsätzlich der Filter­sack/Entsorgungssack entfernt werden.

Die Verwendung eines separaten Filterelements wird empfohlen.

Bei Schaumentwicklung Arbeit sofort beenden und Schmutzbehäl­ter entleeren.

Zur Reduzierung der Schaumentwicklung Schaumkiller Nilfisk-Alto
Foam Stop benutzen (Best.-Nr. siehe Abschnitt „Zubehör“).

14

1)

Sonderzubehör / Modellvarianten

6 Nach der Arbeit

ATTIX 30-40-50

6.1 Gerät ausschalten und
aufbewahren

A

C

B

Gerät ausschalten und Netz-1.
stecker aus der Steckdose
ziehen.
Anschlussleitung am Hand-2.
griff (A) aufwickeln. Mit
dem Aufrollen am Gehäuse
beginnen, nicht am Stecke­rende, damit sich die An­schlussleitung nicht in sich
verdreht.
Schmutzbehälter entleeren, 3.
Sauger reinigen.
Nach dem Aufsau-4.
gen von Flüssigkeiten:
Saugeroberteil getrennt ab­stellen, damit das Filterele­ment trocknen kann.
Saugrohr mit Bodendüse (B) 5.
in die Halterungen einhän­gen und das Zubehör (C)
verstauen.
Das Gerät in einem trocke-6.
nen Raum abstellen, ge­schützt gegen unbefugte
Benutzung.

1)

Sonderzubehör / Modellvarianten

15

ATTIX 30-40-50

7 Wartung

7.1 Wartungsplan

7.2.1 Schmutzbehälter entleeren

7.2.2 Filtersack wechseln

7.2.3 Entsorgungssack wechseln

7.2.4 Filterelement wechseln (Push&Clean)

7.2.5 Filterelement wechseln (XtremeClean)

Nach der Arbeit Bei Bedarf

7.2 Wartungsarbeiten

7.2.1 Schmutzbehälter
entleeren

Nach dem Entleeren: Schmutzbe­hälterrand und Dichtungen reinigen,
bevor das Saugeroberteil wieder
aufgesetzt wird.
Wenn Schmutzbehälterrand oder
Dichtung verschmutzt oder beschä­digt sind, sinkt die Saugleistung.

Bevor der Saugschlauch wieder
eingesteckt wird: Einlassfitting und
Schlauchmuffe reinigen.

A

A

Gerät ausschalten und 1.
Netzstecker aus der Steck­dose ziehen.
Verschlussklammern (A) 2.
öffnen und Saugeroberteil
vom Schmutzbehälter ab­nehmen.

Schmutzbehälter entleeren.3.
Sauggut gemäß den ge-4.
setzlichen Bestimmungen
entsorgen.

16

A

A

Saugeroberteil aufsetzen 5.
und Verschlussklam­mern (A) schließen.
Auf richtigen Sitz der Ver-6.
schlussklammern achten.

1)

Sonderzubehör / Modellvarianten

ATTIX 30-40-50

7.2.2 Filtersack wechseln

A

B

C

D

A

Gerät ausschalten und Netz-1.
stecker aus der Steckdose
ziehen.
Verschlussklammern (A) öff-2.
nen und Saugeroberteil vom
Schmutzbehälter abneh­men.

Entnehmen des Filtersackes:

Filtersackmuffe (B) vorsich-3.
tig vom Einlassfitting (C) ab­ziehen.
Filtersackmuffe mit Schieber 4.
(D) verschließen.
Filtersack gemäß den ge-5.
setzlichen Bestimmungen
entsorgen.

A

Einsetzen des Filtersackes:

Schmutzbehälter reinigen.6.
Filtersack (B) in den 7.
Schmutzbehälter einlegen.
Filtersackmuffe kräftig auf 8.
Einlassfitting aufdrücken.

Saugeroberteil aufsetzen.9.
Verschlussklammern (A) 10.
schließen. Auf richtigen Sitz
der Ver schlussklammern

achten.

A

1)

Sonderzubehör / Modellvarianten

17

ATTIX 30-40-50

7.2.3 Entsorgungssack
wechseln

A

C

B

D

A

Gerät ausschalten und Netz-1.
stecker aus der Steckdose
ziehen.
Verschlussklammern (A) öff-2.
nen und Saugeroberteil vom
Schmutzbehälter abneh­men.

Entnehmen des Entsorgungs­sackes:

Entsorgungssack mit Schnur 3.
(B) verschließen.
Entsorgungssackmuffe vor-4.
sichtig vom Einlassfitting (C)
abziehen.
Entsorgungssackmuffe (D) 5.
mit Schieber verschließen.
Entsorgungssack gemäß 6.
den gesetzlichen Bestim­mungen entsorgen.

A

E

A

Einsetzen des Entsorgungs­sackes:

Schmutzbehälter reinigen.7.
Neuen Entsorgungssack in 8.
den Schmutzbehälter ein­legen.
Darauf achten, dass sich 9.
die Belüftungsöffnungen (E)
des Entsorgungssackes im
inneren des Schmutzbehäl­ters befinden.
Filtersackmuffe kräftig auf 10.
Einlassfitting aufdrücken.
Oberen Rand des Entsor-11.
gungssackes über den
Schmutzbehälterrand stül­pen.

Saugeroberteil aufsetzen.12.
Verschlussklammern (A) 13.
schließen. Auf richtigen Sitz
der Ver schluss

achten.

klammern

18

1)

Sonderzubehör / Modellvarianten

ATTIX 30-40-50

7.2.4 Filterelement wechseln
(Push & Clean System)

Nie ohne Filter saugen!

A

B

A

Gerät ausschalten und Netz-1.
stecker aus der Steckdose
ziehen.
Verschlussklammern (A) 2.
öffnen und Saugeroberteil
vomSchmutzbehälter ab­nehmen.

Filterelement abnehmen:

Filterspannscheibe gegen 3.
den Uhrzeigersinn drehen
und abnehmen.
Filterelement vorsichtig ab-4.
nehmen.
Filterdichtung (B) reinigen, 5.
auf Beschädigung prüfen,
wenn notwendig ersetzen.

A

A

Filterelement einsetzen:

Neues Filterelement einset-6.
zen.
Filterspannscheibe aufset-7.
zen und durch Drehen im
Uhrzeigersinn fest verrie­geln.
Gebrauchtes Filterelement 8.
gemäß den gesetzlichen
Bestimmungen entsorgen.

Saugeroberteil auf den 9.
Schmutzbehälter aufsetzen.
Verschlussklammern (A) 10.
schließen. Auf richtigen Sitz
der Ver schluss

achten.

klammern

1)

Sonderzubehör / Modellvarianten

19

ATTIX 30-40-50

7.2.5 Filterelement wechseln
(XtremeClean System)

Nie ohne Filter saugen!

A

B

B

A

Gerät ausschalten und Netz-1.
stecker aus der Steckdose
ziehen.
Verschlussklammern (A) 2.
öffnen und Saugeroberteil
vomSchmutzbehälter ab­nehmen.

Filterelemente abnehmen:

Filterspanner (B) öffnen.3.
Beide Kassetten mit Filtere-4.
lementen vorsichtig abneh­men.

A

B

C

D

A

Filterelemente einsetzen:

Neue Filterelemente (C) in 5.
die Kassetten (D) einsetzen.
Kassetten mit den Filterele-6.
menten in das Saugerober­teil einsetzen.
Filterspanner (B) verriegeln.7.
Gebrauchte Filterelemente 8.
gemäß den gesetzlichen
Bestimmungen entsorgen.

Saugeroberteil auf den 9.
Schmutzbehälter aufsetzen.
Verschlussklammern (A) 10.
schließen. Auf richtigen Sitz
der Ver schluss

achten.

klammern

20

1)

Sonderzubehör / Modellvarianten

8 Behebung von Störungen

Störung Ursache Behebung

‡ Motor läuft nicht > Sicherung der

Netzanschlusssteckdose hat
ausgelöst.

> Überlastschutz hat

angesprochen.

> Motor defekt. • Motorenwechsel vom Nilfisk-

‡ Motor läuft nicht im

Automatikbetrieb

1)

> Elektrowerkzeug defekt oder

nicht richtig eingesteckt.

> Leistungsaufnahme des

Elektrowerkzeugs zu gering

‡ Verminderte Saugleistung > Saugkraftregulierung

1)

zu geringe Saugleistung

eingestellt.
> Saugschlauch/Düse verstopft. • Saugschlauch/Düse reinigen.
> Behälter, Entsorgungssack

oder Filtersack voll.

> Filterelement verschmutzt. • siehe Abschnitt „Filterelement

> Dichtung zwischen Behälter

und Saugeroberteil ist defekt

oder fehlt
> Abreinigungsmechanismus

defekt

‡ Keine Saugleistung beim

> Schmutzbehälter voll. • Gerät ausschalten.

Nass-Saugen

‡ Spannungsschwankungen > Zu hohe Impedanz der

Spannungsversorgung.

auf

• Netzsicherung einschalten.

• Sauger ausschalten, ca. 5

• Elektrowerkzeug auf Funktion

• Mindestleistungsaufnahme von

• Saugkraft gemäß Abschnitt

• siehe Abschnitt „Behälter

• Dichtung erneuern

• Nilfisk-Alto-Service

• Das Gerät an eine andere

ATTIX 30-40-50

Minuten abkühlen lassen. Lässt
sich der Sauger dann nicht
wieder einschalten, Nilfisk-Alto­Service aufsuchen.

Alto-Service vornehmen lassen.

prüfen bzw. Stecker fest
einstecken.

P >40 W beachten.

„Saugkraftregulierung"
einstellen“.

entleeren" oder
"Entsorgungssack, Filtersack
wechseln“.

abreinigen“, „Filterelement
wechseln“.

verständigen.

Schmutzbehälter entleeren.

Steckdose anschließen, die
näher am Sicherungskasten
liegt. Es sind keine
Spannungsschwankungen über
7 % zu erwarten, wenn die
Impedanz am Übergabepunkt
≤ 0.15 Ω beträgt.

1)

Sonderzubehör / Modellvarianten

21

ATTIX 30-40-50

9 Sonstiges

9.1 Gerät der
Wiederverwertung
zuführen

9.2 Garantie

9.3 Prüfungen und
Zulassungen

Gerät vor dessen Entsorgung unbrauchbar machen:

Netzstecker ziehen.1.
Netzanschlussleitung durchtrennen.2.
Elektrogeräte nicht in den Hausmüll werfen!3.

Gemäß Europäischer Richtlinie 2002/96/EG über Elek­tro- und Elektronik-Altgeräte, müssen verbrauchte Elek­trogeräte getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.

Für Garantie und Gewährleistung gelten unsere allgemeinen Ge­schäftsbedingungen. Änderungen im Zuge technischer Neuerungen
vorbehalten.

Elektrotechnische Prüfungen sind nach den Vorschriften der Unfall­verhütungsvorschrift (VBG4) und nach DIN VDE 0701 Teil 1 und Teil
3 durchzuführen. Diese Prüfungen sind gemäß DIN VDE 0702 in
regel mäßigen Abständen und nach Instandsetzung oder Änderung
erforderlich.

Der Sauger ist zugelassen gemäß IEC/EN 60335-2-69.

9.4 EG­Konformitätserklärung

EG - Konformitätserklärung

ALTO Deutschland GmbH
Guido-Oberdorfer-Straße 2-8
D-89287 Bellenberg

Erzeugnis:

Typ :

Beschreibung:

Die Bauart des Gerätes
entspricht folgenden
einschlägigen Bestimmungen:

Angewendete harmonisierte
Normen:

Angewendete nationale Normen
und technische Spezifi kationen:

Dipl. Ing. Wolfgang Nieuwkamp
Prüfungen und Zulassungen Bellenberg, 02.01.2008

Sauger für Nass- und Trockeneinsatz
ATTIX 30 / 40 / 50
230-240 V~, 50/60 Hz
EG Maschinenrichtlinie 2006/42/EG

EG Niederspannungsrichtlinie 2006/95/EG
EG Richtlinie EMV 2004/108/EG

EN ISO 12100-1, EN ISO 12100-2
EN 60335-1
EN 60335-2-69
EN 55014-1, EN 55014-2, EN 61000-3-2

IEC 60335-2-69

22

1)

Sonderzubehör / Modellvarianten

9.5 Technische Daten

ATTIX 30 / 40 / 50

EU CH, DK GB 230/240 V GB 110 V US 120 V Ladegerät

Netzspannung V 230 230/240 110 120 100-240
Netzfrequenz Hz 50/60 60 50-60
Netzabsicherung A 16 10 13 16 15
Leistungsaufnahme

Anschlusswert für
Gerätesteckdose

Gesamtanschlusswert W 1200 3600 50
Luft-Volumenstrom l/min 3700 (PC)

Unterdruck mbar 250 137
Schalldruckpegel in 1 m

Abstand, EN 60704-1
Arbeitsgeräusch dB(A) 59
Anschlussleitung: Länge 7,5
Anschlussleitung: Typ 1) (EU,CH)

Schutzklasse II I II
Schutzart IP X4
Funkentstörgrad EN 55014-1
Schmutzbehältervolu-

men
Breite mm 360 440 360 360 440 360 300
Tiefe mm 450 450 450 450 450 450 262
Höhe mm 600 740 750 600 740 750 106
Gewicht kg 10 12 11 10 (PC)

1) = H05RR-F 2x0,75 3) = H05RR-F 2x0,75 5) = H05RR-F 3G1,5 7) = SJTW-A AWG 14/3

2) = H05BQ-F 2x1,0 4) = SJTW-A AWG 18/2 6) = H05RR-F 3G1,0 8) = H07BQ-F 3G2,5

W 1200 1000 50

IEC

ATTIX

30-01

30-01 PC

40-01 PC 50-01 PC 30-11 PC

30-21 PC

40-21 PC
40-21 XC

50-21 PC
50-21 XC

30-01
BATT

30-21 XC

W – 2400 –

3800 (XC)

dB(A) 62

2) (GB 110 V)

3) (GB 230 V)

4) (US)

5) (EU) 5) (EU)

6) (CH)

7) (US)

5) (EU,DK)

8) (GB 110V)

5) (GB 230V)

6) (CH)

7) (US)

5) (EU,DK) 5) (EU,DK)

8) (GB 110V)

5) (GB 230V)

6) (CH)

7) (US)

l 30 36 45 30 36 45 30

11 (XC)

12 (PC)
13 (XC)

11 (PC)
12 (XC)

Lade-

gerät

2220

13 1

ATTIX 30-40-50

9.6 Ergänzendes Zubehör

Ergänzendes Zubehör Bestell Nr.

Fleece Filtersäcke Attix 30 (5 Stück) 302004000
Fleece Filtersäcke Attix 40, 50 (5 Stück) 302004004
Entsorgungssäcke Attix 30, 40, 50 (5 Stück) 302000728
Rundfilter PC 302000461
Flachfilter XC (2 Stück) 302002842
Einlegetuchfilter Attix 30 302000525
Einlegetuchfilter Attix 50 302000606
Nilfisk-Alto-Foam-Stop (6x1l) 8469

1)

Sonderzubehör / Modellvarianten

23

http://www.nilfi sk-alto.com

HEAD QUARTER

DENMARK

Nilfi sk-Advance Group
Sognevej 25
DK-2605 Brøndby
Tel.: [phone]
Fax: [phone]
E-mail: mail.com@nilfi sk-advance.dk

SALES COMPANIES

AUSTRALIA

Nilfi sk-ALTO
48 Egerton St.
P.O. Box 6046
Silverwater, N.S.W. 2128
Tel.: [phone]
Fax: [phone]

AUSTRIA

Nilfi sk-Advance GmbH
Nilfi sk-ALTO
Metzgerstrasse 68
5101 Bergheim/Salzburg
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.at
www.nilfi sk-alto.at

BELGIUM

Nilfi sk-ALTO
Division of Nilfi sk-Advance n.v-s.a.
Internationalelaan 55 (Gebouw C3/C4)
1070 Brussel
Tel.: [phone]
Fax: [phone]
E-mail: info.be@nilfi sk-alto.com

CANADA

Clarke Canada
Part of the Nilfi sk-Advance Group
4080 B Sladeview Crescent, Unit 1
Mississauga, Ontario L5L 5Y5
Tel.: [phone]
Fax: [phone]

CHINA

Nilfi sk-Advance (Shenzhen) Ltd.
Blok 3, Unit 130 1001 Honghua Road
Int. Commercial & Trade Center
Fuitian Free Trade Zone
518038 Shenzhen
Tel.: [phone]
Fax: [phone]

CZECH REPUBLIC

ALTO Ceská Republika s.r.o.
Zateckých 9
14000 Praha 4
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

DENMARK

Nilfi sk-Advance A/S
Industrivej 1
9560 Hadsund
Tel.: [phone]
Fax: [phone]
E-mail: salg@nilfi sk-alto.dk
E-mail: service@nilfi sk-alto.dk
www.nilfi sk-alto.dk

Nilfi sk-ALTO Food division
Division of Nilfi sk-Advance A/S
Blytækkervej 2
9000 Aalborg
Tel.: [phone]
Fax: [phone]
E-mail: scanio.technology@nilfi sk-alto.dk

FINLAND

Nilfi sk-Advance Oy Ab
Piispantilankuja 4
02240 Espoo
Tel.: [phone]
Fax: [phone]
E-mail: jukka.lehtonen@nilfi sk-alto.com
www.nilfi sk-advance.fi

FRANCE

Nilfi sk-ALTO
ALTO France SAS

Aéroparc 1
19 rue Icare
67960 Entzheim
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.fr
www.nilfi sk-alto.com

GERMANY

Nilfi sk-ALTO
Division of Nilfi sk-Advance AG
Guido-Oberdorfer-Strasse 10
89287 Bellenberg
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.de
www.nilfi sk-alto.de

GREECE

Nilfi sk-Advance SA
8, Thoukididou str.
164 52 Argiroupolis
Tel.: [phone]
Fax: [phone]
E-mail: nilfi [e-mail]

HOLLAND

Nilfi sk-ALTO
Division of Nilfi sk-Advance BV
Camerastraat 9
3322 BB Almere
Tel.: [phone]
Fax: [phone]
E-mail: info.nl@nilfi sk-alto.nl
www.nilfi sk-alto.nl

HONG KONG

Nilfi sk-Advance Ltd.
2001 HK Worsted Mills Ind’l Bldg.
31-39 Wo Tong Tsui St.
Kwai Chung
Tel.: [phone]
Fax: [phone]

HUNGARY

Nilfi sk-Advance Kereskedelmi Kft.
II. Rákóczi Ferenc út 10
2310 Szigetszentmiklos-Lakihegy
Tel: [phone]
Fax: [phone]
E-mail: info@nilfi sk-advance.hu
www.nilfi sk-advance.hu

ITALY

Nilfi sk-ALTO
Divisione di Nilfi sk-Advance A/S
Località Novella Terza
26862 Guardamiglio (LO)
E-mail: d.puglia@nilfi sk-advance.it

JAPAN

Nilfi sk-Advance Inc.
1-6-6 Kita-shinyokohama, Kouhoku-ku
Yokohama, 223-0059
Tel.: [phone]
Fax: [phone]

MALAYSIA

Nillfi sk-Advance Sdn Bhd
Sd 14, Jalan KIP 11
Taman Perindustrian KIP
Sri Damansara
52200 Kuala Lumpur
Tel.: [phone]
Fax: [phone]

MEXICO

Nilfi sk-Advance de Mexico, S. de R.L. de C.V.
Prol. Paseo de la Reforma 61, 6-A2
Col. Paseo de las Lomas
01330 Mexico, D.F.
Tel: [phone] (switchboard)
Fax: [phone] ext. 229
E-mail: [e-mail]
www.nilfi sk-advance.com.mx

NEW ZEALAND

Nilfi sk-ALTO, Division of Nilfi sk-Advance NZ
Private Bag 92829
6 Rockridge Avenue
Penrose, Auckland
Tel: [phone]
Fax: [phone]

NORWAY

Nilfi sk-Advance AS
Bjørnerudveien 24
1266 Oslo
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.no
www.nilfi sk-alto.no

POLAND

Nilfi sk-Advance Sp. Z.O.O.
05-800 Pruszków
ul. 3-go MAJA 8

Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.pl
www.nilfi sk-alto.pl

PORTUGAL

Nilfi sk-ALTO
Division of Nilfi sk-Advance Lda.
Sintra Business Park
Zona Industrial Da Abrunheira
Edifi cio 1, 1° A
P2710-089 Sintra
Tel.: [phone]
Fax: [phone]
E-mail: mkt@nilfi sk-advance.es

RUSSIA

Nilfi sk-Advance LLC
Vyatskaya str. 27, bld. 7
127015 Moskow
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-advance.ru

SINGAPORE

Nilfi sk-Advance Pte. Ltd.
Nilfi sk-ALTO Division
40 Loyang Drive
Singapore 508961
Tel.: [phone]
Fax: [phone]
E-mail: sales@nilfi sk-advance.com.sg

SPAIN

Nilfi sk-ALTO
Division of Nilfi sk-Advance S.A.
Torre D’Ara
Paseo del Rengle, 5 Pl. 10
08302 Mataró
Tel.: [phone]
Fax: [phone]
E-mail: mkt@nilfi sk-advance.es

SWEDEN

ALTO Sverige AB
Member of Nilfi sk-Advance Group
Aminogatan 18, Box 4029
431 04 Mölndal
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.se
www.nilfi sk-alto.se

TAIWAN

Nilfi sk-Advance Taiwan Branch
No. 5, Wan Fang Road
Taipei
Tel.: [phone]
Fax: [phone]

THAILAND

Nilfi sk-Advance Co. Ltd.
89 Soi Chokechai-Ruammitr
Viphavadee-Rangsit Road
Ladyao, Jatuchak, Bangkok 10900
Tel.: [phone]
Fax: [phone]

TURKEY

Nilfi sk-Advance Profesional Temizlik
Ekipmanlari Tic. A/S.
Necla Cad. NI.: 48
Yenisahra / Kadiköy
Istanbul
Tel.: [phone] - 60
E-mail: info.tr@nilfi sk-advance.com
www. nilfi sk-advance.com.tr

UNITED KINGDOM

Nilfi sk-ALTO
Division of Nilfi sk-Advance Ltd.
Bowerbank Way
Gilwilly Industrial Estate, Penrith
Cumbria CA11 9BQ
Tel.: [phone]
Fax: [phone]
E-mail: sales@nilfi sk-alto.co.uk
www.nilfi sk-alto.co.uk

USA

Nilfi sk-Advance Inc.
14600 21st Avenue North
Plymouth, MN 55447-3408
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]
www.advance-us.com

VIETNAM

Nilfi sk-Advance Representative Offi ce
No. 46 Doc Ngu Str.
Ba Dinh Dist.
Hanoi
Tel.: [phone]
Fax: [phone]
E-mail: nilfi [e-mail]
