ATTIX 40-0M PC TYPE 22 Operating Instructions

107400339 C

ATTIX 40-0M PC TYPE 22

Indice

1 Importanti indicazioni di

sicurezza

2 Descrizione

3 Prima della messa in

funzione

4 Comandi / Funzionamento

............................................................................................2

2.1 Elementi di comando ............................................................7

2.2 Pannello comandi .................................................................7

3.1 Assemblare l’apparecchio ....................................................8

3.1.1 Estrarre gli accessori dalla confezione *) ..............................8

3.1.2 Fissare il supporto del tubo di aspirazione al tubo di

aspirazione *) ........................................................................8

3.2 Prima delle messa in funzione .............................................8

3.3 Inserire il sacchetto di smaltimento ......................................9

3.4 Inserire il sacchetto filtro.....................................................10

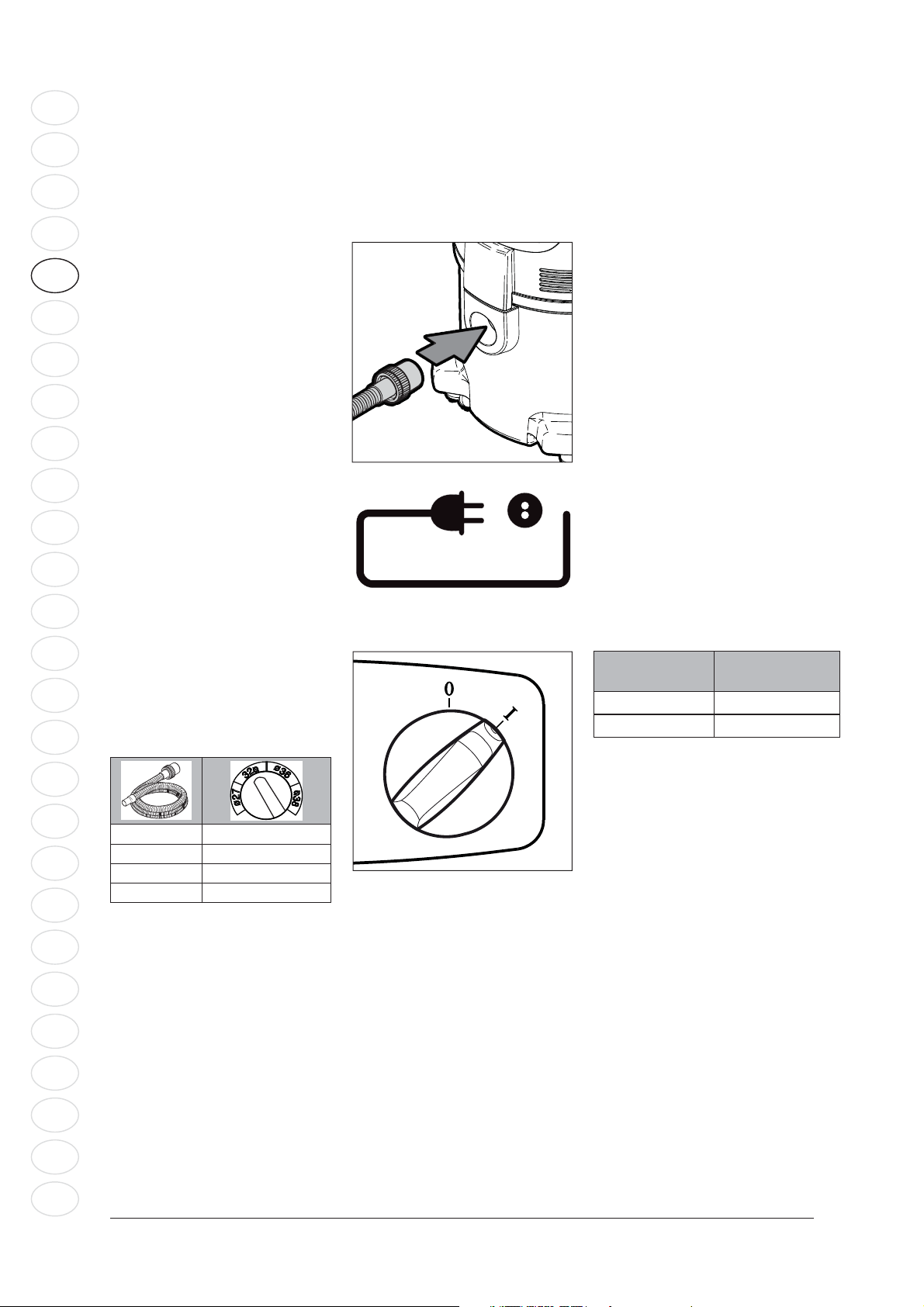

4.1 Collegamenti ......................................................................12

4.1.1 Collegamento del tubo di aspirazione ................................12

4.1.2 Collegamento elettrico........................................................12

4.2 Accendere l’apparecchio ....................................................12

4.3 Pulizia dell‘elemento filtrante ..............................................13

4.4 Verifica del controllo del volume di flusso ...........................13

4.5 Segnale di allarme acustico ...............................................13

5 Campi d’impiego e metodi

di lavoro

6 Dopo il lavoro

7 Manutenzione

8 Eliminazione di disfunzioni

9 Altre indicazioni

5.1 Tecniche operative..............................................................14

5.1.1 Aspirazione di sostanze secche .........................................14

5.1.2 Aspirazione di liquidi ............................................................14

6.1 Spegnere l‘aspiratore e metterlo a deposito ......................15

7.1 Piano di manutenzione .......................................................16

7.2 Lavori di manutenzione ......................................................16

7.2.1 Svuotare il contenitore dello sporco ...................................16

7.2.2 Sostituzione del sacchetto di smaltimento .........................17

7.2.3 Sostituzione del sacchetto a filtro .......................................18

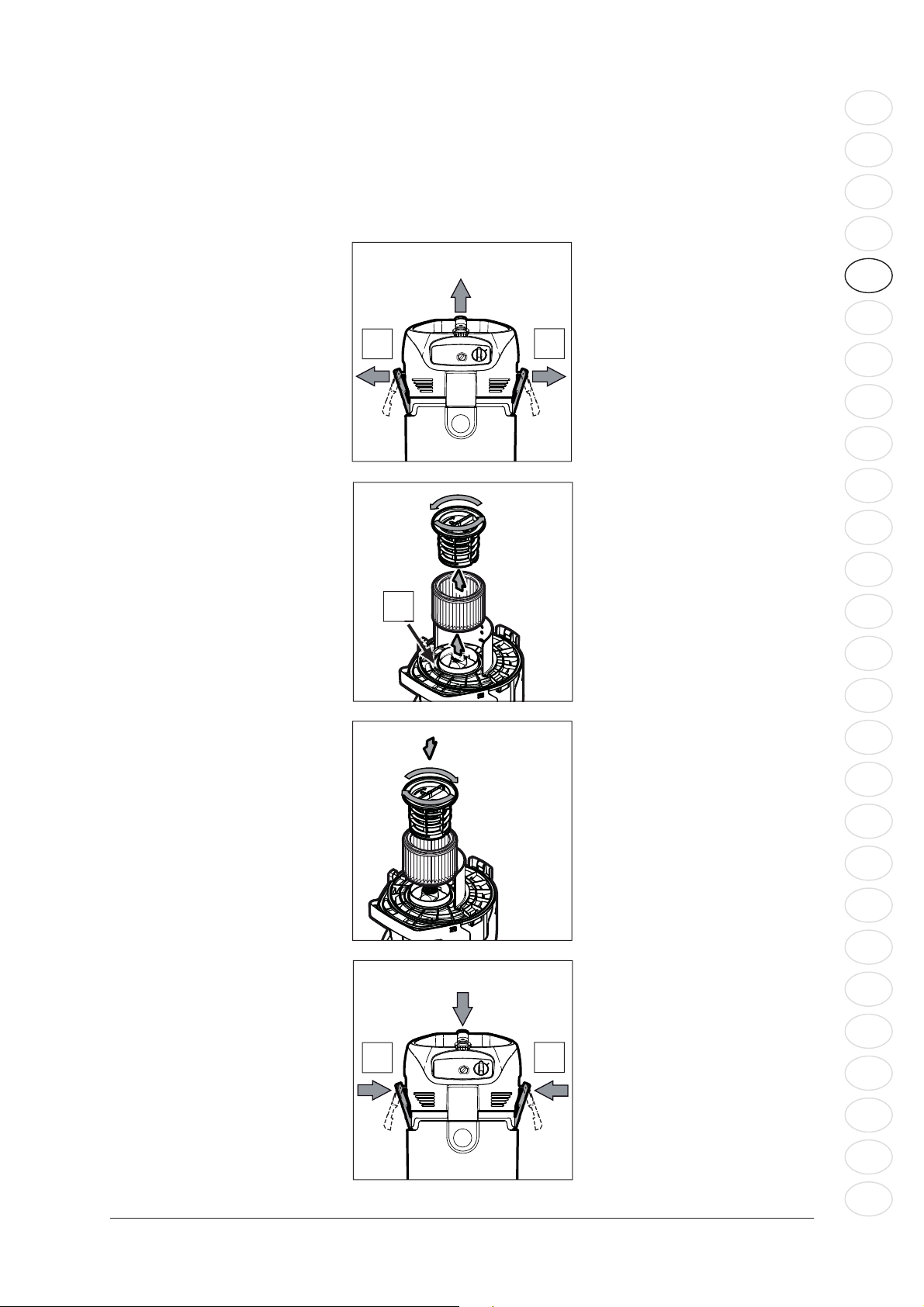

7.2.4 Sostituzione dell‘elemento filtrante .....................................19

7.2.5 Sostituire il filtro dell'aria di alimentazione del motore ........20

..........................................................................................21

9.1 Riciclaggio della macchina .................................................22

9.2 Garanzia .............................................................................22

9.3 Controlli ..............................................................................22

9.4 Dichiarazione di conformità CE ..........................................22

9.5 Dati tecnici ..........................................................................23

9.6 Accessori ............................................................................23

OEL=limite dell'esposizione professionale *) Accessori opzionali varianti di modello Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

1 Importanti indicazioni di sicurezza

Raffigurazioni di indicazione

L‘apparecchio può venir usato

• solo da persone addestrate al suo funzionamento e che siano sta-

• solo sotto sorveglianza

• non può venir usato da bambini

• non deve essere utilizzato da persone affette da disabilità fisiche

Prima di mettere in funzione la macchina, leggere con attenzione il documento, conservandolo quindi sempre a portata di mano.

PERICOLO

Pericolo imminente che potrebbe causare ferite gravi irreversibili, anche mortali.

AVVI SO

Pericolo che potrebbe causare ferite gravi, anche mortali.

PRUDENZA

Pericolo che potrebbe causare ferite leggeri o danni materiali.

te espressamente incaricate al suo comando

o mentali

Il personale operante all‘appa recchio, prima del lavoro, deve venir informato

• sul trattamento dell‘apparecchio

• sui pericoli provenienti dai materiali da aspirarsi

• sul sicuro smaltimento del materiale aspirato

1. È da tralasciarsi ogni modo di lavoro di dubbia sicurezza tecnica.

2. Non aspirare mai senza filtro.

3. Spegnere la macchina e scollegare la spina di rete al presentarsi delle seguenti situazioni:

- prima di interventi di pulizia e manutenzione.

- prima della sostituzione di componenti.

- prima di operazioni di conversione o adattamento della mac-

china.

- in caso di formazione di schiuma o fuoriuscita di liquidi

L‘azionamento della macchina soggiace alle determinazioni nazionali in vigore. Oltre alle istruzioni sull‘uso e alle regolamentazioni vincolanti in vigore nel Paese d‘impiego per la prevenzione di infortuni, sono da osservarsi anche le riconosciute regole tecniche del ramo per un lavoro sicuro e appropriato.

Impiego dell’apparecchio

Dal 1997 si applica una nuova assegnazione delle polveri pericolose per la salute e dei relativi dispositivi di aspirazione. L’assegnazione viene regolata dalla norma IEC 60335-2-69 (a livello mondiale) e dalla norma EN 60335-2-69 (a livello europeo).

Categoria di polveri M (media). Rientrano in tale categoria polveri con valori OEL1) > 0,1 mg/m³ e polveri di legno. Aspirapolvere di tale categoria sono collaudati come dispositivo

OEL=limite dell'esposizione professionale

*) Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

globale. Il coefficiente di trasmissione massimo corrisponde a 0,1%, lo smaltimento va effettuato cercando di sollevare poche polveri.

Le macchine da utilizzare nella zona 22 sono contrassegnate come aspiratori Type 22.

• Queste macchine possono essere utilizzate per raccogliere polve-

re di classe L, M o H.

• Il termine Zona 22 viene utilizzato per riferirsi ad ambienti in cui

le polveri infiammabili sono presenti solo per intervalli di tempo circoscritti (ad esempio, meno di 10 ore l’anno).

• Le macchine Type 22 possono essere utilizzate come aspiratori di

polvere.

Tutti gli aspiratori di sicurezza devono disporre di un dispositivo di controllo della portata volumetrica e la velocità minima dell’aria deve risultare V

= 20 m/s.

min

La scopa elettrica ATTIX 40-0M PC TYPE 22 è utilizzabile per raccogliere:

• liquidi non inflammabili (punto di inflammabilità 55° C o superiore)

• segatura e polveri nocive per la salute, incluse polveri con valori

OEL >0,1 mg/m³

• polvere secca e inflammabile nella zona 22

Il dispositivo pu essere utilizzato per l‘aspirazione solo se è stato accertato che non possono essere aspirate sorgenti di ignizione attive.

I dispositivi di aspirazione conduttori, come le cappe di aspirazione su macchine e le parti conduttrici di macchine di lavorazione, per es. gli apparecchi della classe di protezione II, non messi a terra mediante il dispositivo, devono essere collegati a terra in modo diverso per evitare la carica elettrostatica.

Quando l'assorbimento o l'estrazione di polveri combustibili in Zona 22, il contenitore di polvere quando è necessario, ma sarà sempre essere svuotato dopo ogni uso.

Effettuare una regolare pulizia per evitare che la polvere si accumuli sull'apparecchio.

Il dispositivo può essere usato soltanto se tutti i filtri e filtri per l'aria di raffreddamento del motore installato e non danneggiato.

Il dispositivo non è idoneo all‘aspirazione su macchine di lavorazione in esercizio, che possono generare sorgenti di ignizione.

Nell‘eliminazione della polvere deve essere presente nel locale una sufficiente rata di areazione, quando l‘aria di scarico dell‘apparecchio faccia ritorno nel locale stesso (a ciò si osservino le determinazioni nazionali in vigore nel proprio Paese).

La macchina è destinata ad uso commerciale come ad es. in

• alberghi, scuole, ospedali, fabbriche, punti vendita, uffici, locali di

locazione

Ogni impiego da ciò esulante è considerato come non finalizzato.

Per quei danni che da esso derivino il costruttore non si assume responsabilità alcuna.

OEL=limite dell'esposizione professionale *) Accessori opzionali varianti di modello Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

condizioni di funzionamento determinate dal costruttore quali manutenzione e riparazione.

Come impiego finalizzato si intende anche il mantenimento delle

Trasporto

1. Prima del trasporto chiudere tutti i ganci di blocco del contenitore dello sporco.

2. Non ribaltare l’apparecchio, se vi è presenza di liquido nel contenitore dello sporco.

3. Non sollevare l’apparecchio con ganci da gru.

Immagazzinamento

Attacco elettrico

1. Immagazzinare la macchina in locali asciutti e al riparo dal gelo.

1. Si raccomanda, che l‘alimentazione di corrente dell‘apparecchio venga eseguita tramite un interruttore di corrente di guasto.

2. Per aspirare polvere infiammabile nella zona 22, le linee di estensione, gli accoppiamenti e gli adattatori non devono essere utilizzati.

3. Scegliere la disposizione delle parti sotto corrente (prese, spine e connessioni) e la sistemazione del filo di prolunga in maniera tale, che la categoria di protezione rimanga invariata.

4. Sia le spine che le connessioni del filo di collegamento e di cavi di prolunga devono essere a tenuta d‘acqua.

Fili di prolunga

1. Utilizzare come prolunga esclusivamente i materiali indicati esplicitamente dal produttore o modelli qualitativamente

superiori.

2. Nell‘impiego di un conduttore di prolunga osservarne la sezione minima dello stesso:

Lunghezza del filo Sezione

< 16 A < 25 A

fino 20 m 1,5 mm da 20 a 50 m 2,5 mm

2,5 mm 4,0 mm

Manutenzione, pulizia e riparazione

Nei seguenti lavori far attenzione, che non venga sollevata inutilmente della polvere. Portare maschera protettiva P2.

Eseguire solo quei lavori di manutenzione che sono descritti nelle istruzioni sull‘uso.

Prima della pulizia e manutenzione dell‘aspiratore staccare tassativamente la spina di rete.

Per la manutenzione e pulizia l‘apparecchio deve venir trattato in modo tale, da non provocare pericoli per il personale addetto alla manutenzione e per altre persone.

Sul luogo della manutenzione

1. far uso di un‘areazione forzata con filtro

2. indossare indumenti di protezione

3. ripulire il luogo della manutenzione in modo tale da impedire che sostanze pericolose si disperdano nei dintorni.

Prima di portar via l‘apparecchio dal luogo inquinato da sostanze pericolose

1. aspirare l‘esterno dell‘apparecchio, passarvi su uno strofinaccio oppure imballarlo ermeticamente.

2. con ciò evitare lo spargimento di pericolosi depositi di polvere.

OEL=limite dell'esposizione professionale

*) Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

Nei lavori di manutenzione e di riparazione tutti quei pezzi inquinati che non si siano potuti ripulire in modo soddisfacente, devono

1. venir impaccati in sacchetti ermetici

2. venir smaltiti in armonia con le prescrizioni di smaltimento in

Come minimo una volta all‘anno si impone una revisione tecnica inerente la polvere fatta eseguire dal servizio della Nilfisk-Alto o da una persona competente, per es. in merito a danni al filtro, alla tenuta pneumatica dell‘apparecchio e alla funzionalità dei dispositivi di controllo.

Fonti di pericoli

Dispositivi elettrici

vigore

PERICOLO

Pericolo di scossa elettrica dovuta ad una linea di alimentazione difettosa. Il contatto con una linea di alimentazione difettosa può causare ferite gravi, anche mortali.

1. Non danneggiare il filo di collegamento alla rete (per es. passandovi sopra con veicoli, strappandolo, schiacciandolo).

2. Controllare regolarmente il conduttore di collegamento alla rete in merito a danneggiamenti quali per es. screpolature o segni di invecchiamento.

3. Prima di proseguire con l’utilizzo della macchina, far riparare la linea di alimentazione difettosa dal servizio di assistenza Nilfisk-Alto o da un elettricista specializzato.

Aspirazione di liquidi

PERICOLO

Componenti sotto tensione nella sezione superiore dell’aspiratore.

Il contatto con componenti sotto tensione provoca ferite gravi, anche mortali.

1. Non spruzzare mai acqua sulla sezione superiore dell’aspiratore.

PRUDENZA

Danni dovuti alla tensione di rete non idonea. Se si collega la macchina ad una tensione di rete non idonea si può danneggiare la macchina.

1. Accertarsi che la tensione indicata sulla traghetta del modello sia conforme alla tensione di rete locale.

PRUDENZA

Aspirazione di liquidi. Non è permessa l‘aspirazione di liquidi infiammabili.

1. Prima dell‘aspirazione di liquidi si deve togliere immancabilmente il sacchetto a filtro/di smaltimento e controllare la funzione del galleggiante ossia la limitazione di livello dell‘acqua.

2. Si raccomanda l‘impiego di un elemento filtrante separato o di un setaccio di filtro.

3. Ad una formazione di schiuma terminare immediatamente il lavoro e svuotare il contenitore.

OEL=limite dell'esposizione professionale *) Accessori opzionali varianti di modello Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

Materiali pericolosi

AVVI SO

Materiali pericolosi. L’aspirazione di materiali pericolosi può causare ferite

gravi, anche mortali.

1. I seguenti materiali non devono essere aspirati:

- materiali caldi (sigarette accese, cenere calda, ecc.)

- liquidi infiammabili, esplosivi, aggressivi (ad es. benzina, solventi, acidi, soluzioni alcaline, ecc.)

- polveri combustibili miste con fluidi

- sostanze esplosive o equiparate ai sensi dell‘art. 1 della Legge sugli esplosivi

- polveri infiammabili con energia minima di accensione estremamente ridotta EM< 1 mJ (rispettare le prescrizioni accessorie nazionali)

- polveri altamente reattive o polveri con un'elevata affinità con l’ossigeno

AVVI SO

Polveri quali titanio o magnesio richiedono l’applicazione di norme supplementari. Consultare al riguardo le locali autorità competenti o il produttore della scopa elettrica.

Pezzi di ricambio ed accessori

Pezzi di ricambio ed accessori. Per il selezionamento sulla polvere infiammabile nella

PRUDENZA

zona 22: Utilizzi soltanto gli accessori che sono certificati dal fornitore del tipo 22 macchina. L‘uso di altri accessori può causare il pericolo dell‘esplosione.

L’utilizzo di pezzi di ricambio ed accessori non originali può compromettere la sicurezza operativa della macchina.

1. Utilizzare esclusivamente pezzi di ricambio ed accessori Nilfisk-Alto.

2. Impiegare solo le spazzole fornite assieme all‘apparecchio o quelle determinate nelle istruzioni per l‘uso.

Inserimento del sacchetto di raccolta polvere

AVVI SO

Sulla macchina Type 22 la messa a terra tra la testa e il contenitore deve essere mantenuta in qualsiasi momento per prevenire la formazione di elettricità statica.

La messa a terra viene mantenuta attraverso un morsetto di ottone sulla testa della macchina che entra in contatto con il raccordo di ingresso sul contenitore.

Durante l’inserimento del sacchetto di raccolta polvere, assicurarsi che il sacchetto sia posizionato in modo da non interferire con il morsetto antistatico.

Svuotamento del contenitore dello sporco

PRUDENZA

Materiali di aspirazione che potrebbero danneggiare l’ambiente.

I materiali di aspirazione possono rappresentare un pericolo per l’ambiente.

1. Smaltire il materiale aspirato secondo le determinazioni di legge.

OEL=limite dell'esposizione professionale

*) Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

2 Descrizione

2.1 Elementi di comando

1 Maniglia con guida per avvolgere il cavo di collegamento 2 Punto di fissaggio del supporto del tubo di aspirazione 3 Ganci di blocco 4 Rotella orientabile 5 Contenitore dello sporco 6 Bocchetto d’entrata 7 Interruttore dell’apparecchio 8 Regolazione del diametro del tubo 9 Bottone d’azionamento per la pulizia del filtro

2.2 Pannello comandi

8 7

2 3

OEL=limite dell'esposizione professionale *) Accessori opzionali varianti di modello Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

3 Prima della messa in funzione

3.1 Assemblare

l’apparecchio

3.1.1 Estrarre gli accessori

dalla confezione

1. Estrarre apparecchio e accessori dalla confezione.

2. La spina di rete non deve ancora essere inserita in una presa.

2 3

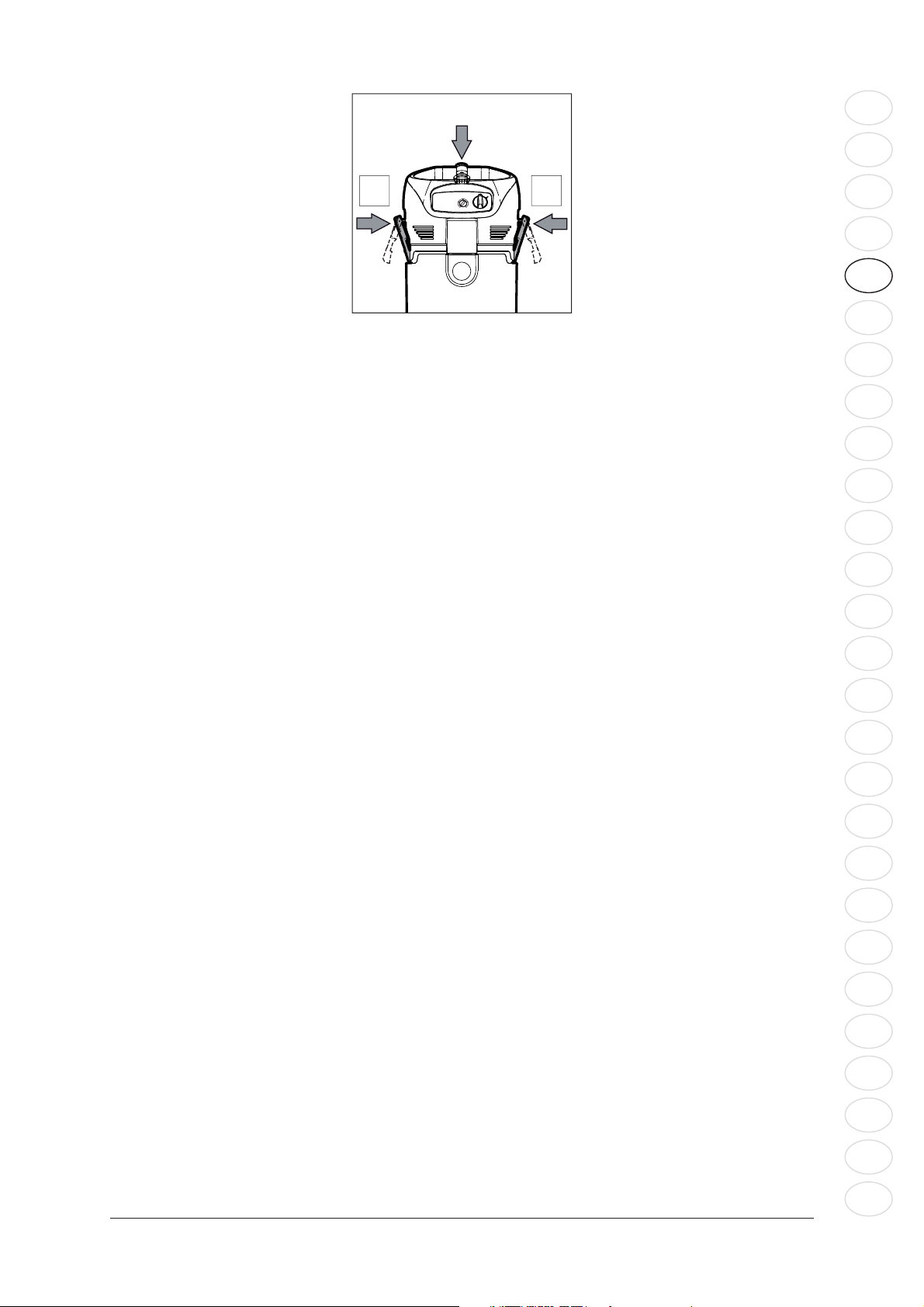

3. Aprire i ganci di blocco (A) ed estrarre la sezione superiore dell’aspiratore.

4. Estrarre i componenti accessori *) dal contenitore per lo sporco e dalla confezione.

3.1.2 Fissare il supporto del tubo di aspirazione al tubo di aspirazione

1. Fissare il supporto del tubo di aspirazione al tubo di aspirazione.

3.2 Prima delle messa in funzione

A seconda della pericolistà delle polveri da aspirarsi si dovrà equipaggiare l’aspiratore con filtri corrispondenti:

Tipo di polvere Sacchetto filtro/sacchetto

di smaltimento/elemente fil-

tranto

• Polveri con valori OEL > 0,1 mg/m³ (attenersi a eventuali normative nazionali supplementari)

• Polvere esplosiva, classe di esplosione St1,St2,St3 nella zona 22

Polveri del legno e del cemento

• Polveri con valori OEL > 0,1 mg/m³ (attenersi a eventuali normative nazionali supplementari)

• Polvere esplosiva, classe di esplosione St1,St2,St3 nella zona 22

Polveri del legno e del cemento

• Polveri con valori OEL > 0,1 mg/m³ (attenersi a eventuali normative nazionali supplementari)

• Polvere esplosiva, classe di esplosione St1,St2,St3 nella zona 22

Polveri del legno e del cemento

Sachetto di smaltimento (5 pezzi)

N°. ordine

302000804

Sachetto filtro

(5 pezzi) N°. ordine

302004004

Elemento filtrante “M” N°. ordine

302000490

OEL=limite dell'esposizione professionale

*) Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

Tipo di polvere Sacchetto filtro/sacchetto

di smaltimento/elemente fil-

tranto

Filtro dell’aria di alimentazione motore “TYPE 22”

• Polveri con valori OEL > 0,1 mg/m³ (attenersi a eventuali normative na-

N°. ordine

107400453

zionali supplementari)

• Polvere esplosiva, classe di esplosione St1,St2,St3 nella zona 22

Polveri del legno e del cemento

Prima di raccogliere/aspirare le polveri con valori OEL:

Controllare che tutti i filtri siano presenti e correttamente inseriti.

1. Controllare che tutti i filtri siano presenti e correttamente inseriti.

2. Non mettere in funzione l‘aspiratore con le fascette antistatiche danneggiate o mancanti. Pericolo di esplosione a causa della scarica statica nell‘atmosfera esplosiva.

3. Diametro del tubo flessibile e regolazione del diametro del tubo di aspirazione devono corrispondere.

4. A motore acceso, tenere chiuso il tubo di aspirazione. Se la velocità dell’aria nel tubo di aspirazione si riduce al di sotto di 20 m/s viene emesso un segnale acustico di avvertimento, per motivi di sicurezza.

3.3 Inserire il sacchetto di smaltimento

1. La spina di rete non deve

ancora essere inserita in una presa.

2. Aprire i ganci di blocco (A) ed

estrarre la sezione superiore

2 3

dell’aspiratore.

3. Inserire un nuovo sacco di smaltimento nel contenitore

per lo sporco.

4. Fare attenzione a che le

aperture di ventilazione (B) del sacco di smaltimento si trovino all’interno del contenitore per lo sporco.

5. Premere con forza il manicotto del sacchetto filtro sul raccordo di entrata.

6. Rovesciare il bordo superiore del sacchetto di smaltimento

sul bordo del contenitore per lo sporco.

OEL=limite dell'esposizione professionale *) Accessori opzionali varianti di modello Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

7. Durante l’inserimento del sacchetto di raccolta polvere, assicurarsi che il sacchetto sia posizionato in modo da non interferire con il morsetto antistatico.

8. Inserire la sezione superiore dell’aspiratore.

9. Chiudere i ganci di blocco (A). Controllare che i ganci di blocco siano fissati

3.4 Inserire il sacchetto filtro

2 3

correttamente.

1. La spina di rete non deve ancora essere inserita in una presa.

2. Aprire i ganci di blocco

2 3

(A) ed estrarre la sezione superiore dell’aspiratore.

3. Inserire il sacchetto filtro nel contenitore per lo sporco.

4. Premere con forza il manicotto del sacchetto filtro sul raccordo di entrata.

OEL=limite dell'esposizione professionale

*) Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

5. Inserire la sezione superiore dell’aspiratore.

6. Chiudere i ganci di blocco (A). Controllare che i ganci di blocco siano fissati

2 3

correttamente.

OEL=limite dell'esposizione professionale *) Accessori opzionali varianti di modello Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

4 Comandi / Funzionamento

4.1 Collegamenti

4.1.1 Collegamento del tubo

1. Attaccare il tubo di aspirazione.

di aspirazione

4.1.2 Collegamento elettrico

1. Fare attenzione che l‘aspiratore sia spento.

La tensione di lavoro riportata sulla targhetta di tipo deve corrispondere a quella di rete.

2. Inserire la spina del conduttore di collegamento in una presa con contatto di protezione di corrente di guasto secondo le prescrizioni.

4.2 Accendere l’apparecchio

Il diametro del tubo deve concordare con il diametro di regolazione del tubo di aspirazione:

Posizione

dell’interruttore

Funzionamento

Spento

ø27 ø27 ø32 ø32 ø36 ø36 ø38 ø38

OEL=limite dell'esposizione professionale

*) Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

4.3 Pulizia dell‘elemento filtrante

Solo per aspirazioni senza sacco filtro e senza inserto filtrante.

4.4 Verifica del controllo del volume di flusso

Prima dell‘aspirazione di polveri con valori OEL.

Filter Cleaning System

Quando cala la potenza di aspirazione:

1. Inserire l’interruttore in posizione “I” (potenza massima di aspirazione).

2. Con il palmo della mano tappare l‘apertura della bocchetta o del tubo d‘aspirazione.

1. Verificare se tutti i filtri siano presenti e applicati dovutamente.

2. A motore in funzionamento tenere chiuso il tubo di

3. Premere tre volte il bottone di azionamento della pulizia del filtro. Con ciò ne verranno ripulite dalla polvere ivi depositata le lamelle dell‘elemento filtrante con il flusso d‘aria

che così si genera.

aspirazione, dopo circa 1 secondo si udirà un segnale di allarme acustico.

4.5 Segnale di allarme acustico

Se la velocità dell‘aria nel tubo di aspirazione scende sotto i 20 m/s, per motivi di sicurezza si

fa sentire un segnale di allarme acustico, vedi capoverso „Elimi-

nazione di disfunzioni“.

OEL=limite dell'esposizione professionale *) Accessori opzionali varianti di modello Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

5 Campi d‘impiego e metodi operativi

5.1 Tecniche operative

5.1.1 Aspirazione di sostanze

secche

Accessori complementari, bocchette e tubi di aspirazione possono, se correttamente impiegati, aumentare l‘azione di pulizia, riducendo il volume di lavoro.

Una pulizia attiva si ottiene mediante l‘applicazione di alcune poche direttive in combinazione con le vostre personali esperienze in settori speciali.

Qui sono esposte alcune indicazioni basilari.

Prima dell‘aspirazione di sostante secche con valori OEL si deve inserire sempre nel contenitore un sacchetto a filtro. Per Nr. di ordinazione vedi capoverso „Accessori“.

Prima dell’aspirazione di sostanze secche si dovrebbe metter sempre un sacchetto di smaltimento nel contenitore (per Nr. di ordinazione vedi il capoverso “Accessori“). Quindi il materiale aspirato potrà venir smaltito in modo semplice ed igienico.

Dopo l’aspirazione di liquidi l’elemento filtrante sarà inumidito. Un elemento filtrante umido si intasa più rapidamente, qualora vengano aspirate sostanze asciutte. Per tale ragione si dovrebbe lavare ed asciugare l’elemento filtrante prima dell’aspirazione a secco oppure sostituirlo con uno asciutto.

5.1.2 Aspirazione di liquidi ATTENZIONE!

Non è permessa l’aspirazione di liquidi infiammabili.

Prima dell’aspirazione di liquidi: Togliere il sacchetto di smaltimento dal contenitore dello sporco.

Prima di aspirare eventuali liquidi, rimuovere sempre il sacchetto del filtro/il sacchetto di raccolta polvere. Non applicabile alle macchine XC.

Ad una formazione di schiuma terminare immediatamente il lavoro

e svuotare il contenitore.

Per ridurre la formazione di schiuma far uso dello schiumicida Nilfisk-Alto Foam Stop (per Nr. d’ordin. vedi capoverso “Accessori“).

OEL=limite dell'esposizione professionale

*) Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

6 Dopo il lavoro

6.1 Spegnere l‘aspiratore e

metterlo a deposito

1. Dopo l‘aspirazione di polveri nocive alla salute si dovrà aspirare esternamente l‘aspiratore.

2. Spegnere l’apparecchio ed estrarre la spina dalla presa.

3. Avvolgere il cavo sulla maniglia (A). Iniziare ad avvolgere il cavo direttamente vicino al carter e non all’estremità con la spina, per evitare che il cavo si attorcigli.

4. Svuotare il contenitore per lo sporco e pulire l’aspiratore.

5. Dopo aver eseguito un’aspirazione di fluidi: riporre a parte la sezione superiore dell’aspiratore per permettere l’asciugatura dell’elemento filtrante.

6. Agganciare il tubo di aspirazione con la bocchetta per pavimentazione (B) sul supporto e riporre gli accessori (C).

7. Mettere a deposito l‘aspiratore in luogo asciutto, protetto ontro l‘uso di non addetti.

OEL=limite dell'esposizione professionale *) Accessori opzionali varianti di modello Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

7 Manutenzione

7.1 Piano di manutenzione

Dopo il lavoro Alla necessità

7.2.1 Svuotare il contenitore dello sporco

7.2.2 Sostituzione del sacchetto di smaltimento

7.2.3 Sostituzione del sacchetto a filtro

7.2.5 Sostituire il filtro dell'aria di alimentazione del motore

7.2 Lavori di manutenzione

7.2.1 Svuotare il contenitore

dello sporco



1. La spina di rete non deve ancora essere inserita in una presa.

2. prire i ganci di blocco (A) ed

Dopo lo svuotamento: ripulire il bordo del contenitore e le guarnizioni

2 3

nell’anello intermedio e nella parte superiore dell’aspiratore, prima di rimetterle a posto. Quando la guarnizione o la scanalatura sono sporche o danneggiate, ne viene diminuita la potenza di aspirazione.

estrarre la sezione superiore dell’aspiratore.

3. Svuotare lo sporco aspirato.

Prima di reinserire il tubo di aspirazione: ripulire sia il bocchetto d’attacco che il manicotto del tubo.

4. Smaltire lo sporco aspirato secondo le disposizioni di legge vigenti.

5. Inserire la sezione superiore dell’aspiratore.

6. Chiudere i ganci di blocco (A). Controllare che i ganci di blocco siano fissati correttamente.

OEL=limite dell'esposizione professionale

*) Accessori opzionali varianti di modello

Traduzione del manuale originale

2 3

ATTIX 40-0M PC TYPE 22

7.2.2 Sostituzione del sacchetto di smaltimento

Nei seguenti lavori far attenzione, che non venga sollevata inutilmente della polvere. Portare maschera protettiva P2.

Non aspirare mai senza filtro!

7 2

2 3

7 2

1. La spina di rete non deve

ancora essere inserita in una presa.

2. Aprire i ganci di blocco (A) ed estrarre la sezione

3 6

3 8

superiore dell’aspiratore.

Estrazione del sacco di smaltimento:

3. Chiudere il sacco di smaltimento con il cordone (B).

4. Estrarre con precauzione il sacco di smaltimento dal raccordo di entrata (C).

5. Chiudere con il fermo il sacco di smaltimento (D).

6. Smaltire il sacco di

smaltimento in accordo alle prescrizioni vigenti.

Inserimento del sacco di smaltimento:

7. Pulire il contenitore per lo sporco.

8. Inserire un nuovo sacco di

smaltimento nel contenitore per lo sporco.

9. Fare attenzione a che le aperture di ventilazione (E)

del sacco di smaltimento si trovino all’interno del

contenitore per lo sporco.

10. Premere con forza il

manicotto del sacchetto filtro sul raccordo di entrata.

11. Rovesciare il bordo superiore del sacchetto di smaltimento sul bordo del

contenitore per lo sporco.

12. Inserire la sezione superiore

dell’aspiratore.

13. Chiudere i ganci di blocco

3 6

(A). Controllare che i ganci di blocco siano fissati

correttamente.

OEL=limite dell'esposizione professionale *) Accessori opzionali varianti di modello Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

7.2.3 Sostituzione del

sacchetto a filtro

1. La spina di rete non deve ancora essere inserita in una presa.

2. Aprire i ganci di blocco

Nei seguenti lavori far attenzione, che non venga sollevata inutilmente della polvere. Portare maschera protettiva P2.

Non aspirare mai senza filtro!

2 3

(A) ed estrarre la sezione superiore dell’aspiratore.

Estrazione del sacco filtro:

3. Estrarre con precauzione il manicotto del sacchetto filtro dal raccordo di entrata (B).

4. Chiudere con il fermo il manicotto del sacchetto filtro (C).

5. Smaltire il sacchetto filtro in accordo alle prescrizioni vigenti.

Inserimento del sacco filtro:

6. Pulire il contenitore per lo sporco.

7. Inserire il sacchetto filtro nel contenitore per lo sporco.

8. Premere con forza il manicotto del sacchetto filtro sul raccordo di entrata.

9. Inserire la sezione superiore dell’aspiratore.

10. Chiudere i ganci di blocco (A). Controllare che i ganci di blocco siano fissati correttamente.

OEL=limite dell'esposizione professionale

*) Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

7.2.4 Sostituzione dell‘elemento filtrante

Nei seguenti lavori far attenzione, che non venga sollevata inutilmente della polvere. Portare maschera protettiva P2.

Non aspirare mai senza filtro!

1. La spina di rete non deve

ancora essere inserita in una presa.

2. Aprire i ganci di blocco (A) ed estrarre la sezione

2 3

superiore dell’aspiratore.

Estrarre l’elemento filtrante:

3. Ruotare in senso orario il fermo di blocco del filtro ed asportarlo.

4. Estrarre con precauzione

l’elemento filtrante.

5. Pulire la guarnizione del filtro (B), controllare la

presenza di eventuali danni e se necessario sostituirla.

6. Smaltire l’elemento filtrante usato in accordo alle

prescrizioni vigenti.

Inserire l’elemento filtrante:

7. Inserire un nuovo elemento filtrante.

8. Inserire il fermo di blocco del filtro e serrarlo ruotandolo in

senso orario.

9. Inserire la sezione superiore dell’aspiratore.

10. Chiudere i ganci di blocco (A). Controllare che i ganci di blocco siano fissati

correttamente.

OEL=limite dell'esposizione professionale *) Accessori opzionali varianti di modello Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

7.2.5 Sostituire il

1. Estrarre la cassetta filtro.

filtro dell'aria di alimentazione del motore

Nei seguenti lavori far attenzione, che non venga sollevata inutilmente della polvere. Portare maschera protettiva P2.

Non aspirare mai senza filtro!

2. Estrarre il filtro e smaltirlo in accordo alle prescrizioni vigenti.

3. Inserire un nuovo filtro.

OEL=limite dell'esposizione professionale

*) Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

8 Eliminazione di disfunzioni

Guasto Causa Eliminazione

‡ Il motore non gira > È scattata la valvola nella

presa di collegamento.

> È scattato il salvamotore. • Spegnere l‘aspiratore, lasciar-

> Motore guasto • Se necessario, far sostituire

‡ Diminuita potenza di aspi-

razione

‡ Nessuna potenza

nell‘aspirazione a umido

‡ Oscillazioni di tensione > Impedenza troppo elevata

> Diametro del tubo non corri-

sponde a quello della posizione del commutatore.

> Tubo/bocchetta di aspirazione

intasati.

> Contenitore, sacchetto di

smaltimento o sacchetto filtro pieni.

> Elemento filtrante imbrattato. • Vedi capoverso „Pulizia

> Guarnizione tra contenitore

e sezione superiore dell’aspiratore difettosa

> Meccanismo di pulizia

difettoso

> Contenitore pieno. • Spegnere l‘apparecchio. Svuo-

nell‘alimentazione di corrente.

• Reinserire la valvola di sicurezza

lo raffreddare per ca. 5 minuti. Se non è più possibile riaccendere l‘aspiratore, rivolgersi al servizio di assistenza della Nilfisk-Alto.

il motore dal servizio di assistenza Nilfisk-Alto

• Concordare la posizione del commutatore con il diametro del tubo di aspirazione.

• Ripulire il tubo/la bocchetta di aspirazione.

• Si faccia riferimento al paragrafo “Svuotare il contenitore dello sporco” o “Sostituzione sacchetto di smaltimento, sacchetto filtro”

dell‘elemento filtrante“ oppure „Sostituzione dell‘elemento filtrante“.

• Sostituire la guarnizione

tare il contenitore.

• Collegare l‘apparecchio ad un‘altra presa di corrente che si trovi più vicina alla scatola delle valvole. Non ci sono da attendersi oscillazioni di tensione oltre il 7%, quando al punto di passaggio l‘impedenza sia ≤ 0.15 Ω .

OEL=limite dell'esposizione professionale *) Accessori opzionali varianti di modello Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

9 Altre indicazioni

9.1 Riciclaggio della

macchina

Rendere subito inservibile la macchina messa fuori uso.

1. Togliere la spina di rete

2. Tagliare il filo di collegamento.

3. No buttare gli apparecchi elettrici fuori uso nei rifiuti casalinghi! Secondo la direttiva europea 2002/96/CE inerente gli ap-

parecchi elettrici ed elettronici fuori uso, essi dovranno venir raccolti separatamente e riciclati in un modo in armonia ecologica.

9.2 Garanzia

Sia per la garanzia che per le prestazioni valgono le nostre condizioni commerciali generali. Modifiche effettuate di propria iniziativa sulla macchina, l’utilizzo di pezzi di ricambio ed accessori non adatti e un utilizzo non conforme escludono la responsabilità del produttore per gli eventuali danni che ne derivano.

9.3 Controlli

I controlli elettrotecnici dovranno essere effettuati secondo le prescrizioni contenute nella norma antinfortunistica (BGV A3) e secondo la norma DIN VDE 0701 parte 1 e parte 3. Secondo la norma DIN VDE 0702 questi controlli devono essere effettuati ad intervalli regolari e anche dopo riparazioni o modifiche dell’aspiratore.

Gli aspiratori vengono collaudati secondo l‘IEC/EN 60335-2-69.

9.4 Dichiarazione di conformità CE

Dichiarazione di conformità CE

NILFISK-ADVANCE A/S

Sognevej 25 DK-2605 Brøndby

Prodotto:

Tipo:

Descrizione:

Il tipo di costruzione dell‘apparecchio corrisponde alle seguenti determinazioni pertinenti:

Norme armonizzate applicate:

Norme nazionali e speciﬁ cazioni costruttive applicate:

Aspiratore per impiego a secco e a umido ATTIX 40-0M PC TYPE 22 230-240V~, 50-60Hz

Dust Class M, ATEX Zone 22,

II 3D Ex tD A22 T135 °C IP54

Direttiva CE per macchinari 2006/42/CE Direttiva CE CEM 2004/108/CE Direttiva CE "ATEX" 94/9/CE

EN ISO 12100-1 (2004), EN ISO 12100-2 (2004), EN 55014-1 (2006), EN 55014-2 (2001), EN 61000-3-2 (2006), EN 1127-1 (2007), EN 61241-10 (2004)

EN 60335-2-69 (2004) IEC 60335-2-69 (2008)

Anton Sørensen General Manager EAPC Technical Operations Brøndby, 02.10.2009

OEL=limite dell'esposizione professionale

*) Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 40-0M PC TYPE 22

9.5 Dati tecnici

ATTIX 40-0M PC TYPE 22 - EU -

Tensione V 230 Frequenza di rete Hz 50 Fusibili di rete A 16

Valore di potenza assorbita

Totale potenza allacciata W 1100

Volume portata (aria)

Depressione

Livello pressione acustica, EN 60704-1

Rumorosità di funzionamento dB(A) 60 ± 2 Filo collegamento rete tipo H07RN-F 3G1,5 Categoria di protezione e tipo I Tipo di protezione (antispruzzi d’acqua) IP 54 Grado di schermatura EN 55014-1 Lunghezza l 36 Larghezza mm 440 Altezza mm 450 Peso mm 735 Weight kg 13

IEC

ATTENZIONE! Utilizzare esclusivamente i cavi indicati

W 1100

ATTIX 40-0M PC TYPE 22

l/min

hPa/mbar

kPa

dB(A) 63 ± 2

192

3200

230

9.6 Accessori

Denominazione Nr. di ordin.

Sacchetto di smaltimento (5 pezzi) 302000804 Sacchetto ﬁ ltro (5 pezzi) 302004004 Filtro tondo PC "M" 302000490 Filtro dell’aria di alimentazione motore 107400453 Nilfisk-Alto-Foam-Stop (6x1l) 8469

OEL=limite dell'esposizione professionale *) Accessori opzionali varianti di modello Traduzione del manuale originale

Nilfisk-ALTO

www.nilfisk-alto.com

Nilfisk ATTIX 40-0M PC TYPE 22 User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
