Nilfisk ATTIX 30 M, ATTIX 50 PC, ATTIX 30 PC, ATTIX 50 H, ATTIX 30 H User Manual

...
ATTIX 30 H / M / PC / XC ATTIX 50 H / M / PC / XC
Lietošanas instrukcija
107401206 A
1 Svarīgi drošības
norādījumi
ATTIX 30/50 H/M
latviešu
............................................................................................2
2 Apraksts
3 Pirms ņemšanas
ekspluatācijā
4 Apkalpošana / darbs
2.1 Vadības elementi ..................................................................8
2.2 Vadības elementi ..................................................................9
3.1 Iekārtas salikšana...............................................................10
3.1.1 Aksesuārus *) izņemt no iesaiņojuma .................................10
3.1.2 Stiprinājuma nostiprināšana pie nosūkšanas caurules *) ..10
3.2 Pirms ņemšanas ekspluatācijā ...........................................10

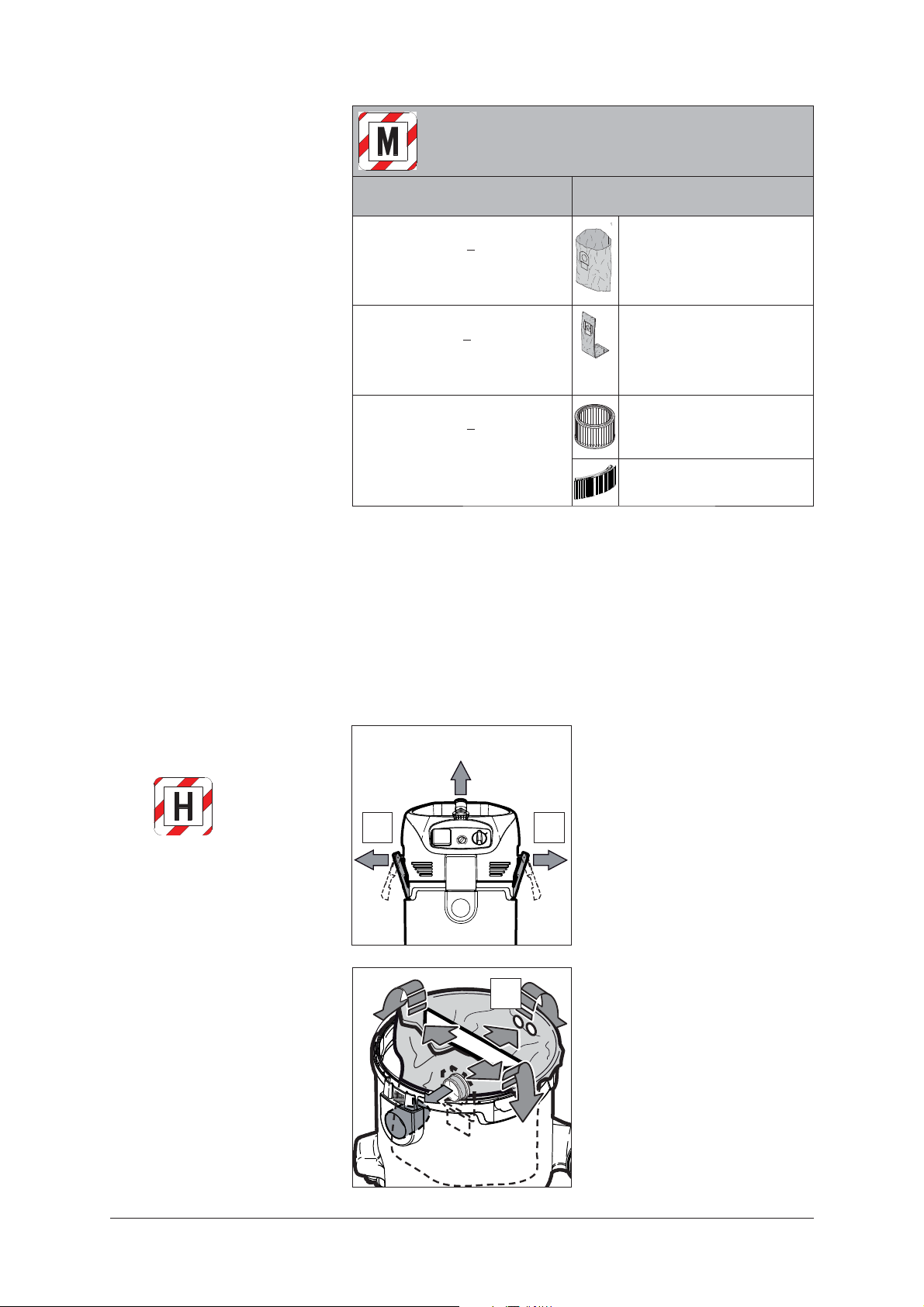

3.3 Drošības filtra maisa ielikšana "H" .....................................11
3.4 Filtra maisa ielikšana "M" ..................................................12
4.1 Pieslēgumi ..........................................................................14
4.1.1 Iesūcējcaurules pievienošana ............................................14
4.1.2 Elektriskais pieslēgums ......................................................14
4.2 Iekārtas ieslēgšana ............................................................14
4.2.1 Slēdzis „ 0-I “ *) ...................................................................14
4.2.2 Slēdzis „ auto-0-I “ *) ...........................................................14
4.2.3 Sūkšanas stipruma regulēšana *) .......................................15
4.2.4 Auto-On/Off-režīms – slēdža stāvoklis ”auto” *) ..................15
4.3 Filtra elementa tīrīšana.......................................................16
4.3.1 Filtra elementa tīrīšana " Push & Clean "
(ATTIX 30- / 50-xx PC) .......................................................16
4.3.2 Filtra elementa tīrīšana " XtremeClean "
(ATTIX 30- / 50-xx XC) .......................................................16
4.3.3 Tilpuma plūsmas kontroles pārbaude ................................16
4.3.4 Brīdinošais akustiskais signāls ...........................................16
5 Pielietojums un darba
metodes
6 Pēc lietošanas
7 Apkope
8 Bojājumu
novēršana
9 Pārējais
5.1 Darbam izmantojamie tehniskie līdzekļi .............................17
5.1.1 Sausu vielu uzsūkšana.......................................................17
5.1.2 Šķidrumu uzsūkšana ..........................................................17
6.1 Iekārtas izslēgšana un uzglabāšana ..................................18
7.1 Apkopes plāns ...................................................................19
7.2 Tehniskās apkopes darbi ....................................................19
7.2.1 Netīrumu tvertnes iztukšošana ..........................................19
7.2.2 Drošības filtra maisa nomaiņa "H" ......................................20

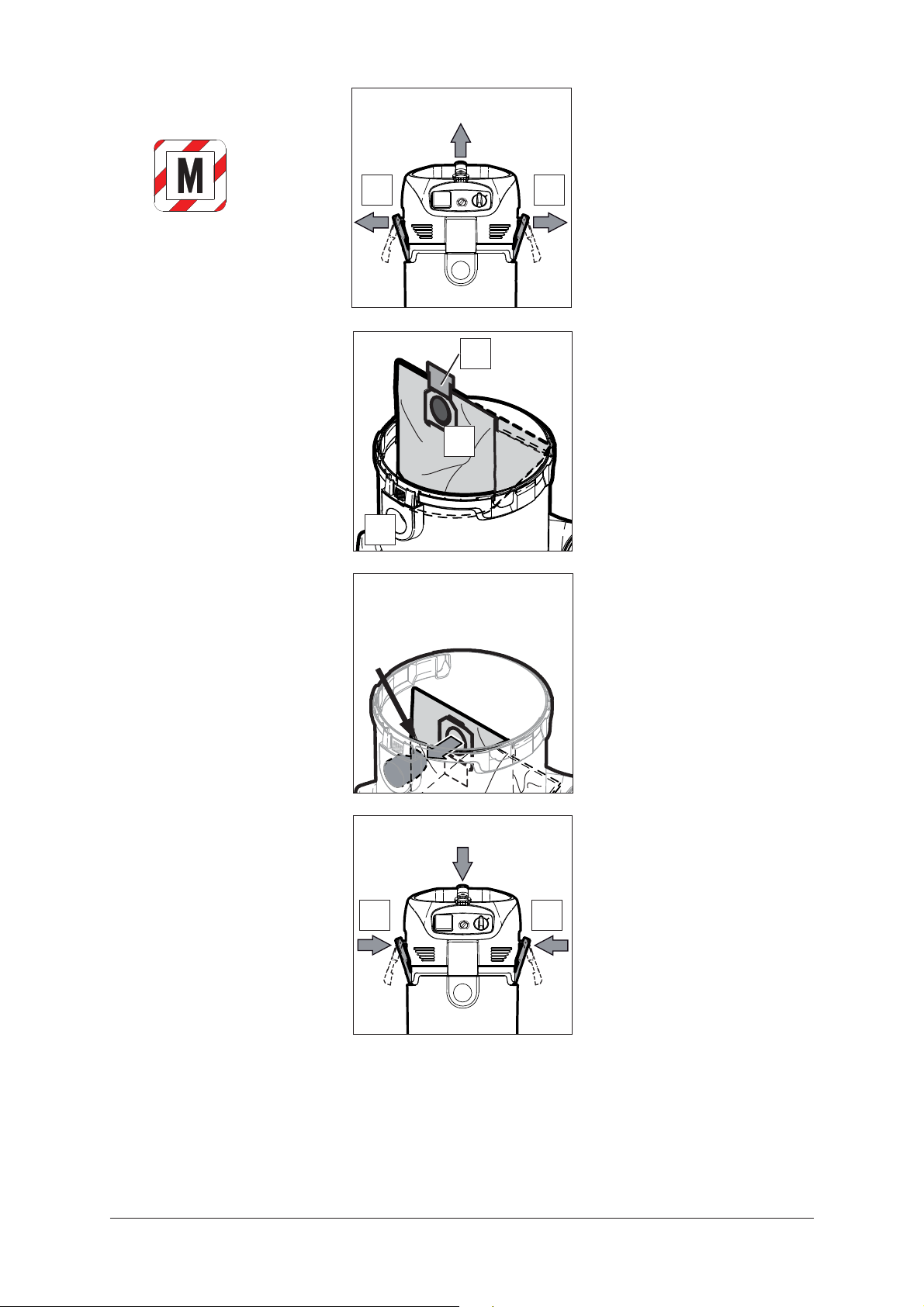

7.2.3 Filtra maisa nomaiņa "M" ...................................................21
7.2.4 Netīrumu savākšanas maisa nomaiņa "M" ........................22
7.2.5 Filtra elementa nomaiņa "H" (Push & Clean) .....................23
7.2.6 Filtra elementa nomaiņa "H" (XtremeClean) ......................24
7.2.7 Filtra elementa nomaiņa "M" (Push & Clean) .....................25
7.2.8 Filtra elementa nomaiņa "M" (XtremeClean) ......................26
..........................................................................................27
9.1 Iekārtas nodošana reciklēšanai ..........................................28
9.2 Ražotāja atbildība par produktu .........................................28
9.3 Regulāri veicamās pārbaudes ............................................28
9.4 EK atbilstības deklarācija ...................................................28
9.5 Tehniskie dati......................................................................29
9.6 Papildaksesuāri ..................................................................29
*)
Specaksesuāri / modeļu varianti
1
ATTIX 30/50 H/M
latviešu
1 Svarīgi drošības norādījumi
Drošības norādījumu apzīmējumi
Pirms tās ņemšanas ekspluatācijā noteikti izlasiet šo instrukciju un uzglabājiet noliktu pa rokai.
BRIESMAS
Briesmas, kas izraisa smagas traumas un neatgriežamus veselības traucējumus vai nāvi.
BRĪDINĀJUMS
Briesmas, kas var izraisīt smagas traumas vai kā rezultātā var pat iestāties nāve.
UZMANĪBU
Briesmas, kas var izraisīt vieglas traumas vai materiālus zaudējumus.
Mašīnu
• drīkst ekspluatēt tikai tās personas, kuras ir instruētas par lietoša-
nu un kurām uzticēta tās apkalpošana
• nedrīkst lietot bez uzraudzības
• aizliegts lietot bērniem
• nav paredzēts izmantošanai personām ar garīgās vai fiziskās at-
tīstības traucējumiem
Pirms darba apkalpojošo personālu informēt par
• apiešanos ar iekārtu, t.i., tās apkalpošanu,
• iespējamo bīstamību, kas var rasties no iesūcamā materiāla,
• uzsūktā materiāla drošu novākšanu.
1. Jebkura veida ekspluatācija, kas varētu apdraudēt darba un teh-
nisko drošību, ir aizliegta.
2. Nekad nesūkt bez filtra.
3. Atslēgt mašīnu no elektroapgādes avota un izvilkt kontaktdakšu
ir nepieciešams:
- pirms tīrīšanas un apkopes
- pirms daļu nomaiņas
- pirms pārbūves
- rodoties putām vai izdaloties šķidrumam
Ierīces ekspluatācija ir pakļauta spēkā esošām nacionālajām nor­mām. Bez lietošanas instrukcijas un lietotāja valstī pastāvošiem saistošiem negadījumu novēršanas noteikumiem, jāievēro arī zinā- mi specifiski tehniskie darba drošības un profesionālie noteikumi.
Pielietojums Kopš 1997. gada pastāv jauna veselībai kaitīgu putekļu un tiem
atbilstošo nosūkšanas iekārtu klasifikācija. Šis iedalījums ir regla­mentēts saskaņā ar IEC 60335-2-69 (pasaulē) un EN 60335-2-69 (Eiropas valstīs).
Drošības uzlīme uz mašīnas brīdina: Iekārta satur putekļus, kas ir kaitīgi veselībai. Iztukšošanas un ap­kopes procedūras, tostarp putekļu savācēju noņemšanu, drīkst veikt tikai pilnvarots personāls, izmantojot atbilstošus individuālos aizsar-
1)
2
OEL = maksimāli pieļaujamā kaitīgo vielu koncentrācija darba vidē
ATTIX 30/50 H/M
dzības līdzekļus. Ekspluatāciju sāciet tikai pēc tam, kad ir uzstādīta un pārbaudīta visa filtrācijas sistēma.
Putekļu klase H (augsta koncentrācija). Pie šīs putekļu kla-
1)
ses pieder putekļi ar OEL
vērtībām, tai skaitā visi vēzi izrai-
sošie putekļi un putekļi, kas satur slimību izraisītājus. Šīs klases putekļu sūcēji tiek pārbaudīti visas iekārtas pārbaudes laikā. Maksimālā caurlaidības pakāpe 0,005%, nosūkšana ar minimālu putekļu veidošanos un izplatīšanos.
Putekļu klase M (vidēji liela koncentrācija). Pie šīs putekļu
klases pieder putekļi ar OEL1) vērtībām > 0,1 mg/m³ kā arī
koka putekļi. Šīs klases putekļu sūcēji tiek pārbaudīti visas iekārtas pārbaudes laikā. Maksimālā caurlaidības pakāpe 0,1%, no­sūkšana ar minimālu putekļu veidošanos un izplatīšanos.
Lai būtu iespējams nodrošināt minimālo gaisa kustību Vmin = 20 m/s, visām drošības nosūkšanas ierīcēm ir jābūt aprīkotām ar tilpuma plūsmas kontrolierīci.
Putekļu ATTIX 30-XH un ATTIX 50-XH sūcēji ir piemēroti sausu, nedegošu putekļu, nedegošu šķidrumu, veselībai kaitīgu putekļu ar OEL vērtībām, vēzi izraisošu putekļu, putekļu ar slimību izraisītājiem uzsūkšanai vai nosūkšanai.
latviešu
Bez tam ATTIX 30-XH un ATTIX 50-XH ir atļauts lietot ar azbestu piesārņotu vietu sanācijas darbiem (TRGS 519).
Putekļu ATTIX 30-XM un ATTIX 50-XM sūcēji ir piemēroti sausu, nedegošu putekļu, nedegošu šķidrumu, koka putekļu un veselībai kaitīgu putekļu ar OEL vērtībām > 0.1 mg/m³.
Šī iekārta ir paredzēta profesionālai lietošanai, piem., viesnīcās, skolās, slimnīcās, rūpnīcās, veikalos, birojos, iznomāša­nas punktos.
Jebkura cita veida pielietojums skaitās lietošanas mērķim neatbils­tošs. Par bojājumiem, kas rodas neatbilstošas lietošanas dēļ ražo­tājs atbildību neuzņemas. Pareiza lietošana ietver sevī arī ražotāja rekomendēto ekspluatāci- jas, apkopes un servisa nosacījumu stingru ievērošanu.
Transportēšana 1. Pirms transportēšanas aizvērt visus netīrumu savākšanas tvert-
nes fiksatorus.
2. Nesašķiebt, ja netīrumu savākšanas tvertnē vēl ir šķidrums.
3. Necelt ar celtņa āķi.
Uzglabāšana 1. Uzglabāt sausā un no sala aizsargātā vietā.
Elektriskais pieslēgums 1. Ierīci pieslēgt caur bojājuma strāvas aizsargslēdzi.
2. Strāvu vadošo daļu (kontaktligzdu, kontaktdakšu un savienoju-
mu) un pagarinājumu izvietojumu izvēlēties tā, lai būtu saglabāta aizsardzības klase.
3. Pārliecināties, ka tīkla pieslēgšanas kabeļu kontaktdakšas un sa-
vienojumi, ir ūdensnecaurlaidīgi.
1)
OEL = maksimāli pieļaujamā kaitīgo vielu koncentrācija darba vidē
3
ATTIX 30/50 H/M
latviešu
Pagarināšanas vads
1. Izmantot tikai ražotāja noteiktos vai augstvērtīgāka izpildījuma
pagarināšanas vadus.
2. Ievērot vadu minimālo šķērsgriezumu:
Kabeļu garums Šķērsgriezums
< 16 A < 25 A
līdz 20 m 1,5 mm no 20 līdz 50 m 2,5 mm
2
2
2,5 mm 4,0 mm
2
2
Apkope, tīrīšana un remonts Izpildot tālāk norādītos darbus strādāt tā, lai nevajadzīgi neveidotos
un neizplatītos putekļi. Elpošanas orgānu aizsardzībai lietot P2 aiz­sargmasku. UZMANĪBU! Veicot darbus, kas saistīti ar azbestu piesārņotu vietu sanāciju, papildus ievērot, ka drīkst lietot tikai vienreizējas lietoša­nas apģērbu.
Regulāri pārbaudiet ūdens līmeņa ierobežojošo ierīci un pārbaudiet, vai nav bojājumu.
Izpildīt tikai lietošanas instrukcijā aprakstītos apkopes darbus.
Pirms iekārtas tīrīšanas vai apkopes vienmēr izvilkt no tīkla kontakt­dakšu.
Apkopes un tīrīšanas darbus veikt piesardzīgi, lai apkopes perso-
ls un citi cilvēki netiktu pakļauti briesmām.
nā
Apkopes zonā
1. nodrošināt piespiedu ventilēšanu un filtrēšanu.
2. Lietot aizsargapģērbu!
3. Apkopes zonu tīrīt tā, lai apkārtējā vidē nenokļūtu bīstamās vie-
las.
Pirms iekārta tiek izņemta no ar bīstamām vielām kontaminētās vi­des,
1. to notīrīt ar sūcēju no ārpuses, rūpīgi noslaucīt vai arī atbilstoši
hermētiski iepakot,
2. strādāt tā, lai nesaceltos nogulsnētie bīstamie putekļi.
Pēc izmantošanas azbestu saturošās zonās mašīna ir jātīra pilnva­rotai personai atbilstoši TRGS 519.
Visus konstruktīvos elementus, kurus apkopes un remontdarbu lai­kā nav iespējams pietiekamā mērā notīrīt,
1. iepakot necaurspīdīgos maisos un
2. nodot atkritumu savākšanas punktos saskaņā ar spēkā esošiem
likumiem un priekšrakstiem.
Vismaz reizi gadā Nilfisk-ALTO mehāniķim vai apmācītai personai ir jāveic tehniskā p ārbaude, kas ietver filtru, hermētiskuma un kontroles mehānismu pārbaudi. H klases iekārtām saskaņā ar AA.22.201.2 reizi gadā ir jāpārbauda to filtrācijas efektivitāte. Ja filtra efektivitāte neatbilst H putekļu klases prasībām, filtrs ir jānomaina un jaunais filtrs ir jāpārbauda saskaņā ar AA.22.201.2.
4
Briesmu faktori
ATTIX 30/50 H/M
latviešu
Elektrība
BRIESMAS
Elektriskās strāvas iedarbības bīstamība defekta pievades vada dēļ!
Saskaroties ar defektu pievades vadu, var tikt izraisīti smagi vai nāvējoši savainojumi.
1. Nesabojāt ierīces barošanas pievades vadu (piem., tam braucot pāri, raujot, saspiežot).
2. Regulāri pārbaudīt, vai pievades vads nav bojāts (piem., vai nav ieplaisājis, nav parādījušās novecošanās pazī- mes).
3. Bojātos elektrības vadus nekavējoties likt nomainīt Nil­fisk-Alto servisa nodaļā vai elektriķim.
BRIESMAS
Strāvu vadošās daļas sūcēja virsdaļā! Saskaroties ar strāvu vadošām daļām, var tikt izraisīti
smagi vai nāvējoši savainojumi.
1. Sūcēja virsdaļu nekad neslapināt vai neapsmidzināt ar ūdeni.
UZMANĪBU
Kontaktligzda
*)
.
Ierīces kontaktligzda atbilst tikai lietošanas instrukcijā paredzētajai pielietošanai. Pieslēdzot citas ierīces, var tikt izraisīti bojājumi un tā rezultātā mantiskā īpašuma zaudējumi.
1. Pirms ierīces pieslēgšanas izslēgt sūcēju un attiecīgo ierīci.
2. Izlasīt pieslēdzamās ierīces lietošanas instrukciju un drošības norādījumus.
*)
Specaksesuāri / modeļu varianti
UZMANĪBU
Bojāšanās bīstamība nepareiza tīkla sprieguma dēļ! Mašīna var tikt bojāta, ja to pieslēdz pie neatbilstoša
sprieguma avota.
1. Pārbaudīt, vai vietējā tīkla spriegums atbilst uz modeļa datu plāksnītes dotajam spriegumam.
5
ATTIX 30/50 H/M
latviešu
Šķidrumu uzsūkšana
Nosūcamie materiāli un vielas
Izmantošana ar azbestu piesārņotu vietu sanācijai
UZMANĪBU
Šķidrumu uzsūkšana. Aizliegts uzsūkt degošus šķidrumus!
1. Pirms šķidrumu uzsūkšanas vienmēr vispirms jāizņem filtra maiss/savākšanas maiss.
2. Izmantot atsevišķu filtra elementu vai filtra sietu nav ietei­cams!
3. Ja uzkopšanas laikā sāk veidoties putas, darbu uzreiz pār­traukt un iztīrīt netīrumu tvertni.
BRĪDINĀJUMS
Bīstami materiāli un vielas Uzsūcot veselībai kaitīgus materiālus, var tikt radītas
smagas traumas vai veselības traucējumi, kā rezultātā pat iestāties nāve.
1. Nesūkt:
- karstus materiālus,
- degošus, sprādzienbīstamus un agresīvus šķidrumus
un putekļus.
BRĪDINĀJUMS
Azbesta vai azbestu saturošu nosūcamo vielu uzsūkšanai:
1. Izmantot ATTIX 30-XH un ATTIX 50-XH.
2. Izmantot nosūkšanas šļūteni ar diametru 36 mm.
Lai transportēšanas laikā apkārtējā vidē nenokļūtu putekļi, iekārtu un kontaminētos elementus (šļūtenes, cauruli turēšanai, sprauslas utt.) iepakot plastmasas maisā un stingri aizvērt. Ja putekļu sūcējs azbesta nosūkšanai tika izmantots saskaņā ar TRGS 519 (Noteikumi darbam ar azbesta vielām) norobežotajā zonā, to ir aizliegts lietot t.s. „baltajā zonā“. To ir atļauts lietot izņēmuma gadījumos tikai tad, ja kvalificēts speciālists to iepriekš saskaņā ar TRGS 519 Nr. 2.7 (t.n., ne tikai ārējo apvalku, bet arī, piem., gaisa dzesēšanas bloku, elektroaprīkojuma iebūves telpas, ražošanas līdzekļus, ierīces utt.) pilnīgi dekontaminē. Darbu izpildītājam paveiktos darbus ir jāprotokolē un jāapstiprina ar savu parakstu.
Uzsūcot azbestu saturošus putekļus, tīrais gaiss nedrīkst nokļūt atpakaļ telpā. Novadāmā gaisa nosūkšanai izmantot gaisa nosūkšanas adapteri un maksimāli 4 m garu šļūteni, kuras nominālais iekšējais diametrs ir vismaz 50 mm.
Rezerves daļas un aksesuāri
6
UZMANĪBU
Rezerves daļas un aksesuāri Izmantojot svešas rezerves daļas un aksesuārus, var tikt
nelabvēlīgi ietekmēta ierīces drošība.
1. Izmantot tikai Nilfisk-Alto rezerves daļas un aksesuārus.
2. Izmantot tikai ar ierīci piegādātās vai lietošanas instruk­cijā specificētās sukas.
ATTIX 30/50 H/M
Utilizācija
UZMANĪBU
Videi kaitīgi materiāli un vielas Nosūktie materiāli var apdraudēt apkārtējo vidi.
1. Nosūktos materiālus un vielas utilizēt atbilstoši likumis­kajām normām.
latviešu
7
ATTIX 30/50 H/M
latviešu
2 Apraksts
2.1 Vadības elementi
1 Rokturis ar vadīklu pieslēguma kabeļa uztīšanai 2 Stiprinājuma vieta nosūkšanas caurules tureklim 3 Fiksācijas skava 4 Virzīšanas ritenītis 5 Netīrumu savākšanas tvertne 6 Ievades fitings 7Slēdzis 8Slēdzis sūkšanas šļūtenes diametra iestatīšanai 9 Kontaktligzda 10 Poga filtra attīrīšanas ieslēgšanai
*)
*)
ATTIX 30
1
10
9 8
7
2 3
6
5
4
ATTIX 50
*)
8
Specaksesuāri / modeļu varianti
2.2 Vadības elementi
ATTIX 30/50 H/M
latviešu
ATTIX 30- /50-0M / PC/XC ATTIX 30- /50-0H / PC/XC
ATTIX 30- /50-2M / PC/XC ATTIX 30- /50-2H / PC/XC
auto
9
ATTIX 30/50 H/M
latviešu
3 Pirms ņemšanas ekspluatācijā
3.1 Iekārtas salikšana
3.1.1 Aksesuārus *) izņemt no iesaiņojuma
3.1.2 Stiprinājuma nostiprināšana pie nosūkšanas caurules *)
A
1. Iekārtu un piederumus iz- ņemt no iesaiņojuma.
2. Tīkla kontaktdakšu ne­spraust uzreiz kontaktligzdā!
3. Atvērt fiksācijas skavu (A)
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
un noņemt nosūcēja augšē- jo daļu, lai piekļūtu aksesu­āriem.
4. Izņemt no tvertnes aksesu­ārus un izsaiņot komponen­tus *).
1. Nostiprināt stiprinājumu pie nosūkšanas cauru­les.
3.2 Pirms ņemšanas ekspluatācijā
Atkarībā no iesūcamo un nosūcamo putekļu bīstamības pakāpes putekļu sūcējam ir jābūt aprīkotam ar tam atbilstošiem filtriem:
Putekļu veids Filtra maiss/netīrumu savākšanas
maiss/Filtra elements
• Putekļi, kas neizraisa vēzi, ar OEL vērtībām (papildus ievērot valsts normatīvos aktus)
• Kancerogēnie putekļi
• Putekļi ar slimību ierosinātājiem
• Putekļi, kas neizraisa vēzi, ar OEL vērtībām (papildus ievērot valsts normatīvos aktus)
• Kancerogēnie putekļi
• Putekļi ar slimību ierosinātājiem
• Putekļi, kas neizraisa vēzi, ar OEL vērtībām (papildus ievērot valsts normatīvos aktus)
• Kancerogēnie putekļi
• Putekļi ar slimību ierosinātājiem
Lai droši atbrīvotos no putekļiem, ieteicams izmantot: Drošības filtra maiss “H“ Pasūtījuma Nr.
ATTIX 30-XH: 107400233 ATTIX 50-XH: 107400236
Filtra maiss Pasūtījuma Nr. ATTIX 30-XH: 302004000 ATTIX 50-XH: 302004004
Filtra elements “H” Pasūtījuma Nr. 302000658
Filtra elements “H” Pasūtījuma Nr.
107400449
10
*)
Specaksesuāri / modeļu varianti
Putekļu veids Filtra maiss/netīrumu savākšanas
• Putekļi, kas neizraisa vēzi, ar OEL vērtībām > 0,1 mg/m³ (papildus ievērot valsts norma­tīvos aktus)
• Kokmateriālu un betona putekļi
• Putekļi, kas neizraisa vēzi, ar OEL vērtībām > 0,1 mg/m³ (papildus ievērot valsts norma­tīvos aktus)
• Kokmateriālu un betona putekļi
• Putekļi, kas neizraisa vēzi, ar OEL vērtībām > 0,1 mg/m³ (papildus ievērot valsts norma­tīvos aktus)
• Kokmateriālu un betona putekļi
ATTIX 30/50 H/M
latviešu
maiss/Filtra elements
Netīrumu savākšanas maiss (5 gab.) Pasūtījuma Nr.
ATTIX 30-XM: 302000804 ATTIX 50-XM: 302000728
Filtra maiss Pasūtījuma Nr. ATTIX 30-XM: 302004000 ATTIX 50-XM: 302004004
Filtra elements “M” PC: Pasūtījuma Nr. 302000490
Filtra elements “M” XC: Pasūtījuma Nr. 302002842
3.3 Drošības filtra maisa ielikšana "H"
Pirms putekļu ar OEL vērtībām uzsūkšanas/nosūkšanas:
1. Pārbaudīt, vai aprīkojums satur visus filtrus un vai tie ir pareizi ievietoti.
2. Pārliecināties par šļūtenes diametru un nosūkšanas šlūtenes diametru atbilstību.
3. Motoram darbojoties, nosūkšanas šļūteni turēt ciet. Ja gaisa kus­tības ātrums nosūkšanas šļūtenē būs mazāks par 20 m/s, drošī­bas nolūkā atskanēs brīdinošs akustiskais signāls.
1. Tīkla kontaktdakšu ne­spraust uzreiz kontaktligzdā!
2. Atvērt fiksācijas skavu (A) un noņemt nosūcēja augšē­jo daļu, lai piekļūtu aksesu-
A
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
āriem.
3. Drošības filtra maisu ievietot netīrumu savākšanas tvert­nē.
4. Filtra maisa uzmavu stingri uzspiest uz ievades fitinga.
5. Uzmanīties, lai netīrumu sa­vākšanas maisa gaisa ieplū­des atveres (B) būtu tvertnes
B
iekšpusē.
6. Netīrumu savākšanas maisa augšējo malu pār- vilkt pāri tvertnes malai.
11
ATTIX 30/50 H/M
latviešu
7. Uzlikt nosūcēja augšējo daļu.
8. Aizvērt fiksācijas skavas (A). Pārliecināties, vai skavas pa­reizi nofiksējās.
3.4 Filtra maisa ielikšana "M"
A
A
ø
3
32
6
ø
ø
7
3
2
8
ø
A
1. Tīkla kontaktdakšu ne­spraust uzreiz kontaktligzdā!
2. Atvērt fiksācijas skavu (A) un noņemt nosūcēja augšē­jo daļu, lai piekļūtu aksesu-
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
āriem.
3. Filtra maisu ielikt netīrumu tvertnē
12
4. Filtra maisa uzmavu (ieliktni) stingri uzspiest uz ievadfi­tinga.
ATTIX 30/50 H/M
5. Uzlikt nosūcēja augšējo daļu.
6. Aizvērt fiksācijas skavas (A). Pārliecināties, vai skavas pa­reizi nofiksējās.
latviešu
A
ø
3
32
6
ø
ø
7
3
2
8
ø
A
13
ATTIX 30/50 H/M
latviešu
4 Apkalpošana / darbs
4.1 Pieslēgumi
4.1.1 Iesūcējcaurules pievienošana
4.1.2 Elektriskais pieslēgums
Pārliecināties, vai uz modeļa datu plāksnītes norādītais spriegums at­bilst vietējā tīkla spriegumam.
4.2 Iekārtas ieslēgšana
4.2.1 Slēdzis „ 0-I “
Pārliecināties par šļūtenes diametra
atbilstību sūkšanas šlūtenes dia­metra iestatījumam:
*)
1. Iesūcējcauruli pievienot no­sūcēja ieejai.
1. Pārliecināties, ka nosūcējs ir izslēgts.
2. Pieslēguma kabeļa kontakt­dakšu ievietot tikai kontakt­ligzdās ar aizsargkontaktu, kas atbilst elektroierīču stan­darta prasībām.
Slēdža
stāvoklis
Funkcija
0 Izslēgts
I
Ieslēgt
ø27 ø27 ø32 ø32 ø36 ø36 ø38 ø38
4.2.2 Slēdzis „ auto-0-I “
Pārliecināties par šļūtenes diametra
atbilstību sūkšanas šlūtenes dia­metra iestatījumam:
ø27 ø27 ø32 ø32 ø36 ø36 ø38 ø38
*)
14
auto
Slēdža
stāvoklis
Funkcija
0 Izslēgts
auto
Auto On/Off
I
*)
Specaksesuāri / modeļu varianti
Ieslēgt / rokas
režīms
ATTIX 30/50 H/M
4.2.3 Sūkšanas stipruma regulēšana
*)
4.2.4 Auto-On/Off-režīms – slēdža stāvoklis ”auto”
Nosūcējs tiek ieslēgts un izslēgts ar pieslēgto elektrisko darbarīku. Ne­tīrumi tiek uzsūkti tieši no putekļu avota.
Drīkst izmantot tikai atbilstoši no­lūkam un pieslēgt tikai putekļu no­sūkšanai paredzētus un tehniski pārbaudītus elektriskos darbarīkus.
*)
auto
Slēdža
stāvoklis
Funkcija
Ieregulējot ie-
sūkšanas stipru-
mu, iesūkšanas
jauda var tikt
pielāgota dažā-
diem uzdevu-
miem
1. Izslēgt nosūcēju.
2. Izslēgt elektrodarbarīku.
latviešu
Pieslēdzamā elektriskā darbarīka maksimāli pieļaujamā jauda: skatīt nodaļu 9.4 ”Tehniskie dati”.
Pirms slēdža pārslēgšanas stāvoklī ”auto” pārliecināties, vai pieslēgtais elektrodarbarīks ir izslēgts.
auto
3. Elektrodarbarīku un nosūcē- ju savienot ar iesūcējcauruli.
4. Elektrodarbarīka spraudni ievietot iekārtas kontaktligz­dā, kas atrodas uz sūcēja vadības elementu paneļa.
5. Ieslēgt sūcēju. Slēdzi pār- slēgt stāvoklī "auto".
6. Pēc tam ieslēgt elektrodarbarīku. Ieslēdzot pieslēgto elek­trodarbarīku, sāk darboties nosūkšanas motors. Pēc elektrodarbarīka izslēgšanas nosūcējs darbojas vēl dažas sekundes, lai aiztransportētu iesūcējcaurulē vēl palikušos putekļus uz netīrumu tvertni.
*)
Specaksesuāri / modeļu varianti
15
ATTIX 30/50 H/M
10 sec.
latviešu
4.3 Filtra elementa tīrīšana
4.3.1 Filtra elementa tīrīšana " Push & Clean " (ATTIX 30- / 50-xx PC)
Tikai nosūcot bez filtra maisa un ie­liekamā audeklfiltra.
4.3.2 Filtra elementa tīrīšana " XtremeClean " (ATTIX 30- / 50-xx XC)
Filter Cleaning System
Ja samazinās iesūkšanas jau­da:
1. Slēdzi uzstādīt stāvoklī "I" (maksimāla iesūkšanas jau­da).
2. Ar plaukstu noslēgt spraus­las vai iesūcējcaurules atve­ri.
3. Filtra attīrīšanai trīsreiz no­spiest iedarbināšanas pogu. Filtra elementa plāksnītes, rodoties gaisa plūsmai, sāk attīrīties no uzkrātajiem pu­tekļiem.
Tikai nosūcot bez ieliekamā audekl­filtra.
4.3.3 Tilpuma plūsmas kontroles pārbaude
Pirms putekļu ar OEL vērtībām uz­sūkšanas/nosūkšanas:
Lai nodrošinātu vienmērīgu ie­sūkšanas jaudu, filtra elementi darba laikā tiek automātiski attī- rīti. Ja filtra elementi piesārņojas ļoti stipri, iesakām veikt pilnīgu attīrīšanu:
1. Izslēgt nosūcēju.
2. Ar plaukstu noslēgt spraus-
1. Pārbaudīt, vai ir visi filtri un vai tie ir pareizi ievietoti.
2. Motoram darbojoties, aizklāt
las vai iesūcējcaurules atve­ri.
3. Iekārtas slēdzi pārslēgt stā- voklī ” I ” un nosūcēju apm. 10 sekundes darbināt, aizve­rot iesūcējcauruli.
sūkšanas šļūteni un pārlieci­nāties, vai pēc 1 sekundes atskan brīdinošais akustis­kais signāls.
4.3.4 Brīdinošais akustiskais signāls
16
Ja sūkšanas šļūtenē gaiss pār- vietosies ar ātrumu, kas mazāks par 20 m/s, drošības nolūkā
atskanēs brīdinošs akustiskais signāls, skatīt nodaļu „Bojājumu meklēšana un novēršana“.
5 Pielietojums un darba metodes
ATTIX 30/50 H/M
latviešu
5.1 Darbam izmantojamie tehniskie līdzekļi
5.1.1 Sausu vielu uzsūkšana UZMANĪBU!
Papildus izmantojamie aksesuāri, uzsūkšanas sprauslas un nosūk- šanas caurules, ja tās pareizi izmanto, var pastiprināt tīrīšanas efek­tu un samazināt tīrīšanas izdevumus.
Tīrīšana ir efektīva, ja tiek ievērotas Direktīvu prasības un speciālo darba jomu personīgā pieredze.
Šeit jūs atradīsiet svarīgus ieteikumus.
Aizliegts uzsūkt degošas vielas!
Ja ir paredzēts uzsūkt sausas vielas ar OEL vērtībām, tad vienmēr vispirms jāgādā par to, lai netīrumu savākšanas tvertnē būtu ielikts drošības filtra maiss. Pasūtījuma Nr., skatīt nodaļu „Aksesuāri“.
Pirms sausu vielu uzsūkšanas netīrumu tvertnē vienmēr jāieliek filtra maisu vai savākšanas maisu (pasūtījuma Nr., skatīt nodaļu ”Akse­suāri”). Uzsūktās vielas jānovāc higiēniski videi draudzīgā veidā.
Ja tiek uzsūkti šķidrumi, filtra elements paliek mitrs. Pie tam mit­rais filtra elements, ja pēc tam uzsūc sausās vielas, ātri piesārņojas. Tādēļ ir svarīgi, lai filtra elements pirms sausās uzkopšanas tiktu izmazgāts un izžāvēts vai nomainīts pret sausu.
5.1.2 Šķidrumu uzsūkšana UZMANĪBU!
Aizliegts uzsūkt degošus šķidrumus!
Pirms šķidrumu uzsūkšanas vienmēr vispirms jāizņem filtra maiss/ savākšanas maiss.
Izmantot atsevišķu filtra elementu vai filtra sietu nav ieteicams!
Ja uzkopšanas laikā sāk veidoties putas, darbu uzreiz pārtraukt un iztīrīt netīrumu tvertni.
Lai samazinātu putu veidošanos, izmantot pretputu līdzekli Nilfisk­Alto Foam Stop (pasūtījuma Nr., skatīt nodaļu ”Aksesuāri”).
17
ATTIX 30/50 H/M
latviešu
6 Pēc lietošanas
6.1 Iekārtas izslēgšana un uzglabāšana
A
C
B
E
1. Iekārtu notīrīt no ārpuses ar sūcēju, rūpīgi noslaucīt vai droši iepakot.
2. Sūcējiekārtu izslēgt un tīkla kontaktdakšu izvilkt no kon­taktligzdas.
3. Eemaldage imivoolik tol­muimeja küljest ning sulge­ge sisselaskeliitmik (A) kor­giga (B)
4. Pieslēguma kabeli uztīt uz roktura (C). Lai kabelis ne­sagrieztos, uztīšanu sākt ar korpusa daļu, bet nevis ar spraudņa galu.
5. Iztukšot netīrumu tvertni, iz­tīrīt nosūcēju.
6. Pēc šķidrumu uzsūkšanas:Lai filtra ele­ments paliktu sauss, nosū- cēja augšējo daļu nolikt at­sevišķi.
7. Iesūcējcauruli ar grīdas sprauslu (D) iekārt stiprinā- jumos un asesuārus (E) no­vietot glabāšanai paredzē- tajās vietās.
8. Sūcējiekārtu nolikt uzglabā-
šanai sausā un pret nevē- lamu lietošanu aizsargātā telpā.
18
D
7 Apkope
7.1 Apkopes plāns
7.2.1 Netīrumu tvertnes iztukšošana
7.2.2 Drošības filtra maisa nomaiņa "H"
7.2.3 Filtra maisa nomaiņa "M"
7.2.4 Netīrumu savākšanas maisa nomaiņa "M"
7.2.5 Filtra elementa nomaiņa "H" (Push&Clean)
7.2.6 Filtra elementa nomaiņa "H" (XtremeClean)
7.2.7 Filtra elementa nomaiņa "M" (Push&Clean)
7.2.8 Filtra elementa nomaiņa "M" (XtremeClean)
ATTIX 30/50 H/M
latviešu
Pēc darba Pēc vajadzības
7.2 Tehniskās apkopes darbi
7.2.1 Netīrumu tvertnes iztukšošana
Pēc netīrumu tvertnes iztukšoša­nas: Pirms tiek atkal uzlikta nosū- cēja augšējā daļa, notīrīt netīrumu tvertnes apmalu un blīves. Ja blīve vai rieva ir piesārņota ar netīrumiem vai bojāta, samazinās iesūkšanas jauda.
Pirms iesūcējcaurule atkal tiek pie­vienota: iztīrīt ievades fitingu un ie­sūcējcaurules atloku.
A
1. Iekārtu izslēgt un tīkla kon­taktdakšu izvilkt no kontakt­ligzdas.
2. Atbloķēt fiksācijas skavas (A) un noņemt nosūcēja
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
augšējo daļu no netīrumu tvertnes.
3. Nosūktās vielas izbērt.
4. Tās novākt atbilstoši likumis- kajām normām.
A
5. Uzlikt nosūcēja augšējo daļu.
6. Aizvērt fiksācijas skavas (A). Pārliecināties, vai skavas pareizi nofiksējās.
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
19
ATTIX 30/50 H/M
latviešu
7.2.2 Drošības filtra maisa nomaiņa "H"
Izpildot tālāk norādītos darbus strā- dāt tā, lai nevajadzīgi nesaceltos putekļi. Elpošanas ceļu aizsardzībai lietot P2 aizsargmasku.
UZMANĪBU! Veicot sanācijas darbus ar azbestu, papildus lietot vienreizējās izmanto­šanas apģērbu .
Nekad nesūkt bez filtra!
B
A
1. Iekārtu izslēgt un tīkla kon­taktdakšu izvilkt no kontakt­ligzdas.
2. Atbloķēt fiksācijas skavas (A) un noņemt nosūcēja
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
augšējo daļu no netīrumu tvertnes.
Netīrumu savākšanas maisa izņemšana:
3. Netīrumu savākšanas maisu aizsiet ar aukliņu (B).
4. Filtra maisa uzmavu uzmanī- gi noņemt no ievadfitinga.
5. Netīrumu savākšanas maisa uzmavu aizvērt ar aizbīdni.
6. Netīrumu savākšanas maisu novākt atbilstoši likumiska­jām normām.
A
Filtra maisa ielikšana:
D
C
7. Vispirms netīrumu tvertni iz­tīrīt.
8. Netīrumu tvertnē ielikt jaunu netīrumu savākšanas maisu.
9. Uzmanīties, lai netīrumu sa­vākšanas maisa gaisa ieplū
­des atveres (C) būtu tvertnes iekšpusē.
10. Filtra maisa uzmavu stingri uzspiest uz ievades fitinga.
11. Netīrumu savākšanas maisa augšējo malu pārvilkt pāri tvertnes malai.
12. Uzlikt nosūcēja augšējo daļu.
13. Aizvērt fiksācijas skavas (A). Pārliecināties, vai skavas pa­reizi nofiksējās.
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
20
ATTIX 30/50 H/M
7.2.3 Filtra maisa nomaiņa "M"
Izpildot tālāk norādītos darbus strā- dāt tā, lai nevajadzīgi nesaceltos putekļi. Elpošanas ceļu aizsardzībai lietot P2 aizsargmasku.
Nekad nesūkt bez filtra!
A
C
B
1. Iekārtu izslēgt un tīkla kon-
latviešu
taktdakšu izvilkt no kontakt­ligzdas.
2. Atbloķēt fiksācijas skavas (A) un noņemt nosūcēja
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
augšējo daļu no netīrumu tvertnes.
Filtra maisa izņemšana:
D
3. Filtra maisa uzmavu (B) uz­manīgi noņemt no ievadfitin­ga (C).
4. Filtra maisa uzmavu aizvērt ar aizbīdni (D).
5. Filtra maisu ar saturu utilizēt atbilstoši likumiskajām nor­mām.
A
Filtra maisa ielikšana:
6. Vispirms iztīrīt netīrumu tvertni.
7. Filtra maisu (B) ievietot netī- rumu tvertnē.
8. Filtra maisa uzmavu stin­gri uzspiest uz ievadfitinga.
9. Uzlikt nosūcēja augšējo daļu.
10. Aizvērt fiksācijas skavas (A). Pārliecināties, vai skavas pa­reizi nofiksējās.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
21
ATTIX 30/50 H/M
latviešu
7.2.4 Netīrumu savākšanas maisa nomaiņa "M"
Izpildot tālāk norādītos darbus strā- dāt tā, lai nevajadzīgi nesaceltos putekļi. Elpošanas ceļu aizsardzībai lietot P2 aizsargmasku.
Nekad nesūkt bez filtra!
A
C
B
2 3
ø
7 2
ø
D
1. Iekārtu izslēgt un tīkla kon­taktdakšu izvilkt no kontakt­ligzdas.
2. Atbloķēt fiksācijas skavas (A) un noņemt nosūcēja
ø
3 6
ø
3 8
A
augšējo daļu no netīrumu tvertnes.
Netīrumu savākšanas maisa izņemšana:
3. Netīrumu savākšanas maisu aizsiet ar aukliņu (B).
4. Filtra maisa uzmavu uzma­nīgi noņemt no ievadfitinga (C).
5. Netīrumu savākšanas maisa uzmavu (D) aizvērt ar aizbīd- ni.
6. Netīrumu savākšanas maisu novākt atbilstoši likumiska­jām normām.
A
E
Netīrumu savākšanas maisa ielikšana:
7. Vispirms netīrumu tvertni iz­tīrīt.
8. Netīrumu tvertnē ielikt jaunu netīrumu savākšanas maisu.
9. Uzmanīties, lai net
īrumu sa­vākšanas maisa gaisa ieplū­des atveres (E) būtu tvertnes iekšpusē.
10. Filtra maisa uzmavu stingri uzspiest uz ievades fitinga.
11. Netīrumu savākšanas maisa augšējo malu pārvilkt pāri tvertnes malai.
12. Uzlikt nosūcēja augšējo daļu.
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
13. Aizvērt fiksācijas skavas (A). Pārliecināties, vai skavas pa­reizi nofiksējās.
22
ATTIX 30/50 H/M
7.2.5 Filtra elementa nomaiņa "H" (Push & Clean)
Izpildot tālāk norādītos darbus strā- dāt tā, lai nevajadzīgi nesaceltos putekļi. Elpošanas ceļu aizsardzībai lietot P2 aizsargmasku.
UZMANĪBU! Veicot sanācijas darbus ar azbestu, papildus lietot vienreizējās izmanto­šanas apģērbu .
Nekad nesūkt bez filtra!
A
D
B
1. Iekārtu izslēgt un tīkla kon-
latviešu
taktdakšu izvilkt no kontakt­ligzdas.
2. Atbloķēt fiksācijas skavas (A) un noņemt nosūcēja
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
C
augšējo daļu no netīrumu tvertnes.
Filtra elementa noņemšana:
3. Izmantojot iekļauto instru- mentu (C), pagrieziet fi ltra turētāju (D) pretēji pulksteņa rādītāja virzienam un noņe­miet to.
4. Uzmanīgi noņemt fi ltra ele- mentu.
5. Iztīrīt fi ltra blīvējumu (B), pārbaudīt, vai nav bojāts, ja nepieciešams, nomainīt.
6. Ielikt jaunu fi ltra elementu.
7. Uzlikt fi ltra saspriegšanas ie- liktni un, to griežot pulksteņa rādītāja virzien
ā, stingri no-
ksēt.
8. Nolietoto fi ltra elemen- tu novākt atbilstoši li­kumiskajām normām.
Filtra elementu ielikšana:
9. Izmantojot iekļauto instru-
mentu, pievienojiet filtra turētāju un pagrieziet pulk­steņa rādītāja virzienā, lai to nofiksētu.
10. Uzlikt nosūcēja augšējo daļu.
11. Aizvērt fiksācijas skavas (A). Pārliecināties, vai skavas pa­reizi nofiksējās.
A
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
23
ATTIX 30/50 H/M
latviešu
7.2.6 Filtra elementa nomaiņa "H" (XtremeClean)
Izpildot tālāk norādītos darbus strā-
dāt tā, lai nevajadzīgi nesaceltos putekļi. Elpošanas ceļu aizsardzībai lietot P2 aizsargmasku.
UZMANĪBU! Veicot sanācijas darbus ar azbestu, papildus lietot vienreizējās izmanto­šanas apģērbu .
Nekad nesūkt bez filtra!
A
B
1. Iekārtu izslēgt un tīkla kon­taktdakšu izvilkt no kontakt­ligzdas.
2. Atbloķēt fiksācijas skavas (A) un noņemt nosūcēja
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
augšējo daļu no netīrumu tvertnes.
Filtra elementa noņemšana:
3. Atskrūvējiet skrūvi un atve- riet fi ltra savilces daļu (B)
4. Uzmanīgi noņemt abas tīrī- šanas kasetes ar fi ltra ele- mentiem.
B
C
D
5. Filtra aizsargmaisu vilkt pāri filtra elementam.
6. Filtra nomaināmo elemen­tu uzmanīgi noņemt un filtra aizsargmaisu aizsiet ar vienu mezglu.
7. Nolietoto fi ltra elementu no- vākt atbilstoši likumiskajām normām.
Filtra elementa ielikšana:
8. Tīrīšanas kasetēs (D) ielikt jaunus fi ltra elementus (C).
9. Tīrīšanas kasetes ar fi ltra elementiem ievietot sūc
ējie-
kārtas augšējā daļā.
10. Nostipriniet fi ltra savilces daļu (B) un pievienojiet skrū­vi.
24
B
ATTIX 30/50 H/M
7.2.7 Filtra elementa nomaiņa "M" (Push & Clean)
Izpildot tālāk norādītos darbus strā-
dāt tā, lai nevajadzīgi nesaceltos putekļi. Elpošanas ceļu aizsardzībai lietot P2 aizsargmasku.
A
A
11. Uzlikt nosūcēja augšējo daļu.
latviešu
12. Aizvērt fiksācijas skavas (A). Pārliecināties, vai skavas pa­reizi nofiksējās.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
1. ekārtu izslēgt un tīkla kon­taktdakšu izvilkt no kontakt­ligzdas.
2. Atbloķēt fiksācijas skavas (A) un noņemt nosūcēja
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
augšējo daļu no netīrumu tvertnes.
Nekad nesūkt bez filtra!
B
Filtra elementa noņemšana:
3. Filtra saspriegšanas ieliktni griezt pretēji pulksteņa rādī­tāja virzienam un noņemt.
4. Uzmanīgi noņemt fi ltra ele- mentu.
5. Iztīrīt fi ltra blīvējumu (B), pārbaudīt, vai nav bojāts, ja nepieciešams, nomainīt.
6. Nolietoto fi ltra elementu no- vākt atbilstoši likumiskajām normām.
Filtra elementu ielikšana:
7. Ielikt jaunu fi ltra elementu.
8. Uzlikt fi ltra saspriegšanas ie- liktni un, to griežot pulksteņa rādītāja virzienā, stingri no­ ksēt.
9. Uzlikt nosūcēja augšējo daļu.
10. Aizvērt fiksācijas skavas (A). Pārliecināties, vai skavas pa­reizi nofiksējās.
A
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
25
ATTIX 30/50 H/M
latviešu
7.2.8 Filtra elementa nomaiņa "M" (XtremeClean)
Izpildot tālāk norādītos darbus strā- dāt tā, lai nevajadzīgi nesaceltos putekļi. Elpošanas ceļu aizsardzībai lietot P2 aizsargmasku.
Nekad nesūkt bez filtra!
A
B
1. Iekārtu izslēgt un tīkla kon­taktdakšu izvilkt no kontakt­ligzdas.
2. Atbloķēt fiksācijas skavas (A) un noņemt nosūcēja
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
augšējo daļu no netīrumu tvertnes.
Filtra elementa noņemšana:
3. Atvērt fi ltra stiprinājumu (B).
4. Uzmanīgi noņemt abas tīrī- šanas kasetes ar fi ltra ele- mentiem.
5. Nolietoto fi ltra elementu no- vākt atbilstoši likumiskajām normām.
B
B
C
D
Filtra elementa ielikšana:
6. Tīrīšanas kasetēs (D) ielikt jaunus fi ltra elementus (C).
7. Tīrīšanas kasetes ar fi ltra elementiem ievietot sūcējie- kārtas augšējā daļā.
8. Filtra stiprinājumu (B) nofi k- sē
t.
9. Uzlikt nosūcēja augšējo daļu.
10. Aizvērt fiksācijas skavas (A). Pārliecināties, vai skavas pa­reizi nofiksējās.
26
A
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
8 Bojājumu meklēšana un novēršana
Traucējums Cēlonis Novēršana
‡ Nedarbojas motors > Nostrādāja tīkla pieslēguma
kontaktligzdas drošinātājs.
> Nostrādāja pārslodzes
aizsardzība.
> Defekts motors. Bojāto motoru nomainīt
‡ Motors nedarbojas
automātikas režīmā
*)
> Elektrodarbarīks defekts vai
nav pareizi pievienots.
> Elektrodarbarīkam pārāk
maza jauda.
‡ Samazināta iesūkšanas
jauda
> Uzsūkšanas spēja ieregulēta
uz nelielu iesūkšanas jaudu.
ļūtenes diametrs neatbilst
iestatījumam uz slēdža.
> Iesūcējcaurule/sprausla
aizsērējusies.
> Tvertne, netīrumu
savākšanas maiss vai filtra maiss ir pilns.
> Filtra elements ir aizsērējies. Skatīt nodaļu ”Filtra elementa
>Blīve starp tvertni un sūcēja
augšējo daļu ir defekta vai tās nav nemaz.
> Attīrīšanas mehānisms ir
defekts.
‡ Mitrās uzsūkšanas laikā
sūcējs neiesūc
> Tvertne ir pilna ar
netīrumiem.
‡ Sprieguma svārstības > Sprieguma apgādei pārāk
liela impedance.
Ieslēgt tīkla drošinātāju.
Izslēgt sūcēju, ļaut apm. 5 minūtes atdzist. Ja sūcējs atkal neieslēdzas, griezties Nilfisk-Alto servisa nodaļā.
Nilfisk-Alto servisa nodaļā.
•Pārbaudīt elektrodarbarīka funkcionalitāti vai stingri iespraust kontaktdakšu.
Ievērot, lai minimālā jauda būtu P >40 W.
•Sūkšanas spēku ieregulēt
*)
atbilstoši nodaļas ”Sūkšanas stipruma regulēšana" aprakstam.
•Slēdža iestatījumu koriģēt, lai tas atbilstu šļūtenes diametram.
Iztīrīt iesūcējcauruli/sprauslu.
Skatīt nodaļu ”Tvertnes iztukšošana" vai "Netīrumu savākšanas maisa, filtra maisa nomaiņa”.
tīrīšana”, ”Filtra elementa nomaiņa”.
Atjaunot blīvi.
Griezties Nilfisk-Alto servisa nodaļā.
Izslēgt sūcējiekārtu. Iztukšot netīrumu tvertni.
•Sūcējiekārtu pieslēgt pie citas kontaktdakšas, kura ir tuvāk drošinātāju kastei. Svārstības, kas pārsniedz 7 %, nav gaidāmas, ja nodošanas punktā impedance 0.15 Ω.
ATTIX 30/50 H/M
latviešu
*)
Specaksesuāri / modeļu varianti
27
ATTIX 30/50 H/M
latviešu
9 Pārējais
9.1 Iekārtas nodošana reciklēšanai
9.2 Ražotāja atbildība par produktu
9.3 Regulāri veicamās pārbaudes
Pirms nodošanas reciklēšanai nolietoto aparātu padarīt ekspluatā- cijai nederīgu.
1. Izvilkt kontaktdakšu un pārgriezt pieslēguma kabeli.
2. Neizmest elektroaparātu sadzīves atkritumos! Saskaņā ar Eiropas Parlamenta un Padomes Direktīvu
2002/96/EK par elektrisko un elektronisko iekārtu atkri­tumiem (EEIA), nolietotās ierīces ir savācamas atsevišķi no citiem atkritumiem un nogādājamas videi draudzīgai reciklēšanai.
Ražotāja un tirdzniecības firmas garantija pamatojas uz mūsu vis­pārējiem darījumu noteikumiem. Ja ierīcei patvaļīgi tiek veiktas izmaiņas, izmantoti nepiemēroti ak­sesuāri, un tā tiek neatbilstoši lietota, par bojājumiem, kas radušies tā rezultātā, ražotājs neuzņemas atbildību.
Ierīcei elektrotehniskās pārbaudes ir izpildāmas atbilstoši drošības tehnikas noteikumiem (BGV A3) un DIN VDE 0701 1. un 3. daļai. Saskaņā ar DIN VDE 0702 pārbaudes ir paredzētas regulāros inter­vālos pēc remontdarbiem un izmaiņu veikšanas.
Sūcējam ir izdota lietošanas atļauja saskaņā ar IEC/EN 60335-2-69. Sūcējiekārta atbilst visām ATEX direktīvas 94/9/EK prasībām un to var izmantot 22. zonā.
9.4 EK atbilstības deklarācija
EK atbilstības deklarācija
ALTO Deutschland GmbH Guido-Oberdorfer-Straße 2-8 D-89287 Bellenberg
Izstrādājums: Sūcējs sausu un mitru vielu iesūkšanai Tips:
Apraksts: Aparāta konstrukcija atbilst šādu
svarīgu Direktīvu prasībām:
Pielietotie harmonizētie standarti:
Pielietotie starptautiskie standarti un tehniskā specifi kācija:
Dipl. Ing. Wolfgang Nieuwkamp Tes tācijas un sertifi kācijas nodaļaHadsund, 01.12.2008
ATTIX 30 -/50 -/0H/0M/PC/XC ATTIX 30 -/50 -/2H/2M/PC/XC
110 /230 -24 0V 5 0Hz
EK Direktīva par mašīnbūvi 2006/42/EK EK Zemsprieguma direktīva 2006/95 EK EK Elektromagnētiskās saderības direktīva 2004/108/EK
EN ISO 12100-1, EN ISO 12100-2 EN 60335-2-69 EN 55014-1, EN 55014-2, EN 61000-3-2
DIN EN 60335-1 DIN EN 60335-2-69
28
9.5 Tehniskie dati
ATTIX 30-50 Safety
EU GB 230/240 V GB 110 V
Tīkla spriegums Tīkla frekvence Tīkla drošinātāji
Patērējamā jauda
IEC
Pieslēguma vērtība ierīces kontaktligzdai
Kopējā pieslēguma vērtība W
Gaisa plūsma (maks.)
Pazemināts spiediens (maks.) hPa
Trokšņu spiediena līmenis 1 m atstatumā, EN 60704-1
Darba trokšņu līmenis dB(A) 59 Pieslēguma vada garums 7,5
Pieslēguma vada tips
Aizsardzības klase I Aizsardzības veids IP X4
Dzirksteļošanas novēršanas pakāpe
Netīrumu tvertnes ietilpība l 30 45 30 45 Platums mm 380 Dziļums mm 450 Augstums mm 595 750 595 750
Svars kg
1) = H05RR-F 3G1,5 2) = H05BQ-F 3G1,0 3) = H07BQ-F
V 230 230/240 110
Hz 50
A16 13 32
W 1200 1000
30-0H PC/XC 30-0M PC/XC
50 0H PC/XC
50-0M PC/XC
30-2H PC/XC 30-2M PC/XC
50-2H PC/XC 50-2M PC/XC
2400 (EU)
W
1750 (GB 230/240)
1400 (GB 110V)
1200 (EU, GB 230/240)
1000 (GB 110V)
3600 (EU)
2950 (GB 230/240)
2400 (GB 110V)
3
m l/min
/h
222 (EU, GB 230/240) / 192 (GB 110V)
3700 (EU, GB 230/240) / 3200 (GB 110V)
250 (EU, GB 230/240)
230 (GB 110V)
dB(A)
2) (GB 110 V)
4) (EU)
5) (GB 230/240)
1) (EU)
2) (GB 110 V)
5) (GB 230/240)
62
1) (EU)
3) (GB110V)
5) (GB 230/240
EN 55014-1
10 11 10 (PC)
12 (XC)
4) = H07RN-F
3G2,5
3G1,5
11 (PC)
12 (XC)
5) = H05RR-F 3G1,5
UZMANĪBU! Lietojiet tikai norādītos vadus
ATTIX 30/50 H/M
latviešu
9.6 Papildaksesuāri
Nosaukumi un apzīmējumi Pasūtījuma Nr.
Drošības filtra maiss “H“ ATTIX 30 (5 pcs.) 107400233 Drošības filtra maiss “H“ ATTIX 50 (5 pcs.) 107400236 Filca fitru maisi (5 gab.) Attix 30 302004000 Filca fitru maisi (5 gab.) Attix 50 302004004 Apaļie filtri PC "H" 302000658 Apaļie filtri PC "M" 302000490 Plakanie filtri XC "H" (2 gab.) 107400449 Plakanie filtri XC "M" (2 gab.) 302002842 Dzinēja dzesēšanas filtrs 302003721 Ventilācijas adapteris 302003717 Ieliekamais audeklfiltrs Attix 30,50 302000525 Nilfisk-Alto-Foam-Stop (6x1l) 8469
29
Loading...
