Nilfisk ATTIX 30 M, ATTIX 30 XC, ATTIX 30 H, ATTIX 50 H, ATTIX 50 PC User Manual [no]

...
ATTIX 30 H / M / PC / XC ATTIX 50 H / M / PC / XC
Driftsinstruks
107401206 A
Innhold
sikkerhetsinstrukser
ATTIX 30/50 H/M
norsk
................................................................................................2
2 Beskrivelse
3 Før idriftsettelse
4 Betjening / drift
2.1 Betjeningselementer .............................................................7
2.2 Betjeningspanel ....................................................................8
3.1 Sammenbygging av maskinen .............................................9
3.1.1 Utpakking av tilbehøret *) fra emballasjen .............................9
3.1.2 Festing av sugerørholderen til sugerøret *) ...........................9
3.2 Før idriftsettelse ....................................................................9

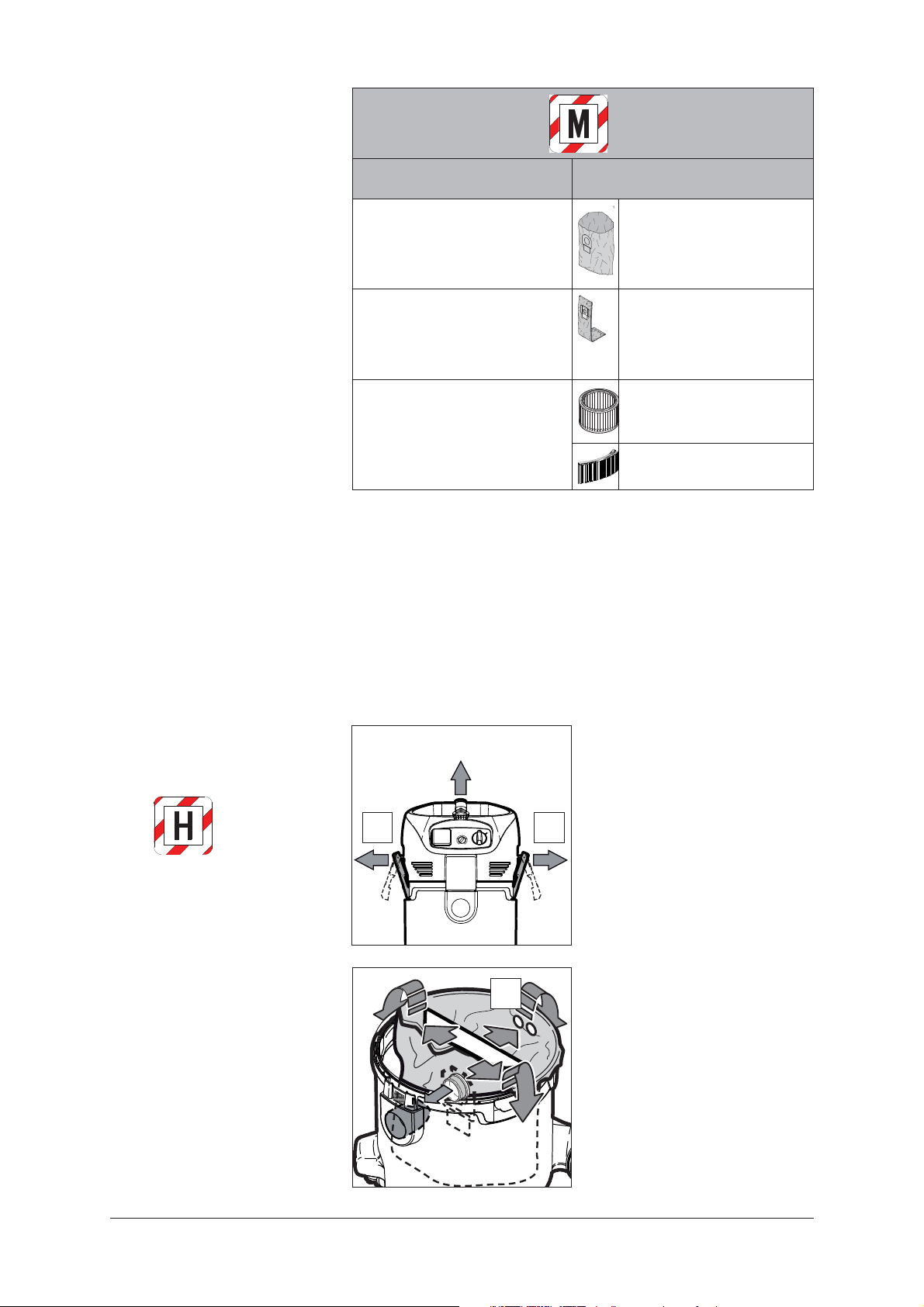

3.3 Innsetting av sikkerhetsfilterposen "H" ...............................10
3.4 Innsetting av filterposen "M" ...............................................11
4.1 Tilkoplinger .........................................................................13
4.1.1 Tilkopling av sugeslangen ..................................................13
4.1.2 Elektrisk tilkopling ...............................................................13
4.2 Innkopling av maskinen ......................................................13
4.2.1 Bryter „ 0-I “ *) ......................................................................13
4.2.2 Bryter „ auto-0-I “ *) .............................................................13
4.2.3 Sugekraftregulering *) ........................................................14

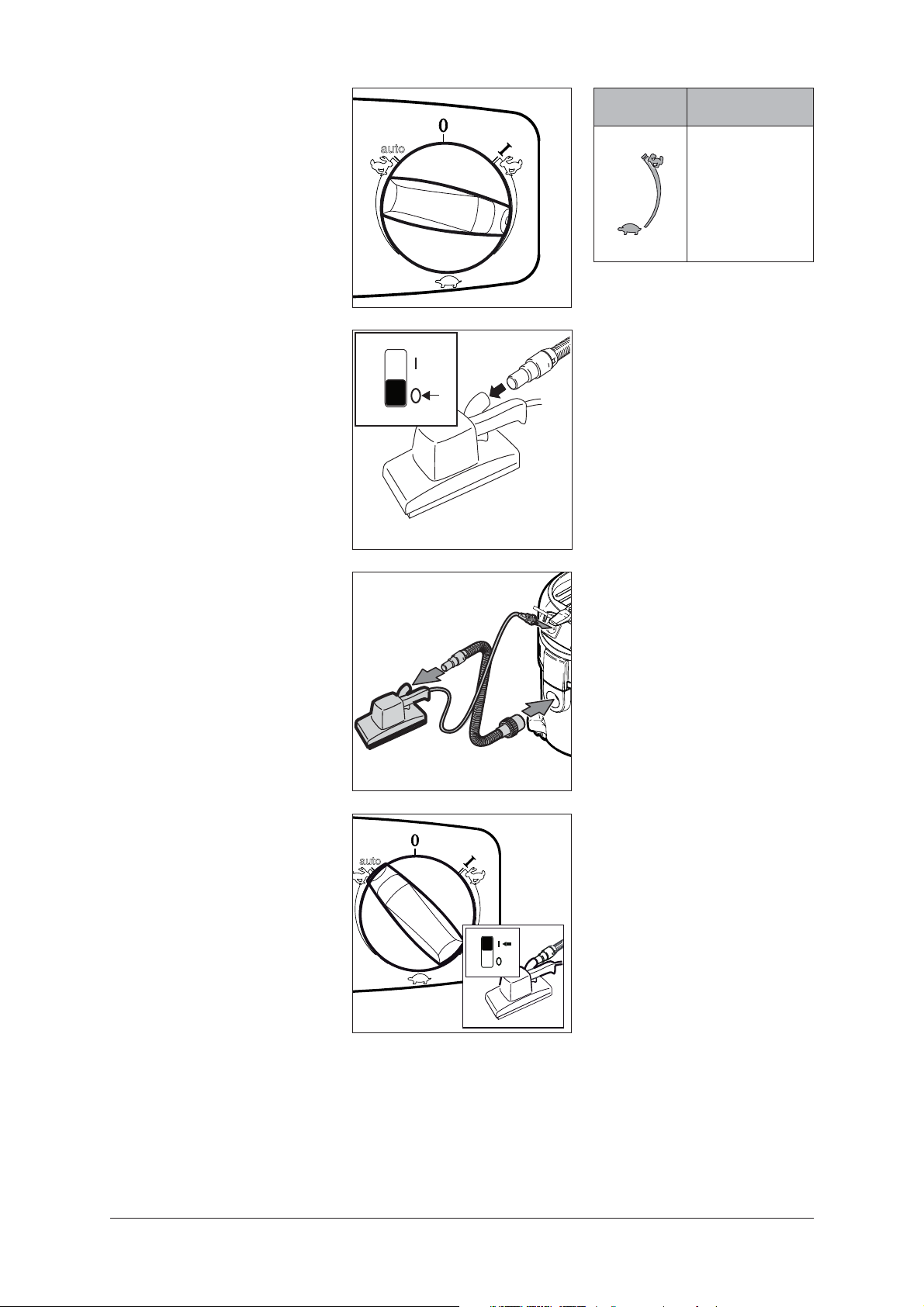

4.2.4 Auto-On/Off-drift – bryterstilling “ auto ” *) ...........................14
4.3 Rengjøring av filterelementet ..............................................15
4.3.1 Rengjøring av filterelementet " Push & Clean "
(ATTIX 30- / 50-xx PC) .......................................................15
4.3.2 Rengjøring av filterelementet " XtremeClean "
(ATTIX 30- / 50-xx XC) ......................................................15
4.3.3 Kontroll av volum strøm- overvåkingen.................................15
4.3.4 Akustisk varselsignal ..........................................................15
5 Bruksområder og
arbeidsmetoder
6 Etter arbeidet
7 Vedlikehold
8 Avhjelping av forstyrrelser
9 Annet
5.1 Arbeidsteknikker .................................................................16
5.1.1 Oppsugning av tørre materialer ..........................................16
5.1.2 Oppsugning av væske ........................................................16
6.1 Utkopling og oppbevaring av sugerenn ..............................17
7.1 Vedlikeholdsskjemaw .........................................................18
7.2 Vedlikeholdsarbeider ..........................................................18
7.2.1 Tømming av smussbeholderen ..........................................18
7.2.2 Utskiftning av sikkerhetsfilterposen "H" ..............................19
7.2.3 Utskiftning av filterposen "M" ..............................................20
7.2.4 Utskiftning av avfallsposen "M" ..........................................21
7.2.5 Utskiftning av filterelementet "H" (Push & Clean) ...............22
7.2.6 Utskiftning av filterelementet "H" (XtremeClean) ................23

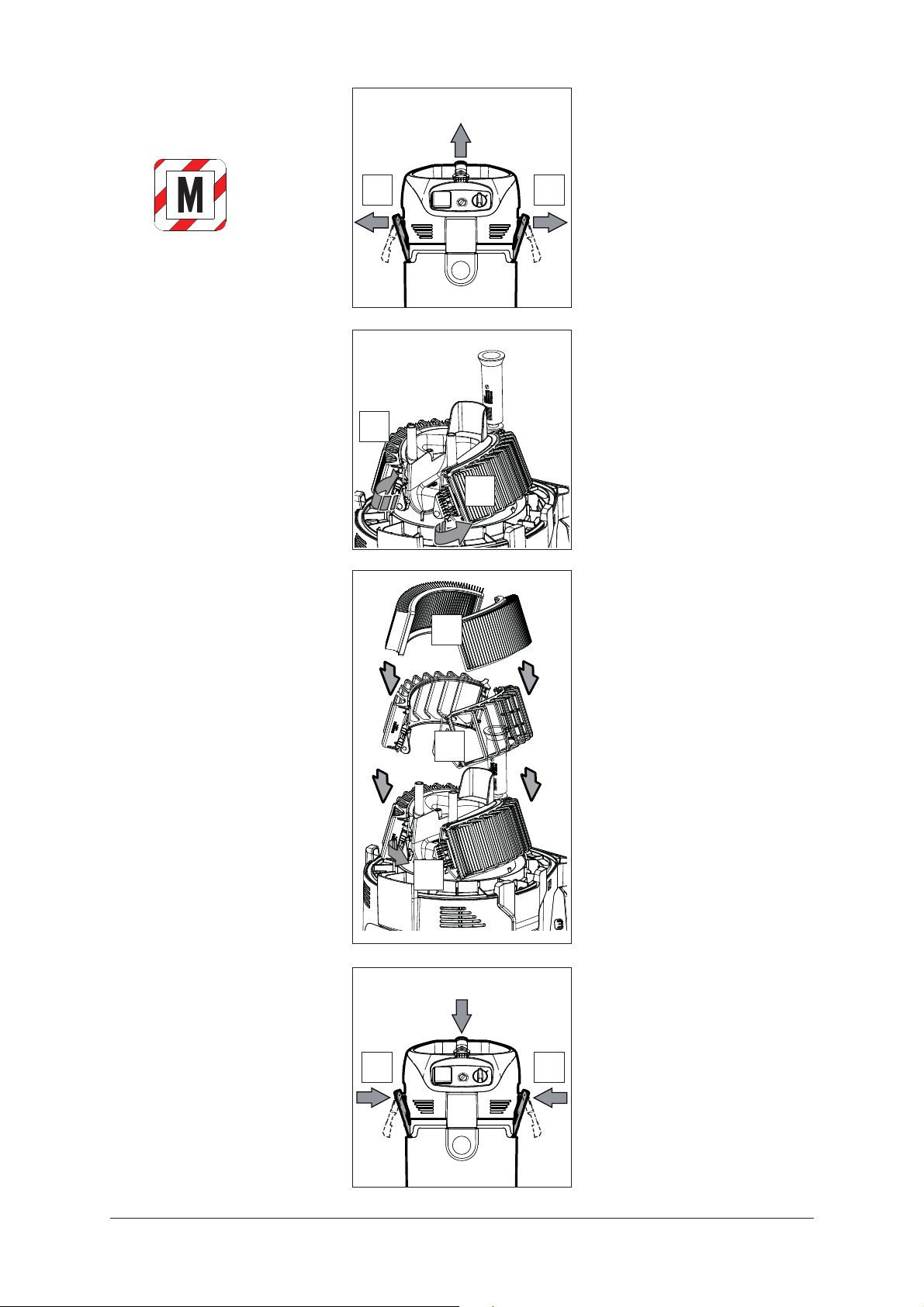

7.2.7 Utskiftning av filterelementet"M" (Push & Clean) ...............24
7.2.8 Utskiftning av filterelementet "M" (XtremeClean) ...............25
..........................................................................................26
9.1 Resirkulering av maskinen .................................................27
9.2 Garanti ................................................................................27
9.3 Prøver .................................................................................27
9.4 EF-konformitetserklæring ...................................................27
9.5 Tekniske data .....................................................................28
9.6 Tilbehør ..............................................................................28
*)
Spesialtilbehør / modellvarianter
1
ATTIX 30/50 H/M
norsk
1 Viktige sikkerhetsinstrukser
Kjennetegning av informasjon
Les igjennom dokumentet før du tar maskinen i bruk og opp­bevar det slik at det er lett tilgjengelig til enhver tid.
FARE
Fare som umiddelbart fører til alvorlige og irreversible eller livstruende personskader.
ADVARSEL
Fare som kan føre til alvorlige eller livstruende personskader.
FORSIKTIG
Fare som kan føre til lettere personskader eller materielle skader.
Maskinen må
• kun benyttes av personer som er instruert i håndteringen og som
har fått uttrykkelig beskjed om å betjene maskinen
• kun brukes under oppsikt
• ikke brukes av barn
• må ikke brukes av mentalt eller fysisk funksjonshemmede perso-
ner
Maskinens anvendelsesformål
Før arbeidet påbegynnes skal maskinens betjeningspersonale in­formeres om
• håndtering av maskinen
• de farer det oppsugde materialet representerer
• sikker deponering av oppsugd materiale
1. Enhver arbeidsmåte hvor sikkerheten ikke er garantert, må unn-
gås.
2. Bruk aldri sugeren uten filter.
3. Koble ut maskinen og trekk ut støpslet i følgende situasjoner:
- før rengjøring og vedlikehold
- før utskiftning av deler
- før omstilling av maskinen
- ved skumutvikling eller hvis det renner ut væske
Drift av maskinen skal skje i samsvar med gjeldende nasjonale be­stemmelser. Ved siden av driftsinstruksen og vedkommende bru­kerlands gjeldende bindende forskrifter for forebyggelse av ulykker, skal også de anerkjente fagtekniske regler for sikkerhetsmessig og faglig riktig arbeidsutførelse følges.
I 1997 ble det innført en ny kategorisering av helsefarlig støv og tilhørende avsugmaskiner. Kategoriseringen er regulert i IEC 60335­2-69 (på verdensbasis) og EN 60335-2-69 (for Europa).
Sikkerhetsmerket på maskinen: Dette produktet inneholder støv som kan være helsefarlig. Tømming og vedlikehold, inkludert fjerning av støvbeholdere, må kun utføres av godkjent personell som benytter passende beskyttelse. Må kun brukes når hele filtreringssystemet er på plass og kontrollert.
2
ATTIX 30/50 H/M
Støvklasse H (høy). Denne støvklassen omfatter støvtyper med OEL-verdier1), samtlige kreftfremkallende støvtyper og
støvtyper som er belastet med sykdomsfremkallere. Sugere i denne støvklassen testes som totalmaskin. Maksimum gjennom­trengelighetsgrad er 0,005%, avfallsbehandling skal skje på støvfri måte.
Støvklasse M (middels). Denne støvklassen omfatter støvty-
per med OEL-verdier1) > 0,1 mg/m³ samt trestøv. Sugere i
denne støvklassen testes som totalmaskin. Maksimum gjen­nomtrengelighetsgrad er 0,1%, avfallsbehandling skal skje på støv­fattig måte.
Alle sikkerhetssugere må være utstyrt med en volumstrøm-over­våkingsinnretning for å sikre en minimum lufthastighet på Vmin = 20 m/s.
Sugerne ATTIX 30-XH og ATTIX 50-XH er egnet for opp-/avsuging av
• tørre, ikke brennbare støvtyper, ikke brennbare væsker, helsefarlig
støv med OEL-verdier, kreftfremkallende støv og støv som innehol­der sykdomsfremkallere.
Sugerne ATTIX 30-XH og ATTIX 50-XH er i tillegg godkjent for as­bestsanering (TRGS 519).
norsk
Transport
Oppbevaring
Elektrisk tilkobling
Sugerne ATTIX 30-XM og ATTIX 50-XM er egnet for opp-/avsuging av
• tørre, ikke brennbare støvtyper, ikke brennbare væsker, trestøv og
helsefarlig støv med OEL-verdier > 0,1 mg/m³
Maskinen er egnet for industriell bruk, for eksempel på følgende om­råder:
• hoteller, skoler, sykehus, fabrikker, forretninger, kontorer, utleiefor-
retninger Enhver anvendelse utover dette er å anse som ikke korrekt. Pro­dusenten bærer intet ansvar for skader som oppstår grunnet slik anvendelse.
Korrekt anvendelse omfatter også overholdelse av drifts-, vedlike­holds- og reparasjonsbetingelsene som er foreskrevet av produsen­ten.
1. Før transport må alle låser på smussbeholderen lukkes.
2. Ikke tipp apparatet når det er væske i smussbeholderen.
3. Ikke løft opp apparatet med en krankrok.
1. Oppbevar maskinen tørt og frostfritt.
1. Vi anbefaler å kople til maskinen via en feilstrøm-sikkerhetsbryter.
2. Plasseringen av de strømførende delene (stikkontakter, støpsler
og koplinger) og av forlengelsesledningen må være slik at suge­rens beskyttelsesklasse opprettholdes.
3. Støpsler og koplinger på nettilkoplings- og skjøteledninger må
være vanntette.
1)
OEL = Maksimum arbeidsplasskonsentrasjon
3
ATTIX 30/50 H/M
norsk
Skjøteledninger
Vedlikehold, rengjøring og reparasjon
1. Bruk bare en forlengelseskabel som anbefales av produsenten
eller en kabel i enda høyere kvalitet.
2. Ved bruk av forlengelsesledning er det viktig at ledningens mini-
mums-tverrsnitt overholdes:
Kabellengde Tverrsnitt
< 16 A < 25 A
opp til 20 m 1,5 mm 20 til 50 m 2,5 mm
2
2
2,5 mm 4,0 mm
2
2
Ved arbeidene nedenfor skal det påsees at det ikke virvles opp mer støv enn nødvendig. Bruk P2-åndedrettsvernmaske. OBS! Ved asbestsanering skal det i tillegg brukes engangsklær.
Rengjør jevnlig utstyret som begrenser vannstanden og kontroller det for skader.
Det må kun utføres vedlikeholdsarbeider som er beskrevet i drifts­instruksen.
Før rengjøring og vedlikehold av maskinen må alltid nettstøpselet frakoples.
Ved vedlikehold og rengjøring må maskinen håndteres på en slik måte at den ikke utgjør en fare for vedlikeholdspersonalet eller andre personer.
Innenfor vedlikeholdsområdet gjelder følgende:
1. Bruk filtrert tvangsventilasjon
2. Bruk verneklær
3. Rengjør vedlikeholdsområdet, slik at ingen farlige stoffer kan
slippe ut i omgivelsene
Før apparatet fjernes fra området som er belastet med farlige stoffer gjelder følgende:
1. Støvsug eller vask maskinen utvendig eller pakk den godt inn
2. Unngå i denne forbindelse spredning av farlig støv
Etter bruk i asbestinfiserte områder, må maskinen rengjøres av au­torisert personell i overensstemmelse med TRGS 519.
Ved vedlikeholds- og reparasjonsarbeider må alle forurensede deler som ikke er tilfredsstillende rengjort
1. Pakkes inn i tette poser
2. Deponeres i samsvar med de forskrifter som gjelder for slik av-
fallsbehandling
Minst en gang i året må en Nilfisk-ALTO-tekniker eller annen opp­lært person gjennomføre teknisk inspeksjon av bl.a. filtre, lufttett­het og kontrollmekanismer. Apparater i klasse H må få kontrollert filtreringseffektiviteten én gang om året, i overensstemmelse med AA.22.201.2. Hvis effektiviteten til filteret ikke oppfyller kravene for støv i klasse H, må det skiftes ut og det nye filteret må testes i over­ensstemmelse med AA.22.201.2.
4
Farekilder
ATTIX 30/50 H/M
norsk
Elektrisk system
FARE
Strømstøt som følge av defekt nettledning. Ved berøring av en defekt nettledning kan det oppstå alvor­lige eller livstruende personskader.
1. Pass på at tilkoplingsledningen ikke skades (f.eks. ved å bli kjørt over, klemt sammen, strukket).
2. Tilkoplingsledningen skal regelmessig kontrolleres med hensyn til skader og eldning.
3. Få defekte nettledninger skiftet ut av Nilfisk-Alto-service eller av en elektriker før maskinen settes i drift igjen.
FARE
Spenningsførende deler i sugeroverdelen. Kontakt med spenningsførende deler fører til alvorlige eller
livstruende personskader.
1. Spyl aldri sugeroverdelen med vann.
FORSIKTIG
Maskinens stikkontakt*). Maskinens stikkontakt er bare konstruert for de formålene
som er angitt i driftsinstruksen. Tilkobling av andre maskiner kan føre til materielle skader.
1. Koble ut sugeren og maskinen som skal kobles til før sistnevnte plugges inn.
2. Les driftsinstruksen og da spesielt sikkerhetsinforma­sjonen til maskinen som skal kobles til.
Oppsugning av væske
*)
Spesialtilbehør / modellvarianter
FORSIKTIG
Skader som følge av uegnet nettspenning. Maskinen kan bli skadet dersom den kobles til en uegnet
nettspenning.
1. Pass på at spenningen angitt på typeskiltet stemmer overens med den lokale nettspenningen.
FORSIKTIG
Oppsugning av væske. Brennbare væsker må ikke suges opp.
1. Før oppsugning av væske skal alltid filterposen/avfall­sposen fjernes og flottøren hhv. vannstandsbegrensnin­gen funksjonstestes.
2. Vi anbefaler å bruke et separat filterelement eller en sepa­rat filtersil.
3. Ved skumutvikling skal arbeidet omgående stanses og be­holderen tømmes.
5
ATTIX 30/50 H/M
norsk
Farlige materialer
Bruk ved asbestsaneringsarbeider
ADVARSEL
Farlige materialer. Oppsuging av farlig materiale kan føre til alvorlige eller
livstruende personskader.
1. Følgende materialer må ikke suges opp:
- Varme materialer (glødende sigaretter, varm aske osv.)
- Brennbare, eksplosive, aggressive væsker (f.eks. ben-
sin, løsemiddel, syre, lut osv.)
- Brennbart, eksplosivt støv (f.eks. magnesium-, alumi-
niumstøv osv.)
ADVARSEL
Ved oppsuging av asbest eller asbestholdig materiale:
1. Bruk sugeren ATTIX 30-XH og 50 XH.
2. Slangediameteren og sugeslangens diameterinnstilling må stemme overens.
Det må sørges for støvfri transport av maskinen og av tilsmussede deler (slange, holderør, munnstykker etc.) i en kunstoffsekk som kan lukkes. Etter bruk i et forseglet område jf. TRGS 519 må asbestsugeren ikke lenger brukes i ubelastede områder. Unntak er kun tillatt hvis asbestsugeren først dekontamineres fullstendig (dvs. ikke kun utside, men også f.eks. kjøleluftkammer, montasjerom for elektriske driftsinnretninger, selve driftsinnretningene etc.) av en sakkyndig jf. TRGS 519 nr. 2.7.
Hos støvfjernere må det foreligge en tilstrekkelig luftutskiftningsrate i rommet hvis avluften fra maskinen går ut i rommet (følg i denne forbindelse gjeldende nasjonale bestemmelser). Ved bruk av utblåsningsluftsoppsamler, kan det brukes en slange som er maks 4 m og har en nominell diameter på maks. 50 mm.
Reservedeler og tilbehør
Tømming av smussbeholderen
FORSIKTIG
Reservedeler og tilbehørsdeler. Bruk av reser ved el er o g t il be hørsd el er s om i kke er ori gi na le
kan nedsette maskinens sikkerhet.
1. Bruk bare reservedeler og tilbehørsdeler fra Nilfisk-Alto.
2. Bruk kun de børster som følger med maskinen eller er oppført i driftsinstruksen.
FORSIKTIG
Miljøskadelige sugematerialer. Sugematerialer kan utgjøre en fare for miljøet.
1. Kast det oppsugde materialet i samsvar med lovens be­stemmelser.
6
2 Beskrivelse
ATTIX 30/50 H/M
norsk
2.1 Betjeningselementer
1 Håndtak med spor for oppvikling av tilkoblingsledning 2 Festepunkt for sugerørholder 3 Låseklemme 4 Styrerull 5 Smussbeholder 6 Innløpsrør 7 Apparatbryter 8 Slanged iameter-innstilling 9 Apparatstikkontakt 10 Aktiveringsknapp for filterrengjøring
*)
*)
ATTIX 30
1
10
9 8
7
2 3
6
5
4
ATTIX 50
*)
Spesialtilbehør / modellvarianter
7
ATTIX 30/50 H/M
norsk
2.2 Betjeningspanel
ATTIX 30- /50-0M / PC/XC ATTIX 30- /50-0H / PC/XC
ATTIX 30- /50-2M / PC/XC ATTIX 30- /50-2H / PC/XC
auto
8
3 Før idriftsettelse
ATTIX 30/50 H/M
norsk

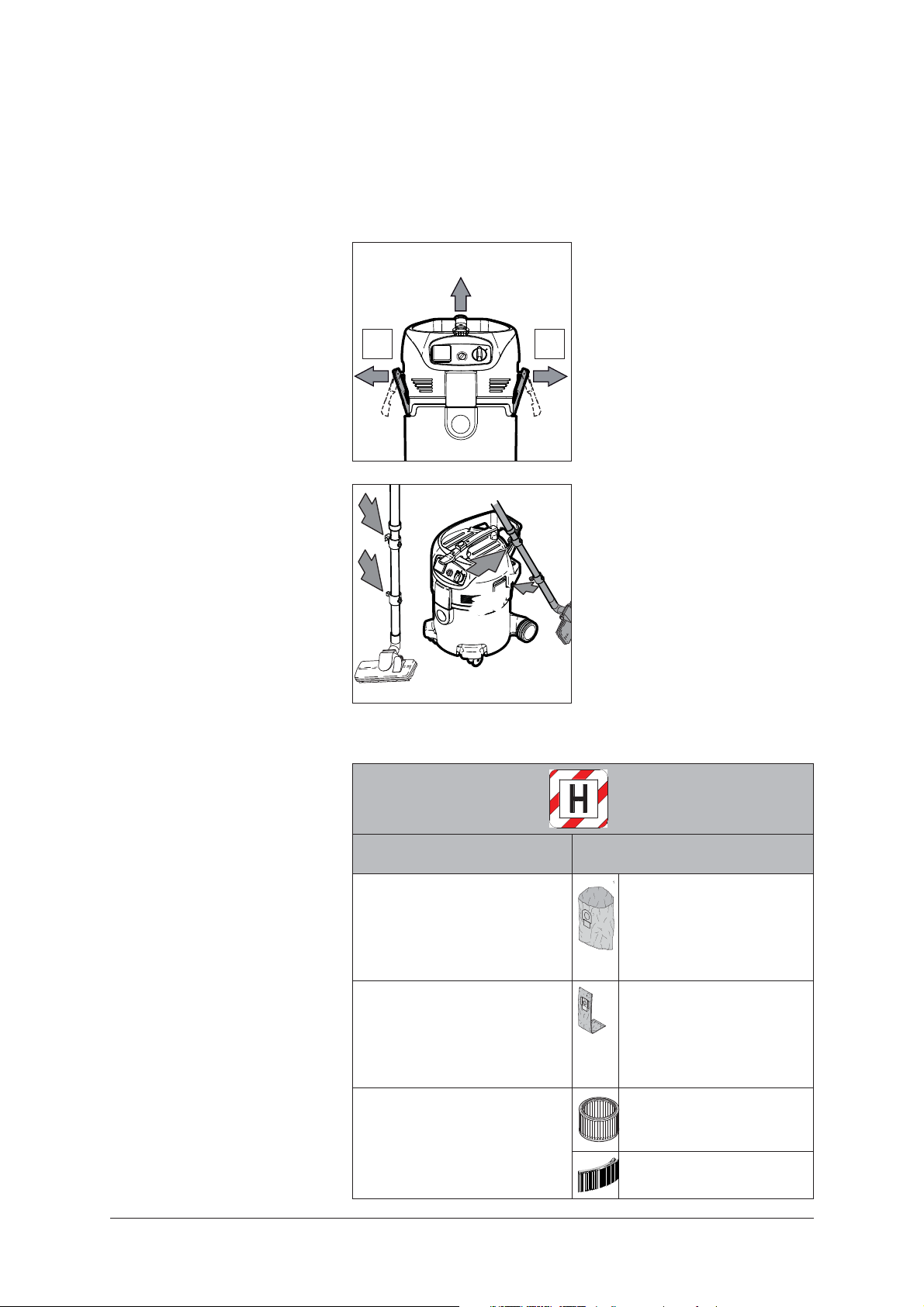

3.1 Sammenbygging av maskinen
3.1.1 Utpakking av tilbehøret *) fra emballasjen
3.1.2 Festing av sugerørholderen til sugerøret
*)
A
1. Ta maskinen og tilbehøret ut av emballasjen.
2. Nettstøpselet må ikke være tilkoplet en stikkontakt.
3. Åpne låseklemmene (B) og
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
ta av sugerens overdel.
4. Ta tilbehørsdelene *) ut av smussbeholderen og embal­lasjen.
1. Festing av sugerørholderen til sugerøret.
3.2 Før idriftsettelse
Avhengig av hvor farlig støvet som skal suges opp er, må sugeren utstyres med tilsvarende filtre:
Støvtype Filterpose/avfallssekk/fi lter
element
• Støv med OEL-verdi (toleranse­grense) (følg eventuelle nasjo­nale tilleggsbestemmelser)
• Kreftfremkallende støv
• Støv med sykdomsfremkal­lende stoffer.
• Støv med OEL-verdi (toleranse­grense) (følg eventuelle nasjo­nale tilleggsbestemmelser)
• Kreftfremkallende støv
• Støv med sykdomsfremkal­lende stoffer.
• Støv med OEL-verdi (toleranse­grense) (følg eventuelle nasjo­nale tilleggsbestemmelser)
• Kreftfremkallende støv
• Støv med sykdomsfremkal­lende stoffer.
Anbefalt for forsvarlig støvfri avhending: Sikkerhedsfilter­pose “H“ Bestillingsnr.
ATTIX 30-XH: 107400233 ATTIX 50-XH: 107400236
Filterpose Bestillingsnr. ATTIX 30-XH: 302004000 ATTIX 50-XH: 302004004
Filter element “H” PC: Bestillingsnr. 302000658
Filter element “H” XC: Bestillingsnr. 107400449
*)
Spesialtilbehør / modellvarianter
9
ATTIX 30/50 H/M
norsk
Støvtype Filterpose/avfallssekk/fi lter
• Ikke kreftfremkallende støv med OEL-verdier > 0,1 mg/m³ (nasjonale tilleggsbestemmel­ser skal følges)
• Trestøv og betongstøv
• Ikke kreftfremkallende støv med OEL-verdier > 0,1 mg/m³ (nasjonale tilleggsbestemmel­ser skal følges)
• Trestøv og betongstøv
• Ikke kreftfremkallende støv med OEL-verdier > 0,1 mg/m³ (nasjonale tilleggsbestemmel­ser skal følges)
• Trestøv og betongstøv
element
Avfallssekk (5 pcs.) Bestillingsnr.
ATTIX 30-XM: 302000804 ATTIX 50-XM: 302000728
Filterpose Bestillingsnr. ATTIX 30-XM: 302004000 ATTIX 50-XM: 302004004
Filter element “M” PC: Bestillingsnr. 302000490
Filter element “M” XC: Bestillingsnr. 302002842
3.3 Innsetting av sikkerhetsfilterposen "H"
Før opp-/avsuging av støvtyper med OEL-verdier:
1. Kontrollér ar alle filtre er på plass og montert på riktig måte.
2. Slangediameteren og sugeslangens diameterinnstilling må stemme overens.
3. Steng for sugeslangen mens motoren går. Hvis lufthastigheten i sugeslangen synker under 20 m/s, gis det av sikkerhetsmessige årsaker et akustisk varselsignal.
1. Nettstøpselet må ikke være tilkoplet en stikkontakt.
2. Åpne låseklemmene (A) og ta av sugerens overdel.
ø
A
3
2 3
6
ø
ø
7
3
2
8
ø
A
10
B
3. Sett sikkerhets-filterposen i smussbeholderen.
4. Plasser tilkoblingen for sik-
kerhetsfilterposen godt på inntaksstussen
5. Legg en ny avfalls­sekk i smussbeholderen. Påse at lufteåpningene (B) til avfallssekken befinner seg inne i smussbeholderen.
6. Legg avfallsposens øvre kant over kanten på smussbehol­deren.
ATTIX 30/50 H/M
7. Sett på sugerens overdel.
8. Lukk låseklemmene (A). Kontrollér at låsek
norsk
3.4 Innsetting av filterposen "M"
A
A
ø
3
32
6
ø
ø
7
3
2
8
ø
A
1. Nettstøpselet må ikke være tilkoplet en stikkontakt.
2. Åpne låseklemmene (A) og ta av sugerens overdel.
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
3. Legg filterposen inn i smussbeholderen.
4. Press filterposemuffen hardt på innløpsfittingen.
11
ATTIX 30/50 H/M
norsk
5. Sett på sugerens overdel.
6. Lukk låseklemmene (A). Kontrollér at låseklemmene sitter som de skal.
A
ø
3
32
6
ø
ø
7
3
2
8
ø
A
12
4 Betjening / drift
ATTIX 30/50 H/M
norsk
4.1 Tilkoplinger
4.1.1 Tilkopling av sugeslangen
4.1.2 Elektrisk tilkopling
Driftsspenningen som er oppgitt på typeskiltet må stemme overens med ledningsnettets spenning.
4.2 Innkopling av maskinen
4.2.1 Bryter „ 0-I
Slangediameteren må stemme overens med sugeslangens diame­terinnstilling:
*)
1. Kople til sugeslangen.
1. Kontroller at sugeren er slått av.
2. Kople tilkoplingsledningens støpsel til en forskriftsmessig installert jordet stikkontakt.
Bryterstilling Funksjon
0
I
Av På
ø27 ø27 ø32 ø32 ø36 ø36 ø38 ø38
4.2.2 Bryter „ auto-0-I “
Slangediameteren må stemme overens med sugeslangens diame­terinnstilling:
ø27 ø27 ø32 ø32 ø36 ø36 ø38 ø38
*)
Spesialtilbehør / modellvarianter
*)
auto
Bryterstilling Funksjon
0
Av
auto
Auto On/Off
I
På / manuell
drift
13
ATTIX 30/50 H/M
norsk
4.2.3 Sugekraftregulering
*)
4.2.4 Auto-On/Off-drift – bryterstilling “ auto ”
Sugeren slås på og av med det tilkoplede elektroverktøyet. Smuss suges opp direkte fra støvkilden.
Det er kun tillatt å kople til støv­teknisk testede støvproduserende innretninger.
*)
auto
Bryterstilling
Funksjon
Med sugekraft-
reguleringen kan sugeytelsen tilpasses nøyak­tig til de forskjel­lige arbeidsopp-
gavene.
1. Slå av sugeren.
2. Slå av elektroverktøyet.
Maksimalt effektopptak for tilkoplet elektroapparat: Se kapittel „Tek­niske data“.
Før bryteren dreies til bryterstil­lingen „auto“ må det kontrolleres at det tilkoplede elektroapparatet er slått av.
auto
3. Kople elektroverktøyet og sugeren sammen med su­geslangen.
4. Stikk elektroverktøyets støp­sel inn i apparatstikkontakten på sugerens betjeningspanel.
5. Slå på sugeren, bryterstilling "auto".
6. Slå på elektroverktøy­et. Sugermotoren star­ter når det tilkoplede elektroverktøyet slås på. Når elektroapparatet slås av fortsetter sugeren å gå en kort stund, slik at støvet som sitter i sugeslangen suges ned i filterposen.
14
*)
Spesialtilbehør / modellvarianter
ATTIX 30/50 H/M
10 sec.
4.3 Rengjøring av filterelementet
4.3.1 Rengjøring av filterelementet " Push & Clean " (ATTIX 30- / 50-xx PC)
Kun ved oppsuging uten filterpose og uten innleggs-tekstilfilter.
4.3.2 Rengjøring av filterelementet " XtremeClean " (ATTIX 30- / 50-xx XC)
Filter Cleaning System
Ved redusert sugeytelse:
1. Sett bryteren i stillingen "I" (maksimum sugeytelse).
2. Steng munnstykkets eller sugeslangens åpning med håndflaten.
norsk
3. Trykk aktiveringsknappen for filterrengjøring tre ganger. Luftstrømmen som går gjen­nom maskinen renser da la­mellene i filterelementet for fastsittende støv.
Kun ved oppsuging uten innleggs­tekstilfilter.
4.3.3 Kontroll av volum­strøm- overvåkingen
Før opp-/avsugning av støv med OEL-verdier:
For å oppnå en jevnt høy su­geytelse, renses filterelementet automatisk under drift. Hvis fil­terelementet er ekstremt skittent anbefaler vi full rengjøring:
1. Slå av sugeren.
1. Kontroller at alle filtre er på plass og montert på riktig måte.
2. Steng munnstykkets eller sugeslangens åpning med håndflaten.
3. Sett apparatbryteren i stillin­gen „I“ og la sugeren gå i ca. 10 sekunder mens sugeslan­gens åpning er stengt.
2. Steng for sugeslangen mens motoren går, etter ca. 1 se­kund gis et akustisk varsel­signal.
4.3.4 Akustisk varselsignal
Hvis lufthastigheten i sugeslan­gen synker under 20 m/s, gis av sikkerhetsmessige årsaker et
akustisk varselsignal, se kapit­telet „Avhjelping av forstyrrel­ser“.
15
ATTIX 30/50 H/M
norsk
5 Bruksområder og arbeidsmetoder
5.1 Arbeidsteknikker
5.1.1 Oppsugning av tørre materialer
Ved riktig bruk kan supplerende tilbehør, sugemunnstykker og su­geslanger forsterke rengjøringsvirkningen og lette rengjøringsarbeidet.
En effektiv rengjøring oppnås ved å følge noen få retningslinjer, kombi­nert med Deres egne erfaringer på spesielle områder.
I det følgende finner De grunnleggende informasjon.
FORSIKTIG!
Brennbare materialer må ikke suges opp.
Før oppsugning av tørre materialer med OEL-verdier skal det alltid settes en sikkerhets-filterpose i beholderen. Bestillings-nr. se kapittel „Tilbehør“.
Før oppsugning av tørre materialer skal det alltid settes en avfallspo­se i beholderen (bestillings-nr. se kapittel „Tilbehør“). Det oppsugde materialet kan da kastes på en enkel og hygienisk måte.
Etter oppsugning av væske er filterelementet fuktig. I fuktig tilstand tilstoppes filterelementet raskere ved oppsugning av tørre materia­ler. Av denne grunn skal filterelementet vaskes og tørkes eller byttes ut mot et tørt element før maskinen brukes til oppsugning av tørre materialer.
5.1.2 Oppsugning av væske FORSIKTIG!
Brennbare væsker må ikke suges opp.
Før oppsugning av væske skal alltid filterposen/avfallsposen fjernes.
Vi anbefaler å bruke et separat filterelement eller en separat filtersil.
Ved skumutvikling skal arbeidet omgående stanses og beholderen tømmes.
For å redusere skumutviklingen kan anti-skummiddelet Alto Foam Stop brukes (best.-nr. se kapittel „Tilbehør“).
16
6 Etter arbeidet
ATTIX 30/50 H/M
norsk
6.1 Utkopling og oppbevaring av sugerenn
A
C
B
1. Etter oppsugning av helse­farlig støv må sugeren støv­suges utvendig.
2. Kople sugeslangen fra mas-
kinen og steng innløpsrøret (A) med pluggen (B).
3. Slå av maskinen og trekk nettstøpselet ut av stikkon­takten.
4. Vikle tilkoplingsledningen rundt håndtaket (C). Begynn å rulle opp ledningen ved hu­set, ikke ved støpselenden, slik at tilkoplingsledningen ikke vris.
5. Tøm smussbeholderen, ren­gjør sugeren.
6. Etter oppsuging av væske: Sett bort sugerens overdel separat, slik at filterelemen­tet kan tørke.
7. Heng sugerøret med gulv­munnstykket (D) på holderne og legg på plass tilbehøret (E).
8. Sett sugeren i et tørt rom, beskyttet mot bruk av uved­kommende.
E
D
17
ATTIX 30/50 H/M
norsk
7 Vedlikehold
7.1 Vedlikeholdsskjemaw
7.2.1 Tømming av smussbeholderen
7.2.2 Utskiftning av sikkerhetsfilterposen "H"
7.2.3 Utskiftning av filterposen "M"
7.2.4 Utskiftning av avfallsposen "M"
7.2.5 Utskiftning av filterelementet "H" (Push&Clean)
7.2.6 Utskiftning av filterelementet "H" (XtremeClean)
7.2.7 Utskiftning av filterelementet "M" (Push&Clean)
7.2.8 Utskiftning av filterelementet "M" (XtremeClean)
Etter arbeidet Ved behov
7.2 Vedlikeholdsarbeider
7.2.1 Tømming av smussbeholderen
Etter tømming: Rengjør behol­derens kant og tetningene i mel­lomringen og sugerens overdel før disse settes på igjen. Hvis tetningen eller sporet et skit­tent eller skadet, reduseres suge­ytelsen.
Før sugeslangen monteres igjen: Rengjør innløpsrøret og slangemuf­fen.
A
1. Slå av maskinen og trekk nettstøpselet ut av stikkon­takten.
2. Åpne låseklemmene (A) og ta av sugerens overdel.
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
3. Tøm ut det oppsugde mate­rialet.
4. Kast det oppsugde mate­rialet i samsvar med gjel­dende lovbestemmelser.
18
A
5. Sett på sugerens overdel.
6. Lukk låseklemmene (A). Kontrollér at låseklemmene sitter som de skal.
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
ATTIX 30/50 H/M
7.2.2 Utskiftning av sikkerhetsfilterposen "H"
Ved arbeidene nedenfor skal det påsees at det ikke virvles opp mer støv enn nødvendig. Bruk P2-ånde­drettsvernmaske.
OBS! Ved asbestsanering skal det i til­legg brukes engangsklær.
Bruk aldri sugeren uten filter!
A
B
1. Slå av maskinen og trekk
norsk
nettstøpselet ut av stikkon­takten.
2. Åpne låseklemmene (A) og ta av sugerens overdel.
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
Demontere sikkerhetsfilter­pose:
3. Lukk avfallssekken med snor (B).
4. Trekk avfallssekkmuffen for­siktig av innløpsfittingen.
5. Lukk avfallssekkmuffen med skyveren.
6. Deponer avfallssekken i samsvar med bestemmel­sene.
A
Montere sikkerhetsfilterpose:
D
C
7. Rengjør smussbeholderen.
8. Legg filterposen i smussbe­holderen.
9. Påse at lufteåpningene (C) til avfallssekken befinner seg inne i smussbeholdere
10. Press filterposemuffen hardt på innløpsfittingen.
11. Brett den øverste kanten på avfallssekken over kan­ten på smussbeholderen.
12. Sett på sugerens overdel.
13. Lukk låseklemmene (A). Kontrollér at låseklemmene sitter som de skal.
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
19
ATTIX 30/50 H/M
norsk
7.2.3 Utskiftning av filterposen "M"
Ved arbeidene nedenfor skal det påsees at det ikke virvles opp mer støv enn nødvendig. Bruk P2-ånde­drettsvernmaske.
Bruk aldri sugeren uten filter!
A
C
B
1. Slå av maskinen og trekk nettstøpselet ut av stikkon­takten.
2. Åpne låseklemmene (A) og ta av sugerens overdel.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
Demontere filterpose:
D
3. Trekk filterposemuffen (B) forsiktig av innløpsfittingen (C).
4. Lukk filterposemuffen med skyveren (D).
5. Deponer filterposen i sam­svar med bestemmelsene.
A
Montere filterpose:
6. Rengjør smussbeholderen.
7. Legg filterposen i smussbe­holderen.
8. Press filterposemuffen hardt på innløpsfittingen.
9. Sett på sugerens overdel.
10. Lukk låseklemmene (A). Kontrollér at låseklemmene sitter som de skal.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
20
ATTIX 30/50 H/M
7.2.4 Utskiftning av avfallsposen "M"
Ved arbeidene nedenfor skal det påsees at det ikke virvles opp mer støv enn nødvendig. Bruk P2-ånde­drettsvernmaske.
Bruk aldri sugeren uten filter!
A
C
B
2 3
ø
7 2
ø
D
1. Slå av maskinen og trekk
norsk
nettstøpselet ut av stikkon­takten.
2. Åpne låseklemmene (A) og ta av sugerens overdel.
ø
3 6
ø
3 8
A
Demontere avfallssekk:
3. Lukk avfallssekken med snor (B).
4. Trekk avfallssekkmuffen for­siktig av innløpsfittingen (C).
5. Lukk avfallssekkmuffen (D) med skyveren.
6. Deponer avfallssekken i samsvar med bestemmel­sene.
A
Montere avfallssekk:
E
7. Rengjør smussbeholderen.
8. Legg en ny avfallssekk i smussbeholderen.
9. Påse at lufteåpningene (E) til avfallssekken befinner seg inne i smussbeholderen.
10. Press filter posemuffen hardt på innløpsfittingen.
11. Brett den øverste kanten på avfallssekken over kanten på smussbeholderen.
12. Sett på sugerens overdel.
13. Lukk låseklemmene (A). Kontrollér at låseklemmene sitter som de skal.
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
21
ATTIX 30/50 H/M
norsk
7.2.5 Utskiftning av filterelementet "H" (Push & Clean)
Ved arbeidene nedenfor skal det påsees at det ikke virvles opp mer støv enn nødvendig. Bruk P2-ånde­drettsvernmaske.
OBS! Ved asbestsanering skal det i til­legg brukes engangsklær.
Bruk aldri sugeren uten filter!
A
D
B
1. Slå av maskinen og trekk nettstøpselet ut av stikkon­takten.
2. Åpne låseklemmene (A) og ta av sugerens overdel.
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
Demontere filterelement:
C
3. Bruk vertøyet (C) som følger med, drei filterholderen (D) mot urviserne og ta den ut.
4. Ta filterelementet forsiktig av.
5. Rengjør filterpakningen (B), kontroller den med hensyn til skader og skift den ut om nødvendig.
6. Trekk filterbeskyttelsesposen over filterelementet.
7. Trekk forsiktig ut filterele­mentet og lukk filterbeskyt­telsesposen med en knute.
8. Kast det brukte filterelemen­tet i samsvar med lovens be­stemmelser.
Montere filterelement:
9. Bruk verktøyet som følger med, fest filterholderen og drei den med urviserne så den låses på plass.
22
A
10. Sett på sugerens overdel.
11. Lukk låseklemmene (A).
Kontrollér at låseklemmene sitter som de skal.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
ATTIX 30/50 H/M
7.2.6 Utskiftning av filterelementet "H" (XtremeClean)
Ved arbeidene nedenfor skal det påsees at det ikke virvles opp mer støv enn nødvendig. Bruk P2-ånde­drettsvernmaske.
OBS! Ved asbestsanering skal det i til­legg brukes engangsklær.
Bruk aldri sugeren uten filter!
A
B
1. Slå av maskinen og trekk
norsk
nettstøpselet ut av stikkon­takten.
2. Åpne låseklemmene (A) og ta av sugerens overdel.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
Demontere filterelementer:
3. Skru ut skruen og åpne fil­terspenningsdelen (B)
4. Ta de to kassettene med fil­terelementer forsiktig ut.
B
C
D
5. Trekk filterbeskyttelsesposen over filterelementet.
6. Trekk forsiktig ut filterele­mentet og lukk filterbeskyt­telsesposen med en knute.
7. Kast det brukte filterelemen­tet i samsvar med lovens be­stemmelser.
Montere filterelementer:
8. Sett nye filterelementer (C) i kassettene (D).
9. Sett kassettene med filter­elementer i sugeroverdelen.
10. Fest filterspenningsde­len (B) og trekk til skruen.
B
23
ATTIX 30/50 H/M
norsk
7.2.7 Utskiftning av filterelementet"M" (Push & Clean)
Ved arbeidene nedenfor skal det påsees at det ikke virvles opp mer støv enn nødvendig. Bruk P2-ånde­drettsvernmaske.
A
A
11. Sett på sugerens overdel.
12. Lukk låseklemmene (A). Kontrollér at låseklemmene sitter som de skal.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
1. Slå av maskinen og trekk
nettstøpselet ut av stikkon­takten.
2. Åpne låseklemmene (A) og
ta av sugerens overdel.
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
Bruk aldri sugeren uten filter!
B
Demontere filterelement:
3. Vri filterspennskiven mot
klokkeretningen og ta den ut.
4. Ta filterelementet forsiktig av.
5. Rengjør filterpakningen (B),
kontroller den med hensyn til skader og skift den ut om nødvendig.
6. Deponer det brukte filterele-
mentet i samsvar med be­stemmelsene.
Montere filterelement:
7. Sett inn et nytt filterelement.
8. Sett filterspennski-
ven og lås den ved å vri i klokkeretningen.
9. Sett på sugerens overdel.
10. Lukk låseklemmene (A).
Kontrollér at låseklemmene sitter som de skal.
24
A
ø
3
2
3
6
ø
ø
7
3
2
8
ø
A
ATTIX 30/50 H/M
7.2.8 Utskiftning av filterelementet "M" (XtremeClean)
Ved arbeidene nedenfor skal det påsees at det ikke virvles opp mer støv enn nødvendig. Bruk P2-ånde­drettsvernmaske.
Bruk aldri sugeren uten filter!
A
B
1. Slå av maskinen og trekk
norsk
nettstøpselet ut av stikkon­takten.
2. Åpne låseklemmene (A) og ta av sugerens overdel.
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
Demontere filterelementer:
3. Åpne filterspennanordningen (B).
4. Ta de to kassettene med fil­terelementer forsiktig ut.
5. Deponer de brukte filter­elementene i samsvar med bestemmelsene.
B
B
C
D
Montere filterelementer:
5. Sett nye filterelementer (C) i kassettene (D).
6. Sett kassettene med filter­elementer i sugeroverdelen.
7. Lås filterspenna­nordningen (B).
9. Sett på sugerens overdel.
10. Lukk låseklemmene (A). Kontrollér at låseklemmene sitter som de skal.
A
ø
3
2 3
6
ø
ø
7
3
2
8
ø
A
25
ATTIX 30/50 H/M
norsk
8 Avhjelping av forstyrrelser
‡ Motor går ikke > Tilkoplings-stikkontaktens
‡ Motor går ikke ved
‡ Redusert sugeytelse > Sugekraftregulering *) innstilt
‡ Ingen sugevirkning ved
‡ Spenningssvingninger > For høy impedans i
Forstyrrelse Årsak Avhjelping
•Slå på nettsikringen.
sikring utløst.
> Overbelastningsvern aktivert. Slå av sugeren, la den avkjøle
i ca. 5 minutter. Hvis sugeren ikke kan slås på igjen, ta kontakt med Nilfi sk-Alto kundeservice.
> Motor defekt. La Nilfi sk-Alto-service skifte ut
motoren.
automatisk drift
*)
ikke tilkoplet riktig.
> Elektroverktøy defekt eller
Kontroller elektroverktøyets funksjonsdyktighet hhv. stikk støpselet godt inn.
>Elektroverktøyets
effektopptak for lavt.
Overhold minimum effektopptak på P >40 W.
Innstill sugekraften
til for lav sugeytelse.
som beskrevet i kapittel „Sugekraftregulering“.
> Slangediameter stemmer
ikke overens med
Tilpass bryterstillingen til slangediameteren.
bryterstilling.
> Sugeslange/munnstykke
tilstoppet.
> Tanken, avfallsposen,
fi lterposen eller sikkerhetsfi lterposen er full.
Rengjør sugeslangen/ munnstykket.
Se kapitlene ”Slik tømmer du tanken” eller ”Slik skifter du ut avfallsposen, fi lterposen eller sikkerhetsfi lterposen”.
> Filterelement skittent. Se kapittel „Rengjøring av
fi lterelementet“, „Utskiftning av fi lterelementet“.
> Pakning mellom beholder
•Skift ut pakningen.
og suger-overdel defekt eller mangler.
> Rengjøringsmekanisme
•Informer Nil sk-Alto-service.
defekt.
> Beholder full. Slå av apparatet. Tøm
våtsuging
beholderen.
Kople apparatet til en annen
spenningsforsyningen.
stikkontakt som ligger nærmere sikringsboksen. Spenningssvingninger over 7% forventes ikke hvis impedansen på leveringspunktet er 0.15 Ω .
26
*)
Spesialtilbehør / modellvarianter
9 Annet
ATTIX 30/50 H/M
norsk
9.1 Resirkulering av maskinen
9.2 Garanti
9.3 Prøver
En utrangert maskin skal omgående gjøres ubrukelig.
1. Kople fra nettstøpselet
2. Klipp over tilkoplingsledningen.
3. Elektrisk utstyr skal ikke kastes som husholdningsavfall! I henhold til det europeiske direktivet 2002/96/EC om utran-
gerte elektriske og elektroniske apparater må brukte elek­triske apparater utsorteres og resirkuleres på miljøvennlig måte.
For garantien gjelder våre generelle forretningsvilkår. Ved egenmektige endringer på maskinen, bruk av feil reservedeler og tilbehør samt hvis maskinen brukes til andre formål enn den er konstruert for, bortfaller produsentens garanti for alle skader som kan tilbakeføres til dette.
Elektrotekniske prøver skal utføres i samsvar med forskriftene i ulyk­kesforebyggelsesforskriften (BGV A3) og DIN VDE 0701 del 1 og del 3. I henhold til DIN VDE 0702 skal disse prøvene utføres med regelmessige mellomrom og etter en reparasjon eller endring. Ved egenmektige endringer på maskinen, bruk av feil børster og rengjøringsmidler samt hvis maskinen brukes til andre formål enn den er konstruert for, bortfaller produsentens garanti for alle skader som kan tilbakeføres til dette.
9.4 EF­konformitetserklæring
Sugeren er godkjent jf. IEC/EN 60335-2-69.
EF-konformitetserklæring
Nilfi sk-Advance A/S Industrivej 1 DK-9560 Hadsund
Produkt: Typ e:
Beskrivelse: Apparatets konstruksjonstype
er i samsvar med følgende gjeldende bestemmelser:
Anvendte harmoniserte standarder:
Anvendte nasjonale standarder og tekniske spesifi kasjoner:
Dipl. Ing. Wolfgang Nieuwkamp Prøver og godkjennelser Hadsund, 01.12.2008
Suger for tørt og vått materiale ATTIX 30 -/50 -/0H/0M/PC/XC
ATTIX 30 -/50 -/2H/2M/PC/XC
110 /230-2 40V 50Hz
EC-maskindirektiv2006/42/EC EC-lavspenningsdirektiv 2006/95/EC EC-direktiv EMK 2004/108/EC
EN 12100-1, EN 12100-2 EN 60335-2-69 EN 55014-1, EN 55014-2, EN 61000-3-2
IEC 60335-1 IEC 60335-2-69
27
ATTIX 30/50 H/M
norsk
9.5 Tekniske data
ATTIX 30-50 Safety
EU GB 230/240 V GB 110 V
Nettspenning V 230 230/240 110 Nettfrekvens Hz 50 Nettsikring A 16 13 32
Effektopptak
Tilkoplingsverdi for apparatstikkontakt
Total tilkoplingsverdi W
Luft-volumstrøm (max.)
Undertrykk (max.) hPa
Målefl ate-lyd trykknivå dB(A) 62 Arbe idsst øy dB(A) 59
Nettilkoplingsledning: Lengde
Nettilkoplingsledning: Type
Beskyttelsesklasse I Besk yttelsestype IP X4 Radiostøydempingsgrad Beho ldervolum l 30 45 30 45 Bred de mm 380 Dybde mm 450 Høyde mm 595 750 595 750
Vekt kg
1) = H05RR-F 3G1,5 2) = H05BQ-F 3G1,0 3) = H07BQ-F 3G2,5 4) = H07RN-F 3G1,5 5) = H05RR-F 3G1,5
IEC
W 1200 1000
30-0H PC/XC 30-0M PC/XC
2400 (EU)
W
1200 (EU, GB 230/240)
1000 (GB 110V)
m3/h l/min
2) (GB 110 V)
4) (EU)
5) (GB 230/240)
10 11 10 (PC)
50 0H PC/XC
50-0M PC/XC
222 (EU, GB 230/240) / 192 (GB 110V)
3700 (EU, GB 230/240) / 3200 (GB 110V)
250 (EU, GB 230/240)
230 (GB 110V)
1) (EU)
2) (GB 110 V)
5) (GB 230/240)
EN 55014-1
30-2H PC/XC 30-2M PC/XC
1750 (GB 230/240)
2950 (GB 230/240)
7,5
12 (XC)
1400 (GB 110V)
3600 (EU)
2400 (GB 110V)
1) (EU)
3) (GB110V)
5) (GB 230/240
50-2H PC/XC
50-2M PC/XC
11 (PC) 12 (XC)
FORSIKTIG! Benytt kun de nevnte kablene.
9.6 Tilbehør
Betegnelse Bestillings-nr.
Sikkerhedsfilterpose “H“ ATTIX 30 (5 stykker) 107400233 Sikkerhedsfilterpose “H“ ATTIX 50 (5 stykker) 107400236 Fleece-filterposer Attix 30 (5 stykker) 302004000 Fleece-filterposer Attix 50 (5 stykker) 302004004 Rundfilter PC "H" 302000658 Rundfilter PC "M" 302000490 Flatfilter XC (2 stykker) "H" 107400449 Flatfilter XC (2 stykker) "M" 302002842 Motorkjølefilter 302003721 Blåseadapter 302003717 Innleggstekstilfilter Attix 30,50 302000525 Nilfisk-Alto-Foam-Stop (6x1l) 8469
28
Loading...
