Nilfisk ATTIX 30 M, ATTIX 50 PC, ATTIX 30 XC, ATTIX 50 XC, ATTIX 30 PC User Manual [sv]

ATTIX 30 H / M / PC / XC
ATTIX 50 H / M / PC / XC

Bruksanvisning

107401206 A

Innehåll

1 Viktiga

säkerhetsinformationer

ATTIX 30/50 H/M

svensk

............................................................................................2

2 Beskrivning

3 Före driftstarten

4 Användning/drift

2.1 Manöverorgan ......................................................................7

2.2 Manöverpanel.......................................................................8

3.1 Hopmontering av apparat .....................................................9

3.1.1 Plocka bort allt tillbehör

*)

ur förpackningen ..........................9

3.1.2 Fästa sugrörshållaren på sugröret *) .....................................9

3.2 Före idrifttagningen ..............................................................9

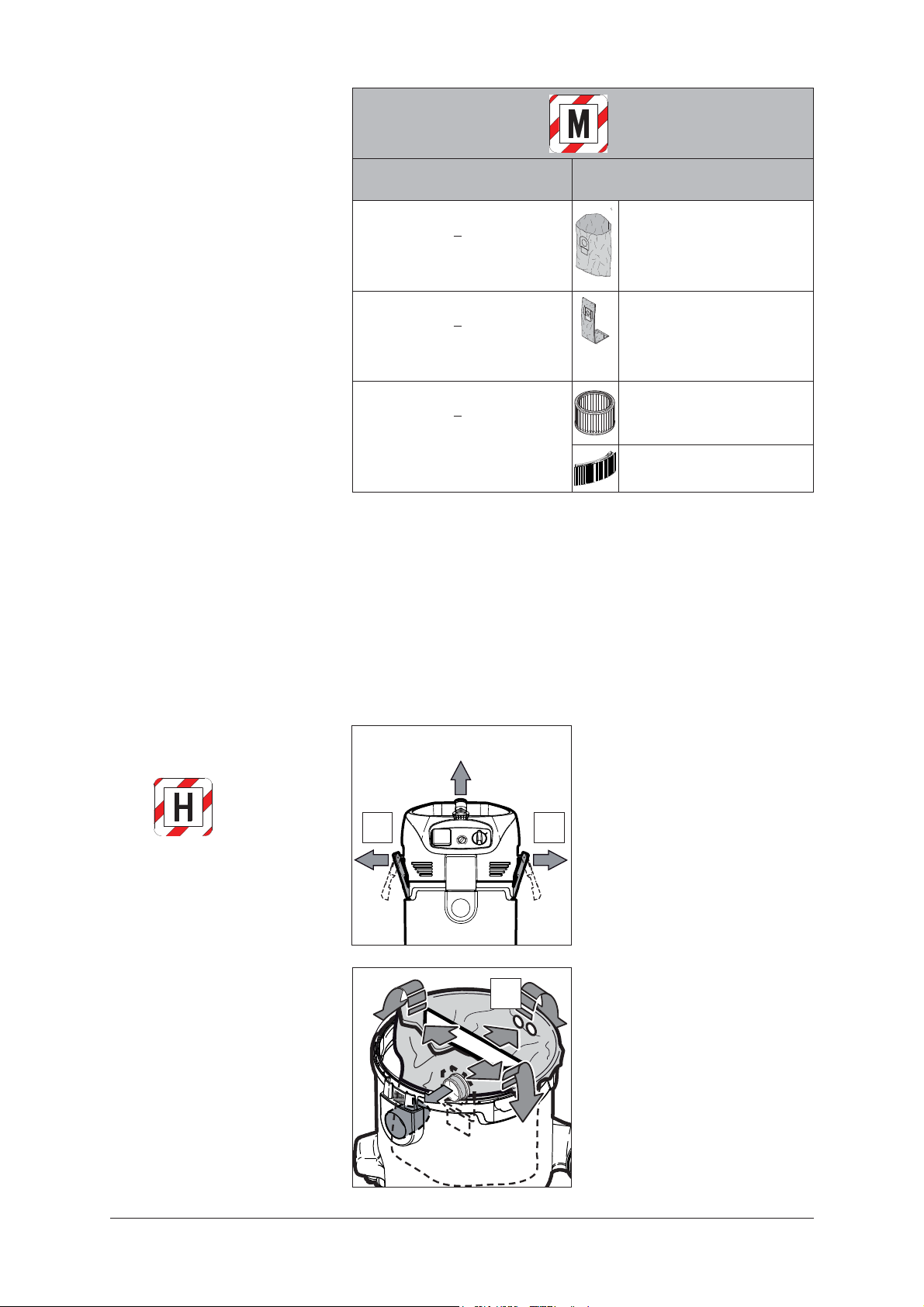

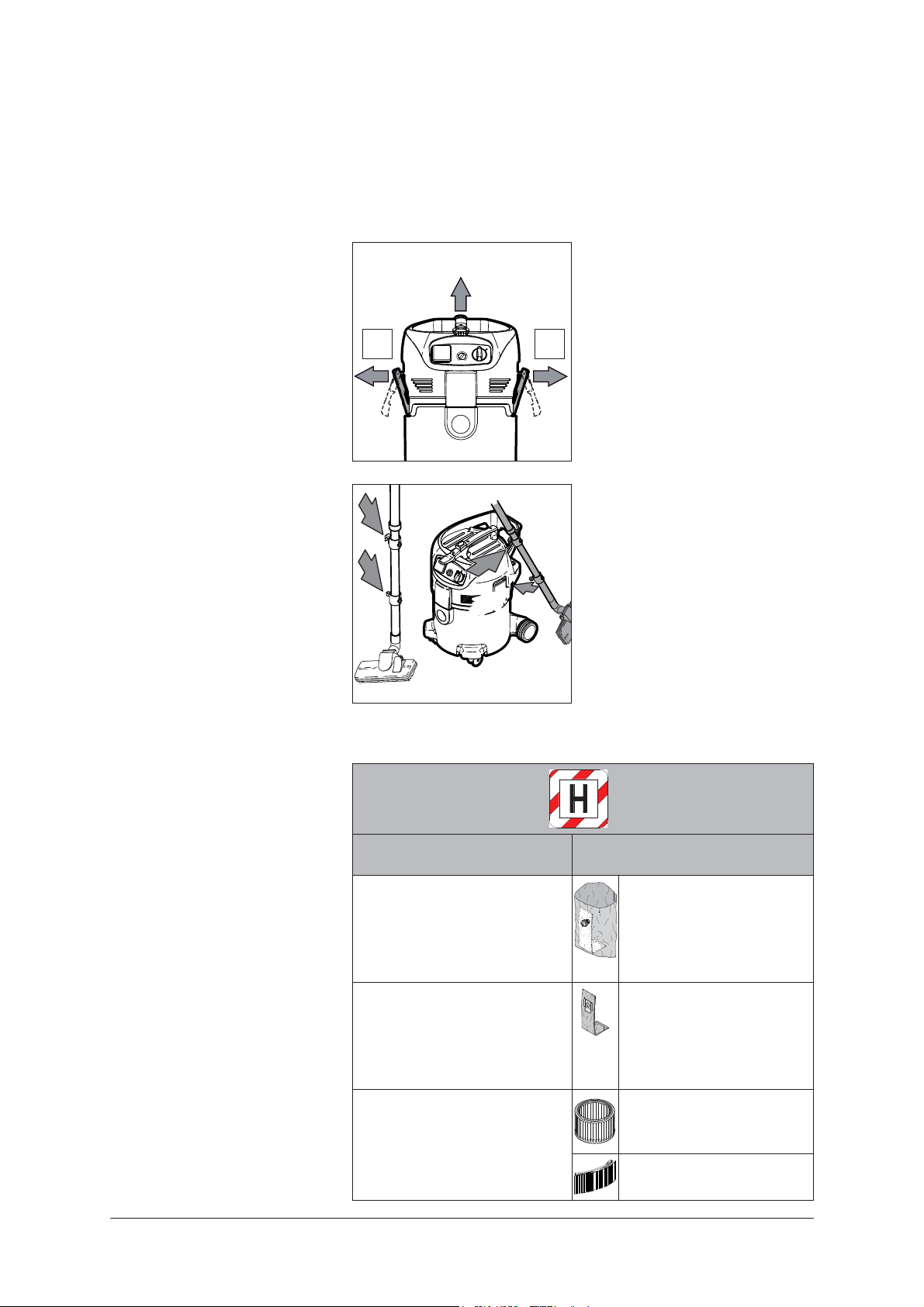

3.3 Montera Säkerhetsfiltersäck "H" ........................................10

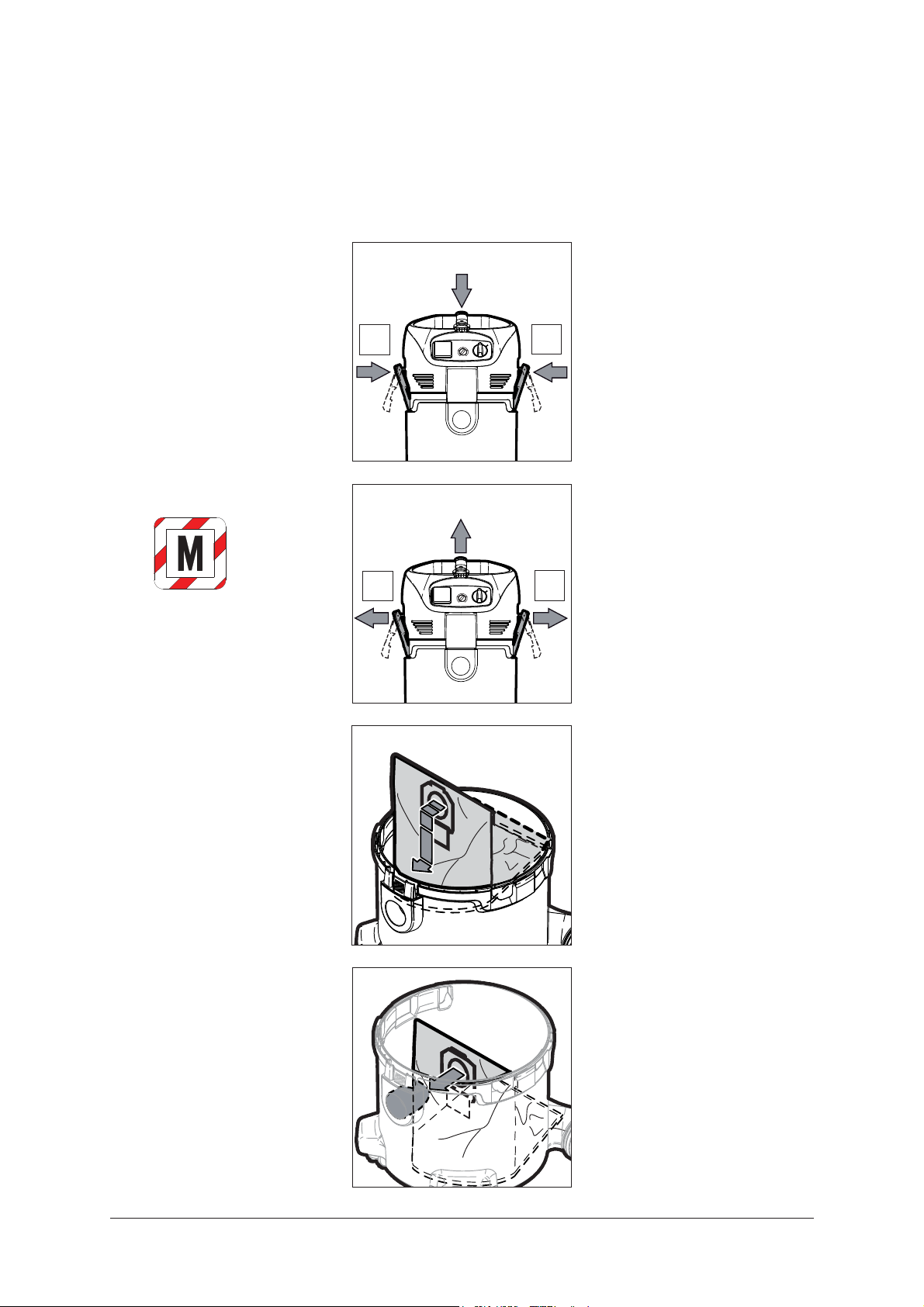

3.4 Montera filtersäck "M".........................................................11

4.1 Anslutningar ......................................................................13

4.1.1 Anslutning av sugslang ......................................................13

4.1.2 Elektrisk anslutning ............................................................13

4.2 Koppla in apparaten ...........................................................13

4.2.1 Omkopplare „ 0-I “ *) ............................................................13

4.2.2 Omkopplare „ auto-0-I “ *) ....................................................13

4.2.3 Sugkraftreglering *) .............................................................14

4.2.4 Automatisk On/Off-drift – omkopplaren i läge "auto" *) .......14

4.3 Byt ut filterelement ..............................................................15

4.3.1 Byt ut filterelement " Push & Clean "

(ATTIX 30- / 50-xx PC) .......................................................15

4.3.2 Byt ut filterelement " XtremeClean "

(ATTIX 30- / 50-xx XC) .......................................................15

4.3.3 Kontrollera flödesövervakningen .......................................15

4.3.4 Akustisk varningssignal ......................................................15

5 Användningsområden och

arbetsmetoder

6 Efter arbetet

7 Underhåll

8 Åtgärdning av störning

9 Övrigt

5.1 Arbetsteknik ........................................................................16

5.1.1 Uppsugning av torra ämnen ...............................................16

5.1.2 Uppsugning av vätska ........................................................16

6.1 Stänga av och förvara sugaren .........................................17

7.1 Serviceschema ..................................................................18

7.2.1 Tömma smutsbehållaren ....................................................18

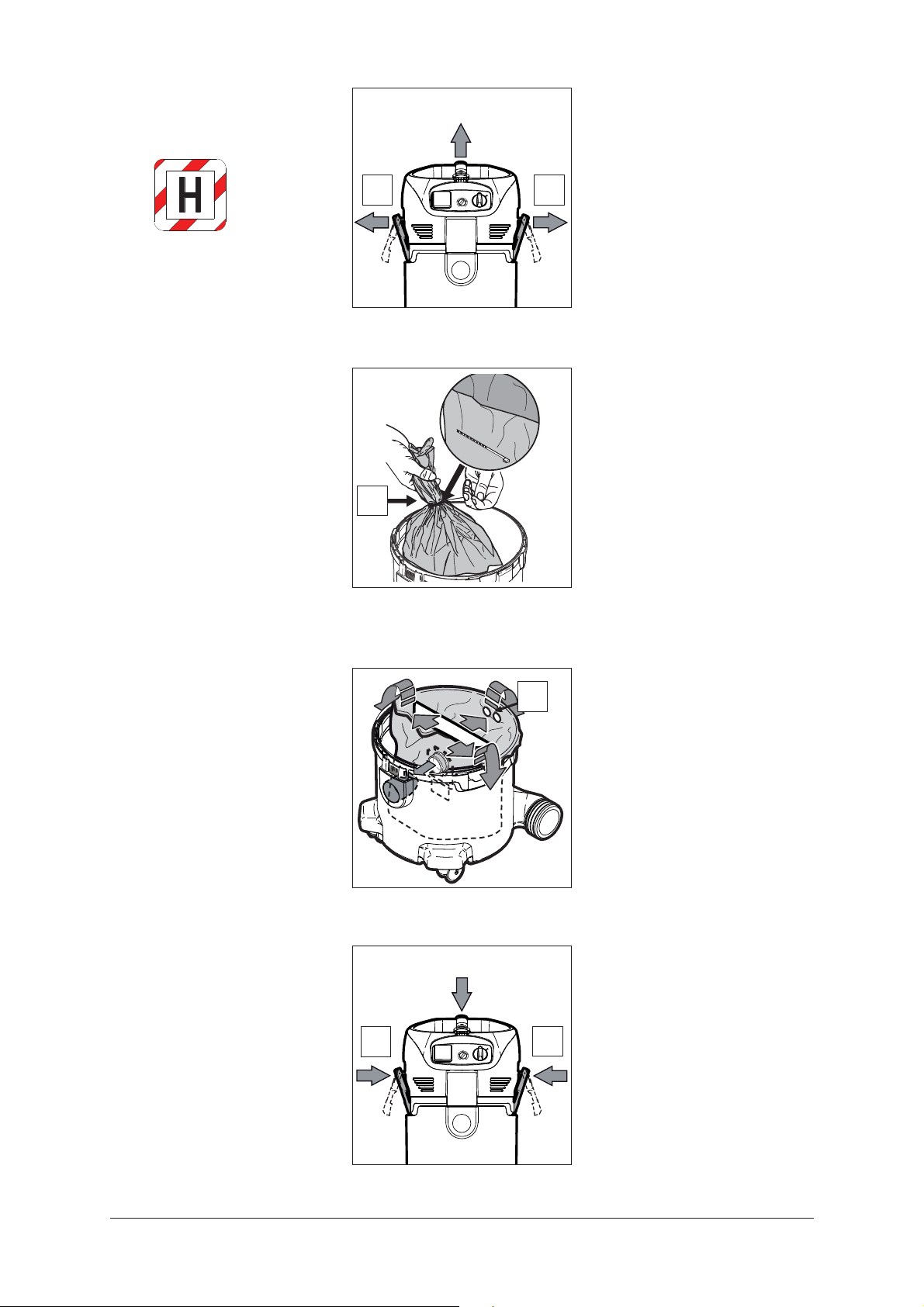

7.2.2 Byte av säkerhetsfilterpåsen "H" ........................................19

7.2.3 Byte av filtersäck "M" ..........................................................20

7.2.4 Entsorgungssack wechseln "M" .........................................21

7.2.5 Byt ut filterelement "H" (Push & Clean) ..............................22

7.2.6 Byt ut filterelement "H" (XtremeClean) ...............................23

7.2.7 Byt ut filterelement "M" (Push & Clean) ..............................24

7.2.8 Byt ut filterelement "M" (XtremeClean) ...............................25

..........................................................................................26

9.1 Återföring av materialet i maskinen till kretsloppet .............27

9.2 Garanti ................................................................................27

9.3 Kontroller ............................................................................27

9.4 EU-försäkran om överensstämmels ...................................27

9.5 Tekniska data .....................................................................28

9.6 Tillbehör ..............................................................................28

*)

specialtillbehör / modellvarianter

1

ATTIX 30/50 H/M

svensk

1 Viktiga säkerhetsanvisningar

Utmärkningar i
bruksanvisningen

Innan du tar apparaten i drift, ska du absolut läsa igenom det­ta dokument och förvara det så att det alltid finns till hands.

FARA

Fara som omedelbart leder till svåra och obotliga
personskador eller dödsfall.

VARNING

Fara som kan leda till svåra personskador eller dödsfall.

SE UPP

Fara som kan leda till lätta personskador eller materiell
skada.

Maskinen får

• endast användas av personer, som undervisats om hanteringen

och som uttryckligen getts i ppdrag att betjäna den

• endast användas under uppsikt

• inte användas av barn

• inte användas av personer med psykiskt eller fysiskt funktionshin-

der

Innan arbetet startar, måste användaren vara informerad om:

• Hur man använder dammsugaren

• Risker som är förknippade med det material som sugs upp

• Säker avfallshantering av det uppsugna materialet

1. Alla arbetssätt som medför en säkerhetsrisk skall undvikas.

2. Sug aldrig utan filter.

3. I följande situationer ska apparaten stängas av och stickproppen

dras ur:

- före rengöring och underhållsarbeten.

- före utbyte av delar.

- vid skumbildning eller om vätska tränger ut

Maskinen skall bedrivas enligt gällande nationella bestämmelser.
Förutom bruksanvisningen och de i användarlandet gällande tving­ande föreskrifterna för förebyggande av olycksfall skall även veder­tagna facktekniska regler för säkert och yrkeskunnigt arbete beak­tas.

Apparatens användningssyfte Sedan 1997 föreligger det en ny indelning av hälsovådliga dammsor-

ter och med dessa samordnade avsugningsapparater. Indelningen
regleras i IEC 60335-2-69 (gäller för Europa).

Säkerhetsetiketten på maskinen varnar:

Denna apparat innehåller damm som är farligt för hälsan. Tömnings­och underhållsåtgärder, inklusive borttagning av dammuppsam­larna, får bara utföras av auktoriserad personal som bär lämpligt
skydd. Använd endast efter att hela filtreringssystemet har monte­rats och kontrollerats.

1)

2

OEL = hygieniska gränsvärdet

ATTIX 30/50 H/M

Dammklass H (hög). Till denna dammklass hör dammsorter
med OEL-värden1), samtliga cancerframkallande dammsor-

ter samt dammsorter som är behäftade med sjukdomsalst­rare. Sugare för denna dammklass provas som total apparat. Den
maximala genomsläpplighetsgraden uppgår till 0,005%, bortskaff­ningen måste ske dammfritt.

Dammklass M (genomsnittlig). Till denna dammklass hör

dammsorter med OEL-värden 1) > 0,1 mg/m³ samt trädamm.

Sugare för denna dammklass provas som total apparat. Den
maximala genomsläpplighetsgraden uppgår till 0,1%, bortskaffning­en måste ske dammfritt.

Alla säkerhetssugare måste vara utrustade med en volymströmsö­vervakning så att en minimal lufthastighet på V

= 20 m/s är säker-

min

ställd.

Sugarna ATTIX 30-XH och ATTIX 50-XH är lämpade för

• upp-/avsugning av torrt, icke brännbart damm. Icke brännbara

vätskor, hälsovådligt damm med OEL-värden, cancerframkallande
damm och damm med sjukdomsalstrare.

Sugarna ATTIX 30-XH och ATTIX 50-XH är dessutom godkända för
asbestsanering (TRGS 519).

svensk

Transport

Lagring

Elektrisk anslutning

Sugarna ATTIX 30-XM och ATTIX 50-XM är lämpad för upp-/utsug­ning av

• upp-/avsugning av torrt, icke brännbart damm. Icke brännba-

ra vätskor, trädamm och hälsovådligt damm med OEL-värden
> 0,1 mg/m³

Apparaten är lämpad för yrkesmässig användning, som t.ex. inom

• Hotell, Skolor, Sjukhus, Fabriker, Butiker, Kontor, Uthyrningsföre-

tag

All annan användning betraktas som ej avsedd användning. För ska­dor som uppstår pga sådan användning ansvarar inte tillverkaren.
Avsedd användning innefattar även att tillverkarens föreskrivna
drift-, underhålls- och reparationsvillkor följs.

1. Före transporten ska alla lås stängas på smutsbehållaren.

2. Tippa inte maskinen när vätska finns i smutsbehållaren.

3. Lyft inte maskinen med krankrok.

1. Lagra apparaten på torrt och frostskyddat ställe.

1. Vi rekommenderar att maskinen ansluts över en jordfelsbrytare.

2. Placeringen av alla strömförande delar (uttag, kontakter och

kopplingar) samt förlängningssladdens dragning ska väljas så
att skyddsklassen bibehålls.

3. Stickproppar och skarvdon för nätanslutningskablar och förläng-

ningskablar måste vara vattentäta.

1)

OEL = hygieniska gränsvärdet

3

ATTIX 30/50 H/M

svensk

Skarvsladdar

Service, rengöring och
reparationer

Omen förlängsningsslang behövs ska endast en slang som före­skrivs av användaren eller av ännu högre kvalitet användas.När för­längningskabel används, ska man ge akt på minsta ledararea:

Kabellängd Area

< 16 A < 25 A

upp til 20 m 1,5 mm
20 till 50 m 2,5 mm

2

2

2,5 mm
4,0 mm

2

2

Ge vid följande arbeten akt på att inte damm virvlas upp i onödan.
Bär P2-skyddsmask.
OBS! Vid asbestsanering ska dessutom engångsklädsel användas.

Rengör vattennivåregulatorn regelbundet och kontrollera om det
finns tecken på skador.

Utför endast de servicearbeten som beskrivs i bruksanvisningen.

Innan maskinen rengörs eller service utförs, ska principiellt alltid
stickproppen dras ut.

Vid service och rengöring måste maskinen behandlas så att inte
fara uppstår för servicepersonal och andra personer.

Inom serviceområdet

1. ska filtrerad tvångsventilation användas

2. ska skyddsklädsel användas

3. ska allt rengöras på sådant sätt att inga farliga ämnen kan kom-

ma ut i omgivningen

Innan maskinen avlägsnas ur det område som är kontaminerat med
farliga ämnen

1. dammsug maskinens utsida, torka rent eller förpacka maskinen

lufttätt

2. förhindra därvid att avlagrat farligt damm sprids

I områden kontaminerade med asbest måste maskinen rengöras av
en auktoriserad person enligt TRGS 519 efter användning.

Vid servicearbeten och reparationer, måste alla förorenade delar
som inte kunde rengöras tillfredställande

1. förpackas i ogenomsläppliga påsar

2. överlämnas till destruktion i överenstämmelse med giltiga före-

skrifter

Minst en gång om året måste en Nilfisk-ALTO-tekniker eller en in­struerad person utföra en teknisk inspektion som inkluderar filter,
lufttäthets- och styrmekanismer. Enligt AA.22.201.2 måste filtre­ringseffektiviteten för apparater i klass H kontrolleras en gång om
året. Om effektiviteten hos filtret inte uppfyller kraven för dammklass
H, måste filtret bytas ut och det nya filtret testas enligt AA.22.201.2.

4

Risker

ATTIX 30/50 H/M

svensk

Elsystem

FARA

Elstöt på grund av defekt nätanslutningskabel.
Berörs en defekt nätanslutningskabel kan det leda till svår

eller dödlig personskada.

1. Nätanslutningskabeln får inte skadas (ex genom över­körning, dragning, klämning).

2. Kontrollera regelbundet nätanslutningskabeln med av­seende på skador resp åldringstecken.

3. Låt din Nilfisk-Alto-Service eller en elyrkesman byta ut
den defekta nätanslutningskabeln innan apparaten fort­sätter att användas.

FARA

Spänningsförande delar i sugarens överdel.
Kontakt med spänningsförande delar leder till svår eller

dödlig personskada.

1. Spola aldrig av sugarens överdel med vatten.

SE UPP

Apparatuttag *).
Apparatuttaget är endast dimensionerat för de ändamål

som finns angivna i instruktionsboken.

1. Ansluts andra apparater kan materiell skada uppstå.

2. Innan en apparat ansluts ska sugaren och den apparat
som ska anslutas stängas av.

3. Läs bruksansvisningen för den apparat som ska anslu­tas och de säkerhetsanvisningar som finns där.

Uppsugning av vätska

*)

specialtillbehör / modellvarianter

SE UPP

Skada genom olämplig nätspänning.
Apparaten kan skadas om den ansluts till en olämplig

nätspänning.

1. Se till att den på typskylten angivna spänningen över­ensstämmer med den lokala nätspänningen.

SE UPP

Uppsugning av vätska.
Brännbara vätskor får inte sugas upp.

1. Före uppsugning av vätskor måste principiellt filtersäcken/
avfallssäcken avlägsnas och flottörens resp. vattennivåbe­gränsningens funktion kontrolleras.

2. Användning av ett separat filterelement eller filtersil rekom­menderas.

3. Vid skumbildning ska arbetet omedelbart avslutas och be­hållaren tömmas.

5

ATTIX 30/50 H/M

svensk

Farligt material

Användning vid
asbestsaneringsarbeten

VARNING

Farligt material.
Uppsugning av farligt material kan leda till svår eller dödlig

personskada.

1. Följande material får inte sugas upp:

- hett material (glödande cigaretter, het aska osv.)

- brännbara, explosiva, aggressiva vätskor (t.ex. bensin,

lösningsmedel, syror, baser osv.)

- brännbart, explosivt, damm (t.ex. magnesium- eller

aluminiumdamm osv.)

VARNING

För uppsugning av asbest eller av asbesthaltigt suggods:

1. Använd sugarna ATTIX 30-XH och ATTIX 50-XH.

2. Använd en sugslang med en diameter av 36 mm.

Säkerställ att maskinen och de kontaminerade delarna
(slang, sugrör, munstycken etc.) transporteras dammfritt
med hjälp av en förslutbar plastsäck. Efter användning
inom slutet område, i TRGS 519 andemening, får
asbestdammsugare inte längre användas inom
s.k. vitt område. Undantag är endast tillåtna om
asbestdammsugaren först har dekontaminerats fullständigt
av en sakkunnig enligt TRGS 519 nr 2.7 (dvs. inte endast
höljet, utan även t.ex. kylluftrum, kammare för elektrisk
utrustning, själva utrustningen etc.).

Vid uppsugning av asbesthaltigt damm får inte den
renade luften ledas tillbaka till arbetsutrymmet. Använd
frånluftadaptern och en slang med en maximal längd av
4 m och en innerdiameter av minst 50 mm.

Reservdelar och tillbehör

Tömma smutsbehållaren

SE UPP

Reservdelar och tillbehör.
Om icke-original reservdelar och tillbehör används kan det

inverka på apparatens säkerhet.

1. Använd endast reservdelar och tillbehör från Nilfisk-Alto.

2. Använd endast borstar som levererats med maskinen
eller som föreskrivs i bruksanvisningen.

SE UPP

Miljöfarligt sugmaterial.
Det uppsugna materialet kan utgöra en miljöfara.

1. Uppsugen smuts ska omhändertas enligt gällande la­gar.

6

2 Beskrivning

ATTIX 30/50 H/M

svensk

2.1 Manöverorgan

1 Handtag med styrning för upplindning av anslutningskabel
2 Fästpunkt för sugrörshållare
3 Låsklammer
4 Styrhjul
5 Smutsbehållare
6 Inloppets anslutning
7 Strömställare
8 Inställning av slangdiameter
9 Apparatuttag
10 Knapp för filterrengöring

*)

*)

ATTIX 30

1

10

9
8

7

2
3

6

5

4

ATTIX 50

*)

specialtillbehör / modellvarianter

7

ATTIX 30/50 H/M

svensk

2.2 Manöverpanel

ATTIX 30- /50-0M / PC/XC
ATTIX 30- /50-0H / PC/XC

ATTIX 30- /50-2M / PC/XC
ATTIX 30- /50-2H / PC/XC

auto

8

3 Före idrifttagningen

3.1 Hopmontering av
apparat

3.1.1 Plocka bort allt
tillbehör
förpackningen

*)

ur

ø

3

A

2
3

6

ø

ø

7

3

2

8

ø

A

ATTIX 30/50 H/M

svensk

1. Lyft bort apparat och tillbehör
ur förpackningen

2. Stickproppen får ännu inte
ha stuckits in i ett uttag.

3. Öppna låsbyglarna (A) och
lyft bort sugöverdelen.

4. Plocka ut tillbehörsdelarna *)
ur smutsbehållaren och för­packningen.

3.1.2 Fästa sugrörshållaren
på sugröret

*)

3.2 Före idrifttagningen

1. Fäst sugrörshållaren på sug­röret.

Sugaren måste vara utrustad med ett filter som motsvarar farligheten
på det damm som ska sugas upp:

Dammsort Filtersäck/bortskaffningssäck/

Filterelement

• Damm med yrkeshygieniska
gränsvärden (OEL, Occupasio­nal Exposure Limits)

• Cancerframkallande damm

• Damm som innehåller patoge­ner.

• Damm med yrkeshygieniska
gränsvärden (OEL, Occupasio­nal Exposure Limits)

• Cancerframkallande damm

• Damm som innehåller patoge­ner.

• Damm med yrkeshygieniska
gränsvärden (OEL, Occupasio­nal Exposure Limits)

• Cancerframkallande damm

• Damm som innehåller patoge­ner.

Rekommenderas för säkert
dammfritt bortskaffande: Sä­kerhetsfiltersäck “H“
Beställingsnr.

ATTIX 30-XH: 107400233
ATTIX 50-XH: 107400236

Filtersäck
Beställingsnr.
ATTIX 30-XH: 302004000
ATTIX 50-XH: 302004004

Filterelement “H”
Beställingsnr. 302000658

Filterelement “H”
Beställingsnr. 107400449

*)

specialtillbehör / modellvarianter

9

ATTIX 30/50 H/M

svensk

Dammsort Filtersäck/bortskaffningssäck/

• Non-carcinogenic dust with
OEL values > 0.1 mg/m³ (ob­serve any additional national
regulations)

• Trädamm och betongdamm

• Non-carcinogenic dust with
OEL values > 0.1 mg/m³ (ob­serve any additional national
regulations)

• Trädamm och betongdamm

• Non-carcinogenic dust with
OEL values > 0.1 mg/m³ (ob­serve any additional national
regulations)

• Trädamm och betongdamm

Filterelement

Bortskaffningssäck (5 stk.)
Beställingsnr.

ATTIX 30-XM: 302000804
ATTIX 50-XM: 302000728

Filtersäck
Beställingsnr.
ATTIX 30-XM: 302004000
ATTIX 50-XM: 302004004

Filterelement “M” PC:
Beställingsnr. 302000490

Filterelement “M” XC:
Beställingsnr. 302002842

3.3 Montera
Säkerhetsfiltersäck "H"

Före upp-/avsugning av damm med OEL-värden:

1. Kontrollera att alla filter föreligger och är korrekt isatta.

2. Slangdiametern och sugslangens diameterinställning måste
överensstämma.

3. Medan motorn är i gång skall sugslangen hållas stängd. Om luft­hastigheten i sugslangen faller under 20 m/s, ljuder av säkerhets­skäl en akustisk varningssignal.

1. Stickproppen får ännu inte
ha stuckits in i ett uttag.

2. Lås parkeringsbromsen (A)
på båda länkrullarna.

ø

A

3

2
3

6

ø

ø

7

3

2

8

ø

A

10

B

3. Lägg ner filtersäcken i
smutsbehållaren.

4. Fixera filterspänningsdelen
och skruva fast skruven

5. Ge akt på att avfallssäckens
avluftningsöppningar (B)
befinner sig inne i smutsbe­hållaren.

6. Vik avfallssäckens övre
ände över smutsbehållarens
kant.

ATTIX 30/50 H/M

7. Montera sugöverdelen.

8. Stäng låsbyglarna (A). Se till
att låsbyglarna placeras rätt.

svensk

3.4 Montera filtersäck "M"

A

A

ø

3

32

6

ø

ø

7

3

2

8

ø

A

1. Stickproppen får ännu inte
ha stuckits in i ett uttag.

2. Lås parkeringsbromsen (A)
på båda länkrullarna.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

3. Lägg ner filtersäcken i
smutsbehållaren.

4. Tryck upp filtersäckens muff
kraftigt på inloppets anslut­ning.

11

ATTIX 30/50 H/M

svensk

5. Montera sugöverdelen.

6. Stäng låsbyglarna (A). Se till
att låsbyglarna placeras rätt.

A

ø

3

32

6

ø

ø

7

3

2

8

ø

A

12

4 Användning / Drift

ATTIX 30/50 H/M

svensk

4.1 Anslutningar

4.1.1 Anslutning av sugslang

4.1.2 Elektrisk anslutning

Den driftspänning som finns angi­ven på typskylten måste stämma
överens med nätspänningen.

4.2 Koppla in apparaten

4.2.1 Omkopplare „ 0-I “

Slangdiameter och inställningen av
sugslangsdiametern måste stämma
överens:

*)

1. Anslut sugslangen.

1. Ge akt på att dammsugaren
är avstängd.

2. Tryck in anslutningskabelns
stickpropp i ett skyddjordat
uttag, installerat enligt före­skrift.

Ström-

ställarläge

0

I

Funktion

Av

På

ø27 ø27
ø32 ø32
ø36 ø36
ø38 ø38

4.2.2 Omkopplare

„ auto-0-I “

Slangdiameter och inställningen av
sugslangsdiametern måste stämma
överens:

ø27 ø27
ø32 ø32
ø36 ø36
ø38 ø38

*)

specialtillbehör / modellvarianter

*)

auto

Ström-

ställarläge

0

auto

I

Funktion

Aus

Auto On/Off

På / manuell

drift

13

ATTIX 30/50 H/M

svensk

4.2.3 Sugkraftreglering

*)

4.2.4 Automatisk On/Off-drift
– omkopplaren i läge
"auto"

Sugaren slås på och av med de an­slutna elverktygen. Smuts sugs upp
direkt där dammet uppstår.

Enligt föreskriven användning, får
endast dammtekniskt kontrollerade
dammbildande apparater anslutas.

*)

auto

Ström-

ställarläge

Funktion

Sugkraftregle-

ringen möjlig-

gör en exakt
anpassning av
sugeffekten till

olika sugupp-

gifter.

1. Stäng av dammsugaren.

2. Stäng av elverktygen.

Maximal effekt på den elapparat
som ska anslutas: se avsnitt „Tek­niska data“.

Innan du vrider omkopplaren till
läge „auto“ måste du förvissa dig

om att den verktyget är avstängd.

auto

3. Anslut elverktyg och sugare
till sugslangen.

4. Stick in elverkygets stick­kontakt i uttaget på su­garens manöverpanel.

5. Slå på sugaren, omkoppla­ren på position "auto".

6. Slå på elverktyget. Sug­motorn startar när det an­slutna elverktyget slås på.
Efter avstängning av elappa­raten förblir sugaren inkopp­lad ännu ett kort moment, för
att det damm som finns kvar
i sugslangen ska transporte­ras till filtersäcken.

14

*)

specialtillbehör / modellvarianter

ATTIX 30/50 H/M

10 sec.

4.3 Byt ut filterelement

4.3.1 Byt ut filterelement
" Push & Clean "
(ATTIX 30- / 50-xx PC)

Endast vid sugning utan filtersäck
och utan dukfilter.

4.3.2 Byt ut filterelement
" XtremeClean "
(ATTIX 30- / 50-xx XC)

Filter Cleaning System

När sugeffekten förs vagas:

1. Vrid strömställaren till läge
"I" (maximal sugeffekt).

2. Stäng munstyckets eller
sugslangens öppning med
handflatan.

svensk

3. Tryck in knappen för filter­rengöring tre gånger. Genom
den luftström som då upp­står, rensas filterelementets
lameller från avlagrat damm.

Endast vid sugning utan dukfilter.

4.3.3 Kontrollera
flödesövervakningen

Före uppsugning av damm med
OEL-värden:

För att konstant hög sugförmå­ga ska kunna garanteras, ren­sas filterelementet automatiskt
under drift. Vid extremt stark
nedsmutsning av filterelementet
rekommenderar vid en fullrens­ning:

1. Kontrollera om alla filter är
på plats och är riktigt mon­terade.

1. Stäng av dammsugaren.

2. Stäng igen munstyckets eller
sugslangens öppning med
handflatan.

3. Vrid strömställaren till läge
„I“ och låt sugaren arbeta i
ca 10 sekunder med igensatt
sugslangsöppning.

2. Täpp igen sugslangen när
motorn är inkopplad, efter ca
1 sekund hörs en akustisk
varningssignal.

4.3.4 Akustisk varningssignal

Sjunker lufthastigheten i sug­slangen under 20 m/s, aktiveras
av säkerhetsskäl en akustisk

varningssignal, se avsnittet „Av­hjälpande av störningar“.

15

ATTIX 30/50 H/M

svensk

5 Användningsområden och

arbetsmetoder

5.1 Arbetsteknik

5.1.1 Uppsugning av torra
ämnen

Kompletterande tillbehör, sugmunstycken och sugslangar kan, om
de används korrekt, förstärka rengöringseffekten och minska ar­betsinsatsen vid rengöringen.

Effektiv rengöring når man genom att beakta några få riktlinjer, i
kombination med egna erfarenheter inom speciella områden.

Här hittar du några grundläggande tips.

FÖRSIKTIGHET!

Det är förbjudet att suga upp brännbart material.

Innan torra ämnen med OEL-värden sugs upp, måste alltid en säker­hetsfiltersäck ha lagts in i behållaren. Best.nr se avsnitt „Tillbehör“.

Före uppsugningen av torrt material bör man alltid lägga i en sop­säck i behållaren (beställningsnr se kapitel „Tillbehör“). Det uppsug­na materialet kan sedan bortskaffas på enkelt och hygieniskt sätt.

Efter uppsugning av vätska är filterelementet fuktigt. När filterele­mentet är fuktigt täpps det till snabbare om torrt material sedan sugs
upp. Av denna orsak skall filterelementet tvättas av och torkas eller
bytas ut mot ett nytt torrt filterelement innan torrt material sugs upp.

5.1.2 Uppsugning av vätska SE UPP!

Brännbara vätskor får inte sugas upp.

Före uppsugning av vätskor måste principiellt filtersäcken/avfalls­säcken avlägsnas.

Användning av ett separat filterelement eller filtersil rekommende­ras.

Vid skumbildning ska arbetet omedelbart avslutas och behållaren
tömmas.

För att reducera skumbildningen bör skumbegränsare Alto Foam
Stop användas (best.nr, se avsnitt „Tillbehör“).

16

6 Efter arbetet

ATTIX 30/50 H/M

svensk

6.1 Stänga av och förvara
sugaren

A

C

B

1. Efter uppsugning av hälso­farligt damm måste sugaren
sugas ren utvändigt.

2. Stäng av apparaten och dra
ut stickproppen ur väggutta­get.

3. Lossa sugslangen från ma-

skinen och förslut inloppets
anslutning (A) med pluggen
(B).

4. Linda upp nätkabeln på
handtaget (C). Börja upp­rullningen av kabeln vid hu­set och inte vid stickdonsän­den för att förhindra att nät­kabeln tvinnas.

5. Töm smutsbehållaren och
rengör sugaren.

6. Efter uppsugning av vätskor:
Ställ ner sugöverdelen åtskilt
från maskinen för att filterele­ment ska kunna torka.

7. Häng upp sugröret med golv­munstycket (D) i hållarna och
stuva undan tillbehören (E).

8. Ställ dammsugaren i ett torrt
utrymme ej åtkomlig för obe­höriga.

E

D

17

ATTIX 30/50 H/M

svensk

7 Service

7.1 Serviceschema

7.2.1 Tömma smutsbehållare

7.2.2 Byte av säkerhetsfilterpåsen "H"

7.2.3 Byte av filtersäck "M"

7.2.4 Byte av avfallssäck "M"

7.2.5 Byte av filterelement "H" (Push&Clean)

7.2.6 Byte av filterelement "H" (XtremeClean)

7.2.7 Byte av filterelement "M" (Push&Clean)

7.2.8 Byte av filterelement "M" (XtremeClean)

Efter arbetet Vid behov

















7.2 Servicearbeten

7.2.1 Tömma
smutsbehållaren

Efter tömningen: Rengör behålla­rens kant samt tätningarna i mel­lanring och sugöverdel innan dessa
monteras tillbaka.
Om tätning eller spår är smutsiga
eller skadade sjunker sugförmågan.

Innan sugslangen skjuts in på nytt:
Rengör inloppets anslutning och
slangens muff.

A

1. Stäng av apparaten och dra
ut stickproppen ur väggutta­get.

2. Öppna låsbyglarna (A) och
lyft bort sugöverdelen.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

3. Töm ut uppsugen smuts.

4. Uppsugen smuts ska omhän­dertas enligt gällande lagar.

18

A

5. Montera sugöverdelen.

6. Stäng låsbyglarna (B). Se till
att låsbyglarna placeras rätt.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

ATTIX 30/50 H/M

7.2.2 Byte av
säkerhetsfilterpåsen
"H"

Ge vid följande arbeten akt på att
inte damm virvlas upp i onödan.
Bär P2-skyddsmask.

OBS!
Vid asbestsanering ska dessutom
engångsklädsel användas.

Sug aldrig utan filter!

A

B

1. Stäng av apparaten och dra

svensk

ut stickproppen ur väggutta­get.

2. Öppna låsbyglarna (A) och
lyft bort sugöverdelen.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

Ta bort säkerhetsfiltersäcken:

3. Stäng avfallssäcken med ett
snöre (B).

4. Dra av avfallssäckens muff
försiktigt från inloppets an­slutning .

5. Stäng avfallssäckens muff
med spjället.

6. Avfallssäcken ska omhän­dertas enligt gällande lagar.

A

Montering av filtersäck:

D

C

7. Rengör smutsbehållaren.

8. Lägg in en ny avfallssäck i
smutsbehållaren.

9. Ge akt på att avfallssäckens
avluftningsöppningar (C) be­finner sig inne i smutsbehål­laren.

10. Tryck upp filtersäckens muff
kraftigt på inloppets anslut­ning.

11. Vik avfallssäckens övre ände
över smutsbehållarens kant

12. Montera sugöverdelen.

13. Stäng låsbyglarna (A). Se till
att låsbyglarna placeras rätt.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

19

ATTIX 30/50 H/M

svensk

7.2.3 Byte av filtersäck "M"

Ge vid följande arbeten akt på att
inte damm virvlas upp i onödan.
Bär P2-skyddsmask.

Sug aldrig utan filter!

A

C

B

1. Stäng av apparaten och dra
ut stickproppen ur väggutta­get.

2. Öppna låsbyglarna (A) och
lyft bort sugöverdelen.

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

Ta bort filtersäcken:

D

3. Dra av filtersäckens muff (B)
försiktigt från inloppets an­slutning (C).

4. Stäng filtersäckens muff med
spjället (D).

5. Ta hand om filtersäcken en­ligt gällande lagar.

A

Montering av filtersäck:

6. Rengör smutsbehållaren.

7. Lägg in filtersäcken i smuts­behållaren.

8. Tryck upp filtersäck­ens muff kraftigt på in­loppets anslutning.

9. Montera sugöverdelen.

10. Stäng låsbyglarna (A). Se till
att låsbyglarna placeras rätt.

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

20

ATTIX 30/50 H/M

7.2.4 Byte av avfallssäck "M"

Ge vid följande arbeten akt på att
inte damm virvlas upp i onödan.
Bär P2-skyddsmask.

Sug aldrig utan filter!

A

C

B

2
3

ø

7
2

ø

D

1. Stäng av apparaten och dra

svensk

ut stickproppen ur väggutta­get.

2. Öppna låsbyglarna (A) och
lyft bort sugöverdelen.

ø

3
6

ø

3
8

A

Ta bort avfallssäcken:

3. Stäng avfallssäcken med ett
snöre (B).

4. Dra av avfallssäckens muff
försiktigt från inloppets an­slutning (C).

5. Stäng avfallssäckens muff
med spjället (D).

6. Avfallssäcken ska omhän­dertas enligt gällande lagar.

A

Montering av avfallssäck:

E

7. Rengör smutsbehållaren.

8. Lägg in en ny avfallssäck i
smutsbehållaren.

9. Ge akt på att avfallssäckens
avluftningsöppningar (E) be­finner sig inne i smutsbehål­laren.

10. Tryck upp filtersäckens muff
kraftigt på inloppets anslut­ning.

11. Vik avfallssäckens övre ände
över smutsbehållarens kant.

12. Montera sugöverdelen.

13. Stäng låsbyglarna (A). Se till
att låsbyglarna placeras rätt.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

21

ATTIX 30/50 H/M

svensk

7.2.5 Byt ut filterelement "H"
(Push & Clean)

Ge vid följande arbeten akt på att
inte damm virvlas upp i onödan.
Bär P2-skyddsmask.

OBS!
Vid asbestsanering ska dessutom
engångsklädsel användas.

Sug aldrig utan filter!

A

D

B

1. Stäng av apparaten och dra
ut stickproppen ur väggutta­get.

2. Öppna låsbyglarna (A) och
lyft bort sugöverdelen.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

Ta bort filterelementet:

C

3. Vrid filterhållaren (D) moturs
ved hjälp av den medföljande
verktyget (C) och ta därefter
bort hållaren.

4. Ta försiktigt bort filterelemen­tet.

5. Rengör filterpackningen (B),
kontrollera om den har ska­dats och byt om så behövs.

6. Dra upp en filterskyddspåse
över filterelementet.

7. Avlägsna försiktigt filter-

element och förslut filter­skyddspåsen genom att
göra en knut på den.

8. Använt filterelement ska

omhändertas enligt gällan­de lagar.

Montera filterelement:

9. Sätt fast filterhållaren med
hjälp av det medföljande ver­tyget genom att vrida hålla­ren medurs för att låsa den.

22

A

10. Montera sugöverdelen.

11. Stäng låsbyglarna (A). Se till

att låsbyglarna placeras rätt.

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

ATTIX 30/50 H/M

7.2.6 Byt ut filterelement "H"
(XtremeClean)

Ge vid följande arbeten akt på att
inte damm virvlas upp i onödan.
Bär P2-skyddsmask.

OBS!
Vid asbestsanering ska dessutom
engångsklädsel användas.

Sug aldrig utan filter!

A

B

1. Stäng av apparaten och dra

svensk

ut stickproppen ur väggutta­get.

2. Öppna låsbyglarna (A) och
lyft bort sugöverdelen.

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

Ta bort filterelementen:

3. Skruva loss skruven och
öppna filterspänningsdelen
(B).

4. Ta försiktigt bort båda kas­setterna med filterelemen­ten.

B

C

D

5. Dra upp en filterskyddspåse
över filterelementet.

6. Avlägsna försiktigt filter-

element och förslut filter­skyddspåsen genom att
göra en knut på den.

7. Använt filterelement ska

omhändertas enligt gällan­de lagar.

Montera filterelement:

8. Sätt in nya filterelement (C) i
kassetterna (D).

9. Sätt in kassetterna med fil­terelementen i sugöverdelen.

10. Fixera filterspänningsdelen
(B) och skruva fast skruven.

B

23

ATTIX 30/50 H/M

svensk

7.2.7 Byt ut filterelement "M"
(Push & Clean)

Ge vid följande arbeten akt på att
inte damm virvlas upp i onödan.
Bär P2-skyddsmask.

Sug aldrig utan filter!

A

A

11. Montera sugöverdelen.

12. Stäng låsbyglarna (A). Se till
att låsbyglarna placeras rätt.

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

1. Stäng av apparaten och dra
ut stickproppen ur väggutta­get.

2. Öppna låsbyglarna (A) och
lyft bort sugöverdelen.

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

B

Ta bort filterelementet:

3. Vrid filtrets spännbricka mot­urs och ta bort den.

4. Ta försiktigt bort filterelemen­tet.

5. Rengör filterpackningen (B),
kontrollera om den har ska­dats och byt om så behövs.

6. Använt filterelement ska om­händertas enligt gällande la­gar.

Montera filterelement:

6. Montera nytt filterelement.

7. Montera filtrets spänn­bricka och lås fast den ge­nom att vrida den medurs.

9. Montera sugöverdelen.

10. Stäng låsbyglarna (A). Se till
att låsbyglarna placeras rätt.

24

A

ø

3

2

3

6

ø

ø

7

3

2

8

ø

A

ATTIX 30/50 H/M

7.2.8 Byt ut filterelement "M"
(XtremeClean)

Ge vid följande arbeten akt på att
inte damm virvlas upp i onödan.
Bär P2-skyddsmask.

Sug aldrig utan filter!

A

B

1. Stäng av apparaten och dra

svensk

ut stickproppen ur väggutta­get.

2. Öppna låsbyglarna (A) och
lyft bort sugöverdelen.

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

Ta bort filterelementen:

3. Öppna filterbyglarna (B).

4. Ta försiktigt bort båda kas­setterna med filterelemen­ten.

5. Använt filterelement ska om­händertas enligt gällande la­gar.

B

B

C

D

Montera filterelement:

6. Sätt in nya filterelement (C) i
kassetterna (D).

7. Sätt in kassetterna med fil­terelementen i sugöverdelen.

8. Lås filterbyglarna (B).

9. Montera sugöverdelen.

10. Stäng låsbyglarna (A). Se till
att låsbyglarna placeras rätt.

A

ø

3

2
3

6

ø

ø

7

3

2

8

ø

A

25

ATTIX 30/50 H/M

svensk

8 Avhjälpande av störningar

‡ Motorn startar inte > Säkringen i nätanslutningens

‡ Motorn startar inte i läge

‡ Försämrad sugeffekt > Sugkraftregleringen*) är

‡ Ingen sugeffekt vid

‡ Spänningsvariationer > För hög impedans i

Störning Orsak Åtgärd

för automatik

våtsugning

• Koppla in nätsäkringen.

uttag har utlöst

> Överbelastningsskydd har

utlöst.

• Slå ifrån sugaren, låt den
kylas av ca 5 minuter. Kan inte
sugaren kopplas in på nytt,
kontakta Alto-servicestation.

> Motor defekt. • Låt Nilfisk-Alto service byta ut

motorn.

*)

riktigt anslutet.

> Elverktygets effektförbrukning

är för låg

> Elverktyg defekt eller inte

• Kontrollera elverktygets
funktion resp.

• Beakta en minsta
effektförbrukning av P >40 W.

• Ställ in sugkraften enligt

inställd på för låg sugeffekt.

avsnitt „Inställning av
sugkraftreglering“.

> Slangdiametern stämmer inte

överens med strömställarlä-

• Anpassa strömställarläget till
slangdiametern.

get.
> Sugslang/munstycke igensatt. • Rengör sugslang/munstycke.
> Tanken, avfallspåsen,

filterpåsen eller

säkerhetsfilterpåsen är full.

• Se avsnitten ”Tömma tanken”
eller ”Byta avfallspåse,
filterpåse eller säkerhetspåse”.

> Filterelementet är igensatt. • Se avsnitt „Rensa

filterelement“ resp. „Byte av
filterelement“

> Tätning mellan behållare och

• Byt packningen

sugöverdel är defekt eller

saknas
> Rengöringsmekanism defekt. • Tillkalla Nilfisk-Alto Service.
> Behållaren full • Koppla ifrån maskinen. Töm

behållaren

• Man behöver inte räkna

spänningsförsörjningen.

med spänningsvariationer
över 7%, om impedansen
vid anslutningspunkten är
≤ 0.15 Ω .

26

*)

specialtillbehör / modellvarianter

9 Övrigt

ATTIX 30/50 H/M

svensk

9.1 Återföring av materialet
i maskinen till
kretsloppet

Den uttjänta maskinen ska omedelbart göras oanvändbar.

1. Dra ut stickproppen.

2. Klipp av anslutningskabeln.

3. Kasta aldrig elmawskiner i hushålls-soporna!
Enligt EU-direktiv 2002/96/EG om avfall som utgörs av eller

innehåller elektriska och elektroniska komponenter måste
dessa samlas in separat och tillföras en miljövänlig återvin­ning.

9.2 Garanti För garanti gäller våra allmänna affärsvillkor.

Skador som uppstått genom egenmäktiga förändringar på appa­raten, användning av fel reservdelar och tillbehör samt icke ända­målsenlig användning ersätts inte i tillverkaren utan ligger helt inom
användarens ansvarsområde.

9.3 Kontroller

Eltekniska kontroller ska utföras enligt direktiven i gällande arbets­skyddsföreskrifter (Tyskland BGV A3) samt enligt DIN VDE 0701 del
1 och del 3. Enligt DIN VDE 0702 krävs att dessa kontroller utförs
med regelbundna mellanrum samt efter utförd reparation eller mo­difiering.

9.4 EU-försäkran om
överensstämmels

Dammsugaren är typgodkänd enligt IEC/EN 60335-2-69.

EU-försäkran om
överensstämmels

Nilfi sk-Advance A/S
Industrivej 1
DK-9560 Hadsund

Produkt:
Typ :

Beskrivning:
Maskinens konstruktion

motsvarar följande gällande
bestämmelser:

Tillämpade harmoniserade
standarder:

Tillämpade nationella standarder
och tekniska specifi kationer:

Dammsugare för våt och torr användning
ATTIX 30 -/50 -/0H/0M/PC/XC

ATTIX 30 -/50 -/2H/2M/PC/XC

110 /230 - 240V 5 0 Hz

EG maskindirektiv 2006/42/EG
EG lågspänningsdirektiv 2006/95/EG
EG direktiv EMC 2004/108/EG

EN 12100-1, EN 12100-2
EN 60335-2-69
EN 55014-1, EN 55014-2, EN 61000-3-2

IEC 60335-1
IEC 60335-2-69

Dipl. Ing. Wolfgang Nieuwkamp
Provningar och godkännanden Hadsund, 01.12.2008

27

ATTIX 30/50 H/M

9.5 Tekniska data

svensk

Nätspänning V 230 230/240 110
Nätfrekvens Hz 50
Nätsäkring A 16 13 32

Anslutningseffekt

Anslutningsvärde för
apparatuttag

Total anslutningseffekt W

Luftflöde (max.)

Undertryck (max.) hPa

Ljudtrycksnivå på mätyta, 1
m avstånd EN 60704-1

Ljudnivå vid arbete dB(A) 59
Nätanslutningskabel: Längd 7,5

Nätanslutningskabel: Typ

Skyddsklass I
Kapslingsklass IP X4
Avstörningsgrad EN 55014-1
Behållarens volym l 30 45 30 45
Bredd mm 380
Djup mm 450
Höjd mm 595 750 595 750

Vikt kg

ATTIX 30-50 Safety

EU GB 230/240 V GB 110 V

IEC

W 1200 1000

30-0H PC/XC

30-0M PC/XC

50 0H PC/XC

50-0M PC/XC

– – 2400 (EU)

W

1200 (EU, GB 230/240)

1000 (GB 110V)

3

m
l/min

/h

222 (EU, GB 230/240) / 192 (GB 110V)

3700 (EU, GB 230/240) / 3200 (GB 110V)

250 (EU, GB 230/240)

230 (GB 110V)

dB(A)

2) (GB 110 V)

4) (EU)

5) (GB 230/240)

1) (EU)

2) (GB 110 V)

5) (GB 230/240)

10 11 10 (PC)

1) = H05RR-F 3G1,5 2) = H05BQ-F 3G1,0 3) = H07BQ-F
3G2,5

VARNING! Använd endast de nämnda kablarna

30-2H PC/XC
30-2M PC/XC

62

4) = H07RN-F

1750 (GB 230/240)

1400 (GB 110V)

3600 (EU)

2950 (GB 230/240)

2400 (GB 110V)

1) (EU)

3) (GB110V)

5) (GB 230/240

12 (XC)

3G1,5

50-2H PC/XC

50-2M PC/XC

11 (PC)
12 (XC)

5) = H05RR-F
3G1,5

9.6 Tillbehör

Beskrivning Löpnummer

Säkerhetsfiltersäck "H" ATTIX 30 (5 styck)
Säkerhetsfiltersäck "H" ATTIX 50 (5 styck)

107400233

107400236
Dukfiltersäck Attix 30 (5 styck) 302004000
Dukfiltersäck Attix 40, 50 (5 styck) 302004004
Rundfilter PC "H" 302000658
Rundfilter PC "M" 302000490
Planfilter XC (2 styck) "H" 107400449
Planfilter XC (2 styck) "M" 302002842
Motorkylningsfilter 302003721
Blåsadapter 302003717
Dukfilter Attix 30,50 302000525
Nilfisk-Alto-Foam-Stop (6x1l) 8469

28
