Nilfisk ATTIX 30, ATTIX 30 PC, ATTIX 30 XC, ATTIX 40, ATTIX 40 PC User guide [it]

Operating
instructions

ATTIX 30 / PC / XC
ATTIX 40 / PC / XC
ATTIX 50 / PC / XC
ATTIX 50-21 PC EC

107400397 E

ATTIX 30-40-50

ATTIX 30

1

9

8

7

2
3

6

5

4

ATTIX 40

ATTIX 50

Indice

1 Importanti indicazioni di

sicurezza

ATTIX 30-40-50

............................................................................................2

2 Descrizione

3 Prima della messa in

funzione

4 Comandi / Funzionamento

2.1 Elementi di comando ............................................................6

2.2 Pannello comandi ...................................................................

3.1 Assemblare l’apparecchio ....................................................8

3.1.1 Estrarre gli accessori dalla confezione 1) ..............................8

3.1.2 Fissare il supporto del tubo di aspirazione al tubo di

aspirazione 1) ........................................................................8

3.2 Caricare le batterie e inserirle (ATTIX 30-01 PC BATT) .......8

3.3 Inserire il sacchetto filtro.......................................................9

4.1 Collegamenti ......................................................................11

4.1.1 Collegamento del tubo di aspirazione ................................11

4.1.2 Collegamento elettrico........................................................11

4.2 Accendere l’apparecchio ....................................................11

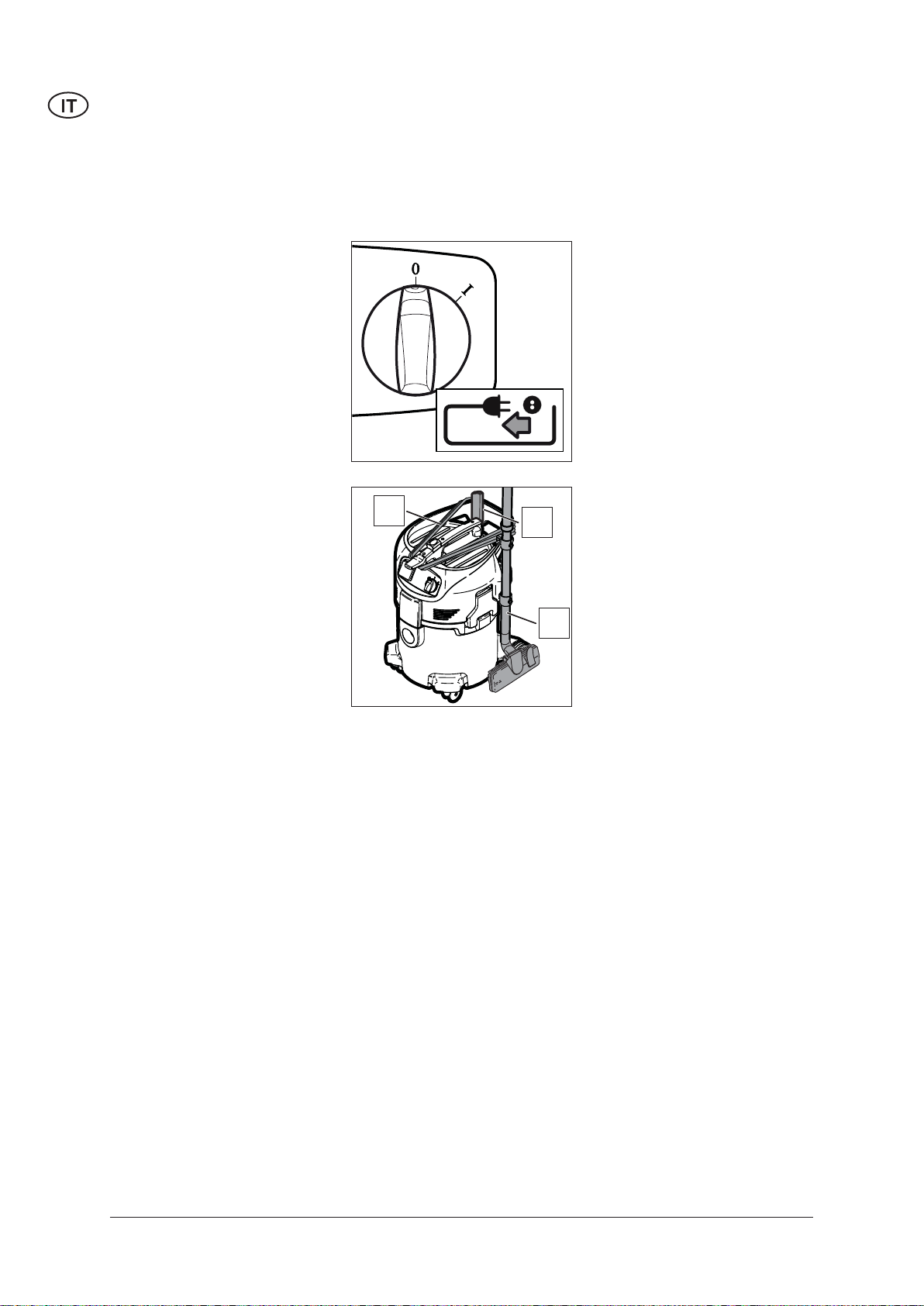

4.2.1 Interruttore „ 0-I “ 1) .............................................................11

4.2.2 Interruttore „ auto-0-I “ 1) .....................................................11

4.2.3 Regolazione della forza aspirante 1) ...................................12

4.2.4 Esercizio automatico On/Off – Posizione dell’interruttore

„ auto “ 1) .............................................................................12

4.3 Pulizia dell‘elemento filtrante ..............................................13

4.3.1 Pulizia dell‘elemento filtrante

" Push & Clean " (ATTIX 30- / 40- / 50-xx PC) ....................13

4.3.2 Pulizia dell‘elemento filtrante " XtremeClean "

(ATTIX 30- / 40- / 50-xx XC) ...............................................13

5 Campi d’impiego e metodi

di lavoro

6 Dopo il lavoro

7 Manutenzione

8 Eliminazione di disfunzioni

9 Altre indicazioni

5.1 Tecniche operative..............................................................14

5.1.1 Aspirazione di sostanze secche .........................................14

5.1.2 Aspirazione di liquidi ............................................................14

6.1 Spegnere l‘aspiratore e metterlo a deposito ......................15

7.2 Lavori di manutenzione ......................................................16

7.2.1 Svuotare il contenitore dello sporco ...................................16

7.1 Piano di manutenzione ......................................................16

7.2.2 Sostituzione del sacchetto a filtro .......................................17

7.2.3 Sostituzione del sacchetto di smaltimento .........................18

7.2.4 Sostituzione dell‘elemento filtrante ....................................19

7.2.5 Sostituzione dell‘elemento filtrante

(XtremeClean System) .......................................................20

..........................................................................................21

9.4 Dichiarazione di conformità CE ..........................................22

9.1 Riciclaggio della macchina .................................................22

9.2 Garanzia .............................................................................22

9.3 Controlli ..............................................................................22

9.5 Dati tecnici ..........................................................................23

9.6 Accessori ............................................................................23

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

1

ATTIX 30-40-50

1 Importanti indicazioni di sicurezza

Raffigurazioni di indicazione

Prima di mettere in funzione la macchina, leggere con atten­zione il documento, conservandolo quindi sempre a portata
di mano.

PERICOLO

Pericolo imminente che potrebbe causare ferite gravi
irreversibili, anche mortali.

AVVI SO

Pericolo che potrebbe causare ferite gravi, anche mortali.

PRUDENZA

Pericolo che potrebbe causare ferite leggeri o danni
materiali.

L‘apparecchio può venir usato

• solo da persone addestrate al suo funzionamento e che siano sta-

te espressamente incaricate al suo comando

• solo sotto sorveglianza

• Questo apparecchio non deve essere utilizzato da persone (inclusi

bambini) con ridotte capacità fisiche, sensoriali o mentali, o con
mancanza di esperienza e conoscenza.

• Non permettere che venga utilizzato come giocattolo da parte dei

bambini.

1. È da tralasciarsi ogni modo di lavoro di dubbia sicurezza tecni-

ca.

2. Non aspirare mai senza filtro.

3. Spegnere la macchina e scollegare la spina di rete al presentarsi

delle seguenti situazioni:

- prima di interventi di pulizia e manutenzione.

- prima della sostituzione di componenti.

- in caso di formazione di schiuma o fuoriuscita di liquidi

L‘azionamento della macchina soggiace alle determinazioni nazio­nali in vigore.
Oltre alle istruzioni sull‘uso e alle regolamentazioni vincolanti in vi­gore nel Paese d‘impiego per la prevenzione di infortuni, sono da
osservarsi anche le riconosciute regole tecniche del ramo per un
lavoro sicuro e appropriato.

1)

2

Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 30-40-50

Impiego finalizzato della
macchina

Trasporto

Immagazzinamento

Attacco elettrico

La macchina va utilizzata per aspirare polveri asciutte e non infiam­mabili e liquidi.

La macchina è destinata ad uso commerciale come ad es. in

• alberghi, scuole, ospedali, fabbriche, punti vendita, uffici, locali di

locazione

Ogni impiego da ciò esulante è considerato come non finalizzato.

Per quei danni che da esso derivino il costruttore non si assume
responsabilità alcuna.
Come impiego finalizzato si intende anche il mantenimento delle
condizioni di funzionamento determinate dal costruttore quali ma­nutenzione e riparazione.

1. Prima del trasporto chiudere tutti i ganci di blocco del contenitore

dello sporco.

2. Non ribaltare l’apparecchio, se vi è presenza di liquido nel con-

tenitore dello sporco.

3. Non sollevare l’apparecchio con ganci da gru.

1. Immagazzinare la macchina in locali asciutti e al riparo dal gelo.

1. Si raccomanda, che l‘alimentazione di corrente dell‘apparecchio

venga eseguita tramite un interruttore di corrente di guasto.

2. Scegliere la disposizione delle parti sotto corrente (prese, spine

e connessioni) e la sistemazione del filo di prolunga in maniera
tale, che la categoria di protezione rimanga invariata.

3. Sia le spine che le connessioni del filo di collegamento e di cavi

di prolunga devono essere a tenuta d‘acqua.

Fili di prolunga

1. Utilizzare come prolunga esclusivamente i materiali indicati espli-

citamente dal produttore o modelli qualitativamente superiori.

2. Nell‘impiego di un conduttore di prolunga osservarne la sezione

minima dello stesso:

Lunghezza del filo Sezione

< 16 A < 25 A

fino 20 m 1,5 mm
da 20 a 50 m 2,5 mm

2

2

2,5 mm
4,0 mm

2

2

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

3

ATTIX 30-40-50

Caricabatteria

Inserire le batterie ricaricabili fornite assieme al caricabatteria. Se si
utilizzano altre batterie si potrebbe provocare un’esplosione. Non si
devono assolutamente mai caricare batterie alcaline o altre batterie
primarie. Non tentare mai di aprire né gettare nel fuoco le batterie
ricaricabili o le normali batterie.

Utilizzare il caricabatteria solo in locali chiusi e asciutti. Proteggere
l’apparecchio dall’umidità e dalla pioggia per evitare i rischi di incen­dio o di scossa elettrica.

Caricabatteria:

• non metterlo in funzione se la presa o il carter presentano dei dan-

ni

• non aprirlo o modificarlo

• tenerlo lontano dalla portata dei bambini

• non utilizzarlo quando non sia possibile controllarlo

• dopo l’utilizzo scollegarlo dalla rete elettrica

• pulirlo solo a presa scollegata e con un panno asciutto

• far eseguire gli interventi di riparazione solo da parte di personale

specializzato

1)

4

Accessori opzionali varianti di modello

Traduzione del manuale originale

Fonti di pericoli

ATTIX 30-40-50

Dispositivi elettrici

PERICOLO

Componenti sotto tensione nella sezione superiore
dell’aspiratore.

Il contatto con componenti sotto tensione provoca ferite
gravi, anche mortali.

1. Non spruzzare mai acqua sulla sezione superiore del­l’aspiratore.

PERICOLO

Pericolo di scossa elettrica dovuta ad una linea di alimen­tazione difettosa.
Il contatto con una linea di alimentazione difettosa può cau­sare ferite gravi, anche mortali.

1. Non danneggiare il filo di collegamento alla rete (per
es. passandovi sopra con veicoli, strappandolo, schiac­ciandolo).

2. Controllare regolarmente il conduttore di collegamento
alla rete in merito a danneggiamenti quali per es. scre­polature o segni di invecchiamento.

3. Prima di proseguire con l’utilizzo della macchina, far ri­parare la linea di alimentazione difettosa dal servizio di
assistenza Nilfisk-Alto o da un elettricista specializzato.

PRUDENZA

Presa dell’apparecchio1).
La presa dell’apparecchio è progettata esclusivamente per

gli usi indicati nelle istruzioni d’uso.

1. Il collegamento di altri apparecchi può causare danni
materiali.

2. Prima dell’allacciamento di un apparecchio, spegnere
l’aspiratore e l’apparecchio da allacciare.

3. Leggere le istruzioni d’uso dell’apparecchio da allaccia­re e rispettare le segnalazioni di sicurezza ivi riportate.

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

PRUDENZA

Danni dovuti alla tensione di rete non idonea.
Se si collega la macchina ad una tensione di rete non ido­nea si può danneggiare la macchina.

1. Accertarsi che la tensione indicata sulla traghetta del
modello sia conforme alla tensione di rete locale.

5

ATTIX 30-40-50

Aspirazione di liquidi

Materiali pericolosi

PRUDENZA

Aspirazione di liquidi.
Non è permessa l‘aspirazione di liquidi infiammabili.

1. Prima dell‘aspirazione di liquidi si deve togliere imman­cabilmente il sacchetto a filtro/di smaltimento e control­lare la funzione del galleggiante ossia la limitazione di
livello dell‘acqua.

2. Si raccomanda l‘impiego di un elemento filtrante sepa­rato o di un setaccio di filtro.

3. Ad una formazione di schiuma terminare immediata­mente il lavoro e svuotare il contenitore.

AVVI SO

Materiali pericolosi.
L’aspirazione di materiali pericolosi può causare ferite

gravi, anche mortali.

1. I seguenti materiali non devono essere aspirati:

- polveri nocive alla salute

- materiali caldi (sigarette accese, cenere calda, ecc.)

- liquidi infiammabili, esplosivi, aggressivi (ad es. benzi-

na, solventi, acidi, soluzioni alcaline, ecc.)

- polveri infiammabili, esplosive (ad es. polvere di ma-

gnesio, di alluminio, ecc.)

Pezzi di ricambio ed
accessori

Svuotamento del contenitore
dello sporco

PRUDENZA

Pezzi di ricambio ed accessori.
L’utilizzo di pezzi di ricambio ed accessori non originali può

compromettere la sicurezza operativa della macchina.

1. Utilizzare esclusivamente pezzi di ricambio ed acces­sori Nilfisk-Alto.

2. Impiegare solo le spazzole fornite assieme all‘apparec­chio o quelle determinate nelle istruzioni per l‘uso.

PRUDENZA

Materiali di aspirazione che potrebbero danneggiare
l’ambiente.

I materiali di aspirazione possono rappresentare un
pericolo per l’ambiente.

1. Smaltire il materiale aspirato secondo le determinazioni
di legge.

1)

6

Accessori opzionali varianti di modello

Traduzione del manuale originale

2 Descrizione

ATTIX 30-40-50

2.1 Elementi di comando

1 Maniglia con guida per avvolgere il cavo di collegamento
2 Punto di fissaggio del supporto del tubo di aspirazione
3 Ganci di blocco
4 Rotella orientabile
5 Contenitore dello sporco
6 Bocchetto d’entrata
7 Interruttore dell’apparecchio
8 Presa sull‘apparecchio
9 Bottone d’azionamento per la pulizia del filtro

1)

1)

ATTIX 30

1

9

8

7

2
3

6

5

4

ATTIX 40

ATTIX 50

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

7

ATTIX 30-40-50

2.2 Pannello comandi

ATTIX 30- / 40- / 50-01

ATTIX 30- / 40- / 50-11

ATTIX 30- / 40- / 50-21

auto

ATTIX 30-01 PC BATT

1)

8

Accessori opzionali varianti di modello

Traduzione del manuale originale

3 Prima della messa in funzione

ATTIX 30-40-50

3.1 Assemblare
l’apparecchio

3.1.1 Estrarre gli accessori
dalla confezione

3.1.2 Fissare il supporto del
tubo di aspirazione al
tubo di aspirazione

1)

1)

A

1.

2.

3.

A

1. Estrarre apparecchio e ac­cessori dalla confezione.

2. La spina di rete non deve an­cora essere inserita in una
presa.

3. Aprire i ganci di blocco (A) ed
estrarre la sezione superiore
dell’aspiratore.

4. Estrarre i componenti acces­sori 1) dal contenitore per lo
sporco e dalla confezione.

1. Fissare il supporto del tubo
di aspirazione al tubo di aspi­razione.

3.2 Caricare le batterie e
inserirle (ATTIX 30-01
PC BATT)

1. Inserire la spina del ca­ricabatteria in una presa
con messa a terra e instal­lata conformemente alle
prescrizioni del settore.

2. Inserire le batte­rie nel caricabatteria.

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

9

ATTIX 30-40-50

3. Al termine della fase di ca­rica (la segnalazione 100%
si illumina) estrarre le bat­terie dal caricabatteria.

4. Inserire le batterie nell’aspi­ratore e ribaltare l’impugna­tura per bloccare in posizio­ne le batterie.

3.3 Inserire il sacchetto
filtro

A

A

1. La spina di rete non deve an­cora essere inserita in una
presa.

2. Aprire i ganci di blocco
(A) ed estrarre la sezione
superiore dell’aspiratore.

3. Inserire il sacchetto filtro nel
contenitore per lo sporco.

10

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

A

A

ATTIX 30-40-50

4. Premere con forza il ma­nicotto del sacchetto fil­tro sul raccordo di entrata.

5. Inserire la sezione superiore
dell’aspiratore.

6. Chiudere i ganci di blocco
(B). Controllare che i ganci di
blocco siano fissati corretta­mente.

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

11

ATTIX 30-40-50

4 Comandi / Funzionamento

4.1 Collegamenti

4.1.1 Collegamento del tubo
di aspirazione

4.1.2 Collegamento elettrico

La tensione di lavoro riportata sulla
targhetta di tipo deve corrispondere
a quella di rete.

4.2 Accendere
l’apparecchio

4.2.1 Interruttore „ 0-I “

1)

1. Attaccare il tubo di aspirazio­ne.

1. Fare attenzione che l‘aspira­tore sia spento.

2. Inserire la spina del condut­tore di collegamento in una
presa con contatto di prote­zione di corrente di guasto
secondo le prescrizioni.

Posizione

dell’interruttore

0

I

Funzionamento

Spento

On

4.2.2 Interruttore
„ auto-0-I “

12

1)

auto

Posizione

dell’interruttore

0

auto

I

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

Funzionamento

Spento

Auto On/Off

On / esercizio

manuale

ATTIX 30-40-50

4.2.3 Regolazione della forza
aspirante

1)

4.2.4 Esercizio automatico
On/Off – Posizione
dell’interruttore
„ auto “

Accensione e spegnimento dell’aspi­ratore sono effettuate mediante il
dispositivo elettrico collegato. La
sporcizia viene assorbita diretta­mente nel punto di formazione della
polvere.

1)

auto

Posizione

dell’inter-

ruttore

Funzionamento

La regolazione

della forza aspi-

rante permette

un’adeguazione

precisa della po-

tenza aspirante in

base alle diverse

applicazioni.

1. Spegnere l’aspiratore.

2. Spegnere il di­spositivo elettrico.

Secondo le determinazioni possono
venir collegati solamente generatori
di polvere collaudati in tale tecnica.
Per l‘assorbimento di potenza mas­simo dell‘apparecchio elettrico da
collegarsi: vedi capoverso „Dati tec­nici“.

Prima di commutare sulla posizione
dell‘interruttore „auto“, fare attenzio­ne, che l‘apparecchio elettrico colle­gato sia spento.

auto

3. Collegare dispositivo elettri­co e aspiratore con il tubo di
aspirazione.

4. Inserire la spina del disposi­tivo elettrico nella presa del­l’apparecchio sul pannello
comandi dell’aspiratore.

5. Accendere l’aspiratore, inter­ruttore in posizione “auto”.

6. Accendere il dispositi­vo elettrico. Il motore di
aspirazione si avvia al­l’accensione del dispositi­vo elettrico collegato.
Dopo lo spegnimento
dell‘apparecchio elettrico
l‘aspiratore continuerà a gi­rare ancora per qualche bre­ve momento, affinché venga
condotta nel sacchetto a filtro
la polvere che si trova ancora
nel tubo di aspirazione.

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

13

ATTIX 30-40-50

10 sec.

4.3 Pulizia dell‘elemento

4.3.1 Pulizia dell‘elemento

Solo per aspirazioni senza sacco filtro
e senza inserto filtrante.

filtrante

filtrante " Push & Clean "
(ATTIX 30- / 40- / 50-xx PC)

Filter Cleaning System

Quando cala la potenza di aspirazione:

1. Inserire l’interruttore in posizione “I” (potenza massima di aspi­razione).

2. Con il palmo della mano tappare l‘apertura della bocchetta o del
tubo d‘aspirazione.

3. Premere tre volte il bottone di azionamento della pulizia del filtro.
Con ciò ne verranno ripulite dalla polvere ivi depositata le lamelle
dell‘elemento filtrante con il flusso d‘aria che così si genera.

4.3.2 Pulizia dell‘elemento
filtrante " XtremeClean "
(ATTIX 30- / 40- / 50-xx
XC)

Solo per aspirazioni senza inserto
filtrante.

Onde garantire una prestazione di aspirazione costantemente ele­vata, l‘elemento filtrante viene ripulito automaticamente durante il
funzionamento. Ad un imbrattamento estremamente elevato dell‘ele­mento filtrante si consiglia una ripulitura integrale:

1. Spegnere l‘aspiratore.

2. Con il palmo della mano tappare l‘apertura della bocchetta o del
tubo d‘aspirazione.

3. Commutare l‘interruttore dell‘apparecchio sulla posizione „I“, la­sciando girare l‘aspiratore per ca. 10 secondi con l‘apertura del
tubo di aspirazione tappata.

14

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

5 Campi d‘impiego e metodi operativi

ATTIX 30-40-50

5.1 Tecniche operative

5.1.1 Aspirazione di sostanze
secche

Accessori complementari, bocchette e tubi di aspirazione possono,
se correttamente impiegati, aumentare l‘azione di pulizia, riducendo il
volume di lavoro.

Una pulizia attiva si ottiene mediante l‘applicazione di alcune poche
direttive in combinazione con le vostre personali esperienze in settori
speciali.

Qui sono esposte alcune indicazioni basilari.

Prima dell’aspirazione di sostanze secche si dovrebbe metter sem­pre un sacchetto di smaltimento nel contenitore (per Nr. di ordinazio­ne vedi il capoverso “Accessori“). Quindi il materiale aspirato potrà
venir smaltito in modo semplice ed igienico.

Dopo l’aspirazione di liquidi l’elemento filtrante sarà inumidito. Un
elemento filtrante umido si intasa più rapidamente, qualora vengano
aspirate sostanze asciutte. Per tale ragione si dovrebbe lavare ed
asciugare l’elemento filtrante prima dell’aspirazione a secco oppure
sostituirlo con uno asciutto.

5.1.2 Aspirazione di liquidi

Prima dell’aspirazione di liquidi:

1. Togliere il sacchetto di smaltimento dal contenitore dello sporco.

Si raccomanda l’impiego di un elemento filtrante separato. Non ap­plicabile alle macchine XC.

Ad una formazione di schiuma terminare immediatamente il lavoro
e svuotare il contenitore.

Per ridurre la formazione di schiuma far uso dello schiumicida Nil­fisk-Alto Foam Stop (per Nr. d’ordin. vedi capoverso “Accessori“).

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

15

ATTIX 30-40-50

6 Dopo il lavoro

6.1 Spegnere l‘aspiratore e
metterlo a deposito

A

C

B

1. Spegnere l’apparecchio ed
estrarre la spina dalla presa.

2. Avvolgere il cavo sulla mani­glia (A). Iniziare ad avvolgere
il cavo direttamente vicino al
carter e non all’estremità
con la spina, per evitare che
il cavo si attorcigli.

3. Svuotare il contenitore per lo
sporco e pulire l’aspiratore.

4. Dopo aver eseguito un’aspi­razione di fluidi: riporre a
parte la sezione superio­re dell’aspiratore per
permettere l’asciugatura del­l’elemento filtrante.

5. Agganciare il tubo di aspira­zione con la bocchetta per
pavimentazione (B) sul sup­porto e riporre gli accessori
(C).

6. Mettere a deposito l‘aspirato­re in luogo asciutto, protetto
contro l‘uso di non addetti.

16

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

7 Manutenzione

7.1 Piano di manutenzione

7.2.1 Svuotare il contenitore dello sporco

7.2.2 Sostituzione del sacchetto a filtro

7.2.3 Sostituzione del sacchetto di smaltimento

7.2.4 Sostituzione dell‘elemento filtrante
(Push&Clean)

7.2.5 Sostituzione dell‘elemento filtrante
(XtremeClean)

ATTIX 30-40-50

Dopo il lavoro Alla necessità











7.2 Lavori di manutenzione

7.2.1 Svuotare il contenitore
dello sporco

Dopo lo svuotamento: ripulire il bor­do del contenitore e le guarnizioni
nell’anello intermedio e nella parte
superiore dell’aspiratore, prima di
rimetterle a posto.
Quando la guarnizione o la scana­latura sono sporche o danneggia­te, ne viene diminuita la potenza di
aspirazione.

Prima di reinserire il tubo di aspira­zione: ripulire sia il bocchetto d’at­tacco che il manicotto del tubo.

A

A

1. La spina di rete non deve an­cora essere inserita in una
presa.

2. prire i ganci di blocco (A)
ed estrarre la sezione su­periore dell’aspiratore.

3. Svuotare lo sporco aspirato.

4. Smaltire lo sporco aspi­rato secondo le dispo­sizioni di legge vigenti.

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

A

A

5. Inserire la sezione superiore
dell’aspiratore.

6. Chiudere i ganci di blocco
(A). Controllare che i ganci di
blocco siano fissati corretta­mente.

17

ATTIX 30-40-50

7.2.2 Sostituzione del
sacchetto a filtro

A

B

C

D

A

1. La spina di rete non deve an­cora essere inserita in una
presa.

2. Aprire i ganci di blocco (A) ed
estrarre la sezione superiore
dell’aspiratore.

Estrazione del sacco filtro:

3. Estrarre con precauzione il
manicotto del sacchetto filtro
(B) dal raccordo di entrata
(C).

4. Chiudere con il fermo (D) il
manicotto del sacchetto fil­tro.

5. Smaltire il sacchetto filtro in ac­cordo alle prescrizioni vigenti.

A

A

Inserimento del sacco filtro:

6. Pulire il contenitore per lo
sporco.

7. Inserire il sacchetto filtro (B)
nel contenitore per lo spor­co.

8. Premere con forza il ma­nicotto del sacchetto fil­tro sul raccordo di entrata.

9. Inserire la sezione superiore
dell’aspiratore.

10. Chiudere i ganci di blocco
(A). Controllare che i ganci di
blocco siano fissati corretta­mente.

18

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 30-40-50

7.2.3 Sostituzione
del sacchetto di
smaltimento

A

C

B

D

A

1. La spina di rete non deve an­cora essere inserita in una
presa.

2. Aprire i ganci di blocco
(A) ed estrarre la sezione
superiore dell’aspiratore.

Estrazione del sacco di smal­timento:

3. Chiudere il sacco di smalti­mento con il cordone (B).

4. Estrarre con precauzione il
sacco di smaltimento dal rac­cordo di entrata (C).

5. Chiudere con il fermo il sac­co di smaltimento (D).

6. Smaltire il sacco di smal­timento in accordo alle
prescrizioni vigenti.

A

E

!!!

A

Inserimento del sacco di smal­timento:

7. Pulire il contenitore per lo
sporco.

8. Inserire un nuovo sacco di
smaltimento nel contenitore
per lo sporco. Fare atten­zione a che le aperture di
ventilazione (E) del sacco di
smaltimento si trovino all’in­terno del contenitore per lo
sporco.

9. Premere con forza il mani­cotto del sacchetto filtro sul
raccordo di entrata.

10. Rovesciare il bordo superiore
del sacchetto di smaltimento
sul bordo del contenitore per
lo sporco.

11. Inserire la sezione superiore
dell’aspiratore.

12. Chiudere i ganci di blocco
(A). Controllare che i ganci di
blocco siano fissati corretta­mente.

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

19

ATTIX 30-40-50

7.2.4 Sostituzione dell‘elemento
filtrante

Non aspirare senza filtro!

A

B

A

1. La spina di rete non deve an­cora essere inserita in una
presa.

2. Aprire i ganci di blocco
(A) ed estrarre la sezione
superiore dell’aspiratore.

Estrarre l’elemento filtrante:

3. Ruotare in senso orario il
fermo di blocco del filtro ed
asportarlo.

4. Estrarre con precauzione
l’elemento filtrante.

5. Pulire la guarnizione del
filtro (B), controllare la pre­senza di eventuali danni e
se necessario sostituirla.

A

A

Inserire l’elemento filtrante:

6. Inserire un nuovo elemento
filtrante.

7. Inserire il fermo di blocco del
filtro e serrarlo ruotandolo in
senso orario.

8. Smaltire l’elemento fil­trante usato in accordo
alle prescrizioni vigenti.

9. Inserire la sezione superiore
dell’aspiratore.

10. Chiudere i ganci di blocco
(A). Controllare che i ganci di
blocco siano fissati corretta­mente.

20

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

ATTIX 30-40-50

7.2.5 Sostituzione dell‘elemento
filtrante (XtremeClean
System)

Non aspirare senza filtro!

A

B

B

A

1. La spina di rete non deve an­cora essere inserita in una
presa.

2. Aprire i ganci di blocco (A)
ed estrarre la sezione su­periore dell’aspiratore.

Estrarre gli elementi filtranti:

3. Aprire il fermafiltro (B).

4. Estrarre con precauzio­ne entrambe le cassette
con gli elementi filtranti.

A

B

C

D

A

Inserire gli elementi filtranti:

5. Inserire nuovi elementi fil­tranti (C) nelle casette (D).

6. Inserire le cassette con gli
elementi filtranti nella sezio­ne superiore dell’aspiratore.

7. Bloccare il fermafiltro (B).

8. Smaltire gli elemen­ti filtranti usati in accordo
alle prescrizioni vigenti.

9. Inserire la sezione superiore
dell’aspiratore.

10. Chiudere i ganci di blocco
(A). Controllare che i ganci di
blocco siano fissati corretta­mente.

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

21

ATTIX 30-40-50

8 Eliminazione di disfunzioni

‡ Il motore non gira > È scattata la valvola nella

‡ Il motore non gira con fun-

‡ Diminuita potenza di aspi-

‡ Nessuna potenza

‡ Oscillazioni di tensione > Impedenza troppo elevata

Guasto Causa Eliminazione

zionamento automatico

razione

nell‘aspirazione a umido

• Reinserire la valvola di sicu-

presa di collegamento.

rezza

> È scattato il salvamotore. • Spegnere l‘aspiratore, lasciar-

lo raffreddare per ca. 5 minuti.
Se non è più possibile riac­cendere l‘aspiratore, rivolgersi
al servizio di assistenza della
Nilfisk-Alto.

> Motore guasto • Se necessario, far sostituire

il motore dal servizio di assi­stenza Nilfisk-Alto

> Attrezzo elettrico difettoso

1)

oppurre non inserito dovuta­mente.

> Troppo esiguo assorbimento

di potenza dell‘attrezzo elet-

• Esaminare la funzione del­l‘attrezzo elettrico o inserire
saldamente la spina.

• Osservare l‘assorbimento mi­nimo di potenza di P>40W.

trico.

> Regolazione della potenza di

aspirazione 1) impostata sul
minimo.

• Impostare la potenza di aspi­razione secondo il capoverso
„Regolazione della potenza di
aspirazione“.

> Tubo/bocchetta di aspirazione

intasati.

> Contenitore, sacchetto di

smaltimento o sacchetto filtro
pieni.

• Ripulire il tubo/la bocchetta di
aspirazione.

• Si faccia riferimento al
paragrafo “Svuotare il
contenitore dello sporco” o
“Sostituzione sacchetto di
smaltimento, sacchetto filtro”

> Elemento filtrante imbrattato. • Vedi capoverso „Pulizia del-

l‘elemento filtrante“ oppure
„Sostituzione dell‘elemento
filtrante“.

> Guarnizione tra contenitore

• Sostituire la guarnizione

e sezione superiore
dell’aspiratore difettosa

> Meccanismo di pulizia

• Sostituire la guarnizione

difettoso

> Contenitore pieno. • Spegnere l‘apparecchio. Svuo-

tare il contenitore.

• Collegare l‘apparecchio ad

nell‘alimentazione di corrente.

un‘altra presa di corrente che
si trovi più vicina alla scatola
delle valvole. Non ci sono da
attendersi oscillazioni di ten­sione oltre il 7%, quando al
punto di passaggio l‘impeden­za sia 0.15 .

22

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

9 Altre indicazioni

9.1 Riciclaggio della
macchina

Rendere subito inservibile la macchina messa fuori uso.

1. Togliere la spina di rete

2. Tagliare il filo di collegamento.

3. No buttare gli apparecchi elettrici fuori uso nei rifiuti casalinghi!
Secondo la direttiva europea 2002/96/EG inerente gli ap-

parecchi elettrici ed elettronici fuori uso, essi dovranno
venir raccolti separatamente e riciclati in un modo in ar­monia ecologica.

ATTIX 30-40-50

9.2 Garanzia

Sia per la garanzia che per le prestazioni valgono le nostre condizio­ni commerciali generali.
Modifiche effettuate di propria iniziativa sulla macchina, l’utilizzo di
pezzi di ricambio ed accessori non adatti e un utilizzo non conforme
escludono la responsabilità del produttore per gli eventuali danni
che ne derivano.

9.3 Controlli

I controlli elettrotecnici dovranno essere effettuati secondo le pre­scrizioni contenute nella norma antinfortunistica (BGV A3) e secon­do la norma DIN VDE 0701 parte 1 e parte 3. Secondo la norma
DIN VDE 0702 questi controlli devono essere effettuati ad intervalli
regolari e anche dopo riparazioni o modifiche dell’aspiratore.

Gli aspiratori vengono collaudati secondo l‘IEC/EN 60335-2-69.

9.4 Dichiarazione di conformità CE

Prodotto:
Tipo:

Il design della macchina è
in conformità alle seguenti
normative pertinenti:

Norme armonizzate applicate:

Norme internazionali applicate
e specifiche
tecniche:

Nome e indirizzo della persona
autorizzata a compilare il fi le
tecnico:

Identità e fi rma della per-
sona autorizzata a redigere la
dichiarazione per conto del
produttore:

Luogo e data della dichiar­azione:

Dichiarazione di conformità CE

Aspirapolvere per l’aspirazione di polveri e liquidi

ATTIX 30 / 40 / 50

Direttiva Macchine CE 2006/42/CE
Direttiva Compatibilità elettromagnetica CE 2004/108/CE
Direttiva RoHS CE 2011/65/CE

EN 60335-1: 2012
EN 60335-2-69: 2009
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 1997+A1: 2001+A2: 2008
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2008

DIN EN 60335-2-69:2010

Anton Sørensen
General Manager, Technical Operations EAPC

Nilfisk-Advance A/S
Sognevej 25
DK-2605 Brøndby

Anton Sørensen
General Manager, Technical Operations EAPC

Nilfisk-Advance A/S
Sognevej 25
DK-2605 Brøndby

Hadsund, 04-04-2013

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

23

ATTIX 30-40-50

9.5 Dati tecnici

Ten si one

Frequenza di rete

Fusibili di rete

Valore di potenza
assorbita

Carico collegato per
presa

Carico totale collegato

Velocità del flusso
d’aria

Aspirazione

Pressione sonora IEC
704

Livello di rumorosità
durante l'uso

Vibrazione ISO 5349

Cavo di alimentazione:
Lunghezza

Cavo di alimentazione:
Tipo

Classe di protezione

Tipo di protezione

Livello di interferenza
radio

Volume serbatoio

Larghezza

Profondità

Altezza

Peso

1) H05RR-F 2x0.75 2) H05BQ-F 2x1.0 3)H05RR-F 3G1,5 4) H05RR-F 3G1,0 5) H07BQ-F 3G2,5 6) SJTW-A AWG 16/3

ATTIX 30 / 40 / 50 50-21 PC EC

EU CH / DK GB 230 GB 110V US FR AU/NZ ZA EU

V 230 110 120 230 230 / 240 230 230

Hz 50 / 60 60 50 50/60

A16 10 13 16 15 16 16 13 16

IEC

W 1200 1000 1200 1100

ATTIX

222/3700

250 / 25

30-11 PC
30-21 PC
30-21 XC

62

59

40-21 PC
40-21 XC

2400

1750 (GB 110)

600 (US)

3600

2750 (GB 110)

1440 (US)

50-21 PC
51-21 XC

30-01

30-01 PC

W-

W

m3/h
l/min

mbar/

hPA
kPa

40-01 PC 50-01 PC

1200

1000 (GB 110, US)

192/3200 (GB 110, US)

230 / 23 (GB 110, US)

dB(A)
+/-2

dB(A)
+/-2

50-21

PC EC

2400

3500

261

3600

230 /

23

m/s² ≤ 2,5

7,5

1. (EU, AU)

2. (GB 110V)

3. (ZA, GB

230V)

4. (CH)

6. (US)

l303747 3037 47

mm 360 440 360 360 440 360

mm 450

mm 600 740 750 600 740 750

kg 10 13 11

3. (EU, GB

230V)

4. (CH)

2. (GB 110V)

3. (EU, DK, ZA,

GB 230V)

4. (CH)

6. (US)

II I

3. (EU, GB

230V, DK,

AU)

5. (GB 110V)

4. (CH)

6. (US)

IPX4

EN 55014-1

10 (PC)

11 (XC)

3. (EU, AU)

4. (CH)

12 (PC)
14 (XC)

3. (EU, GB 230V,

DK, AU)

5. (GB 110V)

6. (US)

11 (PC)
12 (XC)

3. (EU)

11

24

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

9.6 Accessori

Denominazione Nr. di ordin.

Sacchetti fi ltro il tessuto non tessuto ATTIX 30 (5 pezzi) 302004000
Sacchetti fi ltro il tessuto non tessuto ATTIX 40, 50 (5 pezzi) 302004004
Sacchetto di smaltimento ATTIX 30, 40, 50 (5 pezzi) 302000728
Filtro tondo PC 302000461
Filtro piatto XC (2 pezzi) 302002842
Filtro di stoffa ad inserzione ATTIX 30 302000525
Filtro di stoffa ad inserzione ATTIX 30 302000606
Nilfi sk-Alto-Foam-Stop (6x1l) 8469

ATTIX 30-40-50

1)

Accessori opzionali varianti di modello

Traduzione del manuale originale

25

HEAD QUARTER

DENMARK

Nilfi sk-Advance A/S
Sognevej 25
DK-2605 Brøndby
Tel.: [phone]
www.nilfi sk-advance.com

SALES COMPANIES

ARGENTINA

Nilfi sk-Advance srl.
Herrera 1855, 6 fl oor, Of. A-604
ZC 1293 – Ciudad Autónoma
de Buenos Aires – Argentina
www.nilfi sk-alto.com

AUSTRALIA

Nilfi sk-ALTO
Unit 1, 13 Bessemer Street Blacktown
NSW 2148 Australia
www.nilfi sk-alto.com.au

AUSTRIA

Nilfi sk-ALTO
Geschäftsbereich der Nilfi sk-Advance GmbH
Metzgerstraße 68
A-5101 Bergheim/Salzburg
www.nilfi sk-alto.at

BELGIUM

Nilfi sk-Advance NV/SA
Riverside Business Park
Boulevard Internationalelaan 55
Bâtiment C3/C4 Gebouw
Bruxelles 1070 Brussel
www.nilfi sk.be

CHILE

Nilfi sk-Advance S.A.
San Alfonso 1462, Santiago
www.nilfi sk.com

CHINA

Nilfi sk-Advance Cleaning Equipment
(Shanghai) Co Ltd.
No. 4189, Yindu Road
Xinzhuang Industrial Park
Shanghai 201108
www.nilfi sk.cn

CZECH REPUBLIC

Nilfi sk-Advance s.r.o.
Do Certous 1
VGP Park Horní Pocernice, Budova H2
CZ-190 00 Praha 9
www.nilfi sk.cz

DENMARK

Nilfi sk-ALTO Danmark
Industrivej 1
Hadsund, DK-9560
www.nilfi sk-alto.dk

FINLAND

Nilfi sk-Advance OY Ab
Koskelontie 23E
Espoo, FI-02920
www.nilfi sk.fi

FRANCE

Nilfi sk-Advance SAS
Division ALTO
BP 246
91944 Courtaboeuf Cedex
www.alto-fr.com

GERMANY

Nilfi sk-ALTO
Geschäftsbereich der Nilfi sk-Advance AG
Guido-Oberdorfer-Straße 10
89287 Bellenberg
www.nilfi sk-alto.de

GREECE

Nilfi sk-Advance A.E.
8, Thoukididou Str.
Argiroupoli,Athens, GR-164 52
www.nilfi sk.gr

HOLLAND

Nilfi sk-Advance B.V.
Versterkerstraat 5
1322 AN ALMERE
www.nilfi sk.nl

HONG KONG

Nilfi sk-Advance Ltd.
2001 HK Worsted Mills Ind’l Bldg.
31-39 Wo Tong Tsui St.
Hong Kong, Kwai Chung, N.T.
www.nilfi sk.com

HUNGARY

Nilfi sk-Advance Kereskedelmi Kft.
H-2310 Szigetszentmiklós-Lakihegy
II. Rákóczi Ferenc út 10.
www.nilfi sk.hu

INDIA

Nilfi sk-Advance India Limited
Pramukh Plaza, ‘B’ Wing, 4th fl oor, Unit No. 403
Cardinal Gracious Road, Chakala
Andheri (East), Mumbai 400 099
www.nilfi sk.com

IRELAND

Nilfi sk-Advance
1 Stokes Place
St. Stephen’s Green
Dublin 2, Ireland
www.nilfi sk-alto.ie

ITALY

Nilfi sk-Advance S.p.A.
Strada Comunale Della Braglia, 18
Guardamiglio, Lombardia, I-26862
www.nilfi sk.it

JAPAN

Nilfi sk-Advance Inc.
1-6-6 Kita-Shinyokohama
Kouhoku-Ku
Yokohama 223-0059
www.nilfi sk-advance.co.jp

KOREA

NIlfi sk-Advance Korea
471-4, Kumwon B/D 2F,
Gunja-Dong, Gwangjin-Gu, Seoul
www.nilfi sk-advance.kr

MALAYSIA

Nilfi sk-Advance Sdn Bhd
SD 33, Jalan KIP 10
Taman Perindustrian KIP
Sri Damansara
52200 Kuala Lumpur
Malaysia
www.nilfi sk.com

MEXICO

Nilfi sk Advance de Mexico S. de R.L. de C.V.
Agustin M. Chavez 1, PB-004
Col. Centro Ciudad Santa Fe
C.P. 01210 México, D.F.
www.nilfi sk-advance.com.mx

NEW ZEALAND

Nilfi sk-Advance NZ Ltd
Danish House
6 Rockridge Avenue
Penrose Auckland NZ 1135
www.nilfi sk.com.au

NORWAY

Nilfi sk-Advance AS
Bjørnerudvejen 24
Oslo, N-1266
www.nilfi sk-alto.no

PERU

Nilfi sk-Advance S.A.C.
Calle Boulevard 162, Of. 703, Lima 33- Perú
Lima
www.nilfi sk.com

POLAND

Nilfi sk-Advance Sp. z.o.o
ul. 3-go Maja 8, Bud. B4
Pruszków, PL-05-800
www.nilfi sk-alto.pl

PORTUGAL

Nilfi sk-Advance, Lda.
Sintra Business Park
Zona Industrial Da Abrunheira
Edifi cio 1, 1o A
Sintra, P-2710-089
www.nilfi sk.pt

RUSSIA

Nilfi sk-Advance LLC
Vyatskaya str. 27, bld. 7, 1st fl oor
Moscow, 127015
www.nilfi sk.ru

SOUTH AFRICA

WAP South Africa (Pty) Ltd
12 Newton Street
1620 Spartan, Kempton Park
www.wap.co.za

SINGAPORE

Den-Sin
22 Tuas Avenue 2
Singapore
www.nilfi sk.com

SPAIN

Nilfi sk-Advance, S.A.
Torre D’Ara
Passeig del Rengle, 5 Plta.10ª
Mataró, E-0830222
www.nilfi sk.es

SWEDEN

Nilfi sk-Advance AB
Taljegårdsgatan 4
431 53 Mölndal
Website: www.nilfi sk-alto.se

SWITZERLAND

NA Sondergger AG
Nilfi sk-ALTO Generalvertretung
Mühlestrasse 10
CH-9100 Herisau
www.nilfi sk-alto.ch

TAIWAN

Nilfi sk-Advance Ltd.
Taiwan Branch (H.K.)
No. 5, Wan Fang Road, Taipei
www.nilfi sk-advance.com.tw

THAILAND

Nilfi sk-Advance Co. Ltd.
89 Soi Chokechai-Ruammitr
Viphavadee-Rangsit Road
Jomphol, Jatuchak
Bangkok 10900
www.nilfi sk.com

TURKEY

Nilfi sk-Advance Prof. Tem. Ek. Tic. A.S.
Serifali Mh. Bayraktar Bulv. Sehit Sk. No:7
Ümraniye, Istanbul 34775
www.nilfi sk.com.tr

UNITED KINGDOM

Nilfi sk-ALTO
Bowerbank Way, Gilwilly Industrial Estate
Penrith, Cumbria
GB-CA11 9BQ
www.nilfi sk-alto.co.uk

UNITED ARAB EMIRATES

Nilfi sk-Advance Middle East Branch
SAIF-Zone, P. O. Box 122298
Sharjah
www.nilfi sk.com

USA

Nilfi sk-Advance
14600 21st Ave. North
Plymouth MN 55447-3408
www.nilfi sk-alto.us

Nilfi sk-Advance, Inc.
Industrial Vacuum Division
740 Hemlock Road, Suite 100
Morgantown, PA 19543
www.nilfi sk-alto.us

VIETNAM

Nilfi sk-Advance Co., Ltd.
No.51 Doc Ngu Str. Lieu Giai Ward
Ba Dinh Dist. Hanoi
www.nilfi sk.com
