Nikon PROSTAFF P3 SHOTGUN, PROSTAFF P3 MUZZLELOADER, PROSTAFF P3 PREDATOR HUNTER Instruction Manual

Riescope/Lunette de visée

2-7×32/3-9×40 3-9×40 3-9×40/4-12×40

Instruction manual/Mode d'emploi

Congratulations on your choice of a Nikon riescope. Your new scope is the nest example of Nikon’s rugged and durable construction and precision bright optics; important qualities for a serious shooter’s riescope.

Whether you use your scope for target shooting or for hunting, the procedure for mounting is identical. A set of high-quality steel mounting rings which have a standard diameter of 1 in. (25.4 mm) are required to mount

the scope. Follow the ring manufacturer’s instructions for mounting procedures. After mounting the scope on your rie, follow the procedures for reticle alignment.

WARNING:

IMPROPER MOUNTING OF YOUR NIKON SCOPE CAN CAUSE SERIOUS INJURY. THUS IT IS IMPORTANT THAT YOUR NIKON SCOPE IS MOUNTED PROPERLY BEFORE USING. TO ENSURE PROPER MOUNTING OF YOUR NIKON SCOPE, PLEASE HAVE IT MOUNTED AND/OR CHECKED BY AN EXPERIENCED GUNSMITH BEFORE USING. THE USER ASSUMES ALL RESPONSIBILITY AND LIABILITY FOR HAVING THE SCOPE PROPERLY MOUNTED TO A FIREARM AND FOR USING THE SCOPE PROPERLY. ALWAYS CHECK THE CONDITION OF YOUR SCOPE AND YOUR MOUNTING SYSTEM BEFORE USING YOUR FIREARM.

SUPPLIED ITEM(S)

Body ························································· 1 piece Eyepiece cap ············ Objective cap···········

································ 1 pair*

*Rubber band linked (This type connects the objective and eyepiece caps using a rubber band.)

Caution

(1) Do NOT look at the sun through the riescope. It will permanently damage your eye. This precaution applies to all optical devices, such as cameras and binoculars. (2) The riescope is eectively sealed against moisture and dust. You may use your scope safely either in the rain or in dusty climates. To preserve the appearance of the scope, we recommend that it be dried and

cleaned prior to storage. Use a soft cloth for cleaning metal surfaces and use photographic lens tissue to clean the scope’s lenses.

Notice for customers in the State of California WARNING: This product contains chemicals including Lead which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to

www.P65Warnings.ca.gov.

When setting the reticle for shooting or hunting, you should determine your standard range and then adjust the reticle based upon that target distance. For targets which vary from that standard distance, according to personal preference, you may simply adjust the position of the reticle in relation to your target, or you may wish to use the procedure for trajectory compensation. We hope that you will enjoy your new Nikon Riescope for many years to come. Enjoy using it, and above all, always follow safe shooting procedures.

N.B. Export of the products* in this manual may be controlled under the laws and relatives of the exporting country. Appropriate export procedure, such as obtaining of export license, shall be required in case of export. *Products: Hardware and its technical information (including software)

1. Nomenclature

Fig. 1

1 Objective lens 2 Eyepiece lens 3 Elevation adjustment turret 4 Windage adjustment turret 5 Eyepiece adjustment 6 Power index 7 Power scale 8 Power selector ring 9 Diopter index dot 0 Turret Cap

2. Specications

PROSTAFF P3 MUZZLELOADER

3-9×40

1 click: 1/4 MOA

1 revolution: 12 MOA

1 revolution: 48 clicks

Model PROSTAFF P3 SHOTGUN 2-7×32 PROSTAFF P3 SHOTGUN 3-9×40

Reticle BDC 200 BDC 200 BDC 300 BDC Predator BDC Predator

Actual magnification (×) 2-7 3-9 3-9 3-9 4-12 Effective objective diameter (mm) 32 40 40 40 40

Exit pupil

Eye relief Tube diameter (in.)/(mm) 1.0/25.4 1.0/25.4 1.0/25.4 1.0/25.4 1.0/25.4 Objective outside diameter (in.)/(mm) 1.6/40.8 1.9/48.8 1.9/48.8 1.9/48.8 1.9/48.8 Eyepiece outside diameter (in.)/(mm) 1.7/44 1.7/44 1.7/44 1.7/44 1.7/44 Adjustment graduation 1 click: 1/4 MOA

Max. internal adjustment (MOA) Parallax setting (yd.)/(m) 100/91.4 100/91.4 100/91.4 100/91.4 100/91.4 Field of view at 100 yd. Field of view at 100 m Length (a) (in.)/(mm) 11.5/292.0 11.4/289.0 11.4/289.0 12.4/315.0 14.1/358.0 Mount length (b) (in.)/(mm) Mount length (c) (in.)/(mm) Mount length (d) (in.)/(mm) Weight Structure

(at minimum magnification)-(at maximum magnification) *2 MOA = Minute of Angle

(mm) 16.0-4.6 13.3-4.4 13.3-4.4 13.3-4.4 10.0-3.3

(in.)/(mm) 3.8-3.8/96.5-96.5 5.0-5.0/127.0-127.0 5.0-5.0/127.0-127.0 3.6-3.6/91.5-91.5 3.7-3.7/94.0-94.0

1 revolution: 12 MOA

1 revolution: 48 clicks

(ft) 44.6-12.6 25.1-8.4 25.1-8.4 33.5-11.5 23.6-7.9

(m) 14.9-4.2 8.4-2.8 8.4-2.8 11.2-3.8 7.9-2.6

(oz)/(g)

90 55 55 75 55

2.0/50.2 1.7/42.8 1.7/42.8 2.0/50.6 2.5/63.5

1.3/33.0 1.3/33.4 1.3/33.4 1.3/33.0 1.3/33.0

2.1/53.0 1.7/43.1 1.7/43.1 2.1/53.0 2.1/53.0

14.3/405 15.2/430 15.2/430 15.0/425 15.5/440

1 click: 1/4 MOA

1 revolution: 12 MOA

1 revolution: 48 clicks

Waterproof (up to 3 ft 3 in. (1 m) for 10 minutes) and nitrogen gas purged

PROSTAFF P3 PREDATOR HUNTER

3-9×40

1 click: 1/4 MOA

1 revolution: 12 MOA

1 revolution: 48 clicks

PROSTAFF P3 PREDATOR HUNTER

4-12×40

1 click: 1/4 MOA

1 revolution: 12 MOA

1 revolution: 48 clicks

Objective Eyepiece

bcd

Letters a to d in the diagram above refer to lengths (a) to (d) shown in the Specifications table.

Reticle subtension chart

•

BDC 200 reticle

Letters A to J in the diagram above refer to the reticle subtensions of units A to J shown on the table to the right.

Model PROSTAFF P3 SHOTGUN 2-7×32 PROSTAFF P3 SHOTGUN 3-9×40

Reticle BDC 200 BDC 200

Magnication (×) 2 7 3 9

Unit (in.) (cm) (in.) (cm) (in.) (cm) (in.) (cm)

A 1.75 4.87 0.5 1.39 0.75 2.09 0.25 0.70

B 28.00 77.84 8.0 22.24 24.00 66.72 8.00 22.24

C 5.25 14.60 1.5 4.17 4.50 12.51 1.50 4.17

D 8.75 24.33 2.5 6.95 6.00 16.68 2.00 5.56

E 8.75 24.33 2.5 6.95 7.50 20.85 2.50 6.95

F 18.38 51.08 5.3 14.60 15.75 43.79 5.25 14.60

G 28.00 77.84 8.0 22.24 24.00 66.72 8.00 22.24

H 42.00 116.76 12.0 33.36 36.00 100.08 12.00 33.36

I 63.00 175.14 18.0 50.04 54.00 150.12 18.00 50.04

Reticle subtensions (cm at 100 metres/inches at 100 yards)

J 7.00 19.46 2.0 5.56 6.00 16.68 2.00 5.56

•

BDC 300 reticle

Letters A to J in the diagram above refer to the reticle subtensions of units A to J shown on the table to the right.

Model PROSTAFF P3 MUZZLELOADER 3-9×40

Reticle BDC 300

Magnication (×) 3 9

Unit (in.) (cm) (in.) (cm)

A 0.75 2.09 0.25 0.70

B 24.00 66.72 8.00 22.24

C 4.50 12.51 1.50 4.17

D 6.00 16.68 2.00 5.56

E 6.00 16.68 2.00 5.56

F 12.00 33.36 4.00 11.12

G 24.00 66.72 8.00 22.24

H 39.00 108.42 13.00 36.14

I 54.00 150.12 18.00 50.04

Reticle subtensions (cm at 100 metres/inches at 100 yards)

J 6.00 16.68 2.00 5.56

•

BDC Predator reticle

Letters A to J in the diagram above refer to the reticle subtensions of units A to J shown on the table to the right.

Model PROSTAFF P3 PREDATOR HUNTER 3-9×40 PROSTAFF P3 PREDATOR HUNTER 4-12×40

Reticle BDC Predator BDC Predator

Magnication (×) 3 9 4 12

Unit (in.) (cm) (in.) (cm) (in.) (cm) (in.) (cm)

A 0.75 2.09 0.25 0.70 0.75 2.09 0.25 0.70

B 24.00 66.72 8.00 22.24 24.00 66.72 8.00 22.24

C 9.00 25.02 3.00 8.34 9.00 25.02 3.00 8.34

D 6.00 16.68 2.00 5.56 6.00 16.68 2.00 5.56

E 3.00 8.34 1.00 2.78 3.00 8.34 1.00 2.78

F 12.00 33.36 4.00 11.12 12.00 33.36 4.00 11.12

G 9.00 25.02 3.00 8.34 9.00 25.02 3.00 8.34

H 16.50 45.87 5.50 15.29 16.50 45.87 5.50 15.29

I 24.00 66.72 8.00 22.24 24.00 66.72 8.00 22.24

Reticle subtensions (cm at 100 metres/inches at 100 yards)

J 3.00 8.34 1.00 2.78 3.00 8.34 1.00 2.78

3. Instructions

(1) Focusing

1 Look through the eyepiece with your eye positioned about 4 in. (10 cm) away from the eyepiece to see each reticle (Fig. 3).

Be sure your eye is positioned with proper alignment and with proper eye relief, otherwise the view will “black out.”

2 Point the objective end of the scope at the sky (do NOT point it at the sun) or at a plain unpatterned wall.

BDC 200 reticle

BDC 300 reticle

3 Turn the eyepiece adjustment counter-clockwise and then turn it clockwise until the reticle appears sharp.

Notice: Reticle images shown in this manual are representation only. Actual images may vary.

BDC Predator reticle

Fig. 3

(2) Magnication

• Nikon riescopes have variable magnication. For details, see “2. Specications”.

To change powers, rotate the power selector ring until the desired magnication appears adjacent to the power index.

(3) Adjustment of the riescope

Sighting through the riescope, align the rie with your aiming point on the target and shoot a trial round. If the bullet does not hit the aiming point, adjust the elevation and windage adjustment turrets as follows:

• If the bullet hits under the aiming point, turn the elevation adjustment turret (counter-clockwise) in the direction of the arrow marked “U” for up. If the bullet hits high, turn the elevation adjustment turret (clock-

wise) in the direction of the arrow marked “D” for down.

• If the bullet hits to the right of the aiming point, turn the windage adjustment turret (clockwise) in the direction of the arrow marked “L” for left. If the bullet hits to the left of the aiming point, turn the windage

adjustment turret (counter-clockwise) in the direction of the arrow marked “R” for right.

• After the reticle has been adjusted to the point of impact, replace the turret cap for both the elevation and windage adjustment turrets.

Note:

• The windage and elevation scales of PROSTAFF P3 riescopes are calibrated in divisions of 1/4 minute of angle (MOA) with a click at intervals of 1/4 minute of angle (1 division).

• When adjusting the reticle to the point of aim, remember that 1 minute of angle equals approximately 1 in. (2.54 cm) at 100 yd. (91.44 m).

Therefore, if the impact point is 2 in. (5.08 cm) low and 1 in. (2.54 cm) right at 100 yd. (91.44 m) parallax setting, you should adjust 2 minutes of angle up and 1 minute of angle left. In the case of 50 yd. (45.72 m) parallax setting, the adjusting value is 2×. In the case of 75 yd. (68.58 m) parallax setting, the adjusting value is 1.5×.

(4) Zero resetting of adjustment turret

The elevation adjustment and windage adjustment turrets have a retracting system. After the reticle has been adjusted to match the point of impact, pull up the elevation adjustment or windage adjustment turret to disengage. The turret can now be turned freely. Align the zero number to the index line to set the zero setting, and then release the turret. The turret automatically retracts to the original position.

Utilizing the BDC reticle

Thank you for choosing the Nikon BDC reticle riescope. The BDC reticle is designed to compensate for the trajectory of your rearm. Regardless of the particular style of BDC reticle you have, the position of the circles are

based upon an average trajectory for some of the more popular projectiles and cartridges on the market based upon the intended use of the scope itself. Please note that the reticle is based upon ballistic information and may or may not meet the same results for you as there are many variables that come into play such as:

• Actual Velocity (Ammunition manufactures’ information in regards to muzzle velocity may or may not match the velocity your rearm produces. The best way to determine the actual muzzle velocity for your rearm

is to use a chronograph).

• Temperature

• Humidity

• Altitude

• Barometric Pressure

• Condition and inherent accuracy of the rearm

• The mounting system and how true it positions the scope to the centerline of the bore

BDC 200 reticle

The BDC 200 reticle was designed for use with modern, high velocity sabot style slugs when used in fully ried slug guns. We recommend using slugs that have an aero-dynamic polymer tip design as these have a higher ballistic co-ecient and provide atter trajectory over longer ranges.

The BDC 200 reticle is designed to be zeroed at 50 yards with a polymer tipped slug with an approximate muzzle velocity of 1900 fps. The reticle would then provide bullet drop compensation for 100, 150, 175 and 200 yards using the respective ballistic circles as shown on the next page.

Please note that your rearm may or may not match the information listed for bullet drop based upon the variables listed in this section.

Note:

We highly recommend that you try various brands of ammunition to see what round is the most accurate in your respective slug gun.

What if you prefer to shoot a full bore diameter Foster type slug, or prefer to zero your rearm at 100 yards? NO PROBLEM, just go to the Nikon Spot On website (nikonsportoptics.com/Spoton) and you can match your exact cartridge to the reticle. In fact, we highly recommend that you check out the Spot On website as it will provide exact yardages that each circle represents, providing unparalleled ballistic data for long range shooting.

BDC 200 reticle

50 yd. 100 yd. 150 yd. 175 yd.

200 yd.

BDC 300 reticle

The BDC 300 reticle was designed to match the trajectory of today’s modern inline muzzleloaders. With advancements in projectiles and black powder, the modern inline is capable of accuracy as well as knock down power out to, and beyond 300 yards.

The BDC 300 reticle is designed to be zeroed at 100 yards using a 250 grain aero-dynamic, polymer tipped bullet along with a 150 grain powder charge. The reticle would then provide bullet drop compensation for 150, 200, 250 and 300 yards using the respective ballistic circles as shown on the next page.

Please note that your rearm may or may not match the information listed for bullet drop based upon the variables listed in this section.

What if you prefer to shoot a 200 grain bullet and 100 grain of powder, or any other combination or bullet weight and powder? NO PROBLEM, just go to the Nikon Spot On website (nikonsportoptics.com/Spoton) and you can match your exact cartridge to the reticle. In

fact, we highly recommend that you check out the Spot On website as it will provide exact yardages that each circle represents, providing unparalleled ballistic data for long range shooting.

BDC 300 reticle

100 yd. 150 yd. 200 yd. 250 yd.

300 yd.

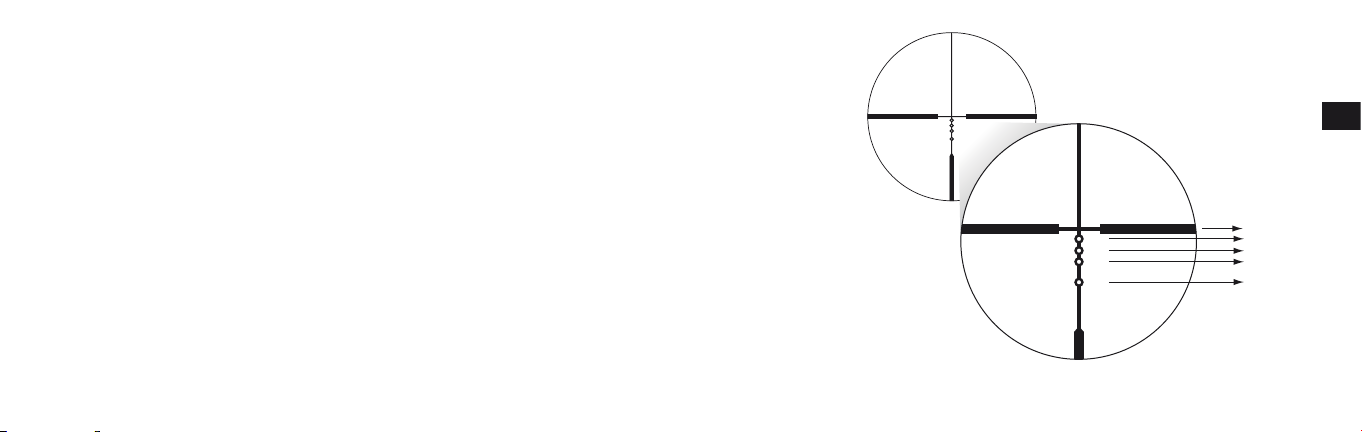

BDC Predator reticle

The BDC Predator reticle was designed specically for hunting coyote, fox and other predator, especially when calling those animals. The open circle design allows you to bracket the animal for fast target acquisition as predators are constantly on the move.

The reticle is designed around 2 of the most popular varmint cartridges, the .223 Remington and the .22-250 Remington using 55 grain polymer tipped bullets.

Note:

When initially zeroing the BDC Predator reticle we highly recommend using a round or circular bulls-eye type target versus a diamond style. Your eye will naturally center the circle type target making it easier to zero the rearm.

When using the .223 Remington, we recommend that you zero the rearm at 100 yards, using the center circle. The reticle would then provide bullet drop compensation for 200 (bottom of the center circle), 300 yards (center of second circle) and 400 yards (center of third circle) using the respective ballistic circles as shown on the next page.

When using the .22-250 Remington, we recommend that you zero the rearm at 200 yards, using the center circle. The reticle would then provide bullet drop compensation for 300 (bottom of the center circle), 350 yards (center of second circle) and 450

yards (center of third circle) using the respective ballistic circles as shown right.

Please note that your rearm may or may not match the information listed for bullet drop based upon the variables listed in this section.

What if your choice of predator round is the .204 Ruger or the .220 Swift? NO PROBLEM, just go to the Nikon Spot On website (nikonsportoptics.com/Spoton) and you can match your exact cartridge to the reticle. In fact, we highly recommend that you check out the Spot On website as it will provide exact yardages that each circle represents, providing unparalleled ballistic data for long range shooting.

400 yd.

223 Rem. 55 grain

100 yd., zero

BDC Predator reticle

.22-250 Rem.

55 grain

200 yd., zero

200 yd.100 yd. 300 yd.200 yd.

350 yd.300 yd.

450 yd.

nikonsportoptics.com/Spoton

The Spot On website has been designed to provide accurate information that matches the ballistics of whatever projectile you are shooting directly to the reticle. Please note that you should verify that your set up matches the information provided in this manual or the Spot On program before venturing into the eld. The only way to truly verify the information is by actual shooting. Again, the variables listed above may or may not aect the results. Note: It is imperative that the reticle be level in relation to the rearm. If the reticle is canted, even just a few degrees, it can cause the shot to drift o the centerline of the point of aim. There are many commercial leveling devices on the market, but the one that we nd to be the most accurate in leveling the reticle is a plum bob. Use a bubble level to make sure the rearm is level, then look through scope at an appropriately placed plumb bob and align the reticle accordingly. Please also note that all Nikon BDC reticles were originally designed to be used on the highest magnication. Since changing the magnication changes the position of the circles in relation to the target, the distances listed along with each of the illustrations are at the highest magnication. The center crosshair does not change with magnication as it is placed in the optical center of the scope. The benet of the Spot On program is that it calculates the distance that each circle represents at every magnication.

If you have further questions regarding the Spot On Technology please visit the website: http://spoton.nikonsportoptics.com/spoton/questions.html

Note:

Spot On is available only in the US and Canada.

Maintenance

(1) Lens cleaning

To remove dirt or ngerprints, soak gauze or lens cleaning paper (silicone-free paper sold at camera retailers) with a small quantity of absolute alcohol (available from drugstores) and lightly wipe o the aected areas. Wiping with a handkerchief or leather may damage the lens surface and is not recommended. Dust may scratch the lens surface or corrode the lens. Brush dust o using a soft oil-free brush.

(2) Scope exterior

Use a soft dry cloth to wipe o any dirt or ngerprints that might accumulate. It is not necessary to oil the scope’s surface.

(3) Windage/elevation adjustment turrets

These adjustment turrets are permanently lubricated. Do not attempt to lubricate them. Cover them with the caps supplied, except when adjusting them, to keep out dust and dirt.

(4) Eyepiece adjustment

This adjustment is permanently lubricated. Do not attempt to lubricate it.

(5) Power selector ring

No lubrication is required for the power selector ring.

Waterproof models:

The riescope is waterproof, and will suer no damage to the optical system if submerged or dropped in water to a maximum depth of 3 ft 3 in. (1 m) for up to 10 minutes.

The riescope oers the following advantages:

• Can be used in conditions of high humidity, dust and rain without risk of damage.

• Nitrogen-lled design makes it resistant to condensation and mold.

Observe the following precautions when using the riescope:

• The riescope should not be operated nor held in running water.

• Any moisture should be wiped o before adjusting movable parts (adjustment turret, eyepiece, etc.) of the riescope to prevent damage and for safety reasons.

To keep your riescope in optimal condition, Nikon Vision recommends regular servicing by an authorized dealer.

Specications and equipment are subject to change without any notice or obligation on the part of the manufacturer.

Bravo pour votre choix : votre nouvelle lunette de visée Nikon est un parfait exemple de la robustesse, de la longévité et de la précision des instruments d’optique Nikon - des qualités importantes pour tout tireur sérieux. Que vous utilisiez votre lunette pour le tir à la cible ou pour la chasse, la procédure de montage est la même. Un jeu de bagues de montage en acier de haute qualité d’un diamètre standard de 1pouce (25,4mm) est nécessaire au montage de la lunette. Pour le montage, suivez les instructions du fabricant des bagues. Après avoir monté la lunette de visée sur votre fusil, réglez l’alignement du réticule (croisée de ls) comme suit.

AVERTISSEMENT :

UN MONTAGE INCORRECT DE VOTRE LUNETTE DE VISÉE NIKON PEUT CAUSER DE GRAVES BLESSURES. IL EST DONC IMPORTANT DE LA MONTER CORRECTEMENT AVANT L’UTILISATION. POUR VOUS ASSURER DU BON MONTAGE DE VOTRE LUNETTE DE VISÉE NIKON, VEUILLEZ LE FAIRE RÉALISER ET/OU VÉRIFIER PAR UN ARMURIER EXPÉRIMENTÉ AVANT L’UTILISATION. L’UTILISATEUR ACCEPTE TOUTE RESPONSABILITÉ CONCERNANT LE MONTAGE DE LA LUNETTE DE VISÉE SUR UNE ARME À FEU ET LA BONNE UTILISATION DE CETTE LUNETTE. VÉRIFIEZ TOUJOURS L’ÉTAT DE VOTRE LUNETTE DE VISÉE ET DE VOTRE SYSTÈME DE MONTAGE AVANT D’UTILISER VOTRE ARME.

ÉLÉMENTS FOURNIS

Boîtier ······················································· 1 Protecteur d’oculaire ······· Capuchon d’objectif ········

························ 1paire*

* Reliés par une bande de caoutchouc (sur le modèle, le protecteur d’oculaire et le capuchon d’objectif sont reliés entre eux par une bande de caoutchouc.)

Précautions

(1) Ne regardez PAS le soleil par la lunette de visée. Vous vous abîmeriez la vue de façon irrémédiable. Cette précaution s’applique à tous les instruments d’optique, comme les appareils photo et les jumelles.

(2) La lunette de visée est étanche à l’humidité et la poussière. Vous pouvez l’utiliser en toute sécurité sous la pluie et dans les environnements poussiéreux. Pour conserver l’extérieur de la lunette en bon état, nous

vous recommandons de sécher et de nettoyer la lunette avant de la ranger. Utilisez un chion doux pour nettoyer les parties métalliques et utilisez des papiers pour objectif photo pour nettoyer les objectifs de la lunette.

Pour régler le réticule pour le tir à la cible ou la chasse, vous devrez tout d’abord déterminer la portée standard; réglez ensuite le réticule sur la base de cette distance de cible. Pour des cibles qui débordent de cette distance standard, selon vos préférences, vous pouvez régler simplement la position du réticule par rapport à la cible, ou bien eectuer une correction de trajectoire. Nous espérons que votre nouvelle lunette de visée Nikon vous procurera de longues années de satisfaction. Protez-en, mais avant tout, respectez toujours les consignes de sécurité en matière de tir.

N.B.: l’exportation des produits* objets de ce manuel risque d’être sujette aux lois en vigueur dans le pays exportateur. La mise en œuvre d’un processus d’exportation adapté, comme l’obtention d’une licence d’exportation, peut s’avérer nécessaire. *Produits: matériel et informations techniques connexes (y compris le logiciel)

1. Nomenclature

Fig. 1

1 Objectif 2 Oculaire 3 Tourelle de réglage de hausse 4 Tourelle de réglage de dérive 5 Réglage de l’oculaire 6 Index de puissance 7 Échelle de puissance 8 Bague de sélection de puissance 9 Point d’index de dioptrie 0 Capuchon de tourelle

2. Caractéristiques

Modèle PROSTAFF P3 SHOTGUN 2-7×32 PROSTAFF P3 SHOTGUN 3-9×40

Grossissement réel (×) 2-7 3-9 3-9 3-9 4-12 Diamètre effectif de l’objectif (mm) 32 40 40 40 40 Pupille de sortie Dégagement oculaire Diamètre de tube (pouces)/(mm) 1,0/25,4 1,0/25,4 1,0/25,4 1,0/25,4 1,0/25,4 Diamètre de tube d’objectif (pouces)/(mm) 1,6/40,8 1,9/48,8 1,9/48,8 1,9/48,8 1,9/48,8 Diamètre extérieur de l’oculaire (pouces)/(mm) 1,7/44 1,7/44 1,7/44 1,7/44 1,7/44 Réglage interne maximal 1 clic: 1/4 MOA

Réglage de parallaxe (MOA) Réglage de parallaxe (yards)/(m) 100/91,4 100/91,4 100/91,4 100/91,4 100/91,4 Champ linéaire perçu à 100 yards Champ linéaire perçu à 100 m Longueur (a) (pouces)/(mm) 11,5/292,0 11,4/289,0 11,4/289,0 12,4/315,0 14,1/358,0 Longueur de la monture (b) (pouces)/(mm) Longueur de la monture (c) (pouces)/(mm) Longueur de la monture (d) (pouces)/(mm) Poids (oz)/ Structure

(au grossissement minimum) - (au grossissement maximum) *2 MOA = minute d’angle

Réticule BDC 200 BDC 200 BDC 300 BDC Predator BDC Predator

PROSTAFF P3 MUZZLELOADER

3-9×40

(mm) 16,0-4.6 13,3-4,4 13.3-4.4 13,3-4,4 10,0-3,3

(pouces)/(mm) 3,8-3,8/96,5-96,5 5,0-5,0/127,0-127,0 5,0-5,0/127,0-127,0 3,6-3,6/91,5-91,5 3,7-3,7/94,0-94,0

1 révolution: 12 MOA

1 révolution: 48 clics

(pieds) 44,6-12,6 25,1-8,4 25,1-8,4 33,5-11,5 23,6-7,9

(m) 14,9-4,2 8,4-2,8 8,4-2,8 11,2-3,8 7,9-2,6

(g)

90 55 55 75 55

2,0/50,2 1,7/42,8 1,7/42,8 2,0/50,6 2,5/63,5 1,3/33,0 1,3/33,4 1,3/33,4 1,3/33,0 1,3/33,0 2,1/53,0 1,7/43,1 1,7/43,1 2,1/53,0 2,1/53,0 14,3/405 15,2/430 15,2/430 15,0/425 15,5/440

1 clic: 1/4 MOA

1 révolution: 12 MOA

1 révolution: 48 clics

Étanche (jusqu’à 3 pieds 3 pouces (1 m) et 10 minutes maximum) et purgée à l’azote

1 clic: 1/4 MOA

1 révolution: 12 MOA

1 révolution: 48 clics

PROSTAFF P3 PREDATOR HUNTER

3-9×40

1 clic: 1/4 MOA

1 révolution: 12 MOA

1 révolution: 48 clics

PROSTAFF P3 PREDATOR HUNTER

4-12×40

1 clic: 1/4 MOA

1 révolution: 12 MOA

1 révolution: 48 clics

Objectif Oculaire

bcd

Les lettres a à d du schéma ci-dessus désignent les longueurs (a) à (d) indiquées dans le tableau des caractéristiques.

Diagramme de sous-tension du réticule

•

Réticule BDC 200

Les lettres A à J du diagramme ci-dessus désignent les diff érentes sous-tensions A à J du réticule indiquées dans le tableau de droite.

Modèle PROSTAFF P3 SHOTGUN 2-7×32 PROSTAFF P3 SHOTGUN 3-9×40

Réticule BDC 200 BDC 200

Grossissement (×) 2 7 3 9

Unité (pouces) (cm) (pouces) (cm) (pouces) (cm) (pouces) (cm)

A 1,75 4,87 0,5 1,39 0,75 2,09 0,25 0,70

B 28,00 77,84 8,0 22,24 24,00 66,72 8,00 22,24

C 5,25 14,60 1,5 4,17 4,50 12,51 1,50 4,17

D 8,75 24,33 2,5 6,95 6,00 16,68 2,00 5,56

E 8,75 24,33 2,5 6,95 7,50 20,85 2,50 6,95

F 18,38 51,08 5,3 14,60 15,75 43,79 5,25 14,60

G 28,00 77,84 8,0 22,24 24,00 66,72 8,00 22,24

H 42,00 116,76 12,0 33,36 36,00 100,08 12,00 33,36

I 63,00 175,14 18,0 50,04 54,00 150,12 18,00 50,04

J 7,00 19,46 2,0 5,56 6,00 16,68 2,00 5,56

Sous-tensions du réticule (cm à 100 mètres/pouces à 100 yards)yards)

•

Réticule BDC 300

Les lettres A à J du diagramme ci-dessus désignent les diff érentes sous-tensions A à J du réticule indiquées dans le tableau de droite.

Modèle PROSTAFF P3 MUZZLELOADER 3-9×40

Réticule BDC 300

Grossissement (×) 3 9

Unité (pouces) (cm) (pouces) (cm)

A 0,75 2,09 0,25 0,70

B 24,00 66,72 8,00 22,24

C 4,50 12,51 1,50 4,17

D 6,00 16,68 2,00 5,56

E 6,00 16,68 2,00 5,56

F 12,00 33,36 4,00 11,12

G 24,00 66,72 8,00 22,24

H 39,00 108,42 13,00 36,14

I 54,00 150,12 18,00 50,04

J 6,00 16,68 2,00 5,56

Sous-tensions du réticule (cm à 100 mètres/pouces à 100 yards)yards)

•

Réticule BDC Predator

Les lettres A à J du diagramme ci-dessus désignent les diff érentes sous-tensions A à J du réticule indiquées dans le tableau de droite.

Modèle PROSTAFF P3 PREDATOR HUNTER 3-9×40 PROSTAFF P3 PREDATOR HUNTER 4-12×40

Réticule BDC Predator BDC Predator

Grossissement (×) 3 9 4 12

Unité (pouces) (cm) (pouces) (cm) (pouces) (cm) (pouces) (cm)

A 0,75 2,09 0,25 0,70 0,75 2,09 0,25 0,70

B 24,00 66,72 8,00 22,24 24,00 66,72 8,00 22,24

C 9,00 25,02 3,00 8,34 9,00 25,02 3,00 8,34

D 6,00 16,68 2,00 5,56 6,00 16,68 2,00 5,56

E 3,00 8,34 1,00 2,78 3,00 8,34 1,00 2,78

F 12,00 33,36 4,00 11,12 12,00 33,36 4,00 11,12

G 9,00 25,02 3,00 8,34 9,00 25,02 3,00 8,34

H 16,50 45,87 5,50 15,29 16,50 45,87 5,50 15,29

I 24,00 66,72 8,00 22,24 24,00 66,72 8,00 22,24

J 3,00 8,34 1,00 2,78 3,00 8,34 1,00 2,78

Sous-tensions du réticule (cm à 100 mètres/pouces à 100 yards)yards)

3. Utilisation

(1) Mise au point

1 Regardez dans l’oculaire, l’œil placé à environ 4 pouces (10 cm) de l’oculaire, pour voir chaque réticule (Fig. 3).

Assurez-vous que votre œil est correctement aligné et positionné à la bonne distance, an d’éviter que votre vue ne soit «bouchée».

Réticule BDC 200

Réticule BDC 300

2 Pointez l’objectif de la lunette vers le ciel (mais PAS en direction du soleil) ou vers un mur de couleur unie.

3 Tournez la molette de réglage de l’oculaire dans le sens inverse des aiguilles d’une montre, puis dans le sens des aiguilles d’une

montre, jusqu’à ce que le réticule apparaisse nettement.

Avis : Les images de réticules utilisées dans ce manuel n’en sont qu’une représentation. Les images réelles peuvent être diérentes.

Réticule BDC Predator

Fig. 3

(2) Grossissement

• Les lunettes de visée Nikon possèdent un grossissement variable. Pour plus de détails, reportez-vous à la section «2. Caractéristiques».

Pour changer la puissance, tournez la bague de sélection de puissance jusqu’à ce que le rapport de grossissement voulu arrive à côté de l’index de puissance.

(3) Réglage de la lunette de visée

Regardez dans la lunette de visée, alignez l’arme avec le point visé sur la cible et tirez un coup d’essai. Si la balle ne touche pas le point de visée, ajustez les tourelles de réglage de hausse et de dérive de la manière suivante:

• Si la balle touche en-dessous du point visé, tournez la tourelle de réglage de hausse (dans le sens inverse des aiguilles d’une montre) en suivant le sens de la èche marquée «U »(pour Up ou Haut). Si la balle est

trop haute, tournez la tourelle de réglage de hausse (dans le sens des aiguilles d’une montre) en suivant le sens de la èche marquée «D »(Pour Down ou Bas).

• Si la balle touche à droite du point visé, tournez la tourelle de réglage de dérive (dans le sens des aiguilles d’une montre) en suivant le sens de la èche marquée «L »(pour Left ou Gauche). Si la balle est à

gauche, tournez la tourelle de réglage de dérive (dans le sens inverse des aiguilles d’une montre) en suivant le sens de la èche marquée «R »(pour Right ou Droite).

• Une fois le réticule réglé sur le point d’impact, remettez en place le capuchon des tourelles de réglage de dérive et de hausse.

Remarque:

• Les échelles de dérive et de hausse des lunettes de visée PROSTAFF P3 sont graduées en quarts de minute d’angle (MOA) et marquent un cran au passage de chaque quart de minute d’angle.

• Lorsque vous réglez le réticule sur le point de visée, n’oubliez pas qu’une minute d’angle équivaut à peu près à 1 pouce (2,54 cm) à 100 yards (91,44 m).

En conséquence, si le point d’impact se trouve 2 pouces (5,08 cm) trop bas et 1 pouce (2,54 cm) trop à droite, pour une parallaxe réglée à 100 yards (91,44 m), vous devrez corriger les réglages de deux minutes d’angle vers le haut et d’une minute d’angle vers la gauche. Dans le cas d’un réglage de parallaxe de 50 yards (45,72 m), il faudra doubler ces valeurs de correction. Avec un réglage de parallaxe de 75 yards (68,58 m), il faudra les multiplier par 1,5.

(4) Réglage du zéro d’une tourelle

Les tourelles de réglage de hausse et de dérive sont équipées d’un système rétractable. Une fois que le réticule a été réglé sur le point d’impact, tirez la tourelle vers le haut pour la débloquer. Elle tourne maintenant librement. Alignez le chire zéro sur le trait de repère, puis relâchez la tourelle. Elle revient automatiquement à sa position initiale.

Utilisation du réticule BDC

Vous venez d’acheter une lunette de visée à réticule BDC Nikon pour fusil et nous vous en remercions. Les réticules BDC sont conçus pour compenser la trajectoire de votre arme à feu. Quel que soit le type particulier de réticule BDC que vous utilisez, la position des cercles est basée sur la trajectoire moyenne de certains des projectiles et des cartouches disponibles sur le marché les plus couramment utilisés et compte tenu de l’usage prévu pour la lunette elle-même. Veuillez noter que le réticule est basé sur des informations balistiques et que les résultats obtenus risquent de varier en raison des nombreuses variables mises en œuvre, comme:

• La vélocité réelle (les informations fournies par le fabricant des munitions concernant la vitesse initiale risquent de ne pas correspondre à la vélocité produite par votre arme à feu. La meilleure façon de déterminer la

vélocité initiale réelle de votre arme à feu est d’utiliser un chronomètre).

• Température

• Humidité

• Altitude

• Pression barométrique

• État et précision inhérente de l’arme à feu

• Système de montage et exactitude du positionnement de la lunette par rapport à l’axe central du canon de l’arme

Réticule BDC 200

Le BDC 200 a été conçu pour les balles type sabot à grande vitesse utilisées sur des armes à canon entièrement rayé. Nous conseillons l’utilisation de balles à tête en polymère aérodynamique qui possèdent un coecient balistique plus élevé et garantissent une trajectoire plus rectiligne sur de plus longues portées.

Le BDC 200 est conçu pour une mise à zéro à 50 yards (environ 46 m) pour des balles à tête en polymère avec une vélocité initiale d’environ 1900 pieds par seconde (environ 580 m/s). Le réticule permet une compensation de la balistique à 100, 150, 175 et 200 yards (respectivement et approximativement 91, 137, 160 et 182 m) à l’aide des cercles balistiques comme indiqué sur la page suivante.

Veuillez noter que l’arme à feu que vous possédez peut ne pas correspondre aux informations données pour la balistique, compte tenu des variables indiquées dans cette section.

Remarque:

nous vous recommandons vivement d’essayer diérents types de munition pour déterminer celle qui s’avère la plus précise pour votre arme à canon rayé.

Si vous préférez utiliser des balles de type Foster gros calibre ou si vous préférez régler le zéro à 100 yards (environ 91 m)… Pas de problème, une visite sur le site Web Nikon Spot On (nikonsportoptics.com/Spoton) vous permettra d’associer vos cartouches au réticule. En fait, nous vous recommandons vivement de vous rendre sur le site Spot On an de connaître les distances correspondant à chacun des cercles et de retrouver les données balistiques exactes pour les tirs à longue portée.

Réticule BDC 200

50 yards 100 yards 150 yards 175 yards

200 yards

Réticule BDC 300

Le BDC 300 est conçu compte tenu de la trajectoire des nouveaux chargeurs par la bouche en ligne. Les progrès dans la fabrication des projectiles et de la poudre noire assurent aux armes en ligne modernes une précision et une puissance étonnante à des distances de 300 yards (environ 270 m) et plus.

Le BDC 300 est conçu pour une mise à zéro à 100 yards (environ 91 m) pour des balles à tête en polymère aérodynamique de 250 grains et à charge de poudre de 150 grains. Le réticule permet une compensation de la balistique à 150, 200, 250 et 300 yards (respectivement et approximativement 137, 182, 228 et 273 m) à l’aide des cercles balistiques comme indiqué sur la page suivante.

Veuillez noter que l’arme à feu que vous possédez peut ne pas correspondre aux informations données pour la balistique, compte tenu des variables indiquées dans cette section.

Si vous préférez utiliser des balles de 200grains avec une poudre de 100grains ou toute autre combinaison ou poids de balle et poudre… Pas de problème, une visite sur le site Web Nikon Spot On (nikonsportoptics.com/Spoton) vous permettra d’associer vos cartouches au réticule. En fait, nous vous recommandons vivement de vous rendre sur le site Spot On an de connaître les distances correspondant à chacun des cercles et de retrouver les données balistiques exactes pour les tirs à longue portée.

100 yards 150 yards 200 yards 250 yards

300 yards

Réticule BDC 300

Réticule BDC Predator

Le réticule BDC Active Target a été spéciquement conçu pour la chasse à l’appeau du coyote, du renard et des autres prédateurs. La conception en cercle ouvert permet de cerner l’animal pour une acquisition de l’objectif rapide car les prédateurs sont des animaux en mouvement constant.

Le réticule est conçu spécialement pour deux des cartouches à nuisibles les plus populaires: la Remington .223 et la Remington .22/250 à balles à tête en polymère de 55grain.

Remarque:

pour initialiser la mise à zéro du réticule BDC Predator, il est fortement conseillé d’utiliser une cible type à centre noir rond ou circulaire plutôt qu’une cible en losange. L’œil va centrer naturellement la cible de type circulaire, ce qui simplie la mise au zéro de l’arme.

Avec des munitions de type Remington .223, nous vous recommandons de régler le zéro à 100 yards (environ 91 m) à l’aide du cercle central. Le réticule permet alors une compensation de la balistique à 200 yards (environ 182 m) (bas du cercle central), 300 yards (environ 273 m) (centre du deuxième cercle) et 400 yards (environ 364 m) (centre du troisième cercle) à l’aide des cercles balistiques comme indiqué sur la page suivante.

Avec des munitions de type Remington .22/250, nous vous recommandons de régler le zéro à 200 yards (environ 182 m) à l’aide du cercle central. Le réticule permet alors une compensation de la balistique à 300 yards (environ 273 m) (bas du cercle central), 350 yards (environ 320m) (centre du deuxième cercle) et 450 yards (environ 410 m) (centre du troisième cercle) à l’aide des cercles balistiques comme indiqué à droite.

Veuillez noter que l’arme à feu que vous possédez peut ne pas correspondre aux informations données pour la balistique, compte tenu des variables indiquées dans cette section.

Si vous préférez utiliser des balles de type .204 Ruger ou .220 Swift… Pas de problème, une visite sur le site Web Nikon Spot On (nikonsportoptics.com/Spoton) vous permettra d’associer vos cartouches au réticule. En fait, nous vous recommandons vivement de vous rendre sur le site Spot On an de connaître les distances correspondant à chacun des cercles et de retrouver les données balistiques exactes pour les tirs à longue portée.

400 yards

223 Rem. 55 grain

100 yards, zero

Réticule BDC Predator

.22-250 Rem.

55 grain

200 yards, zero

200 yards100 yards 300 yards200 yards

350 yards300 yards

450 yards

nikonsportoptics.com/Spoton

Le site Web Spot On a été conçu pour fournir des informations précises qui permettent de mettre directement en correspondance la balistique du projectile utilisé avec le réticule. Veuillez noter que vous devez vérier que le réglage eectué correspond aux informations fournies dans le présent mode d’emploi ou dans le programme Spot On avant de passer à l’action. La seule façon de véritablement

vérier ces informations est de tirer. Une fois encore, il est possible que les variables énumérées plus haut aectent les résultats obtenus. Remarque: le réticule doit impérativement être de niveau par rapport à l’arme à feu. Si le réticule est incliné, ne serait-ce que de quelques degrés, le tir risque de dévier par rapport à l’axe central du point visé. Il existe divers types de dispositifs de mise à niveau disponibles sur le marché, mais celui qui semble le plus précis dans la mise à niveau du réticule est le l à plomb. Utilisez un niveau à bulle pour vérier que l’arme à feu est de niveau, puis observez à travers la lunette un l à plomb installé de manière adaptée et alignez le réticule en conséquence. Veuillez également noter que les réticules BDC Nikon ont été conçus à l’origine pour être utilisés avec un agrandissement maximum. Étant donné que modier l’agrandissement change la position des cercles par rapport à la cible, les distances données dans chacune des illustrations sont celles qui correspondent à l’agrandissement maximum. Le réticule central ne change pas avec l’agrandissement car il est placé au centre optique de la lunette. L’avantage du programme Spot On est qu’il permet de calculer la distance que chaque cercle représente à chaque agrandissement.

Pour toute question complémentaire sur la technologie Spot On, rendez-vous sur le site internet : http://spoton.nikonsportoptics.com/spoton/questions.html

Remarque:

Spot On n’est disponible qu’aux États-Unis et au Canada.

Entretien

(1) Nettoyage de l’objectif

Pour retirer la poussière et les traces de doigts, imbibez une feuille de papier de soie pour objectif (papier sans silicone vendu dans les magasins d’appareils photo) d’une petite quantité d’alcool pur (en vente dans les drogueries) et essuyez légèrement les zones concernées. II est déconseillé d’utiliser un mouchoir ou une peau de chamois car cela pourrait abîmer la surface de l’objectif. La poussière peut rayer ou attaquer la surface de l’objectif. Époussetez-la avec un pinceau non gras à poils souples.

(2) Surface extérieure de la lunette

Utilisez un chion doux et sec pour enlever la poussière et les traces de doigts. II est inutile de graisser la surface de la lunette.

(3) Tourelles de réglage de dérive et de hausse

Les tourelles de réglage possèdent un système de graissage permanent. N’essayez pas de les graisser. Sauf pendant le réglage, couvrez-les à l’aide des capuchons fournis pour les protéger de la poussière et de la saleté.

(4) Réglage de l’oculaire

Ce réglage possède un système de graissage permanent. N’essayez pas de le graisser.

(5) Bague de sélection de puissance

II n’est pas nécessaire de graisser la bague de sélection de puissance.

Modèles étanches:

Les lunettes de visée étant étanches, leur système optique ne s’abîmera pas si elles sont immergées ou tombent dans l’eau, à une profondeur maximale de 3 pieds 3 pouces (un mètre) pendant dix minutes au plus.

Cette lunette de visée présente les avantages suivants:

• Elle est utilisable par forte humidité, poussière et pluie sans risques de dommages.

• Sa conception à injection d’azote la rend résistante à la condensation et aux moisissures.

Respectez les précautions suivantes lorsque vous utilisez la lunette de visée:

• N’utilisez pas et ne placez pas la lunette de visée sous l’eau courante.

• En cas d’humidité, essuyez la lunette avant d’ajuster les parties mobiles (tourelle de réglage, oculaire, etc.) pour éviter tout dégât et pour des raisons de sécurité.

Pour maintenir votre lunette de visée dans un état optimal, Nikon Vision recommande un entretien régulier par un revendeur agréé.

Les caractéristiques techniques et l’équipement peuvent être modiés sans préavis ni obligation de la part du fabricant.

In the event that you should require service for your Nikon RIFLESCOPE, in case of USA market, please send it directly to: Nikon Scope Service 6420 Wilshire Blvd Suite 100 Los Angeles, CA 90048-5501 1-800-Nikon SV. In other market, please bring it to dealer from which you purchased it.

Si vous avez besoin de faire réparer votre lunette de visée Nikon, apportez-la au magasin où vous l'avez achetée.

Manufacturer:

Printed in the Philippines 864C_1_1803 Imprimé en Les Philippines

Nikon PROSTAFF P3 SHOTGUN, PROSTAFF P3 MUZZLELOADER, PROSTAFF P3 PREDATOR HUNTER Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
