Page 1

8x42DCF / 10x42DCF / 12x42DCF

BINOCULARS/BINOCULARES/JUMELLES/BINÓCULO

Instruction manual / Manual de instrucciones /

Manuel d’utilisation / Manual de instruções

PtEn FrEs

Page 2

English ....................................... p. 4-7

Español .................................... p. 8-11

Français ................................. p. 12-15

Português brasileiro ............ p. 16-19

A B

Page 3

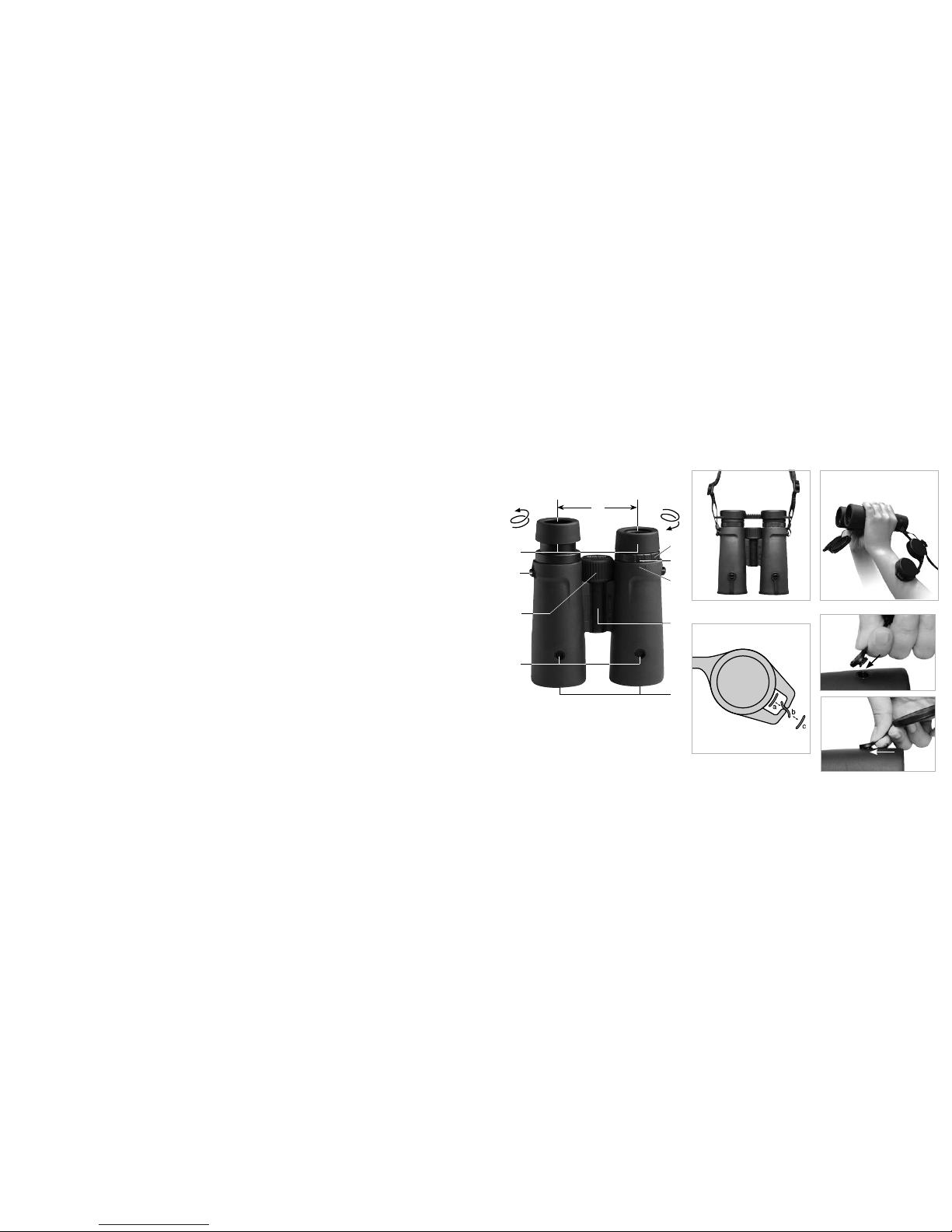

1 Eyecup 2 Neck strap eyelet 3 Focusing ring 4 Objective lens 5 Interpupillary distance 6 Dioptre ring 7 Dioptre index 8 0 (zero) dioptre position 9 Central shaft !p Mount holes for objective lens caps

Nomenclature

English

ITEMS SUPPLIE D

Binoculars

Eyepiece lens cap

Objective lens c aps

Soft case

Neck strap

Attach the neck s trap as illustrated (A), taking care to avoid t wisting the strap.

Eyepiece cap

There are two ways you c an position the eyepiece cap as you obse rve your subject.

1. Remove the eyepiece cap from t he eyepieces and allow it to hang from the ne ck strap.

2. Remove the eyepiece c ap from the eyepieces, then detac h the right strap from the cap and allow it to hang from the lef t neck strap (B).

To attach/detach the eyepiece c ap, pull the neck strap through the slit s as shown in image (C) in the following order :

• Attaching: c → b → a

• Detaching: a → b → c

Flipdown object ive lens caps

There are two ways you c an position the objective lens c aps as you observe your subject.

1. Detach the objecti ve lens caps from the body.

2. Fold open the obj ective lens caps.

• Attaching (D):

Insert the convex pa rts of the objective lens ca ps into the binocular holes in a diagonal dir ection as illustrated. Make sure the objec tive lens caps are properly and secu rely mounted.

• Detaching (E):

Insert the inde x finger between the obj ective lens cap band and the bod y. Push the end of the band as indicated by th e arrow in figure (E) to detach.

Objective lens c aps may become detached due to ex ternal pressure or other strong force. Take care to avoid losing them.

Neck strap and caps during observation

・

For eyeglass wearers, use fully retracted. To accurately adjust your view, you can also use two click stops before reaching the fully retracted position.

・

For non-eyeglass wearers, use fully extended. To accurately adjust your eye position, you can also use two click stops before reaching the fully extended position.

Eyecups

For directions in which to turn the eyecups, please refer to the image on page 3.

Please refer to images A, B, C, D and E on page 3.Please refer to the numbered images on page 3.

Page 4

• Specifications and design are subject to change without notice.

• No reproduction in any form of this "Instruction Manual," in whole or in part (except for brief quotation in

critical articles or reviews), may be made without written authorization from NIKON VISION CO., LTD.

*Waterproof models:

All models shown are waterproof, and will suffer no damage to the optical system if submerged or dropped in water to a maximum depth of 1 meter for up to 10 minutes .

These products offer the following advantages:

• Can be used in conditions of high humidity, dust and rain without risk of damage.

• Nitrogen-filled design makes them resistant to condensation and mold.

Observe the following when using these products:

• As the unit does not have a perfectly sealed structure, it should not be operated nor held in running water.

• Any moisture should be wiped off before adjusting movable parts (focusing knob, eyepiece, etc.) of these

products to prevent damage and for safety reasons.

To keep your binoculars in excellent condition, Nikon Vision recommends regular servicing by an authorized dealer.

Specifications

* The number calculated by the formula [tan ω ' = Γ x tan ω ]: Apparent field of view: 2 ω ', Magnification: Γ ,

Real field of view: 2 ω

** Without diopter adjustment

Type: Roof prism central focu sing type Model 8x42D CF 10x42 DCF 12x 42D CF Magnificati on (x) 8 10 12 Effecti ve diameter of objective lens (mm) 42 42 42 Angular field of v iew (real) (°) 6.3 5.5 5.0 Angular field of v iew (apparent) (°)* 47. 5 51.3 55.3 Field of view at 1,000m /yds. (m/ft.) 110 /3 3 0 96/288 87/262 Exit pupil (mm) 5.3 4.2 3.5 Brightness 28 .1 17.6 12. 3 Eye relief (mm) 19.6 18.5 15.4 Close focusing dist ance, approx. (m/ft.)** 2.5/8.2 2.5/8.2 2.5/8.2 Interpupillar y distance adjustment (mm) 56 -72 56-7 2 56-72 Length (mm/in.) 146 /5.7 14 6/5. 7 146/5 .7 Width (mm/in.) 129/ 5.1 129/ 5.1 129/5 .1 Weight (g/oz.) 610/21. 5 620/21.9 620/21.9

Page 5

Español

Nomenclatura

1 Oculares de goma 2 Ojo para la correa 3 Aro de enfoque 4 Lentes de objetivo 5 Distancia interpupilar 6 Anillo de dioptrías 7 Indice de dioptrías 8 Posición de cero (0) dioptrías 9 Eje pivote !p Orificios de montaje para tapas

de objetivo

ACCESO RIOS

SUMINISTRADOS

Binoculares

Tapa de oculares

Tapas de objetivo

Funda blanda

Correa al cuello

・Para los que no llevan gafas, se usa completamente retraído. Para ajustar

con exactitud la posición del ojo, también puede usar dos paradas antes de llegar a la posición completamente retraído.

・Para los que llevan gafas, se usa completamente extendido. Para ajustar

con exactitud la posición del ojo, también puede usar dos paradas antes de llegar a la posición completamente extendido.

Oculares

Las indicaciones sobre cómo girar los oculares se pueden ver en la imagen de la página 3.

Consulte las imágenes A, B, C, D y E de la página 3.Consulte las imágenes numeradas de la página 3.

Correa de cuello y tapas durante la observación

Correa de cuello

Fije la correa de cuello tal como se muestra (A), prestando especial atención a que no se tuerza.

Tapa de los oculares

Mientras observa su objeto, hay dos formas de colocar la tapa de los oculares.

1. Retire de los oculares la tapa de los oculares y déjela colgando de la correa de cuello.

2. Retire de los oculares la tapa de los oculares, suelte la correa derecha de la tapa y déjela colgando de la correa de cuello izquierda (B).

Para colocar/soltar la tapa del ocular, tire de la correa de cuello a través de las ranuras tal como se muestra en la imagen (C), en el orden siguiente:

• Colocación: c → b → a

• Liberación: a → b → c

Tapas de objetivo abatibles

Mientras observa su objeto, hay dos formas de colocar las tapas de los objetivos.

1. Suelte las tapas de los objetivos del cuerpo.

2. Abra las tapas de los objetivos.

• Colocación (D):

Inserte las partes convexas de las tapas de los objetivos en los orificios de los binoculares en dirección diagonal, tal como se muestra.

Compruebe que las tapas de los objetivos se montan correcta y firmemente.

• Liberación (E):

Introduzca el dedo índice entre la banda de la tapa del ocular y el cuerpo. Empuje el extremo de la banda en la dirección indicada por la flecha de la figura (E) para soltarla.

Las tapas de los objetivos pueden soltarse debido a la presión externa u otras fuerzas. Tenga cuidado de no perderlas.

Page 6

• Las especificaciones y el diseño están sujetos a cambios sin previo aviso.

• Se prohibe la reproducción de este "Guía del producto" en cualquier forma, ya sea en su totalidad o en

parte (excepto citas breves en artículos críticos o revisiones), sin la autorización escrita de NIKON VISION CO., LTD.

*Modelos a prueba de agua

Todos los modelos mostrados son a prueba de agua y su sistema óptico no sufrirá daños si se sumergen o se

dejan caer en el agua hasta una profundidad máxima de 1 metro durante un tiempo máximo de 10 minutos.

Estos productos odrecen las sigjienesventajas:

• Pueden utilizarse en condiciones de alta humedad, polvo y lluvia sin peligro de dañarse.

• El diseño lleno de nitrógeno los hace resistentes a la condensación y al moho.

Observe lo siguiente cuando utilice estos producos:

• Como la unidad no tiene una estructura perfectamente sellada, no debe manipularse ni colocarse bajo el agua que sale del grifo.

• Para evitar daños, y por razones de seguridad, antes de ajustar las piezas móviles (perilla de enfoque,

ocular, etc.) de estos products, debe eliminarse toda la humedad.

Para mantener sus binoculares en excelentes condiciones, Nikon Vision recomienda un servicio regular en un distribuidor autorizado.

Especificaciones

* El número se calcul a mediante la fórmula [tan ω ' = Γ x tan ω ]: Campo de visión ap arente: 2 ω ', Aumento: Γ ,

Campo de visión re al: 2 ω

** Sin ajuste de diop trías

Tipo: Tipo enfo que central prismáticos con prisma Dach

Modelo 8x42DCF 10x42DCF 12x42DCF Aumento (x) 8 10 12 Diámetro efec tivo del objetivo (mm) 42 42 42 Campo angular de visi ón (real) (º) 6,3 5,5 5,0 Campo angular de visi ón (aparente) (º)* 47,5 51,3 55,3 Campo de visión a 1.000 m (m) 110 96 87 Pupila de salida (mm) 5,3 4,2 3,5 Brillo 28,1 17,6 12,3 Distancia aprox. d e la pupila de salida al ocular (mm) 19,6 18,5 15,4 Distancia de enfo que de acercamiento (m)** 2,5 2,5 2,5 Ajuste de distancia inte rpupilar (mm) 56-72 56-72 56-72 Longitud (mm) 146 146 146 Anchura (mm) 129 129 129 Peso (g) 610 620 620

Page 7

Nomenclature

Français

1 Œilleton 2 Œillet pour courroie 3 Bague de mise au point 4 Lentille de l’objectif 5 Distance interpupillaire 6 Bague dioptrique 7 Index dioptrique 8 Position de “0” (zéro) dioptrique 9 Axe central !p Orifices de montage pour les

bouchons d’objectif

ELEMENTS FOURNIS

Jumelles

Capuchon d’oculaire

Capuchons d'objectif

Etui souple

Bandoulière

・Pour les porteurs de lunettes, utilisez en position entièrement enfoncée.

Pour ajuster précisément la position de vos yeux, vous pouvez aussi utiliser la position deux déclics avant d’atteindre la position entièrement enfoncée.

・Pour les personnes ne portant pas de lunettes, utilisez la position

entièrement sortie. Pour ajuster précisément la position de vos yeux, vous pouvez aussi utiliser la position deux déclics avant d’atteindre la position entièrement sortie.

Œilletons

Pour savoir dans quelle direction tourner les œilletons, consultez l'image à la

page 3.

Consultez les images A, B, C, D et E à la page 3.Merci de consulter les images numérotées à la page 3.

Bandoulière et protecteurs lors de l'observation

Bandoulière

Attachez la bandoulière comme représenté (A) en faisant tout particulièrement attention à ce que la courroie ne s'entortille pas.

Protecteur d'oculaire

Lorsque vous observez votre sujet, vous pouvez positionner le protecteur d'oculaire de deux façons.

1. Retirez le protecteur d'oculaire des oculaires et laissez-le pendre le long de la bandoulière.

2. Retirez le protecteur d'oculaire des oculaires, puis détachez la courroie droite du protecteur et laissezla pendre sur la bandoulière de gauche (B).

Pour fixer/détacher le protecteur d'oculaire, faites passer la lanière de cou par les fentes, comme cela est illustré sur l'image (C) dans l'ordre suivant :

• Attacher: c → b → a

• Détacher: a → b → c

Bouchons d'objectif rabattables

Lorsque vous obser vez votre sujet, vous pouvez positi onner les bouchons d'objectif d e deux façons.

1. Détachez les boucho ns d'objectif du boîtier.

2. Ouvrez les bo uchons d'objectif.

• Attacher (D):

Insérez les parties convexes des bouchons d'objectifs dans les trous des jumelles en diagonale, comme illustré.

Assurez-vous que les bouchons d'objectif sont montés et fixés correctement.

• Détacher (E):

Insérez votre index entre le bouchon d'objectif et le corps de l'appareil. Poussez l'extrémité du

bouchon, comme indiqué par la flèche sur la figure (E), pour le détacher.

Les bouchons d'objectif peuvent se détacher si on leur applique une grande pression extérieur ou une force importante. Veillez à ne pas les perdre.

Page 8

• Les spécifications et la conception sont sujettes à modification sans préavis.

• Aucune reproduction totale ou partielle, sous quelle que forme que ce soit, (à l'exception de brèves

citations dans des magazines) ne peut être faite sans autorisation écrite de NIKON VISION CO., LTD.

*Modèles étanches

Tous les modèles illustrés sont étanches et leur système optique ne subira aucun dégât du système optique s’ils sont submergés ou lassés tombés jusqu'à une profondeur maximale de 1 mètre et pendant 10 minutes.

Ces produits ofrent les avantages suivants:

• Elles sont utilisables sous forte humidité, poussière et pluie sans risques de dommages.

• La conception à injection d'azote les rend résistantes à la condensation et aux moisissures.

Observez les règles suivantes à l'emploi de ces produits:

• Comme l’appareil n’a pas une structure parfaitement étanche, il ne doit pas être tenu dans l’eau courante.

• Toute humidité doit être essuyée avant d’ajuster les parties mobiles (bouton de mise au point, oculaire, etc.) de ces produits pour éviter tout dégât et pour des raisons de sécurité.

Pour maintenir vos jumelles en excellent état, Nikon Vision recommande un entretien régulier par un revendeur agréé.

Caractéristiques

* Le nombre est calculé par la formule [tan ω ' = Γ x tan ω ]: Champ de vision apparent : 2 ω ', Grossissement : Γ ,

Champ de vision réel: 2 ω

** Sans réglage dioptrique

Type: Jumelles à prismes en toi t (Dach) au point centrale

Modéle 8x42D CF 10x42 DCF 12x 42D CF Grossissement (x) 8 10 12 Diamètre ef fectif de la lentille de l’objecti f (mm) 42 42 42 Champ angulaire de visio n (réel) (°) 6,3 5,5 5,0 Champ angulaire de visio n (apparent) (°)* 47,5 51,3 55, 3 Champ linéaire perçu à 1.00 0m (m) 110 96 87 Pupille de sorti e (mm) 5,3 4,2 3,5 Luminosité 2 8,1 17, 6 12 ,3 Dégagement ocu laire (mm) 19,6 18 ,5 15, 4 Distance de mise au po int approx. (m)** 2,5 2,5 2,5 Ajustement de la dist ance interpupillaire (mm) 56-72 56 -72 56 -72 Longueur (mm) 146 146 146 Largeur (mm) 12 9 129 12 9 Poids (g) 610 620 620

Page 9

Português brasileiro

Nomenclatura

Oculares

Alça de pescoço e tampas durante a observação

1 Oculares 2 Olhal para alça de pescoço 3 Anel de foco 4 Lentes objetivas 5 Distância interpupilar 6 Anel de dioptria 7 Índice de dioptria 8 Posição da dioptria 0 (zero) 9 Eixo central !p Furos para a montagem das tampas

das lentes objetivas

Por favor, consulte as imagens numeradas na página 3.

・

Pessoas que usam óculos devem usá-lo totalmente recolhido. Para ajustar a visão com precisão, você também pode usar a parada de dois cliques antes de atingir a posição totalmente recolhida.

・

Pessoas que não usam óculos, devem usá-lo totalmente estendido. Para ajustar a posição do olho com precisão, você também pode usar as paradas de dois cliques antes de atingir a extensão completa.

Quanto às direções nas quais você pode girar os oculares, por favor, consulte a

imagem na página 3.

Por favor, consulte as imagens A, B, C, D e E na página 3.

Alça de pescoço

Prenda a alça de pescoço conforme a ilustração (A), com muita atenção para não torcê-la.

Tampa da ocular

Há duas maneiras de posicionar a tampa da ocular, enquanto você observa o seu objeto.

1. Remova as tampas dos óculos e deixe-as pendurada na alça de pescoço.

2. Remova as tampas dos óculos, depois destaque a alça direita da tampa e deixe-a pendurada na alça

de pescoço esquerda (B).

Para fixar/separar a tampa da ocular, puxe a alça de pescoço pelas fendas, como mostrado na imagem

・

Prender: c → b → a

・

Destacar: a → b → c

Tampas das lentes objetivas rebatíveis

Há duas maneiras de posicionar as tampas das lentes objetivas, enquanto você observa o seu objeto.

1. Destacar as tampas das lentes objetivas do corpo.

2. Abrir as tampas das lentes objetivas.

・

Prender (D):

Insira as peças convexas das tampas das lentes objetivas nos furos do binóculo em sentido diagonal,

como ilustrado.

Certifique-se de que as tampas das lentes objetivas estejam montadas de forma adequada e segura.

・

Destacar (E): Insira o dedo indicador entre a correia da tampa da lente objetiva e o corpo. Empurre a extremidade da correia como indicado pela seta na figura (E) para destacar.

As tampas das lentes objetivas podem destacar-se devido a pressão externa ou devido a uma outra força considerável. Tenha cuidado para evitar perdê-las.

ITENS FORNECIDOS

Binóculo

Tampa da ocular

Tampas das objetivas

Estojo macio

Alça de pescoço

Page 10

Especificações

• As especificações e o projeto estão sujeitos a mudanças sem aviso prévio.

• Não pode ser feita nenhuma reprodução deste "manual de instruções", no todo ou em parte (exceto para breve citação em artigos ou análises críticas), sem autorização por escrito da NIKON VISION CO.,

LTD.

*Modelos à prova d'água:

Todos os modelos mostrados são à prova d'água, e não sofrerão dano ao sistema óptico se

submergidos ou jogados a uma profundidade de 1 metro por até 10 minutos .

Estes produtos oferecem as seguintes vantagens:

• Podem ser usados em condições de elevada umidade, pó e chuva sem risco de dano.

• Projeto preenchido de nitrogênio os torna resistentes a condensação e bolor.

Observe o seguintes precauções, ao usar este produtos:

• Como a unidade não tem uma estrutura perfeitamente vedada, ela não deve ser operada nem

mantida em água corrente.

• Qualquer umidade deve ser seca antes de ajustar as peças móveis (botão de foco, ocular, etc.) destes produtos para evitar danos e por motivos de segurança.

Para manter o seu binóculo em excelentes condições, a Nikon Vision recomenda a manutenção regular

feita por um distribuidor autorizado.

* O número calculado pela fórmula [tan ω' = Γ x tan ω ]: Campo de visão aparente: 2ω', Magnificação: Γ,

Campo de visão real: 2ω

** Sem ajuste da dioptria

Tipo: Foco central do prisma de teto Modelo 8x42D CF 10x42 DCF 12x 42D CF

Magnificação (x) 8 10 12 Diâmetro efetivo da objetiva (mm) 42 42 42 Campo de visão angular (real) (°) 6,3 5,5 5,0 Campo de visão angular (aparente) (°)* 47, 5 51, 3 55,3 Campo de visão a 1.000m (m) 110 96 87

Pupila de saída (mm) 5,3 4,2 3,5 Brilho 28,1 17, 6 12, 3 Alívio dos olhos (mm) 19,6 18 ,5 15, 4

Distância de foco próxima, aprox. (m)** 2,5 2,5 2,5 Ajuste da distância interpupilar (mm) 5 6-72 5 6-72 56 -72

Comprimento (mm) 146 146 146 Largura (mm) 129 129 12 9 Peso (g) 610 620 620

Page 11

Printed in China (242K)1E/1110

NIKON VISION CO., LTD.

Customer Service Department

3-25, Futaba 1-chome, Shinagawa-ku, Tokyo 142-0043, Japan Tel: +81-3-3788-7699 Fax: +81-3-3788-7698
