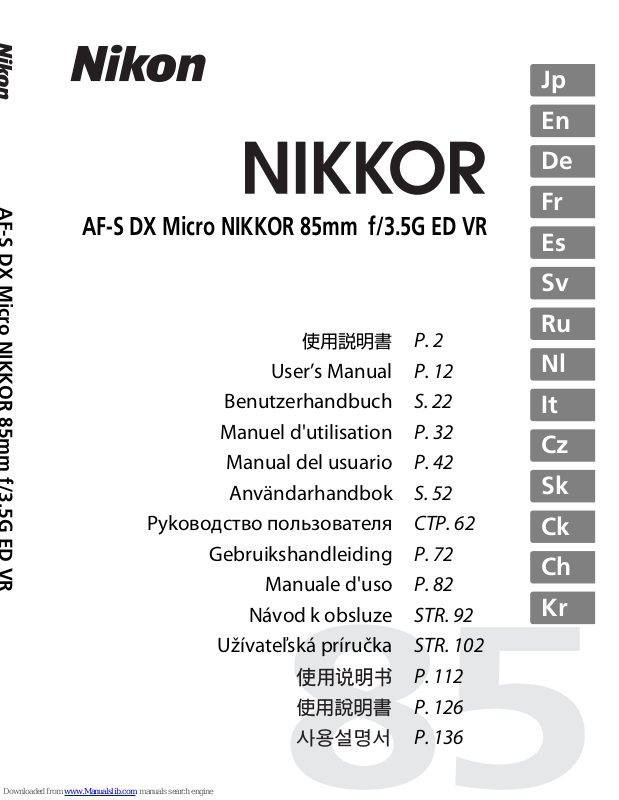

AF-S DX Micro NIKKOR 85mm f/3.5G ED VR

使用説明書

User’s Manual

Benutzerhandbuch

Manuel d'utilisation

Manual del usuario

Användarhandbok

Pykoводство пользoвaтеля

Gebruikshandleiding

Manuale d'uso

Návod k obsluze

Užívateľská príručka

P. 2

P. 12

S. 22

P. 32

P. 42

S. 52

CTP. 62

P. 72

P. 82

STR. 92

STR. 102

P. 112

P. 126

P. 136

AF-S DX Micro NIKKOR 85mm f/3.5G ED VR

Page 2

安全上のご注意

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容を記載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

絵表示の例

警告

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。

注意

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害の発生が想定される内容を示しています。

記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の場合は感電注意）が描かれています。

記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容（左図の場合は分解禁止）が描かれています。

記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

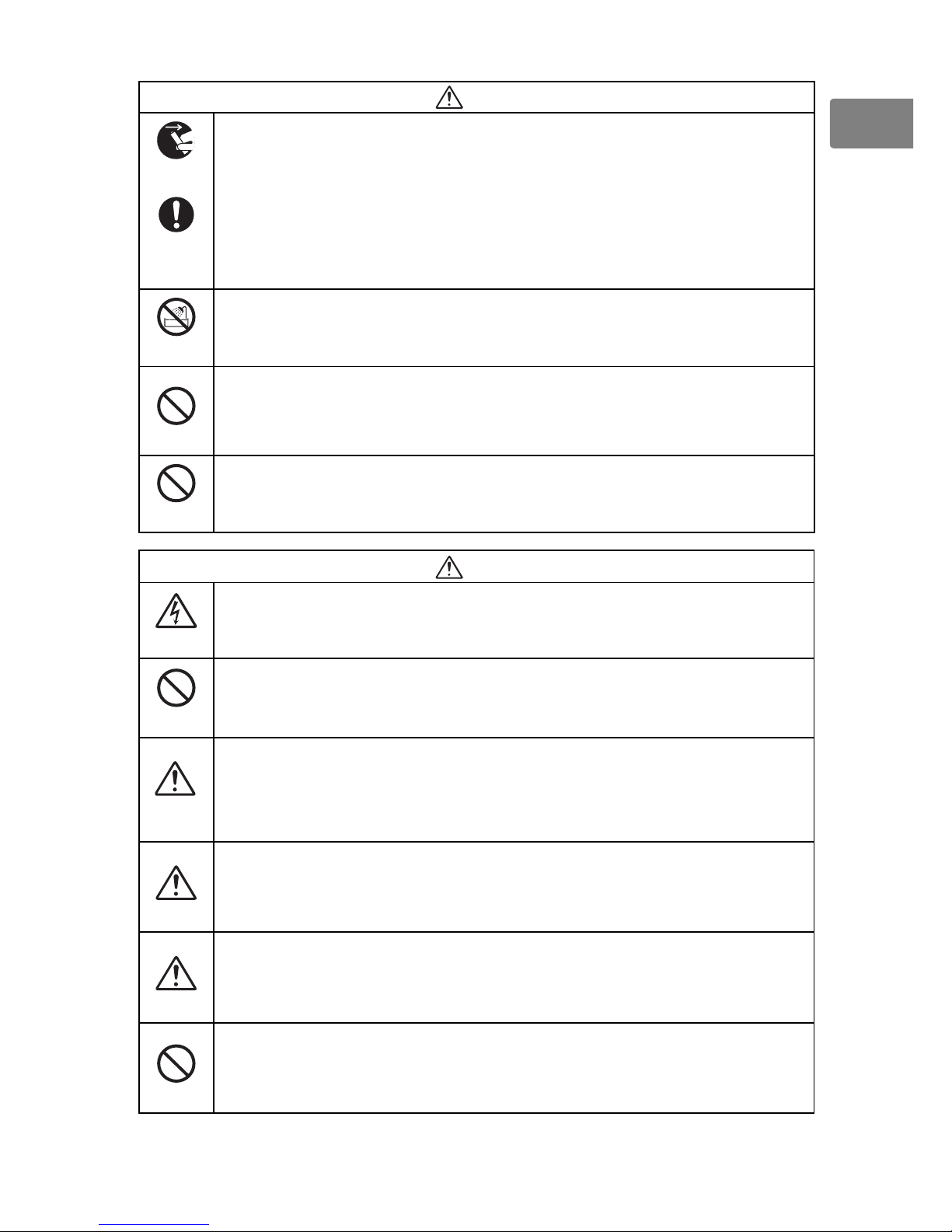

警告

分解禁止

分解したり、修理や改造をしないこと

感電したり、異常動作をしてケガの原因となります。

接触禁止

すぐに

修理依頼を

落下などによって破損し、内部が露出したときは、露出部に手を触れないこと

感電したり、破損部でケガをする原因となります。カメラの電池を抜いて、販売店またはニコンサービス機関に修理を依頼してください。

Page 3

警告

電池を取る

すぐに

修理依頼を

熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカメラの電池を取り出すこと

そのまま使用すると火災、やけどの原因となります。電池を取り出す際、やけどに充分注意してください。電池を抜いて、販売店またはニコンサービス機関に修理を依頼してください。

水かけ禁止

水につけたり、水をかけたり、雨にぬらしたりしないこと

発火したり感電の原因となります。

使用禁止

引火、爆発のおそれのある場所では使用しないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使用すると、爆発や火災の原因となります。

見ないこと

レンズまたはカメラで直接太陽や強い光を見ないこと

失明や視力障害の原因となります。

注意

感電注意

ぬれた手でさわらないこと

感電の原因になることがあります。

放置禁止

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

使用注意

逆光撮影では、太陽を画角から充分にずらすこと

太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。画角から太陽をわずかに外しても火災の原因になることがあります。

保管注意

使用しないときは、レンズにキャップをつけるか太陽光のあたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあります。

移動注意

三脚にカメラやレンズを取り付けたまま移動しないこと

転倒したりぶつけたりしてケガの原因になることがあります。

放置禁止

窓を閉め切った自動車の中や直射日光が当たる場所など、異常に温度が高くなる場所に放置しないこと

内部の部品に悪い影響を与え、火災の原因となることがあります。

Page 4

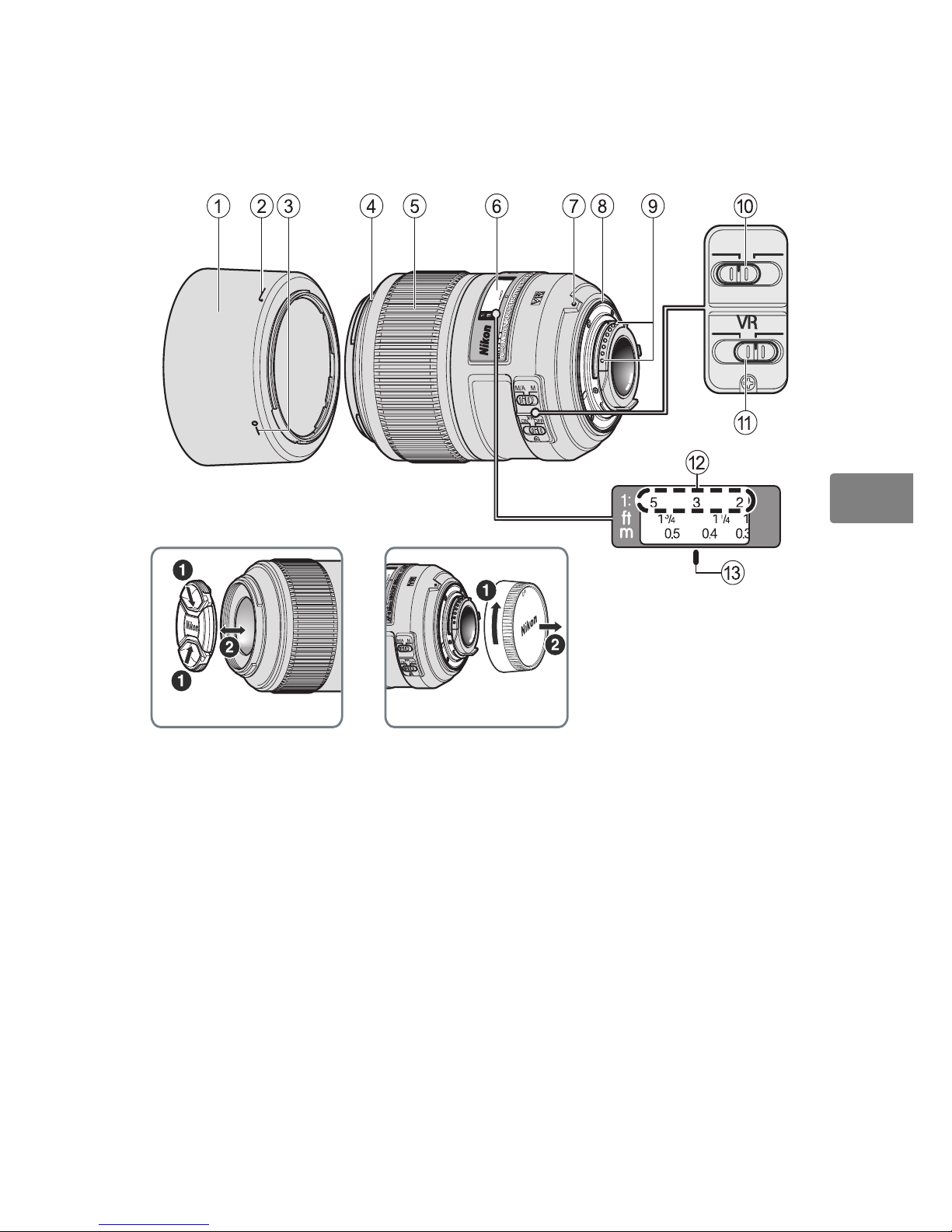

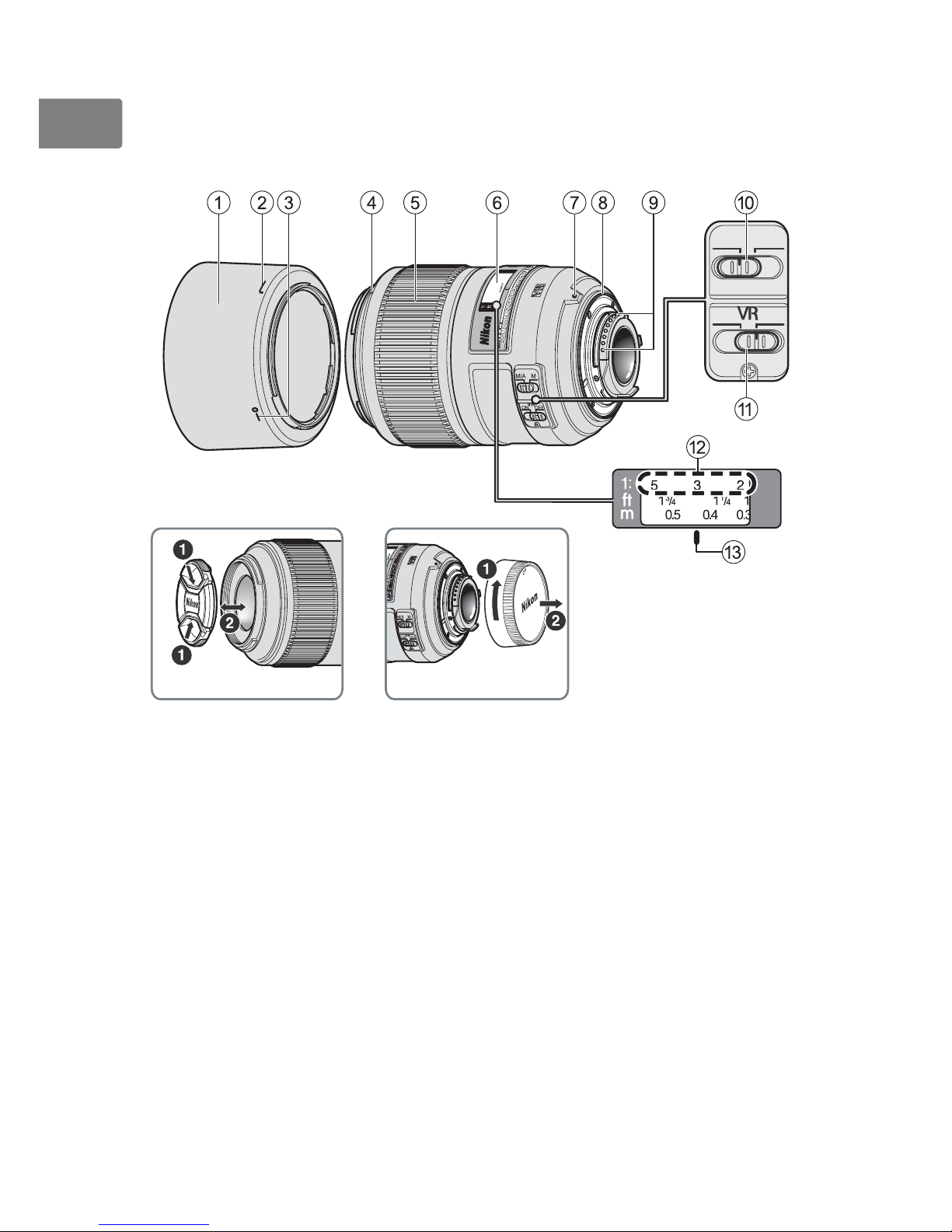

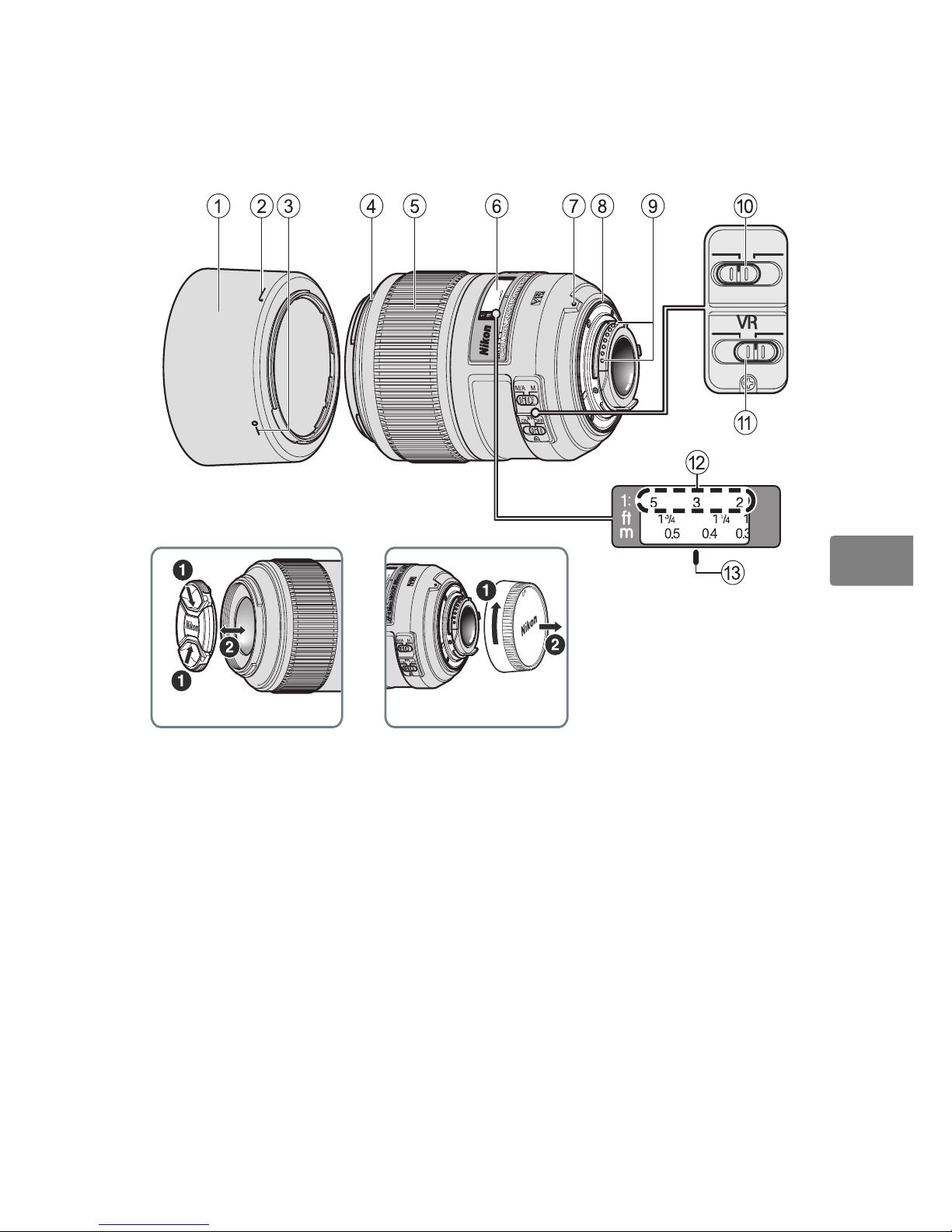

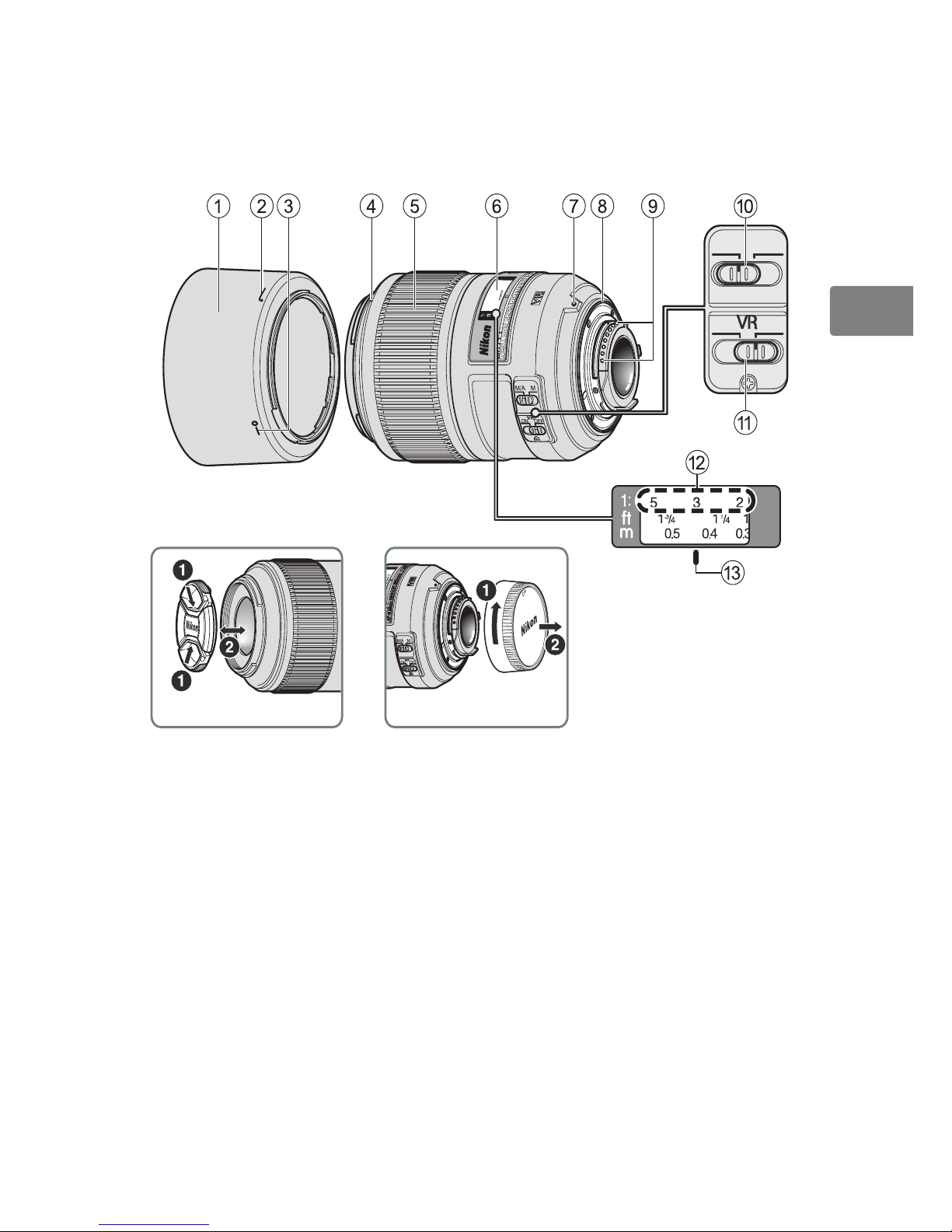

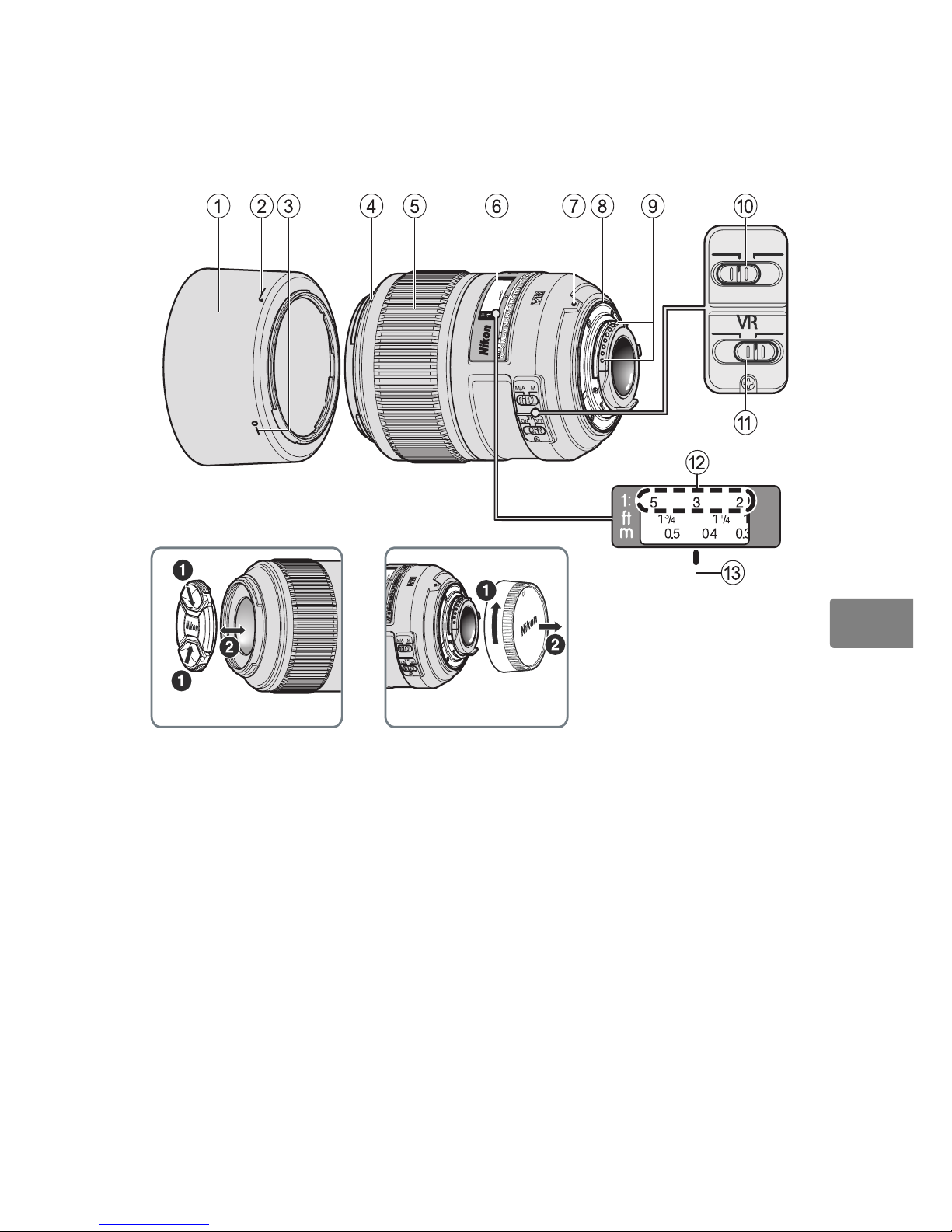

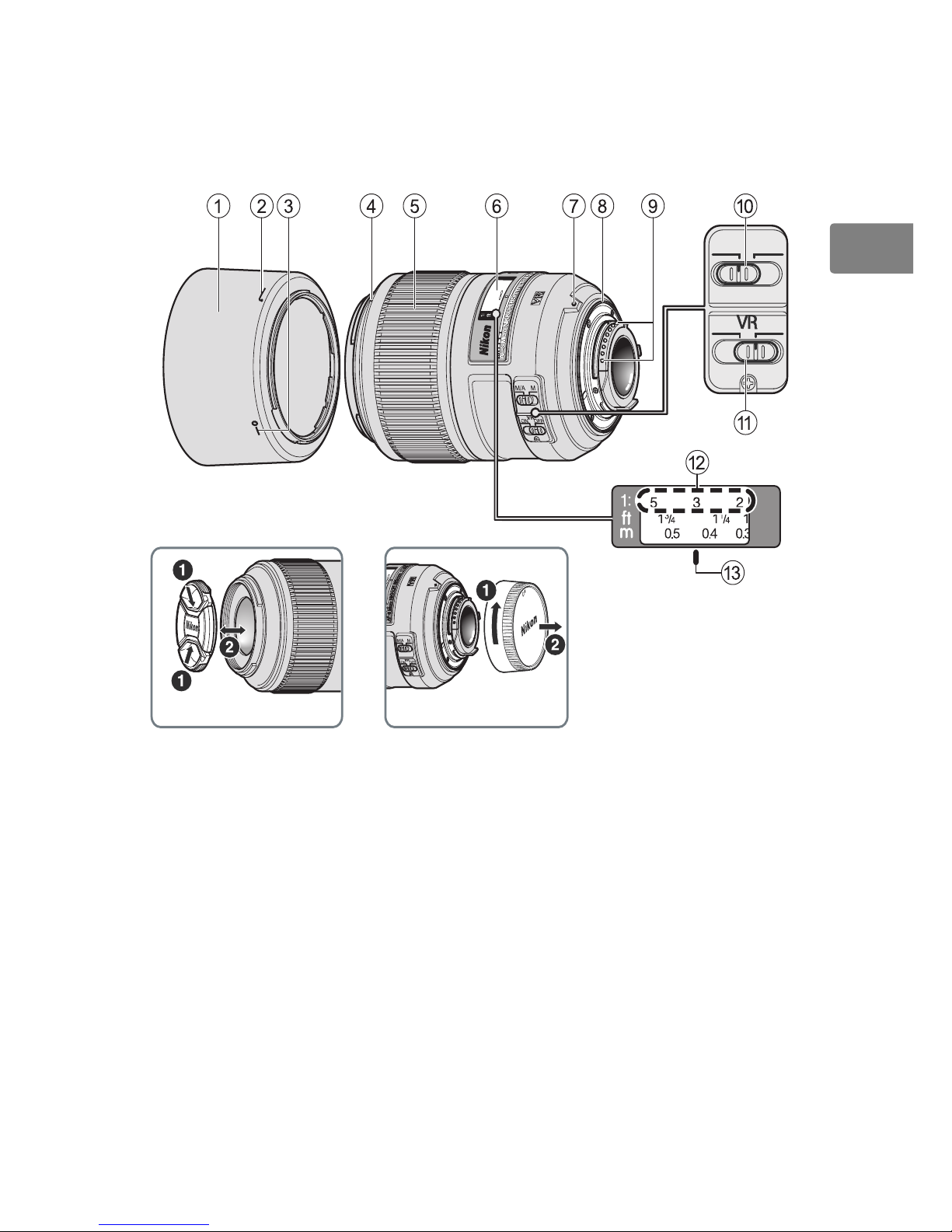

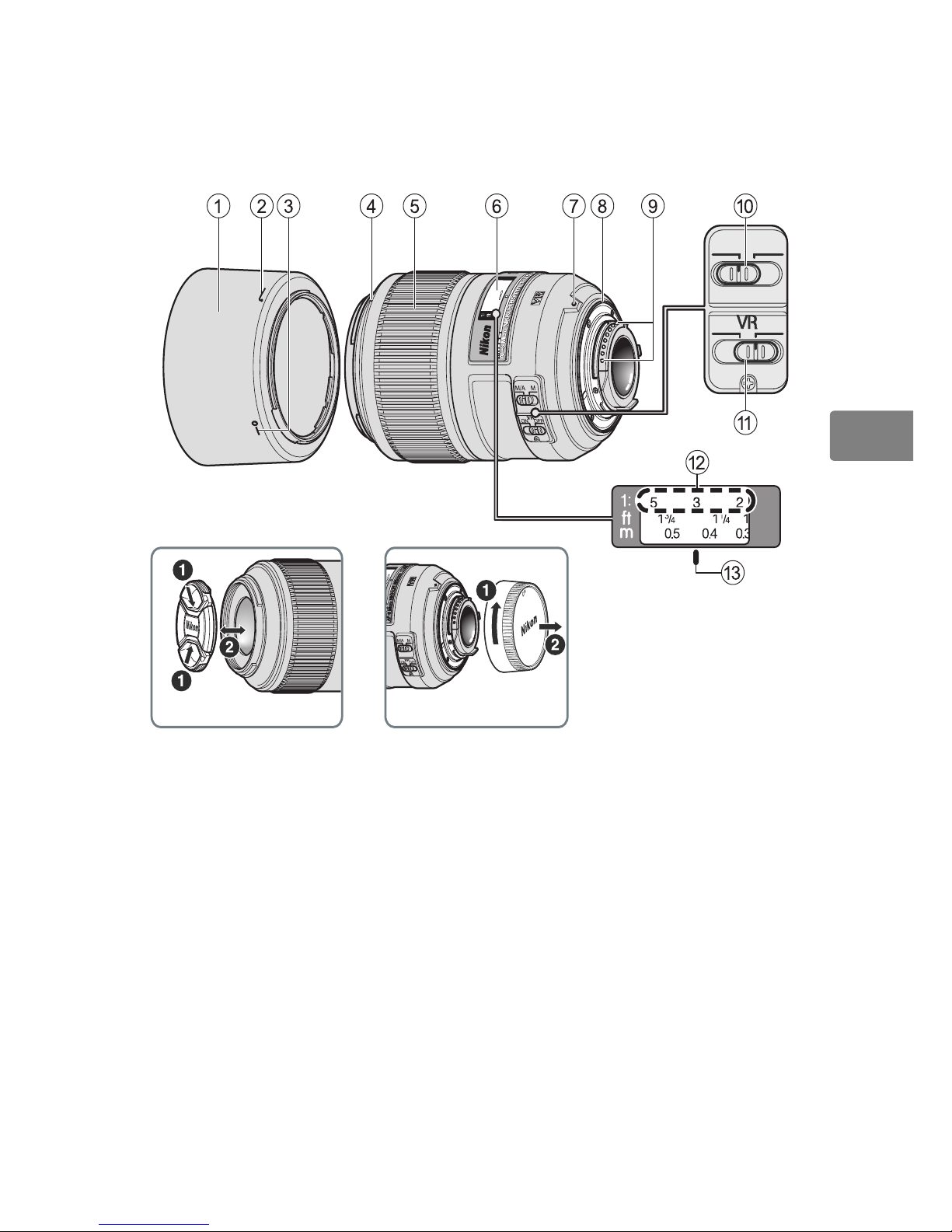

■ 各部の名称

1 フード（P. 9） 2 フード取り付け指標（

P. 9）

3 フードセット指標（

P. 9）

4 フード着脱指標（

P. 9）

5 フォーカスリング（

P. 6）

6 距離目盛 7 レンズ着脱指標（

P. 5）

8 レンズマウントゴムリング

（

P. 10）

CPU信号接点（P. 10）

0 フォーカスモード切り換え

スイッチ（

P. 6）

a 手ブレ補正スイッチ（

P. 8）

b 倍率目盛（

P. 7）

c 距離目盛基準線（

P. 7）

（）：参照頁

M/A

OFF

Page 5

このたびはDXニッコールレンズをお買い上げくださいまして、誠にありがとうございます。このレンズは、ニコン

DXフォーマットのニコンデジ

タル一眼レフカメラ（

D300シリーズ、D90など）専用です。

ニコン

DXフォーマットでの撮影画角は、35mm判換算で焦点距離の約1.5

倍の焦点距離に相当する画角になります。ご使用の前に、この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。

■ 主な特長

･全撮影距離でシャープな描写力をもち、接写、複写をはじめ、スナップ

や一般撮影にも適します。

･

IF（ニコン内焦）方式を採用しているため、ピント合わせ時の保持バラ

ンスが良いなど、操作性にも優れています。

･ニコン独自の

ED（特殊低分散）ガラスによる色収差の補正とともに、

良好なボケ味が得られる円形絞りの採用により優れた光学性能、描写性能を発揮します。

･ワイヤレスリモートスピードライト

SB-R200は、レンズ先端に4個装着

可能です。

■ レンズの取り付け、取り外し

カメラへの取り付け方

1 カメラの電源をOFFにします。 2 レンズの裏ぶたを取り外します。（図

B）

3 カメラとレンズのレンズ着脱指標 7 を合わせ、反時計回りにカチッ

と音がするまでレンズを回します。このとき、レンズの着脱指標7 が真上にきます。

4 レンズキャップを取り外します。（図

A）

カメラからの取り外し方

1 カメラの電源をOFFにします。 2 カメラのレンズ取り外しボタンを押しながら、時計回りにレンズを回

します。

Page 6

■ ピント合わせの方法

ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択できます。

カメラのフォーカスモードについては、カメラの使用説明書をご覧ください。

M/A（マニュアル優先オートフォーカスモード）の使い方

1 レンズのフォーカスモード切り換えスイッチ 0 を［M/A］にセット

します。

AF（オートフォーカス）撮影時、カメラのシャッターボタンを半押

ししたまま、あるいは

AF 作動（AF-ON）ボタンを保持したまま、

フォーカスリング5 を手で回転させると、瞬時に

MF（マニュアル

フォーカス）撮影が行えます。

3 カメラのシャッターボタンの半押しや

AF 作動ボタンを再度操作する

と

AF（オートフォーカス）で撮影が可能となります。

■ 絞り値の設定

絞り値は、カメラ側で設定してください。カメラの露出（撮影）モードが

Aまたは Mで絞りをセットした場合でも、撮影距離によって有効F値（実

効

F値）を保つように、自動的に絞りを調整（最大約1.1段）します。

■ 被写界深度

プレビュー（絞り込み）機構を持つカメラでは、撮影前にファインダー内で被写界深度を確認できます。このレンズは

IF（ニコン内焦）方式を採用しています。IF方式は、撮影距

離が短くなるにしたがって焦点距離が短くなります。

カメラの

フォーカスモード

レンズのフォーカスモード

M/A M

AF（A/S/C

）

マニュアル優先

オートフォーカス

マニュアルフォーカス

（フォーカスエイド可）

MF マニュアルフォーカス（フォーカスエイド可）

Page 7

■ 撮影倍率（倍率目盛）

撮影倍率とは、撮像素子面上に写された像の大きさと被写体の実際の大きさとの比率です。例えば、実際には

5cmの長さの被写体が撮像素子面上

に

1cmに写ったときの撮影倍率は1/5倍（1：5）といいます。

倍率目盛b により、あらかじめ倍率を決めてから撮影することもできます。

（例）

1/5倍の倍率で撮影したいとき

マニュアルフォーカスで、倍率目盛の

5を距離目盛基準線cに合わせ、

カメラを前後に動かしてピントを合わせます。

■ 接写/複写撮影

･接写/複写撮影の際は、カメラブレを防ぐために、三脚をお使いになり、

ケーブルレリーズまたはリモートコードの併用をおすすめします。

･接写撮影の際は、一般に被写界深度が著しく浅くなります。奥行きのあ

る被写体の撮影では、絞りを充分絞って、露出時間を長くしてください。また、写したい部分を撮像素子面と平行に置くようにしてください。

■ 露出倍数

レンズのF値は無限遠での被写体の像の明るさを表しますが、撮影倍率を上げて撮影すると像の明るさは

F値より減少します。このときの実質的な

明るさを有効Ｆ値（実効

F値）と呼び、実質的な明るさが減少した分だけ

増やす露出の係数を露出倍数といいます。

■ 有効F値の変化（P. 148 の図）

このレンズは、撮影倍率が上がる（撮影距離が短くなる）に従い撮像素子面での像の明るさが減少します。有効

F値（実効 F値）は大きく（暗く）な

ります。この変化量はカメラが自動的に補正するので、露出を決める際や

TTL調光によるフラッシュ撮影で露出倍数を考慮する必要はありません。

なお、カメラの表示パネルやファインダー内表示部で表示される絞り値は、露出倍数が自動的に補正された

F値です。

Page 8

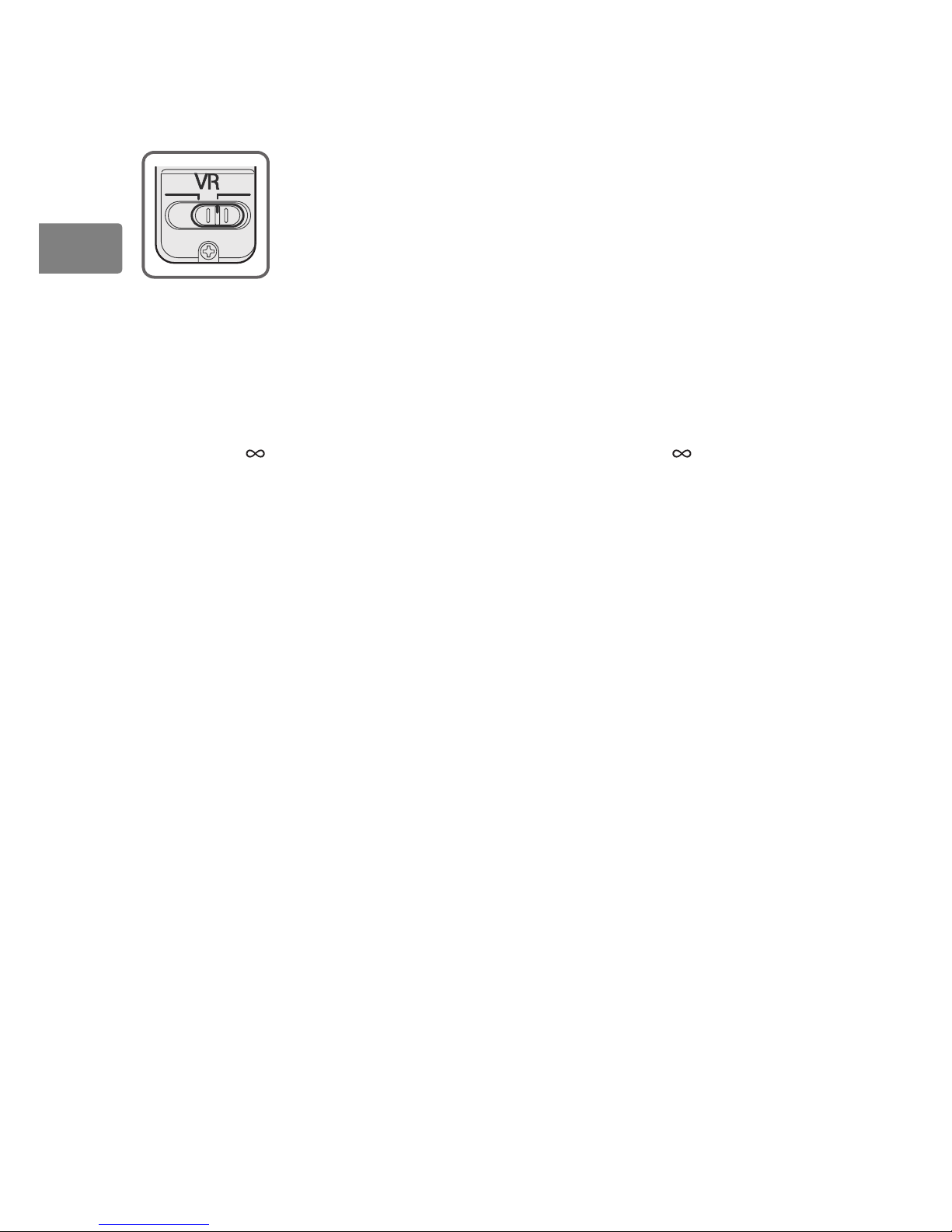

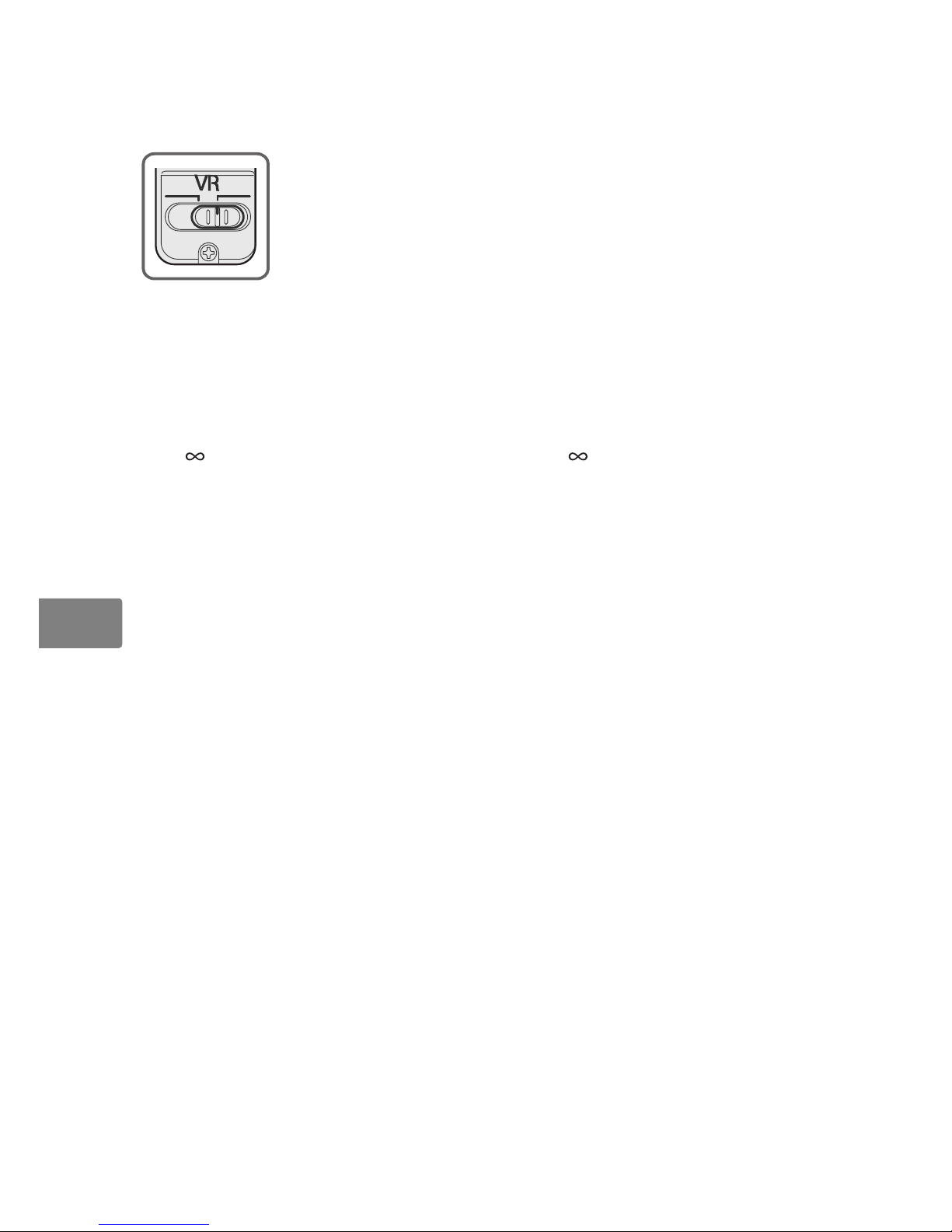

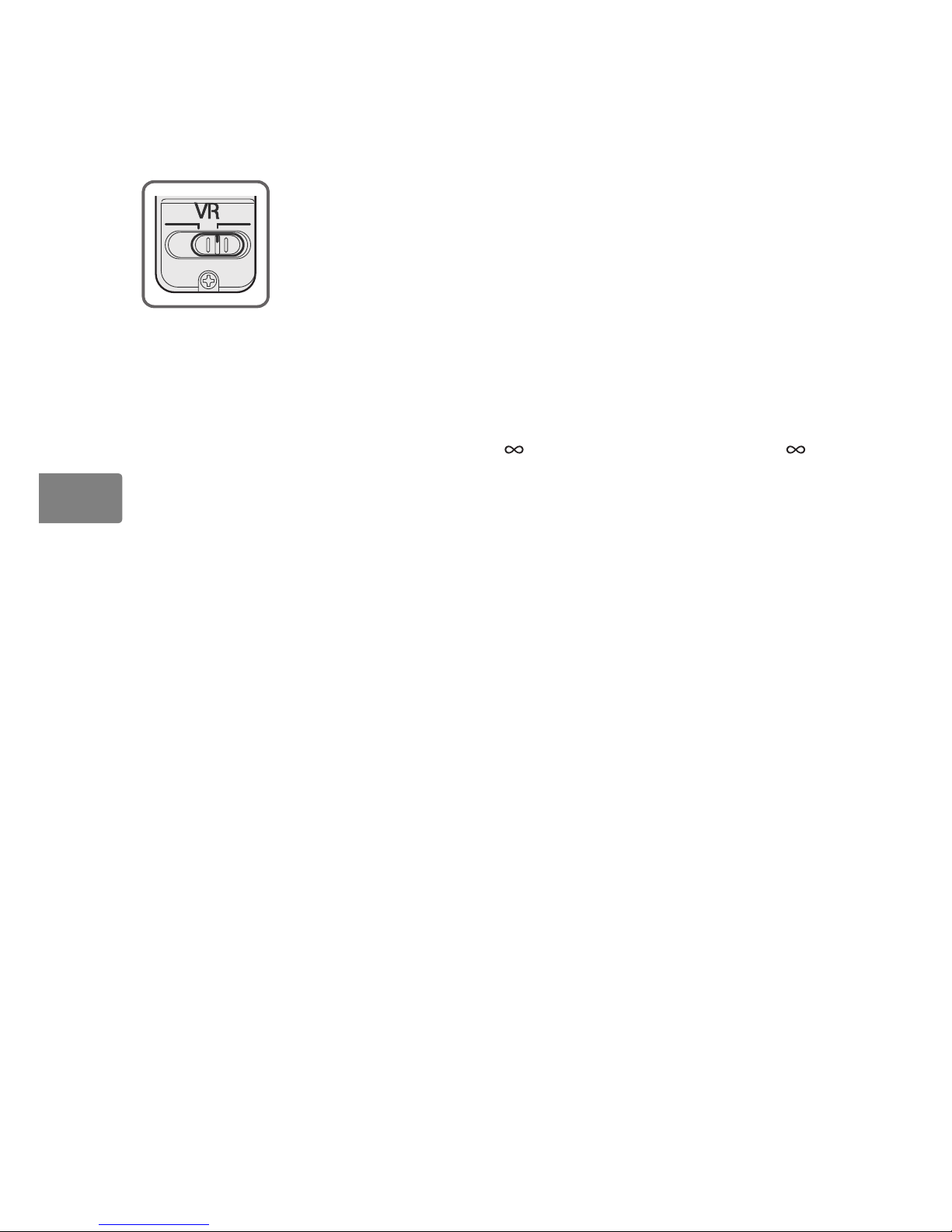

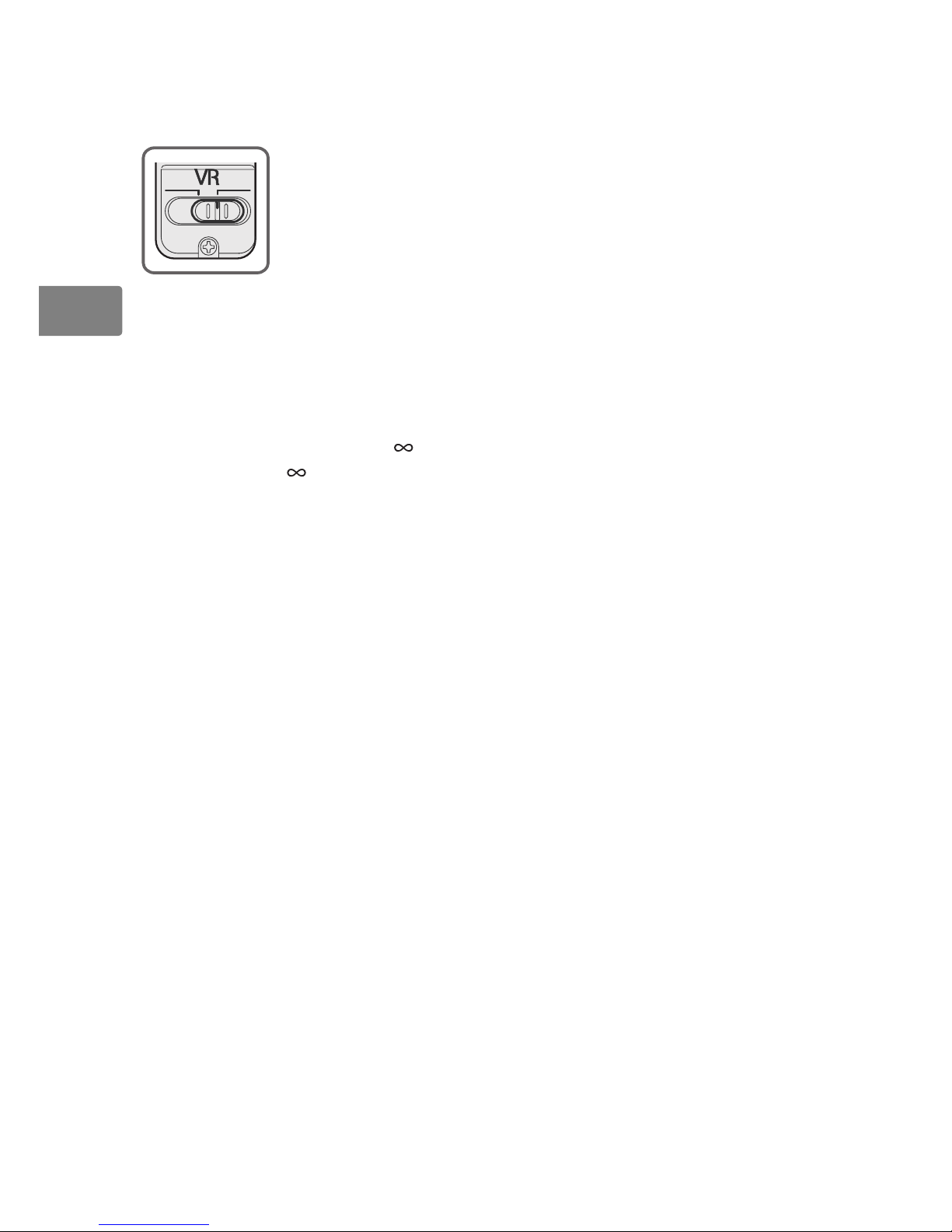

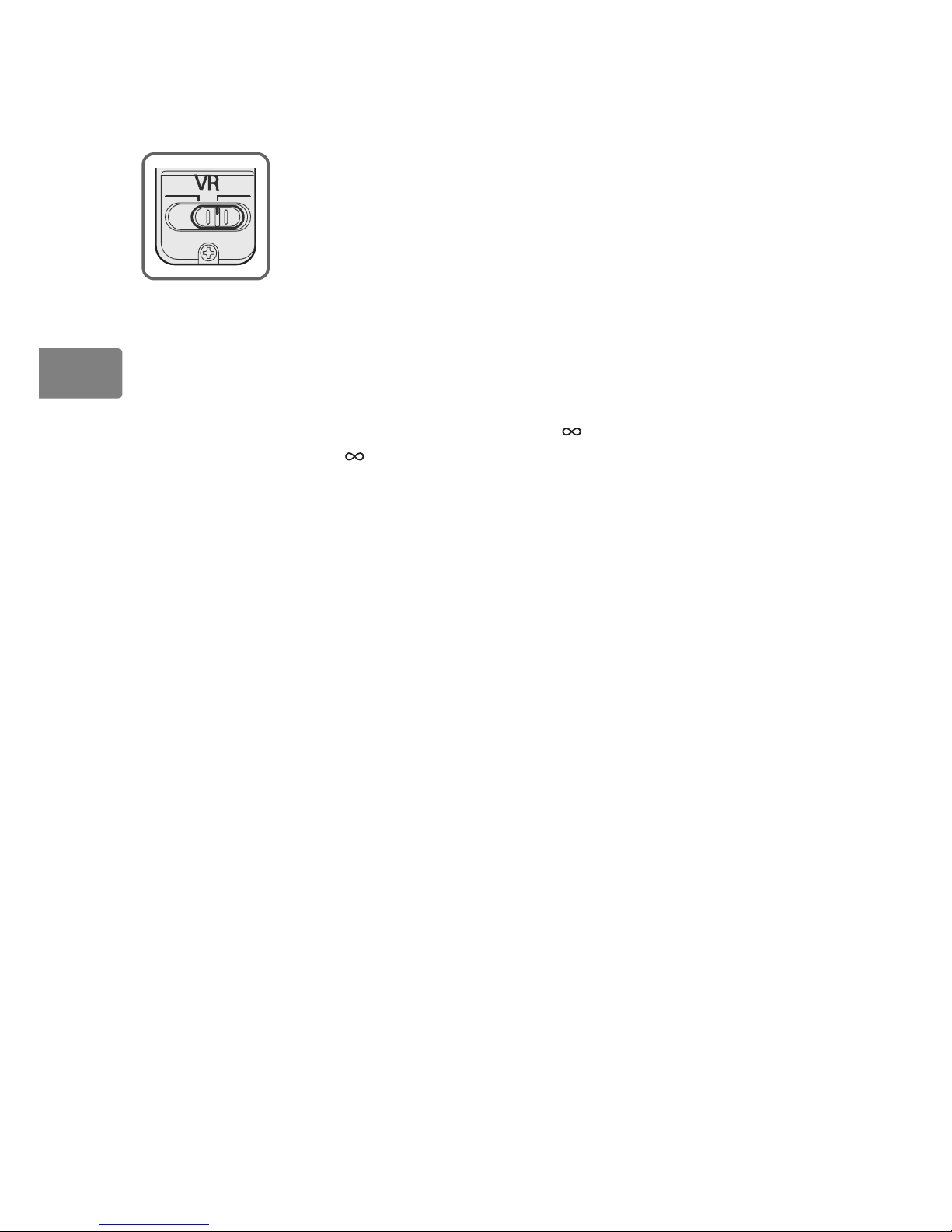

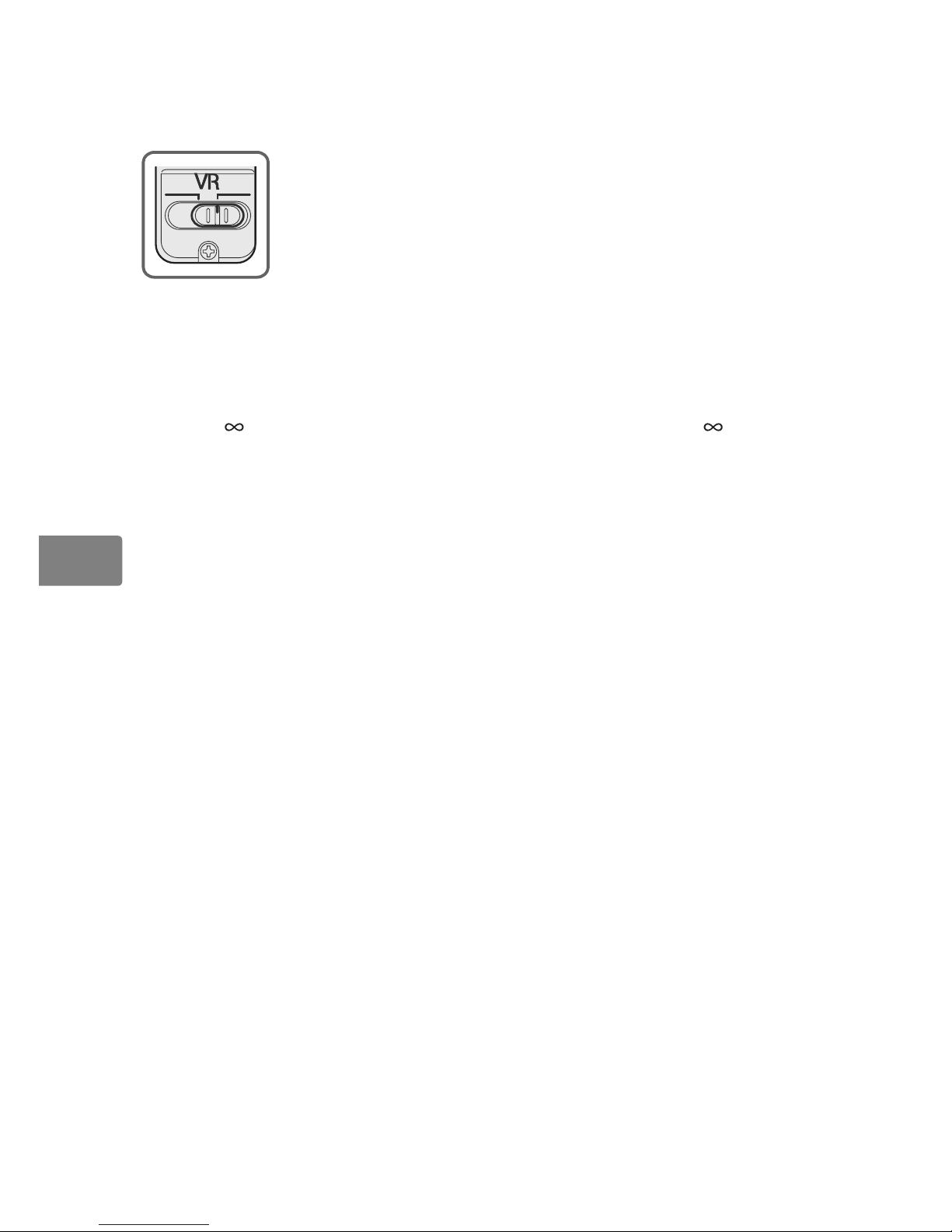

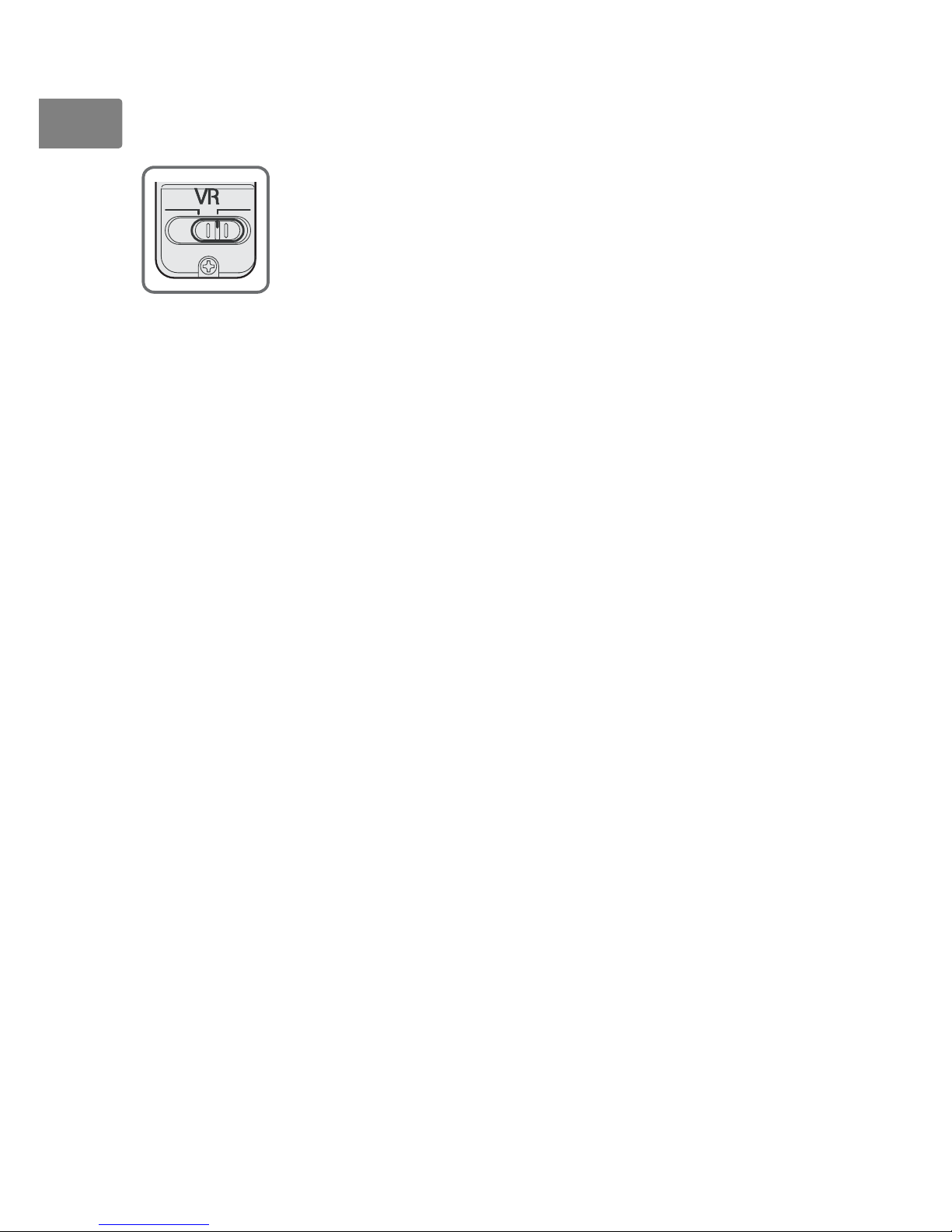

■ 手ブレ補正機能（VRII）

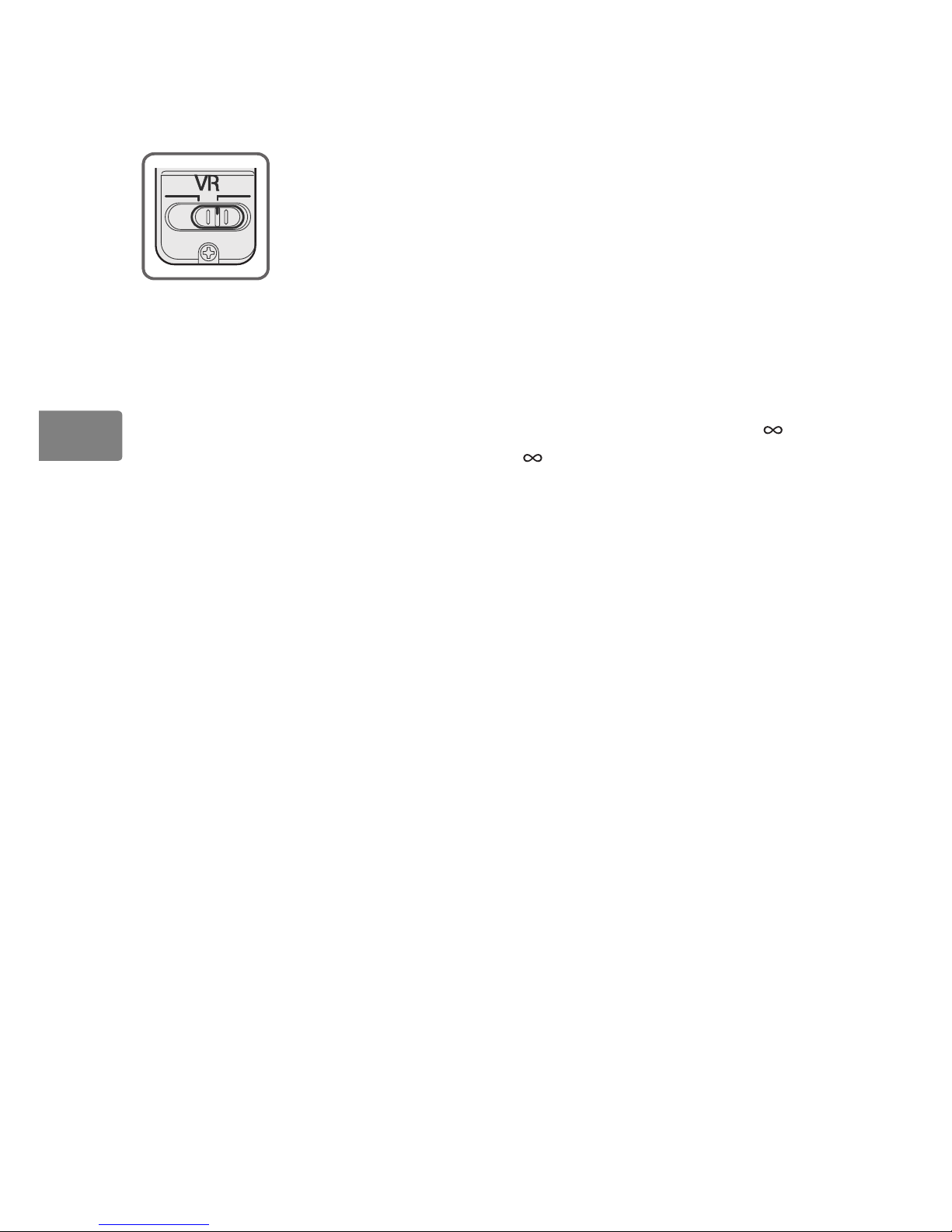

手ブレ補正スイッチの使い方

ON：シャッターボタンを半押しすると、手ブレを補正

します。ファインダー像のブレも補正するため、ピント合わせが容易で、フレーミングしやすくなります。

OFF：手ブレを補正しません。

手ブレ補正使用時のご注意

･ ∞〜約 2.6 m（撮影倍率：1/30×）までの撮影では、シャッタースピー

ドで約

4段分

※

の手ブレを補正します。1/30× から撮影倍率が上がるに

従い、手ブレ補正の効果は徐々に減少します。（※当社測定条件によります。また、手ブレ補正効果は、撮影者や撮影条件によって異なります。）

･シャッターボタンを半押し後、ファインダー像が安定してから撮影する

ことをおすすめします。

･手ブレ補正の原理上、シャッターレリーズ後にファインダー像がわずか

に動くことがありますが、異常ではありません。

･流し撮り（パンニング）などでカメラの向きを大きく変えた場合、流し

た方向の手ブレ補正は機能しません。例えば、横方向に流し撮りすると、縦方向の手ブレだけが補正されます。

･手ブレ補正中にカメラの電源を

OFFにしたり、レンズを取り外したりし

ないでください。（その状態でレンズを振るとカタカタ音がすることがありますが、故障ではありません。カメラの電源を再度

ONにすれば、

音は消えます。）

･内蔵フラッシュ搭載のカメラで、内蔵フラッシュ充電中は、手ブレ補正

は行いません。

･

AF 作動（AF-ON）ボタンのあるカメラで、AF 作動ボタンを押しても、

手ブレ補正は作動しません。

･三脚を使用するときは、手ブレ補正スイッチaを［

OFF］にしてくだ

さい。ただし、三脚を使っても雲台を固定しないときや、一脚を使用するときには、スイッチを［

ON］にすることをおすすめします。

OFF

Page 9

■ カメラの内蔵フラッシュ使用時のご注意

･撮影距離0.6 m以上で使用してください。･ケラレを防止するために、レンズのフードは取り外して使用してくださ

い。

※カメラの内蔵フラッシュのケラレとは、フラッシュの光がレンズの先端

でさえぎられて影になり、写真に映り込む現象です。

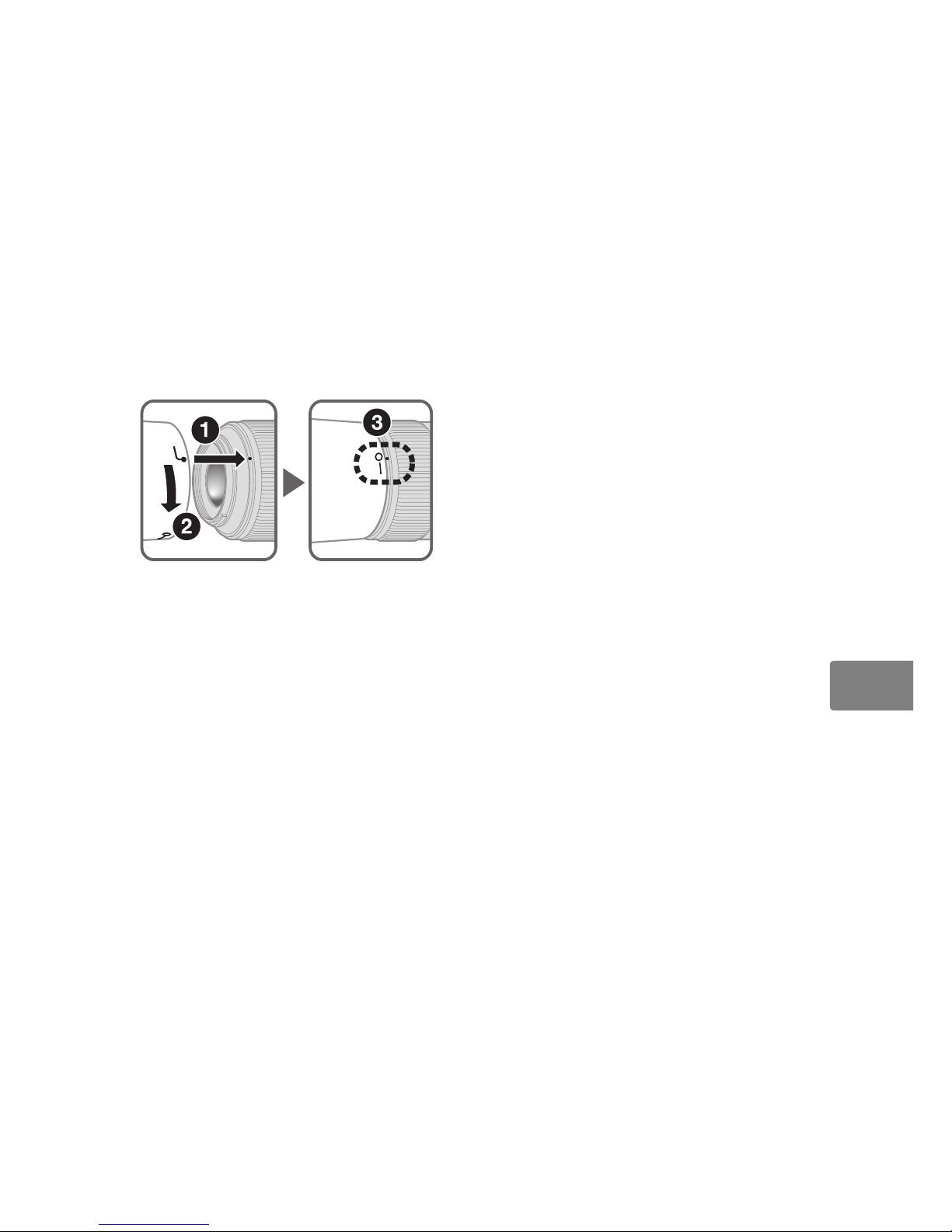

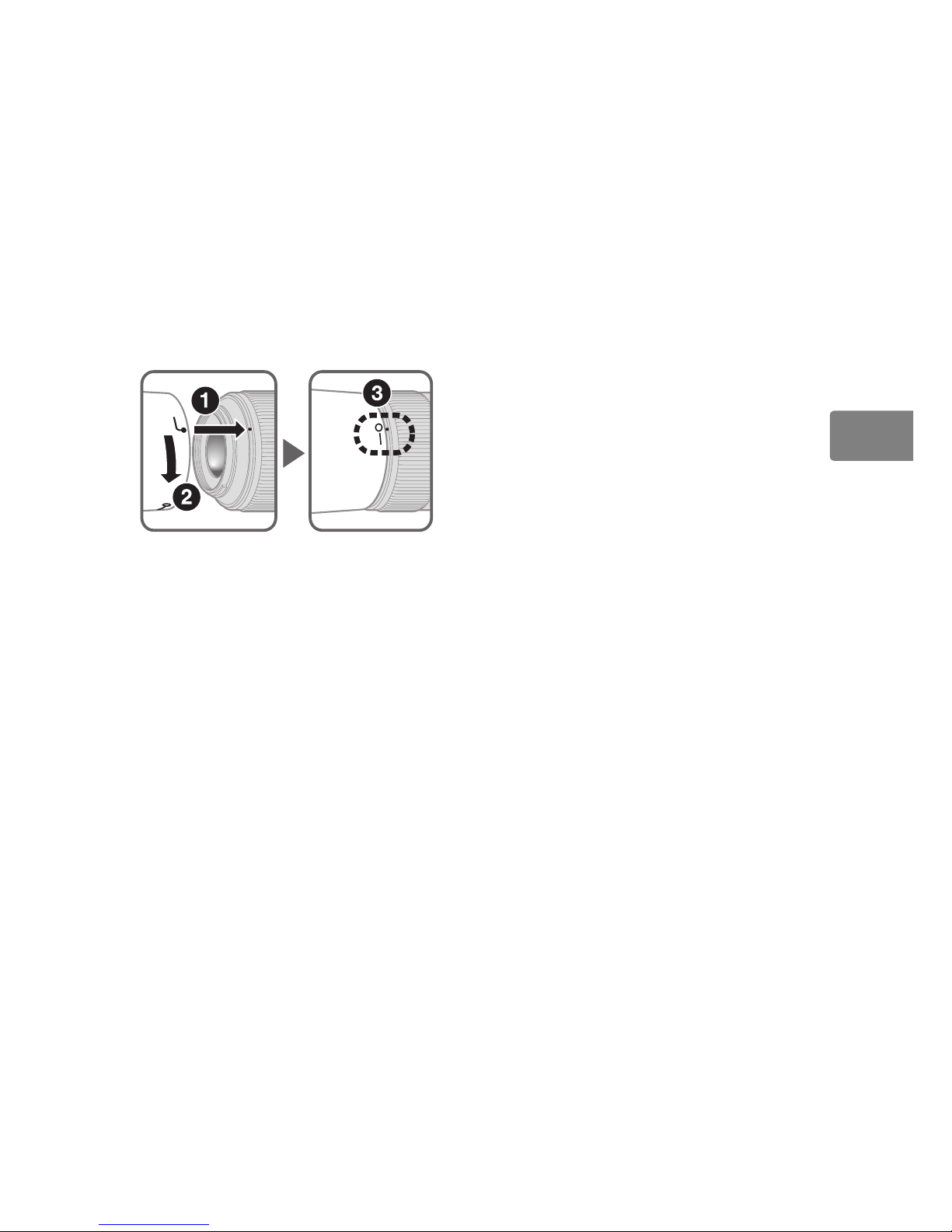

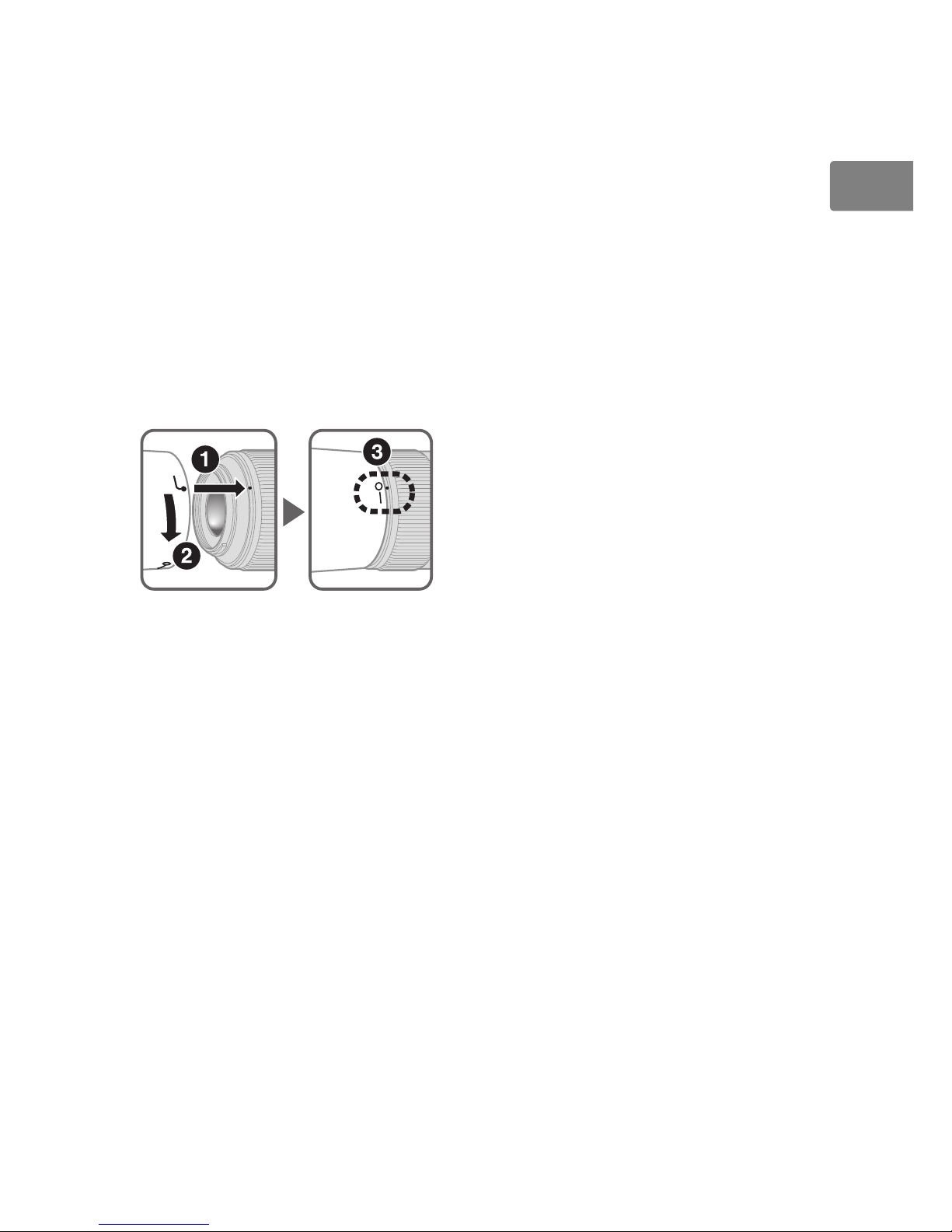

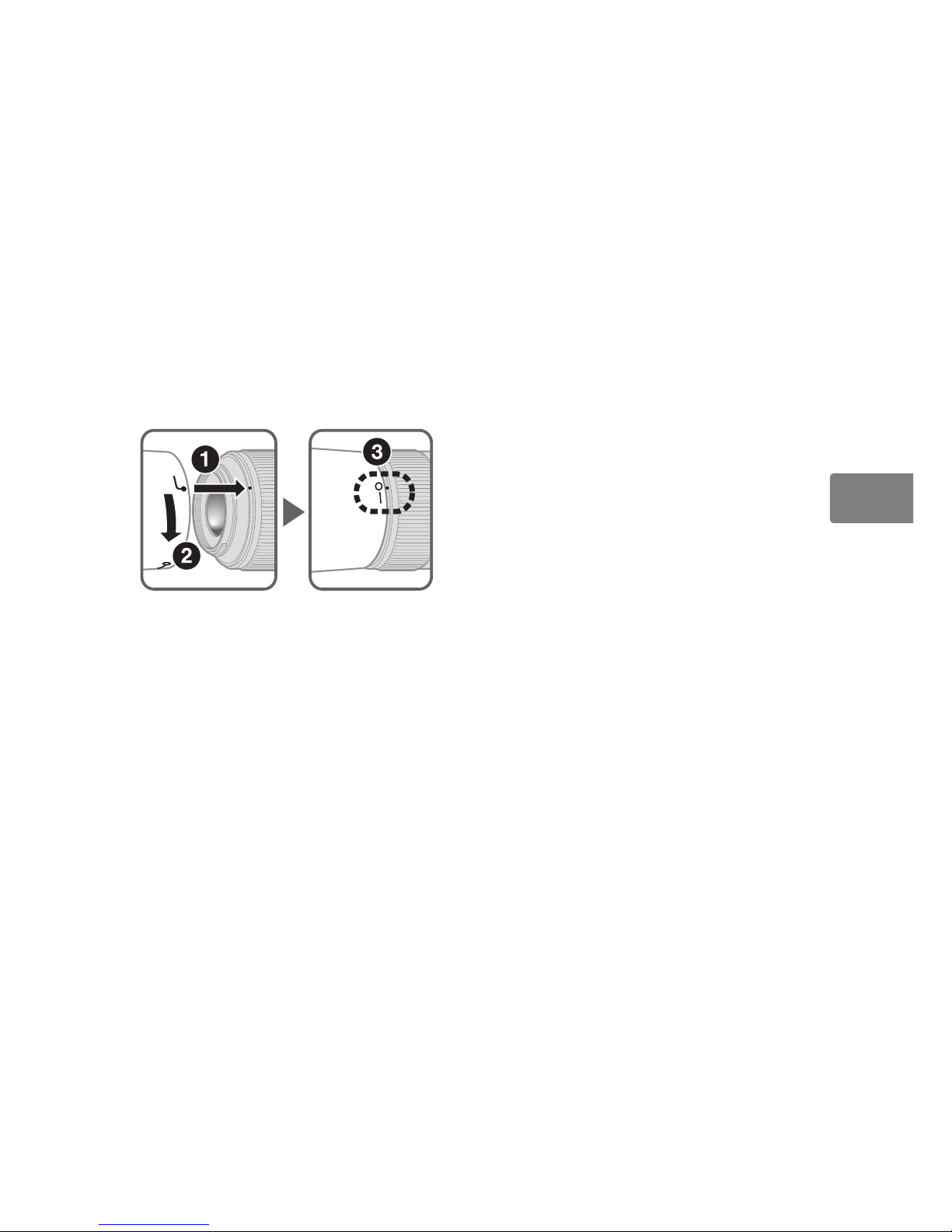

■ フードの使い方

画像に悪影響を及ぼす光線をカットし、レンズ面の保護にも役立ちます。

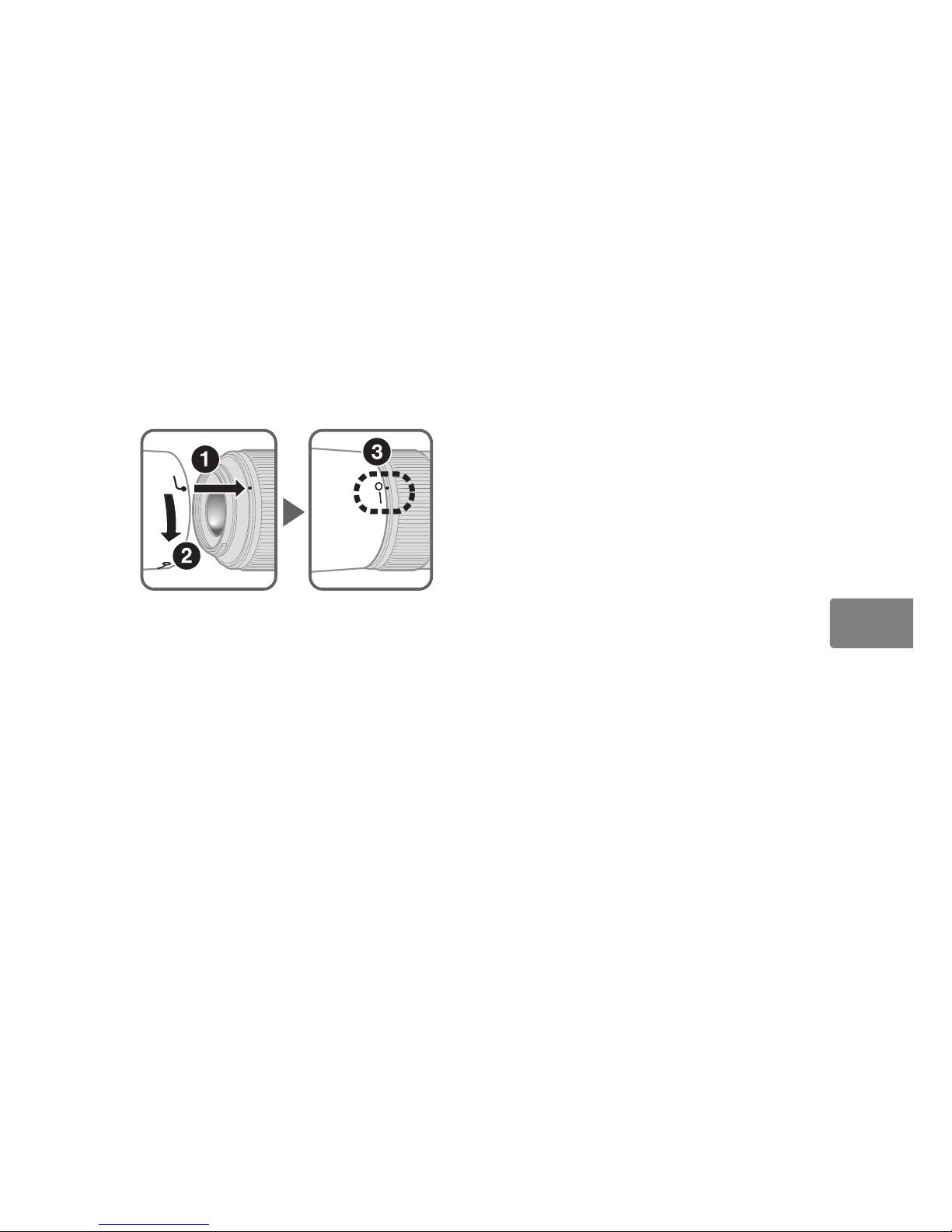

取り付け方

･フードの先端を強くつかむと着脱が困難になります。着脱の際は、フー

ド取り付け指標（A）付近を持って回転させてください。

･フードが正しく取り付けられないと撮影画面にケラレを生じますので

ご注意ください。

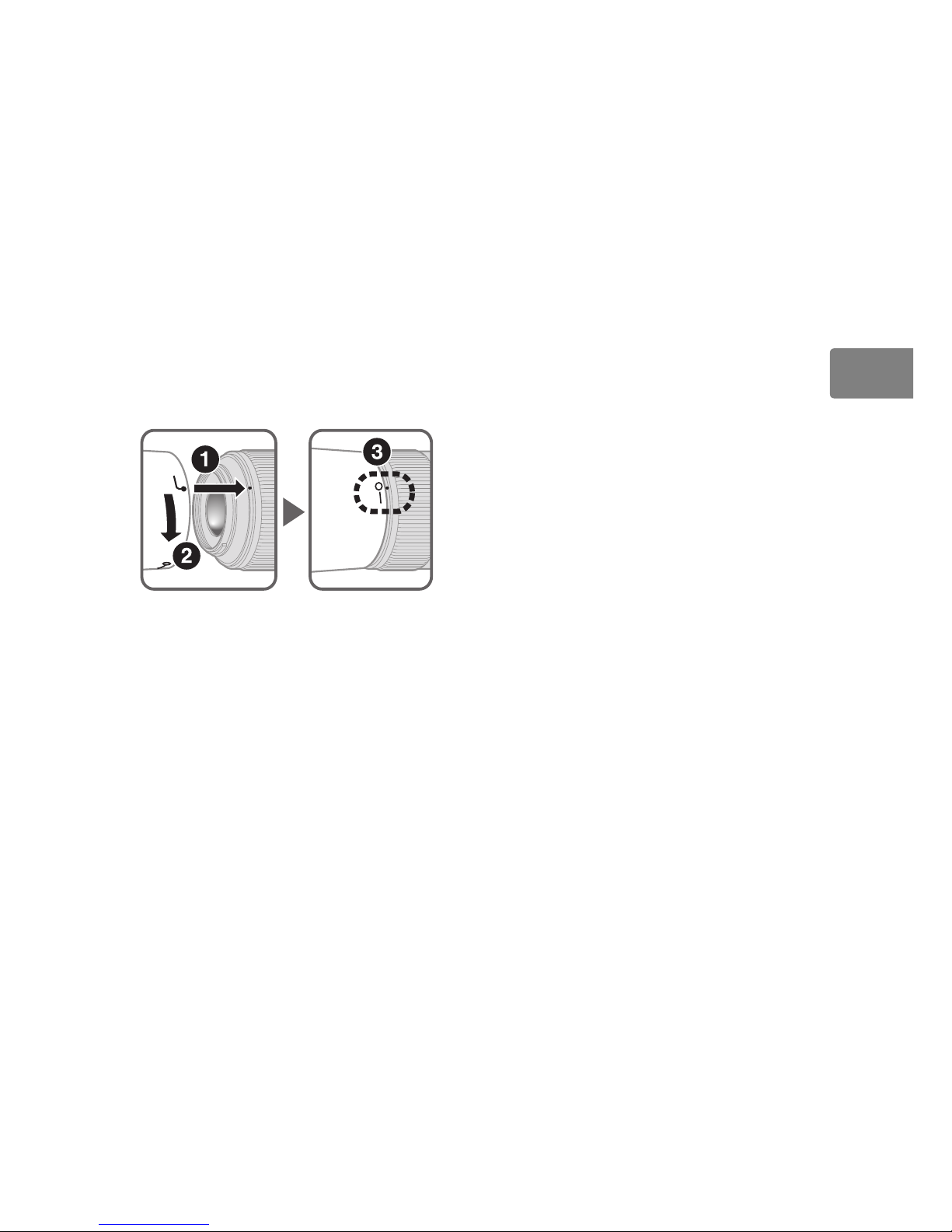

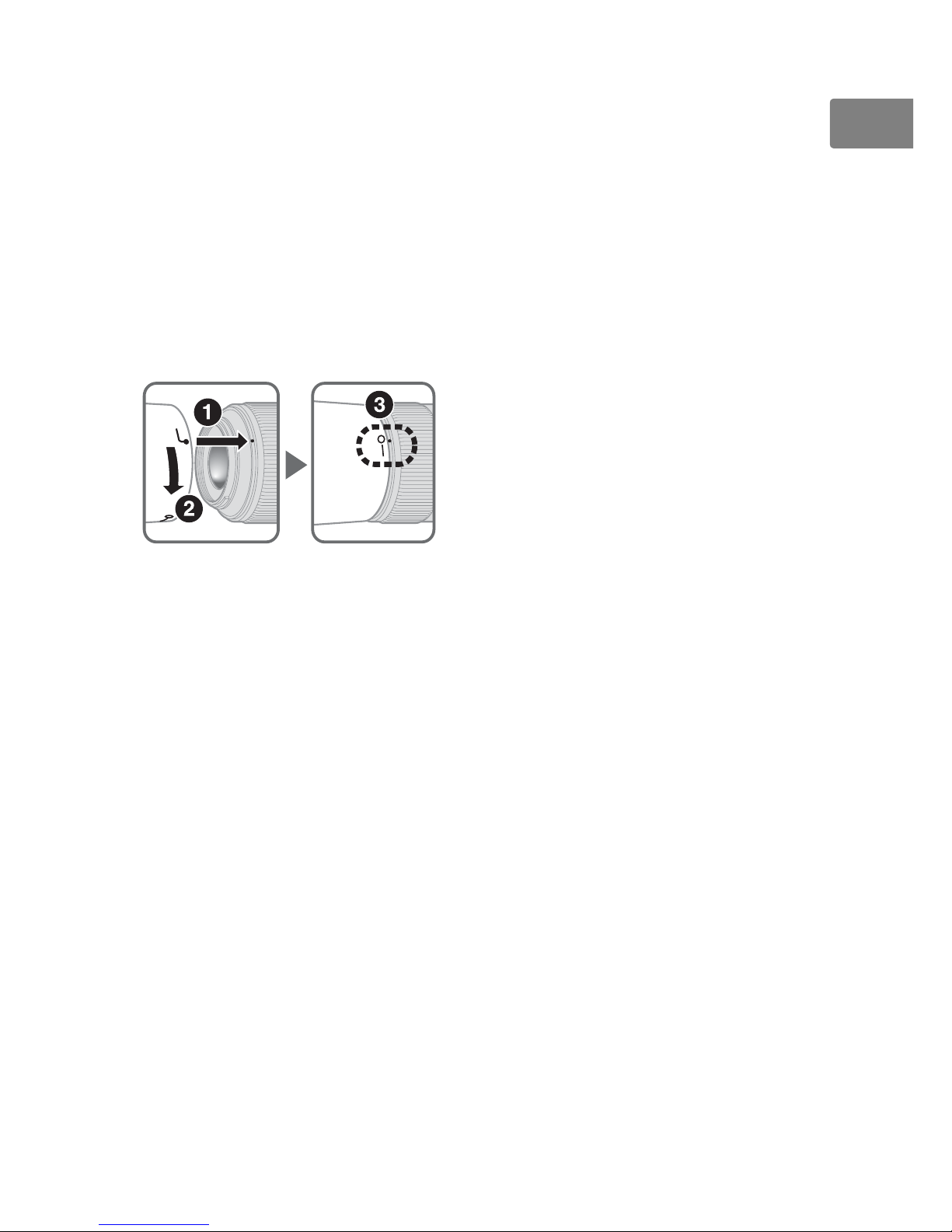

･収納時はフードを逆向きにしてレンズに取り付けられます。

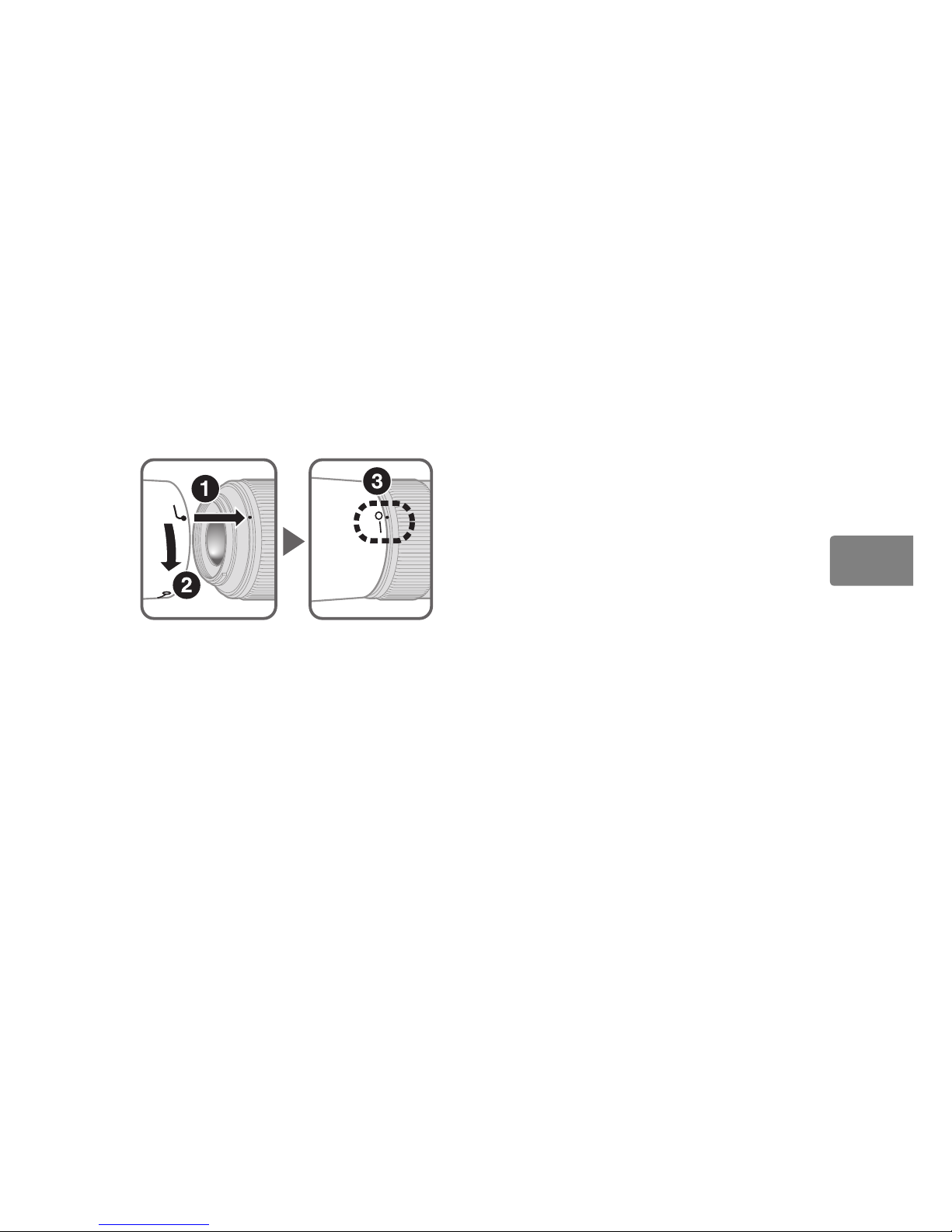

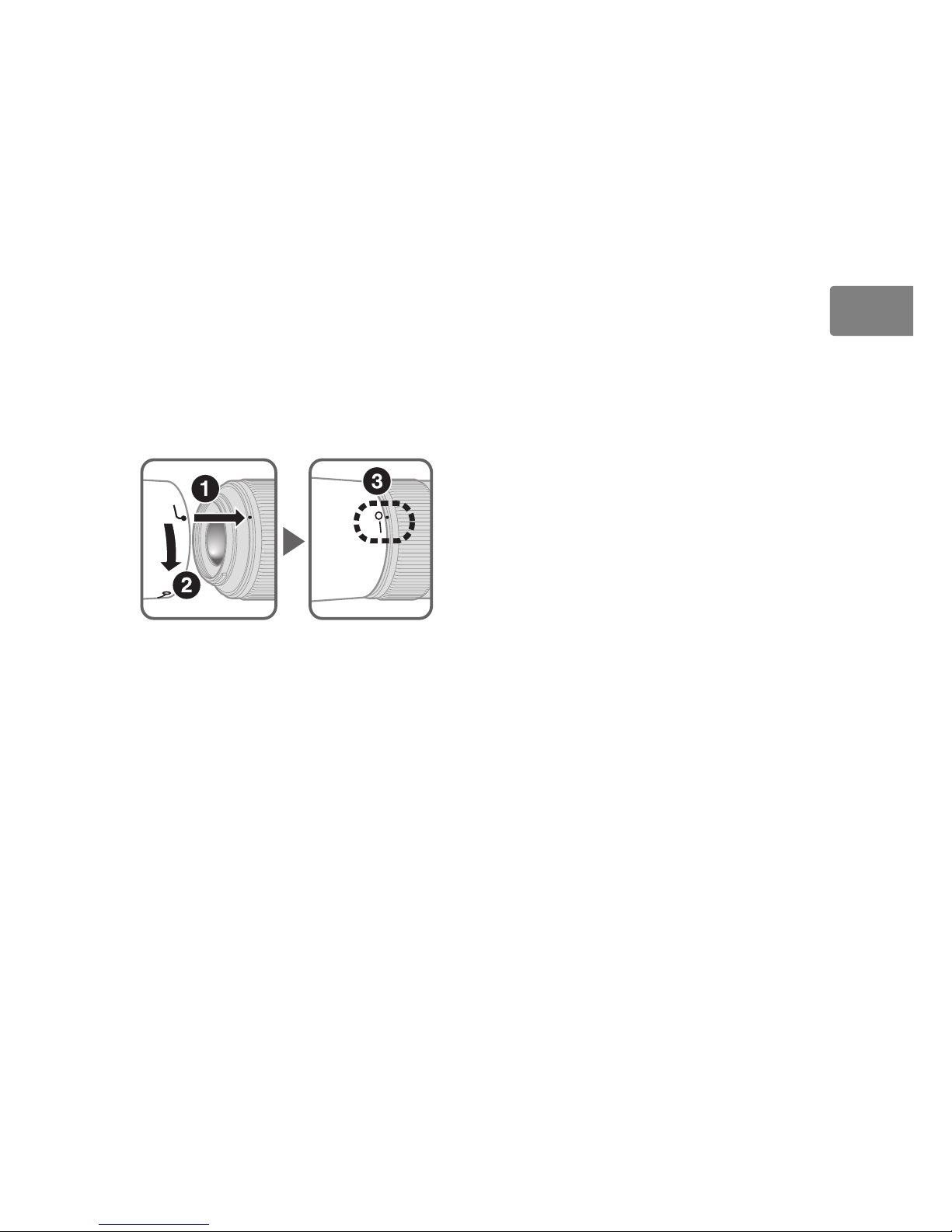

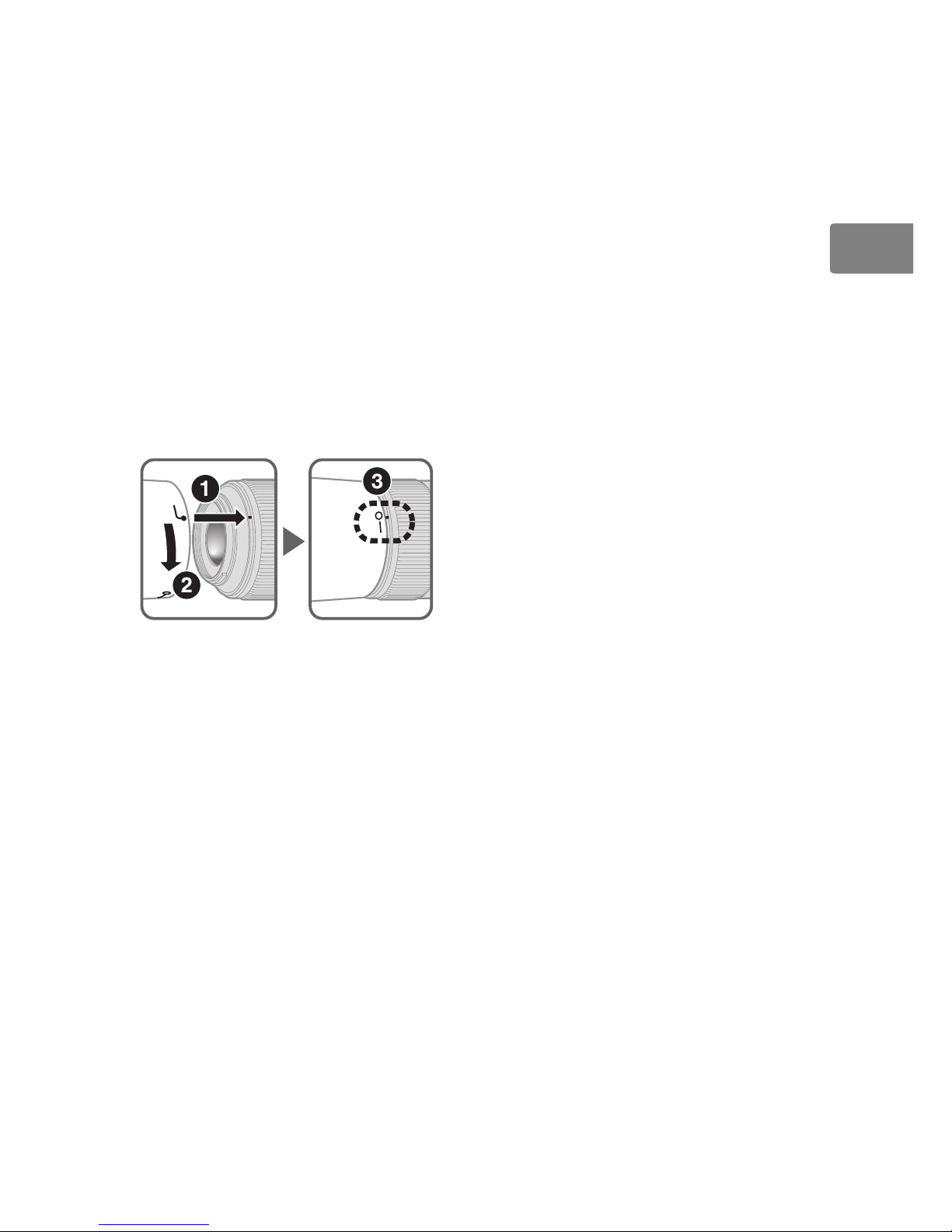

･フード脱着指標（C）とフード

セット指標（B）が合っていることを確認してください（3）。

Page 10

■ レンズのお手入れと取り扱い上のご注意

･ CPU信号接点9は汚さないようにご注意ください。･レンズマウントゴムリング 8 が破損した場合は、そのまま使用せず販

売店またはニコンサービス機関に修理を依頼してください。

･レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたと

きは、柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販のレンズクリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。

･シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。･

レンズ表面の汚れや傷を防ぐためには、

フィルター

をお使いいただ

けます。また、レンズのフードも役立ちます。

･レンズをケースに入れるときは、必ずレンズキャップと裏ぶたを取り付

けてください。

･フードを持ってカメラを持ち上げたりしないでください。･レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿

のところを避けて風通しのよい場所に保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてください。

･レンズを水に濡らすと、部品がサビつくなどして故障の原因となります

のでご注意ください。

･ストーブの前など、高温になるところに置かないでください。極端に温

度が高くなると、外観の一部に使用している強化プラスチックが変形することがあります。

■ 付属アクセサリー

･ 52mmスプリング式レンズキャップ LC-52 ･裏ぶた LF-1 ･バヨネットフード HB-37 ･ソフトケース CL-1018

■ 別売アクセサリー

･ 52mmネジ込み式フィルター

Page 11

■ 仕様

※ 仕様、外観の一部を、改善のため予告なく変更することがあります。

型式：ニコン

FマウントCPU内蔵Gタイプ、

AF-S DXマイクロニッコールレンズ（ニコンデジタ

ル一眼レフカメラ［

DXフォーマット］専用）

焦点距離：

85 mm

最大口径比：

1：3.5

レンズ構成： 10群14枚（EDレンズ1枚）画角：

18° 50'

倍率目盛： ∞〜1：1（等倍）撮影距離情報：カメラへの撮影距離情報出力可能ピント合わせ：

IF（ニコン内焦）方式、超音波モーターによるオー

トフォーカス、マニュアルフォーカス可能

手ブレ補正ボイスコイルモーター（

VCM）によるレンズシフト

方式

撮影距離目盛： ∞〜

0.286 m（1 ft 併記）

最短撮影距離：

0.286 m（等倍）

絞り羽根枚数：

9枚（円形絞り）

絞り方式：自動絞り絞りの範囲：

f/3.5―32

測光方式：開放測光アタッチメントサイズ

：52 mm（P=0.75 mm）

寸法：約

73 mm（最大径）×98.5 mm（バヨネットマウント

基準面からレンズ先端まで）

質量：約

355 g

Page 12

Notes on Safety Operations

CAUTION

Do not disassemble

Touching the internal parts of the camera or lens could result in injury. Repairs should be performed only by qualified technicians. Should the camera or lens break open as the result of a fall or other accident, take the product to a Nikonauthorized service representative for inspection after unplugging the product and/or removing the battery.

Turn off immediately in the event of malfunction

Should you notice smoke or an unusual smell coming from the camera or lens, remove the battery immediately, taking care to avoid burns. Continued operation could result in injury. After removing or disconnecting the power source, take the product to a Nikon-authorized service representative for inspection.

Do not use the camera or lens in the presence of flammable gas

Operating electronic equipment in the presence of flammable gas could result in an explosion or fire.

Do not look at the sun through the lens or viewfinder

Viewing the sun or other strong light sources through the lens or viewfinder could cause permanent visual impairment.

Keep out of reach of children

Particular care should be taken to prevent infants from putting the batteries or other small parts into their mouths.

Observe the following precautions when handling the camera and lens

• Keep the camera and lens unit dry. Failure to do so could result in fire or electric shock.

• Do not handle or touch the camera or lens unit with wet hands. Failure to do so could result in electric shock.

• When shooting with back-lighting, do not point the lens at the sun or allow sunlight to pass directly down the lens as this may cause the camera to overheat and possibly cause a fire.

• When the lens will not be used for an extended period of time, attach both front and rear lens caps and store the lens away from direct sunlight. Failure to do so could result in a fire, as the lens may focus sunlight onto a flammable object.

Page 13

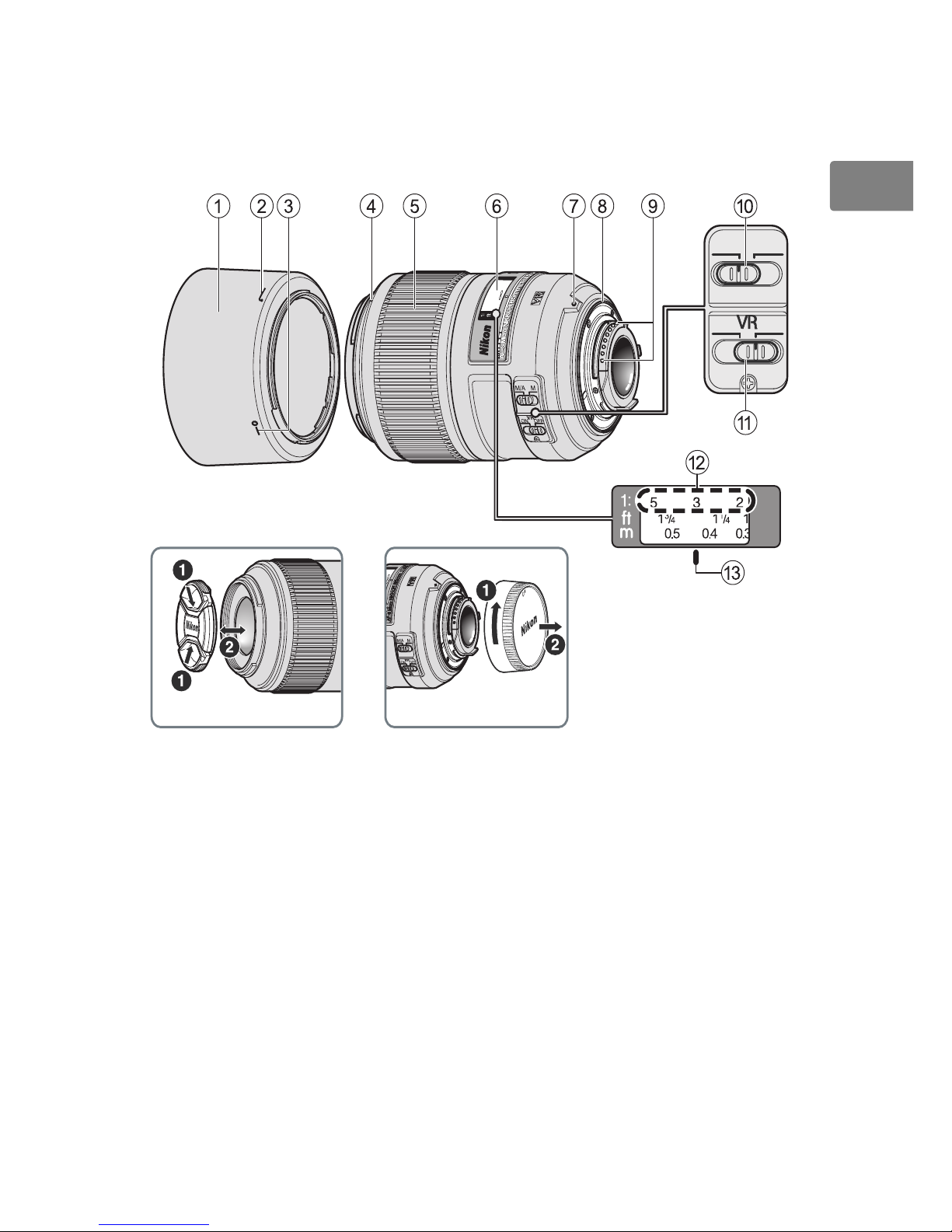

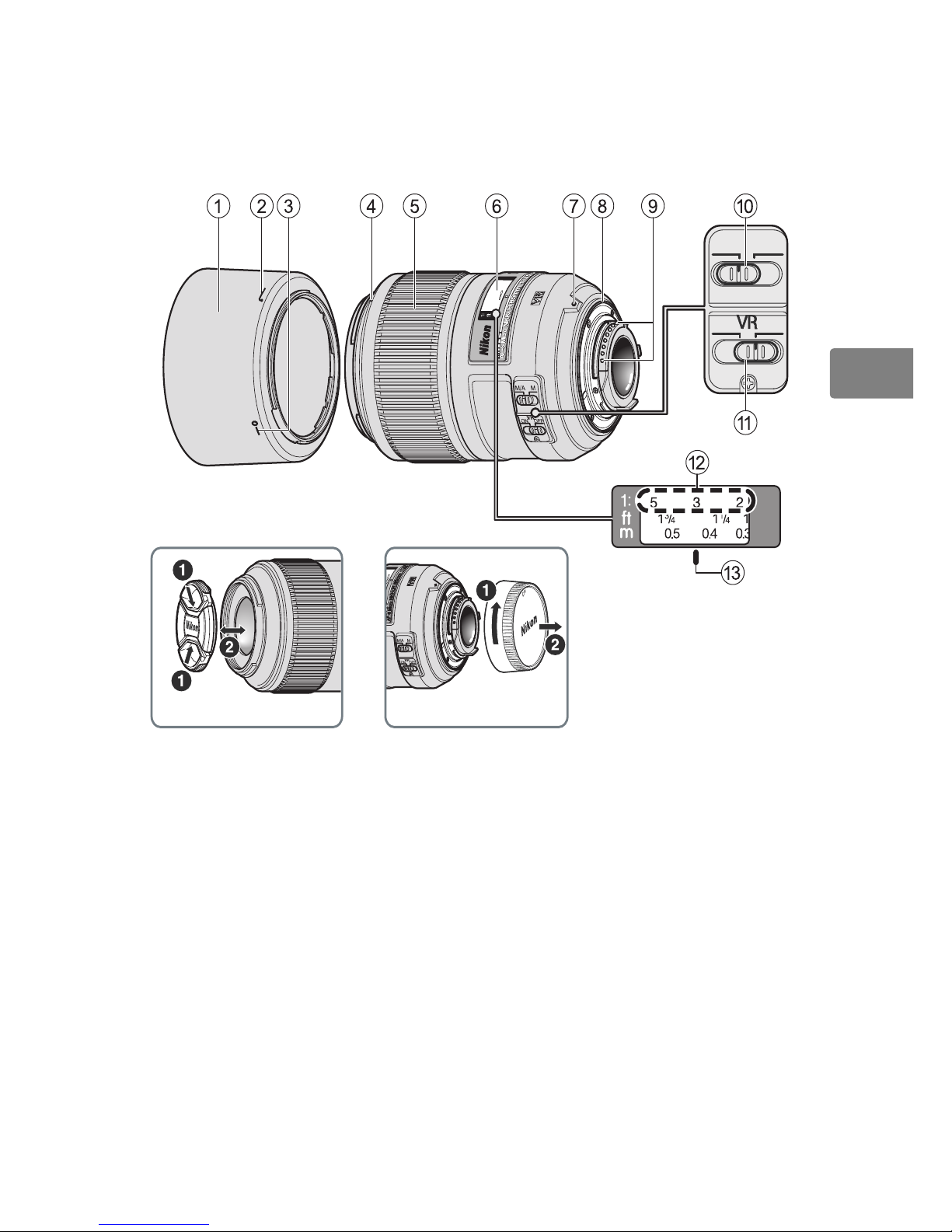

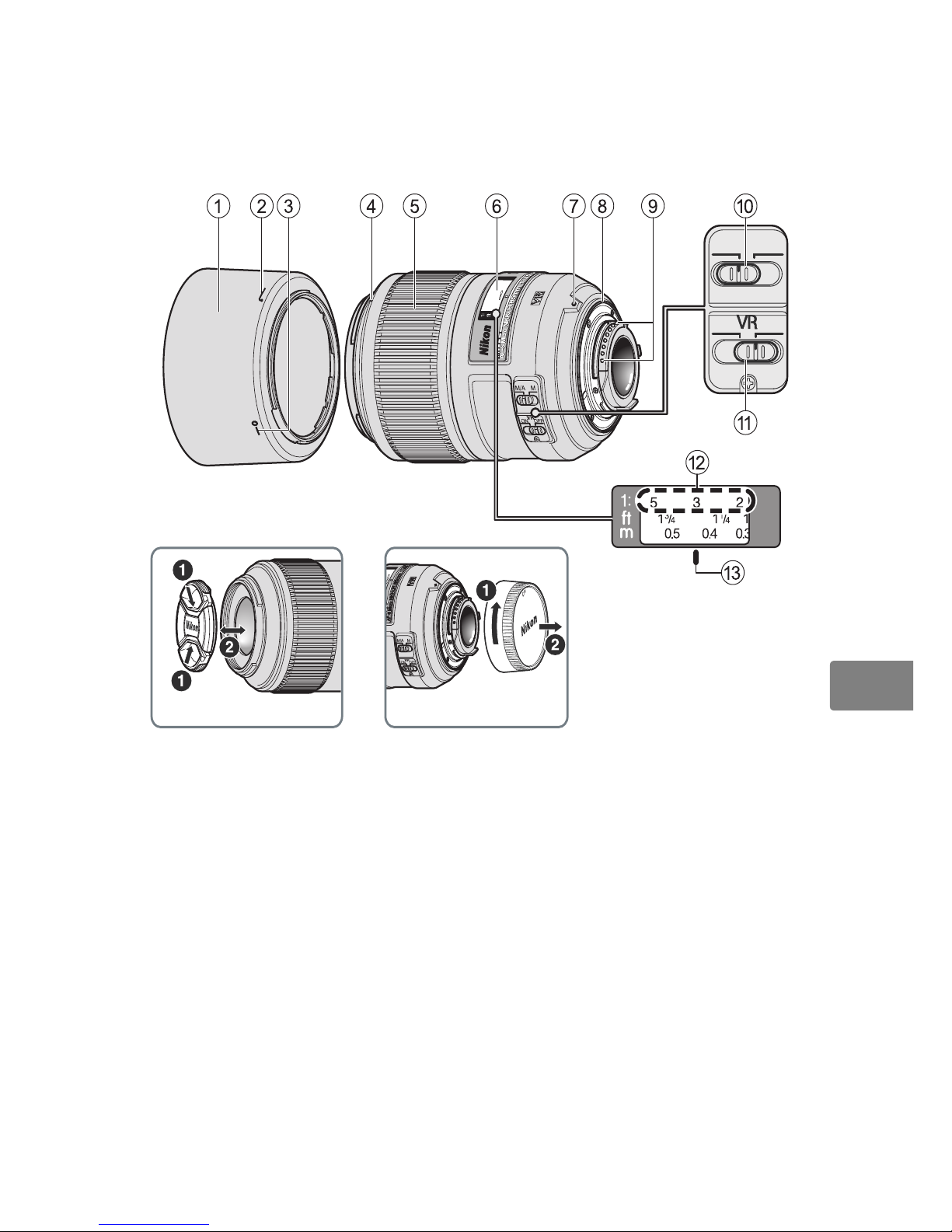

■ Nomenclature

1 Lens hood (P. 19) 2 Lens hood attachment index

(P. 19)

3 Lens hood setting index (P. 19) 4 Lens hood mounting index

(P. 19)

5 Focus ring (P. 15) 6 Distance scale 7 Mounting index (P. 15)

8 Lens mount rubber gasket

(P. 20)

9 CPU contacts (P. 20) 0 Focus mode switch (P. 15) a Vibration reduction ON/OFF

switch (P. 18)

b Reproduction ratio scale (P. 16) c Distance index line (P. 16)

( ) : reference page

M/A

OFF

Page 14

Thank you for purchasing the AF-S DX Micro NIKKOR 85mm f/3.5G ED VR lens. DX NIKKOR lenses are specially designed for use with Nikon digitalSLR (Nikon DX format) cameras, such as the D300-series and D90. When mounted on Nikon DX format cameras, the lens picture angle is equivalent to approximately 1.5× the focal length in 35mm format. Before using this lens, please read these instructions and refer to your camera’s User’s Manual.

■ Major features

• This lens exhibits sharp rendering characteristics suited to close-up photography, reproduction work, snapshots, and general photography at all shooting distances.

• This lens is equipped with the Nikon Internal Focusing (IF) system, which offers excellent balance between sharp focus on the primary subject and pleasing blur characteristics in the background and foreground.

• Superior optical performance and rendering characteristics are maximized with the use of one extra-low dispersion (ED) glass element, which ensure correction of chromatic aberration. In addition, the rounded aperture produces soft and pleasing blur characteristics in portions of pictures that are out-of-focus.

• Up to four Wireless Remote Speedlight SB-R200s can be mounted on the edge of the lens.

Page 15

■ Using the lens

Mounting the lens on the camera

1 Turn the camera off. 2 Remove the rear lens cap. (Fig. B) 3 Align the mounting index 7 on the lens with the mounting index on

the camera, and rotate the lens counterclockwise until it clicks into place. Be sure that the lens is in the correct position when the mounting index 7 is on the top of the lens.

4 Remove the front lens cap. (Fig. A)

Removing the lens from the camera

1 Turn the camera off. 2 Press and hold the lens release button on the camera while turning

the lens clockwise.

■ Focusing

Set your camera’s focus mode selector according to the chart below:

For more information on camera focus modes, refer to your camera’s

User’s Manual.

Autofocus with manual override (M/A mode)

1 Set the lens focus mode switch 0 to M/A. 2 Autofocus is enabled, but autofocus operation can be overridden by

rotating the separate focus ring 5 while pressing the shutter-release button halfway, or while pressing the AF-ON button on the camera body of cameras so equipped.

3 Press the shutter-release button halfway or the AF-ON button once

again to cancel manual focus and resume autofocus.

Camera focus

mode

Lens’ focus mode switch

M/A M

AF (A/S/C)

Autofocus with manual

override

Manual focus (electronic

rangefinder is available.)

MF Manual focus (electronic rangefinder is available.)

Page 16

■ Setting the aperture

Use the camera to adjust the aperture setting. When exposure (or shooting) mode is set at “A” or “M”, the camera will control aperture to maintain the effective f-number (up to approx. 1.1 stops) even if shooting distance is changed.

■ Depth of field

If your camera supports depth-of-field preview, the effects of the aperture setting can be previewed in the viewfinder before shooting. This lens is equipped with the Internal Focusing (IF) system. As the shooting distance decreases, the focal length also decreases.

■ Focusing at a predetermined reproduction ratio

(Reproduction ratio scale)

The reproduction ratio is the relation between the size of the image recorded on the image sensor and the actual subject size. If, for example, the image on the image sensor is one-fifth the actual subject size, the reproduction ratio is 1:5. To photograph at a predetermined reproduction ratio, use the following procedure:

1 Manually turn the focus ring until the desired reproduction ratio scale

number is aligned with the distance index line c.

2 Aim at the subject, then change your position, moving closer to or

farther away from the subject, until the image in the viewfinder sharpens.

■ Notes on close-up photography and reproduction

work

Camera shake

This lens provides such exceptionally high image magnification that even the slightest movement during shooting can cause the image to blur. Therefore, the use of a tripod and a cable release or remote cord is highly recommended to prevent the effects of camera shake.

Close working distance

At the high reproduction ratios used in close-up shooting, the depth of field is very shallow. To ensure sufficient depth of field, stop down the lens, extend the exposure time, and carefully position the camera so that the most important portion of the subject is parallel to the surface of the image sensor to ensure sharp focus.

Page 17

■ Exposure factor

The f-number of a lens indicates brightness of the image formed by the lens set at “infinity” shooting distance. The greater the reproduction ratio, the more image brightness decreases. The actual brightness of the image is called the “effective f-number,” and the exposure compensation value for the change of the effective f-number is called the “exposure factor.”

■ Effective f-number variation (P. 148)

With this lens, the greater the reproduction ratio (the shorter the shooting distance), the more the brightness of the image projected onto the image sensor decreases and the more the effective f-number increases (the amount of light passing through the lens’ aperture decreases). This variation is automatically compensated for by the camera’s exposure meter, so the user can determine exposure or operate TTL flash shooting without having to consider the exposure factor. The f-number displayed in the camera’s LCD panel or viewfinder is the value automatically compensated.

Page 18

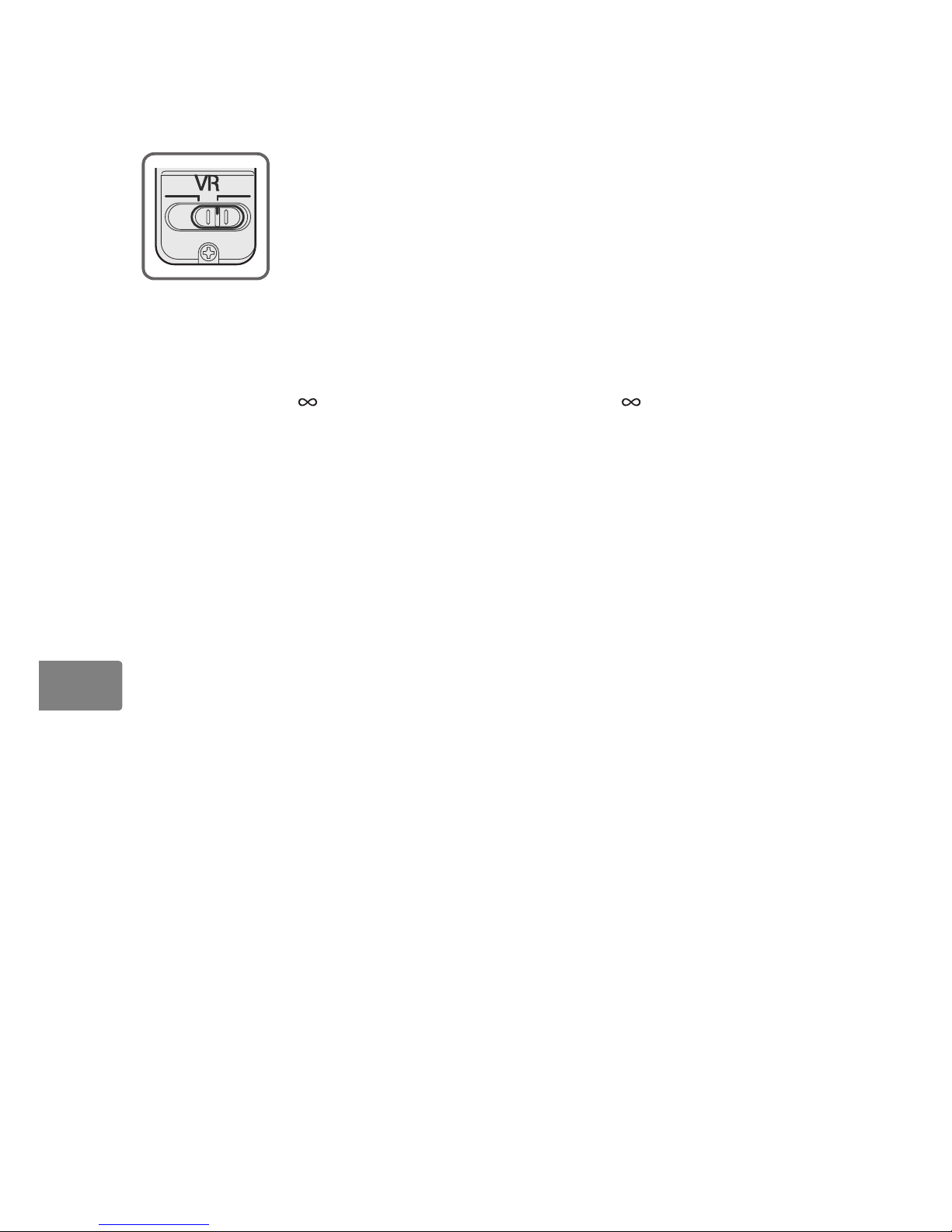

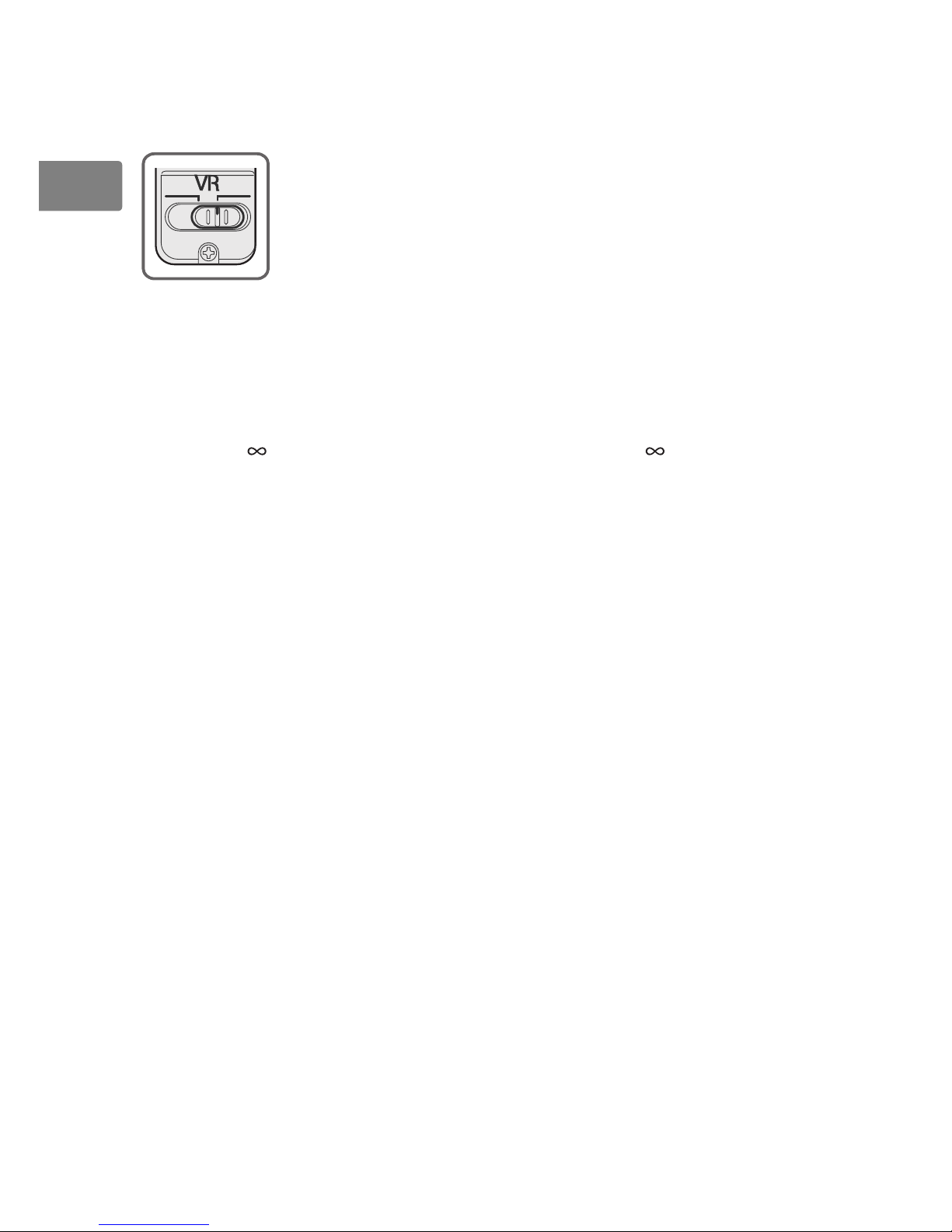

■ Vibration reduction mode (VRII)

Setting the vibration reduction ON/OFF switch

ON: The effects of camera shake are reduced while the

shutter- release button is pressed halfway and also at the instant the shutter is released. Because vibration is reduced in the viewfinder, auto/ manual focusing and exact framing of the subject are easier.

OFF: The effects of camera shake are not reduced.

Notes on using vibration reduction

• By enabling vibration reduction (VR), slower shutter speeds (approximately four stops*) can be used when shooting distance is between and 2.6 m (the reproduction ratio from to 1/30×). The higher the reproduction ratio from 1/30× is, the more the effects of vibration reduction will decrease gradually. (*Based on results achieved under Nikon measurement conditions. The effects of vibration reduction may vary according to shooting conditions and use.)

• After pressing the shutter-release button halfway, wait until the image in the viewfinder stabilizes before pressing the shutter-release button the rest of the way down.

• Due to the characteristics of the vibration reduction mechanism, the image in the viewfinder may be blurred after the shutter is released. This is not a malfunction.

• If the camera is panned in a wide arc, compensation for camera shake in the panning direction is not performed. For example, only the effects of vertical camera shake is reduced with horizontal panning.

• Do not turn the camera off or remove the lens from the camera while vibration reduction is operating. Failure to observe this note could result in the lens sounding and feeling as if an internal component is loose or broken when it is shaken. This is not a malfunction. Turn the camera on again to correct this.

• With cameras featuring a built-in flash, vibration reduction does not function while the built-in flash is charging.

• With autofocus cameras featuring an AF-ON button, vibration reduction does not function even when the AF-ON button is pressed.

• When the camera is mounted on a tripod, set the vibration reduction ON/OFF switch a to OFF. However, set the switch to ON when using a tripod without securing the tripod head, or when using a monopod.

OFF

Page 19

■ The built-in flash and vignetting

• The built-in flash cannot be used over distances of less than 0.6 m (2.0 ft.).

• To prevent vignetting, do not use the lens hood.

* Vignetting is the darkening of the corners around the image that occurs

when light emitted by the camera’s built-in flash is obstructed by the lens barrel.

■ Using the lens hood

The lens hood blocks light rays that have harmful effects on pictures. It also helps to protect the glass surface of the lens.

Attaching the hood

• To facilitate attachment or removal of the hood, hold it by the lens hood attachment index (

A) rather than its outer edge.

• If the lens hood is not correctly attached, vignetting may occur.

• The lens can be stored with the lens hood attached in the reverse position.

• Be sure that the lens hood

mounting index (C) is aligned with the lens hood setting index (

B) (3).

Page 20

■ Lens care

• Be careful not to allow the CPU contacts 9 to become dirty or damaged.

• If the lens mount rubber gasket 8 is damaged, be sure to visit the nearest Nikon-authorized service representative for repair.

• Clean lens surfaces with a blower brush. To remove dirt and smudges, use a soft, clean cotton cloth or lens tissue moistened with ethanol (alcohol) or lens cleaner. Wipe in a circular motion from the center to the outer edge, taking care not to leave traces or touch other parts of the lens.

• Never use organic solvent such as thinner or benzene to clean the lens, as this could cause damage, result in a fire, or cause health problems.

• NC filters are available to protect the front lens element. The lens hood also helps to protect the front of the lens.

• When storing the lens in its flexible lens pouch, attach both the front and rear lens caps.

• When the lens is mounted on a camera, do not pick up or hold the camera and lens by the lens hood.

• When the lens will not be used for an extended period of time, store it in a cool, dry place to prevent mold and rust. Be sure to store the lens away from direct sunlight or chemicals such as camphor or naphthalene.

• Do not get water on the lens or drop it in water as this will cause it to rust and malfunction.

• Reinforced plastic is used for certain parts of the lens. To avoid damage, never leave the lens in an excessively hot place.

■ Standard accessories

• 52mm snap-on Front Lens Cap LC-52

•Rear Lens CapLF-1

• Bayonet Hood HB-37

• Flexible Lens Pouch CL-1018

■ Optional accessory

• 52mm screw-on filters

Page 21

■ Specifications

Specifications and designs are subject to change without notice or obligation on the part of the manufacturer.

Type of lens: G-type AF-S DX Micro NIKKOR lens with built-in CPU

and Nikon bayonet mount (specially designed for use with Nikon digital-SLR—DX format—cameras)

Focal length: 85 mm Maximum

aperture:

f/3.5

Lens construction: 14 elements in 10 groups (1 ED lens element) Picture angle: 18º 50’ Reproduction

ratio scale:

to 1:1 (life-size)

Distance information:

Output to camera

Focusing: Nikon Internal Focusing (IF) system, autofocus using

a Silent Wave Motor, manually via separate focus ring

Vibration reduction:

Lens-shift method using voice coil motors (VCMs)

Shooting distance scale:

Graduated in meters and feet from 0.286 m (1 ft) to infinity ( )

Closest focusing distance:

0.286 m (0.9 ft.) (life-size)

No. of diaphragm blades:

9 pcs. (rounded)

Diaphragm: Fully automatic Aperture range: f/3.5 to f/32 Exposure

measurement:

Via full-aperture method

Attachment size: 52 mm (P = 0.75 mm) Dimensions: Approximately 73 mm (dia.) × 98.5 mm (extension

from the camera’s lens-mounting flange)

Weight: Approximately 355 g (12.5 oz)

Page 22

Hinweise für sicheren Betrieb

ACHTUNG

Keinesfalls zerlegen.

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); dabei vorsichtig vorgehen, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in die Sonne blicken.

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund nehmen können.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.

• Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.

• Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten lassen. Dies könnte eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein.

• Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

Page 23

■ Nomenklatur

1 Gegenlichtblende (S. 29) 2 Montagemarkierung der

Gegenlichtblende (S. 29)

3 Kontrollmarkierung der

Gegenlichtblende (S. 29)

4 Montagemarkierung für

Gegenlichtblend (S. 29)

5 Entfernungs-Einstellring (S. 25) 6 Entfernungsskala 7 Montagemarkierung (S. 25)

8 Dichtungsmanschette (S. 30) 9 CPU-Kontakte (S. 30) 0 Fokussierschalter (S. 25) a Bildstabilisatorschalter ON/

OFF (S. 28)

b Reproduktionsverhältnis-Skala

(S. 26)

c Entfernungsindexlinie (S. 26)

( ) : Seitennummer

M/A

OFF

Page 24

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX Micro-NIKKOR 85mm 1:3,5G ED VR entgegenbringen. DX NIKKOR-Objektive sind speziell für den Gebrauch mit Nikon DigitalSpiegelreflexkameras (Nikon DX-Format) ausgelegt, wie etwa der D300Serie und der D90. Wird das Objektiv an Kameras im Nikon DX-Format angebracht, so entspricht der Bildwinkel des Objektivs ca. 1,5× der Brennweite im Kleinbildformat (35mm). Machen Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch Ihrer Kamera vertraut.

■ Die wichtigsten Merkmale

• Dieses Objektiv gewährleistet feinst detaillierte Bilderfassung und eignet sich für Nahaufnahmen, Reproduktion, Schnappschüsse und allgemeine Fotorgrafie bei allen Aufnahmeentfernungen.

• Dieses Objektiv ist mit dem Nikon Internal Focusing-System (IF, interne Scharfeinstellung) ausgestattet, das einen exzellenten Abgleich zwischen scharfer Fokussierung des Primärmotivs und ansprechender Unschärfeeffekte im Vorder- und Hintergrund bietet.

• Außergewöhnliche optische Performanz und Detailerfassung werden durch ein Glaselement mit extrem niedriger Dispersion (ED) maximiert, wodurch eine Korrektur von Farbfehlern gewährleistet wird. Außerdem generiert die gerundete Blende weiche und ansprechende Unschärfeeffekte in Bildbereichen, die unscharf sind.

• Bis zu vier Slave-Blitzgeräte SB-R200 können am Objektiv befestigt werden.

Page 25

■ Verwendung des Objektivs

Anbringen des Objektivs an der Kamera

1 Schalten Sie die Stromversorgung der Kamera aus. 2 Nehmen Sie den hinteren Objektivdeckel ab. (Abb. B) 3 Fluchten Sie die montagemarkierungen 7 an Objektiv und Kamera,

und drehen Sie das Objektiv gegen den Uhrzeigersinn, bis es hörbar einrastet. Stellen Sie sicher, dass sich das Objektiv in der korrekten Position befindet, wenn sich die montagemarkierung 7 oben auf dem Objektiv befindet.

4 Nehmen Sie den vorderen Objektivdeckel ab. (Abb. A)

Abnehmen des Objektivs von der Kamera

1 Schalten Sie die Stromversorgung der Kamera aus. 2 Halten Sie die Objektiv-Freigabetaste gedrückt und drehen Sie das

Objektiv im Uhrzeigersinn.

■ Fokusierung

Stellen Sie den Fokusmodus-Schalter Ihrer Kamera entsprechend der nachstehenden Tabelle ein.

Weitere Informationen zum Kamera-Fokusmodus finden Sie im Benutzerhandbuch Ihrer Kamera.

Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

1 Stellen Sie den Fokussierschalter 0 am Objektiv auf M/A. 2

Der Autofokus ist aktiviert, aber Sie können manuell fokussieren, indem Sie den Auslöser bis zum ersten Druckpunkt bewegen, in dieser Position gedrückt halten und dabei den separaten Entfernungs-Einstellring 5 drehen. Bei Kameras mit einer AF-ON-Taste drücken Sie die Taste am Kameragehäuse

Drücken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drücken Sie die AF-ON-Taste erneut, wenn Sie das manuelle Fokussieren beenden und wieder den Autofokus verwenden möchten.

Fokussteuerung

(Kamera)

Fokussteuerung (Objektiv)

M/A M

AF (A/S/C)

Autofokus mit Priorität der

manuellen

Scharfeinstellung

Manueller Fokus

(Scharfeinstellung mit

elektronischer Einstellhilfe

verfügbar)

Manueller Fokus

(Scharfeinstellung mit elektronischer Einstellhilfe verfügbar)

Page 26

■ Blendeneinstellung

Stellen Sie die Blende an der Kamera ein. Wenn die Belichtung (oder Aufnahme) auf »A« oder »M« gestellt ist, kontrolliert die Kamera die Blende, um den effektiven Blendenwert (bis zu ca. 1,1 Stufen) beizubehalten, auch wenn sich die Aufnahmeentfernung ändert.

■ Tiefenschärfe

Wenn Ihre Kamera die Tiefenvorschau unterstützt, können die Effekte der Blendeneinstellung vor der Aufnahme im Sucher als Vorschau angezeigt werden. Dieses Objektiv ist mit dem System Internal Focusing (IF, interne Scharfeinstellung) ausgestattet. Wenn die Aufnahmedistanz abnimmt, nimmt die Brennweite ebenfalls ab.

■ Fokussierung bei einem festgelegten

Reproduktionsverhältnis (Reproduktionsverhältnis-Skala)

Das Reproduktionsverhältnis ist die Beziehung zwischen der Größe des auf dem Bildsensor gespeicherten Bilds und der tatsächlichen Motivgröße. Wenn z.B. das Bild auf dem Bildsensor ein Fünftel der tatsächlichen Motivgröße ausmacht, beträgt das Reproduktionsvehältnis 1:5. Um mit einem vorher festgelegten Reproduktionsverhältnis zu fotografieren, wie folgt vorgehen:

1 Drehen Sie den Entfernungs-Einstellring, bis die gewünschte

Reproduktionsverhältniszahl mit der Entfernungsindexlinie c ausgerichtet ist.

2 Visieren Sie das Motiv an, ändern Sie dann Ihre Position, nähern bzw.

entfernen Sie sich vom Motiv, bis das Motiv im Sucher scharf wird.

■ Hinweise zu Nahaufnahme und Reproduktion

Kamera-Verwacklung

Dieses Objektiv bietet eine außergewöhnlich starke Bildvergrößerung, wodurch selbst die kleinste Bewegung während der Aufnahme Bildunschärfe erzeugen kann. Aus diesem Grund werden der Einsatz eines Stativs und eines Kabelauslösers bzw. eines Kabelfernauslösers dringendst empfohlen, um die Effekte der Kamera-Verwacklung zu verhindern.

Nahe Arbeitsentfernung

Bei den hohen Reproduktionsverhältnissen, die für Nahaufnahmen verwendet werden, ist die Tiefenschärfe sehr flach. Um eine ausreichende Tiefenschärfe und gleichzeitig eine scharfe Fokussierung zu gewährleisten, das Objektiv abblenden, die Belichtungszeit vergrößern und die Kamera sorgfältig positionieren, damit der wichtigste Bildbereich des Motivs sich parallel zur Oberfläche des Bildsensors befindet.

Page 27

■ Belichtungsfaktor

Der Blendenwert eines Objektivs zeigt das Belichtungsverhältnis des Bilds, das bei der Aufnahmeentfernung »unendlich« vom Objektiv erzeugt wurde. Je größer das Reproduktionsverhältnis, desto stärker nimmt das Belichtungsverhältnis des Bilds ab. Das tatsächliche Belichtungsverhältnis des Bilds wird als »effektiver Blendenwert« und der Wert der Belichtungskorrektur für die Änderung des effektiven Blendenwerts als »Belichtungsfaktor« bezeichnet.

■ Effektive Änderung des Blendenwerts (S. 148)

Je größer das Reproduktionsverhältnis bei diesem Objektiv (je kürzer die Aufnahmeentfernung), desto stärker nimmt das Belichtungsverhältnis des auf den Bildsensor projizierten Bilds ab und desto stärker nimmt der effektive Blendenwert zu (die durch die Objektivblende eintretende Lichtmenge nimmt ab). Diese Abweichung wird automatisch durch das Belichtungsmesssystem der Kamera kompensiert. So kann der Benutzer die Belichtung bestimmen oder TTL-Blitzaufnahmen durchführen, ohne dabei den Belichtungsfaktor beachten zu müssen. Der angezeigte Blendenwert auf dem Monitordisplay bzw. Sucher der Kamera ist der automatisch kompensierte Wert.

Page 28

■ Bildstabilisatormodus (VRII)

Einstellen des Bildstabilisatorschalters ON/OFF

ON:

Der Effekt von Kamera-Verwacklungen wird bei Betätigung des Auslösers bis zum ersten Druckpunkt und zum Zeitpunkt des Auslösens verringert. Da die Vibrationen bereits im Sucher verringert werden, gestalten sich automatisches/manuelles Scharfstellen und die exakte Ausrichtung des Motivs einfacher.

OFF: Die Effekte von Kamera-Verwacklungen werden

nicht verringert.

Hinweise zum Bildstabilisator

• Bei eingeschaltetem Bildstabilisator (VR) können längere Belichtungszeiten (ca. vier Stufen*) verwendet werden, wenn sich die Aufnahmeentfernung zwischen und 2,6 m (das Reproduktionsverhältnis von bis 1/30

)

befindet. Je höher das Reproduktionsverhältnis ab 1/30

, desto stärker nehmen die Effekte des Bildstabilisators Schritt für Schritt ab. (*Basierend auf Ergebnissen, die unter Nikon-Messbedingungen erzielt wurden. Die Wirkung des Bildstabilisators kann je nach Aufnahmebedingungen und Einsatz variieren.)

•

Tippen Sie den Auslöser an, warten Sie, bis sich das Bild im Sucher stabilisiert hat, und drücken Sie erst dann den Auslöser ganz nach unten

• Aufgrund der Eigenschaften des Bildstabilisierungsmechanismus erscheint das Bild im Sucher nach dem Auslösen unter Umständen verschwommen. Dies ist jedoch keine Fehlfunktion.

• Wenn Sie die Kamera bei einem Schwenk in einem weiten Bogen bewegen, so werden Kameravibrationen in Richtung dieser Bewegung nicht ausgeglichen. Bei horizontalen Schwenkbewegungen werden z.B. nur die Effekte der vertikalen Kamera-Verwacklungen verringert.

• Schalten Sie die Kamera nicht aus und nehmen Sie auch nicht das Objektiv von der Kamera ab, solange der Bildstabilisator arbeitet. Andernfalls kann beim Schütteln des Objektivs ein Geräusch zu hören sein, als seien innere Bauteile lose oder gebrochen. Dies ist jedoch keine Fehlfunktion. Schalten Sie einfach die Kamera wieder ein, um das Problem zu beheben.

• Bei Kameras mit integriertem Blitzgerät funktioniert der Bildstabilisator nicht, solange das integrierte Blitzgerät geladen wird.

• Bei Autofokus-Kameras mit einer Taste AF-ON ist der Bildstabilisator nicht verfügbar, selbst wenn die Taste AF-ON betätigt wird.

• Wenn die Kamera auf einem Stativ montiert ist, stellen Sie den Bildstabilisatorschalter ON/OFF a auf OFF. Stellen Sie den Schalter jedoch auf ON, wenn Sie ein Stativ ohne Verriegelung des Stativkopfs oder ein Einbeinstativ verwenden.

OFF

Page 29

■ Eingebauter Blitz und Vignettierung

• Der eingebaute Blitz kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.

• Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende.

* Unter Vignettierung versteht man die Abdunkelung der Bildecken,

wenn das Blitzlicht vom eingebauten Blitz der Kamera vom Objektivtubus verdeckt wird.

■ Verwendung der Gegenlichtblende

Die Gegenlichtblende hemmt Lichtstrahlen, die negative Effekte auf das Bild ausüben. Gleichzeitig wird die Glasoberfläche der Linse geschützt.

Anbringen der Gegenlichtblende

• Um das Anbringen bzw. Abnehmen der Gegenlichtblende zu erleichtern, diese an der Montagemarkierung der Gegenlichtblende (A) und nicht an den äußeren Kanten fassen.

• Wenn die Gegenlichtblende nicht richtig angebracht ist, wirft sie u.U. einen Schatten ins Motiv.

• Das Objektiv kann mit umgekehrt angebrachter Gegenlichtblende aufbewahrt werden.

• Achten Sie darauf, die Montagemarkierung für Gegenlichtblende (C) und die Kontrollmarkierung der Gegenlichtblende (B) (3) aneinander auszurichten.

Page 30

■ Pflege des Objektivs

• Halten Sie die CPU-Kontakte 9 stets sauber und schützen Sie sie vor

Beschädigung.

• Bei einer Beschädigung der Dichtungsmanschette 8 sollten Sie das

Objektiv beim nächsten eine autorisierte Nikon-Servicestelle zur Reparatur abgeben.

• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfernen Sie mit einem sauberen, weichen Baumwolltuch oder OptikReinigungspapier, das Sie mit Ethanol (Alkohol) oder OptikReinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zurückbleiben oder Sie andere Teile des Objektivs berühren.

• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs. Dies könnte das Objektiv beschädigen, einen Brand auslösen bzw. gesundheitliche Schäden mit sich bringen.

• Zum Schutz der Vorderlinse sind Filter des Typs NC erhältlich. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.

• Beim Verstauen des Objektivs in seinem flexiblen Etui müssen vorderer und hinterer Deckel aufgesetzt sein.

• Halten Sie die Kamera und das Objektiv nicht an der Gegenlichtblende wenn das Objektiv an der Kamera angebracht ist.

• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Rost zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.

• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.

• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermäßig heißen Orten liegen!

■ Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel mit Schnappverschluss (52mm) LC-52

• Hinterer Objektivdeckel LF-1

• Bajonett-Gegenlichtblende HB-37

• Objektivbeutel CL-1018

■ Optionales Zubehör

• 52mm-Schraubfilter

Page 31

■ Technische Date

Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendeiner Art vorbehalten.

Objektivtyp: G-Objektiv AF-S DX Micro-NIKKOR -Objektiv mit

integrierter CPU und Nikon -Bajonettanschluss (speziell ausgelegt für den Gebrauch mit Nikon Digital-Spiegelreflexkameras-Kameras-DX-Format)

Brennweite: 85 mm Lichtstärke: 1:3,5 Optischer Aufbau: 14 Linsen in 10 Gruppen (1 ED-Linsenelement) Bildwinkel: 18º 50’ Reproduktionsverhältnis-

Skala:

bis 1:1 (lebensgroß)

Entfernungsdaten:

Übermittlung an die Kamera

Scharfeinstellung: Nikon Internal Focusing (IF, interne

Scharfeinstellung) System, Autofokus mit Silent Wave Motor, manuell über separaten EntfernungsEinstellring

Bildstabilisator: Objektivverschiebung mit VCMs (Voice Coil

Motors - Schwingspulenmotoren)

AufnahmeEntfernungsskala:

Unterteilung in Meter von 0,286 m bis unendlich

()

Naheinstellgrenze:

0,286 m (lebensgroß)

Blende: Irisblende mit 9 gerundeten Lamellen Blendensteuerung:

Vollautomatisch

Blendenbereich: 1:3,5 bis 1:32 Belichtungsmessung:

Offenblendenmessung

Filtergewinde: 52 mm (P = 0,75 mm) Abmessungen: Ca. 73 mm (Durchm.) × 98,5 mm

(zum Objektivmontageflansch der Kamera)

Gewicht: Ca. 355 g

Page 32

Remarques concernant une utilisation en toute sécurité

ATTENTION

Ne pas démonter

Le fait de toucher aux pièces internes de l'appareil ou de l'objectif pourrait entraîner des blessures. Les réparations doivent être effectuées par des techniciens qualifiés. Si l'appareil ou l'objectif est cassé suite à une chute ou un autre accident, apportez le produit dans un centre de service agréé Nikon pour le faire vérifier après avoir débranché le produit et retiré les piles.

En cas de dysfonctionnement, éteignez l'appareil immédiatement

Si vous remarquez de la fumée ou une odeur inhabituelle se dégageant de l'appareil photo ou de l'objectif, retirez immédiatement les piles, en prenant soin de ne pas vous brûler. Continuer d'utiliser son matériel peut entraîner des blessures. Après avoir retiré ou débranché la source d'alimentation, confiez le produit à un centre de service agréé Nikon pour le faire vérifier.

N'utilisez pas l'appareil photo ou l'objectif en présence de gaz inflammable

L'utilisation de matériel électronique en présence de gaz inflammable risquerait de provoquer une explosion ou un incendie.

Ne regardez pas le soleil dans l'objectif ou le viseur

Regarder le soleil ou toute autre source lumineuse violente dans l'objectif ou le viseur peut provoquer de graves lésions oculaires irréversibles.

Tenir hors de portée des enfants

Faites extrêmement attention à ce que les enfants ne mettent pas à la bouche les piles ou d'autres petites pièces.

Observez les précautions suivantes lorsque vous manipulez l'appareil et l'objectif

• Maintenez l'appareil photo et l'objectif au sec. Le non-respect de cette précaution peut provoquer un incendie ou une électrocution.

• Ne manipulez pas et ne touchez pas l'appareil photo ou l'objectif avec les mains humides. Le non-respect de cette précaution peut provoquer une électrocution.

• Lors d'une prise de vue à contre-jour, ne dirigez pas l'objectif vers le soleil et évitez que les rayons du soleil pénètrent dans l'objectif ; l'appareil photo pourrait chauffer à l'excès, ce qui risquerait de provoquer un incendie.

• Lorsque vous n'utilisez pas l'objectif pendant une période prolongée, fixez les bouchons avant et arrière, et rangez l'objectif à l'abri de la lumière directe du soleil. Le non-respect de cette précaution peut provoquer un incendie, car l'objectif peut concentrer la lumière du soleil sur un objet inflammable.

Page 33

■ Nomenclature

1 Parasoleil (P. 39) 2 Repère de fixation du

parasoleil (P. 39)

3 Repère de réglage du

parasoleil (P. 39)

Repère de montage du parasoleil

(P. 39)

5 Bague de mise au point (P. 35) 6 Échelle des distances 7 Repère de montage (P. 35)

8 Joint en caoutchouc de

l'objectif (P. 40)

Contacts électriques CPU

(P. 40)

0 Commutateur de mode de

mise au point (P. 35)

a Commutateur ON/OFF

(MARCHE/ARRET) de réduction de vibration (P. 38)

b Échelle du facteur de

reproduction (P. 36)

c Ligne de repère de la distance

(P. 36)

( ) : Page de référence

M/A

OFF

Page 34

Nous vous remercions d'avoir choisi l'objectif AF-S DX Micro NIKKOR 85mm f/3,5G ED VR. Les objectifs DX NIKKOR sont spécialement conçus pour l'utilisation avec des appareils photo reflex numériques Nikon (format Nikon DX), tels que ceux des séries D300 et D90. Une fois monté sur des appareils photo au format Nikon DX, l'angle de champ de l'objectif équivaut à environ 1,5× la focale en format 24 × 36 mm. Avant d'utiliser cet objectif, veuillez lire ces instructions et vous reporter au Manuel d'utilisation de votre appareil photo.

■ Principales caractéristiques

• Cet objectif se distingue par la précision de son rendu, particulièrement adapté aux gros plans, aux travaux de reproduction, aux instantanés et aux photos ordinaires à toutes les distances de prise de vue.

• Cet objectif est équipé du système de mise au point interne Nikon (IF) qui garantit un excellent équilibre entre la précision de la mise au point sur le sujet principal et un effet de flou intéressant au niveau de l'arrièreplan et de l'avant-plan.

• L'utilisation d'une lentille en verre (ED) à très faible dispersion, qui garantit une correction de l'aberration chromatique, offre de remarquables performances optiques pour un rendu exceptionnel. En outre, l'ouverture arrondie permet de créer des effets de flou doux et intéressants dans des zones de l'image non mises au point.

• Jusqu'à quatre flashes asservis sans câble SB-R200 peuvent être fixés sur le pourtour de l'objectif.

Page 35

■ Utilisation de l'objectif

Fixation de l'objectif sur l'appareil photo

1 Éteignez l'appareil photo. 2 Ôtez le bouchon arrière de l'objectif. (Fig. B) 3 Alignez le repère de montage 7 de l'objectif avec le repère de

montage de l'appareil photo, puis faites pivoter l'objectif dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il se mette en place. Assurez-vous que l'objectif est correctement positionné lorsque le repère de montage 7 se trouve au-dessus de l'objectif.

4 Ôtez le bouchon d'objectif avant. (Fig. A)

Retrait de l'objectif de l'appareil photo

1 Éteignez l'appareil photo. 2 Maintenez enfoncée la commande de déverrouillage de l'objectif

située sur l'appareil photo tout en faisant pivoter l'objectif dans le sens des aiguilles d'une montre.

■ Mise au point

Réglez le sélecteur de mise au point de l'appareil photo conformément au tableau ci-dessous.

Pour plus de détails concernant le mode de mise au point de l'appareil, reportez-vous au Manuel d'utilisation de l'appareil photo.

Autofocus avec priorité manuelle (Mode M/A)

Réglez le commutateur de mode de mise au point 0 de l'objectif sur

M/A

L'autofocus est activé, mais il est possible d'utiliser la mise au point manuelle en tournant la bague de mise au point 5 séparée tout en appuyant sur le déclencheur à mi-course ou tout en enfonçant la commande AF-ON du boîtier, pour autant que votre appareil en soit équipé

3 Appuyez sur le déclencheur à mi-course ou appuyez de nouveau sur

la commande AF-ON pour annuler la mise au point manuelle et revenir à l'autofocus.

Mode de mise au

point de l'appareil

Mode de mise au point de l'objectif

M/A M

AF (A/S/C)

Autofocus avec priorité

manuelle

Mise au point manuelle (télémètre électronique

disponible.)

Mise au point manuelle

(télémètre électronique disponible.)

Page 36

■ Réglage de l'ouverture

Utilisez l'appareil photo pour régler l'ouverture. Lorsque le mode d'exposition (prise de vue) est réglé sur « A » ou « M », l'appareil photo contrôle l'ouverture pour préserver la valeur d'ouverture effective (jusqu'à la valeur 1,1 environ) même en cas de changement de distance de prise de vue.

■ Profondeur de champ

Si votre appareil photo prend en charge l'aperçu de la profondeur de champ, les effets du réglage d'ouverture peuvent être prévisualisés dans le viseur avant la prise de vue. Cet objectif est équipé du système de mise au point interne (IF). Si la distance de prise de vue diminue, la longueur focale diminue également.

■

Mise au point à un facteur de reproduction prédéterminé (Échelle du facteur de reproduction)

Le facteur de reproduction correspond au rapport entre la taille de l'image enregistrée par le capteur d'image et la taille réelle du sujet. Si, par exemple, l'image enregistrée sur le capteur d'image est le cinquième de la taille réelle du sujet, le facteur de reproduction est de 1:5. Pour photographier à un facteur de reproduction prédéterminé, procédez de la manière suivante :

1 Tournez manuellement la bague de mise au point jusqu'à ce que le

nombre figurant sur l'échelle du facteur de reproduction soit aligné sur la ligne de repère de la distance c.

2 Visez le sujet, puis changez de position en vous rapprochant ou en

vous éloignant jusqu'à ce que l'image soit nette dans le viseur.

■ Remarques sur les gros plans et les travaux de

reproduction

Bougé de l'appareil photo

Cet objectif offre un tel agrandissement de l'image que le moindre mouvement peut provoquer du flou à la prise de vue. L'utilisation d'un pied et d'un câble de déclenchement ou d'une télécommande filaire est vivement recommandé pour éviter les effets de bougé de l'appareil photo.

Distance de prise de vue rapprochée

Les facteurs de reproduction élevés utilisés pour les gros plans réduisent considérablement la profondeur de champ. Pour que celle-ci soit suffisante, fermez le diaphragme de l'objectif, prolongez le temps d'exposition et placez soigneusement l'appareil photo pour que la majeure partie du sujet soit parallèle à la surface du capteur d'image, garantissant ainsi une mise au point précise.

Page 37

■ Facteur d'exposition

La valeur d'ouverture d'un objectif indique la luminosité de l'image qui se forme lorsqu'il est réglé sur une distance de prise de vue égale à l'« infini ». Plus le facteur de reproduction est élevé, plus l'image perd de sa luminosité. La luminosité réelle de l'image est appelée « valeur d'ouverture effective » et la valeur de correction de l'exposition en cas de modification de la valeur d'ouverture effective porte le nom de « facteur d'exposition ».

■ Variation de la valeur d'ouverture effective

(P. 148)

Avec cet objectif, plus le facteur de reproduction est élevé (plus la distance de prise de vue est courte), plus la luminosité de l'image projetée sur le capteur d'image diminue et plus la valeur d'ouverture effective augmente (la quantité de lumière qui traverse l'ouverture de l'objectif diminue). Cette variation est automatiquement corrigée par la mesure de l'exposition de l'appareil photo, afin que l'utilisateur puisse déterminer l'exposition ou opter pour la prise de vue au flash TTL sans se préoccuper en permanence du facteur d'exposition. La valeur d'ouverture affichée sur l'écran ACL ou dans le viseur de l'appareil photo est automatiquement corrigée.

Page 38

■ Mode de réduction de vibration (VRII)

Réglage du commutateur ON/OFF de réduction de vibration

ON :

Les effets du bougé de l'appareil photo sont réduits lorsque le déclencheur est enfoncé à mi-course ainsi qu'au moment où il est relâché. Comme la vibration est réduite dans le viseur, cela facilite la mise au point automatique/manuelle et le cadrage précis du sujet

OFF : Les effets du bougé de l'appareil photo ne sont

pas réduits.

Remarques relatives à l'utilisation du mode de réduction de vibration

•

En activant la réduction de vibration (VR), les vitesses d'obturation lente (environ quatre valeurs*) peuvent être utilisées lorsque la distance de prise de vue est comprise entre et 2,6 m (le facteur de reproduction est compris entre et 1/30×). Les effets de la réduction de vibration s'accentuent progressivement, proportionnellement à l'augmentation du facteur de reproduction à partir de 1/30×. (*Sur base des résultats obtenus dans les conditions de mesure Nikon. Les effets de la réduction de vibration peuvent varier selon l'utilisation et les conditions de prise de vue

•

Sollicitez légèrement le déclencheur, puis attendez que l'image affichée dans le viseur se stabilise avant d'appuyer à fond sur le déclencheur

• En raison des caractéristiques du mécanisme de réduction des vibrations, l'image affichée dans le viseur peut être floue lorsque vous relâchez le déclencheur. Il ne s'agit pas d'un dysfonctionnement.

• Si vous déplacez l'appareil photo en arc de cercle, la correction du bougé de l'appareil ne s'effectue pas dans le sens du panoramique. Par exemple, seuls les effets du bougé vertical de l'appareil photo sont réduits lorsque vous faites un panoramique horizontal.

•

N'éteignez pas l'appareil photo ou ne retirez pas l'objectif de l'appareil lorsque le mode de réduction de vibration est actif. Si vous ne respectez pas cette consigne, l'objectif peut émettre un son et donner l'impression qu'un composant interne est détaché ou cassé. Il ne s'agit pas d'un dysfonctionnement. Allumez à nouveau l'appareil pour résoudre cet incident

• Avec des appareils photo équipés d'un flash intégré, la réduction de vibration ne fonctionne pas lorsque ce dernier se recharge.

• Dans le cas des appareils photo autofocus équipés d'une commande AF-ON, la réduction de vibration n'opère pas, même si vous appuyez sur la commande AF-ON.

• Si l'appareil photo est monté sur un trépied, réglez le commutateur ON/OFF de réduction de vibration

sur

OFF

. Toutefois, réglez le commutateur sur

lorsque vous utilisez un pied ou un trépied dont vous ne fixez pas la tête.

OFF

Page 39

■ Flash intégré et vignettage

• Il est impossible d'utiliser le flash intégré à des distances inférieures à 0,6 m.

• Pour éviter le vignetage, n'utilisez pas le parasoleil.

* Le vignettage est l'assombrissement des coins de l'image qui se produit

lorsque la lumière émise par le flash intégré à l'appareil photo est retenue par le barillet de l'objectif.

■ Utilisation du parasoleil

Le parasoleil bloque les rayons lumineux qui ont des effets indésirables sur les photos. Il aide également à protéger la surface du verre de l'objectif.

Fixation du parasoleil

• Pour faciliter le montage ou le retrait du parasoleil, tenez-le par son repère de fixation (

A) et non par son bord extérieur.

• Si le parasoleil n'est pas correctement fixé, il risque d'entraîner du vignettage.

• L'objectif peut être rangé en fixant le parasoleil à l'envers.

• Vérifiez que le repère de montage

du parasoleil (C) est bien aligné sur le repère de réglage du parasoleil (

B) (3).

Page 40

■ Entretien de l'objectif

• Il est important de nettoyer régulièrement les contacts électriques CPU 9 et de ne pas les endommager.

• Si le joint en caoutchouc de l'objectif 8 est endommagé, rendez-vous dans un centre de service agréé Nikon le plus proche pour réaliser les réparations nécessaires.

•

Nettoyer la surface de l'objectif avec une soufflette ou une brosse de nettoyage. Pour enlever les poussières ou les traces, utiliser de préférence un tissu de coton doux, ou un tissu optique, légèrement humidifié avec de l'alcool éthylique (éthanol). Procédez par légers mouvements circulaires en partant du centre vers l'extérieur, en prenant soin de ne pas laisser de traces et de ne pas toucher d'autres zones de l'objectif

• N'utilisez jamais de solvants organiques, tels que diluant ou benzène, pour nettoyer l'objectif, car vous risqueriez d'endommager le produit, de provoquer un incendie ou de vous blesser.

•

Des filtres NC sont disponibles pour protéger la lentille de l'objectif avant. Le parasoleil assure également une bonne protection contre les chocs

• Lorsque vous rangez l'objectif dans son étui souple, fixez les deux bouchons avant et arrière de l'objectif.

• Lorsque l'objectif est installé sur un appareil photo, ne saisissez et ne tenez pas l'appareil photo ainsi que l'objectif par le parasoleil.

• Si vous n'utilisez pas l'objectif pendant une période prolongée, rangez-le dans un endroit sec et frais afin d'éviter la formation de moisissure ou de rouille. Veillez à tenir le matériel éloigné des sources de lumière et des produits chimiques (camphre, naphtaline, etc.).

• Éviter les projections d'eau ainsi que l'immersion, qui peuvent provoquer la formation de rouille et des dommages irréparables.

• Certaines pièces de l'objectif sont en plastique renforcé. Pour éviter tout problème, ne pas soumettre l'objectif à de fortes chaleurs.

■ Accessoires fournis

• Bouchon d'objectif avant encliquetable 52mm LC-52

• Bouchon arrière d'objectif LF-1

• Parasoleil à baïonnette HB-37

• Étui souple pour objectif CL-1018

■ Accessoire en option

• Filtres à visser 52mm

Page 41

■ Caractéristiques

Les caractéristiques et la conception sont susceptibles d'être modifiées sans préavis ni obligation de la part du fabricant.

Type d'objectif :

Objectif AF-S DX Micro NIKKOR de type G avec CPU intégré et monture à baïonnette Nikon (spécialement conçu pour être utilisé sur des appareils photo reflex numériques Nikon au format DX)

Focale : 85 mm Ouverture

maximale :

f/3,5

Construction optique :

14 éléments dans 10 groupes (1 lentille ED)

Angle de champ : 18º 50’ Échelle du facteur

de reproduction :

à 1:1 (taille réelle)

Informations de distance :

Communiquée à l'appareil photo

Mise au point : Système de mise au point interne Nikon (IF),

autofocus avec moteur silencieux, manuellement via une bague de mise au point indépendante

Réduction de vibration :

VR optique utilisant des moteurs à bobine acoustique (VCM)

Échelle de distance de prise de vue :

Graduées en mètres et pieds de 0,286 m à l'infini

()

Distance minimale de mise au point :

0,286 m (taille réelle)

Nb. de lamelles du diaphragme :

9 (circulaires)

Diaphragme : Entièrement automatique Plage des ouvertures :

f/3,5 à f/32

Mesure de l'exposition :

Via méthode pleine ouverture

Diamètre de fixation pour accessoires :

52 mm (P = 0,75 mm)

Dimensions :

Env. 73 mm diam. × 98,5 mm (à partir du plan

d'appui de la monture d'objectif de l'appareil)

Poids :

Env. 355 g

Page 42

Notas sobre un uso seguro

PRECAUCIÓN

No desarme el equipo

El contacto con las piezas internas de la cámara o del objetivo puede provocar lesiones. Las reparaciones solamente deben ser ejecutadas por técnicos cualificados. Si a causa de un golpe u otro tipo de accidente la cámara o el objetivo se rompen y quedan abiertos, desenchufe el producto y/o retire la batería, y a continuación lleve el producto a un centro de servicio técnico autorizado Nikon para su revisión.

Apague inmediatamente el equipo en caso de funcionamiento defectuoso

Si observa que sale humo o que la cámara o el objetivo desprenden un olor extraño, retire la batería inmediatamente, con cuidado de no quemarse. Si sigue utilizando el equipo corre el riesgo de sufrir lesiones. Una vez extraída o desconectada la fuente de alimentación, lleve el producto a un centro de servicio técnico autorizado Nikon para su revisión.

No utilice la cámara ni el objetivo en presencia de gas inflamable

La utilización de equipos electrónicos en presencia de gas inflamable podría producir una explosión o un incendio.

No mire hacia el sol a través del objetivo ni del visor

Mirar hacia el sol u otra fuente de luz potente a través del objetivo o del visor podría producirle daños permanentes en la vista.

Mantener fuera del alcance de los niños

Se debe tener especial cuidado en evitar que los niños se metan en la boca pilas u otras piezas pequeñas.

Adopte las siguientes precauciones al manipular la cámara y el objetivo

• Mantenga la cámara y el objetivo secos. De no hacer esto podría producirse un incendio o una descarga eléctrica.

• No manipule ni toque la cámara ni el objetivo con las manos húmedas. De lo contrario podría recibir una descarga eléctrica.

• En disparos a contraluz, no apunte el objetivo hacia el sol ni deje que la luz solar pase directamente por él, ya que podría sobrecalentar la cámara y, posiblemente, causar un incendio.

• Cuando el objetivo no vaya a utilizarse por un período de tiempo prolongado, colóquele la tapa frontal y guárdelo alejado de la luz solar directa. De no hacer esto podría producirse un incendio, ya que el objetivo podría enfocar la luz solar directa sobre un objeto inflamable.

Page 43

■ Nomenclatura

1 Visera del objetivo (P. 49) 2 Marca de acoplamiento de la

visera del objetivo (P. 49)

3 Marca de ajuste de la visera del

objetivo (P. 49)

4 Marca de montaje de la visera

del objetivo (P. 49)

5 Anillo de enfoque (P. 45) 6 Escala de la distancia 7 Indice de monturas (P. 45)

8 Junta de goma de montaje del

objetivo (P. 50)

9 Contactos CPU (P. 50) 0 Interruptor de modo de

enfoque (P. 45)

a Interruptor ON/OFF de

reducción de vibración (P. 48)

b Escala de relación de

reproducción (P. 46)

c Línea de índice de distancia

(P. 46)

( ) : Página de referencia

M/A

OFF

Page 44

Gracias por adquirir el objetivo AF-S DX Micro NIKKOR 85mm f/3,5G ED VR. Los objetivos DX de NIKKOR están especialmente diseñados para su uso con cámaras digitales SLR de Nikon (formato Nikon DX), como las de la serie D300 y la D90. Cuando se montan en las cámaras de formato DX de Nikon, el ángulo de imagen del objetivo equivale aproximadamente a 1,5× de la distancia focal en formato 35mm. Antes de utilizar este objetivo, lea estas instrucciones y consulte el Manual del usuario de la cámara.

■ Principales funciones

• Este objetivo presenta características precisas de captación adecuadas para fotografía de primeros planos, trabajos de reproducción, instantáneas y fotografía general a todas las distancias de disparo.

• Este objetivo está equipado con el sistema de enfoque interno de Nikon (IF), que ofrece un equilibrio excelente entre el enfoque preciso del sujeto principal y un atractivo efecto borroso en primer plano y en el fondo.

• Su rendimiento óptico superior y sus características de captación se refuerzan gracias al uso de un elemento de vidrio de dispersión extra baja (ED) que garantiza la corrección de la aberración cromática. Además, el diafragma redondeado genera características de difuminación suave en las zonas de la imagen desenfocadas.

• Es posible montar hasta cuatro flashes remotos inalámbricos SB-R200 en el extremo del objetivo.

Page 45

■ Uso del objetivo

Montaje del objetivo en la cámara

1 Apague la cámara. 2 Retire la tapa posterior del objetivo. (Fig. B) 3 Alinee la indice de monturas 7 del objetivo con la indice de

monturas de la cámara y gire el objetivo en sentido contrario al de las agujas del reloj hasta que quede fijo (escuchará un chasquido). Asegúrese de que el objetivo se encuentra en la posición correcta cuando la indice de monturas 7 está sobre el objetivo.

4 Retire la tapa frontal del objetivo. (Fig. A)

Extracción del objetivo de la cámara

1 Apague la cámara. 2 Presione el botón de liberación del objetivo de la cámara y, sin

soltarlo, gire el objetivo en el sentido de las agujas del reloj.

■ Enfoque

Ajuste el modo de enfoque de la cámara de acuerdo con el cuadro de abajo.

Para más detalles sobre el modo de en enfoque de la cámara, consulte el Manual del usuario de su cámara.

Enfoque automático con prioridad manual (Modo M/A)

1 Ajuste el interruptor de modo de enfoque 0 del objetivo a M/A. 2 El enfoque automático está habilitado, pero su funcionamiento

puede anularse girando el anillo de enfoque 5 separado mientras se pulsa el disparador a medio recorrido, o pulsando el botón AF-ON del cuerpo de la cámara si cuenta con este botón.

3 Pulse el botón del disparador a medio recorrido o el botón AF-ON una

vez más para cancelar el enfoque manual y volver al enfoque automático.

Modo de enfoque

de la cámara

Modo de enfoque del objetivo

M/A M

AF (A/S/C)

Enfoque automático con

prioridad manual

Enfoque manual (hay

disponible un telémetro

electrónico.)

MF Enfoque manual (hay disponible un telémetro electrónico.)

Page 46

■ Ajuste del diafragma

Utilice la cámara para ajustar el diafragma. Si el modo de exposición (o de disparo) está ajustado en “A” o en “M”, la cámara controlará el diafragma para mantener el número f efectivo (hasta aprox. 1,1 pasos) incluso si cambia la distancia de disparo.

■ Profundidad de campo

Si la cámara es compatible con la previsualización de profundidad de campo, los efectos de la apertura del diafragma se pueden previsualizar en el visor antes de disparar. Este objetivo dispone del sistema de enfoque interno (IF). A medida que disminuye la distancia de disparo, lo hace también la distancia focal.

■

Enfoque a una relación de reproducción predeterminada (escala de relación de reproducción)

La relación de reproducción es la relación existente entre el tamaño de la imagen grabada en el sensor de imagen y el tamaño real del sujeto. Por ejemplo, si la imagen del sensor de imagen es una quinta parte del tamaño real del sujeto, la relación de reproducción es 1:5. Para fotografiar con una relación de reproducción predeterminada, lleve a cabo el procedimiento siguiente:

1 Gire manualmente el anillo de enfoque hasta que el número de escala

de relación de reproducción que desee aparezca alineado con la línea del índice de distancia c.

Apunte la cámara al sujeto y cambie de posición acercándose o alejándose del sujeto hasta que la imagen se visualice con nitidez en el visor

■ Notas sobre la fotografía de primeros planos y el

trabajo de reproducción

Sacudidas de la cámara

La extraordinaria precisión de imagen de alta calidad que proporciona este objetivo hace que incluso el más leve movimiento durante la toma pueda desenfocar la imagen. Por ello, se recomienda encarecidamente usar un trípode y un cable fijo o remoto para evitar los efectos de las sacudidas de la cámara.

Distancia de trabajo de cerca

A relaciones altas de reproducción como las usadas en los primeros planos y macro, la profundidad de campo es bastante pequeña. Para garantizar suficiente profundidad de campo, apoye el objetivo, aumente el tiempo de exposición y coloque con cuidado la cámara para que la parte más importante del sujeto quede paralela a la superficie del sensor de imagen y asegurar así un enfoque nítido.

Page 47

■ Factor de exposición

El número f de un objetivo indica la luminosidad de la imagen formada por el objetivo ajustado en una distancia de disparo “infinita”. A mayor relación de reproducción, menor luminosidad de imagen. La luminosidad real de la imagen recibe el nombre de “número f efectivo” y el valor de la compensación de exposición para el cambio del número f efectivo recibe el nombre de “factor de exposición”.

■ Variación del número f efectivo (P. 148)

Con este objetivo, cuanto mayor sea la relación de reproducción (menor distancia de disparo), más disminuirá la luminosidad de la imagen proyectada en el sensor de imagen y mayor será el número f efectivo (se reduce la cantidad de luz que pasa por el diafragma del objetivo). Esta variación se compensa automáticamente con el exposímetro de la cámara para que el usuario pueda determinar la exposición o disparar con un flash TTL sin necesidad de tener en cuenta el factor de exposición. El número f que se visualiza en la pantalla LCD o en el visor de la cámara es el valor compensado automáticamente.

Page 48

■ Modo de reducción de la vibración (VRII)

Ajuste del interruptor ON/OFF de reducción de la vibración

ON: Los efectos de las sacudidas de la cámara se

reducen cuando se pulsa el disparador a medio recorrido y también en el momento de soltarlo. Como la vibración se reduce en el visor, el enfoque automático/manual y el encuadre exacto del sujeto resultan más sencillos.

OFF:

No se reducen los efectos de las sacudidas de la cámara.

Notas sobre el uso de la reducción de vibración

• Si se activa la reducción de la vibración (VR), se pueden utilizar velocidades de obturación más lentas (aproximadamente cuatro pasos*) si la distancia de disparo está entre y 2,6 m (relación de reproducción entre y 1/30×). Cuanto más se supere el valor de relación de reproducción de 1/30×, mayor será el efecto gradual de disminución de reducción de la vibración. (*Basado en los resultados logrados en condiciones de medición de Nikon. Los efectos de la reducción de la vibración pueden variar en función de las condiciones de disparo y del uso.)

•

Tras pulsar el disparador a medio recorrido, espere a que se estabilice la imagen que aparece en el visor antes de pulsar por completo el disparador

• Debido a las características del mecanismo de reducción de la vibración, la imagen del visor puede aparecer borrosa después de soltar el disparador. No se trata de un mal funcionamiento.

• Si la cámara realiza un barrido formando un arco amplio, no se realiza compensación para las sacudidas de la cámara en la dirección del barrido. Por ejemplo, sólo los efectos de las sacudidas verticales de la cámara se reducen con barrido horizontal.

•

No apague la cámara ni retire el objetivo de la cámara mientras esté activado el modo de reducción de la vibración. Si no se adopta esta medida, podría producirse un sonido y tacto en el objetivo similar a cuando un componente interno está suelto o roto al moverse. No se trata de un mal funcionamiento. Vuelva a encender la cámara para corregirlo

• En cámaras con flash incorporado, la reducción de la vibración no funciona cuando se está cargando el flash incorporado.

•

En las cámaras con enfoque automático que dispongan de botón AF-ON, la reducción de la vibración no funciona incluso si se pulsa el botón AF-ON

• Cuando la cámara esté montada en un trípode, ajuste el interruptor ON/OFF de reducción de vibración a en OFF. Sin embargo, ponga el interruptor en la posición ON cuando utilice un trípode sin fijarle la rótula o si utiliza un monopié.

OFF

Page 49

■ Flash incorporado y viñeteado

• El flash incorporado no se puede utilizar a distancias inferiores a 0,6 m.

• Para evitar el viñeteado, no use el parasol del objetivo.

* El viñeteado es el oscurecimiento de las esquinas de la imagen que se

produce cuando la luz emitida por el flash incorporado de la cámara se obstruye con el parasol del objetivo.

■ Utilización del visera del objetivo

La visera del objetivo bloquea los rayos de luz que generan efectos no deseados en las fotografías. También ayuda a proteger la superficie de vidrio del objetivo.

Instalación de la visera

• Para facilitar la fijación o la extracción de la visera, sujételo por la marca de acoplamiento de la visera del objetivo (

A) y no por el borde

exterior.

• Si la visera del objetivo no está correctamente colocada, podría producirse viñeteado.

• El objetivo se puede guardar con la visera colocada en posición inversa.

• Es importante que la marca de montaje de la visera del objetivo (

C) esté alineada con la marca de

ajuste de la visera del objetivo (

B) (3).

Page 50

■ Forma de cuidar el objetivo

• Es importante mantener limpios los contactos CPU 9 y evitar que se

dañen.

• Si la junta de goma de montaje del objetivo 8 se daña, asegúrese de

ir a un centro de servicio técnico autorizado Nikon para que lo reparen.

• Limpiar la superficie del objetivo con un cepillo soplador. Para eliminar la suciedad o las huellas, utilizar un trapo de algodón suave y limpio o papel especial para objetivos humedecido en etanol (alcohol) o limpiador de objetivos. Limpiar describiendo un movimiento circular del centro hacia fuera, teniendo cuidado de no dejar restos ni tocar otras partes del objetivo.

• No usar en ningún caso productos orgánicos, como disolvente ni benceno para limpiar el objetivo ya que podría provocar daños, un incendio o problemas de la salud.

• Se dispone de filtros NC para proteger la parte frontal del objetivo. También una visera del objetivo contribuirá a proteger la parte frontal del objetivo.

• Al guardar el objetivo en su bolsa flexible, coloque las tapas delantera y trasera del objetivo.

• Cuando el objetivo esté montado en una cámara, no sostenga ni levante la cámara y el objetivo por la visera del objetivo.

• Si no se va a utilizar el objetivo durante un periodo largo de tiempo, guardarlo en un lugar fresco y seco para evitar la formación de moho y óxido. Asegúrese de guardar el objetivo, además, lejos de la luz solar directa o de productos químicos tales como alcanfor o naftalina.

• No mojar el objetivo ni dejarlo caer al agua, ya que se oxidaría y no funcionaría bien.

• Algunas partes del objetivo son de plástico reforzado. Para evitar daños, no dejarlo nunca en un lugar excesivamente caliente.

■ Accesorios estándar

• Tapa frontal a presión del objetivo de 52mm LC-52

• Tapa trasera del objetivo LF-1

•Parasol de bayonetaHB-37

• Bolsa flexible para objetivo CL-1018

■ Accesorio opcional

• Filtros con rosca de 52mm

Page 51

■ Especificaciones

Las especificaciones y los diseños están sujetos a cambios sin previo aviso ni obligación por parte del fabricante.

Tipo de objetivo: Objetivo de tipo G AF-S DX Micro NIKKOR con

montaje de CPU y bayoneta de Nikon integrada (diseñado especialmente para su uso con cámaras digitales SLR de Nikon formato DX)

Distancia focal: 85 mm Apertura máxima: f/3,5 Estructura del

objetivo:

14 elementos en 10 grupos (1 ED - elemento del objetivo)

Ángulo de imagen:

18º 50’

Escala de relación de reproducción:

De a 1:1 (tamaño real)

Información de distancia:

Salida a la cámara

Enfoque: Sistema de enfoque interno (IF) de Nikon, sistema de

enfoque automático con motor Silent Wave; manualmente mediante anillo de enfoque separado

Reducción de vibraciones:

Método de desplazamiento del objetivo mediante motores de bobina de voz (VCM)

Escala de distancia de disparo:

Graduada en metros a partir de 0,286 m y hasta el infinito ( )

Distancia de enfoque mínima:

0,286 m (tamaño real)

Núm. de láminas del diafragma:

9 piezas (redondeadas)

Diafragma: Totalmente automático Gama de

aberturas:

f/3,5 hasta f/32

Medición de exposición:

Método de abertura total

Tamaño de accesorios:

52 mm (P = 0,75 mm)

Dimensiones: Aprox. 73 mm de diám. × 98,5 mm (extensión de la

brida de la montura del objetivo de la cámara)

Peso: Aprox. 355 g

Page 52

Att notera för en säker hantering

SE UPP!

Montera inte isär kameran

Om du rör vid delarna Om du rör vid delarna inne i kameran eller objektivet kan du skada dig. Reparationer ska endast utföras av kvalificerade tekniker. Om kameran eller objektivet skulle brytas upp efter att de tappats i marken eller stötts till, ska du efter att den kopplats bort från nätströmmen och/eller batteriet lossats, lämna in produkten till ett auktoriserat Nikon-servicecenter för inspektion.

Stäng genast av kameran om den slutar att fungera korrekt

Om det kommer rök eller någon ovanlig lukt från kameran eller objektivet ska du genast ta bort batteriet. Var försiktig så att du inte bränner dig. Fortsatt användning kan medföra personskada. När du har avlägsnat eller kopplat bort strömkällan bör du ta utrustningen till ett auktoriserat Nikon-servicecenter för kontroll.

Använd inte kameran eller objektivet i närheten av lättantändlig gas

Hantering av elektrisk utrustning i närheten av lättantändlig gas kan resultera i explosion eller brand.

Titta inte in i solen genom objektivet eller sökaren

Om du tittar in i solen eller någon annan stark ljuskälla genom objektivet eller sökaren kan ögonen skadas permanent.

Förvara utom räckhåll för barn

Var försiktig och förvara produkten utom räckhåll för barn så att de inte stoppar batterier eller andra smådelar i munnen.

Observera följande försiktighetsåtgärder när du hanterar kameran och objektivet

• Håll kameran och objektivet torra. Underlåtenhet att följa denna anvisning kan resultera i brand eller elektrisk stöt.

• Hantera eller rör inte kameran eller linsen med våta händer. Underlåtenhet att följa dessa anvisningar kan resultera i elektrisk stöt.

• När du fotograferar i motljus ska du tänka på att inte rikta objektivet mot solen och inte heller låta solstrålar gå rakt in i objektivet. Annars kan kameran bli överhettad och kanske orsaka brand.

• När objektivet inte ska användas under en längre tidsperiod ska både främre och bakre objektivlock sättas fast och objektivet placeras på en plats skyddad mot direkt solljus. Underlåtenhet att följa denna anvisning kan orsaka brand, eftersom objektivet kan fokusera solljuset mot ett lättantändligt objekt.

Page 53

■ Terminologi

1 Motljusskydd (S. 59) 2 Motljusskydd fästindex (S. 59) 3 Motljusskydd

inställningsindex (S. 59)

4 Motljusskydd

monteringsindex (S. 59)

5 Fokusring (S. 55) 6 Avståndsskala 7 Monteringsindikering (S. 55)

8 Gummipackning för

montering av objektiv (S. 60)

9 CPU-kontakter (S. 60) 0 Brytare för fokuslägesväljare

(S. 55)

a Vibrationsreduceringens

ON/OFF-brytare (S. 58)

b Skala för

avbildningsförhållande (S. 56)

c Avståndsindex (S. 56)

( ) : Referenssida

M/A

OFF

Page 54

Tack för att du har köpt objektivet AF-S DX Micro-NIKKOR 85mm f/3,5G ED VR. DX NIKKOR-objektiv är särskilt utformade för att användas med Nikon digitala systemkameror (Nikon DX-format), till exempel D300serien och D90. Vid montering på kameror i Nikon DX-format motsvarar objektivets bildvinkel ungefär 1,5× brännvidden i 35mm format. Innan du använder objektivet ska du läsa de här instruktionerna och kamerans Användarhandbok.

■ Huvudfunktioner

• Detta objektiv har egenskaper för skarp avbildning som är lämpliga för närbildsfotografering, reproduktionsarbete, ögonblicksbilder och allmän fotografering vid alla arbetsavstånd.

• Det här objektivet är utrustat med Nikons system för innerfokusering (IF), vilket ger en utmärkt balans mellan skarp fokus på primärmotivet och behaglig oskärpa på bakgrunden och förgrunden.

• Ett glaselement (ED) för extra låg färgspridning ger överlägsna optiska prestanda och återgivningsegenskaper och en bättre reducering av kromatisk aberration. Dessutom ger den rundade bländaren en mjuk och behaglig oskärpa till de delar av bilden som inte är i fokus.

• Maximalt fyra trådlösa slavblixtar SB-R200 kan monteras på objektivets kant.

Page 55

■ Använda objektivet

Montera objektivet på kameran

1 Stäng av kameran. 2 Ta bort det bakre objektivlocket (bild B). 3 Rikta in objektivets monteringsindikering 7 mot

monteringsindikeringen på kameran, och vrid sedan objektivet moturs tills det klickar på plats. Kontrollera att objektivet sitter rätt när monteringsindikeringen 7 befinner sig högst upp på objektivet.

4 Ta bort det främre objektivlocket (bild A).

Ta loss objektivet från kameran

1 Stäng av kameran. 2 Tryck och håll ner objektivlåsknappen på kameran och vrid samtidigt

objektivet medurs.

■ Fokusering

Ställ in kamerans fokuslägesväljare enligt denna tabell.

Mer information om kamerans fokuslägen finns i kamerans Användarhandbok.

Autofokus med möjlighet till manuell styrning (M/A-läge)

1 Ställ in linsens brytare för fokuslägesväljare 0 på M/A. 2 Autofokus har aktiverats, men den automatiska fokuseringen kan

åsidosättas om du roterar den separata fokusringen 5 samtidigt som du trycker in avtryckaren halvvägs, eller om du trycker på AF-ONknappen på kamerahuset om kameran har en sådan.

3 Tryck in avtryckaren halvvägs eller tryck på AF-ON-knappen en gång

till om du vill avbryta den manuella fokuseringen och gå tillbaka till autofokus.

Kamerans fokusläge

Objektivets fokusläge

M/A M

AF (A/S/C)

Autofokus med möjlighet

till manuell styrning

Manuell fokusering

(elektronisk avståndsmätare

finns tillgänglig.)

Manuell fokusering

(elektronisk avståndsmätare finns tillgänglig.)

Page 56

■ Ställa in bländaren

Använd kameran för att justera bländarinställningen. När exponeringsläge (eller fotograferingsläge) är inställt på ”A” eller ”M”, reglerar kameran bländaren för att upprätthålla det effektiva f-numret (upp till cirka 1,1 steg) även om fotograferingsavståndet ändras.

■ Skärpedjup

Om kameran stödjer förhandsgranskning av skärpedjupet kan du förhandsgranska effekterna av bländarinställningen i sökaren före fotografering. Det här objektivet är utrustat med ett system för innerfokusering (IF). Om fotograferingsavståndet minskar, minskar också brännvidden.

■

Fokusering med ett förbestämt avbildningsförhållande (Skala för avbildningsförhållande)

Avbildningsförhållandet är förhållandet mellan storleken på bilden som registreras på bildsensorn och det faktiska motivets storlek. Om t ex bilden på bildsensorn är en femtedel av motivets faktiska storlek, är avbildningsförhållandet 1:5. För att fotografera med ett förbestämt avbildningsförhållande, utför följande steg:

1 Vrid fokusringen manuellt tills önskat nummer på skalan för

avbildningsförhållande är inriktat mot avståndsindexet c.

2 Rikta mot motivet, ändra därefter din position och gå närmare eller

längre bort från motivet, tills bilden i sökaren blir skarp.

■ Att notera vid närbildsfotografering och

reproduktionsarbete

Kameraskakning

Med detta objektiv får man så exceptionellt hög bildförstoring att även den minsta rörelse när bilden tas kan göra att bilden blir suddig. Därför rekommenderas starkt användning av stativ och trådutlösare eller fjärrutlösare för att förhindra effekterna av kameraskakning.

Korta arbetsavstånd

Vid de höga avbildningsförhållanden som används vid närbildsfotografering, är skärpedjupet mycket grunt. För att säkerställa tillräckligt skärpedjup, blända ner objektivet, förläng exponeringstiden, och placera noga kameran så att de viktigaste delarna av motivet är parallella med bildsensorns yta för att säkerställa skarp fokus.

Page 57

■ Exponeringsfaktor

Ett objektivs f-nummer indikerar den ljusstyrka som objektivet ger när fotograferingsavståndet är inställt på ”oändlighet”. Ju större avbildningsförhållande, desto mer minskar bildens ljusstyrka. Bildens faktiska ljusstyrka kallas ”effektivt f-nummer” och exponeringskompensationsvärdet för att ändra det effektiva f-numret kallas ”exponeringsfaktor”.

■ Variation av effektivt f-nummer (S. 148)

Ju större avbildningsförhållande (ju kortare fotograferingsavstånd), desto mer minskar ljusstyrkan som projiceras på bildsensorn och desto mer ökar det effektiva f-numret (mängden ljus som passerar genom objektivets bländare minskar), med detta objektiv. Kamerans exponeringsmätare kompenserar automatiskt för denna variation, så användaren kan fastställa exponeringen eller fotografera med TTL-blixt utan att behöva fundera över exponeringsfaktorn. f-numret som visas i kamerans LCD-panel eller sökaren är det automatiskt kompenserade värdet.

Page 58

■ Vibrationsreduktion (VRII)

Ställa in vibrationsreduktionens ON/OFF-knapp

ON: Effekterna av kameraskakning reduceras när du

trycker ned avtryckaren halvvägs samt vid det ögonblick då bilden tas. Eftersom vibrationer reduceras i sökaren, underlättas den automatiska eller manuella fokuseringen och själva komponeringen av motivet i sökaren blir lättare.

OFF: Effekterna av kameraskakning reduceras inte.

Att notera om vibrationsreduktion

• Genom att aktivera vibrationsreduktion (VR), kan längre slutartider (cirka fyra steg*) användas när fotograferingsavståndet är mellan och 2,6 m (avbildningsförhållande från till 1/30×). Ju högre avbildningsförhållandet från 1/30× är, desto mer minskar effekterna av vibrationsreduktion gradvis. (*Baserat på resultat under Nikons mätförhållanden. Vibrationsreduktionens effekt kan variera beroende på fotograferingsförutsättningarna och användning.)

• Tryck först ned avtryckaren halvvägs och vänta sedan tills bilden i sökaren stabiliseras innan du trycker ned avtryckaren helt.

• På grund av vibrationsreduceringens mekaniska egenskaper kan bilden i sökaren bli suddig efter att avtryckaren släppts. Detta är inte något fel.

• Om du flyttar kameran i en vid båge när du panorerar, kompenserar den inte för vibrationer i panoreringsriktningen. Till exempel reduceras endast effekterna av vertikal kameraskakning vid horisontell panorering.

• Stäng inte av kameran och lossa inte objektivet från kameran när vibrationsreduceringen är aktiverad. Om detta inte efterföljs kan det låta och kännas som en invändig del är lös eller trasig i objektivet när du skakar på det. Detta är inte något fel. Starta kameran igen för att korrigera detta.

• För kameror som har inbyggd blixt, fungerar inte vibrationsreduceringen när den inbyggda blixten laddas.

• I kameror med autofokus med en AF-ON-knapp fungerar inte vibrationsreduktion även om knappen AF-ON trycks ned.

• När kameran är monterad på ett stativ ska vibrationsreduceringens ON/OFF-brytare a ställas in på OFF. Ställ dock in knappen på ON när du använder ett trebent stativ utan att fixera stativhuvudet eller när du använder ett enbent stativ.

OFF

Page 59

■ Inbyggd blixt och vinjettering

• Den inbyggda blixten kan inte användas för kortare avstånd än 0,6 m.

• För att undvika vinjettering, använd inte motljusskydd.

* Vinjettering är mörka hörn som syns runt bilden när ljuset från

kamerans inbyggda blixt hindras av objektivhuset.

■ Använda motljusskyddet

Motljusskyddet skyddar bilderna från ljusstålar. Det hjälper även till att skydda objektivets glasyta.

Att fästa motljusskyddet

• Det är lättare att fästa och ta av motljusskyddet om du håller det vid fästindex (

A) i stället för i ytterkanten.

• Om motljusskyddet inte sitter korrekt kan vinjettering uppstå.

• Objektivet kan förvaras med motljusskyddet på i omvänt läge.

• Kontrollera att motljusskyddets monteringsindex (

C) är riktat mot

motljusskyddets inställningsindex (

B) (3).

Page 60

■ Vård av objektivet

• Var försiktig så att inte CPU-kontakterna 9 blir smutsiga eller skadas.

• Om gummipackningen för monteringen av objektivet 8 skadats,

besök hos närmaste Nikon-auktoriserade återförsäljare eller ditt servicecenter för reparation.

• Rengör objektivets ytor med en blåsborste. Använd en mjuk, ren bomullsduk eller linsduk fuktad med etanol (alkohol) eller linsrengöringsmedel, för att ta bort smuts och fettfläckar. Torka i en cirkulär rörelse från mitten och utåt. Lämna inte kvar några spår av rengöringsmedlet och rör inga andra delar av objektivet.

• Använd aldrig organiska lösningsmedel som t ex thinner eller bensen för rengöring av objektivet, eftersom det kan skada det och orsaka brand eller hälsoproblem.

• Det finns NC-filter som skyddar den främre linsen. Linsskyddet hjälper också till att skydda den främre linsen.

• När objektivet förvaras i sin flexibla objektivpåse ska både främre och bakre linsskydd vara monterade.

• När objektivet är monterat på kameran bör du inte lyfta eller hålla kameran och objektivet i linsskyddet.

• Om objektivet inte ska användas under en längre tidsperiod ska det förvaras svalt och torrt så att mögel och rost kan undvikas. Förvara det också skyddat mot direkt solljus och kemikalier såsom kamfer och naftalen.

• Se till att det inte kommer vatten på objektivet och tappa det inte i vatten, eftersom det då kommer att rosta och sluta fungera.

• Förstärkt plast används i vissa av objektivets delar. Lämna aldrig objektivet på en alltför varm plats för att undvika skador.

■ Standardtillbehör

• 52mm främre objektivlock som knäpps på plats LC-52

•Bakre objektivlockLF-1

•BajonettskyddHB-37

• Flexibelt objektivfodral CL-1018

■ Extra tillbehör

• 52mm skruvfilter

Page 61

■ Specifikationer

Specifikationer och utförande kan ändras när som helst, utan att tillverkaren meddelar detta och utan någon skyldighet för densamme.

Objektivtyp: G-typ AF-S DX Micro NIKKOR -objektiv med inbyggd

CPU och Nikon-bajonettfattning (speciellt konstruerat för användning tillsammans med Nikon digitala systemkameror i DX-format)

Fokallängd: 85 mm

Maximal bländare: f/3,5 Linskonstruktion: 14 element i 10 grupper (1 ED-linselement) Bildvinkel: 18º 50’ Skala för

avbildningsförhållande:

till 1:1 (life-size)

Avståndsinformation:

Visas i kamerahuset

Fokusering: Nikon-system för innerfokusering (IF), autofokus

med en fokuserande Silent Wave-motor, manuellt med separat fokusring

Vibrationsreducering:

Objektivbyte med VCM-motorer (voice coil)

Avståndsskala: Anges i meter från 0,286 m till oändlighet ( ) Minsta

fokusavstånd:

0,286 m (life-size)

Antal slutarblad: 9 st. (rundade) Bländare: Helautomatisk Bländarskala: f/3,5 till f/32 Exponeringsmätning:

Via fullbländare

Storlek: 52 mm (P = 0,75 mm) Mått: Ungefär 73 mm diameter × 98,5 mm (utstick från

objektivets monterade fläns)

Vikt: Cirka 355 g

Page 62

Примечания по безопасности использования

ПРЕДУПРЕЖДЕНИЕ

Не разбирайте фотокамеру

Прикосновение к внутренним частям фотокамеры или объектива может привести к получению травм. Ремонт должен производиться только квалифицированными специалистами. В случае повреждения корпуса фотокамеры или объектива в результате падения или другого происшествия отключите сетевой блок питания и/или извлеките батарею и доставьте изделие для проверки в авторизованный сервисный центр Nikon.

В случае неисправности немедленно выключите фотокамеру

При появлении дыма или необычного запаха, исходящего из фотокамеры или объектива, немедленно извлеките батареи, стараясь не допустить ожогов. Продолжение работы с устройством может привести к получению травм. После извлечения батареи или отключения источника питания доставьте изделие для проверки в ближайший авторизованный сервисный центр компании Nikon.

Не пользуйтесь фотокамерой или объективом при наличии в воздухе легковоспламеняющихся газов

Работа с электронным оборудованием при наличии в воздухе легковоспламеняющихся газов может привести к взрыву или пожару.

Не смотрите на солнце через объектив или видоискатель

Если смотреть на солнце или другие источники яркого света через объектив или видоискатель, то это может вызвать необратимое ухудшение зрения.

Храните в недоступном для детей месте

Примите особые меры предосторожности во избежание попадания батарей и других небольших предметов детям в рот.

Соблюдайте следующие меры предосторожности во время эксплуатации фотокамеры и объектива

• Не допускайте попадания воды на фотокамеру и объектив. Несоблюдение этого требования может привести к пожару или поражению электрическим током.

• Не прикасайтесь к фотокамере или объективу мокрыми руками. Несоблюдение этого требования может привести к поражению электрическим током.

• При съемке с задним освещением не направляйте объектив на солнце, а также не допускайте попадания солнечного света в объектив, так как это может привести к перегреву фотокамеры и ее возгоранию.

• Если объектив не будет использоваться в течение длительного времени, прикрепите переднюю и заднюю крышки объектива и не оставляйте объектив под прямыми солнечными лучами. Несоблюдение этого условия может привести к возгоранию, поскольку объектив может сфокусировать солнечные лучи на каком-либо легковоспламеняющемся предмете.

Page 63

■ Компоненты

1 Бленда (стр. 69) 2 Метка крепления бленды

(стр. 69)

3 Метка фиксации бленды

(стр. 69)

4 Установочная метка бленды

(стр. 69)

5 Кольцо фокусировки (стр. 65) 6 Шкала расстояния 7 Установочная метка (стр. 65)

8 Резиновый уплотнитель

крепления объектива (стр. 70)

9 Контакты микропроцессора

(стр. 70)

0 Переключатель режимов

фокусировки (стр. 65)

a Переключатель подавления

вибраций ON/OFF (стр. 68)

b Шкала масштаба съемки

(стр. 66)

c Деление расстояния (стр. 66)

( ) : справочная страница

M/A

OFF

Page 64

Благодарим за приобретение объектива AF-S DX Micro NIKKOR 85мм f/3,5G ED VR. Объективы серии DX NIKKOR разработаны специально для использования с цифровыми зеркальными фотокамерами Nikon (формат Nikon DX), например, с фотокамерами серий D300 и D90. При использовании с фотокамерами формата Nikon DX угол изображения объектива эквивалентен фокусному расстоянию приблизительно 1,5× в формате 35мм. До использования этого объектива ознакомьтесь с данными инструкциями и прочитайте Руководство пользователя.

■ Основные возможности

• Этот объектив обладает превосходными оптическими характеристиками, подходящими для макросъемки, съемки репродукций, выполнения моментальных снимков и обычной съемки с любых расстояний.

• Этот объектив оборудован системой внутренней фокусировки Nikon (IF), которая обеспечивает превосходный баланс между четкой фокусировкой на главном объекте, а также красивые неясные очертания на заднем и переднем планах.

• Благодаря использованию одной линзы со сверхнизкой дисперсией (ED), которая обеспечивают коррекцию хроматических аберраций, улучшаются превосходные оптические характеристики и возможности передачи. Кроме того, скругленная диафрагма обеспечивает более красивые мягкие и неясные очертания тех частей снимка, которые находятся вне фокуса.

• На краю объектива можно смонтировать до четырех беспроводных дистанционно управляемых вспышек SB-R200.

Page 65

■ Использование объектива

Установка объектива на камеру

1 Выключите фотокамеру. 2 Снимите заднюю крышку объектива. (рис. B) 3 Совместите установочную метку 7 на объективе с

установочной меткой на фотокамере и поверните объектив против часовой стрелки до щелчка. Убедитесь, что объектив установлен правильно, при этом установочная метка 7 должна находиться в верхнем положении.

4 Снимите переднюю крышку объектива. (рис. A)

Снятие объектива с камеры

1 Выключите фотокамеру. 2 Нажмите и удерживайте кнопку отсоединения объектива на

фотокамере, и поверните объектив по часовой стрелке.

■ Фокусировка

Установите селектор режима фокусировки камеры в соответствии с нижеприведённой таблицей.

Для получения дополнительных сведений о режимах фокусировки фотокамеры см. Руководство пользователя фотокамеры.

Автофокусировка с возможностью коррекции вручную (режим M/A)

1 Установите переключатель режимов фокусировки 0 в

положение M/A.

2 Включена функция автофокуса, однако ее работу можно

скорректировать, вращая отдельное кольцо фокусировки 5, нажав спусковую кнопку затвора наполовину или нажав кнопку AF-ON на корпусе камеры (при ее наличии).

3 Снова нажмите спусковую кнопку затвора наполовину или

кнопку AF-ON для отмены ручной фокусировки и возобновления автофокусировки.

Режим

фокусировки

фотокамеры

Режим фокусировки объектива

M/A M

AF (A/S/C)

Автофокусировка с

возможностью

коррекции вручную

Ручной фокус (имеется

электронный дальномер.)

MF Ручной фокус (имеется электронный дальномер.)

Page 66

■ Установка диафрагмы

На фотокамере настройте параметры диафрагмы. Когда в качестве режима экспозиции (или съемки) выбрано значение «A» или «M», фотокамера будет регулировать значение диафрагмы для обеспечения эффективного диафрагменного числа f (прибл. до 1,1 ступени) даже при изменении расстояния съемки.

■ Глубина резко изображаемого пространства

Если фотокамера поддерживает функцию просмотра глубины резко изображаемого пространства, то результаты настройки диафрагмы можно будет проверить в видоискателе перед съемкой. Этот объектив оборудован системой внутренней фокусировки (IF). По мере уменьшения расстояния съемки также уменьшается фокусное расстояние.

■ Фокусировка с предварительно заданным

масштабом съемки (шкала масштаба съемки)

Масштаб съемки - это отношение между размером записанного на датчик изображения и фактическим размером объекта. Например, если изображение на датчике в пять раз меньше фактического размера объекта, то масштаб съемки составляет 1:5. Чтобы выполнить фотосъемку с предварительно заданным масштабом, выполните следующую процедуру.

Вручную поверните кольцо фокусировки, чтобы совместить требуемое значение на шкале масштаба съемки с делением расстояния

2 Наведите фотокамеру на объект, затем измените свое положение,

приближаясь к объекту или удаляясь от него, пока изображение в видоискателе не станет резким.

■ Примечания относительно макросъемки и

съемки репродукций

Дрожание фотокамеры

Этот объектив обеспечивает настолько большое увеличение изображения, что даже незначительное движение во время съемки может привести к его размытости. Поэтому для предотвращения дрожания фотокамеры настоятельно рекомендуется использовать штатив и спусковой тросик или кабельный пульт дистанционного управления.

Съемка с близкого расстояния

При использовании больших значений масштаба макросъемки глубина резко изображаемого пространства очень мала. Для обеспечения достаточной глубины резко изображаемого пространства затемните объектив диафрагмой, увеличьте выдержку и осторожно разместите камеру таким образом, чтобы наиболее

Page 67

важная часть объекта была параллельна поверхности датчика изображения, чтобы обеспечить четкую фокусировку.

■ Кратность изменения экспозиции

Диафрагменное число f объектива означает яркость изображения, сформированного объективом при его наведении на бесконечность. Чем больше масштаб съемки, тем меньше яркость изображения. Фактическая яркость изображения называется «эффективное диафрагменное число f», а величина поправки экспозиции для изменения эффективного диафрагменного числа f называется «кратность изменения экспозиции».

■ Изменение эффективного диафрагменного

числа f (стр. 148)

Чем больше масштаб съемки (меньше расстояния съемки) при использовании этого объектива, тем меньше яркость изображения, проецируемого на датчик изображения, и больше эффективное диафрагменное число f (при этом уменьшается количество света, проходящего через диафрагму объектива). Это изменение автоматически компенсируется экспонометром фотокамеры, поэтому пользователь может определять экспозицию или управлять съемкой со вспышкой TTL, не учитывая кратности изменения экспозиции. Диафрагменное число f, отображаемое на панели ЖКИ или в видоискателе фотокамеры, является автоматически скомпенсированным значением.

Page 68

■ Режим подавления вибраций (VRII)

Установка переключателя подавления вибраций ON/OFF

ON:

Эффект дрожания фотокамеры уменьшается при нажатии спусковой кнопки затвора наполовину и в момент спуска затвора. Снижение уровня вибраций в видоискателе облегчает выполнение автоматической и ручной фокусировки, а также точного кадрирования объекта съемки.

OFF: Эффект дрожания фотокамеры не уменьшается.

Примечания по использованию подавления вибрации

• При включении функции подавление вибраций (VR) можно использовать более длинные выдержки (приблизительно на четыре ступени*) при съемке с расстояний от до 2,6 м (масштаб съемки от до 1/30×). Чем значение масштаба съемки больше значения 1/30×, тем меньше результаты подавления вибраций. (*Основано на результатах, полученных в условиях измерений компании Nikon. Результаты подавления вибраций могут зависеть от ситуации и условий съемки.)

• После нажатия спусковой кнопки затвора наполовину необходимо дождаться стабилизации изображения в видоискателе перед тем, как нажать спусковую кнопку затвора до конца.

• Вследствие особенностей характеристик механизма подавления вибраций после того, как будет отпущена кнопка спуска затвора, изображение в видоискателе может оказаться смазанным.

• При съемке панорамы по широкой траектории подавление вибраций фотокамеры в направлении съемки панорамы не будет выполняться. Например, при горизонтальном панорамировании уменьшается только эффект вертикального дрожания фотокамеры.

• Не выключайте фотокамеру и не снимайте с фотокамеры объектив при работе в режиме подавления вибраций. Если пренебречь этим примечанием, то при сотрясении объектива может послышаться звук, как при отсоединении или поломке внутренних компонентов. Это не является неисправностью. Для устранения этой ситуации снова включите фотокамеру.

• При использовании моделей фотокамер, оснащенных встроенной вспышкой, при заряде вспышки функция подавления вибраций не работает.

• При использовании фотокамер с автофокусировкой, оснащенных кнопкой AF-ON, функция подавления вибраций не будет работать даже при нажатии кнопки AF-ON.

• Если фотокамера установлена на штатив, установите переключатель подавления вибраций ON/OFF a в положение OFF. Однако переместите этот переключатель в положение ON, если при использовании штатива его головка не закрепляется, а также при использовании монопода.

OFF

Page 69

■ Встроенная вспышка и виньетирование

• Встроенную вспышку нельзя использовать для съемки с расстояний менее 0,6 м.

• Во избежание виньетирования не используйте бленду объектива.

* Виньетирование – это затемнение углов изображения,

возникающее при заграждении света встроенной вспышки фотокамеры оправой объектива.

■ Использование бленды

Бленда блокирует световые лучи, которые ухудшают изображение. Она также помогает защитить стеклянную поверхность объектива.

Присоединение бленды

• Для облегчения установки или снятия бленды держите ее в области метки крепления бленды (

A), а не за внешнюю кромку.

• Неправильная установка бленды может привести к виньетированию.

• Объектив также можно хранить, прикрепив к нему бленду обратной стороной.

• Убедитесь, что установочная

метка бленды (C) совпадает с меткой фиксации бленды (

(3).

Page 70

■ Уход за объективом

• Не допускайте попадания грязи на контакты микропроцессора 9 или их повреждения.

• В случае повреждения резинового уплотнителя крепления объектива

обратитесь к авторизованному сервисному центру Nikon или в

сервисный центр для проведения ремонта.

• Выполняйте очистку поверхности объектива продуванием воздухом. Для удаления грязи и пятен используйте мягкую, чистую хлопчатобумажная ткань или протирочную ткань для объектива, смоченную этанолом (алкоголем) или жидкостью для чистки линз. Протирайте круговыми движениями от центра к краям, стараясь не оставлять следов или дотрагиваться до других частей объектива.

• Никогда не используйте органические растворители или бензол для чистки объектива, так как это может привести к его повреждению, пожару или проблемам со здоровьем.

• Для защиты передней линзы объектива можно использовать нейтральные светофильтры. Бленда объектива также помогает защитить переднюю линзу объектива.

• При хранении объектива в мягком чехле следует прикрепить переднюю и заднюю крышки объектива.

• Не поднимайте и не носите объектив или фотокамеру, держась за прикрепленную к объективу бленду.

•

Если объектив не будет использоваться в течение длительного времени, храните его в сухом, прохладном месте для предотвращения образования гибка или коррозии. Никогда не оставляйте объектив под воздействием прямых солнечных лучей и не подвергайте его воздействию химикатов, например камфарных или нафталиновых средств

• Избегайте попадания на объектив воды и не бросайте его в воду, так как это может стать причиной возникновения ржавчины или неисправности.

• В некоторых частях объектива используется пластиковый материал повышенной прочности. Для предотвращения повреждения никогда не оставляйте объектив в местах с повышенной температурой.

■ Стандартные принадлежности

• Передняя крышка объектива LC-52 диаметром 52мм

• Задняя защитная крышка объектива LF-1

• Бленда с байонетным креплением HB-37

• Мягкий чехол для объектива CL-1018

■ Дополнительная принадлежность

• Ввинчивающиеся фильтры диаметром 52мм

Page 71

■ Технические характеристики

Характеристики и дизайн могут быть изменены без предупреждения и каких-либо обязательств со стороны изготовителя.

Тип объектива: Объектив AF-S DX Micro NIKKOR типа G со

встроенным микропроцессором и байонетном Nikon (разработан специально для использования с цифровыми зеркальными фотокамерами Nikon формата DX)

Фокусное расстояние:

85 мм

Максимальная диафрагма:

f/3,5

Оптическая схема:

14 элементов в 10 группах (1 линза ED)

Угол зрения: 18º 50’ Шкала масштаба

съемки:

от до 1:1 (фактический размер)

Информация о расстоянии:

Передается в фотокамеру

Фокусировка:

Система внутренней фокусировки (IF) Nikon, автофокусировка с использованием бесшумного волнового привода, ручная фокусировка с помощью отдельного кольца фокусировки

Подавление вибрации:

Метод перемещения линз с помощью электродвигателей с линейной обмоткой (VCM)

Шкала расстояния съемки:

Градуирована в метрах и футах от 0,286 м до бесконечности ( )

Минимальное расстояние съемки:

0,286 м (фактический размер)

Число лепестков диафрагмы:

9 (скругленные)

Диафрагма: Полностью автоматическая Шкала диафрагмы:

f/3,5 - f/32

Замер экспозиции:

Методом с полностью открытой диафрагмой

Установочный размер:

52 мм (P = 0,75 мм)

Размеры: Прибл. 73 мм (диаметр) × 98,5 мм (длина от

крепежного фланца объектива на фотокамере)

Вес: Прибл. 355 г

Page 72

Veiligheidsvoorschriften

WAARSCHUWING

Haal het toestel niet uit elkaar

Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letsel veroorzaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici. Indien het fototoestel of het objectief breekt na een val of een ander ongeluk, laat u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebt gehaald en/of de batterijen hebt verwijderd.

Schakel het toestel onmiddellijk uit bij storingen

Indien u merkt dat er rook of een ongewone geur uit het fototoestel of het objectief komt, moet u de batterij onmiddellijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevolg hebben. Nadat u de stroombron hebt verwijderd of losgekoppeld, laat u het toestel nakijken door een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objectief niet in de buurt van ontvlambare gassen

Het bedienen van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk niet naar de zon door het objectief of de beeldzoeker

Kijken naar de zon of naar ander fel licht door het objectief of de beeldzoeker kan een blijvend oogletsel veroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor dat kleine kinderen de batterijen of andere kleine onderdelen niet in hun mond kunnen stoppen.

Let op de volgende punten bij het gebruik van het fototoestel en het objectief

•

Houd de camera en het objectief droog. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand of een elektrische schok tot gevolg hebben

• Bedien het fototoestel of het objectief niet of raak deze niet aan met natte handen. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit een elektrische schok tot gevolg hebben.

•

Wanneer u opnames maakt bij tegenlicht, mag u het objectief niet naar de zon richten en moet u vermijden dat zonlicht rechtstreeks in het objectief valt. Dit kan namelijk leiden tot oververhitting van de camera met mogelijk brand tot gevolg

•

Wanneer u het objectief niet gebruikt gedurende een langere periode, bevestig dan zowel de voorste als de achterste objectiefdoppen om het objectief te beschermen tegen direct zonlicht. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand tot gevolg hebben, aangezien het objectief het zonlicht kan convergeren op een ontvlambaar voorwerp

Page 73

■ Terminologie

1 Zonnekap (P. 79) 2 Bevestigings-index voor

zonnekap (P. 79)

3 Instel-index voor zonnekap

(P. 79)

4 Montage-index voor zonnekap

(P. 79)

5 Scherpstelring (P. 75) 6 Afstandschaal 7 Montage-index (P. 75)

8 Rubberen pakking van

objectiefvatting (P. 80)

9 CPU-contacten (P. 80) 0 Scherpstelstandschakelaar

(P. 75)

a ON/OFF-schakelaar voor

vibratiereductie (P. 78)

Reproductieverhoudingsschaal (P. 76)

c Afstandsindexlijn (P. 76)

( ) : Referentiepagina

M/A

OFF

Page 74

Gefeliciteerd met de aanschaf van het AF-S DX Micro NIKKOR 85mm f/3,5G ED VR-objectief. DX NIKKOR-objectieven werden speciaal ontwikkeld voor gebruik met digitale Nikon SLR-camera's (Nikon DXformaat), zoals de D300-reeks en de D90. Wanneer het objectief is geplaatst op camera's van Nikon DX-formaat, is de beeldhoek van het objectief gelijk aan circa 1,5× de brandpuntsafstand in 35mm-formaat. Lees deze instructies eerst door en raadpleeg de Gebruikshandleiding van uw camera alvorens u dit objectief gebruikt.

■ Belangrijkste functies

• Dit objectief beschikt over scherpe weergavekenmerken die geschikt zijn voor close-upopnames, reproductiewerk, snapshots en algemene fotografie bij alle opnameafstanden.

• Dit objectief is uitgerust met het Nikon Internal Focusing-systeem (IF), wat zorgt voor een uitstekend evenwicht tussen een scherp hoofdonderwerp en een aangename beeldwaas in de achter- en voorgrond.

• De superieure optische prestaties en de weergavekenmerken worden gemaximaliseerd door het gebruik van een extra ED-glaselement (extra-low dispersion) dat zorgt voor een correctie van de chromatische aberratie. Daarnaast produceert het afgeronde diafragma een zachte en aangename beeldwaas in delen van het beeld waarop niet is scherpgesteld.

• Tot vier SB-R200 draadloze Speedlights op afstand kunnen worden gemonteerd op de rand van het objectief.

Page 75

■ Het objectief gebruiken

Het objectief bevestigen op de camera

1 Schakel de camera uit. 2 Verwijder de achterste objectiefdop (fig. B). 3 Breng de montage-index 7 op het objectief in een lijn met de

montage-index op de camera en draai het objectief linksom totdat deze op de juiste plaats klikt. Zorg ervoor dat het objectief correct gericht is met de montage-index 7 bovenop het objectief.

4 Verwijder de voorste objectiefdop (fig. A).

Het objectief verwijderen van de camera

1 Schakel de camera uit. 2 Houd de objectiefontgrendeling op de camera ingedrukt terwijl u het

objectief rechtsom draait.

■ Scherpstellen

Stel de scherpstelfunctieschakelaar van de camera in overeenkomstig de volgende tabel.

Raadpleeg de Gebruikshandleiding van de camera voor meer informatie over de scherpstelmodi van de camera.

Autofocus handmatige aanpassing (M/A-stand)

1 Stel de scherpstelmodusschakelaar 0 in op M/A. 2 Autofocus is ingeschakeld, maar u kunt dit opheffen door de aparte

scherpstelring 5 te verdraaien terwijl u de ontspanknop half ingedrukt houdt of terwijl u de AF-ON-knop ingedrukt houdt op fototoestellen die hiermee zijn uitgerust.

3 Druk de ontspanknop of de AF-ON-knop opnieuw half in om de

handmatige scherpstelling te annuleren en autofocus te hernemen.

Camera's

scherpstelling

stand

Scherpstelstand van objectief

M/A M

AF (A/S/C)

Autofocus handmatige

aanpassing

Handmatige scherpstelling

(elektronische meetzoeker

beschikbaar.)

Handmatige scherpstelling

(elektronische meetzoeker beschikbaar.)

Page 76

■ Het diafragma instellen

Gebruik het fototoestel om de instellingen van het diafragma aan te passen. Wanneer de belichtings- of opnamemodus ingesteld is op “A” of “M”, regelt de camera het diafragma om de effectieve f-waarde te handhaven (tot ong. 1,1 stoppen) zelfs als de opnameafstand wordt gewijzigd.

■ Scherptediepte

Als uw camera een scherptedieptevoorbeeld ondersteunt, kunt u het effect van de diafragma-instelling in de beeldzoeker bekijken voor u een opname maakt. Dit objectief is uitgerust met een Internal Focusingsysteem (IF). Naarmate de opnameafstand afneemt, neemt de brandpuntsafstand ook af.

■

Scherpstellen met een vooraf ingestelde reproductieverhouding (reproductieverhoudingsschaal)

De reproductieverhouding is de relatie tussen de grootte van het beeld vastgelegd op de beeldsensor en de werkelijke grootte van het onderwerp. Als de grootte van het beeld op de beeldsensor bijvoorbeeld een vijfde bedraagt van de werkelijke grootte van het onderwerp, is de reproductieverhouding 1:5. Voer de volgende stappen uit om te fotograferen met een vooraf ingestelde reproductieverhouding:

1 Verdraai de scherpstelring manueel tot het nummer van de gewenste

reproductieverhoudingsschaal op een lijn staat met de afstandsindexlijn c.

2 Richt de camera op het onderwerp en wijzig vervolgens uw positie

door dichter bij of verder van het onderwerp te gaan staan tot het beeld in de beeldzoeker scherp wordt.

■

Opmerkingen bij close-upopnames en reproductiewerk

Cameratrilling

Dit objectief zorgt voor een beeldvergroting die zo uitzonderlijk hoog is dat zelfs de kleinste beweging tijdens het fotograferen kan leiden tot een onscherp beeld. Het is daarom ten zeerste aan te raden een statief en een afstandskabel te gebruiken om cameratrillingen te voorkomen.

Kleine werkafstand

Bij de hoge reproductieverhoudingen die worden gebruikt bij closeupopnames is de scherptediepte erg laag. Om voldoende scherptediepte te hebben, verkleint u het diafragma van het objectief, verlengt u de belichtingstijd en positioneert u de camera nauwkeurig zodat het belangrijkste deel van het onderwerp zich parallel bevindt met het oppervlak van de beeldsensor om een juiste scherpstelling te verzekeren.

Page 77

■ Filterfactor

De f-waarde van een objectief wijst op de helderheid van het beeld die wordt gevormd door het objectief bij een “oneindige” opnameafstand. Hoe groter de reproductieverhouding, hoe lager de helderheid van het beeld. De eigenlijke helderheid van het beeld wordt de “effectieve fwaarde” genoemd, en de belichtingscorrectiewaarde voor de wijziging van de effectieve f-waarde wordt de “filterfactor” genoemd.

■ Variatie van de effectieve f-waarde (P. 150)

Hoe groter de reproductieverhouding van dit objectief (hoe korter de opnameafstand), hoe meer de helderheid van het beeld geprojecteerd op de beeldsensor afneemt en hoe meer de effectieve f-waarde toeneemt (de hoeveelheid licht die binnenvalt door het diafragma van het objectief neemt af). Deze variatie wordt automatisch gecompenseerd door de belichtingsmeter van de camera. De gebruiker kan dus de belichting instellen of een DDL-flitser gebruiken zonder rekening te moeten houden met de filterfactor. De f-waarde die wordt weergegeven op het LCD-scherm of in de beeldzoeker van de camera is de automatisch gecompenseerde waarde.

Page 78

■ Vibratiereductiestand (VRII)

De ON/OFF-schakelaar voor vibratiereductie instellen

ON:

De effecten van cameratrillingen worden verminderd wanneer de ontspanknop half wordt ingedrukt en ook op het moment dat de sluiter wordt losgelaten. Omdat de vibratie wordt verminderd in de zoeker, is het eenvoudiger om automatisch/handmatig scherp te stellen en het onderwerp precies te kadreren

OFF:

De effecten van cameratrillingen worden niet verminderd

Opmerkingen over het gebruik van de vibratiereductie

• Door vibratiereductie (VR) in te schakelen, kunnen langere sluitertijden (ongeveer vier stoppen*) worden gebruikt als de opnameafstand tussen en 2,6 m ligt (de reproductieverhouding tussen en 1/30×). Hoe meer de reproductieverhouding 1/30× overstijgt, hoe meer het effect van de vibratiereductie afneemt. (*Gebaseerd op resultaten verkregen bij Nikon-meetomstandigheden. De effecten van vibratiereductie kunnen variëren afhankelijk van de opnameomstandigheden en het gebruik.)

•

Nadat u de ontspanknop half hebt ingedrukt, wacht u totdat het beeld in de beeldzoeker stabiliseert alvorens u de ontspanknop verder indrukt

• Als een gevolg van de eigenschappen van vibratiereductie is het mogelijk dat het beeld in de beeldzoeker vaag wordt na het loslaten van de sluiterknop. Dit is geen storing.

• Als het fototoestel gepand wordt in een grote cirkel, wordt er geen compensatie uitgevoerd voor bewegingen van het fototoestel in de panrichting. Zo worden alleen de effecten van verticale cameratrillingen verminderd tijdens horizontaal pannen.

• Schakel het fototoestel niet uit of verwijder het objectief niet van het fototoestel terwijl de vibratiereductie in werking is. Als u deze voorzorgsmaatregel niet in acht neemt, kan het objectief klinken en aanvoelen alsof een interne component is losgekomen of afgebroken wanneer ermee wordt geschud. Dit is geen storing. Schakel het fototoestel opnieuw in om dit te corrigeren.

• Bij fototoestellen met ingebouwde flitser werkt de vibratiereductie niet wanneer de ingebouwde flitser wordt opgeladen.

• Bij autofocuscamera's die uitgerust zijn met een AF-ON-knop, werkt de vibratiereductie niet wanneer u de AF-ON-knop indrukt.

• Als het fototoestel op een statief met drie poten is geplaatst, stelt u de ON/OFF-schakelaar voor vibratiereductie a in op OFF. Wanneer u echter een statief (met een of drie poten) gebruikt zonder het statiefhoofd vast te maken, zet u de schakelaar op ON.

OFF

Page 79

■ De ingebouwde flitser en vignettering

• De ingebouwde flitser kan niet worden gebruikt op afstanden van minder dan 0,6 m.

• Gebruik ter voorkoming van vignettering geen zonnekap.

* Vignetteren is het verduisteren van de hoeken rond een beeld, wat

voorkomt wanneer het licht dat door de flitser wordt weergegeven, wordt belemmerd door het objectiefvat.

■ Gebruik van de zonnekap

De zonnekap blokkeert lichtstralen die een negatief effect hebben op de beelden. De kap beschermt eveneens het glazen oppervlak van het objectief.

De zonnekap bevestigen

• Om het vastmaken of verwijderen van de zonnekap te vergemakkelijken, neemt u deze vast aan de bevestigings-index voor zonnekap (

A) in plaats van aan de buitenste rand.

• Als de zonnekap niet correct is bevestigd, kan er vignettering voorkomen.

• U kunt het objectief opbergen met de zonnekap in omgekeerde positie vastgemaakt.

• Zorg ervoor dat de montageindex voor zonnekap (

C) wordt

uitgelijnd met de instel-index voor zonnekap (

B) (3).

Page 80

■ Onderhoud van het objectief

• Zorg ervoor dat de CPU-contacten 9 niet vuil of beschadigd worden.

• Als de rubberen pakking van de objectiefvatting 8 is beschadigd,

moet u het objectief voor reparatie naar de dichtstbijzijnde door Nikon erkende servicedienst brengen.

•

Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijderen, gebruikt u een zachte, zuivere katoenen doek of een objectiefdoekje met ethanol (alcohol) of objectiefreiniger. Maak ronddraaiende bewegingen van het midden naar de buitenkant en let erop dat u geen strepen maakt of andere onderdelen van het objectief aanraakt

• Gebruik nooit organische oplosmiddelen zoals thinner of benzeen om het objectief te reinigen. Deze kunnen namelijk schade, brand of gezondheidsproblemen veroorzaken.

•

NC-filters zijn beschikbaar om het voorste objectiefelement te beschermen. De zonnekap helpt ook om de voorkant van het objectief te beschermen

• Wanneer u het objectief in het flexibele objectiefetui opbergt, maakt u zowel de voorste als de achterste objectiefdoppen vast.

•

Wanneer het objectief is geïnstalleerd op een fototoestel, mag u het fototoestel en het objectief niet optillen of vasthouden aan de zonnekap

•

Bewaar het objectief op een koele, droge plaats wanneer u deze gedurende een lange periode niet gebruikt om schimmel- en roestvorming te voorkomen. Berg het objectief ook op om deze te beschermen tegen rechtstreeks zonlicht of chemicaliën zoals kamfer en naftaleen

• Laat geen water op het objectief komen en laat het objectief niet in water vallen. Hierdoor zal het objectief roesten en slecht functioneren.

• Bepaalde onderdelen van het objectief zijn vervaardigd uit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.

■ Standaardaccessoires

• 52mm makkelijk te bevestigen voorste objectiefdop LC-52

• Achterste objectiefdop LF-1

•BajonetkapHB-37

• Flexibel objectiefetui CL-1018

■ Optioneel accessoire

• 52mm vastschroefbare filters

Page 81

■ Specificaties

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving of verplichting vanwege de fabrikant.

Type objectief: G-type AF-S DX Micro NIKKOR-objectief met

ingebouwde CPU en Nikon-bajonetvatting (speciaal ontworpen voor gebruik met Nikon digitale SLR— DX-formaat— camera's)

Brandpuntsafstand:

85 mm

Maximaal diafragma:

f/3,5

Objectiefconstructie:

14 elementen in 10 groepen (1 ED-objectiefelement)

Beeldhoek: 18º 50’

Reproductieverhoudingsschaal:

tot 1:1 (werkelijke grootte)

Afstandsinformatie:

Doorgeven aan camerabody

Scherpstelling: Nikon Internal Focusing-systeem (IF), autofocus met

Silent Wave Motor; handmatig scherpstellen met aparte scherpstelring

Vibratiereductie: Objectief-shiftmethode met behulp van voice coil-

motoren (VCM's)

Opnameafstandschaal:

Gradueel in meter van 0,286 m tot oneindig ( )

Kortste scherpstelafstand:

0,286 m (werkelijke grootte)

Aantal diafragmalamellen:

9 stuks (afgerond)

Diafragma: Volledig automatisch Diafragmaschaal: f/3,5 tot f/32 Belichtingsmeting:

Door middel van de volledige diafragmamethode

Montageafmeting:

52 mm (P = 0,75 mm)

Afmetingen: Circa 73 mm (diameter) × 98,5 mm (afstand van de

objectiefvatting op de camera)

Gewicht: Circa 355 g

Page 82

Note sulle operazioni di sicurezza

ATTENZIONE

Non smontare

Toccando le parti interne della fotocamera o dell'obiettivo si potrebbero causare dei guasti. Le riparazioni devono essere eseguite solamente da tecnici qualificati. Qualora, in caso di caduta o di qualsiasi altro incidente, la fotocamera o l'obiettivo dovessero rompersi, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione, dopo averlo disinserito dalla presa e/o rimosso la batteria.

In caso di malfunzionamento, disattivare immediatamente la fotocamera

Qualora dalla fotocamera o dall'obiettivo dovesse uscire del fumo o un odore insolito, rimuovere immediatamente la batteria, facendo attenzione a non ustionarsi. Continuando a utilizzare la fotocamera, sussiste il rischio di lesioni. Dopo aver rimosso o scollegato la fonte di alimentazione, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione.

Non usare la fotocamera o l'obiettivo in presenza di gas infiammabili

L'utilizzo di apparecchiature elettroniche in presenza di gas infiammabili può causare esplosioni o incendi.

Non guardare il sole in modo diretto attraverso l'obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasi altra fonte intensa di luce, si è soggetti al rischio di indebolimento permanente della vista.

Tenere lontano dalla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole parti.

Nell'utilizzo della fotocamera e dell'obiettivo, osservare le seguenti precauzioni

• Mantenere la fotocamera e l'obiettivo asciutti. In caso contrario si potrebbe verificare un incendio o scosse elettriche.

• Non maneggiare né toccare la fotocamera o l'obiettivo con le mani bagnate. In caso contrario, si potrebbero verificare scosse elettriche.

•

Durante le riprese in controluce, non puntare l'obiettivo verso il sole ed evitare che la luce solare passi direttamente attraverso di esso, poiché la fotocamera potrebbe surriscaldarsi ed eventualmente provocare un incendio

•

Se si prevede di non utilizzare l'obiettivo per un periodo prolungato di tempo, montare entrambi i tappi di protezione e riporlo lontano dalla luce diretta del sole. Il mancato rispetto di questa istruzione può causare incendi, poiché l'obiettivo potrebbe concentrare la luce del sole su un oggetto infiammabile

Page 83

■ Denominazione

1 Paraluce (p. 89) 2 Indice di collegamento del

paraluce (p. 89)

3 Indice di regolazione del

paraluce (p. 89)

4 Indice di montaggio del

paraluce (p. 89)

5 Anello di messa a fuoco (p. 85) 6 Scala delle distanze 7 Indice di montaggio (p. 85)

8 Guarnizione in gomma della

montatura dell'obiettivo (p. 90)

9 Contatti CPU (p. 90) 0 Interruttore del modo di messa

a fuoco (p. 85)

a Interruttore ON/OFF di

riduzione vibrazioni (p. 88)

b Scala dei rapporti di

ingrandimento (p. 86)

c Linea di riferimento distanza

(p. 86)

( ) : Pagina di riferimento

M/A

OFF

Page 84

Grazie per aver acquistato l'obiettivo AF-S DX Micro NIKKOR 85mm f/3,5G ED VR. Gli obiettivi DX NIKKOR sono appositamente studiati per essere impiegati con le fotocamere SLR digitali Nikon (formato Nikon DX), come la serie D300 e la D90. Quando è montato su fotocamere formato Nikon DX, l'angolo d'immagine dell'obiettivo è approssimativamente pari a 1,5× la lunghezza focale nel formato 35mm. Prima di utilizzare l'obiettivo, leggere queste istruzioni e consultare il Manuale d'uso della fotocamera.

■ Caratteristiche principali

• Questo obiettivo garantisce un'elevata nitidezza e fedeltà ed è pertanto indicato per riprese a distanza ravvicinata, lavori di riproduzione, istantanee, oltre che per riprese generiche a tutte le distanze dal soggetto.

• Questo obiettivo è dotato di sistema Nikon IF (Internal Focusing), che permette di ottenere un ottimo equilibrio tra messa fuoco nitida del soggetto principale e un piacevole effetto sfocato per le parti in primo piano e lo sfondo.

• La soluzione costruttiva adottata, comprendente un elemento in vetro ED (extra-low dispersion), offre prestazioni ottiche e di riproduzione eccezionali, garantendo la correzione delle aberrazioni cromatiche. Inoltre, l'apertura arrotondata del diaframma consente di ottenere un effetto mosso più morbido e piacevole nelle zone sfuocate dell'immagine.

• Sull'obiettivo è possibile fissare fino a quattro lampeggiatori remoti senza cavi SB-R200.

Page 85

■ Uso dell'obiettivo

Montaggio dell'obiettivo sulla fotocamera

1 Spegnere la fotocamera. 2 Togliere il copriobiettivo posteriore. (Fig. B) 3 Allineare l'indice di montaggio obiettivo 7 con l'indice di montaggio

posto sul corpo della fotocamera e ruotare l'obiettivo in senso antiorario finché non scatterà in posizione. Accertarsi che l'obiettivo sia in posizione corretta quando l'indice di montaggio 7 sull'obiettivo è rivolto verso l'alto.

4 Togliere il copriobiettivo anteriore. (Fig. A)

Smontaggio dell'obiettivo dalla fotocamera

1 Spegnere la fotocamera. 2 Tenere premuto il pulsante di sblocco obiettivo sulla fotocamera e

contemporaneamente ruotare l'obiettivo in senso orario.

■ Messa a fuoco

Impostare il selettore di modo di messa a fuoco della fotocamera in conformità alla seguente tabella.

Per ulteriori informazioni sui modi di messa a fuoco della fotocamera, consultare il Manuale d'uso della fotocamera.

Messa a fuoco automatica con esclusione per il funzionamento in manuale (modo M/A)

1 Impostare l'interruttore del modo di messa a fuoco 0 dell'obiettivo

su M/A.

2 L'autofocus è attivo, ma è possibile escluderlo ruotando l'anello di

messa a fuoco 5 separato e premendo contemporaneamente il pulsante di scatto a metà corsa, oppure premendo il pulsante AF-ON sul corpo macchina, se la fotocamera ne è dotata.

3 Per disattivare la messa a fuoco manuale e riattivare l'autofocus,

premere il pulsante di scatto a metà corsa, oppure premere nuovamente il pulsante AF-ON.

Modo di messa

a fuoco della

fotocamera

Modo di messa a fuoco dell'obiettivo

M/A M

AF (A/S/C)

Messa a fuoco automatica

con esclusione per il

funzionamento in manuale

Messa a fuoco manuale

(telemetro elettronico

disponibile.)

MF Messa a fuoco manuale (telemetro elettronico disponibile.)

Page 86

■ Impostazione dell'apertura

Regolare l'apertura utilizzando la fotocamera. Quando è impostato "A" o "M" come modo di esposizione (o di scatto), la fotocamera controlla l'apertura per mantenere il numero f/ effettivo (fino a circa 1,1 stop), anche se la distanza di ripresa cambia.

■ Profondità di campo

Se la fotocamera è dotata di anteprima della profondità di campo, è possibile verificare l'effettiva profondità di campo nel mirino prima di scattare. Questo obiettivo è dotato di sistema IF (Internal Focusing). La lunghezza focale diminuisce proporzionalmente alla distanza di ripresa.

■ Messa a fuoco con un rapporto di ingrandimento

predeterminato (Scala dei rapporti di ingrandimento)

Il rapporto di ingrandimento è il rapporto tra le dimensioni del soggetto registrate sul sensore di immagine e le dimensioni effettive del soggetto. Se, per esempio, il soggetto sul sensore di immagine è un quinto delle dimensioni reali, il rapporto di ingrandimento sarà di 1:5. Per fotografare con un rapporto di ingrandimento predeterminato, attenersi alla seguente procedura:

1 Ruotare manualmente l'anello di messa a fuoco finché il numero sulla

scala dei rapporti di ingrandimento non sarà allineato con la linea di riferimento distanza c.

Inquadrare il soggetto, quindi cambiare posizione, avvicinandosi o allontanandosi da esso, finché l'immagine nel mirino non risulterà più nitida

■ Note per le riprese a distanza ravvicinata e i lavori

di riproduzione

Movimento fotocamera

Questo obiettivo permette di ottenere rapporti di ingrandimento talmente elevati, che anche il movimento più impercettibile durante la ripresa può provocare foto mosse. Pertanto, si consiglia vivamente di utilizzare un cavalletto e un comando flessibile o cavo di scatto per prevenire gli effetti del movimento della fotocamera.

Distanza di messa a fuoco ridotta

Con gli elevati rapporti di ingrandimento tipici delle riprese a distanza ravvicinata, la profondità di campo è ridottissima. Per ottenere una profondità di campo sufficiente, impostare un diaframma chiuso, aumentare il tempo di posa e inquadrare attentamente, in modo che la porzione più importante del soggetto risulti parallela alla superficie del sensore di immagine, per essere certi di ottenere una messa a fuoco nitida.

Page 87

■ Fattore di esposizione

Il numero f/ di un obiettivo indica la luminosità dell'immagine ottenuta con l'obiettivo "all'infinito". Più il rapporto di ingrandimento è alto, più la luminosità diminuisce. La luminosità effettiva dell'immagine è detta "numero f/ effettivo", mentre il valore di compensazione dell'esposizione che determina una variazione del numero f/ effettivo è detto "fattore di esposizione".

■ Variazione del numero f/ effettivo (p. 150)

Con questo obiettivo, più il rapporto di ingrandimento è elevato (più la distanza di ripresa è ridotta), più la luminosità dell'immagine proiettata sul sensore diminuisce, e più il numero f/ effettivo aumenta (ossia, la quantità di luce che passa attraverso il diaframma diminuisce). Questa variazione è compensata automaticamente dall'esposimetro della fotocamera, pertanto l'utente può determinare l'esposizione o eseguire riprese con flash TTL senza preoccuparsi del fattore di esposizione. Il numero f/ visualizzato nel monitor LCD o nel mirino della fotocamera è il valore compensato automaticamente.

Page 88

■ Modo riduzione vibrazioni (VRII)

Interruttore ON/OFF di riduzione vibrazioni

ON: Gli effetti del movimento della fotocamera

vengono ridotti mentre il pulsante di scatto è premuto parzialmente e anche nell'istante dello scatto. Le vibrazioni vengono ridotte nel mirino, pertanto la messa a fuoco automatica/manuale e l'inquadratura esatta del soggetto sono più facili.

OFF: Gli effetti del movimento della fotocamera non

vengono ridotti.

Note sulla funzione riduzione vibrazioni

•

Attivando la funzione di riduzione vibrazioni (VR), è possibile utilizzare tempi di posa più lunghi (di circa quattro stop*) con distanze di ripresa da a 2,6 m (rapporto di ingrandimento da a 1/30×). Più il rapporto di ingrandimento è elevato rispetto a 1/30×, più si avrà una diminuzione graduale degli effetti della funzione di riduzione vibrazioni. (*Dati basati sui risultati ottenuti nelle condizioni di misurazione standard Nikon. Gli effetti della funzione di riduzione vibrazioni possono variare a seconda delle condizioni di ripresa e di utilizzo

•

Dopo aver premuto il pulsante di scatto a metà corsa, attendere che l'immagine nel mirino si stabilizzi, quindi premere completamente il pulsante di scatto

• Le caratteristiche del meccanismo di riduzione delle vibrazioni possono rendere sfocata l'immagine nel mirino quando si rilascia il pulsante di scatto. Non si tratta di un malfunzionamento.

• Se si esegue un ampio arco per creare una panoramica, i movimenti della fotocamera nella direzione della panoramica non vengono compensati. Ad esempio, durante il panning orizzontale vengono ridotti soltanto gli effetti del movimento verticale della fotocamera.

• Non disattivare la fotocamera né rimuovere l'obiettivo quando la modalità riduzione vibrazioni è in funzione. In caso contrario, il movimento dell'obiettivo può generare un suono simile a quello di un componente interno lento o rotto. Non si tratta di un malfunzionamento. Per risolvere il problema, riattivare la fotocamera.

• Sulle fotocamere dotate di flash incorporato, la funzione riduzione vibrazioni non può essere utilizzata mentre il flash incorporato si sta ricaricando.

• Nel caso di fotocamere con autofocus dotate di pulsante AF-ON, la riduzione vibrazioni non funziona nemmeno premendo AF-ON.

• Quando la fotocamera è sul cavalletto, impostare l'interruttore ON/OFF di riduzione vibrazioni a su OFF. Tuttavia, occorre impostare il selettore su ON quando si utilizza un cavalletto senza fissarne la testa, o quando si utilizza un monopiede.

OFF

Page 89

■ Flash incorporato e vignettatura

• Il flash incorporato non può essere utilizzato a distanze inferiori a 0,6 m.

• Per evitare la vignettatura (riduzione della luminosità ai margini dell'immagine), non usare un paraluce.

* La vignettatura è la riduzione della luminosità agli angoli dell'immagine

che si verifica quando la luce emessa dal flash incorporato della fotocamera è ostacolata dal barilotto dell'obiettivo.

■ Utilizzo del paraluce

Il paraluce blocca i raggi di luce che hanno effetti dannosi sull'immagine, e protegge la superficie in vetro dell'obiettivo.

Collegamento del paraluce

• Per facilitare il fissaggio e la rimozione del paraluce, impugnarlo per la base vicino all'indice di collegamento del paraluce (

A) anziché verso

il bordo esterno.

• Se il paraluce non è fissato correttamente, si può verificare la vignettatura.

• L'obiettivo può essere riposto con il paraluce montato al contrario.

• Assicurarsi che il l'indice di

montaggio del paraluce (C) sia allineato con l'indice di regolazione del paraluce (

(3).

Page 90

■ Cura e manutenzione dell'obiettivo

• Fare attenzione a non sporcare o danneggiare i contatti CPU 9.

• Nel caso in cui la guarnizione in gomma della montatura dell'obiettivo 8 sia danneggiata, provvedere alla relativa riparazione presso il punto assistenza Nikon autorizzato più vicino.

• Pulire la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie, fare uso di un fazzoletto di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcool o con un liquido detergente specifico per obiettivi. Strofinare delicatamente con movimento circolare dal centro verso l'esterno, facendo attenzione a non lasciare tracce o toccare altre parti.

•

Non utilizzare solventi organici o benzene per pulire l'obiettivo, in quanto potrebbero danneggiare l'obiettivo, causare incendi o problemi di salute

• Per la protezione dell'elemento anteriore dell'obiettivo sono disponibili appositi filtri NC. Anche il paraluce può essere utilizzato per proteggere la parte anteriore dell'obiettivo.

• Prima di riporre l'obiettivo nella relativa custodia flessibile, montare entrambi i coperchi anteriore e posteriore.

• Quando l'obiettivo è montato sulla fotocamera, non afferrare o reggere la fotocamera e l'obiettivo dal paraluce.

•

Se si prevede di non utilizzare l'obiettivo per periodi prolungati, riporlo in un ambiente fresco e asciutto per prevenire la formazione di muffe e ruggine. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina

• Non bagnarlo e fare attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.

• Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni non lasciare mai l'obiettivo in un luogo eccessivamente caldo.

■ Accessori in dotazione

• Copriobiettivo anteriore snap-on 52mm LC-52

• Copriobiettivo posteriore LF-1

• Paraluce a baionetta HB-37

• Custodia morbida per obiettivo CL-1018

■ Accessori opzionale

• Filtri a vite da 52mm

Page 91

■ Caratteristiche tecniche

Le specifiche e i disegni sono soggetti a modifica senza preavviso od obblighi da parte del produttore.

Tipo di obiettivo: Obiettivo AF-S DX Micro NIKKOR tipo G con CPU

incorporata e attacco a baionetta Nikon (appositamente studiato per l'utilizzo con fotocamere digitali Nikon SLR-DX)

Lunghezza focale: 85 mm Apertura

massima:

f/3,5

Costruzione obiettivo:

14 elementi in 10 gruppi (1 elemento ED)

Angolo di campo: 18º 50’ Scala dei rapporti

di ingrandimento:

Da a 1:1 (dimensioni reali)

Dati distanze: Misurati sul riferimento del piano focale fotocamera Messa a fuoco: Sistema IF (Internal Focusing) Nikon, autofocus con

motore Silent Wave; manuale mediante ghiera di messa a fuoco separata

Riduzione vibrazioni:

Metodo di spostamento ottiche con motori voice coil (VCM)

Scala distanze di ripresa:

Graduata in metri e piedi, da 0,286 m all'infinito ( )

Distanza di messa a fuoco minima:

0,286 m (dimensioni reali)

Nr. delle lamelle diaframma:

9 pz. (arrotondati)

Diaframma: Completamente automatico Gamma di

apertura:

Da f/3,5 a f/32

Misurazione dell'esposizione:

Con metodo a tutta apertura

Misura dell'accessorio:

52 mm (P = 0,75 mm)

Dimensioni: Ca. 73 mm diam. × 98,5 mm

(estensione della flangia)

Peso: Ca. 355 g

Page 92

Poznámky k bezpečnému provozu

UPOZORNĚNÍ

Zařízení nerozebírejte

Nedotýkejte se vnitřních částí fotoaparátu ani objektivu, může tak dojít k poranění. Opravy by měl provádět pouze kvalifikovaný technik. Pokud by v důsledku pádu či jiné nehody došlo k otevření fotoaparátu či objektivu, odpojte produkt a/nebo z něj vyjměte baterii a odneste jej do autorizovaného servisu Nikon, aby mohl být zkontrolován.

V případě nesprávného fungování zařízení okamžitě vypněte

Pokud byste zaznamenali, že z fotoaparátu či objektivu vychází kouř či neobvyklý zápach, vyjměte okamžitě baterii, ale dbejte, abyste se nepopálili. Další používání by mohlo vést ke zranění. Po vyjmutí baterie či odpojení zdroje napájení produkt odneste do autorizovaného servisu Nikon, aby mohl být zkontrolován.

Nepoužívejte fotoaparát ani objektiv v přítomnosti hořlavých plynů

Provozování elektronického zařízení v přítomnosti hořlavých plynů může vést k výbuchu či požáru.

Objektivem ani hledáčkem se nedívejte na slunce

Pohled do slunce či jiného silného zdroje světla objektivem nebo hledáčkem fotoaparátu může způsobit trvalé poškození zraku.

Zařízení uchovávejte mimo dosah dětí

Zejména je třeba zabránit tomu, aby si malé děti vkládaly baterie nebo jiné malé součástky do úst.

Při manipulaci s fotoaparátem a objektivem dodržujte následující opatření

• Fotoaparát a objektiv uchovávejte v suchu. V případě nedodržení tohoto opatření může dojít k požáru či úrazu elektrickým proudem.

•

Nemanipulujte s fotoaparátem ani s objektivem a nedotýkejte se jich, máte-li mokré ruce. V případě nedodržení tohoto opatření může dojít k úrazu elektrickým proudem

• Při fotografování v protisvětle nemiřte objektivem přímo do slunce a nedovolte, aby sluneční světlo procházelo přímo do objektivu, protože by tak mohlo dojít k přehřátí fotoaparátu, případně i k požáru.

• Pokud není objektiv po delší dobu používán, nasaďte přední i zadní krytku objektivu a uložte objektiv mimo dosah přímého slunečního světla. Pokud byste tak neučinili, může dojít k požáru, protože objektiv může soustředit sluneční světlo na nějaký hořlavý předmět.

Page 93

■ Názvosloví

1 Sluneční clona (str. 99) 2 Značka pro upevnění sluneční

clony (str. 99)

3 Značka aretované polohy

sluneční clony (str. 99)

4 Montážní značka sluneční

clony (str. 99)

5 Zaostřovací kroužek (str. 95) 6 Stupnice vzdáleností 7 Montážní značka (str. 95)

8 Gumové těsnění

upevňovacího bajonetu objektivu (str. 100)

9 Kontakty CPU (str. 100) 0 Volič zaostřovacího režimu

(str. 95)

a Spínač redukce vibrací (str. 98) b Měřítko zobrazení (str. 96) c Značka pro odečítání

vzdáleností (str. 96)

( ) : odkazovaná stránka

M/A

OFF

Page 94

Děkujeme, že jste si zakoupili objektiv AF-S DX Micro NIKKOR 85 mm f/3,5G ED VR. Objektivy NIKKOR DX jsou určeny speciálně pro digitální jednooké zrcadlovky Nikon (formát Nikon DX), například pro fotoaparáty řady D300 nebo D90. Při upevnění objektivu na fotoaparát formátu Nikon DX je obrazový úhel objektivu ekvivalentní objektivu s 1,5 násobkem ohniskové vzdálenosti na kinofilmovém fotoaparátu resp. fotoaparátu formátu FX. Před použitím objektivu si pročtěte tyto pokyny a Návod kobsluze fotoaparátu.

■ Hlavní vlastnosti

• Tento objektiv má vynikající ostrost a je vhodný pro makrosnímky, reprodukce, momentky a běžné fotografování libovolně vzdáleného objektu.

• Tento objektiv je vybaven systémem vnitřního zaostřování Nikon (Internal Focusing, IF), a nabízí vyváženou kresbu s ostrým zobrazením hlavního objektu a přjemně měkkou reprodukcí neostrých míst vpopřdí a pozadí snímku.

• Výjimečná optická výkonnost a charakteristiky reprodukce jsou maximalizovány díky použití jednoho optického členu s extrémně nízkým rozptylem světla (ED), který zajišťuje korekci barevných vad. Irisová clona s kruhovým otvorem navíc zajišťuje příjemně měkkou reprodukci neostrých míst obrazu mimo rovinu ostrosti.

•Na přední část objektivu lze připevnit až čtyři bezdrátově ovládané blesky SB-R200.

Page 95

■ Použití objektivu

Upevnění objektivu k fotoaparátu

1 Vypněte fotoaparát. 2 Sejměte zadní krytku objektivu. (obr. B) 3 Zarovnejte montážní značku 7 na objektivu s montážní značkou na

fotoaparátu a otáčejte objektivem proti směru hodinových ručiček, dokud nezaklapne do aretované polohy. Zkontrolujte, zda je objektiv ve správné poloze, kdy se montážní značka 7 nachází na nejvyšším místě objektivu.

4 Sejměte přední krytku objektivu. (obr. A)

Sejmutí objektivu z fotoaparátu

1 Vypněte fotoaparát. 2 Stiskněte a podržte tlačítko aretace bajonetu na fotoaparátu

a otáčejte objektivem po směru hodinových ručiček.

■ Zaostřování

Na fotoaparátu nastavte volič zaostřovacích režimů podle níže uvedené tabulky:

Více informací o zaostřovacích režimech fotoaparátu naleznete v Návodu k obsluze fotoaparátu.

Autofokus s prioritou manuálního zaostření (režim M/A)

1 Nastavte volič zaostřovacích režimů 0 do polohy M/A. 2 Je aktivován autofokus, ale jeho činnost lze potlačit otočením

zaostřovacího kroužku 5 při namáčknutí tlačítka spouště do poloviny nebo při stisknutí tlačítka AF-ON na fotoaparátech, které jsou tímto tlačítkem vybaveny.

3 Chcete-li zrušit manuální zaostřování a vrátit se k autofokusu,

stiskněte do poloviny tlačítko spouště nebo jednou stiskněte tlačítko AF-ON.

Zaostřovací režim

fotoaparátu

Volič zaostřovacích režimů objektivu

M/A M

AF (A/S/C)

Autofokus s prioritou

manuálního zaostření

Manuální zaostřování

(k dispozici je elektronický

dálkoměr)

MF Manuální zaostřování (k dispozici je elektronický dálkoměr)

Page 96

■ Nastavení clony

Nastavení clony lze upravit pomocí fotoaparátu. Je-li nastaven expoziční režim „A“ nebo „M“, upravuje fotoaparát nastavení clony tak, aby se zachovalo stejné efektivní clonové číslo (až do rozdílu cca 1,1 EV) i při změně zaostření na jinou vzdálenost.

■ Hloubka ostrosti

Pokud váš fotoaparát podporuje kontrolu hloubky ostrosti, lze před fotografováním zobrazit účinek nastavení clony v hledáčku. Tento objektiv je vybaven systémem vnitřního zaostřování (Internal Focusing, IF). Snižováním vzdálenosti fotografování se snižuje také ohnisková vzdálenost.

■ Ostření v předem nastaveném měřítku zobrazení

(stupnice měřítek zobrazení)

Měřítko zobrazení je poměr mezi velikostí obrazu zaznamenaného na obrazovém snímači a skutečnou velikostí objektu. Pokud je například velikost obrazu na obrazovém snímači rovna jedné pětině skutečné velikosti objektu, pak je měřítko zobrazení 1:5. Chcete-li fotografovat v předem nastaveném měřítku zobrazení, postupujte takto:

1 Ručně nastavte zaostřovací kroužek tak, aby se hodnota

požadovaného měřítka zobrazení objevila proti značce pro odečítání zaostřené vzdálenosti c.

2 Zaměřte fotografovaný objekt a poté přibližováním fotoaparátu

k objektu/vzdalováním fotoaparátu od objektu nastavte přístroj do takové vzdálenosti, kdy vidíte fotografovaný objekt ostře zobrazený v hledáčku.

■ Poznámky k pořizování makrosnímků a vytváření

reprodukcí

Chvění fotoaparátu

Tento objektiv nabízí tak vysoké zvětšení obrazu, Ce sebemenší pohyb během fotografování může způsobit rozmazání obrazu. Proto doporučujeme používat stativ a kabelovou spoušť, abyste zabránili chvění fotoaparátu.

Nízká pracovní vzdálenost

Při vysokých měřítcích zobrazení používaných při pořizování makrosnímků je hloubka ostrosti velmi malá. Abyste zajistili dostatečnou hloubku ostrosti, použijte vyšší zaclonění, prodlužte dobu expozice a opatrně fotoaparát nastavte tak, aby nejdůležitější část objektu ležela rovnoběžně s povrchem obrazového snímače.

Page 97

■ Prodlužovací faktor

Clonové číslo objektivu označuje jas obrazu vytvořeného objektivem nastaveným na vzdálenost objektu „nekonečno“. Čím vyšší je měřítko zobrazení tím nižší je jas obrazu. Skutečný jas obrazu se nazývá „efektivní clonové číslo“ a hodnota korekce expozice podle změny efektivního clonového čísla se nazývá „prodlužovací faktor“.

■ Změna efektivního clonového čísla (str. 150)

U tohoto objektivu platí, že čím větší je měřítko zobrazení (kratší vzdálenost objektu), tím více se jas obrazu promítaného na obrazový snímač sníží a tím více se efektivní clonové číslo zvýší (množství světla procházejícího clonou objektivu se sníží). Tato změna je automaticky kompenzována expozimetrem fotoaparátu, takže uživatel může volit požadovanou expozici a využívat TTL měření blesku, aniž by bylo třeba řešit prodlužovací faktor. Clonové číslo zobrazené na panelu LCD fotoaparátu nebo v hledáčku je hodnota po automatické korekci.

Page 98

■ Režim redukce vibrací (VRII)

Nastavení spínače redukce vibrací

ON:

Projevy chvění fotoaparátu jsou omezovány při namáčknutí tlačítka spouště do poloviny a v okamžiku expozice snímku. Vzhledem k redukci vibrací obrazu v hledáčku je automatické i manuální zaostřování a přesné vytvoření kompozice snadnější.

OFF: Projevy chvění fotoaparátu nejsou omezovány.

Poznámky k použití redukce vibrací

• Pokud aktivujete redukci vibrací (VR), lze při fotografování objektu ve vzdálenosti od do 2,6 m (měřítko zobrazení od do 1:30) používat delší časy závěrky (o cca 4 EV*). Čím je měřítko zobrazení vyšší než hodnota 1:30, tím více se budou účinky redukce vibrací postupně snižovat. (*Podle výsledků testů prováděných s využitím metodiky měření společnosti Nikon. Účinek redukce vibrací se může lišit podle podmínek při pořizování snímku a způsobu použití.)

• Po namáčknutí tlačítka spouště do poloviny počkejte, než se obraz v hledáčku ustálí. Teprve poté můžete tlačítko spouště stisknout úplně.

• Vzhledem k vlastnostem mechanizmu redukce vibrací může být obraz v hledáčku po expozici snímku rozmazaný. Nejde o závadu.

• Při provádění výrazných panorámovacích pohybů dojde k automatickému vypnutí redukce vibrací ve směru panorámování. Při panorámování ve vodorovném směru je tak například omezováno jen chvění fotoaparátu ve svislém směru.

• Nevypínejte fotoaparát ani nesnímejte objektiv, pokud je redukce vibrací v provozu. Nebudete-li se tímto pokynem řídit, můžete mít při manipulaci s objektivem dojem, že došlo k uvolnění nebo ulomení nějaké součástky uvnitř objektivu. Nejde o závadu. K odstranění jevu dojde po opětovném zapnutí fotoaparátu.

• U fotoaparátů s vestavěným bleskem nepracuje redukce vibrací po dobu dobíjení blesku.

• Při použití fotoaparátů s autofokusem a tlačítkem AF-ON nepracuje redukce vibrací při stisknutí tohoto tlačítka.

• Pokud je fotoaparát upevněn na stativu, nastavte spínač redukce vibrací a do polohy OFF. Při použití stativu v kombinaci s nezaaretovanou stativovou hlavou nebo při použití monopodu nastavte spínač do polohy ON.

OFF

Page 99

■ Vestavěný blesk a vinětace

• Vestavěný blesk nelze použít pro vzdálenosti kratší než 0,6 m.

• Chcete-li zabránit vinětaci, nepoužívejte sluneční clonu.

* Vinětací se nazývá ztmavnutí okrajů obrazu, ke kterému dochází, pokud

je světlo vyslané vestavěným bleskem fotoaparátu zastíněno tubusem objektivu.

■ Použití sluneční clony

Sluneční clona odstiňuje světelné paprsky se škodlivým vlivem na kvalitu snímků. Pomáhá také chránit skleněný povrch čočky.

Připevnění sluneční clony

• Sluneční clonu lze snadněji připevňovat a snímat, budete-li ji držet u značky pro upevnění sluneční clony (

A) a nikoli za vnější okraj.

• Není-li sluneční clona správně připevněna, může dojít k vinětaci.

• Objektiv je možné skladovat se sluneční clonou v obrácené poloze.

• Ujistěte se, že je montážní značka

sluneční clony (C) vyrovnána se značkou aretované polohy sluneční clony (

B) (3).

Page 100

100

■ Péče o objektiv

• Dbejte, aby nedošlo k znečištění či poškození kontaktů CPU 9.

• Pokud dojde k poškození gumového těsnění upevňovacího bajonetu objektivu 8, je třeba požádat o opravu nejbližší autorizovaný servis Nikon.

• Povrch čoček čistěte pomocí ofukovacího štětečku. Je-li třeba odstranit nečistoty či šmouhy, použijte měkký čistý bavlněný hadřík či ubrousek na objektivy navlhčený v etanolu (alkohol) nebo v čističi na objektivy. Otírejte objektiv kruhovým pohybem od středu směrem k okraji a dbejte, abyste nezanechali žádné stopy ani se nedotýkali jiných částí objektivu.

• Nikdy pro čištění objektivu nepoužívejte organická rozpouštědla, například ředidlo či benzen, neboť by mohlo dojít k poškození, požáru či ke zdravotním problémům.

• K dispozici jsou filtry NC, které chrání přední čočku objektivu. Také sluneční clona pomáhá chránit přední část objektivu.

• Při ukládání objektivu do měkkého pouzdra opatřete

objektiv přední

izadní krytkou.

• Je-li objektiv namontován na fotoaparátu, nezvedejte ani nedržte fotoaparát ani objektiv za sluneční clonu.

• Pokud není objektiv po delší dobu používán, uložte jej na chladném a suchém místě, kde nedojde k výskytu plísní a koroze. Dbejte na to, abyste uložili objektiv mimo přímé sluneční světlo a mimo přítomnost chemických látek, jako je kafr či naftalín.

• Na objektiv se nesmí dostat voda ani nesmí být upuštěn do vody, protože to může vést k výskytu koroze a chybné činnosti objektivu.

• Některé části konstrukce objektivu jsou zhotoveny z technických plastů. Chcete-li zabránit poškození, nenechávejte objektiv nikdy na příliš horkém místě.

■ Standardní příslušenství

• Zaklapávací přední krytka objektivu 52mm LC-52

• Zadní krytka objektivu LF-1

• Bajonetová sluneční clona HB-37

• Měkké pouzdro na objektiv CL-1018

■ Volitelné příslušenství

• Šroubovací filtry 52mm
