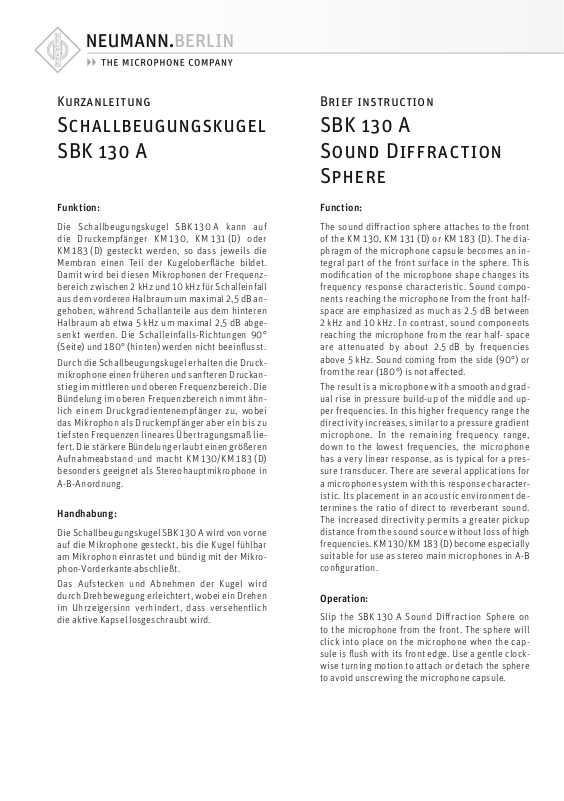

Kurzanleitung
Brief instruction
Schallbeugungskugel
SBK 130 A
Funktion:
Die Schallbeugungskugel SBK 130 A kann auf
die Druckempfänger KM 130, KM 131 (D) oder
KM 183 (D) gesteckt werden, so dass jeweils die
Membran einen Teil der Kugeloberfl äche bildet.
Damit wird bei diesen Mikrophonen der Frequenzbereich zwischen 2 kHz und 10 kHz für S challeinfall
aus dem vorderen Halbraum um maximal 2, 5 dB angehoben, während Schallanteile aus dem hinteren
Halbraum ab etwa 5 kHz um maximal 2,5 dB abgesenkt werden. Die Schalleinfalls-Richtungen 90°
(Seite) und 180° (hinten) werden nicht beeinfl usst.
Durch die Schallbeugungskugel erhalten die Druckmikrophone einen früheren und sanfteren Druckanstieg im mittlere n und oberen Frequenzbereich. Die
Bündelung im oberen Frequenzbereich nimmt ähnlich einem Druckgradientenempfänger zu, wobei
das Mikrophon als Druckempfänger aber ein bis zu
tiefsten Frequenzen lineares Übertragungsmaß liefert . Die stärkere Bündelung erlaubt einen größeren
Aufnahmeabstand und macht KM 130/KM 183 (D)
besonders geeignet als Stereohauptmikrophone in
A-B-Anordnung.
Handhabung:
Die Schallbeugungskugel SBK 130 A wird von vo rne
auf die Mikrophone gesteckt, bis die Kugel fühlbar
am Mikrophon einrastet und bündig mit der Mikrophon-Vorderkante abschließt.
Das Aufstecken und Abnehmen der Kugel wird
durch Drehbewegung erleichtert, wobei ein Drehen
im Uhrzeigersinn verhindert, dass versehentlich
die aktive Kapsel losgeschraubt wird.
SBK 130 A
Sound Diffraction
Sphere
Function:
The sound diff raction sphere attaches to the front
of the KM 130, KM 131 (D) or KM 183 (D). The diaphragm of the microphone capsule becomes an integral part of the front surface in the sphere. This
modifi cation of the microphone shape changes its
frequency response characteristic. Sound components reaching the microphone from the front halfspace are emphasized as much as 2.5 dB between
2 kHz and 10 kHz. In contrast, sound components
reaching the microphone from the rear half- space
are attenuated by about 2.5 dB by frequencies
above 5 kHz. Sound coming from the side (90°) or
fro m the rear (1 80°) is not aff ected.
The result is a microphone with a smooth and gradual rise in pressure build-up of the middle and upper frequencies. In this higher frequency range the
directivity increases, similar to a pressure gradient
microphone. In the remaining frequency range,
down to the lowest frequencies, the microphone
has a very linear response, as is typical for a pressure transducer. There are several applications for
a microphone system with this response characteristic. Its placement in an acoustic environment determines the ratio of direct to reverberant sound.
The increased directivity permits a greater pickup
distance from the s ound source without loss of high
frequencies. KM 130/KM 183 (D) become especially
suitable for use as stereo main microphones in A-B
confi guration.
Operation:
Slip the SBK 130 A Sound Diff raction Sphere on
to the microphone from the front. The sphere will
click into place on the microphone when the capsule is fl ush with its front edge. Use a gentle clockwise turning motion to attach or detach the sphere
to avoid unscrewing the microphone capsule.
Technische Daten:
Durchm ess er: .................................................. 4 0 mm
Bohrung: .......................................22 mm bzw. 21 mm
Gewicht: ........................................................ca. 30 g
Technical data:
Outer Diameter: .............................................. 40 mm
Inner Diameter: ...................... 22 mm or 21 mm resp.
Weight: ........................................ approx. 30 g (1 oz)
SBK 130 A, 22 mm .....sw ......Best.-Nr. 008612
für aktuelle Mikrophone (z.B. KM 130, KM 131 (D),
KM 183 (D)) mit 22 mm Durchme sser.
SBK 130, 21 mm ........sw ......Best.-Nr. 007370
für ältere Mikrophone (z.B. KM 130, KM 131) mit
21 mm Durchmesser.
SBK 130 A, 22 mm .....blk ....... Cat. No. 008612
for current microphones (e.g. KM 130, KM 131 (D),
KM 183 (D)) wi th 22 mm diameter.
SBK 130, 21 mm ........blk ....... Cat. No. 007370
for older microphones (e.g. KM 130, KM 131) with
21 mm diameter.
Frequenzgänge und Polardiagramme / Frequency Range and Polar Patterns:
KM 13 0/ KM 183 (D)
KM 13 1 (D)
gemessen im freien Schallfeld nach IEC 60268-4, Toleranz ±2 dB
measur ed in free- fi eld co nditions ( IEC 60268- 4), toleranc e ±2 dB
Konformitätserklärung
Die Georg Neumann GmbH erklärt, dass diese Geräte die
anwend baren CE-Nor men und -Vorsch riften er füllen.
Irrtümer und te chnische Än derungen vor behalten • Err ors excepted , subject to cha nges • Printe d in Germany • Publ. 09/08 071044/A02
Tel.: +49 (30) 417724 -0 • Fax: -50 • E- Mail: headoffi ce @neumann.com • Websi te: www.neumann.c om
Georg Neumann G mbH • Ollenhau erstr. 98 • 13403 Ber lin • Germany
Declaration of Conformity
Georg Neumann GmbH hereby declares that these devices
conform to the applicable CE standards and regulations.
