NEFF D1603N0 User Manual
de Gebrauchs- und
Montageanweisung
en Operating and
installation instructions
fr Notice de montage
et d’utilisation
nl Gebruiks- en
montageaanwijzing
it Istruzioni per l’uso
e l’installatore
es Instrucciones de uso
y montaje
de
en
fr
nl
it
es
2
Abb. 1
de
Seite 03–15
en
page 16 – 28
fr
page 29 – 41
nl
pagina 42 – 54
it
pagina 55 – 67
es
página 68 – 80
3

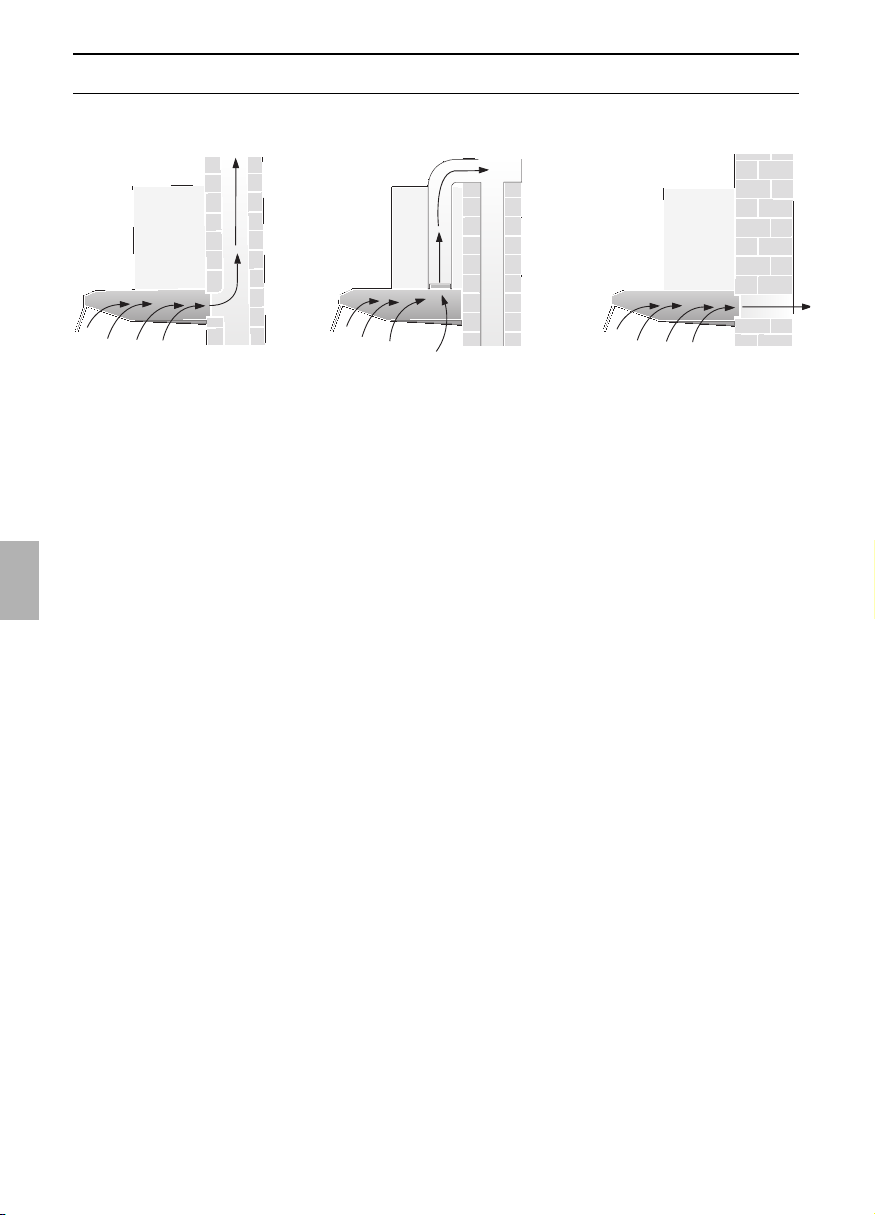

Gerätebeschreibung Betriebsarten
Betriebsarten

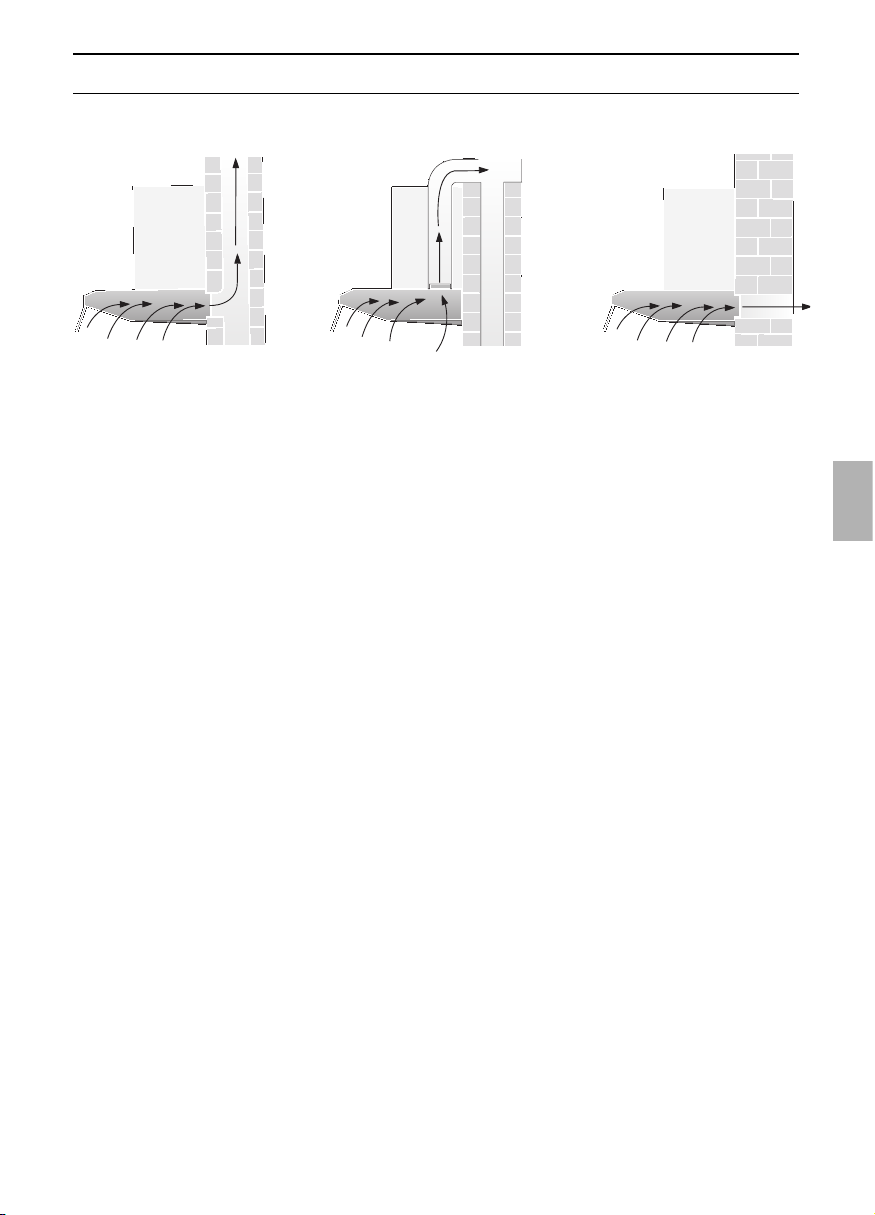

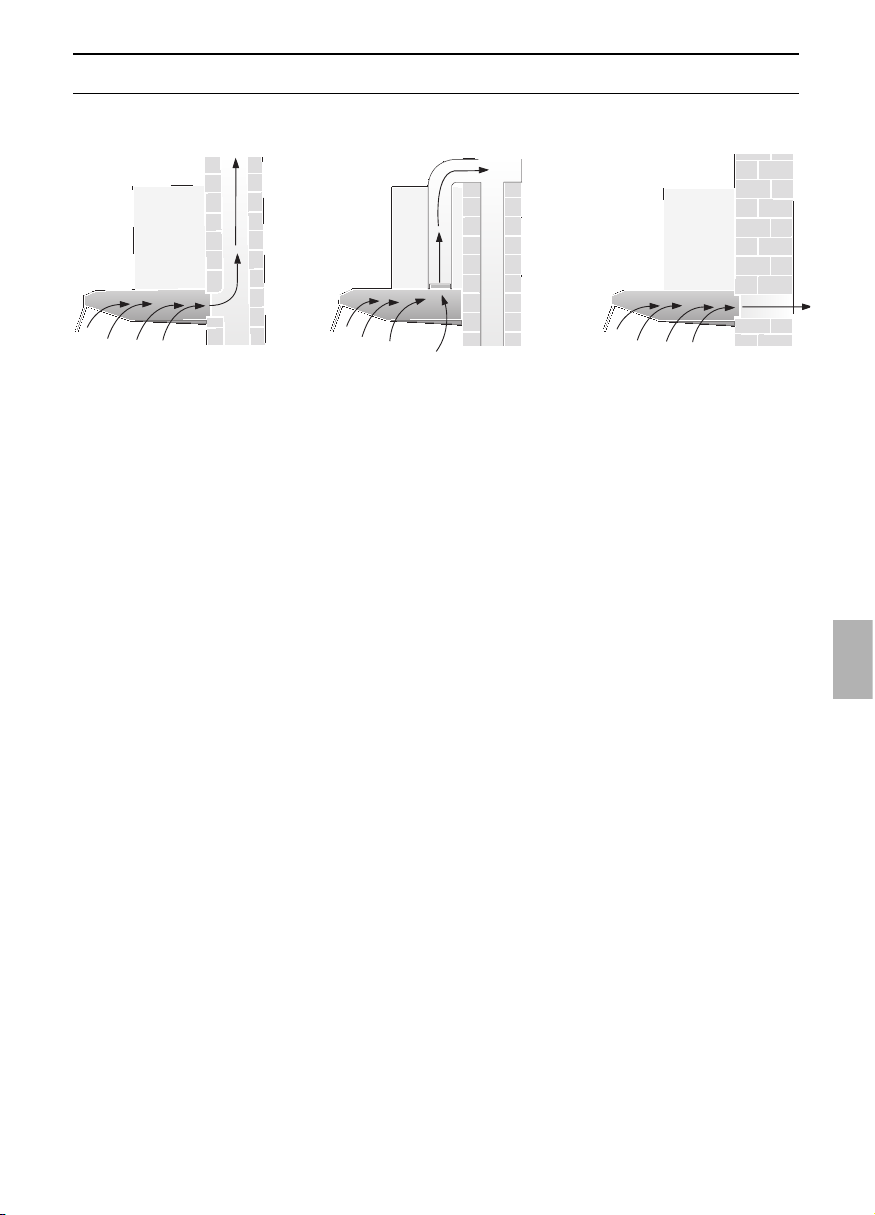

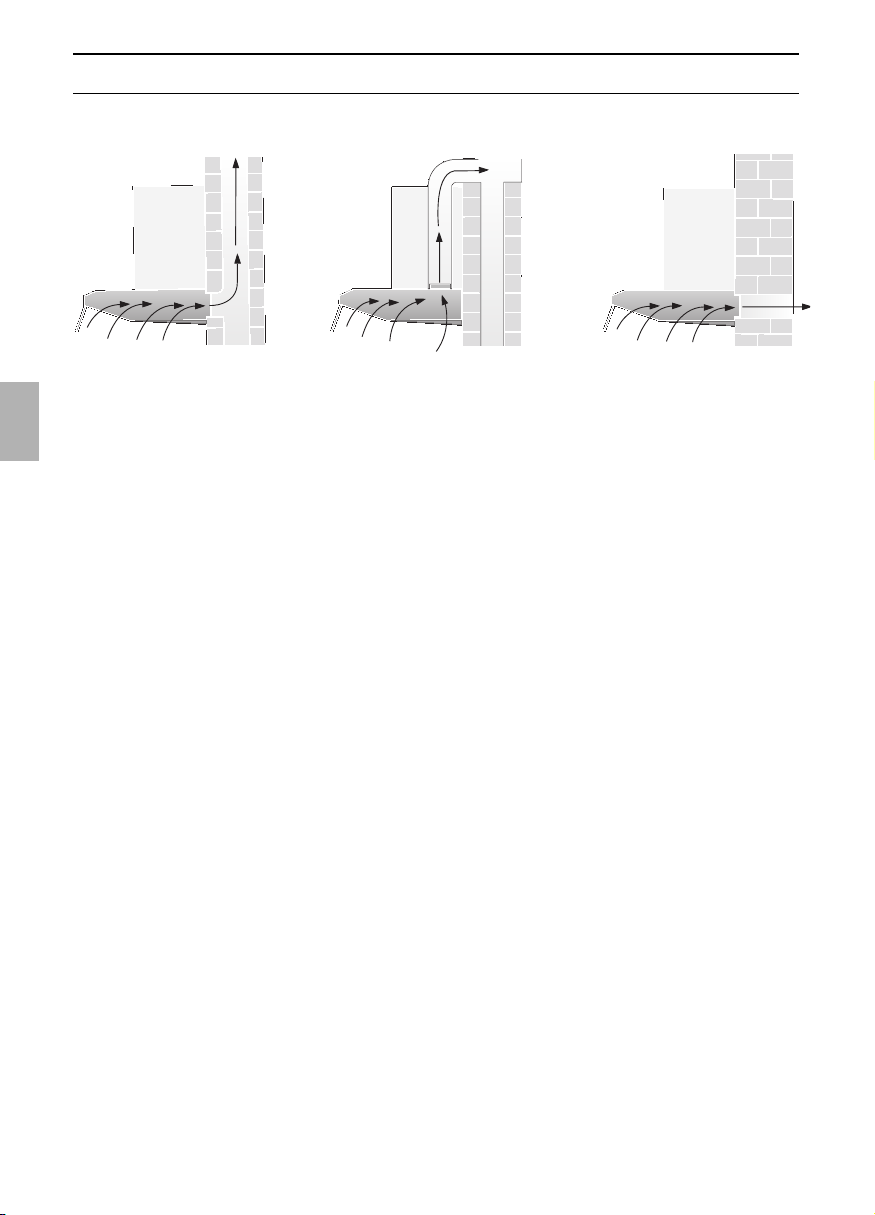

Abluftbetrieb:
❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Die Küche bleibt weitgehend frei von
Fett und Geruch.
D
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen
(wie z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-
brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Umluftbetrieb:
❑ Hierzu muss ein Aktivkohlefilter einge-
baut werden (siehe Filter und Wartung).
Der Aktivkohlefilter kann als Sonderzubehör BEIM FACHHANDEL erworben
werden.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchsanleitung.
❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Der Aktivkohlefilter bindet die
Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut,
können keine Geruchsstoffe des
Küchendunstes gebunden werden.
Falls die Dunstabzugshaube von Abluft-
betrieb auf Umluftbetrieb umgestellt wird,
muss die Abluftöffnung verschlossen werden um eine Gefährdung zu
vermeiden.

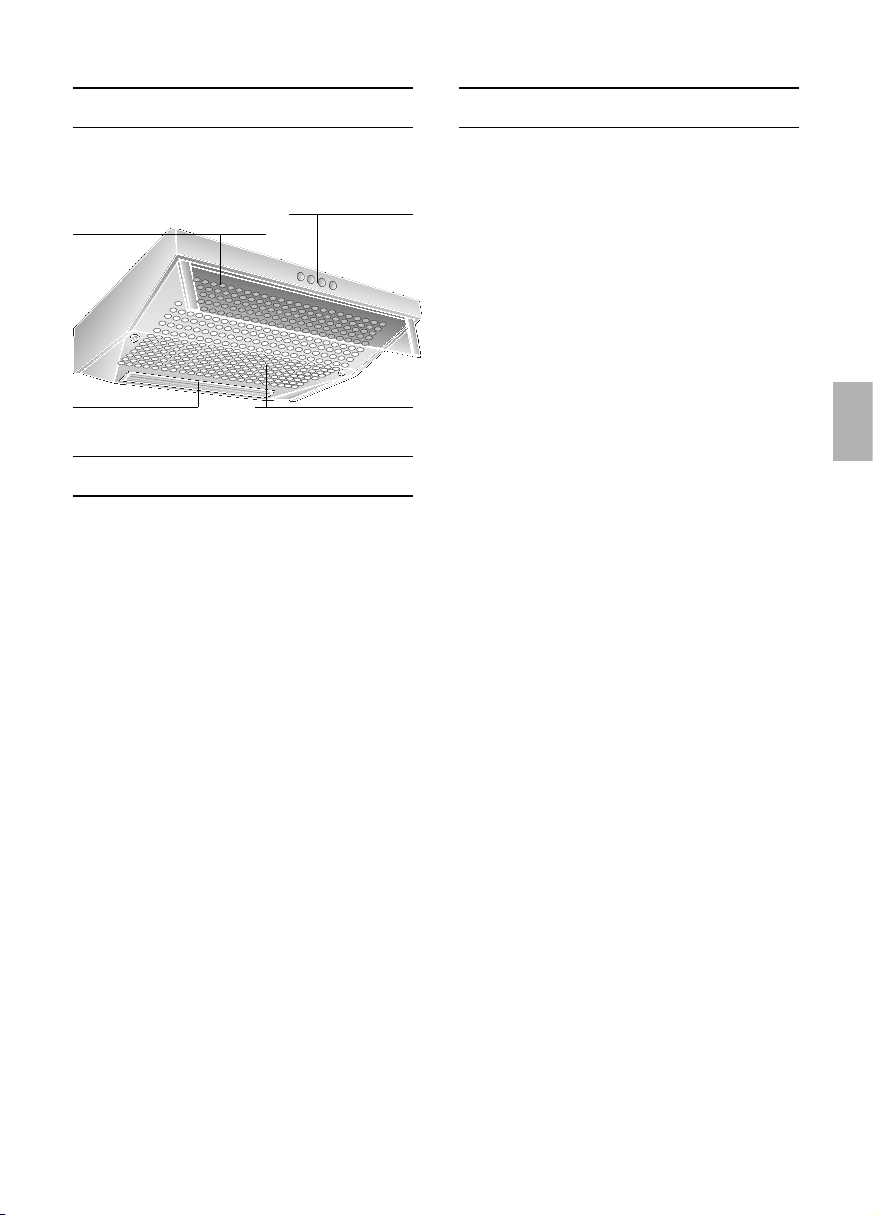

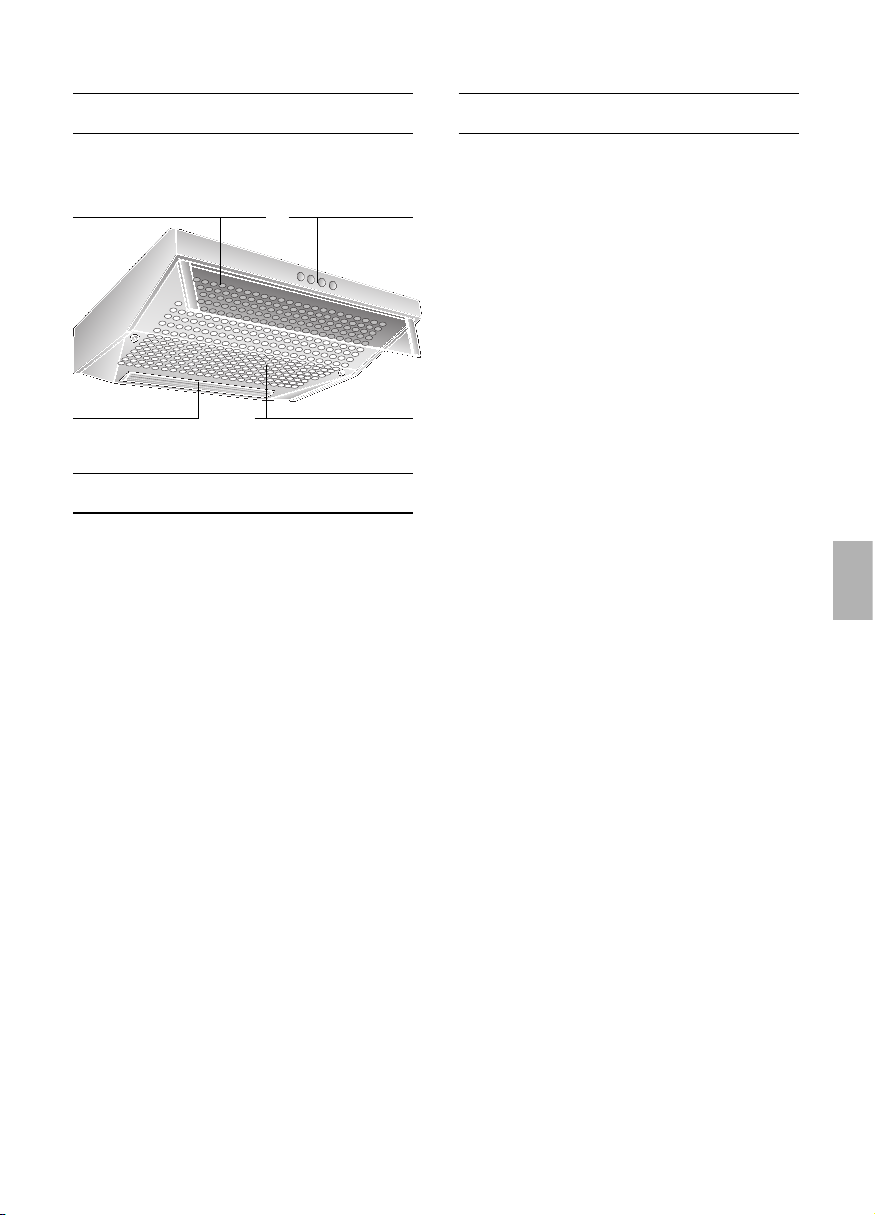

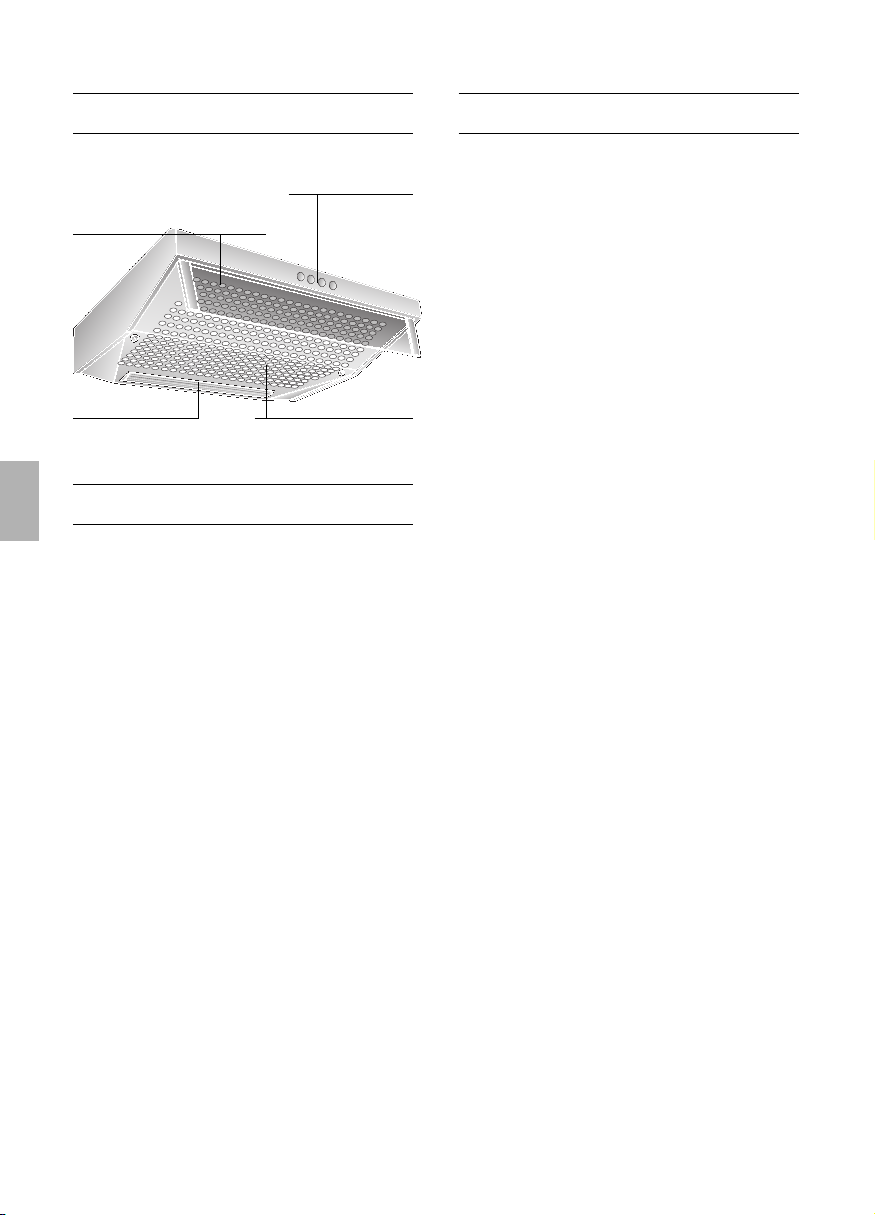

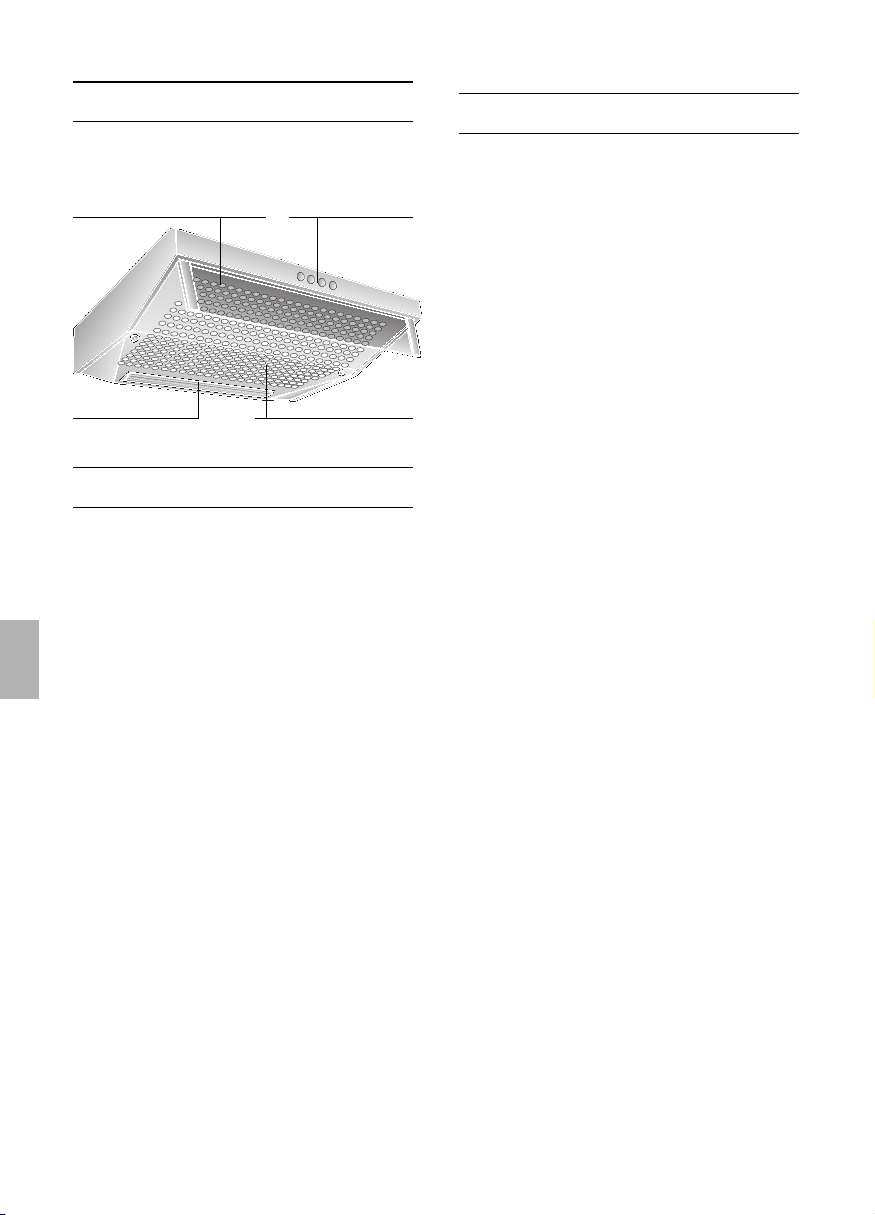

Gebrauchsanleitung
Beleuchtung
Schalter
Licht/Lüfter
Filtergitter
Wrasenschirm
(ausschwenkbar zum
Vergrößern des Ansaugraumes)
4
Vor dem ersten Benutzen
Wichtige Hinweise:
❑ Diese Gebrauchsanleitung gilt für
mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne
Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.
❑ Diese Dunstabzugshaube entspricht den
einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden.
Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.
Unter der Dunstabzugshaube nicht
flambieren.
Brandgefahr am Fettfilter durch
! aufsteigende Flammen.
Die Kochstellen müssen immer mit
Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste
Brennstoffe (Kohle, Holz und dgl.) ist der
Betrieb der Dunstabzugshaube nur bedingt
gestattet (siehe Montageanleitung).
Gas-Kochmulden / Gas-Herde
Betreiben Sie nicht alle Gas-
Kochstellen gleichzeitig über längere Zeit
(max. 15 Minuten) bei höchster
Wärmebelastung, sonst besteht
Verbrennungsgefahr bei Berührung der
Gehäuseoberflächen bzw. Gefahr der
Beschädigung der Dunstabzugshaube.
Beim Betrieb der Dunstabzugshaube über
einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr
Gas-Kochstellen die Haube in der
Maximalstufe betrieben werden.
❑ Bevor Sie das neue Gerät benutzen,
lesen Sie bitte sorgfältig die
Gebrauchsanleitung.
Sie enthält wichtige Informationen für Ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
❑ Bewahren Sie die Gebrauchs- und
Montageanleitung ggf. für einen
Nachbesitzer gut auf.
Ist das Gerät beschädigt, dürfen Sie es
nicht in Betrieb nehmen.
Anschluss und Inbetriebnahme dürfen
nur von einem Fachmann durchgeführt
werden.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß
entsorgen (siehe Montageanleitung).
Diese Dunstabzugshaube ist nur für
den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit
eingesetzten Lampen betreiben.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter
betreiben.
Überhitzte Fette oder Öle können sich
leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.
5
Bedienen der Dunstabzugshaube
Der Küchendunst wird am wirkungs-
vollsten beseitigt durch:
❑ Einschalten der Dunstabzugshaube
bei Kochbeginn.
❑ Ausschalten der Dunstabzugshaube
erst einige Minuten nach Kochende.

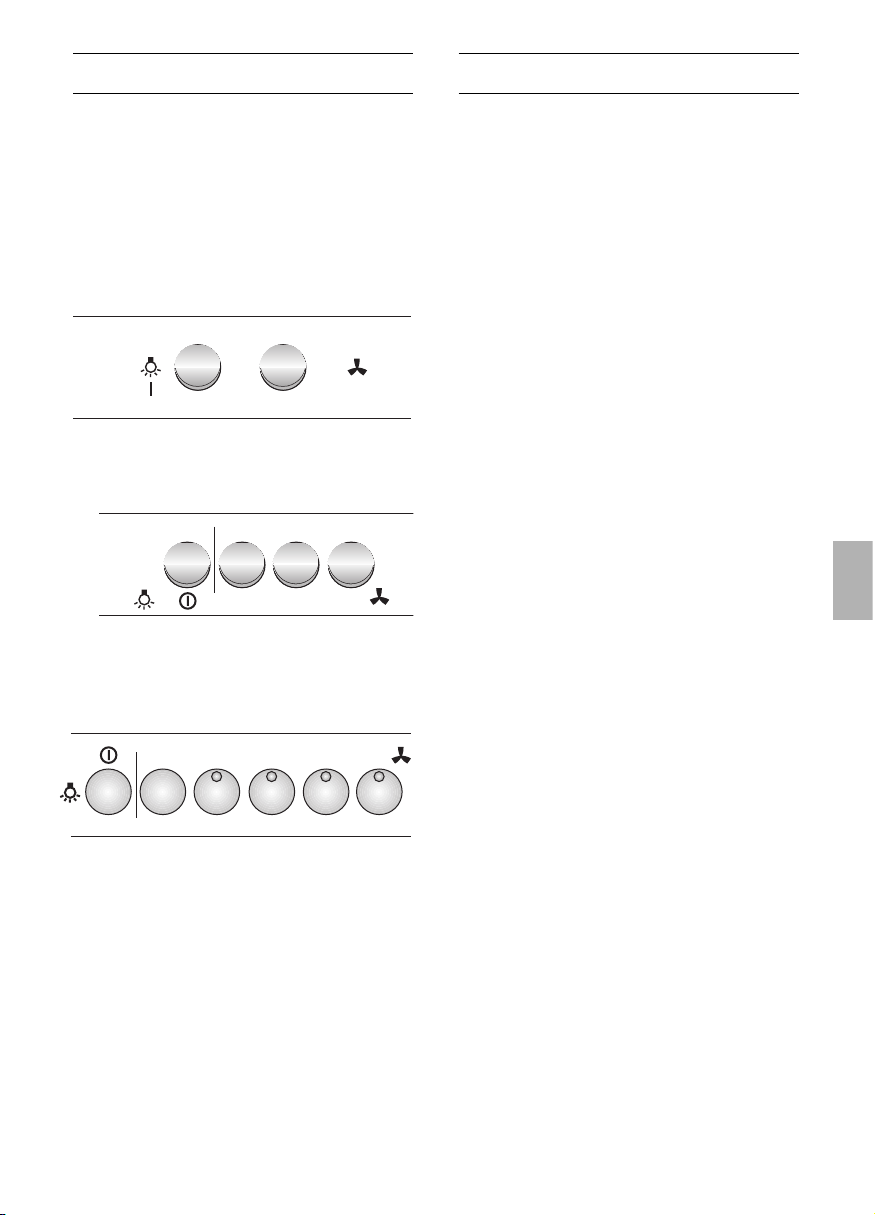

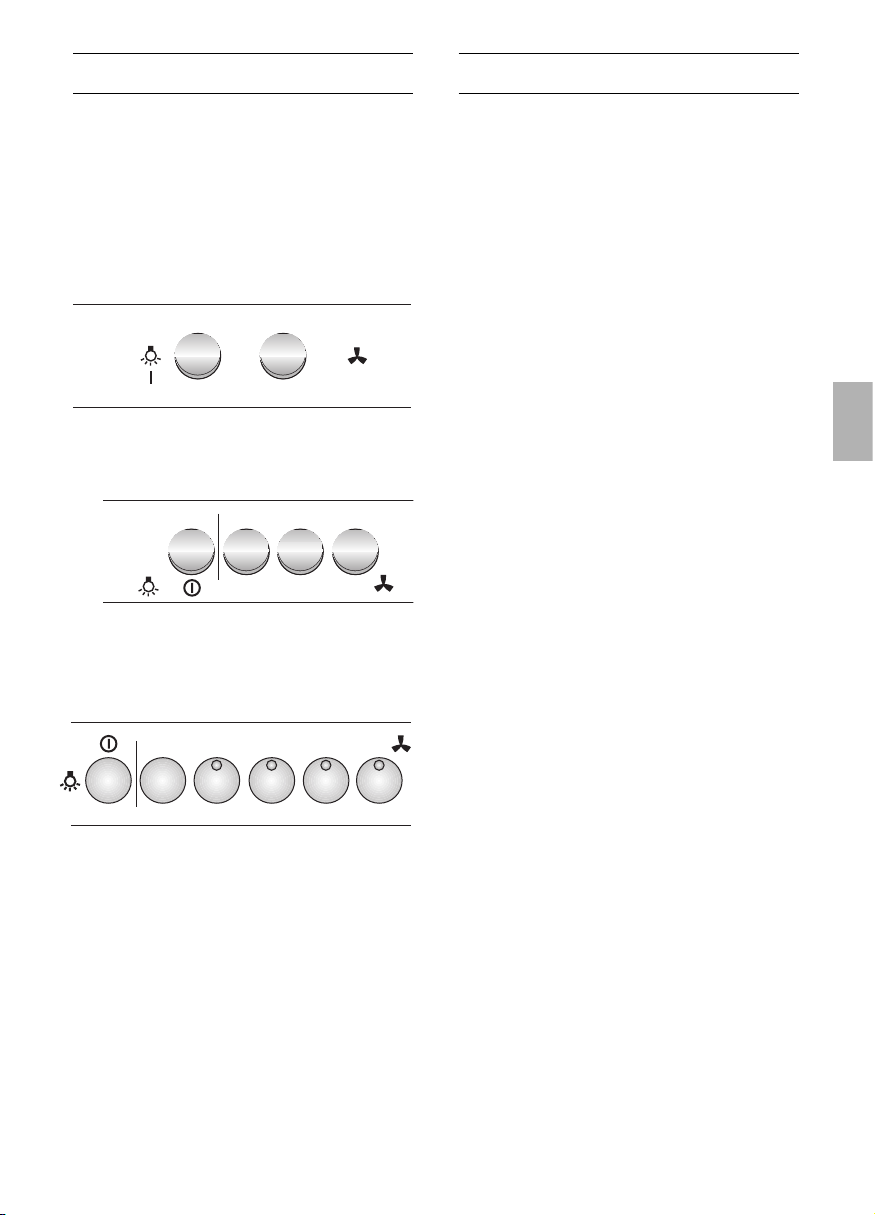

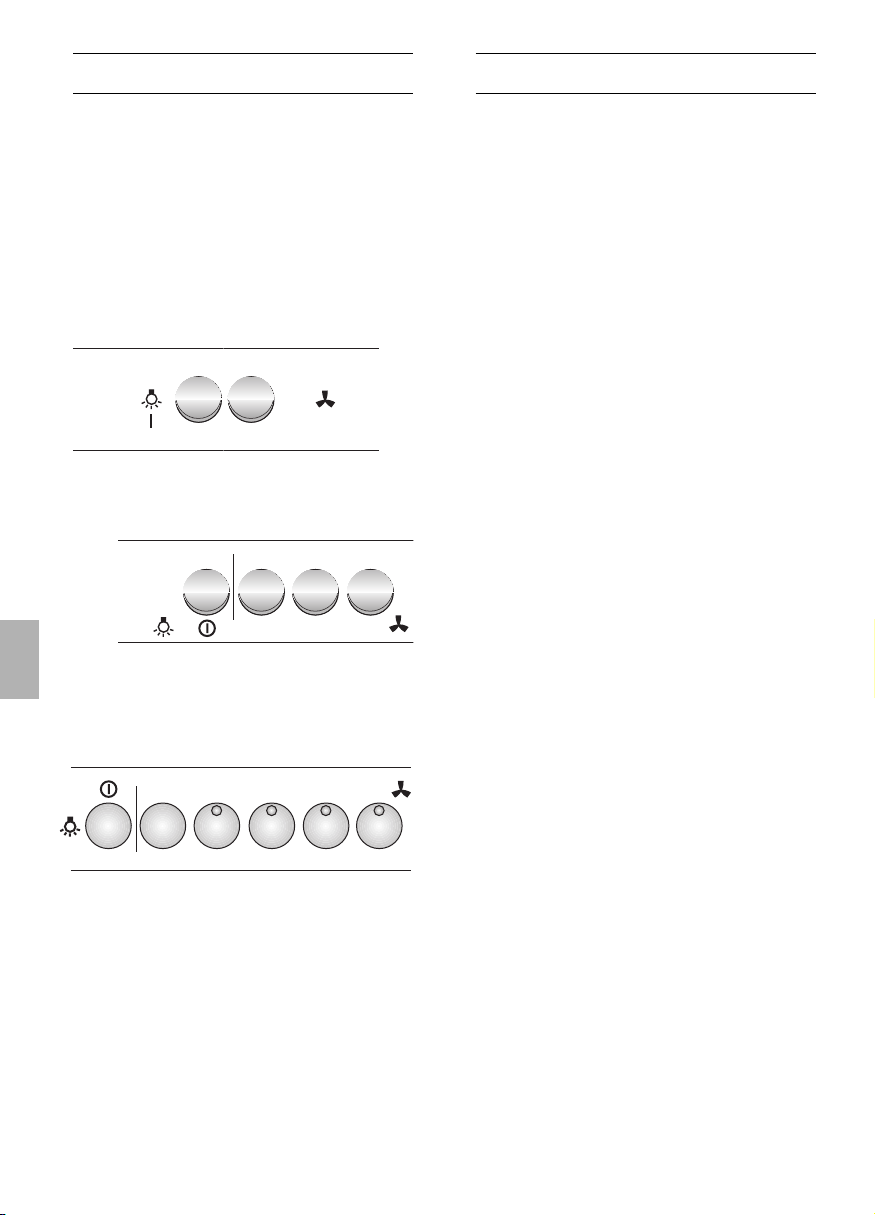

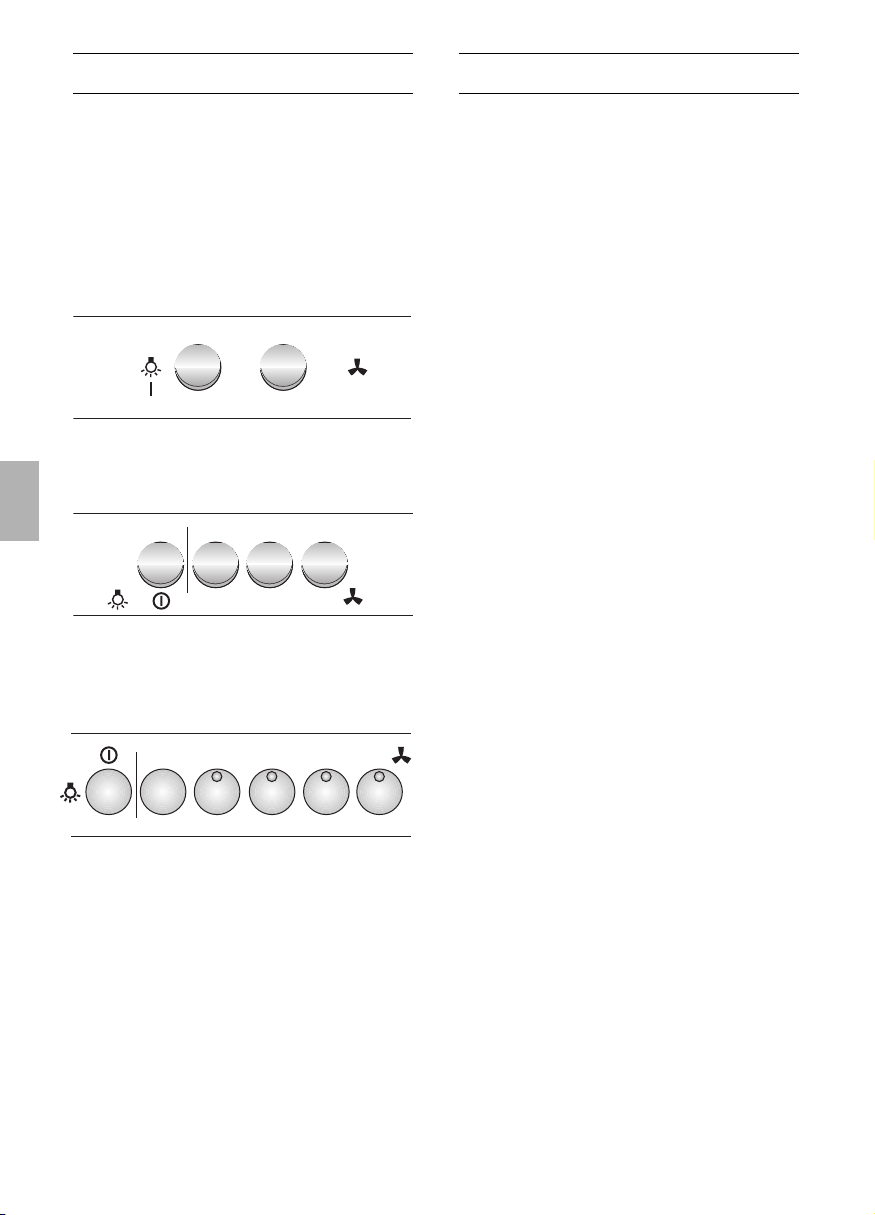

Beleuchtung Lüfterstufen
Aus
Ein
Schwach
Aus
Stark
Beleuchtung Lüfterstufen
Aus
Ein
Beleuchtung Lüfterstufen
Ein / Aus Intensivstufe
Filter und Wartung
Zur Aufnahme der fettigen Bestandteile
des Küchendunstes können verschiedene
Fettfilter eingesetzt werden.
Vlies-Fettfilter:
Die Filtermatte besteht aus schwer
entflammbarem Material.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitiges Austauschen des VliesFettfilters wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
starkem Braten entstehen kann.
Austauschen des Vlies-Fettfilters:
❑ Bei normalem Betrieb (täglich 1 bis 2
Stunden) muss der Vlies-Fettfilter nach
8 bis 10 Wochen ausgetauscht werden.
Bei bedrucktem Vlies-Fettfilter
spätestens dann, wenn die farbige
Bedruckung zerfließt.
❑ Nur Originalfilter verwenden.
Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale
Funktion gewährleistet.
Entsorgung des alten Vlies-Fettfilters:
❑ Vlies-Fettfilter enthalten keine Schadstof-
fe. Sie sind kompostierbar und können
als Bio-Müll entsorgt werden.
0
0
0
1
23
12340
1
0
2

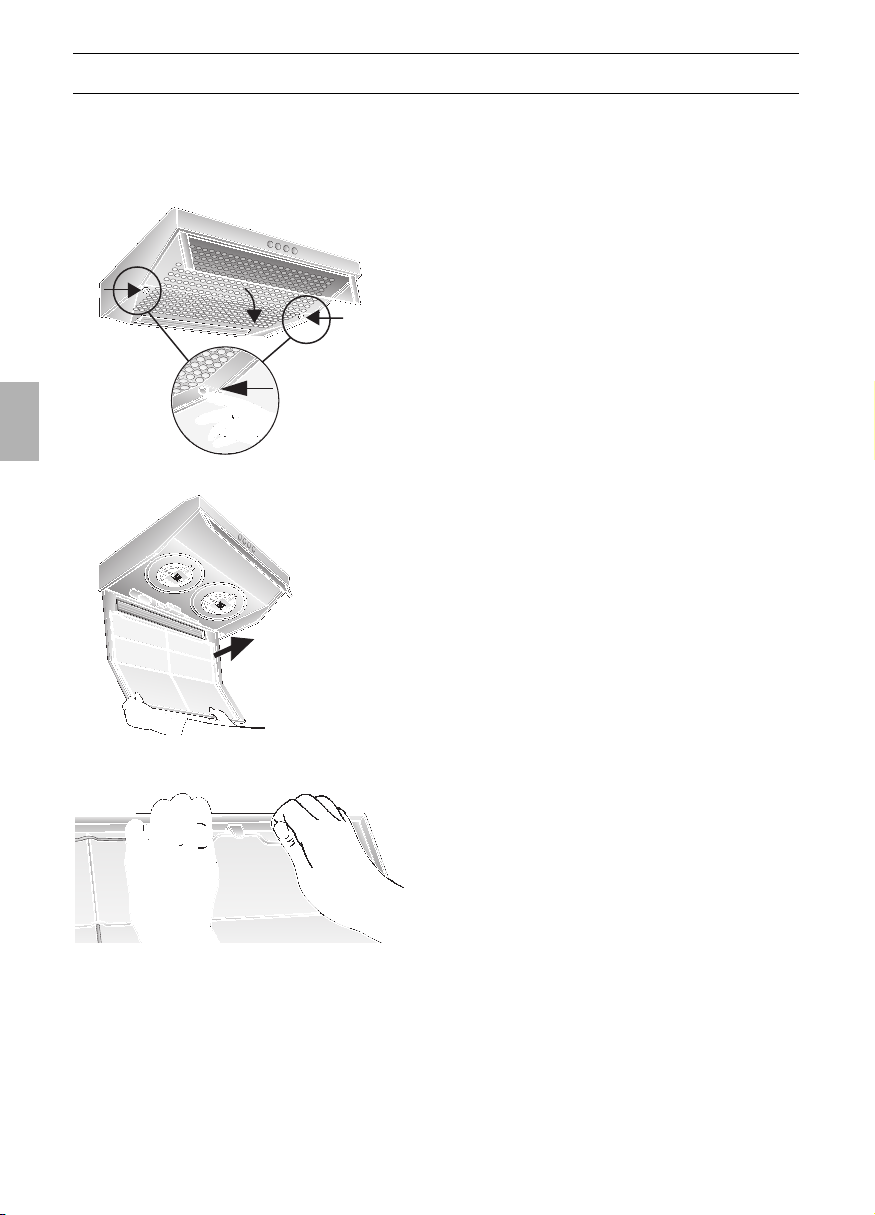

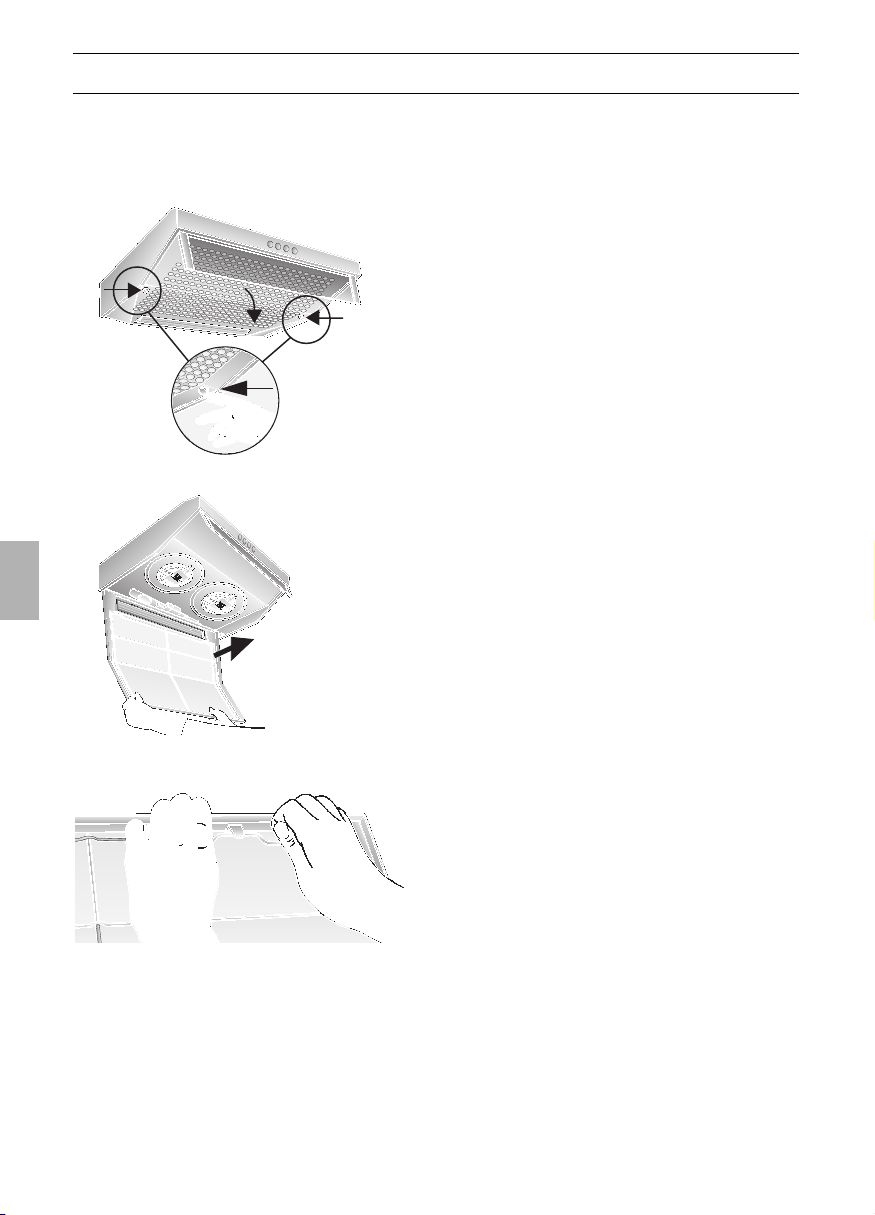

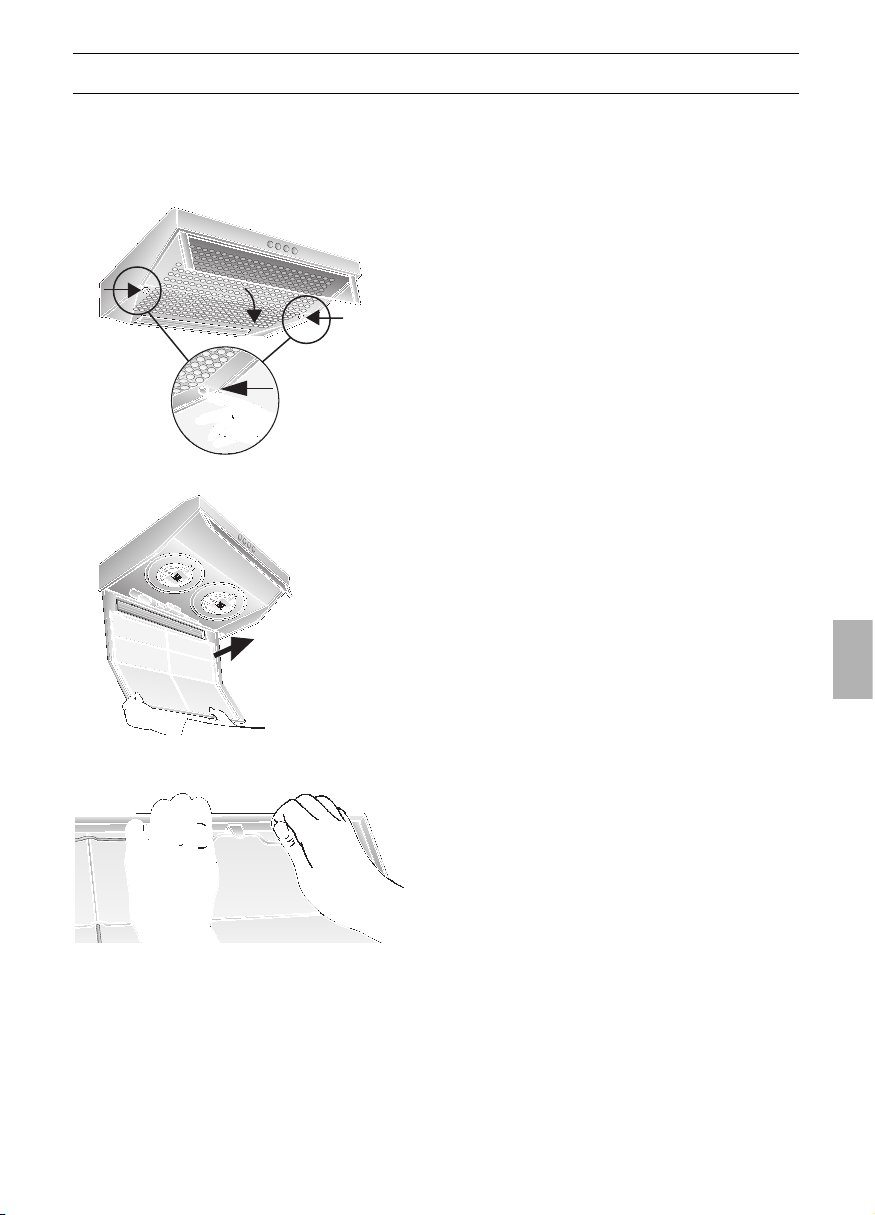

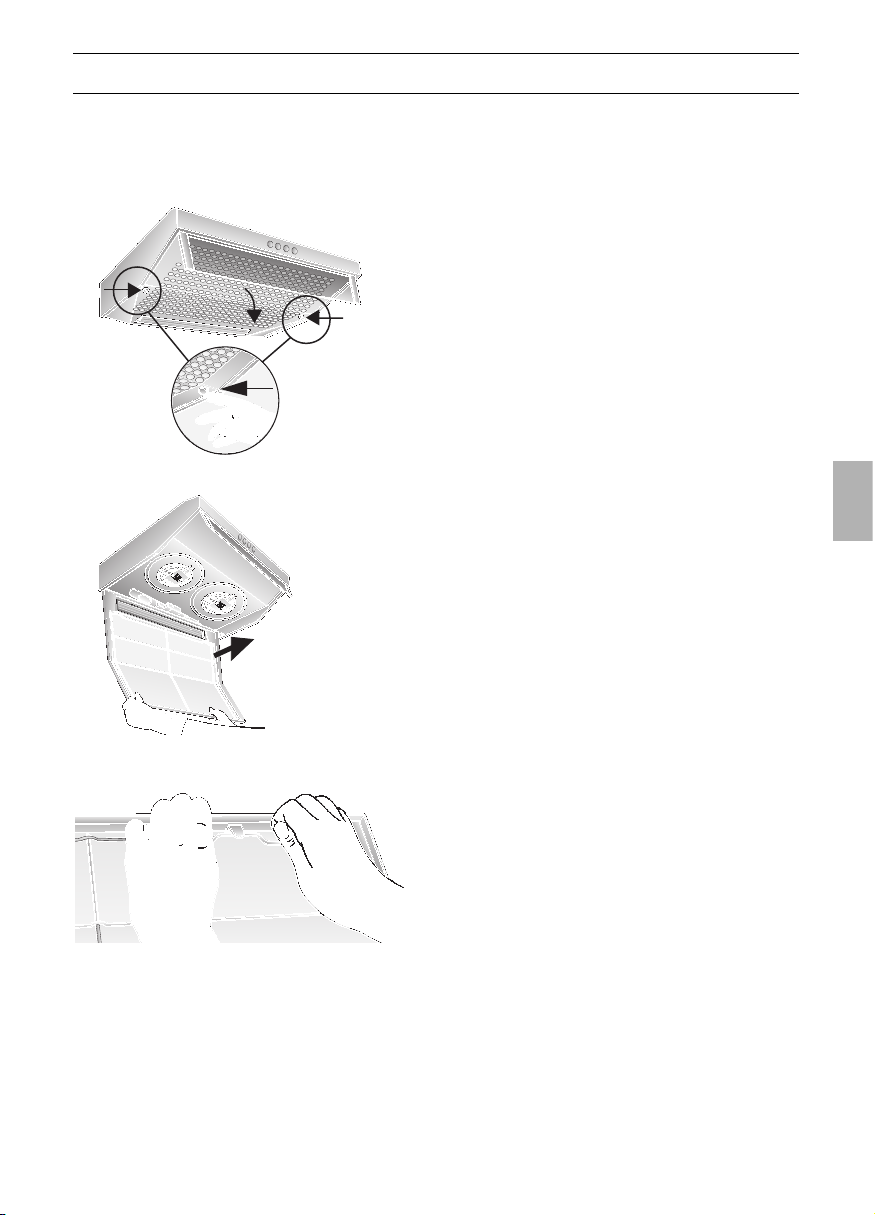

Aus- und Einbauen des Vlies-Fettfilters:
1. Drücken Sie die Verriegelung links und
rechts am Filtergitter ein.
2. Nehmen Sie das Filtergitter ab.
Filter und Wartung
3. Entfernen Sie das Drahtgitter und
nehmen Sie die gesättigte Filtermatte ab.
6
4. Reinigen Sie das Filtergitter und legen
Sie die neue Filtermatte ein.
5. Klemmen Sie die Filtermatte mit dem
Drahtgitter fest.
6. Setzen Sie das Filtergitter wieder ein.
Die Verriegelung muss links und rechts
einrasten.
Metall-Fettfilter:
Die Filtermatten bestehen aus
unbrennbarem Material.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitiges Reinigen der MetallFettfilter wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
Braten entstehen kann.
Reinigen der Metall-Fettfilter:
❑ Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Metall-Fettfilter
nach 8 bis 10 Wochen gereinigt werden.
❑ Das Reinigen kann in der Geschirrspül-
maschine erfolgen.
Dabei ist eine leichte Verfärbung
möglich.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.
❑ Beim Reinigen von Hand, die Fettfilter in
heißer Spüllauge einweichen.
Danach abbürsten, gut ausspülen und
abtropfen lassen.
❑ Nur Originalfilter verwenden.
Dadurch wird eine optimale Funktion
gewährleistet.
7
Filter und Wartung
Aus- und Einbauen der Metall-Fettfilter
(siehe Vlies-Fettfilter):
1. Reinigen Sie das Filtergitter und die
Filtermatten.
2. Legen Sie die gereinigten Filtermatten
wieder ein und klemmen sie mit dem
Drahtgitter fest.
Achten Sie darauf, daß in der Mitte kein
Luftspalt entsteht.

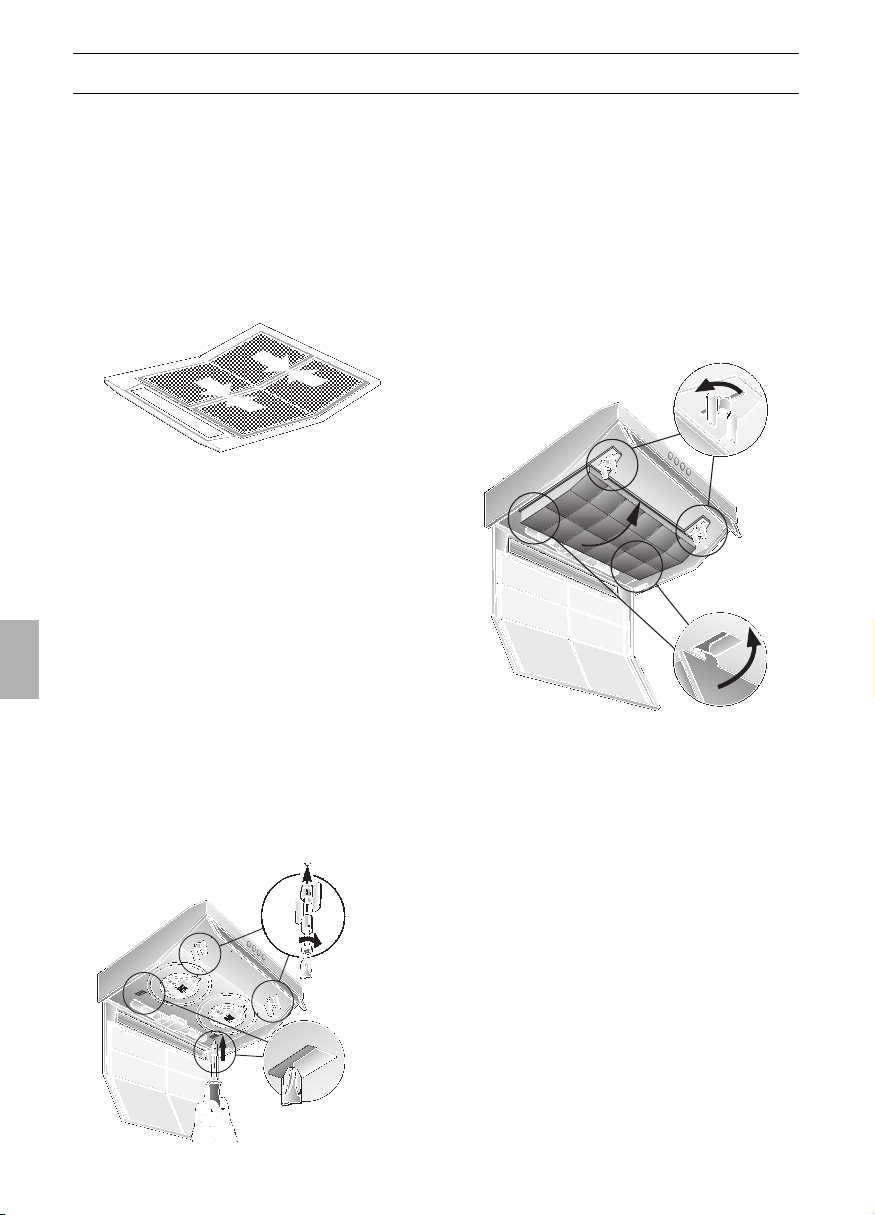

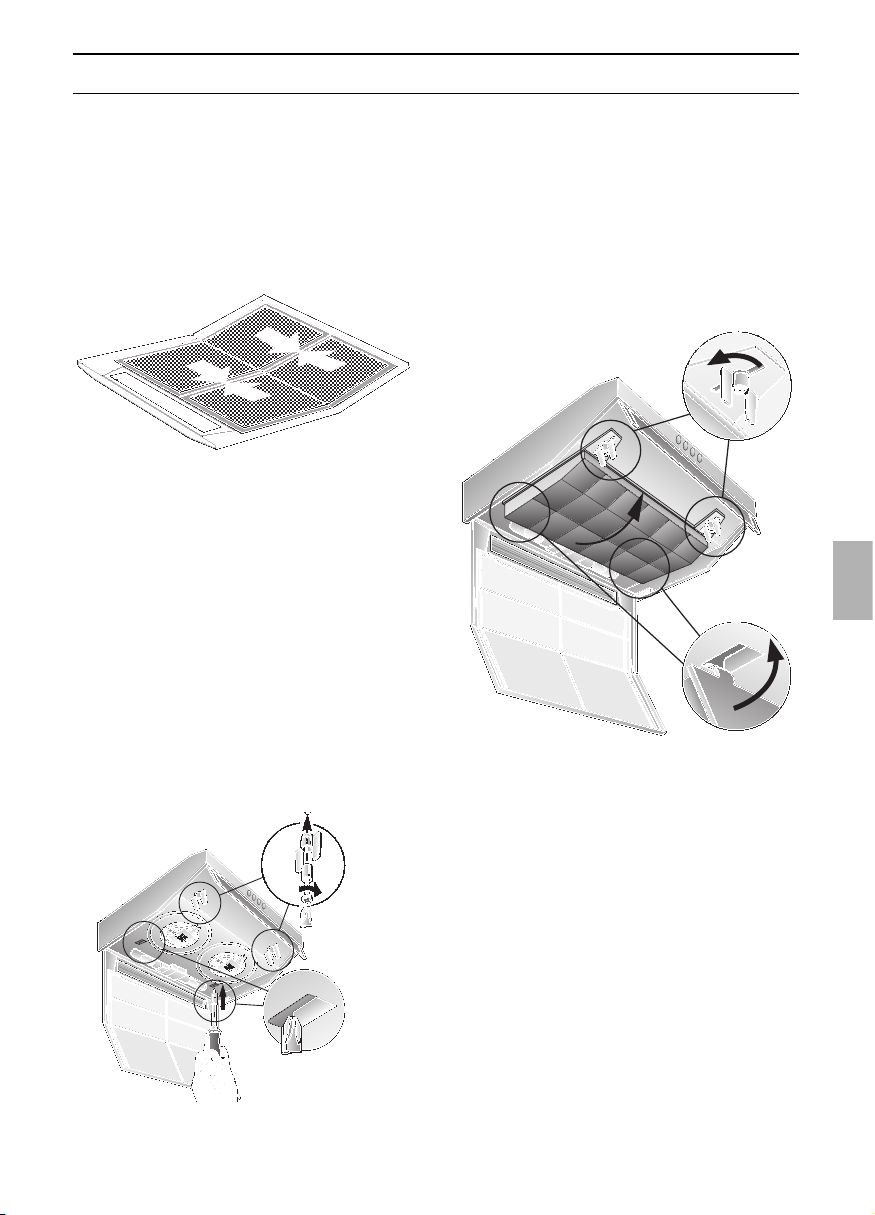

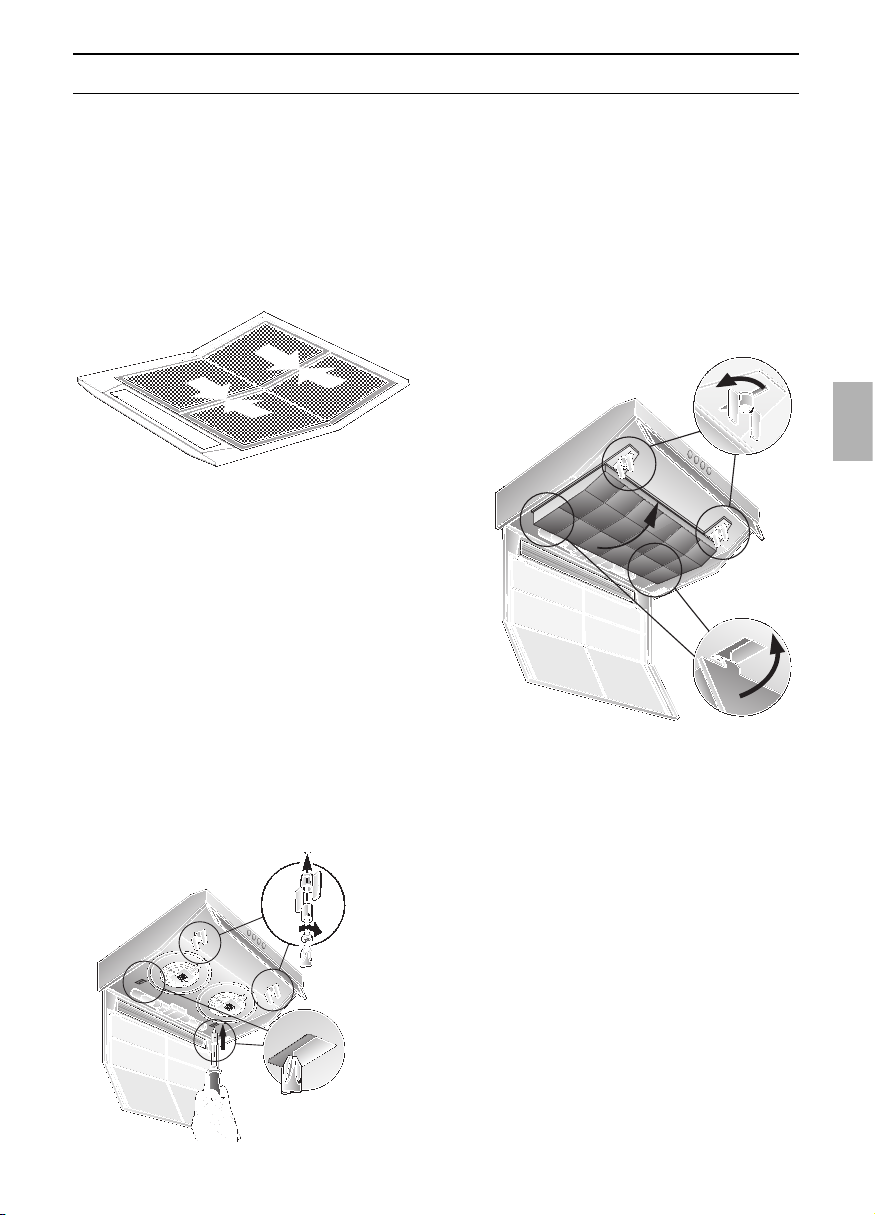

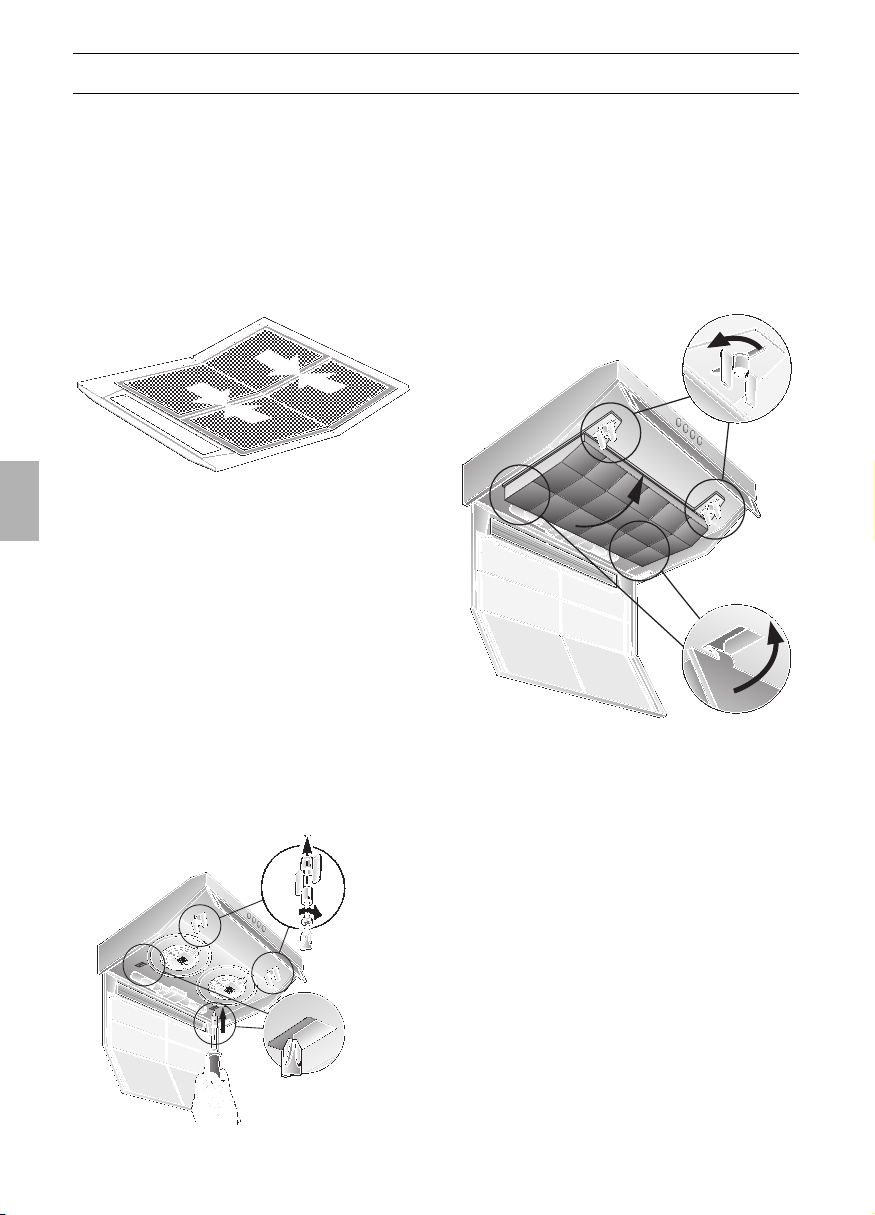

Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim
Umluftbetrieb.
(Ein- und Ausbauen siehe Vlies-Fettfilter)

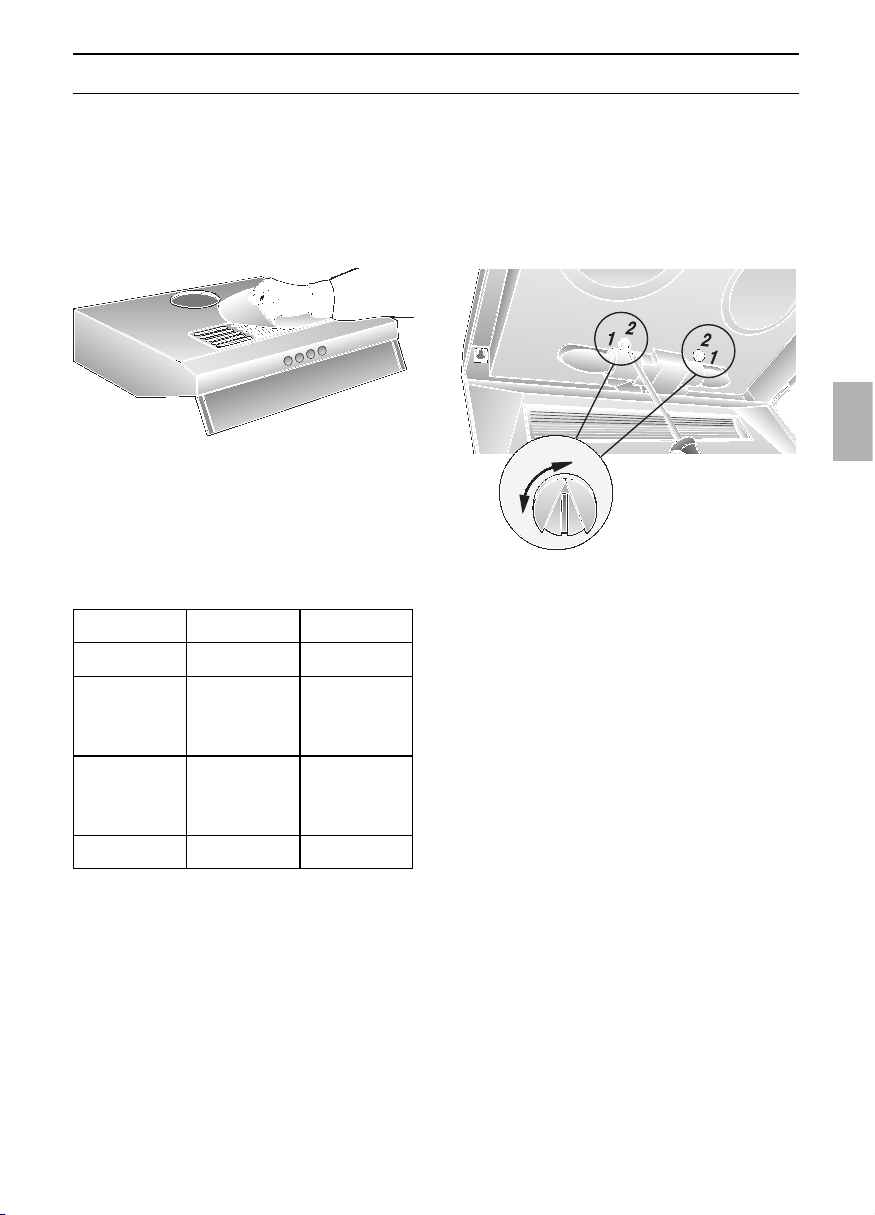

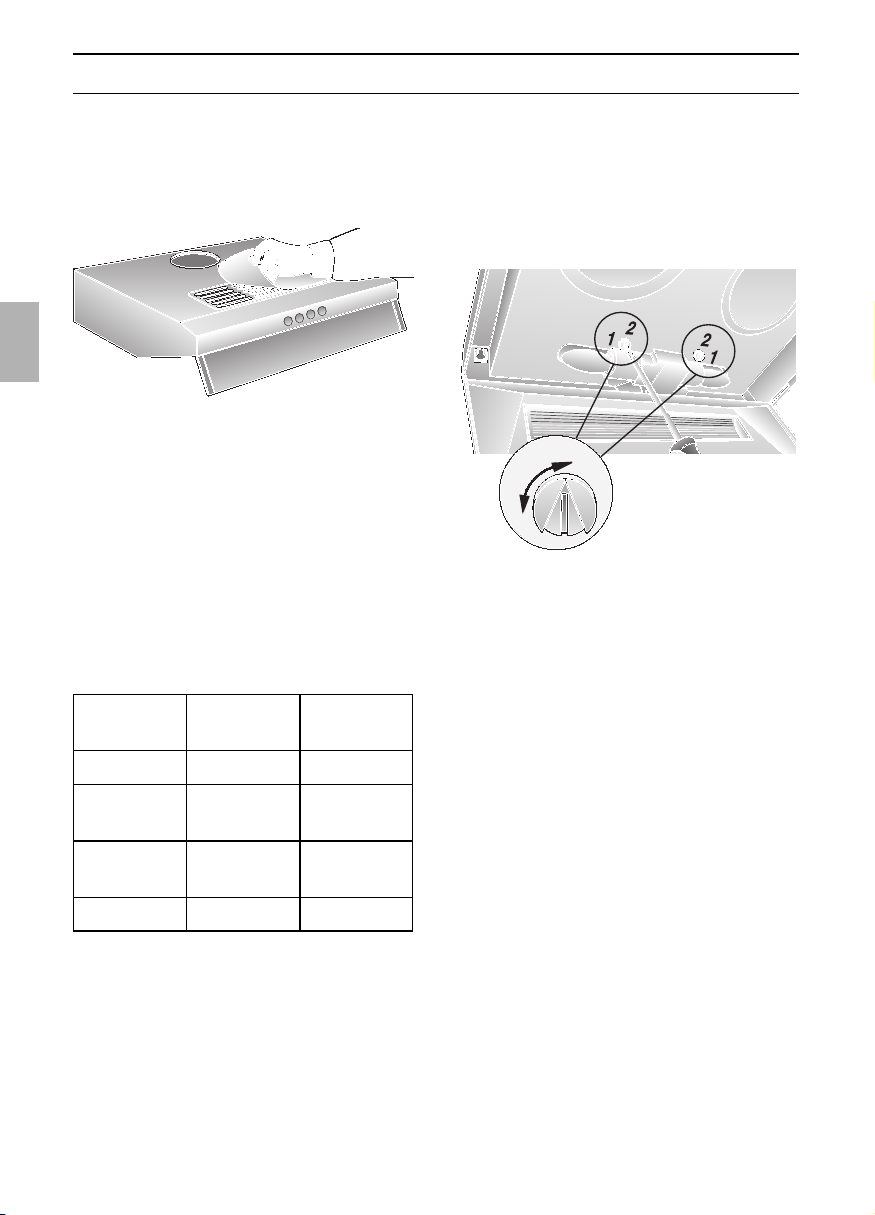

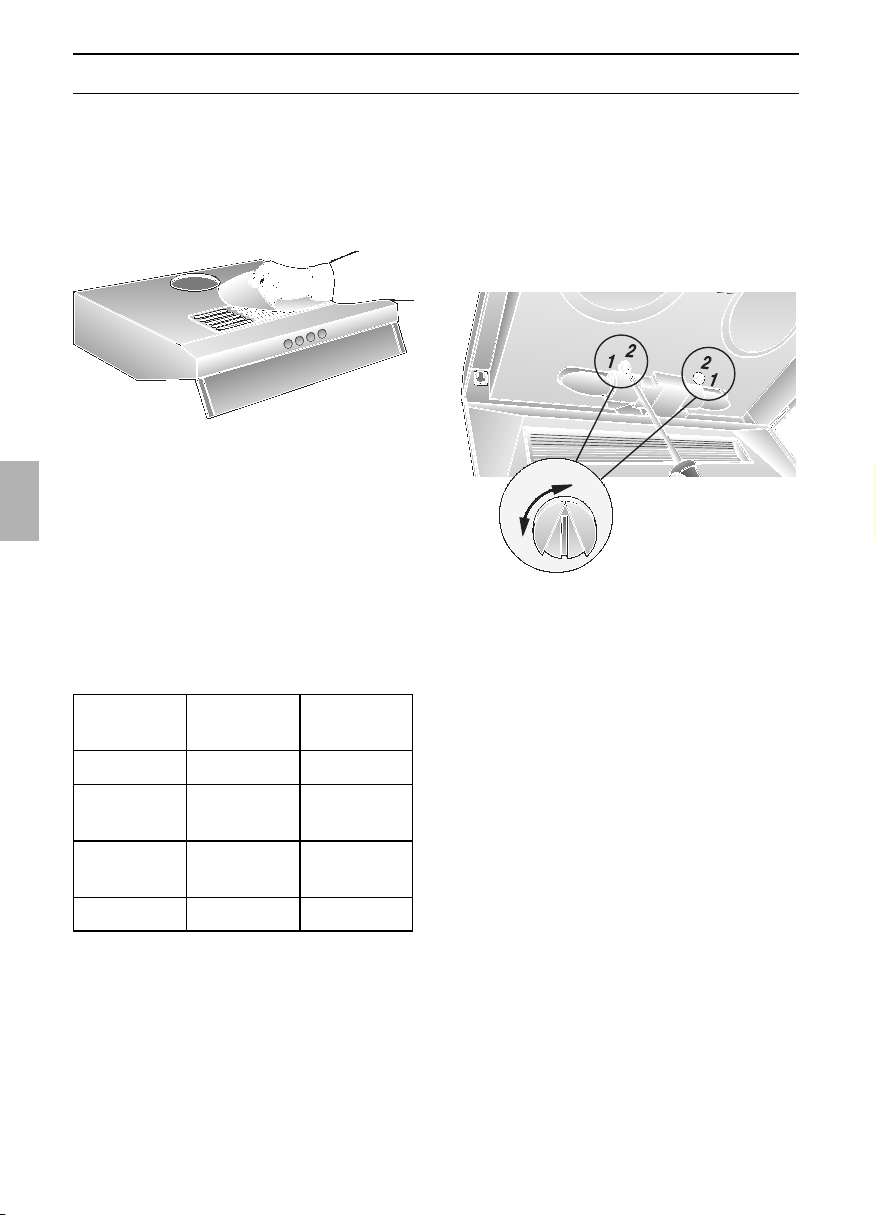

1. Stecken Sie die Schrauben durch die
Flügelmuttern und die Hülsen und
drehen Sie die Schrauben links und
rechts in den Zwischenboden ein (nur
beim ersten Einbau erforderlich).
– Schrauben, Flügelmuttern und Hülsen
liegen dem Aktivkohlefilter bei –.
2. Drücken Sie mit einem Schraubendreher
oder ähnlichem die beiden Laschen am
Gehäuse nach innen ein (nur beim ersten
Einbau erforderlich).
3. Setzen Sie den Aktivkohlefilter hinten ein,
klappen ihn hoch und verriegeln ihn links
und rechts mit den Flügelmuttern.
Die Laschen links uns rechts am
Aktivkohlefilter sind für die 50 cm breite
Dunstabzugshaube eingeklappt.
Sie müssen für die 60 cm und 90 cm
breite Dunstabzugshaube hochgeklappt
werden.
Wechsel des Aktivkohlefilters:
❑ Bei normalem Betrieb (täglich 1 bis 2
Stunden) muss der Aktivkohlefilter
ungefähr 1 x im Jahr ausgetauscht
werden.
❑ Der Aktivkohlefilter ist im FACHHANDEL
erhältlich. (Siehe Sonderzubehör).
❑ Nur Originalfilter verwenden.
Dadurch wird eine optimale Funktion
gewährleistet.
Entsorgung des alten Aktivkohlefilters:
❑ Aktivkohlefilter enthalten keine
Schadstoffe. Sie können z. B. als
Restmüll entsorgt werden.
8
Reinigen und Pflegen
Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.
❑ Beim Reinigen der Fettfilter die
zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.
❑ Zum Reinigen der Dunstabzugshaube
heiße Spüllauge oder mildes Fensterputzmittel verwenden.
❑ Kratzen Sie angetrocknete Ver-
schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.
❑ Keine scheuernden Mittel oder
kratzende Schwämme verwenden.
❑ Hinweis: Alkohol (Spiritus) nicht auf
Kunststoffflächen anwenden, es
könnten matte Stellen entstehen.
Vorsicht! Küche ausreichend
belüften, keine offene Flamme.
Die Bedientasten nur mit milder
Spüllauge und einem weichen, feuchten
Tuch reinigen.
Keinen Edelstahlreiniger für die
Bedientasten verwenden.
Edelstahloberflächen:
❑ Verwenden Sie einen milden nicht
scheuernden Edelstahlreiniger.
❑ Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit
kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!
Aluminium-, Lack- und Kunststoffoberflächen:
❑ Verwenden Sie ein weiches, fusselfreies
Fenster- oder Microfasertuch.
❑ Keine trockenen Tücher verwenden.
❑ Verwenden Sie ein mildes Fenster-
reinigungsmittel.
❑ Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
❑ Keine Scheuermittel verwenden.

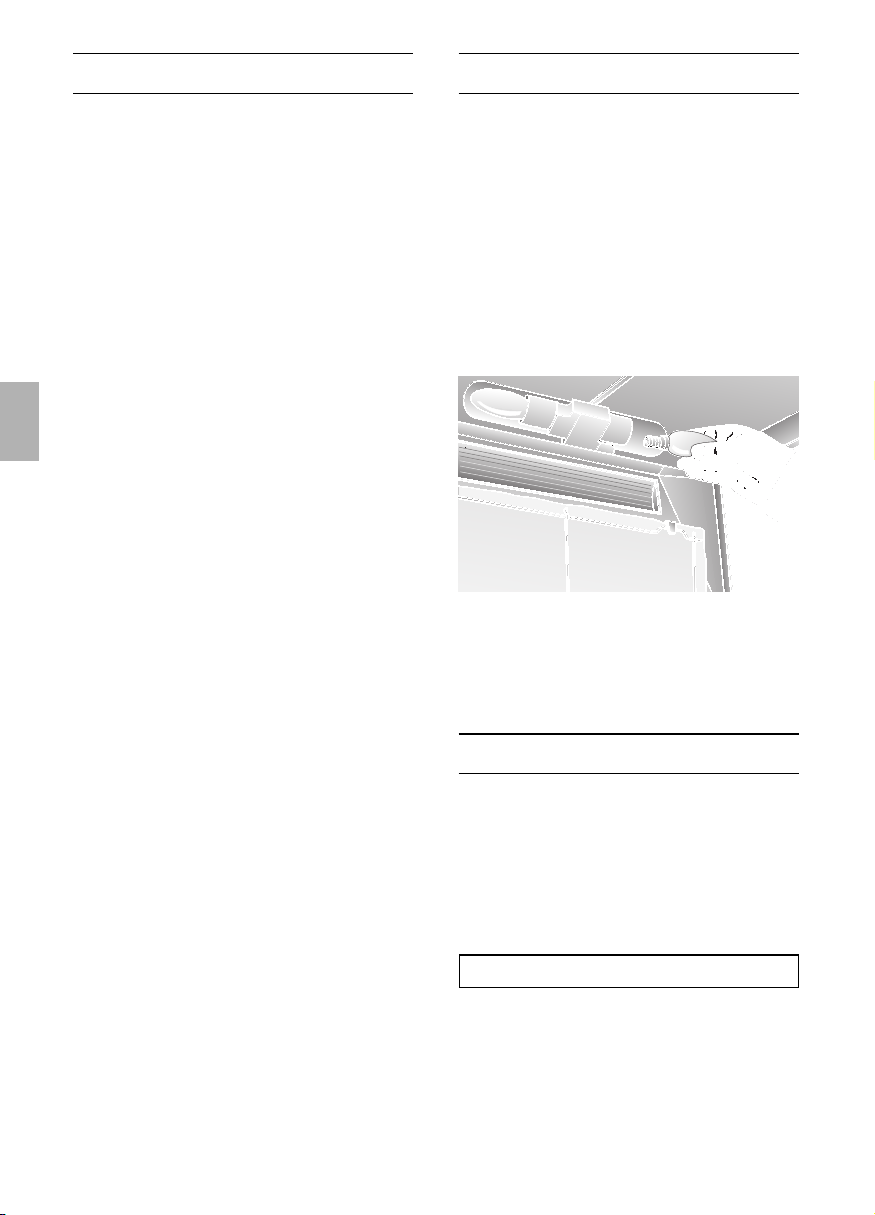

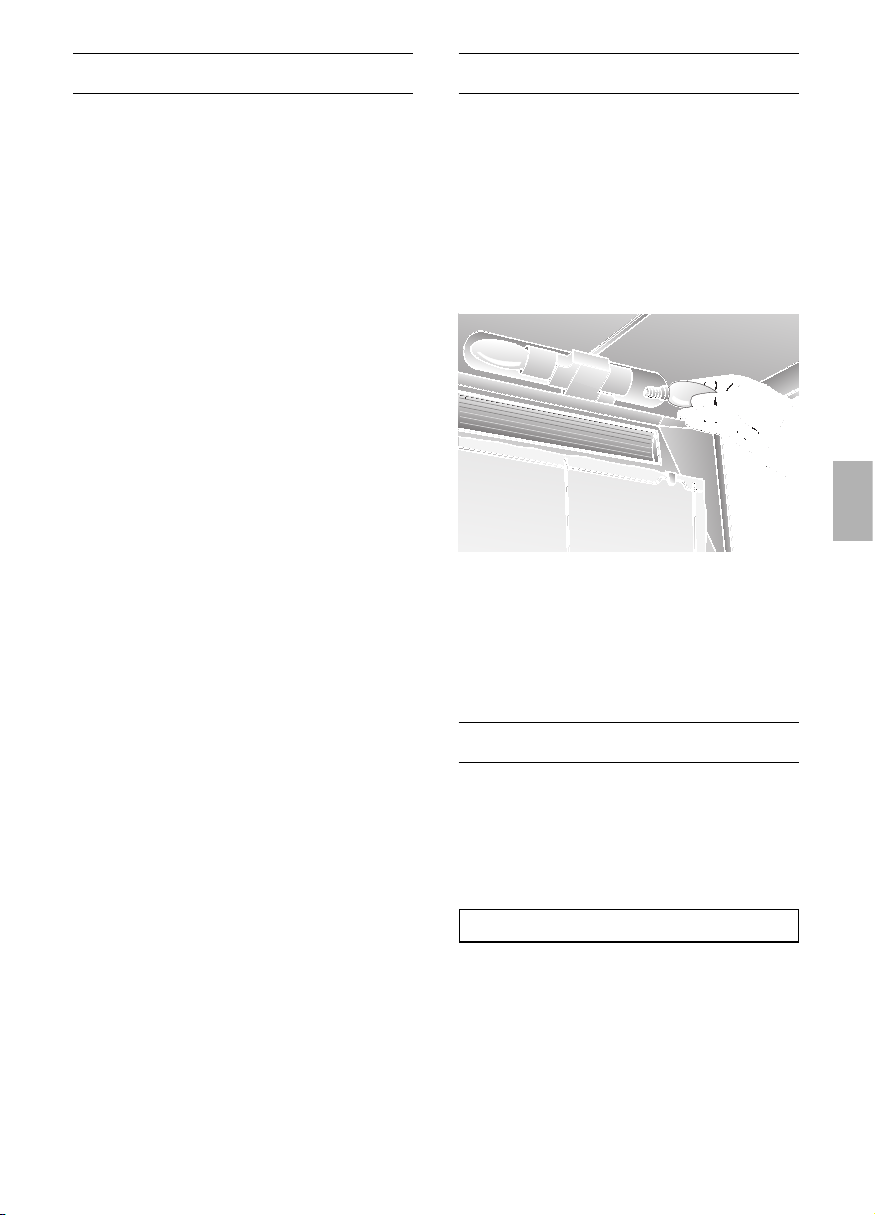

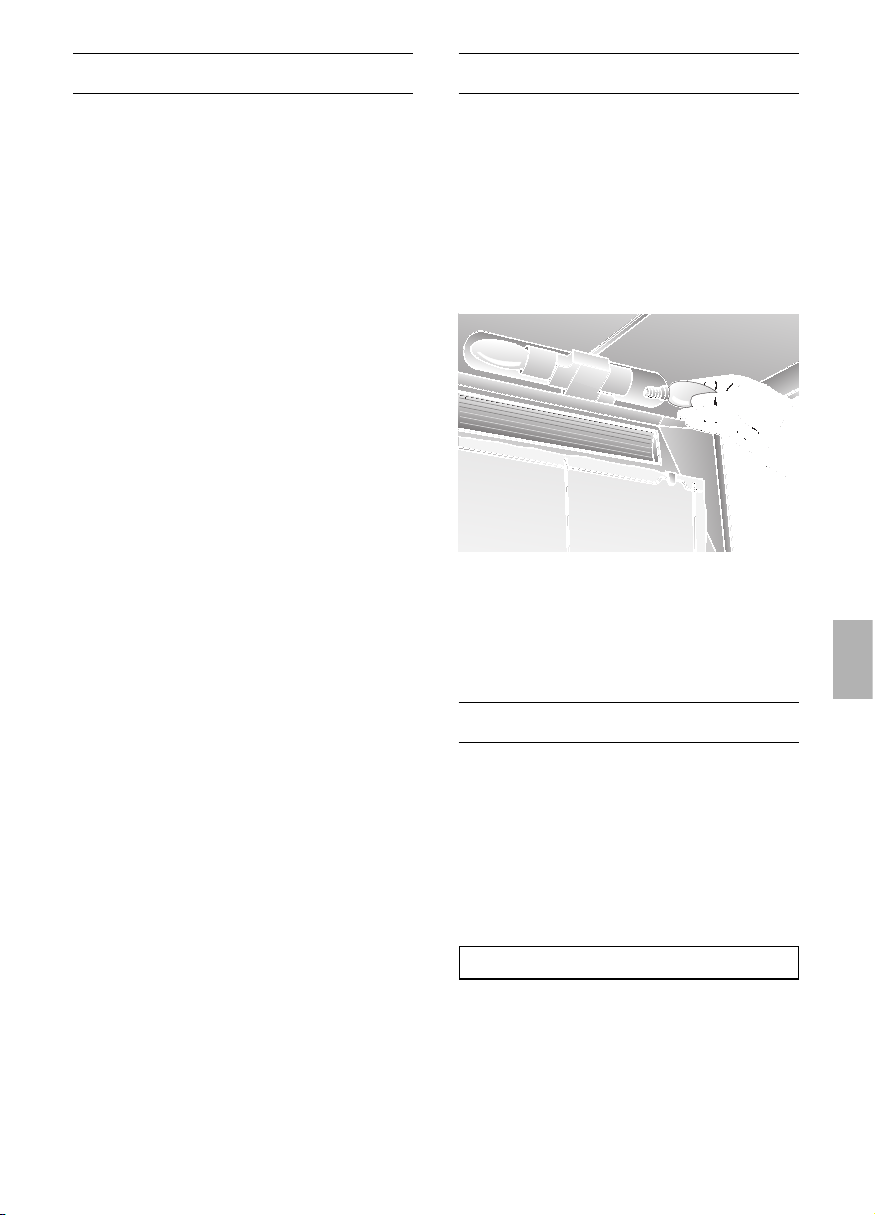

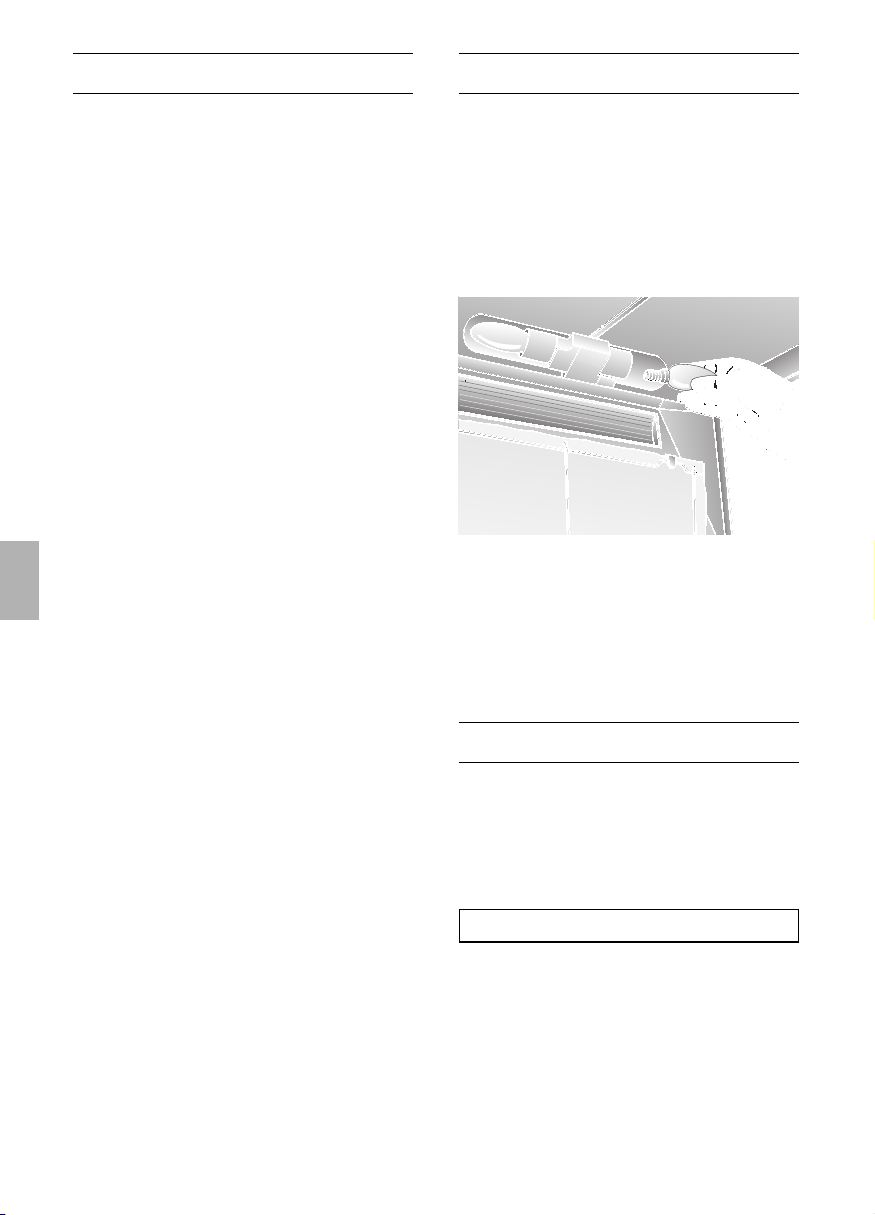

Auswechseln der Lampen
1. Schalten Sie die Dunstabzugshaube aus
und machen Sie durch Ziehen des
Netzsteckers oder Ausschalten der
Sicherung die Dunstabzugshaube
stromlos.
2. Bauen Sie die Fettfilter aus
(siehe Filter und Wartung).
3. Tauschen Sie die Lampe aus
(handelsübliche Glühlampen
max. 40 Watt, Sockel E 14).
Störungen
Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
E-Nr. FD
Tragen Sie die Nummern in obige Felder
ein. Die Nummern sind auf dem
Typenschild, nach Abnahme der Fettfilter,
im Innenraum der Dunstabzugshaube zu
finden.
4. Bauen Sie die Fettfilter wieder ein.
5. Stellen Sie durch Einstecken des
Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder
her.
9
Montageanleitung:
Wichtige Hinweise
Zusätzliche Hinweise bei Gas-Kochgeräten:
Bei der Montage von Gaskochstellen
sind die national einschlägigen gesetzlichen
Bestimmungen (z. B. in Deutschland:
Technische Regeln Gasinstallation TRGI) zu
beachten.
Es müssen die jeweils gültigen Einbau-
vorschriften und die Einbauhinweise der
Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darf nur an
einer Seite neben einem Hochschrank oder
einer hohen Wand eingebaut werden.
Abstand mind. 50 mm.
Mindestabstand bei Gas-Kochstellen
zwischen Oberkante Topfträger und
Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu
Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft-
und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der
Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-
kochstellen und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann
zulässig, wenn die Feuerstätte eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen
Vorschriften eingehalten werden.
Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden.
Je kleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.
10
Vor der Montage
Abluftbetrieb
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außenwand ins Freie geleitet.
D
Die Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin noch
in einen Schacht, welcher der Entlüftung
von Aufstellungsräumen von Feuerstätten
dient, abgegeben werden.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen
Vorschriften (z.B. Landesbauordnungen)
zu beachten.
Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen
Schornsteinfegermeisters einzuholen.
D
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht
angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut
werden, wenn sie nicht im Abluftrohr oder
Mauerkasten vorhanden ist.
Ist dem Gerät keine Rückstauklappe
beigelegt, kann sie über den Fachhandel
bezogen werden (siehe Sonderzubehör in
der Gebrauchsanleitung).
Den inneren Teil des Abluftstutzens
nicht herausschneiden.

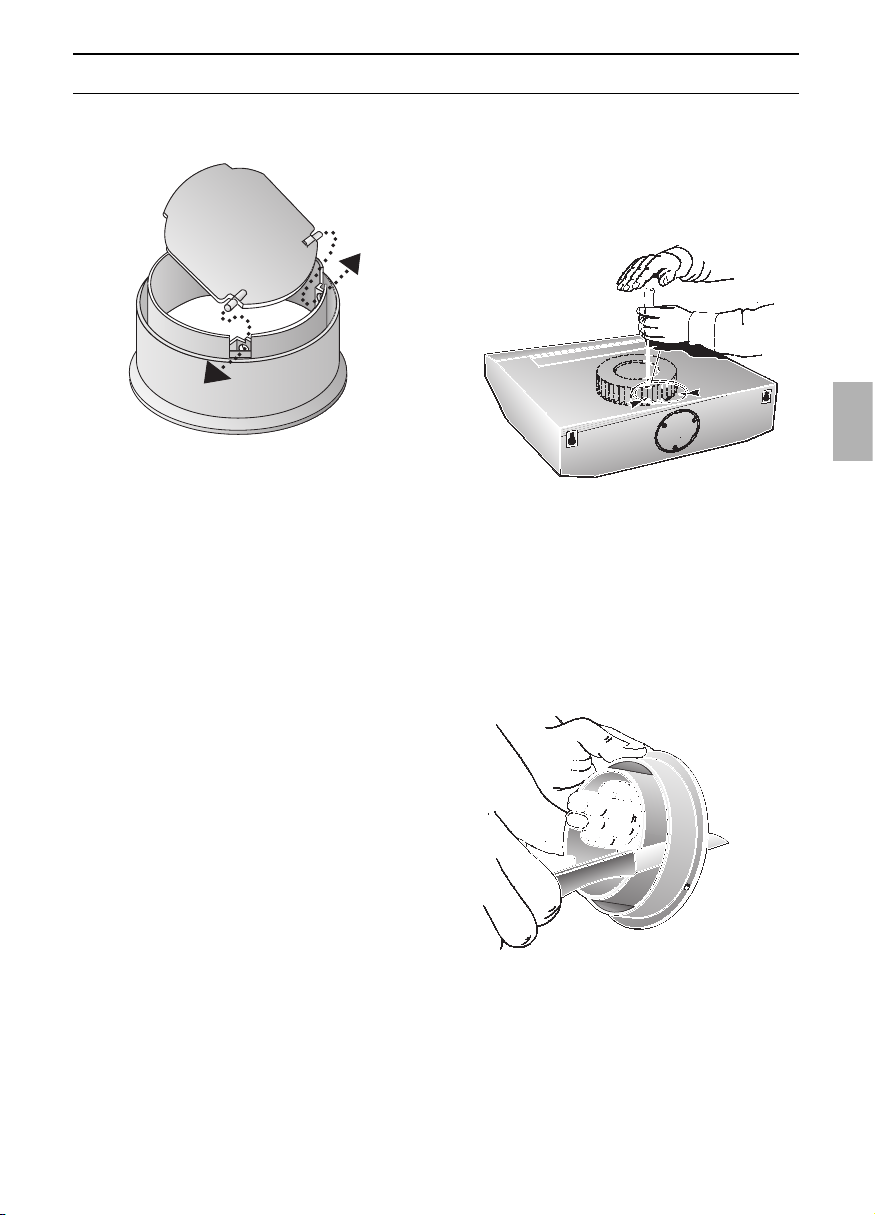

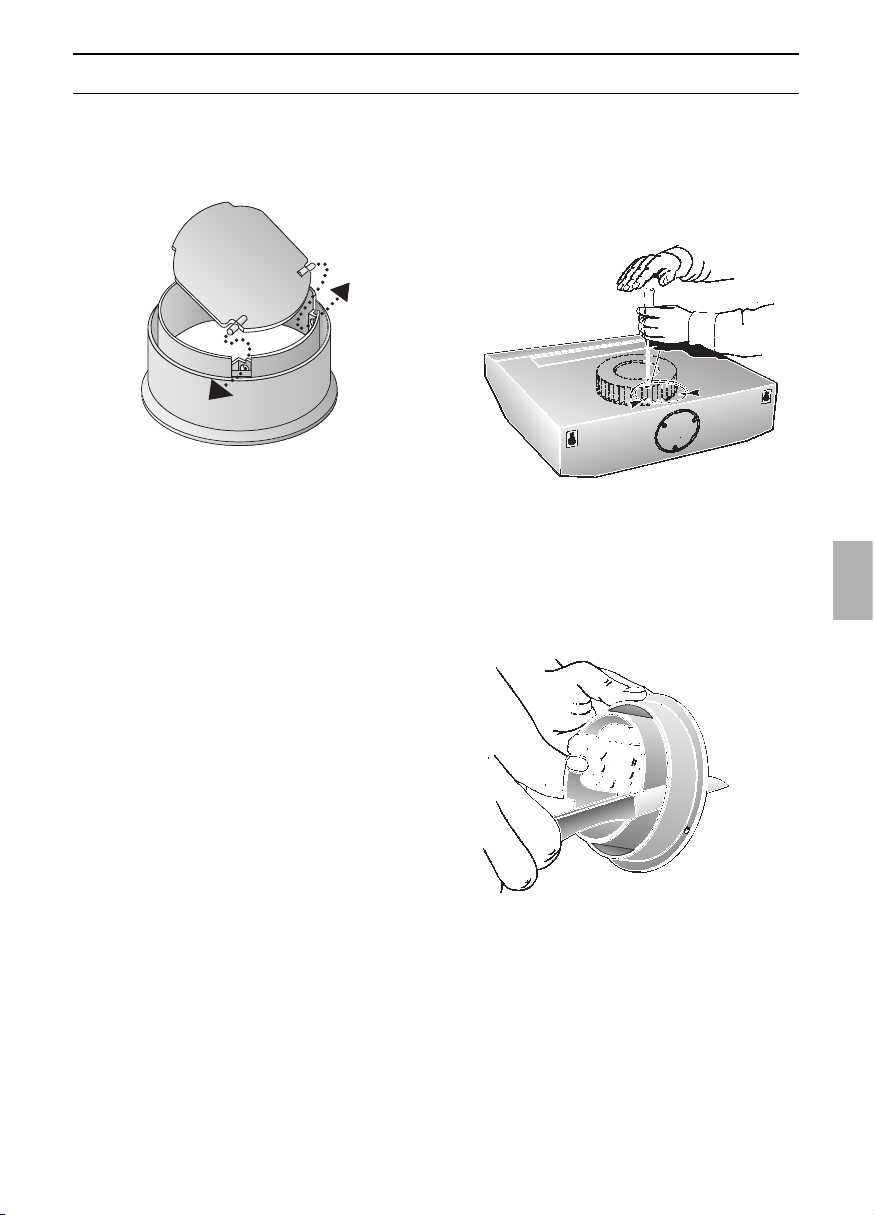

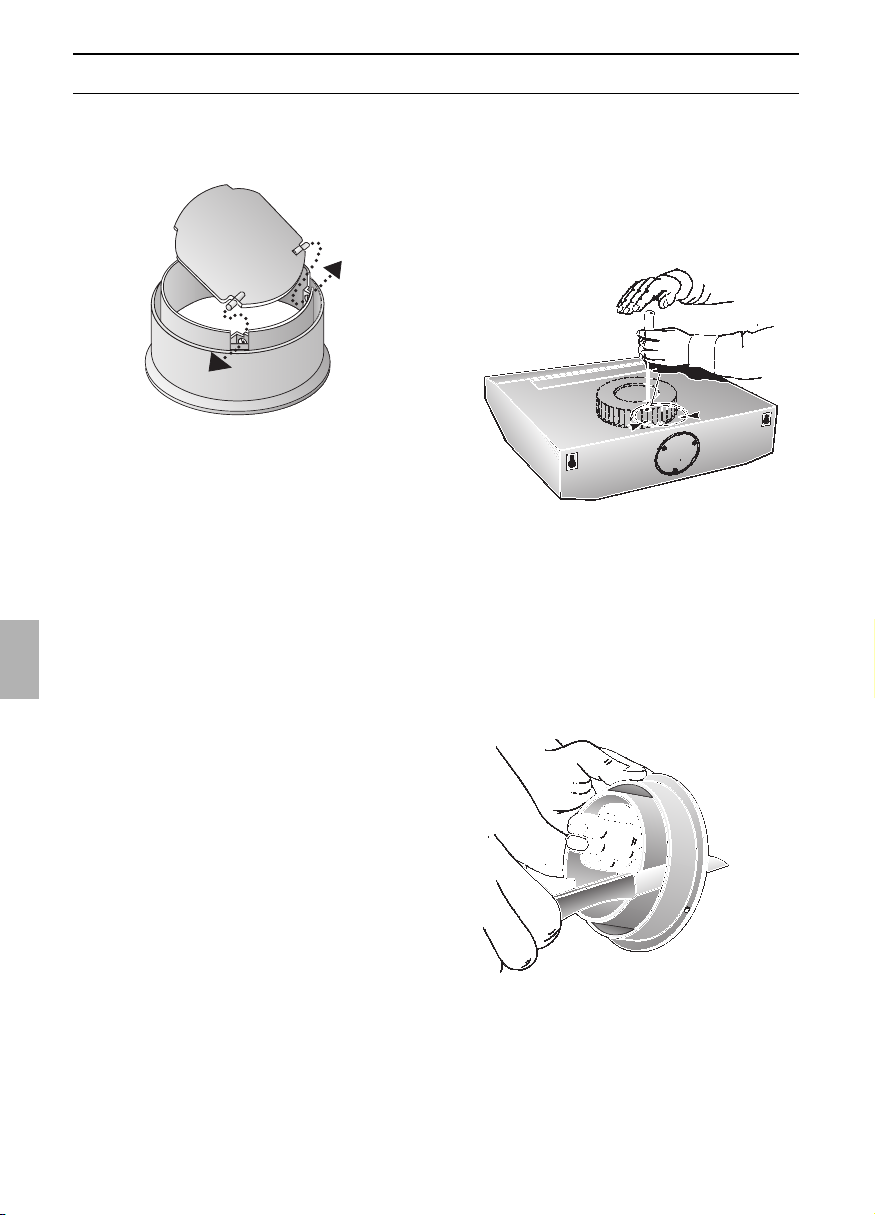

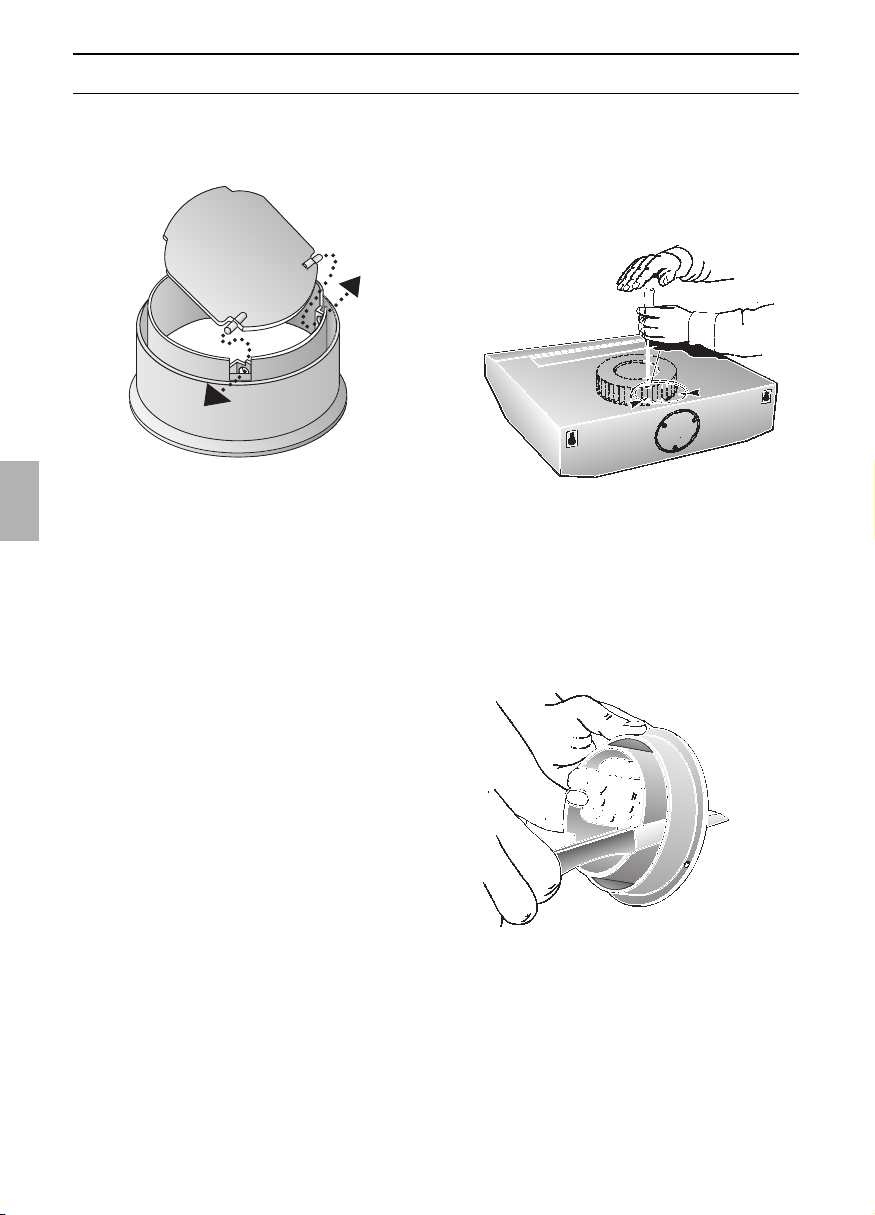

Montieren der Rückstauklappe:
❑ Die beiden Zapfen der Rückstauklappe
in die Löcher am Abluftstutzen
einrasten.
Vor der Montage
Optimale Leistung der Dunstabzugshaube:
❑
Kurzes, glattes Abluftrohr.
❑
Möglichst wenig Rohrbögen.
❑
Möglichst große Rohrdurchmesser (am
besten l 120 mm) und große Rohrbögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
❑
Rundrohre
Kurzes Abluftrohr:
Innendurchmesser mind. 100 mm,
längeres Abluftrohr:
Innendurchmesser mind. 120 mm.
❑
Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre
haben.
Sie sollten keine scharfen Umlenkungen haben.
l 100 mm ca. 078 cm
2
l 125 mm ca. 113 cm
2
❑
Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
❑
Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
Abluft nach oben:
Rohrdurchmesser: 100 oder 120 mm
❑ Deckel an der Oberseite der Dunst-
abzugshaube ausbrechen. Dazu mit
einem Werkzeug an den Haltepunkten
kurz aufschlagen.
Das Werkzeug senkrecht halten, um
eine Beschädigung des Lüfters zu
vermeiden.
❑ Das ausgebrochene Blechteil heraus-
nehmen (es könnte Geräusche und
Störungen verursachen).
❑ Bei Rohrdurchmesser 120 mm, den
inneren Teil des Abluftstutzens herausschneiden.
11
❑ Abluftstutzen einsetzen und bis Anschlag
verdrehen.
12
Vor der Montage
Das Werkzeug senkrecht halten, um
eine Beschädigung des Lüfters zu
vermeiden.
❑ Das ausgebrochene Blechteil heraus-
nehmen (es könnte Geräusche und
Störungen verursachen).
❑ 2-motorige-Ausführung:
Am Kunststoffteil die Öffnung nach
hinten herstellen. Dazu die 3 Rippen
durchtrennen und das abgeschnittene
Teil herausnehmen.

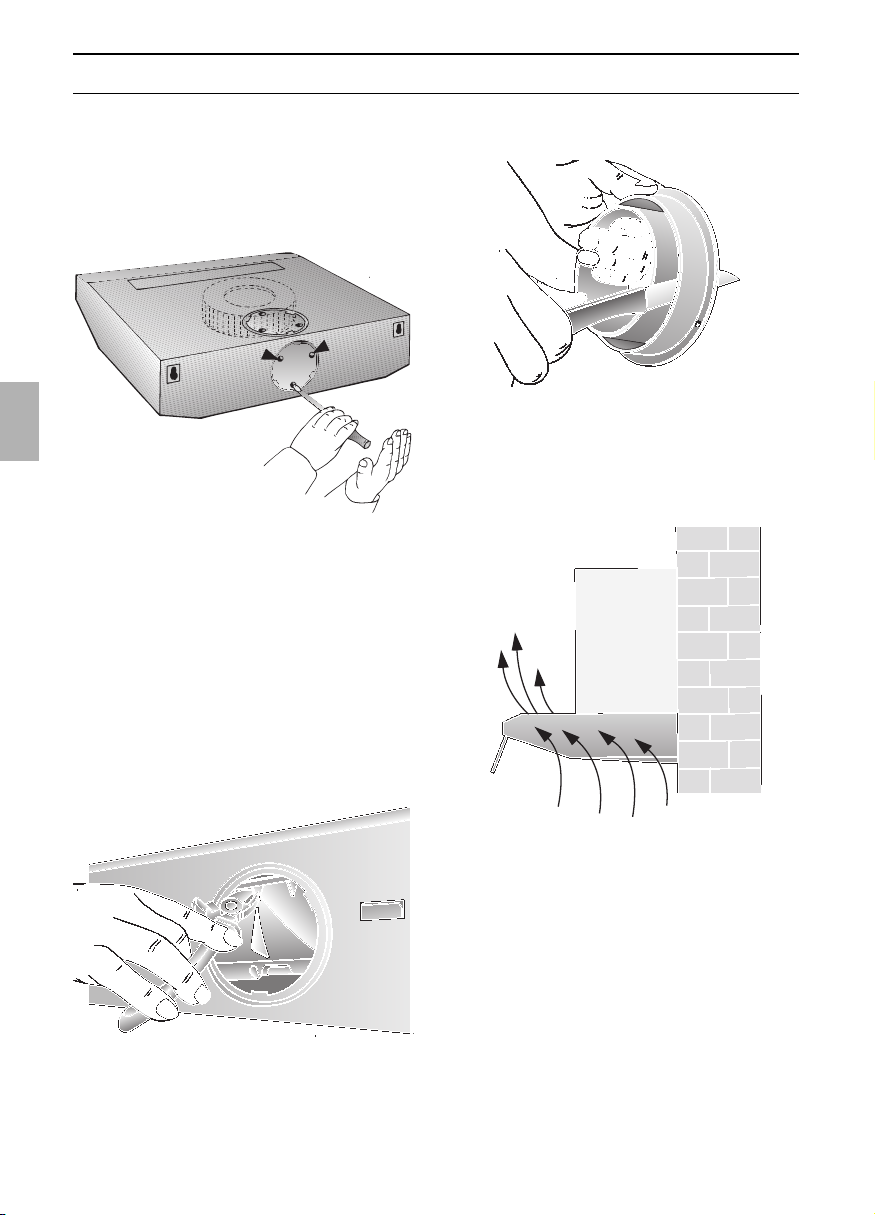

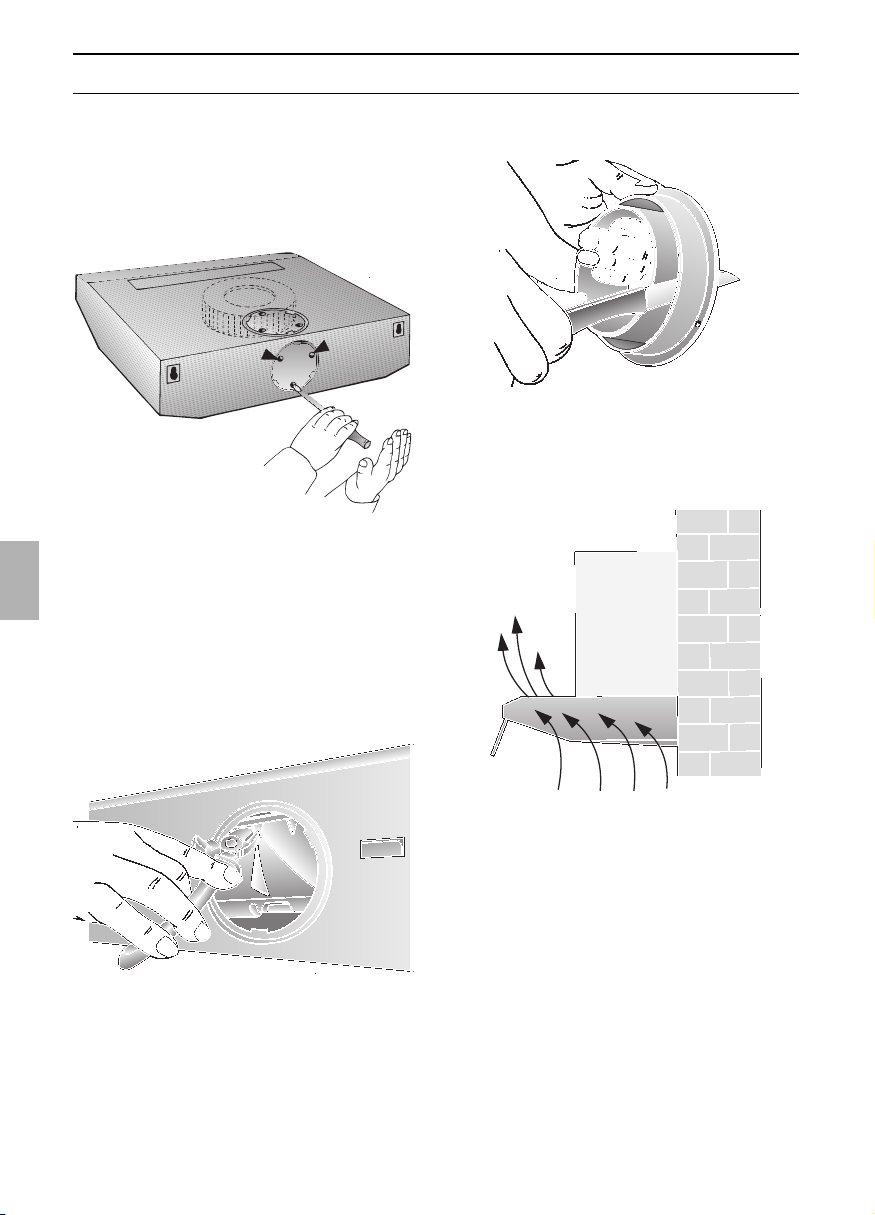

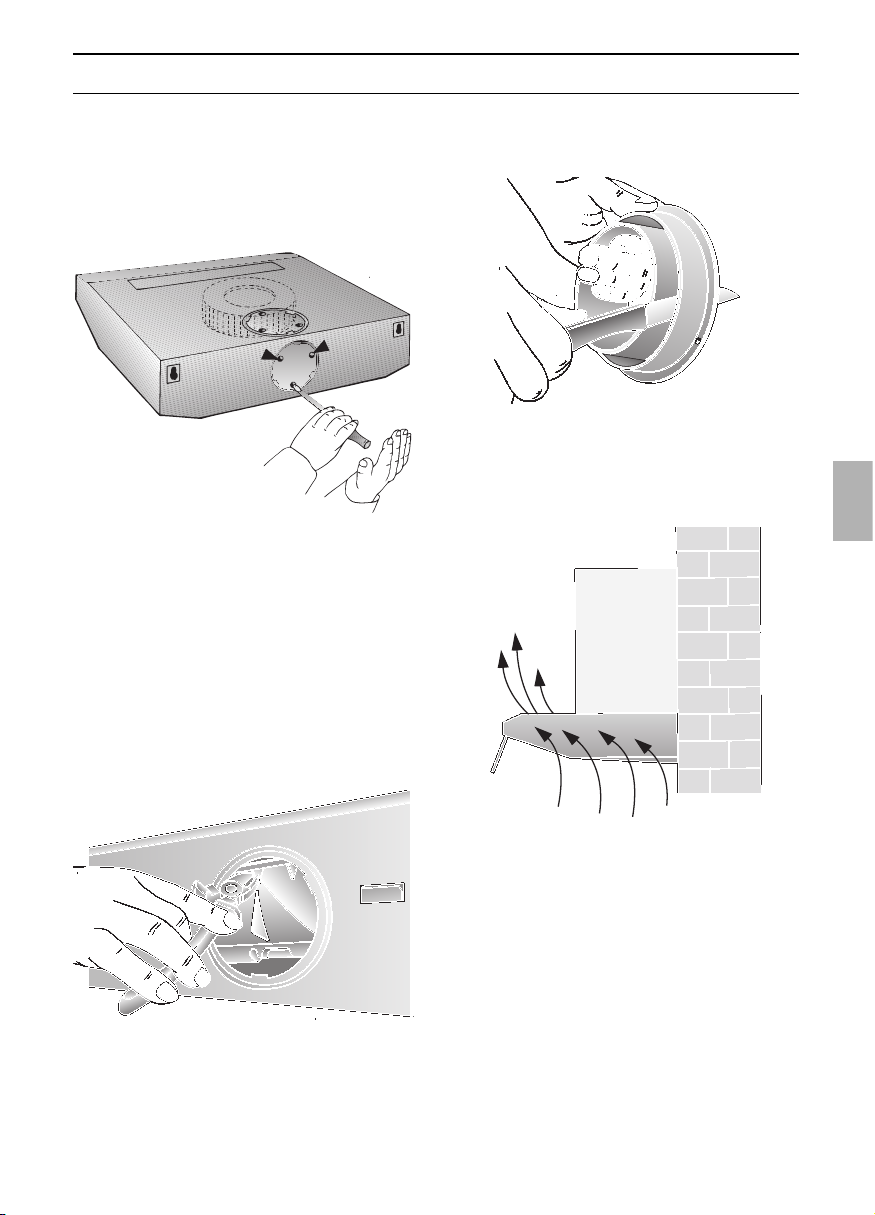

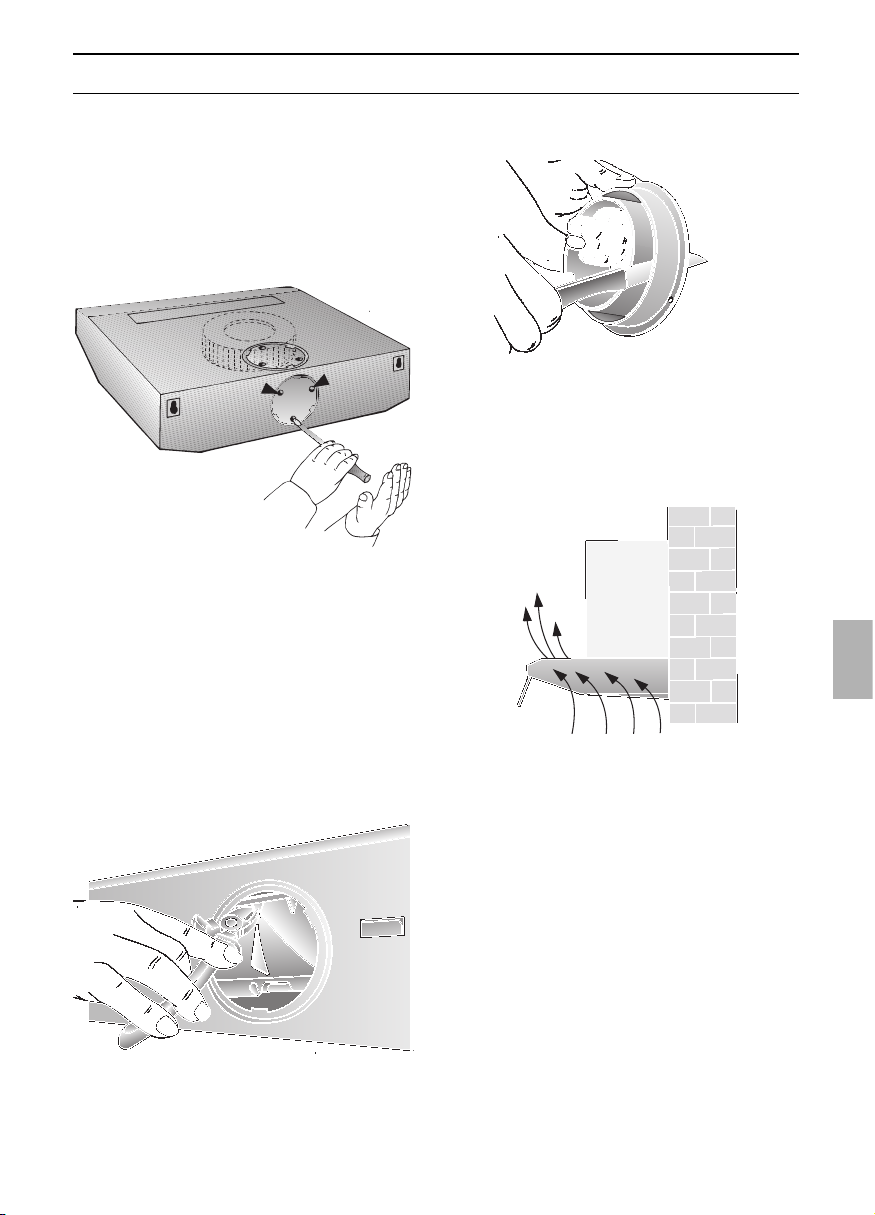

Abluft nach hinten:
Rohrdurchmesser: 100 mm
❑ Deckel an der Rückwand der Dunst-
abzugshaube ausbrechen. Dazu mit
einem Werkzeug an den Haltepunkten
kurz aufschlagen.
❑ Das Außenteil des Abluftstutzens
abschneiden.
❑ Das Innenteil einsetzen und bis Anschlag
verdrehen.
Umluftbetrieb
❑
Mit Aktivkohlefilter, wenn keine
Möglichkeit für Abluftbetrieb vorhanden
ist.
❑ Die durch einen zusätzlichen Aktivkohle-
filter gereinigte Luft wird wieder in den
Raum zurückgeführt.
❑ Einsetzen des Aktivkohlefilters siehe
Gebrauchsanleitung.
❑ Falls die Dunstabzugshaube von Abluft-
betrieb auf Umluftbetrieb umgestellt
wird, muss die Abluftöffnung verschlossen werden um eine Gefährdung
zu vermeiden.
13
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die
Schutzkontaktsteckdose möglichst
zugänglich in der Nähe der Dunstabzugshaube anbringen.
❑
Die Schutzkontaktsteckdose sollte über
einen eigenen Stromkreis angeschlossen werden.
Elektrische Daten:
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
Bei Reparaturen das Gerät generell
stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf nur durch
einen beim zuständigen ElektrizitätsVersorgungsunternehmen eingetragenen
Elektro-Installateur angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung.
Dazu gehören LS-Schalter und Schütze.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.

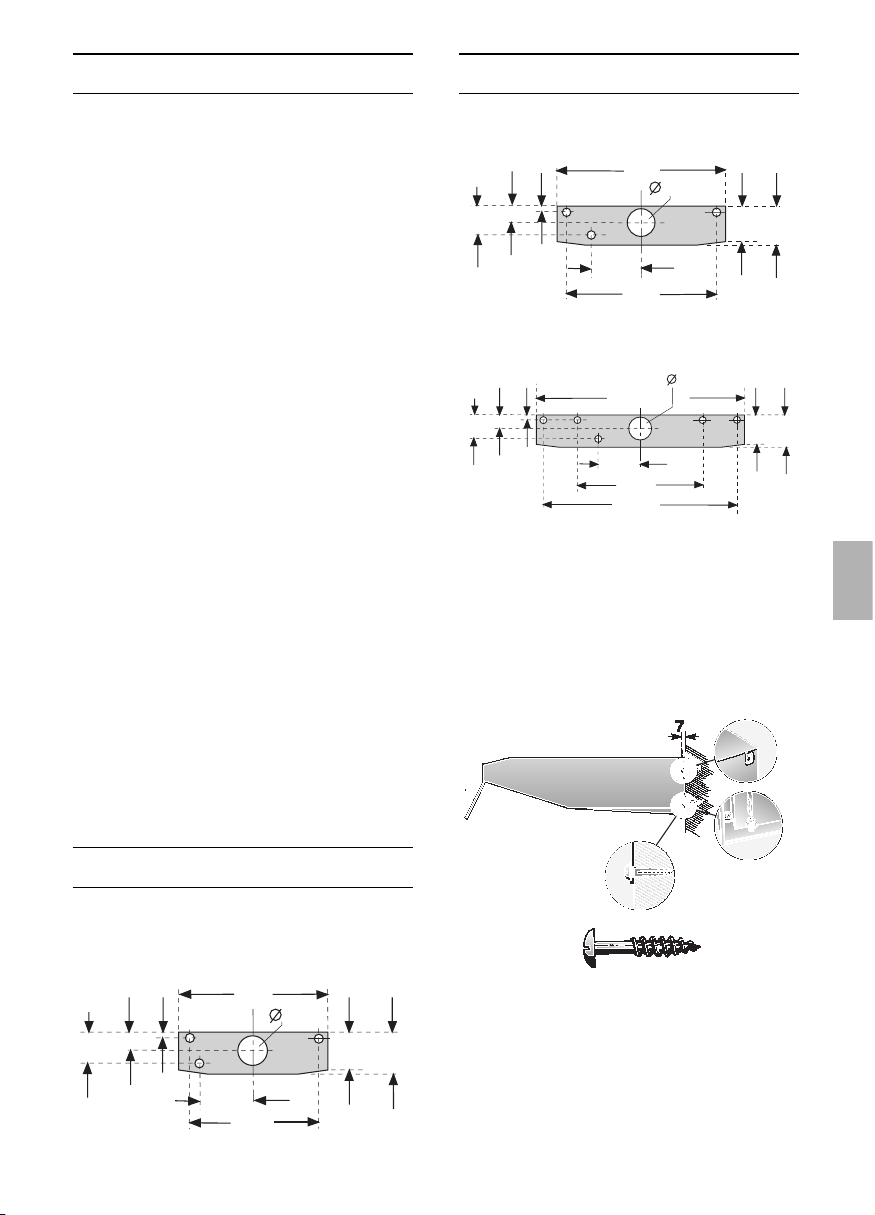

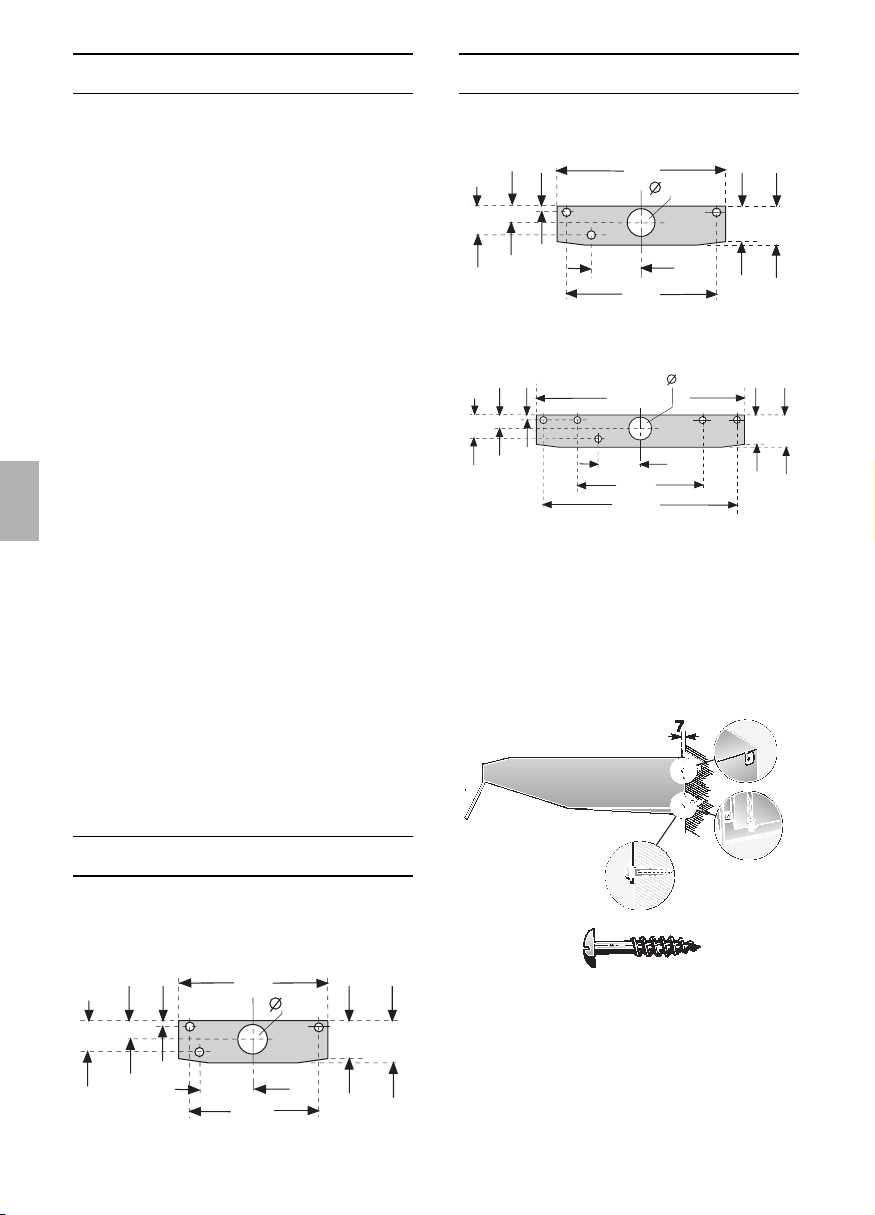

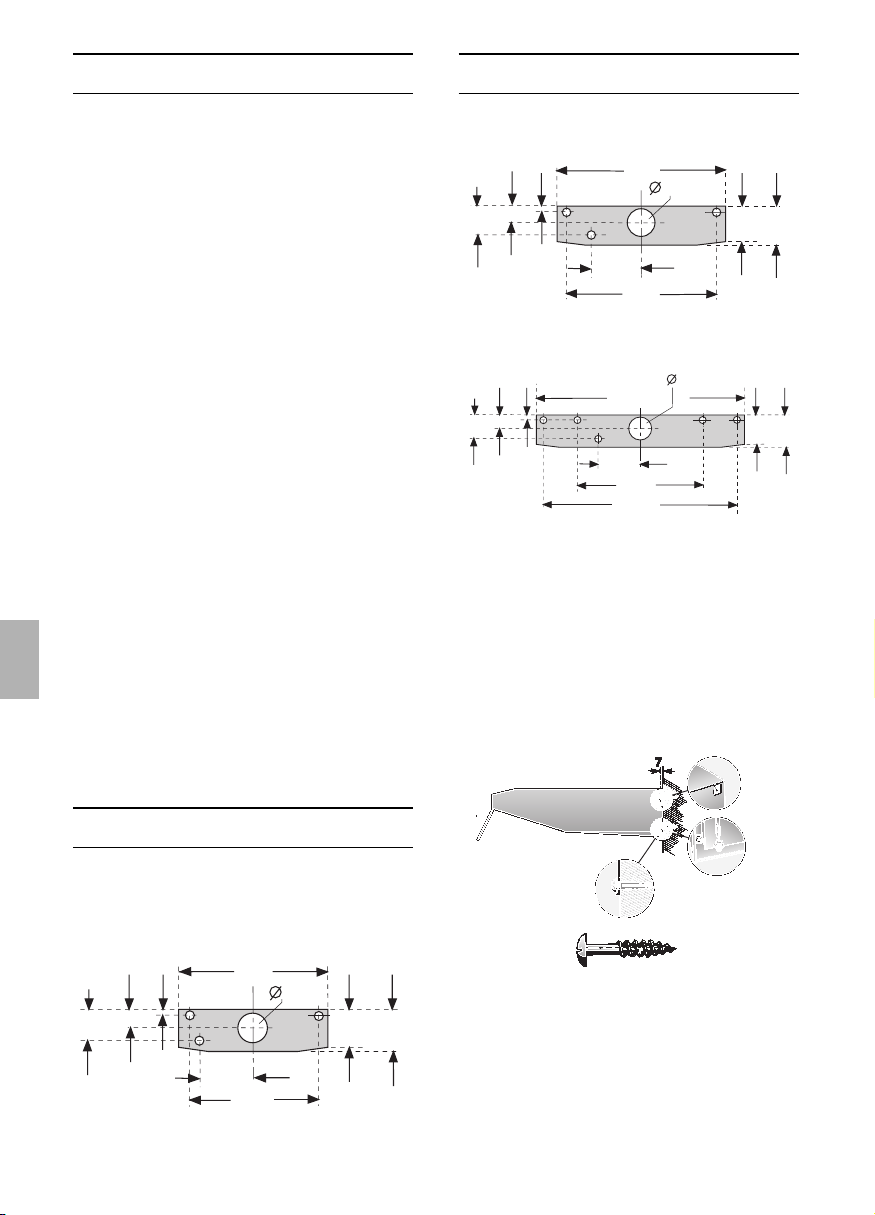

Befestigung
60 cm breite Dunstabzugshaube:
Mit 3 Schrauben.
90 cm breite Dunstabzugshaube:
Mit 5 Schrauben.
1. Befestigungsbohrungen anreißen.
Maße aus den Bildern entnehmen oder
Schablone verwenden.
2. Löcher l 8 mm bohren und Dübel
wandbündig eindrücken.
3. Die oberen Schrauben (links und rechts)
bis zu einem Abstand von ca. 7 mm,
vom Schraubenkopf zur Wand, einschrauben.

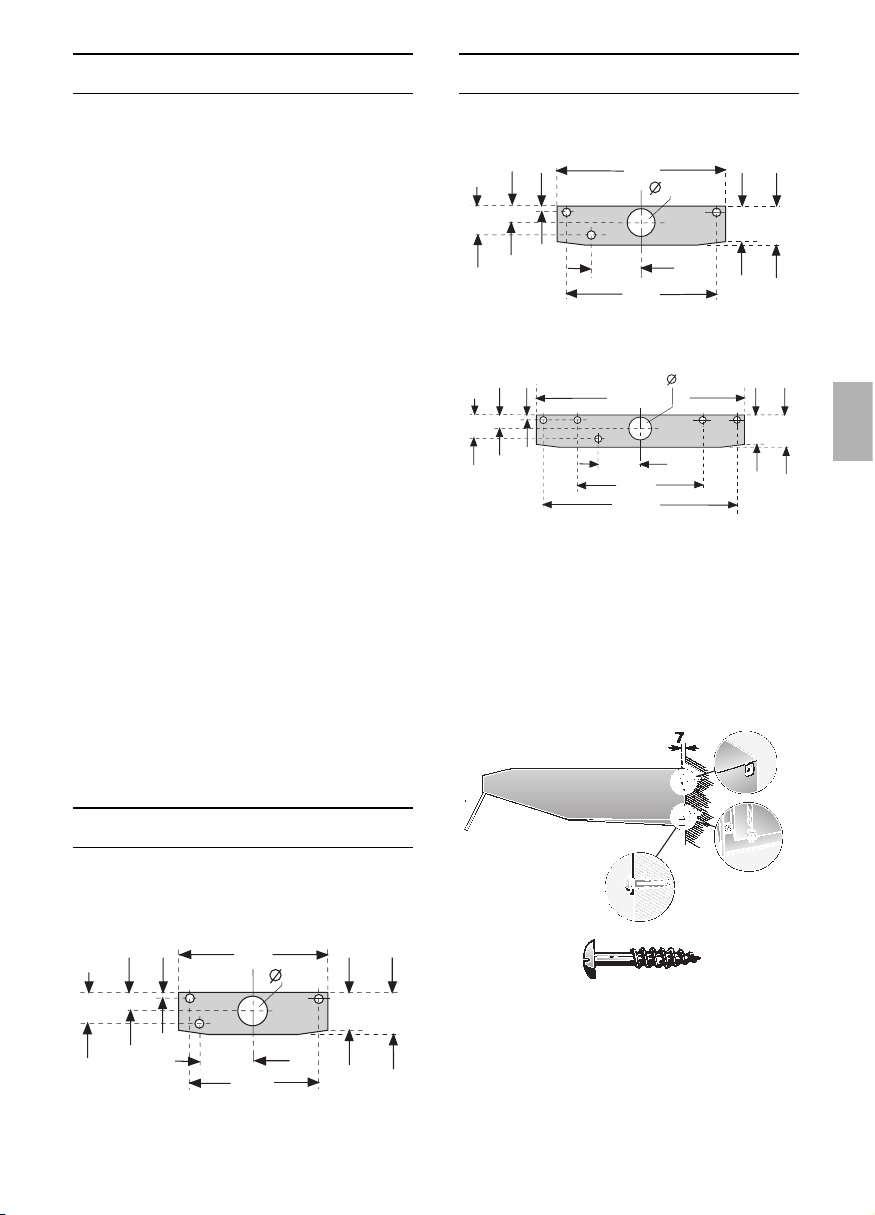

Befestigung
Befestigung an der Wand
50 cm breite Dunstabzugshaube:
Mit 3 Schrauben.
4. Filtergitter abnehmen
(siehe Gebrauchsanweisung).
5. Dunstabzugshaube einhängen.
6. Die untere Schraube mit Unterleg-
scheibe vom Innenraum der Dunstabzugshaube aus festschrauben.
1
180
598
100
127
140
8
0
536
100
898
127
536
836
21
57
102
21
57
102
140
498
100
180
436
102
21
57
127
140
14

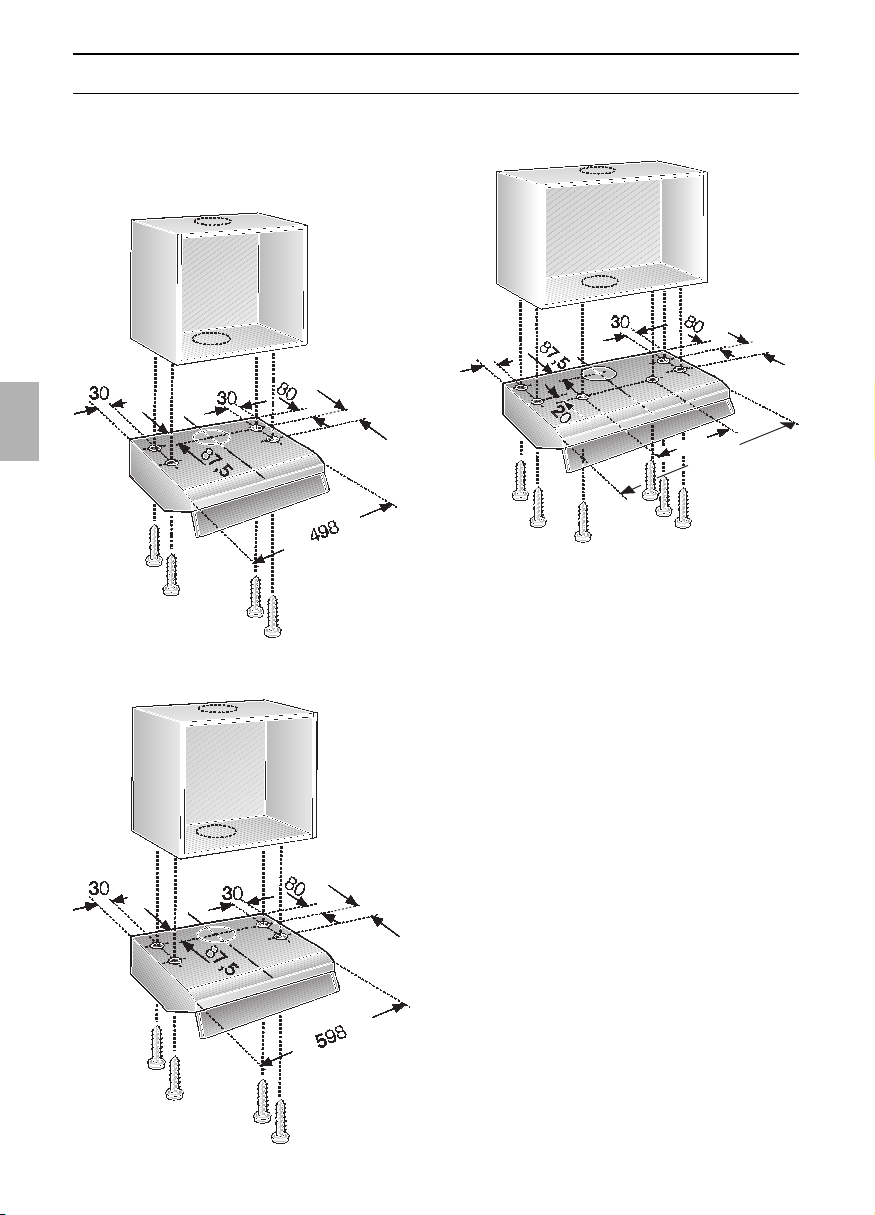

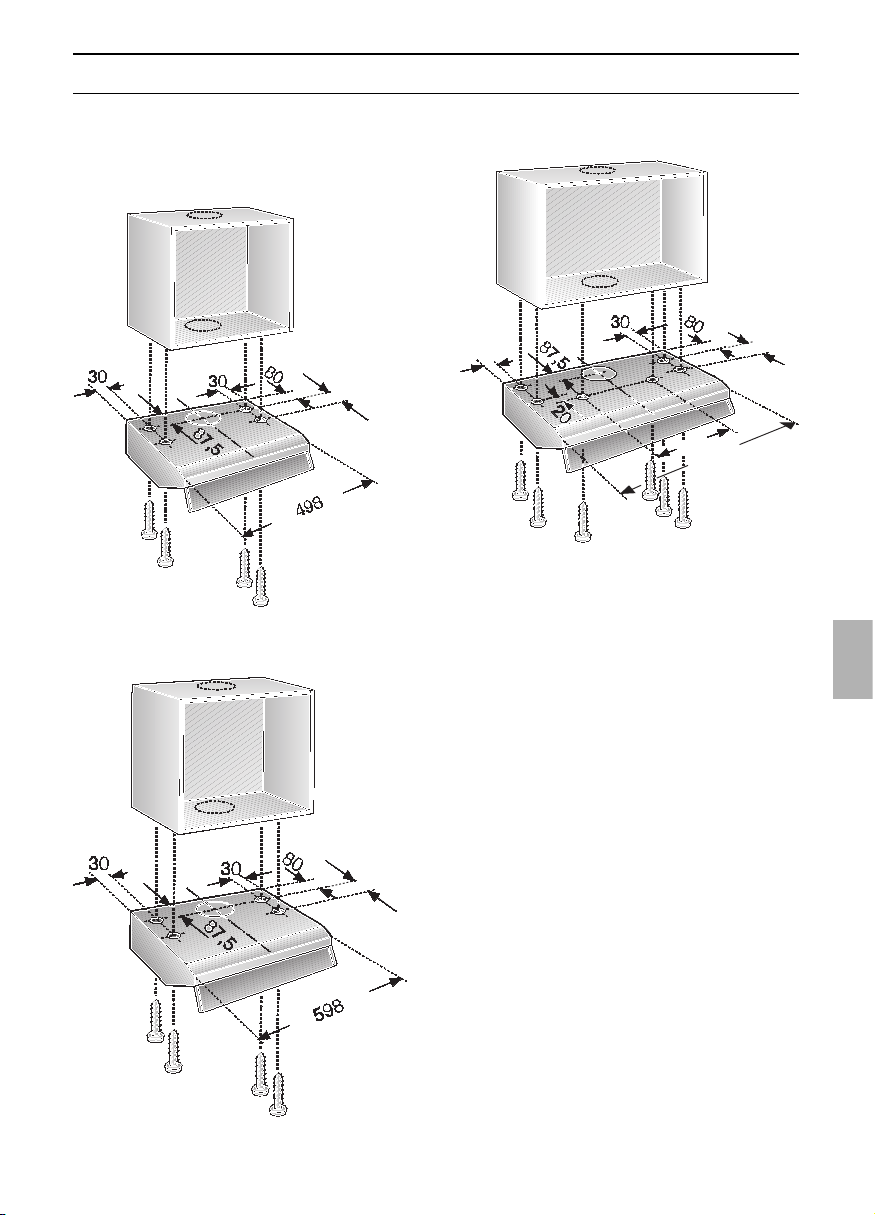

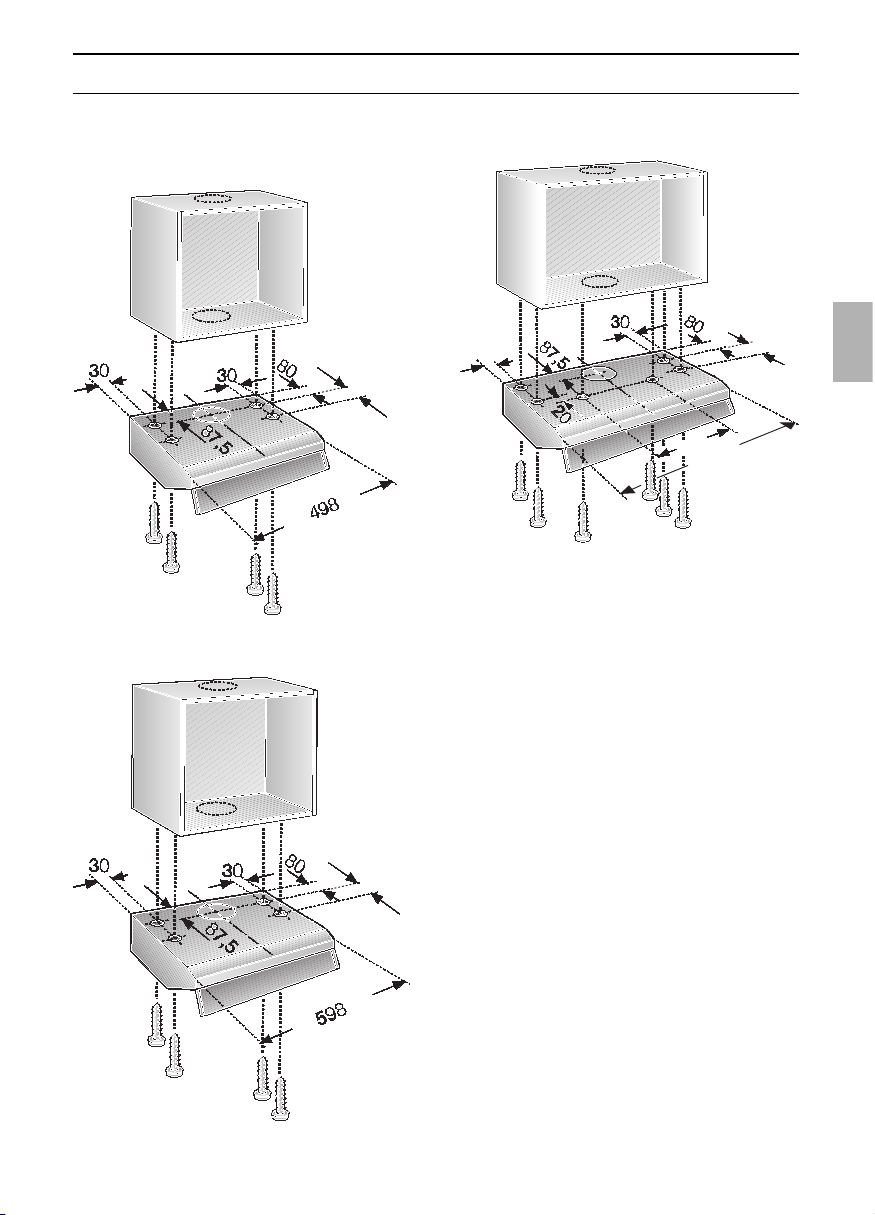

Befestigung

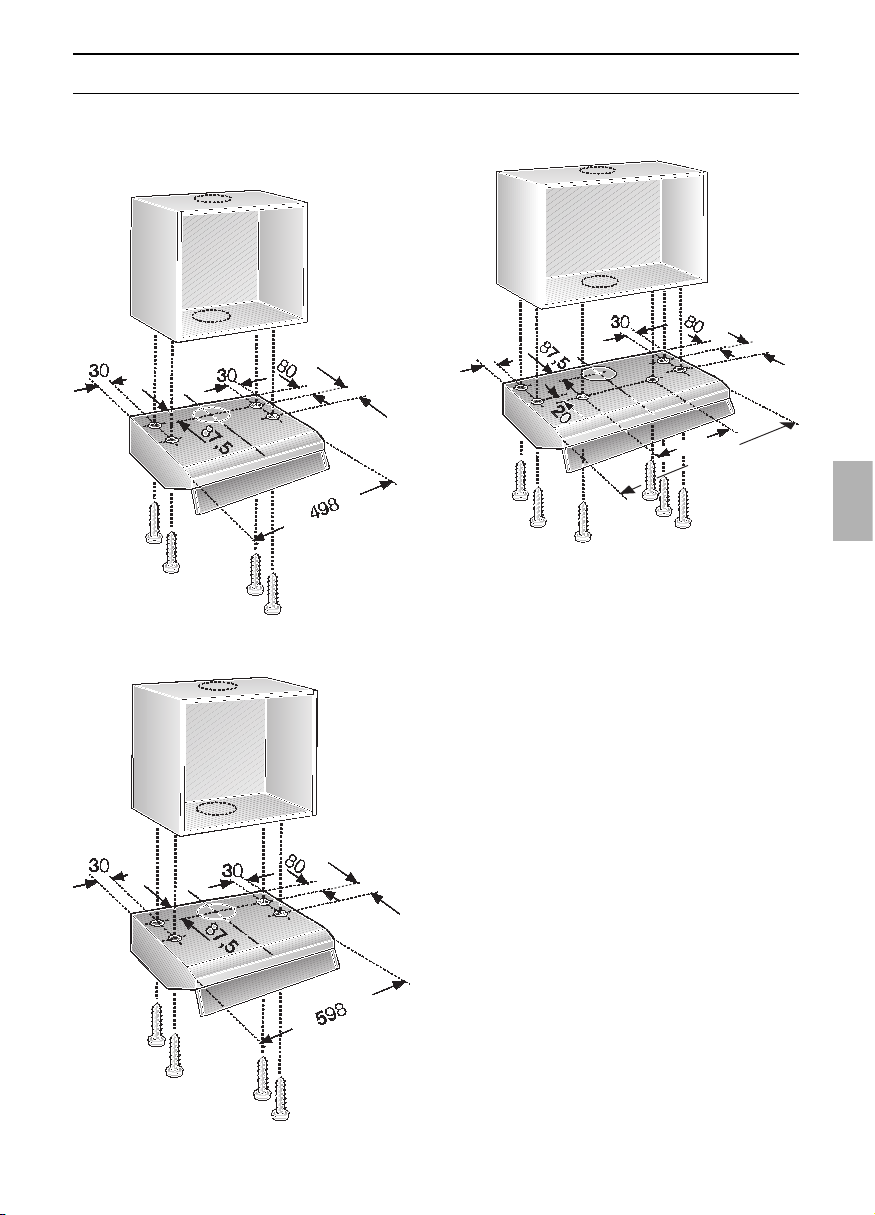

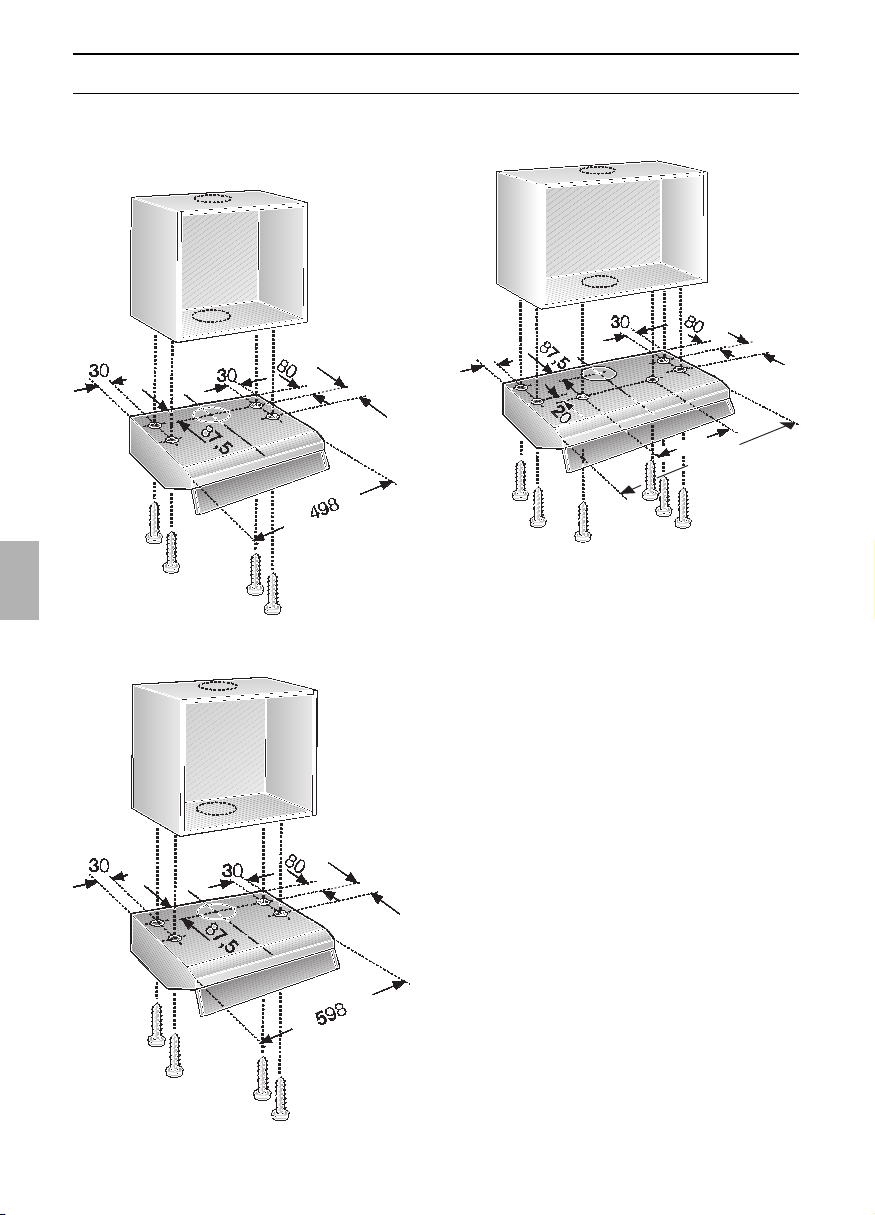

Befestigung am Oberschrank
50 cm breite Dunstabzugshaube:
Mit 4 Schrauben.
90 cm breite Dunstabzugshaube:
Mit 6 Schrauben.
60 cm breite Dunstabzugshaube:
Mit 4 Schrauben.
1. Maße für die Befestigungslöcher aus
den Bildern entnehmen oder
Schablone an den Boden des
Oberschrankes anlegen.
2. Befestigungslöcher anreißen und mit
Stichel vorstechen.
Bei Abluftbetrieb nach oben, die
Abluftöffnung anreißen und aussägen.
❑ Lage der Anschlussleitung
berücksichtigen, ggf. den Schrank
aussägen.
3. Filtergitter abnehmen
(siehe Gebrauchsanleitung).
4. Dunstabzugshaube an den Schrankboden festschrauben.
163
1
3
6
30
560
1
898
3
6
15

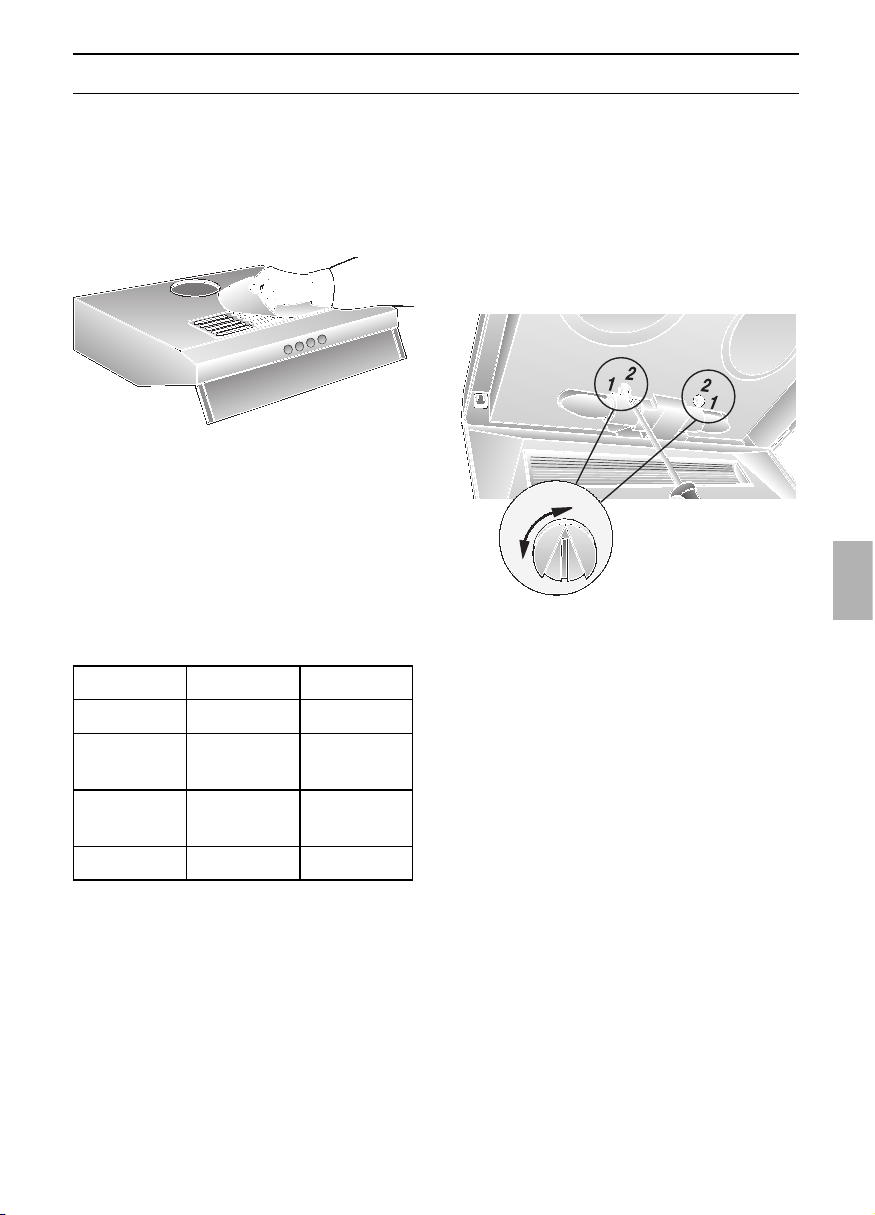

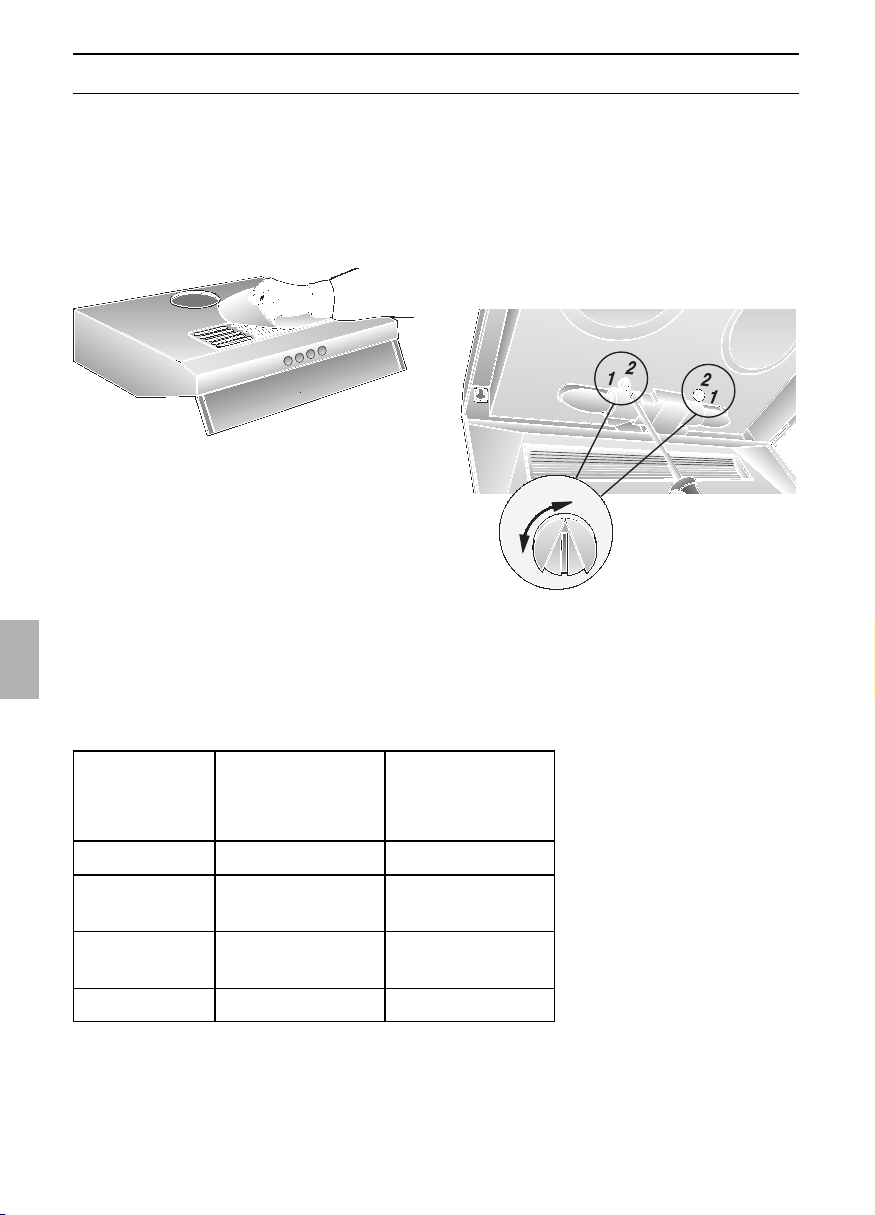

Fertigmontage
Abluftbetrieb:
❑ Beiliegende Abdeckfolie über das
Luftaustrittsgitter an der Oberseite der
Dunstabzugshaube aufkleben.
Dabei auf saubere Oberfläche achten.
❑ Rohrverbindung herstellen.
Bei 2-motoriger Dunstabzugshaube
Einstellen der Betriebsart:
❑ Abluftbetrieb: Stellung 1
❑ Umluftbetrieb: Stellung 2
❑ Einstellung jeweils links und rechts mit
einem Schraubendreher.
❑ Elektrische Verbindung herstellen.
❑ Filtergitter einsetzen
(siehe Gebrauchsanleitung).
Gewicht in kg:
AbluftBreite Umluft
50 cm
60 cm
1-motorig
60 cm
2-motorig
7,0
8,0
10,0
8,0
9,0
11,0
13,0 14,0
90 cm
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.
2
1
16
Description of appliance
Operating instructions:
Light
Switch/light/
fan
Filter grille
Heat shield
(hinged to increase the
suction area)
Operating modes
Exhaust-air mode:
❑ The extractor-hood fan extracts the
kitchen vapours and conveys them
through the grease filter into the
atmosphere.
❑ The grease filter absorbs the solid
particles in the kitchen vapours.
❑ The kitchen is kept almost free of grease
and odours.
D
If the extractor hood is operated in
exhaust-air mode at the same time as a
flue-type heater (e.g. gas, oil or solid-fuel
heater, instantaneous water heater, boiler),
ensure that there is an adequate air
supply which the heater requires for
combustion.
Safe operation is possible provided that the
partial vacuum in the room in which the
heater is installed does not exceed 4 Pa
(0.04 mbar).
This can be achieved if the combustion air
is able to flow through non-lockable
openings, e.g. in doors, windows and in
conjunction with an air supply/air-intake wall
box or by other technical procedures such
as reciprocal interlocking.
Operating modes
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.
Circulating-air mode:
❑ An activated carbon filter must be
fitted for this operating mode (see Filters
and maintenance). The activated carbon
filter can be purchased as an optional
accessory FROM YOUR DEALER.
The corresponding accessory numbers
can be found at the end of these
operating instructions.
❑ The extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.
❑ The grease filter absorbs the grease
particles in the kitchen vapours.
❑ The activated carbon filter binds the
odorous substances.
If no activated carbon filter is installed,
it is not possible to bind the odorous
substances in the cooking vapours.
If the extractor hood is switched from
exhaust-air mode to circulating-air mode,
the exhaust-air opening must be sealed to
prevent a hazardous situation (see optional
accessories in the Instructions for use).
17
Before using for the first time
Important notes:
❑ The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.
❑ This extractor hood complies with all
relevant safety regulations.
Repairs should be carried out by
qualified technicians only.
Improper repairs may put the user at
considerable risk.
Do not flambé food directly under the
extractor hood.
Risk of grease filter catching fire due
! to flames.
The hotplates must always be covered
with a utensil.
Restrictions apply to the use of the
extractor hood over a solid-fuel burner
(coal, wood, etc.). (See Installation
instructions).
Gas hobs / Gas cookers
Do not use all the gas hotplates
simultaneously for a prolonged period
(max. 15 minutes) at maximum thermal
load, otherwise there is a risk of burns if the
housing surfaces are touched or a risk of
damage to the extractor hood. If the
extractor hood is situated over a gas hob,
operate the hood at maximum setting if
three or more gas hotplates are operated
simultaneously.
❑ Before using your appliance for the first
time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.
❑ Please retain the operating and
installation instructions for a subsequent
owner.
Do not use the appliance if damaged.
The appliance is not intended for use
by young children or infirmed persons
without supervision.
Young children should be supervised to
ensure they do not play with the appliance.
If the connecting cable for this
appliance is damaged, the cable must be
replaced by the manufacturer or his
customer service or a similarly qualified
person in order to prevent serious injury to
the user.
The appliance may be connected to
the mains by a qualified technician only.
Dispose of packaging materials
properly (see Installation instructions).
This extractor hood is designed for
domestic use only.
Light bulbs must always be fitted when
the extractor hood is in use.
Defective bulbs should be replaced
immediately to prevent the remaining bulbs
from overloading.
Never operate the extractor hood
without a grease filter.
Overheated fat or oil can easily catch
fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.
18
Operating the extractor hood
Cooking vapours are best eliminated
by:
❑
Switching on the extractor hood when
you start cooking.
❑
Only switching off the extractor hood
a few minutes after you have finished
cooking.
Light Fan settings
Off
On
Low
Off
High
Light Fan settings
OFF
ON
Light Fan settings
ON / OFF Intensive setting
Different grease filters can be used to
absorb the grease particles in the
kitchen vapours.
Fleece grease filter:
The filter mat consists of highly flammable
material.
Warning:
A build up of greasy residue increases
flammability, and the function of the
extractor hood may be impaired.
Important:
Replace the fleece grease filter in good
time, otherwise there is a risk of fire from
the heat which accumulates during deepfat frying or roasting.
Replacing the fleece grease filter:
❑ During normal operation (daily 1 to 2
hours) the fleece grease filter must be
replaced every 8 to 10 weeks.
Replace printed fleece grease filters at
the latest when the coloured print
dissolves.
❑ Use only original filters.
These comply with the safety regulations
and ensure optimum function.
Disposal of the old fleece grease filter:
❑ Fleece grease filters do not contain any
harmful substances. They can be
disposed of as bio-degradable waste.
Filters and maintenance
0
0
0
1
23
12340
1
0
2
19
Removing and installing the metal filter:
1. Press in the interlocks on the left and
right sides of the filter grille.
2. Remove the filter grille.
Filters and maintenance
3. Remove the wire grille and the saturated
filter mats.
4. Clean the filter grille and insert a new
filter mat.
5. Clamp the filter mat with the wire grille.
6. Re-insert the filter grille.
The interlocks must lock into position
on the left and right sides.
Metal grease filter:
The filter mats consist of non-flammable
material.
Warning:
A build up of greasy residue increases
flammability, and the function of the
extractor hood may be impaired.
Important:
Replace the metal grease filter in good time,
otherwise there is a risk of fire from the heat
which accumulates during deep-fat frying or
roasting.
Cleaning the metal grease filter:
❑ During normal operation (daily 1 to 2
hours) the metal grease filter must be
replaced every 8 to 10 weeks.
❑ The metal grease filter can be cleaned in
the dishwasher.
Slight discoloration may occur.
Important:
Do not clean heavily saturated metal
grease filters with other dishes.
❑ If cleaning by hand, soak the grease
filters in a hot soapy solution.
Then brush off any residual grease, rinse
thoroughly and leave to dry.
❑ Use only original filters.
These ensure optimum function.
20
Filters and maintenance
Removing and installing the metal filter
(See details for removing/inserting the
fleece filter):
1. Clean the filter grille and the filter mats.
2. Re-insert the cleaned filter mats and
clamp them with the wire grille.
Ensure that there is no gap in the middle.

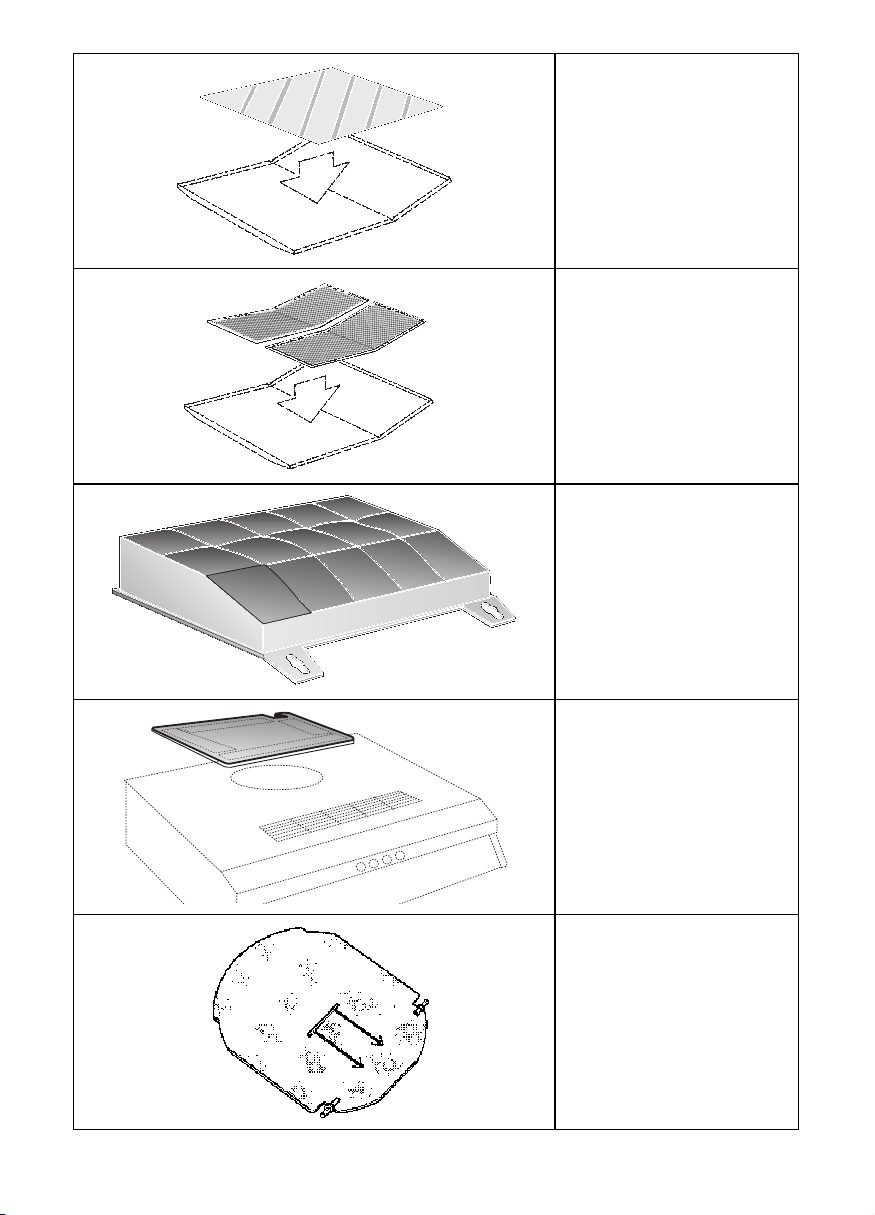

Activated carbon filter:
For binding the odorous substances in
circulating-air mode.
(See details for removing/inserting the fleece filter.)
1. Insert the screws through the wing nuts
and sleeves and screw the screws into
the left and right sides of the intermediate
base (required only during the initial
installation). Screws, wing nuts and
sleeves are enclosed with the
activated carbon filter –.
2. Using a screwdriver or similar tool, press
the two lugs on the housing inwards
(required only during the initial installation).
3. Insert the activated carbon filter at the
rear, fold up and lock into position on the
left and right with the wing nuts.
The lugs on the left and right sides
of the activated carbon filter are folded in
for the 50 cm wide extractor hood.
They must be folded up for the 60 cm
and 90 cm wide extractor hoods.
Replacing the activated carbon filter:
❑ During normal operation (daily 1 to 2
hours) the activated carbon filter must be
replaced approximately 1 x year.
❑ The activated carbon filter can be
purchased FROM YOUR DEALER (see
Optional accessories).
❑ Use only original filters.
These ensure optimum function.
Disposal of the old activated carbon
filter:
❑ Activated carbon filters do not contain
any harmful substances. They can be
disposed of as residual waste.
21
Replacing the light bulbs
1. Switch off the extractor hood and isolate
the extractor hood by pulling out the
mains plug or switching off the fuse.
2. Remove the grease filter
(see Filters and maintenance).
3. Replace the bulb (standard filament bulb,
max 40 W, E14 bulb holder).
4. Re-insert the grease filters.
5. Reconnect the power by inserting the
mains plug or by switching on the fuse.
Cleaning and care
Isolate the extractor hood by pulling out
the mains plug or switching off the fuse.
❑ When cleaning the grease filters, remove
grease deposits from accessible parts of
the housing. This prevents the risk of fire
and ensures that the extractor hood
continues operating at maximum
efficiency.
❑ Clean the extractor hood with a hot soap
solution or a mild window cleaner.
❑ Do not scrape off dried-on dirt but wipe
off with a damp cloth.
❑ Do not use scouring agents or abrasive
sponges.
❑ Note: Do not use alcohol (spirit) on
plastic surfaces, as dull marks may
appear.
Caution: Ensure that the kitchen is adequately ventilated. Avoid naked flames!
Clean the operating buttons with a mild
soapy solution and a soft, damp cloth only.
Do not use stainless-steel cleaner to clean
the operating buttons.
Stainless steel surfaces:
❑ Use a mild non-abrasive stainless steel
cleaner.
❑ Clean the surface in the same direction
as it has been ground and polished.
Do not use any of the following to clean
stainless steel surfaces: abrasive sponges,
cleaning agents containing sand, soda, acid
or chloride!
Aluminium and plastic surfaces:
❑ Use a soft, non-linting window cloth or
micro-fibre cloth.
❑ Do not use dry cloths.
❑ Use a mild window cleaning agent.
❑ Do not use aggressive, acidic or caustic
cleaners.
❑ Do not use abrasive agents.
Malfunctions
Please contact customer service regarding
any queries or malfunctions.
(See customer-service directory).
When calling, please quote:
E-No. FD
Enter the numbers in the above box. The
numbers can be found on the rating plate –
remove the grease filter inside the extractor
hood to reveal the rating plate.
22
Important information
Installation Instructions:
Additional information concerning gas
cookers:
When installing gas hotplates, comply
with the relevant national statutory
regulations (e.g. in Germany: Technische
Regeln Gasinstallation TRGI).
Always comply with the currently valid
regulations and installation instructions
supplied by the gas appliance
manufacturer.
Only one side of the extractor hood
may be installed next to a high-sided unit
or high wall. Gap at least 50 mm.
Minimum distance on gas hotplates
between the upper edge of the trivet
and lower edge of the extractor
hood: 650 mm, Fig. 1.
Old appliances are not worthless
rubbish. Valuable raw materials can be
reclaimed by recycling old appliances.
Before disposing of your old appliance,
render it unusable.
You received your new appliance in a
protective shipping carton. All packaging
materials are environmentally friendly and
recyclable. Please contribute to a better
environment by disposing of packaging
materials in an environmentally-friendly
manner.
Please ask your dealer or inquire at your
local authority about current means of
disposal.
The extractor hood can be used in
exhaust air or circulating air mode.
Always mount the extractor hood over
the centre of the hob.
Minimum distance between electric
hob and bottom edge of extractor hood:
650 mm, Fig. 1.
The extractor hood must not be
installed over a solid fuel cooker – a
potential fire hazard (e.g. flying sparks) –
unless the cooker features a closed,
non-removable cover and all national
regulations are observed.
The smaller the gap between the
extractor hood and hotplates, the greater
the likelihood that droplets will form on the
underside of the extractor hood.
23
Prior to installation
Exhaust-air mode
The exhaust air is discharged upwards
through a ventilation shaft or directly
through the outside wall into the open.
D
Exhaust air must not be discharged via
a smoke or exhaust gas flue which is
already in use or via a shaft which is used
for ventilating rooms in which fireplaces are
located.
Discharge exhaust air in accordance
with official and statutory regulations
(e.g. national building regulations).
Discharge of air into smoke or exhaust air
flues which are not in use requires the
consent of a heating engineer.
D
If the extractor hood is operated in
exhaust-air mode at the same time as a
flue-type heater (e.g. gas, oil or solid-fuel
heater, instantaneous water heater, boiler),
ensure that there is an adequate air
supply which the heater requires for
combustion.
Safe operation is possible provided that the
partial vacuum in the room in which the
heater is installed does not exceed 4 Pa
(0.04 mbar).
This can be achieved if the combustion air
is able to flow through non-lockable
openings, e.g. in doors, windows and in
conjunction with an air supply/air-intake wall
box or by other technical procedures such
as reciprocal interlocking.
This can be achieved if the combustion air
is able to flow through non-lockable
openings, e.g. in doors, windows and in
conjunction with an air supply/air-intake wall
box or by other technical procedures such
as reciprocal interlocking.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and gas cookers.
The extractor hood can be used without
restriction in circulating air mode – with an
activated carbon filter.
An extractor hood which is operated in
exhaust-air mode should be fitted with a
one-way flap if there is no one-way flap in
the exhaust-air pipe or wall box.
If a one-way flap is not supplied with the
appliance, you can purchase one from your
dealer (see optional accessories in the
Instructions for use).
Do NOT cut out the inner part of the
exhaust-air connection.
Fitting the one-way flap:
❑ Insert the two lugs on the one-way flap
into the holes in the exhaust-air
connection.
24
Before installation
Optimum performance of the extractor
hood:
❑ Short, smooth exhaust-air pipe.
❑ Minimum number of pipe bends.
❑ Largest possible pipe diameter
(120 mm dia. recommended) and large
pipe bends.
If long, rough exhaust-air pipes,
many pipe bends or smaller pipe
diameters are used, the air extraction
rate will no longer be at an optimum
level and there will be an increase in
noise.
❑ Round pipes:
Short discharge pipe:
Inner diameter at least 100 mm,
extended discharge pipe:
Inner diameter at least 120 mm.
❑ Flat ducts must have an inner cross-
section equivalent to round pipes with
an inner diameter of 100/120 mm.
There should be no sharp bends.
100 m dia approx. 178 cm
2
125 m dia approx. 113 cm
2
❑ If pipe diameters differ:
Insert sealing strip.
❑ Ensure an adequate air supply for
exhaust-air mode.
If the exhaust air is conveyed through
the exterior wall, a telescopic wall box
should be used.
Exhaust air upwards:
Pipe diameter: 100 or 120 mm
❑ Break off cover on the top of the
extractor hood; strike the retaining points
with a tool.
To prevent damage to the fan, hold the
tool vertically.
❑ Remove the broken off metal part
(possibly a noisy and disruptive
procedure).
❑ If the pipe diameter is 120 mm, cut out
the inner part of the exhaust-air
connection.
❑ Insert the exhaust-air connection and
turn as far as possible.
Before installation
To prevent damage to the fan, hold the
tool vertically.
❑ Remove the broken off metal part
(possibly a noisy and disruptive
procedure).
❑ If the extractor hood has 2 motors, the
opening on the plastic part must be
made at the rear; cut through the 3 ribs
and remove the cut-off part.
Exhaust air towards the rear:
Pipe diameter: 100 mm
❑ Break off cover on the rear panel of the
extractor hood; strike the retaining
points with a tool.
❑ Cut off the outer part of the exhaust-air
connection.
❑ Insert the inner part and turn as far as
possible.
Circulating-air mode
❑ With activated carbon filter if exhaust-air
mode is not possible.
❑ The air purified by an additional
activated carbon filter is conveyed back
into the room.
❑ For insertion of the activated carbon
filter see Instructions for use.
❑ If the extractor hood is switched from
exhaust-air mode to circulating-air
mode, the exhaust-air opening must be
sealed to prevent a hazardous situation
(see optional accessories in the
Instructions for use).
Electrical connection
WARNING: THIS APPLIANCE MUST BE
EARTHED
IMPORTANT: Fitting a Different Plug:
The wires in the power cord are colourcoded as follows:
Green and Yellow – Earth
Blue – Neutral
Brown – Live
If you fit your own plug, the colours of these
wires may not correspond with the identifying marks on the plug terminals.
Proceed as follows:
1. Connect the green and yellow (Earth)
wire to the terminal in the plug marked
‘E’ or with the symbol ( ), or
coloured green or green and yellow.
2. Connect the blue (Neutral) wire to the
terminal in the plug marked ‘N’ or
coloured black.
25
26
Electrical connection
3. Connect the brown (Live) wire to the
terminal marked ‘L’, or coloured red.
The extractor hood may be connected to
a correctly installed earthed socket only.
Attach the earthed socket near the
extractor hood in an accessible position.
❑
The earthed socket should be
connected via its own power circuit.
If appliances do not feature the OFF
delay function, the indicator may start flashing when the extractor hood has been
switched off for several hours via a separate switch, even though the grease filters are
not yet saturated.
(See instructions for use, section on filter
and maintenance).
Electrical specifications:
These can be found on the rating plate
inside the appliance following removal of
the filter frames.
Before carrying out repairs, always
isolate the appliance.
Length of the connection cable: 1.30 m.
If permanent connection is required:
The extractor hood may only be connected
by an electrician registered with the local
electricity board.
A disconnecting device must be provided
on the installation side. Switches with a
contact opening of more than 3 mm and
all-pole disconnection are regarded as
disconnecting devices. These include LS
switches and contactors.
This extractor hood complies with EU
regulations on interference suppression.
Fitting the extractor hood
60 cm wide extractor hood:
With 3 screws.
90 cm wide extractor hood:
With 5 screws.
1. Mark mounting boreholes.
Dimensions can be found in or use
template.
2. Drill 8 mm dia. holes and insert wall
plugs flush with the wall.
3. Screw in the upper screws (on left and
right) until there is a gap of approx.
7 mm between the screw head and the
wall.
Fitting the extractor hood
To the wall
50 cm wide extractor hood:
With 3 screws.
4. Remove the filter grille
(see Instructions for use)
5. Attach the extractor hood.
6. Tighten the lower screw (with washer)
inside the extractor hood.
1
180
598
100
127
8
0
536
100
898
127
536
836
21
57
102
21
57
102
140
140
498
100
180
436
102
21
57
127
140
Loading...
