NP905+/NP901W+

便
携
投
影
机
用
户
手
册

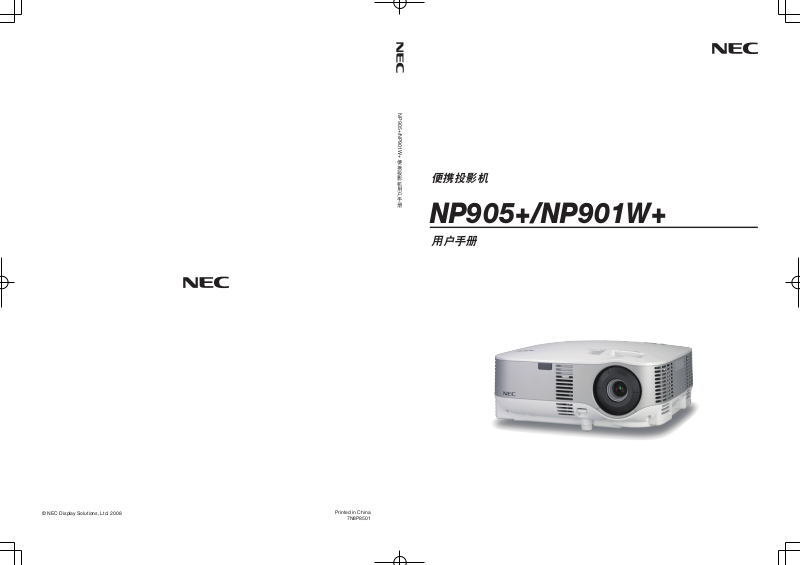

便携投影机

NP905+/NP901W+

用户手册

© NEC Display Solutions, Ltd. 2008

Printed in China

7N8P8501

© NEC Display Solutions, Ltd. 2008
2008 年 3 月第一版

有关 USB 无线 LAN 信息：

投放在某些国家和地区的 NP905+/NP901W+ 型投影机的标准配备中没有 USB 无线 LAN 部件。
如果您购买的投影机没有安装 USB 无线 LAN 部件，并需要通过无线连接使用投影机，就一定要安装可选的 USB
无线 LAN 部件。
没有 USB 无线 LAN 部件的机型上有一个虚拟盖。

• IBM 为 International Business Machines Corporation ( 国际商业机械公司 ) 的商标或注标商标。

• Macintosh，Mac OS X 和 PowerBook 为在美国和其它国家注册的 Apple, Inc. ( 苹果公司 ) 的商标。

• Microsoft、Windows、Windows Vista 和 PowerPoint 为 Microsoft Corporation ( 微软公司 ) 在美国和 / 或其它国家

的注册商标或商标。

• VESA 为 Video Electronics Standards Association ( 视频电子标准协会 ) 的注册商标。

• 版权所有。Corel、Corel 标志、Ulead、Ulead 标志、Ulead Photo Explorer、InterVideo 和 InterVideo 标志为
Corel Corporation (Corel 公司 ) 和 / 或其子公司的商标或注册商标。

• HQV 为 Silicon Optix Inc. ( 威捷半导体公司 ) 的注册商标。

• HDMI，HDMI 标志和高清晰度多媒体接口是 HDMI Licensing LLC (HDMI 许可代理商 ) 的商标或注册商标。

• 商标

PJLink 为依据日本、美国和其它国家和地区的商标法申请的商标。

• MicroSaver 为 ACCO 品牌的一个分公司 Kensington Computer Products Group 的注册商标。

• 该用户手册中提到的其它产品和公司名称可能是其各自持有人的商标或注册商标。

注

(1) 该指南的内容未经允许不得部分或整个复制。
(2) 该指南的内容若有改变，恕不另行通知。
(3) 该手册经过精心编纂，但是如果您发现任何有疑问、错误或漏掉的地方，请与我们联系。
(4) 除第 (3) 条外，NEC 将不负责对由于使用该投影机而导致的任何经济损失或其它问题的索赔。

重要信息

安全注意

注意事项

开始使用 NEC NP905+/NP901W+ 投影机之前，请仔细阅读本手册并妥善保管以便将来查阅。

注意

欲关掉主电源，必须将插头从电源插座拔出。
电源插座应该尽量安装在靠近投影机，并易于操作之处。

注意

为防触电，请勿打开机箱。
投影机内部有高压元件。
有关维修事宜请委托给有资格的 NEC 维修服务人员。

本符号用来警告用户：投影机内的未绝缘电压可能足以导致电击。因此，请勿接触投影机内部的任何部件，
以防发生危险。

本符号用来提醒用户：有关投影机操作及维修的重要信息已随机附送。
应仔细阅读本信息，以免发生问题。

警告：为了防止火灾或者电击，应避免投影机淋雨或者暴露在潮湿之处。
切勿对本投影机插头使用延长用导线，亦不可将其插入所有插片不能同时完全插入的插座。

注意

切勿长时间显示静止影像。
此举会令这些静止影像暂时残留在 LCD 液晶面板表面。
此种情况发生时，可通过继续使用投影机的方法来解决。前面的影像造成的静态背景会即时消失。

i

重要信息

重要安全措施

这些安全指示是可令本投影机维持长久的使用寿命，并可防止火灾和电击。请仔细阅读并留意所有的警告。

安装

• 切勿将本投影机放置在下列环境中：

- 不稳定的车、架子或桌子。

- 靠近水、浴池或潮湿的房间。

- 阳光直射、靠近加热装置或热辐射装置的地方。

- 多尘、多烟或多蒸汽的环境。

- 纸张或布上、垫子或地毯上。

• 若您欲将投影机安装在天花板上：

- 切勿自行安装。

- 安装工作必须委托有资格的技术人员进行，以确保规范操作，并可防范人身伤损。

- 此外，天花板必须牢固，能够充分承受投影机的重量，而且必须依照当地建筑规则进行安装。

- 详情请向您的经销商查询。

放置投影机在水平的位置

投影机倾斜角度不得超过 10 度，除了放置在桌面和安装在天花板上禁止使用其它安装方式，否则会极大地缩短灯泡
使用寿命。

10˚

ii

重要信息

关于火灾和电击的注意事项

• 为避免热气积聚在投影机内部，须确保通风状态良好且通风口不被阻塞。在投影机和墙壁之间至少需留出 10 厘米

间隔。

• 切勿触摸排气口，因为投影机启动时可能发热。

• 切勿让纸夹和纸屑等异物掉入投影机内。切勿试图找回可能掉入投影机内的任何物品。切勿将铁丝或者螺丝起子等

金属物体插入投影机内。若发现有物体掉入投影机内部，须立即断开电源，然后委托有维修资格的维修服务人员取
出物体。

• 切勿在投影机上面放置任何物体。

• 雷雨天不要触摸电源线插头。此举可能引起电击或者火灾。

• 投影机规定操作电源为 200-240 伏特交流电、50/60 赫兹。在使用投影机之前，须确认所用电源是否符合本投影机

要求。

• 切勿在投影机启动状态下注视镜头。此举会导致眼睛严重受损。

• 切勿在投影机光线射及之处放置任何物体 ( 如放大镜 )。从镜头发射出来的光是发散的，因此可改变光线方向的任

何类型的异常物体都可能导致如火灾或者眼睛受伤等意外事故的发生。

• 投影机启动状态下切勿使用随机提供的镜头盖或类似物覆盖镜头。否则投影光线释出的热量可能导致镜头盖熔毁或
灼伤手部。

• 切勿将易受热物体放置在投影机镜头前或散热孔处，否则投影光线释放的热量可能导致物品熔毁或灼伤手部。

• 小心使用电源线，破损或磨损的电源线可能引起电击或火灾。

- 切勿使用非本投影机附带的电源线。

- 切勿过度弯曲或拉扯电源线。

- 切勿把电源线放在投影机或其它重物下面。

- 切勿用其它软材料如毯子覆盖电源线。

- 切勿加热电源线。

- 切勿用湿手触摸电源插头。

• 在下列情况下需关闭投影机，拔掉电源线并请有维修资格的维修服务人员维修投影机：

- 当电源线或插头损坏或磨损。

- 如果有液体流入投影机或投影机被暴露于雨水。

- 如果您按照用户手册里的说明操作，但投影机还不能正常工作。

- 如果投影机被摔到地上或机箱破损。

- 如果投影机性能有显著改变，表明需要维修了。

• 移动投影机时拔掉电源线或其它电线。

• 清洁机箱或换灯泡前应关闭投影机并拔掉电源线。

• 如果投影机很长时间不使用，请关闭投影机并拔掉电源线。

• 当使用 LAN 导线时：
为了确保安全，切勿将投影机连接到外围设备配线有可能超压的连接器上。

iii

重要信息

注意

•

用提手提拿投影机时，确保固定提手用的两个螺丝牢靠固定在投影机机箱上。( → 请参阅第 5 页 )

如果这两个螺丝没有完全上紧，可能导致投影机掉落或造成伤害。

• 切勿将投影机的俯仰脚用于规定以外的用途。不合理使用如用俯仰脚提起或者挂起 ( 在墙壁或者天花板上 ) 投影

机会对投影机造成损坏。

• 切勿用软包装裹投影机以包裹寄送服务或货物船运发送投影机。装在软包里的投影机可能会因此破损。

• 欲连续数天使用投影机时，请在风扇模式中选择 [ 高速 ]。( 从菜单中选择 [ 设置 - 可选项 ] → [ 风扇模式 ] →
[ 高速 ]。)

• 投影机启动时切勿将电源线从墙上插座中或投影机上拔出。这样做会对投影机的交流输入连接器和 ( 或 ) 电源线

的插头造成破坏。

当投影机启动时使用配有开关和断电器的电源板关闭交流电源。

• 投影机关闭后冷却期间可以拔掉插头。

切勿触摸排气口，因为投影机启动和关闭瞬间可能发热。

• 灯泡亮起后 60 秒内不能关闭交流电源，此时 POWER 指示灯亮起绿色。这样做会缩短灯泡寿命。

遥控器注意事项

• 小心使用遥控器。

• 如果遥控器弄湿应立刻擦干。

• 避免放在过热或过于潮湿的地方。

• 切勿加热、拆卸或把电池投入火中。

• 如果长时间不使用遥控器需取出电池。

• 确保电池的正负极 (+/-) 方向排列正确。

• 切勿新旧电池混用，或共用不同类型的电池。

• 根据当地法规处理废弃电池。

更换灯泡

• 请完全依照第 125 页所提供的指示来更换灯泡。

• 当出现 [ 灯已达到使用寿命极限，请予更换 ] 字样时请务必更换灯泡。若在灯泡达到使用寿命极限之后仍继续使用，

灯泡可能会碎裂，玻璃片会散落在灯架之内。切勿触摸这些碎片，以免造成伤害。

此种情况发生时，请联系您的经销商来更换灯泡。

灯泡特性

投影机的光源为高压汞灯。
灯泡有一个特性，即灯泡的亮度将随时间而逐渐减弱。同时不断开关灯泡也可能降低它的亮度。

注意 :

当从安装在天花板上的投影机上取下灯泡时，确保投影机下方无人。如果灯泡烧掉可能有玻璃碎片落下。

iv

重要信息

关于高海拔模式

• 在海拔约为 1600 米或更高的地方使用本投影机时，请将 [ 风扇模式 ] 设置为 [ 高海拔 ]。
如果在海拔约为 1600 米或更高的地方使用本投影机时没有设置为 [高海拔 ]，可能造成投影机过热并且保护器可

能会使投影机关闭。遇此情况，请等待几分钟后再打开投影机。

• 如果在海拔低于 1600 米的地方使用本投影机时设置为 [ 高海拔 ]，可能会造成灯泡过冷，从而导致影像闪动。这时，
请将 [ 风扇模式 ] 切换为 [ 自动 ]。

• 在海拔约为 1600 米或更高的地方使用本投影机，可能会缩短灯泡等光学部件的使用寿命。

v

目录

重要信息

1. 产品说明






쐏

2. 安装和连接





...............................................................................................................................i

.................................................................................................................... 1

内有哪些

包装箱

投影机介绍

恭喜您购买本投影机
供您享用的产品性能：
关于该用户手册

投影机各部位名称

正面 / 顶部
背面
底部
携带投影机
顶部性能
终端面板的性能

遥控器各部件的名称

电池安装
无线遥控器的操作范围
遥控器操作注意事项

设置屏幕和投影机

位置选择 (NP905+)
位置选择 (NP901W+)

进行连接

连接 PC 或者 Macintosh 电脑
连接到外部控制器
连接 HDMI 兼容装置
用组合输出连接 DVD 视盘机
连接录像机
连接到网络
连接随机附带的电源线

物件

..................................................................................................................... 2

................................................................................................................ 4

.......................................................................................................................... 4

.......................................................................................................................... 5

............................................................................................................... 5

................................................................................................................... 6

................................................................................................................... 9

.............................................................................................................. 10

...................................................................................................................... 12

............................................................................................................. 17

............................................................................................................. 18

? ................................................................................................... 1

................................................................................................. 2

............................................................................................. 2

........................................................................................................ 3

.......................................................................................................... 4

........................................................................................................ 7

...................................................................................................... 8

............................................................................................. 9

................................................................................................. 9

........................................................................................................ 10

................................................................................................ 10

............................................................................................. 11

................................................................................ 12

.................................................................................................. 14

.............................................................................................. 15

................................................................................. 16

........................................................................................... 21

3. 投射影像 ( 基本操作 )



启动投影机



选择信号源



调整图片尺寸和位置



修正梯形失真



自动改善 RGB 影像质量



调高或调低音量

쐆

关闭投影机

쐊

使用完毕后

................................................................................................................... 22

开机画面之说明 ( 菜单语言选择画面 )

................................................................................................................... 24

选择电脑或视频信号源

调整焦距 ( 聚焦环 )
微调影像尺寸 ( 变焦调节杆 )
调整俯仰脚

使用自动调整功能调整影像

................................................................................................................... 31

................................................................................................................... 32

.................................................................................................... 25

................................................................................................ 26

............................................................................................................. 27

............................................................................................................... 28

.............................................................................................. 30

........................................................................................................... 30

.......................................................................................... 22

.................................................................... 23

........................................................................................... 24

.................................................................................. 26

.................................................................................... 30

vi

目录

4. 便利的功能

쐃

取消影像和声音

쐇

冻结图片



放大和移动图片



改变灯泡模式



获得综合帮助



使用 USB 鼠标

使用 USB 鼠标操作菜单



使用随机附带的遥控鼠标接收器



修正水平和垂直梯形失真 ( 基础 )

基础



同时显示两个图片

选择画中画或同时显示模式 [ 模式 ]
[ 位置 ]

쐅

防止有人未经允许使用投影机

首次设置密码，启动安全功能
检查安全是否已被激活
如何关闭安全

쐈

对可用菜单项目限制访问级别

쐉

使用 HTTP 浏览器进行操作

概述
使用前的准备
通过浏览器的操作如何处理地址
HTTP 服务器的结构

씈

通过网络 [ 网络投影机 ] 从投影机投射电脑的屏幕影像

씉

通过网络 [ 远程桌面

5. 使用阅读器



发挥阅读器的最大功能

功能
使用方便
简单的应用软件 ( 用于电脑 )



将数据保存到 USB 存储设备

使用 Ulead Photo Explorer 8.0
使用 Windows Explorer 保存文件



通过投影机操作阅读器功能 ( 重播 )

投射幻灯片 ( 阅读器 )
操作阅读器菜单
投射一个电影文件
设置阅读器的可选项
缩略图菜单
退出阅读器



更改背景标志

.............................................................................................................. 33

........................................................................................................... 33

...................................................................................................................... 33

........................................................................................................... 33

............................................................................................................... 34

............................................................................................................... 34

............................................................................................................. 35

......................................................................................... 35

.................................................................................. 36

................................................................................ 38

........................................................................................................................ 38

........................................................................................................................ 51

........................................................................................................................ 63

........................................................................................................ 41

................................................................................................................... 42

...................................................................................... 43

........................................................................................... 46

......................................................................................................... 47

...................................................................................... 48

......................................................................................... 51

......................................................................................................... 51

............................................................................................... 52

] 用投影机操作您的电脑

.............................................................................................................. 63

................................................................................................. 63

................................................................................................................. 63

....................................................................................... 63

............................................................................................. 64

...................................................................................................... 64

.................................................................................................. 65

............................................................................................... 67

............................................................................................................. 68

............................................................................................................. 68

............................................................................................................... 69

....................................................................... 41

................................................................................ 43

............................................................................. 51

.............................................................. 58

.................................................................................. 63

............................................................................... 63

.......................................................................... 63

............................................................................. 64

................................................ 54

vii

目录

6. 使用屏幕菜单



使用菜单

使用高级菜单和普通菜单
用软键盘输入字母数字



菜单项目列表



菜单元素

쐏

菜单说明及功能 [ 信号源 ]

电脑 1 和 2

HDMI

........................................................................................................................ 75

视频
S- 视频
阅读器

........................................................................................................................ 75

网络
输入列表

쐄

菜单说明及功能 [ 调整 ]

[ 图片 ]
[ 影像选项 ]
[

视频

[

音响

쐂

菜单说明及功能 [ 设置 ]

[

普通

[

菜单

[

安装 (1)

[

安装 (2)

[

可选项

쐆

菜单说明及功能 [ 信息

[

使用时间

[

信号源 (1)

[

信号源 (2)

[

有线局域网

[

无线局域网 (1)

[

无线局域网 (2)

[VERSION (1)] ..................................................................................................... 120

[VERSION (2)] ..................................................................................................... 120

쐊

菜单说明及功能 [ 重置 ]

返回工厂默认值

......................................................................................................... 70

...................................................................................................................... 70

....................................................................................... 71

........................................................................................... 71

............................................................................................................... 72

...................................................................................................................... 74

............................................................................................ 75

............................................................................................................. 75

...................................................................................................................... 75

................................................................................................................... 75

.................................................................................................................... 75

................................................................................................................. 75

............................................................................................... 78

.................................................................................................................... 78

............................................................................................................. 81

] .................................................................................................................... 85

] .................................................................................................................... 86

............................................................................................... 87

] .................................................................................................................... 87

] .................................................................................................................... 95

] ............................................................................................................... 96

] ............................................................................................................... 99

] .............................................................................................................. 115

] ............................................................................................. 117

] ........................................................................................................... 117

] .......................................................................................................... 118

] .......................................................................................................... 118

] ....................................................................................................... 119

] ................................................................................................... 119

] ................................................................................................... 120

............................................................................................. 121

.................................................................................................... 121

7. 保养


쐇
쐋

......................................................................................................................... 122

清洁或更换过滤网
清洁机箱和镜头
更换灯泡

.................................................................................................................... 125

...................................................................................................... 122

......................................................................................................... 124

viii

目录

8. 附录













쐅

......................................................................................................................... 128

故障排除

规格 ........................................................................................................................... 131

机箱尺寸
屏幕尺寸和投射距离
D-Sub COMPUTER 1/2 IN 连接器的针分配

兼容性输入信号列表
计算机控制编码和线路连接

卸载和安装可选的 USB 无线 LAN 部件
故障排除核对列表

TravelCare Guide

.................................................................................................................... 128

指示灯信息
常见问题以及解决方法

微型 D-Sub 15 针连接器

计算机控制编码
线路连接

PC 控制连接器 (D-SUB 9 针

........................................................................................................... 128

......................................................................................... 129

.................................................................................................................... 133

.................................................................................................. 134

.............................................................. 137

...................................................................................... 137

.................................................................................................. 138

....................................................................................... 139

.................................................................................................... 139

............................................................................................................... 140

) .............................................................................. 140

..................................................................... 141

...................................................................................................... 144

...................................................................................................... 146

ix

1. 产品说明



包装箱内有哪些物件 ?

确认包装箱内下列各项物件是否齐全。如有任何遗漏，请向您的经销商洽询。
请保存原始包装箱及捆包用物品，以便需运送投影机时之用。

O
F

F

1

C
OM

PO

VIDE

PU

TE

2

O

R

VIEW

S

-VIDEO
W
R

NE

C
O

TW

M

P

O

O

R

N

E

K

123

N

T

I

A
B

C

4

PQ

PIP

RS

JKLGH

7

D
E

F

56

TU

ID

V

MN

M

E

O

8

N

U

.

@

W

/

XY

0

Z

9

L

-C
C

L

L

E

IC

A

K

R

E

E

N

X

VOLUME

T

I

E

T

R

MAGNIFY

R

­C
L

IC

PICTU

K

PAGE

R

E
A
V-M

UP

LA

UT

MP

E

MO

ID

S

D

E

DOWN

3D

E

T

RE

L

E
N

FO

S

AS

S

R

H

P

M

I

EC

ID

F

T

T
F
O

FR
C
U

E

S
/

EZ
Z
O

E
O
M

HE

LP

遥控器

(7N900811)

镜头盖

(24FU0141)

投影机

W

E
R

3

A
UT

O
AD

J
.

HD

M
I

电池 (AA x 2)

遥控鼠标接收器

(7N900722)

软包

(24BS7851)

• 用户手册 (7N8P8501)

• 快速设置指南 (7N8P8511)

• 有线和无线网络设置指南 (7N8P8521)

电源线

(7N080507)

提手 (24FU0131)
螺丝 (M4x2: 24V01221)

CD-ROM
User Supportware 5
(7N951133)

VGA 信号线
(7N520052)

1

1. 产品说明



投影机介绍

本章节向您介绍 NP905+/NP901W+ 投影机及其主要性能和操作方法。

恭喜您购买本投影机

NP905+ 投影机为尖端的 XGA 投影机，可极大提高画面显示质量。NP901W+ 投影机为 WXGA 投影机，可生成宽
屏 XGA 图像。NP905+/NP901W+ 投影机能最大投射成 300 英寸 ( 斜对角计算 ) 的大画面。享受来自个人电脑、工
作站或者 Macintosh 电脑、DVD 视盘机、录像机、卫星转播及 HDTV 信号源的清晰明亮的大型画面显示，以及来
自 USB 存储设备的影像。NP905+/NP901W+ 更提高了安全功能选项帮助防止投影机被盗，并通过 PC 控制端口槽
(D-Sub 9 针 ) 和 LAN 支持提供全面的投影机控制。超薄、易于安装和使用的 NP905+/NP901W+ 投影机以其灵活的
输入输出，长时间灯泡寿命和拥有全部功能的遥控器带给您美好的视觉生活享受。

供您享用的产品性能：

• 高分辨率和高亮度 LCD 液晶投影机

高分辨率显示 - 高达 UXGA 兼容，XGA (NP905+)/WXGA (NP901W+) 自然分辨率。

• 直接关机 & 自动启动

本投影机有一个功能叫做“直接关机”。该功能允许您用配有开关和断电器的电源板来关闭投影机 ( 即使在投射影

像时 )。

自动启动功能使您不必总是使用遥控器或投影机机箱上的 POWER 键。

• 整合 RJ-45 连接器，可进行有线和无线网络工作

RJ-45 连接器和 USB 无线局域网部件是作为标准特性 * 配置的。
作为无线 LAN 投影机使用时可从房间的任何地方进行演示，且随机提供的 User Supportware 5 CD-ROM 包含的

软件，不需要连接信号线到 PC。

注：投放在某些国家和地区的 NP905+/NP901W+ 型投影机的标准配备中没有 USB 无线 LAN 部件。
如果您购买的投影机没有安装 USB 无线 LAN 部件，并需要通过无线连接使用投影机，就一定要安装可选的 USB
无线 LAN 部件。

• Windows Vista 的标准功能：网络投影机和远程桌面功能

通过网络使用投影机，可以操作基于 Windows Vista 系统的电脑。
投影机支持网络投影机功能和 Windows Vista 远程桌面功能。

• 多种输入端口槽和系统控接口的综合阵列

该投影机支持以下端口槽的输入信号：HDMI、D-Sub 15 针、复合和 S- 视频。

• 壁色修正

投射到无白色屏幕材料 ( 或墙壁 ) 上，内置的壁色修正预置会提供合适的壁色修正。

• 七种图片预置模式可用于用户可调节的图片和色彩设置

您可以根据您的个人喜好定制和存储每种图片预置模式。

• Silicon Optix 的高画质技术 HQV 使视频处理更加出众

该技术通过基于像素的运动自适应反交错处理使视频处理更加出众，从而消除隔行扫描信号通常所不希望出现的

运动伪影。

• 防止有人未经允许使用投影机

改进过的口令保护智能安全设置、机箱控制键锁和 USB 存储器保护钥匙帮助防止有人未经允许而使用、调整或

盗窃投影机。

2

1. 产品说明

关于该用户手册

最好的捷径是最初多花些时间去思考并争取将每件事情都做好。现在就花点时间来浏览一下这本用户手册吧。此举会
为您以后节省很多时间。在手册内每一章的开头处您都会找到一段概述。不需要的章节可将其跳过。

3



投影机各部位名称

正面 / 顶部

1. 产品说明

变焦调节杆

(→ 请参阅第

(→ 请参阅第

(→ 请参阅第

通风口 ( 入气 )/ 过滤网

(→ 请参阅第 122 页 )

可调节性俯仰脚调节杆

26 页 )

聚焦环

26 页 )

遥控感应器

(→ 请参阅第

(→ 请参阅第

9 页 )

27 页 )

可调节性俯仰脚

27 页 )

* 此安全槽支持 MicroSaver ® 安全保护系统。

背面

遥控感应器

终端面板

9 页 )

SE

LECT

3

D
R
EFO

R

M

AU

TO

AD
JU

S
T

USB

(

LAN

SO

UR

)

CE

USB

S

-V
ID

EO
IN

LAN

AUD

IO IN

V

C

ID

O

C

EO

M

O

PU

IN

M

L/MONO

PO

TE

R

N

/

EN

T 1
IN

AUDIO IN

R

A
U

D

IO IN
M
O

N

IT
O

C

R

O

OU

C

M

L/MO

O

P

M

T

P
O

NO

N
A
U
D

R

IO
OU

T

PC CON

AC IN

(→ 请参阅第

USB 无线 LAN 部件

在没有 USB 无线 LAN
部件的机型上此处有一
个虚拟盖。

(→ 请参阅第 7 页 )

控制键

S
U
T

A
T
S

P

M
A

L
B
S
U

E

RC

SOU

ST

ADJU

UTO
A

M

REFOR

3D

SELECT

(→ 请参阅第 6 页 )

通风口 ( 入气 )/ 过滤网
(→ 请参阅第 122 页 )

内置安全槽 (

)*

安全条

镜头

镜头盖

扬声器 (5 瓦 单声道 )

U
SB

LAMP
S
TA

TU

S

U
T
ER

/

EN

T

H

2

D

IN

M

I IN

A
U
D
IO

IN

TROL

通风口 ( 出气 )
热气自此散出。

主电源开关
当把附带的电源线插入有电的墙上电源插座并打开主电源
开关，POWER 指示灯变成橙色，投影机进入待机模式。

(→ 请参阅第

22 页 )

交流电输入
将随机附带的电源线的三脚插头插在此处，将另一端插入有
电的墙上电源插座。

(→ 请参阅第

21 页 )

注：
投影机处于待机 * 模式或已启动时，USB 无线 LAN 部件发射微弱电波。
若在禁止使用无线 LAN 设备的区域使用装有 USB 无线 LAN 部件的投影机，要拆除投影机中的 USB 无线 LAN 部
件。 ( → 请参阅第

141 页 )

* 要在待机模式下阻止从 USB 无线 LAN 部件发射无线电波，从 [ 待机模式 ] 选择 [ 节能 ]。

4

底部

过滤网盖 (Rear [ 背面 ])

(→ 请参阅第 123 页 )

过滤网盖 (Front [ 正面 ])

(→ 请参阅第 123 页 )

注：“正面”和“背面”是
过滤网盖内部记名。

背部支脚
(→ 请参阅第

1. 产品说明

27 页 )

安装提手用的螺丝孔 ( 两处 )

灯盖
(→ 请参阅第 125页 )

携带投影机

一定要用提手携带您的投影机。
移动投影机前，确认电源线和其它任何连接到视频信号源的电线都已经断开。
移动投影机时或闲置不用时，请用镜头盖将镜头盖上。

安装随机附带的提手

将随机附带的提手牢靠地固定在投影机上后，您便可以手提携带投影机。
请使用菲利普螺丝起子和随机附带的两个螺丝来固定提手。
在翻转投影机之前，先在操作处的表面上铺一张软布以防止刮划顶盖。
确保按下图所示的正确方向安装提手。

菲利普螺丝起子

( 不附带 )

螺丝

提手

注意

• 用提手提拿投影机时，确保固定提手用的两个螺丝牢靠固定在投影

机机箱上。

• 搬运投影机时，请使用随机附带的镜头盖保护镜头表面。

B
S
U

P
M
LA

S

U

T
A
T
S

SOURCE

AUTO ADJUST

SELECT

3D REFORM

5

顶部性能

1. 产品说明

11

9

SELECT

3D REFORM

12

10

1. POWER 键 ( ) ( → 请参阅第 22, 31 页 )

注：打开投影机，需持续按住该键至少两秒。若要关
闭投影机，须按两次该键。

2. POWER 指示灯 ( → 请参阅第 22, 31, 128 页 )

3. STATUS 指示灯 ( → 请参阅第

4. LAMP 指示灯 ( → 请参阅第

128 页 )

125, 128 页 )

5. USB 指示灯

USB 存储设备插入 USB 端口槽时亮起。

注：插入如 USB 鼠标设备的非 USB 存储设备时，
USB 指示灯不会亮起。

145

678

USB

LAMP

AUTO ADJUST

SOURCE

STATUS

23

6. SOURCE 键

7. AUTO ADJUST 键 ( → 请参阅第

8. 3D REFORM 键 ( → 请参阅第

9. MENU 键

10. SELECT

11. ENTER 键

12. EXIT 键



30 页 )

28, 38 页 )

/ 音量键

6

终端面板的性能

10 4

1. 产品说明

1

38 9

L/MONO

L/MONO

AUDIO IN

AUDIO IN

LAN

COMPUTER /

COMPONENT 1 IN

MONITOR OUT

R

R

AUDIO IN

AUDIO OUT

COMPONENT 2 IN

USB ( LAN

WIRELESS

)

WIRELESS

USB

S-VIDEO IN

VIDEO IN

6 75

终端面板的实际显示可能和图片显示稍有不同，但是这并不影响投影机的性能。

1. COMPUTER 1 IN/COMPONENT 1 IN 连接器 ( 微型
D-Sub 15 针 ) ( → 请参阅第

AUDIO IN ( 立体声微型插孔 ) ( → 请参阅第

12, 16 页 )

12, 16 页 )

2. COMPUTER 2 IN/COMPONENT 2 IN 连接器 ( 微型
D-Sub 15 针 ) ( → 请参阅第

AUDIO IN (立体声微型插孔 ) (→ 请参阅第

3. HDMI IN (19 针 HDMI A 型 ) ( → 请参阅第

12, 16 页 )

12, 16 页 )

13, 15 页)

4. S-VIDEO IN 连接器 ( 微型 DIN 4 针 ) ( →请参阅第

17 页 )

AUDIO L/MONO, R (RCA) ( →请参阅第

5. VIDEO IN 连接器 (RCA) ( →请参阅第

AUDIO L/MONO, R (RCA) ( →请参阅第

17 页 )

17 页 )

17 页 )

6. MONITOR OUT 连接器 ( 微型 D-Sub 15 针 )
( →请参阅第

AUDIO OUT ( 立体声微型插孔 ) ( →请参阅第

14 页 )

14 页 )

7.

PC CONTROL 端口槽 (D-Sub 9 针 ) ( →请参阅第

139, 140 页 )

该端口槽用于连接 PC 或控制系统，便于通过串行线
控制投影机。这样就可以利用串行通讯协议控制投影
机。使用该端口槽需用到市贩的 RS232C 交叉线缆。
也可以用随机提供的 User Supportware 5 CD-ROM
中的 PC Control Utility 3.0 来控制投影机。若要这么
做，必须首先在 PC 上安装 PC Control Utility 3.0。
如果您正在写程序，若需要典型的计算机控制代码，
请参阅第 139 页。

8. USB 端口槽 ( A 型 ) ( →请参阅第

9. LAN 端口槽 (RJ-45) ( →请参阅第

10. USB 无线 LAN 部件 ( →请参阅第

注：NP905+ 和 NP901W+ 的标准配备中没有 USB
无线 LAN 部件。该位置配备一个虚拟盖。

COMPUTER /

PC CONTROL

HDMI IN

AUDIO IN

2

35 页 )

18, 99 页 )

141 页 )

7

쐏

遥控器各部件的名称

1. 产品说明

2

7
11

14
13

15

19
17

20

24
23
26
25
34

33

1

10

12

16

18
21

22
29

27
28
31

32
30

6

5
3
4

8

9

OFF ON

POWER

COMPUTER

123

VIDEO S-VIDEO

COMPONENT

VIEWER

NETWORK

1 32

4 65

7 98

0

ID

MENU

ENTER

L-CLICK

MAGNIFYVOLUME


LAMP MODE

AV-MUTE

3D REFORM

FOCUS

ID SET

LENS SHIFT

/ZOOM

ID

RD 434E

AUTO ADJ.

HDMI

CLEAR

PAGE

UP

DOWN

ASPECT

FREEZE

HELP

PIP

EXIT

R-CLICK

1. 红外线传感器

2. POWER ON 键 (→ 请参阅第

22 页 )

注：要打开投影机，需持续按下 POWER ON 键至少
两秒。

3. POWER OFF 键 (→ 请参阅第 31 页 )

注：要关闭投影机，按两次 POWER OFF 键。

4. COMPUTER 1 键 (→ 请参阅第 24 页 )

5. COMPUTER 2 键 (→ 请参阅第

24 页 )

6. COMPUTER 3 键

(本型号投影机上没有此键 )

7. AUTO ADJ. 键 (→ 请参阅第

8. VIDEO 键 (→ 请参阅第

9. S-VIDEO 键 (→ 请参阅第

10. COMPONENT 键 (→ 请参阅第

30 页 )

24 页 )

24 页 )

24 页 )

(本型号投影机上没有此键 )

11. HDMI 键 (→ 请参阅第

24 页 )

12. VIEWER 键 (→ 请参阅第 24, 63 页 )

13. NETWORK 键 (→ 请参阅第

14. PIP 键 (→ 请参阅第

24 页 )

42 页 )

15. 数字键盘键 /CLEAR 键 (→ 请参阅第

16. MENU 键

17. SELECT



键

18. ENTER 键

19. EXIT 键

20. MOUSE R-CLICK 键 (→ 请参阅第

21. MOUSE L-CLICK 键 (→ 请参阅第

22. VOLUME +/– 键 (→ 请参阅第

23. MAGNIFY +/– 键 (→ 请参阅第

24. PAGE UP/DOWN 键 (→ 请参阅第

25. FREEZE 键 (→ 请参阅第

26. ASPECT 键 (→ 请参阅第

27. PICTURE 键 (→ 请参阅第

28. AV-MUTE 键 (→ 请参阅第

29. LAMP MODE 键 (→ 请参阅第

30. 3D REFORM 键 (→ 请参阅第

31. ID SET 键 (→ 请参阅第

32. LENS SHIFT 键

33. FOCUS/ZOOM 键

( 本型号投影机上没有此键 )

( 本型号投影机上没有此键 )

30 页 )

33 页 )

37 页 )

33 页 )

83 页 )

78, 80 页 )

33 页 )

34 页 )

28, 38 页 )

114 页 )

34. HELP 键 (→ 请参阅第 34 页 )

114 页 )

37 页 )

37 页 )

8

电池安装

1. 产品说明

1

按下卡口取下电池盖。

2

2

安装新电池 (AA)，确保电池正
负极 (+/–) 方向排列正确。

1

无线遥控器的操作范围

注：实际的操作范围可能与图上所示的有微小的差
异。

提示：您可以确定投影机的哪一个遥控感应器可以
启用无线模式。可选项有：前面、后面或两者皆可。

( → 请参阅第

• 红外线信号操作的最远射程为 7 米，与投影机机
箱的遥控感应器之间的有效操作角度为 60 度。

• 若在遥控器与感应器之间存在障碍物，或者强光

直射感应窗时，投影机将无反应。

电池电力减弱亦会影响遥控器操作投影机。

113 页 )

遥控器操作注意事项

• 请呵护使用遥控器。

• 遥控器弄湿后应立即擦干。

• 避免放在过热和潮湿的地方。

• 切勿加热、拆卸或把电池投入火中。

• 如果长时间不打算使用，请将电池取出。

• 确保电池的正负极 (+/–) 方向排列正确。

• 切勿将新旧电池混用，或将不同类型的电池混用。

• 请根据您所在地的相关规定处理废旧电池。

7 米

30°

30°

投影机机箱的遥控感应器

30°

30°

7 米

3

滑回电池盖并确实盖好。

注：切勿混用不同型号的电池或
混用新旧电池。

1

7 米

30°

30°

30°

30°

7 米

2

遥控器

遥控器

9

2. 安装和连接

本章介绍投影机的设置方法和如何连接 PC、视频及音频信号源。

1

投影机的设置和使用方法非常简单。但是在
开始之前，您必须首先：

设置屏幕和投影机。

!

将电脑或者视频装置连接到投影机上。

@

请参阅第 12 至 20 页。

连接配备的电源线。请参阅第

3

#

21 页。

注：在移动投影机之前，务必拔下电源线和
其它任何导线。在投影机处于移动中或未使
用状态下，请用镜头盖将镜头盖上。

2



设置屏幕和投影机

NP905+

投影机距离屏幕或者墙壁越远，投出的影像越大。当投影机距离墙壁或者屏幕 29 英寸 (0.73 米 ) 时，可以投出最小
影像的尺寸以对角线测量为 21 英寸 (0.53 米 )。当投影机距离墙壁或者屏幕 386 英寸 (9.8 米 ) 时，可以投出最大影
像的尺寸为 300 英寸 (7.62 米 )。下图可作为粗略参考。

位置选择

487.7 (W) X 365.8 (H) / 192 (W) X 144 (H)

屏幕尺寸 ( 单位：厘米 / 英寸 )

609.6 (W) x 457.2 (H) / 240 (W) x 180 (H)

300"

屏幕尺寸

240"

406.4 (W) X 304.8 (H) / 160 (W) X 120 (H)

200"

304.8 (W) X 228.6 (H) / 120 (W) X 90 (H)

150"

243.8 (W) X 182.9 (H) / 96 (W) X 72 (H)

203.2 (W) X 152.4 (H) / 80 (W) X 60 (H)

162.6 (W) X 122.0 (H) / 64 (W) X 48 (H)

121.9 (W) X 91.4 (H) / 48 (W) X 36 (H)

81.3 (W) X 61.0 (H) / 32 (W) X 24 (H)

镜头中心

40"

60"

80"

1.3/

51.2

120"

100"

2.0/

9.8

385.7

7.9/

310.9

6.6

4.9/

192.9

3.9/

3/

3.

153.5

129.9

2.6/

78.7

102.3

259.8

距离 ( 单位：米 / 英寸 )

提示：这里指出的屏幕尺寸是指远距离 ( 最小显示面积 ) 和广角 ( 最大显示面积 ) 的中间值。变焦调节调整影像的范
围可达 10% 。
关于“屏幕尺寸和投射距离”，请参阅第

134 页。

10

2. 安装和连接

NP901W+

投影机距离屏幕或者墙壁越远，投出的影像越大。当投影机距离墙壁或者屏幕约 26 英寸 (0.66 米 ) 时，可以投出最
小影像的尺寸以对角线测量为 20 英寸 (0.51 米 )。当投影机距离墙壁或者屏幕约 403 英寸 (10.2 米 ) 时，可以投出最
大影像的尺寸为 300 英寸 (7.62 米 )。下图可作为粗略参考。

位置选择

屏幕尺寸 ( 单位：厘米 / 英寸 )

646.2 (W) x 403.9 (H) / 254 (W) x 159 (H)

300"

屏幕尺寸

516.9 (W) X 323.1 (H) / 204 (W) X 127 (H)

240"

430.8 (W) X 269.2 (H) / 170 (W) X 106 (H)

200"

323.1 (W) X 201.9 (H) / 127 (W) X 79 (H)

150"

258.5 (W) X 161.5 (H) / 102 (W) X 64 (H)

215.4 (W) X 134.6 (H) / 85 (W) X 53 (H)

172.3 (W) X 107.7 (H) / 68 (W) X 42 (H)

129.2 (W) X 80.8 (H) / 51 (W) X 32 (H)

86.2 (W) X 53.8 (H) / 34 (W) X 21 (H)

镜头中心

40

60"

"

80"

1.3/

100"

53

120"

2.0/802.7/

10.2/
403

8.2/
323

6.8/

5.1/
201

4.1/
161

3.4/
134

107

269

距离 ( 单位：米 / 英寸 )

提示：这里指出的屏幕尺寸是指远距离 ( 最小显示面积 ) 和广角 ( 最大显示面积 ) 的中间值。变焦调节调整影像的范
围可达 10% 。
关于“屏幕尺寸和投射距离”，请参阅第

134 页。

11

2. 安装和连接

进行连接



连接 PC 或者 Macintosh 电脑

注：当您使用笔记本式 PC 时，投影机处于待机模式并且启动笔记本式 PC 的电源之前，必须先将投影机和笔记本式
PC 之间的连接工作完成。
在大多数情况下，除非先把笔记式 PC 与投影机相连，然后启动笔记本式 PC，否则笔记本式 PC 的输出信号无法输出。
* 如果您在使用遥控器时出现屏幕空白，这可能是电脑屏幕保护设置或者电源管理软件正在运作。

启动电脑的外部显示

笔记本式 PC 上的屏幕显示影像并不一定意味着它已把信号输出到投影机。使用 PC 兼容膝上型电脑时，功能键的组
合使用可启动或者关闭外部显示。通常，“Fn”键与 12 个功能键中的一个键组合使用可以开启或者关闭外部显示。
例如：NEC 膝上型电脑使用 Fn ＋ F3 键组合，而 DELL 膝上型电脑使用 Fn ＋ F8 键组合，去打开或者关闭外部显示。

注：COMPUTER 1 IN 和 COMPUTER 2

IN 连接器支持插件及播放 (DDC2B)。

COMPUTER/COMPONENT 1 IN

USB ( LAN

WIRELESS

WIRELESS

COMPUTER /

COMPONENT 1 IN

AUDIO IN

S-VIDEO IN

MONITOR OUT

L/MONO

R

AUDIO IN

VIDEO IN

L/MONO

R

AUDIO IN

LAN

USB

)

COMPUTER/COMPONENT 2 IN

AUDIO IN

HDMI IN

COMPUTER /

AUDIO IN

COMPONENT 2 IN

AUDIO IN

AUDIO OUT

PC CONTROL

注：对于旧式 Macintosh 电脑，请使用市贩
的针型适配器 ( 不附带 ) 连接到 Mac 的视频
端口槽。

音频导线 ( 不附带 )

PHONE

PHONE

VGA 信号线 ( 随机附带 )
连接到投影机的微型 D-Sub 15 针连接
器上。若欲使用比随机附带更长的信号
线时，建议使用市贩的信号放大器。

PHONE

IBM VGA 或者兼容机 ( 笔记本型 )
或者 Macintosh 电脑 ( 笔记本型 )

• 连接之前请首先关闭电脑和投影机。

• 将音频导线连接到电脑的耳机插孔之前请关小电脑的音量。连接好了电脑和投影机之后，您可以根据自己的喜好

在电脑和投影机上调节音量。

• 建议您将音频导线连接到音频输出连接器 ( 微型插孔类型 )。

注：NP905+/NP901W+ 与 NEC ISS-6020 和 ISS-6010 转换器的解码视频输出不兼容。

12

2. 安装和连接

注：当通过市贩的扫描转换器对视频或者 S- 视频来源进行显示时，影像可能无法正确显示。
这是因为依照默认设置，本投影机将视频信号作为电脑信号进行处理。在这种情况下，按下列方法处理：
* 当影像连同屏幕的上下黑色部分一起显示，或者不能正确显示黑暗的影像时：

投射一个满屏幕显示的影像，然后按下遥控器上的 AUTO ADJ. 键或者投影机机箱上的 AUTO ADJUST 键。

• 若您的 PC 带有 DVI 输出，请使用市贩的 DVI- 至 -HDMI 缆线，将 PC 连接到投影机的 HDM IN 连接器。 仅数字
信号可用。将 PC 的 AUDIO 输出连接到 COMPUTER/COMPONENT 2 AUDIO IN 立体声微型插孔，并在菜单中
选择 [HDMI 设置 ] → [ 音响选择 ] → [ 电脑 2] ( → 请参阅第

116 页 )

)

USB( LAN

WIRELESS

WIRELESS

HDMI IN

LAN

USB

COMPUTER/

COMPONENT 1 IN

AUDIO IN

S-VIDEO IN

MONITOR OUT

L/MONO

R

AUDIO IN

VIDEO IN

L/MONO

R

HDMI IN

COMPUTER/

AUDIO IN

COMPONENT 2 IN

AUDIO IN

AUDIO OUT

PC CONTROL

DVI 至 HDMI 缆线 ( 不附带 )

PHONE

音频导线 ( 不附带 )

注：查看 DVI 数字信号时

• 使用一条长度不超过 2 米的 DVI 至 HDMI 缆线。

• 连接 DVI 至 HDMI 缆线前，请关闭投影机和 PC。

• 投射 DVI 数字信号：连接缆线，打开投影机，然后选择 HDMI 输入。最后，打开您的 PC，否则，可能无法激活显

卡的数字输出，从而导致无影像显示。若出现该情况，重新启动您的 PC。

• 某些显卡带有模拟 RGB (15 针 D-Sub) 和 DVI ( 或 DFP) 输出。使用 15- 针 D-Sub 连接器可能导致显卡的数字输出

没有图像显示。

• 投影机工作时，请勿断开 DVI 至 HDMI 缆线。若断开信号缆线并重新连接，影像可能无法正确显示。若出现该情况，

重新启动您的 PC。

• HDMI IN 连接器支持 VGA (640 x 480)、SVGA (800 x 600)、XGA (1024 x 768)、1152 x 864, SXGA (1280 x

1024 @ ，可达 60 赫兹 ) 和 SXGA+ (1400 x 1050 @ 60 赫兹 )。

13

连接到外部控制器

)

USB ( LAN

USB

WIRELESS

AUDIO IN

S-VIDEO IN

L/MONO

R

AUDIO IN

VIDEO IN

WIRELESS

L/MONO

MONITOR OUT

R

2. 安装和连接

LAN

COMPUTER /

COMPONENT 1 IN

MONITOR OUT

COMPUTER /

COMPONENT 2 IN

AUDIO IN

AUDIO OUT

PC CONTROL

HDMI IN

AUDIO IN

AUDIO OUT

音频导线 ( 不附带 )

VGA 信号线 ( 随机附带 )

PHONE

音频导线 ( 不附带 )

VGA 信号线 ( 不附带 )

AUDIO

IN

可以连接独立的外部控制器到投影机，在控制器上同步阅读正在投射的 RGB 模拟或组合影像。

注：

• 不能进行链状连接。

• MONITOR OUT 连接器不输出通过 HDMI IN 连接器的视频和音频 ( 数字信号 )。

• 连接了音频设备时，投影机扬声器被关闭。

• 从 [ 待机模式 ] 中选择 [ 正常 ] 时，MONITOR OUT 连接器输出最后显示视频信号并且 AUDIO OUT 插孔输出最后

音频信号。 声音水平与最后一个保持相同。

• 在待机模式期间从 [ 待机模式 ] 选择 [ 节能 ] 停止从 MONITOR OUT 连接器输出视频信号。 这样会使 AUDIO OUT

插孔停止输出声音。

14

连接 HDMI 兼容装置

可以将 DVD 视盘机、硬盘播放器或笔记本型电脑的 HDMI 输出连接到投影机的 HDMI IN 连接器。

注：HDMI IN 连接器支持插件及播放 (DDC2B)。

HDMI IN

LAN

USB

)

USB ( LAN

AUDIO IN

S-VIDEO IN

WIRELESS

L/MONO

R

AUDIO IN

VIDEO IN

L/MONO

WIRELESS

R

HDMI 导线（不附带）

HDMI

COMPUTER /

COMPONENT 1 IN

MONITOR OUT

HDMI IN

COMPUTER /

AUDIO IN

COMPONENT 2 IN

AUDIO IN

AUDIO OUT

PC CONTROL

HDMI

2. 安装和连接

HDMI OUT

S-VIDEO VIDEO

VIDEO OUT

LR

AUDIO OUT

AUDIO IN

LR

HDMI พ־

音频导线（不附带）

注：请使用用于 HIGH SPEED 的 HDMI 连接导线 (HDMI Ver1.3a 种类 2 导线)

提示：对于使用带有 HDMI 连接器的音频视频设备的用户：
若 HDMI 输出可在“增强”和“正常”之间切换，请选择“增强”而不要选择“正常”。
这样可以提供更好的影像对比度，并使暗区更加清晰。
有关设置的更多信息，请参见要连接的音频视频设备的使用手册。

• 将投影机的 HDMI IN 连接器连接到 DVD 视盘机上时，投影机的视频电平可依据 DVD 视盘机的视频电平进行设置。

在菜单中选择 [HDMI 设置 ] → [ 视频电平 ]，并进行必要的设置。

• 可接受的信号为 480p、720p、1080i 和 1080p。

• 若无法听到 HDMI 输入声音，在菜单中选择 [HDMI 设置 ] → [ 音响选择 ] → [HDMI]。

什么是 HDCP/HDCP 技术？

HDCP 是 High-bandwidth Digital Content Protection (高带宽数字内容保护) 的首字母缩写。高带宽数字内容保护
(HDCP) 防止通过数字可视界面 (DVI) 传送的视频数据被非法复制的系统。
如果不能阅读通过 DVI 输入的资料，并不一定是指投影机的功能出错。如果执行了 HDCP，可能出现某些内容被
HDCP 保护，由于 HDCP 协会 ( 数字内容保护、LLC) 的决定/ 意向而无法显示的情况。

15

用组合输出连接 DVD 视盘机

2. 安装和连接

COMPUTER/COMPONENT 1 IN

)

USB ( LAN

WIRELESS

WIRELESS

选购件 15 针 - 连接 - RCA ( 阴极 ) x 3
导线 (ADP-CV1E)

组合视频 RCA x 3 导线

（不附带）

YCbCr

Component

AUDIO IN

LAN

USB

AUDIO IN

S-VIDEO IN

L/MONO

R

AUDIO IN

VIDEO IN

L/MONO

R

L R

AUDIO OUT

COMPUTER /

COMPONENT 1 IN

AUDIO IN

AUDIO OUT

MONITOR OUT

DVD 视盘机

COMPUTER/COMPONENT 2 IN

AUDIO IN

HDMI IN

COMPUTER /

AUDIO IN

COMPONENT 2 IN

PC CONTROL

音频装置

音频导线（不附带）

AUDIO IN

LR

提示：组合信号会自动显示。如果没有显示，选择 [ 设置 ] → [ 可选项 ] → [ 信号选择 ] → [ 电脑 1 ( 或 2)] → [ 组合 ]。

注：关于 DVD 视盘机视频输出的详细信息，请参阅 DVD 视盘机自身的使用手册。

16

连接录像机

2. 安装和连接

S-视频导线 ( 不附带)

视频导线 ( 不附带)

录像机

S-VIDEO IN

VIDEO IN

S-VIDEO VIDEO

VIDEO OUT

)

USB ( LAN

WIRELESS

WIRELESS

AUDIO OUT

USB

S-VIDEO IN

VIDEO IN

L R

AUDIO IN

L/MONO

AUDIO IN

L/MONO

AUDIO IN

LAN

COMPONENT 1 IN

AUDIO IN

MONITOR OUT

R

R

COMPUTER /

HDMI IN

COMPUTER /

AUDIO IN

COMPONENT 2 IN

AUDIO IN

AUDIO OUT

PC CONTROL

音频导线 ( 不附带)

音频装置

音频导线 ( 不附带)

AUDIO IN

LR

注：关于录像机视频输出的详细信息，请参阅各机自身的使用手册。

注：在经由扫描转换器快绕或快倒播放视频或者 S- 视频信号源时，可能导致影像异常显示。

17

2. 安装和连接

连接到网络

NP905+/NP901W+ 标准配备一个 LAN 端口槽 (RJ-45)，可使用 LAN 导线进行 LAN 连接。USB 无线 LAN 部件也可
以进行无线 LAN 连接。要想使用 LAN 连接，需要给投影机分配一个 IP 地址。有关设置网络的详情，请参阅第 99 页。
( 从菜单选择 [ 设置 ] → [ 安装 (2)] → [ 网络设置 ] )

注：有些投影机可能没有配备 USB 无线 LAN 部件。如果您的投影机没有安装 USB 无线 LAN 部件，并需要通过无
线连接使用投影机，就一定要安装可选的 USB 无线 LAN 部件。

使用 LAN 连接，可获得两个功能：投影机控制和图片传输。

投影机控制功能

通过有线或无线 LAN 连接，您可以用电脑在网络上控制 ( 电源开 / 关、输入选择等 ) 并接收投影机的信息。有下面
三种方法：

* 使用投影机上的 HTTP 服务器功能。( → 请参阅第
* 使用 User Supportware 5 CD-ROM 中提供的 PC Control Utility 3.0。
* 使用 User Supportware 5 CD-ROM 中提供的 Image Express Utility 2.0。

51 页 )

图片传输功能 ( 使用 Windows Vista 系统 )

通过网络使用投影机，可以操作基于 Windows Vista 系统的电脑。本投影机支持网络投影机功能和 Windows Vista
的远程桌面功能。( →请参阅第 54，58 页 )

图片传输功能 ( 使用 User Supportware 5 CD-ROM)

通过有线或无线 LAN 连接，您可以将影像和幻灯片从个人电脑传送到投影机，然后投射到屏幕上。有下面两种方法：

* 使用 User Supportware 5 CD-ROM 中提供的 Image Express Utility 2.0。
* 使用 User Supportware 5 CD-ROM 中提供的 Ulead Photo Explorer 8.0。

USB 鼠标连接到投影机时，也可以对连接到 LAN 或无线 LAN 的 Windows PC 的桌面屏幕进行操作。

* 使用 User Supportware 5 CD-ROM 中提供的 Desktop Control Utility 1.0。

提示：提供的 Projector User Supportware 5 CD-ROM 中包含五个 Windows 软件程序 (Image Express Utility 2.0,
Desktop Control Utility 1.0, Ulead Photo Explorer 8.0, Viewer PPT Converter 和 PC Control Utility 3.0) 和一个 Ma-
cintosh 软件程序 (Image Express Utility 2 for Mac OS X)。各自的功能与操作请参阅相同 CD-ROM 中包含的用户指
南 (PDF)。

• 有关用网络 ( 无线 LAN/ 有线 LAN) 连接投影机的步骤，请参考附带的“网络设置指南”。

• 有关用网络 ( 无线 LAN/ 有线 LAN) 连接 Windows Vista 的步骤，请参考 Windows Vista 的说明书。

18

LAN 连接的范例

(A) 有线 LAN 连接示例

(B) 无线 LAN 连接示例
( 网络类型 → 基本结构 )

服务器

网络中心

USB

)

USB ( LAN

S-VIDEO IN

WIRELESS

L/MONO

VIDEO IN

L/MONO

WIRELESS

插入无线 LAN 卡
的 PC

LAN 导线 (不附带)

注：使用种类 5 或更高的 LAN 导线。

LAN

COMPUTER /

COMPUTER /

COMPONENT 2 IN

AUDIO IN

AUDIO OUT

MONITOR OUT

PC CONTROL

HDMI IN

AUDIO IN

内置无线 LAN 功能
的 PC

LAN

COMPONENT 1 IN

AUDIO IN

R

AUDIO IN

R

2. 安装和连接

USB 无线 LAN 部件

无线访问点

无线 LAN

若要通过无线访问点用无线 LAN 进行连接，则应选择基本结构模式。
从菜单选择 [ 设置 ] → [ 安装 (2)] → [ 网络设置 ] → [ 无线 ] → [ 高级设置] → [ 连接 ] → [ 网络类型] → [ 基本结构 ]。

19
