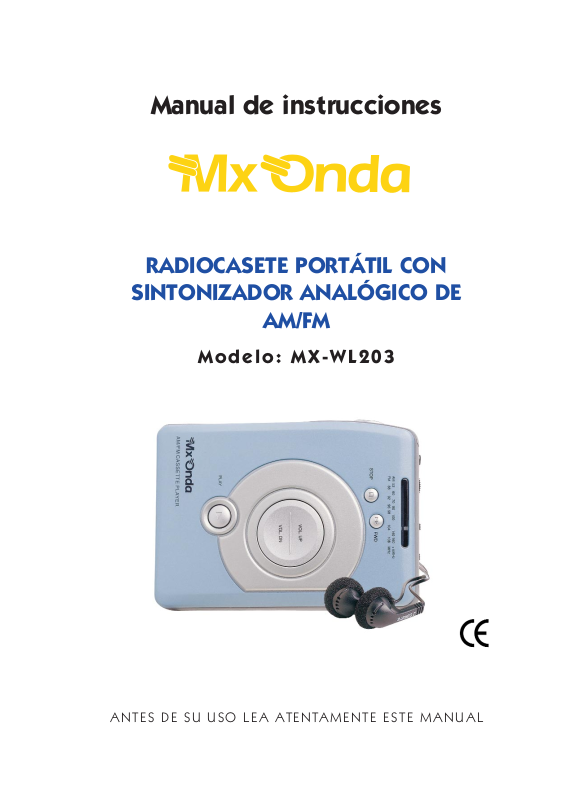

Page 1
Manual de instrucciones
RADIOCASETE PORTÁTIL CON
SINTONIZADOR ANALÓGICO DE
AM/FM
Modelo: MX-WL203
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
Page 2
INTRODUCCIÓN
MX ONDA le agradece la deferencia que ha tenido al elegir este reproductor
portátil de casete con radio modelo MX-WL203, y que tiene entre otras las
siguientes características:
Sintonizador analógico de AM/FM.
Reproductor de casete autostop con mecánica “full logic”.
Control de volumen electrónico.
Refuerzo de super graves BBS.
Pinza de sujeción para el cinturón.
Hasta 15 horas de funcionamiento mediante 2 pilas de 1,5 V.
PRECAUCIONES
Para obtener el máximo rendimiento de este aparato evite situarlo sobre zonas
muy calientes, frías, húmedas o con exceso de polvo y no lo exponga bajo los
rayos del del sol ni cerca de campos magnéticos.
Cuando escuche música a través de los auriculares modere el nivel de volumen,
ya que podría ocasionar serios daños a sus oídos.
Dependiendo del nivel de volumen, el uso de este aparato durante la conducción
puede dar lugar a no prestar la debida atención a los posibles peligros de la
carretera.
Si el aparato se ha caído o no funciona adecuadamente absténganse de usarla
y no intente desmontarlo o repararlo. Contacte con su distribuidor o diríjase a
un servicio oficial MX ONDA.
PINZA DE SUJECIÓN
Para retirar la pinza de sujeción presione la pestaña situada en la parte superior
de la misma y deslice ésta hasta extraerla de las guías.
Para colocarla de nuevo haga coincidir las guías de la pinza con las ranuras del
aparato y deslícela hasta que perciba un “clic”.
Radiocasete portátil con sintonizador analógico Modelo MX-WL203
2
N
Page 3
COLOCACIÓN DE LAS PILAS
Para abrir la tapa del alojamiento de las pilas que está situada en la parte
posterior del aparato, presione sobre la misma al tiempo que la desliza en la
dirección indicada por la flecha. Introduzca dos pilas preferentemente alcalinas
de 1,5 V tipo AA. LR6. etc., respetando la polaridad + y - grabada en el fondo
del compartimento.
No mezcle las pilas usadas con las nuevas ni tampoco de diferentes tipos, no
las cortocircuite ni trate de desmontadas.
Si no piensa utilizar el aparato durante un periodo largo de tiempo, extraiga las
pilas y guárdelas en un sitio fresco.
NOTA: Las pilas contienen materiales contaminantes del medio ambiente por
eso una vez agotada la vida de las mismas., NO las tires la y deposítelas en el
sitio adecuado para su posterior reciclado.
Radiocasete portátil con sintonizador analógico Modelo MX-WL203
3
¥
Page 4
DISPOSICIÓN DE LOS MANDOS
SALIDA DE AURICULARES
Inserte en el conector ² la clavija correspondiente de los auriculares
estereofónicos suministrados con el equipo.
AJUSTE DEL SONIDO
VOLUMEN
Mediante los botones VOL.UP o VOL.DN, Vd. podrá aumentar o disminuir el
nivel de volumen respectivamente, según su preferencia.
SUPER GRAVES BBS
La función super graves consiste en un refuerzo de nivel de las bajas frecuencias.
Para activar el realce de super graves, desplace el selector BBS a la posición ON.
Para desactivar dicha función desplace este selector a la posición OFF.
Radiocasete portátil con sintonizador analógico Modelo MX-WL203
4
Play
Avance
Stop
Dial
Volumen
Apertura
Salida de auriculares
Sintonía
Led encendido
Pinza
Cinta-Radio
BBS
Alojamiento
de las pilas
Page 5
USO DE LA RADIO
1. Desplace el selector de Cinta-Radio (TAPE (OFF)/FM AM) a la posición de
FM o AM, según desee sintonizar una emisora en la banda de frecuencia
modulada o la de onda media respectivamente. El Indicador LED de
encendido POWER ON se Iluminará.
2. Para sintonizar las diferentes emisoras gire el mando de sintonía (TUNING)
hacia uno u otro lado hasta que localice la estación deseada. Como
referencia aproximada podrá comprobar a través del dial la frecuencia de
la emisora sintonizada.
3. Para apagar el aparato desplace el selector Cinta-Radio a la posición
marcada como TAPE (OFF).
IMPORTANTE: En FM el cable de los auriculares actúa como antena, motivo por
el cual, para asegurar en todo momento una recepción óptima mantenga el
cable siempre extendido evitando los pliegues. Para la recepción de la banda
de AM este receptor incorpora una antena Interior de ferrita que le confiere
cierta directividad por ello es aconsejable que cuando sintonice alguna estación
en esta banda, sitúe y oriente el aparato hasta obtener la mejor recepción
posible.
Radiocasete portátil con sintonizador analógico Modelo MX-WL203
5
i
Page 6
USO DEL CASETE
1. Sitúe el selector Radio-Cinta (TAPE (OFF)/FM AM) en la posición TAPE(OFF).
2. Pulse el botón de apertura OPEN de la tapa del alojamiento de la cinta, e
inserte en las guías interiores de dicha tapa una cinta (grabada), con la cara
impresa mirando hacia usted y la parte abierta de la cinta hacia arriba.
3. Cierre la tapa del compartimento de la cinta de casete.
4. Para comenzar la reproducción pulse el botón PLAY (4).
5. Para que la cinta avance rápidamente presione sobre el botón FWD (8).
6. Para detener la reproducción o el avance rápido en cualquier momento,
pulse el botón de parada STOP (<).
En el modo de reproducción o de avance rápido, una vez que la cinta llegue a
su final, ésta se parará automáticamente (auto stop).
LIMPIEZA
La periódica limpieza del cabezal del casete mantendrá óptimas las condiciones
de reproducción y evitará problemas en su funcionamiento. La limpieza del
cabezal deberá efectuarse cada 30 ó 40 horas de funcionamiento, o cuando
note que la reproducción es menos clara y ha perdido calidad (una disminución
de volumen y de las frecuencias agudas son síntomas característicos). Para
limpiar la cabeza abra la tapa del casete, introduzca un bastoncillo de plástico
forrado de algodón y humedecido en alcohol y frote el cabezal suavemente. No
utilice ningún elemento metálico.
Antes de hacer funcionar de nuevo su reproductor asegúrese que el cabezal
esté completamente seco.
Limpia la superficie plástica de la unidad con un paño ligeramente húmedo y
séquela con otro seco. No utilice alcohol ni productos abrasivos y evite que
entre en contacto con agentes volátiles como gasolina, disolventes, insecticidas,
etc..
Radiocasete portátil con sintonizador analógico Modelo MX-WL203
6
Page 7
CARACTERISTÍCAS TÉCNICAS
Margen de frecuencia en AM 522 ... 1620 KHz
Margen de frecuencia en FM 87,5 ... 108 MHz
Velocidad de la cinta 4,75 cm/seg.
Potencia de salida 20 mW/32 Ω
Refuerzo super graves +6 dB @100 Hz
Alimentación * 2 pilas de 1,5V tipo LR6, AA, etc.
Máximo consumo 120 mA
Dimensiones 116 x 31 x 85 mm
Peso 167 gramos (sin pilas)
* No suministradas
Especificaciones técnicas sujetas a cambio sin previo aviso.
Este producto cumple con la Directiva Europea 89/336/CEE (EMC) relativa a la
Compatibilidad Electromagnética.
MX ONDA y su logotipo son marcas registradas de MX ONDA, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
http://www.mxonda.es
Radiocasete portátil con sintonizador analógico Modelo MX-WL203
7
