Page 1
Manual de instrucciones
RADIO RECEPTOR DIGITAL MULTIBANDA
CON RELOJ, ALARMA Y TEMPORIZADOR
Modelo: MX-RDM939
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
Page 2
1 Interruptor de encendido/apagado (ON/OFF)
2 Selector de bandas (BAND)
3 Control de sintonía (TUNING)
4 Control de volumen (VOL.)
5 Selector de tono (LOW/Hi)
6 Ajuste del reloj (TIME)
7 Ajuste de la hora (HOUR)
8 Ajuste de los minutos (MIN)
9 Puesta en hora de la alarma (ALARM/DISP)
10 Conexión/desconexión de la alarma (ALARM ON/OFF)
11 Temporizador de desconexión automática (SLEEP)
12 Parada momentánea de la alarma (SNOOZE)
13 Iluminación de la pantalla (LIGHT)
14 Pantalla LCD
15 Compartimento de las pilas
16 Toma para auriculares ()
17 Conector de alimentación externa (DC 3 V)
18 Antena telescópica orientable
19 Indicador LED de encendido (POWER)
20 Indicador LED de sintonía (TUNE)
21 Cinta para la sujeción
22 Soporte abatible
Radio receptor digital multibanda Modelo MX-RDM939
2
1
5
6
3
20
14 2 1319
129 1110
22 18
15
4
16
17
8
7
21
LOCALIZACIÓN DE LOS CONTROLES
Page 3
INTRODUCCIÓN
Mx Onda le agradece la deferencia que a tenido al elegir este radio receptor
digital multibanda con reloj, alarma y temporizador modelo MX-RDM939, y que
tiene entre otras las siguientes características:
• Radio digital con 9 bandas
• Reloj con formato 12 horas
• Alarma
• Temporizador de desconexión automática
• Control de tono
• Iluminación de la pantalla
• Funda de protección
ALIMENTACIÓN
Para abrir la tapa del alojamiento de las pilas 15 que está situada en la parte
posterior del aparato, presione sobre la misma al tiempo que la desliza en la
dirección indicada por la flecha. Introduzca dos pilas preferentemente alcalinas
de 1,5 V tipo LR6, AA, etc., respetando la polaridad + y - , grabada en el fondo
de dicho alojamiento.
• No mezcle las pilas usadas con las nuevas ni tampoco de diferentes tipos,
no las cortocircuite ni trate de desmontarlas.
• Cuando sustituya las pilas, la hora del reloj y de la alarma se borrarán por
lo que deberá ajustarlas nuevamente.
• Recuerde que las pilas contienen materiales contaminantes del medio
ambiente, por eso una vez agotada la vida de las mismas, NO las tire a la
basura y deposítelas en el sitio adecuado para su posterior reciclado.
• Este aparato puede ser alimentado con una unidad de alimentación externa
(no incluida) cuya salida sea de 3 V CC/300 mA. La polaridad del conector
17 está grabada sobre el lateral del aparato.
Radio receptor digital multibanda Modelo MX-RDM939
3
Page 4

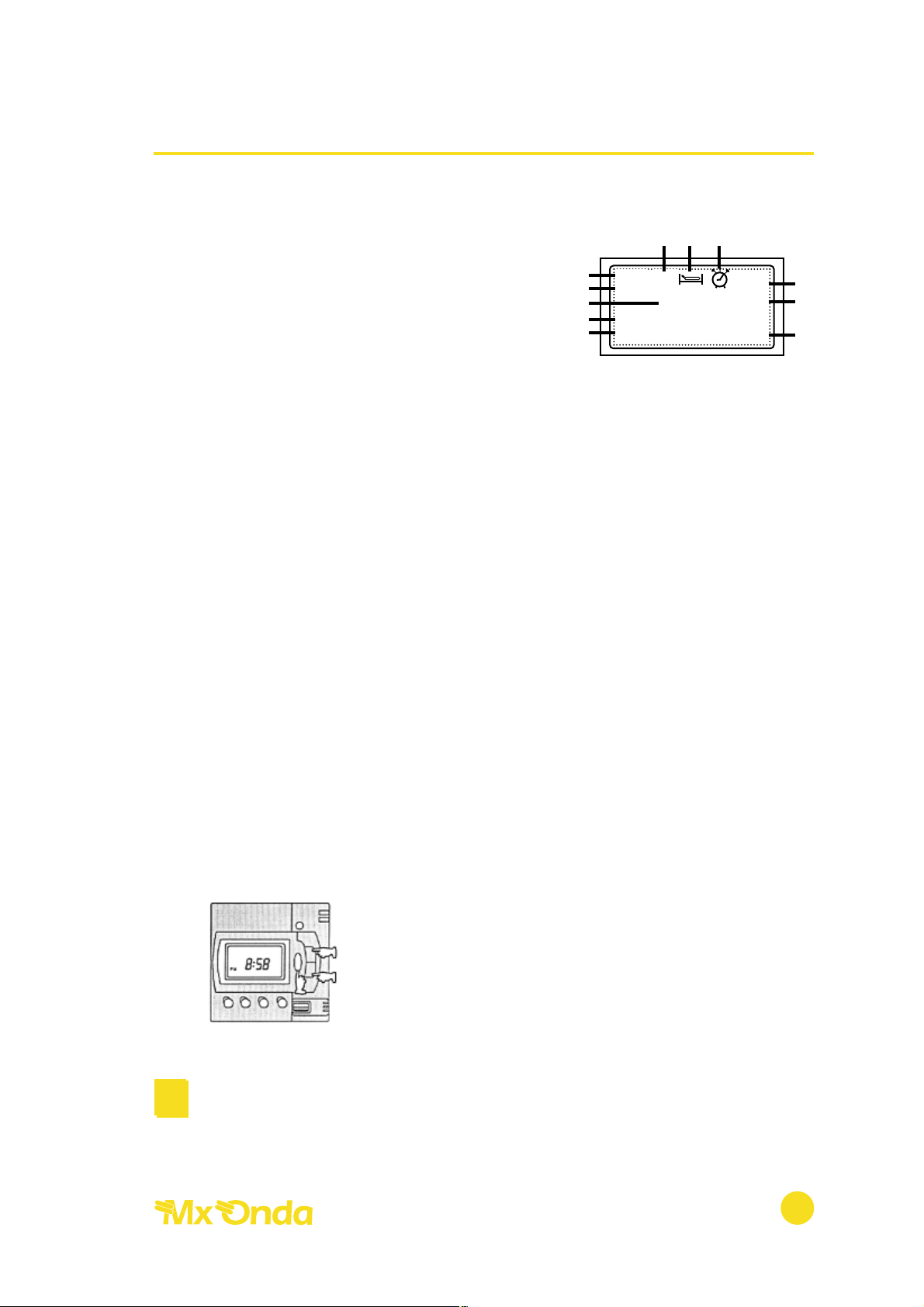

INDICACIONES EN PANTALLA
1. Onda media (MW)
2. Onda corta (SW)
3. Frecuencia y hora
4. Frecuencia modulada (FM)
5. Pasado mediodía (por la tarde)
6. Frecuencia OC
7. Frecuencia FM
8. Frecuencia OM
9. Alarma conectada
10. Temporizador de desconexión
11. Recepción
FUNCIONAMIENTO
Una vez instaladas las pilas o conectado el adaptador de red. La pantalla mostrará la hora 12:00 (doce de la noche). Esta indicación está prefijada de fábrica
y aparecerá siempre que sustituya la alimentación (pilas o adaptador de red).
Para situar el receptor en posición inclinada, deberá extraer el soporte abatible
22 situado en la parte posterior del aparato.
PUESTA EN HORA DEL RELOJ
Para el ajuste horario del reloj es preciso que la radio esté apagada (botón de
encendido/apagado 1 en la posición OFF).
Siga los siguientes pasos:
1. Pulse y mantenga presionado el botón 6 (TIME).
2. Pulse el botón 7 (HOUR) para ajustar la hora.
3. Presione el botón 8 (MIN) para ajustar los minutos.
4. Deje de presionar el botón 6 (TIME) y la hora
quedará memorizada de forma automática.
NOTA: El formato del reloj es de 12 horas, cuando en la pantalla aparezcan las
siglas PM será la indicación que la hora mostrada es por la tarde.
Radio receptor digital multibanda Modelo MX-RDM939
4
11
Indicaciones en pantalla
8:38
MW
SW
FM
PM
KHz
MHz
MHz
10
8
7
6
1
2
3
4
5
9
Page 5

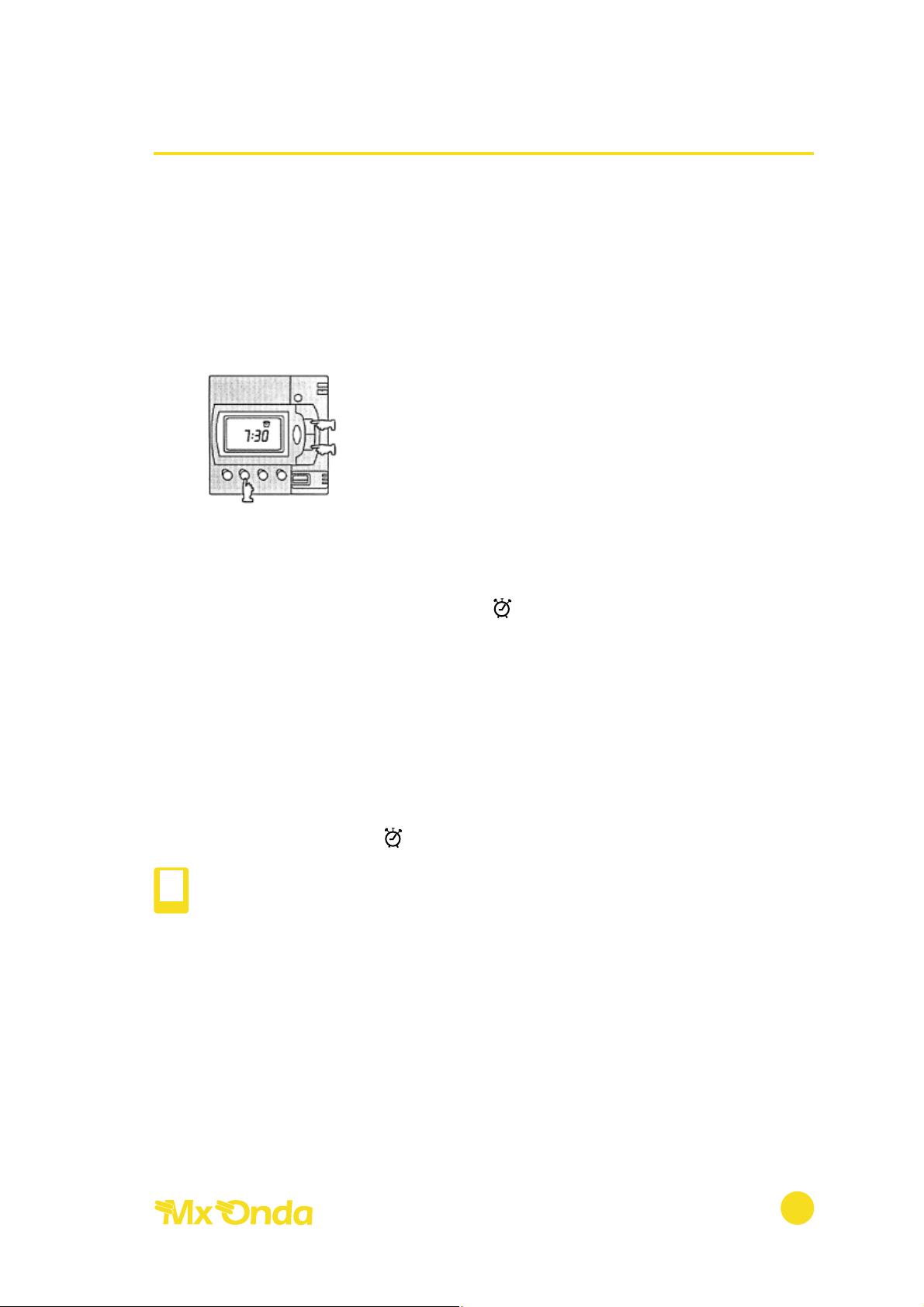

PUESTA EN FUNCIONAMIENTO DE LA ALARMA
Para realizar los ajustes correspondientes a la alarma, es preciso que la radio esté
apagada (botón de encendido/apagado 1 en la posición OFF). Para la puesta
en marcha de la alarma primero ajuste la hora en la que desea que ésta se active,
siguiendo los siguientes pasos:
1. Pulse y mantenga presionado el botón 9
(ALARM/DISP).
2. Pulse el botón 7 (HOUR) para ajustar la hora.
3. Presione el botón 8 (MIN) para ajustar los minutos.
4. Deje de presionar el botón 9 (ALARM/DISP) y la
hora de activación quedará memorizada de forma
automática.
Una vez ajustada la hora de activación automática, para conectar la alarma
presione el botón de conexión/desconexión de la alarma 10 (ALARM ON/OFF)
y en la pantalla aparecerá el símbolo .
Una vez producida la alarma pulse el botón de parada momentánea 12
(SNOOZE) y ésta cesará temporalmente durante 5 minutos, transcurrido ese
tiempo la alarma se activará nuevamente. Si vuelve a pulsar el botón 12 se repetirá
de nuevo el ciclo. Si no pulsa ningún botón el aparato permanecerá en el modo
alarma (radio) durante una hora, transcurrido ese tiempo el receptor se apagará
automáticamente.
Para detener y desconectar definitivamente la alarma pulse el botón 10 (ALARM
ON/OFF) y el símbolo desaparecerá de la pantalla.
IMPORTANTE: Para que la alarma sea efectiva tenga la precaución de sintonizar
previamente una estación de radio y ajustar el nivel de volumen.
Radio receptor digital multibanda Modelo MX-RDM939
5
i
Page 6
USO DE LA RADIO
1. Para encender la radio sitúe el interruptor de encendido/apagado 1
(ON/OFF) a la posición ON y el indicador LED de encendido 19
(POWER) se iluminará.
2. Mediante el conmutador selector de bandas 2 (BAND) elija la banda de
frecuencia modulada (FM), onda media (MW) o una de las 7 bandas de
onda corta (SW1... 7)
3. Gire el control de sintonía 3 (TUNING) en uno u otro sentido y sintonice
una emisora de radio, cuando una estación de radio esté sintonizada
correctamente el indicador LED de sintonía 20 (TUNE) se iluminará.
4. Con el control de volumen 4 (VOL.) regule el nivel de sonido según su
preferencia.
5. Para realzar los tonos graves o agudos sitúe el selector de tono 5 (LOW/Hi)
en la posición LOW o Hi respectivamente.
6. Para apagar la radio sitúe el interruptor de encendido/apagado 1
(ON/OFF) sobre la posición OFF.

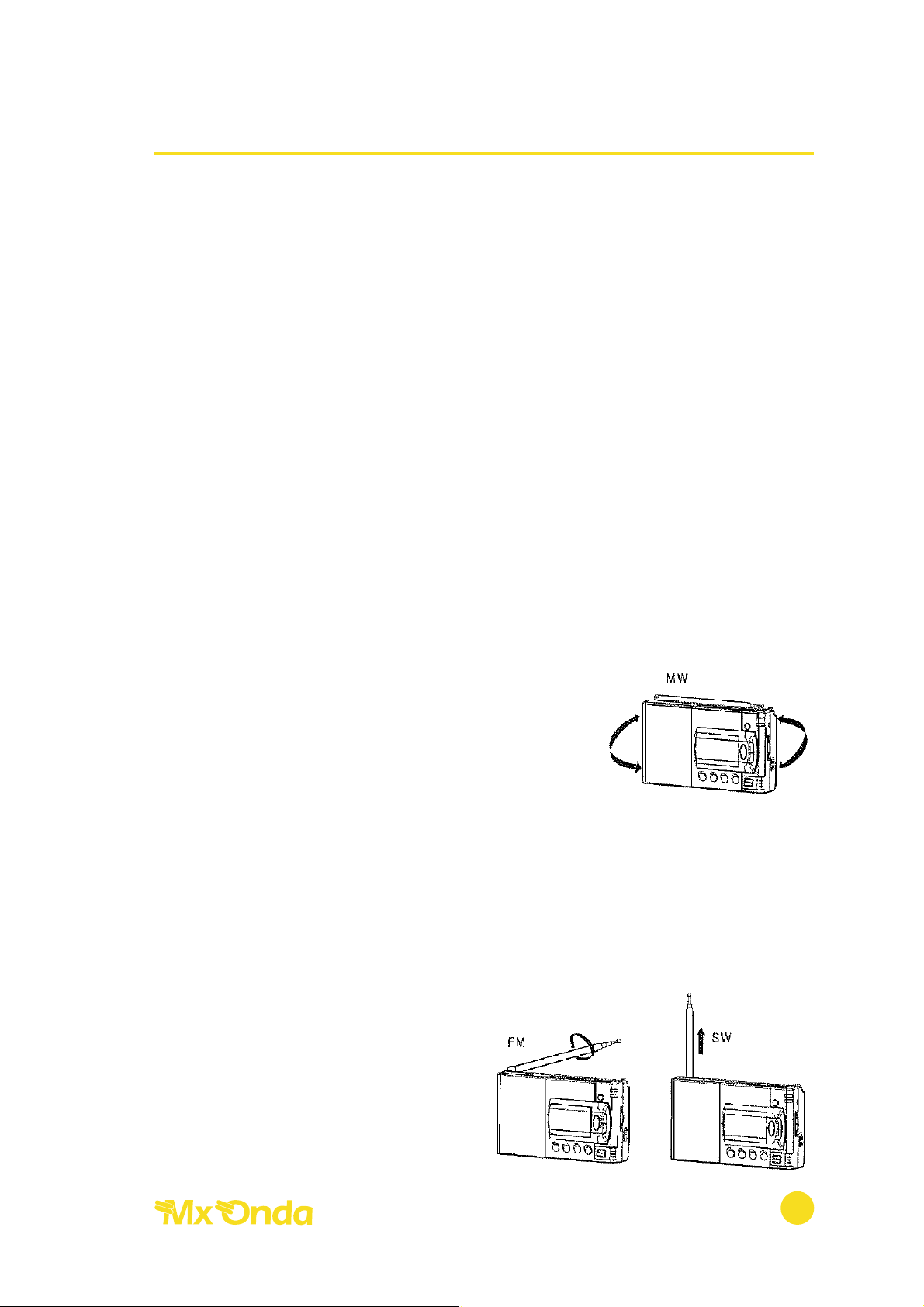

ANTENA DE ONDA MEDIA (MW)
Para la banda de onda media (MW) el equipo
incorpora una antena interior directiva de ferrita,
si la señal recibida no es buena gire el aparato
hasta conseguir la mejor recepción posible.
ANTENA DE FRECUENCIA MODULADA (FM)
Y ONDA CORTA (SW)
La antena telescópica 18 que está situada en la parte posterior del aparato es la
antena de frecuencia modulada (FM) y onda corta (SW).
Para la recepción de estaciones en la banda de frecuencia modulada (FM)
deberá extender completamente la antena y orientarla hacia donde las estaciones
de radio sean recibidas con
el mínimo ruido.
La mejor recepción de estaciones de la banda de onda
corta (SW), se obtiene con la
antena en posición vertical y
completamente extendida.
Radio receptor digital multibanda Modelo MX-RDM939
6
Page 7
SALIDA DE AURICULARES
En el conector 16 () podrá acoplar los auriculares con jack de 3,5 mm
(suministrados) . Al conectar los auriculares se interrumpirá el sonido del altavoz.
NOTA: Cuando escuche música a través de los auriculares no ponga el nivel de
volumen muy alto, ya que podría dañar sus oídos.

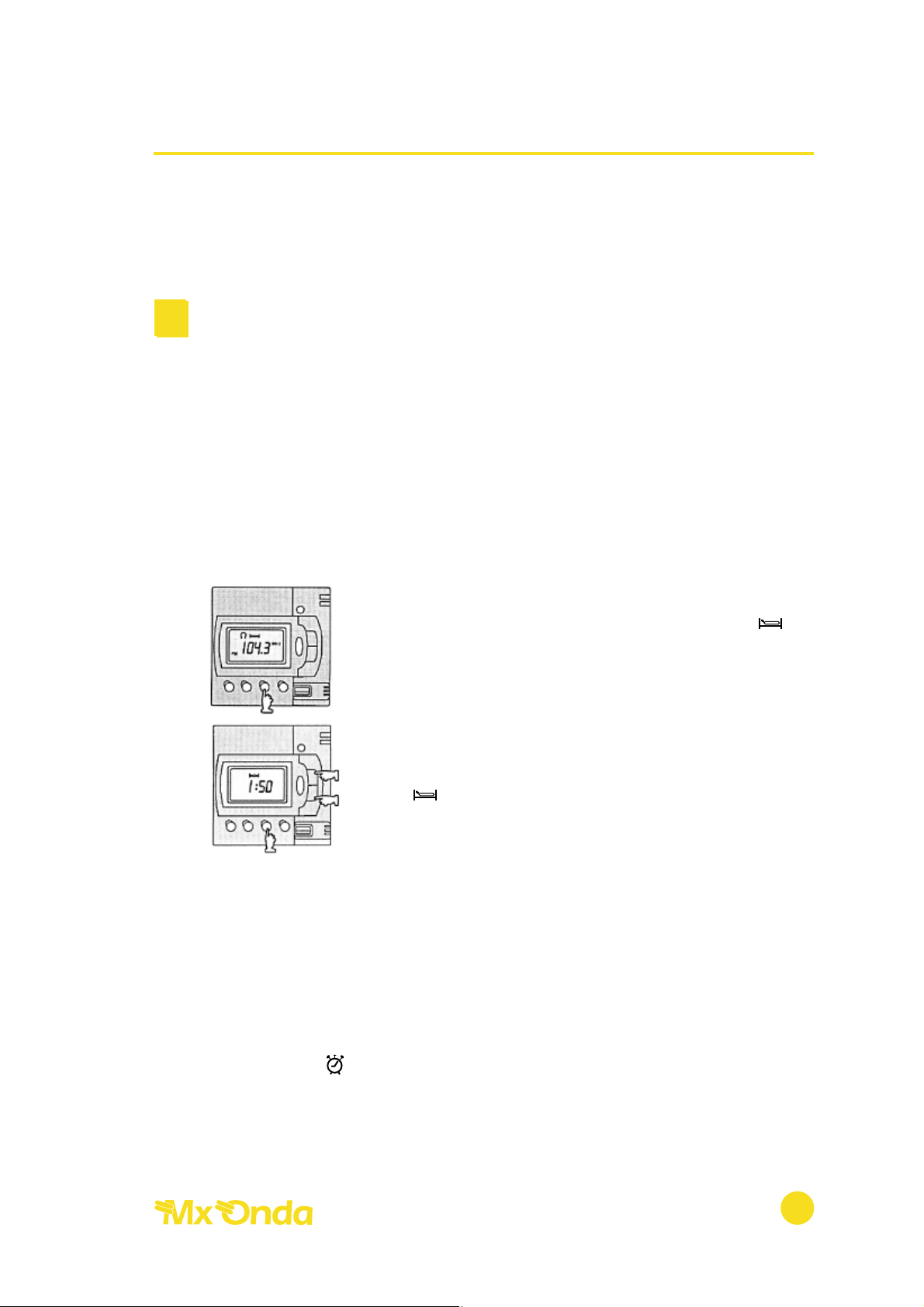

TEMPORIZADOR DE DESCONEXIÓN AUTOMÁTICA
Esta función facilita que la radio se desconecte automáticamente una vez
transcurrido el tiempo previamente ajustado. El tiempo máximo para la
desconexión automática es de 1 hora y 59 minutos.
La radio deberá estar apagada (botón de encendido/apagado 1 en la posición
OFF). Para ajustar el temporizador de desconexión automática siga los pasos
siguientes:
1. Pulse y mantenga presionado el botón 11 (SLEEP),
la pantalla mostrará parpadeando el símbolo .
2. Presione el botón 8 (MIN) para ajustar los minutos
(59 máximo).
3. Pulse botón 7 (HOUR) si desea añadir una hora
adicional.
4. Deje de presionar el botón 11 (SLEEP). El símbolo
permanecerá en la pantalla, indicándole así que
el aparato se encuentra en el modo de desconexión
automática (temporizador de cuenta atrás).
5. Si desea desconectar la radio sin esperar a que finalice el tiempo restante
programado de desconexión automática, pulse el botón de parada momentánea
12 (SNOOZE).
BOTONES DE INFORMACIÓN E ILUMINACIÓN DE LA PANTALLA
• Para comprobar la hora de activación de la alarma presione el botón 9
(ALARM/DISP) y la pantalla mostrará la hora de activación así como la
indicación parpadeando.
• Cuando la radio esté apagada (botón de encendido/apagado 1 en la
posición OFF) al pulsar el botón de parada momentánea 12 (SNOOZE) la
pantalla mostrará los segundos del reloj.
• Si pulsa el botón 13 (LIGHT) la pantalla se iluminará.
Radio receptor digital multibanda Modelo MX-RDM939
7
Page 8
PRECAUCIONES
Para obtener el máximo rendimiento de este aparato evite situarlo sobre zonas
muy calientes, frías, húmedas o con exceso de polvo y no lo exponga bajo los
rayos del sol.
Dependiendo del nivel de volumen, el uso de este aparato durante la conducción
puede dar lugar a no prestar la debida atención a los posibles peligros de la
carretera.
Si el aparato no funciona adecuadamente no intente desmontarlo o reparado.
Diríjase a su distribuidor o a un Servicio Oficial MX ONDA.
LIMPIEZA
Limpie la superficie plástica de la unidad con un paño ligeramente húmedo y
séquela con otro seco. No utilice alcohol ni productos abrasivos y evite que
entre en contacto con agentes volátiles como gasolina, disolventes, insecticidas,
etc.
Radio receptor digital multibanda Modelo MX-RDM939
8
Page 9
CARACTERÍSTICAS TÉCNICAS
Margen de frecuencia OM 526,5 . . . .1606,5 KHz
Margen de frecuencia FM 87 . . . . 108 MHz
Margen de frecuencia SW1 5,95 . . . 6,20 MHz
Margen de frecuencia SW2 7,10 . . . 7,30 MHz
Margen de frecuencia SW3 9,50 . . . 9,90 MHz
Margen de frecuencia SW4 11,65 . . . 12,05 MHz
Margen de frecuencia SW5 13,60 . . . 13,80 MHz
Margen de frecuencia SW6 15,10 . . . 15,60 MHz
Margen de frecuencia SW7 17,50 . . . 17,90 MHz
Antena de OM Interior de ferrita
Antena de FM y SW Telescópica orientable
Sensibilidad en FM ≤ 20 µV
Sensibilidad en MW ≤ 6 mV/m
Sensibilidad en SW ≤ 20 µV
Selectividad ≤ 16 dB
Alimentación
1) Pilas* 2 de 1,5 V tipo LR6, AA, etc
2) Transf. adaptador* 3 V CC/300 mA
Máximo consumo 50 mA
Dimensiones 112 x 68 x 30 mm
Peso 145 gramos (sin pilas)
* No suministradas
Especificaciones técnicas sujetas a cambio sin previo aviso.
Este producto cumple con la Directiva Europea 89/336/CEE (EMC) relativa a la
Compatibilidad Electromagnética.
“Mx Onda” y su logotipo son marcas registradas de Mx Onda, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
http://www.mxonda.es
