Manual de instrucciones
RADIO RELOJ CON
PROYECTOR HORARIO
Modelo: MX-RRD35
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
Page 2
INTRODUCCIÓN
El radio reloj MX ONDA modelo MX-RRD35 incorpora un receptor de radio de
AM/FM, un reloj digital con formato de presentación de 24 horas con alarma y
un proyector con horario independiente que le facilitará la lectura de la hora
sobre la pared o el techo de la habitación. Su diseño se adapta perfectamente
a cualquier tipo de ambiente.
ANTES DE CONECTAR EL RADIO RELOJ:
Compruebe que el voltaje de su toma de corriente es de 230 V - 50 Hz.
PRECAUCIONES
• Evite que el aparato entre en contacto directo con el agua.
• Para desenchufar el aparato de la red, tire suavemente de la clavija de
éste. Nunca lo haga estirando del cable.
• Si el radio reloj se ha caído, si el cable, la clavija u otras partes presentan
deterioro, o en caso de que no funcione adecuadamente absténgase de
usarlo y no intente repararlo. Contacte con su distribuidor o Centro de
Servicio Técnico MX ONDA más cercano.
La pila a utilizar en este radio reloj contiene materiales contaminantes del medio
ambiente, por ello, una vez agotada la vida de la misma NO la tire a la basura,
deposítela en el sitio adecuado para su posterior reciclado.
Radio reloj con proyector horario Modelo MX-RRD35
2
El dibujo de un relámpago
dentro de un triángulo, es
una señal de advertencia,
avisando que en el interior
del aparato hay “voltaje
peligroso”.
ATENCIÓN: ESTE APARATO FUNCIONA
CON UNA TENSIÓN DE 230 V, PARA
EVITAR UNA POSIBLE DESCARGA
ELÉCTRICA NO TRATE DE ABRIRLO, NI
RETIRE LOS TORNILLOS.
PARA EVITAR POSIBLES
DESCARGAS ELÉCTRICAS NO
ABRA ESTE APARATO
PRECAUCIÓN
El signo de admiración
dentro de un triángulo,
indica que las instrucciones
que acompañan al producto son importantes.
Page 3
COLOCACIÓN DE LA PILA
Para poder mantener la hora actual así como la de alarma (en caso de fallo de la
red eléctrica), el radio reloj necesita una pila de 9 V tipo 6LR61, 6F22 (preferentemente alcalina) o equivalente.
Para la colocación o sustitución de la pila siga los pasos siguientes:
1. Abra la tapa 20 del compartimento de la pila situada en la parte inferior
del reloj despertador haciendo presión en la pestaña en la dirección que
indica la flecha de la tapa, al tiempo que tira de ella hacia arriba.
2. Acople la pila en el conector que está situado en el interior del compartimento, respetando la polaridad de la misma.
3. Vuelva a colocar la tapa.
NOTA: De no tener conectada la pila, tanto la hora actual como la de alarma se
borrarán a los pocos segundos después de haber desconectado el cable de
alimentación de la red eléctrica.
INSTALACIÓN
Inserte la clavija del cable de alimentación 22 en una toma de corriente de red
de 220/230 V - 50 Hz. La pantalla mostrará los dígitos 0:00 de forma intermitente.
El cable 21 que sale por la parte posterior del aparato es la antena de FM, la cual
deberá extender completamente y situarla donde las estaciones de radio sean
recibidas con el mínimo ruido.
MANTENIMIENTO
Periódicamente vigile el buen estado de la pila. Para ello bastará simplemente
que desconecte el cable de la red eléctrica y espere unos segundos antes de
enchufarlo nuevamente. Compruebe que el aparato sigue indicando la hora
actual. Si la pantalla le muestra 0:00 de forma intermitente, deberá sustituir la
pila.
Limpie las superficies plásticas del radio reloj con un paño húmedo y séquelas
con otro seco. No utilice nunca alcohol ni productos abrasivos.
Radio reloj con proyector horario Modelo MX-RRD35
3
Page 4

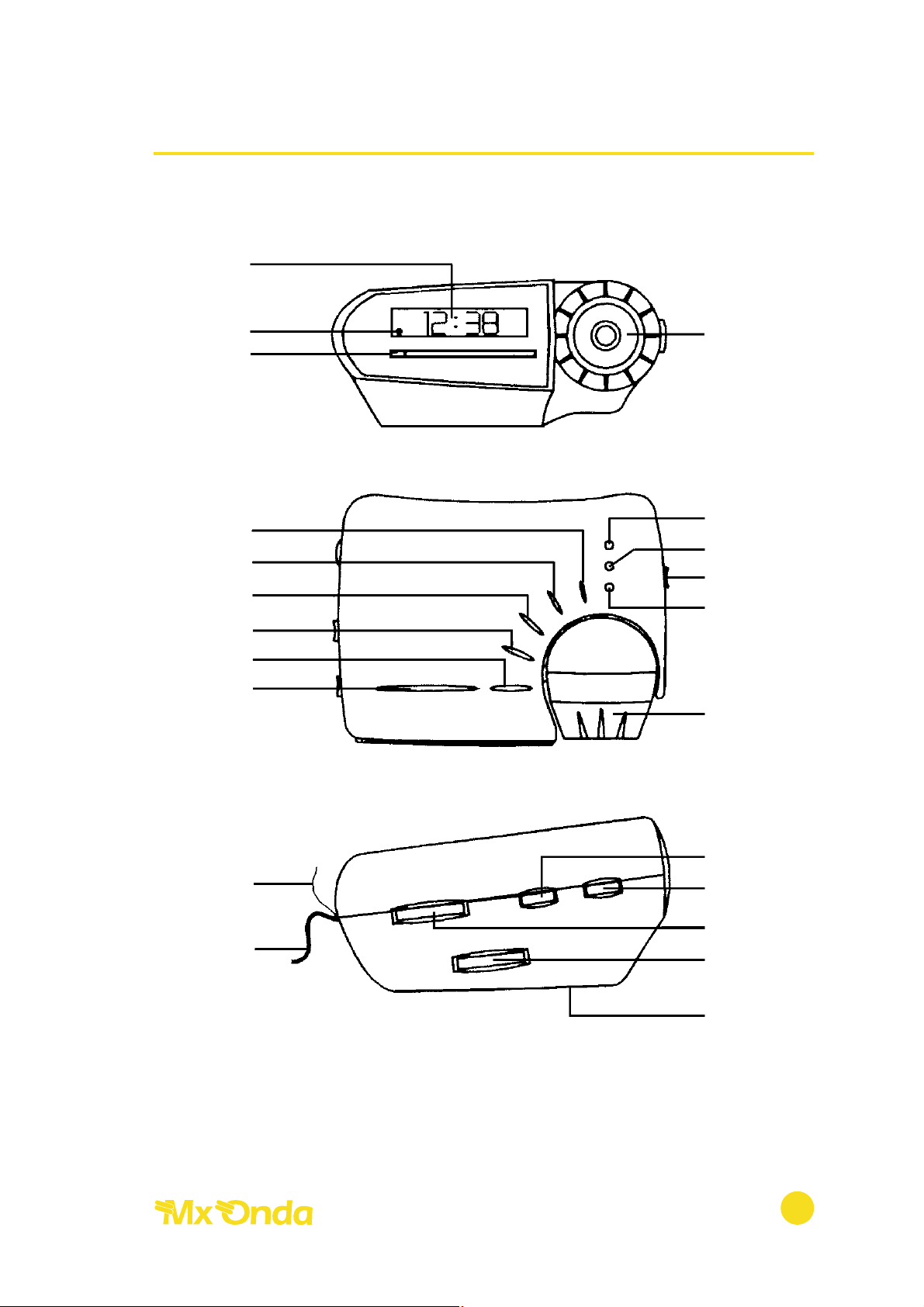

CONTROLES Y FUNCIONES
Radio reloj con proyector horario Modelo MX-RRD35
4
13
6
12
4
3
2
5
11
10
21
22
14
16
17
15
18
19
8
1
9
7
20
Page 5
LOCALIZACIÓN DE LOS CONTROLES
1 Selector de encendido, apagado o funcionamiento automático (AUTO-
OFF-ON)
2 Puesta en hora del reloj (TIME)
3 Ajuste de los minutos (MINUTE)
4 Ajuste de las horas (HOUR)
5 Puesta en hora de la alarma (ALARM)
6 Indicador LED de alarma conectada (AUTO)
7 Control de volumen/selector avisador acústico (VOLUME/BUZZ)
8 Selector de bandas (FM-AM)
9 Control de sintonía (TUNING)
10 Parada momentánea (SNOOZE)
11 Temporizador de desconexión automática (SLEEP)
12 Dial con escala de sintonía
13 Pantalla
14 Proyector horario
15 Conexión/desconexión del proyector horario (PROJECTION)
16 Puesta en hora del proyector horario (T)
17 Ajuste de las horas del proyector horario (H)
18 Ajuste de los minutos del proyector horario (M)
19 Control de enfoque (FOCUS)
20 Compartimento de la pila
21 Cable de antena de FM
22 Cable de red
PUESTA EN HORA DEL RELOJ
Para el ajuste horario del reloj siga los siguientes pasos:
1. Pulse y mantenga presionado el botón 2 (TIME).
2. Presione el botón 4 (HOUR) y ajuste la hora.
3. Pulse el botón 3 (MINUTE) y ajuste los minutos.
4. Deje de presionar el botón 2 (TIME).
Radio reloj con proyector horario Modelo MX-RRD35
5
Page 6
USO DE LA RADIO
1. Sitúe el selector 1 (AUTO-OFF-ON) en la posición ON para encender la
radio.
2. Mediante el selector de bandas 8 (FM-AM) elija la banda de frecuencia
modulada (FM) u onda media (AM).
3. Gire el control de sintonía 9 (TUNING) en uno u otro sentido y sintonice
una estación de radio.
4. Con el control de volumen 7 (VOLUME/BUZZ) regule el nivel de sonido
según su preferencia.
5. Para apagar la radio sitúe el selector 1 (AUTO-OFF-ON) en la posición
OFF (en esta posición tanto la radio como la alarma permanecerán fuera
de servicio), o en la posición AUTO si desea que la radio se desconecte
pero que la alarma siga activada.
PUESTA EN FUNCIONAMIENTO DE LA ALARMA
Para la puesta en marcha de la alarma primero ajuste la hora en la que desea que
ésta se active. Para ello siga los siguientes pasos:
1. Pulse y mantenga presionado el botón 5 (ALARM).
2. Presione el botón 4 (HOUR) para ajustar la hora.
3. Pulse el botón 3 (MINUTE) y ajuste los minutos.
4. Deje de presionar el botón 5 (ALARM).
Una vez ajustada la hora de activación automática, sitúe el selector 1 (AUTO-
OFF-ON) en la posición AUTO. En la pantalla se iluminará el indicador LED 6
(AUTO) indicando así que la alarma está conectada.
Si desea que la alarma se active por medio de la radio, regule el volumen al nivel
deseado girando el control 7 (VOLUME/BUZZ).
IMPORTANTE: Para que la alarma sea efectiva tenga la precaución de sintonizar
previamente una estación de radio.
Si prefiere que la alarma se produzca mediante el avisador acústico interno, gire
el control de volumen 7 (VOLUME/BUZZ) hacia la derecha hasta que perciba
un “clic”. Esa será la indicación de que la alarma se producirá mediante el
avisador acústico.
NOTA: El avisador acústico tiene un nivel sonoro prefijado en origen y no se
puede variar.
Radio reloj con proyector horario Modelo MX-RRD35
6
i
Page 7
Una vez producida la alarma el proyector horario se activará. Pulse el botón de
parada momentánea 10 (SNOOZE) y ésta cesará temporalmente durante 9
minutos. Transcurrido ese tiempo la alarma se activará nuevamente. Si vuelve a
pulsar el botón 10, se repetirá de nuevo el ciclo.
Para desactivar definitivamente la alarma pulse el botón 5 (ALARM).
Para desconectar la alarma, sitúe el selector 1 (AUTO-OFF-ON) en la posición
OFF. El indicador LED 6 (AUTO) se apagará indicando que la alarma está fuera
de servicio.
TEMPORIZADOR DE DESCONEXIÓN AUTOMÁTICA
Esta función facilita que la radio se desconecte automáticamente una vez transcurrido el tiempo previamente ajustado. El tiempo máximo para la desconexión
automática es de 1 hora y 59 minutos.
El selector de encendido, apagado o funcionamiento automático 1 (AUTO-
OFF-ON) deberá situarlo en la posición AUTO u OFF.
Para ajustar el temporizador de cuenta atrás siga los pasos siguientes:
1. Pulse y mantenga presionado el botón 11 (SLEEP).
2. Presione el botón 3 (MINUTE) y seleccione los minutos (59 máximo) o
pulse el botón 4 (HOUR) si desea añadir una hora adicional.
3. Deje de presionar el botón 11 (SLEEP).
Si desea desconectar la radio sin esperar a que finalice el tiempo restante
programado de cuenta atrás, pulse el botón de parada momentánea 10
(SNOOZE).
USO DEL PROYECTOR HORARIO
1. Para encender el proyector horario, sitúe el selector 15 (PROJECTION) en
la posición ON.
2. Oriente el proyector horario hacia la pared o el techo de una habitación
que esté prácticamente a oscuras.
3. Regule el control de enfoque 19 (FOCUS) hasta obtener una imagen de la
hora lo más nítida posible. La máxima distancia de proyección (dependiendo de la iluminación de la habitación), es del orden de 2 metros.
Radio reloj con proyector horario Modelo MX-RRD35
7
Page 8
PUESTA EN HORA DEL PROYECTOR HORARIO
Para el ajuste horario del reloj proyector siga los siguientes pasos:
1. Pulse y mantenga presionado el botón 16 (T).
2. Presione el botón 17 (H) y ajuste la hora.
3. Pulse el botón 18 (M) y ajuste los minutos.
4. Deje de presionar el botón 16 (T).
NOTA: El proyector horario incorpora un reloj independiente del propio del
radio despertador, por ese motivo, mediante el reloj del proyector no se puede
activar el disparo de la alarma.
CARACTERÍSTICAS TÉCNICAS
Margen de frecuencia AM 522 . . . .1620 KHz
Margen de frecuencia FM 87,5 . . . .108 MHz
Ciclo despertador Cada 9 minutos.
Temporización máxima 1h 59 minutos.
Dimensiones del altavoz 2” (50 mm)/8 Ω
Alimentación 230 V ~ 50 Hz
Consumo máximo 5 W
Pila auxiliar para el reloj* 9 V tipo 6LR61, 6F22, etc.
Dimensiones 170 x 128 x 74 mm.
*No suministrada
Especificaciones técnicas sujetas a cambio sin previo aviso.
Este producto cumple con las Directivas Europeas 89/336/CEE (EMC) relativa a
la Compatibilidad Electromagnética y la 73/23/CEE (LVD) en materia de seguridad
de baja tensión.
“Mx Onda” y su logotipo son marcas registradas de Mx Onda, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
http://www.mxonda.es
Radio reloj con proyector horario Modelo MX-RRD35
8
