Mx Onda MX-RD318a Instruction Manual [es]

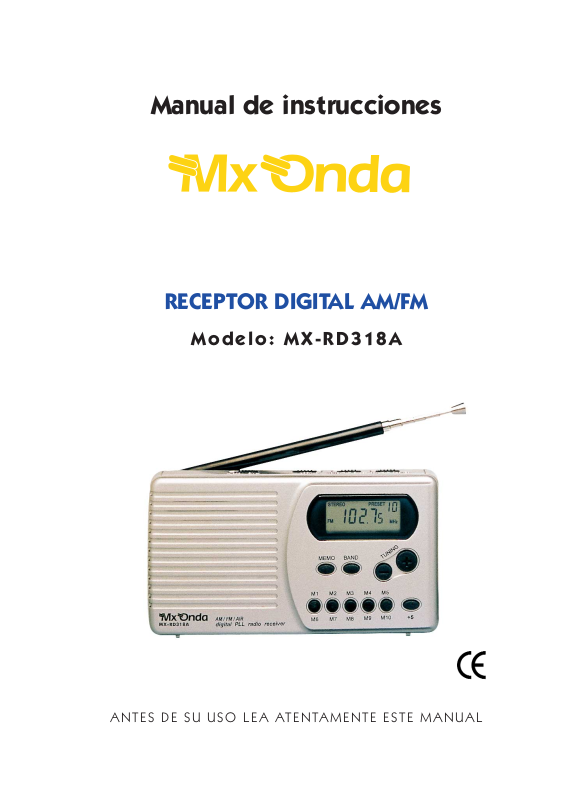

Manual de instrucciones

RECEPTOR DIGITAL AM/FM

Modelo: MX-RD318A

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

1. BOTÓN DE ENCENDIDO Y APAGADO

2. BOTÓN DE BLOQUEO DE FUNCIONES

3. SELECTOR MONO/ESTÉREO

4. SELECTOR DE ALTAVOZ/AURICULAR
S. TOMA DE AURICULARES ESTEREOFÓNICOS

6. CONTROL DEL VOLUMEN

7. CONMUTADOR SELECTOR DE BANDAS (AM/FM/AIR)

8. BOTONES DE SINTONÍA

9. BOTÓN DE ALMACENAJE EN LA MEMORIA

10. BOTÓN DE MEMORIAS DE 6 AL 10

11. BOTONES DE PRESINTONÍA

12. ALOJAMIENTO DE LAS PILAS

13. CONECTOR DE ALIMENTACIÓN EXTERIOR (3 V CC)

14. ALTAVOZ INTERNO

15. ANTENA TELESCÓPICA

16. PANTALLA LCD

17. INDICACIÓN DE FM ESTÉREO

18. INDICACIÓN DE BLOQUEO ACTIVADO

19. INDICACIÓN DEL NÚMERO DE LA PRESINTONÍA

20. INDICACIÓN DE LA BANDA SELECCIONADA (AM/FM/AIR)

21. INDICACIÓN DE BATERÍA BAJA

22. INDICACIÓN DE LA FRECUENCIA SINTONIZADA

Receptor digital AM/FM Modelo MX-RD318A

2

CONTROLES

ALIMENTACIÓN

Deslice la tapa del compartimento de las pilas (12) situado en la parte posterior
de la unidad e introduzca dos pilas de 1, 5 V tipo AA, R6 o UM3, respetando la
polaridad de las mismas, marcada en el fondo de dicho alojamiento.

• No mezcle pilas viejas con nuevas.

• No mezcle pilas alcalinas, normales de carbón zing o baterías recargables
de Ni-Cd (niquel cadmio) ni metal hidruro (Ni-MH).

• Cuando el indicador de batería baja (21) aparezca de forma intermitente
en la pantalla, significa que hay que sustituir las pilas.

• Este aparato puede ser alimentado con una unidad de alimentación
externa (no incluida) cuya salida sea de 3 V CC/300 mA. La polaridad del
conector 13 está grabada sobre el lateral del aparato.

FUNCIONAMIENTO

1. Deslice el botón de encendido apagado 1 a la posición ON 4.

2. La bandas de AM/FM/AIR se seleccionan automáticamente cada vez que
pulse el mencionado botón.

3. Mediante el conmutador 4 (SPK3 4PHONES), seleccione el modo con
el que desea oír la radio. En mono a través del altavoz 14 (posición SPK3), o
en estéreo (posición 4PHONES) conectando los auriculares suministrados
en el jack 5 (PHONES).

4. Para sintonizar manualmente las diferentes emisoras, pulse uno de los
botones 8 (- TUNING +), y la recepción se incrementará o disminuirá en
saltos de 50 KHz en FM, 9 KHz en AM y 25 KHz en AIR. Si mantiene pulsado
cualquiera de estos botones durante más de un segundo, el receptor
sintonizará automáticamente la estación de radio adyacente (superior o
inferior), que mejor se reciba en ese momento y lugar. Si fuera necesario
una sintonía fina, pulse momentáneamente el botón - TUNING +.
Gire el botón de volumen 6, y ajuste el nivel deseado. Cuando escuche
música a través de los auriculares, no ponga el nivel de volumen muy alto,
ya que podría dañar sus oídos.

5. Sitúe el selector 3 (3 MONO/FM-ST 4) en la posición FM-ST 4 si decide
escuchar la radio a través de los auriculares. Al sintonizar una emisora que
transmita en estéreo, en la pantalla aparecerá la palabra STEREO (17).
Cuando en FM reciba estaciones con señal débil o con ruido, sitúe el
selector en la posición 3 MONO.

Receptor digital AM/FM Modelo MX-RD318A

3

LA MEMORIA

ALMACENAMIENTO EN LA MEMORIA

Este receptor dispone de 30 memorias, 10 en FM, 10 en AM y 10 en AIR. Para
almacenar las distintas emisoras siga los siguientes pasos.

1. Seleccione la banda de FM, AM o AIR y sintonice manual o
automáticamente la estación de radio que desea almacenar.

2. Pulse el botón de memoria 9 (MEMO). La pantalla le mostrará
intermitentemente la palabra PRESET (19).

3. Pulse uno de los botones marcados como M1 al M5 y la emisora
sintonizada quedará almacenada en la memoria correspondiente. En la
pantalla 16 aparecerá el número de la memoria ocupada (1 al 5). Si pulsa
el botón +5 y a continuación uno del M6 al M10, la emisora se almacenará
en una de las posiciones 6 al l0.

4. Repita los pasos anteriores hasta completar las 30 memorias.

5. Al almacenar una estación en una determinada posición de memoria, se
borrará la anteriormente guardada en dicha posición.

RECUPERACIÓN DE LA MEMORIA

Para escuchar las distintas emisoras almacenadas en la memoria, pulse uno de
los botones M1 al M5 o bien +5 y a continuación uno del M6 al M10. Así
recuperará respectivamente las memorias 1 al 5 ó 6 al 10.

PROTECCIÓN DE LA MEMORIA

Una vez que las pilas están agotadas, en la pantalla 16 aparecerá de forma
intermitente el símbolo 21 (batería baja). Cuando esto suceda, deslice el botón
de encendido apagado 2 a la posición 3 OFF y dispondrá de un minuto para
sustituir las pilas agotadas por otras nuevas, sin que el aparato pierda las
estaciones de radio almacenadas en la memoria.

Receptor digital AM/FM Modelo MX-RD318A

4

BLOQUEO DE FUNCIONES

Cuando sitúe el conmutador 2 (LOCK 4) en la posición LOCK 4, todos los
botones del aparato quedarán bloqueados. En la pantalla 16 aparecerá la
indicación 18 (LOCK). Está función es aconsejable cuando se utilice el receptor
de radio dentro de un bolso, bolsillo, etc., así evitará que los botones de
control de la sintonía, memorias, etc., puedan pulsarse accidentalmente. Para
desbloquear el aparato deslice el conmutador LOCK 4 a la posición contraria.

IMPORTANTE

• En FM y AIR la mayor sensibilidad se obtiene con la antena telescópica 15
totalmente extendida. Para determinar la recepción óptima, incline la
antena hasta obtener el mejor resultado posible.

• Este aparato para la recepción de la banda de AM, incorpora una antena
interior de ferrita que le confiere cierta directividad, por ello es aconsejable
que oriente el receptor hasta obtener la mejor recepción posible.

• Si durante la sustitución de las pilas transcurre más de un minuto, es
posible que usted tenga que volver nuevamente a programar todas las
estaciones de radio.

• Banda aérea: La divulgación del contenido o de la simple existencia de
mensajes no destinados al público en general, emitidos o recibidos a
través de servicios de telecomunicaciones, a los que se acceda mediante
la interceptación voluntaria o involuntaria, su publicación o cualquier otro
uso de ellos sin la debida autorización, será considerado infracción muy
grave. Punto 7 del artículo 79 de la LEY 11/1998 de 24 de abril (BOE 25/4/98).

Receptor digital AM/FM Modelo MX-RD318A

5

i

CARACTERÍSTICAS TÉCNICAS

Margen de frecuencias:

AM 522 . . . . .1629 kHz

FM 87,3 . . . .108 MHz

AIR 108 . . . . .140 MHz

Potencia en auricular 2 x 15 mW
Potencia en altavoz 80 mW
Pilas (2 de 1,5 V) tipo AA, R6, UM-3
Dimensiones 105 x 60 x 22 mm
Peso 93 gr

Especificaciones técnicas sujetas a cambio sin previo aviso.

Este producto cumple con la Directiva Europea 89/336/CEE (EMC) relativa a la
Compatibilidad Electromagnética.

“Mx Onda” es una marca registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)

e-mail asistencia técnica: [email protected]

http://www.mxonda.es
