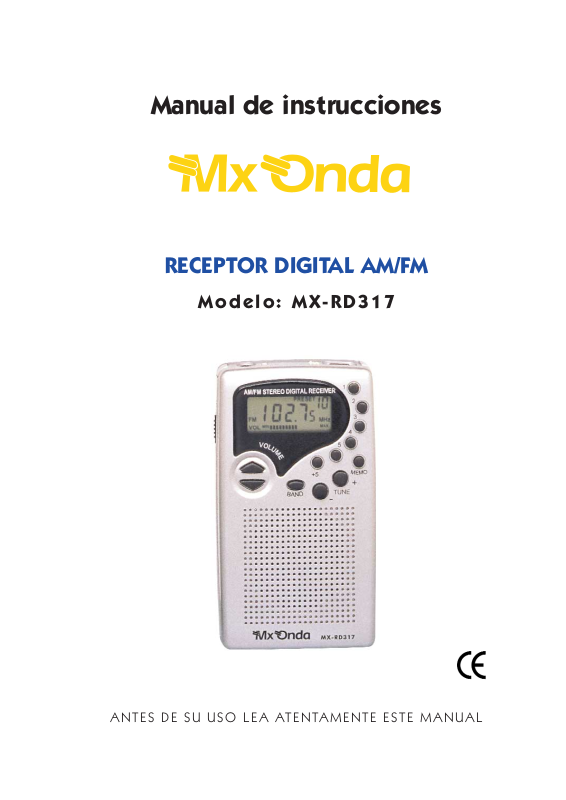

Mx Onda MX-RD317 Instruction Manual [es]

Manual de instrucciones

RECEPTOR DIGITAL AM/FM

Modelo: MX-RD317

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

SITUACIÓN DE LOS CONTROLES

1. TOMA DE AURICULARES ESTEREOFÓNICOS

2. BOTÓN DE ENCENDIDO Y APAGADO

3. PANTALLA LCD

4. BOTONES DE PRESINTONÍA

5. SELECTOR MONO/ESTÉREO

6. BOTÓN DE BLOQUEO DE FUNCIONES

7. BOTÓN DE ALMACENAJE EN LA MEMORIA

8. BOTONES DE SINTONÍA

9. ALTAVOZ INTERNO

10. ALOJAMIENTO DE LAS PILAS

11. CONMUTADOR SELECTOR DE BANDAS (AM/FM)

12. BOTONES DEL CONTROL DE VOLUMEN

13. BOTÓN DE MEMORIAS DE 6 AL 10

14. SELECTOR DE ALTAVOZ/AURICULAR

15. INDICACIÓN DE FM ESTÉREO

16. INDICACIÓN DE BLOQUEO ACTIVADO

17. INDICACIÓN DEL NÚMERO DE LA PRESINTONÍA

18. INDICACIÓN DE LA BANDA SELECCIONADA (AM/FM)

19. INDICACIÓN DEL NIVEL DE VOLUMEN

20. INDICACIÓN DE LA FRECUENCIA SINTONIZADA

Receptor digital AM/FM Modelo MX-RD317

2

ALIMENTACIÓN

Deslice la tapa del compartimento de las pilas (10) situado en la parte posterior
de la unidad e introduzca dos pilas de 1, 5 V tipo AAA, R03 o UM4, respetando
la polaridad de las mismas, marcada en el fondo de dicho alojamiento.

• No mezcle pilas viejas con nuevas.

• No mezcle pilas alcalinas, normales de carbón zing o baterías recargables
de Ni-Cd (niquel cadmio) ni metal hidruro (Ni-MH).

• Si la pantalla LCD comenzara a parpadear o se apagara, significa que hay
que sustituir las pilas.

FUNCIONAMIENTO

1. Pulse el botón de encendido apagado 2 (ON-OFF).

2. Seleccione la banda de AM o FM, pulsando el botón 11 (BAND). La
bandas de AM/FM se seleccionan automáticamente cada vez que pulse el
mencionado botón.

3 Mediante el conmutador 14 (EAR/SPK), seleccione el modo con el que

desea oír la radio. En mono a través del altavoz 9 (posición SPK), o en
estéreo (posición EAR) conectando los auriculares suministrados en el jack
1 (²).

4. Para sintonizar manualmente las diferentes emisoras, pulse uno de los
botones 8 (TUNE+ TUNE-), y la recepción se incrementará o disminuirá en
saltos de 50 KHz en FM y de 9 KHz en AM. Si mantiene pulsado cualquiera
de estos botones durante más de un segundo, el receptor sintonizará
automáticamente la estación de radio adyacente (superior o inferior), que
mejor se reciba en ese momento y lugar. Si fuera necesario una sintonía
fina, pulse momentáneamente el botón TUNE + o TUNE-.

5. Mediante los botones 12 (56) ajuste el nivel de volumen deseado.

6. Sitúe el selector 5 (3 MONO/FM-ST 4) en la posición FM-ST 4 si decide
escuchar la radio a través de los auriculares. Al sintonizar una emisora que
transmita en estéreo, en la pantalla aparecerá la palabra STEREO. Cuando
en FM reciba estaciones con señal débil o con ruido, sitúe el selector en la
posición 3 MONO.

Receptor digital AM/FM Modelo MX-RD317

3

LA MEMORIA

ALMACENAMIENTO EN LA MEMORIA

Este receptor dispone de 20 memorias, 10 en FM y 10 en AM. Para almacenar las
distintas emisoras siga los siguientes pasos.

1. Seleccione la banda de AM o FM y sintonice manual o automáticamente la
estación de radio que desea almacenar,

2. Pulse el botón de memoria 7 (MEMO). La pantalla le mostrará
intermitentemente la palabra PRESET (17).

3. Pulse uno de los botones marcados como 1 al 5 y la emisora sintonizada
quedará almacenada en la memoria correspondiente. En la pantalla 17
aparecerá él número de la memoria ocupada (1 al 5). Si pulsa el botón +5
y a continuación uno del 1 al 5, la emisora se almacenará en una de las
posiciones 6 al 10.

4. Repita los pasos anteriores hasta completar las 20 memorias.

5. Al almacenar una estación en una determinada posición de memoria, se
borrará la anteriormente guardada en dicha posición.

RECUPERACIÓN DE LA MEMORIA

Para escuchar las distintas estaciones almacenadas en la memoria deberá pulsar
uno de los botones marcados como 1 al 5 o bien +5 y a continuación uno del
1 al 5. Así recuperará las memorias 1 al 5 ó 6 al 10 respectivamente.

PROTECCIÓN DE LA MEMORIA

Una vez que las pilas estén agotadas, la pantalla parpadeará e incluso llegará a
apagarse. Cuando esto suceda, pulse el botón de encendido apagado 2
(ON-OFF) y dispondrá de un minuto para sustituir las pilas agotadas por otras
nuevas, sin que el aparato pierda las estaciones de radio almacenadas en la
memoria.

IMPORTANTE: Si durante la sustitución de las pilas transcurre mas de un minuto
es posible que tenga que volver nuevamente a programar todas las estaciones
de radio.

Receptor digital AM/FM Modelo MX-RD317

4

i

BLOQUEO DE FUNCIONES

Cuando sitúe el conmutador 6 (LOCK 4) en la posición LOCK 4, todos los
botones del aparato quedarán bloqueados. En la pantalla 3 aparecerá la
indicación LOCK. Está función es aconsejable cuando se utilice el receptor de
radio dentro de un bolso, bolsillo, etc., así evitará que los botones de control
de la sintonía, volumen, etc., puedan pulsarse accidentalmente. Para
desbloquear el aparato deslice el conmutador LOCK 4 a la posición contraria.

CONTROL DE VOLUMEN

Mediante los botones 12 (56) podrá aumentar o disminuir el volumen
respectivamente según su preferencia, al tiempo que la pantalla le mostrará una
barra gráfica indicándole el nivel del mismo.

IMPORTANTE: Cuando escuche música a través de los auriculares, no ponga el
nivel de volumen muy alto, ya que podría dañar sus oídos.

IMPORTANTE

En FM el cable de los auriculares actúa como antena, motivo por el cual, para
asegurar en todo momento una recepción óptima, mantenga el cable siempre
extendido evitando los pliegues.

Este aparato para la recepción de la banda de AM, incorpora una antena
interior de ferrita que le confiere cierta directividad, por ello es aconsejable que
sitúe y oriente el aparato tal y como se representa en la siguiente figura hasta
obtener la mejor recepción posible.

Receptor digital AM/FM Modelo MX-RD317

5

i

CARACTERÍSTICAS TÉCNICAS

Margen de frecuencias:

- AM 522 . . . . .1629 KHz

- FM 87,3 . . . . .108 MHz

Antena de AM Interior de ferrita
Antena de FM Cable del auricular
Potencia en auricular 2 x 15 mW
Potencia en altavoz 80 mw
Pilas (2 de 1,5 V) tipo AAA, R03, UM-4
Dimensiones 105 x 60 x 22 mm
Peso 93 gr

Especificaciones técnicas sujetas a cambio sin previo aviso.

Este producto cumple con la Directiva Europea 89/336/CEE (EMC) relativa a la
Compatibilidad Electromagnética.

“Mx Onda” es una marca registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)

e-mail asistencia técnica: [email protected]

http://www.mxonda.es
