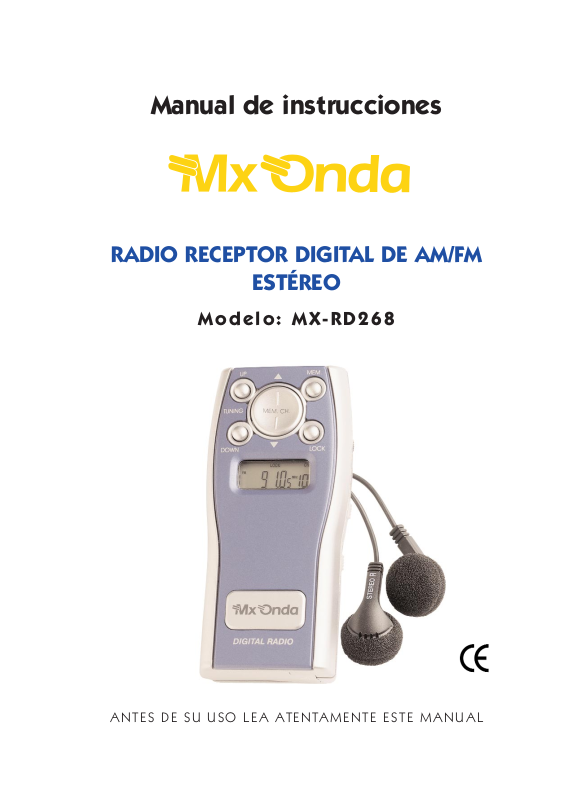

Manual de instrucciones
RADIO RECEPTOR DIGITAL DE AM/FM
ESTÉREO
Modelo: MX-RD268
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
Page 2
INTRODUCCIÓN
MX ONDA le agradece la deferencia que ha tenido al elegir este radio receptor
digital modelo MX-RD268, y que tiene entre otras las siguientes características:
Sintonizador sintetizado (PLL) de AM/FM estéreo con capacidad para
almacenar 20 presintonías (10 de FM + 10 de AM).
Refuerzo de super graves BBS.
Pinza de sujeción para el cinturón.
Hasta 30 horas de funcionamiento mediante 2 pilas de 1,5 V.
PRECAUCIONES
Para obtener el máximo rendimiento de este aparato evite situarlo sobre zonas
muy calientes, frías, húmedas o con exceso de polvo y no lo exponga bajo los
rayos del sol.
Cuando escuche música a través de los auriculares modere el nivel de volumen,
ya que podría ocasionar serios daños a sus oídos.
Dependiendo del nivel de volumen, el uso de este aparato durante la conducción
puede dar lugar a no prestar la debida atención a los posibles peligros de la
carretera.
Si el aparato se ha caído o no funciona adecuadamente absténgase de usarlo y
no intente desmontarlo o repararlo. Contacte con su distribuidor o diríjase a un
servicio oficial MX ONDA.
PINZA DE SUJECIÓN
Para retirar la pinza de sujeción tire
hacia Vd. de la lengüeta situada en la
parte superior de la pinza y deslice
ésta hasta extraerla de las guías (Fig.1).
Para colocarla de nuevo haga coincidir
las guías de la pinza con las ranuras
del aparato y deslícela hasta que
perciba un”cIic”.
Radio receptor digital de AM/FM estéreo Modelo MX-RD268
2
Fig.1
N
Page 3
COLOCACIÓN DE LAS PILAS
Con el receptor apagado, abra la tapa del
compartimento de las pilas situada en la parte
inferior del receptor deslizando ésta tal y
como indica el dibujo (Fig. 2). Introduzca dos
pilas preferentemente alcalinas de 1,5 V tipo
AAA, R03, etc., respetando la polaridad + y grabada en la parte posterior del aparato.
Vuelva a cerrar la tapa del compartimento de las pilas.
Cuando note que la calidad del sonido disminuye o que los dígitos de la
pantalla pierden nitidez, significará que hay que sustituir las pilas.
Este aparato incorpora un circuito que le permitirá disponer de un tiempo de
unos 10 minutos aproximadamente para proceder a la sustitución de las pilas sin
que el receptor pierda las presintonías almacenadas en la memoria. Por ello se
recomienda apagar el aparato antes de la sustitución de las pilas.
No mezcle las pilas usadas con las nuevas ni tampoco de diferentes tipos, no
las cortocircuite ni trate de desmontarlas.
Si no piensa utilizar el aparato durante un periodo largo de tiempo, extraiga las
pilas y guárdelas en un sitio fresco.
NOTA: Las pilas contienen materiales contaminantes del medio ambiente, por
eso una vez agotada la vida de las mismas, NO las tire a la basura y deposítelas
en el sitio adecuado para su posterior reciclado.
Radio receptor digital de AM/FM estéreo Modelo MX-RD268
3
Fig.2
¥
Page 4
DISPOSICIÓN DE LOS MANDOS
SALIDA DE AURICULARES
Inserte en el conector ² la clavija correspondiente de los auriculares
estereofónicos suministrados con el equipo.
FUNCIONAMIENTO
1. Para encender el aparato desplace el conmutador de encendido/apagado
(POWER) a la posición marcada como ON (encendido).
2. Mediante el conmutador selector de AM/FM (BAND) seleccione la banda
de FM (frecuencia modulada) o AM (onda media).
La pantalla mostrará las iniciales de la banda seleccionada “FM” o “AM”
respectivamente.
3. Para sintonizar manualmente las diferentes emisoras, pulse uno de los
botones de sintonía (TUNING) UP o DOWN y la frecuencia de recepción
aumentará o disminuirá en saltos de 50 KHz en FM y de 9 KHz en AM. Si
mantiene pulsado cualquiera de estos botones durante más de un segundo.
automáticamente el receptor sintonizará la estación de radio adyacente
(inferior o superior), que mejor se reciba en ese momento y lugar. Para
efectuar una sintonía fina pulse momentáneamente uno de estos botones.
4. Una vez sintonizada una estación de radio ajuste el nivel de volumen
mediante el control giratorio (VOLUMEN).
5. Si ha seleccionado la banda de FM y la estación sintonizada transmite en
estereofonía, la pantalla mostrará las siglas “ST”.
6. Para apagar el aparato desplace el conmutador de encendido/apagado
(POWER) a la posición marcada corno OFF (apagado).
Radio receptor digital de AM/FM estéreo Modelo MX-RD268
4
Presintonías
Memoria
Bloqueo
Pantalla
Sintonía
AM/FM
Salida de
auriculares
Volumen
Encendido
Apagado
Pinza
BBS
Alojamiento
de las pilas
DIGITAL RADIO
Page 5
IMPORTANTE
En FM el cable de los auriculares actúa como antena, motivo por el cual, para
asegurar en todo momento una recepción óptima mantenga el cable siempre
extendido evitando los pliegues.
Para la recepción de la banda de AM este receptor incorpora una antena
interior de ferrita que le confiere cierta directividad, por ello es aconsejable que
cuando sintonice alguna estación en esta banda, sitúe y oriente el aparato hasta
obtenerla mejor recepción posible.
PRESINTONÍAS (MEMORIZACIÓN)
Este aparato puede preseleccionar hasta 20 frecuencias de radio (10 en FM y 10
en AM), para ello, siga los pasos indicados a continuación:
1. Seleccione la banda de AM o FM y sintonice de forma manual o automática
la estación de radio que desea memorizar.
2. Presione el botón de memoria MEM. La pantalla le mostrará parpadeando
la palabra “MEMO”.
3. Para seleccionar el número de la presintonía donde almacenar la estación
sintonizada, pulse uno de los botones de presintonía (MEM.CH) ▲ o ▼.
Después pulse el botón de memoria MEMO. y la emisora sintonizada
quedará almacenada en la memoria.
4. Repita los pasos anteriores hasta completar las 20 memorias.
5. Al almacenar una estación en una determinada posición de memoria, se
borrará la anteriormente guardada en dicha posición.
NOTA: Si ningún botón es pulsado después de transcurridos 5 segundos,
automáticamente saldrá del modo de memorización de presintonías.
PRESINTONÍAS (RECUPERACIÓN)
Seleccione la banda de AM o FM y pulse uno de los botones de presintonía
(MEM. CH) ▲ o ▼, hasta que localice el número de la memoria que ocupa la
estación que desea escuchar.
Radio receptor digital de AM/FM estéreo Modelo MX-RD268
5
i
¥
Page 6
SUPER GRAVES (BBS)
La función super graves consiste en el refuerzo o aumento de nivel de las bajas
frecuencias.
Para activar el realce de super graves, desplace el selector BBS a la posición
marcada como ON. Para desactivar dicha función desplace este selector a la
posición marcada como OFF.
BLOQUEO DE FUNCIONES
Cuando pulse el botón de bloqueo (LOCK) en la pantalla aparecerán las siglas
“LOCK” y los botones de sintonía, presintonía así como el de memoria quedarán
bloqueados. Esta función es aconsejable cuando se utilice el receptor de radio
dentro de un bolso, bolsillo, etc, así evitará que los botones bloqueados
puedan pulsarse accidentalmente. Para desbloquear el aparato presione
nuevamente el botón LOCK y las siglas “LOCK” desaparecerán de la pantalla.
LIMPIEZA
Limpie la superficie plástica de la unidad con un paño ligeramente húmedo y
séquela con otro seco. No utilice alcohol ni productos abrasivos y evite que
entre en contacto con agentes volátiles como gasolina, disolventes, insecticidas,
etc.
Radio receptor digital de AM/FM estéreo Modelo MX-RD268
6
Page 7
CARACTERÍSTICAS TÉCNICAS
Margen de frecuencia en AM 522 ... 1620 KHz
Margen de frecuencia en FM 87,5 ... 108 MHz
Potencia de salida 15 mW/32 Ω
Refuerzo super graves +6dB @100 Hz
Alimentación * 2 pilas de 1,5 V tipo LR03, AAA, etc.
Máximo consumo 40 mA
Dimensiones 45 x 27 x 98 mm
Peso 57 gramos (sin pilas)
* No suministradas
Especificaciones técnicas sujetas a cambio sin previo aviso.
Este producto cumple con la Directiva Europea 89/336/CEE (EMC) relativa a la
Compatibilidad Electromagnética.
MX ONDA y su logotipo son marcas registradas de MX ONDA, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
http://www.mxonda.es
Radio receptor digital de AM/FM estéreo Modelo MX-RD268
7
