Manual de instrucciones

RADIOCASETE PORTÁTIL

REPRODUCTOR DE CD

Modelo: MX-MCP821

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

INTRODUCCIÓN

El radiocasete portátil con reproductor de discos compactos MX ONDA modelo
MX-MCP821 tiene entre otras las siguientes características:

• Compact Disc de carga horizontal.

• Repetición de canción, de disco y búsqueda de pistas.

• Pletina auto-stop.

• Función super graves y sonido envolvente.

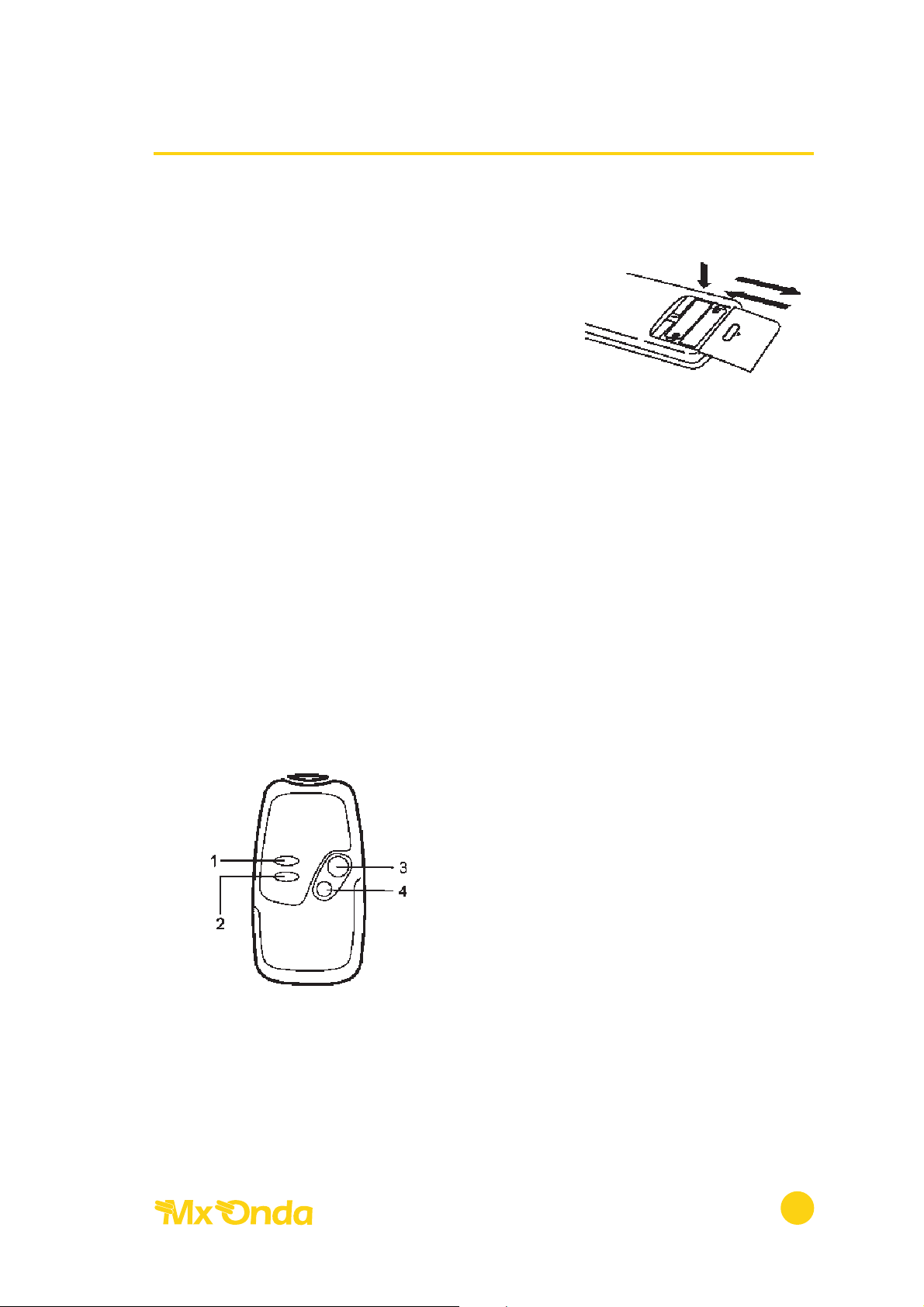

• Mando a distancia.

• Conector para auriculares.

• Micrófono interior.

• Funcionamiento doble (220 V c.a. y pilas de 1,5 V).

ANTES DE CONECTAR EL EQUIPO:

• Lea atentamente estas instrucciones.

• Compruebe que el voltaje de su toma de corriente es de 220 V C.A.

• Este producto puede funcionar a través de la red eléctrica de 220 V y
mediante 8 pilas (preferentemente alcalinas) de 1,5 V tipo LR14.

MEDIDAS DE SEGURIDAD

• Cuando manipule este aparato y se encuentre conectado a la red eléctrica
(220 V), nunca lo haga con las manos o pies mojados ni dentro de la
bañera, ducha, etc.

• Cuando exista alguna posibilidad de tormenta eléctrica, es conveniente
desenchufar el cable de alimentación de la red.

• Si entrara agua u otro líquido en el aparato, desconecte el cable de
alimentación de la toma de corriente y contacte con su distribuidor.

• No doble, retuerza ni tire excesivamente del cable de alimentación.

• Para desenchufar el cable de la red tire suavemente de la clavija de este.
Nunca lo haga estirando del cordón.

• Si el radiocasete portátil se ha caído o en caso de que no funcione
adecuadamente, si el cable, la clavija u otras partes presentan deterioro,
absténgase de usarlo y no intente desmontarlo o repararlo. Contacte con
su distribuidor o Centro de Servicio Técnico MX ONDA más cercano.

IMPORTANTE: Este aparato utiliza un láser CLASE 1 para la lectura de los discos
compactos. No manipule el equipo. La radiación láser es invisible y es muy
importante que siempre evite la exposición directa al rayo láser, en caso de
producirse anomalías en el funcionamiento no intente desmontarlo.

Radiocasete portátil reproductor de CD Modelo MX-MCP821

2

N

ýP

ALIMENTACIÓN A TRAVÉS DE LA RED

1. Asegúrese que el selector de voltaje situado en la parte trasera del equipo
está en la posición AC.

2. Abra la tapa del compartimento de las pilas situado en la parte trasera del
aparato, presionando las 2 pestañas hacia abajo y al exterior.

3. Desenrolle el cable de alimentación que se encuentra en el interior y cierre
la tapa del compartimento de las pilas.

ALIMENTACIÓN MEDIANTE PILAS

1. Sitúe el selector de voltaje situado en la parte trasera del equipo en la
posición DC.

2. Abra la tapa del compartimento de las pilas situada en la parte trasera del
equipo haciendo presión en las pestañas hacia abajo y al exterior.

3. Enrolle el cable de alimentación y guárdelo en el interior en caso de estar
desenrollado.

4. Inserte 8 pilas alcalinas de 1,5 V tipo LR14 (tamaño C) dentro del
compartimento respetando la polaridad (+ y -) indicada en la parte
superior del compartimento. Vuelva a colocar la tapa de las pilas.

NOTA:

• Si no piensa utilizar el radiocasete durante un largo periodo de tiempo,
extraiga las pilas y guárdelas en un lugar fresco.

• No mezcle pilas usadas y nuevas ni de diferentes tipos.

• Nunca caliente las pilas ni las tire al fuego. No trate de desmontarlas y no
las cortocircuite.

• Las pilas que utilice contienen materiales contaminantes del medio
ambiente, por ello, una vez agotada la vida de las mismas NO las tire a la
basura, deposítelas en el sitio adecuado para su posterior reciclado.

PRECAUCIONES

• No abra la tapa del compartimento del CD mientras esté girando.

• Cuando no utilice el aparato asegúrese de cerrar bien la tapa del comparti­mento del disco compacto. Así evitará que la lente se ensucie de polvo.

• Coloque el aparato sobre una superficie estable. Las vibraciones pueden
producir alteraciones en el sonido.

• Evite que el aparato:

- Entre en contacto directo con el agua.

- Quede expuesto a la luz solar directa.

- Esté en lugares con exceso de polvo, humedad o próximo a equipos

que generen calor o fuertes campos magnéticos.

Radiocasete portátil reproductor de CD Modelo MX-MCP821

3

N

¥

CONTROLES Y FUNCIONES

1. Botón de repetición de una
grabación o disco (REPEAT).

2. Búsqueda de grabaciones del CD
hacia atrás (SKIP -).

3. Búsqueda de grabaciones del CD
hacia delante (SKIP +).

4. Botones de control del casete.

5. Sensor remoto (REMOTE SENSOR).

6. Pantalla de información del CD.

7. Piloto indicador de FM estéreo
(FM STEREO).

8. Botón de parada del CD (<).

9. Botón de reproducción y pausa del
CD (4;).

10. Altavoz izquierdo.

11. Puerta del compartimento del casete.

12. Altavoz derecho.

13. Volumen (+VOLUME-).

14. Altavoz de efecto envolvente.

15. Selector de RADIO, CINTA o CD
(FUNCTION).

15. Apagado (POWER OFF).

16. Puerta del alojamiento del CD.

17. Selector de bandas (BAND).

18. Antena telescópica de FM.

19. Altavoz de efecto envolvente.

20. Control de sintonía (TUNING).

21. Botón de super graves (DBB).

22. Micrófono (MIC).

23. Dial de sintonía.

24. Compartimento de las pilas y el cable de corriente.

25. Asa.

26. Salida para auriculares (PHONES).

27. Selector Mono/Estéreo (FM MODE/BEAT CUT).

28. Indicador de reproducción y pausa del CD (PLAY/PAUSE).

29. Indicador de repetición de una grabación o disco (REPEAT 1/ALL).

Radiocasete portátil reproductor de CD Modelo MX-MCP821

4

1 2 3 4 5 6 7 8 9

10

13

21

25

24

29 28

26 27

22 23

14 15 16

17 18 19 20

11 12

USO DE LA RADIO

1. Desplace el selector 15 (FUNCTION) a la posición TUNER.

2. Con el conmutador de bandas 17 (BAND), seleccione la banda de
AM o FM.

BANDA DE FM

3. Asegurese que la antena telescópica 18 esté extendida y en posición
vertical.

4. Gire el control de sintonía 20 (TUNING) hasta sintonizar la estación
deseada.

5. Si la estación recibida transmite en estereofonía, conmute el selector 27
(FM MODE/BEAT CUT) a la posición STEREO. El Indicador 7 (FM STEREO)
se iluminará.

6. Ajuste la posición de la antena telescópica para la mejor recepción.

7. Si la recepción de la estación de FM estéreo es ruidosa o débil lleve el
selector 27 (FM MODE/BEAT CUT) a la posición MONO y el ruido de
fondo disminuirá.

BANDA DE AM

8. Gire el control de sintonía 20 (TUNING) hasta seleccionar la estación
deseada.
El equipo esta provisto de una antena interior para la banda de AM, si la
señal recibida no es buena gire el equipo hasta conseguir la mejor
recepción.

GENERAL

9. Una vez sintonizada la estación de radio ajuste el nivel de volumen
mediante el control 13 (+ VOLUME -).

10. Para apagar el equipo desplace el botón selector 15 (FUNCTION) a, la
posición de POWER OFF.

Radiocasete portátil reproductor de CD Modelo MX-MCP821

5

USO DEL CASETE

REPRODUCCIÓN DEL CASETE

1. Desplace el selector 15 (FUNCTION) a la posición de cinta (TAPE).

2. Mediante, los controles del casete 4, pulse el botón STOP/EJ. para abrir la
puerta del compartimento del casete e inserte una cinta con la parte de
cinta hacia arriba y la cara que desea reproducir mirando hacia usted.
Cierre suavemente la puerta del compartimento.

3. Presione el botón PLAY 3para comenzar la reproducción y ajuste el
volumen deseado.

4. Para detener temporalmente la reproducción presione el botón PAUSE.
Para continuar la reproducción presione nuevamente este botón.

5. Presione el botón REWIND 8 para rebobinar o el botón 7 F.FWD para
avanzar rápidamente.

6. Si desea parar definitivamente la reproducción de la cinta pulse el botón
STOP/EJ. Si lo vuelve a pulsar, la trampilla 11 del alojamiento de la cinta se
abatirá lentamente y podrá extraer la casete.

NOTA: Durante la grabación o reproducción de una cinta, el aparato se
detendrá automáticamente cuando la cinta de casete llegue al final y las teclas
retornarán a su posición normal (autostop).

GRABACIÓN DE CASETES

1. Mediante el conmutador 15 (FUNCTION) seleccione la fuente de sonido
de la que desea grabar; CD, TUNER o TAPE si prefiere grabar a través del
micrófono interior 22 (MIC).

2. Presione el botón STOP/EJECT para que la puerta del compartimento del
casete se abra e inserte una cinta virgen.

3. Ponga en funcionamiento la fuente deseada de reproducción, sintonice
una estación de radio o inserte un disco compacto si desea grabar este.

4. Presione el botón

.

5. Este equipo incorpora un circuito electrónico ACL el cual ajusta
automáticamente el nivel de grabación para obtener la mejor calidad.

6. Para detener temporalmente la grabación presione el botón PAUSE. Para
continuar la reproducción pulse nuevamente este botón.

7. Para finalizar la grabación pulse el botón STOP/EJECT.

NOTA: Si durante la grabación de radio percibe algún ruido o pitido, varíe la
posición del interruptor de ruido 27 (FM MODE/BEAT CUT).

RECORD

Radiocasete portátil reproductor de CD Modelo MX-MCP821

6

¥

¥

USO DEL COMPACT DISC

1. Sitúe el selector de función 15 (FUNCTION) en la posición CD.

2. Levante la puerta del compartimento del CD mediante la pestaña situada
en su parte derecha, sujete el disco compacto por los bordes y con la
etiqueta hacia arriba e introdúzcalo en el compartimento haciendo
coincidir el orificio del mismo con el eje del reproductor.

3. Cierre la tapa presionando del lado derecho de la misma.

4. El reproductor comprobará el disco y después de unos segundos la
pantalla mostrará el número total de grabaciones. Si el disco estuviera mal
insertado o defectuoso la pantalla mostrara “--”.

5. Pulse el botón 9 (4;) del compact disc para iniciar la reproducción y
ajuste el volumen deseado. La pantalla le mostrará el número de grabación
que esté sonando en ese momento y el indicador de reproducción 28
(PLAY/PAUSE) se iluminará.

6. Para detener temporalmente la reproducción pulse el botón 9 (4;) y el
indicador 28 de la pantalla parpadeará. Para continuar la reproducción
pulse nuevamente este botón.

7. Para terminar la reproducción pulse el botón de parada 8 (<). La pantalla
le mostrará el número total de grabaciones hasta que el disco sea extraído
o seleccione otra función.

NOTA: Pulse siempre el botón de parada 8 (<) antes de extraer el disco de su
alojamiento.

LOCALIZACIÓN DE GRABACIONES O CANCIONES EN EL MODO STOP

1. Pulse el botón 3 (- SKIP) repetidamente para localizar el comienzo de una
pista anterior o el botón 3 (SKIP +) repetidamente para localizar el
comienzo de una pista posterior. El número de la pista aparecerá en la
pantalla.

2. Una vez localizada la grabación pulse el botón 9 (4;) para iniciar la.
reproducción, el indicador 28 (PLAY/PAUSE) se iluminará.

LOCALIZACIÓN DE GRABACIONES O CANCIONES EN EL MODO PLAY

1. Pulse el botón 3 (- SKIP) para ir al principio de la pista actual o
repetidamente para localizar el comienzo de una pista anterior.

2. Pulse el botón 3 (SKIP +) para ir al principio de la pista siguiente o
repetidamente para localizar el comienzo de una pista posterior.

Radiocasete portátil reproductor de CD Modelo MX-MCP821

7

¥

AVANCE Y RETROCESO RÁPIDO

Durante el avance o retroceso rápido el volumen es atenuado volviendo al nivel
normal cuando deje de pulsar el botón.

1. Si mantiene presionado el botón 3 (- SKIP) durante la reproducción
retrocederá rápidamente.

2. Si mantiene presionado el botón 3 (SKIP +) durante la reproducción
avanzará rápidamente.

REPETICIÓN DE UNA GRABACIÓN

1. Durante la reproducción de una grabación pulse una vez el botón 1
(REPEAT). En la pantalla el piloto indicador 29 (REPEAT 1/ALL) comenzará
a parpadear.

2. Para cancelar esta función pulse repetidamente el botón 1 (REPEAT) hasta
que el indicador 29 (REPEAT 1/ALL) deje de parpadear o bien pulse el
botón de parada 8 (<).

REPETICIÓN DE UN DISCO

1. Durante la reproducción de un disco pulse el botón 1 (REPEAT) dos
veces. En la pantalla el indicador 29 (REPEAT 1/ALL) se iluminará de forma
permanente.

2. Para cancelar la función descrita pulse repetidamente el botón 1 (REPEAT)
hasta que el indicador 29 (REPEAT 1/ALL) se apague o bien pulse el
botón de parada 8 (<).

FUNCIÓN SUPER GRAVES (DBB)

Pulse el botón selector de super graves 21 (DBB) si desea reforzar el nivel de las
frecuencias bajas.

Radiocasete portátil reproductor de CD Modelo MX-MCP821

8

INSTALACIÓN DE LAS PILAS EN EL MANDO A DISTANCIA

1. Retire la tapa del compartimento de las
pilas situada en la parte posterior del
mando a distancia.

2. Inserte dos pilas de 1,5 V (no incluidas)
del tipo LR03, AAA, o similar y colóquelas
de forma que los terminales + y - se
correspondan con el dibujo interior del
compartimento de las pilas.

3. Cierre la tapa del compartimento de las pilas.

SUSTITUCIÓN DE LAS PILAS

Cuando el funcionamiento del control remoto presente dificultades, o se
reduzca el alcance del mismo, substituya las pilas por otras nuevas.

UTILIZACIÓN DEL MANDO A DISTANCIA

El mando a distancia de este aparato controla las funciones del reproductor de
discos compactos. Para utilizar el mando oriéntelo hacia el sensor remoto
5 (REMOTE SENSOR) del radiocasete y pulse los botones según necesidad.

1. Pulse el botón PLAY/PAUSE para iniciar la reproducción. Pulse de nuevo
este botón si desea para detener temporalmente la reproducción.

2. Pulse el botón STOP para parar la
reproducción.

3. Pulse el botón SKIP : para localizar el
comienzo de una pista posterior. Si
mantiene presionado el botón durante la
reproducción, esta avanzará rápidamente.

4. Pulse el botón SKIP 9 para localizar el
comienzo de una pista anterior. Si durante
la reproducción le mantiene presionado,
este retrocederá rápidamente.

¡ADVERTENCIA!

Cuando el radiocasete esté enchufado a la red de 220 V, aun cuando se encuentre
apagado (selector de función 15 en la posición de POWER OFF), el equipo no
estará desconectado de la red eléctrica, por tanto es conveniente que se asegure
de que no existe ningún peligro al dejar la unidad conectada permanentemente.

Radiocasete portátil reproductor de CD Modelo MX-MCP821

9

ýP

!

CUIDADOS Y MANTENIMIENTO

LIMPIEZA DE LA UNIDAD

Antes de proceder a la limpieza, desconecte la unidad de la red eléctrica.
Limpie la superficie plástica de la unidad con un paño húmedo y séquela con
otro seco. No utilice alcohol ni productos abrasivos y no permita que la unidad
entre en contacto con agentes volátiles como gasolina, disolventes, insecticidas,
etc.

Es conveniente guardar el embalaje por si alguna vez tuviera que transportar la
unidad.

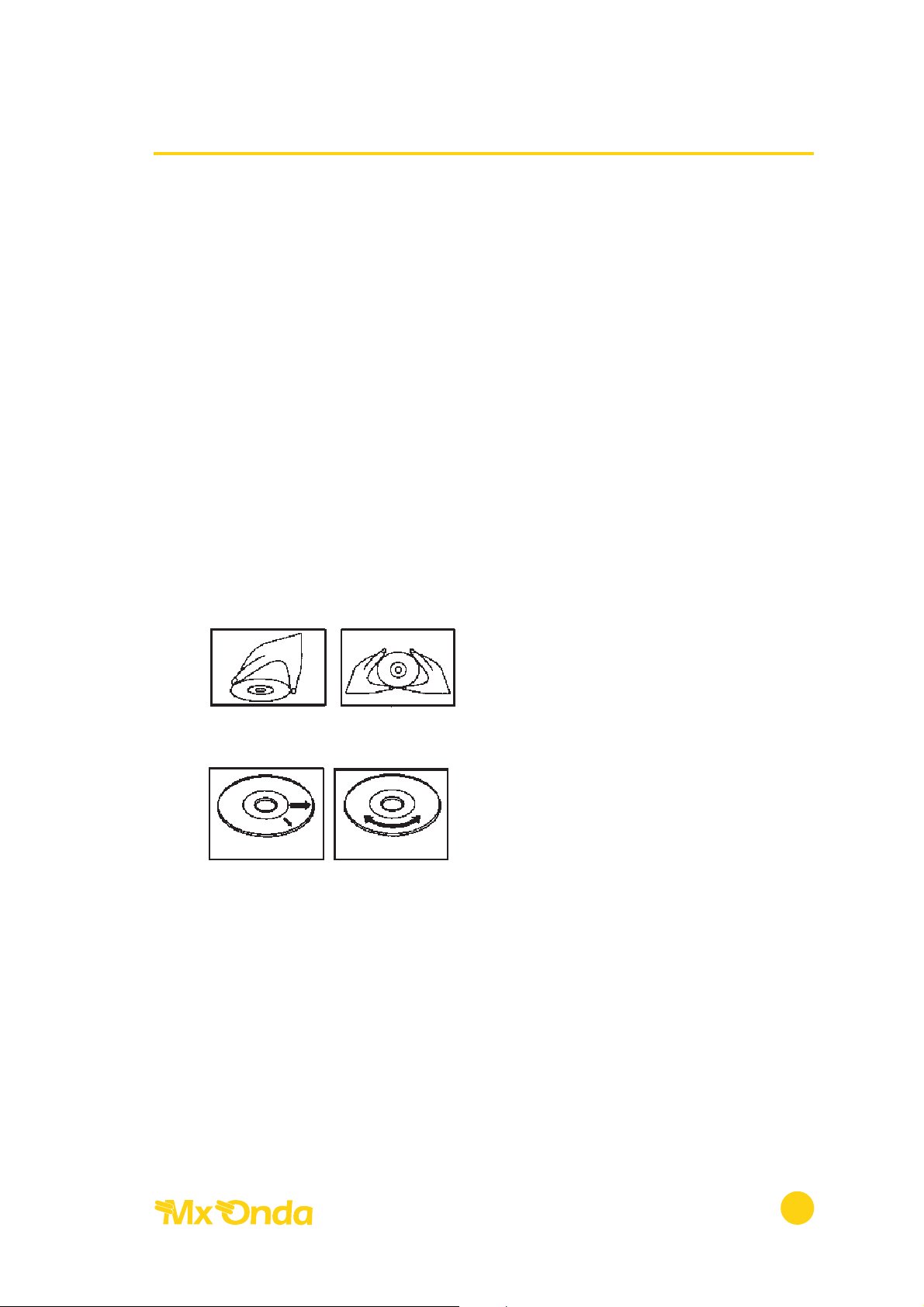

SECCIÓN CD

• Cuando manipule los discos compactos procure en lo posible no tocar la
superficie de la cara brillante de los mismos. Sujételos por el borde e
introduzca un dedo por el orificio central.

• Contrariamente a los discos
convencionales, el disco compacto
no tiene surcos que almacenen
polvo ni suciedad por lo que
limpiándolos cuidadosamente con
un paño suave eliminará la mayor
parte de las partículas microscópicas
depositadas sobre él.

• Para limpiar las huellas depositadas
sobre la superficie de grabación,
pase un paño en línea recta desde el
centro al borde del disco.

LIMPIEZA DE LA LENTE

Si la lente está sucia de polvo se pueden producir cortes o variaciones en el
sonido, e incluso que el reproductor no funcione. Para la limpieza de la óptica
utilice un cepillo/soplador (utilizados normalmente en la limpieza de cámaras
fotográficas), sople varias veces y a continuación para eliminar las impurezas
pase el cepillo suavemente.

Si la suciedad de la lente no se puede limpiar mediante el cepillo/soplador,
utilice un palito forrado de algodón seco y comience la limpieza desde el
centro de la lente hacia el exterior.

Radiocasete portátil reproductor de CD Modelo MX-MCP821

10

CORRECTO INCORRECTO

SECCIÓN CASETE

Una periódica limpieza de los cabezales del casete mantendrá óptimas las
condiciones de reproducción/grabación y evitará problemas en su
funcionamiento.

La limpieza del cabezal deberá efectuarse cada 30 ó 40 horas de
funcionamiento, o cuando note que la reproducción es menos clara y ha
perdido calidad (una perdida de volumen y de las frecuencias agudas son
síntomas característicos). Para limpiar la cabeza:

• Utilice un bastoncito de plástico forrado de algodón humedecido en
alcohol. No utilice ningún elemento metálico.

• Abra la trampilla del casete, introduzca el bastoncito con algodón y limpie
las cabezas.

• Antes de hacer funcionar nuevamente el aparato asegúrese que los
cabezales estén completamente secos.

Con objeto de evitar que el rayado o deterioro de los discos y casetes,
guárdelos en su estuche protector una vez utilizados.

No exponga ni los discos ni las cintas a la luz solar directa y evite la humedad.
Las altas temperaturas pueden alabear (deformar) el disco.

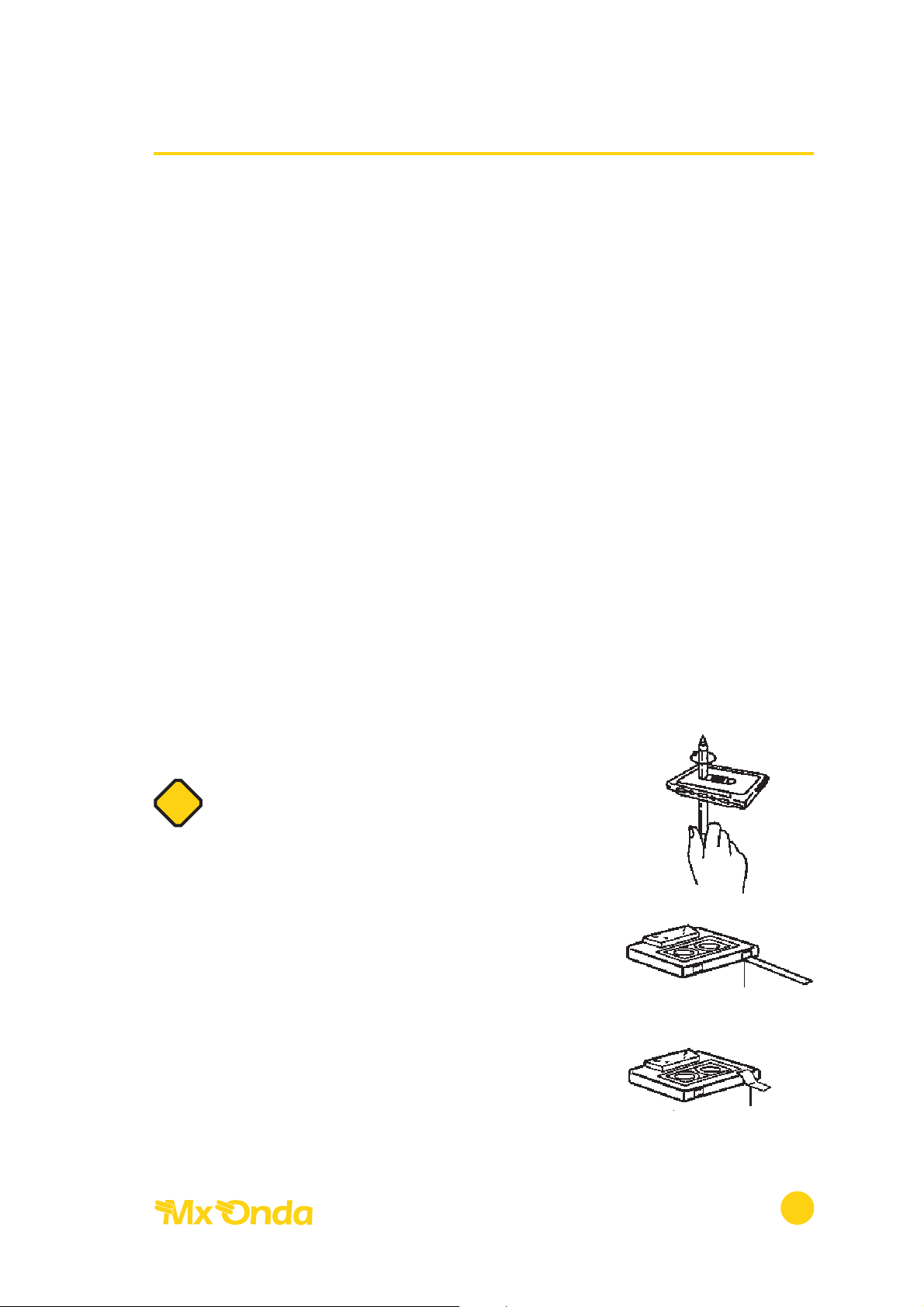

ATENCIÓN:

• Compruebe que la cinta de casete no esté
floja antes de insertarla en su alojamiento.
De ser así, tense la cinta con ayuda de un
lápiz según se muestra en el dibujo.

• Para evitar el borrado accidental de las
grabaciones retire la(s) lengüeta(s) con un
destornillador u objeto similar.

• Para borrar o grabar en una cinta donde las
lengüetas fueron suprimidas anteriormente,
cubra previamente las ranuras con cinta
adhesiva.

Radiocasete portátil reproductor de CD Modelo MX-MCP821

11

☛

LENGUETA

CINTA AHDESIVA

CARACTERÍSTICAS TÉCNICAS

SECCIÓN DE AUDIO

Tipo de laser Clase 1
Convertidor DA 1 bit DAC

Margen de frecuencia 60 Hz . . . .15 KHz

Potencia de salida 1.8+1.8W
Refuerzo super graves + 6 dB @ 100 Hz

SECCIÓN RADIO

Margen de frecuencia AM 522 . . . . .1620 KHz

Margen de frecuencia FM 87,5 . . . . .108,MHz

Separación de canales 28 dB 1 KHz

SECCIÓN CINTA

Velocidad cinta 4,75 cm/seg.
Fluctuación y lloro < 0,35 %
Relación señal ruido > 42 dB

GENERALES

Alimentación red 230 V - 50 Hz
Alimentación pilas* 8 x 1,5 V LR14
Máximo consumo 22W
Dimensiones (equipo) 156x213x255 mm (l, a, alto)
Mando a distancia 2 Pilas* de 1,5 V tipo RL-03, AAA, etc.

* No suministradas.

Especificaciones técnicas sujetas a cambio sin previo aviso.

Este producto cumple con las Directivas Europeas 89/336/CEE (EMC) relativa a
la Compatibilidad Electromagnética y la 73/23/CEE (LVD) en materia de
seguridad de baja tensión.

MX ONDA, S.A.

CARRETERA N-I, KM 31.7 (28750) SAN AGUSTÍN DE GUADALIX MADRID

e-mail asistencia técnica: [email protected]

http://www.mxonda.com

Radiocasete portátil reproductor de CD Modelo MX-MCP821

12
