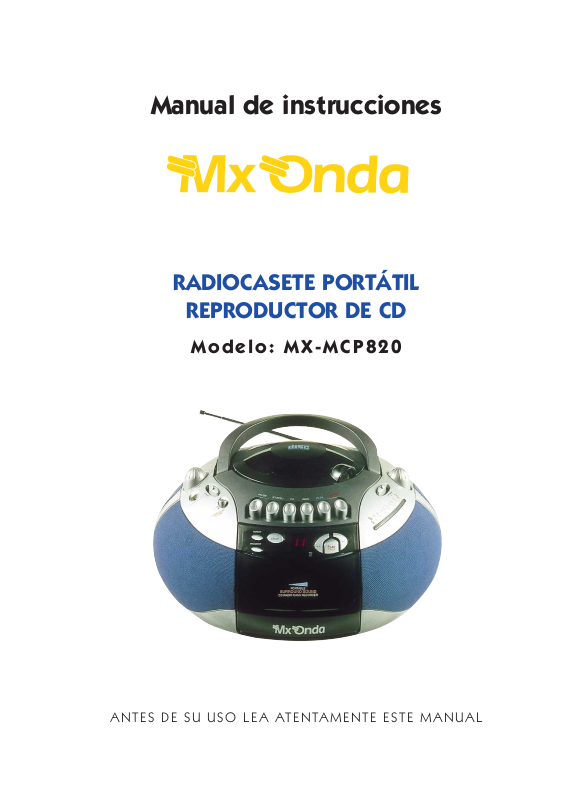

Mx Onda MX-MCP820 Instruction Manual [es]

Manual de instrucciones

RADIOCASETE PORTÁTIL

REPRODUCTOR DE CD

Modelo: MX-MCP820

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

2

INTRODUCCIÓN

El radiocasete portátil con reproductor de discos compactos MX ONDA
modelo MX-MCP820 tiene entre otras las siguientes características:

• Compact Disc de carga horizontal con 19 memorias.

• Repetición de canción, de disco y búsqueda de pistas.

• Reproductor grabador de casete con mecánica “autostop”.

• Sonido envolvente SURROUND.

• Conector para auriculares.

• Doble alimentación (220 V c.a. y pilas de 1,5 V).

ANTES DE CONECTAR EL EQUIPO:

• Compruebe que el voltaje de su toma de corriente es de 220 V C.A.

• Este producto puede funcionar a través de la red eléctrica de 220 V y
mediante 8 pilas (preferentemente alcalinas) de 1,5 V tipo LR14.

MEDIDAS DE SEGURIDAD

• Cuando manipule este aparato y se encuentre conectado a la red eléctrica
de 220 V, nunca lo haga con las manos o pies mojados ni dentro de la
bañera, ducha, etc.

• Cuando exista alguna posibilidad de tormenta eléctrica, es conveniente
desenchufar el cable de alimentación de la red.

• Si entrara agua u otro líquido en el aparato, desconecte el cable de
alimentación de la toma de corriente y contacte con su distribuidor.

• No doble, retuerza ni tire excesivamente del cable de alimentación.

• Para desenchufar el cable de la red tire suavemente de la clavija de éste.
Nunca lo haga estirando del cable.

• Si el radiocasete portátil se ha caído o en caso de que no funcione
adecuadamente, si el cable, la clavija u otras partes presentan deterioro,
absténgase de usarlo y no intente desmontarlo o repararlo. Contacte con
su distribuidor o Centro de Servicio Técnico MX ONDA más cercano.

IMPORTANTE: Para la lectura de los discos compactos Este aparato utiliza un
láser CLASE 1. No manipule el equipo. La radiación láser es invisible por eso es
muy importante que siempre evite la exposición directa al rayo, en caso de
producirse anomalías en el funcionamiento no intente desmontarlo.

Radiocasete portátil reproductor de CD Modelo MX-MCP820

N

ýP

3

ALIMENTACIÓN A TRAVÉS DE LA RED

1. Inserte el cable de alimentación en el conector 23.

2. Enchufe el cable de red a una toma de 220 V C.A.

ALIMENTACIÓN MEDIANTE PILAS

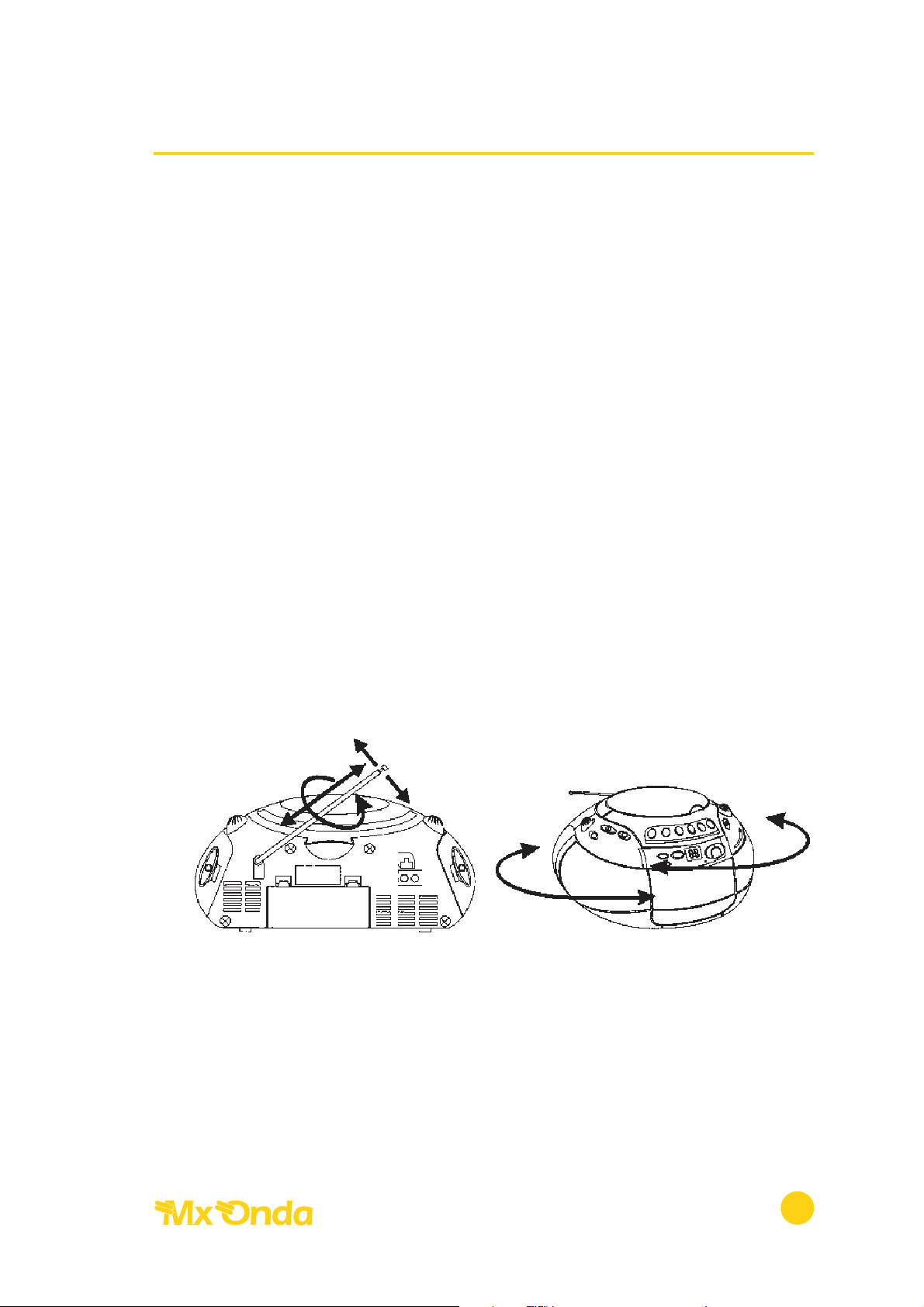

1. Desconecte el cable de
alimentación del conector 23.

2. Abra la tapa del compartimento
de las pilas 24 situada en la parte
trasera del equipo
presionando sobre las pestañas
(en el sentido que indican las
flechas) hacia abajo y al exterior.

3. Inserte 8 pilas preferentemente
alcalinas de 1,5 V tipo LR14
dentro del compartimento
respetando la polaridad + y ­grabada en el interior del mismo
(ver siguiente figura).

4. Vuelva a colocar la tapa de las
pilas.

Radiocasete portátil reproductor de CD Modelo MX-MCP820

(230 V/50 Hz)

4

Radiocasete portátil reproductor de CD Modelo MX-MCP820

CONTROLES Y FUNCIONES

CONTROLES Y FUNCIONES

1 Control de volumen (VOLUME)
2 Salida para auriculares (PHONES)
3 Selector de Compact Disc, cinta o radio (CD, TAPE, RADIO)
3 Apagado (OFF)
4 Selector del efecto envolvente (SURROUND)
5 Asa plegable
6 Puerta del alojamiento del CD
7 Botones de control del casete
8 Control de sintonía (TUNING)
9 Selector de bandas AM/FM mono/estéreo
10 Dial con escala de sintonía
11 Pantalla de información del CD
12 Indicador de reproducción y pausa del CD
13 Indicador de repetición de una grabación o disco
14 Botón de repetición de una grabación o disco (REPEAT)
15 Botón de programación del CD (PROGRAM)
16 Botón de parada del CD (STOP)
17 Búsqueda de grabaciones del CD hacia atrás (F.R.)
18 Búsqueda de grabaciones del CD hacia delante (F.F.)
19 Botón de reproducción/pausa del CD (PLAY/PAUSE)
20 Puerta del compartimento del casete
21 Antena telescópica de FM
22 Etiqueta de identificación
23 Conector de alimentación (220 V C.A.)
24 Compartimento de las pilas
25 Piloto indicador de FM estéreo (FM ST.)

IMPORTANTE:

• Si no piensa utilizar el radiocasete durante un largo periodo de tiempo,
extraiga las pilas y guárdelas en un lugar fresco.

• No mezcle las pilas usadas con las nuevas, ni tampoco de diferentes tipos.

• Nunca caliente las pilas ni las tire al fuego.

• No trate de desmontarlas y no las cortocircuite.

• Las pilas que utilice contienen materiales contaminantes del medio
ambiente, por ello, una vez agotada la vida de las mismas NO las tire a la
basura, deposítelas en el sitio adecuado para su posterior reciclado.

5

Radiocasete portátil reproductor de CD Modelo MX-MCP820

i

6

USO DE LA RADIO

1. Desplace el selector 3 a la posición RADIO.

2. Con el conmutador selector de bandas 9 seleccione la banda de AM o FM.

BANDA DE FM

3. Asegúrese que la antena telescópica 21 esté extendida y en posición
vertical.

4. Gire el control de sintonía 8 (TUNING) hasta sintonizar la estación deseada.

5. Si la estación recibida transmite en estereofonía, conmute el selector de
bandas 9 a la posición FM ST. El piloto indicador 25 (FM ST.) se iluminará.

6. Si la recepción de la estación de FM estéreo es ruidosa o débil lleve el
selector de bandas 9 a la posición FM y el ruido de fondo disminuirá.

7. Varíe la posición de la antena telescópica para una mejor recepción.

BANDA DE AM

8. Gire el control de sintonía 8 (TUNING) y seleccione una estación de radio.

9. El equipo está provisto de una antena interior para la banda de AM, si la
señal recibida no es buena gire el equipo hasta conseguir la mejor
recepción.

GENERAL

10. Una vez sintonizada la estación de radio ajuste el nivel de volumen
mediante el control 1 (VOLUME).

11. Para a pagar el equipo desplace el botón selector 3 a la posición

TAPE/OFF.

Radiocasete portátil reproductor de CD Modelo MX-MCP820

FM AM

7

USO DEL CASETE

REPRODUCCIÓN DEL CASETE

1. Desplace el selector 3 a la posición de cinta TAPE.

2. Para abrir la puerta (20) del alojamiento de la cinta, pulse el botón
STOP/EJ. (<5) de los controles del casete 7. Inserte una casete con la
parte de cinta mirando hacia Vd. y la cara que desea reproducir hacia
arriba y cierre suavemente la puerta del compartimento.

3. Presione el botón PLAY (4) para comenzar la reproducción y ajuste el
volumen al nivel deseado.

4. Para detener temporalmente la reproducción presione el botón PAUSE
(;). Para continuar la reproducción vuelva a pulsar este botón.

5. Presione el botón REW (7) para rebobinar o el botón F.F. (8) para
avanzar rápidamente.

6. Si desea parar definitivamente la reproducción de la cinta pulse el botón
STOP/EJ. (<5). Si lo vuelve a pulsar, la puerta del compartimento del
casete 20 se abrirá lentamente y podrá extraer la cinta.

NOTA: Durante la grabación o reproducción de una casete, el aparato se
detendrá automáticamente cuando la cinta llegue al final y las teclas retornarán
a su posición normal (autostop).

GRABACIÓN DE CASETES

1. Con el conmutador selector 3 seleccione la fuente de sonido de la que
desea grabar; CD o RADIO (compact disc o radio respectivamente).

2. Presione el botón STOP/EJ. (<5) y una vez abierta la trampilla del
compartimento del casete, inserte una cinta virgen.

3. Ponga en funcionamiento la fuente deseada de reproducción. Sintonice
una estación de radio o inserte un disco compacto si desea grabar éste.

4. Presione el botón de grabación RECORD (=).

5. Este equipo incorpora un circuito electrónico ACL el cual ajusta
automáticamente el nivel de grabación para obtener la mejor calidad.

6. Para detener temporalmente la grabación presione el botón de pausa
PAUSE (;). Para continuar la grabación pulse nuevamente este botón.

7. Para finalizar la grabación pulse el botón STOP/EJ. (<5)

Radiocasete portátil reproductor de CD Modelo MX-MCP820

¥

8

USO DEL COMPACT DISC

1. Sitúe el selector 3 en la posición CD.

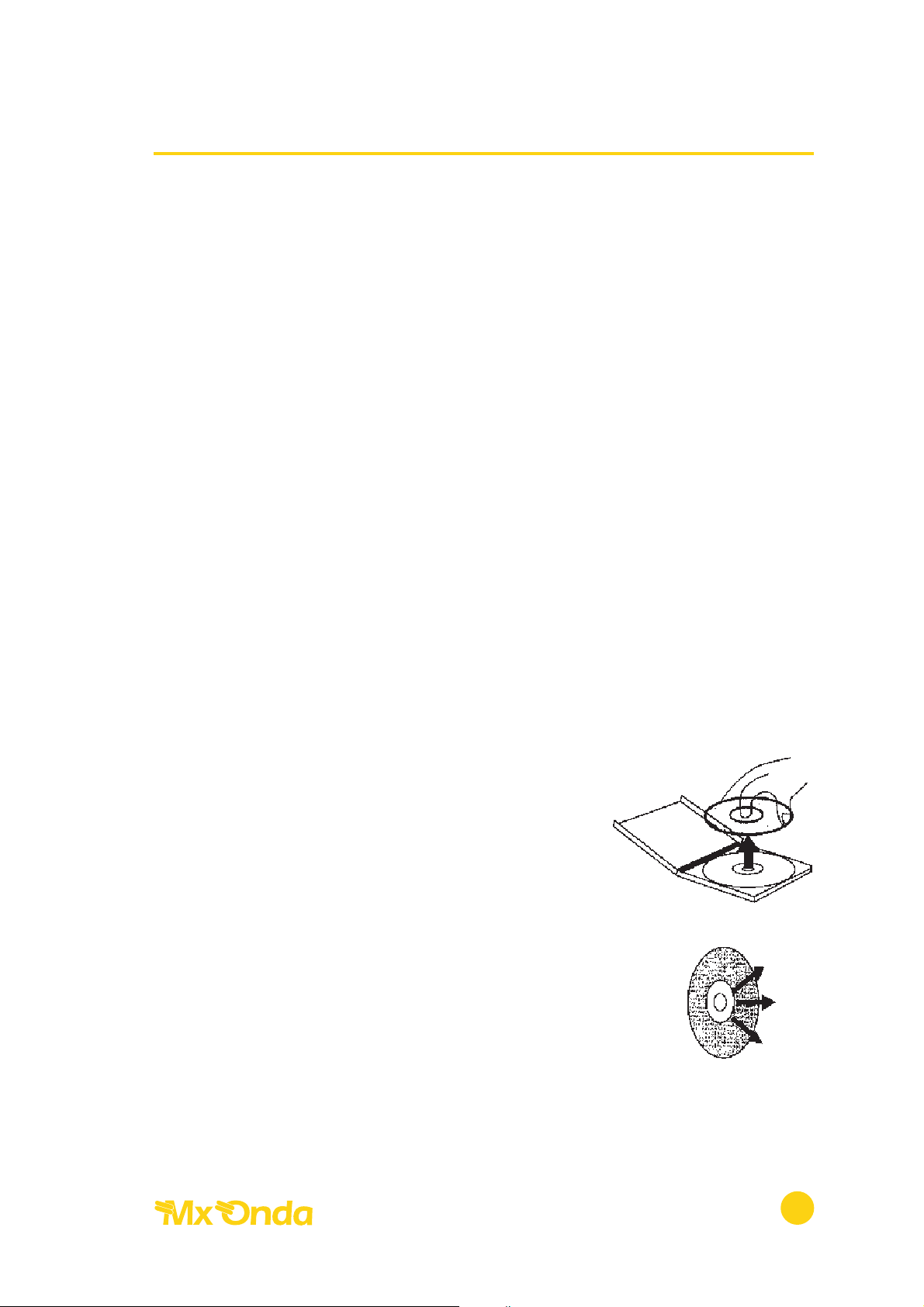

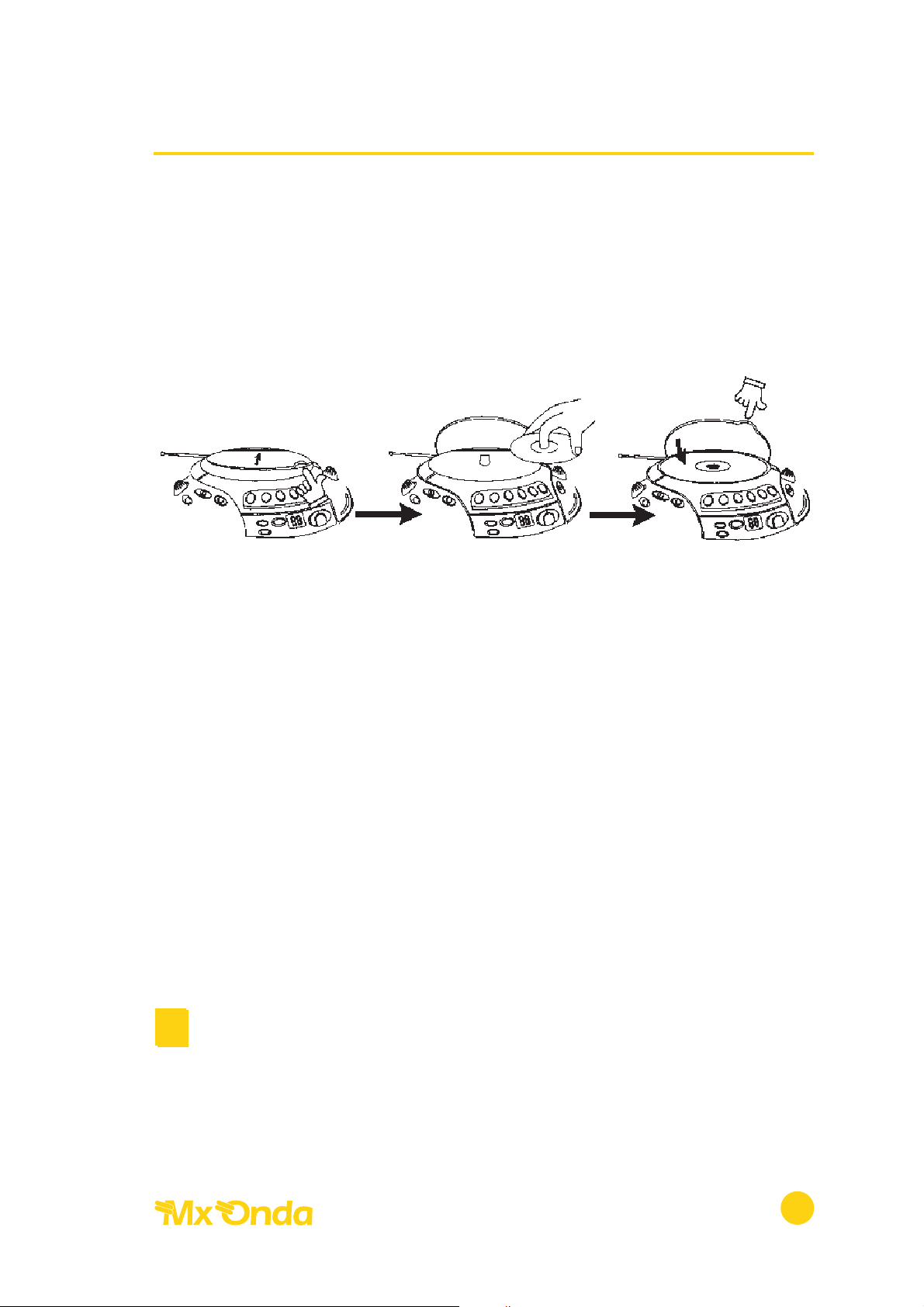

2. Levante la puerta del alojamiento del CD 6, mediante la pestaña situada en
su parte derecha, sujete el disco compacto por los bordes (con la etiqueta
mirando hacia arriba) e introdúzcalo en el compartimento haciendo coincidir
el orificio del mismo con el eje reproductor.

3. Cierre la puerta del alojamiento del CD.

4. El reproductor comprobará el disco y después de unos segundos la
pantalla mostrará el número total de grabaciones. Si el disco estuviera mal
insertado o defectuoso la pantalla mostrará “--”.

5. Para iniciar la reproducción pulse el botón 19 del CD (PLAY/PAUSE) y
ajuste el volumen al nivel deseado. La pantalla le mostrará el número de
grabación que esté sonando en ese momento y el indicador de
reproducción 12 se iluminará.

6. Para detener temporalmente la reproducción pulse el botón 19
(PLAY/PAUSE) y el indicador 12 de la pantalla parpadeará. Para continuar
la reproducción pulse de nuevo este botón.

7. Para terminar la reproducción pulse el botón de parada 16 (STOP). La
pantalla le mostrará permanentemente el número total de grabaciones,
hasta que extraiga el disco o seleccione otra función.

NOTA: Pulse siempre el botón de parada 16 (STOP) antes de extraer el disco
de su alojamiento.

Radiocasete portátil reproductor de CD Modelo MX-MCP820

¥

9

LOCALIZACIÓN DE GRABACIONES O CANCIONES EN EL MODO STOP.

1. Pulse el botón 17 (F.R.) repetidamente para localizar el comienzo de una
pista anterior o el botón 18 (F.F.) repetidamente para localizar el comienzo
de una pista posterior. El número de la pista aparecerá en la pantalla.

2. Una vez localizada la grabación, para iniciar la reproducción pulse el
botón 19 (PLAY/PAUSE). El indicador 12 se iluminará.

LOCALIZACIÓN DE GRABACIONES O CANCIONES EN EL MODO PLAY.

1. Pulse el botón 17 (F.R.) para ir al principio de la pista actual o
repetidamente para localizar el comienzo de una pista anterior.

2. Pulse el botón 18 (F.F.) para ir al principio de la pista siguiente o
repetidamente para localizar el comienzo de una pista posterior.

AVANCE Y RETROCESO RÁPIDO

Durante el avance o retroceso rápido, el volumen disminuirá volviendo al nivel
normal cuando deje de presionar el botón.

1. Si durante la reproducción mantiene pulsado el botón 17 (F.R.), ésta,
retrocederá rápidamente.

2. Si por contra mantiene presionado el botón 18 (F.F.) la reproducción
avanzará rápidamente.

REPETICIÓN DE UNA GRABACIÓN

1. Si durante la reproducción pulsa el botón 14 (REPEAT), la canción se
volverá a repetir. En la pantalla el piloto indicador 13 comenzará a
parpadear.

2. Para cancelar esta función pulse repetidamente el botón 14 (REPEAT)
hasta que el indicador 13 se apague o bien pulse el botón de parada 16
(STOP).

REPETICIÓN DEL DISCO

1. Pulse dos veces el botón 14 (REPEAT) durante la reproducción de un
disco. En la pantalla el piloto indicador 13 se iluminará de forma
permanente.

2. Para cancelar la función descrita pulse repetidamente el botón 14 (REPEAT)
hasta que el indicador se apague o bien pulse el botón de parada 16
(STOP).

Radiocasete portátil reproductor de CD Modelo MX-MCP820

10

PROGRAMACIÓN DE LA REPRODUCCIÓN DE UN CD

Esta función le permitirá programar hasta 19 canciones, para después
reproducirlas en el orden elegido. Para la reproducción programada, siga el
siguiente proceso:

1. Con el reproductor de CD en el modo de parada o STOP, pulse el botón
15 (PROGRAM) y en la pantalla aparecerá el número 0 de forma
intermitente.

2. Presione el botón 17 (F.R.) o 18 (F.F.) y seleccione la grabación deseada.

3. Para memorizar la grabación elegida pulse el botón 15 (PROGRAM).

4. Repita los pasos 2 y 3 para programar todas las grabaciones que desee.

5. Una vez finalizada la programación presione el botón de
reproducción/pausa 19 (PLAY/PAUSE) del CD.

6. Si desea pasar por alto una grabación pulse el botón 17 (F.R.) y el aparato
reproducirá la siguiente grabación programada.

7. Para cancelar la reproducción programada pulse el botón de parada 16
(STOP) o bien seleccione la radio o el casete.

FUNCIÓN SURROUND

El sonido SURROUND o efecto perimétrico, consiste en crear una sensación
acústica envolvente similar a la que se produce en una gran sala de audición.
Para activar el modo SURROUND presione el botón 4 (SURROUND).

Si desea desactivar esta función pulse nuevamente dicho botón.

NOTA: Cuando la función SURROUND esté activada y la fuente de sonido
seleccionada no sea estereofónica (por ejemplo una estación de radio de AM),
el modo SURROUND se desactivará automáticamente.

SALIDA PARA AURICULARES

En el conector 2 (PHONES) podrá acoplar unos auriculares estereofónicos (no
suministrados), provistos de un jack de 3,5 mm. Al conectar los auriculares se
interrumpirá el sonido de los altavoces.

NOTA: Cuando escuche música a través de los auriculares no ponga el nivel de
volumen muy alto, ya que podría dañar sus oídos.

Radiocasete portátil reproductor de CD Modelo MX-MCP820

¥

¥

11

ADVERTENCIA

Cuando el radiocasete esté enchufado a la, red de 220 V, aún cuando se
encuentre apagado (conmutador selector en la posición OFF), el equipo no
estará desconectado de la red eléctrica, por tanto es conveniente que se
asegure que no existe ningún peligro al dejar la unidad conectada
permanentemente.

CUIDADOS Y MANTENIMIENTO

LIMPIEZA DE LA UNIDAD

Antes de proceder a la limpieza desconecte la unidad de la red eléctrica.
Limpie la superficie plástica de la unidad con un paño húmedo y séquela con
otro seco. No utilice alcohol ni productos abrasivos y no permita que la unidad
entre en contacto con agentes volátiles como gasolina, disolventes, insecticidas,
etc.

Con objeto de evitar que el rayado o deterioro de los discos y casetes,
guárdelos en su estuche protector una vez utilizados.

No exponga los discos ni las cintas a la luz solar directa y evite la
humedad. Las altas temperaturas pueden alabear (deformar) el disco.

COMPACT DISC

• Cuando manipule los discos compactos
procure en lo posible no tocar la superficie
de la cara brillante de los mismos. Sujételos
por el borde e introduzca un dedo por el
orificio central.

• Contrariamente a los discos convencionales,
el disco compacto no tiene surcos que
almacenen polvo ni suciedad por lo que
limpiándolos cuidadosamente con un paño
suave eliminará la mayor parte de las partículas
microscópicas depositadas sobre él.

• Para limpiar las huellas depositadas sobre la
superficie de grabación, pase un paño en
línea recta desde el centro al borde del
disco.

Radiocasete portátil reproductor de CD Modelo MX-MCP820

ýP

!

12

LIMPIEZA DE LA LENTE

Si la lente está sucia de polvo se pueden producir cortes o variaciones de
sonido, e incluso que el reproductor no funcione. Para la limpieza de la óptica
utilice un cepillo/soplador (utilizados normalmente en la limpieza de cámaras
fotográficas), sople varias veces y a continuación para eliminar las impurezas
pase el cepillo suavemente.

Si la suciedad de la lente no se puede limpiar mediante el cepillo/soplador,
utilice un palito forrado de algodón seco y comience la limpieza desde el
centro de la lente hacia el exterior.

CASETE

Una periódica limpieza de los cabezales del casete mantendrá óptimas las
condiciones de reproducción/grabación y evitará problemas en su
funcionamiento. La limpieza del cabezal deberá efectuarse cada 30 ó 40 horas
de funcionamiento, o cuando note que la reproducción es menos clara y ha
perdido calidad (una pérdida de volumen y de las frecuencias agudas son
síntomas característicos). Para limpiar la cabeza:

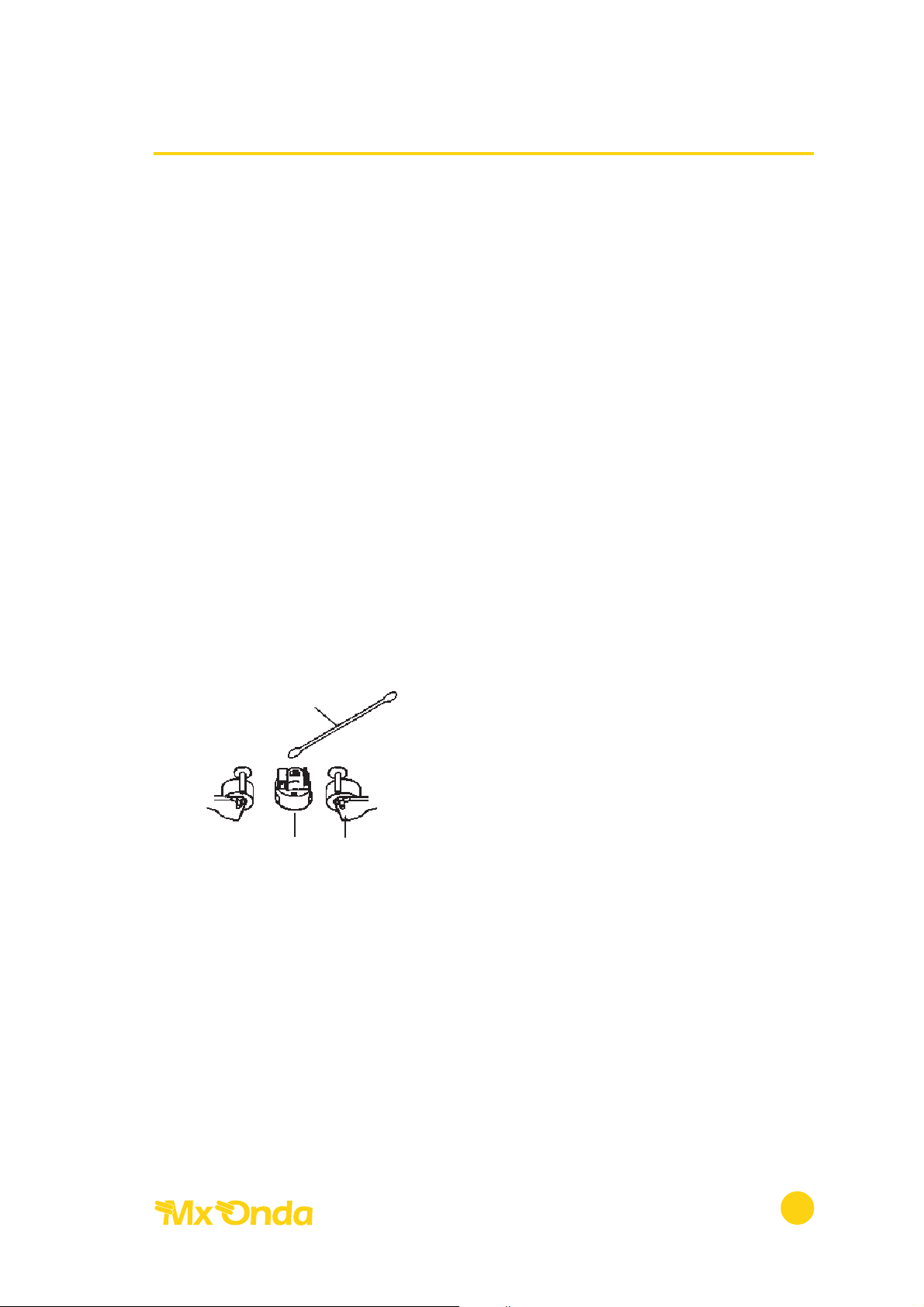

• Utilice un bastoncito de plástico forrado de
algodón y humedecido en alcohol. No
utilice ningún elemento metálico.

• Abra la trampilla del casete, introduzca el
bastoncito con algodón y limpie las
cabezas.

• Antes de hacer funcionar el aparato
asegúrese que los cabezales estén
completamente secos.

Radiocasete portátil reproductor de CD Modelo MX-MCP820

PALITO FORRADO

DE ALGODÓN

CABEZA

RODILLO

13

CARACTERÍSTICAS TÉCNICAS

SECCIÓN CD

Tipo de láser Clase 1
Convertidor DA 1 bit DAC

Margen de frecuencia 25 Hz . . . . .15 KHz

Relación señal ruido 70 dB
Distorsión armónica 0,4 %
Separación de canales 40 dB

SECCION RADIO

Margen de frecuencia AM 540 . . . . .1600 KHz

Margen de frecuencia FM 88 . . . . . .108 MHz

SECCIÓN CINTA

Velocidad cinta 4,75 cm/seg.

Margen de frecuencia 125 Hz........6,3 KHz

GENERALES

Potencia de salida 1,5 + 1,5 W RMS
Altavoces 2 (3,5”) + 2 (2,5”)
Alimentación red 230 V ~ 50 Hz
Alimentación pilas* 8 x 1,5 V LR14
Máximo consumo 12 W
Dimensiones (equipo) 314 x 256 x l58 mm (l, a, alto)

* No suministradas

Especificaciones técnicas sujetas a cambio sin previo aviso.

Este producto cumple con las Directivas Europeas 89/336/CEE (EMC)
relativa a la Compatibilidad Electromagnética y la 73/23/CEE (LVD) en materia de
seguridad de baja tensión.

“Mx Onda” es una marca registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)

e-mail asistencia técnica: [email protected]

http://www.mxonda.es

Radiocasete portátil reproductor de CD Modelo MX-MCP820
