Manual de instrucciones
RADIOCASETE PORTÁTIL DE AM / FM
Modelo: MX-MCP804
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
Page 2
INTRODUCCIÓN
El radiocasete portátil MX ONDA modelo MX-MCP804 tiene entre otras las
siguientes características:
• Sintonizador analógico de AM/FM.
• Reproductor grabador de casete con mecánica “autostop”.
• Dial con la escala de sintonía.
• Micrófono incorporado.
• Salida para auricular.
• Entrada para micrófono exterior.
• Asa para el transporte.
• Doble alimentación (220 V ~ y pilas de 1,5 V).
ANTES DE CONECTAR EL APARATO:
• Compruebe que el voltaje de su toma de corriente es de 220/230 V ~ 50 Hz.
• Este producto puede funcionar a través de la red eléctrica de 220 V y
mediante 4 pilas (preferentemente alcalinas) de 1,5 V tipo LR20, UM-1, etc.
MEDIDAS DE SEGURIDAD
• Cuando manipule este aparato y se encuentre conectado a la red eléctrica
de 220 V, nunca lo haga con las manos o pies mojados ni dentro de la
bañera, ducha, etc.
• Cuando exista alguna posibilidad de tormenta eléctrica, es conveniente
desenchufar el cable de alimentación de la red.
• Si entrara agua u otro líquido en el aparato, desconecte el cable de
alimentación de la toma de corriente y contacte con su distribuidor.
• No doble, retuerza ni tire excesivamente del cable de alimentación.
• Para desenchufar el cable de la red tire suavemente de la clavija de éste.
Nunca lo haga estirando del cable.
• Si el aparato se ha caído o en caso de que no funcione adecuadamente, si
el cable, la clavija u otras partes presentan deterioro, absténgase de usarlo
y no intente desmontarlo o repararlo. Contacto con su distribuidor o
Centro de Servicio Técnico MX ONDA más cercano.
Radiocasete portátil de AM / FM Modelo MX-MCP804
2
El dibujo de un relámpago
dentro de un triángulo, es
una señal de advertencia,
avisando que en el interior
del aparato hay “voltaje
peligroso”.
ATENCIÓN: ESTE APARATO FUNCIONA
CON UNA TENSIÓN DE 230 V, PARA
EVITAR UNA POSIBLE DESCARGA
ELÉCTRICA NO TRATE DE ABRIRLO, NI
RETIRE LOS TORNILLOS.
PARA EVITAR POSIBLES
DESCARGAS ELÉCTRICAS
NO ABRA ESTE APARATO
PRECAUCIÓN
El signo de admiración
dentro de un triángulo,
indica que las instrucciones
que acompañan al producto son importantes.
Page 3
ALIMENTACIÓN A TRAVÉS DE LA RED
1. Inserte la clavija de¡ cable de alimentación en el conector 18 (AC ~) situado
en el lateral izquierdo del aparato.
2. Enchufe el otro extremo del cable de red a una toma de red de 220-230 V.
¡ADVERTENCIA!: Mientras el radiocasete esté enchufado a la red de 220 V y aún
cuando se encuentre apagado (conmutador selector en la posición TAPE), el
equipo no estará desconectado de la red eléctrica, por tanto es conveniente
que se asegure que no existe ningún peligro al dejar la unidad conectada
permanentemente.
ALIMENTACIÓN MEDIANTE PILAS
1. Desconecte el cable de alimentación del conector 18 (AC ~).
2. Abra la tapa del compartimento de las pilas situada en la parte posterior
del radiocasete haciendo presión en la pestaña hacia abajo y al exterior.
3. Inserte 4 pilas alcalinas de 1,5 V tipo LR20, UM-1, tipo D, etc. dentro del
compartimento, respetando la polaridad + y - indicada en el lateral del
compartimento y vuelva a colocar la tapa de las pilas.
NOTA:
• Si no piensa utilizar el radiocasete durante un largo periodo de tiempo,
extraiga las pilas y guárdelas en un lugar fresco.
• No mezcle pilas usadas y nuevas ni de diferentes tipos.
• Nunca caliente las pilas ni las tire al fuego. No trate de desmontarlas y no
las cortocircuite.
• Las pilas que utilice contienen materiales contaminantes del medio
ambiente, por ello, una vez agotada la vida de las mismas NO las tire a la
basura, deposítelas en el sitio adecuado para su posterior reciclado.
SALIDA PARA AURICULAR
En el conector 15 (HEAD PHONE) podrá acoplar un auricular monofónico (no
suministrado) provisto de un jack de 3,5 mm. Al conectar el auricular se
interrumpirá el sonido del altavoz.
NOTA: Cuando escuche música a través del auricular no ponga el nivel volumen
muy alto, ya que podría dañar sus oídos.
Radiocasete portátil de AM / FM Modelo MX-MCP804
3
☛
Page 4

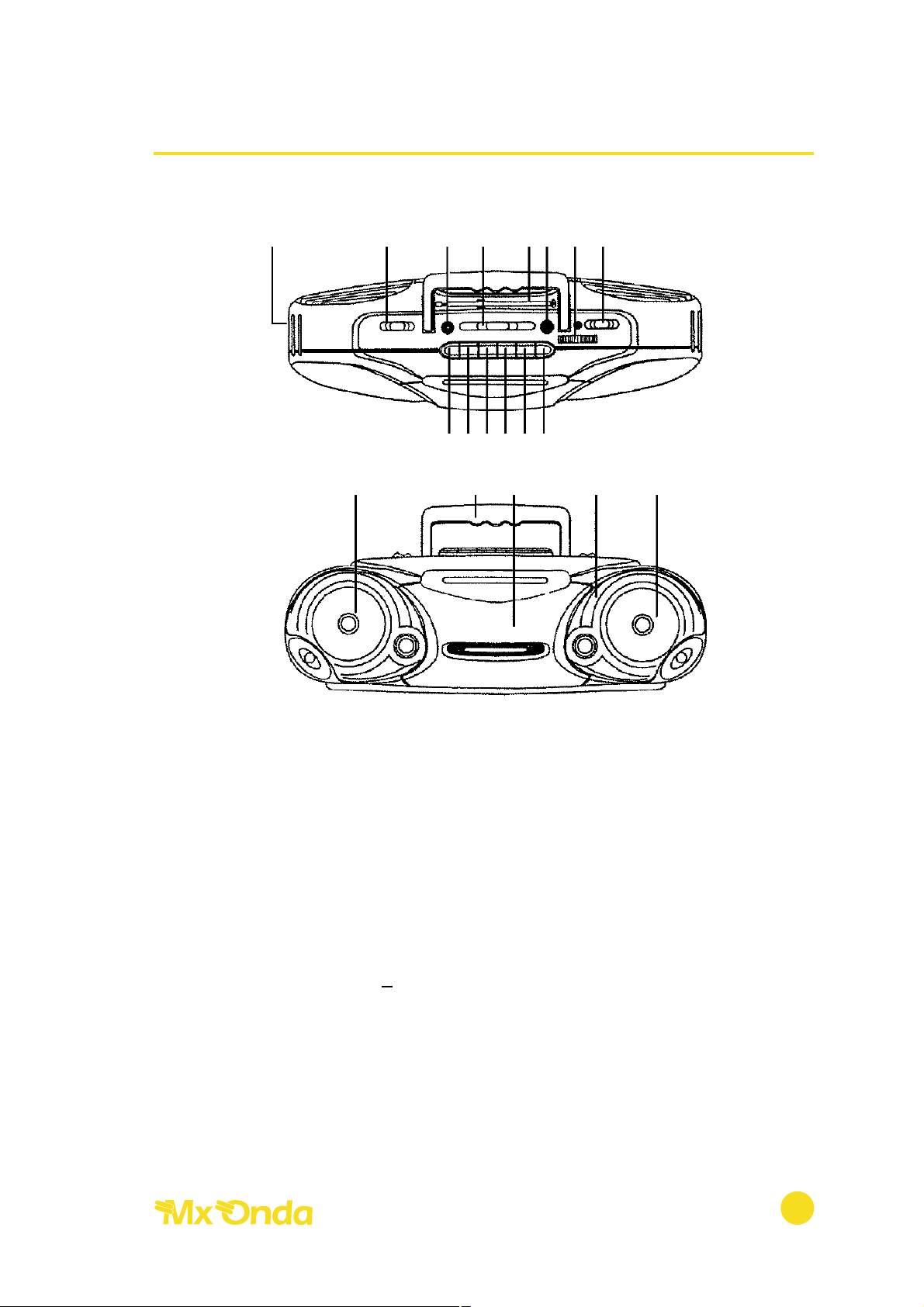

LOCALIZACIÓN DE LOS CONTROLES
CONTROLES Y FUNCIONES
1 Selector cinta-apagado/radio (FUNCTION) 14 Altavoz derecho
2 Control de volumen (VOLUME) 15 Toma de auricular (HEAD
3 Selector de bandas AM/FM (BAND) PHONE)
4 Control de sintonía (TUNING) 16 Conector para el micrófono
5 Antena telescópica de FM exterior (MIC MIXING)
6 Puerta del alojamiento de la cinta 17 Micrófono interior
7 Pausa del casete 18 Conector de alimentación
8 Parada/expulsión / (AC ~)
9 Avance rápido 19 Asa plegable
10 Rebobinado
11 Reproducción
12 Botón de grabación
13 Altavoz izquierdo
Radiocasete portátil de AM / FM Modelo MX-MCP804
4
18 1 15 2 5 16 4 3
7 8 9 1011 12
13 19 6 17 14
Page 5
USO DE LA RADIO
1. Desplace el selector 1 (FUNCTION) a la posición RADIO.
2. Con el conmutador selector de bandas 3 (BAND) seleccione la banda de
AM o FM (onda media o frecuencia modulada respectivamente).
BANDA DE FM
3. Asegúrese que la antena telescópica 5 esté extendida y en posición vertical.
4. Gire el control de sintonía 4 (TUNING) hasta sintonizarla estación deseada.
5. Varíe la posición de la antena telescópica, hasta que consiga una óptima
recepción.
BANDA DE AM
6. Gire el control de sintonía 4 (TUNING) y sintonice una estación de radio.
7. En la banda de AM, el equipo incorpora una antena interior, motivo por el
cual no es necesario que extienda la antena telescópica. Si la señal recibida
no es buena gire el equipo hasta que consiga la mejor recepción posible.
GENERAL
8. Una vez sintonizada la estación de radio ajuste el nivel de volumen
mediante el control 2 (VOLUME).
9. Para apagar el equipo desplace el botón selector 1 (FUNCTION) a la
posición TAPE.
Radiocasete portátil de AM / FM Modelo MX-MCP804
5
Page 6
USO DEL CASETE
REPRODUCCIÓN DEL CASETE
1. Desplace el selector 1 (FUNCTION) a la posición de cinta (TAPE).
2. Para abrir la puerta 6 del alojamiento de la cinta, pulse el botón 8 (/).
Inserte una casete con la cara que desea reproducir mirando hacia Vd. y la
parte abierta de la cinta hacia arriba. Cierre suavemente la puerta del
compartimento.
3. Presione el botón 11 () y ajuste el volumen al nivel deseado.
4. Para detener temporalmente la reproducción presione el botón 7 ().
Para continuar la reproducción vuelva a pulsar este botón.
5. Para rebobinar la cinta, presione el botón 10 () o el 9 (), si desea que
ésta avance rápidamente.
6. Para parar definitivamente la reproducción de la cinta pulse el botón 8
(/). Si lo vuelve a pulsar, la puerta del compartimento del casete 6 se
abrirá lentamente y podrá extraer la cinta.
NOTA: Durante la grabación o reproducción de una casete, el aparato se detendrá
automáticamente cuando la cinta llegue al final (autostop), al tiempo que las
teclas retomarán automáticamente a su posición inicial.
GRABACIÓN DE CINTAS DE CASETE
1. Con el conmutador selector 1 (FUNCTION) seleccione la fuente de sonido
de la que desea grabar; RADIO si desea grabar un programa de una emisora
de radio o TAPE si prefiere grabar a través del micrófono interior/exterior.
2. Presione el botón 8 (/), y una vez abierta la puerta del compartimento
del casete, inserte una cinta virgen.
3. Ponga en funcionamiento la radio y sintonice una estación, o si desea grabar
a través del micrófono hable fuerte y claro frente al mismo.
4. Presione el botón de grabación 12 ().
5. Para detener temporalmente la grabación presione el botón 7 (). Para
continuar la grabación pulse nuevamente este botón.
6. Para finalizar la grabación pulse el botón de parada 8 (/).
NOTA: Para obtener la mejor calidad durante la grabación, este equipo incorpora
un circuito electrónico ACL que ajusta automáticamente el nivel de grabación.
Radiocasete portátil de AM / FM Modelo MX-MCP804
6
Page 7
ATENCIÓN:
• Para evitar el borrado accidental de las cintas una vez grabadas éstas, con
un destornillador u objeto similar retire las lengüetas laterales de protección.
• Para borrar o grabar una cinta donde las lengüetas fueron suprimidas
anteriormente, cubra las ranuras con un trozo de cinta adhesiva.
MICRÓFONO EXTERIOR
En el conector 16 (MIC MIXING) podrá acoplar un micrófono de baja
impedancia (no suministrado) provisto de un jack de 3,5 mm.
El micrófono interior se anulará cuando conecte el micrófono exterior. El sonido
procedente del mismo se mezclará (MIX) con el sonido que tenga seleccionado,
bien sea este radio o cinta, y así podrá escuchar el sonido mezclado a través del
altavoz del aparato como si de un Karaoke se tratara.
NOTA: Durante la grabación en el modo radio y cuando el micrófono exterior
esté conectado, deberá tener en cuenta que también se grabará el sonido
captado por dicho micrófono.
CUIDADOS Y MANTENIMIENTO
LIMPIEZA DE LA UNIDAD
Antes de proceder a la limpieza desconecte la unidad de la red eléctrica. Limpie
la superficie plástica de la unidad con un paño húmedo y séquela con otro seco.
No utilice alcohol ni productos abrasivos y no permita que la unidad entre en
contacto con agentes volátiles como gasolina, disolventes, insecticidas, etc.
Con objeto de evitar el deterioro de los casetes, guárdelos en su estuche
protector una vez utilizados, evite las altas temperaturas y la humedad.
CASETE
Una periódica limpieza de los cabezales del casete mantendrá óptimas las condiciones de reproducción/grabación y evitará problemas en su funcionamiento.
La limpieza de los cabezales deberá efectuarse cada 30 ó 40 horas de funcionamiento, o cuando note que la reproducción es menos clara y ha perdido
calidad (una pérdida de volumen y de las frecuencias agudas son síntomas
característicos).
Radiocasete portátil de AM / FM Modelo MX-MCP804
7
☛
Page 8
PARA LIMPIAR LOS CABEZALES:
• Utilice un bastoncillo de plástico forrado de algodón y humedecido en
alcohol. No utilice ningún elemento metálico.
• Abra la puerta del alojamiento de la cinta de casete y limpie los cabezales.
• Antes de hacer funcionar el aparato asegúrese que los cabezales estén
completamente secos.
CARACTERÍSTICAS TÉCNICAS
SECCIÓN RADIO
Margen de frecuencia AM 522 .....1620 KHz
Margen de frecuencia FM 87,5 ....108 MHz.
SECCIÓN CINTA
Velocidad cinta 4,75 cm/seg.
Respuesta de frecuencia 100 Hz .....8 KHz
GENERAL
Potencia de salida 1,2 W RMS
Altavoces 2 x 3” (76 mm)
Alimentación red 230 V ~ 50 Hz
Alimentación pilas* 4 x 1,5 V LR20, UM-1, etc.
Máximo consumo 7 W
Dimensiones (equipo) 380 x 115 x 140 mm (l, a, alto)
Peso 1,5 Kg (sin pilas)
* No suministradas.
Especificaciones técnicas sujetas a cambio sin previo aviso.
Este producto cumple con las Directivas Europeas 89/336/CEE (EMC) relativa a
la Compatibilidad Electromagnética y la 73/23/CEE (LVD) en materia de seguridad
de baja tensión.
“Mx Onda” y su logotipo son marcas registradas de Mx Onda, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
http://www.mxonda.es
Radiocasete portátil de AM / FM Modelo MX-MCP804
8
