Mx Onda MX-MC280 Instruction Manual [es]

Manual de instrucciones

MICROCADENA MUSICAL CON
REPRODUCTOR DE CD Y PLETINA
AUTORREVERSIBLE “FULL-LOGIC”

Modelo: MX-MC280

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

La microcadena musical MX ONDA modelo MX-MC280 integra un sintonizador
sintetizado (PLL) de AM/FM estéreo con capacidad para almacenar 20
presintonías (10 FM + 10 AM), un reproductor de discos compactos con 20
memorias y un reproductor grabador de cintas de casete con mecánica
autorreversible “FULL-LOGIC”. Se complementa con 2 bafles reflex de dos vías
que por diseño y acabado se adaptan a cualquier tipo de ambiente. El mando
del control remoto facilita un cómodo uso del equipo.

ANTES DE CONECTAR EL EQUIPO

• Lea atentamente estas instrucciones.

• Compruebe que el voltaje de su toma de corriente es de 220 V C.A.

PRECAUCIONES

• NO abra la tapa del compartimento del disco compacto, mientras este se
encuentre girando.

• Cuando no utilice el aparato asegúrese de cerrar la tapa del compartimento
del disco compacto. Así evitará que las lentes se ensucien de polvo.

• Coloque el aparato sobre una superficie estable. Las vibraciones pueden
producir alteraciones en el sonido.

• Evite que el aparato entre en contacto directo con el agua.

• Para desenchufar el cable de la red tire suavemente de la clavija de éste.
Nunca lo haga estirando del cable.

• Cuando exista alguna posibilidad de tormenta eléctrica es conveniente
desconectar el cable de alimentación.

• Antes de encender el equipo por primera vez, asegúrese de que los alta­voces así como el cable de alimentación han sido instalados correctamente.

• No introduzca ningún objeto metálico en el aparato, no quite los tornillos
para desmontarlo ni manipule en el interior del mismo. Recuerde que el
aparato está alimentado a 220 V.

• Cuando no utilice el aparato durante un periodo largo de tiempo desconecte
el aparato mediante el interruptor general situado en la parte posterior.

• Si el aparato se ha caído o en caso de que no funcione adecuadamente, si
el cable, la clavija u otras partes presentan deterioro, absténgase de usarlo
y no intente desmontarlo o repararlo. Contacte con su distribuidor o
Centro de Servicio Técnico MX ONDA más cercano.

IMPORTANTE: Para la lectura de los discos compactos, este aparato utiliza un
emisor láser CLASE 1. No manipule el equipo. La radiación láser es invisible,
evite la exposición directa del rayo láser sobre sus ojos.

Microcadena musical Modelo MX-MC280

2

N

ýP

INSTALACIÓN

Este aparato puede instalarse en cualquier lugar dentro de la casa. Evite que el
sitio de ubicación quede expuesto a la luz solar directa, sean lugares con
exceso de polvo, humedad o esté próximo a equipos que generen calor o
fuertes campos magnéticos. Compruebe que el equipo esté bien ventilado, que
las entradas de aireación no estén obstruidas y que no existen obstáculos que
impidan la apertura de la tapa del alojamiento del CD.

CONEXIÓN

Para conectar los cables de los altavoces a sus respectivos terminales siga las
instrucciones de la siguiente figura:

• Presione la pestaña del terminal de salida de altavoces D (SPEAKER).

• Inserte los cables rojo y negro del altavoz
derecho en los terminales de color rojo y
negro (marcados como R). Conecte los
cables procedentes del altavoz izquierdo
del mismo modo, pero en los terminales
marcados como L.

• Al soltar las pestañas cerciorese del buen contacto de las conexiones.

• Sitúe los altavoces a ambos lados del reproductor según su preferencia.

• Inserte la clavija del cable de alimentación E en una toma de corriente de
red de 220 V CA.

• El cable de antena de FM A, deberá situarlo en la posición que mejor
reciba las distintas estaciones de radio de esta banda.

NOTA: No conecte este cable a una toma de antena exterior.

• La entrada auxiliar C (AUX IN) dispone de dos conectores tipo RCA, L y R
(canal izquierdo y derecho respectivamente), donde podrá insertar un cable
con la señal de audio procedente de un vídeo, televisor, MP3, DVD, etc.
Para seleccionar la entrada auxiliar pulse el botón 14 (AUX), el indicador
38 se iluminará y la pantalla mostrará la hora actual.

• En el conector 10 (²) podrá acopiar unos auriculares estereofónicos (no
suministrados), con un jack de 3,5 mm. Al conectar los auriculares se
interrumpirá el sonido de los altavoces.

NOTA: Cuando escuche música a través de los auriculares no ponga el nivel de
volumen muy alto, ya que podría dañar sus oídos.

Microcadena musical Modelo MX-MC280

3

¥

¥

LOCALIZACIÓN DE LOS CONTROLES

Microcadena musical Modelo MX-MC280

4

LOCALIZACIÓN DE LOS CONTROLES

1. Apertura/cierre del alojamiento del CD (PUSH TO OPEN)

2. Tapa del alojamiento del CD

3. Pantalla

4. Presintonía/repetición (REPEAT/M-UP)

5. Botón de reproducción y pausa del CD (PLAY/PAUSE)

6. Botón e indicador de reposo/encendido (STANDBY/POWER)

7. Exploración del disco (INTRO)

8. Reproducción aleatoria (RANDOM)

9. Botón de parada del CD (STOP)

10. Conector para auriculares (²)

11. Selector de radio (TUNER)

12. Selector de casete (TAPE)

13. Selector de Compact Disc (CD)

14. Selector entrada auxiliar (AUX)

15. Selector de bandas (BAND)

16. Respuesta plana (FLAT)

17. Preecualización música rock (ROCK)

18. Botón de sintonía manual/automática, selector de grabación y ajuste de la
hora (6 TUNING SKIP)

19. Botón de sintonía manual/automática, selector de grabación y ajuste de la
hora (TUNING SKIP 5)

20. Selector Modalidad del casete (AUTO REVERSE)

21. Botón de memoria y ajuste del reloj (MEM/C-ADJ)

22. Botones de volumen (6 VOLUME 5)

23. Información en pantalla (MODE/REMAIN)

24. Preecualización música pop (POP)

25. Preecualización música clásica (CLASSIC)

26. Botón de reproducción del casete (< PLAY)

27. Botón de rebobinado (<< REW)

28. Botón de pausa del casete (PAUSE)

29. Botón de grabación (REC)

30. Botón de reproducción del casete (PLAY >)

31. Botón de avance rápido (FFWD >>)

32. Botón de parada del casete (STOP <)

33. Puerta del alojamiento del casete

34. Indicador respuesta plana (FLAT)

35. Indicador preecualización música rock (ROCK)

36. Indicador preecualización música clásica (CLASSIC)

37. Indicador preecualización música pop (POP)

38. Indicador entrada auxiliar (AUX)

39. Indicador de grabación (REC)

40. Indicador modalidad autorreversible ( )

41. Indicador de reproducción de dos caras de la cinta ( )

42. Zona del sensor remoto (SENSOR)

43. Indicador de rebobinado

44. Indicador de avance rápido

Microcadena musical Modelo MX-MC280

5

INICIO

• Conecte la microcadena mediante el interruptor general F situado en la
parte posterior del aparato. La pantalla mostrará la hora y el indicador de
reposo/encendido 6 se iluminará.

• Encienda el aparato pulsando el botón de encendido 6 (POWER) o el 20
del mando a distancia. La pantalla se iluminará y el indicador de
reposo/encendido 6 se apagará.

• Con los botones 11 (TUNER), 12 (TAPE), 13 (CD) ó 14 (AUX), seleccione
la fuente de sonido (radio, casete, disco compacto, o entrada auxiliar
respectivamente).

• Según el tipo de música Vd. podrá seleccionar una de las ecualizaciones
preestablecidas y que mejor se adapten a dicho estilo. Pulse los botones

16, 17, 24 ó 25 para seleccionar FLAT (respuesta plana), ROCK, POP o
CLASSIC respectivamente.

• Para apagar el equipo, pulse de nuevo el botón 6 (POWER) o el 20 del
mando a distancia y el aparato pasará al modo de espera. En la pantalla
solo permanecerá la hora, y el indicador de reposo 6 se iluminará.

PRECAUCIONES DE SEGURIDAD

Incluso cuando el aparato esté apagado (reposo) el equipo tiene un consumo
muy bajo de corriente, ello permite que funcione el reloj, se mantengan las
memorias y pueda funcionar el control remoto. Para ahorrar energía y por
razones de seguridad, cuando no utilice el aparato durante un periodo largo de
tiempo desconecte el aparato mediante el interruptor general F situado en la
parte posterior del mismo.

Microcadena musical Modelo MX-MC280

6

N

USO DE LA RADIO

SINTONÍA MANUAL

1. Seleccione el modo radio, pulsando el botón 11 (TUNER).

2. Con el selector de bandas 15 (BAND) elija la banda de FM o AM, que
corresponde a frecuencia modulada u onda media respectivamente.

3. Pulse las veces necesarias uno de los dos botones de sintonía 18
(6 TUNING/SKIP) o 19 (TUNING/SKIP 5) hasta que sintonice la
estación deseada.

4. Para ajustar el nivel de volumen actúe sobre los botones 22
(6 VOLUME 5). Pulse el botón 6 o 5 para disminuir o aumentar el
volumen respectivamente.

A. Indicación banda de AM.
B. Indicación banda de FM.
C. La estación sintonizada transmite en estéreo.
D. Frecuencia de la estación sintonizada.

SINTONÍA AUTOMÁTICA

1. Siga los pasos 1. y 2. del modo de Sintonía manual.

2. Pulse y mantenga presionado uno de los botones de sintonía 18
(6 TUNING/SKIP) ó 19 (TUNING/SKIP 5) durante 2 segundos y el
receptor automáticamente sintonizará una estación de radio.

MEMORIZACIÓN DE PRESINTONÍAS

Este aparato está equipado con una memoria que permite almacenar hasta 20
emisoras (10 de FM y 10 de AM). Una vez almacenadas las estaciones en la
memoria, bastará con pulsar el botón presintonía/repetición 4 (REPEAT/M-UP)
hasta localizar la emisora presintonizada que desea, y escucharla de inmediato.

Para almacenar las distintas emisoras proceda de la siguiente manera:

1. Seleccione el modo radio mediante el botón 11 (TUNER).

2. Con el selector de bandas 15 (BAND), seleccione la banda que desea
memorizar.

3. Sintonice una estación de radio de forma manual o automática.

4. Pulse el botón de memoria 21 (MEM/C-ADJ). En la pantalla aparecerá la
palabra “PROGRAM “ parpadeando.

Microcadena musical Modelo MX-MC280

7

10:24

AM

MHz

KHz

ADB C

FM STEREO

5. Para seleccionar el número que ocupará la estación, pulse el botón
presintonía/repetición 4 (REPEAT/M-UP).

6. Pulse de nuevo el botón de memoria 21 (MEM/C-ADJ) y la frecuencia de
la estación sintonizada quedará almacenada.

7. Repita los pasos 3. al 6. para cada una de las nuevas estaciones a memorizar.

NOTA: Si ningún botón es pulsado después de transcurridos 5 segundos,
automáticamente saldrá del modo de memorización de presintonías.

RECUPERACIÓN DE LAS PRESINTONÍAS

Presione el botón 15 (BAND) y seleccione la banda de FM o AM. La pantalla
mostrará la banda seleccionada. Pulse repetidamente el botón presintonía/
repetición 4 (REPEAT/M-UP) hasta que localice el número de la memoria que,
ocupa la estación que desea escuchar.

Microcadena musical Modelo MX-MC280

8

¥

USO DEL COMPACT DISC

REPRODUCCIÓN DE UN DISCO COMPACTO

1. Para seleccionar el reproductor de Compact Disc, pulse el botón 13 (CD).

2. Presione sobre zona indicada como (PUSH TO OPEN), situada en el lado
derecho de la tapa 2 del alojamiento del CD. Esta se abrirá lentamente.

3. Sujete el disco compacto por los bordes (con la cara impresa hacia arriba)
e introdúzcalo en el compartimento haciendo coincidir el orificio del
mismo con el eje del reproductor.

4. Cierre la tapa presionando sobre el lado derecho de la misma.

5. El reproductor comprobará el disco y después de unos segundos la
pantalla le mostrará la duración y el número total de grabaciones. Si no
ha insertado un disco, estuviera mal colocado o defectuoso la pantalla
mostrará la palabra “dlSC” de forma intermitente.
Pulse el botón 5 (PLAY/PAUSE) para iniciar la reproducción y ajuste el
volumen según su preferencia. La pantalla le mostrará la duración de la
grabación así como el número de la que esté sonando en este momento.

6. Para detener temporalmente la reproducción pulse el botón
5 (PLAY/PAUSE). Los dígitos del tiempo transcurrido de la reproducción
parpadearán. Para continuar la reproducción pulse nuevamente este
botón.

7. Para terminar la reproducción pulse el botón de parada 9 (STOP). La
pantalla le mostrará la duración y el número total de grabaciones hasta que
el disco sea extraído o seleccione otra función.

A. Exploración de disco.
B. Función de repetición.
C. Tiempo de reproducción.
D. Número de la Grabación.
E. Reproducción programada.

NOTA: Pulse siempre el botón de parada 9 (STOP) antes de extraer el disco de
su alojamiento.

Microcadena musical Modelo MX-MC280

9

00:40

REPEAT

A

C

B

E

D

MEMORY TRACK

PROGRAM

01

¥

LOCALIZACIÓN DE GRABACIONES O CANCIONES EN EL MODO STOP

1. Pulse el botón 18 (6 TUNING/SKIP) repetidamente para localizar el
principio de una melodía anterior o el botón 19 (TUNING/SKIP 5) para
localizar el comienzo de una posterior. El número correspondiente de la
grabación, aparecerá en la pantalla.

2. Una vez localizada la grabación buscada, pulse el botón 5 (PLAY/PAUSE)
para que se inicie la reproducción.

LOCALIZACIÓN DE GRABACIONES O CANCIONES EN EL MODO PLAY

1. Pulse el botón 18 (6 TUNING/SKIP) para ir al principio de la pista actual
o repetidamente para localizar el comienzo de una canción anterior.

2. Pulse el botón 19 (TUNING/SKIP 5) para ir al principio de la pista siguiente
o repetidamente para localizar el comienzo de una pista posterior.

AVANCE Y RETROCESO RÁPIDO

Durante el avance o retroceso rápido el volumen se atenuará, volviendo a su
nivel normal al dejar de pulsar el correspondiente botón (6TUNING/SKIP 5 ).

Si durante la reproducción mantiene presionado el botón 18 (6 TUNING/SKIP),
ésta retrocederá rápidamente.

Por el contrario si mantiene presionado el botón 19 (TUNING/SKIP 5), la
reproducción avanzará rápidamente.

REPETICIÓN DE UNA GRABACIÓN

1. Durante la reproducción de un disco compacto pulse dos veces el botón
4 (REPEAT/M-UP) y la grabación en escucha volverá a ser reproducida. En
la pantalla aparecerá la palabra “REPEAT” parpadeando.

2. Para cancelar esta función pulse nuevamente el botón 4 (REPEAT/M-UP)
hasta que la palabra “REPEAT” desaparezca de la pantalla o bien pulse el
botón de parada 9 (STOP).

REPETICIÓN DEL DISCO COMPLETO

1. Si durante la reproducción pulsa momentáneamente el botón 4
(REPEAT/M-UP), el disco volverá de nuevo a ser reproducido. En la
pantalla aparecerá la palabra “REPEAT” de forma fija.

2. Para cancelar la función descrita pulse repetidamente el botón 4
(REPEAT/M-UP), hasta que la palabra “REPEAT” desaparezca de la
pantalla o bien pulse el botón de parada 9 (STOP).

Microcadena musical Modelo MX-MC280

10

REPRODUCCIÓN ALEATORIA DEL DISCO

Esta función le permitirá escuchar las distintas grabaciones de un disco siguiendo
un orden aleatorio.

Para ello antes o durante la reproducción del disco:

1. Pulse el botón 8 (RANDOM). La pantalla le mostrará la palabra “RANDOM” .

2. Para desactivar esta función pulse nuevamente este botón o bien pulse el
botón de parada 9 (STOP).

EXPLORACIÓN DEL DISCO

Para efectuar la exploración de los discos es necesario que el aparato este en el
modo STOP, entonces al pulsar el botón 7 (INTRO), el aparato reproducirá
durante 10 segundos el inicio de cada grabación del disco compacto. La
pantalla le mostrará la palabra “INTRO PLAY”. Para cancelar esta modalidad
presione nuevamente dicho botón o bien pulse el botón de parada 9 (STOP).

PROGRAMACIÓN DE LA REPRODUCCIÓN EN UN ORDEN DETERMINADO

Esta función le permitirá programar hasta 20 grabaciones para después
reproducirlas en el orden elegido. Para la reproducción programada, siga el
siguiente proceso:

1. Con el reproductor en el modo de parada o STOP., pulse el botón 21
(MEM/C-ADJ) y en la pantalla aparecerán parpadeando las palabras
“TRACK” y “PROGRAM”.

2. Presione uno de los botones 18 (6 TUNING/SKIP) o 19 (TUNING/SKIP 5)
y seleccione la grabación deseada.

3. Pulse el botón 21 (MEM/C-ADJ) para memorizar la grabación elegida.

4. Repita los pasos 2. y 3. para programar todas las grabaciones que desee.
Una vez finalizada la programación presione el botón de reproducción/pausa
5 (PLAY/PAUSE). Ahora en la pantalla la palabra “PROGRAM” permanecerá
de forma fija, indicándole así que el aparato está en el modo de
reproducción programada.

5. Presione el botón 18 (6 TUNING/SKIP) para ir al principio de la pista
actual o repetidamente para localizar el comienzo de la grabación anterior
que ha sido programada. Pulse el botón 19 (TUNING/SKIP 5) para
localizar las siguientes grabaciones programadas.

Microcadena musical Modelo MX-MC280

11

6. Para cancelar la reproducción programada pulse el botón de parada 9
(STOP), seleccione otra función o abra la tapa del CD.

A. Número de programa.
B. Número de Grabación.

NOTA: Si ningún botón es pulsado después de transcurridos 8 segundos,
automáticamente saldrá del modo de programación de la reproducción en un
orden determinado.

CAMBIAR O AÑADIR GRABACIONES A LA PROGRAMACIÓN

Si lo desea podrá cambiar o añadir grabaciones al programa, para ello, durante
la reproducción programada pulse el botón de parada 9 (STOP) y siga los
pasos siguientes:

C

AMBIO DE GRABACIONES

1. Pulse el botón 21 (MEM/C-ADJ) tantas veces como sea necesario hasta
localizar la grabación que desea cambiar.

2. Presione uno de los botones 18 (6 TUNING/SKIP) o 19 (TUNING/SKIP 5)
y seleccione la nueva grabación.

3. Presione el botón 21 (MEM/C-ADJ) para memorizar la nueva grabación.

A

ÑADIR GRABACIONES A LA PROGRAMACIÓN

1. Pulse el botón 21 (MEM/C-ADJ) tantas veces como sea necesario hasta
localizar la última grabación programada, pulse una vez más este botón y
en la pantalla aparecerá la pista “00”.

2. Siga los pasos 2. al 4. de la Programación en un orden determinado.

BOTÓN DE INFORMACIÓN EN PANTALLA (MODE/REMAIN)

Si pulsa momentáneamente el botón 23 (MODE/REMAIN) y dependiendo la
fuente de sonido seleccionada, la pantalla le mostrará la siguiente información:

M

ODO RADIO:

La pantalla le mostrará durante 5 segundos la hora actual.

Microcadena musical Modelo MX-MC280

12

P0:0.1

A

B

TRACK

PROGRAM

04

¥

MODO COMPACT DISC:

En la pantalla aparecerán distintas indicaciones dependiendo si el reproductor
de discos compactos se encuentra en el modo de parada (STOP) o en el modo
de reproducción (PLAY).

M

ODO STOP:

La pantalla muestra la duración y el número total de grabaciones del disco
seleccionado. Si pulsa momentáneamente el botón 23 (MODE/REMAIN) la
pantalla le mostrará durante 5 segundos la hora actual.

M

ODO PLAY:

La pantalla muestra la duración de la grabación así como el número de la que
esté sonando en ese momento. Pulsando este botón sucesivamente la pantalla
muestra de forma permanente el tiempo restante de reproducción del disco o
durante 5 segundos la hora actual.

USO DEL CASETE

Este aparato incorpora una mecánica autorreversible “Full Logic”. Mediante el
selector de la modalidad del casete 20 (AUTO REVERSE) podrá seleccionar
uno de los siguientes modos de funcionamiento.

a. Si los indicadores del modo de funcionamiento están apagados, el aparato

funcionará en el modo autostop. Es decir, reproducirá una cara y se
detendrá.

b. Pulse una vez el botón 20 (AUTO REVERSE) y el indicador de reproducción

de las dos caras de la cinta se iluminará ( ). Pulsando el botón
30 (PLAY > ) el aparato reproducirá las dos caras de la cinta y después se
detendrá.

c. Si vuelve a pulsar este botón se iluminarán los indicadores de reproducción

de las dos caras de la cinta ( ), así como el indicador del modo
autorreversible ( ). El aparato funcionará en el modo autorreversible,
que consiste en reproducir constantemente las dos caras de la cinta.
Para detener la reproducción pulse el botón de parada 32 (STOP <).

Microcadena musical Modelo MX-MC280

13

REPRODUCCIÓN DEL CASETE

1. Pulse el botón 12 (TAPE) y seleccione el modo cinta.

2. Presione sobre la esquina superior derecha de la
puerta del alojamiento del casete 33 y esta se
abatirá lentamente, inserte en las guías de dicha
puerta una cinta con la cara que desea reproducir
mirando hacia usted y la parte abierta de la cinta
mirando hacia abajo. Presione en la esquina
superior derecha y cierre suavemente la puerta.

3. Para comenzar la reproducción pulse el botón 30 (PLAY > ).

4. Si desea reproducir la otra cara de la cinta, presione el botón 26 (< PLAY).

5. Para detener temporalmente la reproducción pulse el botón 28 (PAUSE).
Para continuar la reproducción presione de nuevo este botón.

6. Cuando desee parar definitivamente la reproducción de la cinta pulse el
botón 32 (STOP <).

7. Para extraer la cinta de casete, presione sobre la esquina superior derecha
de la puerta del alojamiento del casete 33 y esta se abatirá lentamente.

REBOBINADO Y AVANCE RÁPIDO

Para el avance rápido de la cinta, pulse el botón 31 (FFWD >>). El indicador 44
(4) se iluminará.

Para rebobinar rápidamente la cinta, pulse el botón 27 (<< REW). El indicador
43 (3) se iluminará .

Tanto en el avance rápido como en el rebobinado, cuando la cinta de casete
llegue al final, ésta se detendrá automáticamente permaneciendo en el modo de
parada o STOP.

Para detener el rebobinado o el avance rápido, pulse el botón de parada 32
(STOP <).

NOTA: Este aparato incorpora un sistema de seguridad que impide la apertura
de la puerta del alojamiento de la cinta, cuando esta se encuentra en
funcionamiento (reproducción, grabación, rebobinado o avance rápido)

Microcadena musical Modelo MX-MC280

14

¥

GRABACIÓN DE UNA CINTA DE CASETE

En el proceso de grabación de una cinta de casete, el aparato no funcionará en
la modalidad autorreversible. Mediante el botón 20 (AUTO REVERSE)
seleccione el modo de funcionamiento:

1. Si los indicadores del modo de funcionamiento están apagados, el aparato
funcionará en la modalidad autostop. Grabará una cara y se detendrá.
Si pulsa una vez el botón 20 (AUTO REVERSE) el indicador de grabación
de las dos caras de la cinta ( ) se iluminará y el aparato grabará las dos
caras de la cinta. Una vez finalizado se detendrá.

2. Seleccione con los botones 11 (TUNER), 13 (CD), ó 14 (AUX), la fuente
de sonido de la que desea grabar; radio, CD o auxiliar respectivamente.

3. Inserte en el compartimento del casete una cinta virgen.

4. Presione el botón de grabación 29 (REC) y el indicador de grabación 39
(REC) lucirá de forma intermitente. Si la cinta está protegida contra
grabaciones, este indicador no se iluminará.

5. Ponga en funcionamiento la fuente elegida de reproducción (sintonice una
estación de radio, inserte un disco compacto o el equipo que esté
conectado a la entrada auxiliar).

6. Para iniciar la grabación pulse el botón 28 (PAUSE), el indicador de
grabación 39 (REC) lucirá de forma fija.

7. Para detener temporalmente la grabación pulse el botón de pausa 28
(PAUSE). Para continuar la grabación pulse de nuevo este botón.

8. Para finalizar la grabación pulse el botón de parada 32 (STOP <).

NOTA 1: para obtener la mejor calidad durante la grabación, este equipo
incorpora un circuito electrónico ACL que ajusta automáticamente el nivel de
grabación.

NOTA 2: si durante la grabación de un programa de radio en AM percibe algún
ruido o pitido, varíe la posición del reductor de ruido B (BEAT CUT) situado en
la parte posterior del aparato.

Microcadena musical Modelo MX-MC280

15

¥

¥

ATENCIÓN:

Para evitar el borrado accidental de las cintas una vez grabadas, con un
destornillador u objeto similar retire las lengüetas laterales de protección (Fig. l).

Para borrar o grabar una cinta donde las lengüetas fueron suprimidas
anteriormente, cubra las ranuras con un trozo de cinta adhesiva (Fig. 2).

RELOJ

AJUSTE DEL RELOJ

El reloj de este equipo está diseñado para indicar las horas en formato
“24 horas”.

Para ajustar la hora y los minutos siga el siguiente proceso:

1. Pulse el botón 23 (MODE/REMAIN) hasta que aparezca en la pantalla la
indicación horaria.

2. Presione el botón 21 (MEM/C-ADJ).

3. Los dígitos horarios parpadearán.

4. Pulse uno de los botones 18 (6 TUNING/SKIP) ó 19 (TUNING/SKIP 5)
y ajuste la hora actual.

5. Pulse el botón 21 (MEM/C-ADJ).

6. Los dígitos de los minutos parpadearán.

7. Pulse uno de los botones 18 (6 TUNING/SKIP) ó 19 (TUNING/SKIP 5)
y, ajuste los minutos.

8. Pulse el botón 21 (MEM/C-ADJ) o espere unos segundos y el reloj
empezará a funcionar.

Microcadena musical Modelo MX-MC280

16

Fig. 1

Fig. 2

Cinta adhesivaLengüetas laterales de protección

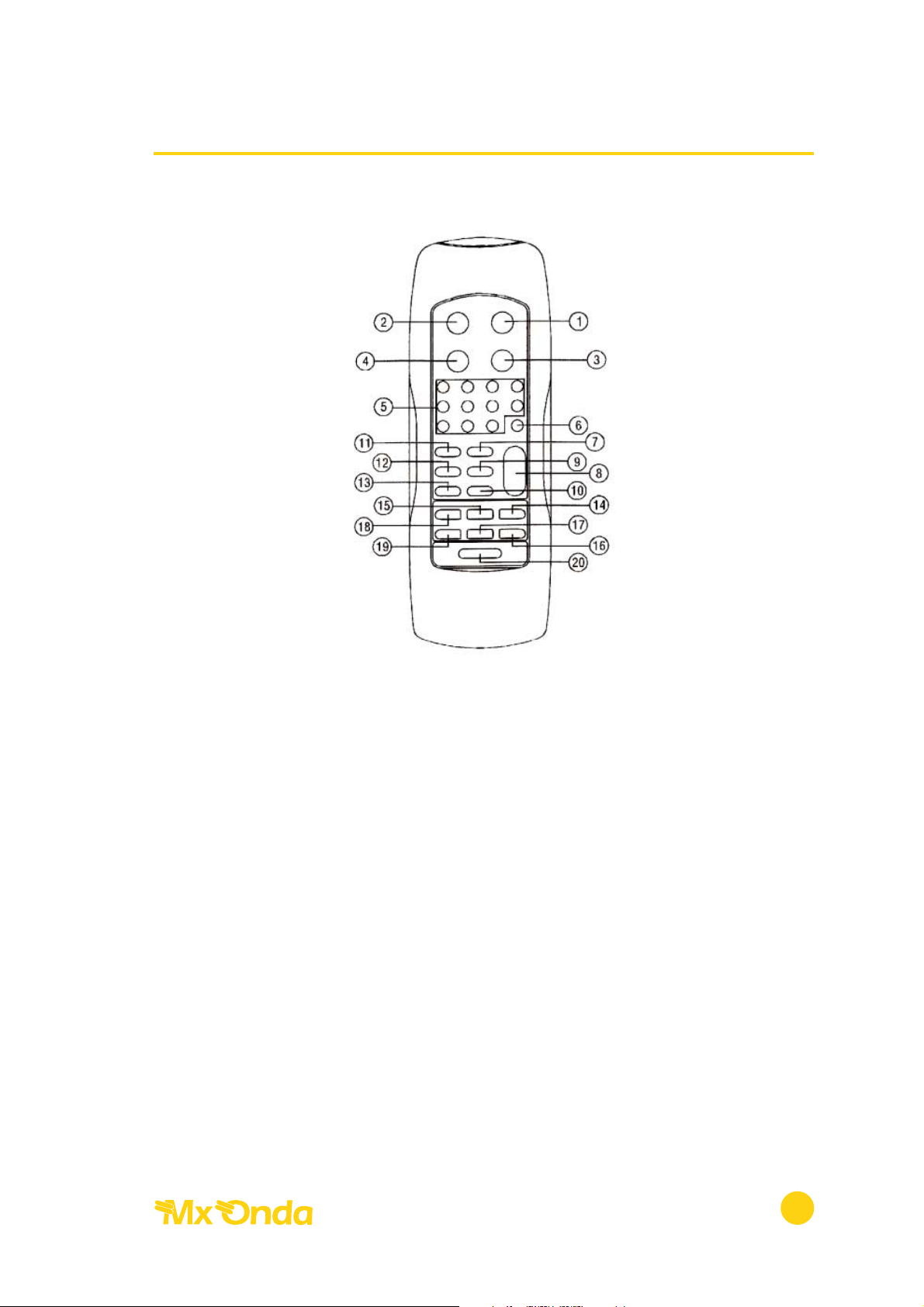

CONTROLES Y FUNCIONES DEL MANDO A DISTANCIA

DESCRIPCIÓN DE LOS BOTONES DEL MANDO A DISTANCIA

1. Botón de reproducción y pausa del CD (4;)

2. Botón de parada del CD (<)

3. Botón de sintonía manual/automática y selector de grabación (TUNING :)

4. Botón de sintonía manual/automática y selector de grabación (9 TUNING)

5. Botones de selección de presintonías o grabaciones.
Mediante estos botones podrá acceder directamente a las presintonías de
la radio o a las distintas grabaciones de un disco compacto.
Para localizar grabaciones superiores al número 9, pulse tantas veces como
sea necesario el botón +10 y después pulse un botón del 0 al 9.

Grabaciones del 10 al 19, pulse una vez el botón +10 y uno del 0 al 9.
Grabaciones del 20 al 29, pulse dos veces el botón +10 y uno del 0 al 9.
Grabaciones del 30 al 39, pulse tres veces el botón +10 y uno del 0 al 9.

6. Botón de memoria (MEMORY)

7. Selector de bandas (BAND)

8. Botones de volumen ( MASTER VOLUME v)

v

Microcadena musical Modelo MX-MC280

17

9. Selector de radio (TUNER)

10. Selector de Compact Disc

11. Selector entrada auxiliar (AUX)

12. Selector de cinta (TAPE)

13. Botón de pausa del casete (PAUSE)

14. Botón de reproducción del casete (4)

15. Botón de reproducción del casete (3)

16. Botón de avance rápido (8)

17. Botón de rebobínado (7)

18. Botón de parada del casete (<)

19. Botón de grabación (=)

20. Botón de encendido/apagado (POWER)

INSTALACIÓN DE LAS PILAS EN EL MANDO A DISTANCIA

1. Retire la tapa del compartimento de las pilas situada en la parte posterior
del mando a distancia haciendo presión en la pestaña al tiempo que la
desplaza en el sentido indicado por la flecha.

2. Inserte dos pilas de 1,5 V (no incluidas) del tipo LR03, AAA o similar y
colóquelas de forma que los terminales + y - se correspondan con el
dibujo grabado en el interior de dicho alojamiento.

3. Cierre la tapa del compartimento de las pilas.

SUSTITUCIÓN DE LAS PILAS

Cuando el funcionamiento del mando a distancia presente dificultades o se
reduzca considerablemente el alcance del mismo, sustituya las pilas por otras
nuevas.

Si no piensa utilizar el mando a distancia durante un largo periodo de tiempo
extraiga las pilas y guárdelas en un lugar fresco.

No mezcle las pilas viejas con las nuevas, ni tampoco pilas de diferentes tipos.

Nunca caliente las pilas ni las tire al fuego. No trate de desmontarlas y no las
cortocircuite. Las pilas que utilice en el mando a distancia contienen materiales
contaminantes del medio ambiente, por ello, una vez agotada la vida de las
mismas NO las tire a la basura, deposítelas en el sitio adecuado para su
posterior reciclado.

Microcadena musical Modelo MX-MC280

18

CUIDADOS Y MANTENIMIENTO

LIMPIEZA DE LA UNIDAD

Antes de proceder a la limpieza desconecte la unidad de la red eléctrica.
Limpie la superficie plástica de la unidad con un paño húmedo y séquela con
otro seco. No utilice alcohol ni productos abrasivos y no permita que la unidad
entre en contacto con agentes volátiles como gasolina, disolventes, insecticidas,
etc.

Es conveniente guardar el embalaje por si alguna vez tuviera que transportar la
unidad.

COMPACT DISC

• Cuando manipule los discos compactos procure en lo posible no tocar la
superficie de la cara brillante de los mismos. Sujételos por el borde e
introduzca un dedo por el orificio central.

• Contrariamente a los discos convencionales, el disco compacto no tiene
surcos que almacenen polvo ni suciedad por lo que limpiándolos
cuidadosamente con un paño suave eliminará la mayor parte de las
partículas microscópicas depositadas sobre él.

• Para limpiar las huellas depositadas sobre la superficie de grabación, pase
un paño en línea recta desde el centro al borde del disco.

• Con objeto de evitar el rayado o deterioro de los discos, guárdelos en su
estuche protector una vez utilizados.

• No exponga los discos a la luz solar directa y evite la humedad. Las altas
temperaturas pueden alabear (deformar) el disco.

LIMPIEZA DE LA LENTE

Si la lente está sucia de polvo se pueden producir
cortes o variaciones de sonido, e incluso que el
reproductor no funcione. Para la limpieza de la óptica
utilice un cepillo/soplador (utilizados normalmente en
la limpieza de cámaras fotográficas), sople varias veces
y a continuación para eliminar las impurezas pase el
cepillo suavemente.

Microcadena musical Modelo MX-MC280

19

CORRECTO

CEPILLO SOPLADOR

INCORRECTO

LENTE

Si la suciedad de las lentes no se puede limpiar mediante el cepillo/soplador,
utilice un palito forrado de algodón seco y comience la limpieza desde el
centro de la lente hacia el exterior.

CASETE

Una periódica limpieza de los cabezales del casete mantendrá óptimas
las condiciones de reproducción/grabación y evitará problemas en su
funcionamiento.

La limpieza del cabezal deberá efectuarse cada 30 ó 40 horas de funcionamiento,
o cuando note que la reproducción es menos clara y ha perdido calidad (una
pérdida de volumen y de las frecuencias agudas son síntomas característicos).

Para limpiar la cabeza:

• Utilice un bastoncito de plástico forrado de algodón y humedecido en
alcohol. No utilice ningún elemento metálico.

• Abra la trampilla del casete, introduzca el bastoncito con algodón y limpie
las cabezas.

• Antes de hacer funcionar nuevamente el aparato asegúrese que los cabezales
estén completamente secos.

PANELES FRONTALES DESMONTABLES

Si desea retirar los paneles frontales, tire suavemente y hacia Vd. de las esquinas
superiores e inferiores los mismos.

Para colocar los paneles frontales empuje suavemente sobre las esquinas
superiores e inferiores de los mismos.

Microcadena musical Modelo MX-MC280

20

ALTAVOZ

PANEL FRONTAL

CARACTERÍSTICAS TÉCNICAS

SECCIÓN DE CD

Tipo de láser Clase 1

Margen de frecuencia 125 Hz. . . .20 KHz

Relación señal ruido 60 dB

SECCIÓN RADIO

Margen de frecuencia AM 522 . . . .1620 KHz

Margen de frecuencia FM 87,5 . . . .108 MHz

Sensibilidad en FM 30 dB

SECCIÓN CINTA

Velocidad cinta 4,76 cm/seg.
Fluctuación y lloro 0,35%
Relación señal ruido 45 dB

GENERAL

Potencia de salida 2 x 5 W RMS
Bafles Reflex 2 vías/4 ohm
Altavoz woofer 5” (127 mm)
Altavoz tweeter 2” (50 mm)
Alimentación 230 V ~ 50 Hz
Consumo 30 W
Dimensiones (equipo) 170 x 250 x 263 mm (l, a, alto)
Dimensiones (bafle) 170 x 242 x 263 mm (l, a, alto)
Mando a distancia 2 Pilas* de 1,5 V tipo LR03, AAA, etc.

* No suministradas
Especificaciones técnicas sujetas a cambio sin previo aviso.

Este producto cumple con las Directivas Europeas 891336/CEE (EMC) relativa a
la Compatibilidad Electromagnética y la 73/23/CEE (LVD) en materia de
seguridad de baja tensión.

“Mx Onda” es una marca registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7 (28750) SAN AGUSTÍN DE GUADALIX MADRID

e-mail asistencia técnica: [email protected]

http://www.mxonda.es

Microcadena musical Modelo MX-MC280

21
