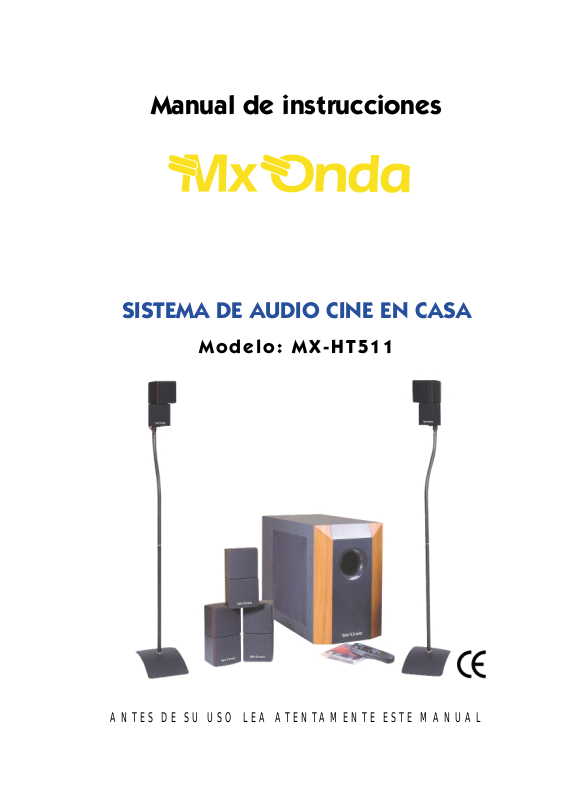

Page 1
Manual de instrucciones
SISTEMA DE AUDIO CINE EN CASA
Modelo: MX-HT511
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
Page 2
Sistema de audio cine en casa Modelo MX-HT511
2

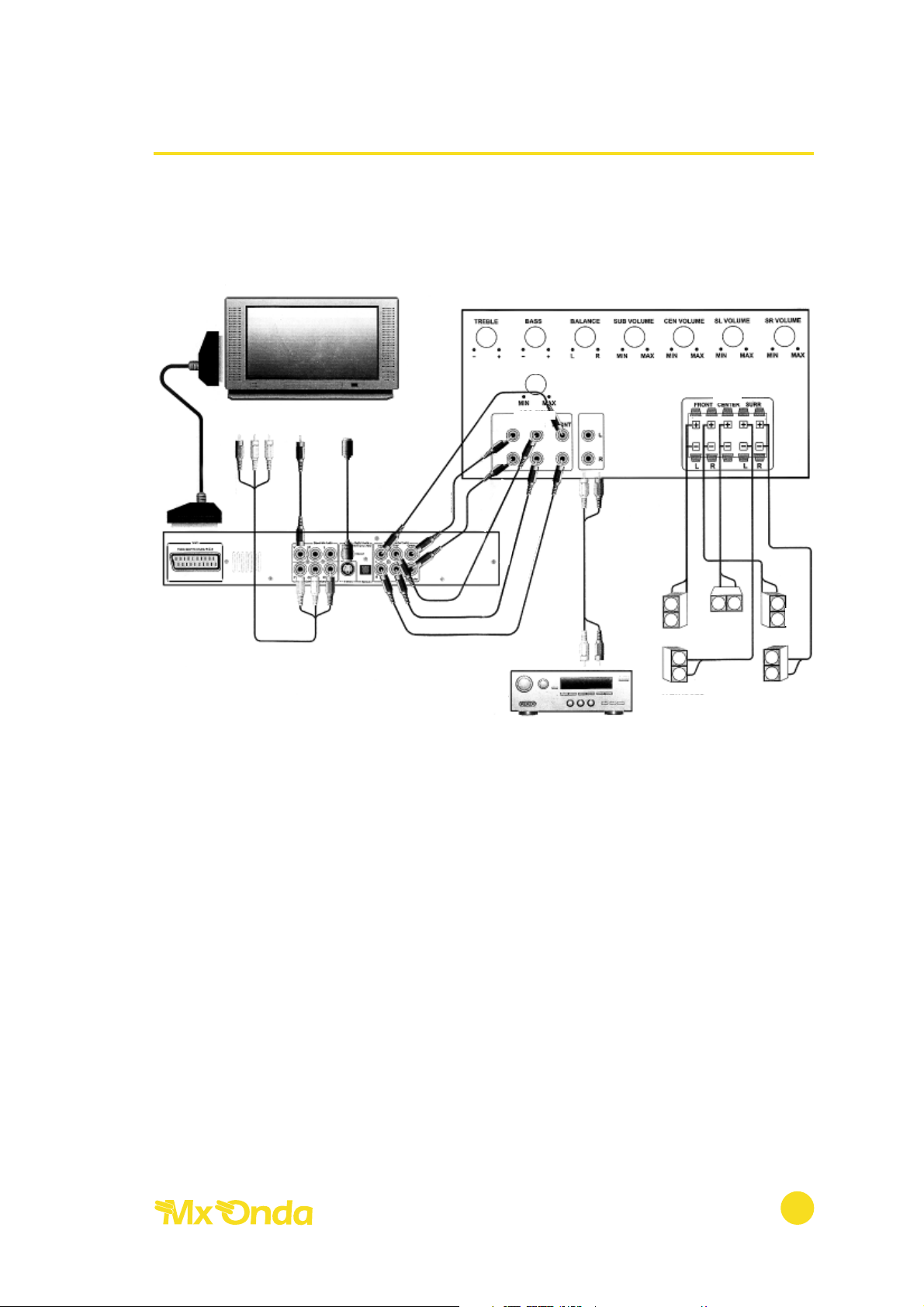

ESQUEMA DE CONEXIONADO ENTRE EL SISTEMA DE CINE EN CASA
MX-HT511 Y EL REPRODUCTOR MX-DVD855
PANTALLA
TELEVISOR, MONITOR, PROYECTOR, etc
REPRODUCTOR
MX-DVD855
AMPLIFICADOR
MX-HT511
MASTER VOLUMEN
SALIDAS DE VÍDEO
UTILICELAQUEMEJORSEADAPTEASUTVOMONITOR
ALTAVOVES
FRONTALES, CENTRAL Y SURROUND (TRASEROS)
EQUIPO AUXILIAR
VÍDEO, RECEPTOR DE TV/SAT, etc.
SALIDA RGB
(EUROCONECTOR
)
SALIDA DE
COMPONENTES DE VÍDEO
SALIDA DE VÍDEO
COMPUESTO
SALIDA S
-VÍDEO
F
R
O
N
T
A
L
IZ
Q
U
IE
R
D
O
T
R
A
S
E
R
O
IZ
D
O
.
CENTRAL
SUBWOOFER
AUDIO ESTÉREO
FRONTAL IZQUIERDO
FRONTAL DERECHO
CENTRAL
FRONTAL
IZQUIERDO
TRASERO
IZQUIERDO
TRASERO
DERECHO
FRONT.
DCHO.
CENTRAL
TRASERO IZQUIERDO
TRASERO DERECHO
T
R
A
S
E
R
O
D
C
H
O
.
F
R
O
N
T
A
L
D
E
R
E
C
H
O
.
OUTPUT
AUX
CEN
SUB
AC-3 INPUT
SURR
Page 3
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD
INTRODUCCIÓN
Con el sistema de audio Cine en Casa MX-HT511 obtendrá un espectacular sonido
una vez conectado éste a las correspondientes salidas (5.1), Dolby Digital AC3
o DTS de un reproductor DVD.
El conjunto está formado por un amplificador de 100 W con 5 canales, 5 bafles
de doble altavoz y un subwoofer amplificado de 100 W. El sistema es compatible
con S-VCD, VCD, CD y Mp3. Además, a través de la entrada auxiliar se puede
conectar cualquier otra fuente de sonido (TV, vídeo, receptor de satélite, etc.).
ANTES DE CONECTAR EL EQUIPO
• Lea atentamente estas instrucciones.
• Compruebe que el voltaje de su toma de corriente es de 220-230 V ~ 50Hz.
PRECAUCIONES
• Evite que el aparato entre en contacto directo con el agua.
• Para desenchufar el cable de la red tire suavemente de la clavija de éste.
Nunca lo haga estirando del cable.
• Cuando exista alguna posibilidad de tormenta eléctrica es conveniente
desconectar el cable de alimentación.
• Antes de encender el equipo por primera vez, asegúrese de que los
altavoces y el cable de alimentación han sido instalados correctamente.
• No introduzca ningún objeto en el subwoofer, no quite los tornillos para
desmontarlo ni manipule en el interior del mismo. Recuerde que el aparato
está alimentado a 220 V.
• Si el aparato se ha caído o en caso de que no funcione adecuadamente, si
el cable, la clavija u otras partes presentan deterioro, absténgase de usarlo
y no intente desmontarlo o repararlo. Contacte con su distribuidor o
Centro de Servicio Técnico MX ONDA más cercano.
Sistema de audio cine en casa Modelo MX-HT511
3
El dibujo de un relámpago
dentro de un triángulo, es
una señal de advertencia,
avisando que en el interior
del aparato hay “voltaje
peligroso”.
ATENCIÓN: ESTE APARATO FUNCIONA
CON UNA TENSIÓN DE 230 V, PARA
EVITAR UNA POSIBLE DESCARGA
ELÉCTRICA NO TRATE DE ABRIRLO, NI
RETIRE LOS TORNILLOS.
PARA EVITAR POSIBLES
DESCARGAS ELÉCTRICAS
NO ABRA ESTE APARATO
PRECAUCIÓN
El signo de admiración
dentro de un triángulo,
indica que las instrucciones
que acompañan al producto son importantes.
Page 4
Este aparato ha sido diseñado para uso dentro de la casa. Evite que el sitio de
ubicación, sean lugares con exceso de polvo humedad o esté próximo a equipos
que generen calor. Compruebe que el equipo esté bien ventilado.
MONTAJE DE LOS ALTAVOCES
ALTAVOCES SATÉLITES CON SOPORTE VERTICAL
1. Una las dos mitades del tubo girando el acoplamiento de rosca central.
2. Inserte la parte inferior del tubo (rosca) en el taladro de la base metálica y
ponga la arandela plana, la de presión y la tuerca. Con ayuda de una llave
plana apriete firmemente la tuerca.
3. Coja una de la escuadras e introduzca a través del agujero situado dentro
del eje, el extremo superior del cable que discurre por el interior del tubo
y enchúfelo al conector de un altavoz satélite. Acople la escuadra al bafle
(el eje mirando hacia abajo), introduzca el tornillo de estrella en el taladro
situado en la parte inferior y apriételo. Después, fije el tornillo con cabeza
de plástico sobre la parte trasera e introduzca el conjunto sobre el tubo.
ALTAVOCES SATÉLITES CON MONTAJE EN PARED
1. Introduzca el cable a través del agujero central próximo al eje de la escuadra
soporte y enchúfelo al conector del bafle. Acople la escuadra al bafle (el
eje mirando hacia atrás), introduzca el tornillo de estrella en el taladro
situado en la parte inferior y apriételo. Después, fije el tornillo con cabeza
de plástico en la parte trasera.
2. Antes de montar el soporte sobre la pared y para evitar que la rótula se
mueva, apriete firmemente los 2 tornillos internos de dicho soporte. Una
vez fijado el soporte a la pared, introduzca el conjunto en el eje de la
rótula y oriéntelo si fuera necesario.
Sistema de audio cine en casa Modelo MX-HT511
4
Page 5
EMPLAZAMIENTO
El emplazamiento de los altavoces juega un papel muy importante para obtener
el máximo efecto del espectacular sonido del sistema Cine en Casa. Sitúe los
altavoces frontales izquierdo y derecho a arribos lados del televisor, coloque el
bafle del canal central sobre o bajo el televisor y los altavoces surround traseros
a ambos lados del espectador respectivamente. Procure que estos no queden
demasiado altos ni lejos del oyente.
El amplificador subwoofer deberá colocarse en la parte delantera y si es posible
en ángulo, para evitar que el sonido reflejado en la pared contrarreste y atenúe
el efecto de super graves. Atornille las patas en la base del amplificador, si es
que éstas, no están fijadas sobre la misma.
NOTA: El subwoofer no está apantallado magnéticamente, por ese motivo, evite
ponerlo cerca del televisor. Mantenga una distancia superior a 50 cm.
MANDO A DISTANCIA
INSTALACIÓN DE LAS PILAS EN EL MANDO A DISTANCIA
1. Retire la tapa del compartimento de las pilas situada en la parte inferior del
mando a distancia haciendo presión en la pestaña al tiempo que la desliza
hacia el exterior.
2. Inserte dos pilas de 1,5 V (no incluidas) del tipo LR03, AAA o similar y
colóquelas de forma que los terminales + y - se correspondan con el
dibujo grabado en él interior de dicho alojamiento.
3. Cierre la tapa del compartimento de las pilas.
SUSTITUCIÓN DE LAS PILAS
• Cuando el funcionamiento del mando a distancia presente dificultades o
se reduzca el alcance del mismo, sustituya las pilas por otras nuevas.
• Si no piensa utilizar el mando a distancia durante un largo periodo de
tiempo extraiga las pilas y guárdelas en un lugar fresco.
• No mezcle pilas viejas con nuevas, ni tampoco pilas de diferentes tipos.
• Nunca caliente las pilas ni las tire al fuego. No trate de desmontarlas y no
las cortocircuite.
• Las pilas que utilice en el mando a distancia contienen materiales
contaminantes del medio ambiente, por ello, una vez agotada la vida de
Sistema de audio cine en casa Modelo MX-HT511
5
Page 6
las mismas NO las tire a la basura, deposítelas en el sitio adecuado para su
posterior reciclado.

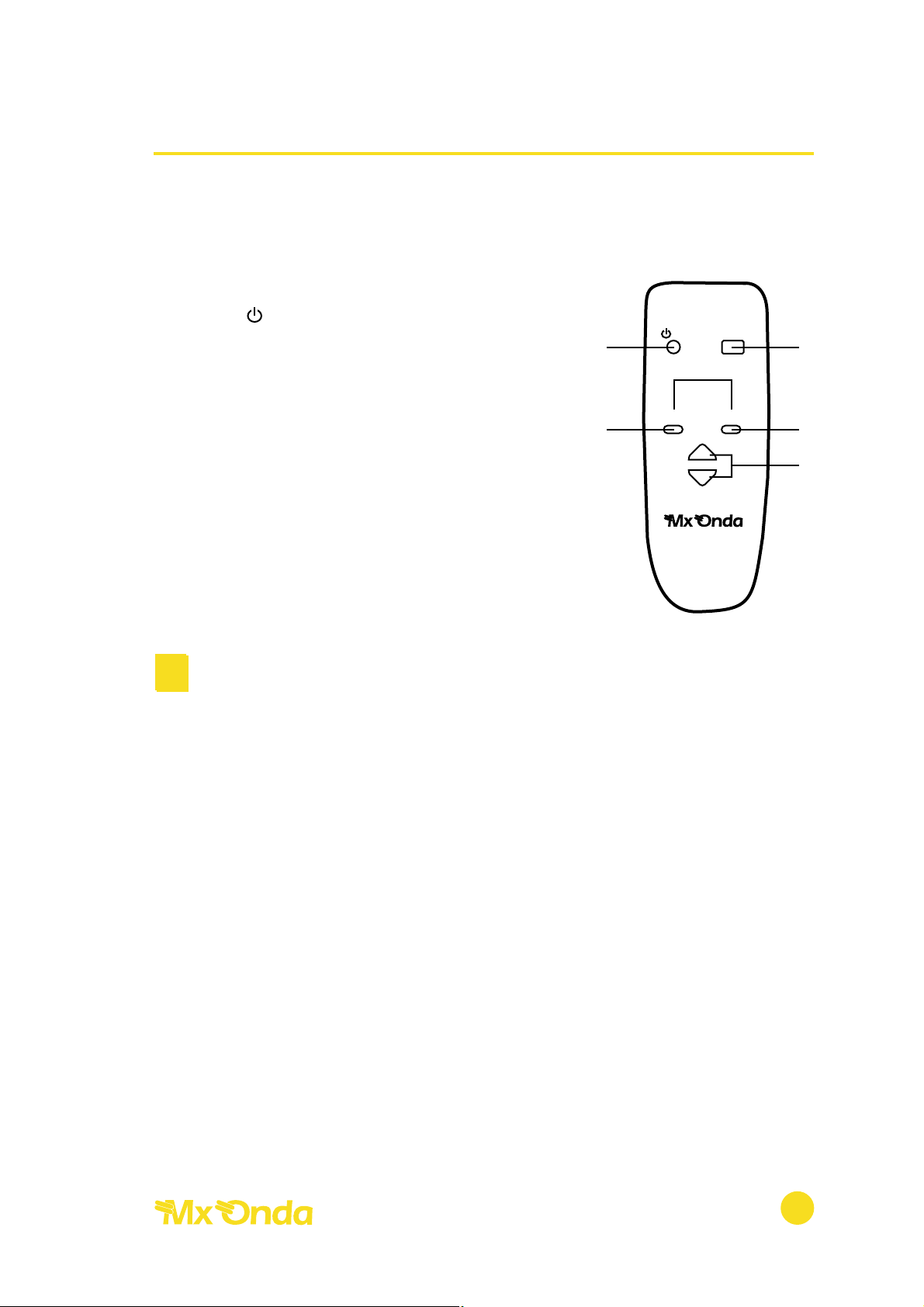

DESCRIPCIÓN DE LOS BOTONES
1. Botón de encendido/reposo
( POWER).
Activa o pone el equipo en modo de
reposo (STANDBY).
2. Silenciador (MUTE).
Activa y desactiva el sonido.
3. Botones de volumen general
(VOLUME +/-).
Presione el botón + para aumentar el
volumen o el botón - para disminuirlo.
4. Selección entrada de audio 5.1 (AC-3).
5. Selección entrada de audio auxiliar
(AUX).
NOTA: Evite los obstáculos entre el mando a
distancia y el sensor de infrarrojos situado en
la parte superior frontal del amplificador
subwoofer del cine en casa.
Sistema de audio cine en casa Modelo MX-HT511
6
POWER
AC-3
+
-
VOLUME
AUX
MUTE
IMPUT SELECTOR
21
4
5
3
Page 7

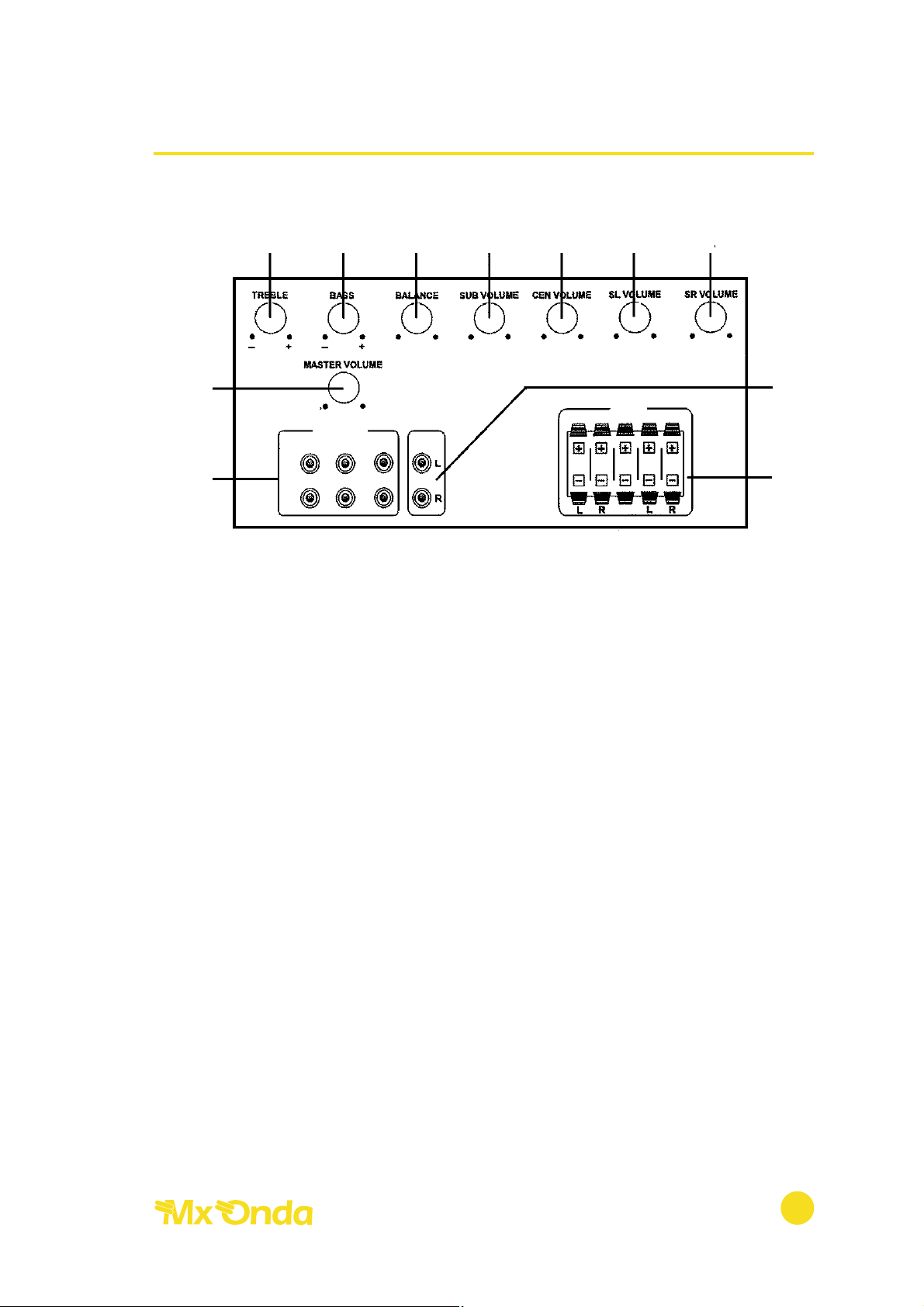

DESCRIPCIÓN DEL PANEL POSTERIOR
1. Volumen general (MASTER VOLUME).
Para aumentar el volumen gire este botón hacia la derecha, para disminuirlo
gírelo a la izquierda.
2. Volumen del canal central (CEN VOLUME).
3. Volumen del canal surround trasero izquierdo (SL- VOLUME).
4. Volumen del canal surround trasero derecho (SR VOLUME).
5. Volumen del subwoofer (SUB VOLUME).
6. Balance de los altavoces (BALANCE).
Para acentuar el canal derecho y atenuar el canal izquierdo o viceversa,
gire este botón hacia la derecha o la izquierda respectivamente.
7. Ajuste de los tonos agudos (TREBLE).
Pala realzar los tonos agudos gire este botón hacia la derecha.
8. Ajuste de los tonos graves (BASS).
Para realzar los tonos graves gire este botón hacia la derecha.
9. Entradas de audio 5.1 (AC-3 INPUT).
Conecte en estas entradas las correspondientes salidas de audio Dolby
Digital AC3 o DTS procedentes del reproductor DVD.
10. Entrada de audio auxiliar (AUX) Conecte en esta entrada la correspondiente
salida de audio del televisor, vídeo, receptor de satélite, etc.
11. Salidas de altavoces OUTPUT.
Terminales de conexión para los altavoces frontales, central y traseros.
Sistema de audio cine en casa Modelo MX-HT511
7
1
9
7 8 6 5 2 3 4
10
11
L R MIN MAX MIN MAX
MIN MAX
MIN MAX MIN MAX
OUTPUT
FRONT CENTER SURR
FRONT
AUX
CEN
SUB
AC-3 INPUT
SURR
Page 8
INSTALACIÓN

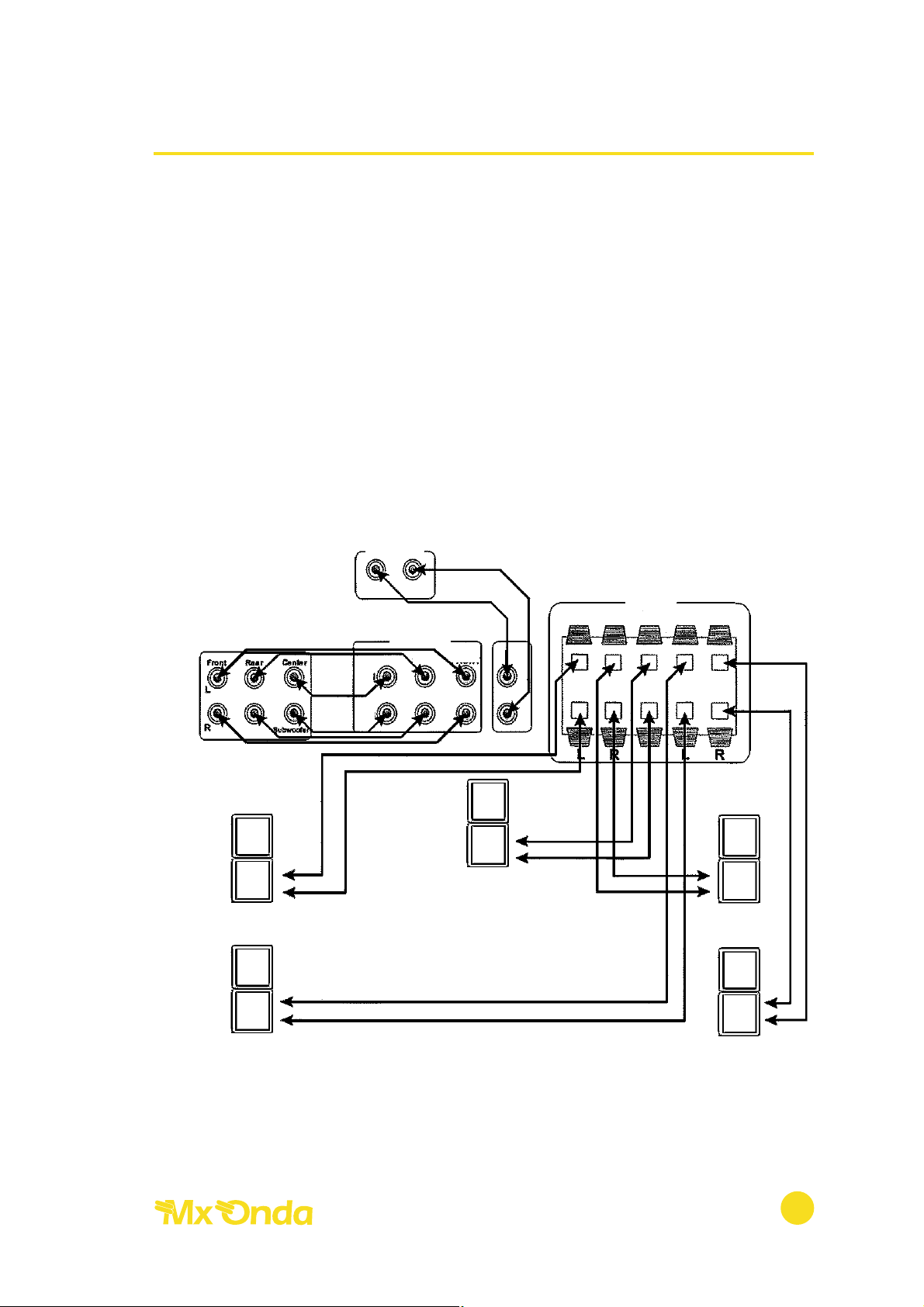

DIAGRAMA DE CONEXIÓN PARA EL SISTEMA DE AUDIO DE CINE EN CASA
IMPORTANTE
Compruebe que el voltaje de su toma de corriente es de 220/230 V.
Una vez conectados los altavoces y las entradas 5.1 a las correspondientes salidas
del reproductor DVD, enchufe el equipo a una toma de corriente.
Cuando conecte los altavoces, cerciórese de la correcta polaridad de los mismos.
Conecte los cables de color blanco a los terminales rojos (+) y los cables
blanco/azul a los terminales negros (-). Para evitar posibles daños al equipo de
audio, evite que los cables se toquen entre si.
Para escuchar a través del equipo el sonido procedente de un televisor, vídeo,
etc., conecte la salida de audio de estos a la entrada auxiliar AUX (L y R). Para
seleccionar la entrada auxiliar pulse el botón AUX del mando a distancia.
Sistema de audio cine en casa Modelo MX-HT511
8
FRONT
FRONT CENTER SURR
AUX
CEN
SUB
AC-3 INPUT
SAL. AUDIO
L R
L
R
OUTPUT
REPRODUCTOR DVD
TV / VCR
Altavoz frontal izdo.
Altavoz trasero izdo.
Altavoz frontal dcho.
Altavoz central
Altavoz trasero dcho.
SURR
Page 9
FUNCIONAMIENTO
1. Sitúe todos los controles de volumen del sistema de audio al mínimo.
2. Encienda el reproductor DVD e inserte un disco.
3. Conecte el sistema de audio pulsando el botón de encendido situado en
la parte posterior del equipo. El indicador de encendido se iluminara.
4. Seleccione la entrada de audio 5.1 (AC-3) con el mando a distancia.
5. Gire el control de volumen general (MASTER VOLUME), de los altavoces
traseros (SL VOLUME , SR VOLUME) y del canal central (CEN VOLUME)
hasta el nivel deseado.
6. Gire lentamente el control de volumen del subwoofer (BASS), hasta igualarlo
con el nivel de los altavoces satélites.
7. Mediante los controles de tono TREBLE y BASS, regule la respuesta de las
frecuencias graves y agudas según su preferencia.
8. Si desea silenciar el volumen pulse el botón MUTE del mando a distancia.
Para activar nuevamente el volumen, pulse dicho botón.
NOTA: Una vez que el volumen del subwoofer y los altavoces satélites este
nivelado, si desea variar el volumen de todo el sistema de audio Cine en Casa,
regule sólo el nivel del volumen general (MASTER VOLUME), o bien los botones
+ - (VOLUME), del mando a distancia.
MANTENIMIENTO
LIMPIEZA DE LA UNIDAD
• Antes de proceder a la limpieza desconecte la unidad de la red eléctrica.
• Limpie la superficies plásticas de la unidad con un paño húmedo y séquelas
con otro seco.
• No utilice alcohol ni productos abrasivos y no permita que la unidad entre en
contacto con agentes volátiles como gasolina, disolventes, insecticidas, etc.
Sistema de audio cine en casa Modelo MX-HT511
9
Page 10
SOLUCIÓN DE PROBLEMAS
Si su sistema de audio Cine en Casa no funciona correctamente, puede que haya
olvidado algo sencillo, compruebe en primer lugar los siguientes puntos.
EL APARATO NO ENCIENDE
• Compruebe que el aparato esté enchufado y el interruptor trasero activado.
NO HAY SONIDO
• Revise todas las conexiones del sistema de audio.
• El botón silenciador (MUTE) está activado. Púlselo de nuevo.
VOLUMEN BAJO
• Compruebe la configuración de audio del reproductor DVD (canales 5.1).
• Regule el nivel de volumen general, central, traseros y del subwoofer.
EL MANDO A DISTANCIA NO FUNCIONA CORRECTAMENTE
• Retire los obstáculos que puedan interferir la señal o cambie el ángulo de
actuación del mando a distancia.
• Sustituya las pilas del mando a distancia.
Sistema de audio cine en casa Modelo MX-HT511
10
Page 11
CARACTERÍSTICAS TÉCNICAS
GENERAL
Potencia 5x20 W RMS
Distorsión armónica < 0,1%
Alimentación 230 V ~ 50 Hz
Consumo 250 W máx.
BAFLES SATÉLITES
Altavoces 2x 2” 3/4 (2x70 mm)
Respuesta de frecuencia 250Hz - 20KHz
Impedancia 4 Ω
Sensibilidad 87 dB
Dimensiones 80 x 100 x 160mm (l,a, alto)
SUBWOOFER
Dimensiones altavoz 10” (254 mm)
Potencia 100 W RMS
Respuesta de frecuencia 38Hz-300Hz
Distorsión armónica < 0,1%
Impedancia 8 Ω
Dimensiones 260 x 500 x 400 mm (l, a, alto)
Especificaciones técnicas sujetas a cambio sin previo aviso.
Este producto cumple con las Directivas Europeas 89/336/CEE (EMC) relativa a
la Compatibilidad Electromagnética y la 73/23/CEE (LVD) en materia de seguridad
de baja tensión.
“Mx Onda” y su logotipo son marcas registradas de Mx Onda, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
http://www.mxonda.es
Sistema de audio cine en casa Modelo MX-HT511
11
Loading...
