MxOnda MX1500L User Manual [es]

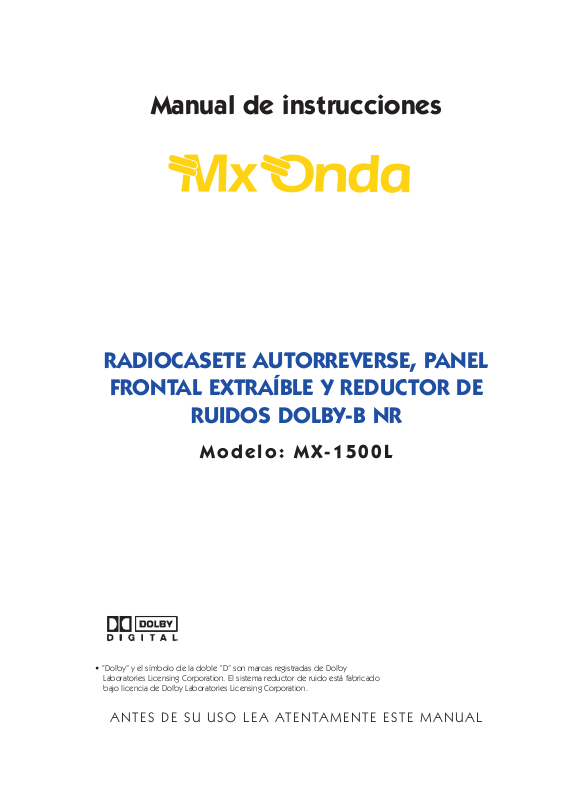

Manual de instrucciones

RADIOCASETE AUTORREVERSE, PANEL

FRONTAL EXTRAÍBLE Y REDUCTOR DE

RUIDOS DOLBY-B NR

Modelo: MX-1500L

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

• “Dolby” y el símbolo de la doble “D” son marcas registradas de Dolby
Laboratories Licensing Corporation. El sistema reductor de ruido está fabricado
bajo licencia de Dolby Laboratories Licensing Corporation.

UTILIZACIÓN DEL PANEL FRONTAL DESMONTABLE

El panel frontal de este aparato puede retirarse para evitar el robo.

EXTRACCIÓN DEL PANEL FRONTAL

1. Pulse el botón 1 y la parte derecha del panel saldrá proyectada hacia
delante.

2. Para retirar el panel frontal, tire de su parte derecha hacia Vd.

3. Para proteger el panel frontal, una vez retirado, colóquelo dentro de la
caja de protección que se suministra

Radiocasete autorreverse Modelo MX-1500L

Panel frontal

Botón de expulsión 1

Panel frontal

Ponga cuidado en no ejercer presión
sobre la pantalla o en no dejar caer el
panel frontal.

Panel frontal

Caja de protección

2

INSERCIÓN DEL PANEL FRONTAL

Empuje el panel frontal sobre el cuerpo principal.

Cuando vuelva a colocar el panel frontal, no ejerza presión sobre la pantalla o
los botones de los mandos.

• Tenga en cuenta que si el panel frontal no está correctamente acoplado,
puede que el botón de presión 1 no libere el panel y que los restantes
botones de mando no funcionen.

PRECAUCIONES

• No toque los contactos del panel frontal o del cuerpo principal, pues ello
podría dar lugar a que su contacto eléctrico presente fallos. Si sobre los
contactos se deposita suciedad o cualquier otra sustancia, frótelos con un
paño limpio y seco.

PRECAUCIONES AL MANIPULAR EL PANEL FRONTAL

• No deje el panel frontal en ningún sitio expuesto a altas temperaturas o
directamente a la luz solar.

• No deje caer el panel frontal ni lo someta a impactos fuertes.

• No permita que la superficie del panel frontal esté en contacto con agentes
volátiles como gasolinas, disolventes o insecticidas.

• No intente nunca desmontar el panel frontal.

Radiocasete autorreverse Modelo MX-1500L

3

Panel frontal

N

N

USO DE LOS MANDOS DEL PANEL FRONTAL

1. Regulación (-) modo de audio

2. Regulación (+) modo de audio

3. Selector modalidad de audio

4. Botón de expulsión modo cinta

5. Botón de inversión, cambio de cara (cinta)

6. Botón de rebobinado

7. Botón de avance rápido

8. Botón de encendido/apagado

9. Botón de expulsión del panel frontal

10. Botón de búsqueda automática de grabación

11. Botón selector metal (cinta)

12. Botón reductor de ruidos dolby-B NR

13. Botón de exploración automática

14. Botón de automemoria/barrido de memorias

15. Botón de realce (loudnes)

16. Botones de memorias

17. Selector de bandas

18. Selector mono/estéreo

19. Selector local/distancia

20. Botón de reset

21. Pantalla

22. Botón de silenciador

23. Botón de sintonía manual/búsqueda automática (+)

24. Botón de sintonía manual/búsqueda automática (-)

25. Botón de visualización del reloj

Radiocasete autorreverse Modelo MX-1500L

4

24

2523

22211916151310

1211 14 20

17 1 2 3 4

18

5 8 9

76

Radiocasete autorreverse Modelo MX-1500L

FUNCIONAMIENTO DE LOS MANDOS

1. AJUSTE DEL MODO DE AUDIO (-VOLM)

Si se presiona este botón:
VOLUMEN : El volumen disminuye.

BALANCE : Se atenúa el canal derecho.
GRAVES : Se atenúan los tonos graves.
AGUDOS : Se atenúan los tonos agudos.
FADER : Se atenúan los altavoces traseros.

2. AJUSTE DEL MODO DE AUDIO (VOLM+)

Si se presiona este botón:
VOLUMEN : El volumen aumenta.

BALANCE : Se atenúa el canal izquierdo.
GRAVES : Se refuerzan los tonos graves.
AGUDOS : Se refuerzan los tonos agudos.
FADER : Se atenúan los altavoces delanteros

3. SELECTOR MODALIDAD DE AUDIO (S)

Presionar el botón (S) para seleccionar las diferentes modalidades de audio:
VOLUMEN, BALANCE, GRAVES, AGUDOS o FADER.

4. BOTÓN DE EXPULSIÓN DE LA CINTA (5)

Cuando se pulse este botón la cinta será expulsada y el aparato pasará a la
modalidad de radio.

5. SELECTOR DEL SENTIDO DE REPRODUCCIÓN DE LA CINTA (34)

Si, durante la reproducción de la cinta, se pulsa simultáneamente los botones
de avance rápido y el de rebobinado, se reproducirá automáticamente la otra
cara de la cinta.

6,7. BOTONES DE REBOBINADO Y AVANCE RÁPIDO (7),(8)

Para el rebobinado o el avance rápido de la cinta pulse uno de los botones (7)
o (8). Para volver a la reproducción normal, pulse suavemente el otro botón.

8. BOTÓN DE ENCENDIDO/APAGADO (PW)

Presionar este botón para encender el autorradio, para apagarlo pulse de nuevo
el mismo botón.

5

9. BOTÓN DE EXPULSIÓN DEL PANEL FRONTAL ( )

Al pulsar este botón la parte derecha del panel frontal saldrá proyectada hacia
delante.

Para extraer el panel, tire de la parte derecha hacia Vd.

10. BOTÓN DE BÚSQUEDA AUTOMÁTICA DE GRABACIONES (AMS)

Si desea pasar por alto una pieza de grabación de su cinta, pulse este botón y
a continuación pulse el botón de avance rápido (8), la cinta avanzará
automáticamente hasta el siguiente espacio entre piezas de grabación.

Si se desea repetir la ultima pieza de grabación pulse este botón y a continuación
el botón de rebobinado (7) la cinta rebobinará hasta el principio de la última
pieza reproducida.

NOTA: El sistema (AMS) trabaja mediante la detección de las zonas de cinta sin
grabar (espacios en blanco).
Debido a ello el AMS puede que no funcione adecuadamente en los siguientes
casos:

1. Cintas que hayan sido registradas con espacios entre grabaciones inferiores
a 4 segundos.

2. Cintas que hayan sido registradas a muy bajo nivel.

3. Cintas que tengan un alto nivel de ruido en los espacios entre grabaciones.

11. BOTÓN SELECTOR METAL (MTL)

Cuando desee escuchar una cinta del tipo METAL o CROMO (Cr-02), pulse este
botón, en la pantalla aparecerán las siglas MTL.

12. BOTÓN DOLBY-B NR ( )

Cuando la cinta haya sido grabada con el sistema de reducción de ruidos
DOLBY-B, pulse este botón.

DOLBY y el símbolo de la doble “D” son marcas registradas de DOLBY
LABORATORIES LICENSING CORPORATION.

13. BOTÓN EXPLORACIÓN AUTOMÁTICA (SN)

Pulsando este botón, el receptor busca la siguiente estación adyacente superior
y se para durante 5 segundos, y así sucesivamente mientras no se vuelva a
pulsar nuevamente dicho botón, que mantendrá la última estación sintonizada.

Radiocasete autorreverse Modelo MX-1500L

6

¥

14. BOTÓN DE AUTOMEMORIA/BARRIDO DE MEMORIAS (PS)

Este botón realiza dos funciones dependiendo del tiempo que éste sea
presionado.

• Cuando se pulsa este botón durante más de 2 segundos, el receptor
automáticamente sintonizará y memorizará las 6 estaciones mejor
recibidas. Esta función sera muy adecuada para cuando Vd. Se dirija a otra
ciudad que tengan emisoras de frecuencia distinta a la habitual.

• Cuando se pulsa este botón durante menos de 2 segundos, el receptor
explorará las 6 estaciones previamente memorizadas, parándose 5
segundos en cada una de ellas e indicando su frecuencia y el número de
la memoria.

15. BOTÓN DE REALCE (LD)

Pulsando este botón se realzan los tonos graves y agudos, cuando el nivel de
volumen se encuentra situado a baja potencia. Las siglas LOUD aparecerán en la
pantalla.

16. BOTONES DE MEMORIA (1 ... 6)

Utilice estos botones para memorizar hasta 18 estaciones en FM, 6 estaciones en
OM (MW) y 6 estaciones en OL (LW). Pulse momentáneamente el botón
(BAND), para seleccionar la banda y sintonice la estación deseada con la
SINTONÍA AUTOMÁTICA o MANUAL. Para memorizar la estación, pulse más de
3 segundos uno de los 6 botones de memoria.

17. SELECTOR DE BANDAS (BAND)

Pulse este botón para seleccionar OM (MW) , OL (LW) o FM (FM 1, FM 2, FM3).
La pantalla le indicará si la recepción se encuentra en la banda de OM (MW), OL
(LW) o FM (FM1, FM2, FM3).

18. SELECTOR MONO/ESTÉREO (ST/MO)

Este botón debe ser pulsado cuando la señal de FM recibida sea débil o la
indicación de FM estéreo no esté presente.

En condiciones normales este selector deberá estar en la posición estéreo.

19. SELECTOR LOCAL/DISTANCIA (LO/DX)

Para recibir estaciones locales pulse este botón, en la pantalla aparecerán las
siglas LOC. Para desconectarlo, pulse de nuevo este botón y recibirá las estaciones
distantes.

Radiocasete autorreverse Modelo MX-1500L

7

20. BOTÓN DE RESET (RESET)

Una vez finalizado el conexionado del autorradio pulse este botón con un objeto
puntiagudo con el fin de reinicializar el mismo.

Ocasionalmente se ha de hacer uso del botón RESET, estas situaciones pueden
ser producidas por reparaciones efectuadas en el vehículo (reposición de la
batería, etc).

21. PANTALLA

22. BOTÓN DE SILENCIADOR (MT)

Presionando este botón se reduce considerablemente el volumen del aparato,
para desactivar esta función presionar nuevamente este botón.

23,24. BOTONES DE SINTONÍA MANUAL, BÚSQUEDA AUTOMÁTICA
(TUNE SEEK)

Los botones de sintonía se utilizan principalmente para llevar a cabo la sintonía
fina. Para las frecuencias más altas pulse el botón +, para las frecuencias más
bajas pulse el botón -. Si se pulsa el botón + durante más de 1 segundo se
sintonizará automáticamente la estación adyacente superior cuya recepción sea
más clara, si se pulsa el botón - durante más de 1 segundo se sintonizará
automáticamente la estación adyacente inferior cuya recepción sea más clara.

25. BOTÓN RELOJ (RC)

Cuando se pulse este botón, en la pantalla aparecerá la hora actual
permaneciendo durante un tiempo de 5 segundos, la pantalla volverá luego a
visualizar la frecuencia de la estación en que se encontraba en dicho momento.

Para ajustar la hora se han de efectuar los pasos siguientes:

1. Encender el aparato y pulsar el botón de reloj RC.

2. Pulsar durante más de 2 segundos el botón PS, la indicación horaria se
pondrá intermitente.

3. Pulsar el botón + para el ajuste de las horas.

4. Pulsar el botón - para el ajuste de los minutos.

5. Una vez puesto en hora, pulsar momentáneamente el botón PS.

Radiocasete autorreverse Modelo MX-1500L

8

INSTALACIÓN

NOTA:

• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo. El empleo de piezas no autorizadas puede dar lugar a
fallos en el funcionamiento.

• Si la instalación precisa el taladro de agujeros u otras modificaciones en el
vehículo, consulte a su distribuidor más cercano.

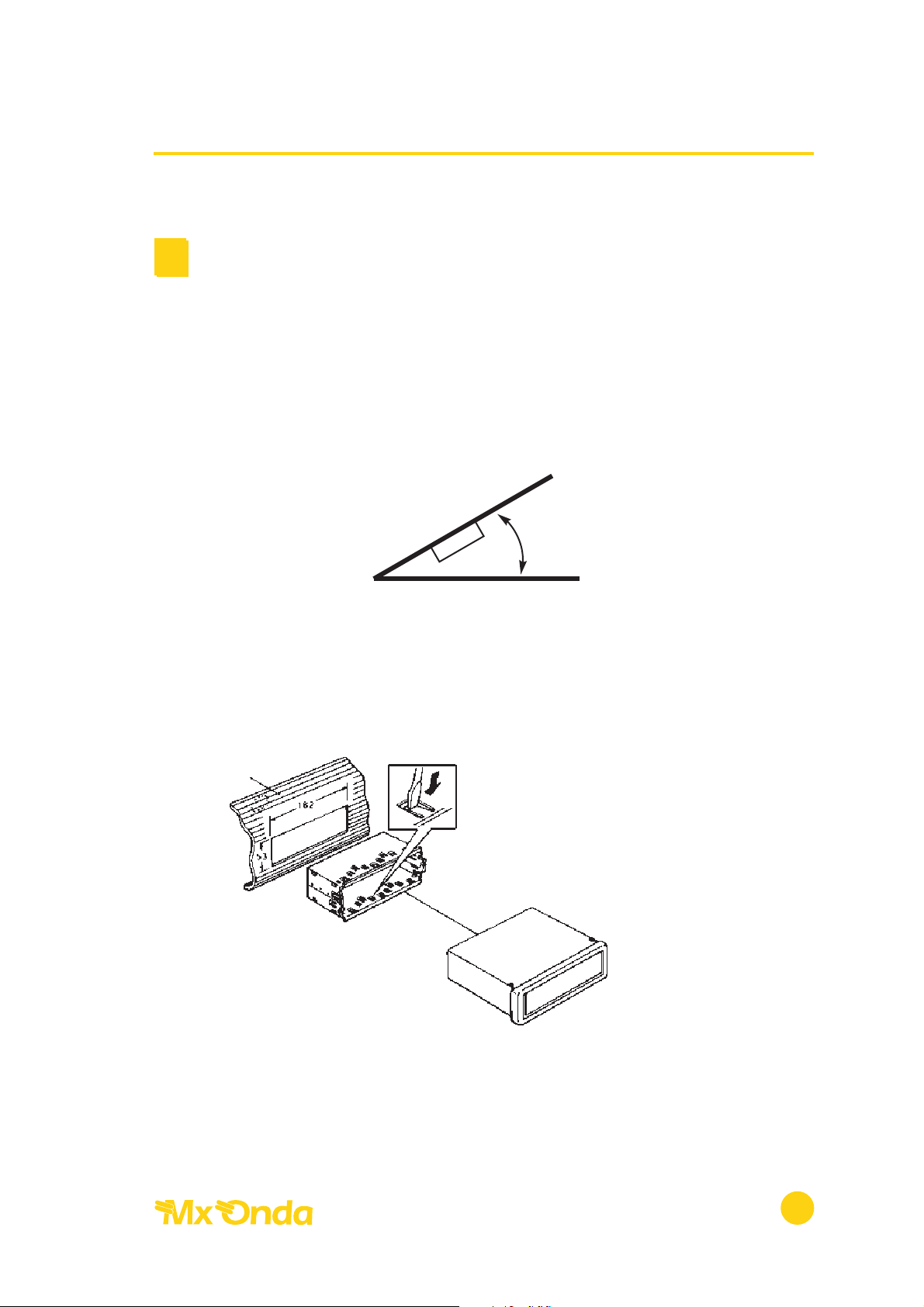

• Si el ángulo de instalación excede 30º de la horizontal, puede que el
rendimiento del aparato no sea óptimo.

INSTALACIÓN

Radiocasete autorreverse Modelo MX-1500L

9

30º

Salpicadero

Retención

Después de insertar la retención en el salpicadero,
seleccione las lengüetas apropiada, según el grosor
del material del salpicadero, doblándolas hacia
dentro para sujetar la retención en su sitio.

¥

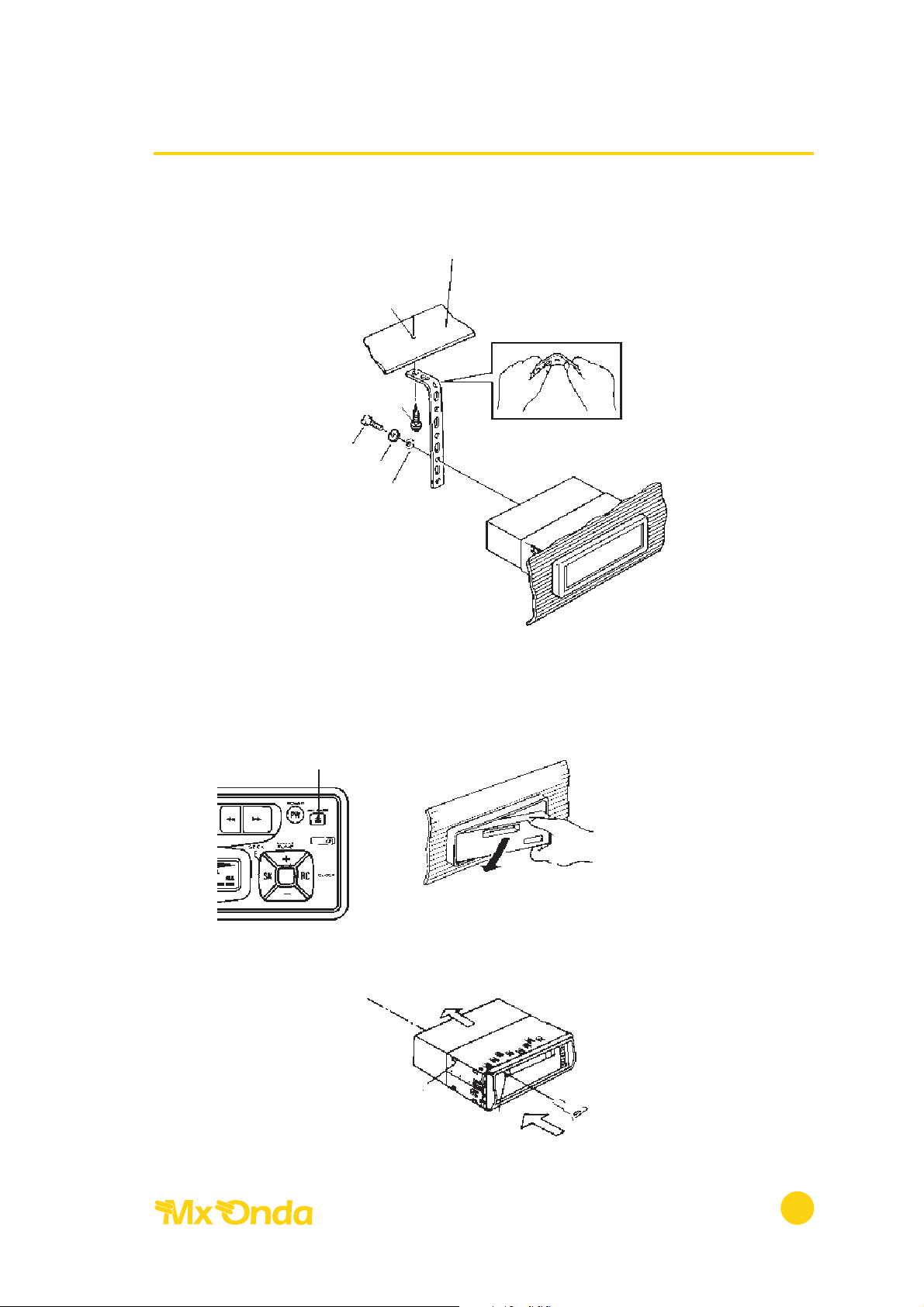

CÓMO RETIRAR EL APARATO

Radiocasete autorreverse Modelo MX-1500L

10

Brida
Asegúrese de utilizar la brida para sujetar la parte
posterior del aparato en su sitio y evitar fluctuaciones
y temblores. La brida puede doblarse a mano con el
ángulo deseado.

Salpicadero

Tornillo (5x16 mm)

Arandela plana

Arandela Presión

Tuerca

Taladre un agujero
de 5.5 - 6.0 mm
de diámetro.

Retirar el panel frontal

Pulse este botón

1. Insertar la llave en la ranura A.

2. La sujeción B se libera, extraer
el aparato del salpicadero.

A

2

1

B

CONEXIÓN

Radiocasete autorreverse Modelo MX-1500L

11

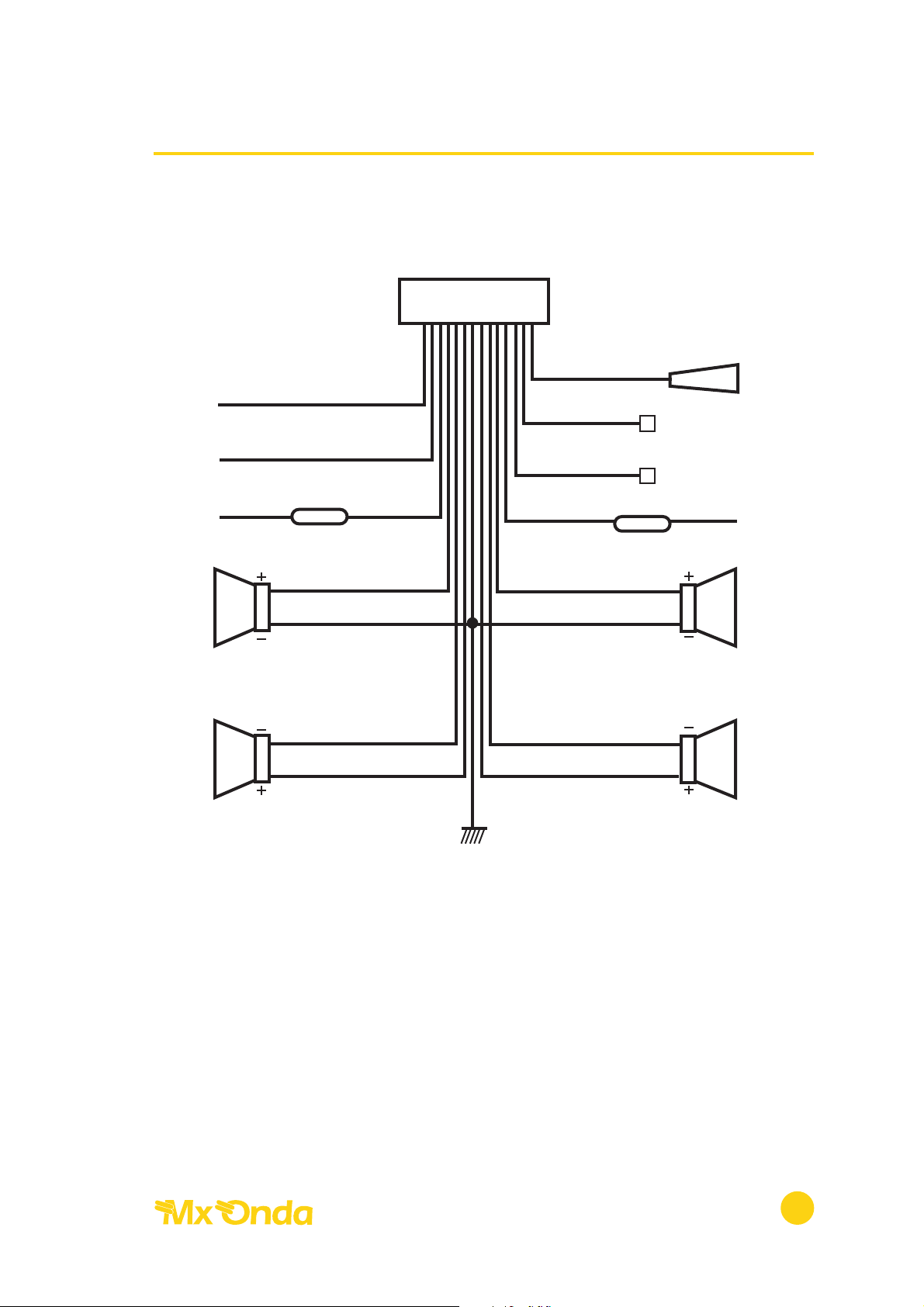

AUTORRADIO

A LA ANTENA

BLANCO

ROJO

NEGRO (NEGATIVO)

AMARILLO

ROJO

BLANCO

NEGRO

GRIS

NARANJA

AZUL

NEGRO

VERDE

MARRÓN

IZDO.

DCHO

FUS. 1A

+12V BAT

FUS. 8A

+12V

+12V ANTENA VIOLETA

MEMORIA

ALTAVOZ DELANTERO

LATERAL DERECHO

ALTAVOZ TRASERO

ALTAVOZ DELANTERO

LATERAL IZQUIERDO

ALTAVOZ TRASERO

NEGATIVO O CHASIS

SALIDA DE LÍNEA

CUIDADOS Y MANTENIMIENTO

• No utilice casetes de longitud superior al tipo C-90 (90 min.). Las cintas
más largas pueden dañar el transporte de la cinta.

• Si la cabeza de reproducción se ensucia, la calidad del sonido se verá
afectada. Limpie periódicamente (una o dos veces al mes) la cabeza con
un palillo forrado de algodón y humedecido en alcohol.

• Si almacena las casete en zonas expuestas directamente al sol o a altas
temperaturas, pueden deformarse y, consecuentemente, dañar el transporte
de la cinta.

• Almacene las cintas que no utilice en una caja para cintas donde no exista
el peligro de que anden sueltas o expuestas al polvo. Si, por cualquier
motivo, se desconecta la batería del vehículo, la memoria preajustada se
borrará y deberá reprogramarse una vez reconectada la batería.

SERVICIO POSTVENTA

En caso de que que este aparato no funcione adecuadamente, contacte con su
distribuidor o con el Centro de Servicio MX-ONDA más cercano.

Radiocasete autorreverse Modelo MX-1500L

12

Cabeza

Alcohol

Palillo forrado
con algodón

CARACTERÍSTICAS TÉCNICAS

SECCIÓN RADIO (FM)

Margen de Frecuencia 87.5-108 mHz
Sensibilidad Útil 10 dB
Relación Señal/Ruido 50 dB
Distorsión Armónica 0,5%
Separación de Canales 30 dB
Respuesta de Frecuencia 60 Hz - 10 KHZ

SECCIÓN RADIO AM (ONDA MEDIA MW)

Margen de Frecuencia 522 - 1620 KHz
Sensibilidad Útil 30 dB
Selectividad 40 dB

SECCIÓN RADIO AM (ONDA LARGA LW)

Margen de Frecuencia 153 - 279 KHz
Sensibilidad Útil 40 dB
Selectividad 30 dB

SECCIÓN CINTA

Velocidad Cinta 4,75 cm/sec
Fluctuación y Lloro 0,35%
Respuesta en Frecuencia 60 Hz - 8 KHz
Separación de Canales >40 dB

CARACTERÍSTICAS GENERALES

Potencia de Salida:
Amplificador Delantero 2 x 7 Watios Máximo
Amplificador Trasero 2 x 25 Watios Máximo
Salida de Linea 500 mV
Tensión de Alimentación 14 V (11- 16V)
Dimensiones del Chasis 178 x 50 x 150mm
Dimensiones del Frontal 188 x 58 x 20mm

Especificaciones sujetas a cambio sin previo aviso.

“Mx Onda” es una marca registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)

e-mail asistencia técnica: [email protected]

http://www.mxonda.es

Radiocasete autorreverse Modelo MX-1500L

13
