Operator’s Manual

IMPORTANT: Read safety rules and instructions carefully before operating equipment.

PRINTED IN U.S.A. PART NO. 769-00570 (12/02)

English

Curved Shaft,

2-Cycle Trimmer

Model

YM25

TABLE OF CONTENTS

Content . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page

Rules for Safe Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Know Your Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Oil and Fuel Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Starting/Stopping Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Maintenance and Repair Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Inside Back Cover

FINDING MODEL NUMBER

This Operator’s Manual is an important part of your new trimmer. It will help you assemble, prepare and maintain the unit for best performance. Please read and understand what it says.

Before you start assembling your new equipment, please locate the model plate on the unit and copy the information from it onto the space provided below. The information on the model plate is very important if you need help from our Customer Support Department or an authorized dealer.

• The model number is located on the engine. A sample model plate is shown and explained below. For future reference, please copy the model number and the serial number of the equipment in the space provided.

CALLING CUST

OMER SUPPOR

If you have difficulty assembling this product or have any questions regarding the controls, operation or maintenance of this unit, please call the Customer Support Department.

Call 1- (800)-345-8746, or 1- (800)-668-1238 in Canada, to reach a Customer Support representative. Please have your unit’s model number and serial number ready when you call. You will be asked to enter the serial number in order to process your call. This information is explained above.

VISIT OUR

WEB SITE

Visit our web site at www.yardman.com for more information about our quality Yard Man products, customer service, parts, tips, literature and more.

Copy the model and parent

part number here:

Copy the serial number here:

MODEL :

S/N :

ITEM :

SPARK ARRESTOR

NOTE: For users on U.S. Forest Land and in the states of California, Maine, Oregon and Washington. All U.S.

Forest Land and the state of California (Public Resources Codes 4442 and 4443), Oregon and Washington require, by law that certain internal combustion engines operated on forest brush and/or grass-covered areas be equipped with a spark arrestor, maintained in effective working order, or the engine be constructed, equipped and maintained for the prevention of fire. Check with your state or local authorities for regulations pertaining to these requirements. Failure to follow these requirements could subject you to liability or a fine. This unit is factory equipped with a spark arrestor. If it requires replacement, ask your LOCAL SERVICE DEALER to install the accessory part #182747 Spark

Arrestor.

The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols and their explanations deserve your careful attention and understanding. The safety warnings do not by themselves eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures.

SAFETY ALERT SYMBOL: Indicates danger, warning, or caution. Attention is required in order to avoid serious personal injury. May be used in conjunction with other symbols or pictographs.

NOTE: Advises you of information or instructions vital to the operation or maintenance of the equipment.

DANGER: Failure to obey a safety warning will result in serious injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

WARNING: Failure to obey a safety warning can result in injury to yourself and others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

CAUTION: Failure to obey a safety warning may result in property damage or personal injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

READ ALL INSTRUCTIONS

WARNING: When using the unit, you must follow the safety rules. For your own safety and that of bystanders, please read these instructions before operating the unit. Please keep the instructions for later use.

Before Operating

• Read the instructions carefully. Be familiar with the controls and proper use of the unit.

• Do not operate this unit when tired, ill or under the influence of alcohol, drugs or medication.

WARNING

CALIFORNIA PROPOSITION 65

WARNING

THE ENGINE EXHAUST FROM THIS

PRODUCT CONTAINS CHEMICALS

KNOWN TO THE STATE OF CALIFORNIA

TO CAUSE CANCER, BIRTH DEFECTS

OR OTHER REPRODUCTIVE HARM.

• Children under the age of 15 must not use the unit; teens may operate the unit with adult guidance.

• Inspect the unit before use. Replace damaged parts. Check for fuel leaks. Make sure all fasteners are in place and secure. Replace cutting attachment parts that are cracked, chipped or damaged in any way. Make sure the cutting attachment is properly installed and securely fastened. Be sure that the cutting attachment shield is properly attached, and positioned as recommended. Failure to do so can result in personal injury to the operator and bystanders, as well as damage to the unit.

• Use only 0.080-inch (2.03 mm) diameter Genuine Factory Parts™ replacement line. Never use metalreinforced line, wire, chain or rope. These can break off and become dangerous projectiles.

WARNING!

Read the Operator’s Manual and follow all warnings and safety instructions. Failure to do so can result in serious injury to the operator and/or bystanders.

FOR QUESTIONS, CALL 1-800-345-8746 IN U.S. OR 1-800-668-1238 in CANADA

SECTION 1: IMPORTANT SAFE OPERATION PRACTICES

SECTION 1a:RULES FOR SAFE OPERATION

• Be aware of risk of injury to the head, hands and feet.

• Clear the area to be cut before each use. Remove rocks, broken glass, nails, wire, string and other objects which may be thrown or become entangled in the cutting attachment. Clear the area of children, bystanders and pets; keep them outside a 50-foot (15 m.) radius, at a minimum. Even then, they are still at risk from thrown objects. Encourage bystanders to wear eye protection. If you are approached, stop the unit immediately.

• Squeeze the throttle control and check that it returns automatically to the idle position. Make all adjustments or repairs before using the unit.

• This unit was not designed to be used as a brushcutter. Do not attach or operate this unit with any type of brushcutting blade or brushcutting attachment.

Safety Warnings for Gas Trimmers

WARNING: Gasoline is highly flammable, and its vapors can explode if ignited. Take the following precautions:

• Store fuel only in containers specifically designed and approved for the storage of such materials.

• Always stop the engine and allow it to cool before filling the fuel tank. Never remove the fuel tank cap or add fuel when the engine is hot. Never operate the unit without the fuel cap securely in place. Loosen the fuel tank cap slowly to relieve any pressure in the tank.

• Add fuel in a clean, well-ventilated outdoor area where there are no sparks or flames. Remove the fuel cap slowly, and only after the engine stops. Do not smoke while fueling or mixing fuel. Wipe up any spilled fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do not start the engine until fuel vapors dissipate.

• Move the unit at least 30 feet (9.1 m) from the fueling source and site before starting the engine. Do not smoke. Keep sparks and open flames away from the area while adding fuel or operating the unit.

While Operating

• Never start or run the unit inside a closed room or building. Breathing exhaust fumes can be fatal. Operate this unit only in a well-ventilated outdoor area.

• Wear safety glasses or goggles that meet ANSI Z87.1 standards and are marked as such. Wear ear/hearing protection when operating this unit. Wear a face or dust mask if the operation is dusty.

• Wear heavy long pants, boots, gloves and a long sleeve shirt. Do not wear loose clothing, jewelry, short pants, sandals or go barefoot. Secure hair above shoulder level.

• The cutting attachment shield must always be in place while operating the unit. Do not operate unit without both trimming lines extended, and the proper line installed. Do not extend the trimming line beyond the length of the shield.

• This unit has a clutch. The cutting attachment remains stationary when the engine is idling. If it does not, have the unit adjusted by an authorized service technician.

• Adjust the D-handle to your size in order to provide the best grip.

• Be sure the cutting attachment is not in contact with anything before starting the unit.

• Use the unit only in daylight or good artificial light.

• Avoid accidental starting. Remain in the starting position whenever pulling the starter rope. The operator and unit must be in a stable position while starting. Refer to Starting/Stopping Instructions.

• Use the right tool. Only use this tool for its intended purpose.

• Do not overreach. Always keep proper footing and balance.

• Always hold the unit with both hands when operating. Keep a firm grip on both handles or grips.

• Keep hands, face, and feet at a distance from all moving parts. Do not touch or try to stop the cutting attachment when it rotates.

• Do not touch the engine, gear housing or muffler. These parts get extremely hot from operation, even after the unit is turned off.

• Do not operate the engine faster than the speed needed to cut, trim or edge. Do not run the engine at high speed when not cutting.

• Always stop the engine when cutting is delayed or when walking from one cutting location to another.

• If you strike or become entangled with a foreign object, stop the engine immediately and check for damage. Do not operate before repairing damage. Do not operate the unit with loose or damaged parts.

• Stop the unit, switch the engine to off, and disconnect the spark plug for maintenance or repair.

• Use only Genuine Factory Parts™ replacement parts and accessories for this unit. These are available from your authorized service dealer. Use of any unauthorized parts or accessories could lead to serious injury to the user, damage to the unit, and a voided warranty.

• Keep unit clean of vegetation and other materials. They may become lodged between the cutting attachment and shield.

• To reduce fire hazard, replace a faulty muffler and spark arrestor. Keep the engine and muffler free from grass, leaves, excessive grease or carbon build up.

Other Safety Warnings

• Never store a fueled unit inside a building where fumes may reach an open flame or spark.

• Allow the engine to cool before storing or transporting. Be sure to secure the unit while transporting.

•Store the unit in a dry area, locked up or up high to prevent unauthorized use or damage, out of the reach of children.

• Never douse or squirt the unit with water or any other liquid. Keep handles dry, clean and free from debris. Clean after each use, see Cleaning and Storage instructions.

• Keep these instructions. Refer to them often and use them to instruct other users. If you loan someone this unit, also loan them these instructions.

SAVE THESE INSTRUCTIONS

SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning or caution. May be used in conjunction with other symbols or pictographs.

•WARNING - READ OPERATOR'S MANUAL

Read the operator’s manual(s) and follow all warnings and safety instructions. Failure to do so can result in serious injury to the operator and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING:

Thrown objects and loud noise can cause severe eye injury and hearing loss. Wear eye protection meeting ANSI Z87.1 standards and ear protection when operating this unit.

Use a full face shield when needed.

• KEEP BYSTANDERS AWAY WARNING:

Keep all bystanders, especially children and pets, at least 50 feet (15 m) from the operating area.

• UNLEADED FUEL

Always use clean, fresh unleaded fuel.

• OIL

Refer to operator's manual for the proper type of oil.

SYMBOL MEANING

• THROWN OBJECTS AND ROTATING CUTTER CAN CAUSE SEVERE INJURY

WARNING:

Do not operate without the cutting attachment shield in place. Keep away from the rotating cutting attachment.

•ON/OFF STOP CONTROL

ON / START / RUN

•ON/OFF STOP CONTROL

OFF or STOP

• HOT SURFACE WARNING

Do not touch a hot muffler, gear housing or cylinder. You may get burned. These parts get extremely hot from operation. They remain hot for a short time after the unit is turned off.

• SHARP BLADE WARNING:

Sharp blade on cutting attachment shield. To prevent serious injury, do not touch line cutting blade.

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

SECTION 1b:SAFETY & INTERNATIONAL SYMBOLS

SECTION 2: KNOW YOUR UNIT

Applications

As a trimmer:

• Cutting grass and light weeds

• Edging

• Decorative trimming around trees, fences, etc. Other optional accessories may be used with the YM25.

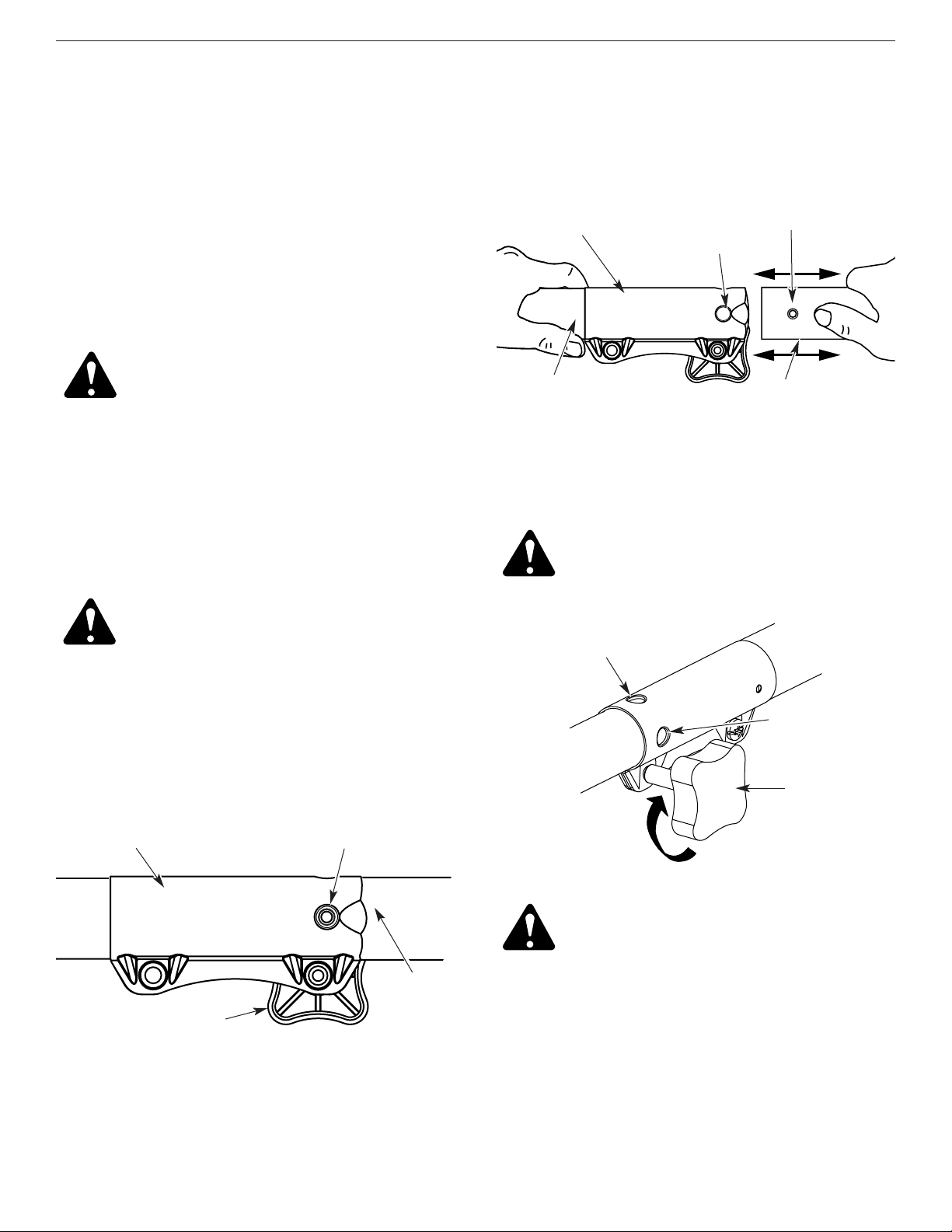

Refer to Operating the EZ-Link System for a list of add-ons.

Cutting Attachment

Shield

Fuel Cap

Throttle

Control

D-Handle

Cutting Attachment

Shaft Grip

Primer Bulb

EZ-Start

Lever

Air Filter/Muffler

Cover

Engine Stand

Spark Plug

Shaft Housing

Starter Rope Grip

EZ-Link™

Line Cutting Blade

Spark Plug

Muffler

Muffler Guard

On/Off Stop Control

Shoulder Strap Clip

Muffler

EZ-Start™ Lever

SECTION 3: ASSEMBLY INSTRUCTIONS

On some units, the J-handle may be pre-installed. In this case you must loosen screws and adjust the handle to fit the operator. Go to step 4 if the J-handle is pre-installed.

Install and Adjust the D-handle

1. Remove the screws and bottom clamp piece that were installed on the D-handle for shipping.

2. Place D-handle the over the shaft housing and onto the bottom clamp. See Figure 1. Place it a minimum of 6 inches (15.24 cm) from the end of the shaft grip.

3. Start screws with a large Flat-head or T-25 Torx screwdriver. Do not tighten until you make the handle adjustment.

4. If it was pre-installed, loosen the screws on the D-handle just enough to move the D-handle.

5. While holding the unit in the operating position, position the D-handle to the location that provides you the best grip. See Figure 2.

6. Tighten the clamp screws evenly, until the D-handle is secure.

Installing the Cutting Attachment Shield

Use the following instructions if the cutting attachment shield on your unit is not installed or if you ever need to re-install it.

WARNING: To prevent serious personal injury, never operate the trimmer without the cutting attachment shield in place.

1. Place the cutting attachment shield onto the shaft housing above the clamp assembly. See Figure 3.

2. Push the cutting attachment shield down to the top of the cutting attachment assembly and then rotate the cutting attachment shield until the screw holes align and the guard fits into the recessed pocket. See Figure 4

3. Install the four (4) screws with a Phillips screwdriver. See Figure 5.

Figure 4

Figure 2

(4) Screws

Shaft

Housing

D-Handle

Bottom Clamp

Shaft Grip

Minimum 6 inches

(15.24 cm)

On/Off Stop Control

Figure 1

Shaft Housing

(4) Screws

Clamp

Assembly

Cutting

Attachment

Assembly

Cutting Attachment

Shield

Recessed

Pocket

Figure 3

Figure 5

SECTION 4: OIL AND FUEL INFORMATION

WARNING: Gasoline is extremely flammable. Ignited vapors may explode. Always stop the engine and allow it to cool before filling the fuel tank. Do not smoke while filling the tank. Keep sparks and open flames at a distance from the area.

WARNING: Remove fuel cap slowly to avoid injury from fuel spray. Never operate the unit without the fuel cap securely in place.

WARNING: Add fuel in a clean, wellventilated outdoor area. Wipe up any spilled fuel immediately. Avoid creating a source of ignition for spilled fuel. Do not start the engine until fuel vapors dissipate.

NOTE: Dispose of the old fuel/oil mix in accordance to

Federal, State and Local regulations.

Oil and Fuel Mixing Instructions

Old and/or improperly mixed fuel is the main reason for improper unit performance. Be sure to use fresh, clean unleaded fuel. Follow the instructions carefully for the proper fuel/oil mixture.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates such as ethanol, methanol, or MTBE (ether). Alcohol-blended fuel absorbs water. As little as 1% water in the fuel can make fuel and oil separate. It forms acids when stored. When using alcohol-blended fuel, use fresh fuel (less than 60 days old).

Using Blended Fuels

If you choose to use a blended fuel, or its use is unavoidable, follow recommended precautions:

• Always use fresh fuel mix per your operator's manual

• Always agitate the fuel mix before fueling the unit

• Drain the tank and run the engine dry before storing the unit

Using Fuel Additives

The bottle of 2-cycle oil that came with your unit contains a fuel additive which will help inhibit corrosion and minimize the formation of gum deposits. It is recommended that you use only our 2-cycle oil with this unit.

If unavailable, use a good 2-cycle oil designed for aircooled engines along with a fuel additive, such as STA-BIL®Gas Stabilizer or an equivalent. Add 0.8 oz. (23 ml.) of fuel additive per gallon of fuel according to the instructions on the container. NEVER add fuel additives directly to the unit's fuel tank.

CAUTION: For proper engine operation and maximum reliability, pay strict attention to the oil and fuel mixing instructions on the 2-cycle oil container. Using improperly mixed fuel can severely damage the engine.

Thoroughly mix the proper ratio of 2-cycle engine oil with unleaded gasoline in a separate fuel can. Use a 40:1 fuel/oil ratio. Do not mix them directly in the engine fuel tank. See the table below for specific gas and oil mixing ratios.

NOTE: One gallon (3.8 liters) of unleaded gasoline mixed

with one 3.2 oz. (95 ml.) bottle of 2-cycle oil makes a 40:1 fuel/oil ratio.

UNLEADED GAS 2-CYCLE OIL

1 US. GALLON + 3.2 FL. OZ.

(3.8 LITERS) (95 ml)

1 LITER + 25 ml

MIXING RATIO - 40:1

SECTION 5: STARTING/STOPPING INSTRUCTIONS

Starting Instructions

WARNING: Operate this unit only in a wellventilated outdoor area. Carbon monoxide exhaust fumes can be lethal in a confined area

WARNING: Avoid accidental starting. Make sure you are in the starting position when pulling the starter rope. See Figure 8. To avoid serious injury, the operator and unit must be in a stable position while starting.

To avoid serious personal injury, ensure any Add-On being used is installed correctly and secure before starting unit.

1. Mix gas with oil. Fill fuel tank with fuel/oil mixture. See Oil and Fuel Mixing Instructions.

2. Make sure the On/Off Stop Control is in the ON (I) position. See Figure 6.

3. Fully press and release the primer bulb 10 times, slowly, until FUEL IS VISIBLE IN THE PRIMER BULB. See Figure 7. If you can’t see fuel in the bulb, press and release the bulb as many times as it takes before you can see fuel in it.

4. Push the EZ-Start™ Lever to the left until it clicks and locks into place. See Figure 7.

5. With the unit in the starting position, DO NOT SQUEEZE THE THROTTLE CONTROL. See Figure 8. Pull the starter rope 5 times briskly, making sure the EZ-Start™ lever is pushed to the left. If the engine starts to run before the fifth pull, proceed to step 6. If the engine does not start, go back to step 3.

NOTE: When starting, the EZ-Start™ Lever will

automatically click off when you squeeze the throttle control.

NOTE: If the outside temperature or engine temperature

exceeds 90º F and the engine fails to start after 5 pulls, fully squeeze the throttle control and pull the starter rope briskly 3 to 8 more times. The engine should start within these pulls.

6. When the engine starts, squeeze the throttle control to warm up the engine for 5 to 10 seconds. The EZStart™ Lever will click off automatically. See Figure 7.

NOTE: if the engine stalls before you squeeze the

throttle control, hold the throttle control and pull the starter rope until the trimmer starts.

NOTE: If the engine stalls while squeezing the throttle,

go back to step 4.

NOTE: To start a warm engine, begin at step 4.

On/Off Stop Control

Start/On (I)

Stop/Off (O)

Primer Bulb

Starter Rope

Throttle Control

EZ-Start™

Lever

Throttle Control

Figure 6

Figure 7

Figure 8

Stopping Instructions

1. Release your hand from the throttle control. See Figure 8. Allow the engine to cool down by idling.

2. Push and hold the On/Off Stop Control in the OFF (O) position until the engine stops running. See Figure 6

For edging (when using the line head cutting attachment with EZ-Link™ models), lock the release button of the cutting attachment into the 90° edging hole or the 180° edging hole. See Figure 11.

Operating the EZ-Link™ System

The EZ-Link™ system enables the use of these optional Add-Ons:

Blower/Vacuum . . . . . . . . . . . . . . . . . . . . . . . . . . BV720r

Cultivator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720r

Hedge Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . HS720r

Snow Thrower . . . . . . . . . . . . . . . . . . . . . . . . . . . ST720r

Straight Shaft Trimmer . . . . . . . . . . . . . . . . . . . . SS725r

Tree Pruner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TP720r

Turbo Blower . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Removing the Cutting Attachment or Add-Ons

1. Turn the knob counterclockwise to loosen. See Figure 9.

2. Press and hold the release button. See Figure 9.

3. While firmly holding the upper shaft housing, pull the cutting attachment or add-on straight out of the EZ-Link™ coupler. See Figure 10.

Installing the Cutting Attachment or Add-On

NOTE: Place the unit on the ground or on a work bench

to make add-on installation or removal easier.

1. Turn knob counterclockwise to loosen.

EZ-Link™ Coupler

Release Button

Guide Recess

Knob

Primary Hole

Upper Shaft Housing

EZ-Link™ Coupler

2. While firmly holding the add-on, push it straight into the EZ-Link™ coupler. See Figure 10.

NOTE: Aligning the release button with the guide recess

will help installation. See Figure 9.

3. Turn the knob clockwise to tighten. See Figure 11.

Knob

Lower Shaft Housing

Release Button

90˚ Edging Hole

(Trimmer Only)

180˚ Edging Hole

(Trimmer Only)

CAUTION: Lock the release button in the primary hole and securely tighten the knob before operating this unit

SECTION 6: OPERATING INSTRUCTIONS

Figure 11

Figure 10

Figure 9

CAUTION:

The cutting attachment and addons with the EZ-Link™ system are to be used in the primary hole unless stated otherwise in the specific add-ons operator’s manual. Using the wrong hole could lead to personal injury or damage to the unit.

WARNING: Read and understand the operator’s manual for each add-on prior to operation.

WARNING: To avoid serious personal injury and damage to the unit, shut off the unit before removing or installing add-ons.

Holding the Trimmer

WARNING: Always wear eye, hearing, foot and body protection to reduce the risk of injury when operating this unit.

Before operating the unit, stand in the operating position. See Figure 12. Check for the following:

• The operator is wearing eye protection and proper clothing

• With a slightly-bent right arm, the operator’s right hand is holding the shaft grip

• The operator’s left arm is straight, the left hand holding the D-handle

• The unit is at waist level

•

The cutting attachment is parallel to the ground and easily contacts the grass without the need to bend ove

Adjusting Trimming Line Length

The Bump Head™ cutting attachment allows you to release trimming line without stopping the engine. To release more line, lightly tap the cutting attachment on the ground while operating the trimmer at high speed. See Figure 13.

NOTE: Always keep the trimming line fully extended.

Line release becomes more difficult when the cutting line gets shorter.

Each time the head is bumped, about 1 inch (25.4 mm) of trimming line releases. A blade in the cutting attachment shield will cut the line to the proper length if any excess line is released.

For best results, tap the bump knob on bare ground or hard soil. If you attempt a line release in tall grass, the engine may stall. Always keep the trimming line fully extended. Line release becomes more difficult when the cutting line gets shorter.

NOTE: Do not rest the bump knob on the ground while

the unit is running.

CAUTION: Do not remove or alter the line cutting blade assembly. Excessive line length may make the unit overheat.

Some line breakage will occur from:

• Entanglement with foreign matter

• Normal line fatigue

• An attempt to cut thick, stalky weeds

•

Forcing the line into objects such as walls or fence posts

Tips for Best Trimming Results

• For best trimming results, operate unit at full throttle.

• Keep the cutting attachment parallel to the ground.

• Do not force the cutting attachment. Allow the tip of the line to do the cutting, especially along walls. Cutting with more than the tip will reduce cutting efficiency and may overload the engine.

• Cut grass over 8 inches (200 mm) tall by working from top to bottom in small increments to avoid premature line wear or engine drag.

• Cut from right to left whenever possible. Cutting to the left improves the unit's cutting efficiency. Clippings are thrown away from the operator.

• Slowly move the trimmer into and out of the cutting area at the desired height. Move either in a forwardto-backward or side-to-side motion. Cutting shorter lengths produces the best results.

• Trim only when grass and weeds are dry.

• The life of your cutting line is dependent upon:

• Following the trimming techniques

• What vegetation is being cut

• Where vegetation is cut

For example, the line will wear faster when trimming against a foundation wall as opposed to trimming around a tree.

Decorative Trimming

Decorative trimming refers to the removal of vegetation around trees, posts, fences and more.

Rotate the whole unit so that the cutting attachment is at a 30° angle to the ground. See Figure 14.

SECTION 6: OPERATING INSTRUCTIONS

Figure 12

Figure 13

Figure 14

SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS

WARNING: To prevent serious injury, never perform maintenance or repairs with unit running. Always service and repair a cool unit. Disconnect the spark plug wire to ensure that the unit cannot start.

Maintenance Schedule

Perform these required maintenance procedures at the frequency stated in the table. These procedures should also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require

special tools or skills. If you are unsure about these procedures take your unit to any non-road engine repair establishment, individual or authorized service dealer.

NOTE: Maintenance, replacement, or repair of the

emission control devices and system may be performed by any non-road engine repair establishment, individual or authorized service dealer.

In order to assure peak performance of your engine, inspection of the engine exhaust port may be necessary after 50 hours of operation. If you notice lost RPM, poor performance or general lack of acceleration, this service may be required. If you feel your engine is in need of this inspection, refer service to any non-road engine repair establishment, individual or authorized service dealer for repair. DO NOT attempt to perform this process yourself as engine damage may result from contaminants involved in the cleaning process for the port.

FREQUENCY MAINTENANCE REQUIRED REFER TO

Before starting engine Fill fuel tank with fresh fuel Page 8 Every 10 hours Clean and re-oil air filter Page 15

Every 25 hours

Check and clean spark arrestor Check spark plug condition and gap

Page 16 Page 18

Every 50 hours

Inspect exhaust port and spark arrestor screen for clogging or obstruction to assure maximum performance levels

Page 16

Line Installation

Always use Genuine Factory Parts™ 0.080 in. (2.03 mm) replacement line. Using line other than the specified may make the engine overheat or fail.

WARNING: Never use metal-reinforced line, wire, chain or rope. These can break off and become dangerous projectiles.

There are two methods to replace the trimming line:

• Wind the inner reel with new line

• Install a pre-wound inner reel

Winding the Inner Reel with New Line

NOTE: It is unnecessary to remove the bump knob to

install new trimming line.

1. Cut two pieces of 0.080 inch (2.03 mm) trimming line, 10 feet (3 m) long.

2. Hold the outer spool and turn the inner reel counterclockwise to line up the arrows on the outer spool and inner reel. See Figure 15.

Figure 15

WARNING: Always use the correct line length when installing trimming line on the unit. The line may not release properly if the line is too long.

Top View Of The SpeedSpool

Outer Spool

Inner Reel

Bump Knob

Arrows

SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS

Line Locking Hole

Trimming Line

Line Loading Hole

Eyelet

5. Insert the line into the locking hole. Do not push the line more than a 1/2 inch (12.7 mm) into the line locking hole. The line will form a small loop when it is inserted correctly. See Figure 17.

3. Pull old line out of the line loading and line locking holes. See Figure 16 and 17.

4. Insert a piece of trimming line straight into one of the two eyelets in the outer spool. Push it up through the line loading hole in the inner reel. See Figure 16. Do not bend the line when inserting it into the eyelet.

6. Pull the line from the outer spool until the line is tight against the inner reel. See Figure 18.

Installing a Pre-wound Reel

1. Turn the bump knob counterclockwise and remove the bump knob, spring and foam seal. See Figure 21.

9. If winding the line becomes difficult or if the line jams, pull the ends of the line from the spool. See Figure 20. Continue winding the inner reel counterclockwise.

7. Repeat procedures 4-6 with the second piece of line.

8. Hold the outer spool. Wind the inner reel counterclockwise until approximately four (4) inches (102 mm) of line remain. See Figure 19.

NOTE: Do not wind the inner reel before installing the

second piece of line.

Bump Knob

Foam Seal

Spring

Inner Reel

Figure 21

Figure 20

Figure 19

Figure 18

Figure 17

Figure 16

SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS

SpeedSpool®Replacement Parts

Refer to the Accessories/Replacement Parts section.

4. Hold the inner reel in place and install the bump knob, spring and foam seal. Press down and turn the bump knob clockwise. Grasp the ends and pull firmly to release the line from the holding slots in the inner reel. See Figure 21.

Releasing the Inner Reel

If the SpeedSpool®does not release line correctly, pull the ends of the line firmly from the spool. See Figure 20. If this does not the release line, follow the Cleaning the

SpeedSpool®instructions.

2. Pull the old inner reel with existing line from the outer spool.

3. Insert the ends of the prewound inner reel line into the outer spool eyelets. See Figure 22. Push the new inner reel, arrow side up, into the outer spool.

4. Remove any existing line from the inner reel before cleaning. Remove any debris or grass from the knob, spring, inner reel and foam seal. Wash the inner reel with warm soapy water. See Figure 24.

Cleaning the SpeedSpool

Cleaning the SpeedSpool®may be necessary if:

•A jammed or excessive line must be removed

• The SpeedSpool®becomes difficult to wind or does not operate correctly when bumping the head on the ground

1. Hold the outer spool, and unscrew the bump knob counterclockwise. See Figure 23.

2. Pull out the bump knob, spring and foam seal.

Shaft

Plunger

NOTE: The inner reel must be totally dry before

reinstalling it into the outer spool. Do not lubricate the inner reel or outer spool assembly.

6. Place the inner reel into the outer spool.

7. Place the bump knob, spring and foam seal into the inner reel. See Figure 21.

8. Press the bump knob down and tighten clockwise.

9. Install new line as described in Line Installation for

the SpeedSpool®.

5. Clean the shaft and the inner surface of the outer spool. To clean the shaft underneath the plunger, press down on the plunger. See Figure 25. Remove any dirt or debris from the shaft.

Inner Reel

3. Pull the inner reel with existing line from the outer spool. See Figure 22.

Figure 24

Figure 23

Figure 22

Figure 25

Air Filter Maintenance

Removing the Air Filter/Muffler Cover

WARNING: To avoid serious personal injury, always turn your trimmer off and allow it to cool before you clean or service it.

1. Remove the four (4) screws securing the air filter/ muffler cover. See Figure 26. Use a flat blade or T20 Torx bit screwdriver.

2. Pull the cover from the engine. Do not force.

Cleaning the Air Filter

WARNING: To avoid serious personal injury, always turn your trimmer off and allow it to cool before you clean it or perform any maintenance.

Clean and re-oil the air filter every 10 hours of operation. It is an important item to maintain. Failure to maintain the air filter will VOID the warranty.

1. Remove air filter/muffler cover. See Removing the Air Filter/Muffler Cover.

SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS

Figure 26

Air Filter

Inside Muffler

Cover

Figure 28Figure 27

Screws

EZ-Start™

Lever

Figure 30

Figure 29

2. Turn cover over and look inside to locate the air filter. Remove the air filter from inside the air filter/muffler cover. See Figure 27.

3. Wash the filter in detergent and water. See Figure

28. Rinse the filter thoroughly. Squeeze out excess water. Allow it to dry completely.

4. Apply enough clean SAE 30 oil to lightly coat the filter. See Figure 29.

5. Squeeze the filter to spread and remove excess oil. See Figure 30.

Muffler - Front Side

Muffler - Back Side

Bolts

Exhaust

Gasket

Spark

Arrestor

Muffler - Back Side

Spark

Arrestor

Flat blade

Screwdriver

Spark Arrestor

6. Replace the air filter inside the air filter/muffler cover. See Figure 27.

NOTE:

Operating the unit without the air filter and air filter/muffler cover assembly, will VOID the warranty.

Reinstalling the Air Filter/Muffler Cover

1. Place the air filter/muffler cover over the back of the carburetor and muffler. Align the screw holes.

2. Insert the four (4) screws into the holes in the air filter/muffler cover and tighten. See Figure 26.

Do not over tighten.

Spark Arrestor Maintenance

1. Remove air filter/muffler cover. See Removing the Air Filter/Muffler Cover.

2. Locate muffler front and the two (2) bolts securing it to the engine. See Figure 31. Remove the two (2) bolts using a flatblade screwdriver or 5/16-inch socket or nut driver. Pull muffler off of the engine.

3. Turn muffler over to the back side and locate the exhaust gasket. Remove the muffler gasket from the muffler. See Figure 31.

NOTE: If the exhaust gasket is torn or damaged, replace

it with a new gasket before reassembling muffler.

Using a small flatblade screwdriver, carefully pry up the spark arrestor from the recessed hole. See Figure 32. Remove the spark arrestor from the muffler.

5. Clean the spark arrestor with a wire brush. Replace it if it is damaged or if it is impossible to clean thoroughly. See Figure 32.

6. Reinstall the spark arrestor by pressing it into the recessed hole on the muffler's back side. Make sure it fits tightly against the muffler and is not raised up.

7. Place the exhaust gasket against muffler's back side. Align the gasket bolt holes with the bolt holes in the muffler. While holding exhaust gasket in place, insert the bolts into the muffler's front side. See Figure 31.

8. Place the muffler (with the exhaust gasket in place and bolts inserted), against the engine, aligning the bolt holes. Tighten the bolts to secure the muffler to the engine. If using a torque wrench torque to:

80-90 in.•lb. (9-10.2 N•m).

WARNING: If the muffler is not tightened securely, it could fall off causing damage to the unit and possible serious personal injury.

9. Reinstall the air filter/muffler cover.

SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS

Figure 32

Figure 31

Idle Speed Screw

Figure 33

SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS

Carburetor Adjustment

The idle speed of the engine is adjustable through the air filter/muffler cover. See Figure 33.

NOTE: Careless adjustments can seriously damage your

unit. An authorized service dealer should make carburetor adjustments.

Check Fuel Mixture

Old and/or improperly mixed fuel is usually the reason for improper unit performance. Drain and refill the tank with fresh, properly mixed fuel prior to making any adjustments. Refer to Oil and Fuel Information.

Clean Air Filter

The condition of the air filter is important to the operation of the unit. A dirty air filter will restrict air flow and change the air/fuel mixture. This is often mistaken for an out of adjustment carburetor. Check the condition of the air filter before adjusting the idle speed screw. Refer to Air Filter Maintenance.

Adjust Idle Speed

WARNING: The cutting attachment may spin during idle speed adjustments. Wear protective clothing and observe all safety instructions to prevent serious personal injury.

If, after checking the fuel mixture and cleaning the air filter, the engine still will not idle, adjust the idle speed as follows.

1. Start the engine and let it run at a high idle for a minute to warm up. See Starting/Stopping Instructions.

2. Release the throttle trigger and let the engine idle. If the engine stops, insert a small Phillips or flat blade screwdriver into the hole in the air filter/muffler cover. See Figure 33. Turn the idle speed screw in, clockwise, 1/8 of a turn at a time (as needed) until the engine idles smoothly.

NOTE: The cutting attachment should not rotate when

the engine idles.

3. If the cutting attachment rotates when the engine idles, turn the idle speed screw counterclockwise 1/8 of a turn at a time (as needed), to reduce idle speed.

Checking the fuel mixture, cleaning the air filter, and adjusting the idle speed should solve most engine problems.

If this is not the case and the following are all true:

• The engine will not idle

• The engine hesitates or stalls on acceleration

• There is a loss of engine power

Have the carburetor adjusted by an authorized service dealer.

WARNING: After turning the unit off, make sure the cutting attachment has stopped before setting the unit down. This helps prevent serious personal injury.

SECTION 7: MAINTENANCE AND REPAIR INSTRUCTIONS

Replacing the Spark Plug

Use a Champion RDJ7Y spark plug (or equivalent). The correct air gap is 0.020 inch (0.5 mm). Remove the plug after every 25 hours of operation and check its condition.

1. Stop the engine and allow it to cool. Grasp the plug wire firmly and pull it from the spark plug.

2. Clean around the spark plug. Remove the spark plug from the cylinder head by turning a 5/8 in. socket counterclockwise.

3. Replace cracked, fouled or dirty spark plug. Set the air gap at 0.020 in. (0.5 mm) using a feeler gauge. See Figure 34.

CAUTION: Do not sand blast, scrape or clean electrodes. Grit in the engine could damage the cylinder.

4. Install a correctly-gapped spark plug in the cylinder head. Tighten by turning the 5/8 inch socket clockwise until snug.

If using a torque wrench torque to:

110-120 in.•lb. (12.3-13.5 N•m). Do not over tighten.

Accessories/Replacement Parts

2-Cycle Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147543

Spark Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 610311

Spark Arrestor . . . . . . . . . . . . . . . . . . . . . . . . . . . .182747

Replacement Line . . . . . . . . . . . . . . . . . . . . . . . . 181472

Replacement Line Cartridge . . . . . . . . . . . . . . . . 181460

Inner Reel Spring . . . . . . . . . . . . . . . . . . . . . . . . . 181465

Outer Spool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181457

Inner Reel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181464

Bump Knob™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181468

Fuel Cap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180000

Shoulder Strap . . . . . . . . . . . . . . . . . . . . . . . . . . . 682075

These replacement parts can be purchased from your local authorized dealer.

0.020 in.

(0.5 mm)

Long Term Storage

If the unit will be stored for an extended time, use the following storage procedure:

1. Drain all fuel from the fuel tank into a container with the same 2-cycle fuel mixture. Do not use fuel that has been stored for more than 60 days. Dispose of the old fuel/oil mix in accordance to Federal, State, and Local regulations.

2. Start the engine and allow it to run until it stalls. This ensures that all fuel has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 1 oz. (30 ml) of any high quality motor oil or 2cycle oil into the cylinder. Pull the starter rope slowly to distribute the oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil

from the cylinder before attempting to start the trimmer after storage.

4. Thoroughly clean the unit and inspect for any loose or damaged parts. Repair or replace damaged parts and tighten loose screws, nuts or bolts. The unit is ready for storage.

Transporting

• Allow the engine to cool before transporting.

• Secure the unit while transporting.

• Drain fuel from unit.

• Tighten fuel cap before transporting.

Cleaning

WARNING: To avoid serious personal injury, always turn your trimmer off and allow it to cool before you clean or service it.

Use a small brush to clean off the outside of the unit. Do not use strong detergents. Household cleaners that contain aromatic oils such as pine and lemon, and solvents such as kerosene, can damage plastic housing or handle. Wipe off any moisture with a soft cloth.

Storage

• Never store the unit with fuel in the tank where fumes may reach an open flame or spark.

• Allow the engine to cool before storing.

• Store the unit locked up to prevent unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

Figure 34

SECTION 8: TROUBLESHOOTING GUIDE

If further assistance is required, contact your authorized service dealer

Trouble Possible Cause(s) Corrective Action

ENGINE WILL

NOT START

• Empty fuel tank

• Primer bulb wasn’t pressed enough

• Engine is flooded

• Old or improperly mixed fuel

• Fouled spark plug

• Plugged spark arrestor

• EZ-Start lever was not set

• Fill fuel tank with properly-mixed fuel

• Press primer bulb fully and slowly 10 times

• Hold throttle control and pull starter rope until it starts

• Drain gas tank and add fresh fuel mixture

• Replace or clean spark plug

• Clean or replace the spark arrestor

• Move lever to start

ENGINE WILL

NOT IDLE

• Air filter is plugged

• Old or improperly mixed fuel

• Improper carburetor adjustment

• Replace or clean the air filter

• Drain gas tank and add fresh fuel mixture

• Adjust according to the Carburetor Adjustment section

ENGINE WILL

NOT

ACCELERATE

• Old or improperly mixed fuel

• Improper carburetor adjustment

• Cutting attachment bound with grass

• Dirty air filter

• Plugged spark arrestor

• Drain gas tank and add fresh fuel mixture

• Take to an authorized service dealer for adjustment

• Stop the engine and clean the cutting attachment

• Clean or replace the air filter

• Clean or replace spark arrestor

ENGINE

LACKS

POWER OR

STALLS WHEN

CUTTING

• Old or improperly mixed fuel

• Improper carburetor adjustment

• Fouled spark plug

• Plugged spark arrestor

• Drain gas tank and add fresh fuel mixture

• Take to an authorized service dealer for adjustment

• Replace or clean spark plug

• Clean or replace the spark arrestor

CUTTING

ATTACHMENT

WILL NOT

ADVANCE LINE

• Cutting attachment bound with grass

• Cutting attachment out of line

• Inner reel bound up

• Cutting head is dirty

• Line welded

• Line twisted when refilled

• Not enough line is exposed

• Stop the engine and clean cutting attachment

• Refill with new line

• Replace the inner reel

• Clean inner reel and outer spool

• Disassemble, remove the welded section and rewind

• Disassemble and rewind the line

• Push the bump knob and pull out line until 4 inches (102 mm) of line is outside of the cutting attachment

CUTTING LINE

ADVANCES

WILDLY

• Oil is in the cutting head • Clean the cutting head attachment

SECTION 9: SPECIFICATIONS

Engine*

Drive Shaft and Cutting Attachment*

*All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

Engine Type........................................................................................................................................... Air-Cooled, 2-Cycle

Stroke................................................................................................................................................... 1.25 in. (31.75 mm.)

Displacement............................................................................................................................................. 1.9 cu in. (31 cc.)

Operating RPM................................................................................................................................................... 7,200+ rpm

Idle Speed RPM ....................................................................................................................................... 2,800 - 4,400 rpm

Ignition Type.......................................................................................................................................................... Electronic

Ignition Switch............................................................................................................................................... Rocker Switch

Spark Plug Gap...................................................................................................................................... 0.020 in. (0.5 mm.)

Lubrication................................................................................................................................................... Fuel/Oil Mixture

Fuel/Oil Ratio.................................................................................................................................................................. 40:1

Carburetor....................................................................................................................................... Diaphragm, All-Position

Starter............................................................................................................................................................... Auto Rewind

Muffler..................................................................................................................................................... Baffled with Guard

Throttle............................................................................................................................................... Manual Spring Return

Fuel Tank Capacity.................................................................................................................................... 13.5 oz. (400 ml.)

Drive Shaft Housing ............................................................................................................................................ Steel Tube

Throttle Control ........................................................................................................................................ Finger-Tip Trigger

Approximate Unit Weight (No fuel, with string cutting head, string guard and D-handle)............................. 13 lbs. (6 kg.)

Cutting Mechanism................................................................................................ SpeedSpool

Dual String Cutting Head

Shoulder Strap ........................................................................................................................................................ Optional

Line Spool Diameter.................................................................................................................................... 3 in. (76.2 mm.)

Trimming Line Diameter........................................................................................................................ 0.080 in. (2.03 mm.)

Cutting Path Diameter............................................................................................................................... 17 in. (43.18 cm.)

EPA Emission Control Warranty Statement

Your Warranty Rights and Obligations

The Environmental Protection Agency and MTD LLC (MTD) are pleased to explain the emission control system warranty on your 2002 and later small off-road engine. New small off-road engines must be designed, built and equipped to meet stringent anti-smog standards. Yard Man must warrant the emission control system on your small off-road engine for the periods of time listed below provided there has been no abuse, neglect or improper maintenance of your small offroad engine.

Your emission control system may include parts such as the carburetor or fuel-injected system, the ignition system, and catalytic converter. Also included may be hoses, belts, connectors and other emission-related assemblies.

Where a warrantable condition exists, Yard Man will repair your small off-road engine at no cost to you including diagnosis, parts and labor.

The 2002 and later small off-road engines are warranted for two years. If any emission-related part on your engine is defective, the part will be repaired or replaced my Yard Man.

Owners Warranty Responsibilities

• As the small off-road engine owner, you are responsible for the performance of the required maintenance listed in your operator’s manual. Yard Man recommends that you retain all receipts covering maintenance on your small off-road engine, but Yard Man cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

• As the small off-road engine owner, you however should be aware that Yard Man may deny you warranty coverage if your small off-road engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

• You are responsible for presenting your small off-road engine to a Yard Man Authorized Service Center as soon as a problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, you should call 1-800-345-8746.

Manufacturer’s Warranty Coverage

• The warranty period begins on the date the engine or equipment is delivered to the retail purchaser.

• The manufacturer warrants to the initial owner and each subsequent purchaser, that the engine is free from defects in material and workmanship which cause the failure of a warranted part for a period of two years.

• Repair or replacement of warranted part will be performed at no charge to the owner at an Authorized Yard Man Service Center. For the nearest location please contact Yard Man at: 1-800-345-8746.

• Any warranted part which is not scheduled for replacement, as required maintenance or which is scheduled for only for regular inspection to the effect of “Repair or Replace as Necessary” is warranted for the warranty period. Any warranted part which is scheduled for replacement as required maintenance will be warranted for the period of time up to the first scheduled replacement point for that part.

• The owner will not be charged for diagnostic labor which leads to the determination that a warranted part is defective, if the diagnostic work is performed at an Authorized Yard Man Service Center.

• The manufacturer is liable for damages to other engine components caused by the failure of a warranted part still under warranty.

• Failures caused by abuse, neglect or improper maintenance are not covered under warranty.

• The use of add-on or modified parts can be grounds for disallowing a warranty claim. The manufacturer is not liable to cover failures of warranted parts caused by the use of add-on or modified parts.

• In order to file a claim, go to your nearest Authorized Yard Man Service Center. Warranty services or repairs will be provided at all Authorized Yard Man Service Centers.

• Any manufacturer approved replacement part may be used in the performance of any warranty maintenance or repair of emission related parts and will be provided without charge to the owner. Any replacement part that is equivalent in performance or durability may be used in non-warranty maintenance or repair and will not reduce the warranty obligations of the manufacturer

• The following components are included in the emission related warranty of the engine, air filter, carburetor, primer, fuel lines, fuel pick up/ fuel filter, ignition module, spark plug and muffler.

MANUFACTURER’S LIMITED WARRANTY FOR:

No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the applicable period of express written warranty above as to the parts as identified. No other express warranty or guaranty, whether written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to any product shall bind MTD. During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth above. (Some states do not

allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. MTD shall not be liable for incidental or consequential loss or damages including, without limitation, expenses incurred for substitute or replacement lawn care services, for transportation or for related expenses, or for rental expenses to temporarily replace a warranted product.

(Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features of the product shall void this Warranty. You assume the risk and liability for loss, damage, or injury to you and your property and/or to others and their property arising out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it was purchased as a gift.

How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

To locate your nearest service dealer dial 1-800-345-8746 in the United States or 1-800-668-1238 in Canada.

MTD LLC

P.O. Box 361131

Cleveland, OH 44136-0019

The limited warranty set forth below is given by MTD LLC (“MTD”) with respect to new merchandise purchased and used in the United States, its possessions and territories.

MTD warrants this product against defects in material and workmanship for a period of two (2) years commencing on the date of original purchase and will, at its option, repair or replace, free of charge, any part found to be defective in material or workmanship. This limited warranty shall only apply if this product has been operated and maintained in accordance with the Operator’s Manual furnished with the product, and has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism, theft, fire, water or damage because of other peril or natural disaster. Damage resulting from the installation or use of any accessory or attachment not approved by MTD for use with the product(s) covered by this manual will void your warranty as to any resulting damage. This warranty is limited to ninety (90) days from the date of original retail purchase for any MTD product that is used for rental or commercial purposes, or any other income-producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, please check for a listing in the Yellow Pages or contact the Customer Service Department of MTD LLC by calling 1-800-345-8746 or writing to P.O. Box 361131, Cleveland OH 44136-0019 or if in Canada call 1-800-668-1238. No product returned directly to the factory will be accepted unless prior written permission has been extended by the Customer Service Department of MTD LLC.

This limited warranty does not provide coverage in the following cases:

A. Tune-ups - Spark Plugs, Carburetor Adjustments, Filters. B. Wear items - Bump Knobs, Outer Spools, Cutting Line,

Inner Reels, Starter Pulley, Starter Ropes, Drive Belts.

C. MTD does not extend any warranty for products sold or

exported outside of the United States of America, its possessions and territories, except those sold through MTD’s authorized channels of export distribution.

MTD reserves the right to change or improve the design of any MTD Product without assuming any obligation to modify any product previously manufactured.

Manuel de l'utilisateur

IMPORTANT : lisez soigneusement les règles et consignes de sécurité avant de faire fonctionner cet équipement.

Français

Arbre courbé,

Désherbeuse à

2-temps

Modèle

YM25

IMPRIME AUX ÉTATS-UNIS. PARTIE NUMÉRO. 769-00570 (12/02)

TABLE DES MATIÈRES

Contenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F3

Familiarisez-vous avec la désherbeuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F6

Instructions de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F7

Informations sur l'huile et le carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F8

Instructions de démarrage et d'arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F9

Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F10

Entretien et réparations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F12

Nettoyage et entreposage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F18

Depannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F19

Caracteristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F20

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F22

Liste des Pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Couvercle Arriére

TROUVER LE NUMÉRO DE MODÈLE

Ce manuel de l'utilisateur est un élément important de votre désherbeuse neuve. Il a été conçu pour vous aider à assembler, préparer et faire l'entretien de l’appareil afin d’assurer des performances optimales. Prenez soin de lire et comprendre son contenu.

Avant d’assembler votre nouvel équipement, repérez la plaque signalétique de l’appareil et copiez ses informations dans l’espace fourni à cet effet ci-dessous. Les informations de la plaque signalétique sont essentielles si vous désirez obtenir de l’aide auprès de notre service technique ou d’un distributeur agréé.

• Le numéro de modèle se trouve sur la partie infériere du moteur. Un exemple de plaque signalétique est présenté ci-dessous. Veuillez copier le numéro de modèle et le numéro de série de l’équipement dans l’espace ci-dessous afin de pouvoir vous y référer ultérieurement.

SERVICE TECHNIQUE

Si vous éprouvez des difficultés à assembler ce produit ou si vous avez des questions concernant les commandes, le fonctionnement ou l’entretien de cet appareil, veuillez communiquer avec notre service technique.

Appelez le 1- (800)-345-8746, ou le 1- (800)-668-1238 au Canada, pour joindre un de nos représentants. Veuillez avoir les numéros de modèle et de série de l’appareil à portée de main lorsque vous appelez. Reportez-vous à la section précédente pour savoir où trouver ces informations. On vous demandera le numéro de série au moment de traiter votre demande.

VISITEZ NOTRE SITE WEB

Visitez notre site Web à www.yardman.com pour de plus amples informations à propos de nos produits de qualité, de notre service à la clientèle, des pièces, des trucs et conseils, de la documentation etc.

Numéro de modèle

Numéro de série

Numéro de pièce mère

Copiez le numéro de

modèle / pièce mère ici :

Copiez le numéro de série ici :

MODEL :

S/N :

ITEM :

Les symboles de sécurité attirent votre attention sur des dangers potentiels. Ces symboles et leurs détails explicatifs doivent être bien lus et compris. Les avertissements de sécurité ne peuvent éviter les dangers de par eux-mêmes. Les consignes ou mises en garde qu'ils donnent ne remplacent pas des mesures préventives appropriées contre les accidents.

SYMBOLE ALERTE DE SÉCURITÉ : indique un danger, un avertissement ou une mise en garde.Soyez vigilant afin d'éviter toute blessure grave. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

REMARQUE : donne des informations ou des instructions vitales pour le fonctionnement ou l'entretien de l'équipement.

DANGER: le non-respect d’un avertissement entraînera des blessures graves pour les personnes. Respectez les consignes de sécurité afin de réduire les risques d'incendie, de choc électrique et de blessures.

AVERTISSEMENT: le non-respect d’un avertissement peut entraîner des blessures graves pour les personnes. Respectez les consignes de sécurité afin de réduire les risques d'incendie, de choc électrique et de blessures.

MISE EN GARDE: le non-respect d’un avertissement risque d’entraîner des blessures graves pour les personnes. Respectez les consignes de sécurité afin de réduire les risques d'incendie, de choc électrique et de blessures.

SECTION 1 : CONSIGNES DE SÉCURITÉ

LIRE TOUTES LES INSTRUCTIONS

AVERTISSEMENT : suivez soigneusement les consignes de sécurité lorsque vous utilisez cet appareil. Dans l'intérêt de votre sécurité et de celle des personnes à proximité, prenez soin de lire ces instructions avant de faire fonctionner la machine. Veuillez garder les instructions en lieu sûr pour un usage ultérieur.

Avant L'utilisation

• Veuillez lire le manuel de l'utilisateur attentivement. Familiarisez-vous avec les commandes et l'utilisation correcte de l’appareil. Sachez comment arrêter l’appareil et désactiver les commandes rapidement.

• N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous l'effet de l'alcool, de drogues ou de médicaments.

• Soyez conscient des risques de blessure à la tête, aux mains et aux pieds.

• Les enfants et adolescents de moins de 15 ans ne doivent pas utiliser l'appareil exceptés les adolescents assistés d'un adulte.

• Inspectez l'appareil avant utilisation. Remplacez les pièces endommagées. Regardez s'il y a des fuites de carburant. Assurez-vous que les fixations sont solidement en place. Remplacez les pièces de l'accessoire de coupe qui sont fendillées, ébréchées ou endommagées. Assurez-vous que l'accessoire de coupe est correctement installé et solidement fixé. Assurez-vous que le protecteur d'accessoire de coupe est correctement fixé et positionné tel que recommandé. Vous risquez sinon de causer des blessures à l'opérateur et aux spectateurs, et d'endommager l'appareil.

• Utilisez uniquement du fil de remplacement Genuine Factory PartsMCd'origine de 2,03 mm (0,080 po) de diamètre. N'utilisez jamais de fil, de chaîne ou de cordon à renfort métallique car ils peuvent se briser et se transformer en projectiles dangereux.

PARE-ÉTINCELLES

REMARQUE

: à l'intention des utilisateurs opérant dans

les terres forestières des États-Unis et dans les états de Californie, du Maine, de l'Orégon et de Washington.

Toutes les terres forestières des États-Unis et de l'état de Californie (Codes sur les ressources publiques 4442 et

4443), de l'Orégon et de Washington exigent de par la loi que certains moteurs à combustion interne utilisés dans des zones couvertes de taillis ou d'herbe soient équipés d'un pare-étincelles en parfait état de fonctionnement, ou qu'ils soient conçus, équipés et entretenus pour la prévention des incendies. Prenez tous les renseignements nécessaires auprès des autorités de votre province ou de votre municipalité concernant la réglementation en vigueur. Vous pourriez être passible d'une amende ou être tenu responsable si vous ne respectez pas cette réglementation. Cet appareil est équipé d'un pare-étincelles en usine. S’il doit être remplacé, faites installer par votre concessionnaire LOCAL l'accessoire no. 182747 - pare-étincelles.

VERTISSEMENT!

Lisez le(s) manuel(s) de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-800-345-8746 AUX ÉTATS-UNIS,OU LE 1-800-668-1238 AU CANADA

Avertissement de la Proposition 65 de

Californie

AVERTISSEMENT

LES GAZ D'ÉCHAPPEMENT DU MOTEUR

DE CET APPAREIL CONTIENNENT DES

PRODUITS CHIMIQUES CONSIDÉRÉS PAR

L'ÉTAT DE CALIFORNIE COMME

POUVANT CAUSER LE CANCER, DES

MALFORMATIONS CONGÉNITALES OU

D'AUTRES EFFETS NOCIFS SUR

L'APPAREIL DE REPRODUCTION.

• Dégagez la zone de coupe avant chaque usage. Enlevez tous les objets pouvant être projetés ou happés par l'accessoire de coupe : cailloux, morceaux de verre, clous, fil ou ficelle. Éloignez enfants, spectateurs et animaux de la zone de coupe. Tenez-les à au moins 15 m (50 pi) de là mais sachez que les spectateurs risquent quand même d'être atteints par des objets projetés. Les spectateurs doivent porter des protections oculaires. Arrêtez immédiatement le moteur et l'accessoire de coupe si quelqu'un s'approche de vous.

• Appuyez sur la manette des gaz et assurez-vous qu'elle revient automatiquement en position de ralenti. Procédez à tous les réglages ou réparations avant d'utiliser l'appareil.

• Cet appareil n'est pas conçu pour servir de débroussailleuse. N'utilisez cet appareil avec aucun type de lame ou d'accessoire de débroussaillage.

Avertissements de Sécurité Concernant les Désherbeuses À Essence

AVERTISSEMENT : l'essence est extrêmement inflammable et

ses vapeurs peuvent exploser si on y met le feu. Veuillez prendre les précautions suivantes :

• Ne stockez le carburant que dans des contenants spécialement conçus et homologués pour le stockage de ce type de matières.

• Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le réservoir de carburant. N'enlevez jamais le bouchon du réservoir et n'ajoutez jamais de carburant tant que le moteur est chaud. Ne faites jamais fonctionner l'appareil sans que le bouchon de carburant soit bien mis. Desserrez lentement le bouchon afin de réduire la pression du réservoir.

• Évitez de créer une source d'allumage pour le carburant déversé. Ne démarrez pas le moteur avant que les vapeurs de carburant ne se soient dissipées.

• Éloignez l'appareil d'au moins 9,1 m (30 pi) de la source de ravitaillement en carburant avant de démarrer le moteur. Ne fumez pas et éloignez toute source d'étincelles ou de flammes vives du lieu de ravitaillement ou de fonctionnement de l'appareil.

Pendant L’utilisation de L’appareil

•

Évitez de démarrer ou de faire marcher l'appareil à l'intérieur d'une pièce ou d'un bâtiment fermé. La respiration de fumées d'échappement peut provoquer la mort. Ne faites fonctionner cet appareil qu'à l'extérieur dans un endroit bien aéré.

• Portez des lunettes de sécurité conformes aux normes ANSI Z87.1 ainsi que des protège-oreilles durant l'utilisation de l'appareil. Portez un masque facial ou antipoussières si vous travaillez dans un lieu poussiéreux.

• Portez des pantalons épais et longs, des bottes, des gants et une chemise à manches longues. Ne marchez pas pieds nus et évitez les vêtements lâches, bijoux, pantalons courts et sandales. Relevez les cheveux au-dessus des épaules.

• Le protecteur d'accessoire de coupe doit toujours être en place lors de l'utilisation de l'appareil. Ne faites pas marcher l'appareil sans que les deux fils soient bien déployés, en supposant qu'un fil approprié n’ait été installé. Assurez-vous que le fil ne dépasse pas le protecteur de sécurité.

•Cet appareil est muni d'un embrayage. L'accessoire de coupe reste stationnaire lorsque le moteur est au ralenti. Si ce n'est pas le cas, faites régler l'appareil par un technicien agréé.

•

Ajustez la poignée en D selon votre taille pour mieux l'agripper

• Avant de démarrer l'appareil, assurez-vous que l’accessoire de coupe ne touche aucun objet.

• N'utilisez l'appareil qu'en plein jour ou avec un bon éclairage artificiel.

• Évitez tout démarrage accidentel. Mettez-vous en position de démarrage chaque fois que vous tirez sur la corde de démarrage. L'opérateur et l'appareil doivent tous deux être en position stable à ce moment-là. Voir les Instructions de démarrage et d'arrêt.

• Servez-vous des outils appropriés. N'utilisez cet outil que pour son usage prévu.

• Ne vous étirez pas. Tenez-vous toujours bien campé, en position d'équilibre.

•

Tenez toujours l'appareil des deux mains lorsque vous le faites marcher. Agrippez fermement les poignées avant et arrière.

• Gardez les mains, le visage et les pieds éloignés des pièces mobiles. Ne touchez pas et n'essayez pas d'arrêter l'accessoire de coupe en rotation.

• Ne touchez pas le moteur, le boîtier d'engrenages ni le silencieux. Ces pièces deviennent très chaudes à l'utilisation. Elles restent chaudes brièvement après l'arrêt.

• Ne faites pas fonctionner le moteur à un régime plus élevé que nécessaire pour couper, tailler ou faire les bordures. Ne faites pas tourner le moteur à haut régime si vous ne vous faites pas de coupe.

•

Arrêtez toujours le moteur lorsque vous suspendez la coupe ou lorsque vous vous déplacez d'un lieu de travail vers un autre.

• Si vous heurtez un corps étranger ou que celui-ci est happé, arrêtez le moteur immédiatement et vérifiez que rien n'a été endommagé. Ne faites pas fonctionner l'appareil avant réparation des dommages. Ne faites pas marcher l'appareil si les pièces sont desserrées ou endommagées.

•

Arrêtez et éteignez le moteur dans les cas suivants : entretien, réparation ou changement d'accessoires ou autres.

• Utilisez uniquement des pièces de rechange et des accessoires homologués par le fabricant pour cet appareil. Vous les trouverez auprès de votre distributeur agréé. L'utilisation de pièces ou d’accessoires non homologués peut causer des blessures graves ou endommager l’appareil et annuler sa garantie.

• Gardez l'appareil exempt d'accumulation de végétation ou autres matières. Celles-ci peuvent rester logées entre l'accessoire de coupe et le protecteur.

• Afin de diminuer les risques d'incendie, remplacez tout silencieux ou pare-étincelles défectueux et conservez le moteur et le silencieux exempts d'herbe, de feuilles et d'accumulation excessive de graisse ou de carbone.

Autres Avertissements de Sécurité

• N'entreposez jamais l'appareil rempli de carburant dans un édifice où les vapeurs peuvent atteindre une source de flammes vives ou d'étincelles.

• Laissez le moteur se refroidir avant de l'entreposer ou de le transporter. Attachez bien l'appareil pendant le transport.

• Rangez l'appareil dans un endroit verrouillé et sec, ou élevé et sec, hors de portée des enfants, pour éviter une utilisation indésirable ou un accident.

• Ne trempez et n'arrosez jamais l'appareil avec de l'eau ou tout autre liquide. Gardez les poignées sèches, propres et exemptes de débris. Nettoyez après chaque usage. Voir la section Nettoyage et Entreposage.

• Conservez ces instructions. Consultez-les souvent et servezvous en pour instruire d'autres usagers. Si vous prêtez l'appareil à quelqu'un, prêtez-lui également ces instructions.

CONSERVEZ CES INSTRUCTIONS

SECTION 1a: SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX

SYMBOLE SIGNIFICATION

• SYMBOLE ALERTE DE SÉCURITÉ

Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

•AVERTISSEMENT - LISEZ LE MANUEL DE L'UTILISATEUR

Lisez le manuel de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

• PORTEZ DES PROTECTIONS (YEUX ET OREILLES)

AVERTISSEMENT: les objets projetés

et les bruits forts peuvent endommager la vue et l’ouïe. Portez une visière de norme ANSI Z87.1-1989 et des protège-oreilles pendant l'utilisation.

• ÉLOIGNEZ LES SPECTATEURS

AVERTISSEMENT: éloignez tout

spectateur, les enfants et les animaux domestiques en particulier, d'au moins 15 m (50 pi) de la zone de coupe.

• CARBURANT SANS PLOMB

Utilisez toujours du carburant sans plomb frais et propre.

• NIVEAU D'HUILE

Voir le manuel de l'utilisateur pour le type d'huile approprié.

SYMBOLE SIGNIFICATION

• LES OBJETS PROJETÉS ET LA TÊTE ROTATIVE PEUVENT CAUSER DES BLESSURES GRAVES

AVERTISSEMENT: ne faites pas

fonctionner sans protecteur de sécurité en plastique. Tenez-vous à l'écart de l'accessoire de coupe rotatif.

• COMMANDE MARCHE/ARRÊT STOP

ALLUMAGE / DÉMARRAGE / MARCHE

• COMMANDE MARCHE/ARRÊT STOP

ARRÊT OU STOP

•AVERTISSEMENT SURFACE CHAUDE

Ne touchez pas un silencieux ou un cylindre chaud. Vous pourriez vous brûler. Ces pièces deviennent très chaudes à l'utilisation. Elles restes chaudes brièvement après l'arrêt.

• LAME AIGUISÉE

AVERTISSEMENT: le protecteur

d'accessoire de coupe comporte une lame aiguisée. Ne touchez pas la lame pour éviter des blessures graves.

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.

SECTION 2 : FAMILIARISEZ-VOUS AVEC LA DÉSHERBEUSE

APPLICATIONS

Comme désherbeuse :

• Coupe d'herbe et de mauvaises herbes légères

• Taille autour des arbres, des clôtures, etc. D'autres accessoires peuvent être utilisés avec le YM25.

Voir la liste d'accessoires.

Protecteur d'accessoire

de coupe

Manette

des gaz

Poignée en D

Lame coupante

Accessoire de coupe

Prise de l'arbre

EZ-Link

Corps de l'arbre

Poignée de la corde

de démarrage

Levier EZ-

Start

Bouchon du

carburant

Commande Marche/Arrêt Stop

Silencieux

Protection du

silencieux

Poire

d'amorçage

Levier EZ-

Start

Couvercle du

filtre à air/silencieux

Support du

moteur

Bougie

Silencieux

Raccord de soutien

Figure 2

SECTION 3: INSTRUCTIONS DE MONTAGE

INSTALLATION ET RÉGLAGE DE LA POIGNÉE EN D

1. Retirez les vis, écrous et la bride inférieure posés sur la poignée en D avant livraison.

2. Placez la poignée en D sur le corps de l'arbre et audessus de la bride inférieure (Fig. 1). Placez-la à au moins 15,24 cm (6 po) de l’extrémité de la prise de l'arbre.

3. Maintenez d’un doigt chaque écrou hex dans le renfoncement de la bride inférieure. Commencez à visser à l’aide d’un grand tournevis à lame plate ou T-25 Torx. Ne serrez pas avant de régler le guidon.

4. Si elle a déjà été préinstallée, desserrez les quatre vis de fixation de la poignée en D juste assez pour pouvoir la déplacer.

INSTALLATION DU PROTECTEUR D'ACCESSOIRE DE COUPE

Suivez les instructions suivantes si le protecteur d'accessoire de coupe n'est pas installé sur l'appareil.

AVERTISSEMENT : pour éviter des blessures graves, n'utilisez jamais la désherbeuse sans protecteur d'accessoire de coupe.

1. Placez le protecteur d'accessoire de coupe sur le corps de l'arbre au-dessus de l'ensemble de bride (Fig. 3).

2. Enfoncez le protecteur d'accessoire de coupe sur le haut de l'accessoire de coupe, puis tournez-le jusqu’à ce que les trous à vis soient alignés et que le protecteur s’emboîte dans la poche encastrée (Fig. 4).

3. Installez les quatre (4) vis à l'aide d'un tournevis à empreinte cruciforme (Fig. 5).

5. Tenez l'appareil en position d’utilisation (Fig. 2), puis positionnez la poignée en D de manière à assurer une prise idéale.

6. Serrez les vis de bride uniformément jusqu'à bien fixer la poignée.

Figure 5

(4) vis

Bride inférieure

15,24 cm (6 po)

minimum

Poignée de

l'arbre

Poignée en D

Corps de

l'arbre

Commande

Marche/Arrêt Stop

Figure 1

Protecteur

d'accessoire de

coupe

Poche

encastrée

Corps de l'arbre

Collier de

serrage

Accessoire

de coupe

(4) vis

Figure 3

Figure 4

SECTION 4 : FONCTIONNEMENT DE LA DÉSHERBEUSE

AVERTISSEMENT : l'essence est extrêmement inflammable et les vapeurs qui s'en dégagent peuvent exploser si on y met le feu. Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le réservoir. Ne fumez pas en remplissant le réservoir. Éloignez toute source d'étincelles ou de flammes vives de la zone.

AVERTISSEMENT : enlevez le bouchon du réservoir lentement pour ne pas être blessé par les jets d'essence. Ne faites pas marcher l'appareil sans que le bouchon soit bien mis.

AVERTISSEMENT : ajoutez du carburant dans un lieu propre et bien aéré en plein air. Essuyez immédiatement tout déversement de carburant. Évitez de mettre le feu au carburant déversé. Ne démarrez pas le moteur avant dissipation des vapeurs de carburant.

REMARQUE : éliminez le vieux mélange de carburant

conformément aux règlements fédéral, provincial et municipal en vigueur.

MÉLANGE D'HUILE ET DE CARBURANT

En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Prenez soin d'utiliser de l’essence sans plomb fraîche et propre. Suivez à la lettre les instructions de mélange de carburant et d'huile.

Définition des carburants mélangés

Les carburants d'aujourd'hui sont souvent un mélange d'essence et d'oxygénés comme l'éthanol, le méthanol ou l'éther MTBE. Un carburant mélangé à l'alcool absorbe l'eau. Il suffit de 1 % d'eau pour séparer le carburant et l'huile. Cela forme de l’acide pendant le stockage. Si vous devez utiliser ce type de carburant, servez-vous de carburant frais (moins de 60 jours).

Usage de carburants mélangés

Si vous choisissez d'utiliser ou ne pouvez éviter d'utiliser un carburant mélangé, suivez les conseils suivants.

• Utilisez toujours un mélange de carburant frais selon le

manuel de l'utilisateur.

• Agitez toujours le mélange de carburant avant

d'alimenter l'appareil.

• Videz le réservoir et faites marcher le moteur jusqu'à

l’assécher avant d'entreposer l'appareil.

Utilisation d'additifs de carburant

La bouteille d'huile 2-temps livrée avec l’appareil contient un additif permettant d'empêcher la corrosion et de minimiser la formation de résidus de gomme. Nous vous recommandons d’utiliser ce type d’huile uniquement.

Si cela n’est pas disponible, utilisez une bonne huile 2-temps conçue pour les moteurs à 2-temps refroidis par air en y ajoutant un additif, tel que le stabilisant de gaz STA-BIL

ou un produit équivalent. Ajoutez 23 ml (0,8 oz) d'additif par 4 litres (1 gallon) de carburant selon les instructions du récipient. N'ajoutez JAMAIS d'additifs directement dans le réservoir de l'appareil.

MISE EN GARDE : pour assurer un bon

fonctionnement et une fiabilité maximale du

moteur, suivez à la lettre les instructions de

mélange d'huile et de carburant du

récipient d'huile 2-temps. L'emploi de

carburant mal mélangé peut endommager

le moteur sérieusement.

Mélangez soigneusement l'huile moteur 2-temps avec de l'essence sans plomb dans un bidon séparé. Utilisez un rapport 40/1 d'essence/huile. Ne les mélangez pas directement dans le réservoir de carburant. Voir le tableau ci-dessous pour les rapports de mélange d’essence et d’huile.

REMARQUE : 3,8 litres (1 gallon) d'essence sans plomb

mélangés avec une bouteille de 95 ml (3.2 oz) d'huile 2-temps donnent un rapport d’essence/huile de 40/1.

ESSENCE SANS PLOMB HUILE 2-TEMPS

4 LITRES + 95 ml

(1 GALLON US) (3.2 OZ.)

1 LITRE + 25 ml

RAPPORT DE MÉLANGE - 40/1

SECTION 5: INSTRUCTIONS DE DÉMARRAGE ET ARRÊT

INSTRUCTIONS DE DÉMARRAGE

AVERTISSEMENT :

faites marcher l’appareil dans un lieu extérieur bien aéré uniquement. Les fumées d'échappement d'oxyde de carbone peuvent être fatales dans un lieu confiné.

AVERTISSEMENT : évitez tout démarrage

accidentel. Tenez-vous en position de démarrage lorsque vous tirez la corde de démarrage (Fig. 8). L'opérateur et l'appareil doivent tous deux être en position stable pour éviter des blessures graves.

Pour éviter tout risque de blessure, vérifiez la bonne installation de l'accessoire avant le démarrage de l'appareil.

1. Mélangez l'essence avec l'huile. Remplissez le réservoir avec le mélange d'essence et d'huile. Voir Instructions de mélange d'huile et de carburant.

2. Mettez la commande Marche/Arrêt Stop en position MARCHE (I) (Fig. 6).

3. Enfoncez complètement la poire d'amorçage et relâchez-la lentement 10 fois de suite. Vous devriez voir du carburant dans la poire (Fig. 7). Si vous ne voyez rien, appuyez jusqu'à ce que le carburant apparaisse.

4. Poussez le levier EZ-StartMCvers la gauche jusqu'à ce qu'il émette un déclic et se verrouille (Fig. 7).

5. L'appareil étant prêt à démarrer (Fig. 8), N'APPUYEZ PAS SUR LA MANETTE DES GAZ et tirez brusquement sur la corde de démarrage 5 fois de suite, le levier EZ-StartMCétant tourné vers la gauche. Si le moteur essaie de démarrer avant le cinquième tir, passez à l'étape 6. Si le moteur ne démarre pas, retournez à l’étape 3.

REMARQUE : au démarrage, le levier EZ-Start

se dégage automatiquement lorsqu'on appuie sur la manette des gaz.

REMARQUE : Si la température extérieure ou la

température de moteur excéde 90ºF et le moteur ne démarre pas après avoir tiré le cordon à 5 reprises, appuyez à fond sur la manette des gaz et tirez le cordon de démarrage énergiquement de 3 fois à 8 fois. Le moteur devrait démarrer après avoir tiré le cordon plusieurs fois.

6. Appuyez sur la manette des gaz pendant 5 à 10 secondes pour réchauffer le moteur. Le levier EZStartMCdevrait se dégager automatiquement (Fig. 7).

REMARQUE : Si le moteur cale avant d’appuyer sur la

manette des gaz, appuyez sur cette dernière et tirez le cordon de démarrage jusqu’à ce que la débroussailleuse démarre.

REMARQUE : Si le moteur cale lorsque la manette des

gaz est enfoncée, retournez à l’étape 4.

REMARQUE : Pour mettre en marche un moteur chaud,

commencez à l'étape 4.

Figure 6

Figure 7

Figure 8

Commande

Marche/Arrêt Stop

Démarrage

/Marche (I)

Stop/Arrêt (O)

Poire

d'amorçage

Corde de

démarrage

Manette des gaz

Levier EZ-

Start

Manette des gaz

INSTRUCTIONS D'ARRÊT

1. Relâchez la manette des gaz (Fig. 8). Laissez le moteur refroidir au ralenti.

2. Mettez la commande Marche/Arrêt Stop en position

ARRÊT (O) (Fig. 6).

F10

SECTION 6: MODE D’EMPLO

FONCTIONNEMENT DU EZ-Link

Le système EZ-LinkMCpermet d'utiliser ces accessoires optionnels :

Souffleuse/aspirateur . . . . . . . . . . . . . . . . . . . . . BV720r

Cultivateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Coupe-bordure . . . . . . . . . . . . . . . . . . . . . . . . . . LE720r

Taille-haies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HS720r

Souffleuse (à neige) . . . . . . . . . . . . . . . . . . . . . . . ST720r

Désherbeuse à arbre droit . . . . . . . . . . . . . . . . . SS725r

Élagueuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TP720r

Turbosouffleuse . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Retrait de l'accessoire de coupe ou autre

1. Dévissez le bouton vers la gauche (Fig. 9).

2. Appuyez sur le bouton de déclenchement et maintenez-le enfoncé (Fig. 9).

3. Tenez fermement le corps de l'arbre supérieur et retirez l'accessoire de coupe ou autre du coupleur EZ-LinkMC.

Installation de l'accessoire de coupe ou autre

NOTE : pour faciliter l'installation ou le retrait

d'accessoires, placez l'appareil au sol ou sur un établi.

1. Dévissez le bouton vers la gauche (Fig. 9).

2. Tenez fermement l'accessoire et enfoncez-le tout droit dans le coupleur EZ-LinkMC(Fig. 10).

NOTE : aligner le bouton de déclenchement avec le

renfoncement-guide facilitera l'installation (Fig. 9).

3. Serrez le bouton en le tournant à droite (Fig. 11).

Coupleur EZ-Link

Bouton de déclenchement

Renfonce-

ment-guide

Bouton

Trou principal

Corps de l'arbre

supérieur

Corps de l'arbre

inférieur

Bouton de déclenchement

Trou de coupe de

bordures de 90°

Trou de coupe

de bordures

de 180°

Bouton

Pour couper les bordures à l’aide de la tête d'accessoire de coupe sur les modèle EZ-LinkMC, verrouillez le bouton de déclenchement de l'accessoire de coupe dans le

trou de 90° ou de 180° (Fig. 11).

Coupleur EZ-Link

Figure 9

Figure 10

Figure 11

MISE EN GARDE : verrouillez le bouton de déclenchement dans le trou principal et vissez bien le bouton avant de faire marcher l'appareil.

MISE EN GARDE : l'accessoire de coupe et autres ajouts du système EZ-Link

doivent utiliser le trou principal sauf indication contraire de leurs manuels. L'utilisation du mauvais trou pourrait causer des blessures graves ou endommager l'appareil.

AVERTISSEMENT : veuillez bien assimiler le manuel des accessoires avant utilisation.

AVERTISSEMENT : pour éviter des blessures graves, éteignez l'appareil avant d'enlever ou d'installer des accessoires.

F11

SECTION 6: MODE D’EMPLO

TENUE DE LA DÉSHERBEUSE

AVERTISSEMENT :

portez toujours des protections (yeux, oreilles, pieds et corps) pour diminuer les risques de blessures durant l'utilisation de l'appareil.

Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 12). Vérifiez les points suivants :

• L'opérateur porte une visière et des vêtements appropriés.

• Le bras droit est légèrement plié et la main tient l'arbre par sa prise.

• Le bras gauche est droit et la main tient la poignée en D.

• L'appareil est au niveau de la ceinture.

• L'accessoire de coupe est parallèle au sol et touche facilement la végétation sans que l'opérateur ne doive se pencher.

RÉGLAGE DE LA LONGUEUR DU FIL

L'accessoire de coupe Bump HeadMCvous permet de donner du fil sans arrêter le moteur. Pour avoir plus de fil, tapez doucement l'accessoire de coupe sur le sol (Fig. 13) tout en faisant marcher la désherbeuse à haut régime.

REMARQUE : gardez toujours le fil bien déroulé. Il

devient plus difficile de donner du fil à mesure que le fil de coupe se raccourci.

Chaque fois que vous donnez un coup sur la tête, vous déroulez environ 25,4 mm (1 po) de fil. La lame du protecteur d'accessoire de coupe est conçue pour couper le fil à la bonne longueur si vous déroulez trop de fil.

REMARQUE : ne posez pas la tête Bump HeadMCsur le

sol lorsque l’appareil est en marche.

MISE EN GARDE : n'enlevez et n'altérez

pas l'ensemble de la lame coupante. Un excès de fil surchauffera l'appareil. Ceci pourrait causer des blessures graves ou endommager l'appareil.

Le fil peut se briser dans les cas suivants :

•Happement de corps étrangers

• Usure normale du fil

• Coupe de mauvaises herbes épaisses à longues tiges

• Forcer le fil dans des objets comme des murs ou des poteaux de clôture

CONSEILS POUR BIEN DÉSHERBER

• Pour bien désherber, faites fonctionner l’appareil à plein gaz.

• Le bon angle pour l'accessoire de coupe est parallèle au sol.

• Ne forcez pas l'accessoire. Coupez avec la pointe du fil (surtout le long des murs). Utiliser plus que la pointe diminue l'efficacité de la coupe et peut surcharger le moteur.

•Coupez de l'herbe mesurant plus de 20 cm (8 po) en procédant de haut en bas par petits incréments pour éviter d'user le fil prématurément ou de freiner le moteur.

• Coupez de droite à gauche chaque fois que possible. Cela améliore l'efficacité de coupe de l'appareil et les résidus de coupe sont projetés loin de l'opérateur.

• Déplacez lentement la désherbeuse dans et hors de la zone de coupe à la hauteur voulue. Procédez d'avant en arrière ou d'un côté à l'autre. Les coupes de longueur plus courte donnent les meilleurs résultats.

• Ne désherbez que lorsque l'herbe et les mauvaises herbes sont sèches.

• La durée de vie de votre fil de coupe dépend

• de l’application des techniques de coupe précédentes

• du type de végétation à couper

• du lieu de coupe

Par exemple, le fil s'use plus vite si vous coupez le long d'un mur de fondation que si vous coupez autour d'un arbre.

COUPE DÉCORATIVE

La coupe décorative consiste à déblayer la végétation autour des arbres, des bornes, des clôtures, etc.

Tournez entièrement l'appareil de manière à ce que l'accessoire de coupe soit à un angle de 30° par rapport au sol (Fig. 14).

Figure 12

Figure 13

Pour de meilleurs résultats, tapez la tête Bump HeadMC sur un sol dégagé ou dur. Si vous donnez du fil dans un lieu d'herbe haute, vous risquez de caler le moteur. Gardez toujours le fil bien déroulé. Il devient plus difficile de donner du fil à mesure que le fil de coupe se raccourci.

Figure 14

F12

SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

AVERTISSEMENT : pour éviter tout accident, n’effectuez jamais l’entretien ou des réparations quand l’appareil fonctionne. Effectuez-les toujours lorsqu’il est froid. Débranchez le câble de la bougie pour prévenir la mise en route.

REMARQUE : certaines procédures d'entretien

nécessitent des compétences ou des outils particuliers. Si vous n'êtes pas sûr de pouvoir les entreprendre, emmenez votre appareil dans un atelier, chez un technicien ou un concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.

PROGRAMME D'ENTRETIEN

L'entretien doit respecter la fréquence indiquée dans le tableau ci-dessous. Il doit également faire partie de toute mise au point saisonnière.

REMARQUE: l'entretien, le remplacement ou la

réparation des dispositifs et systèmes antipollution peuvent être effectués par tout atelier, technicien ou concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.

Afin d’assurer une performance optimale du moteur, il est conseillé d’examiner l’orifice d’échappement du moteur après 50 heures de fonctionnement. Si vous remarquez une perte de tours par minute, une pauvre performance ou un manque général d’accélération, cet entretien peut s’avérer nécessaire. Si vous pensez que le moteur a besoin de ce type d’inspection, apportez-le pour réparation auprès d’un atelier, technicien ou concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air. N’essayez PAS de le faire vous-même car un endommagement du moteur pourrait résulter de la présence d’impuretés provenant du nettoyage de l’orifice.

FRÉQUENCE ENTRETIEN REQUIS RÉFÉRENCE

Avant démarrage Remplissez le réservoir du mélange d'essence/huile approprié Page F8 Toutes les 10 heures Nettoyez le filtre à air et lubrifiez-le de nouveau Page F15

Toutes les 25 heures

Vérifiez le pare-étincelles et nettoyez-le Vérifiez l'état de la bougie et l'écartement des électrodes

Page F16 Page F18

Toutes les 50 heures

Examinez l’orifice d’échappement et l’écran pare-étincelles pour détecter tout bouchage ou obstruction, afin d’assurer des niveaux de performance maximum.

Page F16

INSTALLATION DU FIL

Utilisez toujours un fil de remplacement Genuine Factory PartsMCd'origine de 2,03 mm (0,080 po). Un autre fil pourrait surchauffer ou endommager le moteur.

AVERTISSEMENT : n'utilisez jamais de fil,

de chaîne ou de cordon à renfort métallique car ils peuvent se briser et se transformer en projectiles dangereux.

Vous pouvez remplacer le fil de deux façons :

• Rembobinez du fil neuf dans le moulinet intérieur

• Installez un moulinet intérieur pré-enroulé

Rembobiner le fil neuf sur le moulinet intérieur

REMARQUE : il est inutile d'enlever le bouton de butée

pour installer un fil neuf.

1. Découpez deux morceaux de fil de 2,03 mm (0,080 po) de 3 m (10 pi) de long.

2. Alignez la flèche du moulinet intérieur avec celle de la bobine extérieure (Fig. 15).

AVERTISSEMENT: utilisez toujours la bonne longueur de fil lorsque vous posez le fil sur l'appareil. Le fil risque de ne pas se dérouler correctement s'il est trop long.

SpeedSpoolMDvu de haut

Bobine

extérieure

Flèches

Moulinet

intérieur

Bouton de butée

Figure 15

F13

SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

3. Tirez le vieux fil des trous de chargement et de blocage du fil (Fig. 16 et 17).

4. Insérez un morceau de fil dans l'un des deux œillets de la bobine extérieure. Enfoncez-le dans le trou de chargement du moulinet intérieur (Fig. 16). Ne pliez pas le fil en l'insérant dans l'œillet.

Fil

Trou de chargement du fil

Œillet

5. Insérez le fil dans le trou de blocage. N'enfoncez pas le fil de plus de 12,7 mm (1/2 po) dans le trou. S'il est inséré correctement, le fil forme une petite boucle (Fig. 17).

6. Tirez le fil de la bobine extérieure jusqu'à ce qu'il soit bien serré contre le moulinet intérieur (Fig. 18).

Trou de blocage du fil

9. Si le rembobinage du fil devient difficile ou si le fil se coince, tirez-en les extrémités de la bobine. Continuez de rembobiner le moulinet intérieur vers la gauche (Fig. 20).

7. Répétez les procédures 4-6 pour le second morceau de fil.

8. Tenez la bobine extérieure. Rembobinez le moulinet intérieur vers la gauche jusqu'à ce qu'il ne reste plus qu'environ 102 mm (4 po) de fil (Fig. 19).

REMARQUE :ne rembobinez pas le moulinet intérieur

avant de poser le second fil.

Installation d'un moulinet pré-enroulé

1. Retirez le bouton de butée, le ressort et le joint en mousse en tournant le bouton de butée à gauche (Fig. 21).

Bouton de butée

Joint en mousse

Ressort

Moulinet intérieur

Figure 17

Figure 21

Figure 18

Figure 20

Figure 16

Figure 19

F14

SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

4. Maintenez le moulinet intérieur et installez le bouton de butée, le ressort, et le joint en mousse en poussant le bouton de butée vers le bas et en le tournant à droite. Saisissez les extrémités et tirez fermement pour dégager le fil des fentes de retenue du moulinet intérieur (Fig. 20).

Déroulement du moulinet intérieur

Si le SpeedSpoolMDne déroule pas le fil correctement, tirez fermement les extrémités du fil loin de la bobine (Fig. 20). Si cela ne suffit pas, suivez les instructions de

Nettoyage du SpeedSpoolMDci-dessous.

2. Retirez de la bobine extérieure le vieux moulinet intérieur avec son fil.

3. Insérez les extrémités du fil du moulinet intérieur neuf dans les œillets de la bobine extérieure (Fig. 22). Enfoncez le moulinet intérieur neuf, flèche vers le haut, dans la bobine extérieure.

Nettoyage du SpeedSpool

Le nettoyage du SpeedSpoolMDpeut s'avérer nécessaire

• Pour retirer du fil coincé ou trop long,

• Si le SpeedSpoolMDdevient difficile à rembobiner ou

s'il ne fonctionne pas correctement lorsque vous tapez sa tête sur le sol,

1. Tenez la bobine extérieure et dévissez le bouton de butée à gauche (Fig. 23).

2. Tirez le bouton de butée, le ressort et le joint en mousse (Fig. 21).

3. Retirez de la bobine extérieure le moulinet intérieur avec son fil (Fig. 22).

Moulinet

intérieur

REMARQUE: le moulinet intérieur doit être

complètement sec avant de le réinstaller dans la bobine extérieure. Ne lubrifiez pas le moulinet intérieur ni la bobine extérieure.

6. Placez le moulinet intérieur dans la bobine extérieure.

7. Placez le bouton de butée, le ressort et le joint en mousse dans la bobine extérieure (Fig. 21).

8. Serrez le bouton de butée en appuyant dessus et en tournant à droite.

9. Posez le fil neuf tel qu'indiqué dans Installation du fil

de SpeedSpoolMD.

4. Retirez tout le fil du moulinet intérieur avant de nettoyer. Enlevez tout débris ou trace d'herbe du bouton, du ressort, du moulinet et du joint en mousse. Lavez le moulinet intérieur avec de l'eau tiède savonneuse (Fig. 24).

5. Nettoyez l'axe et la surface intérieure de la bobine extérieure. Pour nettoyer l'axe dissimulé sous le plongeur, appuyez sur celui-ci (Fig. 25). Enlevez toute trace de saleté et de débris de l'axe.

Axe

Plongeur

Figure 25

Figure 24

Figure 23

Figure 22

F15

ENTRETIEN DU FILTRE À AIR

Retrait du couvercle du filtre à air/silencieux

AVERTISSEMENT :

pour éviter des blessures graves, éteignez toujours l'appareil et laissez-le refroidir avant tout nettoyage ou entretien.

1. Retirez les quatre (4) vis retenant le couvercle du filtre à air/silencieux (Fig. 26). Servez-vous d'un tournevis à lame plate ou à mèche no. 20 Torx.

3. Retirez le couvercle du moteur. Ne forcez pas.

Nettoyage du filtre à air

AVERTISSEMENT :

pour éviter des blessures graves, éteignez toujours l'appareil et laissez-le refroidir avant tout nettoyage ou entretien.

Nettoyez et relubrifiez le filtre à air à toutes les 10 heures de fonctionnement. C'est l'un des éléments les plus importants pour l'entretien. Si vous n'en faites pas l'entretien, cela ANNULERA la garantie.

1. Retirez le couvercle du filtre à air/silencieux. Voir la section Retrait et installation du couvercle du filtre à

air/silencieux.

SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

Filtre à air

Intérieur du couvercle du

silencieux

Figure 28Figure 27

Figure 26

Vis

Levier EZ-

Start

2. Retournez le couvercle et inspectez l'intérieur pour repérer le filtre à air. Retirez le filtre à air de l'intérieur du couvercle du filtre à air/silencieux (Fig. 27).

3. Lavez le filtre dans un mélange d'eau et de détergent (Fig. 28). Rincez le filtre abondamment. Essorez l'excédent d'eau. Laissez sécher complètement.

4. Appliquez assez d'huile propre SAE 30 pour enduire légèrement le filtre (Fig. 29).

5. Pressez le filtre pour répartir et drainer l'excédent d'huile (Fig. 30).

6. Replacez le filtre à air à l'intérieur du couvercle du filtre à air/silencieux (Fig. 27).

Figure 30Figure 29

F16

SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

REMARQUE : l'utilisation de l'appareil sans filtre à air et

sans couvercle du filtre à air/silencieux ANNULERA la garantie.

Réinstallation du couvercle du filtre à air/silencieux

1. Placez le couvercle du filtre à air/silencieux sur l'endos du carburateur et du silencieux. Alignez les trous à vis.

2. Insérez les quatre (4) vis dans les trous du filtre à air/couvercle du silencieux (Fig. 26) et vissez sans trop serrer.

ENTRETIEN DU PARE-ÉTINCELLES

1. Retirez le couvercle du filtre à air/silencieux. Voir

Retrait du couvercle du filtre à air/silencieux.

2. Repérez le devant du silencieux et les deux (2) boulons qui le retiennent au moteur (Fig. 31). Retirez les deux (2) boulons à l'aide d'un tournevis à lame plate, d'une douille de 5/16 po ou d'un tourne-écrou. Retirez le silencieux du moteur.

3. Retournez le silencieux vers l'arrière et repérez le joint d'échappement. Retirez le joint d'échappement (Fig. 31).

REMARQUE : si le joint d'échappement est déchiré ou

endommagé, remplacez-le par un joint neuf avant de réassembler le silencieux.

4. Soulevez soigneusement le pare-étincelles de son trou à l'aide d'un petit tournevis à lame plate (Fig. 32). Retirez le pare-étincelles du silencieux.

5. Nettoyez le pare-étincelles à l'aide d'une brosse métallique. Remplacez-le s'il est endommagé ou si vous n'arrivez pas à le nettoyer complètement (Fig. 32).

6. Replacez le pare-étincelles en l'enfonçant dans son trou à l'arrière du silencieux. Assurez-vous qu'il est bien fixé contre le silencieux et qu'il n'est pas soulevé.

7. Placez le joint d'échappement contre l'arrière du silencieux. Alignez les trous de boulon du joint d'échappement avec les trous de boulon du silencieux. Tout en maintenant le joint d'échappement en place, insérez les boulons sur le devant du silencieux (Fig. 31).

8. Placez le silencieux, joint d'échappement en place et boulons insérés, contre le moteur en alignant les trous de boulon. Serrez les boulons pour bien fixer le silencieux au moteur.

Si vous utilisez une clé dynamométrique, vissez avec les valeurs de couple suivantes: 80-90 po•lb (9-10,2 N•m).

AVERTISSEMENT :

si le silencieux n’est pas solidement assujetti, il risque de tomber et d’endommager l’outil et de causer des blessures graves.

9. Replacez le couvercle du filtre à air/silencieux.

Silencieux - Partie avant

Silencieux - Partie arrière

Boulons

Pare-étincelles

Silencieux - Partie arrière

Pare-

étincelles

Tournevis à

lame plate

Pare-étincelles

Joint

d'échappement

Figure 32

Figure 31

F17

SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

RÉGLAGE DU CARBURATEUR

Le régime ralenti du moteur est réglable par le couvercle du filtre à air/silencieux (Fig. 33).

REMARQUE : des réglages non soigneux peuvent

endommager sérieusement l'appareil. Les réglages de carburateur doivent être faits par un concessionnaire agréé.

Vérification du mélange de carburant

En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Videz, puis remplissez le réservoir de carburant frais et bien mélangé avant d'effectuer des réglages. Voir

Informations sur l'huile et le carburant.

Nettoyage du filtre à air

L'état du filtre à air est très important pour le fonctionnement de l'appareil. Un filtre à air sale restreint le débit d'air et affecte le mélange de carburant/air. On confond cela souvent avec un mauvais réglage du carburateur. Vérifiez l'état du filtre à air avant de régler la vis de réglage de ralenti. Voir Entretien du filtre à air.

Réglage du ralenti

AVERTISSEMENT: il se peut que l'accessoire de coupe tourne pendant un réglage de la vitesse du ralenti. Portez des vêtements protecteurs et respectez toutes les consignes de sécurité pour éviter des blessures graves.

Si le moteur ne se met toujours pas au ralenti après vérification du mélange de carburant et du nettoyage du filtre à air, réglez la vis de ralenti comme suit:

1. Démarrez le moteur et laissez-le tourner à haut régime pendant une minute pour se réchauffer. Voir les Instructions de démarrage et d'arrêt.

2. Relâchez le levier d'accélérateur et laissez le moteur au ralenti. Si le moteur s'arrête, insérez un petit tournevis à embout cruciforme ou à tête plate dans le trou du couvercle du filtre à air/silencieux (Fig. 33). Vissez la vis de ralenti de 1/8 de tour à la fois (selon le besoin) jusqu'à ce que le moteur se mette bien au ralenti.

Vis de réglage

de ralenti

REMARQUE : l'accessoire de coupe ne devrait pas

tourner lorsque le moteur est au ralenti.

3. S'il tourne, dévissez la vis de ralenti de 1/8 de tour à la fois (selon le besoin) pour réduire la vitesse de ralenti.

La vérification du mélange de carburant, le nettoyage du filtre à air et le réglage de la vis de ralenti devraient résoudre la plupart des problèmes de moteur.

Dans le cas contraire et si :

• le moteur ne se met pas au ralenti

• le moteur hésite ou se cale lors d'une accélération

• le moteur perd de la puissance

faites régler le carburateur par un concessionnaire agréé.

AVERTISSEMENT: une fois l'appareil éteint,

assurez-vous que l'accessoire de coupe est arrêté avant de poser l'appareil pour éviter des blessures graves.

Figure 33

F18

SECTION 7: INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

REMPLACEMENT DE LA BOUGIE

Utilisez une bougie Champion RDJ7Y (ou un modèle équivalent). L'écartement correct est de 0,5 mm (0,020 po). Retirez la bougie après 25 heures de fonctionnement et vérifiez son état.

1. Arrêtez le moteur et laissez-le refroidir. Saisissez fermement le capuchon de la bougie et retirez-le de la bougie.

2. Nettoyez toute saleté de la bougie. Retirez la bougie de la culasse en tournant la douille de 5/8 po à gauche.

3. Si la bougie est fendillée, encrassée ou sale, remplacez-la. Réglez l'écartement à 0,5 mm

(0,020 po) à l'aide d'une jauge d'épaisseur (Fig. 34).

MISE EN GARDE : évitez de sabler, gratter

ou nettoyer les électrodes car de la saleté dans le moteur pourrait endommager le cylindre.

4. Installez la bougie avec un écartement correct dans la culasse en tournant la douille de 5/8 po à droite jusqu'à la bien visser.

Si vous utilisez une clé dynamométrique, vissez avec les valeurs de couple suivantes :

110-120 po•lb (12,3-13,5 N•m). Évitez de trop serrer.

NETTOYAGE

AVERTISSEMENT : pour éviter des blessures graves, éteignez toujours l'appareil et laissez-le refroidir avant tout nettoyage ou entretien.

Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse. N'utilisez pas de détergents concentrés. Les nettoyants ménagers contenant des huiles aromatiques tel que le pin et le citron, et les solvants tel que le kérosène peuvent endommager le boîtier ou la poignée en plastique. Essuyez toute trace d'humidité à l'aide d'un tissu doux.

ENTREPOSAGE

•Ne rangez jamais l'appareil plein de carburant dans un lieu où les vapeurs peuvent atteindre une flamme vive ou des étincelles.

• Laissez le moteur se refroidir avant de l'entreposer.

• Rangez l'appareil dans un lieu verrouillé pour éviter toute utilisation ou accident indésirable.

• Rangez l'appareil dans un lieu sec et bien aéré.

• Rangez l'appareil hors de la portée des enfants.

ENTREPOSAGE DE LONGUE DURÉE

Si vous comptez entreposer l'appareil pendant une longue période, appliquez la procédure suivante :

1. Videz tout le carburant du réservoir dans un récipient

contenant le même mélange 2-temps. N'utilisez pas de carburant stocké pendant plus de 60 jours. Éliminez le vieux mélange de carburant conformément aux règlements fédéral, provincial et municipal en vigueur.

2. Démarrez le moteur, puis laissez-le tourner jusqu'à

ce qu'il cale. Cela permet de s'assurer que le carburateur s'est vidé de son carburant.

3. Laissez le moteur refroidir. Retirez la bougie et versez

environ 30 ml (1 oz) d'huile moteur ou d'huile moteur 2-temps de qualité dans le cylindre. Tirez lentement sur la corde de démarrage pour bien distribuer l'huile. Replacez la bougie.

REMARQUE : retirez la bougie et videz toute l'huile du

cylindre avant de mettre en marche la désherbeuse après une période d'entreposage.

4. Nettoyez soigneusement l'appareil et vérifiez qu'il ne

comporte pas de pièces desserrées ou endommagées. Réparez ou remplacez les pièces endommagées, puis serrez les vis, écrous et boulons desserrés. L'appareil est alors prêt pour l'entreposage.

TRANSPORT

• Laissez le moteur refroidir avant le transport.

• Attachez bien l'appareil lors du transport.

•Videz tout le carburant de l’appareil.

• Serrez le bouchon du réservoir avant le transport.

0,5 mm

(0,020 po)

ACCESSOIRES/PIÈCES DE RECHANGE

Huile 2-temps . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147543

Bougie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 610311

Pare-étincelles . . . . . . . . . . . . . . . . . . . . . . . . . . . .182747

Fil de remplacement . . . . . . . . . . . . . . . . . . . . . . . 181472

Cartouche de fil de remplacement . . . . . . . . . . . . 181460

Ressort du moulinet intérieur . . . . . . . . . . . . . . . . 181465

Bobine extérieure . . . . . . . . . . . . . . . . . . . . . . . . . 181457

Moulinet intérieur . . . . . . . . . . . . . . . . . . . . . . . . . 181464

Bouton de butée . . . . . . . . . . . . . . . . . . . . . . . . . 181468

Bouchon du carburant . . . . . . . . . . . . . . . . . . . . . 180000

Bandoulière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 682075

Vous pouvez vous procurer ces pièces de rechange auprès de votre concessionnaire agréé.

Figure 34

F19

SECTION 8 : GUIDE DE DÉPANNAGE

Si vous avez besoin d'aide, contactez votre concessionnaire agréé

Problème Causes possibles Solution

LE MOTEUR

REFUSE DE

DÉMARRER

• La commande Marche/Arrêt Stop est en position STOP

• Réservoir de carburant vide

• La poire d'amorçage n'a pas été pressée assez fort

• Moteur noyé

•Carburant vieux ou mal mélangé

• Bougie encrassée

• Pare-étincelles colmaté

• Le levier EZ-StartMCn’était pas dans la bonne poition

• Mettez-la en position de DÉMARRAGE

• Remplissez le réservoir de carburant

• Pressez-la complètement et lentement de 10 fois

• Appliquez procéd. de démar. avec levier d'étrangleur en position MARCHE

• Drainez le réservoir de carburant / Ajoutez un mélange de carburant frais

• Nettoyez-la ou remplacez-la

• Nettoyez ou remplacez le pare-étincelles

• Bougez le levier pour démarrer

LE MOTEUR REFUSE DE SE METTRE AU RALENTI

• Filtre à air bouché

• Carburant vieux ou mal mélangé

• Mauvais réglage du carburateur

• Nettoyez-le ou remplacez-le

• Drainez le réservoir de carburant / Ajoutez un mélange de carburant frais

• Voir Régales du Carburateur dans la Section 7

LE MOTEUR

REFUSE

D’ACCÉLÉRER

• Carburant vieux ou mal mélangé

• Mauvais réglage du carburateur

• Accessoire de coupe engorgé d'herbes l'accessoire

• Filtre à air sale

• Pare-étincelles colmaté

• Drainez le réservoir de carburant / Ajoutez un mélange de carburant frais

• Voir Régales du Carburateur dans la Section 7

• Arrêtez le moteur et nettoyez l'accessoire

• Nettoyez-le ou remplacez-le

• Nettoyez ou remplacez le pare-étincelles

LE MOTEUR

MANQUE DE

PUISSANCE OU

SE CALE

DURANT LA

COUPE

• Carburant vieux ou mal mélangé

• Mauvais réglage du carburateur

• Bougie encrassée

• Pare-étincelles colmaté

• Drainez le réservoir de carburant / Ajoutez un mélange de carburant frais

• Voir Régales du Carburateur dans la Section 7

• Nettoyez-la ou remplacez-la

• Nettoyez ou remplacez le pare-étincelles

L’ACCESSOIRE

DE COUPE NE

FAIT PAS

AVANCER LE

FIL

• Accessoire de coupe engorgé d'herbes l'accessoire

• Accessoire de coupe mal aligné

• Moulinet intérieur bloqué

• Tête de coupe sale

• Fil soudé

• Fil tordu durant la recharge

• Quantité insuffisante de fil exposée

• Arrêtez le moteur et nettoyez l'accessoire

• Chargez du fil neuf

• Remplacez le moulinet

• Nettoyez le moulinet intérieur et la bobine extérieure

• Démontez et déposez la partie soudée, et rembobinez le fil

• Démontez, puis rembobinez le fil

• Enfoncez le bouton de butée et tirez le fil jusqu’à en extraire 102 mm (4 po) à l’extérieur de l’accessoire de coupe

LE FIL DE

COUPE

AVANCE DE

MANIÈRE

INCONTRÔLÉE

• Le cliquet de l’accessoire de coupe est usé ou cassé

• Démontez et vérifiez le cliquet, et remplacez-le au besoint

F20

SECTION 9: CARACTERISTIQUES

Moteur*

Arbre D'entrainement et Accessoire de Coupe*

*Toutes les spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

Type de moteur............................................................................................................................. Refroidi par air, 2-temps

Course .................................................................................................................................................. 31,75 mm (1,25 po)

Cylindrée...................................................................................................................................................... 31 cc (1,9 po3)

Régime de fonctionnement............................................................................................................................ 7.200+ tr/min

Régime ralenti ....................................................................................................................................... 2.800 - 4.400 tr/min

Type d'allumage................................................................................................................................................ Électronique

Contact d'allumage........................................................................................................................... Interrupteur à berceau

Écartement de la bougie......................................................................................................................... 0,5 mm (0,020 po)

Lubrification ................................................................................................................................... Mélange carburant/huile

Rapport carburant/huile................................................................................................................................................. 40:1

Carburateur.............................................................................................................................. Membrane, toutes positions

Démarreur.................................................................................................................................. Rembobinage automatique

Silencieux....................................................................................................................................... Chicane avec protection

Accélérateur.................................................................................................................................................. Rappel manuel

Capacité du réservoir de carburant............................................................................................................ 400 ml (13.5 oz)

Logement de l'arbre d'entraînement ................................................................................................................... Tube acier

Manette des gaz.......................................................................................................................... Détente à portée du doigt

Poids de l’appareil (à vide, avec accessoire de coupe et protecteur, et poignée en D).......................................... 6 (13 lb)

Mécanisme de coupe ...........................................................................................SpeedSpool

tête de coupe à deux fils

Bandoulière............................................................................................................................................................ Facultatif

Diamètre de la bobine de fil......................................................................................................................... 76,2 mm (3 po)

Diamètre du fil....................................................................................................................................... 2,03 mm (0,080 po)

Diamètre du chemin de coupe.................................................................................................................. 43,18 cm (17 po)

F21

Garantie portant sur les normes antipollution de l'EPA

Vos droits et obligations en vertu de cette garantie

La Environmental Protection Agency et MTD LLC (MTD) ont le plaisir de présenter la garantie du dispositif antipollution des petits moteurs à usage tout-terrain datant de 2002 et au-delà. Les nouveaux petits moteurs à usage tout-terrain doivent être conçus, construits et équipés pour être conformes aux strictes normes anti-smog. Yard Man doit garantir le système de contrôle des émissions de votre petit moteur à usage tout-terrain pendant les périodes de temps indiquées ci-dessous à condition que le moteur n'ait pas souffert d'abus, de négligence ou fait l'objet d'un mauvais entretien.

Votre dispositif antipollution peut inclure des pièces diverses tel que le carburateur ou un système d'injection, le dispositif d'allumage et un convertisseur catalytique. Il pourrait aussi inclure des tuyaux, courroies, connecteurs et autres ensembles de pièces relatives aux émissions.

Advenant une situation couverte par la garantie, Yard Man réparera votre petit moteur à usage tout-terrain sans frais

aucun y compris le diagnostic, les pièces et la main d'œuvre.

Les moteurs à usage tout-terrain datant de 2002 et plus sont garantis pendant deux ans. Si une pièce de votre moteur

relative aux émissions devenait défectueuse, Yard Man la réparera ou la remplacera.

Responsabilités du propriétaire en vertu de cette garantie

• En tant que propriétaire d'un petit moteur à usage tout-terrain, vous êtes responsable des entretiens requis indiqués dans votre manuel de l'utilisateur. Yard Man recommande que vous conserviez tous les reçus d'entretien de votre petit moteur à usage tout-terrain. Yard Man ne peut toutefois réfuter votre garantie juste parce que vous n'avez pas les reçus ou si vous ne veillez pas à ce que les travaux d'entretien prévus soient effectués.

• En tant que propriétaire d'un petit moteur à usage tout-terrain, sachez que Yard Man peut refuser de vous couvrir sous garantie si votre moteur ou si une pièce sont défaillants pour cause d'abus, de négligence, d'entretien incorrect ou de modifications non autorisées.

• Il vous incombe de présenter votre petit moteur à usage tout-terrain à un centre de service agréé Yard Man dès que le problème fait son apparition. Les réparations sous garantie doivent être achevées dans une durée de temps raisonnable ne dépassant en aucun cas 30 jours.

Si vous avez des questions au sujet de vos droits et responsabilités en vertu de cette garantie, appelez le 1-800-345-8746.

Garantie du fabricant

• La période de garantie commence à la date où le moteur ou l'équipement est livré à l'acheteur au détail.

• Le fabricant garantit au propriétaire initial et à chaque acheteur subséquent que le moteur est libre de défauts de matériaux et de vices de fabrication pouvant provoquer la défaillance d'une pièce garantie pendant une période de deux ans

• Toute réparation ou remplacement d'une pièce garantie devra être effectué sans aucun frais au compte du propriétaire par un

centre de service Yard Man agréé. Pour connaître le centre le plus proche de vous, veuillez contact Yard Man à : 1-800-345-

8746.

• Toute pièce garantie dont le remplacement n'est pas prévu dans le cadre des entretiens requis, ou dont uniquement une inspection normale est prévue selon le principe de "réparation ou remplacement au besoin", est garantie pendant la période de garantie. Toute pièce garantie dont le remplacement est prévu dans le cadre des entretiens requis sera garantie pendant la période de temps allant jusqu'à la date du premier remplacement prévu pour cette pièce.

• Le propriétaire ne subira pas de frais relatifs à un travail de diagnostic qui conclut que la pièce garantie est défectueuse si le travail de diagnostic a été effectué chez un centre de service Yard Man agréé.

• Le fabricant est responsable de tous les dommages occasionnés aux autres composants du moteur par la défaillance d'une pièce encore sous garantie.

• Les défaillances causées par l'abus, la négligence ou un mauvais entretien ne sont pas couvertes par cette garantie.

• L'utilisation d'un ajout ou de pièces modifiées peut justifier le refus d'une réclamation au titre de la garantie. Le fabricant n'est pas responsable des défaillances des pièces garanties découlant de l'utilisation d'ajouts ou de pièces modifiées.

• Pour déposer une réclamation, adressez-vous au centre de service Yard Man agréé le plus proche. Les services ou réparations sous garantie sont offerts par tous les centres de service Yard Man agréés.

• Toutes les pièces de rechange approuvées par le fabricant peuvent être utilisées dans le cadre d'un entretien ou d'une réparation sous garantie de pièces relatives au dispositif antipollution et sont fournies sans frais. Toute pièce de rechange équivalente en termes de performances ou de durabilité peut être utilisée lors d'un entretien ou d'une réparation hors garantie et ne diminue pas les obligations qui incombent au fabricant en vertu de la garantie.

• Les composants suivants sont inclus dans la garantie relative au système antipollution du moteur : filtre à air, carburateur, poire d'amorçage, conduites de carburant, alimentation d'arrivée, filtre à carburant, module d'allumage, bougie et silencieux.

GARANTIE LIMITÉE DU FABRICANT POUR:

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d’adaptation à une fin particulière, ne s’applique après la période applicable de garantie expresse écrite ci-dessus concernant les pièces qui sont identifiées. Aucune autre garantie ou caution expresse, écrite ou orale, à l’exception de celle mentionnée cidessus, accordée par toute personne ou entité, y compris tout distributeur ou détaillant, concernant tout produit n’engagera la responsabilité de MTD. Pendant la période destates garantie, le remède exclusif est la réparation ou le remplacement du produit dans les conditions énoncées cidessus. (Certains états ne permettent pas la limitation de la

garantie implicite, il est donc possible que la limitation cidessus ne s’applique pas à vous.)

Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent aux ventes. MTD ne sera en aucun cas tenue pour responsable de tout dommage indirect ou consécutif ou de dommages comprenant, entre autres mais pas seulement, les dépenses encourues du fait du recours à des services de remplacement ou de substitution pour l’entretien des pelouses, le transport ou des frais connexes, ou les frais entraînés par une location destinée à remplacer provisoirement un produit sous garantie. (Certains états ne permettent pas la limitation de la

garantie implicite, il est donc possible que la limitation cidessus ne s’applique pas à vous.)

Aucun recouvrement, quel qu’il soit, ne sera d’un montant supérieur au prix du produit vendu. Toute modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout risque et toute responsabilité résultant de la perte, de l’endommagement ou du préjudice que vous et votre propriété et/ou d’autres et leur propriété pourront encourir du fait de l’utilisation normale, de la mauvaise utilisation ou de l’empêchement d’utiliser le produit.

La présente garantie limitée n’est accordée qu’à l’acheteur initial, au preneur initial ou à la personne à laquelle le produit a été offert.

Le Droit des États vis à vis de la présente garantie : la présente garantie vous confère certains droits juridiques, et vous pouvez bénéficier d’autres droits, lesquels varient d’une juridiction à l’autre.

Pour obtenir l’adresse du distributeur agréé le plus proche, composer le : 1-800-345-8746 aux États-Unis ou le 1-800-668-1238 au Canada.

MTD LLC

P.O. Box 361131

Cleveland, OH 44136-0019

La garantie limitée énoncée ci-après est accordée par MTD LLC (« MTD ») et concerne les marchandises neuves achetées et utilisées aux États-Unis, ainsi que dans leurs possessions et territoires.

MTD garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d’achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre gratuit, toute pièce présentant un vice de matière ou de façon. Cette garantie limitée nes’ appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Guide de l’utilisateur fourni avec le produit et n’aura pas fait l’objet d’un usage inadéquat, abusif, commercial ou négligent, d’un accident, d’un entretien inadéquat, d’une modification, de vandalisme, d’un vol, d’un incendie, de dégâts d’eau ou d’un endommagement résultant d’un autre péril ou d’un désastre naturel. Les dommages résultats de l’installation ou de l’utilisation de tout accessoire ou équipement non approuvé par MTD pour une utilisation avec le(s) produit(s) couvert(s) par le présent guide annuleront la garantie et ce qui concerne les dommages qui en résulteraient éventuellement.La présente garantie est limitée à quatre-vingt-dix (90) jours à compter de la date d’achat au détail initiale pour tout produit MTD utilisé à des fins locatives ou commerciales, ou toute utilisation produisant des revenus.

POUR L’ENTRETIEN-DÉPANNAGE : l’Entretien-dépannage au titre de la garantie est disponible, SUR PRÉSENTATION DE PREUVE D’ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ LOCAL. Pour obtenir le nom du distributeur agréé local, consulter les Pages Jaunes ou se mettre en rapport avec le Service après-vente de MTD LLC. en appelant le 1-800-3458746 ou en écrivant au P.O. Box 361131, Cleveland OH 44136-0019 ou en appelant le 1-800-668-1238 au Canada. Aucun produit retourné à l’usine sans permission écrite préalable du service après-vente de MTD LLC ne sera accepté.

La garantie limitée n’offre aucune couverture dans les cas suivants :

A. Mises au point – Bougies, réglages de carburateur,

filtres.

B. Articles d’usure – Bouton de butée, bobines extérieures, fil

de coupe, bobines intérieures, poulie de démarrage, cordes de démarrage, courroies d’entraînement.

C. MTD n’accorde aucune garantie pour les produits

vendus ou exportés des États-Unis, de leurs possessions et territoires, exception faite en ce qui concerne les produits vendus par l’intermédiaire de ses canaux agréés de distribution à l’exportation.

MTD se réserve la droit de modifier ou d’améliorer la conception de tout produit MTD sans assumer l’obligation de modifier tout produit d’une fabrication plus ancienne.

Manuel del Dueño/Operador

IMPORTANTE: Lea las instrucciones y normas de seguridad detenidamente antes de usar el equipo.

Español

Eje Curvo

Recortador de

2-Tiempos

Modelo

YM25

IMPRESO EN LOS EE.UU No. de catálogo 769-00570 (12/02)

ÍNDICE

Contenido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Página

Normas para una operacion segura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E3

Conozca su recortador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E6

Instrucciones de ensamble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E7

Información del aceite y del combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E8

Instrucciones de arranque y apagado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E9

Instrucciones de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E10

Instrucciones de mantenimiento y reparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E12

Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E18

Solucion de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E19

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E20

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E24

Lista de Piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Contraportada

PARA ENCONTRAR EL NÚMERO DEL MODELO

Este Manual del operador es una parte importante de su nuevo recortador. Le ayudará a ensamblar, preparar y a mantener la unidad para que produzca el mejor rendimiento. Por favor lea y entienda el contenido.

Antes de que empiece a ensamblar su nuevo equipo, por favor ubique la placa que contiene el modelo en la unidad y escriba esa información en el espacio en blanco aquí debajo. La información de la placa del modelo es muy importante en caso de que necesite la ayuda de nuestro Departamento de Apoyo al Cliente o de un distribuidor autorizado.

• Puede encontrar el número del modelo en la cara inferior del motor. Aquí debajo se explica la muestra de una placa del modelo. Para referencia futura, por favor escriba el número del modelo y el número de la serie del equipo en el espacio abajo.

LLAMADAS P

ARA

APOY

O AL CLIENTE

Si tiene dificultad con el ensamblaje de este producto o tiene alguna pregunta relacionada con los controles, el funcionamiento o el mantenimiento de esta unidad, por favor llame al Departamento de Apoyo al Cliente.

Llame al 1-(800)-345-8746, o en Canadá al 1-(800)-668-1238, para comunicarse con un representante de Apoyo al Cliente. Por favor tenga listo el número del modelo y de serie de su unidad cuando llame. Vea la sección anterior para ubicar esa información. Se le pedirá que ingrese el número de serie para poder procesar su llamada.

VISITE NUESTRA SIT

O EN EL INTERNET

Visite nuestro sitio en el Internet en www.yardman.com para que obtenga mayor información sobre nuestros productos Yard Man de calidad, servicio al consumidor, piezas, consejos útiles, documentación y más.

Número de la pieza del fabricante

Número del modelo

Número de serie

Copie el número del modelo/

pieza del fabricante aquí:

Copie el número

de serie aquí:

S/N :

MODEL :

ITEM :

¡ADVER

TENCIA!

Lea el manual o manuales del operador y siga todas las advertencias e instrucciones de seguridad. El no hacerlo puede ocasionarle lesiones serias al operador y/o a los espectadores.

SI TIENE PREGUNTAS, LLAME AL 1-800-345-8746 EN LOS EE.UU. Ó 1-800-668-1238 en CANADÁ

El propósito de los símbolos de seguridad es para destacar los posibles peligros. Los símbolos de seguridad y sus explicaciones merecen toda su atención y entendimiento cuidadoso. Las advertencias de seguridad no eliminan ningún peligro por sí solos. Las instrucciones o advertencias que esos símbolos ofrecen no substituyen las medidas de prevención de accidentes adecuadas.

SÍMBOLO DE ALERTA DE SEGURIDAD: Indica peligro, advertencia o precaución. Debe prestar atención para que evite lesiones personales serias. Se pueden usar en combinación con otros símbolos o figuras.

NOTA: Ofrece instrucciones que son esenciales para el funcionamiento o el mantenimiento del equipo.

PELIGRO: El no obedecer una advertencia de seguridad puede ocasionarle lesiones serias a usted u otras personas. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesión personal.

ADVERTENCIA: El no seguir una advertencia de seguridad puede ocasionarle lesiones serias a usted u otras personas. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesión personal.

PRECAUCIÓN: El no seguir una advertencia sobre seguridad puede causarle daños a la propiedad o lesiones personales a usted u otras personas. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesión personal.

SECCIÓN 1:NORMAS PARA UNA OPERACION SEGURA

LEA TODAS LAS INSTRUCCIONES

ADVERTENCIA: Se deben seguir las siguientes reglas de seguridad cuando use la unidad. Por favor lea estas instrucciones para su propia seguridad y las de los espectadores, antes de hacer funcionar la unidad. Por favor mantenga estas instrucciones en un lugar seguro para uso futuro.

Antest del Funcionamiento

• Lea este manual de instrucciones de funcionamiento detenidamente. Familiarícese completamente con los controles y el uso apropiado del equipo. Sepa cómo apagar la unidad y desactivar los controles con rápidez.

• No opere esta unidad cuando tenga cansancio, tenga alguna enfermedad o se encuentre bajo la influencia del alcohol, narcóticos o medicamentos.

• Los niños y los adolescentes menores de 15 años no deben operar la unidad, excepto cuando los adolescentes sean guiados por una persona adulta.

•

Inspeccione la unidad antes de utilizarla. Cambie las partes dañadas. Verifique si existen fugas de combustible. Asegúrese de que los sujetadores estén bien colocados y asegurados. Cambie las partes accesorias de corte que estén quebradas, astilladas o dañadas en cualquier forma. Asegúrese de que el accesorio de corte esté bien instalado y ajustado con firmeza. Asegúrese de que el accesorio protector de corte esté bien conectado y colocado según se recomienda.

El no hacerlo puede ocasionarle lesiones graves al operador y espectadores, como también puede dañar la unidad.

• Use solamente una línea de repuesto Genuine Factory Parts™ de 2,03 mm (0,080 pulgadas) de diámetro. Nunca use una línea reforzada con metal, alambre, cadena o soga, etc. Podrían desprenderse y convertirse en un proyectil peligroso.

• Tenga en cuenta el riesgo de lesiones en la cabeza, manos y pies.

PARACHISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU. y en los estados de California, Maine, Oregon y Washington. Todos los terrenos forestales de los EE.UU. y

en el estado de California (Códigos de Recursos Públicos 4442 y 4443), Oregon y Washington requieren, por ley, que ciertos motores de combustión interna operadas en zonas boscosas y /o zonas cubiertas por pastizales, estén equipados con un parachispas, que sean mantenidos en buen estado de funcionamiento o que el motor sea construido, equipado y mantenido para evitar incendios. Consulte los reglamentos pertinentes a esos requisitos con las autoridades estatales o locales. La omisión del cumplimiento de esos requisitos puede responsabilizarle o imponerle una multa. Esta unidad fue equipada en la fábrica con un parachispas. Si requiere reemplazo, pídale al distribuidor de SERVICIO LOCAL que le instale la Pieza

Accesoria, Parachispas # 182747.

Advertencia de la Proposición 65 de California

ADVERTENCIA

LAS EMISIONES DEL MOTOR DE ESTE

PRODUCTO CONTIENEN SUBSTANCIAS

QUIMICAS QUE EL ESTADO DE

CALIFORNIA CONOCE COMO

CAUSANTES DECANCER, DEFECTOS

DE NACIMIENTO U OTROS DAÑOS

REPRODUCTIVOS.

• Limpie el área de corte antes de cada uso. Retire todos los objetos como rocas, vidrios rotos, clavos, alambre o cuerda los cuales pueden ser despedidos o enredarse en el accesorio de corte. Aleje a todos los niños, espectadores y animales domésticos. Mantenga todos los niños, espectadores y animales domésticos a un radio de por lo menos 15 m (50 pies); aún así puede existir un riesgo de objetos despedidos contra los espectadores. Los espectadores deben usar protección para sus ojos. Si alguien se le acerca, pare el motor y el accesorio de corte de inmediato.

• Oprima el control del regulador y verifique que regrese automáticamente a la posición en marcha en vacío. Haga todos los ajustes o reparaciones antes de usar la unidad.

• Esta unidad no fue diseñada para ser usada como cortamalezas. No conecte ni opere esta unidad con ningún tipo de cuchilla ni accesorio para cortar malezas.

Advertencias de Seguridad Para Gasolina

ADVERTENCIA: La gasolina es muy inflamable y sus gases

pueden explotar si se encienden. Tome las siguientes precauciones:

•

Guarde el combustible en envases que hayan sido diseñados y aprobados para el almacenamiento de dichos materiales.

• Antes de llenar el tanque de combustible, apague siempre el motor y espere que se enfríe. No retire nunca la tapa del tanque de combustible ni reabastezca el combustible mientras el motor esté caliente. No opere nunca la unidad sin la tapa del combustible puesta firmemente en su lugar. Afloje la tapa del combustible lentamente para disipar la presión del tanque.

•

Mezcle y cargue el combustible en un área exterior bien ventilada donde no haya chispas ni llamas. Quite lentamente la tapa del combustible sólo después de apagar el motor. No fume mientras abastezaca o mezcle el combustible. Limpie de inmediato todo el combustible que se haya derramado.

• Evite crear una fuente de encendido por combustible derramado. No arranque el motor hasta que se hayan disipado los vapores del combustible.

•

Mueva la unidad por lo menos 30 pies (9.1 m) de la fuente de abastecimiento de combustible antes de poner en marcha el motor. No fume. Mantenga las chispas y llamas abiertas lejos del área mientras añade combustible o maneja la unidad.

Durante la Operacion

• No arranque ni opere la unidad en una sala o edificio cerrado. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada. Opere esta unidad sólo en un área exterior bien ventilada.

• Use lentes o gafas de protección que cumplan con las normas ANSI Z87.1, y protección para sus oídos/audición mientras opere esta unidad. Use siempre una máscara facial o para protegerse contra el polvo si la operación levanta polvo.

• Use pantalones largos y gruesos, botas, guantes y camisa de manga larga. No use ropa holgada, alhajas, pantalones cortos, sandalias ni esté descalzo. Sostenga el cabello sobre el nivel de los hombros.

• El accesorio de protección de corte debe estar siempre puesto en su lugar mientras opere la unidad. No opere la unidad con las dos líneas de corte extendidas, y la línea correcta instalada. No extienda la línea de corte más allá de la longitud de la protección.

• Esta unidad cuenta con un embrague. El accesorio de corte permanece estacionario cuando el motor está en marcha lenta. Si no lo hace, haga ajustar la unidad por un técnico de servicio autorizado.

• Ajuste la manija en D a su tamaño de modo que le brinde el mejor agarre.

• Asegúrese de que el accesorio de corte no esté en contacto con ningún objeto antes de arrancar la unidad.

• Use la unidad únicamente bajo la luz diurna o bajo buena luz artificial.

• Evite arrancar la unidad accidentalmente. Colóquese en posición de inicio siempre que tire de la cuerda de arranque. El operador y la unidad deben estar en una posición estable al comenzar. Lea las Instrucciones de Arranque y Apagado.

• Use la herramienta adecuada. No use esta unidad en ninguna tarea para la cual no fue diseñada.

• No se estire demasiado. Mantenga una posición y equilibrio adecuados en todo momento.

• Sostenga siempre la unidad con ambas manos mientras esté en funcionamiento. Sostenga con firmeza tanto el mango como la manija auxiliar.

• Mantenga las manos, la cara y los pies lejos de todas las partes móviles. No intente tocar ni detener el accesorio de corte mientras gira.

• No toque el motor, el bastidor del engranaje ni el silenciador. Estas partes se calientan mucho con el funcionamiento. Luego de apagar la unidad, permanecen calientes durante un tiempo breve.

•

No opere el motor a una velocidad mayor que la necesaria para cortar, recortar o recortar los bordes. No haga funcionar el motor a alta velocidad mientras no esté cortando.

• Apague siempre el motor cuando demore el corte o mientras camine entre zonas de corte.

• Si golpea o se enreda con algún objeto extraño, apague el motor de inmediato y verifique si hay daños. Repare todos los daños antes de volver a intentar operar la unidad. No opere la unidad si tiene piezas flojas o dañadas.

•

Apague el motor para realizar todo el mantenimiento, reparaciones o cambio del accesorio de corte u otros accesorios.

•

Use solamente piezas de repuesto y accesorios

de repuesto

Genuine Factory Parts

esta unidad. Estos están disponibles en su proveedor de servicio autorizado. El uso de repuestos o accesorios no autorizados por el fabricante podría causarle serias lesiones al usuario o dañar la unidad y anular su garantía.

• Mantenga la unidad libre de vegetación y otros materiales. Pueden alojarse entre el accesorio de corte y el protector.

• Para reducir el riesgo de incendio, cambie los silenciadores y parachispas defectuosos, mantenga el motor y el silenciador libre de pasto, hojas, grasa excesiva o acumulaciones de carbono.

Otras Advertencias de Seguridad

• No guarde nunca la unidad con combustible en el tanque dentro de un edificio donde los gases puedan alcanzar una llama abierta o a una chispa.

• Espere que el motor se enfríe antes de guardar o transportar la unidad. Asegúrese de que la unidad esté segura al transportarla.

• Guarde la unidad bajo llave en un lugar adecuado y seco para evitar que sea usada por personas no autorizadas y se dañe, fuera del alcance de los niños.

• Nunca moje ni rocíe la unidad con agua ni con ningún otro líquido. Mantenga las manijas secas, limpias y sin residuos. Limpie la unidad después de cada uso, lea las instrucciones de Limpieza y Almacenamiento.

• Guarde estas instrucciones. Consúltelas con frecuencia y utilícelas para enseñarle a otros usuarios. Si le presta esta unidad a alguien, préstele también estas instrucciones.

GUARDE ESTAS INSTRUCCIONES

SECCIÓN 1b: SÍMBOLOS DE SEGURIDAD E INTERNACIONALES

SIMBOLO SIGNIFICADO

• SIMBOLO DE ALERTA DE SEGURIDAD

IIndica peligro, advertencia o precaución. Puede ser utilizado junto con otros símbolos o figuras.

• ADVERTENCIA - LEA EL MANUAL DEL OPERADOR

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

• USE PROTECCION OCULAR Y AUDITIVA

ADVERTENCIA: Los objetos arrojados

por la unidad y el ruido fuerte pueden causar graves lesiones oculares y pérdida auditiva. Utilice protección ocular que cumpla con las normas ANSI Z87.1 y protección auditiva cuando opere esta unidad. Use una careta completa cuando la necesite.

•MANTENGA ALEJADOS A LOS ESPECTADORES

ADVERTENCIA: Mantenga a todos

los espectadores, en especial a niños y animales domésticos a por lo menos 15 m (50 pies) del área de corte.

• COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, nuevo y sin plomo.

• INDICADOR DE ACEITE

Consulte el manual del operador para obtener información acerca del tipo correcto de aceite.

SIMBOLO SIGNIFICADO

• LOS OBJETOS DESPEDIDOS Y LA CUCHILLA ROTATIVA PUEDEN CAUSAR GRAVES LESIONES

ADVERTENCIA: No opere esta unidad si la protección plástica de línea no está colocada en su lugar.

Manténgase alejado del accesorio de corte giratorio.

• CONTROL DE ENCENDIDO Y APAGADO

ENCENDIDO /ARRANQUE /MARCHA

• CONTROL DE ENCENDIDO Y APAGADO

APAGADO O PARADO

• ADVERTENCIA DE SUPERFICIE CALIENTE

No toque un silenciador ni un cilindro caliente. Puede quemarse. Estas partes se calientan mucho con el uso. Luego de apagarse permanecen calientes durante un corto tiempo.

•CUCHILLA AFILADA

ADVERTENCIA: La protección del

accesorio de corte contiene una cuchilla afilada. Para prevenir graves lesiones, no toque la cuchilla.

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.

SECCIÓN 2: CONOZCA SU RECORTADOR

APLICACIONES

Como recortadora:

•Corte de césped y hierbas delgadas.

•Recorte decorativo alrededor de árboles, cercos, etc. Puede usar otros accesorios con el YM25. Lea la lista de

accesorios.

Tapa del

combustible

Protección accesoria de corte

Gatillo del

regulador

Manija en “D”

Cuchilla de

corte de línea

Accesorio de corte

EZ-Link™

Bastidor del eje

Manjo del eje

Mango de la cuerda

de arranque

Bombilla

del cebador

Palanca EZ-

Start™

Cubierta del silenciador /

filtro de aire

Soporte del motor

Bujía de

encendido

Silenciador

Palanca EZ-

Start™

Silenciador

Protector del

silenciador

Control de encendido y apagado

Gancho para la correa del hombro

SECCIÓN 3: INTRUCCIONES DE ENSAMBLE

INSTALACIÓN Y AJUSTE DE LA MANIJA EN D

1. Saque los tornillos, tuercas y la abrazadera inferior que se instalaron en la manija en D para su envío.

2. Coloque la manija en D por encima del bastidor del eje y sobre la abrazadera inferior (Fig. 1). Colóquela a un mínimo de 15,24 cm (6 pulgadas) desde el extremo del puño del eje.

3. Sostenga cada tuerca hexagonal en el hueco de la abrazadera inferior con un dedo. Inicie los tornillos con un destornillador grande de pala o Torx #25. No los apriete hasta ajustar la manija.

4. Si fue preinstalada, afloje los tornillos en la manija en D lo suficiente para mover la manija en D.

5. Mientras sostiene la unidad en posición de operación (Fig. 2), coloque la manija en D en la posición que le brinde el mejor agarre.

6. Ajuste los tornillos de la abrazadera en forma pareja hasta que la manija en D esté firme.

INST

ALACIÓN DEL ACCESORIO PROTECTOR DE CORTE

Siga estas instrucciones si el accesorio protector de corte no está instalado en su unidad.

ADVERTENCIA: Para evitar graves

lesiones personales, nunca opere el recortador sin el accesorio protector de corte en su lugar.

1. Coloque el accesorio protector de corte sobre el bastidor del eje por encima del ensamble de la abrazadera (Fig. 3).

2. Empuje el accesorio protector de corte hacia abajo hasta la parte superior del ensamble del accesorio de corte y luego gire el accesorio protector de corte hasta que los orificios de los tornillos se alineen y la protección quede en la cavidad cóncava (Fig. 4).

3. Instale los cuatro (4) tornillos con un destornillador en cruz (Fig. 5).

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5

(4) Tornillos

Manija en D

Abrazadera inferior

Bastidor

del eje

Mango del eje

(4) Tornillos

Cavidad cóncava

Protector

accesorio de corte

Bastidor del eje

Abrazadera

Accesorio de

corte

Mínimo de 15,24 cm

(6 pulgadas)

SECCIÓN 4: INFORMACION DEL ACEITE Y DEL COMBUSIBLE

ADVERTENCIA: La gasolina es

extremadamente inflamable. Los gases pueden explotar si se encienden. Apague siempre el motor y espere que se enfríe antes de cargar el tanque de combustible. No fume mientras llena el tanque. Mantenga las chispas y las llamas lejos del área.

ADVERTENCIA: Saque la tapa del

combustible lentamente para evitar lesionarse con el rociado del combustible. Nunca opere la unidad sin la tapa del combustible firmemente colocada en su lugar.

ADVERTENCIA: Cargue el combustible en

un área exterior limpia y bien ventilada. Limpie de inmediato todo combustible que se haya derramado. Evite crear una fuente de encendido con el combustible derramado. No arranque el motor hasta que se hayan evaporado los gases del combustible.

NOTA: Elimine la mezcla vieja de aceite y combustible

de acuerdo con los reglamentos federales, estatales y locales.

INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE

El combustible viejo o mal mezclado son los motivos principales del mal funcionamiento de la unidad. Asegúrese de usar combustible nuevo, limpio y sin plomo. Siga las instrucciones en detalle para mezclar correctamente el aceite y el combustible.

Definición de los combustibles mezclados

Los combustibles actuales con frecuencia son una mezcla de gasolina y oxigenantes como por ejemplo etanol, metanol o MTBE (éter). El combustible mezclado con alcohol absorbe agua. Una cantidad tan pequeña como el 1% de agua en el combustible puede causar la separación del combustible y el aceite. Forma ácidos cuando está almacenado. Cuando use combustible mezclado con alcohol, use combustible nuevo (de menos de 60 días).

Uso de combustibles mezclados

Si usted opta por usar un combustible mezclado o si su uso es inevitable, tome las precauciones recomendadas.

• Use siempre una mezcla fresca de combustible según lo indica su manual del operador.

• Agite siempre la mezcla de combustible antes de cargarlo en la unidad.

• Drene el tanque y haga funcionar el motor en seco antes de guardar la unidad.

Uso de aditivos en el combustible

La botella de aceite de 2 ciclos que se incluyó con su unidad contiene un aditivo en el combustible que ayudará a inhibir la corrosión y a reducir la formación de depósitos de goma. Se recomienda que use sólo el aceite de 2 ciclos con esta unidad.

Si no está disponible, use un buen aceite de 2 ciclos elaborado para motores enfriados por aire junto con un aditivo para el combustible como por ejemplo el estabilizador de gasolina STA-BIL

o similar. Agregue 23 ml (0,8 onzas) de aditivo de combustible por galón de combustible de acuerdo con las instrucciones del envase. NUNCA agregue aditivos directamente en el tanque de combustible de la unidad.

PRECAUCIÓN:

Para que el motor funcione correctamente y con la mayor fiabilidad, preste mucha atención a las instrucciones de mezcla de aceite y combustible del envase de aceite de 2 ciclos. El uso de combustible mezclado en forma incorrecta puede dañar seriamente el motor.

Mezcle bien la proporción correcta de aceite para motor de 2 ciclos y gasolina sin plomo en una lata de combustible por separado. Use una proporción de 40:1 de combustible y aceite. No los mezcle directamente en el tanque de combustible de la unidad. Consulte las proporciones específicas de mezcla de gasolina y aceite en la tabla siguiente.

NOTA: 3,8 litros (un galón) de gasolina sin plomo

mezclada con una botella de 95 m (3,2 onzas) de aceite de 2 ciclos es una proporción de 40:1 de combustible y aceite.

GASOLINA SIN PLOMO ACEITE DE 2 CICLOS

3,8 LITERS

(1 GALON de EE.UU.)

95 ml

(3,2 ONZAS FLUIDAS)

1 LITER 25 ml

PROPORCION DE LA MEZCLA = 40 : 1

SECCIÓN 5: INSTRUCCIONES DE ARRANQUE Y APAGADO

INSTRUCCIONES DE ARRANQUE

ADVERTENCIA:

Use esta unidad sólo en un área exterior bien ventilada. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada.

ADVERTENCIA: Evite los arranques

accidentales. Colóquese en posición de inicio cuando tire de la cuerda de arranque (Fig. 8). El operador y la unidad deben estar en una posición estable al arrancar la unidad para evitar graves lesiones personales.

Evite lesiones personales graves, compruebe que cualquier complemento usado se instale correctamente y que esté seguro, antes de poner en marcha la unidad.

1. Mezcle la gasolina con el aceite. Llene el tanque de combustible con la mezcla de combustible y aceite. Lea las Instrucciones para mezclar aceite y combustible.

Verifica eso el control de encendido y apagado en posición de ENCENDIDO (I) (Fig. 6).

3. Oprima y suelte por completo la bombilla del cebador lentamente de 10 veces. El combustible debe estar visible en la bombilla (Fig. 7). Si el combustible no está visible, oprima hasta que lo vea.

Empuje la palanca EZ-Start™ hacia la izquierda hasta que encaje y se asegure en su lugar (Fig. 7).

5. Con la unidad en la posición de arranque (Fig. 8). NO APRIETE EL CONTROL DE ACELERACIÓN, hale la cuerda de arranque con fuerza 5 veces, la palanca EZ-Start™ debe estar hacia la izquierda. SI la unidad empieza a funcionar antes de la quinta tirada de la cuerda, avance hacia el Paso 6.

Si el

motor no comienza, regrese al Paso 3.

NOT A: Cuando arranca, la palanca EZ-Start™ se

desactiva automáticamente cuando se aprieta el control de aceleración.

NOTA: Si la temperatura exterior o la temperatura del

motor es más de 90ºF y el motor no arranca después de 5 tirones, oprima totalmente el control del regulador y tire enérgicamente del cordón de arranque de 3 a 8 veces más. El motor deberá arrancar con estos tirones.

6. Oprima el control del regulador para calentar el motor de 5 a 10 segundos. La palanca Ez-Start™ se desactiva automáticamente (Fig. 7).

NOTA: Si el motor se ahoga antes de oprimir el control

del regulador, oprima el control del regulador y tire hacia afuera del cordón de arranque hasta que arranque el recortador de bordes.

NOTA: Si el motor se ahoga cuando se oprime el control

del regulador,

regrese al Paso

NOTA: A encender un motor caliente, comience en el

Paso 4.

Figure 6

Figure 7

Control de

encendido y apagado

Arranque/

Encendido

(I)

Parado/Apagado (O)

Bulbo cebador

Cuerda de arranque

Control del regulador

Palanca EZ-

Start™

Control del

regulador

Figure 8

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador (Fig. 8). Deje enfriar el motor en mínima.

2. Coloque el control de encendido y apagado en posición de APAGADO (O) (Fig. 6).

E10

SECCIÓN 6: INSTRUCCIONES DE OPERACIóN

Para recortar bordes mientras usa el accesorio de corte de cabeza de línea con modelos EZ-Link™, trabe el botón de desconexión en el orificio lateral de 90° o en el orificio lateral de 180° (Fig. 11).

3. Gire la perilla en sentido horario para ajustarla (Fig. 11).

OPERACION DEL SISTEMA EZ-Link™

El sistema EZ-Link™ le permite el uso de estos accesorios optativos.

Soplador/Aspirador . . . . . . . . . . . . . . . . . . . . . . . BV720r

Cultivador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Recortador de bordes . . . . . . . . . . . . . . . . . . . . . LE720r

Recortador de setos . . . . . . . . . . . . . . . . . . . . . . HS720r

Lanzanieves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ST720r

Recortador de eje recto . . . . . . . . . . . . . . . . . . . SS725r

Podador de árboles . . . . . . . . . . . . . . . . . . . . . . . TP720r

Soplador Turbo . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Remoción del accesorio de corte u otros accesorios

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 9).

2. Opima y sostenga el botón de desconexión (Fig. 9).

3. Mientras sostiene el bastidor del eje superior con firmeza, tire del accesorio de corte o accesorio en línea recta fuera del acoplador EZ-Link™.

Instalación del accesorio de corte u otros accesorios

NOTA: Para facilitar la instalación o remoción de los

accesorios, coloque la unidad sobre el suelo o sobre un banco de trabajo.

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 9).

2. Mientras sostiene el accesorio con firmeza, empújelo en línea recta en el acoplador EZ-Link™ (Fig. 10).

NOTA: La alineación del botón de desconexión con el

hueco de guía facilitará la instalación (Fig. 9).

Acoplador EZ-Link™

Botón de desconexión

Hueco de

guía

Perilla

Orificio primario

Bastidor del

eje superior

Bastidor del

eje inferior

Botón de desconexión

Orificio lateral 90˚

Orificio lateral

180˚

Perilla

Acoplador EZ-Link™

Figure 11

Figure 10

Figure 9

PRECAUCION: Trabe el botón de desconexión en el orificio primario y ajuste bien la perilla antes de operar esta unidad.

PRECAUCION: El accesorio de corte y los accesorios con el sistema EZ-Link™ deben ser usados en el orificio primario a menos que se indique lo contrario en el manual del operador del accesorio. El usar el orificio incorrecto puede conducir a lesiones personales o daño de la unidad.

ADVERTENCIA: Lea y comprenda el manual del operador de los accesorios antes de su operación.

ADVERTENCIA: Para evitar graves lesiones personales, apague la unidad antes de sacar o instalar accesorios.

E11

COMO SOSTENER EL RECORTADOR

ADVERTENCIA: Use siempre protección

para sus ojos, audición, pies y cuerpo para reducir el riesgo de una lesión al operar esta unidad.

Antes de operar esta unidad, párese en posición de operación (Fig. 12). Verifique lo siguiente:

• El operador tiene protección ocular y ropa adecuada.

• El brazo derecho está levemente doblado, y la mano está sosteniendo el mango del eje.

• El brazo izquierdo está recto, y la mano está sosteniendo la manija.

• La unidad está al nivel de la cintura.

• El accesorio de corte está paralelo al suelo y hace fácil contacto con la vegetación que va a ser cortada sin que el operador tenga que inclinarse.

AJUSTE DE LA LONGITUD DE LA LINEA DE CORTE

El accesorio de corte Bump Head™ le permite soltar línea de corte sin apagar el motor. Para soltar más línea, golpee suavemente el accesorio de corte contra el suelo (Fig. 13) mientras opera el recortador a alta velocidad.

NOTA: Mantenga siempre la línea de corte

completamente extendida. Es más difícil soltar línea al acortarse la línea de corte.

Cada vez que se golpea la cabeza, se suelta alrededor de 25,4 mm (1 pulgada) de línea de corte. La cuchilla en la protección del accesorio de corte detendrá la línea en la longitud correcta si se suelta demasiada línea.

PRECAUCIÓN: No quite ni altere el

montaje de la cuchilla de corte de línea. La longitud excesiva de la línea hará recalentar la unidad. Eso puede ocasionar lesiones personales graves o causarle daños a la unidad. La línea puede cortarse por:

La línea puede cortarse por:

• Enredarse con un objeto extraño

• Fatiga normal de la línea

• Intentar cortar hierbas gruesas y leñosas

• Forzar la línea en objetos como paredes o postes de cercos.

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR

• Para obtener mejores resultados, opere la unidad a la aceleración máxima.

• El ángulo correcto para ubicar el accesorio de corte es paralelo al suelo.

• No fuerce el accesorio de corte. Permita que la punta de la línea realice el corte (en especial a lo largo de paredes). Si corta con más de la punta reducirá la eficacia del corte y puede sobrecargar el motor.

•Corte césped de más de 200 mm (8 pulgadas) trabajando de arriba hacia abajo en pequeños incrementos para evitar el desgaste prematuro de la línea y el arrastre del motor.

•Corte de derecha a izquierda siempre que sea posible. Cortar hacia la izquierda mejora la eficiencia de la unidad. Los recortes salen arrojados en sentido contrario al operador.

•Mueva lentamente el recortador dentro y fuera del área de corte a la altura deseada. Realice movimientos ya sea de adelante hacia atrás y viceversa, o de lado a lado. El corte en longitudes más cortas produce mejores resultados.

• Recorte únicamente cuando el pasto y las hierbas estén secas.

• La vida de su línea de corte depende de:

•

Seguir todas las técnicas de corte indicadas anteriormente

• El tipo de vegetación que corte

• El lugar donde se corta

Por ejemplo, la línea se desgastará más rápido cuando corte contra un muro que cuando corte alrededor de un árbol.

RECORTE DECORATIVO

El recorte decorativo se realiza eliminando toda la vegetación de alrededor de los árboles, postes, cercos, etc.

Gire toda la unidad a modo de que el accesorio de corte se ubique a un ángulo de 30° con el suelo (Fig 14).

Figure 13

Figure 12

Para obtener mejores resultados, golpee la Bump Head™ sobre terreno limpio o tierra dura. Si intenta soltar la línea sobre el césped alto, el motor podrá ahogarse. Mantenga siempre la línea de corte completamente extendida. Es más difícil soltar línea al acortarse la línea de corte.

NOTA: No apoye la Bump Head™ sobre el suelo

mientras la unidad esté en funcionamiento.

Figure 14

SECCIÓN 6: INSTRUCCIONES DE OPERACIóN

E12

ADVERTENCIA: Para evitar lesiones personales graves, nunca realice mantenimiento ni reparaciones con la unidad funcionando. Realice siempre el mantenimiento y las reparaciones con la unidad fría. Desconecte el cable de la bujía de encendido para cerciorarse de que la unidad no arrancará.

NOTA: Algunos procedimientos de mantenimiento

pueden requerir el uso de herramientas o habilidades especiales. Si no está seguro acerca de estos procedimientos, lleve su unidad a un establecimiento de reparación, persona o distribuidor de servicio autorizado que arregle motores para uso fuera de la carretera.

PROGRAMA DE MANTENIMIENTO

Estos procedimientos requeridos para el mantenimiento deben ser realizados con la frecuencia indicada en la tabla. Deben ser incluidos como parte de toda puesta a punto de cada temporada.

NOTA: El mantenimiento, la sustitución o arreglo de

dispositivos para el control de emisiones y sistemas pueden ser hechos por cualquier establecimiento de reparación, persona o proveedor de servicio autorizado que arregle motores para uso fuera de la carretera.

A fin de garantizar el máximo desempeño del motor, puede ser necesario inspeccionar la lumbrera de escape del motor después de 50 horas de funcionamiento. Si usted observa pérdida de RPM, funcionamiento deficiente o falta general de aceleración, es posible que sea necesario realizar este mantenimiento. Si usted considera que su motor necesita esta inspección, haga que un establecimiento de reparación, persona o proveedor de servicio autorizado que arregle motores para uso fuera de la carretera le preste el servicio. NO intente realizar este proceso usted mismo ya que puede ocasionar daños al motor producto de los contaminantes que se encuentran en el proceso de limpieza de la lumbrera.

FRECUENCIA MANTENIMIENTO REQUERIDO CONSULTE

Antes de arrancar el motor

Llene el tanque de combustible con la mezcla correcta de aceite y combustible

Página E8

Cada 10 horass Limpie y vuelva a aceitar el filtro de aire Página E15

Cada 25 horass

Examine el parachispas y límpielo Inspeccione la condición y la separación de la bujía de encendido

Página E16 Página E18

Cada 50 horas

Inspeccione si la lumbrera de escape y la rejilla del parachispas están tupidas u obstruidas para garantizar los niveles máximos de rendimiento

Página E16

INSTALACIÓN DE LA LÍNEA

Use siempre la línea de repuesto Genuine Factory Parts

de 2,03 mm (0,08 pulgadas) del fabricante. Usar otro tipo de línea podría causar que el motor recaliente o falle.

ADVERTENCIA: No use nunca línea reforzada

con metal, alambre, cadena ni soga, etc. Estos elementos pueden desprenderse y convertirse en un proyectil peligroso

Existen dos métodos para cambiar la línea de corte.

• Bobinar el carrete interior con línea nueva

• Instalar un carrete interior prebobinado

Bobinado del carrete interior con línea nueva

NOTA: No hace falta quitar la perilla percusiva para

instalar línea de corte nueva.

1. Corte dos piezas de 2,03 mm (0,08 pulgadas) de línea de corte, de 3 m (10 pies) de largo.

2. Alinee la flecha del carrete interior con la flecha de la bobina exterior (Fig. 15).

Figure 15

SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN

ADVERTENCIA: Use siempre la longitud de línea correcta al instalar línea de corte en la unidad. La línea puede no soltarse correctamente si es demasiado larga.

Vista superior del SpeedSpool

Bobina

exterior

Carrete

interior

Flechas

Botón de

tope

E13

SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN

5. Inserte la línea en el orificio de cierre. No empuje la línea más de 12,7 mm (1/2 pulgada) dentro del orificio de cierre. Cuando la línea está bien insertada, formará un bucle pequeño (Fig. 17).

6. Saque la línea de la bobina exterior hasta que esté tirante contra el carrete interior (Fig. 18).

3. Saque la línea vieja por los orificios de carga y de cierre de línea (Fig. 16 y 17).

4. Inserte una pieza de línea de corte dentro de uno de los ojalillos de la bobina exterior. Páselo hacia arriba a través del orificio de carga del carrete interior (Fig. 16). No doble la línea al insertarla en el ojalillo.

Orificio de cierre de línea

Línea de corte

Orificio de carga de línea

Ojalillo

7. Repita los pasos 4 a 6 con la segunda pieza de línea.

Sostenga la bobina exterior. Bobine el carrete interior en sentido antihorario hasta que queden alrededor de 102 mm (4 pulgadas) de línea (Fig. 19).

NOTA: No bobine el carrete interior antes de instalar la

segunda pieza de línea.

9. Si el bobinado de la línea se torna dificultoso o la línea se enreda, tire de los extremos de la línea de la bobina. Continúe bobinando el carrete interior en sentido antihorario (Fig. 20).

Perilla percusiva Sello de espuma

Resorte

Carrete interior

Instalación de un carrete interior prebobinado

1. Saque la perilla percuisva, el resorte y el sello de espuma girando la perilla percusiva en sentido antihorario (Fig. 21).

Figure 20

Figure 21

Figure 19

Figure 18

Figure 17

Figure 16

E14

SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN

2. Saque el carrete interior viejo con la línea existente fuera de la bobina exterior.

3. Inserte los extremos de la línea de corte del nuevo carrete interior dentro de los ojalillos de la bobina exterior (Fig. 22). Coloque el nuevo carrete interior con la flecha hacia arriba dentro de la bobina exterior.

4. Sostenga el carrete interior en su lugar e instale la botón de tope, el resorte y el sello de espuma presionando y girando la botón de tope en sentido horario. Tome los extremos y tire con firmeza para soltar la línea de las ranuras de fijación en el carrete interior (Fig. 21).

Desconexión del carrete interior

Si el SpeedSpool®no suelta línea en forma correcta, tire firmemente de los extremos de la línea de la bobina (Fig. 20). Si al hacer esto la línea no se suelta, siga las instrucciones de limpieza del SpeedSpool®a continuación.

LIMPIEZA DEL SPEEDSPOOL

La limpieza de SpeedSpool®puede ser necesaria:

• Para sacar línea enredada o en exceso

• Si el bobinado del SpeedSpool®se torna dificultoso o

no opera en forma correcta cuando golpea la cabeza contra el suelo

1. Sostenga la bobina exterior y desenrosque la perilla percusiva en sentido antihorario (Fig. 23).

2. Saque la botón de tope, el resorte y el sello de espuma (Fig. 21).

Carrete

interior

Eje

Embolo

4. Saque toda la línea que haya en el carrete interior antes de limpiarlo. Saque todos los residuos o pasto de la perilla, resorte, carrete interno y sello de espuma. Lave el carrete interior con agua jabonosa tibia (Fig. 24).

5. Limpie el eje y la superficie interior de la bobina exterior. Para limpiar el eje debajo del émbolo, empuje el émbolo hacia abajo (Fig. 25). Saque toda la suciedad o residuos del eje.

NOTA: El carrete interior debe estar seco por completo

antes de volver a instalarlo en la bobina exterior. No lubrique el ensamble del carrete interior ni de la bobina exterior.

6. Coloque el carrete interior en la bobina exterior.

7. Coloque la botón de tope, el resorte y el sello de espuma en la bobina exterior (Fig. 21).

8. Ajuste la botón de tope presionando hacia abajo y girándola en sentido horario.

9. Instale la línea nueva según se indica en Instalación

de la línea para el SpeedSpool

3. Saque el carrete interior con la línea existente de la bobina exterior (Fig. 22).

Figure 24

Figure 25

Figure 22

Figure 23

E15

MANTENIMIENTO DEL FILTRO DE AIRE

Remoción de la cubierta del silenciador / filtro de aire

ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su recortador y espere que se enfríe antes de limpiarlo o realizar todo tipo de mantenimiento.

1. Saque los cuatro (4) tornillos que sostienen la cubierta del silenciador / filtro de aire (Fig. 26). Use un destornillador de vástago plano o de broca Torx N° T20.

3. Saque la cubierta del motor. No la fuerce.

Limpieza del Filtro de Aire

ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su recortador y espere que se enfríe antes de limpiarlo o realizar todo tipo de mantenimiento.

Limpie y vuelva a aceitar el filtro de aire cada 10 horas de operación. Es una de las partes cuyo mantenimiento es importante. Si no realiza el mantenimiento del filtro de aire, su garantía quedará ANULADA.

1. Saque la cubierta del silenciador / filtro de aire. Lea la sección de Remoción de la cubierta del silenciador /

filtro de aire.

Figure 26

SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN

Filtro de

aire

Tapa interior del

silenciador

Figure 28Figure 27

Tornillos

Palanca EZ-

Start

2. Gire la tapa y ubique el filtro de aire adentro. Saque el filtro de aire de adentro de la tapa del filtro de aire / silenciador (Fig. 27).

3. Lave el filtro con agua y detergente (Fig. 28). Enjuague bien el filtro. Escurra el exceso de agua. Déjelo secar por completo.

4. Aplique suficiente aceite limpio SAE 30 para recubrir ligeramente el filtro (Fig. 29).

5. Apriete el filtro para esparcir y retirar el exceso de aceite (Fig. 30).

6. Cambie el filtro de aire dentro de la tapa del filtro de aire / silenciador (Fig. 26).

NOTA: Si opera la unidad sin el filtro de aire y el

ensamble de la cubierta del silenciador / filtro de aire, su garantía quedará ANULADA.

Figure 30

Figure 29

E16

Reinstalación de la cubierta del silenciador / filtro de aire

1. Coloque la cubierta del silenciador / filtro de aire sobre la parte posterior del carburador y del silenciador. Alinee los orificios de los tornillos.

2. Inserte los cuatro (4) tornillos en los orificios de la cubierta del silenciador / filtro de aire (Fig. 26) y ajústelos. No los ajuste demasiado.

MANTENIMIENTO DEL PARACHISPAS

1. Quite el filtro de aire / tapa del silenciador. Ver

Remoción de la Tapa del Filtro / Silenciador.

2. Ubique el frente del silenciador y los dos (2) pernos que lo sujetan al motor (Fig. 31). Quite los dos (2) pernos con un destornillador de punta plana, una llave de tubo de 8 mm (5/16 de pulgada) o destornillador para tuercas. Hale el silenciador del motor.

3. Voltee el silenciador al lado posterior y ubique la junta de escape. Retire la junta de escape (Fig. 31).

NOTA: Si la junta de escape está torcida o dañada,

ponga una nueva antes de volver a instalar el silenciador.

4. Despegue cuidadosamente el parachispas con un destornillador de punta plana del orificio en bajo relieve (Fig. 32). Quite el parachispas del silenciador.

5. Limpie el parachispas con un cepillo de cerdas metálicas. Cámbielo si está dañado o si no lo puede limpiar completamente (Fig. 32).

6. Reinstale el parachispas presionándolo dentro del orificio en bajo relieve de la parte posterior del silenciador. Asegúrese que encaje fijamente contra el silenciador y que no quede levantado.

7. Ponga la junta del silenciador contra el lado posterior del mismo. Alinees los orificios de los pernos de la junta del silenciador en el silenciador. Mientras sostiene la junta en su lugar, ponga los pernos en el lado frontal del silenciador (Fig. 31).

8. Ponga el silenciador con la junta en su lugar y los pernos insertados contra el motor, alineando los orificios de los pernos. Apriete los pernos contra el motor, para asegurar el silenciador.

Si usa una llave de torsión, ajuste a:

9-10,2 N•m (80-90 pulg.•libras)

ADVERTENCIA: Si el silenciador no se

aprieta fijamente se puede caer y causarle daño a la unidad y posibles lesiones personales graves.

9. Reinstale la tapa del filtro de aire / silenciador.

Silenciador - Lado Frontal

Silenciador - Lado Posterior

Pernos

Junta de

escape

Parachispas

Silenciador - Lado Posterior

Parachispas

Destornillador de

vástago plano

Parachispas

Figure 32

Figure 31

SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN

E17

AJUSTE DEL CARBURADOR

La velocidad lenta del motor puede ser ajustada por la cubierta del silenciador / filtro de aire (Fig. 33).

NOTA: Los ajustes realizados sin cuidado pueden dañar

seriamente su unidad. Los ajustes del carburador deben ser realizados por un proveedor de servicio autorizado.

Verifique la mezcla del combustible

Una mezcla incorrecta o vieja de combustible es en general el motivo por el cual la unidad no funciona adecuadamente. Drene y vuelva a llenar el tanque con combustible nuevo y bien mezclado antes de hacer ningún ajuste. Consulte la Información sobre Aceite y Combustible.

Limpie el filtro de aire

La condición del filtro de aire es importante para la operación de la unidad. Un filtro de aire sucio limitará el flujo de aire y cambiará la mezcla de combustible y aire. Esto con frecuencia se confunde con un carburador mal ajustado. Verifique la condición del filtro de aire antes de ajustar el tornillo de marcha en vacío. Consulte Mantenimiento del Filtro de Aire.

Ajuste para marcha en vacío

ADVERTENCIA:

El accesorio de corte puede estar girando durante los ajustes para marcha en vacío. Use ropa que lo proteja y cumpla con todas las instrucciones de seguridad para prevenir graves lesiones personales.

Si luego de verificar la mezcla del combustible y limpiar el filtro de aire el motor aún no funciona en marcha en vacío, ajuste el tornillo de marcha en vacío de la siguiente manera.

1. Arranque el motor y déjelo funcionar en marcha alta durante un minuto para calentarlo. Lea las Instrucciones de arranque y apagado.

2. Suelte el gatillo del regulador y deje que el motor funcione en marcha en vacío. Si el motor se para, inserte un pequeño destornillador Phillips o de vástago plano en el orificio de la cubierta del silenciador / filtro de aire (Fig. 33). Gire el tornillo de marcha en vacío en sentido horario, de a 1/8 de vuelta por vez (según sea necesario) hasta que el motor funciona marcha en vacío.

Tornillo de

marcha en vacío

NOTA: El accesorio de corte no debe girar mientras

el motor está en marcha lenta.

3. Si el accesorio de corte gira cuando el motor está en marcha lenta, gire el tornillo de marcha lenta en sentido antihorario 1/8 de vuelta por vez (según sea necesario) para reducir la marcha en vacío.

El control de la mezcla de combustible, la limpieza del filtro de aire y el ajuste del tornillo de marcha en vacío deben resolver la mayoría de los problemas del motor.

De no ser así y si:

• El motor no funciona en marcha en vacío

• El motor fluctúa o se para al acelerar

• Existe una pérdida de fuerza motriz

Lleve el carburador a un proveedor de servicio autorizado para que lo ajuste.

ADVERTENCIA: Al apagar la unidad,

asegúrese de que el accesorio de corte se haya detenido antes de apoyar la unidad para prevenir graves lesiones personales.

SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN

Figure 33

E18

SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN

LIMPIEZA

ADVERTENCIA:

Para evitar graves lesiones personales, apague siempre su recortador y espere que se enfríe antes de limpiarlo o realizar cualquier tipo de mantenimiento.

Use un cepillo pequeño para limpiar la parte exterior de la unidad. No use detergentes fuertes. Los limpiadores domésticos que contienen aceites aromáticos como pino y limón, y con solventes como el queroseno pueden dañar el bastidor de plástico y la manija. Seque toda la humedad con un paño suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque donde los vapores puedan llegar a una llama o chispa.

• Espere que el motor se enfríe antes de guardar la unidad.

• Guarde la unidad bajo llave para prevenir el uso por personas no autorizadas y daños.

•Guarde la unidad en un área seca y bien ventilada.

•Guarde la unidad fuera del alcance de los niños.

ALMACENAMIENTO PROLONGADO

Si planea guardar la unidad durante un largo período de tiempo, siga el siguiente procedimiento para su almacenamiento.

1. Drene todo el combustible del tanque de

combustible en un recipiente que contenga la misma mezcla de combustible de 2 ciclos. No use combustible que haya permanecido guardado durante más de 60 días. Deseche la mezcla vieja de combustible y aceite de acuerdo a las regulaciones federales, estatales y locales.

2. Arranque el motor y déjelo funcionar hasta que se

ahogue. Esto asegura que todo el combustible ha sido drenado del carburador.

3. Espere que el motor se enfríe. Retire la bujía de

encendido y coloque alrededor de 1 onza (30 ml) de cualquier aceite para motor de 2 ciclos buena calidad dentro del cilindro. Tire de la cuerda de arranque lentamente para esparcir el aceite. Vuelva a instalar la bujía de encendido.

NOTA: Saque la bujía de encendido y drene todo el

aceite del cilindro antes de intentar arrancar el recortador después de su almacenamiento.

4. Limpie bien la unidad e inspeccione para ver si

existen partes flojas o dañadas. Repare o cambie las partes dañadas y ajuste los tornillos, tuercas o pernos que puedan estar flojos. La unidad está ahora lista para ser guardada.

TRANSPORTE

• Espere que el motor se enfríe antes de transportar

• Asegure la unidad durante su transporte.

•Drene el combustible de la unidad.

• Ajuste la tapa del combustible antes de transportar.

CAMBIO DE LA BUJIA DE ENCENDIDO

Use una bujía de encendido Champion RDJ7Y (o similar). La separación correcta es de 0,5 mm (0,020 pulgadas). Retire la bujía luego de cada 25 horas de operación e inspeccione su estado.

1. Detenga el motor y permita que se enfríe. Agarre la tapa del cable de la bujía firmemente y hálelo.

2. Limpie alrededor de la bujía de encendido. Saque la bujía de encendido de la cabeza del cilindro girando una llave de casquillo de 5/8 de pulgada en sentido antihorario.

3. Cambie toda bujía partida, inundada o sucia. Fije la separación de aire a 0,5 mm (0,020 pulgadas)) utilizando un calibrador (Fig. 34).

PRECAUCIÓN: No limpie con chorro de arena, ni raspe o limpie los electrodos. El motor podría dañarse si penetran pequeñas partículas en el cilindro.

4. Instale una bujía de encendido con la separación correcta en la cabeza del cilindro. Ajuste girando la llave de casquillo de 5/8 pulg. en sentido horario hasta que esté ajustada sin huelgo.

Si usa una llave de torsión, ajuste a:

12,3-13,5 N•m (110-120 pulg.•libras) No ajuste demasiado.

0.020 pulg. (0.5 mm)

ACCESORIOS/PIEZAS DE REPUESTO

Aceite de 2 ciclos . . . . . . . . . . . . . . . . . . . . . . . . . 147543

Bujía de encendido . . . . . . . . . . . . . . . . . . . . . . . 610311

Amortiguador de chispas . . . . . . . . . . . . . . . . . . .182747

Línea de repuesto . . . . . . . . . . . . . . . . . . . . . . . . 181472

Cartucho de línea de repuesto . . . . . . . . . . . . . . . 181460

Resorte del carrete interior . . . . . . . . . . . . . . . . . . 181465

Sello de espuma . . . . . . . . . . . . . . . . . . . . . . . . . . 181467

Carrete interior . . . . . . . . . . . . . . . . . . . . . . . . . . . 181464

Ensamble de la perilla de la cabeza percusiva . . 181468

Tapa del combustible . . . . . . . . . . . . . . . . . . . . . . 180000

Correa para el hombro . . . . . . . . . . . . . . . . . . . . . 682075

Puede adquirir estas piezas de repuesto en su distribuidor local autorizado.

Figure 34

E19

SECCIÓN 8: GUÍA PARA SOLUCIÓN DE DESPERFECTOS

Problema Causas posibles Medidas correctivas

EL MOTOR NO

ARRANCA

• El control de encendido/apagado está en la posición apagado (OFF)

• El tanque de combustible está vacío

• La bombilla de cebado no fue oprimida lo suficiente

• El motor está ahogado

• El combustible es viejo o está mal mezclado

• La bujía de encendido está arruinada

• Parachispas obstruido

• La palanca EZ-Start™ no estaba en la

posición correcta

• Gire el control de encendido/apagado en la posición encendido

• Llene el tanque de combustible

• Oprima la bombilla de cebado total y lentamente de 10 veces

• Use el procedimiento de arranque con el estrangulador en la posición en MARCHA

• Drene el tanque de combustible/Agregue mezcla fresca de combustible

• Cambie o limpie la bujía de encendido

• Limpie o cambie el parachispas

• Mueva la palanca a la posición de arranque

EL MOTOR NO

FUNCIONA EN

MARCHA EN

VACÍO

• El filtro de aire está obstruido

• El combustible es viejo o está mal mezclado

• El carburador no está ajustado en forma correcta

• Cambie o limpie el filtro de aire

• Drene el tanque de combustible/Agregue mezcla fresca de combustible

• Consulte Sección 7

EL MOTOR NO

ACELERA

• El combustible es viejo o está mal mezclado

• El carburador no está ajustado en forma correcta

• El accesorio de corte está atascado de hierba

• El filtro de aire está sucio

Parachispas obstruido

• Drene el tanque de combustible/Agregue mezcla fresca de combustible

• Consulte Sección 7

• Pare el motor y limpie el accesorio de corte

• Limpie o cambie el filtro de aire

• Limpie o cambie el parachispas

EL MOTOR NO

TIENE

SUFICIENTE

POTENCIA O SE

AHOGA

CUANDO

TRABAJA

MUCHO

• El combustible es viejo o está mal mezclado

• El carburador no está ajustado en forma correcta

• La bujía de encendido está arruinada

• Parachispas obstruido

• Drene el tanque de combustible/Agregue mezcla fresca de combustible

• Consulte Sección 7

• Cambie o limpie la bujía de encendido

• Limpie o cambie el parachispas

LA CABEZA DE

CORTE NO

HACE AVANZAR

LINEA.

• El accesorio de corte está atascado de hierba

• El accesorio de corte no tiene línea

• El carrete interior está trabado

• La cabeza de corte está sucia

• La línea se ha soldado

• La línea se retorció al reponerla

•No hay suficiente línea expuesta

• Pare el motor y limpie el accesorio de corte

• Coloque una línea nueva

• Cambie el carrete interior

• Limpie el carrete interior y la bobina exterior

• Desarme, saque la sección soldada y rebobine la línea

• Desarme y rebobine la línea

• Empuje el botón de tope y tire la línea hasta que 102 mm (4 pulgadas) de línea esté fuera del accesorio de corte

LA LINEA DE

CORTE AVANZA

SIN CONTROL

• El trinquete del accesorio de corte está gastado o roto

• Desarme e inspeccione el trinquete, cámbielo si fuera necesario

Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.

E20

Motor*

SECCIÓN 9: ESPECIFICACIONES

Eje Impulsor y Accesorio de Corte*

*Toda las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

Tipo de motor......................................................................................................................... Enfriado por aire, de 2 ciclos

Carrera .............................................................................................................................................. 31,75 mm (1,25 pulg.)

Desplazamiento....................................................................................................................................... 31 cm

(1,9 pulg3)

R.P.M. de operación........................................................................................................................................ 7.200+ r.p.m.

R.P.M. de marcha lenta......................................................................................................................... 2.800 - 4.400 r.p.m.

Tipo de encendido.............................................................................................................................................. Electrónico

Interruptor de encendido...................................................................................................................... Interruptor oscilante

Separación de la bujía de encendido.................................................................................................. 0,5 mm (0,020 pulg.)

Lubricación......................................................................................................................... Mezcla de combustible y aceite

Proporción de combustible - aceite............................................................................................................................... 40:1

Carburador................................................................................................................................. Diafragma, multiposicional

Arranque......................................................................................................................................... Rebobinado automático

Silenciador.................................................................................................................................... Desviado con protección

Regulador................................................................................................................................. Retroceso manual a resorte

Capacidad del tanque de combustible.................................................................................................. 400 ml (13,5 onzas)

Bastidor del eje impulsor .............................................................................................................................. Tubo de acero

Control del regulador............................................................................................................................. Gatillo para el dedo

Peso de la unidad (Sin combustible, con accesorio de corte y protector y manija en “D”).......................... 6 kg (13 libras)

Mecanismo de corte................................................................................... SpeedSpool

cabeza de corte con línea doble

Correa para el hombro ........................................................................................................................................... Opcional

Diámetro de la bobina de línea................................................................................................................ 76,2 mm (3 pulg.)

Diámetro de la línea de corte............................................................................................................. 2,03 mm (0,080 pulg.)

Diámetro de la trayectoria de corte....................................................................................................... 43,18 cm (17 pulg.)

E21

Declaración de Garantía de Control de Emisiones de la EPA

Sus Derechos y Obligaciones de la Garantía

La Agencia de Protección Ambiental y MTD LLC (MTD) se complacen en explicar la garantía del sistema de control de emisiones para su pequeño motor para uso fuera de la carretera del 2002 y posterior. Los nuevos motores pequeños para uso fuera de la carretera tienen que diseñarse, construirse y equiparse para cumplir las normas contra smog más estrictas. Yard Man tiene que garantizar el sistema de control de emisiones de su pequeño motor para uso fuera de la carretera durante los períodos de tiempo que aparecen a continuación siempre que no haya habido abuso, negligencia o mantenimiento indebido de su motor para uso fuera de la carretera.

Su sistema de control de emisiones puede incluir piezas como el carburador y el sistema de inyección de combustible, el sistema de encendido y el convertidor del catalizador. También se pueden incluir mangueras, correas, conectores y otros conjuntos relacionados con la emisión.

Donde existan las condiciones de garantía, Yard Man reparará su pequeño motor para uso fuera de la carretera sin costo alguno para usted incluyendo el diagnóstico, las piezas y la mano de obra.

Los pequeños motores para uso fuera de la carretera del 2002 y posteriores, se garantizan por dos años. Si alguna pieza de su motor relacionada con la emisión está defectuosa, la pieza será reparada o reemplazada por Yard Man.

Responsabilidades de Garantía de los Propietarios

Como propietario del pequeño motor para uso fuera de la carretera, usted es responsable de realizar el mantenimiento requerido que aparece en el manual del operador. Yard Man recomienda que conserve todos los comprobantes que cubren el mantenimiento de su pequeño motor para uso fuera de la carretera, pero Yard Man no puede negar garantía exclusivamente por la falta de comprobantes o por que usted no haya realizado todos los mantenimientos programados.

Como propietario del pequeño motor para uso fuera de la carretera, usted debe conocer que Yard Man puede negarle cobertura de garantía si su pequeño motor para uso fuera de la carretera o una pieza ha fallado debido a abuso, negligencia, mantenimiento inadecuado o modificaciones no aprobadas.

Usted es responsable de presentar su pequeño motor para uso fuera de la carretera a un Centro de Servicio Autorizado Yard Man tan pronto como exista un problema. Las reparaciones de garantía deben completarse en un período de tiempo razonable, el cual no deberá ser mayor de 30 días.

Si tiene alguna pregunta relacionada con los derechos y responsabilidades de la garantía, debe llamar al 1-800-345-

8746.

Cobertura de Garantía del Fabricante

El período de garantía comienza en la fecha en que el motor o equipo se entrega al comprador minorista.

El fabricante garantiza al propietario original y a cada comprador subsiguiente, que el motor está libre de defectos en cuanto a material y mano de obra que ocasionen la falla de una pieza bajo garantía durante un período de dos años.

La reparación o reemplazo de una pieza bajo garantía se llevará a cabo sin cargo alguno para el propietario en un Centro de Servicio Yard Man Autorizado. Para conocer el establecimiento más cercano, comuníquese con Yard Man llamando al: 1-800-345-8746.

Cualquier pieza bajo garantía que no esté programada para ser reemplazada, según indica el mantenimiento requerido o que esté programada solamente para inspección regular a los efectos de “Repare o Reemplace según sea Necesario” está garantizada durante el período de garantía. Cualquier pieza bajo garantía que esté programada para ser reemplazada según indica el mantenimiento requerido tendrá garantía durante el período de tiempo hasta el primer punto de reemplazo programado para dicha pieza.

No se le cobrará al propietario la mano de obra de diagnóstico que conlleve a la determinación de que una pieza bajo garantía está defectuosa, si dicho trabajo de diagnóstico se lleva a cabo en un Centro de Servicio Yard Man Autorizado.

El fabricante es responsable de los daños ocasionados a otros componentes del motor producidos por la falla de una pieza bajo garantía que todavía esté bajo garantía.

Las fallas ocasionadas por abuso, negligencia o mantenimiento inadecuado no están cubiertas por la garantía.

El uso de accesorios optativos o piezas modificadas puede ser motivo justificado para no aceptar una reclamación de garantía. El fabricante no es responsable de cubrir fallas de piezas bajo garantía ocasionadas por el uso de accesorios optativos o piezas modificadas.

Para presentar una reclamación, vaya a su Centro de Servicio Yard Man Autorizado más cercano. Los servicios o reparación por motivo de garantía se realizarán en todos los Centros de Servicio Yard Man Autorizados.

Cualquier pieza de reemplazo aprobada por el fabricante puede ser utilizada para llevar a cabo el mantenimiento o la reparación de garantía de piezas relacionadas con la emisión y se realizará sin cargo alguno para el propietario. Cualquier pieza de reemplazo que sea equivalente en rendimiento o durabilidad puede ser utilizada en el mantenimiento o reparación sin garantía y no reducirá las obligaciones de garantía del fabricante.

Los componentes siguientes se incluyen en la garantía relacionada con emisiones del motor, filtro de aire, carburador, cebador, líneas de combustible, toma de combustible, filtro de combustible, módulo de encendido, bujía de encendido y silenciador.

E22

PARTS LIST

Item Part No. Description

31 753-04335 Starter Housing Assembly (includes 23-30 & 32) 32 791-181862 Housing Screw 33 791-182368 Clutch Washer 34 791-182369 Clutch Rotor Assembly 35 791-153592 Clutch Drum Assembly 36 753-1204 Clutch Cover Assembly (includes 37-40) 37 791-181345 Cover Screw 38 791-182519 Anti-Rotation Screw 39 753-04003 Clamping Screw 40 791-180217 Clamping Nut 41 791-182798 Wire Leads and Sleeve 42 791-611063 Ground Tab 43 753-04336 Module Assembly 44 791-610311B Spark Plug 45 791-182066 Muffler Assembly (includes 48-50) 46 791-182747 Spark Arrestor Screen 47 753-04159 Exhaust Gasket 48 791-147575 Muffler Mounting Bolt Assembly 49 753-04323 Cylinder Assembly (includes 51 & 52) 50 753-1207 Piston and Rod Assembly 51 753-1197 Cylinder Gasket 52 791-182723 Cylinder Bolt

* 791-180090 O.E.M. Carburetor Repair Kit * 791-180091 Gasket Diaphragm Repair Kit * 753-1209 Piston Ring Set * 753-04334 Short Block Assembly

(includes 8, 13, 44, 49-52)

* 791-181599 Clutch Springs (Qty. 2) * Items Not Shown

Item

Part No. Description

1 753-1192 Air Cleaner/Muffler Cover Assembly

(includes 2 & 37) 2 791-180350B Air Cleaner Filter 3 791-180351 Carburetor Mounting Screw 4 753-1193 Choke Extension 5 753-1194 Choke Plate 6 753-04331 Carburetor Assembly (includes 7 & 18) 7 791-610675 Carburetor Gasket 8 791-181860 Carb Mount Screw 9 791-181801 Primer and Hose Assembly

10 753-1196 Carb Mount Assembly (includes 8 & 11) 11 791-684451 Reed Assembly 12 753-1208 Carburetor Mount Gasket 13 753-04332 Crank Case Service Assembly (includes 8) 14 791-612134 Rear Mounting Pad 15 753-04307 Fuel Tank Assembly (includes 16-18) 16 753-1187 Fuel Cap Assembly 17 791-182352 Fuel Return Line 18 753-04233 Fuel Line Assembly 19 791-145308 Front Mounting Pad 20 791-182064 Shroud Extension and Stand 21 791-182736 Flywheel Assembly 22 791-181065 Spacer 23 753-1199 Recoil Pulley Assembly 24 753-04286 Recoil Spring 25 753-1200 Rope Guide 26 791-181247 Pulley Retainer 27 791-181079 Pull Handle 28 791-613103 Rope 29 753-1201 Pressure Plate Assembly 30 753-1202 Plate Screw

ENGINE PARTS - MODEL YM25

2-CYCLE GAS TRIMMER

PPN 41ADY25C401

E23

PARTS LIST

Item Part No. Description

1 791-00057 Throttle Housing and Trigger Assembly

(includes 2 & 3) 2 791-182690 Throttle Trigger Spring 3 791-00058 Throttle Trigger 4 791-182877 Throttle Cable Assembly 5 753-04236 Upper Drive Shaft Housing Assembly 6 791-610327 Harness Clip 7 791-180809 Deluxe D-Handle Assembly (includes 8-10) 8 791-181070 Screw 9 791-182167 Deluxe D-Handle

10 791-182168 Bottom Clamp 11 753-1190 EZ-Link Coupler (includes 11-15) 12 791-182057 Screw 13 791-181617 Bolt 14 791-181618 Adjustment Knob (includes 11) 15 791-181886 Knob Retaining Nut 16 791-180340 Lower Drive Shaft Housing Assembly 17 791-153597 Lower Clamp Assembly 18 791-181852 Lower Flexible Drive Shaft 19 791-180531 Shield Mounting Screw 20 791-181857 Bushing Housing Assembly 21 791-145569 Anti-Rotation Screw 22 791-181659 Shield and Blade Assembly (includes 23) 23 791-181823 Blade Assembly 24 791-181457 Outer Spool and Eyelet Assembly w/ Retainer 25 791-181458 Retainer 26 791-181561 Thrust Washer 27 791-181459 Small Spring 28 791-181461 Slider 29 791-181532 E-Clip 30 791-181531 Spring 31 791-181462 Plunger 32 791-181463 C-Clip 33 791-181464 Inner Reel 34 791-181465 Large Spring 35 791-181467 Foam Seal 36 791-181468 Bump Head Knob Assembly (includes 34 & 35) 37 791-182405 Switch Assembly

Optional Accessories

* 791-181460 Reel and Line Assembly * 791-682075 Shoulder Strap Assembly

* Items Not Shown

BOOM AND TRIMMER PARTS - MODEL YM25 2-CYCLE GAS TRIMMER

PPN 41ADY25C401

GARANTÍA LIMITADA DEL FABRICANTE PARA:

Ninguna garantía implícita es aplicable, incluyendo cualquier garantía implícita de comerciabilidad o idoneidad para un propósito particular, después del período de la garantía expresa escrita con anterioridad, con respecto a las piezas identificadas. Ninguna otra garantía expresa dada por cualquier persona o entidad, incluyendo a los distribuidores o minoristas, bien sea escrita u oral, deberá comprometer a MTD con respecto a cualquier producto. Durante el período de la Garantía, la solución exclusiva es arreglar o cambiar el producto de la manera establecida anteriormente. (Algunos estados

no permiten limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable para usted.)

Las estipulaciones establecidas en esta Garantía ofrecen la solución única y exclusiva que resulte de las ventas. MTD no deberá ser responsable de pérdidas o daños incidentales o consecuentes que incluyen, sin limitación, erogación de gastos debido a la sustitución de servicios de mantenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para reemplazar temporalmente un producto bajo garantía. (Algunos

estados no permiten limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable para usted.)

La recuperación de cualquier tipo no deberá ser superior al precio de compra del producto vendido en ningún caso. La alteración de las características de seguridad del producto deberá anular la garantía. Usted asume el riesgo y la obligación de la pérdida, daño o lesión en su persona o a su propiedad y / o la de otras personas y sus propiedades, que se origine a raíz del uso o mal uso, o la falta de capacidad para usar el producto.

Esta garantía limitada no deberá cubrir a ninguna otra persona distinta al comprador original, arrendatario original, o la persona para la que se compró en calidad de regalo.

Relación de las leyes estatales con esta Garantía: Esta garantía le confiere derechos legales específicos, y puede que usted también tenga otros derechos, los cuales varían en cada estado.

Para ubicar a su distribuidor de servicio más cercano, llame al 1-800-345-8746 en los Estados Unidos a al 1-800-668-1238 en Canadá.

MTD LLC

P.O. Box 361131

Cleveland, OH 44136-0019

La garantía limitada establecida a continuación es dada por MTD LLC (“MTD”) con respecto a mercancía nueva que sea comprada y usada en los Estados Unidos, sus posesiones y territorios.

MTD garantiza este producto contra defectos en el material y la mano de obra durante un período de dos (2) años, a partir de la fecha de compra original y a su entera opción, arreglará o substituirá, sin costo alguno, cualquier pieza cuyo material o mano de obra se considere defectuoso. Esta garantía limitada se deberá aplicar únicamente si este producto ha sido manejado y mantenido de acuerdo al Manual del Operador incluido con el producto y, si no ha sido sometido a mal uso, abuso, uso comercial, accidente, mantenimiento inapropiado, alteración, vandalismo, hurto, fuego, agua o daños debidos a otros riesgos o desastre natural. Los daños ocasionados por la instalación o el uso de cualquier accesorio o aditamento que no esté aprobado por MTD para que sea usado con el (los) producto(s) contemplados en este manual, anularán la garantía con respecto a cualquier daño resultante. Esta garantía está limitada a noventa (90) días a partir de la fecha de compra original de cualquier producto MTD que se use para alquiler o para propósitos comerciales, o cualquier otro propósito que genere ingreso.

CÓMO OBTENER SERVICIO: El servicio de garantía se encuentra disponible A TRAVÉS DE SU DISTRIBUIDOR LOCAL AUTORIZADO, AL PRESENTAR UN COMPROBANTE DE COMPRA. Para ubicar al distribuidor de su área, por favor consulte las Páginas Amarillas o contacte al Departamento de Servicio al Consumidor de MTD LLC llame al 1-800-345-8746 o, escriba a P.O. Box 361131, Cleveland OH 44136-0019. Si está en Canadá, llame al 1-800-668-1238. No se aceptará ningún producto que sea enviado directamente a la fábrica, a menos que haya recibido autorización previa por escrito por parte del Departamento de Servicio al Consumidor de MTD LLC.

Esta garantía limitada no ofrece cobertura en los siguientes casos:

A. Sincronizaciones — Bujías, ajustes de carburadores,

filtros.

B. Artículos de desgaste — Botón de tope, carretes

externos, línea de corte, carretes internos, polea de arranque, cuerdas de arranque, correas motoras.

C. MTD no le ofrece ninguna garantía a productos que sean

vendidos o exportados fuera de los Estados Unidos de Norteamérica, sus posesiones y territorios, excepto aquellos que se vendan a través de los canales de distribución para exportación autorizados por MTD.

MTD se reserva el derecho a cambiar o mejorar el diseño de cualquier producto MTD, sin asumir ninguna obligación para modificar ningún producto fabricado con anterioridad.

MTD YM25 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
