MSI P35 Neo2-FR User Manual

Download

P35 Neo2 Series

MS-7345 (V1.X) Mainboard

G52-73451XB

The material in this document is the intellectual property of MICRO-STAR

INTERNATIONAL. We take every care in the preparation of this document, but no

guarantee is given as to the correctness of its contents. Our products are under

continual improvement and we reserve the right to make changes without notice.

Trademarks

All trademarks are the properties of their respective owners.

NVIDIA, the NVIDIA logo, DualNet, and nForce are registered trademarks or trade-

marks of NVIDIA Corporation in the United States and/or other countries. AMD, Athlon™, Athlon™ XP, Thoroughbred™, and Duron™ are registered trade-

marks of AMD Corporation.

Intel® and Pentium® are registered trademarks of Intel Corporation.

PS/2 and OS®/2 are registered trademarks of International Business Machines

Corporation.

Windows® 95/98/2000/NT/XP are registered trademarks of Microsoft Corporation.

Netware® is a registered trademark of Novell, Inc.

Award® is a registered trademark of Phoenix Technologies Ltd.

AMI® is a registered trademark of American Megatrends Inc.

Revision History

Revision Revision History Date

V1.2 First release for June 2007

P35 Neo2

Technical Support

If a problem arises with your system and no solution can be obtained from the user’s

manual, please contact your place of purchase or local distributor. Alternatively,

please try the following help resources for further guidance.

Visit the MSI website for FAQ, technical guide, BIOS updates, driver updates, and other information: http://global.msi.com.tw/index.php?

func=faqIndex

Contact our technical staff at: http://support.msi.com.tw/

Safety Instructions

1. Always read the safety instructions carefully.

2. Keep this User’s Manual for future reference.

3. Keep this equipment away from humidity.

4. Lay this equipment on a reliable flat surface before setting it up.

5. The openings on the enclosure are for air convection hence protects the equipment from overheating. DO NOT COVER THE OPENINGS.

6. Make sure the voltage of the power source and adjust properly 110/220V before connecting the equipment to the power inlet.

7. Place the power cord such a way that people can not step on it. Do not place anything over the power cord.

8. Always Unplug the Power Cord before inserting any add-on card or module.

9. All cautions and warnings on the equipment should be noted.

10. Never pour any liquid into the opening that could damage or cause electrical shock.

11. If any of the following situations arises, get the equipment checked by a service personnel:

† The power cord or plug is damaged. † Liquid has penetrated into the equipment. † The equipment has been exposed to moisture. † The equipment has not work well or you can not get it work according to

User’s Manual.

† The equipment has dropped and damaged. † The equipment has obvious sign of breakage.

12. DO NOT LEAVE THIS EQUIPMENT IN AN ENVIRONMENT UNCONDITIONED, STORAGE TEMPERATURE ABOVE 600 C (1400F), IT MAY DAMAGE THE EQUIPMENT.

CAUTION: Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer.

iii

FCC-B Radio Frequency Interference Statement

This equipment has been

tested and found to comply

with the limits for a Class B

digital device, pursuant to Part

15 of the FCC Rules. These limits are designed to provide reasonable protection

against harmful interference in a residential installation. This equipment generates,

uses and can radiate radio frequency energy and, if not installed and used in accor-

dance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference to radio or television

reception, which can be determined by turning the equipment off and on, the user is

encouraged to try to correct the interference by one or more of the measures listed

below.

† Reorient or relocate the receiving antenna. † Increase the separation between the equipment and receiver. † Connect the equipment into an outlet on a circuit different from that to

which the receiver is connected.

† Consult the dealer or an experienced radio/television technician for help.

Notice 1

The changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

Notice 2

Shielded interface cables and A.C. power cord, if any, must be used in order to comply with the emission limits.

VOIR LA NOTICE D ’INSTALLATION AVANT DE RACCORDER AU RESEAU.

Micro-Star International

MS-7345

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

WEEE (Waste Electrical and Electronic Equipment) Statement

vii

CONTENTS

Copyright Notice.........................................................................................................ii

Trademarks..................................................................................................................ii

Revision History.........................................................................................................ii

Technical Support......................................................................................................ii

Safety Instructions...................................................................................................iii

FCC-B Radio Frequency Interference Statement.............................................iv

WEEE (Waste Electrical and Electronic Equipment) Statement.......................v

English......................................................................................................................En-1

Specifications....................................................................................................En-2

Central Processing Unit: CPU...........................................................................En-5

Memory...............................................................................................................En-7

Connectors, Jumpers, Slots.............................................................................En-9

Back Panel........................................................................................................En-18

LED Status Indicators......................................................................................En-21

BIOS Setup.......................................................................................................En-23

Software Information......................................................................................En-27

Deutsch....................................................................................................................De-1

Spezifikationen..................................................................................................De-2

Hauptprozessor: CPU.......................................................................................De-5

Speicher.............................................................................................................De-7

Anschlüsse, Steckbrücken und Slots.............................................................De-9

Hinteres Anschlusspaneel.............................................................................De-18

LED Statusdikatoren........................................................................................De-21

BIOS Setup.......................................................................................................De-23

Software-Information......................................................................................De-27

Français.....................................................................................................................Fr-1

Spécificités.........................................................................................................Fr-2

Central Processing Unit: CPU............................................................................Fr-5

Mémoire...............................................................................................................Fr-7

Connecteurs, Cavaliers, Slots..........................................................................Fr-9

Panneau Arrière...............................................................................................Fr-18

Indicateur d’état LED........................................................................................Fr-21

Configuration du BIOS......................................................................................Fr-23

Information de Logiciel.....................................................................................Fr-27

Русский ....................................................................................................................Ru-1

Характеристики ...............................................................................................Ru-2

Центральный процессор (CPU).....................................................................Ru-5

Память ..............................................................................................................Ru-7

Коннекторы, перемычки, разъемы..............................................................Ru-9

Задняя панель ...............................................................................................Ru-18

Состояние индикаторов LED......................................................................Ru-21

Настройка BIOS..............................................................................................Ru-23

Сведения о программном обеспечении ...................................................Ru-27

viii

P35 Neo2

User’s Guide

Engli sh

English

En-1

MS-7345 Mainboard

Specifications

Processor Support

- Intel® Core 2 Quad/Core 2 Duo/Pentium/Celeron processors in the LGA775 package

- Support Intel® Yorkfield, Wolfdale

(For the latest information about CPU, please visit http://global.

msi.com.tw/index.php?func=cpuform)

Supported FSB

- 1333/ 1066/ 800 MHz

Chipset

- North Bridge: Intel® P35 chipset

- South Bridge: Intel® ICH9/ICH9R Base chipset

Memory Support

- DDR2 800/667 SDRAM (8GB Max)

- 4 DDR2 DIMMs (240pin / 1.8V)

(For more information on compatible components, please visit

http://global.msi.com.tw/index.php?func=testreport)

LAN

- Supports PCIE LAN 10/100/1000 Fast Ethernet by Realtek 8111B

Audio

- Chip integrated by Realtek® ALC888/ALC888T

- Flexible 8-channel audio with jack sensing

- Compliant with Azalia 1.0 Spec

- Meet Microsoft Vista Premium spec

- Supports VoIP Card (only for ALC888T)

IDE

- 1 IDE port by Marvell 88SE6111

- Supports Ultra DMA 66/100/133 mode

- Supports PIO, Bus Master operation mode

SATA

-About ports of SATAII please check Intel website and based on PCB version.

-About ports of e-SATA please check Intel website and be based on PCB version.

- Supports storage and data transfers at up to 300 MB/s

RAID (optional)

- Supports Intel Martix Storage Technology (AHCI + RAID 0/1/5/10) by ICH9R

En-2

1394

- Supports 1394 by VIA VT6308 (optional)

FDD

- 1 floppy port

- Supports 1 FDD with 360KB, 720KB, 1.2MB, 1.44MB and 2.88MB

Connectors

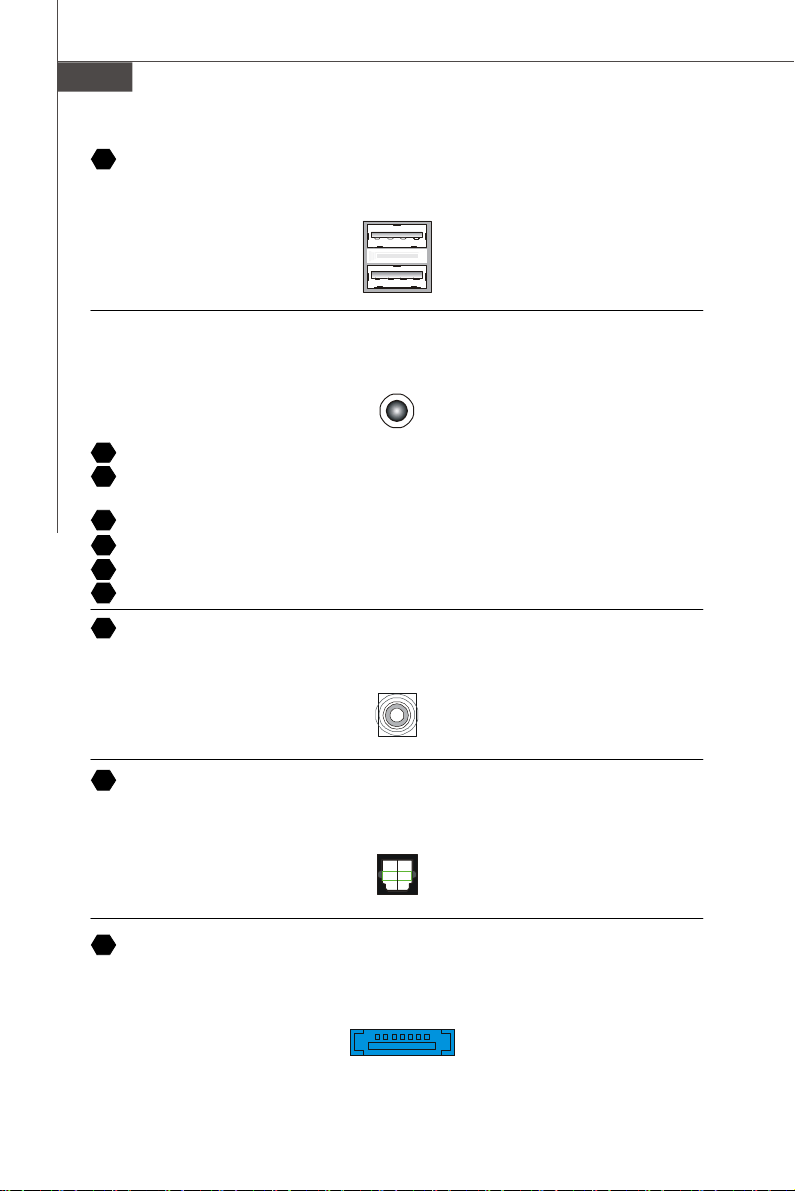

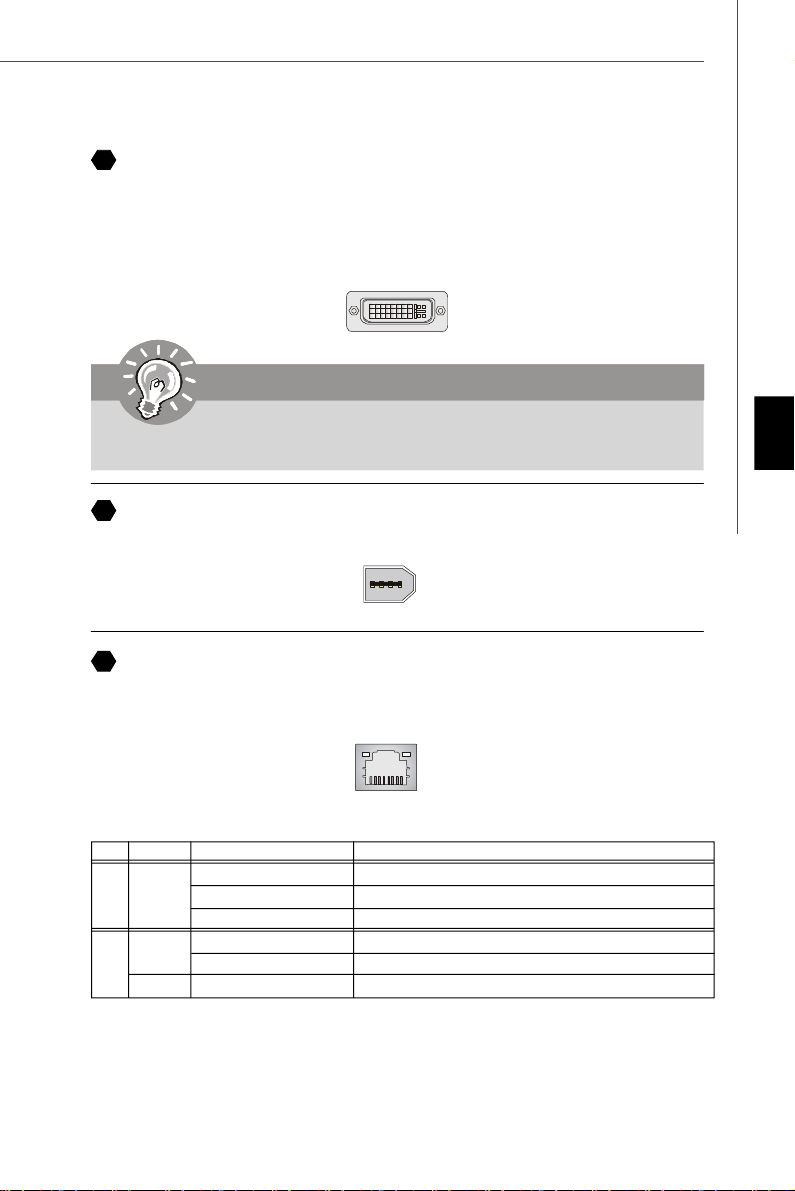

Back panel

- 1 PS/2 mouse port

- 1 PS/2 keyboard port

- 2 eSATA ports (optional) (eSATA functionality depends on Intel ICH9/ICH9R support)

- 6 USB 2.0 Ports

- 1 LAN jack (10/100/1000)

- 6 flexible audio jacks

- 1 1394 port (optional)

On-Board Pinheaders / Connectors

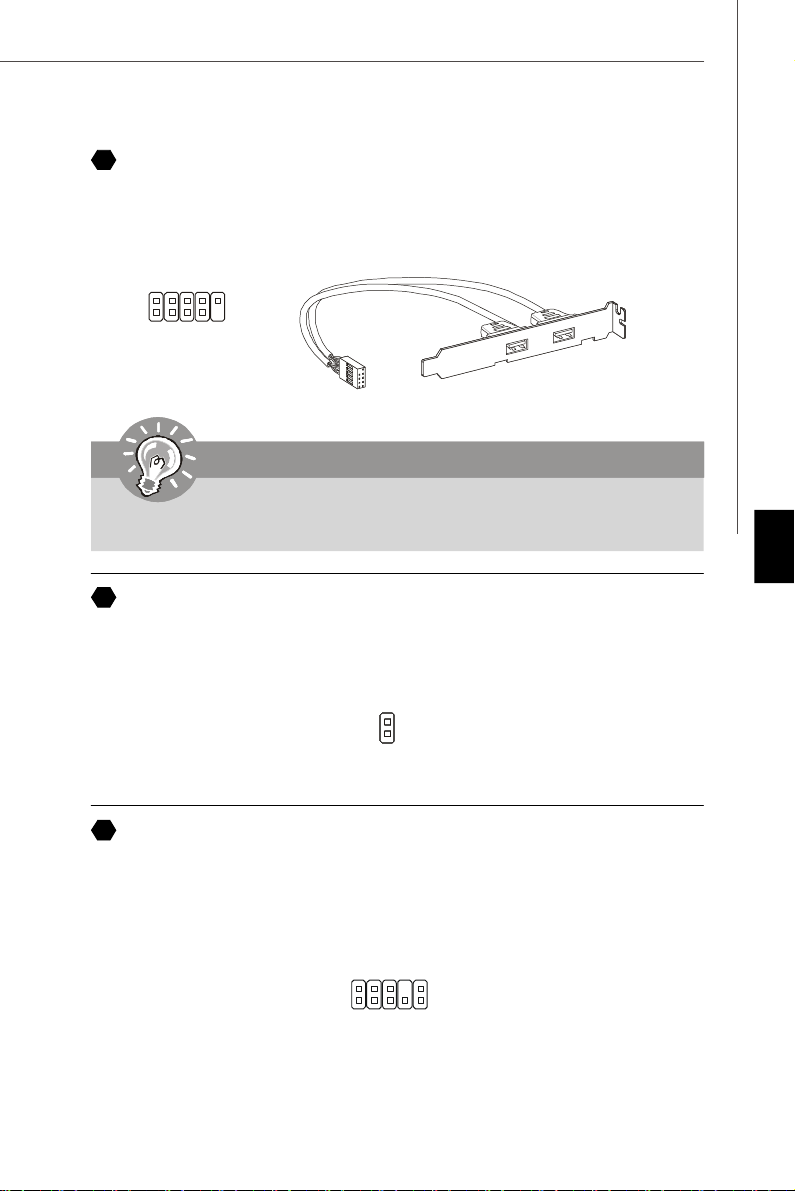

- 3 USB 2.0 pinheaders

- 1 1394 pinheader (optional)

- 1 chasis intrusion connector

- 1 SPDIF-out pinheader

- 1 CD-in connector

- 2 HW OC pinheaders (optional)

- 1 front audio pinheader

- 1 serial pinheader

Slots

- 1 PCI Express x16 slot

- 2 PCI Express x1 slots

- 1 PCI Express x4 slot

- 2 PCI slots

- Support 3.3V/ 5V PCI bus Interface

Engli sh

Form Factor

- ATX (30.5cm X 24.5cm)

Mounting

- 9 mounting holes

En-3

MS-7345 Mainboard

En-9

13 En-12

En-17

En-20

K En-20

En-9

M En-20

L En-20

N En-20

En-9

En-7

En-15

En-9

En-12

H En-20

En-18

En-19

En-16

En-19

En-20

En-5

En-4

En-13

En-17

En-11

En-12

En-13

En-11

En-9

En-10

En-9

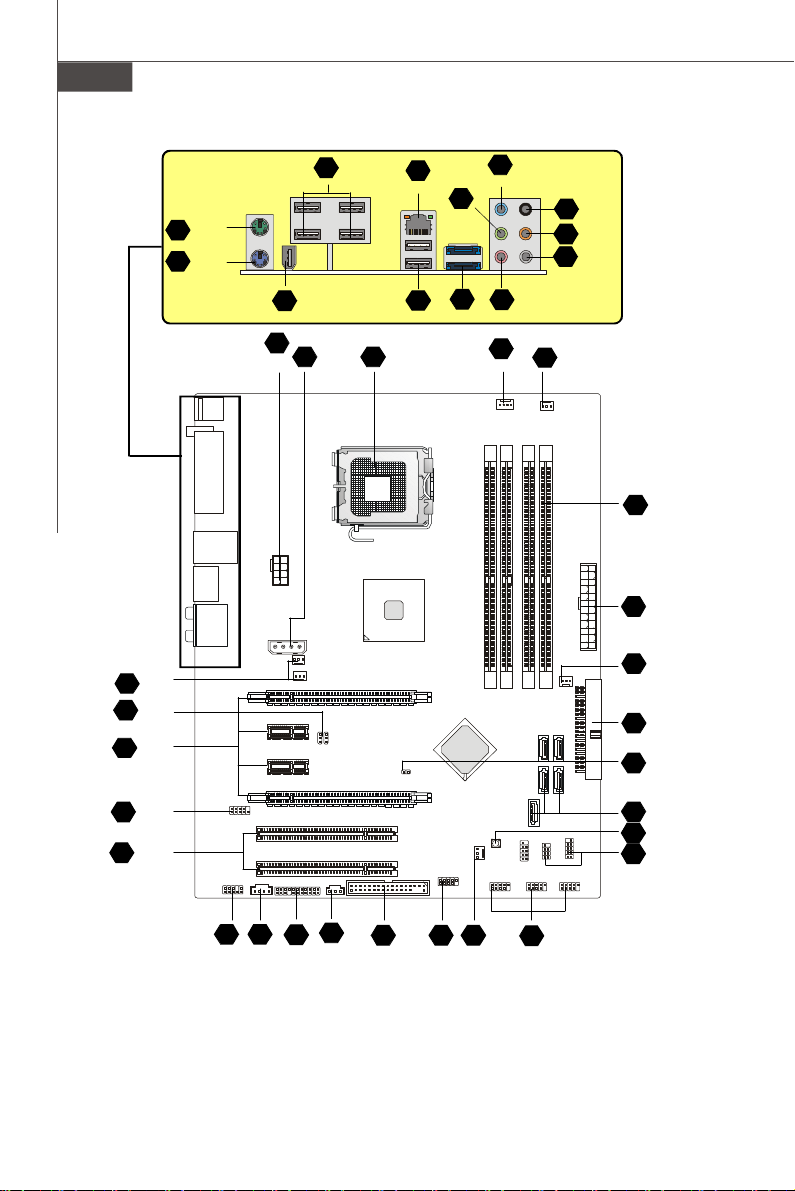

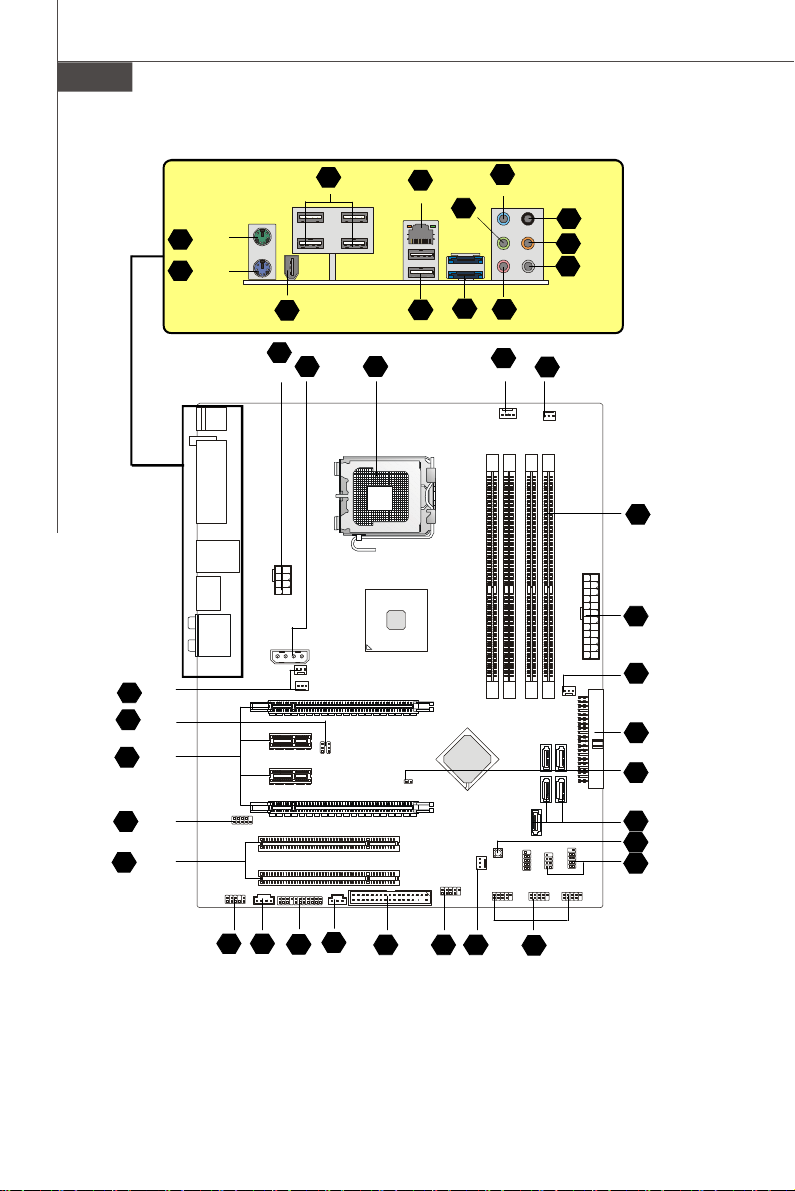

Quick Components Guide of P35 Neo2 Series

(MS-7345 v1.X) Mainboard

En-10

En-15

8 En-10

En-11

Central Processing Unit: CPU

The mainboard supports Intel® processor. The mainboard uses a CPU socket called Socket 775 for easy CPU installation. If you do not have the CPU cooler, consult your dealer before turning on the computer.

For the latest information about CPU, please visit http://global.msi.com.tw/index.php? func=cpuform

Important

Overheating

Overheating will seriously damage the CPU and system. Always make sure the cooling fan can work properly to protect the CPU from overheating. Make sure that you apply an even layer of thermal paste (or thermal tape) between the CPU and the heatsink to enhance heat dissipation.

Replaceing the CPU

While replacing the CPU, always turn off the ATX power supply or unplug the power supply’s power cord from the grounded outlet first to ensure the safety of CPU.

Overclocking

This mainboard is designed to support overclocking. However, please make sure your components are able to tolerate such abnormal setting, while doing overclocking. Any attempt to operate beyond product specifications is not recommended. We do not guarantee the damages or risks caused by inad-

equate operation or beyond product specifications.

Engli sh

En-5

MS-7345 Mainboard

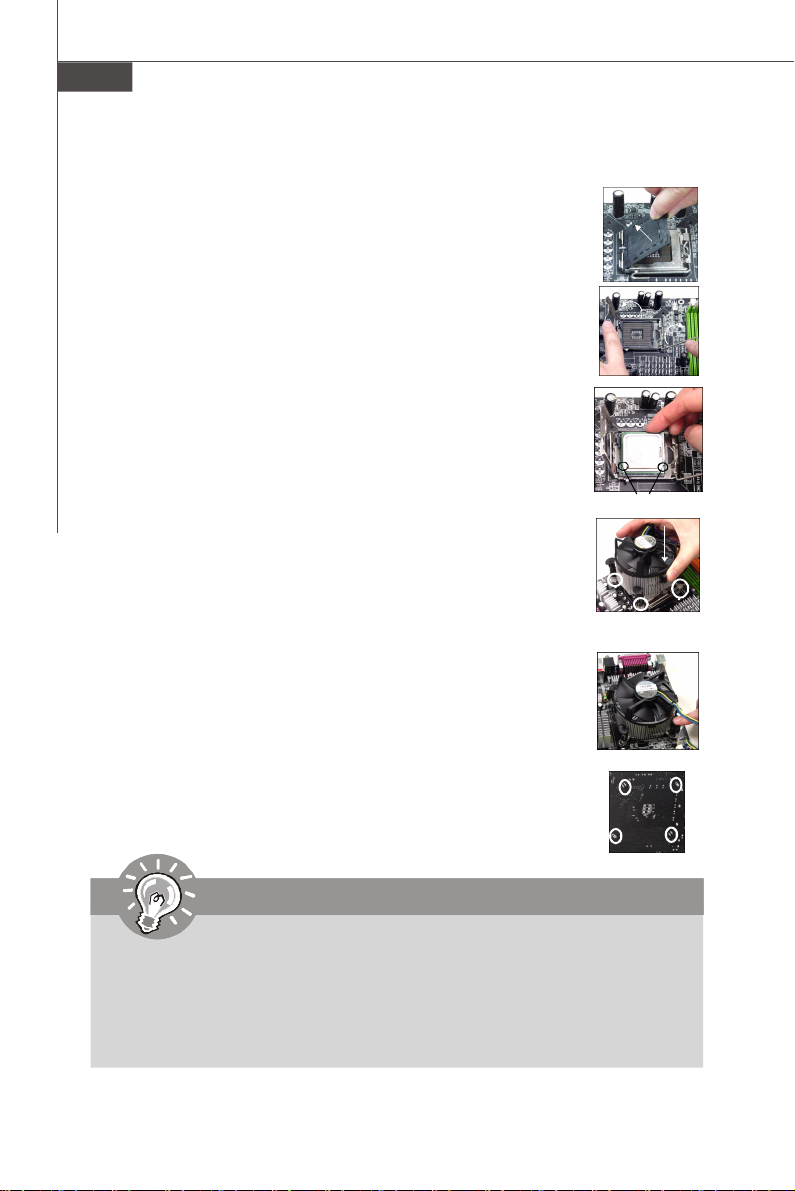

CPU & Cooler Installation Procedures for Socket 775

1. The CPU socket has a plastic cap on it to protect the contact from

damage. Before you have installed the CPU, always cover it to protect the socket pin.

2. Remove the cap from lever hinge side.

3. The pins of socket reveal.

4. Open the load lever.

5. Lift the load lever up and open the load plate.

6. After confirming the CPU direction for correct mating, put down the

CPU in the socket housing frame. Be sure to grasp on the edge of the CPU base. Note that the alignment keys are matched.

7. Visually inspect if the CPU is seated well into the socket. If not, take

out the CPU with pure vertical motion and reinstall.

8. Cover the load plate onto the package.

9. Press down the load lever lightly onto the load plate, and then

secure the lever with the hook under retention tab.

10.Align the holes on the mainboard with the cooler. Push down the

cooler until its four clips get wedged into the holes of the mainboard.

11.Press the four hooks down to fasten the cooler. Then rotate the

locking switch (refer to the correct direction marked on it) to lock the hooks.

12.Turn over the mainboard to confirm that the clip-ends

are correctly inserted.

alignment key

Important

1. Read the CPU status in BIOS.

2. Whenever CPU is not installed, always protect your CPU socket pin with the plastic cap covered to avoid damaging.

3. Mainboard photos shown in this section are for demonstration of the CPU/ cooler installation only. The appearance of your mainboard may vary depending on the model you purchase.

En-6

Memory

DDR

Specification : 184-pin, 2.5v.

Single channel definition : All DIMM slots are GREEN color.

Dual channels definition : DIMM slot(s) on Channel A are marked in GREEN color.

DIMM slot(s) on Channel B are marked in Purple color.

40x2=80 pin 52x2=104 pin

DDR2

Specification : 240-pin, 1.8v.

Single channel definition : All DIMM slots are GREEN color.

Dual channels definition : DIMM slot(s) on Channel A are marked in GREEN color.

DIMM slot(s) on Channel B are marked in Orange color.

64x2=128 pin 56x2=112 pin

Important

Engli sh

- DDR2 memory modules are not interchangeable with DDR and the DDR2 stan

dard is not backwards compatible. You should always install DDR2 memory modules in the DDR2 DIMM slots.

- In Dual-Channel mode, make sure that you install memory modules of the same

type and density in different channel DIMM slots.

- To enable successful system boot-up, always insert the memory modules into the

DIMM1 first.

En-7

MS-7345 Mainboard

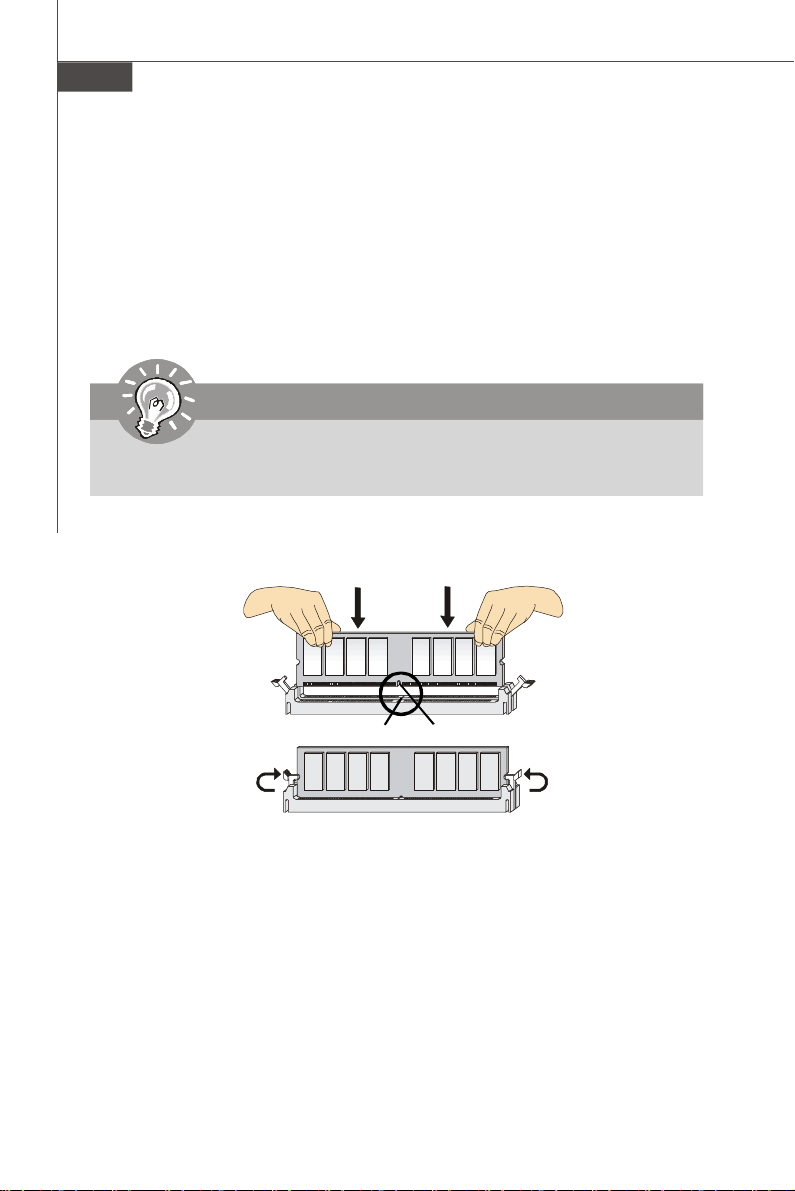

Installing Memory Modules

You can find the notch on the memory modules and the volt on the DIMM slots whether DDR or DDR2. Follow the procedures below to install the memory module properly.

1.The memory modules has only one notch on the center and will only fit in the right orientation.

2.Insert the memory module vertically into the DIMM slot. Then push it in until the golden finger on the memory module is deeply inserted in the DIMM slot.

Important

You can barely see the golden finger if the memory module is properly inserted in the DIMM slot.

3.The plastic clip at each side of the DIMM slot will automatically close.

En-8

Volt

Notch

Connectors, Jumpers, Slots

Fan Power Connectors

The fan power connectors support system cooling fan with +12V. The CPU FAN supports Smart FAN function. When connect the wire to the connectors, always take note that the red wire is the positive and should be connected to the +12V, the black wire is Ground and should be connected to GND. If the mainboard has a System Hardware Monitor chipset on-board, you must use a specially designed fan with speed sensor to take advantage of the fan control.

Engli sh

Control

SENSOR

+12V

GND

CPU FAN

SENSOR or NC

+12V

GND

SYS FAN/ NB FAN/

POWER FAN

Important

1.Please refer to the recommended CPU fans at processor’s official website or

consult the vendors for proper CPU cooling fan.

2.CPUFAN supports fan control. You can install Dual Core Center utility that

will automatically control the CPU fan speed according to the actual CPU temperature.

3. Fan cooler set with 3 or 4 pins power connector are both available for CPUFAN.

Floppy Disk Drive Connector

This connector supports 360KB, 720KB, 1.2MB, 1.44MB or 2.88MB floppy disk drive.

IDE connector

This connector supports IDE hard disk drives, optical disk drives and other IDE devices.

Important

If you install two IDE devices on the same cable, you must configure the drives separately to Master/ Slave mode by setting jumpers. Refer to IDE device’s docu- mentation supplied by the vendors for jumper setting instructions.

En-9

MS-7345 Mainboard

Serial ATA Connector

This connector is a high-speed Serial ATA interface port. Each connector can connect to one Serial ATA device.

Important

Please do not fold the Serial ATA cable into 90-degree angle. Otherwise, data loss may occur during transmission.

Front Panel Connectors

These connectors are for electrical connection to the front panel switches and LEDs. The JFP1 is compliant with Intel® Front Panel I/O Connectivity Design Guide.

910

Power Switch

Power LED

IEEE1394 Connector (Green)

JFP1

Reset Switch

HDD LED

Speaker

JFP2

Power LED

This connector allows you to connect the IEEE1394 device via an optional IEEE1394 bracket.

IEEE1394 Bracket

(Optional)

TPB-

Ground

TPA-

Cable power

TPA+

TPB+

Ground

Key (no pin)

Cable power

En-10

Front USB Connector (Yellow)

This connector, compliant with Intel® I/O Connectivity Design Guide, is ideal for connecting high-speed USB interface peripherals such as USB HDD, digital cameras, MP3

players, printers, modems and the like.

USB 2.0 Bracket

(Optional)

VCC

USBOC

USB1-

USB1+

GND

USB0-

USB0+

Key (no pin)

Important

Note that the pins of VCC and GND must be connected correctly to avoid possible damage.

S/PDIF-Out Connector or S/PDIF-In Connector

This connector is used to connect S/PDIF (Sony & Philips Digital Interconnect Format) interface for digital audio transmission.

English

SPDIF_In

GND SPDIF_in VCC

SPDIF Bracket (Optional)

GND SPDIF_out VCC

SPDIF_Out

Front Panel Audio Connector (Azalia Spec)

This connector allows you to connect the front panel audio and is compliant with Intel Front Panel I/O Connectivity Design Guide.

M IC_ J D

NC (N o pi n)

Gr oun d

Pr esen ce#

2 1

MI C _ L

LI NE ou t_ JD

M IC _R

Fr on t_J D

LIN E ou t_L

LI NE ou t_ R

En-11

MS-7345 Mainboard

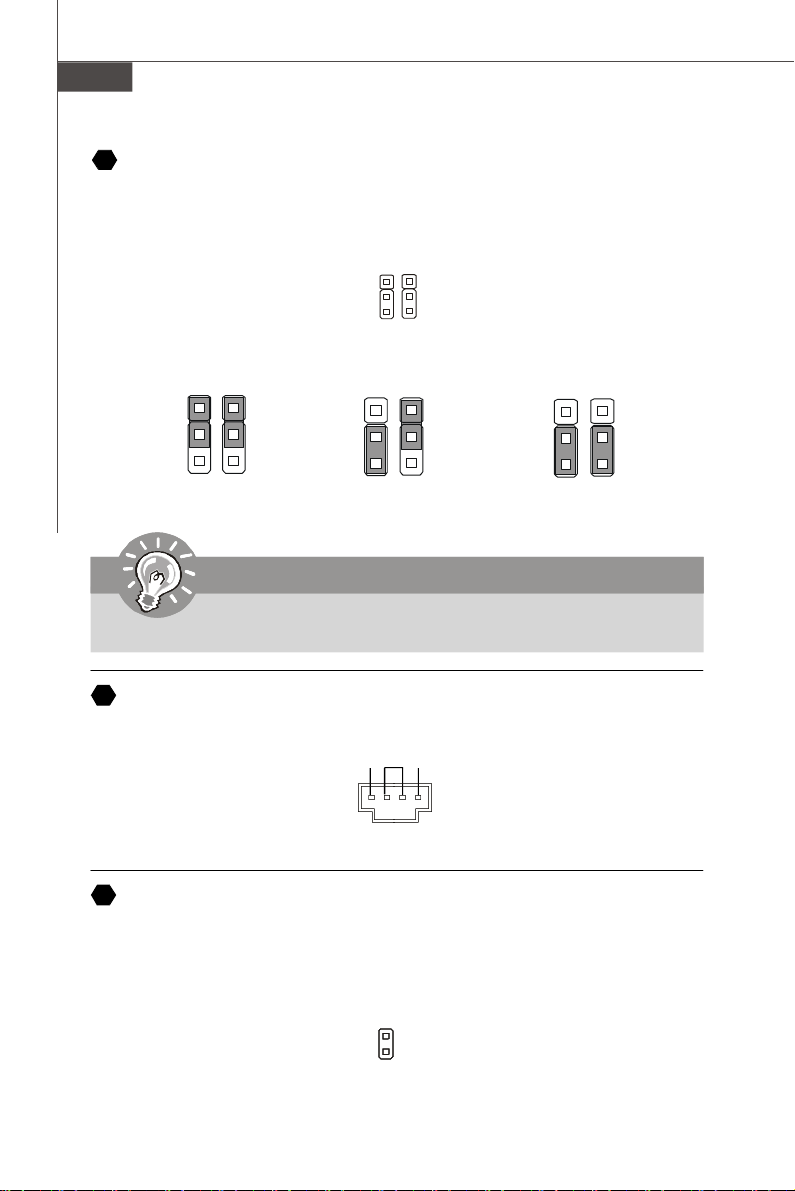

Hardware Overclock FSB Jumpers: JB1, JB2 (optional)

You can overclock the FSB to increase the processor frequency by changing the jumpers JB1 and JB2. Follow the instructions below to set the FSB.

JB1 JB2

200 MHz

266 MHz

333 MHz

Important

Make sure that you power off the system before changing the jumpers

CD-In Connector

This connector is provided for external audio input.

GND R

Chassis Intrusion Connector

This connector connects to the chassis intrusion switch cable. If the chassis is opened, the chassis intrusion mechanism will be activated. The system will record this status and show a warning message on the screen. To clear the warning, you must enter the BIOS utility and clear the record.

En-12

CINTRU

GND

Infrared Module Connector

This connector allows you to connect to infrared module and is compliant with Intel Front Panel I/O Connectivity Design Guide. You must configure the setting through the BIOS setup to use the infrared function.

Ground

IRRX

Serial Port Connector

VCC5

IRTX

This connector is a 16550A high speed communication port that sends/receives 16 bytes FIFOs. You can attach a serial device.

RI (9)

DSR

RTS

CTS

TV-Out Connector

6 1

DCD

SIN

DTR

SOUT

Ground

This connector is for you to attach an optional TV-Out bracket that offers some types of TV-Out connectors. Select the appropriate one to connect to an television.

English

1 4

Yout

Cout

COMP or CVBS Ground (5)

VoIP Card Connector

Ground

This connector connects to the VoIP card. Please refer to the instruction of the VoIP card.

En-13

MS-7345 Mainboard

D-Bracket™ 2 Connector

This connector is for you to connect to the D-Bracket™2 which integrates four LEDs and USB ports. It allows users to identify system problems through 16 various combinations of LED signals.

D-Bracket™ 2

(Optional)

DBR1

DBR3

DBR2

DBR4

LED Signal

1 2

3 4

1 2

3 4

1 2

3 4

DBG1

Red

Key

DBG2

DBG3

DBG4

Connected to USB connector

Green

Description

System Power ON The D-LED will hang here if the processor is damaged or not installed properly.

Early Chipset Initialization

Memory Detection Test Testing onboard memory size. The D-LED will hang if the memory module is damaged or not installed properly.

LED Signal

1 2

3 4

1 2

3 4

1 2

3 4

Connected to DBracket 2 connector

Description

Initializing Video Interface This will start detecting CPU clock, checking type of video onboard. Then, detect and initialize the video adapter.

BIOS Sign On This will start showing information about logo, processor brand name, etc...

Testing Base and Extended Memory Testing base memory from 240K to 640K and extended memory above 1MB using various patterns.

En-14

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

Decompressing BIOS image to RAM for fast booting.

Initializing Keyboard Controller.

Testing VGA BIOS This will start writing VGA sign-on message to the screen.

Processor Initialization This will show information regarding the processor (like brand name, system bus, etc...)

Testing RTC (Real Time Clock)

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

Assign Resources to all ISA.

Initializing Hard Drive Controller This will initialize IDE drive and controller.

Initializing Floppy Drive Controller This will initialize Floppy Drive and controller.

Boot Attempt This will set low stack and boot via INT 19h.

Operating System Booting

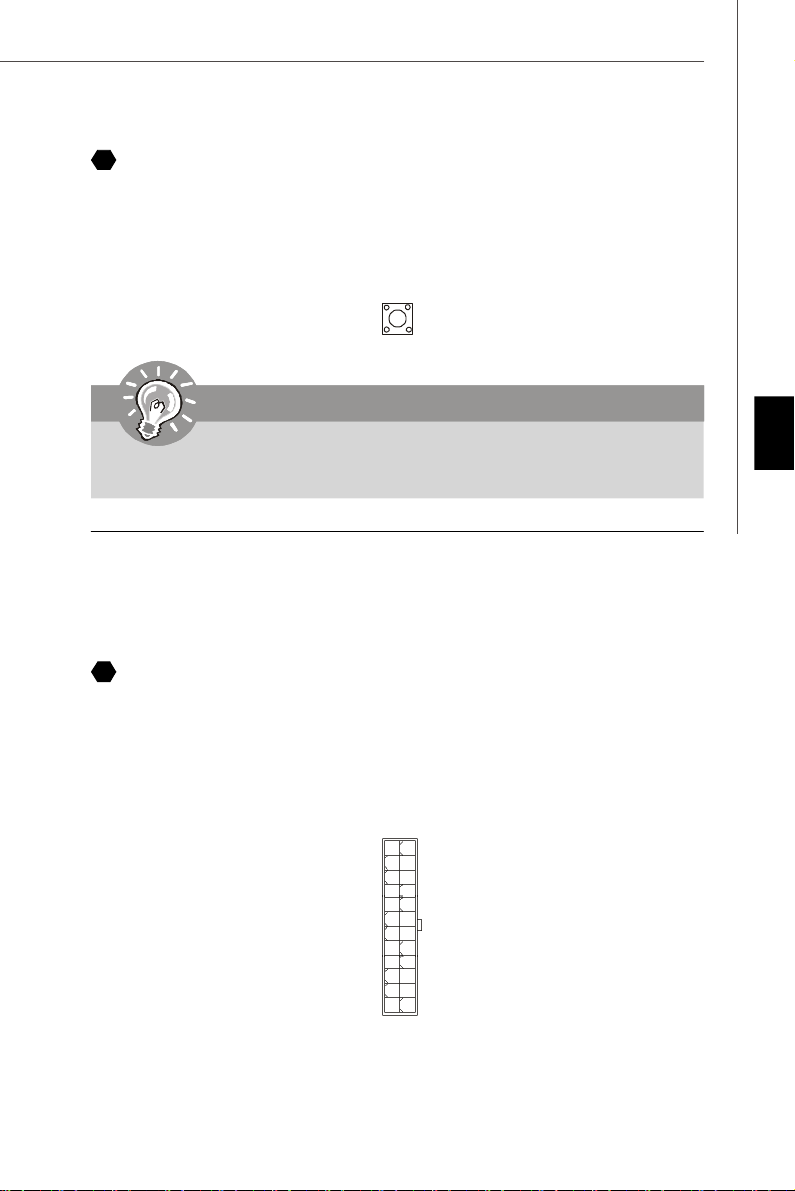

Clear CMOS Button

The CMOS RAM onboard has a power supply from external battery to keep the data of system configuration. With the CMOS RAM, the system can automatically boot OS every time it is turned on. If you want to clear the system configuration, use the button to clear data. Press the button to clear the data.

Important

Make sure that you power off the system before clearing CMOS data.

Power Supply Attachment

Before inserting the power supply connector, always make sure that all components are installed properly to ensure that no damage will be caused. All power connectors on

the mainbnoard have to connect to the ATX power supply and have to work together to ensure stable operation of the mainboard.

ATX 24-Pin Power Connector

This connector allows you to connect an ATX 24-pin power supply. To connect the ATX 24-pin power supply, make sure the plug of the power supply is inserted in the proper orientation and the pins are aligned. Then push down the power supply firmly into the connector.

You may use the 20-pin ATX power supply as you like. If you’d like to use the 20-pin ATX power supply, please plug your power supply along with pin 1 & pin 13.

English

+3.3V

+12V +12V 5VSB

PWR OK

GND

+5V

GND

+5V

GND +3.3V +3.3V

1224

GND +5V +5V +5V

GND GND GND PS-ON# GND

-12V +3.3V

En-15

MS-7345 Mainboard

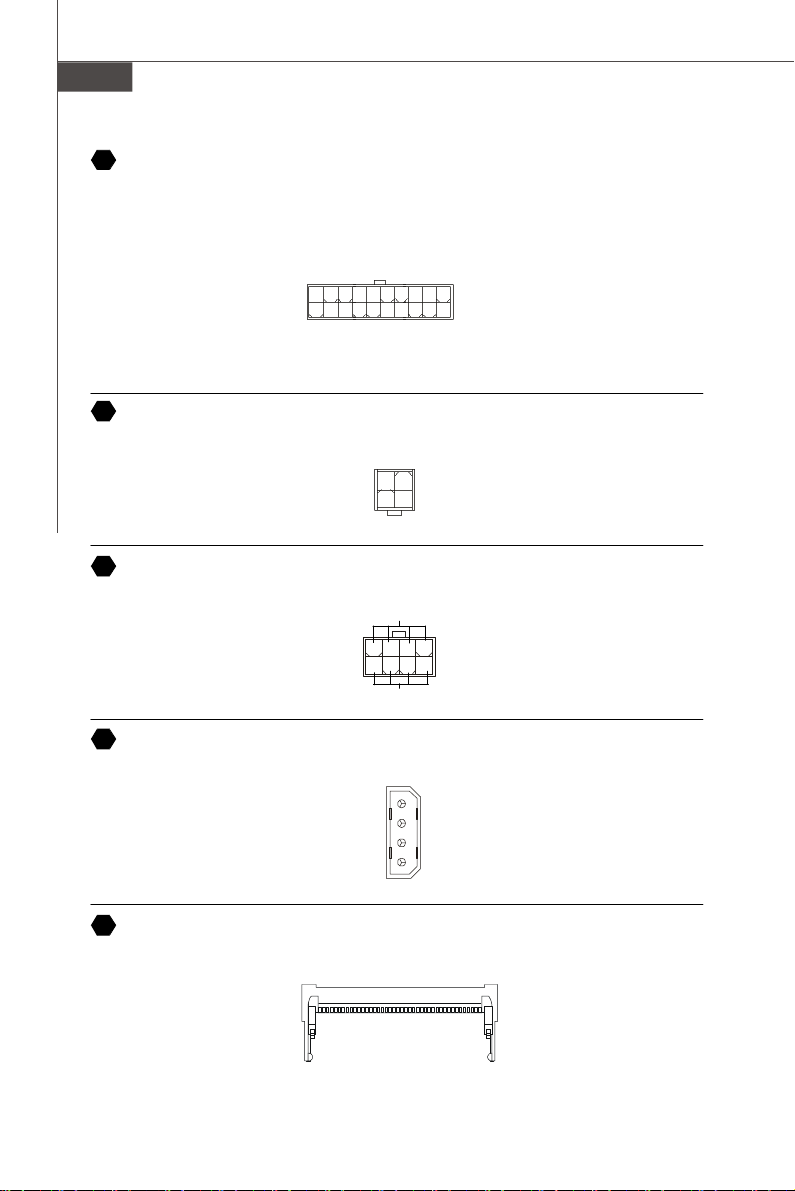

ATX 20-Pin Power Connector

This connector allows you to connect an ATX 20-pin power supply. To connect the ATX 20-pin power supply, make sure the plug of the power supply is inserted in the proper orientation and the pins are aligned. Then push down the power supply firmly into the connector.

-5V

GND

PS-ON

GND

-12V

3.3V

10 20

12V 5V

ATX 12V Power Connector (2x2-Pin)

GND5VGND

5VSB

PWR OK

3.3V

GND

This 12V power connector is used to provide power to the CPU.

ATX 12V Power Connector (2x4-Pin)

GND

12V

GND

12V

This 12V power connector is used to provide power to the CPU.

+12V

GND

ATX 12V Power Connector (1x4-Pin)

8 4

This 12V power connector is used to provide power to the graphics card.

GND

12V

NV SLI Connector

1 2

This connector is used to configure the SLI switch card to SLI or non-SLI mode.

En-16

PCI Express Slot (x16/ x4/ x1)

The PCI Express slot supports the PCI Express interface expansion card. The PCI Express x 16 supports up to 4.0 GB/s transfer rate. The PCI Express x 8 supports up to 2.0 GB/s transfer rate. The PCI Express x 4 supports up to 1.0 GB/s transfer rate. The PCI Express x 1 supports up to 250 MB/s transfer rate.

PCI Express x 16 Slot

PCI Express x 4 Slot

PCI Express x 1 Slot

PCI (Peripheral Component Interconnect) Slot

The PCI slot supports LAN card, SCSI card, USB card, and other add-on cards that comply with PCI specifications.

AGP (Accelerated Graphics Port) Slot

The AGP slot allows you to insert the AGP graphics card. AGP is an interface specification designed for the throughput demands of 3D graphics. It introduces a 66MHz, 32-bit channel for the graphics controller to directly access main memory.

English

Important

When adding or removing expansion cards, make sure that you unplug the power supply first. Meanwhile, read the documentation for the expansion card to configure any necessary hardware or software settings for the expansion card, such as jumpers, switches or BIOS configuration.

En-17

MS-7345 Mainboard

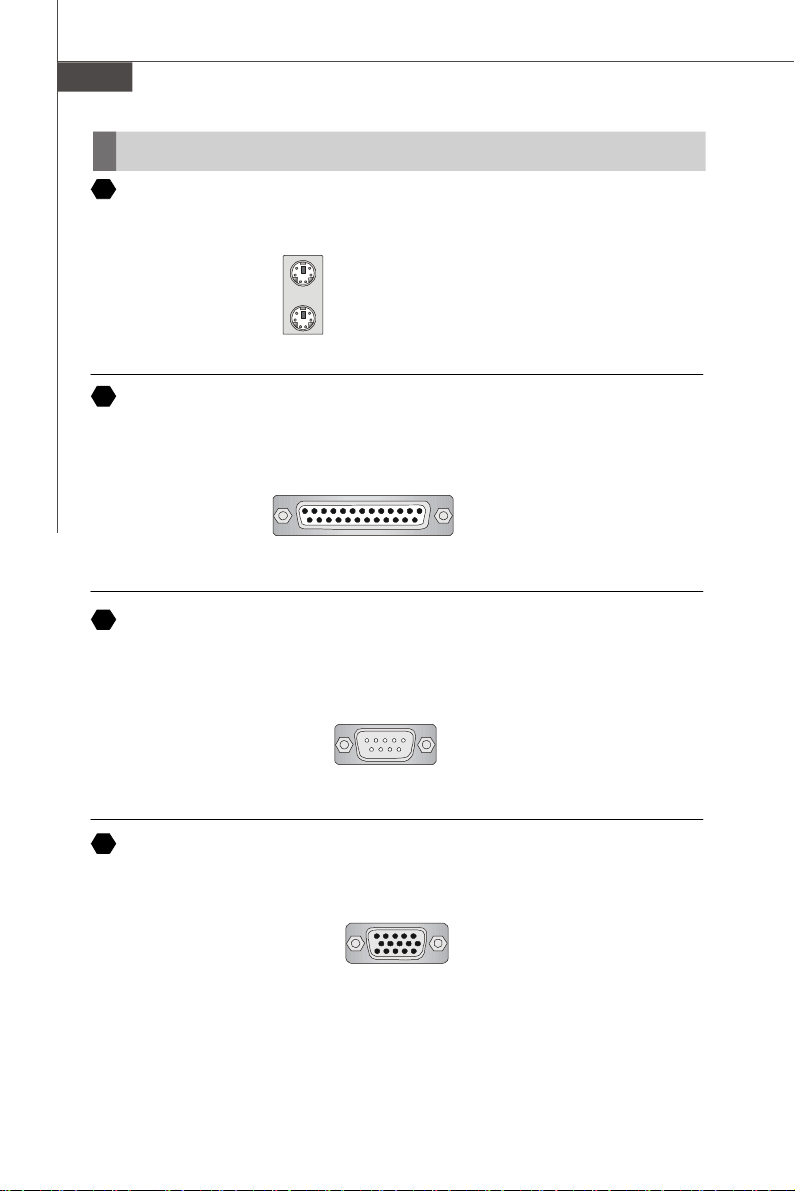

Back Panel

Mouse/Keyboard

The standard PS/2® mouse/keyboard DIN connector is for a PS/2® mouse/keyboard.

PS/2 Mouse connector (Green/ 6-pin female)

PS/2 Keyboard connector (Purple/ 6-pin female)

Parallel Port

A parallel port is a standard printer port that supports Enhanced Parallel Port (EPP) and Extended Capabilities Parallel Port (ECP) mode.

13 1

(25-pin female connector)

1425

Serial Port

The serial port is a 16550A high speed communications port that sends/ receives 16 bytes FIFOs. You can attach a serial mouse or other serial devices directly to the connector.

1 5

(9-Pin Male Connector)

6 9

VGA Port

The DB15-pin female connector is provided for monitor.

(15-Pin Female DIN Connector)

1115

En-18

DVI Port

The DVI (Digital Visual Interface) connector allows you to connect an LCD monitor. It provides a high-speed digital interconnection between the computer and its display device. To connect an LCD monitor, simply plug your monitor cable into the DVI connector, and make sure that the other end of the cable is properly connected to your monitor (refer to your monitor manual for more information.)

Important

Please note that the DVI connector does not support connecting the D-Sub to DVI converter.

1394 Port

The IEEE1394 port on the back panel provides connection to IEEE1394 devices.

LAN

The standard RJ-45 LAN jack is for connection to the Local Area Network (LAN). You can connect a network cable to it.

English

LED Color LED State Condition

Off LAN link is not established.

Left Orange On (steady state) LAN link is established.

On (brighter & pulsing) The computer is communicating with another computer on the LAN.

Green Off 10 Mbit/sec data rate is selected.

Right On 100 Mbit/sec data rate is selected.

Orange On 1000 Mbit/sec data rate is selected.

En-19

MS-7345 Mainboard

USB Port

The USB (Universal Serial Bus) port is for attaching USB devices such as keyboard, mouse, or other USB-compatible devices.

Audio Port Connectors

These audio connectors are used for audio devices. You can differentiate the color of the audio jacks for different audio sound effects.

Line-Out (Green) - Line Out, is a connector for speakers or headphones.

Line-In (Blue) - Line In / Side-Surround Out in 7.1 channel mode, is usedfor ex-

ternal CD player, tapeplayer or other audio devices.

MIC (Pink) - Mic In, is a connector for microphones.

CS-Out (Orange) - Center/ Subwoofer Out in 5.1/ 7.1 channel mode.

RS-Out (Black) - Rear-Surround Out in 4/ 5.1/ 7.1 channel mode.

SS-Out (Gray) - Side-Surround Out 7.1 channel mode.

Coaxial S/PDIF-out

This S/PDIF (Sony & Philips Digital Interconnect Format) connector is provided for digital audio transmission to external speakers through a coaxial cable.

Optical S/PDIF-out

This S/PDIF (Sony & Philips Digital Interconnect Format) connector is provided for digital audio transmission to external speakers through an optical fiber cable.

External SATA Port

This eSATA (External Serial ATA) port is used to connect the external SATA device. You can also use the optional external SATA cable to connect SATA device and eSATA port.

En-20

LED Status Indicators

LED3

LED1

LED20

LED10

LED19

LED18

LED17

LED11

LED15

LED16

LED12

English

LED13

LED14

Name Status

LED1 Lights when system is power-on.

LED3 Lights when system is on standby mode.

LED11 Lights when PCI_E3 slot is functional.

LED12 Lights when PCI_E4 slot is functional.

LED13 Lights when PCI1 slot is functional.

LED14 Lights when PCI2 slot is functional.

LED15 Lights when PCI_E1 slot is functional.

LED16 Lights when PCI_E2 slot is functional.

LED9

LED8

LED7

En-21

MS-7345 Mainboard

LED 7, 8, 9 ,10, 17, 18, 19, 20

These four LEDs allow users to identify system problems through 16 various combinations of LED signals.

Red

LED Signal

Group4 Group3 Group2 Group1

LED20 LED10 LED19 LED9 LED18 LED8 LED17 LED7

Green

Description

System Power ON The D-LED will hang here if the processor is damaged or not installed properly.

Early Chipset Initialization

Memory Detection Test Testing onboard memory size. The D-LED will hang if the memory module is damaged or not installed properly.

Decompressing BIOS image to RAM for fast booting.

Initializing Keyboard Controller.

Group4

Group3

Group2

Group1

LED Signal

Group4 Group3 Group2 Group1

Description

Initializing Video Interface This will start detecting CPU clock, checking type of video onboard. Then, detect and initialize the video adapter.

BIOS Sign On This will start showing information about logo, processor brand name, etc...

Testing Base and Extended Memory Testing base memory from 240K to 640K and extended memory above 1MB using various patterns.

Assign Resources to all ISA.

Initializing Hard Drive Controller This will initialize IDE drive and controller.

En-22

Group4

Testing VGA BIOS

Group3

This will start writing VGA sign-on

Group2

message to the screen.

Group1

Processor Initialization

Group4

This will show information regarding

Group3 Group2

the processor (like brand name, sys-

Group1

tem bus, etc...)

Group4 Group3

Testing RTC (Real Time Clock)

Group2 Group1

Initializing Floppy Drive Controller

Group4 Group3

This will initialize Floppy Drive and

Group2

controller.

Group1

Boot Attempt

Group4 Group3

This will set low stack and boot via

Group2

INT 19h.

Group1

Group4 Group3

Operating System Booting

Group2 Group1

BIOS Setup

This chapter provides basic information on the BIOS Setup program and allows you to configure the system for optimum use. You may need to run the Setup program when:

* An error message appears on the screen during the system booting up, and requests

you to run BIOS SETUP.

* You want to change the default settings for customized features.

Important

1.The items under each BIOS category described in this chapter are under continuous update for better system performance. Therefore, the description may be slightly different from the latest BIOS and should be held for reference only.

2.Upon boot-up, the 1st line appearing after the memory count is the BIOS version. It is usually in the format:

A7345IMS V1.0 011507 where:

1st digit refers to BIOS maker as A = AMI, W = AWARD, and P = PHOENIX.

2nd - 5th digit refers to the model number.

6th refers to the Chipset vender as A = ATi, I = Intel, V = VIA, N = Nvidia, U = ULi.

7th - 8th digit refers to the customer as MS = all standard customers.

V1.0 refers to the BIOS version.

011507 refers to the date this BIOS was released.

English

En-23

MS-7345 Mainboard

Entering Setup

Power on the computer and the system will start POST (Power On Self Test) process. When the message below appears on the screen, press <DEL> key to enter Setup.

Press DEL to enter SETUP

If the message disappears before you respond and you still wish to enter Setup, restart the system by turning it OFF and On or pressing the RESET button. You may also restart the system by simultaneously pressing <Ctrl>, <Alt>, and <Delete> keys.

Getting Help

After entering the Setup menu, the first menu you will see is the Main Menu.

Main Menu

The main menu lists the setup functions you can make changes to. You can use the arrow keys (↑↓ ) to select the item. The on-line description of the highlighted setup function is displayed at the bottom of the screen.

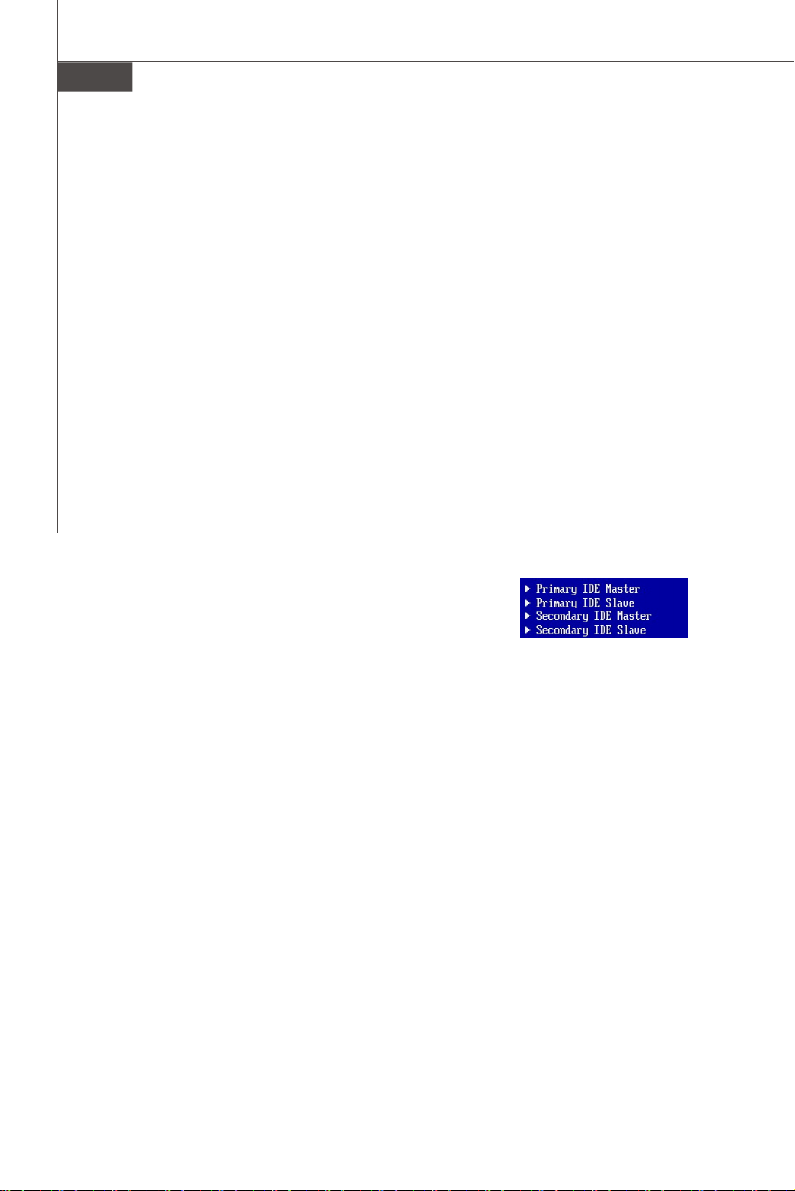

Sub-Menu

If you find a right pointer symbol (as shown in the right view) appears to the left of certain fields that means a sub-menu containing additional options can be launched from this field. You can use control keys (↑↓ ) to highlight the field and press <Enter> to call up the sub-menu. Then you can use the control keys to enter values and move from field to field within a sub-menu. If you want to return to the main menu, just press <Esc >.

General Help <F1>

The BIOS setup program provides a General Help screen. You can call up this screen from any menu by simply pressing <F1>. The Help screen lists the appropriate keys to use and the possible selections for the highlighted item. Press <Esc> to exit the Help screen.

En-24

The Main Menu

Once you enter AMI® or AWARD® BIOS CMOS Setup Utility, the Main Menu will appear on the screen. The Main Menu allows you to select from ten setup functions and two exit choices. Use arrow keys to select among the items and press <Enter> to accept or enter the sub-menu.

Standard CMOS Features

Use this menu for basic system configurations, such as time, date etc.

Advanced BIOS Features

Use this menu to setup the items of special enhanced features.

Integrated Peripherals

Use this menu to specify your settings for integrated peripherals.

Power Management Features

Use this menu to specify your settings for power management.

PNP/PCI Configurations

This entry appears if your system supports PnP/PCI.

H/W Monitor

This entry shows your PC health status.

Cell Menu

Use this menu to specify your settings for fequency/voltage control and overclocking.

Load Fail-Safe Defaults

Use this menu to load the default values set by the BIOS vendor for stable system performance.

Load Optimized Defaults

Use this menu to load the default values set by the mainboard manufacturer specifically for optimal performance of themainboard.

BIOS Setting Password

Use this menu to set the Password.

Save & Exit Setup

Save changes to CMOS and exit setup.

Exit Without Saving

Abandon all changes and exit setup.

English

En-25

MS-7345 Mainboard

When enter the BIOS Setup utility, follow the processes below for general use.

1. Load Optimized Defaults : Use control keys (↑↓ ) to highlight the Load Optimized

Defaults field and press <Enter> , a message as below appears:

Press [Ok] to load the default settings for optimal system performance.

2. Setup Date/ Time : Select the Standard CMOS Features and press <Enter> to enter the Standard CMOS Features-menu. Adjust the Date, Time fields.

3. Save & Exit Setup : Use control keys (↑↓ ) to highlight the Save & Exit Setup field and press <Enter> , a message as below appears:

Press [Ok] to save the configurations and exit BIOS Setup utility.

Important

The configuration above are for general use only. If you need the detailed settings of BIOS, please see the manual in English version on MSI website.

En-26

Software Information

Take out the Driver/Utility CD that is included in the mainboard package, and place it into the CD-ROM driver. The installation will auto-run, simply click the driver or utiltiy and follow the pop-up screen to complete the installation. The Driver/Utility CD contains the:

Driver menu - The Driver menu shows the available drivers. Install the driver by your desire and to activate the device.

Utility menu - The Utility menu shows the software applications that the mainboard supports.

WebSite menu- The WebSite menu shows the necessary websites.

Important

Please visit the MSI website to get the latest drivers and BIOS for better system performance.

English

En-27

P35 Neo2

Benutzerhandbuch

Deutsch

De-1

MS-7345 Mainboard

Spezifikationen

Prozessoren

- Unterstützt Intel® Core 2 Quad/Duo/Pentium/Celeron Prozessoren für Sockel LGA775

- Unterstützt Intel® Yorkfield, Wolfdale

und zukünftige Intel Prozessoren mit einem FSB von 1333MHz

und Sockel LGA775

(Weitere CPU Informationen finden Sie unter http://global.msi.com.

tw/index.php?func=cpuform)

FSB (Front-Side-Bus)

- 1333/ 1066/ 800 MHz

Chipsatz

- North-Bridge: Intel® P35 Chipsatz

- South-Bridge: Intel® ICH9/ICH9R Chipsatz

Speicher

- DDR2 800/667 SDRAM (max. 8GB)

- 4 DDR2 DIMMs (240Pin / 1.8V)

(Weitere Informationen zu kompatiblen Speichermodulen finden

Sie unter http://global.msi.com.tw/index.php?func=testreport)

LAN

- Unterstützt PCIE LAN 10/100/1000 Fast Ethernet über Realtek 8111B

De-2

Audio

- Onboard Soundchip Realtek® ALC888/ALC888T

- 8-Kanal Audio-Ausgang mit “Jack Sensing” Funktion (aut. Erkennen der Anschlussgeräte)

- Erfüllt die Spezifikation Azalia1.0

- Zertifiziert für das Microsoft Vista Premium Betriebssystem

- Unterstützt VoIP Card (nur für ALC888T)

IDE

- 1 IDE Port über Marvell 88SE6111

- Unterstützt Betrieb mit Ultra DMA 66/100/133

- Unterstützt PIO, Bus Mastering

SATA

-Die Anzahl an SATAII Anschlüssen ist abhängig vom eingesetzten Intel Chipsatz (Southbridge).

Weitere Informationen (PCB Version beachten) finden Sie auf

der Intel Webseite.

-Die Anzahl an eSATA Anschlüssen ist abhängig vom eingesetzten Intel Chipsatz (Southbridge).

Weitere Informationen (PCB Version beachten) finden Sie auf

der Intel Webseite.

- Unterstützt eine Datentransfer von bis zu 300 MB/s

RAID (optional)

- Unterstützt Intel Martix Storage Technologie (AHCI + RAID 0/1/5/

10) über ICH9R Southbridge

1394

- Unterstützt 1394 über VIA VT6308 (optional)

Diskette

- 1 Disketten Anschluss

- Unterstützt 1 Diskettenlaufwerk mit 360KB, 720KB, 1.2MB, 1.44MB

und 2.88MB

Anschlüsse

Hintere Ein-/ und Ausgänge

- 1 PS/2 Mausanschluss

- 1 PS/2 Tastaturanschluss

- 2 eSATA Anschlüsse (optional) (Die eSATA Funktion ist abhängig

von der eingesetzten Intel Southbridge: ICH9/ICH9R)

- 6 USB 2.0 Anschlüsse

- 1 LAN Buchse (10/100/1000)

- 6 Audiobuchsen

- 1 1394 Anschluss (optional)

On-Board Stiftleiste/ Anschlüsse

- 3 USB 2.0 Stiftleisten

- 1 1394 Stiftleiste (optional)

- 1 Gehäusekontaktschalter

- 1 SPDIF-Ausgang Stiftleiste

- 1 CD-Stiftleiste für Audio Eingang

- - 2 HW OC Stiftleisten (optional)

- 1 Audio Stiftleiste für Gehäuse Audio Ein-/ Ausgänge

- 1 Serielle Schnittstelle

Schnittstellen

- 1 PCI Express x16 Schnittstelle

- 2 PCI Express x1 Schnittstellen

- 1 PCI Express x4 Schnittstelle

- 2 PCI Schnittstellen

- Unterstützt 3.3V/ 5V PCI Bus Interface

Deutsch

Form Faktor

- ATX (30.5cm X 24.5cm)

Montage

- 9 Montagebohrungen

De-3

MS-7345 Mainboard

De-9

13 De-12

De-17

De-20

K De-20

De-9

M De-20

L De-20

N De-20

De-9

De-7

De-15

De-9

De-12

H De-20

De-18

De-19

De-16

De-19

De-20

De-5

De-13

De-17

De-1114De-12

De-13

De-11

De-9

De-10

De-9

De-11

De-10

De-15

8 De-10

Übersicht Eingenschaften der P35 Neo2 Mainboard Serie (MS-

7345 v1.X)

De-4

Hauptprozessor: CPU

Das Mainboard unterstützt Intel® Prozessoren und verwendet hierfür einen CPU

Sockel mit der Bezeichnung Sockel-775, um das Einsetzen der CPU zu erleichtern. Verfügen Sie über keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und danach zu installieren, bevor Sie Ihren Computer anschalten.

Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://global.msi.com.tw/index.php?func=cpuform

Wichtig

Überhitzung

Überhitzung beschädigt die CPU und das System nachhaltig, stellen Sie stets eine korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen. Überprüfen Sie eine gleichmäßige Schicht der thermischen Paste (oder thermischen Klebeandes) zwischen der CPU und dem Kühlblech anwenden, um Wärmeableitung zu erhöhen.

CPU Wechsel

Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das ATX Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Unversehrtheit der CPU zu gewährleisten.

Übertakten

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. Wir

übernehmen keinerlei Garantie für die Schäden und Risiken, die aus unzulässigem oder Betrieb jenseits der Produktspezifikationen resultieren.

Deutsch

De-5

MS-7345 Mainboard

CPU & Kühler Einbau für Sockel 775

1. Der CPU-Sockel besitzt zum Schutz eine Plastikabdeckung. Lassen

Sie vor der Installtion diese Schutzkappe auf dem Sockel um Schäden zu vermeiden.

2. Entfernen Sie zuerst die Schutzkappe wie abgebildet in Pfeilrichtung.

3. Sie sehen jetzt die Pins des Sockels.

4. Öffnen Sie den Sockelverschlusshebel.

5. Klappen Sie den Hebel ganz auf und öffnen Sie die

Metallverschlussklappe.

6. Vergewissem Sie sich anhand der Justiermarkierungen und dem

gelben Dreieck, daß die CPU in der korrekten Position ist. Setzen Sie anschließend die CPU in den Sockel.

7. Begutachten Sie, ob die CPU richtig im Sockel sitzt. Falls nicht, zeihen Sie die CPU durch eine rein vertikale Bewegung wieder heraus. Versuchen Sie es erneut.

8. Schließen Sie die Abdeckung des Sockels.

9. Drücken Sie den Verschlusshebel mit leichtem Druck nach unten und arretieren Sie den Hebel unter dem Rückhaltenhaken des CPU- Sockels.

10.Frühren Sie den CPU-Kühler über den CPU-Sockel und positionieren Sie die Arretierungsstifte des Kühlers über die daf ür vorgesehenen Löcher des Mainboards. Drücken Sie den Kühler nach unten bis die Stifte in den Löchern eingerastet.

11.Drücken Sie die vier Stifte nach unten um den Kühler zu arretieren. Drehen Sie dann jeweils den Verschluss der Stifte (Richtung ist auf dem Kühler markiert) .

12.Drehen Sie das Mainboard um und vergewissern Sie sich, dass das der Kühler korrekt installiert ist.

alignment key

Wichtig

1. Prüfen Sie die Status der CPU im BIOS.

2. Wenn keine CPU installiert ist, schützen Sie immer den CPU-Sockel durch die

Plastikabdeckung.

3. Die Mainboard Fotos, die in diesem Abschnitt gezeigt werden, sind für Demon-

stration der CPU/ Kühler Installation. Das Aussehen Ihres mainboard kann abhangig von dem Modell schwanken, das Sie kaufen.

De-6

Speicher

DDR

Spezifikation : 184-Pin, 2.5v. Bestimmung Einkanalbetrieb : All DIMM Slots sind GRÜNE Farbe. Bestimmung Zweikanalbetrieb : Die DIMM Slot(s) des Kanals A sind in GRÜN gehalten.

Die DIMM Slot(s) des Kanals B sind LILA.

40x2=80 Pin 52x2=104 Pin

DDR2

Spezifikation : 240-Pin, 1.8V. Bestimmung Einkanalbetrieb : Alle DIMM Slots sind GRÜNE Farbe. Bestimmung Zweikanalbetrieb : Die DIMM Slot(s) des Kanals A sind in GRÜN gehalten.

Die DIMM Slot(s) des Kanals B sind ORANGE.

64x2=128 Pin 56x2=112 Pin

Wichtig

Deutsch

- DDR2 und DDR können nicht untereinander getauscht werden und der Standard

DDR2 ist nicht rückwärtskompatibel, installieren Sie DDR2 Speichermodule stets in DDR2 DIMM Slots und DDR2 Speichermodule stets in DDR2 DIMM Slots.

- Stellen Sie im Zweikanalbetrieb bitte sicher, dass Sie Module des gleichen

Typs und identischer Speicherdichte in den DDR DIMM Slots unterschiedlicher Kanäle verwenden.

- Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM 1

zuerst.

De-7

MS-7345 Mainboard

Vorgehensweise beim Einbau von Speicher Modulen

Sie finden Kerbe und Stromführung (Volt) sowohl an DDR als auch DDR2 Modulen. Befolgen Sie die folgenden Einbauhinweise, um die DDR/ DDR2 Module ordnungsgemäß einzusetzen.

1.Diese Speichermodulen haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.

2.Setzen Sie den DIMM- Speicherbaustein senkrecht in den DIMM- Sockel, dann drücken Sie ihn hinein, bis die goldenen Kontakte tief im DIMM Sockel sitzen.

Wichtig

Sie können den goldenen Finger kaum sehen, wenn das Speichermodule richtig im DIMM Steckplatz eingesetzt wird.

3.Die Plastikklammern an den Seiten des DIMM- Sockels schließen sich automatisch.

De-8

Volt

Notch

Anschlüsse, Steckbrücken und Slots

Stromanschlüsse für Lüfter

Die Anschlüsseunterstützen aktive Systemlüfter mit + 12V. CPU FAN kann Smart FAN Funktion unterstützen. Wenn Sie den Anschluss herstellen, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters zu nutzen.

1.Bitte informieren Sie sich auf der offiziellen Website vom Prozessor über

empfohlene CPU Kühler oder fragen Sie Ihren Händler nach einem geeigneten Lüfter.

2.CPUFAN unterstützt die Lüfterkontrolle. Sie künnen das Utility Dual Core

Center installieren, welches automatisch die Geschwindigkeit des CPU Lüfters in Abhängigkeit von der CPU Temperatur steuert.

3. CPUFAN kann die Lüfter mit drei- und vierpolige Stecker unterstützen.

Anschluss des Diskettenlaufwerks

Diese Anschluss unterstützt ein Diskettenlaufwerke mit 360KB, 720KB, 1.2MB, 1.44MB oder 2.88MB Kapazität.

Control

SENSOR

+12V

GND

CPU FAN (Lüfter)

Wichtig

SENSOR or NC

+12V

GND

SYS FAN/ NB FAN/POWER FAN (System-, Northbridge- und Netzteillüfter)

Deutsch

IDE Anschluss

An diesen Anschluss können IDE Festplatten, optische Laufwerke (CD/DVD-Brenner, ...) und andere Geräte betrieben werden.

Wichtig

Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend den Jumper setzen. Entnehmen Sie bitte die Anweisungen zum Setzen des Jumpers der Dokumentation der IDE Geräte, die der Festplattenhersteller zur Verfügung stellt.

De-9

MS-7345 Mainboard

Serial ATA Anschluss

An diesen Anschluss können Sie serielle Geräte mit einer Geschwindigkeit von 150 Mbit/s und/oder 300Mbit/s betrieben werden (Abhängig vom Mainboard Chipsatz). Pro Anschluss kann ein S-ATA Gerät angeschlossen werden.

Wichtig

Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.

Frontpanel Anschlüsse

Diese Anschlüsse sind für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpaneels. JFP1 erfüllt die Anforderungen des “Intel Front Panel I/O Connectivity Design Guide“.

Power Switch

Power LED

IEEE1394 Anschluss (Grün)

JFP1

910

Reset Switch

HDD LED

Speaker

JFP2

Power LED

Dieser Anschluss erlaubt Ihren,die Vorrichtung IEEE1394 über ein externes IEEE1394 Slotblech anzuschließen.

IEEE1394 Slotblech

(Optional)

Ground

TPB-

TPA-

TPA+

Ground

Cable power

TPB+

Ground

Key (no pin)

Cable power

De-10

USB Vorderanschluss (Gelb)

Dieser Anschluss entspricht den Richtlinien des Intel® I/O Connectivity Design Guide, ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen, wie z. B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und

ähnliches.

USB 2.0 Slotblech

(Optional)

VCC

USBOC

USB1-

USB1+

GND

USB0-

USB0+

Key (no pin)

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

S/PDIF-Out Anschluss (Optional, für HDMI Grafikkarten)

Der Anschluss S/PDIF (Sony & Philips Digital Interconnect Format) überträgt digitale Audiosignale vom Mainboard zur HDMI Grafikkarte.

Deutsch

SPDIFO

1 2

GND

Audioanschluss des Frontpanels (Azalia Spec)

Dieser Anschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel® Front Panel I/O Connectivity Design Guide”.

M IC_ J D

NC (N o pi n)

Gr oun d

Pr esen ce#

2 1

MI C _ L

LI NE ou t_ JD

M IC _R

Fr on t_J D

LIN E ou t_L

LI NE ou t_ R

De-11

MS-7345 Mainboard

Hardware Übertaktung FSB Steckbrücke: JB1, JB2 (optional)

Übertaken der FSB, um die Prozessorfrequenz erhöhen durch das Andern die Steckbrücke JB1 und JB2. Folgen Sie die Anleitungen zur Einstellung FSB.

JB1 JB2

200 MHz

266 MHz

333 MHz

Wichtig

Stellen bitte Sie sicher, dass Sie schalten die System aus bevor Sie die Steckbrücke ändern.

CD- Eingang

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

GND R

Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

De-12

CINTRU

GND

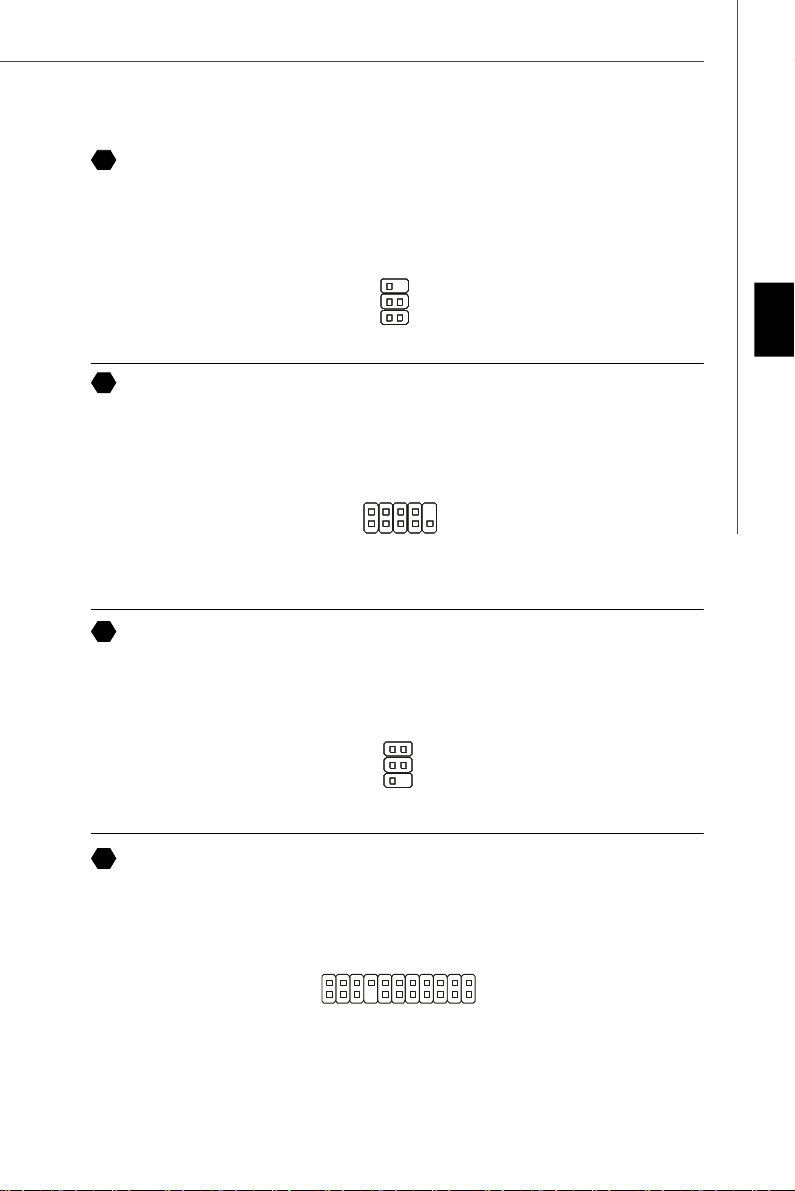

Infrarotmodul Stifleiste

Gestattet zu jeder Zeit den Anschluss eines Infrarotmoduls und entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide. Sie müssen im BIOS die notwendigen Einstellungen vornehmen, um die IR Funktion nutzen zu können.

Ground

IRRX

Serielle Schnittstelle

VCC5

IRTX

Bei der Anschluss handelt es sich um eine 16550A Hochgeschwindigkeitskommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. An den Stecker können Sie direkt eine Serielles Gerät anschließen.

DSR

RTS

CTS

RI (9)

SIN

DTR

DCD

SOUT

Ground

TV- Ausgang

6 1

Der TV- Ausgang dient zum Anschluss eines Slotbleches mit TV- Ausgang. Das Slotblech bietet mehrere Arten von TV Ausgängen. Wählen Sie einen geeigneten, um ein Fernsehgerät anzuschließen.

1 4

Yout

COMP or CVBS Ground (5)

Ground

Cout

Deutsch

VoIP Karte Anschluss

Der Anschluss verbindet Ihre Voice over IP (VoIP) Karte mit Ihrem Mainboard. Eine Funktionsbeschreibung und weitere nützliche Informationen finden Sie im Handbuch der VoIP Karte.

De-13

MS-7345 Mainboard

D-Bracket™ 2 Anschluss

Dieser Anschluss ist, damit Sie an das D-Bracket™ 2 anschließen, das vier LED und USB Tore integriert. Es erlaubt Benutzern, System Probleme durch 16 verschiedene Kombinationen der LED Signale zu kennzeichnen.

D-Bracket™ 2

(Optional)

DBR1

DBR2

DBR3

DBR4

Rot

LED Signal

1 2

3 4

1 2

3 4

DBG1

Key

DBG3

DBG2

DBG4

Verbindung zur USB Stiftleiste

Grün

Description

System AN Die D-LED bleibt hier stehen, wenn der Prozessor beschädigt ist oder nicht richtig installiert.

Frühe Initialisierung des Chipsatzes

LED Signal

1 2

3 4

1 2

3 4

Verbindung zum

D-Bracket™ 2 Anschluss

Description

Initialisierung Video Schnittstelle startet Ermittlung CPU Takt, überprüfing Video onboard. Danach Erkennung und Initialisierung der Grafiklösung.

BIOS Anmeldung

Zeigt informationen, Logo, Prozessorhersteller, etc...

De-14

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

Speichertest - Test der Größe des Speichers onboard. Die D-LED bleibt bei beschädigtem oder fehlerhaft eingesetztem Modul hängen.

Entpacken des BIOS ins RAM zum schnellen Hochfahren.

Initialisierung Tastatur Kontroller.

Test VGA BIOS

Hier wird die VGA- Anmeldung am Bildschirm angezeigt.

Prozessorinitialisierung

Zeigt Informationen zum Prozessor (wie Name der Marke, Systembus, etc...)

Test der Echtzeituhr (RTC - Real Time Clock)

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

Test des Basis- und erweiterten Speichers - Test des Basisspeichers von 240K bis 640K und des erweiterten Speichers über 1MB mit unterschiedlichen Mustern.

Zuweisung der Resourcen an alle ISA Komponenten

Initialisierung Festplattenkontroller Initialisiert die Festplatte und den Kontroller

Initialisierung des Diskettenkontrollers.

Initialisiert das Diskettenlaufwerk und den Kontroller.

Versuch hoch zu fahren.

Setzt den niedrigen Stapel und booted über INT 19h.

Hochfahren des Betriebssystems

Schalter zur CMOS Wiederherstellung

Der Onboard CMOS Speicher (BIOS), enthält Grundinformationen sowie erweite Eistellungen des Mainboards.

Der CMOS Speicher wird über eine Betterie mit Strom versotgt, damit die Daten nach Abschalten des PC-systems erhalten bleiben. Wieterhin sind Informationen für den Start des Systems in dem Speicher hinterlegt. Sollten Sie Fehlermeldungen während des Startvorganges erhalten, kann ein Zurücksetzen des CMOS Speichers in den ursprünglichen Werkszustand helfen. Drücken Sie dazu leicht den Schalter.

Wichtig

Stellen Sie sicher, dass das System ausgeschaltet ist, bover Sie den CMOS Speicher in den Werkszustand zurücksetzen.

Zusätzlicher Hinweis Stromversorgung

Bevor Sie eine Verbindung mit den Stromanschlüssen herstellen, stellen Sie immer sicher, dass alle Komponenten ordnungsgemäß eingebaut sind, um jegliche Schäden auszuschließen. Alle Stromanschlüsse auf dem Mainboard müssen mit einem ATX Netzteil

verbunden werden und müssen gemeinsam den stabilen Betrieb des Mainboards sicher stellen.

ATX 24-Pin Stromanschluss

Hier können Sie ein ATX 24-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.

Sie können auch ein 20-Pin ATX Netzteil verwenden, wenn Sie möchten. Wenn Sie ein 20-Pin ATX Netzteil einsetzen möchten, stecken Sie bitte Ihr Netzteil beginnend bei den PinS 1 und 13 ein.

+3.3V

+12V +12V 5VSB

PWR OK

GND

+5V

GND

+5V

GND +3.3V +3.3V

GND +5V +5V +5V

GND GND GND PS-ON# GND

-12V +3.3V

Deutsch

De-15

MS-7345 Mainboard

ATX 20-Pin Stromanschluss

Hier können Sie ein ATX 20-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.

-5V

GND

PS-O N

GND

-12V

3.3V

10 20

ATX 12V Stromanschluss (2x2-Pin)

12V 5V

5VSB

GND5VGND

PW R OK

3.3V

GND

Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

1342

ATX 12V Stromanschluss (2x4-Pin)

GND

12V

GND

12V

Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

+12V

GND

ATX 12V Stromanschluss (1x4-Pin)

Dieser 12V Stromanschluss wird verwendet, um die Grafikkarte mit Strom zu versorgen.

GND

12V

NV SLI Steckplatz

1 2

Mit diesem Steckplatz (de-) aktivieren Sie die SLI Technologie Funktion. Achten Sie dazu auf die Pfeilrichtung auf der SLI Karten. Die SLI Karte ist sich im Lieferumfang Ihres MSI SLI Mainboards enthalten.

De-16

PCI Express Slot (x16/ x4/ x1)

Der PCI Express Slot unterstutzt die PCI Express Schnittstelle Erweiterungskarten. Der PCI Express x 16 unterstutzt die Datenubertragunsraten von bis zu 4.0 GB/s. Der PCI Express x 8 unterstutzt die Datenubertragunsraten von bis zu 2.0 GB/s. Der PCI Express x 4 unterstutzt die Datenubertragunsraten von bis zu 1.0 GB/s. Der PCI Express x 1 unterstutzt die Datenubertragunsraten von bis zu 250 MB/s.

PCI Express x 16 Slot

PCI Express x 4 Slot

PCI Express x 1 Slot

PCI (Peripheral Component Interconnect) Slot

Die PCI Steckplätze unterstützt LAN Karte, SCSI Karte, USB Karte und andere Zusatzkarten cards,die mit PCI Spezifikationen übereinstimmen.

AGP (Accelerated Graphics Port) Slot

Der AGP Steckplatz gestattet Ihnen den Einsatz von AGP Grafikkarten. AGP ist eine Schnittstellenspezifikation, diegemäß den Anforderungen von 3D Grafiken an den Datendurchsatz entwickelt wurde. Mit ihr hat die direkte Anbindung des Grafikkontrollers an den Hauptspeicher mit mit 66MHz getakteten 32-Bit Kanal Einzug gehalten.

Deutsch

Wichtig

Stellen Sie vor dem Einsetzen oder Entnehmen von Karten sicher, dass Sie den Netzstecker gezogen haben. Studieren Sie bitte die Anleitung zur Erweiterungskarte, um jede notwendige Hard - oder Softwareeinstellung für die Erweiterungskarte vorzunehmen, sei es an Steckbrücken (“Jumpern”), Schaltern oder im BIOS.

De-17

MS-7345 Mainboard

Hinteres Anschlusspanel

Maus-/Tastatur

Die Standard PS/2® Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur .

PS/2 Mausanschluss (Grün/ 6-Pin Buchse)

PS/2 Tastaturanschluss (Lila/ 6-Pin Buchse)

Parallele Schnittstelle

Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als Enhanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben werden kann.

13 1

(25-Pin Centronics Anschlussbuchse)

1425

Serielle Schnittstelle

Bei der Seriellen Schnittstelle handelt es sich um eine 16550A Hochgeschwindigkeitskommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. An den Stecker können Sie direkt eine Serielle Maus oder ein anderes Serielles Gerät anschließen.

1 5

(9-Pin DIN Steckeranschluss)

6 9

VGA Anschluss

Die DB 15-Pin Buchse dient zum Anschluss eines VGA Monitors.

(15-Pin DIN Buchse)

1115

De-18

DVI Port

Der DVI (Digital Visual Interface) Anschluss erlaubt Ihnen, einen LCD Monitor anzuschließen. Es stellt eine digitale Hochgeschwindigkeitsverbindung zwischem dem Computer und dem Bildschirm her. Um einen LCD Monitor anzuschließen, verbinden Sie dessen Stecker einfach mit dem DVI Anschluss des Mainboards und stellen Sie sicher, dass das andere Ende des Kabels ordnungsgemäß mit dem Monitor verbunden ist.(Weitere Informationen können Sie dem Handbuch Ihres Monitors entnehmen.)

Wichtig

Bitte beachten Sie, dass dieser DVI Anschluss keinen D-Sub Anschluss über einen DVI Konverter zulässt.

1394 Port

Das IEEE 1394 Port auf der hintere Anschlusspanel zu den Vorrichtungen IEEE1394.

LAN

Die Standard RJ-45 Buchse ist für Anschlus zum an ein Lokales Netzwerk (Local Area Network - LAN). Hier kann ein Netzwerkkabel angeschlossen werden.

Deutsch

LED Farbe LED Status Zustand

Aus Keine Verbindung mit dem LAN.

Links Orange An (Dauerleuchten) Verbindung mit dem LAN.

An (heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im LAN.

Grün Aus Gewählte Datenrate 10 MBit/s.

Rechts An Gew ählte Datenrate 100 MBit/s.

Orange An Gew ählte Datenrate 1000 MBit/s.

De-19

MS-7345 Mainboard

USB Port

Dieser USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB- Geräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte.

Audioschnittstellen

Diese Audioanschlüsse werden im Zusammenspiel mit Audioein-/ ausgabegeräten verwendet. Anhand der Farbe der Audiobuchsen kann man unterschiedliche Verwendungen unterscheiden.

Line-Ausgang (Grün) - Line Ausgang, für Lautsprecher und Kopfhörer.

Line-Eingang (Blau) - Line Eingang / Seitliches Surroundsignal im 7.1 Kanalbetrieb,

kann für externe CD oder Kasettenspieler oder andere Audiogeräte verwendet werden.

MIK (Pink) - Mikrofon, für Mikrofoneingang.

CS-Ausgang (Orange) - Center-/ Subwooferausgang im 5.1/ 7.1 Kanalbetrieb.

RS-Ausgang (Schwarz) - Hinteres Surroundsignal im 4/ 5.1/ 7.1 Kanalbetrieb.

SS-Ausgang (Grau) - Seitlichen Surroundsignal im 7.1 Kanalbetrieb.

Koaxialer S/PDIF- Ausgang

Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale Schnittstelle zur Audioausgabe zur den externen Lautsprechern durch ein Koaxialkabel.

Optischer S/PDIF-Ausgang

Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale Schnittstelle zur Audioausgabezur den externen Lautsprechern durch ein optischen Fasernkabel.

Externer eSATA Anschluss

Der eSATA (External Serial ATA) verbindet eSATA Geräte (z.B. externe Festplatten) mit Ihrem Mainboard. Das Kabel zum Verbinden von Ihrem extermen eSATA Gerät ist optional und nicht im lieferumfang enthalten.

De-20

LED Statusdikatoren

LED3

LED1

LED20

LED10

LED19

LED18

LED17

LED11

LED15

LED16

LED12

Deutsch

LED13

LED14

Name Status

LED1 Leicht, wenn das System aktiviert ist.

LED3 Leicht, wenn das System im Ruhemodus ist.

LED11 Leicht, wenn PCI_E3 Slot funktionell ist.

LED12 Leicht, wenn PCI_E4 Slot funktionell ist.

LED13 Leicht, wenn PCI1 Slot funktionell ist.

LED14 Leicht, wenn PCI2 Slot funktionell ist.

LED15 Leicht, wenn PCI_E1 Slot funktionell ist.

LED16 Leicht, wenn PCI_E2 Slot funktionell ist.

LED9

LED8

LED7

De-21

MS-7345 Mainboard

LED 7, 8, 9 ,10, 17, 18, 19, 20

Es beinhaltet LEDs und ermöglicht es dem Anwender Probleme zu identifizieren, in dem es 16 unterschiedliche Kombinationen von LED Signalen ausgibt.

Rot

LED Signal

Gruppe4 Gruppe3 Gruppe2 Gruppe1

LED20 LED10 LED19 LED9 LED18 LED8 LED17 LED7

Grün

Beschreibung

System AN Die D-LED bleibt hier stehen, wenn der Prozessor beschädigt ist oder nicht richtig installiert.

Frühe Initialisierung des Chipsatzes

Speichertest - Test der Größe des Speichers onboard. Die D-LED bleibt bei beschädigtem oder fehlerhaft eingesetztem Modul hängen.

Entpacken des BIOS ins RAM zum schnellen Hochfahren.

Initialisierung Tastatur Kontroller.

Test VGA BIOS

Hier wird die VGA- Anmeldung am Bildschirm angezeigt.

Gruppe4

Gruppe3

Gruppe2

Gruppe1

LED Signal

Gruppe4 Gruppe3 Gruppe2 Gruppe1

Beschreibung

Initialisierung Video Schnittstelle startet Ermittlung CPU Takt, überprüfing Video onboard. Danach Erkennung und Initialisierung der Grafiklösung.

BIOS Anmeldung

Zeigt informationen, Logo, Prozessorhersteller, etc...

Test des Basis- und erweiterten Speichers - Test des Basisspeichers von 240K bis 640K und des erweiterten Speichers über 1MB mit unterschiedlichen Mustern.

Zuweisung der Resourcen an alle ISA Komponenten.

Initialisierung Festplattenkontroller Initialisiert die Festplatte und den Kontroller.

Initialisierung des Diskettenkontrollers.

Initialisiert das Diskettenlaufwerk und den Kontroller.

De-22

Prozessorinitialisierung

Gruppe4 Gruppe3

Zeigt Informationen zum Prozessor

Gruppe2

(wie Name der Marke, Systembus,

Gruppe1

etc...)

Gruppe4 Gruppe3

Test der Echtzeituhr (RTC - Real

Gruppe2

Time Clock)

Gruppe1

Versuch hoch zu fahren.

Gruppe4 Gruppe3

Setzt den niedrigen Stapel und

Gruppe2

booted über INT 19h.

Gruppe1

Gruppe4 Gruppe3

Hochfahren des Betriebssystems

Gruppe2 Gruppe1

BIOS Setup

Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optimal auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn:

* Während des Bootvorgangs des Systems eine Fehlermeldung erscheint und Sie zum

Aufruf des BIOS SETUP aufgefordert werden.

* Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern wollen.

Wichtig

1. Die Menüpunkte jeder BIOS Kategorie, die in diesem Kapitel beschrieben

wird, werden permanent auf den neuesten Stand gebracht, um die Systemleistung zu verbessern. Aus diesem Grunde kann die Beschreibung geringfügig von der aktuellsten Version des BIOS abweichen und sollte dementsprechend lediglich als Anhaltspunkt dienen.

2. Während des Hochfahrens, wird die BIOS Version in der ersten Zeile nach dem Hochzählen des Speichers angezeigt, üblicherweise im Format dieses Beispiels:

A7345IMS V1.0 011507 wobei:

Die erste Stellen den BIOS-Hersteller bezeichnet, dabei gilt A = AMI, W = AWARD, und P = PHOENIX.

2te - 5te Stelle bezeichnet die Modelnummer.

6te Stelle bezeichnet den Chipsatzhersteller, A = ATi, I = Intel, V = VIA, N = Nvidia, U = ULi.

7te - 8te Stelle bezieht sich auf den Kunden, MS=alle Standardkunden.

V1.0 bezieht sich auf die BIOS Version. 011507 bezeichnet das Datum der Veröffentlichung des BIOS.

Deutsch

De-23

MS-7345 Mainboard

Aufruf des BIOS Setups

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>) um das Setup aufzurufen.

Press DEL to enter SETUP

Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen. Sie können das Sys- tem außerdem neu starten, indem Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf> drücken (bei manchen Tastaturen <Ctrl>,<Alt> und <Del>).

Hilfe finden

Nach dem Start des Setup Menüs erscheint zuerst das Hauptmenü.

Hauptmenü

Das Hauptmenü listet Funktionen auf, die Sie ändern können. Sie können die Steuertasten (↑↓ ) verwenden, um einen Menüpunkt auszuwählen. Die Online- Beschreibung des hervorgehobenen Menüpunktes erscheint am unteren Bildschirmrand.

Untermenüs

Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbolf finden (wie rechts dargestellt), bedeuted dies, dass Sie über das entsprechende Feld ein Untermenü mit zusätzlichen Optionen aufrufen können. Durch die Steuertasten (↑↓ )önnen Sie ein Feld hervorheben und durch Drücken der Eingabetaste <Enter> in das Untermenü gelangen. Dort können Sie mit den Steuertasten Werte eingeben und navigieren. Durch Drücken von <Esc > kommen Sie zurück ins Hauptmenü.

Allgemeine Hilfe <F1>

Das BIOS Setup verfügt über eine Allgemeine Hilfe (General Help). Sie können diese aus jedem Menü einfach durch Drücken der Taste <F1> aufrufen. Sie listet die Tasten und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen, drücken Sie <Esc>.

De-24

Das Hauptmenü

Nachdem Sie das AMI® oder AWARD® BIOS CMOS Setup Utility, aufgerufen haben, erscheint das Hauptmenü. Es weist zehn Setup- Funktionen und zwei Arten das Menü zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menü zu navigieren und drücken Sie die Eingabetaste (<Enter>), um ein Untermenü aufzurufen.

Standard CMOS Features

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Advanced BIOS Features

Verwenden Sie diesen Menüpunkt, um weitergehende Einstellungen an Ihrem System vorzunehmen.

Integrated Peripherals

Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

PNP/PCI Configurations

Dieser Eintrag erscheint, wenn Ihr System Plug and Play- Geräte am PCI- Bus unterstützt.

H/W Monitor

Dieser Eintrag zeigt den generellen Systemstatus.

Cell Menu

Hier können Sie ihre Einstellungen zur Kontrolle von Frequenz und Spannung und zur Übertaktung vornehmen.

Load Fail-Safe Defaults

In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des BIOS Speichers laden. Nach Anwählen des Punktes sichern Sie die Änderungen und starten das System neu.

Load Optimized Defaults

In diesem Menü können Sie die BIOS-Voreinstellungen laden, die der Mainboardhersteller zur Erzielung der besten Systemleistung vorgibt.

BIOS Setting Password

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS´ ohne Speicherung, vorgenommene Änderungen verfallen.

Deutsch

De-25

MS-7345 Mainboard

Wenn hereinkommen Sie, gründen das BIOS Dienstprogramm, folgen Sie den Prozessen unten für allgemeinen Gebrauch.

1. Last optimierte Rückstellungen : Die Gebrauchsteuerschlüssel ( ↑↓ ),, zum der Last

optimierten Rückstellungen hervorzuheben fangen auf und betä tigen <Eingabe>,

eine Anzeige wie erscheint unten:

Drücken Sie [okay], um die Standardannahmen für optimale System Leistung zu

laden.

2. Einstellung Datum/ Zeit : Wählen Sie die “Standard-CMOS Eigenschaften” vor und

betätigen Sie <Eingabe> um das Standard-CMOS Eigenschaft -Menü einzutragen. Justieren Sie das Datum, Zeit fängt auf.

3. Außer u. Ausgang Einstellung : Die Gebrauchsteuerschlussel (↑↓ ), zum der Au ßer

u. Ausgang Einstellung hervorzuheben fangen auf und betätigen <Eingabe>, eine

Anzeige wie erscheint unten:

Drücken Sie [okay], um die Konfigurationen speichern und das BIOS Einstellung Dienstprogramm herausnehmen.

Wichtig

Die Konfiguration oben dienen nur generellen Zwecken. Wenn Sie detaillierte BIOS- Einstellungen benötigen, dann sehen Sie bitte das Handbuch in Englischer Sprache auf der MSI Website ein.

De-26

Software-Informationen

Nehmen Sie den Treiber herausGebrauchs-CD, die im mainboard Paket eingeschlossen ist, und setzen Sie es in den CD-ROM Treiber. Die Installation wird Automobil-laufen lassen, klicken Sie einfach den Treiber oder utiltiy und folgen Sie dem pop-up Schirm, um die Installation durchzuführen. Der TreiberGebrauchs-CD enthält:

Treibermenü - das Treibermenü zeigt die vorhandenen Treiber. Bringen Sie den Treiber

durch Ihren Wunsch und die Vorrichtung zu aktivieren an.

Gebrauchsmenmenü - das Gebrauchsmenü zeigt die SoftwareAnwendungen das die

mainboard Unterstützungen.

WebSite Menü - das Website Menü zeigt die notwendigen Website.

Wichtig

Besichtigen Sie bitte die MSI Website, um die neuesten Treiber und BIOS für bessere System Leistung zu erhalten.

Deutsch

De-27

P35 Neo2

Guide d’Utilisation

Français

Fr-1

La Carte mère MS-7345

Spécificités

Processeur Supporté

- Intel® Core 2 Quad/Core 2 Duo/Pentium/Celeron processors de LGA775

- Supporte Intel® Yorkfield, Wolfdale

(Pour plus d’informations, veuillez visiter la page http://global.msi.com.tw/index.php?func=cpuform)

FSB

- 1333/ 1066/ 800 MHz

Chipset

- North Bridge: chipset Intel® P35

- South Bridge: chipset Intel® ICH9/ICH9R

M émoire

- DDR2 800/667 SDRAM (8GB Max)

- 4 DDR2 DIMMs (240pin / 1.8V)

(Pour plus d’informations, veuillez visiter la page http://global.msi.com.tw/index.php?func=testreport)

LAN

- Supporte PCIE LAN 10/100/1000 Fast Ethernet par Realtek 8111B

Audio

- Puce intégrée par Realtek® ALC888/ALC888T

- 8-canaux audio flexible avec détéction des connectiques audio

- Compatible avec Azalia 1.0 Spec

- Compatible avec Microsoft Vista Premium spec

- Supporte la carte VoIP (pour ALC888T seulement)

IDE

- 1 port IDE par Marvell 88SE6111

- Supporte le mode Ultra DMA 66/100/133

- Supporte les modes d’opérations PIO, Bus Master

SATA

-Pour les ports SATAII, visiter la site d’Intel et vérifier la version du PCB.

-Pour le port e-SATA, visiter la site d’Intel et vérifier la version du PCB.

- Supporte un taux de transfert allant jusqu’à 300 MB/s

RAID (optionnel)

- Supporte la Technologie Intel Martix Storage (AHCI + RAID 0/1/ 5/10) par ICH9R

Fr-2

1394

- Supporte IEEE1394 par VIA VT6308 (optionnel)

FDD

- 1 port de disquette

- Supporte 1 FDD avec 360KB, 720KB, 1.2MB, 1.44MB et 2.88MB

Connecteurs

Panneau arrière

- 1 port souris PS/2

- 1 port clavier PS/2

- 1 port eSATA (optionnel) (eSATA fonctionne selon le chipset Intel ICH9/ICH9R)

- 6 ports USB 2.0

- 1 jack LAN (10/100/1000)

- 6 jacks audio flexible

- 1 port 1394 (optionnel)

Connecteurs intégrés

- 3 connecteurs USB 2.0

- 1 connecteur 1394 (optionnel)

- 1 connecteur chassis intrusion

- 1 connecteur Sortie SPDIF

- 1 connecteur CD-in

- 2 Hardware Overclocking Cavalier FSB (optionnel)

- 1 connecteur Audio Panneau Avant

- 1 connecteur série

Slots

- 1 slot PCI Express x16

- 2 slots PCI Express x1

- 1 slot PCI Express x4

- 2 slots PCI

- Supporte l’interface 3.3V/ 5V bus PCI

Français

Dimension

- ATX (30.5cm X 24.5cm)

Montage

- 9 trous de montage

Fr-3

La Carte mère MS-7345

Fr-9

13 Fr-12

Fr-17

Fr-20

K Fr-20

Fr-9

M Fr-20

L Fr-20

N Fr-20

Fr-9

Fr-7

Fr-15

Fr-9

Fr-12

H Fr-20

Fr-18

Fr-19

Fr-16

Fr-19

Fr-20

Fr-5

Fr-13

Fr-17

Fr-1114Fr-12

Fr-13

Fr-11

Fr-9

Fr-10

Fr-9

Fr-11

Guide d’Installation des Composants de la Carte Mère

de la Série P35 Neo2 (MS-7345 v1.X)

Fr-4

Fr-10

Fr-15

8 Fr-10

Central Processing Unit: CPU

La carte mère supporte le processeur Intel®. Elle utilise un Socket-775 pour l’installation.Si vous ne possédez pas de système de refroidissement du CPU, contactez votre revendeur pour vous en procurer un et installet le avant d’allumer l’ordinateur.

Pour plus d’informations, veuillez consulter: http://global.msi.com.tw/index.php? func=cpuform

Important

Surchauffe

Une surshauffe peut sérieusement endommager le CPU et le système, assurez- vous toujours que le système de refroidissement fonctionne correctement pour protéger le CPU d’une surchauffe. Assurez-vous d’avoir une couche de pâte thermique (ou bande thermique) entre le CPU et le heatsink pour améliorer la dissipation de chaleur.

Remplacer le CPU

Avant de remplacer le CPU, éteignez toujours l’alimentation ATX ou débranchez la prise pour assurer la sécurité du CPU.

Overclocking

Cette carte mère a été créée pour supporter l’overclocking. Veuilez vous assurer que vos composans peuvent tolérer un tel réglage avant d’iverclocker le système. Tout essai au-delà des spécificatons des produits n’est pas recommandée.

Nous ne garantissons pas les dommages ou les risques causés par une opération insatisfaisante ou au-delà des spécifications du produit.

Français

Fr-5

La Carte mère MS-7345

Procédure d’installation du CPU pour Socket 775:

1.La douille du CPU porte un chapeau en plastique pour la proté ger

des contacts qui lui causeraient des dommages. Avant d’installé le CPU, couvrez-le pour protéger la goupille de la douille.

2.Frlevez le chapeau du côté du levier.

3.Les goupilles de la douille se montent.

4.Ouvrez le levier effectif.

5.Soulevez le levier effectif et ouvrez le plat effectif.

6.Après avoir confirm é la direction du CPU pour un jointement correcte,

déposez le CPU dans l’armature de logement de la douille. Soyez sûr de le prendre sur le bord de la base du CPU. Notez que les clefs d’alignement sont alors sorties.

7. Inspectez visuellement, si le CPU est bien posé dans la douille.

Dans le cas contraire retirez le CPU avec un mouvement vertical et réinstallez-le.

8.Couvrez le plat effectif sur le paquet.

9.Appuyez légèrement sur le levier effectif et sur le plat effectif, fixez

ensuite le levier avec le crochet sous l’étiquette de conservation.

10. Alignez les trous de la carte avec le ventilateur. Installez le ventilateur

dans les trous de la carte mère.

11.Appuyez sur les quatre crochets pour attacher le refroidisseur. Puis

effectuez une rotation des systèmes de rétention (référez-vous à la direction marquée au-dessus) pour fermer les crochets.

12.Retourner la carte mère pour s’assurer que le ventilateur est

correctement installé.

alignment key

Important

1.Vérifiez dans le BIOS les informations de Statut du CPU.

2.Lorsque le CPU n’est pas installé, vous devez remettre la protection sur la carte mère pour proté ger le socket CPU.

3.Les photos de carte mère dans cette section sont seulement pour la demon- stration de l’installation du ventilateur du CPU. L’apparence de votre carte mère varierait dependant le modèle que vous achetez.

Fr-6

Mémoire

DDR

Spécificité : 184-pin, 2.5v. Définition du canal unique : Tous les slots DIMM sont Verts. Définition des canaux double : Slot(s) DIMM sur le canal A est en Vert. Slot(s) DIMM sur

le canal B est en violet .

40x2=80 pin 52x2=104 pin

DDR2 Spécification : 240-pin, 1.8v. Définition du canal : Tous les slots DIMM sont Verts. Définition de canaux double: Slot(s) DIMM sur le canal A est en Vert. Slot(s) DIMM sur

le canal B est en Orange .

64x2=128 pin 56x2=112 pin

Français

Important

- Les modules DDR2 ne sont pas interchangeables avec la DDR et le standard

DDR2 n’est pas compatible en arrière, vous devez toujours installer le module de la mémoire DDR2 dans la fente de DDR2 DIMM et la DDR dans la fente de DDR DIMM.

- Fr mode à canal double, assurez-vous bien d’installez les modules de

mémoire du même type et de même densité dans les différentes fentes du canal DDR DIMM.

- Pour que le système réussi son initialisation-up, insérez les modules de

mémoire dans le DIMM1 d’abord.

Fr-7

La Carte mère MS-7345

Installation des Modules de Mémoire:

Vous pouvez trouver l’entaille sur les modules de mémoire et le volt sur les fentes de DIMM pour la DDR ou DDR2. Suivez les procédures ci-dessous pour installer le Module DDR/ DDR2 correctement.

1. Le module de mémoire ne poss ède qu’une encoche en son centre. Le module ne peut être monté que dans le bon sens.

2. Insérez le module de mémoire DIMM verticalement dans le slot. Poussez-alors le dedans jusqu'à ce que le doigt d'or sur le module de mémoire soit profondément inséré dans la douille.

Important

Vous ne pouvez pas voir le doigt d’or si le module de la mémoire n’est pas inséré correctement dans le slot DIMM.

3. Le clip en plastique situé de chaque coté du module va se fermer automatiquement.

Fr-8

Volt

Frtaille

Connecteurs, Cavaliers, Slots

Connecteurs Alimentation du Ventilateur:

Les connecteurs au système du ventilateur supportent la puissance du ventilateur avec +12V. Le CPUFAN1 du CPU supporte la fonctione Smart FAN . Quand vous reliez le fil aux connecteurs, notez que le fil rouge est positif et doit être relié au +12V, le fil noir est rectifié et mis à terre. Si la carte mère a un chipset intégré sur le moniteur de matériel du système, vous devez utiliser un ventilateur particulier avec une sonde de vitesse pour bien contôler le ventilateur.

Control

SENSOR

+12V

GND

CPU FAN

SENSOR or NC

+12V

GND

SYS FAN/ NB FAN/

POWER FAN

Important

1.Veuillez référer-vous au ventilateur du CPU recommendé dans le site web

officiel ou contactez au revendeur pour le ventilateur correct du CPU.

2.CPUFAN supporte le contrōle du ventilateur. Vous pouvez installer l’utilitaire Dual Core Center qui peut contrōler la vitesse du ventilateur du CPU selon la température actuelle du CPU.

3. Ventilateur/radiateur avec 3 ou 4 pins sont disponibles pour CPUFAN.

Connecteur Pilote de la Disquette

La carte mère est pourvue d’un connecteur de disquette qui supporte les disques de 360K, 720K, 1.2M, 1.44M et 2.88M.

Connecteru IDE

Cette carte mère fournit un connecteur IDE qui supporte les lecteurs de disque dur, les lecteursCD-ROM et les autres dispositifs IDE.

Français

Important

Si vous installez 2 disques durs sur une même nappe, vous devez configurer le second disque en mode Slave (esclave) en bougeant les cavaliers. Pour cela, il faut vous reporter à la documentation du disque dur concernant le changement de cavalier (jumpers).

Fr-9

La Carte mère MS-7345

Connecteur Série ATA

Le connecteur SATA supporte le port Serial ATA de hautes performances. Chaque connecteur de SATA peut se connecter à un disque dur.

Important

Veuillez ne pas tordre le câble Série ATA à90 degrés, cela entraînera la perte de données lors des phases de transfert.

Connecteurs panneau en façade

La carte mère possède deux connecteurs pour la connexion électrique du panneau avant (LED, switch). JFP1 est compatible avec l’Intel® Front Panel I/O Connectivity Design Guide.

Power Switch

Power LED

JFP1

910

Reset Switch

HDD LED

Speaker

JFP2

Power LED

Connecteur IEEE 1394 (Vert)

La carte comporte un connecteur 1394 qui vous permet la connexion de bracket externes IEEE1394.

IEEE1394 Bracket

(Optionnel)

Ground

TPB-

Ground

Cable power

TPA-

TPA+

TPB+

Ground

Key (no pin)

Cable power

Fr-10

Connecteur USB en façade (Jaune)

Ce connecteur est compatible avec IntelR I/O Connectivity Design Guide, il est idéal pour la connexion de matériels possédant une interface USB tel que: disque dur USB,

camé ra digitale, imprimante, lecteur MP3 et bien d’autres périphériques.

USB 2.0 Bracket

(Optionnel)

VCC

USBOC

USB1-

USB1+

GND

USB0-

USB0+

Key (no pin)

Important

Notez que les pins de VCC et de GND doivent être reliés correctement pour éviter des dommages possibles.

Le connecteur de sortie S/PDIF (optionnel, pour les cartes graphiques HDMI

seulement)

Ce connecteur est utilisée pour connecter l’interface S/PDIF (Format d’interconnexion numérique Sony et Philips) afin de transmettre le son audio numérique vers les cartes

graphiques HDMI.

SPDIFO

1 2

GND

Connecteurs panneau en façade (Azalia Spec)

Le connecteur vous permet de connecter l’audio en façade qui est compatible avec l’Intel® Front Panel I/O Connectivity Design Guide.

Français

MIC _L

MIC _R

LINE out_R

Front_JD

LINE out_L

910

Ground Presence#

MIC_JD NC(No pin)

LINE out_JD

Fr-11

La Carte mère MS-7345

Hardware Overclock Cavaliers FSB: JB1, JB2 (optionnel)

Vous pouvez overclocké le FSB pour augmenter la fréquence du processeur en ajuster les cavaliers JB1 et JB2. Suivez les instructions en dessous pour ajuster le FSB.

JB1 JB2

200 MHz

266 MHz

333 MHz

Important

Assurez-vous que vous avez l’ordinateur est éteint avant d’ajuster les cavaliers.

Connecteur CD-Frtrée

Ces connecteurs permettent l’audio input externe..

GND R

Connecteur Chassis Intrusion

Ce connecteur est connecté au câble de chassis intrusion switch. Si le chassis est ouvert, le switch en informera le système, qui enregistrera ce statut et affichera un écran d’alerte. Pour effacer ce message d’alerte, vous devez entrer dans le BIOS et désactiver l’ alerte.

Fr-12

CINTRU

GND

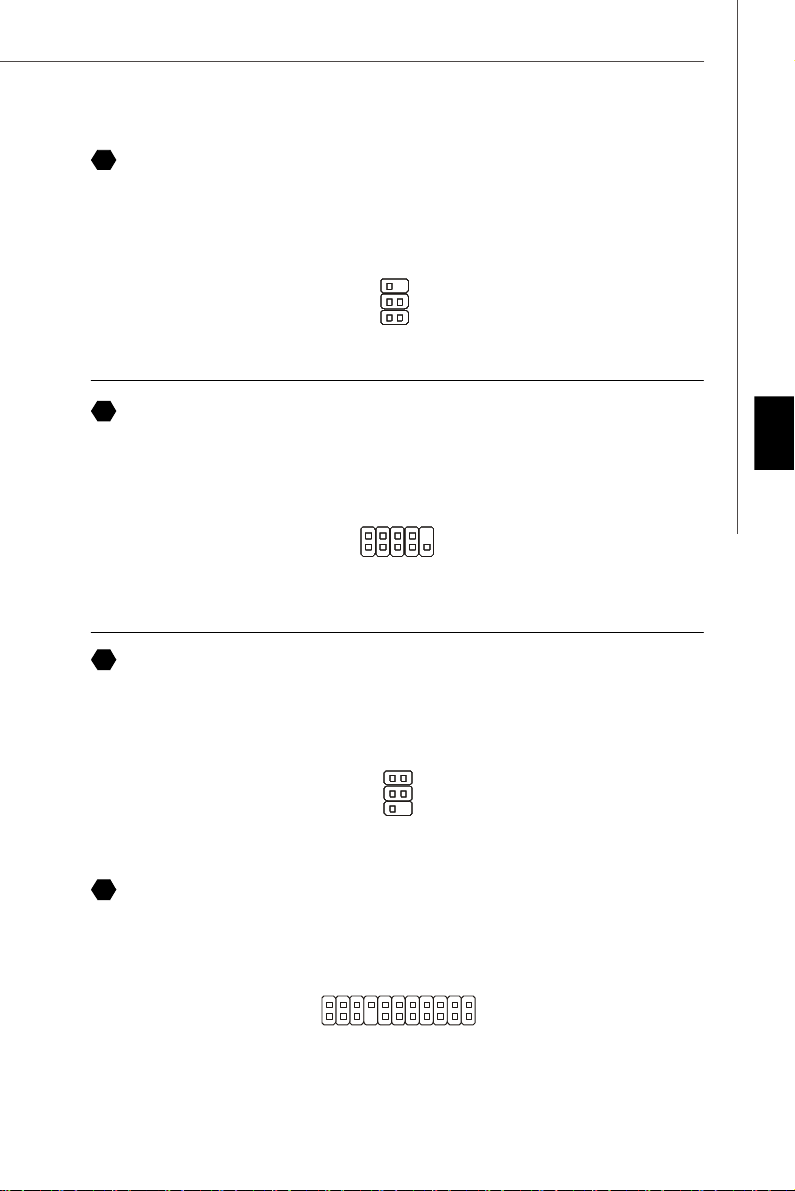

Connecteur Module Infrarouge

Ce connecteur permet la mise en place d’un module Infrarouge. Vous devez configurer cette fonction dans le BIOS afin de pouvoir l’utiliser. JIR1 est compatible avec l’Intel Front Panel I/O Connectivity Design Guide.

Ground

IRRX

Connecteur Port Série

VCC5

IRTX

Le port série est un port de communication 16550A à grande vitesse qui envoie/ reçoit 16 bytes FIFOs. Vous pouvez directement attacher un dispositif série au connecteur.

DSR

RTS

CTS

RI (9)

SIN

DTR

DCD

SOUT

Ground

Connecteur TV-Sortie

6 1

Le connecteur SortieTV vous permet d’attacher un bracket Sortie-TV. Le bracket TV vous offre plusieurs types de connecteurs de SortieTV. Choisissez le connecteur approprié pour vous relier à une télévision.

Français

1 4

Yout

COMP or CVBS Ground (5)

Connecteur Carte VoIP

Ground

Cout

Ce connecteur relie à la carte VoIP. Veuillez vous référer aux instruxions de la carte VoIP.

Fr-13

La Carte mère MS-7345

Connecteur D-Bracket™ 2

Le connecteur est utilisé pour connecter le D-Bracket™ 2. Le D-Bracket est pourvu de 4 LED et ports USB et permet d’identifier les problèmes et ce à l’aide de 16 combinaisons de signaux LED.

D-Bracket™ 2

(Optionnel)

Key

Rouge

1 2

3 4

1 2

3 4

DBR1 DBR2 DBR3 DBR4 NC

Connecter sur connecteur USB

Vert

Description

Allumez le système. Le D-LED s’allumera si le processeur est endommagé ou installé de façon incorrecte.

Chipset en phase d’ initialisation.

Connecter sur JDB1

LED Signal

1 2

3 4

1 2

3 4

Description

IInterface Visuelle d ’Initialisation. Ceci détecte l’horloge du CPU, la vérification du type de vidéo intégrée. Puis, d étectez et initialisez l’adapteur visuel.

BIOS Connecté Ceci montre des informations sur le logo, marque et processeur etc...

DBG1 DBG2 DBG3 DBG4

LED Signal

Fr-14

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

Essai de D étection De Mé moire. Essai de la capacité de la mémoire intégrée. Le D-LED s’allumera si le module de m é moire est endommagé ou non installé correctement.

Décompression de l’ image du BIOS à la RAM pour initialiser rapidement.

Contrôleur d’ Initialisation du Clavier.

Essai VGA BIOS Ceci commence à écrire le message sign-on de VGA à l’écran.

Processeur d’ Initialisation. Ceci nous informe sur le processeur (comme le nom de la marque, bus de système, etc...)

TEssai RTC (Horloge en temps réel)

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

1 2

3 4

Essai de la m émoire basse et prolongée. Mémoire basse d’ essai de 240K à 640K et mémoire prolongée plus de1MB en utilisant divers modèls.

Ressources assignées à tout l ’ ISA.

Contrôleur d’ Initialisation du conducteur dur. Ceci initialise la commande et le contrôleur d ’IDE.

Contrôleur Initialisation Floppy Drive. Ceci initialise le Floppy Drive et le contrôleur .

Tentative d ’initialisation. Place la pile Basse et l’initialise

via19h INTERNE.

Initialisation du Logiciel d’exploitation

Bouton Effacer CMOS

Le CMOS RAM intégré reçoit une alimentation d’une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement démarrer avec les param ètres personnalisés du BIOS à chaque fois que le PC est allumé. Si vous voulez effacer la configuration du système, utilisez ce bouton pour effacer les données. Pressez sur le bouton pour effacer les données.

Important

Assurez-vous que vous d’éteindre le système avant d’effacer les données du CMOS.

Attachement d’Alimentation d’Énergie:

Avant d’insérer le connecteur d’alimentation d’énergie, assurez-vous toujours que tous les composants sont installés correctement afin de ne pas causer de dommage. Tous les connecteurs de puissance sur la carte mère doivent se relier à l’alimentation d’énergie d’ATX et doivent travailler ensemble pour une opération stable.

Connecteur Chassis Intrusion Switch

Vous pouvez utiliser l’alimentation d’énergie 20-pin ATX comme vous voulez. Si vous ne voulez pas l’utiliser, veuillez brancher votre alimentation d’énergie au pin1 & pin13.

1224

+3.3V

+12V +12V 5VSB

PWR OK

GND

+5V

GND

+5V

GND +3.3V +3.3V

GND +5V +5V +5V

GND GND GND PS-ON# GND

-12V +3.3V

Français

Fr-15

La Carte mère MS-7345

Connecteur Alimentation ATX 20-Pin

Ce connecteur vous permet de relier à l’alimentation offerte ATX 20-pin .Pour relier cette alimentation, assurez-vous que la prise d’alimentation d’énergie est insérée dans l’orifice approprié et que les pins sont alignés. Abaissez alors l’alimentation d’énergie.

-5V

GND

PS-O N

GND

-12V

3.3V

20 10

12V 5V

5VSB

PW R OK

Connecteur Alimentation ATX 12V (2x2-Pin)

GND5VGND

11 1

3.3V

GND

Ces connecteurs de puissance 12V sont utilisés pour fournir de la puissance au CPU.

GND

12V

Connecteur Alimentation ATX 12V(2x4-Pin)

GND

12V

Le connecteur d’alimentation 12V est utilisé pour alimenter le CPU.

+12V

Connecteur Alimentation ATX 12V (1x4-Pin)

5 1

GND

Ce connecteur de puissance 12V est utilisé pour fournir de l’énergie à la carte mère.

GND

12V

Connecteur NV SLI

Ce connecteur est utilisé pour configurer la carte du commutateur SLI au mode SLI ou non-SLI.

Fr-16

Slot PCI Express (x16/ x4/ x1)

Le slot PCI Express supporte la carte d'extension de l'interface PCI Express. Le PCI Express x 16 supporte un taux de transfert jusqu'a 4.0 GB/s. Le PCI Express x 8 supporte un taux de transfert jusqu'a 2.0 GB/s. Le PCI Express x 4 supporte un taux de transfert jusqu'a 1.0 GB/s. Le PCI Express x 1 supporte un taux de transfert jusqu'a 250 MB/s.

Slot PCI Express x 16

Slot PCI Express x 4

Slot PCI Express x 1

Slot de PCI (Interconnexion Composante Périphérique)

Les slots PCI vous permettent d’insérer des cartes d’extension selon vos besoins. Lorsque vous ajoutez ou enlever une carte d’extension, assurez-vous que le PC n’est pas relié au secteur. Lisez la documentation pour que la carte d’extension exécute ses tāches.

Slot d’AGP (Port Accelered et Graphique)

Le slot AGP vous permet d’insérer la carte graphique AGP, interface spécifique conçue pour les demandes de 3D graphiques. Elle comporte un 66MHz, canal de 32 bits pour que le contrôleur graphique accède directement à la note principale.

Important

Lorsque vous ajoutez ou enlevez une carte d’extension, assurez-vous que le PC n’est pas relié au secteur. Lisez la documentation pour que la carte d’extension exécute ses tâches, tels que cavaliers, commutateurs ou configuration du BIOS.

Français

Fr-17

La Carte mère MS-7345

Panneau Arrière

Connecteur port Souris/ Clavier

Le connecteur PS/2® souris/clavier DIN est conçu pour brancher un PS/2® souris/ clavier.

Connecteur PS/2 Souris (Vert / 6-pin féminin)

Connecteur PS/2 Clavier(Violet/ 6-pin féminin)

Connecteur Port Parallèle :

Un port parallèle est un port d’imprimante standard qui supporte le port parallèle am élior é (EPP, Frhanced Parallel Port) et le mode d’ECP(Extended Capabilities Paral- lel Port)

13 1

(Connecteur 25-pin féminin)

1425

Connecteur Port Série

Le port série est un port de communication 16550A à grande vitesse qui envoie/ reçoit 16 bytes FIFOs. Vous pouvez directement attacher une souris série ou d’autres dispositifs séries au connecteur.

1 5

(Connecteur 9-Pin Masculin)

6 9

Connecteur VGA

Le connecteur DB15-pin femelle est conçu pour être relié à un moniteur VGA.

(Connecteur 15-Pin Féminin DIN )

1115

Fr-18

Connecteur DVI

Le connecteur DVI (interface visuelle numérique) vous permet de relier un moniteur LCD . Il fournit une interconnexion numérique à grande vitesse entre l’ordinateur et son dispositif d’affichage. Pour relier un moniteur LCD, branchez simplement votre câble de moniteur au connecteur DVI, et assurez-vous que l’autre extrémité du câble est correctement reliée à votre moniteur. (référez-vous à votre manuel de moniteur pour plus d’informations.)

Important

Veuillez noter que le connecteur de DVI ne supporte pas de connext du DSecondaire(D-Sub) au convertisseur de DVI.

Port 1394

Le port 1394 sur le panneau arrière fournit le raccordement pour les dispositifs 1394.

LAN

Le standard RJ-45 jack est utile pour le raccordement au Réseau de Région Local (LAN). Vous pouvez relier un câble de réseau à celui-ci.

LED Couleur LED Statut Condition

Éteint Le lien LAN n’est pas é tabli.

GaucheOrange Allumé(steady state) Le lien LAN est établi.

Allumé(brighter & pulsing) L’ordinateur communique avec un autre ordinateur sur le ré seau.

Vert Éteint 10 Mbit/sec rate de données est sélectionné.

Droite Allumé 100 Mbit/sec rate de données est sélectionné.

Orange Allumé 1000 Mbit/sec rate de données est s électionné.

Français

Fr-19

La Carte mère MS-7345

Connecteurs USB

La racine Serial Universel Autobus d’OHCI (Interface Ouverte de Contrôle du Centre Serveur) sert à attacher des dispositifs d’USB tels que le clavier, souris ou d’autres dispositifs USB-compatibles. Vous pouvez directement brancher le dispositif USB au port.

Connecteurs Port Audio

Ces connecteurs audio sont utilisés pour les dispositifs audios. Vous pouvez différencier la couleur des jacks audio pour les sons audio différents .

Ligne Sortie (Vert) - Ligne Sortie, un connecteur pour les haut-parleurs ou les écouteurs.

Ligne-Frtrée (Bleu) - Ligne Frtrée/ C ôté-entourez sortie en mode de 7.1 canaux est utilisé pour le player de CD

externe, tapeplayer ou d’ autres dispositifs audio.

MIC (Rosé) - Mic-entrée est un connecteur pour les microphones.

CS-Sortie (Orange) - Centre/subwooffer sortie en mode de 5.1/ 7.1 canaux.

RS-Sortie (Noir) -Côté-arrière sortie en mode de 4/5.1/ 7.1 canaux.

SS- Sortie (Gris) - Côté-entourez sortie en mode de 7.1 canal

Connecteur Sortie S/PDIF Coaxial

Ce connecteur est utilisé pour relier l’interface de SPDIF(Format d’interconnexion numérique de Philips /Sony ) pour la transmission audio numérique.

Connecteu S/PDIF-Sortie Optique

Ce connecteur est utilisé pour relier l’interface de SPDIF(Format d’interconnexion numérique de Philips /Sony ) pour la transmission audio numérique.

Port Externe SATA

Le port eSATA (External Sérial ATA) est utilisé pour relier le dispositif externe SATA. Vous pouvez aussi utiliser le câble externe optique SATA pour relier le dispositif SATA et le port eSATA.

Fr-20

Indicateur d’état LED

LED3

LED1

LED20

LED10

LED19

LED18

LED17

LED11

LED15

LED16

LED12

LED13

LED14

Nom état

LED1 Allumer quand le système est démarré.

LED3 Allumer quand le système est en mode veille.

LED11 Allumer quand le slot PCI_E3 est en fonction.

LED12 Allumer quand le slot PCI_E4 est en fonctionne.

LED13 Allumer quand le slot PCI1 est en fonctionne.

LED14 Allumer quand le slot PCI2 est en fonctionne.

LED15 Allumer quand le slot PCI_E1 est en fonctionne.

LED16 Allumer quand le slot PCI_E2 est en fonctionne.

Français

LED9

LED8

LED7

Fr-21

La Carte mère MS-7345

LED 7, 8, 9 ,10, 17, 18, 19, 20

Ces 4 LEDs vous permettent d’identifier les problèmes du système ą travers les 16 différentes combinations des signaux LED.

Rouge

LED Signal

Groupe4 Groupe3 Groupe2 Groupe1

LED20 LED10 LED19 LED9 LED18 LED8 LED17 LED7

Vert

Description

Système dé marré Le D-LED va s’arrźter si le processeur est endommagé ou n ’ est pas bien installé.

Initialisation Early Chipset

Test Dé tection de la Mémoire. Test sur la carte de la taille de la mémoire. La D-LED va s’arrźter si le module de mémoire est endommagé ou n’est pas bien installé.

Décompression de l’ image BIOS ą la RAM pour pouvoir d é marrer plus vite.

Initialisation du contrôleur clavier.

Test le BIOS VGA Cela commencera ą écrire un mes- sage signal VGA ą l’écran.

Initialisation du Processeur Ceci affichera les informations concernant le processeur(nom du fabricant, Bus systeme, etc...)

Groupe4

Groupe3

Groupe2

Groupe1

LED Signal

Groupe4 Groupe3 Groupe2 Groupe1

Description

Initialisation de l ’ interface Vidéo Ceci d é marra la dé tection CPU clock, vé rification de type de vidéo embarquée. Alors, l ’adaptateur vidéo est d étecté et initialisé.

BIOS Sign On Ceci redémarra l’ affichage des informations ą propos du logo, nom de la marque du processeur, etc...

Test de la mémoire de base et de l’extension de mé moire. Test de la m émoire de base de 240K ą 640K et de la m émoire d’ extension au dessus de 1MB utilisation de divers modčle

Assigne les Ressources ą tous ISA.

Initialisation du contrōleur du disque

dur.

Ceci initialisera le contrōleur IDE du disque dur.

Initialisation du contrōleur du lecteur

de disquette.

Ceci initialisera le contrōleur du lecteur de disquette.

Tentative Boot Ceci diminuera la consommation de la pile et démarra via INT 19h.

Fr-22

Groupe4 Groupe3

Test RTC (Real Time Clock)

Groupe2 Groupe1

Groupe4 Groupe3

Operation de Démarrage du

Groupe2 Groupe1

Système

Configuration du BIOS

Ce chapitre vous informe sur le programme d’installation du BIOS et vous permet de configurer le système pour un usage optimum. Vous pouvez installer le programme lorsque:

* Un message d’erreur apparaît sur l’écran pendant que le système initialise et vous demande de mettre en marche l’INSTALLATION de BIOS.

* Vous voulez changer les arrangements par défaut pour des dispositifs adaptés aux besoins du client.

Important

1. Les articles de chaque catégorie de BIOS décris dans ce chapitre sont mis à jour en continu pour un meilleur système. Par conséquent, la description peut légèrement différer du dernier BIOS et elle doit seulement être considérée comme une r éférence.

2. Sur l’initialisation, la 1ère ligne est la version d u BIOS qui apparaît après le compte de la mémoire. Il est habituellement au f ormat :

A7345IMS V1.0 011507 soit :

Le 1er chiffre se rapporte au fabricant de BIOS en tant qu’A = AMI, W = RÉCOMPENSE et P = PHOENIX. 2ème - le 5ème chiffre se rapporte au numéro du type. Le 6ème se rapporte au vendeur de chipset en tant qu’A = ATi, I = Intel, V = VIA (PAR L’INTERMÉDIAIRE DE), N = Nvidia, U = ULi. 7ème - le 8ème chiffre se rapporte au client comme MME = tous les clients standards. V1.0 se rapporte à la version de BIOS. 011507 se rapporte à la date où ce BIOS a été libéré.

Français

Fr-23

La Carte mère MS-7345

Frtrer dans le Setup

Allumez votre ordinateur, le système lance le processus de POST (Power On Self Test). Quand le message ci-dessous apparaît à l’écran, appuyez sur le bouton <DEL> pour entrer dans le setup.

Pressez DEL pour entrer dans le SETUP

Si le message disparaît avant que vous ne puissiez entrer dans le setup, redémarrez votre ordinateur en appuyant sur le bouton RESET. Vous pouvez aussi utiliser simultanément la combinaison de touches : <Ctrl>, <Alt> et <Delete>.

Aide

Une fois dans le Setup, le 1er écran est celui du menu principal.

Menu Principal

Le menu principal affiche les différentes catécories du BIOS, utilisez les fleches ( ↑↓ ) pour sélectionner l’article. La description en ligne de la fonction accentuée d’installation est montrée en fond d’écran.

Sub-Menu

Si vous voyez que le symbole correcte apparaît à la gauche de certains champs, cela signifie qu’un sous-menu peut être lancé de ce champ. Un sous-menu contient des options additionnelles pour un param ètre de champ. Avec les touches de déplacement ( ↑↓ ) pour présenter le champ ou presser< entrée > pour appeler le sous-menu. Alors vous pouvez déplacer de champ en champ dans un sous-menu. Si vous voulez retourner au menu principal, pressez juste < ESC >.

Aide Générale <F1>

Le programme d’installation de BIOS contient un écran général d’aide. Vous pouvez appeler cet écran de tout menu par la pression de < F1 >. L’écran d’aide vous donne des choix possibles . Pressez< ESC > pour sortir l’écran d’aide.

Fr-24

Menu Principal

Une fois entré dans le AMI® ou AWARD® BIOS CMOS Setup Utility, le menu apparaît à l’écran. Le Menu permet de sélectionner dix fonctions et deux choix de sortie de l’utilitaire. Utilisez les flèches pour vous diriger et utilisez la touche ENTREE pour sélectionner un élément ou entrer dans le sous-menu.

Standard CMOS Features

Cette fonction permet le paramétrage des éléments standards du BIOS , comme les dates, les données etc.

Advanced BIOS Features

Cette fonction permet de paramètrer des éléments avanc és AMI® du BIOS.

Integrated Peripherals

Utilisez ce menu pour changer les choix relatifs aux périphériques intégrés.

Power Management Setup

Utilisez ce menu pour appliquer vos choix en ce qui concerne le power management.

PNP/PCI Configurations

Apparaît si votre système supporte PNP/PCI.

H/W Monitor

Voir les statuts des CPU, ventilateurs et système d’alarmes.

Cell Menu

Utilisez ce menu pour spécifier vos param ètres pour la fréquence et le voltage du CPU.

Load Fail-Safe Defaults

Utilisez ce menu pour télécharger les valeurs par défaut réglées par le vendeur du BIOS pour obtenir une performance stable du systčme.

Load Optimized Defaults

Charge les param ètres optimum du BIOS sans affecter la stabilité du système.

BIOS Setting Password

Utilisez ce menu pour entrer un mot de passe du BIOS.

Save & Exit Setup

Les modifications sont enregistrées dans le CMOS avant la sortie du setup.

Exit Without Saving

Les modifications sont abandonnées avant la sortie du setup.

Français

Fr-25

La Carte mère MS-7345

Une fois que vous êtes entré dans l’installation de BIOS, suivez les processus ci-dessous.

1.Load Optimized Defaults : Utilisez les touches de contrôle( ↑↓ ) pour accentuer le

champ de Load Optimized Defaults(Charge Optimisée par Défaut) et la pression < Frtrer >, pour obtenir le message suivant:

Pressez [ Correct ] pour effectuer les arrangements de défaut et pour l’exécution

optimale de système.

2.Installation Date/ Temps : Choisissez les dispositifs standards de CMOS et la pression

< Frtrée > dans le dispositif-menu standard de CMOS. Ajustez la date et les Champs de temps:

3. Installation économie/sortie : Les touches de contrôle ( ↑↓ )servent à accentuer le

champ d’installation d’économie/sortie et de la pression <Frtrée>, le message suivant s’affiche:

Pressez [ Correct ] pour sauver les configurations et sortir de l’installation du BIOS.

Important

Les configurations ci-dessus ne sont que pour l’usage général. Si vous avez besoin d’arrangements détaillés du BIOS, veuillez consulter le manuel (la version franç aise) sur le Web de site de MSI.

Fr-26

Information de Logiciel

Sortez le pilote/Service du CD, qui est inclus dans le paquet de la carte mère et placez-le dans le CD-ROM.L’installation va automatiquement se déclencher, cliquez sur le pilote ou sur l’usage et suivez le pop-up de l’écran pour accomplir l’installation. Le pilote/Service CD contient :

Un menu de pilote -Il montre les pilotes disponibles. Installez le pilote si vous le

souhaitez pour activer le dispositif.

Menu de services – Il montre les applications logicielles supportées par la carte mère. Le menu du site Web – Il vous indique les sites webs utiles.

Important

Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour améliorer l’ exécution du système de votre ordinateur.

Français

Fr-27

P35 Neo2

Руководство

пользователя

Русский

Ru-1

MS-7345 Mainboard

Характеристики

Процессоры

- Intel® Core 2 Quad/Core 2 Duo/Pentium/Celeron процессоры с

разъемом LGA775

- Поддерживают Intel® Yorkfield, Wolfdale (Для получения новых сведений о процессорах посетите сайт http://global.msi.com.tw/index.php?func=cpuform)

FSB

- 1333/ 1066/ 800 МГц

Чипсет

- Северный мост: Intel® P35

- Южный мост: Intel® ICH9/ICH9R

Память

- DDR2 800/667 SDRAM (8ГБ Макс)

- 4 слота DDR2 DIMM (240-конт / 1.8В) (Для получения сведений о совместимых компонентах обратитесь на сайт: http://global.msi.com.tw/index.php? func=testreport)

LAN

- Поддержка PCIE LAN 10/100/1000 Fast Ethernet (Realtek

8111B)

Аудио

- Контроллер Realtek® ALC888/ALC888T

- 8-канальное аудио с гибким переназначением разъемов ввода/вывода

- Совместим со спецификацией Azalia 1.0

- Совместим со спецификацией Microsoft Vista Premium

- Поддержка карты VoIP (только для ALC888T)

IDE

- 1 IDE порт на контроллере Marvell 88SE6111

- Поддержка режима Ultra DMA 66/100/133

- Поддержка режима работы PIO, Bus Master

SATA

- Информацию о портах SATAII можно получить на вебсайте на основе версии PCB.

- Информацию о портах e-SATA можно получить на вебсайте на основе версии PCB.

- Поддержка скорости передачи данных до 300 Mб/с

RAID (опционально)

- Поддерживает технологию Intel Martix Storage (AHCI + RAID 0/1/5/10) на чипсете ICH9R

Ru-2

1394

- Поддержка 1394 на чипсете VIA VT6308(опционально)

Флоппи

- 1 флоппи порт

- Поддержка 1-го FDD с 360КБ, 720КБ, 1.2МБ, 1.44МБ и 2.88МБ

Разъемы

Задняя панель

- 1 PS/2 порт для подключения мыши

- 1 PS/2 порт для подключения клавиатуры

- 2 eSATA порта (опционально) (Функциональность eSATA зависит от поддержки Intel ICH9/ICH9R)

- 6 USB 2.0 портов

- 1 LAN разъем (10/100/1000)

- 6 портов аудио

- 1 1394 порт (опционально)

Разъемы на системной плате

- 3 USB 2.0 разъема

- 1 1394 разъем (опционально)

- 1 разъем датчика открывания корпуса

- 1 SPDIF-out разъем

- 1 CD-in разъем

- 2 HW OC разъема (опционально)

- 1 звуковой разъем передней панели

- 1 коннектор для последовательного порта

Слоты

- 1 PCI Express x16 слот

- 2 PCI Express x1 слота

- 1 PCI Express x4 слот

- 2 PCI слота

- Поддержка интерфейса 3.3В/ 5В PCI шины

Форм фактор

- ATX (30.5см X 24.5см)

Крепление

- 9 отверстий для крепления

Русский

Ru-3

MS-7345 Mainboard

Ru-9

13 Ru-12

Ru-17

Ru-20

K Ru-20

Ru-9

M Ru-20

L Ru-20

N Ru-20

Ru-9

Ru-7

Ru-15

Ru-9

6 Ru-9

Ru-12

H Ru-20

Ru-18

Ru-19

Ru-16

Ru-19

Ru-20

Ru-5

Ru-4

Ru-13

Ru-17

Ru-11

Ru-12

Ru-13

Ru-11

Ru-9

Ru-10

Ru-9

Краткое описание разъемов и переключателей

системной платы серии P35 Neo2

(MS-7345 v1.X)

Ru-11

Ru-10

Ru-15

8 Ru-10

Центральный процессор (CPU)

Эта системная плата поддерживает процессор от Intel®. Для облегчения установки процессора на ней установлен разъем под названием Socket 775. Если у вас нет процессорного кулера, пожалуйста, свяжитесь с дилером с целью приобретения и его установки до того, как включите компьютер. Самую последнюю информацию о поддерживаемых процессорах можно получить на сайте

http://global.msi.com.tw/index.php?func=cpuform

Внимание

Перегрев

Перегрев может серьезно повредить центральный процессор и систему. Чтобы уберечь процессор от перегрева, убедитесь в том, что процессорный кулер работает нормально. Чтобы увеличить теплорассеивание, убедитесь в том, что нанесен слой теплопроводящей пасты (или теплопроводящей ленты) между процессором и радиатором.

Замена CPU

При замене CPU, во избежание его повреждения, обязательно отключите источник питания или выньте вилку блока питания из

розетки.

Разгон

Эта системная плата поддерживает «разгон». Однако, убедитесь, что компоненты системы способны работать в таких нестандартных режимах. Не рекомендуется использовать продукт в режимах, не соответствующих указанным в спецификациях.

Русский

Ru-5

MS-7345 Mainboard

Установка процессора и вентилятора для Socket 775

1. Разъем процессора закрыт пластиковой крыш кой, которая

защищает контакты разъема от повреждений и загрязнений. Если процессор не установлен в разъем, необходимо всегда закрывать его пластиковой крышкой для защиты от пыли и повреждений.

2. Снимите крышку, подняв ее с одной стороны.

3. Откроются контакты разъема.

4. Поднимите рычаг и откройте разъем для установки процессора.

5. Убедившись в правильной ориентации процессора, положите

процессор в разъем. Обратите внимание, что выемки на процессоре должны соответствовать выступам на процессорном разъеме.

6. Проверьте правильность установки процессора в разъем

визуально. Если процессор установлен неправильно, то выньте процессор и переустановите.

7. Опустите мателлическую крышку механизма крепления.

8. Аккуратно опустите рычаг на крышку механизма крепления и

зафиксируйте его. Для фиксации рычага в механизме крепления предусмотрен маленький крючок.

9. Совместите отверстия системной платы с защелками крепления

вентилятора. Прижмите радиатор с вентилятором к процессору и проследите, чтобы четыре защелки вошли в отверстия системной платы.

10.Нажмите на четыре защелки и закрепите вентилятор. Затем

поверните фиксаторы защелок (направление поворота указано на вентиляторе) и закрепите их.

11.Переверните системную плату и убедитесь, что защелки надежно

удерживают вентилятор.

alignment key

Внимание

1. Смотрите состояние процессора в разделе BIOS.

2. Если процессор не установлен, всегда закрывайте разъем пластиковой крышкой для предотвращения поломок и попадания в него грязи и пыли.

3. Фото системной платы, показываемые в этой части,- только демострация

установки вентилятора. Внешний вид системной платы зависит от модели, купленной вами.

Ru-6

Память

DDR

Характеристики : 184-pin, 2.5v. Одноканальный режим : Все модули памяти в разъемах ЗЕЛЕНОГО цвета. Двухканальный режим : Модули памяти канала А в разъемах зеленого цвета.

Модули памяти канала В в разъемах пурпурного цвета.

40x2=80 pin 52x2=104 pin

DDR2

Характеристики : 240-pin, 1.8v. Одноканальный режим : Все модули памяти в разъемах ЗЕЛЕНОГО цвета. Двухканальный режим : Модули памяти канала А в разъемах зеленого цвета.

Модули памяти канала В в разъемах оранжевого цвета.

64x2=128 pin 56x2=112 pin

Внимание

Русский

- Модули DDR2 не взаимозаменяемы с модулями DDR, и стандарт DDR2 не

имеет обратной совместимости. Следует устанавливать модуль памяти

DDR2 только в разъем DDR2, а модуль DDR - в разъем DDR .

- Для работы в двухканальном режиме убедитесь, что в разъемах разных

каналов у вас установлены модули одного типа и одинаковой емкости

- Чтобы система загрузилась, вначале установите модули в разъемы

DIMM1.

Ru-7

MS-7345 Mainboard

Установка модулей памяти

На модулях памяти DDR и DDR2 имеется прорезь, а в разъемах для них - выступ. Для правильной установки модулей памяти выполните действия, перечисленные ниже.

1. Модули памяти имеют только одну прорезь в середине. Модуль войдет в разьем только при правильной ориентации.

2. Вставьте модуль в DIMM слот в вертикальном направлении. Затем нажмите на него, чтобы золоченые контакты глубоко погрузились в DIMM слот.

Внимание

Золотые контакты едва видны, если модули памяти правильно размещены в DIMM слоте.

3. Пластиковые защелки на обоих концах разъема закроются автоматически.

Ru-8

Volt

Notch

Соединители, перемычки, разъемы

Разъемы питания вентиляторов

Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12В. Вентилятор процессора поддерживает функцию Smart FAN. При подключении

необходимо помнить, что красный провод подключается к шине+12В, черный - к земле GND. Если на системной плате установлена микросхема аппаратного мониторинга, необходимо использовать специальные вентиляторы с датчиками скорости для реализации функции управления вентиляторами.

Control

SENSOR

+12V

GND

CPU FAN

SENSOR or NC

+12V

GND

SYS FAN/ NB FAN/

POWER FAN

Внимание

1. Чтобы узнать о моделях подходящих вентиляторов обратитесь,

пожалуйста, на официальный веб сайт AMD® или проконсультируйтесь с продавцом.

2. CPUFAN поддерживает контроллер вентилятора. Для автоматического

контроля скорости вентилятора процессора, зависящей от температуры процессора, можно установить Dual Core Center.

3. Вентиляторы, установленные с питаниями с 3 или 4 контактами, - оба

могут быть установлены в разъем CPUFAN.

Разъем FDD

Разъем поддерживает FDD емкостью 360Kб, 720Kб, 1.2Mб, 1.44Mб или 2.88Mб.

IDE разъем

Разъем поддерживает жесткий диск IDE, дополнительное дисковое устройство и другие устройства с интерфейсом IDE.

Русский

Внимание

При подключении двух устройств, следует установить второе в режим Slave посредством перестановки перемычки. За инструкциями обратитесь к документации изготовителя устройства.

Ru-9

MS-7345 Mainboard

Разъем Serial ATA

Разъем - это высокоскоростной порт интерфейса Serial ATA. Любой разъем Serial ATA может соединяться с одним устройством Serial ATA.

Внимание

Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В противном случае могут возникнуть потери данных при передаче.

Коннекторы передней панели

Оба эти коннектора используются для подключения кнопок и индикаторов, расположенных на передней панели корпуса. Коннектор JFP1 соответствует руководству Intel® Front Panel I/O design.

питания

Кнопка питания

LED

“Сброс” Кнокпа

HDD LED

JFP1 JFP2

Динамик

ED питания

Коннектор IEEE1394 (Зеленый)

Этот коннектор позволяет подключить порты IEEE 1394 на выносной планке IEEE1394.

Подключить к коннектору IEEE1394

(Опция)

Ground

TPB-

Ground

Cable power

TPA-

TPA+

TPB+

Ground

Key (no pin)

Cable power

Ru-10

Выносные порты USB 2.0 (Желтый коннектор)

Разъем, соответствует спецификации Intel® I/O Connectivity Design, идеально

подходит для подключения таких высокоскоростных периферийных устройств, как USB HDD, цифровые камеры, MP3 плееры, принтеры и им подобные.

Выносная планка

USB 2.0 (Опция)

USB OC

VCC

USB1-

USB1+

GND

VCC

GND

USB0-

USB0+

Key (no pin)

Внимание

Помните, что во избежание повреждений, контакты VCC и GND должны быть правильно подключены.

Разъём S/PDIF-Out ( дополнительно, только для видеокарт с интерфейсом

HDMI )

Этот разъем предназначен для подключения интерфейса S/PDIF и обеспечивает передачу цифрового звука с помощ ью HDMI интерфейса видеокарт.

SPDIFO

1 2

GND

Русский

Выносной разъем аудио (соответствует спецификации Azalia)

Этот коннектор позволяет подключить выносной разъем аудио на передней панели и соответствует руководству Intel® Front Panel I/O Connectivity Design.

M IC_ J D

NC (N o pi n)

Gr oun d

Pr esen ce#

2 1

MI C _ L

LI NE ou t_ JD

M IC _R

Fr on t_J D

LIN E ou t_L

LI NE ou t_ R

Ru-11

MSI P35 Neo2-FR User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
